Дачные камины своими руками фото – пошаговая инструкция о том, как сделать камин

Такой уютный камин на даче: 10 фото

Каждый хозяин мечтает создать стильный очаг на своей даче или в загородном доме. И это не удивительно. Ведь камин, кроме того, что является символом комфорта и уюта еще и согревает помещение. Камин на даче можно сделать своими руками, но для этого нужно обладать некоторыми знаниями и умениями. Также следует учесть количество финансовых средств, которые вы готовы потратить на строительство камина. Определитесь, какой тип камина вам наиболее подойдет: пристенный, угловой, встроенный или отдельно стоящий.

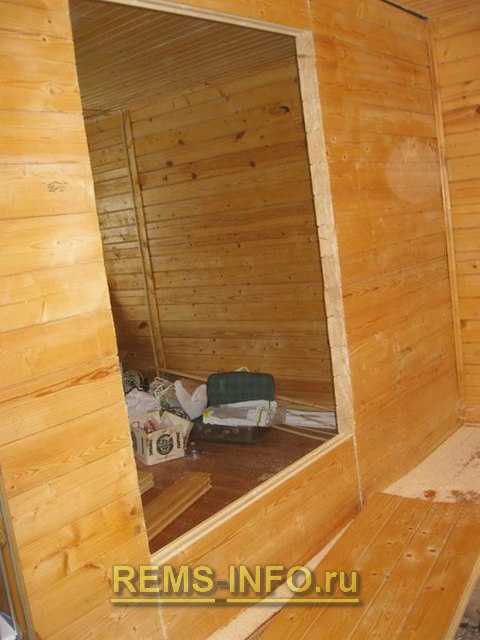

Пристенный камин можно возводить в уже построенной даче. В таком случае дымоход можно пристроить к несущей фасадной стене, которая к тому же должна быть пожароустойчивой.

Угловые камины считаются самыми красивыми и эффектными. Дымоход у таких каминов прокладывают в одной из стен.

Встроенные камины полностью встраиваются в колонну или в стену. Камины такого вида рекомендуется возводить во время строительства дома.

Очень красивы отдельно стоящие или островные камины. Но они занимают много места и сложные в исполнении.

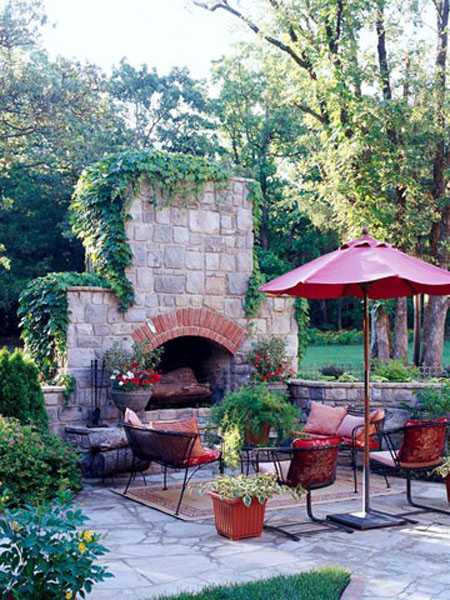

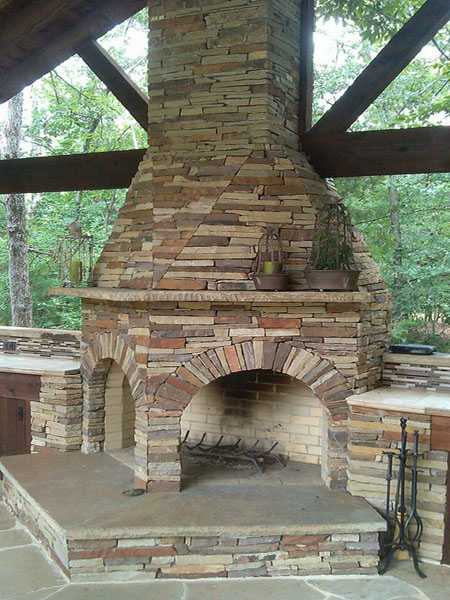

Кроме того вы можно построить и камин-барбекю, который является отдельным сооружением. Такой камин может стать ярким элементом ландшафтного дизайна вашего участка.

Если вы решили построить внутренний камин, то рекомендуется располагать его возле капитальной стены здания в помещениях, площадью не менее 15-20 кв.м. Не следует размещать камин в коридоре или на сквозняке.

Позаботьтесь о том, чтобы в комнате, в которой планируете установить камин, основание пола было выполнено из пожароустойчивых материалов. Особенно обратите внимание на пожарную безопасность здания, если ваша дача или загородный дом сделаны из дерева.

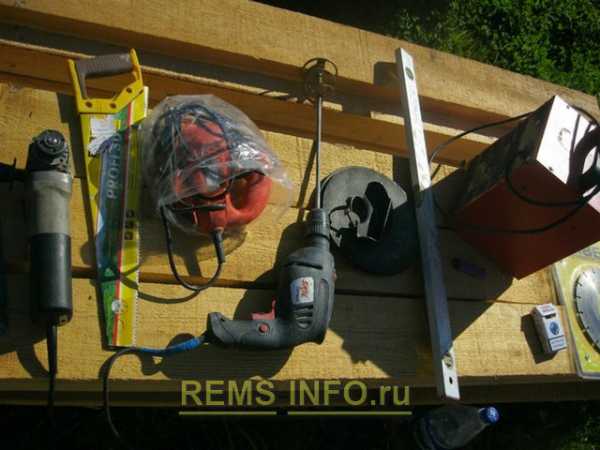

Если вы решили построить камин своими руками, то вам будут необходимы красный кирпич, глина, песок, щебень, цемент, бутовый камень и другие строительные материалы. Причем на кирпиче экономить не следует. Он должен быть высокого качества, без изъянов и специально предназначен для печей.

Вы можете сами подобрать материал для декора для своего камина. Для облицовки используют мрамор, гранит, обожженный кирпич, мозаику, термостойкий витраж. Также камин можно декорировать с помощью кованых элементов, керамической плиткой и даже прошедшим специальную обработку деревом.

Тщательно отнеситесь к выбору аксессуаров, необходимых для обслуживания камина. Они обязательно должны быть надежными, качественными и удобными.

Если вы будете последовательно исполнять этапы возведения, учитывая все технологические требования, то камин станет настоящим украшением вашего дома и очагом тепла и уюта.

idealsad.com

Камин на даче своими руками

Камин сегодня переживает рост популярности у потребителей, которые желают видеть стильный очаг в своем загородном доме или на даче, так как на протяжении многих веков он считается символом домашнего уюта и комфорта, местом неповторимой атмосферы спокойствия и счастья. Кроме этого, камин – это практичный элемент интерьера, который согреет помещения. Как сделать камин на даче? Построить самостоятельно этот прибор можно без проблем, необходимо только заранее провести подготовку и изучить технологию строительства этого сооружения.

Подготовительная стадия

Проектирование камина

Перед тем как сделать камин на даче своими руками, его нужно грамотно спроектировать, оценив свои возможности: уровень строительной подготовки, финансовые средства и другие, очень важные моменты.

На стоимость камина существенно влияют:

тип камина и его финишная отделка;
высота потолков в помещениях и общая этажность дачи;

материал наружных стен, необходимость организации дополнительной изоляции;
особенности фундамента здания;
расположение объекта (природные и климатические особенности региона).

Устройство камина

Конструкция камина состоит из основных элементов – топки и дымохода. Самая важная, функциональная часть камина – это топка, сердце устройства, обеспечивающее его качественную эксплуатацию. Дымоход можно ассоциировать с дыхательной системой, которая обеспечивает весь «организм» камина качественной циркуляцией кислорода, для обеспечения его горящем пламенем.

В камине также присутствуют:

нагревательное устройство;
дымосборник;
задвижка;
зольник;
решетки колосниковые;
футеровка;
отсекатель огня;
защитная дверца.

Наружная часть камина состоит из портала и облицовки (внешней отделки). Портал – это декоративная, фасадная конструкция каминной топки, определяющая внешний стиль изделия. Облицовка – это финишная отделка поверхности портала, определяющая окончательный внешний вид камина.

Подбор месторасположения

Подбор месторасположения камина

В настоящее время с развитием новейших технологий четкий условий расположения каминов на даче не существуют, так как его технологически можно разместить в любом месте. Однако, рациональных типов расположения каминов на даче несколько

По месторасположению камины бывают:

Пристенные. Обычно располагают у стены. Возводить его можно в уже построенной даче. Дымоход пристраивают к несущей, пожароустойчивой фасадной стене.
Угловые. Самые красивые и эффектные камины. Дымоход изделия проектируют в одной из стен.
Встроенные. Эта модель полностью встраивается в стену или в колонну. Рационально возводить этот вид еще на этапе строительства дачи.
Отдельно стоящие. Модели островных каминов, возвышающиеся над поверхностью пола. Красивые, но сложные в исполнении и занимающие много места.

Обычно камины располагают у капитальной стены здания. Нельзя размещать камин на сквозняке, возле лестниц или в коридоре, а также в помещении менее 15-20 кв. м. При проектировании камина, фундамент конструкции нужно соотносить трубу дымохода с расположением балок и стропилами конструкции крыши. Основание пола выполняют из пожароустойчивых материалов. Если дача деревянная, нужно заранее обеспечить пожарную безопасность строению.

При расчете параметров камина все элементы конструкции должны соотноситься с размерами помещения. К примеру, площадь портала обычно рассчитывается около 0,02 единицы от площади комнаты. Глубина топливника должна быть равна 1/3 его высоте. Следует помнить, что у топки стенки должны быть наклонные. Это позволяет лучше отражать тепловую энергию.

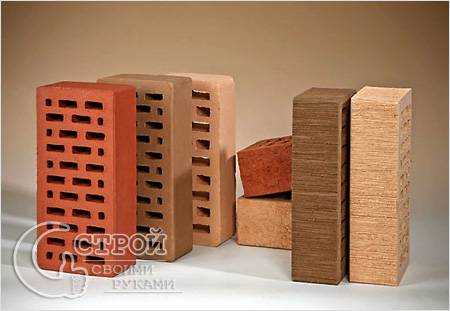

Материалы

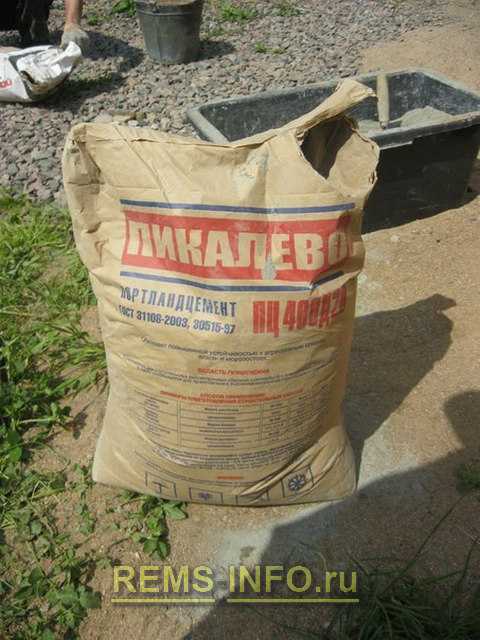

Чтобы возвести самостоятельно камин необходимо приобрести следующие материалы: качественный красный кирпич, глину, песок, цемент, бутовый камень, щебень и т.д. Кирпич приобретают специальный печной, самого хорошего качества, без малейших изъянов. Для футеровки (внутренних стен) топливников применяют кирпичи с повышенной огнестойкостью или огнеупорный шамотный кирпич.

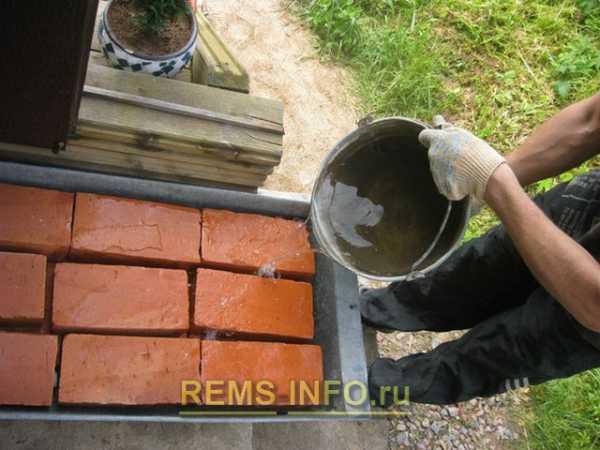

Глину заранее замачивают за несколько суток до кладки (чем больше, тем лучше). А потом готовят смесь для кладки из готовой глины и песка. Кирпич обязательно замачивают до кладки.

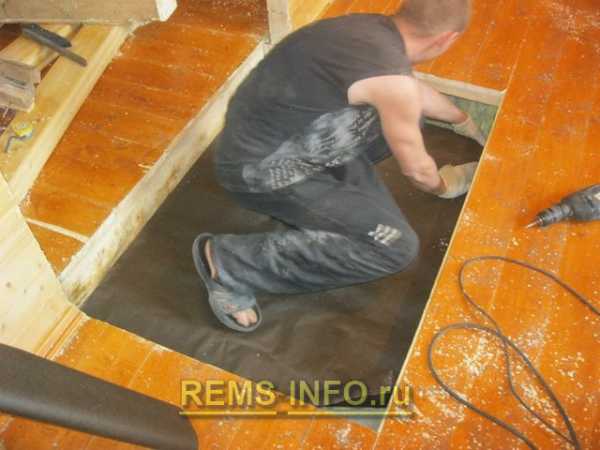

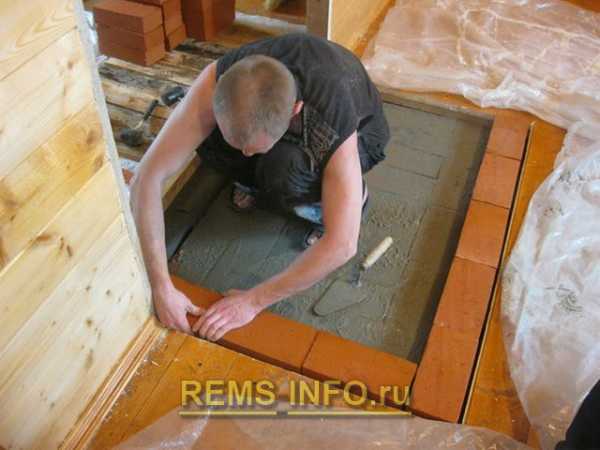

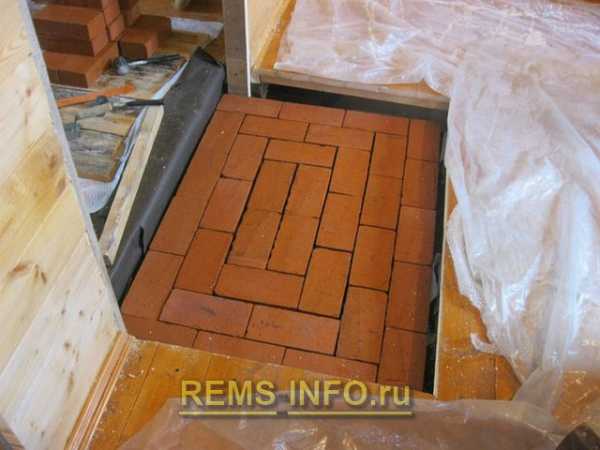

Строительство фундамента

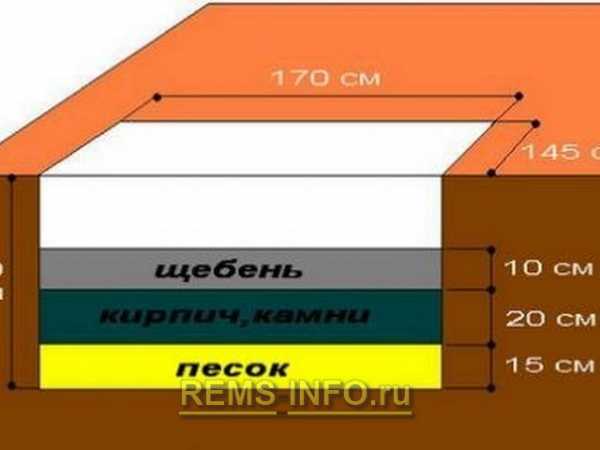

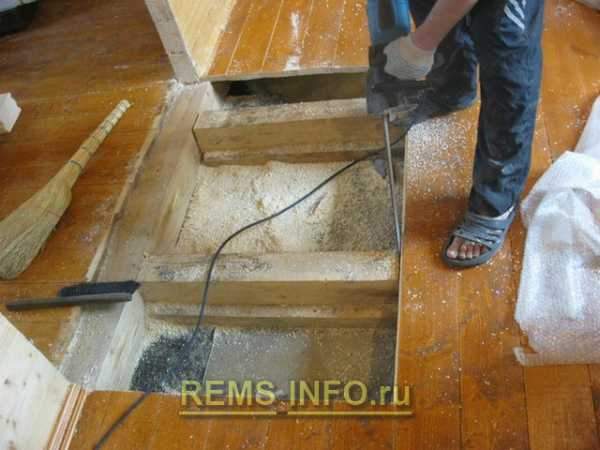

Под камин фундамент делают не связанным с основным фундаментом дачи. Перевязку между фундаментами выполнять нельзя, так как в дальнейшем может привести к образованию трещин. Можно начертить для удобства план камина непосредственно на полу, на стене сделать рисунок на уровне расположения труб и топки.

Кладка камина ование из бутобетона.

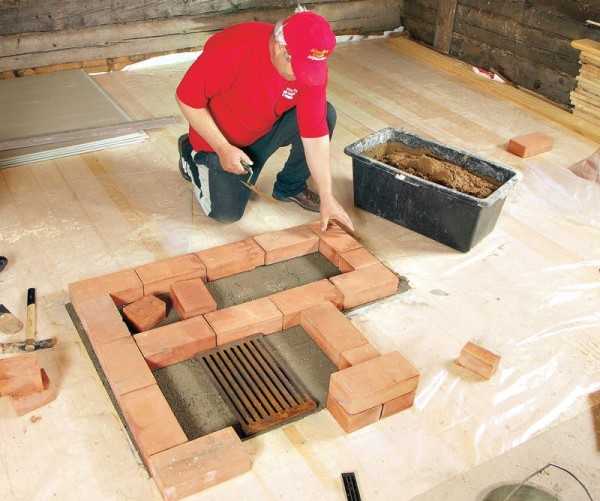

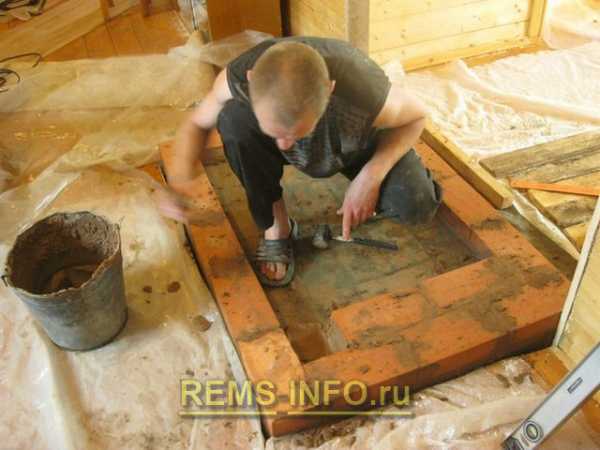

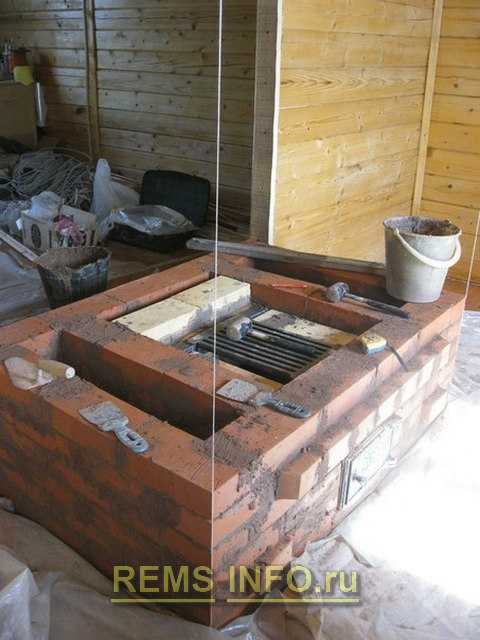

Кладка камина:

Перед началом работ кирпичи кладут насухо, притесывают и подгоняют друг к другу.

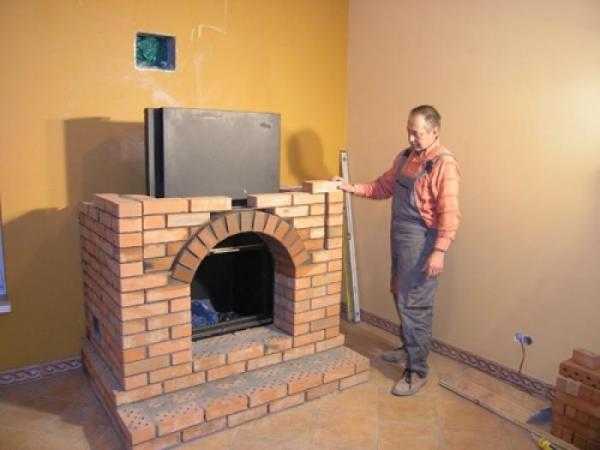

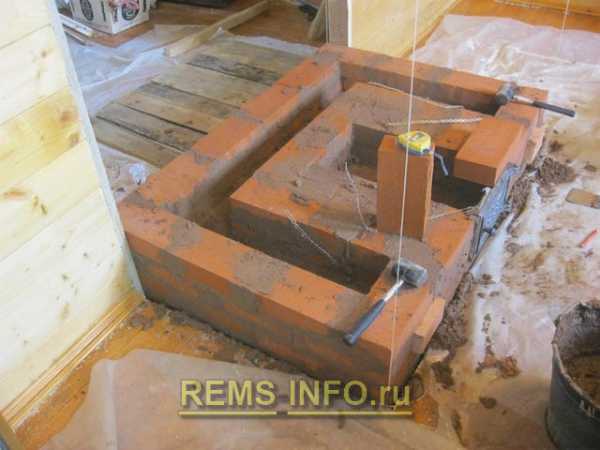

Начало кладки проводят с угловых кирпичей, обязательно следя за уровнем. Потом укладывают наружный ряд, и в завершении середину. Швы полностью заполняют раствором и выполняют их максимально тонкими. Все криволинейные поверхности сводов и дымосборника выкладывают с напуском.
В процессе кладки, стенки внутри дымосборника, топливника и каналов через несколько рядов обязательно протирают мокрой тряпкой или ветошью для удаления выступающего раствора. Оштукатуривать внутри нельзя.

Фото

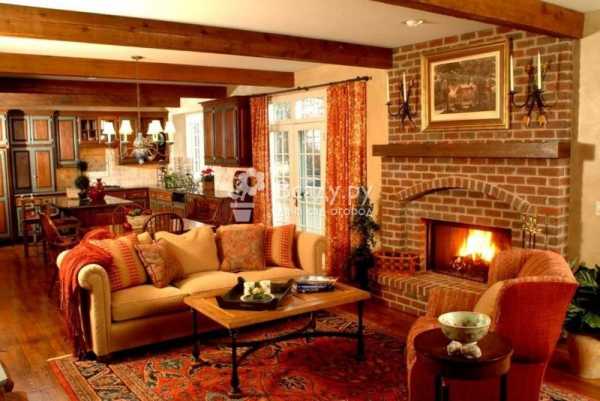

Камин в дачном интерьере

Камин в большом загородном доме

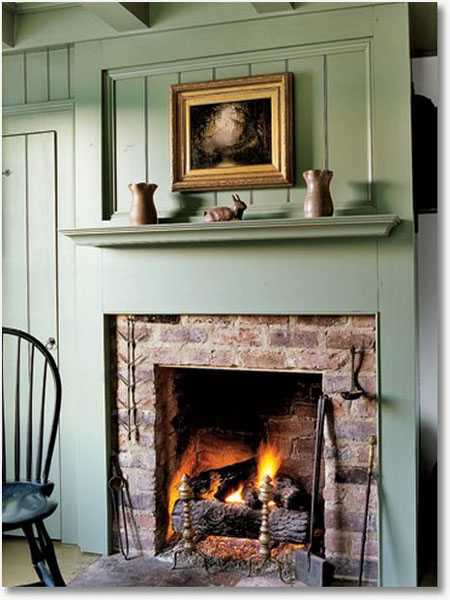

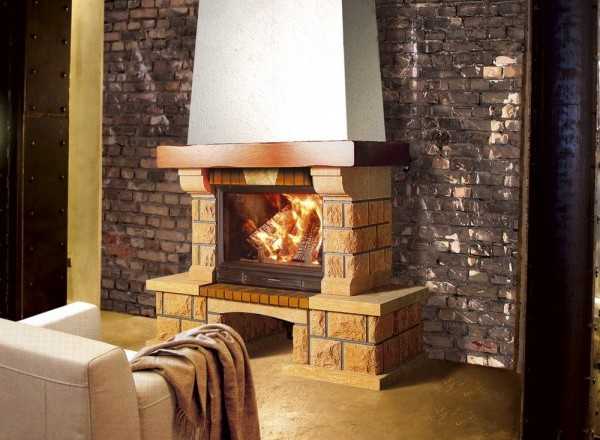

Уютный открытый камин

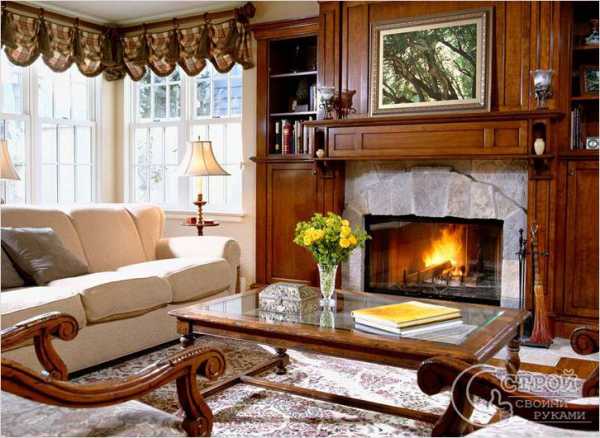

Камин в гостиной на даче

Камин в загородном доме

Камин в стиле кантри

Закрытый камин в доме

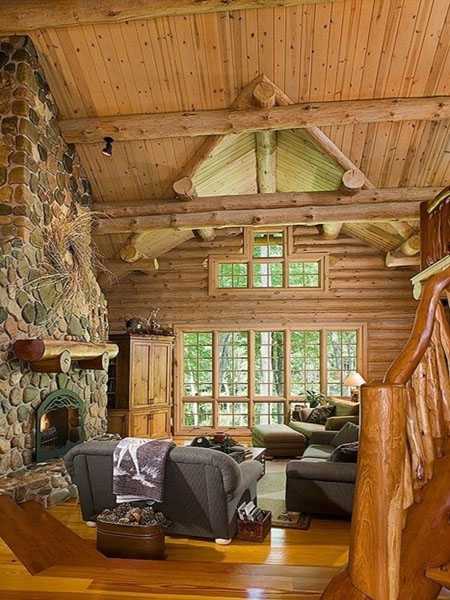

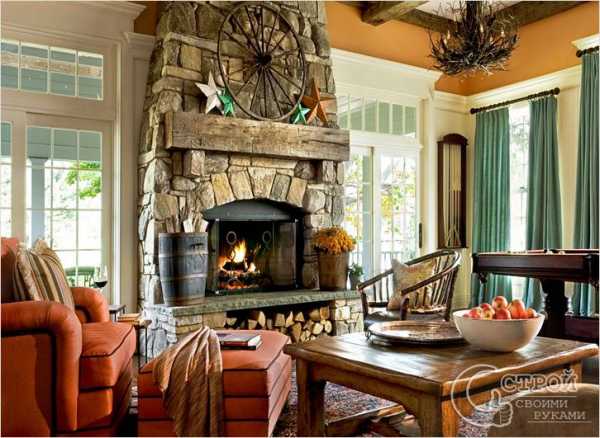

Каменный камин в загородном доме

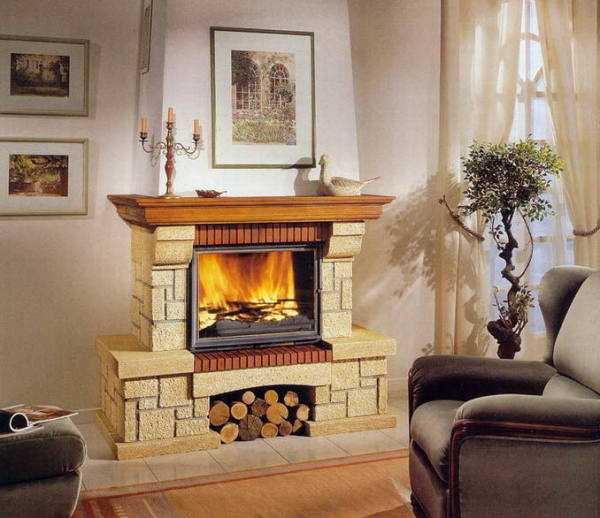

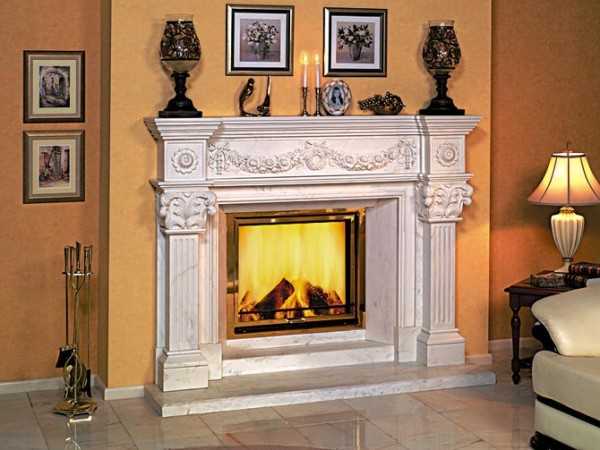

Красивая отделка камина

Красивый декор камина

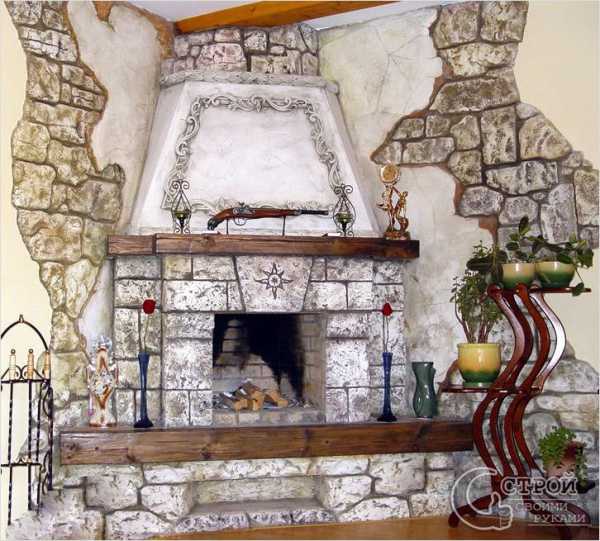

Угловой камин на даче

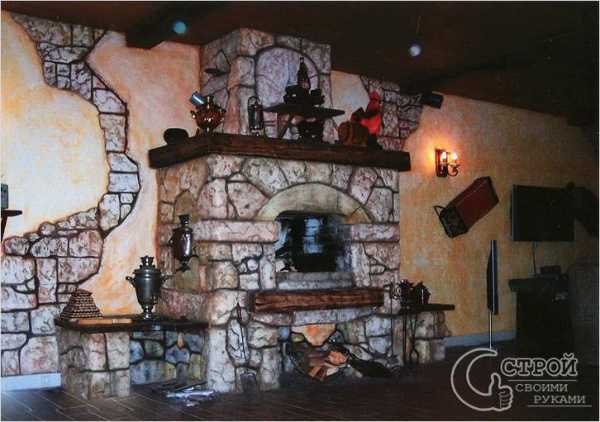

Камин из камня

Оформление камина в загородном доме

Камин на кухне в загородном доме

Дизайнерский камин

Красивый камин с дровяной топкой

stroysvoimirukami.ru

Камин своими руками на даче

Камин своими руками из кирпича

Несмотря на существование современных высокоэффективных систем отопления, камины по-прежнему считаются классикой жанра, стоящей у истоков всего современного отопительного оборудования. Но дело совсем не в их высокой эффективности, а скорее в декоративных особенностях, которые вносят уникальный антураж в интерьер отапливаемого помещения.

В каких случаях камин лучше печи

Камин был первым отопительным прибором в истории человеческой цивилизации. Именно поэтому его конструкция повторяет особенности обычного костра: наличие открытого пламени, нагрев пространства только в пределах прямой видимости, довольно низкий КПД.

В процессе эволюции камин постепенно превратился в закрытую печку — прибор, несомненно, гораздо более сложный и эффективный для обогрева помещения. Тем не менее, в наше время камины играют не только декоративную роль, но и применяются для отопления. И связано это именно с особенностью их работы:

в отличие от печи — камин начинает отдавать тепло практически сразу после появления устойчивого пламени;
очистка и обслуживание камина намного проще, чем печи;
постройка камина не так критична к ошибкам каменщика и поэтому может быть выполнена без привлечения профессиональных печников;

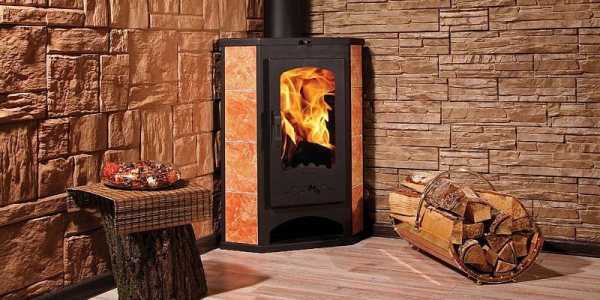

существуют современные металлические камины промышленного производства, эффективность и безопасность которых сравнима с параметрами печей.

Камин своими руками из кирпича в интерьере

Положительные особенности камина

Вес простого камина гораздо меньше каменной печи, а учитывая небольшую температуру нагрева в камине, для его постройки может подойти обычный керамический кирпич хорошего качества.

В результате затраты на кирпич, материалы и работу оказываются в несколько раз меньше, чем на постройку каменной печки. Таким является камин на даче фото которого приведено ниже.

Простой камин в доме своими руками

Сегодня существуют конструкции каминов, которые по своим тепловым и качественным показателям ничем не уступают традиционным печам голландской или шведской конструкции. Правда, достичь этих показателей в кирпичной конструкции не удается, поэтому данные конструкции реализованы в металле и представлены в виде готовых металлических каминов промышленного изготовления.

Многое необходимо продумать прежде, чем строить камины: размеры, местонахождение, устройство, тип используемых материалов. Все это рассчитывается заранее, зачастую при помощи специальных программ. Высокоэффективные камины ориентированы на использование паллет или другого аналогичного медленногорящего биотоплива.

Камин для дачи с открытой топкой

О безопасности пользования камином

Использование открытого пламени в помещении законодательно запрещено строительными и противопожарными нормами, что сильно ограничивает возможность использования камина классической схемы. Информацию можно найти в Правилах пожарной безопасности РФ (ППБ 01-03, раздел 3: Правила для проживания людей).

Застройщик, который нарушает правила ППБ и выкладывает открытый камин на даче своими руками из кирпича, сильно рискует. Сегодня этот вопрос легко решается за счет использования стеклянной защиты. Высокотемпературное стекло легко пропускает инфракрасное излучение, обеспечивая эффект жара открытого пламени.

Принцип работы камина

Первые камины представляли собой обычный очаг с дымоходом, огороженный тремя стенками. Эффективность была невелика, поскольку дрова сгорали быстро, но все тепло улетало в трубу. Все изменилось с того момента, когда методом проб и ошибок печники изобрели так называемый дымовой зуб и тепловое зеркало.

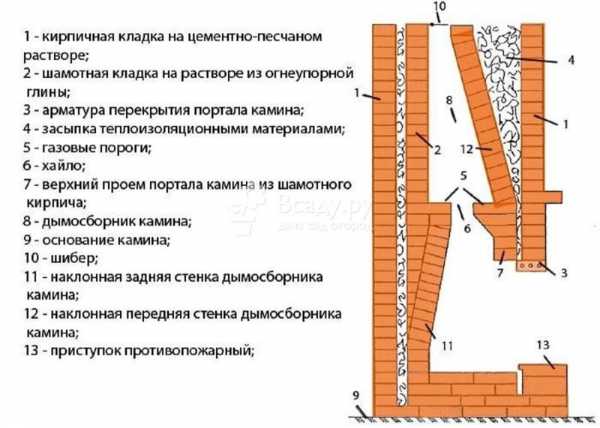

Схема составляющих камина

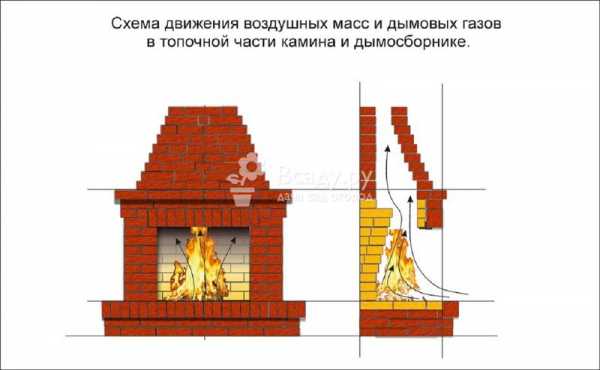

Оказалось, что искусственное сужение места присоединения дымохода вместе с наклонной конструкцией задней стенки очага создает условие для саморегулирующегося медленного горения дымовых газов. Тепловая пробка в месте сужения играет роль дросселя, а наклонная поверхность формирует медленно вращающийся вихрь пиролизных газов, которые постепенно догорают каждый раз во время приближения к пламени.

Движущийся поток «перекрывает» подтягивание свежего воздуха к месту горения. Как только газы выгорят, и их температура понизится — вихрь замедлится и появится излишек дымоходной тяги. Газы уходят в дымоход, а на их место в вихревой поток подтягивается с воздухом свежий кислород. Пламя и газы становятся горячее, и все повторяется сначала.

Принцип работы простого камина

Саморегуляция тяги позволила использовать не только дрова, но и высокоэнергетические виды топлива. Даже смолистые сосновые дрова и уголь в этих условиях горят медленно, а угарные газы надежно держатся в замкнутом вихре. Время циркуляции газов составляет от 2 до 7 минут!

Влияние тяги на безопасность использования камина

Устойчивость вихревого процесса позволяет регулировать генерацию тепла путем неполного закрывания вьюшки дымохода во время горения топлива. При этом чрезвычайно опасный угарный газ — СО, все равно надежно окисляется до более безопасного углекислого СО2. Это стоит иметь в виду, решая в каком из помещений и как сделать камин.

Постоянно циркулируя в топке камина, вихрь отдает тепло каменным стенкам. Поэтому в дымоход выходят уже остывшие, едва теплые газы. Наклонная поверхность задней стенки играет роль теплового отражателя. Делать ее из отражающего материала нет никакой необходимости. Обычная черная сажа от дров отлично отражает невидимый спектр инфракрасного излучения. Единственное о чем стоит позаботиться — сделать эту наклонную плоскость как можно более гладкой. Хороший камин в доме обеспечивает до 50% теплового КПД, что является очень приличным показателем среди других аналогичных генераторов тепла.

Кладка каминов в доме своими руками

Особенность отдачи тепла камином

Отбор тепла газов после теплового зуба никак не влияет на работоспособность камина. Если в каменных печах слишком интенсивный отбор тепла резко снижает их КПД, то водогрейный регистр в камине выше дымового зуба может без последствий забрать столько тепла, сколько будет выработано топливом.

Другой вариант повышения теплоотдачи камина — организация вертикальных воздушных каналов выше дымового зуба. Проходя через каналы за счет естественной тепловой конвекции, воздух нагревается и возвращается в помещение уже в качестве теплоносителя.

Что такое под топки в камине

Сформированная экранами, горизонтальными и немного наклоненными поверхностями нижняя часть топки называется под. В некоторых материалах встречается как поддон топочный.

Как у костра нет поддувала, так и в первых каминах под топки был сплошным. Но для быстрого возгорания дров лишняя тяга совсем не помешает. Поэтому кладка каминов современной конструкции часто предусматривает небольшое поддувало, которое перекрывается после появления стабильного огня. Вихрь образуется в момент закрытия. До этого момента все выработанное тепло вылетает в трубу.

В классических английских каминах предусматривался небольшой наклон пода в сторону пола. Это улучшало условия возникновения теплового вихря, но горящие головешки так и норовили выкатиться из топки. Поэтому в качестве защиты топку камина снабжали низенькой решеткой. Сегодня защиту от пожара обеспечивают стеклянные дверки особой конструкции. А решеткам отводится чисто декоративная роль.

Расчет параметров камина от площади помещения

Камин размеры топки может иметь различные, но рассчитываются они, исходя из объема помещения согласно нормам.

Таблица: расчет площади под камины, размеры

Объем камеры сгорания должен быть не менее 1/50 объема нагреваемого помещения;
Площадь каминного портала должна составлять около 2% от площади пола помещения;
Площадь пода равняется 0,7 площади портала;
Поперечное сечение дымохода в самом узком месте составляет около 0,15 площади пода.
Высота камеры сгорания определяется в 3/5 ее ширины. А глубина топливника — в три раза меньше высоты.

Примеры и схемы простых каминов

Чтобы долго не думать, как сделать камин своими руками, предлагаем схему простого камина, доступного для самостоятельной постройки. Полный перечень материалов представлен в таблице:

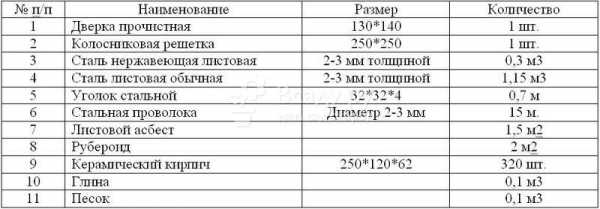

Таблица материалов для камина

При возведении стенок нужно обеспечивать минимально возможную толщину швов, вертикальность кладки и точность ее размеров. При образовании сводов выступ каждого следующего ряда не должен превышать 6,5 см над предыдущим (четверть размера кирпича). Для облегчения задачи наклонный экран делается из стального листа.

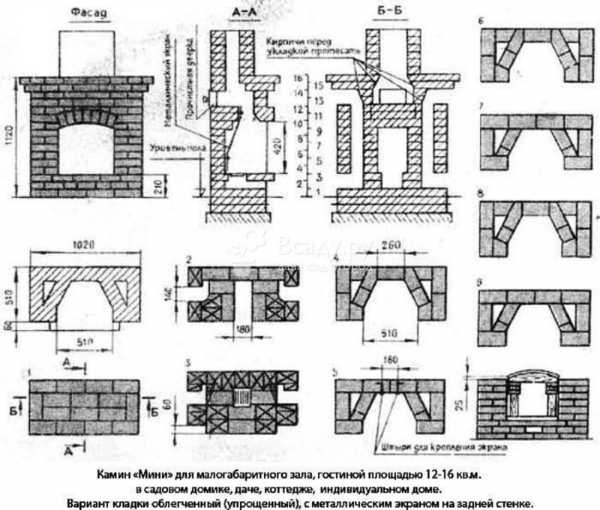

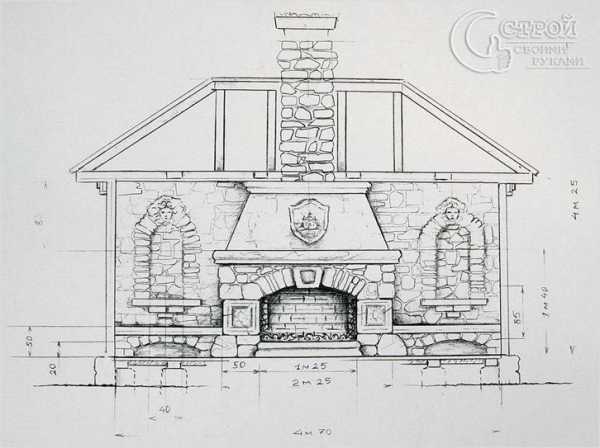

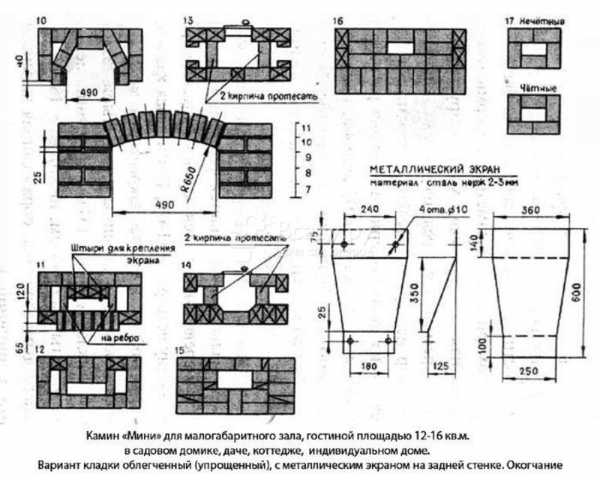

Печь камин своими руками — чертежи с размерами

Камин из кирпича — чертежи с размерами

В камине организованы воздушные каналы для тепловой конвекции. Благодаря этому повышается тепловая эффективность и скорость прогрева помещения. С оглядкой на небольшие размеры камина и упрощенную конструкцию его КПД составляет до 20%.

Порядовка камина представлена на схеме ниже:

Как сделать камин своими руками — схема порядовки

Итог

Если в доме есть камин, то именно он становится основным объектом для сбора всей семьи. Языки пламени завораживают и располагают к общению. Наверное, именно поэтому в нашу технологическую эпоху камин по-прежнему остается эффектным романтическим дополнением интерьера нашего дома.

vsadu.ru

Камин на даче своими руками: мастер класс, пошаговые фото

Представленный материал является продолжением. Начало смотрите в статье «Как сделать камин на даче».

Шаг 6 Декоративный клиновый замок

Внешность камина очень выигрывает, когда на его фасаде есть особые декоративные элементы. В качестве таких элементов можно рассмотреть полочки, ниши и различные замки.

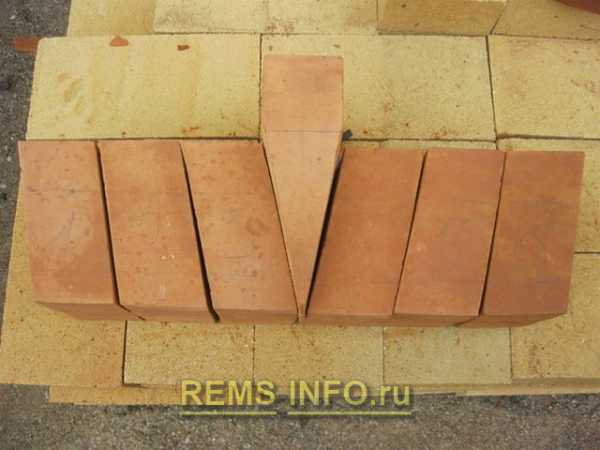

Для того, чтобы сделать клиновый замок для нашего камина берем 6 полноценных кирпичей и раскладываем их на ровной и горизонтальной поверхности под углом друг к другу (без центрального элемента).

Разложите кирпичи, выложив угол, разметьте их и обязательно пронумеруйте.

Затем сделайте середину конструкции замка выпилив клин из цельного кирпича. Данные работы лучше всего делать «болгаркой» мощностью до киловатта, срезая кирпич отрезным кругом с алмазным напылением по керамике.

Замок готов, осталось его только установить в нужное место в кладке.

Перед тем, как «усадить» в кладку, устанавливаем его на то место, где он будет установлен, причем без применения раствора. Все должно установиться ровно, а наклон в обе стороны быть симметричным.

Устанавливаем клиновый замок «насухо» — без раствора для подгонки.

Затем вымеряем по два кирпича с каждой стороны, чтобы срезав у них торцы, сделать их фиксирующими с краев. И затем всю конструкцию замка «усаживаем» на раствор.

Замок установлен на место.

После того как замок установлен наша задача поднять стенки топки камина до нужного уровня (1 ряд выше дверцы камина).

Шаг 7 делаем перекрытие топочной камеры камина и устанавливаем теплообменник

Очень важно выкладывать камины (печи) и при этом как можно меньше использовать металлических предметов для создания перекрытий в местах, где есть вероятность высоких температур. Самая большая температура наблюдается возле свода топочной камеры. В связи с этим необходимо сделать свод таким образом, чтобы для перекрытия его не пришлось применять металлических уголков. Самый простой способ – это сделать свод топки сужающимся и смыкающимся на третьем ряду кладки. Для этого пользуемся схемой – первый ряд перекрытия – используем кирпич длинной = ¾ кирпича, второй ряд перекрытия цельный кирпич, а третий рад обвязочный, для перемычки.

Укладываем кирпичи первого ряда перемычки. Нижний край кирпичей срезаем и по длине и снизу на угол. Чтобы они упали вовнутрь, прижимаем их торцы кирпичами.

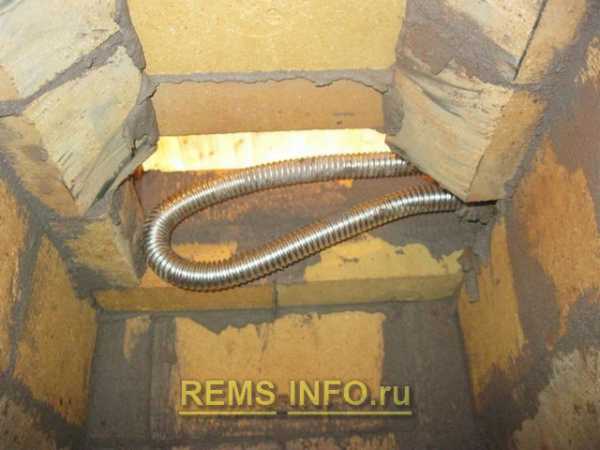

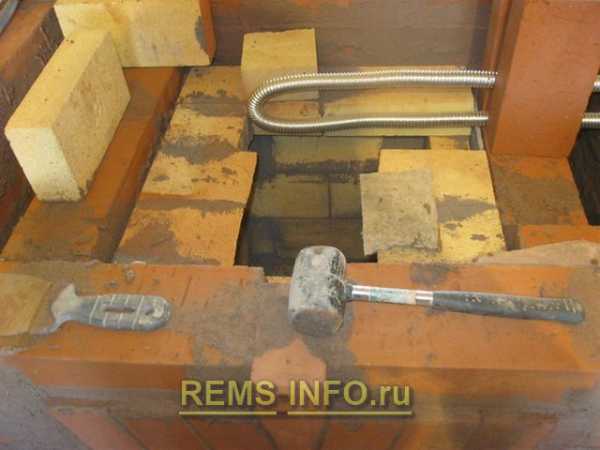

Теплообменник для системы отопления дома делаем из гофрированной трубы, сделанной из нержавеющей стали. На этом этапе (назовем его «подгонкой») наша задача подготовить место, в которое в дальнейшем будет установлен теплообменник. Наша задача поместить его перед отверстием вытяжки в дымоход. Здесь самая высокая скорость конвекционных потоков, а значит, и теплообмен будет самый высокий. Необходимо обязательно использовать трубу из высоколегированной нержавеющей стали по двум причинам.

Температура в данной части топки может доходить до 700 градусов, значит, обычная сталь будет давать окалину от взаимодействия с кислородом, постепенно разрушаясь. Обычно срок эксплуатации устройств, в которых применяются теплообменники, помещенные в открытое пламя не более трех лет, затем их приходится демонтировать. В нашем случае пришлось бы разбирать кладку камина.
Второе условие, почему применяется труба из нержавейки – это высоко агрессивная среда в период «бездействия» камина. Дело в том, что состав дыма – это активные вещества, которые взаимодействуя с капельками воды выпавшие в виде конденсата на теплообменник превращаются в угольную кислоту и постепенно разъедая трубу выполненная из обычной стали.

Так выглядит паз для теплообменника.

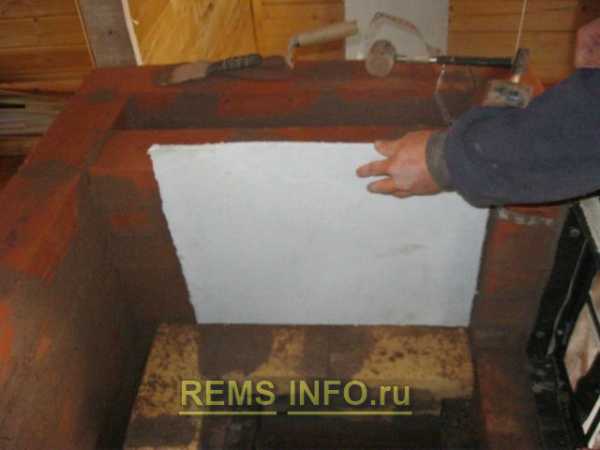

Чтобы не было дополнительных теплопотерь от теплообменника на кирпичную кладку, необходимо сделать термоизоляцию. Самый оптимальный вариант – это выполнить ее из базальт-картона толщиной 5 мм.

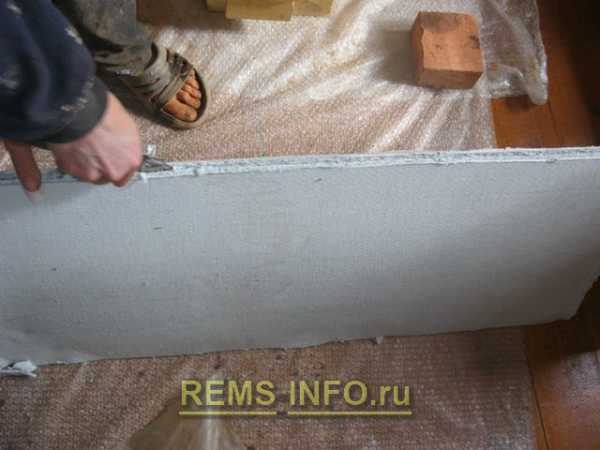

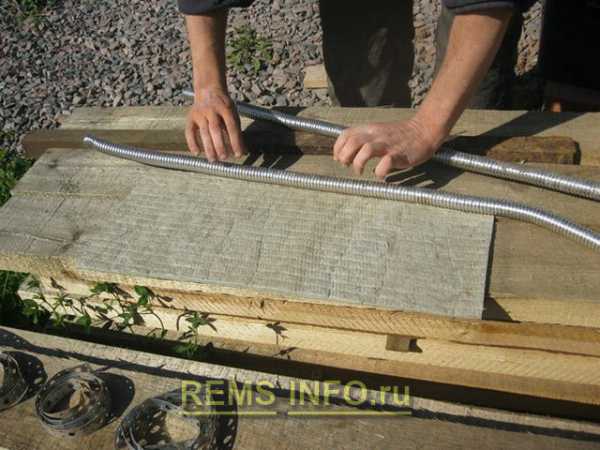

Подготавливаем теплообменник к обертыванию базальт-картоном.

При выполнении таких работ необходимо учитывать фактор общей толщины, которая будет после того как вы выполните термоизоляцию. Она не должна быть больше толщины одного кирпича. Это нужно для того, чтобы идеально поместить данное устройство в кладку камина. Второе обязательное условие – это при обертывании нужно выполнять данную процедуру отдельно для каждой ветки теплообменника.

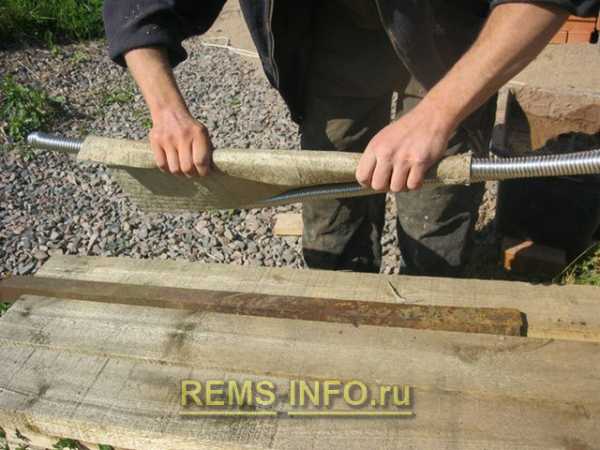

Накручиванием базальт-картон в виде «рулета», обязательно сделайте накрутку таким образом, чтобы не было волн и неровностей, это очень важно при установке устройства в кладку, чтобы оно сидело прочно и не «болталось» после начала эксплуатации камина.

Многолетний опыт установки таких устройств показал, что самым надежным и функциональным приспособлением крепежа базальт-картона является обычная скрутка из медной проволоки диаметром 1 мм.

Вначале заканчиваем работы по термоизоляции одной ветки , затем приступаем к такой же процедуре на второй части теплообменника. Необходимо сделать не менее четырех скруток на 50 см теплоизоляции.

Изолируем вторую часть трубки.

Если вы видите дефекты в укладке термоизоляции, лучше переделать данную часть работ.

После того, как обе части теплообменника тепло изолированы, нам необходимо связать их вместе.

Теплообменник готов, осталось его поместить в подготовленный паз топки.

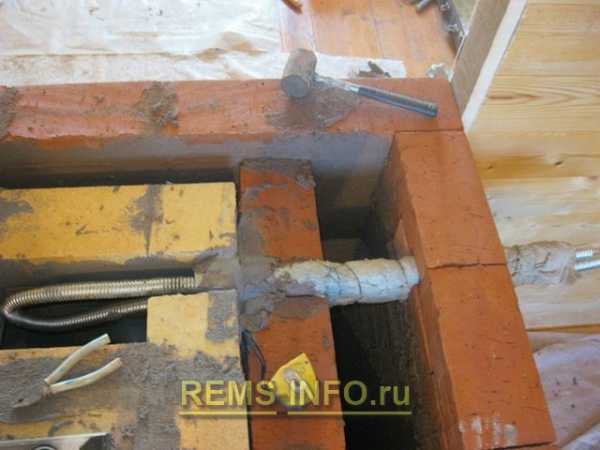

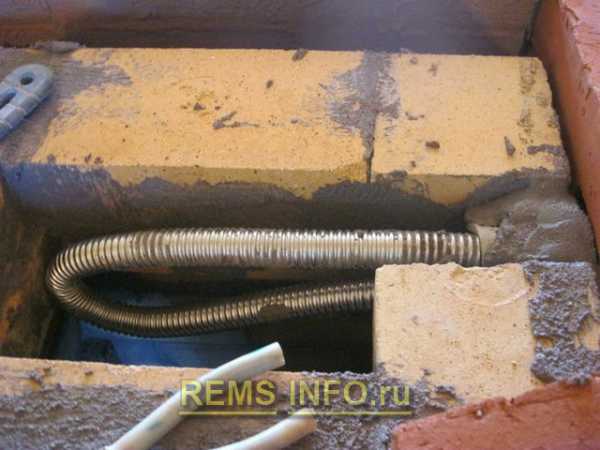

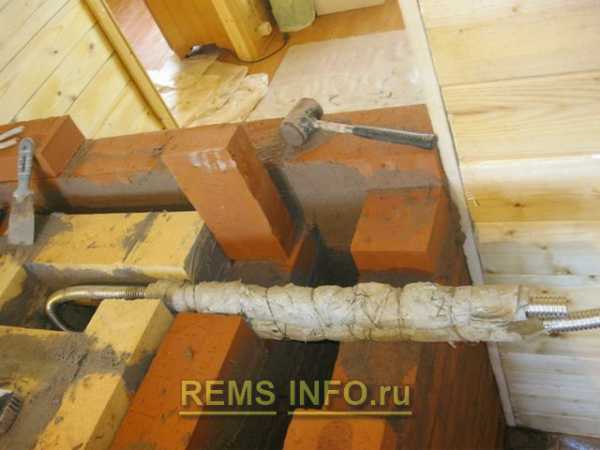

Помещаем теплообменник в кладку. Следим за тем, чтобы он лег вертикально, и его толщина не была больше толщины кирпичного ряда кладки

Устанавливаем теплообменник в кладку.

Если все хорошо, запечатываем его раствором и прижимаем следующим рядом кладки. Тщательно промазываем раствором все места прохождения рядов, чтобы не нарушилась герметичность топочной и конвекционной камеры.

Хорошо промазанный шов даст вам надежную гарантию того, что печь не будет чадить в конвекционную камеру, а значит и в комнату.

Теплообменник готов к эксплуатации – герметичность швов не вызывает нареканий!

КПД каминов – это всегда больная тема их владельцев, обычно до 75% тепла улетает в трубу. Зимой такие устройства топят улицу, а не дом. Чтобы увеличить полезность каминов применяют различные ухищрения. Самое простое – это изменить свод топочной камеры, сделать его не точно прямоугольным, а в виде трапеции. Для этого первый ряд перекрытия топочной камеры срезают под угол, а затем верхним рядом делают перемычку над ним. Данный метод создает дополнительные области турбулентности в топки и улучшая тем самым КПД камина.

Первый ряд перемычки над топкой сделан из кирпича длиной ¾ и при этом у него срезан нижний край. Над ним идет ряд обвязки. В отверстие выхода отработанных газов помещен теплообменник.

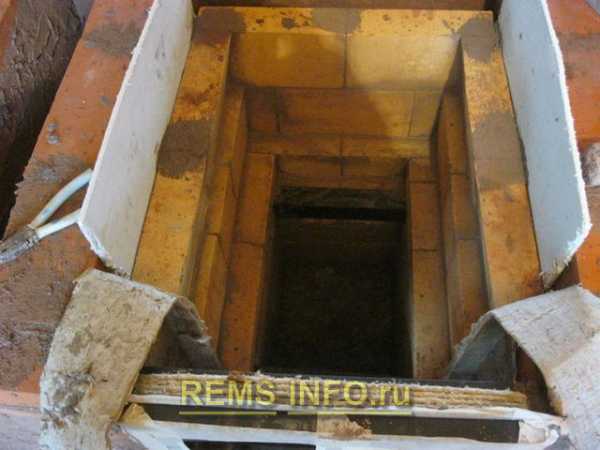

Всю топку, включая ряды перемычки, обязательно делаем из шамотного кирпича. Дело в том, что используемый керамический кирпич М-150 не дает возможность эксплуатировать камин в течении десяти лет без какого – либо ремонта, в отличие от шамотного кирпича.

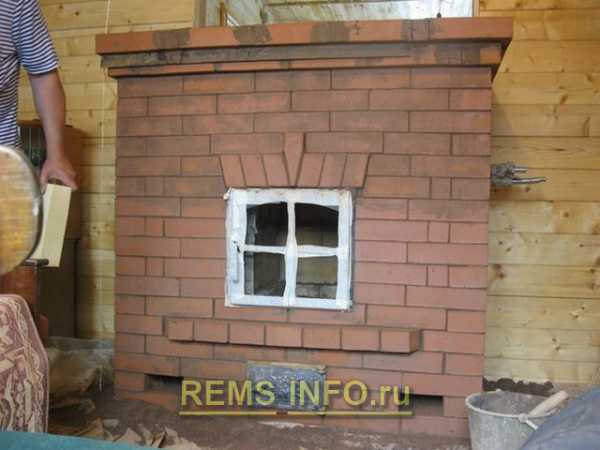

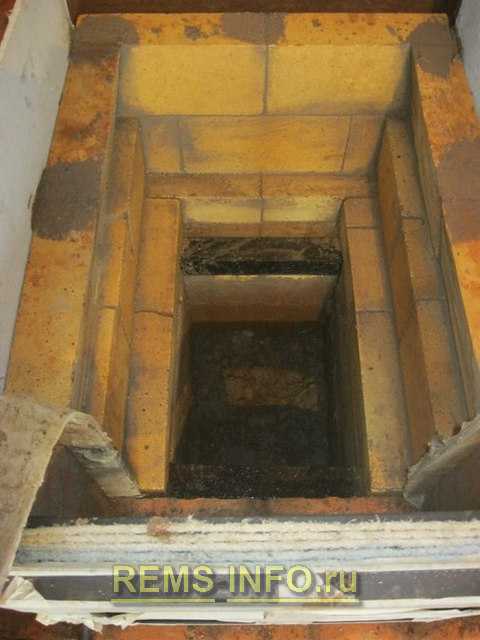

Топочная камера готова. Ряды обвязки топки надежно фиксируют кирпичи свода. Отверстие дымохода должно быть не менее 300 см.кв.

Шаг 8 – монтаж стен

Приступаем к монтажу стен камина. Очень важно соблюдать вертикальность конструкции камина и его линейные размеры. Очень надежным помощником можно считать две натянутые нити, закрепленные в основании.

Делаем перекрытие камина и выводим внешние стены.

Очень тонкий прием при кладке каминов есть на этом этапе работ. Обычно камин устроен таким образом, что его верхняя часть пустотелая. Это обычно лист гипсокартона над кожухом кассеты каминной топки и все. Основная теплоотдача происходит, когда камин топится. Как только огонь погасает, происходит очень быстрое выстуживание помещений, которые он отапливал. Поэтому многие домовладельцы часто рассматривают камины в интерьерах домов больше как украшение, чем элемент отопительной системы. Чтобы уйти от этого стереотипа сделаем маленькую хитрость. В нашем камине задуманы две конвекционные камеры. Они работают по принципу естественного движения воздуха (при нагревании он расширяется, становится легче и поднимается вверх, ему на смену приходит холодный, более тяжелый воздух снизу). Наша задача сделать так, чтобы данный процесс продолжался как можно дольше. Для этого мы должны увеличить массу прогретых кирпичей в кладке камина.

Самый простой способ сделать это – увеличить объем кладки над топкой, чтобы в момент процесса горения данная часть нагревалась и затем более длительное время отдавала тепло потокам воздуха, проходящим через конвекционные камеры. Нам нужно поднять восемь рядов кладки вокруг дымохода над топочной камерой. Это обеспечит аккумулирование тепла кладкой минимум на 6-8 часов отопления помещений.

На внешней части кладки выводим декоративный элемент. Он дополняет нижнюю полочку над дверцей поддувала и органически заканчивает верх камина.

Какой камин без декоративных элементов, приступаем к кладке декоративного выступа.

Делаем выступ по принципу выдвижения кирпича наружу по ¼ части своей ширины. Выступ делаем по всей длине периметра.

Изначально на выступ выкладываем цельный кирпич. Все неполные части кирпича заполняем обрезанными «болгаркой» кирпичом.

Если вы чувствуете, что кладка заваливается наружу, то попробуйте подложить металлический уголок под основание ряда, который начал смещаться.

Под верхним рядом выступа подложен металлический уголок. Он останется в кладке пока не будет выложен следующий ряд кладки.

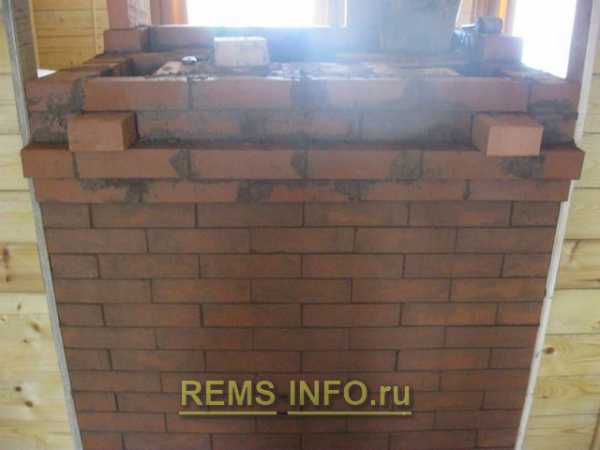

После того как выложены два ряда выступа, приступаем к сужению кладки на ¼ часть кирпича.

Заканчиваем формирование декоративного выступа.

Вентиляционный лючок конвекционной камеры, со стороны гостиной.

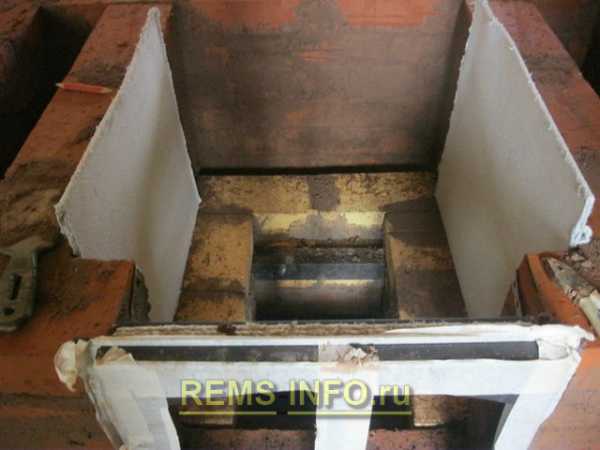

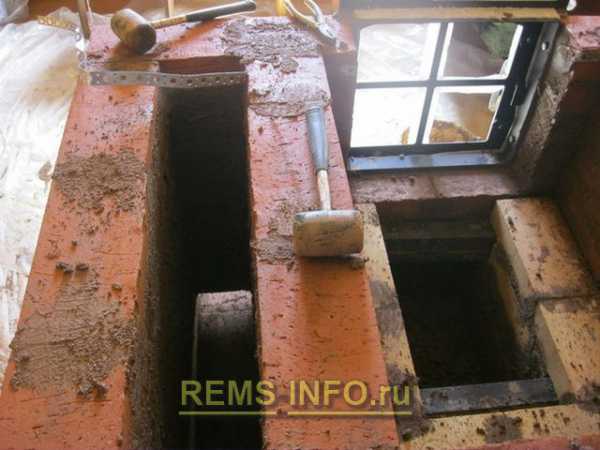

Над декоративным выступом мы должны закончить конвекционные камеры, потому, что выше к вытяжке дымохода температура кладки опять падает и КПД системы заметно снизится. Можно провести эксперимент – зажгите спичку и поднесите пламя к конвекционному лючку во время топки камина. Если пламя «задулось», то конвекционные камеры работают отлично и им под силу прогреть помещение большого объема. Если же пламя колеблется, но продолжает гореть, значит вытяжные лючки сделаны высоко, либо толщина стен между конвекционной камерой и топкой очень толстая и воздух не успевает прогреться от прохождения через данный участок камина.

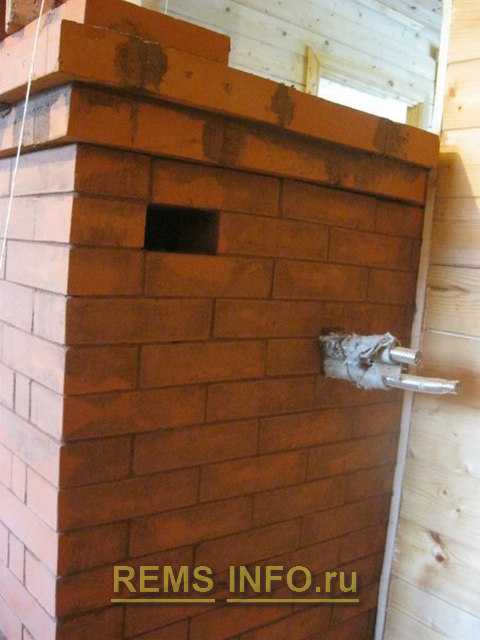

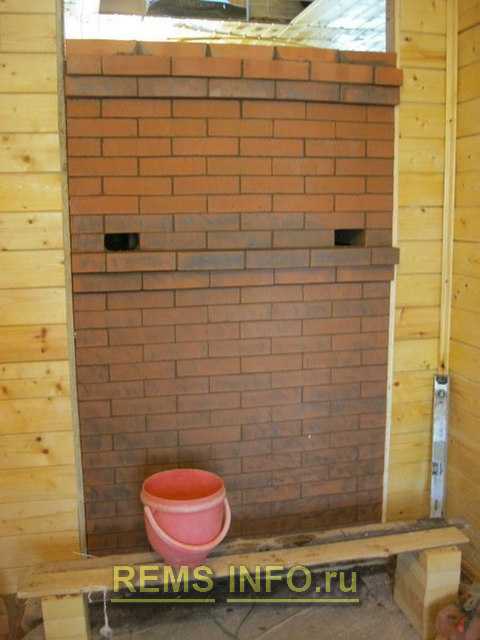

Закладываем вытяжные лючки расположенные он со стороны спальни. Их два, по одному на каждую конвекционную камеру. Чтобы легче было вести кладку, кладем по кирпичу в каждое вытяжное отверстие без раствора, а затем идем вверх по подъему кладки рядов.

На третьем ряду над декоративным выступом делаем перемычку над конвекционными камерами. Выше их поднимать не имеет смысла. Перемычка выполняется методом ведения кладки «в тычок». Кирпичи в ней устанавливаются поперек воздушного канала. Затем над ним выкладывается еще один сплошной ряд, а потом ведется только дымоход и внешняя часть кирпичной кладки.

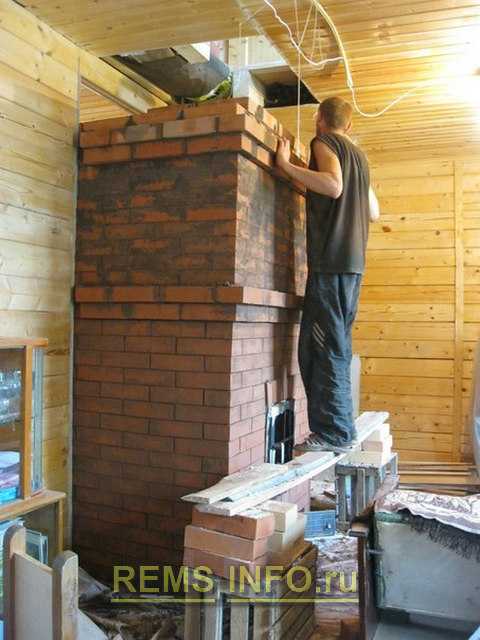

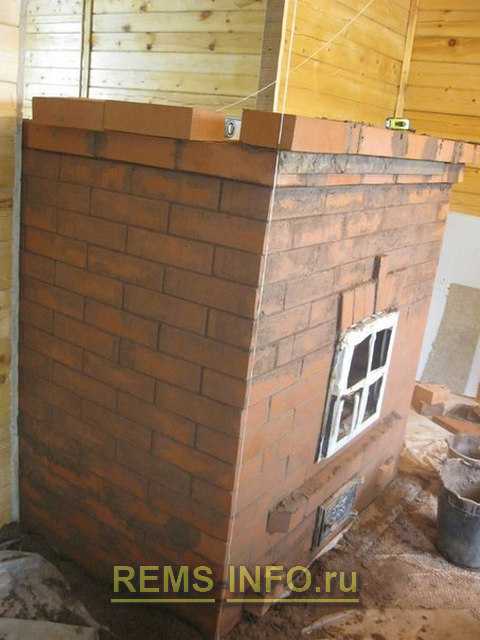

Поднимаем внешнюю стенку камина. Отслеживаем ее вертикальность и линейные размеры. Внутренняя часть кладки пустотелая.

Перед кладкой кожуха дымохода делаем еще один декоративный выступ.

Чтобы не повредить кладку, дайте раствору пару дней выстоятся, затем делаем дощаной помост, чтобы не повредить кладку рядов, и только потом продолжаем работы.

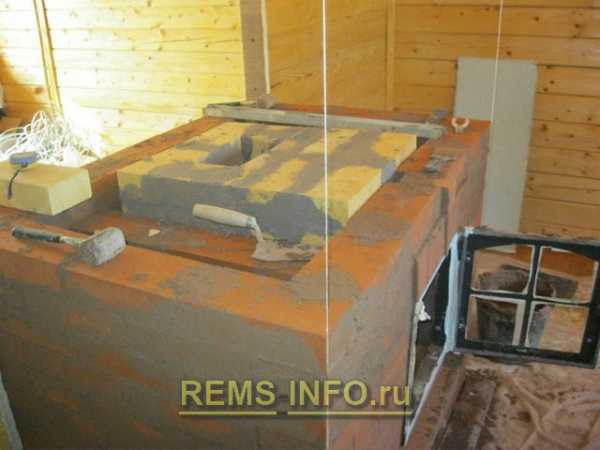

Для выполнения перекрытия мы использовали металлический уголок на 50 мм. Ошибка многих, что они выставляют толщину перекрытия кожуха в один ряд кладки – нужно минимум два ряда, чтобы сделать надежную обвязку данного шага кладки

Перекрытие готово, отслеживаем дефекты кладки и готовим материал для кладки трубы.

Если дефекты перекрытия найдены, то самый простой способ – залить горизонтальную поверхность раствором.

Затем начинаем процесс подъема кладки трубы. На втором ряду встраиваем вьюшку, для регулирования воздуховода трубы. Сам процесс кладки трубы был описан в предыдущих работах и стандартен. Ознакомиться можно напрмер в работе «Печь для дачи«.

rems-info.ru

Мини камин для дачного домика, практика строительства, выбор готового изделия

С мягким теплом, которое создает камин в помещении, не хочется расставаться даже если проводишь время на загородной даче. Тем более что там он послужит по своему прямому назначению. Дом, простоявший без жильцов некоторое время, наполняется холодом, сыростью, одиночеством, печалью и прочими негативными энергетическими эпитетами.

Система отопления, которую сразу же задействует дачник, не сможет быстро прогреть все помещение, поэтому пригодится использовать камин. Он хоть и обладает функцией локального обогрева, но позволит переждать определенное время, любуясь живописной картиной пламени от горящих дров.

Красивый и полезный в хозяйстве прибор

Готовые переносные варианты

Быстро создать уютную атмосферу в условиях маленького дачного домика помогут небольшие камины, легко транспортируемые в любое место. Рассмотрим их основные виды:

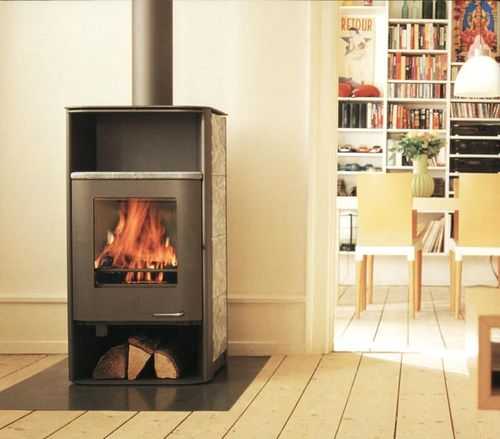

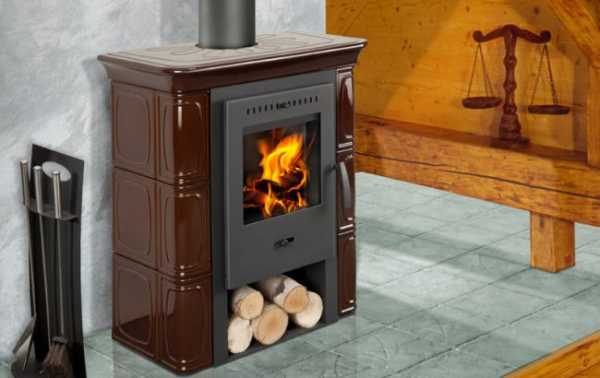

Металлический или чугунный дровяной камин. Перевозить его постоянно, по мере посещения дачи нереально, зато его габариты позволяют устанавливать в помещениях, испытывающих дефицит свободного пространства. Минусом чугунного устройства на дровах является необходимость конструирования дымохода. Это делается один раз, так что можно постараться, чтобы потом не только смотреть на огонь, но и отапливать им все помещение.
Специальный мини камин для дачного домика, работающий на биотопливе, удобен и компактен. Его можно привозить каждый раз с собой и устанавливать на кухне, в спальне, в прихожей. Словом, перемещать его в место своего пребывания. Однако такие модели не способны нагреть дом, хоть и дачный. К тому же топливо для них так же придется привозить с собой.

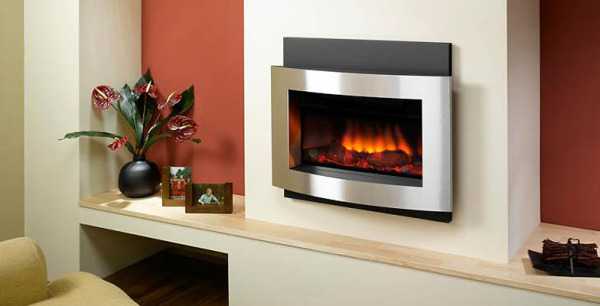

Электрический камин, встраиваемый или отдельно стоящий. Разнообразие моделей позволит подобрать вариант, соответствующий вашему помещению. Здесь есть два исхода: купить отдельно стоящий мини камин или сконструировать портал для встраиваемого. Этот портал может быть минимально возможных размеров, чтобы не потерять полезную площадь и так небольшого помещения.

Электрический аналог традиционной системы

Практически все перечисленные варианты по своим функциям не уступят настоящим каминам и без труда справятся с помещением комнаты в 15-20 м². К тому же не стоит забывать про внешний вид и сочетание устройства с интерьером. Дача – это не всегда времянка для хранения сельскохозяйственных инструментов. В большинстве случаев она представляет полноценный дом или коттедж, который оформлен в едином ключе. Поэтому к подбору камина следует отнестись, как к рисованию картины.

По внешнему виду порталов для мини-камина различают следующие стили:

Классический. Портал выполнен в виде буквы «П» и украшен лепниной.
Рустикальный. Имеет подиум. В итоге «П» трансформируется в «Д».
Хай-тек. Отличается строгостью, выдержанностью, наличием металлических и стеклянных поверхностей.
Бионика. Изящные изгибы перенесены даже на внешние границы портала. Относительно молодой стиль.

Как видно, можно подобрать не только функциональный, но и прекрасно оформленный, стильный камин, вполне подходящий для дач. Но такой вариант не является единственным. Многих дачников интересует вопрос возможности самостоятельного конструирования камина.

Компактный обогреватель для всего дома

Самодельный вариант

Сомнения одолевают любого начинающего мастера, а мотивированы и обоснованы они тем, что в любые времена печник считался самым искусным каменщиком. И для того чтобы сложить печь, недостаточно только освоить кладку кирпича или камня. Относится ли это к камину?

Вопрос неоднозначный. Нельзя сказать, что мини камин для дачного домика своими руками сделать можно в два счета, но и пугаться не стоит, даже если за плечами нет никакого опыта.

Принципиальная схема камина проста: зольник, топка, дымоход. Остается только выполнить их в таком виде, чтобы были максимальными КПД, теплоотдача, функциональность.

Благодаря тому, что камины для дачи обычно невелики в размерах, его себестоимость окажется настолько низкой, так что вы можете себе позволить ошибиться и выполнить все работы заново. Мы вас не оставляем в свободном плавании и предлагаем ознакомиться с пошаговой инструкцией по выкладке кирпичного камина.

Оригинальная каминная постройка

Для того чтобы получился действующий и красивый на вид камин, можно использовать огнеупорный кирпич, который одновременно является облицовочным. Кладку нужно выполнять на смесь глины и песка. Предварительно они должны быть очищены от крупных элементов методом просеивания. Запомните, слишком массивные слои раствора между кирпичами снижают общий показатель теплоотдачи. Профессионалы наносят раствор рукой. Но при отсутствии опыта можно воспользоваться мастерком.

Простой пример для новичков

Приведем пример, которому можно последовать, чтобы сложить камин из кирпича у себя на даче. Принцип обогрева помещения основывается на действии калориферных каналов. Холодный воздух проникает в канал, нагревается и поднимается вверх, наполняя комнатное пространство. Все остальное – техническое исполнение данного принципа.

Работа представлена в виде послойного исполнения. Номер шага соответствует номеру ряда. Если вся подготовка завершилась, то нет основания ждать и следует приступать к работе.

Схема кладки по рядам

1. С точностью подобрать кирпичи для воссоздания указанных размеров невозможно. Поэтому может получиться вариант с не очень большой погрешностью. Выкладывается основание из 16 кирпичей. В нашем случае оно имеет размер 102 х 51 см.

2. В центре формируется зольник, а по бокам – основания калориферных каналов.

3. Зольник накрывается рядом, а оставленное место служит основанием для колосниковой решетки. Здесь и в последующих шагах одинаково формируется канал.

4. Внутри топки должна быть установлена наклонная металлическая пластина, играющая роль экрана. Ее удобнее всего крепить на штыри с резьбами на концах. Эти штыри вставлены между рядами задней стенки. Номера рядов зависят от размеров пластины.

5-9. Продолжает формироваться топка и калориферный канал.

10. Выступающий кирпич на задней стенке является основанием дымового зуба.

11. Кирпичи дымового зуба еще сильнее смещены в сторону топки. Арка выложена из тех же кирпичей. Толщина среднего несколько уменьшена.

12. Арка накрыта и дымовой зуб сформирован.

13-14. В боковых стенках калориферный канал имеет отверстия, через которые нагретый воздух будет попадать в пространство комнаты.

15-17. Накрывается топка, образуя выступ, который носит декоративный характер. В середине закладывается будущий дымоход.

Инструкция кладки дымохода не приводится, так как этот процесс считается элементарным.

В итоге у нас получился компактный камин, который не займет много места. Кроме того, кирпич является отличным материалом для возведения конструкций, имеющих высокую температуру и для декора.

Традиционный кирпичный камин

Маленькая топка при правильном монтаже способна дать достаточно количества тепла, чтобы нагреть небольшую комнату. На задней стенке, выше дымового зуба можно установить дверцу, которая даст возможность чистить камин от нагара и пыли. Однако, если такой камин будет расположен близко к стене, то выполнить эту процедуру через указанную дверцу практически невозможно. Поэтому ее установка – это всего лишь рекомендация. При таком расположении камина удалить нагар можно через топку, тем более что наклонный экран легко демонтируется.

Следует отметить, что данный тип камина относится к экземплярам с открытой топкой. Это значит, что есть возможность выпадения наружу раскаленных угольков. Чтобы этот неприятный факт не привел к пожару, следует вокруг основания камина оборудовать подобие площадки из огнеупорного материала.

Во всех остальных отношениях данное устройство безопасно и функционально. Еще раз повторимся, вы можете экспериментировать, но такая конструкция является наиболее оптимальной и обладающей высокими показателями теплоотдачи.

Наше старание идти по наиболее выгодному пути приводит к тому, что многие сложные, на первый взгляд, конструкции могут быть выполнены в обычных домашних условиях. Для этого нам необходимо набраться терпением и выполнить соответствующие инструкции.

Камин, сделанный своими руками, словно становится теплее и уютнее чем тот, что приобретен в магазине. Но альтернативных вариантов мы не отвергаем. Кроме того, покупные модели оснащены рядом дополнительных полезных опций. Это управление с расстояния, контроль постоянной температуры, Автоматическое управление пламенем.

Каждый человек выбирает для себя лучший вариант, который основывается на стоимости или себестоимости изделия. В этом отношении самодельный камин имеет огромное преимущество.

ochg.ru

особенности небольших изделий для дачного домика, фото и видео

В загородных домах зачастую живут не постоянно (особенно зимой), поэтому существует определённая проблема с обогревом. Но в этом хорошим подспорьем будет мини-камин для дачного домика, которым можно быстро поднять температуру в одной комнате, пока от основной системы отопления нагреется всё строение.

Мы рассмотрим некоторые конструкции таких приборов, а также увидим видео в этой статье, которое обозначит тему наглядно.

Металлический небольшой камин для дачи

Камины

Примечание. Существует ошибочное мнение, что камин не способен обогреть весь дом, но на самом деле это не так.
Несмотря на то, что тепловой эффект в значительной степени обусловлен инфракрасным нагревом, то есть, от нагрева окружающих топку предметов — закрытая топка позволяет установить водяную рубашку или просто работать с эффектом обычной варочной печи.

Стили

Классический английский стиль

П-образная форма встроенного портала и открытая топка говорят о том, что перед вами классический стиль отопительной конструкции. Хотя в последнее время топку всё чаще делают закрытой — так повышается КПД при сжигании топлива.
Задвижка или дверца, регулирующая приток воздуха в топочное отделение может сделать его меньше, следовательно, скорость выброса горячих газов в дымоход тоже будет меньше, сохраняя тем самым тепло в помещении. Для отделки классических образцов чаще всего используется мрамор, но это также может быть керамическая плитка, сталь, чугун и даже дерево.

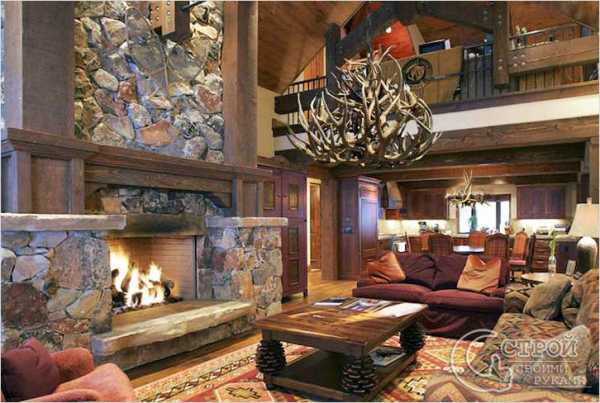

Рустикальный стиль

Д-образная форма портала, как на фото вверху, указывает на то, что перед нами камин, выполненный в рустикальном стиле или стиле «кантри», как его зачастую называют на западный манер — он может быть сделан в пристеночном, либо в угловом варианте. Как правило, размеры такого отопительного устройства невелики, а порой даже миниатюрны, что очень удобно для загородных домов, где обустраивают дровяные камины для быстрого обогрева.
Для возведения таких сооружений обычно используются недорогие строительные материалы, например, песчаник или ракушечник, а в нижней части портала зачастую делают нишу для хранения и сушки дров.
Лаконичный хай-тек стиль

Не так уж давно, начиная со второй половины XX века, в моду начали входить стили «модерн» и «хай-тек» — которые, по сути, сложно отличить друг от друга, так как и в одном и в другом случае присущ минимализм, что делает такие отопительные приборы удобными для загородного дома небольших размеров. Чаще всего, в качестве строительного материала здесь применяется металл (сталь или чугун), а само сооружение монтируется в стену или специально обустроенную для этой цели тумбу.

Бионика – оригинальное исполнение

В конце XX-го начале XXI-го века возник такой архитектурный стиль, как бионика, у которого, по сути, отсутствуют прямые линии и углы — все формы обтекаемы и максимально приближены к естественным природным условиям. Каждый из таких каминов, по сути, является произведением искусства, поэтому их цена достаточно высока и нет смысла монтировать такой отопитель в редко посещаемом помещении.

Электрокамин в стиле кантри

Электрические отопители такого типа принципиально отличаются от дровяных и угольных каминов, которым нужен дымоход. Здесь обогрев происходит за счёт слабого нагнетания горячего воздуха вентилятором, либо с помощью инфракрасного излучения.
Зато здесь есть возможность оформления портала практически под любой из вышеперечисленных стилей, к тому же вы видите картинку горения дров или углей, которая создаёт ощущение пользования естественным топливом. Даже в том случае, если ваш дом не электрифицирован — аренда дизель генератора для дачи решит такую проблему.

Претворяем желаемое в действительное

Примечание. Можно обратить внимание на то, что никакая инструкция не обязывает вас делать камин, как исключительно отопительный прибор — наличие варочной поверхности позволит вам приготовить еду и вскипятить чайник, что очень удобно для загородного дома.

Небольшой камин с варочной плитой

Прежде всего, следует отметить, что маленькие камины для дачи в любом случае должны выполнять свои обогревательные функции. А это означает, что такое устройство должно занимать, как минимум, 1/50 часть площади всей комнаты.

Представьте себе, что общая площадь будет равна 20м², следовательно, отопительный прибор такого типа должен занимать 20/50=0,4м². Высота такого сооружения будет зависеть от высоты потолков, архитектурного стиля, а также от ваших собственных предпочтений.

Прямая тяга

Примечание. В том случае, если вы решили обустроить камин с открытой топкой и прямым дымоходом (без чердачного лежака и тяговых колодцев), вы получает дополнительное средство естественной вентиляции помещения.

Схема камина с прямой тягой

Допустим, что нам нужно построить камин на ранее оговоренной площади в 20м², следовательно, его ширина может быть в пределах 70-80 см., а высота 55-65 см при глубине топливника 35-37 см, задняя стенка будет иметь 35 см высоты и порядка 50 см ширины.

Если у дымохода гладкие стенки, то его сечение для помещения 20м² можно делать 14×27 см и 27×27 см с шероховатыми стенками. В тех случаях, если площадь превышает 20м², но не более 25м², то и при гладких, и при шероховатых стенках дымохода его сечение должно составлять 27×27 см.

Как вы понимаете, тяга должна быть регулируемой, поэтому, при обустройстве дачного камина вам понадобится печная решётка, задвижка или шибер. Но прежде чем приступить к монтажу отопителя, вам в обязательном порядке нужно сделать пол, даже если это дачные дома из блок-контейнеров — на полу не должно быть легковозгораемых или легкоплавких материалов.

Как вариант, для защиты такого рода укладывается настил из шамотного кирпича или просто стелется лист оцинкованной жести.

Вне зависимости от того, будет ли камин на пьедестале или на ровной плоскости пола, огнеупорная часть основания должна выступать как минимум на 1/3 топливника вместе со стенками. Например, при глубине топливника 36 см плюс стены, получится порядка 50 см, значит, выступ должен быть не менее 18-20 см от наружной стороны дверцы.

При подсчёте кирпича обязательно учитывайте слой, который пойдёт на основание, следовательно, количество шамота будет определяться основанием и высотой топливника. На остальную часть конструкции вам понадобится обыкновенный рядовой или декоративный (лицевой) кирпич.

Как правило, кладку начинают с задней стенки (после обустройства поддона) и делают её в два слоя — внутренний из шамота, а внешний — из рядового кирпича, то есть воздвигаем кладку от портального основания до основания дымохода. Для того чтобы создать тепловой угол отражения по направлению к полу, заднюю стенку делают с плавным уклоном, примерно, в 20⁰, так вы направите тепловой поток на топливное зеркало.

Процесс кладки кирпича для будущего камина

После этого выкладывается само топливное зеркало или поддон, который поднимется на 15-20 см выше основания. Далее кладёте дымосборник («дымовой зуб») в форме пирамиды, где будет камера для сбора и очистки сажи.

Не забываем про печную задвижку, которая должна находиться либо в конструкции дымохода, либо несколько ниже, но в любом случае над «дымовым зубом». При такой конструкции с внешней стороны дымохода образуется полка, которую можно использовать, как в декоративных, так и в хозяйственных целях.

Такая работа требует некоторых знаний и навыков

Заключение

Сложить на даче камин своими руками вы сможете, даже не имея большого опыта в печном строительстве, так как здесь вам не придётся вкладывать сложную систему тяговых колодцев, без которых не обходятся различные печи для дач. В крайнем случае, можно приобрести электрокамин небольших размеров, который избавит вас не только от строительных работ, но и от мусора, который непременно сопровождает монтаж такого устройства.

Добавить в избранное Версия для печати

Отличная статья 0

9dach.ru

пошаговый мастер класс + фото.

Можно ли сделать камин на даче и при этом, чтобы он играл три роли – украшал, обогревал и нагревал воду? Конечно можно, и об это мы сегодня поведаем.

Начинается работа по возведению печки, камина или барбекю с места, где ее можно поставить. Если это дом, то рекомендую ее выложить в гостиной. Причем таким образом, что бы она играла две роли – эстетическую и обогревала помещение. Если речь идет о камине, то его функция обогревателя сильно снижена из-за того, что его масса недостаточна, что бы вобрать в себя нужное количества тепла при топке, а затем постепенно отдавать воздуху помещения. Обычно роль камина на даче быстро нагреть воздух помещения. Приехали вы на дачу зимой. Температура внутри и снаружи примерно одинакова, поэтому нужно быстро прогреть помещение. Вот здесь камин и необходим. Но при этом если мы увеличим конвективную способность, то увеличим и кпд данного устройства. Итак, начнем!

Мы будем выкладывать самый простой камин для дачи, с двумя конвекционными камерами и самое интересное – вмонтируем в топочную камеру теплообменник из нержавеющей стали, который в дальнейшем соединим с системой отопления дачи. Это еще упростит нагрев помещения до комфортной температуры.

Шаг 1 подготовка фронта работ

Для работы нам понадобится 1000 штук кирпича М-150, 100 штук шамотного кирпича. Печная смесь, цемент и фурнитура для печи.

Визуально проверяем пригодность кирпича для кладки. Отбраковываем колотый, с трещинами и другого оттенка. На переднем плане шамотный кирпич, он пойдет на кладку топочной камеры.

Если кто-то спросит, зачем отбраковывать кирпич другого цвета, ответ такой – кирпич должен быть одной температуры закалки. При таком процессе одинаковые по цвету кирпичи имеют одинаковые физические свойства, а стоит в кладку попасть боле светлому собрату, как он тут же становится «самым слабым звеном». Мы обычно перебираем каждый кирпич вручную и откладываем отбракованный. Не расстраивайтесь, он обычно идет «в забутовку» внутренняя часть кладки, которая не несет функциональной нагрузки, а выполняет роль наполнителя.

Второе условие отличной работы – это хорошо подготовленный инструментарий. В нашей практике случалось, что из-за сломавшейся «болгарки» приходилось перекладывать несколько рядов кладки печи. А это перерасход материалов и увеличение себестоимости камина.

Весь инструмент раскладываем на стол или иное ровное место и перепроверяем его на надежность работы.

Инструмент для качественной работы печника.

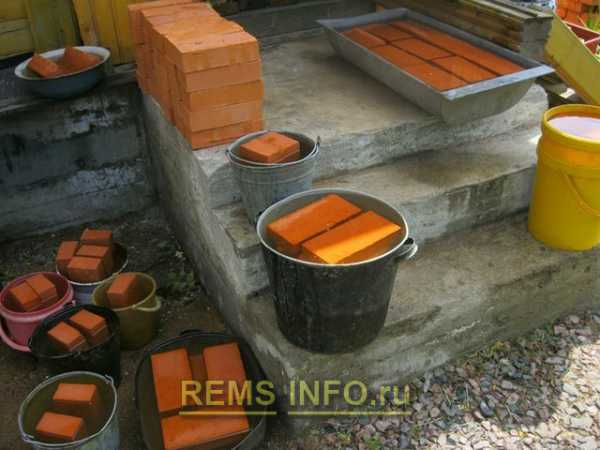

Если работы ведутся в теплое время года обязательно сделайте для кирпича водяную баню – опустите его в воду. Так он напитается водой и если его уложить в раствор, то он не будет впитывать в себя воду, заставляя раствор пересыхать.

Водяная баня для кирпича.

Используйте всю тару, чтобы «искупать» как можно больше кирпича.

Но, не нужно думать, что кирпич нужно вымачивать сутками. Достаточно пяти — десяти минут, для того, чтобы он напитался влагой до нормы.

Даже если вы регулярно выполняете какие либо работы, каждый раз, когда вы приобретаете расходные материалы – такие как песчаную смесь, цемент, или другие – обязательно ознакомьтесь с его инструкцией.

От точности замешивания печной смеси зависит качество работ по кладке печи»

Что касается цемента, обязательно берите его только от проверенного производителя. В печных работах цемент необходим для заливки фундамента и кладки трубы на крыше.

После подготовительных работ необходимо подготовить фронт работ – место, где мы будем выкладывать камин для дачи. В нашем случае – это простенок дома сделанного их профилированного бруса. Поэтому пропиливаем необходимый проем и обязательно выносим на улицу элементы простенка.

Строительным карандашом по показанию строительного уровня отчерчиваем линии пропила и затем с помощью пилы проделываем проем в стене.

Внутри помещений лучше всего использовать электропилу. Современные цепные электропилы достаточно безопасны, их «не бьет» вверх как их предшественниц, они достаточно производительны и малошумные, при этом нет выхлопа отработанных газов и помещение можно не проветривать.

В первую очередь держите в порядке рабочее место.

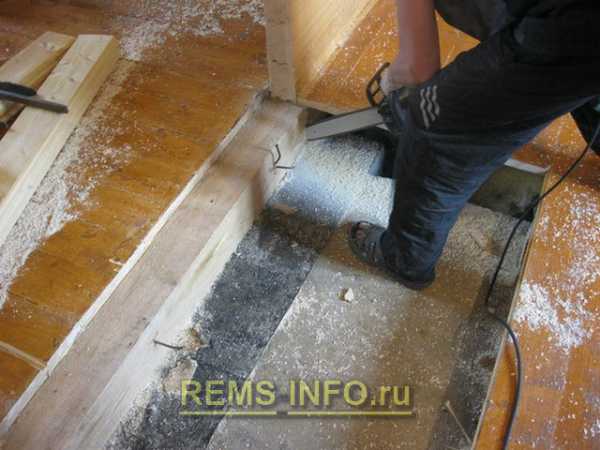

Обязательно пропиливаем слеги пола и освобождаем место для заливки фундамента камина.

Пропиливаем лаги пола и делаем проем примерно на 5 см больше чем будет внешняя часть кладки камина.

Брус основания стены также необходимо убрать.

Вот после этого шага – фронт работ готов, можно приступать к следующему шагу.

Шаг 3 делаем основание камина

Камин в отличие от печи имеет гораздо меньшую массу. И поэтому фундамент для его основания нужен менее массивный, чем у печи такого же размера. Тем не менее, он должен быть сделан по всем правилам.

Схема фундамента для камина или печи.

Необходимо вырыть котлован общей глубиной 0,7 метра, важно чтобы общая ширина ямы была больше фундамента примерно на 10 см. Это нужно чтобы сезонные движения грунта не влияли на отлитый нами фундамент. Затем на дно делаем отсыпку песка в 15 см.Затем в котлован засыпаем мелкую кирпичную щебенку толщиной слоя примерно 20 см и затем утрамбовываем его, сверху отсыпаем песком и обильно проливаем водой. Поверх песка необходимо засыпаем крупный строительный щебень, толщина слоя 10 см и тщательно утрамбовываем. Затем армируем пространство опалубки и заливаем бетоном.

Кроме того, после заливки необходимо времени, что бы цемент полностью схватился и при дальнейших работах не лопался от возводимых нагрузок. На это обычно отводится не менее двух недель, хотя по технологии требуется времени до одного месяца. После этого следует провести гидроизоляционные работы.

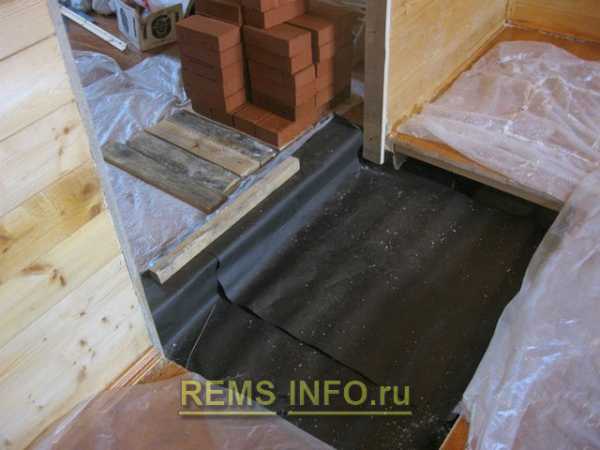

Укладываем гидроизоляцию фундамента.

Когда один слой гидроизоляции положен, делаем термозащиту стены от контакта с нагреваемыми стенками камина. Самый простой способ — это сделать ее используя деревянный брусок равный ширине простенка и обернуть его базальт-картоном, толщиной 5 мм. И Затем используя саморезы по дереву прикрутить его к простенкам.

Прикручиваем термозащиту к стене. Отслеживаем, чтобы базальт-картон не «бугрился» во время прикручивания.

После выполнения термоизоляции, укладываем еще один слой гидроизоляции. Для второго слоя очень удобно использовать геотекстильную мембрану, которую используют для гидроизоляции бассейнов.

Геотекстильная мембрана укладывается таким образом, чтобы ее края внахлест легли друг на друга и на внешний край будущей печи. Чтобы зафиксировать ее положение можно использовать либо строительный степлер, либо деревянный брусок.

Наступает момент начала «грязных» работ. Поэтому укрываем всю площадь пола полиэтиленовой пленкой. И приступаем к «сухой» укладке первого ряда цоколя камина. Важно расположить кирпичи в том порядке, которые они потом примут в камине.

Раскладка «сухой» порядовки дает наглядное представление о линейных отклонениях фундамента и необходимости дорезать кирпичи до нужно размера.

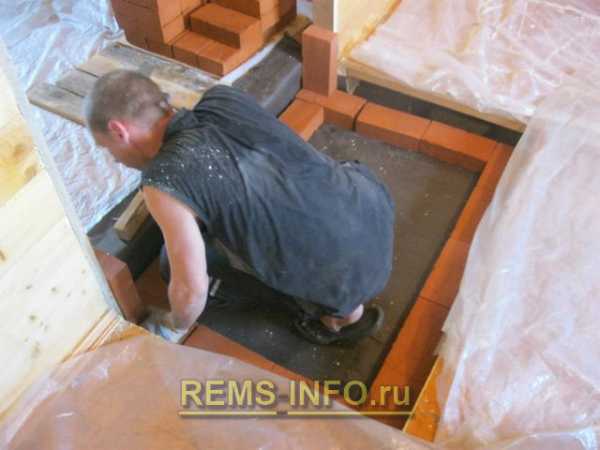

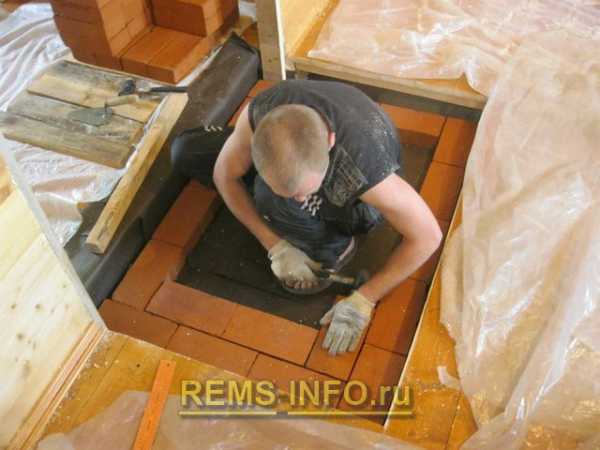

Укладываем кирпичи от краев к центру. Помогаем резиновым киянкой, чтобы установить порядовку кирпича таким образом, чтобы осталось 8 – 10 мм между уложенными кирпичами.

Порядовка первого ряда цоколя камина готова.

Готовим цементный раствор из пропорции 1:4 (одна часть цемента на четыре части песка), консистенция раствора должна быть чуть погуще сметаны и заполняем им все щели певого ряда штукатурной теркой.

После того как первый ряд залит раствором приступаем к «сухой» порядовке второго ряда.

Проводим аналогичные действия и проверяем «горизонтальность» цоколя с помощью строительного уровня, все дефекты ровняем с помощью раствора.

Шаг 4 Кладем кладку камина для дачи

Цоколь камина выше уровня пола примерно на два сантиметра, поэтому закладываем первый ряд, таким образом, чтобы в дальнейшем приложенный плинтус закрыл цокольную кладку и была видна чистовая кладка камина.

Первый ряд камина сплошной. Второй ряд основной для закладки топочной камеры и двух воздуховодов конвекционных камер.

Дополнительно готовим дверцу поддувало к установке с помощью печных лент, закрепленных на корпусе дверцы с помощью болтов.

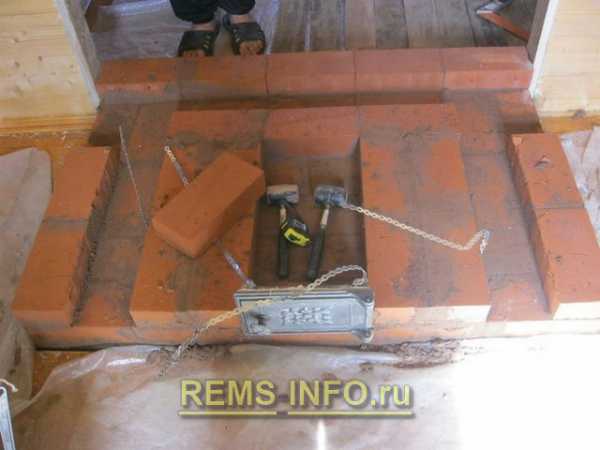

На втором ряду закладываем зольник и два «кармана» конвекционных камер.

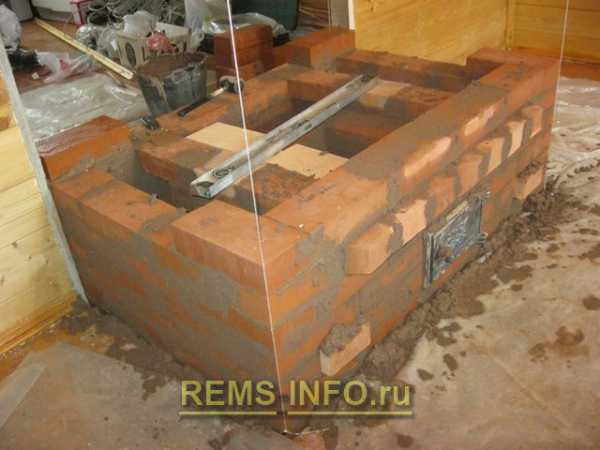

Вывести вертикальность печи очень сложная процедура. Применим хитрость печников, чтобы решить данную задачу. Натянем две нити, расположив их по отвесу в углы печи и параллельно друг другу.

Нити закреплены к потолку и крепим их в шов кладки первого ряда точно в угол камина.

На передней стенке формируем два воздухо-заборника в конвекционные камеры.

На третьем ряду кладки делаем перемычку над воздухо-заборниках и над дверцей поддувало.

Над дверцей поддувало делаем декоративную полочку. Делается она очень просто. От кирпича отрезается ¼ часть длинны. Укладываем его «тычком вперед» и над стенкой камина выступает ¼ часть длины кирпича.

Начинаем кладку декоративной полочки от центра кладки. Общая длинна полочки будет 7 кирпичей.

Вымеряем горизонтальность кладки, и корректируем выявленные отклонения с помощью толщины шва кладки.

Шаг 5 приступаем к кладке топки нашего камина для дачи

Внутренняя часть топки выполнена из шамотного кирпича. Над зольником укладываем два металлических уголка, на которые укладываем колосник.

Между шамотным кирпичом и керамическим оставляем воздушный промежуток, чтобы не было контактного перекаливания (на фото сзади).

Пока оставляем кладку в покое и приступаем к подготовке каминной дверце к установке. Во-первых – извлекаем стекло из пазухов крепления и проклеиваем внешнюю часть каркаса малярным строительным скотчем.

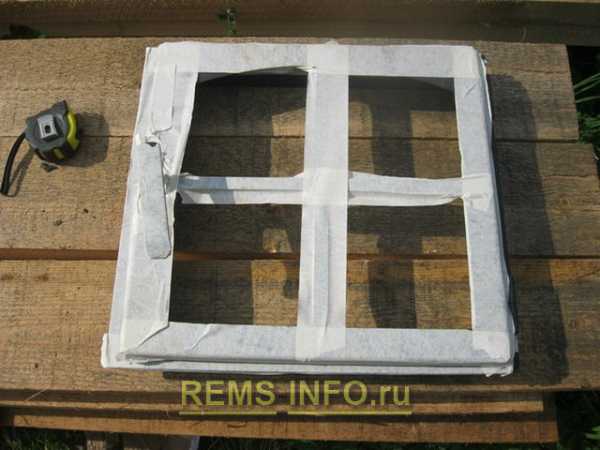

Строительный скотч на каркасе каминной дверцы предотвратит ее от возможных повреждений во время установки дверцы.

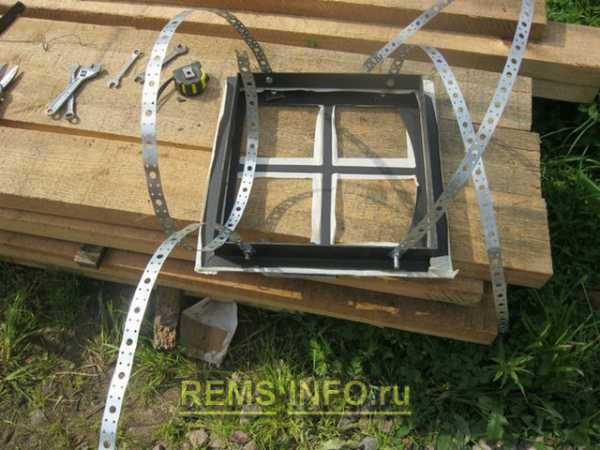

К боковым стойкам двери прикручиваем крепежную печную ленту с помощью болтов.

Длинна каждой ленты должна быть не меньше 50 см. Дело в том, что дверца довольно массивна и должна быть надежно зафиксирована.

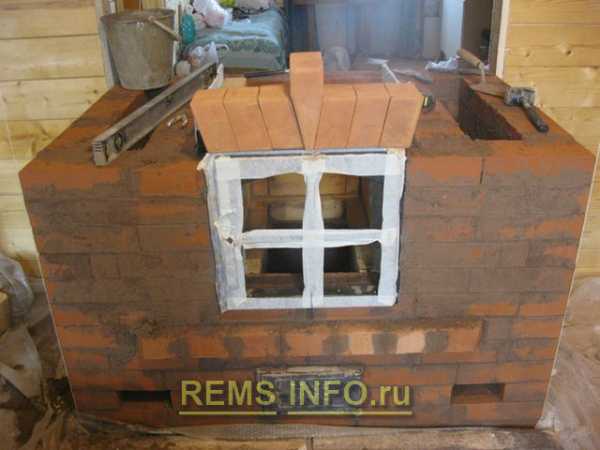

Устанавливаем дверцу. Крепим нижний край дверцы, с помощью лент, спрятав их в ряд кладки. Чтобы дверца не шаталась, делаем временные стойки для того, чтобы зафиксировать ее в определенном положении.

Верхние ленты фиксируем в стойки выложенные «насухо» на внутренних простенках камина.

Как только дверца закреплена, приступаем к процессу поднятия рядов кладки внешних сторон.

Верхние ленты прячем в ряд кладки, который заканчивает процесс установки дверцы.

Отслеживайте контроль за падающим раствором внутрь топочной камеры, убирая его, чтобы он не стал причиной невозможности точной установки шамотного кирпича топочной камеры.

Ошибка многих, что они крепежную ленту прячут в горизонтальный шов ряда, лучше будет сделать это таким способом.

После того как дверца установлена на место обязательно вычистите конвекционные камеры. Дело в том, что ширина в 12 см и глубина в 70 см является критической для того, чтобы дотянутся до низа.

Конвекционная камера вычищена. Остатки крепежной ленты загибается вдоль кладки поперечной стенки камина и крепится к ней на саморезы закрученные в паз.

Приступаем к термоизоляции топочной камеры. Самый простой и эффективный метод – это использовать плоский лист асбеста. Используем лист толщиной 10 мм.

Режем лист по необходимым размерам.

Прежде чем начать кладку шамотного кирпича, необходимо сделать термоизоляцию асбестом. Устанавливаем листы с обеих сторон.

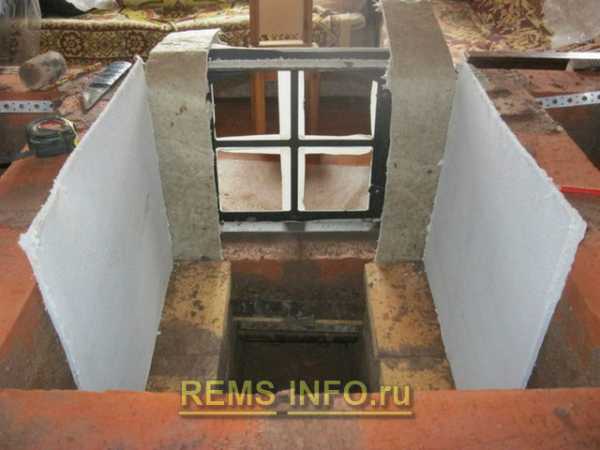

Прижимаем лист асбестоцемента к внутренней стенке кладки из керамического кирпича.

Аналогично устанавливаем асбестовый лист к другой стенке кладки.

Переднюю часть топочной камеры также необходимо термоизолировать от перегрева. Для этой цели лучше всего использовать базальт-картон. Его толщина 5 мм, вырезаем емо по ширине передней части кирпичной кладки.

Базальт-картон на переднюю стенку установлен. Чтобы он не мешался при работе, лучше всего его верхнюю часть прижать к кирпичной кладке.

Начинаем выкладывать топочную камеру. Необходимо использовать печную смесь, которая выдерживает большие температуры. Чтобы топка не сильно потеряла во внутреннем пространстве, можно использовать прием укладки шамотного кирпича поставленного на ребро.

Обратите внимание на дверцу камина, чтобы она была более герметично «посажена» в кладку, ее каркас обматывают базальтовым шнуром диаметром 8 мм.

Ряды кладки топки: первый ряд – основание, второй ¾ ширины кирпича, третий ряд поставлен на ребро.

Пока на этом этапе останавливаем кладку топки и приступаем к подготовке кирпича для создания клинового замка, который мы обыграем и сделаем в виде декоративного элемента фасадной части камина

Продолжение в следующей статье.
