Для чего нужен расширительный бачок в автомобиле?

Расширительный бачок В автомобилях присутствует незначительный, на первый взгляд, но неотъемлемый и очень необходимый элемент системы жидкостного охлаждения – это расширительный бачок. Он работает как компенсатор колебаний объёмов охлаждающей жидкости при изменении температурных режимов. В зависимости от сложности конструкции охлаждающей системы, он может быть как обычным резервуаром для лишней жидкости, так и устройством, которое регулирует давление в системе охлаждения.

Назначение расширительного бачка

Охлаждающие жидкости на основе водного раствора пропилен- или этиленгликоля имеют более высокий коэффициент теплового расширения, чем у дистиллированной воды. Если таким охладителем наполнить радиатор «под завязку», то при запуске двигателя жидкость под воздействием высоких температур значительно расширится, образовав излишки. Далее она начнёт выдавливаться наружу из радиатора через предохранительный клапан и попадёт в тот самый такой простой расширительный бачок, который служит резервуаром для накопления излишков антифриза.

Когда двигатель заглушат, и он остынет, объём охлаждающей жидкости в радиаторе снова нормализуется, и в охладительной системе возникнет разрежение. Клапан радиаторной крышки сработает и засосёт воздух, таким образом, высока вероятность появления воздушных тромбов в «охлаждающих «рубашках». Это повлечёт за собой более глобальные нарушения процесса теплообмена и перегрев силового агрегата. Вот поэтому и возникла потребность в установке дополнительной ёмкости для излишней жидкости, которая бы не давала поступать воздуху в радиатор, заполняя свободное пространство антифризом. Таким элементом и стал расширительный бачок.

Расширительный бачок

На сегодняшний день имеют место для существования такие системы, в которых клапан, схожий с перепускным на радиаторной крышке, присутствует на крышке расширительного бачка. Его назначение – выпускать лишний пар и даже перегретый тосол. В данном случае на расширительный бачок возлагается функция своеобразной верхней части радиатора, что даёт ему полное право считаться важным элементом системы охлаждения.

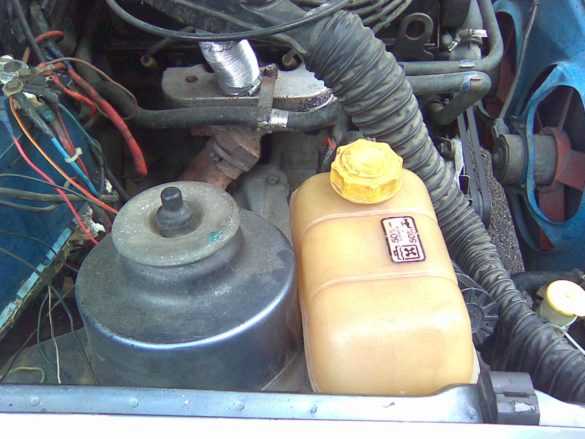

Расположение расширительного бачка

Располагается данное устройство близко к радиатору и крепится прямо к автомобильному кузову. Расширительный бачок на половину своего размера выступает над радиатором. Это необходимо для того, чтобы имел место быть эффект сообщающихся сосудов. Они соединяются между собой с помощью шланга. Он с одной стороны крепится к нижней части расширительного бачка, с другой – к заливной горловине радиатора.

Благодаря такому конструктивному решению излишки разогретой охлаждающей жидкости попадают в расширительный бачок, а при остывании мотора происходит компенсация объёма охлаждающей жидкости в системе из содержимого расширительного бачка. При таком процессе в радиатор не может попадать и скапливаться воздух.

Конструкция расширительного бачка

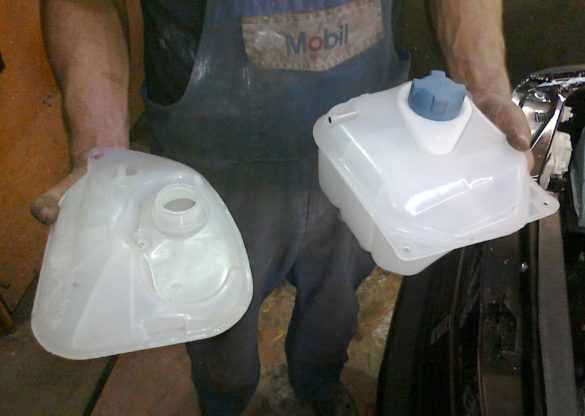

Расширительный бачок По своей конструкции данный элемент предельно прост. Он имеет вид пластиковой ёмкости, в которую вмонтирован специальный датчик, который реагирует на изменение нормального уровня охлаждающей жидкости. Бачок герметично закрыт крышкой с клапаном, регулирующим давление, который срабатывает при излишнем давлении в системе выше номинального.

Корпус

Расширительные бачки по большей части изготавливаются из полупрозрачного пластика. На боковой стенке имеется специальная шкала, при помощи которой можно следить за уровнем охлаждающей жидкости в системе. Нижняя метка показывает, сколько необходимо иметь ОЖ по минимуму. Максимальный уровень охлаждающей жидкости при остывшем двигателе не должен превышать трёх сантиметров над верхней отметкой шкалы, нанесённой на боковину расширительного бачка.

Крышка расширительного бачка

Крышка расширительного бачка системы охлаждения силового агрегата содержит в себе всего три элемента: резиновое крепление, пружинное кольцо и верхушку. Последний элемент является единственным блоком впускного воздушного и выпускного парового клапанов.

Крышка расширительного бачка Когда двигатель начинает нагреваться, давление ОЖ в системе охлаждения, а также и в расширительном бачке, соответственно, постепенно начинает расти. Когда давление достигает максимум 120 кПа, происходит открывание выпускного клапана. Если давление падает ниже 83,4 кПа, происходит его закрытие. Если давление в системе вырастает чрезмерно сильно, это может стать причиной повреждения шлангов и даже самого радиатора. Выпускной клапан пробки расширительного бачка предотвращает повышение давления в системе охлаждения до критической отметки.

Когда зажигание отключается и двигатель остывает, давление в системе начинает снижаться, и происходит её разрежение. Когда давление в системе падает ниже 3 кПа, открывается впускной клапан расширительного бачка, и в него попадает воздух. Давление начинает понемногу нормализовываться благодаря компенсации объёма ОЖ из содержимого бачка.

Возможные неисправности

Крышка расширительного бачка Учитывая простейшую конструкцию расширительного бачка, даже не может прийти в голову, что в нём имеется нечто, что может поломаться. Это же просто контейнер с резиновой крышкой, но вот как раз она и является не простым элементом. Это пропускной клапан давления, как мы уже говорили ранее. Именно от её корректной работы и зависит нормальное функционирование системы охлаждения мотора. Также наиболее распространёнными поломками по справедливости можно считать протекание и разрыв РБ.

Разрыв расширительного бачка

При разрыве расширительного бачка значительно снижается объём ОЖ, который необходим для нормального функционирования системы охлаждения двигателя, а это приводит к неизбежному выходу её из строя. Если РБ лопнул, продолжать движение категорически запрещено. Лопнувший расширительный бачок нужно сразу же заменить и залить номинальный объём охлаждающей жидкости. Доливать ОЖ категорически запрещается, так как это может привести к повреждению ГБЦ. Это значительная поломка и она серьёзно повлияет на эксплуатацию вашего автомобиля.

Течь расширительного бачка

Течь расширительного бачка Он начинает подтекать из-за нарушения целостности корпуса в результате какого-либо механического повреждения, дефекта соединительного шланга или сломанной либо просто неплотно прилегающей крышки.

Поломка клапанов крышки расширительного бачка

Если крышка расширительного бачка износилась, её разъело или распались клапаны, происходит разгерметизация системы охлаждения двигателя. В результате этого она наполняется излишним воздухом, который повышает давление и выводит из строя элементы системы. Это, конечно же, ведёт к неизбежному перегреву силового агрегата. Также лишний воздух провоцирует «тромбообразование» системы охлаждения, в результате чего перестаёт работать печка.

Если клапаны крышки засоряются, тогда их функции также нарушаются. Опять же лишний воздух не выходит из системы, она разгерметизируется, повреждаются патрубки, а двигатель повреждается. Если крышка засорена несильно, но клапаны не успевают своевременно втягивать воздух и выпускать его, то это пагубно отражается на радиаторе, он начинает течь. Также ломаются термостат и помпа.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

auto.today

Расширительный бачок системы охлаждения двигателя: в чем его миссия?

Автомобильный мотор, как и любой двигатель внутреннего сгорания, при работе нагревается, поэтому требуется постоянно его охлаждать. Для этой цели предназначены системы охлаждения. По принципу работы они бывают двух видов: жидкостные и воздушные. Наибольшее распространение получили первые, хотя они и более сложны конструктивно. «Воздушники» при своей простоте, намного более склонны к перегреву.

Поскольку все двигатели сегодня работают с жидкостным охлаждением, в моторном отсеке любого авто находится небольшая емкость из полупрозрачного пластика с крышкой, предназначенная для заливки тосола. Это и есть расширительный бачок системы охлаждения двигателя. У разных моторов объем расширительного бака колеблется от 1,5 до 8 литров.

Его назначение

Для чего нужен расширительный узел? Дело в том, что любая жидкость при нагревании увеличивается в объеме. Так, объем воды при нагревании до 100°C возрастает на 4,5%, антифриза и тосола — до 6%. Чтобы при нагревании охлаждающей жидкости (ОЖ) она не выливалась из системы, нужен расширительный бак, являющийся своего рода буфером или компенсатором.

До середины прошлого века расширительные бачки под капотом отсутствовали, поскольку в качестве ОЖ использовалась обыкновенная вода, а роль компенсатора играл верхний бачок радиатора, который не доливали «под завязку». С появлением ОЖ на основе этиленгликоля (антифризы), коэффициент объемного расширения которых больше, чем у воды, появляются дополнительные расширительные бачки, чтобы не увеличивать радиатор.

Таким образом, расширительный бак (РБ) предназначен для компенсации объемного расширения ОЖ при повышении ее температуры. Располагается РБ в моторном отсеке таким образом, чтобы уровень жидкости находился примерно на середине высоты бачка.

При этом жидкость в радиаторе и бачке располагается на одном уровне по принципу сообщающихся сосудов. Поскольку РБ расположен выше радиатора, в качестве заливной горловины используется крышка расширительного бачка, про которую будет рассказано ниже.

Устройство и работа

Расширительный бак состоит из полипропиленового корпуса, крышки и двух патрубков для присоединения шлангов жидкостной системы. С помощью нижнего шланга устройство подключается к охлаждающей магистрали, верхний служит для отведения паров и воздушных пузырей из системы. На современных моделях часто устанавливаются поплавковые датчики уровня ОЖ.

Для этой опции расширительный бачок сверху оснащается еще одной горловиной, предназначенной для установки датчика. На боковой поверхности емкости нанесены несколько контрольных рисок, от нижней — min до верхней — max. В этом промежутке и должен располагаться уровень ОЖ.

Как работает устройство? Сначала немного теории. В таблице показаны температурные режимы работы современных моторов. Как видим, двигатели работают в критических температурных условиях.

Температура двигателя, °CРабочаяКратковременно
80 — 100120 — 125
Температура закипания жидкостей, °C (при атмосферном давлении)воды100
тосола105 — 110
антифриза120

Чтобы поднять планку допустимой температуры, конструкторы повышают давление в ОЖ (больше атмосферного), благодаря чему температура ее закипания повышается. Для этого система закрывается герметично, и в ней поддерживается избыточное давление. Для разных двигателей эта величина находится в пределах от 0,1 до 0,5 бар (кг/см²).

В то же время недопустимо и значительное разрежение (больше 0,03 — 0,1 кг/см²) в свободном пространстве расширителя, поскольку в систему будет подсасываться воздух, что приведет к появлению воздушных пробок, затрудняющих циркуляцию ОЖ и, следовательно, к перегреву двигателя. Поддержание давления в ОЖ на требуемом уровне возложено на специальный регулятор, расположенный в заливной крышке.

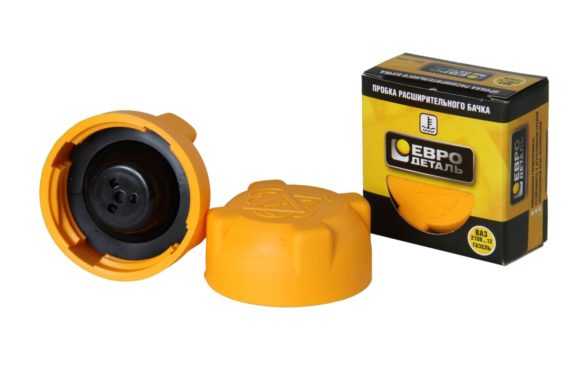

Крышка бачка — два в одном

Итак, крышка РБ, помимо защитной функции, выполняет еще задачу регулятора давления. Как было изложено выше, давление внутри бачка должно составлять до 1,1 — 1,5 кг/см². Как же это достигается?

Для этой цели в крышке смонтированы два клапана: предохранительный и вакуумный. Первый представляет собой подпружиненную резиновую диафрагму, которая прижимается снаружи и срабатывает, когда давление превышает усилие пружины. Второй состоит из резиновой шайбы с малой пружиной, установленной внутри большой.

При рабочей температуре ОЖ оба клапана закрыты, давление в бачке не превышает расчетного. Поскольку расширительный бак закрыт герметично, с повышением температуры давление возрастает, в результате чего предохранительный клапан открывается и стравливает часть воздушных паров, возвращая клапан в прежнее положение.

Отсутствие предохранительного механизма привело бы к появлению протечек ОЖ, повреждению соединений и даже к разрыву радиаторов охлаждения и печки.

После остановки двигателя жидкость в системе остывает и уменьшается в объеме, что приводит к возникновению разрежения внутри бачка. Результатом может быть подсос воздуха через соединения, который при последующем пуске приведет к образованию воздушных пузырей. А это может привести к перегреву и выходу из строя двигателя.

Тут и приходит на помощь другой маленький клапан — вакуумный. Под действием разрежения он открывается и уравнивает давление в бачке с атмосферным.

Неисправности РБ и причины

Понижение уровня ОЖ:

  • течь пластикового корпуса бачка вследствие старения материала, в частности, это было хронической болезнью бачков автомобилей ВАЗ;
  • не работает предохранительный клапан, в результате чего повышенное давление выдавливает тосол через места соединений.

Перегрев двигателя:

  • из-за уменьшившегося объема жидкости вследствие утечек;
  • не работает вакуумный клапан, в результате чего в жидкости появляется воздух («завоздушливание»).

Видимые потеки жидкости:

  • течет расширительный бак;
  • неисправность предохранительного клапана.

Проверяем работоспособность крышки

Упрощенная проверка: работают ли клапаны?

Заводим мотор и, соблюдая осторожность, отворачиваем крышку: если слышится шипящий звук спущенной камеры — перепускной клапан работает (однако, правильно или нет, — неизвестно).

Сняв крышку, сожмем рукой любой шланг охлаждающей системы. Продолжая удерживать его таким образом, установим крышку на место. Если он после этого восстанавливает свою форму, по всей видимости, вакуум заполняется. А вот если еще до запуска мотора шланги выглядят как бы сплюснутыми, вакуумный клапан точно не работает.

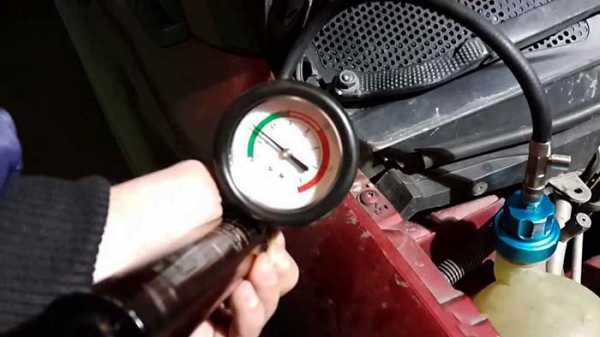

Более точно предохранительный клапан можно проверить с помощью насоса и манометра. Насос присоединяем к нижнему подводящему патрубку бачка, а верхний заглушаем с помощью подручных средств: болта или цилиндрического сверла, туго входящих в подводящий шланг.

Насосом создаем давление и контролируем момент, когда срабатывает предохранительный клапан (шипящий звук). Величина давления, зафиксированная на шкале прибора, показывает фактическое давление срабатывания.

Если предохранительный клапан излишне тугой, его можно отремонтировать. Зачем тратить лишние деньги, когда достаточно укоротить пружину давления на один-два витка, и пружина станет мягче. Разбирается узел легко, главное — не потеряйте мелкие детали. И не переусердствуйте, откусывая витки. Делайте это понемногу, проверяя результат.

Доливка охлаждающей жидкости

Уровень жидкости в бачке контролируют по двум крайним рискам: min и max. Как правильно доливать ОЖ в расширительный бак:

  1. Проверьте уровень жидкости на холодном или остывшем двигателе (дайте ему хорошо остыть).
  2. Откройте крышку РБ (если двигатель недостаточно остыл, прихватите крышку тряпкой) и медленно поворачивайте ее до выхода пара.
  3. Долейте жидкость, не доходя до риски max.
  4. Закройте крышку и заведите мотор при выключенном отоплении. Прогрейте двигатель около 3 мин на 2000 об/мин и дождитесь, пока не включится вентилятор принудительного охлаждения.
  5. Проверьте уровень ОЖ и долейте его до отметки max.

Небольшой совет: следите за внешним состоянием бачка и всех элементов системы охлаждения. Потеки жидкости в моторном отсеке зачастую свидетельствуют о неисправности расширительного бачка, в первую очередь крышки.

Как следует из написанного, от такого, второстепенного на первый взгляд, узла, как расширительный бачок системы охлаждения, на самом деле зависит — насколько стабильно будет работать двигатель вашего автомобиля.

avtodvigateli.com

для чего нужен, принцип работы, где находится и что в него заливают » АвтоНоватор

Система охлаждения современного автомобиля включает в себя несколько элементов, без которых её нормальное функционирование невозможно. К таковым относится и расширительный бачок, устанавливаемый в разных местах подкапотного пространства в зависимости от марки авто. Незамысловатый пластиковый резервуар с пробкой играет важную роль в работе охлаждающего контура двигателя и требует периодического контроля со стороны владельца машины.

Назначение расширительной ёмкости

В системах охлаждения различных автомобилей содержится от 5 до 20 и более литров незамерзающей жидкости — антифриза (тосола). В процессе эксплуатации двигатель, а вместе с ним и антифриз разогревается от низкой температуры зимой до высокой в летний период.

Перепад температур может достигать 100 °С и более. Например, при эксплуатации машины в северных регионах, где прогрев мотора начинается от минус 20 °С и заканчивается рабочей температурой 90 °С, эта разница составит 110 °С.

Во время работы двигателя в расширительном баке возникает давление около 1 Бар

Поскольку любая жидкость расширяется в объёме при нагревании, в охладительном контуре авто образуется излишек, который нужно куда-то направить. Антифриз является средой несжимаемой, поэтому при расширении он создаст в системе высокое давление, способное разорвать патрубки и соты радиаторов. И наоборот, при охлаждении жидкость уменьшится в объёме и создаст разрежение (вакуум), воздействующий с такой же силой.

Чтобы обеспечить нормальную работу системы охлаждения силового агрегата и избежать скачков давления, в неё интегрирован расширительный бачок. Его функции следующие:

  • воспринимать дополнительный объём антифриза, расширяющегося при нагреве;
  • сбрасывать излишки давления через пробку со встроенным предохранительным клапаном;
  • отдавать жидкость обратно в систему при остывании мотора, препятствуя возникновению воздушных пробок.

На грузовиках применяются расширительные баки больших размеров

Антифриз, являющийся смесью дистиллированной воды с этиленгликолем (иногда — пропиленгликолем), при нагревании от нуля до 100 °С прибавляет в объёме порядка 5%. В контуре, рассчитанном на 10 л тосола, после полного прогрева образуется целых 500 мл, которые уходят в расширительный бачок.

Видео: зачем нужен расширительный бачок

Конструкция и принцип действия

Современные расширительные ёмкости для автомобилей представляют собой резервуар, изготовленный из прочной толстостенной пластмассы с заливной горловиной и штуцерами для подключения к элементам охлаждающей системы. Форма резервуара не имеет значения в функциональном плане, так что производители подгоняют её под место установки резервуара.

Форма бачка зависит от места его установки и может быть разной — круглой, прямоугольной или плоской

Вместительность сосуда для расширяющегося тосола рассчитывается для каждой модели авто и зависит от полного объёма жидкости в патрубках и агрегатах. Причём в холодном состоянии бачок заполняется антифризом только наполовину, остальное пространство занимает воздух, способный сжиматься под давлением. Горловина резервуара закрыта пробкой со встроенным воздушным клапаном. Принцип работы ёмкости следующий:

  1. При «холодном» моторе бачок наполовину пуст — уровень антифриза находится между минимальной и максимальной отметкой на корпусе.
  2. После запуска двигателя тосол начинает расширяться и его уровень в сосуде повышается, а воздушная прослойка сжимается. Клапан крышки остаётся герметичным.
  3. При достижении жидкостью рабочей температуры 90—95 °С и максимального увеличения в объёме давление в баке достигает порога срабатывания воздушного клапана (1—1,2 Бар или 120 кПа). Он открывается и сбрасывает воздух в атмосферу.
  4. В процессе остывания мотора наблюдается обратная картина — клапан пропускает воздух в обратную сторону до тех пор, пока количество антифриза не перестанет уменьшаться. Это предотвращает появление воздушных пробок в шлангах и радиаторах.

Устройство ёмкости довольно простое — корпус бачка закрыт пробкой со встроенным клапаном

В аварийной ситуации, когда тосол или вода по разным причинам начинает кипеть, предохранительный клапан сбрасывает не только воздух, но и пар.

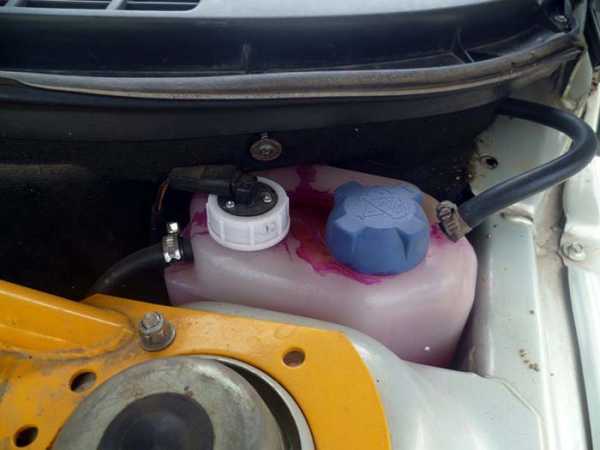

Встроенный датчик подаёт сигнал о недостаточном уровне жидкости на панель приборов

В некоторых моделях автомобилей, например, ВАЗ 2110—2115 ёмкость оснащена второй горловиной, куда вкручивается датчик уровня охлаждающей жидкости. Если в силу поломки либо протечки какого-то узла антифриз начнёт вытекать наружу и его уровень в ёмкости упадёт до минимума, датчик сработает и предупредит водителя сигналом соответствующей лампочки на панели приборов.

Существуют автомобили (как отечественного производства, так и импортного), в которых расширительный бачок закрывается простой пробкой, не оснащённой клапаном и сообщающейся с атмосферой. В подобных системах функцию сброса давления и обратного впуска воздуха выполняет крышка основного радиатора, а резервуар только компенсирует расширение жидкости.

Крышка радиатора снабжается перепускным клапаном, направляющим излишек тосола в расширительный бак

Место бачка в охладительной системе

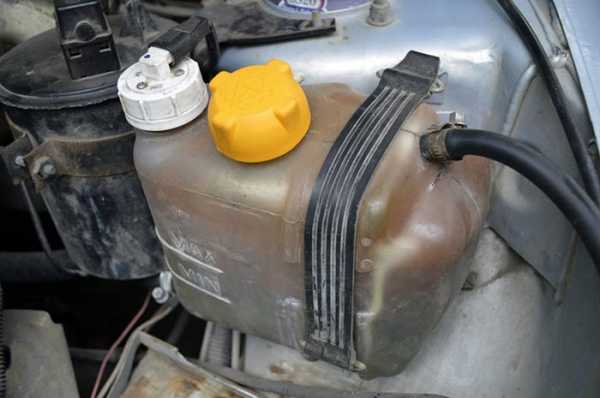

Ёмкость для компенсации расширяющегося антифриза может устанавливаться в разных местах, расположение зависит от марки автомобиля. Резервуар крепится к деталям кузова — лонжеронам и салонной перегородке с помощью резинового хомута либо специального кронштейна. Как правило, бачок ставится с той стороны, где находится верхний патрубок радиатора для его подключения.

Обычно ёмкость устанавливается ближе к патрубку радиатора

Существуют ёмкости на 2 и 3 штуцера. Последние присоединяются тремя шлангами к следующим агрегатам:

  1. Толстый патрубок, подключённый к нижнему штуцеру сосуда, соединяет его с основной магистралью контура охлаждения — малым кругом циркуляции жидкости, который всегда открыт. Увеличивающийся в объёме тосол поступает в бак именно по этому шлангу.
  2. Тонкая трубка, идущая от радиатора к верхнему штуцеру. Предназначена для сброса жидкости и пара из радиатора напрямую.
  3. Второй тонкий патрубок, подсоединённый к среднему штуцеру, идёт от радиатора салонного отопителя. Его задача такая же — отвод излишков антифриза и пара в ёмкость.

В резервуар на 3 штуцера поступают излишки антифриза из трёх агрегатов

Бачки, оснащённые двумя штуцерами, присоединяются к малому контуру циркуляции и основному радиатору охлаждения, подключение к печке отсутствует.

Расширительный резервуар является самой высокой точкой системы охлаждения мотора. Это сделано для того, чтобы жидкость из бачка могла перетечь в контур по закону сообщающихся сосудов. Когда уровень антифриза в ёмкости находится на 3—4 см выше риски Min на корпусе, все патрубки и агрегаты заполнены тосолом. В том числе самый высокий из них — контур охлаждения дроссельной заслонки.

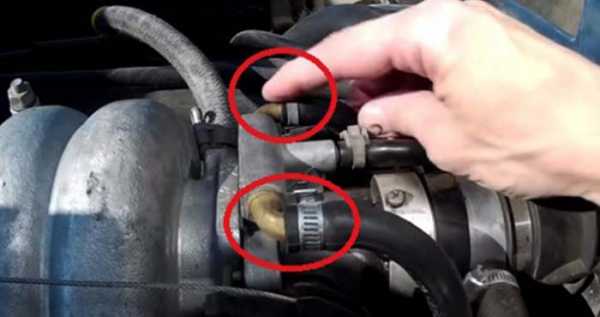

Остатки воздуха из системы удаляются через патрубки подогрева дросселя

При заливке жидкости в водяную рубашку силового агрегата через расширительный бачок рекомендуется снимать патрубок охлаждения дросселя. Это позволяет вытолкнуть из магистралей и радиатора печки воздушные пробки.

Жидкости для заливки в бак

Нынешние автомобили, строящиеся с широким применением новых технологий, весьма требовательны ко всем технологическим жидкостям, в том числе и охлаждающей. Перечень требований такой:

  • жидкость должна закипать при температуре не ниже 110 °С;
  • порог замерзания — от минус 20 до —60 °С в зависимости от условий окружающей среды;
  • отсутствие пенообразования при контакте с крыльчаткой насоса, минимальная вязкость;
  • в составе жидкости должны быть неагрессивные присадки, препятствующие появлению накипи на металлических частях;
  • химический состав не должен меняться в течение 3 лет или 60 тыс. км пробега.

Тосол — чисто отечественный продукт, синтезированный во времена СССР

Всем перечисленным требованиям соответствует антифриз или тосол, что суть одно и то же. Название антифриз пошло от английского слова antifreeze, что в переводе означает «незамерзающая». Тосол — вещество, созданное на той же основе из этиленгликоля в бывшем СССР. Слово состоит из аббревиатуры ТОС (технология органического синтеза) и окончания «ол», присущего названиям химических препаратов.

Основа антифриза и тосола одинакова — вода + этиленгликоль в различных соотношениях. Отличия изделий от разных производителей может заключаться в пакете ингибирующих присадок, поэтому путать жидкости нежелательно. Фатальных последствий не наступит, но одни вещества могут нейтрализовать действие других и свойства «незамерзайки» ухудшатся. При этом цвет жидкости не играет роли — это всего лишь краситель.

Для заливки в бачок можно использовать дистиллированную воду в следующих ситуациях:

  • для разбавки концентрата антифриза до нужной температуры замерзания;
  • при аварийной ситуации — полной либо частичной потере охлаждающей жидкости в пути;
  • с целью промывки.

Окраска антифриза не влияет на его свойства, важен пакет присадок

Дистиллированная (обессоленная) вода не отвечает указанным выше требованиям: она замерзает при нулевой температуре и кипит при 100 °С. Поэтому она заливается временно либо в качестве растворителя для антифриза.

Воду из-под крана, насыщенную солями, заливать в расширительный бачок недопустимо. Исключение — поломка и потеря тосола в пути и отсутствие поблизости автомагазина. Устраните течь, заполните охлаждающую систему водопроводной водой и доберитесь до гаража или СТО, после чего её немедленно слейте. Иначе на внутренних стенках водяной рубашки двигателя и других агрегатов образуются отложения, ухудшающие теплообмен.

Видео: жидкости для заливки в контур охлаждения автомобиля

О неисправностях и ремонте ёмкости

Во время эксплуатации машины могут возникнуть следующие поломки расширительного бачка;

  • загрязнение или выход из строя перепускного клапана пробки;
  • разрыв корпуса бачка;

    Стенка бачка разрывается при слишком высоком давлении изнутри

  • подтекание тосола из-под крышки.

    Неплотность крышки характеризуется появлением разноцветных потёков на корпусе

Большинство автолюбителей при поломке клапана или корпуса попросту меняют деталь на новую. Это оправдано отсутствием времени на ремонт и дешевизной данных запчастей. Хотя при желании лопнувший пластик резервуара можно запаять, а крышку — разобрать и прочистить.

Потёки из-под пробки возникают при неплотном прилегании либо из-за конструктивных особенностей ёмкости. К примеру, на автомобилях ВАЗ 2110 струя из верхнего малого штуцера, подключённого к радиатору, бьёт прямо в горловину, отчего возникает протечка. Способ устранения — установка более совершенного бачка от «Приоры».

Видео: ремонт корпуса бачка

Расширительный бачок автомобиля считается одной из самых надёжных деталей. Нередко они служат весь срок эксплуатации машины, особенно на иномарках. Чтобы не пришлось менять ёмкость раньше времени, рекомендуется периодически проверять состояние клапана в крышке. Если он в порядке, то и пластик сосуда не лопнет от высокого давления.

carnovato.ru

назначение, виды, установка, обслуживание и ремонт

В водяной системе отопления один из компонентов — расширительный бак. Это небольшой резервуар, который отвечает за стабилизацию давления. Без него возможны повреждения труб, радиаторов и других элементов системы. О том, что такое расширительный бак для отопления и как он регулирует давление и поговорим дальше.

Назначение и виды

В системе отопления температура теплоносителя постоянно изменяется, что приводит к изменениям его объема. Ведь известно, что жидкости при нагревании расширяются, при остывании сжимаются. Расширительный бак для отопления как раз и предназначен для того, чтобы принимать на себя излишки жидкости при нагреве (расширении), и возвращать их в систему при остывании. Таким образом он поддерживает стабильное давление в системе отопления.

Расширительный бак для отопления окрашен в красный цвет

Открытого типа

Есть два типа расширительных бачков: открытого и закрытого. Емкости открытого типа используется обычно в самотечных системах (с естественной циркуляцией). Так он называется потому, что представляет собой негерметичную емкость. Это может быть бочка, кастрюля, специально сваренный резервуар. Для того чтобы теплоноситель меньше испарялся, устанавливают крышку, но сама емкость негерметична. Принцип работы открытого расширительного бака прост: это емкость, в которую вытесняется излишек теплоносителя при повышении температуры и подается обратно при остывании.

Расширительный бак открытого типа — любая емкость, например, пластиковая канистра

При расчете баков открытого типа берут солидный запас по объему: можно долить теплоноситель и некоторое время не проверять его уровень. Емкость негерметична, так что идет постоянное испарение жидкости и запас не помешает. В случае недостатка теплоносителя, в систему попадет воздух, что может ее остановить. Последствия могут быть печальными — если сработает автоматика котла (если она есть) — есть вероятность разморозки. Если автоматики нет, котел от перегрева может разорваться. В общем, это тот случай, когда запас действительно оправдан.

Если в систему отопления залита вода, можно сделать автоматической пополнение на основе поплавка от бачка унитаза. Принцип работы точно такой же: при понижении уровня ниже определенной точки открывается подача воды. При достижении нужного уровня, подача перекрывается.

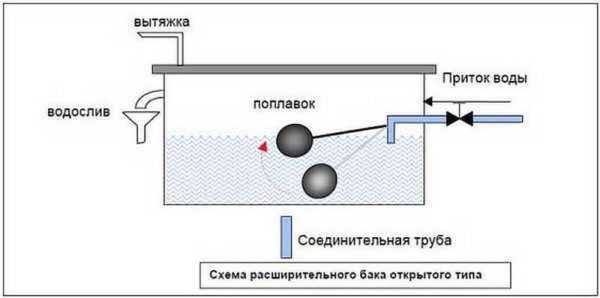

Расширительный бак для отопления открытого типа с поплавком

Плюс такого решения в том, что нет необходимости контролировать количество теплоносителя, возможность завоздушивания минимальна. Минус — надо тянуть водопроводную трубу. Так как открытые систем обычно работают на естественной циркуляции, расширительный бак для отопления ставят в самой верхней точке системы. Очень часто это — чердак, так что трасса получается длинной.

И это еще не все возможные аварийные ситуации. Поплавки, случается, не перекрывают подачу воды. Если такое произойдет с унитазом, вода просто бежит в канализацию. В случае с отоплением вода польется на чердак, затопит дом… Чтобы избежать подобной ситуации, надо сделать контроль перелива. В самом простом случае это ввареный/приделанный на нужном уровне патрубок с подключенным к нему шлангом. Шланг можно вывести в канализацию, но тогда надо придумать еще и сигнализацию переполнения емкости (заодно тогда и снижение уровня ниже критического). Можно шланг просто вывести на метр от дома или запустить в систему водостока. В этом случае видны будут «следы» переполнения и можно будет своевременно отреагировать и без сигнализации. Так что открытый расширительный бак для отопления требует некоторого дооборудования.

Закрытого типа

Расширительный бак для отопления закрытого типа ставится в системы с принудительным движением теплоносителя. В них движение теплоносителя активизируется при помощи циркуляционного насоса. Такие системы работают при повышенном (относительно атмосферного) давлении. Для сохранения этого давления, емкость должна быть герметичной.

Одна из главных функций расширительного бака для закрытой системы отопления — поддержание стабильного давления. Для этого емкость делят на две части. В одной находится воздух или закачанный на заводе инертный газ (обычно аргон). Эта часть герметична, есть выход малого диаметра, в котором установлен золотник (принцип работы такой же, как у велосипедного или автомобильного).  Другая камера пуста и имеет выход какого-то сечения. Через этот выход расширительный бак для отопления подключается к трубопроводу. При расширении в эту камеру поступает теплоноситель.

Виды мембранных расширительных баков

Расширительный бак закрытого типа делится на камеры при помощи эластичной резиновой перегородки — мембраны. Бывает она двух видов: в виде диафрагмы (диска) или груши. Разницы особой нет, за исключением того, что грушу проще менять. Так что емкости с грушей более популярны, чем с диафрагмой.

Принцип работы мембранного расширительного бака сложнее, чем открытого. В «сухой» камере создается определенное давление. Оно подбирается в зависимости от рабочего давления в системе, а стандартная заводская настройка —  1,5 Бар. Пока давление в системе ниже чем в расширительном баке, «водяная» часть емкости остается пустой.

Когда оно становится выше, жидкость начинает поступать, мембрана растягивается, повышая давление в «газовой» части бака. Этот процесс происходит до тех пор, пока либо давление в системе не начинает падать (теплоноситель остывает), либо емкость заполняется полностью. Первый случай — это нормальная работа системы отопления, второй — аварийная.

Второй вариант означает, что объема расширительного бака не хватает. И такая ситуация возникает при неправильно подобранном размере (слишком маленький) или при перегреве котла. Чтобы сохранить работоспособность системы в таких ситуациях, ставят аварийные клапана.

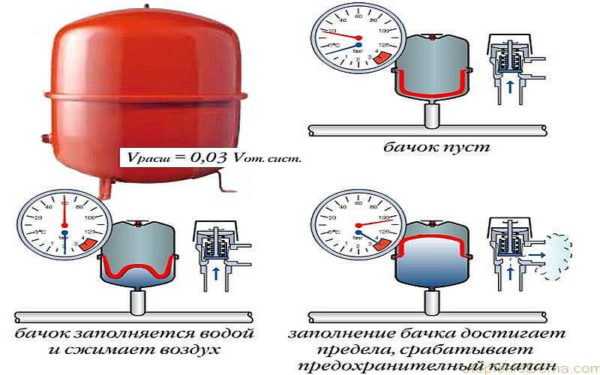

Устройство и работа мембранного расширительного бака

Определение объема расширительного бака и его выбор

Для нормальной работы отопления расширительный бак должен иметь достаточный объем. Есть два способа его определения: можно рассчитать по формуле, можно воспользоваться эмпирическими данными.

Объем расширительного бака для отопления выбирается под каждую из систем

Эмпирический путь

Начнем с эмпирического способа. По опыту эксплуатации сделан вывод, что если объем расширительного бака для отопления составляет около 10% от общего объема системы отопления, этого достаточно. Вопрос в том, как определить объем системы. Способов как минимум два:

  • Посчитать при заполнении (если заполняется водой и стоит счетчик или при заполнении теплоносителем из канистр — вы точно будете знать, сколько закачали жидкости).
  • Высчитать по объему элементов системы. Потребуется найти информацию о том, сколько литров помещается в одном метре трубы, в одной секции радиатора. С этими данными уже можно узнать объем системы отопления.

Объем теплоносителя в трубах разного диаметра

Зная, сколько литров теплоносителя в вашем отоплении, легко рассчитать требуемый объем мембранного бака — он должен быть не менее 10% от этой цифры. В случае с баком открытого типа, реальный объем можно хоть удвоить — меньше вероятность того, что бачок опустеет. По минимуму, стоит добавить половину — вы все равно недольете его, минимум, на 1/3.

Мембранный расширительный бак для отопления берут обычно не слишком завышая расчетную цифру. Дело в том, что чем больше емкость, тем дороже стоит расширитель. И рост цены значительный. Тем не менее, брать меньший не стоит — давление будет «скакать», что приведет к раннему износу компонентов или вообще, останову системы. Наиболее вероятно, что отопление засбоит в морозы, потому что в холодную погоду теплоноситель более горячий, значит — его объем больше. И именно в эти моменты, объема расширительного бака может не хватить. Если вы заметили такие симптомы и расчет подтвердил, что мембранный бачок у вас недостаточного размера, не обязательно менять его на больший. Можно поставить второй. Важно чтобы суммарная емкость их была не менее расчетного значения.

Если в системе антифриз

Антифриз для отопления имеет большее тепловое расширение, чем вода. Причем разные марки имеют различные характеристики. Поэтому, для теплоносителя этого вида, желательно объем расширительного бака предварительно рассчитать.

Тут есть два пути: определить как для воды, сделать поправку на большее тепловое расширение. Оно зависит от процентного содержания этиленгликоля (тосола). На каждые 10% гликоля добавляем 10% объема. То есть:

  • 10% этиленгликоля — должны добавить 10% от найденного объема бака для воды;
  • 20% этиленгликоля — 20% добавляем и т.д.

Этот расчет обычно оправдан, но можно найти более точные цифры, используя формулу (на рисунке).

Формула расчета объема расширительного бака для системы отопления



После того как вы определились с объемом, пора покупать расширительный бак. Но в магазине они есть разных цветов. Как минимум, есть синие (голубые) и красные. Так вот, мембранный расширительный бак для отопления всегда красного цвета. Синие — для водопровода, причем для холодной воды. Они значительно дешевле, но мембрана там сделана из резины не приспособленной к высоким температурам. Так что в системе отопления прослужит он совсем недолго.

Давление в мембранном баке и его проверка

Чтобы закрытая система отопления работала нормально, в расширительном баке должно быть давление на 0,2-0,5 Бар ниже, чем в системе. Чем больше система, тем больше разница в давлении. Но, как уже говорили, на заводе их накачивают до 1,5 Бар, так что перед установкой расширителя, его лучше проверить и настроить под свою систему отопления.

Золотник часто прячется под пластиковой крышкой

Проверяем давление манометром, подключив его к выходу с золотником. Если давление выше, чем вам надо, немного стравливаем. Сделать это несложно — чем-то тонким нажать на лепесток в ниппеле. Послышится шипение выходящего воздуха. Когда давление достигнет желаемого уровня, освобождаем лепесток.

Если мембранный бачок накачан слишком слабо (такое тоже бывает), его можно накачать обычным насосом. Но удобнее автомобильным, с манометром — сразу можно контролировать давление. После проверки можно устанавливать в систему.

Место установки

Расширительный бак для отопления закрытого типа устанавливается на прямом участке перед циркуляционным насосом. Перед, в том смысле, что насос гонит воду от расширительной емкости, а не в нее. В таком случае расширитель работает более корректно.

Место для установки мембранного расширительного бака

Для установки мембранного бака, монтируют тройник, от него идет труба, к которой подключается емкость. Высота установки не имеет значения. Но перед баком и за ним лучше поставить отсечные краны. Мембрана, выходит из строя раз в несколько лет. Еще чаще приходится его проверять, подкачивать. Чтобы для обслуживания не приходилось останавливать и сливать систему и ставят запорный кран. Его перекрывают и можно бачок снимать, проверять, ремонтировать.

В самой высокой точке

В системах открытого типа, место установки расширительного бака выбирается исходя из других соображений. Его ставят в самой верхней точке системы. В этом случае он работает еще и как воздухосборник. Пузырьки воздуха стремятся вверх, а если в самой верхней точке стоит расширительный бачок, они тут и поднимаются на поверхность, выходя в атмосферу. Так что такой бак намеренно делают негерметичным, чтобы воздух из системы отопления имел возможность выходить естественным путем.

teplowood.ru

для чего нужен, принцип работы, где находится и что в него заливают

Конструкция любого автомобиля включает в себя множество разных элементов и механизмов. Но простейшим и надёжным узлом на любой марке машины можно считать бачок расширения охлаждающей жидкости. Однако его простота и долговечность — это не повод не контролировать состояние бачка, в ряде случаев водителям приходится проводить некоторые ремонтные работы, связанные с реставрацией или даже заменой этого изделия.

Что такое расширительный бачок в автомобиле

В системе подачи топлива есть один малозаметный и в то же время необходимый элемент, который называется расширительным бачком. Он служит для компенсации колебаний объёмов тосола (антифриза) при перепадах температур. По основной же своей функции бачок расширения — это ёмкость, которая служит резервуаром для излишков охлаждающей жидкости в системе.

Тосол (или антифриз) — это жидкость, изготовленная на основе раствора пропилена или этиленгликоля, поэтому она имеет повышенный процент расширения при нагревании. Именно такой состав жидкостей позволяет качественно охлаждать двигатель, поэтому в систему охлаждения и заливается тосол или антифриз. То есть если эту жидкость залить по максимуму, то при нагревании она начнёт расширяться и выдавливаться из клапанов или стыков шлангов. После остывания мотора тосол снова примет свой обычный объём. Чтобы исключить возможные вытекания охлаждающей жидкости и был установлен расширительный бачок.

В зависимости от модели машины бачок может иметь разные формы и объёмы

Где находится бачок расширения в автомобиле

На всех моделях транспортных средств бачок расширения устанавливается в подкапотном пространстве. Однако в зависимости от конструктивных особенностей той или иной машины, бачок может крепиться к разным частям кузова.

Чаще всего расширительный бачок устанавливается в непосредственной близости от радиатора, так как именно радиатор отвечает за охлаждение жидкостей во время движения.

Бачок с охлаждающей жидкостью устанавливается рядом с радиатором для удобства работы системы

Конструктивные особенности

Расширительные бачки на все модели автомобилей изготавливаются из прочных полупрозрачных пластиковых сплавов. На боковой части изделия обязательно должна присутствовать шкала деления, которая позволит отслеживать объём жидкости в системе.

С точки зрения строения расширительный бачок — это самый простой элемент любого автомобиля. Он представляет собой пластиковую ёмкость со специальным датчиком. Бачок закрывается плотной крышкой с резьбой, которая обеспечивает полную герметичность системы охлаждения.

Расширительный бачок состоит из двух элементов — самого корпуса и крышки

Принцип работы

В результате работы двигателя охлаждающая жидкость начинает нагреваться. Соответственно, тосол (антифриз) расширяется, а давление в системе начинает расти. В тот момент, когда показатель этого давления превышает 120 кПа, открывается выпускной клапан на бачке. Если же давление уменьшается и становится ниже отметки 83 кПа, то клапан закрывается. Таким образом, излишки охлаждающей жидкости всегда могут поступить в бачок расширения, что исключает повреждения шлангов, патрубков и даже самого радиатора.

Когда двигатель заканчивает свою работу, давление охлаждающей жидкости в системе постепенно падает. При прохождении отметки в 3 кПа уже открывается клапан на впуск на бачке, благодаря чему в него поступает воздух. Свежий воздух быстро нормализует давление, количество жидкости в бачке сокращается.

В полости бачка в процессе движения постоянно находится разное количество охлаждающей жидкости

Ремонт расширительного бачка

Стоит помнить о том, что конструкция бачка расширения — простейшая, поэтому водителям даже в голову не приходит, что именно в нём может выйти из строя. Однако в силу того, что это ёмкость с резиновой крышкой, именно прокладка часто вызывает проблемные ситуации на дорогах. Ведь потеря герметичности для системы охлаждения неприемлема.

Нередки случаи подтекания бачка на входах и выходах шлангов. Единственный вариант — заменить шланги и зафиксировать их новыми хомутами. Изредка из-за ДТП или иных механических воздействий может быть повреждён сам пластиковый корпус бачка.

Заклинивание крышки-клапана

Не стоит забывать, что крышка не просто выполняет роль заглушки, она ещё служит клапаном, который выпускает избыточное давление в системе охлаждения двигателя. Если при езде из-под крышки начинает раздаваться шипение, значит, износилась резиновая прокладка — крышку необходимо срочно заменить.

Крышки стоят недорого, благодаря чему всегда можно купить изделия на запас

В том случае, если крышка зашипела в дороге и нет возможности купить новую, можно провести ремонт изделия своими руками:

  1. Дождаться, когда мотор остынет, и спадёт давление в системе охлаждения.

  2. Выкрутить крышку.

  3. Разобрать крышку на части (вытащить резинку и пружинку клапана) — эти процедуры можно выполнить как руками, так и отвёрткой с тонким плоским лезвием.

  4. Отпилить часть пружинки на несколько витков и снова собрать крышку.

  5. Даже если резиновый уплотнитель сильно стёрся, этих мер должно хватить на какое-то время, чтобы создать герметичность в системе.

Разрыв корпуса бака — что делать

Также (достаточно редко) может произойти разрыв самого корпуса бачка. Однако в этих случаях ремонту изделие не подлежит — проще купить новый бачок и поставить на место старого. Однако некоторые автолюбители пытаются склеить трещинки на корпусе, в этом вопросе главное — правильно подобрать материал.

Важно выбрать качественный клей, который выдерживает высокие и низкие температуры

Нарушение герметичности соединения бачка с патрубками

Эта проблема обычно связывается с неправильным подбром диаметра патрубков на ввод и отвод тосола. Если шланги больше штуцеров бачка, рекомендуется обработать места стыков автомобильным герметиком. Только перед обработкой нужно будет слить охлаждающую жидкость из бачка и отсоединить сам шланг:

  1. Слой герметика нанести сначала на внутреннюю часть патрубка, потом на внешнюю.

  2. Подождать 5 минут, пока герметик высохнет.

  3. Патрубок надеть на штуцер бачка и затянуть новым хомутом.

  4. Только спустя сутки можно заливать охлаждающую жидкость, так как герметик должен просохнуть максимально качественно.

Патрубок должен подходить по размеру к штуцеру, в случае несовпадений поможет герметик

Замена бачка расширения своими руками

Поменять расширительный бачок на любом автомобиле сможет каждый. Процедура выполнения работы примерно одинакова для всех марок и моделей:

  1. Слить жидкость из бачка и патрубков.

  2. Под место слива нужно заранее подставить ёмкость, чтобы тосол или антифриз не попали на пол или землю. Не забывайте о том, что в составе этой жидкости есть метиловый спирт, поэтому место слива можно считать пожароопасным.

  3. Отсоединить крепления от бачка (обычно они выполнены в виде стяжек или хомутов).

  4. Снять с бачка патрубки.

  5. Установить новый расширительный бачок, подсоеднить к нему подводящие шланги, зафиксировать их новыми хомутами для надёжности.

  6. Залить новый тосол/антифриз.

  7. Завести мотор.

  8. Убедиться, что на стыках бачка и патрубков нет течи, а также в том, что было залито то же количество жидкости, которое было слито.

Видео: процесс замены бачка на автомобилях ВАЗ

Таким образом, любые проблемы с расширительным бачком водитель может решить самостоятельно. Это изделие стоит совсем не дорого, поэтому в большинстве случаев автолюбители предпочитают покупать новые бачки, нежели ремонтировать старые.

Копирайтер, рукодельница, путешественник Оцените статью: Поделитесь с друзьями!

motorltd.ru

принцип работы, функции и основные поломки

Одним из узловых элементов системы охлаждения в современном автомобиле является расширительный бачок. Он представляет собой своеобразный запасной резервуар для дополнительного объема жидкости во время функционирования системы.

Немногие задумываются о важности бачка, отыскивая неисправности в работе термостата либо самого радиатора. Однако именно неполадки с расширительным баком часто провоцируют воздушные пробки в системе охлаждения, которые оставляют машину без тепла в холодное время года.

Тревожным симптомом для автовладельца является регулярный перегрев двигателя. Тут имеет смысл проверить состояние именно этой детали, но прежде необходимо выяснить, как именно работает устройство.


Зачем нужен расширительный бачок и как он функционирует

Острая необходимость в подобном баке возникла тогда, когда вместо воды для охлаждения стали применять особые жидкости, способные сохранять свои физические свойства даже при крайне низких температурах.

Основу этих растворов составляет спирт и этиленгликоль (реже пропиленгликоль). При нагреве спирт расширяется и под давлением начинает искать выход через клапан предохранителя радиатора. В процессе остывания ДВС температура тосола или антифриза снижается с образованием разряженной пустоты. Свободные участки заполняет воздух, который при последующей активации мотора, создает пробки, нарушающие свободный проход жидкости в системе охлаждения. Это и может привести к общему перегреву в моторной части.

Избежать проблем с перегревом помог расширительный бак, который присоединили к радиатору с помощью шланга. Середина резервуара находится на уровне верхней части радиатора, так нагревшаяся жидкость поднимается вверх, свободно проникая из радиаторного отсека в бачок. Сам шланг присоединен к нижней части изделия, что позволяет излишкам тосола или антифриза при остывании вернуться в радиатор без захвата воздуха.


Где находится расширительный бачок

В разных моделях авто бачки располагаются в местах, наиболее удобных для функционирования системы охлаждения. Искать резервуар необходимо рядом с радиатором.

Материалом для изготовления сосуда служит прочная и полупрозрачная пластмасса. На одной части изделия обязательно присутствуют деления шкалы, позволяющие отслеживать уровень антифриза в системе. Последняя риска снизу обозначает минимальный уровень жидкости.

Максимальное количество тосола при холодном двигателе должно находиться на уровне чуть больше 30 мм над верхней риской на шкале бачка.

Основные проблемы и поломки расширительного бачка

Чаще всего автовладельцы жалуются на такую проблему как подтекание расширительного бачка. Она может быть связана с нарушением целостности резервуара (к примеру, после неудачной парковки или другого столкновения), а также с дефектами шланга, соединяющего расширительный бачок и радиатор.

Сильное давление внутри емкости сбрасывается при помощи специального выпускного клапана, расположенного на крышке бачка. Необходимо тщательно следить за состоянием крышки, очищать ее от накипи и следов коррозии, иначе клапан и вся система быстро выйдут из строя. Неисправный расширительный бачок становится причиной резкого падения жидкости в системе охлаждения двигателя, что крайне негативно отражается на его работе.

xn--80aeqauefgb1byc.xn--p1ai

Что такое расширительный бак для отопления?

Расширительный бак системы отопления

Из школьной программы физики всем известно, что вода при нагревании увеличивает свой объем. В системе отопления именно вода играет роль теплоносителя. Внутри системы она имеет высокую температуру, которая при некоторых условиях может понижаться или повышаться. Изменение объема требует присутствия в самой отопительной системе специальных емкостей. Это расширительный бак, или экспансомат (технически правильное название).

Существует два фактора, которые определяют необходимость установки расширительных баков. Это

  • замкнутость системы;
  • уровень определенной вместимости теплоносителя.

Возможность увеличения объема воды в замкнутой системе способна привести к образованию гидравлического давления внутри самой системы. А это чревато разрывом слабых частей и узлов отопления. Чтобы этого не произошло, и устанавливается расширительный бак системы отопления.

Функции бака

Есть точный расчет, согласно которому повышение температуры воды на 10 градусов увеличивает ее объем на 0,3%. То есть, доведенная до кипения вода — а это +100 С — дает ее расширение на 3%.

Кажется, что величина небольшая, но для объема воды в одну тонну или в несколько тонн — что зависит от размеров отопительной системы — это достаточно высокий показатель. Такой объем воды может существенно повлиять на качество работы всей отопительной системы. И здесь без расширительных баков не обойтись.

Какие же функции выполняет этот агрегат?

  1. Удаляет излишки воды при ее нагревании.
  2. Пополняет систему водой при снижении температуры или при утечке.
  3. Контролирует гидростатическое давление внутри отопительной системы.
  4. Удаляет из системы отопления и собирает воздух и перенасыщенные пары, которые образуются внутри отопительного котла.

Устройство в разрезе

Откуда появляется воздух? Опять обратимся к физике. В 1 л воды растворено 40 мг воздуха. При повышении температуры растворимость воды сильно снижается, и воздух начинает выделяться из ее массы.

При высоких температурах выделение воздуха достигает практически 90%. А это достаточно большой объем. Выделенный воздух из воды перемещается с потоками теплоносителя вверх к расширительному баку, где собирается и выводится в атмосферу.

Как и у любого прибора, у расширительных баков есть свои недостатки, к которым относятся:

  • Большие размеры экспансомата. Иногда установить их в котельные проблематично из-за небольшой площади этого помещения. Отсюда и сложности в монтаже.
  • Теплоноситель, проходя через бак, отдает ему свое тепло. И, если его не утеплить, теплопотери возрастают.
  • Вероятность коррозии труб и радиаторов также увеличивается с установкой экспансомата.

Виды расширительных баков

По конструктивным особенностям расширительные баки разделяют на закрытые и открытые.

Открытые

Это прямоугольные или цилиндрические емкости, которые обычно устанавливают в самой верхней точке отопительной системы. Идеальным местом для их монтажа является чердак. Изготавливают такие устройства из металлического листа способом сварки. Часто после установки их утепляют современными теплоизоляционными материалами.

Такой расширительный бак снабжен двумя патрубками: входным и выходным. Первый подсоединяется к системе водопровода для пополнения необходимым объемом воды. Второй связан с канализацией для сбора излишков теплоносителя.

Открытый тип устройства

В конструкции этого вида есть один неприятный недостаток — уровень воды придется периодически контролировать визуально, потому что площадь испарения открытого бака достаточно большая. Чтобы восполнять объем воды, придется открывать входной патрубок с помощью вентиля.

К тому же, место установки нужно будет утеплить, да и сам монтаж сложен — ведь поднимать тяжелый бак придется в чердачное помещение.

Испарения из открытой части также создают некоторые затруднения, связанные с проведением антикоррозионных мероприятий — а это тоже затраты. Приплюсуем и тот факт, что открытый расширительный бак работает при пониженном давлении, а регулировать такую систему затруднительно.

Закрытые

Такого вида металлическая емкость имеет шарообразную или овальную форму, разделенную внутри на две части. Одна предназначена для воды, другая для воздуха. Между собой они разграничены прочной мембраной, в которую и поступает вода из отопительной системы. Это своего рода мешок, который может расширяться и сужаться. Поступившая в мембрану вода расширяет ее, и окружающий воздух вытесняется из бака через специальный клапан.

Устройства закрытого типа

Этот мембранный мешок изготавливается из термостойкой резины. Как только давление в системе начинает падать, мешок под действием силы сжатия сужается и выдавливает теплоноситель обратно в систему отопления. Воздух в сам бак поступает извне через тот же клапан.

Существует несколько вариантов конструкций закрытых расширительных устройств, где вместо воздуха используется азот под большим давлением или вода.

Но в целом есть две основные модели закрытых экспансоматов:

  1. С диафрагменной несменной мембраной. Это очень прочная конструкция, изготовленная по технологии холодной штамповки. Кроме того, она имеет антикоррозийную защиту внешней и внутренней поверхности бака. Внутрь конструкции устанавливается мембрана, которая прижимается к верхней поверхности посредством нагнетенного под давлением воздуха. Вода, попадая в мембрану, расширяет ее, сужая воздушное пространство.
  2. Фланцевая конструкция. Ее особенность заключается в том, что мембрана крепится к входящему патрубку с помощью фланцевого соединения. Это дает возможность, во-первых, менять мембрану по мере ее износа, а, во-вторых, теплоносителю не соприкасаться с поверхностями бака — что исключает необходимость проведения антикоррозионных мероприятий.

Закрытые расширительные баки обычно устанавливают около отопительных котлов. Можно около бойлера, если запланирована двухконтурная схема отопления со снабжением дома горячей водой. Эту конструкцию используют и в загородных домах в зависимости от мощности отопительного котла.

Что лучше — закрытый или открытый вид?

Расширительные баки, используемые в закрытых системах отопления

В конструкции закрытого типа нет испарения теплоносителя — значит, постоянный контроль над ней не нужен. По той же причине не происходит коррозии других элементов системы отопления. Это ведет к увеличению срока эксплуатации.

Вода из закрытых баков не выливается — что часто случается с открытыми аналогами и может повредить отделку стен и пола. К тому же, закрытый экспансомат можно устанавливать в любом месте дома, независимо от расположения котла или других элементов отопления.

Подпитывать отопление, где установлен закрытый вариант, нет необходимости. Система полностью герметична. Да и воздушные пробки не образуются, что является немаловажным фактором.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
