Хранилище чертежей диванов и кресел

Дисклеймер: все файлы представленные в этом разделе найдены в открытых источниках, предоставляются как есть. Я не даю консультаций и советов по чертежам в этом разделе, не несу ответственности за последствия их использования. Скачивайте и пользуйтесь на свое усмотрение. Правообладателям обращаться сюда.

  • Чертежи для сборки детского выкатного дивана. 7 страниц.

    скачать


  • Поэтапная сборка каркаса дивана. 8 страниц.

    скачать


  • Диван Еврокнижка на пружинном блоке. 327 фотографий процесса изготовления, без размеров. 200МБ

    скачать


  • Чертежи основания советского кресла. 3 листа

    скачать


  • Угловой диван(полный комплект документации) Фото, спецификация деталей, карта раскроя ДСП, файл проекта в pro100

    скачать


  • 3D проект дивана Еврокнижка в формате программы pro100

    скачать


  • Схема установки раскладушек Миксотоил и Седафлекс. 2 листа

    скачать


  • Чертеж круглого кресла. 6 листов

    скачать


  • Чертежи Кресло-кровать. 14 листов

    скачать


  • Чертеж Диван на ламелях. 9 листов

    скачать


  • Чертежи дивана с мех-мом Tik-Tak (полный комплект документации каркас и крой). Около 100 листов.

    скачать


  • Чертеж диван ТИК ТАК. 6 листов

    скачать


  • Чертеж Еврокнижка выкатная. 18 листов

    скачать


  • Бескаркасный диван (полный комплект документации). 9 листов

    скачать


  • 3D проект углового дивана в формате программы pro100

    скачать


  • Книга Обивка мебели

    скачать


  • Книга Художественное конструирование мебели (А.А.Белов)

    скачать


  • Книга Производство мягкой мебели

    скачать


  • Книга Обивка мягкой мебели. Мастер-класс (В.Гиберт)

    скачать


  • Книга Обивка и перетяжка мягкой мебели (А.Балавуан)

    скачать


  • Книга Производство мягкой мебели (Румянцев)

    скачать


  • Руководство для драпировщиков, обойщиков и декораторов 1891 г.

    скачать


  • Чертежи установки механизма Дельфин

    перейти


www.novamebel74.ru

дизайн, конструкции и процесс изготовления

В меблировке квартиры одно из важнейших мест отводится дивану. Иногда их бывает несколько – на кухне, в гостиной, прихожей. В магазинах имеется огромный выбор таких предметов интерьера, тем не менее, некоторые умельцы изготавливают их собственноручно, так как просто это умеют. Подробнее о том, как сделать диван своими руками, его преимуществах, необходимых материалах и декорировании, в данной статье.

Закругленный диван, изготовленный своими руками

В самостоятельном производстве дивана есть свои плюсы:

  • дешевизна – при подсчете стоимости материалов, оценке результата оказывается, что получившееся изделие стоит на порядок меньше, чем магазинный аналог;
  • оригинальность – можно сделать такой диван, какого не будет ни у кого;
  • это предмет гордости – не каждый возьмется делать мебель своими руками;
  • самостоятельный контроль качества материалов и креплений;
  • предмет меблировки выполняется по индивидуальным размерам;
  • если в будущем потребуется перетяжка дивана, ее легко сделать самому;
  • это творческий процесс, который приносит радость.

Из минусов следует отметить, что необходимые инструменты имеются не в каждом доме, потому их придется брать у знакомых или в прокате.

Совет. Использовать следует качественные, экологичные материалы, исправный электроинструмент.

Определяемся с дизайном, конструкцией

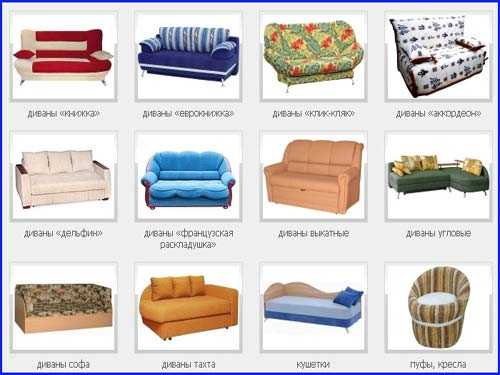

Виды диванов по типу трансформации

Для начала следует решить, где разместится будущий диван, как он будет использоваться – только для сидения или еще и ночного сна. Он должен хорошо вписываться в имеющийся интерьер по цвету, размеру. Для тесной комнатки большой диван не подходит, в просторном зале миниатюрный угловой или прямой диванчик просто «потеряется». Его обивка должна сочетаться с цветом остальных драпировок в помещении или создавать яркий акцент.

Разновидности существуют следующие:

  • «книжка» — конструкция складывается-раскладывается одним движением, но каркас сложен в изготовлении, ведь потребуется сварка;

    Диван-книжка легко меняет конфигурации и не занимает много места

  • «дельфин» — весьма современная система, но очень сложно собирается, при раскладывании выдвигается нижняя секция, которая укрывается спинкой;

    Простой и лаконичный диван с механизмом трансформации дельфин

  • угловой – отлично вписывается в интерьер любого стиля, задействует максимум полезной площади;

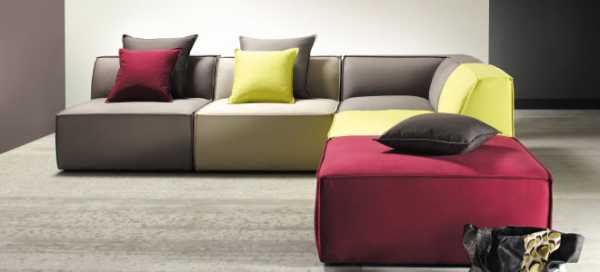

    Большой и удобный современный угловой диван

  • выкатной вариант – получается ровная плоскость для сна, легко трансформируется;

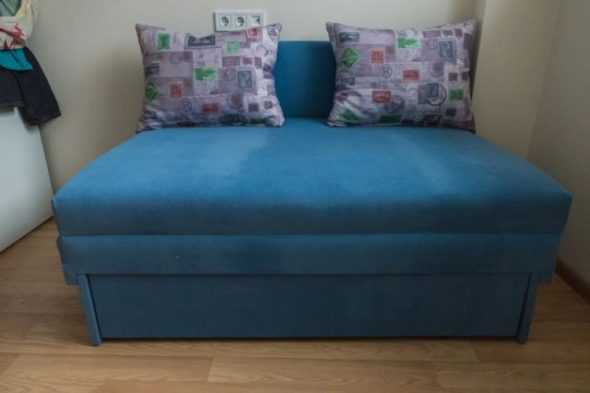

    Небольшой выкатной диван легко трансформируется в полноценную кровать

  • тахта – простейшая конструкция, не раскладывается, собрать ее достаточно легко.

    Угловой диван-тахта с подъемным механизмом и нишей для белья

Существуют также П-образные, встроенные варианты, но такая конструкция чрезмерно сложна для выполнения в домашних условиях. При наличии навыков резчика по дереву, можно создать уникальный диван в стиле барокко или классицизм. Также возможно изготовление дивана-качалки, который подвешивается на железных опорах в загородном саду.

Садовые качели или диван-качалка с конструкцией из натурального дерева

Совет: перед тем, как начать изготовление, производят все необходимые замеры, рассчитывается рост, вес тех, кто на нем будет спать.

Чертежи, схемы диванов

Чертеж углового дивана с размерами

Рассмотрим, как сделать угловой диван своими руками. Для начала потребуется сделать несколько эскизов общего вида с разных сторон, нарисовать схему, подробный чертеж со всеми размерами, указанием всех значимых элементов, подвижных частей. Если конструкция изготавливается первый раз, следует выбрать наиболее простой чертеж, без лишних деталей. Угол наклона спинки, высота ножек подбирается по желанию.

Шиповые соединения качественно сможет выполнить только столяр-профессионал. Чертеж можно придумать самостоятельно или выбрать в интернете самый простой вариант. Соединение гвоздями – не вариант, оно не будет долговечным, следует предпочесть соединение саморезами, которые обеспечат прочное крепление на много лет. Из древесины предпочтительна сосна, ель – они долговечны, прочны.

Совет. Некоторые изготавливают данный предмет мебели из европоддонов, старых досок и стульев, отживших свой век межкомнатных дверей, толстого бруса, покрышек, но такой «грубый» диван подойдет не к каждому интерьеру.

Необходимые материалы, инструменты

Для того чтобы сделать необычный диван своими руками потребуются некоторые материалы, приобретаемые в магазине:

  • сосновый брус, с размерами 50 на 30 мм;
  • панели ДВП, толщиной 3 мм;
  • фанеру по 5 и 15 мм;
  • ДСП, с толщиной около 16 мм;
  • микролифт или другой подъемный механизм;
  • девять ножек для мебели или бруски 7 на 20 см;
  • толстый поролон 40-100 мм;
  • обивочная ткань;
  • наполнитель для подушек.

Для выполнения работ нужны различные инструменты:

  • электролобзик или ножовка;
  • шуруповерт;
  • дрель, сверла;
  • строительный степлер;
  • острый нож для нарезки поролона;
  • крепежные элементы – саморезы, шурупы;
  • клей ПВА и столярный;
  • швейная машинка для обивки, подушек, чехлов.

Инструменты, которые могут понадобится для изготовления дивана

Если предполагается наличие открытых деревянных деталей – подлокотников, деревянных ножек, то они покрываются морилкой, лаком, краской. Для помещений с повышенной влажностью применяются специальные пропитки для древесины, защищающие конструкцию от плесени, гниения. Иногда вместо дерева используется МДФ, ламинированные плиты.

Совет: если помещение тесное, качественно распилить материалы не получится. Тогда это можно сделать при покупке – большинство компаний, магазинов предоставляют данную услугу.

Процесс изготовления конструкции: пошаговая инструкция

Перед тем, как начать собирать диван, на кусках ДСП размечают детали, в соответствии с чертежом, размерами. После они вырезаются, подгоняются друг к другу.

Какие должны получиться детали.

  • Рама или бельевой ящик – основная часть конструкции, на нее крепится все остальное, делается из досок, брусков. Середина усиливается поперечными рейками, низ оформляется ДВП или фанерой. На раму набиваются ламели, выполняющие функцию опоры матраса.

    Изготавливаем раму-короб с ящиком для хранения

  • Подлокотники – их изготавливается из ДСП, два одинаковых или разные, в зависимости от задуманной конструкции. Сборка происходит путем присоединения к крупным деталям более мелких.

    Каркас подлокотника нужного размера оборачивают синтепоном, а затем натягивают чехол

  • Спинка – ее приделывают, когда уже соединены все детали. Она имеет вид прямоугольника с как минимум одной поперечной планкой, на нее также крепятся ламели.

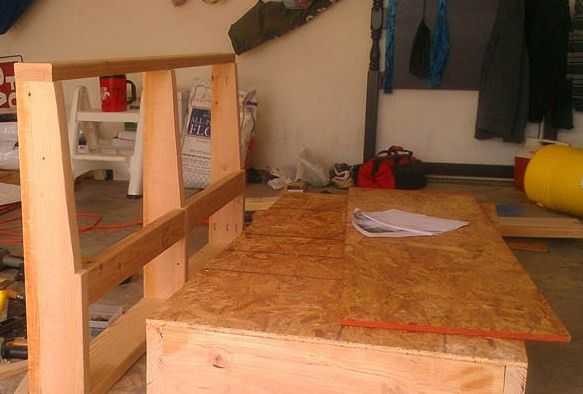

    Делаем каркас спинки, зашиваем ее и нижнюю часть дивана плитой

  • Сиденья – они собираются по частям, при этом важно учитывать совпадение диагоналей коробов, чтобы получилась нормальная форма, устойчивый каркас.

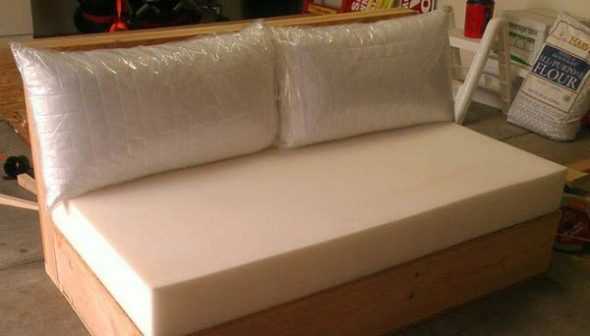

    Для сиденья вырезается лист, совпадающий по размеру, на него приклеивается поролон, укладывается спандбонд и синтепон

  • Ножки – вырезаются из дерева или покупаются готовые, деревянные, металлические.

    Рамки с ножками прикладываем к каркасу и соединяем длинными шурупами через отверстия в ножках

Перед сборкой боковины просверливаются, для изготовления складного дивана используются специальные механизмы, продающиеся в магазинах мебельной фурнитуры. Каркас изделия собирают очень тщательно – от этого зависит крепость, долговечность, устойчивость этого предмета меблировки.

Совет. После сборки все детали проклеивают. Они должны быть предварительно хорошо зашлифованы.

Пошив чехла, обтяжка

Перед тем, как начать обшивку, проверяют все стыки – крепление должно быть как можно жестче, ничего не должно «болтаться». Обшиваемые поверхности измеряются, каждая деталь вырезается, приклеивается, потом отмеряется-вырезается-приклеивается следующая. Элементы стыкуются друг с другом, их необходимо качественно подравнивать, а обрезки использовать для оформления стыков. На сидение укладывается толстый слой поролона – не менее 100 мм. Для этого его склеивают из нескольких тонких листов. Для оформления боковин достаточно 40-60 мм. В конце проверяется, насколько плотно прилегает обивка, хорошо ли укрыты все выступающие углы, острые детали.

К угловой детали прикрепляем боковые, соединяя нижние части стенок

После переходят к обшивке мебельной тканью – она выбирается износостойкая, качественная, красивая. От этого зависит внешний вид готового изделия. Ткань покупают в любом магазине текстиля, тканей для мебели.

Прошиваем выкроенные детали для сидения, спинки и подушек из обивочной ткани

Наиболее популярны следующие виды:

  • жаккард – премиум-обивка, характерные черты – глубокая фактура, шелковый отлив, износостойкость средняя, очищается плохо;

    Цвета и узоры жаккарда отлично держатся, не выгорают

  • гобелен – подойдет для «элитной» отделки дивана, такая ткань имеет особую прочную структуру, уникальный узор, приятную фактуру;

    Гобелен — ткань с невероятно эстетическим внешним видом, но ее цена довольно ощутима для любого бюджета

  • велюр – натуральный достаточно дорогой, искусственный дешевле, похож на мягкую замшу, иногда с узорами;

    Велюр – ткань, похожая на бархат, но с более плотным и длинным ворсом

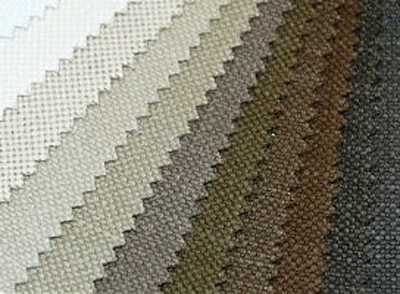

  • рогожка – самый бюджетный вариант, напоминающий мешковину, приятный на ощупь, долгое время не стирается;

    Мебельная ткань рогожка с необычным плетением, бывает различных цветов и оттенков

  • флок – текстиль с плотным ворсом, подходит для тех, у кого есть домашние питомцы, имеет высокую износостойкость, не боится когтей животных;

    Флок — приятная и мягкая ткань с искусственным ворсом

  • кожзам – очень стоек к истиранию, имеет роскошный внешний вид, незаменим на подлокотниках, местах, где происходит повышенное трение, неприятен при соприкосновении с голым телом в жару;

    Искусственная кожа – современный обивочный материал, с улучшенными пыле- и водо- отталкивающими свойствами

  • натуральная кожа – приятна на ощупь, экологична, долговечна, но чрезмерно дорого стоит.

    Натуральная мебельная кожа — долговечный, эластичный, устойчивый к износу обивочный материал

Если сочетать две-три ткани одновременно, изделие выйдет весьма оригинальным, но обивку важно подобрать правильно.

Как производится обивка:

  • из газет или обоев вырезаются лекала каждой детали, проверяется их совпадение, путем прикладывания к поверхностям дивана;
  • на изнанке ткани рисуют границы, вырезают детали, оставляя припуски не менее одного сантиметра с каждой стороны;
  • утяжки делаются симметрично, так готовый диван будет смотреться гармонично, складок практически не будет;
  • чтобы ткань лучше держалась, пуговицы и петли закрепляют через отверстия на корпусе;
  • если под обивку подложить слой агротекстиля, синтепона, поролон будет намного меньше крошиться;
  • текстиль крепят с помощью строительного степлера, сначала одна сторона, потом противоположная, края заправляются.

После этого диван опять собирают, изготавливают декоративные подушки, жгуты, кисти, машинные швы. Ножки, деревянные накладки крепят в самом конце.

Завершающий этап – декорирование

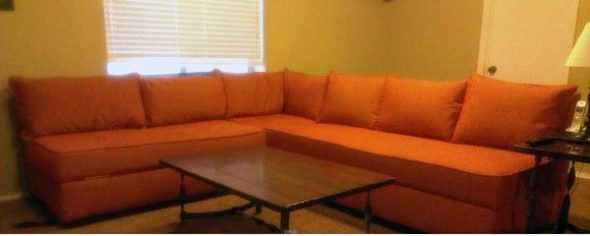

Готовый угловой диван по индивидуальным размерам

Диван оформляется яркими или в цвет обивки подушками. Это самый простой способ. Если сделать несколько комплектов разнообразных чехлов, их можно менять в зависимости от настроения, времени года – для зимнего оформления подойдет искусственный мех, для летнего – хлопок, лен. Иногда одну сторону подушки украшают вышивкой, аппликацией, яркими принтами, мелкими мягкими игрушками, шнурами, вязаными элементами, вторая сторона остается гладкой. Оформление в технике пэчворк также приемлемо точно также иногда изготавливается и съемный чехол. Вне зависимости от размеров дивана больше пяти подушек использовать не стоит. Лучше, чтобы они были различной формы, размера, фактуры.

Покрывало для дивана подбирается под интерьер: оно должно хорошо сочетаться с другим текстилем в помещении – занавесками, ковром, накидками на кресла и др.

Материалом для него чаще всего служит:

  • мех – натуральный либо искусственный, создает неповторимый уют;
  • акрил – весьма долговечный, не аллергенный;
  • махровая ткань – выпускается всевозможных расцветок;
  • гобелен – подойдет для «богатого» классического интерьера;
  • шелк, сатин – выглядят роскошно, дорого.

Пледы для декорирования мягкой мебели изготавливаются из бамбука, флиса, вискозы, акрила, хлопка, шелка. Также можно самостоятельно изготовить или купить в магазине чехол для дивана – он удобен тем, что не сползает, его легко стирать, но магазинный стоит достаточно дорого. Самодельный шьется на машинке по выкройкам, сделанным по размеру конструкции.

Заключение

Сделать обычный или угловой диван собственными руками, при наличии некоторых столярных навыков, качественных материалов, инструментов, достаточно легко. Подробные мастер-классы, фото и видеообзоры имеются на многих сайтах, посвященных тематике мебели и ремонта. Обойдется такая самодельная конструкция намного дешевле магазинных аналогов, к тому же она будет сделана с душой, по индивидуальным размерам.

Видео: Как сделать диван своими руками (самодельный диван)

Фото-галерея полезных и красивых идей для изготовления дивана своими руками:

berkem.ru

изготовление углового и раскладного диванов

Для того чтобы изготовить мебель, нужно создать чертеж, диван изготовить без этого этапа тоже будет невозможно. Не стоит для диванов приобретать дорогостоящие материалы, среди которых брус с большим сечением или ламинированные плиты. Не рекомендуется обустраивать и сложные шиповые соединения, так как сделать их способен лишь столяр-профессионал. Использовать в качестве крепежа гвозди не стоит, так как подобные соединения довольно скоро расшатаются и диван станет скрипеть. Саморезы будут лучшим решением. Дополнительно нужно применить клей.

Чертеж дивана своими руками.

Изготовление углового дивана

Для того чтобы изготовить угловую конструкцию дивана, нужно запастись следующими материалами и инструментами:

Рисунок 1. Схематичный чертеж дивана, размеры которого можно корректировать в зависимости от габаритов гостиной.

  • сосновый брус 30х50 мм;
  • 5- и 15-мм фанера;
  • механизм подъема;
  • 3-мм ДВП;
  • 16-мм ДСП;
  • ножки в количестве 9 шт.;
  • 20- и 40 мм поролон;
  • обивочная ткань;
  • холлофайбер;
  • синтепон;
  • ватин,
  • ножовка;
  • стусло;
  • степлер;
  • дрель;
  • нож;
  • саморезы;
  • шуруповерт.

Рисунок 2. Чертеж дивана с замерами.

На рис. 1 изображен схематичный чертеж дивана, размеры которого можно корректировать в зависимости от габаритов гостиной. Работы нужно начинать с раскладывания элементов, среди которых: рама, спинка, подлокотники, сиденье. Сборку нужно осуществлять в такой последовательности. Подлокотники должны быть одинаковыми, а их сборка производится посредством саморезов.

Можно заняться каркасом левой части, подготовив две боковины, к которым укрепляются продольные брусья, а после — стойки. Последние следует усилить поперечными стяжками. Теперь можно приступать к монтажу сиденья левой части. Нужно осуществить монтаж рамы сиденья. Как только в каркас будет установлена рама, сверху нужно укрепить фанеру. После можно фиксировать ДВП к спинке левой части. На следующем этапе можно переходить к монтажу правой части.

Вернуться к оглавлению

Раскладное изделие под японский футон

Для изготовления дивана, каркас которого может быть обшит или облагорожен японскими футонами, следует использовать сосновые мебельные щиты.

Основные модули, сиденье и спинка имеют рамы, которые монтируются методом соединения двух боковых стенок спереди и сзади с помощью досок. К элементам, которые расположены вдоль, нужно будет укрепить основу под матрас, которая имеет в составе поперечные планки.

Рисунок 3. Габариты заготовок, которые необходимо подготовить перед началом работ.

На рис. 2  можно увидеть чертежи конструкции с размерами. А рис. 3 содержит габариты заготовок, которые необходимо подготовить перед началом работ.

Используя чертеж и дисковую пилу, нужно раскроить материал. Углы рекомендуется обработать лобзиком, сгладив кромки мелкозернистой наждачкой. Перед началом монтажа элементы нужно покрыть акриловым лаком, а после оставить их на некоторое время для сушки. Боковые части сиденья нужно соединить между собой продольными досками, используя при этом 2 шканта, посаженных на клей. Мебельная стяжка позволит придать конструкции дополнительную жесткость. Эта же технология должна быть использована для сборки спинки дивана.

Шарнирные сопряжения нужно обустроить посредством болтов и шестигранных гаек. К продольным элементам спинки и сиденья с помощью шурупов и клея нужно укрепить бруски 30х30 мм.

В отверстия продольных досок с диаметром в 10 мм нужно установить втулки, которые позаимствованы из мебельных комплектов. В них следует установить винты М5х80. Сопрячь шарнирные сопряжения ножек можно 80-мм шурупами. Планки нужно зафиксировать ременной лентой, для чего следует прижать струбцинами к верстаку отрезок, который выступит в качестве упора.

Рамы сиденья и спинки нужно сопрячь болтами. Для того чтобы получить прочное соединение боковин спинки, нужно приклеить бруски и прижать их струбцинами до момента полного высыхания просушки. Поперечные рейки устанавливаются на шурупы, которые должны быть укреплены по одному с обеих сторон.

С помощью самостоятельно подготовленного чертежа можно изготовить любой диван, но раскрой лучше доверить профессионалам своего дела.

masterpomebeli.ru

Угловой диван своими руками: чертежи, пошаговая инструкция, фото

Диван считается самой удобной и функциональной мебелью. Он может одновременно служить местом дневного отдыха в положении сидя или лежа, превращаться в полноценное спальное место для 2 взрослых людей. Кроме того, вместительные ящики под сиденьями позволяют хранить большое количество различных вещей. Модели, размещаемые в углу, экономят полезную площадь в помещении. Многие стараются сделать угловой диван своими руками, снабдив теми функциями, которые необходимы в каждом отдельном случае.

Похожие статьи:

Угловые диваны в интерьере

Диван угловой набирает все большую популярность из-за возможности рационального использования полезного пространства квартиры, особенно такого редко востребованного, как угол и подоконная стена. Они красиво смотрятся в любом интерьере, часто оснащаются вместительными бельевыми ящиками, механизмами трансформации, которые позволяют в нужный момент превратить их в удобную кровать.

Диваны с угловым расположением уже давно заслуженно используются в кухнях. С их помощью удобно и эффективно разделять пространство совмещенных помещений, таких как кухня, столовая, гостиная или спальня.

Обладателям небольших квартир такие предметы мебели позволят в 1 предмете получить комфортный и вместительный диван на 5 сидячих мест и более, дополнительное спальное место и ящик для хранения белья или редко используемых вещей.

Многие умельцы делают угловые диваны своими руками. Ведь желающим обзавестись таким изделием покупка фабричного производства может потребовать больших финансовых затрат. Кроме того, часто помещение не вмещает стандартные модели.

Пошаговая инструкция изготовления дивана

Можно самостоятельно собрать диван угловой конструкции как самый простой модели, так и достаточно сложной. Все зависит от умений и навыков исполнителя, месторасположения будущего изделия, эстетической функции, которую оно будет нести.

Рассмотрим, как сделать угловой диван своими руками с бельевыми полостями под поднимающимися сиденьями и широкими обтянутыми подлокотниками.

Необходимые инструменты

Чтобы в домашних условиях собрать диван с угловым размещением, необходимо приобрести:

  1. бруски 4х4 см для усиления некоторых мест каркаса, изготовления спинки и опоры для сидений;
  2. доски толщиной 2-2,5 см и шириной, которая будет соответствовать высоте рамы;
  3. листы фанеры, если позволяют финансы и необходимо обеспечить высокую прочность, или ДСП толщиной не менее 16 мм, которое намного меньше стоит, но больше подвержено механическим повреждениям и воздействию влаги;
  4. поролон толщиной 10-20 см и обивочный материал;
  5. металлические уголки (если планируется укрепление конструкции).

Понадобятся такие инструменты:

  • лобзик или ножовка для нарезки заготовок из дерева;
  • шуруповерт или дрель со сверлами для вкручивания крепежей и просверливания отверстий;
  • любой подходящий измерительный инструмент;
  • саморезы, болты с гайками и шайбами;
  • карандаш или маркер.

Чертежи и схемы

От того, насколько точно будут изготовлены чертежи и схемы сборки, будет зависеть легкость процесса монтажа и качество готового изделия.

Габариты и размеры, которые будут отображены в чертеже угловой модели, напрямую зависят от доступного для ее установки места. Поэтому создание собственного оригинального предмета мебели следует начинать со снятия длины свободных смежных стен. Эти данные станут основополагающими, а высота спинки может быть произвольной.

Сначала прорисовывается чертеж, в котором указывается длина обеих половин дивана, глубина изделия и высота спинки. Затем необходимо высчитать ширину фасадной части, для чего от общей длины обеих половин отнимают глубину, схематически указав квадрат в углу.

На следующем этапе создается подробная схема, которая включает составляющие детали, места расположения креплений, усиливающих элементов и перегородок внутренних ящиков для хранения.

Изготовление каркаса

Изготовление углового дивана начинается со сборки основы-каркаса, которая в нашем случае представлена глубокими бельевыми ящиками под сиденьями и глухой угловой частью. Перед началом работ производится нарезка и шлифовка заготовок из бруса и досок, также вырезаются полотна из ДСП.

Из 2 длинных и 2 коротких заготовок из досок складывают прямоугольник. Его скрепляют саморезами и усиливают вертикально установленными брусками или металлическими уголками. По центру в нижней и верхней плоскостях устанавливают поперечные бруски. Если есть желание разделить пространство ящика, вместо брусков используют доску.

Затем низ короба зашивают ДВП, используя для прикрепления маленькие мебельные гвозди или степлер с удлиненными скобами. Аналогичным способом изготавливают вторую половину изделия и квадратную угловую вставку.

Теперь необходимо сложить все 3 элемента и скрепить их болтами и гайками, не забыв установить шайбы, чтобы защитить древесину от повреждений.

Для изготовления спинки понадобится 6 одинаковых заготовок со срезом под небольшим углом от уровня сиденья. Их расположение должно быть зеркальным относительно поперечных досок каркаса. Они скрепляются между собой брусом.

Бруски крепим у самого пола и посередине. 2 спинки располагают позади короба и из его внутренней части прочно прикручивают саморезами вдоль верхней и нижней линий. Затем фасад спинки закрывают деталями из ДСП или фанеры, а к верхнему торцу прикрепляют сплошную заготовку, срезанную в угловой части под углом 45°.

Для установки сидений нужно к заготовкам прикрутить по 3 петли на каждую и закрепить в местах боковых досок и поперечного бруса. На финальном этапе каркас углового дивана своими руками зашивается сзади листом ДВП и устанавливается глухая заготовка на центральный квадрат.

Набивка поролоном

Для создания мягкой части углового дивана используется поролон не менее 10 см толщиной. Торцы смягчают синтепоном или тонким поролоном.

Сначала приклеивают заготовки на сиденья и спинки так, чтобы он заступал за края на несколько сантиметров. Затем оклеивается боковая плоскость и верхний торец, стыкуя все куски для образования плавных переходов.

Для защиты поролона от истирания об обивочную ткань во время эксплуатации, рекомендуется покрыть его синтепоном или ватином.

Что вы делайте со старой мебелью?Poll Options are limited because JavaScript is disabled in your browser.
  • Увозим на дачу, в деревню, в гараж 36%, 205 голосов

    205 голосов 36%

    205 голосов — 36% из всех голосов

  • Ремонтируем, обновляем 24%, 139 голосов

    139 голосов 24%

    139 голосов — 24% из всех голосов

  • Выкидываем 19%, 110 голосов

    110 голосов 19%

    110 голосов — 19% из всех голосов

  • Отдаём, дарим 13%, 71 голос

    71 голос 13%

    71 голос — 13% из всех голосов

  • Продаём 8%, 43 голоса

    43 голоса 8%

    43 голоса — 8% из всех голосов

Всего голосов: 568

05.04.2018

×

Вы или с вашего IP уже голосовали.

Обивка тканью

Обивка самодельного дивана является завершающим процессом изготовления. Материал выбирают, согласно индивидуальным предпочтениям, свойствам ткани и расположению предмета мебели.

Перед тем как приступить к перетяжке дивана, необходимо вырезать заготовки для всех деталей с учетом загиба ткани и ее сворачивания. Часто достаточно 5-7 см с каждой стороны. Выкройки на угловой диван включают отдельные куски для сидений, спинки, фасада и боков каркаса.

Процесс поэтапно, как обшить каркас с наполнителем, выглядит так:

  1. С самого крайнего угла дивана, постепенно продвигаясь по всему периметру, скобами прикрепляется ткань к бельевому ящику.
  2. Производится перетяжка глухого центрального участка.
  3. Сначала в нижней части, а затем сверху, слегка натягивая материал, прибивается полотно к спинке обеих половин.
  4. На следующем этапе ткань закрепляется со стороны боков дивана, стыкуя ее с уже обтянутой частью короба.
  5. Для того чтобы обтянуть сиденье, его лучше снять с петель, положить поверх ткани на ровную поверхность и только после этого произвести закрепление полотна.

Чтобы кромки материала не растягивались и не распускались под скобами, в скрытых местах их можно укрепить полоской фетра, не забывая при этом складывать края вдвое.

vseme.ru

Угловой диван своими руками пошаговая инструкция. Видео

У вас маленькая квартира? Тогда попробуйте сделать угловой диван своими руками. Пошаговая инструкция и чертежи помогут вам в изготовлении простой и компактной мебели. Угловые диваны лаконично впишутся в дизайн кухни, детской или гостиной.

Как сделать угловой диван своими руками

Для производства дивана, делается чертёж с расчётом количества деталей и их размеров. Материалы нужно брать без изысков. Материалы со сложными соединениями, монтируются самостоятельно довольно непросто. Для крепежа лучшим вариантом считаются саморезы. Также при соединении некоторых элементов необходим специальный клей. Перед склеиванием поверхностей хорошо их выровняйте.

Деревянная поверхность покрывается морилкой или лакируется в несколько слоёв. Выпиленные небольшие детали шкурятся мелкозернистой наждачной бумагой. Такая поверхность становится более прочной и долговечной.

Материалы для изготовления дивана углового типа

  1. Брус из сосны с сечением 3 на 5 сантиметров;
  2. ДСП толщиной 1,6 сантиметра;
  3. ДВП толщиной 0,3 сантиметра;
  4. Фанера, имеющая толщину в 1,5 сантиметра и в 0,5 сантиметра;
  5. Поролон толщиной 2 и 4 сантиметровый;
  6. Ватин, ткань (плотная) для оббивки;
  7. Холлофайбер или синтепон;
  8. Мебельные ножки в количестве 9 штук. Также понадобится микролифт (механизм для подъёма).

Для производства дивана нужны:

  • Электролобзик
  • Ножовка и стусло,
  • Мебельный степлер со скобами
  • Шуруповёрт
  • Перфоратор
  • Нож
  • Саморезы и болты
  • Столярный клей
  • Швейная машинка

Пошаговая инструкция изготовления дивана

Шаг 1. Если вы планируете сделать диван для себя, тогда когда будете покупать лдсп, предоставьте чертежи и попросите их разрезать плиты, согласно указанным размерам..

Шаг 2. Затем все детали нужно промаркировать и разложить в соответствии с маркировкой.

Шаг 3. Рама, сиденья, подлокотники, спинка должны лежать в порядке сборки. Детали скручиваются, начиная с больших и заканчивая мелкими.

Шаг 4. Подготавливаются две одинаковых боковины и к ним присоединяются горизонтальные брусья и вертикальные стойки. Закрепляются они стяжками. Это получился каркас левой стороны.

Шаг 5.Для левой стороны, собирается основа, то есть рама для сиденья. Она вставляется в каркас, а сверху закрепляется фанерный лист. К спинке прикрепляется лист ДВП.

Шаг 6. Затем начинается сборка другой (правой) стороны дивана, в эту часть входит ящик для белья. По бокам крепятся продольные, поперечные брусья.

Шаг 7. Дно каркаса зашивается фанерным листом. Крепится спинка и прикручивается ДСП лист. Заготовками обшиваются бока. Задняя часть зашивается листом ДСП. Делаются перфоратором отверстия для микролифта. Болты берутся для крепежа марки 6 на 30 со специальными шляпками для мебели.

Шаг 8. Каркасные части заполняются поролоном. Поролон должен совпадать с размером наполняемой детали. Для этого делается мерка и шаблон, по нему делаются заготовки. Деталь приклеивается к поверхности. На сиденье идёт поролон толщиной 10 сантиметров.

Шаг 9. Для обшивки дивана сперва делаются лекала и выкраиваются из ткани заготовки. Для облегчения работы, можно ткань разложить на сиденье и куском мыла или мелом наметить края. Раскройка материала производится с наружной стороны. Припуски составляют 1-2 сантиметра со всех сторон. Углубления в обшивке, то есть утяжки с пришитыми пуговицами или без них, делают диван более эффектным.

Шаг 10. В плитах заранее высверливаются места для протяжки петель. Для утяжки делается петля, которая пришивается к оббивке. Петли делаются из капронового крепкого шнура.

Для меньшей истираемости под обивкой на поролон укладывается агротекстиль. Обивочный материал закрепляется скобами при помощи степлера. Когда всё оббито, элементы соединяются в одну конструкцию.

Предлагаем посмотреть чертежи углового дивана:

Угловой диван в спальню

Большой угловой диван

Простой угловой диван

Кухонный угловой диван

При правильном раскрое материалов и сборке всего воедино получается удобный, красивый и недорогой угловой диван. Он может служить долгие годы и по качеству будет не хуже фабричного. Теперь вы можете делать не только ремонт своими руками, но и качественную и красивую мебель.

remontick.ru

Как сделать угловой диван самому своими руками. Размеры, чертежи.

Введение к инструкции.

В этой инструкции я подробно расскажу вам как можно своими руками сделать угловой диван в домашних условиях. Совершенно бесплатно вы получите подробные чертежи дивана с размерами деталей каркаса, схемы сборки, карты раскроя ткани, подробный рассказ о том, как обить (обтянуть тканью) диван самому. Инструкция заняла много страниц, поэтому сверху вы видите кнопку меню с навигацией по разделам.

Статья принадлежит сайту NovaMebel74.ru

Сделать данный диван по инструкции доступно человеку с минимальным уровнем подготовки и с небольшим набором инструментов. Я не агитирую делать дома копии мягкой мебели высочайшего класса, но диван, который я предлагаю не уступит по качеству 90% имеющемуся в магазинах ассортименту, а многие даже превзойдет. В пользу самостоятельного изготовления есть несколько аргументов:

  • Вы экономите деньги. Диван обойдется вам в 3-5 раз дешевле, чем купленный в магазине. Я разработал диван максимально заботясь об экономии (конечно, не в ущерб качеству — оно на первом месте).
  • Вы делаете диван сами, а значит сами контролируете качество! Вам не нужно опасаться будет ли в вашем диване сырой брус, сучки на ответственных местах, некачественный поролон и т.п. Вы сами за все отвечаете, а ведь себя вы обманывать не будете. А как сделать диван правильно, я вас научу.
  • Вы сможете сделать диван нужного вам размера.
  • Впоследствии вы сможете самостоятельно сделать перетяжку дивана и, опять же, сэкономить. Для примера, посмотрите сколько стоит профессиональная перетяжка.
  • Ну и наконец ни с чем не сравнимое удовлетворение и гордость за работу своих рук.

Это угловой диван с достаточно простыми, минималистичными формами. Дизайн его выглядит очень современно, в магазинах такие диваны стоят не один десяток тысяч, но его вполне можно сделать своими руками в домашних условиях. Изначально я опишу изготовление дивана без механизма раскладывания, но все будет сделано так, что не составит труда в дальнейшем сделать этот диван раскладным, с механизмом трансформации Дельфин.

Габаритные размеры дивана без учета подушек спинки указаны на чертеже

Далее: подготовка к изготовлению дивана.


Свои отзывы и вопросы вы можете оставить на Странице отзывов

Дисклеймер: Весь материал инструкции бесплатен для всех желающих сделать диван самостоятельно. Используйте по своему усмотрению. Автор не несет ответственности за любые последствия использования данной инструкции.

www.novamebel74.ru

Модульный диван своими руками: чертежи и схемы

Все знают, что мягкая мебель необходима в каждом доме. Но есть люди, которые не могут подобрать для себя качественный вариант с магазина и решают заняться изготовлением самостоятельно.  Самым основным шагом к данной работе является то, что самостоятельно вы точно изготовите модель того размера, какого позволяет ваша жилплощадь.

Многие задаются вопросом, что такое модульный диван? Не сложно ответить, ведь это стандартный и известный всем нам угловой диван в различных его представлениях. Казалось бы, самостоятельно собрать его будет очень сложно. Но не стоит отчаиваться, с задачей сможет справиться даже новичок, главное иметь желание.

Преимущества изготовления дивана своими руками

Возможно создать оригинальный дизайн

Стоит отметить, что самостоятельно изготовленный диван сразу устраняет такие недостатки как:

  • неподходящий размер;
  • неправильные формы строения;
  • негармоничное к интерьеру цветовое оформление и декорирование.

Вы можете создать диваны полукруглые или же с острым углом, все зависит от вашей фантазии. Важно, что по итогу вы получите оригинальную модель, которая будет ничуть не хуже магазинного варианта, но при этом обойдется в несколько раз дешевле.

Подготовка к работе

Перед тем, как приступить к работе и подготовить весь необходимый материал, нужно подготовить подробные чертежи и схемы. Этот этап поможет избежать ошибок в работе, к тому же, вы сможете правильно закупить все необходимые материалы, избежав лишних затрат. Размеры можно взять в интернете, но в дальнейшем изменить их под особенности вашей комнаты.

Затем в строительном магазине следует закупить следующие материалы для работы:

  • бруски фанеры, ДСП;
  • мебельные ножки и подъемные механизмы;
  • поролон, синтепон, наполнитель для подушек;
  • обивка для мебели;
  • электролобзик, дрель, шуруповерт;
  • степлер строительный со скобами;
  • саморезы и гвозди;
  • столярный клей и клей ПВА.

Для того, чтобы модульный диван, сделанный своими руками получился не хуже магазинного варианта, нужно вырезать красивые подлокотники. Если у вас нет опыта в столярном деле, то следует заказать вырезку у профессионала, который по чертежам  изготовит идеально ровные модели.

Сборка каркаса дивана

Для начала нужно собрать подлокотники. Казалось бы, самые маленькие детали, но именно они требуют к себе пристального внимания при сборке. Так как они должны получиться идеально ровными и симметричными, необходимо четко следовать инструкциям. Специалисты подкладывают между сторонами подлокотника специальный брусок, который контролирует их размер. Все детали соединяются с помощью саморезов и шуруповерта.

Далее следует собрать каркас дивана. Начинать нужно с одинаковых по расстоянию и толщине двух брусков и между собой соединять их продольными брусьями.  Соединять нужно качественно и прочно, чтобы в дальнейшем диван не расхлябался и не пришлось повторять процедуру. Далее следует присоединить к основанию доски, на которых будет держаться спинка изделия.

Изготовление каркаса
Закрытие ориентировано-стружечной плиты
Закрытие плитой сверху

Для дополнительного укрепления можно использовать столярный клей.

После проделанных действий, получившееся сооружение оббивают фанерными листами, образуя равномерный короб, в котором в последствие можно хранить личные вещи или постельные принадлежности. Как только каркас будет готов, сразу прикручивайте к изделию ножки, иначе потом это сделать будет гораздо сложнее.

Сборка остальных частей

Спинка для дивана также собирается отдельно от каркаса, в полном соответствии с чертежами.

Присоединение спинки происходит почти в конце

Выдвижная часть собирается, но на данный момент остается в стороне, так как ее еще не обшили материалом и мягким слоем. Крепиться все на саморезы, а потом соединяется между собой по следующему порядку:

  • спинка к каркасу;
  • подлокотники;
  • выдвижная часть.

Обшивка и декорирование

Как сделать диван мягким и удобным? Это гораздо проще, чем собирать каркас и устанавливать каждый элемент воедино. Декорирование, как завершающий этап, приносит больше положительных эмоций, так как на самом деле становиться виден результат. При этом, данный этап очень важен, ведь от того насколько аккуратно вы закончите работу будет зависеть внешний вид новой мебели, сделанной своими руками.

Начинать лучше с подлокотников, так как именно их приходится выравнивать и придавать изысканные изгибы. Поролоновые прокладки отлично справляются со своей задачей, делая подлокотники очень удобными и мягкими. Тем же самым поролоном мы покрываем и сидушку. Следует аккуратно закреплять его с помощью клея, иначе она будет ходить во время использования дивана по назначению. Когда все  мягкие части будут обернуты поролоном, можно приступать к покрытию мебели тканевой обивкой.

Оригинальное оформление подлокотников дивана

Ткань следует выбирать такую, которая сможет прослужить вам длительное время, без неожиданных повреждений. Также, обязательно учитывайте то, насколько часто вам придется чистить ваш диван. Если в доме имеются маленькие дети или животные, следует обивать мебель дышащей тканью, которая легко дает избавляться от загрязнений. Ну и не стоит забывать про интерьер помещения, для которого изготавливается мебель. Обивка должна соответствовать ему, для того чтобы создавать дополнительный комфорт.

infomebli.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
