Зубчатая рейка для откатных ворот

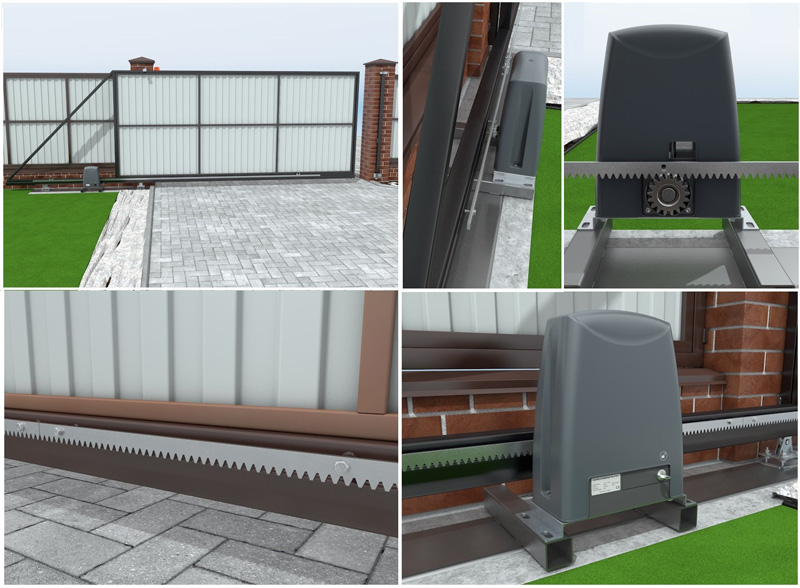

При автоматизации откатных ворот необходимо приобрести не только электропривод, но и зубчатую рейку, которая соединит механизм со створкой. Рейка крепится непосредственно на раму ворот — ее зубцы совмещаются с шестерней редуктора, благодаря чему крутящий момент двигателя преобразовывается в поступательное движение самой створки.



Зубчатая рейка в базовый набор автоматики от поставщика обычно не входит, хотя обойтись без нее не получится. Большинство производителей воротной автоматики выпускают зубчатую рейку, подходящую под приводы бренда, однако это не значит, что выбирать необходимо исключительно эту продукцию.

Различные модели зубчатой рейки отличаются не только фирмой-изготовителем. Разница идет по следующим параметрам:

  • модуль зуба;
  • габариты;
  • материал;
  • способ монтажа;
  • цена.

Модуль зуба

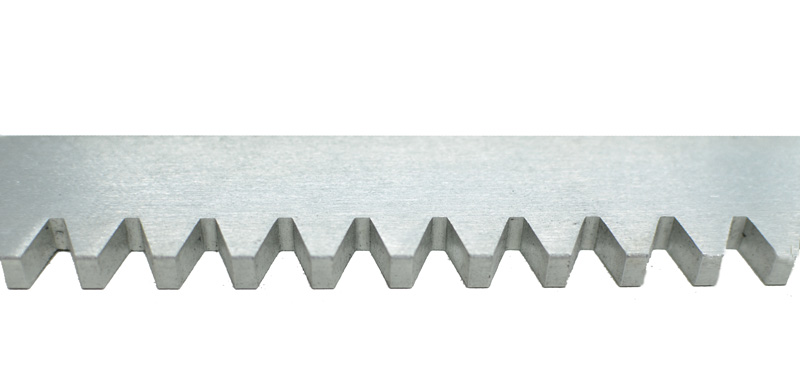

Одной из важных характеристик зубчатой рейки является модуль зуба, который говорит о размере зубцов. Данный параметр должен соответствовать модулю внешней шестерни выбранной автоматики. Обычно это М4, реже (с промышленными приводами для очень тяжелых ворот) применяют более крупные зубцы рейки модулем М6.


Габариты

Говоря о размерах рейки, в основном подразумевают ее толщину, так как ширина обычно составляет 30 мм, а длина — 1 м, хотя на рынке присутствуют изделия и других габаритов.

При выборе подходящей зубчатой рейки стоит оценить условия эксплуатации ворот. Рейка во время работы подвергается внушительным нагрузкам, так что ее жесткости и прочности зубьев должно быть достаточно для перемещения ворот определенных размеров и с необходимой частотой:

  • Вес ворот влияет на рейку не напрямую: створка не давит на рейку, и в целом нагрузка на механизм привода и рейку зависит от легкости хода створки, а не от массы. Но при этом крутящий момент от вигателя передается на полотно ворот именно через рейку, и для легких и тяжелых ворот потребуются разные усилия для начала движения (сдвинуть с места) и обеспечения равномерности движения.
  • На выбор рейки оказывает влияние и предполагаемая частота открываний – повышенная интенсивность работы требует большей износостойкости и прочности.


Обычно с легкими и средними воротами применяют рейку 30 х 8 мм, с более тяжелыми створками или высокой частотой открывания могут выбираться элементы 10-12 мм толщиной, и лишь для сверхтяжелых идут рейки 30 х 30 мм (модуль зуба М6 под соответствующую автоматику).

Материал

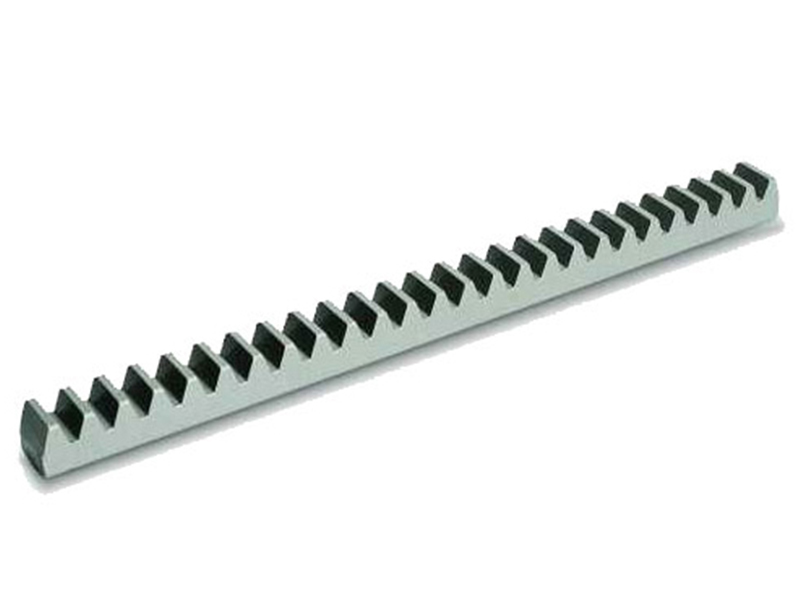

Зубчатая рейка может быть стальной и полимерной (нейлоновой с металлическим сердечником).

Если рассматривать с точки зрения материала, то рекомендуется выбирать стальную оцинкованную зубчатую рейку, так как она прочнее и долговечнее полимерной, подходит к нашему климату, применяться может с воротами любого веса, легко переносит интенсивную работу без излишнего износа, не подвержена температурным деформациям.


Используемый известными производителями автоматики для полимерной зубчатой рейки нейлон – материал достаточно прочный. Выполненная из него рейка может использоваться с довольно тяжелыми воротами – до 500 кг, некоторые модели рассчитаны даже до 800 кг (например, Hormann S6). Неподверженность коррозии, упрощенный монтаж – это дополнительные плюсы выбора нейлона. Цена далеко не всегда ниже, чем у стальной, так что на выбор влияния не оказывает.

С другой стороны, данный материал все же относится к полимерам, а они в большинстве случаев чувствительны к выходу за рамки допустимого температурного диапазона: при перемерзании материал может стать хрупким и ломким, а перегрев способствует деформации. И температурный «коридор» обычно не слишком широк: от -20°С до +55°С, т.е. зимой риск выйти за указанные пределы есть даже в южных регионах нашей страны, а летом при доступе прямых солнечных лучей рейка может нагреться сильнее верхнего допустимого значения.

К преимуществам полимерной рейки часто относят бесшумность работы. На самом деле точно совмещенные зубья шестерни и рейки из стали также не будут грохотать. При этом риск, что стальная шестерня автоматики «проредит» или «слижет» зубья металлической рейки значительно ниже, чем с полимерной. Износ стальной рейки меньше, срок службы больше, а значит, менять с завидной регулярностью данный элемент не придется.


Утверждение, что разборное соединение ремонтировать проще, чем сварное, аргументом в пользу полимеров считать не будем, так как риск поломки зубцов металлической рейки значительно ниже, чем у пластиковой. А при сочетании полимерной рейки со стальной внешней шестерней привода еще и естественный износ зубьев рейки будет повышенным. Так что даже с учетом лучшей ремонтопригодности полимеров, в дальнейшей эксплуатации меньше хлопот и расходов обычно именно со стальными элементами.

Таким образом, полимерные детали дают экономию лишь в странах с мягким климатом без морозов, при монтаже на воротах небольших размеров в затененном месте. У нас же лучше приобрести стальную рейку подходящих размеров, которая гарантированно будет работать долгие годы.

Способ монтажа

Различают болтовое или сварное соединение для металлической рейки и верхнее или нижнее крепление для полимерной.

Болтовая зубчатая рейка идет обычно сразу с комплектом крепежа: метровые в длину стальные элементы с 3 монтажными отверстиями дополняют 3 бобышки, 3 болта и 3 шайбы.


Сварная рейка поставляется без крепежных элементов – она может привариваться непосредственно к раме. Как правило, к данному типу относятся элементы модулем М6 и размерами 30 х 30 мм.

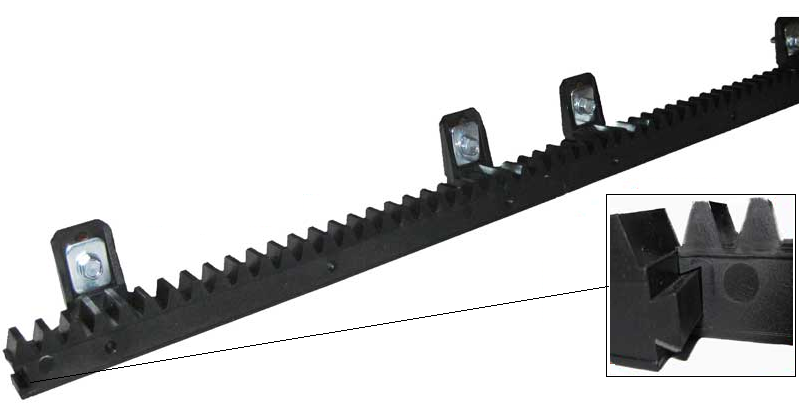

У полимерной рейки есть выступы для крепления – «уши», которые могут располагаться в верхней части элементов, а иногда они развернуты в сторону зубцов.


Также для нейлоновых элементов характерно наличие «замка», позволяющего легко совместить соседние секции.

Цена

Цена объективно зависит от материалов и габаритов рейки (крупнее – дороже). Полимеры для нашего климата не являются фактором экономии. Для легких ворот бытового назначения можно приобрести более узкую и дешевую рейку, не переплачивая за излишнюю прочность. Для тяжелых промышленных действительно выгоднее сразу приобрести более толстую и дорогую, чем вскоре менять изношенные элементы и повышать общие затраты. Доплата «за имя» и доставку из-за рубежа – дело вкуса.

Количество

Количество материала индивидуально: общая длина определяется исходя из ширины воротного проема и расстояния до расположенного вне зоны проезда привода. Как правило, общая длина рейки берется на метр больше проема, что в большинстве случаев позволяет «дотянуться» до шестерни, а также установить концевые выключатели на закрывание и открывание на продолжении рейки с учетом места для регулировки их положения.


Зубчатая рейка выпускается отрезками длиной в 1 метр, что позволяет легко «набрать» необходимую длину без переплаты за избыточные материалы. К тому же компактная форма значительно упрощает транспортировку, не потребует доплат за большую длину.

Особенности монтажа

Монтаж зубчатой рейки требует высокой точности и аккуратности. Есть несколько обязательных требований к расположению данного элемента:

  • Крепить зубчатую рейку рекомендуется к каркасу створки, но не к самой консоли и тем более не к полотну обшивки.
  • Располагаться материал должен строго горизонтально, без наклонов и перекосов.
  • Между сцепленными зубцами рейки и шестерни привода должен оставаться зазор в 1-2 мм, что будет гарантировать хорошее сцепление без риска сломать зубья из-за плохой стыковки, но при этом тяжесть ворот не будет никоим образом влиять на саму шестерню.



Иногда можно встретить описание крепления рейки непосредственно к направляющей, особенно если речь идет о полимерном варианте. Со стальной рейкой лучше воздержаться от этого, чтобы не вызвать деформации направляющего рельса из-за применения сварки. Разумнее будет приварить бобышки крепления к профильной трубе над консолью, учитывая при создании створки, что данная труба должна идти до конца конструкции, в том числе в районе хвостовика.

Крепление традиционной стальной болтовой рейки

Обычная рейка предполагает наличие трех крепежных бобышек (цилиндров с резьбой, болтом и гайкой) и отверстий под них в самой рейке. Бобышки сначала накручиваются на рейку, после чего элементы можно приваривать к створке.


Крепить рейку стоит при установленном приводе. Автоматика разблокируется, створка переводится в крайнее положение. Зубчатая рейка должна не просто «дотягиваться» до шестерни, но и выступать немного за пределами привода в конечных положениях створки, чтобы была возможность установить кронштейны концевого выключателя выбранной автоматики. Оставляется место не строго под крепление кронштейна-лапки или магнита выбранной конструкции (а они не всегда компактны), но и запас на регулировку его положения для эффективной работы.


Первый отрезок рейки размещается на шестерне, прихватывается сваркой к трубе каркаса, проверяется легкость хода, чтобы рейка плавно и без проблем взаимодействовала с шестерней. Затем ворота сдвигают, размещая следующий отрезок рейки на шестерне, совмещают с уже закрепленным участком и повторяют процедуру монтажа.

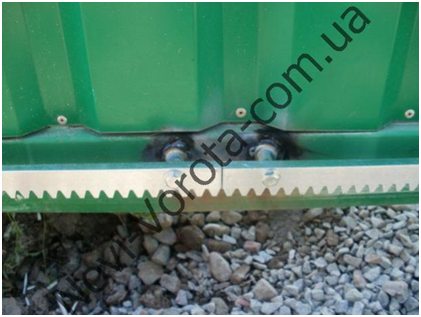

Для того, чтобы все звенья рейки располагались правильно, не возникало перепадов и смещений, выдерживался стандартный шаг (образовался «правильный зуб» в месте соединения элементов), при монтаже подставляют в районе стыка свободный отрезок рейки снизу (зубьями вверх, соединяя прикрепляемые отрезки), легко и точно совместив таким образом зубцы рейки.

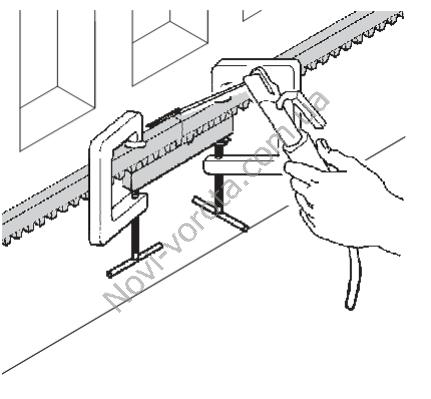

Удобно использовать контррейку с парой струбцин, которые будут фиксировать стык, упрощая проведение сварочных работ.

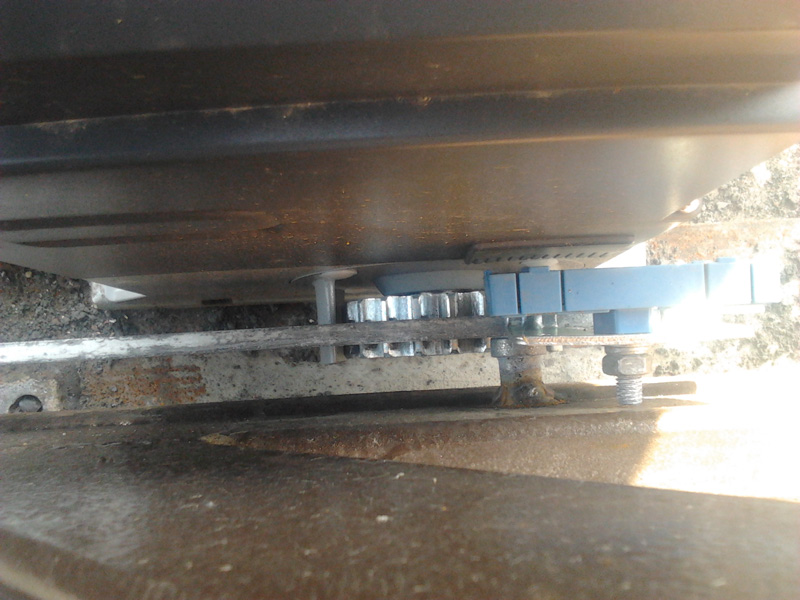

Слишком плотное или неполное соприкосновение зубьев шестерни и рейки одинаково недопустимы. Отсутствие зазора может привести к тому, что ворота будут опираться на шестерню, увеличивая износ и даже угрожая поломкой автоматике. Слишком большое расстояние между зубцами рейки и шестерни повышает риск сломать зубья из-за неправильного сцепления и распределения нагрузки.

Для получения оптимального зазора в 1-2 мм можно либо приподнять рейку относительно крепежных элементов (овальные пазы позволяют незначительную регулировку высоты), либо снизить привод (при наличии регулировочной монтажной пластины это выполнить несложно).


Важна глубина сцепления: рейка не должна проходить лишь по краю шестерни, соприкосновение должно быть по всей ширине рейки. Корректируется сдвигом привода в сторону ворот или в обратном направлении.


После установки всех секций проводится финальная проверка точности монтажа. При движении ворот не должно возникать грохота (рейка с автоматикой не должны стучать), ход створки должен быть легким, плавным, без излишнего трения. Зазор между шестерней и рейкой должен оставаться одинаковым на протяжении всей длины ворот. После проведения полной проверки можно капитально приваривать крепежные элементы в местах крепления к раме створки (но не стыки бобышки и рейки и не соседние секции между собой).


После окончания работ места сварки следует покрасить во избежание возникновения коррозии.

Монтаж других видов рейки

Сварная стальная зубчатая рейка не дополняется крепежом – она применяется с действительно тяжелыми воротами, рассчитана на высокие нагрузки, поэтому обычно надежно приваривается к раме створки.



В остальном установка такой рейки аналогична монтажу болтовой.

Нейлоновая рейка устанавливается еще проще, так как крепится саморезами к раме, реже — болтами 20-22 мм длиной к самой консоли (торцы болтов, выходящие внутрь рельса, не должны мешать движению роликовых кареток). В любом случае рекомендуется окончательную затяжку делать ключом, чтобы не повредить крепежное «ухо».

Еще одной особенностью полимеров является наличие специальных «замков» на стыке, дающим возможность надежно и точно соединять отрезки рейки в единое целое по принципу пазла.



В разных моделей «замок» может быть другой формы, «ушей» может быть более 2-3 штук. К примеру, у полимерной рейки производства Came число креплений достигает 6 точек на 1 м, а «замок» является сквозным.


Бесшумность, надежность и долговечность работы автоматизированных ворот зависят от корректности проведенного монтажа рейки.

Варианты

Качество материала (марка стали, качество оцинковки, технические характеристики полимера) напрямую влияет на долговечность. Сомнительного происхождения элементы лучше не заказывать – скорый ремонт с заменой сломанных частей перечеркнет всю экономию на цене.

Большинство производителей приводов для откатных ворот предлагают также и зубчатую рейку (отдельно от комплектов автоматики), гарантируя высокое качество. При этом разница в цене на аналогичные элементы от разных брендов может быть существенной. К примеру, если сравнить стальную Hormann G8 с DoorHan Rack 8, то немецкая рейка выйдет дороже примерно в три раза.

На рынке представлено много различных моделей от известных брендов:


Как видим, наиболее популярна стальная оцинкованная болтовая зубчатая рейка 30 х 8 мм модулем М4, имеющая универсальное назначение – применяется с воротами в среднем до 2 т, ее прочности вполне достаточно в большинстве случаев. Для более тяжелых или средних ворот с интенсивным открыванием есть модели повышенной толщины (10-12 мм). С очень тяжелыми воротами до 3,5 тонн, особенно промышленного назначения, применяют рейку повышенной прочности 30 х 30 мм модулем М6, болтовую или сварную. При необходимости на рынке можно найти сварную стальную рейку размерами от 22х22 мм до 40х40 мм модулем М4 и от 30х30 мм до 60х60 мм модулем М6.

На самом деле не обязательно переплачивать за громкое имя производителя и транспортировку из-за рубежа — есть возможность приобрести проверенные материалы того же качества без завышенной цены. Наши специалисты помогут подобрать подходящий вариант, совместимый с Вашими воротами и выбранной автоматикой.

Наши предложения

Предлагаемые нами комплекты автоматики уже укомплектованы 4-мя метрами высококачественной стальной зубчатой рейки GEAR RACK 30 х 8 мм с крепежом. Этого материала достаточно для распространенных 3-метровых проездов.


Если Ваш проезд шире или предполагается установка привода на значительном расстоянии от проема, при заказе автоматики можно добавить необходимое число элементов. При предполагаемых повышенных нагрузках (высокая интенсивность работы в сочетании с тяжелыми створками) производится комплектация соответствующей автоматики более прочной зубчатой рейкой.

Мы укомплектуем Вашу автоматику достаточным количеством подходящей зубчатой рейки с нашего склада – дозаказывать данный материал или ждать поставки не придется. При необходимости готовы предоставить другие модели зубчатой рейки по Вашему желанию.

Гарантии. Наличие не просто интернет-магазина, но и реального склада-магазина в столице, является дополнительной гарантией наших обязательств. На рекомендованную нами фурнитуру и автоматику мы даем расширенную гарантию. Организацию отправки товаров транспортной компанией до выбранного Вами отделения мы возьмем на себя. Оплатить заказ Вы можете при получении.

Сервис. Вы можете рассчитывать на квалифицированную помощь в создании и автоматизации Ваших ворот своими руками: разработку нашими инженерами чертежей и расчетов ворот при покупке рекомендуемой фурнитуры, консультации монтажников по телефону при изготовлении и автоматизации ворот, предоставление подробных инструкций, а также достоверной информации об эксплуатации и обслуживании приобретаемого у нас оборудования.

Любые вопросы по комплектации и созданию ворот, а также их автоматизации можно задать нашим экспертам в ходе бесплатной консультации.

Зубчатая рейка для автоматики откатных ворот (установка своими руками)

Зубчато-реечная передача изобретена давно и продолжает активно использоваться. Она позволяет вращательное движение преобразовать в поступательное. В случае с автоматикой откатных ворот вращение вала привода за счет пары шестерня-зубчатая рейка превращается в поступательное перемещение самой створки.

Выпускают зубчатую рейку обычно отрезками по 1 м длиной. Она бывает стальной оцинкованной или полимерной. Производители пластиковых элементов уверяют, что служить они будут не хуже металлических. Мы рекомендуем приобретать стальную рейку.

Можно найти металлическую рейку различной толщины — обычно в диапазоне от 5 до 10 мм. С легкими конструкциями на проем до 4,5 м шириной подойдет рейка практически любого размера, но тяжелые или длинные откатные ворота требуют остановить выбор на материале не тоньше 8 мм.

Процесс установки зубчатой рейки

Первым делом на швеллер между роликами устанавливается сам электропривод откатных ворот согласно инструкции по монтажу. Производится разблокировка специальным ключом из комплекта.

Крепежные элементы накручиваются на зубчатую рейку, при этом они должны размещаться ближе к верхнему краю рейки (продолговатое отверстие позволяет выполнить такой сдвиг). Утолщения бобышек будут прикладываться к раме створки – так удобнее и надежнее приваривать.

Зубчатая рейка ставится на внешнюю шестерню, выступающую за пределы корпуса автоматики (привода) для откатных ворот. Если рейка при этом поравняется с профильной трубой наружного каркаса, то можно продолжать процесс монтажа. При завышенном или заниженном положении необходимо изменить высоту размещения привода, подбирая трубы подставки необходимого сечения, чтобы крепежные элементы зубчатой рейки попали на широкую часть рамы створки.

Бобышки (крепеж) рейки к каркасу сваркой лишь прихватываются. К направляющему профилю зубчатую рейку не приваривают, так как от дополнительной нагрузки в сочетании с перепадами температур рельс может «повести», а потеря ровности негативно скажется на работе системы.

Створку открыть. Ближайшая к краю ворот бобышка должна выступать за пределы корпуса привода на 8-10 см. С таким расчетом крепится первый отрезок зубчатой рейки. Ворота с уже установленной частью подвинуть. Установить следующий отрезок зубчатой рейки на шестерню. На стыке прихваченного и нового элемента рейки должен получиться полноценный зуб. Для получения идеальной стыковки обычно снизу размещают свободный кусок рейки.

Процесс повторяется до тех пор, пока вся рейка не будет прихвачена сваркой.

Крепежные болты ослабляются (отвинчиваются), чтобы рейку можно было немного приподнять для получения просвета около 1 мм между шестерней и зубчатой рейкой. Делается это наощупь. Если при этом немного подвигать шестерню влево-вправо, то появляется характерный металлический звук между ней и зубцами рейки. Зазор позволит избежать излишнего давления ворот на шестерню, снизив риск повреждения автоматики для откатных ворот.

Створку необходимо испробовать в работе (пока вручную при разблокированном приводе). Ход должен быть легким, без стука на стыках отрезков рейки. Только после этого крепежные элементы можно обварить полностью.

Есть дополнительные вопросы?

Правила монтажа зубчатой рейки для откатных ворот

Просим Вас обратить внимание на правила монтажа зубчатой рейки для откатных ворот, оснащенных электроприводами ROBO , ROBUS , THOR , RUN , TUB :

  1. Установите электропривод в соответствии с «Инструкцией по монтажу».

  2. Разблокируйте электропривод для перевода его в режим ручного управления.

  3. Закрепите первый элемент зубчатой рейки на ворота над ведущей шестерней привода, горизонтальность установки контролируйте при помощи строительного уровня. Зазор между зубчатой рейкой и ведущей шестерней привода должен составлять 1,0 ÷1,5 мм по всей длине рейки.

  4. При установке остальных , используйте контррейку (один из элементов зубчатой рейки) и 2 струбцины для соблюдения размерности модуля зуба на стыках рейки (см. Рис. 32.1).

    Рис. 32.1
  5. Переместите ворота вручную в одно из конечных положений.

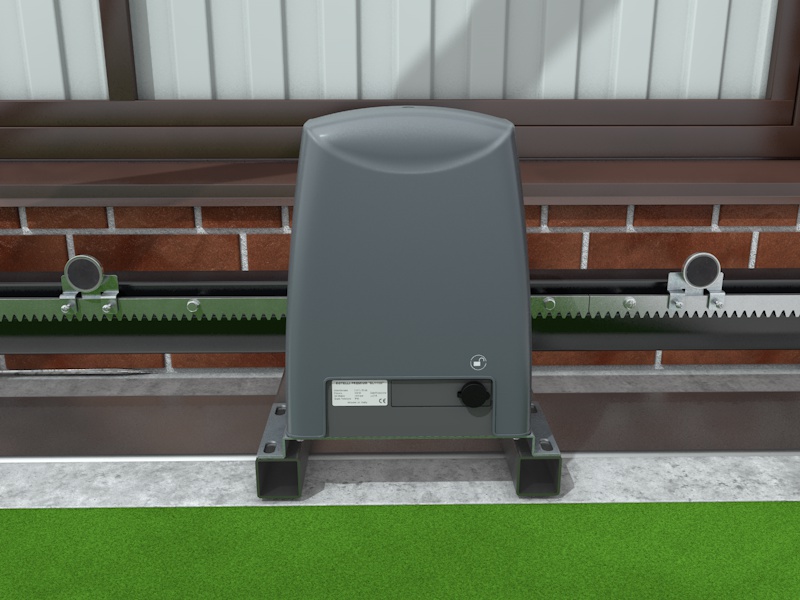

  6. Установите на край зубчатой рейки у привода кронштейн концевого выключателя и перемещайте его вдоль рейки к приводу до срабатывания микропереключателя.

  7. Зафиксируйте кронштейн концевого выключателя с помощью прилагаемых стопорных винтов (см. Рис.32.2).

  8. Повторите операцию для другого конечного положения створки ворот.

Внимание: для электроприводов ROBO , TUB и THOR после того как микропереключатель конечного положения сработает, ворота будут продолжать движение по инерции около 50 мм , поэтому, во избежание заклинивания ворот, тщательно отрегулируйте положение кронштейнов или включите режим «торможение» в блоке управления электропривода (см. «Инструкцию по эксплуатации» блока управления).

Электроприводы для откатных ворот можно найти в соответствующем разделе на нашем сайте.


Вернуться к списку вопросов.

Откатные ворота своими руками: пошаговое руководство и схемы

Откатные ворота своими руками: с чего следует начать, каким образом выбрать комплектующие, какому следовать порядку действий, на что в первую очередь следует обратить внимание? Эта статья пригодится всем тем, кого интересует вопрос, как выполнить откатные (сдвижные) ворота своими руками, а также содержит чертежные схемы и инструкцию по монтажным работам. Ниже приведена схема откатных ворот, схема фундамента откатных ворот, рекомендации по подготовке проема, рекомендации по монтажу.

Откатные ворота — это очень востребованный и самый удобный тип ворот. Название обусловлено в соответствии с особенностями конструкции – они откатываются по сторонам и перемещаются вдоль забора. В последние десять лет откатные ворота стали невероятно популярны. Данной популярности способствовала разработка новой, улучшенной конструкции – ворота стали более демократичны в цене, избавились от верхней направляющей и больше не требуют обслуживания.





Эта статья описывает наиболее логичный и оптимальный порядок производства и установки ворот откатных своими руками, кроме того в ней присутствуют чертежные конструкции для сварщика.

Чтобы самостоятельно изготовить раму откатных ворот и выполнить ее монтаж, помимо одного желания необходимо иметь сварочный аппарат (инвертор), а также иметь навык сварочных работ. Кроме того, потребуется инструмент для зачистки швов и резке металла. Потребуется площадка с относительно ровной поверхностью, чтобы на ней организовать некое подобие стапеля для сборки полотна ворот.

Работы разделим на пять частей: замер, работы с фундаментом, изготовление рамы , установка конструкции и отделка полотна, установка привода и сопутствующих устройств.
Прежде чем приступать к работам необходимо четко понимать, как именно откатные ворота работают.

Рассмотрим схему откатных ворот, на которой нарисованы все основные узлы:

Полотно ворот изготовлено из профильных труб и по длине примерно в 1,5 шире, чем проем. Его можно условно разбить на две конструктивные части: основную, которая заслоняет собой проем и в последующем подлежит отделке (например профнастилом, деревом) и консольную, необходимость которой определена особенностями конструкции. К нижнему краю рамы полотна, прорезью вниз, приварена направляющая 3. Благодаря ей сдвижные ворота движутся по роликовым кареткам 5, которые располагаются внутри. Добросовестные мастера и предусмотрительные хозяева всегда используют для крепления кареток регулировочные подставки 4. Они дают возможность отрегулировать конструкцию в двух плоскостях. Перекрывая проем, откатные ворота паруются концевым роликом 2 на нижнюю ловушку 1. за верхний угол их придерживает верхняя роликовая ловушка 8, снимая ветровую нагрузку. Для этого же нужен и кронштейн с роликами от боковых качений 7. От попадания снега и опавших листьев направляющую защищает специальная заглушка 6

Этап первый. Замер и проектирование откатных (сдвижных) ворот своими руками

Для правильного расчета длины конструкции нужно произвести замер исходных данных.Полотно ворот может быть произведено для имеющегося проема или может проектироваться одновременно с забором. Предположим, что забор уже установлен и у нас есть проем, который необходимо закрыть. Проем ограничен столбами.



Для проектирования ворот нужны размеры:

  1. ширина проема
  2. предполагаемая высота установленной конструкции — от уровня готового дорожного покрытия
  3. направление отката полотна и длина места для отката.

Полотно способно откатываться влево или вправо от проема. Направление движения определяется при взгляде со двора. Для отката необходимо свободное места вдоль забора = ширина х1,5. Как правило, высота ворот ниже забора примерно на 10-15 см. Столб проема, за который откатывается полотно ворот должен быть выше ворот минимум на 5 см.для установки кронштейна от боковых качений 7. Полотно ворот, отъезжая, «прячется» за забором. Общая высота ворот — это высота полотна с направляющей + высота зазора под воротами.

Высота просвета зависит от уровня закладки монтажной плиты(швеллера)и от высоты роликовых опор, которые применены в конструкции. Если монтажная плита установлена в один уровень с покрытием дороги, а сдвижные ворота собраны на системе РОЛТЭК Микро, РОЛТЭК ЭКО или ДАЧА то просвет составит от 8 до 10 сантиметров. Для зим средней полосы России такой зазор оптимален.

Если вы только проектируете будущий забор, ниже несколько советов, которые помогут сэкономить и упростить последующий монтаж.

При ширине проема до 5 метров Вы сможете значительно сэкономить на комплектующих, так как они делятся не только по возможной массе конструкции, но и по ширине возможного перекрываемого проема.

Калитка, встроенная в полотно, имеет много минусов: она уменьшает жесткость конструкции, не может быть оснащена электромеханическим замком, имеет высокий (около 20 см.) порог и травмоопасна. Если есть такая возможность — калитку разумнее делать отдельно стоящей. Это значительно безопаснее и удобней в использовании.

Для проема, ограниченного столбами из камня или кирпича нужно заранее предусмотреть в них закладные детали для установки верхней и нижней ловушек, и роликового кронштейна от ветровых нагрузок. Закладная — это пластина из металла с приваренной перпендикулярно арматурой. Арматура удерживает закладную деталь в бетоне.

Этап второй. Изготовление основания — фундамента

Существует несколько вариантов подготовки основания для откатных ворот своими руками.

1. Традиционный и наиболее затратный

В стороне для отката ворот, параллельно забору со стороны двора, надо вырыть траншею. Ее длинна- это 1/2 ширины проема (например, при проеме 4 метра длина ямы = 2 метра), ширина траншеи примерно 50 см. (если получится сделать уже — на качество это не повлияет, а бетон сэкономите), а глубина =1,7м. Чтобы избежать «перекоса сдвижных ворот» глубину траншеи делают ниже, чем уровень промерзания почвы.

В яму, параллельно забору, помещается монтажная плита. Она изготавливается из швеллера шириной 12-16 мм и длиной в половину ширины проема. Арматурная решетка будет удерживать швеллер в бетоне, она вяжется из арматуры диаметром 12-16 мм. В целях экономии можно заменить арматуру на ненужные обрезки металла (уголка, квадрата или проф. трубы)

Монтажная плита армировкой вниз помещается в яму. Условный «ноль» для конструкции ворот — это верхняя плоскость монтажной плиты. От ее положения зависит, какой будет минимальный зазор под полотном ворот Мы рекомендуем закладывать монтажную плиту в один уровень с дорожным покрытием — тогда Вы получите минимальный зазор 8 см. Монтажную плиту нужно заложить максимально близко к столбу забора.




Особое внимание нужно уделить параллельности продольной оси швеллера плиты и линии проема. Путь движения ворот будет проходить по центру швеллера. Швеллер должен быть заложен строго горизонтально.

2. Опорно-столбчатый фундамент



Опорно-столбчатый фундамент для ворот представляет собой два армированных столба из бетона, тело которых находится в грунте. Между собой столбы соединяются монтажной плитой, которая служит основанием для роликовых тележек. Садовым буром делаются две ямы глубиной 1,7 -2 м. и диаметром от 20 до 35см. Расстояние между сваями должно быть на 20-30 см. меньше ширины проема. Отверстия под сваи нужно пробурить близко к забору. Ямы армируются и в них устанавливаются закладные (пластина из металла с приваренной вниз арматурой). Конструкция бетонируется. Уровень верхней площадки закладной должен совпадать с уровнем дорожного покрытия. Когда бетон наберет начальную прочность, можно приварить монтажную плиту и приступать к установке полотна. Ось монтажной плиты должна повторять путь движения полотна будущих ворот. Плоскость плиты нужно расположить горизонтально.

3. Фундамент на винтовых сваях

Практика установки ворот на винтовые сваи в России новая и отзывов длительного использования ворот, установленных так, не получено. Заказчики, которым были установлены ворота на сваях отзываются о них положительно.

Большим плюсом такого основания является низкая цена и возможность сделать работы за один день, но чтобы вкрутить сваю нужно или приложить серьезные усилия и сноровку, или использовать дорогостоящую технику.

Подготовка электропроводки для установки автоматики

Для ворот, открывать которые в дальнейшем будут автоматически, на этапе закладки фундамента нужно заложить электропроводку.



Закладку проводки в грунте и фундаменте нужно производить в стальных или ПНД трубах. Используемые трубы должны быть целыми по длине. Перед закладкой трубы нужно внутрь нее пропустить проволоку, чтобы потом легко протащить провода. Диаметр трубы внутри должен быть не менее 30 мм. Геометрия труб, швы и места изгибов не должны мешать свободному прохождению проводки. Глубина укладки труб зависит от грунта на месте проведения монтажных работ. Рекомендуемый тип кабеля для проводки — гибкий медный кабель ПВС.

Можно проложить кабель в ПНД трубы с внутренним диаметром 15 — 25 мм. В этом случае кабель в ПНД трубы следует заложить заранее. Чтобы избежать попадания воды, выходы электрических проводов нужно надежно загерметизировать. Можно использовать бронированный кабель.

Этап третий. Изготовление полотна ворот

Чтобы изготовить ворота откатные своими руками, для конструкции помимо металлопроката и инструмента потребуется приобрести комплект фурнитуры. На схеме откатных ворот выше мы описали компоненты системы. Фурнитура для откатных ворот  различается по максимальной ширине проема и массе ворот, которую может нести балка и тележки.

К примеру, если ворота весят до 350 кг, а длина проёма составляет 4 метра, можно использовать комплектующие МИКРО 6, Дача 6. Как правило они предназначены для частного использования: коттеджа, дачного участка. Ограничение по массе подразумевает легкую отделку из профильного листа, сетки или штакетника.

Для конструкций до 500 кг и длиной проёма максимум 5 метров нужно использовать комплект ЭКО 7. Это могут быть легкие кованые ворота, конструкции с отделкой профнастилом или легкими породами дерева (сосна).

Если полотно весит около 800 кг, а проём широкий (до 7 метров) необходимо подобрать комплектующие, способные справиться с такой задачей, например, комплект ЕВРО от компании РОЛТЭК.

Самые мощные детали для комплектации — система МАКС — способна выдерживать полотно, вес которого до  двух тонн, при проеме до 12 метров.

Рекомендуем при покупке комплектующих для изготовления откатных ворот своими руками продумать их доставку, так как направляющая может быть длиной 5 и более метров. Ее можно перевезти самостоятельно, на багажнике легкового автомобиля, а можно нанять спец. транспорт, или заказать доставку у нас. Если вы хотите, чтобы комплектующие доставили в другой город — мы все организуем. Цена доставки по Росиии не высока, потому что груз везут сборно. Уточнить цену перевозки можно позвонив нам.

Можно разрезать направляющую балку на 2 части — тогда вопрос с доставкой значительно облегчится. Мы выполняем рез специальной фрезой и балка состыкуется идеально. На месте направляющую можно сварить без потери качества.



Для сборки рамы откатных ворот для проема 4*2 м. понадобится:

  • труба профильная сечением 60*40 (можно также использовать трубу 60*30) — 3 трубы стандартной длины 6 м.
  • труба профильная 40*20 или 20*20 для изготовления обрешетки (на нее крепится заполнение полотна ворот из профнастила, дерева и др.) — 5 труб стандартной длины 6 м.

Правильная конструкция створки — основа продолжительной работы ворот. Створка ворот должна быть жесткой,  при этом не перегруженной элементами. Рама представляет собой несущую ферму, содержать необходимые для этого диагональные и вертикальные силовые элементы.

Чаще всего раму делают по технологии цельносварных конструкций. В последующем она может быть отделана деревом, штакетником и пр.

Чертеж откатных ворот

Наша компания производит самонесущие откатные ворота с 1992 года. За это время в конструкции произошли значительные изменения. Ниже мы опишем наиболее оптимальную, по нашему мнению,  конструкцию рамы.

Чертеж рамы откатных самонесущих ворот на проем шириной  4 000 мм, высотой 2 000 мм на несущей системе РОЛТЭК МИКРО



Чертеж узлов А, В



Спецификация материалов:

ЗАГОТОВКА НА СТАНДАРТНУЮ РАМУ  4000х2000 на несущей системе  МИКРО/ЭКО

УГЛЫ

ПРОФИЛЬ

ДЛИНА

КОЛ-ВО

1

90˚/90˚

МИКРО 6 / ЭКО 6

6 000 мм.

1 шт.

2

90˚/45˚

60х40

6 000 мм.

1 шт.

3

45˚/45˚

60х40

4 480 мм.

1 шт.

4

90˚/45˚

60х40

1 804 мм.

1 шт.

5

45˚/45˚

60х40

1 844 мм.

1 шт.

6

40˚/50˚

60х40

2 359 мм.

1 шт.

7

45˚/45˚

40х20

4 399 мм.

2 шт.

8

45˚/45˚

40х20

1 763 мм.

2 шт.

9

90˚/90˚

20х20

1 683 мм.

5 шт.

10

90˚/90˚

20х20

703 мм.

6 шт.

11

50˚/40˚

20х20

1 089 мм.

6 шт.

Для изготовления мы рекомендуем использовать профильную трубу сечением 60*40 для внешней рамы, 40*20 по внутреннему контуру и 20*20 для обрешетки. Предпочтительнее использовать тонкостенную трубу — это уменьшит массу ворот и поможет сэкономить на несущей системе, а в дальнейшем и на приводе.

Собирать раму надо на сварочном столе или на ровной поверхности, которая больше собираемой конструкции. Сварку труб и направляющей нужно производить прерывистым швом в шахматном порядке. Нельзя приваривать направляющую полностью с одной стороны, а потом, перевернув раму, с другой. Это приведет к ее изгибанию. Перед сварочными работами направляющую и трубу нужно загрунтовать, чтобы избежать подтеков ржавчины в результате непрокраса. Если геометрия полотна в результате сборки нарушена, надо произвести ее рихтовку.

Сварочные швы нужно зачистить шлифовальной машинкой.

 Этап четвертый.  Установка конструкции и отделка полотна

Перед установкой откатных ворот убедитесь в том, что проем имеет размеры, соответствующие воротам, а места для отката достаточно и в нем отсутствуют препятствия.

Внимание! Ворота можно устанавливать только после полного застывания фундамента.

Последовательность действий по установке самонесущих сдвижных ворот:

 1. Разместить на монтажной плите (швеллер) регулировочные подставки. Расстояние L между центрами подставок следует делать примерно 35-40% от ширины проема.

Для комплектующих РОЛТЭК его можно высчитать по формуле скачать формулу.

Для сдвижных ворот на проем четыре метра при массе до 350 кг. (на системе РОЛТЭК МИКРО 6, ДАЧА 6) или при массе до 500 РОЛТЭК ЭКО 6 расчет расстояний приведен ниже





Примечание: впереди створки монтируется концевой ролик, его установка требует места. Если роликовую тележку разместить впритык к проему, то в положении «открыто» створка  не  освободит проем полностью.

Использование регулировочных подставок позволит исправить возможные ошибки при установке, не повредив роликовых кареток. Регулировку сдвижных ворот, установленных на подставки можно производить по горизонтали и по высоте . Если в процессе использования произойдут подвижки фундамента, ворота легко будет выровнять.

 Регулировочные подставки нужно прихватить сваркой. На них надеваются роликовые каретки, закатывается полотно ворот и делаются окончательные регулировки по высоте и траектории движения.





Далее:

  • снимаем ворота с роликовых кареток
  • откручиваем роликовые каретки с подставок
  • по контуру обвариваем подставку, крепя ее к закладной, прикручиваем роликовые каретки на подставки
  • закатываем полотно так, чтобы ворота были закрыты. При помощи уровня и гаечного ключа, регулируем окончательное положение ворот. Важно! Горизонтальные  регулировки нужно производить в закрытом состоянии. В результате произведенных  регулировок полотно должно передвигаться без усилий
  • со стороны отката в передней части ворот установить концевой ролик и затянуть болты крепления



  • на приемном столбе установить швеллер для крепления ловушек нижней и верхней. Швеллер (шириной 120 мм) приваривается к закладным. Вместо него можно использовать профильную трубу 60*40 мм или специальный усиленный кронштейн (комплектующие РОЛТЭК)

Внимание! Устанавливать ловушки нужно после того, как полотно полностью готово (нагружено). В противном случае потребуется корректировка их положения после отделки ворот.

  • Приварить на швеллер верхнюю и нижнюю ловушку, определив их положение по приходу полотна ворот на месте. Нижнюю ловушку нужно отрегулировать так, чтобы закрываясь, створка наезжала на него концевым роликом и приподнималась на 10 мм.



  • Приварить верхний ограничитель створки к столбу, за который откатывается полотно. Отрегулировать положение полотна и зазор между створкой ворот и роликами от боковых качений. Затянуть крепление роликов.



Заглушить направляющую створки ворот заглушкой.

Обшивка полотна такой конструкции может быть выполнена любым материалом толщиной до 20 мм. Рассмотрим вариант отделки профильным листом. Профнастил нужной длины можно заказать на заводе, чтобы он хорошо входил в раму, его длину нужно брать на 2 мм меньше, чем внутренний габарит рамки. Листы последовательно вкладываются в рамку и крепятся на саморезы по металлу или на клепки. Если последний лист не помещается, его подрезают по ширине.

Этап пятый. Установка электропривода и зубчатой рейки

После того, как сдвижные ворота полностью установлены, можно приступать к монтажу автоматики. Принцип действия любого электропривода для сдвижных ворот состоит в передаче усилия с шестерни на зубчатую рейку на полотне ворот. Рейка продается отрезками по 1 метру, количество рейки, необходимое для ворот рассчитывается исходя из ширины проема + 1 метр. Рейка бывает стальная — она крепится на сварку к раме — и нейлоновая со стальным сердечником — ее можно прикрепить на кровельные саморезы к уже готовым воротам.

Остались вопросы? Хотите купить комплектующие и сделать сдвижные ворота своими руками? Звоните или приезжайте к нам. Грамотно ответим на возникшие вопросы, поможем советом!

Привод для откатных ворот своими руками

Откатные ворота сегодня являются очень популярным решением для въезда на огражденную территорию.

Объясняется это довольно просто: они позволяют экономить место для открытия, даже несмотря на то, что могут иметь внушительные размеры.

Привод на откатные ворота

Привод на откатные ворота

Привод для откатных ворот служит не только удобным дополнением при эксплуатации, но и надежно защищает территорию от несанкционированного вторжения.

Как выбрать привод для откатных ворот

Для того чтобы откатные ворота бесперебойно функционировали на протяжении долгих лет, нужно очень ответственно подойти к вопросу подбора автоматики.

Здесь учитываются многие факторы, и перед тем, как купить привод для откатных ворот, необходимо внимательно с ними ознакомиться:

  1. Эксплуатация ворот: насколько часто они будут работать при максимальной нагрузке, каково предполагаемое количество циклов в час или день.
  2. Несущая система ворот: от нее зависит, насколько легко будет перемещаться полотно ворот.
  3. Площадь ворот.
  4. Масса створки.
  5. Правильность установки. Расстояние между роликовыми опорами должно быть подсчитано с максимальной точностью.

Тяжелые кованые конструкции потребуют привод для откатных ворот намного мощнее, чем более легкие, такие, как с решетчатой створкой. Если речь идет о частном доме, где проживают несколько человек, то подойдет привод с интенсивностью эксплуатации в 30%.

Если в течение часа осуществляется проезд 10-15 автомобилей, то необходим привод на откатные ворота с интенсивностью 50%. Высокоинтенсивная автоматика устанавливается при очень больших нагрузках.

Из чего состоит и как работает привод для откатных ворот

Сдвижные ворота могут быть консольные или подвесные, при этом направляющая крепится вверху или внизу. Сегодня есть множество моделей приводов разных производителей, но комплектующие у всех практически одинаковы.

Привод для откатных ворот, как правило, монтируют на фундаменте, возле створки.

Состоит он из таких элементов:

  • электродвигатель, имеющий ведущую шестерню;
  • редуктор с жидкой или консистентной смазкой внутри;
  • блок управления.

Электроника и фрикционная муфта осуществляют управление усилием, которое передается непосредственно на полотно специальной зубчатой рейкой, установленной на воротах. Примечательно, что система привода автоматически запирает дверь, поэтому закрытые ворота невозможно сдвинуть в сторону вручную и нет никакой необходимости в установке дополнительного замка.

Зубчатая рейка и привод для открытия ворот

Зубчатая рейка и привод для открытия ворот

Установка привода для откатных ворот

Прежде чем устанавливать привод для откатных ворот, надо проверить, насколько легко происходит открывание створки. Существует ошибочное мнение, что установка автоматики способна решить проблему плохого хода ворот.

К работе нужно приступать, только окончательно убедившись, что ворота не заедают и свои функции выполняют плавно и четко. В случае обнаружения каких-то изъянов, их нужно обязательно ликвидировать, иначе привод для откатных ворот может стать негодным еще в самом начале эксплуатации.

Для самостоятельной установки автоматики на ворота необходимо приобрести нужный комплект, а также подготовить материалы и инструменты для выполнения работы:

  • привод для откатных ворот;
  • зубчатая рейка;
  • элементы крепежа;
  • сигнальная лампа и фотоэлементы;
  • ПДУ;
  • сварочный аппарат;
  • провод для подведения питания к приводу сечением 2х1,2 либо 2х2;
  •  провода для подключения фотоэлементов сечением 2х0,5 и 4х0,5;
  • провод для подключения сигнальной лампы сечением 2х0,5;
  • дрель со сверлами, саморезы.

Монтаж привода

Варианты основ для автоматического управления достаточно разнообразны, поэтому выбор зависит от индивидуальных требований. Основными видами являются:

  1. Привод  цепной.
  2. Привод верхний.
  3. Привод тросовый.

Исходя из этого, при приобретении базового комплекта нужно учитывать то, как будут использоваться ворота в будущем.

Электропривод закрепляется на швеллере, в месте расположения роликовых кареток. Для того чтобы определиться с местом установки привода, из набора берется монтажное основание, на которое его и крепят. После чего производится его установка на швеллер между каретками в непосредственной близости от проема ворот.

Для правильного выбора местоположения, нужно воссоздать рабочее положение автоматики. Чтобы сделать это наиболее точно, необходимо положить зубчатую рейку на шестерню.

Так можно сразу увидеть, куда следует подвинуть привод, чтобы рейка могла расположиться по центру шестерни, и ее можно было прикрепить к профильной трубе наружного каркаса (направляющий рельс для крепления использовать не следует).

На выбранном месте по периметру обваривается установленное стальное монтажное основание. Затем нужно снять крышку корпуса и через отверстие протянуть шнур. После этого привод для откатных ворот фиксируется при помощи болтов.

Установка зубчатой рейки

Установка зубчатой рейки

Установка зубчатой рейки

Полностью открыв створку ворот, в центре шестерни нужно поставить зубчатую рейку. Причем очень важно оставить необходимый отрезок для дальнейшего обустройства концевых выключателей. Приварив к трубе каркаса створки детали для крепления зубчатой рейки, необходимо протянуть ворота.

После установки нового отрезка процедура повторяется. Очень важно следить за тем, чтобы между стыками образовался «зуб».

Затем с помощью сварочного аппарата вся зубчатая рейка прихватывается, а элементы крепежа дополнительно обвариваются. Между шестерней и рейкой нужно выставить зазор примерно в 1-2 мм.

Делается это так: на рейке отвинчиваются болты, ее выставляют так, чтобы при движении она могла соприкасаться с шестерней, создавая характерное цоканье.

Монтаж концевых выключателей

Концевые выключатели закрепляются на зубчатой рейке при помощи болтов. Они бывают двух видов:

  1. Механические: их применяют наиболее часто из-за простоты в установке. Работают следующим образом: пружинка, находящаяся на приводе, сгибается вбок при наличии препятствия, вследствие чего происходит остановка движения.
  2. Магнитные: отличаются надежностью в любых погодных условиях. Принцип работы заключается в следующем: на рейке расположен магнит, когда он проходит возле привода, специальный механизм осуществляет остановку. Есть левый и правый концевые выключатели. Их располагают таким образом, чтобы один находился к приводу плюсом, а другой – минусом.

Настройка концевых выключателей осуществляется на расстоянии приблизительно 1 м. Если привод для откатных ворот останавливается во время прохождения концевика, значит, расположение верное. В противном случае магниты нужно поменять местами.

Схема установки автоматики на ворота

Схема установки автоматики на ворота

Как подключить привод

Привод для откатных ворот нужно подключается к питанию в строгом соответствии с прилагаемой инструкцией. Как правило, это фаза «AC-L» и ноль «АС-N». Важным этапом является тестирование.

При нажатии кнопки на пульте ДУ привод для откатных ворот будет приводить их в движение. Настройка времени на открывание/закрывание осуществляется при полном закрытии ворот. Для этого нужно нажать кнопку Р1 и удерживать ее 2-3 секунды.

После этого осуществляется полное открывание, а в памяти электропривода остается время, необходимое для полного цикла этого действия. Поэтому если привод для откатных ворот по какой-либо причине не отключится концевым выключателем, то произойдет автоматическое отключение согласно запрограммированному времени.

Установка фотоэлементов и сигнальной лампы

Фотоэлементами считаются два прибора, один из которых является передатчиком, а второй — приемщиком света. Если на пути такого луча есть препятствие, ворота двигаются назад. Главным условием при установке фотоэлементов является то, что они должны располагаться друг напротив друга. Это нужно для качественного принятия сигнала.

Есть такие способы установки фотоэлементов:

  • Фиксация на столбиках, где крепятся нижний улавливатель и верхние ролики.
  • Приваривание металлических элементов к столбам.
  • Самодельный столбик, который изготавливается самостоятельно из профилированной трубы с последующим прикреплением к нему фотоэлемента.

Выбирается способ, наиболее подходящий для каждого конкретного случая. Фиксация фотоэлементов осуществляется с помощью обычных саморезов, как и сигнальная лампа, которая, как правило, располагается по стороне проезжей части.

Именно она информирует водителей автомобилей о выезде машины с участка.

Конечно, устанавливать такую лампу или нет, решает хозяин. Но многие профессионалы настоятельно советуют отнестись к этому серьезно, и тем самым в полном объеме выполнить правила безопасности.

. .
Откатные ворота своими руками пошаговая инструкция сайта vorotnet

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель — 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

Что касается подбора комплектующих для откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:


  • консоль (она же балка, направляющая) — это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
  • две роликовые каретки крепятся на фундаменте, сами ролики находятся внутри консоли
  • верхний ролик не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
  • концевой ролик  не дает створке провисать в закрытом положении, фиксирует её
  • верхний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
  • нижний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
  • заглушки для консоли защищают консоль от грязи, пыли, песка и влаги


Автоматика для откатных ворот выполняет функцию автоматического открытия и закрытия Ваших ворот. Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе коплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:

  • Электропривод – двигатель, который приводит створку ворот в движение
  • Зубчатая рейка – передает движение с привода на сами ворота, крепится к створке ворот
  • Фотоэлементы – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону
  • Пульт управления — служит для подачи команд на открытие-закрытие ворот
  • Сигнальная лампа – оповещает об ошибках в работе откатной системы, а также о ее движении

Теперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить. Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.

Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно — это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем — бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена «заподлицо» с отделкой столба.


На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна  превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 — 20см. шириной, а так же арматура сечением 10 — 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда(«0» участка).
Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) — один месяц, а если быть точнее 28 дней.

Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля

Проведение электропроводки под автоматику для откатных ворот

Для электропроводки Вам понадобится:

— силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода

— сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)

— стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки

— гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.

   В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.

Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой «А»), и в 5-7 см от швеллера в бетоне(расстояние «Б»). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.

Изготовление ворот

 Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.

Используя шлифмашинку,  разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.

Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы  40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны.. Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.

Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.

Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.

Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.

Монтаж откатных ворот

На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые каретки как можно дальше друг от друга. Нужно помнить, что накатной ролик (концевой ролик) имеет размер, примерно 150 мм, поэтому ближнюю к проему каретку отодвигаем, учитывая это расстояние в 150 мм, а каретку, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющего рельса при закрытии ворот.

Далее, одеваем раму откатных ворот на роликовые каретки и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.

Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые тележки к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых тележках предусмотрены отверстия под шпильки). Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько миллиметров) потратите на сварку целые дни возни над шпильками! И будете вынуждены просто срезать шпильки и приварить ролики непосредственно к фундаменту для откатных ворот. Просто не стоит заваривать ролики для ворот в труднодоступным местах, куда затруднен доступ маленькой болгаркой. При необходимости снять или передвинуть роликовую тележку подрезаем сварной шов и сдвигаем ролики в нужном направлении. Процесс можно повторять много раз без малейшего ущерба для механизмов ворот. Да, использование шпилек эстетичнее и правильнее, но очень редко используется из-за высокой точности установки фундамента под откатные ворота.

С нашей точки зрения, лучше использовать компромиссный вариант — готовые площадки со шпильками под ролики для откатных ворот. Площадки привариваются к фундаменту для откатных ворот при помощи сварки, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, но избавляет Вас от ненужной возни и затрат времени.После того, как вы убедились в правильности установки кареток обвариваем платформы кареток полностью, важно добиться желаемого результата (отсутствие перекосов, правильное положения ворот в уровне).

Пластину с поддерживающими роликами привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.

Затем необходимо вставить накатной ролик (концевой ролик) и привариваем нижний уловитель. Нижний улавливатель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых кареток.

Верхний улавливатель крепят на высоте 1,6-1,8 метра, что бы фиксировать створку сверху, от ветра или от вандалов.

   И последнее – наденьте заглушки на торцы консоли, чтобы защитить ее от попадания влаги и мусора внутрь нее.

   Всё, ваши ворота готовы к использованию.

   Таким образом, сделав откатные ворота своими руками, вы выигрываете сразу по многим пунктам:

  • Вы экономите свои деньги
  • Вы приобретаете только качественные комплектующие для откатных ворот, потому что выбираете их лично, опираясь только на свое желание добиться желаемого результата, а, не исходя из того, что завалялось на складе у посредников
  • Вы проводите все работы качественно и вдумчиво, потому что делаете все для себя.
Откатные ворота своими руками пошаговая инструкция сайта vorotnet

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель — 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

Что касается подбора комплектующих для откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:


  • консоль (она же балка, направляющая) — это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
  • две роликовые каретки крепятся на фундаменте, сами ролики находятся внутри консоли
  • верхний ролик не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
  • концевой ролик  не дает створке провисать в закрытом положении, фиксирует её
  • верхний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
  • нижний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
  • заглушки для консоли защищают консоль от грязи, пыли, песка и влаги


Автоматика для откатных ворот выполняет функцию автоматического открытия и закрытия Ваших ворот. Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе коплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:

  • Электропривод – двигатель, который приводит створку ворот в движение
  • Зубчатая рейка – передает движение с привода на сами ворота, крепится к створке ворот
  • Фотоэлементы – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону
  • Пульт управления — служит для подачи команд на открытие-закрытие ворот
  • Сигнальная лампа – оповещает об ошибках в работе откатной системы, а также о ее движении

Теперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить. Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.

Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно — это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем — бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена «заподлицо» с отделкой столба.


На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна  превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 — 20см. шириной, а так же арматура сечением 10 — 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда(«0» участка).
Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) — один месяц, а если быть точнее 28 дней.

Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля

Проведение электропроводки под автоматику для откатных ворот

Для электропроводки Вам понадобится:

— силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода

— сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)

— стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки

— гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.

   В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.

Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой «А»), и в 5-7 см от швеллера в бетоне(расстояние «Б»). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.

Изготовление ворот

 Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.

Используя шлифмашинку,  разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.

Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы  40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны.. Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.

Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.

Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.

Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.

Монтаж откатных ворот

На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые каретки как можно дальше друг от друга. Нужно помнить, что накатной ролик (концевой ролик) имеет размер, примерно 150 мм, поэтому ближнюю к проему каретку отодвигаем, учитывая это расстояние в 150 мм, а каретку, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющего рельса при закрытии ворот.

Далее, одеваем раму откатных ворот на роликовые каретки и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.

Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые тележки к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых тележках предусмотрены отверстия под шпильки). Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько миллиметров) потратите на сварку целые дни возни над шпильками! И будете вынуждены просто срезать шпильки и приварить ролики непосредственно к фундаменту для откатных ворот. Просто не стоит заваривать ролики для ворот в труднодоступным местах, куда затруднен доступ маленькой болгаркой. При необходимости снять или передвинуть роликовую тележку подрезаем сварной шов и сдвигаем ролики в нужном направлении. Процесс можно повторять много раз без малейшего ущерба для механизмов ворот. Да, использование шпилек эстетичнее и правильнее, но очень редко используется из-за высокой точности установки фундамента под откатные ворота.

С нашей точки зрения, лучше использовать компромиссный вариант — готовые площадки со шпильками под ролики для откатных ворот. Площадки привариваются к фундаменту для откатных ворот при помощи сварки, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, но избавляет Вас от ненужной возни и затрат времени.После того, как вы убедились в правильности установки кареток обвариваем платформы кареток полностью, важно добиться желаемого результата (отсутствие перекосов, правильное положения ворот в уровне).

Пластину с поддерживающими роликами привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.

Затем необходимо вставить накатной ролик (концевой ролик) и привариваем нижний уловитель. Нижний улавливатель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых кареток.

Верхний улавливатель крепят на высоте 1,6-1,8 метра, что бы фиксировать створку сверху, от ветра или от вандалов.

   И последнее – наденьте заглушки на торцы консоли, чтобы защитить ее от попадания влаги и мусора внутрь нее.

   Всё, ваши ворота готовы к использованию.

   Таким образом, сделав откатные ворота своими руками, вы выигрываете сразу по многим пунктам:

  • Вы экономите свои деньги
  • Вы приобретаете только качественные комплектующие для откатных ворот, потому что выбираете их лично, опираясь только на свое желание добиться желаемого результата, а, не исходя из того, что завалялось на складе у посредников
  • Вы проводите все работы качественно и вдумчиво, потому что делаете все для себя.
90000 Mute 4m nylon gear racks for 500 1200kg duty gate motor stype automatic sliding gate opener motor kit Optional DIY | automatic gate | gate motorrack gear 90001 90002 90003 90002 90005 Parameters 90006 90003 90002 1. Working temperature of motor: -25 ° C ~ + 55 ° C 90003 90002 2. Working humidity: ≤85% 90003 90002 3. Power supply: 220VAC ± 10% / 110VAC ± 10% 50Hz / 60Hz 90003 90002 4. Rated power: 250W 90003 90002 5. Output gear module: M = 4 90003 90002 6. Output gear number: Z = 16 90003 90002 7.Output torgue: 30.0 N.m 90003 90002 8. Open (close) speed: v = 12m / min 90003 90002 9. Rated speed: 1400RPM 90003 90002 10. Maximum pull: 1100N 90003 90002 11. Maximum load: 500-1200KG Optional 90003 90002 12. Net weight: 11KG 90003 90002 13.Remote control distance: ≤50meter 90003 90002 14.Packing: In a standard carton 90003 90002 Specifications: 90037 1.AC 220V Or AC 110V 90037 2.Can load 500 to 1200KG weight gate Optional 90037 3.Soft start, soft stop 90037 4.auto-reverse when resistance sensed 90037 5.Terminals for alarm lamp, photocell etc 90037 6.Auto-reverse for resistance sensed 90037 7.The structure of integrated mechanic part and 90037 8.electronic part with built-in control panel 90003 90002 Standad kit components: 90003 90002 — 1 x Motor with built in Control Panel 90037 — 2 x Remote Controls 90037 — 2 x Manual Override Keys 90037 — 1 x Motor mounting base plate 90037 — 1 x Instruction Manual 90003 90002 In some countries the cold climate, we add antifreeze oil inside the motor, It can work in an environment of — 25 ° 90003 90002 Solar power system for DC24V 500kg 90003 90002 Solar panel, solar charge controller and back up battery can make your motor operate with out traditional power supply.90037 Battery Capacity: 12V 5AH 90037 Soalr panel 90037 Max. Power 20.0W 90037 Max. Voltage 17.0V 90037 Max. Cureent 1.18A 90037 Open Circuit Voltage: 21.6V 90003 90002 90067 90003 90002 90070 Photocell 90071 90003 90002 Features 90037 1. The photocells should be installed at height of more than 20cm above the ground. 90037 2. The distance between transmitter and receiver should be more than 50cm. 90037 3. A: Working range 15-20m B: 2-4 beams 10-20m for human or car C: 2beams 100m for car 90003 90002 90079 90003 90002 90003 90002 90070 Wireless Keypad 90071 90003 90002 Touch Sensor Bottons or Digital keys 90037 Compatible With Most Of Fixed Codes & Rolling Codes 90037 Two Channel Output 90037 LED Indicator & Backlight 90037 Security Lockout 90037 IP Rating 53 90003 90002 90095 90003 90002 90003 90002 90070 2G / 3G GSM Controller 90071 90003 90002 1.No call charges 90037 2. Multipleapplications. 90037 3. Secure. 90037 4. Can be operated from anywhere, no distance limit. 90037 5. Add or remove users by Simple SMS Text command. 90037 6. Up to 99 authorized phone numbers can be configured. 90037 7. Two Digital inputs for door sensor, motion sensors or other sensors to protect your door and windows. 90003 90002 90112 90003 90002 According to the color kit picture above to choose the necessary accessories 90003 90002 90003 90002 90003 90120 .90000 KINGJOIN Sliding gate motor engine opener Nylon Rack gearwheel Accessories (This is just a rack) 2Pcs Shipping | | 90001 90002 Sliding gate motor engine opener Nylon Rack gearwheel Accessories (buy with Electric Door Operator motor) 90003 90002 Important Notice! This is just a rack without a motor, this Nylo rack is for Sliding gate motor use, Each piece is 1m long, please buy according to the length of your door, if the motor kit have 4m, you can add the racks Quantity to buy with motor.If you buy one separately, we can not shipping it.We can only transport parts and motors together, if you do not need my motor, you need to buy At least two pieces, thank u! One item can not be transported !!! Gear Rack for sliding gate motor; We can deliver the goods to all of the countries in the world; please just contact the seller if the aliexpress system does not support to send the goods to your nation. This is because the system default setup has a limited function. For delivery express, if the buyer chooses EMS, the seller will send the goods with EMS, DHL or UPS or FEDEX or TNTor Aramex according to the situation.For any special requirements, please leave notes for the seller. We have two types: steel gear rack and nylon gear rack. Please confirm with the seller before purchase, a single can not be shipped This package is with 1 meters of nylon rack 90003 90006 90007 90008 90009 90010 90011 90012 90013 90014 90015.90000 residential gear system electric sliding gate opener / sliding door motor with 4m Nylon racks for 800kg door gate | | 90001 90002 Ⅰ: Summary 90003 90002 This equipment is one of the auto gate openers launched by our company 90003 90002 adopting a new design and integrated control system. Our new sliding gate opener has 90003 90002 many features such as: low noise, light weight, powerful starting torque, stability, 90003 90002 reliability and is compact and stylish.The motor will still work for a short period of 90003 90002 time using lower voltage. The control board has overload protection. When there is 90003 90002 a power failure, the motor drive can be separated by the use of the clutch, by using the 90003 90002 specified key the user has the ability to disconnect the clutch enabling the gate to be 90003 90002 opened or closed manually. Using the optional infrared photocells the gate will 90003 90002 automatically stop and re-open if an obstacle is sensed.90003 90002 Ⅱ: Parameters 90003 90002 1. Working temperature of motor: -45 ° C ~ + 55 ° C 90003 90002 2. Working humidity: ≤85% 90003 90002 3. Power supply: 220VAC ± 10% / 110VAC ± 10% 50Hz / 60Hz 90003 90002 4. Rated power: 250W 90003 90002 5. Output gear module: M = 4 90003 90002 6. Output gear number: Z = 16 90003 90002 7.Output torgue: 30.0 N.m 90003 90002 8. Open (close) speed: v = 12m / min 90003 90002 9. Rated speed: 1400RPM 90003 90002 10.Maximum pull: 1100N 90003 90002 11. Maximum load: 800KG 90003 90002 12. Net weight: 11KG 90003 90002 13.Remote control distance: ≤50meter 90003 90002 14.Packing: In carton 90003 90002 90003 90002 90003 90002 IV: Accessories 90003 90002 If you need more remote control and Other Accessories, Please click the link below, add accessorie to the shopping cart, pay together, we will ship together.Thank u! 90003 90002 V: Warm tips 90003 90002 1.About the remote control, we delivery it without battery.Because it’s sensitive product, Transportation requirements no battery.you can buy it easy in your local. 90003 90002 2.About the shipping cost, if you think it’s incredible high, you could ask the seller for discount.we always give our customer best price. 90003 90002 3.If you choose a kit package, please rest assured that all the products inside the kit package will send youk. In the shopping process you have any questions, or price and shipping problems can send me an e-mail message, I will receive the information in the first time with you discuss the best solution, and wish you a happy shopping, thank you.90003 90002 notice: 90003 90002 1.Please install leakage power switch on the main power. 90003 90002 2.please cut off the main power when connecting. 90003 90002 3.High voltage is dangerous, if you are non-professionals, please do not dismantle and repair 90003 4.Import goods need to pay customs duties, sellers are not responsible for customs duties, if you have requirements in the invoice price, please note to the seller. 90076 90077 .90000 Good quality gear steel nylon tooth rack for sliding gate motor gate opener | gate motor | rack gearrack steel 90001 90002 Gear rack for sliding gate motor; the price is for one meter of gear rack 90003 90002 steel gear rack use for sliding gate, parking lot door control, fence gate, access control etc. 90003 90002 1. Excellent corrosion resistance 90003 90002 2. High temperature resistance 90003 90002 3. Unique self-lubricating nature 90011 4.Valuable incombustibility 90003 90002 5. Perfect wear resistance 90003 90002 6. Strong insulation resistance 90003 90002 7.Heat resistance 90003 90002 8.Week acid resistance 90003 90002 9.Alkali resistance 90003 90002 10.Cushioning and the features of noise superession 90003 90002 90003 90002 90003 90002 90003 90002 90003 .
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
