Для автоматизации ворот вам понадобится зубчатая рейка – именно за счет нее шестерня привода перемещает ворота. Рейка выпускается длиной 1 метр, ее количество рассчитывается как ширина проема + 1 метр. Этот метр нужен, чтобы закрепить концевой выключатель электропривода.

Рейка бывает нейлоновая со стальным сердечником и стальная. Нейлоновая рейка устойчива к перепадам температуры и ультрафиолету. Она не поддается коррозии, на ней не образуется наледь. Ход ворот с такой рейкой – тихий и плавный.

Нейлоновая зубчатая рейка может быть установлена на окрашенное полотно, так как при монтаже не нужны сварочные операции (крепление производится на саморезы). Между собой рейка стыкуется через специальные замковые соединения.

Нейлоновая зубчатая рейка для откатных ворот

Нейлоновая зубчатая рейка для откатных ворот

Стальная рейка продается в комплекте с бобышками. Бобышки привариваются к полотну ворот, а рейка прикручивается к ним на болты через сквозные отверстия в ней.

Стальная зубчатая рейка для ворот

Стальная зубчатая рейка для ворот

Вне зависимости от того, из какого материала сделана зубчатая рейка, продается она кусками по 1 метру. У рейки для электроприводов откатных ворот бывает 2 шага зуба: модуль зуба М4 и модуль зуба М6. Рейка с модулем зуба М4 подходит для всех откатных приводов, рассчитанных на массу полотна до 2 000 кг. Толщина такой зубчатой рейки от 6 до 12 мм. Модуль зуба М6 предназначен для перемещения полотна массой более 2 000 кг. (обычно в описании привода указано, шестеренкой с каким зубом он укомплектован), толщина такой рейки от 30 мм.

Основные правила монтажа зубчатой рейки

1. Высота от зубчатой рейки до шестерни электропривода – 1-2 мм. (рейка не должна передавать вес створки на шестерню)

2. Длина рейки рассчитывается как ширина проема плюс один метр. Этот метр нужен, чтобы закрепить концевую лопатку, которая даст приводу знать, что ворота закрыты.

Концевая лопатка

Концевая лопатка

3. Перед привариванием стальной рейки нужно выставить зазоры между рейками, чтобы шаг зуба на стыке сохранился. Это делается для того, чтобы привод плавно перемещал створку. Зазор выставляется при помощи свободного куска рейки.

Больше полезных материалов на нашем сайте ДляВорот.рф

Откатные ворота своими руками схемы, чертежи, фото, технология

В интернете много неполной информации по монтажу откатных ворот своими руками, прочитав ее не особо понятен ход выполнения работ либо само устройство откатных ворот.

В данной инструкции мы попытаемся наглядно продемонстрировать монтаж консольных откатных ворот от и до, и помочь вам рассчитать высоту и ширину ворот именно для вас.

Чтобы приступить к монтажу, нужны чертежи, одного чертежа для всех ворот не существует, все зависит от ширины и высоты проема в заборе.

Фурнитура для откатных ворот

Первое с чего можно начинать сборку ворот это фурнитура, но лишь после расчета веса и размеров ворот, фурнитуру можно приобрести отдельно или сделать своими руками из подшипников, в комплект фурнитуры входит:

  1. направляющая рельса обычно 6 м длиной;
  2. 2 роликовые опоры
  3. 1 верхний роликовый кронштейн, чтобы избежать качания ворот;
  4. 1 концевой ролик;
  5. 1 улавливатель концевого ролика, чтобы во время ветра ворота правильно пристыковались и не сломали автоматику.

Дополнительные аксессуары для фурнитуры:

  • Монтажно-регулировочная опора для роликовых опор.
  • Механический замок.
  • Рейка зубчатая.
  • Крепежный элемент для зубчатой рейки.

Теперь о нагрузке. Комплекты бывают разные, для разного веса ворот, смотрите таблицу, в ней показана зависимость веса и ширины ворот.

Ширина проема не более Вес ворот
4 м. 300 кг.
4 м. 400 кг.
4.5 м. 500 кг.
6 м. 600 кг.
10 м. 1000 кг.
12 м. 1200 кг.

Эти данные пригодятся вам при выборе фурнитуры, но большинство умельцев стараются сделать все детали своими руками, так как комплект не дешевый.

Чтобы сделать фурнитуру самому, нужно знать, куда и зачем она крепиться, об этом читайте ниже.

Как выбрать качественную фурнитуру

Основная деталь, направляющая рельса, лучшим выбором будет рельса европейского производителя. Деталь хорошего качества имеет зеркально ровную поверхность и четкие геометрические формы. Деталь должна быть оцинкована не иметь окалин и ржавчин на своей поверхности. У качественной направляющей толщина металла от 3.5 мм до 5 мм.

Выбирая роликовые опоры, обратите внимание, чтобы они были изготовлены полностью из металла, пластмассовые или прорезиненные прослужат недолго. Все геометрические формы металла должны быть правильными, малейшие отклонение свидетельствуют  о некачественной сборке.

Что касается остальных металлических деталей, они должны быть покрыты цинком, оттенок цинка должен быть однотонный, минимальная толщина метала 3-4 мм.

Размеры откатных ворот

От размеров и веса откатных ворот будет зависеть стоимость фурнитуры. Ширина вычисляется таким способом, к ширине проема в заборе прибавляют еще 50% ширины. Например, у вас ширина проема 4 метра, делим на 2, получаем 2 метра + 4 метра ширина проема, итого длина направляющей рельсы будет 6 метров.

Чтобы было легче понять и запомнить предлагаю формулу и схему:

B/2=A→A+B=L

  • B – ширина проема;
  • A – длина противовеса;
  • L – длина направляющей рельсы.

После того как вы определились с размером каркаса можно приступать к его изготовлению, каркас изготавливается из профильной металлической трубы 40x40x 2 мм и 40x20x2 мм для внутренней обрешетки. Для алюминиевых каркасов используют профиль от 60 мм.

Высоту каркаса ворот лучше сделать равной длине профнастила. Профнастил лучше выбрать по жестче. Перед креплением профнастила к каркасу, просверлите в каркасе отверстия на половину меньше диаметра кровельного самореза, так как саморез может не пробурить профилированную трубу каркаса, вместо саморезов можно использовать вытяжные заклепки.

Ширина нижней профилированной трубы должна соответствовать ширине направляющей рельсы.

Если у вас ширина ворот более 4-х метров,то для сборки основы каркаса лучше использовать прямоугольные трубы!

На фото ниже показано, как правильно сделать каркас, для разной ширины проема.

Фундамент для ворот

С размером фундамента определиться довольно легко, так как он имеет длину равную 1/2 ширины проема, по формуле:

B/2=L

  • B – ширина проема;
  • L – длина фундамента;

Если с длиной фундамента все просто, то с монтажом мы имеем множество вариантов.

Фундамент может быть выполнен из следующих материалов:

  • Монолитный П-образный.
  • Монолитный сплошной.
  • Из винтовых свай.

В монтаже монолитного фундамента тоже есть небольшие особенности, можно использовать арматуру, приваренную к швеллеру, анкерные болты или длинные шпильки с резьбой.

Рассмотрим вариант со швеллером (силовой рамой), он может быть с опорными столбами одним или двумя либо без них, в обоих случаях силовая рама крепится заподлицо к существующим столбам забора. Высота опорных столбов соответствует высоте самих ворот + высота роликовых опор.  Использование двух опорных столбов возле силовой рамы целесообразно для широких ворот, которые сильно раскачиваются ветром. Если опорные столбы не предусмотрены, то вместо них делаются металлические закладные в каменный забор.

На фото, заложения фундамента.

Схема без металлических стоек.

Расположение несущих роликов

Фото силовой рамы

Чтобы ровно выставить силовую раму с противоположной стороны, где находиться опорный столб с уловителем концевого ролика, отступают 10 см (толщину столба) от забора и натягивают шнур до последнего угла швеллера, по всей своей длине край швеллера должен повторять линию шнура.

Установка и регулировка ворот

После того как силовая рама готова к использованию, выставьте роликовые опоры по уровню, установите верхний роликовый кронштейн, установка зависит от конструкции кронштейна.

Чтобы заранее определить, где монтировать нижнюю ловушку, на роликовые опоры одевают направляющую рельсу без ворот. Нижняя ловушка предназначена не только для того чтобы удерживать ворота по горизонтали, но и снять нагрузку с роликовых опор, для этого концевой ролик должен закатываться в ловушку так чтобы ворота приподнимались вверх на 3-5 мм.

Если после установки рамы, концевой ролик сильно провис, отрегулируйте роликовые опоры.

Если все сделано правильно, но вы не добились правильной работы откатных ворот, то скорей всего у вас не качественный комплект фурнитуры, он предназначен для другого веса или каркас собран неправильно, из-за этого ворота сильно провисают и не могут попасть в нижнюю ловушку.

Монтаж зубчатой рейки

После того как отрегулированы все вышеописанные механизмы, можно приступить к монтажу автоматики. Ниже на видео показано, как можно сделать электропривод своими руками.

Начнем с зубчатой рейки, они бывают металлические и нейлоновые, металлические естественно лучше и надежней. Их толщина варьируется от 8 до 30 мм. Стандартный размер рейки 1 метр. Для крепления используют количество реек равное ширине проема + 1 рейку для концевых выключателей автоматики. Зазор между зубцами шестерни привода и рейки должен быть 1-2 мм. Рейка крепиться на нижнюю трубу каркаса ворот с помощью крепежного элемента для зубчатой рейки. Отверстия в рейке позволяют регулировать ее по высоте.

На картинке два варианта крепления зубчатой рейки, не советуем крепить рейку к направляющей рельсе, во время сварки направляющая может изогнуться, если в направляющую вкручивать болты, это тоже может вызвать трудности при монтаже и во время работы ворот.

Часто крепежные элементы приваривают, хотя для их крепления существует специальный С-профиль для зубчатой рейки. На фото ниже оба варианта.

Если вы будете покупать электропривод, то к нему в комплекте прилагается 4 метра зубчатой рейки.

Для тех, кто не хочет тратиться на зубчатую рейку, ее можно заменить велосипедной цепью или как показано в одном из видео на цепь от «жигулей».

Автоматика ворот

Как откатные, так и распашные могут открываться автоматически. Их работа управляется с помощью пульта дистанционного управления и выключателей, устанавливаемых в доме, и, возможно, у ворот. Один пульт может запускать не только ворота, но и ворота гаража, и даже освещение. Автоматические приводы состоят из электродвигателя, движущейся зубчатой рейки и устройства управления. Их можно приобрести как отдельное устройство, хотя лучше заказать их сразу с воротами. Тогда вы будете уверены, что привод был правильно подобран и не будет сюрпризов при сборке.

Для откатных ворот нужен один двигатель для перемещения зубчатой рейки, прикрепленной к нижней кромке створки. А для раздвижных ворот необходимы два цилиндра, крепятся по одному к каждой из створок.

Привод имеет механизм, позволяющий открыть ворота в случае отключения подачи тока. Современные приводы могут питаться от аккумулятора, заряженного от сети или солнечной батареи. Ворота открываются автоматически, требуют установки устройств, обеспечивающих безопасность их использования. Необходимы фотоэлементы, благодаря которым створки не двигаются, когда на их пути появится препятствие. Сигнальная лампа, установленная на видном месте, сообщит о том, что ворота открываются или закрываются.

Выбор электропривода

При выборе привода важно, чтобы шестерни редуктора были из стали или латуни, но не из пластика или силумина. Второй важный элемент, это концевик, он контролирует точки, до которых воротам можно открываться и закрываться, концевик бывает механический и герконовый (магнитный), как показала практика, механический может замерзнуть в зимнее время. Как правило, качество деталей привода зависит от его мощности, чем выше мощность привода, тем качественней его сборка. Что касается грузоподъемности, то она указывается в документации.

Базовая комплектация привода:

  • 4 метра зубчатой рейки;
  • фотоэлементы;
  • сигнальная лампа;
  • пульт и приемник;
  • монтажная пластина.

Для тех, кто не знает, для чего нужны фотоэлементы, то они представляют собой 2 датчика, которые монтируются по краям ворот. Когда появляется препятствие между фотоэлементами ворота открываются или закрываются, в зависимости от того как вы запрограммируете автоматику.

Монтаж автоматики

Первым делом приваривается или прикручивается монтажная пластина для установки привода, она поставляется в комплекте с приводом с ее помощью можно регулировать высоту и угол наклона привода.

После монтажа привода, монтируются магнитные датчики, фотоэлементы и сигнальная лампа. Как правило, приводы подключаются к сети 220 и после программной настройки сразу готовы к работе.

Похожие материалы

Как установить откатные ворота — 10 ошибок.

Инструкция и схема подключения автоматики.

Для владельцев загородных домов, откатные ворота с автоматикой на сегодня являются незаменимым элементом при строительстве или ремонте своего уютного жилища.

Все кто их установил, просто поражаются, как же они жили до этого без такого удобного и эффективного решения.

Любые раздвижные ворота, ни в какое сравнение не идут с этим устройством. А по техники безопасности, во много раз ему уступают.

Мы не будем рассматривать процесс самостоятельного изготовления ворот, тем более что их варианты сборной конструкции, можно легко найти и заказать у профессиональных производителей.

Давайте сосредоточимся именно на моментах монтажа отдельных элементов, подключении и настройки системы автоматики.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.



Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1

Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2

Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

  • глухое заполнение, типа филенки


Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3

Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4

Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

По качеству роликов очень хорошие отзывы у Ролтэк.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой.

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.



Ошибка №5

Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6

Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.



Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.



Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.



Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7

Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8

Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.



Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.



Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

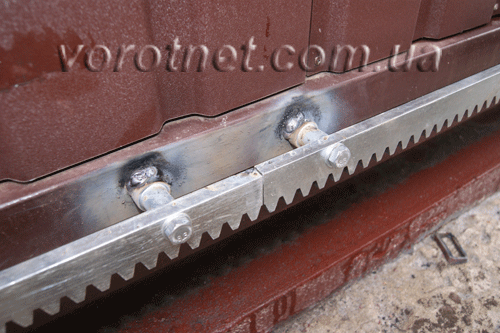

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

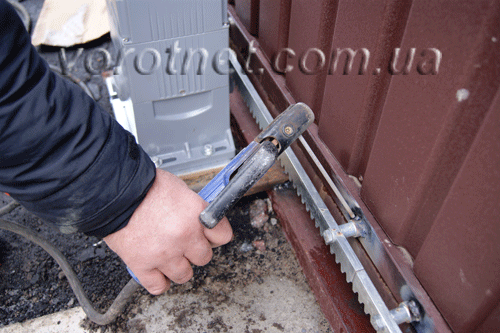

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9

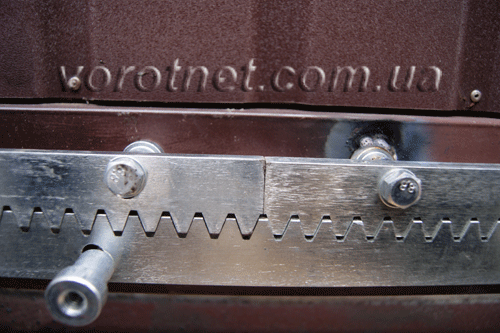

Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.



Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10

Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Подключение привода откатных ворот

Привод всегда выбирайте с запасом по мощности с учетом зимней эксплуатации.

Для подключения привода автоматики ворот, вам потребуются следующие материалы:

  • концевые выключатели (механические или магнитные)


  • пульт дистанционного управления
  • 3-х жильный кабель питания марки ВВГ

Сечение подбирайте по расстоянию. Если у вас длина кабеля до 20м, то хватит ВВГ 3*1,5мм2. Если более 20м, то ВВГ 3*2,5мм2

  • приемный и передающий инфракрасные датчики или фотоэлементы безопасности

Хороший привод изначально должен быть снабжен защитой от случайного попадания человека или машины в створ ворот. Иначе объект просто сомнет или травмирует от такого усилия.

Однако почему-то, такие защиты хорошо действуют только на удар. Грубо говоря, их нужно чуть ли не пнуть, чтобы воротина остановилась.

Поэтому для дополнительной безопасности обязательно требуются фотоэлементы, которые при попадании в их зону постороннего объекта, не дадут воротам закрыться.

  • сигнальная лампа + коаксиальный провод для антенны на ней

Лампа будет оповещать участников движения на дороге, что начинается открытие ворот и возможен выезд машины.

  • кабель для подключения фотоэлементов – МКШ 4*0,5мм2 и МКШ 2*0,5мм2
  • ключ кнопка + кабель для нее МКШ 2*0,5мм2

Первым делом, для прокладки кабеля питания 220В от щитовой в доме до места установки привода, выкапываете траншею 0,7м глубиной и 0,3м шириной.

Так как кабель у вас не бронированный, то закапывать его нужно в ПНД трубе. Не забудьте также про трубы, которые будут идти от привода к местам установки сигнальной лампы, кнопке ключа и фотоэлементам.

Чтобы не запутаться в проводах, их лучше заранее промаркировать. Главный кабель питания подписываете как “сеть”.

  • кабель на сигнальную лампу – “лампа”
  • коаксиальный провод для подключения антенны на лампе – “антенна”
  • кабель на ключ-кнопку – “ключ”
  • для фотоэлементов:

TX – передающий кабель МКШ (на дальнем столбике от привода)
RX – принимающий кабель МКШ (на ближней колонне от привода)

После укладки кабеля засыпаете все траншеи землей.

Переходим к электроприводу и подключению в нем всех проводников.

Подключение начинаем с кабеля питания 220В “сеть”. Зачищаете изоляцию и заводите жилы на плату управления с надписями: L-фаза, N-ноль, заземление.

На некоторых приводах эти клеммы расположены отдельно от платы.

Далее подключаете коаксиальный кабель на антенну для сигнальной лампы. Убираете верхний слой изоляции на 2-2,5мм, а экран отводите максимально назад.

Экран также должен подключаться. Поэтому его проволоки следует скрутить в один пучок и по возможности опрессовать маленькой гильзой.

Оголяете центральную жилу на 1-2мм и производите подключение:

  • центр – “ANT” антенна

Далее снимает изоляцию с кабеля питания сигнальной лампы, опрессовываете жилы наконечниками НШВИ и в любой последовательности подключаете на колодку LAMP.

Через нее будет подаваться 220В на лампочку.

Дело осталось за фотоэлементами. Их схема подключения и установка соответствующих перемычек, должны выбираться согласно рекомендациям завода изготовителя привода.

Рассмотрим один из возможных вариантов. Подключение перемычек будет осуществляться по схеме на закрывание.

Когда вы только покупаете привод, его схема как правило, рассчитана на работу без всяких дополнительных защит (фотоэлементы и другие внешние приемники). Все необходимые перемычки уже стоят.

При подключении защит перемычки снимаются. Какие именно, смотрите в документации. В нашем случае снимем их с клемм “PhCl” и “COM”.

Далее зачищаете изоляцию с кабелей, ранее подписанных как Rx и Tx, и маркируете их жилы следующим образом.

Для Tx:

  • синего цвета +24V
  • зеленого цвета “COM”

Для Rx:

  • синего цвета 24V
  • зеленого “COM”
  • одна белая “COM”
  • другая белая “OUT”

Цвета могут отличаться, главное обозначить их функциональность. Таким же образом подписываете жилы кабеля на фотоэлементах с обратной стороны.

После этого все провода +24V подключаете на колодку +24V. Зеленые и белые “COM” на колодку “COM”. Белую жилу “OUT” на клемму “PhCl”.



В конце зачищаете изоляцию с кабеля “ключ” и маркируете его жилы:

Здесь схема подключения следующая. Проводок NO – на колодку “Start”, “COM” – на колодку “COM”, возле клеммы Start.

Закончив с платой управления электропривода, переходим непосредственно к фотоэлементам и сигнальной лампе.

Схема подключения лампы с антенной выглядит следующим образом:

Фотоэлементы должны быть расположены на высоте 0,5м от земли. Первым делом не перепутайте, какой из них передающий, а какой принимающий.



К одному из них должен подходить 4-х жильный кабель, ранее подписанный как Rx, а к другому двухжильный — Tx.

Схема подключения принимающего фотоэлемента (Rx):



Схема подключения проводов передающего датчика:

Последним подключается ключ-кнопка.

После этого подаете напряжение и проверяете совместную работу привода и откатных ворот.

Проблемы при работе привода

Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой.

Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.

Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.

Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.

На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.

Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.

Источники — cable. ru, Кабель.РФ

Статьи по теме

Монтаж привода для откатных ворот своими руками

Монтаж привода для откатных ворот своими руками — наши статьи

Производство и
установка ворот
