Вытяжка на газовый котел: Вытяжки для газового котла в частном доме: виды, схемы и монтаж

Вытяжка для газового котла в частном доме: требования, расчет и установка

При использовании газового котла в качестве автономного источника отопления и нагрева воды в частном доме следует строго соблюдать требования к эксплуатации оборудования. Одним из главных требований при эксплуатации котла является организация вентиляции, которая требуется независимо от типа агрегата.

При этом важно учитывать особенности помещения и мощность оборудования.

Для чего нужна вентиляция

Главная задача вытяжки при использовании газового оборудования – это отвод из помещения продуктов горения газа. Вторичное назначение вентиляции – вытяжка из помещения газа при протечках.

Внимание! Даже минимальное количество угарного газа смертельно опасно для человека. Напомним также, что смесь газа и кислорода – это взрывоопасный коктейль, который при случайной искре может превратить дом в руины.

Кроме того, вентиляция предназначена для повышения производительности оборудования. Достаточный приток воздуха улучшает горение газа в камере сгорания, что в целом повышает эффективность газового агрегата.

Если нет нужного объема воздуха (кислорода), то топливо плохо горит, снижается количество выделяемого тепла, а расход газовой смеси увеличивается.

Таким образом, организация вытяжки при работе котла необходима:

• для отвода из помещения угарного газа;
• для повышения КПД газового оборудования;
• для вывода газа из помещения при случайных протечках.

Если для отопления используется мощный газовый агрегат, то низкое качество вытяжки приводит к засорению топочного отделения. Остатки продуктов горения топлива забивают воздуховод, соответственно, уменьшается его внутренний диаметр и часть угарного газа поступает в помещение.

Требования к помещению

Использование газа для отопления при всех своих плюсах может быть очень опасным, поэтому при установке газового оборудования к помещению, где планируется установка газового котла предъявляются определенные требования.

Если мощность агрегата не превышает 30 кВт и планируется установка оборудования на кухне, то перечень требований, которые необходимо соблюдать, включает:

• отделку стен должна быть выполнена из огнестойкого материала,
• площадь помещения — от 4 м²,
• минимальная высота потолка — 2,2 м,
• общая площадь окон — от 3 см² на 1 м² помещения,
• расстояние от котла до стены минимум 10 см,
• окна должны быть оснащены форточками или фрамугами для свободного проветривания.

Более мощные котлы устанавливаются в отдельных помещениях. Список требований к месту установки остается неизменным, увеличивается только объем котельной (при 60 кВт площадь котельной должна быть от 15 м²).

Обратите внимание! Игнорирование даже одного из пунктов требований резко снижает безопасность газового оборудования, а также уменьшает эффективность (КПД) котла.

Виды вентиляции

Вентиляция в помещении, где установлен газовый котел, бывает двух видов:

1. Естественная.
2. Принудительная (искусственная).

При естественной вытяжке воздух циркулирует в котельной без использования дополнительных приспособлений, при организации принудительной вентиляции для притока воздушной массы устанавливаются нагнетающие воздушные потоки вентиляторы.

При мощности котла до 30 кВт в большинстве случаев организовывают естественную вентиляцию. Для этого внизу наружной стены котельной пробивают продух с диаметром 15 см.

В отверстие продуха вставляют обрезок пластиковой трубы с подходящим диаметром и закрывают вентиляционное отверстие решеткой, предотвращающей попадание в помещение грязи, птиц и мышей.

На этом устройство естественной вентиляции не заканчивается. Со стороны котельной на патрубок устанавливают обратный клапан, главная задача которого – это предотвращение тяги воздуха на улицу. Продух пробивают в стене вблизи котла, так воздух будет быстрее попадать в топку и способствовать горению топлива.

Также желательно установить над вентиляционным каналом со стороны улицы защитный козырек, который будет защищать от дождя и предотвратит попадание в помещение дождевой воды.

Внимание! Естественная вентиляция не является 100%-м гарантом безопасной работы газового оборудования, так как, согласно нормативам, воздух в котельной должен обновляться за час три раза. Естественная вытяжка зависима от внешних факторов (температура на улице, сила ветра и т.д.) и не может гарантировать должный объем поступления воздуха.

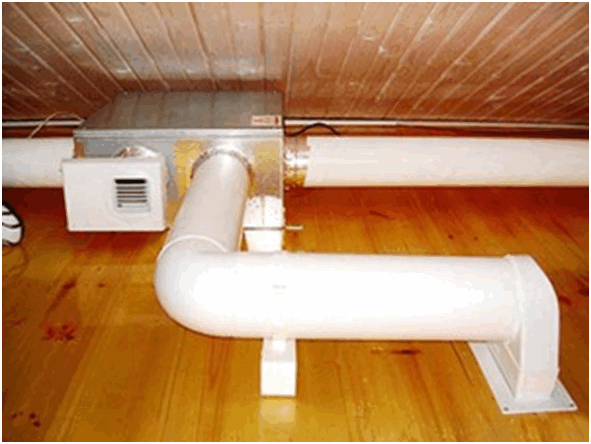

При организации принудительной вентиляции в вентканал устанавливают вентилятор. Мощность вентилятора зависит от сечения канала, размера помещения и особенностей газового оборудования. Также при выборе вентилятора принимают во внимание длину, конфигурацию воздуховода и количество изгибов отводящего канала.

Допускается установка принудительной вентиляции только на отток или приток воздуха, но оптимальный вариант – это вентилятор, которые работает в двух режимах.

Пример расчета принудительной вентиляции

Под конкретный котел и с учетом особенностей помещения, где установлен агрегат, применяется система вентиляции с определенными параметрами, при расчете которых учитывается:

• мощность котла,
• размер помещения,
• особенности конфигурации системы отопления.

На основе этих факторов рассчитывается способ подачи воздуха, а также диаметр и длина воздуховода.

Только точный расчет и грамотная организация вытяжки является гарантом эффективной и безопасной работы газового котла.

Примерный расчет для системы принудительной вентиляции в помещении 4 на 3 метра с высотой потолка 2,2 м:

1. Сначала нужно рассчитать объем помещения: 4 х 3 х 2,2 = 26,4 м³, округлить в большую сторону (27 м³).
2. Важно помнить, что воздух должен смениться за час трижды, из этого следует, что мощность вентилятора должна составлять 81, м³ в час. Это расчет без учета силы сопротивления воздуха при проходе по дымоходу.
3. Для точности к 81 м³ надо прибавить 40%. В результате получится цифра, определяющая необходимую мощность вентилятора в 113,4, при округлении — 114 м³ в час.

Монтаж вытяжки для котла

Для устройства принудительной вытяжки для газового котла понадобится:

• вентилятор с обратным клапаном,
• решетка для вентиляционного отверстия,
• воздуховод из ПВХ.

Можно обойтись и вентилятором без обратного клапана, но это снизит уровень безопасности в помещении. Воздуховод подбирается с учетом диаметра вентилятора.

Последовательность работ:

1. Разметка места для воздуховода.
2. Высверливание перфоратором отверстия.
3. Вставка ПВХ трубы в пробитое отверстие.
4. Заделка монтажной пеной щелей между стеной и трубой.
5. Установка вентилятора.
6. Монтаж вентиляционной решетки.

При пробивке отверстия под воздуховод необходимо учесть диаметр трубы и прибавить к нему 1 см, чтобы без проблем вставить воздуховод, а щели, которые при этом образуются можно быстро заделать монтажной пеной.

Рекомендации по установке дымоходов

Для более высокой эффективности газового котла и безопасной работе оборудования важно соблюдать и общие правила при установке вертикального дымохода:

1. Сечение дымохода должно соответствовать диаметру патрубка на котле. Как правило, в инструкции к газовому агрегату указывается тип и особенности дымохода. Соблюдение требований, обозначенных в инструкции, сделает работу газового оборудование безопасной и эффективной.
2. Минимальная высота над коньком кровли не должна быть ниже 0,5 метра.
3. Количество колен в дымоходе — не более трех.
4. Обязательна установка защитного козырька, ревизионного окошка и конденсатоотводчика.

Вытяжка для газового котла в частном доме: какая должна быть

Здравствуйте, уважаемые читатели сайта ballony.com.ua. Какую роль выполняет вытяжка для газового котла в частном доме? Какие у неё разновидности и методы монтажа, как грамотно рассчитать её параметры? Эти и сопутствующие вопросы всегда актуальны для жителей частных домов.

Так как газовые котлы – это довольно опасная техника, её нужно оснащать специальными вытяжками. Они могут быть из разных материалов и отличаться по конфигурации, но всегда монтируются строго по действующим нормативам.
Оглавление статьи:

1. Требования
2. Версии вентиляции
3. Коаксиальное решение
4. Материалы и монтаж
5. Расчётные операции
6. Ценовые аспекты

Требования

Если сила газового аппарата превосходит 30 кВт, для его монтажа применяется обособленное строение или помещение.

Модели с мощью более 150 кВт размещаются в котельных.

Версии до 30 кВт ставятся на кухнях, в коридорах и комнатах.

Критерии вентиляции в котельной с газовым котлом для частного дома систематизированы в данной таблице:

Величины	Минимальный параметр	Обязательные условия
Площадь	15 кв.м.	Мощный фундамент. Бетонированный пол. Наличие водопровода, канализации, отопительной трубы, естественного освещения. Утёплённые стены. Форточка. Огнеупорные материалы стен и двери. Обособленные каналы для устранения газов и попадания воздуха
Высота потолков	220 см
Окно	3 куб. см на 1 куб.м
Примерная высота зазора под дверью	2,5 см
Диаметр дырочек (4-5 штук) в двери	2 см
Вентиляционное окошко	1/30 от совокупной площади
Дистанция от стены до газовой техники	10 см

Это основные требования по СНиП по вытяжке для газового котла в частном доме. Также следует учитывать и разрешённые зоны для сотворения котельных:

• пристроенные сооружения,
• отдельные боксы,
• чердаки,
• цоколи,
• подвалы.

Последние два пункта позволены для аппаратов на сжиженном горючем.

Требования к вытяжке для настенного газового котла в частном доме более лояльные. Ведь мощность таких аппаратов не более 30 кВт. Их можно монтировать на кухнях и в ванных.

Сами требования таковы:

Дистанции:	Необходимый минимум (см)	Условия
Труба в горизонтальном исполнении – потолок.	20	Все поверхности помещения создаются из невоспламеняющихся материалов. Выходной сектор трубы отделывается огнестойкой изоляцией.
Эта же труба – дополнительная стена	60
Уличная стена с выведенной частью трубы – окончание дымоотвода	30
Поверхность пола — труба	20

Версии вентиляции

Вентиляция для газового котла в частном доме создаётся так:

• Естественно — для аппаратов с мощью до 30 кВт.
• Принудительно – для более сильных систем.

Первый вариант устраивается в небольших строениях со скромной отопительной техникой: сараи, гаражи, подвалы, чердаки и тд.

Путями проникновения воздуха служат окна, прорези под дверьми. Вытяжка устраивается через трубы вверху стен, либо потолки, тогда выводится наружу, над кровлей.

Какая должна быть вытяжка для газового котла в частном доме в первом раскладе? Здесь подразумевается соответствие этим пунктам:

1. Незначительные дырки в двери ближе к полу. Если она и пол отделяется пространством в 2,5 см и больше, они не нужны.
2. Должное естественное освещение.
3. Хорошо открываемая форточка.
4. Отверстие в стене диаметром 15-20 см в дистанции 1-1,5 м от котла.
5. При наличии вентиляционной шахты в стене ставится декоративная решётка, а труба, выходящая на крышу, защищается колпаком.
6. Установка приточных клапанов – альтернатива п.5.
7. Если котёл устроен на кухне, вытяжка уходит в специальную шахту стандартным способом.
8. При отсутствии шахты трубы проходят вдоль стен комнат и чердака, и преодолевают кровлю.
9. Трубы дополняются такими компонентами, как шиберы, решётки, заслонки и т.д.

Как правильно сделать дымоход для газового котла в частном доме, показано в предложенной структуре:

Монтируется два туннеля: для воздуха и устранения вредных веществ. Для сотворения первого надо:

1. Подобрать отрезок трубы из пластика, решётку нужных параметров и обратный клапан. Чем мощнее котёл, тем значительнее диаметр трубы. При его силе до 30 кВт, хватит параметра 15 см.
2. Пробить насквозь наружное отверстие около котла, но не выше его функционального спектра. В созданное пространство устанавливается патрубок, пустоты заполняются цементной смесью.
3. Снаружи на него ставится мелкая решётка. Внутри – обратный клапан.

Выводящим каналом тоже может быть пластиковая труба. Её минимальный диаметр — 2 см. Форма – круглая. Поверхность внутри – гладкая.

Для работы понадобятся:

• специальная циркулярная пила,
• силиконовый герметик,
• теплоизоляция – напыляемый утеплитель.

Она должна выйти поверх кровли на 50-100 см. Затем накрывается оборонительным колпаком.

Уделяется особое внимание её диаметру. Он обуславливается динамикой воздушного обмена, объёмом помещения и прочими факторами. Зачастую применяют готовые таблицы с расчётами, например такую:

Также можно посмотреть, как устраивается естественная система на практике в данном видео:

Если она не справляется с задачами, то устраивается принудительная вентиляция. Для этого в каналы ставится специальный вентилятор. Специалисты рекомендуют создавать комбинацию, при которой воздух направляется в отсек сгорания, а продукция сжигания выйдет с оптимальной динамикой для воздушного обмена.

Как сделать вытяжку для газового котла в частном доме в подобной комбинации? Сначала ставится естественная конструкция, затем вентиляторы, кабели их питания, датчики, фильтры, шумоизоляция, и настраивается сам котёл.

Для грамотного подбора вентилятора учитывается его КПД. При объёме котельной 10 куб.м. и условии трёхкратного обновления воздуха в час, получается умножения 10 х 3. Результат – это минимальный КПД вентилятора.

Для надёжности выбирайте изделия с корпусами из пластика и металла. Они стойки к износам, деформации и жару.

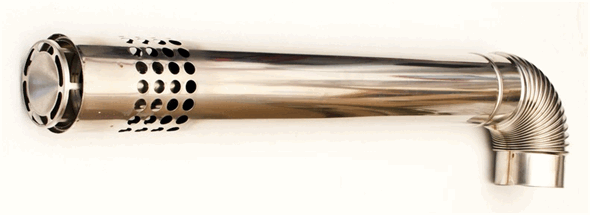

Коаксиальное решение

Сегодня оно в силу своей практичности и надёжности имеет солидную популярность.

Структура системы – труба в трубе. Так синхронно устраняется отработка горения, и подаётся новый воздух.

У коаксиальных дымоходов есть два вида: горизонтальные и вертикальные. Первые монтируются в стене, вторые через потолок выводятся на чердак и кровлю.

У данного решения есть существенный минус – обморожение конденсата того сектора, что находится снаружи.

Выход из дилеммы кроется в специальном комплекте коаксиальных труб для защиты от обледенения. Это специальный набор, стойкий к морозам. Его выпускают многие бренды. Например, дымоход «Премиум» УТДК

Его материал – алюминий. Плотность – 2 мм. Для создания внешней и внутренней трубы применён антикоррозийный алюминиевый сплав и технология без швов.

Трубы покрывает полиэфирная глянцевая краска RAK 9003, устойчивая к ультрафиолету.

Особенности обустройства помещения, вентиляционных каналов и коаксиального дымохода следующие:

1. Труба возвышается минимум на 2 м над землёй.
2. Наименьшая дистанция от неё до верхнего окна – 1 м.
3. В монтаже сборника конденсата нет необходимости, если труба монтируется по вектору к улице и под наклоном от 3 до 12 градусов.
4. Магистраль нельзя выводить в ближайшее помещение.
5. Труба с газом и выход дымоотвода отделяются на 20 см (минимум).

В стандартный коаксиальный комплект входят:

• труба,
• колена,
• переходники,
• накладки,
• обжимные кольца,
• крепёжные болты.

Горизонтальная версия применяется намного чаще, так как более дешёвая и простая в монтаже. Она идёт на улицу сквозь стену.

Предварительно в стене высверливается подходящее отверстие. В него ставится гильза и фиксируется герметиком. Следующие шаги:

1. В гильзу ставится дымоход.
2. Устанавливается контактное кольцо.
3. На угол монтируется манжет.
4. На дымоход ставятся пластиковые детали.
5. К нему подключается угол.
6. На манжету ставится стяжка.
7. Участок наружной стены покрывается декоративной накладкой.
8. Запускается котёл, проверяется герметичность системы.

Материалы и монтаж

Для создания дымоотвода применяется кирпич, сталь и керамика. Первая вариация очень дорогая, сложная в создании и недолговечная.

Поэтому кирпичный дымоход для газового котла в частном доме сегодня мало востребован. Но его выбирают в ситуации, когда в определённый период дом невозможно газифицировать. Тогда такой вариант становится шахтой, а дымоход делается из стали. Он представляет собой оцинкованное изделие с одним контуром. Плотность его стенок зависит от температурных показателей выходящих газов. Он устраивается в кирпичной шахте по следующей схеме:

Стальные трубы гораздо проще монтировать. Толщина их стенок подбирается по уровню нагрева. Минимальный параметр – 0,5- 0,6 мм. Сам материал стоек к конденсату, но не к износам и прогоранию. Этот вариант логичен при проведении реконструкции дымоотвода и при отсутствии условий для столба из керамики.

Стальные туннели негативно отражаются на облике дома, и поэтому закрываются кирпичами или прочими материалами.

На рынке есть две версии таких труб: с одним и двумя контурами. Вторая вариация включает в себя две трубы, одна вставлена во вторую. Пустоту между ними заполняет базальтовый материал.

Для создания этого варианта применяется сталь: нержавейка и оцинковка.

Дымоход из нержавейки более дорогой, но безопасный. А оцинкованное покрытие при температуре от 415 градусов выделяет ядовитые пары. Поэтому лучше приобретать изделие, в котором обе трубы сделаны из нержавейки высокого качества.

Можно отказаться от приобретения модели с двумя контурами, но требуется знать, как её сделать своими руками.

Для этой задачи труба окутывается огнестойкой теплоизоляцией (базальтом, керамзитом и т.п.).

Затем всё это помещается в трубу с большим диаметром.

Сборка деталей начинается с нижних элементов, используется методика «труба в трубу».

Для обеспечения практичного очищения конструкции устраиваются ревизионные колодцы в нужном количестве.

Для лучшей стойкости кронштейны на стенах фиксируются на дистанции 10-15 см друг от друга.

Если нет принудительной тяги, то максимальная длина горизонтальных компонентов составляет 1 м.

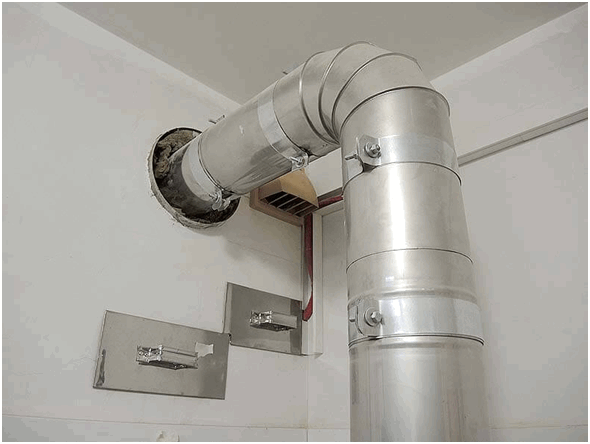

Пример такого канала, созданного своими руками – фото:

Универсальной версии считается керамическая система. Её плюсы:

1. Стойкость к грязи, химической агрессии.
2. Долговечность.
3. Лёгкое очищение.
4. Несложный монтаж.

Недостаток кроет

Вентиляция для газового котла в частном доме: правила обустройства

Необходимость в монтаже вентиляционной системы распространяется не только на комнаты, в которых жильцы проводят основное время – спальни, гостиные, кухни – но и на нежилые помещения. Вентилирование особенно нужно, если в подсобках и котельных установлено отопительное оборудование.

И для безопасной жизни людей, и для беспроблемной эксплуатации дающего тепло агрегата требуется грамотно организованная система воздухообмена. Все о том, как должна быть устроена вентиляция для газового котла в частном доме, вы узнаете из представленной нами статьи.

Мы подскажем, что нужно учесть на предварительном этапе. Объясним, что следует сделать перед монтажом вентиляционных каналов, какие правила соблюдать в процессе установки системы. Эта информация может пригодиться, если часть работ вы захотите выполнить самостоятельно, без привлечения специалистов.

Содержание статьи:

Для чего нужна вентиляция?

Некоторые собственники коттеджей и дачных домов сомневаются в необходимости вентиляции или утверждают, что для обеспечения воздухообмена достаточно открытой форточки в котельной.

Однако форточку держать открытой все время невозможно. Нередко для полноценного отвода отработанного воздуха необходима бывает механизированная вытяжка, поэтому кроме естественной вентиляции приходится устанавливать и принудительную.

Для установки газового котла подходит коридор, прихожая, кухня (по новым правилам в ванной – нельзя), но лучшим и наиболее безопасным местом считается отдельная котельная с налаженной системой вентиляции

Система отведения газов выполняет очень важные функции:

• Поставляет кислород в объеме, необходимом для обеспечения процесса горения топлива. Как известно, дефицит кислорода чреват такими последствиями, как уменьшение теплоотдачи, неполное сгорание или увеличение количества требуемого топлива, преждевременный износ оборудования, засорение дымохода гарью и копотью.
• Удаляет продукты горения. Часть угарного газа может проникать в помещение даже при правильной установке и эксплуатации дымохода, а критическая концентрация его в воздухе – прямая угроза здоровью проживающих в доме людей.
• Выводит газ при случайном попадании его в воздух. Возможность нарушения герметичности газовых линий также не нужно упускать из виду – редко, но утечка пропана происходит. Результатом может стать или отравление жильцов, или мощный взрыв.

Защитить от негативных последствий может только продуманная, спроектированная согласно требованиям СНиП система вентиляции при установке газового котла. Благодаря вы защитите семью от взрыва, пожара и отравления, снизите нагрузку на котел, уменьшите расход топлива и увеличите теплоотдачу обогревательного оборудования.

Требования к установке: все по закону

При , которые стали популярным благодаря недорогому топливу, требования предъявляются как к самой котельной, если агрегат располагают в отдельном нежилом помещении, так и к подбору мест для всех элементов вентиляционной системы.

Если бытовой газовый котел обладает мощностью более 30 кВт, его требуется установить в отдельном помещении. Оно может находится как в жилом здании, так и за его пределами

Для агрегатов, мощность которых превышает 150 кВт, возводят отдельное строение или делают пристройку к жилому дому. По соседству с котельной, через смежную стену, должно находиться нежилое помещение.

Правила вентиляции и кондиционирования изложены в СНиП 2.04.05—91. Основное требование касается воздухообмена, который должен совершаться в полном объеме не менее 3 раз в течение часа.

Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:

• наличие прочного фундамента и бетонированного пола;
• проложенные коммуникации – водопровод, канализацию, трубы отопления;
• утепление стен и газоотвода для предотвращения замерзания в холодный период;
• площадь – не менее 15 м³;
• высоту потолков – 2,2 м и выше;
• обязательное естественное освещение – окно размером не менее 3 см² на каждый кубометр объема котельной.

Для обеспечения естественной вентиляции окно оснащают форточкой, а под входной дверью оставляют небольшой зазор для свободного поступления воздуха – высотой примерно 2,5 см. Вместо щели применяют перфорацию двери – в нижней части, прилегающей к полу или порогу, проделывают несколько отверстий диаметром около 2 см.

Если дверь пристройки ведет в дом, точнее, в нежилую комнату, то ее изготавливают из огнестойкого материала с высоким классом пожаробезопасности.

Нередко в качестве топлива используют не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом

Для баллонов оборудуется еще одно дополнительное помещение, а с котлом их соединяют посредством подающей топливо трубы.

Требования, касающиеся дымоходов и вентиляции:

• вывод газов и подача воздуха осуществляются через отдельные каналы;
• размер вентиляционного окна для притока воздуха – не менее 1/30 от площади котельной;
• котел устанавливают на минимальном расстоянии от выхода дымоотводной трубы и вентиляционной шахты;
• если коаксиальный дымоход проводят через стену, то организуют два отверстия: первое – непосредственно для трубы, второе – для технического обслуживания.

Установленные в частном доме вентканалы для напольного или должны быть открытыми всегда, чтобы циркуляция воздуха производилась постоянно.

О видах вентиляции в частном доме

Побуждение воздухообмена происходит двумя способами: или естественным путем, или принуждением.

Естественную схему используют, если пользуются котлом мощностью до 30 кВт при выполнении всех требований установки, предъявленных производителем. Обеспечение вентиляции для работы более мощных агрегатов осуществляется принудительно, с помощью вентиляторов. Рассмотрим оба способа вентиляции.

Вариант #1 – естественная система

Менее продуктивная, но более простая естественная вентиляция уместна в небольших домах с маломощным отопительным оборудованием. Часто ее хватает для воздухообменных процессов, происходящих в подвалах, на чердаках, в сараях и гаражах.

Приток воздуха происходит через форточки, приоткрытые окна, отверстия под дверями, а вытяжка – через воздуховоды, установленные в верхней части стен или в потолке и выведенные над кровлей

Правильно организованная вентиляция «захватывает» весь воздушный объем котельной. Для этого отверстия для притока и выхода воздуха устраивают в противоположных точках помещения.

Например, устанавливают котел прямо напротив двери, а вытяжное отверстие – над газовым оборудованием. Воздух движется снизу, перемещается через всю комнату и поднимается вверх к вытяжке. Окно в таком случае может находиться на любой стене.

Для устройства приточно-вытяжной вентиляции нужно выполнить ряд действий:

1. В нижней части дверного полотна проделать несколько отверстий сверлом или маленькой коронкой. Если между дверью и полом/порогом есть щель 2,5 см и более, перфорация не нужна.
2. Проверить, достаточно ли естественного освещения для обслуживания котла и хорошо ли открывается форточка.
3. Для обеспечения постоянного притока воздуха с улицы можно проделать в стене отверстие диаметром 150-200 мм. Для этого используют перфоратор или дрель с насадкой-коронкой нужного размера.
4. Если в стене предусмотрена вентиляционная шахта, установить на стене декоративную решетку и проконтролировать, что выведенная на кровлю труба защищена от дождя и ветра колпаком.

Отверстие в стене также нельзя оставлять без защиты – через него в помещение может попасть мусор или проникнуть грызуны.

Обычно с наружной стороны отверстие или гильзу, вставленную в стену, оснащают решеткой из металла. Пластиковые детали считаются ненадежными и быстро ломаются

Приточные клапаны, которые имеются в продаже, изначально оснащены дополнительными средствами защиты – решеткой, сеткой или лючком, который обычно держат в открытом состоянии.

Выходное отверстие не рекомендуется устраивать рядом с котлом. В холодный сезон резкое снижение температуры может повлиять на работу котла, поэтому сверлить стену лучше на расстоянии не менее 1-1,5 м от места установки агрегата.

Преимущество естественной вентиляции, как и естественного освещения – полная независимость от исправности электросети. Если по каким-то причинам электричество в доме пропадет, воздухообмен в котельной не нарушится, а света будет достаточно для регулировки оборудования

Если котел установлен на кухне, вытяжной воздуховод выводится в вентиляционную шахту традиционным способом – через отверстие, расположенное под потолком. Иногда это просто труба, ведущая на чердак, а оттуда – на крышу.

Система – это пример канальной системы. Каналы могут проходить под подвесным потолком, в нишах и шахтах.

Если нет шахты, трубу проводят вдоль стен помещений и чердака, а затем выводят наружу через кровлю, проделав отверстие по диаметру

Кроме труб используют шиберы, заслонки, соединительные элементы, декоративные решетки, воздухозаборники, аэраторы.

Несколько советов по монтажу воздуховода:

Галерея изображений

Фото из

Пластиковая труба для воздуховода

Циркулярка для резки труб

Силиконовый герметик в качестве клея

Напыляемый утеплитель для теплоизоляции вентканала

Преимущество напыляемого утеплителя – в возможности его нанесения на уже установленные трубы. Процесс происходит быстро и легко, причем можно теплоизолировать криволинейно установленные воздуховоды и трубы, расположенные в труднодоступных местах.

На кровле трубу выводят на высоту 0,5-1 м над кровельным покрытием и накрывают оголовком – специальным защитным колпаком.

Нужно помнить, что диаметр каналов вентиляции для газового котла зависит от скорости воздухообмена, объема помещения и других факторов. Чтобы избежать сложных вычислений, можно воспользоваться готовыми таблицами

Ответственные производители котельного оборудования предоставляют информативные инструкции по установке и эксплуатации агрегатов. В технической документации можно найти рекомендации и по выбору систем вентиляции с указанием технических характеристик вентканалов.

Вариант #2 – принудительная система

Если естественного воздухообмена недостаточно для выполнения рекомендаций производителя по эксплуатации котла, то требуется установить канальный вентилятор. Однако лучшее решение – это комбинированная система с использованием фильтров, и вентиляторов.

В результате работы системы вентиляции воздух нагнетается в камеру сгорания, а продукты сгорания выводятся с нужной для воздухообмена скоростью.

Современные газовые котлы для бытового использования укомплектованы автоматикой, которая регулирует подачу топлива в зависимости от окружающей температуры и других показателей

Хорошо настроенная вентиляция вкупе с отрегулированным оборудованием создают микроклимат, при котором экономится топливо и возрастает эффективность всей

Чтобы правильно подобрать вентилятор, нужно учитывать его производительность. Предположим, что объем котельной – 10 м³. По требованиям, за 1 час в помещении воздух должен меняться 3 раза, то есть 10 х 3 = 30 м³/ч – минимальная производительность вентилятора.

В вентканалы для газовых котлов рекомендуем устанавливать надежные вентиляторы в металлических или пластиковых корпусах. Они отличаются тем, что не деформируются со временем и выдерживают высокие температуры

Можно использовать автоматическую регулировку, которая включает вентиляционное оборудование вместе с запуском котла.

Коаксиальный дымоход как элемент вентиляции

Благодаря своей конструкции пользуются вполне обоснованной популярностью. Их собирают по схеме «труба в трубе», что позволяет выполнять сразу две необходимые для газового оборудования функции: вывод продуктов горения наружу и подачу воздуха для обеспечения процесса горения.

Коаксиальные дымоходы делятся на два вида: горизонтально и вертикально расположенные. Первые устанавливают в стену, вторые выводят через перекрытие на чердак, затем на кровлю. Вертикальная система отвода газов длиннее, дороже, сложнее в монтаже и требует установки конденсатосборника.

Единственный минус оборудования – риск замерзания конденсата на наружной части, выведенной наружу. Проблема решается утеплением трубы минватой или другим теплоизоляционным материалом, хотя в морозы и это не спасет

Для борьбы с наледью конец трубы оснащают решетчатым оголовком.

Несколько правил правильной :

• Вывод трубы рекомендуют оборудовать на высоте 2 м над землей.
• Расстояние от трубы до расположенного сверху окна – не менее 1 м.
• Сборник конденсата не обязателен, если трубу установить под наклоном 3-12° по направлению к улице.
• Выводить магистраль в соседнее помещение запрещено.

Если рядом с выходом дымохода расположена газовая труба, расстояние между ними должно быть 0,2 м или более.

Стандартная комплектация горизонтального оборудования состоит из трубы, колена для подключения к котлу, переходников, декоративных накладок, обжимных колец, крепежных болтов.

Пример монтажа горизонтального коаксиального дымохода, выходящего наружу через стену:

Галерея изображений

Фото из

Шаг 1 – гильза в стене

Шаг 2 – монтаж дымохода в гильзу

Шаг 3 – соединительное металлическое кольцо

Шаг 4 – манжета на угол

Шаг 5 – пластиковый элемент на дымоход

Шаг 6 – подключение угла к дымоходу

Шаг 7 – стяжка на манжету

Шаг 8 – декоративный элемент на внешнюю стену

Мероприятия по монтажу горизонтального коаксиального дымохода признаны наиболее легкими в плане исполнения, поэтому рекомендуются для самостоятельной установки. В конце работ проводится ввод котла в эксплуатацию и проверка герметичности подключенной трубы.

Выводы и полезное видео по теме

Видео #1. Как предусмотреть все нюансы при устройстве котельной:

Видео #2. Подробнее об установке естественной вентиляции:

Видео #3. Обзор коаксиального дымохода:

Принципы устройства вентиляции котельной для газового оборудования похожи на оснащение воздуховодами других помещений, поэтому для опытных мастеров большая часть работ вполне доступна и осуществима.

Наиболее сложный этап касается проектирования и расчетов – чтобы не наделать ошибок, рекомендуем обратиться к инженерам-теплотехникам или квалифицированным монтажникам-газовикам.

Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы по заинтересовавшим моментам, размещайте фото по теме статьи. Расскажите о том, как устраивали вентиляционную систему в собственной котельной. Делитесь полезными сведениями, которые пригодятся посетителям сайта.

Вытяжка для газового котла в частном доме: устройство дымоходов

Добрый день, уважаемые читатели! Не кажется ли вам, что установка газовых отопительных приборов с нарушением соответствующих норм и правил, а также халатное обращение с ними во время эксплуатации привели за последние годы уже к запредельному, просто ужасающему количеству трагедий. Я рисковать не хочу, поэтому перед началом газификации изучил массу нормативной документации и пришёл к выводу, что кроме всего прочего необходима и вытяжка для газового котла в частном доме.

Зачем нужна собственная вентиляционная система для газового котла?

В случае обустройства автономной вентиляции для газового котла она не только будет удалять продукты горения и отработанный воздух из частного дома и заменять его на свежий с улицы, но и выполнять следующие функции:

• предотвращать угрозу взрыва в случае утечки природного газа. Скопившийся в закрытом пространстве газ при определённой концентрации превращается во взрывоопасную горючую смесь. При чём опасность утечки может возникнуть не только из самого котла отопления при погасании факела, но и через разъёмные соединения;
• обеспечивать постоянное поступление кислорода, участвующего в процессе распада топлива при горении. От недостатка кислорода в камере сгорания снижается интенсивность горения топлива, соответственно падает теплоотдача прибора и увеличивается потребление газа;
• обеспечивать чистоту воздуха внутри жилых помещений. Попадание угарного газа даже в незначительном количестве может оказать негативное воздействие на здоровье жильцов дома;
• снижать количество скопившейся сажи и копоти на составных элементах топочной камеры. При отсутствии вентиляционной системы или её плохой работе сажа и копоть не уходят наружу, а оседают на стенках воздуховода, уменьшая его в сечении. При чрезмерном засорении дымоотводного канала есть большая вероятность попадания угарного газа в жилые комнаты.

Какие требования предъявляются к помещению для размещения газового котла?

Монтажные работы по установке газового оборудования — это не время для экспериментов. Действовать нужно только в строгом соответствии с нормами и правилами, установленными в строительстве. Прежде, чем приступать к работе нужно ознакомиться с несколькими СНиП по газоснабжению — они в свободном доступе в интернете, и в обязательном порядке изучить инструкцию, прилагаемую к котлу производителем. Важно также правильно выбрать место его установки.

Так, например, газовую плиту и маломощный котёл, работающий на природном газе, можно разместить в кухне или коридоре с высотой потолка не менее 2,2 м, площадью от 15 м², при наличии в нём окна с форточкой. Если же, установке подлежит газовый котёл напольного исполнения, мощность которого превышает 30 кВт и продукты сгорания отводятся в дымоход, то необходимо уже отдельное помещение (котельная). Для оборудования такой котельной, согласно СП 62.13330.2011 (Актуализированной редакции СНиП 42-01-2002), можно использовать:

1. отдельное строение;
2. пристройку к основному зданию;
3. пространство чердака;
4. цокольный этаж;
5. помещение подвала.

При чём, использовать подвальный и цокольный этаж для обустройства газовой котельной разрешается только при наличии в них оконных проёмов, обеспечивающих естественное освещение. Отдельно стоящая котельная должна иметь под собой собственную опорную конструкцию, которая не связана с фундаментом основной постройки.

Вне зависимости от места размещения котельной, в ней должна быть оборудована эффективная вентиляционная система, обеспечивающая трёхкратное обновление воздуха в течение часа.

Кроме того, это помещение должно соответствовать ряду требований, а именно иметь:

• площадь — минимум 4 м² на один отопительный прибор;
• объём — не менее 13,5 м³;
• высоту потолочного перекрытия — от 2,2 м;
• отдельный вход с шириной проёма — от 80 см;
• воздухозаборный проём площадью сечения не менее 25 см² в нижней части дверного полотна или стены или небольшого размера щель между торцом двери и напольным покрытием;
• окна с открывающимися створками. Норма площади остекления 1 м³ взрывоопасных помещений составляет минимум 0,05 м²;
• оштукатуренную поверхность стен. Не допускается отделка обоями, легковоспламеняющимися панелями;
• ровный пол, выполненный из негорючих стройматериалов.

К газовому агрегату должен быть обеспечен свободный подход со всех сторон. Поступление в топку насыщенных кислородом масс воздуха, необходимых для процесса горения топлива, осуществляется через вентканал. Его устраивают в верхней части стен или в перекрытие потолка. А, чтобы данный воздуховод было удобнее чистить, на 300 мм ниже его оборудуют специальный лючок, который представляет собой небольшое отверстие, закрывающееся заглушкой или створкой.

Принцип движения воздуха

Характер движения воздуха в котельной зависит от вида применённой вентиляции: вытеснением отработанного воздуха или перемешиванием его с чистым воздухом.

При вентилировании по принципу вытеснения свежий воздух подаётся в нижний уровень топочной, а затем медленно перемещается в рабочую зону и удаляется через верхние вентиляционные каналы. У такого способа вентиляции есть существенный недостаток — вредные вещества могут концентрироваться за границами приточной струи, что замедляет воздухообмен в котельной.

При осуществлении вентиляции по принципу перемешивания чистый воздух к месту расположения котла поступает уже смешанным с воздухом котельной и удаляется с помощью вытяжки.

При таком способе концентрация вредных веществ распределяется равномерно по объёму помещения и также равномерно удаляется.

Естественные и принудительный способ обновления воздуха в котельной

Если в котельной тяга создаётся при искусственном побуждении, то движение воздуха происходит под действием вентилятора, установленного перед вентиляционной решёткой на входном отверстии воздуховода в топочную комнату. Выбор его мощности зависит от длины воздуховодов, размера проходного сечения, количества изгибов в системе.

Естественный способ проветривания более простой. Он не требует монтажа дополнительного оборудования, хорошая вентиляция обеспечивается за счёт открытых окон и форточек, отверстий в дверных полотнах и зазорах под ними, вентканалов в стенах. При естественной тяги приток воздуха обеспечивается за счёт разницы между давлением воздушной среды снаружи и внутри помещения. На величину силы естественной тяги могут также оказать влияние погодные условия.

Проветривание котельной обеспечивается только при более низкой уличной температуре. В противном случае может возникнуть обратная тяга. Поэтому, даже с хорошей естественной тягой в котельной желательно установить небольшой вытяжной вентилятор, который поспособствует более интенсивному воздухообмену при любых обстоятельствах. При установке технических устройств для притока воздуха принудительным способом в помещении создаётся повышенный уровень давления и происходит выталкивание угарного газа через воздуховод.

Вентиляционная система вытяжного типа работает за счёт принудительного оттока продуктов сгорания природного газа из помещения.

Ну, а наиболее оптимальным вариантом для принудительного проветривания котельной будет приточно — вытяжной тип вентиляции. Он обеспечивает передвижение воздуха в двух направлениях — приток чистого воздуха с улицы и вытяжку продуктов горения из помещения наружу.

Особенности канальной и безканальной вентиляции

В зависимости от конструктивного исполнения газовая вентиляция может быть канального и безканального типа. Различить их между собой достаточно просто:

1. если воздуховоды отсутствуют, а для вентилирования помещения имеются специальные отверстия в ограждающих конструкциях, то такая вентиляция называется безканальной;
2. при канальной вентиляции воздухообмен осуществляется с помощью специальных труб, проведённых по дому.

Расчёт системы вентиляции

Если есть желание самостоятельно выполнить работы по устройству вентиляции газового котла, то необходимо прежде всего составить схему, рассчитать размеры сечения труб, мощность и количество оборудования для принудительного вентилирования котельной. В качестве исходных данных берутся значения следующих параметров:

• геометрических размеров котельной;
• коэффициента, увеличивающего кратность обновления воздуха. Он представляет собой соотношение между оптимальной высотой потолка в котельной (6 м) для обеспечения трёхкратной замены воздуха и реальным размером. При этом, снижение высоты потолка от нормативного показателя на каждый 1 метр влечёт за собой увеличение количества поступающей свежей массы воздуха на 25%;
• скорости входящего воздушного потока — не менее 1 м/с.

Для примера расчёта внутреннего диаметра вытяжки и размера приточного отверстия рассмотрим помещение котельной со следующими габаритами:

1. длиной — 3 м;
2. шириной — 4 м;
3. высотой потолка — 2,8 м.

Соответственно объём помещения будет равен v = 3*4*2,8 = 33,6 м³, а коэффициент кратности k = (6-2,8)*0,25+3 = 3,8.

Количество воздуха, которое нужно заместить за 1 час вентиляции V = 3,8*33,6 = 127,68 м³.

Площадь сечения вытяжной трубы в котельной дома можно рассчитать следующим образом: S = 127,68/3600 = 0,035 м².

Обычно для обустройства системы вентиляции используют трубу круглого сечения, поэтому для расчёта её диаметра можно воспользоваться следующей формулой: D=2√S/π =2√0,035/3,14 = 0,211 м². Ближайший внутренний диаметр из сортамента труб — 225 мм. Такой же размер сечение должен быть у приточного отверстия.

Определить оптимальный диаметр воздуховода, уже зная потребность в воздухе для конкретного помещения, можно и другим методом — при помощи таблицы 1.

Таблица зависимости размера сечения воздуховода от нормы расхода воздуха

Таблица 1.

Монтаж в помещении

Газовая вентиляция в котельной может быть как вытяжного, так и приточного типа. Рассмотрим процесс монтажа каждого типа.

Вытяжная вентиляция

Для устройства данного типа вентиляции нужно соблюдать следующую последовательность действий:

• нанести разметку выходного отверстия воздуховода. Она выполняется по размеру диаметра трубы с запасом примерно в 1 см. При выборе места прокладки трубы для вытяжки, следует учесть, что его выходное отверстие должно находится не ближе одного метра к газовому котлу, чтобы холодный воздух не повлиял на работу прибора;
• просверлить отверстие;
• установить вытяжную трубу в просверленный проём с небольшим уклоном от газового котла в сторону улицы;
• использовать для заполнения зазоров монтажную пену и только когда она затвердеет удалить излишки;
• установить заслонку, с помощью которой регулируется величина проходного отверстия;
• установить вытяжной вентилятор;
• прикрепить на выходе вентиляционную решётку. Она выступит защитой жилья от проникновения насекомых и уличной пыли, а также придаст системе законченный вид.

Вентиляция приточного типа

Монтаж приточной вентиляции осуществляется аналогичным образом, с одним только отличием: вместо вытяжного вентилятора устанавливается прибор приточного типа. Он принимает поток воздуха, охлаждает его или согревает, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки — приточный вентилятор. Смотрите видео по монтажу:

Испытание и проверка

Проверку эффективности работы вытяжки газового котла проводят при закрытой входной двери и открытом окне в котельной. Обычную бумажную салфетку прикладывают к входному отверстию вентканала. При нормальном функционировании вентиляции она притянется к отверстию, в случае засорения канала или неверно выполненного монтажа салфетка упадёт на пол.

Требования к вентиляции для котла

Газовая вентиляция должна соответствовать следующим требованиям:

1. допустимый угол уклона отдельных элементов дымохода — не более 30º;
2. длина максимального ответвления — 1 м;
3. максимально допустимое количество колен в дымоходе — 3 шт.;
4. в системе должны отсутствовать уступы и сужения поперечного профиля;
5. в состав конструкции должны входить устройства для ревизии и капельник;
6. места поворотов оснащаются очистным лючком;
7. для обустройства вентиляции применяются только идеально гладкие изнутри изделия;
8. расстояние между воздуховодов и поверхностью потолка и стен из легковоспламеняющихся материалов должно быть не менее 0,25 м. Допускается сокращение этого расстояния до 5 см для конструктивных элементов из негорючих материалов;
9. минимальный размер вентиляционного приточного отверстия для подачи воздуха с улицы — 8 см² на 1 кВт номинальной мощности газового агрегата; для притока воздуха изнутри — 30 см² на 1 кВт.

Виды материалов для устройства вытяжки

Для сооружения вытяжки можно использовать керамику, кирпич, стальной прокат.

Кладка из кирпича

Кирпич традиционно используется для устройства дымоходов твёрдотопливных приборов. Он способен выдержать достаточно высокую температуру воздуха изнутри.

Газовые агрегаты работают при более низкой температуре внутри дымохода, поэтому на его стенках может образовываться конденсат, разрушающий структуру кирпича. Это может негативно повлиять на качество работы вытяжки, безопасность и внешний вид.

Керамические изделия

Керамические трубы — это универсальные изделия для обустройства вентиляционных проходов для любых типов котлов. Они термостойкие, долговечные, обладают гладкой внутренней поверхностью, позволяющей беспрепятственно перемещаться воздушным потокам. Однако накапливать влагу, поэтому такая вытяжка для газового агрегата должна дополнительно вентилироваться.

Стальные дымоходы

Для газового котла малой и средней мощности можно использовать обычный стальной прокат, для мощных агрегатов лучше взять жаростойкую сэндвич трубу из нержавейки, конструкция которой состоит из двух труб с разным диаметром. Они вставлены одна в другую, а зазор между ними заполнен уплотнителем из базальтовой ваты.

Коаксиальный дымоход

Представляет собой конструкцию, состоящую из двух труб, вставленных друг в друга не плотно, а с небольшим зазором. Перемещение отработанного воздуха в ней осуществляется по принципу противотока: газ отводится по внутренней трубе, поступление свежего воздуха обеспечивает наружная труба.

В систему из коаксиальных труб в обязательном порядке входит устройство очистки и сборки конденсата.

Расчёт системы вентиляции котла

При расчёте производительности вентиляционной системы:

• Вычисляют площадь котельной.
• Умножают результат на 5.
• Увеличивают полученную цифру на 20%. Это и будет рекомендуемая производительность вентиляционной установки.

Размеры вытяжного отверстия системы должен соответствовать сечению дымохода котла. Ориентировочно можно пользоваться данными из таблицы 2.

Таблица 2.

Мощность отопительного прибора, кВт	Диаметр вытяжного отверстия, см
24	12
30	13
40	17
60	19
80	22

Процесс монтажа

Дымоход может иметь как внутреннее (в доме), так и внешнее расположение (вне дома). Рассмотрим процесс монтажа каждого варианта.

Вне дома

• Присоединить горизонтальный участок сэндвич трубы, который пройдёт через стену к патрубку котла;
• изолировать этот участок и само отверстие в стене;
• прикрепить тройник с ревизией и установить заглушку;
• нарастить последующими звеньями трубу до нужной высоты. В качестве крепёжных элементов используются кронштейны, которыми труба крепится к стене с шагом от 2 м;
• присоединить сверху конструкции конусообразный наконечник;
• усилить стыки хомутами;
• окрасить поверхность трубы термостойкой краской.

В доме

• разметить места выхода дымохода в перекрытиях и кровельном покрытии;
• вырезать проёмы в конструкциях;
• соединить патрубок котла с переходным адаптером;
• присоединить тройник и ревизию;
• прикрепить лист стали и установить основной кронштейн;
• нарастить трубу до нужной высоты;
• в месте перехода перекрытий монтировать защитную конструкцию (проходной патрубок) из оцинкованной стали, в которой нужно вырезать отверстие чуть больше диаметра дымохода. Затем заготовку одевают на дымоход и крепят её к стенкам проёма в перекрытие;
• зафиксировать дымоход стенными кронштейнами и усилить стыки с помощью хомутов;
• установить защитный наконечник сверху трубы.

Выходной участок вентканала над кровлей должен возвышаться:

1. над коньком кровли или парапетом не менее, чем на 0,5 м, если дымоотводная труба находится на расстоянии не более 1,5 м от парапета и верхнего ребра крыши;
2. выше конька или парапета или быть на их уровне, если труба на расстоянии 1,5 — 3 м от конька и парапета;
3. быть не ниже условной линии, проведённой от конька под углом 10º — если высота флюгарки относительно конька более 3 м;
4. над плоской кровлей не менее, чем на 50 см.

Смотрите видео по устройству дымохода:

Изоляция конструкции

Для изоляции поверхности дымохода, соприкасающихся с материалом перекрытия и кровли используют фольгированную базальтовую вату и огнеупорную мастику. Её оклеивают проходной патрубок и заполняют зазоры отверстия в перекрытии.

Если для обустройства дымохода, расположенного вне дома использовали обычную стальную трубу, то такой дымоход изолируется по всей длине.

Борьба с жидкостью с помощью конденсатосборника

Уменьшить количество жидкости, которая скапливается в трубе, можно с помощью конденсатосборника. Он представляет собой цилиндрическую ёмкость со сливным отверстием, устанавливается в основании дымохода, где и собирает конденсат, стекающий по стенкам трубы.

Об особенностях монтажных работ других типов вентиляционных систем я расскажу в следующих статьях. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Загрузка…

Вытяжка для газового котла в частном доме: требования, виды, монтаж

Многие  домовладельцы выбирают для отопления и подачи горячей воды котлы на природном газе, позволяющие  забыть о проблемах с доставкой и загрузкой твердого топлива, удобные и комфортные. Важный компонент отопления — дымоход. Он определяет эффективность работы агрегата и обеспечивает безопасность эксплуатации. Кроме того, отсутствие дома посторонних запахов,  достаточное содержание кислорода и отсутствие влияния отопления на атмосферу в комнатах создают уют и комфорт. Мы подготовили краткий обзор различных конструкций дымоходов для бойлеров на газе в личных домовладениях.

Виды дымоходов для котлов на природном газе и требования к их конструкции

Чтобы выбрать вытяжку для отопления, надо изучить конструкцию и рекомендации изготовителя. Выбранная вами модель должна соответствовать типу отопительного агрегата. В разделе «Подключение» руководства пользователя приводятся требования к способу подключения, присоединительным размерам и параметрам воздухообмена.

Коаксиальный дымоход

Конструктивно дымоотводы делятся на:

• Обычные. Совместимы с открытой камерой сгорания и поступлением кислорода непосредственно из комнаты, которую надо оборудовать приточной вентиляцией.
• Коаксиальные. Совместимы с закрытой камерой сгорания. Состоит из двух труб, одна из которых расположена внутри другой. По трубе меньшего диаметра выходят отходящие газы, пространство между трубами служит для притока уличного воздуха.

По признаку наличия вентилятора различают:

• Естественные – тяга вызывается перепадом температур между комнатой и окружающей средой. Для создания тяги требуется высота > 4 метров.
• Принудительные – тяга обеспечивается вентилятором. Мощность вентилятора должна соответствовать общей длине трубопровода.

Коаксиальные дымоходы делают металлическими, обычные могут различаться по материалам:

• металлические;
• кирпичные;
• керамические.

Требования к конструкции дымоходов для газовых котлов обеспечивают их безопасную и эффективную эксплуатацию и комфортные условия пребывания для проживающих.

Правила организации вытяжной системы

Для чтобы сделать дымоход для газового котла, достаточно навыков слесарных и плотницких работ. Потребуются также инструменты: дрель и бензопила для проделывания отверстий в деревянных стенах, перфоратор для кирпичных или шлакобетонных стен, заклепочник, шуруповерт, ручной слесарный и плотницкий инструмент. Допускается вывод коаксиального дымоотвода в окно, но при этом стекло в секции следует заменить на негорючий теплоизоляционный материал. Расстояние от стенок до ближайшей оконной рамы должно быть не менее 10 см.

Правила установки несложные:

• обеспечить герметичности сопряжений с помощью прокладок;
• расположить выходное отверстие далее 2 метров от окон или дверей.

Конструкция и сборка варианта с естественной тягой сложнее. Нужно выбрать вариант размещения вертикальной части — целиком вне дома или с частичным прохождением через междуэтажные перекрытия и крышу. При креплении вне дома конструкция будет проще и дешевле. Облегчится  периодический осмотр и обслуживание. Недостатками наружного варианта является ухудшение эстетического впечатления от дома и повышенный риск замерзания сконденсировавшейся влаги в нижней части вертикального участка при отрицательных температурах воздуха.

Наружный монтаж дымохода

При выборе варианта внутридомового закрепления придется «вписывать» дымоотвод в стены и перекрытия, добавляя колена и горизонтальные участки, ухудшающие тягу. Потребуется использовать дополнительную теплоизоляцию при прохождении стен и перекрытий и ставить гидроизоляционный термостойкий фартук в месте прохождения кровли.

Следует соблюдать следующие правила установки вытяжки для газового котла:

• Обеспечить достаточный воздухообмен в той комнате частного дома, в которой размещен аппарат. Расчет принудительной вентиляции должен обеспечивать обновление объема помещения трижды в час.
• Для организации достаточной тяги от точки присоединения к аппарату до высоты флюгарки должно быть > 4 метров
• Обеспечить доступ к конструкции для периодического осмотра и обслуживания.
• Для изготовления и сборки применять материалы, устойчивых к длительному нагреву и температурным перепадам.

Вытяжку размещают возле опорных стен. Стена рядом с агрегатом устройством облегчает надежное и устойчивое крепление элементов дымоотвода. Минимальное расстояние до кирпичной кладки — 5 сантиметров, а до деревянных конструкций — 30 см.

Выбор схемы

Пространственная конфигурация определяется местом размещения бойлера и возможностью проделать  отверстия достаточного сечения в междуэтажных перекрытиях. Не рекомендуется проводить дымоотвод через жилые комнаты. В этом случае принимаются дополнительные меры по теплоизоляции и обеспечению герметичности.

При выборе схемы надо учитывать следующее:

• Использовать трубы с круглым поперечным сечением. Они оказывают наименьшее сопротивление потоку газов и обеспечивают лучшую тягу по сравнению с прямоугольной при равном сечении.
• Избегать излишних изгибов и горизонтальных участков, и закруглений с малым внутренним радиусом. Эти элементы повышают сопротивление потоку, ухудшают тягу и затрудняют обслуживание.
• во избежание появления конденсата внутри дымоотвода его внешнюю часть следует утеплить.
• Чтобы избежать попадания жидкости непосредственно в агрегат, подключение выполняют с помощью короткого горизонтального элемента. В нижней секции вертикального сегмента подсоединяют конус — накопитель с краном для слива сконденсировавшейся влаги.

Если часть дымоотвода проходит по жилым помещениям, то дешевле будет теплоизолировать ее по всей длине. Типовые секции с теплоизоляцией с учетом устройства и монтажа дымохода обойдутся дешевле дополнительных концевых и монтажных элементов.

Структура коаксиальной вентиляции

Коаксиальная приточно-вытяжная вентиляция для газовых котлов разработана для агрегатов с закрытой топкой. Воздух подается по внешней трубе, а продукты сгорания удаляются по внутренней. На вводе в бойлер монтируют устройство сбора и слива конденсата, попавшего в подводящий трубопровод.

Схема коаксиального дымохода

Очевидными достоинствами схемы вентиляции будут:

• Пожаробезопасность и отсутствие потребности в дополнительной теплоизоляции. Внутренняя труба с горячими газами охлаждается поступающим по внешней трубе воздухом с улицы.
• Воздух поступает в камеру сгорания нагретым, повышая эффективность горения газа и энергоэффективность аппарата.
• Отсутствует воздухообмен с внутридомовым объемом, допустимо размещение на кухне.

В целом коаксиальная система с турбо вытяжкой обеспечивает лучший комфорт и несложную сборку. Потребуется проделать всего одно отверстие в стене вместо прорезания междуэтажных перекрытий и крыши или возведения спорной по своим эстетическим качествам внешней структуры. Отсутствует и необходимость периодически проверять  и сливать сконденсировавшуюся влагу.

Особенности монтажа коаксиального дымохода

Во время монтажа коаксиального дымоотвода в частном доме существуют следующие нюансы:

• Использовать вентилятор для создания принудительной вытяжки.
• При вертикальном креплении предусмотреть ловушку для сбора конденсата.
• При горизонтальном креплении придать небольшой (5-10 ⁰) уклон от выходного патрубка к улице, чтобы исключить попадание в воздухозаборник атмосферных осадков и обеспечить свободное вытекание влаги.
• Следует по возможности избегать поворотов и коленчатых сочленений.
• Каждому агрегату требуется отдельный дымоотвод. Объединяя несколько устройств, следует использовать один вентилятор только для одного бойлера и обеспечить достаточный диаметр воздуховода для полноценного обеспечения всех агрегатов.

Стоит обратить внимание на основные ошибки при устройстве дымохода:

При тщательном соблюдении правил сборки система получится долговечной, безопасной и эффективной. Закрытая камера сгорания исключит появление посторонних запахов и обеспечит максимальный комфорт пребывания.

Требования к помещению, где располагается газовый котел

Установки мощностью > 30 киловатт требуют отдельное помещение котельной. Бытовые устройства меньшей мощности допускается размещать на кухне. Комната с газовым котлом должна соответствовать следующим требованиям:

• Площадь > 15 кв. м.
• Высота помещения > 220 см.
• Окна оборудованы для проветривания.
• Расстояние до стены от стенки бойлера > 10 см.
• Стены, пол и потолок выполнены из негорючих материалов.
• Обеспечен приток воздуха (камеры сгорания открытого типа)

Выделенная котельная для установок мощностью > 30 киловатт оборудуется вытяжкой, приточной вентиляцией, объем > 15 кубометров. Предусматривается естественное и принудительное проветривание котельной. Обеспечивается достаточное освещение и размещается огнетушитель, пригодный для тушения электроустановок под напряжением, и система пожарной сигнализации.

Возможные проблемы с газовой службой

Пункт 6.6.7 Строительных Норм и Правил 41-01 -2003 запрещает монтировать систему принудительной вентиляции в одном  помещении с системой отопления. Сотрудники надзорных служб требуют отключить и размонтировать систему вытяжной вентиляции и воздуховод на кухне, где размещен бойлер.

В случае использования открытой камеры сгорания их возражения правомочны, поскольку одновременная работа двух устройств приведет к снижению содержания кислорода ниже санитарных норм.

Если же:

• Применяется бойлер с закрытой горелкой с воздухообменом через коаксиальную систему
• Отопительный прибор не включен в домовые вентиляционные каналы
• Выполнены требования к газовой трубе, ее вводу на участок и в дом.
• Магистраль герметизирована в соответствии с нормами и имеется допуск к эксплуатации.

Тогда отопительная и вытяжная система могут работать вместе.

Заключение

В краткой статье мы постарались осветить проектирование, монтаж и эксплуатацию вытяжек для газовых котлов в частных домах. Мы будем признательны за ваши дополнения и уточнения в комментариях. Ценным станет живой опыт выбора или сборки дымоходов.

Вентиляция для газового котла в частном доме требования главная

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВт	Диаметр трубы дымохода, мм
24	120
30	130
40	170
60	190
80	220

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

• высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
• на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
• на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
• флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
• если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Расчёт высоты дымохода относительно крыши

Принцип работы

Принцип работы канальной приточной вентиляции

Оборудование представляет собой установку вытяжной или приточной вентиляции для обр

Все о вентиляции газового котла в частном доме

Газовый котёл – сложное техническое устройство, эффективная и безопасная эксплуатация которого зависит от многих факторов. Поэтому переход на автономное газовое отопление требует от владельцев жилья строгого выполнения правил безопасной эксплуатации газо-нагревательного оборудования. Вентиляция для газового котла является одним из таких ключевых аспектов его корректной работы и, независимо от типа отопительного агрегата, устраивается в обязательном порядке.

Для жильцов городских квартир, использующих компактные навесные газовые котлы, вопрос с вентиляцией не стоит так остро, так как современные модели отопительных котлов оснащены закрытой камерой сгорания, нормальная работа которой обеспечивается просто — установкой коаксиального дымохода.

Сложнее дело обстоит для той категории жилых объектов, в которых установлены мощные газовые водогрейные котлы — такие агрегаты для горения топлива в топке нуждаются в большем количестве воздуха.

Основные требования к вентиляции газо-нагревательного оборудования

Основу любой системы отопления составляет проектная документация. Еще на стадии разработки проекта необходимо произвести тепловые расчеты, точно рассчитать параметры вытяжной системы. Для частных домов, в которых предполагается использовать газовые котлы большой мощности, обязательным условием является выделение помещения под котельную.

Котельная под газовое оборудование должна соответствовать государственным нормативам и стандартам, что объясняется повышенной опасностью использования природного газа в быту. Ознакомимся с требованиями к жилым объектам при установке автономного отопления и оборудованию вентиляции газового котла при монтаже системы отопления в частном доме.

Для чего нужна вентиляция газового котла

Основная задача, которая возлагается на вентиляцию, заключается в удалении из внутреннего помещения продуктов горения. Даже незначительное попадание внутрь угарного газа может крайне негативно сказаться на самочувствии обитателей дома. Не менее опасны протечки природного газа, который легко скапливается в закрытом пространстве и при определенной концентрации представляет собой взрывоопасную горючую смесь.

Отсутствие нормальной вентиляции также существенно отражается на производительности отопительного газового котла. Только постоянный приток необходимого объёма воздуха обеспечивает нормальное горение топлива в камере сгорания. В результате недостаточной эффективности вытяжки топливо хуже горит, соответственно уменьшается выделение тепла и повышается расход газа.

Важно! Для мощных газовых котлов напольного исполнения плохая работа вытяжки становится причиной быстрого засорения топочного отделения. Скопившаяся сажа и копоть также становятся причиной уменьшения внутреннего диаметра воздуховода. Как следствие, часть продуктов горения не вытягивается наружу, а поступает внутрь помещения.

Системе вентиляции предъявляются определенные требования, поэтому её параметры должны соответствовать расчётным в проекте — от диаметра воздуховода, его длины и способа подачи воздуха зависит очень многое. Параметры системы приточной вентиляции для отопительного газового котла в целях максимальной эффективности работы системы отопления рассчитываются индивидуально для каждой ситуации и модели газового оборудования. При этом необходим учёт конструктивных особенностей здания, которые в обеспечении проветривания котельной также играют важную роль.

Основные требования к оборудованию вентиляции в помещении-котельной

К зданию, запланированному к оборудованию автономным газовым отоплением, предъявляется ряд требований, в том числе наличие отдельного, специально обустроенного согласно нормам ГОСТ помещения для установки газового котла – котельной. Котельное помещение возможно оборудовать в следующих местах (перечень составлен в сторону уменьшения предпочтения):

• в отдельно стоящем строении;
• в пристройке к основному зданию;
• на чердаке;
• в цокольном этаже дома.

Важно! Использование под котельную подвала дома или цокольного этажа, особенно при работе котла на сжиженном газе, допускается в крайних случаях и только при оборудовании двух систем вентиляции – основной и дублирующей. Сжиженный газ имеет больший удельный вес, поэтому его утечка приведет к скоплению газа в нижних слоях воздуха котельного помещения и созданию взрывоопасной ситуации.

Настенные котлы имеют мощность до 30 кВт и закрытую камеру сгорания. Поступление воздуха для работы такого агрегата в городской квартире обеспечивается просто — для вытяжки достаточно установить в выполненное в стене отверстие необходимого диаметра коаксиальный воздуховод, который способен выполнять сразу две функции — через него в закрытую камеру сгорания котла поступает атмосферный воздух, и одновременно выводятся наружу продукты горения.

Монтаж газовых котлов настенного типа осуществляется в подсобных помещениях, ванной комнате или на кухне. Под установку котла, если позволяет толщина стены, для экономии пространства можно соорудить специальную нишу.

Данная система отопления вполне пригодна для отопления частных домов небольшой площади или на даче. При этом, помещения установки автономного газового котла обязательно оборудуются вентиляцией.

Дымоходы коаксиальной конструкции применяются также для оборудования вентиляции мощных котлов напольного исполнения, но к установке таких отопительных агрегатов предъявляются дополнительные требования.



Использование для отопления отопительного оборудования, рассчитанного для установки на пол (мощностью до 30 КВт), требует выделения под монтаж котла отдельного помещения, которое, в соответствии со СНиП 2.04.05.II-35, должно быть обязательно оборудовано вентиляцией. Кроме того, это помещение-котельная должна отвечать следующим требованиям:

• минимальная площадь – 4 м кв.;
• объём помещения — свыше 8 м куб;
• высота потолков  — от 2200 мм;
• ширина двери — не менее 80 см;
• наличие в помещении открывающихся окон;
• устройство специальной постоянно открытой продушины;
• площадь остекления должна превышать 0,05 м² на 1 м³ помещения (норма для легкосбрасываемых конструкций во взрывоопасных помещениях —  СНИП 31-03-2001).

Воздух с кислородом, необходимым для горения топлива и работы котла, поступает в отопительный агрегат снаружи через вентиляционный канал. В котельной место расположения воздуховода — верхняя часть помещения, стена или потолочная часть. Для удобства чистки воздуховода на 30 см ниже основного канала делается ревизионное отверстие-лючок, закрывающееся створкой или крышкой-заглушкой.

Важно! Работа приточной вентиляции рассчитывается следующим образом: 1 кВт мощности котла требует 8 см² площади сечения канала продушины; при естественной вентиляции за счет внутренней воздушной массы для 1 кВт потребуется уже 30 см² площади её сечения.

Основные виды вентиляции для работы газовых котлов отопления

Существует два вида вентиляции, устраиваемой для эффективного и безопасного функционирования отопительных газовых котлов:

• естественная;
• принудительная.

Для наглядности действие этих двух видов вентиляции можно изобразить схематично.

Рассмотрим вкратце устройство и применение этих систем вентилирования помещений.

Естественная вентиляция

Средняя площадь частного дома 80-100 м², поэтому для нормальной работы автономного отопления вполне достаточно естественной тяги. Для котла мощностью до 30 кВт необходимо иметь продушину диаметром в 15 см. Вентиляционный канал оснащается пластиковым патрубком и снаружи закрывается металлической сеткой, закрывающей доступ грызунам и препятствующей попаданию мусора.

Вентиляция для газового котла в частном доме монтируется следующим образом. Верхний край вытяжной трубы закрывается «зонтиком», защищающим вытяжной канал от атмосферных осадков. С внутренней стороны на трубе устанавливается обратный клапан, который препятствует произвольному выходу воздуха наружу.

Вытяжка ставится непосредственно над отопительным котлом, тогда как воздуховод монтируется за топливной камерой.

Важно! В соответствии с требованиями и нормативами, эффективность вентиляции определяется её возможностью обновить воздушную массу в котельном помещении трижды в течение часа.

На заметку: рассчитать точные параметры естественной вентиляции газового котла, монтируемого в частном доме, невозможно, так как интенсивность воздухообмена зависит слишком от многих факторов — атмосферного давления, силы и направления ветра, температура окружающей среды и т.д.

Эффективность вытяжки зависит от устройства дымохода, а требования к дымоходам закреплены в соответствующих СНиПах — диаметр дымохода определяется мощностью котла.

Пример: для котла мощностью в 24 кВт достаточно иметь дымоход диаметром 120 мм. При увеличении мощности котла диаметр дымовой трубы увеличивается. Газовые котлы мощностью свыше 100 кВт оснащаются дымоходами, диаметр которых составляет 230 мм. Важную роль играет протяжённость и степень возвышения верхней точки дымохода над коньком крыши — труба должна возвышаться над коньком не менее, чем на 0,5 м. В противном случае возможен подсос воздуха внутрь помещения.

Для справки: рекомендуемый для каждой модели котла диаметр дымохода указан в техническом паспорте газового оборудования.

Принудительная вентиляция

Если параметры естественной вытяжки не удовлетворяют требования, указанные в инструкции по эксплуатации котла, можно воспользоваться оборудованием, оснащенным нагнетательным вентилятором. В большинстве случаев на газовые котлы устанавливаются канальные вентиляторы. Поступление воздуха в камеру сгорания осуществляется посредством работы вентилятора. Работающий нагнетатель создает область низкого давления, за счет чего воздух всасывается внутрь помещения.



Для котлов большой мощности с высокой интенсивностью горения и образованием большого объёма вредных веществ, необходимо устройство принудительной вентиляции. Рассчитать производительность принудительной вентиляции газового котла, устанавливаемого в частном доме, достаточно просто. Рассмотрим конкретный пример.

Габариты помещения котельной:

• длина – 3,0 м;
• ширина – 2,0 м;
• высота – 2,2 м.

Перемножением параметров определяем объём помещения:

3м х м2 х 2,2м = 13,2 м куб. Округляем вверх до целых единиц, получаем 14,0 м куб.

За час воздух в котельной должен смениться трижды, поэтому:

14,0 х 3 = 42 м куб. То есть, вытяжной вентилятор в идеальных условиях должен быть мощностью 42 м куб/час. Но часть мощности будет затрачена на преодоление сопротивления при прохождении дымохода, поэтому к полученной величине следует добавить 40%:

42 х 1,4 = 58,8 (м куб/час).

Округляем значение вверх до десятков и получаем окончательную величину в 60 м куб/час.

Следует знать, что интенсивность приточной вентиляции

Для того, что бы получить более полное представление о том, как выглядит вентиляции в квартире или, на что жильцам частного дома надо обратить внимание, смотрите видео.

Лабораторный универсальный вытяжной колпак для вытяжки газа

Продам вытяжной шкаф лабораторный универсальный

Изделие обладает стойкостью к кислотной и щелочной коррозии, устойчивостью к высоким температурам и длительным сроком службы. Широко используется в лабораториях, лабораториях, фармацевтических заводах, больницах, университетах, научно-исследовательских институтах и ​​других местах

(потолочный / настенный)

Соединение: высококачественный полипропилен, легко поворачивается на 360 °, разбирается и собирается для очистки

Направляющее кольцо: Обработанная резина с низким коэффициентом трения.

Центральный болт: нержавеющая сталь 304.

Регулируемая ручка шарнира: высококачественный полипропилен с модернизированной блокировкой подшипников из нержавеющей стали с центральным болтом.

Заслонка: для ручной регулировки потока воздуха с помощью ручки

Купол / колпак: высококачественный ПП / ПК.

Трубка: Φ75 мм PP.

Устройство поворота на 360 °: обеспечение максимального радиуса перемещения до 1600 мм.

Монтажный кронштейн: инжекция пластика из готовой формы, монтажная панель, прочно соединенная с соединением

Дополнительная крышка: Используется для закрытия прорези для трубы на потолке.

Способ установки универсального вытяжного кожуха

1.В зависимости от рабочего места и положения установки в помещении выберите вытяжной колпак, закрепленный на верхней части дырокола для оспы, используйте распорные винты M8 на неподвижной раме. сверху

2. Вставил расширительную трубу, фиксированную раму, отверстие для выхлопного канала, используйте расширительную трубу с замком и вытяжной канал, чтобы прикрутить декоративную пластину

3.Затяните колпак для сбора газа

4.Подключите выпускной патрубок и выхлопную систему

Потолочный вытяжной патрубок из полипропилена с 4 рукавами / вытяжным кожухом — Купить кронштейн для потолочного монтажа, вытяжные рукава, вытяжной продукт на Alibaba.com

Способ установки универсального вытяжного кожуха

1.В зависимости от рабочего места и положения установки в помещении выберите вытяжной колпак, закрепленный на верхней части дырокола для оспы, используйте распорные винты M8, чтобы фиксированная рама сверху

2.Вставил расширительную трубу, фиксированную раму, отверстие выхлопного канала, используйте расширительную трубку с замком трубы и выхлопной канал, чтобы прикрутить декоративную пластину, позиционирование

3. Затяните газосборный колпак

4. Подсоедините выхлопное отверстие и выхлопную систему

Внимание вытяжного кожуха

1. Слегка толкайте и вытягивайте газосборный кожух

2. Телескопическая труба с неподвижной рамой в вертикальной плоскости не может превышать 90 градусов, в противном случае отскок

3.Высота установки, оспа и инспираторное отверстие максимальное расстояние по вертикали 2440 мм, минимальное 1710 мм

,

Лабораторный стальной вытяжной вытяжной шкаф

US $ 810.00–1 040 долларов США / Устанавливать | 1 компл. (Минимальный заказ)

Номер модели:

SW-ПФП-15 SW-ПФП-15 SW-ПФП-15 SW-ПФП-15

Время выполнения:

Количество (комплекты)	1–5	> 5
Est.Срок (дни)	15	Торг

Настройка:

Индивидуальный логотип (Мин.Заказ: 1 комплект)

,

Завод вытяжных шкафов, Изготовление вытяжек OEM / ODM на заказ

Всего найдено 123 фабрики и компании по производству вытяжек с 369 продуктами. Получите высококачественную вытяжку из нашего огромного выбора надежных заводов по производству вытяжной вытяжки. Золотой член

Тип бизнеса:	Производитель / Factory , Торговая компания
Основная продукция:	Газовая плита, Диапазон Капюшоны , Газовая варочная панель, Бытовая техника, Газовая плита (только экспорт)
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Чжуншань, Гуандун
Производственные линии:	2

Бриллиантовый член

Тип бизнеса:	Производитель / Factory , Торговая компания
Основная продукция:	Индукционная плита, Рисоварка, Электрический чайник
Mgmt.Сертификация:	ISO 9001, ISO 14000
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Фошань, провинция Гуандун

Золотой член

Тип бизнеса:	Производитель / Factory
Основная продукция:	Кухонный электрофильтр-Esp, промышленный Esp, автоматическая промывка Esp, фильтр с активированным углем, блок экологии
Mgmt.Сертификация:	ISO 9001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, собственный бренд
Расположение:	Дунгуань, Гуандун

Золотой член

Тип бизнеса:	Производитель / Factory
Основная продукция:	Упаковочная машина PCBA Service, Индукционная плита, Инфракрасная плита, Инфракрасная плита
Mgmt.Сертификация:	ISO 9001, ISO 9000, ISO 14000, ISO 20000, НИУ ВШЭ
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, ODM
Расположение:	Фошань, провинция Гуандун

Тип бизнеса:	Производитель / Factory , Торговая компания
Основная продукция:	Плита Вытяжка , Газовые плиты Индукционные и Кермические плиты, Встраиваемые духовки Микроволновые печи, Аксессуары
Mgmt.Сертификация:	ISO 9001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, ODM
Расположение:	Фошань, провинция Гуандун

Тип бизнеса:	Производитель / Factory
Основная продукция:	Кухонная мойка, Китайская кухонная мойка, Раковина ручной работы, Газовые плиты, Раковина из нержавеющей стали
Mgmt.Сертификация:	ISO 9001, QC 080000
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, ODM, собственный бренд
Расположение:	Шаосин, Чжэцзян

Бриллиантовый член

Тип бизнеса:	Торговая компания
Основная продукция:	Защитный жилет, маска для лица
Собственность завода:	Общество с ограниченной ответственностью
Расположение:	Нинбо, Чжэцзян
Основные рынки:	внутренний
Персонал:	5-50 человек

.

Завод по производству вытяжных колпаков, Изготовленная на заказ OEM / ODM производственная компания по производству вытяжных колпаков

Всего найдено 181 фабрика и компания по производству вытяжек с 543 продуктами. Выбирайте высококачественные вытяжки из нашего огромного выбора надежных заводов по производству вытяжек. Золотой член

Тип бизнеса:	Производитель / Factory
Основная продукция:	Кухонный электрофильтр-Esp, промышленный Esp, автоматическая промывка Esp, фильтр с активированным углем, блок экологии
Mgmt.Сертификация:	ISO 9001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, собственный бренд
Расположение:	Дунгуань, Гуандун

Золотой член

Тип бизнеса:	Производитель / Factory , Торговая компания
Основная продукция:	Газовая плита, ассортимент Вытяжки , газовая плита, бытовая техника, газовая плита (только экспорт)
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Чжуншань, Гуандун
Производственные линии:	2

Бриллиантовый член

Тип бизнеса:	Производитель / Factory , Торговая компания
Основная продукция:	Индукционная плита, Рисоварка, Электрический чайник
Mgmt.Сертификация:	ISO 9001, ISO 14000
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Фошань, провинция Гуандун

Золотой член

Тип бизнеса:	Производитель / Factory , Торговая компания , Другой , Group Corporation
Основная продукция:	Промышленный пылеуловитель, переносной пылесос , встроенный картриджный пылеуловитель, Промышленный пылесборник высокого вакуума
Mgmt.Сертификация:	ISO 9001, ISO 14001, OHSAS / OHSMS 18001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, ODM, собственный бренд
Расположение:	Чанша, Хунань

Бриллиантовый член

Тип бизнеса:	Производитель / Factory
Основная продукция:	Сварочный дымоход Экстрактор , вытяжной рукав, нисходящий стол, пылеуловитель, УФ-оборудование для очистки фотолиза
Mgmt.Сертификация:	ISO 9001, ISO 14001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд
Расположение:	Циндао, Шаньдун

Золотой член

Тип бизнеса:	Производитель / Factory
Основная продукция:	Упаковочная машина PCBA Service, Индукционная плита, Инфракрасная плита, Инфракрасная плита
Mgmt.Сертификация:	ISO 9001, ISO 9000, ISO 14000, ISO 20000, НИУ ВШЭ
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, ODM
Расположение:	Фошань, провинция Гуандун

Золотой член

Тип бизнеса:	Производитель / Factory
Основная продукция:	Пылеуловитель, дымосос , дымосос лазерной резки / гравировальный аппарат , дымосос лазерный маркировщик , дымосос
Mgmt.Сертификация:	ISO 9001, ISO 14001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд
Расположение:	Дунгуань, Гуандун
