Выбор кабеля по мощности: Сечение кабеля по мощности, выбор по таблице. Расчет сечения кабеля по мощности.

Онлайн калькулятор считает сечение провода по току и мощности, так же по длине. Считает как алюминиевую проводку, так и силовые медные проводники. Делает подбор сечения (диаметра жилы) в зависимости от нагрузки. Не считает для 12в. Чтобы рассчитать, заполните все поля и сделайте выбор нужных параметров во всех выпадающих списках. Важно! Обращаем ваше внимание — расчеты данной программы по подбору кабелей, не являются прямым руководством к применению электрических проводников, с рассчитанной тут величиной площади сечения. Они являются лишь предварительным ориентиром к выбору сечения. Окончательный точный расчет по подбору сечения должен делать квалифицированный специалист, который сделает правильный выбор в каждом конкретном случае. Помните, при правильных расчетах вы получите результат для минимального сечения силовых кабелей. Превышать этот результат для расчетной электрической проводки, допускается.

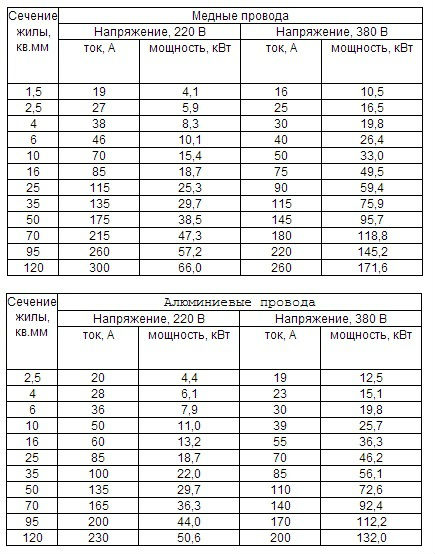

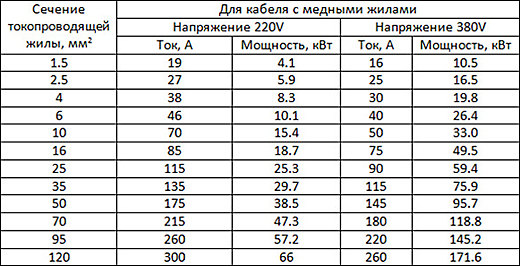

ПУЭ таблица расчета сечения кабеля по мощности и току

Позволяет выбрать сечение по максимальному току и максимальной нагрузке.

для медных проводов:

для алюминиевых проводов:

Формула расчета сечения кабеля по мощности

Позволяет подобрать сечение по потребляемой мощности и напряжению.

Для однофазных электрических сетей (220 В):

I = (P × K и ) / (U × cos(φ) )

где:

• cos(φ) — для бытовых приборов, равняется 1
• U — фазовое напряжение, может колебаться в пределах от 210 V до 240 V
• I — сила тока
• P — суммарная мощность всех электрических приборов
• K и — коэффициент одновременности, для расчетов принимается значение 0,75

Для 380 в трехфазных сетях:

I = P / (√3 × U × cos(φ))

Где:

• Cos φ — угол сдвига фаз
• P — сумма мощности всех электроприборов
• I — сила тока, по которой выбирается площадь сечения провода
• U — фазное напряжение, 220V

Расчет автомата по мощности и току

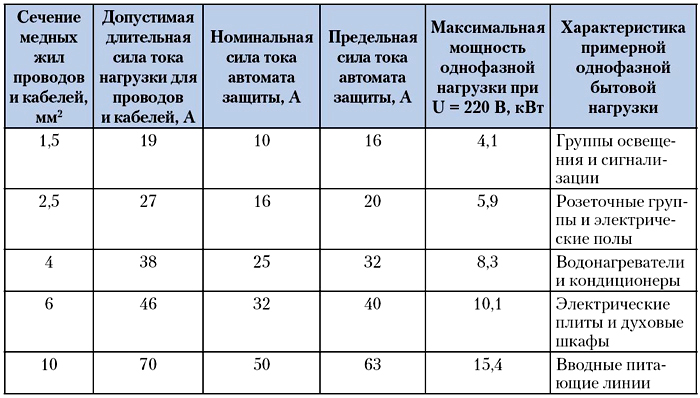

В таблице ниже указаны токи автомата по способу подключения в зависимости от напряжения.

Расчет кабеля по мощности: калькулятор онлайн

Неправильно выполненные электромонтажные работы при строительстве или ремонте дома часто сопровождаются авариями, пожаром или получением электрических травм. Поэтому сразу на стадии их планирования необходимо использовать проводку, отвечающую требованиям безопасности.

В статье показываю, как выполнить расчет сечения кабеля по мощности: калькулятор и таблицы прилагаются. Информацию для новичков дополняю картинками и схемами, поясняющими основные электрические процессы.

Опытный электрик может не читать пояснения, а сразу через раздел содержания открыть онлайн калькулятор и сделать в нем нужные вычисления.

Содержание статьи

Чем опасна неправильно смонтированная электропроводка: как проявляются скрытые риски

С начала дачного сезона привел ко мне новый сосед своего знакомого Андрея. У того просьба: помочь решить вопрос с пониженным напряжением на его участке. Особенно его беспокоит низкий уровень в гараже, где он разместил свою мастерскую с электрическими станками.

Поехали смотреть и проверять. Напряжение подается на вводной щит частного дома. Мой карманный мультиметр показал 203 вольта, что в принципе приемлемо для сельской местности.

А вот дальше начались чудеса. На его большой территории размещено несколько хозяйственных построек. Они подключены последовательной цепочкой: одно к другому. Гараж находится в самом конце.

Общая длина магистрали превышает сотню метров. Подключение выполнено тем, что было под рукой: медный провод 1,5 мм кв, а отдельные участки между строениями запитаны даже скрутками из алюминия 2,5 квадрата.

Этот участок обладает повышенным сопротивлением. Оно создает падение напряжения на входе в гараж до 185 вольт. А этого уже недостаточно для нормальной работы электродвигателей различных станков.

У Андрея на участке от дома до мастерской потери составили 18 вольт. Он собирался приобрести стабилизатор напряжения для гаража, а я ему объяснил, что так делать нельзя по следующим причинам:

1. стабилизатор поднимет уровень напряжения на своем выходе и мощность потребления станками еще больше возрастет;
2. от этого дополнительно увеличится нагрузка на проводку.

В этой ситуации возникнет дополнительная просадка напряжения на входе в стабилизатор, что повлечет:

• его отключение от защит;
• или возникновение аварийной ситуации в проводке из-за ее перегруза и перегрева.

Ненужные потери напряжения можно устранить только правильным подбором сечения кабеля питания с учетом транслируемой мощности и его надежным монтажом.

Принципы выбора кабеля по току: какие процессы учитываются

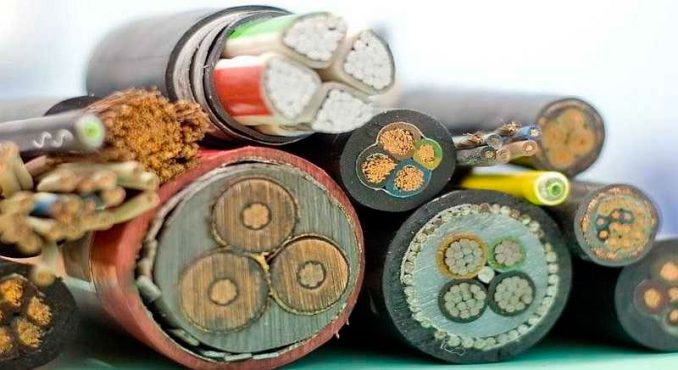

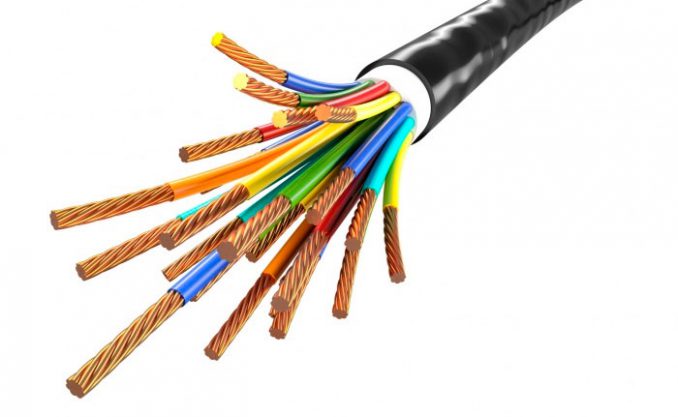

Провода и кабели для домашней проводки выпускаются большим ассортиментом с разным сечением жил из меди или алюминия. Их поперечное сечение вычисляется по формуле площади круга через диаметр, который легко определить измерительными инструментами, например, микрометром.

Поскольку они предназначены для работы в разных условиях эксплуатации, то обладают различной конструкцией, каждая из которых имеет свое название, например, NYM, ПУНП, ПУНГП, ВВГ, ВВГнг, ПВС и другие обозначения.

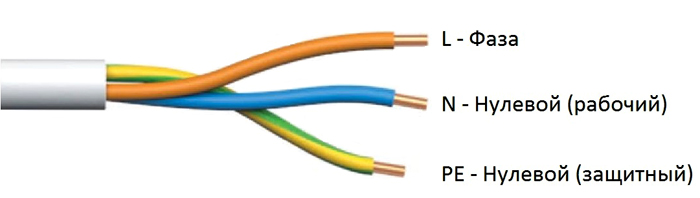

Внутренняя конструкция любого из них состоит из металлических жил и изоляции. В качестве примера показываю картинкой кабель ВВГнг.

Любая жила обладает электрическим сопротивлением. При прохождении тока по ней выделяется тепло, описываемое законом Джоуля-Ленца. Оно зависит от величины нагрузки, времени ее протекания и сопротивления проводника.

При этом происходит нагрев:

1. металла жилы;
2. слоя изоляции;
3. окружающей кабель среды.

С третьим вопросом предлагаю разобраться поподробнее.

Как влияют условия эксплуатации на работу проводки: особенности открытой и закрытой прокладки

Обратите внимание на то, что окружающая кабель среда может отводить тепло, снижая нагрев, либо повышать его температуру за счет локализации места прокладки расположенными в непосредственной близости теплоизолирующими материалами.

Поэтому расположенная на открытом воздухе проводка, благодаря естественной вентиляции (перемещения тепла вверх, а охлажденных масс вниз), охлаждается лучше, чем спрятанная в трубах или внутри строительных конструкций.

Изоляционные материалы хорошо работают при нагреве до допустимой температуры, а после достижения ею критических значений усыхают, теряя свои диэлектрические свойства. Тогда через них создаются токи утечек, приводящие к авариям или пожарам.

Поэтому для каждого типа провода уже выбраны температуры допустимого нагрева с учетом прохождения по ним длительных нагрузок. Поскольку сопротивление по закону Ома уже влияет на величину тока, то по нему и проводится весь расчет.

При пользовании этой методикой необходимо суммировать все нагрузки, которые могут проходить по жиле. Например, розетки, подключенные шлейфом, могут питать одновременно несколько бытовых приборов. Этот момент следует учитывать при выборе сечения питающего их кабеля.

Чтобы не усложнять этот процесс формулами на практике используются уже готовые таблицы. Привожу выдержку из них, необходимую для домашнего мастера.

• основан на многочисленных научных экспериментах;
• заложен в ПУЭ для обеспечения надежной и безопасной работы электрооборудования;
• позволяет оптимально выбрать сечение проводки по цене.

Для обеспечения повышенной безопасности при эксплуатации допустимо создавать запас по площади, используя кабель с более толстыми жилами. А монтировать его с уменьшенным сечением опасно.

Как рассчитать кабель по мощности нагрузки простыми словами

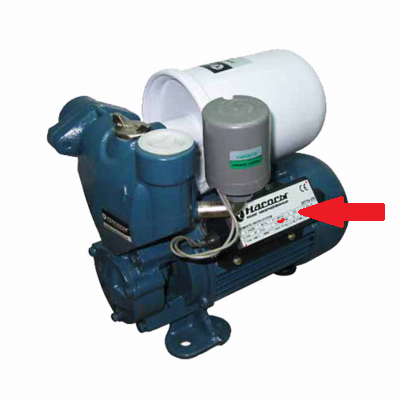

У большинства современных бытовых приборов в сопроводительной документации указывается информация не о токе нагрузки, а о величине мощности потребления. Эти параметры электрической сети взаимосвязаны.

Их легко пересчитать по известным формулам, содержащихся в шпаргалке электрика.

Однако есть более простой и доступный путь: уже готовая табличная форма. Она избавляет человека от математических вычислений.

Здесь действует то же правило сложения мощностей всех подключенных приборов, как и ранее для тока нагрузки.

Разберем пример. В розеточную группу из трех последовательно подключенных розеток может быть одновременно вставлено три потребителя с нагрузкой 2, 1,5 и 1,0 кВт. Складываем их и получаем 4,5 киловатта.

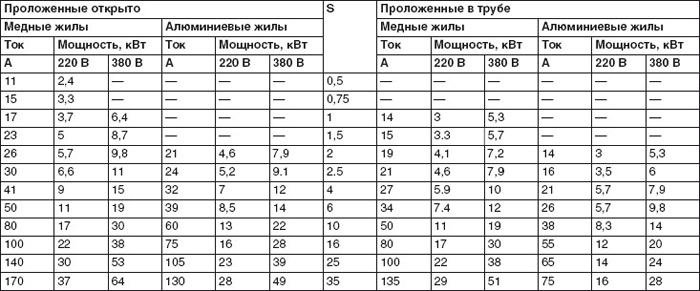

Смотрим таблицу. Для проводки 220 вольт, проложенной открытым способом, достаточно использовать медь сечением полтора квадрата или алюминий — 2,5. При выборе закрытого способа монтажа потребуется увеличить медный провод до 2,5 мм кв, а алюминиевый — до 4,0.

К слову: на любые розеточные группы общепринято выполнять монтаж проводов с сечением от 2,5 миллиметров квадратных. Здесь действуют дополнительные требования к их механической прочности, требующей запаса по толщине.

Особенно актуально это
требование к алюминиевой проводке, обладающей пониженной механической прочностью. В этом не раз убедились многочисленные владельцы квартир в старых многоэтажных зданиях.

Создание небольшого запаса сечения кабеля в будущем может избавить владельца от непредвиденных проблем при приобретении и подключении нового, более мощного электрооборудования.

Выбор сечения кабеля по мощности и току: таблица справочных данных

Этот способ вобрал в себя две вышеприведенные методики расчета. Они просто сведены в общую таблицу.

Ей удобно пользоваться, имея любую информацию: по току нагрузки или потребляемой мощности, что позволяет не заниматься переводом одной величины в другую.

Однако во всех этих таблицах скрыт один параметр, а именно: очень длинная электрическая цепь. Она косвенно влияет на результаты расчета. Но об этом читайте в следующем подразделе.

Почему необходимо учитывать длину протяженной электрической магистрали в частном доме

Во всех приведенных таблицах учитывается итоговое действие электрического тока на нагрев металлической жилы. Его величина практически не меняется внутри пределов квартиры, где от вводного щитка до конечного потребителя расстояние редко превышает 15 метров.

Однако мы знаем, что электрическое сопротивление провода влияет на ток, а оно с увеличением расстояния всегда возрастает прямо пропорционально отношению удельного сопротивления к площади поперечного сечения.

На длинных участках дополнительно возникают потери напряжения, а все это необходимо учитывать в точных расчетах, что и применяется на практике в онлайн калькуляторе, приведенном в следующем разделе.

В качестве пояснения приведу пример такого влияния, применённого при монтаже точных измерительных цепей напряжения ТН на своей подстанции 330 кВ, где потери должны быть минимальными. С ними борются всеми доступными способами.

Эти ТН расположены на ОРУ-330 кВ. Они удалены от релейных панелей на дистанцию порядка 300-400 метров.

Сборка вторичных цепей выполнена в шкафу. Они к нему подаются от выводной коробки, расположенной внизу основания фарфорового изолятора коротким контрольным кабелем с жилами 1,5 мм кв.

Его длину можете оценить визуально по фотографии. Она не превышает несколько метров. Выходные кабели цепей напряжения, проложенные к панелям релейного зала, имеют повышенное сечение жил и превышают 16 мм квадратных.

Это хорошо видно на обратной стороне ввода релейной панели.

Сделано это для того, чтобы минимизировать потери напряжения на такой большой дистанции. Они не должны вносить погрешность большую 0,5%.

По самим же панелям разводка опять выполняется жилами 1,5 квадрата. Короткие расстояния от ТН к его шкафу и в релейном зале не оказывают существенного влияния на потери.

Приведенным примером я постарался показать, как длина протяженной магистрали может повлиять на выбор и расчет кабеля. Все это учтено в онлайн калькуляторе.

Калькулятор расчета сечения кабеля по мощности с учетом условий эксплуатации

Онлайн методика позволяет оптимально вычислить сечение, которое будет:

• надежно работать при длительной полной нагрузке без каких-либо повреждений;
• полностью выдержит возникающие в цепи короткие замыкания;
• исключит потери напряжения в магистрали ниже допустимого уровня;
• обеспечит работу защитных устройств при недостаточном качестве заземления.

Вычисления необходимо делать индивидуально для каждого кабельного участка. Они позволяют:

1. определиться с условиями монтажа и видами нагрузок, которые будут протекать по его жилам;
2. учесть минимальные размеры способом расчета по току;
3. обеспечить надежную работу при возникновении температурных перегрузок от коротких замыканий;
4. выявить допустимые габариты для снижения потерь напряжения;
5. выбрать сечение, основываясь на импендансе петли из-за недостаточного заземления.

Для проведения расчета потребуется подготовить:

• информацию о характере нагрузки;
• условия работы в однофазной или трехфазной схеме питания;
• тип тока: постоянный или переменный;
• величину нагрузки в киловаттах;
• полный и пусковой коэффициенты мощности;
• протяженность рабочей магистрали;
• способ прокладки и конструкцию кабеля, учитывающую температурные нагрузки.

А дальше вводим эти исходные данные в таблицу и жмем кнопку «Расчет». Для перехода к следующим вычислениям надо просто нажать кнопку «Сброс» и повторить выше перечисленные операции.

Еще раз обращаю внимание на то, что за основу любого расчета пропускной способности кабеля взят наибольший ток, который способен выдерживать кабель длительно с сохранением диэлектрических свойств изоляции без ее повреждений. По его величине определяется поперечное сечение.

Рекомендую по вопросу выбора проводки дополнительно посмотреть видеоролик владельца «Электроснабжение в Москве»

Видеоматериал автора «Elektrik-sam.info» объясняет подробные алгоритмы вычисления сечения кабеля (провода).

Много полезной информации можно увидеть в комментариях под этими роликами.

Вот в принципе и все, что я хотел объяснить про расчет сечения кабеля по мощности, калькулятор к которому значительно облегчает математические действия. Если вы желаете обсудить это материал, то воспользуйтесь разделом комментариев.

Таблицы и формулы для выбора сечения кабеля

Электроэнергия может вырабатываться генератором на напряжении 6, 10, 18кВ. Далее она идет по шинопроводам или комплектным токопроводам к трансформаторам, которые повышают эту величину до 35-330кВ. Чем выше напряжение, тем дальше эту энергию передавать. Затем уже по ЛЭП электричество идет до потребителей. Там опять трансформируется через понижающие трансформаторы до величины 0,4кВ. И между всеми этими преобразованиями электричество идет по воздушным, кабельным линиям различного напряжения. Выбор сечения этих кабелей отдельный вопрос, который и рассматривается в данной статье.

Если обратиться к основам вопроса, то его сразу можно разделить на две части. Часть первая, выбор сечения в сетях до 1кВ, ну и вторая часть (в отдельной статье) — выбор сечения в сетях выше 1кВ. Кроме того, рассмотрим общий для этих классов напряжения вопрос — определение сечения кабеля по диаметру. Сразу предупреждаю, что впереди много таблиц, но пусть это Вас не пугает, так как порой таблица лучше тысячи слов.

Выбор и расчет сечения кабелей напряжением до 1кВ (для квартиры, дома)

Электрические сети до 1кВ самые многочисленные — это как паутина, которая обвивает всю электроэнергетику и в которой такое бесчисленное множество автоматов, схем и устройств, что голова у неподготовленного человека может пойти кругом. Кроме сетей 0,4кВ промышленных предприятий (заводов, ТЭЦ), к этим сетям относится и проводка в квартирах, коттеджах. Поэтому вопросом выбора и расчета сечения кабеля задаются и люди, которые далеки от электричества — простые владельцы недвижимости.

Кабель используется для передачи электроэнергии от источника к потребителю. В квартирах мы рассматриваем участок от электрического щитка, где установлен вводной автоматический выключатель на квартиру, до розеток, в которые подключаются наши приборы (телевизоры, стиральные машины, чайники). Всё, что отходит от автомата в сторону от квартиры в ведомстве обслуживающей организации, туда лезть мы права не имеем. То есть рассматриваем вопрос прокладки кабелей от вводного автомата до розеток в стене и выключателей на потолке.

В общем случае для освещения берут 1,5 квадрата, для розеток 2,5, а расчет необходим, если требуется подключать что-то нестандартное с большой мощностью — стиралку, бойлер, тэн, плиту.

Выбор сечения кабеля по мощности

Рассматривать далее буду квартиру, так как на предприятиях люди грамотные и всё знают. Чтобы прикинуть мощность необходимо знать мощность каждого электроприемника, сложить их вместе. Единственным минусом при выборе кабеля большего сечения, чем необходимо, является экономическая нецелесообразность. Так как больший кабель больше стоит, но меньше греется. А если выбрать правильно то выйдет и дешевле и греться не будет сильно. В меньшую же сторону округлять нельзя, так как кабель будет больше греться от протекания в нем тока и быстрее придет в неисправное состояние, которое может повлечь за собой неисправность электроприбора и всей проводки.

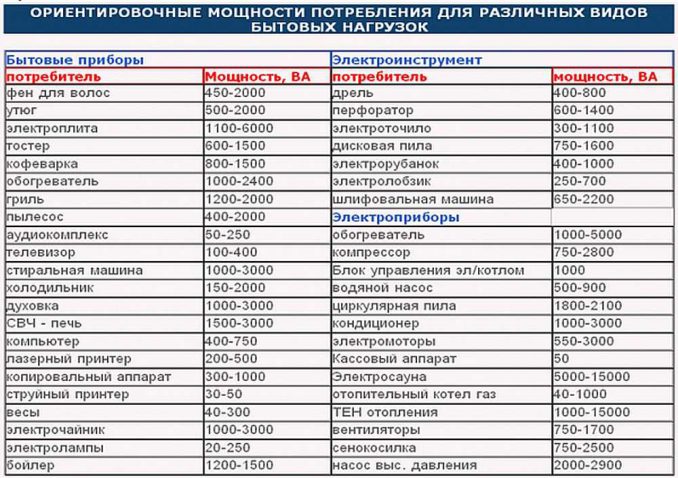

Первым шагом при выборе сечения кабеля будет определение мощности подключенных к нему нагрузок, а также характер нагрузки — однофазная, трехфазная. Трехфазная это может быть плита в квартире или станок в гараже в частном доме.

Если все приборы уже приобретены, то можно узнать мощность каждого по паспорту, который идет в комплекте, или, зная тип, можно найти в интернете паспорт и посмотреть мощность там.

Если приборы не куплены, но покупать их входит в ваши планы, то можно воспользоваться таблицей, где занесены наиболее популярные приборы. Выписываем значения мощностей и складываем те величины, которые одновременно могут включаться в одну розетку. Приведенные ниже значения носят справочный характер, при расчете следует брать большее значение (если указан диапазон мощности). И всегда лучше посмотреть в паспорт, чем брать средние показатели из таблиц.

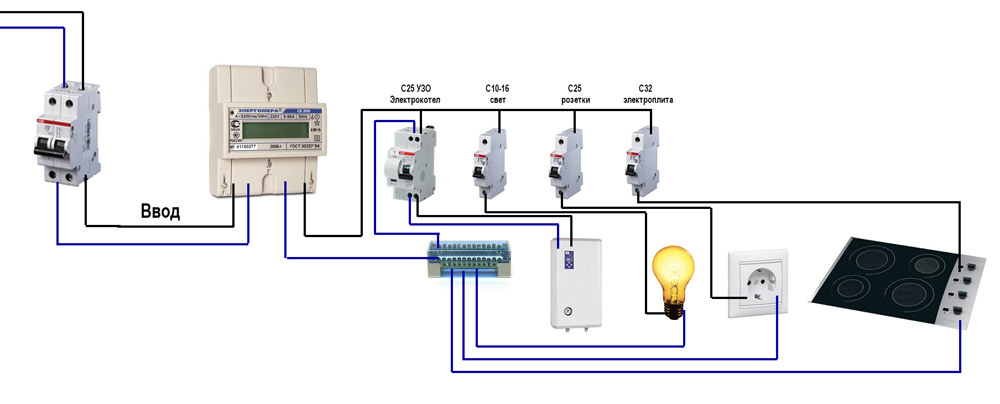

Выключатели, которые идут после вводного удобно разделять на группы. Отдельные выключатели для питания плиты, стиралки, бойлера и других мощных приборов. Отдельные для питания освещения отдельных комнат, отдельные для групп розеток комнат. Но это в идеале, в реальности бывает просто вводной и три автомата. Но что-то я отвлекся…

Зная значение мощности, которая будет подключаться к данной розетке мы выбираем по таблице сечение с округлением в большую сторону.

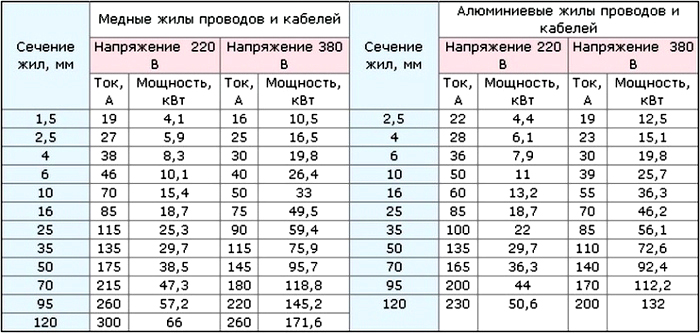

За основу возьму таблицы 1.3.4-1.3.5 из 7-го издания ПУЭ. Эти таблицы даны для проводов, шнуров алюминиевых или медных с резиновой и (или) ПВХ изоляцией. То есть то что мы используем в домашней проводке — к данному типу подходит и любимые электриками медные NYM и ВВГ, и алюминиевый АВВГ.

Кроме таблиц нам понадобятся две формулы активной мощности: для однофазной (P=U*I*cosf) и трехфазной сети (та же формула, только еще умножить на корень из трех, который равен 1,732). Косинус принимаем единице, будет у нас для запаса.

Хотя существуют таблицы, где для каждого типа розетки (розетка для станка, розетка для того, для сего) описан свой косинус. Но больше единицы он быть не может, поэтому не страшно, если примем его 1.

Еще перед взглядом в таблицу стоит определиться как и в каком количестве у нас будут проложены наши провода. Варианты есть следующие — открыто или в трубе. А в трубе можно двух- или трех- или четырех одножильных, одного трехжильного или одного двухжильного. Для квартиры нам на выбор либо два одножильных в трубе — это на 220В, либо четыре одножильных в трубе — на 380В. При прокладке в трубе, необходимо, чтобы процентов 40 оставалось свободного пространства в этой самой трубе, это для отсутствия перегрева. Если прокладывать необходимо провода в другом количестве или другим способом то смело открывайте ПУЭ и пересчитывайте для себя, или же выбирайте не по мощности, а по току, о чем пойдет речь чуть позже в этой статье.

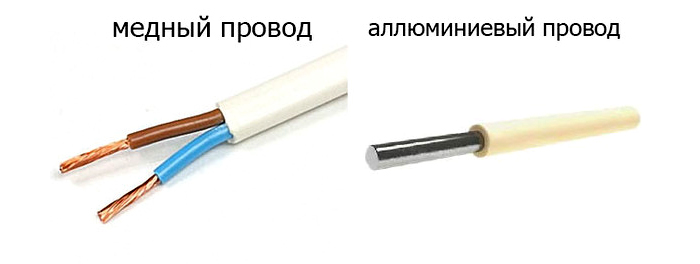

Выбирать можно как медный, так и алюминиевый кабель. Хотя, в последнее время большее применение получает медный, так как для одной и той же мощности потребуется меньшее сечение. К тому же медь имеет лучшие электропроводящие свойства, механическую прочность, меньше подвержена окислению, и плюс ко всему срок службы медного провода выше по сравнению с алюминием.

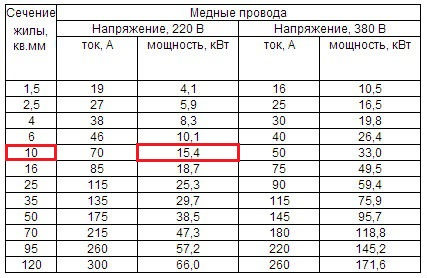

Определились с тем, медь или алюминий, 220 или 380В? Что же, смотрим в таблицу и выбираем сечение. Но учитываем, что в таблице у нас приведены значения для двух или четырех одножильных проводов в трубе.

Посчитали мы нагрузку например в 6кВт для розетки на 220В и смотрим 5,9 мало, хоть и близко, выбираем 8,3кВт — 4мм2 для меди. А если решили алюминий, то 6,1кВт — тоже 4мм2. Хотя выбрать стоит медь, так как ток при таком же сечении будет допустимый на 10А больше.

Выбор сечения кабеля по току

Суть выбора аналогичная, только теперь у нас есть ПУЭ, где прописаны токи, но сами токи нам неизвестны. Хотя, постойте… Ведь мы знаем мощности приборов и можем по формуле вычислить величины токов. Да и токи могут быть написаны в паспортах на изделия. Аналогично смотрим в таблицы ниже. Это уже таблицы из официальных документов, так что придраться не к чему.

Выбор сечения провода с резиновой или ПВХ изоляцией по допустимому току

Данные провода наиболее распространены, поэтому и приведена эта таблица. В ПУЭ же имеются другие таблицы на все случаи жизни для проводов, кабелей, шнуров с оболочкой и без при прокладке в воде, земле и воздухе. Но это уже частные случаи. Кстати, таблица что приведена при расчете по мощности полностью является частным случаем таблиц выбора по току, которые являются официальными и описаны в ПУЭ.

Расчет кабеля по мощности и длине

В случае, если вы прокладываете кабель на длинное расстояние (ну метров 15 и более), то Вам необходимо учитывать и падение напряжения, которое вызвано сопротивлением кабельной линии.

Чем же неблагоприятно для нас падение напряжения на конце кабельной линии? Для лампочки это ухудшение светового потока при снижении напряжения, или уменьшение срока службы при повышенном напряжении. Существуют допустимые величины отклонения напряжения. Но в основном для электроприборов это плюс минус пять процентов.

В этом случае требуется произвести расчет, и в случае, если напряжение будет ниже номинального на 5% и более, то придется увеличить сечение и заново произвести расчет. Или же воспользоваться очередной таблицей.

Сейчас немного углубимся в матчасть. Падение напряжения для трехфазной сети определяется по формуле:

Эта величина состоит из двух частей, активной(R) и индуктивной(X). Индуктивной частью можно пренебречь в следующих случаях:

• сеть постоянного тока
• сеть переменного тока, при cos=1
• сети, выполненные кабелями или изолированными проводами, проложенными в трубах, если их сечение не больше определенной величины, но не будем углубляться дальше.

В общем индуктивной составляющей пренебрегаем, косинус принимаем равным 1. Значение R определяется по формуле:

где р — удельное сопротивление (для меди — 0,0175, а для алюминия — 0,03)

Далее два варианта расчета:

а) по заданному значению падения напряжения находим допустимое сечение и выбираем следующее большее значение.

б) по заданному значению мощности или тока определяем падение напряжения на участке, и в случае, если оно будет больше 5%, выбираем другое сечение и повторяем расчет.

В вышеприведенных формулах длина в метрах, ток в амперах, напряжение в вольтах, площадь в мм2. Сама величина падения напряжения в относительных величинах, безразмерная. Формулы пригодны для расчетов при отсутствии индуктивной составляющей и косинусе равном 1. Ряд сечений кабелей стандартный. В принципе с полученным значением сечения можно идти на рынок и смотреть, что подойдет с округлением в большую сторону.

А можно воспользоваться таблицами в интернетах, но эти таблицы… Не понятно откуда и для какого случая они построены. Формулы — наше всё!

Определение сечения кабеля по диаметру

Если у Вас есть возможность замерить диаметр жилы кабеля, естественно голой, без изоляции, значит можно определить сечение этой жилы. Опять у нас два пути: формула или таблица. Каждый пусть выбирает, что ему удобнее.

Формула: пидэквадратначетыре. Это все знают. Измеряем диаметр провода (линейка, штангенциркуль, микрометр), повторюсь очищенного. Значение возводим в квадрат, умножаем на число пи (равно 3,14) и делим на 4. Получаем значение сечения. Примерное, ведь погрешности тут и в числе пи и в самом измерении. Хотите, вот таблица элементарная — измеряем диаметр, смотрим соответствует ли заявленному на бирке сечению.

Если провод многожильный, то либо каждую жилу измеряем, а потом считаем их число. Ну и умножаем число на диаметр одной и далее по схеме, приведенной выше. Либо, если они хорошо скручены в форме круга на конце, производим замер как на одножильном.

Сохраните в закладки или поделитесь с друзьями

Последние статьи

Самое популярное

Расчет сечения кабеля по мощности: таблица с показателями

Автор aquatic На чтение 7 мин. Просмотров 18.3k.

Качество проведения электромонтажных работ  оказывает воздействие на безопасность целого здания. Определяющим фактором при проведении таких работ является показатель сечения кабеля. Для осуществления расчета нужно выяснить характеристики всех подключенных потребителей электричества. Необходимо провести расчет сечения кабеля по мощности. Таблица нужна, чтобы  посмотреть требуемые показатели.

Качественный и подходящий кабель обеспечивает безопасную и долговечную работу любой сети

Расчет сечения кабеля по мощности: таблица с важными характеристиками

Оптимальная площадь сечения кабеля позволяет протекать максимальному количеству тока и при этом не нагревается. Выполняя проект электропроводки, важно найти правильное значение для диаметра провода, который бы подходил под определенные условия потребляемой мощности. Чтобы выполнить вычисления, требуется определить показатель общего тока. При этом нужно выяснить мощность всего оборудования, которое подключено к кабелю.

Такая таблица поможет подобрать оптимальные параметры

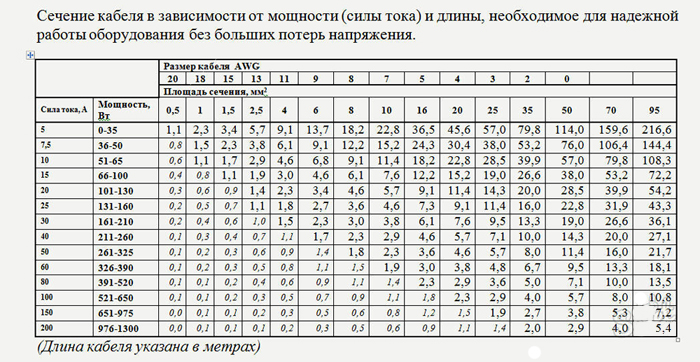

Перед работой вычисляется сечение провода и нагрузка. Таблица поможет найти эти значения. Для стандартной сети 220 вольт, примерное значение тока рассчитывается так, I(ток)=(Р1+Р2+….+Рn)/220, Pn – мощность. Например, оптимальный ток для алюминиевого провода – 8 А/мм, а для медного – 10 А/мм.

В таблице показано, как проводить расчеты, зная технические характеристики

Расчет по нагрузке

Даже определив нужное значение, можно произвести определенные поправки по нагрузке. Ведь нечасто все приборы работают одновременно в сети. Чтобы данные были более точными, необходимо значение сечения умножить на Кс (поправочный коэффициент). В случае, если будет включаться всё оборудование в одно и то же время, то данный коэф-т не применяется.

Чтобы выполнить вычисления правильно применяют таблицу расчетов сечения кабеля по мощности. Нужно учитывать, что существует два типа данного параметра: реактивная и активная.

Так проводится расчет с учетом нагрузки

В электрических сетях протекает ток переменного типа, показатель которого может меняться. Активная мощность нужна, чтобы рассчитать среднее показатели. Активную мощность имеют электрические нагреватели и лампы накаливания. Если в сети присутствуют электромоторы и трансформаторы, то могут возникать некоторые отклонения. При этом и формируется реактивная мощность. При расчетах показатель реактивной нагрузки отражается в виде коэффициента (cosф).

Особенности потребления тока

Полезная информация! В быту среднее значение cosф равняется 0,8. А у компьютера такой показатель равен 0,6-0,7.

Расчет по длине

Вычисления параметров по длине необходимы при возведении производственных линий, когда кабель подвергается мощным нагрузкам. Для расчетов применяют таблицу сечения кабеля по мощности и току. При перемещении тока по магистралям проявляются потери мощности, которые зависят от сопротивления, появляющегося в цепи.

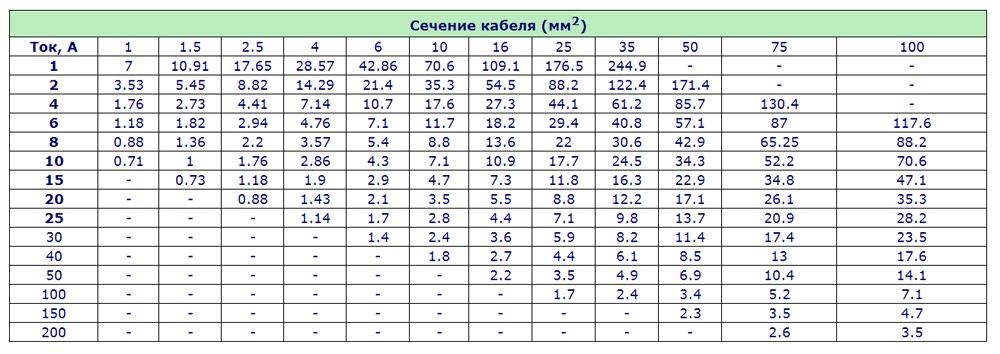

По техническим параметрам, самое большое значение падения напряжения не должно быть больше пяти процентов.

Применение таблицы помогает узнать значение сечения кабеля по длине

Использование таблицы сечения проводов по мощности

На практике для проведения подсчетов применяется таблица. Расчет сечения кабеля по мощности осуществляется с учетом показанной зависимости параметров тока и мощности от сечения. Существуют специальные стандарты возведения электроустановок, где можно посмотреть информацию по нужным измерениям. В таблице представлены распространенные значения.

Узнать точный показатель можно, используя различные параметры

Чтобы подобрать кабель под определенную нагрузку, необходимо провести некоторые расчеты:

• рассчитать показатель силы тока;
• округлить до наибольшего показателя, используя таблицу;
• подобрать ближайший стандартный параметр.

Статья по теме:

Как повесить люстру на натяжной потолок. Видео пошагового монтажа позволит всю работу произвести самостоятельно без обращения к специалистам. Что нужно подготовить для работы и как избежать ошибок мы и расскажем в статье.

Формула расчетов мощности по току и напряжению

Если уже имеются какие-то кабели в наличии, то чтобы узнать нужное значение, следует применить штангенциркуль. При этом измеряется сечение и рассчитывается площадь. Так как кабель имеет округлую форму, то расчет производится для площади окружности и выглядит так: S(площадь)= π(3,14)R(радиус)2. Можно правильно определить, используя таблицу, сечение медного провода по мощности.

Стандартные формулы для определения силы тока

Важная информация! Большинство производителей уменьшают размер сечения для экономии материала. Поэтому, совершая покупку, воспользуйтесь штангенциркулем и самостоятельно промеряйте провод, а затем рассчитайте площадь. Это позволит избежать проблем с превышением нагрузки. Если провод состоит из нескольких скрученных элементов, то нужно промерить сечение одного элемента и перемножить на их количество.

Варианты кабеля для разных назначений

Какие есть примеры?

Определенная схема позволит вам сделать правильный выбор сечения кабеля для своей квартиры. Прежде всего, спланируйте места, в которых будут размещаться источники света и розетки. Также следует выяснить, какая техника будет подключаться к каждой группе. Это позволит составить план подсоединения всех элементов, а также рассчитать длину проводки. Не забывайте прибавлять по 2 см на стыки проводов.

Определение сечения провода с учетом разных видов нагрузки

Применяя полученные значения, по формулам вычисляется значение силы тока и по таблице определяется сечение. Например, требуется узнать сечение провода для бытового прибора, мощность которого 2400 Вт. Считаем: I = 2400/220 = 10,91 А. После округления остается 11 А.

Схемы прокладки кабелей

Чтобы определить точный показатель площади сечения применяются разные коэффициенты. Особенно данные значения актуальны для сети 380 В. Для увеличения запаса прочности к полученному показателю стоит прибавить еще 5 А.

Схема трехжильной проводки

Стоит учитывать, что для квартир применяются трехжильные провода. Воспользовавшись таблицами, можно подобрать самое близкое значение тока и соответствующее сечение провода. Можно посмотреть какое нужно сечение провода для 3 кВт, а также для других значений.

У проводов разного типа предусмотрены свои тонкости расчетов. Трехфазный ток применяется там, где нужно оборудование значительной мощности. Например, такое используется в производственных целях.

Для выявления нужных параметров на производствах важно точно рассчитать все коэффициенты, а также учесть потери мощности при колебаниях в напряжении. Выполняя электромонтажные работы дома, не нужно проводить сложные расчеты.

Следует знать о различиях алюминиевого и медного провода. Медный вариант отличается более высокой ценой, но при этом превосходит аналог по техническим характеристикам. Алюминиевые изделия могут крошиться на сгибах, а также окисляются и имеют более низкий показатель теплопроводности. По технике безопасности в жилых зданиях используется только продукция из меди.

Основные материалы для кабелей

Так как переменный ток передвигается по трем каналам, то для монтажных работ используется трехжильный кабель. При установке акустических приборов применяются кабели, имеющие минимальное значение сопротивления. Это поможет улучшить качество сигнала и устранить возможные помехи. Для подключения подобных конструкций применяются провода, размер которых 2*15 или 2*25.

Подобрать оптимальный показатель сечения для применения в быту помогут некоторые средние значения. Для розеток стоит приобрести кабель 2,5 мм2, а для оформления освещения – 1,5 мм2. Оборудование с более высокой мощностью требует сечения размером 4-6 мм2.

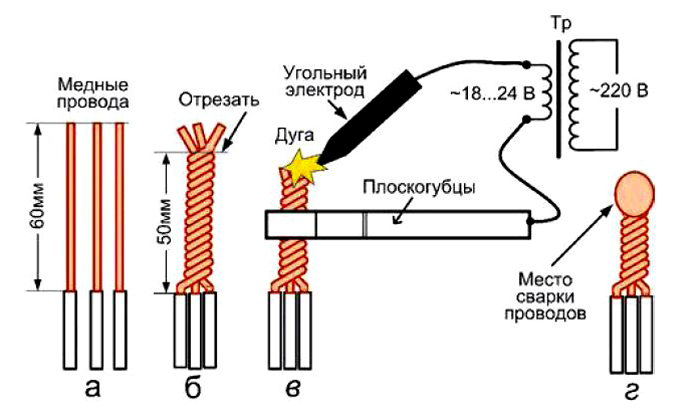

Варианты соединения проводов

Специальная таблица окажет помощь, если возникают сомнения при расчетах. Для определения точных показателей нужно учитывать все факторы, которые оказывают влияние на ток в цепи. Это длина отдельных участков, метод укладки, тип изоляции и допустимое значение перегрева. Все данные помогают увеличить производительность в производственных масштабах и более эффективно применять электрическую энергию.

Расчет сечения кабеля и провода по мощности и току, для подключения частного дома (видео)

Пять ключевых факторов для правильного выбора и применения кабеля

Выбор и применение кабеля

Для понимания проблем, связанных с кабельными системами, важно знать конструкцию, характеристики и характеристики кабелей. Однако для правильного выбора кабельной системы и обеспечения ее удовлетворительной работы требуются дополнительные знания. Эти знания могут состоять из условий эксплуатации, типа обслуживаемой нагрузки, режима работы и технического обслуживания и т.п.

5 ключевых факторов для правильного выбора кабеля и применения (фото предоставлено: testguy.сеть)

Ключом к успешной работе кабельной системы является , чтобы выбрать наиболее подходящий кабель для применения , выполнить правильную установку и выполнить необходимое обслуживание.

В этой технической статье обсуждение основано на правильном выборе кабеля и применении для распределения и использования энергии.

Выбор кабеля может быть основан на следующих пяти ключевых факторах:

1. Кабельная установка
2. Кабельная конструкция
3. Кабельная операция (напряжение и ток)
4. Размер кабеля
5. Требования к экранированию

1.Кабельная установка

Кабели могут использоваться для наружной или внутренней установки в зависимости от системы распределения и обслуживаемой нагрузки.

Хорошее понимание местных условий, монтажных бригад и обслуживающего персонала необходимо для обеспечения уверенности в том, что выбранная кабельная система будет работать удовлетворительно ! Много раз изоляция кабеля повреждается или ослабляется во время монтажа из-за неправильного натяжения.

Конструкции систем трубопроводов должны не только минимизировать количество изгибов трубопроводов и расстояний между люками, но также должны указывать натяжение при растяжении.

Инспекционный персонал должен убедиться, что монтажные бригады не превышают эти значения во время установки. Также важно поддерживать правильный радиус изгиба, чтобы избежать ненужных точек напряжения. После правильной установки следует регулярно проводить регулярный осмотр, испытания и техническое обслуживание, чтобы составить график постепенного износа и обслуживания кабельной системы.

Кабельные системы являются артериями системы распределения электроэнергии и несут энергию, необходимую для успешной работы завода.Ниже приводится краткое обсуждение по установке и обслуживанию кабелей.

Существует несколько типов кабельных систем для передачи электрической энергии в данной распределительной системе. Выбор конкретной системы может зависеть от местных условий, существующих политик компании или прошлого опыта.

Нельзя устанавливать установленные стандарты или руководящие принципы для выбора конкретной системы.

Вернуться к Факторам, влияющим на выбор кабеля ↑

2.Кабельная конструкция

Выбор и применение кабеля включает в себя тип кабельной конструкции, необходимой для конкретной установки. Конструкция кабеля включает в себя проводники, прокладку кабеля, изоляцию и финишное покрытие.

2,1 Проводники

Материалы проводника, такие как медь и алюминий, должны учитываться с точки зрения качества изготовления, условий окружающей среды и технического обслуживания. Требования к алюминиевым проводникам с учетом этих факторов более критичны, чем к медным проводникам.

Кабельные проводники следует выбирать в зависимости от класса жил, требуемого для конкретной установки .

2.2 Расположение кабелей

Проводники могут быть скомпонованы для формирования одножильного или трехжильного кабеля . Есть определенные преимущества и недостатки обоих типов устройств. Одиночные проводники проще в установке, легче сращивать и позволяют формировать многокабельные цепи.

С другой стороны, у них реактивное сопротивление на выше, чем у трехжильного кабеля . Экранированные одиночные проводники несут большие экранирующие токи, и необходимо учитывать необходимость предотвращения перегрева кабеля.

Одножильные кабели подвержены значительному движению из-за механических напряжений, создаваемых токами короткого замыкания или высокими пусковыми токами. Трехжильный кабель с общей оболочкой имеет самое низкое реактивное сопротивление , а распределение напряжения по напряжению сбалансировано благодаря эквивалентному расстоянию между проводниками.

Важным фактором является наличие заземляющего провода в трехжильном кабеле или отдельного заземляющего провода с одножильным кабелем. Поскольку заземляющий провод в трехжильной кабельной конструкции обеспечивает наименьший путь полного сопротивления, он обеспечивает хорошее заземление системы.

Аналогично, отдельное заземление в том же кабелепроводе, что и силовые проводники, обеспечивает лучший путь возврата заземления, чем путь заземления через оборудование или стальную конструкцию.

Выбор и применение кабельной системы должны быть основаны на правильном выборе типа кабельной системы, необходимой для цели .

2.3 Изоляция и отделочное покрытие

Выбор изоляции кабеля и отделочного покрытия обычно основывается на типе монтажа, рабочей температуре окружающей среды, условиях эксплуатации, типе обслуживаемой нагрузки и других применимых критериях. Во многих установках могут преобладать необычные условия, такие как агрессивная атмосфера, высокая температура окружающей среды, опасность для насекомых и грызунов, присутствие масла и растворителей, присутствие озона и сильные морозы.

В некоторых случаях могут присутствовать два или более из этих необычных условий, и в этом случае выбор подходящих кабелей становится намного более сложным.

Вернуться к Факторам, влияющим на выбор кабеля ↑

3. Кабельная операция

Изоляция кабеля должна быть в состоянии выдерживать напряжения напряжения , испытываемые при нормальных и ненормальных условиях эксплуатации. Поэтому выбор изоляции кабеля следует делать на основе применимого межфазного напряжения и общей категории системы, которые классифицируются как уровни изоляции 100%, 133% или 173%.

Эти уровни изоляции обсуждаются следующим образом:

100% уровень:

Кабели этой категории могут применяться, если система снабжена релейной защитой , которая обычно устраняет замыкания на землю в течение 1 минуты. Эту категорию обычно называют заземленными системами.

133% уровень:

Кабели этой категории могут применяться, если система снабжена релейной защитой , которая обычно устраняет замыкания на землю в течение 1 часа. Эту категорию обычно называют заземленными или незаземленными системами с низким сопротивлением.

173% уровень:

Кабели этой категории могут применяться , когда время, необходимое для обесточивания замыкания на землю, не определено. Этот уровень рекомендуется для незаземленных и для резонансных заземленных систем.

Текущая емкость, которую должен нести кабель, определяется нагрузкой, которую он обслуживает.

NEC очень специфичен с точки зрения определения размеров проводников для систем, работающих ниже 600 В . Способность кабеля выдерживать ток зависит от рабочей температуры окружающей среды .Когда кабели установлены в нескольких банках воздуховодов, важно снизить пропускную способность кабеля, чтобы не превышать его тепловую мощность.

В случаях, когда кабели могут быть под нагрузкой, текущая пропускная способность может быть рассчитана по следующей формуле:

где:

• I _экв является эквивалентной токовой пропускной способностью
• I — постоянный ток за определенный период времени
• т — период времени постоянного тока
• Т — общее время рабочего цикла
• E — это напряжение кабеля

Эквивалентная токонесущая способность должна использоваться для выбора размера проводника для термического сопротивления.

Вернуться к Факторам, влияющим на выбор кабеля ↑

4. Размер кабеля

Выбор размера кабеля основан на следующих факторах:

1. Текущая грузоподъемность
2. Регулировка напряжения
3. Номинал короткого замыкания

Эти факторы должны быть оценены перед выбором размера кабеля! Во многих случаях факторы напряжения и номинальные коэффициенты короткого замыкания игнорируются. Это упущение может привести к опасности для имущества и персонала, а также к повреждению самого кабеля.

4,1 Грузоподъемность

Пропускная способность кабеля зависит от его теплового нагрева. NEC публикует таблицы с указанием текущей емкости для кабелей различного размера. ICEA публикует текущие рейтинги для различных типов изоляции и условий монтажа.

Если требуется для пропускной способности, превышающей 500 MCM , обычной практикой является параллельное подключение двух меньших проводников.

Номинальный ток кабеля основан на определенном расстоянии, чтобы обеспечить тепловое рассеяние.Если этот интервал меньше, где должен быть установлен кабель, то требуется снижение характеристик кабеля.

4.2 Регулировка напряжения

В правильно спроектированных системах электропитания регулирование напряжения обычно не является проблемой . Падения напряжения при чрезмерно длительной работе при низком напряжении должны быть проверены для обеспечения правильного напряжения нагрузки. При вращающихся нагрузках следует проверять как установившееся регулирование напряжения, так и во время запуска.

NEC устанавливает предел падения напряжения 5% для систем распределения электроэнергии .

4,3 Номинал короткого замыкания

Выбранный размер кабеля должен быть проверен на способность выдерживать короткое замыкание, которое должно основываться на времени размыкания цепи для состояния короткого замыкания. Другими словами, кабель должен удерживаться без какого-либо термического повреждения до тех пор, пока неисправность не будет устранена переключающим устройством, таким как автоматический выключатель или предохранитель.

Вернуться к Факторам, влияющим на выбор кабеля ↑

5.Экранирование

При выборе и применении кабелей при среднем напряжении основное внимание уделяется тому, должен ли кабель быть экранированным или неэкранированным. Условия, при которых экранированный кабель должен быть выбран и применен, объяснены в следующем обсуждении.

Применение экранированного кабеля включает в себя следующие соображения:

1. Тип системы изоляции
2. Независимо от того, является ли нейтраль системы заземленной или незаземленной
3. Требования безопасности и надежности системы

В энергосистемах, где нет экрана или металлического покрытия, электрическое поле частично находится в воздухе, а частично в системе изоляции ! Если электрическое поле является интенсивным, например, в случае высокого и среднего напряжения, поверхностные разряды будут иметь место и вызывают ионизацию частиц воздуха.Ионизация воздуха вызывает образование озона, что может привести к повреждению некоторых видов изоляции и отделочных покрытий.

При применении неэкранированного кабеля в незаземленных системах повреждение изоляции или оболочек может быть вызвано током утечки , если поверхность кабеля влажная или покрыта сажей, смазкой, грязью или другой проводящей пленкой.

В установках канального типа, где используется неэкранированный неметаллический кабель, внешнее электрическое поле может быть достаточно высоким, чтобы представлять угрозу безопасности для персонала, работающего с одним кабелем в многоконтурных установках.

В тех случаях, когда используются переносные кабели, кабельные сборки или открытые воздушные кабели и могут выполняться персоналом, может представлять серьезную угрозу безопасности, если используется неэкранированный кабель !!

Кабель состоит из пяти основных компонентов: проводник, изоляция, экран, наполнитель и прочный элемент (фото предоставлено: plastics1.com)

Следует учитывать экранирование для неметаллического кабеля, работающего при напряжении свыше 2 кВ, если существует любое из следующих условий:

1. Влажные каналы
2. Подключение к антенным проводам
3. Переход из проводящей в непроводящую среду (например, из влажной в сухую землю)
4. Сухой грунт
5. Грязная среда, содержащая сажу, соль и другие загрязнения
6. Где безопасность персонала требуется
7. Где ожидаются радиопомехи

ICEA установил пределы напряжения, выше которых экранирование требуется для резиновых и термопластичных кабелей.Эти значения приведены в таблице 1.

Изоляционный экран должен быть заземлен как минимум на одном конце и предпочтительно в двух или более точках. Экран кабеля должен быть заземлен также на всех концах, стыках и ответвлениях с конусами напряжения. Экран должен работать с потенциалом земли.

Многократное заземление обеспечит безопасность и надежность кабельных цепей. Заземляющий путь от экрана должен иметь низкое сопротивление, чтобы держать экран вблизи потенциала земли.

ТАБЛИЦА 1 // Требования к экранированию для резиновых и термопластичных кабелей

		, один проводник		Три Проводника
№	Тип кабеля	с заземлением [кВ]	с заземлением [кВ]	с заземлением [кВ]	с заземлением [кВ]
1	Обшитый кабель	5	5	5	5
2	Блокированный кабель	5	5	5	5
3	Волокнистый покрытый кабель	2	2	2	2
4	Неозоностойкий	2	2	2	2
5	Озоностойкий
	В металлических трубопроводах	5	3	5	5
	Незаземленные каналы	3	3	5	5
	Воздушно в связи	3	3	5	5
	Аэрофотоснимок с металлическим связующим	5	5	5	5
	прямой похоронен	3	3	5	5

Вернуться к Факторам, влияющим на выбор кабеля ↑

Ссылка // Техническое обслуживание и испытания электрооборудования от Пола Гилла (Покупка печатной копии у Amazon)

,

% PDF-1.5 % 113 0 объектов > endobj Xref 113 90 0000000016 00000 n 0000002724 00000 n 0000002845 00000 n 0000003454 00000 n 0000003568 00000 n 0000003692 00000 n 0000003816 00000 n 0000004484 00000 n 0000005077 00000 n 0000005562 00000 n 0000006158 00000 n 0000006793 00000 n 0000007294 00000 n 0000007895 00000 n 0000008484 00000 n 0000009167 00000 n 0000009727 00000 n 0000010289 00000 n 0000014484 00000 n 0000014609 00000 n 0000014684 00000 n 0000014759 00000 n 0000014834 00000 n 0000014950 00000 n 0000014981 00000 n 0000015058 00000 n 0000045718 00000 n 0000046043 00000 n 0000046109 00000 n 0000046225 00000 n 0000053607 00000 n 0000053646 00000 n 0000053723 00000 n 0000053953 00000 n 0000054335 00000 n 0000054563 00000 n 0000054709 00000 n 0000054865 00000 n 0000453797 00000 n 0000453874 00000 n 0000453897 00000 n 0000453975 00000 n 0000454050 00000 n 0000454197 00000 n 0000454346 00000 n 0000454691 00000 n 0000454757 00000 n 0000454874 00000 n 0000455021 00000 n 0000455169 00000 n 0000455641 00000 n 0000455718 00000 n 0000455741 00000 n 0000455819 00000 n 0000456164 00000 n 0000456230 00000 n 0000456347 00000 n 0000456822 00000 n 0000456899 00000 n 0000457293 00000 n 0000457370 00000 n 0000457393 00000 n 0000457471 00000 n 0000457592 00000 n 0000457741 00000 n 0000458110 00000 n 0000458176 00000 n 0000458293 00000 n 0000458414 00000 n 0000458562 00000 n 0000459029 00000 n 0000459106 00000 n 0000459506 00000 n 0000459583 00000 n 0000459977 00000 n 0000460054 00000 n 0000460311 00000 n 0000466631 00000 n 0000472951 00000 n 0000485205 00000 n 0000512091 00000 n 0000514311 00000 n 0000516531 00000 n 0000517392 00000 n 0000528970 00000 n 0000531925 00000 n 0000543296 00000 n 0000546496 00000 n 0000555108 00000 n 0000002096 00000 n прицеп ] / Пред. 744224 >> startxref 0 %% EOF 202 0 объектов > поток hlRKhQ = ш & $ 6В _): `6R (I ~ Rc4Tk’jZ_ ֈ ŅSɢRD YpQ» X $ B = pǽs {

.

Выбор количества кабельных сердечников

Зависимость

от места установки

Выбор количества кабельных жил в основном зависит от типа системы, в которой она будет установлена.

Выбор количества кабельных сердечников с упором на параметры размеров (фото dnvkema.com)

Обычно у нас есть два типа систем:

1. идеально сбалансированная система и
2. Система с некоторой степенью дисбаланса (или Несбалансированная система).

Обычно размеры кабеля включают в себя следующие параметры:

1. Условия монтажа кабеля и нагрузка на него
2. Номинальный ток кабеля
3. Падение напряжения и короткое замыкание
4. Сопротивление контура замыкания на землю

Здесь я собираюсь описать, как можно выбрать количество ядер.

3-жильный кабель

Эти кабели обычно используются для идеально сбалансированной 3-фазной системы .Когда токи на 3-х проводных проводах 3-фазной системы равны и имеют точный фазовый угол 120 °, система считается сбалансированной. Трехфазные нагрузки одинаковы во всех отношениях без необходимости использования нейтрального проводника.

Важным примером трехфазной нагрузки является электродвигатель , поэтому в большинстве случаев они питаются по 3-жильным кабелям.

3,5-жильный кабель

3-фазная система может иметь нейтральный провод. Этот провод позволяет использовать трехфазную систему при более высоких напряжениях , в то же время он будет поддерживать однофазные нагрузки с более низким напряжением.

Маловероятно, что в таких случаях нагрузки будут одинаковыми, поэтому нейтраль будет переносить несбалансированный ток системы . Чем больше степень дисбаланса, тем больше ток нейтрали.

3-5-жильная кабельная конструкция (рисунок mitesh-raval.blogspot.com)

При наличии некоторой степени дисбаланса и величине тока повреждения очень мало, используются 3,5-жильные кабели. В этих типах кабелей используется нейтраль уменьшенного поперечного сечения по сравнению с 3-мя главными проводами, которая используется для передачи небольшого количества несбалансированных токов.

4-жильный кабель

При наличии серьезных дисбалансовых условий величина тока повреждения увеличится до очень высокого уровня. Как правило, в случае линейных нагрузок нейтраль несет ток только из-за дисбаланса между фазами.

4-жильный силовой кабель с медной жилой с ПВХ-изоляцией и оболочкой

Нелинейные нагрузки , такие как импульсные источники питания, компьютеры, офисное оборудование, балласты ламп и трансформаторы на низких нагрузках, генерируют гармонические токи третьего порядка (определение гармоник и их происхождение), которые находятся в фазе всей подачи фазы.

Эти токи не нейтрализуются в точке звезды трехфазной системы, как токи нормальной частоты, но суммируются, так что нейтраль несет очень тяжелых токов третьей гармоники .

Вот почему нейтраль кабеля, питающего оборудование, не уменьшается и имеет площадь поперечного сечения , такую ​​же, как у основного проводника , для пропускания этого большого количества тока.

5- и 6-жильные кабели

Некоторые условия могут возникать, когда величина тока повреждения (нейтрали) становится очень большой, чем фазные токи.Когда нагрузка, относящаяся к ситуации такого типа, подается через многожильный кабель, необходимо использовать 5-ядерный или 6-ядерный кабель.

5-жильный силовой кабель с ПВХ-изоляцией и оболочкой из медного провода

В этом состоянии два (или три) проводника могут использоваться в параллельном формировании для переноса большого количества генерируемых несбалансированных токов.

,
