разнообразие, принцип работы, инструкция по ремонту неисправностей
Сегодня нельзя представить себе, что когда-то люди жили в домах, где не было туалета. При этом санузел должен иметь самое современное оборудование, иначе не будет комфорта и удобства использования. Центральное место в любой туалетной комнате отведено унитазу. Конструкция его сливного механизма обычно немного отличается у разных моделей. Отдельного внимания заслуживает спусковое устройство, точнее устройство клапана сливного бачка. Рассмотрим его подробнее, мы обращаем на него внимание только, когда оно ломается.
Типы сливных устройств
Существует две основные группы сливных механизмов унитазов, которые выделяют в зависимости от приведения в действие:
Сливное устройство
- Вытяжные,
- Нажимные.
Первые еще называют штоковыми. Такое название обусловлено тем, что для приведения такого устройства в действие, необходимо поднять шток вверх, используя ручку, и тогда сливное отверстие откроется. Почти все новые модели унитазов лишены такой системы. В основном производители использовали его раньше.
Что касается второго типа сливного механизма, его еще называют кнопочным, и оно имеет две подгруппы:
- Однорежимный слив – такое устройство имеет всего одну кнопку или клавишу, которую необходимо нажать, чтобы вода из бачка выплеснулась в унитаз.
- Двухрежимный слив – это устройство имеет кнопку из двух половинок, либо две кнопки. Одна половинка приводит механизм в действие так, что выплескивается только половина воды из бачка, а вторая служит для того, чтобы выпустить всю воду сразу. Его еще называют устройство клапана сливного бачка унитаза с двумя кнопками.
Есть и третий вид, это бачки со стоп-функцией. Они имеют одну клавишу, но вода при этом может выпускаться по-разному. Чтобы регулировать это, нужно нажимать кнопку не один раз. Например, если нажать ее один раз, вода начнет выплескиваться из емкости, а если нажать в это время повторно, то выпуск прекратится, клапан перекроет ее.
Типы клапанов с поплавком
Клапаны с поплавком служат для впуска и выпуска воды. Они имеют свои разновидности, такие как:
Сливной клапан
- Кройдон-клапан;
- Клапан с поршнем;
Первый имеет оболочку, ось рычага на поплавке, седло и поршень. Рычаг двигает поршень перпендикулярно. Обычно подобными клапанами оснащены старые сливные баки, которые уже мало где используются.
Устройство впускного клапана сливного бачка поршневого типа имеет рычаговую ось. Она закреплена в раздвоенном шплинте. Когда рычаг двигается в горизонтальном направлении, он приводит в движение поршень, который время от времени касается седла, что способствует регулировке подачи воды в бачок.
Поршень имеет на конце уплотнение. Когда он соприкасается с седлом, то уплотнение перекрывает поток воды. Этот тип клапана достаточно широко распространен.
Третий тип клапана имеет в своей конструкции вместо прокладки мембрану. Она может быть изготовлена из силикона или резины. Во время движения поршня смещается и мембрана. Таким образом, она может в нужный момент перекрывать входящий поток воды. Такой тип клапана – наиболее новый и современный. Им оборудованы все последние модели сливных баков. Поэтому далее мы будем рассматривать его механизм и конструкцию более подробно.
Современные клапаны с мембраной
Мембранный поплавковый клапан обеспечивает быстрый набор воды. В зависимости от того, насколько качественная арматура подобрана, этот процесс может быть шумным, либо почти беззвучным. В отличие от старых моделей он очень быстро перекрывается.
Если же вспомнить о недостатках мембранных впускных клапанов, то они также имеются. Основным минусом использования данного вида клапана является то, что для его эффективной работы в водопроводной сети должно поддерживаться постоянное давление.
Значение такого давления должно быть в пределах 0,05-0,1 МПа. Более того, для того, чтобы такой клапан не вышел из строя быстро, вода в системе должна быть чистой. Понятное дело, что оба эти условия достаточно труднодостижимы в некоторых местах, например в селах или дачных поселках.
Еще один аспект, который нельзя упускать из виду, если вы рассматриваете как вариант устройство запорного клапана сливного бачка мембранного типа в своем унитазе, это качество всех фасонных и запорных элементов. Если материал для его изготовления использовался не очень качественный или при производстве были допущены дефекты, то о длительной эксплуатации изделия не может быть и речи. Такой клапан придется часто менять. Даже ремонт тут, скорее всего, будет бессилен. Изготовить новую мембрану самостоятельно не представляется возможным.
Механизм работы впускного клапана
Впускная арматура в бачке имеет свой принцип работы, в котором следует разбираться перед тем, как приступать к ее замене или ремонту. Рассмотрим фазы, сменяющие друг друга в процессе передвижения воды к баку.
Итак, первая фаза характеризуется тем, что клапан находится в открытом положении. В это время вода набирается в бачок. Мембрана, следуя направлению потока воды, отодвигается. А значит, вода может беспрепятственно набираться в бак.
Механизм работы сливного устройства
Вначале вода заполняет только предварительный отсек. Для попадания воды в сам бачок в этом отсеке предусмотрено специальное отверстие. Этот процесс очень напоминает тот, что происходит в устройствах, оборудованных клапанами со штоком, но здесь присутствует мембрана, которая натянута на поршень. Мембрана имеет просвет, через который проходит пластмассовый шток, у которого также есть просвет 1 мм диаметром. Некоторая часть воды благодаря этому поступает в наполнительный отсек. Он образован самой мембраной и поршнем.
Если поплавок опущен, то в поршне открывается мелкое отверстие, всего около 0.5 мм. Сквозь него небольшая часть воды может поступить в бачок. Благодаря такому механизму действия мембранного клапана, обеспечивается одно и то же давление в предваряющем отсеке, в наполнительном отсеке и за ним. В этом состоит разница между данной конструкцией и той, которая имеет клапан со штоком.
Вторая фаза – это когда вода вплескивается в бак и одновременно поднимает вверх поплавок. Вместе с ним повышается уровень штока с уплотнением из резины. Уплотнитель перекрывает отверстие. При дальнейшем движении штока, и поршень и мембрана будут прижаты к седлу. От этого наполнительный отсек герметизируется.
Вследствие того, что давление от воды в наполнительном отсеке складывается с давлением поплавка, который поднимается, мембрана плотно сдавливается с седлами. А это, в свою очередь прекращает подачу воды в бачок.
Спуск воды в унитазе
Третья фаза представляет собой спуск воды. Когда вода выходит из бачка и выплескивается в чашу, давление поплавка на шток прекращается. Отверстие в поршне больше не закрывается штоком, поэтому в наполнительном отсеке снижается давление. Оно остается только от водопроводной сети, именно оно воздействует на мембрану и на поршень, двигая их в сторону. Вследствие этого механизм переходит снова в первую фазу.
Проблемы в механизме и их устранение
Какие могут возникать проблемы в ходы эксплуатации сливного механизма? Например, в бак может не набираться вода, либо вода теперь не перекрывается. Причина такого явления, скорее всего, лежит в том, что засорилось какое-либо из отверстий. Еще одна причина таких неполадок – это выход из строя одной из двух важнейших деталей механизма – штока, либо мембраны.
В любом случае придется разобрать устройство и проверить все элементы. Их также будет хорошенько промыть и почистить. Но бывает что причина неисправностей – банальное низкое давление в системе водопровода, или его скачки в течение одних суток. В этом случае устройство может просто не работать.
Если давление слишком упало, то вода перестанет поступать в бак вообще. Если вода должна поступать из подвесной конструкции, то при давлении ниже нормы, вода не сможет дойти даже до наполнительной камеры. Поплавок будет всплывать, но воду он не будет перекрывать. Чтобы справиться с этой ситуацией, возможно, придется даже увеличить входные отверстия для воды, рассверлив их на пару миллиметров.
Вообще, чем меньше данные отверстия, тем большее давление должно быть в системе. Это необходимо учитывать, если вы монтируете сливной механизм, к примеру, на даче. Если же вы точно знаете, что скачки давления в течение суток у вас наблюдаются регулярно, например, если водяное давление в вашем доме поддерживается насосами, которые на ночь отключают, то лучше всего обратить внимание на арматуру со штоковым клапаном.
Вот и все, мы рассмотрели устройство сливного клапана бачка унитаза, а также причины, по которым он может выходить из строя. Теперь вам не составит труда разобраться во всем и устранить неполадки.
Арматура для сливного бачка унитаза, выбор, правильная установка.
Арматурой называют детали, которые создают условия для работы сливного бачка унитаза.
Арматура для сливного бачка: виды, характеристики
В зависимости от выполняемых функций, арматуру делят на два типа:
- Запорную. Она отвечает за заливку воды в бачок и блокировку его после заполнения.
- Сливную. С её помощью спускают воду и обеспечивают перекрытие слива до наполнения бачка.
Оба этих вида, несмотря на взаимосвязанность, работают автономно, но если один вид арматуры выходит со строя, итог один — протечки воды или её неподконтрольное вытекание.
Особенности запорной арматуры
Набор запорной арматуры состоит из:
- Сливного механизма, состоящего, в свою очередь, из сифона с крышкой и прокладки. Последняя деталь разделяет сливную трубу и накопительный резервуар.
- Рычага регулирования струи. К водопроводной трубе его подсоединяют через шаровой кран.
- Поплавка, координирующего заполнение бачка. С устройством слива он связан рычагом.
Работает запорная арматура по следующей схеме:
- в бак подается вода;
- поплавок поднимается до установленного уровня;
- рычаг оказывает воздействие на запорный клапан и блокирует поступление жидкости из водопровода.
При сливе поплавок занимает нижнее положение, а рычаг открывает путь для поступления воды в ёмкость из водопровода. Исходя из способа ввода воды, различают запорную арматуру боковую и нижнюю.

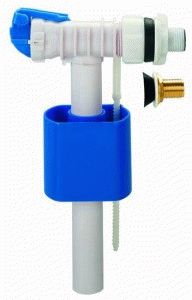

Боковая арматура для сливного бачка
Резервуары с боковым подводом оснащены двумя отверстиями, одно из которых закрыто заглушкой. В одних моделях унитазов слив осуществляется посредством бокового рычага, в других — при помощи верхней кнопки.
Работа боковой арматуры сопровождается довольно большим шумом, устраняют который путем применения удлиненного наливного шланга.

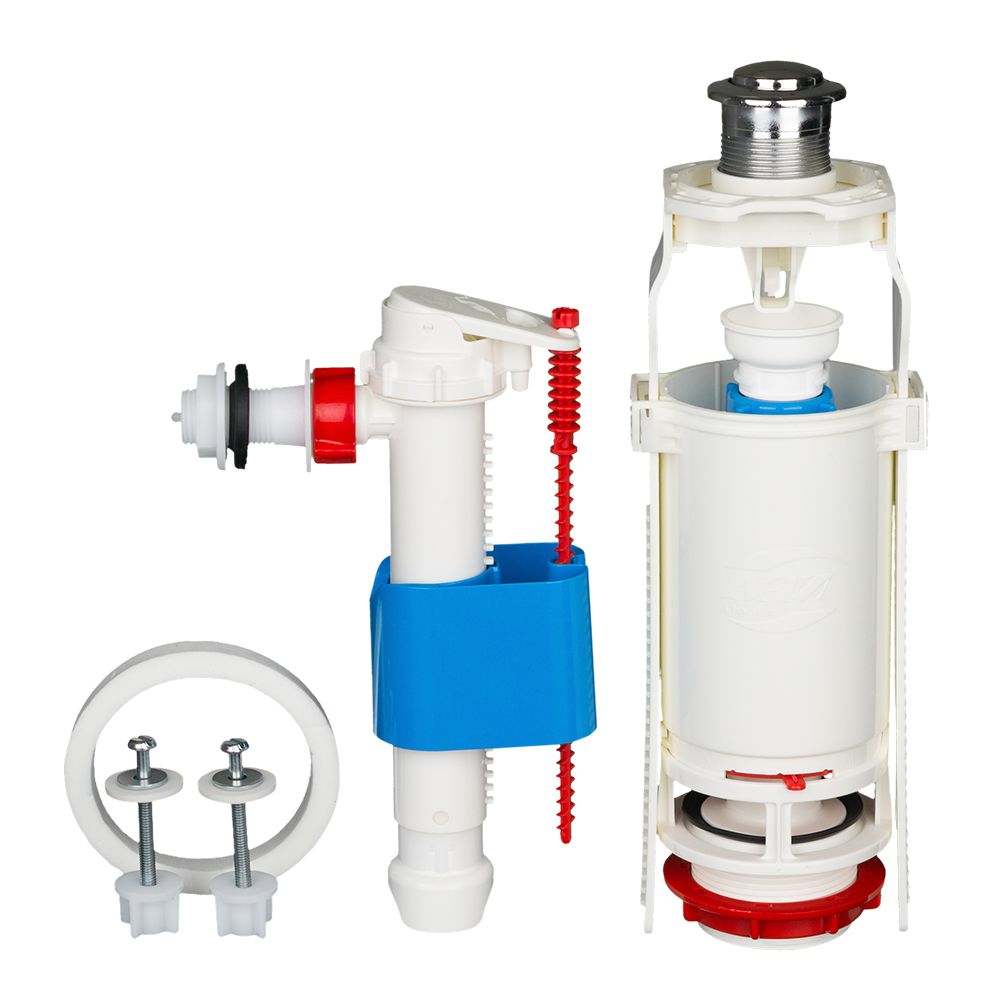

Компоненты арматуры с боковой подводкойКонструкция слива состоит из следующих элементов:
- впускного клапана;
- спускового устройства;
- рычага с поплавком;
- заливной ёмкости;
- рычага, управляющего спусковым устройством.
Заливная ёмкость может отсутствовать. Тогда поплавок движется вдоль направляющей.Плюсом арматуры с боковой подводкой является простота конструкции. Её легко ремонтировать, не нужно сильно уплотнять место подключения наливного шланга, стоимость её сравнительно невысокая.
Механизм слива работает следующим образом:
- При активации кнопки возникает тяга. Под её воздействием сливной клапан открывается.
- Вход в сливной механизм блокируется и осуществляется слив.
- При достижении наименьшего уровня воды, в бачке перекрывается слив путем закрытия выпускного механизма.
- Поплавковое отверстие открывается.
- После возвращения на место вертикального клапана, перекрывается спускной проход.
- Уровень воды понижается, и поплавок опускается, освобождая путь для наполнения сливного бачка.
- При достижении максимального уровня жидкости и подъёме поплавка, перекрывается кран, приостанавливая поступление воды.
Арматура для бачка унитаза с нижней подводкой
Нижняя арматура включает следующие элементы:
- Поплавок. Его роль — ограничение уровня воды в бачке.
- Направляющая. По ней движется поплавок.
- Спусковое устройство. В него входит стакан, в который при смыве унитаза опускается поплавок и тяги, связанной одним концом с поплавком, а другим с элементом для запора жидкости.
- Мембранный клапан.
Арматура для бачка унитаза с нижней подводкой воды.К преимуществам арматуры этого вида относится отсутствие шума при наполнении бака водой. Конструкция нижней арматуры предельно проста, следовательно, служит она долго. Конструктивно она устроена так, что наливной шланг можно спрятать.
Работает нижняя арматура по такой схеме:
- Когда из бачка спускают воду, поплавок по направляющей уходит вниз.
- Тяга сообщает усилие, провоцирующее запирание клапана. Вода в накопительный резервуар не подается.
Отличительной особенностью этой арматуры является прямая зависимость мембранного клапана от качества, поступающей в бачок воды. В идеале она должна проходить предварительную фильтрацию, в противном случае возможно засорение деталей. В этом случае затрудняется подачи воды в резервуар.
Эстетичность конструкции — несомненный плюс арматуры для бачка унитаза с нижней подводкой, но при его ремонте приходится столкнуться с некоторыми трудностями. Они связаны с неудобным расположением арматуры.
Запорные элементы выходят со строя из-за нарушения герметичности поплавка, в результате чего происходит его затопление. Жидкость в накопительный резервуар поступает постоянно и через переливную трубу сбегает в унитаз.
Протечка возможна в зоне подключения из-за слабой фиксации гайки или по причине повреждения резиновой прокладки.
Как выбрать арматуру для сливного бачка унитаза
Главное требование к арматуре бачка — долгий срок службы без ремонта. При покупке унитаза следует заглянуть в бачок или попросить продавца-консультанта показать арматуру отдельно.
Основные рекомендации при покупке унитаза
Специалисты советуют придерживаться следующих правил:
- Не выбирать сложные механизмы. У них чаще бывают неисправности, а ремонтировать их непросто. Конструкция должна быть простой и предельно понятной.
- Лучше выбирать конструкции с фиксацией поплавка и клапана для дозирования подачи жидкости к боковой стенке. Нижний подвод — слабое место, здесь чаще всего возникают протечки.
- Выбор эксклюзивного варианта арматуры — не очень удачное решение. Типовую конструкцию ремонтировать легче, в случае необходимости, её можно просто заменить.
- Большое значение имеет качество пластмассовых деталей. Материал должен обладать достаточной прочностью, устойчивостью к скачкам температуры, механическим нагрузкам.
- Следует обратить внимание на торговую марку. Бывает, что недорогие модели от неизвестного производителя имеют брак.
Выбрав компакт-вариант сливного бачка, следует быть готовым к тому, что могут возникнуть сложности с заменой арматуры. Часто мембраны импортного производства не рассчитаны на воду с агрессивными примесями, что в реальных условиях приводит к быстрому их износу.

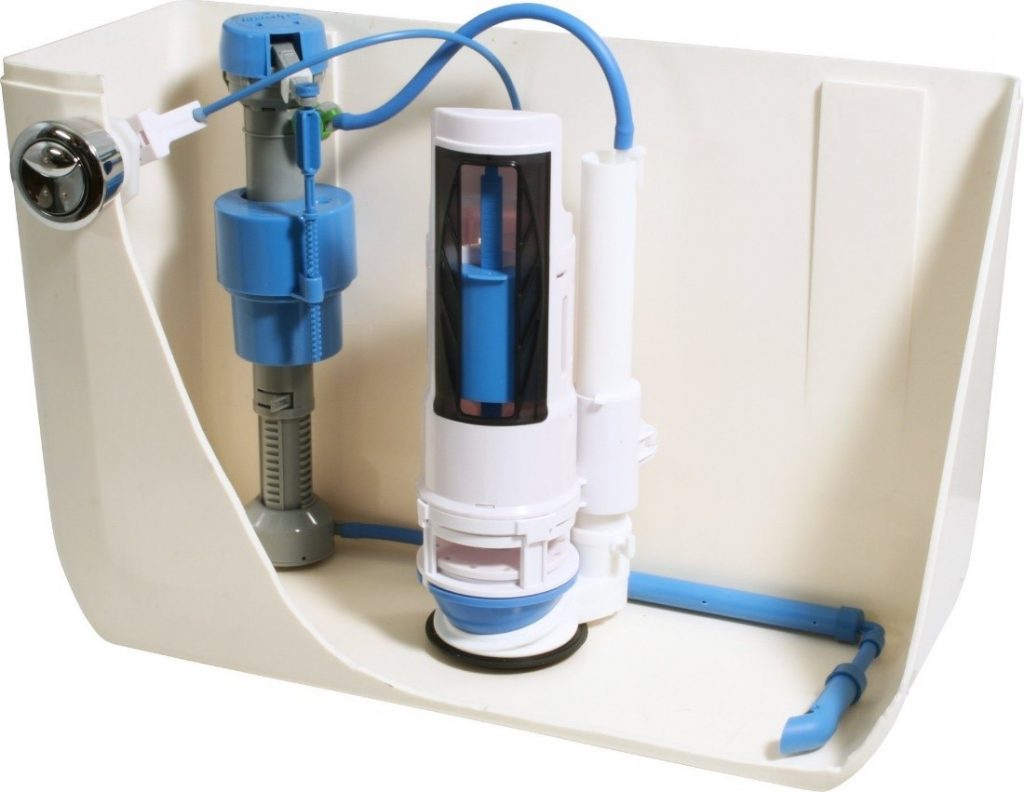

Выбор по конструктивному исполнению арматуры слива
У разных моделей сливная арматура отличается конструктивным исполнением. Есть кнопочные варианты полного слива, некоторые модели оснащены двумя режимами спуска, специальной функцией, позволяющей прерывать спуск воды.
Двухрежимная кнопка — аналог клавиши. В одной из позиций она выпускает жидкость полностью, в другой — только часть. Функция спуска с прерыванием позволяет как перекрыть слив, так и разблокировать его.
Материал арматуры
Большинство арматуры изготовлено из полимерных материалов. Свойства входящих в них составляющих определяет долговечность и качество работы механизма.
Металлическая арматура является наиболее прочной, стойкой к механическим воздействиям. Производители используют цельный вариант такой арматуры исключительно в элитных моделях. Раздельную систему можно встретить в любом унитазе.
В современных моделях смывных бачков долговечность арматуры в основном зависит от срока службы элементов из резины и от влияния на них воды разной жесткости. Замена этих деталей позволяет эксплуатировать арматуру и в дальнейшем.
Установка и замена сливной арматуры
Прежде чем приступить к монтажу или замене арматуры нужно подготовить необходимые инструменты: трубный и другие ключи, пассатижи. В качестве дополнительных материалов требуется уплотнительная лента, прокладки разных диаметров, гибкие патрубки. Если в бачке имеется два отверстия, потребуется декоративная заглушка, чтобы закрыть неиспользуемое отверстие.
Часть арматуры устанавливают ещё до монтажа бачка, а после другую часть. Первый этап предусматривает установку основы сливного механизма. Фиксируют её при помощи пластмассовой гайки. Далее, на гайку надевают резиновую уплотнительную прокладку и крепят собственно бачок.
Следующий шаг — монтаж устройства, ответственного за поступление воды и подключение рукавов от водопровода.
В ходе установки обязательно регулируют поплавок, рычаги, клапан. Выставляют поплавок так, чтобы он обеспечивал нужный для слива объём воды. Поплавок из пенопласта регулируется просто — его перемещают по планке. Пластиковый — путём изменения угла между планками.
Как выглядит установка арматуры можно посмотреть в следующем видео:
Ремонт арматуры для унитаза
Сливной бачок ломается не так уж редко. При этом не обязательно вызывать сантехника, изучив принцип действия арматуры, можно устранить неисправности самостоятельно.
Основные неисправности
Среди возможных дефектов чаще всего встречаются:
- большой расход воды;
- протечка;
- слабый слив;
- выработка прокладок.
Недостаточный слив может наблюдаться в результате непроходимости сливного канала.
Протечка может объясняться прибавлением воды через перелив либо износ поплавка. В случае перелива арматуру настраивают на умеренное потребление воды. Для этого изгибают рычаг или выполняют регулировку крепежного винта. Во втором случае поплавок утяжеляют, добавляя металлические подвесы или меняют его на новый.
Устранение неисправности впускного клапана
В этом узле чаще всего наблюдается нарушение качества запирания. Происходит это из-за срабатывания эластичной манжеты или резиновой пробки. Для ремонта выпускной клапан необходимо снять. Перед этим перекрывают кран и сливают из бачка воду. Далее, вывинчивают кнопку слива, снимают крышку, отвинчивают гайку накидную, посредством которой клапан прикреплен к проходной втулке.
Клапан имеет на обратной стороне небольшое коромысло, оно связано с рычагом поплавка или штангой. В этом месте кроется проблема клапана любого вида. Чтобы устранить неисправность предпринимают следующие шаги:
- Приводной рычаг выводят из зацепления с этим коромыслом.
- Само коромысло удаляют. Как правило, оно закреплено в корпусе клапана парой штифтов.
- Проверяют состояние пробки, запрессованной в пластиковый стаканчик, находящийся на противоположной стороне коромысла. Её вынимают и поворачивают к носику подачи воды ровной стороной. Если это уже когда-то делали, пробку разрезают, при этом получается два ровных торца. Половинки складывают и запрессовывают в стакан обратно.
Клапаны мембранного типа теряют герметичность, когда резиновый диск деформируется, причиной может быть и недостаточное давление поплавка на клапан. В этом случае регулируют стакан, располагая его ниже. Есть и другой вариант — к поплавку снизу подсоединяют кубик из пенопласта. Когда эти действия не дают нужного результата, меняют мембрану.
Устранение неисправности кнопки
В этом узле может возникнуть заклинивание, неудовлетворительный ход, полное неподчинение воздействию. В старых моделях кнопка работала путем её воздействия на зубчатую рейку. Последняя передавала движение шестерне, на которой закреплен длинный рычажок. На конце рычага закреплена цепочка, через которую осуществлялся подъём мембраны. Проблему устраняли через более сильное натяжение цепочки. Зубья на рейке также могли сработаться. Для устранения неисправности её поворачивали тыльной стороной.
Современные сливные клапаны оснащены рычажным механизмом, являющимся более надежным. Возможна только его неправильная центровка. Чтобы избежать этого резьбу на корпусе клапана слива располагают точно по центральной оси отверстия. Если это условие нарушено, верхнюю упорную пластину микролифта смещают в нужную сторону.
Причина такой неполадки, как непоступление воды в бачок, замусоривание участка клапана в самом узком месте. В этом случае бачок следует опорожнить, а клапан совместно с поплавком и рычагом откручивают. Затем с помощью иголки прочищают узкий проход, через который жидкость заходит в бачок.
Остатки мусора промывают, предварительно открыв вентиль входного патрубка. Если вода проходит свободно, вентиль закрывают и все элементы устанавливают на место.
Если нужно выполнить замену любой детали арматуры, лучше взять негодный элемент в магазин. В этом случае можно приобрести деталь полностью идентичную сломанной.
Регулировка и настройка сливной арматуры
Нижнюю арматуру регулируют путём вращения настроечного винта. Он устанавливает положение поплавка по относительно тяги. Для максимального наполнения ёмкости винт проворачивают против часовой стрелки. Если требуется минимальное наполнение — выполняют регулировку по часовой стрелке.
Путём перемещения камеры поплавка вдоль штанги настраивают уровень жидкости в бачке. Когда рычаг имеет повышенный размер уровень можно повысить и наоборот. Для этого достаточно отвинтить крепежный винт, установить его в нужной позиции и зафиксировать.
Поплавок можно переместить по зубчатой пластмассовой тяге. Уровень воды в моделях с металлической штангой можно изменить, подогнув штангу в нужную сторону.
Освоив принцип устройства сливного бачка, можно разобраться со всеми проблемами своими силами. Даже если поломку будет устранять сантехник, можно оценить и принять его работу. Решая, какую арматуру выбрать, следует помнить, что механизмы с верхним подключением дешевле, проще, а нижняя подводка также может быть надежной, если соблюдены все правила установки.
Как установить, отрегулировать или отремонтировать сливной механизм унитаза
Заглянув в подтекающий бачок унитаза, иной домашний мастер сначала чешет в затылке, а потом звонит сантехнику.
Но если, не торопясь разобраться в устройстве механизма обеспечивающего слив и наполнение бачка, кажущееся нагромождение деталей предстает простым и логичным.
Давайте посмотрим как работает, устанавливается, и регулируется система слива унитаза. Разберемся, отчего она выходит из строя, и попробуем отремонтировать это остроумное устройство.
Внешне сложный механизм сливного устройства предстает логичным и остроумным, когда в нём разберёшься
Содержание:
1. Как работает слив воды в унитазе.
1.1 Сливной клапан.
1.2 Узел подачи воды с поплавковым клапаном.
2. Установка механизма слива унитаза, устанавливаем бачок.
3. Устанавливаем систему слива воды своими руками.
4. Регулировка наполнения бачка унитаза.
5. Регулировка системы слива унитаза.
6. Регулировка аварийного перелива унитаза.
7. Ремонт системы слива унитаза.
8. В заключение.
9. Замена сливного механизма в бачке без сантехника своими руками (видео).
10. Замена сливной системы унитаза (видео).
Как работает слив воды в унитазе
При огромном разнообразии систем слива принцип у них идентичен. И если вы знаете, как работает одна модель системы слива воды в унитазе то, подумав, разберетесь в любой другой.
Систем слива состоит из двух частей.
Механизм бачка состоит из клапана слива и крана подачи с поплавковым клапаном
Сливной клапан
Управляется выведенным наружу рычагом или кнопкой. Задача сливного клапана — открывать путь воде при смыве и надежно удерживать её в бачке всё остальное время.
В старых моделях, с высоким чугунным бачком отверстие слива затыкалось тяжёлой железной пробкой. Поднимали её потянув за цепочку связанную с рычагом. Рычаг в свою очередь поднимал пробку, открывая путь воде.
Если цепочку бросали, пробка снова падала, перекрывая трубу. И чтобы получить нужный объём воды, приходилось стоять рядом с унитазом и удерживать рычаг.
Неудобство устранили, заменив тяжелую пробку полым грушевидным клапаном. Открывая путь воде, заглушка всплывает, и слив оставался открытым, пока вода не уходила. Клапан опускается вместе с водой и снова затыкает выходное отверстие.
Система слива унитаза с полым грушевидным клапаном
Полая «груша» служит и сейчас, но чаще применяют более сложные системы из переливной трубки, резинового клапана и пластикового поплавка, работающие на таком же принципе.
Узел подачи воды с поплавковым клапаном
Основа и тут поплавок связанный через рычаг с мембраной водяного крана. Когда воду выпустили сливным клапаном, поплавок оказывается внизу, освобождая мембрану. Вода льётся в бачок.
Вода прибывает, с ней всплывает и поплавок. На определенном уровне он через рычаг и шток давит на мембрану крана, которая перекрывает подачу воды. Бачок полон воды и готов к новому смыву (Рис. 1).
Узел подачи воды в бачок унитаза с поплавковым клапаном
Регулируя высоту поплавка относительно, мы устанавливаем количество воды, которое наполнит бачок. Обычно от 6 до 10 литров.
Установка механизма слива унитаза, устанавливаем бачок своими руками
Установку сливного механизма унитаза начинают одновременно с установкой бачка. По ссылке можно узнать → как установить унитаз, и про бачок там тоже есть.
Скручиваем большую гайку с горловины слива и вставляем его в нижнее отверстие бачка. Гайку затягиваем снаружи. Резиновая шайба, надетая на корпус спускного клапана, остается внутри бачка и обеспечивает герметичность прилегания корпуса клапана к его дну.
Многие из сливных устройств имеют отделяемый крепежный узел. То есть, верхняя часть с клапаном, поплавком, кнопкой и рычагами разделяется с нижней частью.
Сливной клапан системы слива унитаза состоит из двух частей, разъединяются они поворотом относительно друг друга
Выполняется это поворотом частей относительно друг друга. При этом крючки нижней части расцепляются со штифтами верхней части. Обратный поворот снова заводит крючки за штифты, прочно соединяя элементы между собой.
Если ваш клапан имеет такое устройство, воспользуйтесь этим. Перед установкой снимите верхний блок, чтобы не повредить его тонкие и хрупкие детали.
После того, нижняя часть системы слива воды своими руками установлена, укладываем на седло бачка прокладку и ставим бачок на унитаз таким образом, чтобы выступающая гайка попала в отверстие слива.
Совет. Перед тем, как уложить прокладку между бачком и седловиной, смажьте её с обеих сторон силиконовым герметиком.
Крепим бачок к седловине с помощью двух длинных болтов и системы шайб. Последовательность тут следующая: под головки болтов ставим плоские шайбы из пластика, затем надеваем конусные силиконовые шайбы, сужением книзу.
Болты заводим в отверстие седловины унитаза, подкладываем силиконовые шайбы и зажимаем барашковыми гайками.
Устанавливаем систему слива воды унитаза
Бачок установлен. Теперь ставим клапан подачи воды в бачок с поплавком.
Приобретая систему слива унитаза, уточните у продавца, для какого типа подключения он предназначен. Дело в том, что у бачка отверстие для подачи воды может быть снизу или сбоку. А поскольку поплавок клапана должен двигаться в бачке вместе с водой, то есть вертикально, то и клапан нужен соответствующий.
Некоторые модели являются универсальными и могут устанавливаться как снизу, так и сбоку. Как это делать, легко разобраться, стоит лишь взять клапан в руки. Но большая часть систем рассчитана на конкретный вариант установки.
Важно! Приобретая новую систему слива, обязательно уточните, на какой тип подключения рассчитан её поплавковый клапан.
Приобретая механизм для бачка важно уточнить какое он должен иметь подключение
Обычно гайка и шайбы уже надеты на патрубок. В этом случае свинчиваем гайку, выводим патрубок из отверстия для подачи воды бачка и снова закручиваем гайку, закрепляя устройство в бачке.
На всякий случай имейте в виду, шайбы на патрубке располагаются следующим образом: первыми от упорного буртика патрубка ставятся две косых шайбы, скосами друг к другу, затем мягкая прокладка, которая упирается изнутри в стенку или днище бачка. Снаружи располагается только зажимная гайка.
На выступающую часть резьбы навинчиваем гайку шланга подачи воды. Перед этим, убедитесь, что в гайке шланга есть уплотнительная шайба.
Чтобы избавится от шума наполняющей бачок воды, на патрубок подачи надеваем пластиковую трубочку.
Осталось соединить верхний блок сливного клапана к уже установленной нижней частью и при необходимости выполнить регулировку.
Регулировка наполнения бачка унитаза
Если воды выливается заметно больше, чем необходимо для нормального слива, нужно отрегулировать наполнение бачка унитаза: опустить поплавок узла подачи воды. А, если наоборот воды не хватает, поднять поплавок.
Проще всего регулировать рычажные системы слива, с поплавком на длинном рычаге.
На старых моделях он сделан из проволоки и для регулировки её достаточно согнуть или соответственно — разогнуть.
Регулировка наполнения старой системы наполнения унитаза
Встречаются и пластиковые рычаги из двух звеньев, соединенных барашковой гайкой. Чтобы переместить поплавок её нужно ослабить, а затем снова зажать.
У систем, где поплавок двигается по вертикальной направляющей рейке регулировка ещё проще.
Отсоединим поплавок от штока. Обычно он удерживается в гнезде за счет пружинистости самого пластика. Затем, опускаем или поднимаем поплавок и снова соединяем его со штоком.
Сложнее задача, если поплавок располагается в специальной ванночке. «Выщелкиваем» из гнезда шток, соединяющий поплавок и клапан. Затем отводим фиксатор, удерживающий ванночку на направляющей рейке. Поднимаем или опускаем ванночку вместе с поплавком. Отпускаем фиксатор и соединяем поплавок со штоком.
Механизмы регулировки системы наполнения бачка унитаза
Регулировка системы слива унитаза
Правильно установленная кнопка должна плотно прилегать своей обечайкой
к крышке бачка унитаза и свободно нажиматься.
Если кнопка не достает до резьбы, или наоборот, не прилегает к крышке, нужно отрегулировать систему слива унитаза, подняв или опустив её посадочное место.
Для этого нужно аккуратно отвести фиксаторы, удерживающие скобу, на котором находится гнездо крепления кнопки, затем скобу приподнять вверх или опустить.
Регулировка аварийного перелива унитаза
Уровень воды в бачке должен на 10-12 мм не доходить до верхнего обреза трубки аварийного перелива. Если он заметно ниже, или, хуже того, вода постоянно льется в перелив, трубку аварийного перелива нужно отрегулировать — опустить или поднять. Чтобы сделать это, нужно ослабить зажимную гайку, соединяющую звенья трубки, отрегулировать их и снова зажать гайку.
Ремонт системы слива унитаза
Система слива воды унитаза одно из немногих устройств, надежность которого практически не зависит от цены. Более того, дешёвые простенькие модели нередко работают дольше.
Тем не менее, со временем даже эти надежные устройства выходят из строя, и вода начинает подтекать, либо, что бывает реже, не поступает в бачок.
Причины поломок и необходимости ремонта системы слива унитаза разные. Из основных:
- Деформация элементов механизма из-за старения пластика.
- Ржавление и окисление металлических деталей (при наличии).
- Известковый налет. Постепенно нарастая, он начинает препятствовать работе деталей, снижать герметичность примыкания пробок и прокладок, забивает отверстия подачи воды.
- Механическая поломка детали в связи с «усталостью» материала или случайным её повреждением при установке, обслуживании или регулировке.
Многие проблемы со сливом унитаза устраняются чисткой и регулировкой механизмов
Нередко поломка происходит в новом или относительно новом механизме. Такое бывает — при установке или регулировке сломался шток, рычаг, лопнуло крепление.
Увы, но выполнить полноценный ремонт системы слива унитаза получится вряд-ли. Лучше всего приобрести точно такой же механизм, заменить поломанную деталь, а остальные припрятать на будущее.
Заменить новым лучше всего и устройство, которое проработало лет восемь и больше, не вникая особо, что там сломалось.
Связываться с ремонтом в этом случае имеет смысл, если приобрести новый механизм в ближайшее время не получится, или под рукой есть похожий.
В подающем кране течь может быть вызвана износом мембраны. Попробуйте просто перевернуть ее другой стороной. Некоторые модели (обычно рычажные) такое допускают.
Если же возраст механизма три-пять лет, явных механических поломок не наблюдается, устранить проблему обычно несложно.
Иногда достаточно опустить поплавок подачи воды, подтянуть гайки, поставить на место перекосившийся рычажок.
Иногда достаточно немного подтянуть гайку или подрегулировать поплавок сливной системы унитаза, чтобы устранить течь
Если поверхностная регулировка не помогла, снимаем и разбираем проблемный узел. Протираем детали от грязи, осторожно очищаем от известковых отложений все детали. Особое внимание уделяем клапанам и гнездам, куда они прилегают.
Очищаем и проверяем, как двигаются шарниры рычагов.
Чистку и осмотр механизма желательно выполнять хотя бы раз в пару лет, независимо от того насколько хорошо он работает.
В заключение
В заключение небольшое, но важное дополнение:
Все соединения системы слива, включая соединение шланга подачи воды, рассчитаны на сборку без применения инструментов.
Но поскольку пальцы не у всех одинаково сильные, не стоит их травмировать. Лучше всё же воспользоваться пассатижами или подходящим ключом, если руками нужного усилия создать не получилось.
При необходимости гайки системы подключения воды и слива можно осторожно поджать ключом
Но не подтягивайте гайки ключом больше чем на пол, максимум один оборот. Если соединение всё же подтекает, скорее всего, дело не в силе затягивания. Обычно причина в неправильно установленной, выпавшей или имеющей заводской брак прокладке. Последнее, как правило, удаётся устранить силиконовым герметиком.
Замена сливного механизма в бачке без сантехника своими руками (видео)
Замена сливной системы унитаза (видео)
Мы уверены, разобраться с устройством системы слива и привести его в порядок вам вполне по силам, сэкономив заметную сумму на визите сантехника.
Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!виды, принцип работы, процесс установки, устранение неисправностей
Качество работы унитаза напрямую зависит от исправности запорной арматуры, отвечающей за подачу и слив воды. В настоящее время в продаже можно видеть немало различных моделей этого сантехнического оборудования. Видов запорной арматуры не так много, поскольку она однотипна, подходит для различных модификаций. Рассмотрим подробнее, как работает запорная арматура для унитаза.
Виды запорной арматуры и их особенности
Запорная арматура может иметь раздельную и совмещенную конструкцию. В прошлом в унитазах использовалась исключительно раздельная конфигурация. В ней заливной и сливной клапан устанавливаются по отдельности, функционируют автономно. Работу заливного клапана регулирует поплавок, который при подъеме воды в бачке посредством управляющей тяги перекрывает ее подачу. Сливной узел состоит из горловины с клапаном, который может быть:
- воздушным;
- механическим.
Управление производится при помощи воздействия на кнопку, педаль, клавишу, рычаг. К достоинствам раздельной запорной арматуры можно отнести возможность производить замену или ремонт только поврежденного узла. Это экономит расходы, упрощает проведение монтажа и демонтажа. Поэтому такие системы применяются в унитазах и сейчас.
В продукции элитного класса, новейших моделях используется новая конструкция запорной арматуры. В ней сливной и заливной клапаны соединены в общую систему, имеют прямую тяговую зависимость. Регулировка сборной запорной арматуры отличается сложностью. Но при точной настройке гарантирована безопасная и безукоризненная работа блока. Недостатками такой системы является необходимость полного демонтажа в случае поломки и сложность ремонтных работ.
Запорная арматура различается и по материалу изготовления. В большинстве случаев для нее используются полимеры. От состава пластика зависит прочность и долговечность фурнитуры узлов, безукоризненность работы системы. Ранее по стоимости арматуры можно было судить о качестве материала, точности конструкции. В настоящее время количество производителей этой продукции значительно возросло. Новые компании, которые только начинают завоевание рынка, выпускают качественные изделия по низкой стоимости. И, напротив, в сертифицированных товарах подделки порой встречаются. Поэтому выявить низкокачественную арматуру можно, к сожалению, лишь в процессе эксплуатации.
Высокой прочностью, долгим сроком службы отличается металлическая фурнитура. Для ее изготовления используются бронзовые или латунные сплавы. Эти материалы обладают высокой устойчивостью к влаге, механическим воздействиям. Поэтому в течение нескольких лет сохраняют свои функциональные качества, не разрушаются от коррозии. Производители унитазов устанавливают единую запорную арматуру из металла только в элитных моделях, изготовленных в определенном стиле. Раздельными системами можно оснастить любой унитаз.
Верхняя и нижняя запорная арматура для унитаза
Запорная арматура делится по месту установки, способу подачи воды. От того, с какой стороны бачка, сверху или снизу она встраивается, зависит конструкция системы, что учитывается при необходимости произвести замену поврежденного узла.
Основное различие в конфигурации и установке имеет запорная арматура верхней и нижней подачи воды. В обеих системах клапан закрывается посредством воздействия на него управляющей тяги, соединяющейся с поплавком, который может представлять собой пластиковую емкость или деталь из пенопласта. При установке арматуры производится его тщательная балансировка. Это необходимо для эффективной работы системы, которая зависит от правильного уровня воды в сливном бачке.
В унитазах отечественного производства устанавливается арматура, обеспечивающая верхнюю подачу воды. Такая система размещается в боковой части бачка. К недостатку этой конструкции относится шум, который создается системой при подаче воды. Многие зарубежные производители оснащают унитазы нижней запорной арматурой. Эти конструкции работают бесшумно, что повышает комфортность, обеспечивает более стильный вид модели. Установка верхней системы производится после монтажа бачка унитаза, нижнюю арматуру нужно оборудовать до его размещения на конструкции унитаза.
Работа сливного механизма бачка унитаза
Устройство сливного клапана значительно проще, чем узла подачи воды. В нем нет запорного механизма, так как в этой конструкции он не нужен. Управление сливным клапаном производится при помощи тяги. Она может иметь вид цепочки или штанги.
В прежние времена в устройстве унитазов повсеместно использовался рычаг, расположенный в боковой или верхней части бачка. Сейчас большинство моделей оснащается более удобным вариантом — кнопкой. В таком механизме может быть предусмотрено два режима слива воды. В зависимости от степени нажатия на кнопку производится полное опустошение бачка или удаление половины его содержимого.
При нажатии на рычаг или кнопку открывается заслонка, закрывающая верхний штуцер, и вода выливается в унитаз. После этого вес заслонки заставляет ее вернуться в исходное положение, клапан слива закрывается.
Процесс установки запорной арматуры унитаза
Приобрести запорную арматуру можно и отдельно, но легче производить установку фирменных систем, которые идут в комплекте с унитазом. В этом случае гарантировано точное соответствие всех элементов.
В работе по установке бачка потребуются:
Разводной ключ.- Рожковые ключи.
- Плоскогубцы.
- Отвертка.
- Гибкий шланг.
- Водопроводный кран.
- Резиновая фума.
- Прокладки подходящего размера.
Сначала необходимо произвести в бачке монтаж основания сливного узла, обеспечивая плотное прилегание его к выпускному отверстию. Между основанием и дном бачка укладывается резиновая прокладка. Затем бачок устанавливается на унитаз. Между ними нужно установить толстое кольцо из резины, которое предотвратит соприкосновение поверхностей. Бачок при помощи болтов прикручивается к унитазу.
Если в модели предусмотрена нижняя подача воды, перед установкой бачка нужно монтировать арматуру подачи воды. В этой конструкции важно хорошо закрепить резиновые прокладки, которые предотвратят протекание. В верхней арматуре такие детали не требуются, так как она располагается над поверхностью воды. Такие узлы можно монтировать после установки бачка. Способ монтажа одинаков для обоих видов. Трубка просовывается в отверстие в бачке и закручивается гайками с обеих сторон.
На следующем этапе гибкий шланг присоединяется к штуцеру стояка водопровода, устанавливается водопроводный кран, который позволит в случае необходимости проведения ремонта перекрыть доступ воды к унитазу. Современные шланги оснащены гаечно-прокладочными зажимами, обеспечивающими надежность соединения. Но сантехники обычно подстраховываются, используя фуму. После подведения бачка к водопроводу нужно отрегулировать поплавок. Уровень воды должен быть примерно на 15 см ниже кромки бачка.
В заключительной стадии установки оборудуется механизм слива воды. Верхний элемент конструкции вставляется в отверстие крышки и закрепляется декоративными деталями, которые закрывают отверстие.
Неисправности в работе сливного бачка
Основные неисправности работы сливного бачка связаны с нарушениями в установке запорной арматуры или износом ее элементов. При необходимости замены клапанов, демонтажа бачка требуется закрыть доступ воды. Если имеется кран на отводе от водопроводной трубы, достаточно просто закрыть его. В противном случае нужно перекрыть стояк.
- Одной из простых неполадок в работе бачка является неправильная регулировка поплавка. Это приводит к недостаточному или излишнему поступлению воды. В старых моделях проблема решается при помощи изменения положения проволоки, которая держит поплавок. Ее необходимо немного изогнуть, приподняв поплавок, если воды поступает мало или, опуская его, если ее слишком много. В новых унитазах предусмотрена регулировка при помощи винта.
- Нарушения дозировки подачи воды могут быть связаны с загрязнением водопроводящих отверстий. В таком случае с поплавка нужно снять колпачок, повернув его, вытащить мембрану, вымыть протоки. Желательно заменить мембрану, чтобы обеспечить качественную работу механизма.
- При нарушении прочности присоединения сливного механизма вода в бачок течет непрерывно, но он не набирается. Для устранения проблемы необходимо подкрутить болты, фиксирующие основание арматуры.
- Если вода течет в унитаз непрерывно, причиной может быть пересыхание клапана или его засорение. Сливную систему нужно разобрать, чтобы открыть доступ к сливному отверстию. Следует тщательно прочистить клапан и отверстие и все поставить на место. Если это не помогло, придется заменить износившуюся мембрану.
- Течь под бачком возникает при износе резинового кольца, расположенного между ним и унитазом. В таком случае требуется заменить его новым с точным соблюдением размеров.
Конструкции запорной арматуры для унитаза не отличаются сложностью. Знание особенностей их устройства дает возможность правильно выбрать модель сантехнического оборудования, произвести своими руками установку и ремонт. Это позволит сэкономить средства, исключить необходимость вызова специалистов.
Видеоинструкция по установке арматуры для унитаза
Оцените статью: Поделитесь с друзьями! Смотрите также:1/2 «DN15 Автоматический электронный дренажный клапан 24V 110V 220V 380V Разделенный тип с электронным управлением по времени Дренажный клапан резервуара для сжатого газа OPT A | дренажный клапан | клапан сжатого воздуха электронный газовый клапан
1/2 «DN15 1,6 МПа Автоматический электронный дренажный клапан 24В 110В 220В 380В Электронный синхронизированный воздух Дренажный клапан резервуара сжатого газа Раздельный тип
Спецификация:
Новинка
Тип: два двухклапанных прямого действия
Материал корпуса: огнестойкий АБС-пластик
Кнопка ручного тестирования (микровыключатель)
Размер: как показано на рисунке
Напряжение: DC24V / AC110V / AC220V / AC380V
Временной интервал (ВЫКЛ): 0.5-45 минут
Время разряда (ВКЛ): 0,5-10 секунд
Температура окружающей среды: от -40 ° C до 60 ° C
Электрическое подключение: DIN43650A
Интерфейс: внутренняя резьба G1 / 2 «
Ток потребления наибольший 4мА
Максимальное рабочее давление: 1,6 МПа
Максимальная температура: 90 ° C
Клапан из кованой латуни, проходное отверстие 5 мм
Класс изоляции: уровень H
Степень защиты: IP65
Диапазон напряжения: ± 10%
Характеристика:
Электронный дренажный клапан к полупроводниковому электронному таймеру и соленоидному клапану для согласования времени достижения автоматического слива конденсата сжатого воздуха.
Время разряда и интервал можно регулировать в соответствии с различными потребностями.
Простота установки, полностью автоматическая работа.
Долговечный в использовании.
Используется в фильтрах, водомасляных сепараторах, рефрижераторных осушителях, холодных и сухих машинах, воздушных компрессорах, воздушных цилиндрах, опорных стойках и других компонентах систем сжатого воздуха.
2 вида упаковки:
1.Контроллер * 1 шт.
2. Электронный сливной клапан * 1 шт.
Примечание:
.сливной клапан бака — это … Что такое дренажный клапан бака?
сливной клапан — i. Клапан внизу камеры сгорания. Когда двигатель останавливается, эти клапаны открываются и предотвращают скопление топлива в камере сгорания. Также происходит после фальстарта. II. Клапан на дне любого бака, через который…… Авиационный словарь
Клапан — Эта статья об устройстве контроля потока. Для разработчиков игры см. Valve Corporation.Для электронного компонента см. Вакуумная лампа. Для использования в других целях, см Клапан (значения). Эти водяные клапаны управляются ручками. Клапан — это…… Википедия
слив — 1. глагол 1) клапан для слива резервуара Syn: опорожнение (на выходе), пустота, очистка (выпуск), откачивание, выгрузка Ant: наполнение 2) слив любой излишков жидкости Syn: отвод, отбор … Тезаурус популярных слов
слив — 1. глагол 1) клапан для слива бака Syn: опорожнение (на выходе), пустота, очистка (выпуск), откачивание, выгрузка 2) слив любой излишков жидкости Syn: отбор, отбор, откачивание , вылить, вылить… Словарь синонимов и антонимов
Резервуар для сыпучих продуктов — В молочном животноводстве резервуар для охлаждения сыпучих продуктов представляет собой большой резервуар для хранения молока и хранения при низкой температуре до тех пор, пока его не сможет забрать молоковоз.Резервуар-охладитель молока для сыпучих материалов — важная часть оборудования молочной фермы. Это…… Википедия
перепускной клапан — i. Клапан, который позволяет быстро слить топливо из бака в полете по аварийным или эксплуатационным причинам, но в основном для доведения веса самолета до максимального посадочного веса. II. Автоматический клапан, который быстро опорожняет топливный коллектор…… Авиационный словарь
Внешний бак Space Shuttle — Внешний бак Space Shuttle (ET) является компонентом ракеты-носителя Space Shuttle, который содержит жидкое водородное топливо и жидкий окислитель кислорода.Во время взлета и подъема он под давлением подает топливо и окислитель к трем…… Wikipedia
сливной клапан — существительное: большой аварийный клапан на дне контейнера (как топливный бак самолета), с помощью которого он может быть опорожнен намного быстрее, чем обычный сливной кран (как при аварийном сливе топлива)… Полезный английский словарь
Meillerwagen — Производитель Gollnow Son Сборка Германия Класс прицепа… Википедия
Торпедный аппарат — Торпедный аппарат представляет собой устройство для запуска торпед в горизонтальном направлении.Существует два основных типа торпедных аппаратов: * Торпедные аппараты, предназначенные для работы ниже уровня воды, для подводных лодок и некоторых надводных кораблей * Торпедные установки на палубе…… Wikipedia
Смотровое стекло — Смотровое стекло или водомер представляет собой прозрачную трубку, через которую оператор резервуара или котла может наблюдать уровень жидкости, содержащейся внутри. Жидкость в резервуарах Простые смотровые стекла могут быть просто пластиковой или стеклянной трубкой, присоединенной к дну… Wikipedia
1/4 дюйма Ac220V 1,6 МПа Электронный дренажный клапан Воздушный компрессор с синхронизацией по времени Бензобак Автоматический 2-ходовой прочный сливной клапан | |
Время разряда и интервал можно отрегулировать в соответствии с потребностями.
Область применения: ограниченное пространство, энергоэффективность, дома, любители и т. Д.
Она широко применяется в воздушных компрессорах, охладителях, сепараторах, осушителях, резервуарах для хранения воздуха и других компонентах систем сжатого воздуха.
Влагостойкий и антикоррозионный, износостойкий и термостойкий.
Прочный, практичный и стабильный.
Структура: Контроль
Стандартный или нестандартный: Стандартный
Температура среды: Средняя температура
Среда: газ
Источник питания: AC
Режим привода: без ручного управления и инструкций
Питание: мощность
Название: Электромагнитный клапан
Напряжение: 220 В переменного тока
Тип: двухпозиционный двухходовой электромагнитный клапан прямого действия
Формат соединения: внутренняя резьба
Номинальный диаметр: 2,5 мм / 0,1 дюйма
Рабочая температура: нормальная температура
Направление потока: однонаправленное
Рабочее давление: 0-1.6mpa
Температура жидкости: -40 ~ 60 ℃
Рабочая среда: воздух, вода, масло
OPT таймера:
Интервал времени (выкл.): 0,5-45 мин.
Время выброса (вкл.): 0,5-10 с
Кнопка ручного тестирования: переключатель
Источник питания: 24-240 В переменного / постоянного тока, 50/60 Гц
Максимальное потребление тока: 4 мА
Температура окружающей среды: -40-60 градусов
Класс защиты: IP65
OPT клапана:
Диапазон напряжения: +/- 10%
Место установки: произвольно
Тип: двухпозиционный двухходовой электромагнитный клапан прямого действия
Размер интерфейса ввода / вывода: 1/4 дюйма
Максимальное рабочее давление: 16 бар
Температура окружающей среды: 2-55 градусов
Максимальная температура: 90 градусов
Размер отверстия: 5.0 мм
цвет: черный + золото
Материал: металл
размер: Размер отверстия: номинальный диаметр 5 мм: 2,5 мм
Содержимое упаковки:
1 * Электронные дренажные клапаны
Только указанное выше содержимое упаковки, другие продукты не включены.
Примечание: световая съемка и разные дисплеи могут привести к тому, что цвет предмета на картинке будет немного отличаться от реального. Допустимая погрешность измерения составляет +/- 1-3 см.
Электронный сливной клапан Газовый бак с синхронизацией по времени Автоматический сливной клапан 1/2 «AC 220 В 2-ходовой латунный клапан для воздушного компрессора | |
Особенности:Огнестойкий АБС-пластик, безопасный и прочный в использовании.
Влагостойкий и антикоррозийный.
Превосходная латунь отличается износостойкостью и стойкостью к высоким температурам.
Время разряда и интервал времени можно регулировать в соответствии с потребностями.
Подходит для ограниченного пространства, энергоэффективного дома и т. Д.
Описание:
Простота установки, полностью автоматическая работа.
Очистите систему сжатого воздуха перед установкой.
Он широко применяется в воздушных компрессорах, охладителях, сепараторах, осушителях, резервуарах для хранения воздуха и других компонентах систем сжатого воздуха.
Технические характеристики:
Напряжение: AC220V
Интервал времени (ВЫКЛ.): 0,5-45 минут (регулируется)
Время разряда (ВКЛ): 0,5-10 секунд (регулируется)
Кнопка ручного тестирования: Да (микровыключатель)
Потребление тока: макс.4 мА
Температура окружающей среды: от -40 C до 60 C.
Степень защиты: IP65
Тип: двухходовой клапан прямого действия
Апертура потока: 5 мм
Размер порта входа / выхода: 1/2 дюйма
Максимальное рабочее давление: 1,6 МПа
Максимальная температура: 90 °
Материал: металл и пластик
Размер: 110 * 85 * 40 мм
Цвет: золотисто-черный
В пакет включено:
1 х сливной клапан
Примечания:
1. из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Мы гарантируем, что стиль такой же, как показано на фотографиях.
2. Из-за ручного измерения и различных методов измерения допускается отклонение на 1-3 см. Спасибо!
.
