Устройство насосной станции для домашнего водопровода: Принцип работы насосной станции: устройство и составляющие

Принцип работы насосной станции — виды, конструкция и особенности работы

Здесь вы узнаете:

Принцип работы насосной станции и ее комплексное оснащение обеспечивает защиту от внешних факторов и возможность бесперебойной подачи воды даже при отключении электроэнергии.

Назначение и принцип работы насосной станции

Домашняя насосная система предназначена для подъема воды с глубины от 8 метров и её подачи ко всем сантехническим точкам в коттедже. Работает система по такому принципу:

  1. Установленный между двумя отрезками трубопровода и подключенный к розетке с электропитанием водяной агрегат качает жидкость из источника в специальный накопитель — гидроаккумулятор.
  2. По достижении в резервуаре определенного давления насос выключается. Запас воды сделан.
  3. Как только пользователь открывает кран в доме, жидкость поступает в нужную сантехническую точку.
  4. В это же время в гидроаккумуляторе падает давление и срабатывает реле включения. Насос снова восполняет запасы воды в резервуаре, после чего выключается.

Циклы работы станции постоянно повторяются за счет перепадов давления в баке.

Что входит в устройство насосной станции

Водонапорная башня частного использования в производственных масштабах часто имеет насосные станции. Но они применяются и как бытовая составляющая. Это показывает, что насосы широко используются как и для дачных целей, таки и в более масштабных производствах.

При выборе насосной станции лучше отдавать предпочтение уже проверенным, известным производителям (маркам)

Устройство насосной станции состоит из базовых функций, которые должен выполнять агрегат. В устройство входят следующие составляющие:

  • Водозабор – нужен для подачи воды. Он находится в скважине или колодце. Оснащён водозабор сеткой для фильтрации. Сетка останавливает крупные частицы, которые могут попасть в трубопровод вместе с водой. В этом же месте находится обратный клапан. Он в свою очередь необходим, чтобы остановить обратный ток воды. Это случается, когда давление снижается или сам насос прекращает свою работу;
  • Магистраль всасывания. Это участок между водозабором и насосом;
  • Манометр вместе с реле давления. Центробежный напорный насос разряжает трубопровод, который даёт воду от источника. В это время происходит интенсивный подъем и повышается давления, которые имеет критические показатели. Манометр и реле в это время оптимизируют работу насосной станции. С их помощью устройство включается или наоборот отключается, когда значения достигают критических показателей;
  • Эжектор насосной станции;
  • Резервуары. Их них идёт вода в трубопровод.

Каждый элемент имеет свои функции и каждый элемент важной для единой функциональной работы системы. Поэтому важно покупать проверенные и качественные насосные станции. Лучше приобретать известные марки станций. Так вы обезопасите себя от подделок.

Гидростанции с накопителями: обзор конструкции

Такие блоки возводились совсем недавно, сегодня же они считаются несколько устаревшими, как морально, так и технически. Принцип работы насосной станции для дома основан на перекачке воды из гидротехнического отверстия (колодца или скважины) в емкость с достаточными габаритами, которая, как правило, располагается в наивысшей точке системы, то есть на чердаке жилья.


Принцип работы НС с гидроаккумулятором

Для справки! Объем емкости рассчитывается по количеству человек и потребности. Если это жилой дом, где вода нужна только для личных нужд, на 1 человека в сутки требуется порядка 200 литров воды. Если есть приусадебный участок, в месяц на 6 соток в теплое время года уходит 1,5-2 куб.м.

По конечному счету, жидкость поступает к месту назначения (санузел, краны и т.п.) самотеком, а уровень воды в накопителе контролируется посредством особого клапана поплавкового типа. Закончилась вода в баке, поплавок «упал», тем самым запустив систему, чтоб снова заполнить бак. Накопитель заполнился, поплавок поднялся до нужного уровня и «отключил» механизм.

В числе основных преимуществ можно выделить следующие:

  1. Высокая энергоэффективность — станция на работает до тех пор, пока не опустеет накопитель. Проще говоря, насос не будет срабатывать на включение после каждого использования воды.
  2. Такие установки можно с легкостью ставить на скважины с малым дебетом, которые выкачиваются за короткий промежуток времени. В таком случае накопитель с большим объемом выступает в качестве предохранителя, посредством которого обеспечивается пауза для того, чтоб скважина снова наполнилась до статического уровня.
  3. За неимением наполнительного резервуара гидротехническое отверстие с небольшим дебетом заилится буквально за несколько месяцев. Поэтому подобные узлы целесообразно монтировать даже в габаритных системах с гидроаккумулятором.

Если говорить о недостатках такой системы, то к ним можно отнести риски «заиливания» нижних помещений (в случае расположения на чердаке – это, по сути, все жилье). В силу такой особенности конструкции, в верхнюю часть накопителя вваривается предохранительный патрубок, который выводится за пределы постройки.

Ну а сам накопитель сегодня производится преимущественно из инертного полимерного волокна, который не изменяет вкус и запах воды, а также не подвергается коррозии в принципе.

Механизм работы станции с гидроаккумулятором

Принцип работы насосной станции с гидроаккумулятором имеет некоторые сходства с описанной выше конструкцией, но с некоторыми изменениями. По такому принципу организована работа всех современных станций. Вместо накопителя в этом случае используется гидроаккумулятор, который являет собой герметичную емкость, поделенную на две зоны посредством эластичной мембраны. Причем в первую полость закачивается воздух, а во вторую – вода.


Так схематически можно изобразить принцип работы НС

В конечном результате, чем выше уровень воды во второй полости, тем выше давление на выходе накопительного бака (воздушная масса за эластичной мембранной становится плотнее, за счет чего срабатывает как амортизатор). Из этого становится понятно, что насосная станция с гидроаккумулятором позволяет регулировать давление в системе даже тогда, когда аккумуляторный блок находится в подвале дома. Напор в водопроводе будет обеспечиваться за счет сжатого воздуха, которые давит на мембрану.

Наполнение гидроаккумулятора контролируется особым датчиком давления, посредством которого включается и выключается насосная установка. Такая конструктивная особенность позволяет исключить саму возможность образования протечек вследствие переполнения накопительного бака.

Но при этом, устройство и принцип работы гидроаккумуляторной насосной станции характеризуется и некоторыми недостатками. Один из самых больших минусов таких систем является небольшой объем запасаемой жидкости. В среднем, такой аккумулятор способен вместить порядка 20-25 литров воды. Для единичных моментов, руки помыть или сполоснуть продукты, этого вполне достаточно, тогда как гидротехническое отверстие (колодец или скважину) с небольшим дебетом такой блок обслужить уже не сможет.

Помимо этого, гидроаккумулятор – это дорогостоящее приспособление, поскольку оно функционирует под весьма внушительным давлением. В силу этого, он производится исключительно из стали, что, в свою очередь, рано или поздно приведет к основной проблеме металлических элементов – к образованию коррозии. Отсюда разрушение стенок бака. Правда, некоторые производители уже начали делать эти элементы из нержавеющей или же оцинкованной стали, которые не подвергаются таким процессам.

Насосные станции со встроенным эжектором

Такие приспособления для перекачки воды могут оснащаться и гидроаккумуляторами, равно как и простыми накопителями. Особенность их, в этом случае, скрывается в конструкции заборного блока самого насосного устройства.


Точная схема подключения с указанием основных узлов

Вода из гидротехнического отверстия перемещается вверх по трубам, в которых создается разрежение. При этом условие для поднятия жидкости создает особый блок насоса – эжектор, сквозь который осуществляется прокачка воздуха, «газированной» воды и, в конце концов, 100-% жидкость. Присутствие воздуха в воде может достигать порядка 25%.

Совмещенный вместе со встроенным эжектором насос всегда центробежный – функционирует за счет имеющейся крыльчатки. Аналог вибрационного типа попросту не выдерживает таких объемов воздуха в полости трубы. В результате чего, такой аппарат начинает сильно шуметь во время перекачки воды и способен поднимать жидкость из колодца, глубина которого достигается до 10 м. Причем насос, оснащенный встроенным эжектором, почти не реагирует на наличие песка в перекачиваемой воде.

Принцип действия насосной установки со встроенным эжектором практически идентичен другим системам аналогичной функциональности.

С выносным эжектором

Кроме того, потребителям предлагаются насосы с эжектором выносным, который, вместе с двумя трубами опускается в скважину или колодец. По одной трубе вода подается вниз в эжектор, что приводит к созданию всасывающей струи. Такая конструкция заметно проигрывает по сравнению с классическим эжекторным насосом по своим эксплуатационным характеристикам.

Такие насосы «боятся» наличия в системе воздуха и песка. Кроме того их КПД значительно ниже. Но зато станция с подобным насосом может без проблем быть размещена в доме, даже, если колодец находится на расстоянии 20-40 метров.


Сравнительная таблица рабочих параметров насосной станции с выносным эжектором на примере моделей Pedrollo для дачи

Работа и особенности блока управления

В задачу управляющей насосной станцией автоматики входит отслеживание давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого блок управления включает манометр и реле. Первый контролирует текущее давление, а второе – управляет насосом.

Основные элементы реле – две пружины. Большая настроена на замыкание контура при самом низком давлении в мембранном баке, когда в нем мало воды. А меньшая контролирует максимум давления, размыкая цепь при достижении последнего.

Реле давления автоматически запускает насос станции при снижении давления до 1,4 бара, например, и выключает при достижении максимального значения, указанного производителем. Нежелательно менять заводские настройки реле, т.к. они рассчитаны на возможности запорной арматуры.

При покупке насосной станции для работы в контурах с вероятностью кратковременной работы без воды необходимо обратить вниманием на наличие устройства контролера потока.

Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока.

Взаимодействие насоса с гидроаккумулятором

Емкость мембранного бака подбирается с учетом объема водопотребления. Семейной паре вполне хватит варианта в 25–40 литров, а для семейства в несколько человек придется подбирать устройство от 100 литров.

Баки менее 15 л и вовсе покупать рекомендуется только для сезонного использования на даче. Из-за постоянной подкачки воды мембрана в них быстро изнашивается.

В гидробак в исходном состоянии через ниппель (воздушный клапан) закачан воздух, создающий давление в 1,5 атм. Во время работы в мембрану под давлением закачивается вода, сжимающая воздушный “запас”. При открытом кране сжатый воздух выталкивает воду.

Считается, что чем больше емкость, тем дольше прослужит насосное оборудование, потому что численность циклов включения/выключения сократиться. Однако бак большой вместительности стоит немало.

По правилам, гидробак подбирают на основании расчетов, исходя из указанных производителем значений давления включения и выключения, реального расхода воды при включенных одновременно водозаборных точках.

Резерв жидкости в гидравлическом баке обычно составляет около трети от общего объема емкости. Все оставшееся пространство отдано под сжатый воздух, который нужен для поддержания постоянного напора воды в трубах.

Если гидроаккумулятор в систему водоснабжения встраивается для минимизации связанных с гидроуарами рисков, то бак можно подбирать небольшого размера. В этом случае важен не объем емкости, а наличие мембраны и воздуха за ней. Именно они в случае чего примут на себя удар, сгладив его последствия.

Производительность насоса должна соответствовать объему мембранного бака (для емкости 20–25 л рекомендуется брать гидронасос на 1,5 м3/ч, для 50-ти литров – 2,5 м3/ч, а для резервуара на 100 л – не менее 5 м3/ч).

Работает автоматическая насосная станция в два цикла:

  1. Сначала в гидроаккумулятор закачивается вода насосом из водозабора, создавая в нем избыточное давление воздуха.
  2. При открытии крана в доме мембранный бак опустошается, после чего автоматика вновь запускает насосное оборудование.

Устройство гидроаккумлятора для насосной станции водоснабжения предельно просто. Он состоит из металлической корпуса и герметичной мембраны, которая разделяет все пространство внутри на две части. В первой из них находится воздух, а во вторую подкачивается вода.

Насос закачивает жидкость в мембранный бак только тогда, когда давление в системе падает до показателей в районе 1,5 атм, при достижении заданного предельно высокого значения давления, станция отключается (+)

После заполнения гидроаккумулятора реле отключает насос. Открытие крана в умывальнике приводит к тому, что выдавливаемая нажимом воздуха на мембрану вода начинает постепенно перетекает в систему водоснабжения. В какой-то момент бак опустошается до такой степени, что напор ослабевает. После этого опять включается насос, запуская цикл работы насосной станции по новой.

При пустом баке мембранная перегородка сминается и прижимается к фланцу входного патрубка. После включения гидронасоса мембрана расправляется водным давлением, сжимая воздушную часть и повышая в ней давление уже воздуха. Именно это взаимодействие газ-жидкость через изменяющийся барьер и лежит в принципе работы мембранного бака насосной станции.

Преимущества насосных станций

Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:

  • возможность подачи воды при отсутствии электроснабжения,
  • стабильность напора в системе,
  • компактность и небольшой вес комплексного оборудования,
  • возможность выбора места установки,
  • экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
  • долговечность оборудования.

Чем хороша насосная станция без гидроаккумулятора

Насосная станция без гидроаккумулятора стоит на многих дачных участках. Его основное отличие от насосов с гидроаккумулятором, это, как вы правильно могли заметить, отсутствие гидроаккумулятора.


Если у насоса его нет, то, скорее всего, он работает с накопительным баком. Это вторая разновидность насосных станций. Это старая конструкция, но она по-прежнему используется на дачах. Количество воды в баке можно оценить по поплавку, который ставить в бак. Когда объём воды уменьшился до предельных значений, то в этот момент срабатывает датчик. Он в этот момент посылает сигнал, чтобы началась подкачка воды.

Накопительный бак очень большой, поэтому его использует меньше и меньше.

Среди минусов системы можно выделить:

  • Низкий напор воды;
  • Большие размеры бака;
  • Трудность установки;
  • Накопительный бак надо устанавливать выше уровня насоса;
  • При поломке датчика, который сигнализирует о переполнении, вода может затопить дом.

Главным преимуществом такого насоса является низкая стоимость. Гидроаккумулятор стоит не дешево, поэтому без него вы сможете сэкономить деньги.

Насосная станция без гидроаккумулятора с наличием накопительного бака – это прошлый век. Дачники не рекомендуют покупать его, если есть возможность купить насос с гидроаккумулятором. Несмотря на низкую стоимость на такие насосы, вы рискуете затопить свой дом водой. Поэтому, лучше не приобретайте такие насосы.

Какое выбрать насосное оборудование

Насосные станции заводской компоновки идут с поверхностным гидронасосом, часто имеющим внутренний или внешний эжектор. Однако гидроаккумуляторы можно также использовать с погружным насосным оборудованием, но им присваивается несколько иной технический термин «насосная система».

В случае работы в тандеме со станцией мембранные баки могут быть меньше объемом, чем гидробаки для систем с погружными насосами. Это связано с тем, что у погружных насосных агрегатов число допустимых в час включений/выключений меньше, чем у поверхностных насосных машин.

Поверхностные насосы, имеющие внутренний эжектор, имеют серьезные ограничения по глубине водозабора. Они воду способны поднять только с 7–8 метров. Однако они выдают мощный водяной напор на выходе со столбом воды в 40–60 метров (4–6 бар).

Правила установки оборудования

Для работы оборудование обязательное условие наличие электропитание. Необходимо провести линию туда, где будет установлена станция желательно чтобы ваша точка подключения (розетка) имела степень защиты не менее IP44.

Подключаться и настраиваться оборудование после прочтения вами мануала прилагаемого с данным агрегатом.

Для дома, с круглогодичным проживанием, рассмотрим оптимальные схемы установки автоматической насосной станции водоснабжения. Для этого существует еще ряд критериев, которые необходимо учитывать перед установкой оборудования:

  • Место где будет установлено.
  • И как будет использоваться.


Если планируется эксплуатация в зимнее время, то помещение где будет устанавливаться станция, должно быть утеплено, иметь вентиляцию. Независимо от места установки температура в помещении должна быть не ниже +5 градусов.


На оборудование не должны сказываться перепады температуры, заморозки, помещение должно проветриваться, так как и скопление конденсата также плохо сказывается на эксплуатации.

Также можно сделать кессон — это небольшое сооружение для насосного оборудования в котором делается гидроизоляция, утепляется, стены обшиваются звукоизоляционными материалами.


Под кессон роется в земле углубление до 2,5 метров, где и монтируется насосная станция. Это хороший вариант установки станции водоснабжения — оборудование находится ниже уровня промерзания грунта, внутри установки будет постоянно поддерживаться плюсовая температура.

Если осуществляется скважинный забор воды, то обсадную трубу срезают немного выше, чем дно кессона. В скважинную трубу опускается насос, который поднимает воду в гидроаккумулятор.

Трубы укладывают в траншеи ниже глубины промерзания грунта в этом регионе, так же для уменьшения глубины траншеи можно произвести утепление труб что позволит меньше копать

Обязательным условиям является утепление системы либо установка оборудования непосредственно внутри дома, так как при замерзании агрегат выходит из строя.

Для насосной станции независимо от места установки делается жесткое основание обратите внимание, основание должно быть выше уровня пола.

Когда оборудование установлено в доме это вызывает проблему шума от работающей  станции. Как тогда установить станцию водоснабжения если двигатель насоса сильно шумит предлагается рассмотреть два варианта:

  • установить виброгасящие опоры;


  • сделать звукоизоляционный короб.


Если планируется сезонное использование, к примеру, для полива или в доме где нет круглогодичного проживания тогда тут все просто.


Можно устраивать небольшой короб, который надо немного прикопать, сделать навес там куда устанавливается оборудование, если есть какое-то помещение, например сарай то можно поставить и туда, но не забывайте про вентиляцию и основание.


На зиму станция снимается.

Устройство насосной станции водоснабжения и ее установка

На сегодняшний день применение бытовых насосных станций при организации систем водоснабжения в частных домах является наиболее оптимальным решением.

Мы уже говорили о том, какие бывают разновидности насосных станций.

Автоматическая насосная станция служит для подачи воды, а также для повышения или поддержания давления в системе. Бытовая станция может состоять как из отдельных агрегатов, так и поставляться в собранном виде.

устройство насосной станции

Насосные станции могут использоваться как при наличии постоянного (колодец, скважина), так и переменного источника воды (питьевая привозная вода, хранящаяся в различной емкости резервуарах).

Конечно, для устройства в частном доме водопровода можно изготовить и подобие небольшой водонапорной башни, расположив на чердаке некий бак. Прикиньте сами, какое давление вы при этом получите. Для обычного дома оно составит в лучшем случае чуть более половины атмосферы. Причем, давление это не увеличится, даже при установке бака большей емкости.

Отсюда очевидно, что получить таким способом нормальный водопровод невозможно. Поэтому можете не мучиться и использовать бытовую насосную станцию, состоящую из водяного насоса, мембранного бака и реле давления.

Сегодня мы поговорим об устройстве бытовой насосной станции.

Устройство насосной станции и принцип ее действия

Насосные станции включают в себя несколько функциональных узлов:

  • водозабор с сеткой и обратным клапаном, располагающийся непосредственно в скважине;
  • всасывающую магистраль, по которой осуществляется подъем воды из скважины и подача ее в корпус насоса;
  • центробежный насос, создающий разрежение с одной стороны, за счёт чего и поднимается вода, и давление с другой стороны, благодаря чему вода поступает в дом и распределяется в нём по потребителям;
  • реле давления, которое автоматически включает насос при падении давления ниже определенной величины и выключает при повышении давления до конкретной величины;
  • мембранный бак (или гидроаккумулятор), служащий для предотвращения эффекта гидравлического удара, возникающего при включении станции, что могло бы нанести немалый вред всей нашей системе водопровода, включая трубы, сантехнику и сам насос;
  • электромотор, сопряжённый механически с насосом, и электрически — с реле давления;
  • стрелочный манометр, по которому осуществляется визуальный контроль давления в магистрали и при необходимости его регулировка.

На рисунке приведено устройство гидроаккумулятора насосной станции.

Устройство насосной станции. Гидроаккумулятор

Цифрами на рисунке обозначено:

  1. Корпус бака
  2. Внутренний бак, изготовленный из пищевой резины
  3. Ниппель. Точь-в-точь как в шине автомобиля
  4. Фитинг для присоединения к водопроводу
  5. Воздушное пространство, где воздух находится под давлением
  6. Вода, находящаяся внутри резинового бака
  7. Выход воды к потребителям
  8. Вход воды от насоса

Между мембраной и металлическими стенками бака находится воздух. Когда вода отсутствует, то мембрана находится в смятом виде и прижата к фланцу, в котором располагается входной водяной патрубок. Под давлением вода поступает в бак. При этом мембрана расправляется, занимая пространство внутри бака. В определенный момент времени давление воды в мембране уравновешивается с давлением воздуха между баком и мембраной и поступление в бак воды прекращается. Теоретически, в водопроводе давление воды при этом должно установиться необходимой величины и двигатель насоса должен отключиться немного раньше того момента, когда давления воды и воздуха уравновесятся.

Для того, чтобы гидравлические удары сглаживались, необходим бак очень маленького объема и абсолютно не нужно, чтобы он вообще наполнялся. Тем не менее, хозяева предпочитают на практике использовать баки внушительной емкости, которая может достигать и 50 литров, и 100 и так до полутонны. В данном случае мы имеем дело с эффектом накопления воды. Иначе говоря, насос дольше работает, чем нам нужно для того, чтобы помыться. Зато потом двигатель и дольше отдыхает. Считается, что портится мотор не от времени, которое он находился в работе, а от числа включений и выключений. Применение накопительного бака дает насосу возможность включаться на гораздо более продолжительные промежутки времени и на кратковременные расходы воды не реагировать.

Накопление воды весьма полезно не только в целях продления насосу срока службы. Представьте себе, моетесь в душе, и вдруг выключается электричество. И даже мыло с себя будет смыть нечем, если… в баке нет запаса воды.

Мембранный бак на 80 литров воды не может в себе содержать все 80 литров, ведь между стенками бака и мембраной находится воздух. Изменяя давление воздуха , можно регулировать некоторое наибольшее количество воды, которое может находиться в баке. Кроме того, можно подключать баки в любом количестве параллельно друг другу.

В обслуживании баки почти не нуждаются. Нужно их только подкачивать примерно раз в год обычным автомобильным насосом.

Помимо реле давления, включающегося при падении и выключающегося при росте давления, существует и так называемая автоматика давления, имеющая другой принцип. Она рассчитана на несколько иной класс потребителей воды. Автоматика давления также при падении в системе давления включает насос до достижения определенной величины, однако отключается насос не по достижении давления, а по прекращении тока через автоматику жидкости. В чем различие? Не трудно догадаться, включение насоса будет более частым с автоматикой, нежели с накопительным баком и реле давления. Выключение насоса будет происходить по достижении наибольшего, развиваемого им, давления. Это очень существенно. У меня, например, очень мощный и высокопроизводительный насос. У него максимальное давление составляет более 6-ти атмосфер. В водопроводе мне такое давление не нужно. В этом случае необходимо использовать расширительный бак и обычное реле давления. А вот если насос очень маленький и не развивает давления более четырех атмосфер, да к тому же используется для значительных и длительных заборов воды, например, для полива, то в таком случае автоматика давления без применения накопительного бака поможет сэкономить копеечку. Кстати, ничто не мешает, во-первых, использовать автоматику давления совместно с накопительным баком, и во-вторых, стоимость хорошего реле давления не намного меньше стоимости автоматики.

Как собрать и установить насосную станцию своими руками?

О том как собрать насосную станцию своими руками, вы можете узнать из приведенных ниже видеороликов.

Как собрать и установить насосную станцию (видео)

Как собрать насосную станцию (видеоурок)

Еще одно видео на польском языке мне понравилось тем, что весь процесс сборки показывается очень подробно и наглядно, может кому будет полезно.

Подробная инструкция по подключению насосной станции (гидрофора) MH-1300

Приведу дословный перевод, прошу не судить строго. 🙂 Какие заметите ошибки, в том числе в терминологии — просьба написать в комментарии, я поправлю. Итак…

Как подключить напорный бак на участке

 Здравствуйте! Сегодня покажем, как смонтировать комплект напорного бака для обеспечения водой дома на одну семью или для поливки огорода. Нам понадобятся: всасывающий шланг, шланг для подачи воды, обратный клапан, шаровой клапан (кран), второй обратный клапан, тефлоновая клейкая лента для герметизации, фильтр, который защитит роторы напорного бака от повреждения.

 (0.37) Это труба, которую опустим в колодец. И, чтобы вода не возвращалась обратно, нужно замонтировать обратный клапан. Конец шланга прикрепляем к самому клапану, далее крепим насос и сетку, которая предохраняет клапан от попадания сторонних частичек.

(1.14) Для герметизации нам послужит клейкая тефлоновая лента.

(1.46) Мы смонтировали всасывающее устройство, которое опускаем в водозаборную скважину.

(2.00)  Если нам нужен напорный бак для использования круглый год, то шланг нужно вкопать на глубину одного метра, чтобы защитить воду в нем от замерзания. Приступаем к монтажу еще одного обратного клапана.

(2.32) В нашем монтаже используем фильтр, предохраняющий роторы насоса от попадания сторонних частичек.

(2.54) Случается, что уровень воды в колодце падает, и насос работает «насухо», повреждая роторы. Поэтому мы используем защиту от работы «насухо».

(3. 43) Используем также шаровой клапан, которым сможем перекрыть воду в случае аварии.

(4.23) Приступаем к подключению шланга, по которому вода будет поступать в наш дом.

(5.00) Для облегчения подключения используем гибкую соединительную трубку. В то время, как голубой шланг зафиксирован неподвижно под фундаментом — гибкая трубка поможет нам маневрировать напорным баком.

(5.35) Перед включением насоса следует наполнить всю систему водой.

(6.25) Держа нажатой кнопку на устройстве, защищающем от работы «насухо», включаем насос. Насос уже работает. И за минуту вся система наполняется водой из колодца. Вот и все — у нас есть вода!

Способы установки насосной станции

Установка насосной станции водоснабжения

1 Сетчатый фильтр на входе всасывающей линии (размер ячейки сетки фильтра 1 мм)
2 Кран на входе
3 Кран на выходе
4 Обратный клапан
5 Кронштейн трубопровода
6 Фильтрующая сетка
7 Накопительный резервуар
8 Городская сеть водоснабжения
9 Верхний уровень воды
10 Нижний уровень воды

устройство и принцип работы, применение в автономном водоснабжении
Принцип работы насосной станции достаточно простой

Чтобы организовать водоснабжение в частном доме, понадобится насосная станция, включающая в себя компактный блок из гидробака, блок автоматики и электронасос. Принцип ее работы заключается в слаженной работе электронасоса (поверхностного), гидроаккумулятора с ниппелем, манометра, реле давления и соединительной арматуры. Чтобы устройство забирало воду, устанавливают всасывающую трубу. Агрегат должен быть обязательно оснащен встроенным фильтром и клапаном.

Содержание статьи

Описание работы гидроаккумулятора

Это накопительное устройство. Оно представляет собой специальную металлическую герметичную емкость, в состав которой входит эластичная мембрана и объем жидкости, имеющий определенное давление. Прибор следит за тем, чтобы давление в системе оставалось стабильным. Его регулировка позволяет предотвратить преждевременный износ насоса.

Понять принцип работы насосной станции можно из представленной иллюстрации

Благодаря гидроаккумулятору насос защищен от возможных ударов, а при отсутствии напряжения он обеспечивает наличие небольшого количества воды про запас.

Бак из мембран гидронасоса запасает воду, поэтому в момент открытия крана насос включается только тогда, когда ее запас закончился. Каждый отдельный прибор отличается определенной нормой включений за один час. Гидроаккумулятор обеспечивает его запасом неиспользованных включений.

Принцип работы устройства:

  • Специальная мембрана разделяет корпус на две камеры. В одной хранится вода, в другой находится воздух.
  • Водяная камера-мембрана предотвращает соприкасание жидкости с поверхностями корпуса, сделанными из металла.
  • Благодаря наличию пневмоклапана происходит регулирование давления. Вода проникает в аккумулятор при помощи специального присоединительного патрубка на резьбе.

Важно, чтобы устройство можно было легко разобрать, если понадобится ремонт. Одним из важных условий слаженной работы гидроаккумулятора и всей системы является совпадение диаметров трубопровода и патрубка, отвечающего за напор. Когда благодаря насосу вода попадает в мембрану, устройство следит за порогом давления и в нужный момент отключает прибор при помощи реле.

Особенности устройства

Автоматика отслеживает давление в системе, по мере необходимости следит за включением и выключением двигателя давления гидронасоса. Именно поэтому блок управления состоит из манометра и реле. Манометр предназначен для контроля текущего давления, а реле занимается управлением насоса.

Основным элементом реле являются две пружины: одна замыкает контур при низком давлении, вторая контролирует максимальное давление.

Покупая устройство, следует проверить, есть ли в наличии контролер потока. Он необходим для того, чтобы предохранить двигатель от перегрева, если в водозаборе отсутствует жидкость. Каждый отдельный компонент должен работать исправно и слаженно с другими устройствами.

Перед началом эксплуатации насосной станции следует сделать проверочный запуск

Насосная станция состоит из:

  • Выходного штуцера;
  • Заливного отверстия;
  • Входного штуцера;
  • Сливного отверстия;
  • Электрокабеля с вилкой;
  • Блока автоматики;
  • Гидроаккумулятора;
  • Манометра;
  • Реле давления;
  • Шланга.

Заводская компоновка предполагает, что в состав агрегата входит поверхностный гидронасос. Бытовая станция, подкачивающая воду, является комплексом устройств: при выходе из строя одного она перестанет работать исправно. Насосное оборудование можно сделать своими руками. Но лучше приобрести заводскую версию системы.

Параметры системы автоматического водоснабжения

Неотъемлемый этап строительства дома за городом – обустройство системы водоснабжения. Самое простое решение – подключиться к централизованному водопроводу. Но такая возможность есть не у всех. Именно поэтому важно знать, как правильно организовать автономную систему.

Станция автоматического водоснабжения является оборудованием, в состав которого входят резервуар-гидроаккумулятор, насос, манометр и автоматика.

Ключевой компонент – насос. Именно благодаря ему возможна выкачка воды из скважины или колодца. При выборе станции водоснабжения следует обращать внимание на ее параметры:

  • Производительность;
  • Мощность;
  • Тип насоса;
  • Уровень давления;
  • Объем гидроаккумулятора;
  • Система защиты от сухого ухода.
Насосную станцию лучше установить в сухом месте, куда можно легко и быстро получить доступ

К преимуществам автономной системы водоснабжения можно отнести большой выбор устройств. Но стоит учитывать, что каждый бренд имеет свои недостатки. Модель нужно выбирать исходя из потребностей: глубины скважин и частоты использования станции.

Схема сборки станции

Если в наличии есть гидроаккумулятор, можно собрать устройство самостоятельно. Перед началом работ необходимо ознакомиться с принципами, по которым оно работает. При открытии крана вода поступает из гидроаккумулятора. Давление в баке снижается, это приводит к тому, что срабатывает автоматика.

Одним из основных элементов здесь является гидроаккумулятор. Его устанавливают для того, чтобы накапливалась вода и регулировался ее напор в системе.

Отсутствие накопительного бака приведет к постоянному включению и отключению насоса. Сделать насосное оборудование с погружным прибором можно самостоятельно. Для этого его необходимо соединить с накопительным баком.

Перед сборкой насосной станции следует посмотреть обучающее видео

Схема создания:

  • Накопительный бак необходимо оснастить блоком автоматики и манометром.
  • Для соединения гидроаккумулятора и насоса используют трубы.
  • Насос оснащают обратным клапаном, который предотвращает возвращение воды в источник.
  • Выполняют подключение к разводке по потребителям.

Перед тем как начинать собирать насосную станцию, необходимо изучить ее технические характеристики. Алгоритм сбора будет зависеть от особенностей расположения дома, глубины скважины и пр. Следует заметить, что поверхностная станция отличается от устройства с погружным насосом, поэтому с моделью необходимо определиться заранее.

Насосная станция идеально подходит для дачи и дома, в котором нет возможности подключиться к централизованному отоплению. Устройство автономного действия позволит пользоваться водой без дополнительных усилий и контроля работы прибора. Водяной насос обеспечивает бесперебойное поступление воды из скважины или колодца. Для правильной подкачки воды необходим гидроаккумулятор. Станцию можно сделать самостоятельно. Но перед началом работы следует узнать, как устроена система.

виды, как выбрать, инструктаж по монтажу

Автоматизированный процесс подачи воды из скважины в жилой дом, сад и огород поможет минимизировать время, планируемое на хлопоты по хозяйству. «Сердцем» водопроводных сетей являются насосные станции для скважин – устройства, перекачивающие воду из источника к точкам водоразбора.

Для их бесперебойной работы надо знать нюансы расположения, установки и подключения насосного оборудования. Согласны?

Мы расскажем, как грамотно подобрать насосную станцию для обеспечения водой загородного дома. У нас вы узнаете все о правилах прокладки водопроводных линий от водозабора в дом. С учетом наших советов организация водоснабжения со скважиной в качестве источника не вызовет малейших затруднений.

Содержание статьи:

Как устроена насосная станция?

Уровень комфорта в загородном доме в немалой степени определяется наличием профессионально отлаженной системы водоснабжения, основным компонентом которой относится насосная станция.

Строение приборов, участвующих в организации подачи воды, необходимо знать в любом случае. Пригодится, если вы самостоятельно прокладываете водопровод или поручаете монтажные работы профессионалам.

Зная принцип работы отдельных элементов системы, в случае аварии или при выходе из строя одного из устройств, вы сможете самостоятельно, а главное, быстро произвести или замену.

Итак, важнейшими составляющими частями схемы водоснабжения с применением насосной станции являются следующие:

  • устройство для водозабора с фильтром;
  • обратный клапан, предотвращающий движение воды в обратном направлении;
  • всасывающая магистраль – труба, ведущая к насосу;
  • реле давления для регулировки подачи воды;
  • манометр, показывающий точные параметры;
  • гидроаккумулятор – автоматический накопитель;
  • электродвигатель.

Вместо гидроаккумулятора, более современного и практичного устройства, иногда используют накопительный бак, имеющий несколько минусов (слабая сила напора, неудобный монтаж и др.).

Система с накопительным бакомСистема с накопительным баком

На схеме показан один из способов установки безнапорного накопительного бака и гидрофора, способного регулировать давление и уровень воды в системе

Однако сейчас, когда в магазинах появилось множество современных недорогих моделей с гидроаккумулятором, смысла самостоятельной сборки системы с накопительным баком нет.

Если вы все же решили приобрести емкость для набора воды, постарайтесь учесть следующие нюансы:

  • Резервную емкость устанавливают на максимально высоком участке (например, на чердаке), чтобы создать необходимый напор.
  • Объем бака должен быть таким, чтобы сохранялся запас на 2-3 дня в случае выхода из строя насосного оборудования (но не более 250 л, иначе возможно накопление осадка).
  • Основание для монтажа емкости необходимо усилить балками, плитами, дополнительными перекрытиями.

Резервный накопительный бак, как и мембранное оборудование (гидроаккумулятор), следует оснастить фильтром. Кроме того, обязательна установка страховочного патрубка для отвода излишков воды. Шланг, соединенный с патрубком, выводят в дренажную систему или опускают в емкости, предназначенные для хранения поливочной воды.

Устройство насосной станцииУстройство насосной станции

Стандартная схема устройства насосной станции с обозначением основных элементов: обратного клапана, реле давления, манометра, напорного трубопровода; красная стрелка указывает на гидроаккумулятор

Принцип работы насосной станции цикличен. Как только снижается запас воды в системе, включается насос и начинает качать воду, заполняя систему.

При достижении давления необходимого уровня срабатывает реле давления и отключает насос. Настройки реле необходимо выставить перед началом работы оборудования – они зависят от объема бака и характеристик насоса.

Галерея изображений

Фото из

Обязательные компоненты насосных станций

Реле давления или блок автоматики

Соблюдение требований по эксплуатации станции

Правила консервации насосной станции

Критерии выбора станции для скважины

При покупке насосной станции следует обратить внимание на параметры насоса и факторы, характеризующие источник воды (в нашем случае – скважину), в том числе его удаленность от здания.

Например, не лишним будет уточнить следующие величины:

  • Максимальная глубина забора воды. Нас интересует динамический уровень воды, то есть средний показатель за 1-2 суток при постоянном использовании воды. Если брать во внимание статический уровень, то можно ошибиться в расчетах.
  • Номинальный напор агрегата. Условная высота водяного столба, который способно создать насосное оборудование. Вычисляют по формуле, суммируя величину всасывания, длину горизонтальных участков трубопровода, вертикального подъема и потери на транспортировку по трубопроводу.
  • Производительность насосной станции. Для расчетов можно взять средний расход воды на всех точках водоразбора (например, смеситель на мойке – 0,15 м/с, душевая кабина или стиральная машина – 0,3 м/с). Суммарное значение не должно быть выше дебита скважины, иначе источник не будет справляться с поставкой.
  • Напряжение электропитания. В бытовых сетях это 220 В (кроме мощных станций с трехфазными двигателями, где напряжение равняется 380 В).
  • Потребляемая мощность. Разброс потребляемой станциями энергии внушителен. В среднем 500-2000 Вт. От мощности напрямую зависит выбор типа автоматического выключателя.
  • Объем резервуара гидроаккумулятора. От 24 л (для семьи из 1-2 человек) до 100 л (6 человек и более).

Понятно, что без знания технических нюансов перед выбором и приобретением агрегата лучше проконсультироваться со специалистом, хорошо разбирающимся в бытовом насосном оборудовании.

Насосная станция ПармаНасосная станция Парма

Характеристики насосной станции указаны в техническом паспорте изделия, для выбора нужной модели их необходимо сопоставить с собственными расчетами

Выбор зависит от глубины выработки. Например, если глубина достигает 12-15 м, необходимо устройство со встроенным эжектором, более 20 м – с внешним эжектором. Благодаря закольцованному всасыванию увеличивается сила подъема воды, однако резко падает КПД и повышается энергопотребление.

Как выбрать место для оборудования?

Для эксплуатации насосного оборудования постарайтесь соблюсти некоторые условия:

  • минимальное удаление станции от источника воды;
  • необходимый температурный режим;
  • возможность снижения уровня шума;
  • удобное расположение оборудования для обслуживания.

С учетом перечисленных факторов наиболее подходящими местами для установки станции являются кессон, подвал дома и котельная, хотя каждое место имеет свои плюсы и минусы.

Кессоном принято называть сооружение, оборудованное в земле. Его устраивают прямо над выходом ствола скважины, при этом вырывают глубокий котлован, который должен находиться ниже уровня промерзания грунтов. Если насос установить недостаточно глубоко, он не сможет работать круглогодично, так как при первых же морозах выйдет из строя.

Кессон для насосной станцииКессон для насосной станции

Для изготовления кессона используют бетонные кольца, кирпичную кладку, монолитные бетонные блоки, металлические кубы. Вход в кессон находится в верхней части сооружения и представляет собой это люк с плотно прилегающей крышкой

Кессон требует гидроизоляции и дополнительного утепления верхней части – крыши. Кроме того, объема помещения должно быть достаточно, чтобы можно было при необходимости произвести ремонт.

Преимущество установки насосной станции непосредственно в устроенный над устьем в том, что работающий агрегат будет находиться вдали от жилых помещений и не причинять дискомфорта громким шумом.

Неплохим вариантом для установки станции является подвал. Он находится дальше от скважины, чем кессон, зато в цокольном помещении легко оборудовать место для монтажа. Учитывая угрозу затопления, агрегат устанавливают на небольшом устойчивом возвышении.

Схема насосной станции в подвалеСхема насосной станции в подвале

Удачный вариант размещения насосной станции в подвале: жилые помещения находятся в некотором отдалении, выход наружу расположен примерно на одном уровне с магистралью, ведущей от скважины

В подвалах загородных домов часто устраивают подсобные помещения (прачечные, кладовки, погреба для хранения консервов), поэтому отопление предусмотрено заранее. Если все же подвал является не отапливаемым, нужно позаботиться о дополнительной теплоизоляции, а еще практичнее – установить дополнительный радиатор.

Устраивать котельную рядом с жилыми комнатами не рекомендуем, так как уровень шума работающего оборудования довольно высок. Если вы все же решили установить насосную станцию в коридоре или кладовке, постарайтесь максимально изолировать помещение.

Существует еще одно решение, но оно будет интересно лишь тем, кто посещает дачу исключительно в летний период.

Можно приобрести компактный переносной агрегат и установить его в небольшую времянку – деревянное сооружение, напоминающее ящик. Главное, чтобы строение было защищено от осадков. На зиму насосную станцию вместе с временным водопроводом разбирают и помещают в теплую комнату.

Галерея изображений

Фото из

В формате станций используются насосы поверхностного типа, глубина забора воды которых редко превышает 10 м

Для откачки воды из неглубоких выработок небольшую насосную станцию необязательно обустраивать стационарно, достаточно подключать только на время перекачивания воды

В дачный сезон насосную станцию можно просто оставить на улице, если территория садового товарищества хорошо охраняется

Оптимальный вариант — сооружение павильона для насосной станции, рядом с которой можно расположить систему фильтров, автоматику и контрольные устройства

Если не беспокоит шум поверхностной помпы, довольно звучно перекачивающей воду, станцию устанавливают в предбаннике или в подсобных помещениях дома

Для стационарного расположения насосной станции, качающей воду из глубокой скважины с помощью эжектора, лучше организовать приямок или соорудить кессон

Строительство глубокого кессона позволяет сократить расстояние между зеркалом воды в выработке и насосным оборудованием. Такое решение порой предоставляет возможность качать воду станцией без эжектора

Гидробак — обязательный компонент насосной станции. Однако устанавливаться он может не только непосредственно под помпой, но и в отдельном помещении

Специфика использования насосных станций

Откачка воды из абиссинского колодца

Станция в водоснабжении дачи

Сооружение павильона для насосной станции

Установка насосной станции в бане

Приямок за пределами загородного дома

Преимущества установки станции в кессон

Гидроаккумулятор как обязательная составляющая

Инструкция по установке насосной станции

Рассмотрим наиболее популярный вариант установки станции, при котором агрегат находится на территории дома (в подвале или подсобке), а всасывающая магистраль, опущенная в скважину, снабжена эжектором.

Наружные работы – от скважины до дома

К наружным мероприятиям относится монтаж всасывающего скважинного устройства – , прокладка магистрали до фундамента дома или подготовка площадки (подсобки) для установки насосной станции, если она будет находиться в подвале.

Чем ближе скважина к дому, тем лучше, так как это гарантирует более сильный напор воды и минимум проблем с укладкой водопровода. Основная задача буровиков – оборудовать скважину, установив обсадную трубу в соответствии с нормами и требованиями, наружным оформлением оголовка они не занимаются.

Таким образом, перед началом работы скважина представляет собой кусок трубы высотой около 1 м, торчащий из земли.

Обсадная трубаОбсадная труба

Существует несколько способов облагораживания выхода обсадной трубы на поверхность: от простого подключения насосного оборудования до строительства подземного кессона или небольшого наружного строения

Мы решили установить скважину с насосной станцией для откачки на территории дома, следовательно, необходимости в создании дополнительного помещения в зоне оголовка не существует – достаточно оформить сам оголовок, соблюдая герметичное соединение трубы с водопроводом.

Для укладки магистрали, которая будет функционировать круглогодично, придется вырыть траншею ниже уровня промерзания. Соответственно, обсадную трубу также придется обкопать до этого уровня.

Таким образом, трубы пойдут от до отверстия в фундаменте дома. Важным условием является уклон водопровода в направлении источника, чтобы вода в случае слива могла естественным путем поступать в скважину.

Отверстие в фундаменте не должно быть слишком высоко по отношению к магистрали – резкие перепады и изгибы негативно влияют на силу напора и функционирование системы в целом.

После того, как пробито отверстие в фундаменте и вырыта траншея, необходимо выполнить три действия, непосредственно связанных с установкой насосного оборудования:

  • собрать и установить эжектор;
  • герметично закрепить оголовок;
  • подготовить площадку для установки гидроаккумулятора.

Эжектор представляет собой чугунную деталь с тремя резьбовыми отверстиями. При соединении его с трубами необходимо пользоваться уплотнительной пастой, фум-лентой или льном, иначе будет нарушена герметичность.

Установка эжектораУстановка эжектора

Схема работы эжектора. Обратите внимание на нижнюю часть устройства – это фильтр, задерживающий частички песка и донного осадка, его необходимо установить в первую очередь, иначе оборудование быстро выйдет из строя

Если наружный кусок обсадной трубы поднимается высоко над землей, лишнюю часть нужно обрезать. Может возникнуть сложность с поиском оголовка для двухтрубного устройства, в этом случае можно собрать прибор из оголовка для однотрубной станции. Для этого к обсадной трубе под прямым углом приваривают отвод, совпадающий по диаметру.

Для вычисления длины вертикальных труб, в качестве которых часто применяют полиэтиленовые изделия рулонного типа, необходимо к динамическому уровню воды прибавить 2 метра.

Опускать конец устройства близко ко дну не стоит, так как фильтр грубой очистки быстро засорится. Если трубы из полиэтилена не выпрямляются (так как долго хранились в рулонной намотке), их можно слегка нагреть строительным феном.

Эжектор нанизывают на трубы, герметично фиксируют и опускают в воду. Процедуры с герметизацией соединений и закреплением колен нужно проводить на твердом основании. Если вы попытаетесь фиксировать детали на весу, рискуете утопить эжектор в скважине. Придется покупать новую станцию, потому что отдельно эжектор не продается.

Наружные трубы укладывают в траншеи и заводят в , затем присоединяют к муфтам центробежного поверхностного насоса. Чтобы трубы прилегали более плотно, их необходимо вставить до упора, затянуть вручную, а затем закрепить результат с помощью газового ключа. Обсыпку трубопровода следует делать только после тестирования системы.

Лучше, если на момент погружения эжектора насосная станция уже установлена на специально подготовленном основании. Оно должно быть устойчивым и крепким, понятым на высоту до полуметра.

Можно сделать бетонное возвышение, сколотить столик из деревянных брусков или положить кирпичную кладку – главными условиями являются обеспечение безопасности и стабильности.

Подставка для насосной станцииПодставка для насосной станции

Еще один вариант монтажа гидроаккумулятора – на кронштейнах, закрепленных на стене. Но учтите, что любые соприкосновения насосного оборудования с несущими конструкциями будут вызывать шум в жилых помещениях

После того, как эжектор, присоединенный к всасывающей магистрали, опущен воду, а она, в свою очередь, прикреплена к насосной станции, можно заняться внутренними работами по устройству домашней разводки.

Монтаж запорного вентиля и фильтра

Мы не будем подробно обсуждать подключение точек водоразбора, а рассмотрим монтаж отрезка напорных труб до фильтра. В качестве магистральных элементов внутри дома можно использовать полимерные трубы с набором фитингов подходящего диаметра. Детали из упомянутых материалов просты в установке и замене, если возникнет такая необходимость.

Начать нужно с врезки , который даст возможность установить сантехническое оборудование а также перекрыть домашнюю водопроводную сеть в случае аварии или длительного отъезда.

Лучшим вариантом считается надежный кран шарового типа с американкой. При желании его можно оперативно заменить или удалить без демонтажа остальных деталей магистрали.

Приобретайте только качественные латунные краны, так как дешевые подделки с силуминосодержащими сплавами быстро выходят из строя и нередко становятся причиной затопления.

Установка насосной станции схемаУстановка насосной станции схема

Оптимальная схема установки насосной станции: шаровой кран ½ с «американкой» 20 – ½ НР расположен непосредственно у выхода внутренней полипропиленовой магистрали с трубой 20

Фильтр первичной очистки должен располагаться рядом с гидроаккумулятором, в удобном для обслуживания месте. Регулярность промывки картриджей – основной фильтрующей начинки – зависит от насыщенности воды известью, железом и другими микроэлементами.

Таких включений, как крупный песок или кусочки глины, на внутреннем отрезке водопровода быть не должно, они отфильтровываются еще до того, как вода попадает в мембранный бак.

Обычно в комплекте к фильтру прилагается ключ для монтажа, что облегчает процесс установки. Корпус необходимо установить так, чтобы с одной стороны находилась насосная станция, с другой – разводка магистрали к точкам потребления. Трубы по всей длине фиксируют к стене хомутами, на поворотах и в местах крепления – специальными фитингами.

Фильтр тонкой очисткиФильтр тонкой очистки

Самопромывные фильтры тонкой очистки повышают качества воды, тем самым предохраняя сантехнические приборы (смесители, санфаянс) от преждевременных поломок и снижая уровень затрат на их обслуживание

При сборке сети следите за герметичностью соединений, иначе при движении воды под напором магистраль может дать течь.

Проверка работы системы – пробный пуск

Тестирование работы системы водоснабжения является заключительным этапом к скважине. Чтобы процедура прошла без «сюрпризов», следует запомнить ряд важных правил.

Для полноценной работы оборудования необходимо закончить монтаж наружного водопровода и установку внутренней разводки. Для проверки также можно отключить кран внутренней части, а вместо нее использовать магистраль для полива (если она предусмотрена проектом).

Тестирование станцииТестирование станции

Выполняя подготовительные работы перед запуском насосной станции, обязательно пользуйтесь инструкцией! Невыполнение технических указаний производителя может стать причиной поломки насосного оборудования

Порядок подготовки оборудования:

  • Заполнить внутреннюю часть гидроаккумулятора водой (обязательно!), открутив крышку бака и воспользовавшись воронкой. На заполнение насоса и прилегающих труб уйдет около 10-12 л жидкости.
  • Плотно закрутить крышку горловины.
  • Проверить параметры давления в гидроаккумуляторе (они указаны в технических характеристиках и составляют 1,2-1,5 атмосфер). Если давление ниже, необходимо подкачать воздух до нужного уровня, используя компрессор.
  • Пустить воду, открыв вентили на магистральных путях.

Только после выполнения всех перечисленных действий можно подключать электрическое питание. Как только мотор заработает, вода заполнит все трубы. Необходимо добиться, чтобы воздух полностью удалился из магистралей, затем можно перекрыть кран.

Далее нужно следить за давлением – как только оно достигнет параметров, выставленных производителем (до 3 атмосфер), должна сработать автоматика (реле давления) и отключить подачу воды.

Если тестирование прошло успешно, необходимо закончить работы по установке системы: окончательно закрепить трубы внутри здания, произвести обратную засыпку уличной магистрали.

ПНД трубы – альтернатива стальной магистрали

Подробнее остановимся на трубах, соединяющих погружное оборудование и поверхностный центробежный насос.

При выборе труб для наружного водопровода необходимо ориентироваться на такие факторы, как:

  • удобная транспортировка;
  • легкий монтаж, не требующий узко квалификационных знаний;
  • прочность, устойчивость к истиранию;
  • эластичность и деформация формы без потери функциональных качеств;
  • нетоксичность, безопасность для перемещения питьевой воды.

Всем перечисленным требованиям отвечают трубы из полиэтилена низкого давления. В отличие от металлических аналогов, они со временем не разрушаются от коррозии. Средний срок службы труб ПНД – 50 лет.

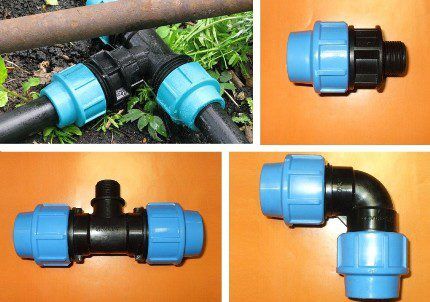

Трубы и фитинги ПНДТрубы и фитинги ПНД

Одно из преимуществ труб ПНД – наличие комплекта разнообразных фитингов подходящего стандарта (муфт, заглушек, переходников) для быстрого и несложного монтажа

Рекомендуем приобретать только качественный промаркированный товар, с указанием на внешней части следующих данных:

  • сорт;
  • внешний диаметр;
  • толщина стенки;
  • номинальное и максимальное давление.

На трубе, которая необходима для прокладки напорной магистрали от скважины, возможно указание назначения – «питьевая». Для применения на даче подойдут изделия с диаметром 32 мм и толщиной стенки 2,4 мм. Синяя полоса свидетельствует о том, что трубы предназначены для перекачки воды (желтая – для транспортировки газа).

Смотровой колодецСмотровой колодец

Водопроводная сеть сложной конструкции имеет отводы (например, для обеспечения полива сада или водоснабжения бани). Для контроля за точками соединений труб устраивают смотровые колодцы из кирпича, бетона или пластика

Как утеплить наружный водопровод?

Укладка магистрали ниже уровня промерзания грунта решает проблему дополнительной теплоизоляции, однако не всегда существует возможность рытья глубоких траншей. Приходится располагать трубы на небольшой глубине, предварительно утеплив их со всех сторон.

Раньше использовали единственный приемлемый способ – оборачивали изделия теплоизоляционным материалом, например, минераловатной оболочкой, затем гидроизоляцией, чтобы снаружи не проникала вода.

Сейчас появилось несколько современных методов, увеличивающих эффективность теплосбережения. Например, использование труб, в заводском исполнении заключенных в твердую пенополистирольную скорлупу.

Наиболее эффективным способом является применение . Трубопровод для подачи воды имеет диаметр 32 мм, значит, кабель достаточно протянуть вдоль магистрали, закрепив его прямо на трубе.

Кабель для обогреваКабель для обогрева

Производители кабеля гарантируют, что он защитит водопровод даже при температуре -50º С на поверхности. Благодаря встроенным датчикам электроподогрев поддерживается на отметке +5º С

Единственный минус электрической системы подогрева – зависимость от электроснабжения. Однако собственники загородного жилья, постоянно живущие в автономном режиме, всегда имеют в запасе альтернативный источник энергии – газовый, дизельный или бензиновый генератор.

Выводы и полезное видео по теме

Помогут вам разобраться в нюансах установки насосной станции для скважин.

Видео #1. Полезные советы по самостоятельной сборке и установке насосной станции:

Видео #2. Особенности монтажа насосной станции в подвале:

Видео #3. Инструкция по монтажу насосной станции Grundfos MQ:

Самостоятельно подключать насосное оборудование мы рекомендуем только тем, кто уже сталкивался с установкой, заменой или ремонтом насосных станций. Новичкам же лучше обратиться к опытным в этом деле людям или, по крайней мере, выполнять все работы под их контролем.

Хотите рассказать о том, как устанавливали насосную станцию для забора воды из собственной скважины или колодца? Вам известны нюансы подключения оборудования, не отмеченные в статье? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, делитесь впечатлениями, полезными сведениями и фото по теме статьи.

Устройство и принцип работы классической насосной станции водоснабжения
Устройство и принцип работы насосной станции

С некоторых пор частный дом не проигрывает по своим бытовым удобствам и комфорту городской квартире. Так было не всегда, ведь раньше, если он располагался вдалеке от централизованных коммунальных систем, то частный домовладелец физически не имел возможности создать полноценное водоснабжение или канализацию. Но, как известно, спрос порождает предложение и с появлением на рынке специального оборудования для устройства бытовых коммуникаций, в частных домах стали доступными все существующие на сегодняшний день «блага цивилизации». Одним из очень важных элементов современной автономной водопроводной системы является насосная станция. Она может быть приобретена в готовом виде, а может быть собрана собственноручно. Какому бы варианту этого оборудования не было отдано предпочтение, чтобы правильно его эксплуатировать, необходимо понимать принцип работы насосной станции.

Что нужно знать при выборе агрегата?

Чтобы правильно подобрать насосную станцию под свои конкретные потребности необходимо учитывать два фактора: технические характеристики самой станции и особенности скважины.

В первом случае ключевым параметром является производительность. То есть станция должна обеспечивать подъем такого объема воды, который полностью удовлетворит все хозяйственные потребности в доме и на придомовой территории. Что касается скважины, то здесь нужно оценить такие ее характеристики:

  • производительность;
  • глубина;
  • статистический уровень воды – при неработающем насосе;
  • динамический уровень воды – при включенном насосе;
  • тип фильтра;
  • диаметр трубы.

В подавляющем большинстве классические насосные станции способны эффективно поднимать воду со скважины, глубина которой не превышает 9 м.

Станция уже в эксплуатации

Правильно установленная и подключенная к водопроводной системе насосная станция

Что касается насосной станции, то, несмотря на отсутствие официальной классификации, она может принадлежать к одной из двух категорий, которые выделяют практикующие специалисты:

  • с самовсасывающим центробежным насосом;
  • с самовсасывающим вихревым насосом.

Практический опыт показывает, что для дома, в котором проживает семья из 4-х человек, вполне достаточно будет установить насосную станцию малой или средней мощности. Объем гидроаккумулятора (если он входит в комплектацию) которой будет около 20 литров. Такие станции, как правило, характеризуются производительностью 2-4 м. куб. в час и напором в 45-55 метров.

Схема подключения насосной станции

Типовая схема подключения станции с гидроаккумулятором

Как устроена насосная станция?

С накопительным баком

Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией. Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку. Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:

  • вода идет самотеком, поэтому низкий напор;
  • большие габариты;
  • сложность монтажа;
  • бак должен быть установлен выше уровня самой станции;
  • если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

С гидроаккумулятором

Устройство насосной станции водоснабжения гидроаккумулятором – это принципиально новый подход в создании автономного водоснабжения. Дополненная реле давления, такая система является самой прогрессивной и характеризуется гораздо меньшим числом недостатков.

Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды. Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

Общая комплектность

Независимо от того выбрана насосная станция с накопительным баком или аккумулятором, кроме одного из этих элементов она будет укомплектована:

  • насосным агрегатом;
  • мембранным напорным баком, ограничивающим число запуска насоса;
  • реле давления;
  • манометром;
  • кабелем;
  • разъемом для подключения;
  • клеммами для заземления.

Разновидности по виду насоса

Со встроенным эжектором

Насосные станции классифицируются по типу рабочего насоса, который может быть с эжектором и без. Принцип работы эжекторных модификаций (со встроенным эжектором) заключается в том, что вода поднимается за счет созданного разряжения. Они имеют более высокую стоимость в сравнении с более простыми моделями, но благодаря особой конструкции способны подавать воду с больших глубин – 20-45 м.

Такое насосное оборудование характеризуется высокой производительностью, но работа сопровождается высоким уровнем шума. По этой причине, такая насосная станция должна устанавливаться в подсобном помещении и при возможности за пределами жилого дома. Оборудованию такого типа чаще всего отдается предпочтение при ведении большого подсобного хозяйства и для удовлетворения садово-огородных потребностей.

Станция насосная с эжектором

Такой компактный вид имеет очень производительная станция со встроенным эжектором

С выносным эжектором

Кроме того, потребителям предлагаются насосы с эжектором выносным, который, вместе с двумя трубами опускается в скважину или колодец. По одной трубе вода подается вниз в эжектор, что приводит к созданию всасывающей струи. Такая конструкция заметно проигрывает по сравнению с классическим эжекторным насосом по своим эксплуатационным характеристикам.

Такие насосы «боятся» наличия в системе воздуха и песка. Кроме того их КПД значительно ниже. Но зато станция с подобным насосом может без проблем быть размещена в доме, даже, если колодец находится на расстоянии 20-40 метров.

Сравнительная таблица рабочих параметров

Сравнительная таблица рабочих параметров насосной станции с выносным эжектором на примере моделей Pedrollo для дачи

Безэжекторные конструкции

При оснащении насосной станции оборудованием без эжектора всасывание воды выполняется по другой схеме. В этом случае ключевая роль принадлежит специальной многоступенчатой конструкции, относящейся к гидравлической части. Подобные насосы работают фактически бесшумно и с меньшим энергопотреблением.

В данной статье мы отразили лишь основные варианты устройства классической насосной станции. Именно подобные конструкции можно чаще всего встретить в частных домовладениях. На самом деле насосов, на базе которых и собираются станции, существует огромное количество. Каждый может самостоятельно собрать такое оборудование с учетом собственных возможностей и потребностей.

Оцените статью: Поделитесь с друзьями!

устройство, как работает, основные узлы

Насосная станция позволяет повысить эффективность системы водоснабжения, безопасность оборудования и трубопроводов. Принцип работы насосной станции и ее комплексное оснащение обеспечивает защиту от внешних факторов и возможность бесперебойной подачи воды даже при отключении электроэнергии. При постоянном использовании, постоянном или долговременном проживании в частном доме, такая станция значительно повышает уровень комфорта.

Устройство и принцип работы

Для того чтобы понять, как работает насосная станция для дачи или частного дома, следует подробнее рассмотреть ее устройство и основные функциональные элементы. Рассмотрим их последовательность по ходу движения воды.

  • Водозабор, расположенный в скважине или колодце, оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
  • Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
  • Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления, настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
  • Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
  • Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.
На фото схема устройства водоснабжения на базе насосной станции с гидроаккумулятором

Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:

  • При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
  • При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.

Преимущества насосных станций

Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:

  • возможность подачи воды при отсутствии электроснабжения,
  • стабильность напора в системе,
  • компактность и небольшой вес комплексного оборудования,
  • возможность выбора места установки,
  • экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
  • долговечность оборудования.

Выбор накопителя

Напорные водонакопители (обычные емкости, расположенные на высоте, что обеспечивает возможность подачи воды в систему самотоком) все чаще заменяются на более современные и эффективные гидроаккумуляторы.

Схема насосной станции с накопительным баком и погружным насосом

Принцип работы насосной станции водоснабжения в обоих случаях остается тем же. В то же время несомненными преимуществами гидроаккумуляторов является возможность размещения рядом с насосом (без подъема на высоту) и наличие камеры со сжатым воздухом, которая дает возможность настраивать значение избыточного давления и, соответственно, режим подачи воды в трубопровод. Кроме того, гидроаккумулятор лучше обеспечивает наличие и стабильность напора.

Типовые гидроаккумуляторы для насосных станций бюджетной и средней ценовой категории могут иметь небольшой объем. Если вместимость резервуара за вычетом объема сжатого воздуха будет составлять 25-40 литров, гидроаккумулятор сможет работать на систему, но расценивать его как возможность обеспечить большой запас воды на случай аварийного отключения системы уже нельзя. В большинстве случаев устройство насосной станции позволяет подключение дополнительного гидронакопителя без нарушений работы. Если в доме часто отключают электроэнергию, следует заблаговременно узнать, существует ли подобная возможность.

Принцип работы насосной станции с гидроаккумулятором

Тем не менее, напорный бак тоже имеет определенное преимущество. Его наличие позволяет выбрать менее мощный (а значит, и более дешевый) насос. Обратной стороной такого преимущества является низкая производительность маломощных перекачивающих агрегатов, а значит, наполнять резервуар он будет медленно, то есть, бак должен иметь большой объем.

Насосное оборудование

Современные производители предлагают отдельно погружные насосы или насосные станции с поверхностными насосами. Считается, что первый вариант оптимален для скважин практически всех типов, а второй подходит для колодцев и абиссинских источников (из-за минимальной ширины их обсадных труб и неглубокого расположения зеркала воды).

  • Действительно, погружные модели обладают возможностью подъема воды даже с очень большой глубины (например, высота обсадной трубы артезианских скважин достигает 100 метров и более).
  • В то же время поверхностные перекачивающие агрегаты удобны в обслуживании, их легко ревизировать и периодически осматривать. Однако в классической модификации такие модели способны обеспечить подъем жидкости с глубины 8-9 метров максимум.

Основной дилеммой является сочетание большой высоты подъема с небольшой производительностью и достаточно скромными напорными характеристиками у погружных моделей и хорошая производительность и напор в сочетании с возможностью использования только для неглубоких источников у поверхностных агрегатов.

Дополнительную информацию о схеме подключения насосной станции для частного дома или дачи вы можете найти в другой статье.

Если вам интересно, какие бывают баки для душа с подогревом и без него, то рекомендуем ознакомиться с нашим материалом на эту тему.

Компромиссом могут стать эжекторные модели. Эжектор обеспечивает образование разреженной зоны в трубопроводе за счет разницы давлений. Последнее возникает следующим образом: в упрощенном виде эжектор представляет собой конусообразное устройство, двигаясь по которому жидкость увеличивает скорость по мере сужения просвета. В зоне высокой скорости потока образуется разреженность, которая через дополнительное отверстие или патрубок захватывается жидкость из внешней среды.

Важно: Следует учитывать при выборе модели, что эжектор насосной станции может быть выносным или встроенным.

Оснащенный внешним эжектором, который непосредственно опускается в водоисточник, насос способен поднимать воду с большей глубины (в зависимости от мощности перекачивающего агрегата и конструкции эжектора – до 25-40 метров). Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную. Но они также чувствительны к песку в воде и другим загрязнениям.

Насосная станция с внешним эжектором

К недостаткам эжекторных станций со встроенным устройством часто относят повышенный уровень шума во время работы, однако он может стать заметной помехой только в том случае, если насосная станция размещается на открытом пространстве и близко к окнам дома. При установке в специальной постройке (которая часто необходима для защиты оборудования от промерзания зимой) теплоизоляция также выполняет и роль шумопоглотителя. Устроить звукоизоляцию помещения при установке оборудования в подвале так же не составит труда и не потребует чрезмерных затрат. Нужно отметить, что увеличение высоты подъема при использовании оборудования с встроенным эжектором не происходит, но возрастает производительность.

О том, как выбрать насосную станцию для дачи, более подробно мы рассказали в отдельной статье.

Если в процессе ее эксплуатации возникнет необходимость в ремонте, то вам будет полезен наш материал, в котором разобраны стандартные неисправности и даны рекомендации по их самостоятельному устранению.

Информацию про самостоятельную чистку колодца вы найдете на этой странице http://okanalizacii.ru/vodosnabzhenie/kolodec/kak-pochistit-svoimi-rukami.html. Описаны технологии и необходимые приспособления для работ.

Автоматические системы управления

Наличие автоматических систем управления заметно увеличивает стоимость насосной станции, поэтому целесообразность такого оснащения определяется индивидуально. Специалисты рекомендуют устанавливать датчики контроля и автоматические регуляторы при постоянном использовании системы водоснабжения.

Автоматика может обеспечить защиту от различных факторов, например, от так называемого «сухого хода», когда при снижении уровня жидкости насос захватывает воздух, насосная станция работает рывками, перекачивающий агрегат перегревается. Кроме того, востребованной оказывается защита от:

  • повышения температуры (перегрева) насоса,
  • перепадов напряжения в питающей сети и пр.

На видео можно посмотреть как устроена насосная станция и описание ее работы.

все нюансы выбора на vodatyt.ru

Автор Петр Андреевич На чтение 11 мин. Просмотров 1.1k.

Водяная насосная станция – это один из вариантов оборудования для подачи воды в частный дом. Применяется для водообеспечения домовой системы из автономного источника воды. Люди, не посвящённые в технические особенности оборудования, могут путать насосную станцию и погружной насос. Однако, разница между ними довольно значительная.

Варианты и назначение

Насосная станция водоснабжения для дома монтируется в подающую систему, вода подаётся из вне под давлением в трубопровод. Другой вариант устройства водопроводной системы – это самотёчный, он не требует никакого дополнительного оборудования. Вода в этом случае закачивается в некую накопительную ёмкость, устанавливаемую выше уровня самой верхней точки водозабора. Например, в чердачном помещении, откуда она самотёком спускается в сеть, создавая тем самым давление.

Как правильно выбрать насосную станцию для частного домаКак правильно выбрать насосную станцию для частного дома

Однако, самотёчная система имеет значительный минус, заключающийся в необходимости выделения для накопительного бака отдельного тёплого помещения, чтобы вода в нём не замёрзла. Учитывая, что расход воды в благоустроенном доме, заселённом семьёй из 4 человек, может достигать 1-1,5 м2 в день, можно представить объём необходимой накопительной ёмкости.

Как правильно выбрать насосную станцию для частного домаКак правильно выбрать насосную станцию для частного дома

Другой вариант, водонапорный, подразумевает создание напора в сети неким агрегатом, в роли которого часто выступает насос, погружённый в скважину. Подобный вариант часто применяется на дачных участках, где количество водоразборных точек минимально. Достаточно всего лишь включить насос в электросеть, и из шланга потечёт струя воды. Однако, для водообеспечения благоустроенного жилища с круглогодично проживающими в нём людьми подобный вариант не годится.

Полноценный благоустроенный дом с автономным водоснабжением требует наличия в водопроводе стабильного давления. Показатель его должен соответствовать техническим требованиям подключенного к водоснабжающей сети бытового оборудования и сантехнических устройств.

В противном случае автоматические стиралки или проточные водогрейные бойлеры попросту не будут включаться, а из душа будет течь тонкая струйка воды. Решить данную проблему призвана установка насосной станции.

В чём выгода собственной станции

Как правильно выбрать насосную станцию для частного домаКак правильно выбрать насосную станцию для частного дома

В числе основных положительных моментов, что несёт в себе монтаж подобного оборудования, следует указать:

  • Универсальность применения.

Насосная станция даёт возможность обеспечивать подачу воды из любого источника – скважины, накопительного кессона, пруда, колодца. Поскольку насосное оборудование устанавливается снаружи, качать воду можно даже из узкой скважины, куда не пройдёт глубинный насос. Для этого достаточно лишь опустить в неё обычный резиновый шланг d 2,5 см, подключив к насосной станции.

  • Автоматизированная работа.

Аппарат включается автоматически, когда давление во внутридомовом водопроводе падает. При достижении установленного давления, аппаратура самостоятельно отключает насос.

  • Наличие определённого количества воды.

В комплекте, вместе с насосным оборудованием, идёт демпферный резервуар, позволяющий иметь некоторый объём воды на всякий непредвиденный случай.

Насосная станция менее уязвима, нежели обычный водный насос. Допустим, когда в скважине закончится вода, реле попросту отключит станцию. В этом же ситуации обычный насос может попросту выйти из строя. Также предохранительное реле отключит аппаратуру при резких скачках напряжения, обычно приводящих к поломке насосов.

  • Возможность поддерживать в домовой сети определённое давление.

Установить показатель необходимого напора можно в индивидуальном порядке, в зависимости от количества потребителей, технических характеристик трубопровода.

Водоподающая станция, в отличие от простого насоса, позволяет обеспечить те необходимые параметры, что прописаны в эксплуатационных нормативах для благоустроенного дома.

Критерии выбора станции водоснабжения для дома

На современном рынке сантехнического оборудования представлен широчайший ассортимент насосных станций, обладающих различными техническими характеристиками. Поэтому, у многих домовладельцев, желающих самостоятельно обустроить личную систему водоснабжения, возникает закономерный вопрос – «Как выбрать насосную станцию для частного дома?» При выборе подходящего в конкретной ситуации оборудования, нужно обращать внимание на его эксплуатационно-технические показатели.

Высота всасывания и вид станций подачи воды

Одним из основных показателей, характеризующих различные виды насосных станций, является высота всасывания воды. Данный показатель во многом зависит от типа работы насоса, которым станция укомплектована.

Водяные насосы бывают:
  • Центробежными.
  • Вихревыми.
 Оба типа насосов также могут быть:
  • Одноступенчатыми.
  • Многоступенчатыми.
  • Со встроенным или выносным эжектором.

От этих показателей зависит высота всасывания и создаваемый в системе напор. Одноступенчатые и многоступенчатые модели отличаются практически бесшумной работой, и предназначаются для подъёма воды с глубины порядка 7-8 м. Многоступенчатые модели имеют улучшенные технические характеристики, позволяя создавать в сети более мощный напор.

Если требуется подать воду с большей глубины, то лучше приобрести эжекторный вариант. Его особенность заключается в отводе части потока подаваемой воды обратно во всасывающий трубопровод.

Благодаря такому решению удаётся значительно увеличить высоту подъёма. У моделей со встроенным эжектором этот показатель достигает 10м, а с выносным – до 35м. Минусы эжекторного насоса – повышенный шум при работе, и более высокая цена.

Глубина скважины на вашем участке больше 35 м, тогда лучшим вариантом станет совмещение станции с погружным глубинным насосом.

Объём накопительного бака

Каждая насосная станция снабжается накопительным баком различного объёма. Он позволяет создать резервный запас воды во внутридомовой сети, а также уменьшить количество циклов включения/отключения насоса. От того, насколько часто включается насос, зависит степень износа его механизмов.

Второй фактор выбора – средний показатель расхода воды в доме. Чем больше в доме точек водозабора, и больше жильцов, тем большим по объёму должен быть накопитель.

Благодаря своему устройству, демпферный бак позволяет поддерживать необходимое давление в водопроводе даже при выключенном насосе. Внутри его установлена резиновая мембрана, растягиваемая при наполнении бака водой. После отключения насоса она сжимается, выталкивая аккумулированную воду в сеть.

Стоимость накопительной ёмкости прямо пропорциональна её объёму, что непосредственно влияет на общую цену станции. Средние размеры гидробаков 30-50л, но в продаже встречаются модификации от 18 до 100, и более литров. (Расчёт объёма – инструкция)

Технические характеристики

Главными эксплуатационно-техническими характеристиками станции для подачи воды, помимо высоты всасывания, являются образуемый напор и максимальная производительность. Эти показатели всегда указываются в техническом паспорте изделия. Поэтому, зная, на какой напор рассчитана ваша водопроводная система, и какую максимальную производительность может обеспечить скважина, подобрать нужную модель насосной станции не составит труда.

Некоторые люди считают, что чем мощнее станция, тем лучше. Но это далеко не так. Чересчур мощный аппарат создаст в сети избыточное давление, результатом чего может стать разрыв труб и соединительных швов, преждевременный выход из строя сантехнического оборудования. Если производительность насоса больше дебета скважины, то велика вероятность, что она осушится прежде, чем расход воды будет компенсирован.

Необходимый напор можно рассчитать, сложив такие показатели:
  1. Среднее давление, на которое рассчитан трубопровод в барах,
  2. Глубину всасывания воды из скважины до уровня установки насоса.
  3. Высоту подачи воды к самой верхней отметке водоразбора.
  4. Протяжённость трубопровода, ведущего от скважины до станции, разделённую на 10.

В итоге получаем средний необходимый показатель напора для вашего дома. Стандартные бытовые станции обеспечивают напор в пределах 35-70 м. Производительность насоса измеряется в м3 в час. Выбирать станцию нужно таким образом, чтобы обеспечить водой все точки водоразбора в доме, но она не должна превышать по своей производительности дебетовую производительность питающей скважины.

Материалы изготовления

Насосные станции могут изготавливаться из разных материалов. От этого непосредственно зависит прочность и долговечность их функционирования. Поэтому, в магазинах зачастую можно увидеть аппараты с одинаковыми эксплуатационно-техническими показателями, но с разной ценой.

К примеру, накопительные ёмкости станции могут изготовляться из обычной или нержавеющей стали. Последняя имеет стойкость к воздействию коррозии, и прослужит намного дольше обычной листовой стали. В то же время, нержавейка в разы дороже своего ржавеющего аналога.

Внутренние узлы и агрегаты наиболее дорогих моделей делают из цветных нержавеющих металлов – алюминия, меди, бронзы. Все эти металлы имеют высокую прочность, но и высокую цену, что также влияет на общую себестоимость оборудования. Станции среднего ценового сегмента имеют в своём составе чугунные и стальные детали. Наиболее дешёвые варианты изготавливаются с применением большого количества пластиковых комплектующих. Соответственно, стоимость их самая низкая, но и надёжность тоже, отнюдь не высока.

Автоматика станций

Каждая станция систем водоснабжения, в отличие от обычного насоса, снабжается комплектом автоматических приборов. Прежде всего, это реле, связанное с манометром, и отвечающее за поддержание в водопроводе определённого напора. Когда уровень давления опускается ниже выставленной на реле отметки, оно автоматически включает насос. При достижении показателя точки максимума, электрическая цепь размыкается, и насос выключается.

Как правильно выбрать насосную станцию для частного домаКак правильно выбрать насосную станцию для частного дома

Помимо реле и манометра, в состав насосных станций входит датчик «сухой трубы». При исчезновении в трубопроводе воды, он самостоятельно отключит насос во избежание его поломки. Другой датчик предназначается для остановки электродвигателя при его перегреве. Это позволяет обезопасить насос от сгорания при длительной работе. Как только температура двигателя подымится выше определённой отметки, реле отключает его до тех пор, пока он не остынет.

Способ установки

Водяная станция может устанавливаться двумя основными способами:

  • С поверхностным водоподъёмным насосом.
  • С глубинным погружным насосом.

Как правильно выбрать насосную станцию для частного домаКак правильно выбрать насосную станцию для частного дома

Первый вариант размещается в утеплённом помещении – цокольном этаже или специальном строении близ скважины. Такой вариант отличается относительной простотой монтажа, и может устанавливаться своими руками. Станция с глубинником предназначается для подъёма воды из глубоких артезианских скважин. Водоподъёмный потенциал такой станции составляет до нескольких сот метров, и монтаж столь сложного оборудования лучше доверить специалистам.

Топ-3 лучших водоподающих станций для частного дома

При подборе водоподающего оборудования нужно в самую последнюю очередь руководствоваться её стоимостью. Покупая насосную станцию, вы приобретаете её не на один сезон или пару лет. Поэтому, чем качественнее станции водоснабжения, тем они стоят дороже. Не стоит забывать, что скупой платит дважды, а хорошая вещь по определению не бывает дешёвой.

Поэтому, попробуем составить мини рейтинг насосных станций для бытовых нужд частного дома. В нём учтены их технические характеристики, долговечность эксплуатации и отзывы пользователей. Но, для чистоты сравнения, выберем станции среднего ценового сегмента, вполне доступные для российского среднестатистического домовладельца.

«Калибр-СВД/160»

Рейтинг станций бытового назначения возглавляет отечественный Калибр-СВД/160. Практичный агрегат, вполне подходящий для обеспечения водой среднего частного дома. Его производительности вполне хватит для обеспечения водой дома, населённого тремя-четырьмя людьми. Станция «Калибр» достаточно мощная для создания напора для системы со средним количеством водозаборных точек (туалет, душевая, кухня, стиралка-автомат). Обладает металлическим корпусом с металлическими механизмами, что обуславливает её долговечность.

«Гардена-3000»

В число лучших станций вошел этот образец из Германии, отличающийся простотой в управлении. Данная станция способна запросто обеспечить водой загородный дом, при условии не слишком большого количества одновременно функционирующих точек водозабора. Отличается неплохими техническими данными, поистине немецким качеством сборки и вполне доступной стоимостью.

«Марина-САМ-80/22»

«Марина-САМ»-80/22 оснащён весьма значительным по объёму накопителем, способен обеспечить подающий напор до 18 м. Изготовлен из нержавеющих материалов, что обеспечивает устойчивость к коррозии. В комплекте имеется вся стандартная электронная начинка – от реле давления до датчика перегрева. Подобные бытовые насосные станции для дачного домика или небольшого частного жилья – один из самых идеальных вариантов.

Сравнительные характеристики насосных станций

Чтобы дать читателям более полное представление о некоторых иных модификациях бесшумных насосных станций водоснабжения для частного дома, приведём таблицу с эксплуатационно-техническими данными:

Наименование модели Производительность, м3 Напор мах. м Мощность насоса, Вт.
Грандфорс Гидроджет JP-5 3,5 40 0,77
Водная техника RGP-1203 3 45 0,75
Ураган GARP-1207 3,8 48 1,2
Джамбо-60 3,6 35 0,6
Водомёт-115 4,2 75 1,65
Квадро Элементи Автоматико-801 5,3 40 0,8
Нью-Клайм GP-600 3 30 0,6

Видео, советы специалистов по выбору станции для дома и дачи

Водонапорная станция для дачи или жилого домостроения – немаловажная часть всей водоснабжающей системы. Поэтому изначально следует определиться, какая модель вам лучше всего подойдёт по своим характеристикам.

  • Чтобы правильно решить, какую выбрать станцию, необходимо произвести хотя бы приблизительные расчёты. Предполагаемое водопотребление, дебит скважины, высота напора и подъёма воды – всё это играет решающую роль при выборе модели.
  • Выбирая конкретную модель также стоит прислушаться к рекомендациям специалистов, и тех лиц, что уже опробовали её в деле.
  • При установке станции в жилом помещении, отдавайте предпочтение малошумной модели. Иначе после придётся решать вопрос с установкой шумоизоляционного ограждения вокруг станции.
  • Выбирая мини станции для дачи, можно сэкономить, приобретя менее производительный вариант. В то же время, отдавайте предпочтение моделям с металлическими корпусами и кожухами перед пластиковыми.

В представленном ниже видео вы сможете ознакомиться с нюансами выбора водоподающего оборудования для частного жилья.

Полезно1Бесполезно1
бытовых насосных станций в Финляндии, использующих AUTOADAPT | Грундфос

В Куусйоки и Пернио, Финляндия, компании Kotalato, Tiskarla ja Lupaja Vesiosuuskunta, кооперативу по очистке сточных вод, было поручено транспортировать бытовые сточные воды из частных жилых комплексов в муниципальную сеть сточных вод. Наконец, сточные воды попадают в муниципальные очистные сооружения и обрабатываются в соответствии с государственными правилами.

Grundfos был выбран для этой задачи, потому что компания, как поставщик полной линии, могла предоставить все насосы и резервуары, необходимые для выполнения задачи.Kotalato, Tiskarla ja Lupaja Vesiosuuskunta будет работать с инновационными и надежными решениями Grundfos для очистки сточных вод.

Ситуация — новые правила очистки бытовых сточных вод

Более высокие требования к уровням очистки бытовых сточных вод означают, что частные домохозяйства за пределами муниципальной сети сточных вод должны найти новые решения в отношении того, как они обрабатывают свои сточные воды.

В Куускоски и Пернио частные домохозяйства согласились с тем, что лучшее решение для них — построить сеть сточных вод, и поэтому они создали кооператив по сточным водам Коталато, Тискарла и Лупая Весиосуускунта.

Решение Grundfos

Для выполнения задачи по транспортировке сточных вод кооперативу требовалось 446 бытовых насосных станций и 36 сетевых насосных станций, которые должны были работать эффективно и надежно.

Grundfos поставит в общей сложности 446 бытовых насосных станций, каждая из которых будет состоять из насоса для сточных вод SEG AUTOADAPT (разных размеров), помещенного в стандартный стекловолоконный резервуар с окружностью 1000 мм и высотой 2500 мм. Каждая станция имеет блок управления, снабженный штепсельной розеткой для насоса SEG AUTOADAPT, что позволяет легко считывать информацию о времени работы насоса.

Каждая из 36 сетевых насосных станций включает в себя два насоса SEG 3,1-4 кВт, размещенных в стеклопластиковых резервуарах окружностью 1400 мм и высотой 3000 мм. Каждая станция оснащена регулятором уровня Elsa-M для двух насосов SEG.

Бытовые насосные станции будут установлены для каждого жилого комплекса, принадлежащего членам кооператива сточных вод. Сточные воды из каждого дома перекачиваются через бытовую насосную станцию ​​в сетевую насосную станцию, откуда сточные воды перекачиваются в городскую сеть сточных вод.

Grundfos поставляет стандартную упаковку, которая оказалась правильным решением благодаря технической пригодности продуктов и пониманию, которое Grundfos учитывает потребности клиентов. Grundfos удовлетворяла потребности клиентов во всех отношениях.

Итоги

В настоящее время поставлено 60 насосов и резервуаров SEG AUTOADAPT для сточных вод, а остальные бытовые и сетевые насосные станции находятся в стадии строительства. Использование насоса для очистки сточных вод SEG AUTOADAPT решает проблемы, упрощая эксплуатацию бытовых насосных станций, например, устраняя лишние хлопоты, связанные с внешними устройствами контроля уровня, которые увеличивают сложность и часто вызывают проблемы у клиента.

«Подобные проекты важны, потому что сегодня проблемы больше, чем просто перекачка сточных вод. Растущая сложность и интеграция в установки и, конечно же, экологические проблемы означают, что заказчик уделяет гораздо больше внимания затратам, надежности и влиянию, чем раньше. Мы гордимся тем, что смогли решить эти проблемы вместе с Kotalato, Tiskarla и Lupaja Cooperative », — говорит Ари Кухалампи, менеджер по продажам Grundfos Finland.

«Насосы для сточных вод SEG AUTOADAPT и решения для бытовых и сетевых насосных станций, поставляемые Grundfos, идеально подходят для этого проекта.Grundfos помогла нам найти эффективные решения проблем, с которыми мы сталкиваемся, с жилыми комплексами и местным законодательством. Мы очень довольны решением, предоставленным Grundfos, и надеемся на совместную работу над будущими проектами с нашей инфраструктурой очистки сточных вод », — говорит Тимо Корпинен, управляющий директор Kotalato, Tiskarla ja Lupaja Vesiosuuskunta.

Узнайте больше о решении AUTOADAPT здесь

,
бытовых насосных станций в Финляндии, использующих AUTOADAPT | Грундфос

В Куусйоки и Пернио, Финляндия, компании Kotalato, Tiskarla ja Lupaja Vesiosuuskunta, кооперативу по очистке сточных вод, было поручено транспортировать бытовые сточные воды из частных жилых комплексов в муниципальную сеть сточных вод. Наконец, сточные воды попадают в муниципальные очистные сооружения и обрабатываются в соответствии с государственными правилами.

Grundfos был выбран для этой задачи, потому что компания, как поставщик полной линии, могла предоставить все насосы и резервуары, необходимые для выполнения задачи.Kotalato, Tiskarla ja Lupaja Vesiosuuskunta будет работать с инновационными и надежными решениями Grundfos для очистки сточных вод.

Ситуация — новые правила очистки бытовых сточных вод

Более высокие требования к уровням очистки бытовых сточных вод означают, что частные домохозяйства за пределами муниципальной сети сточных вод должны найти новые решения в отношении того, как они обрабатывают свои сточные воды.

В Куускоски и Пернио частные домохозяйства согласились с тем, что лучшее решение для них — построить сеть сточных вод, и поэтому они создали кооператив по сточным водам Коталато, Тискарла и Лупая Весиосуускунта.

Решение Grundfos

Для выполнения задачи по транспортировке сточных вод кооперативу требовалось 446 бытовых насосных станций и 36 сетевых насосных станций, которые должны были работать эффективно и надежно.

Grundfos поставит в общей сложности 446 бытовых насосных станций, каждая из которых будет состоять из насоса для сточных вод SEG AUTOADAPT (разных размеров), помещенного в стандартный стекловолоконный резервуар с окружностью 1000 мм и высотой 2500 мм. Каждая станция имеет блок управления, снабженный штепсельной розеткой для насоса SEG AUTOADAPT, что позволяет легко считывать информацию о времени работы насоса.

Каждая из 36 сетевых насосных станций включает в себя два насоса SEG 3,1-4 кВт, размещенных в стеклопластиковых резервуарах окружностью 1400 мм и высотой 3000 мм. Каждая станция оснащена регулятором уровня Elsa-M для двух насосов SEG.

Бытовые насосные станции будут установлены для каждого жилого комплекса, принадлежащего членам кооператива сточных вод. Сточные воды из каждого дома перекачиваются через бытовую насосную станцию ​​в сетевую насосную станцию, откуда сточные воды перекачиваются в городскую сеть сточных вод.

Grundfos поставляет стандартную упаковку, которая оказалась правильным решением благодаря технической пригодности продуктов и пониманию, которое Grundfos учитывает потребности клиентов. Grundfos удовлетворяла потребности клиентов во всех отношениях.

Итоги

В настоящее время поставлено 60 насосов и резервуаров SEG AUTOADAPT для сточных вод, а остальные бытовые и сетевые насосные станции находятся в стадии строительства. Использование насоса для очистки сточных вод SEG AUTOADAPT решает проблемы, упрощая эксплуатацию бытовых насосных станций, например, устраняя лишние хлопоты, связанные с внешними устройствами контроля уровня, которые увеличивают сложность и часто вызывают проблемы у клиента.

«Подобные проекты важны, потому что сегодня проблемы больше, чем просто перекачка сточных вод. Растущая сложность и интеграция в установки и, конечно же, экологические проблемы означают, что заказчик уделяет гораздо больше внимания затратам, надежности и влиянию, чем раньше. Мы гордимся тем, что смогли решить эти проблемы вместе с Kotalato, Tiskarla и Lupaja Cooperative », — говорит Ари Кухалампи, менеджер по продажам Grundfos Finland.

«Насосы для сточных вод SEG AUTOADAPT и решения для бытовых и сетевых насосных станций, поставляемые Grundfos, идеально подходят для этого проекта.Grundfos помогла нам найти эффективные решения проблем, с которыми мы сталкиваемся, с жилыми комплексами и местным законодательством. Мы очень довольны решением, предоставленным Grundfos, и надеемся на совместную работу над будущими проектами с нашей инфраструктурой очистки сточных вод », — говорит Тимо Корпинен, управляющий директор Kotalato, Tiskarla ja Lupaja Vesiosuuskunta.

Узнайте больше о решении AUTOADAPT здесь

,

Станция перекачки сточных вод | Грундфос

Насосные станции сточных вод

При транспортировке сточных вод насосные станции предназначены для сбора и транспортировки сточных вод к точке более высокого уровня. Насосные станции также известны как подъемные станции.

Насосная станция, как правило, предназначена для обработки сточных вод, которые поступают из подземных гравитационных трубопроводов и хранятся в подземной яме или влажной скважине. Влажный колодец оснащен электрическими приборами для определения уровня присутствующих сточных вод.Когда уровень сточных вод поднимается до заданного уровня, насосная станция начинает работу: насос начинает поднимать сточные воды вверх через систему трубопроводов под давлением, которая сбрасывает сточные воды в гравитационный люк. Здесь цикл начинается снова, пока сточные воды не достигают своего места назначения — обычно это очистные сооружения.

В случае высокого потока воды в скважину (например, в периоды пиковых расходов и влажной погоды) дополнительные насосы будут запускаться параллельно.

По своим размерам насосные станции обычно классифицируются как насосные станции под давлением (малые), сетевые насосные станции (средние) или основные насосные станции (большие).

Сборные насосные станции


Сборные насосные станции могут быть спроектированы заказчиками онлайн. Это означает, что вы получаете насосную станцию ​​для сточных вод, соответствующую вашим конкретным потребностям. Сборные насосные станции могут обрабатывать все виды сточных вод: от сточных вод, дренажа и сточных вод из бытовых, коммерческих, муниципальных и промышленных объектов до поверхностных вод с автомагистралей и дорог.

Обычно сборные насосные станции используются в двух основных типах канализационных систем:

Канализационные системы под давлением: Канализационная система под давлением идеально подходит для малонаселенных районов и районов, где грунтовые условия делают гравитационные установки слишком дорогими. Станция перекачки сточных вод оснащена эффективными и надежными точильными насосами, чтобы предотвратить засорение труб или шлангов малого диаметра, обычно встречающихся в этих системах.

Гравитационные канализационные системы: Сборные насосные станции используются в качестве подъемных станций в традиционных гравитационных канализационных системах в качестве экономичной, экологически чистой и высоконадежной альтернативы дорогостоящим бетонным решениям — как в новых, так и в проектах реконструкции.

Готовые насосные станции от GRUNDFOS LIVE ДО СЛЕДУЮЩИХ ТРЕБОВАНИЙ

CE-сертифицированные модули. Декларация о соответствии в соответствии с Приложением III Регламента (ЕС) № 305/2011 (Регламент строительной продукции)

CE-сертифицированная полная система. Декларация соответствия ЕС в соответствии с Директивой по машиностроению (2006/42 / EC) EN ISO 12100: 2010

EN 12050-1, Установки подъема сточных вод для зданий и площадок.Принципы построения и тестирования. Подъемные установки для сточных вод, содержащие фекалии
EN 752, приложение F. Водосточные и канализационные системы вне зданий
EN 124, Крышки оврагов и люков для автомобильных и пешеходных зон. Требования к конструкции, типовые испытания, маркировка, контроль качества
EN 14396, Фиксированные лестницы для колодцев
EN 1917, Люки бетонные и смотровые камеры, неармированные, из стального волокна и армированные
,
водопроводная сеть | Описание, очистка, распределение и качество воды

Разработки в системах снабжения

Вода была важным фактором в местонахождении самых ранних поселений, и развитие общественных систем водоснабжения напрямую связано с ростом городов. При освоении водных ресурсов за пределами их естественного состояния в реках, озерах и родниках рытье неглубоких колодцев было, вероятно, самым ранним новшеством. Поскольку потребность в воде возросла и инструменты были разработаны, скважины стали глубже.Облицованные кирпичом колодцы были построены городскими жителями в бассейне реки Инд еще в 2500 г. до н.э., и известно, что колодцы глубиной почти 500 метров (более 1600 футов) использовались в древнем Китае.

Строительство кан. с, слегка наклонных туннелей, врезанных в склоны холмов с подземными водами, вероятно, возникших в древней Персии около 700 г. до н. Со склонов холмов вода передавалась под действием силы тяжести в открытых каналах в близлежащие города или поселки. Использование qanāt s стало широко распространенным во всем регионе, и некоторые из них все еще существуют.До 1933 года столица Ирана, Tehrān, использовала всю систему водоснабжения из системы кан с.

кан кан в Национальной библиотеке Ирана, Тегеран. Зерешк

Потребность в канале водоснабжения из отдаленных источников была результатом роста городских сообществ. Среди наиболее заметных древних систем водного транспорта — акведуки, построенные между 312 г. до н.э. и 455 г. н. Э. По всей Римской империи. Некоторые из этих впечатляющих работ все еще существуют.В трудах Секста Юлия Фронтина (который был назначен управляющим римских акведуков в 97 г. до н. Э.) Содержится информация о проектировании и строительстве 11 основных акведуков, которые поставляли сам Рим. В типичном римском акведуке, простирающемся от далекой родниковой зоны, озера или реки, имелись подземные и надземные каналы. Самой длинной была Аква Марсия, построенная в 144 г. до н.э. Его источник находился примерно в 37 км (23 милях) от Рима. Однако сам акведук имел длину 92 км (57 миль), потому что он должен был извиваться вдоль контуров суши, чтобы поддерживать постоянный поток воды.Около 80 км (50 миль) акведук находился под землей в закрытой траншеи, и только в течение последних 11 км (7 миль) он проходил над землей по аркаде. Фактически, большая часть общей длины акведуков, снабжающих Рим (около 420 км [260 миль]), была построена в виде закрытых траншей или туннелей. При пересечении долины акведуки поддерживались аркадами, состоящими из одного или нескольких уровней массивных гранитных опор и впечатляющих арок.

Акведук Сеговия Акведук Сеговия в Сеговии, Испания. © SeanPavonePhoto / Fotolia Получите эксклюзивный доступ к контенту из нашего первого издания 1768 года с вашей подпиской. Подпишитесь сегодня

Акведуки закончились в Риме у распределительных резервуаров, из которых вода направлялась в общественные бани или фонтаны. У нескольких очень богатых или привилегированных граждан вода была подведена прямо в их дома, но большинство людей носили воду в контейнерах из общественного источника. Вода текла постоянно, избыток использовался для очистки улиц и промывки канализации.

Древние акведуки и трубопроводы не выдерживали большого давления. Каналы были построены из резаного камня, кирпича, щебня или грубого бетона. Трубы, как правило, изготавливались из просверленного камня или из полых деревянных бревен, хотя также использовались глиняные и свинцовые трубы. В средние века не было заметного прогресса в методах или материалах, используемых для транспортировки и распределения воды.

Чугунные трубы с соединениями, способными выдерживать высокое давление, использовались не очень часто до начала 19-го века.Примерно в это же время паровой двигатель был впервые применен для перекачки воды, что позволило всем, кроме самых маленьких общин, получать питьевую воду напрямую в отдельные дома. Асбестоцемент, ковкий чугун, железобетон и сталь стали использоваться в качестве материалов для трубопроводов водоснабжения в 20 веке.

События в области очистки воды

В дополнение к количеству воды, качество воды также вызывает беспокойство. Даже древние люди ценили важность чистоты воды.Санскритские труды еще в 2000 г. до н.э. рассказывают, как очистить грязную воду путем кипячения и фильтрации. Но только в середине 19-го века была доказана прямая связь между загрязненной водой и болезнями (холерой), и только в конце того же столетия немецкий бактериолог Роберт Кох доказал микробную теорию болезни, создание научной базы для очистки и оздоровления питьевой воды.

Водоподготовка — это изменение источника воды с целью достижения качества, соответствующего поставленным целям.В конце 19-го и начале 20-го годов основной целью была ликвидация смертельных заболеваний, передаваемых через воду. Примерно в это же время началась обработка общественной питьевой воды для удаления патогенных или болезнетворных микроорганизмов. Методы обработки включали фильтрацию песка, а также использование хлора для дезинфекции. Фактическая ликвидация таких болезней, как холера и брюшной тиф, в развитых странах доказала успех этой технологии очистки воды. В развивающихся странах болезни, связанные с водой, по-прежнему являются основной проблемой качества воды.

В промышленно развитых странах обеспокоенность перешла к хроническим последствиям для здоровья, связанным с химическим загрязнением. Например, предполагается, что следовые количества определенных синтетических органических веществ в питьевой воде вызывают рак у людей. Свинец в питьевой воде, обычно выщелачиваемый из корродированных свинцовых труб, может привести к постепенному отравлению свинцом и может привести к задержкам развития у детей. Дополнительная цель снижения таких рисков для здоровья проявляется в постоянно растущем числе факторов, включенных в стандарты питьевой воды.

Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
