Устройство насос циркуляционный: как устроен, работает в системе, принцип работы, где должен работать, конструкция

как устроен, работает в системе, принцип работы, где должен работать, конструкция

Решить проблему замедленного прогрева и уменьшить сечение магистралей просто — достаточно поставить циркуляционный насос.

Это такое устройство, поддерживающее постоянное упорядоченное перемещение теплоносителя внутри труб и компенсирующее сопротивление потоку самой системы.

В результате котёл работает с меньшей нагрузкой, скорость прогрева увеличивается, магистрали становятся более компактными и незаметными. И эффективно обогреть уже можно больший объем. Плюс КПД вырастает минимум на треть.

Конструкция циркуляционных насосов в доме: как они устроены?

Конструкция циркуляционного насоса ничего сложного не представляет. Автомобильная помпа или дренажная система работают по тому же принципу.

Есть электродвигатель, использующийся в качестве привода, и турбина.

Точнее, центробежное крыльчатое колесо. Крыльчатка заключена в корпус-улитку от которого отходят два патрубка.

У одного из патрубков во время работы создаётся разрежение, у другого — компрессия.

Справка! Помимо этого, у каждого устройства есть ещё электрическая часть, отвечающая за коммутацию и изменение режимов работы.

Два основных вида устройства для системы отопления

Циркуляционные насосы различают по условиям работы. Если ротор соприкасается с рабочей средой, то он называется мокрым. Если ротор изолирован от перекачиваемой жидкости, то он называется сухим.

Принцип работы сухого ротора

• КПД выше;
• способен работать с загрязнённой жидкостью;
• подходит для перекачки больших объёмов;
• менее чувствителен к перепадам температуры.

Ротор устроен без активного возбуждения (постоянный магнит) и соприкасается с перекачиваемой жидкостью — так называемый мокрый. Находится в отдельном стакане, изолированном от электрического статора.

Внимание! Роль смазки и охлаждения играет транспортируемая среда.

Из плюсов:

• простота устройства;
• сравнительно низкая цена;
• долгий срок службы;
• бесшумность работы;
• компактность.

Фото 1. Циркуляционный насос с сухим ротором Wilo Crono Bloc-BL 50/220-3/4 с высоким уровнем КПД.

Из минусов:

• низкий КПД;
• необходимость точного соблюдения правил монтажа — ротор располагается строго горизонтально;
• чувствительность к чистоте — абразивные примеси в теплоносители резко сокращают срок службы;
• повышенная шумность;
• необходимость регулярного техобслуживания и меньший срок службы.

В каком режиме работает мокрый ротор?

Чаще в частном доме устанавливают циркуляционные насосы с мокрым ротором. При этом их низкая эффективность не играет особой роли, поскольку итоговая затрачиваемая мощность невелика. Куда важнее бесшумный режим, долговечность, нетребовательность к ТО и компактность.

Фото 2. Циркуляционный насос с мокрым ротором Making Oasis Everywhere CN-22/2, компактный и долговечный.

Особенности подключения

При подключении прибора желательно учитывать ряд рекомендаций. Соблюдение несложных правил увеличит срок службы системы, она должна работать более эффективно.

Лучше, когда поток, создаваемый насосом, ориентирован горизонтально. При вертикальной направленности эффективность падает на 30%.

Как уже говорилось, ротор мотора располагается горизонтально.

В противном случае возможен перегрев и преждевременный выход из строя. Соблюдение этого условия обязательно!

Устройство лучше ставить на обратной магистрали — для снижения тепловой напряжённости.

Кроме того, перед ним стоит установить грязевой фильтр — ротор чувствителен к наличию примесей окалины, песка, накипи.

Важно! При монтаже предусматривают обводную магистраль — байпас с обязательным перекрывающим шаровым краном или автоматическим клапаном. Это позволит менять оборудование, не нарушая работы системы.

На входе и выходе устройства также ставят отсекающие шаровые краны на случай ремонта или профилактики. Их можно заменить на один кран или автоматический шаровой клапан.

Питающую магистраль лучше подключать до насоса — его место между нею и котлом.

Полезное видео

Видеообзор популярных циркуляционных насосов, их характеристика, и принцип работы.

Какая должна быть эффективность?

Расход электроэнергии таким устройством невелик, но за год накапливается солидный дебет. Поэтому большинство моделей оборудованы трехступенчатым регулятором, позволяющим оптимально настроить работу системы отопления.

Кроме того, в современных конструкциях предусмотрена

электронная регулировка мощности, меняющая скорость вращения крыльчатки в зависимости от температуры теплоносителя. Это делает работу отопления более эффективной.

Устройство и принцип действия циркуляционных насосов

Насосы на схемах систем отопления обычно обозначаются так :

Одна из вершин треугольника направлена в сторону движения теплоносителя. Насос побуждает двигаться воду /теплоноситель/ в системе отопления, преодолевая сопротивление в трубе. Он не поднимает воду. Сколько горячей воды в системе отопления поднялось, столько же холодной опустилось.

Насос преодолевает только трение, и вода движется по кругу /системе отопления, от котла к котлу/. Именно поэтому циркуляционные насосы для частного дома /т.е. для бытовых систем отопления/ имеют небольшую мощность, и, следовательно, низкое электропотребление – около 100 ватт, как лампочка.

Стоит выделить, что энергопотребление насоса зависит и от его характеристик. Более подробно характеристики насосов будут рассмотрены в соответствующей главе.

Если насос выключить, то вода через какое-то время, как и вращающееся колесо, остановится, а если не выключать, то вода будет двигаться постоянно.

На этом основана возможность управления подачей тепла от котла в радиаторы дома. Насос может быть включенным на полную мощность, либо быть выключенным, либо работать вполсилы.

Подберем насос для системы отопления жилого дома

+7-932-2000-535

Насосы немецких фирм – Grundfos, Wilo и Unitherm, в основном используемые при монтаже бытовых систем отопления, имеют три ступени мощности. Это позволяет даже при отсутствии дополнительной автоматики управлять системой. Если в доме жарко, а насос работает в полную силу, можно уменьшить мощность насоса, поток теплоносителя в системе станет меньше, температура на отопительных приборах понизится. В настоящее время все большей популярностью пользуются насосы с электронным управлением. Такие модели позволяют в

2 – 3 раза сократить расход электроэнергии, а электронное управление насоса подстраивает его характеристики под конкретную систему, в которой он установлен.

Можно также подключать насос через термодатчик. Насос в этом случае будет автоматически включаться только тогда, когда температура в доме опустилась ниже желаемой. Такой датчик называют еще термостатом. Современные системы как правило оборудованы регуляторами отопления, которые и осуществляют управление котлом, насосами, различными иными устройствами. Системы с термостатами уже практически не используются.

P.S. – о пользе электронного регулирования

В соответствии с положениями СНиП, циркуляционные насосы для системы отопления выбираются исходя из условий ее максимальной тепловой нагрузки. В реальности такое интенсивное теплоснабжение требуется лишь несколько дней в году. Таким образом, большую часть года мощность насоса превышает необходимую. Во-первых, это означает неоправданные затраты электроэнергии. Во-вторых, если заданную температуру в помещении поддерживают терморегулирующие вентили, при снижении подачи от нерегулируемого насоса на них возникает чрезмерный перепад давления, который вызывает шум. В отдельных случаях применение регулируемого «циркуляционного» насоса позволяет снизить потребление им энергии на –

50,0…60,0 %. Учитывая, что данный элемент системы эксплуатируется в среднем свыше 5 500 часов в год, экономический эффект ощутим даже для маломощных установок.

Циркуляционный насос состоит из чугунного корпуса, внутри которого расположен ротор /вращающаяся часть/ и насаженная на ротор крыльчатка. Ротор вращается – крыльчатка продвигает воду. Одно из основных правил монтажа насоса в системе: ось ротора обязательно должна быть расположена горизонтально /для стандартного типа насосов/, либо соответствовать схеме монтажа /для безвальных насосов с плавающей ротор-крыльчаткой, второй тип/.

Ниже приведены схемы монтажа и конструктивные особенности двух основных типов циркуляционных насосов, существующих на рынке. Существуют разновидности насосов и третьего типа – насосы с «сухим ротором». Они практически не используются в бытовых системах отопления.

ТИП 1 – стандартная конструкция насоса, насосы с мокрым ротором

Принципиальная схема представлена на рисунке – конструктивно насос выполнен в литом корпусе. При этом ротор /1/ погружен в теплоноситель. Между статором /2/ и ротором /1/ существует герметичный «стакан» из нержавеющей стали /3/. Ротор соединен с крыльчаткой /4

/ с помощью вала /5/. Вал вращается в опорных подшипниках скольжения /6/, смазка подшипников и их охлаждение происходит с помощью теплоносителя системы отопления. На торцевой крышке насоса расположен винт /6/ для спуска воздуха. Из остальных элементов: 8 – улитка насоса /чугун/ ; 9 – корпус электромоторной части ;10 – коробка коммутации и управления, электро-подключении.

При правильном монтаже циркуляционные насосы практически бесшумны. Вы сможете определить, работает ли насос, только по легкой вибрации, когда дотронетесь до него рукой.

Насосы с «мокрым» ротором

Эти «циркуляционные насосы» – появились уже довольно давно, в начале – 1950-х годах. В странах с децентрализованным теплоснабжением они получили большое распространение.

Устройство насоса «мокрого» типа показано на рисунке выше. Его ротор вместе с рабочим колесом погружен в перекачиваемую среду. Жидкость смазывает подшипники вала и одновременно охлаждает мотор. Герметичность той части двигателя, которая находится под напряжением, обеспечивает разделительный стакан, выполненный из нержавеющей немагнитной стали. Вал ротора часто изготавливается из керамики; подшипники – из керамики или графита. Корпус насосов для систем отопления в большинстве случаев отливается из чугуна. Для горячего водоснабжения, как правило, применяются модели с бронзовыми или латунными корпусами.

Насосы данного типа практически бесшумны и могут годами работать без технического обслуживания; их монтаж, ремонт и замена не требуют таких трудоемких операций, как, например, центрирование. Отрицательной стороной «циркуляционного насоса» с «мокрым» ротором является их низкий КПД /10,0…50,0 %/. Для устройств «сухого

» типа этот показатель составляет – 40,0….80,0 %, поэтому им отдают предпочтение в больших системах отопления и горячего водоснабжения. В современных моделях насосов существуют и значительные технологические новшества – вал насоса выполняется из керамики, причем в центре вала существует канал, по которому теплоноситель принудительно поступает в зону подшипника скольжения, тем самым обеспечивая лучшую смазку и более долговечную работу узла. Из новейших моделей, в которых применяется именно такая конструкция – Grundfos Alpha, Unithermсерии UPC.

В моделях других производителей как правило вал исполнен цельный, из нержавейки. Соответственно подшипники изнашиваются быстрее.

P.S. – Подшипники скольжения разрушаются при работе насоса «на сухую», сальники перегреваются, что может привести к попаданию жидкости в электрическую часть и короткому замыканию! При работе в данном режиме свыше – 10 секунд вероятно заклинивание!

ТИП 2 – без вальная конструкция насоса, насосы с мокрым ротором

Новые разработки

Одним из направлений совершенствования насосов с «мокрым» стали модели, у которых конструктивно отсутствует вал /безвальные/, а ротор выполнен единым элементом с крыльчаткой /ротор-крыльчатка –

1/. Принцип работы в этом случае следующий – в статоре насоса создается бегущее магнитное поле, которое захватывает постоянный магнит в ротор-крыльчатке. Соответственно, ротор-крыльчатка начинает вращаться и перекачивает теплоноситель. Объединение ротора и крыльчатки позволило конструкторам избавится от вала, соответственно подшипников скольжения и сальников, что существенно увеличивает отказоустойчивость насоса, упрощает его конструкцию. Ротор-крыльчатка в этом случае не имеет жесткой связи с корпусом насоса, а вращается на полусферическом керамическом подшипнике. Благодаря такой плавающей конструкции при попадании в насос твердых частиц не происходит его заклинивание.

Модели с такой конструкцией представлены фирмами – Unitherm /Германия, серии UPM, UPH/ и Grundfos /Дания/, а также Vortex. Их роторы выполнены в форме полусферы со встроенным рабочим колесом. Такая конструкция максимально облегчает промывку и очистку насоса от накипи, а также исключает возможность заклинивания. Правда, при этом несколько снижается КПД. Ну и еще одним существенным преимуществом данной конструкции является следующая – при работе «на сухую» благодаря отсутствию сальников никогда не произойдет попадание воды в электрическую часть насоса, соответственно замыкание и полный выход прибора из строя. Хотя и данная конструкция не позволяет данный режим работы. Данные модели насосов имеют и ограничения по установке – как правило установка насоса допускается в горизонтальном положении трубы /корпусом вниз/, второй вариант – вертикальная труба, корпусом наружу /насос в этом случае должен перекачивать жидкость снизу-вверх/.

1. – ротор-крыльчатка, свободно «плавающая» на подшипнике ;
2. – полностью герметичный статор ;
3. – полусферический керамический подшипник ;
4. – перегородка из нержавеющей стали, без каких-либо отверстий ;
5. – улитка насоса /латунь для насосов – ГВС, чугун – для отопительных/.

P.S. – Полусферический подшипник при работе насоса «на сухую» может выйти из строя вследствие перегрева, но жидкость не попадает в электрическую часть, т.к. отсутствуют сальники и подшипники.

ТИП 3 – Насосы с сухим ротором

В настоящее время в качестве «циркуляционные насосы» широко применяются – насосы с так называемым «сухим» ротором. /Их моторы не соприкасаются с перекачиваемой водой/. К ним относятся традиционные консольные, моноблочные, а также Inline-насосы. Характерным отличием последнего типа является скользящее торцевое уплотнение. Упрощенно говоря, оно состоит из двух очень точно отполированных колец. При работе кольца вращаются друг относительно друга. Так как вода в отопительном контуре находится под повышенным давлением по сравнению с атмосферой, между поверхностями скольжения образуется тонкая водяная пленка. Поскольку кольца прижаты друг к другу пружиной, при износе уплотнения происходит его само-подгонка. Это делает насос герметичным. В зависимости от вида теплоносителя и его температуры материалом для скользящего торцевого уплотнения служат графит, керамика, нержавеющая сталь, карбид вольфрама, оксид алюминия и т. д. При перекачке обычной воды в нормальных условиях эксплуатации срок службы уплотняющих колец составляет 2 – 4 года. Они не требуют обслуживания и не зависят от направления вращения двигателя. Что касается традиционной сальниковой набивки, то она не обеспечивает такой герметичности, нуждается в подводе воды для смазки и охлаждения, а также в регулярном обслуживании. Поэтому обычно ведущие производители оборудуют сальниками только крупные консольные насосы, устанавливаемые на фундаменте

P.S. – Сальниковые и скользящие торцевые уплотнения разрушаются при работе насоса «на сухую». При хорошей конструкции прибора даже в этом случае жидкость не сможет попасть в электрическую часть насоса.

Характеристики насоса и сети

Изготовители сопровождают насосы графиками, где по вертикальной оси отсчитывается их напор /H, м/, а по горизонтальной – производительность или подача /Q, м3/ч/. Максимальное значение напора возможно при работе насоса на закрытую задвижку /Q = 0/. При постепенном открытии вентиля давление снижается, а подача увеличивается. Теоретически эта нисходящая кривая достигает горизонтальной оси, если жидкость обладает энергией движения, а напор отсутствует. Но поскольку трубопроводная система всегда обладает сопротивлением, реальная характеристика насоса заканчивается до пересечения со шкалой производительности.

Причиной сопротивления является трение частиц воды о стены труб и между собой, а также препятствия движению жидкости в арматуре. Чем больше объем перекачиваемой жидкости, тем выше скорость ее движения, а также сопротивление сети. Значит, для обеспечения подачи необходим более высокий напор. При неизменном поперечном сечении трубы наблюдается следующая квадратичная зависимость: h2/h3 = (Q1/Q2)2. Пример насосного графика приведен ниже /для насосов Unitherm/. Для наглядности приведем еще такое описание данного графика. Максимальный напор насос достигает в случае если подача равна нулю – например подсоединив к насосу UPH 20-60(T) /смотри график этого насоса ниже/ стеклянную вертикальную трубку высотой 6 метров и включив насос увидим следующую картину – столб воды поднимется до отметки – 6,0 метров, но вытекать из верхнего открытого конца уже не будет – показателей насоса не хватает. Если же мы обрежем эту трубку на высоте – 4,5 метра – тогда из верхнего конца этой трубки будет литься вода в объеме – 2 000 литров/час /смотрите пересечение красных линий на графике/.

Отопление и водоснабжение – многогранный инженерный процесс,

требующий знаний и умений ПРОФЕССИОНАЛА.

Проясним Вашу ситуацию и ответим на вопросы бесплатно +7-932-2000-535

Сантехнические работы Тюмень

Циркуляционные насосы: принцип работы, виды | Насосы

Если площадь, которую необходимо отопить исчисляется несколькими сотнями квадратных метров, и эти метры занимают несколько этажей, то классического отопления, которое основано на естественной циркуляции теплоносителя будет не хватать. Давление в системах с естественной циркуляцией не превышает 0,6 мПа. Повышения давления и улучшения циркуляции воды в таких системах можно добиться двумя способами: построить замкнутую систему с трубами большого диаметра или ввести в нее циркуляционный насос. Трубы большого диаметра обойдутся в довольно большую денежную сумму, поэтому для отопления помещения в 100-150 кв.м. идеально подойдет циркуляционный насос.



Как появились насосы для систем отопления



Решить проблему циркуляции теплоносителя в системе водяного отопления инженеры пытались еще век назад, сделать это они пытались при помощи насоса с электродвигателем. Такие насосы в ХХ веке имели открытые контакты, если на них попадала влага, могла возникнуть авария.



В 20-х годах прошлого века немец Готтлоб Баукнехт создал первый в мире закрытый электродвигатель. Спустя несколько лет после этого Вильгельмом Оплендером была разработан циркуляционный насос, в котором использовался электродвигатель конструкции Баукнехта.  Уже в 1929 году такие насосы стали выпускаться повсеместно по всей Европе и США.



Основным недостатком циркуляционного насоса Опледера было сальниковое уплотнение, которое изнашивалось за короткий период времени при небольших неровностях на поверхности вала, материал сальниковой набивки так же не отличался особой прочностью. Насос требовал частой смены сальников, а поверхность вала нуждалась в постоянной шлифовке.



Первый циркуляционный насос «мокрого» типа был создан 70 лет назад, его изобретателем стал швейцарец Карл Рютчи. Электродвигатель в насосе конструкции Рютчи монтировался на колене, по которому проходила вода, он был надежно герметизирован. Вода выступала в роли смазки.



Спустя несколько лет, колено по которому проходил теплоноситель было заменено на «улитку», с того момента «улитка» используется в конструкции всех циркуляционных насосов.



Принцип работы и устройство циркуляционного насоса



Циркуляционные насосы – это узкоспециализированные приборы, которые были созданы для принудительной циркуляции теплоносителя в системе. Приборы имеют схожую конструкцию с дренажными насосами. Корпус насосов изготовляется из нержавеющих металлов или сплавов, ротор выполняется из стали или алюминия, роторный вал оснащен лопастным колесом-крыльчаткой, есть вращающийся ротор и электродвигатель.



Циркуляционный насос устанавливается в систему отопления, там происходит засасывание воды с одной стороны, далее она нагнетается в трубопроводе с другой стороны за счет центробежной силы. Центробежная сила возникает при вращении крыльчатки, на вводном патрубке возникает разрежение, а на выводном компрессия. Задача циркуляционного насоса заключается в содействии теплоносителя в преодолении сопротивления, которое возникает на отдельных участках отопительной системы.

Типы циркуляционных насосов

Циркуляционные насосы можно подразделить на две большие группы: сухие и мокрые.

Сухие насосы не вступают в контакт с водой, рабочая часть таких приборов отделена от электродвигателя уплотнительными кольцами, которые выполняются из угольного агломерата, гораздо реже и нержавейки, керамики, стали или карбида вольфрама. Когда происходит запуск насоса уплотнительные кольца начинают вращаться по отношению друг к другу, между подогнанными друг под друга кольцами располагается тончайший слой пленки, которая герметизирует соединение за счет разницы давление в отопительной системе и во внешней атмосфере.



Пружина подталкивает одно уплотнительное кольцо к другому, в процессе работы кольца изнашиваются и сами подгоняются друг под друга. Срок службы таких колец не превышает 3 года. Кольца являются намного эффективнее сальниковой набивки. КПД насосов с сухим ротором не превышает 80%. Такие приборы издают характерные громкие шумы во время работы, их необходимо устанавливать в помещениях с хорошей звукоизоляцией.



Стоит брать в расчет, что циркуляционные сухие насосы могут вызывать воздушные завихрения, которые притягивают частицы пыли и взвеси в теплоносителе, которые приводят к разгерметизации поверхности колец уплотнения. Независимо от того, какой уплотнитель использован в насосе, в процессе работы происходит его разрушение. Поэтому им все время требуется жидкость, которая выполняет роль смазки.



Насосы с сухим ротором могут быть: горизонтальными, вертикальными и блочными. У горизонтальных приборов всасывающий патрубок располагается на торцевой стороне «улитки», а нагнетательный патрубок находится на корпусе. Крепление электродвигателя осуществляется горизонтально.



Вертикальные насосы оснащаются патрубками одинакового прохода, которые расположены по одной оси. Электродвигатель располагается вертикально. В блочные насосы теплоноситель поступает в направлении оси, а его выход производится в радиальном положении.



Мокрые циркуляционные насосы имеют в своей конструкции крыльчатку, которая погружается в теплоноситель вместе с ротором. Теплоноситель выполняет функция смазки и охлаждает рабочий двигатель.



Разделяющий ротор и статор металлический стакан, материалом для которого служит нержавеющая сталь, отвечает за герметичность той части электродвигателя, которая находится под напряжением. Ротор мокрых насосов выполняют из керамики, корпус преимущественно из чугуна. Для систем отопления лучше всего приобретать насосы в латунном или бронзовом корпусе.



Приборы данного типа являются менее шумными, они не требуют частого тех обслуживания, они легко ремонтируются и настраиваются. Однако мокрые насосы имеют один огромный минус – низкий уровень КПД, который не превышает 50%. Причиной такой низкой производительности служит то, что герметизировать гильзу, которая служит разделителем практически невозможно. Из-за низкого КПД насосы мокрого типа используют для улучшения циркуляции в отопительных системах небольшой протяженности.



Современные мокрые насосы имеют модульную конструкцию. Таких модулей 5: корпус, коробка с клеммниками, рабочее колесо, картуш с ротором и валом, электромотор со статором. Единый блок картуша позволяет сразу же устранить воздух, который скапливается в корпусе насоса. Модульная схема конструкции облегчает ремонтные работы, достаточно будет изменить неисправный модуль на новый.



Циркуляционные насосы мокрого типа комплектуются одно- или трехфазным двигателем. С трубопроводом систем отопления насосы крепятся резьбовыми или фланцевыми соединениями. Вода выполняет роль смазки подшипников, поэтому вал должен располагаться в строго горизонтальном положении, любое другое положении приведет к сбою в работе прибора.



Выбор циркуляционного насоса



Прежде чем совершить покупку необходимо рассчитать какое количество теплоносителя проходит через котел за минуту. К примеру, при мощности котла в 30 кВт через котел за минуту пройдет 30 литров воды. Рассчитывая расход теплоносителя применительно к определенному участку кольца циркуляции можно воспользоваться тем же способом. Расход воды рассчитывается соответственно мощности отопительных радиаторов.

На очереди — вычисление расхода теплоносителя в трубопроводе, согласно диаметру труб, из которых он построен:

• в трубах диаметром ½ дюйма расход воды составит 5,7 л/мин;
• в трубах диаметром ¾ дюйма расход воды составит 15 л/мин;
• в трубах диаметром 1 дюйм расход воды составит 30 л/мин;
• в трубах диаметром 1¼ дюйма расход воды составит 53 л/мин;
• при диаметре труб 1½ дюйма расход воды составит 83 л/мин;
• при диаметре труб 2 дюйма расход воды составит 170 л/мин;
• при диаметре труб 2½ дюйма расход воды составит 320 л/мин.

Скорость движения теплоносителя принята за 1,5 м в секунду, это средняя скорость для воды в системах отопления.

На 10м трубы понадобится напор в 0,6 метра, т.е. для 100м трубы напор должен быть 6 метров. Если в системе отопления использованы трубы меньшего диаметра, то мощность насоса необходимо повысить, т.к. гидравлическое сопротивление будет выше. При большем диаметре трубы покупается циркуляционный насос меньшей мощности.

Стоит учитывать, что выбрать на 100% подходящий насос не удастся, т.к. у каждой отопительной системы есть свои нюансы, насосы являются серийно-выпускаемым агрегатом со средним параметром. Покупая насос излишней мощности может привести к шуму в трубах. Предпочтение стоит отдать модели, которая имеет несколько режимов мощности. Оптимальным будет прибор, мощность которого превышает норму для конкретной системы на 5-10%.

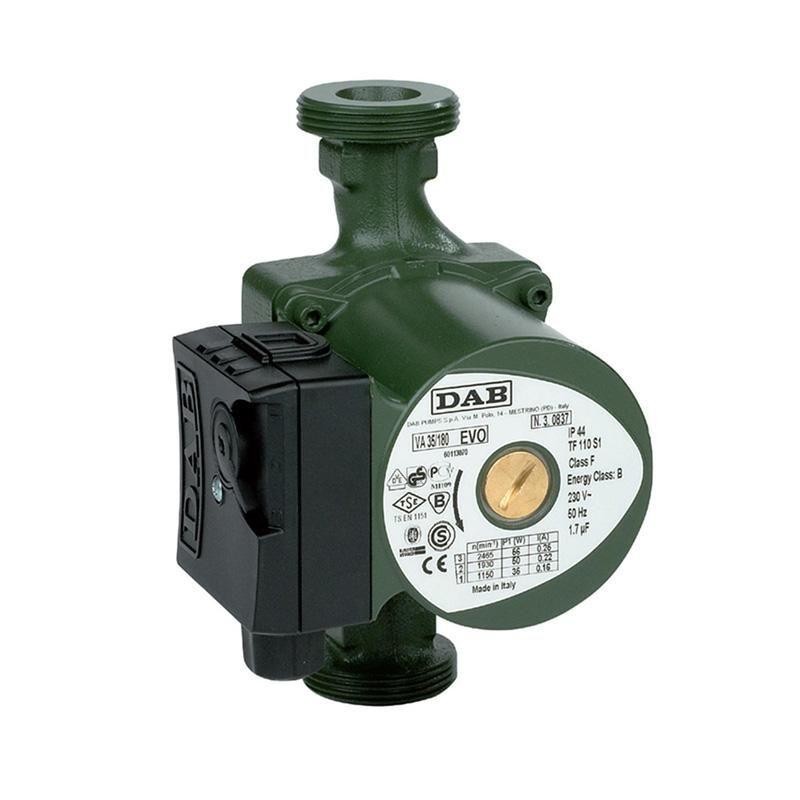

Обзоры — насосы DAB

Для качественного отопления и ГВС частных домов или коттеджей собственного давления в системах часто бывает недостаточно. Для экономии семейного бюджета и более быстрого прогрева помещений владельцам рекомендуется усовершенствовать эти системы с помощью циркуляционных насосов. Как показывает практика, благодаря улучшению циркуляции горячей жидкости затраты на отопление снижаются более чем на 20-30%.

Чтобы сделать быстрый и правильный выбор наиболее подходящего именно вам циркуляционного оборудования, следует более близко познакомиться с этими приборами, а также побольше узнать об их разновидностях и сфере применения.

Типы циркуляционных насосов

Конструкции этих устройств бывают двух видов: с воздушных охлаждением электродвигателя и мокрым ротором.

Циркуляционный насос с мокрым ротором. В этом насосном оборудовании ротор мотора находится в воде. То есть перекачиваемая жидкость проходит через него, одновременно смазывая подшипники и охлаждая сам двигатель. Такие устройства обладают большим количеством преимуществ:

• Не требуют дополнительного ухода и техобслуживания;
• Надежны в эксплуатации;
• Низкий уровень шума;
• Невысокая стоимость.

Единственный его минус – сниженный КПД , равный примерно 50%.

Циркуляционный насос с воздушным охлаждением электродвигателя. У этого устройства ротор не соприкасается с перекачиваемой жидкостью. Между ним и двигателем стоит специальное торцевое уплотнение вала.

Такие насосы обладают большим КПД – около 85%. Но следует учитывать, что они очень шумные. Поэтому производить установку циркуляционных насосов с воздушным охлаждением рекомендуется в отдельных помещениях с хорошей звукоизоляцией.

Циркуляционники с воздушным охлаждением используют, как правило, в системах отопления и водоснабжения большой производительности (общепромышленные), когда применение устройств с мокрым ротором нецелесообразно при необходимости напора свыше 15 м или расходе более 100 куб.м/час. Например, в больших котельных. В то время как насосами с мокрым ротором пользуются в основном на небольших системах (преимущественно в частных домах и коттеджах). В зависимости от модификации они могут работать как от однофазной, так и трехфазной электрической сети.

Сфера применения циркуляционных насосов с мокрым ротором

Это насосное оборудование широко применяется в бытовых системах отопления, холодоснабжения, вентиляции и кондиционирования.

Для системы отопления «теплый пол» рекомендуется использование насоса с частотным регулированием. Объясняется это тем, что на теплом контуре зачастую устанавливается термореле с сервоприводом, которые служат для поддержания заданной температуры пола. Сервопривод может с высокой переодичностью менять расход в системе, следовательно происходит постоянное изменение расхода . Только в насосах с частотным регулированием есть автоматическая настройка под постоянное изменение расхода а системе (режим постоянного перепада), он способен сам подстраивать скорость вращения рабочего колеса. Если установить обычный насос в такую систему, он не сможет определить изменение нагрузки и будет работать в максимальном режиме, отсюда появляется шум от скорости потока, проходящего через сервоклапан и повышенное потребление электроэнергии. Например, при равных характеристиках насос с частотным регулированием потребляет в час от 4 до 44 Вт,  обычный насос потребляет около 70 Вт в час.

Похожий принцип работы в современных системах отопления, где расход системы регулируется термостатическими клапанами на радиаторах.

Для систем горячего водоснабжения инженеры советуют использовать насосное оборудование, корпус которого выполнен из бронзы. Это обусловленно санитарными нормами, поскольку при использовании насосов с чугунным корпусом без катафорезного покрытия со временем может появиться неприятный «железный» запах. К тому же для этого вида циркуляционных насосов в целях экономии электроэнергии целесообразно применять модели с частотным регулированием. Справедливо напомнить, что рекомендуется производить нагрев жидкости в таких системах не выше, чем до 65 градусов Цельсия. Таким образом можно избежать образования в системе накипи. Ведь из-за скопления отложений на его поверхности ротор может заклинить и устройство выйдет из строя.

Преимущества использования циркуляционника в системе отопления

Установка циркуляционных насосов в системе отопления частного дома дает следующие преимущества:

• Появляется возможность использовать более современные двухтрубные схемы отопления. При установке такого насоса владельцы могут самостоятельно регулировать температуру на каждом отдельном радиаторе системы или вовсе перекрыть какой-то из них в случае ненадобности.
• Принудительная циркуляция жидкости в трубах увеличивает в них давление, за счет чего уменьшается частота и вероятность образования в системе воздушных пробок.

К тому же энергопотребление такого насоса является весьма небольшим, всего около 60-100 Вт/час.

Рекомендации по установке насосов такого типа

• Кусочки ржавчины и окалины могут забивать рабочее колесо в насосах с мокрым ротором. Поэтому перед устройством рекомендуется ставить специальные фильтры, улавливающие мусор.
• Установка насоса должна выполняться так, чтобы его рабочая ось была строго параллельна полу. В противном случае электродвигатель может выйти из строя по причине плохой смазки подшипников и завоздушивания.
• Производить установку насоса необходимо в удобном месте, чтобы к нему всегда имелся свободный доступ для осуществления работ по ремонту или замене.
• Устанавливать устройство с мощностью больше расчетной не рекомендуется. Установка более мощного насоса может стать причиной повышенных шумовых эффектов. К тому же, подвижные детали оборудования будут изнашиваться быстрее.
• Устанавливать циркуляционник желательно на обратном трубопроводе, перед котлом, так как температура воды здесь является более низкой, что благоприятно сказывается на сроке службы устройства.

Как подобрать подходящий насос для дома

Для подбора подходящего циркуляционного насоса для дома необходимо знать следующую информацию:

• Высоту от точки установки насоса до самой высоко расположенной в доме трубы радиатора.
• Площадь отапливаемого помещения.
• Примерные гидравлические потери, возникающие в трубе при движении жидкости.

Как правило, в стандартном частном доме величина гидравлического сопротивления приводит к потерям не более 0,1-0,2 атм или 1-2 метрам.

Сделаем примерный подбор для условного небольшого коттеджа площадью 150 кв.м. Первоначально определим напор насоса, который нам подойдет. Если брать за основу, что контур заполнен полностью водой и она циркулирует, напор нужно подобирать по гидравлическому сопротивлению. Например, если сопротивление = 6 метров, Нужно подбирвать насос на 6 метров напора.

Теперь определяем производительность оборудования. Для этого отапливаемую мощность переведем в нужное количество тепла. Для 10 м отапливаемой площади это 1кВт. Если дом качественно утеплен, то можно условно брать 0,8 кВт, при плохом утеплении – 1,2 кВт.

Итак, берем за основу, что у нас дом площадью 150 квадратных метров с толстыми и хорошо утепленными стенами. В этом случае 150/10 х 0,8 = 12 кВт или 12 х 0,86 = 10,32 ккал.

Теперь определяемся с разницей температур в системе отопления на подаче и на обратке. Рекомендуем брать за основу 20 градусов Цельсия. Большая разница может спровоцировать быстрый износ котла, а меньшая подразумевает покупку более мощного, а соответственно, и более дорогостоящего циркуляционного оборудования. К тому же оно будет потреблять гораздо больше электроэнергии.

Итого получаем: 10,32/20 = 0,516 куб.м/час.

Таким образом мы высчитали, что для хорошо утепленного двухэтажного дома площадью 150 кв.м нужен насос производительностью около 0,5 куб.м/час и напором 6 метров. Эти параметры нужно определять по второй скорости подбираемого насоса, а сам он должен быть трехскоростным.

Одним из мировых лидеров по производству циркуляционных насосов, предназначенных как для систем отопления, холодоснабжения, вентиляции и кондиционирования, является итальянская компания DAB PUMPS S.p.A.

Если вы не можете самостоятельно определиться, какой из предложенных нами насосов подходит именно вам, обращайтесь к нашим менеджерам. Они профессионально проконсультируют вас по всем интересующим вопросам, а также помогут просчитать и подобрать наиболее соответствующее по мощности и прочим параметрам насосное оборудование.

Насос циркуляционный центробежный. Устройство, монтаж, нормы

   Циркуляционный насос — предназначен для создания циркуляции воды в замкнутых кольцах систем отопления и горячего водоснабжения. Название «циркуляционный насос» определяет схему применения, а не конструктивные особенности насоса. Для циркуляции воды могут применяться все типы насосов, которые допускают беспрерывный режим эксплуатации. В настоящем разделе вы найдёте насосы с водяным охлаждением электродвигателя перекачиваемой жидкостью, так называемые насосы с «мокрым ротором», которые из-за конструктивных особенностей применяют лишь в качестве циркуляционных насосов.
Бесшумность и неприхотливость к монтажу послужили широкому применению насосов с мокрым ротором для циркуляции в котельных и тепловых пунктах с широким диапазоном мощностей.
   Циркуляционные насосы с мокрым ротором, применяют в системах отопления и горячего водоснабжения с потребным напором до 15 м.вод.ст и подачей менее 100 м3/ч. Если по условиям технологического процесса циркуляционный насос должен обеспечить более высокие параметры, — применяют насосы с воздушным охлаждением электродвигателя, так как, ограничения в производительности наложены конструктивными особенностями насоса с мокрым ротором.
   Конструктивно циркуляционные насосы для систем горячего водоснабжения отличаются от насосов, устанавливаемых в системах отопления, наличием защиты ротора от накипи и корпусом из стойких к коррозии материалов, например, бронзы или нержавеющей стали.
   Установка насосов с мокрым ротором для перекачивания холодоносителя в системах охлаждения, — запрещена нормативно, так как охлаждение мотора осуществляется перекачиваемой жидкостью. То есть, охлаждая ротор перекачиваемой жидкостью насос будет нагревать холодоноситель.

Достоинства:
 — Практически беззвучный
 — Очень низкий уровень вибрации
 — Компактная конструкция
 — Не требует опорных рам
 — Длительный срок эксплуатации
 — Не имеет уплотнений вала
 — Не требует технического обслуживания
 — Входной и выходной патрубки расположены на одной оси

Недостатки
 — Низкий КПД от 5 до 54%.
 — Высокие требования к качеству теплоносителя
 — Ось электродвигателя должна быть горизонтальна.
 — Не допускается установка в системах холодоснабжения
 — Конструктивные особенности насосов с мокрым ротором не позволяют создать напор превышающий 15-20 м.вод.ст.
 — Цена циркуляционного насоса с мокрым ротором, как правило, выше цены насоса с сухим ротором с аналогичными характеристиками.

Устройство и конструкция циркуляционного насоса

  Конструкция циркуляционного насоса рассмотрена на примере центробежного насоса с водяным охлаждением электродвигателя «мокрым ротором».
— В чугунном корпусе на валу электродвигателя закреплено закрытое рабочее колесо из композитного материала.
— Рабочее колесо представляет из себя два параллельных диска соединённых между собой радиально изогнутыми лопатками. В одном из дисков предусмотрено отверстие для входа рабочей среды, а во втором отверстие для крепления рабочего колеса на валу электродвигателя.
— В корпусе насоса по периферии рабочего колеса выполнено спиралевидное отверстие в форме конфузора необходимое для преобразования кинетической энергии потока в статическое давление, а также сбора и отвода воды в нужном направлении.
— Рабочее колесо закреплено на валу ротора омываемого и охлаждаемого перекачиваемой водой. Находящийся под напряжением статор электродвигателя герметично отделён от ротора разделительным стаканом. Стакан выполнен из немагнитной нержавеющей стали или углеродного волокна с толщиной стенки 0,1 — 0,3 мм.
— Ротор циркуляционного насоса закреплён на торцевых подшипниках скольжения изготовленных из керамики или графита. Охлаждение подшипников осуществляется перекачиваемой водой.
— Внешняя особенность циркуляционного насоса с мокрым ротором, отличающая его от насосов с воздушным охлаждением электродвигателя — это отсутствие оребрения на поверхности электромотора и крыльчатки на его торце.
— Устройство циркуляционного насоса с мокрым ротором сложнее, устройства насосов с воздушным охлаждением электродвигателя, поэтому при одинаковых расходных характеристиках цена такого насоса будет выше.

Принцип работы циркуляционного насоса

   Принцип работы циркуляционного насоса основан на использовании центробежной силы. Рабочее колесо с радиально изогнутыми лопастями закреплено на валу электродвигателя. Вода из всасывающего патрубка попадает в центр вращающегося рабочего колеса и под действием сил инерции (центробежной силы) отбрасывается вдоль лопаток к его периферии. На выходе из рабочего колеса вода поступает в спиральный канал в форме конфузора, в котором кинетическая энергия переданная воде от рабочего колеса преобразуется в потенциальную энергию, повышая её статическое давление. В циркуляционных насосах с мокрым ротором, ротор двигателя вращается непосредственно в перекачиваемой воде одновременно выполняющей функцию охлаждения и смазки радиально упорных подшипников скольжения.
   Центробежные насосы имеют жёсткую зависимость рабочих параметров от частоты вращения и диаметра рабочего колеса:
 — Изменение производительности насоса — пропорционально изменению частоты вращения рабочего колеса.
 — Изменение напора насоса — пропорционально квадрату изменения частоты вращения рабочего колеса.
 — Потребляемая мощность на валу насоса — пропорциональна кубу изменения частоты вращения рабочего колеса.
 — Производительность и напор развиваемый насосом, изменяются пропорционально квадрату изменения диаметра рабочего колеса.

Технические характеристики циркуляционных насосов

Напор — Н [м.вод.ст] — это разница давлений между входящим и выходящим патрубками насоса. Напор циркуляционного насоса всегда равен сумме потерь напора на всех элементах циркуляционного кольца. На напор насоса не влияет высота присоединённой системы — он должен покрывать только гидравлические потери в циркуляционном кольце.

Подача — Q [м?/ч] — это объём воды, подаваемый насосом за единицу времени. Фактическую подачу циркуляционного насоса определяют наложением на напорно-расходную характеристику, гидравлической характеристики циркуляционного кольца.

Напорно-расходная характеристика насоса — это графическое отображение зависимости подачи насоса от напора в координатах [м?/ч]/[м. вод.ст]. Напорно-расходную характеристику составляет производитель отдельно для каждой марки насоса на основании данных полученных в результате испытания опытного образца и приводит в технических каталогах.

Гидравлическая характеристика циркуляционного кольца — это графическое изображение зависимости потерь напора в циркуляционном кольце от расхода протекающего через него, в координатах [м?/ч]/[м.вод.ст]. Так как изменение потерь напора в циркуляционном кольце пропорционально квадрату изменения расхода — гидравлическая характеристика циркуляционного кольца всегда изображается в виде параболы.

Например, чтобы увеличить расход в системе отопления в 2 раза, необходимо увеличить напор циркуляционного насоса в 2? = 4 раза.

Рабочая точка циркуляционного насоса — точка в месте пересечения напорно-расходной характеристики насоса и гидравлической характеристики циркуляционного кольца. Рабочая точка отображает фактическую подачу и напор насоса в циркуляционном кольце.

Кавитационный запас насоса — NPSH — [м. вод.ст] — минимальное абсолютное давление во всасывающем патрубке насоса, при котором гарантирована работа без кавитации. Значение NPSH определяется индивидуально для каждой марки насоса на основе испытаний опытного образца и приводится в каталогах в виде графиков. Значение NPSH тем выше, чем выше температура перекачиваемой воды.

Полезная мощность — Nu [Вт] — соответствует энергии передаваемой жидкости в единицу времени.
Nu = р · g · Q · H

Мощность на валу — Nw [Вт] — механическая мощность передаваемая на вал насоса. Механическая мощность больше полезной на величину гидравлических потерь и потерь на трение в рабочем колесе.
Nw = Nu / n

КПД — n [%] — коэффициент полезного действия циркуляционного насоса, который характеризует степень его совершенства, определяется как отношение полезной мощности к мощности на валу.

Номинальный диаметр — DN — безразмерное обозначение типоразмера примерно равное внутреннему диаметру присоединительных патрубков насоса в миллиметрах. Номинальные диаметры применяются для унификации типоразмеров трубопроводной арматуры. Альтернативным обозначением номинального диаметра DN, распространённым в странах постсоветского пространства, был условный диаметр Ду насоса. Ряд условных проходов DN трубопроводной арматуры регламентирован ГОСТ 28338-89 «Проходы условные (размеры номинальные)».

Номинальное давление — PN [бар] — наибольшее избыточное давление рабочей среды с температурой 20°C, при котором гарантирована длительная и безопасная эксплуатация. Альтернативным обозначением номинального давления PN, распространённым в странах постсоветского пространства, было условное давление Ру. Ряд номинальных давлений PN трубопроводной арматуры регламентирован ГОСТ 26349-84 «Давления номинальные (условные)».
Класс энергоэффективности насоса

Класс энергоэффективности — [A-G] — общепринятая классификация бытовых товаров отображающая эффективность использования энергии. Классы энергоэффективности обозначаются латинскими буквами от A до G. Товары маркированные буквой A имеют наименьшее энергопотребление, а товары с маркировкой G соответственно — наибольшее.

Если сравнивать циркуляционные насосы с похожими гидравлическими характеристиками различного класса энергоэффективности, можно установить что разница в потреблении энергии насосами двух смежных классов составляет 22%. Насос класса A потребляет только около 33% электроэнергии, необходимой для работы насоса класса D.



Подбор циркуляционных насосов

   Насосы подбираются по графической характеристике отображающей зависимость напора развиваемого насосом от расхода воды проходящего через него. На графическую характеристику насоса наносят рабочую точку системы, которая находится на пересечении расчётного расхода и напора. Рабочая точка системы должна находиться либо на кривой насосной характеристики либо немножко выше неё и как можно ближе к точке насосной характеристики с максимальным КПД. Если несколько насосов отвечает заданным характеристикам, следует отдать предпочтение насосу меньшей мощности, а если расход будет изменяться в широком диапазоне следует выбрать насос с пологой рабочей характеристикой.
   Выбирая циркуляционный насос для системы отопления или горячего водоснабжения, следует учесть возможную гидравлическую разбалансированность, основное проявление которой заключается в неудовлетворительной циркуляции воды через отдалённые от насосного узла циркуляционные кольца. Выбрав насос с запасом по расходу и напору можно компенсировать незначительную гидравлическую разбалансированность, поэтому при подборе циркуляционного насоса для системы отопления рекомендуют выбирать насос с 10-20% запасом по напору и 20-30% запасом по расходу. При этом следует учесть, что при увеличении расхода в 1,3 раза потери напора в системе возрастут в 1,3*1,3=1,7 раза.
   Для систем отопления с радиаторными термостатическими клапанами допускается незначительный дефицит расхода насоса, обоснованный 10% увеличением площади поверхности отопительных приборов и нелинейностью уменьшения теплоотдачи отопительного прибора с изменением расхода.
   Циркуляционные насосы с электронными регуляторами частоты вращения рабочего колеса позволяют существенно сократить расходы на электроэнергию в системах с динамическим гидравлическим режимом.
   Шумовые характеристики насоса, часто становятся преобладающим фактором при выборе циркуляционных насосов устанавливаемых в инженерных системах жилых домов, для установки в помещениях с постоянным пребыванием людей или смежных с ними помещениях, рекомендуется отдать предпочтение насосам с мокрым ротором, так как они отличаются наиболее тихой работой.

Расчёт циркуляционного насоса

   Расход воды циркулирующей в системе отопления пропорционален тепловой нагрузке и обратно пропорционален температурному графику. Расход воды циркулирующей в системе горячего водоснабжения пропорционален тепловым потерям в трубопроводах системы горячего водоснабжения и обратно пропорционален разнице температур воды подаваемой в систему ГВС и возвращаемой из неё.  Потери напора в системах отопления и горячего водоснабжения определяются гидравлическим расчётом и должны быть приведены в проектах устройства этих систем. Определяя напор насоса, не следует пренебрегать естественным циркуляционным давлением системы, которое возникает из-за разности плотностей горячей воды на входе в систему и холодной на выходе из неё. Величина естественного давления имеет положительный знак, если центр нагрева воды — ниже центра охлаждения и отрицательный, если центр нагрева выше центра охлаждения. В разные периоды отопительного сезона, величина естественного давления различная и соответственно – различное и его влияние. Устранить влияние естественного давления можно установив автоматические регуляторы перепада давления или расхода. Чем больше доля естественного давления в циркуляционном напоре – тем больше его влияние.

Кавитация в насосе

   Кавитация в насосе возникает когда давление воды во всасывающем патрубке снижается до давления насыщения. По сути, кавитация – это резкое образование пузырьков пара и такое же резкое их схлопвывание, как следствие — резкие скачки давления на рабочем колесе насоса. Кавитация в насосе не только сопровождается повышенным шумом, но и ускоряет процесс его износа. Исключить кавитацию в насосе можно обеспечив давление во всасывающем патрубке, выше давления насыщения воды. Следует учесть, что давление насыщения зависит от температуры воды, чем она ниже – тем ниже давление насыщения.
Некоторые производители указывают кавитационную характеристику насоса — NPHS – численно равную минимальному абсолютному давлению во всасывающем патрубке насоса, при котором гарантирована бескавитационная работа.

Регулирование подачи циркуляционного насоса

  Регулирование дросселированием — самый простой и самый неэффективный способ регулирования подачи насоса. Рабочая точка перемещается по насосной характеристике вверх, а при нулевом расходе совмещается с осью ординат, при этом насос работает с низким КПД.
В качестве дросселирующего устройства может быть ручной балансировочный клапан, регулирующий клапан с электроприводом, регулятор давления или дроссельная диафрагма.

   Регулирование перепуском — реализуется установкой в перемычку между напорным и всасывающим патрубком насоса – перепускного клапана или регулятора перепада давления открывающегося при увеличении контролируемой величины. При этом насос выходит на такую рабочую точку напорно-расходной характеристики, которая соответствует заданному перепаду давления (напору насоса), а избыток расхода перепускается из всасывающего патрубка в напорный через байпасную линию. Подобное регулирование часто применяют для защиты насосов не допускающих работу на малых расходах в системах отопления с радиаторными термостатическими клапанами. Закрытие радиаторных клапанов приводит к уменьшению расхода в системе отопления, при этом напор насоса возрастает и открывается клапан перепускающий теплоноситель из напорного патрубка во всасывающий, сохраняя тем самым постоянным расход через насос.

   При регулировании изменением частоты вращения рабочего колеса — производительность насоса изменяется пропорционально изменению частоты вращения, напор — пропорционально квадрату изменения частоты вращения, а изменения потребляемой мощности пропорционально кубу изменения частоты вращения.
Программное регулирование частоты вращения рабочего колеса насоса не только обеспечит его работу с максимальным КПД в широком диапазоне расходов, но и позволит снизить шумы возникающие при работе, реализовать функцию мягкого пуска, снижение пусковых токов и исключение гидравлических ударов в системах.

Установка циркуляционного насоса

   Установка циркуляционного насоса в системах отопления и горячего водоснабжения должна выполняться в соответствии с проектом устройства этих систем и инструкцией производителя по монтажу. Ниже собраны общие рекомендации касающиеся монтажа насосов с мокрым ротором:
 — Ось вала должна быть горизонтальна. В противном случае, насос перегреется и будет отключён защитой.
 — Насосы с мокрым ротором не требуют устройства опорных рам и фундаментов, если иное не оговорено инструкцией по монтажу.
 — Стрелка на корпусе насоса должна совпадать с технологическим направлением движения воды в месте его установки.
 — Циркуляционный насос может быть установлен как на подающем, так и на обратном трубопроводе системы отопления, хотя из условий эксплуатации, рекомендуется установка циркуляционного насоса в месте с минимальной температурой перекачиваемой воды.
 — Тепловая изоляция выполняется только на корпусе насоса «улитке». Выполнять тепловую изоляцию мотора не допускается.

Трубопроводная обвязка

  Диаметр подводящих и отводящих трубопроводов, как и номинальные диаметры арматуры устанавливаемой на них, определяются расчётом и обычно превышают номинальный диаметр патрубков насоса на 1-2 типоразмера. Поэтому подключение трубопроводов к насосу выполняют через переходы. Перед циркуляционным насосом, по ходу движения воды, следует установить сетчатый фильтр, а до и после него запорную арматуру, антивибрационные вставки и манометры. Маломощные насосы могут устанавливаться без антивибрационных вставок. При параллельной установке двух и более насосов на напорном патрубке каждого из них следует установить обратный клапан. В системах отопления установка резервного циркуляционного насоса обязательна. Корпус насоса не должен испытывать нагрузок кручения, растяжения, изгиба или сжатия от присоединённых трубопроводов. Присоединительные трубопроводы должны быть соосны. При резьбовом подключении трубопроводов, монтаж насоса следует выполнять через накидные гайки «американки». При фланцевом монтаже циркуляционного насоса, контр фланцы должны быть параллельны, между фланцами следует установить прокладки из материала соответствующего свойствам рабочей среды, а под стяжные болты и гайки заложить шайбы. Если в узле обвязки насоса может скапливаться воздух, в возможных местах его скопления следует установить автоматические воздухоотводчики. В нижней точке отключаемого с насосом участка трубопровода следует установить дренажный кран. Перед установкой циркуляционного насоса, необходимо промыть подводящие трубопроводные узлы.

Подключение циркуляционного насоса

   Подключение насоса к электрической сети должно быть выполнено через щит автоматизации с базовым перечнем защит и управления. Монтажное положение насоса должно исключать попадание воды на клеммную коробку. Не рекомендуется устанавливать клеммную коробку снизу мотора. Насосы устойчивые к токам блокировки и насосы со встроенной защитой обмотки от перегрева, не нуждаются в дополнительной защите. Корпус насоса должен быть заземлён.

Последовательность паковки резьбового соединения:

1. Взять прядь льняного волокна с таким количеством нитей, чтобы в скрученном состоянии её диаметр были примерно равен глубине резьбы на монтируемом элементе. Длина пряди должна обеспечивать количество подмотки в 1,5-2раза превосходящее число витков резьбы.
2. Отступив примерно 50-70 мм от начала пряди, следует слегка скрутить её, уложить в первый виток резьбы и удерживая её рукой, плотно намотать длинную ветвь пряди по часовой стрелке, укладывая её в каждый виток резьбы.
3. Дойдя до конца резьбы, продолжить намотку вторым слоем, перемещая витки к началу резьбы. Длина второго слоя намотки должна быть примерно равна 2/3 длины резьбы.
4. Оставшийся конец пряди (50-70мм) намотать аналогично по часовой стрелке, укладывая от конца резьбы к её началу.
5. Нанести слой герметика поверх подмотки.
6. Навернуть рукой сопрягаемые элементы. При правильной подмотке, монтируемый элемент должен завернуться на 1,5-2 оборота.
7. Гаечным ключом или динамометрическим продолжить наворачивание элемента. В случае, когда монтируемому элементу необходимо придать определённое положение, закончить наворачивание в необходимом для этого элемента положении.

Обслуживание и ремонт циркуляционного насоса

   Современные насосы практически не требуют обслуживания, а ремонт их, как и всякой импортной техники, лучше проводить в сервисных центрах, поэтому все рекомендации больше касаются предупреждения поломки, до факта останова циркуляционного насоса.
 — Насос не должен работать с нулевой подачей.
 — Не допускается работа насоса без жидкости.
 — Насос должен работать в допустимом диапазоне расходов, эксплуатация циркуляционного насоса со слишком низкой или высокой подачей, может стать причиной преждевременного выхода из стороя.
 — Во время длительных простоев рекомендуется включать насос на 10-15 минут с периодичностью примерно раз в месяц. В противном случае возможно окисление и блокирование вала.
 — Температура воды в системах горячего водоснабжения оборудованных циркуляционными насосами с мокрым ротором не должна превышать 65°C. Данное ограничение введено для исключения выпадения в осадок солей жёсткости.

Периодическое техническое обслуживание:
 — Удостовериться в отсутствии шума и вибрации.
 — Проверить режим работы насоса по его напорно-расходной характеристике.
 — Проверить наличие чрезмерного нагрева электромотора насоса.
 — Возобновить смазку резьбовой части болтов фланцевых соединений.
 — Визуально проверить наличие заземления на корпусе насоса.
 — Проверить наличие течи в местах крепления насоса к трубопроводу и при необходимости произвести подтяжку соединений и замену прокладок.
 — Проверить качество соединения электрических кабелей в клеммной колодке и убедиться в отсутствии влаги на ней.

Требования норм, касающиеся циркуляционных насосов

   Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации циркуляционных насосов. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться. Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий. В разделе не приведены требования норм и правил которые относятся к циркуляционным насосам применяемым в промышленности и технологических установках.

ДБН В.2.5-39 Тепловые сети

Пункт 9.8.7 — Раздел 9.8 Регулирование отпуска тепловой энергии — Глава 9 Теплоноситель и его параметры

Сетевые насосы на источнике тепловой энергии и на подкачивающих станциях рекомендуется оборудовать устройствами частотного регулирования оборотов двигателей, при помощи которых обеспечивается регулирование заданного перепада давления теплоносителя независимо от его расхода.

Пункт 10.12 — Глава 10 Гидравлический режим

Давление и температура воды во всасывающих патрубках должны обеспечивать безкавитационную работу сетевых, подпиточных, подкачивающих и смешивающих насосов.

Пункт 10.13 — Глава 10 Гидравлический режим

Напор сетевых насосов следует определять для отопительного и неотопительного периодов и принимать равным сумме потерь напора в оборудовании источника тепловой энергии, в подающем и обратном трубопроводе от источника теплоты до наиболее отдалённого потребителя и в системе потребителя, включая потери в тепловых пунктах и насосных станциях, при суммарном расчётном расходе воды.
Напор подкачивающих насосов на подающем и обратном трубопроводах следует определять по пьезометрическому графику при расчётном расходе воды в трубопроводах с учётом гидравлических потерь в оборудовании и трубопроводах источника тепловой энергии.
При наличии подкачивающих насосов напор сетевых насосов следует соответственно уменьшать.

Пункт 10.14 — Глава 10 Гидравлический режим

Подачу рабочих насосов следует принимать:
 а) сетевых и подкачивающих насосов для закрытых систем теплоснабжения в отопительный период — по суммарному расчётному расходу воды, который определяют по формуле (А. 9) приложения А.
 б) сетевых и подкачивающих насосов на подающих трубопроводах тепловых сетей для открытых систем теплоснабжения в отопительный период — по суммарному расчётному расходу воды, определённому в соответствии с формулой (А.12) при k = 1,4; подкачивающих насосов на обратных трубопроводах — в соответствии с формулой (А.9) приложения А при k=0,6;
 в) сетевых и подкачивающих насосов для закрытых и открытых систем теплоснабжения в неотопительный период — по максимальному расходу воды на горячее водоснабжение в неотопительный период — в соответствии с формулой (А.11) приложения А.
При расчёте продуктивности сетевых насосов в открытых системах теплоснабжения от ТЭЦ следует проверять необходимость учёта дополнительного расхода воды для вакуумных деаэраторов.

Пункт 10.17 — Глава 10 Гидравлический режим

Напор смесительных насосов (на перемычке) следует определять по наибольшему перепаду давления между подающим и обратным трубопроводами.

Пункт 10.18 — Глава 10 Гидравлический режим

При определении напора сетевых насосов перепад давления на вводе двухтрубных водяных тепловых сетей в здание следует принимать равным расчётным потерям давления на вводе в тепловой пункт и местной системе с коэффициентом 1,5 но не менее 0,2МПа.
Рекомендуется избыточное давление снижать в тепловых пунктах.

Пункт 10.19 — Глава 10 Гидравлический режим

Количество насосов следует принимать:

 сетевых — не менее двух, один из которых резервный; резервный насос устанавливают независимо от количества рабочих насосов.
 подкачивающих и смесительных (в тепловых сетях) — не менее трёх, один из которых резервный, при этом резервный насос устанавливают независимо от количества рабочих насосов.
 подпиточных — в закрытых системах теплоснабжения не менее двух, один из которых резервный, в открытых системах — не менее трёх, один из которых также резервный.
 в узлах разделения водяной тепловой сети на гидравлически изолированные зоны (пункты рассечки), допускается в закрытых системах теплоснабжения устанавливать один подпиточный насос без резерва, а в открытых системах — один рабочий и один резервный.

Количество насосов уточняется с учётом их совместной работы на тепловую сеть.

Пункт 16.5 — Глава 16 Тепловые пункты

В помещениях тепловых пунктов допускается расположение оборудования санитарно-технических систем зданий и сооружений.
В тепловых пунктах, встроенных в жилые здания, следует устанавливать насосы только с допустимым (низким) уровнем шума.

Пункт 16.7.6 — Раздел 16.7 Схемы присоединения потребителей к тепловой сети — Глава 16 Тепловые пункты

Защиту насосной группы теплового пункта от воздействия переменного гидравлического режима системы отопления следует осуществлять путём автоматического перепуска теплоносителя после насоса или использованием автоматически регулируемых циркуляционных насосов.

Пункт 16.15 — Глава 16 Тепловые пункты

В тепловых пунктах не допускается устройство пусковых перемычек между подающим и обратным трубопроводами тепловой сети. Не допускается устройство обводных трубопроводов для насосов (кроме подпиточных), элеваторов, регулирующих клапанов, грязевиков и приборов учёта тепловых потоков и расхода воды.
Регуляторы перелива и конденсатоотводчики следует оборудовать обводными трубопроводами.

Пункт 17.1 — Глава 17 Электроснабжение и система управления

Электроснабжение тепловых сетей следует выполнять в соответствии с Правилами устройства электроустановок и НПАОП 0. 00-1.32-01.
Электроприёмники тепловых сетей по надёжности электроснабжения следует предусматривать:
 — I категории — подкачивающие насосы тепловых сетей диаметром труб более 500мм и дренажные насосы дюкеров, диспетчерские пункты;
 — II категории — запорная и регулирующая арматура при телеуправлении, подкачивающие, смесительные и циркуляционные насосы тепловых сетей диаметром труб менее 500мм и систем отопления и вентиляции в тепловых пунктах, насосы для опорожнения и опустошения баков-аккумуляторов для подпитки тепловой сети в открытых системах теплоснабжения, подпиточные насосы в узлах рассечки;
 — III категории — остальные электроприёмники.

Пункт 17.8 — Глава 17 Электроснабжение и система управления

Автоматизация смесительных насосов должна обеспечивать заданный коэффициент смешения и защиту тепловой сети после смесительных насосов от повышения температуры воды от заданной при остановке насосов.

Пункт 17.9 — Глава 17 Электроснабжение и система управления

Насосные станции следует оборудовать комплектом показывающих и регистрирующих устройств (включая измерение расхода воды), которые устанавливают по месту или на щите управления сигнализацией состояния и неисправностей оборудования на щите управления.

Пункт 17.13 — Глава 17 Электроснабжение и система управления

Автоматизация теплового пункта должна обеспечивать:
 — регулирование расхода тепловой энергии в системе отопления и ограничение максимального расхода сетевой воды у потребителя;
 — заданную температуру воды в системе горячего водоснабжения;
 — поддержание статического давления в системах потребителей теплоты при их независимом присоединении;
 — заданное давление в обратном трубопроводе или необходимый перепад давлений воды в подающем и обратном трубопроводах тепловых сетей;
 — защиту систем теплопотребления от повышенного давления и температуры воды в случаях появления опасности превышения допустимых граничных параметров;
 — включение резервного насоса при отключении рабочего;
 — прекращение подачи воды в бак-аккумулятор при достижении верхнего уровня воды в баке и разбора воды из бака при достижении нижнего уровня;
 другие мероприятия повышающие эффективность работы оборудования.

СНиП 2.04.01 Внутренний водопровод и канализация зданий

Пункт 12.3 — Глава 12 Насосные установки

Насосные установки, подающие воду на хозяйственно-питьевые, противопожарные и циркуляционные нужды, следует, как правило, располагать в помещениях тепловых пунктов, бойлерных и котельных.

Пункт 12.4 — Глава 12 Насосные установки

Располагать насосные установки (кроме пожарных) непосредственно под жилыми квартирами, детскими или групповыми комнатами детских садов и яслей, классами общеобразовательных школ, больничными помещениями, рабочими комнатами административных зданий, аудиториями учебных заведений и другими подобными помещениями не допускается.
Насосные установки с противопожарными насосами и гидропневматические баки для внутреннего пожаротушения допускается располагать в первых и подвальных этажах зданий I и II степени огнестойкости из несгораемых материалов. При этом помещения насосных установок и гидропневматических баков должны быть отапливаемыми, выгорожены противопожарными стенами (перегородками) и перекрытиями и иметь отдельный выход наружу или на лестничную клетку.

Примечания:
 1. В отдельных случаях по согласованию с местными органами санитарно-эпидемиологической службы допускается располагать насосные установки рядом с перечисленными помещениями, при этом суммарный уровень шума в помещениях не должен превышать 30 дБ.
 2. Помещения с гидропневматическими баками располагать непосредственно (рядом, сверху, снизу) с помещениями, где возможно одновременное пребывание большого числа людей — 50 чел. и более (зрительный зал, сцена, гардеробная и т. п), не допускается. Гидропневматические баки допускается располагать в технических этажах. При проектировании гидропневматических баков следует учитывать требования „Правил устройства и безопасной эксплуатации сосудов, работающих под давлением». При этом необходимость регистрации гидропневматических баков устанавливается пп. 6-2-1 и 6-2-2 указанных Правил.
 3. Не допускается располагать противопожарные насосные установки в зданиях, в которых прекращается подача электроэнергии во время отсутствия обслуживающего персонала.

Пункт 12.11 — Глава 12 Насосные установки

В централизованных системах горячего водоснабжения при недостаточном давлении воды в городском водопроводе в ночные часы в качестве дополнительных повысительных насосов надлежит использовать циркуляционные насосы, устанавливаемые на подающем трубопроводе.

Пункт 12.14 — Глава 12 Насосные установки

Повысительно-циркуляционный насос следует подбирать по расчетному расходу горячей воды, определяемому согласно п. 8.1.

Пункт 12.15 — Глава 12 Насосные установки

Проектирование насосных установок и определение числа резервных агрегатов следует выполнять согласно СНиП 2.04.02-84 с учетом параллельной или последовательной работы насосов в каждой ступени.

Пункт 12.16 — Глава 12 Насосные установки

На напорной линии у каждого насоса следует предусматривать обратный клапан, задвижку и манометр, а на всасывающей — установку задвижки и манометра.
При работе насоса без подпора на всасывающей линии задвижку устанавливать на ней не требуется.

Пункт 12.19 — Глава 12 Насосные установки

В системах горячего водоснабжения промышленных предприятий резервный циркуляционный насос допускается не устанавливать. В зданиях и сооружениях с режимом эксплуатации в одну или две смены следует предусматривать возможность выключения циркуляционных насосов систем горячего водоснабжении. Включение циркуляционных насосов должно обеспечивать получение расчетной температуры воды у санитарных приборов к началу водоразбора.

Пункт 12.20 — Глава 12 Насосные установки

При проектировании циркуляционно-повысительных насосов необходимо предусматривать мероприятия по защите систем горячего водоснабжения от повышенных давлений в часы малого водоразбора или в его отсутствие.

Пункт 12.22 — Глава 12 Насосные установки

При дистанционном пуске пожарных насосных установок пусковые кнопки следует устанавливать в шкафах у пожарных кранов. При автоматическом и дистанционном включении пожарных насосов необходимо одновременно подать сигнал (световой и звуковой) в помещение пожарного поста или другое помещение с круглосуточным пребыванием обслуживающего персонала.

Пункт 12.24 — Глава 12 Насосные установки

Насосные установки систем холодного водоснабжения, циркуляционные и циркуляционно-повысительные насосные системы горячего водоснабжения надлежит проектировать с ручным, дистанционным или автоматическим управлением.
При автоматическом управлении повысительной насосной установкой должны предусматриваться:
 — автоматический пуск и отключение рабочих насосов в зависимости от требуемого давления в системе;
 — автоматическое включение резервного насоса при аварийном отключении рабочего насоса;
 — подача звукового или светового сигнала об аварийном отключении рабочего насоса.

СНиП 2.04.05 Отопление вентиляция и кондиционирование

Пункт 3.19 — Глава 3 Отопление

Системы водяного отопления следует проектировать, как правило, с искусственным побуждением циркуляции. Естественное побуждение допускается применять в системах квартирного отопления при отсутствии в автономном теплогенераторе встроенного малошумного насоса, а также в системе циркуляиии воды через верхнюю зону здания повышенной этажности.

СНиП II-35 Котельные установки

Пункт 9.21 — Глава 9 Вспомогательное оборудование

Выбор сетевых и подпиточных насосов для открытых и закрытых систем теплоснабжения, а также насосов для установок сбора и перекачки конденсата следует производить в соответствии со строительными нормами и правилами по проектированию тепловых сетей.

Пункт 14.2 — Глава 14 Электроснабжение и электротехнические устройства

Электроприемники котельных по надежности электроснабжения относятся к первой или второй категориям, определяемым в соответствии с ПУЭ и п. 1.12 настоящих норм и правил.
В котельных второй категории с водогрейными котлами единичной производительностью более 10 Гкал/ч электродвигатели сетевых и подпиточных насосов относятся по условиям электроснабжения к первой категории.

Пункт 14.7 — Глава 14 Электроснабжение и электротехнические устройства

Автоматическое включение резервных (АВР) насосов питательных, сетевых, подпиточных, горячего водоснабжения, подачи жидкого топлива должно предусматриваться в случаях аварийного отключения работающего насоса или при падении давления. Для котельных второй категории с паровыми котлами с давлением пара до 1,7 кгс/кв.см и водогрейными котлами с температурой воды до 115°С при наличии в котельной постоянного обслуживающего персонала АВР насосов предусматривать не следует, при этом необходимо предусматривать сигнализацию аварийного отключения насосов.

Пункт 14.8 — Глава 14 Электроснабжение и электротехнические устройства

Необходимость АВР насосов, не указанных в п. 14.7 настоящих норм и правил, определяется при проектировании в соответствии с принятой схемой технологических процессов.

Пункт 15.40 — Глава 15 Автоматизация

Для насосных установок следует предусматривать показывающие приборы для измерения:
 а) давления воды, жидкого топлива и жидких присадок во всасывающих патрубках (после запорной арматуры) и в напорных патрубках (до запорной арматуры) всех насосов;
 б) давления пара перед паровыми питательными насосами;
 в) давления пара после паровых питательных насосов (при использовании отработанного пара).

ГОСТ 17398-72 Насосы. Термины и определения
ГОСТ 10272-87 Насосы центробежные двустороннего входа. Основные параметры
ГОСТ Р 54804-2011 (ISO 9908 1993) Насосы центробежные. Технические условия
ГОСТ 22247-96 Насосы центробежные консольные для воды. Основные параметры и размеры. Требования безопасности. Методы контроля
ГОСТ Р 54806-2011 (ISO 9905 1994) Насосы центробежные. Технические требования







Благодарность за предоставленные материалы:
http://www.ktto.com.ua

Сравнительная характеристика циркуляционных насосов.

Замкнутые системы отопления не могут эффективно функционировать без применения циркуляционного насоса. Движение жидкости возможно за счет перепада высоты и температуры носителя, но продуктивность такой конструкции будет значительно меньше.

Циркуляционные насосы создают перемещение носителя в системе, увеличивая теплоотдачу и повышая напор воды. Модели устройства различаются по основным характеристикам: статическое давление, высота подъема носителя, температура перекачиваемой жидкости, требуемое напряжение сети, комплектация. Нередко заявленная производителем эффективность не совпадает с реальной выдачей. Внутренняя конструкция насоса часто не обладает необходимыми техническими параметрами, что напрямую влияет на срок эксплуатации и вырабатываемый ресурс.

Чтобы увидеть это наглядно, мы сравнили устройство двух циркуляционных насосов для замкнутой системы. Один из них дешевая модель с минимальной комплектацией, назовем его A. Второй на 20% дороже аналога, с расширенным комплектом — изделие B.

Заявленные технические характеристики представленных устройств

Характеристики	Насос A	Насос B
Высота подъема носителя	4 м.	4 м.
Максимальная температура перекачиваемой жидкости	110С	110С
Напряжение сети	220Вт	220Вт
Комплектация	Насос в сборе, резьбовое соединение.	Насос в сборе, резьбовое соединение.

На первый взгляд показатели в таблице практически идентичны. Но если заглянуть внутрь обоих насосов, можно увидеть принципиальные различия, которые напрямую влияют на эксплуатационные качества.



Корпус
Оболочка насосов изготовлена из сплава модифицированного чугуна и покрыта порошковой краской. С внешней стороны изделия различаются цветом и незначительными деталями. А вот с внутренней стороны корпус имеет шероховатость разной интенсивность. В модели A неровности видно невооруженном глазом и сразу ощущаются тактильно. Насос B имеет гладкую шлифованною внутреннюю поверхность корпуса. Данный параметр влияет на уровень отложения солей и известкового налета, который больше задерживается на шероховатом неровном покрытии.



Мощность
Данная характеристика влияет на высоту подъема жидкости в системе. Чем выше мощность, тем больший темп циркуляции получает носитель, а значит выше качество выдачи результата. Показатель мощности напрямую зависит от объема медной обмотки статора. Если в двигателях с одинаковыми параметрами сечение провода и количество витков обмотки сильно отличаются, то скорее всего один из двигателей, на котором сэкономили, не отвечает заявленным характеристикам. В представленных насосах объем медной обмотки в A на 20% меньше, чем в B. Это значит, что мощность и ресурс во второй модели гораздо выше и заявленные 4 метра подъема носителя будут достигнуты, в отличии от первого изделия.



Уплотнители
Качество уплотнительных элементов влияет на герметичность электронной составляющей от попадания влаги, а также подтеков в корпусе насоса. Если прокладка тонкая из быстро разрушающегося материала, то ресурс устройства значительно сократиться. В модели A применяются уплотнители из мягкой резины толщиной 2 мм. Изделие B укомплектовано прокладками из эластичного каучука толщиной 4 мм. с усилением на внешний край.



Блок управления
Клеммная коробка предназначена для подачи и распределения тока в двигатель насоса. Наиболее важными и уязвимыми элементами является проводка и контактная группа. При сравнении двух моделей насоса можно увидеть следующие различия.

В варианте A провода тонкие и ломкие, контактный элемент сделан по старой технологии, не отвечающей сегодняшним стандартам. В комплекте не предусмотрена подводка к электропитанию, нужно приобретать отдельно кабель с вилкой.

Модель B имеет толстую усиленную проводку, контактная группа обеспечивает надежное соединение и необходимый уровень защиты. Клеммная коробка имеет кабель с вилкой, благодаря которым подключение возможно сразу после монтажа.




Разъемное соединение
Гайки для присоединения циркуляционного насоса к замкнутой системе в данном случае идут в комплекте поставки. Разница состоит в материале изготовления деталей. Модель A предлагает соединения из сплава металлов без защитной обработки. Такой элемент подвержен коррозии и ржавлению, что в дальнейшем приведет к его замене. Насос B монтируется на гайки из металлического сплава с анодированным покрытием, которое предотвращает коррозийные процессы. Также, в комплекте устройства предусмотрена фумлента для герметизации соединений.

При выборе циркуляционных насосов для отопительной системы не стоит полагаться на заявленные производителем параметры. Часто строение устройства технически не может выдать ожидаемый результат. Поэтому, стоит отдавать предпочтение более дорогим моделям, так как зачастую цена оправдана применением более качественных комплектующих деталей.

Циркуляционный насос Grundfos | Строительный портал

С целью сокращения времени на обогрев помещения и для того, чтобы система отопления лучше и качественнее функционировала используют циркуляционные насосы. Компания Grundfos занимается производством данных устройств уже много лет, и занимает лидирующие позиции по качеству выпускаемой продукции. В данной статье рассмотрим циркуляционные насосы Grundfos, характеристики и принцип работы.

Оглавление:

1. Общие характеристики и преимущества в использовании циркуляционных насосов
2. Устройство циркуляционного насоса Grundfos
3. Разновидности циркуляционных насосов Grundfos
4. Циркуляционные насосы Grundfos технические характеристики и особенности
5. Циркуляционные насосы Grundfos: обзор моделей и характриристика
6. Циркуляционные насосы Grundfos инструкция по установке

Общие характеристики и преимущества в использовании циркуляционных насосов

Чтобы поддержать давление в системе отопления и сделать обогрев помещения равномерным, устанавливают циркуляционный насос. Данное устройство предназначено для разгона теплоносителя в закрытой системе отопления.

Основными параметрами, по которым различают циркуляционные насосы является производительность и сила давления.

Циркуляционные насосы используются в самых разнообразных отопительных системах. Основными качествами и гарантами правильной работы циркуляционного насоса выступает:

• доступная стоимость,
• отсутствие шума во время работы,
• легкость монтажа,
• длительный срок эксплуатации,
• надежность,
• небольшая масса и размер,
• наличие фильтра грубой очистки, который препятствует попаданию в устройство мелких частиц теплоносителя,
• высокий уровень производительности.

Чтобы произвести автоматическую регулировку подачи воды, существуют насосы с наличием автоматического реле, которые включаются и выключаются автоматически, по необходимости.

Преимущества использования циркуляционного насоса:

• повышение коэффициента полезного действия системы отопления,
• снижение потребления топлива,
• повышение температуры в помещении,
• более быстрый обогрев помещения,
• применение котлов меньшей мощности,
• обогрев больших помещений.

Устройство циркуляционного насоса Grundfos

Для изготовления корпуса циркуляционного насоса используют:

• нержавеющую сталь,
• алюминий,
• латунь,
• бронзу.

Внутреннюю часть насоса составляет ротор: керамический или стальной. Ротор имеет вал, на котором размещается технополимерная крыльчатка. Во время работы двигателя циркуляционного насоса лопасти нагнетают теплоносительную жидкость и она осуществляет движение по системе.

Циркуляционные насосы бывают двух видов, с наличием мокрого и сухого ротора. Устройства с мокрым ротором более сложные, но в то же время отличаются большим сроком эксплуатации.

Разновидности циркуляционных насосов Grundfos

1. Циркуляционные насосы с мокрым ротором имеют крыльчатку, находящуюся в водной среде, то есть крыльчатка непосредственно касается воды. Данные насосы более распространены. Такие устройства не требуют дополнительного технического обслуживания и имеют 50-процентный коэффициент полезного действия. Средний срок эксплуатации составляет 8-10 лет. Мокрые насосы очень чувствительны к составу воды. Не рекомендуется их использовать при наличии дополнительных веществ в составе воды и при перекачивании холодной жидкости. Такие насосы бывают автоматической или ручной регулировки. Они имеют дополнительные настройки скорости или перекачивания воды. Насосы с наличием автоматической регулировки значительно экономят электричество, издают меньше шума и быстро реагируют на изменение настроек тепловой сети. Насосы с автоматической регулировкой не требуют ручного вмешательства в процесс удаления воздуха из замкнутого контура системы.

2. Циркуляционные насосы с сухим ротором отличаются большим коэффициентом полезного действия и высокой мощностью. Данные устройства наиболее приемлемы при наличии большого объема теплоносителя. Например, в промышленных или бытовых зданиях, в габаритных помещениях. Устройство такого насоса имеет ротор, который отделяется от теплоносительной жидкости сальниками. Циркуляционные насосы сухого типа производят больше шума и требуют наличия шумоизоляции. Они имеют встроенный вентилятор, который предотвращает переохлаждение. Срок эксплуатации таких приборов составляет менее 6 лет.

Циркуляционные насосы Grundfos технические характеристики и особенности

Компания Grundfos производит более половины циркуляционных насосов, которые используются во всем мире. Данные устройства имеют широкий спектр использования, как в общественной так и в сельскохозяйственной промышленности.

Циркуляционные насосы этой компании отличаются высокоинтелектуальностью и легкостью в обслуживании.

Среди большого количества разнообразных моделей циркуляционных насосов, устройства Grundfos отличаются высокой производительностью и низким уровнем шума во время работы.

Преимущества использования циркуляционных насосов Grundfos:

• высокий уровень эффективности,
• длительный срок эксплуатации,
• надежная работа,
• возможность в установке автоматических параметров регулировки температуры,
• высокий уровень давления позволяет использовать насосы в многоэтажных сооружениях,
• большой выбор моделей в соответствии с мощностью,
• доступная стоимость,
• экономия электроэнергии.

Сфера использования:

• система кондиционирования.
• отопление теплого пола,
• система отопления с замкнутым контуром,
• подача горячей воды.

Циркуляционные насосы способны перекачивать такие теплоносители как:

• теплая вода,
• жидкости, которые характеризуются незамерзаемостью,
• вязкие вещества,
• теплоноситель с этиленгликолем.

Отсутствие шума во время работы насоса объясняется конструктивными особенностями данных устройств. Ротор располагается в теплоностителе и отделяется от основной части при помощи стакана, который изготовлен из прочного нержавеющего материала.

Циркуляционные насосы Grundfos: обзор моделей и характриристика

1. Циркуляционный насос Grundfos UPS — это серия циркуляционных насосов, которые являются доступными в исполнении с 50 и 60 герцами. Такие устройства используют, как в закрытых так и в открытых отопительных системах.

Особенности:

• наличие герметизированного ротора,
• отсутствие торцевого уплотнителя,
• присутствие двух сальников,
• теплоноситель является смазкой устройства,
• используют, как в системе отопления, так и в системе кондиционирования,
• бронзовый и нержавеющий корпус позволяет использовать насос в системе горячего водоснабжения.

Сфера использования:

• системы отопления однотрубного или двухтрубного типа,
• в качестве основного или зонального насоса,
• в качестве котельного насоса с наличием параллельного всасывания,
• система нагрева воды,
• отопление теплым полом,
• отопление солнечного типа,
• системы тепловых насосов,
• системы восстановления тепла,
• холодильные установки,
• системы кондиционирования двухтрубного типа.

2. Циркуляционные насосы Grundfos Magna разделяют на три категории: большие, средние и малые, которые имеют оборудование связи и двигатель с регулятором скорости работы, постоянные магниты и компактный статор. Насосы Магна самостоятельно регулирует работу системы отопления.

Преимущества использования циркуляционного насоса Grundfos Magna:

• низкий уровень электропотребления,
• автоматические настройки работы,
• бесшумная работа,
• длительный срок эксплуатации,
• отсутствие технического обслуживания,
• наличие ИК системы связи,
• поддержание внешнего управления,
• возможность работы нескольких насосов,
• наличие счетчика тепловой энергии,
• легкость установки и эксплуатации,
• наличие встроенного датчика перепадов давления и регулировки температуры,
• настройка модулей расширения.

Сфера использования:

• отопительные системы,
• система ГВС,
• система кондиционирования.

Технические особенности циркуляционного насоса для ГВС Grundfos:

• наличие режимов Autoadapt, Flowadapt, Flowlimit;
• настройки пропорциональности давления,
• настройка постоянного давления,
• настройки постоянной температуры,
• режим использования минимальной, постоянной или максимальной характеристики,
• возможность автоматического ночного режима,
• внешняя защита электродвигателя не требуется,
• наличие теплоизоляционных кожухов,
• возможность широкого температурного диапазона теплоносителя.

3. Насос циркуляционный Grundfos 2580 используется для перекачивания теплоносительной жидкости в системе отопления, кондиционирования и ГВС. Характеризуется наличием трех скоростей работы. Имеет двигатель с мокрым ротором. Сальниковые уплотнения отсутствуют. Есть два уплотнительных кольца.

Особенности:

• подшипники радиального типа,
• корпус ротора изготовлен из керамики,
• графитовый подшипник,
• использование нержавеющей стали при изготовлении гильз роторов и обойм подшипников,
• чугунный корпус насоса,
• энергопотребление класса С,
• температура перекачиваемой жидкости -25 +110 градусов,
• циркуляционный насос Grundfos цена: 550 $.

4. Циркуляционные насосы Grundfos Alpha 2 — являются инновационным решением вопроса о перекачивании теплоносителя в системе отопления. Данная модель устанавливается в систему и самостоятельно определяет оптимальные настройки работы. Если случаются определенные изменения, насос автоматически под их подстраивается.

Особенности:

• наличие компактной инструкции и фронтальной панели управления,
• понижает производительность системы отопления ночью,
• автоматическая регулировка перепадов давления в системе,
• наличие дисплея, который отображает потребление электричества,
• низкая шумопроизводительность,
• наличие постоянных магнитов в двигателе устройства,
• наличие встроенного преобразователя частоты.

Циркуляционные насосы Grundfos инструкция по установке

Установка циркуляционного насоса бывает двух видов:

• монтаж в готовую систему отопления,
• установка насоса во время монтажа системы отопления.

Первым делом, следует слить воду или теплоноситель с системы отопления. Прибор должен устанавливаться в резьбу, диаметр которой равен резьбе насоса. Каждый корпус устройства оснащен стрелкой, которая указывает правильность движения теплоносителя и направление установки прибора.

Чтобы продлить срок службы насоса устанавливается фильтр очистки воды. Установка фильтра совершается перед установкой насоса. Если пренебрегать покупкой фильтра, насос прослужит намного меньше, из-за попадания мелких частиц в корпус устройства.

Для обеспечения ремонта и обслуживания насоса производится установка запорных кранов, которые перекроют доступ воды, при необходимости. Обеспечьте герметичность соединений.

Чтобы избежать повреждения ротора устройства установите циркуляционный насос в горизонтальном положении.

Заполнение системы теплоносителем осуществляется посредством наполнения сначала нижней части труб, а затем и всей системы.

Таким образом, скопившийся воздух поднимется в расширительный бак и выйдет через него. Остаток воздуха в системе приведет к неэффективной ее работе, чтобы избежать этого рекомендуется установка кранов Маевского или автоматических удалителей воздуха. Обеспечьте электроснабжение насоса, через подключение его к электросети.

Устройства с наличием мокрого ротора монтируют в подающие трубы, а с сухим — на обратный трубопровод.

Профилактика ТГВ: устройства прерывистой пневматической компрессии

Что такое устройства прерывистого пневматического сжатия?

Устройства прерывистой пневматической компрессии (IPC) используются для предотвращения образования тромбов в глубоких венах ног. В устройствах используются манжеты вокруг ног, которые наполняются воздухом и сдавливают ноги. Это увеличивает приток крови к венам ног и помогает предотвратить образование тромбов.

Вены — это кровеносные сосуды, по которым бедная кислородом кровь и продукты жизнедеятельности возвращаются к сердцу.Артерии – это кровеносные сосуды, по которым в организм поступает богатая кислородом кровь и питательные вещества. Тромбоз глубоких вен (ТГВ) представляет собой сгусток крови, который образуется в вене глубоко внутри тела. В большинстве случаев этот сгусток образуется внутри одной из глубоких вен бедра или голени.

Вены на ногах имеют крошечные клапаны, которые помогают крови двигаться обратно к сердцу. Но ТГВ может повредить один или несколько из этих клапанов. Это приводит к тому, что они ослабевают или становятся негерметичными. Когда это происходит, кровь начинает скапливаться в ногах.Это также может произойти, если вы неподвижны в течение длительного периода времени. Обычно мышцы ног помогают крови двигаться вверх по венам, когда мышцы сокращаются. Когда кровь течет по венам очень медленно, это увеличивает риск того, что клетки крови слипнутся и сформируют тромб.

ТГВ является распространенным заболеванием, особенно у людей старше 65 лет. Посттромботический синдром поражает большое количество людей, перенесших ТГВ. Это может произойти у мужчин и женщин любого возраста.

ТГВ — это серьезное заболевание, которое может вызвать отек, боль и болезненность в ноге.В некоторых случаях глубокий тромб в вене ноги может вырваться и застрять в сосуде легкого. Это может вызвать закупорку сосуда, называемую легочной эмболией. Легочная эмболия может вызвать сильную одышку и даже внезапную смерть.

При использовании устройства IPC ваша икра или целая нога заключены в манжету. Манжета наполняется воздухом и сдавливает ногу, как манжета для измерения артериального давления. Затем манжета сдувается и расслабляется. Затем процесс повторяется снова и снова. Компрессия помогает переместить кровь по венам к сердцу.IPC также способствует естественному высвобождению веществ в организме, которые помогают предотвратить образование тромбов. Между компрессиями манжеты устройства расслабляются, и кровь, богатая кислородом, продолжает течь по артериям ноги.

Почему мне может понадобиться использовать устройства прерывистой пневматической компрессии?

Возможно, вам придется использовать устройства IPC, если у вас высокий риск развития ТГВ. Все, что замедляет движение крови по венам, увеличивает риск ТГВ. Различные состояния могут увеличить ваши шансы получить ТГВ, например:

• Недавняя операция, которая снижает вашу подвижность и усиливает воспаление в организме, что может привести к тромбообразованию
• Медицинские состояния, ограничивающие вашу подвижность, такие как Травма или инсульт
• длинные периоды путешествия, которые ограничивают свою мобильность
• травма глубокой вены
• Унаследованные расстройства крови
• Унаследованные кровяные расстройства, которые увеличивают свертывание
• Беременность
• Лечение рака
• Курение
• Ожирение
• старшего возраста

IPC является одним из способов предотвращения ТГВ. Разжижающие кровь лекарства, такие как варфарин, также используются для лечения людей с высоким риском ТГВ. Эти лекарства могут работать лучше, чем компрессионные устройства, для предотвращения ТГВ. Но у них есть другие риски. Если у вас есть высокий риск избыточного кровотечения из-за разбавителя крови, ваш лечащий врач может с большей вероятностью посоветовать ППК. В некоторых случаях ваш врач может порекомендовать как препараты для разжижения крови, так и ППК.

ПКИ чаще всего используется для людей, которые только что перенесли операцию. Его также можно использовать после инсульта или для лечения лимфедемы.

Каковы риски использования устройств прерывистой пневматической компрессии?

Все процедуры сопряжены с риском. Риски этой процедуры включают:

• Дискомфорт, тепло или потливость под манжетой
• Разрыв кожи
• Повреждение нерва (редко)
• Пролежень (редко)

Тщательный уход за кожей может помочь предотвратить эти осложнения . Также важно, чтобы размер вашей манжеты был правильным.

Некоторым людям с определенными заболеваниями не следует использовать устройства IPC.Например, люди с язвами на ногах, ожогами или заболеваниями периферических сосудов имеют более высокий риск возникновения проблем. Пожилые люди могут быть более подвержены риску повреждения кожи. Поговорите со своим поставщиком медицинских услуг о рисках, которые в наибольшей степени относятся к вам, и о любых проблемах, которые могут у вас возникнуть.

Как подготовиться к использованию устройств прерывистой пневматической компрессии?

Медицинский работник может измерить вашу ногу, чтобы убедиться, что вы выбрали манжету нужного размера. Если вы собираетесь использовать устройство дома, вас также проинструктируют, как правильно надевать манжету.Обязательно задавайте любые вопросы, которые у вас есть об устройстве или о том, почему оно используется.

Что происходит при использовании устройств прерывистой пневматической компрессии?

В большинстве случаев ИПК используется в больнице. Или вас могут проинструктировать, как использовать его дома.

Существует много типов устройств IPC. Ваш может покрывать икру или всю ногу. Некоторые надувают всю ногу с одинаковым давлением. Другие могут сначала надавить на нижнюю, а затем на верхнюю часть ноги.Одни надуваются быстро, другие медленно.

Медицинский работник покажет вам, как надевать манжету IPC. Они часто используют ремешки на липучке для закрытия. Манжету можно надевать поверх одежды или под нее, в зависимости от того, как удобнее. При застегивании на ногу манжета должна плотно прилегать, но не причинять боли. Вы должны быть в состоянии поместить палец между манжетой и ногой.

Далее вы прикрепляете манжету к компрессионному аппарату. Эта машина будет переключаться между накачиванием и сдуванием манжеты.Сначала это может показаться немного странным. Сообщите своему поставщику медицинских услуг, если это слишком неудобно. Смена манжеты для устранения дискомфорта может помочь предотвратить осложнения.

Вы можете снять манжету IPC, когда вам нужно принять душ. Проверьте свою кожу, когда устройство выключено, и сообщите своему врачу, если есть какие-либо области болезненности, отека, тепла, покраснения или повреждения кожи. Не забудьте надеть его как можно скорее. Чем больше вы его используете, тем больше вы снизите риск ТГВ и легочной эмболии.

Ваша медицинская бригада может дать вам другие инструкции о том, что делать с вашим устройством IPC.

Что происходит после использования устройств прерывистой пневматической компрессии?

Ваш лечащий врач сообщит вам, когда вы сможете прекратить использование устройства. Это будет в тот момент, когда ваш риск ТГВ снизится. Если вы только что перенесли операцию, постарайтесь как можно скорее встать и двигаться. С увеличением подвижности ваш риск ТГВ снизится.

Ваш врач может дать вам другие инструкции о способах предотвращения ТГВ.Они могут включать в себя питье большого количества воды и физическую активность. Следуйте всем инструкциям вашего поставщика медицинских услуг.

Немедленно позвоните своему поставщику медицинских услуг, если у вас есть какие-либо из следующих симптомов:

• Отек ноги
• Потепление на ноге
• Боль в ноге или на коже под манжетой
• Рана на кожа под манжетой

Следующие шаги

Прежде чем согласиться на тест или процедуру, убедитесь, что вы знаете:

• Название теста или процедуры
• Причина, по которой вы проходите тест или процедуру
• Какие результаты ожидать и что они означают
• Риски и преимущества теста или процедуры
• Каковы возможные побочные эффекты или осложнения
• Когда и где вы должны пройти тест или процедуру
• Кто будет проводить тест или процедуру и какова квалификация этого лица
• Что произойдет, если вы не пройдете тест или процедуру
• Любые альтернативные тесты или процедуры, о которых стоит подумать
• Когда и как Если вы получите результаты
• Кому звонить после теста или процедуры, если у вас возникнут вопросы или проблемы
• Сколько вам придется заплатить за тест или процедуру

Устройство прерывистой пневматической компрессии (IPC)

Обзор

Устройство прерывистой компрессии, надетое на голени, помогает предотвратить образование тромбов, поддерживая циркуляцию крови.

Что такое устройство периодического пневматического сжатия (IPC)?

Устройства прерывистой пневматической компрессии (IPC) представляют собой надувные рукава, которые надеваются на икры (голени). Медицинские работники чаще всего назначают их, пока вы находитесь в больнице. Рукава надуваются каждые 20–60 секунд, а затем сдуваются. Ощущение похоже на массаж ног. Устройство IPC также можно назвать устройством последовательного сжатия (SCD).

Как работают устройства периодического пневматического сжатия (IPC)?

Движение надувания и сдувания устройства IPC поддерживает ваше кровообращение.Здоровое движение крови в организме предотвращает образование тромбов.

Когда рукава сжимаются, это помогает крови двигаться по телу к сердцу. Когда они расслабляются, богатая кислородом кровь течет к артериям ног. Рукава также помогают организму высвобождать вещества, предотвращающие образование тромбов.

Кому необходимо устройство прерывистой пневматической компрессии (IPC)?

Больницы чаще всего используют устройства ИПИК для людей, которые менее активны во время восстановления после болезни или операции. Это бездействие может привести к тромбозу глубоких вен (ТГВ) — тромбу, который может быть опасным или даже смертельным.

ТГВ обычно формируется в одной из вен бедра или голени. Устройства прерывистой пневматической компрессии помогают предотвратить ТГВ и другие тромбы.

Устройство также может помочь:

• После инсульта : Люди, перенесшие инсульт, могут быть менее активными.
• Лечить лимфедему : Устройство уменьшает отек, вызванный лимфедемой.

Кто подвержен риску тромбоза глубоких вен (ТГВ)?

ТГВ встречается часто, особенно у пожилых людей. Но это может случиться с людьми в любом возрасте. Риск выше, если вы находитесь в больнице в течение длительного периода времени, восстанавливаясь после операции или после инсульта.

Другие состояния, которые могут повысить риск ТГВ, включают:

• Возраст (старше 40 лет).
• Болезни крови, повышающие свертываемость.
• Лечение рака.
• Условия, затрудняющие ваше передвижение.
• Лишний вес.
• Травма вены.
• Длительное путешествие на самолете или автомобиле.
• Беременность.
• Курение.

Что произойдет, если у меня тромбоз глубоких вен (ТГВ)?

Сгусток образуется в вене, чаще всего в голени, бедре или тазу. Это может привести к отеку и боли в ноге. Сгусток может освободиться и пройти через кровоток. Если он застрянет в кровеносном сосуде в легком, это может вызвать закупорку, называемую легочной эмболией (ТЭЛА).ТЭЛА может вызвать сильную одышку и даже внезапную смерть. Устройства прерывистой компрессии помогают предотвратить этот опасный для жизни сценарий. Если вы заметили боль или припухлость в ноге или впервые почувствовали одышку, сообщите об этом медсестре или медицинскому работнику.

Детали процедуры

Что произойдет, если я надену устройство прерывистой пневматической компрессии (IPC)?

Вы используете устройство IPC для восстановления в больнице или иногда дома. Это важная часть вашего ухода. Носите устройство, когда отдыхаете в постели или сидите на стуле.

Рукава или манжеты прикрепляются к компрессионному станку. Рукава надуваются и сдуваются. Это может показаться немного странным, но это не должно быть больно. Сообщите медсестре или поставщику медицинских услуг, если вы чувствуете боль.

Когда снимать устройство периодического пневматического сжатия (IPC)?

Вы можете снять устройство IPC, когда принимаете ванну или душ. Вы должны снять свои IPC, прежде чем вставать, чтобы ходить, так как ношение их во время движения может повысить вероятность того, что вы споткнетесь и упадете.

Пожалуйста, обратитесь за помощью к медсестре.

Что произойдет, если устройство не накачивается?

Если рукава не надуваются, сообщите об этом медсестре или медицинскому работнику.

Риски/выгоды

Каковы преимущества устройства прерывистой пневматической компрессии (IPC)?

Компрессионный компресс для ног улучшает кровообращение и снижает риск образования тромбов. Он предлагает преимущества движения без лекарств, когда вы не можете быть активными.

Существуют ли риски, связанные с устройствами прерывистой пневматической компрессии (IPC)?

Вы можете почувствовать некоторый дискомфорт или тепло под рукавом. Устройства IPC могут вызывать раздражение кожи и, в редких случаях, повреждение нервов или пролежни.

Потребуются ли мне другие методы лечения для предотвращения образования тромбов?

Ваш лечащий врач может прописать лекарство, разжижающее кровь. Эти лекарства могут быть более эффективными, чем компрессионное устройство. Но они сопряжены с более высокими рисками, такими как чрезмерное кровотечение.Ваш врач может порекомендовать как компрессионное устройство, так и разбавитель крови. Как только вы сможете это сделать, прогулка по коридорам четыре-пять раз в день также является простым способом предотвратить образование тромбов.

Восстановление и перспективы

Как получить максимальную отдачу от устройства прерывистой пневматической компрессии (IPC)?

В течение дня делайте простые упражнения для ног. Направляйте и сгибайте ноги несколько раз в час, пока вы не спите. Направьте пальцы ног к полу, затем к лицу.

Если ваша команда по уходу говорит, что вставать с постели безопасно, совершайте короткие прогулки несколько раз в день, чтобы разогнать кровь.

Когда следует прекратить использование устройства прерывистой пневматической компрессии (IPC)?

Узнайте у своего поставщика медицинских услуг, как долго вам следует пользоваться устройством. Как правило, когда вы встаете и начинаете регулярно двигаться, как раньше, риск ТГВ снижается, и вы можете отказаться от ношения устройства IPC.

Когда звонить врачу

Когда мне следует позвонить своему лечащему врачу?

Сообщите своему лечащему врачу, если у вас есть:

• Отек или жар в ноге.
• Боль в ноге или коже.
• Кожные язвы под рукавами.
• Одышка.

Записка из клиники Кливленда

Устройство прерывистой пневматической компрессии (IPC) или устройство последовательной компрессии может быть частью вашего лечения после операции. Поскольку вы менее активны по мере выздоровления, вы подвергаетесь более высокому риску образования потенциально опасных тромбов. Чтобы снизить риск образования тромбов и ТГВ, ваш лечащий врач может порекомендовать компрессионный рукав.IPC надувается и сдувается, чтобы помочь вашей крови циркулировать и снизить риск образования тромбов. Если вы чувствуете отек или боль в ноге или одышку, сообщите об этом медсестре или медицинскому работнику.

Циркуляционный насос — обзор

Техническая оценка

Скорее всего, немногие заводы, когда-либо построенные в истории обрабатывающей промышленности, работали точно так, как ожидалось, при первом введении корма. Фабрика в Бхопале в этом отношении ничем не отличалась.По этой конкретной причине не только принято, но и ожидается, что период «обкатки» следует сразу за заключительной фазой строительства завода. Этот «льготный период» позволяет вносить соответствующие коррективы за пределами типичных производственных нагрузок, которые доминируют в производительности завода при передаче процесса в эксплуатацию. В зависимости от сложности проблем, возникающих на этапе ввода в эксплуатацию, проверка готовности процесса к производству может занять всего несколько дней.В крайних случаях, когда существуют серьезные недостатки, этап ввода в эксплуатацию может длиться значительно дольше — возможно, даже до целого года. После этого любое терпение, проявленное до этого момента, обычно заканчивается. Если производство вообще возможно, когда этап ввода в эксплуатацию заканчивается, то любые оставшиеся эксплуатационные вопросы обычно решаются в режиме онлайн. Время, затрачиваемое на ввод в эксплуатацию процесса, предназначено для создания уверенности, необходимой для достижения приемлемого уровня безопасности, защиты окружающей среды, надежности и производственных показателей.Время, необходимое для ввода в эксплуатацию завода в Бхопале, в сочетании с низким объемом производства указывает на то, что процесс был парализован механизмом хронических отказов при запуске. Действительно, с самого начала пропускная способность завода была ограничена постоянной проблемой надежности активов с серьезными, широко распространенными последствиями.

Некоторые из этих последствий включали прерывание как отбора проб МИК, так и смешивания в резервуарах. Точка отбора проб МИК находилась на контуре циркуляционного насоса. Таким образом, качество МИК внутри резервуара-накопителя нельзя было проверить, когда циркуляционный насос был выведен из эксплуатации на техническое обслуживание.Никаких других условий для безопасного получения образца MIC из другого места не было [15].

Обратите внимание, как несоответствие приоритетов, наблюдаемое в этой части временной шкалы катастрофы в Бхопале, соответствует образцу, обнаруженному ранее (глава: Выбор процесса). Ограничение производства возникло в этот отрезок времени вскоре после начала этапа ввода в эксплуатацию. Ограничение возникло из-за механизма хронического отказа механического уплотнения, который в равной степени затронул все пять насосов MIC.Ограничение производства требовало полного внимания фабричных рабочих с момента ввода корма в процесс. На собственном опыте рабочие выяснили, что утечки жидкого МИК не представляют большой угрозы для их личного здоровья и безопасности. Ношение основных средств индивидуальной защиты (СИЗ) и применение простых методов управления опасностями было достаточной защитой для предотвращения инцидента, о котором необходимо было сообщить внутри компании. Этот ярлык позволил рабочим немедленно принять участие в процессе, не опасаясь вреда или дисциплины [16].Это помогло им ускорить процесс ремонта и свести к минимуму потери MIC, связанные с утечкой.

Руководству было бы трудно поддерживать дисциплину в этом случае, так как действия рабочих были направлены на увеличение производства. Игнорирование политики PPE ограничит потерю MIC до изоляции процесса, а также уменьшит MTTR. В сложившихся обстоятельствах рабочие скорее были бы вознаграждены, чем выговор за свои самоотверженные действия. В системе, столь склонной к сбоям, только грубая сила могла поддерживать производство.Тем не менее, это именно та ситуация, когда дисциплина (в карательном смысле) необходима больше всего — до того, как инцидент создаст двойные стандарты в отношении конструктивного применения дисциплины. Хорошо организованная карательная дисциплина является важным компонентом оперативной дисциплины. Однако влияние продемонстрированного здесь отношения приводит к негативным последствиям, как мы увидим в главе «Изоляция и сдерживание процесса».

Сравните показанную здесь расстановку приоритетов опасностей с более ранними событиями, связанными с обращением с фосгеном и МИК на заводе.В этом случае мы увидели такое же несоответствие в способах управления двумя потенциально опасными продуктами. В случае, обсуждаемом в этой главе, мы обнаруживаем несоответствие в том, как расставляются приоритеты в отношении производства и обеспечения безопасности. В иерархии промышленных приоритетов безопасность всегда стоит «номер один» — вверху списка [5]. Тем не менее, на практике нередко обнаруживаются ситуации, подобные описанной на заводе в Бхопале, связанные с утечками насосов MIC, где безопасность отошла на второй план по сравнению с производством.

Относительная степень боли — это то, что обычно определяет приоритеты при любых обстоятельствах. Эти отношения не ограничиваются только обрабатывающей промышленностью. Если ситуация более болезненна, чем другая, то более болезненный сценарий всплывает наверх. Любой, кто попытается напомнить кому-то еще о «устном» приоритетном сообщении, рискует быть немедленно отключенным. Там, где есть боль, обычно следует внимание. Признав эту тенденцию, находчивые начальники прилагают особые усилия, чтобы оставаться последовательными в вопросах между произнесенными словами и демонстрируемыми действиями.

Ограничение производства в результате повторяющихся отказов уплотнения насоса MIC стало непосредственным источником экономических проблем. Частое воздействие процесса утечки, возможно, вызывало временный дискомфорт, но это даже не близко к острой боли, вызванной производственным ограничением из-за низкой доступности помпы MIC. Серьезные производственные потери завода были главной проблемой после запуска. Всем было ясно, что если производство не восстановить, то и бизнес может не выжить.Действительно, рабочие неоднократно доказывали, что тесный контакт с жидким MIC возможен без последствий, которые можно было бы ожидать при тесном контакте с газообразным фосгеном. Таким образом, рабочие и ремонтные бригады могли бы сосредоточиться на постоянном поддержании в рабочем состоянии хотя бы одного изношенного резервуара. Они привыкли обслуживать процесс MIC, не принимая тех же мер предосторожности, которые были необходимы при обслуживании системы с фосгеном.

Если техническое обслуживание накладывалось на оба вышедших из строя резервуара, то заводское производство останавливалось до тех пор, пока не будет доступен перекачивающий насос.Поскольку среднее время безотказной работы каждого насоса MIC составляло около 24 дней, ремонт выполнялся примерно в 75 раз чаще, чем требовалось бы, если бы технологический процесс мог работать с более приемлемым 5-летним межремонтным циклом. При фактических темпах ремонта затраты на дополнительное техническое обслуживание (запчасти и работа) не были ни реалистичными, ни устойчивыми. Требовалось больше людей, чтобы взаимодействовать с некооперативным процессом. Увеличение числа сотрудников только увеличило бюджетный дисбаланс. Что еще хуже, повторяющиеся сбои вызывали производственные ограничения.Мало того, что затраты на безубыточность выросли в ответ на чрезмерный ремонт насосов MIC, но объем безубыточного производства был невозможен из-за чрезмерного простоя [13]. В результате завод начал терять деньги с самого начала, еще до завершения этапа ввода в эксплуатацию.

Поскольку немедленный экономический ущерб, вызванный отказом уплотнения насоса MIC, был более разрушительным, чем хроническая проблема безопасности процесса, быстро развивалась еще одна проблема. Утечки стали нормой для рабочих. Но не только рабочие привыкли к работе фабрики в этом отношении.Любые выбросы MIC в атмосферу причиняли вред окружающей среде, а также оказывали воздействие за пределами площадки. Сообщество, окружающее завод, также стало регулярно ожидать утечек и необъяснимых запахов. Эти запахи вскоре исчезали без объяснения причин, и жизнь шла своим чередом [17]. Поэтому случайные запахи с фабрики были обычным явлением для окраин. Вскоре знакомые запахи MIC стали неотъемлемой частью жизни рядом с заводом. Опять же, не было никаких тяжелых последствий, связанных с утечками насосов MIC, ни внутри, ни снаружи завода.

Важно понимать, какое влияние рутинная работа завода оказывает на внешнее сообщество. В последующих главах мы сталкиваемся с бессмысленной информацией о том, как сообщество отреагировало на опасения рабочих, и с более прямыми предупредительными признаками надвигающейся катастрофы. В контексте повторяющихся отказов уплотнений насоса MIC эти загадочные действия и решения сообщества имеют смысл.

Описанный здесь процесс кондиционирования представляет собой нормализацию отклонений.Эта опасная закономерность неоднократно превращалась в предмет серьезного беспокойства по безопасности процессов в истории обрабатывающей промышленности. Мы можем наблюдать это начиная здесь, на начальном этапе заводского производства. Подобно взрывам космических шаттлов, представленная здесь нормализация отклонений относится к проблеме надежности активов. С точки зрения нормализации девиации, отказы механических уплотнений, прорывы газовых колец и удары пеной о переднюю кромку крыла равны.Все они представляют собой механизмы хронических отказов, которые стали нормальной частью работы активов благодаря процессу кондиционирования, который привел к нормализации отклонений.

В соответствии с этим отказы приборов и манометров резервуара для хранения, о которых мы упоминали ранее, также были признаны нормальной работой в течение относительно короткого периода времени на заводе в Бхопале. Это понятно, учитывая тип механизма отказа, который ограничивал производство в течение первого года работы завода.Любой отказ циркуляционного насоса приведет к выходу из строя датчиков температуры и аварийной сигнализации соответствующего резервуара-хранилища MIC. Если бы температура окружающей среды поднялась выше +11°C, то постоянно звучащая сигнализация не имела бы значения. Если температура окружающей среды поднимется выше +25°C, то не только сигнал тревоги о высокой температуре уже будет активен (и бесполезно), но и датчики температуры также выйдут из строя. Это соотношение серьезно ограничивало чувствительность мониторинга процесса. Незначительные отклонения температуры больше не могли заранее предупреждать о потенциально опасной ситуации, возникающей внутри резервуаров.Поскольку датчики и передатчики больше не функционируют должным образом, только более прямой предупредительный сигнал может вызвать реакцию человека. Этот прямой сигнал мог означать только то, что что-то происходило за пределами резервуаров, возможно, через много времени после того, как восстановление было практичным вариантом.

Циркуляционный насос имел решающее значение в этом аспекте. Для точного измерения температуры требовалось, чтобы циркуляционный насос постоянно оставался в рабочем состоянии. Тем не менее, сигнализация высокой температуры резервуара для хранения MIC была отключена на очень раннем этапе существования завода в Бхопале, чтобы устранить ложную сигнализацию [18].Это понятно, поскольку постоянно неисправный (активный) аварийный сигнал не может принести абсолютно никакой пользы, если сбой произойдет внутри резервуара. Ведь если вышел из строя циркуляционный насос, то причина срабатывания сигнализации по высокой температуре известна:

1.

Циркуляционный насос вышел из строя.

2.

Вышедший из строя циркуляционный насос пришлось отключить и изолировать, чтобы остановить утечку MIC.

3.

Содержимое стоячего резервуара не охлаждалось.

4.

Единственным способом снять сигнал тревоги было охлаждение содержимого бака.

5.

Охлаждение содержимого бака потребовало ремонта циркуляционного насоса.

6.

Ремонт насоса имел временное значение, поскольку новое уплотнение снова вышло из строя через 24 дня после замены.

7.

Цикл будет повторяться каждый раз, когда выйдет из строя циркуляционный насос.

Эта последовательность событий объясняет, почему так много внимания было уделено ремонту насосов.Здесь мы видим развитие потенциально очень опасной ситуации. Если бы циркуляционный насос вышел из строя, то не только повысилась бы температура MIC, но и не было бы возможности обнаружить небезопасное рабочее состояние внутри резервуаров для хранения. Высокая температура внутри резервуара была нормальной — этого следовало ожидать. Если в резервуаре будет обнаружена небезопасная ситуация, доступ к линии отбраковки MIC будет невозможен (глава: Осведомленность об опасностях технологического процесса и анализ).

Оглядываясь назад, решение отключить сигнализацию о высокой температуре резервуара хранения MIC может справедливо подвергнуться критике.Но опять же, в контексте повторяющихся отказов циркуляционных насосов MIC, сигналы тревоги высокой температуры не служили абсолютно никакой цели, кроме как раздражать любого, кто выполнял обязанности в диспетчерской. Отключение сигнализации было неизбежным. Единственным решением было устранение механизма хронического отказа, действующего на всех пяти насосах MIC, чтобы тишина, согласно проекту, была нормой. Позволить насосам работать непрерывно без остановки для внепланового обслуживания было единственным способом функционирования процесса в соответствии с проектной основой процесса.Если это было невозможно, то прослушивание постоянных сигналов тревоги не давало абсолютно никакой защиты. Прослушивание постоянной тревоги не позволило обнаружить небезопасное состояние внутри резервуаров. Это было то же самое, как если бы вообще не было тревоги; таким образом, он был намеренно отключен, а не просто повышен до более высокой температуры, чтобы остановить его [19]. Предпринятое действие, которое заключалось в отключении защиты, стало яркой демонстрацией нормализации девиантности. Высокая температура внутри танков ВПК случалась настолько часто и без происшествий, что стала приемлемой.

Что касается хронических отказов уплотнений насосов MIC, общедоступные записи не содержат конкретных сведений о механизме отказа. Судя по сохраняемости проблемы и действиям, которые будут подробно рассмотрены позже, вполне вероятно, что решить проблему было очень сложно. В главе «Повторяющиеся отказы механического уплотнения: пример повышения надежности насоса» приводятся уроки, извлеченные из истории болезни, связанной с хроническим отказом механического уплотнения насоса, который не поддавался никакому разумному объяснению в течение длительного периода времени.Потребовалось значительное количество времени и терпения, чтобы решить проблему. Эта информация может быть использована для диагностики конкретной причины необъяснимых повторяющихся отказов уплотнения. В этом случае, как и в этом случае, нормализация отклонения привела к серии повторных неудач. Однажды установленная нормализация отклонения делает невозможным отличить правильное от неправильного. Ответственное функционирование процесса требует устранения повторяющихся сбоев. Доступная информация о повышении надежности механических уплотнений помогает исключить повторяющиеся постоянные отказы, которые могут причинить значительный вред — как физический, так и психологический.

В современной истории мы наблюдаем, как в конце концов заканчиваются хронические неудачи, связанные с нормализацией девиантности. Основываясь на этой оценке, мы понимаем, почему та же участь в конечном итоге постигла производственный процесс, построенный в Бхопале, Индия. Во всех случаях, когда происходит нормализация девиантности, случаются плохие вещи. Поэтому его следует избегать любой ценой. Если способ, которым вы управляете процессом, опасен, не верьте, что вы можете навсегда избежать наказания за неправильное управление им без последствий.Ваше решение в конечном итоге повлияет как на вас, так и на окружающих.

Говоря о защите окружающих, фабрика в Бхопале представляет собой яркий пример принудительного участия сообщества. В то время как нормализация девиантности пустила корни внутри фабрики, она также распространилась на территорию, окружающую фабрику. Мы наделены способностью ощущать вред и реагировать на него. Вполне нормально ожидать, что ваши соседи позаботятся о ваших интересах и защитят вас, но личное сохранение всегда надежнее.Факт остается фактом: технологические выбросы на фабрике в Бхопале были обнаружены людьми, живущими за пределами фабрики.

В нефтеперерабатывающей промышленности почти то же самое с сероводородом (H ₂ S). H ₂ S — токсичный газ, ежегодно уносящий жизни множества людей в мировой обрабатывающей промышленности. Соединение представляет собой вещество с характерным запахом тухлых яиц. По этой причине его очень трудно игнорировать, когда он присутствует в низких концентрациях; это будет ситуация, когда кто-то приближается к утечке.При обнаружении запаха требуются немедленные действия. Защитите себя, двигаясь против ветра или поперек ветра, или используйте автономный дыхательный аппарат, пока не будет обнаружен и изолирован источник утечки.

Многократное воздействие любого вредного вещества без последствий создает ложное чувство безопасности. Люди в сообществе, которые регулярно подвергаются выбросам с близлежащей фабрики, могут перестать бояться этого процесса, подобно тому, как эти события также влияют на тех, кто работает на фабрике.Нормализация девиантности побеждает наше сенсорное восприятие потенциального вреда. Когда мы обнаруживаем знакомое происшествие, вместо того, чтобы предпринять немедленные действия для защиты себя и других, мы можем подождать, чтобы увидеть, что произойдет. В случае утечки H ₂ S или MIC ждать, чтобы увидеть, что произойдет, слишком долго. Дело в том, что никогда не бывает приемлемой причины, по которой проблема может сохраняться без ее решения. Наша способность обнаруживать опасность и предпринимать немедленные действия требует не привыкания к потенциально опасным, но повторяющимся условиям эксплуатации.Поскольку население за пределами фабрики в Бхопале перестало бояться процесса, только сигнализация и сирены могли обеспечить защиту в случае более серьезного технологического выброса.

Сигналы тревоги и сирены, однако, контролируются людьми, чьи личные суждения также могут зависеть от нормализации отклонений. Эти устройства общественного оповещения доступны только в том случае, если они независимы; то есть они не отключены кем-то, кто вынужден принимать опасности, связанные с конкретным процессом. К сожалению, те, кто контролировал сигналы общественного предупреждения, которые можно было активировать из диспетчерской завода в Бхопале, были теми, кто чувствовал себя комфортно, отключив аварийные сигналы высокой температуры резервуара для хранения MIC. Эту связь необходимо установить, чтобы объяснить контекст подобных действий, которые будут иметь место позже.

Еще раз важно отметить, что многие проблемы на заводе в Бхопале были переданы в эксплуатацию в конце периода ввода в эксплуатацию. Утечки MIC, потеря смешивания в резервуарах для хранения, отключенные сигнальные устройства и манометры, чрезмерные затраты на техническое обслуживание и прерывания отбора проб из резервуаров — это лишь некоторые из трудностей, которые были обнаружены до завершения этапа ввода в эксплуатацию.Однако наиболее серьезной проблемой были разрушительные производственные ограничения, вызванные повторяющимися отказами механического уплотнения перекачивающих насосов MIC. Из-за этой конкретной проблемы фабрика была нерентабельной, и ей нужно было найти способ увеличить производство, по крайней мере, до безубыточности в финансовом отношении. Это потребует устранения ограничения производства.

В событиях, обсуждавшихся ранее на временной шкале, мы наблюдали, как проблемы решались путем внесения изменений. Единственным изменением, которое могло бы привести этот случай к удовлетворительному завершению, были бы корректировки для увеличения среднего времени безотказной работы насоса MIC.Однако, глядя на прецедент, созданный в том, как решались предыдущие проблемы, мы ожидаем конкретных действий в соответствии с шаблоном. Другими словами, было бы разумно предсказать, что проблема с насосами MIC, скорее всего, будет решена с помощью импровизированного решения. Как мы уже заметили, импровизированные решения привносят новые опасности.

Насосы для лимфедемы | Компрессионные машины для ног | Лечение лимфедемы

Что такое лимфедема?

Лимфедема — это скопление лимфатической жидкости, вызывающее отек рук и ног.Раннее лечение улучшает состояние и прогнозируемый результат. Отек или припухлость возникает, когда лимфатические сосуды сужены. Когда ограничение настолько велико, что лимфатическая жидкость не может вернуться в кровоток, аномальное количество жидкости скапливается в тканях рук или ног. Это приводит к их резкому вздутию. Если не лечить, эта жидкость вызывает увеличение размера и количества нормальной лимфатической ткани. Из-за недостатка кислорода заживление ран замедляется и повышается риск инфекций.Хотя это неизлечимо и прогрессирует, ряд методов лечения может уменьшить симптомы лимфедемы.

Симптомы лимфедемы могут включать отек, чувство тяжести или распирания и ноющую боль в пораженной области. При запущенной лимфедеме могут наблюдаться изменения кожи, такие как обесцвечивание, гиперкератоз, бородавчатая гиперплазия, папилломатоз и, в конечном итоге, деформация. Лимфедему не следует путать с отеком, вызванным венозной недостаточностью. Это не лимфедема.Но если не лечить венозную недостаточность, это может привести к венозно-лимфатическому расстройству, которое затем лечится так же, как лимфедема.

Лимфедема может быть вызвана повреждением лимфатических сосудов или может передаваться по наследству. Чаще всего это наблюдается после хирургического вмешательства, диссекции лимфатических узлов или лучевой терапии. Повреждение лимфатической системы происходит во время лучевой терапии для лечения рака, особенно рака молочной железы. Это состояние развивается только через несколько месяцев или лет после окончания терапии.Лимфедема также может быть связана с некоторыми заболеваниями, несчастными случаями или проблемами, которые могут препятствовать нормальной работе лимфатической системы.

У мужчин наиболее часто встречается лимфедема нижних конечностей. Это происходит в одной или обеих ногах, а в некоторых случаях может быть связано с другими сосудистыми аномалиями. У женщин лимфедема чаще всего возникает в верхних конечностях после операции по поводу рака молочной железы, особенно после диссекции подмышечных лимфатических узлов. Это происходит в руке на той стороне тела, где была проведена операция.Лимфедема развивается поэтапно, от легкой до тяжелой.

Лечение лимфедемы зависит от степени эластичности кожи пораженной конечности и тяжести отека. Большинство людей с этим заболеванием следуют ежедневному плану лечения, указанному их сертифицированным специалистом по лимфедеме или врачом. Наиболее распространенные методы лечения представляют собой комбинацию компрессионной терапии, ручного компрессионного лимфатического массажа и компрессионных повязок или одежды. Любая из процедур может быть выполнена индивидуально, но комбинированная программа лечения может быть более идеальной.

Что такое лимфедемные помпы?

Компрессия является краеугольным камнем лечения лимфедемы. Его нужно наносить на руку или ногу, чтобы уменьшить отек. Хирургические компрессионные рукава или чулки могут оказывать твердое и мягкое давление, которое побуждает лимфатическую жидкость возвращаться в кровоток. Мануальный лимфодренаж (МЛД) проводится специально обученными терапевтами. MLD использует технику мягкого массажа в сочетании с нагнетающими движениями.

Компрессионные помпы (лимфедема) известны как эффективное средство для лечения лимфедемы. Система компрессионного насоса состоит из приспособления (рукава), которое надевается на пораженную руку или ногу, и компрессионного насоса. Давление воздуха воздействует на рукав, который, в свою очередь, оказывает давление на руку или ногу. Базовая помпа оказывает равномерное давление на всю руку или ногу. Высококачественное устройство состоит из помпы и рукава с тремя или более сегментами, которые оказывают давление в последовательном порядке вдоль конечности, от кисти или стопы к телу.

Лимфатическое давление в кистях или стопах больше, чем в других частях тела.Поэтому предпочтительный метод компрессионной терапии копирует различные давления, которые являются нормальной частью здоровой лимфатической системы. Это достигается с помощью насоса, который подает градиент давления на сегментированный рукав. Большее давление оказывается на руку или ногу и меньшее давление ближе к телу, создавая мягкое массирующее действие. Эти устройства легкие, тихие, удобные и простые в использовании для домашней терапии. Приверженность пациентов очень высока из-за их простоты использования и комфорта. Системы градиентной помпы — недорогой способ лечения лимфедемы и венозной недостаточности.Некоторые помпы для лимфедемы поставляются с рукавами для рук, полусапожками или полноразмерными ботинками.

Что такое градиентный насос?

Градиентный насос — это автоматизированный насос, который нагнетает воздух в каналы, встроенные в рукав, который носит пациент. Элементы управления помпы заставляют рукав надуваться и выпускаться плавными последовательными движениями, которые копируют естественный поток лимфы от руки или ноги к телу. Давление в рукаве наибольшее в самой удаленной от тела точке, руке или ноге.По мере приближения рукава к корпусу давление в каждой камере немного уменьшается. Это означает, что опухоль на руке или ноге должна двигаться к телу, потому что давление позади опухоли больше, чем давление перед ней.

Путем перемещения скопившейся жидкости из пораженной руки или ноги обратно в тело ее можно вывести естественным путем. Давление насосов можно регулировать в каждой отдельной камере рукава, что обеспечивает гораздо большую гибкость в лечении лимфедемы.По мере того, как пациент становится более терпимым, давление и эффективность лечения можно постепенно увеличивать. Перед первым использованием помпы проконсультируйтесь с врачом или специалистом по лимфедеме. Они могут проинструктировать положение обрабатываемой конечности, настройки давления на насосе, а также предполагаемую частоту и продолжительность каждого лечения.

Что такое компрессионная терапия?

Компрессионная терапия чрезвычайно эффективна при лечении пролежней на ногах.Это может значительно улучшить качество жизни тех, кто нуждается в облегчении хронических ран, опухших ног, лимфедемы или связанных с ними состояний. Многие, кто испробовал другие методы ухода за ранами, значительно улучшили свои показатели, добавив в свой режим лечения компрессионную помпу. Прерывистая компрессионная терапия высоким давлением является одним из лучших способов лечения заболеваний периферических артерий. Он предназначен для увеличения кровотока и кровообращения.

Симптомы, которые можно облегчить с помощью компрессионной терапии, включают:
• Одежда, кольца, наручные часы или браслеты слишком тугие.
• Ощущение полноты в руках или ногах.
• Менее гибкие запястья, кисти и лодыжки.
• Отеки голеней и лодыжек, особенно после стояния.
• Усталость или боль в ногах.
• Новый варикоз.
• Кожистая кожа на ногах.
• Шелушение или зуд кожи на ногах или ступнях.
• Язвы венозного застоя.

Компрессионный насос прост в использовании и позволяет расслабиться дома. Неинвазивное давление, создаваемое помпой, перемещает кровь и жидкость по телу, копируя движение мышц во время тренировки.Он уменьшает отек, снимает боль, улучшает кровообращение и способствует более быстрому заживлению ран.

Что такое заболевание периферических артерий?

Заболевание периферических артерий (ЗПА) — это заболевание, при котором в артериях, несущих кровь к конечностям, образуются бляшки, что вызывает проблемы с кровообращением. Зубной налет состоит из холестерина, жира, кальция, фиброзной ткани и других веществ в крови. Когда бляшки накапливаются в артериях, это называется атеросклерозом. Со временем налет может затвердевать и сужать артерии, в результате чего конечности, обычно ноги, не получают достаточного притока крови, чтобы не отставать от потребности, что приводит к боли в ногах при ходьбе.Это также может уменьшить приток крови к сердцу, голове и другим частям тела. Часто, чтобы помочь в лечении ЗПА, люди должны заниматься спортом, соблюдать здоровую диету, отказаться от курения и использовать компрессионную терапию.

Rehabmart с гордостью предлагает широкий ассортимент компрессионных помп для лимфостаза от уважаемых поставщиков, включая Independence Medical, Chattanooga и Bio Compression Systems.

Хьюлет Смит, OT
Соучредитель и генеральный директор Rehabmart

фунтов



5 лучших компрессионных тренажеров для ног

Компрессионная терапия, при которой используется контролируемое давление для увеличения притока крови к ногам и сердцу, используется уже несколько десятилетий. Существует множество вариантов компрессионного белья, но иногда компрессионные аппараты для домашнего использования призваны уменьшить отек ног (лимфодема), уменьшить боль, которая часто ее сопровождает, а также предотвратить образование тромбов и тромбоз глубоких вен (ТГВ) . Эти машины также полезны для послеоперационного восстановления, варикозного расширения вен, судорог, мышечной усталости и болей в коленях и стопах.



Топ-5:

Под номером 5 в нашем списке находится комплексная компрессионная система Bio Arterial Plus от Bio Compression Systems.

Регулируемый диапазон давления и времени цикла идеально подходит для лимфедемы и заболеваний периферических артерий, обеспечивая давление 120 мм рт.ст. для улучшения кровообращения в ногах. Для большинства людей очень эффективны два или три сеанса лечения общей продолжительностью один час в день. Система Bio Arterial Plus обеспечивает компрессию в течение 4 секунд с последующим 16-секундным отдыхом. Давление можно регулировать, и эта система может быть настроена на обработку по времени или на непрерывную обработку. Быстро и легко переключаться между двумя циклами.

Благодаря компактному размеру этот компрессионный тренажер для ног удобен в транспортировке и хранении, а в комплект поставки входят узкие, стандартные и широкие компрессионные бинты для ног, подходящие практически для любого типа фигуры. Соединители между одеждой и двигателем просты в подключении для правильного использования и безопасности.

Благодаря удобным элементам управления, переключателям и трубным соединениям на этот прочный компрессионный тренажер для ног распространяется 3-летняя гарантия производителя, а гарантия на одежду — 1 год.

При чрезмерном отеке стопы и голени, лимфедеме и заболеваниях периферических артерий эта высококачественная система имеет множество вариантов, чтобы вы могли подобрать одежду нужного размера, уровня давления и предпочтительного времени, которые наилучшим образом соответствуют вашим потребностям.

Особенности и преимущества

• Снимает боль и дискомфорт от отека нижних конечностей
• Давление регулируемое
• Увеличение артериального кровотока
• Включает предметы одежды
• Удобен и безопасен для большинства пользователей

Обратная связь с клиентами

Профи

• Ускоряет восстановление после травмы или операции
• Несколько настроек обеспечивают индивидуальный подход
• Элементы управления просты для понимания
• Очень простая сборка

Минусы

• Одежда регулируется по ширине, но не так эффективно регулируется по высоте для более низких или высоких людей
• Хотелось бы вариант полной компрессии ног

Система воздушной компрессионной терапии для ног от Vive Health, улучшающая кровообращение для облегчения заживления и реабилитации, заняла в нашем списке 4-е место.

Последовательное давление этого аппарата улучшает лимфатическую циркуляцию с тремя предустановленными временными сессиями: 10, 20 и 30-минутные сеансы терапии. От мягкого 33 мм рт. ст. до гораздо более жесткого 250 мм рт. ст., это устройство предлагает широкий диапазон уровней компрессии, чтобы улучшить кровообращение. Вы можете сжимать каждую камеру, начиная по одной со стопы и заканчивая бедром до тех пор, пока вся нога не будет сжата, а затем отпустить, или вы можете сжимать две камеры за раз, циклически переключаясь между стопой и икрой, а затем лодыжка и бедро.

Нижняя манжета на молнии подходит для бедер до 75,36 дюймов в окружности и 35,83 дюймов от бедра до стопы. Он также оснащен 4-дюймовыми удлинителями манжет. Ножная манжета соединена с насосом воздушной трубкой длиной 5 футов, которая заполняет четыре компрессионные камеры. Эти камеры и давление контролируются с помощью беспроводного пульта дистанционного управления. Насос питается от стандартной электрической розетки, поэтому можно легко сделать массаж ног в любом месте, чтобы облегчить боль в ногах от стопы до бедра.

Его легко чистить, его можно использовать как сидя, так и лежа.Им можно управлять с помощью кнопок на воздушном насосе или пульте дистанционного управления. Если вам не подходит стандартная размерная модель, широкий выбор вариантов размеров позволит вам с комфортом подобрать размер, чтобы вы могли использовать эту многофункциональную и простую в использовании систему для борьбы с отеками, болями и болями в ногах.

Особенности и преимущества

• Встроенная ручка облегчает переноску
• Поддерживает заживление и реабилитацию
• Увеличивает тираж
• Широкие возможности регулировки, включая переменное давление
• Удобный беспроводной пульт ДУ

Обратная связь с клиентами

Профи

• Хорошо подходит для расслабляющего массажа ног и в качестве помпы против лимфедемы
• Надежная гарантия
• Восстанавливает уставшие ноги после долгих дней ходьбы и поднятия тяжестей на работе
• Снимает боль и скованность

Минусы

• Требуется некоторое время, чтобы достичь полного сжатия
• Шумит

Недорогая терапия ТГВ, не требующая рецепта, компрессионный рукав для ног с массажем от Great Life Healthcare занимает 3-е место в нашем списке лучших машин для компрессии ног.

Эта терапия сочетает в себе массаж и компрессию, выполняемую с помощью обертываний Soft Wing, для улучшения кровообращения и насыщения крови кислородом, а также для облегчения боли. Чрезвычайно портативные, эти обертывания можно взять с собой куда угодно. Эти обертывания с широкими возможностями регулировки обеспечивают три уровня расслабляющего массажа шиацу с добавлением компрессионной терапии с индивидуальной посадкой.

Их можно подключать с помощью кабеля питания USB или адаптера переменного тока. Нажав кнопку на пульте, вы можете переключаться между тремя уровнями массажа.Доступны бедренное крыло, икроножное крыло и крыло ботинка, каждое с максимальной окружностью 19,68 дюйма. Каждое обертывание предлагает прерывистое или ритмичное сжатие и три уровня давления в течение 20-минутного массажа. Очень мягкие и эргономичные, каждая упаковка застегивается на несколько застежек-липучек.

Если вам нужно на ходу избавиться от усталости ног, отеков, скованности и проблем с кровообращением, эти компрессионные рукава обеспечат отличное удобство использования благодаря легкому массажному давлению.

Особенности и преимущества

• Три уровня компрессионного массажа
• Портативный и удобный для путешествий
• Несколько вариантов питания
• Изготовлен из мягкого материала и имеет несколько лямок для удобной посадки
• Удобное управление

Обратная связь с клиентами

Профи

• Ноги меньше болят после регулярного использования
• Можно выбрать, где вы хотите нацелить терапию
• Сопоставимо с рецептурным медицинским оборудованием длительного пользования
• Отлично подходит для восстановления после тренировок

Минусы

• Кажется, они маленькие
• Не подходит для больших ножек

Запись номер 2 в нашем списке — это 8-камерный биокомпрессионный последовательный циркуляторный насос для лимфедемы от Bio Compression Systems, который применяет последовательное давление, чтобы вернуть поток лимфатической жидкости обратно в лимфатическую систему.

Градиентная компрессионная терапия применяет прогрессивное давление для перенаправления движения жидкости, уменьшая дискомфорт и боль, возникающие при скоплении жидкости, вызванном лимфедемой. Его также можно использовать для лечения хронических язв венозного застоя, венозной недостаточности и общих отеков ног.

Эта помпа для лимфедемы очень удобна в использовании, имеет легко читаемые элементы управления и манометры, а также фиксирующую ручку регулировки давления для обеспечения безопасности и надежности. Шланговые соединения имеют цветовую маркировку для обеспечения правильного крепления, а давление легко регулировать с помощью одной ручки.Он обеспечивает компрессионную терапию через любую из 8 отдельных пневматических камер. Настройки давления регулируются, и у него есть множество режимов для создания индивидуального опыта.

Этот высококачественный компрессионный тренажер для ног рассчитан на долгий срок службы. Если вы ищете удобное универсальное устройство для облегчения симптомов и дискомфорта лимфедемы, регулируемость этой помпы обеспечивает вариант лечения, который будет соответствовать вашим индивидуальным потребностям.

Нажмите здесь, чтобы посмотреть видео о продукте.

Особенности и преимущества

• Устройство профессионального уровня идеально подходит для домашнего использования
• Легкий и портативный для использования во время путешествий или вдали от дома
• Уменьшает боль и дискомфорт от скопления жидкости в ногах
• Градиентная компрессия направляет жидкость обратно в организм для дренирования через лимфатическую систему
• Отличный вариант для лечения первичной или вторичной лимфедемы

Обратная связь с клиентами

Профи

• Разница не заставит себя долго ждать
• Давление очень комфортное
• Очень прост в использовании
• Очень хорошо сконструирован, рассчитывайте, что прослужит долго

Минусы

• Только блок управления, не включает компрессионное белье
• Такое ощущение, что нужно время, чтобы надуть

Устройство последовательной компрессии AIROS 8 и одежда от Airos Medical заняли первое место в нашем списке лучших машин для компрессии ног.

Хотя AIROS 8 часто используется в больницах, он также идеально подходит для домашнего использования, а также для лечения закупорки лимфатической жидкости путем снижения давления и стимуляции внутреннего движения жидкости. Сосудистые хирурги, терапевты по лимфедеме, бариатрические специалисты, гериатрические специалисты и физиотерапевты рекомендуют его для лечения отеков в ногах. Этот насос для лимфедемы позволяет регулировать время цикла, диапазоны давления, время лечения и режимы. Четыре камеры могут быть активированы одновременно, а встроенный таймер отслеживает общее время использования.

Компрессионное белье, разработанное для использования с AIROS 8, может препятствовать заполнению воздухом определенной камеры, чтобы обеспечить доступ к областям, которые могут не нуждаться в давлении, или предотвратить давление на язву или пролежень. Используя уникальную трубчатую конструкцию, он имеет дополнительный режим, предназначенный для разрушения и перемещения лимфатической жидкости с помощью контролируемого воздушного потока. Вы можете циклически чередовать давление, чтобы поддерживать усиленную циркуляцию и здоровое движение жидкости.

Питание от стандартной электрической розетки, это устройство оснащено большим ЖК-экраном с подсветкой, который легко увидеть и использовать для обозначения предпочтительных параметров.Режимы включают подготовку к лимфедеме, ручной лимфодренаж, прерывистую пневматическую компрессию и смягчение фиброзной ткани.

Эта помпа для лимфедемы, совместимая с более чем 20 предметами одежды, подходит пользователям с любым телосложением и разработана таким образом, чтобы быть удобной и удобной для всех. Это, безусловно, лидер отрасли.

Если у вас есть проблемы с отеком и вам нужен гибкий размер и длинный список лечебной одежды на выбор для обеспечения наилучшего лечения, AIROS 8 — хороший выбор.Одежда удобна в носке, а множество вариантов означает, что вы найдете то, что вам подходит. Возможность ограничить компрессию в некоторых областях во время лечения для решения проблем с кожей делает это устройство особенно полезным для людей, которые могут получить большую пользу от компрессионной терапии, но опасаются оказывать давление на медленно заживающие кожные раны.

Особенности и преимущества

• Доступен большой выбор размеров одежды
• Простое управление
• Увеличивает кровоток для поддержки заживления лимфедемы
• Точный, точный и безопасный
• Частное страхование и возмещение расходов на медицинское обслуживание возможны с кодом E0652

Обратная связь с клиентами

Профи

• Огромный выбор сопутствующих предметов одежды для любого участка тела
• Видите значительные результаты уже после нескольких сеансов
• Может защитить незаживающие раны от неудобного давления
• Множество вариантов размеров на любой вкус

Минусы

• Только насос, не входит в комплект одежды
• Wish сначала не купила более дешевую машину, прежде чем поняла, что доступна лучшая и более мощная модель

Гибкость и множество опций тренажера последовательной компрессии AIROS 8 поставили его на первое место в нашем списке лучших тренажеров для компрессии ног. Он обеспечивает наиболее настраиваемый пользовательский интерфейс и позволяет уделять больше внимания кожным язвам, которые могут создать серьезные проблемы для людей с отеком.



Факторы, которые следует учитывать при покупке тренажера для сжатия ног Компрессионные тренажеры для ног

различаются по конструкции и функциям, и вам следует проконсультироваться со своим врачом, чтобы определить, какие модели предложат вам оптимальное лечение для вашего состояния. Некоторые вещи, которые следует учитывать, включают:

Уровень сжатия

Уровни компрессии измеряются в миллиметрах ртутного столба (мм рт. ст.) с использованием той же шкалы, которая используется для измерения артериального давления.Ваш врач может работать с вами, чтобы определить, какой уровень компрессии лучше всего подходит для вашего состояния, чтобы вы могли выбрать наиболее подходящее устройство.

Длина одежды

Предметы одежды, прикрепленные к насосам компрессионного тренажера для ног, различаются по площади покрытия. Некоторые покрывают всю ногу, некоторые простираются от лодыжки до колена, некоторые покрывают ступню. Имейте в виду, что более длинная одежда требует больше места для ее использования.

Подгонка одежды

Закрытые манжеты могут быть слишком тугими для вас, если ваши ноги большие, и они могут не обеспечивать достаточную компрессию, если ваши ноги очень маленькие.Застежки-липучки обычно используются для обеспечения возможности регулировки для хорошей подгонки.

Уровень портативности

От того, где вы будете использовать компрессионный тренажер для ног, зависит, какой размер подойдет вам лучше всего. Если вы собираетесь быть только дома, размер не имеет значения, так как некоторые из этих устройств занимают много места. Но если вы путешествуете или планируете использовать машину в течение рабочего дня, вы можете рассмотреть более компактную конструкцию. Есть несколько моделей, которые работают с ручным управлением, не требующим большого двигателя.

Преимущества компрессионной терапии хорошо задокументированы, и любой компрессионный аппарат для ног из нашего списка поможет вам улучшить кровообращение, уменьшить лимфедему и риск тромбоза глубоких вен.

Часто задаваемые вопросы

Какие заболевания лечат с помощью компрессионных тренажеров для ног?

Компрессионные аппараты для ног используются для лечения:

• Венозная недостаточность
• Плохая циркуляция
• Тромбоз глубоких вен
• Лимфедема голеней и стоп
• Задержка жидкости
• Судороги
• Варикозное расширение вен
• Боль в колене
• Мышечная усталость
• Послеоперационное восстановление
• Боль в ногах
• Боль в ногах

Как часто можно использовать компрессионный тренажер для ног?

В зависимости от вашей индивидуальной ситуации вам следует проходить лечение не реже одного раза в неделю. Так как намного проще проводить терапевтический сеанс с устройством дома, вы можете использовать его до часа в день всего (т.е. три 20-минутных сеанса в течение дня) .

Действительно ли работают компрессионные тренажеры для ног?

Да, компрессионная терапия, проводимая с помощью компрессионных аппаратов для ног, использовалась в течение десятилетий, и исследования подтверждают тот факт, что компрессионная терапия доказала свою эффективность в улучшении кровообращения, продвижении жидкостей через лимфатическую систему и облегчении боли и дискомфорта от отека.

Перемежающаяся пневматическая компрессия (IPC) аппаратов для компрессии ног осуществляется через надувные рукава, надеваемые на ноги. Эта обработка также называется последовательным сжатием. Каждые 20-60 секунд рукава надуваются, а затем сдуваются с помощью воздушного насоса, который стимулирует кровообращение и создает ощущение массажа ног.

Эта компрессионная терапия помогает лимфатической системе выводить токсины и отходы и снижает вероятность ТГВ. Это особенно важно, когда вы не можете вести активный образ жизни и поддерживать надлежащий кровоток из-за травмы, травмы, восстановления после операции или ограничений подвижности.

Недостаточное кровообращение может привести к ТГВ, который может привести к летальному исходу, если сгусток крови оторвется в ноге и попадет в легкие или мозг. Лимфедема вызывает боль в ногах и повышает вероятность заражения, потому что клетки, которые борются с инфекцией, вытесняются из пораженного участка, и раны могут заживать медленнее.

Автор:

Хьюлет Смит, OT

Соучредитель/генеральный директор Rehabmart, детский трудотерапевт, муж и отец.Увлечен тем, что объединяет детей с особыми потребностями с превосходным питанием, сенсорной интеграцией и дополнительными стратегиями здоровья. В восторге от миссии Rehabmart стать ведущей образовательной онлайн-платформой, которая расширяет возможности лиц, осуществляющих уход, путем освещения инновационных устройств и вмешательств для достижения оптимального ответа пациента и выздоровления.

Познакомьтесь со всеми нашими экспертами здесь!

Механическое вспомогательное устройство | Фонд сердца и инсульта

Что такое вспомогательное механическое устройство?

Вспомогательное механическое устройство представляет собой искусственный насос, который может временно улучшить насосную функцию сердца.

Почему он используется?

Механическое вспомогательное устройство используется для поддержания кровообращения. Существует несколько различных типов механических вспомогательных устройств. В том числе:

Внутриаортальная баллонная контрпульсация (IABP) , также известная как внутриаортальная баллонная контрпульсация (IABC) или баллонная помпа, представляет собой баллон, который надувается и сдувается с определенной скоростью, чтобы помочь потоку крови через аорту и уменьшить нагрузка на левый желудочек (главную насосную камеру сердца).Как правило, это устройство используется для оказания помощи левой стороне сердца в течение относительно коротких периодов времени. Поскольку он обычно используется менее 10 дней, его называют «неотложной поддержкой». Пациенты, которым требуется этот тип временной поддержки, включают пациентов с:

• недавний сердечный приступ.
• воспаление сердца (острый миокардит).
• трудности с отключением искусственного кровообращения после операции на открытом сердце.

Имплантируемое вспомогательное устройство для работы желудочков (VAD) , также называемое вспомогательной системой для работы желудочков или VAS, представляет собой механический насос, который помогает ослабленному сердцу перекачивать кровь по всему телу.VAD иногда называют «искусственным сердцем», но на самом деле они не заменяют сердце. Вместо этого VAD дополняет и помогает собственному сердцу пациента перекачивать кровь, беря на себя функцию одного или обоих желудочков (нижних камер) вашего сердца, когда это необходимо. VAD обычно используется, когда сердце сильно ослаблено, например, при тяжелой или терминальной стадии сердечной недостаточности. Этим пациентам может потребоваться более длительная поддержка. В этих случаях можно использовать VAD:

• до тех пор, пока не станет доступным донорское сердце для пересадки сердца (мост к трансплантации).
• до восстановления функции сердца (мост к выздоровлению).
• в качестве долгосрочной терапии у пациентов с терминальной стадией сердечной недостаточности, которые не являются кандидатами на трансплантацию.

Полное искусственное сердце (TAH) Было проведено много исследований, направленных на разработку механического устройства, которое может навсегда заменить сердце и не имеет внешних трубок или кабелей. Сообщалось о нескольких успешных случаях. Однако исследования продолжаются.

Что сделано?

Внутриаортальная баллонная контрпульсация (IABP)
Для установки внутриаортальной баллонной контрпульсации хирургического вмешательства не требуется.В большинстве случаев тонкая гибкая трубка, называемая катетером, вставляется в кровеносный сосуд на ноге и вводится в аорту сердца. Аорта является главной артерией, которая несет богатую кислородом кровь к остальным частям тела.

Через катетер в аорту вводится небольшой баллон (баллон ВАБК). Баллон IABP подключен к компьютерной консоли, которая:

• контролирует надувание и сдувание баллона IABP.
• обеспечивает аварийный резервный источник питания.
• отслеживает электрический сигнал сердечной мышцы с помощью электрокардиограммы (ЭКГ или ЭКГ).
• контролирует давление в аорте.

Когда сердечная мышца расслабляется, баллон надувается. Это увеличивает приток крови к коронарным артериям. Непосредственно перед тем, как сердечная мышца сокращается (накачивает), баллон сдувается, создавая эффект вакуума, который способствует оттоку крови от сердца. Процесс надувания и сдувания баллона по мере расслабления и сокращения сердечной мышцы называется контрпульсацией.

ВАБК обычно имплантируют на короткий период времени. Когда лечение больше не требуется, баллон и катетер извлекаются.

Вентрикулярное вспомогательное устройство (VAD)
Для имплантации VAD требуется операция на открытом сердце. Существует две формы VAD — вспомогательное устройство для левого желудочка (LVAD) и вспомогательное устройство для правого желудочка (RVAD), которые имплантируются в грудь или брюшную полость. Существуют также устройства, которые могут поддерживать оба желудочка или бивентрикулярные устройства (biVAD):

• LVAD — трубка притока (кондуит) присоединяется к дну левого желудочка, а трубка оттока присоединяется к аорте (крупной артерии, которая отводит кровь от сердца).
• RVAD – трубка притока присоединяется к правому желудочку, а трубка оттока присоединяется к легочной артерии (артерия, несущая кровь от сердца к легким).
• Провода питания проходят от внутреннего устройства через кожу и прикрепляются к внешнему блоку управления и питания или блоку батарей вне тела. Контроллер и батареи можно носить в поясной сумке с ремнем, в кобуре под мышкой или подключить к базовому блоку питания и подключить к сетевой розетке.

Чего ожидать?

Внутриаортальная баллонная контрпульсация

• Имплантация ВАБК является нехирургической процедурой.
• Обычно выполняется в операционной, лаборатории катетеризации или отделении интенсивной терапии.
• Для подготовки область, куда будет вставлен катетер, выбривается и стерилизуется.
• Катетер обычно вводится через бедренную артерию в паху, но может быть введен и в руку (плечевая артерия).
• Вставлен внутривенный катетер.
• Для успокоения пациента можно дать мягкое седативное средство и ввести местный анестетик в место введения.
• После обезболивания участка вводится катетер с наконечником для ВАБК.
• С помощью движущегося рентгеновского аппарата особой формы, называемого флюороскопом, хирург вводит катетер через тело в сердце. После установки в аорте катетер остается на месте до тех пор, пока не будет удалена ВАБК.

Вспомогательное устройство для желудочков
Имплантация VAD включает операцию на открытом сердце. Некоторые VAD нельзя использовать у очень невысоких или худых пациентов, а также у людей с серьезными заболеваниями почек (почек), печени или легких, нарушениями свертываемости крови или инфекциями, не поддающимися лечению антибиотиками. VAD может позволить пациентам, которые были госпитализированы, вернуться домой, чтобы дождаться донорского сердца.

• Если имплантация VAD является запланированной процедурой, вам, вероятно, назначат встречу в больнице примерно за неделю до даты операции, чтобы можно было провести несколько тестов.
• Большинство пациентов госпитализируются накануне операции.
• Вы не должны ни есть, ни пить как минимум за восемь часов до операции.
• Непосредственно перед операцией вам дадут успокоительное, чтобы расслабиться.
• Область грудной клетки будет выбрита и продезинфицирована, и будет вставлена ​​внутривенная (IV) линия.
• В операционной вам сделают общий наркоз, так что вы будете спать на протяжении всей операции.
• После полной анестезии вам будут вставлены три трубки:
  • трубка в дыхательное горло, которая будет соединена с аппаратом, называемым респиратором, который будет управлять вашим дыханием во время операции.
  • трубку в желудок, чтобы предотвратить скопление жидкости и воздуха в желудке, чтобы вы не чувствовали тошноту и вздутие живота, когда проснетесь.
  • трубку в мочевой пузырь для сбора мочи, образовавшейся во время операции.
• Сердце должно быть остановлено, чтобы хирурги могли с ним работать.
• Чтобы ваше тело продолжало получать кровь, богатую кислородом, вас подключат к аппарату искусственного кровообращения. Эта машина берет на себя насосную функцию сердца.

Операция может занять несколько часов.

• Когда вы проснетесь, вы окажетесь в послеоперационной палате или отделении интенсивной терапии (ОИТ).
• Вы можете рассчитывать на пребывание в больнице не менее пяти дней.
• Насколько быстро вы восстановитесь после операции, во многом зависит от того, насколько вы были здоровы до операции.
• В течение этого времени будут проводиться тесты для оценки и наблюдения за вашим состоянием.
• Вас и вашу семью также научат, что делать, когда вы вернетесь домой со своим VAD.
• Большинство промежуточных и долгосрочных ДВА позволяют людям вернуться к более естественному образу жизни.

Тотальное искусственное сердце (ТАИ)
Как и ДВА, имплантация ИСА включает операцию на открытом сердце. TAH все еще являются экспериментальными и доступны только в нескольких исследовательских центрах.

Циркуляционные насосы охлаждающей жидкости GRI

Безопасная перекачка охлаждающей жидкости
Высокотехнологичные устройства OEM-производители по всему миру доверяют бесщеточным циркуляционным насосам постоянного тока с магнитным приводом GRI

для контроля тепла путем безопасной перекачки охлаждающей жидкости в высокотехнологичных приложениях и электронных устройствах, где вода не приветствуется.

Циркуляционные насосы с магнитным приводом серии Integrity компании GRI, предназначенные для циркуляции и перекачки жидкостей, представляют собой гибкое и надежное насосное решение для систем циркуляции жидкостей OEM-производителей.За счет собственного производства двигателей и большинства компонентов насоса компания GRI имеет возможность точно настроить насос серии Integrity в соответствии со специфическими требованиями OEM-производителя к расходу и давлению.

• Альтернативная энергетика (топливные элементы, солнечная тепловая энергия)
• Диспенсеры для напитков
• Чиллеры и охладители, охлаждающая жидкость
• Охлаждение компьютера/электроники
• Устройства циркуляции/рециркуляции жидкости
• Применение смеси гликоль/вода
• Гидравлические системы
• Лазерные системы
• Медицинские приборы
• Печать и обработка изображений
• Транспорт (автомобильный, морской, общественный транспорт, железнодорожный транспорт, RV)

Сертификаты агентства:

• UL 778: Водяные насосы с электроприводом (серии INTG1 и 3)
• NSF 61: Питьевая вода (серии INTG1 и 3)
• NSF 372: Ведущий контент (серии INTG1 и 3)
• NSF 169:  Специальное пищевое оборудование и устройства (доступна опция серии INTG1)

Особенности и опции:

• С магнитной муфтой (без уплотнений, без утечек)
• Насос с регулируемой скоростью
• 9–24 В постоянного тока, встроенный бесщеточный двигатель постоянного тока
• Дополнительный третий удаленный провод (управляется номинальным сигналом постоянного тока 0–5 В)
• Дополнительная обратная связь тахометра
• Возможность погружения в воду
• Компактная и легкая конструкция
• Только одна подвижная часть: рабочее колесо в сборе
• Без подшипников двигателя
• Низкое энергопотребление
• Тихая работа
• Долгий срок службы
• Несколько конфигураций всасывания/нагнетания (INTG1 и INTG3)
• Регулируемая позиционирующая база
• Дополнительная прорезиненная основа
• Опциональная совместимость с экстремально горячими и холодными температурами: проконсультируйтесь с заводом-изготовителем
• Несколько опций OEM

С 1953 года: не только насосы, решения для насосов

Gorman-Rupp Industries © 2019

.
