Установка аэраторов на мягкой кровле: как правильно сделать вентиляцию

Монтаж мягкой кровли не терпит мелочей. Иногда, думая сэкономить на такой, вроде бы необязательной детали, как кровельная вентиляция, застройщик сталкивается с массой неприятностей. Крыша начинает протекать, в доме ощущается запах сырости, на карнизах скапливаются сосульки. И, апофеозом всему, становится скоротечное разрушение дорогостоящего кровельного материала. Подобные неприятности происходят потому, что в пирог мягкой кровли проникает влага, просачиваясь в утеплитель, стропильные конструкции и само битумное покрытие. Решить проблему можно, установив на кровле искусственные вентиляционные каналы – аэраторы. Через них будет циркулировать воздух, вытягивая лишнюю влагу и просушивая внутренний пирог конструкции.

Таким образом, установка аэраторов на мягкой кровле – процесс рекомендованный специалистами, а в некоторых случаях (над мансардным этажом, например) — обязательный, предотвращающий ее повреждение и обеспечивающий комфортное пребывание в доме.

Понятно, что аэраторы обеспечивают проветривание и просушивание кровельного пирога от влаги. Но откуда она там берется? Ведь производители изначально позиционируют мягкую кровлю, как герметичную.  Причем в составе подкровельного пирога присутствуют слои гидро- и пароизоляции (пароизоляция – в случае наличия утеплителя).

Но от наличия влажных паров это не спасает. Они – обязательный атрибут любого жилого помещения, образующийся в процессе приготовления пищи, стирки, принятия ванны и даже, в конце концов, дыхания человека. В соответствии с исследованиями, каждый день в доме, где живет семья из 4-х человек, образуется 2-4 л водяного пара, часть из которого скапливается в подкровельном пространстве.

При соприкосновении теплого пара с холодной поверхностью (во время резких скачков температуры снаружи-внутри), происходит его конденсация. В результате, мельчайшие капельки воды начинают пропитывать любые конструкции и материалы, до которых смогут «дотянуться». В первую очередь, это стропила, обрешетка, утеплитель.

Еще один путь проникновения влаги – с внешней стороны кровли. Теплый пар, скапливаясь на чердаке, нагревает кровельное покрытие изнутри. Зимой, лежащий на крыше снег, начинает подтаивать. Образуются корки льда, которые при усугублении ситуации, также тают. Вода проникает в стыки покрытия, крыша начинает протекать.

Кроме того, страдает и само покрытие, которое в любом случае имеет микротрещинки. Туда проникает влага и, при понижении температуры, разрывает материал. Трещины становятся видимыми, иногда – сквозными. Покрытие приходит в негодность.

На мягкой кровле последствия избыточной напитки влагой проявляют себя достаточно быстро. Вы можете заметить:

  • Появление пузырей на поверхности. Пирог мягкой кровли, как правило, имеет в своем составе гидроизоляционный слой (сверху) и пароизоляционный слой (снизу). По сути, это – замкнутый герметичный контур. Летом кровельный пирог нагревается до 80-100°C, вследствие чего накопившаяся в контуре влага образует пар и пытается испариться.
    Подобная ситуация влечет за собой появление вздутий и разрушение кровли.
  • Понижение эффективности теплоизолятора. Намокание теплоизоляционного слоя даже на 2% приводит к повышению его теплопроводности (и понижению изоляционных свойств) на 40%! Соответственно, такая кровля перестает выполнять свои функции в плане удерживания тепла, затраты на отопление возрастают.

Все это приводит к разрушению структуры кровельного материала и возникновение протечек.

Как же не допустить оседания влаги на кровельных поверхностях? Или же осушить уже напитанные влагой конструкции?

На помощь нам придут законы физики. Удалить влагу можно путем ее испарения, возникающего при перемещении (циркуляции) воздушных потоков. Так как существует значительная разница между внутренним (в доме) и внешним (на улице) показателями давления, для циркуляции воздуха достаточно обеспечить процесс сообщения двух сред.

Если чердак холодный, то эффективную вентиляцию можно обеспечить достаточно просто – через слуховые окна, неплотное прилегание карнизных свесов, щели в коньке. Для теплых чердаков и мансард такое решение не подходит, так как в холодный сезон нерегулируемая вентиляция будет снижать температуру в помещении.

В таких домах наиболее приемлемо применение кровельных аэраторов – вентиляционных каналов, соединяющих подкровельное и надкровельное пространства. После установки аэратора, благодаря разнице давлений, в его трубе создается принудительная тяга, которая вытягивает влажные пары из-под кровли.

Очень важный момент: чтобы процесс вытягивания воздуха через аэратор стал возможным, необходимо в общей системе предусмотреть подвод свежего прохладного воздуха. Иначе воздушные массы циркулировать не будут. Для этого в карнизах обустраивают вентиляционные продухи, куда беспрерывно поступает свежий воздух. Проходя через чердачное пространство, он нагревается и поднимается вверх – к кровле.

Благодаря созданной тяге в аэраторе, он проходит через его трубу и выбрасывается на улицу. При грамотно оборудованной вентиляции, всего за 1 час воздушный поток 2 раза проходит через кровельный пирог, просушивая и вентилируя его.

Соответственно, установив аэраторы для мягкой кровли в нужном количестве, можно не беспокоиться о сухости покрытия и утеплителя. Поэтому правильнее приступать к их монтажу еще на стадии строительства. Но, если это по каким-то причинам не произошло, можно сделать это и позже. Главное, не дожидаться возникновения неустранимых дефектов кровли (вспучивания, разрушения материала). К счастью многих застройщиков, с помощью аэраторов можно не только предотвратить накопление влаги в новом кровельном пироге, но и осушить уже напитанную влагой старую кровлю.

Для мягкой кровли применяют аэраторы, изготовленные из ударопрочных пластиков, способных противостоять перепадам температур, коррозии, воздействию УФ-лучей. В зависимости от конструкционных особенностей, назначения и способу действия, различают 2 типа аэраторов: коньковые непрерывные и точечные.

Коньковый аэратор относят к непрерывным системам вентиляции, так как его устанавливают по всей протяженности конька для аэрации всего подкровельного пространства.

По виду, конструкция представляет собой угловую деталь с отверстиями, защищенными специальными барьерами — от попадания насекомых, пыли, снега.

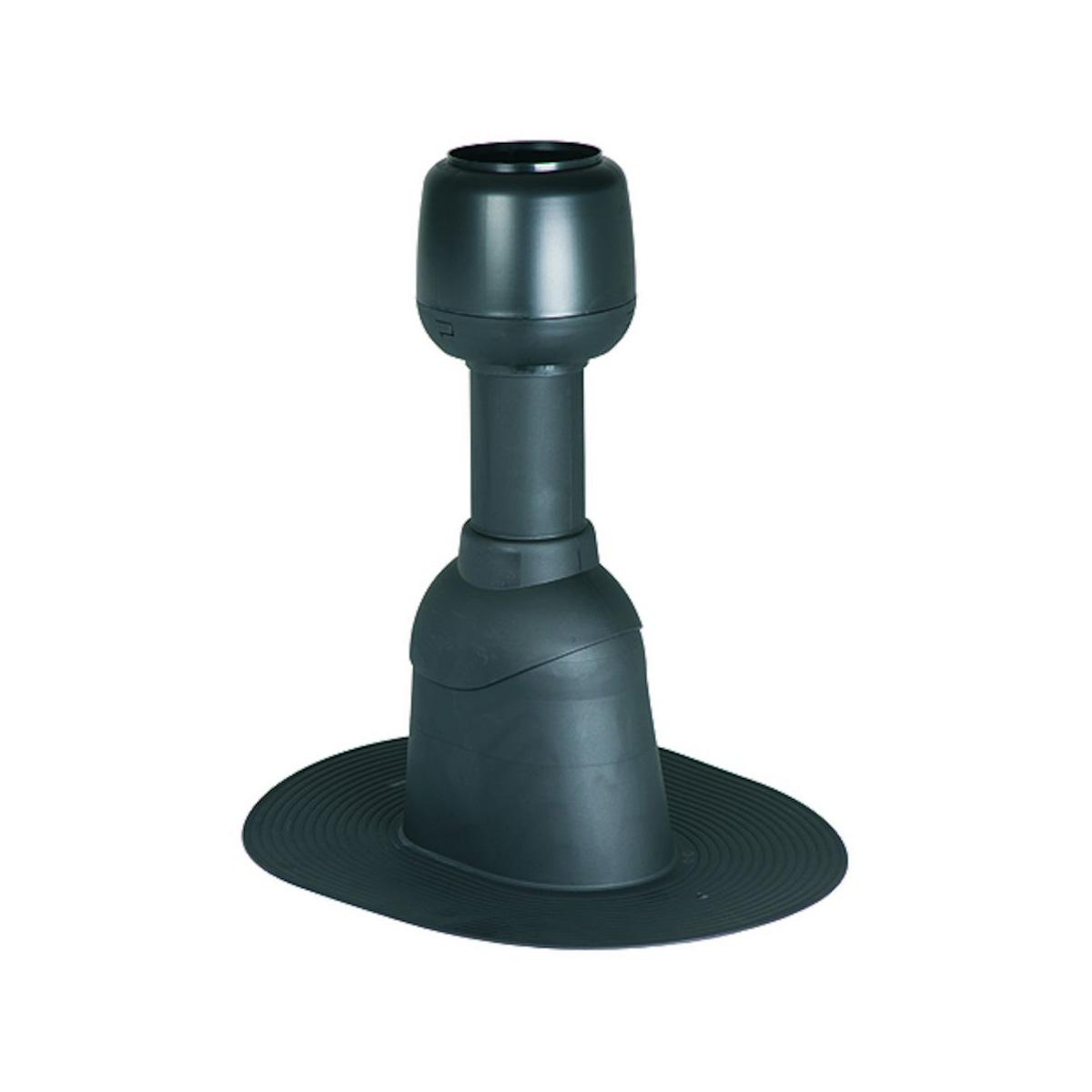

Точечные аэраторы устанавливаются на отдельных участках (точках) кровли, как правило, на скатах, реже – на коньках. Каждый такой аэратор представляет собой вентиляционную трубу, защищенную сверху колпаком различной конфигурации. Обычно общий вид конструкции напоминает «грибок» или «коробочку».

Точечный скатный аэратор имеет плоское основание (юбку), через которое происходит его соединение с кровлей. Основание точечного конькового аэратора – угловое, предназначенное для сопряжения с кровлей в районе ее верхнего горизонтального ребра.

Различия в конструкциях имеющихся типов аэраторов предполагает и значительную разницу в технологиях их монтажа.

Коньковый аэратор установить проще всего, он не требует особого расчета количества, так как обычно ставится по всей протяженности конька. Установка конькового аэратора рекомендуется на кровли с уклоном 12-45°. При этом он монтируется только на конек, обеспечивая циркуляцию воздуха в чердачном пространстве.

Нормы использования:

  • обязательно наличие продухов на свесах для обеспечения притока воздуха;
  • рекомендуется устанавливать аэратор по всей длине конька, соединяя его сегменты в одну конструкцию;
  • поверх конькового аэратора монтируют коньковую черепицу, таким образом внешний вид кровли не страдает от «чужеродного» элемента.

Технология монтажа:

  1. В сплошном основании циркулярной пилой прорезают вентиляционный паз. Он может быть один (на вершине конька) или два (по обе стороны от конька). Общая толщина вентзазора должна составить 3-8 см (зависит от рекомендаций производителя конкретного аэратора). Прорези делают так, чтобы они заканчивались за 30 см до края конька, то есть по обеим сторонам конька кровля остается сплошной.
  2. По краям конька (там, где не был прорезан вентиляционный зазор) укладывают коньковую черепицу.
  3. Монтируют коньковый аэратор. Каждый его сегмент закрепляют с помощью удлиненных кровельных гвоздей или шурупов, вкручиваемых через готовые заводские отверстия. При этом сегменты соединяют и друг с другом, как детали конструктора.
  4. Накрывают профиль аэратора коньковой черепицей. Ее лепестки монтируют внахлест, по обычному способу, не отличающемуся от технологии ее укладки вдоль ребер. Единственное отличие заключается в элементах крепления. В данном случае черепицу прибивают к аэратору удлиненными кровельными гвоздями
  5. Торцы аэратора, в местах сопряжения с кровлей, герметизируют силиконовым герметиком.

Пример работ на фото:

Видео-сюжет поможет более детально разобраться с тонкостями устройства кровельной аэрации на мягкой кровле:

Кроме конькового аэратора возможно применение нескольких точечных аналогов. Такие аэраторы используются:

  • на кровлях с уклоном менее 12°, а также на плоских кровлях;
  • для повышения эффективности вентиляции, в дополнение к кровельному аэратору;
  • если установка конькового аэратора невозможна, например, при отсутствии конька или при существовании примыканий кровельного материала к вертикальным поверхностям и стенам.

Нормы использования:

  • монтаж точечных аэраторов выполняют на скатах, на расстоянии 0,5-0,8 м от горизонтального ребра конька;
  • обязательно обеспечение воздушного притока на свесах;
  • один аэратор обеспечивает эффективную вентиляцию 5-100 м2 кровли (зависит от диаметра и формы конструкции), в соответствии с этими данными ведется расчет их количества – от 2-х штук и больше.

Технология установки:

  1. В сплошной обрешетке вырезают отверстие, совпадающее по размерам с внутренним зазором канала аэратора. Для этого на фанере (ОСП) размещают основу (юбку) аэратора и на крыше, через проходной канал, рисуют контуры отверстия. Разметку выполняют карандашом или гвоздем. С помощью электролобзика вырезают по линии отверстие.
  2. Размещают поверх отверстия юбку аэратора и закрепляют его кровельными гвоздями или саморезами (в количестве не менее 6 штук). Некоторые производители рекомендуют в дополнение к крепежным элементам применять клеевой метод фиксации. В этом случае, оборотную сторону юбки промазывают битумной мастикой, приклеивают ее к основанию, а уже затем – закрепляют крепежными деталями.
  3. Проклеивают верх юбки битумным клеем для гидроизоляции примыкания.
  4. Юбку перекрывают гонтами черепицы, подрезая их в местах примыканий.
  5. На юбку сверху надевают сетку аэратора, прикручивая ее саморезами. Затем монтируют крышку (колпак), защелкивают ее и тоже прикручивают саморезами.
  6. Аналогично монтируют остальные точечные аэраторы (в соответствии с расчетом), которые в общей массе будут составлять единую вентиляционную систему.

Вот как это выглядит:

Более наглядную информацию об этапах монтажа точечного аэратора можно получить, посмотрев обучающий видео-ролик:

Таким образом, монтаж аэраторов – работа не сложная, под силу даже мастерам-самоучкам. Однако польза от нее огромна!

Благодаря аэраторам происходит вытягивание водяных паров из кровельного пирога, предотвращается оседание конденсата, появление плесени, грибка и затхлости. Все это положительно сказывается на длительности эксплуатации деревянных конструкций (стропил, обрешетки, обшивки), работе теплоизоляции, микроклимате жилого помещения.

Аэраторы для кровли – устройство, назначение, функции, для мягкой кровли и металлочерепицы, разновидности, установка

Кровельное покрытие постоянно подвергается действию различного рода разрушающих факторов – как изнутри, так и с наружи. Если извне влага надежно устраняется и стекает по скатам, то образуемая внутри – быстро оседает и накапливается в материалах, приводя к их скорому разрушению. Единственное, что может помочь в данной ситуации, это специальные аэраторы для кровли. Разберем, что собой представляет данное устройство, каковы его функции и назначение, какие веские причины говорят в пользу необходимости его монтажа, а также какие разновидности бывают и каковы основные особенности их установки.

Аэратор на крыше домаИсточник ytimg. com

Аэратор – устройство, назначение, функции

Для полного раскрытия вопроса – что такое аэраторы на кровле и что они дают, необходимо рассмотреть их устройство, назначение и функциональность. Не менее актуальна также проблема того, почему под кровельными материалами образуется вода, к каким последствиям она приводит, если от нее своевременно не избавиться. Разберем эти аспекты более детально.

Причины накопления сырости, последствия

Схема устройства кровельного пирога отнюдь не предполагает полноценное удаление влаги, как принято ошибочно полагать в среде непрофессиональных строителей. Воздушный зазор между слоем утеплителя, отделки, влаго-паро-изоляцией и кровельным материалом способствует естественному оттоку скапливаемой сырости.

Последствия накопления сырости в кровлеИсточник domnomore.com

Зачастую этого недостаточно. Результатом становится повышение уровня влаги материала – вплоть до образования небольших луж. Единственный надежный способ устранить эту проблему – грамотно установить аэратор на крышу. Конкретных же причин того, почему под кровлей скапливается вода, может быть несколько:

  • Дефекты, недочеты, технические зазоры, стыки кровли. Через них материалы напрямую контактируют с туманом, сырым воздухом, дождем, снегом, и пропитываются водой.
  • Подъем потоков теплого сырого воздуха из нижних жилых помещений. Деятельность человека связана с активным расходом воды – стирка, готовка, пользование душем, санузлом, водяное отопление и т. д. Все эти факторы активно насыщают атмосферу влагой, которая естественным образом устремляется вверх и оседает под кровлей. Это особенно актуально зимой и в домах без принудительной системы вентиляции.
  • Образование наледи. В период оттепели скопившийся за зиму снег на крыше начинает подтаивать, образуя ледяные наслоения. Вода из них удаляется недостаточно быстро, и при этом успевает просачиваться под кровельную обшивку через стыки листов, места крепежа и мелкие трещины.
Испорченная влагой битумная черепицаИсточник domnomore.com

Избыточное накопление влаги под кровельной обшивкой приводит к следующему ряду негативных последствий:

  1. Намокание деревянных элементов конструкции. Стропила, обрешетка, отделка из древесины после намокания быстро загнивает – подвергается налету грибка, плесени, микроорганизмам и насекомым.
  2. Ржавление металлических узлов. Гвозди, саморезы, уголки и прочие закрепляющие и усиливающие части конструкции подвергаются активному разрушению под действием коррозии.
  3. Пропитывание влагой утепляющих материалов. Накопление воды в теплоизоляционной массе приводит как минимум к резкому снижению ее свойств, а в дальнейшем к полной потере способности удерживать тепло.
  4. Разрушение бетонных элементов конструкции. Насыщенная влагой поверхностная структура бетона при замерзании подвергается деформации под действием процессов кристаллизации водяных капель.
  5. Вздутие покрытий мягкой кровли. В летний период поверхность кровли раскаляется. В результате вода, находящаяся под ее гидроизоляционным слоем, превращается в пар и деформирует структуру материала.
Дефекты мягкого покрытияИсточник штат-18.рф
Обратите внимание! Аэратор вентиляционный без преувеличения выполняет очень важную практическую задачу по защите крыши. Ведь ежедневное количество парообразной воды в жилом помещении, производимой естественными процессами, может достигать 15 литров. Если своевременно не отводить ее наружу, большая ее доля будет скапливаться в верхних слоях дома – под кровельным пирогом.

Устройство, принцип действия

В большинстве случаев аэрирующее приспособление рассматриваемого типа представляет собой трубу диаметром 60-100 мм, высотой 10-50 см, с основанием с одного края и грибовидной шляпкой для защиты от осадков – с другого. Такое устройство аэратора на кровле создает эффективную откачку воздуха из внутреннего пространства, непосредственно прилегающего к кровельному покрытию.

Схема кровельного пирога и установки аэраторовИсточник domnomore.com

Конструкционно аэратор не содержит в себе никаких дополнительных механизмов, а работает исключительно на естественных закономерностях. В первую очередь тяга возникает из-за разности давления атмосферного воздуха под кровлей и снаружи. Воздухообмен дополнительно усиливается возрастающим на выходе из трубы давлением в результате разреженности воздуха под действием ветровых потоков.

Полезная информация! Существуют также другие разновидности приборов – продольной конструкции и с электротягой. Подбор приспособления для вентиляции зависит от особенностей крыши, используемого материала и эксплуатационных условий. Например, установка конькового аэратора на мягкой кровле оправдана, когда требуется усиленной отвод влаги со всего подкровельного пространства.

Функции и назначение аэратора

Среди главных задач аэратора выделяются следующие:

  • Выведение большей части водяного пара, образуемого в нижних жилых помещениях и поднимающихся к кровле.
  • Предупреждение развития кризиса давления паров между слоями мягкой кровли по причине ее переизбыточного увлажнения.
  • Своевременная просушка теплоизоляционного слоя и сохранения его эксплуатационных характеристик.
Механизм действия конькового аэратора для крышиИсточник goldkryshi.ru
Рекомендация! Установка аэраторов возможна как на стадии строительства, так и уже на давно эксплуатируемую кровлю. В случае с новостройкой они позволят предотвратить развитие негативных эффектов, связанных со скоплением жидкости под покрытием. При монтаже на старые крыши они дают возможность быстро, эффективно и недорого – без разбора конструкции – просушить отсыревшие материалы.

Необходимость монтажа

Важно не только знать, как устроен аэратор для кровли – что это такое, каким набором функций обладает, но также для чего его вообще необходимо устанавливать. На это существует следующий ряд причин:

  1. Сохранение или улучшение качества тепло- и гидроизоляции кровельного пирога, что в перспективе снижает расходы на отопление.
  2. Соблюдение технических требований по эксплуатации кровельного покрытия.
  3. Профилактика ремонтных работ и общее повышение срока службы конструкций.
Схема распределения влажного воздуха под кровлейИсточник bta.ru

Особенно важное значение имеет установка аэраторов на мягкой кровле при наличии мансардного этажа. Если на нежилой крыше вентиляцию и отток паров из нижнего яруса можно обеспечить неплотным прилеганием свесов на карнизах или специальными слуховыми отверстиями, в варианте с утепленным подкровельным помещением эта схема не подойдет. Причина – переохлаждение и выветривание жилища. Единственный выход в данной ситуации – грамотно установить аэратор на кровле.

Совет! Полноценная работа аэратора возможна только при отсутствии помех на пути прохождения воздушного потока. Поэтому залогом его функциональности является периодическая профилактическая очистка от пыли, грязи и воды. Для этой цели современные модели оснащаются съемными разборными элементами.

А ваша крыша «дышит»? Выбираем и устанавливаем аэратор для металлочерепицы своими руками

Разновидности

Знание о том, каким по месту расположения, разновидности конструкции и используемому материалу бывает аэратор кровельный (что это такое будет рассмотрено ниже), позволяет безошибочно выбрать и установить нужную модель, тем самым обеспечив полноценное выполнение заложенных в него функций. Разберем эти особенности более подробно.

Разновидности кровельных аэраторовИсточник domnomore. com

Конструкция

По типу конструкции аэраторы делятся на три основные группы:

  • Точечные.
  • Непрерывные.
  • Турбинные.

Точечные модели обеспечивают проветривание небольшой области кровли. Они устанавливаются на отдельных участках ската и конька. При этом для создания эффективной вентиляции требуется одновременный монтаж нескольких таких установок на одну крышу.

Непрерывные вариации имеют продолговатую форму, протяженностью, как правило, во всю длину ската крыши. Наиболее часто их устанавливают вдоль конька или среза кровли. Они обеспечивают более обширную вентиляцию подкровельного пространства. С боку конструкции имеются специальные отверстия для прохода воздуха.

Турбинные модификации оснащаются вентилятором с электроприводом. Они обеспечивают принудительную вытяжку, и потому считаются наиболее производительными. Однако имеют недостатки – более сложны в устройстве, установке, требуют более тщательной защиты, постоянного ухода и потребляют электроэнергию. К тому же, они не подходят для установки на крутые скаты.

Место расположения

По месту установки аэраторы делятся на две категории:

  1. Скатные.
  2. Коньковые.
Аэратор коньковой разновидностиИсточник proroofer.ru

Приспособления первого типа монтируются на поверхности крыш в местах наибольшего скопления влаги. Поэтому они чаще всего имеют точечное исполнение конструкции. Коньковый аэратор для мягкой кровли или его аналога из жестких материалов устанавливается непосредственно на вершине – месте соединения скатов. По этой причине ему придается непрерывная форма. Благодаря этому он обеспечивает равномерное проветривание всей площади подкровельного пространства.

Материал кровли

Для каждого типа кровельного покрытия можно устанавливать вентиляционное устройство с корпусом только из какого-то конкретного материала. Существуют следующие рекомендации:

  • Аэратор для мягкой кровли, например, битумной черепицы, должен быть изготовлен из полипропилена. Данная модификация сочетает свойства хорошей ударной прочности, стойкости к термоперепадам, солнечному излучению и не подвергается коррозии. Место установки – стыки листов, наивысшие точки скатов.

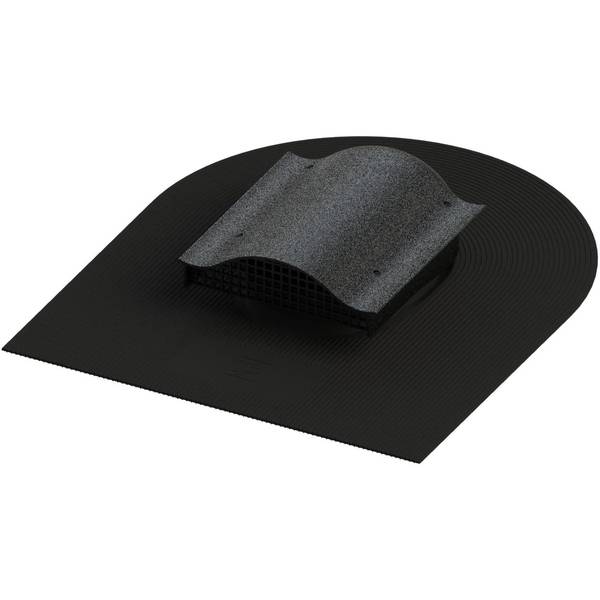

Аэратор на мягкой кровлеИсточник sakh.com
  • Прибор для профлиста производится с металлическим корпусом. Такая версия характеризуется не только прочностью, но также стойкостью к различного рода разрушающим факторам – осадкам, ветру, перепадам температуры. При этом материал должен иметь антикоррозионную защиту. Монтируется на минимальном расстоянии от конька.

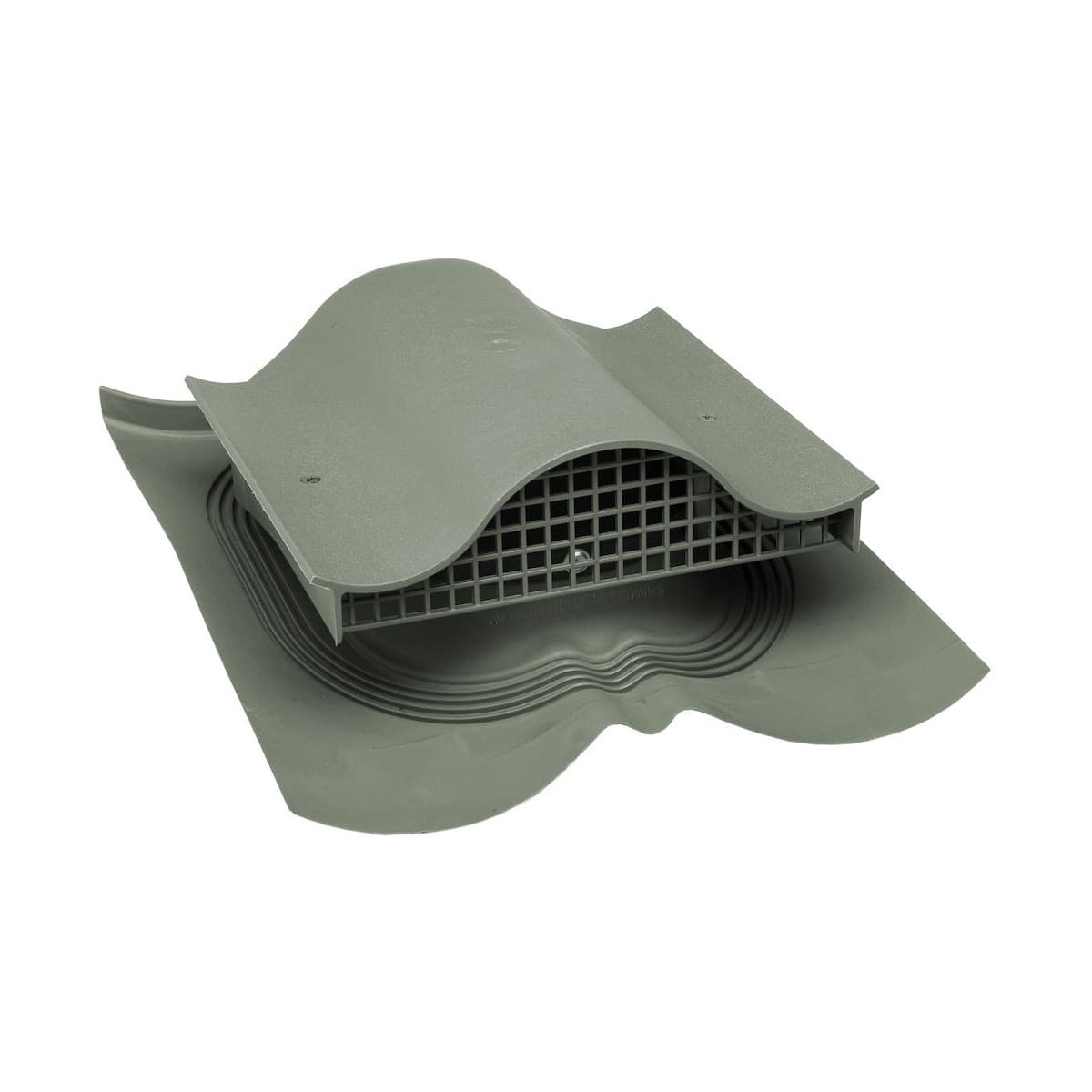

  • Вариант для металлочерепицы. Должен обладать свойствами, аналогичными выше рассмотренному прибору. Однако в отличие от него может иметь разные модификации по месту установки. Большой популярностью обладает коньковый аэратор для металлочерепицы, хотя существуют и скатные его версии.
Полезный совет! Модели аэраторов для установки на конек полезно устанавливать для мансардных этажей с кровельными материалами на основе битума. Благодаря им эффективно удаляются токсичные битумные испарения со всей площади подкровельного пространства.

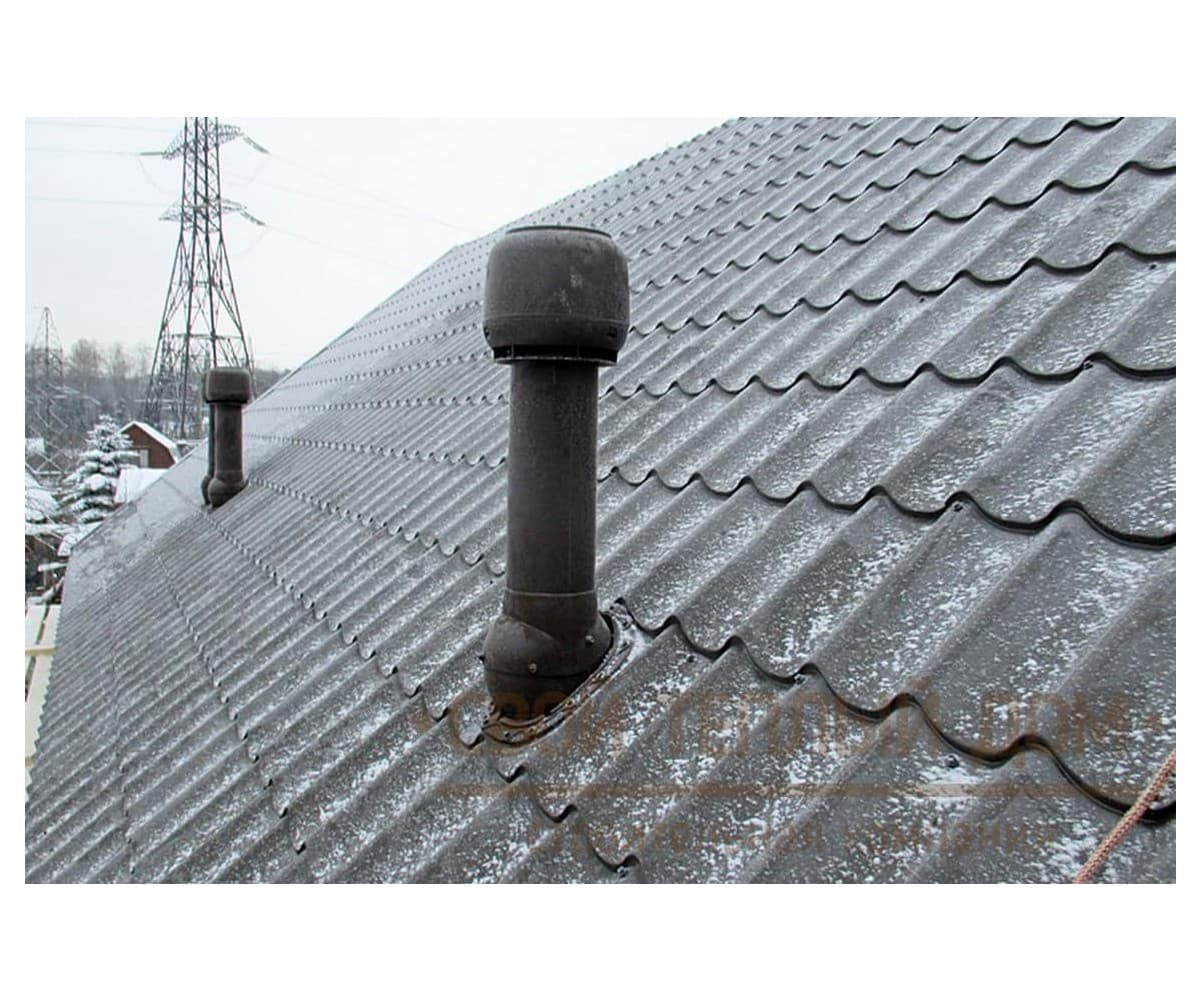

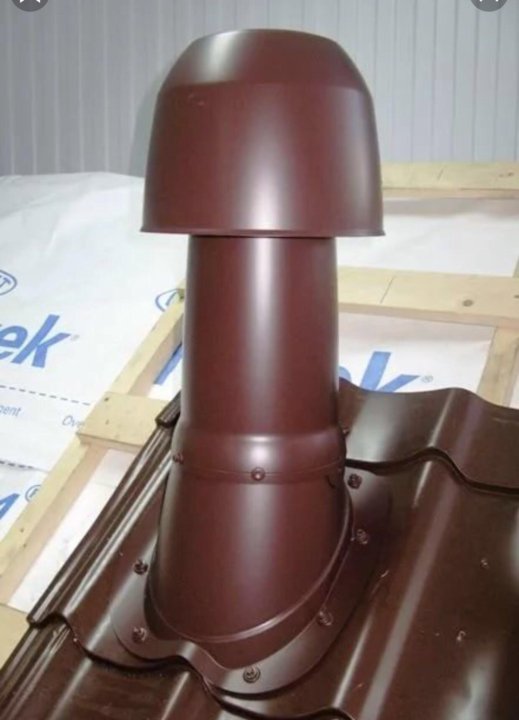

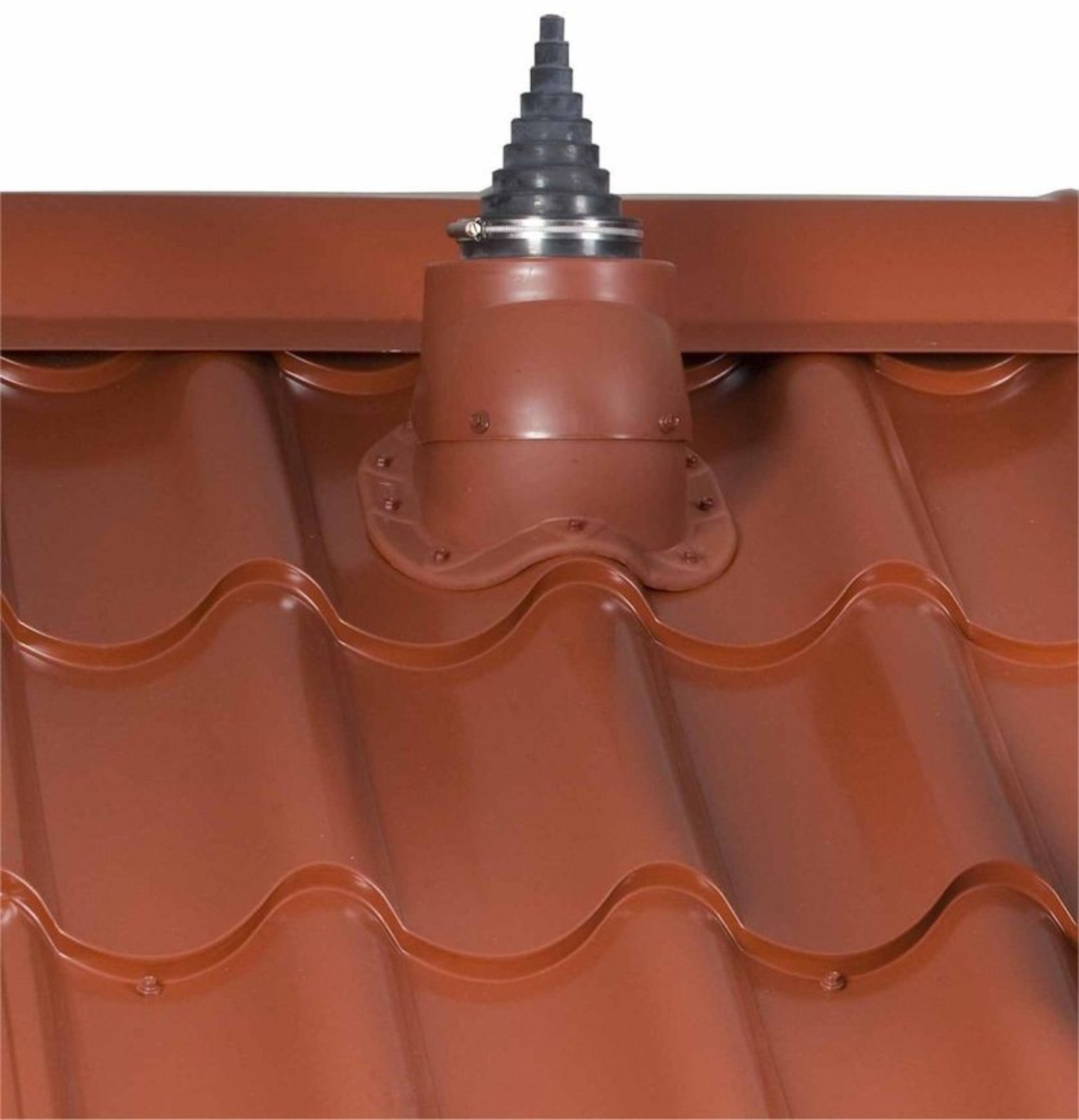

Аэраторы на металлочерепицеИсточник legkovmeste.ru
Вентиляция кровли в частном доме: предназначение и способы обустройства вентиляционной системы мансардной и чердачной крыши

Особенности установки

Наиболее часто монтаж аэратора осуществляется уже на готовое кровельное покрытие. Характер и алгоритм действий в технологии по установке во многом зависит от разновидности прибора. Рассмотрим, как выполняется монтаж аэратора на металлочерепицу в случае применения конькового и точечного варианта, а также какие особенности имеет процедура при установке на мягкую кровлю.

Коньковый

Установка коньковой версии наиболее проста, так как не требует предварительных расчетов. Основная рекомендация – уклон скатов в рамках 11-50 градусов. При этом монтажу должны обеспечиваться следующие условия:

  • Наличие зазоров в области карнизных свесов для обеспечения эффективной вентиляции.
  • Монтаж аэратора необходимо осуществлять по всей протяженности конька. Все его элементы должны быть соединены в единую конструкцию.
  • С внешней стороны по завершении установки аэратор декорируется материалом, аналогичным кровельному покрытию.
Монтаж конькового аэратораИсточник stroy-podskazka.ru

Сама установочная процедура состоит из следующих основных этапов:

  1. Создание воздухозаборного паза. В кровельном материале на расстоянии не ближе 0,3 м до края вырезается паз. Он может проделываться как с одной стороны ската, так и с обоих сторон. Ширина продуха зависит от рекомендаций производителя конкретной модели аэратора.
  2. Укладка черепицы для конька – с краев, где не был проделан паз.
  3. Поэтапный монтаж всех сегментов приспособления и сбор их в единую конструкцию.
  4. Монтаж коньковой черепицы внахлест поверх профиля прибора – по стандартной технологии укладки.
  5. Герметизация торцевых мест контакта аэратора с кровельным материалом.

Видео-обзор, как монтируется кровля с коньковой вентиляцией:

Максимальной отдачи от установки кровельных аэраторов следует ожидать при наличии продухов в районе карнизов, а иногда и торцевых частях крыши. Только это условие обеспечит наиболее интенсивную циркуляцию воздуха в подкровельном пространстве.

Точечный

Монтаж точечных аэрирующих приспособлений рекомендован при соблюдении следующего ряда технических условий:

  • Уклон скатов от 0 до 11 градусов.
  • Отсутствие возможности установки коньковой модификации прибора по причине примыкания ската к стенам и вертикальным конструкциям.
  • Требуется дополнительная вентиляция – в дополнение к кровельной схеме.

При этом существуют следующие нормативы монтажа:

  • Расстояние до ребра конька – не ближе 0,5 метра.
  • Наличие воздушных зазоров на свесах.
  • Расчет количества устанавливаемых приборов зависит от типа кровли, его геометрии, особенностей эксплуатации, диаметра самого аэратора.
  • На каждые 100 м кв. кровельного покрытия устанавливается от 1 до 20 приборов – в зависимости от сочетания выше приведенных факторов.

Видео-пример монтажа точечного аэратора на готовую кровлю:

Мягкая кровля

Монтаж аэраторов на мягкой кровле практически не отличается от аналогичной процедуры на крыше с жестким покрытием – если дело касается коньковой разновидности. Однако при установке точечных моделей в технологии есть следующие особенности:

  • В месте установки отверстие вырезается в сплошной обрешетке до контакта с теплоизоляционным слоем.
  • Если кровля эксплуатировалась уже какое-то время и в месте прорези утеплитель оказался сырым, материал частично заменяется.
  • Монтажная поверхность основания, соприкасающаяся с конструкцией, обязательно должна быть обмазана герметизирующей мастикой.
  • Для фиксации используются надежные крепежные элементы – вместо гвоздей применяются саморезы.
  • Для лучшей защиты от протечки в месте установки должен использоваться дополнительный слой гидроизоляционного материала.
Обратите внимание! Монтаж аэратора на мягкий кровельный материал лучше производить при плюсовой температуре. Более того, при необходимости размягчения для облегчения установки его нужно разогревать.

Видео-ролик установки аэратора в мягкую кровлю:


Вентиляция подкровельного пространства: когда нужна и какие применяются методы

Коротко о главном

Накопление сырости в подкровельном пространстве является результатом различных естественных процессов внутри жилища. Единственное, что может защитить кровлю от разрушения в таких условиях, это аэратор для крыши. Он выполняет следующий ряд полезных функций:

  • Отводит водяной пар, образуемый в нижних этажах и поднимаемый вместе с теплым воздухом к домовой кровле.
  • Предупреждает развитие разрушающих процессов в материалах кровельной конструкции – гниение, рост грибка, коррозии – возникающих при намокании.
  • Устраняет вспучивание мягкой кровли.

Его установка позволяет сохранить эксплуатационные характеристики не только кровельного материала, но также теплоизоляционного слоя. Современные аэраторы разделяются по трем признакам – конструкционным (точечные, непрерывные, турбинные), месту монтажа (скатные, кровельные) и типу материала (для жесткой и мягкой кровли). Их установка осуществляется в соответствии с правилами технологии и в каждом случае имеет свои особенности.

Рекомендации по правильной установке элементов кровельной вентиляции

Чтобы организовать вентиляцию подкровельного пространства, в конструкции кровли нужно предусмотреть элементы, через которые воздух будет поступать внутрь и выводиться наружу. Такая вентиляция работает за счет пониженного давления. Его создают, устанавливая приточные и вытяжные элементы на разной высоте, регулируя их производительность. Инженеры компании «Вестмет» рекомендуют уже на этапе строительства кровли предусматривать вентиляционный зазор между кровельным покрытием и изоляционными материалами. Он должен составлять от 5 см, его выполняют, устанавливая контррейки из брусков сечением 50х50 или 40х50 мм.


Организовать циркуляцию воздуха в подкровельном пространстве можно, используя софиты, коньковые аэраторы, точечные элементы.

Правильная установка софитов

Это — панели для оформления кровельного свеса. Их поверхность может быть полностью или частично перфорированной для притока воздуха в подкровельное пространство. Они используются как замена традиционным продухам.

Софиты устанавливают с надежным креплением, формируя единую плоскость. Если подшивка будет комбинированной (с использованием и сплошных, и перфорированных панелей), элементы с перфорацией располагают равномерно, чтобы обеспечить одинаковую интенсивность вентиляции для всех участков подкровельного пространства.

Если фасад дома отделан сайдингом, софиты при установке могут соединяться с ним с помощью общих доборных элементов. Использовать такие панели можно и при отделке фасада другими материалами. Для их крепления у стены и на краю кровельного свеса крепят монтажные пленки специальной формы. Софиты вставляют в них и дополнительно соединяют друг с другом замками. Если панели изготовлены из ПВХ, их устанавливают с устройством температурного зазора (нужен, чтобы материал не коробился при нагреве).


Установка коньковых аэраторов

Это — полосы со сквозными вентиляционными отверстиями, которые устанавливаются под коньковые планки или элементы при устройстве ребер и коньков. Их располагают по всей длине стыка скатов с обеих сторон, надежно крепят, закрывают коньковой планкой так, чтобы ее края образовывали «навес» над аэратором. Он должен быть установлен так, чтобы под конек не задувало дождевую воду или снег.


Установка точечных элементов кровельной вентиляции

Точечные вентиляционные элементы устанавливаются как можно ближе к ребру или коньку. Один стандартный элемент используется на 60 м2 кровли (частоту установки лучше проверять по инструкции к конкретному изделию).

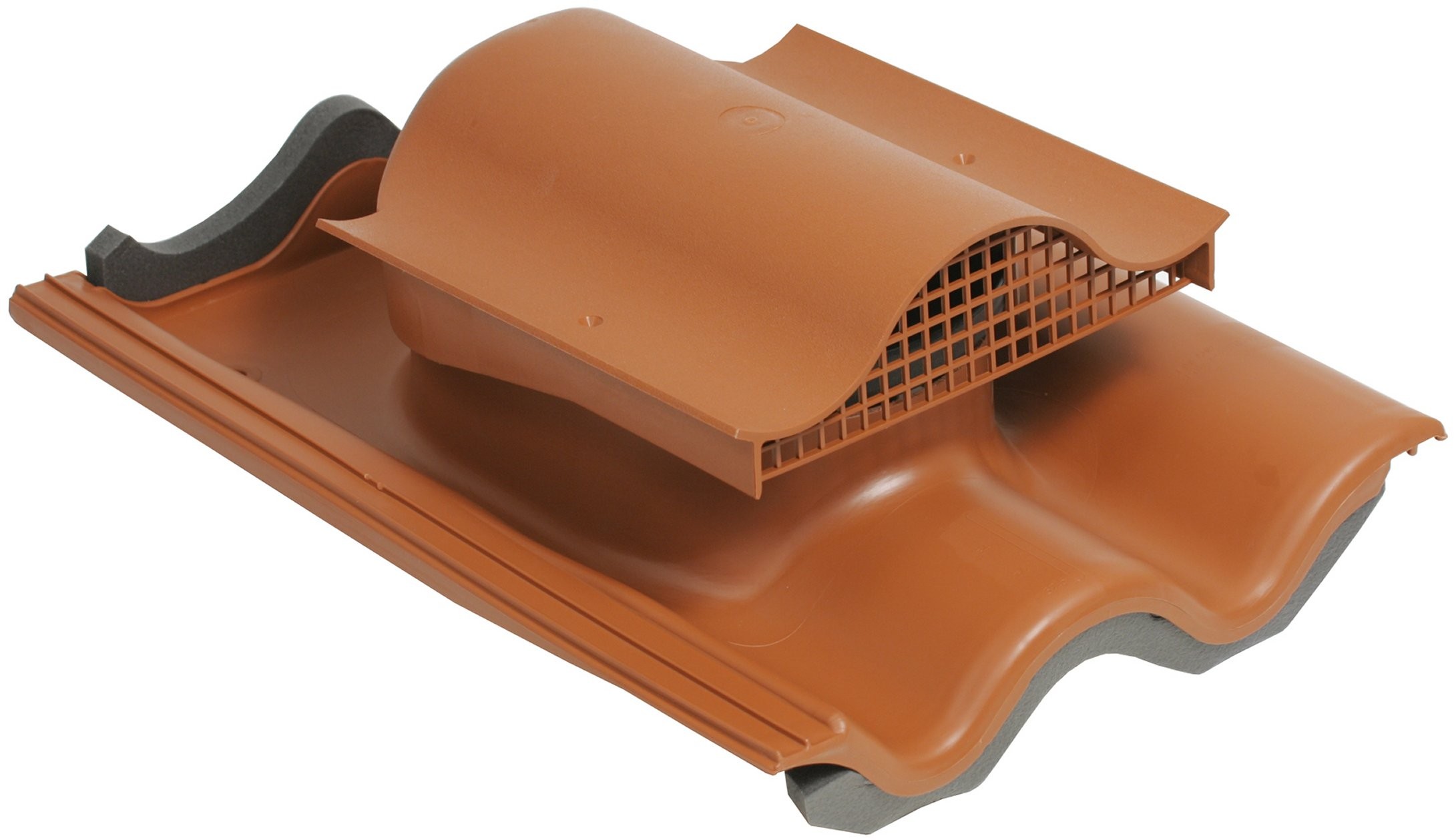

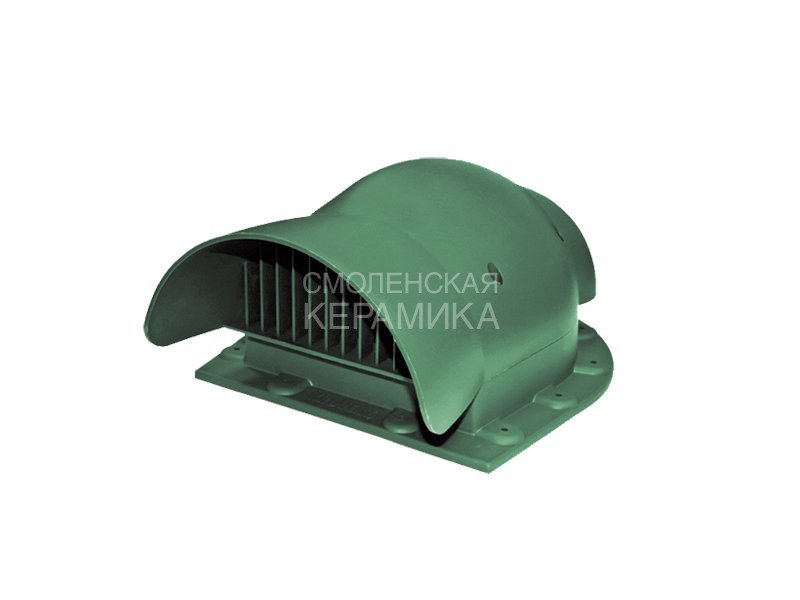

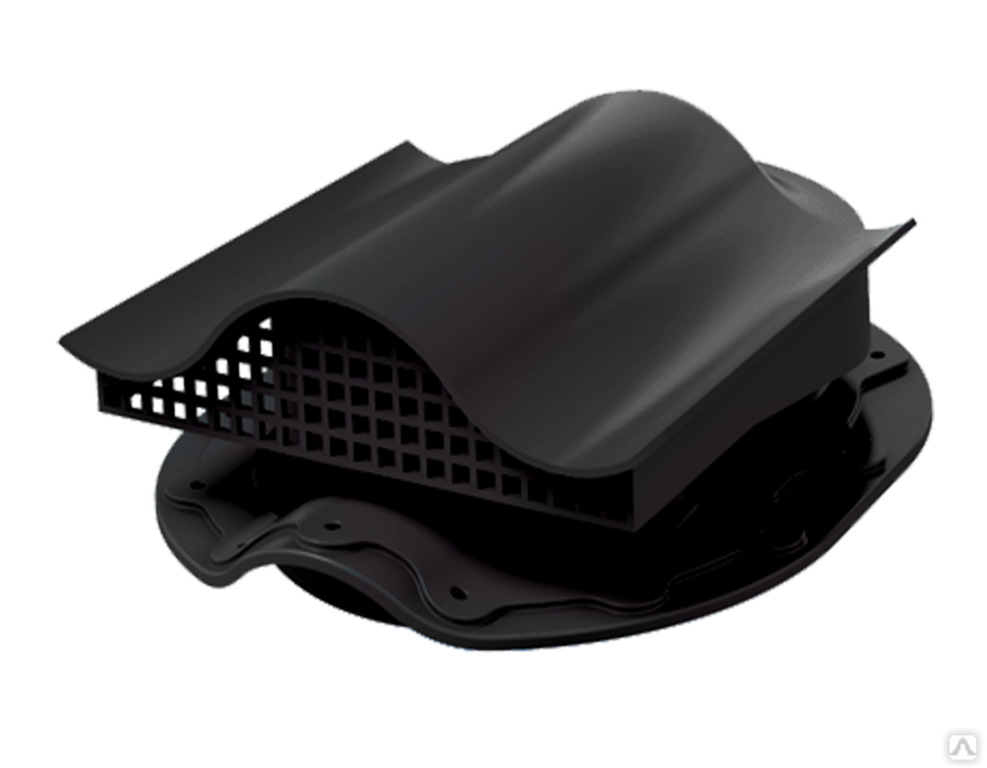

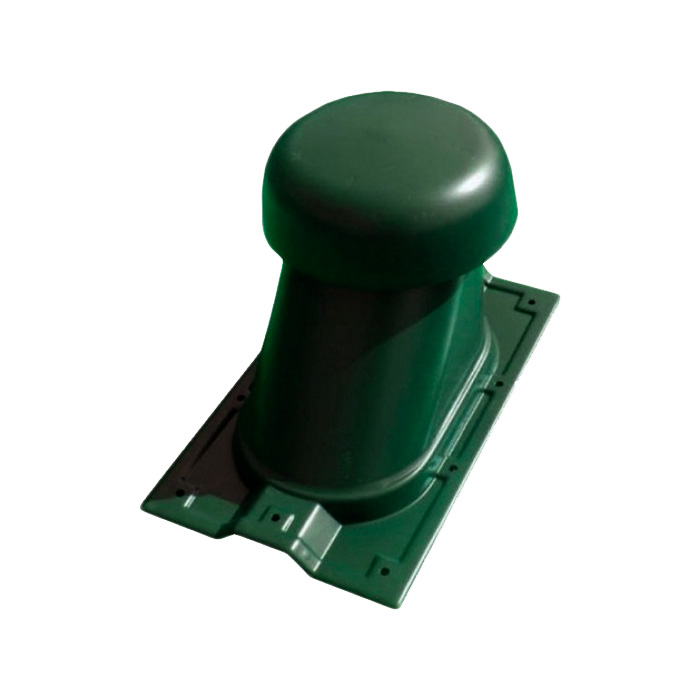

Для правильной установки вентилей или аэраторов на металлочерепицу нужно:

  • наметить контуры на кровельном покрытии (обвести основание вентиля или аэратора или шаблон фломастером, маркером). Его размещают так, чтобы оно целиком умещалось на плоской части профиля (на «черепице»), было смещено ближе к ее верхнему краю, не попадало на ступеньку;
  • вырезать отверстие просечными ножницами. Для этого по намеченной линии высверливается несколько отверстий. При выполнении резов лезвие ножниц заводится в них. Удобнее использовать изогнутые просечные ножницы;
  • на пленке под отверстием еще раз намечают его контуры;
  • лист металлочерепицы снимают или сдвигают в сторону;
  • строительным ножом или обычными ножницами по выполненному контуру прорезают гидроизоляционную пленку. Вырез по форме и размерам должен соответствовать проходному элементу;
  • края выреза обрабатывают герметиком, в отверстие вставляют проходной элемент;
  • края пленки дополнительно можно закрепить на стенках проходного элемента самоклеящейся строительной лентой;
  • лист металлочерепицы устанавливают на место, вставляя проходной элемент в ранее выполненное отверстие;
  • поверх устанавливают аэратор или вентиль, закрепляя его на поверхности металлочерепицы кровельными саморезами;
  • стыки пластиковых элементов дополнительно обрабатывают герметиком.

Вместо аэраторов или вентилей на металлочерепицу могут устанавливаться вентиляционные трубы. Проходной элемент в этом случае крепят так же, на лист металлочерепицы монтируют основание трубы, в которое она вставляется. Ее верх обязательно закрывают защитным колпаком (нужен, чтобы внутрь не попадал снег, дождь, пыль и т.п.). Высота трубы для районов со снежными зимами — не меньше 65 см.


При установке на плоские кровельные покрытия (битумная черепица и другие) используются вентили или аэраторы с ровными основаниями. Монтаж выполняется при устройстве кровли. Для этого в ОСП-плите выполняют отверстие, совпадающее по форме и размерам с основанием аэратора. Проходной элемент устанавливают так же, как и для кровли из металлочерепицы. На участке, где будет устанавливаться аэратор, укладывают подкладочный ковер. Основание элемента закрепляют поверх него гвоздями, дополнительно используя битумный клей, чтобы все стыки были герметичными. Битумная черепица укладывается поверх основания, в гонтах заранее делают вырезы для него. Последней устанавливается труба, корпус вентиля или юбка аэратора.

При монтаже на битумной кровле аэраторы располагают с шагом от 12 м как можно ближе к коньку или ребрам, на одинаковой для всех скатов высоте.

установка, разновидности, для чего нужны?

Аэратор для кровли (флюгарка) – это специальное устройство, которое освобождает подкровельное пространство от лишней влаги.

Устанавливают аэраторы на самых разных видах кровли, с любым покрытием и углом наклона, особенно актуальны эти устройства для мягкой кровли.

Аэраторы позволяют осушить утеплитель под кровельным слоем и избежать дорогостоящего ремонта. Какими бывают аэраторы для кровли и как правильно их устанавливать?

Как образуется влага

Мягкая кровля – одна из самых распространенных как в персональном, так и промышленном строительстве. Сделана она из нескольких слоев, которые формируют так называемый «кровельный пирог».

Основа этой конструкции – ж/б плита, на которую укладывают пароизоляцию, утепляющий слой, стяжку и гидроизоляционный слой, для которого обычно покупают рулонные материалы.

Долговечность данного вида крыши обусловлена не только качеством тепло- и гидроизоляционных материалов, но и наличием влаги в «кровельном пироге». От чего же может появляться излишняя влага под крышей?

Наиболее частый дефект мягкой крыши – это вздутие. Появляется он по разным причинам.

Летом мягкая крыша нагревается, битумно-полимерные составляющие размягчаются под действием температуры, сцепление между слоями ослабевает.

Финская мягкая кровля сделана из слоя пароизоляции и гидроизоляционного ковра над ним. Если вода задерживается в пространстве под крышей, то она становится пастообразной при нагреве и создает давление внутри «пирога».

В результате этих явлений образуются вздутия, которые говорят о разрушении кровельного ковра.

Вместо того, чтобы тщательно приклеивать водоизоляционный материал к поверхности крыши, лучше установить аэратор, который уберет излишнюю влагу.

Теплоизоляционные свойства кровли из-за большого количества влаги заметно ухудшаются.

Подсчитано, что при увлажнении на 1-2%, теплопроводность повышается на 30-40%, что приводит к большим затратам при обогреве дома.

Кроме того, чрезмерная влажность вызывает не только потерю драгоценного тепла, но и способствует появлению плесени.

Обычно для выравнивания кровли используют смеси из песка и цемента, которые относят к капиллярно-пористым материалам. Поры внутри него связаны между собой и наполнены воздухом.

Когда влага попадает внутрь стяжки, поры заполняются водой, а когда температура воздуха падает, то вода кристаллизуется, и ее объем увеличивается.

В результате на покрытии появляются микротрещины и стяжка разрушается. То же самое происходит и в слое гидроизоляции.

Кроме того, количество влаги зависит и от климатических условий, которые никак нельзя изменить.

Аэраторы помогут вывести водяной пар, который поднимается изнутри помещения, пока он не нанес непоправимый вред кровельной конструкции.

Кроме того, устройство помогает снизить давление в кровле, из-за которого вздуваются пузыри и которое препятствует образованию конденсата на гидроизоляции.

Разновидности аэраторов

Существует много разновидностей аэраторов в зависимости от типа проветривания и вида кровли.

Так, точечные устройства вентилируют крышу только в отдельных ее участках, а непрерывные системы полностью проветривают кровлю.

В продаже есть конструкции для плоской кровли, для металлочерепицы или керамики. В основном, устройство есть в комплекте для монтажа.

Точечные флюгарки бывают коньковые и скатные, это зависит от того, в каком месте их ставят.

На скатной крыше устройства устанавливают в тех точках, где нужно движение воздуха – на длинных частях ската или на сложных местах, где движению воздуха мешают какие-то конструкции.

Это могут быть проемы, дымоходы, мансарды и многое другое. При наличии таких конструкций, флюгарки крепят с двух сторон от них.

Коньковые устройства устанавливают под коньки, они проветривают воздух с двух сторон от него. Работают они по принципу конвекции, когда теплый воздух движется вверх, а холодный входит через вентиляционные отверстия.

Такие устройства устанавливают под крышей, благодаря чему они незаметны на крыше и не портят ее внешний вид. Чтобы устройство работало правильно, нужно обеспечить приток воздуха со стороны карниза.

Аэраторы для металлочерепицы спасают материал от образования конденсата, в результате крыша не ржавеет, а срок ее работы заметно возрастает.

Количество флюгарок на крыше рассчитывает мастер по монтажу кровли, и зависит это число от площади и угла наклона, а также от размеров самой постройки.

Кровельный аэратор для мягкой кровли устанавливают на расстоянии 60-90 см. от конька.

Если скат имеет площадь меньше 65 кв. м., то достаточно будет одной флюгарки. На крышах, где мягкие материалы укреплены механически, достаточно будет одного устройства на 140 кв. м.

В мягких кровлях на основе стяжки из песка и цемента устанавливают не больше одной флюгарки на 110 кв. м. равномерно по всей поверхности. Как же происходит установка аэраторов на мягкой кровле?

Особенности монтажа

Монтаж флюгарок конькового типа происходит проще всего. Здесь не нужно проводить никаких особенных подсчетов, так как флюгарка крепится по всей длине конька.

Коньковые аэраторы актуальны для крыш с углом уклона от 12 до 45 градусов. Аэратор устанавливают только на конек. Устройство проветривает чердачное пространство.

Чтобы монтаж аэратора был эффективным, важно, чтобы на свесах крыши были сделаны продухи, через которые воздух будет поступать под крышу.

Схема установки

Коньковый аэратор для мягкой кровли нужно устанавливать по всей длине конька, все его сегменты должны быть соединены в одно целое.

Сверху флюгарку покрывают коньковым элементом, чтобы крыша выглядела эстетично.

Монтаж происходит по следующей схеме:

  • сначала с помощью циркулярки в основании вырезают вентиляционное отверстие (одно или два), толщина которого составляет от 3 до 8 см. От края конька до конца прорези должно быть 30 см.;
  • по концам конька, там, где разреза нет, укладывают коньковый материал;
  • следующим шагом идет монтаж самого аэратора, каждую часть которого крепят с помощью шурупов или гвоздей сквозь заводские отверстия. Сегменты скрепляют между собой как детали конструктора;
  • конструкцию накрывают коньковыми элементами;
  • торцы устройства, там, где они касаются крыши, замазывают силиконовым герметиком.

Вместо конькового аэратора можно устанавливать и несколько точечных аналогов.

Их можно установить в следующих случаях:

  • для крыши с углом наклона меньше 12 градусов с плоской кровлей;
  • чтобы обеспечить более мощное проветривание крыши, дополнив кровельный аэратор;
  • когда не получается установить коньковое устройство, например, если нет конька, или кровля примыкает к вертикальным участкам.

Точечные конструкции крепят на расстоянии 50 – 80 см от ребра. На свесах крыши обязательно нужно обеспечить приток воздуха.

Видео:

Расчет количества аэраторов ведется исходя из того, какой размер и конструкцию имеет устройство.

Монтаж точечного устройства происходит таким образом:

  • в обрешетке проделывают дыру по размеру флюгарки, для чего на обрешетку прикладывают основу аэратора и обрисовывают ее контур. Отверстие вырезают лобзиком;
  • сверху размещают основу аэратора и фиксируют крепежами (некоторые производители советуют для надежности использовать и клей). Для этого основу промазывают битумной мастикой, приклеивают ее к отверстию, а после этого фиксируют крепежами;
  • чтобы шов был полностью изолированным, места примыкания заклеивают битумным клеем;
  • далее крепят сетку с помощью саморезов, после чего нужно установить крышку;

Аэраторы для крыши помогают вытянуть водяные пары из-под «кровельного пирога», предотвращая тем самым появление плесени и грибка.

Благодаря этому срок службы деревянных и металлических конструкций, а также теплоизоляции заметно увеличится.

Видео:

Аэратор кровельный, что это такое?

Главным предназначением аэратора для вентиляции кровли является удаление влаги из подкровельного пространства, а также проветривание всех слоев кровельного пирога. Наиболее чувствительна к влаге мягкая кровля. Её конструкция представляет собой многослойную структуру, при устройстве которой материалы укладывают пластами. Основой служит железобетонная плита покрытия, она выполняет роль барьера между внутренней частью помещений и наружной средой. В процессе эксплуатации кровельное покрытие может вздуваться и отслаиваться из-за проникновения влажных испарений изнутри здания. Чтобы не допустить подобных ситуаций, в качестве профилактического мероприятия на кровле производится установка аэраторов.

Как устроен аэратор

Устройство прибора очень простое. Он состоит из отрезка трубы, плотно облегающей её юбки для крепления к кровле и колпака или крышки. В конструктивном плане решений существует множество. Принцип действия аэратора основан на разнице давлений внутри и снаружи здания. То есть влажный воздух через аэраторную трубу удаляется естественным путем, а на его место поступает свежий. Наиболее благоприятным местом установки кровельного аэратора для металлочерепицы считается пространство у конька.

Отдельные элементы дефлектора выполняется из материалов, устойчивых к:

  • кислотным и щелочным воздействиям;
  • ультрафиолетовому излучению;
  • перепадам температур, материал должен одинаково хорошо переносить минусовые температуры и жару;
  • коррозии.

Самым оптимальным вариантом на сегодня являются прочные технические пластики и нержавеющая сталь.

Кровельные аэраторы на плоской мягкой кровле обычно устанавливают равномерно по всей поверхности крыши. Считается нормой установка одного аэратора на каждые 100 м2 площади кровли. Каким бы ни было кровельное покрытие и конструкция крыши, не стоит заниматься самодеятельностью. Количество приборов, их конструкция определяются профессиональными расчётами на основе исходных данных. Таковыми являются:

  • площадь кровельного покрытия;
  • технические характеристики крыши;
  • послойный состав кровельного пирога и его состояние;
  • уровень концентрации влаги внутри здания и под кровлей.

Для помещений сугубо специфических, с высоким уровнем влажности, все расчёты по количеству и местам установки аэраторов на кровле выполняются на стадии проектирования. Речь идет о банях, саунах, бассейнах, прачечных. Хотя об установке этого нужного приспособления следует подумать каждому застройщику, это поможет продлить срок службы кровли.

Особенности установки аэратора

Сначала определимся с конструктивными решениями. Аэраторы бывает точечными и непрерывными. Первые располагают по всей поверхности кровли, они обеспечивают вентиляцию отдельных участков крыши. Монтаж вторых аэраторов на мягкой кровле выполняют по всей её длине, чтобы была возможность проветривать всю кровлю.

Точечные устройства изготавливают в двух вариантах:

  • Скатные устанавливают на сплошной поверхности кровли. Места для их расположения выбирают такие, где нужно усилить движение воздуха. Особого внимания требуют отдельные узлы сложных крыш: ендовы, мансардные окна, фонари, гребни. На этих участках есть смысл устанавливать аэраторы для мягкой или другой кровли с обеих сторон от препятствия.
  • Коньковые монтируют на коньке. Масса тёплого влажного воздуха, как правило, поднимается изнутри помещений вверх и выходит наружу через коньковые конструкции. Одновременно карнизные вентиляционные каналы подают порции свежего воздуха извне. Таким образом происходит обновление воздушной массы. Коньковые аэраторы для мягкой кровли способствуют усилению этих процессов, а также удалению битумных испарений от кровельного материала.

Установка аэраторов может производиться в процессе строительства здания, во время замены кровельного покрытия или как самостоятельная процедура для действующей кровли. Аэратор для плоской мягкой кровли можно установить самостоятельно, но лучше все-таки это дело доверить специалистам. Сам процесс выглядит следующим образом:

  • Для начала нужно определить места установки дефлекторов и выбрать их конструкцию.
  • В кровельном покрытии вырезается окно размером на 10-20 мм шире диаметра трубы.
  • Периметр полученного отверстия по все толщине необходимо обильно промазать битумной мастикой.
  • Таким же образом следует обработать трубу кровельного аэратора для мягкой кровли.
  • Труба вставляется в окно, закрепляется и далее производится сборка всей конструкции.

Крепление к основному покрытию выполняется при помощи специальных кровельных крепежей (саморезов, дюбелей). Особое внимание необходимо уделить местам сопряжения аэратора с кровлей. Для гарантии под аэраторную юбку лучше уложить дополнительный слой гидроизоляционного или кровельного материала.

Преимущества кровли с аэраторами

Сам по себе аэратор не выполняет функцию вентилятора и не выводит влагу. Его основная задача – способствовать качественному воздухообмену, поддерживать влажностные показатели в границах нормы. В результате взаимодействия дефлекторов с карнизными и коньковыми каналами происходит более быстрое высыхание внутренних полостей кровельных конструкций. Усиливается естественная циркуляция воздуха.

Грамотно установленные кровельные аэраторы служат хорошей гарантией тому, что влага извне не проникнет под покрытие. Однако он поможет выйти наружу потокам влажного воздуха из помещений и подкровельного пространства. Такое простое решение помогает сохранить крышу и значительно продлить срок её службы.

Устройство не требует практически никакого ухода за собой. Это совершенно автономное приспособление. Разве что время от времени нужно проверять, не попали ли внутрь птички или случайный мусор. Труба не должна забиваться.

ᐈ Монтаж Аэраторов на Мягкой Кровле Киев — Цены 2022, Стоимость

Чтобы крыша в полной мере выполняла свои защитные функции, нужно провести качественные кровельные работы – большой комплекс действий, требующих профессиональных навыков. Кровля – сложная конструкция, в которой каждый элемент имеет важное значение. Главные качества кровли – прочность, морозостойкость, водонепроницаемость.

Виды кровельных работ

Устройство крыши включает несколько этапов. Если речь идет об уже существующей конструкции, нужна предварительная диагностика кровли – изучение особенностей для того, чтобы найти элементы, требующие замены или ремонта. Для новой крыши этапы кровельных работ будут следующими:

  1. Монтаж поддерживающей конструкции. Это этап включает установку стропильной системы, крепление балок и прочих элементов будущей крыши.
  2. Обустройство изоляции. Это установка многослойной системы, в которую входит утеплитель, а также гидро- и пароизоляция. Лимитированного количества слоев нет: все зависит от погодных условий местности, в которой построен дом, а также вида используемых материалов.
  3. Монтаж и замена кровли. Кровля – внешний декоративный слой, основная функция которого – защита изоляционного слоя от внешних факторов, а также придание крыше объекта эстетичного вида.
  4. Завершающие работы. Это установка декоративных элементов, монтаж водосточной системы и другие обязательные шаги для обеспечения полноценной эксплуатации крыши.

Точный список мероприятий зависит от типа крыши и большого набора других факторов. Соответственно, ремонт кровли может включать частичный перечень этих работ – например, только замену кровельного покрытия или изоляционного слоя. Монтажные и ремонтные работы лучше проводить в теплое время года.

Тонкости кровельных работ

Как распланировать работы, и какие кровельные материалы использовать для обустройства крыши? Многое зависти от вида крыши. Бывают:

  • односкатные – для хозпостроек, гаражей, промышленных зданий;
  • двускатные – самая простая и распространенная конструкция;
  • четырехскатные – двускатные с дополнительными скатами на фронтонах;
  • многоскатные – сложные конструкции для нестандартных и высокохудожественных объектов.

Прайс: Монтаж аэраторов на мягкой кровле в городе Киев 2022

Расценки на кровельные работы Цена, м²
Установка стропильной системы от 45 грн
Монтаж обрешетки от 25 грн
Пароизоляция от 10 грн
Гидроизоляция от 10 грн
Утепление кровли от 30 грн
Металлочерепица (с комплектующими) от 50 грн
Битумная черепица (с комплектующими) от 60 грн
Ондулин (с комплектующими) от 50 грн
Шифер (с комплектующими) от 50 грн
Полимерная черепица (с комплектующими) от 70 грн
Натуральная черепица (с комплектующими) от 75 грн
Еврорубероид (с комплектующими) от 25 грн
Профнастил (с комплектующими) от 50 грн
Подшивка короба «софитом» от 70 грн
Установка водосточной системы от 30 грн
Армированный пояс на кровле от 120 грн
Демонтаж старого покрытия от 10 грн
Демонтаж стропильной системы от 20 грн
Монтаж/демонтаж строит. лесов от 15 грн

*Цена актуальная на Февраль 2022

Критерии качества кровельных работ – это соответствие готовой крыши таким качествам: эстетичность, герметичность, шумоизоляция, низкое поглощение влаги, гидроизоляция, стойкость к воздействию огня, гарантия сохранения свойств на период от 20 лет.

Хотите заказать качественный ремонт крыши ? Выбирайте специалистов без риска – пользуйтесь сервисом Kabanchik.ua. Он дает возможность выбрать исполнителя с проверенной репутацией и отзывами. Кроме того, заказчик может сам определить цену за работу, установить нужные сроки, обсудить тонкости заказа с несколькими кандидатами до выбора исполнителя.

Вентиляция кровли (крыши) ТЕХНОНИКОЛЬ, кровельная вентиляция

  1. Главная
  2. ТЕХНОНИКОЛЬ
Оптимальность решения
Надежность
Эстетичность
Доступность

При обустройстве кровли в числе дополнительных комплектующих устанавливаются элементы систем кровельной вентиляции.

Их делят на две категории:

  • устройства подкровельной вентиляции: отводят влажный теплый воздух, обеспечивают приток свежего воздуха с улицы. Такая система защищает утеплитель от увлажнения, обеспечивает долговечность конструкции и материалов крыши;
  • компоненты для внутренних помещений. Такие системы используются для оптимизации микроклимата внутри дома. Вентиляционные каналы выводятся на крышу.

Корпорация ТЕХНОНИКОЛЬ изготавливает элементы систем вентиляции обоих типов. Для их производства используются качественные материалы (полипропилен для корпусов, пенополиуретан для изоляции и пр. ). Такие изделия обеспечивают эффективную вентиляцию, помогая поддерживать во внутренних помещениях и в подкровельном пространстве оптимальные показатели влажности воздуха.

Характеристики вентиляции крыш ТЕХНОНИКОЛЬ

Характеристика

Нормальное значение

Плотность материала, г/см3

0,943 — 0,949

Текучести расплава, г/10 мин

0,5 — 0,7

Разброс данного показателя в одной партии, % не более

±10

Максимальное число включений, шт.

3

Золы в материале (по массе) %, не более

0,06

Летучих веществ в составе материала (по массе) %, не более

0,09

Предельная текучесть при растяжении, МПа, не менее

17

Прочность, необходимая для разрыва, МПа не менее

20,6

Разрыв при минимальном относительном удлинении %

700

Удельная доля стабилизатора по массе %, не менее

0,25

Эксплуатация возможна при температуре воздуха от — 50°С до + 90°С.

Гарантия производителя: 15 лет.

Срок службы: свыше 30 лет.

Палитра доступных цветов:

Вентиляция подкровельного пространства

ТЕХНОНИКОЛЬ предлагает элементы кровельной вентиляции для скатных крыш с покрытием из металлочерепицы, битумной черепицы, других материалов. Они могут устанавливаться как на этапе обустройства кровли, так и после его завершения.

Преимущества:

  • эффективный воздухообмен между подкровельным и уличным пространством: воздух не застаивается, постоянно обновляется, вместе с ним отводятся водяные пары;
  • даже при высокой влажности наружного воздуха влага в подкровельном пространстве не скапливается;
  • на поверхности конструкции кровли не образуется конденсат даже при большой разнице температур между подкровельным и наружным пространством;
  • за счет отвода влажного воздуха стропила, обрешетка остаются сухими, защищенными от гниения, развития грибка;
  • теплоизоляция остается сухой, ее характеристики не ухудшаются из-за увлажнения.

При использовании вентиляции кровли ТЕХНОНИКОЛЬ циркуляция воздуха обеспечивается за счет:

  • поступления холодного воздуха с улицы через продухи в нижней части кровельных скатов;
  • отвода теплого воздуха и испарений через аэраторы (теплый воздух поднимается при нагреве, выводится через их отверстия). Чем большей является разница по высоте между аэратором и продухами, тем более продуктивной будет вентиляция подкровельного пространства.

Коньковый аэратор

Сплошной аэратор устанавливается на стыке скатов (ребра, конек). Чтобы он обеспечивал циркуляцию воздуха, необходимо предусмотреть вентиляционные отверстия в нижней части ската. Элемент незаметен на крыше за счет того, что после монтажа он накрывается кровельным материалом.

Размеры элемента — 0,61х0,29 м.

При монтаже нескольких в ряд выполняется стык накрывающего и накрываемого торцов, что обеспечивает герметичность.

1 аэратор обеспечивает вентиляцию 25 м2 подкровельного пространства.

Поставляется с полиуретановым фильтром, он препятствует проникновению влаги, насекомых в подкровельное пространство.

Конструкция:

  1. Полиуретановый фильтр.
  2. Ребра, между которыми выходит воздух.
  3. Перегородка (дополнительное ребро жесткости).
  4. Накрывающие элементы.
  5. Накрываемые элементы.
  6. Разметка для укладки кровельного покрытия.
  7. Крепежные отверстия.
  8. Накрывающие элементы.

Аэраторы устанавливаются на коньковые крыши с углом наклона скатов 12-45° во время укладки покрытия.

уклон скатов от 12° до 18°

уклон скатов свыше 18°

Коньковые аэраторы необходимо устанавливать в ходе монтажа мягкой кровли, следуя инструкции, которая имеется в каждой упаковке, поставляемой компанией «Вестмет».

Цвет изделия

Тип кода ЕКН

Тип кода ITF-14

Тип кода EAN-13

Единица измерения

Количество в таре из картона (61х42х45 см)

Масса, кг

Черный

218244

14640003130538

4640003130531

шт.

15 шт.

0,65

Точечные аэраторы

При уклоне скатов крыши менее 12° либо в случае, если установка конькового аэратора невозможна, используются точечные. Их также можно устанавливать в дополнение к коньковому либо в случаях, когда он не обеспечивает достаточной циркуляции воздуха. При монтаже точечных аэраторов и кровельных вентилей предусматривают дополнительные вентиляционные отверстия со стороны кровельных свесов. Для решения этой задачи можно использовать перфорированные софиты либо обустраивать вентиляционные продухи.

  • 1 шт. устанавливается на 5-10 м2 площади крыши.
  • Вентилируемый зазор под кровельным покрытием должен иметь высоту не более 5 см.
  • Точечные элементы вентиляции размещают в верхней части ската (расстояние до конька — от 50 до 80 см).

Скатный аэратор PILOT

Диаметр монтажного отверстия — 110 мм.

1 аэроэлемент рассчитан на 5 м2 крыши.

Цвет — черный.

Конструкция:

  1. Проходка (основа для монтажа).
  2. Защитный колпак.
  3. Основная часть.

Достоинства:

Назначение — вентиляция конструкции кровель без конька. За счет высокого основания возникает перепад давления между подкровельным и наружным пространством.

Высота — 69 см. Даже зимой при наличии снега на крыше он выполняет свои функции.

Защитный колпак препятствует попаданию воды, снега, пыли в подкровельное пространство.

При установке угол наклона аэратора можно регулировать. Это позволяет вертикально устанавливать трубу элемента независимо от того, какой наклон имеет скат.

Аэроэлемент используют совместно с битумной черепицей, монтируется во время ее укладки. После монтажа проходного элемента его закрывают кровельным покрытием.

Точечный скатный аэратор PILOT можно устанавливать только вместе с монтажом гибкой черепицы (например, ТЕХНОНИКОЛЬ ШИНГЛАС) — надлежит следовать приложенной инструкции.

Цвет изделия

Тип кода ЕКН

Тип кода ITF-14

Тип кода EAN-13

Единица измерения

Количество в таре из картона (61х42х45 см)

Масса, кг

Черный

356165

14640003132174

4640003132177

шт.

2

2,165

Скатный аэратор КТВ

Диаметр проходного отверстия — 110 мм.

Монтаж выполняют из расчета 1 элемент на 5 м2 крыши.

Цветовая гамма: .

Конструкция:

  1. Проходной элемент.
  2. Основная часть с защитной сеткой.

Аэратор КТВ используется только на крышах из гибкой битумной черепицы и устанавливается при ее укладке. Подошва проходного элемента после крепления закрывается кровельным покрытием. Аэратор КТВ специалисты компании «Вестмет» рекомендуют устанавливать на кровлях, где использование коньковых аэраторов невозможно. Места для монтажа должны находиться в 0,5-0,8 м от стыка скатов. В результате установки возникает разница давления, воздух циркулирует в подкровельном пространстве, отводя влажные испарения.

Изготовлен из морозостойкого прочного полипропилена. Он окрашивается в массе, не меняет цвета под действием лучей солнца.

Защитная сетка в корпусе препятствует попаданию мусора, насекомых под кровельное покрытие.

Устанавливается непосредственно при монтаже гибкой черепицы. Правила установки подробно показаны и описаны в Инструкции по применению, которая прилагается к продукции в каждой коробке.

Цвет изделия

Тип кода ЕКН

Тип кода ITF-14

Тип кода EAN-13

Единица измерения

Количество в таре из картона (61х42х45 см)

Масса, кг

Красный

229337

14640003130576

4640003130579

шт.

4

1,1

Зеленый

229338

14640003130613

4640003130616

шт.

4

1,1

Коричневый

229339

14640003130552

4640003130555

шт.

4

1,1

Серый

229340

14640003130637

4640003130630

шт.

4

1,1

Синий

329369

14640003130651

4640003130654

шт.

4

1,1

Черный

229336

14640003130590

4640003130593

шт.

4

1,1

Кровельный вентиль SKAT

Отличается от КТВ способом установки.

1 изделие обеспечивает вентиляцию 5 м2 крыши.

Диаметр проходного отверстия — 110 мм.

Цветовая палитра:   .

Используется для крыш с непрофилированным покрытием (фальцевые кровли, битумная черепица).

Установка возможна на скаты с уклоном от 5°.

Монтаж выполняют после обустройства кровельного покрытия.

Цвет изделия

Тип кода ЕКН

Тип кода ITF-14

Тип кода EAN-13

Единица измерения

Количество в таре из картона (61х42х45 см)

Масса, кг

Красный

362668

14640003132211

4640003132214

шт.

10

0,86

Зеленый

362670

14640003132198

4640003132191

шт.

10

0,86

Коричневый

362664

14640003132259

4640003132252

шт.

10

0,86

Серый

362665

14640003132235

4640003132238

шт.

10

0,86

Синий

362669

14640003132273

4640003132276

шт.

10

0,86

Черный

362671

14640003132297

4640003132290

шт.

10

0,86

Кровельный вентиль SKAT Monterrey

Используется для скатных крыш из металлочерепицы. Основание повторяет форму волны профиля «Монтеррей».

Изделия устанавливаются из расчета 1 шт. на 5 м2 кровли.

Проходное отверстие диаметром 110 мм.

Цветовые оттенки:   .

За счет изогнутой формы монтажного основания вентиль можно монтировать на металлочерепицу после ее укладки. Он герметичен и не дает протечек, что подтверждено испытаниями (интенсивный полив, с разным давлением, под разными углами).

Сотрудники «Вестмет» рекомендуют использовать их для крыш из металлочерепицы Гранд Лайн, Металл Профиль и др. (профиль «Монтеррей» либо «Супермонтеррей»).

Результаты испытаний:

Производитель

Профиль

Наличие протечек

Grand Line

Monterrey

нет

Металл Профиль

Монтеррей

нет

Металл Профиль

Супермонтеррей

нет

Металлкомплект

Монтеррей Супер

нет

Для защиты стыков от протечек инженеры компании «Вестмет» рекомендуют использовать силиконовый герметик при монтаже вентиля.

Важно!  Данный аэроэлемент предназначен для крыш, покрытых металлочерепицей с профилем Monterrey, и монтируется только на уже установленную кровлю.

Цвет изделия

Тип кода ЕКН

Тип кода ITF-14

Тип кода EAN-13

Единица измерения

Количество в таре из картона (61х42х45 см)

Масса, кг

Красный

376149

14640003132310

4640003132313

шт.

10

0,86

Зеленый

376147

14640003132358

4640003132351

шт.

10

0,86

Коричневый

376148

14640003132334

4640003132337

шт.

10

0,86

Серый

376150

14640003132372

4640003132375

шт.

10

0,86

Синий

376151

14640003132396

4640003132399

шт.

10

0,86

Черный

376152

14640003132419

4640003132412

шт.

10

0,86

Элементы систем вентиляции внутренних помещений

Система вентиляции внутренних помещений используется для отвода неприятных запахов, регуляции влажности воздуха, поддержания нормального микроклимата. Компания «Вестмет» предлагает большой выбор решений для вывода систем вентиляции на кровлю. Выходы вентиляции ТЕХНОНИКОЛЬ производятся из полипропилена. Материал ударопрочен, морозостоек, не подвержен действию влаги и УФ-лучей.

Вентиляционный выход ТЕХНОНИКОЛЬ D110

Диаметр проходного отверстия — 110 мм.

Высота — 50 см.

Цветовая гамма:   .

Назначение — вентиляция канализационных стояков, отвод неприятных запахов. При установке место монтажа закрывается посадочной юбкой. Изделие можно использовать на кровлях с любым покрытием. Дополнительно на вентиляционный выход может устанавливаться вентиляционный колпак (закрывает его, защищает от попадания внутрь осадков, мусора, насекомых).

Цвет изделия

Тип кода ЕКН

Тип кода ITF-14

Тип кода EAN-13

Единица измерения

Количество в таре из картона (61х42х45 см)

Масса, кг

Красный

358025

14640003132686

4640003132689

шт.

5

0,83

Зеленый

358031

14640003132679

4640003132672

шт.

5

0,83

Коричневый

358036

14640003132693

4640003132696

шт.

5

0,83

Серый

358028

14640003132709

4640003132702

шт.

5

0,83

Синий

358033

14640003132716

4640003132719

шт.

5

0,83

Черный

358037

14640003132723

4640003132726

шт.

5

0,83

Вентиляционный выход ТЕХНОНИКОЛЬ D 125/160 с теплоизоляцией

Диаметр: внутренний/наружный — 125/160 мм.

Высота — 50 см.

Цветовая палитра:   .

Изолированный вентиляционный выход. Отводит неприятные запахи из стояка канализации, может использоваться как часть системы вентиляции помещений дома. Труба выхода защищена теплоизоляционным слоем из пенополиуретана (защищает от формирования конденсата). За счет этого даже при заморозках система вентиляции остается работоспособной. Установка возможна на крыши любого типа.

Цвет изделия

Тип кода EKH

Тип кода ITF-14

Тип кода EAN-13

Единица измерения

Количество в таре из картона (61х42х45 см)

Масса, кг

Красный

358026

14640003131269

4640003131262

шт.

4

1,805

Зеленый

358029

14640003131283

4640003131286

шт.

4

1,805

Коричневый

358034

14640003132730

4640003132733

шт.

4

1,805

Серый

358030

14640003131290

4640003131293

шт.

4

1,805

Синий

358035

14640003131306

4640003131309

шт.

4

1,805

Черный

358027

14640003131276

4640003131279

шт.

4

1,805

Рекомендации по установке вентиляции кровли ТЕХНОНИКОЛЬ

Для выходов вентиляции кухонь, нежилых и жилых комнат дома рекомендуется купить защитные колпаки. Они закроют трубы, защитят их от попадания внутрь мусора, осадков, насекомых.

На канализационные выходы колпаки не устанавливаются, чтобы эффективность вентиляции была максимальной.

Для соединения выходов с канализационными трубами и кухонной вытяжкой используют муфты, патрубки, подбирая их по размеру.

При установке вентиляционных выходов дополнительно потребуются проходные элементы. Они нужны, чтобы стык выхода с покрытием кровли был герметичным.

Для регулировки угла наклона выхода относительно ската кровли используют посадочные юбки. Такую регулировку выполняют, добиваясь вертикального положения.

При установке вентиляционных выходов их крепят к проходным элементам саморезами (входят в цену, поставляются в комплекте).

Сертификат официального торгового партнера ТЕХНОНИКОЛЬ

Отправьте свой заказ, и наш менеджер свяжется с вами в ближайшее время.

  1. Главная
  2. Вентиляция
  3. ТЕХНОНИКОЛЬ

разбираемся в тонкостях кровельной вентиляции Как монтируются аэраторы на плоских крышах

Без кровельного аэратора невозможно завершить монтаж плоских и скатных крыш. Такой аэратор помогает проветривать помещение, способствует удалению лишней влаги.

Конечно, нужно знать, что такое аэраторы, чем они отличаются друг от друга. Также стоит рассказать об особенностях монтажа кровли с аэратором.

Следует упомянуть о явных преимуществах использования такой технологии.

Вентиляция необходима для любой крыши, ведь в этом случае подкровельное пространство прослужит гораздо дольше.

Если в утеплителе или гидроизоляционном материале скапливается много влаги, это может нанести вред состоянию кровли.

Как только вода замерзнет из-за перепада температур, крыша может потерять свою функциональность и надежность. Именно поэтому установку аэратора необходимо проводить при монтаже кровли.

Каковы преимущества аэратора и почему его следует использовать:

  • надежная вентиляция подкровельного пространства;
  • удаление лишней влаги;
  • удаление водяного пара;
  • в случае плоской кровли аэратор предотвращает вздутие кровельного материала;
  • удаление конденсата с подкровельного пространства.

Независимо от характеристик кровли установка аэратора поможет продлить срок ее эксплуатации. Кроме того, аэратор прост в установке и не доставит особого дискомфорта владельцу кровли.

Принцип действия и виды аэраторов

Принцип работы аэратора основан на разнице давлений в пространстве кровли и снаружи. Благодаря оригинальному колпачку-аэратору увеличивается естественная тяга, что делает устройство максимально эффективным.

Конечно, нужно рассказать о видах аэраторов и ключевых особенностях каждого устройства.

Пластиковые аэраторы

Такие устройства идеально подходят для использования на .

Аэратор для такой кровли следует устанавливать на поверхность как можно ближе к коньку. Кроме того, он должен быть устойчив к перепадам температур, коррозии, а также к негативному воздействию ультрафиолета.

Пластик отвечает всем требованиям, к тому же такой аэратор имеет доступную цену.

Наиболее практичные и долговечные варианты … Такие аэраторы кислотоустойчивы и могут использоваться в широком диапазоне температур.

В частности, аэратор эффективно работает при перепадах температуры от -50 до +90 градусов Цельсия.

Способы установки аэратора

Применяется в тех случаях, когда крыша уже построена и нет времени ее демонтировать.

Для этого устраивают вентиляционные трубы, в которые вставляются трубы небольшого диаметра (не более 7-12 сантиметров).Этот аэратор в виде трубы надежно закрывается крышкой-зонтиком, чтобы внутрь не попала влага.

В отмеченном месте в кровельном ковре делается небольшое отверстие на глубину утеплителя, где будет находиться труба. Нижняя часть трубы специально промазывается мастикой и максимально плотно прижимается к кровельному покрытию. На этом монтаж закончен.

На крышах с плоской кровлей аэратор устанавливается по всей длине в самых высоких точках, а также в местах стыка самих плит утеплителя.

При необходимости установить аэраторы для производственных помещений, бассейнов и бань, количество таких устройств необходимо рассчитать заранее при строительстве помещения. Монтаж также необходимо проводить заблаговременно – до окончательного возведения кровли.

Цены на крышные аэраторы

Стоимость аэраторов сильно различается. Так, например, можно найти модели, которые будут стоить 300 рублей, но есть и специальные вариации, цена которых составляет несколько тысяч.

Например, аэратор Монтерей для кровли может стоить 2000 — 2200 руб.

Однако здесь важно обращать внимание не только на стоимость, но и на сферу использования аэратора … Например, модели стоимостью около 1000 руб.

Также популярны модели

от производителя Alipai, которые к тому же стоят недорого – в пределах 1500 рублей. Немного дороже будут кровельные аэраторы от ТехноНиколь – в пределах 1000 – 1700 за штуку.

Подведем итоги

Итак, какие выводы можно сделать о покупке и установке аэратора?

Кровельный аэратор – действительно надежный барьер от влаги.С его помощью можно будет легко проветривать подкровельное помещение.

В результате установки аэратора владелец дома значительно увеличивает долговечность кровли и ее надежность. Самое главное правильно выбрать аэратор и правильно его установить!

Видео об установке кровельного аэратора

Для установки и эксплуатации необходимо использовать специальные инструменты. Предлагаем рассмотреть, что из себя представляет и как работает кровельный аэратор для мягкой кровли, профнастила и для черепицы, какая цена и какие марки дефлектора сейчас наиболее популярны.

общая информация

Дефлектор кровельный, аэратор ТП-71.100 – это устройство, которое устанавливается под кровельный материал на кровле, см. фото.

Фото — Аэратор кровельный

Его основная функция — наполнение кровли свежим воздухом, при этом удаляя влагу, затхлый воздух, пыль и газы из вентиляционной подушки. Если не использовать это приспособление, то велика вероятность того, что со временем крыша просядет и начнет разрушаться изнутри. Дефлектор необходим не только в конструкциях, где есть скаты, многие мастера рекомендуют монтировать его в плоских крышах из черепицы или профнастила для организации просушки поверхностей, вентиляции.

Фото — Кровельные аэраторы на плоской кровле

Существуют разные виды установки аэраторов, виды и конструкции, в зависимости от уклона кровли, потребностей, климатических особенностей региона, необходимо подобрать устройство.

Преимущества установки аэраторов :

  1. Организация вентиляции;
  2. Отвод конденсата, значительно повышающий долговечность кровли;
  3. Свежий воздух в помещении;
  4. Повышение долговечности кровли из металлических материалов (оцинкованный полимерный профнастил, битумная черепица) и деревянных;
  5. Снижение вероятности появления плесени или других вредных микроорганизмов.


Видео: монтаж кровельного аэратора

Описание принципа действия

Технология может использоваться для работы с естественной или принудительной вентиляцией. Естественный заключается в открытии определенных участков кровли, куда попадает свежий воздух или солнечные лучи. С принудительным все немного сложнее, здесь аэраторы устанавливаются по всей кровле по определенной схеме, когда они приходят в работу воздух начинает перегоняться из одного прибора в другой.Стандарт установки крыши рекомендует второй вариант установки, более эффективный и эффективный.


Фото – Конструкция кровельного аэратора

Рассмотрим принудительную аэрацию. По всей поверхности плоской или односкатной крыши в определенной последовательности нужно установить аэраторы. Помимо самих устройств, для каждого из них необходимо предусмотреть трубчатый выход. Этот элемент крыши отвечает за циркуляцию воздуха. Расчет ведется по следующему принципу: на каждые 50 сантиметров устанавливается выход аэратора, который необходимо соединить с соседним при помощи трубы.Кроме того, флюгер следует устанавливать еще и по высоте кровли, в местах стыков теплоизоляционных пленок или покрытий.


Фото — Аэраторы коньковые

Для кровли со скатами система немного сложнее, в частности, монтаж производится только в верхних точках кровли, на расстоянии 50-60 сантиметров от конька. Это необходимо для наиболее эффективного вывода. влажный воздух. Кроме того, в этой точке самая высокая температура во всем подкровельном пространстве.Шаг установки рассчитывается с учетом расстояния между флюгером от 50 см до 70 см (в зависимости от размера крыши). Иногда их размещают в шахматном порядке, чтобы улучшить кровообращение.

Сделать аэратор — инструкция по установке

Самодельный аэратор вполне реальная конструкция, его можно сделать без особых навыков и материалов. Основные требования к конструкции флюгера:

  1. Должен быть со стальным основанием. Обыкновенная сталь не является достаточно прочным материалом, в основном используется легированный материал, с хромом или никелем;
  2. Размеры рассчитываются исходя из потребностей кровли и климатических условий. Если вы живете в засушливых районах, нет необходимости устанавливать большие аэраторы;
  3. Трубы ПВХ
  4. иногда используют для металлочерепицы.

После изготовления труб и аэраторов необходимого размера в кровле делается отверстие, диаметр которого совпадает с отверстием трубы. Кроме того, специалисты также советуют утеплить эту зону. Нижняя часть трубы и угол желоба ф100 покрываются специальной мастикой, герметиком или маслом и наглухо закрепляются у основания патрубка. Чтобы свести к минимуму вероятность намокания кровли изнутри, заполнения труб аэратора водой или пылью, сверху на аэратор устанавливается так называемая юбка, защищающая флюгер от внешних факторов.Утеплитель устанавливается поверх всей конструкции.


Фото — Сухой наполнитель для аэраторов

Периодически необходимо удалять грязь и застой воды из труб аэратора. Чтобы это стало возможным, в конструкции предусмотрен клапан, с помощью которого можно легко снять верхний слой рубероида, закрывающий дефлектор.

К установке дефлектора нужно отнестись очень серьезно. Важно правильно выбрать ребристый или плоский аэратор. Хорошо себя зарекомендовала продукция Технониколь – это сверхлегкий и прочный металлический кровельный аэратор.


Фото — Изоляция аэратора

Обзор цен

Купить кровельный аэратор в России, Белоруссии или Украине можно в любом магазине, где продаются дополнительные кровельные материалы. Прайс составлен на основе открытых источников, при покупке рекомендуем уточнять стоимость у продавцов выбранной компании:

Фото – Аэратор простой

Наибольшей популярностью сейчас пользуются следующие марки кровельных аэраторов: ALIPAI 110, VILPE ​​CLASSIC-KTV, силиконовый MASTER ROOF d200-300, бельгийский IKO Armourvent Special, Maxi-KTV (Макси КТВ), мембраны Sika , УЛЬТРА/УЛЬТРА М (медь), ПОЛИВЕНТ-ПРЕМИУМ…Стоимость напрямую зависит от метража труб, количества аэраторов и продавца (производителя). Перед покупкой обязательно проверьте сертификат соответствия и качества, а также уточните момент на счет возврата товара, если это необходимо.

Когда на рынке стройматериалов появляются новинки, всегда в первую очередь присматриваются, стоит ли тратиться на дорогой материал. Возможно, это не так уж необходимо при строительстве дома. И проходят мимо.А вспоминать начинают, когда «жареный петух клюнет». Например, при монтаже крыши особо не заморачиваются с вентиляцией, считая, что воздух всегда найдет выход. А через год-два удивляются: родительский дом стоит уже 20 лет и ни разу не «плакал», а в новом доме стены и потолок начали «рыдать» буквально после ввода здания в эксплуатацию. И тут вспоминают дядю с рынка, который посоветовал купить кровельный аэратор, чтобы защитить конструкцию от повышенной влажности.

И удивляться тут нечему. Помните, как создавались дома пару десятков лет назад? На чердаке всегда было холодно, комнаты в нем не делались и соответственно не утеплялись, так как в этом не было смысла. В результате под крышей оставалось много свободного пространства, по которому воздух, поднимающийся из помещений, мог свободно ходить и выходил через неутепленную крышу. Для его выхода мы всегда искали трещины в карнизах, фронтонах, коньке крыши и т.д.При этом стропильная конструкция не впитывала влагу, ведь зачем паре «втискиваться» в цельное дерево, если «свободной жилплощади» достаточно.

Что изменилось в новостройках:

  1. Крышу стараются максимально утеплить, чтобы избежать теплопотерь и меньше платить за газ.
  2. Начали обустраивать комнаты на чердаках.
  3. Из-за высоких темпов частного строительства стропильные конструкции монтируются недостаточно сухими и должны «созревать» уже на крыше.

Утепляя крышу, мы закрываем пути выхода воздуха.

Для утепления кровли монтируют кровельный пирог, т.е. накладывают несколько разных материалов, отвечающих за сохранение тепла, изоляцию пара и воды. В результате все щели, через которые мог «выпрыгнуть» воздух, закрываются пароизоляцией. Куда деваться влаге, если она скапливается в герметичном подкровельном пространстве? Правильно, в конструкции крыши… А та не только не высыхает, но и впитывает влагу извне. А через пару лет будете «любоваться» собственными грибками и ставить ведра на чердак, когда идет дождь. Это как раз результат крыш, в которых не создана достаточная система вентиляции, с хорошим притоком воздуха, способным выдувать из конструкции лишний пар.

Какова функция аэратора в системе вентиляции кровли

При создании кровельного пирога предусматривают три вентиляционных слоя. Один — во внутреннем пространстве чердака, второй — между утеплителем и гидроизоляцией, третий — непосредственно под кровлей (при необходимости).Но просто создать воздушные зазоры недостаточно. Нужно, чтобы воздух «гулял» там, т.е. перенесены с карниза на конек. При этом он не должен нигде задерживаться и уплотняться. Именно для усиления циркуляции воздуха, создания выходов и входов влаги были изобретены аэраторы.

Аэроэлемент с вентиляционной планкой предотвратит залет птиц и обеспечит свободный проход воздуха под кровлю

Чем отличаются разные типы аэраторов

Аэраторы могут обеспечивать вентиляцию на определенных участках кровли, поэтому они называется точкой. Второй тип устанавливается по всей длине кровли для обеспечения общего проветривания и называется сплошным.

Точечные аэраторы: место их установки

Точечные аэраторы доступны для установки на скатах крыш (скатных) и на коньке (коньке). Скатные размещают в тех местах, где необходимо усилить движение воздушных масс. К ним относятся:

  1. Склоны длинные или сложные.
  2. Хребты и долины кровли.
  3. Зоны, где вентилируемый зазор прерывается.Слуховое окно или «навес» в крыше могут быть препятствием для воздуха. В таких местах аэраторы размещают по обе стороны от препятствующего движению элемента.

Точечные аэраторы помогают обеспечить вентиляцию на участках кровли, где есть препятствия для свободного прохода воздуха

Чтобы вентиляция была максимально эффективной, скатные аэраторы необходимо правильно разместить: их размещают у конька (15 см). Если кровельную конструкцию утепляли «не под конек», то вверху образуется своеобразная барокамера. Именно в нем будут сходиться пары, которые с помощью аэратора уйдут с крыши наружу.

Коньковые модели предназначены для мансард, в которых утепление выполнено «под конек». Они помогают выходу пара по всей структуре конька. Принцип работы таких аэраторов основан на конвекции, т.е. по физическому свойству теплый воздух стремится вверх, где находит выход под коньком. При этом из-под карниза по вентиляционным каналам на место теплых потоков идут холодные потоки.Еще один плюс коньковых аэраторов в том, что они выводят испаряющиеся вредные вещества из битума, который используется при устройстве мягких кровель.

Снаружи такие устройства даже сложно заметить, потому что они спрятаны под кровлей.

Коньковый аэратор не портит вид кровли, т.к. сверху покрыт черепицей

Сплошные воздушные камеры: выпускают для натуральной черепицы

Сплошные аэроэлементы, как правило, дополняют систему вентиляции на крышах из натуральной плитки… Монтируются по всей длине карнизов, коньков, конька.

Большим спросом пользуется такое приспособление, как коньковая вентиляционная лента. Гидроизолируется любым типом конька, как горизонтальным, так и диагональным. Лента эластичная, поэтому «подстраивается» под все изгибы конструкции крыши, а клеевая основа надежно изолирует конек от всех видов осадков. Вместе с гидроизоляцией коньковая лента обеспечивает еще и дополнительную вентиляцию, так как в центре каждого рулона имеется полоска «дышащей» мембраны.Благодаря ей испарения свободно перемещаются в кровельном пироге и находят выход наружу.

Коньковая лента наклеивается по всей длине карниза или конька для гидроизоляции и дополнительной вентиляции, а затем покрывается кровельным покрытием

Для карниза используется воздушный элемент с вентиляционной планкой. Он обеспечивает не только циркуляцию воздуха, но и служит уплотнителем между плитками рядов и коньком, между обрешеткой и рядом плиток. Гребни надземного элемента не позволяют проникнуть под кровлю птицам, которые любят там гнездиться, и служат преградой для заносимых сильным ветром листьев и другого мусора.

Элементы вентиляции, выполненные в едином стиле и цвете, не режут глаз, а сливаются с кровлей в единое целое

Все элементы вентиляции лучше приобретать в комплекте. Например, выбрав кровельный аэратор Технониколь, ищите проходы, вентили, заглушки, переходники и прочие полезные «штучки» от одного производителя, чтобы было проще монтировать. Да и на крыше они будут смотреться более эстетично.

Часто домовладелец тратит большие деньги на обустройство крыши своего дома более современным и прочным кровельным материалом, но в итоге вместо тепла, уюта и сухости получает холод, сырость и плесень.Причиной этого является скопление и застой воздуха, и дальнейшая конденсация из него влаги. Эту проблему можно решить путем создания искусственных вентиляционных каналов, по которым будет не только вытягиваться влага, но и происходить циркуляция воздуха. Для этого специалисты-строители создают на крышах так называемую аэрационную конструкцию. Но прежде чем дать ответ на вопрос: кровельный аэратор – что это такое, выясним причины возникновения конденсата, и чем на самом деле грозит скопившаяся под крышей влага.

Откуда берется влага

  • Как бы человек ни старался, ему не удастся создать полностью герметичную кровлю, поэтому через дефекты кровли влажный воздух из окружающей среды (туман, снег, дождь) проникает под кровельный «пирог» и из-за разницы температур (в доме тепло, а на улице холодно) конденсируется в виде росы.
  • Также нельзя исключать проникновение влаги под кровлю изнутри конструкции (приготовление пищи, пользование ванной) через поврежденные места в пароизоляционном слое.
  • Кроме того, как известно, теплый воздух содержит больше влаги, чем холодный, потому что в зимний период движение водяного пара происходит только изнутри конструкции наружу. В среднем человек выдыхает в пределах 1 литра влаги в газообразном состоянии, плюс к этому нужно добавить уборку, мытье, пользование ванной/душем, приготовление пищи — в итоге за сутки испаряется до 15 литров влаги. Отсюда и конденсат.

Внимание! Еще одним вариантом проникновения влаги под крышу может быть ситуация, когда при обустройстве кровли человек упускает из виду скопление снега или дождя между стропилами (в осенне-зимний период).

Назначение аэратора

В некоторых случаях бывает, что теплоизоляционный слой кровли содержит слишком много влаги, тогда локальная ликвидация зон интенсивного проникновения пара без принудительной сушки не даст желаемого результата. Одним из правильных проектных решений такой проблемы будет полный демонтаж кровли с последующей заменой утеплителя. Но, у большей части населения нашей страны есть не только желание, но и финансовая возможность осуществить такое строительно-ремонтное мероприятие.

Тут человеку, столкнувшемуся с подобной проблемой, на помощь приходит физик, а точнее один из ее законов. Так, избыточная влага может быть удалена путем испарения, которое зависит от скорости движения потока влажного воздуха, т. е. от его циркуляции. Поскольку разница между давлением и температурой водяного пара на улице и внутри дома колоссальна, необходимо обеспечить процесс диффузии — смешения двух видов газообразных сред. Это приведет к значительному снижению внутренней температуры и повышению влажности поверхности крыши. При общении с окружающей средой будут созданы оптимальные условия для его выдавливания.

Именно для обеспечения такого сообщения и используется кровельный аэратор для мягкой или жесткой кровли. Дает возможность осушать кровельный «пирог» и другие конструктивные элементы жилого дома (стены, полы и т. д.). Аэратор в основном представляет собой полиэтиленовую трубу диаметром до 110 мм, которая покрыта грибком, препятствующим проникновению в аэратор атмосферных осадков.

Последствия скопления влаги под кровлей

Чаще всего проблемы с конденсатом наблюдаются на мягких кровлях, и именно они требуют обязательного обустройства аэраторов. Но, также нельзя исключать скопление влаги под кровлей жесткого типа. Для полноты раскрытия проблемы рассмотрим обе ситуации.

Мягкая кровля (рубероид)

Этот тип крыши в основном характеризуется следующими проблемами:

  • Появление пузырей.Типичная мягкая кровля состоит из гидроизоляционного слоя сверху и пароизоляции снизу. Это позволяет получить герметичную среду. В летнее время такой кровельный «пирог» нагревается более чем на 90 градусов, что приводит к испарению скопившейся влаги и повышению внутреннего давления. Рассматривая характеристики термопластичных компонентов гидроизоляционного материала, напрашивается вывод, что такие условия способствуют вспучиванию кровли, а это влечет за собой ее разрушение.
  • Снижение эффективности теплоизолятора. Застой влаги значительно увеличивает теплопроводность утепляющего слоя. В строительном мире известно, что при увлажнении утеплителя на 2 % его теплопроводность увеличивается на 40 %, а это увеличивает затраты на отопление. Кроме того, заболачивание является первым шагом к росту плесени.
  • Разрушение перекрытий, которые в основном выполнены из цементно-песчаных смесей, образующих капиллярно-пористую структуру. Вода, попавшая в такие поры, при понижении температуры кристаллизуется и увеличивается в объеме, вместе с этим увеличивается давление на стенки пор, что приводит к их разрушению.

Внимание! Разрушительное действие влаги на жесткую кровлю такое же, как и на мягкую, но плюс к этому подвержена коррозии стропильная система. Если не была проведена установка кровельного аэратора, древесина начнет плесневеть и потом превратиться в пыль. В худшем случае крыша рухнет.

Типы аэраторов

Перед установкой кровельных аэраторов необходимо разобраться в их типах. Для каждого типа кровли свой аэратор из определенного материала:

Для мягких крыш

Изготовлен из ударопрочного и устойчивого к атмосферным воздействиям полипропилена.Обычно их устанавливают на стыках плит, либо на самой высокой отметке кровли. Удаляет пары, снижает давление в кровельном ковре, устраняет образование конденсата.

Для металлочерепицы

Изготавливаются из металлов, имеющих покрытие, устойчивое к коррозии, агрессивным средам и солнечному излучению. Проводит влажный воздух и предохраняет крепеж от коррозии. Устанавливается в любой части крыши.

Для гофрокартона

Функции и материал исполнения аналогичны предыдущему корпусу, но аэраторы рекомендуется устанавливать ближе к коньку.

Кроме того, крышные аэраторы классифицируются по их конструкции:

  • Сплошной – размещается равномерно по всей кровле, что позволяет полностью вентилировать все подкровельное пространство. Наиболее распространенными видами таких устройств являются: коньковый аэратор для мягких кровель и вентиляционная лента.
  • Точечный — обеспечить вентиляцию локально, в местах, изолированных от общей площади кровли. Также бывают двух видов: ребристые и скатные.
  • Турбина – такие аэраторы обеспечивают активную вентиляцию, и представляют собой обычную трубу с электровентилятором или колпаком с электроприводом.Специалисты настоятельно рекомендуют использовать модификации из алюминия. Известно, что этот материал устойчив к коррозии и не деформируется при нагревании. Турбинные аэраторы необходимо выбирать в соответствии с уклоном кровли.

Установка аэратора

С видами аэраторов разобрались, теперь узнаем, как установить кровельные аэраторы. Лучшим вариантом создания системы аэрации, по понятным причинам, является установка таких устройств при кровле.Потом можно все спроектировать и рассчитать. Но владельцы домов не всегда задумываются о негативной перспективе невентилируемых крыш, и тогда им приходится «танцевать» с тем, что есть.

Монтаж аэраторов осуществляется в несколько этапов:


  • Кровельные аэраторы необходимо устанавливать в соответствии с формой и размерами кровли, состоянием пароизоляции и уровнем влажности в помещении.
  • Для плоских крыш простой конфигурации с «обычными» климатическими условиями рекомендуется монтировать аэраторы из расчета: 1 грибок на 100 кв.м. поверхности крыши, но расстояние между вентилируемыми установками не должно быть более 12 м.
  • В случае наличия или выраженного гребня аэраторы располагаются на водоразделе.
  • Для зданий с повышенным уровнем влажности расчет системы вентиляции выполняют строительно-проектные организации.
Кровельные аэраторы – это специальные устройства, функция которых заключается в освобождении подкровельного пространства от избыточной влаги. Аэраторы устанавливаются на крышах с разными кровельными материалами и углами скатов.Их наличие на плоских крышах с мягким кровельным материалом предотвращает разрушение кровельного ковра под воздействием атмосферных осадков, влаги, образующихся в подкровельном пространстве.

Необходимость просушки кровли

Продолжительность жизни кровли зависит от множества факторов: качественного выполнения тепло- и гидроизоляции, грамотного использования материала, своевременного профилактического осмотра и ремонтных работ.

Специалисты считают, что основным недостатком мягкой кровли является скопление влаги в стяжке и утеплителе.Это может привести к серьезным последствиям.

Образование пузырей – один из самых распространенных дефектов мягкой кровли. Это происходит по двум причинам.

В теплое и жаркое время года поверхность крыши под воздействием солнечных лучей может нагреваться до 90 градусов и более. В состав рулонной кровли входят битумно-полимерные материалы. Это термопластичные вещества, физические свойства которых изменяются под влиянием колебаний температуры. Сказанное относится к таким качествам, как хрупкость, пластичность.

На основании исследований установлено, что нагрев выше 50 градусов приводит к повышению пластичности мастик, входящих в состав битумно-полимерных материалов, а увеличение степени сцепления с основой зависит от вязкости на мастику, а не на адгезию.

Слой пароизоляции (в нижней части кровельного пирога) и гидроизоляционный ковер (в верхней части), входящие в состав мягкой кровли, образуют герметичное замкнутое пространство.

При нагреве кровли под действием исходящего от нее тепла влага в подкровельном пространстве превращается в пар, что значительно увеличивает давление, оказываемое на ковер кровли. Она может составлять до 2-2,5 тонн на квадратный метр.

В связи с особыми качествами термопластичных веществ, входящих в состав гидроизоляционных материалов, в условиях высокой температуры и высокого давления на кровельном покрытии образуются утолщения из-за отслоения битумно-полимерного покрытия. Также начинается разрушение кровельного ковра.

Даже при качественной укладке гидроизоляционного ковра высокого уровня и сплошной его проклейке не удается избежать образования пузырей.

Повышение уровня теплопроводности утеплителя … Влага, скапливающаяся под слоем гидроизоляционного материала, приводит к ухудшению теплоизоляционных характеристик слоя утеплителя.

Уже при увлажнении на 1 или 2% уровень теплопроводности утеплителя увеличивается на 30-40%. В результате на отопление приходится тратить гораздо больше денег.

В результате переувлажнения утеплителя не только увеличиваются теплопотери, но и быстро развивается плесень.

Разрушение гидроизоляционного ковра и стяжки. В большинстве случаев стяжка состоит из песчано-цементных растворов, представляющих собой капиллярно-пористый материал. Все поры заполнены воздухом и соединены друг с другом. При попадании влаги в подкровельное пространство поры частично заполняются водой. При понижении температуры окружающей среды вода кристаллизуется и значительно увеличивается в объеме.

В результате этого процесса кристаллизационное давление огромной силы оказывается на стенки капилляров, из-за чего образуются микротрещины.Со временем выравнивающая стяжка разрушается. Аналогичный процесс происходит и в гидроизоляционном материале.

Откуда берется влага?

Увлажнение изоляционного слоя может происходить двумя способами.

В межслойное пространство влага может проникать из окружающей среды (туман, дождь, воздух повышенной влажности) через дефекты кровельного ковра. Он также попадает из интерьера помещения (пары, конденсирующиеся в подкровельном пространстве) через места повреждений в слое пароизоляционного материала.

Так как количество влаги и теплого воздуха значительно выше, чем в холодном, то в зимнее время движение водяного пара через слои ограждающих конструкций происходит изнутри помещения наружу.

Следует отметить, что в жилых помещениях воздух насыщен парами, так как в сутки человек выдыхает около литра воды в парообразном состоянии. Если к этому показателю добавить влагу от процесса приготовления пищи, уборки, стирки, принятия душа и купания, то цифра возрастает до 12-15 литров.

Наличие повышенного уровня влаги в теплоизоляционном материале Обусловлено также климатическим фактором — атмосферными осадками, влажностью воздуха при проведении работ по устройству кровельного ковра. Например, если работы проводятся зимой, то избежать попадания снега или влаги под крышу практически невозможно.

При значительном повышении уровня влажности недостаточно исключить ее локальное поступление через кровельный ковер и участки интенсивного увлажнения.Необходима дополнительная просушка слоя утеплителя, иначе придется полностью разбирать крышу и заменять утеплитель.

Однако не всегда возможен полный демонтаж кровли.

В этом случае конденсат и лишняя влага удаляются путем испарения – без дорогостоящих и сложных работ по замене гидроизоляционного ковра и утеплителя.

Это также позволяет избежать протечек при ремонтных работах.

Эффективность испарения определяется скоростью потока вентиляционного воздуха и его циркуляцией.

Так как существует большая разница между температурой и давлением пара изнутри кровли и снаружи (в жаркое время года внутренние слои нагреваются до 70 градусов, а внешние — до 90), то необходимо принять меры приняты для обеспечения того, чтобы внешний и внутренний воздух смешиваются.

В результате удается добиться снижения температуры воздуха внутри помещения и смещения влаги в верхние слои утеплителя. Это приведет к созданию благоприятных условий для его испарения и частичного высыхания слоя утеплителя.

По мере слива слоя теплоизоляции осушаются также части здания и кровельный ковер. Сушка утеплителя с использованием естественной вентиляции приводит к восстановлению его эксплуатационных свойств, так как этот процесс не влияет на физико-механические свойства теплоизоляционного слоя.

Принцип работы и функции аэраторов


Для слива утеплителя устраивают вентиляционные трубы (аэраторы). Их принцип работы основан на создании тяги в трубе устройства за счет образования области пониженного давления за счет внешних ветровых потоков и использования разности давлений в подкровельном пространстве и в окружающей среде.

Функции аэраторов следующие:

  • способствуют удалению водяного пара, поднимающегося из салона на крышу, до того, как он успеет нанести ущерб
  • кровельная конструкция;
  • снижают возникающее в конструкции давление, вызывающее образование пузырей на плоских крышах с мягким покрытием;
  • предотвращают образование конденсата (в дальнейшем стекающего в теплоизоляционный слой) в нижней части гидроизоляционного материала.

Аэратор кровельный по сути представляет собой трубу диаметром от 63 до 110 мм, накрытую сверху зонтом для защиты от осадков.

Материалом для изготовления аэраторов в большинстве случаев является полиэтилен низкого давления.

Разновидности аэраторов

Кровельные аэраторы разных моделей и размеров. Они используются для вентиляции подкровельного пространства, удаления конденсата и вывода влажного воздуха наружу.

Их можно устанавливать как при строительстве, так и на уже возведенную крышу.

При проведении ремонтных работ аэраторы незаменимы для своевременного предупреждения возникновения очагов гниения в конструкции кровли и устранения риска протечек кровли.

Монтаж аэраторов на металлочерепицу производится в верхней части кровли, максимально близко к коньку. Корпус устройства выполнен на основе материала, устойчивого к кислоте, ультрафиолетовому излучению, коррозии, перепадам температур. В настоящее время лучшим выбором являются нержавеющая сталь и прочный пластик.

На крышах мягкого типа аэраторы устанавливаются равномерно по всей плоскости в самых высоких точках.

Аэраторы кровельные выдерживают температуру от минус 50 до плюс 90 градусов … Устанавливаются на все виды крыш и кровель.

Необходимое количество аэраторов определяется их техническими характеристиками и площадью скатов кровли, а также состоянием кровельного ковра и уровнем концентрации влаги в помещении.

Для зданий специального назначения с повышенным уровнем влажности (бассейны, бани, сауны, прачечные) количество необходимых аэраторов следует рассчитывать на стадии проектирования здания.

Аэраторы точечные и проходные … С помощью устройств первого типа обеспечивается вентиляция отдельных участков кровли. Аэраторы второго типа устанавливаются по всей длине кровли и служат для общей вентиляции.

Точечные аэраторы

Выпускаются в двух версиях:

скатные — для установки на скатах крыш;

коньковый — для установки на коньковый.

Аэраторы скатные устанавливаются на тех участках, где необходимо увеличить движение воздушных масс:

  • на склонах значительной протяженности или сложной конструкции;
  • на коньках и ендовах;
  • в местах, где вентиляционный зазор прерывается.

Свободной циркуляции воздуха может препятствовать чердачное окно или световой люк. В таких местах целесообразно устанавливать аэраторы с обеих сторон мешающей части.

Для повышения эффективности вентиляции необходимо правильно расположить аэраторы. Они должны располагаться на небольшом расстоянии от конька (около 15 см). Если утепление кровельной конструкции не проводилось «за конек», то в верхней части образуется барокамера, в которой концентрируются пары. При использовании аэратора они испаряются с крыши в окружающее пространство.

Варианты конька применяются для мансард с утеплением «под конек».Они способствуют устранению паров по всей конструкции конька. Работают такие аэраторы на основе использования конвекции – свойства теплых воздушных масс подниматься вверх. Там, под хребтом, они находят выход. При этом по вентиляционным каналам из-под карниза проникают холодные потоки.

Одним из преимуществ коньковой модели аэраторов является отвод вредных паров от битума — материала, используемого при устройстве мягкой кровли.

Так как эти устройства спрятаны под кровельным покрытием, их практически невозможно увидеть снаружи.

Как установить аэратор

Технология установки аэраторов следующая.

  • В месте, где планируется установка вентиляционной трубы, в стяжке вырезается окно. Необходимо следить за тем, чтобы он проходил сквозь кровельный ковер до места, где находится утеплитель.
  • Если по каким-то причинам утеплитель в этом месте окажется влажным, его непременно нужно заменить на сухой материал, теплопроводность которого соответствует требуемым нормам.
  • После этого, чтобы надежно закрепить аэратор на крыше, на основание трубы, расположенной внизу, необходимо нанести слой специальной мастики.
  • Для крепления аэратора к стяжке используются саморезы, которые необходимо равномерно распределить по окружности «юбки» аэратора. Вам понадобится 6 из них.
  • Основание вентиляционного канала защищено дополнительным слоем гидроизоляционного материала.

Как уже было сказано, необходимость установки вентиляции определяется в зависимости от формы кровли, ее размеров, степени влажности внутри помещений, общего состояния пароизоляции кровельной конструкции.

Если крыша плоская, простой конфигурации и параметров, соответствующих нормам, то на каждые 100 кв.м рекомендуется устанавливать один аэратор.

Необходимо следить, чтобы расстояние между аэраторами было не более 12 метров.

При расположении на кровле с выраженным коньком и ендовой установка аэраторов осуществляется по коньку и на границе водораздела ендовы.

Цены


Современный строительный рынок предлагает широкий выбор различных моделей кровельных аэраторов. Минимальная цена устройства 260 рублей, максимальная цена может доходить до 3000 рублей.

Ориентироваться в стоимости аэраторов можно исходя из приведенных примеров.

  • Трехсекционный аэратор со специальным зажимным кольцом на кровельном покрытии для абсолютной изоляции трубы. Высота устройства 260 мм, вес 330 грамм. Одно устройство рассчитано на крышу площадью 50-60 квадратных метров.

    Стоит 450 руб.

  • Аналогичное устройство, также с прижимным кольцом для надежной изоляции и повышения эстетичности, предназначено для использования в регионах с большим количеством снега.Одно устройство обслуживает 50-60 кв.м кровли. Высота аэратора 360 мм, вес 320 грамм, стоимость 550 руб.
  • Аэратор, состоящий из 4-х частей, оснащен уникальным колпачком для создания дополнительной тяги в трубе, что значительно повышает его эффективность. Успешно используется в районах со значительным снежным покровом. Высота устройства 470 мм, вес 1,23 кг. Рассчитан на 80-100 кв. м кровли. Цена — 850 руб.
  • Аэратор из 4-х частей (прижимное кольцо, 2 «юбки»-основания, колпак) применяется в тех случаях, когда требуется вентиляция как над утеплителем (особенно когда это пароизоляция), так и под пароизоляцией.Рассчитан на 50-60 кв. метров. Высота — 340 мм, вес — 780 г. Стоит 950 рублей.
  • Аэратор из 3-х частей, принцип работы которого основан на разнице давлений, вызванной воздушными потоками. Специально разработанный капюшон обеспечивает дополнительную тягу. Рекомендуется для 80-100 кв. метров кровли. Высота — 450 мм, вес — около 1 кг. Цена — 1150 руб.

При покупке аэраторов лучше не пытаться сэкономить, покупайте качественную модель. В этом случае удастся избежать внепланового ремонта кровли и перекрытий помещений верхнего этажа.

ВЫВОДЫ:
  • Аэратор — устройство для освобождения подкровельного пространства от избыточной влаги и предохранения кровельной конструкции от гниения и разрушения.
  • Удаление избыточной влаги необходимо, так как она приводит к образованию пузырей, повышению уровня теплопроводности утеплителя, разрушению гидроизоляции и стяжки.
  • Чтобы влага испарялась, необходимо позаботиться о смешивании наружного и внутреннего воздуха.
  • Для эффективного дренажа утеплителя устраивают вентиляционные трубы или аэраторы.
  • Аэраторы точечные и проходные.
  • Точечные аэраторы делятся на скатные и коньковые.
  • Установка аэраторов может производиться как при строительстве, так и на уже эксплуатируемой кровле.
  • Цены зависят от конкретной модели и варьируются в пределах 260-3000 руб.

Видеоинструкция по монтажу точечного аэратора на гибкую черепицу.

Кровельный аэратор как установить. Установка аэраторов на мягкую кровлю Установка точечного аэратора мягкой кровли

Кровельные аэраторы – это специальные устройства, функция которых заключается в освобождении подкровельного пространства от избыточной влаги. Аэраторы устанавливаются на крышах с разными кровельными материалами и углами скатов. Их наличие на плоских крышах с мягким кровельным материалом предотвращает разрушение кровельного ковра под воздействием атмосферных осадков, влаги, образующейся в подкровельном пространстве.

Необходимость просушки кровли

Продолжительность срока службы кровли зависит от множества факторов: качественного выполнения тепло- и гидроизоляции, грамотного использования материала, своевременного профилактического осмотра и ремонтных работ.

Специалисты считают, что основным недостатком мягкой кровли является накопление влаги в стяжке и утеплителе. Это может привести к серьезным последствиям.

Волдыри — один из наиболее частых дефектов мягких тканей. кровельные работы…Это происходит по двум причинам.

В теплое и жаркое время года поверхность крыши под воздействием солнечных лучей может нагреваться до 90 градусов и более. В состав рулонной кровли входят битумно-полимерные материалы. Это термопластичные вещества, физические свойства которых изменяются под влиянием колебаний температуры. Сказанное относится к таким качествам, как хрупкость, пластичность.

На основании исследований установлено, что нагрев выше 50 градусов приводит к повышению пластичности мастик, входящих в состав битумно-полимерных материалов, а увеличение степени сцепления с основой зависит от вязкости на мастику, а не на адгезию.

Пароизоляция (в нижней части кровельного пирога) и гидроизоляционный ковер (в верхней части), входящие в состав мягкой кровли, образуют герметичное замкнутое пространство.

При нагреве кровли под действием исходящего от нее тепла влага в подкровельном пространстве превращается в пар, что значительно увеличивает давление, оказываемое на ковер кровли. Она может составлять до 2-2,5 тонн на квадратный метр.

В связи с особыми свойствами термопластичных веществ, входящих в состав гидроизоляционных материалов, в условиях высокой температуры и высокого давления на кровле образуются пузыри из-за отслоения битумно-полимерного покрытия.Также начинается разрушение ковра крыши.

Даже при качественно выполненном монтаже гидроизоляционного ковра и сплошной его проклейке не удается избежать образования пузырей.

Повышение уровня теплопроводности утеплителя … Скопившаяся под слоем гидроизоляционного материала влага приводит к ухудшению теплоизоляционных характеристик слоя утеплителя.

Уже при увлажнении на 1 или 2% уровень теплопроводности утеплителя увеличивается на 30-40%.В результате на отопление приходится тратить гораздо больше денег.

В результате переувлажнения утеплителя не только увеличиваются теплопотери, но и быстро развивается плесень.

Разрушение гидроизоляционного ковра и стяжки. Стяжка в большинстве случаев состоит из песчано-цементных растворов, представляющих собой капиллярно-пористый материал. Все поры заполнены воздухом и соединены друг с другом. При попадании влаги в подкровельное пространство поры частично заполняются водой.При понижении температуры окружающей среды вода кристаллизуется и значительно увеличивается в объеме.

В результате этого процесса на стенки капилляров оказывается кристаллизационное давление огромной силы, из-за чего образуются микротрещины. Со временем выравнивающая стяжка разрушается. Аналогичный процесс происходит и в гидроизоляционном материале.

Откуда берется влага?

Увлажнение изоляционного слоя может происходить двумя способами.

В межслойное пространство влага может проникать из окружающей среды (туман, дождь, воздух повышенной влажности) через дефекты кровельного ковра.Он также попадает из интерьера помещения (пары, конденсирующиеся в подкровельном пространстве) через места повреждений в слое пароизоляционного материала.

Так как количество влаги и теплого воздуха значительно выше, чем в холодном, то в зимнее время движение водяного пара через слои ограждающих конструкций происходит изнутри помещения наружу.

Следует отметить, что в жилых помещениях воздух насыщен парами, так как в сутки человек выдыхает около литра воды в парообразном состоянии.Если к этому показателю добавить влагу от процесса приготовления пищи, уборки, стирки, принятия душа и купания, то цифра возрастает до 12-15 литров.

Наличие повышенного уровня влаги в теплоизоляционном материале обусловлено также климатическим фактором — атмосферными осадками, влажностью воздуха при проведении работ по монтажу кровельного ковра. Например, если работы проводятся в зимний период, избежать попадания снега или влаги под крышу практически невозможно.

При значительном повышении уровня влажности недостаточно исключить ее локальное попадание через кровельный ковер и участки интенсивного увлажнения. Необходима дополнительная просушка слоя утеплителя, иначе придется полностью разбирать крышу и заменять утеплитель.

Однако не всегда возможен полный демонтаж кровли.

В этом случае конденсат и лишняя влага удаляются путем испарения – без дорогостоящих и сложных работ по замене гидроизоляционного ковра и утеплителя.

Это также позволяет избежать протечек при ремонтных работах.

Эффективность испарения определяется скоростью потока вентиляционного воздуха и его циркуляцией.

Так как существует большая разница между температурой и давлением пара изнутри кровли и снаружи (в жаркое время года внутренние слои нагреваются до 70 градусов, а наружные — до 90), то меры должны быть приняты для обеспечения того, чтобы внешний и внутренний воздух смешиваются.

В результате удается добиться снижения температуры воздуха внутри помещения и смещения влаги в верхние слои утеплителя. Это создаст благоприятные условия для его испарения и частичного высыхания слоя утеплителя.

По мере слива слоя теплоизоляции осушаются также части здания и кровельный ковер. Сушка утеплителя при естественной вентиляции приводит к восстановлению его эксплуатационных свойств, так как этот процесс не влияет на физико-механические свойства теплоизоляционного слоя.

Принцип работы и функции аэраторов


Для слива утеплителя устраивают вентиляционные трубы (аэраторы). Их принцип работы основан на создании тяги в трубе устройства за счет образования области пониженного давления за счет внешних ветровых потоков и использования перепадов давления в подкровельном пространстве и в окружающей среде.

Функции аэраторов следующие:

  • способствуют удалению водяного пара, поднимающегося из салона на крышу, до того, как он успеет нанести ущерб
  • кровельная конструкция;
  • снижают возникающее в конструкции давление, вызывающее образование пузырей на плоских кровлях с мягким покрытием;
  • предотвращают образование конденсата (в дальнейшем стекающего в теплоизоляционный слой) в нижней части гидроизоляционного материала.

Аэратор кровельный по сути представляет собой трубу диаметром от 63 до 110 мм, накрытую сверху зонтом для защиты от осадков.

Материалом для изготовления аэраторов в большинстве случаев является полиэтилен низкого давления.

Разновидности аэраторов

Кровельные аэраторы бывают разных моделей и размеров. Они используются для вентиляции подкровельного пространства, удаления конденсата и вывода влажного воздуха наружу.

Их можно устанавливать как при строительстве, так и на уже возведенную крышу.

При проведении ремонтных работ аэраторы незаменимы для своевременного предупреждения возникновения очагов гниения в конструкции кровли и устранения риска протечек кровли.

Монтаж аэраторов на металлочерепицу производится в верхней части кровли, максимально близко к коньку. Корпус устройства выполнен на основе материала, устойчивого к кислоте, ультрафиолетовому излучению, коррозии, перепадам температур. В настоящее время лучшим выбором являются нержавеющая сталь и прочный пластик.

На крышах мягкого типа аэраторы устанавливаются равномерно по всей плоскости в самых высоких точках.

Аэраторы кровельные выдерживают температуру от минус 50 до плюс 90 градусов … Устанавливаются на все виды крыш и кровельных покрытий.

Количество необходимых аэраторов определяется их техническими характеристиками и площадью скатов кровли, а также состоянием кровельного ковра и уровнем концентрации влаги в помещении.

Для зданий специального назначения с повышенным уровнем влажности (бассейны, бани, сауны, прачечные) количество необходимых аэраторов следует рассчитывать на стадии проектирования здания.

Аэраторы точечные и проходные … С помощью устройств первого типа обеспечивается вентиляция отдельных участков кровли. Аэраторы второго типа устанавливаются по всей длине кровли и служат для общей вентиляции.

Точечные аэраторы

Выпускаются в двух версиях:

скатные — для установки на скатах крыш;

коньковый — для установки на коньковый.

Аэраторы скатные устанавливаются на тех участках, где необходима интенсификация движения воздушных масс:

  • на склонах значительной протяженности или сложной конструкции;
  • на коньках и ендовах;
  • в местах, где вентиляционный зазор прерывается.

Свободной циркуляции воздуха может препятствовать чердачное окно или световой люк. В таких местах целесообразно устанавливать аэраторы с обеих сторон мешающей части.

Для повышения эффективности вентиляции необходимо позаботиться о правильном размещении аэраторов.Они должны располагаться на небольшом расстоянии от конька (около 15 см). Если утепление кровельной конструкции не проводилось «по коньку», то в верхней части образуется барокамера, в которой концентрируются пары. При использовании аэратора они испаряются с крыши в окружающее пространство.

Варианты конька применяются для мансард с утеплением «под конек». Они способствуют устранению паров по всей конструкции конька. Работают такие аэраторы на основе использования конвекции – свойства теплых воздушных масс подниматься вверх.Там, под хребтом, они находят выход. При этом по вентиляционным каналам из-под карниза проникают холодные потоки.

Одним из преимуществ коньковой модели аэраторов является отвод вредных паров от битума — материала, используемого при устройстве мягкой кровли.

Так как эти светильники спрятаны под кровельным покрытием, их практически невозможно увидеть снаружи.

Как установить аэратор

Технология установки аэраторов следующая.

  • В месте, где планируется установка вентиляционной трубы, в стяжке вырезается окно. Необходимо следить за тем, чтобы он проходил сквозь кровельный ковер до места, где находится утеплитель.
  • Если по каким-то причинам утеплитель в этом месте окажется влажным, его непременно нужно заменить на сухой материал, теплопроводность которого соответствует требуемым нормам.
  • После этого, чтобы надежно закрепить аэратор на крыше, на основание трубы, расположенной внизу, необходимо нанести слой специальной мастики.
  • Для крепления аэратора к стяжке используются саморезы, которые необходимо равномерно распределить по окружности «юбки» аэратора. Вам понадобится 6 из них.
  • Основание вентиляционного канала защищено дополнительным слоем гидроизоляционного материала.

Как уже было сказано, необходимость установки вентиляции определяется в зависимости от формы кровли, ее размеров, степени влажности внутри помещений, общего состояния пароизоляции кровельной конструкции.

Если кровля плоская, простой конфигурации и параметров, соответствующих нормам, то на каждые 100 кв.м рекомендуется устанавливать один аэратор.

Необходимо следить, чтобы расстояние между аэраторами было не более 12 метров.

При расположении на кровле с выраженным коньком и ендовой монтаж аэраторов производится по коньку и на границе водораздела ендовы.

Цены


Современный строительный рынок предлагает широкий выбор различных моделей кровельных аэраторов. Минимальная цена устройства 260 рублей, максимальная цена может доходить до 3000 рублей.

Ориентироваться в стоимости аэраторов можно исходя из приведенных примеров.

  • Трехсекционный аэратор со специальным зажимным кольцом на кровельном покрытии для абсолютной изоляции трубы. Высота устройства 260 мм, вес 330 грамм. Одно устройство рассчитано на крышу площадью 50-60 квадратных метров.

    Стоит 450 руб.

  • Аналогичное устройство, также с прижимным кольцом для надежной изоляции и повышения эстетичности, предназначено для использования в регионах с большим количеством снега.Одно устройство обслуживает 50-60 кв.м кровли. Высота аэратора — 360 мм, вес — 320 грамм, стоимость — 550 руб.
  • Аэратор, состоящий из 4-х частей, оснащен уникальным колпачком для создания дополнительной тяги в трубе, что значительно повышает эффективность его использования. Успешно используется в районах со значительным снежным покровом. Высота устройства 470 мм, вес 1,23 кг. Рассчитан на 80-100 кв.м кровли. Цена — 850 руб.
  • Аэратор из 4-х составных частей (прижимное кольцо, 2 «юбки»-основания, колпак) применяется в тех случаях, когда требуется вентиляция и над утеплителем (особенно когда это пароизоляция), и под пароизоляцией.Рассчитан на 50-60 кв. метров. Высота — 340 мм, вес — 780 г. Стоит 950 рублей.
  • Аэратор из 3-х частей, принцип работы которого основан на разнице давлений, вызванной воздушными потоками. Специально разработанный капюшон обеспечивает дополнительную тягу. Рекомендуется для использования на 80-100 кв.м кровли. Высота — 450 мм, вес — около 1 кг. Цена — 1150 руб.

При покупке аэраторов лучше не пытаться сэкономить, покупайте качественную модель. В этом случае удастся избежать внепланового ремонта кровли и перекрытий помещений верхнего этажа.

ВЫВОДЫ:
  • Аэратор — устройство для освобождения подкровельного пространства от избыточной влаги и предохранения конструкции кровли от гниения и разрушения.
  • Удаление избыточной влаги необходимо, так как она приводит к образованию пузырей, повышению уровня теплопроводности утеплителя, разрушению гидроизоляции и стяжки.
  • Чтобы влага испарялась, необходимо позаботиться о смешивании наружного и внутреннего воздуха.
  • Для эффективного дренажа утеплителя устраивают вентиляционные трубы или аэраторы.
  • Аэраторы точечные и проходные.
  • Точечные аэраторы делятся на скатные и коньковые.
  • Установка аэраторов может производиться как при строительстве, так и на уже эксплуатируемой кровле.
  • Цены зависят от конкретной модели и варьируются в пределах 260-3000 руб.

Видеоинструкция по монтажу точечного аэратора на гибкую черепицу.

Качество и долговечность кровли зависит от многих факторов, в том числе от защиты от влаги и конденсата. В подкровельное пространство влага проникает из окружающей среды или изнутри помещения (в виде водяного пара). Кроме того, мягкие кровли или теплоизоляционные материалы могут накапливать влагу уже на этапе монтажа.

В результате происходит разрушение гидроизоляционных и кровельных материалов. , в помещении нарушается микроклимат (воздух становится слишком влажным, возникает затхлый запах, появляется плесень).В этом случае утеплитель также теряет свои свойства (при намокании 2-3% материала его теплопроводность повышается до 40%, что вызывает повышенные расходы на отопление). Выходом из этой ситуации, а также средством ее предотвращения является установка кровельного аэратора.

Что это такое?

Аэратор кровельный – это специальное устройство, предназначенное для удаления конденсата из подкровельного пространства. Внешне он выглядит как труба, выходящая из крыши и имеющая в верхней части зонт для защиты от осадков.Диаметр трубы 63-110 мм. В большинстве случаев в качестве материала для изготовления используется полиэтилен. Его установка осуществляется на крышу, при этом ее уклон и тип используемого покрытия не имеют значения.

Аэратор кровельный выполняет следующие функции:

  • удаление конденсата;
  • устранение повышенной влажности воздуха;
  • вентиляция подкровельного пространства;
  • предотвращение гниения теплоизоляционных и других кровельных материалов:
  • снижение риска протечек кровли.

Лишь немногие потолочные аэраторы демонстрируют эффективную работу. Их тип и необходимое количество рассчитывают, исходя из размеров и состояния кровли, количества влаги в помещении.

Монтаж устройства может осуществляться как на этапе строительства, так и в процессе эксплуатации здания.

Благодаря установке аэратора поднимаемый из помещения влажный пар не превращается в конденсат на поверхности кровельного ковра, что минимизирует избыточное давление в последнем.Как известно, повышенное давление в кровельном ковре приводит к образованию пузырей на поверхности кровли, что снижает срок ее службы и становится причиной неприглядного внешнего вида.

Аэратор нужен и на металлическую кровлю, которая, как известно, тоже боится влаги. Благодаря этому устройству наружу удаляется влага, а металлические поверхности защищаются от коррозии.

Наконец, профнастил тоже нуждается в таком «помощнике».В этом случае аэратор удаляет влагу, а вместе с ней и запах затхлости, пыли и газов из вентиляционной подушки, наполняет подкровельное пространство свежим воздухом.

Особенности

Для просушки кровли необходимо добиться смешения наружного и внутреннего воздушных потоков. За счет этого можно добиться снижения температуры воздуха в нижних слоях кровли, близких к внутренней части дома, и перемещения влаги в его верхние слои.Это, в свою очередь, приведет к осушению изоляционного материала, а затем и кровельного ковра, элементов кровли. Более того, при естественной сушке утеплитель полностью восстанавливает свои свойства.

Аэратор — аналог естественного вентилятора, установленный на крыше. Его работа осуществляется за счет создания тяги в трубе устройства. Тяга образуется за счет разности давлений ветровых потоков в окружающей среде и подкровельном пространстве.

Конструкция аэратора состоит из следующих частей:

  • труба диаметром от 63 до 110 мм;
  • специальный зонт, закрывающий трубу сверху и защищающий ее от осадков;
  • Система крепления
  • , благодаря которой труба с зонтом надежно и плотно фиксируется к поверхности крыши.

Для изготовления аэратора используется прочный пластик или сталь «нержавейка», устойчивые к морозу, влаге, УФ-излучению, коррозии. Температурный диапазон эксплуатации трубы -50…+90С.

Плюсы и минусы

Основным преимуществом кровельного аэратора является возможность отводить влагу наружу, что предотвращает повреждения. кровельный материал, способствует его долговечности, а также спасает кровлю от протечек. Удаляя влагу, вентилятор предотвращает коррозию металлочерепицы, а также способствует сохранению свойств теплоизоляционного материала.Для владельца здания это дает возможность сэкономить на отоплении.

Вместе с влагой и конденсатом удаляется затхлый запах, что способствует формированию благоприятного микроклимата в помещении. Это, в свою очередь, позволяет избежать образования в помещении плесени, грибка и других болезнетворных микроорганизмов.

Важно, что устройство подходит для всех типов крыш , соответствует наиболее распространенным видам кровельных материалов. Монтаж осуществляется даже на кровли сложной формы с перепадом высот.Наконец, его можно устанавливать на всех этапах строительства или во время эксплуатации здания. При этом процесс установки не требует каких-либо специальных навыков или инструментов.

Недостатками системы являются невозможность точечных аэраторов обеспечить вентиляцию всей кровельной поверхности, в результате чего образуются зоны с застойным воздухом. Что касается использования аэраторов непрерывного действия, то их установка предполагает демонтаж кровли, поэтому их лучше устанавливать на этапе строительства.

Разновидности

В зависимости от вида используемого кровельного материала различают следующие виды аэраторов:

  • Для металлочерепицы. Изготавливаются из высокопрочного ПВХ или из нержавеющей стали. Эти материалы устойчивы к перепадам температуры, воздействию прямых солнечных лучей, коррозии. Их устанавливают в верхней части крыши как можно ближе к коньку.
  • Для мягких кровель. Труба изготовлена ​​из атмосферостойкого и ударопрочного полипропилена.Его устанавливают в самых высоких точках кровли по всей ее поверхности, а также в местах стыков плит. Аэратор в этом случае снижает давление кровли, что препятствует образованию на ней пузырей.
  • Для гофрированного картона. По своей конструкции и функциям аналогичен устройству для мягкой кровли, но монтируется возле конька.

Кроме того, сегодня на рынке можно найти вентиляторы для кровли из натуральной черепицы, фальцевой кровли.В зависимости от типа кровли меняется не только материал изготовления и расположение аэратора, но и тип его крепления. Все эти виды крыш можно найти в каталоге отечественной продукции «ТехноНиколь». По своим техническим характеристикам и по качеству не отличается от импортных, но при этом дешевле.

В зависимости от количества и типа установки различают аэраторы:

  • Точечные. Применяются для осушения отдельных участков кровли, как правило, для плоской кровли.
  • Непрерывный. Представляют собой цепочку устройств, обеспечивающих вентиляцию всей крыши.

Неразрезные конструкции, в свою очередь, делятся на следующие виды:

  • Скатные. Область применения скатной конструкции – участки, где требуется увеличение движения воздушных масс – длинные или сложные скаты, ендовы крыш, а также в тех местах, где вентилируемый зазор прерывается.
  • Катание на коньках. Коньковый аэратор чаще всего монтируется на мансарду, имеющую коньковидный тип утепления. Благодаря их применению удается исключить испарения влаги по всей площади конька.

Кстати, использование конькового аэратора позволяет удалять не только лишнюю влагу, но и ядовитые пары битума, что необходимо для организации мягкой кровли.

Скатные аэраторы могут быть следующих типов.

  1. Клапаны для плоской кровли (или клапаны KTV). Визуально такие устройства похожи на черепицу, имеют сетчатый фильтр, препятствующий попаданию осадков и насекомых в подкровельное пространство. Сфера их применения – крыши с уклоном не менее 25 градусов.
  2. Грибковые аэраторы. Применяется на плоских крышах, выглядит как труба с зонтиком.

Кроме того, существуют скатные турбинные аэраторы, которые также могут быть грибкового типа или типа КТВ.

Наряду с рассмотренными аэраторами существует еще один их тип — турбинный. Главное их отличие – наличие электровентилятора, благодаря которому процесс вентиляции происходит более активно. Модели турбин подбираются с учетом уклона крыши. Оптимальный вариант такого аэратора – из алюминия.

Ошибочным считается мнение, что свесы обеспечивают вентиляцию кровли. Выступающий аэроэлемент, скорее, обеспечивает приток воздушных масс, тогда как рассматриваемый вентилятор обеспечивает их вывод вместе с парами воздуха.Другими словами, это 2 элемента, обеспечивающих сухость кровли. Так, рулонная кровля с вентилируемым устройством прослужит гораздо дольше, чем та, где установка аэратора не предусмотрена. Проблемы с последним могут возникнуть через 3-5 лет эксплуатации нового дома.

Тонкости эксплуатации

Не существует конкретной нормы, согласно которой в каждом доме должны быть установлены кровельные аэраторы. Тем более что без них можно легко обойтись в домах старого образца с неотапливаемым чердаком и крышей.В таких конструкциях воздух, поднимаясь из жилых помещений, попадает на чердак, где смешивается с холодным воздухом, а затем удаляется через неотапливаемую кровлю.

В зданиях нового типа крышу обычно утепляют для предотвращения теплопотерь здания, часто обустраивают в мансарде чердачные помещения. Кроме того, в условиях высоких темпов строительства часто применяют недостаточно просушенную стропильную систему. В результате пары влаги не могут «выйти наружу» и впитываются в стропильную систему (как правило, уже недостаточно просушенную), а затем в элементы кровельного пирога.Несомненно, такие конструкции требуют воздушных элементов на крыше.

Обучение

После того, как вы решили установить аэраторы, вам необходимо определиться с их подходящим типом, местом установки и необходимым количеством.

Так, на скатных крышах, покрытых металлочерепицей, устройства размещают в самых высоких точках кровли, при этом они должны быть удалены от конька не менее чем на 50 см. На плоских крышах аэраторы обычно размещают в местах стыков кровельных плит. или в самых возвышенных местах.

Для двускатной крыши, оборудованной коньком и ендовой, потребуется установка устройств по линии водораздела. Бывают случаи, когда вентилятор монтируется под коньком. Как правило, такая установка встречается на фальцевых кровлях.

Платеж

После того, как мастер определится с типом аэраторов, его волнует, на сколько метров подкровельного пространства хватит 1 вентилятора. Как правило, максимальный шаг установки составляет 12 метров.

Как уже было сказано, на количество труб «с грибком» влияют характеристики кровли. Для плоских крыш достаточно 1 аэратора на каждые 100 м2 поверхности, при этом расстояние между устройствами должно быть не более 12 м. При наличии ендов аэраторы монтируют по линии водораздела.

Установка

Установка аэратора состоит из нескольких рабочих этапов.

  1. Создание перфорации в кровле, доходящей до теплоизоляционного слоя. Созданное отверстие должно точно соответствовать диаметру аэратора.
  2. При обнаружении влажных участков изоляции ее следует заменить на сухую.
  3. Устройство в нижней части промазывается мастикой, после чего крепится к основанию кровли.
  4. Дополнительная юбка патрубка крепится на крыше с помощью саморезов.
  5. В нижней части патрубка должна быть предусмотрена дополнительная гидроизоляция.
  6. Заделайте все щели специальным составом для предотвращения протекания крыши.

Часто домовладелец тратит большие деньги на обустройство крыши своего дома более современным и прочным кровельным материалом, но в итоге вместо тепла, уюта и сухости получает холод, сырость и плесень.Причиной этого является скопление и застой воздуха, и дальнейшая конденсация из него влаги. Эту проблему можно решить созданием искусственных вентиляционных каналов, по которым будет не только вытягиваться влага, но и будет циркулировать воздух. Для этого специалисты-строители создают на крышах так называемую аэрационную конструкцию. Но прежде чем дать ответ на вопрос: кровельный аэратор – что это такое, выясним причины возникновения конденсата, и чем на самом деле грозит скопившаяся под крышей влага.

Откуда берется влага

  • Как бы человек ни старался, ему не удастся создать полностью герметичную кровлю, поэтому через дефекты кровли влажный воздух из окружающей среды (туман, снег, дождь) проникает под кровельный «пирог» и из-за разницы температур (в доме тепло, а на улице холодно) конденсируется в виде росы.
  • Также не исключено проникновение влаги под кровлю изнутри конструкции (приготовление пищи, эксплуатация санузла) через поврежденные места в пароизоляционном слое.
  • Кроме того, как известно, теплый воздух содержит больше влаги, чем холодный, поэтому зимой движение водяного пара происходит только изнутри конструкции наружу. В среднем человек выдыхает в пределах 1 литра влаги в газообразном состоянии, плюс к этому нужно добавить уборку, мытье, пользование ванной/душем, приготовление пищи — в итоге за сутки испаряется до 15 литров влаги. Отсюда и конденсат.

Внимание! Еще одним вариантом проникновения влаги под крышу может быть ситуация, когда при обустройстве кровли человек упускает из виду скопление снега или дождя между стропилами (в осенне-зимний период).

Назначение аэратора

В некоторых случаях бывает, что теплоизоляционный слой кровли содержит слишком много влаги, тогда локальная ликвидация зон интенсивного проникновения пара без принудительной сушки не даст желаемого результата. Одним из правильных дизайнерских решений такой проблемы будет полный демонтаж кровли с последующей заменой утеплителя. Но, у большей части населения нашей страны нет не только желания, но и финансовой возможности проводить такое строительно-ремонтное мероприятие.

Тут человеку, столкнувшемуся с подобной проблемой, на помощь приходит физик, а точнее один из ее законов. Так, избыточная влага может быть удалена путем испарения, которое зависит от скорости движения потока влажного воздуха, т. е. от его циркуляции. Так как разница между давлением и температурой водяных паров на улице и внутри дома колоссальна, необходимо обеспечить процесс диффузии — смешения газовых сред двух типов. Это приведет к значительному снижению внутреннего температуры и повышения влажности поверхности крыши.При общении с окружающей средой будут созданы оптимальные условия для его выдавливания.

Именно для обеспечения такой связи и служит кровельный аэратор для мягкой кровли или жесткой. Дает возможность осушать кровельный «пирог» и другие конструктивные элементы жилого дома (стены, перекрытия и т.п.). Аэратор в основном представляет собой полиэтиленовую трубу диаметром до 110 мм, которая покрыта грибком, препятствующим проникновению в аэратор атмосферных осадков.

Последствия скопления влаги под кровлей

Чаще всего проблемы с конденсатом наблюдаются на крышах мягкого типа; именно они требуют обязательного обустройства аэраторов. Но, также нельзя исключать скопление влаги под кровлей жесткого типа. Для полноты раскрытия проблемы рассмотрим обе ситуации.

Мягкая кровля (рубероид)

Этот тип крыши в основном характеризуется следующими проблемами:

  • Появление пузырей.Типичная мягкая кровля состоит из гидроизоляционного слоя сверху и пароизоляции снизу. Это позволяет получить герметичную среду. В летнее время такой кровельный «пирог» нагревается более чем на 90 градусов, что приводит к испарению скопившейся влаги и повышению внутреннего давления. Учитывая особенности термопластичных компонентов гидроизоляционного материала, напрашивается вывод, что такие условия способствуют вздутию кровли, а это влечет за собой ее разрушение.
  • Снижение эффективности теплоизолятора. Застой влаги значительно увеличивает теплопроводность утепляющего слоя. В строительном мире известен факт, что при увлажнении утеплителя на 2% его теплопроводность увеличивается на 40%, а это увеличивает затраты на отопление. Кроме того, заболачивание является первым шагом к росту плесени.
  • Разрушение перекрытий, которые в основном выполнены из цементно-песчаных смесей, образующих капиллярно-пористую структуру.Вода, попавшая в такие поры, при понижении температуры кристаллизуется и увеличивается в объеме, вместе с этим увеличивается давление на стенки пор, что приводит к их разрушению.

Внимание! Разрушительное воздействие влаги на жесткую кровлю такое же, как и на мягкую, но стропильная система также подвержена коррозии. Если установка кровельного аэратора не была проведена, то дерево начнет плесневеть, а затем и превратиться в пыль.В худшем случае произойдет обрушение крыши.

Типы аэраторов

Перед установкой кровельных аэраторов необходимо разобраться в их типах. Для каждого типа кровли свой аэратор из определенного материала:

Для мягких крыш

Изготовлен из ударопрочного и устойчивого к атмосферным воздействиям полипропилена. Обычно их устанавливают на стыках плит, либо на самой высокой отметке кровли. Удаляет пары, снижает давление в кровельном ковре, устраняет конденсат.

Для металлочерепицы

Изготавливаются из металлов с покрытием, стойким к коррозии, агрессивным средам и солнечному излучению. Проводит влажный воздух и предохраняет крепеж от коррозии. Устанавливается в любой части крыши.

Для гофрокартона

Функции и материал исполнения аналогичны предыдущему корпусу, но аэраторы рекомендуется устанавливать ближе к коньку.

Кроме того, крышные аэраторы классифицируются по их конструкции:

  • Сплошной – размещается равномерно по всей кровле, что позволяет полностью вентилировать все подкровельное пространство.Наиболее распространенными видами таких устройств являются: коньковый аэратор для мягких кровель и вентиляционная лента.
  • Точечный — обеспечить вентиляцию локально, в местах, изолированных от общей площади кровли. Также выделяют два вида: коньковый и скатный.
  • Турбина — такие аэраторы обеспечивают активную вентиляцию, и представляют собой обычную трубу с электровентилятором или колпаком с электроприводом. Специалисты настоятельно рекомендуют использовать модификации из алюминия. Известно, что этот материал не подвергается коррозии и не деформируется при нагревании.Турбинные аэраторы необходимо выбирать в соответствии с уклоном кровли.

Установка аэратора

С видами аэраторов разобрались, теперь узнаем, как установить кровельные аэраторы. Лучшим вариантом создания системы аэрации, по понятным причинам, является установка таких устройств при кровле. Потом можно все спроектировать и рассчитать. Но владельцы домов не всегда задумываются о негативной перспективе невентилируемых крыш, и тогда им приходится «танцевать» с тем, что есть.

Монтаж аэраторов осуществляется в несколько этапов:


  • Кровельные аэраторы необходимо устанавливать в соответствии с формой и размерами кровли, состоянием пароизоляции и уровнем влажности в помещении.
  • Для плоских крыш простой конфигурации с «обычными» климатическими условиями рекомендуется установка аэраторов из расчета: 1 грибок на 100 кв.м поверхности кровли, но расстояние между вентилируемыми установками не должно быть более 12 м. .
  • В случае наличия или выраженного гребня аэраторы располагаются на водоразделе.
  • Для зданий с повышенным уровнем влажности расчет системы вентиляции осуществляется строительно-проектными организациями.

При устройстве кровли необходимо заранее позаботиться об организации кровельной вентиляции. Такие меры помогут сохранить теплоизоляционным материалам их свойства и предотвратить преждевременный износ и порчу.

Основным элементом, обеспечивающим циркуляцию воздуха, является крышный аэратор.Рассмотрим более подробно его устройство, правила монтажа и значение в обеспечении нормального движения воздуха в подкровельном пространстве.

Кровельный аэратор представляет собой наружный вентиляционный выход на поверхности крыши. Через него скопившиеся пары удаляются во внешнюю среду.

Образование влаги происходит в результате нагрева воздуха с потолков над жилыми помещениями, который, поднимаясь выше, резко охлаждается при контакте с холодными кровельными материалами.При таком охлаждении образуется конденсат – капельки влаги, которые оседают на поверхности элементов стропильной системы и кровли.

Конкретизируем преимущества использования кровельного аэратора:

  1. Удаляет влажный воздух , поднимающийся из жилых помещений, не давая ему оседать на конструкции, кровельные материалы и утеплители.
  2. Проветривает подкровельное пространство , удаляя скопившуюся влагу.
  3. Создает оптимальный режим для нормального функционирования каждого элемента кровли и чердачного помещения, тем самым увеличивая срок их службы.
  4. Предотвращает коррозию и препятствует образованию вздутий при использовании рулонных материалов на плоских кровлях.
  5. Обеспечивает нормальное движение воздуха при сложной архитектурной форме кровли, особенно на изломах и резких перепадах высот.
  6. Создает условия для сохранения теплоизоляционных свойств утеплителя в течение длительного времени.

Описание

На современном строительном рынке представлено множество видов аэраторов, предназначенных для .

Стоит отметить, что все они имеют несколько общих признаков:

  • конструкция устройства представляет собой трубу диаметром 63-110 мм;
  • верх трубы накрывается специальным зонтом для предотвращения попадания дождя и снега;
  • предусмотрена герметичная система крепления к поверхности крыши.

В дополнение к описанным точечным аэраторам применяются также гребневые аэраторы. Они обеспечивают равномерную вентиляцию по всей поверхности подкровельного пирога.

Если решено использовать именно такие устройства, то следует помнить, что при сложной форме кровли без точечных аэраторов не обойтись. Так как в труднодоступных местах проблемные места могут остаться без вентиляции.


Плоский крышный вентилятор (также называемый КТВ)

Принцип работы

Аэраторы основаны на двух основных принципах:

  1. Создание тяги в трубе.
  2. Разность давлений внутри подкровельного пространства и снаружи.

Нормальная циркуляция воздуха немыслима без наличия в карнизах крыши. Благодаря им происходит движение воздушных масс: холодные из внешней среды стремятся попасть в теплое пространство под кровлей и вытеснить оттуда нагретый и влажный воздух.

Такая циркуляция в зимний период происходит постоянно, в летнюю жару кровельные материалы не перегреваются, что также положительно сказывается на их сроке службы и микроклимате.чердачное помещение.

Область применения

Такие аэраторы используются для вентиляции утепленных крыш. Если утепление не применяется, то применение таких устройств также оправдано, ведь удаление лишней влаги должно быть полным.

Многие производители предлагают широкий ассортимент аэраторов, предназначенных для различных видов кровельных материалов, а именно для:

  • металлочерепицы с большой, малой и средней высотой волны;
  • плитка битумная;
  • фальцевые крыши;
  • натуральная плитка.

Тип материала определяет способ крепления аэратора и, соответственно, используемые крепления.

Среди вариантов устройства кровельной вентиляции можно совместить как одновременное использование конькового и точечного аэраторов, так и вполне можно отказаться от использования такого устройства в коньке.

Решение о применении только точечных выходов должно сопровождаться соответствующим расчетом их количества на площадь кровли и строгим соблюдением расстояния от конька.


Именно для обеспечения такой связи используется кровельный аэратор для мягкой кровли или жесткой

Преимущества и недостатки

Установка кровельных аэраторов имеет больше положительных сторон, чем отрицательных. Так как существует несколько видов кровельной вентиляции, подытожим их характеристики.

Начнем с преимуществ и перечислим их:

  • простота установки;
  • привлекательный внешний вид, возможность спрятать аэратор (сплошного типа) или выбрать место под цвет кровельного покрытия;
  • долговечность;
  • обеспечение надежной вентиляции подкровельного пространства;
  • защита от набухания мягких рулонных покрытий;
  • эффективное удаление насыщенного влагой воздуха;
  • устранение угрозы поражения конструкций и кровельных материалов, от грибкового поражения;
  • возможность сушки старой крыши.

К недостаткам аэраторов ТО относятся следующие свойства:

  • точечные аэраторы не всегда способны обеспечить должное проветривание всех участков подкровельного пространства, иногда в нем возникают «мертвые зоны с застойным влажным воздухом; Аэраторы непрерывного действия
  • необходимо устанавливать в процессе кровельных работ, так как впоследствии без полного демонтажа это сделать будет невозможно.

Типы крышных аэраторов

По способу вентиляции аэраторы можно разделить на два основных типа: проходные и точечные.Сплошные аналоги устанавливаются в коньке крыши по всей его длине и обеспечивают вентиляцию подкровельного пространства. Они незаметны для посторонних глаз и долговечны. Имеется защита в виде губчатого фильтра от проникновения атмосферных осадков и насекомых.

Точечные аэраторы доступны в нескольких версиях. В зависимости от расположения они делятся на скатные и коньковые. Скатные устройства размещают не далее 60 см от конька крыши, а также в ее проблемных местах.Коньковые варианты монтируются на конек крыши с определенным уклоном.

В свою очередь аэраторы скатные бывают следующих типов:

  • Клапан КТВ;
  • грибковые аэраторы с естественной тягой;
  • тоже самое только со встроенным вентилятором.

Клапаны для плоской кровли (также называемые КТВ) представляют собой небольшие устройства, напоминающие черепицу и защищенные от насекомых сетками. Их используют на крышах с уклоном не более 25 градусов.

Используется в случаях, когда крыша плоская.Встроенный вентилятор помогает активизировать воздухообмен в подкровельном пространстве.

Аэратор грибовидный

Монтаж крышного аэратора

Рассмотрим основные правила и этапы монтажа на примере скатных аэраторов. Перечислим требования к установке таких устройств:

  1. Расстояние от конька крыши до места установки не должно превышать 60 см.
  2. Аэраторы устанавливаются с шагом 12 метров (не более).
  3. Одного устройства достаточно на крышу площадью 60 квадратных метров, но если крыша плоская, то допустимо увеличение этого показателя до 100 квадратных метров.
  4. При большом уклоне кровли и значительном перепаде высот между коньком или ендовой и поверхностью кровли аэраторы устанавливаются параллельно коньку и водораздельной границе ендовы.

Сам процесс монтажа можно разделить на следующие этапы:

  1. На поверхности крыши вырезается отверстие, соответствующее размерам аэратора (по шаблону, входящему в комплект).Глубина выреза должна соответствовать утеплителю и проходить через кровельный «пирог»).
  2. При обнаружении влажной изоляции в этом месте ее следует заменить на новую, отвечающую установленным требованиям.
  3. Для обеспечения надежного и герметичного примыкания аэратора к поверхности кровли необходимо нанести на поверхность кровли, а также на прокладка из резины.
  4. После установки проходного элемента на место его «юбка» крепится к кровле саморезами. Важно: саморезы необходимо вкручивать последовательно с противоположных сторон.
  5. Проходной элемент устанавливается с грибком, защищающим от атмосферных осадков.

Необходимые материалы и инструменты

Разберем последовательность монтажа на примере кровельного аэратора в виде грибка для металлочерепицы.Подготовка инструментов перед работой убережет вас от неприятных сюрпризов при установке аэратора.

Перечисляем минимум необходимых приспособлений:

  • маркер строительный;
  • дрель;
  • строительный нож;
  • ножницы по металлу;
  • строительный уровень;
  • ножовка по металлу;
  • отвертка; Герметик
  • (желательно силиконовый) с пистолетом.

Каждый производитель прилагает к комплекту кровельного аэратора инструкцию, согласно которой осуществляется монтаж.Следует обратить внимание на наличие в комплекте проходного элемента и, если он отсутствует, то приобрести подходящий.

Пошаговая инструкция


Несмотря на то, что процесс установки разных аэраторов может немного отличаться, в общих чертах последовательность действий следующая:

  1. Прорезается сквозное отверстие. Приложите прилагаемый шаблон к поверхности кровельного листа и обведите его строительным маркером.
  2. Отверстия просверливаются близко к намеченному контуру.
  3. При резке лучше всего использовать ножницы по металлу и никогда не использовать шлифовальную машину. Это связано с тем, что при резке вылетают горячие искры, повреждающие лист полимерного покрытия, тем самым открывая путь коррозии. В местах среза металл нагревается и разрушается не только полимерный слой, но и цинк.
  4. Кольцо уплотнительное резиновое наносится на гидроизоляционный материал и втягивается во внутренний контур.Посередине делается крестообразный надрез, затем, придерживая материал рукой, вырезается намеченный овал.
  5. На уплотнитель наносится герметик, затем он устанавливается в отверстие и закрепляется винтами. Для этого удобнее использовать отвертку.
  6. Установка проходного элемента производится таким образом, чтобы шарниры уплотнительных колец совпадали со штифтами на самом элементе.
  7. Выходной патрубок монтируется во втулку и жестко фиксируется. Для обеспечения надежного соединения прорежьте во втулке отверстие на ¼ меньше диаметра выходной трубы. Иногда комплект полностью готов к установке и ничего резать не нужно.
  8. Выпускной патрубок необходимо проверить на вертикальность. с помощью строительного уровня и только после приведения в вертикальное положение закрепить саморезами.

Стоимость аэраторов

Цена на различные аэраторы колеблется в широком диапазоне: от нескольких сотен рублей до двух и более тысяч.Иногда приходится комплектовать комплект самостоятельно, покупая в магазине все комплектующие одного производителя по отдельности.


Сухой наполнитель для аэраторов

  • О вентиляции подкровельного пространства следует подумать еще на этапе проектирования кровли. Необходимо учитывать, что точечные аэраторы должны быть рассчитаны на используемый кровельный материал.
  • Для обеспечения правильной циркуляции воздуха под в утеплителе прорезается отверстие, соответствующее размеру вентиляционной трубы, которое засыпается керамзитом или гравием.
  • Монтаж вентиляционных выходов производится при плюсовой температуре. Работа на крыше после дождя до высыхания крыши опасна для жизни. В сухую погоду находиться на крыше разрешается только в нескользящей обуви с прорезиненной гибкой подошвой.
  • Главный критерий выбора аэратора – сертифицированная продукция известного производителя. При покупке особое внимание следует обратить на комплектацию и отсутствие механических повреждений (царапин и деформаций).
  • При недостаточном уровне знаний и отсутствии опыта лучше доверить эту ответственную работу профессионалам. В противном случае можно наделать много ошибок до того, как придет профессиональный опыт. Гарантия качественно выполненной работы – сотрудничество с компаниями, которые оформляют договор на оказываемые услуги. Общая стоимость монтажа кровли и вентиляционного устройства будет дороже, но это с лихвой компенсирует возможные неисправности, обнаруженные в процессе эксплуатации после неизвестных строителей.
  • В период общего пользования интернетом при большом желании можно найти много информации, изучив которую вероятность выполнения работы на должном уровне очень высока. Если у вас есть время и большое желание, то установка кровельного аэратора не составит труда.

Установка аэраторов на кровле необходима, так как их наличие предотвращает разрушение кровельного ковра под воздействием влаги, образующейся в подкровельном пространстве.

Стремление сэкономить на обустройстве кровельной вентиляции приводит ко многим проблемам: прежде всего, крыша начинает протекать, на карнизах собираются сосульки, в доме появляется запах сырости. В результате дорогостоящий материал покрытия очень быстро разрушается. Дело в том, что в теплоизоляционный слой и элементы стропильной системы попадает влага.

Решить эту проблему может установка кровельного аэратора, представляющего собой искусственный вентиляционный канал.Через него циркулирует воздух, вытягивая лишнюю влагу и подсушивая пирог конструкции изнутри.

Причины появления влаги в кровельном пироге

Производители финишных покрытий для крыш позиционируют свои материалы как воздухонепроницаемые, так откуда же в кровельном пироге появляется влага, но содержит ли он паро- и гидроизоляционные слои?

К сожалению, наличие влажных паров присутствует в любой квартире или доме. Они образуются в результате приготовления пищи, водоподготовки, мытья и дыхания людей.Согласно научным исследованиям установлено, что в домах, где проживает семья из 4 человек, в сутки образуется не менее 2 литров водяного пара. Частично оседает в подкровельном пространстве.


При контакте теплого пара с холодными поверхностями образуется конденсат. В результате капли воды пропитывают материалы и конструктивные элементы кровли, в которые они могут проникнуть. В первую очередь пары доходят до утеплителя, стропильной системы и обрешетки.

Еще один путь проникновения влаги – через крышу снаружи. Теплый пар скапливается на чердаке и нагревает внутреннюю часть кровельного покрытия. Снег, собирающийся зимой на крыше, начинает таять. При понижении температуры воздуха на крыше образуется лед, а при определенных условиях он тоже может таять. Вода проникает в мельчайшие щели между стыками покрытия и на кровле образуются протечки.

Кровельный материал начинает постепенно покрываться микротрещинами, в которые проникает влага.При минусовой температуре замерзает и рвет обшивку крыши. Трещины все больше разрастаются и превращаются в сквозные. В результате кровля приходит в негодность.

Что такое кровельный аэратор

Это устройство состоит из трубы диаметром 6-11 сантиметров, изготовленной из нержавеющей стали или полипропилена. Поверх него устанавливается колпак, предохраняющий вентилятор от проникновения отложений внутрь. Аэратор способствует просушке теплоизоляционного слоя и ускоряет испарение конденсата.

Данные устройства используются в регионах с разными погодными условиями, так как имеют хорошие эксплуатационные параметры и выдерживают перепады температур в широком диапазоне, от +90 до -50 градусов.


Аэратор кровельный для металлочерепицы и других видов кровельных покрытий предназначен для следующих целей:

  • вентиляция слоев кровельного пирога;
  • испарение конденсата;
  • удаление влажного воздуха;
  • предотвращение процессов, приводящих к разрушению кровли;
  • предотвращение утечек.

Принцип работы аэраторов заключается в появлении тяги в трубе, которая возникает за счет низкого давления, создаваемого внешними воздушными потоками.

Типы кровельных вентиляционных устройств

По конструктивным особенностям крышные вентиляторы бывают нескольких типов:

  1. Точка … Такие устройства имеют грибовидную форму и оснащены вентиляторами. Их устанавливают в месте, где доступ ограничен – это может быть крыша сложной конфигурации или мансардные окна.Точечные изделия делятся на ребристые и скатные. Первые из них монтируются под коньком – они предназначены для отвода конденсата и паров по всей конструкции конька. Аэраторы этого типа устанавливаются в помещениях, требующих усиленной циркуляции воздушных потоков.
  2. Сплошной … Располагаются равномерно по всей поверхности кровли и таким образом обеспечивают вентиляцию всех слоев «пирога», а также помещений чердаков и мансард. Наиболее востребованными из аэраторов непрерывного действия являются влагостойкая вентиляционная лента, устанавливаемая в гидроизоляционный слой, и коньковый вентилятор.
  3. Турбина … Выпускаются в виде трубы и оснащаются электровентилятором или электроколпаком. Специалисты советуют отдавать предпочтение алюминиевым изделиям, так как они устойчивы к коррозионным процессам и не меняют форму при воздействии высоких температур.

При выборе модели аэратора учитывается уклон кровли. Как правило, эту информацию можно увидеть на упаковке продукта.

Выбор аэратора

Для разных кровельных покрытий используется определенный тип устройства.Для мягких материалов подходят аэраторы из атмосферостойкого и ударопрочного полипропилена (читайте также: «»). Обычно их размещают на равном расстоянии друг от друга в самых высоких точках кровельного покрытия или в местах стыка теплоизоляционных плит.

Такое устройство выполняет следующие функции:

  • снижает давление в подкровельном пространстве;
  • отводит пар от слоев «кекса»;
  • предотвращает образование конденсата.


Корпус вентилятора аэратора для металлочерепицы изготовлен из материалов, устойчивых к коррозии и агрессивным средам, к воздействию различных температур и ультрафиолетового излучения. Этим требованиям отвечают полипропилен и нержавеющая сталь.

Для обшивки из профнастила корпуса дефлектора используются те же материалы, что и для металлических крыш.

Установка коньковых аэраторов

Установка этого типа устройства проста, и нет необходимости в сложных расчетах.Коньковый аэратор размещается по всей длине конька. Специалисты рекомендуют использовать этот продукт для крыш с уклоном от 12 до 45 градусов. Он монтируется исключительно на коньке и тем самым обеспечивает вентиляцию воздуха в чердачном помещении.


Условия использования конькового аэратора:

  1. Для обеспечения притока воздуха необходимо наличие форточек на свесах.
  2. Устройство должно монтироваться по всей длине конька – его сегменты соединяются в единую конструкцию.
  3. Коньковая черепица укладывается поверх собранного изделия, поэтому на внешний вид кровли не повлияет наличие на ней вентилятора.


Устройство конькового аэратора под металлочерепицу или мягкую кровлю выполняют в определенной последовательности:

  1. Чтобы вырезать вентиляционную щель, используйте циркулярную пилу. Их может быть как одна (в верхней части конька), так и две (с обеих сторон). В зависимости от рекомендаций производителя для той или иной модели аэратора общая толщина зазора должна быть от 3 до 8 сантиметров.Прорези вырезаются так, чтобы они не доходили примерно на 30 сантиметров до края конька. В результате крыша по бокам сплошная.
  2. В месте на коньке, где не был сделан зазор, укладывается коньковая черепица.
  3. Приступают к установке аэратора: каждый сегмент фиксируется кровельными гвоздями или шурупами, которые вкручиваются через готовые отверстия, сделанные на заводе-изготовителе. Отдельные части изделия собираются в единую конструкцию так же, как и детали конструктора.
  4. Профиль вентиляционного изделия покрыт коньковой черепицей — лепестки рубероида уложены внахлест. Для крепления крышки к вентиляционному устройству используются длинные специальные гвозди.
  5. Места контакта торцов с кровлей обработаны силиконовым герметиком.

Особенности крепления точечных устройств на металлочерепицу

Аэраторы данного типа устанавливаются:

  • на плоских крышах или крышах с уклоном менее 12 градусов;
  • в качестве дополнения к устройству другого типа с целью повышения эффективности вентиляции;
  • , если нет возможности обустроить коньковое изделие, например, по причине отсутствия конька, или наличия примыкания кровельного покрытия к стенам или вертикально расположенным поверхностям.

Условия использования точечного аэратора:

  1. Монтируют на склонах, выдерживая расстояние 50-80 сантиметров от горизонтально расположенного края конька.
  2. Свесы должны быть обеспечены притоком воздуха.
  3. Одноточечный прибор способен обеспечить качественную вентиляцию на площади до 5 – 100 «квадратов» кровли в зависимости от его модели. Исходя из этого значения, рассчитывается необходимое количество вентиляционных изделий.


Технология установки точки крыши:

  1. В цельной обрешетке делается отверстие, которое по размеру должно совпадать с параметром внутреннего канала аэратора.Для этого на поверхность фанерного листа или плиты ОСП наносят базовую юбку устройства и прикладывают к кровле гвоздем или карандашом контур зазора. С помощью электрического лобзика вырежьте отверстие по начерченной линии.
  2. Поверх него укладывается юбка устройства и крепится шурупами или кровельными гвоздями в количестве не менее 6 штук. Некоторые компании-производители рекомендуют использовать, кроме застежек, клеевую фиксацию. В этом случае на обратную поверхность юбки наносится битумная мастика, приклеивается, а затем детали используются только для крепления.
  3. С целью гидроизоляции мест примыкания поверх юбки используется битумный клей.
  4. Черепица из черепицы, срезанная в местах соприкосновения, покрывающая юбку.
  5. Поверх нее положите сетку аэратора и закрепите ее саморезами. Затем устанавливается заглушка (крышка), защелкивается и снова используется для крепления винтов.


Аналогично монтируются другие точечные аэраторы для кровли согласно произведенному расчету, которые в итоге образуют единую систему вентиляции.

Как видно из вышеизложенной информации, установка таких устройств не сложная работа — с ней легко справятся неопытные мастера-самоучки.

Благодаря наличию на кровлях аэраторов из кровельного пирога удаляются водяные пары, предотвращается образование конденсата, распространение грибка и плесени, неприятный запах… Отсутствие этих неблагоприятных факторов положительно сказывается на от продолжительности срока службы деревянных элементов кровельной конструкции и от состояния микроклимата в жилых и хозяйственных помещениях дома.

Установка аэраторов на мягкую кровлю: установка подкровельных вентиляционных устройств. Аэратор крыши

В двухслойном кровельном покрытии из наплавных материалов аэраторы Поливент устанавливаются на нижний слой материала. В нижнем слое материала в месте его установки прорезается отверстие диаметром, равным диаметру трубы аэратора, через стяжку и утеплитель к пароизоляционному слою. Яма засыпана керамзитовым гравием.Для лучшего сцепления горизонтальной части аэратора с кровельным ковром на его поверхность наносится подогретое битумное вяжущее (горячая мастика). После остывания битумного вяжущего аэратор дополнительно крепится к стяжке саморезами (если стяжки нет, то к основанию, через слой теплоизоляции). Затем наплавляется верхний слой кровельного ковра так, чтобы аэратор оказался в месте торцевого нахлеста двух кровельных панелей (нахлест 150 мм). Примыкание кровельного ковра к аэратору промазывается битумным герметиком.

При устройстве крыш с основанием из железобетонных плит перекрытий, в однослойном кровельном покрытии аэратор «Поливент» устанавливается на стяжку. Отверстие делается через стяжку и утеплитель до пароизоляционного слоя. Кровельный ковер укладывается без прилегания к юбке аэратора. На него наносится разогретое битумное вяжущее (горячая мастика). На место примыкания кровельного ковра к аэратору наплавляется заплатка из верхнего слоя рубероида на основе полиэстера. Заплатка должна перекрывать юбку аэратора и выходить на 150 мм на кровельный ковер.Аэратор дополнительно крепится саморезами, а примыкание кровельного ковра промазывается битумным герметиком.

Схема установки аэратора

Видео: Установка крышного аэратора
(размер видео 17,24 МБ)


Типы кровельных аэраторов «Поливент»


— Состоит из 3-х частей. Специальное прижимное кольцо на кровельном покрытии обеспечивает тщательную изоляцию тела трубы и значительно повышает эстетические свойства покрытия.Предназначен для использования в регионах со значительным снежным покровом. Рекомендуется устанавливать один такой аэратор на 50-60 м² кровли.
Технические характеристики
Высота, мм 340
Масса, кг 0,317
Трубка D, мм 75-55
Юбка D, мм 270
Заглушка D, мм 146
— Состоит из 3 частей.Специальное прижимное кольцо на кровельном покрытии обеспечивает тщательную изоляцию тела трубы и значительно повышает эстетические свойства покрытия. Один такой аэратор рекомендуется устанавливать на
50-60 м² кровли.
Технические характеристики
Высота, мм 260
Масса, кг 0,3
Трубка D, мм 75-55
Юбка D, мм 270
Заглушка D, мм 146
— Состоит из 4 частей.Уникальная конструкция колпака создает дополнительную тягу в трубе, что значительно повышает эффективность работы аэратора. Предназначен для использования в регионах со значительным снежным покровом. Один такой аэратор рекомендуется устанавливать на 80-100 м² кровли.
Технические характеристики
Высота, мм 470
Масса, кг 1,06
Трубка D, мм 130-103
Юбка D, мм 390
Заглушка D, мм 146
Аэратор «ПОЛИВЕНТ-СУПЕР»
Аэратор «ПОЛИВЕНТ-СУПЕР» — Состоит из 3-х частей.Как это работает; Работа аэратора основана на перепаде давления, вызванном воздушными потоками. Уникальная конструкция колпачка создает дополнительную тягу в трубе. Рекомендуется устанавливать один аэратор на 80-100м² кровли. Поливент-Супер применяется там, где требуется высочайшая надежность.

Технические характеристики

Высота, мм 470
Масса, кг 1,04
Трубка D, мм 148-100
Юбка D, мм 390
Заглушка D, мм 210

Только на первый непрофессиональный взгляд может показаться, что кровельный пирог представляет собой простую и незамысловатую конструкцию.На самом деле внутри кровли происходят различные физические процессы, которые могут сократить срок службы вне зависимости от качества используемых материалов. Очень важно правильно организовать работу кровли и подкровельного пространства. Поэтому кровельный аэратор (флюгер) сегодня стал неотъемлемой частью огромного количества крыш.

Для начала стоит разобраться, о каких физических процессах идет речь:

  1. Тепловое расширение материалов.При нагревании все твердые и жидкие тела расширяются. Это связано с тем, что при поглощении тепла молекулы начинают более активно двигаться, что приводит к увеличению межатомного пространства и увеличению объема тела. Для всех материалов используется такой показатель, как коэффициент теплового расширения, который, в свою очередь, делится на коэффициент объемного и линейного расширения.
  2. Паропроницаемость материалов. Почти все твердые тела являются паропроницаемыми. Пар – это газообразное состояние жидкости.Способность пропускать пар характеризуется таким показателем, как коэффициент паропроницаемости.
  3. Конденсат. Это жидкость, которая образуется при охлаждении газообразного вещества. При определенной температуре в кровле оседают капли воды из воздуха, насыщенного влагой. Температура, при которой начинает образовываться конденсат, называется точкой росы. Чем выше влажность воздуха, тем выше температура, при которой образуется конденсат.
Все крыши можно разделить на скатные (покрытые шифером, стальными листами, черепицей) и плоские (из плавленых битумных материалов).Эти кровли отличаются используемыми конструкциями, материалами и технологиями.

Скатная крыша

Скатной крышей называют крышу с наклонной поверхностью. Плоская крыша тоже имеет уклон, только уклон около 1–4°. В скатной угол наклона поверхности начинается от 10°, но в этом случае чердачное помещение не будет проходимым и пригодным для проживания. Поэтому утепление и дополнительная вентиляция не требуются. Оптимальным углом наклона считается 30-50°.На скатной крыше снега скапливается меньше, но появляется дополнительная ветровая нагрузка. Устанавливать кровельный аэратор имеет смысл только на утепленных кровлях над жилыми чердачными помещениями. Рассмотрим, из чего он состоит и какие процессы происходят в структуре. Несущая конструкция состоит из деревянных стропил и обрешетки. Утеплитель, как правило, устраивается между стропильными ногами и ограждается изнутри пароизоляционной пленкой. В воздухе любого жилого помещения есть влага, пленка предохраняет утеплитель от намокания.С внешней стороны утеплителя под кровельным покрытием устраивают гидроизоляционную пленку, предохраняющую утеплитель от протечек дождя и образования конденсата. Теплофизика скатной крыши: Казалось бы, конструкция безупречна, но ни одна пленка не способна на 100% защитить кровельный пирог. В результате под кровельным покрытием скапливается и застаивается влажный воздух, из-за чего дерево поддается гниению, а сталь подвергается коррозии. Установка аэраторов позволяет бороться с этой проблемой, ведь они организуют циркуляцию свежего воздуха.

Типы и исполнения

Для скатных крыш кровельный аэратор устанавливается двух типов:
  1. Точечный (скатный).
  2. Ридж.

Точечные кровельные аэраторы стараются устанавливать в самых высоких точках, примерно в 150 мм от конька. Наружный воздух холоднее, попадая в подкровельное пространство через карниз, становится теплее, стремится вверх. В результате происходит воздухообмен.
Для скатных крыш используются следующие конструкции:
Фото Наименование Характеристики
Наконечник Устанавливается под любым углом.Н = 450 мм, Д = 110 мм. Расход — 1 шт. на 80 м2.
Долото Размер — 530×465×110 мм
Размер отверстия — 250×160 мм.
Наконечник Длина 420 мм. Ширина 310 мм.
Конек Размер — 610 × 284 × 34 мм. Предусмотрена защита от насекомых и атмосферных осадков.

Плоские крыши

В плоских крышах кровельный пирог устроен иначе.Поверхность плит перекрытия выравнивается цементно-песчаной стяжкой. Затем укладывается утеплитель. Поверх утеплителя под кровельный ковер снова устраивается выравнивающая цементно-песчаная стяжка или стяжка из двух слоев плоских асбестоцементных листов. Поверхность стяжки покрывают битумной мастикой или грунтовкой для улучшения адгезии (адгезии) к свариваемым материалам. Приварной кровельный ковер после монтажа прочно сцепляется со стяжкой. Но в процессе эксплуатации материалы испытывают перепады температуры наружного воздуха.Коэффициент теплового расширения у бетона, цемента, асбеста, битума разный, поэтому внутри кровельного пирога накапливается напряжение. Нарушается сцепление, соединения, образуются пузырьки воздуха. Под свариваемыми слоями устанавливаются кровельные аэраторы для снятия напряжения и удаления пузырьков воздуха. Монтаж кровельных аэраторов на плоской крыше:

Типы и исполнения

Аэраторы для крыш из наплавленных битумных материалов не отличаются особым конструктивным разнообразием. Они состоят из 3 частей:
  1. Юбки для устойчивости.
  2. Пробирки — для экстракции.
  3. Колпаки — для защиты от атмосферных осадков.
Некоторые модели оснащены уплотнительными кольцами для предотвращения утечек. Доступны следующие типы крышных аэраторов:
Изображение Технические характеристики
Вес — 0,33 кг.
Диаметр: юбки
— 280 мм, трубки
— 75 ÷ 55 мм, колпачок
— 146 мм.
Высота — 260 мм.
Вес — 1.05 кг.
Диаметр: трубки — 148 ÷ 100 мм, колпачки — 210 мм.
Высота — 470 мм.
Вес — 1,23 кг.
Диаметр: юбки
— 390 мм, трубки
— 130 ÷ 100 мм, колпачок
— 200 мм.
Высота — 470 мм.
Вес — 0,43 кг.
Диаметр: юбки
— 280 мм, трубки
— 75 ÷ 55мм, колпачок
— 146 мм.
Высота — 360 мм.
Все кровельные аэраторы изготовлены из высокопрочного полипропилена и выдерживают перепады температуры окружающей среды от -50°С до +130°С.Расход — 1 кровельный аэратор на площади до 80-100 м2, но расстояние между ними не более 12 м.

Установка флюгера

Как правило, кровельный аэратор устанавливается при строительстве и ремонте кровли. Установка флюгера на крышу производится следующим образом:
  1. Нижний слой кровельного ковра наплавляется.
  2. Определено место установки устройства.
  3. В цементно-песчаной стяжке выдалбливается отверстие равное диаметру трубы в основании лопатки.Изоляция удаляется из отверстия.
  4. Отверстие в крыше засыпано керамзитом.
  5. Аэратор устанавливается на крышу и крепится саморезами (или другим крепежом) к стяжке.
  6. Верхний слой кровельного ковра наплавлен.
  7. Можно сделать дополнительный слой в месте примыкания кровельного ковра к флюгеру.

Кстати, сегодня многие строители и поставщики материалов используют для аэраторов название «крыльчатка».Однако это не совсем одно и то же. Со времен Петра Великого в России из Голландии появилась конструкция флюгера, прибора, показывающего направление ветра. Как правило, его устанавливали на дымоход, который защищен от снега и дождя зонтичными крышами. Это флюгеры. С другой стороны, каждый аэратор также имеет защиту от атмосферных осадков. Можно сказать, что зонт-флюгер является частью аэратора.

Выбор и стоимость

Как правильно выбрать аэратор? Конструкция аэратора зависит от следующих факторов:
  • от типа кровли;
  • по количеству осадков, в том числе по высоте снежного покрова;
  • от финансовых возможностей владельцев.
На сегодняшний день стоимость одного аэратора от 300 до 5000 рублей за штуку. Цена зависит от производителя, зарубежные поставки, конечно, дороже. Однако на вентиляции экономить не стоит, тем более, что увеличенный срок службы кровли позволит сэкономить на ее ремонте в будущем.

Монтаж мягкой кровли не терпит мелочей. Иногда, думая сэкономить на такой, казалось бы, ненужной мелочи, как вентиляция крыши, застройщик сталкивается с массой хлопот.Крыша начинает протекать, в доме пахнет сыростью, на карнизах скапливаются сосульки. И, апофеоз всего, — скоротечное разрушение дорогого кровельного материала. Такие неприятности возникают из-за того, что в пирог мягкой кровли проникает влага, просачиваясь в утеплитель, стропильные конструкции и само битумное покрытие. Проблему можно решить, установив на крыше искусственные вентиляционные каналы – аэраторы. Через них будет циркулировать воздух, вытягивая лишнюю влагу и подсушивая внутреннюю лепешку конструкции.

Таким образом, установка аэраторов на мягкую кровлю – процесс, рекомендуемый специалистами, а в некоторых случаях (над мансардным этажом, например) – обязательный, предотвращающий ее повреждение и обеспечивающий комфортное пребывание в доме.

Понятно, что аэраторы обеспечивают аэрацию и просушку кровельного пирога от влаги. Но откуда оно взялось? Ведь производители изначально позиционируют мягкую кровлю как герметичную. При этом в составе кровельного пирога присутствуют слои гидро- и пароизоляции (пароизоляции – в случае с утеплителем).

Но это не спасает от наличия влажных паров. Они являются непременным атрибутом любого жилого помещения, формируются в процессе приготовления пищи, стирки, принятия ванны и даже, в конечном счете, человеческого дыхания. Согласно исследованиям, каждый день в доме, где проживает семья из 4 человек, образуется 2-4 литра водяного пара, часть которого скапливается в подкровельном пространстве.

При контакте теплого пара с холодной поверхностью (при резких скачках температуры снаружи-внутри) он конденсируется.В результате мельчайшие капельки воды начинают проникать в любые конструкции и материалы, до которых могут «дотянуться». В первую очередь это стропила, обрешетка, утеплитель.

Еще один способ проникновения влаги – снаружи кровли. Теплый пар, скапливающийся на чердаке, прогревает кровельное покрытие изнутри. Зимой снег на крыше начинает таять. Образуются ледяные корки, которые при ухудшении обстановки также тают. В стыки покрытия проникает вода, крыша начинает протекать.

Кроме того, страдает само покрытие, которое в любом случае имеет микротрещины. Туда проникает влага и при понижении температуры ломает материал. Трещины становятся видимыми, иногда сквозными. Покрытие приходит в негодность.

На мягкой кровле достаточно быстро проявляются эффекты от избыточной влаги. Вы можете заметить:

  • Пузыри на поверхности … Пирог мягкой кровли обычно включает гидроизоляционный слой (верхний) и пароизоляционный слой (нижний).По сути, это замкнутый герметичный контур. Летом кровельный пирог нагревается до 80-100°С, в результате чего скопившаяся в контуре влага образует пар и пытается испариться. Такая ситуация влечет за собой появление волдырей и разрушение кровли.
  • Снижение эффективности теплоизолятора … Смачивание теплоизоляционного слоя даже на 2% приводит к увеличению его теплопроводности (и снижению теплоизоляционных свойств) на 40%! Соответственно, такая крыша перестает выполнять свои функции по сохранению тепла, а затраты на отопление возрастают.

Все это приводит к разрушению структуры кровельного материала и возникновению протечек.

Назначение аэраторов

Как предотвратить оседание влаги на кровельных поверхностях? Или сухие конструкции, уже пропитанные влагой?

Законы физики придут нам на помощь. Влага может быть удалена путем испарения, происходящего при движении (циркуляции) воздушных потоков. Поскольку существует значительная разница между показателями внутреннего (в доме) и внешнего (снаружи) давления, достаточно обеспечить процесс сообщения двух сред для циркуляции воздуха.

Если чердак холодный, то эффективную вентиляцию можно обеспечить достаточно просто – через слуховые окна, неплотное прилегание карнизов, щели в коньке. Для теплых мансард и чердаков такое решение не подходит, так как в холодное время года нерегулируемая вентиляция будет снижать температуру в помещении.

В таких домах наиболее допустимо использование кровельных аэраторов — вентиляционных каналов, соединяющих подкровельное и надкровельное пространства. После установки аэратора за счет перепада давления в его трубе создается принудительная тяга, которая вытягивает влажные пары из-под кровли.

Очень важный момент: для того, чтобы процесс всасывания воздуха через аэратор стал возможен, необходимо предусмотреть подачу свежего прохладного воздуха в общую систему. В противном случае воздушные массы не будут циркулировать. Для этого в карнизы устанавливаются вентиляционные каналы, куда непрерывно подается свежий воздух. Проходя через чердачное помещение, он нагревается и поднимается вверх на крышу.

Благодаря создаваемой в аэраторе тяге он проходит через его трубу и выбрасывается на улицу.При правильно оборудованной вентиляции всего за 1 час поток воздуха проходит через кровельный пирог 2 раза, просушивая и вентилируя его.

Соответственно, установив аэраторы мягкой кровли в нужном количестве, можно не беспокоиться о сухости покрытия и утеплителя. Поэтому правильнее начинать их установку еще на этапе строительства. Но, если по каким-то причинам этого не произошло, можно сделать это позже. Главное, не дожидаться появления непоправимых дефектов кровли (вздутие, разрушение материала).К счастью для многих застройщиков, использование аэраторов позволяет не только предотвратить накопление влаги в новом кровельном пироге, но и высушить уже пропитавшееся старое кровельное покрытие.

Разновидности аэраторов

Для мягких кровель применяют аэраторы из ударопрочных пластиков, выдерживающих перепады температур, коррозию, УФ-лучи. В зависимости от конструктивных особенностей, назначения и способа действия аэраторы бывают 2-х видов: сплошные ребристые и точечные .

Коньковый аэратор относят к системам непрерывной вентиляции, так как он устанавливается по всей длине конька для проветривания всего подкровельного пространства.По внешнему виду конструкция представляет собой угловой элемент с отверстиями, защищенными специальными барьерами — от насекомых, пыли, снега.


Точечные аэраторы устанавливаются на отдельных участках (точках) кровли, как правило, на скатах, реже на коньке. Каждый такой аэратор представляет собой вентиляционную трубу, защищенную сверху колпаком разной конфигурации. Обычно общий вид конструкции напоминает «грибок» или «коробочку».

Аэратор точечный скатный имеет плоское основание (юбку), через которое соединяется с кровлей.Основание точечного конькового аэратора угловое, предназначено для сопряжения с кровлей в районе ее верхнего горизонтального ребра.


Различия в конструкциях имеющихся типов аэраторов предполагают и существенную разницу в технологиях их монтажа.

Установка конькового аэратора

Коньковый аэратор самый простой в установке, не требует специального расчета количества, так как обычно размещается по всей длине конька.Установка конькового аэратора рекомендуется на крышах с уклоном 12-45°. При этом он монтируется только на конек, обеспечивая циркуляцию воздуха в чердачном помещении.

Коэффициенты использования:

  • на свесах должны быть форточки для обеспечения притока воздуха;
  • аэратор рекомендуется устанавливать по всей длине конька, соединяя его сегменты в одну конструкцию;
  • Коньковая черепица
  • монтируется поверх конькового аэратора, благодаря чему внешний вид кровли не страдает от «постороннего» элемента.

Технология установки:

  1. В сплошном основании циркулярной пилой прорезается вентиляционный паз. Их может быть один (в верхней части хребта) или два (по обе стороны от хребта). Общая толщина вентиляционного зазора должна быть 3-8 см (в зависимости от рекомендаций производителя конкретного аэратора). Прорези делают так, чтобы они заканчивались за 30 см до края конька, то есть кровля оставалась сплошной с обеих сторон конька.
  2. По краям конька (где не прорезан вентиляционный зазор) укладывается коньковая черепица.
  3. Установите коньковый аэратор. Каждый его сегмент крепится с помощью удлиненных кровельных гвоздей или шурупов, вкручиваемых в готовые заводские отверстия. При этом сегменты также соединяются друг с другом, как части конструктора.
  4. Покрыть профиль аэратора коньковой плиткой. Его лепестки монтируются внахлест, по обычной методике, не отличающейся от технологии его укладки по ребрам. Разница только в элементах крепления.В этом случае черепица прибивается к аэратору удлиненными кровельными гвоздями.
  5. Торцы аэратора в месте сопряжения с кровлей уплотнены силиконовым герметиком.

Пример работы на фото:


Более подробно разобраться в тонкостях устройства кровельного проветривания на мягкой кровле поможет видеосюжет:

Установка точечных аэраторов

Помимо конькового аэратора можно использовать несколько точечных аналогов.Используются такие аэраторы:

  • на крышах с уклоном менее 12°, а также на плоских крышах;
  • для повышения эффективности вентиляции, в дополнение к крышному аэратору;
  • , если установка конькового аэратора невозможна, например, при отсутствии конька или при наличии примыкания кровельного материала к вертикальным поверхностям и стенам.

Коэффициенты использования:

  • установка точечных аэраторов выполняется на склонах, на расстоянии 0.5-0,8 м от горизонтального края конька;
  • обязательно обеспечить приток воздуха на свесы;
  • один аэратор обеспечивает эффективную вентиляцию 5-100 м2 кровли (в зависимости от диаметра и формы конструкции), в соответствии с этими данными рассчитывают их количество – от 2-х штук и более.

Технология установки:

  1. В цельной обрешетке вырезается отверстие, по размеру совпадающее с внутренним зазором канала аэратора.Для этого поместите основание (юбку) аэратора на фанеру (OSB) и начертите контуры отверстия на крыше, через проходной канал. Разметка делается карандашом или гвоздем. С помощью электролобзика вырежьте отверстие по линии.
  2. Наденьте на отверстие юбку аэратора и закрепите ее кровельными гвоздями или саморезами (не менее 6 шт.). Некоторые производители рекомендуют помимо креплений использовать клеевой метод. В этом случае обратная сторона юбки промазывается битумной мастикой, приклеивается к основе и только потом – закрепляется застежками.
  3. Верх юбки проклеен битумным клеем для гидроизоляции стыка.
  4. Юбка обшивается дранкой с дранкой, подрезая их в местах соединения.
  5. На юбку сверху надевают сетку аэратора, прикручивая ее саморезами. Затем монтируется крышка (заглушка), защелкивается и прикручивается саморезами.
  6. Аналогично монтируются остальные точечные аэраторы (в соответствии с расчетом), которые в общей массе будут составлять единую систему вентиляции.

Вот как это выглядит:


Более наглядную информацию об этапах установки точечного аэратора можно получить, посмотрев обучающее видео:

Таким образом, установка аэраторов не представляет сложности даже для мастеров-самоучек. Однако польза огромна!

Благодаря аэраторам из кровельного пирога вытягивается водяной пар, предотвращается оседание конденсата, появление плесени, грибка и затхлости. Все это положительно сказывается на продолжительности эксплуатации.деревянные конструкции (стропила, рейки, обшивка), работы по теплоизоляции, микроклимат жилища.

Вентиляционный элемент, препятствующий образованию пара и конденсата в кровельном пироге, называется аэратором. Их используют при строительстве мансарды и на сложных кровлях.

Аэраторы для мягких кровель изготовлены из ударопрочного пластика, способного выдержать: температурные перепады и негативное воздействие ультрафиолета.

В зависимости от конструктивных особенностей и принципа действия аэраторы бывают двух видов: проточные и точечные.

Непрерывный

Аэратор коньковый для мягких кровель применяется по всей длине кровли. Конструкция состоит из нескольких сегментов, соединенных между собой защелками. Внутри него имеются полости, через которые воздух выходит из подкровельного пространства. Приток воздуха осуществляется через карниз.

Для предотвращения попадания осадков, пыли или насекомых предусмотрены фильтры или специальное расположение вентиляционных канавок.

фото

Точка

Точечные вентиляционные устройства могут быть установлены непосредственно на склоне или на коньке.Общее количество устройств на крыше определяется в зависимости от размера подкровельного пространства и мощности аэратора. Один вентиляционный канал может обеспечить нормальный воздухообмен на площади от 5 до 100 кв.м.

Для малоснежных регионов зимой предусмотрены прямоугольные аэраторы (клапан) с решеткой.

При большом количестве осадков зимой разумнее использовать аэратор в виде трубы с колпаком (дефлектором). Высота трубы обычно находится в пределах 300 – 500 мм (у ребристых труб может быть меньше).Высокое расположение над рампой позволяет увеличить тягу воздуха.

Точечный аэратор для мягких кровель предотвращает намокание утеплителя. Влажный утеплитель значительно теряет в своих характеристиках, появляются мостики холода. Обеспечение адекватной вентиляции предотвратит это явление.

Места для установки аэраторов следует продумать заранее. Их рекомендуется размещать в местах стыковки плит утеплителя. Расстояние между соседними устройствами должно быть примерно одинаковым.Равномерное размещение вентиляционных труб на скате крыши обеспечит максимальную эффективность.

Установка аэратора на скат мягкой кровли

Точечные аэраторы обеспечивают в нескольких случаях:

  • нет возможности;
  • в качестве дополнительного вентиляционного канала для повышения эффективности;
  • при возведении пологих и плоских крыш.

Технология монтажа следующая:

    Выберите место установки и количество устройств.Расстояние от аэратора до конька обычно принимают в пределах 50-80 см. Количество рассчитывается в зависимости от технических характеристик.

    В кровельном покрытии и сплошной обрешетке вырезается отверстие по размерам внутреннего контура канала аэратора. Для этого юбку приспособления (или основания) прикладывают к поверхности кровли и обводят контур контрастным карандашом или гвоздем. После этого лобзиком вырезается отверстие.Очистить покрытие от опилок щеткой.

    Следующим шагом будет установка юбки. Деталь устанавливается над вырезанным отверстием. Основание крепится на саморезы (6-10 штук) с дополнительной герметизацией битумной мастикой. Состав наносится на основу юбки.

    Верх основания проклеен битумным клеем. Ставим решетку аэратора. Фиксация выполняется шурупами или саморезами.

Последняя деталь — колпачок. Держится защелка и саморезы.

Также можно устанавливать на склоне перед укладкой битумной черепицы. В этом случае юбка монтируется на сплошную обрешетку. На место устройства рекомендуется установить дополнительный слой гидроизоляции. После монтажа основания его покрывают гонтом. обшивка кровли по форме аэратора.

Все крыши с жестким внутренним каркасом объединяет одно – во внутренних проходах периодически скапливается конденсат, который грозит несущим конструкциям преждевременным загниванием и разрушением.В этой статье мы расскажем о таком полезном изобретении, как кровельный аэратор, обеспечивающий проветривание и поддержание конструкций кровли в сухом состоянии.

Применение с мягкими кровлями

Обратите внимание, что установка аэратора возможна даже на плоских крышах. В случае мягких кровель кровельный аэратор предотвращает набухание материала. Принцип работы этого простого механизма заключается в удалении влаги до момента ее кристаллизации под рубероидом. Таким образом, не происходит отслоения мягкого покрытия от конструкции каркаса.

В идеале установка аэраторов на мягкую кровлю должна производиться одновременно со строительством дома. Это убережет вас от плесени и гниения стропильных балок. Однако даже если в начале строительства этими устройствами пренебрегли, их всегда можно установить позже – сделать это совсем не сложно.

Мягкая кровля в настоящее время является достаточно популярным и активно используемым кровельным материалом. Укладывается на железобетонное основание, на которое наносятся слои утеплителя, гидроизоляции и цементно-песчаной стяжки.Как правило, гидроизоляционный слой представлен рулонными материалами.

Зачем устанавливать кровельный аэратор

В зависимости от качества гидроизоляционных и изоляционных работ, а также укладки мягкой кровли срок ее службы может варьироваться. Среди самых частых дефектов таких крыш – скопление конденсата в утепляющем слое и стяжке. Эту проблему можно устранить только с помощью кровельного аэратора. Снижает влажность кровельного пирога и препятствует дальнейшему накоплению влаги.Поэтому многие небезосновательно считают, что благодаря этим устройствам можно значительно продлить срок службы мягкой кровли.

Образование и накопление конденсата может в итоге привести к следующим последствиям:

  1. Вздутие плоской кровли.
  2. Повышение теплопроводности.
  3. Дефекты стяжки или кровельного пирога.


Наиболее распространенной проблемой является вздутие крыши, которое может быть вызвано:

  • Повышение температуры летом приводит к разогреву битумных материалов и изменению их структуры, а именно повышению пластичности.При этом будет иметь значение степень вязкости мастики, на которую укладывался рубероид.
  • Скопление пара в подкровельном пространстве. Поскольку кровельный пирог состоит из нижнего пароизоляционного и верхнего гидроизоляционного слоя, при повышении температуры скопившаяся между ними жидкость превращается в пар, создавая избыточное давление.
  • Расслоение кровельного пирога и битумно-полимерной композиции. Чтобы избавиться от вздутия покрытия, гидроизоляцию необходимо тщательно приклеить к основанию.В качестве альтернативы можно использовать кровельный аэратор.

Повышение теплопроводности влечет за собой значительные потери тепла и дополнительные энергозатраты. Согласно исследованиям, увеличение влажности кровли даже на 1-2% вызывает увеличение теплопроводности на 30-40%. Кроме того, теплая и влажная среда способствует росту плесени.

Что касается разрушения стяжки, то причина кроется в пористости материала. В обычном состоянии поры в цементном растворе заполнены воздухом.При избыточной влажности кровли эти поры начинают заполняться конденсатом, который при понижении температуры расширяется и приводит к образованию трещин и дефектов в стяжке. При этом может пострадать и гидроизоляционный слой.

При выборе пластиковых кровельных аэраторов в каждом конкретном случае необходимо определить, чем вызвано повышение влажности.

Причины повышения влажности в подкровельном пространстве

Попадание влаги внутрь утеплителя может происходить из внешней среды из-за дефектов и неисправностей кровельного пирога.Кроме того, он может накапливаться из-за разрушения или повреждения пароизоляционного слоя. Сложные погодные условия и повышенная влажность воздуха могут быть одним из внешних факторов намокания утеплителя.

В тех случаях, когда слой утеплителя накапливает слишком много воды и, следовательно, не успевает полностью высохнуть, справиться с проблемой без дополнительных приспособлений будет довольно сложно. Аналогичная ситуация наблюдается и в случае с кровлями, постоянно подвергающимися воздействию влаги.В этом случае практически невозможно добиться положительных результатов.


В конечном итоге придется заменить утеплитель, для чего потребуется почти полностью разобрать крышу. Этот процесс потребует слишком много материальных и трудовых ресурсов, что под силу не каждому собственнику.

В целях экономии можно избавиться от лишней влаги в кровельном пироге путем выпаривания. В этом случае все сложные и дорогостоящие работы по демонтажу кровли и замене гидроизоляции и утеплителя просто не нужны.Кроме того, за счет сушки можно будет избежать боязни протечек, которые обычно возникают после ремонта кровли.

В качестве альтернативы можно использовать аэратор для проветривания. Работа таких устройств осуществляется за счет появления разницы между внутренним и внешним давлением воздушных масс. Благодаря этому принципу в трубке аэратора возникает тяга, которая создается за счет снижения давления под действием ветровых потоков извне.


Чтобы понять, для чего нужен кровельный аэратор, приведем основные функции этого устройства:

  1. Удаление насыщенного паром воздуха, поступающего из салона наружу.Этот процесс происходит постоянно, поэтому влага не успевает скапливаться на каркасной конструкции.
  2. Снижение внутреннего давления в толще кровельного пирога, из-за которого, как правило, происходит вспучивание отделочного кровельного материала.
  3. Предотвращение кристаллизации жидкости и ее скопления в нижней части гидроизоляционного слоя. В противном случае конденсат проникает в толщу утеплителя и приводит к потере материалом своих качеств.

По конструкции аэратор для кровли из металла или любого другого материала представляет собой трубу сечением от 63 до 111 мм. Сверху на трубу устанавливается зонт, чтобы в него не попадали осадки. Как правило, кровельный аэратор изготавливается из полиэтиленовых труб ПНД.

Правила установки крышных аэраторов

Технология монтажа кровельных аэраторов состоит из нескольких этапов:

  1. В толще стяжки прорезается окно для установки вентиляционной трубы.Его глубина должна доходить до внутреннего слоя утеплителя.
  2. Следует проверить состояние изоляции – влажный материал удалить и заменить на сухой, чтобы его теплопроводность соответствовала требованиям стандартов.
  3. Теперь присоединена трубка аэратора. Для этого сначала на его нижнюю часть наносится слой мастики, а затем прикручивается к цементной стяжке с помощью шести саморезов. Шурупы вкручиваются в юбку аэратора на одинаковом расстоянии друг от друга.
  4. Для предотвращения просачивания воды под устройство на основание вентиляционной трубы укладывается дополнительный слой гидроизоляции.

Чтобы понять, нужен ли аэратор для металлической кровли в каждом конкретном случае, стоит учесть ряд факторов. В частности, важны тип конструкции и размер кровли, уровень влажности в помещениях, а также надежность и состояние пароизоляционного слоя кровельного пирога.


Для домов с плоской крышей, не имеющих сложных линий и изготовленных с соблюдением всех строительных норм, нормы количества аэраторов на кровле предполагают установку одного устройства на каждые 100 м 2 .

Однако расстояние между отдельными аэраторами не должно превышать 12 метров. На крышах, где четко обозначены ендовы и коньки, монтаж вентиляционных труб следует производить по ходу конька и в самой ендове на границе водораздела.

Обратите внимание, что если здание изначально планируется использовать в условиях постоянной повышенной влажности, например, для саун, бань или бассейнов, то к расчету количества и расположения аэраторов следует привлекать специальные конструкторские бюро.

Безусловно, монтаж кровельных аэраторов можно выполнить самостоятельно, если иметь хотя бы минимальные строительные навыки. Однако вы также можете воспользоваться услугами профессиональных строителей, которые сделают все быстро и качественно.

Как работает вентиляция крыши

Как уже стало понятно, конструкция аэратора не предусматривает каких-либо механизмов, которые бы удаляли лишнюю влагу из кровельного пирога. Эти устройства представляют собой нечто вроде вентиляционных каналов, обеспечивающих воздухообмен.Беспрепятственное поступление свежего воздуха в подкровельное пространство способствует удалению лишней влаги и поддерживает уровень влажности в допустимых пределах. Таким образом, основная задача аэраторов – обеспечить поступление воздуха под кровлю без помех.

Функциональность устройства сохраняется при любых погодных условиях. Дело в том, что влажность свободно циркулирующего воздуха в любом случае будет ниже, чем у воздушных масс, которые сосредоточены в замкнутом пространстве под крышей.Вентиляционные трубы могут обеспечить, чтобы лишняя влага извне не попадала в подкровельное пространство, а избыточный влажный воздух мог беспрепятственно покидать кровлю.


Очевидно, что обеспечить качественную вентиляцию крыши вполне реально. Все, что вам нужно сделать, это установить кровельный аэратор. Так вы можете быть уверены, что влажный воздух не будет застаиваться под крышей, а сможет свободно циркулировать.

Примечательно, что за кровельным аэратором особого ухода не требуется – нужно лишь проверить, не забиты ли ходы.В целом это очень простое и надежное устройство, которое успешно решает проблему избыточной влажности и позволяет продлить срок службы любой кровли.

Можно ли установить металлическую крышу поверх черепицы?

Допустим, внутри вашего дома прошел небольшой ливень, когда снег на крыше наконец растаял. Если вы отправились на свой чердак, то вы уже знаете, что, вероятно, там была протечка. В зависимости от количества обнаруженных повреждений, вы можете либо отремонтировать крышу, либо заменить ее.Если замена находится на столе, одним из популярных вариантов является металлическая кровля. Вы могли видеть, что этот вид проекта включает в себя удаление вашей текущей крыши. Можно ли избежать этого шага и установить металлическую крышу поверх черепицы? Эксперты Ferguson Roofing здесь, чтобы объяснить, почему ответ и да, и нет.

Металлическая кровля

Долговечный и очень прочный тип кровли, металлическая кровля является более «постоянным» решением, чем другие варианты, такие как асфальт. Он также способен значительно лучше противостоять элементам и в целом легче по сравнению с ним.Говоря о его весе, он достаточно легкий, чтобы его можно было установить поверх существующей крыши, покрытой черепицей. Однако это может вызвать несколько проблем, в том числе:

  • Скрытая палуба
  • Трудно найти источник новой протечки
  • Старая крыша продолжает стареть

Скрытая палуба

Крыши могут быть прочными частично благодаря настилу, к которому крепится крыша. Как правило, это в основном фанера или доски для дома.Если вы хотите добавить металлическую крышу, не снимая текущую крышу, нет возможности осмотреть настил крыши на наличие признаков расслоения, трещин или разрушения. Поскольку металлические крыши являются долгосрочным решением, рекомендуется, чтобы настил был в наилучшем состоянии, чтобы поддерживать эту крышу.

Трудности с поиском источника новой утечки

Оригинальная крыша под новой металлической крышей затрудняет отслеживание возможных будущих утечек. Старая крыша может отодвинуть утечку, появляющуюся внутри, от того места, где она появилась на металлической крыше.Суть в том, что есть больше переменных для сортировки.

Старая крыша продолжает стареть

Хотя полностью заменить крышу немного дороже, всегда есть веская причина, почему это должно произойти. Возраст – один из них. К сожалению, установка новой кровли поверх старой не предотвращает ее износ со временем. Ferguson Roofing рекомендует заплатить немного больше за отрыв, который обеспечит ваш дом совершенно новыми материалами.

Что такое отрыв?

Срыв – это процесс удаления и вывоза всей старой черепицы и подстилающего слоя с вашей крыши.Это дает нашим профессиональным кровельщикам возможность осмотреть все, от настила до обшивки, на наличие повреждений. Мы также сможем уложить усиленные подложки для надлежащей гидроизоляции.

Сделайте долгосрочную инвестицию сегодня

Установив металлическую крышу через Ferguson Roofing, вы можете быть уверены, что используемые нами материалы прослужат долго. Мы предлагаем варианты со стоячим фальцем, панелями из гофрированного металла MasterRib® и даже металлической черепицей.Если вы думаете, что ваш матрас — это долгосрочная инвестиция, то что вы считаете крышей над головой?

Выберите металлическую крышу уже сегодня, позвонив в компанию Ferguson Roofing по телефону (314) 521-6917 или зайдя на сайт www.fergusonroofing.com.

Понимание плюсов и минусов металлической крыши

Энергоэффективна ли металлическая кровля?

По данным Metal Roofing Alliance, металл является одним из самых энергоэффективных доступных кровельных материалов и может сэкономить до 40% энергии в вашем доме.Существуют различные варианты отделки, которые могут обеспечить дополнительные энергетические преимущества. Основная неокрашенная металлическая крыша будет отражать больше солнечного излучения, чем асфальтовая крыша, которая обычно поглощает и удерживает тепло. Но для домов в более теплом климате металлические кровельные системы с предварительно окрашенным или гранулированным покрытием не только отражают солнечную энергию, но и охлаждают ваш дом, переизлучая большую часть того, что поглощается солнечным излучением.

Как установить металлическую крышу?

При выборе металлической крыши убедитесь, что вы наняли подрядчика, знакомого с этим материалом.Одним из преимуществ металла является его сверхлегкость. На самом деле металл примерно вдвое легче асфальта. Можно установить металлическую крышу поверх старой крыши, что избавит от дополнительных затрат и хлопот, связанных со срывом. (Если вы пойдете по этому пути, обязательно проконсультируйтесь с подрядчиком по кровельным работам по поводу вашего конкретного дома.) В отличие от многих других кровельных материалов, металлическую крышу можно легко установить зимой.

Есть ли вопросы по обслуживанию?

Хорошие новости: металлические крыши устойчивы к плесени, насекомым и гниению.Но то, что металлические крыши служат дольше, чем битумная черепица, не означает, что они не требуют обслуживания.

Алюминий и медь мягче стали, поэтому на них больше шансов вмятин. Старайтесь, чтобы ветки деревьев не терлись о металл, что может повредить его отделку. То же самое касается и вашего желоба, в котором может скапливаться мусор.

Также будьте осторожны при смешивании металлов – некоторые металлы вступают в реакцию при контакте с другими металлами. Поговорите со своим подрядчиком, если вы хотите смешать металлы на разных участках крыши или когда металлы примыкают к областям, включая водосточные желоба, крепежные детали, отделку и дымоходы.

Как получить правильное страховое покрытие для вашей крыши

Хотя на замену старой крыши можно сэкономить в течение нескольких месяцев или лет, внезапный ущерб от чего-то вроде урагана не дает вам такой возможности. Вот почему так важно иметь правильную страховку домовладельцев. (Узнайте больше о защите своего дома с помощью страховки домовладельцев от ERIE.)

Замена крыши — один из самых дорогих домашних проектов, с которыми когда-либо сталкивался домовладелец. В зависимости от размера, материала и уклона вашей крыши, AngiesList.com сообщает, что замена крыши обычно стоит от 4900 до 14 100 долларов.

В Erie Insurance мы понимаем, как тяжело вы работаете, чтобы сделать свой дом домом, и мы здесь, чтобы защитить его. Варианты восстановления крыши зависят от политики; Вот почему важно понимать, что покрывает страховка вашего домовладельца. Поговорив со страховым агентом Erie, вы сможете понять, какое покрытие подходит именно вам.

Узнайте стоимость страховки домовладельцев у местного агента Erie Insurance в вашем районе.

Эта история была первоначально опубликована в 2018 году. Она была обновлена ​​новой информацией 5 мая 2019 года.

Как починить протекающий кран менее чем за 1 доллар (и перестать капать из крана!)

  • Руководства
  • Сантехнические работы, ремонт и техническое обслуживание

Протекающие краны или капающие краны — это боль, поэтому мы решили показать пошаговое руководство о том, как легко починить капающий смеситель для ванной или кухни менее чем за доллар, в том числе если они подтекают по всему дому. ручки или крышки кранов…

Вы читаете: Как починить протекающий кран менее чем за 1 доллар (и перестать капать из крана!)

Зачем чинить протекающие краны?

Одной из работ, которая находилась в моем списке дел на долгое время дольше, чем я готов признать, была починка протекающего и капающего крана в старом стиле в ванной в хижине, что усугублялось тем, что мы в автономном режиме и с ограниченным количеством дождевой воды, доступной в нашем внешнем водосборном резервуаре.В течение этого долгого засушливого лета наши запасы воды постоянно заканчивались, поэтому мы очень хорошо осознавали, насколько ценной может быть каждая капля воды, но я признаюсь, что работа на пляже и во дворе в жаркую погоду была way привлекательнее, чем потеть в очень теплом доме, чиня кран — так, чтобы из крана капала вода!

На самом деле нет никакого оправдания трате чистой питьевой воды, даже если вы подключены к кажущемуся бесконечным запасу городской воды.Спросите тех, кто полагается на озеро Мид в Неваде, образовавшееся в результате строительства плотины Гувера в 1930-х годах. Это один из нескольких искусственных резервуаров, в которых хранится вода из реки Колорадо для снабжения водой бытовых нужд, орошения ферм и гидроэнергетики в Аризоне, Калифорнии, Колорадо, Неваде, Нью-Мексико, Юте, Вайоминге и некоторых частях Мексики — всего 40 миллионов человек на западе США.

Когда уровень воды в озере Мид, который когда-либо был самым низким, упал до четверти пропускной способности, представьте, сколько воды можно было бы сэкономить, починив 40 миллионов капающих кранов! – image © The Brookings Institution

Летом 2021 года у них чуть не закончилась вода – вы можете себе представить? И, судя по тому, что говорят нам ученые, к этой нехватке пресной воды нам придется привыкнуть из-за изменения климата… что мы здесь получаем, так это то, что каждая капля на счету!

Протекающий кран может привести к потере большого количества воды

Пока я не посмотрел, я не понимал, что очень типичная утечка 10 капель в минуту тратит около одного галлона воды в день или 32 галлона в месяц.  Но по мере того, как наш древний кран становилось все труднее полностью перекрыть, я начал задумываться о тех кранах, которые протекают гораздо чаще. Что ж, я был потрясен, узнав, что кран, из которого течет 60 капель в минуту (как у нас), теряет около 5 галлонов в день или 150 галлонов воды в месяц… и когда вам нужно проехать 3 мили вверх и вниз по трассе, чтобы найти более того, эти капли воды определенно стоит сэкономить!

Поскольку в эти выходные у нас был проливной дождь и я в значительной степени был прикован к хижине, я решил что-то сделать с этим протекающим краном, чтобы сохранить нам немного этой драгоценной дождевой воды в баке системы рекуперации для следующего летнего отпуска.

Протекающий кран старого типа легко починить, независимо от того, капает ли он или течет из ручки — изображение © Rj Pierson

Как отремонтировать протекающий кран — что проверить в первую очередь

Прежде всего, я предлагаю вам внимательно посмотреть на ваш кран. Откуда на самом деле течет вода? Работает ли он слишком высоко вокруг шпинделя крана и вызывает ли мокрое пятно вокруг основания крана? Или вода капает из выпускного отверстия крана, потому что действительно трудно правильно закрыть клапан, чтобы сделать уплотнение?

Если из шпинделя (или корпуса крана) течет вода, у меня для вас плохие новости.Обычно это указывает на то, что в вашем кране повреждены или порвались уплотнительные кольца, что часто бывает вызвано коррозией корпуса картриджа крана. В этом случае все еще возможно устранить утечку, но я бы рекомендовал заменить весь картридж крана, а не пытаться заменить сами уплотнительные кольца, поскольку то, что вызвало их разрыв и утечку, в первую очередь, вероятно, вызовет это. вновь случилось. Кроме того, замена уплотнительных колец довольно кропотливая и сложная задача; может быть сложно найти кольца нужного размера, а совершенно новый корпус картриджа для традиционного крана с шайбой стоит всего около 7–10 долларов за сторону.

Поскольку старые смесители для ванной и кухни работают практически одинаково, каждый из них может со временем нуждаться в ремонте, особенно в замене уплотнительной шайбы. И гораздо выгоднее и дешевле отремонтировать смеситель, чем выбросить его, купить и установить новый. Другое преимущество ремонта старого смесителя заключается в том, что старые часто делают лучше, чем новые, и они также могут соответствовать стилю вашей оригинальной сантехники. это очень важно, если они розовые или цвета авокадо!

Это также доставляет удовольствие чинить вещи дома, особенно если вам нравится возиться дома в сырые и холодные выходные, как и мне!

Какие инструменты нужны для быстрого ремонта капающего крана?

Как минимум, для ремонта капающего крана вам потребуются некоторые основные инструменты сантехника, такие как сантехника, набор отверток, возможно, несколько бит Torx и несколько салфеток или туалетной бумаги, а также защитные очки, перчатки, наушники. муфты, комплексная аптечка и прививка от столбняка (осторожнее никогда не бывает!)

На этом изображении показан базовый набор инструментов для сантехника, но для простого ремонта капающего крана его слишком много! – image © Grainger

А если серьезно, ремонт капающего крана – это одно из тех «простых решений своими руками», которое может очень быстро усложниться, если окажется, что у вас нет нужного инструмента, когда он вам нужен.Так что, если у вас еще нет достаточного выбора ручных инструментов или вы не чувствуете себя на 100% комфортно с протечками воды и острыми инструментами, то, возможно, оставьте такие задачи, как ремонт протекающего крана, профессионалам.

В противном случае, используйте это как отличный предлог, чтобы пойти и купить инструменты и заняться ремонтом дома своими руками — но не вините меня, если все пойдет не так, хорошо? Если более чем 30 лет работы в строительной отрасли меня чему-то научили, так это тому, что работы по ремонту дома, особенно «задачи быстрого ремонта», редко выполняются на 100%, как планировалось, особенно если вы не были тем человеком, который в первую очередь правильно устанавливал вещи…

Ремонт капающего крана – шаг 1

Чтобы у вас не было сильного потопа, первым делом при ремонте капающего крана нужно перекрыть линии подачи горячей и холодной воды.  Надеюсь, тот, кто устанавливал оригинальный смеситель, также подумал об установке запорных клапанов на линиях подачи горячей и холодной воды, ведущих к раковине (см. ниже). У нашего крана было 2 разных типа: тот, что слева, представляет собой шаровой кран, который закрывается всего на четверть оборота, правый нужно было закручивать до тех пор, пока вода не остановится. Как только вы решите, что вода отключена, откройте кран — как горячий, так и холодный — и убедитесь, что после сброса начального давления вода не течет.

Прежде чем пытаться починить протекающий кран, перекройте подачу воды под раковиной с помощью запорных кранов и убедитесь, что они перекрывают подачу воды, прежде чем начинать разбирать вещи — изображение © Rj Pierson

Если вода не отключается, или если у вас нет запорных клапанов на подаче крана, вам необходимо найти и перекрыть главный кран подачи холодной воды в дом и кран подачи горячей воды на баке с горячей водой.Полезно знать, где они находятся (и отключать их, если вы находитесь вдали от дома), поскольку протечки воды в доме наносят больше вреда, чем что-либо еще.

Только в 2017 году общая сумма страховых выплат по ущербу, нанесенному водой, составила 13 миллиардов долларов. Средняя сумма иска составляет около 10 000 долларов, и поверьте мне, отремонтировав немало протекающих, заплесневелых и вонючих подвалов, протечки воды могут создать в доме сильный беспорядок.

«Лесные пожары, ураганы и торнадо попадают в заголовки, но реальность такова, что № 1Первый вид риска, с которым сталкивается повседневный потребитель, — это заявка на воду», — сказал недавно Wall Street Journal помощник вице-президента по инновациям P&C USAA Джон-Майк Коуэлл. Так что, что касается утечек воды, профилактика действительно лучше, чем лечение.

Шаг 2 – разборка смесителя

На некоторых смесителях винт, удерживающий верхнюю часть смесителя или рычаг, скрыт под крышкой, которая имеет синий или красный цвет, обозначающий горячую или холодную воду. Сначала его нужно осторожно снять.На нашем смесителе винт был очевиден и имел звездообразную форму или головку Torx, тип винтового привода, характеризующийся 6-конечным звездообразным рисунком, разработанный в 1967 году компанией Camcar Textron и в основном используемый на транспортных средствах.

Во-первых, осторожно отвинтите рычаги протекающего крана, возможно, вам придется удерживать их неподвижно — изображение © Rj Pierson

. К счастью, у меня в ящике с инструментами оказался инструмент для этого, но многие смесители имеют простые шлицевые приводы или винты с головкой Philips. Что бы у вас ни было, найдите подходящую отвертку и отвинтите крепление в верхней части картриджа крана.Вам также, вероятно, следует надеть одноразовые перчатки, чтобы избежать попадания жира на руки, так как вскоре все станет грязным.

Полезный совет: При откручивании этих винтов вставьте сливную пробку (в отличие от меня), чтобы, если (или когда) вы уроните винт, он не попал в сифон раковины. (И да, я говорю здесь по опыту… P-ловушки в раковине просто неприятны, нет более быстрого способа испортить хороший ремонт протекающего крана, чем потерять один из винтов, без которых вы не можете жить, в канализацию – поверьте мне. ).

Следующим шагом в установке новой шайбы является осторожное снятие верхней части крана с картриджа. Изображение © Rj Pierson

После того, как удерживающие винты будут удалены, осторожно подденьте верхнюю часть крана и снимите картридж крана, нажимая на оба клапана с одинаковым усилием. стороны. Некоторые картриджи имеют шлицевую верхнюю часть (например, показанные здесь). Некоторые из них квадратные, и я даже видел вершины в форме пятиугольника и шестиугольника, в зависимости от бренда.

Несмотря на это, принцип тот же — винт удерживает верхнюю часть на месте, а форма под ней фиксирует ручку крана и поворачивает механизм в картридже крана, который поднимает и опускает шайбу на свое место.Это то, что позволяет воде течь, когда она открыта, и, надеюсь, перекрывает ее, когда она закрыта.

Вот как выглядит верхняя часть протекающего картриджа крана — довольно грубо, верно? –  изображение © Rj Pierson

Шаг 3 – снятие картриджа крана

Картридж в кране, который содержит механизм включения (и, возможно, выключения) воды, ввинчен в корпус самого крана, , а в двуручном кране их два, один для горячей и один на холод. В идеале у вас должен быть гаечный ключ подходящего размера, который подходит к верхней части картриджа в форме гайки.Если нет, вы можете использовать пару сантехнических зажимов, как это сделал я, но не забудьте тщательно отрегулировать их на слайде, чтобы они приблизились к нужному размеру, и поместите их с правой стороны, чтобы чем сильнее вы тянули, тем туже они захватывают. Ниже приведен правильный способ расположения сантехнических плоскогубцев для ослабления правой резьбы (что составляет 99% из них).

U завинчивание картриджа крана с помощью сантехнических захватов для ремонта капающей стиральной машины — это правая резьба — изображение © Rj Pierson

Просто чтобы показать, насколько тщательно я изучаю свои статьи — зная, что их читают во всем мире — я обнаружил, что Сантехнические плоскогубцы или захваты также известны как плоскогубцы с язычком и пазом, плоскогубцы для водяных насосов, регулируемые плоскогубцы, плоскогубцы с пазовым соединением, плоскогубцы с дуговым соединением, многоцелевые захваты и канальные замки.Это должно радовать Google!

Что бы вы ни использовали, когда вы начинаете отвинчивать картридж смесителя, рекомендуется оказывать одинаковое и противоположное давление на излив смесителя, чтобы не слишком сильно давить на фарфоровую чашу раковины. И вам может потребоваться приложить разумное усилие, чтобы переместить картридж крана, если он не отвинчивался много лет. Я научился располагать плоскогубцы достаточно близко к носику, чтобы я мог сжимать ручки плоскогубцев и носик вместе, чтобы освободить их, не прилагая никаких усилий.

Кроме того, при ремонте этих старых четвертьоборотных смесителей не забывайте разделять левую и правую (горячую и холодную) стороны, так как они работают в противоположных направлениях. Вы действительно не хотите перепутать их на этом этапе, иначе ваш недавно отремонтированный и непротекающий кран будет работать в обратном направлении. Я могу знать кого-то, кто сделал это недавно, но он, вероятно, не признается в этом…

Шаг 4. Осмотрите уплотнительную поверхность шайбы крана в корпусе крана

Осторожно открутив картридж, поднимите картридж крана вверх и в сторону и посмотрите на посадочную поверхность, на которую натягивается уплотнительная шайба .Лицевая сторона должна быть чистой и не иметь крупных изъязвлений — многие из них хромированы на латунном корпусе смесителя, и с годами они могут изнашиваться и подвергаться коррозии. К счастью, мой выглядел достаточно хорошо, чтобы прослужить еще несколько лет.

Уплотнительная поверхность в корпусе крана, на которую герметизируется шайба, должна быть в хорошем состоянии — изображение © Rj Pierson

. И тщательно очистите все, пока вы можете добраться до него. Обычно эта часть смесителя скрыта под ручкой крана и покрыта мылом и старой зубной пастой.Хороший.

Когда-то у традиционного сантехника были даже инструменты для повторной обрезки этих седел клапанов на смесителях, но в наши дни это умение и эти старые инструменты в основном утеряны для истории. И по тарифу, который берут сантехники, плюс только первоначальный вызов службы поддержки, вероятно, в любом случае замена крана будет стоить дешевле.

У этого крана даже есть съемные седла клапана, которые отвинчиваются и могут быть заменены, если это было причиной нашего крана. Но опять же, я хочу сказать, что поиск нужных деталей и выполнение всех этих действий, вероятно, будет слишком медленным и дорогостоящим для большинства людей, чтобы даже подумать об устранении утечки.К счастью, как вы можете видеть ниже, наши седла клапанов все еще были в порядке в течение нескольких лет хорошей службы, поэтому мне пришлось заменить только крановые шайбы.

Очистите корпус смесителя, а также проверьте седло клапана — оно в порядке — изображение © Rj Pierson

Шаг 5 — удаление изношенной уплотнительной шайбы

Уплотнительная шайба на конце картриджа обычно удерживается латунным винтом Bibb, который необходимо открутить, причем очень осторожно. Чтобы сломать их, не нужно прилагать больших усилий, так как латунь довольно мягкая.Иногда они из нержавеющей стали, как этот, что было неожиданным сюрпризом. Я считаю, что на момент покупки этот смеситель должен был иметь превосходное качество, что делает его еще более достойным ремонта и сбережения.

Сама шайба на капающем кране часто твердая и треснувшая, что является одной из причин, по которой они протекают; они также обычно деформируются, как этот. Крепко держите шпиндель с помощью захватов, а не за корпус картриджа при его вращении, иначе вы вытолкнете механизм вместо того, чтобы откручивать винт.

Осторожно снимите латунный винт с конца картриджа, удерживающего уплотнительную шайбу, удерживая шпиндель крана защелками — изображение © Rj Pierson

. механизм. Обратите внимание, как этот был так сильно раздавлен в попытке остановить капание воды из крана, что у него был выступ на внешнем крае, а также глубокая канавка от седла клапана.

Выньте шайбу из чашки в картридже крана с помощью винта, когда вы его выкручиваете — изображение © Rj Pierson

. Трудно поверить, что все, что находится между идеально работающим краном без капель и протекающим и расточительным капающим беспорядком в раковина — 20-центовая резиновая шайба — но вот она.

Вот как выглядит хорошо использованная и капающая шайба крана — канавка на обычно плоской поверхности шайбы заканчивается настолько глубоко, что больше не обеспечивает герметичности, независимо от того, насколько сильно вы ее закрываете — изображение © Rj Pierson

Шаг 6 — сделайте поездка в местный независимый хозяйственный магазин

Если вам так же, как и мне, повезло, у вас есть хозяйственный магазин на углу, который существует всегда и продает все, от кровельных гвоздей до леденцов от кашля, то сейчас самое время съездить туда.В моем местном магазине было именно то, что мне было нужно, в отделе шайб для кранов за 97 центов, и я также взял немного водостойкой смазки, чтобы помочь смазать эти уплотнительные кольца и винт на четверть оборота в части механизма, но об этом позже.

Новый омыватель крана по сравнению со старым — неудивительно, что из нашего крана капало! – изображение © Rj PiersonВодостойкая смазка может использоваться там, где вы не пьете воду из-под крана, в противном случае используйте пищевую силиконовую смазку – изображение © Rj Pierson

Кроме того, вы можете выйти в интернет и купить большой ассортимент новых шайб для кранов. заранее и немного пищевой силиконовой смазки, так как это избавляет от необходимости бежать в магазин посреди работы.Но это также означает, что вам придется заранее планировать ремонт капающего крана. Вы потратите больше денег, и вам придется хранить сотни резиновых шайб в надежде, что однажды они вам пригодятся (и что вы сможете вспомнить, куда вы их положили, и что возраст не имеет значения). им тяжело!).

Не-а, я решил, что, когда это возможно, я оставлю это своему дружелюбному местному хозяйственному магазину, чтобы он хранил запасы запчастей для самостоятельной сборки, пока они мне не понадобятся. Потому что Лилани классная и знает, где находится и все ! Спасибо, Лилани, и до скорой встречи! (Видите, я обещал вам именник 🙂

Вот как можно разобрать подтекающий картридж четвертьоборотного крана — поверните его, и он выскочит из отверстия — изображение © Rj Pierson

Шаг 7 — разберите картридж крана, очистите, смажьте и снова соберите

Я упоминал ранее, что механизмы крана горячей и холодной воды разделены, и я снова напомню вам , потому что в этих четвертьоборотных устройствах старого стиля они вращаются в противоположных направлениях, поэтому вы не хотите их смешивать. их вверх.Чтобы разобрать их, крепко возьмитесь за внешний корпус картриджа одной рукой и крутите кончик с накаткой в ​​пальцах, пока весь механизм не раскрутится и не выйдет из отверстия корпуса.

Если он не вращается свободно, вы, вероятно, поворачиваете его неправильно, поэтому попробуйте повернуть его в другую сторону. На изображении выше и ниже вы можете увидеть механизм картриджа крана «по часовой стрелке для закрытия» со всей старой смазкой и грязью. На моем кране это левая сторона горячей воды.

Тщательно очистите и осмотрите резиновые уплотнительные кольца в картридже крана — они выглядели нормально и не протекали — изображение © Rj Pierson

Теперь обратите внимание на отверстие в корпусе картриджа крана. Он должен быть чистым и без ямок или повреждений, так как уплотнительные кольца должны правильно входить в него, иначе кран будет протекать сверху из-под ручек крана и постоянно капать вниз и вокруг основания крана. К счастью, на нашем это не было проблемой, наш было просто трудно выключить, поэтому он постоянно капал водой.

Осмотрите отверстие картриджа крана на наличие повреждений и очистите его, чтобы предотвратить протечки из-под головок крана — изображение © Rj Pierson

. Если в канале механизма крана все в порядке, очистите его как можно чище.

Вы действительно хотите удалить всю твердую смазку и песок из отверстия картриджа крана — изображение © Rj Pierson

Как только все станет максимально чистым, пришло время использовать водостойкую смазку, о которой я упоминал. Теперь, когда в кране, который я ремонтировал в хижине, течет только вода из системы сбора дождевой воды, которую нам было бы неразумно пить из-за того, что она, вероятно, содержит экскременты мышей, летучих мышей и птиц, а также сосновые иголки, я использовал обычную водостойкую смазку. как было под рукой.Тем не менее, для большинства смесителей вам действительно понадобится пищевая силиконовая смазка, чтобы быть в безопасности.

Это механизм крана, только что смазанный и готовый ввинтить обратно в отверстие картриджа — изображение © Rj Pierson

Сборка после проверки, очистки и смазки представляет собой в значительной степени процесс, противоположный процессу разборки механизма крана. После того, как он полностью вставлен в корпус картриджа и вы убедились, что он работает плавно, пришло время установить новую уплотнительную шайбу в чашку на конце.

Шаг 8 – установка новой уплотнительной шайбы крана на механизм крана

Полезный совет: найдите толстую стальную шайбу большего размера, чем уплотнительная шайба вашего крана, и перед установкой проверьте резиновую шайбу на наличие неровностей на краю. Когда я дошел до этого этапа и попытался вставить уплотнительную шайбу в чашку в механизме крана, она просто не хотела вставать на место. И когда я внимательно присмотрелся, то обнаружил, что в процессе формовки осталось немного лишней резины, поэтому я счел полезным аккуратно срезать ее очень острым ножом.Люди, будьте очень осторожны с острыми ножами.

Резиновые уплотнительные шайбы, которые я купил, также имели размер, выдавленный на резиновой поверхности с одной стороны, поэтому я решил вставить их этой частью в чашку, оставив видимой плоскую уплотнительную поверхность, которая должна плотно прилегать к поверхности клапана и останавливать любое капает в будущем. Это может не иметь значения, но я не хотел рисковать с починкой крана своими руками!

Если на краю новой уплотнительной шайбы есть лишняя резина, аккуратно обрежьте ее острым ножом — изображение © Rj Pierson

Помните ту толстую стальную шайбу, о которой я упоминал выше? Ну, вот где это становится очень полезным.Мои новые резиновые уплотнительные шайбы были очень плотными, и, несмотря на то, что они сильно толкали, они не вошли прямо, что не помешало этому крану капать. Мое решение можно увидеть ниже: временно используя стальную шайбу и накручивая винт, резиновое уплотнение вдавливалось в чашку.

Используйте толстую стальную шайбу, чтобы равномерно вставить новую уплотнительную шайбу в чашку на картридже крана — изображение © Rj Pierson

. Затем я выкрутил винт и снял стальную шайбу, прежде чем плотно закрутить винт, чтобы удержать резиновую уплотнительную шайбу. в четвертьоборотном механизме смесителя.

После того, как новая шайба крана будет полностью установлена, снимите металлическую шайбу и плотно закрутите винт Bibb, чтобы удерживать резину на месте. чтобы исправить эти капли!

Шаг 9. Установите отремонтированные картриджи крана на место

Установка отремонтированных картриджей с крановым механизмом противоположна снятию, но проще, так как не все они застряли в многолетнем мусоре.  Помните, что при работе с четвертьоборотным краном необходимо вернуть каждую сторону туда, откуда они исходили, и перевернуть ручки сантехника, чтобы они сжимались сильнее, чем сильнее вы ввинчиваете картридж обратно в корпус крана. (см. изображение ниже)

Осторожно и плотно ввинтите отремонтированный картридж обратно в корпус смесителя — надеюсь, это устранит подтеки! – изображение © Rj Pierson

Шаг 10 – установите ручки крана обратно на

После того, как оба картриджа будут затянуты обратно в основной корпус смесителя, настало время немного проб и ошибок с поворотным краном на четверть оборота, чтобы вернуть два верхних рычага на место ровно, чтобы они выглядели правильно.Они должны быть выровнены по правому шлицу, и не забудьте также проверить, правильно ли вы поместили левую (горячую) и правую (холодную) стороны в нужное место, чтобы они работали правильно.

Это четвертьоборотный кран до того, как мы заменили шайбы, чтобы они не капали – в этом положении они обе были заблокированы, но обе шайбы протекали.

Вот где протекающие четвертьоборотные рычаги смесителя останавливали вращение перед ремонтом — изображение © Rj Pierson Вот где отремонтированные вручную четвертьоборотные рычаги смесителя находятся, когда краны полностью закрыты — изображение © Rj Pierson

Это также очень важно упомянуть вся семья, что вы только что починили протекающий смеситель для ванной или кухни, или они будут продолжать принудительно закрывать краны и носить еще одну канавку в этой новой мягкой резиновой шайбе крана PDQ.

Шаг 10 1/2 – прочистить аэратор крана!

Мы знаем, что мы здесь, чтобы починить протекающий кран, но, находясь в туалете с парой сантехников в руках, я не мог удержаться от того, чтобы снять и почистить аэратор крана – ниже вы можете понять, почему  я рад, что я сделал. Я намеренно не буду упоминать внешний вид лейкопластыря для этих последних нескольких изображений, но я вернулся и добавил «аптечку» к списку основных инструментов — ничего, если не тщательно, это я! (И это все, что я могу сказать об этом…)

Пока у вас есть сантехника, отвинтите аэратор на выходе из крана и очистите его от песка, песка и ненужных вещей! – изображение © Rj Pierson

Когда вы в последний раз чистили аэраторы крана? Да, именно так — вы удивитесь или даже ужаснетесь тому, что можете найти застрявшие в этих вещах.Они действуют как фильтр и улавливают загрязняющие вещества в вашей воде, поэтому их лучше регулярно очищать, особенно после того, как вы переедете в новый дом.

В то время как сантехники должны тщательно промывать систему водоснабжения перед тем, как прикрутить все эти аэраторы к кранам, они часто этого не делают, и мы обнаружили, что плохой поток воды был вызван каплями припоя, застрявшими здесь, чего мы не делаем. действительно хотят потенциально загрязнять нашу питьевую воду.

Если вы хотите, чтобы аэраторы были действительно чистыми, бросьте весь узел в стакан с газировкой типа колы и дайте им отмокнуть в течение часа, что также удалит известковый налет.Это, вероятно, лучшее применение, которое я могу придумать для этого материала, кроме чистки унитазов, если вы живете в районе с жесткой водой, но я отвлекся.

Приступаем к захватывающей и, надеюсь, последней части, проверке крана на наличие капель и утечек.

Проверьте на наличие утечек и капель из вашего недавно отремонтированного крана — надеюсь, их не должно быть, если он исправлен ! image © Rj Pierson

Наш последний контрольный список для устранения капающего крана

Итак, теперь, когда вы закончили самостоятельный ремонт протекающего крана, пришло время снова включить воду и проверить, нет ли капель или утечек. Я всегда рекомендую тщательно осматриваться после выполнения любых сантехнических работ. Как я упоминал ранее, ничто не причиняет больше вреда дому, чем капание воды там, где ее быть не должно, например, внутри стен в случае утечки воздуха с образованием внутритканевой конденсации или под окнами, где холодная погода и высокая влажность вызывают конденсацию.

Если все выглядит хорошо, кран плавно закрывается, и вы починили капающий кран, то пришло время похлопать по плечу.Ваш протекающий кран починили.

Инструменты теперь должны быть вымыты и высушены, и все аккуратно убрано, чтобы подготовиться к следующей работе по ремонту дома своими руками… потому что, как только вы удобно устроитесь на этом диване с праздничным напитком, если вы хоть немного похожи на меня, это не будет сделано. до завтра (если вообще). Если только вы не подкупите одного из детей дополнительным пособием, которое составляет…

Если у вас есть какие-либо полезные советы или комментарии к этому руководству Ecohome о том, как починить капающие краны, опубликуйте их в разделе комментариев ниже.Оставайтесь там в безопасности!

Теперь вы знаете больше о том, как починить протекающий кран и почему это полезно делать…

Найдите дополнительные страницы руководств по рено-рено своими руками и экологически чистых технологий строительства здесь :

  • Стоит ли использовать насадки для душа с низким расходом?

  • Водосберегающие туалеты с уменьшенным потреблением воды – США и Канада

  • Сбор дождевой воды и ирригация

  • Строительные технологии будущего для изменяющегося климата

  • Как заменить протекающую заслонку унитаза и остановить работу унитаза

Узнайте больше о строительстве экологически чистых домов на страницах Руководства по экологическому строительству EcoHome и, если вам нужны другие статьи DIY reno, подобные этой, подпишитесь на бесплатное членство в сети Ecohome Network здесь

Хотя мы используем ссылки только надлежащим образом и в контексте, и они не влияют на создание нашего контента, Ecohome Network может получать комиссионные за покупки, сделанные по некоторым ссылкам в этом посте и на сайте в целом, в соответствии с нашими условиями.
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
