Угол наклона вальмовой крыши из металлочерепицы: как покрыть, расчёт, устройство, монтаж, фото

как покрыть, расчёт, устройство, монтаж, фото

Из всех существующих конструкций кровли именно 4-скатная крыша из металлочерепицы обеспечивает прекрасную устойчивость, высокую долговечность и самый лучший внешний вид из всех возможных. Необходимо лишь правильно выполнить укладку металлочерепицы на вальмовую крышу. Задача не из легких, если учесть, что треугольные вальмы не очень подходят для прямоугольных листов металлической кровли.

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируетсяВальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Преимущества и недостатки вальмовой крыши под металлочерепицу

Использование металлической кровли всегда было очень разумным вариантом, оцинкованный металл практически не гниет и не боится механической нагрузки. Покрытие металлочерепицей вальмовой крыши дает возможность использовать преимущества металла и покатого треугольного каркаса.

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

У четырехскатной конструкции есть ярко выраженные преимущества:

  • Высокая устойчивость каркаса к сильным штормовым шквалам и снегопадам. Если выбрана сложная система наклонных скатов, то здание можно не ориентировать на местности относительно розы ветров;

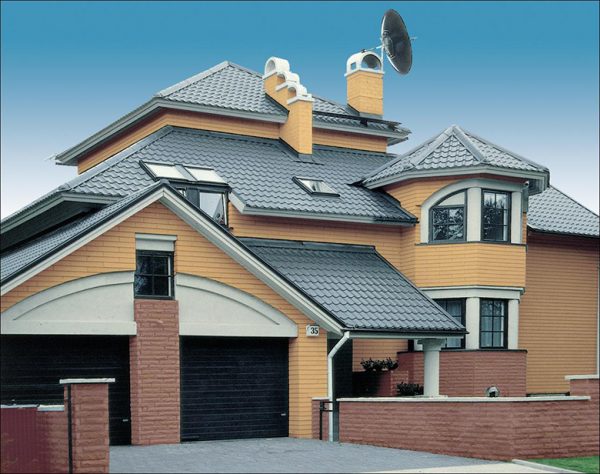

  • Четырехскатная крыша из металлочерепицы, фото, выглядит намного изящнее и привлекательнее, чем стандартные двухскатные и тем более односкатные схемы.

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируетсяВальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Все они считаются классикой современной архитектуры и часто копируются в индивидуальном домостроении.

Недостатки четырехскатной конструкции

Красота дома потребует определенных расходов и достаточно серьезных физических усилий. Поэтому, перед тем как выбрать вальмовую схему, будет правильным узнать о наиболее важных недостатках тандема металлочерепицы и четырехскатного каркаса:

  • Сложность сборки и подгонки отдельных деталей кровли из металлочерепицы четырехскатной крыши. Для того чтобы собрать и установить покрытие, потребуется хороший глазомер и глубокое знание геометрии стропильного каркаса;
  • Существенные затраты при раскрое металлочерепицы на вальмовую крышу. Из-за того, что листы кровельного покрытия прямоугольной формы, их приходится подрезать по углу наклона треугольной вальмовой кровли.

Важно! Из-за того, что поверхность кровельного листа является профилированной, потребуется правильно подобрать угол наклона, чтобы косые дожди не проникли под коньковую накладку.

Смонтировать металлочерепицу на кровлю вальмовой крыши без остатка можно лишь в том случае, если угол наклона ската превышает 55-60о. Конструкция получается очень высокой, с ломаными скатами. Но даже в этом случае приходится подрезать кромки, чтобы обеспечить зазор между кромками смежных листов покрытия.

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируетсяВальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Устройство четырехскатной крыши из металлочерепицы

Конструктивно каркас под укладку кровельного покрытия ничем не отличается от стропильной системы для шифера или ондулина.

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируетсяВальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Дополнительные два ската собираются из наслонных стропил, уложенных на вальмовые стропила. Четырехскатные конструкции могут состоять из пары трапециевидных скатов и двух треугольных вальм. Этот вариант подойдет для местности с большим количеством осадков и достаточно низкими температурами в зимнее время

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Для средних широт чаще используются четырехскатные кровли с вальмовыми скатами датской схемы. Она проще и доступнее в строительстве. Кроме того, удается уменьшить отходы металлочерепицы на вальмовой крыше, так как дополнительный скат имеет не треугольную, а трапециевидную форму.

Один из вариантов инструкции по устройству четырехскатной крыши из металлочерепицы приведен на видео

Обрешетка вальмовой крыши под металлочерепицу

Главным условием правильного формирования четырехскатного несущего каркаса является установка наслонных стропил с шагом, равным половине ширины листа. То есть при поперечном габарите металлочерепичного листа в 110 см шаг выбирается равным 55 см.

Второй нюанс обрешечивания вальмовой крыши под металлочерепицу связан с выбором горизонтального шага. Для кровельного покрытия изготавливают металлочерепичный профиль с шагом 350 и 400 мм, а так как материал крепят саморезами во впадинах, шаг обрешетки четырехскатной крыши под металлочерепицу выбирают точно по характеристикам листа. Мало того, линия крепления должна проходить точно по осевой линии доски обрешетки.

Оптимальный угол наклона вальмовой крыши из металлочерепицы

Для стандартной четырехскатной схемы все четыре ската располагаются либо под одним углом наклона, либо вальмовые треугольные скаты оказываются наклоненными сильнее, чем две основные плоскости. С точки зрения прочности стропильного каркаса угол в 35о обеспечивает минимальную нагрузку на четырехскатную систему и одновременно гарантирует хороший сход воды с поверхности кровли.

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируетсяВальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Важно! Иная ситуация с датскими вальмовыми крышами. Две трапециевидные вальмы всегда оказываются под углом, составляющим 1/3 от величины подъема главных скатов.

В этом случае малые вальмы необходимо поднимать до угла в 15о, иначе вода будет затекать на стыках. Соответственно, главные скатные поверхности приходится располагать под углом в 40-45о.

Как рассчитать металлочерепицу на вальмовую крышу

Укладка кровельного материала на четырехскатной поверхности требует предварительного расчета геометрии покрытия и оценки затрат по расходу кровельного листа.

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируетсяВальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Проще всего, посчитать количество материала можно с помощью планиметрии. Для датской схемы вычислить площадь вальмовых и основных плоскостей можно, используя формулу равнобедренной трапеции. Затем полученную величину умножают сначала на 10%, чтобы учесть перекрытия листов, а затем на 20% на обрезку краев.

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Если нужно составить смету на четырехскатную крышу из металлочерепицы, то лучше всего воспользоваться графическим способом:

  • Первоначально составляется эскиз будущей четырехскатной кровли с обязательным соблюдением масштаба и пропорций;
  • На эскиз наносятся ряды или раскладка металлочерепицы на вальмовой крыше;
  • По линии пересечения скатов устанавливают величину и угол подреза для каждого листа.

Таким способом удается не только выполнить расчет, но и подобрать оптимальный размер металлочерепицы. Если расчет выполнен на профессиональном уровне, то количество отходов уменьшится с 20% до 15%.

Как монтируется металлочерепица на вальмовую крышу

К процессу укладки можно приступать только после того, как полностью выполнена обрешетка стропильного каркаса, уложена пароизоляция, и нашита монтажная планка.

Раскладка и подрезка

Монтаж металлочерепицы на четырехскатную крышу начинается с выкладки и нарезки листов вдоль ребра пересечения скатов. Часть листов поднимают на крышу и укладывают на малом вальмовом скате, вдоль линии «перелома» крыши. Чтобы упростить работу, от конька до карниза натягивают разметочный шнур, он должен проходить точно по осевой вальмовой стропильной балке. Это поможет правильно выравнивать кромку в процессе подгонки.

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируетсяВальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Начиная с нижнего ряда, листы последовательно укладывают на ребро вальмы и по шнуру размечают линию реза. В результате получается линия ступенек из металлочерепицы. Не разбирая ступенчатый ряд, аналогичным способом вырезают и выкладывают материал со смежной стороны вальмового ската. Между кромками должна оставаться щель шириной 3-4 мм, по завершению работ ее закроют доборной накладкой.

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируетсяВальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

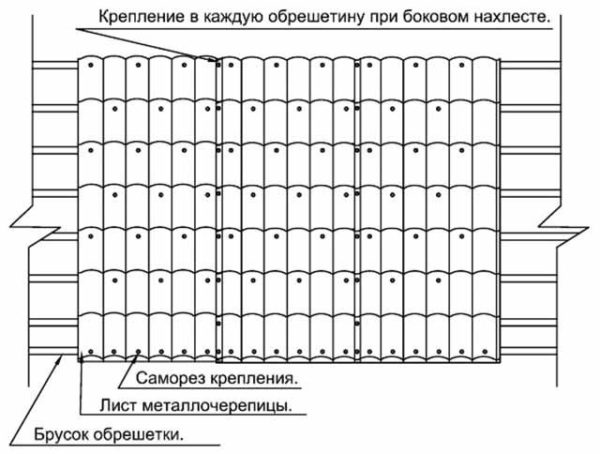

Крепление на обрешетке

После того как были выложены все четыре ребра четырехскатной вальмовой крыши, необходимо выровнять кромки нижних листов так, чтобы они располагались на одном горизонтальном уровне. Для этого можно использовать шнуровую разметку или более современный лазерный уровень.

По завершению раскроя металлочерепицы на вальмовой крыше листы маркируют, подписывают и отправляют на подкраску линии реза. Далее монтируют карнизную планку и капельник. Остальную часть вальмовой кровли укладывают так, как и в случае двухскатной крыши. После того как заполнен нижний ряд металлочерепицы, ее сразу пришивают саморезами к каркасу. Делается это для того, чтобы избежать случайного смещения материала, например, при подгонке или из-за сильного ветра.

Советы и рекомендации

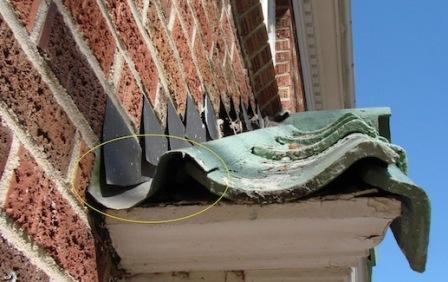

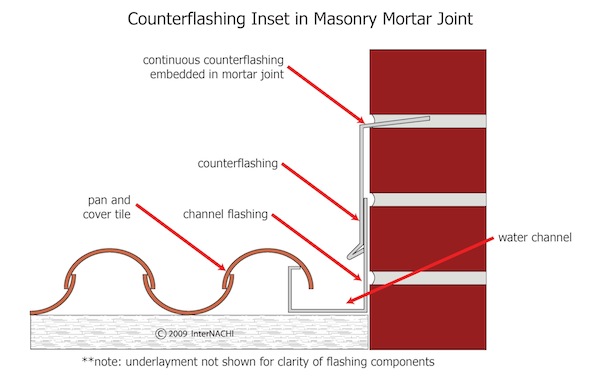

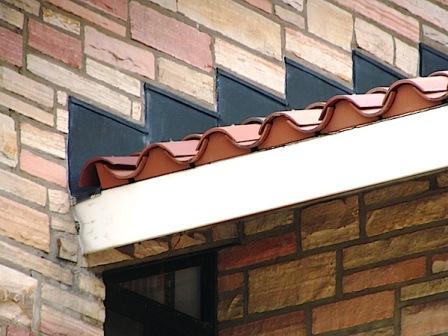

Слабым звеном невысокой вальмовой кровли являются места примыкания и ребро на стыке двух скатов. Несмотря на то, что линия в обоих случаях закрывается доборными планками, уложенного под накладку уплотнителя не хватает, чтобы обеспечить защиту от затекания воды.

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Поэтому под стык обязательно вклеивают дополнительный слой гидроизоляции, а под кромки материала укладывают Омега – профиль. В результате, даже если вода проникнет под накладку, профиль остановит ее и перенаправит вниз по склону. Омегу обязательно пришивают к обрешетке стропильной системы и проклеивают силиконовым герметиком. Теперь, даже если ветер будет гнать дождевую воду поперек крыши, поток просто перехлестнет через ребро вальмовой кровли. Кроме того, дополнительная подкладка существенно увеличивает жесткость ребра.

Вальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируетсяВальмовая крыша из металлочерепицы: угол наклона, обрешетка, как монтируется

Заключение

Из всех возможных вариантов построения кровли для дома 4-скатная крыша из металлочерепицы оказывается наиболее трудоемкой. Кроме непосредственной укладки материала, нужно будет потратить как минимум один рабочий день на то, чтобы разметить и обрезать кромки листов в соответствии с расчетами и замерами на стропильном каркасе. Оставшуюся часть материала можно использовать для пошивки облицовки внутри чердачного помещения.

Минимальный угол наклона крыши из металлочерепицы

Крыши из металлочерепицы – практичное и популярное решение для строительства частных малоэтажных домов. Этот кровельный материал характеризуется высокой несущей способностью, устойчивостью к механическим повреждениям внешним факторам среды и интенсивным нагрузкам. Долговечность и надежность финишного покрытия зависят не только от качества, на эти характеристики оказывает влияние конструкция кровли, в том числе правильно выбранный минимальный уклон. В этой статье мы расскажем, как правильно выбрать угол наклона ската и проверить его на соответствие СНиП.

Содержание статьи

Что такое уклон?

Уклон кровли – важный параметр конструкции, который обозначает угол, образованный плоскостью перекрытий и кровельным скатом. Этот показатель выражается в процентах или градусах. Он вычисляется как результат деления высоты конька на половину ширины здания. Угол наклона ската зависит от технических и эксплуатационных свойств материала и регламентируется СНиП и инструкцией производителя. От него зависит:

  1. Возможность применения того или иного вида кровельного покрытия.
  2. Конструкция, состав и сечение элементов стропильного каркаса.
  3. Способность крыши эффективно отводить осадки.
  4. Стоимость кровельный работ.
  5. Вес кровельного пирога.

Обратите внимание! Если уклон кровли из металлочерепицы увеличить с 22 градусов до 45 градусов, площадь ската станет больше на 20%, что отразится на стоимости материалов (финишного покрытия, гидроизоляции, утеплителя, древесины), а также на весе конструкции. Принимать решение об оптимальном угле наклона необходимо во время составления проекта, чтобы правильно определить нагрузку на фундамент.

Расчет уклона кровли

Расчет уклона кровли

Оптимальные значения

Крыши из металлочерепицы – относительно новое конструктивное решение, поэтому технология ее монтажа и эксплуатации нечетко регламентируется СНиП. Информацию о том, каким должен быть минимальный уклон крыши предоставляет производитель, так как этот показатель напрямую зависит от технических характеристик самого материала. Этот показатель рассчитывается в соответствии с толщиной, несущей способностью и способом укладки кровельного покрытия.

  • Согласно СНиП минимальный угол наклона кровли из металлочерепицы, если длина ската 6 метров, должен быть не менее 14 градусов.
  • Допустимый уклон для крыши из металлочерепицы находится в пределах 14-45 градусов.
  • Оптимальный угол наклона, обеспечивающий эффективное отведение осадков при меньшей пощади скатов, должен быть 22 градуса.
Оптимальный угол наклона для металлочерепицы

Оптимальный угол наклона для металлочерепицы

Выбор конструкции кровли

Выбор конструкции кровли

Важно! Минимальный уклон крыши из металлочерепицы, который допускают производители, составляет 11 градусов. Некоторое марки материала можно укладывать, даже если крутизна скатов 10 градусов. Уменьшения этого показателя позволило добиться использование новых, более гладких полимеров и более прочной стали для производства кровельного покрытия.

Выбор уклона

Непрофессиональному строителю бывает сложно правильно выбрать минимальный угол наклона кровли из металлочерепицы. На этот показатель кроме требований СНиП и рекомендаций производителя влияют другие факторы, которые также необходимо учитывать. При выборе крутизны ската учитывается:

  • Снеговая нагрузка в регионе строительства. Чтобы оценить снеговую нагрузку на кровлю из металлочерепицы, из справочников берут среднегодовое количество осадков в зимний период. Чем больше снега выпадает в регионе, тем больше должен быть минимальный уклон крыши. В противном случае, снеговая масса будет скапливаться на поверхности скатов, создавая дополнительную весовую нагрузку, способную обрушить конструкцию. Расчет снеговой нагрузки

    Расчет снеговой нагрузки

    Возникновение снеговой нагрузки

    Возникновение снеговой нагрузки

  • Ветровая нагрузка. Этот показатель также зависит от климатических условий в зоне, где ведется строительство. Если ветровая нагрузка интенсивная, то угол наклона крыши должен быть минимальный, чтобы снизить парусность скатов. Также в расчет принимается вероятность ветровых катаклизмов, ураганов, смерчей. Ветровая нагрузка

    Ветровая нагрузка

Учтите, что на выбор крутизны скатов зависит от конструкции кровли. Оптимальный угол наклона скатов односкатной крыши из металлочерепицы составляет 20-30 градусов, а двухскатной – 20-45 градусов.

Особенности крыш с маленьким уклоном

Минимальный рекомендованный угол наклона крыши из металлочерепицы составляет 14 градусов, однако опытные мастера могут качественно уложить этот вид кровельного материала, даже если крутизна скатов находится в пределах 10-14 градусов. Чтобы повысить надежность такой конструкции и снизить риск протечек, необходимо выполнить следующие мероприятия:

  1. Увеличить частоту реек обрешетки и уменьшить шаг между стропилами. Чтобы минимизировать риск обрушения кровли из-за интенсивной снеговой нагрузки, необходимо усилить стропильный каркас конструкции и смонтировать частую или сплошную обрешетку.
  2. Увеличить нахлесты. Производители рекомендуют при монтаже металлочерепицы делать горизонтальный нахлест 8 см, а вертикальный 10-15. Чтобы исключить вероятность протечки в конструкциях с пологими скатами, можно увеличить перекрытие на стыках листов.
  3. Изолировать стыки. Чтобы предотвратить проникновение талой и дождевой воды между стыками листов, можно обработать швы силиконовым герметиком, хотя эта мера имеет ограниченный срок действия.
Шаг между стропилами в зависимости от уклона

Шаг между стропилами в зависимости от уклона

Опытные мастера утверждают, что самый простой способ сделать крышу из металлопрофиля надежной – следовать рекомендациям производителей и четко соблюдать рекомендованный угол наклона.

Видео-инструкция

угол наклона вальмовой крыши из металлочерепицы

Содержание статьи

Минимальный угол наклона крыши из металлочерепицы

Насколько долго простоит дом и прослужит его крыша напрямую зависит от того, какой именно кровельный материал будет использоваться. Естественно, важно и то, как будет выглядеть здание внешне, а так же насколько экологически чистой будет кровля. В наше время самым популярным материалом стала метеллочерепица. Она имеет высокие показатели устойчивости к воздействию внешней среды, интенсивным нагрузкам, а так же имеет хорошую несущую способность. Естественно, кроме этого, для долговечного служения, нужно правильно выбрать минимальный угол наклона крыши из металлочерепицы. Какие для этой характеристики использовать оптимальные параметры, рассказывается в статье.

Для долговечного служения, нужно правильно выбрать минимальный угол наклона крыши

В чем преимущества металлочерепицы

Этот материал обладает рядом преимуществ:

Металлочерепица легкая по весу. На один квадратный метр припадает от пяти до семи килограмм. С ее помощью покрывают кровлю, которая имеет сложную конструкцию. Благодаря ее легкости ненужно усиливать стропила. Эта кровля не нагружает стены и фундамент.

Благодаря простоте укладки кровельного материала и отсутствия необходимости в специальных инструментах, стоимость работ по монтажу относительно невысокая.

Этот кровельный материал имеет широкую палитру цветов, благодаря чему можно выбрать любой из них, чтобы подходил к общему тону здания.

Изготовляется черепица из тонких листов стали, толщина которого от 0,4 до 0,7 миллиметра. Благодаря профилю она способна выдерживать сильные нагрузки.

От коррозии лист кровельного материала защищен оцинковкой и полимерным защитным слоем, который нанесен на поверхность.

Основные преимущества материала – это долговечность, низкая стоимость и эстетический вид.

Что такое уклон

Уклоном кровли называется угол, который образовывается между кровельным материалом и перекрытием.

Уклон крыши и кровельный материал

В документах он обозначается в процентах или градусах. Вычисляют его математическим делением расстояния от самой вышей точки а пересечении стропил, которая называется коньком на одну вторую всей ширину здания. От уклона кровли зависит:

каким материалом будет покрываться здание;

конструкция каркаса кровли и его основных частей;

насколько крыша сможет противостоять атмосферным явлениям;

стоимость работы мастеров кровельщиков;

вес всех используемых слоев.

На заметку! Если уклон крыши из металлочерепицы изменить из 22 до 45 градусов, то скат увеличится на 20%. А это значительно отразится на стоимости кровельных материалов, а так же на весе всей конструкции. При этом уклон необходимо определять в процессе проектирования всего здания, чтобы иметь представление о нагрузке на фундамент.

От чего зависит уклон кровли

Тем людям, которые совершенно не разбираются в строительстве, определить, каким именно должен быть минимальный уклон крыши очень трудно. Здесь нужно учитывать природные факторы, которые постоянно оказывают воздействие на кровлю. Сюда относятся:

Снежный слой, который выпадет зимой. Если угол уклона больше, то снег будет сам соскальзывать.

При маленьком наклоне, крышу нужно будет очищать На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Способность сопротивления ветру. В таких регионах, где постоянно дуют ветра, нужно делать уклон минимальным, чтобы порывы ветра скользили над кровлей и не создавалось эффекта паруса.

Поскольку этот материал для покрытия здания очень легкий, то обрешетка допускается редкой, но при установлении стропил нужно строго придерживаться расстояния и угла под каким они будут установлены.

Сколько градусов должен иметь минимальный угол

Минимальный уклон кровли из металлочерепицы составляет 10 градусов. Допускается уклон, который колеблется в пределах от 10 до 90 градусов. Выбирая оптимальный угол уклона нужно принимать во внимание, что при небольшом градусе пространство между кровлей и перекрытием невозможно будет использовать в каких-либо хозяйственных целях.

Если выставляется самый большой угол кровли для металлочерепицы, то выходить на крышу, с целью проведения технических работ, будет очень сложно. При этом чем больше угол, тем выше находится конек и соответственно увеличивается площадь, которую нужно покрыть.

Таким образом понадобится больше кровельных материалов, а это отобразится на бюджете. Кроме того, вырастет и оплата кровельной работы

Правильно рассчитывая угол наклона крыши для металлочерепицы, калькулятор должен учитывать следующие аспекты:

Модель черепицы. При этом следует учесть, что большинство производителей в описании товара указывают минимальный уклон крыши из металлочерепицы.

Какой вид крыши планируется: односкатный или двускатный.

Каким образом будет убираться снег с крыши.

Проведя все расчеты, и приняв во внимание вышеизложенные пункты, при условии, что длина поверхности ската будет 6 м.п., устанавливается минимальный уклон в 22 градуса. Естественно, что этот результат не указывается в технической документации. Его вычисляют опытные мастера в процессе наблюдений за используемыми уже крышами.

Это может быть интересно! В статье по следующей ссылке читайте про то, как делается кровля из профнастила.

Проведение расчетов

Чтобы определить более точно, каким должен быть минимальный уклон двускатной крыши из металлочерепицы необходимо знать два числа:

высоту от верхней части парапета до конька;

Для произведения расчета величину расстояния от парапета к коньку делят на величину половины стены и в результате получается нужный угол.

Для односкатной кровли, угол определяется делением первой величины на полную вторую

Чтобы определить результат в процентной доле, полученное число нужно умножить на 100.

Важно! Чтобы результат был точным нужно производить замер расстояния к коньку не от поверхности перекрытия, поскольку это грубая ошибка, а именно от верхней части парапета.

Естественно, в строительстве случаются исключения, когда уклон делают всего на 10 градусов. Но это делается в случае особых рекомендаций по строительству. Следует учитывать, что при таком уклоне создается повышенная нагрузка на поверхность при выпадении снега. Таким образом обрешетка делается сплошной. Кроме того, на нее нужно уложить водоизоляционный ковер. Тек же под стыковые стороны кровельных листов подкладывают специальные прокладки.

Заключение

Лучше всего, при работе с металлочерепицей, знать инструкции от производителей и выполнять их все беспрекословно. Кроме того, надо помнить, что опыт ничем не заменить, поэтому, все монтажные работы лучше доверять профессионалам. Обратившись к надежной строительной компании, вы получаете скорость проведения работ и документально оформленную гарантию.

Угол уклона и ската для крыши из металлочерепицы

Металлочерепица считается одним из самых удобных и популярных кровельных материалов. Отличаясь высокой несущей способностью, прочностью, простотой монтажа, металлочерепица мало подвержена механическим воздействиям. Планируя выкладку материала, следует высчитать правильный уклон для металлочерепицы и соблюсти технологические тонкости монтажа. Тогда крыша будет служить долго и не потребует скорого подновления.

Что такое уклон, оптимальные значения угла ската

Уклон кровли – важная определяющая конструкции, образовываемая углом, обрезанным плоскостью перекрытия и кровельным скатом. Выражается показатель в процентах или градусах, вычисляется путем деления высоты конька на 1/2 ширины строения. Угол наклона кровли из металлочерепицы регламентируется СНиП и инструкцией поставщика. От показателя зависят такие факторы, как:

  1. Применение кровельного покрытия на крыше.
  2. Способность крыши эффективно отводить природные осадки, противостоять ветрам и другим климатическим явлениям.
  3. Цена кровельных работ.
  4. Масса кровельного пирога.

Достаточно новое покрытие, металлочерепица, не так жестко регламентируется стандартами. Поэтому производитель часто сам советует показатель минимального угла, опираясь на технические характеристики продукции. Расчет производится по толщине листа, несущей способности основы и метода выкладки кровельного покрытия. Однако существуют оптимальные значения, на которые следует опираться:

  • При скате в 6 метров длины минимальный уклон по СНиП должен быть не менее 14°.
  • Допустимый уклон кровли из металлочерепицы должен находиться в пределах 14-45°.
  • Оптимальная величина угла 22°, этого показателя достаточно для нормального отведения осадков при площади скатов менее 6 метров.

Выбор уклона кровли не всегда отличается простотой, потому опираясь на показатели СНиП, следует принять во внимание такие рекомендации по обустраиваемой крутизне ската:

  1. Уровень снеговой нагрузки в регионе строительства. Для определения показателя нужно взять информацию из справочника и высчитать среднегодовое количество в зимний период. Чем толще снеговой покров, тем больше уровень наклона, в противном случае снеговая масса будет задерживаться на крыше, что приведет к деформации листов.
  2. Ветровая нагрузка – показатель также зависит от особенностей региона. При максимальной интенсивности ветровых потоков угол наклона обустраивается небольшой, что снижает парусность скатов.

Совет! В расчет принимается также количество ураганов, смерчей и других природных катаклизмов. Информация берется из справочников.

Особенности металлочерепичных крыш с малым уклоном

Самый низкий показатель угла наклона ската 14°, но опытные кровельщики укладывают материалы и при расчетах угла в 10-14°. А для обеспечения надежности кровельного ковра и снижения риска протечек выполняются следующие действия:

  • Увеличивается частота реек в обрешетке за счет снижения межстропильного шага.
  • Усиливается система стропил посредством частой или сплошной обрешетки.
  • Значительно повысить количество нахлестов! Несмотря на рекомендации производителей по горизонтальному нахлесту в 8 см, вертикальному в 10-15, нахлест увеличивается на ширину волны. Благодаря такому способу повышается прочность кровельного ковра и исключается риск протечек на крыше малого ската.
  • Тщательно изолировать места стыков герметиком на силиконовой основе.

Совет! Все предпринимаемые меры имеют временный характер, поэтому визуальный осмотр крыши раз в год не повредит.

Определение уклона кровли по геометрическим размерам или в градусах

Формула расчета крутизны ската для крыши из металлочерепицы по размерам, например, для двускатной крыши рассчитывается по следующей формуле: I = H/(1/2L), где:

  • I — нужный угол для металлочерепицы;
  • H – расстояние от границы перекрытия до конька, то есть показатель высоты стропильной конструкции;
  • L – размеры ширины строения.

Чтобы найти процентное соотношение, полученный показатель i умножается на 100. А для выражения в градусах следует воспользоваться тригонометрической функцией или найти значение в соответствующей таблице:

Важно! Данный тип расчета подходит для одно-, двухскатных крыш. Для односкатной берется во внимание вся длина пролета. В случае обустройства кровельного ковра с наличием нессиметричного ската, угол крыши рассчитывается по расстоянию от точки проекции конькового элемента до перекрытия для каждого ската по отдельности.

Оптимальный угол для кровли с наличием сложных конструктивных элементов принимается в расчет поправочный коэффициент для проекции по горизонтальному направлению:

  • Угол кровли 1: 12 (7°) – К = 1,014;
  • 1:10 (8°) = 1,020;
  • 1:8 (10°) = 1,031;
  • 1:6 (13°) = 1,054;
  • 1:5 (15°) = 1,077;
  • 1:4 (18°) = 1,118;
  • 1:3 (22°) = 1,202;
  • 1:2 (30°) = 1,410.

Критерии выбора угла наклона

Высчитывая угол наклона крыши для металлочерепицы, нужно знать, что малая крутизна имеет свои достоинства:

  1. экономичность расхода материалов;
  2. снижение весовой массы кровельного ковра, показателя парусности листов, что минимизирует риск появления дефектов при шквальных ветрах;
  3. удобство и простоту обустройства систем водоотведения.

Но есть и недостатки, если наклон крыши минимальный, то:

  1. необходимо максимально герметизировать стыки, так как практически полное отсутствие слива повышает возможность проникновения влаги через точки крепления;
  2. придется чаще убирать снеговые завалы на крыше, чтобы металлочерепица не подвергалась повышенной нагрузке;
  3. необходимость обустройства мощной обрешетки потребует просчета несущей способности основания и усложнит крепление кровельных элементов;
  4. под плоской крышей не всегда есть возможность обустройства просторных жилых/нежилых помещений.

Но если уклон крыши большой, например в 45°, то, несмотря на свободный сход снегового покрова, увеличена масса покрытия, из-за чего листы попросту сползают. Выход – упрочнение крепежа и неукоснительное соблюдение технологии монтажа кровельного ковра. Кроме того, когда угол наклона крыши из металлочерепицы слишком крутой, увеличивается расход кровельного материала, как и при обустройстве фигурных скатов.

Чтобы не просчитывать, какой угол будет лучше, берите за основу рекомендации опытных кровельщиков: для односкатных крыш составляет 20-30°, для двухскатных – 25-45°. И небольшой совет: при обустройстве обрешетки с частым шагом получается некая амортизационная подушка, упрочняющая кровельный ковер. Зная формулу расчета, легко просчитать разные варианты крутизны скатов и решить, какому углу отдать предпочтение, в зависимости от погодных, климатических условий и финансовой составляющей: как ни крути, на крыши с минимальным уклоном расход материала меньше.

Какой должен быть угол наклона крыши для металлочерепицы

Наша огромная страна располагается в разных климатических зонах. Если на Крайнем Севере и Дальнем Востоке сильный ветер и снег, то на Юге России может быть дождь и ветер. Нужен очень ответственный подход к выбору кровельного материала и расчёту наклона крыши вашего дома. Наиболее практичным является выбор металлочерепицы потому, что она недорогая, долговечная и красивая. А вот угол наклона крыши зависит от предполагаемой ветровой нагрузки и, типичных для вашего региона, атмосферных осадков. Так какими же должны быть минимальные углы наклона вашей крыши из металлочерепицы? На этот вопрос и нужно ответить.

Свойства кровельного материала

В современном строительстве используются самые разнообразные кровельные покрытия, но одним из самых популярных материалов заслуженно считается металлочерепица. Во многих странах издавна изготовляли такой материал, как черепица. Поэтому использование металла, не только удешевляет конечную стоимость изделия, но и служит гармоничным продолжением древних традиций. К высоким техническим характеристикам металлочерепицы относятся:

  • использование оцинковки листа и его покрытие прочными, полимерными красками с целью придания антикоррозионных свойств;
  • широкий выбор цветовых архитектурных решений;
  • технологичность и простота монтажа кровли, не требующая применения специальных инструментов и приспособлений;
  • легкость материала, позволяющая монтировать его на большой высоте и в условиях сложных стропильных конструкций;
  • отсутствие большой нагрузки на стропила из-за небольшого веса листа;
  • при относительно тонком листе, он выдерживает достаточно большие нагрузки, поскольку имеет рёбра жёсткости.

Все перечисленные свойства позволяют использовать это покрытие в сложных климатических условиях. Чтобы рассчитать количество материала, нужно знать минимальный угол наклона крыши из металлочерепицы.

Как определить угол наклона крыши в вашем регионе

Для расчёта прочности кровельной конструкции и количества необходимого материала нужно знать оптимальный уклон кровли. Надо учесть ряд обстоятельств, в числе которых:

  1. проектируемое количество скатов;
  2. используемое подкровельного пространства;
  3. Показатели экономичности;
  4. вес конструкции.

Казалось бы, чем круче скат, тем лучше, но это ведёт к увеличению расхода материала и повышенному весу, а также к большой ветровой нагрузке на сооружение. Поэтому и существует такое понятие, как оптимальный угол наклона кровли из металлочерепицы.

Небольшой наклон, около 10-12 градусов, имеет свои недостатки, которые требуют увеличения рядности обрешётки и усиления стропил, в связи с возросшей снеговой нагрузкой. Кроме того, следует позаботиться об улучшенной гидроизоляции и необходимости увеличить нахлест листов. Это делается с целью предотвращения протечек на стыках при пологих скатах. Кровли такой конструкции наилучшим образом подходят для южных регионов, где снежный покров не имеет большого веса, а среднегодовая температура не слишком низкая. В летний период пологие крыши меньше прогреваются, что создаёт в жилище комфортные условия для существования.

Существуют две нагрузки на кровельный материал, которые в плане технического обеспечения прочности противостоят друг другу.

-Ветровая нагрузка.
-Снежное (дождевая).

Чем круче сооружаются скаты крыш, чем больше угол наклона, тем легче на них перемешаются атмосферные осадки, не задерживаясь на поверхностях склонов. Но при этом увеличивается площадь кровли, грозит увеличением ветровых нагрузок. Поэтому стоит из расчета двух параметров подбирать оптимальный вариант, учитывая и фактор увеличения стоимости сооружения за счет увеличения размеров кровельной конструкции.

Какой же оптимальный угол наклона кровли рекомендуют производители этого строительного материала? После проведённых испытаний, предприятия, выпускающие металлочерепицу, рекомендуют использовать её при наклоне ската от 11 до 45 градусов. При этом наиболее приемлемым является угол наклона от 12 до 22 градусов. Строительные нормы и правила не дают чётко выраженных рекомендаций по этому поводу, но предпочтительным, при длине ската около 6 метров, является угол наклона равный 14 градусам. Мы подошли к выбору наиболее экономичного способа покрытия крыши, который определяется таким понятием, как минимальный уклон кровли из металлочерепицы.

Что такое минимальный уклон и как его определить

В зависимости от климатической зоны, архитектурного решения и эстетических предпочтений хозяев жилища, возводят крыши следующих типов:

  • крыша многощипцового типа со сложной и стройной конструкцией;
  • крыша сводчатого вида, как элемент национальной культуры в зодчестве;
  • крыша вальмовая, сложное четырёхскатное сооружение;
  • крыша шатровая, сочетание равнобедренных треугольников;
  • крыша двускатная, широко распространённая и проверенная временем;
  • крыша односкатная, применяемая, в основном, для технических и подсобных помещений или как элемент более сложной конструкции.

Многощипцовые и сводчатые крыши мало подходят для использования металлочерепицы, которая используется лишь в элементах этих конструкций. Тогда как вальмовые крыши довольно широко используются в средней полосе и характеризуются выбором минимальных углов наклона в пределах от 22 до 45 градусов. Шатровая кровля используется как декоративный элемент, и угол наклона равнобедренных треугольников находится в прямой зависимости от площади, покрываемой шатром. Этот конструктивный элемент очень экономичен в изготовлении, а угол наклона колеблется в пределах от 35 до 45 градусов.

Одна из самых популярных крыш, двускатная. Производитель рекомендует соблюдать минимальные углы наклона кровли в пределах от 12 до 14 градусов. Учитывая суровый климат, можно рекомендовать расширить эти пределы от 14 до 22 градусов уклона скатов. Именно при таких характеристиках кровля хорошо противостоит возможным сильным ветрам, а также представляет собой практически монолитную конструкцию, препятствующую проникновению влаги в подкровельное пространство здания.

Для односкатных крыш минимальные углы наклона колеблются в пределах от 11 до 14 градусов, поскольку большие углы наклона создают опасность срыва крыши при разнонаправленных порывах ветра. В климатических условиях России нужно придерживаться минимального наклона скатов от 14 до 22 градусов. При строительстве в равнинной или гористой местности, необходимо учитывать ландшафт и розу ветров, в зависимости от времени года.

В выборе типа крыши вкусовые пристрастия каждого человека играют решающую роль. Каждому хочется построить дом так, чтобы он был красивым, удобным и служил долгие годы. Крыша венчает здание и ей особое внимание потому, что она не только украшает, но и защищает от воздействия агрессивной среды. Чтобы она служила долгие годы, нужно правильно её спроектировать и грамотно построить. А чтобы сэкономить, нужно выбрать правильный уклон этой крыши для металлочерепицы, учитывая климатические условия вашего региона.

Какой минимально допустимый угол наклона крыши из металлочерепицы и как выбрать оптимальный?

3Долговечность и качество кровли напрямую зависит от правильного подбора материала покрытия. Не последние по важности критерии выбора – внешний вид и соответствие экологическим нормам. Среди специалистов давно укрепилось мнение, что металлические кровли в полной мере отвечают этим требованиям.

Из трёх типов металлического кровельного материала выгодно выделяется покрытие из профилированного листа имитирующее натуральную черепицу – металлочерепица.

Её основа – рулонная сталь, покрытая алюмоцинковым составом для сопротивления вредным воздействиям окружающей среды. Для повышенной устойчивости финишным слоем на металл дополнительно нанесено полимерное покрытие. В этой статье вы узнаете, как рассчитать угол кровли для металлочерепицы и какие факторы воздействуют на кровельное покрытие.

Содержание статьи

Достоинства и недостатки металлочерепицы

Доступная цена и повышенные эксплуатационные характеристики позволяют металлочерепице занимать лидирующее место на рынке продаж кровельных материалов.

Положительными сторонами её применения являются:

  • лёгкий вес – около 5 кг/м2, как следствие отсутствие необходимости возводить сложную стропильную систему;
  • не требует особых навыков при монтаже;
  • износостойкость;
  • длительный срок службы;
  • нарядный и праздничный вид, подходящий для любых дизайнерских разработок.

Из недостатков пользователи и специалисты чаще всего отмечают:

  • повышенную шумность во время дождя или града;
  • необходимость в использовании снегозадержателей из-за лавинообразного схода снега;
  • большое количество крепёжных элементов, находящихся под прямым воздействием атмосферных осадков;
  • требуется устройство заземления для защиты от накапливания статического электричества.

ОБРАТИТЕ ВНИМАНИЕ!

Необходимо обратить внимание, что существует разновидность металлочерепицы с дополнительным защитным слоем в качестве посыпки из крошки натурального камня. В отличие от классического напыления, это композитное покрытие придает солидный внешний вид и хорошо защищает дом от проникновения шума.

Данная разновидность рекомендуется при защите мансардной крыши, где требуется качественная звукоизоляция.

6

Состав кровельного листа

Качественные показатели металлочерепичных кровель во многом зависят от:

  • необходимого минимума толщины стального листа – не менее 0.4 мм. При малом уклоне покрытие с толщиной меньше 0.4 мм может не выдержать снеговой нагрузки. Увеличение уклона, для снижения этого фактора воздействия, увеличивает возможность повышенной ветровой нагрузки, что также отрицательно сказывается на металле тоньше указанной величины;
  • возникающей коррозии от возможных повреждений при транспортировке или непрофессиональной работе с применением шлифмашины при резке листов. Важно в тех случаях, когда невозможно обойтись без использования болгарки место обрезки обработать защитным составом;
  • обязательного наличия противоконденсатного экрана из гидроизоляционной плёнки. Необходимо знать, что в качестве такого антиконденсатного материала нельзя применять супердифузионную защитную мембрану, поскольку её использование подразумевает более частое и длительное воздействие влаги на внутреннюю поверхность листа.

Какие факторы оказывают воздействие на крышу?

1Основные факторы, негативно воздействующие на состояние и долговечность металлочерепицы, подразделяются на три вида:

Кратковременные

  • вес людей и стройматериалов, при устройстве и обслуживании кровли;
  • нормативные снеговые нагрузки;
  • температурные климатические воздействия;
  • ветровые нагрузки.

Длительные

  • снеговые нагрузки ниже установленной нормы;
  • воздействие вследствие деформации несущего основания.

Особые

  • сейсмические воздействия;

Правильный расчёт всех составляющих при устройстве стропильной системы гарантированно обеспечивает сопротивление металлочерепичного покрытия максимально допустимым перегрузкам.

Листы профилированного металла обладают достаточной жёсткостью, поэтому при монтаже не требуется сплошной обрешётки. Но при устройстве стропильной системы необходимо верно рассчитать шаг и угол наклона стропильной ноги.

Угол наклона крыши для металлочерепицы

2Минимальный угол наклона крыши из металлочерепицы составляет 10 градусов.

Допустимый уклон металлочерепичной крыши может составлять значения в пределах от 10о до 90о.

В выборе оптимального уклона нужно учитывать, что при слишком малом наклоне будет затруднительно использование чердачного пространства.

В случае большой высоты здания могут появиться трудности с выходом на крышу для проведения технических мероприятий. От повышения угла наклона происходит увеличение площади поверхности, что негативно отразится на конечной стоимости материалов и выполненных работ.

Правильный расчёт параметров угла наклона невозможен без учёта таких составляющих:

  • какая из моделей гофрированной поверхности металлочерепицы будет выбрана для использования. В характеристиках некоторых производителей изначально заложены данные о минимально допустимом уклоне;
  • какая конструкция подразумевается — односкатная или двухскатная;
  • возможность уборки снега после устройства крыши.

ВАЖНО!

Приняв во внимание эти условия, не имея дополнительных вводных в виде особой климатической зоны, можно принять за основу оптимального уклона при длине ската около 6 м. п. величину в 22 градуса.

Данной цифры нет в технических документах по устройству крыш, она получена опытным путём в результате наблюдений за эксплуатируемой металочерепичной поверхностью.

5

Как выбрать угол крыши для металлочерепицы?

Как правильно рассчитать оптимальный уклон?

Для точного расчёта угла наклона необходимо знать два размера:

  • высоту стропильной конструкции, иначе говоря, вертикальное расстояние от верха парапета, на который опирается стропильная нога, до конька;
  • ширину самого дома.

Для односкатной кровли уклон будет составлять величину, полученную от деления высоты конструкции на расстояние ширины дома. В случае расчёта двухскатной крыши берётся высота и делится на половину ширины дома. Поскольку принято уклоны выражать в процентном соотношении то полученная цифра умножается на 100.

Для получения более точного результата использовать в качестве точки отсчёта расстояния до конька не плиту перекрытия, как многие ошибочно считают, а именно верх парапета, как основания для опоры стропил.

На практике существуют варианты устройства кровель, минимальный уклон для металлочерепицы меньше 10 градусов. К таким исключениям применяются особые рекомендации по строительству.

4

Шаг металлочерепицы в зависимости от угла наклона кровли

В виду повышенной снеговой нагрузки делается усиленная конструкция стропильной системы с устройством сплошной обрешётки. На неё при соблюдении всех норм укладывается водоизоляционный ковёр. При укладке под поперечные и продольные стыки листов устанавливаются специальные прокладки.

Полезное видео

Предлагаем вам посмотреть видео-пособие по самостоятельному замеру углу крыши:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

инструкция по устройству, монтажу кровли

Выбор правильного угла скатов для крыши – задача не только эстетическая, но, в большей мере – практическая. Ведь от этого параметра будет зависеть работоспособность покрытия, защита здания от атмосферных воздействий – в первую очередь, осадков, долговечность конструкции и расход материалов. Минимальный уклон кровли из металлочерепицы в связи с рядом особенностей материала имеет большее значение, чем для других материалов, и менее гибок.

С чем это связано – далее в статье. минимальный уклон кровли из металлочерепицы

Прежде всего, следует определиться с тем, что такое уклон, и для чего он вообще нужен и как покрыть крышу металлочерепицей. Уклон – это угол между плоскостью перекрытия и стропилами.

Рассчитывается он при помощи обычной дроби следующим образом:

i = h : (1/2L), где:

i – уклон

h – высота конька над перекрытием

L – ширина здания, либо расстояние по ширине, перекрываемое данным участком кровли (для ломаных крыш, где уклон может меняться в пределах одного ската)

Например, при ширине здания 8 м и высоте конька 3 м, уклон будет равен: 3:4 = 3/4, или 0,75. Для выражения в процентах данную величину умножают на 100: = 75%

уклон кровли из металлочерепицы

Минимальный угол для металлочерепицы

Однако, угол иногда выражают и в градусах – обе системы имеют равное хождение.

При этом в градусах отображается реальная геометрическая величина уклона – угол между стропилом и перекрытием.

Эти величины не совпадают, из-за чего нередко возникает путаница и ошибки – у строителей, а порой – и у составителей инструкций.

Зная стороны треугольника, одну величину в другую перевести не проблема.

Однако, для тех, кто не любит утруждать себя расчетами металлочерепицы на крышу, существуют специальные таблицы перевода, вроде нижеследующей:

Градус  Процент Градус  Процент Градус Процент
1 1,8 16 28,7 31 60,0
2 3,4 17 30,5 32 62,4
3 5,2 18 32,5 33 64,9
4 7,0 19 34,4 34 67,4
5 8,8 20 36,4 35 70,0
6 10,5 21 38,4 36 72,6
7 12,3 22 40,4 37 75,4
8 14,1 23 42,4 38 78,9
9 15,8 24 44,5 39 80,9
10 17,6 25 46,6 40 83,9
11 19,4 26 48,7 41 86,0
12 21,2 27 50,9 42 90,0
13 23,0 28 53,1 43 93,0
14 24,9 29 55,4 44 96,5
15 26,8 30 57,7 45 100

Хотя крыша и проектируется совместно со всем зданием, все же до момента создания стропильной системы кое-какое пространство для маневра сохраняется, рассчитывается ли уклон кровли из металлочерепицы, шифера, или любого другого материала.

Если фундамент и стены имеют некоторый запас прочности, то, по крайней мере, в рамках одного и того же кровельного материала форму и уклон крыши можно варьировать.

Поскольку ширина здания является величиной фиксированной, а длина стропил определяется расстоянием между коньком и местом опирания на стену, то возможность изменять угол крыши остается только высотой конька.

Когда владелец здания определил, какой уклон он считает для себя оптимальным, рассчитать высоту конька поможет следующая таблица

монтаж ендовы при кровле металлочерепицей

Коэффициент для расчета высоты конька при заданном уклоне

Для получения результата необходимо взять половину ширины перекрытия, найти в таблице нужный угол в градусах, и умножить ее на коэффициент в соответствующей строке.

Получившаяся величина и будет необходимой высотой конька. Все эти расчеты применимы и к односкатной крыше – но в них тогда нужно брать не половину ширины крыши, а полную, а вместо конька будет фигурировать высота большей из внешних стен.

То же самое верно и для вальмовых (четырехскатных) крыш, но в этом случае уклон торцевых скатов меряется от середины стены до места опирания ската на торец конька.

Совет!

Для выведения нужной высоты конька «по месту» существует простой способ. Необходимо на каждой из внешних стен, вдоль которых будет идти скат, проставить метки (лучше, чтобы они находились по центру длины стен).

Между противоположными метками последовательно натягивается шнур, можно отбить по нему линию мелом. Точно посредине шнура (отмеряется рулеткой) нужно установить планку, перпендикулярную перекрытию (проверяется уголком).

Теперь, перемещая бечевку вверх по планке, можно, измеряя угол у стены, определить, в каком положении бечевки будет достигнут необходимый уклон. В этом месте на планке ставится метка.

Если теперь отпилить рейку в этом месте – получится шаблон, который позволит без проблем нарезать нужное количество коньковых опор нужного размера.

Если опоры не предполагаются – тогда такую же операцию можно провести с каждого из торцов, мерные рейки закрепить, а по их вершине натянуть шнур. Он укажет нужную высоту стыковки стропил.

На что влияет уклон крыши? Можно выделить две группы факторов – положительные и отрицательные, к которым приводит его увеличение.

Положительные:

  • Дождь попадает на кровлю под большим углом, что практически исключает возможность его попадания между элементами покрытия, а также под свес ската
  • С большими уклонами снеговая нагрузка на кровлю снижается, а при углах от 45 ° ее вообще не принимают в расчет. Отпадает необходимость в системе снегоудержания
  • Основная силовая нагрузка на кровельный материал идет «на сдвиг» в направлении ската, с чем достаточно надежно справляется стандартный крепеж – гвозди и саморезы
  • Возможность создания подкровельных помещений, мансард большей площади и с более правильной геометрией

Отрицательные:

  • Повышенный расход кровельного материала – например, изменение уклона с 15 ° до 45 ° на простой крыше приведет к увеличению необходимой площади покрытия более чем на 20 %
  • Возрастающий вес крыши – ведь увеличится и масса покрытия, и несущих конструкций
  • Большая парусность, а соответственно – и ветровая нагрузка
  • Сложность организации системы водоотведения – на погонный метр сточной трубы приходится большая площадь кровли, поток воды по ней сходит с большей скоростью. Не факт, что для всякого уклона удастся подобрать соответствующее сечение водосточного лотка – а это потребует устройства водоотвода в несколько ярусов

В конечном итоге, истина где-то средине – и тут каждый домовладелец привязывается к своей климатической зоне, финансовым возможностям, прочим факторам.

Но, если выбрано устройство кровли из металлочерепицы инструкция производителя накладывает определенные ограничения.

У разных компаний указаны разные допустимые величины – от 12° (и даже – 10°) до 15°.

устройство кровли из металлочерепицы инструкция

Средний минимальный уклон для металлочерепицы

Поскольку материал сравнительно новый, то требований СНиПа по этому параметру для него нет. Но практика подсказывает, что все же этот угол должен быть не менее 14°.

Совет!

Если по максимальному углу производитель не оговаривает специальных ограничений, его можно принимать любым.

Однако «средние» углы в плане снеговой нагрузки – самые неэффективные. Доказано экспериментальным путем, что в зимнее время снег активнее всего накапливается на крышах с уклоном 20-35°

Эта величина определяется спецификой материала. Сила металлочерепицы – ее гибкость, что позволяет формировать довольно сложные конструкции при кровле из металлочерепицы своими руками.

Но это же – и ее слабость, поскольку при малом уклоне, либо большой снеговой нагрузке, не спасает даже мощная несущая система.

Например, монтаж ендовы при кровле металлочерепицей осуществляется по сплошной обрешетке. Однако при небольших углах заложения не спасает даже это.

Ведь раз желобок – это внутренний стык скатов, и в зимнее время здесь возможно образование снежных карманов. Повышенная масса осадков давит на металл и выгибает его, открывая доступ в подкровельное пространство.

В случае оттепели и последующего похолодания замерзшая вода фиксирует и расширяет щели, способствуя дальнейшим протечкам.

Маленький уклон способствует тому же эффекту в сильный ливень – вода не успевает сходить по скату, и оказывает высокое давление на кровлю. Меньше этому подвержена металлочерепица с большой высотой волны – ее прочность на изгиб выше.

Вся металлочерепица является направленным материалом, то есть смонтировать ее можно только в одном положении. Поэтому в нижней части каждого листа помещается специальный резиновый уплотнитель, который несколько снижает эффект осадков.

Однако при интенсивном воздействии герметизацию следует производить на реже, чем раз в 3 года, иначе не избежать капитального ремонта кровли.

Но гибкость металлочерепицы влияет и на ее противодействие ветровым нагрузкам – если они направлены в плоскость листа, и приходятся на надежную обрешетку – проблем не возникнет.

Но если порывы будут попадать с нижнего или бокового торца, создавая отрывающий эффект – рано или поздно материал изогнется, либо оторвется. Поэтому и выступ за обрез обрешетки делается таким маленьким – 40-50 мм, и ветровые планки крепятся и с торцов, и с карниза.

инструкция по монтажу кровли из металлочерепицы

Схема возможных негативных воздействий на металлочерепичную кровлю

Суммируя все факторы, можно сказать, что минимальный уклон, которого требует инструкция по монтажу кровли из металлочерепицы – это величина идеальная, предполагающая, что все требования к технологии установки будут выполнены безукоризненно.

Задавая больший уклон, придется, безусловно, потратиться на возросшее количество материала. Зато при том же угле в 45 градусов можно сэкономить на установке недешевых снегозадержателей, и быть спокойным относительно возможных избыточных снеговых и ливневых нагрузок на кровлю, попадания под свес ветра и задувания туда брызг дождя.

Минимальный угол наклона крыши из металлочерепицы: расчет

Среди всех современных кровельных материалов металлическая черепица считается лидером потребительских симпатий. Почему именно эта кровля стала так широко использоваться? Для ответа на этот вопрос нужно сравнить технические и эксплуатационные характеристики металлочерепицы и иных кровельных материалов.

Минимальный угол наклона крыши из металлочерепицы

Минимальный угол наклона крыши из металлочерепицы

ПараметрКраткая сравнительная характеристика
Масса

Масса

Вес металлических листов колеблется в пределах 5–7 кг/м2, разброс связан с различной толщиной. Такую же массу имеет и профнастил, отличия между обеими кровлями только в геометрии профиля. Меньше весят лишь рулонные покрытия, но они имеют ограниченные сферы использования. Все остальные кровельные материалы весят намного больше. К примеру, квадратный метр обыкновенного шифера может весить более 30 кг. Масса покрытия – важные технический параметр, от него зависит стропильная система, иногда вес кровли необходимо учитывать при расчетах фундамента строения.
Технологичность монтажа

Технологичность монтажа

Для изготовления металлочерепицы используется тонколистовая сталь толщиной до 0,6 мм. Такие листы без проблем режутся не только электрическими, но и ручными специальными инструментами. Недостаток – значительное количество отходов металлической черепицы во время покрытия сложных скатных крыш.
Время эксплуатации

Время эксплуатации

Если материал изготовлен ответственными производителями, точно выдерживается толщина и качество слоя цинка, для отделки внешних слоев применяются инновационные полимерные покрытия, то срок службы может превышать пятьдесят лет. Но проблема в том, что потребители не имеют возможности самостоятельно и объективно проконтролировать качество оцинкования и параметры полимерных красок, приходится доверять рекламе производителей или реализаторов. А среди них встречается довольно много недобросовестных. По срокам эксплуатации металлочерепица уступает только штучной натуральной черепице, но только в случае качественных и дорогих видов покрытий.
Дизайнерские качества

Дизайнерские качества

Несмотря на старания технологов максимально приблизить внешний вид металлической и натуральной черепицы, сходство между ними, кроме названия, весьма условное. Цветовая палитра очень широкая, от натурального до синего и прочих очень оригинальных цветов. Это, с одной стороны, увеличивает дизайнерские возможности архитекторов, а с другой стороны, делает еще более заметной и так большую разницу внешнего вида металлической и натуральной черепицы. Наличие в названии товара слова «черепица» является удачным маркетинговым ходом для увеличения количества продаж. Потребители позитивно реагируют на такую рекламу – к черепице у всех есть настоящее уважение.
Стоимость

Стоимость

Для сравнения нужно брать среднюю стоимость всех ценовых категорий, а разброс довольно велик. По средней стоимости металлочерепица дешевле только штучных покрытий, у остальных кровельных материалов цена ниже. Фактически следует брать во внимание не только стоимость материалов, но и финансовые затраты на их укладку. При таком комплексном сравнении металлочерепица уступает лишь металлопрофилю.

Если принято решение об использовании для покрытия крыши металлической черепицы, то для гарантирования герметичности следует строго выполнять рекомендации производителей. Они регламентируют несколько параметров стропильной системы и скатов, в том числе и минимальный угол наклона.

Содержание статьи

Цены на металлочерепицу

Металлочерепица

Почему угол наклона металлочерепицы имеет большое значение

Этот показатель важен не только для металлочерепицы, но и для всех остальных типов кровельных покрытий. Какие параметры зависят от угла наклона крыши из металлочерепицы?

  1. Шаг и материал изготовления обрешетки. Оптимальным вариантом обрешетки под металлическую черепицу считаются рейки 20×30 мм, расстояние между ними зависит от особенностей профиля, но в большинстве случаев равняется 35 см.

    Рейка монтажная 20х30 сухая пиленая

    Если угол наклона скатов большой, то можно шаг обрешетки увеличивать в два раза, нагрузка на нее существенно уменьшается. Но злоупотреблять не стоит, во время ветра большие по площади листы могут немного вибрировать, что отрицательно сказывается на комфортности проживания и длительности эксплуатации кровли.

    Устройство обрешетки

    Устройство обрешетки

  2. Расстояние между стропильными ногами или их линейные размеры. Чем меньше угол наклона скатов, тем больше нагрузки на стропильные ноги. Соответственно, их следует изготавливать из толстых пиломатериалов или уменьшать шаг между элементами стропильной системы. Конкретное решение принимается на этапе планирования и учитывает максимальное количество индивидуальных факторов: архитектурные особенности проекта, месторасположение строения, финансовые возможности застройщиков и т. д. Выбор сечения и длины стропильной ноги

    Выбор сечения и длины стропильной ноги

  3. Ветровые и снеговые нагрузки. Чем меньше угол наклона скатов – тем больше снега скапливается на крыше. Профиль металлической черепицы не имеет ровной обратной плоскости, упорами служат только нижние участки черепицы, расположенные на линиях, шаг между ними примерно 35 сантиметров. Соответственно, для этой кровли нельзя использовать сплошную обрешетку для уменьшения нагрузки и исключения рисков деформации. Минимальный уклон ограничивается толщиной металлических листов и климатической зоной расположения дома. Что касается зависимости величины нахлеста от угла наклона металлической черепицы, то об этом параметре поговорим немного ниже, здесь не все так просто, как кажется на первый взгляд. Ветровая и снеговая нагрузка

    Ветровая и снеговая нагрузка

  4. Расход материалов. Металлочерепица не относится к категории бюджетных кровель, каждый застройщик желает сэкономить на стоимости крыши. Минимальное количество материалов требуется для плоской крыши, чем выше угол наклона – тем больше расход. Скатные кровли с углом наклона 45° требуют в два раза больше металлической черепицы, чем для покрытия плоской крыши здания с такими же параметрами. Расход увеличивается не только для черепицы, но и для пароизоляции, ветрозащиты, утеплителей, материалов изготовления стропильной системы, метизов и т. д. Схема кровельного пирога под металлочерепицу

    Схема кровельного пирога под металлочерепицу

Цены на различные виды бруса

Брус

Калькулятор расчета нагрузки на стропила
Перейти к расчётам

Как определяется наклон крыши из металлочерепицы

Раньше наклон определялся только в градусах, всем строителям было понятно это значение и они могли представить внешний вид кровли без рисунка. В последнее время в строительные нормы было введено еще одно определение величины уклона – в процентах, путаницы стало больше, с чем связаны изменения мало кому известно. Если кровельщики легко понимают, как располагаются скаты кровли под углом 30°, то мало кто из них может нарисовать примерный эскиз крыши с уклоном скатов 57,7%. Хотя это те же 30°.

Алгоритм расчета уклона

Уклон – отношения высоты крыши в зоне конька к половине ширины здания, рассчитывается по формуле

I% = H×0,5L×100, где

  • – уклон ската кровли в процентах. Чем меньше процент – тем меньше уклон, угол в 1° равняется уклону в 1,8%, а угол в 45° равняется уклону в 100%.
  • H – Высота стропильной системы. Замеряется высота конька или конькового прогона.
  • L – ширина стропильной системы. При расчете берется половина ширины для определения разницы в размерах между двумя катетами треугольника.

К примеру, если высота конька 1 м, а ширина здания 10 м, то для двускатной крыши наклон равняется 1:0,5×10×100=20%.

Эта формула используется для двускатных кровельных систем. В нашем случае она требует корректировки. Дело в том, что нет двускатных кровель с минимальным углом наклона, это варианты только односкатных стропильных систем. Значит, делить ширину здания на два не нужно, формула изменяется. Для плоских односкатных крыш наклон определяется по формуле:

I% = H×L×100.

То есть, в рассматриваемом выше примере расчет выполняется следующим образом: 1:10×100=10%.

Для того чтобы на основании процента наклона рассчитывать длину ската, надо пользоваться специальными таблицами или геометрическими формулами. Если известна одна из сторон прямоугольного треугольника, то процент уклона позволяет вычислить второй катет, потом при помощи тригонометрических формул рассчитывается угол, и только после этого вычисляется длина гипотенузы прямоугольного треугольника. Длина ската – главный параметр во время проектирования стропильной системы и определения количества материалов для покрытия крыши. Без этого значения невозможно купить нужное количество металлической черепицы, выбрать оптимальный вариант кровельного покрытия, определиться с архитектурным стилем здания.

В градусах угол наклона определяется значительное проще, все существующие строительные инструменты в своей работе используют принцип обыкновенного школьного транспортира.

Калькулятор расчета длины стропильных ног
Перейти к расчётам

Что такое минимальный угол наклона

Разумеется, что с такими параметрами могут быть только плоские односкатные крыши. Большинство застройщиков думает, что уклон крыши нужен лишь для схода воды и минимального накопления снега. Так ли это на самом деле выясним подробнее. Дизайнерские особенности внешнего вида не имеют отношения к инженерным расчетам и пока во внимание не принимаются.

Производители указывают минимальный угол наклона от 10–11°, почему существует такое ограничение?

  1. Большинство кровельных материалов имеет различные величины нахлестов с учетом наклона скатов, металлическая черепица ширину перекрытия листов не изменяет, это исключается конструктивными особенностями профиля. Листы нельзя перекрывать (смещать) произвольно, такие действия не предусмотрены профилем. Он имеет сложную геометрию, что исключает возможность смещения отельных частей – симметрия повторяется только через волну, а она имеет длину примерно 35 см. Нахлест листов

    Нахлест листов

  2. Существуют рекомендации увеличивать величину нахлестов с учетом угла наклона скатов. Многие застройщики считают, что такие требования призваны улучшить герметизацию крыши, чем больше нахлест, тем меньше вероятность, что через эти места будет проникать вода. С такими мнениями можно согласиться, если бы вода могла передвигаться вверх. Жидкости двигаются под воздействием силы тяжести только вниз, это значит, что нахлест даже 1 см гарантирует герметичность стыка. Нахлест дается для того, чтобы скрыть брак стропильной системы. Если она имеет прогибы, то скаты при небольших углах уклона будут иметь вогнутые участки, именно на них могут быть протечки. Если вогнутость большая и по ее середине расположился нахлест, то есть вероятность, что вода будет затекать в щели, если они расположены по направлению ее передвижения. Чем больше нахлест – тем ниже вероятность появления протечек из-за проблем со стропильной системой

    Чем больше нахлест – тем ниже вероятность появления протечек из-за проблем со стропильной системой

  3. Конкретный минимальный угол наклона крыши из металлочерепицы зависит от толщины стали. Под профлист или гибкую черепицу можно сделать сплошную обрешетку, их физические характеристики позволяют передавать всю нагрузку на стропильную систему равномерно по площади. Металлочерепица не может так распределять нагрузку, длина элементов 35 см и они располагаются под углом. На практике кровля полностью удерживает усилия, действующие на ширине листа 35 см, такие размеры имеет профиль, имитирующий натуральные материалы. Бояться задувания снега не стоит, у металлической черепицы есть перепады по высоте, что полностью исключает такие явления. Ширина и длина листов: важные термины

    Ширина и длина листов: важные термины

Как практически угол наклона влияет на эксплуатационные характеристики крыши

Показатели наклона кровли оказывают заметное влияние на эксплуатационные характеристики крыши. Не все из них положительные, есть и отрицательные.

Преимущества большого угла наклона

Минимальный угол наклона скатов для крыши из металлической черепицы на практике встречается очень редко. Почему застройщики не желают иметь на своих строениях такие конструкции? Какие преимущества дает увеличенный наклон? Самый простой и правильный ответ – натуральная черепица укладывается только на скатах с уклоном не менее 30°, соответственно, ее металлическая имитация будет смотреться на плоских крышах очень странно.

Как определить угол наклона

Как определить угол наклона

Кроме того, большой угол дает следующие преимущества.

  1. Уменьшается вероятность попадания влаги между листами покрытия. Более подробно эта проблема уже рассматривалась выше, а с увеличением угла наклона ситуация намного улучшается.
  2. Существенно снижается нагрузка на все элементы стропильной системы в зимний период времени. Чем выше наклон – тем меньше толщина снега на кровле. Но с увеличением этого параметра одновременно увеличивается парусность крыши, это следует иметь в виду во время проектирования стропильной системы. Причем усилия от ветра действуют не вертикально, а горизонтально, что требует специальных строительных мероприятий по повышению устойчивости несущих конструкций в горизонтальном направлении.
  3. Большая высота конька крыши дает возможность застройщикам существенно расширить варианты использования чердачных помещений. Во многих случаях их можно переоборудовать под жилые – увеличивается жилая площадь дома при минимальных финансовых сложениях.
Пример крыши с большим углом наклона

Пример вальмовой крыши с большим углом наклона

Есть и негативные стороны увеличения наклона скатов крыши.

  1. Возрастает стоимость крыши: усложняется стропильная система, увеличивается фактический расход всех строительных материалов, в том числе и кровельных.
  2. Появляются проблемы во время эксплуатации кровли. Часто требуется устанавливать дополнительные инженерные коммуникации на крыше, выполнять ремонтные работы т. д. Чем больше наклон, тем труднее мастерам, тем сложнее приспособления по технике безопасности.
  3. Увеличивается ветровая нагрузка. Нужно изменять конструкцию стропильной системы.
  4. Возникает необходимость монтажа снегозадержателей. С плоских крыш снег не сходит лавинообразно, устанавливать специальные снегозадержатели нет необходимости. Опытные строители знают, что каждое лишнее отверстие в кровельных материалах уменьшает надежность покрытия.
На крышах с большим углом наклона необходимы снегозадержатели

На крышах с большим углом наклона необходимы снегозадержатели

Однозначной рекомендации по оптимальному углу наклона не существует, решение принимается застройщиками самостоятельно.

Практический совет. Наибольшее количество снега накапливается на скатах с уклоном 20–35°, это следует иметь в виду во время принятия окончательного решения.

Цены на снегозадержатели

Снегозадержатель

Какие факторы нужно иметь в виду при выборе наклона

Большинство зданий с кровлей из металлочерепицы имеют угол наклона в пределах 45–60°, чем выше наклон, тем комфортнее мансардные помещения. Начинать выбор оптимального угла наклона следует с анализа погодных условий.

  1. Количество осадков в данной климатической зоне. Ранее данные можно было брать из расчетных таблиц СНиПа, сегодня так поступать не рекомендуется. Дело в том, что сведениям в таблицах более пятидесяти лет, в настоящее время климат очень изменился и фактическое количество осадков не совпадает с табличными нормативами. Во время проектирования и выбора типа стропильной системы нужно искать сведения за последние 5–6 лет, они имеются в местных отделениях метеослужбы. Важно уточнять актуальное годовое количество осадков

    Важно уточнять актуальное годовое количество осадков

  2. Максимальная скорость и роза ветров. Резкие перепады температур протекают на фоне увеличенной скорости ветра. В настоящее время температура в течение одних суток может изменяться на 20°С и более, это становится следствием быстрого движения больших воздушных масс из зоны высокого давления в зону низкого давления. Розы ветров

    Розы ветров

Важно. Во время выбора параметров стропильной системы нельзя учитывать только советы дизайнеров, главное внимание следует обращать на надежность и практичность конструкции. А эти параметры зависят от инженерных решений и правильности расчетов элементов крыши.

Особенности стропильной системы с небольшим наклоном ската

Вовремя проектирования плоских кровель с минимальным наклоном архитекторами принимаю все меры для повышения устойчивости конструкции. Из множества существующих вариантов решения проблемы выбираются те, которые требуют минимальных финансовых вложений.

Что рекомендуется предпринимать, чтобы снизить себестоимость и увеличить надежность крыши?

Уменьшать шаг стропильных ног

Это позволяет применять для их изготовления обыкновенные доски толщиной не более 50 мм. Экономические расчеты показывают, что намного выгоднее уменьшить шаг примерно на 10–15 см, чем изготавливать стропильную систему из толстых пиломатериалов.

Стропила из обрезной доски

Стропила из обрезной доски

Использовать дополнительные упоры

Не все стропильные системы позволяют применять этот метод, но при малейшей возможности проектировщики предусматривают их. Дело в том, что для изготовления упоров можно использовать самые дешевые материалы, в том числе и б/у. На них действуют только вертикальные усилия, а пиломатериалы отлично держат их. Доски имеют небольшие значения сопротивляемости на изгиб, на сжатие работают очень хорошо.

Стропила на опорах

Стропила на опорах

Надежно герметизировать стыки

Плоские крыши односкатные, на них нет ендов, это намного упрощает процесс строительства конструкций и уменьшает вероятность появления протечек. Но такие конструкции имеют свои проблемы – большую вероятность подрыва листов металлической черепицы порывами ветра. Объясняется это тем, что значительная скорость движения воздушных масс вдоль плоскости покрытия создает разрежение над ней. Соответственно, появляются значительные усилия, отрывающие листы от обрешетки. Саморезы для фиксации металлической черепицы имеют резиновые прокладки для герметизации отверстий. Если их часто сжимать/разжимать, то из-за усталости материала образуются микротрещины. В дальнейшем они увеличиваются в размерах и могут вызывать протечки воды.

Саморезы для металлочерепицы

Саморезы для металлочерепицы

Для плоских крыш протечки более опасны, чем для скатных по двум причинам.

  1. Первая – малое чердачное пространство плоской крыши намного усложняет периодический контроль ее состояния, протечки часто обнаруживаются лишь после того, как негативные последствия заметны во внутренних помещениях. Запоздалая ликвидация проблем значительно увеличивает стоимость ремонтных работ.
  2. Вторая – естественная вентиляция подкровельного пространства плоских крыш значительно хуже, чем скатных. Вследствие этого испарение влаги требует больше времени, деревянные конструкции мокрые, что ускоряет развитие гнилостных процессов.
Дом с плоской кровлей

Дом с плоской кровлей

Цены на кровельные саморезы

Кровельные саморезы

Уменьшить шаг между саморезами

Производители рекомендуют вкручивать саморезы в шахматном порядке через волну. Но эта рекомендация оправдана на скатных кровлях с углом наклона не менее 20°. Для плоских крыш профессиональные мастера советуют уменьшать расстояние между метизами. Делается это для того, чтобы увеличить надежность фиксации листов металлической черепицы и исключить вероятность их подрыва ветром.

Одна из рекомендуемых схем крепления листов металлочерепицы на обрешетку

Одна из рекомендуемых схем крепления листов металлочерепицы на обрешетку

Заключение

Чем внимательнее подходить к выбору наклона крыши из металлочерепицы, тем меньше проблем появится во время эксплуатации здания. Надо помнить, что иногда цена ремонта кровли может превосходить стоимость строительства новой. А если из-за протечек необходимо менять отделку стен и потолка внутренних помещений, то придется потерять очень большие финансовые средства.

Ошибки при строительстве стропильной системы обходятся не только дорого, они крайне негативно влияют на сроки эксплуатации зданий, нужно всегда иметь это в виду. Если недостаточно собственных знаний, то рекомендуется обращаться за помощью к профессиональным специалистам. Это обойдется намного дешевле, чем ликвидация строительных ошибок.

Видео – Как замерить угол ската

Одна из рекомендуемых схем крепления листов металлочерепицы на обрешеткуФундамент и крыша – два самых важных и сложных по расчетам архитектурных элемента любого здания. Несущие элементы крыши – стропильная система, а ее показатели во многом зависят от угла наклона скатов. Обыкновенные застройщики выбирают оптимальный угол наклона крыши, исходя из иных критериев, чем проектировщики. А как правильно выбрать и рассчитать оптимальный угол наклона двускатной крыши, читайте на нашем сайте.

Угол наклона крыши из металлочерепицы: правила определения и стандартные решения

Металлочерепица позволяет быстро и легко создать надёжное кровельное покрытие. Для этого нужно выбрать качественный материал, знать технологию монтажа в зависимости от угла наклона крыши. Этот показатель в значительной степени определяет качество укладки.

Угол наклона крыши из металлочерепицы и его особенности

Угол, созданный плоскостью перекрытий и скатом кровли, называется углом наклона крыши. Этот показатель может быть выражен в процентах или градусах, что более актуально, чем процентное соотношение. Вычисление происходит путём деления высоты конька на половину ширины здания. Угол наклона регулируется правилами СНиП, производителями кровельных покрытий и зависит от эксплуатационных, технических свойств материалов, а также условий, в которых будет находиться построенная крыша.

Схема расчёта угла наклона крыши

Рассчитать угол наклона можно самостоятельно

Этот показатель является важным для расчёта параметров кровли и её элементов. А также от угла наклона зависят следующие факторы:

  • возможность использования какого-либо кровельного материала;
  • параметры, конструкция и материалы элементов стропильной системы;
  • эффективное отведение осадков и предотвращение их скапливания;
  • стоимость монтажа крыши и покрытия;
  • вес кровли и количество нужных материалов для её создания.

В процессе проектирования решаются все вопросы, связанные с углом наклона, площадью и другими показателями. Изменение этих данных при строительстве приведёт к нарушению всего процесса, а именно: увеличению или уменьшению площади крыши, необходимости изменения сечения стропил и другим действиям. Например, если уклон кровли с покрытием из металлочерепицы был изменён с 22 до 45°, то площадь каждого ската увеличится на 20%. В результате этого понадобятся дополнительные материалы, монтажные работы, вычисления.

Расчёт угла наклона

Знание длины заложения и высоты прогона конька от карниза необходимо для самостоятельного расчёта угла. При этом заложение представляет собой расстояние нижней горизонтальной зоны ската от области угла до проекции верхней точки крыши на карнизе. Наклон обозначается символом i и рассчитывается в процентах или градусах по формуле i = H/L. В этом случае H — высота крыши, а L — длина заложения. Для перевода результата в проценты нужно умножить его на 100. По окончании вычислений выбирают соответствующий материал, который можно использовать при имеющемся уклоне скатов.

Угол уклона крыши

Угол уклона крыши зависит от соотношения высоты конька и ширины пролёта

Видео: особенности нахождения угла крыши

Минимальный показатель угла наклона

Для качественного монтажа и максимального использования свойств металлочерепицы нужно учесть то, что существует минимальный показатель угла наклона, позволяющий применять этот материал. Самый маленький допустимый параметр составляет 12°, а если угол меньше, то металлочерепица не подойдёт для обустройства крыши. Это актуально как для вальмовых, так и полувальмовых сооружений.

Вариант крыши из металлочерепицы

Качественная кровля из металлочерепицы возможна, если учитывать важные показатели конструкции

Минимальный угол наклона часто используется в регионах с сильными ветрами, но небольшой снеговой нагрузкой. Обусловлено это тем, что уклон в 12° не делает крышу особым препятствием на пути ветра и порывы свободно проходят над конструкцией. Если же для региона характерны обильные осадки в виде снега, то необходима более крутая крыша для здания.

Рекомендованное значение для кровли из металлочерепицы

Установленные нормы СНиП и ГОСТ регулируют устройство многих конструкций и сооружений. Это относится и к крышам с покрытием из металлочерепицы, а именно существует рекомендованное значение угла наклона скатов. Допустимый средний угол для односкатных крыш составляет от 20 до 30°, что делает металлочерепичное покрытие максимально функциональным и практичным. Двускатные конструкции допустимо сооружать под углом 20–45°.

Схема классификации крыш по углу наклона

В зависимости от угла наклона определяют и тип крыши

Рекомендованный параметр может указать производитель кровельного материала. Часто именно этот показатель и используется при применении металлочерепицы, но такой подход является довольно объективным и неиндивидуальным. Следование рекомендациям изготовителя позволит получить максимум пользы от характеристик металлочерепицы, например, улучшить сход осадков или предотвратить поломку листов, но важную роль играет климат региона.

Видео: как замерить угол ската

Определение оптимального угла

Крыши могут быть разными по форме и размерам, поэтому их параметры всегда вычисляются индивидуально. Определение угла наклона в зависимости от типа покрытия кровли позволяет самостоятельно узнать его значение и создать надёжную конструкцию, которая устойчива к ветровой и снеговой нагрузкам.

Сложная крыша из металлочерепицы

Ломаные и сложные крыши требуют профессионального вычисления угла наклона скатов

Если крыша имеет ломаную форму или множество скатов с переломами, то расчёт параметров должен проводиться профессионально. Часто все скаты не отличаются друг от друга более чем на 20°. При этом учитываются существующие нормы и стандарты, требуемые размеры конструкции, климатические факторы и другие особенности.

Оптимальный угол для крыши с покрытием из металлочерепицы составляет 22°. Такой показатель был выявлен профессиональными мастерами в результате многолетнего опыта работы с подобными конструкциями и изучения свойств металлической черепицы.

Уклон четырёхскатной крыши из металлочерепицы

Кровля, имеющая 4 наклонные поверхности, называется четырёхскатной или вальмовой. Каждый скат должен обладать определённым углом наклона, но при этом конструкция имеет симметричные стороны. Торцевые части иногда делают укороченными, в таком случае крыша будет называться полувальмовой. Для её расчёта используются те же правила, что и для полноценной четырёхскатной.

Пример вальмовой крыши из металлочерепицы

Вальмовая крыша проста в сооружении, но требует тщательного расчёта параметров

Точное вычисление угла под силу провести профессионалу, а если нет возможности получить такую помощь, то стоит учесть оптимальные параметры в зависимости от климатических особенностей:

  • минимальный показатель в 12° применяется при сильных ветровых нагрузках, но небольших осадках;
  • если в регионе проходят снежные зимы, то можно выбрать угол в 55–75°;
  • для климата, сочетающего сильные ветра и обильные осадки, удобен средний угол наклона в 30–50°.

Подобный подход легко осуществить, если знать особенности погоды в регионе проживания. Соответствующие данные можно найти в доступных информационных источниках, сайтах метеоцентров.

Угол наклона вальмовой крыши

Угол наклона определяется отдельно для треугольных и трапециевидных скатов

Двускатная крыша и её наклон для металлочерепицы

При определении уровня скатов для кровли с двумя наклонными поверхностями действуют те же принципы, что и при базовом расчёте вальмовой конструкции. Таковыми являются климатические факторы и материал внешнего покрытия.

Двускатная крыша из металлочерепицы

Простая двускатная кровля имеет симметричные стороны

Оптимальным показателем для двускатного сооружения берётся угол в 20–45°. Такой наклон не делает крышу препятствием на пути ветра и обеспечивает быстрый сход снега и воды. Если требуется создание просторной мансарды, то это значение увеличивают. В подобном случае повышается количество кровельного материала.

Мастера при монтаже малоуклонных крыш из металлочерепицы рекомендуют следующие действия:

  • увеличение частоты реек обрешётки и уменьшение шага между основными стропилами, что позволяет сделать минимальным риск обрушения или повреждения кровли под снеговой нагрузкой;
  • осуществление при монтаже листов металлочерепицы горизонтальных нахлёстов в 8 см, а вертикальных — 15 см;
  • тщательную изоляцию стыков силиконовыми герметиками, предназначенными для кровельных работ.
Пример сложной крыши из металлической черепицы

Если крыша состоит из скатов различных форм, то для каждого из них рассчитывают угол индивидуально

Угол в 45° оптимален для быстрого схода воды и снежного покрова. Здесь есть другая особенность — большой вес кровельного покрытия, из-за чего оно может деформироваться или сползать со ската. Единственным решением в этом случае будет дополнительная фиксация каждого элемента покрытия к прочной обрешётке.

Асимметричная кровля из металлочерепицы

Оригинальным и простым решением для строительства красивого дома является асимметричная крыша, имеющая скаты разной длины. Они представляют собой две поверхности с различным углом наклона. Поэтому особенно важно подобрать для каждой стороны такой параметр, который обеспечит конструкции надёжность, практичность в эксплуатации и стойкость к климатическим явлениям.

Схема асимметричной крыши

Показатель каждого ската определяется индивидуально

При расчёте подобной кровли следует учесть, что поверхность с большим уклоном должна располагаться со стороны преобладающих ветров. Это обеспечит быстрый сход осадков, но скат не должен быть слишком крутым, так как в подобном случае станет препятствием для ветра и может быть повреждён сильными порывами. При этом углы поверхностей не должны отличаться более чем на 25–30°.

Пример асимметричной крыши жилого дома

Асимметричная кровля позволяет создать навес для веранды

В процессе сооружения асимметричной крыши важно учесть, что центр тяжести находится не на середине здания, как в случае с двускатной или другой классической кровлей. Поэтому создаётся усиленная стропильная система, а угол наклона кровли не должен быть более 45°. Если же уклон больше этого показателя, то повышается парусность конструкции, что приводит к её повреждению.

Определение угла ската крыши — важный процесс, от которого зависит эффективность металлочерепицы как кровельного покрытия. Учёт климатических факторов, параметров здания, необходимого полезного объёма чердака позволит узнать оптимальное расположение скатов и сделать их максимально простыми в эксплуатации.

Оцените статью: Поделитесь с друзьями!

Осмотр крыш: черепичные крыши, часть 6

Кентона Шепарда и Ника Громико, CMI®

Целью серии «Освоение проверки кровли» является научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и неподходящие условия во время проверки. крутые, жилые крыши. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

УСТАНОВКА ГЛИННОЙ ПЛИТКИ

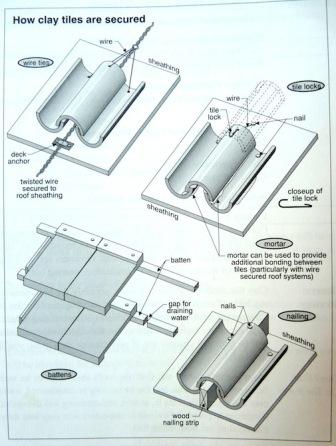

Как и в случае с бетонной плиткой, многие методы укладки глиняной плитки использовались на протяжении многих лет. Способы различаются в зависимости от дизайна плитки и местных требований.

С любезного разрешения Carson Dunlop

Плитку можно подвешивать на проволоке или прибивать к рейке или гвоздезабивателям. Плитки также могут удерживаться на месте с помощью строительного раствора или пенопласта, особенно плитки для коньков и набедренников.

Настил крыши

Как и бетонная черепица, глиняная черепица может быть установлена ​​либо на сплошном настиле, либо на разнесенной структурной обшивке.

Гидроизоляция черепичной крыши

Методы облицовки различаются в зависимости от типа черепицы. Наиболее важно то, что используемый метод оклейки предотвращает проникновение влаги.

Боковая планка

В зависимости от стиля установленной плитки, боковая планка обычно (но не всегда) включает сток-канал.

Этот установщик должен был создать специальную планку боковой стенки для этого места. На этой плитке должен быть установлен какой-нибудь фиксатор для птиц.

На фото выше показана хорошая установка контр-оклада на боковой стенке. Контрнаделки на кирпичных и каменных стенках обычно крепятся герметиком, который необходимо поддерживать.

Гидроизоляция на стене

Это типичная установка гидроизоляции на стене, за исключением углов, на которые был установлен свинцовый лист и прилегал к лицевой панели.Судя по всему, заранее формованный лист был недостаточно длинным.

Вы также можете увидеть перегородки из плитки с отливом, сформированным по размеру плитки.

Вы увидите, что используются различные методы (некоторые из них довольно уродливые), такие как прокладка дымохода, которая, несмотря на свою некрасивость, выглядит так, как будто она сработает.

Бедра

Бедра обычно покрыты крышечными плитками, но вы можете увидеть их покрытые металлом. Это другой способ защиты бедра, но он выглядит эффективным, пока ветер не проникает сквозь щели в углах.

Высокопрофильные плитки для миссий должны быть установлены с некоторым типом погодозащиты на бедрах, выступах и головных стенах. Защита от атмосферных воздействий может состоять из металла, строительного раствора, предварительно отформованного пластика, самоклеящихся валиков клея или другого материала, предназначенного для предотвращения попадания ветрового дождя, влаги и снеготаяния в эти уязвимые места.

Вентиляционная планка

Нет ничего необычного в том, что нижний край вентиляционной планки изогнут по контуру плитки.Свинец иногда используют, потому что его легче согнуть до определенной формы. В этой плитке просверлены отверстия, позволяющие установить крепеж, который помогает листу металла сохранять свою форму. Головки гвоздей следует заделать, чтобы предотвратить попадание влаги.

Белый герметик вокруг трубы необходимо будет регулярно проверять и при необходимости наносить повторно.

Отделка долиной Крепежные детали

Поскольку глиняная плитка может иметь долгий срок службы, крепежные детали, используемые для ее крепления, должны иметь такой же срок службы.Крепежные детали должны быть из нержавеющей стали, меди, алюминия или горячеоцинкованной стали, но без гальванического покрытия.

Проверка глиняной черепицы

Каждый раз, когда вы идете по глиняной черепичной крыше, вы рискуете сломать черепицу. Устойчивость к поломке зависит от качества, профиля и состояния плитки. Если вы не знакомы с определенным типом черепицы, лучше всего смотреть на крышу с лестницы на краю крыши, из окна или балкона или в бинокль с земли.

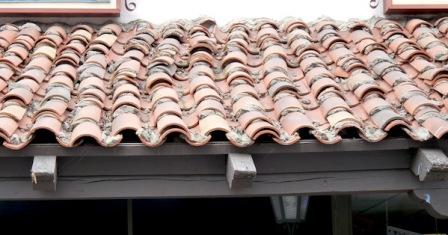

Иногда бывает трудно определить, когда установка действительно дает сбой или в какой степени.Сломанная черепица, которую вы видите на этой крыше, очевидно, нуждается в замене, но с таким количеством слоев стокам может быть сложно попасть в систему крыши. Для такой крыши лучше всего рекомендовать, чтобы сертификация крыши проводилась квалифицированным подрядчиком.

Это не то, что вы бы назвали чистой крышей, но, как вы можете видеть по новой крыше на фотографии выше, этот вид иногда считается желательным.

Предоставлено Брайаном Келли

Время от времени можно увидеть доведенные до крайности.

Помимо глиняных и бетонных плиток, вы можете встретить плитки, сделанные из нескольких других материалов.

.

Угол наклона и уклон прямой

Пусть прямая l пересекает ось x в точке A. Угол между положительной осью x и прямой l, измеренный против часовой стрелки, называется углом наклона прямой l.

На приведенном выше рисунке, если θ — угол прямой l, то мы имеем следующие важные моменты.

(i) 0 ° ≤ θ ≤ 180 °

(ii) Для горизонтальных линий θ = 0 ° или 180 ° и для вертикальных линий θ = 90 °

(iii) Если прямая линия изначально проходит вдоль оси x и начинает вращаться вокруг фиксированной точки A на оси x против часовой стрелки и, наконец, совпадает с осью x, тогда угол наклона прямой в исходном положении равен 0 °, а угол наклона прямой линия в конечном положении — 0 °.

(iv) Линии, перпендикулярные оси x, называются вертикальными линиями.

(v) Линии, перпендикулярные оси Y, называются горизонтальными линиями.

(vi) Другие линии, не перпендикулярные ни оси x, ни оси y, называются наклонными линиями.

Угол наклона и уклон линии — Применение

Основное применение угла наклона прямой — это определение уклона.

Если θ — это угол наклона прямой l, то tgθ называется крутизной наклона линии и обозначается буквой «m».

Следовательно, наклон прямой составляет

m = tan θ

для 0 ° ≤ θ ≤ 180 °

Найдем наклон прямой, используя приведенную выше формулу

(i) Для горизонтального линий угол наклона 0 ° или 180 °.

То есть

θ = 0 ° или 180 °

Следовательно, наклон прямой линии равен

m = tan0 ° или tan 180 ° = 0

(ii) Для вертикальных линий угол наклона равен 90 °.

То есть

θ = 90 °

Следовательно, наклон прямой линии равен

m = tan90 ° = Не определено

(iii) Для наклонных линий, если θ острый, то наклон положительный. Если же θ тупой, то наклон отрицательный.

Наклон линии — положительный или отрицательный, ноль или неопределенный

Когда мы визуально смотрим на прямую линию, мы можем легко узнать знак наклона.

Чтобы узнать знак наклона прямой, мы всегда должны смотреть на прямую слева направо.

Это иллюстрируют приведенные ниже цифры.

Практические задачи

Задача 1:

Найдите угол наклона прямой, уклон которой равен 1 / √3.

Решение:

Пусть θ будет углом наклона прямой.

Тогда наклон линии равен

m = tanθ

Дано: Наклон = 1 / √3

Тогда

1 / √3 = tanθ

θ = 30 °

Итак, угол наклона 30 °.

Задача 2:

Если угол наклона прямой составляет 45 °, найдите ее наклон.

Решение:

Пусть θ будет углом наклона прямой.

Тогда наклон линии

m = tanθ

Дано: θ = 45 °

Тогда

m = tan 45 °

m = 1

Итак, наклон равен 1.

Задача 3:

Если угол наклона прямой составляет 30 °, найдите ее наклон.

Решение:

Пусть θ будет углом наклона прямой.

Тогда наклон прямой

m = tanθ

Дано: θ = 30 °

Тогда

m = tan30 °

m = 1 / √3

Итак, наклон равен 1 / √3.

Задача 4:

Найдите угол наклона прямой, имеющей наклон √3.

Решение:

Пусть θ будет углом наклона прямой.

Тогда наклон прямой

m = tanθ

Дано: Наклон = √3

Тогда

√3 = tanθ

θ = 60 °

Итак, угол наклона равен 60 °.

Задача 5:

Найдите угол наклона прямой линии, уравнение которой y = x + 32.

Решение:

Пусть θ будет углом наклона прямой.

Данное уравнение имеет форму пересечения наклона.

То есть

y = mx + b

Сравнивая

y = x + 32

и

y = mx + b,

получаем наклон m = 1.

Мы знаем, что наклон линии

m = tanθ

Тогда

1 = tanθ

θ = 45 °

Итак, угол наклона равен 45 °.

Кроме того, что описано в этом разделе, если вам нужны другие математические данные, воспользуйтесь нашим пользовательским поиском Google здесь.

Вы также можете посетить следующие веб-страницы, посвященные различным вопросам математики.

ЗАДАЧИ СО СЛОВАМИ

Задачи со словами HCF и LCM

Задачи со словами на простых уравнениях

Задачи со словами на линейных уравнениях

Задачи со словами на квадратных уравнениях

Алгебраные задачи со словами

Проблемы со словами в поездах

Проблемы со словами по площади и периметру

Проблемы со словами по прямой и обратной вариациям

Проблемы со словами по цене за единицу

Проблемы со словами по цене за единицу

Word задачи по сравнению ставок

Преобразование обычных единиц в текстовые задачи

Преобразование метрических единиц в текстовые задачи

Word задачи по простому проценту

Word по сложным процентам

Word задачи по типам ngles

Проблемы с дополнительными и дополнительными углами в словах

Проблемы со словами с двойными фактами

Проблемы со словами в тригонометрии

Проблемы со словами в процентах

Проблемы со словами о прибылях и убытках

Разметка и разметка Задачи со словами

Задачи с десятичными словами

Задачи со словами о дробях

Задачи со словами о смешанных фракциях

Одношаговые задачи с уравнениями со словами

Проблемы со словами о линейных неравенствах

Слово соотношения и пропорции Задачи со словами

Проблемы со временем и рабочими словами

Задачи со словами на множествах и диаграммах Венна

Задачи со словами на возрастах

Проблемы со словами в теореме Пифагора

Процент числового слова pr проблемы

Проблемы со словами при постоянной скорости

Проблемы со словами при средней скорости

Проблемы со словами на сумме углов треугольника 180 градусов

ДРУГИЕ ТЕМЫ

Сокращения прибылей и убытков

Сокращения в процентах

Сокращения в таблице времен

Сокращения времени, скорости и расстояния

Сокращения соотношения и пропорции

Домен и диапазон рациональных функций

Область и диапазон рациональных функций функции с отверстиями

Графики рациональных функций

Графики рациональных функций с отверстиями

Преобразование повторяющихся десятичных дробей в дроби

Десятичное представление рациональных чисел

Нахождение квадратного корня с использованием long di зрение

Л.Метод CM для решения временных и рабочих задач

Преобразование задач со словами в алгебраические выражения

Остаток при делении 2 в степени 256 на 17

Остаток при делении 17 в степени 23 на 16

Сумма всех трехзначных чисел, делящихся на 6

Сумма всех трехзначных чисел, делящихся на 7

Сумма всех трехзначных чисел, делящихся на 8

Сумма всех трехзначных чисел, образованных с использованием 1, 3 , 4

Сумма всех трех четырехзначных чисел, образованных ненулевыми цифрами

Сумма всех трех четырехзначных чисел, образованных с использованием 0, 1, 2, 3

Сумма всех трех четырехзначных чисел числа, образованные с использованием 1, 2, 5, 6

.

Угол наклона прямой — Concept

Угол наклона прямой — это угол, образованный пересечением прямой и оси x. Использование горизонтального «пробега» 1 и m для наклона, угла наклона, theta = tan-1 (м) или m = tan (theta). Следовательно, если угол или наклон известен, другой можно найти с помощью одного из уравнений. Если угол наклона отрицательный, то и наклон линии отрицательный.

Какой угол наклона лески? Итак, у меня есть линия, нарисованная здесь уравнением y = mx + b, оно должно быть вам знакомо. Это угол наклона тета, это угол между линией и горизонталью. Теперь я хочу выяснить, как я могу вычислить эту линию, как она соотносится с уравнением линии, поэтому я нарисовал здесь маленький треугольник, а затем я обозначу стороны, скажем, я обозначу это 1, что будет с этой стороны быть? Теперь я знаю, что наклон, наклон линии равен подъему над пробегом, поэтому наклон будет равен вопросительному знаку над 1, так что это будет наклон.
Теперь, если я посмотрю на этот прямоугольный треугольник, и это прямоугольный треугольник, я могу использовать тригонометрию прямоугольного треугольника, чтобы найти взаимосвязь между тета и m, верно? m — длина по вертикали этой стороны, поэтому тангенс теты равен m по касательной к 1, тета равен m, так что это соотношение между углом наклона и наклоном, тангенс угла наклона — это наклон, а угол наклона равен арктангенс угла наклона, поэтому вы можете рассчитать наклон по углу наклона, а угол наклона можно рассчитать по углу наклона.
Теперь давайте посмотрим на другой, на несколько частных случаев. Горизонтальные или вертикальные линии. Теперь горизонтальная линия не обязательно будет пересекать ось x, конечно, для линии до y = 0 это ось x, но мы определяем ее угол наклона равным 0, и, конечно же, тангенс 0 равен 0, поэтому наклон будет касательной к 0, который равен 0, и это то, что мы, как мы определяем наклон горизонтальной линии, это 0.
А как насчет вертикальной? Что ж, я бы сказал, что здесь угол наклона пи больше 2, поэтому тета больше пи больше 2, каков наклон? Касательная к тэте, прямая касательная к пи более 2, но, конечно, это не определено, и это именно то, что мы хотели бы, чтобы наклон вертикальной линии не был определен, нет наклона, поэтому просто для просмотра, угол наклона линии угол, на который Линия определяет отношение к горизонтали, а наклон — это тангенс теты, угол наклона равен наклону, а угол наклона равен обратному тангенсу наклона.

.

Угол наклона синонимов, угол наклона антонимов

Морфологические характеристики артериовенозных мальформаций Кровоизлияние Нет Артериальная аневризма Нет 16 Да 5 Артериальное расстояние Длинное (> 6 см) 9 Среднее 9 (3-6 см) Короткое (Угол наклона 103,81 [градуса] (X [+ или -] SD) [+ или -] 17,21 [градусов] Дренаж Глубокий 0 Смешанный 9 Поверхностный 12 Да Артериальная аневризма 13 23 Артериальное расстояние 33 3 0 Расширение вен 4 32 Угол наклона 130 [градусов] (X [+ или -] SD) [+ или -] 13,65 [градусы] Дренаж 11 13 125: Влияние тепловложения, угла наклона на термический КПД для коэффициента заполнения 25% В ходе исследования мы будем учитывать фазовую нагрузку слоев отходов полигона и угол наклона.Для прогнозирования осаждения закрытых полигонов ТБО использовались следующие математические модели. Таким образом, угол наклона транспортного средства в зависимости от перемещений в данный момент составляет: Наклон холма (подъем через пробег, вспоминая алгебру младших классов средней школы). ) может быть выражен либо в процентах, либо в виде угла наклона к горизонтали. Связан ли скрип металла о металл с углом наклона вертлужной впадины? Clin Orthop Relat Res 2011; 469: 2577-82. Шейка бедра образует угол с длинной осью диафиза, известный как угол шейки шейки, опорный угол бедра, угол наклона, шейно-диафизарный угол и колло-диафизарный угол.1 Его также называют углом шейного вала (NSA), углом шейки бедра, углом наклона, коллодиафизарным углом, шейным и диафизарным углом шейки. в южном полушарии располагаются лицом к географическому северу, а угол наклона должен быть таким же, как и местная широта, чтобы в критическое время (зимнее солнцестояние) солнечные лучи падали перпендикулярно (GNOATTO et al., 2008), что также способствует снижению осаждения пыли на поверхности фотоэлектрических модулей (HEGAZY, 2001). Для съемок использовались специально изготовленные прямоугольные металлические листы формата А4, неподвижно устанавливаемые на специальной подставке, что позволяет выбирать угол наклона. наклона образцов материала. В приведенном выше уравнении, [[tau]. Sub.cr] относится к упругому критическому напряжению сдвига в полотне, [[sigma] .sup.y.sub.t] мембранному напряжению в стенка в посткритическом этапе, b, ширина панели стенки, c, расстояние между петлями, образованными во фланце, d, глубина стенки, t, толщина стенки, [М.sub.pf], пластический момент фланца и [тета], угол наклона растягивающего напряжения мембраны [[сигма] .sup.y.sub.t]. Рисунки 4 и 5 показывают влияние угла наклона [phi] от первичной скорости u и вторичной скорости w, соответственно. Поведение барабана при качении управляется компьютером с возможностью управления углом наклона, а также переменной скоростью. .
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
