Каталог тумблеров: таблица характеристики, чертежи
Фото Обозначение,   принцип работы Описание Эл.схема Габариты
5104.3709
Вкл-(Вкл)

Включатель возвратный,

фиксация в одном (крайнем) положении

5106.3709
Вкл-Выкл-Вкл
Переключатель
фиксация в 3-х положениях
5107.3709
Вкл-Выкл-Вкл
Тумблер с фиксацией в 3-х положениях

5108.3709
Вкл-Вкл

Включатель
фиксация в 2-х (крайних) положениях

5112.3709
Вкл-Выкл
Выключатель с фиксацией в 2-х положениях
5113.3709
Вкл-Выкл
Тумблер с фиксацией в 2-х положениях
5114.3709
(Вкл)-Выкл-(Вкл)

Тумблер
фиксация в 1-ом (среднем) положении

5122.3709
Вкл-Выкл

Тумблер 2 полюса, фиксация в двух положениях

5124.3709
(Вкл)-Выкл-(Вкл)

Тумблер 2 полюса, фиксация в одном (среднем) положении
5126.3709
Вкл-Выкл-Вкл
Тумблер два полюса, фиксация в трех положениях

5128.3709
Вкл-Вкл

Ттумблер
2 полюса,
фиксация в 2-х крайних положениях
5113.3709-07*
Вкл-Выкл
с подсветкой (светодиод 12В)
Автомобильный тумблер с фиксацией в 2-х положениях
*ВНИМАНИЕ!
Из-за встроенного светодиода тумблер 5113.3709-07 — единственный 12 вольтовый тумблер 51-ой серии.
5100.3709-10 Защитный колпачок на рычаг тумблера
5100.3709-01 Цвет красный,
черный

Крышка на рычаг тумблера, защищает от неверного включения

Как подключить кнопку или тумблер

Прочитано: 13 924

Задача: Как подключить кнопку между батарейным отсеком и Arduino UNO R3,

либо между моторчиком и Arduino UNO r3

Что есть в наличии:

  • Battery UPS 12240 6 F2 (12 V 240W/Pcs/9.6V/5Min)
  • Моторчик: BRS-550SH DC 12V
  • Кнопка

Нужно разобрать как подключить кнопку, чтобы при включении включался моторчик.

  • Где изображение черточки — это «Плюс»
  • Где изображение кружочка — это «Минус»

Итого: от батарее плюс «+» идет к контакту черточки, а минус «-»  идет к любому контакту моторчика (изменяя подключение к моторчику меняется и сторона вращения вала), затем от свободного контакта моторчика подключение идет к контакту кружочка на кнопке.

Цепь разомкнута:

Цепь замкнута



Отлично с этим двухклавишным выключателем я разобрался.

Теперь как собрать следующую схему:

Arduino UNO R3 + Кнопка/Выключатель/Тумблер + батарейный отсек.

Когда кнопкой я замкнул цепь на плате Arduino UNO R3 должен зажигаться светодиод.

Разъем по центру — это подключение к плюсу «+»

Схема работы тублера:

Тумблер отличается только тем, что у него фиксированные положения, а у тактовой кнопки — нет. Всё остальное идентично — контакты либо замыкаются, либо размыкаются… Включить тумблер — это тоже самое, что нажать и удерживать тактовую кнопку.

На заметку: А вот третью ногу которая не используется лучше заизолировать, т. к. она включает цепь помимо выделенной.

На заметку: подключая Arduino UNO R3 через тумблер к батарейки следует проверить прежде всего что напряжение у внешнего источника питания не выходит за рамки 7-12В (я использовал батарейку формата «Крона» или два аккумулятора:

18650 по 3.7V. Дабы не спалить плату.

На заметку: Если подключаете бокс для аккумуляторов 18650, и он у Вас на три батарейки, то подключая к примеру 2 из 3 отсек работать не будет (у меня во всяком случае так было), а вот если три аккумулятора то и по нагрузке для Arduino UNO R3 (3.7 * 3 = 11.1) я прохожу.

Итого все работает. Я разобрал тему которая у меня возникла в ходе работы с платой Arduino и электричеством в целом. Правильнее когда ты Сам ставишь себе задачи и ищешь пути их решения, а не постоянно спрашивает у кого-то что и как, да можно спросить но чтобы Вам не разжевывали все от и до, а Вы сами могли дойти до этого. Как и делаю собственно я сам. На этом я прощаюсь, с уважением автор блога Олло Александр aka ekzorchik.

Переключатели электрические.Виды и устройство.Работа.Применение

Переключатели в электротехнике служат для отключения и включения электрических цепей низкого напряжения поочередно. Например, проходные переключатели предназначены для удобства управления освещением в различных комнатах, лестницах, коридорах. Такие переключатели электрические монтируют между этажами, возле дверей помещений с несколькими входами.

Из дома удобно управлять освещением гаража и других помещений, а также фонарями на приусадебном участке. Переключатели позволяют управлять функционированием освещения, находясь при этом в другом месте, что создает определенные удобства и комфорт, а также экономится электроэнергия.

Простой выключатель имеет клавишу на две позиции и одну пару контактов, к которым подключены проводники. Переключатель, в отличие от выключателя, имеет три или более контактов. Один контакт общий, остальные являются перекидными. К каждому из этих контактов подключены провода. Чтобы управлять освещением из других мест, необходим переключатель на несколько контактов. Переключатели электрические позволяют управлять работой любых электрических устройств, а не только освещением.

Принцип действия

Переключатели электрические работают следующим образом. Смысл их работы заключается в перекидывании основного контакта с одной цепи на другую. Чаще всего на обратной стороне корпуса переключателя изображена схема подключений проводов.

Один контакт общий (1), другие два контакта – перекидные (2 и 3). Используя два таких переключателя, и расположив их в разных местах, можно выполнить наиболее популярную и простую схему управления освещением из двух разных мест.

Совпадающие по обозначениям клеммы 2 и 3 с переключателями ПВ-1 и ПВ-2 соединены проводниками между собой. Вход 1 от ПВ-1 подключен к фазе, а ПВ-2 подключен к арматуре освещения. Другой конец светильника соединен с нулевым проводником сети.

Проверка работоспособности схемы осуществляется включением переключателя. Сначала подается напряжение, при этом лампа поочередно загорается и гаснет от отдельного действия любого из переключателей. При размыкании цепи одного из переключателей, в работу включается другая линия цепи.

Виды и конструктивные особенности

Для правильного выбора переключателя необходимо определить тип движения управления рукояткой, решаемыми задачами, схемой соединений, свойствами соединяемых цепей.

Существуют переключатели электрические, делящиеся на виды по типу движения управления рукояткой:

  • Угловые.
  • Нажимные.
  • Поворотные.
Угловые переключатели типа тумблера изготавливаются по двум схемам:
  • С врубными контактами (рисунок «а»).
  • Коромыслового типа (рисунок «б»).

Оба типа переключателей имеют две устойчивые позиции рукоятки. При передвижении рукоятки (1) пружина (2) сжимается, концентрируя энергию сжатия. При нахождении в позиции, изображенной пунктирной линией, устройство находится в неустойчивом равновесии.

Небольшой сдвиг рукоятки и пружина резко перемещает подвижный контакт (3) в устойчивое положение. В результате подвижный контакт скачкообразно подключается к неподвижному контакту (6).

По схеме подключения тумблерные переключатели с врубными контактами делятся на:
  • Однополюсные (рисунок «а»).
  • Однополюсные сдвоенные (рисунок «б»).
  • Двухполюсные на две позиции (рисунок «в, г»).

Рукоятки этих переключателей могут находиться в двух фиксированных позициях. Схемы коммутации могут быть самыми разными. Тумблеры используются для переключения схем переменного и постоянного тока. Они способны выдерживать нагрузку в цепи силой тока до 6 ампер. Сопротивление их контактов очень мало (0,02 Ом).

Надежность работы тумблеров можно выразить возможным числом переключений, которое достигает 10000 раз.

Микротумблеры

Такие тумблеры небольших размеров выигрывают в габаритах и массе, по сравнению с другими видами тумблеров.

Нажимные переключатели электрические



Переключатели электрические в виде кнопок классифицируются по типу управления:
  • Обычные. Цепь разомкнута или замкнута только при нажатом положении.
  • Залипающие. Цепь замыкается при отсутствии усилия нажатия. Для размыкания цепи необходимо снова произвести нажатие.
  • Сдвоенные. Цепь замыкается при нажатии одной кнопки, размыкается с помощью другой кнопки. Устройство кнопки производят на основе тумблерных переключателей, микровыключателей. Кроме основных, существуют оригинальные устройства.
Схемы подключения обычных и залипающих кнопок делят на:
  • Однополюсные включения (рисунок «а»).
  • Выключения (рисунок «б»).
  • Включения-выключения (рисунок «в»).
  • Двухполюсные включения (рисунок «г»).

Нажимные переключатели выполняют с защитой от пыли и влаги, и без защиты.

Поворотные переключатели
Галетные переключатели электрические

Среди электрических переключателей поворотного вида наибольшей популярностью пользуются галетные переключатели. С их помощью можно одновременно подключать сразу несколько электрических цепей, связанных между собой.

Устройство галетного переключателя выполнено таким образом, что металлическое кольцо (2) с выступом жестко связано с осью (1) переключателя. Общее число контактов, располагающихся через 30 градусов – 12 штук. При повороте оси на 330 градусов выполняется коммутация общего вывода с 11-ю различными цепями, которые подключены к контактам (4).

Существуют некоторые модификации галетных переключателей. Например, кольцо может выполняться разрезанным. На каждой части делается выступ. При вращении оси два общих вывода синхронно соединяются с 5-ю различными цепями.

В галетных поворотных переключателях применяются врубные ножевые контакты, которые изготавливают из сплавов меди (бронза, латунь), с покрытием слоем серебра. Ножевой контакт дает возможность снизить влияние погрешности изготовления сборки и деталей, увеличить его вибрационную стойкость и надежность.

Галетные переключатели способны переключать электрические цепи силой тока до 3 ампер, напряжением до 350 вольт постоянного тока. Для переменного тока допустимое напряжение составляет не более 300 вольт. Надежность таких переключателей составляет до 10000 переключений.

Установка переключателей производится путем пайки, кроме тумблерных видов переключателей, которые соединяются с цепью винтами. Главным требованием механической установки переключателей является требование: не изменять положение корпуса и внутренней части переключателя при приложении усилия управления. В связи с этим при применении переключателя необходимо использовать только те методы крепления, которые соответствуют техническим условиям определенного вида переключателя.

Схема перекрестного переключателя освещения

Для монтажа переключателей в трех местах необходимо вспомогательное устройство с перекрестной схемой коммутации. Такое устройство состоит из двух 1-клавишных переключателей с внутренними перемычками, выполненными в одном корпусе.

Перекрестный переключатель монтируется между 2-мя обычными. Он используется только совместно с ними, и отличается наличием 4-х клемм. Чтобы управлять освещением из 4-х мест, необходимо добавить в схему дополнительно такое же устройство. Перекрестный переключатель подключается к перекидным контактам выключателей таким образом, чтобы образовалась рабочая цепь питания освещения.

Сложные группы контактов нуждаются в большом числе проводников и подключений. Оптимальным вариантом будет сборка нескольких простых схем, вместо одной сложной, так как они будут работать более надежно, и удобнее в эксплуатации. Все основные соединения необходимо производить в распредкоробках. Выполнять скрутки проводов не допускается.

Похожие темы:

Подключение тумблера с подсветкой |

Любая электронная схема начинается с обеспечения требуемого питания. Для обеспечения удобства и надёжности во многих приборах используются тумблера с подсветкой. Задача тумблера проста – включить, выключить или переключить что либо.  В нашей статье, описано как в самом типичном случае, правильно подключить тумблер с подсветкой  в вашу схему.

Тумблер с подсветкой:

Тумблер главным образом является миниатюрным механическим выключателем или переключателем. Используется практически везде, где необходима электрическая коммутация (цепей управления в электронных и механических приборах и устройствах). Очень удобной разновидностью тумблеров достаточно часто применяемой в электронике, является тумблер с подсветкой. Такое устройство не только соединяет-разрывает цепь, но и имеет внутри себя лампочку служащую индикатором подачи напряжения в схему рисунок №1.

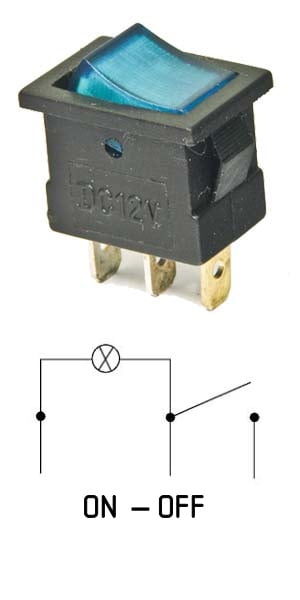

Рисунок №1 – Тумблер с подсветкой и его принципиальная схема.

 Подключение тумблера с подсветкой в сеть:

Подключаются тумблера с подсветкой при помощи автомобильных конвекторов или путём припаивания проводов к их выводам, но это не самое сложное и наверняка всем известно. Но многие начинающие радиолюбители часто не знают, с какой стороны подступится к тумблеру с подсветкой и как его правильно включить.

Во-первых, вам необходимо просто посмотреть по справочнику тип и назначение выводов вашего тумблера. Во-вторых, достаточно просто прозвонить тестером ваш тумблер, что бы понять, что к чему и как размыкается, переключается.

После того как вы выяснили какой вывод за что отвечает главное правильно включать тумблер в вашу цепь рисунок №2.

Рисунок №2 – Правильное включение тумблера с подсветкой в сеть питания (паяльника на пример)

Как видно из рисунка №2 тумблер включён таким образом, что бы разрывать фазовый провод, и так что бы при коммутации цепи (замыкании контакта) загоралась его внутренняя подсветка.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт https://bip-mip.com/

Разборка тумблера ТВ1-4 — Техника, электроника, самоделки — LiveJournal
Тумблера ТВ1 хорошо себя зарекомендовали но ничто не вечно и вот тумблер стоявший как размыкатель у меня на электровелосипеде, до этого стоявший еще где-то и вообще он 75 года производства… начал периодически отказываться включаться, т.е. приходилось уже в крайнем положении (когда ручка коснулась металла) дотягивать ее с большой силой. Тумблер я сменил, но тут стало любопытно: «а что с ним могло случиться?, може попало чего?»
И вот появилась разборка:

Разумеется это не полный даташит

Шарик из него

Разомкнутое положение

Замкнутое положение

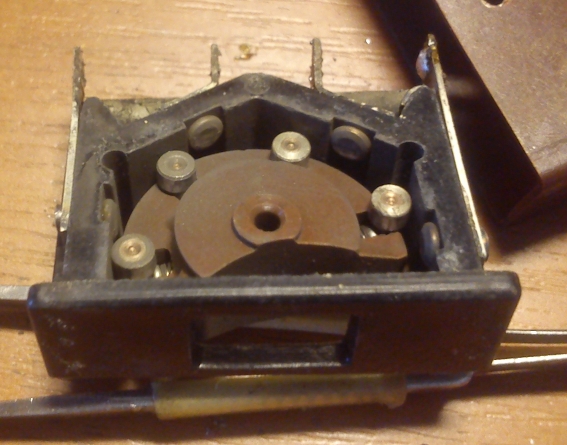

Полная разборка
Контакты тумблера серебреные, как подвижные гантельки, так и неподвижные. Видя конструкцию тумблера становится ясно почему разрывная мощность тумблера такая маленькая, всего 250 Вт при 220 В. Тумблер еще до велосипеда был собран по схеме: все контакты параллельно, поэтому легкие ожоги от дуги есть только на одном мостике, все остальные имеют только следы механического износа.
Каждый контакт может рвать всего 250 Вт т.е. при 50 В 5 А, а при 220 В 1.14 А т.е. Чтоб рвать им 220 В 5 А Нужно соединить все контакты последовательно.

Самым сложным конечно было собрать его обратно, вероятно для сборки, на заводе, используется какая-то оснастка.
П.с. Неисправности, посторонних предметов или грязи внутри найти не удалось, после сборки тумблер работает нормально. В этом и сложность выявления периодической неисправности: она никогда не проявляется во время ремонта, и внутри всегда все нормально.

Что такое переключатель (свитчер) в радиоэлектронике

Переключатель (свитчер) – устройство, служащее в радиоэлектронике для коммутации электроцепей постоянного и переменного тока и обеспечивающее требуемый рабочий режим. От функциональности этого компонента часто зависит работоспособность всего аппарата. Основные элементы свитчера: контактная пара и замыкающе-размыкающий механизм. Контакты выполняют плоскоконическими, плоскосферическими, цилиндрическими, по принципу работы они бывают прижимными и притирающимися. Для их изготовления используют платину, серебро, золото, вольфрам, латунь, бронзу. Производители предлагают целый перечень этих устройств, различающихся по конструкции и областям применения. На электронных схемах обозначение переключателя зависит от количества полюсов, позиций, порядка срабатывания контактов. Подробно все моменты отражены в ГОСТе 2.755-87 (СТ СЭВ 5720-86).

Содержание статьи

Что такое переключатель электронного типа

Электронные переключатели изготавливаются на основе микросхем различных типов с транзисторами и другими электронными компонентами. Обычно для управления электронными устройствами используется одна кнопка, нажатием на которую аппарат включают и выключают. Реже предусматривают две кнопки – для положений «Включено» и «Выключено». Часто электронное переключающее устройство находится в составе контроллера управления, который предназначен для руководства различными функциями аппаратуры.

Электромеханические переключатели: виды и основные характеристики

Электромеханические переключатели – это целое семейство устройств, различающихся по конструкции и областям применения.

Тумблеры (перекидные переключатели)

Перекидные переключатели Перейти в каталог тумблеров

Это старейший вид переключателей, в большом объеме производимых на отечественных предприятиях. Основными преимуществами пружинно-рычажного устройства являются: надежность и жесткое сцепление контактной группы, входящей в схему перекидного переключателя. Благодаря этим свойствам механизм работает четко и безотказно. Наиболее распространены отечественные изделия серий ТП, ТВ, ПТ, а также зарубежные Jietong Switch.

Галетные (роторные) переключатели

Роторный переключатель Перейти в каталог галетных переключателей

Эти свитчеры, состоящие из галеты с контактной группой и роторной оси, выпускаются с разным количеством позиций, галет, различной длиной корпуса. Такие изделия применяют в системах автоматики, в измерительных приборах (они позволяют переключать диапазоны измерений), электрических цепях управления. Заслуженной популярностью пользуется продукция российских компаний, благодаря высокой технологичности, качеству сборки, герметичности корпусов, большому рабочему ресурсу.

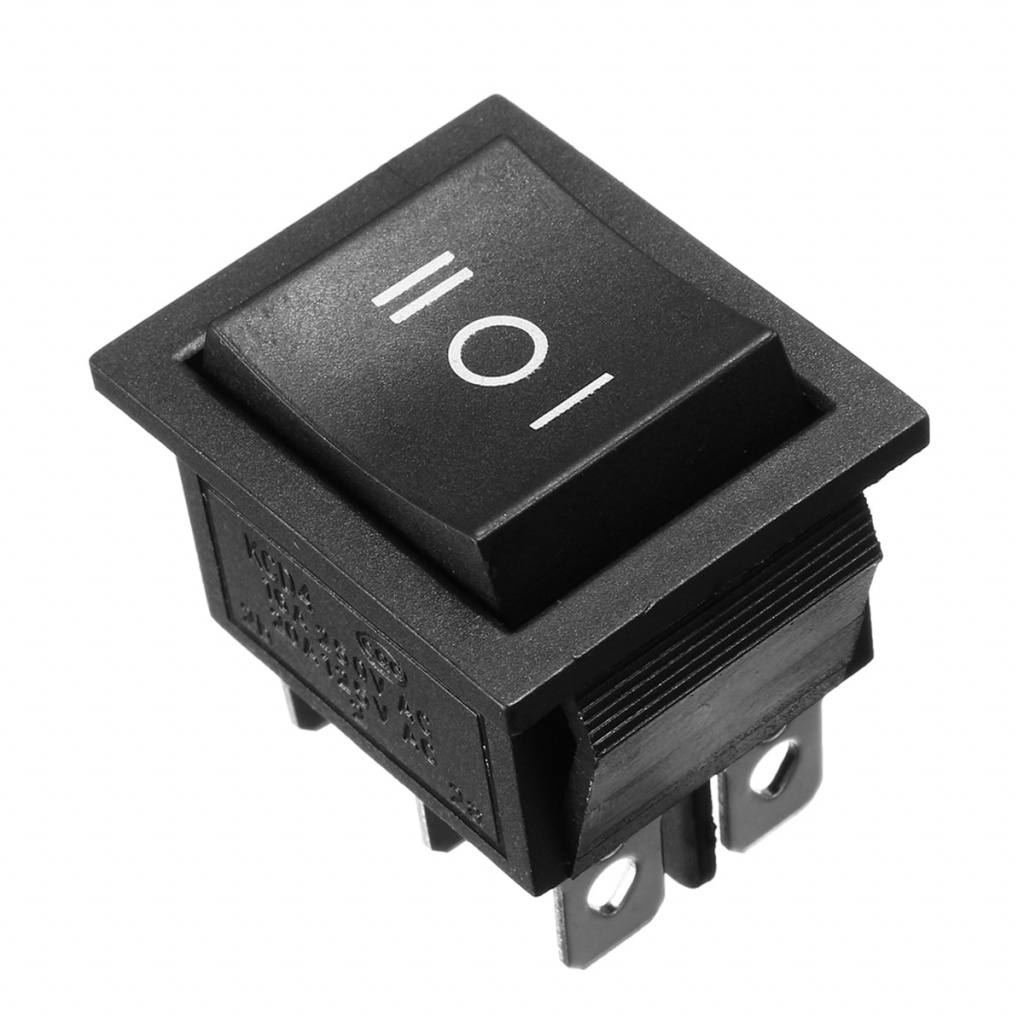

Клавишные (рокерные, кулисные) переключатели

Клавишный переключатель

Эта разновидность свитчеров с активатором в виде клавиши. Они востребованы во многих областях: от большегрузной автомобильной и другой техники до бытовых приборов и компьютеров. Такие переключатели выпускаются в обширном диапазоне рабочих напряжений, допустимого тока, размеров, числа контактных групп, что позволяет подобрать оптимальную продукцию для аппаратуры разной мощности и количества коммутируемых цепей. Современные устройства изготавливаются в корпусах из прочных полимерных материалов. Корпус надежно крепится к гнезду методом пайки или соединяется клеммами. Клавишные переключатели могут монтироваться раздельно или формировать управляющую панель. Большинство таких свитчеров имеют торцевую подсветку светодиодными или неоновыми лампами. Они изготавливаются с различными степенями защиты от наружных условий: от изделий, предназначенных для эксплуатации в закрытых помещениях, до герметичных переключателей, способных работать даже под струями воды.

DIP-переключатели

ДИП переключатель

DIP-переключатели зачастую используются в современной промышленной электронике, а также в компьютерах и бытовой технике. Они выполняются в монолитном ДИП-корпусе с одной или несколькими контактными группами. Переключение – угловое или горизонтальное. DIP или DIL – это название типа корпуса, который был сконструирован для электронных компонентов. Его особенность – прямоугольная форма и наличие двух рядов выводов, размещаемых на длинных сторонах. Такая конструкция позволяет увеличить плотность монтажа, по сравнению с круглыми корпусами.

Для изготовления ДИП-корпуса используется пластик PDIP или керамика CDIP. Устройства могут соединяться с платой напрямую или через промежуточную схему, в состав которой входят резисторы, декодирующие и запоминающие элементы. Второй вариант реализуют при необходимости преобразования сигнала в более высокий или низкий.

Сегодня переключающие ДИП-устройства всё реже встречаются в бытовой электронике из-за внедрения более компактных радиодеталей. Однако они по-прежнему широко применяются для комплектации промышленного оборудования.

Одна из разновидностей DIP-переключателей – поворотные, содержащие в конструкции несколько электрических контактов. При повороте колеса требуемый контакт совмещается с цифрой, указанной на корпусе, и происходит замыкание контакта. DIP-свитчеры могут выполняться в разных размерах и иметь крупные колеса для прокрутки или маленькие колесики, для вращения которых необходима отвертка.

Для тестирования исправности переключателя, а также надежности присоединения проводников к его контактам используют мультиметры.


Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?


ДИП переключатель

Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


галетный, с нулевым положением, пакетные и с фиксацией

Содержание статьи:

Переключатель трехпозиционный – электромеханическое коммутационное устройство, используемое в электротехнике для переключения питания на другую линию при перегрузке. Также он применяется для проведения электротока в обычном режиме и периодического оперативного включения электроцепи.

Принцип работы

Трехпозиционный переключатель

Переключатель на 3 положения имеет рукоятку с тремя позициями для размыкания и замыкания цепочки. Серединная позиция обеспечивает размыкание каждой имеющейся группы контактов. Управление устройством пользователь осуществляет вручную. Верхние контакты применяются обычно для подсоединения вводов, а нижние – нагрузки. Такое устройство не снабжено расцепителями (тепловым либо электромагнитным), так что при его установке на входы ставят выключатели-автоматы, срабатывающие при перегрузке. Данная конфигурация предотвратит инциденты искрения и повреждение целостности изоляционного материала проводки. В прошлом эти приборы применялись в качестве ведущих устройств ввода в распредщитах. Со временем это место заняли выключатели-автоматы, но гибкость и простота конструкции позиционных переключателей, а также их невысокая цена обеспечивают этим изделиям достаточную популярность.

Разновидности трехпозиционных переключателей

Трехпозиционный пакетный переключатель

Электрические переключатели на 3 положения выпускаются в различных вариантах исполнения. Некоторые модели снабжены опцией фиксации положения переключения. Они оборудованы механизмом запора на ключ,  исключающим самопроизвольный переход в другое положение. Другие, этой функции не имеющие, самостоятельно возвращаются в исходную позицию. Конструкция некоторых устройств предусматривает наличие нулевого положения – оно предполагает разъединение всех контактов.

Обычно изделия выпускаются с расчетом на эксплуатацию в электросетях с номинальным показателем силы тока 25, 16 или 10 А. Что касается напряжения, для постоянного тока его показатель может достигать значения 220 В, для  переменного – до 500. Аппараты снабжены маркировкой, показывающей уровень мощности и категорию защиты.

Наиболее распространенный вариант исполнения – пакетный механический переключатель на 3 положения. Элементом управления у них является не кнопка, а рукоять. Современные модели оборудованы эргономичными ручками, конструкция которых предотвращает скольжение пальцев. Изделия бывают двух видов – галетные и кулачковые.

Устройство галетного переключателя включает в себя пластиковые пластины (пакеты) с жестко фиксированными на них выводами контактов. Между последними находятся фибровые шайбочки для гашения искр, которые вместе с двойным разрывом электродуги позволяют коммутировать высокие токи. Есть и двигающийся контакт, соединенный с механизмом переключения. Его позиция устанавливается посредством поворота вала, который обеспечивают ручка и специальная пружина, позволяющая моментально размыкать и замыкать контакты. У вала есть 3 установленных положения, каждому из которых соответствует некоторая конфигурация зажатых или открытых пар контактов. Такой прибор можно использовать, в том числе, для подсоединения трехфазного электрического двигателя с опцией реверса – вращения ротора в направлении, отличном от нормального.

Работа автоматического трехфазного переключателя

Кулачковое устройство тоже включает в себя серию пакетов, но устроенных по-другому. На внешних сторонах пластинок, соединяющихся с корпусом, располагаются двигающиеся контакты, а на внутренних – статичные. Первые из них имеют вид мостов с пружинами. Их позиция регулируется штоковым механизмом, меняющим положение под действием кулачка. У последнего, в  свою очередь, позиция меняется посредством рукоятки и вала. Как в случае галетных моделей, так и в устройствах с кулачками у вала может быть разное число позиций (до восьми). В трехпозиционных приборах их число равно трем.

Крепиться выключатель может на дин-рейку, на стену, в шкаф, в зависимости от модели. Выпускаются изделия с защитой от взрывов, используемые на производствах, представляющих опасность для здоровья человека. Большинство трехпозиционных выключателей, тем не менее, восприимчивы к взрывам, температурным перепадам, не терпят попадания влаги. Степень чувствительности прибора к условиям окружающей среды можно определить по внешнему виду: если изделие открытое, лишено защищающего корпуса, оно отличается высокой чувствительностью, устанавливать его надлежит только внутри щита в помещении с сухим воздухом. Переключатели с корпусом из пластика или металла и защищенными от прикосновений зажимами можно ставить и вне щита.

Если корпус герметично запаян, прибор разрешается устанавливать даже на открытом воздухе. При эксплуатации допускаются слабовыраженные механические воздействия и вибрация (не больше 35 Гц).

К плюсам устройств стоит отнести надежность функционирования, стойкость к износам и достаточно низкую цену. Они очень быстро подавляют электрические дуги, но выдерживают ограниченное число коммутаций перегрузок. Слабой стороной этих изделий по сравнению с выключателями-автоматами являются также ограниченные возможности в качестве защитного устройства: они не предохраняют от инцидентов короткого замыкания. Также механические переключатели не подлежат ремонту: если изделие пришло в негодность, его демонтируют с последующей утилизацией, а на его место устанавливают новое. Выходят из строя они относительно быстро, хотя некоторые производители заявляют, что устройство способно выдержать до полумиллиона переключений.

Использование в быту

Трехпозиционный переключатель EKF Basic

Есть множество вариантов применения трехпозиционных переключателей на 220в в промышленности и быту:

  • управление светом и трансформаторными подстанциями;
  • переключение программ функционирования электросварочного, нагревательного и иного производственного оборудования;
  • манипуляции с режимами электрических двигателей;
  • дистанционное управление асинхронными электромоторами;
  • автоматический ввод резерва;
  • коммутация в щитковых устройствах.

Также эти изделия используются для электроснабжения подстанций, например, в заземляющих конструкциях, коммутировании измерительных приборов.

Как подключить

В советские времена применение переключателя на три положения для электроснабжения многоквартирных домов было распространено и являлось повсеместным явлением. Тогда их устанавливали в распределительных щитах. Сейчас вместо таких устройств чаще используются автоматические. Если хозяин предпочел использование трехпозиционного трехфазного переключателя, его можно установить перед счетчиком электроэнергии, ведущим к щиту, чтобы можно было выключить квартирную сеть полностью, если возникнет такая необходимость. Также для усиления защиты сети от избыточной нагрузки или короткозамкнутого инцидента можно рекомендовать совмещенное использование обеих устройств.

При установке прибора в частном доме со скромным потреблением электроэнергии, а также на даче может быть применена схема с одной фазой, включающая прибор в домашнюю электросеть запасного источника. Внутри щитка должны помещаться лампы-индикаторы, сигнализирующие о том, что сеть или генератор включены.

Схема подключения

Типовые схемы подключения

Приобретая кабели для монтажа трехпозиционного устройства, необходимо учитывать максимальные значения рабочего тока в электроцепи. Если диаметр проводников превышает 6 мм2, для них покупают специальные наконечники. Менее толстые провода разрешается подключать напрямую к прибору, используя паяние или кольцевое разделывание.

Типовые схемы, подходящие для того или иного устройства, в том числе схема подключения переключателя с трех разных мест, приводятся в прилагающейся к нему технической документации. Некоторые из трехпозиционных изделий можно подключить не только на 3 полюса, но и на 1, 2 или 4 (возможное количество полюсов указывается в паспорте устройства). На вводе в квартиру устройство ставят в месте отвода от общего фазного проводника и нуля, чтобы отделить квартирную линию от генеральной магистрали. Производить монтаж выключателя и его последующую настройку можно только при выключенном электричестве. Современные изделия, рассчитанные на использование в квартирных щитах, обычно предполагают монтаж на DIN-рейку в 35 мм. Зажимы клемм у них маркируются цифрами, что позволяет избежать путаницы в процессе монтажных работ. После установки прибор, а также прилежащие контактные соединения необходимо чистить сухой ветошью хотя бы раз в 6 месяцев, предварительно обесточив сеть.

Как устройство для коммутации домашней сети позиционные ручные переключатели зачастую считаются устаревшим прибором. Тем не менее, легкость управления и установки, а также цена обеспечивают им некоторую популярность до сих пор.

Схема переключения тумблера

с использованием таймера 555 IC

Тумблер используется для переключения выхода между двумя устройствами. Означает, что одно устройство включено, второе устройство остается выключенным, а когда второе устройство выключено, первое устройство включается. Этим переключателем выхода можно управлять с помощью кнопки PUSH, так что вы можете управлять двумя устройствами с помощью одной кнопки. Кроме того, вы можете подключить два реле вместо светодиодов для управления двумя приборами переменного тока. В этой схеме мы в основном использовали 555 временной IC и 4017 IC.

Эту же схему можно использовать в качестве схемы кнопки PUSH ON / PUSH OFF, если мы удалим какой-либо из светодиодов. Одно нажатие кнопки включит светодиод, а другое нажатие выключит светодиод.

4017 IC

4017 IC — десятилетний счетчик CMOS. Он может выдавать выходные данные на 10 выводах (Q0 — Q9) последовательно, это означает, что он производит вывод один за другим на 10 выходных выводах. Этот выход управляется с помощью синхроимпульса от НИЗКОГО до ВЫСОКОГО на ПИН 14 (, положительный фронт запуска ).Сначала вывод на Q0 (PIN 3) является ВЫСОКИМ, затем с каждым тактовым импульсом выводится переход к следующему PIN. Как один тактовый импульс делает Q0 LOW и Q1 HIGH, а затем следующий тактовый импульс делает Q1 LOW и Q2 HIGH, и так далее. После Q9 он снова начнется с Q0. Таким образом, он создает последовательное включение и выключение всех 10 выходных ПИН-кодов. Ниже приведена схема PIN и описание PIN 4017 :

IC 4017 Pinout

PIN-код

ПИН-код

PIN-код Описание

1

Q5

Выход 5: повышается за 5 тактовых импульсов

2

Q1

Выход 1: повышается за 1 тактовый импульс

3

Q0

Выход 0: повышается в начале — 0 тактовый импульс

4

Q2

Выход 2: повышается за 2 тактовых импульса

5

Q6

Выход 6: повышается за 6 тактовых импульсов

6

Q7

Выход 7: повышается в импульсе 7 часов

7

Q3

Выход 3: повышается за 3 тактовых импульса

8

GND

Ground PIN

9

Q8

Выход 8: повышается за 8 тактовых импульсов

10

Q4

Выход 4: повышается за 4 тактовых импульса

11

Q9

Выход 9: повышается за 9 тактовых импульсов

12

CO –Выполнить

Используется для каскадирования другой ИС 4017, чтобы считать ее до 20, она делится на 10 выходных ПИН-код

13

ЧАСЫ запрещают

Контакт разрешения часов, должен оставаться НИЗКИМ, удержание ВЫСОКОГО замораживает вывод.

14

ЧАСЫ

Вход тактового сигнала для последовательного ВЫСОКОГО вывода выводов с PIN 3 на PIN 11

15

СБРОС

Активный верхний вывод, должен быть НИЗКИМ для нормальной работы, установка ВЫСОКОГО сбрасывает IC (только вывод 3 остается ВЫСОКИМ)

16

VDD

Блок питания PIN (5-12В)

Компоненты

  • CD4017 IC
  • 555 Таймер IC
  • Резистор — 1 кОм, 100 кОм, 470 Ом
  • Конденсаторы — 1 мкФ, 22 мкФ
  • 2 светодиода
  • кнопочный переключатель
  • Блок питания 5-9В

Схема и пояснение

Теперь мы знаем, что выходной сигнал 4017 IC увеличивается с положительным фронтом тактового импульса, поэтому мы использовали 555 таймер IC в моностабильном режиме , чтобы генерировать тактовый импульс от низкого до высокого.Мы подключили кнопку к пусковому контакту 2 из 555 микросхем, чтобы генерировать положительный граничный импульс при каждом нажатии кнопки. Для запуска 555 в моностабильном режиме, PIN-код триггера 2 должен быть НИЗКИМ, поэтому мы подключили его к заземлению с помощью кнопки PUSH. Этот сгенерированный тактовый импульс с PIN-кодом 3 из 555 передается 4017 IC на PIN-код 14.

Когда во-первых, питание подается на IC 4017, выходной сигнал с PIN 3 (Q0) является ВЫСОКИМ, где мы подключили ПЕРВЫЙ светодиод. Когда мы нажимаем кнопку PUSH, то тактовый импульс от НИЗКОГО до ВЫСОКОГО применяется к PIN 14 (первый тактовый импульс) 4017, и выходной сигнал на Q0 становится низким, а PIN 2 (Q1) становится ВЫСОКИМ, где мы подключили второй светодиод.Теперь эта позиция сохранится до следующего тактового импульса. Если мы снова нажмем кнопку (второй тактовый импульс), выход на Q1 станет НИЗКИМ, а Q2 — ВЫСОКИМ. И поскольку Q2 подключен к выводу 15 СБРОСА 4017, он сбрасывает ИС и снова вывод на Q0 становится ВЫСОКИМ (первый светодиод), а Q2 становится НИЗКИМ (второй светодиод). Так что он работает как тумблер.

Мы также использовали RC-схему (конденсатор 22 мкФ и резистор 100 кОм) на CLOCK PIN 14 из 4017, так что он учитывает только один тактовый импульс при каждом нажатии кнопки времени.В противном случае цепь может вести себя неожиданно ИЛИ она может считать два или более импульсов из-за шума или отскакивающего эффекта нажатия кнопки.

,

Switchcraft 3-позиционный тумблер | stewmac.com

Инструкции по установке и подключению трехпозиционного тумблера.

I-1240

Двухполюсный трехпозиционный переключатель Switchcraft был стандартом в Gibson ® и других американских гитарах с двумя звукоснимателями.

Примечания по подключению
Уменьшите нежелательный электрический шум, используя экранированный коаксиальный кабель для более длинных проводов (например, соединение между органами управления и выходным разъемом). Коаксиальный кабель содержит центральный «горячий» проводник, который экранирован внешней оплеткой, используемой для заземляющего провода.

Для коротких соединений между компонентами используйте стандартный неэкранированный провод. Как правило, белый провод используется для горячей, а черный — для заземления моста.

О наших комплектах
Комплекты проводов Stewart-MacDonald содержат черно-белый неэкранированный провод, а также экранированный коаксиальный кабель. Дополнительный черный провод включен для пробега к мосту.

# 2193 Гибсон ® Les Paul ® Двухтактный монтажный комплект horizontal line
Комплекты проводки с двухтактными горшками CTS разделяют катушки хамбакеров для работы с одной катушкой при подключении вашего Gibson ® Les Paul ® или SG ® .Они предназначены для хамбакеров с последовательным доступом (3 провода, 5 проводов и т. Д.).

horizontal line

# 2194 Gibson ® SG ® Двухтактный монтажный комплект horizontal line
Комплекты проводки с двухтактными горшками CTS разделяют катушки хамбакеров для работы с одной катушкой при подключении вашего Gibson ® Les Paul ® или SG ® . Они предназначены для хамбакеров с последовательным доступом (3 провода, 5 проводов и т. Д.).

horizontal line

# 2133 Gibson ® Les Paul ® , # 2133-SP Les Paul Special ® и # 2134 SG ® Электромонтажные комплекты horizontal line
horizontal line
Проводка альтернативного регулятора громкости
Вы можете подключить оба регулятора громкости Les Paul (или любого другого двойного регулятора громкости), чтобы можно было независимо смешивать громкость звукоснимателей.Это решает проблему в среднем положении селекторного переключателя, в котором отключение одного регулятора громкости влияет на оба датчика. Switchcraft 3-way Toggle Switch

Gibson ® Jimmy Page Les Paul ® Электрическая схема horizontal line
Этот вариант проводки JPLP позволяет вам наматывать перемычку с помощью двухтактного регулятора тембра. Другая особенность разводки JPLP заключается в том, что в среднем положении селектора датчика, мостовой датчик находится в противофазе с шейным датчиком.
В этой конфигурации мостовой хамбакер не может быть двухпроводным датчиком. Датчик должен иметь 3- или 4-проводные провода, а также экран или оголенный провод. Следуйте инструкциям производителя пикапа и подключите последовательное соединение (обмотка) к двухтактному корпусу, как показано на схеме. Подсоедините оголенный провод и типичный «горячий» провод к заземлению (обычно это задняя часть емкости). Затем подключите типовой заземляющий провод к входному наконечнику регулятора громкости моста. Это должно дать вам противофазный звук в средней позиции.Если нет, просто поменяйте местами провода заземления.
horizontal line

# 2136 Комплект проводки для гитары с двумя звукоснимателями horizontal line
Эта схема подключения подходит для любой гитары с двумя звукоснимателями с хамбакерами, одиночными катушками или их комбинацией (основной объем, основной тон).

horizontal line ,

Параметр переключения между двумя значениями

Блок переключателя переключает значение подключенного блока параметр между двумя значениями во время моделирования. Например, вы можете подключить Блок переключателя на блок переключателя в вашей модели и изменить его состояние во время симуляции. Используйте блок Toggle Switch с другие блоки Dashboard для создания интерактивной панели для вашей модели.

Двойной щелчок по блоку Toggle Switch не открывает его диалоговое окно во время симуляции и когда выбран блок.Чтобы отредактировать параметры блока, вы может использовать Property Inspector , или вы можете щелкнуть правой кнопкой мыши блок и выберите Параметры блока из контекстного меню.

Подключение блоков панели мониторинга

Блоки панели инструментов не используют порты для подключения для создания соединений. Подключить приборную панель блоки для переменных и параметров блока, используйте режим подключения. Режим подключения облегчает процесс подключения блоков приборной панели в вашей модели, особенно когда вы хотите подключить несколько блоков одновременно.Если вы хотите подключить только один блок панели инструментов, вы также можете используйте таблицу Connection в диалоговом окне блока.

Совет

Вы можете изменять соединения блоков приборной панели в вашей модели во время обычного режима и ускорения режим симуляции.

Примечание

Блоки панели инструментов не могут подключаться к переменным, пока вы не обновите диаграмму модели. к подключить блоки панели управления к переменным или изменить значения переменных между открытием моделирование и запуск симуляции, обновите диаграмму модели, используя Ctrl + D .

Чтобы войти в режим подключения, сделайте паузу на неподключенном блоке панели управления и нажмите Подключите кнопку, которая появляется над ним.

В режиме соединения, когда вы выбираете один или несколько сигналов или блоков, список параметров и Появятся переменные, доступные для подключения. Выберите переменную или параметр из списка, чтобы подключиться к выбранному блоку панели инструментов. Чтобы подключить другой блок панели мониторинга, приостановите другой блок приборной панели и нажмите кнопку Connect над ним.Затем, сделайте выбор сигналов и блоков в вашей модели и выберите переменную или параметр для подключения.

Когда вы закончите подключение блоков приборной панели в вашей модели, нажмите Кнопка выхода в верхнем правом углу холста.

Совет

Вы можете скрыть сообщение, отображаемое на неподключенных блоках, используя set_param функция с ShowInitialText параметр блока. Сообщение также исчезает при подключении блока.

Руководство по тумблерам

Каждое утро я просыпаюсь, наливаю воду в чайник и включаю выключатель. Как только вода закипит, я выключаю чайник и наливаю себе чашку. Переключатель на моем чайнике является примером переключения. Если вы обратите пристальное внимание, вы заметите, что тумблеры повсюду вокруг нас, потому что у многих вещей есть два простых состояния: они либо включены, либо выключены (но не «немного включены»). От переключателей освещения до включения мобильной точки доступа и до страницы настроек в нашем любимом мобильном приложении мы каждый день взаимодействуем с переключателями.

Определение: Тумблер — это цифровой выключатель.

Тумблеры

лучше всего использовать для изменения состояния функций и предпочтений системы. Переключатели могут заменить две переключатели или один флажок, чтобы позволить пользователям выбирать между двумя противоположными состояниями.

Иногда решить, какой элемент пользовательского интерфейса использовать — переключатели, флажки или переключатели — может быть сложно. Если вам интересно, какой вариант подойдет для вашего варианта использования, подумайте о количестве и типе опций, а также о наличии каких-либо четких значений по умолчанию.В таблице ниже приведены вопросы и ответы об этих часто используемых элементах пользовательского интерфейса.

Радио кнопки Флажки Одиночный флажок тумблеры

Сколько вариантов доступно?

Несколько

Несколько

1

1

Сколько выборов может сделать пользователь?

1

0 — все

2 (вкл / выкл)

2 (вкл / выкл)

Есть ли вариант по умолчанию?

Да

Да

Да

Как бы вы описали варианты?

Взаимоисключающие

Независимо друг от друга

Взаимоисключающие

Взаимоисключающие

Когда выбор вступает в силу?

После того, как пользователь нажимает кнопку отправки

После того, как пользователь нажимает кнопку отправки

После того, как пользователь нажимает кнопку отправки

Немедленно

Когда дизайнеры используют соответствующий элемент пользовательского интерфейса для конкретного сценария, это помогает пользователям предсказать, что будет делать пользовательский элемент и как им управлять.Чтобы избежать недовольства пользователя и обеспечить понимание, следуйте этим рекомендациям по тумблерам.

доставить немедленные результаты

Тумблеры должны немедленно вступить в силу и не должны требовать от пользователя нажатия кнопки «Сохранить» или «Отправить», чтобы применить новое состояние. Как всегда, мы должны стремиться привести систему в соответствие с реальным миром. Рассмотрим мой чайник: мне не нужно выключать выключатель и отсоединять шнур, чтобы почувствовать изменение состояния. Следовательно, пользователи ожидают таких же непосредственных результатов от цифрового переключения, как и от своих реальных коллег (например,г., выключатели света). Непосредственные результаты являются аспектом тумблеров, которые предоставляют пользователям свободу и контроль для обновления своих предпочтений по мере необходимости.

Если немедленные результаты не достижимы или кажутся неподходящими, вместо этого следует использовать альтернативу (то есть переключатели или один флажок — см. Диаграмму выше). Если вы рассматриваете возможность включения переключателей в длинных формах, где присутствуют другие типы полей формы, и пользователям нужно будет нажать кнопку Отправить , чтобы другие изменения вступили в силу, не делайте этого.Этот сценарий сбивает с толку пользователей, потому что они не могут быть уверены, что их выбор переключится немедленно. Избегайте путаницы любой ценой. Отдельные элементы управления, которые дают мгновенные результаты от тех, которые требуют нажатия кнопки команды.

Не:

В приложении United Airlines для iOS, кроме визуальных изменений, ничего не происходит, когда пользователи нажимают на тумблер. Как пользователь узнает, сработал ли тумблер или нет? Никаких результатов не было предоставлено. В этом случае один флажок был бы лучшим выбором.

Do:


При включении режима полета для iOS Apple обеспечивает немедленные результаты, заменяя полосы сотовой связи в верхнем левом углу на значок самолета.

Обеспечить краткие, не нейтральные метки

Держите ярлыки для тумблеров короткими и прямыми . Рассмотрим один из Принципов проектирования взаимодействий Tog, который гласит: «На ярлыках меню и кнопок сначала должно быть ключевое слово (слова), образуя уникальные ярлыки». Например, при разработке страницы настроек, где пользователь может обновить настройки уведомлений: скажем, Уведомления по электронной почте или Текст Уведомления , а не Хотите получать от нас уведомления по электронной почте? Мы знаем, что пользователи читают столько, сколько им нужно, поэтому загружайте ваши ярлыки ключевыми словами и удаляйте лишние фразы.Избегайте задавать вопросы и пишите для проверки.

Метки переключателей должны описывать, что будет делать элемент управления, когда переключатель включен; они не должны быть нейтральными или двусмысленными. В случае сомнений произнесите этикетку вслух и добавьте «вкл / выкл» до конца. Если это не имеет смысла, перепишите этикетку.

Не:

Метка Включить не предназначенные для беременных товары? для этого тумблера Le Tote является нейтральным и заставляет пользователей догадываться, включают они продукты или нет.

Do:

Для сравнения, метки тумблера, используемые в приложении Календаря Google, являются прямыми и однозначными; они описывают состояние системы, когда переключатель включен, и имеют смысл с дополнением «вкл / выкл».

Следуйте стандартному визуальному дизайну

Убедитесь, что тумблеры выглядят как ползунки, а использует визуальные подсказки (т.е. движение и цвет), чтобы избежать путаницы. Прежде всего, когда пользователь меняет состояние переключателя, переключатель должен менять положение — как в реальном мире.

Цвет является важным визуальным показателем для переключателей, и следует помнить о двух вещах: контраст и культурные различия. Когда дизайнеры используют низкоконтрастные цвета, пользователям становится трудно узнать, является ли переключатель на или на . Поэтому всегда использует высококонтрастный цвет , чтобы сигнализировать об изменении состояния. Кроме того, обязательно оцените социальные и культурные последствия для вашей аудитории. Например, красный цвет для позиции в позиции противопоказан тем, которые связывают его со знаками стоп-сигналов или стоп-сигналами.

Кроме того, дескрипторы состояний — слова Вкл. и Выкл. рядом с переключателем — могут обеспечить четкую видимость состояния системы.

Это включение или выключение? В Windows 10 дескриптор состояния (слово Off) используется для идентификации текущего состояния переключателя (off). К сожалению, этот дескриптор неоднозначен: так как слово «Выкл» появляется справа от переключателя, а точка переключения находится слева, пользователи также могут интерпретировать состояние переключателя как «включено» (то есть вне метки «Выкл.»).

При добавлении дескрипторов состояний придерживайтесь на / с для соответствия реальным соглашениям и включайте как с и на с левой и правой стороны соответственно переключателя, чтобы избежать путаницы. Если рядом с переключателем присутствует только один дескриптор, его можно принять за метку переключателя.

Если вы не знаете, как соотнести цвета с дескрипторами состояния, оцените и протестируйте, чтобы определить, какая комбинация лучше всего подходит для ваших пользователей.

Do:

Приложение Android Daylio использует контрастный цвет (фиолетовый) и не содержит дескрипторов состояний, чтобы четко указывать состояние переключателя (выключен на левом скриншоте и включен на правом).

Реализовать последовательно

Следуйте соглашениям платформы и гарантируйте, что тумблеры последовательно реализованы в вашем приложении . Непоследовательность заставляет пользователей замедляться и тратить больше времени на размышления о том, как взаимодействовать с компонентами. Не заставляйте пользователей задаться вопросом, работают ли вопрос или утверждение с двумя переключателями так же, как тумблер.

Не:

Приложение Chase Bank для iOS непоследовательно использует переключатели и переключатели.За пределами типа элемента и количества контента эти три страницы практически идентичны. Когда я взаимодействовал с этими страницами, я ожидал, что они будут работать одинаково. Вместо этого я потратил время на размышления о том, почему мои маркетинговые предпочтения не вступили в силу.

Заключение

Переключатели помогают пользователям обновлять предпочтения, настройки и другие типы информации. При использовании переключателей предоставляйте прямые метки, используйте стандартный визуальный дизайн и получайте немедленные результаты. Имейте в виду, что тумблеры следует использовать только тогда, когда пользователю необходимо выбрать между двумя противоположными состояниями.Проверяя использование переключателей на своем сайте или в приложении, оцените контекст и убедитесь, что они реализованы согласованно. Помните, что этот простой компонент пользовательского интерфейса может оказать большое влияние на пользовательский опыт.

Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
