Терморегуляторы для теплого пола водяного: виды и как выбрать, схема подключения

виды и как выбрать, схема подключения

На чтение 12 мин. Обновлено

Обустройство отопления дома теплыми полами, в условиях нашего климата становится все более популярным. В данной системе обязательно должен присутствовать терморегулятор для управления водяного теплого пола, поскольку данная отопительная система очень требовательна к степени нагрева.

Независимо от того, является обогрев с помощью водяного пола основным или вспомогательным способом поддержания приемлемых температурных условий в помещении,  к нему предъявляются специфические требования.

Дело в том, что у него должна быть ограничена максимальная температура. В любом помещении всегда присутствует пыль и располагается она, в соответствии с законами физики, на полу. Установлено, что при нагревании поверхности теплого пола, образуются конвекционные потоки подогретого воздуха.

 схемы конвекционных потоков воздуха при различных схемах отопления

Если нагрев превысит 30 градусов по Цельсию, то потоки воздуха поднимают пыль, и нам приходится этим дышать. Данное обстоятельство не благоприятно сказывается на общее состояние организма человека, вследствие чего стали применяться терморегуляторы для поддержания нужной температуры.

Для контроля температурного режима, осуществляется подключение терморегулятора для водяного пола, который относится к управляющим приборам.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео – процесс настройки

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Фото – как формируется контур водяного пола

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

Фото - принцип формирования системы отопления на несколько контуров с узлом подмеса

И вот здесь и устанавливается терморегулятор, реагирующий на величину нагрева обратного потока и дающий команду на выполнение того или иного действия.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Фото – вентили с сервоприводами на коллекторе отопления с водяным теплым поломОсновными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

  1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
  2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
  3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео – регулировка мощности блока термодатчика

Терморегуляторы в системе отопления могут регулировать следующие параметры:
  1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
  2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
  3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Виды терморегуляторов

Смотреть видео – обзор датчиков для водяного пола

Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.

  1. Фото – управляющая панель механического термодатчикаМеханический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.

Некоторые производители устанавливают на терморегулятор клапан открыто – закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.

Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.

  1. У сенсорного дистанционного регулятора температуры теплого пола управление и регулировки выполняются (узнайте более подробно) с соответствующей панели или дистанционного пульта. Эти модели обеспечивают более точный и надежный контроль нагрева, но в ряде случаи эти показатели зависят от производителя. Не стоит основным параметром выбора рассматривать цену на прибор, в ряде случаев этот подход не оправдывается.

Фото – сенсорный терморегулятор нагрева

  1. Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.
  2. Фото – программируемый термодатчик режима отопленияПрограммируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.

На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.

Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.

  1. Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Фото – нагреваемый пол с коллектором

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Фото – циркулярный насос в системе отопления загородного дома с терморегуляторомВторой способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья Фото – вентиль для смешивания 3-х ходовойсостоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

  • вентиль 3-х ходовой;
  • насос циркуляционный;
  • перемычка байпаса;
  • градусник;
  • термостатическая головка ;
  • реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Фото – узел подмеса для одного контура отопленияКоличество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.

Узнайте как работает водяной теплый пол в зависимости от вида подключения.

Фото – различные модели электрических терморегуляторов для устройства управления водяным нагреваемым полом

Схема подключения терморегулятора для водяного теплого пола

В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу – обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.

Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.

Смотреть видео – функции и отличия терморегуляторов для контуров под стяжку

В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.

Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.

Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.

Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.

А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.

Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.

Фото – типовая схема управления отоплением с использованием терморегуляторов

Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.

Как выбирать терморегуляторы для водяного теплого пола

Управление современными отопительными устройствами производится с использованием специальных терморегуляторов. Будучи совмещенным с вынесенным измерителем температуры, этот прибор контролирует не только температуру поверхности пола, но и степень нагрева воздуха в самом помещении.

Ведь в конечном итоге, все усилия по созданию надежной отопительной системы направлены на создание комфортных условий для проживания.

Нормальное пользование теплым полом практически невозможно, если не использовать регулирующую аппаратуру. Схема терморегулятора для водяного теплого пола позволяет эффективно удерживать его температуру в необходимом интервале, позволяющем вести здоровый образ жизни.

На рынке присутствуют множество моделей этих приборов, которые специалистами условно разбиты на такие категории:

  1. Устройства, помогающие экономить энергоресурсы путем временного отключения отопительной системы и теплого пола в отсутствие хозяев.
  2. Приборы с программируемыми таймерами, которые позволяют настраивать «умный режим» работы отопительной системы в зависимости от состояния влияющих факторов. Все регулировки с таймера передаются на терморегулятор, устанавливающий температуру.

Фото – простой и понятный термодатчик для управления отопления для теплого полаВыбор терморегулятора напрямую зависит от размеров обогреваемого помещения. Для комнаты  небольших размеров вполне достаточно недорого механического прибора с простой и доступной регулировкой.

Но наиболее часто используются электронные терморегуляторы с возможностью программирования. При этом точность регулировки составляет 0,5 градуса.

Жидкокристаллический дисплей этого прибора отражает настроенную температуру поверхности, и ее фактическое значение на момент времени. Кроме того, показывается специальный символ во время работы системы отопления. Имеется также указатель неполадок при сбое в работе терморегулятора или системы с теплым полом в целом.

Управление работой отопления производится посредством воздействия на три клавиши, расположенные на лицевой панели дисплея.

Смотреть видео – автоматизации водяного пола

Водное отопление продолжает оставаться самым популярным способом обогрева жилья, в том числе частного. Поэтому продолжают развиваться и совершенствоваться и системы его управления.

Это позволяет в значительной степени экономить энергоресурсы на отопление. Устанавливать и подсоединять датчик терморегулятора в системе с теплым полом следует при обесточенном электропитании.

Терморегулятор для водяного теплого пола

Теплые водяные полы из категории экзотического отопления переходят в ранг известного для многих пользователей вида обогрева внутренних помещений различного назначения. Если утепление здания отвечает современным жестким требованиям, а помещение небольших размеров, то оно может быть основным. Во всех других случаях теплый водяной пол используется в качестве дополнительного отопления.

Управление водяным теплым поломУправление водяным теплым полом

Управление водяным теплым полом

На характер применения влияет и климатическая зона расположения здания, в теплых регионах водяные полы в большинстве случаев монтируются как основное отопление. В регионах с холодными и длинными зимами такой вариант не применяется, эффективная мощность для создания комфортных температур недостаточная. А нагревать пол до очень высоких температур по многим причинам невозможно.

Конструкция теплого полаКонструкция теплого пола

Конструкция теплого пола

Комфортность пребывания в помещениях, длительность и безопасность эксплуатации систем во многом зависит от режимов работы водяного отопления. Для контроля и регулирования параметров эксплуатации используются терморегуляторы для водяного теплого пола. Существует их огромное множество, но по принципу действия устройства делятся всего на несколько больших групп. Перед тем как приступить к рассмотрению принципа действия терморегуляторов, нужно познакомиться со способами и параметрами регулировки температуры обогрева. Эти знания дадут возможность лучше понять особенности функционирования различных типов терморегуляторов.

Терморегуляторы теплого полаТерморегуляторы теплого пола

Терморегуляторы теплого пола

Содержание статьи

Как регулируется температура водяной системы подогрева пола

Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.

Контуры теплого полаКонтуры теплого пола

Контуры теплого пола

Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.

Коллектор теплого полаКоллектор теплого пола

Коллектор теплого пола

Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями. Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.

В системе обязательно присутствует насосВ системе обязательно присутствует насос

В системе обязательно присутствует насос

Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).

Терморегулятор и сервопривод для водяного подогреваТерморегулятор и сервопривод для водяного подогрева

Терморегулятор и сервопривод для водяного подогрева

Для регулировки температуры нужен коллектор, термостат и сервоприводДля регулировки температуры нужен коллектор, термостат и сервопривод

Для регулировки температуры нужен коллектор, термостат и сервопривод

Применение термостатов и сервоприводов в терморегуляторах дает возможность полностью автоматизировать функционирование системы, отопление легко обслуживать, терморегуляторы в состоянии не только поддерживать значения температуры в заданных режимах, но и самостоятельно включать/выключать отопление в случае длительного отсутствия людей. Автоматика экономит до 30% энергоносителей без ухудшения условий пребывания в помещениях людей.

Что могут контролировать терморегуляторы

Термостат для теплого пола водяногоТермостат для теплого пола водяного

Термостат для теплого пола водяного

В зависимости от вида отопления терморегуляторы могут регулировать следующие параметры:

  • температуру пола. Датчики устанавливаются в непосредственной близости к отопительному контуру и показывают степень нагрева финишного полового покрытия. Применяются в небольших по дине контурах и маломощных водяных системах, используемых лишь в качестве дополнительного отопления;
  • температуру воздуха в комнате. Для этих терморегуляторов датчики монтируются непосредственно в корпусе терморегулятора. Настройка параметров выполняется с учетом комфортной температуры в помещении. Используются на мощных системах и только в домах, имеющих соответствующую требованиям стандартов теплоизоляцию. В противном случае большие потери теплоносителей делают ее эксплуатацию нерентабельной;
  • комбинированные. Управление параметрами отопления выполняется с учетом показаний двух датчиков: в помещении и рядом с отопительной системой. Применяются редко только для наиболее современных систем. При желании управление может производиться на основании показаний одного из установленных датчиков.
Теплый пол водяной - распределение темпратурыТеплый пол водяной - распределение темпратуры

Теплый пол водяной — распределение температуры

Выбор конкретного терморегулятора учитывает максимальное количество технических характеристик отопительной системы, показателей теплосбережения здания, климатической зоны расположения и пожеланий заказчика.

Виды и краткие характеристики терморегуляторов

Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.

  1. Механические терморегуляторы.Терморегулятор для теплого пола механический Терморегулятор для теплого пола механический

    Терморегулятор для теплого пола механический

    Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.

    Механические терморегуляторы с выносным датчиком температурыМеханические терморегуляторы с выносным датчиком температуры

    Механические терморегуляторы с выносным датчиком температуры

    На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.

    Механический терморегуляторМеханический терморегулятор

    Механический терморегулятор

  2. Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.Сенсорный тип терморегулятораСенсорный тип терморегулятора

    Сенсорный тип терморегулятора

  3. Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.Электронные терморегуляторы теплого полаЭлектронные терморегуляторы теплого пола

    Электронные терморегуляторы теплого пола

  4. Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.Беспроводной программируемый терморегуляторБеспроводной программируемый терморегулятор

    Беспроводной программируемый терморегулятор

    Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.

    Терморегулятор для теплого пола программируемыйТерморегулятор для теплого пола программируемый

    Терморегулятор для теплого пола программируемый

    Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.

  5. Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.

Как работают терморегуляторы

Функционирование приборов возможно только в комплекте с дополнительной аппаратурой и датчиками, каждый элемент выполняет свои функции. Аппаратура устанавливается на стене или в отдельном щитке и на центре коммутации.

  1. Датчики. Монтируются рядом с отопительной системой или в корпусе терморегулятора, показывают фактическую температуру в местах установки. Сигналы передаются по проводам или радио.
  2. Терморегуляторы обрабатывают полученную информацию и подают сигналы реагирования на сервоприводы.
  3. Модуль управления насосом. Срабатывает только тогда, когда открыта хотя бы одна отопительная система или отдельный контур.
  4. Сервоприводы открывают/закрывают краны подачи горячей воды, имеют прямые связи с терморегуляторами.
Принцип работыПринцип работы

Принцип работы

Для повышения безопасности функционирования устанавливаются предохранительные клапаны и арматура защиты электрического оборудования от перегрева и сверхвысоких токов короткого замыкания.

Советы по выбору терморегуляторов

Выбор конкретной модели терморегулятора для водяного пола зависит от многих условий: назначения и размера помещения, способа подключения теплоносителя, материалов финишного покрытия пола, климатической зоны проживания, наличия основных или дополнительных отопительных систем.

Выбор терморегулятораВыбор терморегулятора

Выбор терморегулятора

По каким критериям подбирать устройства?

  1. Цена. Самые дешевые механические. Они надежны в работе, универсального использования. Кроме того, такие аппараты очень надежные, их почти невозможно вывести из строя по неосторожности. Отлично подходят тем пользователям, у кого есть маленькие дети.
  2. Электронные. Имеют несколько расширенный функционал, могут контролировать температуру на уровне пола или в помещении. По стоимости относятся к среднему сегменту товаров.
  3. Программируемые. Дорогие устройства, требуют внимательного отношения, позволяют создавать самые благоприятные условия пребывания в комнатах. Могут иметь различные модификации и технические возможности, по стоимости относятся к наиболее высокой категории. Рекомендуется использовать во время монтажа отопления в элитных зданиях. Цена может достигать 500 долларов и больше.

По месту монтажа бывают настенными или щитовыми. Первые устанавливаются в каждой комнате, применяются для небольших квартир. Вторые используются в больших зданиях, позволяют с одного места контролировать параметры обогрева во всех комнатах. Монтаж и обслуживание таких терморегуляторов обходится дорого.

Щитовые регуляторыЩитовые регуляторы

Щитовые регуляторы

Какая модель лучшеКакая модель лучше

Какая модель лучше

Как пользоваться механическим терморегулятором

Механический регуляторМеханический регулятор

Механический регулятор

На каждый контур нужно устанавливать отдельный механический прибор, его технические параметры не позволяют управлять температурой одновременно нескольких помещений.

Термоконтроллер для теплых половТермоконтроллер для теплых полов

Термоконтроллер для теплых полов

Для того чтобы управлять температурой нагрева в зависимости от температуры в помещении, нужно приобрести комнатный термостат и при помощи вращения головки задать необходимую температуру. К некоторым моделям возможно подключение хронометров, что позволяет не только поддерживать комфортную температуру в различные периоды времени, но и экономить существенные деньги.

На коллекторе нужно поставить электрический сервопривод, на основании полученных сигналов он будет увеличивать или уменьшать количество подаваемой в контур горячей воды. Перед подключением устройств к питанию нужно изучить схему, она имеется с обратной стороны крышки корпуса.

Электрический сервоприводЭлектрический сервопривод

Электрический сервопривод

Сервопривод в разрезеСервопривод в разрезе

Сервопривод в разрезе

Важно. Несоблюдение рекомендованной схемы не только станет причиной некорректной работы оборудования, но и может полностью вывести его из строя.

Сервопривод имеет двигатель с двухсторонним вращением. В зависимости от фазности подаваемого термостатом сигнала ротор вращается за или против часовой стрелки. Соответственно, клапан увеличивает или уменьшает условный просвет трубопроводов. Все работы нужно выполнять с соблюдением ПУЭ, оборудование работает от напряжения 220 В.

Видео – Терморегулятор для водяного пола

термостат, термоклапан, как регулировать температуру, регулировка, механический термодатчик, комнатный датчик

Содержание:

О теплых полах теперь можно не только мечтать. В настоящее время их монтаж не требует больших трудозатрат и денежных средств. Теплые полы решили множество проблем, связанных с отоплением помещения. Особенно они радуют семьи, у которых есть маленькие дети и внуки, а так же тех, кто любит ходить босиком по голому полу. Ещё лучше, если уровень температуры в доме или квартире можно регулировать.


Понизить температуру обогрева в отопительной системе в зимний период требуется во многих ситуациях: днём, когда солнце активно проникает сквозь окна, ночью, чтобы не было жарко спать. В дневные часы, пока домочадцы на работе и в школе, можно сэкономить, и не топить сильно. В морозные вечера, наоборот, нужно поднимать уровень температуры теплоносителей в системе отопления, чтобы помещение прогрелось. Помогают сделать это легко и быстро, даже без участия человека, терморегуляторы для водяного отопления.

Как происходит регулировка обогрева теплого пола

Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.

Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.

Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:

Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.

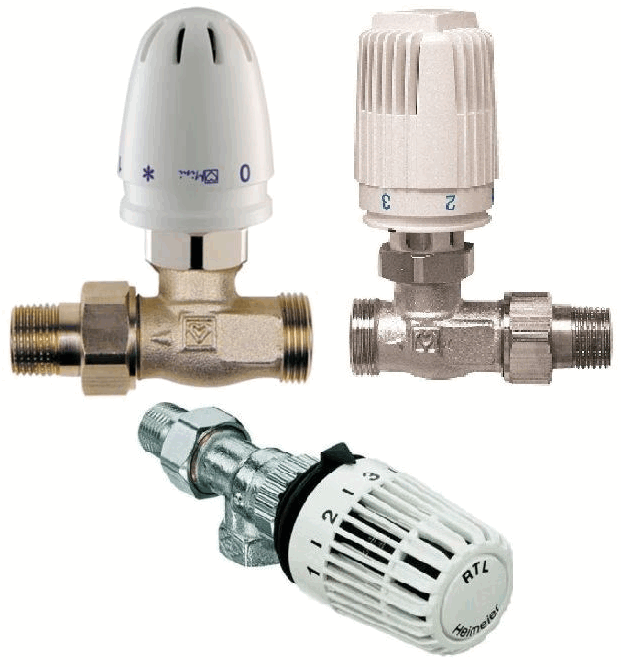

термоклапан для теплого пола водяного

Итак, для контроля показателей температуры теплых полов нужны:

  • коллектор, куда сводятся все контуры;
  • терморегулятор;
  • термодатчик;
  • сервопривод, управляющий вентилями;
  • насос для подкачки воды.

Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.

Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.

Что могут контролировать термостаты

 Современные терморегуляторы для водяного теплого пола могут контролировать следующие показатели:

  • температуру воздуха в помещении;
  • уровень прогрева пола;
  • совмещать контроль температуры воздуха и поверхности пола.

Чтобы проконтролировать температуру воздуха в комнате, датчики встраивают в корпус термостата. Настраивают его специально для учёта уровня показателей в контролируемом помещении. Такой контроль эффективен только внутри зданий, которые имеют хорошую теплоизоляцию, а потери тепла сведены к минимуму. Если это условие не выдержано, датчик контроля температуры в помещении ставить не рентабельно.

как регулировать температуру водяного теплого пола

Если надо проконтролировать прогрев поверхности напольного покрытия, датчик температуры водяного теплого пола устанавливают как можно ближе к отопительному контуру. Такая система эффективна, когда теплый пол выполняет функцию дополнительного обогрева помещения. Температурный режим воздуха устанавливают основные источники тепла.

Термостат для водяного теплого пола с комбинированной системой контроля применяется редко, в отдельных современных отопительных контурах. Он может одновременно контролировать уровень прогрева пола и воздуха, или, по выбору, что-то одно.

Типы терморегуляторов по конструкции и способу монтажа

Когда встаёт вопрос о том, как регулировать температуру водяного теплого пола, в многообразии различных видов термостатов нужно правильно сориентироваться. Несмотря на то, что они выполняют одну и ту же функцию, дополнительные возможности разные, и, соответственно, цена.

Устройства, которые выпускают производители, можно по сложности конструкции распределить на пять групп:

  1. механические;
  2. дистанционные сенсорные;
  3. обычные электронные;
  4. программируемые терморегуляторы;
  5. радиоуправляемые.

Надёжность моделей зависит не от конструкции, а от добросовестности производителя и условий эксплуатации.

По способу монтажа терморегуляторы бывают:

  • обычными настенными, которые крепятся в каждой комнате и подходят для небольших квартир;
  • щитовыми, позволяющими из одной точки контролировать процесс в большом здании.

Каждый из этих способов позволяет удобно эксплуатировать систему регулировки температурного режима.

Механический тип

Механические терморегуляторы для водяного теплого пола — самые простейшие модели, напоминающие устройства для регулировки холода в холодильниках. Стоят недорого, лёгкие в обслуживании. Температурный режим выбирается путём поворота термометрической головки. Специальная метка совмещается с нужной цифрой на шкале градации. Если что-то выставлено неправильно, всё можно без труда исправить. Есть модели, где установлен тумблер полного выключения/включения работы системы. Бывают механические терморегуляторы с таймером. Он позволяет выставить определённый промежуток времени, на время которого будут включены теплые полы.

термостат для теплого пола водяного механический

Единственный минус — это необходимость постоянного контроля температуры, изменение показателей возможно только вручную. Никакой электроники, которая сможет распределить уровень температурного режима во времени, в них нет.

Следует знать, что встречаются некачественные экземпляры, не совсем точно отображающие температуру. Это, в принципе, не так страшно. Рекомендуется сразу после пуска устройства сверить его показания с комнатным термометром. Затем контроль осуществлять с учётом разницы.

Сенсорные термоклапаны с пультом управления

Регулировка температуры водяных теплых полов может осуществляться с помощью сенсорных моделей, которыми управляют дистанционно, с помощью пульта.

Устройства имеют современную легко управляемую сенсорную панель. На неё выводится вся текущая информация о температурном режиме, в том числе, и предупреждение о наличии какого-то сбоя в системе.

регулировка температуры теплого пола

Привлекательность таких конструкций не только в их «дистанционном» обслуживании, но и в том, что они могут регулировать сразу несколько контуров. Именно для таких сложных систем применяют чаще всего сенсорные модели, управляемые с помощью пульта. Термостат от надёжного производителя прослужит долго.

Обычные электронные термостаты для водяного теплого пола

Некоторые потребители предпочитают установить в своём доме обычные электронные терморегуляторы. Они практически не отличаются от сенсорных с дистанционным управлением. На пластиковой панели расположены электронное табло и кнопки. С их помощью задаётся необходимый температурный режим, который может меняться за сутки несколько раз.

термодатчик для теплого пола водяного

Разобраться самостоятельно в настройках такого устройства несложно. Конструкция на порядок выше, чем у термостата для теплого водяного пола механического типа.

«Умные» программируемые терморегуляторы

Устройства, которые сами могут менять уровень температуры в помещении в отсутствие людей, гораздо более сложные, но экономия от их использования огромная. Затраты на их покупку и установку окупятся в первый же зимний сезон. Речь идёт о программируемых терморегуляторах. Они могут обслуживать одновременно несколько контуров. Есть возможность подключения к системе «умного дома».

механический терморегулятор для водяного теплого пола

Программируемый терморегулятор решает множество проблем с отоплением, обеспечивает комфортное пребывание в помещении. Позволяет настроить определённые дни, часы и недели на заданную температуру. Поэтому даже в отсутствие хозяев он сам переведёт отопительную систему в экономный режим. Вся информация о его работе отображается на дисплее.

Устанавливать их может только специально обученный мастер. Аппаратура эта дорогостоящая, требует бережного к себе отношения, но вполне оправдывает себя.

Беспроводные радиоуправляемые термостаты

Еще более дорогостоящие, чем электронные программируемые, радио термостаты устанавливают редко. Используют в домах, где принято решение не использовать электрические кабели.

Команды сервоприводам подаются с помощью радиосигналов. Происходит это следующим образом. Сигнал от датчиков для водяного теплого пола поступает на радио термостат. Он перенаправляет их радио контролёру. Цепочка радиосигналов приводит к механизму подачи горячей воды. Цена такой аппаратуры высокая из-за того, что приёмники и передатчики установлены на каждом этапе передачи радиосигналов.

Ремонт такой системы, если она выйдет из строя, дорогостоящий.

Как определиться с выбором термостата для регулировки

Первое, на что обращают внимание, когда речь заходит об комфортном пребывании квартире или доме, это температура воздуха в помещении. Каким ни был интерьер, а способ отопления, и все связанные с этим последствия оказываются более важными. Если помещение равномерно прогрето, нет сырых полов, углов и закоулков с холодными сквозняками, в помещении находиться приятно. Терморегулятор для теплого пола с выносным датчиком позволяет добиться комфортного уровня температуры в каждом помещении отдельно. Однако механический термостат для таких целей покупать не целесообразно. У него нет возможности контролировать температурный режим одновременно в нескольких помещениях.

Перед покупкой терморегулятора нужно подумать, какие проблемы по контролю за температурным режимом решит это устройство. Если есть необходимость отрегулировать тепло в отсутствие хозяев, с этой задачей прекрасно справится программируемый термостат.

Когда члены семьи не могут определиться с общим температурным режимом в доме, поможет многоканальный электронный термостат, который с помощью датчиков, установленных в разных комнатах, будет регулировать уровень тепла.

Самый недорогой и простой в использовании механический терморегулятор поможет поддерживать нужный уровень температуры в небольшой квартире.

При выборе терморегулятора нужно обязательно знать его мощность. Она должна соответствовать мощности системы отопления теплого пола.

Разные виды комнатных термостатов для водяного теплого пола предназначены для отопительных систем с определёнными техническими характеристиками и теплосберегающими показателями зданий, климатом данного региона. Учитываются пожелания потребителя. Так, например, у разных моделей и производителей отличаются интерфейсы, с помощью которых удобно следить за работой прибора.

Советы по установке терморегуляторов

Перед тем, как выполнять монтаж, нужно познакомиться с инструкцией и схемой подключения, чтобы установка датчика теплого пола была выполнена правильно. Она изображена на обратной стороне корпуса. Если порядок подключения будет нарушен, аппарат выйдет из строя. Поэтому на этом этапе очень важно правильное подключение, от которого зависит, насколько эффективно будет работать вся саморегулирующая система. Конечно, немаловажно и то, насколько грамотно был сделан монтаж контуров теплого пола.

комнатный термостат для водяного теплого пола

Следует учесть, что у сервопривода двигатель с двусторонним вращением. Он вращается по часовой стрелке или в обратную сторону в зависимости от сигнала, который подаёт ему термостат. При этом клапан увеличивает или делает меньше просвет в трубе, по которой идёт теплоноситель.

Термостаты нужно располагать поближе к электрическим розеткам, на высоте от пола от 0,5 до 1 метра. Если в семье маленький ребёнок, то прибор нужно крепить повыше. Особенно это касается программируемых электронных моделей, которые легко вывести из строя неумелым обращением.

Оборудование работает от сети напряжением 220 В (кроме радиоуправляемых).

Подсоединение к электросети всех приборов нужно выполнять в соответствии с правилами устройства электроустановок.


Что такое терморегулятор для теплого водяного пола?

Управление системой отопления «теплый водяной пол» в ручном режиме крайне неудобно и малоэффективно. Причина в том, что с момента вашего вмешательства, попытка изменить температуру нагрева в доме. Пройдет довольно много времени, автоматика же решает такие вопросы значительно быстрее. В отличие от электрических систем, регулирующие приборы для водяного пола выглядят иначе и имеют другой принцип действия. С помощью таких устройств вы получите возможность наслаждаться комфортом в собственном доме, не обращая внимания на работу отопительной системы. Решить проблему автоматической регулировки температурных параметров позволит термостатический регулятор для водяного теплого пола.

Рассмотрим детальнее, что собой представляет это устройство и каков его принцип работы. На основании нашей информации вы сумеете не только получить необходимые знания, но и сделать выбор в пользу того или иного оборудования.

Регулятор температуры для систем отопления играет одну из важнейших ролей. От его действий зависит функциональность предохранительных клапанов и работа всего узла подмеса. Теплые полы в отличие от других отопительных систем осуществляют низкотемпературный нагрев поверхности пола. Однако, за счет действующих законов термодинамики, именно такой способ обогрева помещений является самым удобным и эффективным.

Терморегулятор  в системе отоплениях. Что это за прибор?

Терморегулятор, используемый для теплого водяного пола — это устройство, посредством которого осуществляется регулировка температуры теплоносителя в системе отопления. Прибор оснащается чувствительным термоэлементом, благодаря которому быстро реагирует на изменение интенсивности нагрева теплоносителя. Диапазон изменения температуры варьируется в пределах 5-450С. Изменения в системе происходят мгновенно, что очень удобно и эффективно.

Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.

На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.

Виды регуляторов температуры

Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.

Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:

  • Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.

На заметку: электромеханический термостатический смесительный клапан работает по принципу домашнего утюга, не имея конкретных значений температуры, а лишь включаясь и отключаясь при повышении или при понижении температуры воды.


Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.

Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.

Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.

Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.

По своей функциональности все термостатические устройства можно разделить на три вида:

  • модели, оснащенные индикаторами температуры воздуха;
  • модели, оборудованные датчиками температуры нагрева водяного пола;
  • устройства, имеющие на вооружении два датчика.

Условия для монтажа термостатического клапана

Термостатический клапан, используемый для теплого пола, устанавливается, как правило, в доступных местах, что бы было удобнее ими управлять.
Важно! При использовании в системе отопления нескольких термостатов, необходимо их установить на некотором расстоянии друг от друга. Приборы не должны создавать технологических препятствий друг для друга.

Важно! При оборудовании теплого пола в ванной комнате или в сауне, терморегуляторы выносятся за пределы помещений с повышенной влажностью.

Конструкция терморегулятора в отличие от большинства узлов и элементов системы отопления не герметична. Высокая влажность крайне негативно отражается на точности показаний приборов с электронной начинкой. В таких условиях обычно используют механические регуляторы. Если вы хотите объединить под единый контроль два смежных помещения, установите двухзонный термостат, обеспечивающий регулировку температуры теплоносителя в отдельных контурах, независимо друг от друга.

Такое устройство очень удобно, когда требуется в одном и том же помещении определенные участки прогревать с различной интенсивностью.

К примеру: место отдыха (кровать или диван) менее нуждается в подогреве, тогда как центральная площадь комнаты, свободная от мебели и других предметов нуждается в большем подогреве.

Хочется добавить, что термостатические регуляторы ставятся отдельно на каждый смесительный узел. Чем больше количество отопительных водяных контуров, тем больше вам потребуется термостатов. Для дома, где теплыми водяными полами отапливается вся площадь, термостаты ставятся отдельно на каждый узел подмеса, обслуживая тем самым каждое помещение в отдельности.

Установка регулятора осуществляется по типу устройств, путем включения в систему трубопровода или накладным способом. Если вы хотите сделать скрытый вариант, можно подготовить в стене специальное отверстие. Оптимальное расстояние места расположения термостата 1,5 – 5 м от уровня пола. Не рекомендуется место установки загромождать мебелью и навесными украшениями (ковры, занавески, картины). Подключение электронных приборов к сети осуществляется через стандартный разъем, путем включения в розетку.

На схеме показан вариант монтажа терморегулятора и схема его подключения к электросети.

На заметку: термостат устанавливается на систему уже по окончанию монтажных работ по установке теплых полов. Подключив прибор к датчику температуры, ваша система регулировки готова к использованию.

Критерии выбора терморегуляторов для теплых полов

Для того, что бы сделать свою систему отопления максимально эффективной и управляемой, не стоит пренебрегать дорогими моделями устройств. В большинстве случаев на выбор прибора оказывает влияние условия проживания и интенсивность использования отопительного оборудования.

Следует сразу сказать. Механические термостатические клапаны просты и удобны. Использовать их принято в тех жилых помещениях, где постоянно присутствуют люди. Даже в комнате, где находятся дети, установка таких устройств не запрещена. Приборы имеют соответствующую защиту.

В тех случаях, когда дома часто никого нет, а потребность в обогреве существует постоянно, лучшим станет вариант использования программируемого терморегулятора. Заранее задав необходимые временные и температурные параметры, вы организуете автоматический режим работы теплых полов. Для тех, кто собрался монтировать дома теплый пол, при покупке термостатического регулятора следует учитывать ряд нюансов:

  • делая ставку на автоматизированные приборы, необходимо иметь постоянное напряжение в домашней электросети;
  • допустимый температурный порог действия термостата составляет 600С;
  • монтаж приборов осуществляется в двух вариантах, с помощью щитовой установки или настенным образом. Щитовой вариант монтажа используется в больших по площади помещений. Настенный вариант исполнения монтируется рядом с розеткой или с электрощитовой и больше подходит для работы в малых по площади помещений.

Заключение

Подводя итоги, хотелось бы сказать, что без термостата сегодня невозможно представить ни одну отопительную систему. Радиаторное отопление, теплые водяные полы, другие виды и способы обогрева только тогда будут эффективными в работе и удобными в эксплуатации, когда имеется возможность регулировать температуру нагрева теплоносителя.

Установка теплых полов – процесс трудоемкий и сложный. Даже в том случае если вы сами смогли осуществить монтаж водяных контуров и бетонной стяжки, настройка терморегуляторов и смесительного узла потребует специальных знаний и навыков. Этот процесс лучше доверить специалистам теплотехникам, которые обладают соответствующей квалификацией. В дальнейшем вам потребуется тщательно изучить инструкцию по эксплуатации приборов, и только тогда вы сможете самостоятельно контролировать работу ваших теплых полов в своем доме.

Как выбрать терморегулятор для водяного теплого пола: Обзор +Видео

Теплые водяные полы решают проблему отопления помещенияТерморегулятор для водяного теплого пола. Теплые водяные полы решают проблему отопления помещения, делая комфортным пребывание в доме. Очень удобно устанавливать теплые полы в помещениях, где есть маленькие дети. Терморегулятор водяного теплого пола предназначен для контроля и установки температурного режима полов в квартире. Теперь можно повышать и понижать, отключать систему отопления полов в зависимости от ситуации.

Уровень температуры помещения контролирует отдельное устройство, установленное отдельно. Технические характеристики прибора влияют на объем электроэнергии, требуемый для подогрева пола. Изучив особенности видов терморегулятора, можно с уверенностью приобретать устройство.

Содержание статьи:

Как работает терморегулятор

Терморегулятор представляет устройство с датчиком температуры пола и воздуха, чтобы контролировать и регулировать работу системы теплых полов – СТП. С датчиков считывается информация, когда включают, либо отключают тепловые маты. Работа терморегулятора помогает поддерживать температуру в комнате либо квартире на одном уровне, экономить расходы электричества.

Автоматическое включение и выключение матов для обогрева существенно снижают затраты на электроэнергию, расходы за покупку и установку прибора возвратятся в течение нескольких месяцев. Устройство просто для применения как взрослыми, так и подростками, пенсионерами.

Важно! СТП не сломается, если регулировать параметры работы полов в течение дня. В каждой комнате можно поставить свою оптимальную температуру прогрева.

Разновидности терморегуляторов по типу устройства

Путь от датчика к сервоприводу лежит через терморегулирующее устройство, предназначенное управлять температурными настройками полов. Устройство крепится к стене. Размер конструкции такой же, как у обычного выключателя.

Устройства отличаются по принципу работы и цене:

  1. Электромеханическое устройство представляет простой и дешевый вид терморегулятора. В качестве управления выступает диск, на котором по кругу обозначена температурная шкала. Текущий показатель температуры не высвечивается, поэтому убедиться, что температура покрытия соответствует установленной нет возможно. Панель управления имеет рычажок, который включает и выключает систему.
  2. Электронное устройство по принципу работы лучше электромеханического, но стоит дороже. На панели имеется дисплей, на котором отображается заданная температура или действительная на данный момент. Задать температурный режим можно с помощью кнопки, которая увеличивает и уменьшает значение. Данный вид устройства бывает сенсорным, кнопки управления стоит только коснуться, чтобы изменить параметры работы.
  3. Устройства с программированием. Само оборудование похоже на электронное, потому что спереди также установлен дисплей. Панель имеет множество кнопок, потому что прибор оснащен многими функциями. Заданные параметры могут менять температурное значение с наступлением ночи, либо определенного дня в неделе. Такая способность позволяет снижать нагрузку на пол и расход электроэнергии, когда необходимо.
    Приборы могут быть оснащены пультом управления, также настройками от компьютера, телефона с помощью WI-FI. Цена изделия возрастает с добавлением каждого параметра.

    Существуют мультизональные терморегуляторы с программированием, способные контролировать работу сразу нескольких обогревательных контуров. При этом установка требуемой температуры происходит в отдельном помещении по-своему и не зависит от других контуров.

  4. Радиоэлектронное устройство терморегулятора. Три вышеперечисленных устройства имеют провода для связи элементов конструкции, которые проводят внутри стены или по ним. Эстетичным вариантом считается беспроводной радиоэлектронный терморегулятор, где вместо проводов выступают передатчики радиосигналов. Даная система стоит очень дорого, ее применение целесообразно, если оборудовать проводами помещение действительно сложно.

Уровень температуры помещения контролирует отдельное устройствоВажно! Новые модели терморегуляторов не требуют постоянного регулирования работы вручную, если только во время первой регулировки режимов, потому что автоматические системы гораздо надежнее и практичнее в применении.

Функции терморегуляторов

Тип отопления устройства влияет на возможные обогревательные функции:

  1. Регулировка температуры пола. Температурные датчики монтируются максимально близко к контуру отопления, показывая уровень прогрева напольного покрытия. Применяют в небольших помещениях, в системах водяных с малой мощностью, как дополнительное отопление.
  2. Регулировка температуры воздуха. Датчики данных устройств находятся внутри терморегулятора. Параметры настраиваются, учитывая комфортное пребывание в комнате.

    Устанавливают в системах высокой мощности, в помещениях, соответствующих стандартам по теплоизоляции. Иначе, при потере тепла из помещения, эксплуатация терморегулятора окажется бесполезной.

  3. Комбинированное устройство управляет подогревом, учитывая оба датчика, расположенных в полу и около отопительной системы.
    Данный тип применяется редко.

Внимание! Выбирая устройство терморегулятора опираются на технические особенности отопления, уровень теплосбережения помещения, климатические условия, также желание хозяина.

Основные требования к установке СТП

Терморегулятор, который висит на стене, надо подключить к электричеству и датчикам температуры. В плитках проделывают штробы для прокладки проводов от щита и пола. Датчик, находящийся в полу, надо удалить от других отопительных приборов, чтобы не сбивать его работу. При оборудовании полов с имеющимся ремонтом можно прокладывать кабели сверху стен, пряча их в короба.

Схема подключения требует соблюдения правил во время монтажных работ:

  1. Терморегулирующее устройство устанавливают в удалении от пола на 40 – 170 сантиметров, либо как указано в инструкции. Если устройство оснащено пультом управления, то устройство можно прикрепить где угодно. Необходимо помнить, что главной задачей терморегулятора считается контролировать работу системы, а не показывать температуру воздуха.
  2. В помещения повышенной влажности устанавливают приборы с дополнительной защитой от влаги. При установке устройства внутрь стены, коробку используют из невоспламеняющихся материалов.В каждой комнате можно поставить свою оптимальную температуру прогрева
  3. Если провода, соединяющие терморегулятор и нагревательный прибор, имеют мощность свыше одного килловата, то их укладывают в специальные теплостойкие трубки.
  4. Датчики, фиксирующие температуру, располагают среди элементов, нагревающих пол, а также не ближе пятидесяти сантиметров от стены.
  5. Согласно инструкции при первом запуске системы установить минимальный уровень температуры.
  6. Провода подводят к клеммам устройства строго, как указано в схеме инструкции.
  7. Устройство терморегулятора монтируют к стене, когда окончена прокладка всех элементов в полу.
  8. Если пол заливают цементом, то трубку с датчиком надо тщательно изолировать.
  9. Заделывая пол раствором, надо протестировать систему на исправность.
  10. Маты для нагревания оснащают заземлением, перед устройством оборудуют УЗО.

Внимание! Соблюдая правила монтажных работ, можно обезопасить помещение от возникновения пожара, ударов током, от поломки всей системы.

Как подобрать устройство

Терморегуляторы имеют нюансы, которые влияют на их работу. Надо знать их особенности, чтобы получить желаемые функции и при этом сэкономить. Первым делом, стоит обратить на прочность пластика, из которого выполнен корпус. Какие могут быть внутренние элементы, если изготовитель уже сэкономил на изделии.

Выбирая прибор, надо опираться на:

  1. Чтобы обогреть небольшое помещение, достаточно установить терморегулятор механического либо электронного типа, оборудованного датчиком внутри системы.
  2. Программируемый вид устройства подойдет при необходимости мультизонального управления контурами, также, чтобы сэкономить на электричестве, если жильцы не находятся в доме днем.
  3. Термостат должен иметь мощность в соответствии с максимальным показателем мощности элементов для прогрева полов. При этом запас мощности должен составлять до 30 процентов, если вдруг упадет напряжение электросети.
  4. В домах из дерева применяют терморегуляторы с накладными коробками.

Широкий спектр устройств позволяет выбрать практичное и экономное оборудование, также красивое, которое украсит внутренний дизайн помещения.

Как терморегулятор для водяного теплого пола освободит и защитит вас?

Когда, при обустройстве теплого водяного пола, вы решаете обойтись без термостата, вопрос стоит именно так. Думаете это слишком? Тогда представьте, как вам придется управлять этой системой вручную, действуя наугад.

То есть брать на себя функции терморегулятора для водяного пола круглые сутки. Как самому установить температуру, ведь результата добьешься не сразу? Для ручного управления системой нужно постоянно находиться рядом, подкручивая вентили и ожидая эффекта. И даже такая жертва не гарантирует, что вы угадали с температурой. Представляете себе это?

Кроме того, многие потребители утверждают, что регулирование температуры без термостата может привести к попаданию воздуха в систему. Это факт. Значит, терморегулятор водяного теплого пола защищает все устройства от поломок, а вас от расходов на ремонты. Давайте разбираться.терморегулятор для водяного теплого пола

Что значит – управлять работой теплых водяных полов и зачем это нужно?

При водяном подогреве пола применяются низкотемпературные системы. Поэтому нагрев теплоносителя в них требует постоянного контроля специальными средствами измерения. Если на регуляторе и измерительных приборах экономить, комфортную температуру в помещениях получить невозможно.

Более важный аспект – безопасность, которая существенно снижается без автоматического управления системой. И терморегулятор для водяного пола является одной из главных составляющих автоматизации контроля. Все устройства и приборы реагируют на наименьшие изменения температуры и давления в трубопроводе и помещении.

Автоматическое оборудование для регулирования температуры нагрева делает систему варьируемой, способной моментально реагировать на климатические изменения. Суть регулировки в том, чтобы выбрать правильные настройки в работе всех приборов и устройств.Схема монтажа коллектора

Этот процесс происходит постоянно, и помогают в нем маленькие приборчики, которые контролируют подачу определенного объема воды в контур отопительной системы. Они называются расходомерами или ротаметрами.

Сервоприводы водяного пола

Если пользоваться только расходомерами и регулирующими вентилями, можно достичь оптимальной температуры лишь в одном помещении и на короткое время. До следующего изменения внешних условий. Вы этого не хотите? Тогда не пожалейте денег на регуляторы температуры для водяного пола, сервоприводы и другие электрические и электронные устройства. В комплексе они решают множество проблем и автономно контролируют температуру в помещении и уровень нагрева поверхности пола.Так выглядит механический терморегулятор и сервопривод

Регулятор температуры для водяного теплого пола и сервопривод взаимодействуют между собой следующим образом:

Термостат Сервопривод

Для чего предназначен

Фиксирует изменения температуры и дает сигнал для регулирования. Призван:

1. Принимать команды терморегулятора.

2. Управлять процессом подачи жидкости в трубопровод

Где устанавливается

В каждом помещении отдельно, на главных агрегатах автоматического оборудования На каждом контуре водяного отопления отдельно

Как терморегулятор работает?

Поскольку это электрический прибор, следует сначала произвести подключение терморегулятора к водяному теплому полу и датчику температуры для теплого водяного пола, а потом к системе электропитания.

Что делает термостат:

  • получает сигнал об изменениях от датчика температуры для теплого водяного пола;
  • сравнивает данные с заданными в настройках показателями;
  • если значения завышены, прерывает нагрев;
  • при низких температурах, включает систему.

Этот процесс непрерывный, что гарантирует равномерность прогрева поверхности в пределах 24-26 градусов, эффективность работы и экономное использование тепла.

Терморегуляторы для теплого пола их виды и классификация

Виды термостатов для теплого водяного пола делятся на ряд категорий:

  1. Механические термостаты для теплого водяного пола. Простые в конструкции и сравнительно не дорогие. Однако их нельзя запрограммировать и несколько раз в день приходится подкручивать колесико.
  2. Электронные. Также считаются не сложными, но значительно удобнее механических.
  3. Программируемые электронные. Можно задавать режим температуры на определенные часы и дни, экономя ресурсы и не заботясь о ручном регулировании.
  4. Сенсорные или дистанционные.

В зависимости от особенности выполняемых функций приборы бывают:

  • Оснащенные индикатором температуры воздуха;
  • С индикатором температуры воды;
  • С двумя индикаторами.

Как выбирать терморегулятор?

На выбор прибора влияют условия, в которых вы живете и то, какой образ жизни ведут все домочадцы. Если в доме постоянно кто-то есть, можно остановиться на механических моделях. Этот вариант подойдет и для семей с маленькими детьми, поскольку здесь лучше защита.

Тем, кто долго работает и нуждается в постоянном отоплении, лучше использовать программируемые модели, например, с недельным циклом программирования.Терморегулятор для водяного пола

Современные регуляторы температуры теплого водяного пола выпускаются многими известными производителями. Raychem, Thermoland, I-WARM, Devi и др компании соперничают в борьбе за потребителя.

Чтобы выбрать способ и схему подключения терморегулятора водяного пола лучше обратиться к специалистам. Интернет изобилует публикациями на эту тему, но без помощи профессионалов не обойтись.

Как разобраться – термостат или термоклапан?

В публикациях часто встречается терминология, вызывающая недоумение у потребителей. Важно понимать, что если в разговоре упоминают термоклапан для теплого водяного пола или пишут про комнатный термостат для теплого водяного пола – это и есть терморегулятор для водяного теплого пола.

Такая неразбериха в названиях элементов и узлов конструкции возникла из-за отсутствия единой системы терминов. Чтобы разобраться во всем, необходимо в деталях ознакомиться с действием смесительного узла или спросить у профессионалов.

Чтобы получить дельный совет или подробную консультацию, позвоните по телефону, указанному на сайте.

Помните, важно думать не только о комфорте, но и об экономии электроэнергии, тепла и ваших денег. С нашими рекомендациями и консультациями это реально.

Что такое терморегулятор для водяного теплого пола и как он работает?

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Фото 1
Водяной теплый пол работает по принципу теплового обмена.

Он осуществляется между теплоносителем — жидкостью, циркулирующей в длинной тонкой трубе — и материалом напольного покрытия, являющегося конечным излучателем тепловой энергии.

Поэтому для регулировки режима работы может быть использован только один способ — изменение температуры теплоносителя в нужных пределах, что возможно лишь при физических воздействиях.

При этом специфика работы водяных систем теплого пола не предусматривает циркуляции прямого горячего потока. Рабочая температура колеблется в пределах 45-50 градусов, чего вполне достаточно для комфортного самочувствия. Как только теплоноситель нагреется буквально на несколько градусов, это сразу станет заметно, вызовет необходимость регулировки. При остывании контуров, напротив, станет заметно холоднее.

Такая чувствительность вызвана большой площадью излучения, при которой изменение в минимальных размерах температуры многократно усиливается из-за размеров излучающей поверхности. Поэтому для правильной работы системы требуется либо подача носителя нужной температуры, либо наличие чувствительного надежного регулятора. Рассмотрим его конструктивные особенности.

Общая информация

Фото 2

Терморегулятор для водяного теплого пола — механическое устройство, регулирующее режим работы пола. Термостат для теплого пола — это устройство, автоматически регулирующее температуру теплоносителя и поддерживающее ее на заданном уровне.

Таким образом, оба механизма выполняют сходные задачи, но их отличие в том, что терморегулятор может быть автоматическим или только осуществлять ручную настройку, тогда как термостат для водяного теплого пола всегда действует автоматически.

Важно! Современные системы управления теплыми полами ручного регулирования практически не требуют, за исключением первоначальной настройки, поскольку автоматика удобнее и надежнее.

Термостатический клапан для теплого пола — это и есть термостат. Разночтения вызываются отсутствием единой терминологии, отчего возникает путаница в названиях узлов и элементов. Решением проблемы становится подробное изучение принципа работы смесительного узла, когда нестандартные наименования становятся интуитивно понятными.

Назначение

Фото 9
Регулятор водяного теплого пола служит для настройки и поддержания заданного режима температуры носителя в контурах водяного теплого пола. Для понимания его функционирования следует рассмотреть систему целиком.

Горячий поток (прямой или подача) имеет температуру, которую обеспечивает котел (например, электрический или газовый) или сеть ЦО. Для работы системы такой поток чрезмерно горяч, его нельзя пускать по контурам как рабочую смесь.

Решением вопроса становится смешивание остывшего потока — обратки — со свежим горячим в нужной пропорции. Такую функцию выполняет узел смешения, основой которого и является терморегулятор, регулирующий количество прямого и обратного потоков в рабочей смеси.

Необходимость в терморегуляторе имеется практически всегда. Если в систему сразу поступает готовый теплоноситель с нужной температурой, то можно обойтись без терморегулятора, но такая ситуация возможна далеко не всегда. Например, если имеется подача с одинаковой производительностью, а длина контуров невелика, можно использовать двухходовой клапан (по сути, обычный кран), настроить подачу на определенную величину и этим ограничиться.

Но любое колебание температуры сетевого носителя или на улице потребует ручной регулировки, что не всегда удобно, не сразу становится заметно.

Расположение в смесительном узле

Фото 4

При использовании трехходового клапана его положение всегда одинаково — на месте разрыва прямого потока и присоединения байпаса. То есть, вход и выход его направлены на разрыв, а на третий патрубок подключается байпас с обраткой. Выход клапана соединяется с подающим коллектором, а третий вход — с выходом обратного (нижнего) коллектора.

При использовании двухходового клапана можно устанавливать его в любой точке перед смесительным узлом, но на практике всегда монтируют его сразу перед ним для удобства регулировки и сосредоточения всей арматуры в одном месте.

Принцип работы

Фото 5
Работа терморегулятора заключается в создании смеси нужной температуры из исходного прямого потока и обратного остывшего. Для этого имеется заслонка, перекрывающая просвет прямого потока и одновременно открывающая проход для обратки (и наоборот). На выход подается смесь с большим содержанием горячего или холодного потока, то есть более теплый или холодный состав.

Виды

Фото 6


Имеется два основных вида терморегуляторов:

  • трехходовой;
  • двухходовой.

Разница между ними в том, что двухходовой регулирует подачу прямого потока в узел смешивания, в котором теплоноситель перемешивается и приобретает нужные параметры.

Трехходовой клапан осуществляет смешивание внутри себя, сам регулирует объемы подачи или обратки и является более самостоятельным устройством.

Внимание! Часто встречаются упоминания об электронных термостатах для водяных теплых полов. В данном случае имеется путаница — электронным может быть только блок управления термостатом, сам по себе он всегда механический.

Устройство

Фото 7

Трехходовой терморегулятор имеет корпус с тремя штуцерами — два входных и один выходной.

Кроме того, устройство оборудуется термоголовкой, осуществляющей автоматическое изменение подачи при смене температуры носителя.

Входные штуцера подключаются к разрыву прямого трубопровода и на байпас (обратку). Выходной — выдает готовую смесь на вход коллектора водяного теплого пола.

Принцип работы заключается в воздействии термоголовки на шток клапана, перекрывающий проход горячего потока и открывающий просвет для остывшего (или наоборот).

Двухходовой терморегулятор — это обычный кран, регулирующий поступление в систему прямого потока. Может регулироваться при помощи сервопривода, или не иметь автоматической регулировки.

Регулировка температуры

Фото 8

Рабочая температура теплоносителя теплого пола может изменяться в зависимости от количества, длины контуров и общих условий эксплуатации системы. Основным значением является температура в контурах, ее значение принято как наиболее комфортное в диапазоне 35-45 градусов (до 55, если длина петель велика).

При подаче из сети температура носителя слишком велика, такие величины недопустимы для трубопроводов и наличие качественной регулировки просто необходимо. В некоторых случаях приходится устанавливать промежуточный теплообменник, который осуществляет нагрев отдельного теплоносителя в системе теплого пола до приемлемых величин.

При питании системы от собственного котла имеется возможность изначальной настройки температуры подачи, упрощающей работу узла смешения и делающей режим работы системы менее агрессивным.

Постоянный контроль температуры теплоносителя — прерогатива датчиков, работающих в паре с блоком управления системой (его часто ошибочно называют терморегулятором, что не совсем верно). Теплый пол — весьма инертная система, которая реагирует на любое воздействие с задержкой. Поэтому нужен постоянный контроль за небольшими колебаниями с незамедлительной коррекцией температуры для исключения значительных изменений режима работы.

Регулировка может осуществляться на простом механическом принципе — наподобие термоголовки — до сложной системы датчиков температуры, расположенных непосредственно возле труб теплого пола и собирающих информацию на общий управляющий блок, который при помощи сервоприводов регулирует рабочие параметры системы и выводит данные на дисплей.

Процесс монтажа

Фото 9

Установка терморегулятора производится до заливки стяжки, во время монтажа всей системы.

Важно! К моменту заливки стяжки вся система теплого пола должна быть полностью укомплектована, опрессована и готова к работе.

Подключение терморегулятора осуществляется путем присоединения определенных входов клапана к соответствующим трубопроводам. Процесс несложен, для подключения используются обычные фитинги (в основном применяются накидные гайки). Главным условием становится внимательность и присоединение нужных трубопроводов без ошибок. Одновременно с этим надо разместить все датчики температуры возле труб теплого пола, поскольку после заливки стяжки такое действие станет невозможным.

Заливка стяжки производится при наполненных контурах, находящихся под давлением. Поэтому перед началом заливки требуется проверка системы по всем параметрам и, в особенности, работоспособность управляющего блока. Если этого не сделать, последующие исправления могут оказаться невозможными или неэффективными.

Полезное видео

Ознакомьтесь визуально с основными принципами установки терморегулятора для водяного теплого пола и всей системы управления на видео ниже:

Выводы

Использование водяного теплого пола без надежной системы регулировки температуры маловероятно, так как вместо ожидаемого уюта и комфорта в помещении создастся что-то наподобие сауны. Монтаж и настройка системы регулирования температуры сможет обеспечить необходимый режим работы системы, наиболее экономичный, комфортный и способствующий долговечности водяного теплого пола.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Термостат для водяного и газового котла 3А Напольное отопление wifi Термостат для электрического напольного обогревателя 16А Умный цифровой термостат | |

Термостат электрического отопления, упаковочный лист: 1 термостат, 2 винта, 1 датчик (3 м), 1 инструкция (языки: EN, DE, FR, IT, ES)

Термостат водяного отопления, Упаковочный лист: 1 термостат, 2 винта, 1 инструкция (Язык: EN, DE, FR, IT, ES)

Термостат отопления газового котла, упаковочный лист: 1 термостат, 2 винта, 1 инструкция (Язык: EN, DE, FR, IT, ES)

Внешний вид

1.Стандартный общий размер 86 ​​* 86 мм

2. сенсорные кнопки для упрощения работы

3. видимая толщина над стеной всего 15 мм

Скрытая коробка 4,86 ​​мм и европейская коробка 60 мм

5. плоский монтаж, легко установить

6.Размер дисплея: 64 * 64 мм

Функции

1. Wi-Fi и голосовое управление (интегрировано с Amazon Echo, Google Home, Tmall Genie, IFTTT.), Tuya APP.

2.Включая встроенный датчик и внешний датчик

Точность 3.0,5 ℃ поддерживает температуру в пределах установленного вами уровня

4. детский замок для предотвращения неправильного использования детьми

5. память даты при выключенном питании

6. режим отпуска позволяет вам наслаждаться более комфортной температурой в отпуске

7. можно проверить температуру внешнего датчика

8,5 + 2, 6 + 1,7 дней с возможностью программирования

9.Все языки настройки синхронизируют ваш часовой пояс, адрес и язык

Технические характеристики

1. мощность: 90-240 В, 50/60 Гц

2. Точность отображения: 0,5 ℃

3. датчик зонда: NTC (10 К) 1%

4. контактная мощность: 16А (электрическое отопление), 3А (водонагреватель / водогрейный котел / газовый котел)

5. Температура рабочей среды: 0-90 ℃.

6. Диапазон регулировки температуры: 5-35 ℃.

7.Диапазон отображения температуры: 0-40 ℃

8. состояние изоляции: нормальная среда

9.Программа бега: установите цикл на одну неделю.

10. выход: реле переключения

11.Установка: Настенный


Термостат для водяного и газового котла 3А Напольное отопление Wi-Fi Термостат для электрического напольного обогревателя 16А Умный цифровой термостат

Этот термостат с управлением по Wi-Fi имеет две подсветки: синюю и белую.Этот термостат используется для управления системой отопления помещений, чтобы поддерживать в доме пользователя комфортный температурный диапазон. Это наиболее разработанный Wi-Fi-термостат на рынке в настоящее время с более приятной ценой и большим количеством функций, таких как. С другой стороны, этот термостат подходит для системы amazon alexa echo и google assistant. Это очень нравится большему количеству молодежи.

5 5 8_

2(1)

2.3

Размер WiFi термостата подогрева пола

_

Схема обратной связи системы водяного теплого пола и системы теплого пола газового котла

Этот Wi-Fi термостат может подключаться к системе водяного отопления с помощью термопривода и к системе газового котла с помощью включения / выключения.Подключенная схема, как показано ниже:

К этому термостату с контролем Wi-Fi можно подключить электрическую систему отопления. Схема подключения показана ниже:

. Вы можете бесплатно загрузить приложение «Smart Life» в «Apple Store» или «Google Play». Этот термостат легко подключить к WiFi. Если возникнут проблемы, сообщите мне. Я пришлю вам видео, чтобы показать это.

Приведенные выше изображения защищены правами интеллектуальной собственности.

.

WiFi Комнатный термостат с сенсорным экраном для системы теплого пола Водяной / электрический нагреватель пола Дистанционное управление по телефону с памятью | термостат для обогревателя | сенсорный комнатный термостатТермостат для теплого пола

Комнатный термостат с сенсорным экраном WiFi для системы напольного отопления Водяной / электрический нагреватель пола Пульт дистанционного управления по телефону с памятью

Сводка

Этот термостат отопления новой конструкции ориентирован на рыночный спрос, он имеет большой ЖК-дисплей, простое управление, полный набор функций.Это может быть управляемый шаровой клапан с электроприводом, клапан с электроприводом, тепловой клапан, соленоидный клапан, нагреватель, электрическая нагревательная пленка, электрический нагревательный кристалл углерода. Используется для теплого пола.

Характеристики

  • Большой сенсорный ЖК-экран, режим отображения двойной температуры
  • Отображение времени (минуты, часы, недели)
  • 6-периодная программируемая настройка температуры
  • Внутренний и внешний датчик температуры на выбор
  • Точность отображения комнатной температуры равна 0.5, внутренняя точность 0,1
  • Установка температуры соответствует требованиям пользователя к комнатной температуре
  • Функция памяти при сбое питания, защита настроек от сбоя питания
  • Функция автоматической калибровки комнатной температуры
  • Гистерезис регулируется
Блок питания AC200-240VAC 50/60 Гц
Точность ± 0.5ºC
Датчик зонда NTC
Энергопотребление <0,3 Вт
Ток нагрузки 3А (водяное отопление), 12А / 16А (электрическое отопление)
Диапазон регулировки температуры 5 ºC — 60 ° C
Предельный диапазон температур 5-99 ° С
Выход Переключатель реле
Состояние изоляции Нормальная среда
Текущая программа Установить на 1 неделю как цикл
Установка Настенный

Приложение

Система водяного теплого пола 3A
Система электрического теплого пола 12 / 16A
Инфракрасный обогреватель 12 / 16A
Сертификат CE, RoHS

Загрузите наше приложение на свой смартфон в Google Play или магазине приложений.

app

Пульт дистанционного управления: с помощью смартфона вы можете просматривать комнатную температуру, заданную температуру, управлять и программировать термостаты, установленные в вашем доме, из любой точки мира при наличии подключения к Интернету.

Термостат Wi-Fi будет держать вас на связи с вашим домом, имея управление на ладони, где бы вы ни находились.

Введение в интерфейс приложения:

interface

interface

interface interface interface

interface

,

Термостат Регулятор температуры Вода теплый пол Полы с подогревом 3A Еженедельно Программируемый | |

термостат регулятор температуры воды теплый пол теплый пол 3A еженедельно программируемый

от Moeshouse
Внимание: BHT-002GA / BHT-002GALW / BHT-002GC / BHT-002GCLW не включает датчик температуры пола

Инструкция на английском языке:

https: // диск.google.com/open?id=1E1EWBRJpFiCWlt5e_pNYgQpD4nNlW7cr

2 product display

001

HTB1lDnuaEzrK1RjSspmq6AOdFXaL

УСТАНОВКА
Ваш термостат подходит для установки в стандартную коробку диаметром 86 мм или европейскую коробку диаметром 60 мм.
Шаг 1. Не выключайте питание.См. Рис.1
Шаг 2. Снимите монтажную пластину, повернув часть ЖК-дисплея. См. Рис. 2.
Шаг 3. Подключить питание, нагрузить в соответствующие клеммы. (См «Электропроводка термостат» для деталей и рис 3).
Шаг 4. Закрепите монтажную пластину в стене винтами из коробки. См. Рис. 4.
Шаг 5. Закрепите корпус термостата и монтажную пластину путем вращения.См. Рис. 5.
Шаг 6. Установка завершена. См. Рис. 6.

1 2 3

9 company profile

,

MJZM 3A 6000 Комнатный регулятор температуры Термостат для водяного теплого пола Терморегулятор ЖК-сенсорный экран Термостаты | |

черный термостат с подсветкой для теплого пола, водяного отопления, комнатный регулятор температуры, термометр, ЖК-сенсорный экран

1

Технические параметры термостата

датчик NTC
точность +/- 0.5 по Цельсию
Установить диапазон температур От 5 до 35 по Цельсию
Диапазон комнатной температуры От 5 до 99 по Цельсию
Потребляемая мощность <1.5W
Ошибка времени 1%
Источник питания От 95 до 240 В переменного тока, от 50 до 60 Гц
Текущая нагрузка 5A
Материал корпуса ПК + АБС (огнестойкий)
измерение 90 * 90 * 45мм
Температура окружающей среды От 0 до 45 по Цельсию, от 5 до 95% относительной влажности (без конденсации)
Температура хранилища От -5 до 55 по Цельсию
Расстояние между монтажными отверстиями 60мм

3

2

3

4

5

6

7

11

10

Дисплей реального продукта

IMG_1873

IMG_1868

IMG_1863

IMG_1872

IMG_1883-恢复的

Пакет содержит

Термостат 1шт
Внешний датчик нет внешнего датчика
Винты 2pcs
Руководство 1шт

9

,
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
