Как выбрать и установить терморегулятор для теплого пола

Термоэлементы теплого пола не контактируют с обогреваемым ими воздухом, поэтому контроль температуры в помещении осуществляет внешнее устройство – терморегулятор. От его функционала зависит размер расходов электроэнергии. Согласитесь, для взвешенной покупки стоит разобраться в характеристиках и возможностях прибора.

Мы расскажем о том, как купить наиболее подходящий вам терморегулятор для теплого пола. В представленной нами статье описаны его разновидности, различающиеся типом управления, вариантом фиксирующего температуру устройства и способом монтажа. Приведены советы, облегчающие выбор оптимальной модели.

Содержание статьи:

Принцип работы терморегулятора

Терморегулятор предназначен для контроля работы системы теплого пола (СТП). Он состоит из регулировочного устройства и одного или нескольких датчиков. Информация от них учитывается при включении и отключении тепловых матов.

Благодаря работе прибора в помещениях поддерживается ровная температура и минимизируется расход электроэнергии.

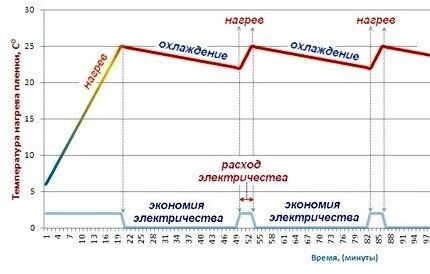

Ритмичность включения нагревательных матов теплого пола позволяет сэкономить половину электроэнергии, что окупает стоимость терморегулятора за несколько месяцев

Терморегуляторы просты в использовании, ими могут пользоваться даже подростки. Режим работы СТП при этом можно изменять несколько раз в день, не боясь поломки или преждевременного выхода оборудования из строя.

Минимальную температуру можно настраивать отдельно для каждой комнаты. Кроме того, некоторые модели допускают программирование режима работы прибора в течение дня.

Виды устройств по типу управления

Регуляция работы СТП осуществляется специальным устройством, которое обычно навешивается на стену. Оно имеет размеры стандартного клавишного выключателя и может оснащаться механическим, электронным или программируемым интерфейсом.

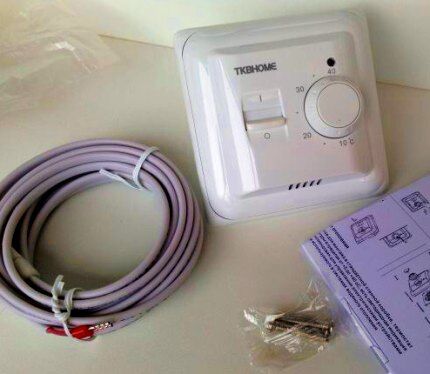

Механические без электроники

Механический терморегулятор не предусматривает наличия в своей конструкции электронных компонентов. Электрические провода к СТП идут непосредственно через прибор, что добавляет проблем при его монтаже.

Механически терморегулятор обычно имеет концевой выключатель. Он позволяет быстро включать/отключать устройство без необходимости изменения настроек температуры

Функцию термодатчика в механическом регуляторе выполняет обычно биметаллическая пластина, которая в холодном состоянии замыкает контакты нагревательных матов. При увеличении температуры в помещении она выгибается и рассоединяет электрический контур, в результате теплогенерация прекращается.

Интерфейс регуляции представлен колесиком, вращая которое можно настраивать температуру в помещении.

Такое устройство прибора имеет свои преимущества:

1. Низкая цена.
2. Простота эксплуатации.
3. Возможность работы при низких температурах.
4. Надёжность.
5. Независимость от перепадов напряжения.
6. Длительный срок службы.
7. Автоматическое включение после отключения электроэнергии.

Простота механического терморегулятора обусловливает и его недостатки, которые могут быть критичными:

1. Минимальная функциональность.
2. Отсутствие возможности дистанционного управления.
3. Большая погрешность.
4. Наличие щелчков при изгибах биметаллической пластины.

Несмотря на простоту, механические терморегуляторы прочно держатся на потребительском рынке благодаря высокой надежности, простоте и взаимозаменяемости.

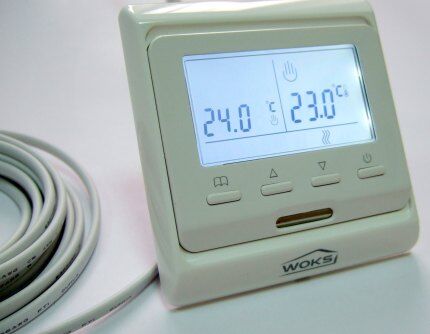

С электронным механизмом

Внешний вид электронных терморегуляторов для может и не отличаться от механических устройств. Основная разница заключена во внутренней начинке прибора.

Мобильные блоки терморегулятора обычно работают от батареек, поэтому их дисплеи не имеют подсветки. Настройка таких приборов в темном помещении затруднена

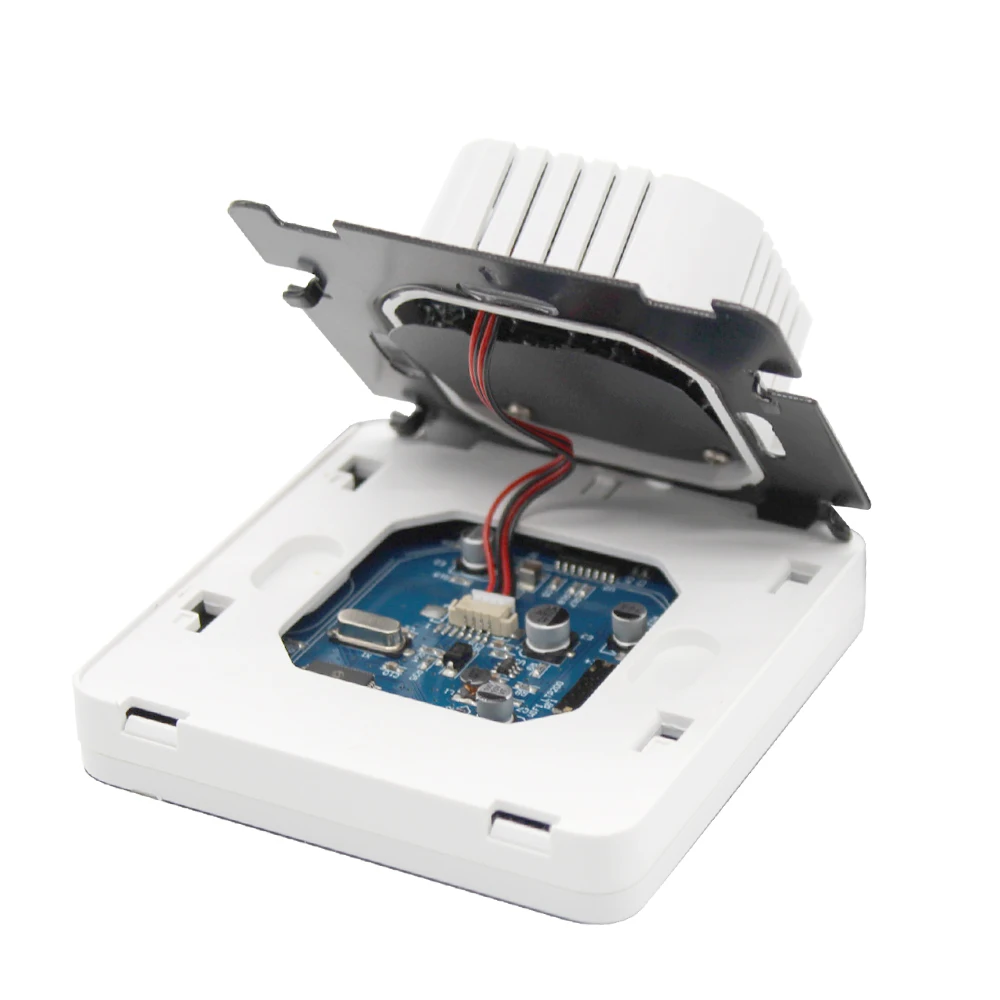

Электронные регуляторы теплого пола состоят из таких компонентов:

1. Корпус.
2. Контролирующая микросхема.
3. Встроенный или внешний температурный датчик.
4. Электронный ключ для включения и отключения подачи электроэнергии к нагревательным матам.

Настройка температуры в электронных терморегуляторах может производиться с помощью сенсорного дисплея, кнопок, регулировочного колеса или комбинации этих способов.

Некоторые модели поддерживают мультизональное регулирование температуры, при котором к контролирующей микросхеме независимо подключаются несколько изолированных зон теплого пола со своими датчиками.

К преимуществам электронных приборов относят:

1. Возможность установки выносного термодатчика в произвольном месте помещения.

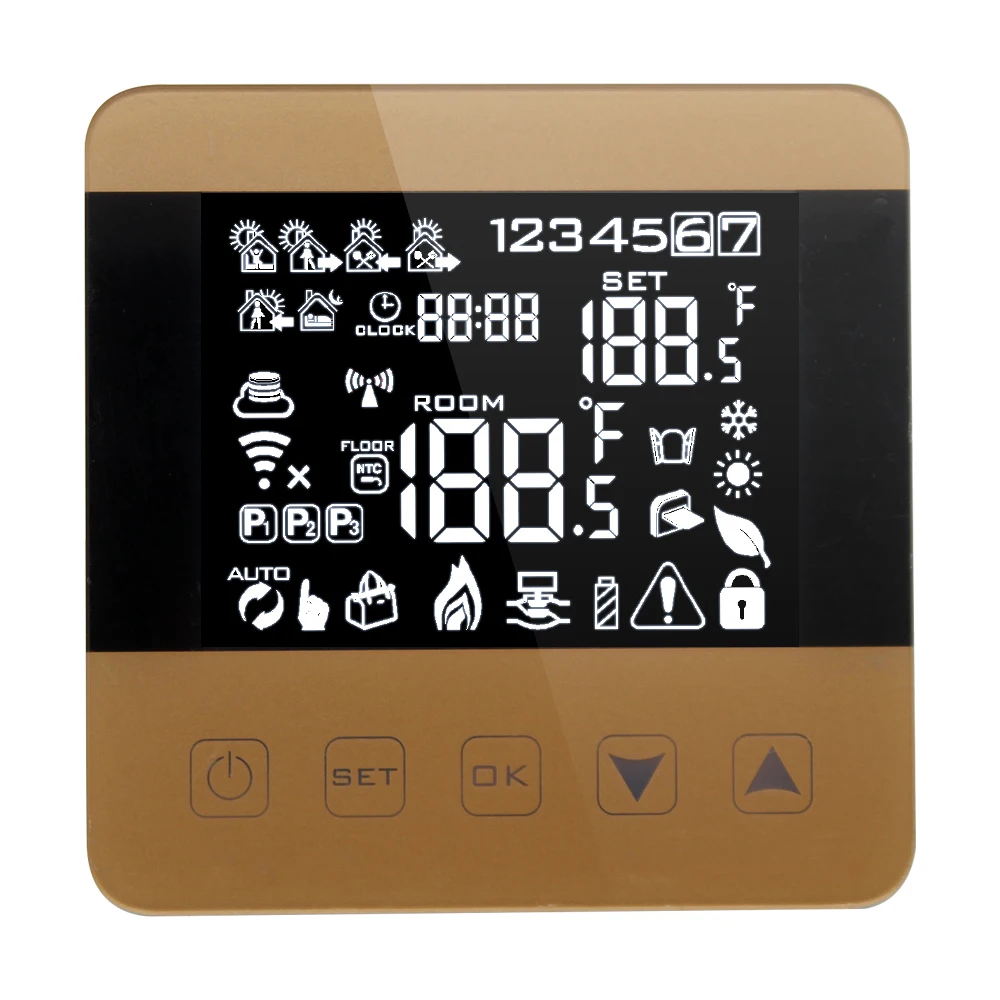

2. Наличие дисплея, отображающего текущую и заданную температуру.
3. Возможность мультизонального управления нагревом.
4. Точность термодатчика до долей градуса.
5. Индикация в случае ошибки или поломки.
6. Возможность комплектования выносным блоком дистанционного управления.

Недостатки электронного терморегулятора обусловлены в основном наличием у него микросхемы.

Модели терморегуляторов не привязаны к определенным производителям. При монтаже приборы можно комбинировать с нагревательными матами и датчиками различных фирм

К минусам относят такие характеристики:

1. Зависимость стабильности работы контролирующей микросхемы от перепадов напряжения.
2. Сбои в настройках при кратковременном отключении электроэнергии.
3. Более высокая цена, чем на механические приборы.

Механические терморегуляторы стоят всего лишь на 15-25% дешевле своих электронных аналогов, поэтому при отсутствии перепадов напряжения в сети выбор между этими двумя типами устройств определяется преимущественно их внешним видом.

Эффектно выглядящие светящиеся дисплеи часто являются основным мотивирующим фактором при покупке конкретной модели термостата.

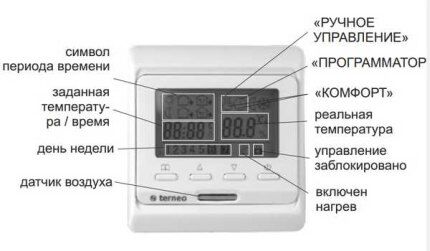

Программируемые электронные приборы

Основным отличием программируемых терморегуляторов от обычных электронных устройств является расширенный функционал контролирующей микросхемы. Этот вид приборов позволяет настраивать различную температуру в комнатах в зависимости от времени суток.

В результате пользователи получают огромное преимущество в виде экономии электроэнергии за счет снижения нагрева воздуха в пустующем доме

Стоимость программируемого терморегулятора напрямую зависит от качества дисплея и количества параметров, которыми оперирует прибор в своей работе

В программируемых терморегуляторах также может быть предусмотрена функция удаленного управления со смартфона через Wi-Fi.

К недостаткам таких устройств можно отнести дороговизну и сложность настройки при отсутствии навыков обращения с техникой. В остальном плюсы и минусы программируемых терморегуляторов такие же, как и обычных электронных.

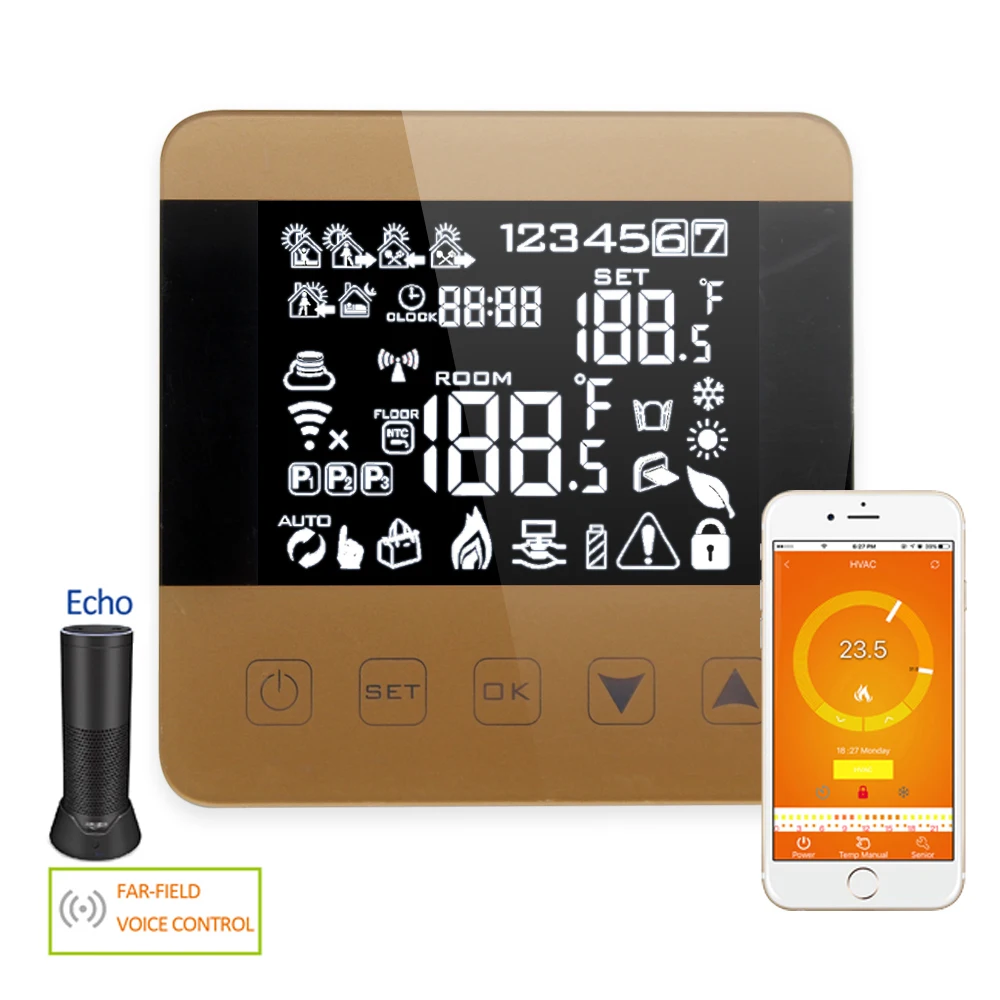

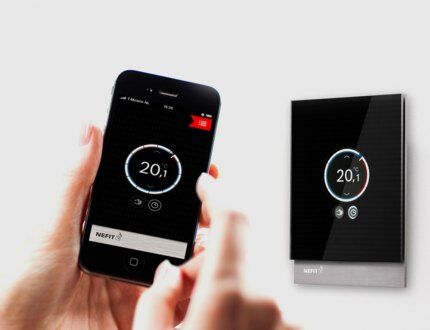

С дистанционным блоком управления

В электронных и программируемых терморегуляторах внутренние компоненты могут быть разнесены в два блока: основной и мобильный. К основной коробке подходят электрические кабели и подключаются проводные термодатчики. Она может быть расположена в любом удалённом месте комнаты, что облегчает проведение монтажных работ.

Некоторые производители программируемых терморегуляторов выпускают собственные приложения для смартфонов, установив которые, можно настраивать оборудование со своего гаджета

А питающийся от батареек мобильный блок используется в качестве пульта управления. Он может лежать на столике или навешиваться на стену. Дополнительно в пультах могут устанавливаться внешние термодатчики, измеряющие температуру окружающего воздуха. Такие устройства удобны тем, что позволяют прятать регулировочный механизм от маленьких детей.

Виды термодатчиков для систем теплого пола

Режим работы нагревательных элементов СТП напрямую зависит от правильности измерения температуры термодатчиками. Они могут быть встроенными в корпус регуляторной коробки или размещены на удалении.

Термодатчики бывают четырех типов:

1. Для определения температуры воздуха.
2. Инфракрасные, измеряющие нагрев поверхности пола на расстоянии.
3. Для определения температуры поверхности пола контактным способом.
4. Комбинированные.

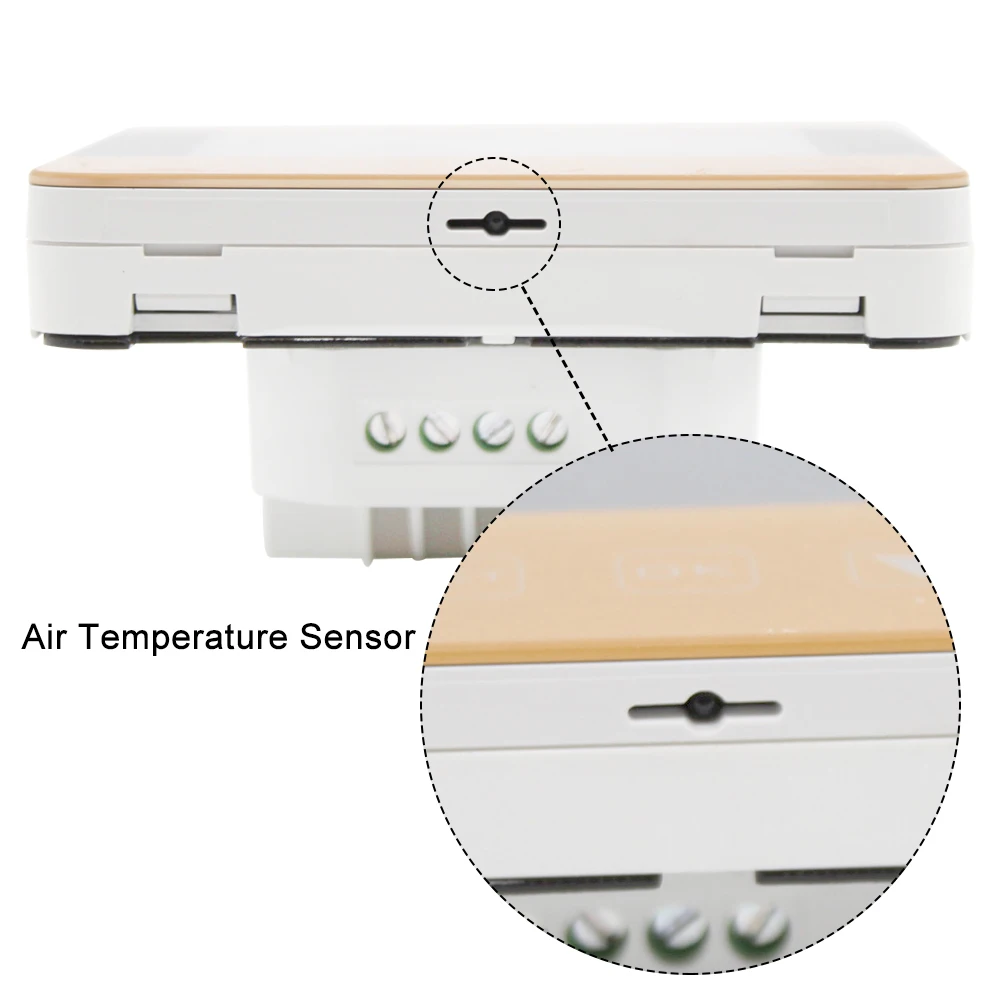

Датчик нагрева воздуха обычно встроен в терморегулятор или его мобильный блок. Применяется он, когда теплый пол является главной отопительной системой. Основное требование к его расположению – наличие вокруг прибора естественной циркуляции воздуха.

Наконечники датчиков температуры должны быть изготовлены из хорошо проводящих тепло материалов, тогда скорость реакции терморегулятора на избыточный нагрев будет выше

Инфракрасные измерители температуры пола могут быть встроены в корпус терморегулятора или размещены отдельным блоком. Основное требование их установке – отсутствие между датчиком и полом препятствий. Расстояние между прибором и анализируемой поверхностью должно составлять не менее 30 см.

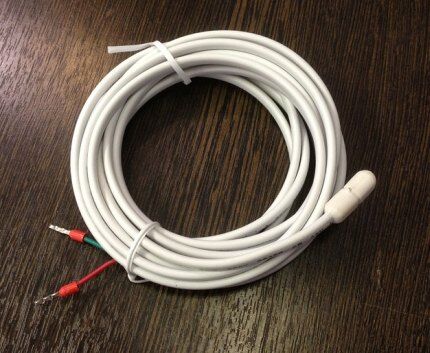

Термодатчики контактного типа имеют вид длинного провода с утолщением на конце. С одной стороны они подсоединяются к блоку терморегулятора, а с другой – размещаются в специальной длинной гофрированной трубе под полом. Такая особенность монтажа позволяет легко заменить поломавшийся датчик на новый.

Преимуществом подпольного размещения является возможность мультизонального контроля температуры пола в рамках одного помещения. Обычно такие датчики устанавливаются при как дополнительной системы отопления.

К терморегулятору может подключаться и несколько датчиков, но такая схема применяется преимущественно в рамках цельного комплекта оборудования.

Правила монтажа терморегулятора

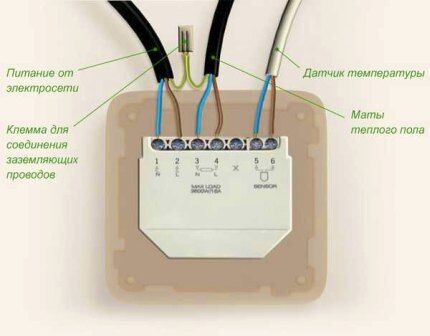

К подвешенному на стене терморегулятору необходимо подвести электрические кабели и проводку от датчиков температуры. Для этого в плите делаются соответствующие канавки – штробы. В них провода прокладываются к электрическому щиту и к полу.

Датчик температуры пола должен быть максимально взаимоудален от соседних нагревательных элементов, иначе при их включении он будет сразу срабатывать и разъединять электрическую цепь

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

Далее представлены основные правила, соблюдение которых необходимо при монтаже терморегуляторов:

1. Размещать регулировочный прибор лучше на расстоянии 40-170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте.
2. Главные функции датчика температуры пола – предупреждение перегревания напольного покрытия и комфорт ног, но не термоконтроль воздуха в помещении.
3. Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
4. При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
5. Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
6. Датчик температуры пола должен быть расположен между нагревательными элементами и минимум в 50 см от стен.
7. При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.

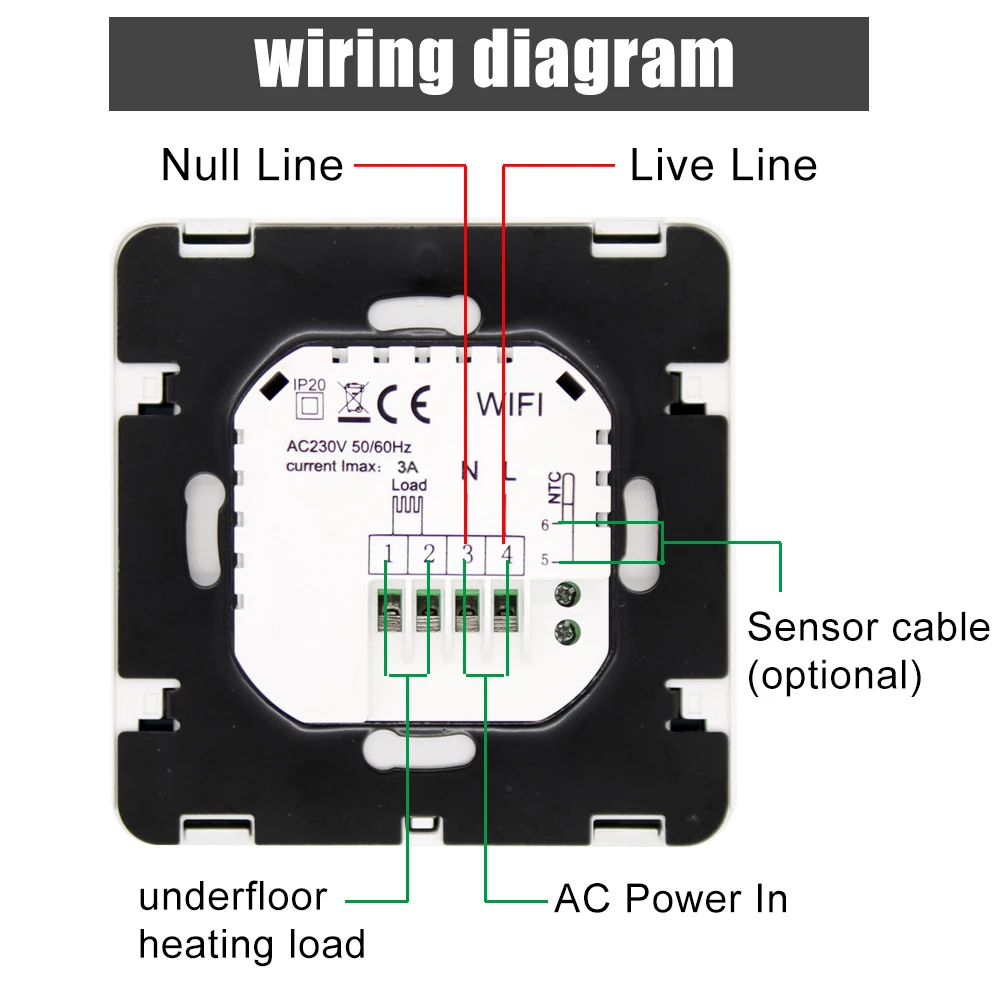

8. Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
9. Установку терморегулятора начинают только после окончательной укладки нагревательных элементов на пол, чтобы правильно рассчитать длину проводов.
10. При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
11. Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
12. Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Советы по выбору приборов

При покупке терморегулятора необходимо знать определенные нюансы, чтобы заплатить только за нужные функции и обеспечить долговечность работы и самого прибора.

При выборе терморегулятора стоит обратить внимание на качество пластикового корпуса. Если производитель экономит на этом, то стоит задуматься над надежностью внутренних компонентов

К таким особенностям выбора относят следующие правила:

1. Для обогрева маленьких помещений подойдет недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
2. Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
3. Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении.
4. Для домов с деревянной внутренней отделкой подходят только накладные коробки терморегуляторов.

Также при выборе прибора необходимо учитывать его дизайнерское исполнение.

Существующий модельный ряд позволяет купить не только надежное оборудование, но и терморегулятор, который идеально впишется в интерьер комнаты.

Выводы и полезное видео по теме

Видеоролики с обзорами видов и примерами установки терморегуляторов позволят лучше разобраться в их принципе работы и критериях выбора.

Видео #1. Классификация и принцип действия терморегуляторов:

Видео #2. Подробная настройка программируемого терморегулятора:

Видео #2. Подробная настройка программируемого терморегулятора:

Видео #3. Монтаж датчика температуры в полу:

Анализ различных терморегуляторов позволяет сказать, что их максимальная функциональность не всегда оправдана как с финансовой, так и эксплуатационной точки зрения. Поэтому это оборудование необходимо подбирать под каждую СТП отдельно.

А как вы выбирали, крепили и подключали терморегулятор для системы напольного обогрева? Поделитесь, что для вас стало решающим ориентиром? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте полезные рекомендации и фото по теме статьи.

Терморегулятор для водяного теплого пола: устройство, принцип действия,подключение

Подогрев теплого пола может быть электрическим и водяным. В любом варианте важно, чтобы температура пола была комфортной, а для этого должна быть возможность ее изменения. Погода нестабильна, то теплее, то холоднее, и такая функция действительно нужна. Такую возможность предоставляют терморегуляторы водяного пола. Эти устройства называют еще термостатами и регуляторами, но суть от этого не меняется.

Разный тип подогрева пола подразумевает различный принцип управления, то есть для электрического подогрева регуляторы свои, для водяного — свои. В этой статье будем говорить о регулировке температуры водяных теплых полов. Почитать о термостатах для электрического теплого пола можно тут.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25

oC или даже выше, а в общих +20 ^oC или максимум +22 ^oC. Изменение температурных характеристик возможно только при помощи  изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив. В случае с настильными системами инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Электронные модификации

Функционал тот же, реализация другая. Имеется небольшой цифровой экран и несколько кнопок. На экране отображаются или текущие параметры системы или выставляемые. Кнопки (часто со стрелками «вверх» и «вниз») служат для поэтапного изменения температуры. По цене электронные модели чуть дороже, но разница некритична: ориентировочная цена 20 €.

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

• специальных сервомеханизмов, управляемых посредством радиосигналов;
• радиотермостата — переносного устройства, которое отслеживает состояние датчиков;
• радиоконтроллера, который принимает сигналы от радиотермостата и передает не сервоприводы.

  Есть системы управления температурой водяного пола на радиоуправлении

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Датчики регуляторов водяного пола

В зависимости от отслеживаемой среды датчики терморегуляторов бывают:

• контроля температуры теплого пола;
• контроля температуры воздух.

Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:

• рядом не должно быть источников тепла или холода;
• на него не должен попадать солнечный свет, и сквозняка рядом тоже быть не должно;
• нужно поставить термостат так, чтобы датчик воздуха максимально точно отображал температуру в помещении, потому располагать их желательно на высоте 1-1,5 метра.

  Некоторые модели термостатов контролировать могут и температуру пола и температуру воздуха в помещении

Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.

Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.

Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять

При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.

Примерная схема устройства водяного пола с регулятором температуры и датчиком

В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).

Сервоприводы водяного пола

Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.

Так сервоприводы выглядят «вживую» на коллекторе

Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.

Сервопривод — внешний вид и внутреннее строение

Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.

Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).

Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

Итоги

В самом простом варианте регулировать температуру водяного пола можно при помощи ручных кранов. Более комфортны автоматические регуляторы — термостаты с датчиками и сервоприводами. Но кроме них еще желательно установить коммутационный узел и перепускной клапан.

Терморегулятор для теплого водяного пола

Одно из преимуществ теплых полов – возможность в автоматическом или ручном режиме регулировать температуру отдельно в каждом помещении. Самые современные системы программируют режимы функционирования на длительное время вперед, могут самостоятельно включаться/выключаться в зависимости от присутствия в помещении людей. Такие возможности не только создают самые благоприятные значения микроклимата, но и экономят значительное количество энергоносителей. А это, при современной стоимости на них, очень важно для всех владельцев загородных домов.

Терморегулятор для водяного теплого пола

Сами термостаты для полов с водяным и электрическим подогревом с точки зрения выполняемых задач не имеют принципиальной разницы и выполняют одинаковые функции: контроль показателей температуры и регулировка ее в случае превышения/понижения запланированных значений. Регуляторы температуры, конечно, разные, но эффект от их функционирования одинаковый.

Содержание статьи

Принципы работы термостата для водяного пола

Схема электронномеханического терморегулятора

Полнокомплектная система водяного обогрева присоединяется к котлу через коллектор, с его помощью также создается несколько автономных контуров для каждого отдельного помещения, все системы могут поддерживать различные температуры с учетом заданных пользователями показателей. Коллектор имеет две составные части: одна подключает все соединения и трубопроводы, подающие теплую воду из котла в трубопроводы отопления, а вторая принимает возвращающиеся охлажденные теплоносители и направляет их на подогрев.

Управление теплым полом с помощью комнатных термостатов и погодозависимой автоматики

Контуров много, объясняется это тем, что температура в каждой комнате различная, отличается и длина водяного контура. Если в ванных комнатах нужно держать температуру в пределах +25°С, то в зале достаточно +22°С, а в спальных комнатах и коридоре комфортной считается температура +18–20°С. Это значит, что для каждого помещения нужно иметь отдельный термостат со своим датчиком и системой регулировки. Изменения температуры происходят за счет уменьшения/увеличения подачи в трубопроводы воды. Чем ее меньше, тем быстрее охлаждается система, температура понижается, и наоборот.

Одна из схем регулирования температуры водяного теплого пола

Наиболее простой вариант – ручная регулировка количества водяного потока при помощи вентилей. Способ регулировки самый надежный и эффективный. Вентили настолько простые устройства, что у них ломаться просто нечему. Еще одно важное преимущество. Если для всех остальных типов термостатов обязательно питание электрическим током, то для механических ничего не нужно. Они работают при отсутствии внешнего питания, в помещениях всегда будет поддерживаться заданная температура вне зависимости от аварий в электросетях. Но этот метод уже не устраивает современных пользователей, они не желают постоянно следить за температурой и регулировать ее вентилями. Тем более что за один раз это сделать не удастся, каждая система отопления имеет инерцию, открывание/закрывание вентиля дает видимый эффект с опозданием по времени.

Ручные термостаты в коллекторе

Система регулировки температуры в гидравлических контурах пола

Автоматизацию этого процесса сделали с помощью термостатов и отдельных сервоприводов.

Сервопривод для теплого пола

Сервопривод

Сами датчики осуществляют контроль температуры и подают сигналы на устройства исполнения (сервоприводы). Каждый отопительный контур имеет индивидуальный термостат и сервопривод, его задача по команде регулировать количественные показатели водяного потока в системе отопления. Термостаты с серверами связываются электрическими проводами, сигналы защищаются от возможных помех и искажений.

Регуляторы могут поддерживать в заданных пределах температуру воздуха на определенной высоте или температуру пола. Первый вариант целесообразнее выбирать, если водяной пол – единственный способ обогрева помещения. Второй способ, если такие системы играют роль вспомогательных. Есть современные модели устройств, которые могут одновременно контролировать как температуру пола, так и температуру воздуха в помещениях и управлять обеими системами отопления. Это очень сложные приборы, устанавливать их самостоятельно не рекомендуется. Монтаж аппаратуры требует специальной профессиональной подготовки исполнителей.

Принцип работы термостата

Пользователи при помощи сенсоров или поворотных ручек устанавливают требуемую температуру пола или воздуха. Чувствительность срабатывания у большинства моделей ±1°С, при отклонении фактической температуры от установленной выше или ниже на термостат подается команда, а он увеличивает или уменьшает количество теплоносителя, нагнетаемого в систему. Через определенное время температура возвращается к заданным значениям и работа отопления стабилизируется. В связи с тем, что показатели меняются с определенной задержкой по времени, устройства имеют специальные электронные блоки слежения, не допускающие появления эффекта маятника.

Принцип работы системы теплого водяного пола

Большей инерционностью обладают отопительные водяные системы, имеющие цементную стяжку, для настильных видов этот эффект не столь критичен, нагрев/охлаждение происходит намного быстрее.

Виды регуляторов

Виды термостатов

Производители позаботились о том, чтобы удовлетворить все категории пользователей системами теплых полов, в реализации есть огромный выбор моделей термостатов, в разы отличающихся по цене и имеющих различные принципы действия.

Вид регулятора	Описание
Механические	Аксиома инженеров – чем меньше составляющих, тем выше надежность агрегата. В этом случае она срабатывает на все сто процентов, механические приборы самые простые и надежные из всех производимых моделей. Стоимость у них также наиболее низкая. Температура регулируется поворотом диска со шкалой в градусах. Дополнительно на лицевой панели установлен рычаг включения/выключения устройства в систему, дополнительные функции отсутствуют.
Электронные	Функционал в принципе ничем не отличается от вышеописанного, но немного изменились методы постановки задач. Приборы имеют цифровой экран, управление выполняется кнопками. Температура задается с интервалом в один градус. По стоимости несколько выше механических.
Электронные с функционалом программирования	Это довольно технически серьезный прибор, не только поддерживает температуру в помещениях, но и автоматических ее регулирует в зависимости от присутствия людей, времени суток и дня недели. В ночное время показатели несколько понижаются, к утру повышаются. Нет никого в помещениях – отопительная система переводится в дежурный поддерживающий режим функционирования. Только за счет установки этого прибора можно сэкономить до 30% энергии, а если умножить ее на современные цены, то станет понятным, почему именно такие термостаты в последнее время пользуются большой популярностью. Самые современные модели могут иметь переносной пульт управления или настраиваются с помощью планшета и персонального компьютера. Эти устройства контролируют не только показатели нагрева пола, но и температуру воздуха, что значительно повышает комфортность пребывания в помещениях. Никогда не выбрасывайте инструкцию по пользованию приборами. Дело в том, что регулировки изменяются редко, за это время потребители успевают окончательно забыть алгоритм выполнения регулировок. Особенно это касается людей старшего поколения.
Сенсорные	По функционалу почти никаких отличий нет, разница в способе управления. Кнопки не тактильные, а сенсорного типа. Более современные, но очень «нежные», требуют аккуратного отношения.
Радиотермостаты	Для отечественного рынка совершенно новая автоматика. Серверные механизмы управляются радиосигналами, термостат переносной, тоже подает радиосигналы на исполнительные устройства. Принимает сигналы и отправляет их на сервоприводы радиоконтролер. Стоимость такой аппаратуры доступна далеко не всем потребителям. Да и не нужна она, по правде говоря. Более дешевые аналоги отлично справляются со своими функциями и позволяют эффективно управлять системой.

Термостат с механическим приводом

На фото – электронный термостат

Программируемый термостат

Как подбирать термостат

Во время выбора конкретной модели термостата нужно принимать во внимание условия проживания в помещениях и конкретное назначение помещений. Разумеется, следует смотреть на стоимость и возможности функционала.

1. Механические термостаты рекомендуют тем пользователям, которые много времени проводят в доме или у которых есть маленькие дети. Они очень надежные, имеют достаточную защиту корпуса от механических повреждений. Кроме того, по цене относятся к самому дешевому сегменту устройств.
2. Программируемые лучше подойдут занятым потребителям, не имеющим возможности уделять много времени самостоятельной регулировке. Оптимальный выбор – приобретение термостатов, имеющих недельные регулировки. Эти приборы имеют лучшее соотношение качества к стоимости, изменяют температуру с учетом многих параметров.
3. Не стоит приобретать термостаты с широкими параметрами настройки температуры. Полы не следует нагревать до температуры более +30°С, в противном случае они рассохнутся, возможно появление трещин между стыками керамических плит. Еще одна опасность – под сильно нагретыми полами мебель значительно сокращает срок эксплуатации. Чем шире параметры регулировки, тем дороже стоит автоматика, зачем оплачивать никому не нужные функции?
4. Термостаты могут монтироваться в общих щитках управления или отдельно в каждой комнате. Первые по цене дороже, их целесообразно приобретать для больших помещений. Щитовые сложнее монтировать, увеличивается длина электрических кабелей и линий передачи сигналов управления.

Как правильно выбрать терморегулятор

Если у вас недостаточно навыков установки термостатов, то лучше не рисковать исправностью приборов и обращаться к услугам профессиональных специалистов.

Практические советы по регулировке термостатов

Мастера предлагают два способа регулировки термостатов.

1. Нетрадиционный. Самый простой, не требует использования сложной аппаратуры. Термостат устанавливается на коллекторе обратной подачи теплоносителя, контроль включения/выключения прибора осуществляется при помощи термореле. Первоначально нужно установить температуру +35°С, этого достаточно для нагрева большинства помещений, в дальнейшем выполняется более точная регулировка.
2. Традиционный. Для подключения требуется трехходовой клапан, вода подается в контур постепенно с учетом падения или повышения температуры. Такая регулировка существенно понижает эффект маятника, возникающего из-за инерционности нагрева пола или помещений.

Выбор метода контроля должен учитывать конкретные условия эксплуатации помещений, максимальную мощность отопительной системы и способ подключения к теплоносителям. Если есть автономный котел, то параметры регулировок значительно расширяются, забор тепла из общедомовой системы отопления вносит свои ограничения.

Как устанавливать термостат

Шаг 1. В зависимости от типа устройства установите температурный датчик. Он может быть встроенным в корпус или размещаться отдельно в стяжке, на входе и выходе трубопроводов. Конкретное место установки нужно выбирать с учетом особенностей системы обогрева, назначения и планировки помещений.

Датчики регуляторов водяного пола

Совет опытных мастеров. После установки терморегулятора рекомендуется проверить правильность его срабатывания. Дело в том, что часто температура на терморегуляторе не соответствует фактической в помещении. Для проверки поставьте рядом с термостатом обыкновенный точный бытовой термометр и сравните показания. При обнаружении разбежностей делайте на эту величину корректировку во время регулировки.

Монтаж терморегулятора

Шаг 2. Подключите всю проводку и в течение нескольких часов проверьте работоспособность приборов на различных режимах функционирования. Обязательно соблюдайте схему подключения, она указывается на обратной стороне крышки. Не поленитесь залудить концы проводов, это исключит их окисление и нарушение функциональности прибора.

Если все сделано правильно, то система водяного обогрева пола будет функционировать долго, никаких дополнительных работ по поддержанию ее в оптимальном состоянии проводить не потребуется.

Видео – Термостат для водяного пола

Выбираем теплорегулятор для теплого пола, что нужно знать чтобы не ошибиться?



Для контроля температурного режима в помещениях применяются терморегуляторы. Все они работают на одном принципе: датчиком измеряется температура в комнате, затем производится ее сравнение с установленным значением, после чего поступает сигнал к системе подогрева на ее включение, отключение или изменение режима работы.

Настройка терморегулятора

В системе электрического теплого пола воздействие на подогрев производится напрямую – путем подачи или отключения напряжения. Терморегулятор для водяного теплого пола автоматически управляет расходом жидкого теплоносителя или поддерживает его заданную температуру с целью создания комфорта в помещении.

Виды терморегуляторов

Выбор термостата под определенную систему определяется следующими факторами:

• мощность оборудования;
• способ регулирования;
• выполняемые функции;
• тип монтажа.

Мощность

Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.

Какие бывают датчики?

За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.

За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.

Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.

Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.

Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.

Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.

Типы термостатов и их функции

Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.

Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.

Схема управления двухконтурным теплым полом с помощью электронного термостата

Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.

Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.

Термостат с пультом

Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.

Режимы автоматического регулирования

Автоматика служит для поддержания заданных параметров автономно.

Индивидуальное регулирование

Термостаты покомнатного регулирования самостоятельно управляют температурой и должны быть установлены всегда для:

• Поддерживания установленной температуры воздуха (Т_в) в каждом помещении путем управления температурой пола (Т_п).
• Поддерживания заданной (Т_п) ,которая важнее чем (Т_в).

Групповое регулирование

Способ заключается в управлении температурой или объемом теплоносителя, осуществляется следующим образом:

• На источнике тепла, например, на отопительном котле со встроенными датчиками, контролирующими и управляющими элементами.
• Изменение параметров теплоносителя на одном или на группе коллекторов.
• С поддерживанием постоянной температуры теплоносителя, например, с установкой термоголовки с накладным датчиком на двух,- или трехходовой клапан узла, смешивающего прямой и обратный потоки жидкости. В зависимости от измеряемой температуры водяного теплого пола двухходовой клапан (1) подает или отсекает горячую воду, которая смешивается с обратным потоком насоса (2) (рис. а ниже). Недостатком является небольшая пропускная способность, но зато обеспечивается плавная регулировка. Максимальная площадь отопления для данной схемы составляет не более 200 м². Трехходовой клапан одновременно выполняет функции балансировочного крана и пропускного клапана (рис. б). На схеме управление его заслонкой производится с помощью контроллера (6) по результатам измерения датчика температуры смеси (3) и уличного (5). Смешивание прямого и обратного потоков теплоносителя происходит внутри трехходового клапана.
• Климат-контроль по выбранной программе, работающей от нескольких датчиков температуры. Режим может осуществляться по схеме на рис. б.

Схемы работы регулирующих клапанов системы теплого пола

Комплексное регулирование

Способ сочетает индивидуальную и групповую автоматику, Поскольку последняя не всегда способна работать автономно.

Автоматику и оборудование следует применять только от одного производителя, иначе они могут не состыковаться.

Обзор разных типов терморегуляторов

Может быть интересно

Выпускается много разных типов термостатов, у каждого из них есть свои достоинства и недостатки.

Термостатические головки

Устройства содержат круглую ручку со шкалой, по которой выставляется требуемая температура в помещении. Когда она превысит заданный уровень, клапан внутри перекрывает подачу теплоносителя. Температура начинает падать. При прохождении порога клапан снова открывается, и подача возобновляется.

Внутри прибора встроен сильфон (гофрированная камера) с жидкостью или газоконденсатом. Он одновременно выполняет функцию датчика температуры и исполнительного механизма. При нагреве наполнитель расширяется, и сильфон давит на шток, закрывающий клапан.Термоголовка в разрезе

Качественное регулирование температуры

Работа термоголовки основана на измерении температуры на месте ее установки. Существует другой вариант с выносным датчиком. Он правильнее измеряет температуру в помещении. Этот тип устройства предпочтительнее. Его часто устанавливают на трехходовой клапан.

Термоголовка с трехходовым краном

Принцип качественного регулирования основан на подаче в контуры теплоносителя с заданной температурой при его постоянном расходе. Изменяется только соотношение горячей и охлажденной воды на входе в контуры теплого пола.

Есть вариант с подачей горячей воды из котла напрямую в трубы теплого пола. При этом измеряется температура потока на выходе. Когда она достигнет заданного максимума, прямая подача отключается, и обратный водный поток начинает циркулировать по замкнутому контуру отопления, пока не остынет до заданной температуры. Затем клапан открывается, и снова возобновляется прямая подача из котла. Хотя схема надежная, применение смесительного узла является предпочтительным.

Его преимущества следующие:

• равномерное прогревание поверхности пола;
• возможность увеличения количества автоматических температурных режимов;
• равномерный гидравлический режим функционирования системы.

Следует отметить, что пользователи часто регулируют температуру системы непосредственно на котле, что создает некомфортные условия и настоящий хаос в системе. Особенно это заметно, когда вместе с ним подключена система с радиаторами.

Термоголовка соединяется механически со штоком, на котором размещены 2 клапана. При их перемещении открывается больше проход для одного потока и перекрывается для другого, что влияет на температуру теплоносителя.

В качестве датчика температуры используется баллончик, заполненный газовым конденсатом и соединенный с сильфоном гибкой тонкой трубкой. Как только температура среды повышается, давление расширяющегося газа передается в сильфон, и шток терморегулятора перемещается, перекрывая прямую подачу теплоносителя через трехходовой клапан. При снижении температуры в помещении, прямой поток от котла увеличивается.

Рабочей средой может быть термочувствительная жидкость или парафин в цилиндре. Сигнал подается на нагреватель, расположенный в наполнителе. От повышенной температуры парафин плавится, его объем соответственно увеличивается, и расплав давит на поршень, который перемещает шток с клапанами.

Устройство является более инерционным, чем газовое. Температура теплоносителя регулируется термостатом в диапазоне до 40⁰С.

Температура теплоносителя регулируется в смесительном узле, в который входят терморегулятор, клапан и водяной насос с обвязкой. В свою очередь, узел связан с группой из прямого и обратного коллекторов, через которые производится раздача теплоносителя по контурам и его возврат на подогрев.

Коллекторная группа со смесительным узлом

Ошибкой пользователей является попытка управлять отоплением вручную путем бессистемного вращения крышек термоголовок. Подобный способ регулировки является грубым и только сбивает настройки, поскольку расход тепла зависит от многих факторов и является переменной величиной.

Автоматическое управление с большей точностью производит термоголовка, у которой выносной датчик встраивается в обратный коллектор.

Количественное регулирование температуры

Способ заключается в том, что на подающей линии сохраняется постоянная температура теплоносителя. При этом на каждом контуре устанавливается термостатический клапан RTL, изменяющий расход горячей воды.

Регулирование температуры теплого пола изменением расхода горячей воды

Устройства поддерживают заданную температуру воды на выходе каждого контура, где датчиком служит встроенный сильфон с термочувствительной жидкостью. Положение клапана определяется ручной настройкой крышки головки.

Давление в системе теплого пола создается циркуляционным насосом отопительного котла. Длина каждой петли ограничена и не должна превышать 60 м, иначе теплоноситель не продавится через контур.

Более продвинутым способом регулировки температуры теплоносителя является установка сервопривода на распределитель теплого пола, управляемого от комнатного термостата. Схема его подключения представлена на рис. ниже.

Схема подключения комнатного термостата

Подобная система работает как при качественном, так и при количественном регулировании температуры. Термостат непрерывно управляет сервоприводом, постоянно прикрывая или открывая клапан подачи теплоносителя.

Количественный и качественный режимы регулирования температуры теплого пола комбинируют, что позволяет повысить эффективность системы отопления.

Выносные термостаты для теплого пола

В более сложных автоматических системах температуру воздуха контролирует терморегулятор с контроллером и сервоприводом. В зависимости от показаний датчиков, расположенный на стене термостат выносной для водяного теплого пола дает сигнал на перемещение клапана коллектора.

Контроллер имеет следующие функции:

• принятие сигналов от датчиков и реакция на них;
• организация разных режимов отопления помещений;
• программируемое отопление в разное время.

Многофункциональные термостаты дорого стоят, но затраты со временем окупаются. Важно правильно выбрать подходящую систему. В небольшом помещении выбирается простая схема с клапаном и встроенным термостатом. Температура воды устанавливается вручную, а затем термостатическая головка будет управлять клапаном.

При наличии в доме радиаторов отопления и теплого пола, который является дополнительным, необходима схема качественного регулирования его температуры.

Если теплый пол служит основным средством отопления, его целесообразно разбивать на зоны с управлением каждой по простым схемам.

Видео

Терморегулятор – это необходимый атрибут для теплого пола. Он эффективен вместе с остальным оборудованием, например, со смесительным узлом. Простые системы устанавливаются своими силами, а сложные –доверяются профессионалам. Если теплый пол является основным средством отопления дома, лучше разделить всю систему на простые автономные подсистемы без лишних сложностей.



выбор термодатчика и терморегулятора для пола, регулировка температуры, особенности термоголовки с выносным термостатом

Монтаж и использование

Важно перед началом монтажа датчиков термостата и терморегулятора теплого пола ознакомиться с инструкцией производителя системы обогрева и принципом их работы. Важным условием для успешной работы системы является правильное размещение термодатчика

Класть его и подводящие к нему провода следует обязательно в штробе с применением гофры.

Рекомендуется на максимально близком расстоянии от выхода проводов датчика установить монтажную коробку. Это позволит производить замену датчика с наименьшими затратами.

Непосредственно термодатчики рекомендуется располагать в теле конструкции на равном расстоянии от соседних нагревающих элементов. Класть гофрированную трубу следует с плавными поворотами и переходами. Это поможет в том случае, если датчик сломался. Замена поврежденного прибора при соблюдении указанных рекомендаций значительно упростится.

Рассмотрим типичные ошибки при монтаже датчиков тёплого пола. Самое сложное – когда забыли установить датчик, а стяжка пола уже закончена. В этом случае, если есть уверенность в знании точного расположения нагревательных элементов, можно сделать штробу по полу и установить датчик. Второй выход из этого положения – установить внешний прибор для измерения температуры в помещении.

Следует помнить, что бывают датчики, имеющие полярность. Такие датчики следует подключать строго по схеме, указанной в инструкции.

Для выносных датчиков, при монтаже теплого пола с водяным обогревом, основным условием является расположение термодатчика на удалении от нагревательных элементов и трубопроводов с теплоносителем. Такие датчики, как и все другие, следует защищать от воздействия сквозняков, прямых солнечных лучей и инфракрасного излучения.

Не следует забывать соблюдать рекомендации производителя. Это позволит не только обеспечить правильную работу термодатчика, но и обезопасит от потери гарантии.

В состав системы управления нагревом тёплого пола входят температурный датчик и терморегулятор. Если выдержана рекомендация производителя по выбору элементов системы обогрева, то настройка сводится к установке заданной температуры.

Более сложная настройка у системы управления, в состав которой входит программируемый терморегулятор. В последнем случае в настройки могут входить время включения, установка температуры отдельных зон обогрева и другие параметры.

Как выбрать?

При выборе датчиков регулятора температуры следует руководствоваться рекомендациями производителей терморегуляторов

Кроме этого, при выборе датчиков следует обращать внимание на его назначение. Так, если он предназначен для измерения температуры пола, его нельзя подключать взамен термодатчика для измерения температуры воздуха в комнате, и наоборот

Ещё нужно учитывать особенности датчика. Например, прибор, предназначенный для внутренней установки, не следует устанавливать в открытом пространстве.

Датчики, у которых на погрешность измерения будут влиять сквозняки, инфракрасное излучение, должны иметь защиту от подобных воздействий. Датчики без защиты от указанных воздействий должны защищаться искусственно или устанавливаться внутри конструкций.

Датчик терморегулятора теплого пола представляет собой термосопротивление с подключенными медными проводниками. Производитель обычно поставляет датчики с проводами небольшой длины.

Проводники от термодатчика до терморегулятора можно удлинять и укорачивать. Удлинение проводников от термодатчика до регулятора допускается до 50 м. При наращивании провода следует помнить, что чем длиннее он будет, тем больше будет погрешность в измерении температуры.

В процессе монтажа термодатчика его необходимо поместить в изолированную гофру, которая обычно комплектуется в составе изделия. Кроме защиты, гофра необходима также для последующего извлечения в случае выхода из строя датчика.

Выбрав тёплый пол

функции, типы регуляторов температуры, схема подключения комнатного термостата

Особенности работы терморегулятора для водяного теплого пола: правила установки и подключения, виды комнатных термостатов для водяных систем теплых полов» width=»400″ height=»298″ />Водяные теплые полы – один из вариантов автономной обогревательной системы в частных домах. Они давно появились на рынке и полюбились потребителям своей надежностью, долговечностью, эффективностью работы и экономией энергоресурсов.

Терморегулятор для водяного теплого пола не обязательная часть системы, но желательная. Это понимают те, кто любит сочетать комфорт с экономией средств на нем.

Как и зачем регулировать водяной пол

Как правило, в регионах с сильными морозами и продолжительной зимой система теплых полов используется исключительно как дополнительный или аварийный источник обогрева жилья. По мощности они «не тянут» на эффективное поддержание комфортной температуры в помещениях в таких условиях, но в областях, где климат помягче, могут быть «главными» в доме по теплу.

Не зависимо от того, какая основная функция у подобной системы отопления, регулятор температуры для водяного теплого пола способен и контролировать, и направлять, и проверять качество его работы.

Обычно, водяной пол – это целая система контуров, отдельных для каждого помещения. Если комната большая, то таких контуров в ней может быть два и больше, и для каждого из них можно установить автономный терморегулятор для водяного пола или сделать пульт управления сразу всеми.

Основная задача подобных устройств:

• Наблюдать за степенью нагрева теплоносителя в контуре и измерять температуру напольного покрытия. Обычно, их применяют, если водяной пол – это вспомогательное средство, так как подобные термостаты не влияют на «погоду» в доме и лишь поддерживают комфортную температуру напольного покрытия под ногами. Чаще всего такие полы и регуляторы температуры устанавливают в детской. Датчики температуры устройства монтируются под напольным покрытием в непосредственной близости от нагревательных элементов, а выносной датчик с дисплеем или ручкой управления крепится на стену.
• Терморегулятор, следящий за температурой воздуха в доме, оснащен встроенным датчиком, и именно такой прибор создает необходимый микроклимат. Подобный комнатный термостат для водяного теплого пола уместен лишь в помещениях, где этот тип обогрева является основным, а сама система достаточно мощной для такой работы.
• Комбинированное устройство с двумя датчиками подходит для теплого пола, который в зимний период используется как основной вид отопления, а в межсезонье – дополнительный. В этом случае в холода основными показателями являются настройки датчика температуры воздуха, а когда необходимо лишь слегка прогреть помещение – контроллера теплого пола.
• Терморегулятор отвечает за своевременное включение/отключение пола и экономию средств на электричество.
• Он создает комфортные условия для проживания на весь отопительный период.

Как правило, одной из функций термостата теплого пола является контроль над нагревом его элементов. Так как водяному напольному отоплению не грозит перегрев, как это случается с электро или пленочными полами, то некоторые потребители не видят смысла устанавливать терморегулятор. Это ошибочное решение, так как основная задача устройства – это регулировка температуры и контроль над включением/выключением системы, во время которых и происходит экономия средств на отоплении.

Характеристики комнатных термостатов

Сегодня на выбор потребителям предлагаются несколько видов регуляторов температуры, которые отличаются по типу настроек:

• Терморегулятор для теплого пола водяного механический – это недорогое, простое в использовании и надежное устройство, которое устанавливается лишь в тех случаях, когда этот вид отопления является вспомогательным. Все параметры в приборе настраиваются вручную при помощи кнопки включения и диска со шкалой температурного диапазона. Достоинства прибора:
• низкая стоимость;
• возможность ремонта при выходе из строя;
• легко монтировать;
• прост в управлении.

Недостатки механического терморегулятора для водяного теплого пола:

• Некорректно показывает температуру и разница между реальным нагревом и заданными параметрами может составлять до 5 градусов.
• Механическая настройка предполагает, что каждый раз, когда на улице меняется температура воздуха, приходится вносить новые параметры вручную.
• Электронные терморегуляторы оснащены дисплеем с кнопками, на котором удобно выставлять температурные параметры нагрева воздуха или пола, в зависимости от датчика, и таймер. Обладают точными настройками, разница температуры составляет не более 0.5 градуса. Многие электронные термостаты имеют сенсорный экран и дистанционный пульт, что позволяет управлять ими на расстоянии в пределах дома или квартиры. Это наиболее востребованные аналоги, так как имеют среднюю стоимость, качественную настройку и удобны в управлении.
• Программаторы – это многофункциональные устройства, которые настраиваются как по времени суток (день/ночь), так и по дням недели. Экономия, которую приносят эти устройства при эксплуатации водяного пола, составляет 30% и более. Это связано с тем, что при помощи программы прибор можно настраивать на режим «эконом», при котором температура пола или воздуха поддерживается на минимальном уровне, когда домочадцев нет, и включается на необходимую мощность к их приходу. Одним устройством можно управлять сразу несколькими водяными контурами. Все программаторы имеют встроенный Wi-Fi, что дает возможность следить за работой теплого пола на большом расстоянии от дома и вносить коррективы при помощи планшета или смартфона. Недостатком данного вида устройства считается их высокая стоимость, но учитывая экономию, которую они приносят людям, и комфорт, цена вполне оправданна.
• Радиоуправляемые терморегуляторы для водяных полов появились недавно и стоят очень дорого. Особенность технической характеристики прибора в том, что ему не нужны для подключения кабели, которые, как правило, не украшают интерьер помещения. Управление и контроль над полом производится при помощи радиосигналов, которые отдаются датчиком радиотермостату, а тот, в свою очередь, передает их контроллеру. Функция последнего заключается в обработке данных и контроле подачи нагретого теплоносителя в контур или его остановки. Каждое устройство имеет отдельный передатчик и приемник, работающий с одним водяным контуром, поэтому для больших площадей придется покапать несколько радиоуправляемых терморегуляторов, что оправдано лишь в том случае, если в доме элитный интерьер, которому лишние провода и кабели ни к чему.

Чтобы контроль над водяным полом осуществлялся эффективно, должны одновременно  взаимодействовать следующие приборы:

• Датчики, которые могут быть как встроенными, так и монтироваться непосредственно возле элементов теплого пола. Передает параметры нагрева воздуха или пола термостату. Работает либо от кабеля, либо при помощи радиосигналов.
• Терморегулятор принимает и обрабатывает параметры, посланные датчиком, и передает информацию дальше на сервоприводы.
• Задачей сервоприводов является открытие/закрытие клапанов или кранов с подачей теплоносителя в систему.
• Управляющий модуль следит за работой котла и включает его при необходимости.

Совместная работа этих устройств создает экономию и обеспечивает безопасный режим работы всего контура теплого пола.

Типы датчиков для водяных теплых полов

Выбор датчика определяет, какие задачи будет выполнять терморегулятор. В зависимости от того, что именно измеряет прибор, они делятся на:

• Датчики температуры пола.
• Контроллеры нагрева воздуха в помещении.

Монтируя термостат с датчиком воздуха, следует соблюдать следующие правила:

• Так как контроллер находится внутри устройства, то его местоположение должно быть не менее чем в метре от пола, чтобы температурные параметры были более точными.
• Он не должен находиться под прямыми солнечными лучами.
• Нельзя подключать прибор в розетку с другими нагревающими устройствами, расположенными рядом.

Если необходим датчик температуры напольного покрытия, то у подобного терморегулятора водяного теплого пола схема подключения следующая:

• Контроллер, находящийся на конце кабеля, помещается в полуметре от стены между двумя витками труб с теплоносителем. Важно, чтобы он находился на одинаковом расстоянии от них.
• Кабель с датчиком укладывается в гофрированную трубку, чтобы при выходе его из строя можно было легко поменять.
• Другой конец кабеля при помощи клемм подключается к терморегулятору и укладывается в штробу.
• Датчик заливается стяжкой вместе с элементами водяного теплого пола.

Такая схема монтажа немного хлопотная, зато позволяет при необходимости менять или ремонтировать прибор, не вскрывая напольное покрытие и стяжку. Его легко можно вынуть через гофрированную трубку и так же вставить обратно.

Критерии выбора терморегулятора для водяного пола

Определяясь с тем, каким будет терморегулятор, нужно обращать внимание на следующие технические особенности прибора:

• Если требуется управление сразу несколькими отопительными контурами, то потребуется двухзонный терморегулятор для теплого пола. Подобное устройство имеет дисплей, на который выводятся данные, полученные либо из воздуха, либо из уровня нагрева пола. Более дорогие устройства считывают и ту, и другую информацию. Имеет смысл устанавливать подобный прибор в том случае, если водяной пол – единственный источник тепла.
• Максимальная температура терморегулятора должна соответствовать уровню максимального нагрева пола. Как правило, для водяных систем она соответствует +60°C.
• Количество и способ настроек так же важно учитывать. Когда теплый пол используется лишь для подогрева напольного покрытия, то вполне можно выбрать дешевый механический регулятор с датчиком температуры пола. Для основного отопления нужен прибор подороже и с дополнительными функциями, например, таймером или наличием Wi-Fi.

Специалисты советуют не покупать приборы сомнительного качества от неизвестных производителей. У него обязательно должны быть гарантийный талон, инструкция по монтажу и техпаспорт с указанием всех его технических параметров.

Водяные теплые полы могут быть экономными и создавать оптимальный климат в доме, если они подключены к терморегулятору. Выбор подобных приборов сегодня на рынке очень большой, так что каждый сможет подобрать устройство и по необходимым параметрам, и по цене.

Термостаты для водяного теплого пола

Терморегулятор для водяного теплого пола

Теплый пол представляет собой альтернативную систему отопления, где теплоноситель движется под поверхностью пола, обеспечивая равномерный прогрев всего помещения. Выделяют 2 основных типа теплых полов – водяные и электрические, в том числе инфракрасные.

Одним из основных элементов работы системы является терморегулятор (термостат), управляющий собственно работой всего комплекса и регулирующий температуру обогрева. Говоря иными словами, именно терморегулятор запускает работу теплых полов и контролирует ее на протяжении всего времени.

Фото 1 Терморегулятор для водяного теплого пола

Выбор терморегулятора является определяющим фактором, от которого зависит качество работы и комфорт обитателей. Именно поэтому стоит уделить особое внимание его характеристикам и техническим параметрам.

Разновидности

Основная функция прибора заключается не только в обеспечении работы системы, но и в поддержании заданной температуры в помещении с учетом коммутации мощности. Оптимальная мощность термостата теплых полов для бытового использования не превышает 3 кВт.

Не стоит устанавливать программируемый термостат в помещениях площадью до 50 кв.м. В этом случае невозможно будет обеспечить быстрый прогрев за короткое время.

При выборе моделей для промышленного производства следует ориентироваться на суммарную мощность свыше 3 кВт, что позволит минимизировать затраты на отопление.

Видео 1 Обзор терморегуляторов для водяного теплого пола

Классификация

Для того, чтобы выбрать наиболее подходящий вид термостата под конкретную систему существует следующая классификация:

• мощность;
• управление системой;
• функциональные характеристики;
• тип монтажа.

В целом, для всей линейки бытового оборудования достаточно мощности в 3 кВт. В тех случаях, когда площадь помещения будет превышать заявленную по номинальной мощности, рекомендуется использовать либо несколько терморегуляторов, либо приобрести магнитный пускатель, который предотвращает перегрузку термостата.

Теплые полы не должны устанавливаться под действующими радиаторами отопления. Схему расположения вы найдете в отдельной статье.

Управление системой

На современном рынке отопительных приборов представлены модели со встроенными температурными датчиками и с выносными. При необходимости можно приобрести универсальные модели, оборудованные двумя типами датчиков.

Тип монтажа

Определяется по прилагаемой к оборудованию схеме и соответствует типу приборов. Выделяют следующие виды:

• накладной термостат, закрытый в короб и установленный на стене;
• встраиваемые, которые устанавливаются непосредственно в стену.

При установке теплых полов в помещениях с повышенной влажностью (предбанник, ванная), термостат следует устанавливать в примыкающем помещении.

Функциональные характеристики

Этот показатель ориентирован на возможность программирования работы оборудования.

Выделяют 4 основных группы термостатов:

• механические;
• электронные;
• с программным управлением;
• с дистанционным управлением (сенсорные).

Механический регулятор

Самая бюджетная модель термостатов, где работа оборудования и температура в помещении регулируются механически поворотом колеса. В последующем система работает автономно, поддерживая температуру на заданной отметке.

Фото 2 Механический терморегулятор

Из преимуществ механических терморегуляторов стоит отметить низкую стоимость и простоту эксплуатации. Недостатки – необходимость постоянного мониторинга температуры в помещении – на день убавлять, на ночь прибавлять и т.д.

Видео 2 Механический терморегулятор

Электронный

Не менее простой в работе аппарат, но при этом гораздо удобнее. На таких моделях температура задается на конкретный промежуток времени, при этом можно определять несколько периодов – в 21-00 +24, в 8-00 +20, в 15-00 +16 и т.д. Такой режим позволяет значительно экономить расход топлива, при этом обеспечивая комфортную для домочадцев температуру в помещении.

Фото 3 Электронный регулятор

Электронные терморегуляторы являются самыми популярными среди потребителей и отличаются высоким качеством работы при более чем доступной цене.

Видео 3 Что такое электронный терморегулятор

Дистанционный

Технические характеристики аналогичные электрическому термостату, с тем лишь исключением, что программировать температуру и время можно на некотором удалении, то есть дистанционно.

Фото 4 Регулятор с дистанционным управлением

Для определения разницы температур непосредственно на полу и в помещении на термостаты с ДУ монтируется одновременно 2 датчика, что позволяет устанавливать оптимальный температурный режим и регулировать количество потребляемой энергии.

При этом на таких программируемых моделях можно ознакомиться с таблицей расхода топлива по часам, устанавливая наиболее подходящий режим.

Видео 4 Удаленное управление водяным теплым полом

Полезные советы

Выбирать любой тип терморегулятора следует, исходя из максимальной температуры системы «теплый пол». В бытовых моделях этот показатель не превышает 60 0 C – это температурный предел для теплых полов под плитку. О том, как правильно сделать монтаж теплого пола под плитку. вы узнаете в нашей статье.

Видео 5 Советы по выбору терморегулятора для теплого пола

Среди всего разнообразия моделей специалисты самыми надежными называют механические термостаты. Чем меньше электроники, тем больше срок службы. Мы не будем оспаривать данное утверждение, отметим лишь, что механический терморегулятор следует использовать в тех домах, где живут дети или в доме постоянно кто-то есть, кто может отрегулировать температуру. Во всех остальных случаях предпочтение стоит отдать электронным или дистанционным моделям. Уже через месяц можно будет убедиться, насколько экономнее расходуется топлива без малейшего дискомфорта для проживающих в доме.

Терморегулятор для водяного теплого пола

Что такое терморегулятор для водяного теплого пола, какие его основные функции. Как выбрать терморегулятор. Разновидности термостатов. Что лучше – механический или электрический терморегулятор.

Источник: www.portaltepla.ru

Найдено в интернете по запросу «термостаты для водяного теплого пола»

Терморегулятор для теплого водяного пола

Управление системой отопления «теплый водяной пол» в ручном режиме крайне неудобно и малоэффективно. Причина в том, что с момента вашего вмешательства, попытка изменить температуру нагрева в доме. Пройдет довольно много времени, автоматика же решает такие вопросы значительно быстрее. В отличие от электрических систем, регулирующие приборы для водяного пола выглядят иначе и имеют другой принцип действия. С помощью таких устройств вы получите возможность наслаждаться комфортом в собственном доме, не обращая внимания на работу отопительной системы. Решить проблему автоматической регулировки температурных параметров позволит термостатический регулятор для водяного теплого пола.

Рассмотрим детальнее, что собой представляет это устройство и каков его принцип работы. На основании нашей информации вы сумеете не только получить необходимые знания, но и сделать выбор в пользу того или иного оборудования.

Регулятор температуры для систем отопления играет одну из важнейших ролей. От его действий зависит функциональность предохранительных клапанов и работа всего узла подмеса. Теплые полы в отличие от других отопительных систем осуществляют низкотемпературный нагрев поверхности пола. Однако, за счет действующих законов термодинамики, именно такой способ обогрева помещений является самым удобным и эффективным.

Терморегулятор в системе отоплениях. Что это за прибор?

Терморегулятор, используемый для теплого водяного пола — это устройство, посредством которого осуществляется регулировка температуры теплоносителя в системе отопления. Прибор оснащается чувствительным термоэлементом, благодаря которому быстро реагирует на изменение интенсивности нагрева теплоносителя. Диапазон изменения температуры варьируется в пределах 5-45 0 С. Изменения в системе происходят мгновенно, что очень удобно и эффективно.

Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.

На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.

Виды регуляторов температуры

Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.

Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:

• Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.

На заметку: электромеханический термостатический смесительный клапан работает по принципу домашнего утюга, не имея конкретных значений температуры, а лишь включаясь и отключаясь при повышении или при понижении температуры воды.

Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.

Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.

Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.

Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.

По своей функциональности все термостатические устройства можно разделить на три вида:

• модели, оснащенные индикаторами температуры воздуха;
• модели, оборудованные датчиками температуры нагрева водяного пола;
• устройства, имеющие на вооружении два датчика.

Условия для монтажа термостатического клапана

Термостатический клапан, используемый для теплого пола, устанавливается, как правило, в доступных местах, что бы было удобнее ими управлять.
Важно! При использовании в системе отопления нескольких термостатов, необходимо их установить на некотором расстоянии друг от друга. Приборы не должны создавать технологических препятствий друг для друга.

Важно! При оборудовании теплого пола в ванной комнате или в сауне, терморегуляторы выносятся за пределы помещений с повышенной влажностью.

Конструкция терморегулятора в отличие от большинства узлов и элементов системы отопления не герметична. Высокая влажность крайне негативно отражается на точности показаний приборов с электронной начинкой. В таких условиях обычно используют механические регуляторы. Если вы хотите объединить под единый контроль два смежных помещения, установите двухзонный термостат, обеспечивающий регулировку температуры теплоносителя в отдельных контурах, независимо друг от друга.

Такое устройство очень удобно, когда требуется в одном и том же помещении определенные участки прогревать с различной интенсивностью.

К примеру: место отдыха (кровать или диван) менее нуждается в подогреве, тогда как центральная площадь комнаты, свободная от мебели и других предметов нуждается в большем подогреве.

Хочется добавить, что термостатические регуляторы ставятся отдельно на каждый смесительный узел. Чем больше количество отопительных водяных контуров, тем больше вам потребуется термостатов. Для дома, где теплыми водяными полами отапливается вся площадь, термостаты ставятся отдельно на каждый узел подмеса, обслуживая тем самым каждое помещение в отдельности.

Установка регулятора осуществляется по типу устройств, путем включения в систему трубопровода или накладным способом. Если вы хотите сделать скрытый вариант, можно подготовить в стене специальное отверстие. Оптимальное расстояние места расположения термостата 1,5 – 5 м от уровня пола. Не рекомендуется место установки загромождать мебелью и навесными украшениями (ковры, занавески, картины). Подключение электронных приборов к сети осуществляется через стандартный разъем, путем включения в розетку.

На схеме показан вариант монтажа терморегулятора и схема его подключения к электросети.

На заметку: термостат устанавливается на систему уже по окончанию монтажных работ по установке теплых полов. Подключив прибор к датчику температуры, ваша система регулировки готова к использованию.

Критерии выбора терморегуляторов для теплых полов

Для того, что бы сделать свою систему отопления максимально эффективной и управляемой, не стоит пренебрегать дорогими моделями устройств. В большинстве случаев на выбор прибора оказывает влияние условия проживания и интенсивность использования отопительного оборудования.

Следует сразу сказать. Механические термостатические клапаны просты и удобны. Использовать их принято в тех жилых помещениях, где постоянно присутствуют люди. Даже в комнате, где находятся дети, установка таких устройств не запрещена. Приборы имеют соответствующую защиту.

В тех случаях, когда дома часто никого нет, а потребность в обогреве существует постоянно, лучшим станет вариант использования программируемого терморегулятора. Заранее задав необходимые временные и температурные параметры, вы организуете автоматический режим работы теплых полов. Для тех, кто собрался монтировать дома теплый пол, при покупке термостатического регулятора следует учитывать ряд нюансов:

• делая ставку на автоматизированные приборы, необходимо иметь постоянное напряжение в домашней электросети;
• допустимый температурный порог действия термостата составляет 60 0 С;
• монтаж приборов осуществляется в двух вариантах, с помощью щитовой установки или настенным образом. Щитовой вариант монтажа используется в больших по площади помещений. Настенный вариант исполнения монтируется рядом с розеткой или с электрощитовой и больше подходит для работы в малых по площади помещений.

Заключение

Подводя итоги, хотелось бы сказать, что без термостата сегодня невозможно представить ни одну отопительную систему. Радиаторное отопление, теплые водяные полы, другие виды и способы обогрева только тогда будут эффективными в работе и удобными в эксплуатации, когда имеется возможность регулировать температуру нагрева теплоносителя.

Установка теплых полов – процесс трудоемкий и сложный. Даже в том случае если вы сами смогли осуществить монтаж водяных контуров и бетонной стяжки, настройка терморегуляторов и смесительного узла потребует специальных знаний и навыков. Этот процесс лучше доверить специалистам теплотехникам, которые обладают соответствующей квалификацией. В дальнейшем вам потребуется тщательно изучить инструкцию по эксплуатации приборов, и только тогда вы сможете самостоятельно контролировать работу ваших теплых полов в своем доме.

Терморегулятор для теплого водяного пола

Статья на тему: «Терморегулятор для теплого водяного пола» — энциклопедия отопления ZnatokTepla.ru

Источник: znatoktepla.ru

Программируемый термостат Водяной теплый пол Термостат для теплых полов Контроллер комнатной температуры с сенсорным экраном | |

РЕКОМЕНДУЕМ:

Разработан для управления водяным теплым полом. Эти агрегаты предназначены для использования в коммерческих, промышленных, гражданских и жилых помещениях.

Характеристики:

Термостат отопления идеально подходит для большинства водонагревательного оборудования при токовой нагрузке от 95 до 240 В переменного тока, макс. 3 А. Подходит для установки в стандартную одинарную коробку или европейскую круглую коробку диаметром 60 мм.

Программируемый регулятор температуры: возможность записывать процедуру настройки через термостат, чтобы термостат работал в соответствии с правилами настройки. Только 5 + 2 шести периодических программирования в день.

Термостат с сенсорным экраном, контроль температуры в одно касание. заданная температура поддерживается в пределах +/- 1 ℃.

Термостат с ЖК-дисплеем, сенсорной кнопкой и ультратонким большим ЖК-дисплеем, простой в эксплуатации и легко читаемый даже в темноте.

Датчик

NTC, датчик температуры в помещении, внутренний и внешний датчик позволяют контролировать температуру воздуха и / или пола.

Описание:

Сенсорная панель управления

Feather, большой дисплей с подсветкой и элегантный современный дизайн обеспечат вам более комфортную и интеллектуальную жизнь.

Элегантная хромированная рамка и акриловая лицевая панель сделают ваш дом более модным.

5 + 2 программирование на шесть периодов в день. Простое управление температурой в одно касание.

Заданная температура поддерживается в пределах +/- 1 ° C. Внутренние и внешние датчики позволяют контролировать температуру воздуха и / или пола.

Подходит для установки в стандартную одинарную коробку или европейскую круглую коробку диаметром 60 мм.

Спецификация:

Датчик ： NTC

Точность ： ± 1 ℃

Потребляемая мощность ： <1,5 Вт

Ошибка синхронизации ： <1 ％

Источник питания ： 95 ~ 240 В переменного тока, 50 ~ 60 Гц

Токовая нагрузка A 3A (нагрев воды),

Материал корпуса ： ПК + АБС (огнестойкий)

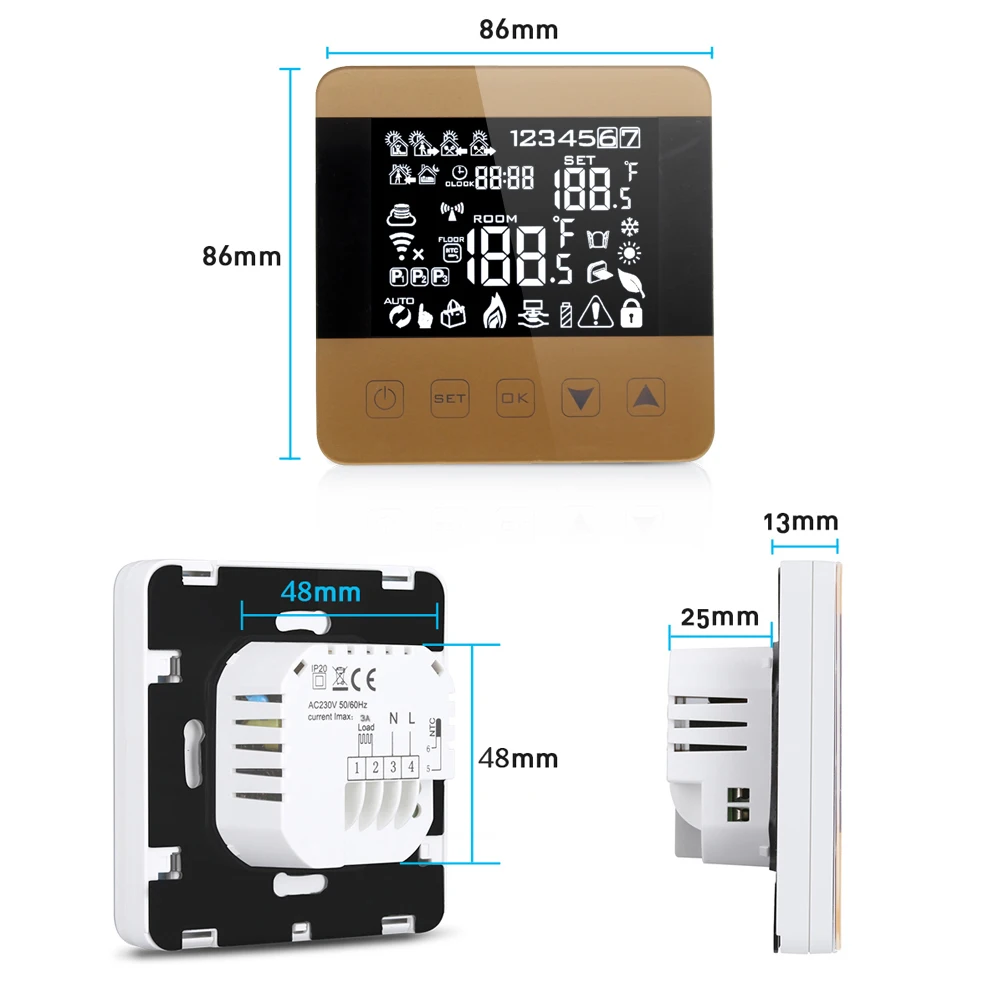

Размер ： 86x86x13,3 мм

Температура окружающей среды.： 0-45 ℃ ， 5-95 ％ RH

(без конденсации)

Температура хранения -5-55 ° C

Расстояние между установочными отверстиями: 60 мм

Установить темп. Диапазон ： 5-35 ℃

Темп. Диапазон ： 5-99 ℃

В комплект входит:

1 * Термостат

2 * Винты

1 * Руководство пользователя

.

Wifi Термостат Водяной теплый пол Термостат для теплого пола Alexa Smar Система отопления Программируемый регулятор температуры 3A | |

РЕКОМЕНДУЕМ:

Разработан для управления водяным теплым полом. Эти агрегаты предназначены для использования в коммерческих, промышленных, гражданских и жилых помещениях.

1. Работает с Echo Alexa для голосового управления

2. Умный термостат Wi-Fi, управляйте своим термостатом отовсюду и в любое время с помощью смартфона.Приложение поддерживает шесть языков: китайский, английский, итальянский, французский, немецкий, испанский.

3. 3 типа временных комбинаций ： 5 + 2/6 + 1/7 дня, максимум 6 периодов в день. Доступен ручной режим для приостановки настроенных расписаний, замените его текущими настройками в соответствии с вашими потребностями

4. Включение функции памяти при сбое питания, защита настроек от сбоя питания

5. 3 вида датчиков: N1: Встроенный датчик (закрытие защиты от высокой температуры). N2: Внешний датчик (закрытие защиты от высокой температуры).N3: Встроенный датчик управления. Доступны 3 режима датчика, соответствующие вашим потребностям, каждый режим определяет свой способ измерения температуры

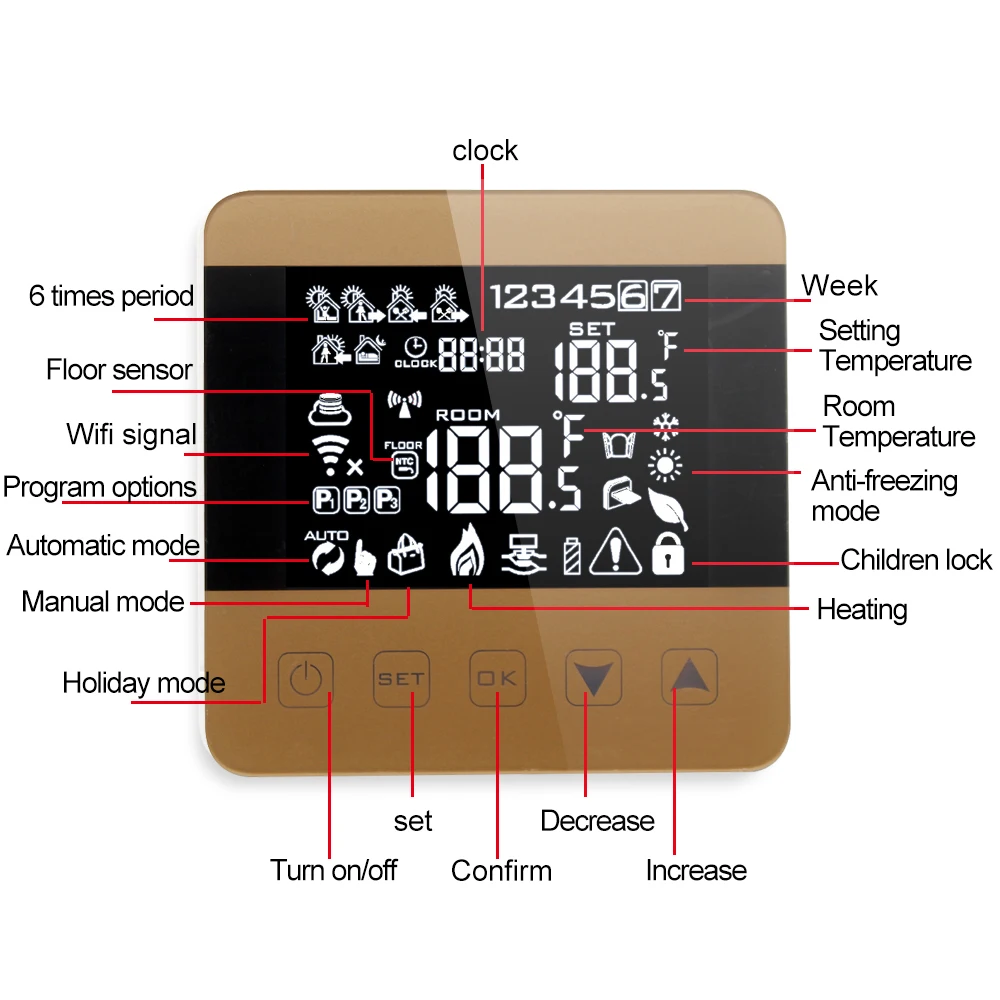

Обзор функций:

Удаленное управление приложением Wi-Fi, поддержка IOS и Android

A. ЖК-дисплей с подсветкой экрана (ПОЛОЖИТЕЛЬНЫЙ ТИП)

Б. Еженедельно 5/5 + 1/5 + 2

C. Ежедневно до 6 ступеней временной интервал

D. Функция защиты от замораживания и блокировки клавиатуры

E. Функция памяти.

Функция удаления накипи

Ф.Три модели: автоматический режим, режим отпуска, временный ручной режим.

Технические характеристики ：

Текущая нагрузка “3A

Мощность: 100-230 В переменного тока, 50/60 Гц

Размер (мм) ： 86 * 86 * 27

Точность отображения: 0,5 ° C

Датчик датчика: ： NTC (10k) 1%

Контактная мощность: 3A / 250V (WW)

Температура рабочей среды: 0 ~ 90 ° C

Диапазон регулировки температуры: 5 ~ 35 ° C

Ток нагрузки ： 3А (водяное отопление)

Потребляемая мощность <0.3Вт

Диапазон отображения температуры: 0 ~ 40 ° C

Состояние изоляции: нормальная среда

Рабочая программа: устанавливается на 1 неделю как цикл

Выход: реле переключения

Установка: на стене или на батарейном отсеке

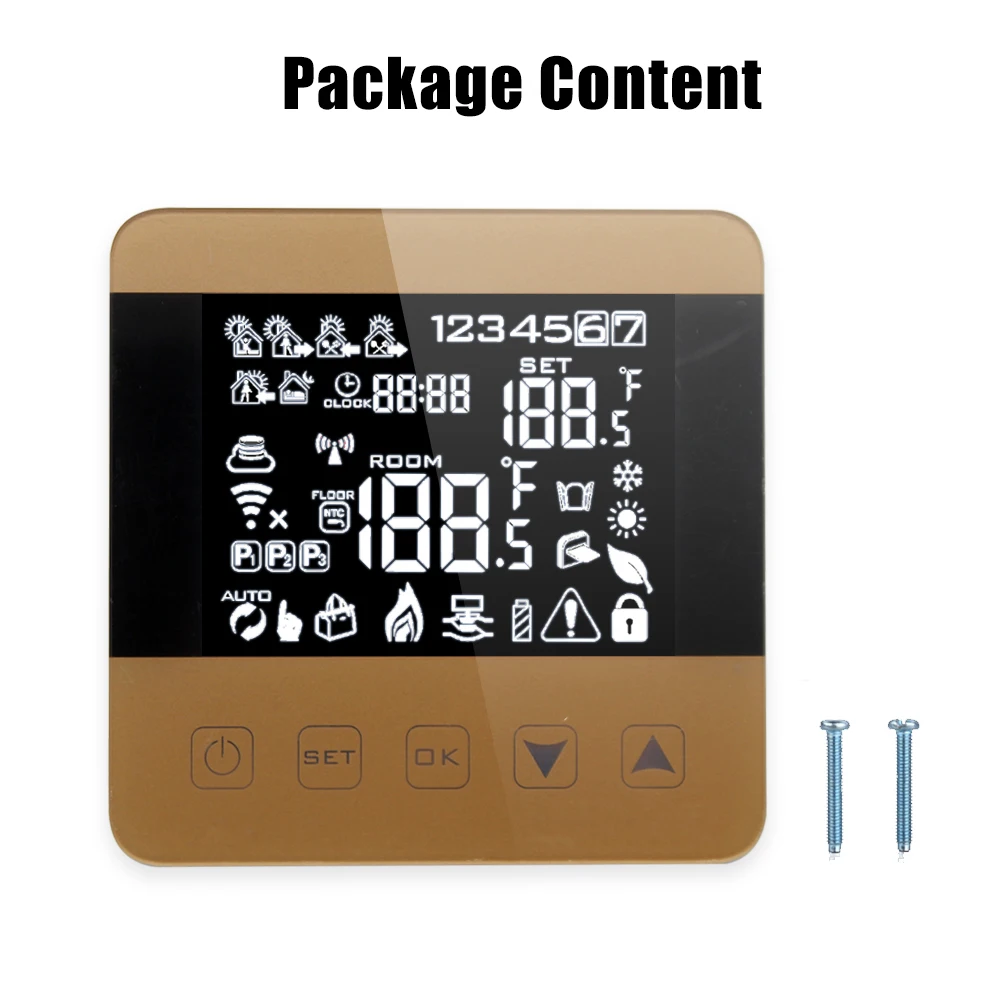

В комплект входит:

1 * Термостат.

2 * Винты.

1 * Руководство пользователя.

.

Android ISO APP 3A контроль температуры Wi-Fi термостат водяного теплого пола для мобильного датчика | |

Android ISO APP 3A контроль температуры Wi-Fi термостат водяной теплый пол для мобильного датчика

Блок питания	AC200-240VAC 50/60 Гц
Точность отображения	± 0.5ºC
Датчик зонда	NTC (10к) 1%
Диапазон регулировки температуры	5 ºC — 35 ° C
Потребляемая мощность	<0,3 Вт
Предельный диапазон температур	5-99 ° С
Текущая программа	Установить на 1 неделю как цикл
Цвет	Белый, Черный
Установка	Переключатель реле
Состояние изоляции	Нормальная среда
Установка	Настенный
Заявка	Система водяного теплого пола 3A
	Клапан водяной,
	Электропривод радиатора
Сертификат	CE, RoHS

Пакет включает:

1 * термостат (цвет по желанию)

1 * внешний датчик (3M, NTC10k)

2 * крепежные винты

1 * Руководство пользователя термостата (на английском языке)

,
