Теплица своими руками из профильной трубы

Теплица на приусадебном участке — это практично и с пользой, урожай радует с ранней весны до поздней осени. Считается, что каркас из профильной трубы –наиболее оптимальный вариант для изготовления подобных конструкций. Надежно, безопасно, функционально, при правильной эксплуатации и уходе прослужит долгий срок.

В статье поделимся секретами, как самому сделать теплицу из профильной трубы: спроектировать сооружение, определится с размерами. Приведем пошаговую инструкцию, как построить домик для овощей своими руками.

Профильная труба для постройки теплицы – все «за и против»

Профильная труба имеет в сечении квадрат или прямоугольник, по способу изготовления может быть:

• горяче- и холоднодеформированные;
• электросварные, электросварные холоднодеформированные.

Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ. Для изготовления профильных труб используют разные металлы, наиболее востребованы в частном и коммерческом строительстве теплиц изделия из стали с антикоррозийным защитным покрытием, влагонепроницаемые. Прочность материала обеспечивают 4 ребра жесткости, на которые и ложится основная нагрузка от всей конструкции теплицы.

Физико-механические характеристики профильных труб позволяют изготовить качественный, надежный каркас. Чтобы продлить срок эксплуатации, сохранить эстетику и целостность теплицы, после монтажа сварной конструкции ее необходимо:

• тщательно зачистить жесткой щеткой от окалины;
• обработать абразивной шкуркой, чтобы удалить даже невидимые признаки коррозии;
• промыть растворителем;
• загрунтовать;
• покрасить.

Профильная труба по виду напоминает деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-рамочных элементов — это значительно облегчает изготовление теплицы из профильной трубы своими руками.

Основные виды профтруб для изготовления теплиц

Целесообразность и выбор размера профтруб

Цена на профильную трубу зависит от качества стали, размеров, толщины стенки – это не дешевое «удовольствие», поэтому важно оптимально подобрать материал. Каркас теплицы из профильной трубы своими руками рационально строить из профиля с ребрами 40*20, 40*40 мм, толщина стенки 2 мм, для горизонтальной стяжки можно воспользоваться трубами 20*20 мм, толщина стенки 1-1,5 мм.

Стандартная длина профтрубы 6,05 м, чтобы минимизировать расходы и избежать значительных отходов, до начала строительства необходимо определиться с проектом теплицы и ее размерами.

Чертеж теплицы из профильной трубы 20*20 мм, основание лучше выполнить из проката 40*20 мм

Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций

Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:

• Пристроенная к дому с односкатной или ассиметричной овальной крышей.
• Отдельно стоящая арочная конструкция.

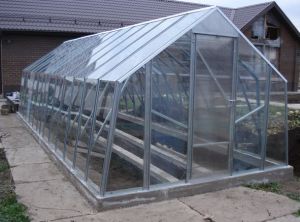

• Теплица домиком из профильной трубы с двускатной кровлей.

Исходя из заданного размера профтруб, целесообразная длина постройки: 3,4,6,12 м, ширина соответственно: 2, 3, 4, 6 м. Удобный размер для организации двух параллельных грядок 3-6*3 м, для трех – 3-12*4-6 м. В частном строительстве теплица из металлических труб своими руками имеет востребованный стандарт 3*6 м.

Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте

Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм.

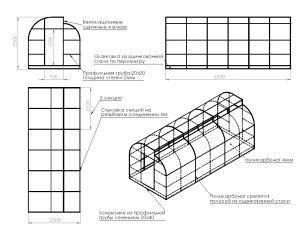

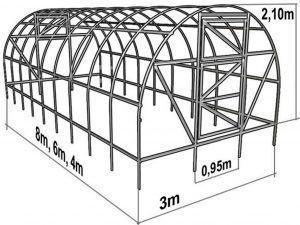

Подробный чертеж арочной постройки

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

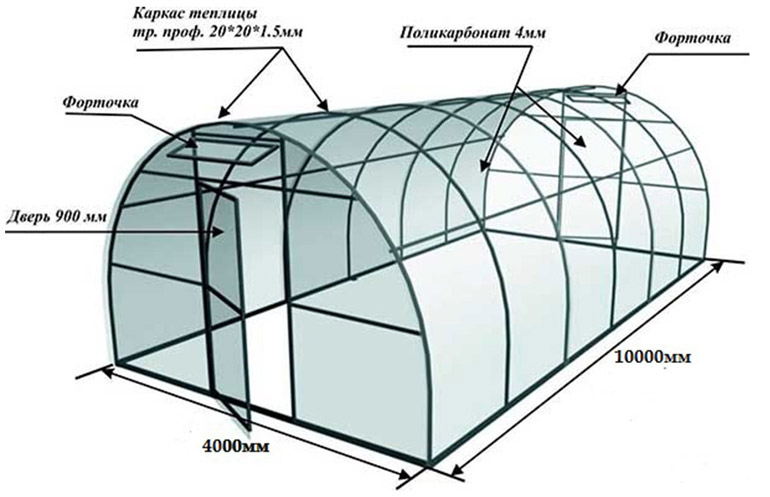

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45^о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30^о, ширина теплицы 4 м. По теореме Пифагора: с²=а²+в², где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30^о, равен половине гипотенузы. Составляем уравнение:

в=х, следовательно,

с=2х, отсюда (2х)² = 2²+х², 4х² = 4+х², 3х² = 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

Про вход

Вход в теплицу лучше сделать с торцевой стороны, высота двери 1,9-2,1 м, ширина 700-800 мм, для удобного вноса горшков с рассадой и инструментов. Для зимних теплиц из профтрубы рекомендуется пристроить небольшой тамбур, это поможет избежать потоков холодного воздуха при входе.

Как согнуть профильные трубы для теплицы

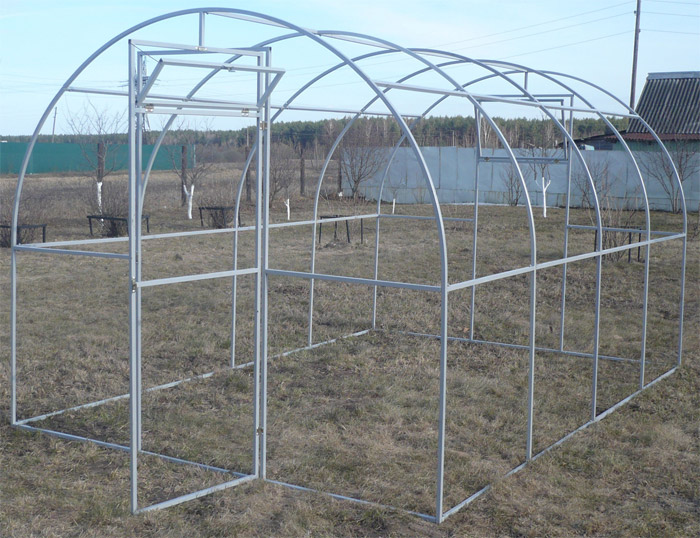

Арочные теплицы из профтрубы считаются наиболее практичными, они обладают хорошими аэродинамическими характеристиками, поэтому легко переносят снеговые нагрузки и порывы ветра. Проще всего заказать услугу по сгибанию профтруб на специализированной металлобазе, можно купить трубогиб, но это не целесообразно.

Существует народная технология, как самому согнуть профильную трубу и не деформировать ее. Потребуется радиусный шаблон, следует изготовить заранее.

Способ первый – в любое время года

Речной песок просеивается, промывается, просушивается. Разводится огонь, кладется металлический лист – импровизированный противень, тонким слоем насыпается песок и прокаливается, до тех пор, пока с поверхности не будет испарений.

Профтруба нарезается в размер теплицы, один конец забивается деревянным чопиком, насыпается внутрь песчаник, трамбуется постукиваниями, когда полость наполнена до края, второй конец так же плотно закрывается заглушкой. С таким наполнителем профильная труба легко гнется своими руками по шаблону, без деформации.

Способ второй – зимний

Технология в точности повторяет первый метод, но вместо песка профтруба для теплицы заливается водой, оставляется на морозе до образования льда. После чего гнется по лекалу.

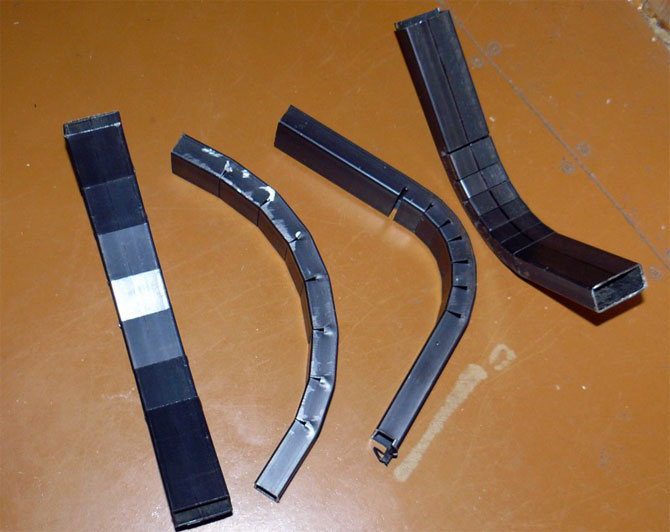

Способ третий – просто, но потребуется оборудование

Профтруба на 2/3 разрезается болгаркой, надрезы должны располагаться на одинаковом расстоянии друг от друга. Принцип прост: чем круче изгиб теплицы, тем меньше расстояние между пропилами. Далее профиль гнется по заданному радиусу и все швы герметично заделываются сваркой.

Посмотрите полезную идею, как загнуть профильную трубу для теплицы, на видео подробно рассказано, как сделать самостоятельно трубогиб и изготовить дугу нужного размера.

Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м² до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Фундамент для теплицы из профтрубы

Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание.

Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм. Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем.

Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки.  Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели.

Схема устройства фундамента и способ прикрепить каркас

Как сварить теплицу из профильной трубы своими руками

По чертежу делаем деталировку, нарезаем элементы в размер. На ленту прокладываем 2 слоя рубероида, по периметру делаем обвязку из труб, привариваем их к закладным. Гнем детали по выбранной методике, устанавливаем дуги строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм. С торцевой стороны оформляем профилем входной проем, с другой усиливаем конструкцию поперечными перекладинами.

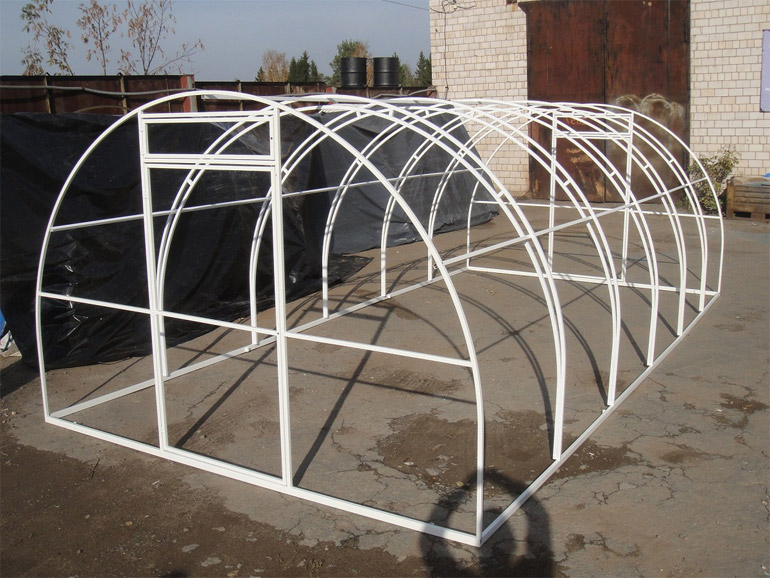

На фото, как собрать каркас теплицы из профильной трубы 20х40 мм

Поперек арочной конструкции укладываем обрешетку из профиля 40*20, 20*20 мм, это послужит базой для листового укрывного материала и упрочнит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем заглушками. Края прикручиваем на термошайбы. Для проветривания следует сделать форточки. Лучше по 2-3 с каждой стороны. Фурнитуру для комфортного открывания проемов можно купить в специализированных магазинах.

В заключении видео-инструкция с подробными пояснениями, как сварить каркас теплицы своими руками, основание и стены.

Обвязка, усиление, стропильная система, покраска.

Теплица из профильной трубы 20х20 и 40х20 своими руками. Чертежи и размеры теплиц из поликарбоната

Все дачники мечтают иметь у себя в огороде надёжную теплицу, которая прослужила бы очень много лет. Поэтому хотелось бы предложить достойную альтернативу заводским парникам, у которых будет во много раз лучше каркас.

Ведь согласитесь за счёт её вы снимаете с грядок хороший урожай. Также она прекрасно защищает ваши растения от неблагоприятных факторов окружающей среды, которых существует очень много. Так вот, скоро начинается дачный сезон и надо будет высаживать рассаду. Но, чтобы это сделать, многие задаются вопросом: какой материал лучше для теплицы и как её сделать своими руками? Да конечно в интернете можно найти много разных способов. Но всё таки считаю лучшим вариантом, если хотите сделать её сами, это профильная труба и поликарбонат.

На сегодняшний день самым популярным считается сотовый поликарбонат. У него отличная пропускная способность солнечного света, также изумительно держит тепло и очень лёгок для своих размеров. А самое главное – не сильно дорогая цена, как у других материалов с такими же результатами.

Самодельная теплица из профильной трубы и поликарбоната

Бывают разные виды теплиц (двухскатные, односкатные). Я же в этой главе хочу рассказать, как сделать арочный тип парника. Поэтому кто из вас имеет представление об изготовлении, тот легко соберёт её.

1. Для начало нужно определится с местом. Ставится она таким образом, чтобы одна длинная сторона смотрела на юг.

2. Начинаем загибать дуги, предварительно очертив с каждого края профиля по метру. Нужно это для того, чтобы именно от этой черты начинать гнуть трубу с помощью трубогибочного инструмента. Но не забудьте отрезать от него 10 см. для небольшого припуска и регулировки поликарбоната.  Их нам нужно для 6 метровой теплицы 7 шт, а для 4 метровой 5 шт.

Кстати, в целях экономии я беру металл для конструкции 20х20 мм. Вы же можете с таким сечениям применить для перемычек, а уже 40х20 гнуть для теплицы.

 3. Теперь выставляем плоскость, где будем варить торцевые части. Она должна быть по уровню, чтобы не получилась винтом.

4. Берём два 6 метрового профиля и разрезаем на 2 части, чтобы они получились по 3 м. и привариваем к двум торцевым дугам с низу. А уже оставшиеся две палки варим, как стойки на низ и верх загнутой арки, но от середины основания нужно отметить по 40 см. в разные стороны. Чтобы было понятнее я нарисовал примерный чертёж переднего торца парника.

5. Следующим этапом вырезаем и варим перемычки.

Не забывайте очищать швы, чтобы при прикручивании поликарбоната не повредить его.

6. Осталось сварить только дверь и передний торец будет готов. Отмеряем наш проём, в данном случае он у нас 80 x 1,85 и делаем  её на 1 см. меньше. То есть 79 x 1,84 см., отрезаем с профиля сначала 3 коротких, а затем две длинных палки.

Швы сваривать нужно на прихватку, чтобы дверь при сварке сильно не повело. И ещё старайтесь пользоваться угольником для выставления стоек и перемычек.

7. Далее привариваем шарниры с внутренней стороны, но сначала выставляем зазоры, чтобы было хорошее открытие и закрытие дверки.

После выставления и прихватки  петли, можно глянуть на открытие.

8. Ваша передняя часть готова, но чтобы дверь не выворачивалась в другую сторону, нужно приварить косынки по углам в верху и внизу.

9. Заднюю часть торца, делаем аналогично, положив на переднею часть и поджав их между собой струбцинами.

Самое главное не спутать стороны дуг которые вы гнули, иначе после трубогибочного инструмента, они могут быть разные. Лучше всего наметить и делать все арки одной стороной.

10. Также вместо двери можно сделать с окном, но это уже на ваше усмотрение.

11. Когда всё подготовили и сделали, переходим к месту, где будем устанавливать парник. Делаем разметку, чтобы диагонали совпадали и по углам вбиваем уголки, примерно на 2,5–3 метра, при этом не забываем выставить их по нивелиру или лазерному уровню. Привариваем к уголкам переднюю и заднюю часть теплицы, а уже к ней привариваем профиль 5,96 по всей длине. Тогда длинна теплицы получится ровно 6 метров.

Уголок должен оказаться внутри теплицы, чтобы в последствии не мешал поликарбонату.

12. Теперь внизу, где приваренный металл, по всей длине натягиваем шнурку и вбиваем арматуру, в том месте, где будем ставить дуги. Таким же действием вбиваем, где стоят дверные стойки.

13. Дальше устанавливаем и привариваем дуги, предварительно загрунтовав все детали теплицы. Натягиваем шнурку, где будут перемычки. С помощью палки, выравниваем арку к нитке.

14. Соответственно, чтобы торцевые при натяжки нитки не гнулись и стояли по уровню, их тоже временно подпираем, пока не сварим все перемычки.

15. Свариваем перемычки с обоих сторон, передвигая дуги к сваренным перемычкам, тогда они все будут по уровню.

16. Вот такая конструкция должна у вас получиться.

Кстати, арки и перемычки лучше ставить по одной. Если установить сразу все, они будут выгибаться и мешать натянутой шнурке.

17. Ну и последним этапом покрываем её поликарбонатом. Сначала разрезаем лист на пополам и накрываем торцы, лишнее отрезаем ножом.

18. Затем стелем листы по краям и в конце закрываем середину.

Вот таким способом, была сделана самодельная теплица.

Изготовление двухскатной теплицы по чертежу

Этот вариант теплицы немного посложнее, да и профильной трубы уйдёт побольше. Такая конструкция позволяет выращивать более высокие растения.

Кстати, для стен и крыши теплицы, лучше покупать профиль 40х20, а для перемычек можно использовать 20х20.

1. Первое с чего нужно начинать её делать, это с примерного чертежа.

2. Далее определяемся с местом, где будем делать теплицу. Выравниваем площадку и изготавливаем боковые стены, их должно быть 2 шт.

Перед тем, как приваривать стойки к 6 м. профилю, не забудьте измерить диагональ.

3. Таким же образом делаем торцевые стены, которые с дверями и окнами. При этом зазор между стойками и дверями должен быть 1 см.

 4. Устанавливаем конструкцию на выравненные (нивелиром) кирпичи и свариваем все стены между собой.

5. Далее установить основания теплицы с помощью уголков и арматуры, как написано выше (в первой главе) или же залить ленточный фундамент. Это уже на ваше усмотрение.

6. Варим крышу. По желанию в ней тоже можно сварить пару окон, для лучшего проветривания.

Кстати, перемычки лучше делать через 50 см., чтобы карбонат дольше простоял и не лопнул под воздействием снежных осадков.

7. И постепенно устанавливаем её на стены парника.

8. Зашиваем нашу конструкцию поликарбонатом. Только не забудьте зачистить и покрасить трубы теплицы. Все торцы проходим клейкой лентой, для герметизации.

Как видите сложности в изготовлении никакой нет. Она получается дороже торговой, но зато надёжней.

Видео теплицы из поликарбоната своими руками

В этом видео предлагаю посмотреть, как сделать самодельную теплицу? В чём её преимущество и правильное расположение на земле, с учётом лёгкого полива.

Как видите всё легко и просто. А, как вы понимаете, скоро наступает сезон посадок и лучшего варианта теплицы, чем из профильной трубы и поликарбоната не найти.

В видео было рекомендовано расположение теплицы с учётом лёгкого полива, а раз уж об этом заговорили, предлагаю посмотреть, как сделать капельный полив своими руками.

Как сделать арочную теплицу самостоятельно?

Хочу предложить ещё один способ, как сделать арочную теплицу, но он пожалуй самый сложный в изготовлении. В цене тоже не из дешевых. В такой конструкции можно садить много растений на продажу.

1. Для начала бурим и заливаем столбики 50х25 глубиной 1 м. по периметру. Делаем это с помощью шнурки натянутой по углам. На них привариваем накладные пластины. Выравниваем нивелиром одинаковую высоту.

Так как лист поликарбоната шириной 2,10, то столбики заливаем на таком же расстоянии. На торцевых стенах можно залить произвольно, так как там из-за дверей другая конструкция.

2. Сверху накладных, также по периметру, укладываем трубы 40х20 и привариваем к ним. Только не забудьте, проверить диагональ основания теплицы.

3. Далее заготавливаем арки из 6 метрового профиля с жесткостью из перемычек и основанием. Для экономии допускается сделать дуги таким способом, чтобы в последствии стыки поликарбоната крепились на металл 40х60, а середина 20х20.

4. Устанавливаем на основание теплицы вертикальные столбики, высотой около 2 метров с расстоянием между собой 700 мм. На них привариваем изготовленную арку.

5. Для жесткости конструкция навариваем перемычки. Но делаем это не только по всей длине вертикальных стоек, но ещё и вдоль всех наших ферм. Соединяя их между собой.

6. Также варим перемычки между углами основания арки и стойки.

7. Чтобы конструкция не была шаткая, нужно по углам приварить раскосы и залить фундамент по всему периметру. Также для надёжности в середине строения можно залить столбы с закладными.

8. Теперь с одной стороны торца варим и устанавливаем двери, а с другой окна для вентиляции. Всю конструкцию красим в любой цвет, какой вам нравится.

9. Вот наконец и дошли до поликарбоната. Начинаем крепить с крыши. Соединяем листы между собой стыковочным профилем. Чтобы легче, было закрутить их, пользуемся двумя досочками, на которые можно положить стремянку и спокойно ходить по ней.

10. После арок зашиваем торцы и бока теплицы.

11. Ну и в завершении хотелось бы предоставить чертёж этой чудо теплицы.

Надеюсь с теплицами всё понятно, выбирайте любую и стройте. Хорошего вам урожая.

Теплица из профильной трубы своими руками: фото, чертежи, видео

Теплица из профильной трубы своими руками требует проведения сварочных работ. Конструкция получается сложная, но прочная. Каркас парника выдерживает большие нагрузки, хорошо противостоит ветру.

Плюсы и минусы теплицы из профильной трубы

Отличительно чертой профильной стальной трубы является квадратное, прямоугольное или овальное сечение. За счет такой формы повышается прочность на изгиб. Для теплиц больше подходят квадратные и прямоугольные профили. Согнуть их в арки сложно без специального станка, но каркас получается прочный. За счет ребер жесткости уменьшена толщина металлических стенок. Это еще один плюс материала. Прочность конструкции из профильных элементов остается неизменной, а общая масса уменьшается. Под металлический каркас не потребуется создавать усиленный фундамент.

Если происходит сварка теплицы из профильной трубы своими руками, конструкция получается намного дешевле от заводского аналога. Эстетическая часть не страдает. Каракас выходит аккуратный. За счет прямоугольного сечения улучшается стыковка элементов. Плоские стенки профиля плотно прилегают друг к другу, что упрощает процесс сварки или болтового соединения.

Совет! Профильная стальная труба позволяет создавать разборные каркасы теплиц, где отдельные элементы соединены болтами. При необходимости такую конструкцию легко разобрать, перенести на другое место.

Профиль производится в обычном исполнении и с антикоррозийным оцинкованным покрытием. Второй вариант лучше всего подходит для теплиц. В сыром микроклимате защитный слой предотвратит развитие ржавчины. Такой каркас не нужно красить. Обработать придется только места стыков. От сварки оцинкованный слой сгорает, и эти участки надо закрашивать. Реже встречается профиль из нержавейки. Для теплицы это идеальный материал, только дорогой.

Весомым недостатком считается изготовление дуг для теплиц из профильной трубы, если выбран для строительства арочный вариант конструкции. Потребуется искать цех, где есть трубогиб или попытаться обойтись своими силами, прибегая к народным методам. Малый вес профильного каркаса является положительной и одновременно отрицательной чертой. Если теплица габаритная, она обладает большой парусностью. Чтобы ее не опрокинуло ветром, надо обустроить надежный фундамент и закрепить к нему каркас.

Выбор профильной трубы

Стоимость профиля определяется сечением, толщиной стенок, качеством стали, наличием антикоррозийного слоя. Чтобы закупить материал на весь каркас, потребуется выложить внушительную сумму. Здесь надо тщательно все просчитать. Основные элементы каркаса (стойки, крышу, обвязку) создают из усиленного профиля с размерами сторон стенок 40х20 или 40х40 мм. Трубы берут с толщиной стенок минимум 2 мм. На элементы горизонтальной стяжки припадает меньшая нагрузка. Трубы берут сечением 20х20 мм с толщиной стенок от 1 до 1,5 мм.

В продажу профиль поступает стандартной длины 6 м. Чтобы меньше было сварочных стыков, изначально правильно рассчитывают размеры каркаса. Материал дорогой. Собирают теплицы из профильной трубы 40х20, 20х20 мм так, чтобы оставалось меньше обрезков.

Виды конструкций теплиц из профильной трубы

Профиль позволяет создать каркас теплицы любой существующей формы. Однако из-за сложности изгиба чаще всего практикуют возведение конструкций с ровными плоскостями. Популярными считаются теплицы в виде домика или пристройки к зданию. Если создание дуг не является для хозяина трудностью, то можно возвести арочный парник.

Арочная теплица из профилированной трубы

Преимуществом парника с арочной крышей является хорошая обтекаемость. Осадки не задерживаются на полукруглых скатах, снижается парусность. Теплицы чаще используют для культивации низкорослых культур. Закругленные элементы крыши крадут свободное пространство, не позволяют близко к стенам теплицы высаживать высокорослые растения.

Двускатная теплица из профилированной трубы

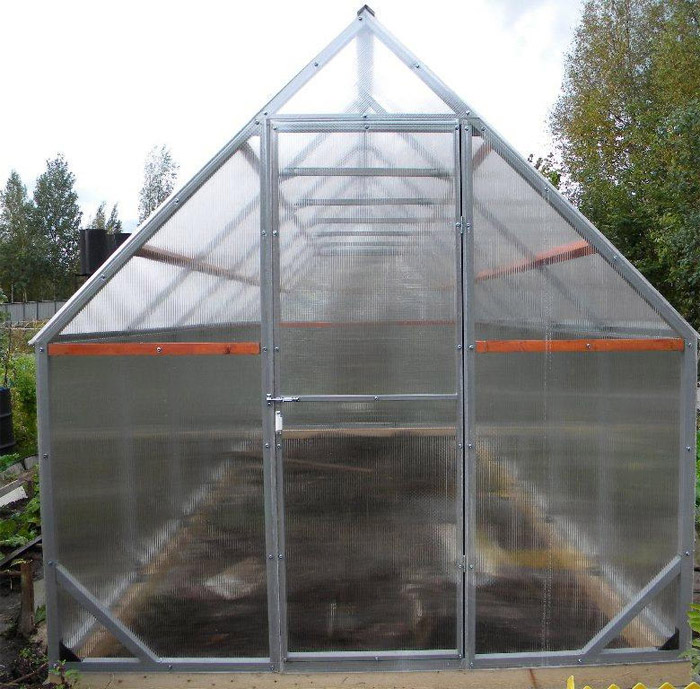

Парник в форме домика с двускатной крышей считается лучшим вариантом. Во-первых, профильные заготовки не придется гнуть. Во-вторых, внутри теплицы образуется максимум свободного пространства. Можно выращивать растения любой высоты, ставить стеллажи, создавать яруса, обустраивать вертикальные грядки.

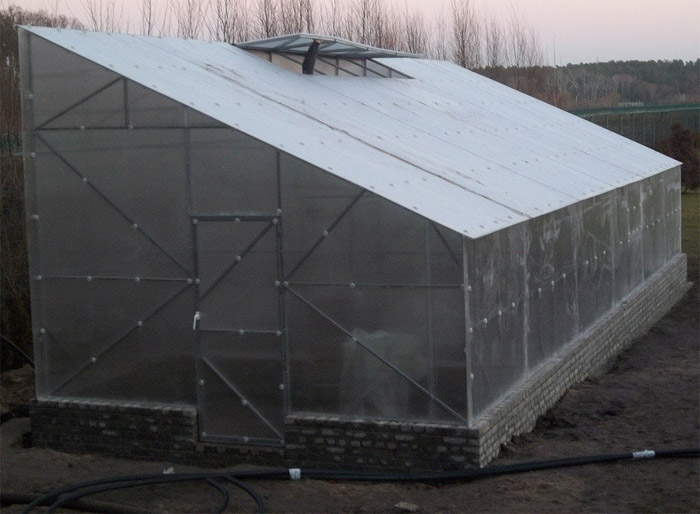

Односкатная теплица из профилированной трубы

В общих чертах конструкция является половинкой домика с двускатной крышей. Теплицу пристраивают к стене здания с южной стороны. Крышу делают с одним скатом. Дополнительным преимуществом является получение тепла от стены отапливаемого здания. Растения часто не нуждаются в организации обогрева. Однако от сырости фасад быстрее пропадает. На стене появляется грибок.

Чертежи и схемы теплицы из профильной трубы

Сколько профильной трубы нужно на теплицу

Расчет количества материала начинают после разработки проекта. На чертеже указаны все размеры. Длину каждого элемента теплицы суммируют, добавляют 10% запаса на непредвиденные расходы и получают готовый результат. При расчете на теплицу материала из профильной трубы не забывают, что потребуется создавать форточки и двери. Несмотря на высокую стоимость профиля, запас делать надо. Во время сварки может получиться брак или где-то понадобится дополнительная распорка.

Место строительства

Растущие в теплице растения должны получать тепло и свет. Правильное расположение парника на участке увеличивает энергоэффективность. Хозяин меньше несет затрат на отопление и искусственное освещение. Устанавливается своими руками теплица сборно-разборная из профильной трубы на участке, максимально соответствующем основным требованиям:

• Теплицу располагают на слабо продуваемом ветрами месте. При зимнем использовании уменьшатся потери тепла.
• Корпус теплицы максимально должен в течение светового дня освещаться солнцем. Воздух будет прогреваться естественным путем, снизятся расходы на отопление. Солнечный свет полезен многим растениям. Для тенелюбивых культур делают затенение поликарбонатом.
• Для устойчивости теплицы выбирают ровный участок. Лучшим местом считается равнина или возвышение. В низинах профильные конструкции ставить нежелательно из-за подтопления дождевой и талой водой.
• Внутрь теплицы понадобится прокладывать водопровод, электричество. Профильную конструкцию устанавливают ближе к расположению коммуникаций.

К стенкам парника со всех сторон обеспечивают свободный подход для обслуживания минимум 1 м.

Как построить теплицу пошагово из профильной трубы

Возведение профильной тепличной конструкции предусматривает соблюдение очередности выполнения определенного алгоритма действий. Перед началом работ не помешает просмотреть на видео краткий обзор строительного процесса:

Фундамент для теплицы из профильной трубы

Тип основания выбирают еще на стадии, когда разрабатывают проект теплицы в чертежах из профильной трубы, определяются с обшивкой. Поликарбонат легкий. Конструкция не требует усиленного фундамента. Если выбрано для обшивки стекло, вес парника увеличится. Потребуется создание прочного основания.

Тип фундамента подбирают с учетом характеристик грунта, уровня залегания грунтовых вод. Обычно для теплиц используют свайное, столбчатое или ленточное основание. Для большинства регионов бетонная лента считается оптимальным выбором.

Для заливки фундамента на участке наносят разметку. Выкапывают траншею глубиной 80 см. Дно засыпают слоем песка и щебня толщиной примерно 20 см. Стенки траншеи укрывают рубероидом. На поверхности устанавливают из досок опалубок. Внутри траншеи из арматуры устанавливают армирующий каркас, по форме напоминающий короб. К прутам приваривают анкерные шпильки. Их резьбовая часть по высоте должна выступать из бетонной ленты. К анкерам будет закреплена нижняя обвязка профильного каркаса.

Заливку бетона осуществляют одним днем. Ленту делают так, чтобы она выступала из земли 20 см. Фундамент оставляют набирать прочность месяц. Поверхность периодически смачивают из лейки, накрывают пленкой.

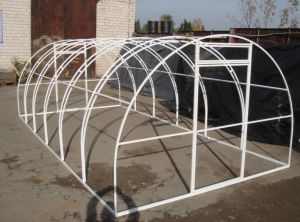

Сборка каркаса теплицы из профильной трубы

Когда основание наберет прочности, приступают к сборке профильного каркаса. Поверхность бетонной ленты для гидроизоляции укрывают рубероидом. По периметру фундамента выкладывают трубу 40х20 мм нижней обвязки. Из профиля сваривают раму, фиксируют к выступающим из основания анкерам.

Дальнейшее строительство теплицы своими руками из профильной трубы предусматривает установку вертикальных рам каркаса. Первыми ставят торцевые элементы. На рамах сразу из трубы формируют дверной проем шириной 70 см и большой проем для форточки шириной 80 см. Промежуточные профильные рамки располагают шагом 1 м. Элементы приваривают стойками к нижней обвязке из профильной стальной трубы. Между собой рамки сваривают горизонтальными перемычками из трубы 20х20 мм. Элементы обеспечат устойчивость профильному каркасу. Перемычки приваривают заподлицо к элементам рамы, чтобы не образовалось выступов.

Совет! При возведении профильного арочного каркаса первую перемычку крепят ниже 10 см от перегиба дуги. К трубе будет фиксироваться поликарбонат.

Обшивка стен и крыши

Способ обшивки зависит от выбранного материала. Стекла дорогие, хрупкие и тяжелые. Пленка недолговечная. Популярной на сегодняшний день считается теплица из поликарбоната и профильной трубы по цене и качеству. Прозрачные листы хорошо изгибаются. Обшивочный материал фиксируют саморезами с уплотнительными шайбами. Отверстия в поликарбонате и трубе предварительно сверлят. На стыках листы соединяют специальным соединительным профилем. Торцы поликарбоната закрывают заглушками, чтобы не попала пыль.

Установка дверей и окон

Створки дверей сваривают из трубы 40х20 мм. Для форточек хватит профиля 20х20 мм. На элементы профильного каркаса створки навешивают петлями. Обшивку осуществляют аналогичным материалом, что использовали для теплицы.

Как согнуть профильные трубы для арочной теплицы

У профиля имеется один недостаток. Трубу сложно согнуть дугой для арочной теплицы. Ребра жесткости препятствуют равномерному изгибу. Красиво получится самому профильную трубу согнуть для теплицы трубогибом, но покупать дорогостоящий станок на один день работы нет смысла. Готовые профильные арки лучше заказать в цеху. Если такой возможности нет, трубу пытаются согнуть, прибегая к народным хитростям.

С помощью песка

Метод изгиба профиля считается простой и эффективный. Для начала подготавливают песок. Его просеивают от крупных камней, расстилают на солнце просушиваться. Если погода пасмурная, песок расстилают тонким слоем на жести. Под листовым металлом разводят костер. После прокаливания песку дают время остыть.

В торцы профиля вырезают деревянные заглушки. Они должны плотно входить забиванием молотка. Одну заглушку ставят сразу. Внутрь трубы засыпают сухой песок. Второй конец профильного элемента аналогично закрывают заглушкой. Трубу заводят между прочными опорами, пытаются плавными нажатиями сгибать. Песок внутри профиля создаст давление, препятствующее деформации квадратных стенок. Когда профильная арка будет готова, заглушки удаляют. Из заготовки высыпают песок.

С помощью воды (зимний способ)

Народный метод имеет много недостатков. Во-первых, воспользоваться можно только зимой, когда на улице стоит сильный мороз. Во-вторых, при нарушении технологии замерзшая вода способна во время расширения разорвать стенки профиля.

Чтобы согнуть профильную заготовку, аналогично понадобятся заглушки. Пробки делают настолько плотные, чтобы они препятствовали вытеканию воды. Заглушку вбивают молотком с одного конца профиля. Внутрь трубы заливают воду, закрывают второй пробкой. Профильную заготовку оставляют на морозе. Когда вода превратится в лед, начинают изгибать металлический элемент. Результат получается аналогично песку.

Когда профильная арка будет готова, заглушки удаляют. Профиль прогревают над костром до полного растапливания льда.

Надрезы болгаркой

Способ изгиба с надрезами считается самый сложный, но гарантирует 100% положительный результат. Профиль зажимают в тисках. Наносят разметку в виде клиньев на одинаковом расстоянии. По разметке делают надрезы болгаркой, но не сквозные. Вырезают только клинья. Противоположная полка профиля остается нетронутая. После разрезки трубу изгибают дугой. Если радиус получился большой, вырезают еще несколько клиньев. Процедуру продолжают до достижения изгиба арки нужного радиуса. Места разрезов сваривают.

Фото теплиц из профильной трубы

Заключение

Теплица из профильной трубы своими руками получается аккуратная. Чтобы конструкция дольше прослужила, важно следить за каркасом, своевременно подкрашивать поржавевшие участки трубы.

Каркас теплицы из профильной трубы своими руками

На чтение 7 мин. Обновлено 17 ноября, 2019

Если вы счастливый обладатель дачного участка, то просто грех тратить деньги на покупку магазинных овощей и зелени. Ускорить сроки урожайности и значительно их продлить позволит домашняя теплица.

Чтобы сделать каркас теплицы из профильной трубы своими руками придется потратить определенное количество времени, денежных средств и физических усилий, но в итоге все старания окупятся сторицей во время эксплуатации этой уникальной конструкции.

Почему именно профильная труба?

При выборе материала для строительства – профильная труба станет самым оптимальным решением.

Можно естественно использовать и деревянные рейки, но при этом придется использовать для него максимальные меры защиты, так как данный материал подвергается гниению, усушке и деформации.

Стальная профильная труба выгодное решение, потому что к ней легче прикрепить любое накрытие, в том числе и поликарбонат. На таком каркасе легче стыкуются элементы покрытия, чем на круглой трубе.

Однако в случае использования для накрытия полиэтиленовой пленки учтите, что ее придется менять ежегодно, так как она портится под действием солнечных лучей, ветра и при заморозках.

Стоит учитывать тот факт, что защита включает в себя грунтовку и покрытие краской высокого качества.

Но даже после обработки стоит постоянно следить за каркасом и реагировать на самые малейшие дефекты и вовремя их устранять, чтобы максимально продлить сроки службы строения.

С чего начать?

Перед изготовлением каркаса своими руками, нужно принять решение относительно внешнего вида будущей теплицы. Чаще всего используются конструкции «арка» или «домик».

Последний вид не имеет особенного преимущества, просто его чаше всего и сегодня используют по привычке, так как ранее для покрытия теплицы использовали стекло, которым арочное строение накрыть было бы сложно.

А инновационный и эластичный материал – поликарбонат дает возможность перекрыть теплицы любого вида.

Для основных рам каркаса будущей теплицы, рекомендуется взять трубу размера 4х2 см. Для горизонтальных соединительных элементов можно использовать профиль размера 2х2 см.

Если хотите качественно изготовить каркас такой конструкции, как теплица из профильной трубы своими руками – чертежи должны быть сделаны обязательно. Такой ход позволит правильно выбрать размеры и тем самым исключить большие потери металла во время нарезки деталей.

Изготовление металлопрофильного каркаса своими руками не самое дешевое удовольствие, поэтому расчет рекомендуется проводить таким образом, чтобы на изготовление рамы пошло не более одной стандартной трубы размером 6,05м.

Оптимальный размер при двускатного строения рассчитывается следующим образом. Если высота принимается за 1,7 м, то на две рамы потребуется 3,4 м трубы, после чего остается еще 2, 65 м профиля.

Видео

При учете ската крыши ширина одной рамки должна составить 2,25 м. Главное следить, чтобы после перекрытия каркаса осталось по 10 см материала с каждой стороны на боковые свесы.

При желании можно начать изготовление теплицы используя полукруглые рамы. Тут размеры конструкции будут большими в сравнении с двухскатной, что повышает общюю полезную внутреннюю площадь.

Видео

Стоит задуматься, ведь ценовая политика такого приспособления очень высокая, а изготовление трубогиба используя подручные средства под силу не каждому.

Существует несколько способов гибки профиля, без использования специального аппарата, но такие методы не дадут идеального сгиба и могут привести к деформации дорогостоящего материала.

Видео

Поэтому во избежание таких сложностей желательно остановить свой выбор на двухскатном виде домашней теплицы.

Выбор и закладка фундамента

Тут можно выбрать несколько вариантов основания от деревянных шпал, до ростверка из винтовых свай.

Самый оптимальный вариант – выбор мелкого монолитного фундамента, который закладывается своими руками не глубоко на один «штык» лопаты.

Перед изготовлением фундамента, по всем сторонам устанавливаются анкера для крепежа профильных комплектующих. Когда бетонная смесь застывает к анкерам можно приваривать профили 4х2 см, которые станут надежным основанием для установки будущего каркаса теплицы.

Обычный ленточный фундамент тоже можно использовать для строения, он повысит надежность строения и ее долговечность.

Видео – установка фундамента

Процесс закладки фундамента своими руками предполагает большой вклад физического труда, наличие свободного времени и точности, которая должна соблюдаться в каждом действии.

Поэтому рекомендуется перед началом строительства заняться изготовлением чертежа будущей конструкции, с указанием всех размеров, от которых не следует отклоняться, во избежание неприятных последствий при последующей эксплуатации.

Теплица домиком в процессе строительства своими руками не требует использования трубогиба. Чтобы избежать образование возможных неровностей, желательно все собирать на прямой асфальтированной площадке.

В случае наличия такого участка рекомендуется очертить на нем контур создаваемой конструкции с учетом всех размеров и по этому лекалу осуществлять нарезку профиля.

Установка каркаса своими руками

Для облегчения монтажных работ профессионалы рекомендуют не распиливать профильную трубу на отдельные элементы, а организовать несколько надпилов в определенных местах, чтобы с легкостью согнуть их под нужным углом и без применения сварочного аппарата изготовить рамы нужной формы.

Главное правильно рассчитать угол распила, чтобы после сгиба срезы соединились ровно и только после этого их стоит тщательно заварить.

Самыми ответственными элементами каркаса теплицы являются крайние рамы, в которые будут вставляться форточка и дверь. Приварить петли для установки данных подвесных деталей желательно еще на стадии их сборки.

Для создания дверей берется профиль размером 4х2 см, а для создания форточки достаточно будет трубы меньшего сечения 2х2 см.

2-ух метровые поликарбонатные листы диктуют размеры будущего каркаса, поэтому расстояние между арками теплицы необходимо подогнать под этот размер, стык листов чтоб он припадал именно на профиль.

От того что труба выбранного сечения является жесткой оптимальным шагом рам считается метр. Такая самодельная теплица предполагает соединение всех рамок друг с другом при помощи небольших частей квадратного профиля размера 2х2 см.

Видео

Монтаж каркаса осуществляется с крайней рамы, в которой отображен дверной проем. Чтобы конструкция не отклонялась в стороны, она дополнительно фиксируется при помощи двух раскосов из уголков, которые привариваются к основанию фундамента.

Горизонтальные соединительные элементы устанавливаются с отступом от точек сгиба рамы. Такие шаги делаются для того, чтобы покрытие можно было качественно и равномерно прикрепить ко всей поверхности строения.

Покрытие теплицы листами поликарбоната

Когда соединение каркаса и его установка завершена, приступаем к перекрытию конструкции. К профилю поликарбонат крепится при помощи саморезов или специальных креплений предназначенных для установки именно этого материала.

Теплицы из поликарбоната и профтрубы должны покрываться только встык при этом стоит внимательно проследить, чтобы лицевая сторона материала смотрена наружу конструкции.

Торцевые части листов поликарбоната обязательно обрабатываются герметиком на основе силикона, который их защищает. Рассчитывайте на то, что длина покрытия должна быть больше на 10 см за высоту профиля, для образования ската.

Не верхнем стыке крыши металлической теплицы из профтрубы накрываются профилем, который крепится на саморезы по продольным связям.

Установка поликарбоната на дверь и форточку осуществляется по такому самому принципу, главное проследить за тем, чтобы его размер не мешал по время эксплуатации данных элементов.

Видео

Углубившись в тему и нюансы процесса построения строений из профильных труб, становится ясно, что качественный чертеж, изготовление каждого элемента и технология покрытия каркаса имеют одинаковую важность.

При изготовлении каркаса теплицы из профильной трубы своими руками нужно иметь минимальные познания в архитектуре и работе с металлическими элементами.

Один неправильный шаг или расчет смогут перечеркнуть все труды, а верно принятое решение приведет к отличному итоговому результату.

чертежи и как сварить каркас

Самодельный каркас для теплицы из профильной трубы имеет массу преимуществ перед готовой конструкцией, не говоря об экономии средств на ее приобретение, теплица из профилей надежна, особенность конструкции избавляет от скоплений снега на крыше, а крепкий каркас позволяет монтировать в сооружение освещение и отопление.

Использование профильной трубы для строительства

Профильная труба – это труба, которая имеет квадратное или прямоугольное сечение. Производители предлагают холоднокатаные и горячекатаные трубы, цельные и со сварным швом. К профилю для изготовления каркаса теплицы не предъявляют повышенных требований, поэтому можно приобретать те трубы, которые дешевле.

Поскольку теплица не предполагает больших механических нагрузок, а проект должен разумно сочетать качественные характеристики и стоимость всего проекта, то для каркаса следует выбирать небольшой профиль.

Для сооружения каркаса теплицы оптимальным будет профиль со сторонами сечения 2*2 см и 2*4 см. Прямоугольные трубы используют на несущих конструкциях, квадратные – для строительства поперечных перемычек и косых упоров (если проектом они предусмотрены).

Производители предлагают трубы стандартной длины в 3, 6 и 12 м погонных. При составлении проекта следует учитывать данное обстоятельство и рассчитывать использовать профиль без обрезков.

Поскольку главной угрозой металлу, который не защищен от разрушающего действия атмосферной влаги, является ржавчина, то для строительства теплицы идеальным выбором будет профильная труба с антикоррозийной оцинковкой или специальным напылением. Здесь дополнительная защита потребуется только на местах стыков.

Обратите внимание! Из соображений минимизации затрат на строительство теплицы, трубы для каркаса можно выбрать материал из простой стали, без антикоррозийной заводской обработки. Чтобы защитить готовую конструкцию от коррозии, достаточно зачистить металл от ржавчины, прогрунтовать и покрасить.

Преимущества и недостатки профилей для изготовления теплиц

Производители предлагают готовые теплицы любых размеров и форм. Однако построить самостоятельно такое сооружение и интересно, и выгодно.

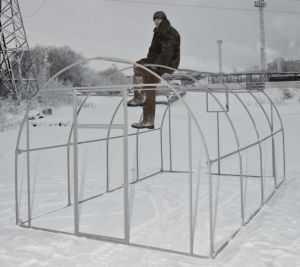

Теплицы из профильной трубы отличаются большей крепостью. Они тяжелые, а значит отлично противостоят ветрам.

Толстостенный металл и продуманная конструкция позволяет не заботиться об уборке снега с крыши зимой – он самостоятельно съезжает вниз по мере его накопления или при потеплении.

Кроме металлической профильной трубы для изготовления каркаса теплицы своими руками народные умельцы используют следующие виды профилей:

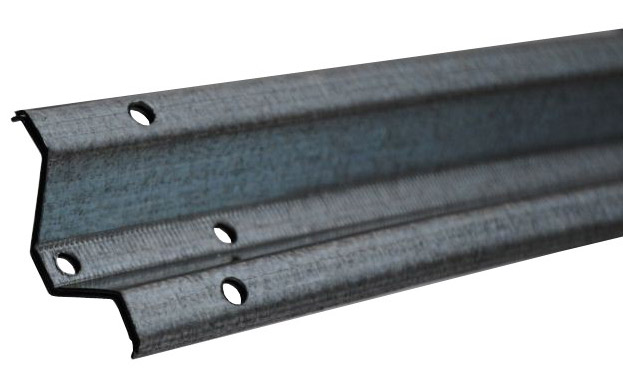

• V-образный (или W-профиль) металлический профиль со специальными планками для крепления. Материал предназначен специально для каркасных сооружений такого типа. С ним удобно работать, но по крепости такой каркас будет уступать конструкциям из профильной трубы.

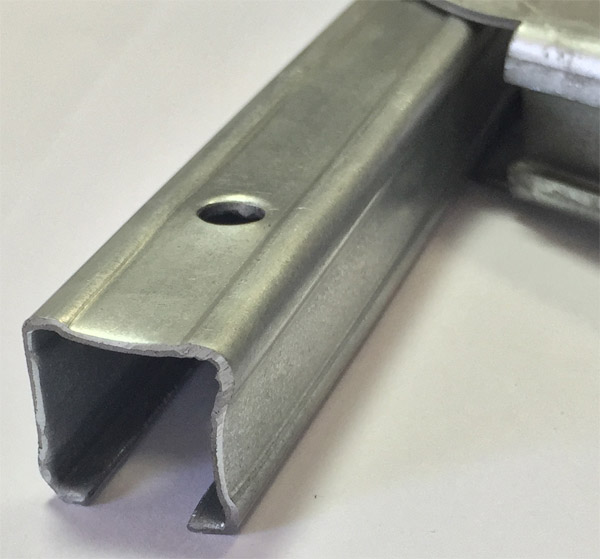

• П-образный профиль из оцинкованной стали или алюминия. В прочности уступает профильной трубе, но значительно выигрывает в цене. Используется для различных конструкций при ремонте, строительстве.
• Стоечный и направляющий профиль, предназначенный для монтажа гипсокартона. Для сооружения уличных конструкций эти металлические детали несколько слабоваты, но могут быть использованы на защищенных от ветра участках.

Чтобы не ошибиться с выбором подходящего строительного материала, следует знать его недостатки и достоинства для сооружений такого типа.

К недостаткам изделий относят стоимость материала, тяжеловесность готовой теплицы, необходимость использования для монтажа сварочного аппарата.

Обратите внимание! Для строительства теплицы на основе прямоугольных профильных труб часто устраивают легкий фундамент или строят кирпичную платформу.

Преимущества использования облегченных профилей:

• легкость и мобильность полученной конструкции;
• экономия бюджета на материале;
• простота монтажа.

Основным минусом легких сооружений является недостаточная прочность к механической нагрузке извне. Такие теплицы может унести или перевернуть сильным ветром. Зимой они часто просаживаются под слоем снега.

Виды самодельных теплиц

Распространение получили два вида самодельных теплиц:

• арочные – приобрели популярность с возникновением поликарбонатного покрытия;
• прямоугольные или стрельчатые – классический вариант с двускатной крышей;
• односкатные – отличаются от двускатной формой крыши, большого распространения не получили, чаще используются как небольшой парник для выращивания рассады.

Арочные конструкции для самостоятельного строительства представляют некоторую сложность, поскольку профиль опорных стоек необходимо одинаково и равномерно согнуть, что проблематично сделать в одиночку без специальных приспособлений. Теплица домиком проще в исполнении, но требует большего количества сварных соединений в процессе изготовления.

Обратите внимание! Полезный объем у обоих сооружений, если они одинаковой площади, не отличается.

Существует еще один, менее популярный, но возможный вид теплиц – тоннельные прямоугольные. У таких сооружений крыша почти плоская, с небольшим уклоном для стекания атмосферных осадков. Такая конструкция выгодна в южных районах, для круглогодичного выращивания овощей. На ее строительство затрачивается меньше материала. В северных климатических зонах плоскую крышу продавит снег.

Чертежи и расчеты

Проект будущей теплицы следует планировать исходя из стандартных размеров используемых материалов:

• Расчеты для арочной теплицы выгодно производить на длину опорной арки, равную 6 метрам. Высота готового сооружения будет 1,9 м, что достаточно для комфортного нахождения внутри даже очень высокого человека. Ширина 3,8 м позволит сделать две широкие грядки или три узкие с двумя техническими проходами.
• Длина стандартного листа поликарбоната 6 метров, длина профильной трубы 6 или 12 метров. Ширина пролета между несущими стойками 1 м.
• Обязательно верхняя и серединная обвязка. Длина профиля соответствует длине сооружения.
• Дополнительные трубы для сооружения двери и фрамуг.
• Ширина поликарбонатного листа составляет 2,1 м. Три состыкованных внахлест листа достаточно для шестиметровой теплицы.
• Плюс один лист на торцы, стены и форточки.
• Если теплица с двускатной крышей, то в ней можно спроектировать дополнительно боковые фрамуги для проветривания. В арочной теплице этого не делают.
• Расчет двускатной теплицы ведут из желаемых ее размеров. Для уклона крыши достаточно угла в 30 градусов. Стандартная высота стенки 2 м.

Чертеж строят на миллиметровке или, для тех, кто имеет такие навыки, в компьютерной программе. Самую простую программу для 3D-моделирования предлагает Google SketcUp.

Как оборудовать вход

Дверной проем можно спроектировать цельным или разделить надвое посередине. Двойная дверь позволит использовать верхнюю часть самостоятельно, в виде форточки в холодную погоду.

Обратите внимание! Рекомендуемая высота двери 1,8 м, ширина 80-90 см. Удобно, когда в дверь теплицы проходит стандартная садовая тележка.

Как согнуть трубы

Работа по сгибанию профильной трубы является наиболее ответственной. Несоответствие арок друг другу вызовет перекос поликарбоната и его быстрое разрушение.

Для получения ровных арок потребуется лекало из подручного материала в натуральный размер.

Способы сгибания профильной трубы:

1. С использованием наполнителя. Летом трубу наполняют речным песком, в зимний период – водой, которую оставляют до замерзания. Заледеневшая или наполненная песком профильная труба легко гнется по лекалу вручную.
2. С использованием болгарки. На профиле в зоне арки делают пропилы на 2-3 трубы. Пропилы делают по возможности одинаковой глубины на одинаковом расстоянии. Начинают с центрального верхнего отрезка (не пропила по центру!). По этим меткам трубу гнут, а потом надрезы сваривают.

Инструкция по монтажу теплицы

Монтаж теплицы начинают с определения ее места. Лучший вариант — расположение сооружения с юга на север.

Перепад уровня грунта не более 10 см для легких конструкций.

Тяжелые сооружения (из профильной трубы) устанавливают на точечные опоры или ленточный фундамент.

Обратите внимание! Каркас для теплицы из необработанного профиля собирать удобнее электросваркой. Монтаж оцинкованного профиля проводят креплением деталей на болты и саморезы.

Схема монтажных работ:

• Монтаж начинают с оформления дверных проемов на торцевых арках.
• Устанавливают на основание первую торцевую арку. Обязательно использование при работе отвеса для стоек и уровня для поперечной обвязки.
• Последовательно соединяют арочные стойки между собой перекладинами поперечной и верхней обвязки. Начинают работы с верхней перекладины.
• Заканчивают монтажные работы на каркасе установкой двух торцевых перемычек для усиления несущей способности конструкции. Их ориентируют наискось, от нижнего угла двери до верхней планки боковой обвязки.
• Монтируют поликарбонат на торцы, вырезая двери и форточки.
• Накладывают на каркас поликарбонат. Стыки должны опираться на железную арку. Листы накладывают внахлест друг на друга и на торцевые арки. Здесь выход листа за железо 15 см. Крепят к каркасу саморезами с резиновой прокладкой. Используют дрель или шуруповерт.
• Все края поликарбонатных листов следует обработать силиконовым герметиком.

Самодельная теплица прослужит не одно десятилетие без дополнительного ухода.

Инструкции, как самому сделать теплицу из профильной трубы

Сегодня конструкции теплиц из профильной трубы можно встретить практически на любом приусадебном участке. И не удивительно, ведь строительный материал обладает особенностями, выгодно отличающими его от обычной металлической трубы и дерева.

В этой статье мы рассмотрим преимущества парников из профиля, расскажем, как выбрать материал. Также здесь содержится пошаговое руководство по проектированию и строительству арочной теплицы из профилированной трубы.

Преимущества профтрубы для теплиц, выбор вида, размера

Из это материала возводятся конструкции разных типов, все зависит от пожеланий и потребностей хозяина приусадебного участка.

Плюсы металлопрофильных теплиц

• Значительная прочность самодельной теплицы из профильной трубы при относительно небольшом весе. Этот эффект достигается за счет геометрии сечения – квадратного или прямоугольного. Четыре ребра обеспечивают достаточную жесткость элементов конструкции. Сравнимая по прочности обычная круглая труба при одинаковом примерно сечении (напр. 30 мм) будет весить намного больше. Теплица из оцинкованной трубы 25х25 мм способна выдерживать высокие снеговые/ветровые нагрузки независимо от того, чем она покрыта.
• При монтаже плоскости элементов имеют большую площадь соприкосновения. Результат — высокая прочность соединительных узлов. Это особенно важно, если планируется варить теплицу из профильной трубы своими руками – конструкция получается очень прочной.
• Доступны разные способы соединения деталей теплицы между собой. Это сварка, саморезы, винты, хомуты-крабы. Они могут использоваться самостоятельно или в комбинации друг с другом.
• Профильная труба продается уже с антикоррозийным покрытием. После завершения строительства теплицы придется обрабатывать только места срезов/стыков деталей.
• Теплицы из профтрубы могут монтироваться на фундамент или без него.

Теплица домиком из профильной трубы квадратного сечения, покрытая поликарбонатом

Как выбрать профильную трубу для теплицы

• Материал изготовления. В продаже есть стальные окрашенные трубы и оцинкованные. Первые дешевле, однако покрытие со временем разрушается, оголившаяся сталь начнет ржаветь. Оцинкованной профильной трубе для теплиц эти проблемы не грозят, прослужит сооружение из нее около 20 лет. Самый качественный материал должен иметь маркировку ГОСТ 14918-80.
• Сечение, толщина стенок. Если будет строиться небольшой парник, тот тут материал выбирается, как говорится, на глаз. Например, маленькая теплица из профильной трубы 20х40 мм, толщина стенки – 3 мм. Значения тут могут варьироваться в большую или меньшую сторону. Чтобы выбрать трубы для крупногабаритной постройки, следует заглянуть в СНиП, а именно в разделы П-23-81 и 2.01.07-85.

Чтобы сделать теплицу из металлических труб своими руками, надо правильно подобрать сечение профилей

Проект и изготовление теплицы из профильной трубы

Внимательное составление чертежей, правильные расчеты – это залог беспроблемного строительства.

Проектирование, составление чертежей

Прежде всего решаем для себя, какого типа конструкция нам нужна: одно- или двухскатная, дуговая, арочная, с фундаментом, без него… Далее набрасываем примерный эскиз того, что нам нужно. Имеет смысл поискать фото подходящих конструкций в интернете и рисовать на их основе, но со своими правками. На эскизе отмечаем примерные размеры конструкции, расположение фрамуг, дверей.

Выбирая размеры и форму теплицы следует учитывать следующее:

• Расположение деревьев и высокорослых многолетников в непосредственной близости от будущей постройки.
• Расположение строительной площадки относительно жилого/дачного дома.
• Виды культур, которые будут выращиваться в закрытом грунте.
• Ветровые и снеговые нагрузки в регионе. Чем они выше, тем круче должны быть скаты парника.

Нижняя часть каркаса теплицы из профильной трубы, чертеж — эскиз

На этапе составления эскиза выставляются только приблизительные параметры: ширина, длина, высота. При составлении же чертежей теплицы из профильной трубы с размерами нельзя ошибаться – все должно быть точно до миллиметра. Во время черчения обязательно выставляем размеры каждой детали, даже если они дублируются. Как это делается вы можете посмотреть на следующем чертеже.

Делаем теплицу из профильной трубы своими руками, чертеж с выносом размеров

Проекций чертежей должно быть столько, чтобы строитель точно понимал, какая деталь куда идет. При этом узлы соединений элементов должны отрисовываться отдельно. Так поступаем с каркасом теплицы из профильной трубы, всеми фрамугами и дверями.

Изготовление теплицы из профильной трубы, чертеж торцевой части

Монтаж фундамента

Фундамент для теплицы, если только это не термос, делается ленточный, с армированием или без него – в зависимости от габаритов постройки. Он должен быть замкнутым, без разрывов по периметру. Параметры траншеи:

• Высота – 40 см.
• Ширина – 40 см.

По краю делаем опалубку-настройку, она должна выступать из земли на 20 см. На дно траншеи засыпаем песок (5 см), трамбуем, затем гравий – 10 см. Далее укладываем заранее связанный армопояс. Заливаем все песчано-бетонной смесью (3/1). Разопалубку делаем через 4 дня, тогда же приступаем к дальнейшему строительству. Исключение – массивные парники площадью от 15 м². Тут придется ждать набора фундаментом полной прочности – 28 дней.

Схема теплицы из профильной трубы, своими руками установить закладные детали под обвязку несложно

Как собрать каркас из профильной трубы своими руками

Прежде всего подготавливаем детали, из которых будет собираться теплица. Профильную трубу нарезаем, раскладываем недалеко от строительной площадки так, чтобы все было под рукой. Надо согнуть дуги для верхней части. Для этого придется приобрести или собрать своими руками трубогиб.

Как загнуть профильную трубу для теплицы, на видео рассказывается о самостоятельной сборке трубогибочного станка и работы на нем

Строительство начинаем с монтажа обвязки. Она крепится на закладные, установленные при заливке фундамента. Профильную трубу прикручиваем к закладным при помощи винтов. Затягивая крепежи, ориентируйтесь на строительный уровень – обвязка не должна иметь перекосов по плоскости. Стыки элементов обвариваем.

Далее очередь установки арок. Если запланировано усиление их верхней части, то делаем это на земле, на ровной площадке, также по строительному уровню. Работаем сваркой, винтами или хомутами-крабами. Арки крепятся на обвязку при помощи сварки или стальных уголков с саморезами. После того, как будет выставлена вся длина теплицы, собираем торцевую часть.

Как сварить теплицу из металлических профильных труб: арки выставляются после монтажа усиления верхней части

Монтаж поликарбоната

Поликарбонат начинаем монтировать с торцов. Прямоугольный лист прикручиваем на место, а затем обрезаем его по форме каркаса – лучше всего это делать электрическим лобзиком.  После накрываем остальные поверхности теплицы из металлопрофиля. Ни в коем случае не укладываем укрывной материал внахлест. Листы должны плотно состыковываться. Для герметичности в стыки устанавливается разъемный профиль.

Изготовление теплицы из профильной трубы своими руками: конструкция, укрытая поликарбонатом

Дом из бетонных труб на 320 квадратных футов

Это третья и последняя (я думаю) публикация об этой концепции крошечного дома. Напомним, несколько недель назад я обнаружил в Интернете крутой маленький австрийский гостиничный номер и написал о нем здесь. Мне пришло в голову, что небольшой дом можно построить из большой бетонной водосточной трубы. Я решил представить себе использование четырех больших секций диаметром 12 футов и длиной 8 футов в качестве основных строительных блоков для этого концептуального дома. Кажется, это самая большая бетонная труба стандартного размера, которую вы можете купить.После добавления плоских полов общая площадь четырех таких больших труб составит около 320 квадратных футов. Не совсем крошечный дом, но определенно маленький и достаточно места для небольшого дома или аренды на время отпуска.

Я думаю, что этот дизайн работает лучше всего. Его было бы проще всего построить, и для него потребовалось бы наименьшее количество бетонных работ на месте. Четыре раздела также могут быть выстроены в ряд, но запись будет потеряна. Ориентация на юг добавляет пассивное солнечное излучение и помогает согреть дом летом.Дополнительная изоляция, обеспечиваемая земляными бермами, обеспечит тепловую массу, необходимую для естественного регулирования температуры круглый год. Лишь основная жилая площадь выходит на юг, но я думаю, что этого будет достаточно, чтобы пространство оставалось комфортным. Размещение спальни в задней части дома также даст владельцу дома место, где можно сбежать в особенно жаркие дни.

Изучая плюсы и минусы строительства под землей, я узнал, что основная проблема подземных домов — это конденсат и проникновение воды.Поскольку эти трубы предназначены для отвода воды и хорошо спроектированы, я подозреваю, что небольшая гидроизоляция снаружи и хорошая дренажная засыпка решат проблему проникновения воды. Конденсация — это самая большая проблема, которую можно решить, изолировав бетон снаружи пеной. Есть также хорошая информация на monolithicdome.com.

Вы видите, как холодные бетонные стены собирают конденсат, как холодный напиток в жаркий день. Причина проста. Холодная поверхность конденсирует влагу в воздухе, когда воздух проходит над ней.Чтобы решить эту проблему, достаточно поддерживать температуру в помещении примерно на уровне стен. Внешний слой изоляции звучит так, как будто он делает свое дело.

Большинство других изменений дизайна коснулось мебели и складских помещений. По мере уменьшения пространства все требует большего внимания. Например, вместо того, чтобы добавлять внутренние стены для разделения пространства, почему бы не построить шкафы от пола до потолка, чтобы разделить пространство? Мебель также должна служить двойному назначению и при необходимости быть спроектирована так, чтобы ее можно было преобразовать для удовлетворения других потребностей.Раскладной диван — самый распространенный предмет мебели. Раскладывающиеся столы могут использоваться как столы и другие рабочие места. Стулья также могут быть удобными для различных целей.

Еще одно отличие этого дизайна — внешние пространства и окна. Есть отдельный внутренний двор для большей уединенности и более удобного места для посетителей дома. Патио за пределами спальни обеспечит приятное прохладное и затененное место, которое в хорошую погоду расширит полезную жилую площадь.Передний дворик за пределами гостиной / кухни, вероятно, будет больше всего использоваться владельцем дома и может быть отделан для удовлетворения их индивидуальных потребностей. Я также думаю, что форма трубы действительно требует круглых окон. Чтобы снизить затраты, можно сделать три изогнутых куска стекла, чтобы заполнить пространство вокруг раздвижной двери в раме. Можно также использовать французскую дверь, но ее стиль, вероятно, должен быть достаточно современным.

Это было весело. Я продолжал пытаться освоить Google SketchUp в достаточной степени, чтобы нарисовать этот маленький домик в 3D, но кривая обучения слишком крутая.Но я буду продолжать. Это будет забавный инструмент для будущих мозговых штурмов и разработок.

Перейти к части 4>

Дом из бетонных труб

Майкл Янзен , который строит Tiny Free House , тоже сам дизайнер. Недавно он завел блог под названием Tiny House Design и начал добавлять в него несколько своих собственных проектов маленьких или крошечных домов. Несколько недель назад Майкл заметил в сети небольшой классный номер в австрийском отеле, построенный из большой бетонной водосточной трубы. Он решил воспользоваться этой идеей и спроектировать дом площадью 320 квадратных футов, используя трубу диаметром 12 футов.Я позволю ему объяснить это более подробно ниже.

Я решил представить себе использование четырех больших секций диаметром 12 футов и длиной 8 футов в качестве основных строительных блоков для этого концептуального дома. Кажется, это самая большая бетонная труба стандартного размера, которую вы можете купить. После добавления плоских полов общая площадь четырех таких больших труб составит около 320 квадратных футов. Не совсем крошечный дом, но определенно маленький и достаточно места для небольшого дома или аренды на время отпуска.

Я думаю, что этот дизайн работает лучше всего.Его было бы проще всего построить, и для него потребовалось бы наименьшее количество бетонных работ на месте. Четыре раздела также могут быть выстроены в ряд, но запись будет потеряна. Ориентация на юг добавляет пассивное солнечное излучение и помогает согреть дом летом. Дополнительная изоляция, обеспечиваемая земляными бермами, обеспечит тепловую массу, необходимую для естественного регулирования температуры круглый год. Лишь основная жилая площадь выходит на юг, но я думаю, что этого будет достаточно, чтобы пространство оставалось комфортным.Размещение спальни в задней части дома также даст владельцу дома место, где можно сбежать в особенно жаркие дни.

Перейдите на сайт Tiny House Design , чтобы узнать больше. Майкл сделал в общей сложности четыре дизайна, используя эту концепцию, поэтому обязательно проверьте их все.

Дизайн Майкл Янзен ( Щелкните изображение, чтобы увеличить изображение )

Если вам понравился этот пост , подпишитесь на нашу ленту
