Схема подключения проходного выключателя — пошаговая инструкция!

⚡ Проходные выключатели позволяют управлять освещением сразу из двух и более различных мест. В статье представлена подробная схема подключения проходного выключателя, а также пошаговая фото-инструкция.

Выключатель трехклавишный проходнойВыключатель трехклавишный проходной

Вам предлагается ознакомиться с особенностями работы проходных выключателей, основными вариантами их подключения и непосредственно инструкцией по монтажу.

Зачем нужны проходные выключатели?

Установка проходных выключателейУстановка проходных выключателей

Чаще всего такие переключатели используются в следующих местах:

  • на лестницах. Можно установить выключатели на 1-м и 2-м этажах. Внизу включаем свет, поднимаемся по лестнице, вверху выключаем. Для домов высотой более двух этажей в схему можно добавлять дополнительные выключатели;
  • в спальнях. Устанавливаем выключатель у входа в помещение, а еще один или даже два возле кровати. Вошли в спальню, включили свет, приготовились ко сну, легли и выключили освещение прибором, установленным возле кровати;
  • в коридорах. Устанавливаем по выключателю в начале и в конце коридора. Заходим, включаем свет, доходим до конца, выключаем.

Список можно продолжать очень долго, ведь почти для каждой ситуации существует свой вариант применения системы проходных выключателей.

Преимущества и недостатки

Плюсы

  • Экономия электроэнергии;
  • Удобство использования в длинных коридорах, спальнях.

Минусы

  • Требуются навыки работы с электрикой;
  • Проходные выключатели намного дорожи обычных выключателей.

Схемы установки выключателей

Существует несколько вариантов подключения рассматриваемых устройств. Вашему вниманию предлагаются наиболее популярные и удачные из них.

Схема для контроля освещения из двух мест

Данная схема предназначена для управления освещением из двух местДанная схема предназначена для управления освещением из двух мест

Система собирается из двух проходных переключателей одинарного типа.

У каждого из таких приборов есть один контакт в месте входа и пара контактов на выходе.

Цены на проходной выключатель

проходной выключатель

В ней используются 2 проходных выключателя одинарного типаВ ней используются 2 проходных выключателя одинарного типа Выключатель
Выключатель

От источника электроэнергии через коробку распределения к осветительному прибору подключается провод «ноля». Кабель фазы, также проходя через коробку, подключается на общий контакт первого переключателя. Выходные же контакты этого переключателя посредством коробки подсоединяются к выходным контактам следующего прибора.

Схема для контроля освещения из двух местСхема для контроля освещения из двух мест

В завершение провод от общего контакта 2-го выключателя посредством распределительной коробки подключается к осветительному прибору.

Управление несколькими группами осветительных приборов из двух мест

Управление несколькими группами осветительных приборов из двух мест
Управление несколькими группами осветительных приборов из двух мест

Существует вариант, позволяющий управлять из двух мест разными группами осветительных приборов. К примеру, нам нужно организовать возможность управления освещением в помещении непосредственно из самой комнаты и из примыкающего коридора. В наличии люстра на 5 лампочек. Мы можем установить систему проходных переключателей для включения и выключения двух групп лампочек в нашей люстре.

Двойной выключательДвойной выключатель Двойной выключательДвойной выключатель

На схеме показан вариант разделения лампочек на 2 группы. В одной их 3, во второй – 2. Количество осветительных приборов в группах может меняться на усмотрение владельца.

Для обустройства такой системы также используем 2 проходных переключателя, но они должны быть двойного типа, а не одинарного, как в предыдущем варианте.

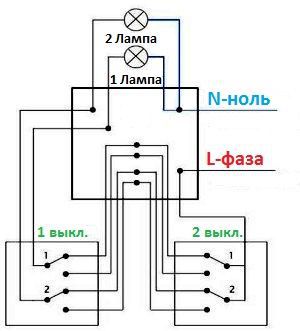

Как подключить 2 клавишный проходной выключательКак подключить 2 клавишный проходной выключатель

Конструкция двойного переключателя имеет 2 контакта в месте входа и 4 на выходе. В остальном порядок подсоединения остается аналогичным предыдущему способу, меняется лишь количество кабелей и контролируемых осветительных приборов.

Узнайте, как выглядит схема подключения электросчетчика, а также ознакомьтесь с пошаговой инструкцией по подключению, в нашей статье.

Контроль освещения из трех мест

Контроль освещения из трех местКонтроль освещения из трех мест

От предыдущих вариантов этот метод подключения отличается лишь тем, что в состав схемы добавляется перекрестный переключатель. У этого прибора 2 контакта в месте входа и аналогичное количество контактов на выходе.

Вы ознакомились с наиболее популярными схемами установки проходных выключателей. Однако количество таких приборов вовсе необязательно должно ограничиваться двумя либо тремя. При необходимости схему можно расширять, включая в нее необходимое число приборов. Принцип действий остается одинаковым для всех случаев: в начале и в конце цепи устанавливается по одинарному проходному переключателю с тремя контактами, а в качестве промежуточных элементов используются перекрестные приборы с четырьмя контактами.

Устанавливаем выключатели для контроля освещения из трех разных мест

Если с обустройством системы для контроля освещения из двух разных мест обычно не возникает никаких проблем, т.к. схема имеет простейший вид, то монтаж трех выключателей может вызвать определенные затруднения у неподготовленного монтажника.

Мы рассмотрим порядок установки системы из двух проходных и одного перекрестного переключателя. По аналогии вы сможете собрать цепь из большего количества приборов.

Прежде чем приступать к выполнению каких-либо дальнейших работ, отключите подачу электричества.

Отключаем электричествоОтключаем электричество

Для этого найдите во внутридомовом электрощите либо же в щите на площадке (для владельцев квартир) соответствующий выключатель. Дополнительно убедитесь в отсутствии напряжения в проводах выключателя при помощи специальной индикаторной отвертки. Также выполните аналогичную проверку в местах монтажа приборов.

СхемаСхема

Набор для работы

Набор инструментовНабор инструментов
  1. Плоская и крестовая отвертки.
  2. Инструмент для снятия изоляции с проводов. Можно заменить обычным ножом.
  3. Бокорезы либо пассатижи.
  4. Уровень.
  5. Индикаторная отвертка.
  6. Перфоратор.
  7. Рулетка.
Проходные выключателиПроходные выключатели

Подготовка штроб и ниш

Чтобы установить выключатели, мы должны предварительно подготовить в стене штробы для прокладки электрокабелей, запитать провода и дотянуть их до мест размещения устанавливаемых приборов.

Цены на выключатели Legrand

выключатель Legrand

Подготовка штроб и нишПодготовка штроб и ниш

Для штробления бетонных стен удобнее всего использовать перфоратор. Если перегородки изготовлены из известняка, углубления лучше делать при помощи долота, т.к. в подобном материале от перфоратора останется слишком широкая и глубокая штроба, что сделает фиксацию провода затруднительной и потребует большего расхода цемента либо штукатурки в дальнейшем.

Схема подключения проходного выключателя для управления освещением из 4-х местСхема подключения проходного выключателя
для управления освещением из 4-х мест

Для штробления стен из кирпича перфоратор использовать не рекомендуется – можно расколоть кладку. В подобной ситуации единственным безопасным решением является укладка кабелей в предварительно приспособленные для этого швы между элементами кладки.

Деревянные стены не штробятся – провода прокладываются в специальных защитных коробах. Чаще всего кабель протягивается под плинтусом и выводится прямо под местом установки выключателя.

Первый шаг. Работу начинаем с подключения проводов к электрощитку. Никаких сложностей на этом этапе возникнуть не должно – современные устройства позволяют заводить сразу до 8 и более проводов.

Схема подключения проходного выключателя для управления освещением из 4-х мест

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Задать вопрос эксперту

Предварительно нужно определить оптимальное сечение кабеля. Отечественные электросети вряд ли можно назвать стабильными. Сила тока в них постоянно скачет, а в моменты перенагрузки и вовсе возрастает до опасных значений. Чтобы избежать проблем с проводкой, используем медные провода сечением от 2,5 мм2.

Второй шаг. Выбираем удобную высоту установки выключателей. В этом моменте ориентируемся полностью на свои предпочтения.

Третий шаг. Определившись с высотой установки выключателей, приступаем к штроблению. По ширине и глубине штробы делаем в 1,5 раза больше диаметра провода.

Важный момент! Провода подводятся к выключателям снизу, поэтому штробу обустраиваем на 5-10 см ниже точек установки выключателей. Это требование актуально чисто с практической стороны, т.к. в подобных условиях работать с кабелями проще и удобнее.

Четвертый шаг. Укладываем провода в штробы. Фиксируем элементы проводки маленькими гвоздями. Вбиваем гвозди в стену так, чтобы они подпирали кабель и не давали ему выпасть. Перед креплением проводов нам нужно завести их под выключатель (установочную коробку). Этот момент рассмотрим в основном разделе инструкции. Штробы заштукатурим уже после установки всех выключателей, убедившись в работоспособности системы.

Ном. ток, АСечение кабеля, мм2Допустимый ток кабеля, АНаружный диаметр кабеля, мм
162х1,52013
163х1,51813,6
402х2,52714,6
403х43217,6
631х107513,2
632х106021,6
633х167024,9
100, 1601х1610014,2
100, 1602х2510027
100, 1603х2511831,2

Пятый шаг. Делаем отверстия для установки выключателей по размерам используемых приборов.

Переходим к основному этапу работы.

Устанавливаем выключатели

Схема подключения двух проходных и одного перекрестного выключателяСхема подключения двух проходных и одного перекрестного выключателя

Первый шаг. Заводим провода из распределительной коробки под выключатель. Обрезаем кабели так, чтобы в монтажной коробке осталось примерно 100 мм их длины. В этом нам помогут бокорезы или пассатижи. С концов проводов снимаем примерно 1-1,5 см изоляции.

Второй шаг. Устанавливаем проходной переключатель. Кабель фазы (в нашем примере он белый) подключаем к клемме с меткой в виде буквы L. Остальные два кабеля подключаем к клеммам, маркированным стрелками.

Установка проходного выключателяУстановка проходного выключателя

В вашем случае цвет кабелей может отличаться. Не знаете, как выполнена прокладка и соединение проводов в распределительной коробке? Тогда сделайте следующее. Отключите электричество и найдите фазу. Вам поможет индикаторная отвертка. Фазой является кабель под напряжением. Именно его и подключайте к клемме с буквой L, а остальные провода произвольно соединяем с клеммами, маркированными стрелками.

Третий шаг. Выполняем установку перекрестного переключателя. К нему подводится 4 провода. У нас это пара кабелей, каждый из которых имеет жилы голубого и белого цвета.

Подключаем перекрестный переключательПодключаем перекрестный переключатель

Разбираемся в порядке маркировки клемм на переключателе. Вверху мы видим пару стрелок, направленных «внутрь» прибора, в низу же они устремляются «от» него.

К клеммам вверху мы подсоединяем первую пару кабелей от установленного ранее проходного выключателя. Остальные два кабеля подключаем на клеммы внизу.

Чтобы найти кабели под напряжением, мы включаем электричество и поочередно находим фазы. Сначала определяем первую, меняя для этого положение клавиши первого проходного выключателя. Следующую фазу находим на кабелях перекрестного переключателя. Далее нам остается лишь подключить оставшиеся жилы к клеммам внизу.

Четвертый шаг. Приступаем к подсоединению последнего переключателя. Нам нужно найти в нем кабели, через которые идет напряжение от перекрестного переключателя. У нас эти кабели имеют голубой и желтый цвет. Подсоединяем их к клеммам, маркированным стрелкам. Остается белый кабель. Его подключаем к клемме, маркированной буквой L.

Цены на двухклавишные выключатели

двухклавишные выключатели

Переходим к последнему в схеме переключателюПереходим к последнему в схеме переключателю

Порядок определения кабелей под напряжением нам уже известен. В случае со вторым переключателем нам нужно подсоединить к L-клемме провод, на котором не будет напряжения.

Пятый шаг. Осторожно вставляем механизмы приборов в монтажные коробки. Провода аккуратно подгибаем к основанию. Закрепляем устройства. В этом нам помогут крепежи в монтажной коробке или же «лапки» зажима механизмов.

Аккуратно устанавливаем механизмы переключателей в установочные коробкиАккуратно устанавливаем механизмы переключателей в установочные коробки

Шестой шаг. Прикладываем рамку каждого выключателя и закрепляем ее застежкой из комплекта.

Прикладываем рамку каждого выключателя и закрепляем ее застежкой из комплектаПрикладываем рамку каждого выключателя и закрепляем ее застежкой из комплекта

Седьмой шаг. Монтируем клавиши переключателей.

Монтируем клавиши переключателейМонтируем клавиши переключателей

В завершение нам остается соединить осветительные приборы с проводами, идущими из распределительных коробок, проверить правильность работы системы и заделать штробы.

Удачной работы!

Видео – Схема подключения проходного выключателя

Подключение проходного выключателя: как это делать правильно?

Наверх
  • Рейтинги
  • Обзоры
    • Смартфоны и планшеты
    • Компьютеры и ноутбуки
    • Комплектующие
    • Периферия
    • Фото и видео
    • Аксессуары
    • ТВ и аудио
    • Техника для дома
    • Программы и приложения
  • Новости
  • Советы
    • Покупка
    • Эксплуатация
    • Рем

Схема подключения проходного выключателя с 2х мест

При организации освещения может возникнуть необходимость управления источником света с двух отдаленных друг от друга мест — для этого применяется одноклавишный или двухклавишный проходной выключатель. Конструктивно от обычного устройство отличается только лишь наличием дополнительного контакта и схемой подключения, а внешний вид, способы монтажа и крепления абсолютно идентичны.

Применяется, когда, например, существует длинный коридор и необходимо при входе в помещение включить освещение, а затем, преодолев его, выключить свет в другом конце. Аналогично эту же процедуру можно выполнить и в обратном направлении. Проходной выключатель работает только в паре с подобным ему устройством, в отличие от обычного. В качестве управляемого прибора может быть не только светильник, но и другой, в зависимости от условий установки и нужд, электроприбор, но чаще всего все-таки это коммутация цепей освещения.

Применение проходных выключателей для освещения лестницыПрименение проходных выключателей для освещения лестницы

к содержанию ↑

Каков принцип работы проходного выключателя

Принцип работы коммутационного устройства заключается в переключении цепей, поэтому его логичнее называть проходным переключателем, нежели выключателем. При нажатии на клавишу подвижный контакт перекидывается с одной клеммы на другую, тем самым замыкая или размыкая электрическую цепь. В связи с этим у переключателя нет четкого положения «Включено» или «Отключено» в одном направлении. На самом корпусе наносятся только стрелочки, указывающие направление положения.

Подключение двух выключателей к одной цепи абсолютно оправданно и необходимо, так как главная задача — управление освещением с двух различных удаленных мест.

к содержанию ↑

Схемы подключения различных видов проходных переключателей

Существует несколько видов таких устройств для раздельного включения одной или нескольких групп светильников.

Главный критерий при выборе нужного выключателя — количество клавиш, которое должно полностью соответствовать числу групп включаемых источников искусственного света.

С развитием технологий появляются на рынке и другие типы таких переключателей, различающихся по типу управления:

  • клавишные;
  • сенсорные;
  • с пультом дистанционного управления.

Принцип их действия и область применения остаются неизменными.

к содержанию ↑

Схема подключения одноклавишного выключателя

Перед тем как приступить непосредственно к монтажу, нужно ознакомиться со схемой подключения и маркировкой выводов.

Чаще всего входная фазная клемма будет подписана буквой «L», а другие два выходных контакта переключателя — цифрами «1» и «2».

Схема подключения одноклавишных проходных выключателейСхема подключения одноклавишных проходных выключателей



В одном из положений контакты замыкают цепь, и через источник света проходит ток, который заставляет его излучать световой поток. Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Если другой человек захочет пройти по тому же освещенному коридору и нажмет на первый, вновь схема перейдет в замкнутую цепь и тем самым включит светильник.

Теперь, разобравшись, как работает схема, можно перейти непосредственно и к самому монтажу. Для этого будет проще воспользоваться так называемой монтажной схемой.

В качестве элемента освещения может служить не только одна лампа или один светильник, а и целая группа источников света, главное — учесть, что рабочий ток не должен превышать величину, указанную на самом выключателе. Общий ток нескольких параллельно подключенных светильников будет равен общей мощности, поделенной на напряжение сети.

Сама процедура монтажа и подключения проходного переключателя почти не отличается от установки обычного, разница только лишь в количестве клемм. В связи с этим к устройству нужно будет проложить не двухжильный, а трехжильный кабель.

Все соединения проводов нужно выполнять в распределительной коробке, что облегчит в дальнейшем поиск неисправности, так как при прокладке провода в стене, то есть скрытым монтажом, проблематичнее будет вынимать его из оштукатуренной стены.

Подключение проходных выключателей к распределительной коробкеПодключение проходных выключателей к распределительной коробке

Задача состоит во включении светильника или группы, состоящей из нескольких ламп, с двух мест. Использоваться будет два проходных одноклавишных переключателя. Для последующей безопасной замены вышедших со строя ламп без отключения вводного автомата нужно, чтобы фазный провод подключался непосредственно к входной клемме первого переключателя. Найти его можно с помощью указательной отвертки или специального пробника, который выглядит вот так:

Так называемые выходные клеммы через распределительную коробку соединяются друг с другом согласно схеме, а входной контакт второго выключателя идет на светильник. Нулевой провод сети подсоединяется ко второму выводу лампы или светильника. Осуществить управление из трех мест, задействовав еще один проходной переключатель, не получится — для этого используется перекрестный (перекидной) тип выключателей, устанавливаемый дополнительно.

Если проводка выполняется медным и алюминиевым проводами, соединять их обычной скруткой нельзя. Можно воспользоваться прибором, который разделяет эти два агрессивных по отношению друг к другу металла, соединив их с помощью обычного болтового соединения, где каждый из проводов будет отделен металлической шайбой. Конечно, такой элемент займет много места в распределительной коробке, поэтому рекомендуется по возможности всю проводку выполнять из одного металла, лучше — из меди. Тогда можно обойтись обычной скруткой.

Способ соединения медного и алюминиевого проводаСпособ соединения медного и алюминиевого провода

Схема освещения с двумя выключателями с одной клавишей на каждом — самая распространенная для решения такого типа задачи.

к содержанию ↑

Нюансы схемы подключения двухклавишных проходных выключателей

Конструктивно двухклавишный переключатель отличается не только наличием двух клавиш управления, но и двумя входными и четырьмя выходными клеммами. Принцип работы их идентичен с одноклавишным прибором, вот только при нажатии можно замыкать или размыкать цепи отдельных светильников, отличающихся по типу излучающего свет элемента и мощности. Рабочее напряжение питания источников света должно быть одинаковое.

По большому счету, это два одноклавишных проходных переключателя, собранных в одном корпуса.

Монтажная схема выглядит вот так. Видно, что между выходами одинаковых двухклавишных выключателей существуют перемычки, поэтому для их соединения понадобится уже четырехжильный провод.

Схема подключения двухклавишных проходных выключателейСхема подключения двухклавишных проходных выключателей

Если они находятся друг от друга на большом расстоянии, придется существенно повышать стоимость монтажа системы, но в некоторых случаях, когда нужно управлять двумя светильниками, эти затраты абсолютно оправданы. Чтобы правильно выполнить монтаж и подключение, необходимо сделать маркировку каждого проводника с помощью специальных приспособлений, надевающихся на провод и имеющих цифровое или буквенное значение. Это можно сделать с помощью обычного маркера или просто купить кабель, провода в котором с разноцветной маркировкой.

Заземляющий провод — надежная защита человека от поражения электрическим током в случае пробоя изоляции на корпусе, поэтому если система питания не оборудована защитным отключением (УЗО), рекомендуется обязательное его использование.

к содержанию ↑

Установка и схема подключения трехклавишного проходного выключателя

Чтобы управлять тремя отдельными светильниками с двух мест, применяется трехклавишный выключатель. Сечение провода каждой из включаемых групп ламп может быть разное, зависит от их мощности. Используются такие переключатели редко, так как нечасто возникает необходимость именно коммутации трех независимых светильников при прохождении темных участков.

Тренхклавишный проходной выключательТренхклавишный проходной выключатель

Схема подключения аналогична двухклавишному, но здесь присутствует дополнительно еще три контакта, один из которых — вход, а два — выходы фазного провода. Нулевой подсоединяется непосредственно к устройству, излучающему световой поток. Данный переключатель состоит из трех одноклавишных, но только собран в одном компактном корпусе. Для монтажа обязательна маркировка концов проводов, так как их нельзя перепутать.

к содержанию ↑

Практические примеры использования проходных переключателей

Схема проходного выключателя с двух мест может применяться, например, для решения следующих задач:

  • в длинных коридорах с двумя выходами;
  • на лестничных площадках;
  • для организации наружного освещения между двумя расположенными на расстоянии друг от друга зданиями;
  • у изголовья кровати для управления потолочным освещением, не вставая с постели.

Во всех этих случаях использование проходных переключателей с одной или несколькими клавишами поможет уменьшить расходы на электроэнергию. Количество цепей, а значит, и источников света, зависит от количества клавиш на устройстве.

Для выполнения работ нет необходимости знать особые электротехнические правила и основы электротехники, главное — понимать, где в системе питания фаза, а где — ноль. Подключение проходного выключателя и схема управления освещением с двух мест простые, но нужно четко следовать инструкциям. Для безопасности все работы проводятся только при отключенном питании.

Схема подключения проходного выключателя с 2х мест

Схема подключения проходного выключателя с 2х или 3х мест

Представим ситуацию: ночь, перед вами длинная лестница на второй этаж где темно, как в лесу. Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху…

Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть ещё импульсные переключатели, о которых сказано в другой записи. Но в рамках этой статьи будем разбирать следующие вопросы:

  • Работа лестничных выключателей
  • Способ подключения проходных переключателей
  • Практический пример и реализация схемы включения
  • Возможность создать схему управления лампой из 3х и более мест.

Итак, благодаря лестничным переключателям можно зажечь одну и ту же лампу из двух разных мест. Не обязательно на лестнице. Это может быть любая большая комната, где разумно управлять лампой из двух мест. Вообще такие переключатели могут использоваться для включения / выключения любого устройства из двух мест, не обязательно лишь лампы.

Как работают лестничные переключатели

Упрощенная схема выглядит так (присмотритесь к анимации).

  1. Обеспечиваем электрический потенциал через фазовый провод ( L ).
  2. Выключатели соединены двумя коричневыми и серыми проводами (на схеме).
  3. Лампочка загорается когда электрический ток от L- провода достигает лампы.
  4. Схема может быть разорвана независимо, как с помощью лестничного переключателя S1, так и с помощью S2.
  5. С помощью лестничного выключателя не полностью разрывают цепь, а выбирают какой электрический потенциал передается второму выключателю.

Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. В обычном 2, а тут 3 терминала для присоединения проводов.

Следующая схема имеет больше общего с реальностью. Итак, посмотрим что здесь происходит:

  1. Шнур питания подключается к переключателю S1.
  2. Соединяем нейтральные ( N ) и защитные ( PE ) провода вне автоматических выключателей с помощью электрических разъемов. Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.
  3. Силовой фазовый проводник ( L ) подключен к клемме № 1 переключателя S1. После этой операции и подачи напряжения электропотенциал будет подаваться либо на клемму № 2, либо на клемму № 3 переключателя S1.
  4. Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
  5. Если переключатели S1 и S2 находятся в одинаковых положениях, электрический потенциал появится на клемме № 1 переключателя S2 и свет загорится.

Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи 220 В (L) и заканчивая лампой.

Принципиальная схема проходного выключателя

Далее вы сможете увидеть метод подключения переключателей лестниц. Посмотрим на следующую принципиальную схему:

На ней изменились три вещи:

  1. К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения.
  2. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Поскольку в терминале № 1 переключателя лестничной клетки S1 имеется только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключены: Фазовый провод питания L, фазовые провода приводящие к другим выключателям и источник питания S1.
  3. Между коробкой переключения S2 и лампой находится четвертый кабель (черный). Это может быть полезно в будущем, но в данной конфигурации он не используется и не связан ни с чем.

Пошаговая установка

Проходной выключатель S1

Ещё раз напомним — всегда начинаем любую установку с отключением напряжения в сети 220V. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба.

Вид проводов, что выходят из коробки. Нам нужен шнур питания и кабель, который направляется для переключения S2.

Сразу подключим все провода, чтобы не пришлось снова откручивать переключатель позже.

Подключим все нейтральные провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.

Когда все нейтральные и защитные провода подключены, засовываем их в электрическую коробку. Осталось 5 фазных проводов:

  • Источник питания — 1 шт.
  • Для питания других выключателей — 2 шт.
  • Для лестничного выключателя S2 — 2 шт.

Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй (верхней) стороне переключателя. После подачи напряжения электрический потенциал в линии будет передаваться либо коричневому, либо черному проводу в зависимости от положения переключателя.

Последний этап — сборка и выравнивание автоматического выключателя. Поставим назад рамку и клавишу. Вот ещё один рисунок того, как всё должно соединяться в коробе:

Про установку более подробно говорили в статье об одиночных переключателях.

Проходной выключатель S2

Переходим ко второму месту (выключателю). У нас есть два кабеля, каждый из которых имеет 4 провода:

  • кабельный вывод от переключателя S1 (внизу)
  • кабель, который ведет к лампе (вверху)

Из-за отсутствия синего проводника, серый провод обернут синей изолентой, чтобы показать что это нейтральный проводник.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема.

Осталось 4 фазных провода из которых черный, ведущий к лампе, в соответствии со схемой не будет использоваться.

Фиксируем провода. С верхней стороны подключите провода от переключателя S1, а нижний фазовый провод направляется на лампу.

В зависимости от положения переключателя S1, электрический потенциал будет либо на коричневом проводе (сверху), либо на черном проводе. То есть в зависимости от положения переключателя S2 направляющий провод к лампе (нижний коричневый) будет подключен к одному из верхних проводов.

Теперь обратная сборка, снова надеть рамку и клавишу.

Проходной выключатель на 3 места

Возможно ли подключить большее количество переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно реализовать управление лампой больше, чем из двух мест. Для ещё большего количества мест необходимо купить перекрестные переключатели, которые размещаются между лестничными, как показано на схеме.

Подведём итог проделанных работ

Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест. Однако для этого требуется предварительное планирование и прокладку дополнительных кабелей между ними ещё на стадии ремонта / строительства проводки. На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.

Схема подключения проходного выключателя

В этой статье я подробно покажу, как работает и как собрать своими руками схему на проходных выключателях из двух мест.

Проходные выключатели позволяют включать и выключать свет из разных мест. Это очень удобно.

Итак, схема проходных выключателей из двух разных мест.

Из рисунка видно, что проходные выключатели управляют подключением фазы к патрону светильника. Фаза то подключается к патрону светильника, то отключается. Причем, особенность проходных выключателей в том, что у них нет фиксированного положения ВКЛЮЧЕНО или ВЫКЛЮЧЕНО. Один и тот же выключатель может быть в одном из положений включен или выключен, в зависимости от положения клавиши другого выключателя в этой схеме.

Схема их подключения довольно простая, однако, как показывает практика, сложности возникают при практическом применении, когда все нужно собрать и подключить.

Предлагаю Вам посмотреть видео, в котором я очень подробно показал как работает схема на проходных выключателях и, что самое важное,  привел подробную схему с описанием, что куда заводить и подключать, с чем соединять. Схема наглядная и простая, ее легко собрать, она должна развеять все вопросы по теме проходных выключателей.

Смотрите видео. Рекомендую смотреть в HD качестве 720р.

Если видео понравилось, не забывайте нажать НРАВИТЬСЯ при просмотре на YouTube. Подписывайтесь на мой канал, узнайте первым о выходе новых интересных видео по электрике!

Существует два основных подхода к управлению освещением из нескольких мест. Они позволяют построить схемы для управления многими группами светильников из многих мест. Что это за два подхода, а также подробные схемы с детальным описанием можно узнать и скачать здесь.

Не забудьте посмотреть новые статьи сайта.

Полезные статьи по теме:

Схема проходных выключателей из трех мест.

Двухклавишный выключатель схема подключения.

Схема двухклавишных проходных выключателей из двух мест.

Схема двухклавишный проходных выключателей из трех мест.

Двухлавишный проходной выключатель вместо перекрестного.

Проходные выключатели — история написания книги.

Проходной выключатель или импульсное реле?

Принципиальная схема полосового фильтра

Теория и эксперимент

Кошмаром каждого разработчика аналоговых устройств было бы столкнуться с шумом в своей схеме. Когда дело доходит до переключающих цепей, звуковых усилителей или цепей частотных сигналов, существует очень высокая вероятность того, что на схему будут воздействовать шумовые сигналы. Из множества способов удаления шума из схемы наиболее часто применяемым является схема фильтра . Как следует из названия, эта схема отфильтровывает нежелательные сигналы (шум) из реального сигнала.Существует много типов схем фильтра, но наиболее часто используемым и эффективным является полосовой фильтр , который можно легко сконструировать, используя пару резистора и конденсаторов. Итак, в этом руководстве мы узнаем об этом полосовом фильтре, его теории и о том, как его можно использовать в практических схемах.

Что такое полосовой фильтр?

Схема / устройство полосового фильтра используется для того, чтобы разрешал пропускать только заранее заданному набору частот.Он отфильтрует всю частоту, которая ниже установленного значения и выше установленного значения. Это комбинация фильтра высоких частот и фильтра низких частот. Фильтр, который допускает только частоты, которые выше, чем он, называется фильтром верхних частот , а фильтр, который разрешает только частоты ниже его, называется фильтром нижних частот . Полосовой фильтр может быть получен путем каскадного соединения фильтров высоких и низких частот. Он имеет огромное применение в схемах аудиоусилителей и беспроводных трансиверах, где динамик должен воспроизводить только желаемый набор частот и игнорировать остальные.

Есть два типа полосовых фильтров. Если в схеме используется какой-либо внешний источник питания (активные устройства), например, транзисторы и т. Д., Тогда схема называется Активный полосовой фильтр , и если схема не включает никаких активных компонентов и состоит только из пассивных компонентов, таких как резистор, конденсатор и т. Д. индуктор, тогда схема называется Пассивный полосовой фильтр . В этой статье мы обсудим больше о пассивном полосовом фильтре. Помимо этой классификации, в этой статье будут кратко описаны другие аспекты, по которым можно классифицировать фильтр.

Цепь полосового фильтра

Как уже говорилось ранее, мы обсудим пассивный полосовой фильтр , который построен с использованием резистора и конденсатора. Это комбинация фильтра высоких частот и фильтра низких частот. Примерная принципиальная схема простого пассивного полосового фильтра показана ниже.

High and Low Pass Filter

Первая половина схемы представляет собой фильтр верхних частот , который фильтрует низкие частоты и допускает только частоту, которая выше установленной высокой частоты среза (fc HIGH ). Значение этой высокой частоты среза можно рассчитать по формуле

  fc  ВЫСОКИЙ  = 1/2   π * R1 * C1

Вторая половина схемы — это схема фильтра нижних частот , которая фильтрует более высокие частоты и допускает только частоту, которая ниже установленной нижней частоты среза (fc LOW ) . Значение низкой частоты среза можно рассчитать по формуле

  fc  LOW  = 1/2   π * R2 * C2

Этот тип схемы фильтра называется фильтром порядка 2 и , потому что он имеет два резистора и два конденсатора.Полосовой фильтр может быть фильтром порядка 2 и или более высокого порядка, поскольку для правильного функционирования схемы необходимо как минимум два резистора и конденсатор. Теперь, когда частота входного сигнала подается на этот фильтр, он выводит частоту, которая выше, чем fc LOW, и ниже, чем fc HIGH. Другими словами, выходная частота может быть задана как fc HIGH- fc LOW , частота, которая находится между этой областью, называется полосой пропускания .Следовательно, пропускную способность фильтра можно рассчитать по

.
  Пропускная способность = fc  HIGH-  fc  LOW

Частотная характеристика полосового фильтра

Амплитудно-частотная характеристика, также известная как график Боде, для пассивного полосового фильтра порядка 2 и показана ниже.

Frequency Response of Band Pass Filter

График построен в зависимости от входной частоты по оси X и выходной частоты в децибелах по оси Y.Когда входная частота меньше, чем нижняя частота среза (f-low), выходная мощность остается ниже -3 дБ, а когда она превышает эту частоту, выход достигает максимума и остается там, пока частота не превысит более высокую частоту среза. (е-высокий). Пик, при котором выходное усиление остается максимальным, называется резонансной частотой . Это просто среднее геометрическое значение верхней верхней частоты среза и нижней частоты среза. Формулы для расчета приведены ниже

.
  Резонансная частота (Fr) =   √ (f - низкий * f - высокий)

Расстояние между нижней и верхней частотой среза называется полосой пропускания.Таким образом, входная частота будет проходить только в том случае, если она находится в пределах полосы пропускания.

Практический пример полосовых фильтров

Давайте создадим простой полосовой фильтр, чтобы отфильтровать определенный набор частот и проверить, как он на самом деле работает. Экспериментальная установка, которую я использую для этого урока, показана ниже

.

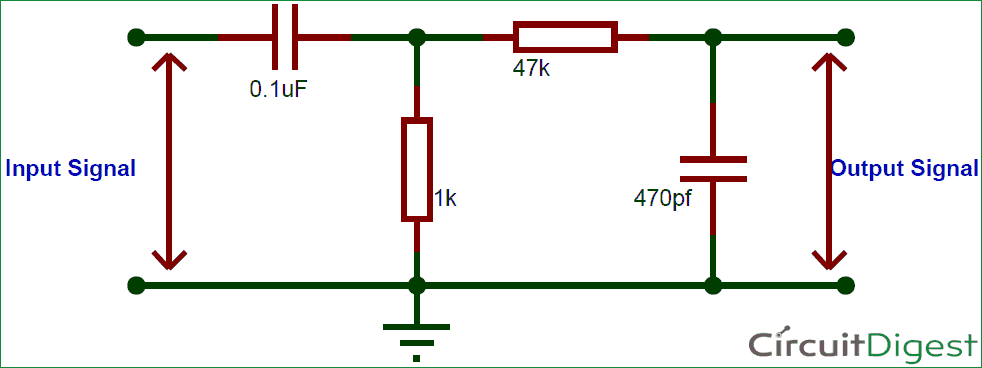

Band Pass Filter Circuit Diagram

Как видите, фильтр высоких частот построен с использованием конденсатора 0.-12) = 7280 Гц

Из приведенных выше расчетов мы можем сделать вывод, что схема допускает частоты только в диапазоне от 1577 Гц до 7280 Гц , и все, что меньше или больше, будет отфильтровано нашим полосовым фильтром. Давайте проверим, работает ли то же самое, построив схему на макете. Моя тестовая установка выглядела примерно так: ниже

Band Pass Filter circuit hardware

Для тестирования схемы нам нужен функциональный генератор для генерации сигнала с частотой, которой можно управлять.Так как у меня его не было, я решил использовать свой телефон с приложением для Android, которое будет генерировать необходимые частоты через разъем для наушников 3,5 мм. Этот сигнал затем передается в качестве входной частоты в схему через разъем, как показано выше.

Чтобы проверить зависимость приложения, я использовал осциллограф для измерения частоты входного сигнала и обнаружил, что частота генерации является допустимой. На рисунке ниже показано приложение на моем телефоне, которое генерирует входную частоту около 4819 Гц, а подключенный к нему осциллограф отображает сигнал и измеряет частоту 4.816 кГц, что идеально.

Band Pass Filter circuit in action

Теперь мы можем подключить осциллограф к выходному сигналу схемы и изменить входную частоту. Схема позволит отображать на осциллографе всю частоту в диапазоне от 1500 до 7000, а остальные будут отфильтрованы или зашумлены. Также имейте в виду, что эта схема предназначена только для понимания цели и, следовательно, подвергается усовершенствованиям, прежде чем применять ее в реальных условиях. Кроме того, поскольку схема построена на макетной плате, выходной сигнал может иметь некоторый шум, поместите конденсатор как можно ближе и уменьшите длину его выводов, чтобы уменьшить проблему.Надеюсь, вы поняли насчет фильтров Band Pass. Если у вас есть какие-либо вопросы, оставьте их в комментариях ниже или воспользуйтесь форумом.

,

Бесконтактные переключатели Принципиальная схема работы

Бесконтактный переключатель — это датчик, определяющий приближение (близость) некоторого объекта. По определению, эти переключатели являются бесконтактными датчиками, использующими магнитные, электрические или оптические средства для определения близости объектов.

Бесконтактный переключатель будет находиться в своем «нормальном» состоянии, когда он находится на расстоянии от любого обнаруживаемого объекта.

Будучи бесконтактными по своей природе, бесконтактные переключатели часто используются вместо концевых переключателей прямого контакта с той же целью определения положения детали машины, с тем преимуществом, что они никогда не изнашиваются с течением времени из-за повторяющегося физического контакта.

Большинство бесконтактных переключателей имеют активную конструкцию. То есть они включают в себя электронную схему с питанием, чтобы определять близость объекта. Индуктивные датчики приближения обнаруживают присутствие металлических предметов с помощью высокочастотного магнитного поля. Емкостные датчики приближения обнаруживают присутствие неметаллических объектов с помощью высокочастотного электрического поля. Оптические бесконтактные переключатели обнаруживают прерывание светового луча объектом. Ультразвуковые бесконтактные переключатели обнаруживают присутствие плотного вещества по отражению звуковых волн.

Обозначение бесконтактного переключателя

Обозначение на принципиальной схеме для бесконтактного переключателя с механическими контактами такое же, как и для механического концевого переключателя, за исключением того, что символ переключателя заключен в ромбовидную форму, указывающую на включенное (активное) устройство:

Proximity Switch Operation Animation Proximity Switch Operation Animation

Однако многие датчики приближения не имеют выходов «сухой контакт». Вместо этого их выходные элементы представляют собой транзисторы, настроенные либо на источник тока, либо на сток. Термины «источник» и «опускание» лучше всего понять, визуализируя электрический ток в направлении обычного потока, а не потока электронов.

На следующих схематических диаграммах сравниваются два режима работы переключателя. Красные стрелки показывают направление тока (условное обозначение потока). В обоих примерах нагрузка, управляемая каждым бесконтактным переключателем, представляет собой светоизлучающий диод (LED):

Принцип действия:

Бесконтактный переключатель

состоит из схемы датчика и схемы управления. Цепь датчика используется для обнаружения любых находящихся поблизости объектов. Схема датчика отправляет выходной сигнал высокого уровня в схему транзисторного драйвера, когда какой-либо объект обнаруживается рядом со схемой датчика.Схема драйвера на основе транзисторов может использовать транзисторы NPN или PNP, и это зависит от используемого приложения.

Когда сигнал получен от цепи датчика, транзистор будет включен, а выход будет включен. Когда объект удаляется от цепи датчика, выход датчика выключен, поэтому транзистор выключен, а выход выключен.

Примечание. Схема датчика может содержать LC-резонансный генератор или схему на основе взаимной индукции. Резонансный генератор LC непрерывно генерирует заданные резонансные колебания.всякий раз, когда рядом с датчиками находится какой-либо металлический объект, колебания могут варьироваться, и это зависит от свойств объекта. Это изменение колебаний будет обнаружено и выдаст на выходе либо высокий, либо низкий уровень, но ничего, кроме обнаруженного объекта, или нет.

Бесконтактный переключатель NPN Тип

Proximity Switch Circuit Diagram Explanation with Animation Proximity Switch Circuit Diagram Explanation with Animation

Примечание: Красная точка на анимации указывает прохождение текущего пути.

Бесконтактный переключатель PNP, тип

Proximity Switch PNP Type Working Animation Proximity Switch PNP Type Working Animation

Обычно электронные бесконтактные переключатели окрашиваются в коричневый цвет для источника питания + V, синий для заземления (- полюс источника питания) и черный для коммутируемого выходного сигнала.Это соглашение характерно как для бесконтактных переключателей, так и для источников питания.

Электронный переключатель, предназначенный для отвода тока по сигнальному проводу, также называется переключателем NPN из-за типа транзистора, используемого на его выходе. И наоборот, электронный переключатель, предназначенный для подачи тока через сигнальный провод, может называться переключателем PNP.

Ключом к пониманию этих меток является понимание того, что вывод эмиттера выходного транзистора всегда связан с шиной питания.Для понижающего переключателя это означает, что эмиттер должен подключаться к отрицательной шине, что требует наличия NPN-транзистора для переключения. Для переключателя источника это означает, что эмиттер должен подключаться к положительной шине, и в этом случае будет достаточно только транзистора PNP.

.

Внедрение модуля QLogic Intelligent Pass-thru для IBM BladeCenter

% PDF-1.4 % 1 0 obj > endobj 8 0 объект > endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > поток v3.07 2007-07-07 tml 2007-10-22 2007-10-30 Acrobat Distiller 7.0.5 (Windows) IBM Redbooks BladeCenter Enterprise Storage Server FICON ServerProven System x System Storage TotalStorage Java Solaris Microsoft Windows Windows Server Internet Explorer Linux QLogic SANbox QuickTools 2007-10-30T09: 55: 31Z FrameMaker 7.2 2007-10-30T09: 55: 31Z применение / PDF

  • IBM
  • Реализация интеллектуального сквозного модуля QLogic для IBM BladeCenter
  • v3.07 2007-07-07 tml 2007-10-22 2007-10-30 UUID: d934c9b4-d92d-4274-a637-c738cf14eb24 UUID: dcceb029-24b7-46cc-9b6a-febdfed0def3 endstream endobj 5 0 obj > endobj 6 0 obj > endobj 7 0 obj > endobj 9 0 объект > endobj 10 0 obj > / След. 38 0 R / Заголовок (Перейти к текущему резюме на ibm.(UX Qʠb8i2΋u’dT1> ` )}; W (af * 5 dQ5b̴)

    долларов.

    Как подключить выключатели


    Изображение большего размера
    Как для подключения 2 розеток
    Розетки подключены параллельно
    Каждая розетка получает провод под напряжением и нейтральный провод.
    Проверьте винты на каждом выпускном отверстии, чтобы убедиться, что латунные винты затянуты. вместе, а серебряные винты скреплены.
    Соедините Black Hot сбоку латунными винтами и узким лезвием.
    Соедините белый нейтраль сбоку серебряными винтами и широким лезвием. На задней стороне розеток

    указано значение амперметра.
    Соответствие номинальному усилителю и ожидаемой нагрузке.
    Всегда подключайте заземляющий провод.
    Ресурсы:
    Выберите и соедините гайки для проводов
    Как скрутить провод
    Выберите правильный размер провода

    Для уверенности всегда проверяйте клеммы переключателя с помощью прибора для проверки целостности цепи. перед проводкой.
    Практическая схема подключения
    Схема подключения

    DPDT переключатель

    Двухполюсный Двойной ход
    Переключение между 120 В и 240 В с центром от

    Купить двухполюсный двухпозиционный переключатель 30 А
    2 Переключатель DPDT с выключенным центром на Amazon
    2 Переключатель DPDT с центром на Amazon

    Ресурсы:
    Как подключить водонагреватель на 120 В
    Термостаты водонагревателя внепиковые
    Выбрать правильный провод и прерыватель
    Цифра в ваттах ватт для водонагревателя
    См. внутри главного выключателя
    Два водонагревателя
    Как для управления двигателем с помощью двух переключателей

    Согласуйте номинальную мощность электропроводки с номинальной мощностью устройства.
    Устройство на 30 А x 80% = Максимальное безопасное значение 24 А

    вода переключатель нагревателя / 30 А
    240 В водонагревателем можно управлять напрямую с помощью переключателя на 30 ампер.

    Ищите переключатель зеленого цвета
    Максимальный номинал 25 А на переключателе 30 А
    Потребление элементов 5500 Вт 23 А
    Потребление элементов 4500 Вт 19 А
    Ресурсы:
    Как подключить водонагреватель с обычным переключатели
    Цифра вольт амперы ватт для водонагревателя

    Купить:
    Cooper Переключатель 3032 на Amazon
    Leviton 3032 30-амперный переключатель на Amazon
    Leviton Переключатель на 30 ампер на Amazon

    3-полосная Выключатель водонагревателя / 30 А

    240 В водонагревателем можно управлять напрямую с помощью переключателей на 30 ампер.

    Вот чертеж для трехходовой цепи на 30 ампер

    Примечание: цепь 240 В имеет 2 провода под напряжением <> включить 1 горячий провод будет работать
    Максимальный номинал 25 А на переключателе 30 А
    Потребление элементов 5500 Вт 23 А
    Потребление элементов 4500 Вт 19 А

    Ресурсы:
    Управляющий водонагреватель с двумя переключателями
    Цифра вольт Ампер Ватт для водонагревателя

    Купить:
    Левитон Коммутатор 3033 на Amazon

    вода переключатель нагревателя / переключатель 15-20 ампер
    Ресурсы:
    Как подключить обычный переключатель к водонагревателю

    отбросы переключатель утилизации
    Только черный Горячий провод подключается к коммутатору
    Белый нейтральный провод не подключается к коммутатору

    Ресурсы:
    Как для подключения переключателя GFCI
    Как устранить неполадки, отремонтировать, установить мусор утилизация

    Безопасность
    Теплый выключатели и розетки указывают на ослабление проводов и / или перегрузку.
    Проверьте рукой на предмет перегрева и электрических проблем. высокая температура.
    Все электрические выключатели и розетки должны быть закрыты
    Закройте электрические распределительные коробки, закройте дверцы таймера, закройте главный выключатель ящик и держите дверцу панели закрытой.
    Это действие предотвратит возгорание искр внутри дома и не допускайте возгорания перегретых проводов.
    Ресурсы:
    Устранение неполадок бытовой электросети

    Изображение большего размера
    устанавливать новый Коробки
    Ресурсы:
    Как установить распределительную коробку
    движение датчик и выключатели присутствия
    Схема подключения сильно различается в зависимости от марки и номер модели, цвет провода и приложение
    Некоторые датчики движения заменяют однополюсный выключатель, а другие заменяют 3-позиционный переключатель, другие могут быть подключены параллельно
    Ресурсы:
    Проводка датчика движения Cooper / по номеру модели
    Проводка датчика движения Leviton
    Датчик присутствия Leviton
    Датчики присутствия Pass и Seymour
    Купить:
    Motion сенсорные переключатели на Amazon
    движение сенсорный светильник — Заменить уличный свет светильник
    Датчик движения выключатель.
    Если предыдущий осветительный прибор имел выключатель, включите его, чтобы убедитесь, что переключатель датчика движения находится под напряжением.

    Будет 2 провода (черный и белый) для каждого фонаря.
    Будет 3 провода для переключателя движения (черный, белый и красный).
    В коробке будет 1 черный горячий и 1 белый нейтральный.

    Скрутите все белые провода вместе. Крышка с гайкой для провода
    Black Hot подключается к черному проводу датчика движения. Накрыть проволокой орех.
    Датчик движения Красный провод подключается к черным проводам, идущим к каждому фонарю.Накройте проволочной гайкой.
    Ресурсы:
    Основы проволочной гайки

    Покупка:
    Motion датчик наружного освещения на Amazon
    Движение сенсорные прожекторы на Amazon

    Omron LY23 Модель переменного тока клеммы / задняя сторона вперед:
    7-8 магнитных клемм (повернутых в противоположном направлении от других контактов)
    5-6 общих клемм
    3-4 нормально разомкнутых клеммы (питание отключается при выключенном реле)
    1-2 нормально закрытых клеммах (питание включено, когда реле выключено)
    Номинальная нагрузка 7.5 ампер переменного тока
    900 Вт лампа накаливания при 120 В
    1800 Вт лампа накаливания при 240 В
    Двигатель мощностью 1/4 л.с. при 120 В; 1/2 л.с. при 240 В

    Фото глаз переключатели
    К обратная работа фотоэлемента
    Итак Нагрузка включается в дневное время
    фотоэлемент, подключенный к реле DPDT

    Реле 30 А x 80% = 24 А макс. до 2880 Вт при 120 В или 5600 Вт при 240 В
    30 А, провод 10 калибра, до 2 л.с. при 50 ‘или 1,5 л.с. при 100’ при 120 В См. Диаграммы нагрузок
    Используйте 8-контактное реле Omron 120 В LY2-AC для 7.5 амп.

    7,5 А Omron 30А DPDT
    Купить
    Omron LY2 на Amazon / Выбрать Катушка 120 В
    Реле DPDT 30 А на Amazon
    Пакет DPDT 12 А на Amazon
    Ресурсы:
    Реле Omron / Страница 450 / pdf
    Как подключать и устранять неисправности фотоэлемента

    Удаленный управляющий переключатель
    Продвинутая техника в моем офисе

    Ресурсы:
    Таймер с дистанционным управлением
    Дистанционный переключатель
    Как выбрать размер провода и размер выключателя

    Два скорость проводки вентилятора.
    Штырь таймеры
    Ресурсы:
    Как подключить штыревые таймеры
    Как подключить таймеры задержки
    коробка таймеры
    Ресурсы:
    Таймеры водонагревателя
    Как подключить таймеры ящика

    Изображение большего размера

    На батарейках настенный таймер

    Включает и выключает свет
    9 ВКЛ-ВЫКЛ, 2 батарейки AA
    Ресурсы:
    Utilitec 0357930 руководство
    Utilitec TMDW50L руководство
    Таймеры Utilitec
    Купить:
    AutoChron на Amazon

    Как установить таймеры
    Ресурсы:
    Таймеры

    замыкатель переключатели
    Используйте контактор для управления большими нагрузками, такими как водонагреватель или насос для бассейна
    Управляющий контактор с таймером или переключателем

    2-полюсные контакторы и 3-полюсные контакторы

    Ресурсы:
    См. контакторы
    Control 30-амперный водонагреватель с обычным Выключатели на 15 ампер
    Цифра вольт амперы ватты для водонагревателя
    Как подключить трехфазный таймер с помощью контактора


    Изображение большего размера
    автомобильный проводка переключателя
    Электропроводка переключателя Moroso.
    Свет и вентилятор получает + питание от батареи после активации переключателя. Свет включается и вентилятор включается, когда цепь возвращается в положение — полюс включен аккумулятор, поскольку энергия проходит через металлический корпус автомобиля. Предохранитель
    защищает каждый провод и устройство от перегрева или перегрузки, которые могут закоротить и сжечь детали.
    Для Например, если двигатель вентилятора + замыкается на массу, скачок тока воля расход, как если бы клемма + аккумулятор была подключена к — Терминал. Провода нагреваются и дымятся, кроме предохранителя отключается, когда температура превышает номинал предохранителя.Когда предохранитель срабатывает, он останавливается перегрев, который может расплавить детали и вызвать пожар. Предохранитель должен соответствовать ожидаемая нагрузка на свет и вентилятор вместе, но не более ампер (тепловой) номинальный ток аксессуара или номинальный ток провода. Вольт x Ампер = Вт
    Более одного переключателя: перемычка + провод питания к каждому из других предохранителей и повторить подключение для каждого предохранителя-выключателя-света
    Ресурсы:
    Пример руководства Moroso
    Общие электрические формулы
    Купить:
    Moroso переключатели на Amazon
    Фото Ресурс переключателя
    Фотовыключатель Intermatic
    Переключатель навеса
    Cooper 1664
    Выключатели вентилятора
    Удачи
    Как подключить выключатели вентилятора
    Добавить еще переключатель наверху
    3-позиционный переключатель How-to-add-3.html
    4 Переключатель DP
    скоро

    Микровыключатели
    Выключатели зажигания

    Пожарный переключатель
    Автоматически выключает плавание подогреватель бассейна за 20 минут до бассейна насос выключается

    Ресурсы
    Таймеры для бассейнов Intermatic
    Панели управления

    ресурса для воздушного выключателя
    Воздушный выключатель
    Другие детали для бассейна

    http: // waterheatertimer.org / images / GM40-dip-Switches.jpg
    Dip-переключатели
    Ресурсы
    Как подключить таймер GM40
    Как подключить таймер GE 15207

    Изображение большего размера
    потолок распределительная коробка
    1 одиночный кабель 12-2 идет к свету выключатель
    Светильник присоединяется к горячему от выключателя и нейтрали

    Изображение большего размера
    Добавить переключить в любую розетку
    Добавить выключатель и свет в любую розетка
    Максимум 12 коробок на автоматический выключатель.
    Вставьте силовой провод в розетку.

    Как опустить провод в стену

    Изображение большего размера
    Добавить розетку к переключателю
    Добавить розетку к переключателю
    Требуется нейтральный провод
    Добавить новое розетка
    Добавьте новый провод к любой розетке
    Проведите провод к новой коробке
    Код говорит, что максимум 12 коробок на автоматический выключатель

    Ресурсы
    Прочитать pdf
    Рисунок сечения провода


    Изображение большего размера
    3-х скоростной вентилятор коммутатор
    Resources
    3-скоростной переключатель Pass and Seymour Fan
    .
    Опубликовано в категории: Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
