Чтобы в построенном загородном доме можно было жить в любое время года, он нуждается в качественном отоплении. Среди большого разнообразия отопительных приборов подчас бывает сложно определиться, что именно нужно в той или иной ситуации. Одним из самых простых вариантов, которые возможно обустроить самостоятельно, является система отопления без насоса, то есть с естественным типом циркуляции теплоносителя. Именно о таком типе отопления мы и расскажем далее в материале.
В каких случаях без насоса можно обойтись
Движение теплоносителя внутри отопительного контура происходит под воздействием законов физики. Это значит, что нагреваясь, жидкость поднимается вверх, а по мере остывания – вновь опускается, обеспечивая тем самым обогрев помещения.
Более всего система отопления без циркуляционного насоса востребована именно в загородных домах и на дачах, поскольку в условиях пригорода электроснабжение не всегда бывает стабильным или отсутствует вовсе. В связи с этим оборудование отопления с принудительным типом циркуляции нецелесообразно.
Примечательно, что отопление с естественной циркуляцией теплоносителя вполне возможно обустроить самостоятельно. К тому же, такой системой очень удобно пользоваться.
Строение и разновидности систем с естественным типом циркуляции
Обычно схема отопления без насоса включает перечень обязательных компонентов:
- нагревательный прибор – котел или печь, которую можно топить доступным в том или ином регионе видом топлива;
- расширительный бачок, который позволяет сбросить лишнее давление или долить воды в отопительный контур;
- трубы, образующие контур, по которому будет двигаться вода в системе;
- батареи, которые позволяют более качественно обогреть помещение за счет увеличения площади теплоотдающей поверхности.
Диаметр труб для отопления с естественной циркуляцией будет несколько большим, чем при условии применения циркуляционного насоса.
Исходя из того, какой именно теплоноситель будет использоваться, системы отопления с естественной циркуляцией могут быть водяными или паровыми.
Приведем отличительные особенности каждого из типов отопления.
Отопление с водой в качестве теплоносителя
Функциональные особенности водяных отопительных систем с естественным типом циркуляции теплоносителя определяются рядом характеристик.
Исходя из того, какой расширительный бак используется для обустройства системы отопления с естественной циркуляцией теплоносителя, различают:
- Системы открытого типа. В данном случае расширительный бак устанавливают как можно выше, чтобы создать избыточное давление в расширительном бачке. Кроме того, благодаря этому можно избавиться от воздушных пробок в отопительном контуре. Время от времени через открытый расширительный бак в трубы доливают воду, частично испарившуюся в процессе эксплуатации отопления.
Еще один принципиальный момент, который отличает конструкции отопительных систем с естественным типом циркуляции воды, состоит в схеме подключения нагревательных элементов.
По способу подключения отопительных приборов к газовому котлу без насоса можно выделить такие варианты:
- Однотрубная разводка отопления. При таком типе отопления выполняется последовательное подключение всех радиаторов к одной и той же трубе. То есть, вода проходит сквозь каждый последующий отопительный прибор и только после этого движется дальше. Среди достоинств оборудования однотрубной разводки можно назвать простоту ее монтажа, а также низкую материалоемкость.
- Двухтрубная разводка в системе отопления с естественным типом циркуляции. В данном случае все радиаторы, которые входят в состав системы отопления, подключаются к трубопроводу параллельно. При этом температура теплоносителя, который попадает в каждый радиатор, одинаковая. После того, как вода пройдет через весь радиатор и остынет, по обратной трубе она возвращается в теплообменник котла.
Считается, что двухтрубная схема разводки является наиболее целесообразной с точки зрения эффективности обогрева жилья. Правда, чтобы оборудовать такую систему, потребуется достаточно много труб и доборных элементов для монтажа отопительного контура.
Стоит отметить, что определяясь, как сделать отопление без насоса, учитывайте свои практические навыки, а также финансовые возможности для приобретения расходников.
Паровой тип отопления
Некоторые потребители путают паровое отопление с водяным. В сущности, эти системы очень похожи, за исключением того, что теплоносителем служит пар, а не вода.
Внутри отопительного котла системы с естественным типом циркуляции вода нагревается до температуры кипения и преобразуется в пар, который затем перемещается в трубопровод и далее подается к каждому радиатору в контуре.
В конструкцию паровой системы отопления с естественной циркуляцией теплоносителя входят такие компоненты:
- специальный отопительный котел, внутри которого вода нагревается до температуры кипения, и аккумулируется пар;
- клапан для выпуска пара в систему отопления;
- трубопровод;
- отопительные радиаторы.
Обратите внимание, что паровой тип отопительной системы эксплуатируется в условиях очень высоких температур, поэтому применять пластиковые трубы для выполнения трубопровода категорически нельзя.
Классификация отопления парового типа по схемам разводки и другим критериям точно такая же, как и у водяных отопительных систем. В последнее время используют и бойлер для отопления частного дома, что тоже имеет свои преимущества.
Как правильно монтировать отопление
Чтобы готовая система отопления с естественным типом циркуляции функционировала правильно и эффективно, при ее монтаже важно придерживаться некоторых правил.
В целом схема установки выглядит так:
- Радиаторы отопления необходимо установить под окнами, желательно на одном уровне и с соблюдением необходимых отступов.
- Далее устанавливают теплогенератор, то есть выбранный котел.
- Монтируют расширительный бак.
- Выполняют разводку труб и стыкуют зафиксированные ранее элементы в единую систему.
- Отопительный контур наполняют водой и выполняют предварительную проверку герметичности соединений.
- Заключительный этап состоит в запуске отопительного котла. Если все работает правильно, значит, в доме будет тепло.
Обратите внимание на некоторые нюансы:
- Котел должен быть расположен в самой нижней точке системы.
- Монтаж труб необходимо выполнять с уклоном в сторону обратного потока.
- Поворотов в трубопроводе должно быть как можно меньше.
- Для повышения эффективности отопления необходимы трубы с большим диаметром.
Надеемся, данная статья будет для вас полезной, и вы сможете самостоятельно смонтировать систему отопления без циркуляционного насоса в вашем загородном доме.
При планировании создания системы водяного отопления в собственном доме, перед владельцем встаёт выбор из нескольких вариантов. В перечне самых главных вопросов – тип системы (будет она открытого или закрытого типа), и какому принципу станет осуществляться передача теплоносителя по трубам (естественная циркуляция за счет действия гравитационных сил, или принудительная, требующая установки специального насоса).
Расширительный бак для отопления закрытого типа установка
Каждая из схем имеет свои достоинства и недостатки. Но все же в настоящее время все чаще предпочтение отдается закрытой системе с принудительной циркуляцией. Такая схема более компактна, легче и быстрее монтируется, имеет ряд других эксплуатационных преимуществ. Одна из основных отличительных особенностей – это полностью герметичный расширительный бак для отопления закрытого типа установка которого будет рассмотрена в настоящей публикации.
Но прежде чем приобретать расширительный бак и приступать к его монтажу, необходимо хотя бы немного ознакомиться с его устройством, принципом работы, а также с тем, какая именно модель станет оптимальной для конкретной системы отопления.
В чем преимущества закрытой системы отопления
Содержание статьи
Несмотря на то что в последнее время появилось множество современных приборов и систем обогрева помещений, принцип передачи тепла через циркулирующую по трубам жидкость с высокой теплоемкостью – без сомнения, остается самым распространенным. В качестве переносчика тепловой энергии чаще всего применяется вода, хотя при некоторых обстоятельствах приходится применять и иные жидкости с низкой температурой замерзания (антифризы).
Водяное отопление является лидером по распространенности
Теплоноситель получает нагрев от котла (печи с водяным контуром) и передает тепло отопительным приборам (радиаторам, конвекторам, контурам «теплого пола»), установленным в помещениях в необходимом количестве.
Как определиться с типом и количеством радиаторов отопления?
Даже самый мощный котел не будет способен создать в помещениях комфортную атмосферу, если параметры точек теплообмена не соответствуют условиям конкретной комнаты. Как правильно рассчитать требуемое количество радиаторов отопления – в специальной публикации нашего портала.
Но любая жидкость имеет общие физические свойства. Во-первых, при нагреве она значительно увеличивается в объеме. А во-вторых, в отличие от газов — это несжимаемая субстанция, ее температурное расширение необходимо каким-либо образом компенсировать, предоставив для этого свободный объем. И при этом необходимо предусмотреть, чтобы по мере остывания и уменьшения в объёме, в контуры труб извне не попал воздух, который создаст «пробку», препятствующую нормальной циркуляции теплоносителя.
Именно такие функции и выполняет расширительный бачок.
Еще не столь в частном строительстве особой альтернативы и не существовало – в самой высокой точке системы устанавливался открытый расширительный бак, который вполне справлялся с поставленными задачами.
Принципиальная схема системы открытого типа
1 – котел отопления;
2 – стояк подачи;
3 – открытый расширительный бачок;
4 – радиатор отопления;
5 – опционально – циркуляционный насос. В данном случае показан насосный узел с обводной петлей и системой задвижек. При желании или при возникновении необходимости можно переключить принудительную циркуляцию на естественную, и наоборот.
Возможно, вас заинтересует информация о том, как правильно осуществляется установка радиаторов отопления
Цены на циркуляционные насосы
циркуляционные насосы
Закрытая же система – полностью изолирована от атмосферы. В ней поддерживается определенное давление, а температурное расширение жидкости компенсируется установкой герметичного бачка особой конструкции.
Отличия системы отопления закрытого типа
Бачок на схеме показан поз. 6, врезанным в трубу обратки (поз.7).
Казалось бы – чего «огород городить»? Обычный открытый расширительный бачок, если он в полной мере справляется со своими функциями, видится более простым и недорогим решением. Он, наверняка, стоит немного, а кроме того, при определенных навыках, его несложно изготовить и самостоятельно – сварить из стальных листов, использовать ненужную металлическую емкость, например, старый бидон и т.п. Мало того, можно встретить примеры применения старых пластиковых канистр.
Открытый расширительный бак
Есть ли смысл тратить деньги на приобретение герметичного расширительного бачка? Оказывается, есть, так как закрытая система отопления имеет немало преимуществ:
- Полная герметичность абсолютно исключает процесс испарения теплоносителя. Это открывает возможности применения, помимо воды, специальных антифризов. Мера – более, чем необходимая, если загородным домом в зимнее время пользуются не постоянно, а «наездами», время от времени.
- В открытой системе отопления расширительный бак, как уже упоминалось, должен быть смонтирован в самой высшей точке. Очень часто подобным местом становится неотапливаемый чердак. А это влечет дополнительные хлопоты по термоизоляции емкости, чтобы даже в самые сильные морозы теплоноситель в ней не замерз.
Расширительный бачок вполне можно разместить в неприметном углу
А в закрытой системе расширительный бачок может быть установлен практически на любом ее участке. Наиболее целесообразным местом монтажа является труба обратки непосредственно пред входом в котел – здесь детали бачка в меньшей степени будут подвергаться температурному воздействию от разогретого теплоносителя. Но это – отнюдь не догма, и смонтировать его можно с таким расчетом, чтобы он не создавал помех и не дисгармонировал своим видом с интерьером помещения, в том случае если, скажем, в системе используется настенный котел, установленный в коридоре или на кухне.
- В открытом расширительном бачке теплоноситель всегда находится в контакте с атмосферой. Это приводит к постоянному насыщению жидкости растворенным воздухом, что является причиной активизации коррозии в трубах контура и в радиаторах, к повышенному газообразованию в процессе нагрева. Особенно нетерпимы к этому алюминиевые радиаторы.
- Закрытая система отопления с принудительной циркуляцией – менее инертна – она гораздо быстрее прогревается при запуске, намного чувствительнее к регулировкам. Исключаются совершенно неоправданные потери в области расширительного бака открытого типа.
- Разница температур в трубе подачи и в обратке в токах соединения с котлом – меньше, чем в открытой системе. Это важно для сохранности и длительности эксплуатации отопительного оборудования.
- Закрытая схема с принудительных циркуляций для создания контуров потребует трубы меньшего диаметра – налицо выигрыш и в расходах на материалы, и в упрощении монтажных работ.
- За расширительным баком открытого типа необходим контроль – для недопущения перелива при заполнении, и для исключения падения уровня жидкости в нем в ходе эксплуатации ниже критической отметки. Конечно, это все можно решить установкой дополнительных устройств, например, поплавковых клапанов, патрубков перелива и т.п., но это лишние сложности. В закрытой системе отопления подобных проблем не возникает.
- И, наконец, такая система – наиболее универсальна, так как подходит к любым типам батарей, позволяет подключать контуры теплого пола, конвекторы, тепловые завесы. Кроме того, при желании можно организовать и горячее теплоснабжение, смонтировав в систему бойлер косвенного нагрева.
Из серьезных недостатков можно упомянуть только один. Это — обязательность «группы безопасности», включающей контрольно-измерительные приборы (манометр, термометр), предохранительный клапан и автоматический воздухоотводчик. Впрочем, это, скорее, не недостаток, а технологическая издержка, обеспечивающая безопасную эксплуатацию системы отопления.
Одним словом, преимущества закрытой системы явно перевешивают, и траты на специальный герметичный расширительный бак выглядят вполне оправданными.
Как устроен и как действует расширительный бачок для отопления закрытого типа?
Устройство расширительного бачка для системы закрытого типа не отличается большой сложностью:
Схема устройства и действия герметичного расширительного бачка
Обычно вся конструкция размещена в стальном штампованном корпусе (поз.1) цилиндрической формы (встречаются бачки в форме «таблетки»). Для изготовления используется качественный металл, имеющий антикоррозийное покрытие. Снаружи бачок покрыт эмалью. Для отопления применяются изделия с красным корпусом. (Существуют бачки синего цвета – но это водные аккумуляторы для системы водоснабжения. Они не рассчитаны на повышенные температуры, а ко всем их деталям предъявляются повышенные санитарно-гигиенические требования).
С одной из сторон бачка размещен резьбовой патрубок (поз. 2) для врезки в систему отопления. Иногда в комплект поставки входят фитинги для облегчения проведения монтажных работ.
С противоположной стороны имеется ниппельный клапан (поз. 3), служащий для предварительного создания необходимого давления в воздушной камере.
Внутри вся полость бачка разделена мембраной (поз. 6) на две камеры. Со стороны патрубка находится камера для теплоносителя (поз. 4), с противоположной – воздушная (поз. 5)
Мембрана изготовлена из эластичного материала с низким показателем диффузии. Ей придана специальная форма, которая обеспечивает «упорядоченную» деформацию при изменении давления в камерах.
Принцип работы – несложен.
- В начальном положении, при подключении бачка к системе и заполнения ее теплоносителем, определенные объем жидкости через патрубок поступает в водную камеру. Давление в камерах выравнивается, и эта замкнутая система обретает статичное положение.
- При повышении температуры происходит расширение объёма теплоносителя в системе отопления, сопровождающееся и возрастанием давления. Избыток жидкости попадает в расширительный бачок (красная стрелка), и своим давлением изгибает мембрану (желтая стрелка). При этом объем камеры для теплоносителя увеличивается, а воздушной, соответственно уменьшается, и давление воздуха в ней возрастает.
- При снижении температуры и уменьшении общего объема теплоносителя избыточное давление в воздушной камере способствует перемещению мембраны назад (зеленая стрелка), и теплоноситель перемещается обратно в трубы системы отопления (синя стрелка).
Если давление в системе отопления достигает критического порога, то должен сработать клапан в «группе безопасности», который выпустит излишки жидкости. Некоторые модели расширительных бачков имеют собственный предохранительный клапан.
Расширительный бачок на специальном кронштейне
Разные модели баков могут иметь собственные особенности конструкции. Так, они бывают неразборными или с возможностью замены мембраны (для этого предусмотрен специальный фланец). В комплекте могут быть кронштейны или хомуты для крепления бачка на стене, или же предусмотрены подставки – ножки для размещения его на полу.
Кроме того, могут они различаться и конструкцией самой мембраны.
Отличия в конструкции расширительных бачков с мембранами диафрагменного (слева) и баллонного типа
Слева показан расширительный бачок с мембранной – диафрагмой (она уже была рассмотрена выше). Как правило, это неразборные модели. Нередко применяется мембрана баллонного типа (рисунок справа), изготовленная из эластичного материала. По сути, она сама по себе является водяной камерой. По мере нарастания давления такая мембрана растягивается, увеличиваясь в объеме. Именно такие бачки оснащены разборным фланцем, позволяющим самостоятельно проводить замену мембраны в случае ее выхода из строя. Но основной принцип работы от этого никак не меняется.
Видео: устройство расширительных бачков марки «Flexcon FLAMCO»
При планировании создания системы водяного отопления в собственном доме, перед владельцем встаёт выбор из нескольких вариантов. В перечне самых главных вопросов – тип системы (будет она открытого или закрытого типа), и какому принципу станет осуществляться передача теплоносителя по трубам (естественная циркуляция за счет действия гравитационных сил, или принудительная, требующая установки специального насоса).
Расширительный бак для отопления закрытого типа установка
Каждая из схем имеет свои достоинства и недостатки. Но все же в настоящее время все чаще предпочтение отдается закрытой системе с принудительной циркуляцией. Такая схема более компактна, легче и быстрее монтируется, имеет ряд других эксплуатационных преимуществ. Одна из основных отличительных особенностей – это полностью герметичный расширительный бак для отопления закрытого типа установка которого будет рассмотрена в настоящей публикации.
Но прежде чем приобретать расширительный бак и приступать к его монтажу, необходимо хотя бы немного ознакомиться с его устройством, принципом работы, а также с тем, какая именно модель станет оптимальной для конкретной системы отопления.
В чем преимущества закрытой системы отопления
Содержание статьи
Несмотря на то что в последнее время появилось множество современных приборов и систем обогрева помещений, принцип передачи тепла через циркулирующую по трубам жидкость с высокой теплоемкостью – без сомнения, остается самым распространенным. В качестве переносчика тепловой энергии чаще всего применяется вода, хотя при некоторых обстоятельствах приходится применять и иные жидкости с низкой температурой замерзания (антифризы).
Водяное отопление является лидером по распространенности
Теплоноситель получает нагрев от котла (печи с водяным контуром) и передает тепло отопительным приборам (радиаторам, конвекторам, контурам «теплого пола»), установленным в помещениях в необходимом количестве.
Как определиться с типом и количеством радиаторов отопления?
Даже самый мощный котел не будет способен создать в помещениях комфортную атмосферу, если параметры точек теплообмена не соответствуют условиям конкретной комнаты. Как правильно рассчитать требуемое количество радиаторов отопления – в специальной публикации нашего портала.
Но любая жидкость имеет общие физические свойства. Во-первых, при нагреве она значительно увеличивается в объеме. А во-вторых, в отличие от газов — это несжимаемая субстанция, ее температурное расширение необходимо каким-либо образом компенсировать, предоставив для этого свободный объем. И при этом необходимо предусмотреть, чтобы по мере остывания и уменьшения в объёме, в контуры труб извне не попал воздух, который создаст «пробку», препятствующую нормальной циркуляции теплоносителя.
Именно такие функции и выполняет расширительный бачок.
Еще не столь в частном строительстве особой альтернативы и не существовало – в самой высокой точке системы устанавливался открытый расширительный бак, который вполне справлялся с поставленными задачами.
Принципиальная схема системы открытого типа
1 – котел отопления;
2 – стояк подачи;
3 – открытый расширительный бачок;
4 – радиатор отопления;
5 – опционально – циркуляционный насос. В данном случае показан насосный узел с обводной петлей и системой задвижек. При желании или при возникновении необходимости можно переключить принудительную циркуляцию на естественную, и наоборот.
Возможно, вас заинтересует информация о том, как правильно осуществляется установка радиаторов отопления
Цены на циркуляционные насосы
циркуляционные насосы
Закрытая же система – полностью изолирована от атмосферы. В ней поддерживается определенное давление, а температурное расширение жидкости компенсируется установкой герметичного бачка особой конструкции.
Отличия системы отопления закрытого типа
Бачок на схеме показан поз. 6, врезанным в трубу обратки (поз.7).
Казалось бы – чего «огород городить»? Обычный открытый расширительный бачок, если он в полной мере справляется со своими функциями, видится более простым и недорогим решением. Он, наверняка, стоит немного, а кроме того, при определенных навыках, его несложно изготовить и самостоятельно – сварить из стальных листов, использовать ненужную металлическую емкость, например, старый бидон и т.п. Мало того, можно встретить примеры применения старых пластиковых канистр.
Открытый расширительный бак
Есть ли смысл тратить деньги на приобретение герметичного расширительного бачка? Оказывается, есть, так как закрытая система отопления имеет немало преимуществ:
- Полная герметичность абсолютно исключает процесс испарения теплоносителя. Это открывает возможности применения, помимо воды, специальных антифризов. Мера – более, чем необходимая, если загородным домом в зимнее время пользуются не постоянно, а «наездами», время от времени.
- В открытой системе отопления расширительный бак, как уже упоминалось, должен быть смонтирован в самой высшей точке. Очень часто подобным местом становится неотапливаемый чердак. А это влечет дополнительные хлопоты по термоизоляции емкости, чтобы даже в самые сильные морозы теплоноситель в ней не замерз.
Расширительный бачок вполне можно разместить в неприметном углу
А в закрытой системе расширительный бачок может быть установлен практически на любом ее участке. Наиболее целесообразным местом монтажа является труба обратки непосредственно пред входом в котел – здесь детали бачка в меньшей степени будут подвергаться температурному воздействию от разогретого теплоносителя. Но это – отнюдь не догма, и смонтировать его можно с таким расчетом, чтобы он не создавал помех и не дисгармонировал своим видом с интерьером помещения, в том случае если, скажем, в системе используется настенный котел, установленный в коридоре или на кухне.
- В открытом расширительном бачке теплоноситель всегда находится в контакте с атмосферой. Это приводит к постоянному насыщению жидкости растворенным воздухом, что является причиной активизации коррозии в трубах контура и в радиаторах, к повышенному газообразованию в процессе нагрева. Особенно нетерпимы к этому алюминиевые радиаторы.
- Закрытая система отопления с принудительной циркуляцией – менее инертна – она гораздо быстрее прогревается при запуске, намного чувствительнее к регулировкам. Исключаются совершенно неоправданные потери в области расширительного бака открытого типа.
- Разница температур в трубе подачи и в обратке в токах соединения с котлом – меньше, чем в открытой системе. Это важно для сохранности и длительности эксплуатации отопительного оборудования.
- Закрытая схема с принудительных циркуляций для создания контуров потребует трубы меньшего диаметра – налицо выигрыш и в расходах на материалы, и в упрощении монтажных работ.
- За расширительным баком открытого типа необходим контроль – для недопущения перелива при заполнении, и для исключения падения уровня жидкости в нем в ходе эксплуатации ниже критической отметки. Конечно, это все можно решить установкой дополнительных устройств, например, поплавковых клапанов, патрубков перелива и т.п., но это лишние сложности. В закрытой системе отопления подобных проблем не возникает.
- И, наконец, такая система – наиболее универсальна, так как подходит к любым типам батарей, позволяет подключать контуры теплого пола, конвекторы, тепловые завесы. Кроме того, при желании можно организовать и горячее теплоснабжение, смонтировав в систему бойлер косвенного нагрева.
Из серьезных недостатков можно упомянуть только один. Это — обязательность «группы безопасности», включающей контрольно-измерительные приборы (манометр, термометр), предохранительный клапан и автоматический воздухоотводчик. Впрочем, это, скорее, не недостаток, а технологическая издержка, обеспечивающая безопасную эксплуатацию системы отопления.
Одним словом, преимущества закрытой системы явно перевешивают, и траты на специальный герметичный расширительный бак выглядят вполне оправданными.
Как устроен и как действует расширительный бачок для отопления закрытого типа?
Устройство расширительного бачка для системы закрытого типа не отличается большой сложностью:
Схема устройства и действия герметичного расширительного бачка
Обычно вся конструкция размещена в стальном штампованном корпусе (поз.1) цилиндрической формы (встречаются бачки в форме «таблетки»). Для изготовления используется качественный металл, имеющий антикоррозийное покрытие. Снаружи бачок покрыт эмалью. Для отопления применяются изделия с красным корпусом. (Существуют бачки синего цвета – но это водные аккумуляторы для системы водоснабжения. Они не рассчитаны на повышенные температуры, а ко всем их деталям предъявляются повышенные санитарно-гигиенические требования).
С одной из сторон бачка размещен резьбовой патрубок (поз. 2) для врезки в систему отопления. Иногда в комплект поставки входят фитинги для облегчения проведения монтажных работ.
С противоположной стороны имеется ниппельный клапан (поз. 3), служащий для предварительного создания необходимого давления в воздушной камере.
Внутри вся полость бачка разделена мембраной (поз. 6) на две камеры. Со стороны патрубка находится камера для теплоносителя (поз. 4), с противоположной – воздушная (поз. 5)
Мембрана изготовлена из эластичного материала с низким показателем диффузии. Ей придана специальная форма, которая обеспечивает «упорядоченную» деформацию при изменении давления в камерах.
Принцип работы – несложен.
- В начальном положении, при подключении бачка к системе и заполнения ее теплоносителем, определенные объем жидкости через патрубок поступает в водную камеру. Давление в камерах выравнивается, и эта замкнутая система обретает статичное положение.
- При повышении температуры происходит расширение объёма теплоносителя в системе отопления, сопровождающееся и возрастанием давления. Избыток жидкости попадает в расширительный бачок (красная стрелка), и своим давлением изгибает мембрану (желтая стрелка). При этом объем камеры для теплоносителя увеличивается, а воздушной, соответственно уменьшается, и давление воздуха в ней возрастает.
- При снижении температуры и уменьшении общего объема теплоносителя избыточное давление в воздушной камере способствует перемещению мембраны назад (зеленая стрелка), и теплоноситель перемещается обратно в трубы системы отопления (синя стрелка).
Если давление в системе отопления достигает критического порога, то должен сработать клапан в «группе безопасности», который выпустит излишки жидкости. Некоторые модели расширительных бачков имеют собственный предохранительный клапан.
Расширительный бачок на специальном кронштейне
Разные модели баков могут иметь собственные особенности конструкции. Так, они бывают неразборными или с возможностью замены мембраны (для этого предусмотрен специальный фланец). В комплекте могут быть кронштейны или хомуты для крепления бачка на стене, или же предусмотрены подставки – ножки для размещения его на полу.
Кроме того, могут они различаться и конструкцией самой мембраны.
Отличия в конструкции расширительных бачков с мембранами диафрагменного (слева) и баллонного типа
Слева показан расширительный бачок с мембранной – диафрагмой (она уже была рассмотрена выше). Как правило, это неразборные модели. Нередко применяется мембрана баллонного типа (рисунок справа), изготовленная из эластичного материала. По сути, она сама по себе является водяной камерой. По мере нарастания давления такая мембрана растягивается, увеличиваясь в объеме. Именно такие бачки оснащены разборным фланцем, позволяющим самостоятельно проводить замену мембраны в случае ее выхода из строя. Но основной принцип работы от этого никак не меняется.
Видео: устройство расширительных бачков марки «Flexcon FLAMCO»
Цены на расширительные баки Flexcon FLAMCO
расширительные баки Flexcon
Как рассчитать требуемые параметры расширительного бачка?
При выборе расширительного бачка для конкретной системы отопления основополагающим моментом должен стать его рабочий объем.
Расчет по формулам
Можно встретить рекомендации устанавливать бак, объем которого составляет примерно 10% от общего объема теплоносителя, циркулирующего по контурам системы. Однако, можно провести и более точный расчет – для этого существует специальная формула:
Vб = Vс × k / D
Символами в формуле обозначены:
Vб – требуемый рабочий объем расширительного бачка;
Vс – общий объем теплоносителя в системе отопления;
k – коэффициент, учитывающий объемное расширение теплоносителя при нагреве;
D – коэффициент эффективности расширительного бака.
Откуда взять исходные величины? Разбираемся по порядку:
- Общий объем системы (Vс) можно определить несколькими способами:
- Можно засечь по водомеру, какой общий объём поместится при заполнении системы водой.
- Самый точный способ, который применяется при расчетах системы отопления – это суммирование общего объёма труб всех контуров, вместимости теплообменника имеющегося котла (она указана в паспортных данных), и объем всех приборов теплообмена в помещениях – радиаторов, конвекторов и т.п.
- Вполне допустимую погрешность дает самый простой способ. Он основывается на том, что для обеспечения 1 кВт мощности отопления требуется 15 литров теплоносителя. Таким образом, паспортную мощность котла просто умножают на 15.
2. Значение коэффициента температурного расширения (k) – это табличная величина. Она нелинейно изменяется в зависимости от температуры нагрева жидкости и от процентного содержания в ней антифризных этиленгликолевых добавок. Значения приведены в таблице, размещённой ниже. Строку величины нагрева берут из расчета планируемой эксплуатационной температуры системы отопления. Для воды принимают значение процентного содержания этиленгликоля – 0. Для антифризов – исходя из конкретной концентрации.
| Температура нагрева теплоносителя, °С | Содержание гликоля, % от общего объема | |||||||
|---|---|---|---|---|---|---|---|---|
| 0 | 10 | 20 | 30 | 40 | 50 | 70 | 90 | |
| 0 | 0.00013 | 0.0032 | 0.0064 | 0.0096 | 0.0128 | 0.016 | 0.0224 | 0.0288 |
| 10 | 0.00027 | 0.0034 | 0.0066 | 0.0098 | 0.013 | 0.0162 | 0.0226 | 0.029 |
| 20 | 0.00177 | 0.0048 | 0.008 | 0.0112 | 0.0144 | 0.0176 | 0.024 | 0.0304 |
| 30 | 0.00435 | 0.0074 | 0.0106 | 0.0138 | 0.017 | 0.0202 | 0.0266 | 0.033 |
| 40 | 0.0078 | 0.0109 | 0.0141 | 0.0173 | 0.0205 | 0.0237 | 0.0301 | 0.0365 |
| 50 | 0.0121 | 0.0151 | 0.0183 | 0.0215 | 0.0247 | 0.0279 | 0.0343 | 0.0407 |
| 60 | 0.0171 | 0.0201 | 0.0232 | 0.0263 | 0.0294 | 0.0325 | 0.0387 | 0.0449 |
| 70 | 0.0227 | 0.0258 | 0.0288 | 0.0318 | 0.0348 | 0.0378 | 0.0438 | 0.0498 |
| 80 | 0.029 | 0.032 | 0.0349 | 0.0378 | 0.0407 | 0.0436 | 0.0494 | 0.0552 |
| 90 | 0.0359 | 0.0389 | 0.0417 | 0.0445 | 0.0473 | 0.0501 | 0.0557 | 0.0613 |
| 100 | 0.0434 | 0.0465 | 0.0491 | 0.0517 | 0.0543 | 0.0569 | 0.0621 | 0.0729 |
3. Значение коэффициента эффективности расширительного бачка (D) придется рассчитать по отдельной формуле:
D = (Qm – Qб) / (Qm + 1)
где:
Qm — максимально допустимое давление в системе отопления. Оно будет определяться порогом срабатывания предохранительного клапана в «группе безопасности», который обязательно указывается в паспорте изделия.
Qб — давление предварительной накачки воздушной камеры расширительного бака. Оно тоже может быть указано на упаковке и в документации изделия. Есть возможность его изменения – подкачки с помощью автомобильного насоса или, наоборот, стравливания через ниппель. Обычно рекомендуют устанавливать это давление в рамках 1.0 – 1.5 атмосфер.
Калькулятор для расчета требуемого объема расширительного бачка
Чтобы упростить читателю процедуру расчета, в статье размещен специальный калькулятор, в который внесены указанные зависимости. Введите запрашиваемые значения, и после нажатия кнопки «РАССЧИТАТЬ» получите требуемый объем расширительного бака.
Перейти к расчётам
Получено значение является минимальным – по нему подбирается модель с наиболее близкими показателями. Округление при этом проводится только в большую сторону – дополнительный объем лишним не будет.
И, наконец, из представленного в продаже модельного ряда рассчитанного объема можно будет выбрать самый оптимальный вариант, исходя из предполагаемого места размещения расширительного бака – с креплением к стене или с размещением на полу.
Есть еще один нюанс. Некоторые отопительные котлы имеют собственный, встроенный расширительный бачок. Это вовсе не означает, что расчетов проводить не нужно – бывает, что объёма встроенного бака явно недостаточно. В этом случае придется приобрести и установить дополнительный, с рабочим объемом, равным разнице рассчитанных показателей для всей системы и параметров встроенной емкости.
Цены на расширительные баки Джилекс
Расширительный бак Джилекс
И еще одно замечание. Если система отопления работает по принципу принудительной циркуляции, то, даже при небольших объемах теплоносителя, следует устанавливать расширительный бачок емкостью не менее 15 литров.
Возможно, вас заинтересует информация о том, как выбрать электрический котел для отопления частного дома
Расширительный бак для отопления закрытого типа: установка своими руками
Для человека, обладающего навыками в сантехнических работах, самостоятельно установить расширительный бачок не составит особого труда. Принцип его врезки в систему показан на схеме:
Рекомендуемая схема врезки расширительного бачка в закрытую систему отопления
На трубе обратки (поз. 1), на участке, максимально близком к входу в отопительный котел (поз. 2), но обычно – перед циркуляционным насосом (поз. 3), делается разрез, в который запаковывается тройник (поз. 4). Способ монтажа может быть разным – все зависит от типа используемых труб – металл, полипропилен или метоллапластик.
На патрубок (поз. 6) самого расширительного бачка (поз. 5) запаковывается шаровой кран (поз. 7). Он необходим для того, чтобы обеспечивалась возможность отключения расширительного бачка в случае необходимости проведения ремонтных или профилактических работ. В этих же целях имеет смысл между краном и бачком разместить соединение с накидной гайкой – «американкой» (поз. 8). В рабочем положении кран должен быть постоянно открытым.
От крана идет соединительный участок трубы (поз. 9) к тройнику. Его длина и конфигурация (количество изгибов или поворотов) большого значения не имеют – но обычно делается по кратчайшему и наиболее удобному пути от места установки бачка до трубы обратки.
Теперь посмотрим, что необходимо сделать на самом бачке.
| Иллюстрация | Краткое описание выполняемой операции |
|---|---|
 | Бачок достали из заводской упаковки, приготовили к работе необходимые инструменты и принадлежности. |
 | На резьбовой патрубок расширительного бачка в случае необходимости запаковывается переходник. Важно добиться исключительно надежной герметизации соединений. Лучше всего проводить запаковку на паклю с использованием пасты «Юнипак» или применяя специальную резьбоуплотнительную нить (шнур), пропитанную герметизирующим составом (как показано на рисунке).. |
 | Переходник затянут, и можно переходить к монтажу крана. Стоит сразу отметить, что в показанном примере допущена недоработка — мастер не устанавливает разъемного соединения – «американки» между краном и бачком. То есть, в случае необходимости демонтажа бачка при закрытом кране, это будет сделать весьма сложно. Рекомендация всем установщикам – не забывать про этот момент. |
 | Наматывается нить для запаковки крана, … |
 | … кран ставится на место и плотно затягивается. Следует сразу предусмотреть, чтобы «барашек» оказался в удобном для пользования положении после размещения бачка на стене. |
 | От крана монтируется переход на трубу, требуемой конфигурации, в соответствии с составленной схемой общего монтажа расширительного бачка. По сути, в этой части работа закончена. |
 | Теперь можно проверить давление в воздушной камере расширительного бачка. С противоположной его стороны размещен ниппель – практически точно такой же, как на автомобильных колесах. Во многих моделях он прикрыт специальным пластиковым колпаком, который при необходимости доступа к клапану просто откручивается. |
 | Проверить давление можно автомобильным манометром. Если оно превышает показатели, которые применялись при расчете системы, то можно его стравить до необходимого уровня нажатием на шток клапана. При недостаточности придется подкачать – для этого вполне подойдет автомобильный насос. |
 | В рассматриваемом варианте уже бачок имеет приспособления для его размещения, даже в двух вариантах – ножки для установки на горизонтальной поверхности (синие стрелки) и монтажную панель для подвешивания на стену (желтая стрелка). Бачок монтируется в выбранном месте, а затем соединяется участком трубы с тройником, врезанным в обратку. На этом установку можно считать законченной. |
 | Другой вариант бачка, на корпусе которого нет конструктивных элементов для крепления в месте установки. Но они, как правило, входят отдельными деталями в комплект поставки. |
 | Обычно это кронштейн – монтажная площадка для крепления к стене, и длинный винтовой ленточный хомут. |
 | Лета хомута расправляется и продевается в щели монтажной площадки. |
 | Все это проделывается с таким расчетом, чтобы выступающий бортик бачка попал в специальный паз монтажной площадки (показано стрелками), а хомут оказался выше бортика. |
 | После установки бачка в монтажную площадку концы хомута соединяются, затягивается вначале вручную … |
 | .. а затем – до упора, с помощью отвертки или ключа. |
 | В таком виде бачок будет готов к подвешиванию на стене. |
 | Монтаж сантехнической арматуры к патрубку бачка производится в том же порядке, о котором уже говорилось выше. |
 | Ниппель бывает расположенным открыто, только с пылезащитным пластиковым колпачком. Проверка давления и подкачка, в случае необходимости – ничуть не отличается от рассмотренного ранее варианта. |
 | Кстати, обычно бачки идут с завода с предустановленным давлением в воздушной камере, и можно сразу выбрать необходимый параметр. Он указывается на упаковке и в техдокументации изделия. Дальнейшая установка бачка производится в уже известном порядке – монтаж на стену в выбранном месте и соединение трубой с тройником. |
После окончательного монтажа обязательно открывают кран и проводят заполнение системы теплоносителем. Если не выявлено никаких подтеканий в соединительных узлах, установку расширительного бачка можно считать законченной.
Видео: врезка расширительного бачка в контур полипропиленовых труб
В завершение статьи необходимо еще раз подчеркнуть – закрытая система отопления с герметичным расширительным бачком в обязательном порядке должна иметь надежную «группу безопасности». Если она расположена в не совсем удобном для регулярного визуального контроля месте, имеет смысл установить дополнительный манометр в непосредственной близости от расширительного бака – так намного проще будет следить за состоянием всей системы. Расширительный бак для отопления вы можете узнать по ссылке.
Возможно, вас заинтересует информация о том, что собой представляет радиатор биметаллический
Чтобы обеспечить теплоносителю возможность расширяться при нагреве, нужна установка расширительного бака в системе отопления. Это весьма важное мероприятие. Оно защитит трубы и радиаторы от ненужных нагрузок и значительно увеличит срок службы функциональных элементов автономной системы обогрева.
Мы расскажем о том, как работает расширительный бачок в открытых и закрытых контурах. Подскажем, как его грамотно установить в оба варианта системы. В представленной нами статье вы найдете описание технологии подключения этой резервной емкости и полезные рекомендации.
Содержание статьи:
Виды и функции расширителей для отопления
Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.
Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.
Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

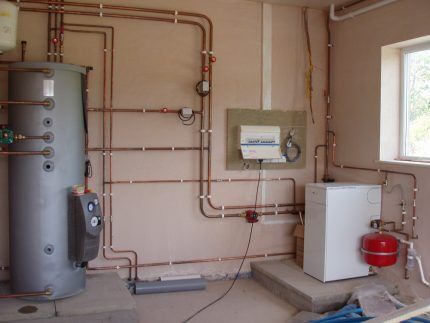

Мембранный бак для отопления обычно ставят в котельной. Подходящее место – на обратной магистрали между насосом и отопительным прибором
Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых – подойдет негерметичная емкость удобной конфигурации и нужного размера.
Следует выбирать мембранный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла. Но важно не только выбрать подходящий прибор, но и правильно его установить.
Для закрытых систем отопления в качестве расширительного бака используют емкости с мембраной, которая позволяет хранить теплоноситель под определенным давлением
Монтаж мембранного устройства
Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.
Правильное положение емкости
При подключении расширительного бака к обязательно нужно учесть расположение воздушной камеры устройства.
Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.
Расширительный бак с мембраной лучше устанавливать так, чтобы заполненный воздухом отсек находился сверху, это продлит срок работы устройства
Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.
Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.
Особенности выбора места установки
Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:
- Его нельзя ставить вплотную к стене.
- Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
- Подвешенный на стене бак не должен располагаться слишком высоко.
- Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
- Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.
Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.
При установке расширительного бака необходимо предусмотреть запорные краны, которые позволят отключить устройство от системы и слить с него воду
При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.
Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.
Настройка прибора перед использованием
Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.
Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.
Перед установкой мембранного бака в систему отопления следует проверить давление воздуха в воздушном отсеке и отрегулировать его в соответствии с требованиями
В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.
Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.
Бак как дополнительная емкость
Современные нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.
Он обеспечит нормальное в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.
Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.
Расширительный бак будет уместен и при использовании . Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.
Подключение расширительного бачка
Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.
Выясняя, как правильно установить расширительный бак в , нужно обратить внимание на три важных момента:
- выбрать самую высокую точку контура;
- поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
- обеспечить перелив на случай аварии.
Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.
Открытый расширительный бак нужно ставить в самой высокой точке отопительного контура, а также непосредственно над котлом отопления
Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.
Рассчитать вместительность росто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.
Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.
Если расширительный бак установлен на неотапливаемом чердаке, его следует утеплить, чтобы максимально сохранить тепловую энергию в доме
Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении. Это особенно важно, если чердак не отапливается. Хотя и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.
Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.
Конфигурация расширительного бака может быть любой, такие устройства изготавливают из листового железа, пластиковых баков и других материалов, которые хорошо переносят нагрев
После того, как место для выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.
Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.
Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.
Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.
Выводы и полезное видео по теме
Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:
Интересные советы по установке расширительной емкости в открытой системе:
Обычный расширительный бак, как и мембранный гидроаккумулятор установить не слишком сложно. Для этого не нужны специальные навыки или инструменты. Но нужно четко соблюсти требования, связанные с особенностями системы отопления, для которой выполняется такой монтаж.
Хотите рассказать о том, как устанавливали расширительный бачок собственными руками? Владеете полезными сведениями, которые могут помочь посетителям сайта в самостоятельной установке? Пишите, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в находящемся ниже блоке.
Расширительный бак в системе отопления
Поэтому всё будем делать по порядку, и для начала вспомним уроки физики.
Физические свойства воды
Одно из физических свойств воды – практически нулевая способность сжиматься. Это значит, что при попытке уменьшить её объём (то есть сжать) происходит резкое увеличение давления.А ещё вода (как и другие материалы) может увеличивать свой объем при нагревании. Это свойство называется термическое расширение. У воды оно начинается уже при температуре +4°C. Впрочем, при понижении температуры ниже этой отметки вода тоже начинает расширяться. Это явление называют парадоксом воды. При температуре в +4°C вода имеет наибольшую плотность: вес 1 л = 1 кг.
Однако для систем отопления этот парадокс не важен, потому что температура воды, подаваемой котлом в радиаторы, значительно выше.
Увеличение объёма воды при нагревании. Фото с сайта agrovodcom.ru
Возьмём ёмкость с переливом, который ограничивает объём, равный 1000 см³. Нальём в неё 1 л воды, имеющей температуру +4°C, а затем приступим к нагреву. Плотность воды начнёт уменьшаться, а объём – увеличиваться.
Так как перелив ограничивает известный объём, излишек воды выльется. При нагреве от +4°C до +90°C (обычная температура воды в системе отопления) этот излишек составит 39,95 см³ (или 34,7 г). Именно этот процесс и происходит в системе отопления, когда котёл нагревает воду.
Что такое расширительный бак
Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте.Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.
Расширительный бак в системе отопления
В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача – быть демпфером (компенсатором) давления в системе.
Открытые и закрытые расширительные баки
Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением.Открытый расширительный бак
Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:
Схематичное устройство расширительного бака открытого типа. Иллюстрация из книги Сканави А. Н. и Махова Л. М. «Отопление»
Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.
Расширительный бак закрытого типа
Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается. В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.
Разновидности мембран расширительного бака. Фото с сайта profiteplo.com
В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:
- с мембраной тарельчатой формы;
- с грушевидной мембраной.
Как правильно установить расширительный бак в системе отопления
Разобравшись с теоретическими основами и видами компенсационных ёмкостей, перейдём к главному вопросу: где и как установить расширительный бак в системе отопления.Правильный ответ на него – где хотите. То есть расширительный бак можно установить и на «подаче» – магистрали системы, ведущей от котла к отопительным приборам, и на «обратке» – трубе, по которой вода возвращается в нагревательный прибор (котёл), отдав своё тепло радиаторам. Свою функцию буфера, сдерживающего рост давления, он будет выполнять в любом случае.
Расширительный бак, установленный на обратной магистрали
И в том и в другом способе есть свои плюсы и минусы. Место установки выбирают, ориентируясь на проектные особенности конкретной отопительной системы. А также на удобство монтажа и последующего обслуживания.
Нюансы
Открытый бак, в отличие от мембранного, можно установить в системе с естественной циркуляцией воды, то есть в энергонезависимой – не требующей электричества. В системе с принуждением необходим насос. Поэтому открытый расширительный бак устанавливается в самой высокой точке, расположенной выше всех отопительных приборов. Чаще всего такая точка находится на чердаке. Сегодня, когда подкрышное пространство в частных домах тоже задействуют, устраивая там жилое помещение, такой вариант часто оказывается неподходящим.Ограничений по размещению закрытого бака нет. Он может стоять в любом удобном месте и в любом положении.
Схема установки открытого расширительного бака. 1 – котёл, 2 –магистраль подачи теплоносителя, 3 – открытый расширительный бак, 4 – отопительный прибор, 5 – насосный узел. Фото с сайта stroim-svoi-dom.ru
Хотя мембранный бак можно установить и перед отопительными приборами, и после них, обычно его монтаж проводят по второй схеме (на «обратке»). Потому что после котла вода, как правило, подаётся очень высокой температуры, от которой мембрана бака может в скором времени прийти в негодность. К тому же при таком варианте установки (после отопительных приборов) котёл и насос не подвергаются скачкам давления и работают в более комфортном режиме.
Следует обратить внимание, что если насос в системе внешний (не встроен в котёл), то компенсирующую ёмкость нужно устанавливать перед насосом, а не после него. Иначе расширительный бак будет реагировать на избыточное давление, создаваемое насосом, и работать неправильно.
Кстати, не спешите с выбором и покупкой расширительного бака. Прежде уточните, возможно, ваш котёл уже оборудован не только собственным насосом, но и компенсирующей ёмкостью, находящейся в корпусе котла.
Общие правила
Определив гипотетическое расположение расширительного бака, выберите правильно фактическое место его монтажа.
Расширительный бак нужно устанавливать так, чтобы его было удобно обслуживать
- компенсирующую ёмкость нужно устанавливать так, чтобы её было удобно обслуживать: между баком и стеной или другим оборудованием необходимо оставить свободное пространство;
- водоподводящая арматура не должна давить или тянуть за патрубок бака: закрепляйте подводящие трубы отдельно; это также упростит демонтаж ёмкости при необходимости;
- для демонтажа и ремонта или замены установите перед баком отдельный отсекающий кран.
После монтажа закрытой расширительной ёмкости, возможно, потребуется рассчитать давление и произвести её настройку.
При запуске внутридомовой тепловой сети из холодного состояния, вода, циркулирующая по бойлеру котла, начинает нагреваться, при этом подъем температуры сопровождается расширением объема.
Для того чтобы не создавалось чрезмерное давление внутри корпуса, которое может вызвать разрыв труб и котла, «лишнюю воду» сбрасывают.
Для этой цели нужно установить расширительный бак в системе отопления закрытого типа, который будет выполнять роль демпфера давления в магистрали.
СодержаниеПоказать
Устройство и виды расширительного бака
Расширительные баки выпускаются открытого и закрытого типа. Первые имеют доступ к атмосфере, а вторые — нет. Открытые расширители устанавливаются в схемы, работающих по принципу естественной циркуляции. Лишняя вода просто вытекает на улицу либо в канализацию, а подпитку контура после охлаждения, проводят в ручном режиме через подпиточный кран.
Закрытые системы расширительных баков наиболее применимы в системах отопления. Конструктивно они состоят из 2-х камер: водяной и воздушной. Компенсация лишнего давления производится таким способом: избыток теплоносителя наполняет водяной сектор, создавая давление на эластичную мембрану, установленную между камерами. При этом воздух или специальный газовый наполнитель, имеющийся в воздушном секторе, сжимается. В противоположность воде, он может подвергаться сильному сжатию, при этом увеличение давления в сосуде не происходит.
В торговой сети реализуются два типа, которые хорошо интегрируются в группу безопасности для отопления с расширительным баком:
- С мембраной тарельчатого типа;
- с грушевидной мембраной.
Принцип действия оборудования для закрытой системы
При нагреве сетевой воды в отопительном замкнутом контуре она расширяется, при этом соответственно растет давление в каждой точке сети, в том числе и в расширительном баке. Из-за этого начинает растягиваться мембрана, при этом сжимая воздух. В том момент, когда температура теплоносителя достигает максимального значения, давление в сети стабилизируется и система начинает функционировать с рабочими параметрами.
После отключения отопительного котла, начинает снижаться температура в сети, и объем воды. Напор на мембрану падает и ранее принятый объем воды выталкивается воздухом в сеть, таким образом, происходит ее подпитка. Необходимо отметить, что результативная работа расширителя в схеме теплоснабжения возможна при профессиональном расчете и настройке.
Установка расширительного бака в закрытой отопительной сети
Монтаж расширительного бака отопления закрытого типа выполняют так, чтобы ниппель воздушной камеры устройства смотрел вниз. Крепление бака-расширителя в закрытых отопительных системах с настенным двухконтурным котлом выполняется с использованием специальных фитингов – «американки». Перед его установкой необходимо установить кран, для проведения ремонта и технического обслуживания.
Перед запуском котлоагрегата проверяют работоспособность бачка, для чего закрывают вход рабочего агента в него. Затем открывают систему, пока давление на манометре не достигнет единицы. После чего открывают вентиль на резервуар, и контролируют показание давления по манометру. Если бак-расширитель функционирует исправно, давление поднимется на 0.2 атм, поскольку из него в систему поступит дополнительная жидкость. Расширительный сосуд закрепляется к стенке. Для того чтобы подключать его, к корпусу прикреплены специальные монтажные планки, с отверстиями для крепежа, положение корпуса устанавливают по уровню.
Расчет объема бака
Наиболее доступный метод расчета бачка в системе теплоснабжения:
Умножают на 0.08 объем теплоносителя в системе. Его определяют путем умножения 15 литров на 1 кВт тепловой нагрузки. Для системы 15 кВт, для жилого домовладения 150 м2 потребуется расширительный бак емкостью:
15 кВт Х 15 л Х 0.08 = 18 литров.
Можно также установить минимальный объем по формулам:
Объем расчетного сосуда V = (Vсум x Eрас)/Dм, где:
- Vсум — общий объём сети.
- Ерас — коэффициент, учитывающий тепловое расширения среды
- Dм — эффективность бака-расширителя.
Например, для объекта с 300 м2, высотой системы отопления 5 м и тепловой мощностью 44 кВт, объем гидроаккумулирующей емкости составит:
- Vос = 30 x 15 = 450 л.
- P м = 2.5 бар
- P о = 0.5 бар
D = (2.5 — 0.5)/(2.5 + 1) = 0.57
Vрб = 450 x 0.04/0.57 = 31.57 литров
Также можно выполнить расчет с помощью применения онлайн калькуляторов:
например для жилого дома — 150 м2, начальным давлением в сети — 1.5 бар, максимальным давлением — 3.0 бар, программа определяет объем бака — 17 литров.
Подбор модели
После того как будет установлен необходимый минимальный объем расширительного бачка, по каталогам производителей в интернете или магазине сантехнике выбирают нужную модель.
Баки выпускаются стандартных размеров, очень редко, расчетный объем в точности совпадает со стандартным типоразмером. По этой причине, полученный результат округляют в большую сторону.
Например, если нужно выбирать расширитель из модельного ряда «ROZ-NAVI», для примера онлайн калькулятора :
- 8 л;
- 12 л;
- 24 л;
- 35 л;
- 50 л.
При расчетном показателе — 18 литров выбирают модификацию ROZ-NAVI 35.
Для больших тепловых объектов, расчетные объемы гидроаккумулятор имеют показатели, когда они не проходят в стандартные двери. В таком случае одну емкость можно заменить на несколько менее объемных, выполнив их соединение последовательно. При этом важно, чтобы их общий объем равняться или был выше расчетного.
Способы подключения
Монтажная схема гидроаккумулирующей емкости зависит от вида отопительной системы: открытая или закрытая и модификация бака. Очень важно правильно установить емкость, чтобы она могла надежно компенсировать удельное расширение теплоносителя. Во внутридомовой системе отопления могут быть установлены не один, а несколько баков.
При установке расширителя в открытой системе в чердачном помещении придерживаются таких правил:
- Бак размещают над котлом по прямому стояку подающей магистрали.
- Корпус бака требуется тщательно теплоизолировать.
- Должен быть выполнен монтажный перелив в канализацию.
Самым универсальным вариантом установки гидроаккумулирующего бака закрытой системе отопления — включение его на подачу, перед всасывающим патрубком центробежного насоса. Такая схема обеспечивает внутридомовую систему теплоснабжения устойчивым режимом работы.
В закрытых системах отопления, использующих незамерзающий антифриз, объем бака увеличивают на 15% от общего объема, поскольку он имеет высокий коэффициент теплового расширения.
Первый запуск
Для того чтобы правильно выполнить подключение расширительного бака нужно тщательно изучить заводскую инструкцию, в которой прописываются предельные параметры работы по давлению и температуре среды, схема и инструкция подключения.
После выполнения монтажных работ до заполнения емкости рабочей средой, в нее через воздушный ниппель насосом накачивают воздух, и контролирую показания по манометру. Иногда фирма-производители реализуют сосуды, уже заполненные воздухом либо аналогичной средой с рабочими параметрами.
Первоначальное давление должно быть на 0.2 бар больше статических показателей в сети, это выполняется, чтобы снизить риск создания вакуумной среды.
После этого открывают подпиточный вентиль и набирают систему вместе с сосудом до начального давления свыше 0.3 бар от первоначального давления в воздушном секторе. В техдокументации котла обозначено самое низкое давление контурной воды, ниже которого агрегат не сможет включиться.
Далее, запускают котел в работу и нагревают теплоноситель до допустимой рабочей температуры. В процессе нагрева удаляют воздух из сети, и контролируют давление. Останавливают электронасос и открывают подпиточный кран и доводят давление в горячей системе до рабочего показателя.
Техника безопасности при установке
Исходя от конструкции гидроаккумулирующего бака и используемых материалов, фирмы устанавливают некоторые ограничение в работе систем теплоснабжения.
Обычно, это касается коррозионной активности жидкой среды в системе. К примеру, ограничивается процент содержание этиленгликоля.
Условия использования таких устройств прописаны в заводских инструкциях, к общим требованиям безопасности относятся:
- Эксплуатация бачка при давлениях, выше допустимого размера.
- В точке монтажа емкости к системе теплоснабжения, необходимо размещение группы безопасности, срабатывающей при превышении давления в сети.
- В автономных системах отопления применяют сборники с предельным давлением не менее 3.0 бар.
Расширительный бак своими руками
Все виды работ, связанные с установкой, подсоединением и наладкой расширительного бачка, не относятся к особо сложным и могут выполняться домашними мастерами самостоятельно.
Тем более, для них этот опыт будет полезным, потому что в процессе эксплуатации расширителя потребуется знать, как в нем корректировать показатель давление. Кроме того расценки на такие работы довольно высокие.
Для того чтобы выполнить гидроаккумулирующую емкость небольшого объекта отопления, подойдет сосуд 10-12 литров, в зависимости от полученного расчетного результата по объему.
Источник фото: youtube.com/watch?v=LaQG2wtFzbk
Можно расширитель выполнить из листовой стали. Выполняют разметку стального листа, предварительно выполнив карту раскроя из бумаги. Такой метод поможет вырезать детали с меньшими потерями металла. При стыковке листов, в обязательном порядке, учитывают толщину круга шлиф машинки, которая сможет «съесть» пару миллиметров. Все операции выполняют скрупулезно с дальнейшей зачисткой кромок.
Корпус сосуда складывается из 5 или 6 прямоугольников, исходя из необходимости изготовления крышки. При надобности можно верхнюю часть крышки поделить на 2 детали таким образом, приварить одну часть к основанию, а вторую — на завесы.
Вырезанные детали устанавливают под 90 градусов и приваривают. Метод сварки: газосварка хорошо подходит для 2-х мм стали, а 4 мм нужно соединять электросваркой.
В днище корпуса выполняют отверстие для патрубка подающего теплоносителя. В конструкцию емкости устанавливают врезки для подпитки системы и аварийного дренажа, выше максимального допустимого уровня заполнения сборника, с тем, чтобы избежать перелива воды.
После выполнения сварочных работ и обвязки с трубами отопления, емкость утепляют, чтобы вода не замерзла.
Сквозь просвет в крышке вода из сборника испаряется и в систему отопления поступает воздух. Это может привести к перегреву труб и низкой скорости циркуляции в системе отопления.
Для того, чтобы разрешить данную проблему, специалисты советуют залить в бак незначительное количество масла. Жировая пленка защитит теплоноситель от проникновения воздуха.
Таким образом, подводя итог можно подчеркнуть, что расширительный бак в системе отопления частных домов — обязательное защитное устройство, для стабилизации давления в сети во время запуска ее из холодного состояния.
Чтобы обеспечить надежную защиту, потребуется выполнить расчет необходимого объема емкости, и сделать выбор модели по каталогам в интернете или в торговой сети.
Так уж устроено, что частные дома практически повсеместно обделяют поставками центрального отопления. Но зимы суровые и простым заклеиванием и запениванием щелей в доме тепло не сохранить. Поэтому очень важно свой дом оборудовать собственной системой отопления. Однако не все знают, как проходит выбор и установка расширительного бака. Ведь даже при подключении такой, казалось бы, посредственной и простой, детали есть свои нюансы.
Говорить о различных видах расширительных баков мы в этой статье не будем, так как их всего 2: открытый и закрытый. Первый тип, открытый, в наше время можно встретить в основном в старых домах. А второй тип между собой отличается только объемом, да внешним видом. Здесь будет обозреваться закрытый тип расширительных мембранных баков и то, как именно следует его устанавливать в системе домашнего отопления.
Подключение расширительного бака на подачу
Что же означает «установка бака на подачу»? Очень даже просто — это такой тип установки расширительного бачка, при котором циркуляционный насос выкачивает давление из расширительного бочонка. То есть бак устанавливается на всасывающей стороне насоса. Рассмотрим ниже, как это отобразится на работоспособности системы домашнего отопления в целом.
После сборки такой отопительной цепи, при которой насос качает из расширительного бака, мы наполняем ее водой. Пусть, для примера, будет закачано воды на 1 бар статического давления. Когда будет включен насос, он начнет создавать динамическое давление. Это легко можно увидеть, посмотрев на показания манометров, установленных в разных углах системы.
И так, насос включен. Он создает давление в 1,5 атмосферных давления. На ближайшем к нему манометре отображаются показания давления равные 1,4 бар. Пока жидкость в системе добирается до последующих измерительных приборов, давление опускается все ниже и ниже.
Когда жидкость совершает практически полный круг обращения по системе и доходит до установленного расширительного бачка — можно увидеть, что динамическое давление системы отопления будет равняться статическому. И на участке между насосом и бачком давление опустится еще ниже, снижая нагрузку на систему.
Монтаж расширительного бака в системе на обратку
Как мы определились, установка расширительного бака на подачу делает так, чтобы динамическое давление системы отопления на подходе к баку выравнивалось со статическим давлением. Подключение же бака на обработку даст нам совершенно другую картину.
Для удобства представьте, что система выглядит точно также, имеет те же размеры и параметры. Единственное отличие — бак установлен на выходе напора насоса. Это приводит к тому, что насос давит, в первую очередь, внутрь расширительного бака.
Система вновь наполняется жидкостью, которая создает давление 1 бар. Что следует после включения насоса? Он также создает давление 1,5 бар. Следом давление перераспределяется в расширительный бак. В данной точке, как и в случае с установкой бака на подачу, давление динамическое становиться равно давлению статическому. Но вот уже после того, как нагнетание покинет пределы расширительного бака, при изучении показаний манометров будет видно, что динамическое давление системы ниже, чем статическое!
Однако, несмотря на кажущиеся удобство второго метода установки, при неправильном расчете длинны системы отопления и наполнении её статическим давлением, давление может упасть ниже, чем атмосферное давление. Это приводит к тому, что вода начинает вскипать при более низких температурах, что приводит к крайне быстрому изнашиванию насоса, из-за чего его лопасти разрушаются в течении короткого времени.
Что следует помнить при монтаже расширительного бака
⦁ Установка мембранного бака должна производиться в помещении отопленном выше 0.
⦁ Бак необходимо подключить так, чтобы не был перекрыт доступ к его запору и сливу.
⦁ Система, в которой редуктор давления устанавливается после водомера, обеспечивает постоянное начальное давление в баке.
⦁ Расширительный бак устанавливается так, чтобы клапан предохранения устанавливался перед проточной арматурой.
Выводы и советы по установке расширительного бака
Из этой статьи становиться понятно, что универсальным способом установки расширительного бака — является подключение его на подачу, перед всасывающей стороной насоса. Это всегда обеспечит систему отопления стабильной работоспособностью и износоустойчивостью, а, следовательно, и уменьшит затраты как энергии, так и времени, и денег. При этом на подачю или на обратку работает насос — неважно.
В случае, если в отопительной системе имеется 2 или более циркуляционных насосов, то расширительный бак следует смонтировать как можно ближе к всасывающей стороне всех насосов. Когда отопительная система вашего помещения имеет большие размеры, можно установить несколько расширительных баков, при установке ориентируюсь на указание выше — как можно ближе к всасывающей стороне насоса.
Читайте так же:Одно из преимуществ автономной системы отопления — это возможность поддерживать комфортную температуру в доме, вне зависимости от сроков начала и завершения отопительного сезона, и экономить на оплате счетов за коммунальные услуги. Схематично она состоит из нагревательного котла и контура, по которому циркулирует горячий теплоноситель. В качестве теплоносителя обычно используется вода. Важную роль в отопительном оборудовании играет система оборота горячей воды, которая состоит из нескольких частей. Правильность ее работы во многом зависит от такого элемента конструкции, как расширительный бачок.
Сравним системы отопления закрытого и открытого типа
Функционирование открытой системы отопления основано на законах термодинамики, за счет которых осуществляется движение теплоносителя. Из области высокого давления и соответствующей температуры на выходе котла вода перемещается по трубам в область более низкого давления, и ее температура при этом понижается. Охлажденный теплоноситель направляется обратно в котел, и процесс повторяется. Таким образом, происходит естественная циркуляция жидкости, согласно законам физики.
Так как при нагревании воды происходит увеличение ее объема, в конструкции открытой системы отопления предусмотрен расширительный бачок. Для эффективного движения теплоносителя открытого типа расширительный бачок устанавливают в самой высокой точке системы, а нагревательный котел – в самой низкой. Монтаж на чердаке расширительного бака представляется оптимальным вариантом. Устройство его не отличается сложностью.
С течением времени происходит испарение воды, поэтому ее уровень необходимо своевременно восполнять. При перерывах в использования отопления и при отрицательных температурах окружающей среды воду нужно сливать, иначе она замерзнет в трубах и разорвет их. Открытая система отопления имеет следующие преимущества:
- независимость от источников электрической энергии;
- отсутствие шума;
- простоту обслуживания;
- быстрый запуск и остановку.
В закрытой системе отопления испарения воды не происходит, так как она герметична. Движение теплоносителя осуществляется с помощью нагнетательного или циркуляционного насоса, с которым можно ознакомиться в статье «Какой циркуляционный насос выбрать для системы водяного отопления частного дома, технические характеристики». При этом для эффективной работы также необходим расширительный бак, изготовленный из прочного металла. Закрытая система отопления состоит из нагревательного котла, циркуляционного насоса, трубопроводной сети, радиаторов и расширительного бака. Замкнутая система отопления имеет следующие преимущества:
- отсутствие необходимости постоянного контроля уровня теплоносителя;
- возможность использования антифриза;
- регулировка внутреннего давления;
- возможность подключения дополнительных приборов.
При грамотном монтаже отопительного оборудования оба варианта будут работать отлично. Выбор между ними определяется условиями эксплуатации и особенностями размещения. Между двумя системами имеются следующие различия:
- В открытой системе отопления расширительный бачок располагается в наивысшей точке. В закрытой отопительной системе он может располагаться практически в любом месте.
- Вероятность образования воздушных пробок в закрытой системе отопления значительно ниже. Это обуславливается повышенным внутренним давлением и отсутствием прямого контакта с атмосферой.
- Для функционирования открытой системы отопления необходимы трубы большого диаметра. Монтажные работы осложняются необходимостью учитывать правила гидравлики при распределении потоков, выполнении поворотов, уклонов и так далее.
- Используемые в закрытой системе отопления трубы небольшого диаметра удешевляют ее стоимость. Здесь важно грамотно установить циркуляционный насос, чтобы при его работе создавалось как можно меньше шума.
Устройство и функции расширительного бака в отопительном контуре
Функцией расширительного бака в открытом отопительном контуре является прием излишков воды при ее расширении, вследствие нагревания, и возврат в систему при понижении температуры. Емкость не является герметичной, и теплоноситель напрямую контактирует с окружающей средой, поэтому в открытой системе отопления происходит испарение воды. Устройство отличается несложностью конструкции, при необходимости его можно сделать своими руками.
К недостаткам открытой системы можно отнести необходимость постоянного контроля уровня воды, так как она испаряется, опасность замерзания жидкости в расширительном бачке, невозможность использования антифриза в качестве теплоносителя. Кроме того, попадающий в систему воздух вызывает образование воздушных пробок, коррозию внутренних частей и их кавитацию.
В закрытом отопительном контуре расширительный бак изготавливается из металла повышенной прочности. Устройство состоит из двух половинок, герметично завальцованных друг к другу. В конструкции предусмотрен приемный клапан и внутренняя мембрана. При повышении температуры теплоносителя клапан открывается, и в расширительный бачок поступают излишки увеличившегося объема жидкости.
Диафрагма, изготовленная из жаростойкой высокопрочной резины, разделяет его на две части. В верхнюю часть герметичной емкости закачивается газ, в нижнюю часть поступает горячий теплоноситель, сжимающий мембрану и расположенную за ней газовую среду. При остывании рабочей жидкости, вследствие расширения газовой среды, диафрагма выдавливает ее обратно в отопительный контур.
Устанавливать мембранный бак можно горизонтально или вертикально в любом положении.
Работоспособность расширительного бака закрытого типа не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы. Для продления эксплуатационного периода мембранного бака его лучше располагать таким образом, чтобы воздушная камера оказалась сверху. С течение времени в диафрагме появляются трещины, и пока их размер и количество не достигнет критического уровня, система будет исправно работать при вертикальном размещении емкости. При горизонтальном положении (в случае появления трещин в диафрагме) воздух со своей половины будет быстро проникать в теплоноситель и наоборот, в связи с чем потребуется срочная замена бака.
К чему приводит недостаточный объем встроенного бака котла
Недостаточный объем встроенного бака котла может привести к сбоям в работе системы отопления. При нагревании жидкость расширяется, и ее излишки поступают в расширительный бачок. Если его объем недостаточен, происходит переполнение емкости, и клапан аварийного сброса давления стравливает теплоноситель в дренаж. Остатки остывшего теплоносителя возвращаются в отопительный контур.
В результате уменьшения его количества происходит снижение внутреннего давления в системе. Если оно уменьшается на небольшую величину, котел будет функционировать, при значительном снижении давления работа отопительного оборудования будет блокирована.
Если своевременно не восполнить уровень теплоносителя до нормального, система может разморозиться, поэтому не следует допускать возникновения подобных аварийных ситуаций.
Расчет необходимого объема мембранного бака
Необходимый объем мембранного бака рассчитывается по несложной формуле. Его величина составляет десять процентов от общего количества теплоносителя, циркулирующего по системе, в том случае, если в этом качестве выступает вода. Общий объем теплоносителя можно определить по показаниям водяного счетчика при заполнении системы отопления.
Более точную цифру получаем суммированием объема всех труб, емкости котла и батарей. Считается, что на один киловатт мощности котельного оборудования требуется пятнадцать литров теплоносителя, то есть общий объем жидкости определяется умножением паспортной мощности котла на пятнадцать. Это значение будет лежать в пределах допустимой погрешности.
Например, если для работы обогревательного оборудования необходимо триста литров воды, то объем мембранного бака должен составлять тридцать литров. Этот параметр увеличивается на пятьдесят процентов при использовании в качестве теплоносителя незамерзающей жидкости, то есть в данном случае величина необходимого объема будет составлять сорок пять литров. Кроме того, надо учитывать возможность утечек и увеличить расчетное значение еще приблизительно на три процента. При правильном определении величины мембранного бака клапан аварийного сброса давления не срабатывает.
Устанавливаем оптимальное давление в бачке
Перед тем, как подключить расширительный бачок и заполнить его теплоносителем, в его воздушной камере необходимо установить оптимальное давление, соответствующее данному параметру в отопительной сети. Для выполнения этой процедуры с воздушного отсека снимается пластмассовая крышка, под которой находится ниппель, такой же, как в автомобильных покрышках. Измеренное манометром давление подгоняется под нужное значение подкачкой при помощи насоса или стравливанием при нажатии на шток ниппеля.
Оптимальное давление в бачке получается корректировкой в меньшую сторону внутреннего давления в закрытой системе отопления. Делается это для того, чтобы резиновая диафрагма была поджата со стороны теплоносителя. В противном случае, при его остывании произойдет затягивание воздуха сквозь автоматические отводчики, чего допускать ни в коем случае нельзя. Например, если внутреннее давление в сети составляет 1,2 атмосферы, то его оптимальная величина в расширительном бачке составит одну атмосферу. После установки этого значения можно открывать кран и заполнять систему теплоносителем.
С периодичностью в шесть месяцев в компенсационной емкости закрытого типа нужно проверять давление и производить визуальный осмотр на наличие механических повреждений.
При резком изменении внутреннего давления и температуры в отопительной сети существует риск повреждения мембраны, и в таком случае потребуется ее замена. Для этого необходимо выполнить следующие манипуляции:- расширительный бак отсоединить от магистрали;
- стравить в нем давление, нажав на шток золотника;
- снять поврежденную мембрану, слить излишки воды и установить новую;
- установив оптимальное давление, прикрепить емкость на место.
Выбираем место установки расширительной емкости
Монтаж расширительного бака зависит от типа системы отопления и назначения самого резервуара. Компенсационную емкость закрытого типа лучше устанавливать на возвратной магистрали перед нагревательным котлом и циркуляционным насосом.
При ее расположении на подающей магистрали срок службы мембраны уменьшится вследствие постоянного воздействия более высокой температуры теплоносителя. Кроме того, в этом случае при возникновении аварийной ситуации в расширительную емкость может проникнуть пар, в результате чего диафрагма перестанет компенсировать давление теплоносителя, так как смесь воздуха и пара является сжимаемой средой.
Подключение расширительного бачка осуществляется через отсекающий шаровой кран. Это делается для того, чтобы при необходимости можно было быстро заменить компенсационную емкость, не дожидаясь, пока произойдет остывание теплоносителя. Установка второго крана дает возможность предварительно слить горячую воду из бака.
Как правильно установить своими руками закрытый расширительный бак
Схема подключения не отличается особенной сложностью. Правильно монтировать закрытый расширительный бак своими руками можно, соблюдая следующую схему подключения. Предварительно нагревательный котел обесточивается, перекрывается подача теплоносителя, вода из радиаторов сливается.
Если для монтажа применяются полипропиленовые трубы, потребуется специальный паяльник для их монтажа. Понадобятся также муфты и уголки. Из фитингов лучше использовать «американку», так как она дает возможность без затруднений снимать емкость для проведения профилактических работ и ремонта. Ниже приводится последовательная схема действий по монтажу расширительного бака.
- На резьбовую часть штуцера бака наматывается уплотнительная нить.
- На штуцер заворачивается переходник для установки крана.
- На резьбовую часть переходника наматывается уплотнительная нить.
- На переходник устанавливается запорный кран.
- На резьбовую часть «американки» наматывается уплотнительная нить. «Американка» заворачивается в кран с помощью пассатижей и разводного ключа.
- На резьбовую часть уголка наматывается уплотнительная нить. Уголок заворачивается в «американку».
- На корпус бака надевается хомут для крепления бака, который входит в комплект поставки.
- На противоположной стороне бака находится ниппель для закачки воздуха, на который накручена пластиковая крышка.
После размещения расширительного бачка в выбранном месте проверяется качество всех соединений, и в систему осуществляется подача теплоносителя. После того, как внутреннее давление в батареях достигнет расчетных значений, из них стравливаются воздушные пробки, и отопительная система запускается на полную мощность. Компенсационная емкость устанавливается так, чтобы ее удобно было обслуживать, то есть между ней и стеной оставляется свободное пространство.
Уплотнять все соединения нужно герметиками, стойкими к воздействию высоких температур, иначе неизбежно возникновение протечек. Мембранный расширительный бак в закрытой системе отопления устанавливается со стороны подачи холодной воды. При выполнении всех манипуляций необходимо соблюдать требования техники безопасности.
Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала. Спасибо за внимание!
Следующий видеоролик тщательно подобран и поможет разрешить оставшиеся вопросы.Поделитесь с друьями!
90000 Expansion tank dos and don’ts 90001 90002 When water is heated the space required for each molecule increases. Any attempt to prevent this expansion will be met by tremendous forces. If a strong metal container is completely filled with liquid water and sealed from the atmosphere it will experience a rapid increase in pressure as the water is heated. If this pressure is allowed to build that container will eventually burst, in some cases violently. 90003 90002 To prevent such a result, closed-loop hydronic systems are equipped with an expansion tank.The tank provides a «cushion» of air-a highly compressible fluid-against which the expanding water can push without creating large pressure increases in the system. Think of the air in the tank as a spring. As the system’s water expands this «spring» gets compressed. When the water cools and contracts, the «spring» returns to its original condition. 90003 90006 90002 Figure 1 Standard expansion tank 90003 90002 Older systems often used «standard» expansion tanks, in which air and water are in direct contact.This type of expansion tank is typically suspended from the ceiling of a mechanical room. This allows air released from the system’s initial charge of water to move upward into the tank. An example of such a tank is shown in Figure 1. 90003 90002 Although functional, standard expansion tanks are significantly larger than modern diaphragm-type or bladder-type expansion tanks. As such they are more expensive, heavier and require more mounting space. If not equipped with the proper fittings they can also fill with water over time and become «water-logged.»They are seldom used in modern hydronic systems, especially in residential or light commercial building applications. 90003 90002 90014 SEPARATING AIR AND WATER 90015 90003 90002 Today, the most commonly-specified expansion tank for hydronic heating or cooling systems uses a highly flexible butyl rubber or EPDM diaphragm to completely separate the air and water inside the tank. This diaphragm conforms to the internal steel surface of the tank when the air side is pressurized, as shown in Figure 2.90003 90019 90002 Figure 2 EPDM diaphragm separates air and water in the tank 90003 90002 When the system’s water is heated and expands into the tank, the diaphragm deforms and moves toward the captive air chamber. The air pressure in the tank increases and so does the water pressure in the system. However, if the tank is properly sized, the increase in system pressure is not enough to cause the pressure relief valve to open, even when all the water in the system reaches its maximum temperature.90003 90002 Diaphragm expansion tanks can be sized using charts or software. A detailed procedure for sizing diaphragm-type expansion tanks is given in reference 1, as well as several other industry publications. The key concepts are: 90003 90002 1. Pressurizing the air side of the tank to equal the static pressure of the water at the expansion tank location and before adding water to the system. This prevents cold water from partially compressing the air in the tank. The diaphragm only begins to compress when the water temperature rises.90003 90002 2. Size the tank so that the pressure at the system’s pressure relief valve is 5 psi below that valves rated opening pressure when all fluid in the system is at maximum anticipated temperature. The five psi margin prevents the relief valve from «dribbling» as the pressure approaches its rated opening pressure. 90003 90002 Even when an expansion tank is properly sized, installation details can make or break its ability to function as intended and to provide many years of service. 90003 90002 90014 THE DOs 90015 90003 90002 90003 90038 90002 90014 Figure 4 Mounting diaphragm type expansion tank 90015 90003 90002 90014 1.Do Pump Away: 90015 A detail that was once understood and respected in the hydronics industry, but slowly faded in priority against other packaging or installation «conveniences,» is to connect the expansion tank into a hydronic piping circuit near the inlet of the circulator. Doing so minimizes the pressure drop between the point where the tank connects to the circuit, that is the point where there is no change in pressure when the circulator turns on, and the circulator’s inlet. This allows the differential pressure created by the circulator to be added to the static pressure in the system.Increased system pressure helps protect the circulator from cavitation and often allows for quieter operation. It also enhances the ability of air vents to eject air from the system. Figure 3 shows several acceptable placements of the tank. 90003 90002 90014 2. Do mount tank vertically with connection at top: 90015 It is also best to install diaphragm type expansion tanks vertically with the piping connection at the top. This reduces stress on the tank’s connection relative to horizontal mounting.It also allows prevents air in the piping from getting trapped on the water side of the expansion tank when the system is first filled. Figure 4 illustrates the differences. 90003 90002 90014 3. Do check the air pressure: 90015 It is important to verify the air side pressure in the tank equals the static pressure that will be present at the tank’s connection when the system is filled with cold fluid. Most manufacturers state their tanks are pre-charged to 12 psi. Do not assume this is always true or correct.Twelve psi is appropriate for systems where the top of the piping is about 16 feet above the inlet of the expansion tank (assuming that 5 psi static pressure is desired at the very top of the system to allow air vents to function properly). Taller piping systems require higher air pressures to prevent partial compression of the diaphragm before the fluid is heated. Calculate the static pressure at the tank inlet using formula 1. 90003 90002 Formula 1: 90003 90002 90058 90003 90002 Where: 90003 90002 Pa = correct air side pressure (psi) 90063 H = distance from expansion tank connection to top of piping circuit (feet ) 90063 Dc = density of the «cold» fluid in the system when it is at approximately 60F (lb / ft3) 90063 5 = 5 psi static pressure desired at top of system for air vent operation 90063 144 = units conversion constant 90003 90002 For example: if the top of the piping circuit was 25 feet above the expansion tank connection and assuming the system is filled with water, the correct air side pressure in the tank would be: 90003 90002 90071 90003 90002 Get a low-pressure tire gauge with a scale of 0-30 psi and a bicycle pump or small air compressor.Use them to set the calculated air side pressure before filling the system with fluid. 90003 90002 90014 4. Do Plan ahead: 90015 The life of an expansion tank depends on system operating temperature, pressure, fluid chemistry and oxygen content. Some tanks fail when a leak develops in the diaphragm. This usually causes the tank to fill with fluid and become «water logged.» You can check for this by pressing in the stem of the Schrader valve. If a stream of liquid comes out the tank is toast. Tanks can also develop leaks in their thin steel shell.The only option is a new tank. This is when you will appreciate having a ball valve that can isolate the tank from the remainder of the system. Without this valve you might have to drain several gallons of fluid from the system just to unscrew the failed tank and screw in a new one. 90003 90002 90014 5. Do consider oversizing: 90015 The typical calculations for sizing a diaphragm expansion tank determine the minimum tank volume. Using a larger tank, although likely more expensive, is fine. Doing so reduces changes in system pressure as the fluid temperature varies.90003 90002 90014 6. Do plan for lowest fluid temperatures: 90015 In most hydronic heating systems expansion tank size and air side pressurization is based the assumption that the cold fluid used to fill the system in the temperature range of 45F to 60F. That is fine. However, when an expansion tank is used in a solar collector circuit, or a snowmelting system, the antifreeze solution will, at times, be much colder, perhaps even below 0F. If the tank’s diaphragm is fully expanded against the steel shell at a fluid temperature of perhaps 45F, any further cooling of the fluid could cause negative pressure in the system and possible inflow of air from a float-type vent.Reference 2 below explains how to correct for this possibility. The concept is to add sufficient fluid to the tank during loop pressurization so that the diaphragm is not completely expanded against the inside of the tank until all fluid in the system is at the lowest possible temperature. 90003 90002 90014 7. Do adjust for antifreeze solutions: 90015 Solutions of propylene or ethylene glycol have higher coefficients of expansion compared to water. The higher the concentration of antifreeze the greater the expansion volume required.The increase in volume for water heated from 60F to 180F is about three per cent. The increase in volume for a 50 per cent solution of propylene glycol heated from 60F to 180F is about 4.5 per cent. This should be accounted for when sizing tanks for systems such as snowmelting, solar thermal, or other applications where glycol-based antifreeze solutions are used. Again, the methods in Reference 1 can adjust for this. 90003 90002 90014 THE DONT’S 90015 90003 90002 As usual, a list of all of the «don’ts» would inherently include the opposite of all the «dos.»Still, there are a few more» don’ts «that stand out. 90003 90002 90014 1. Do not combine steel and oxygen: 90015 Do not use a standard expansion tank with a carbon steel shell in any type of open loop application, such as a system that uses potable water to carry heat to hydronic heat emitters, which is a bad idea for a number of other reasons. The elevated dissolved oxygen content of the water in an open loop system, relative to that in a closed-loop system, will accelerate corrosion of the thin carbon steel shell of the tank.This limitation also applies to closed-loop systems using non-barrier PEX tubing or other materials that may allow oxygen diffusion in the system. Expansion tanks with internal polymer linings should be used in any application where higher levels of dissolved oxygen could be present. 90003 90101 90002 Figure 5 Expansion tank installed near hydraulic separator 90003 90002 90014 2. Do not fill it with dirt: 90015 Do not install expansion tanks directly below hydraulic separators. Doing so allows dirt collected at the bottom of the separator to drop into the expansion tank.Over time this could lead to failure of the diaphragm. If the tank needs to be near a hydraulic separator it is best to mount it from a tee in either pipe connecting to the lower sidewall connections on the separator, as shown in Figure 5. 90003 90002 90014 3. Do not Overheat It: 90015 Whenever possible, avoid locating expansion tanks in close proximity to very hot water. When the tank’s shell is heated by heat migration (conduction and convection) the pressure of the air in the tank increases.All other factors being equal, this increases system pressure relative to a situation where the tank shell is cooler. It may lead to leakage of the pressure relief valve. It is fine to locate the tank several feet away from where the tube from the tank connects to the system. Keep the tank lower than this connection point to reduce heat migration by convection. 90003 90002 90014 4. Do not create multiple connection points: 90015 It is fine to use two or more expansion tanks with a combined volume of a single larger tank.However, those tanks should connect to a common pipe, which has a single connection point in the system. Avoid connecting multiple tanks to different parts of the same piping. This can cause unexpected pressure variations depending on where the circulator (s) are located relative to the tanks. 90003 90116 90002 Figure 6 Strapping system secures tank shell 90003 90002 90014 5. Do not leave it vulnerable to impact: 90015 Small expansion tank that hang from ½ in. top connections can be easily bent by accidental impact, such as someone standing up from a bent over position and bumping the tank.Ask me how I know this … If the tank must be mounted in a vulnerable location use a strapping system to secure the shell to a solid surface, as shown in Figure 6. Some expansion tank manufacturers offer strapping kits or other hardware to properly support the tank shell. 90003 90002 In addition to the strapping notice both tanks have isolating balls and sufficient room for accessing the Schrader air valve at bottom. Both tanks are connected in parallel to a common pipe, allowing for a single connection point to the circuit.90003 90002 90014 6. Do not assume compatibility: 90015 Be sure the expansion tank you select is compatible with the fluid used in the system. Combined butyl / EPDM or all-EPDM diaphragms are generally compatible with glycol solutions and the methanol or ethanol solutions sometimes used in geothermal ground loops. However, different tank suppliers use different materials and have different temperature limits on those materials. It is always best to get approval from the tank manufacturer on fluid compatibility.90063 Expansion tanks perform a simple but very necessary function. Follow these tips to make and keep them functioning as intended. <> 90003 90002 90131 John Siegenthaler, P.E., is a mechanical engineering graduate of Rensselaer Polytechnic Institute and a licensed professional engineer. He has more than 35 years experience in designing modern hydronic heating systems. Siegenthaler’s latest book is Heating with Renewable Energy (see www.hydronicpros.com for more information). 90132 90003 90002 90014 References 90015 90063 90131 90014 1.90015 Modern Hydronic Heating, 3rd Ed., John Siegenthaler, Cengage Publishing 2012 ISBN -13: 978-1-4283-3515-8 90132 90063 90131 90014 2. 90015 Heating with Renewable Energy, John Siegenthaler, Cengage Publishing 2017, ISBN — 13: 978-1-2850-7560-0 90132 90003 90002 SEE JOHN SIEGENTHALER AT THE MODERN HYDRONICS SUMMIT 90003.90000 Sizing Hot Water Expansion Tanks 90001 90002 Expansion tanks are required in heating, cooling or air condition system to avoid unacceptable increases of system pressures when water expands during heat-up. 90003 90004 Explosive Power of Super-heated Water 90005 90006 90007 90008 1 lb (0.45 kg) 90009 of nitroglycerin> 90008 2 000 000 ft lb 90011 f 90012 (2 700 000 J) 90009 90014 90007 90008 1 lb (0.45 kg) 90009 of water flashed into steam> 90008 750 000 ft lb 90011 f 90012 (100 000 J) 90009 90014 90023 90002 90025 90003 90002 Expansion tanks are in general designed as 90003 90006 90007 open tanks 90014 90007 closed compression tanks 90014 90007 diaphragm tanks 90014 90023 90002 Net expansion volume of water when heated can be expressed as 90003 90039 90002 90008 V 90011 net 90012 = (v 90011 1 90012 / v 90011 0 90012) — 1 (1) 90009 90003 90002 90008 V 90011 net 90012 = expansion volume of water (90008 ft 90055 3 90056, m 90055 3 90056 90009) 90009 90003 90002 90008 v 90011 0 90012 = specific volume of water at initial (cold) temperature (ft 90055 3 90056 / lb, m 90055 3 90056 / kg) 90009 9000 3 90002 90008 v 90011 1 90012 = 90008 specific volume of water 90009 at operating (hot) temperature (ft 90055 3 90056 / lb, m 90055 3 90056 / kg) 90009 90003 90084 90004 Open Expansion Tanks 90005 90002 90088 90003 90002 Required volume of an open expansion tank can be expressed as 90003 90039 90002 90008 V 90011 et 90012 = k V 90011 w 90012 [(v 90011 1 90012 / v 90011 0 90012) — 1] (2) 90009 90003 90002 90008 V 90011 et 90012 = required expansion tank volume (gallon, liter) 90009 90003 90002 90008 k = safety factor (approximately 2 is common) 90009 90003 90002 90008 V 90011 w 90012 = water volume in the system (gallon, liter) 90009 90003 90002 90008 v 90011 0 90012 = specific volume of water at initial (cold) temperature (ft 90055 3 90056 / lb, m 90055 3 90056 / kg) 90009 90003 90002 90008 v 90011 1 90012 = 90008 specific volume of water 90009 at operating (hot) temperature (ft 90055 3 90056 / lb, m 900 55 3 90056 / kg) 90009 90003 90084 90002 Note that in an open expansion tank fresh air is constantly absorbed in the water and tends to corrode the system.Open expansion tanks must also be located above the highest heating element, in general on the top of buildings, where they may be exposed to freezing. 90008 90009 90003 90002 90149 90003 90004 Closed Compression Expansion Tanks 90005 90002 Closed compression tanks can be designed as 90003 90006 90007 adjustable expansion tanks — air is evacuated or injected by automatic valves to the tanks to control system pressures when temperature and expansion of water rises or falls 90014 90007 pump-pressured cushion tanks — water is evacuated or injected to the systems to compensate for temperature rise or fall 90014 90007 compression tanks with closed gas volumes — the tanks contains specific volumes of gas which is compressed when temperatures and system volumes increase 90014 90023 90002 90164 90003 90002 Required volume in a closed expansion tank 90003 90039 90002 90008 V 90011 et 90012 = k V 90011 w 90012 [(v 90011 1 90012 / v 90011 0 90012) — 1] / [(p 90011 a 90012 / p 90011 0 90012) — (p 90011 a 90012 / p 90011 1 90012)] (3) 90009 90003 90002 90008 where 90009 90003 90002 90008 p 90011 a 90012 = atmospheric pressure — 14.7 (psia) 90009 90003 90002 90008 p 90011 0 90012 = system initial pressure — cold pressure (psia) 90009 90003 90002 90008 p 90011 1 90012 = system operating pressure — hot pressure (psia) 90009 90003 90084 90002 90213 90003 90006 90007 initial temperature 90217 50 90 055 o 90056 F 90220 90014 90007 initial pressure 90217 10 psig 90220 90014 90007 maximum operating pressure 90217 30 psig 90220 90014 90023 90004 Diaphragm Expansion Tanks 90005 90002 Required volume in a diaphragm expansion tank 90003 90039 90002 90008 V 90011 et 90012 = k V 90011 w 90012 [(v 90011 1 90012 / v 90011 0 90012) — 1] / [1 — (p 90011 0 90012 / p 90011 1 90012)] (4) 90009 90003 90084 90002 90254 90003 90006 90007 initial temperature 90217 50 90 055 o 90056 F 90220 90014 90007 initial pressure 90217 10 psig 90220 90014 90007 maximum operating pressure 90217 30 psig 90220 90014 90007 safety factor aprox.90217 2 90220 90014 90007 acceptance factor aprox. 90217 0.5 90220 90014 90023 90004 Example — Volume in Open Expansion Tank 90005 90002 A system with 90217 1000 gallons 90220 of water is heated from 90217 68 90 055 o 90056 F to 176 90055 o 90056 F 90220. 90003 90002 Minimum expansion volume in an open expansion tank with a safety factor 90008 2 90009 can be calculated as 90003 90039 90002 90008 V 90011 et 90012 = 2 (1000 gallons) [((0.01651 ft 90055 3 90056 / lb) / (0.01605 ft 90055 3 90056 / lb)) — 1] 90009 90003 90002 90008 = 57 (gallons) 90009 90003 90084.90000 expansion tank — Translation into German — examples English 90001 90002 90003 These examples may contain rude words based on your search. 90004 90002 90003 These examples may contain colloquial words based on your search. 90004 90002 Remove the 90009 expansion tank 90010 without disconnecting hoses. 90004 90002 Remove and replace 90009 expansion tank 90010 with new modified part.90004 90002 Closed 90009 expansion tank 90010 with two reservoirs within one another. 90004 90002 These chillers are equipped with an 90009 expansion tank 90010 and a water pump. 90004 Diese Kältemaschinen sind mit einem 90009 Ausdehnungsgefäss 90010 und einer Wasserpumpe ausgestattet. 90002 The module comprises an 90009 expansion tank 90010, an integrated heat exchanger for heat recovery, the support structure, and the necessary equipment.90004 Das Modul besteht aus einem 90009 Entspannungsbehälter 90010, einem integrierten Wärmetauscher für die Wärmrückgewinnung, der Tragkonstruktion und der erforderlichen Ausrüstung. 90002 The module consists of an 90009 expansion tank 90010 and a blow-down and cooling tank. A heat exchanger with associated fittings is integrated for heat recovery. 90004 Das Modul besteht aus einem 90009 Entspannungsbehälter 90010 und einem Ablasswasser- und Kühlbehälter.Für die Wärmerückgewinnung ist ein Wärmetauscher mit den dazugehörigen Armaturen integriert. 90002 Remove the bleed plug (B) on the 90009 expansion tank 90010. 90004 90002 Release 90009 expansion tank 90010 from body and position aside. 90004 90002 Pressure valve unit in an 90009 expansion tank 90010 of a cooling circuit of an internal combustion engine.90004 90002 With separate 90009 expansion tank 90010 for the gas reservoir, therefore thermally extremely stable, even in tough racing conditions. 90004 Mit separatem 90009 Ausgleichsbehälter 90010 für das Gasreservoir, daher thermisch extrem stabil, auch im harten Renneinsatz. 90002 The cooling water in the 90009 expansion tank 90010 boils over when the engine is warm.90004 90002 Installation must be filled with coolant non-freezing and counteracting security standard as the diaphragm 90009 expansion tank 90010 and vent. 90004 Die Installation muss mit Kühlmittel nicht gefüllt werden — Einfrieren und Bekämpfung Sicherheitsstandard wie die Membran 90009 Ausdehnungsgefäß 90010 und Entlüftung. 90002 Heating appliance according to Claim 8, characterized in that the hydraulic unit (46) has a connection for an 90009 expansion tank 90010 (150).90004 Heizgerät nach Anspruch 8, dadurch gekennzeichnet, daß die Hydraulikeiheit (46) einen Anschluß für ein 90009 Ausdehnungsgefäß 90010 (150) aufweist. 90002 Adjust the coolant level in the 90009 expansion tank 90010 to the MAX mark (A) after warming up the engine. 90004 Nach dem Warmlaufen des Motors sicherstellen, dass der 90009 Ausgleichsbehälter 90010 bis zur Markierung MAX (A) mit Kühlmittel befüllt ist.90002 The largest part of the gas cushion is arranged in a container separated from the dielectric liquid 90009 expansion tank 90010. 90004 Die Unterbringung des größten Teiles des Gaspolsters erfolgt in einem vom 90009 Ausdehnungsgefäß 90010 der Isolierflüssigkeit getrennten Behälter. 90002 Check for leaks and top-up coolant to ‘MAX’ mark on 90009 expansion tank 90010.90004 Auf Undichtigkeiten prüfen und den 90009 Ausgleichsbehälter 90010 bis zur Markierung ‘MAX’ mit Kühlmittel auffüllen. 90002 Gas-fired wall boiler with improved supporting frame and 90009 expansion tank 90010 arrangement 90004 90002 These systems require an 90009 expansion tank 90010 and a few other auxiliary components for filling, venting, and maintaining the system.90004 Diese Systeme erfordern ein 90009 Ausdehnungsgefäß 90010 und ein paar andere Zusatzkomponenten zum Befüllen, Entlüften und Wartung des Systems. 90002 The 90009 expansion tank 90010 is situated in the upper part of the cooling system and is usually made from polypropylene plastic (PP). 90004 Das 90009 Ausdehnungsgefäß 90010 befindet sich im oberen Teil der Kühlanlage und wird üblicherweise aus dem Kunststoff Polypropylen (PP) hergestellt.90002 Details Technical Data Reviews Write Your Own Review You’re reviewing: Reflex refix 12 DD 90009 expansion tank 90010 7307800 12 liters, drinking water, incl. 90004 Produktdetails Technische Daten Bewertungen Eigene Bewertung schreiben Sie bewerten: Reflex refix 12 DD 90009 Ausdehnungsgefäß 90010 7307800 12 Liter, Trinkwasser, inkl. .
