Стяжка и монтаж водяного теплого пола: вид, толщина и инструкция по монтажу

какую и какой толщины лучше сделать

Комфорт в доме, квартире или коттедже зависит от правильности обустройства коммуникаций, важным элементом которых являются теплые полы. Их функционирование полностью зависит от того, правильно ли сделана стяжка на теплый водяной пол.

И неважно, как будут проходить работы – с привлечением бригады или собственными силами. Главное, чтобы все процессы выполнялись правильно и в соответствии с действующими нормативами.

Содержание статьи:

Какой может быть стяжка?

Трубы с водой или прочим теплоносителем, используемые для обустройства отопления, прячут внутрь конструкции пола. собирают, как пирог, из нескольких слоев, среди которых присутствует стяжка, предназначенная защитить магистраль от механических повреждений и обеспечить равномерный прогрев всей поверхности.

Виды по методу нанесения

В зависимости от консистенции вещества, используемого для обустройства, выделяют мокрую, сухую и полусухую стяжку. Первый вариант выполняется из доступных материалов – чаще всего это песок и цемент. Более того, его можно попытаться реализовать самостоятельно – понадобится немного потренироваться и приложить усилия.

Особенность заключается в правильности приготовления смеси и равномерном ее распределении. Консистенция будет жидкой, что облегчает нанесение и выравнивание.

Мокрый вариант стяжки хорош под плиткуМокрый вариант стяжки хорош под плитку

Мокрый вариант стяжки идеально подходит под отделку мраморным, керамическим или прочим декоративным покрытием. Слой хорошо проводит тепло и передает натуральному камню, который максимально отдает его в помещение, обеспечивая прогрев

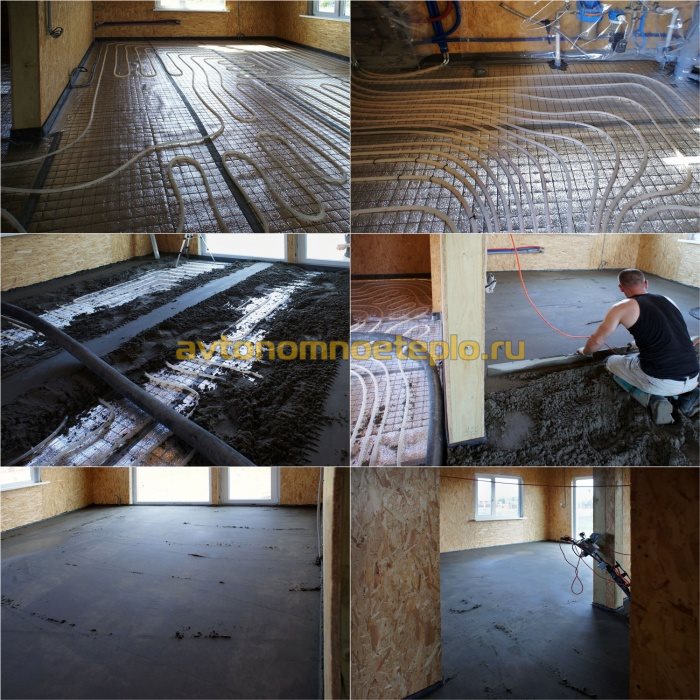

Сухой способ довольно прост в монтаже и может быть реализован своими силами. Все составляющие можно купить – производители предлагают сухую засыпку из композитных материалов и готовые гипсовокнистые плиты. Наполнитель предстоит разместить по всей поверхности и сверху накрыть ГВЛ, который фиксируется саморезами.

Для выполнения третьего типа стяжки понадобится дополнительное оборудование. Речь идет о пневмонагнетателе и прочих автоматических устройствах. Чтобы полусухую смесь равномерно распределить, нужен опыт выполнения подобных работ.

Оборудование можно взять напрокат – строительные организации представляют его в аренду. Правда без навыков справиться с работой будет сложно. Смесь лучше купить уже готовой – самостоятельное изготовление будет затруднено по причине недоступности отдельных составляющих. Да и правильным рецептом производители не спешат делиться.

Галерея изображений

Фото из

Деревянные модули для водяного теплого пола

Полусухая смесь

Мокрый тип стяжки

Выбор варианта обустройства зависит от особенностей помещения, навыков и бюджета. В любом случае, решившись сделать теплыми полы, нельзя экономить на качестве. Даже самый лучший материал могут испортить кривые руки.

Тем более что делается система не на одно десятилетие – траты оправданы и окупят себя в ближайшие годы. Если приглашать дешевых шабашников и не контролировать каждый процесс, выполняемый ими, можно в итоге заплатить двойную цену.

Отличие по материалу изготовления

Для выполнения стяжки могут использоваться различные смеси и материалы. Раствор можно приготовить самостоятельно, купить сухую смесь и замешать ее, используя рекомендации производителя, или заказать готовый материал, который привезут в указанное время.

Чаще всего применяют такие варианты:

  • бетон – его можно заказать или сделать;
  • раствор из песка, цемента и дополнительных добавок для улучшения свойств будущего покрытия;
  • готовую смесь цемента с минеральными наполнителями типа Ceresit CN 85 и прочие.

При выборе готовых материалов для устройства стяжек, следует внимательно следить, чтобы они были предназначены для теплых полов и строго следовать рекомендациям производителей.

Не всю готовую смесь можно использовать в ваннойНе всю готовую смесь можно использовать в ванной

Особенно следует соблюдать требования относительно толщины устраиваемого покрытия – как правило, этот показатель не должен превышать 10 мм. Такая смесь быстро сохнет, но ее нельзя использовать во влажных помещениях и снаружи здания

Для устройства стяжки поверх больше подойдет бетон или песчано-цементный состав, изготовленный в соответствующих пропорциях. Тем более что его рецепт можно улучшить, создав более пластичную смесь, которая максимально подойдет для обустройства плавающей стяжки.

Для этого предстоит купить специальную жидкость – пластификатор для бетона. Это вещество добавляется в пропорциях, указанных производителем на этикетке. Оно позволяет получить пластичный раствор, устойчивый к повреждениям после высыхания.

Еще понадобится полипропиленовая фибра – это наполнитель, используемый для армирования смеси. С его помощью удается создать состав, максимально устойчивый к растрескиванию.

Приготовление раствора Приготовление раствора

Для приготовления раствора лучше брать цемент марки М300, или М400. В крайнем случае подойдет М200, но не менее. Песок следует выбирать чистый, не содержащий крупных фракций

Важно помнить, что любая смесь, кроме сухой, должна быть использована сразу. Ее хранение недопустимо – начнется процесс затвердевания. И это может произойти уже через 2-4 часа, если другое не указано в рекомендациях производителя.

Особенности выбора толщины слоя

Один из ключевых моментов – выбрать толщину стяжки для . Здесь плохо как слишком маленькое значение, так и наоборот. В первом случае покрытие быстро пустит трещины по всей поверхности и попросту выйдет из строя. Да и равномерного прогрева не получится.

Оптимальный слой стяжкиОптимальный слой стяжки

Слишком тонкий слой не позволит теплу равномерно распределиться, поэтому он должен быть не менее 30 мм. Если же тепло будет проходить сквозь довольно толстый пласт бетона, его выход на поверхность придется долго ждать

Во втором – слишком высокий слой над трубой с теплоносителем будет долго греться.

Кроме того, дополнительно пользователь получит следующие недостатки:

  • неравномерный прогрев – полосы тепла чередуются с холодными, особенно если внизу трубы с диаметром 16 мм;
  • большой расход материалов, что оборачивается излишними тратами;
  • продолжительное время для обустройства – толстый слой будет сохнуть более 1,5 месяца, что не всегда приемлемо;
  • существенное поднятие уровня пола уменьшит общую высоту комнаты.

Выходит, что к выбору оптимальной толщины следует подходить ответственно. Более того, если посмотреть на рекомендации производителей оборудования и материалов для обустройства системы теплого пола, то они советуют делать слой стяжки в среднем 40-45 мм над уровнем трубы.

На выбор толщины оказывают непосредственное влияние такие факторы:

  • шаг укладки;
  • диаметр самой ;
  • тип смеси, которой предстоит заливать поверхность;
  • высота потолков в помещении;
  • прочность перекрытий.

С особенностями расчетов водяных теплых полов и определением оптимального шага укладки ознакомит , прочитать которую мы очень советуем.

Учитывая исходные данные, предстоит определить параметры будущего слоя. Причем менее 30-35 мм брать нельзя, а максимальный предел составляет 100-120 мм. Это рекомендованные ограничения для жилых комнат.

Устройство стяжкиУстройство стяжки

При устройстве стяжки часто ее выполняют в 2 этапа – сначала заливают трубы, выполнив покрытие в один уровень с ними. Затем наносят второй слой нужной высоты (+)

В случае производственных помещений подход будет кардинально другим – там все зависит от их назначения и нагрузок, которые предстоит выдерживать – будут ли танцевать посетители, если это кафе, или ездить погрузчики, когда речь идет о складе супермаркета. Речь идет уже о толщине от 200 мм.

Более популярным материалом для обустройства стяжки является бетон или цементно-песчаный раствор, наносимый мокрым способом. Здесь важно не забывать о необходимости выполнять деформационные швы, что обеспечит качественный целостный слой над трубами с водой.

Для этой процедуры используют прокладку из пенополистирола шириной 10 мм – демпфер. Он позволяет получить плавающий пол, не связанный со стенами помещения, поэтому влияния на них никакого не оказывает при нагревании или остывании.

Правила выполнения деформационных швов зависят от особенностей помещения. Самое основное требование – проложить демпферную ленту из эластичного материала по периметру комнаты. Важно это сделать перед началом укладки стяжки.

Галерея изображений

Фото из

Магистраль переходит из комнаты в комнату

Помещение большой площадью

Длинная комната

Комната сложной формы

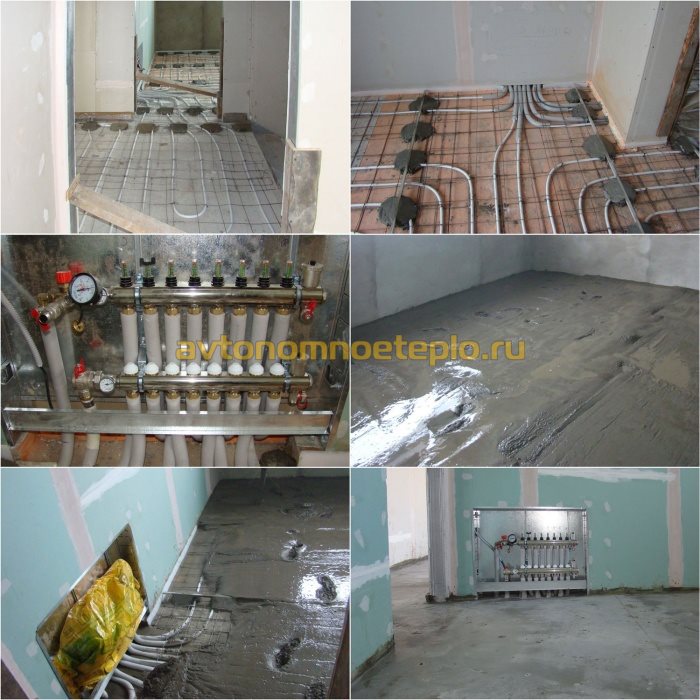

Обустройство стяжки мокрого типа

Своими силами можно выполнить стяжку из песчано-цементного раствора. Приготовить его несложно в домашних условиях. Более того, покупка дополнительных включений позволит улучшить прочностные и пластичные характеристики смеси, сделав похожим на бетон.

Рецепт приготовления мокрой рабочей массы прост: нужно взять 3 части песка, добавить к нему 1 долю цемента. Для улучшения свойств, способствующих лучшему распределению смеси, нужно влить пластификатор, а для армирования надо ввести фиброволокно.

Галерея изображений

Фото из

Песок и цемент для раствора

Пластификатор для бетона

Полипропиленовая фибра

Готовая рабочая смесь

Перед приготовлением состава предстоит определиться, во сколько слоев осуществлять стяжку – в два или один? От этого будет зависеть объем смеси, которую потребуется приготовить.

Сначала можно залить уложенные на трубы, получив на выходе поверхность вровень с их размещением. Второй слой, который будет над ними, предстоит делать после высыхания первого. Или же сразу сформировать пласт нужной высоты. Для мастера-самоучки проще и удобнее второй вариант.

Для его выполнения понадобится разметить высоту будущего слоя в помещении. Здесь нужно использовать лазерный уровень и металлические направляющие, называемые маяками.

Галерея изображений

Фото из

Сверление отверстий

Вбивание дюбелей

Определение высоты стяжки

Установка маяка

Нанесение раствора под профиль маяка

Погружение маяка в раствор

Выравнивание раствора вровень с маяком

Раствор прочно зафиксировал маяк

Вариант с маяками – самый верный помощник в получении правильной поверхности стяжки. Причем демпферная лента на этом этапе должна быть уже проклеена по периметру и во всех местах, где требуется сделать деформационный шов. Без нее даже самая лучшая технология укладки себя не оправдает – поверхность покроется трещинами.

Через сутки после установки маяков при использовании мокрого раствора можно продолжить работы. Предстоит заливка смеси на трубы.

Галерея изображений

Фото из

Начинают с угла

Правило для сглаживания

Добавление раствора во впадины

Повторное выравнивание правилом

Аналогичным образом предстоит залить все участки помещения, постепенно передвигаясь к выходу. Важно успеть выполнить работу, пока смесь не потеряла свои свойства. Ждем полнейшего отвердевания уложенного слоя. На это потребуется не менее 28 дней, если другое не указано в инструкции.

Если применялась смесь, приобретенная у одного из производителей и предназначенная для покрытия труб теплого пола, то время ожидания может отличаться. Здесь предстоит придерживаться рекомендаций конкретного производителя, чья марка раствора была использована.

Галерея изображений

Фото из

Срезать все наплывы и брызги со стен

Удалить неровности с поверхности

Убрать весь мусор

Сделать затирку и проверить ровность

Поверхность готова к укладке плитки. Но для линолеума или ламината потребуется перетирка. Для этого нужно полить стяжку водой, взять полотер и тщательно ее перетереть. Процедура позволяет получить на выходе идеальную ровность.

Такой результат может порадовать далеко не каждого новичка, впервые выполняющего стяжку. Здесь на помощь придет самовыравнивающаяся смесь, которая и предназначена для удаления всех перепадов. Она используется так, как прописано в рекомендациях производителя.

После нанесения останется подождать ее высыхания и никакую затирку делать не придется – в итоге ровная и гладкая поверхность, готовая к декоративной отделке.

Нюансы контрольной проверки

При обустройстве стяжки мокрого типа из бетона или цементно-песчаной смеси нанятой бригадой не стоит торопиться и сразу же оплачивать их услуги. Предстоит дождаться полного застывания искусственного камня. Причем первые 2 недели поверхность накрывают пленкой, периодически смачивают водой, чтобы максимально напитать влагой.

Затем нужно выждать время, а это около месяца, чтобы состав, покрывший трубы теплого пола, кристаллизовался. Срок зависит от толщины слоя – это индивидуальный показатель для каждого случая.

Как только отведенное время на затвердение истекло, можно проводить ревизию поверхности, обустройством которой занималась нанятая бригада. Есть некоторые нюансы, которые следует проверить при приеме их работы.

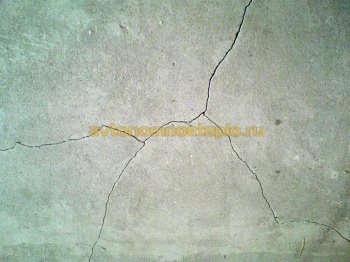

Трещины в стяжкеТрещины в стяжке

Первым делом время следует внимательно осмотреть поверхность – наличие трещин явно свидетельствует о допущенных ошибках. Такую работу принимать нельзя

При осмотре надо обратить внимание на каждый участок стяжки во всех комнатах – наличие блеска нежелательно, верхний слой должен быть ровный, равномерно серый, без сколов и трещин.

Затем проверяется ровность поверхности двухметровой рейкой – правилом. Его прикладывают в нескольких местах к стяжке. Норма, если зазор не превышает 4 мм. Это СНИП 3.04.01-87, таблица 25.

Проверка качества стяжки по теплому полуПроверка качества стяжки по теплому полу

Следует проверить уклон по горизонту – допустимо при длине 4 метра отклонение от горизонтали не более 0,2 процента. Выходит, что в этом случае допустимый уровень уклона 8 мм

Для простукивания лучше взять не молоток, а деревянный брусок и торцом простучать. Проверяется вся поверхность – звук одинаковый, звенящий. Если глухой, то имеются отслоения стяжки от основания.

Если поверхность с честью выдержала проверку, работу можно принимать и оплачивать бригаде честно заработанные деньги. Если же это результат самостоятельной работы, то им можно гордиться.

Теперь осталось провести тепловые испытания. Важно помнить, что их запускают через месяц, не раньше. Начинают с 25 с ежедневным увеличением температуры на 5 градусов, пока она не достигнет проектной величины, не забывая следить за потерей давления.

Правила и примеры расчетов водяной напольной системы обогрева . Рекомендуем ознакомиться с полезной систематизированной информацией.

Выводы и полезное видео по  теме

Технология проведения работ по укладке стяжки в видеоролике:

Подробное видео с пояснениями о минимальной и максимально допустимой толщине стяжки для водяного теплого пола:

О выборе типа смеси и правилах ее изготовления для обустройства стяжки:

Существующие методы создания стяжки для труб теплого пола позволяют подобрать наиболее подходящий вариант для своего помещения.

Заниматься этими работами самостоятельно или пригласить бригаду – решение зависит от выбранного способа и характеристик обустраиваемого помещения. В любом случае знание нюансов пригодится, чтобы проверить качество поверхности по окончании работ.

Хотите рассказать о том, как делали стяжку для вашей системы напольного обогрева? Есть полезные для посетителей сайта сведения по производству работ? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото по теме статьи, задавайте вопросы.

технология монтажа, инструкция с видео материалами!

На чтение 11 мин. Обновлено

Сегодня в стремлении за комфортом, тёплые полы, уложенные в стяжку, вытеснили обычное отопление. Они давно уже не являются роскошью, и прочно закрепились на строительном рынке.

Укладка тёплого пола в стяжку — важный процесс, требующий серьёзного подхода. От того, как правильно выполнены все работы, зависит окончательный результат: распределение тепла, надёжность и безопасность конструкции, и даже расход потребления тепло ресурсов.

Инструкция как сделать водяной и электрический теплый пол без цементной стяжки за один день!

Несмотря на кажущуюся сложность, при желании монтаж можно произвести самостоятельно.

Фото — Тёплый электрический пол в стяжку

Виды стяжки, какую выбрать для тёплого пола

В качестве стяжки на тёплый пол используются различные готовые составы, которых на строительном рынке множество. В зависимости от особенностей смеси, они предназначены для разных условий. Существуют два типа стяжки — мокрая (на основе бетона или цемента) и сухая.

Мокрая – сегодня популярна, так как стоит не дорого, хорошо держит тепло и практически любой может сделать её своими руками. Но длительность монтажа увеличивается, так как необходимо время для высыхания состава (месяц), что является большим минусом.

Сухая — это лёгкий насыпной материал, поверх которого кладутся листы ДСП или фанеры. Монтаж несложный, возможность сделать тонкий слой, особенно подходит при небольшой высоте помещения. Смеси сразу готовы к применению и не требуется время для высыхания.

На пол расстилается плёнка из полиэтилена, на которую высыпается сухой материал. Он ровняется, после чего можно приступать к монтажу финишного покрытия.

Так как в составе отсутствует вода, то укладывать можно при любой температуре, в том числе и при минусовой. Главный недостаток данной стяжки — боязнь воды, поэтому она не подходит для влажных помещениях и на водяные тёплые полы.

Структура и толщина

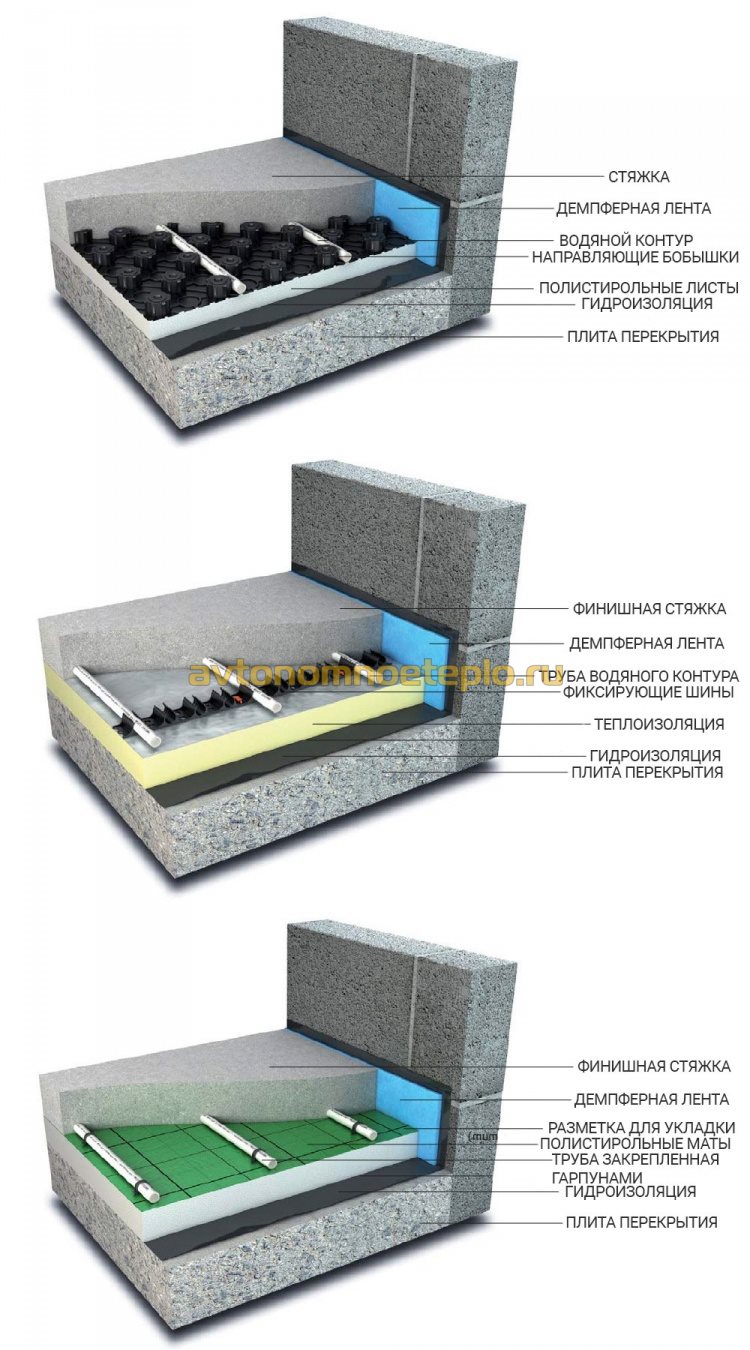

Тёплый пол под стяжку — многослойная конструкция. Снизу монтируется черновой слой, предназначенный для выравнивания неровностей основания. В случае если основанием выступает бетонная плита перекрытия, и она ровная, то данный слой можно не заливать.

Второй слой делается только при электрическом типе полов, он заливается на гидроизоляцию. Третий — обязательный при любом виде тёплого пола, на него стелится финишное покрытие.

Самые популярные мокрые стяжки:

  1. Бетон с небольшими фракциями — используется для монтировании чернового пола или водяной тёплой системы.
  2. Составы на основе цемента и песка — именно такие смеси с добавлением пластификаторов, применяются при монтаже тёплых электрических полов.

На объём цемента в стяжке влияет вид напольного покрытия, которое планируется укладывать. Если используется тяжёлый материал — паркет, ламинат или керамическая плитка, то к 1 части цемента добавляется 5 песка и 0,7 воды.

При установке в качестве чистового покрытия линолеума или ковролина, пропорция следующая: песок, цемент и вода (1 — 4 — 0,7). Если в стяжку добавляется щебень, то: цемента — 1 часть, песка — 3, щебня — 5.

Особых требований к технологии выполнения стяжки нет, однако есть ряд правил, от которых зависит надежность всей конструкции. Во-первых, она должна иметь определённую толщину, и быть ровной, иначе могут возникнуть неполадки в функционировании системы. Это может выражаться в образовании трещин, неравномерном прогревании пола, что спровоцирует перегрев нагревательных элементов.

Устройство тёплых полов заливается бетонной стяжкой, в жилых помещениях толщиной 3 — 7 см, а в производственных до 10 см. При монтировании водяной системы размер слоя над трубами от 4 до 7 см. Покрытие толщиной от 3 до 5 см даёт возможность практически сразу, и равномерно нагревать пол и помещение, как только включается обогрев.

При небольшой высоте потолков, не позволяющей делать стяжку 3 и более сантиметров, рекомендовано использовать самовыравнивающиеся смеси, нанесение их на трубы слоем 2,5 см достаточно для прочности конструкции.

Подготовка перед монтажом тёплого пола

Важным моментом перед монтажом системы подогрева являются подготовка поверхности, и обустройство гидро- и теплоизоляции. В противно случае, функционировать система будет менее эффективно.

Проектирование конструкции

Любые строительные процедуры следует начинать с подготовки проекта. Нужно произвести расчёт теплоотдачи, шаг трубы или кабеля тёплого пола. Правильно подобрать все слои конструкции, и рассчитать затраты. Кроме того, необходимо определиться с чистовым покрытием, от него зависит не только толщина стяжки, но и шаг нагревательных элементов.

Фото — Схема тёплого пола

Подготовка основания пола

Фото — Схема тёплого пола

Требование к основанию для монтажа теплосистемы, вне зависимости от вида — чистая и ровная поверхность. Поэтому, предварительно специалисты рекомендуют подготовить места для магистрали, и сделать пазы для прокладки проводов, чтобы потом не намусорить.

При наличии трещин, их необходимо заделать. При больших неровностях в основании, допускается заливка тонкой черновой стяжки под тёплый пол (смесь из цемента с пластификаторами), она должна подсохнуть, прежде чем приступать к выполнению дальнейших работ. Если отсутствует потребность в заливке, то нужно вымести мусор, и пропылесосить пол от пыли.

Важно! Допускаются перепады чернового пола 5 мм, если больше, то это способствует образованию воздушных карманов, что отрицательно влияет на функционирование системы и равномерность обогрева.

Устанавливаем тепло- и гидроизоляцию

На основание кладётся утеплитель (пенопласт, минеральная вата), материал обязан обладать прочностью, крепится он специальным клеем. Именно этот слой способствует уменьшению потерь тепла и расходов на обогрев. Для водяных полов рекомендована теплоизоляция с фольгированной поверхностью.

Сверху кладётся гидроизоляционный слой. При монтажных работах теплого пола в многоэтажке, на него следует обратить особое внимание, от этого зависит состояние потолков у соседей снизу в случаи протечке. Если же квартира на первом этаже, то требуется парагидроизоляция, так как из подвала могут проникать пары от коммуникаций.

Фото — Монтаж гидроизоляции

Нельзя забывать и о том, что гидроизоляция будет располагаться под тёплым полом, поэтому она должна выдерживать высокие температуры. Для использования с нагревательными системами рекомендуется применять следующий материал:

  • обычную полиэтиленовую плёнку, не тоньше 200 мкм;
  • цементно-полимерную смесь — идеальный вариант, она эластична, абсолютно водонепроницаема и имеет высокую теплостойкость;
  • мембрану из жидкого силикона или ПВХ;
  • рулонные изделия.

Чаще, практикуется укладка полиэтиленовой плёнки, из-за невысокой стоимости. Она укладывается в внахлёст 10 — 15 см, а стыки проклеиваются при помощи монтажного скотча.

Установка демпферной ленты

Фото — Укладка демпферной ленты

Демпферная лента — вспененный полиэтилен, имеющий самоклеящуюся основу. Обычная её толщина 6 — 8 мм. Лента компенсирует расширение стяжки в отопительный период. Монтируется она по всему периметру  площади, в местах соединения стен с полом.

Лента оборудуется так называемым «фартуком» из ПЭТ-плёнки, при помощи него прикрывается место стыка между лентой и теплоизоляцией, тем самым, при заливке раствор не затечёт в промежутки. Высота ленты зависит от толщины стяжки, причём верхняя граница должна располагаться над напольным покрытием.

Монтируем сетку

Армирующую сетку можно уложить как под трубы или кабель тёплого пола, так и сверху них, а можно и с обеих сторон. Более удобный вариант — сетка под нагревательными элементами, так как они крепятся к ней.

Сетка для тёплого пола: предназначение, какие бывают виды, критерии выбора и как произвести монтаж своими руками.

Нет необходимости в специальных клипс для фиксации деталей. Однако она не армирует основание, в отличие от сетки сверху, которая удерживает раствор и делает его единым монолитом. Но при высоком качестве цемента можно обойтись без сетки, или заменить её фиброй.

Фото — Монтаж армирующей сетки

Укладка тёплого пола

После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.

Водяной теплый пол

При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.

Основные этапы процесса укладки тёплого пола в стяжку следующие:

  1. Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.
Фото — Монтаж труб водяного пола
  • Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.
Фото — Фиксация нагревательных элементов
  • Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.

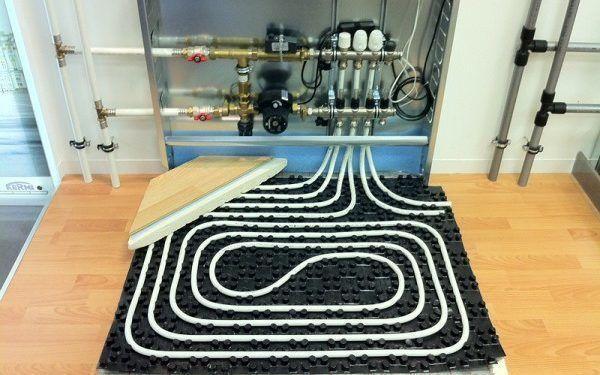

Фото — Подключение системы
  • Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.

Электрический теплый пол

В электрическом полу элементом обогрева выступает кабель.

Этапы установки кабельного тёплого пола в стяжку:

  1. Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.
Фото — Схема укладки электрического пола
  • Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.
Фото — Подготовка пазов для гофрированной трубы
  • Укладка системы. Если планируется монтирование кабеля, то потребуется цементно – песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.

Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.

Фото — Монтаж электрического пола
  • Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.
фото - Закрепление кабеля
  • Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.

Важно! Каждая система должна иметь отдельный терморегулятор.

Фото — Подключение терморегулятора
  • Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.

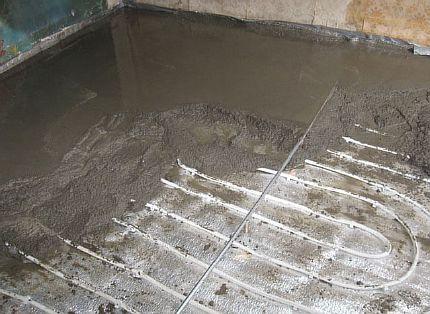

Заливка стяжки

Делается стяжка при плюсовой температуре. Вся площадь заливается за раз. Чтобы не образовывались воздушные пустоты, требуется проткнуть поверхность в нескольких местах с помощью тонкого металлического предмета, так как воздух сам не может выйти из-под тяжёлого цементного слоя.

Предлагаем ознакомиться с статьей о том как залить правильно водяной тёплый пол – 3 способа с инструкциями и видео пособием!

Если площадь помещения большая, после укладке тёплого пола, устанавливаются специальные маяки, они являются уровнями для заливки ровного слоя раствора. Размещаются маяки в 0,5 метре от стены, а друг от друга на расстоянии меньше, чем размер правило.

Делается бетонирование от дальнего угла к двери. Раствор выливается между маяками, равномерно распределяется и выравнивается, его уровень не должен быть выше маяков.

Фото — Заливка стяжки

Чтобы стяжка вышла качественная, она требует ухода. Для этого, 2 — 3 раза за день на протяжении недели, её поверхность смачивается водой, так как раствор обязан затвердеть, а не засохнуть. Включать систему тёплого пола следует после того, как полностью высохнет уложенная стяжка.

В общем, процедура заливки несложная. При соблюдении инструкции и технологии по изготовлению раствора, любой сможет своими руками провести все самостоятельно.

Выбор и укладка финишного покрытия

Выбирать финишное покрытие нужно с учётом требований, которые возлагает на них пол с обогревом. Такие покрытия имеют обозначение на упаковке, которое говорит о его совместимости с тёплыми полами.

 Помимо этого, изделие должно подбираться в зависимости от предназначения помещения. В ванной комнаты с повышенной влажностью, лучше укладывать керамическую плитку, так как она не боится воды, химических моющих средств и проста в уходе.

Кроме того, плитка — лучший теплопроводящий материал, и наиболее подходит для полов с обогревом любого типа. Плитка фиксируется при помощи специального клея, который наносится на неё слоем 50 мм. По её углам выставляются крестики, они служат ориентиром для размещения следующего изделия.

Фото - керамическая плитка на водяном полу

При выборе древесины, стоит отметить, что она плохой проводник тепла, поэтому лучше брать экзотические породы деревьев. Ламинат, линолеум и ковролин — также по теплопроводимости стоят ниже керамики, и менее экологичны. А вот по эстетическим показателям они более пригодны, и способны создать отличный интерьер. Предпочтительней их укладывать на тёплый электрический пол.

 Ламинат монтируется на прогретый пол, поверх стяжки укладывается тонкая подложка. Принцип монтажа ламината стандартный, путём защёлкивания замка двух рядом расположенных дощечек.

Линолеум или ковролин укладывается очень просто. Как только подсохнет поверхность, её нужно очистить от пыли, и поверх неё уложить  гидроизоляцию (полиэтиленовую плёнку). После этого можно расстилать материал.

Если площадь большая, и понадобится несколько полос, то они кладутся в стык, и соединяются холодной сваркой. Как видите, осуществить укладку тёплого пола в стяжку самостоятельно несложно, и под силу каждому. Главное правильно составить схему конструкции и подобрать подходящий материал.

Видео инструкции

Смотреть видео

Видео

Стяжка на теплый водяной пол

Здесь вы узнаете:

Чтобы разобраться, как делать стяжку для теплого пола, определим точнее её задачи. Прежде всего, вспомним, что стяжки принципиально делятся на связанные и плавающие. Плавающая стяжка не связанна ни с основанием пола, ни со стенками помещения. Если, условно, посмотреть на плавающую стяжку, то это отдельная, чаще, бетонная плита в помещении выполняющая свои задачи.

Стоит отметить, что плавающая стяжка является приоритетным видом стяжки в устройстве бетонного теплого пола.

В задачи плавающей стяжки теплого пола входит:

  • Удержание труб или кабеля теплого пола;
  • Быть теплообменником между системой теплого пола и помещением, обеспечивая равномерный прогрев поверхности пола;
  • Принимать на себя силовую нагрузку эксплуатации помещения.

Именно для решения этих задач, направлены специфические требования для устройства стяжки теплого пола.

Виды стяжек для теплого водяного пола

Для создания основания под напольное покрытие, трубы отопления заливаются цементным раствором — стяжкой. Последняя бывает:

  • сухая;
  • полусухая;
  • мокрая.


Водяной теплый пол.

Стяжка мокрого типа заливается цементным раствором с добавлением песка. Это наиболее простой и легкий способ закрыть трубы отопления, не требующий определенных навыков от исполнителя и специального оборудования. Раствор можно замешать в большой емкости перфоратором, не прибегая к бетономешалке.

При финансовом достатке можно купить не компоненты смеси, а готовый к употреблению сухой раствор, где уже соблюдена пропорция между добавками, песком и цементом — достаточно налить воды и размешать. Еще один плюс такой стяжки в том, что она самая тонкая и, следовательно, меньше крадет объем помещения.

Состав твердых компонентов полусухой стяжки аналогичен мокрой стяжке (цемент, песок из карьера, фибра и пластификатор). Отличие в количестве воды — всего 1/3 от объема смеси.

Укладывать полусухую стяжку самостоятельно довольно сложно. Нужна в обязательном порядке бетономешалка (вручную размешать затруднительно, а то и невозможно) и виброплита. Проблемы с оборудованием можно решить — взять в аренду, но без опыта работы с вибратором можно испортить проделанную работу.

Смесь придется покупать в готовом виде — трудно угадать с количеством пластификатора.

Вывод: от полусухой стяжки пола лучше отказаться, если планируется выполнять работы своими руками.

Сухая стяжка выполняется из сыпучих материалов (керамзит). После выравнивания засыпки, на нее настилаются листы фанеры, гипсоволоконных плит или ДСП под финишную отделку пола. Все материалы доступны по цене. Их можно найти в любом крупном строительном магазине. Простая технология позволяет выполнять работы самостоятельно.

У этого способа выполнения стяжки два существенных минуса:

  • Толстый слой стяжки — достигает 8-12 см. Поэтому в помещениях с низкими потолками засыпать отопление керамзитом не рекомендуется;
  • Плохая проводимость тепла от труб к полу.

Отличие по материалу изготовления

Для выполнения стяжки могут использоваться различные смеси и материалы. Раствор можно приготовить самостоятельно, купить сухую смесь и замешать ее, используя рекомендации производителя, или заказать готовый материал, который привезут в указанное время.

Чаще всего применяют такие варианты:

  • бетон – его можно заказать или сделать;
  • раствор из песка, цемента и дополнительных добавок для улучшения свойств будущего покрытия;
  • готовую смесь цемента с минеральными наполнителями типа Ceresit CN 85 и прочие.

При выборе готовых материалов для устройства стяжек, следует внимательно следить, чтобы они были предназначены для теплых полов и строго следовать рекомендациям производителей.

Особенно следует соблюдать требования относительно толщины устраиваемого покрытия – как правило, этот показатель не должен превышать 10 мм. Такая смесь быстро сохнет, но ее нельзя использовать во влажных помещениях и снаружи здания

Для устройства стяжки поверх напольного обогрева в ванной больше подойдет бетон или песчано-цементный состав, изготовленный в соответствующих пропорциях. Тем более что его рецепт можно улучшить, создав более пластичную смесь, которая максимально подойдет для обустройства плавающей стяжки.

Для этого предстоит купить специальную жидкость – пластификатор для бетона. Это вещество добавляется в пропорциях, указанных производителем на этикетке. Оно позволяет получить пластичный раствор, устойчивый к повреждениям после высыхания.

Еще понадобится полипропиленовая фибра – это наполнитель, используемый для армирования смеси. С его помощью удается создать состав, максимально устойчивый к растрескиванию.

Для приготовления раствора лучше брать цемент марки М300, или М400. В крайнем случае подойдет М200, но не менее. Песок следует выбирать чистый, не содержащий крупных фракций

Важно помнить, что любая смесь, кроме сухой, должна быть использована сразу. Ее хранение недопустимо – начнется процесс затвердевания. И это может произойти уже через 2-4 часа, если другое не указано в рекомендациях производителя.

Толщина стяжки

Согласно нормам СНиП, слой покрытия над трубками должен быть не менее 20 мм. Это верно, если используется цементно-песчаная смесь или состав раствора для стяжек со сходными характеристиками. Для наливного пола на цементной основе рекомендуется увеличивать слой покрывающей укладки на 5-10 мм для компенсации усадки.

Так как стандартный диаметр трубок составляет 20-25 мм, становится ясно, какая толщина стяжки для теплого водяного пола является минимальной. Это 45 мм без учета гидро, теплоизоляции, а также подложки для укладки системы. Такая цифра соответствует рекомендованной толщине для цементно-песчаных и сходных по характеристикам смесей, поэтому стяжка теплого водяного пола может быть сделана самостоятельно по стандартной методике.

На практике в расчетах ремонтных работ принимается, что при устройстве системы отопления будет подъем горизонта напольного покрытия на 70-100 мм. В данный показатель толщины входит:

  • гидроизоляция;
  • слой утеплителя;
  • термоизолятор, необходимый в структуре отопления;
  • подложка для удобной прокладки трассы контура;
  • основная стяжка пола с расположенными в ней трубками системы.

Если основание для укладки всей напольной структуры (например, бетонная плита) ровное, общая толщина покрытия в 70 мм является оптимальной. Укладка водяного теплого пола с применением составов цементной группы позволит не превышать массу покрытия, рекомендованную для большинства строений.

В домах, где качество основания не отличается оптимальными показателями, может возникнуть необходимость чернового выравнивания поверхности. Для этого отдельно заливают нижний черновой слой. При этом общая толщина напольного покрытия растет, как и его масса. В домах с железобетонными перекрытиями редко возникают проблемы с массой. Однако рекомендуется при изготовлении стяжки над водяным теплым полом применять легкие технологии или наливные самовыравнивающиеся составы.

Обязательно ли армировать стяжку

Технология монтажа теплых полов подразумевает использование армирующего слоя. Укладка сетки позволяет в несколько раз увеличить прочность бетонной плиты.

Выравнивающую стяжку, из готовых составов, согласно указаниям производителя, можно заливать и без армирования. Однако практика показывает, что использование сетки необходимо, так как арматура помогает облегчить монтаж трубопровода. Водяной контур фиксируют непосредственно на сетку, используя хомуты.

Увеличить прочность бетона, можно добавив стекловолоконный наполнитель стяжки. Армировочное волокно перемешивается во время приготовления раствора. Фиброволокно позволяет обойтись без использования армирующей сетки.

При использовании традиционных составов раствора в больших помещениях допускается двойное армирование стяжки. Арматура укладывается таким образом, чтобы между сетками было 3-4 см. Особенно это важно сделать, если используется максимальная толщина стяжки над водяным теплым полом. Для облегчения конструкции можно укладывать специальную полистирольную систему.

Так как слой стяжки должен быть не менее 5 см, чтобы обеспечить высыхающему раствору устойчивость на разрыв, обязательно использовать армирующую сетку.

Последовательность устройства бетонной стяжки

Основная задача всех разновидностей стяжки – надежная защита водяной системы нагрева. Общий алгоритм формирования основы включает следующие этапы:

  1. Подготовительные мероприятия.
  2. Выполнение заливки.
  3. Чистовые работы.

Следует обращать внимание на важные моменты:

  • обеспечение повышенной износостойкости основы, которая не должна растрескиваться под нагрузкой;
  • однородность формируемого массива, которая достигается путем заливки рабочей смеси в один прием;
  • создание предохраняющего слоя высотой 30–50 мм, который надежно защищает магистрали отопления;
  • качество формируемой поверхности, позволяющее быстро выполнить укладку финишного покрытия.

В качестве примера, рассмотрим алгоритм заливки бетонной смеси.

Определение перепада высот

Определить кривизну пола можно при помощи обычного уровня, использовать для этого водяной или лазерный уровень.

Чтобы определить перепад высот при помощи реечного уровня, порядок действий будет следующий:

  • с пола убирается весь мусор и то, что будет мешать выполнению работы;
  • отмечаем на стенах по всему периметру высоту базового уровня, эта линия должна быть параллельна полу;
  • определяем наибольшую высоту пола от базового уровня;
  • теперь чертим новую линию, которая должна пройти выше самой высокой линии ровно на 1 м;
  • осталось начертить линию будущего чистового пола, которая отмечается от предыдущей на расстоянии 100см минус высота стяжки.

Намного проще весь этот процесс выполнять при помощи лазерного нивелира, но с ним надо уметь работать и он должен быть правильно настроен. Удобно работать с самонастраивающимися приборами, в этом случае порядок выполнения работ будет следующим:

  • убирается весь мусор;
  • прибор устанавливают в самой высокой точке;
  • луч лазер направляется на стену, и отмечают линии на всех стенах;
  • высота этой линии не имеет большого значения, так как от нее при помощи рулетки можно переместиться на нужную высоту;
  • после определения самой высокой точки, в ней закрепляют малярный шнур и натягивают его к противоположным и соседним стенам;
  • если нет бугров, то эту точку можно брать за начало отсчета;
  • отмеряем высоту стяжки, отмечаем ее уровень и переходим к установке маяков.

При работе с лазерным нивелиром, необходимо обязательно надевать очки (обычно они идут в комплекте с прибором), так как его луч опасен для зрения.

Установка маяков

После разметки нулевого уровня, проводится установка маяков, обычно для этого используются металлические профили. Маяки фиксируются на раствор и выставляются по необходимому уровню. Можно для фиксации использовать алебастр, так как он быстро застывает, и можно будет сразу начинать заливку раствором.

Расстояние между маяками будет зависеть от размеров правила, обычно оно в пределах 1 метра. Маяки надо надежно фиксировать, чтобы в процесс заливки раствора они не прогибались.

Во время заливки раствора, надо оградить от контакта с ним дверные косяки и другие деревянные элементы, для этого их можно заклеить скотчем.

Если есть сливные отверстия, то их закрывают пробками, чтобы внутрь не попал раствор, при необходимости спрятать в стяжке кабеля, их надо фиксировать в полуподвижном состоянии.

Подготовительный этап

Эксплуатационные свойства и срок эксплуатации основы зависят от качественной подготовки. Перечень подготовительных мероприятий:

  • Отключение электроэнергии.

Основным отличием выполнения стяжки системы теплого водяного пола от простой стяжки является то, что в данном случае создаются деформационные швы

  • Демонтаж сантехнического оборудования.
  • Освобождение помещения от мебели.
  • Удаление старого покрытия.
  • Очистка помещения от мусора.
  • Герметизация щелей.
  • Планировка основания.
  • Пропитка основы герметиком для повышения адгезии.
  • Укладка и фиксация труб водяной системы.
  • Разметка на стенах высоты заливаемого слоя.
  • Усиление основы армирующей сеткой.
  • Смешивание ингредиентов для приготовления бетонной смеси.

После завершения подготовительных мероприятий, приступайте к заливке.

Заливка по обогреваемому водяному полу

Последовательность операции по бетонированию:

  1. Закрепите маяки с интервалом 140–160 см.
  2. Проверьте герметичность труб путем подачи рабочего давления.
  3. Залейте бетонную смесь, распределяя ее между направляющими.
  4. Утрамбуйте бетон, и спланируйте поверхность.

При выполнении работ поддерживайте постоянное давление в отопительных трубах. Следует аккуратно производить бетонирование, чтобы не нарушить герметичность магистралей.

Завершающий этап

Правильность выполнения операций на завершающей стадии работ влияет на эксплуатационные свойства бетона. Важно создать благоприятные условия для гидратации цемента в бетонном растворе.

Для этого следует:

  • защитить поверхность бетонного массива от испарения влаги, укрыв полиэтиленовой пленкой;
  • регулярно увлажнять бетонную поверхность, чтобы не допустить растрескивания при высыхании;
  • обеспечить неподвижность бетона, а также не допустить сквозняков для нормального твердения.

Эксплуатация бетонной основы может осуществляться спустя месяц после заливки. Финишное покрытие укладывается на высохшую и спланированную поверхность.

Полусухая стяжка на теплый водяной пол

Особенность полусухой стяжки – пониженное содержание воды в составе, способствующее быстрому набору твердости и повышенным прочностным свойствам.

Процесс заливки стяжки для системы водяного теплого пола начинается с предварительных работ, суть которых заключается в очистке поверхности

Смесь, предназначенная для ускоренного формирования полусухой основы, включает следующие компоненты:

  • цемент с маркировкой М400;
  • крупный песок, очищенный от примесей;
  • фиброволоконный наполнитель.

Фиброволокно армирует массив и вводится из расчета 0,6–0,8 кг на 1 кубический метр состава. Эксплуатационная прочность обеспечивается также благодаря правильно подобранной пропорции портландцемента и песка, смешанных в соотношении 1:3. Насыщение смеси водой осуществляется постепенно до получения влажной и, одновременно, рассыпчатой консистенции состава.

Для проверки правильности введения компонентов следует сжать раствор в кулаке. Если массив не рассыпается, а влага отсутствует – пропорция соблюдена.

Стяжка для теплого пола на базе полусухого состава обладает рядом плюсов:

  • уменьшенной по сравнению с бетоном продолжительностью твердения;
  • повышенными прочностными характеристиками;
  • незначительной усадкой в процессе набора прочности;
  • отсутствием трещин в массиве;
  • стойкостью к температурным перепадам.

Главные недостатки:

  • необходимость приложения существенных усилий при смешивании компонентов;
  • повышенная гигроскопичность полусухого состава;
  • образование пустот после трамбовки, вызванное проблематичностью уплотнения.

Полусухая технология положительно зарекомендовала себя при выполнении стяжки.

Необходимый объем стяжки просчитывается заранее

Укладка полусухой стяжки

Сейчас появились сухие смеси для стяжки, которые используют с добавлением небольшого количества воды. «Полусухая» стяжка обладает лучшими свойствами, чем обычная цементная.

Преимуществами стяжки, выполненной из готовых смесей можно назвать:

  • пористую структуру стяжки с высокими тепло- и звукоизоляционными свойствами;
  • отсутствие усадки, при высыхании не образовываются отслоения и трещины,
  • большую прочность;
  • меньшее время высыхания.


Стяжка полусухой смесью

Применяют «полусухие» стяжки с модификаторами и армирующим слоем.

Основание готовится следующим образом.

  1. Основание очищается от мусора, от отслаивающихся фрагментов. С особой тщательностью с помощью пылесоса удаляется пыль.
  2. Щели заделываются цементным раствором.
  3. На пол укладывается слой гидроизоляции (толстая полиэтиленовая пленка), который будет защищать стяжку от влаги. Кроме того, гидроизоляция улучшает звукоизоляционные и теплоизоляционные свойства.
  4. Низ стен оклеивается демпферной пленкой. Края гидроизоляции должны на 15 см выходить на стены.
  5. Измеряется перепад высот.
  6. Готовится и укладывается раствор согласно инструкции.


Смесь для полусухой стяжки с полипропиленовой фиброй

Приготовить раствор из сухой смеси не сложно. Производитель прилагает к своей продукции точную инструкцию, разъясняющую, как приготовить раствор для «полусухой стяжки». Степень готовности его проверяется следующим образом: в руку берем горсточку и сильно сжимаем, если будет просачиваться вода, значит в растворе излишек влаги. Правильно приготовленная смесь после сжатия превращается в плотный комок.


Полусухая стяжка с фиброволокном. Процесс укладки

Перед укладкой «полусухой» стяжки пол делится на зоны. Полусухой раствор укладывается частями в эти зоны и равняется правилом. Толщина стяжки, выполненной из полусухого раствора, не должна превышать 40 мм. После того, как уложен раствор, стяжке дают подсохнуть 20 минут и приступают к ее затирке и шлифовке с помощью затирочной машины. Эта техника не только делает ровной поверхность стяжки, но и утрамбовывает смесь. Покрытие получается качественным и прочным.

Правила ухода за стяжкой

Вследствие неправильного ухода нередко вскоре после заливки на стяжке образуется брак. В течении первой декады стяжку необходимо 2-3 раза в день поливать водой. Раствор цемента может достичь своей основной прочности только через месяц, а вода используется для того, чтобы несколько ускорить его затвердевание. Дать стяжке просохнуть естественным способом можно только после того, как цемент станет достаточно прочным. Через три дня можно убрать оставшиеся маяки, а углубления, оставшиеся от них, затереть свежеразведенным раствором.

Включить отопительную систему можно будет не раньше, чем через месяц: за это время стяжка должна полностью высохнуть, а раствор — окончательно застыть. Чтобы стяжка не растрескалась, температуру в системе рекомендуется повышать постепенно.

После включения системы можно приступать к непосредственной укладке плитки. Очень важно перед тем, как начать укладывать плитку, дождаться, чтобы бетон высох полностью. В среднем полного высыхания бетонной стяжки удается достигнуть на протяжении месяца после заливки. Чтобы прикрепить на готовый теплый пол плитку, на него достаточно нанести специальное клеящее средство.


Водяной пол в ванной своими руками, подготовка к стяжке

Под какие напольные покрытия необходима стяжка

Для системы теплый пол используют любые напольные покрытия, обладающие хорошей теплопроводностью. Идеальным вариантом считается плитка керамогранитная или керамическая, обладающая самой высокой теплоотдачей. Кроме того данный материал имеет высокие эксплуатационные характеристики, обладает износостойкостью и долговечностью. При всех этих неоспоримых достоинствах, керамическое, керамогранитное напольное покрытие будет комфортным для ног только в отопительный сезон. Летом пол будет холодным. Не рекомендуется укладывать на стяжку пластиковую плитку, так как при нагревании она растрескается.

Чаще всего в жилых помещениях на стяжку укладывают ламинат. Сейчас многие производители, например, Parador, Wineo, Tarkett выпускают категории ламината, разработанные специально для теплых полов.


Теплый пол под ламинат

Линолеум можно укладывать на теплый пол, если он изготовлен из натурального сырья. Если же напольное покрытие имеет флизелиновую основу, при нагревании такой линолеум будет выделять канцерогены.

Такие натуральные покрытия, как пробка, паркет, можно совмещать с водяными полами, если это сертифицированная продукция и производитель допускает укладку этих покрытий на стяжку теплого пола.

Как сделать подготовку под теплый пол в деревянном доме

Устройство в деревянном доме водяного отопления под полом может выполняться с помощью стяжки и без нее. Стяжку заливают если уложено железобетонное перекрытие пола или пол укладывается на грунт, подсыпанный керамзитом. Если выполнен черновой пол, прибегают к полистирольным матам или к деревянным, реечным или модульным конструкциям.

Теплый водяной пол без стяжки

Подобный вид теплого пола устанавливается в помещениях, доставка в которые бетона затруднена, нерациональна или невозможна. Выгоден такой вариант еще и тем, что при укладке не образуется так называемая «ступенька», так как пол приподнимается на достаточно малую высоту.

Металл, в этом случае используется в качестве аккумулятора, а также равномерно распределяет произведенное тепло по всей поверхности поля.


На систему шлангов укладывается слой гидроизоляции. Он защитит саму систему от внешних воздействий, а также предотвратит порчу финального покрытия, в качестве которого может использоваться практически все что угодно. От ковролина до ламината.


Существует несколько типов трубок, которые используются при укладке теплого пола. Различаться они могут как по толщине, так и по материалу. Наименьшей популярностью пользуются металлические трубки. Их достаточно проблематично не только перевезти и установить, но и подогнать под размер комнаты.

Чаще используются пластиковые трубки из плотного полиэтилена или полипропилена. Они не так прочны как металлические, зато обладают большой мобильностью. Кроме того, теплый пол на основе полимерных трубок меньше подвержен воздействию агрессивных сред, к которым, к примеру, относится жесткая хлорированная вода. Более того, пластиковую трубку можно заполнить практически любым жидким теплопроводным материалом, в том числе и хладагентом.

Фото Устройство и особенности материала
teplyj-pol-bez-styazgki-7.jpg Пенополистирольные плиты. Материал такой подложки по сути представляет собой пенопластовую плиту с канавками для кабеля. Такая плита выполняет сразу несколько функций: шумоизолирующую, функцию каркаса и разметки, а также является теплоизолятором. Если слой пенопластовой подложки слишком тонок, то поверхность под ней дополнительно утепляют.
teplyj-pol-bez-styazgki-8.jpg Деревянная подложка. Представляет собой армированный поддон с каналами для трубок. Под ними располагаются металлические пластины для перераспределения тепла. Поверх этой системы также располагается слой влагоизоляции. Готовый теплый пол накрывают плоскими деревянными пластинами на которых можно расположить финальное покрытие.

Как залить стяжку для водяного теплого пола своими руками

заливка стяжки


Одним из сложных и трудоемких процессов при укладке водяного теплого пола является заливка стяжки. Как показывает практика, большинство нарушений допускается при изготовлении чернового или финишного слоя.

В результате ошибок появляются трещины, уменьшается прочность, происходит деформация труб, завоздушивание системы. Стяжка для водяного теплого пола своими руками может быть выполнена только при соблюдении требований, изложенных в ГОСТ.

Какая стяжка лучше для теплого водяного пола

Мало кто из хозяев планирующих сделать укладку теплых полов знает, что существует несколько разновидностей стяжки. Обычно работы выполняются с помощью цементно-песчаной смеси с добавлением керамзита или щебня мелкой фракции.

Технология укладки водяного теплого пола под стяжку позволяет использовать и другие виды материалов для выполнения работ. Основание можно сделать следующими способами:

  • Мокрый вид стяжки – преимуществом такого способа является высокая прочность плиты и малые затраты на изготовление смеси. В качестве недостатков можно отметить длительный срок проведения работ. От начала монтажа до завершения понадобится около 1-1,5 месяца.
    Состав стяжки для водяного теплого пола состоит из бетона на основе отсева, с добавлением присадок, для улучшения теплопроводности, и пластификаторов, увеличивающих прочность. этапы обустройства пола мокрой стяжкой
  • Полусухой вид стяжки – в состав добавляют большое количество песка и цемента, и меньший объем воды, чем в обычном растворе. Облегченная полусухая стяжка для водяного теплого пола высыхает быстрее и обычно используется для ремонта в квартире. Преимуществом такого раствора является быстрое высыхание после заливки. устройство сухой стяжки
  • Сухая стяжка для водяного теплого пола – в составе полностью отсутствует вода. Пол выравнивают сухой смесью. Сверху выкладывают листы фанеры. Сделать сухую стяжку самому достаточно сложно. Особенностью материала является низкий вес, позволяющий снизить нагрузку на излом. Отсутствие воды позволяет сделать полы за несколько дней. Легкая стяжка используется в помещениях, где ограничена весовая нагрузка на плиты перекрытия.
  • Нивелирующие составы – готовые строительные смеси для заливки стяжки помогают вывести полы в ноль, добиться того, чтобы основание стало идеально ровным. Преимуществом нивелиров является оптимально подобранный состав раствора, смешанный в заводских условиях. В готовой смеси уже присутствуют все необходимые присадки и пластификаторы.
    Технология заливки практически не отличается от той, что используется при заливке обычного раствора. Готовую нивелирующую смесь выливают на подготовленный пол и растягивают по маякам. При условии соблюдения рекомендаций производителя, получается прочная плита, устойчивая к перепадам температур. заливка самовыравнивающейся стяжки

При самостоятельном изготовлении бетона важно добавлять различные виды пластификаторов. Как правило, используют присадки для увеличения прочности и термоустойчивости.

Какая толщина стяжки должна быть

Оптимальная толщина бетонной стяжки водяного теплого пола выбирается исходя из следующих критериев:

  • Теплопроводность – толщина чистовой стяжки не должна препятствовать прохождению теплового излучения. Необходимо, чтобы плита быстро прогревалась и начинала отдавать тепло в помещение.
  • Прочность – установлена допустимая минимальная толщина стяжки для водяного тёплого пола 25 и 45 мм. Эти параметры возможны только при использовании готовых нивелирующих смесей.
    Самовыравнивающие составы имеют присадки для компенсации температурных расширений. При использовании бетонного раствора потребуется увеличить толщину до 6,5 – 7 см.
  • Сроки эксплуатации – обязательно заливается черновая и финишная стяжка. Толщина пирога должна быть не менее 15 см. Для обеспечения длительного срока эксплуатации без появления трещин обязательно используется правильный состав бетона, и армирование.


Увеличение толщины приводит к большей нагрузке на разрыв стяжки. Чтобы не допустить разрывов, потребуется предусмотреть компенсационные швы. Предельная толщина финишного слоя по СНиП составляет 10 см.

типы послойного монтажа тёплого пола

Обязательно ли армировать стяжку

армирующая сетка сверху труб контура Технология монтажа теплых полов подразумевает использование армирующего слоя. Укладка сетки позволяет в несколько раз увеличить прочность бетонной плиты.

Выравнивающую стяжку, из готовых составов, согласно указаниям производителя, можно заливать и без армирования. Однако практика показывает, что использование сетки необходимо, так как арматура помогает облегчить монтаж трубопровода. Водяной контур фиксируют непосредственно на сетку, используя хомуты.

Увеличить прочность бетона, можно добавив стекловолоконный наполнитель стяжки. Армировочное волокно перемешивается во время приготовления раствора. Фиброволокно позволяет обойтись без использования армирующей сетки.

При использовании традиционных составов раствора в больших помещениях допускается двойное армирование стяжки. Арматура укладывается таким образом, чтобы между сетками было 3-4 см. Особенно это важно сделать, если используется максимальная толщина стяжки над водяным теплым полом. Для облегчения конструкции можно укладывать специальную полистирольную систему.

Так как слой стяжки должен быть не менее 5 см, чтобы обеспечить высыхающему раствору устойчивость на разрыв, обязательно использовать армирующую сетку.

Как правильно залить стяжку на тёплый пол

Согласно инструкции, заливать стяжку надо только после того, как были выполнены все штукатурные работы в помещении, установлены окна и двери. Это обеспечит необходимые условия для проведения монтажных работ.

Последовательность заливки следующая:

  • Подготовительные работы – удаляются все наплывы, мусор, включая мелкие камешки. Выставляются маяки для черновой стяжки. В качестве основания можно использовать плиты перекрытия, но их также следует выровнять в случае наличия перепадов. Стены снизу необходимо прошпаклевать на высоту 15 см. Этот слой понадобится для монтажа демпферной ленты.
  • Устройство черновой стяжки – после заливки основания, допускаемые неровности для площади, занимаемой водяным контуром, согласно ГОСТ, не должны превышать 5 мм. Поэтому монтаж чернового пола осуществляется по маякам. Чтобы обеспечить максимальное утепление поверхности, рекомендовано применять стяжку из керамзитобетона.
  • обустройство стяжки поверх связанных контуров Утеплитель под стяжку – теплоизоляционные плиты фиксируются на клеевой раствор или с помощью специальных анкеров. Швы проходят монтажной пеной.
  • Сетка для армирования – подойдет материал с ячейками 10*10 или 15*15 см. Сетку укладывают на пятаки таким образом, чтобы она отступала от слоя теплоизоляции на 3-4 см.
  • Изготовление температурных швов – укладывается демпферная лента. Как правило, компенсирующую ленту прокладывают вдоль стены по всему периметру помещения.
    Дополнительно монтируют деформационные швы вдоль комнаты, таким образом, чтобы отделялись отапливаемые зоны, имеющие отдельный водяной контур. Это необходимо для компенсирования расширений при работе системы отопления. Эксплуатация полов без имеющихся компенсационных отделов приводит к быстрому разрушению стяжки.
  • Укладка трубы.
  • Заливка чистового пола – работы проводятся с добавлением пластификатора для цементной стяжки. Марка раствора не ниже М 150 для жилых домов и М 300 для промышленных объектов. Рекомендуется, чтобы для чистовых полов монтировалась стяжка с отсевом (небольшими фракциями щебня), допускается использование готовых нивелирующих смесей, предназначенных для теплых полов. Пропорции раствора 1 к 6 (для отсева), 1 цемента, 4 щебня, 3,5 песка для цементных составов.
  • Первый запуск – минимальный срок необходимый для высыхания мокрой стяжки 25 дней. Самовыравнивающие смеси набирают прочность в течение 1-2 недель. По сухой стяжке можно укладывать напольное покрытие и сразу запускать водяной контур. Максимальная температура водяного теплого пола в стяжке 35-40°С, но СНиП рекомендует эксплуатацию при нагреве до 25-30°С.

Качество финишного слоя зависит от того, какое напольное покрытие планируется использовать в дальнейшем. Под ламинат и паркетную доску потребуется дополнительно выровнять пол после заливки стяжки. Линолеум может укладывать непосредственно на залитый пол без дополнительных приготовлений. Также обстоит дело с облицовкой под плитку. Небольшие неровности устранятся после укладки напольного покрытия.

Зачем и чем грунтовать стяжку

нанесение грунтовки на стяжку пола Пропитывающие составы предназначены для скрепления верхнего чистового слоя. Грунтовка глубокого проникновения пропитывает пол, на 1-2 см. Проникающая грунтовка исключает ситуации, при которых в результате температурного расширения отходит верхняя часть стяжки, особенно если поверхность дополнительно выравнивалась с помощью нивелирующих смесей.

Грунтовка помогает скрепить все компоненты стяжки и подготовить основание к будущей укладке напольного покрытия.

Особенно важно обрабатывать поверхность грунтовкой при монтаже керамической плитки. Клеевой состав имеет низкую адгезию к пыли, мусору. При температуре стяжки в 25°С, плитка начнет отходить от негрунтованной поверхности уже через несколько месяцев.

Почему стяжка трескается

Существует несколько основных причин, по которым в стяжке появляются трещины. В большинстве случаев они связаны с нарушением технологии заливки пола.

  • растрескавшаяся цементно-песчаная стяжка водяного пола Неправильное приготовление раствора – в состав обязательно следует добавлять армирующие добавки и пластификаторы. Залитой стяжке нельзя пересыхать. Чтобы обеспечить необходимо количество влаги, пол закрывают пленкой и поливают водой в течение 7-10 дней.
  • Несоблюдение СНиП – идеальная толщина прогрева 7 см. Допускается уменьшение до 5 см в случае использования армирующих присадок. Меньшая толщина неизбежно приводит к появлению трещин, даже после укладки армирующего слоя. Исключение составляют стяжки, изготовленные на основе готовых растворов.
  • Ранний запуск теплого водяного пола после стяжки – следует выдержать как минимум 28 дней после заливки полов. Раствор постепенно набирает крепость. Запуск системы отопления ранее этого срока приводит к растрескиванию в 80% случаев.


Ремонт трещин в стяжке не такая и сложная задача, как может показаться в начале, особенно если разрушения носят локальный характер и ограничены небольшими размерами. Трещины на площади больше чем 30% от всей площади пола не подлежат ремонту. Требуется полный демонтаж бетонной плиты.

Заделка трещин в стяжке выполняется следующим образом:

  1. Повреждение расширяется.
  2. Делаются поперечные штробы через каждые 20 см.
  3. В проделанные каналы укладывается металлическая проволока.
  4. На треснутую стяжку, в подготовленные штробы, заливают клеевой раствор (можно клей для плитки). Растягивают шпателем, ровняя поверхность.
  5. После высыхания поверяют целостность покрытия.


Существует несколько видов стяжек, применяемых при монтаже теплых полов. При выборе материалов необходимо учитывать существующие СНиП и особенности, связанные с монтажом.

Стяжка теплого водяного пола своими руками

Обустройство стяжки теплого пола имеет свои особенности. При выполнении работ, следует брать во внимание, что от качества стяжки зависит долговечность, привлекательность, эксплуатационные свойства напольного покрытия. Материал не будет быстро изнашиваться на ровной поверхности, если же основа под покрытием будет с буграми и выбоинами, пол быстро придет в негодность. Основа должна быть идеально ровной, без каких-либо дефектов.

Стяжка теплого водяного полаСтяжка теплого водяного пола

Стяжка теплого водяного пола

Содержание статьи

Перечень инструментов для стяжки

Инструменты для стяжки полаИнструменты для стяжки пола

Инструменты для стяжки пола

Работы по формированию стяжки будут проходить быстро и организовано, если работники будут обеспечены набором необходимых инструментов. Нужно заранее позаботиться о приобретении всего необходимого для создания стяжки. В процессе работы нужны будут такие инструменты:

  • правило,
  • строительный уровень,
  • кусачки,
  • отбивочный шнур,
  • нож острый,
  • проволока, которая потребуется для фиксации маячков,
  • электроперфоратор,
  • мастерок,
  • резервуар для раствора,
  • шуруповерт,
  • терка,
  • совковая лопата.

Материалы для стяжки

Стяжка будет соответствовать требованиям и хорошо выполнять свои функции, если правильно замешать цементный раствор. Но нужно сначала приобрести для него требуемые материалы. Можно также приобрести готовые сухие смеси и развести их водой в соответствии с инструкцией, которая к ним прилагается производителем. Но стоит стяжка, изготовленная из сухих смесей, дороже бетонной.

Готовая смесь для стяжкиГотовая смесь для стяжки

Готовая смесь для стяжки

Если делать цементный раствор самостоятельно понадобится:

  • 50 кг цемента от М400 и выше;
  • 200 кг песка фракции 0,8 мм;
  • воды 5 ведер по 10 л, можно влить немного меньше, чтобы раствор не получился очень жидким, а при необходимости еще добавить нужное количество жидкости;
  • пластификатор (жидкое мыло) для эластичности стяжки, рекомендуется добавить пластификатора 150 грамм;
  • пенополистирольные плиты для создания теплоизоляционного слоя;
  • металлический профиль 20х40 используют как маяки.

Когда делаем классический цементно-песчаный раствор, в бетономешалку сначала заливаем воду. Ее количество рассчитывается по количеству цемента. Если используется 3 ведра цемента, то доливаем 3 ведра воды. Чтобы не получился жидким раствор, немного воды оставляем. Выливаем остаток воды после того, как высыплем в бетономешалку все ингредиенты.

Для системы теплый пол специалисты рекомендуют применять плавающую стяжку. Она обустраивается на теплоизоляционном слое.

Выводим горизонт

Отмеряем на стенах 1,5 м и чертим горизонтальную линию по периметру. Для точности измерений применяем строительный уровень. Находим на полу самое низкое место и самое высокое таким способом: отвесим расстояние до основания от горизонтальной линии и проведем линию, которая будет обозначать верхний уровень стяжки.

Определение уровня полаОпределение уровня пола

Определение уровня пола

Основные этапы создания стяжки для системы теплый пол

Бетонная стяжка значительных затрат не требует поэтому пользуется популярностью и у профессионалов, и у частных лиц. Но при работе нужно учитывать некоторые нюансы. Раствор необходимо использовать в течение 1,5 часа. Нельзя заливать половину комнаты и оставлять раствор на другой день, чтобы залить вторую половину основания. Весь пол необходимо заливать сразу. Проводить работы по формированию стяжки нужно при температуре воздуха в помещении от +5 до +25 градусов.

Формирование стяжки проводим в такой последовательности.

1. Готовим основание. Тщательно проводим уборку помещения. Размещаем на поверхности основания гидроизоляционную пленку. Можно приобрести для гидроизоляции специальный раствор. Укладываем для теплоизоляции плиты из пенополистирола. На теплоизоляционном слое размещаем армирующую сетку. По схеме размещаем трубы системы теплый пол.

Подготовка полаПодготовка пола

Подготовка пола

Пленка раскладывается на поверхности пол с фиксацией по углам с помощью двухстороннего скотчаПленка раскладывается на поверхности пол с фиксацией по углам с помощью двухстороннего скотча

Пленка раскладывается на поверхности пол с фиксацией по углам с помощью двухстороннего скотча

Укладка пенополистиролаУкладка пенополистирола

Укладка пенополистирола

На фото армирующая сетка и уложенные трубы теплого полаНа фото армирующая сетка и уложенные трубы теплого пола

На фото армирующая сетка и уложенные трубы теплого пола

2. На стенах фиксируем дюбеля по линии.

3. Натягиваем шнур.

4. Устанавливаем маяки, необходимые для выравнивания поверхности. Металлический профиль устанавливаем с помощью деревянных клиньев. Верхний уровень маяка должен совпадать со шнуром. Маяки размещаем на расстоянии 0,5 м от стен. Расстояние между маяками должно быть меньше длины правила. Маяки фиксируются на основании. Профиль прочно устанавливается между креплениями, если он провисает, добавляются дополнительные опоры. Рядом с ним вкручиваем саморезы и жестко фиксируем к ним маяки проволокой.

Вариант фиксации маякаВариант фиксации маяка

Вариант фиксации маяка

На фото пример выставленных маяковНа фото пример выставленных маяков

На фото пример выставленных маяков

5. Демпфирующая лента укладывается по периметру. Она предотвращает тепловую деформацию стяжки.

Лента укладывается по периметру помещенияЛента укладывается по периметру помещения

Лента укладывается по периметру помещения

6. Замешиваем раствор. Последним компонентом в него добавляется жидкое мыло. Пластификатор добавляем крайне осторожно, чтобы не допустить его переизбыток, иначе это приведет к медленному затвердению массы бетона.

Замешивание раствораЗамешивание раствора

Замешивание раствора

Пластификатор для стяжки теплого полаПластификатор для стяжки теплого пола

Пластификатор для стяжки теплого пола

7. Раствор выливаем на основание. Укладывать его начинаем с дальнего угла, равномерно распределяя между маяками. Раствор должен быть по консистенции как полужидкое тесто или густая сметана, но на основании не растекаться.

Заливка теплого полаЗаливка теплого пола

Заливка теплого пола

8. Раствор выравнивается лопатой. Правилом сдвигаем излишки. Работать начинаем от дальней стены к себе, выравнивая таким способом стяжку.

9. Особое внимание следует уделить пустотам. В растворе образовываются воздушные полости, которые снижают качество стяжки. Чтобы избавиться от них, нужно подергать армирующий слой. Делать это следует перед выравниванием стяжки.

10. Выравниваем стяжку после ее затвердения. Когда стяжка уложена по всему основанию, ее оставляют на две недели для затвердения. Все это время ее смачивают водой. Затвердевшую, стяжку ровняем, удаляя скребком верхний слой, пока не покажутся поверхности маячков.

Смачивание стяжки водойСмачивание стяжки водой

Смачивание стяжки водой

Пленка для стяжкиПленка для стяжки

Пленка для стяжки

11. Извлекаем маяки из бетона. Выполняется это таким образом:

  • слой цементной стяжки разрезается шпателем. Делать это необходимо аккуратно, чтобы не повредить трубы отопления;
  • молотком легко простукиваем металлический профиль и аккуратно извлекаем маяки;
  • образовавшиеся полости смачиваем водой, заполняем раствором, выравниваем. Используя правило, удаляем лишний раствор.
Удаление маякаУдаление маяка

Удаление маяка

Удаление маяка из стяжкиУдаление маяка из стяжкиУдаление маяка из стяжкиУдаление маяка из стяжки

Удаление маяка из стяжки

Затирка канавки растворомЗатирка канавки раствором

Затирка канавки раствором

12. Когда все излишки раствора удалены с затвердевшей поверхности, бетон обрабатываем теркой.

13. Демпферная лента над стяжкой, удаляется ножом.

Обрезь демпферной лентыОбрезь демпферной ленты

Обрезь демпферной ленты

Рекомендации

Толщину стяжки при удовлетворительном основании без значительных дефектов делают 5-10 см. Для основания в полуразрушенном состоянии, стяжку делают больше 10 см толщиной, а иногда даже до 20 см. Для армирования применяют сетку металлическую или прочное фиброволокно с полипропиленовыми волокнами. Для тонкой стяжки фибра – идеальный вариант для армирования.

Рекомендуется укладывать под стяжку полистирольные плиты плотностью не от 35 кг/м3. Плиты меньшей плотности не выдерживают нагрузок и разрушаются.

Плиты утепления укладываются по всему основанию, а внизу стен закрепляется рантовая лента, компенсирующая тепловое расширение. Армирующую сетку для стяжки используют с сечением 3 мм и с ячейками 10х10 см. Армирующий слой (сетка или фиброволокно) укладывается на теплоизоляцию и на нем закрепляется монтажная пластиковая планка с канавками. В канавки размещают и фиксируют трубы отопления. По линиям разбивки в компенсационные швы укладывается эластичный материал. После этого систему теплый пол тестируют и переходят к бетонным работам.

Проверять работу системы отопления можно после полного застывания раствора, для окончательного отвердения стяжки потребуется месяц. Температуру в системе теплый пол повышают постепенно, чтобы бетон не растрескался.

Под какие напольные покрытия необходима стяжка

Керамогранит идеален для систем теплого полаКерамогранит идеален для систем теплого пола

Керамогранит идеален для систем теплого пола

Для системы теплый пол используют любые напольные покрытия, обладающие хорошей теплопроводностью. Идеальным вариантом считается плитка керамогранитная или керамическая, обладающая самой высокой теплоотдачей. Кроме того данный материал имеет высокие эксплуатационные характеристики, обладает износостойкостью и долговечностью. При всех этих неоспоримых достоинствах, керамическое, керамогранитное напольное покрытие будет комфортным для ног только в отопительный сезон. Летом пол будет холодным. Не рекомендуется укладывать на стяжку пластиковую плитку, так как при нагревании она растрескается.

Чаще всего в жилых помещениях на стяжку укладывают ламинат. Сейчас многие производители, например, Parador, Wineo, Tarkett выпускают категории ламината, разработанные специально для теплых полов.

Теплый пол под ламинатТеплый пол под ламинат

Теплый пол под ламинат

Линолеум можно укладывать на теплый пол, если он изготовлен из натурального сырья. Если же напольное покрытие имеет флизелиновую основу, при нагревании такой линолеум будет выделять канцерогены.

Такие натуральные покрытия, как пробка, паркет, можно совмещать с водяными полами, если это сертифицированная продукция и производитель допускает укладку этих покрытий на стяжку теплого пола.

Стяжка «полусухая» с применением строительных смесей

Сейчас появились сухие смеси для стяжки, которые используют с добавлением небольшого количества воды. «Полусухая» стяжка обладает лучшими свойствами, чем обычная цементная.

Преимуществами стяжки, выполненной из готовых смесей можно назвать:

  • пористую структуру стяжки с высокими тепло- и звукоизоляционными свойствами;
  • отсутствие усадки, при высыхании не образовываются отслоения и трещины,
  • большую прочность;
  • меньшее время высыхания.
Стяжка полусухой смесьюСтяжка полусухой смесью

Стяжка полусухой смесью

Применяют «полусухие» стяжки с модификаторами и армирующим слоем.

Основание готовится следующим образом.

  1. Основание очищается от мусора, от отслаивающихся фрагментов. С особой тщательностью с помощью пылесоса удаляется пыль.
  2. Щели заделываются цементным раствором.
  3. На пол укладывается слой гидроизоляции (толстая полиэтиленовая пленка), который будет защищать стяжку от влаги. Кроме того, гидроизоляция улучшает звукоизоляционные и теплоизоляционные свойства.
  4. Низ стен оклеивается демпферной пленкой. Края гидроизоляции должны на 15 см выходить на стены.
  5. Измеряется перепад высот.
  6. Готовится и укладывается раствор согласно инструкции.
Смесь для полусухой стяжки с полипропиленовой фибройСмесь для полусухой стяжки с полипропиленовой фиброй

Смесь для полусухой стяжки с полипропиленовой фиброй

Приготовить раствор из сухой смеси не сложно. Производитель прилагает к своей продукции точную инструкцию, разъясняющую, как приготовить раствор для «полусухой стяжки». Степень готовности его проверяется следующим образом: в руку берем горсточку и сильно сжимаем, если будет просачиваться вода, значит в растворе излишек влаги. Правильно приготовленная смесь после сжатия превращается в плотный комок.

Полусухая стяжка с фиброволокном. Процесс укладкиПолусухая стяжка с фиброволокном. Процесс укладки

Полусухая стяжка с фиброволокном. Процесс укладки

Перед укладкой «полусухой» стяжки пол делится на зоны. Полусухой раствор укладывается частями в эти зоны и равняется правилом. Толщина стяжки, выполненной из полусухого раствора, не должна превышать 40 мм. После того, как уложен раствор, стяжке дают подсохнуть 20 минут и приступают к ее затирке и шлифовке с помощью затирочной машины. Эта техника не только делает ровной поверхность стяжки, но и утрамбовывает смесь. Покрытие получается качественным и прочным.

Видео — Стяжка теплого водяного пола

Водяной теплый пол своими руками в квартире и частном доме.

Все больше людей задумываются о энергоэффективности своего жилища, поэтому водяной теплый пол становится не роскошью как это было всего 5-7 лет назад, а средством обогрева, но, как и во всем нужно понимать, что можно делать, что нельзя, как это делать и главное когда и на каких этапах – ведь переделка всегда сложнее и затратнее чем правильно выполненные работы. Здесь мы попробуем собрать краткую инструкцию по расчету, монтажу водяного теплого пола своими руками.  Надеемся, что наш труд будет полезен не только тем, кто выполняет работы сам, но и тому клиенту, который следит за выполнением работ монтажников (как показывает практика не всё то монтажник, что грязное, матерится и с руками из “плеч”).

Выбираем финишное покрытие для теплого пола

Котлы для водяного теплого пола

Как монтируется водяной теплый пол (пирог теплого пола)

Монтаж теплого пола в бетонную стяжку

Монтаж водяного теплого пола в наливной пол или плиточный клей

Монтаж на деревянное перекрытия или так называемый “сухой монтаж”

Материалы труб для теплого пола

Диаметр трубы для водяного теплого пола

Как подключать водяной теплый пол и как это работает

Когда нужен коллекторный шкаф а когда он не нужен

Из чего состоит коллекторный шкаф

Подключение теплого пола к радиаторной системе отопления

Как рассчитать водяной теплый пол

Теплотехнический расчет и проектирование

Самостоятельный расчет материалов для пола

Монтаж теплого пола своими руками

Подготовка основания

Гидроизоляция основания

Прокладка демпферов, температурных швов, проходов между помещениями, проходов сквозь стены и термошвы

Монтаж теплоизоляции

Разметка петель и контуров

Укладка трубы

Армирование стяжки

Сборка коллекторного шкафа

Подвод и подключение контуров к коллектору теплого пола

Заполняем систему

Гидравлические испытания и как их выполнить самостоятельно

Заливка стяжки или наливного пола

Балансировка петель теплого пол

Клапан преднастройки и с чем его едят

Когда можно включать теплый пол

Что делать если пробили трубу? Ремонт теплого пола своими руками


Как сделать водяной теплый пол в доме или в квартире?

Начнем с первого и самого важного пункта, чем регламентируются системы водяного теплого пола (скажу сразу что переписывать СНиП, СП или постановления цели нет, если интересно почитать полностью, то на просторах интернета вы их найдете)

Нормативная документация

Теплый водяной пол монтируется не только в частных домах и коттеджах, но и в квартирах, поэтому сразу разберемся, когда можно монтировать пол:

Для этого открываем СП 60.13330.2012 «Отопление, вентиляция, кондиционирование» пункт 6.3.3:

1.       Замоноличивать трубы допускается при следующих условиях:

·         в зданиях со сроком службы менее 20 лет;

·         при расчетном сроке службы труб 40 лет и более.

2.       Укладка трубы в стяжке не имеет ограничений, т.к. она является самостоятельной конструкцией, а не частью строительной конструкции, в частности этажного перекрытия.

3.       При скрытой укладке трубы (коей является укладка в стяжку) в местах соединений и арматуры необходимо предусмотреть ревизионные люки

— данный пункт является ключевым в моменте подбора петель и расчете теплого пола, кто бы не пытался Вас убедить в том, что ничего страшного нет в соединительном штуцере, это не так, если есть арматура и петля не целиковая, должен быть ревизионный люк. В остальном должен быть установлен коллекторный шкаф в котором будут собраны все соединения!

Теперь давайте поговорим о квартирном использовании водяных теплых полов:

Согласно Постановлению правительства г. Москва №883-ПП от 15 ноября 2005 года о реализации положений Жилищного кодекса РФ и правовых актах г. Москва, регулирующих переустройство, перепланировку жилых и нежилых помещений в жилых домах, в частности пункт 1.5 приложения 1:

·         Переустройство квартиры с установкой системы теплого пола должно производиться по проекту

·         Устройство теплых полов с подогревом от общедомовых систем водоснабжения и отопления ЗАПРЕЩЕНО

Согласно Постановлению Правительства Российской Федерации от 13 августа 2006 г. N 491 г. Москва об утверждении Правил содержания общего имущества в многоквартирном доме и Правил изменения размера платы за содержание и ремонт жилого помещения в случае оказания услуг и выполнения работ по управлению, содержанию и ремонту общего имущества в многоквартирном доме ненадлежащего качества и (или) с перерывами, превышающими установленную продолжительность пункты 1.5 и 1.6:

Внутридомовые инженерные системы горячего и холодного водоснабжения и внутридомовые системы отопления, в том числе установленное на них оборудование, являются общим имуществом.

— из вышесказанного можно сделать вывод – что установить водяной теплый пол в квартире своими руками вы можете, но только при наличии проекта, собственного источника тепла (котла) и установки пола с замкнутым контуром теплоносителя.

О температуре теплого пола согласно СНиП  41-01-2003 и СП41-102-98:

·         Температура пола в комнатах с постоянным пребыванием людей должна составлять 26 градусов Цельсия

·         Температура пола в комнатах с временным пребыванием людей должна составлять 31 градусов Цельсия

·         Перепад температуры на отдельных участках полна не должен превышать 10 градусов Цельсия

·         Температура теплоносителя в системе теплого пола не должна превышать 55 градусов Цельсия

Немного информации к размышлению почему же нельзя подсоединяться к трубам центрального теплоснабжения:

Самый печальный и опасный момент – обрыв трубы у коллектора (или свищ в трубе) – при системы замкнутого контура вы промочите максимум пару этажей соседей снизу, а вот если вы подключились к системе центрального теплоснабжения вода не остановится пока не приедет аварийная служба.

(вариации «да мы поставим краны перед коллектором» рассматривать не буду, т.к. Вас может не оказаться дома, да и вряд ли вы побежите по кипятку хлещущему фонтаном искать кран, есть сомнения? Откройте кран с горячей водой и суньте туда руку, думаю приятного будет мало)

Вопрос с нормативными документами исчерпан – вы можете сделать пол и дома и в квартире, но делайте его правильно.

Выбираем финишное покрытие для теплого пола.

Несмотря на все страшилки которые блуждают в интернете, водяной теплый пол можно уложить абсолютно под любое покрытие, что то нагревается лучше, что то хуже, у чего то есть ограничения по максимальной температуре, у чего то она ограничиваются только разумными пределами, но греть можно абсолютно всё, при правильном подборе материалов!

Начнем с материалов которые лучше всего подходят для использования с теплыми полами – керамическая плитка, керамогранит и вариации натурального камня.

Плитка, Керамогранит, Камень

Почему керамические и каменные покрытия лучше подходят для обогрева?

Во-первых, они имеют отличную теплопроводность, в отличии от древесных и синтетических материалов, у которых теплопроводность сменяется терм сопротивлением, и чем толще ламинат, тем оно выше. Благодаря этому свойству, прогрев помещения будет происходить быстрее, т.к. можно поддерживать более высокий температурный режим в полу, а соответственно сделать систему полного отопления помещения только на основе теплого пола.

Во-вторых, у данного покрытия практически нет ограничений по максимальной температуре, т.к. оно не будет выделять вредных веществ при перегреве, НО учтите, что ходить по перегретому полу ни просто не комфортно, но и очень опасно для здоровья! Поэтому стоит всегда ограничивать максимальную температуру пола 40-42 градусами Цельсия.

В третьих, в отличии от ламината и паркета, данные покрытия не боятся быстрого прогрева, если например вы пользуетесь теплыми полами в загородном доме и приезжаете только на выходные, а все остальное время полы поддерживают температуру не замерзания (+5-+10 градусов).

Конечно, стоит оговориться, что ничего хорошего в очень быстрых прогревах, даже для плитки, нет! Это связано с тем, что бюджетные плиточные клеи, без содержания эластомеров, могут просто отвалиться вместе с плиткой.

Ламинат, Паркет, Линолеум

Несмотря на плохую теплопроводность или клеевую и синтетическую основу, ламинат, линолеум паркетная доска очень часто применяются при отделке. Чтобы они служили долгие годы и радовали вас, нужно знать, как выбрать эти покрытия, и главное, что делать можно, а чего не желательно!

Начнем с того как выбрать те линолеумы и ламинаты которые можно использовать с теплыми полами.

Для этого при покупке в магазине обратите внимание на 2 основных момента:

1-ый, маркировка на самом покрытии. Производители обозначают те из своих покрытий которые можно сочетать с теплыми полами. Данные значки выглядят вот так:

значки теплого пола.jpg

2-ой момент, если вы нашли такие обозначения, посмотрите в паспорте или сопроводительной документации до какой температуры производитель допускает нагрев данного покрытия. У многих бюджетных покрытий этот порог занижен, и, увы, претензию потом предъявить будет некому если ламинат или линолеум поменяет цвет или будет пахнуть.

Из-за плохой теплопроводности данные покрытия не стоит греть выше 30-32 градусов на поверхности, но и при таких температурах пол будет теплым и комфортным (Ввиду все той же плохой теплопроводности и малой тепловой емкости)

Для покрытий из древесины опасен резкий перепад температур, когда вы с +5 захотите сразу нагреть пол до +30, это связано с тем что дерево постоянно впитывает и отдает влагу. При быстром нагреве влага расширяется, а при высыхании древесина сожмется и вы будете наблюдать щели в ламинате или паркете, что приведет к его ремонту.

Это все те жуткие моменты которые мешают, почему то, уложить теплые полы под данные виды покрытий!

Котлы для водяного теплого пола

Здесь вопрос куда более сложный чем расписывается на форумах, связано это с тем, что котлов в последнее время стало очень и очень много, энергоносители применяются тоже в корне разные, но в данной статье мы поговорим именно о применение их к водяным теплым полам.


Газовые котлы для водяного теплого пола

Начнем традиционно с газовых котлов, в этом случае экономическая целесообразность водяного теплого пола (при правильном монтаже конечно же) возрастает значительно.  Данные котлы, в наше время, стали значительно умнее чем еще всего 5 лет тому назад, в маленьком корпусе практически помещается котельная с теплообменниками, расширительным баком, насосом и системой управления. При достаточно невысокой (в сравнении с соседними странами) цене на газ и высоком кпд, обогрев теплыми полами становится выгоднее традиционной системы радиаторного отопления почти на 30%.

Еще, очень существенным нюансом является то, что стартует такой котел в считанные секунды, а значит можно четко регулировать потребление энергоресурсов и не гонять котел в холостую, что не скажешь например о твердотопливных котлах. Оговорюсь лишь о том, что для этого всё же нужна система автоматизации теплого пола которая будет контролировать температуры в помещении и под напольным покрытием.

Электрические котлы для водяного теплого пола

Для постоянного использования водяного теплого пола, электрический котел не лучший выбор. Использовать его в качестве резервного, на случай ремонта или обслуживания основного котла, или до того момента пока подтянут газ к дому еще можно, но не для постоянной работы.

Почему так? Всё достаточно просто, во-первых, данные котлы со временем теряют свое кпд, по причине обрастания ТЭНов накипью например, во-вторых, энергопотери, которые происходят в момент транспортировки теплоносителя до контура значительны, а ввиду меньше мощности, в сравнении с тем же газовым котлом, потребуется куда больше времени для первого пуска и выхода на рабочую температуру системы. Если вы хотите сделать водяной теплый пол и подключить к электрическому котлу, экономии ждать не приходится!

В данном случае рассмотрите лучше возможность укладки электрических теплых полов.

Как монтируется водяной теплый пол (пирог теплого пола)

Существует большое количество вариантов при монтаже водяного теплого пола, выбирая какой-то из них помните главным образом о нескольких моментах:

Нагрузка на перекрытие – ведь заливать бетонную стяжку на деревянное перекрытие может быть чревато. Поэтому для бетонных перекрытий лучше выбирать заливку стяжки, а для деревянных сухой монтаж теплых полов.

Основание теплого – оно должно быть ровным, допускается максимальный перепад в 5 мм от коллекторного блока. Это связано с тем что на неровных поверхностях возрастает гидравлическое сопротивление в системе, а возможно и просто завоздушивание системы, в этом случае пол будет плохо греть.

Не забывайте и о высоте потолков и дверных проемов, когда рассчитываете высоту пирога теплого пола.

Для снижения тепло потерь в плиту перекрытия или помещение ниже, укладывается слой полистирола плотностью не менее 35 кг/куб. метр или экструдированный пенополистирол (в простонародии экструзия) такой же плотности. В деревянных домах так же можно использовать минеральную вату. Основное назначение данного слоя в направление тепла к поверхности.

С ключевыми моментами, на которые необходимо обращать внимание, при подготовке основания и выбором теплоизолирующего слоя разобрались, теперь давайте поговорим о технологиях укладки и нюансах, связанных с каждой из них.

Монтаж теплого пола в бетонную стяжку

Пирог, при укладке теплого пола в бетонную стяжку, принципиально ничем не отличается, отличие в способе фиксирования трубы при раскладке и на каком этапе укладывается гидроизоляционный слой. Обратите свое внимание на это, ведь как показывает практика, «монтажники» зачастую кладут пленку или вспененной подложки, а потом дырявят их якорными скобами!

(a)      Монтаж на сварную сетку или направляющие

                 (i) Гидроизоляция

На подготовленное основание укладывается слой гидроизоляции из специализированных покрытий или полиэтиленовой пленки толщиной 0,1-0,2 мм с заступом на стены на 5 см. Основное условие — это ровное основание, ведь если вы положите пленку или битумную гидроизоляцию по строительному мусору или острых камням и накроете экструзией, через считанные минуты они превратятся в решето! Особенно важно следить за этим, когда данные работы выполняют неквалифицированные монтажники, которым, чаще всего, лениво убирать строительный мусор: «И так сойдёт!»

               (ii) Демпферный слой, проходы и компенсационные швы

Далее по периметру помещения приклеивается демпферная лента. Можно использовать куски ламинатной подложки из вспененного полиэтилена или утеплителя толщиной 8-10 мм, но учтите, что полоса должна быть высотой около 12-15 см, и желательно чтобы она была приклеена не только к стене, но и к слою гидроизоляции. Мы, как правило, используем готовые демпферные ленты высотой 12 см с сплошным клеевым слоем. Задача — дать стяжке свободно расширяться при нагреве, не упираясь и не нагружая стеновые панели, при этом уменьшаются потери тепла через стены и количество шума при хождении по полу.

На этом этапе необходимо заложить демпферы в проходы между комнатами и компенсационные швы если у вас в помещение хотя бы одна из стен более 6 метров в длину.

Обращу ваше внимание на тот момент, что компенсационный шов, при системе теплых полов делается на всю глубину стяжки, а проход трубы через швы выполняется в гильзах.

              (iii) Теплоизоляция

Теперь приступаем к укладке теплоизоляции. Если у вас экструзия, собранная в пазы, можете смело переходить к следующему этапу. Проклейка стыков или закрытие дополнительным слоем вспененной подложки с фольгой, которая имеет «чудодейственные эффект отражения тепла», в принципе, бессмысленны. Объясню почему:

Во-первых, разметка, которая нарисована на этих подложках не нужна, т.к. в качестве нее у вас будет сетка.

Во-вторых, «чудодейственные эффект отражения тепла» придумали люди которые не учили физику в школе, и не знают, что фольга может отражать тепло только в газообразной среде, например, если вы такой подложкой закрыли стену за радиатором.

В-третьих, дополнительных теплоизолирующих свойств, данная подложка не несет, а под стяжкой сжимается до толщины альбомного листа.

В-четвертых, раствор не проникнет между пазами экструзии

             (iv) Укладка сетки и монтаж трубы

Следующим этапом является укладка сетки по всей площади комнаты и раскладка трубы.

  • Периодически встречая в интернете статьи о теплых полах, поражает копирование одной и той же ахинее, которые “копирайтеры” переносят по просторам сети.  Что, якобы, очень удобно монтировать трубу на “армирующие сетки из полиэтилена” — хочу заметить сразу, видимо, эти люди ни разу не держали трубу в руках! Начнем с того, что пусть даже и металлопласт или нержавейка держат форму изгиба, НО вся эта система будет топорщиться и подниматься, поэтому потом это все надо будет привязывать к теплоизоляции, а если говорить о полиэтилене, то такой монтаж попросту нереально будет сделать из-за очень большой упругости самой трубы! Поэтому сетки для курятников здесь точно не лучший выбор!

О всевозможных схемах укладки, где их лучше применять, как рассчитать шаг укладки и главное то, какие трубы нельзя применять при данном способе монтажа   вы сможете прочитать чуть ниже. Здесь нам необходимо понять, чем крепить трубу к сетке при укладке.

Наверно, самый часто встречающийся вариант, это вязальная проволока или пластиковые стяжки. Данные материалы дешевы, и надежно крепят трубу к сетке. Процесс трудоемкий, не быстрый, и требует 2, а лучше 3 пары рук. Связано это с тем что один человек следит за размоткой труб (сомнительно что у рядового человека есть специальный размотчик, хотя здесь можно выйти из положения взяв его в аренду), второй укладывает трубу, а третий крепит её.

Заключительным этапом, как правило, становится этап укладки 2-го слоя сетки поверх трубы, который предназначен  для армирования самой стяжки и заливка стяжки.


(c)      Монтаж на полистирол и якорные скобы

Пирог теплого пола при данном способе практически повторяет монтаж на сетке, различие заключается в том, что к теплоизолирующему слою, труба крепится при помощи специальных якорных скоб.

Очень важный нюанс при такой укладке — это расположение гидроизоляции! Потому как показывает практика, многие монтажники кладут отражающую пленку поверх экструзии, а потом дырявят ее скобами! В таком случае вызревание стяжки может происходить неправильно, по причине изменения водного соотношения в растворе.

Якорные скобы бывают 2-х видов: первые предназначены для монтажных пистолетов и идут в склейках, а вторые для ручного монтажа, они идут россыпью в пакетах. Монтажный пистолет значительно ускоряет крепление и раскладку, но и якорные скобы получаются дороже.

О расходе скоб можно сказать следующее, в среднем уходит по 5 штук на метр. Нет, это не значит что вы будете крепить трубу через каждые 20 см, на прямом участке будет достаточно 2-3 штуки, но при фиксации петли  и поворота, расход резко возрастает. Поэтому учитывайте этот момент при расчете количества скоб.


(d)      Монтаж на маты для теплого пола

Самый простой способ монтажа водяного теплого пола — это монтаж на специальные полистирольные маты с бобышками. Здесь пирог пола чуть чуть изменяется, как и материалы которые используются.

Изначально весь периметр помещения приклеивается демпферной лентой с полиэтиленовым фартуком, далее укладывается слой теплоизоляции, его толщина должна быть ниже чем в двух предыдущих вариантах монтажа, ведь у матов с бобышками есть своя толщина, подготовка поверхности в таком случае может быть минимальна, т.к. на не страшно повредить гидроизоляционный слой.

Поверх полистирола укладывается полиэтиленовая пленка или специализированные гидроизолирующие покрытия и приклеивается скотчем к фартуку демпферной ленты. Это значительно проще и быстрее чем укладка гидроизоляции на перекрытие!

Далее укладываем маты, как правило они имеют пазы для крепления между собой, после чего приступаем к раскладке трубы. С этой задачей уже может справиться один человек, а не несколько, как рассказывалось выше.

Не забываем про компенсационные швы и гильзы при проходе через них.


Монтаж водяного теплого пола в наливной пол или плиточный клей

Данный способ монтажа не популярен в нашей стране, а многие и вовсе не знаю что так можно сделать водяной теплый пол, но мы решили рассказать о нем, т.к. у нас очень часто встречаются объекты с одной зоной обогрева теплым полом на втором этаже (например санузел) или объекты где нужно сделать только подогрев ванной комнате за счет теплого пола.


Давайте представим, если вы решите установить теплый пол с традиционным пирогом как описывалось выше, вам необходимо заложить пирог 8 -10 см:


  • Теплоизоляция — ведь труба будет на значительной глубине от поверхности и без теплоизоляции прогрев будет долгим и неэффективным!

  • Труба

  • Стяжка над трубой!

, и вроде ничего страшного в этом нет, НО данный уровень вам придется поднять на всей площади помещения!

Возникает закономерный вопрос — “и что же делать?”

Всё просто, существует AquaMat фирмы Danfoss, они сделаны на основе трубы диаметром 8 мм уложенной на клеевой сетке. Такой мат, как и его электрический собрат, укладывается нужным вам узором, заливается слоем наливного пола, а поверх укладывается плитка. Труба находится под тонким слоем напольного покрытия и прогрев происходит быстрее чем в стяжке.

Запитать такую систему можно от ближайшего радиатора, т.к. у нее есть специальный механический терморегулятор регулирующий температуру теплоносителя внутри трубы, а это значит что вам не потребуются коллектора, смесительные узлы и прочего.


Скажу сразу, собирать такую систему для площадей обогрева больше 9 квадратных метров не особо целесообразно, т.к. данные маты рассчитаны на 3 кв. метра, и допускается соединение максимум 3-х таких матов к одному регулятору.

Монтаж на деревянное перекрытия или так называемый “сухой монтаж”

Если у вас деревянный или каркасный дом на свайном фундаменте, то заливка пирога стяжки не лучшее решение — во-первых, огромные нагрузки на перекрытия и сваи, ведь 1 кв. м стяжки толщиной в 5 см весит около 110 кг. Во-вторых, дерево под стяжкой проживет не долго — вопрос влажности и высыхания стяжки тут трогать не будем, но по практике, через 3-4 года начнутся приключения по замене древесины, а это опять вкладывание немалых денег!

Если вы хотите сделать водяной теплый пол в деревянном доме, стоит выбрать “сухой монтаж”, ну или монтаж с малым содержанием воды в растворах. О них мы сейчас и поговорим:

(a)      Монтаж в полистирольные маты с теплораспределительными пластинами

Пирог в данном способе очень похож на тот, что и при монтаже в стяжку, но есть и свой ряд нюансов.

На черновое основание укладывается гидроизоляционный слой, или с напуском на стены, или же с проклейкой к фартуку демпферной ленты. Здесь его задача предотвратить попадание теплоносителя на перекрытия и впитывания в изоляцию между стропилами пола, в случае повреждения трубы.

Далее проклеиваем по периметру демпфер, компенсационные швы и проходы между помещениями.


Укладываем маты для теплого пола, в них прокладываем теплораспределительные пластины, они обеспечат равномерное отведение тепла от отрубы и распределение по поверхности. Стоит отметить, что данные пластины выполняются из разных материалов: оцинкованной стали и алюминия. Сталь получается дешевле, но  по теплопередаче у алюминия значительно выше. Существуют также фрезерованные листы покрытые алюминиевой фольгой, но они не столь эффективны, потому как не хватает толщины тепло распределительного слоя.

Далее укладываем трубу в распределительные пластины.

После раскладки контуров теплого пола, необходимо сделать прочное основание, как правило применяется укладка листов ГВЛ с перекрытием стыков и соединения их между собой саморезами. Другие материалы мы не рекомендуем для этих целей, потому как ОСП или фанера, как и всё дерево является теплоизолятором, а ЦСП при нагреве может коробиться.

Щит и пластины.png


(b)      Монтаж в позы из древесины или гвл

При данном способе монтажа, листы из полистирола заменяются на бруски или доски, вариант экономичнее по деньгам, но нужно учесть, что лес должен быть сухим, потому как если его начнет коробить в момент нагрева это может навредить и теплому полу и напольному покрытию.


толщина, над водяном, утепленная, своими руками видео

Популярность такого вида отопления как теплый пол, постоянно увеличивается и во многих случаях, он уже заменяет традиционные радиаторы. В квартире может быть установлен как водяной, так и электрический теплый пол, но независимо от этого, укладка должна проводиться на прочное и надежное основание, которое обеспечивает цементно-песчаная стяжка.

Особенности цементно-песчаной стяжки под теплый пол

При создании теплого пола, его конструкция состоит из четырех слоев:

  • черновая стяжка;
  • теплоизолятор;
  • теплоноситель;
  • чистовая стяжка.

Для того чтобы выровнять основание и оно было прочным, надежным и долговечным, необходимо сделать качественную цементно-песчаную стяжку.

Кроме того, что черновая стяжка под теплым полом выдерживает большие физические нагрузки, на нее еще действует и тепловая нагрузка.

Черновая стяжка должна быть прочной, так как ее отслоение или появление трещин, может не только привести к разрушению финишного покрытия, но и к значительным потерям тепла. Кроме этого, может произойти повреждение труб и тогда придется проводить их замену, а для этого необходимо полностью разбирать конструкцию пола.

Для создания черновой стяжки, можно использовать уже готовые растворы или самостоятельно сделать цементно-песчаный раствор. При его изготовлении, необходимо добавлять специальный пластификатор, в расчете 1 литр на 100 килограмм цемента или его можно заменить клеем ПВА, которого понадобится 1 литр на мешок.

Специалисты уверяют, что под теплый пол будет достаточно цементно-песчаной стяжки толщиной 2,5-3 см.

Необходимые материал и инструменты

Процесс монтажа цементно-песчаной стяжки простой, поэтому справиться с ним сможет самостоятельно любой домашний мастер. Для выполнения работ, необходимо приготовить инструменты и материалы, для этого вам понадобится:

  • емкость для замешивания раствора, если объемы большие, то лучше использовать бетономешалку;
  • дрель с насадкой или строительный миксер;
  • металлические профили для изготовления маяков;
  • шпатель и мастерок;
  • строительный уровень;
  • лазерный уровень;
  • правило;
  • цемент;
  • песок;
  • вода;
  • пластификатор или клей ПВА.

Перед тем как приступать к созданию стяжки, необходимо оштукатурить стены и потолок, чтобы потом на пол не попадала грязь и штукатурка.

Чтобы трубы водяного пола не прогибались, допускаются перепады черновой стяжки +- 5 мм.

Пошаговая инструкция по созданию стяжки под теплый пол

После того как вы убрали с поверхности пола весь мусор, можно приступать к выполнению работ. Сначала проводится разметка при помощи лазерного уровня.

Учитывайте то, что после черновой стяжки, у вас еще будут укладываться трубы и чистовая стяжка, поэтому толщина пола может достигать 10 см.

Определение перепада высот

Определить кривизну пола можно при помощи обычного уровня, использовать для этого водяной или лазерный уровень.

Чтобы определить перепад высот при помощи реечного уровня, порядок действий будет следующий:

  • с пола убирается весь мусор и то, что будет мешать выполнению работы;
  • отмечаем на стенах по всему периметру высоту базового уровня, эта линия должна быть параллельна полу;
  • определяем наибольшую высоту пола от базового уровня;
  • теперь чертим новую линию, которая должна пройти выше самой высокой линии ровно на 1 м;
  • осталось начертить линию будущего чистового пола, которая отмечается от предыдущей на расстоянии 100см минус высота стяжки.

Намного проще весь этот процесс выполнять при помощи лазерного нивелира, но с ним надо уметь работать и он должен быть правильно настроен. Удобно работать с самонастраивающимися приборами, в этом случае порядок выполнения работ будет следующим:

  • убирается весь мусор;
  • прибор устанавливают в самой высокой точке;
  • луч лазер направляется на стену, и отмечают линии на всех стенах;
  • высота этой линии не имеет большого значения, так как от нее при помощи рулетки можно переместиться на нужную высоту;
  • после определения самой высокой точки, в ней закрепляют малярный шнур и натягивают его к противоположным и соседним стенам;
  • если нет бугров, то эту точку можно брать за начало отсчета;
  • отмеряем высоту стяжки, отмечаем ее уровень и переходим к установке маяков.

При работе с лазерным нивелиром, необходимо обязательно надевать очки (обычно они идут в комплекте с прибором), так как его луч опасен для зрения.

Установка маяков

После разметки нулевого уровня, проводится установка маяков, обычно для этого используются металлические профили. Маяки фиксируются на раствор и выставляются по необходимому уровню. Можно для фиксации использовать алебастр, так как он быстро застывает, и можно будет сразу начинать заливку раствором.

Расстояние между маяками будет зависеть от размеров правила, обычно оно в пределах 1 метра. Маяки надо надежно фиксировать, чтобы в процесс заливки раствора они не прогибались.

Во время заливки раствора, надо оградить от контакта с ним дверные косяки и другие деревянные элементы, для этого их можно заклеить скотчем.

Если есть сливные отверстия, то их закрывают пробками, чтобы внутрь не попал раствор, при необходимости спрятать в стяжке кабеля, их надо фиксировать в полуподвижном состоянии.

Приготовление и заливка раствора

Наиболее дешевым и доступным вариантом будет самостоятельное приготовление раствора, для этого вам необходимо смешать цемент и песок в пропорции 1:3 и пластификатор, а также воду для получения необходимой консистенции.

Количество пластификатора будет зависеть от его марки и указывается на упаковке, вместо него можно на мешок цемента добавлять литр клея ПВА.

Большое количество воды может привести к растрескиванию раствора, а если ее будет мало, то работать с ним сложно и качественно замесить его вручную у вас не получится. Процесс заливки простой и доступный, поэтому с ним справится даже человек, который делает это впервые.

Готовый раствор заливают в пространство между маяками и выравнивают поверхность при помощи правила. Двигать правило необходимо волнообразными движениями в направлении на себя. При образовании впадин, они заполняются раствором, и снова поверхность выравнивается. Такими полосами выполняется заливка раствором всей поверхности пола.

Уход за стяжкой

Особенностью цементно-песчаной стяжки является то, что во время ее высыхания, происходит усадка, поэтому обязательно необходимо контролировать этот процесс. После заливки раствора, лучше всего помещение закрыть от доступа солнечного света и в нем не должно быть сквозняка, это позволит создать оптимальный микроклимат и на первом этапе, испарение влаги будет происходить равномерно.

Первый день стяжку трогать не надо, а на вторые сутки ее полностью накрывают полиэтиленовой пленкой и оставляют до полного высыхания поверхности. При соблюдении такой технологии, риск появления трещин сводится к минимуму, а это значит, что у вас не будет потерь тепла, выделяемого теплым полом.

Укладка чистовой стяжки

После того как черновая стяжка приобретет необходимую прочность, можно приступать к выполнению дальнейших работ. На нее укладывается слой теплоизоляции. Для водяного пола используется пенополистирол, к основанию он крепится неподвижно при помощи клея или дюбелей, получается утепленная стяжка пола.

По периметру помещения крепится демпферная лента, которая даст возможность чистовой стяжке немного расширяться во время нагрева и остывания, и при этом на ней не будут появляться трещины.

На следующем этапе крепится труба водяного пола и надежно фиксируется к основанию при помощи специальных дюбелей. Армирующая сетка может быть уложена как под трубами, так и сверху или с обеих сторон. Если сетка снизу, то к ней будет удобно крепить трубы, но армирующую функцию она не выполняет.

При высоком качестве раствора, армирующую сетку можно не устанавливать, а просто добавить в раствор фиброволокно.

Теперь необходимо проверить работоспособность теплого пола и если все нормально, можно заливать чистовую стяжку. Заливка пола должна проводиться за один раз. Если помещение небольшое, то можно обойтись без маяков, а в больших комнатах их надо устанавливать, иначе ровная поверхность у вас не получится.

Осталось подождать, пока стяжка над теплым полом высохнет и можно приступать к монтажу финишного покрытия.

Полезные советы

Все работы по укладке стяжки необходимо начинать с самого дальнего угла и постепенно двигаться к входу.

Раствор распределяют равномерно, чтобы он не выступал за уровень маяка.

Чтобы обеспечить оптимальное затвердевание раствора, после его заливки рекомендуется на протяжении первой недели 2 раза в день сбрызгивать пол водой, так как стяжка должна застыть, а не быстро высохнуть.

Перед тем как вы будете заливать чистовую стяжку, сделайте на рисунке схему расположения труб и сохраните его. При проведении дальнейших работ, может возникнуть необходимость просверлить в полу отверстия и, зная расположение труб, вы сможете избежать возможного их повреждения.

Если площадь комнаты более 40 м2, то в чистовой стяжке необходимо делать температурные швы. Толщина стяжки при водяном теплом поле  должна составлять: черновой 3-5 см, а толщина чистовой 5-10 см, все зависит от назначения помещения, в квартире будет достаточно 5-7 см.

Перед заливкой чистовой стяжки, в системе водяного пола необходимо создать давление порядка 1,5-2 атмосферы, но на протяжении 3-4 недель нагревать воду более 25 градусов нельзя.

Подведение итогов

Устроить стяжку под водяной теплый пол несложно и с этой задачей сможет самостоятельно справиться любой домашний мастер. При выполнении работ, обязательно необходимо соблюдать технологию, правильно готовить раствор, и создавать условия для его нормального затвердения.

Только в таком случае, вы сможете создать прочное и надежное основание для теплого пола, и данная система будет вам служить на протяжении многих лет.

Полезное видео

Что значит правильный теплый пол? Разбираем что значит каждый элемент теплого пола.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как установить теплые полы? | Разминка

Это гостевой блог Адама Брунделла, опытного установщика системы теплого пола. Адам — ​​основатель компании Circa Installations & Floor Heat Store с многолетним опытом установки полов с подогревом.

Спросите большинство людей, почему они выбрали установку полов с подогревом, и вы обнаружите, что это энергоэффективная, безопасная и надежная система отопления. В этом сообщении в блоге я поделюсь некоторыми из главных советов по установке теплого пола, которые я усвоил за годы работы установщиком системы теплого пола.Независимо от того, являетесь ли вы профессиональным установщиком или увлеченным домашним мастером, я надеюсь, что эти советы будут вам полезны.

>> Чтобы получить дополнительные советы экспертов по установке полов с подогревом, щелкните здесь.

ВЫБОР ПОЛОВ С ЭЛЕКТРИЧЕСКИМ И ГИДРОННЫМ ОБОГРЕВОМ

Современные системы теплого пола делятся на мокрые (или «гидронные») и сухие, или электрические. Сухие системы, как правило, проще и работают от электросети, тогда как влажные системы используют петлю труб, по которым проходит вода, и подключаются к котлу или другому источнику тепла.Что касается вопросов, связанных с установкой полов с подогревом, у компетентного домашнего мастера не должно возникнуть серьезных проблем с установкой любой из систем, хотя влажные системы могут быть более сложными.

РАСПОЛОЖЕНИЕ ТАКЖЕ ВЛИЯЕТ НА ВАШ ВЫБОР

На ваш выбор системы влияет то, куда она будет направлена. Новые конструкции хорошо подходят для влажных систем, так как трубы для теплого пола часто встраиваются в новые бетонные полы, тогда как кабели и маты, из которых состоят электрические системы, могут быть проложены поверх чернового пола перед тем, как покрыть любым выбранным напольным покрытием.В случае плиточного пола кабели будут склеены плиточным клеем. С системой также можно использовать деревянные и ламинатные полы, винил и ковры.

ПОМОЩЬ В ВЫБОРЕ СИСТЕМЫ ОТОПИТЕЛЬНОГО ПОЛА

Если вы не уверены, какой тип лучше всего подходит для вашего проекта, обратитесь к квалифицированному электрику или в отдел разминки, чтобы получить совет о пригодности выбранной системы и обсудить любые ремонтные работы, которые следует провести до начала установки. Warmup, как самая продаваемая в мире марка систем обогрева пола, является отличным выбором для этой системы.Вам следует остерегаться более дешевых альтернатив, сделанных из некачественной продукции, и всегда следить за тем, чтобы вы покупаете подлинный продукт у авторизованного реселлера Warmup, чтобы обеспечить наилучшее соотношение цены и качества.

>> Если вы хотите проверить, какую систему вы должны использовать для окончательного напольного покрытия, нажмите здесь.

СОВЕТЫ ПО УСТАНОВКЕ ТЕПЛЫХ ПОЛОВ

Очистите черновой пол перед установкой трубы теплого пола

Современные трубы, используемые во влажных системах, прочные и долговечные.Тем не менее, тщательно очистите черный пол перед установкой и укладкой труб теплого пола, чтобы избавиться от зазубрин на краях, которые могут их повредить. Перед установкой изоляционного слоя, входящего в комплект, вам может потребоваться уложить влагонепроницаемую мембрану на черный пол.

Труба присоединяется к простому набору элементов, которые удерживают ее в таком положении, чтобы каждая петля находилась на заданном расстоянии — обычно между 200 и 250 мм, в зависимости от типа пола. Максимальная длина трубы, которую можно использовать в одном помещении, составляет около 100-110 м.

Сначала установите коллектор с системами влажного теплого пола

В мокрых системах коллектор — устройство, к которому подсоединяется контур трубы в конкретном помещении — должен быть первым, что устанавливается. При выборе места для монтажа необходимо учитывать вес устройства и количество труб, которые в конечном итоге будут соединены.

При использовании электрических полов с подогревом необходимо получить квалифицированного электрика, по крайней мере, для выполнения подключения к сети, чтобы соответствовать требованиям BS7671-2008 и действующим правилам электропроводки IEE.

Учитывайте максимальные температуры и последний пол

Одним из наиболее важных моментов, которые следует учитывать, является тип готового напольного покрытия, которое будет укладываться поверх системы, поскольку некоторые напольные покрытия имеют ограничение по максимальной температуре. Виниловые полы имеют максимальный предел температуры 80 ° F (27 ° C), как и ковровые покрытия, ламинат и деревянные полы.

Повышение эффективности за счет изоляции

Я не могу переоценить важность установки теплоизоляционных плит Warmup.Многие люди пытаются сэкономить деньги и не заморачиваться с изоляцией пола, но она дает огромные преимущества от сокращения времени нагрева до экономии энергии и более низких эксплуатационных расходов в долгосрочной перспективе.

План и обмер

Планирование очень важно, поэтому тщательно обмерьте площадь и спланируйте установку. Мой совет — не торопитесь с этим, так как это значительно ускорит установку в долгосрочной перспективе.

Обязательно продумайте все приспособления и фитинги, которые будут установлены.Например, при установке ванной комнаты унитазы, трубы для полотенцесушителей и радиаторов необходимо прикрепить к полу. Все это необходимо учитывать при установке системы, чтобы избежать повреждения нагревательного провода при установке вышеуказанного. Кроме того, убедитесь, что на существующем черновом полу нет пыли и грязи, а если это деревянный черновой пол, убедитесь, что на нем нет скрипучих половиц, так как потом исправить это будет непросто.

>> Следует ли облицовывать унитаз плиткой под или вокруг унитаза при установке теплого пола?

Испытание теплого пола

Очень важно протестировать систему до и после всех этапов установки.Если вы не уверены, просто попросите своего электрика сделать это до того, как закончится покрытие пола.

Также помните, что все системы Warmup поставляются с Гарантией установки SafetyNet ™, что означает, что если нагреватель будет поврежден во время установки, он будет бесплатно заменен, что даст вам дополнительную уверенность при установке системы.

БОНУСНЫЙ СОВЕТ: ЗАЩИТИТЕ СВОЮ НОВУЮ СИСТЕМУ

При укладке мата для теплого пола укладывайте мат проволокой вниз к черному полу и сеткой вверх. Это обеспечит лучшую защиту нагревательной проволоки во время укладки.Всегда соблюдайте производственные инструкции или обратитесь за профессиональной консультацией, если сомневаетесь.

И, наконец, если окончательное напольное покрытие будет из плитки или керамики, я всегда рекомендую использовать гибкий самовыравнивающийся латекс или гибкий клей для плитки, чтобы покрыть коврик для подогрева пола царапающим слоем, поскольку это помогает укладке плитки.

Не знаете, какие продукты использовать в следующей установке теплого пола? Взгляните на Селектор продуктов для подогрева полов для удобного использования.

,

Монтаж системы лучистого отопления и охлаждения полов

Монтаж системы лучистого отопления и охлаждения полов

Система отопления и охлаждения — ключевой компонент любого жилища, обеспечивающий комфорт круглый год. Системы отопления состоят из 3 компонентов: источника энергии, производства тепла и распределения тепла. В этой статье мы сосредоточимся на одном типе системы распределения тепла, показывая установку водяных лучистых низкотемпературных напольных систем отопления и охлаждения.

Источник энергии

Производство тепла или холода — это процесс, требующий больших затрат энергии. Традиционными источниками энергии для отопления помещений являются древесина, природный газ, уголь, нефть и электричество, которое само вырабатывается из первичного источника энергии. Возобновляемая энергия все чаще используется в качестве источника энергии для отопления помещений, а биомасса (древесная щепа и пеллеты) и геотермальная энергия являются двумя наиболее предпочтительными вариантами.

Мы сами использовали геотермальную энергию в наших двух предыдущих зданиях.Геотермальная энергия, применяемая для обогрева помещений, использует тот факт, что температура земли составляет 11-12 градусов Цельсия с глубины 6 метров. Температура земли увеличивается примерно на 3 ° C каждые 100 метров. Циркулируя жидкость в подземном замкнутом контуре, можно обмениваться тепловой энергией с окружающей землей.

Подключение геотермальных зондов для Amadeo II, снаружи и внутри здания (фото Beodom).

Одним из больших преимуществ геотермальной системы, помимо предоставления бесплатной энергии, не загрязняющей окружающую среду, является тот факт, что она может обеспечивать тепло, циркулируя жидкость с более низкой температурой, чем у земли, или холод, циркулируя жидкость с более высокой температурой, чем земля ,Система обратимая и может использоваться круглый год.

Производство тепла

Стандартный способ производства тепла — сжигание топлива, используемого в качестве источника энергии в котле для нагрева воды. В случае электрического обогрева используется сопротивление для преобразования электрической энергии в тепло. В случае геотермальной энергии компрессор передает тепло посредством циркуляции хладагента по циклу сжатия-расширения. В этом роль геотермального теплового насоса.

Геотермальный тепловой насос установлен в техническом помещении в Amadeo II (фото Beodom).

Геотермальный тепловой насос работает на электричестве и извлекает тепловую энергию из земли. Тепловая энергия, производимая тепловым насосом, представляет собой сумму потребленной электроэнергии и тепла, извлеченного из земли. Обычно геотермальный тепловой насос извлекает из земли в 3-5 раз больше энергии, чем потребляемая электрическая энергия.

Распределение тепла

Помимо электрического отопления помещений, производство тепла включает в себя нагрев воды, циркулирующей в помещении, для нагрева для распределения.Обычно используются радиаторы. Чем больше радиаторы, тем ниже должна быть температура воды внутри радиатора. Циркуляция воды с более низкой температурой имеет несколько преимуществ. Он более эффективен, потери меньше, в помещении приятнее, а производство тепла можно лучше оптимизировать (конденсационные котлы, геотермальные).

Гидравлические низкотемпературные лучистые полы с подогревом

Продолжая эту логику, что, если бы радиаторы были равномерно распределены в готовом помещении.Это идея теплого пола. Сделайте полный пол радиатором. Такая система отопления называется водяным низкотемпературным лучистым теплым полом. Гидронный означает, что в нем циркулирует вода. Низкая температура означает, что вода, циркулирующая в трубах под полом, ненамного горячее комнатной температуры. Излучение означает, что большая часть тепла фактически распределяется в помещении за счет излучения (нагревательные элементы, а не воздух), а не за счет конвекции (движение горячего воздуха), как в обычных радиаторах.

В Amadeo II установлен водяной низкотемпературный лучистый теплый пол с трубами Rehau RAUTHERM (фото Beodom).

Гидравлическая низкотемпературная лучистая система теплых полов, безусловно, является лучшей системой распределения отопления помещений:

  • не занимает места в комнате (никаких пылящих уродливых радиаторов и паутины),
  • наиболее эффективен из-за низкой температуры циркулирующей воды,
  • обеспечивает равномерную температуру в помещении,
  • , поскольку это излучающая система, она обеспечивает повышенный комфорт и не перемещает пыль (небольшие конвективные потоки).

Одним из недостатков теплого пола является его медленное время отклика. У него большая инерция, и может пройти много часов, прежде чем он почувствует тепло с момента запуска. Фактически, это можно рассматривать как недостаток, так и положительный аспект в зависимости от использования пространства. Для постоянно заселенных жилых помещений инерция является плюсом, поскольку сглаживает колебания температуры в помещении. Для периодически используемых помещений, где время от времени может потребоваться тепло, инерция будет недостатком.

Поскольку это низкотемпературный пол с подогревом, он является идеальной системой распределения в сочетании с геотермальным тепловым насосом.

А как насчет охлаждения?

Охлаждение может распределяться так же, как и отопление, с использованием подпольного распределения. Это самое дешевое и простое решение, потому что все уже установлено. Это единственное решение, которое мы использовали для Amadeo II.

Тем не менее, у охлаждения с использованием подпольного контура есть 2 недостатка.Во-первых, это не оптимально. Горячий воздух естественным образом поднимается и обеспечивает охлаждение пола, что не позволяет оптимально распределить охлаждающий эффект. Вторая — это риск срабатывания точки росы и образования конденсата на полу. По этой причине температура воды, циркулирующей в системе пола для охлаждения, контролируется так, чтобы не опускаться ниже заданного предела, тем самым дополнительно ограничивая охлаждающий эффект.

Есть и другие решения по распределению охлаждения.Первый — использование дополнительных фанкойлов в квартирах. Его можно использовать вместо или в качестве дополнения к системе охлаждения пола. Второй — установка потолочного охлаждения с дополнительными петлями на потолке. Это наиболее оптимальный способ распределения охлаждения, но и самый затратный.

С этого момента мы рассмотрим практический монтаж системы теплого пола.

Монтаж вертикалей и коллекторов

Монтаж системы теплых полов начинается с прохождения вертикалей, которые соединяют каждую квартиру с техническим помещением, где производится тепло.Количество вертикалей полностью зависит от конфигурации здания.

Трубы для распределения тепла в Amadeo II, соединяющие вертикали с геотермальным тепловым насосом (фото Beodom).

Каждая вертикаль состоит из двух труб: одна для отходящего потока от теплового насоса, а другая для обратного потока из квартир. Размеры труб производятся в зависимости от того, сколько квартир подключено к вертикали.Каждая вертикаль обеспечивает теплом стопку квартир. В каждой квартире 2 вертикальные трубы подключены к шкафу, в котором находятся 2 соответствующих коллектора (выходящий и обратный поток).

Монтаж вертикалей в одной квартире в Amadeo II (фото Beodom).

Коллекторы разделяют поток воды на несколько петель, обычно по одной петле на комнату в квартире. Чем больше квартира, тем больше петель и больше коллектор.

Коллекторы подключаются к вертикали в одной квартире в Amadeo II (фото Beodom).

После установки всех вертикалей и коллекторов можно начинать монтаж подпольной части.

Этапы монтажа подпольной части

Если бетонная плита недостаточно гладкая, что обычно бывает, ее необходимо подготовить, удалив все неровности и неровности. Из подготовленной бетонной плиты укладывается несколько слоев: слой звукоизоляции, слой теплоизоляции, опора для труб теплого пола, трубы, стяжка и пол.Конечно, толщина и выбор материала могут сильно различаться от одного проекта к другому. Мы представляем здесь решение, которое мы использовали в нашем проекте Amadeo II. Кроме того, всю стопку слоев нужно держать подальше от стен. Это делается с помощью специальной планки, которая размещается по периметру стен.

Окантовка стен

Rehau Edge Insulation укладывается по периметру стен. Он отделяет пол от стен. Это отлично подходит для звукоизоляции и обеспечивает необходимое расширение соединения.

В Amadeo II установлена ​​изоляция Rehau Edge Insulation (фото Beodom).

Слой звукоизоляции

Мы использовали Izoterm Thermosilent 52 толщиной 1 см. Термосайлент изготовлен из пенополиэтилена. Это хороший звукоизоляционный слой, а также обеспечивает некоторую теплоизоляцию.

Применение Thermosilent 52 в Amadeo II (фото Beodom).

Слой теплоизоляции

На первом этаже Amadeo II, над подземным паркингом, мы добавили слой теплоизоляции (7 см) из экструдированного полистирола высокой плотности. На других этажах в этом не было необходимости, потому что квартиры находились внизу.

Слой экструдированного полистирола установлен в Amadeo II (фото Beodom).

Опора для труб

Существует несколько систем крепления труб теплого пола.Популярный, который мы использовали, сделан из досок с выступающими элементами, позволяющими пропустить трубу между ними. Плиты Rehau Vario также обеспечивают слой теплоизоляции (2,3 см), который необходим для того, чтобы труба теплого пола не нагревала потолок в квартире ниже.

Доска Rehau Vario в Amadeo II (фото Beodom).

Трубы отопления

Трубы отопления устанавливаются непосредственно на плиты Vario.Качество труб очень важно в системе теплого пола, поэтому мы использовали трубы PE-Xa Rehau RAUTHERM с барьером диффузии кислорода.

Коллекторы, подключенные к 4 контурам пола в одной квартире в Amadeo II (фото Beodom). Подающий коллектор (вверху) принимает входящий поток воды из системы, а обратный коллектор (внизу) отправляет обратно уходящий поток воды после циркуляции в подпольных контурах.

В одной из квартир Amadeo II устанавливается один контур пола (фото Beodom).

Крупный план трубы теплого пола Rautherm, установленной в Amadeo II (фото Beodom).

Для равномерного распределения тепла все контуры теплого пола установлены в виде двойной спирали, где обратный поток всегда чередуется с входящим потоком. Это связано с тем, что труба, по которой проходит входящий поток, более горячая, чем обратный поток (она теряет меньше тепла).

Двойная спираль с трубой для теплого пола Rautherm (фото Beodom).

Стяжка пола цементно-песчаная

Поверх труб заливается стяжка из песка, цемента и специальной добавки Rehau. Стяжка выполняет роль радиатора в системе теплого пола. Горячие трубы нагревают стяжку, которая равномерно распределяет тепло в помещении за счет излучения и конвекции. Стяжка должна быть достаточно толстой, чтобы соответствовать своей роли. В Amadeo II он составлял 7 см. Благодаря своей массе стяжка также создает инерцию системы, что обеспечивает больший комфорт при более постоянных температурах.

Заливка песчано-цементной смеси для стяжки в Amadeo II (фото Beodom).

Технические данные стяжки (обновление)

В ответ на один вопрос в комментариях мы приводим здесь технические данные о типе используемой стяжки. Это полусухая гранулированная стяжка. На 1 кубический метр песка уходит 280 кг цемента. Добавки составляют 1% цементной части (2,8 кг добавки на 280 кг цемента).Их используют для повышения эластичности стяжки.

Стяжку необходимо оставить не менее чем на 30 дней, прежде чем можно будет начать теплый пол, для завершения процесса гидратации. В этот период необходимо защитить стяжку, чтобы она не высыхала слишком быстро, чтобы она не потрескалась.

Когда начинается теплый пол, стяжку необходимо постепенно прогревать до рабочей температуры. От температуры стяжки повышение температуры не должно превышать 5 ° С / сутки.В нашем случае мы включили теплый пол в Amadeo II, когда температура уже была 20 ° C, так что постепенный прогрев нам не нужен.

Выравнивание песчано-цементной смеси (фото Beodom).

После завершения стяжки (фото Beodom).

Полы

Полы с подогревом совместимы со многими типами полов, такими как плитка, ламинат, паркет и тонкие деревянные полы.Некоторые виды древесины не рекомендуются, потому что пол с подогревом делает их слишком сухими, а структура древесины заставляет их трескаться. Вам просто нужно уточнить у производителя на совместимость.

В случае, если распределение полов также используется для охлаждения, рекомендуется использовать плитку. Это то, что мы сделали в Amadeo II.

Плитка в одной квартире в Amadeo II (фото Beodom).

В следующей статье мы подробно рассмотрим геотермальную часть системы.

,

Устройство теплых полов в сплошные полы

Installing Underfloor Heating with Solid Floors

Installing Underfloor Heating with Solid Floors

Когда мы отправляемся проводить оценку «зеленого» курса, мы встречаем несколько интересных объектов во время наших путешествий. Один объект недвижимости, который мы недавно оценили в рамках программы Green Deal и расположенный в Лондоне, подвергался капитальному ремонту, включая установку полов с подогревом.

Полы с подогревом, если вы никогда не пробовали их, — настоящая роскошь; возможность ходить по красивому теплому полу даже в разгар зимы — однозначно самое приятное занятие! Кроме того, при условии, что у вас есть хорошо утепленная недвижимость; это может быть гораздо более эффективный способ обогрева вашей собственности по сравнению с использованием радиаторов.Это связано с тем, что температура, до которой нагревается пол, намного ниже, чем при попытке обогрева с помощью радиаторов, следовательно, требуется меньше энергии, а при повышении температуры достигается более равномерное распределение тепла.

Речь идет о таунхаусе 1975 года в Западном Кенсингтоне с полыми стенами и твердыми полами. Модернизация полов с подогревом и теплоизоляции на сплошных полах требует другого процесса, чем если вы хотите сделать то же самое с подвесным деревянным полом, поэтому помните об этом при чтении данного руководства.Процесс установки теплого пола и утеплителя на подвесной деревянный пол можно найти здесь.

Процесс укладки теплого пола на твердый пол

В следующем руководстве мы рассмотрим установку системы влажных полов, хотя вы можете установить «сухие» электрические системы.

Установка изоляции

1. Перед укладкой чего-либо на твердый пол необходимо сначала утеплить оболочку дома (чердак, стены и пол).Это абсолютно необходимо перед началом установки системы теплого пола. Как уже упоминалось, они работают при более низких температурах, чем обычные системы отопления, поэтому крайне важно, чтобы тепло не уходило от продуктов, поэтому мы настоятельно рекомендуем сначала выполнить изоляцию, иначе ваше новое решение для отопления может по существу не работать.

Roll of Water Proof Membrane

На первых фотографиях показан рулон гидроизоляционной мембраны, который уложен на бетонный пол. Это действует как пароизоляция, которая также предотвращает подъем влаги в полу.

2. После этого вы можете установить пенополистирольные плиты, такие как Celotex или Kingspan, различной толщины. Точная толщина установленных плит может варьироваться от 25 мм до 150 мм. Однако на бетонных полах, чем больше изоляции вы кладете, тем больше вы жертвуете высотой помещения, хотя, очевидно, тем меньше тепла будет уходить в землю. Крайне важно не прокладывать змеевики теплого пола прямо на бетонный пол без предварительной укладки изоляции, иначе большая часть тепла будет потеряна в земле.

На фото ниже я сделал толщину 75 мм, которая была добавлена ​​по всей площади первого этажа.

Laying the underfloor heating

3. Следующим шагом является установка труб отопления, которые затем прикрепляются к верхней части изоляционных плит, как показано на фото ниже. Эти змеевики пола необходимо выровнять достаточно близко друг к другу, чтобы под полом не было холодных пятен.

4. Затем следует слой стяжки (из смеси цемента и песка), который укладывается поверх трубопроводов, чтобы защитить трубы от обрушения, когда люди стоят или кладут мебель на пол.Чтобы обеспечить надлежащую защиту и убедиться, что пол не слишком горячий, змеевики должны быть заглублены на расстоянии 65 мм от стяжки.

Underlay plus carpet 5. На стяжку можно наносить различные виды отделки пола, включая плитку, шпон или деревянные доски. Это полностью зависит от вашего вкуса и предпочтений. В моем примере с недвижимостью владелец дома выбрал ковровое покрытие, что означало, что ковровое покрытие было заделано до того, как ковер был раскатан.

Полы с подогревом с использованием возобновляемых источников энергии

Также стоит отметить, что полы с подогревом особенно хорошо работают с возобновляемыми системами отопления, такими как воздушные тепловые насосы или солнечные тепловые системы, поскольку они производят горячую воду при более низких температурах, чем традиционные газовые системы центрального отопления.Кроме того, поскольку они производят горячую воду с минимальными затратами после установки, они действительно делают эксплуатацию системы теплого пола очень экономичной.

Если в последние пару лет у вас был установлен тепловой насос или солнечная батарея, свяжитесь с нами, чтобы узнать, можете ли вы получить выгоду от премиального платежа за возобновляемое тепло, который является стимулом возврата денег для финансирования установки решений для возобновляемого отопления. Позвоните нам по телефону 0208 144 0897 или отправьте электронное письмо на адрес Mailbox @ TheGreenAge.co.uk

,

Стяжка пола с подогревом | Глубина и время сушки

underfloor-heating-screed

Сколько времени нужно для высыхания стяжки и другие часто задаваемые вопросы

В Nu-Heat нас регулярно спрашивают о полах с подогревом (UFH) и стяжке. Мы подумали, что было бы полезно поделиться некоторыми из наиболее частых вопросов, а также нашими рекомендациями по минимальной глубине стяжки и времени высыхания.

Какая минимальная глубина стяжки для теплого пола?

Минимальная толщина стяжки, которую следует использовать для водяных теплых полов, составляет:

  • Минимальная глубина 65 мм для ручной стяжки
  • Минимальная глубина 50 мм для жидкой стяжки

Как толщина стяжки влияет на теплый пол?

Для дома лучше не превышать толщину стяжки 65 мм.Это могло бы повлиять на рейтинг SAP собственности, так как дополнительная глубина стяжки означает, что системе полов с подогревом придется работать больше, чтобы нагреться.

Время нагрева и охлаждения стяжек системы теплого пола

одинаковое. Сколько это будет длиться, зависит от температуры воды, количества изоляции и сопротивления выбранного напольного покрытия, например. плитка нагревается быстрее всего.

Типичная система теплого пола, использующая стяжку и работающая от бойлера, нагревается примерно за час.

Сколько времени нужно для высыхания стяжки перед укладкой напольного покрытия?

Минимальное время, в течение которого стяжка теплого пола должна высохнуть, зависит от типа используемой стяжки.

Ручная стяжка для теплого пола

Рекомендуемое время высыхания стяжки, смешанной вручную, составляет 1 день на 1 мм для первых 50 мм, затем 2 дня на 1 мм для каждого мм более 50 мм. Таким образом, для стяжки пола с подогревом толщиной 65 мм рекомендуется время высыхания 80 дней.

На практике 4 недели — это разумное минимальное время высыхания, чтобы оставить стяжку для теплого пола, смешанную вручную.

Жидкая (самовыравнивающаяся) стяжка

Время высыхания значительно сокращается за счет использования жидкой стяжки, такой как самовыравнивающаяся смесь LoPro QuickSet. Мало того, что минимальная толщина стяжки меньше, жидкая стяжка имеет лучшие характеристики сушки и может быть высушена с помощью осушителей.

Underfloor heating screed

Есть ли какие-либо специальные стяжки для теплого пола, которые рекомендует Nu-Heat?

Более плотное вещество жидкой стяжки может иметь глубину всего 50 мм при использовании с UFH, в отличие от глубины 65 мм, необходимой для стяжки на цементной основе.Для модернизации наших систем LoPro мы рекомендуем самовыравнивающуюся смесь LoPro QuickSet.

Плотность жидкой стяжки означает, что она также является хорошим проводником тепла, способствуя теплопередаче вокруг трубы и повышая эффективность. Это особенно хорошо при сочетании UFH с тепловым насосом — он максимизирует тепловую мощность системы UFH, позволяя тепловому насосу работать при более низкой температуре, улучшая его коэффициент полезного действия (CoP).

Если вы не уверены в использовании стяжки для теплого пола, наша дружная команда может помочь вам по телефону 01404515867.

Нужна ли изоляция под стяжкой теплого пола?

Изоляция — важнейший фактор для теплого пола. Под трубой теплого пола всегда должна быть изоляция, чтобы противостоять теплу, идущему вниз. Как и следовало ожидать, вам нужно как можно больше тепла, чтобы течь вверх и в комнату.

  • Полы должны быть изолированы согласно Части L — 70 мм PIR (например, Celotex или Kingspan) для цокольных этажей.
  • Полы на отапливаемых участках следует изолировать с помощью 30 мм PIR или аналогичного материала.

Положение изоляции в полу тоже важно. Традиционно укладывается утеплитель, а поверх него заливается бетонная плита. При использовании полов с подогревом плита по возможности должна располагаться ниже изоляции, чтобы масса нагреваемого материала была меньше.

Такое расположение изоляции сокращает время отклика системы подогрева пола и снижает теплопотери вниз. Намного легче получить такую ​​конструкцию, чем делать поправки в процессе проектирования отопления.

Если возможно, следует использовать дополнительную изоляцию на любых наружных стенах при установке теплого пола.

Можно ли использовать UFH на любом типе напольного покрытия и что нужно учитывать?

Nu-Heat предлагает широкий выбор систем теплого пола, подходящих для всех типов проектов. На выбор системы обычно влияет общая конструкция здания и несколько факторов, включая:

  • Подконструкция пола
  • Доступная высота подъема
  • Любые ограничения по весу
  • Требуемая тепловая мощность пола
  • Требования к акустике
  • Расстояние между балками (если применимо)

Ключом к эффективному решению является выбор правильной системы УВГ, соответствующей конструкции.Например, песчано-цементная или жидкая стяжка поверх твердого бетона, состоящего из балок и блоков, или система UFH с покрытием между подвесным деревянным балочным полом. Если вы не уверены, какую систему выбрать, Nu-Heat может прийти к вам домой и помочь выбрать наиболее подходящий для вас тип.

Остались вопросы по стяжке теплого пола, например, о минимальной глубине и времени высыхания?

Свяжитесь с нашей дружелюбной службой поддержки клиентов или позвоните нам по телефону 01404515867.

,
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
