Соотношение марки бетона и класса бетона: ГОСТ 26633-91 Бетоны тяжелые и мелкозернистые. Технические условия (с Изменениями N 1, 2, с Поправкой)

Классы бетона и марка по прочночти, таблицы характеристик

Бетон это каменный строительный материал, получаемый в результате твердения залитой в форму и уплотненной полужидкой смеси. Его приготавливают путем перемешивания сухого вяжущего вещества, фракционных заполнителей и воды. В качестве вяжущего элемента наиболее часто применяется цемент, заполнители – щебень, гравий, керамзит, галька измельченный шлак.

Главный технико-эксплуатационный показатель таких материалов, это предел прочности при испытании на сжатие, который позволяет определить марку и класс бетона. При этом данная марка указывает среднее эксплуатационное значение прочности затвердевшего материала, а класс предельно допустимый показатель с возможностью небольшой погрешности.

Кроме этого физические характеристики бетонных материалов предусматривают маркировку по водопроницаемости и морозостойкости. Первый показатель очень важен при строительстве гидротехнических и подземных сооружений, а второй в значительной мере определяет долговечность строительных конструкций, построенных в холодных и умеренных климатических зонах.

Класс и марка бетона по прочности, влагостойкости и морозостойкости

Числовое обозначение класса бетона выражает измеренную прочность образца в мегапаскалях (МПа) и обозначается буквой «B». В диапазон возможных значений входят показатели от 3,5 до 40. Наиболее широко применяемые марки имеют значения от B10 до B40. Например, маркировка B30 означает, что данный строительный материал гарантированно выдержит испытательное давление до 30 МПа.

Марка обозначается буквой «M» и измеряется в кг/см². В диапазон применяемых марок входят бетонные смеси M50-M1000, что означает среднюю прочность в диапазоне от 50 до 1000 кг/см².

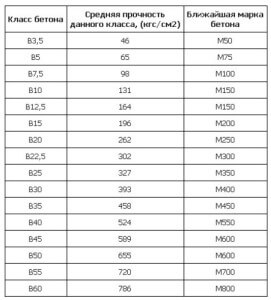

Таблица соотношения марки и класса

Класс бетона	Средняя прочность  (кг/см2)	Марка бетона
В5	65	М75
В7,5	98	М100
В10	131	М150
В12,5	164	М150
В15	196	М200
В20	262	М250
В25	327	М350
В30	393	М400
В35	458	М450
В40	524	М550
В45	589	М600
В50	655	М600
В55	720	М700
В60	786	М800

Соответствие класса, морозостойкости и водонепроницаемости

Водонепроницаемость бетона обозначается буквой «W» и показывает давление воды, которое способна удерживать поверхность конструкции, не пропуская ее через имеющиеся поры. Величина этого показателя находится в пределах W2-W20. Для обычных зданий и сооружений водонепроницаемость обычно не превышает W4.

Морозостойкость определяет возможное количество последовательных циклов замораживания и оттаивания у бетонов во влажном состоянии. Допустимое нарушение прочности при таких испытаниях не должно превышать 5%. Обозначается буквой «F» и цифровым значением от 50 до 300 циклов. При наличии специальных добавок максимальное значение «F» может быть увеличено, но такие бетонные смеси в массовом строительстве не применяются.

Марка бетона	Класс бетона	Морозостойкость F	Водонепроницаемость W
м100	В-7,5	F50	W2
м150	В-12,5	F50	W2
м200	В-15	F100	W4
м250	В-20	F100	W4
м300	В-22,5	F200	W6
м350	В-25	F200	W8
м400	В-30	F300	W10
м450	В-35	F200-F300	W8-W14
м550	В-40	F200-F300	W10-W16
м600	В-45	F100-F300	W12-W18



Факторы, влияющие на повышение класса бетона

На прочность застывшей бетонной смеси оказывают влияние следующие факторы:

• марка и количество используемого цемента;
• чистота, качество и размер фракции наполнителей;
• объемное соотношение воды и цемента в приготавливаемой смеси;
• качество перемешивания составляющих компонентов и плотность укладки при формировании конструкций;
• температура окружающего воздуха во время приготовления и использования бетона.

Как видно из перечисления основных факторов, качество бетона напрямую зависит от точного соблюдения принятых в строительстве технологий. Достижение нормативной прочности и соответствие классу на 90% бетонная смесь достигает через 72 часа после заливки в форму.

Определение прочности на сжатие

На заводах, где изготавливаются бетон и железобетонные изделия, прочность на сжатие определяется в лабораторных условиях при исследовании затвердевших контрольных образцов, размеры которых соответствую Государственным стандартам 10180-2012 и 28570-90.

Для определения показателей прочности бетона на сжатие в условиях строительной площадки необходимо:

• изготовить 12 кубических форм с размером грани 100 мм;
• залить отобранную пробу бетонной смеси в подготовленные формы;
• уплотнить состав на вибрационном столе, или хорошо простучав поверхность форм, если их прочность позволяет сделать это;
• установить формы с бетоном для твердения при температуре не ниже 20˚C и влажности не менее 85%;

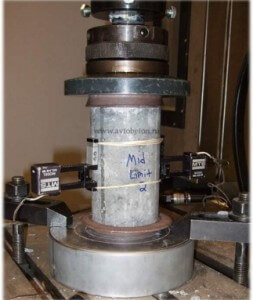

• выполнить промежуточные испытания бетонных кубических образцов прессовым давлением на 3-й, 7-й и 14-й день, для предварительного заключения о качестве материала;
• окончательные испытания проводятся на 28-й день после помещения бетона в форму.

При отсутствии пресса на строительной площадке, образцы передаются в лабораторию, оснащенную необходимым оборудованием.

Проведение данных мероприятий позволяет определить реальную прочность бетона, используемого для монтажа монолитных конструкций, во время строительства. При этом передача бетонных образцов в испытательную лабораторию позволяет получить данные не только о классе материала, но и другие технико-физические показатели.

Другие способы испытания бетона на прочность

Развитие современных технологий позволило создать приборы для быстрого определения прочности бетона без использования лабораторного прессового оборудования. Для этого используется специальный прибор – склерометр или молоток Шмидта.

Требования к технологии подобных неразрушающих измерений определены в ГОСТ 22690. Способ измерения основан на определении прочности бетона с использованием метода упругого отскока. Металлический боек молотка с определенным поперечным сечением ударяет с заданной силой в бетонную поверхность и отскакивает от нее вверх. Высота отскока фиксируется склерометром. В ходе испытаний производится несколько ударов, и результат вычисляется по среднеарифметическому показателю.

Данный результат менее точный, чем лабораторные испытания. На точность измерений влияет шероховатость поверхности, толщина испытуемого образца плотность бетонной массы. Однако молоток Шмидта позволяет получать оперативные данные, не задерживая производства строительных работ. У исправного прибора погрешность показателей прочности обычно не превышает 5%.

Прочность бетона на сжатие – важнейший показатель качества материала

Точное соблюдение технологии приготовления бетонной смеси и ее правильная укладка в опалубку обеспечат высокое качество строительных конструкций. Однако контроль прочности материалов и соответствие необходимого класса и марки должен проводиться в обязательном порядке определенном стандартами и нормативными требованиями. Обеспечить такой контроль, можно только определяя показатели прочности на сжатие или используя неразрушающие методы проверки.

Применение различных классов бетонных смесей

Применение этого материала в строительстве строго регламентировано стандартами, которые мы уже упоминали выше. Но, что бы не вникать в эти нормативы, можно выделить следующие положения, в зависимости от места бетонирования и класса применяемого для этого бетона.

Фундамент в сухих грунтах	В7,5
Фундамент во влажных грунтах	В10
Фундамент в водонасыщенных грунтах	В15
Подготовительный слой под полы	В12,5
Наружная лестница и лестница в подвал	В7,5
Выгребная яма туалета, отстойник и др.	В15
Балки и плиты перекрытий	В20
Балки и плиты перекрытий с густым армированием, а также тонкостенные конструкции, например бассейны	В22.5

Видеообзор классов и марок

Марки бетона, таблица пропорций, характеристики

Что такое бетон и его первостепенные показатели

Бетон — это смесь цемента с водой, песком и щебнем. Эта смесь твердеет после укладки. Помимо песка при приготовлении бетонной смеси используют гравий, гранит и известняк.

Первостепенные показатели бетона – марка и класс – одни из основополагающих характеристик при выборе строительного раствора. Применение различных марок варьируется в зависимости от ряда зашифрованных значений в буквенно-цифровом формате. Готовая смесь обычно заказывается по марке – здесь заложена главная характеристика – прочность будущего монолита.

1. В проектной документации марка указывается заглавной буквой М и показателем предельной прочности бетона в кгс/см2. Существуют марки бетона от М50 до М1000, но применение чаще всего ограничивается М100-М450.

2. Класс бетона, буква В (В 3,5 – В 60). Подразумевает гарантированное значение прочности, то есть нагрузка в мегапаскалях, которую монолит обязан выдержать в 95 % случаев. В эксплуатации чаще всего встречаются классы В 7,5 – 35.

3. Показатели морозостойкости, водонепроницаемости, подвижности, жесткости уступают вышеуказанным, но также имеют важное значение в ряде конкретных случаев.

Разновидности бетона

При строительстве зданий и сооружений могут использоваться следующие марки этого материала:

• суперлегкие;
• легкие;
• тяжелые;
• очень тяжелые.

По типу наполнителя (щебня) бетон можно расделить на 3 вида:

• бетон на гравии;
• граните;
• известняке.

Марка бетона

Этот показатель определяется в лабораториях опытным путем. Для того чтобы узнать, какую марку имеет бетон, отливают куб со сторонами 15 см и сдавливают под прессом с измерителем давления.

Марка бетона обозначается буквой М и цифрой, показывающей, какое давление в кгс на см² может выдерживать материал. Так, к примеру, бетон М200 способен сохранять целостность под нагрузкой в 200 кгс/см².

Характеристики марок бетона будут представлены в таблице ниже.

Класс бетона

Марка бетона по прочности связана напрямую с классом этого материала. Однако последний при этом является значением более точным и конкретным. Ведь на качество готового бетона, помимо наполнителя и марки цемента, может влиять множество других факторов. К примеру, разновидность и чистота наполнителя, затворителя и связующего, а также способы заливки, условия затвердевания и т. д.

При определении класса бетона учитывается его марка, а также поправочные коэффициенты. Рассчитывается он по формуле:

B = R*(0,0980655*(1 – 1,64*V)),

где R – средняя прочность материала (марка),

V – коэффициент вариации.

Мы выяснили, что существует такое понятие, как марки бетона. И их характеристики (таблица соответствия наглядно это покажет), и сфера использования в большинстве случае с классами совпадает. Однако обозначается последний показатель не в кгс/см², а в паскалях. Параметр 0,0980655 в указанной выше формуле – это как раз переходный коэффициент от одной единицы измерения к другой.

Итак, определенная марка бетона по прочности обычно соответствует конкретному ее классу. Однако иногда показатели средней и фактической прочности этого материала различаются довольно-таки значительно. В этом случае марка и класс могут не совпасть. К примеру, бетон марки М200 из-за не слишком высокого качества наполнителя или цемента может обозначаться как В10, а не В15. Цифра в классе материала показывает его способность выдерживать определенные нагрузки в МПа. Так, бетон В25 без вреда для себя переносит давление в 25 МПа.

Соответствие марки и класса

При проведении разного рода строительных работ зачастую нужно знать, какими свойствами отличается тот или иной вид раствора. Рассмотрим, какие имеют качества конкретные марки бетона. И их характеристики (таблица, представленная ниже, наверняка будет полезна многим строителям), и сфера применения, как уже упоминалось, в большинстве случаев соответствуют свойствам определенного класса.

Класс	Марка	Прочность (кгс/см²)	Применение
В5	М75	65	В качестве штукатурки
В7.5	М100	98	Монтаж бордюрного камня
В12.5	М150	131
В15	М200	196	Стяжки, дорожки
В22.5	М300	294	Фундаменты
В25	М350	327	Монолитные стены, ЖБИ
В30	М400	393	Мосты, банковские хранилища, взлетно-посадочные полосы, гидроэлектростанции

Таким образом, мы с вами в общих чертах рассмотрели, что представляют собой марки бетона и их характеристики. Таблица показывает, что сфера применения этого материала зависит в основном именно от его прочности. Далее, давайте поподробнее разберемся с тем, как конкретно используется каждый класс.

Бетон М100 и М150

Материал марки М100 не обладает высокой прочностью. Эта марка обычно используется для оштукатуривания стен, проведения подготовительных работ при заливке дорожного полотна. Для возведения фундамента М100 подходит в качестве подбетонки – ровной площадки, на которую устанавливают арматурный каркас.

Также возможно применение бетона этой марки при монтаже бордюрного камня, не подвергающегося особым нагрузкам, заливке тротуарных дорожек малой проходимости, т.е все то, что не требует высоких прочностных нагрузок.

Бетон марки М150 примерно такой же по прочностным характеристикам, как М100. Материал довольно прочный для возведения конструкций, не подвергающихся высоким нагрузкам, но недостаточно надежный для заливки «серьезных» объектов.

Марка М200

Из бетона класса В15 (М200) обычно изготавливают бетонные полы и стяжки. Также эта марка неплохо подходит для заливки небольших лестниц, дорожек, площадок. Иногда владельцы загородных участков возводят с помощью такого раствора даже фундаменты под дома со стенами из легких материалов. Однако использоваться марка бетона М200 с этой целью может только на устойчивых почвах

. При этом грунтовые воды должны залегать достаточно глубоко.

Бетон М300

Марка М300 – популярный вид бетона у владельцев загородных участков.

Раствор этого состава – отличный ответ на вопрос о том, какой марки бетон для фундамента подходит лучше всего. Также из материала этого класса часто отливают подпорные стенки, лестницы и заборы. Неплохо этот вариант подходит и для строительства монолитных стен малоэтажных зданий жилого и хозяйственного назначения.

Бетон М350

Заливка фундамента и монолитных стен – это то, для чего в основном используется данная марка бетона (и класс бетона). Таблица показывает, что материал такой прочности применяется также для изготовления ЖБИ-изделий. Это могут быть балки, плиты перекрытия и т. д. Помимо этого, бетон М300 часто используют для заливки стяжек и пола. Иногда из него изготавливают и самодельные монолитные перекрытия в опалубке.

Бетон М400

Это очень прочный вид материала, используемый в основном при возведении зданий и сооружений особого назначения — стойки и полотна мостов, банковские сейфы, плотины ГЭС, заливка взлетно-посадочных полос аэродромов.

Морозостойкость бетона

Морозостойкость бетона указывается литерой F (25 – 1000), означает количество циклов заморозки и разморозки, во время которых смесь не дает деформации. Исключительно важен этот показатель для фундаментов в сильно влажных почвах, мостовых конструкций, где происходит постоянный контакт с влагой, особенно осенью и весной в период перепадов температур.

Различные производители дополнительно вводят в состав противоморозные добавки для повышения резистентности материала к перепадам температур. Обычно подобная добавка – это гидрофобный (напрягающий) цемент. Важно: злоупотребление подобными средствами повлечет за собой убыток прочности бетона. Для нашей климатической зоны подходит использование бетона с морозостойкостью F 100-200.

Водонепроницаемость

Водонепроницаемость – характеристика бетонной смеси по прочности связи внутри материала. Важность заключается в том, что вода, проникая в микротрещины, при замерзании разрушает его изнутри.

Водонепроницаемость обозначается знаком W от 2 до 20 – это числовой показатель сопротивляемости проникновению влаги в толщу под действием давления. Для достижения необходимых характеристик гидросопротивления используется все тот же гидрофобный цемент либо другие уплотняющие и гидрофобные добавки.

Стоит отметить, что при этом цена получится значительно выше, зато появится ряд положительных качеств:

• возможность сэкономить на гидроизоляции оснований в местности с близким залеганием грунтовых вод;
• продление срока службы ввиду повышения морозостойкости, применительно к незащищенным конструкциям, таким как заборы, отмостки, бетонные дорожки.

Пропорции цемента, песка и щебня для получения бетона определенной марки

Для расчета соотношения составляющих бетона, объем цемента принимается за 1 часть. Объем других составляющих определяется согласно с информацией в таблице ниже.

Таким образом, пропорция на 1м3 для марки М200 с применением цемента М400 весом 280 кг, песка 740 кг и щебня 1250 кг примет такой вид: 1: 2,8: 4,8. Обязательным условием для получения хорошего цемента является содержание воды 20% от общего объема (180 л).

Таблица пропорций для получения бетона определенной марки

Марка бетона	Марка цемента	Соотношение частей по массе, кг			Объемное соотношение, л
		Цемент	Песок	Щебень	Цемент	Песок	Щебень
М200	М 400	1	2,8	4,8	10	25	42
	М 500	1	3,5	5,6	10	32	49
М300	М 400	1	1,9	3,7	10	17	32
	М 500	1	2,4	4,3	10	22	37
М400	М 400	1	1,2	2,7	10	11	24
	М 500	1	1,6	3,2	10	14	28
М500	М 400	1	1,1	2,5	10	10	22
	М 500	1	1,4	2,9	10	12	25

Бетон: вопросы и ответы (ВИДЕО)

Разница между маркой и классом бетона на прочность

Содержание:

Почему проектировщики и строители употребляют понятие «класс бетона»? В чем отличие марки от класса бетона и почему опасно не видеть разницы? Эти и другие тонкости разбирает эксперт компании «Монолит Бетон».

Что такое марка и класс бетона, и чем они отличаются

Марка – средняя прочность бетона. Это лабораторное, усредненное понятие. Параметр берется из общих значений. Он не всегда применим в расчетах при строительстве. Марка не покажет прочность со 100% точностью, ее уровень примерно 50% реальной характеристики.

По большому счету это ничего не скажет о прочности бетона, завезенного для строительства объекта. Ведь параметру марки будет соответствовать только половина смеси. Поэтому на стройплощадке используют понятие «класс прочности». В точности существует значительная разница между маркой и классом бетона.

Класс – обеспеченная прочность бетона. Он показывает прочность материала, исходя из обеспеченности. Измеряется в мегапаскалях. Показатель точен примерно на 95%. Из всей партии закупленной смеси на деле только 5% менее прочные, чем заявлено по классу.

Класс разнится в зависимости от технологий производителей. Бетон одной и той же марки будет иметь разные классы прочности. Например, разница между классом бетона, произведенного ручной бетономешалкой и автоматизированным оборудованием мощного, высокотехнологичного завода получится в 5 единиц (В22,5 и В27,5). Это 1/5 параметра!

Как найти реальную разницу между классом и маркой бетона

По российским стандартам разница между маркой и классом высчитывается по формуле: класс = марка (1- коэффициент вариации * обеспеченность). По техническим условиям:

• коэффициент вариации – 13,5%,
• обеспеченность – 95%.

Отсюда в скобках мы получаем коэффициент 0,87. Узнать класс можно умножив марку на данный коэффициент. Эти расчеты легко найти в стандартной таблице классов и марок.



Отыскав класс и марку бетона, легко рассчитать, в чем разница. Однако этот метод не так уж хорош и по факту устарел. Он не учитывает реальные показатели серьезных, современных предприятий, где применяются высокие технологии. Ингредиенты для бетона взвешиваются электронными весами, вымешивание производится высокотехнологичными агрегатами и прочее. Продукция имеет стабильный состав на выходе. Соответственно коэффициент вариаций у них не 13,5%, а 5% и меньше.

В итоге коэффициент при этом расчете приближен к единице, то есть марка бетона и класс практически не имеют разницы, они одинаковы. Например, М300 на таких заводах имеет класс В29 или 30, а совсем не 22,5, как дается в стандартной, но давно устаревшей таблице.

Покупатель, не зная класс, будет ориентироваться по марке и таблице. Он возьмет бетон М350 или М400, не понимая, что на этом заводе класс прочности, который ему требуется, достигается уже у марки М300. Она дешевле. Есть риск заплатить лишние деньги.

Коэффициент может быть ниже среднестатистического, указанного в таблице. Тогда покупателю явно не повезло. Его дом может не выдержать нагрузку на фундамент, стены, перекрытия. Они окажутся недостаточно прочными.

3 важные отличия марки бетона и класса, которые надо учесть

Рассмотрим несколько особенностей материалов, на которые влияют различия между маркой и классом бетона.

1.   Армированный и неармированный бетон

Армирующие стальные пруты, сетки, спирали, прочие конструкции добавляют прочности бетонирующей смеси. Здесь марка и класс бетона различия приобретут существенные. Арматура увеличивает процент прочности примерно на 20-50%. Соответственно, класс прочности увеличивается.

2.   Прочность бетона в кирпичной кладке и газобетона у блоков

По СП 15.13330.2012 для определения прочности кладки берется в расчет марка раствора и марка кирпича. Если учесть, что раствор в данном случае тот же бетон, только мелкозернистый, становится не понятно, почему учитывается марка, а не класс. Однако тут нет ошибки. В большом массиве (стена) прочность каждого кирпича и порции смеси для крепления будет усредняться.

Казалось бы, кирпич – маленький блок, рассчитывать прочность газоблоков нужно также. Однако у газобетона класс учитывается, а у кирпича нет. Все дело в размере кирпича и газоблока. В первом случае разница в прочности каждого кирпичика из сотен или тысяч штук в кладке незначительна. Блоки с их приличными размерами при расчете прочности требуют учета и марки, и класса.

3.   Разница между классом и маркой у бетона и цемента

Эти параметры различаются, путать их не надо. У цемента отличие состоит только в единицах измерения. Первая измеряется в кгс/см², второй – в МПа. Разницы со стандартными показателями, полученными при испытаниях, нет.

У бетона, как мы убедились, различие между маркой и классом бывает весьма ощутимым и отличается от стандартных параметров из таблиц.

Соответствие класса бетона (В) и марки (М) и их определение

Прочность бетона на сжатие — это основной показатель, которым характеризуют бетон. В настоящее время, встречаются две системы выражения данного показателя, а именно:

Класс бетона, B — это так называемая кубиковая прочность (т.е. сжимаемый образец в форме куба) показывающая выдерживаемое давление в МПа, с долей вероятности разрушения не более 5 единиц из 100 испытуемых образцов. Обозначается латинской буквой B и числом показывающим прочность в МПа. Согласно СНиП 2.03.01-84 «Бетонные и железобетонные конструкции».

Марка бетона, M — это предел прочности бетона на сжатие, кгс/см². Обозначается латинской буквой М и числами от 50 до 1000. Максимальное допустимое отклонение прочности бетона 13,5%. Согласно ГОСТ 26633-91 «Бетоны тяжёлые и мелкозернистые. Технические условия» установлено следующее соответствие марки бетона его классу.

Соответствие марки бетона (М) классу (В) и прочности на сжатие
Марка бетона, М	Класс бетона, B	Прочность, МПа	Прочность, кг/см2
М50	B3.5	4.5	45.8
М75	B5	6.42	65.5
М100	B7,5	9.63	98.1
—	B10	12.84	130.9
М150	В12,5	16.05	163.7
М200	В15	19.26	196.4
М250	В20	25.69	261.8
М300	В22,5	28.9	294.6
—	В25	32.11	327.3
М350	В27,5	35.32	360
М400	В30	38.35	392.8
М450	В35	44.95	458.2
М500	В40	51.37	523.7
М600	В45	57.8	589.2
М700	В50	64.2	654.6
М750	В55	71.64	720.1
М800	В60	77.06	785.5
М900	В65 / B70
М1000	В75 / B80

Определение Марки и Класса бетона

Марка бетона и класс определяются спустя 28 дней со дня заливки, при нормальных условиях, или расчет ведется с учетом коэффициента.

Определение прочности бетона по Шору склерометром (молотком Шмидта)

Одним из наиболее распространенных и эффективных способов быстрого измерения прочности бетона на сжатие или его марку, является измерение склерометром, или как его еще называют, молоток Шмидта. Контроль прочности бетона таким методом определяется по ГОСТ 22690-88 «Бетоны определение прочности механическими методами неразрушающего контроля». Так называемый, метод измерения твердости по Шору методом отскока.

Принцип действия молотка Шмидта основан на измерении прочности бетона методом упругого отскока. Боек бъется о поверхность бетона и отскакивает. Боек устанавлвает указатель на шкале склерометра на максимальную высоту отскока. Таким образом, сняв несколько проб, вычисляется средний показатель, определяющий марку бетона.

К сожалению, данный метод не дает точных показаний так как на высоту отскока бойка влияют и прочие факторы такие как шероховатость поверхности, толщина испытуемого образца, методов уплотнения бетона при его заливке, и соответвенное его общая структура и прочие факторы. Так что погрешность в показаниях склероскопу (склерометру) практически неизбежна, но, к счастью, она очень мала.

Приблизительное соответствие высоты упругого отскока по показаниям шкалы молотка Шмидта (склерометра) классу бетона (B) и его марке (M) приведены в следующей таблице:

Соответствие Марки и Класса бетона показаниям шкалы склерометра (молотка Шмидта) по направлению удара в соответствии с графиком тарировочной кривой
Марка бетона, М	Класс бетона, B	Вертикально сверху, ед	Горизонтально, ед.	Вертикально снизу, ед
М100	B7,5	10	13	20
—	B10	12	18	23
М150	B12,5	20	24	28
М200	В15	24	28	32
М250	В20	30	34	38
М300	В22,5	34	37	41
М350	В27,5	38	41	45
М400	В30	41	43	47
М450	В35	44	47	50
М500	В40	47	49	52
М600	В45	49	52	55

определение, отличие, таблица и классификация

При выборе бетонной смеси каждый сталкивается с вопросом, какие именно виды лучше подходят для применения в определенном проекте. Каждый отличается индивидуальными свойствами, сферами использования. Собственно, они предназначены для обозначения бетонных смесей согласно уникальным свойствам, это главные показатели качества, связанные с прочностью. Для того, чтобы ориентироваться в классах, марках материала, существуют таблицы с описанием всех параметров конкретного вида.

Определения класса

Прочность смеси зависит от правильно подобранного соотношения составляющих, влияние оказывают другие факторы. К таким относят качество воды, песка, незначительные изменения технологии в процессе приготовления, особенности застывания, условия укладки. Именно поэтому похожие маркировки могут иметь неодинаковую прочность.

Уровень прочности, учитывая перечисленные факторы, называют классом. Это параметр, означающий допустимое значение возможного ухудшения качества при условии, что прочность равна указанной. В проектных документах строительства указывают класс. Важно правильно соотносить характеристики – для этого существуют специальные таблицы.

Вернуться к оглавлению

Определение марки

Определение марки по мокрому пятну.

Марка главным образом зависит от количества цемента в бетонной смеси. Бетон с высшим числом более сложен в использовании – чем выше значение, тем меньше период застывания. При выборе важно подобрать правильное соответствие качества-цены. Проверить прочность можно в лабораторных условиях неразрушающим методом – предполагается сжатие образцов сильным прессом.

Главный критерий, согласно которому определяются с необходимой маркой – вид предполагаемого сооружения. Для подготовительных работ при заливке фундамента, дорожных работах используют М-100, М-150. Наиболее известным считается М-200, сфера использования которого довольно широка – сооружение лестниц, опорных стен, заливка фундамента.

Для заливки монолитных фундаментов преимущественно используют М-350 – такой бетон способен выдержать существенные нагрузки. М-250, М-300 постепенно уходят с рынка строительных материалов, являются промежуточными, используются достаточно редко. Высшие маркировки бетона используют для постройки гидротехнических объектов, плотин, дамб – иными словами, конструкций, подвергающихся постоянному большому давлению, к которым выдвигают особые требования.

Вернуться к оглавлению

Обозначение

Классы обозначают латинской буквой «В», цифра рядом показывает нагрузку в мегапаскалях, которую бетон выдержит в 95% случаев. Полный спектр классов находится в диапазоне 3,5 – 80 МПа. Марки обозначают буквой «М», цифра показывает, сколько цемента в готовой бетонной смеси. Обозначение марки расшифровывает границу прочности, который измеряют в кгс/см2.

Высокая прочность – главная определяющая качества, поэтому чем выше значение – тем смесь дороже.

Вернуться к оглавлению

Отличие между классами и марками

На первый взгляд, к марке и классу применяют одинаковый критерий определения, но между ними есть существенные отличия. Первая показывает средние технические свойства материала, второй определяет уровень прочности материала при эксплуатации. Фактически, маркирование говорит о том, какое количество цемента присутствует в данной смеси, классовое же число показывает, какую максимальную нагрузку выдержит конструкция в 90-95% случаев. Указанные параметры взаимозависимы, их соответствие можно определить с помощью специальной таблицы.

Вернуться к оглавлению

Класс бетона по прочности

Испытание прочности бетона на сжатие и на соответствие требуемой марке.

В первую очередь, определяет предел прочности на сжатие. Показатель гарантирует, что в процессе эксплуатации материал выдержит определенную нагрузку, которая указана рядом с буквой «В» в мегапаскалях в возможной погрешностью в 13,5% (коэффициент вариации). На прочность влияют следующие факторы:

• Количество цемента – чем больше цемента содержится в смеси, тем быстрее она застывает и прочнее становится.
• Водоцементное соотношение – большое количество воды приводит к образованию пор, что значительно уменьшает прочность.
• Активность цемента – надежные сооружения производят из цемента высокой прочности.
• Степень уплотнения бетонной смеси – правильная технология смешивания, использование виброимпульсов и метода турбосмешивания значительно повышают степень прочности готового бетона.
• Качество заполнителей – добавление примесей (глины, мелкозернистых добавок) приводит к снижению прочности состава.

Вернуться к оглавлению

Классификация по маркам

Маркировка зависит от плотности, качества используемых составляющих и водоцементного соотношения. Допустимые границы последнего параметра – от 0,3 до 0,5. Увеличение показателя означает снижение характеристик прочности материала. Различают несколько видов марок – по прочности, морозостойкости, водонепроницаемости.

Вернуться к оглавлению

По прочности

Находятся в диапазоне от М-50 до М-1000, показывает среднее значение прочности на сжатие, означает конкретный вид цемента, который использовали при приготовлении бетонной смеси, соотношение всех составляющих раствора и примерное время застывания. Соответствие определенного числа перечисленным параметрам можно узнать из таблиц.

Вернуться к оглавлению

По морозостойкости

Разрушения бетона из-за низкой морозостойкости.

Еще один важный параметр, который напрямую влияет на качество материала. Особенное внимание ему уделяют при разработке проектов в холодных регионах. Низкие температуры губительно влияют на бетон, разрушая структуру. Влага, попадая на поверхность, просачивается в поры материала, после замерзания увеличивается в объеме. Процесс постоянного замерзания-оттаивания приводит к появлению мелких трещин, которые со временем расширяются.

Морозостойкий материал получают с помощью специальных химических добавок, которые досыпают в раствор в количестве, указанном в инструкции. Данные материалы имеют свою маркировку, существуют в диапазоне от F-50 до F-1000. Показатель возле буквы показывает, сколько циклов оттаивания-замерзания может перенести материал без ухудшения исходных свойств.

Вернуться к оглавлению

По водонепроницаемости

Характеризует способность материала сопротивляться негативному влиянию влаги. Показатель выводят из значения прочности после нескольких циклов увлажнения-высыхания, составляя соотношение прочности до и после испытания. Показатель находится в диапазоне от W-2 до W-200, где цифра – допустимый уровень давления воды. Чем выше данный параметр, тем качественнее смесь, дороже ее стоимость.

Вернуться к оглавлению

Рекомендации по выбору

Наглядная таблица класса бетона и марки бетона.

В первую очередь, выбор зависит от особенностей задуманного проекта, его размеров и погодных условий – в этом случае, стоит обратить внимание на дополнительные возможности, способность противостоять негативным воздействиям. Ориентируясь на значение прочности, оставляйте небольшой запас, нарушение технологии раствора несколько снижает указанное число.

Соблюдая следующие рекомендации, можно упростить проблему выбора нужного материала:

• Для предварительных работ, стяжек, заливки фундамента под одноэтажные сооружения используйте менее прочные бетоны – до М-150 включительно.
• М-200 – одна из наиболее часто используемых, подходит для тех же работ, используется при сооружении лестниц, перегородок.
• М-300 – самый оптимальный вариант из соображений соотношения качества-цены. Сфера применения очень широка – перекрытия, ленточные фундаменты, стены, заборы.
• M-350 подходит для строительства опор, искусственных водоемов, при производстве железобетона. Из данного материала получается очень надежный фундамент, он отлично подходит при свайном методе заливки.
• М-400 незаменим при строительстве на проблемных участках, строительстве зданий с подвальными помещениями, сооружении погребов. В промышленной деятельности используют для стройки хранилищ, мостов.

Вернуться к оглавлению

Вывод

Маркирование – показатель приблизительных, средних технических характеристик материала, в то время как классификация на 90-95% гарантирует соответствие требуемым параметрам. Свойства первого выделяют по трем характеристикам – прочность, морозостойкость, водонепроницаемость, которые обозначают буквами M, F, W соответственно.

Выбор конкретной бетонной смеси зависит от особенностей проекта, размеров предполагаемой конструкции, назначения, внешних условий.

Класс и марка бетона по прочности на сжатие: характеристики, таблица соответствия

Строительство потребляет огромный объем бетона, и он постоянно растет. Для каждого вида работ предназначается своя смесь, они отличаются составом, техническими характеристиками, ценой. Основными параметрами являются класс бетона и его марка – показывающие прочность состава после его полного отвердевания.

Классификация бетонных смесей нужна, чтобы определить их назначение в конкретном виде работ. При необходимости учитываются водостойкость, морозостойкость и другие свойства, определяющие долговечность конструкций из этого материала.

Что означает марка бетона?

Марки бетона определяются по прочности на сжатие, они показывают, какую нагрузку выдерживает до разрушения образец на площади 1 см², обозначается буквой «М» с индексом. Например, М200 выдерживает нагрузку в 200 кг/см². Этот показатель зависит от соотношения основных компонентов, а также способа приготовления раствора, где учитываются:

• Цемент должен быть как можно более высокой марки, при изготовлении полностью выдерживается соотношение компонентов;
• Излишки воды в растворе приводят к избыточной пористости, ухудшая характеристики состава;
• Заполнители – песок и щебень, должны быть равномерной фракции, без пыли, глины, органических и других включений;
• Все составляющие должны тщательно перемешиваться для обеспечения однородности смеси;
• Идеальная температура, при которой проходит затвердевание – около 20°С, чтобы обеспечить гидратацию цемента при отрицательных температурах в состав вводят добавки.

График зависимости расхода цемента М400 (1) и М500 (2) от прочности

Чтобы подобрать материал для строительства нужно знать, какие марки бетона бывают. Согласно СП 63.13330.2012, ГОСТ 7473-2010 этот показатель может изменяться от М100 до М500. Также существуют смеси, с узким диапазоном применения. Расшифровка маркировки бетонных растворов позволяет определить пропорции компонентов, которые в них входят. Для этого используются специальные таблицы. В зависимости от характеристик определяется стоимость материала. Чем выше марка, тем дороже будет раствор.

Что такое класс?

Класс бетона – гарантированная по прочности на сжатие нагрузка, которая им выдерживается, измеряется в МПа (мегапаскалях). Эта характеристика введена, чтобы уточнить свойства застывшего раствора, поскольку для одной марки они могут разниться. Этот параметр позволяет определить его фактическую прочность, так как рассчитывается для случаев, когда она будет подтверждаться не менее чем в 95%.

Класс бетона по прочности обозначается символом «В» с индексами от 5 до 60, которые показывают значение давления в мегапаскалях, выдерживаемого материалом до разрушения. Этот показатель соотносится с маркой, более привычной для строителей.

Соответствие марки и класса

При строительстве зданий или других объектов, нужно уметь разбираться в соотношении марок и классов применяемого бетона, что позволит исключить ошибки. Классы и марки заносятся в таблицы, которые можно найти в специализированной литературе.

Необходимо учитывать, что марочная прочность бетона допускает отклонения. Например, у М350 может быть устойчивость давлению в МПа В25 и В27,5, поэтому эта характеристика считается точнее. Иногда классы и марки современного бетона по его прочности определяются как допустимые параметры снижения качества раствора при сохранении технических и эксплуатационных характеристик. На это влияют пропорции и взаимосвязи компонентов раствора, рекомендуемых для изготовления согласно ГОСТ. Например, для смеси со средним показателем прочности М250 или В20 требуется соотношение цемента, песка и щебня по массе 1:4,6:7,0.

Характеристики и применение разных марок

Подбирая марку бетона и соответствующий ей класс бетона, необходимо понимать, где они будут применяться. Учитываются нагрузка на конструкцию, условия, где эксплуатируются здания и сооружения, другие сопутствующие факторы.

В проектной документации чаще указывается показатель В, как более точный параметр.

Кроме того, учитываются водонепроницаемость (W) и морозоустойчивость (F). Образец материала, водонепроницаемостью W2 и морозоустойчивостью F50 соответствует раствору М100-М150.

Основные области применения марок бетона, их характеристики:

• М100 – тощие растворы, используется при устройстве дренажей, тонких стяжек, подготовке основания под фундамент;
• М150 – легкий бетон, применяется для бордюров, пешеходных дорожек, стяжек;
  М200 – подходит для стяжки пола, строительства подпорных элементов, фундаментов под одноэтажные здания;
• М250 – популярна в частном строительстве, обладает достаточной прочностью для возведения частных домов;
• М300 – повышенная устойчивость, применяется для производства дорожных плит, лестничных маршей;
• М350 – необходима при строительстве многоэтажных зданий и высотных сооружений, производства перекрытий с пустотами, устройства бассейнов, взлетно-посадочных полос, других объектов с повышенной нагрузкой;
• М400 – сверхтяжелый раствор для промышленных зданий, возведения основ под сооружения на болотистых и влажных грунтах;
• М450-М500 – применяются для строительства гидротехнических объектов, тоннелей, мостов и других спецсооружений.

Несмотря на то, что марка — менее точный показатель, чем класс, именно она считается главным показателем прочности.

Марки бетона: таблицы, характеристики, предназначение

Несмотря на то что на строительном рынке практически ежегодно появляются новые материалы, у одного из них до сих пор нет ни одного конкурента. Это всем известный бетон, без которого не обходится любая стройка. Для каждого этапа строительных работ предназначается свой вид смеси, все они имеют разный состав, пропорции сырья и, соответственно, характеристики. Основными показателями, свидетельствующими о качестве раствора, считаются классы и марки бетона: таблица соответствий — то, с чем необходимо познакомиться всем, кто собирается заняться строительством какого-либо объекта. Прочность на сжатие — основополагающее свойство, именно его отражает как класс, так марка.

Бетон и его применение

Это искусственный материал, состоящий из вяжущего вещества, заполнителя, разнообразных добавок, улучшающих характеристики камня, и воды. Сфера применения универсальной смеси невероятно широка: ее используют при строительстве зданий — для сооружения разных видов фундаментов, для возведения стен, перекрытий, колонн.

Незаменим главный стройматериал для сооружения ограждений, дорог и тротуаров, мостов, для изготовления таких же искусственных камней для строительных и отделочных работ. Чтобы получить материал, соответствующий действующим нормативам, все компоненты для состава тщательно подбирают, высчитывают и соблюдают пропорции, не отступают от технологии изготовления.

В строительстве всегда используют качественный бетон высоких марок, а также специальные смеси, имеющие целый список необходимых показателей. К ним относится долговечность, малоподвижность, морозостойкость, жаростойкость, минимальная усадка, способность противостоять растрескиванию, атакам влаги.

Основное применение бетона — использование для монолитных либо сборных бетонных (железобетонных) конструкций. Каждый вид строительных работ подразумевает свой вид смеси — соответствующего класса, марки. Нужные характеристики раствора определяют еще на стадии проектирования объекта.

Классы и марки бетона

Прочность материала на сжатие определяют с помощью пресса, в котором «давят» небольшие бетонные кубики. Чтобы найти искомое число, усилия пресса делят на площадь каменной грани, на которую оказывают давление. Главная характеристика выражается сразу двумя величинами — классом и маркой бетона. Поэтому необходимо понять, в чем их разница.

Класс (В3,5-В40) — гарантированная прочность бетонного кубика на сжатие — выдерживаемое им давление. В этом показателе, выражающемся в МПа (мегапаскали), учитывается неоднородность прочности материала, поэтому допускается доля вероятности разрушения — 5%. Например, класс В40 в состоянии выдержать проверку давлением в 40 МПа.

Марка (М50-М1000) — усредненная кубиковая прочность на сжатие, единица измерения — кгс/см². Этот термин устарел. Он не применяется при проектировании железобетонных конструкций с 1986 года, однако до сих пор активно используется как в частном, так и монолитном строительстве. Например, марка М500 свидетельствует о том, что камень имеет среднюю прочность 500 кг/см².

Все испытания проводят на контрольных образцах, достигших возраста 28 суток. Класс используют, если необходимо произвести расчеты прочности. Марка смеси необходима для определения характеристик и свойств благодаря соотношению ингредиентов. Первый, «классный» показатель можно приблизительно перевести в «марочный»: для этого используют коэффициент 13,5.

Необходимо знать, что марки бетона допускают некритические отклонения гарантированной прочности в ту либо иную сторону. Например, устойчивость к давлению в МПа у марки М350 бывает разная — В25 и В27,7. Несмотря на небольшую разницу, все же лучше ориентироваться именно по классу, а не по марке. Он указывает гарантированные цифры, она — только среднее значение.

Есть мнение, что при приготовлении бетонной смеси самостоятельно лучше придерживаться следующего правила: необходимо взять цемент такой марки, который вдвое выше марки требуемого бетона.

Что влияет на прочность?

Эта характеристика зависит от компонентов, от точного следования технологии приготовления смеси.

1. Цемент. В этом случае количество важно только до определенного момента. Чем больше в состав вводится цемента, тем хуже становятся показатели прочности. Ухудшаются и другие свойства раствора: его усадка, ползучесть. Поэтому есть максимальный вес, допустимый для 1 кубометра бетона, он составляет 600 кг. Чем выше марка цемента, тем он прочнее, качественнее, а значит, дороже.
2. Вода. Процесс затвердевания бетона возможен, если жидкости в растворе содержится 15-25%. Если говорить об удобоукладываемости смеси, то цифры другие — 40-70%. При излишках воды в растворе образуются поры. Результат закономерен: это снижение прочности на сжатие. Бетон, в котором немного воды, прочность набирает гораздо быстрее.
3. Заполнители. Мелкофракционные материалы, глина, пыль или органические компоненты в составе негативно сказываются на надежности бетона. Лучшая сцепляемость крупных заполнителей с цементом, наоборот, значительно повышает его надежность.
4. Смешивание ингредиентов. Лучшие показатели получаются у бетона, полученного с помощью специального оборудования. Процесс уплотнения материала не менее важен. Увеличение плотности 1 м³ даже на 1% автоматически повышает его прочность до 5%.
5. Влажность, температура. Оптимальное значение первого показателя во время затвердевания — 90-100%. Поэтому смесь обязательно закрывают пленкой. Температура, идеальная для увеличения прочности, — 15-20%.

При значениях ниже нуля процесс затвердевания практически останавливается. Чтобы понизить предел замерзания для воды, используют специальные морозостойкие присадки. Если обеспечены идеальные условия, то через неделю бетон набирает около 70% (по некоторым данным — до 90%) необходимой прочности. Однако чтобы полностью соответствовать своему классу, ему требуется не менее 28 дней.

Выбор марки бетона: зависимость от работ

Бетон классифицируют по использованию для смеси различных вяжущих компонентов. Растворы бывают асфальтными, гипсовыми, глиняными, известковыми, полимерными, силикатными или цементными.

Разновидности бетона

Добавление различных наполнителей позволяет получить смеси разных видов.

1. Особо тяжелые. Они содержат барит (сульфат бария), железную руду. Такие смеси используют для возведения атомных электростанций, в военном строительстве.
2. Тяжелые. В этом случае заполнители более известны: это гравий либо щебень. Эти растворы незаменимы для бетонных/железобетонных конструкций.
3. Легкие. В них присутствуют пористые заполнители — перлит, керамзит, пемза (пумицит). Используют их для создания монолитов, блоков, панелей, плит перекрытий.
4. Особо легкие — ячеистые бетоны. К ним относят газо- и пенобетон. Материалы очень популярны в малоэтажном строительстве.

Все виды бетона делят на водонепроницаемые, огне- и морозостойкие, жесткие либо пластичные. На последние характеристики влияет степень густоты раствора.

Классы и марки бетона

Чтобы выбрать идеальную смесь, нужно знать, какие классы/марки необходимы для конкретной работы. Самый прочный бетон, используемый в строительстве, — М500, однако далеко не во всех случаях его применение целесообразно. Чтобы знать, чем руководствоваться при выборе, лучше изучить следующую таблицу:

Класс/марка бетона	Основные области применения
В7,5 или М100	Сооружение бетонных фундаментов в сухих грунтах, бордюры, теплоизоляция
В12,5 или М150	Стяжка пола, строительство дорожек, фундаментов для небольших одноэтажных зданий
В15 или М200	Стяжка пола, основания для одноэтажных домов, обустройство выгребной ямы
В20 или М250	Фундамент частного дома, небольшие перекрытия, лестницы, ограждения, хозяйственные постройки
М300	Опорные конструкции частных домов, плиты перекрытия, основания, лестничные пролеты
М350	Строительство многоэтажных зданий: фундамент, перекрытия, колонны
М400-М500	Сооружение промышленных зданий, тоннелей, мостов, гидротехнических, военных объектов

Бетоны марок М100, М150 относятся к легким (тощим) смесям, серьезные нагрузки для них запрещены. М200 и М250 во многом похожи: они имеют достаточно высокую прочность на сжатие, по последний вид более надежен, поэтому его применяют даже для сооружения плит перекрытий, но только тех, на которые не будет возлагаться большая нагрузка.

М300 «специализируется» на любых видах оснований для зданий, используется для строительства стен, площадок и заборов. М350 уже имеет достаточную прочность для применения его для обустройства плитных фундаментов многоэтажных домов, для изготовления многопустотных плит перекрытия, несущих колонн, чаш бассейнов, дорожных плит аэродромов.

М400 менее популярен из-за высокой цены. Сфера его «деятельности» — строительство банковских хранилищ, развлекательных, торговых центров, крытых бассейнов, аквапарков. М450 помимо цены имеет еще один недостаток — он довольно быстро схватывается, поэтому его применение ограничено, но используют эту марку для тех же целей, что и М400. Бетоны М500 и М550 очень надежны, но для строительства зданий их не применяют. Их «ниша» — ЖБИ и конструкции спецназначения, гидротехнические сооружения.

Если в планах небольшая хозяйственная постройка, то можно обойтись невысокой маркой бетона — М200. Когда «замышляют» строительство жилого здания, имеющего несколько этажей, приобретают более надежную смесь — М250 либо М300.

Второстепенные качества

Водонепроницаемость, морозостойкость — еще пара необходимых характеристик, на них нужно обращать внимание. Первый показатель обязательно учитывают при строительстве подземных либо гидротехнических сооружений. Второй определяет долговечность строения, возведенного в умеренных или холодных климатических зонах. Эти важные параметры зависят от класса, а также от марки бетона. Чем он прочнее, тем выше способность камня противостоять влаге и морозам.

Водонепроницаемость обозначается буквой W (от W2 до W20), она показывает максимальное давление воды, которое в состоянии удержать поверхность конструкции. Морозостойкость — F (50-300). Последние цифры — количество циклов заморозки-размораживания, после которых материал не теряет своих свойств. Обе характеристики можно улучшить, если использовать специальные добавки.

Подвижность бетона (П1-П5), которую проверяют усадкой конуса, характеризует способность раствора растекаться только благодаря собственному весу. Это качество зависит от марки цемента, пропорций смеси, фракции, а также от формы, чистоты наполнителей, качества всех компонентов и добавок.

Как проводят испытания?

Методы измерения прочности бетона, требования к тестируемым образцам устанавливает ГОСТ. Для вычисления значения используют минимальное давление, которое приводит к их разрушению. При любых проверках давление на бетон возрастает с неизменной скоростью. Методов есть несколько, каждый из них требует определенной формы образцов.

Цилиндр с диаметром 100-300 мм и куб с различной длиной ребер (от 100 до 300 мм) используют для определения прочности — на растяжение при раскалывании и на сжатие. Для проверки прочности на осевое растяжение берут цилиндры, высота которых вдвое больше диаметра, или призмы, имеющие квадратное сечение – от 100х100х400 до 300х300х1200 мм. Последние образцы также используют для проверки прочности на растяжение при раскалывании и изгибе.

Для определения свойств могут быть взяты и другие виды:

• кубы с длиной ребра 70 мм;
• призмы 70х70х280 мм;
• цилиндры с диаметром 70 мм.

Габариты напрямую зависят от размеров заполнителя, используемого в разных видах бетонных смесей. Пробы берут из рабочего состава, затем заливают в смазанные калиброванные формы. Уплотняют массу тремя способами — штыкованием, с помощью виброплощадки либо глубинным вибратором.

Условия, в которых происходит отвердевание испытуемых образцов, зависит только от способа производства. Если искусственные камни проходят процедуру набора прочности в естественных условиях, то их хранят в накрытых материалом формах при температуре 20-25°.

Распалубку производят по-разному для каждой проверки. Для определения прочности на сжатие изделия извлекают спустя 24-72 часа. Для исследования прочности на растяжение ждут дольше — 72-96 часов. Извлеченные образцы оставляют твердеть при влажности от 95 до 100%, при температуре 20-22°.

Образцы, которые должны доходить до кондиции в других условиях, помещают в камеры для пропарки, автоклавы и т. д. После обработки их извлекают из опалубки, затем либо оставляют храниться в нормальных условиях, либо отправляют на испытания, так как иногда проводят промежуточные тесты прессованием — на третий, седьмой день и через 2 недели. Дополнительные проверки дают возможность получить предварительное заключение, но окончательный тест на 28-й день всегда завершает ряд исследований.

Альтернативная проверка на прочность

Если пресса нет на строительной площадке, то изготовленные образцы передают в лабораторию. В этом случае можно получить абсолютно все данные о характеристиках материала. Когда такую цель не ставят, используют альтернативный вариант: это специальный прибор — молоток Шмидта, второе его название — склерометр.

Способ исследования основан на определении прочности материала с помощью метода упругого отскока. Металлический боек ручного инструмента ударяет по образцу с заданной силой, затем отскакивает вверх. Расстояние это фиксирует склерометр. Как правило, проводят несколько проверок, результат — их среднеарифметический показатель.

Этот метод не может поспорить в полном изучении характеристик с лабораторными работами. Точность здесь зависит от качества поверхности, плотности массы, от толщины образца. Однако прибор позволяет определить данные на месте производства. Если аппарат исправен, то погрешность измерений не выходит за пределы 5%.

В частном строительстве важен не только класс или марка бетона. В этом случае главное — строгое соблюдение технологии приготовления смеси, корректно сооруженная опалубка, правильная укладка в нее раствора. Однако экономия на строительных материалах далеко не лучшая идея: всегда рекомендуют выбирать ту марку, которая гарантирует незыблемость конструкции.

Окончательно разобраться в разнице между классом и маркой бетона поможет это популярное видео:

Что такое бетон — Определенный бетон

Вопреки распространенному мнению, бетон и цемент — это не одно и то же; цемент на самом деле просто компонент бетона. Бетон состоит из трех основных компонентов: воды, заполнителя (камня, песка или гравия) и портландцемента. Цемент, обычно в виде порошка, действует как связующее при смешивании с водой и заполнителями. Эта комбинация, или бетонная смесь, будет вылита и затвердевает в прочный материал, с которым все мы знакомы.

Ниже приводится группа статей, которые будут полезны при попытках узнать больше о бетоне и цементе. Другие элементы, которые могут вас заинтересовать, включают основы бетона, такие как дизайн смеси, и информацию о цементе.

Популярные темы о бетоне:

Что такое бетон?
Время: 00:52
Из чего сделан бетон? Портландцемент, крошка, песок и др.

Поиск поставщиков готовой бетонной смеси

Содержание статьи:

Компоненты базовой бетонной смеси

Желаемые свойства бетона

Добавки для бетона

Армирование бетона: волокна vs.Сварная сетка

Укладка бетона

Регулировка бетонной смеси для устранения проблем с укладкой

Декоративный бетон

Прочие бетонные ресурсы

Компоненты базовой бетонной смеси

Бетонная смесь состоит из трех основных ингредиентов:

Портландцемент — Цемент и вода образуют пасту, которая покрывает заполнитель и песок в смеси. Паста затвердевает и связывает заполнители и песок.

Вода — Вода необходима для химической реакции с цементом (гидратации), а также для обеспечения удобоукладываемости бетона. Количество воды в смеси в фунтах по сравнению с количеством цемента называется соотношением вода / цемент. Чем ниже соотношение воды и воды, тем прочнее бетон. (более высокая прочность, меньшая проницаемость)

Заполнители — Песок — мелкий заполнитель. Гравий или щебень — крупный заполнитель в большинстве смесей.

Желаемые свойства бетона

1. Бетонная смесь работоспособная . Его можно правильно разместить и закрепить самостоятельно или своими работниками.

2. Соответствуют желаемым качествам затвердевшего бетона: например, устойчивость к замерзанию и оттаиванию и противообледенительным химикатам, водонепроницаемость (низкая проницаемость), износостойкость и прочность. Знайте, чего вы пытаетесь достичь с помощью бетона.

3. Экономика . Поскольку качество в основном зависит от соотношения воды и цемента, потребность в воде следует минимизировать, чтобы снизить потребность в цементе (и, таким образом, снизить стоимость).

Примите следующие меры, чтобы снизить потребность в воде и цементе:

• используйте максимально жесткую смесь
• использовать агрегат самого большого размера, практичный для работы.
• Используйте оптимальное соотношение мелкого и крупного заполнителя.

Обсудите с поставщиком готовой смеси, как достичь ваших целей в отношении бетона.

Добавки для бетона: наиболее распространенные типы и их назначение

Добавки — это добавки к смеси, используемые для достижения определенных целей.

Вот основные добавки и их цель.

Ускоряющая добавка — ускорителей добавляются в бетон, чтобы сократить время схватывания бетона и ускорить раннюю прочность. Величина сокращения времени схватывания зависит от количества использованного ускорителя (обратитесь к поставщику готовой смеси и опишите свое применение). Хлорид кальция — дешевый ускоритель, но спецификации часто требуют использования ускорителя, не содержащего хлоридов, для предотвращения коррозии арматурной стали.

Замедляющие добавки — часто встречаются

.

Конструкция бетонной смеси в соответствии с Индийским стандартным кодом

Конструкция бетонной смеси

Введение

Процесс выбора подходящих ингредиентов бетона и определения их относительных количеств с целью производства бетона с требуемой прочностью, долговечностью и удобоукладываемостью как можно более экономично называется проектированием бетонной смеси. Дозировка ингредиентов в бетоне зависит от требуемых характеристик бетона в двух состояниях, а именно в пластическом и затвердевшем состояниях.Если пластиковый бетон не поддается обработке, его нельзя правильно уложить и уплотнить. Таким образом, свойство обрабатываемости приобретает жизненно важное значение.

Прочность на сжатие затвердевшего бетона, которая обычно считается показателем других его свойств, зависит от многих факторов, например качество и количество цемента, воды и заполнителей; дозирование и смешивание; размещение, уплотнение и отверждение. Стоимость бетона складывается из стоимости материалов, оборудования и рабочей силы. Различия в стоимости материалов возникают из-за того, что цемент в несколько раз дороже, чем заполнитель, поэтому цель состоит в том, чтобы получить как можно более обедненную смесь.С технической точки зрения богатые смеси могут привести к сильной усадке и растрескиванию конструкционного бетона, а также к выделению высокой теплоты гидратации в массовом бетоне, что может вызвать растрескивание.

Фактическая стоимость бетона связана со стоимостью материалов, необходимых для получения минимальной средней прочности, называемой характеристической прочностью, которая указывается проектировщиком конструкции. Это зависит от мер контроля качества, но несомненно, что контроль качества увеличивает стоимость бетона.Степень контроля качества часто является экономическим компромиссом и зависит от размера и типа работы. Стоимость рабочей силы зависит от удобоукладываемости смеси, например, бетонная смесь с недостаточной удобоукладываемостью может привести к высокой стоимости рабочей силы для получения степени уплотнения с имеющимся оборудованием.

Требования к проектированию бетонной смеси

Требования, лежащие в основе выбора и дозирования ингредиентов смеси:

a) Минимальная прочность на сжатие, требуемая из конструктивных соображений

b) Соответствующая удобоукладываемость, необходимая для полного уплотнения с имеющимся уплотнительным оборудованием.

c) Максимальное водоцементное соотношение и / или максимальное содержание цемента для обеспечения достаточной прочности для конкретных условий площадки

d) Максимальное содержание цемента во избежание растрескивания при усадке из-за температурного цикла в массивном бетоне.

Типы смесей

1. Номинальные смеси

Объявления

В прошлом спецификации для бетона предписывали пропорции цемента, мелкого и крупного заполнителя.Эти смеси с фиксированным соотношением цемент-заполнитель, которое обеспечивает соответствующую прочность, называются номинальными смесями. Они просты и в нормальных условиях имеют запас прочности выше указанного. Однако из-за разнообразия ингредиентов смеси номинальный бетон для данной удобоукладываемости сильно различается по прочности.

2. Стандартные смеси

Номинальные смеси с фиксированным соотношением цемент-заполнитель (по объему) сильно различаются по прочности и могут привести к получению недостаточно или чрезмерно богатых смесей.По этой причине минимальная прочность на сжатие была включена во многие спецификации. Эти смеси называются стандартными смесями.

В стандарте IS 456-2000 бетонные смеси подразделяются на несколько марок: М10, М15, М20, М25, М30, М35 и М40. В этом обозначении буква M относится к смеси, а цифра — к указанной 28-дневной кубической прочности смеси в Н / мм ² . Смеси марок M10, M15, M20 и M25 примерно соответствуют пропорциям смеси (1: 3: 6), (1: 2: 4), (1: 1.5: 3) и (1: 1: 2) соответственно.

3. Разработанные смеси

В этих смесях характеристики бетона указываются проектировщиком, но пропорции смеси определяются производителем бетона, за исключением того, что может быть установлено минимальное содержание цемента. Это наиболее рациональный подход к выбору пропорций смеси с учетом конкретных материалов, обладающих более или менее уникальными характеристиками. Такой подход позволяет производить бетон с соответствующими свойствами наиболее экономично.Однако разработанная смесь не может служить ориентиром, поскольку она не гарантирует правильные пропорции смеси для заданных характеристик.

Для бетона с нетребовательными характеристиками номинальные или стандартные смеси (предписанные в кодексах по количеству сухих ингредиентов на кубический метр и по осадке) могут использоваться только для очень небольших работ, когда 28-дневная прочность бетона не превышает 30 Н. / мм ² . Нет необходимости в контрольном тестировании, полагаясь на массу ингредиентов.

Факторы, влияющие на выбор пропорций смеси

На состав смеси влияют следующие факторы:

1. Прочность на сжатие

Это одно из наиболее важных свойств бетона, которое влияет на многие другие описываемые свойства затвердевшего бетона. Средняя прочность на сжатие, необходимая для определенного возраста, обычно 28 дней, определяет номинальное водоцементное соотношение смеси.Другой фактор, влияющий на прочность бетона в заданном возрасте и отвержденного при заданной температуре, — это степень уплотнения. Согласно закону Абрахама прочность полностью уплотненного бетона обратно пропорциональна водоцементному соотношению.

Объявления

2. Технологичность

Требуемая степень обрабатываемости зависит от трех факторов. Это размер бетонируемой секции, количество арматуры и используемый метод уплотнения.Для узких и сложных участков с многочисленными углами или недоступными частями бетон должен обладать высокой удобоукладываемостью, чтобы можно было добиться полного уплотнения с разумным усилием. Это также относится к закладным стальным профилям. Желаемая удобоукладываемость зависит от имеющегося на объекте уплотнительного оборудования.

3. Прочность

Прочность бетона — это его устойчивость к агрессивным условиям окружающей среды.Бетон высокой прочности обычно более долговечен, чем бетон низкой прочности. В ситуациях, когда высокая прочность не является необходимой, но условия воздействия таковы, что высокая долговечность имеет жизненно важное значение, требование долговечности будет определять используемое водоцементное соотношение.

4. Максимальный номинальный размер заполнителя

В общем, чем больше максимальный размер заполнителя, тем меньше потребность в цементе для определенного водоцементного отношения, потому что удобоукладываемость бетона увеличивается с увеличением максимального размера заполнителя.Однако прочность на сжатие имеет тенденцию увеличиваться с уменьшением размера заполнителя.

IS 456: 2000 и IS 1343: 1980 рекомендуют, чтобы номинальный размер заполнителя был как можно большим.

5. Сорт и тип заполнителя

Сортировка заполнителя влияет на пропорции смеси для заданной удобоукладываемости и водоцементного отношения. Чем грубее, тем лучше будет смесь, которую можно использовать. Очень бедная смесь нежелательна, поскольку она не содержит достаточно мелкодисперсного материала для сцепления бетона.

Тип заполнителя сильно влияет на соотношение заполнитель-цемент для желаемой удобоукладываемости и предусмотренного водоцементного отношения. Важной особенностью удовлетворительного заполнителя является однородность сортировки, которая может быть достигнута путем смешивания фракций разного размера.

6. Контроль качества

Степень контроля можно оценить статистически по вариациям результатов испытаний. Различия в прочности являются результатом вариаций свойств ингредиентов смеси и отсутствия контроля точности дозирования, смешивания, размещения, отверждения и тестирования.Чем меньше разница между средней и минимальной прочностью смеси, тем ниже будет необходимое содержание цемента. Фактор, контролирующий эту разницу, называется контролем качества.

Смесь Обозначения пропорций

Распространенный метод выражения пропорций ингредиентов бетонной смеси — это доли или соотношения цемента, мелких и крупных заполнителей. Например, бетонная смесь с пропорциями 1: 2: 4 означает, что цемент, мелкий и крупный заполнитель находятся в соотношении 1: 2: 4 или смесь содержит одну часть цемента, две части мелкого заполнителя и четыре части крупнозернистого заполнителя. ,Пропорции либо по объему, либо по массе. Водоцементное соотношение обычно выражается массой

.

Факторы, которые необходимо учитывать при разработке смеси

ð Обозначение марки, определяющее требования к прочности бетона.

ð Тип цемента влияет на скорость развития прочности бетона на сжатие.

ð Максимальный номинальный размер заполнителей, используемых в бетоне, может быть как можно большим в пределах, установленных стандартом IS 456: 2000.

ð Содержание цемента должно быть ограничено от усадки, растрескивания и ползучести.

ð Удобоукладываемость бетона для удовлетворительной укладки и уплотнения зависит от размера и формы секции, количества и расстояния между арматурой и техники, используемой для транспортировки, укладки и уплотнения.

Процедура

1. Определите среднюю целевую прочность f _t из заданной характеристической прочности на сжатие через 28 дней f _ck и уровня контроля качества.

f _t = f _ck + 1,65 S

, где S — стандартное отклонение, полученное из Таблицы приблизительного содержания, представленной после проектной комбинации.

2. Получите водоцементное соотношение для желаемого среднего целевого значения, используя эмперическое соотношение между прочностью на сжатие и водоцементным соотношением, выбранное таким образом, сравнивая с предельным водоцементным соотношением. Выбранное таким образом водоцементное соотношение сравнивается с предельным водоцементным соотношением для требований прочности, приведенных в таблице, и принимает меньшее из двух значений.

3. Оцените количество захваченного воздуха для максимального номинального размера агрегата по таблице.

4. Выберите содержание воды для требуемой обрабатываемости и максимального размера заполнителей (для заполнителей в сухом состоянии с насыщенной поверхностью) из таблицы.

5. Определите процентное содержание мелкого заполнителя в общем заполнителе по абсолютному объему по таблице для бетона с использованием крупного дробленого заполнителя.

6. Отрегулируйте значения содержания воды и процентного содержания песка, как указано в таблице, для любых различий в удобоукладываемости, водоцементном соотношении, градации мелкого заполнителя и для окатанного заполнителя значения приведены в таблице.

7. Рассчитайте содержание цемента, исходя из водоцементного отношения и конечного содержания воды, полученного после корректировки. Проверьте цемент на соответствие минимальному содержанию цемента из требований прочности, и принимается большее из двух значений.

8. Из количества воды и цемента на единицу объема бетона и процентного содержания песка, уже определенного в шагах 6 и 7 выше, рассчитайте содержание крупных и мелких заполнителей на единицу объема бетона из следующих соотношений:

, где V = абсолютный объем бетона

= объем брутто (1 м ³ ) за вычетом объема захваченного воздуха

S _c = удельный вес цемента

W = Масса воды на кубический метр бетона, кг

C = масса цемента на кубический метр бетона, кг

p = отношение мелкого заполнителя к общему количеству заполнителя по абсолютному объему

f _a , C _a = общая масса мелкого и крупного заполнителя на кубический метр бетона, соответственно, кг, и

S _fa , S _ca = удельный вес насыщенной поверхности сухого мелкого и крупного заполнителя соответственно

Объявления

9.Определите пропорции бетонной смеси для первой пробной смеси.

10. Приготовьте бетон, используя рассчитанные пропорции, отлейте три кубика размером 150 мм и проверьте их во влажном состоянии после 28-дневного отверждения во влажном состоянии и проверьте прочность.

11. Приготовьте пробные смеси с соответствующими корректировками до тех пор, пока не будут достигнуты окончательные пропорции смеси.

,

Определение соответствующих соотношений смесей для марок бетона с использованием нигерийского портландского известняка марок 32,5 и PDF Free Download

Глава 8 Проектирование бетонных смесей

Глава 8 Проектирование бетонных смесей 1 Основная процедура расчета бетонных смесей применима к бетону для большинства целей, включая тротуары.Бетонные смеси должны встречаться; Технологичность (просадка / вебе) на сжатие

Дополнительная информация

1.5 Бетон (Часть I)

1.5 Бетон (Часть I) В этом разделе рассматриваются следующие темы.Составляющие бетона Свойства затвердевшего бетона (Часть I) 1.5.1 Составляющие бетона Введение Бетон — композитный материал

Дополнительная информация

Затвердевший бетон. Лекция № 14

Лекция по затвердевшему бетону № 14 Прочность бетона Прочность бетона обычно считается его самым ценным свойством, хотя во многих практических случаях и другие характеристики, такие как долговечность

Дополнительная информация

Сентябрь 2014 г.стык

Сентябрь 2014 г. Внешний вид и нанесение строительного раствора 2 Соединения строительного раствора В этом документе описываются некоторые предпосылки, состав и использование кладочных растворов, с особым упором на те, которые использовались для строительства

Дополнительная информация

Агрегаты для построения пути

Aggregates for Path Construction Заметка № 7, октябрь 2011 г. О компании Sustrans Компания Sustrans делает более разумный выбор путешествия возможным, желательным и неизбежным.Мы являемся ведущей благотворительной организацией Великобритании, предоставляющей

Дополнительная информация

Свойства свежего бетона

Свойства свежего бетона Введение Потенциальная прочность и долговечность бетона данной пропорции смеси во многом зависит от степени его уплотнения. Поэтому жизненно важно, чтобы

Дополнительная информация

Прочность бетона

Прочность бетона При проектировании и контроле качества бетона обычно указывается прочность.Это связано с тем, что по сравнению с большинством других свойств испытать прочность относительно легко. Кроме того,

Дополнительная информация

2. ПОДГОТОВКА ИСПЫТАНИЙ.

Выщелачивание цементной футеровки в недавно проложенных водопроводах (часть II) Онг Туан Чин и доктор Вонг Сук Фан Школа гражданского и экологического строительства, Технологический университет Наньян, 5 Nanyang Avenue, Сингапур

Дополнительная информация

Калибровочная коробка Concremote

999808502-02 / 2014 ru-gb Эксперты по опалубке.Калибровочная коробка Concremote Информация для пользователя Инструкции по сборке и эксплуатации (Описание метода) Введение Информация для пользователя Калибровочная коробка Concremote Введение

Дополнительная информация

Бетон для промышленных полов

Опубликовано в октябре 2000 г. Переиздано в октябре 2004 г. Одна из серии публикаций, выпущенных совместно со следующими организациями и частично финансируемых DETR. Ассоциация бетонных промышленных полов

Дополнительная информация

Прочность бетона

Глава Прочность бетона.1 Важность силы 2 Требуемый уровень силы ВИДЫ СИЛЫ. Прочность на сжатие. 4 Прочность на изгиб. 5 Прочность на растяжение. 6 Сдвиговые, скручивающие и комбинированные напряжения. 7

Дополнительная информация

Контроль качества: Приложение-А.

Контроль качества: Качество выполненных работ было проверено нашими сотрудниками в соответствии с периодичностью и положениями, указанными в разделе 900 MoRT & H, и в соответствии с положениями, указанными в Концессионном соглашении.

Дополнительная информация ,

Класс бетона | Статья о конкретном классе от The Free Dictionary

Здание Entrata — первое 4-этажное офисное здание из бетона класса «А», построенное в штате Юта. Оно соответствует требованиям стандарта ASTM C309-11 для жидких мембранообразующих смесей для отверждения бетона, класс A и B. Увеличение арматуры значения соотношения от [микро] = 1,1% до [микро] = 2,3%, для элементов из бетона класса С20 / 25 бетон сокращают время зарождения первой трещины с 200 до 100 суток.Как отмечено на рисунке, максимальная разница для метода подпорки составляет 26,1% для раздела 9 с классом бетона C45 / 55 и стали S235. Уравнения для [[epsilon] .sub.c2] e [[epsilon] .sub. cu] для классов бетона C55 и C90 представлены в ABNT NBR 6118: 2014. Четырехточечные статические испытания на конечных стадиях показывают, что стальные волокна увеличивают прогиб в средней части высокопрочного бетонного изгибающегося элемента примерно в два раза [3] : прогиб балок из бетона класса С140 составил 44 и 84 мм без стальной фибры и со стальной фиброй соответственно.Все мосты новые и имеют класс бетона C40 / 50 XF4, поэтому растрескивание бетона не учитывалось. Мост состоит из 15 пролетов с предварительно напряженной балкой (балка-тройник) с простой опорой (класс бетона M450) и имеет длину 384,7 м. неразрушающий анализ бетона плиты настила обобщен в Таблице 1, тогда как Таблица 2 дает оценку реального класса бетона в соответствии с PN-EN 13791: 2008.2) Горизонтальное отображение: Отобразите каждый класс бетона в отдельную таблицу; и Учитывая роль и важность коротких консолей в промышленных строительных конструкциях, для достижения этих элементов были использованы следующие элементы: бетон класса Bc20 (C16 / 20), имеющий сжатие 7 см, приготовленный из цемента типа II AM / 32,5 R, и речные агрегаты (0/31) мм.Эти «рыцари в сияющем дениме», получившие похвалу за их «поистине заразительный рок-н-ролл старой школы» и «напряженные живые выступления» (соответственно от The New York Post и Spin Magazine), будут играть отборные композиции из своего третьего полного спектакля. Диск «Concrete Class» не только перекликается с преданностью группы рок-н-роллом, но и демонстрирует ее приверженность рок-н-роллу как образу жизни. ,
