Принципиальная схема кондиционера

Как и любое другое техническое устройство, кондиционер имеет принципиальную схему, на которой указаны все его составляющие, а также коммуникации — то есть соединения между ними.

Условно кондиционер можно разделить на две функциональные части:

  • холодильный контур
  • электрическая часть

Основную функцию — охлаждение, осуществляет холодильный контур, а вот всеми его компонентами управляет электрическая схема (электронная).

В данной статье мы рассмотрим схемы неинверторных кондиционеров.

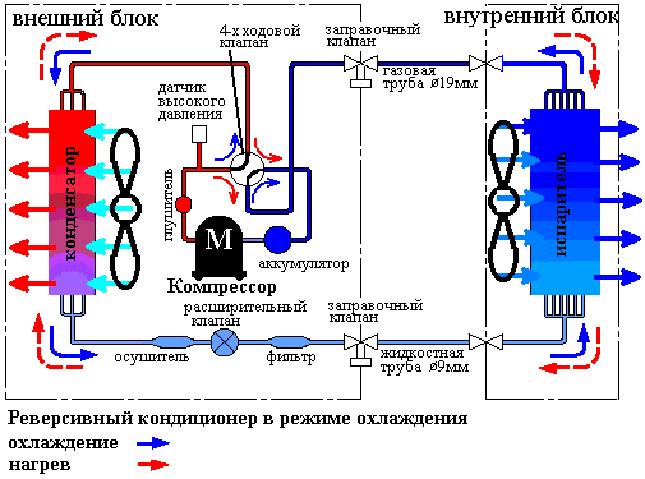

Схема холодильного контура

Ниже размещена схема холодильного контура кондиционера.

Схема взята не из учебника, а из сервисной документации производителя, поэтому и обозначения приведены на английском языке.

Compressor — компрессор, «сердце кондиционера». Компрессор сжимает хладагент и прокачивает его по контуру.

Heat exchanger — теплообменник,

  • outdoor unit
    — внешнего блока, то есть конденсатор, охлаждает сжатый фреон ниже температуры конденсации
  • indoor unit — внутреннего блока — испаритель, в нём рабочее вещество испаряется, опуская температуру

Expansion valve — расширительный вентиль

По-другому ТРВ — терморегулирующий вентиль. Обеспечивает подачу необходимого количества хладагента.

В простых кондиционерах его роль выполняет капиллярная трубка, без всякой регулировки, в инверторных системах — электронный расширительный вентиль.

2-Way valve — двухходовой вентиль, то есть обычная задвижка, с двумя положениями — открыто и закрыто

3-Way valve — трёхходовой клапан, в кондиционере это сервисный порт, к которому подключается шланг манометрического манометра для измерения давления или заправки.

4-Way valve — четырёхходовой клапан, обеспечивает реверс хладагента для работы кондиционера в режиме обогрева

Strainer — фильтр, на данной схеме это фильтр-осушитель, так как установлен перед ТРВ (и после, так как система может работать в режиме реверса и хладагент меняет направление движения).

Его задача не допустить попадание влаги в тонкий канал ТРВ — так как влага его закупорит, не давая пройти хладагенту.

Muffler —

глушитель

Стрелками указано направление движения фреона по контуру:

  • сплошной стрелкой — в режиме охлаждения
  • пунктирной стрелкой — в режиме нагрева

Также в более сложных и совершенных кондиционерах устанавливают:

  • датчики давления
  • отделители жидкого хладагента
  • линии перепуска
  • системы инжекции (впрыска) в компрессор
  • маслоотделители

Схема мульти сплит системы

Мульти сплит система — это кондиционер имеющий один внешний блок и несколько внутренних

В этом случае добавляются ещё несколько внутренних блоков, а также:

Distributor — распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.

В схеме также присутствуют элементы, которые используются не только в мульти системах:

Receiver tank — ресивер.

Ресивер имеет несколько предназначений — защита от гидроудара компрессора, слив фреона при ремонте и т.д.

В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ

Электрическая схема кондиционера

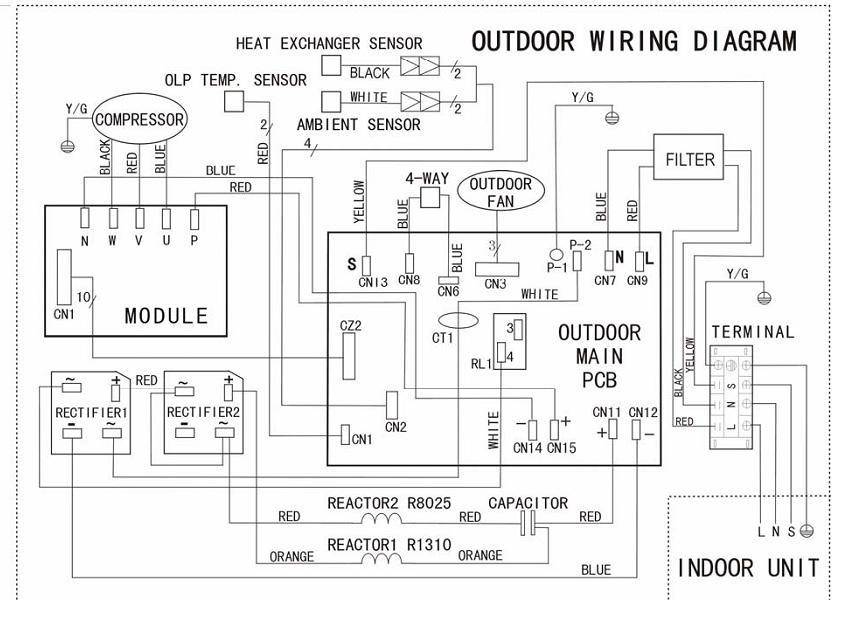

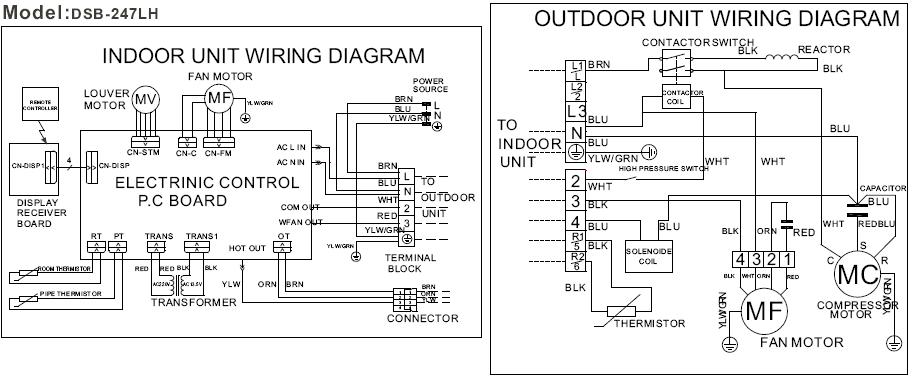

Схема электрических соединений внешнего блока сплит системы:

Terminal — клеммная колодка для подключения межблочного кабеля для соединения с внутренним блоком.

N — электрическая нейтраль

2 — подача питания на компрессор с платы управления внутреннего блока

3 — подача питания на двигатель вентилятора для работы на 1-ой скорости

4 — подача питания на двигатель вентилятора для работы на 2-ой скорости

5 — подача питания на привод четырёхходового клапана для переключения в режим обогрева

Компрессор

C — common — общий вывод обмоток компрессора

R — runningрабочая обмотка компрессора

S — starting

фазосдвигающая обмотка двигателя компрессора, стартовая

Internal overload protector — внутренняя защита от перегрузки

Compressor Capacitior — электрический конденсатор, в данном случае рабочий (бывают ещё и пусковые, в настоящее время в кондиционерах не используются)

Fan motor — двигатель, мотор вентилятора

Thermal protector — защита от перегрева, обычно ставится непосредственно на обмотки двигателя и при превышении температуры разрывает цепь.

Fan motor Capacitior — рабочий конденсатор двигателя вентилятора

SV — solenoid valve — электромагнитный клапан, приводящий в действие механизм четырёхходового клапана.

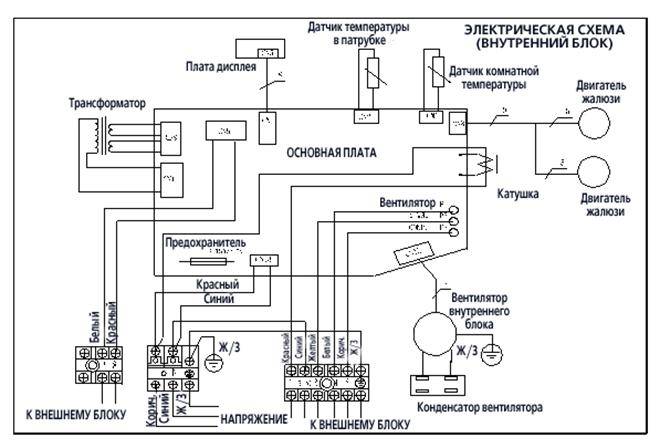

Схема внутреннего блока кондиционера:

Клеммная колодка

На клеммной колодке кроме межблочных соединений находятся и зажимы для подключения питания (питание может подводиться и наоборот — к внешнему блоку)

L, N — электрическая линия и нейтраль однофазного питания

Filter Board — плата фильтра, уменьшает уровень помех в сети питания

Control Board — плата управления — управляет всеми устройствами, получает данные со всех датчиков, выполняет терморегуляцию, выводит информацию для пользователя на дисплей, выполняет самодиагностику.

Main relay — главное реле — силовое реле, подающее напряжение на компрессор.

Display board — модуль индикации, может представлять из себя линейку светодиодов, которые показывают наличие питания, выбранный режим, код ошибки или дисплей, на котором выводится ещё и температура.

Thermistor — термистор, терморезистор, датчик температуры

Room temp. — датчик температуры воздуха в комнате

Pipe temp. — датчик температуры трубки теплообменника, испарителя

Датчики температуры ещё могут находиться в:

    • пульте управления — для поддержания температуры в точке нахождения пульта (например ,режим «I Feel»).
    • на входе, выходе и в средней точки испарителя

Step motor — шаговый двигатель,

Применяется для открывания жалюзийной решётки, шторки, закрывающей вентилятор

За один шаг его вал отклоняется на небольшой угол, таким образом получается очень точно контролировать положение вала.

Drain pump motor — дренажный насос, встроенный только у кассетных кондиционеров

Float switch — поплавковый датчик уровня конденсата, только для кассетных кондиционеров

Где взять схему моего кондиционера?

Схемы кондиционера могут отличаться для каждой конкретной модели — где-то могут быть детали, которых нет в приведённых схемах (например датчики или защитные приборы), или наоборот, некоторых деталей не будет.

Для каждой модели кондиционера производитель выпускает сервисную документацию (Service Manual) для ремонтников, обслуживающего и инженерного персонала. В ней находятся не только схемы, но и коды ошибок, способы устранения поломок.

Итак, для нахождения схемы кондиционера необходимо:

  • выписать точную модель оборудования
  • найти сервис мануал в разделе «Техническая документация»
  • можно воспользоваться поиском по сайту или в интернете
  • получить информацию у производителя, дистрибьютора

Но даже если вы не нашли информацию по необходимому оборудованию, можно воспользоваться другой из этой серии, либо вообще от другого производителя, так как схемные решения очень схожи.

Также можно создать тему на профессиональном форуме, коллеги обязательно помогут Вам!

Радиосхемы. — Схемы кондиционеров

В этом разделе нашего сайта находятся схемы кондиционеров и все эти схемы Вы можете скачать.

Для того чтобы скачать схемы Вам не потребуется регистрация, Вас не перенаправят на удаленный файловый обменник и не попросят отправить СМС-сообщение- у нас на сайте все совершенно бесплатно, в свободном доступе и проверено антивирусом

Все файлы взяты из открытых источников и предназначены исключительно для личного пользования!

Для просмотра скачанных файлов Вам потребуются архиваторы и программы для просмотра формата PDF. Все это Вы найдете на нашем сайте в разделе СОФТ.

Если Вы занимаетесь ремонтом или установкой кондиционеров, покупаете- продаете комплектующие к кондиционерам то можете разместить бесплатное объявление в разделе РАДИОРЫНОК, если возникли вопросы по ремонту кондиционеров- заходите к нам на ФОРУМ!

Материалы раздела

Схемы кондиционеров

Руководство по ремонту кондиционеров на русском языке
Руководство по ремонту кондиционеров Samsung SH09AI8RD на русском языке
Сплит-система Ballu BSCI 09H
Сплит-система Ballu KFR-2601GW
Кондиционер TCL TAC-09CHSA/GI TAC-12CHSA/GI
Коды ошибок кондиционеров PANASONIC
Кондиционеры PANASONIC CS-G93KE, CS-G95KE, CS-G123KE,125KE
Кондиционер Panasonic CS-C18HKD SERVICE MANUAL
Кондиционер Panasonic CS-E21HKDS SERVICE MANUAL
Кондиционер Panasonic CS-TE9HKE SERVICE MANUAL
Сплит системы SANYO Xh3672R, Xh4672R, Xh5272R
Кондиционер LG LB-D1861HL\ CL Сервисная инструкция
Кондиционер MITSUBISHI PKA-A12HA
Кондиционер MITSUBISHI PKA-A24- 36KA
Кондиционер (сплит- система) ERISSON WSC-1007H
Кондиционер (сплит- система) Erisson wsc 2007h
Кондиционер (сплит- система) AKIRA AC-CA30CG
Кондиционер (сплит- система) AKIRA AC-CA30HK
Кондиционер (сплит- система) AKIRA AC-CA40CG
Кондиционер (сплит- система) AKIRA AC-CA50CG
Кондиционер (сплит- система) AKIRA AC-CA50HK
Кондиционер (сплит- система) AKIRA AC-CF40CM
Кондиционер (сплит- система) AKIRA AC-F30HG
Кондиционер (сплит- система) AKIRA AC-F50HG

Принцип работы кондиционера: устройство и схема

В России преобладает континентальный климат. Это значит, что зимой во всех регионах прохладно и выпадает снег, а летом — жарко. Из-за этого у людей возникает потребность в покупке кондиционера или сплит-системы. Но как обычному человеку выбрать, когда магазины предлагают десятки вариантов, отличающиеся по виду, мощности и стоимости? Для этого необходимо не только разбираться в марках, но и знать принцип работы устройств.

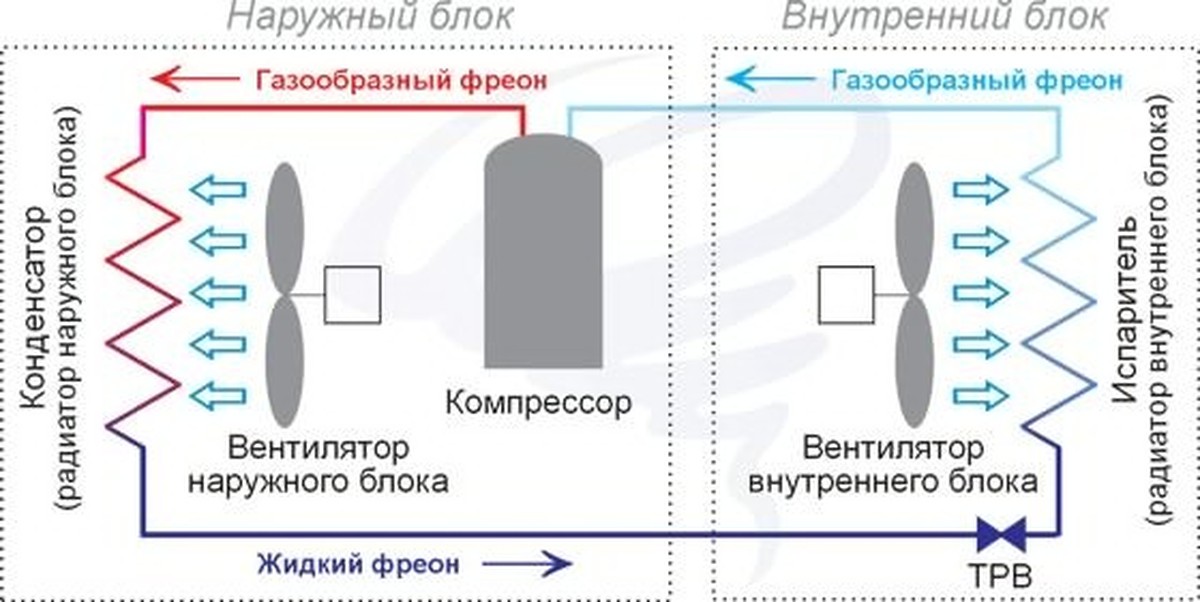

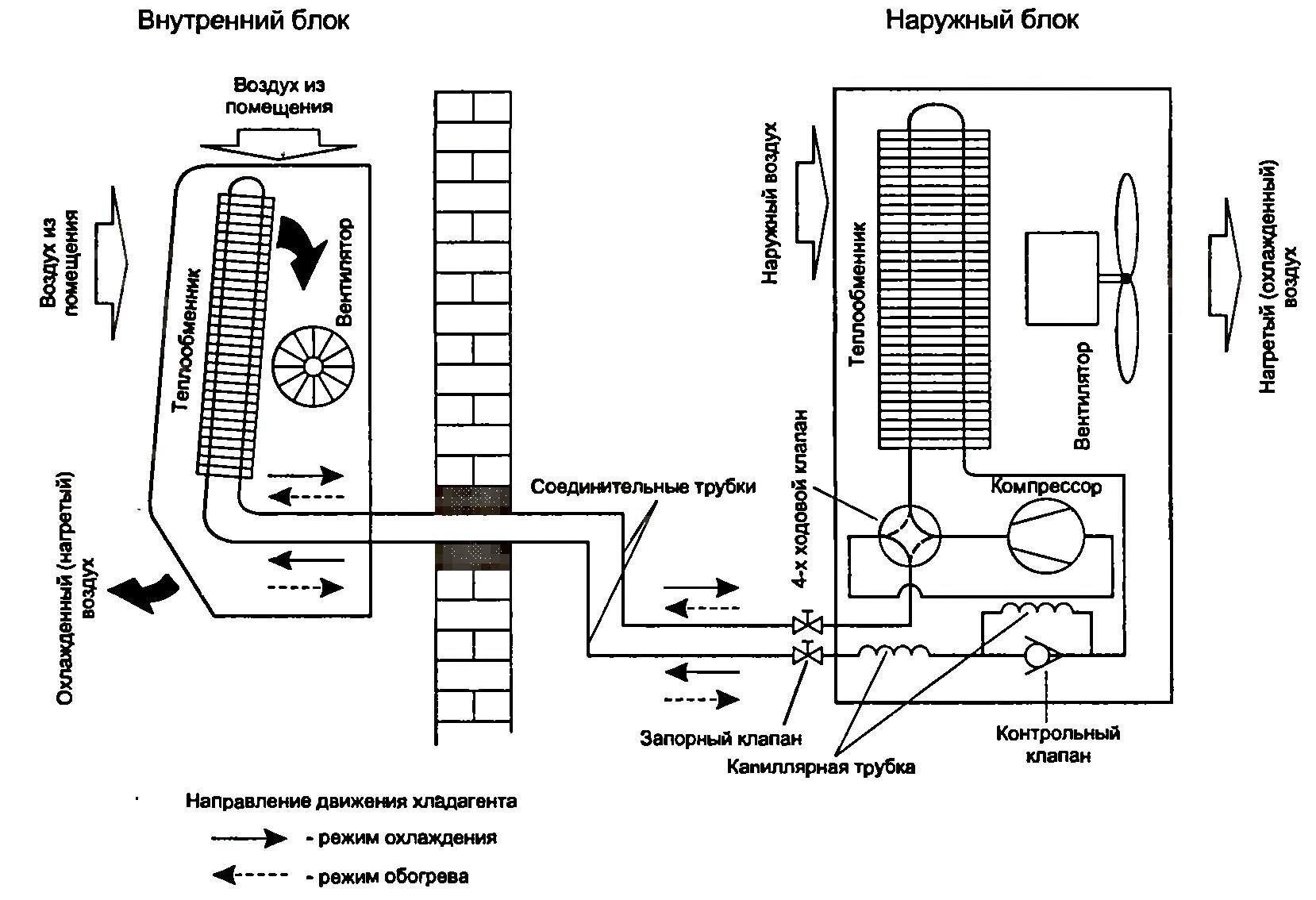

Как работает кондиционер

Система работает по принципу замкнутого цикла. Воздух в помещении охлаждается, проходя через теплообменник внутреннего блока, в котором испаряется хладагент. Рассмотрим схему работы устройства поэтапно.

  • Компрессор, установленный во внешнем блоке, сжимает холодильный агент и в газообразном состоянии из испарителя внутреннего блока нагнетает его в конденсатор.
  • В конденсаторе фреон охлаждается за счет теплообмена с наружным воздухом и конденсируется. Все это происходит в теплообменнике внешнего блока.
  • Далее холодильный агент проходит через дросселирующее устройство, где происходит резкое понижение давления и температуры фреона. При этом часть жидкого холодильного агента неизбежно переходит в газообразное состояние.
  • Холодный фреон поступает в теплообменник внутреннего блока (испаритель), где за счет теплообмена с воздухом из помещения он закипает и переходит из жидкого состояния в газообразное. Воздух же, в свою очередь, охлаждается и поступает в комнату.

Из-за особенности работы кондиционера на испарителе образуются капли воды — конденсат. Обычно при монтаже системы, для отвода конденсата устанавливают отдельную трубку. Она выходит на улицу или в канализацию, чтобы в помещении не было лишней влаги.

Направление выходящего воздуха из внутреннего блока регулируется с помощью специальной шторки и жалюзи по горизонтали и вертикали.

Как устроен принцип работы инверторного кондиционера

Особенность данного устройства состоит в том, что компрессор включается один раз за все время работы кондиционера и находится в этом состоянии постоянно, изменяя число оборотов в зависимости от нагрузки на кондиционер. В свою очередь обычный кондиционер (on/off) периодически включается и выключается, не меняя число оборотов. Инвертор экономит электроэнергию и продлевает срок жизни компрессора, поскольку работает, не включаясь/выключаясь, а плавно меняя количество оборотов.

Инверторная модель будет экономичней, чем любой другой кондиционер, если он будет работать как минимум несколько часов без выключения.

У инверторной модели, как у обычного кондиционера, есть два блока – внешний и внутренний. В наружном установлен компрессор, медные фреоновые трубопроводы, вентилятор и конденсатор. Внутренний блок состоит из испарителя, вентилятора, жалюзи, фильтра и специального поддона для образовавшегося конденсата.

Устройство и принцип функционирования сплит-системы

Обычная классическая сплит-система состоит из двух модулей (блоков) – внешнего и внутреннего. Устройство внешнего блока сплит-системы типа on/off практически всегда одинаково.

Внешний блок

Внешний блок включает в себя компрессор, конденсатор, четырехходовой клапан, также в нем есть капиллярная трубка. Во всех блоках находится фильтр-осушитель, который очищает и осушает холодильный агент от возможного попадания влаги в систему и различного рода загрязнений. В сплит-системах инверторного типа во внешнем блоке также расположена плата управления, которая есть и в мультисплит-системах. Благодаря тому, что компрессор располагается именно в наружном блоке, уровень шума от работающего кондиционера в квартире гораздо ниже, чем со стороны улицы. Размеры внешнего блока могут отличаться в зависимости от производительности модели, а также от бренда. Соединение внутреннего блока с внешним происходит с помощью фреоновых трубопроводов. Также имеется дренажная магистраль, и электрический кабель для питания внутреннего и внешнего блока.

Внешний блок кондиционера всегда должен располагаться со стороны улицы. Он крепится на наружную сторону стены. Если кондиционер необходимо устанавливать на достаточной высоте от земли и смонтировать наружный блок обычным способом не представляется возможным, то приглашаются монтажники-альпинисты со специальным снаряжением и оборудованием. Без таких приспособлений невозможно установить внешний блок высоко.

Также наружный блок может быть установлен на крыше зданий, на незастекленных балконах и лоджиях, открытых общих балконах или лестничных пролетах с открытым доступом к улице.

Часто внешние блоки поставляются в антивандальном корпусе, если это не предусмотрено производителем, то блок, установленный на уровне первых этажей, может быть дополнительно помещен в специальный защитный короб из металлических прутьев. Во избежание скапливания снега или дождевой воды, а также мусора, над внешними блоками иногда устанавливают специальный скошенный навес.

Внутренний блок

Внутренние блоки сплит-системы существенно отличаются друг от друга. Во-первых, это зависит от производителя, т.е. все внутренние блоки отличаются дизайном, во-вторых, блоки различаются по типу установки, и, соответственно, имеют существенное различие не только в дизайне фронтальной панели, но и корпуса в целом. Также внутренние блоки, в зависимости от производителя, мощности и модели, могут различаться комплектующими, функционалом, габаритными размерами.

Внутренние блоки сплит-системы могут быть следующих типов:

  • настенные – они предназначены для установки на стену;
  • кассетные – размещаются в зоне подпотолочного пространства;
  • канальные – устанавливаются в зоне подпотолочного пространства с системой воздуховодов;
  • напольно-подпотолочные – могут быть установлены как на пол, так и в зону под потолком;
  • колонные – устанавливаются на пол, имеют большие размеры, в сравнении с другими типами внутренних блоков классических сплит-систем.
Работа внутреннего блока регулируется благодаря электронной плате. Во внутреннем блоке расположены фильтры для очистки воздуха, автоматика, испаритель и вентилятор для обдува теплообменника испарителя. Основные функции современных сплит-систем – вентиляция, осушение, охлаждение, обогрев и поддержание заданной температуры воздуха в помещении. Управление при помощи пульта дистанционного управления. Практически все современные модели сплит-систем оснащены пультом ДУ. С его помощью происходит не только включение и отключение прибора, но и управление всеми функциями  – установка температурного режима, включение таймера, программирование задач, включение всех режимов, предусмотренных конкретной моделью кондиционера. Если в модели реализована функция «I feel», то благодаря датчику температуры в пульте ДУ кондиционер отслеживает окружающую температуру воздуха в помещении, и при достижении установленной пользователем температуры оборудование поддерживает ее. На внутреннем блоке происходит регулировка направления воздушного потока путем изменения угла наклона жалюзи. Работа компрессора внешнего блока регулируется постоянным контролем всех систем.

Особенности функционирования напольных кондиционеров

Эти модели используются редко, если нельзя установить стандартный сплит. Напольные кондиционеры также бывают только стационарными. Стационарные модели имеют аналогичный принцип работы, как обычный кондиционер, за исключением установки внутреннего блока. Он размещается не под потолком, а на высоте полуметра от пола. Внешний блок расположен на улице. Такие сплит-системы относятся к полупромышленной серии. Как правило, они отличаются большей производительностью, чем бытовые модели.

Особенности мобильных моделей

Мобильная модель имеет только один блок, располагается внутри помещения. В нем расположены компрессор, испаритель и конденсатор. Механизм функционирования основан на обработке воздуха, который находится внутри помещения.

Обычно выбирать мобильную модель не рекомендуют, поскольку самая шумная часть будет установлена не за окном, а в помещении. При включенном кондиционере вам будет некомфортно находиться в комнате. К тому же, они отличаются небольшой мощностью.

В чем отличие кондиционера от сплит-системы

Кондиционер – это сложное техническое оборудование, предназначенное для создания и поддержания комфортного температурного режима в помещении любого назначения. Кондиционер может не только охлаждать воздух, но и нагревать его, если это предусмотрено производителем.  Кондиционер – это общее понятие климатической холодильной техники. Видов кондиционеров на сегодняшний день представлено очень много. Кондиционером можно назвать как бытовой прибор для охлаждения воздуха, например, оконный кондиционер или мобильный кондиционер, так и чиллер – промышленное климатическое оборудование большой мощности. Для более точного определения существуют названия кондиционеров, например, сплит-система.

Сплит-система представляет собой кондиционер, состоящий из двух блоков – внешнего и внутреннего. Внутренний блок включает в себя систему управления – автоматики, фильтры для очистки воздуха, вентилятор для обдува теплообменника испарителя и сам испаритель. Внешний блок включает в себя компрессор, конденсатор, четырехходовой клапана, капиллярную трубку и систему автоматики.

Бытовая сплит-система чаще всего устанавливается в относительно небольших по площади помещениях, например, бытовая настенная сплит-система предназначена для создания оптимального микроклимата в помещениях от 10 до 70 м2, в зависимости от мощности оборудования. Поэтому такие сплит-системы чаще всего устанавливаются в квартирах или в небольших офисных помещениях.

Один внутренний блок способен поддерживать температуру в одном помещении, если требуется поддержание температуры сразу в нескольких комнатах, то для этого существуют мультисплит-системы. Такая система предполагает подключение сразу нескольких внутренних блоков к одному наружному.


Есть также и другие типы сплит-систем, которые больше подходят для просторных помещений большой площади – торговых центров, ресторанов, бизнес-центров и т.д. Все эти сплит-системы также имеют по одному внутреннему и одному внешнему блоку, отличаются они только внутренними блоками и производительностью. Внутренние блоки делятся по типу установки – кассетные, канальные, колонные, напольно-подпотолочные, колонные. Сплит-системы могут отличаться опциями и функциями, это зависит от модели и производителя. Например, в сплит-системах может быть разное количество очищающих воздушных фильтров. Количество режимов также может отличаться – в некоторых кондиционерах предусмотрены следующие популярные режимы – «I feel», ночной режим, самоочистка, авторестарт, автоотключение, самодиагностика, турборежим, интеллектуальная оттайка и др.

Как выбрать сплит-систему для дома

Выбирая кондиционер для домашнего использования, учитывайте размер помещения. Для малогабаритной комнаты (до 15-20 метров) подойдет система 7000 BTU. Для помещения до 25 квадратных метров лучше выбрать более мощную модель — 9000 BTU.

Подумайте о затратах на электричество и выбирайте энергосберегающие модели  A++, потребление около 700-800 ватт. Если бюджет позволяет можно купить кондиционер A+++ с потреблением 500-600 ватт.

Оцените уровень шума. Если есть возможность, послушайте, как работает система, ведь вам придется находиться в комнате во время работы кондиционера. Допустимое значение шума для внутреннего блока — 19-32 дБ.

Преимущества и недостатки кондиционеров

Если вы собираетесь покупать кондиционер или сплит-систему, вам будет интересно узнать о плюсах и минусах.

Преимущества

  • Обеспечение комфортной температуры в комнате. Независимо от погоды за окном, сплит-система позволит создать благоприятную атмосферу в помещении. Летом кондиционер охладит воздух, а осенью или весной — нагреет. В любом случае находиться в комнате будет комфортно.
  • Чистый воздух в помещении. Особенно это актуально для жителей крупных городов, проживающих в промышленных районах. Использование кондиционера позволит получить прохладный, чистый воздух, не открывая окон.
  • Поддержание оптимальной влажности воздуха. Некоторые модели имеют функцию осушения, создавая оптимальный уровень влажности в помещении.

Недостатки

Обращаем внимание, что кондиционер может принести вред человеку, только при неправильном использовании. Если не чистить регулярно агрегат, в нем могут начать размножаться вредные бактерии и вирусы.

Из-за особенностей работы кондиционера воздух в помещении становится более сухим, поэтому рекомендуем использовать отдельные устройства, повышающие уровень влажности в комнате.

Во время работы компрессоры издают небольшой шум. Обычно компрессор находится в наружном блоке, и в помещении не слышно, как он работает.

Обслуживание и ремонт

Необходимо регулярно чистить кондиционер и проводить профилактический ремонт, чтобы обеспечить исправность всех систем. Почистить фильтр можно самостоятельно, зная устройство модели или вызвать специалиста, который справится с этим за 30-60 минут.

Если кондиционер сломался, не занимайтесь ремонтом самостоятельно, позвоните в сервисную службу и опишите проблему. Иногда поломки решаются в течение нескольких часов на месте. Например, если сплит-система отключилась из-за перегрева после продолжительной работы, причина, скорее всего, кроется в перегреве компрессора или в загрязнении радиатора. Проблема решается чисткой решетки.

Если агрегат работает не на полную мощность, проверьте воздушные фильтры. Возможно, их нужно почистить.

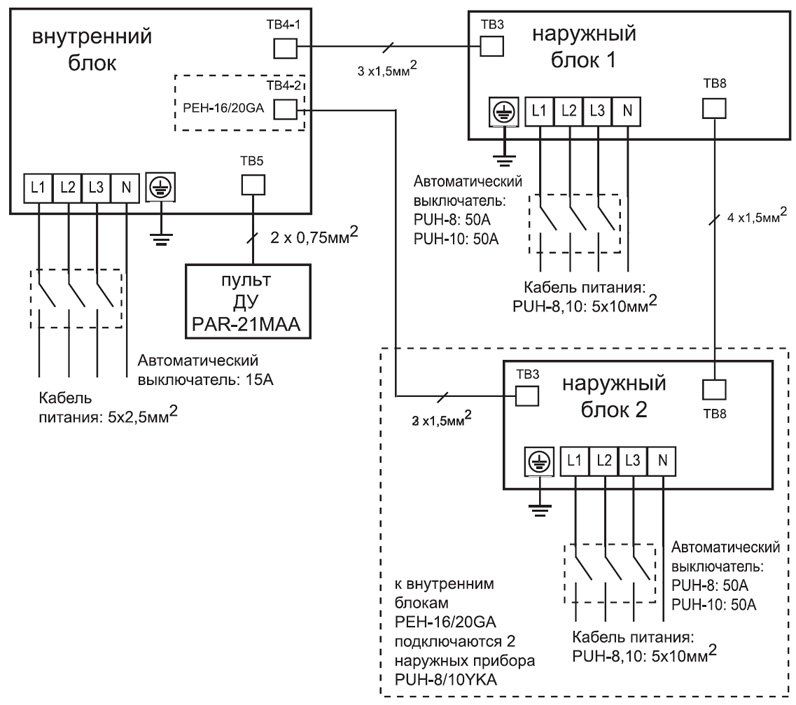

Как правильно подключить кондиционер к электросети своими руками: советы мастера

Автор Евгений Апрелев На чтение 5 мин Просмотров 26. 2к.

Любой кондиционер состоит из двух различных по функциям частей: холодильный контур, который осуществляет функцию охлаждения воздуха и электрическая часть, управляющая устройствами и элементами контура.

В этой статье будет рассмотрена электрическая схема кондиционера, варианты его подключения к электропитанию и как правильно подключить кондиционер к электросети.

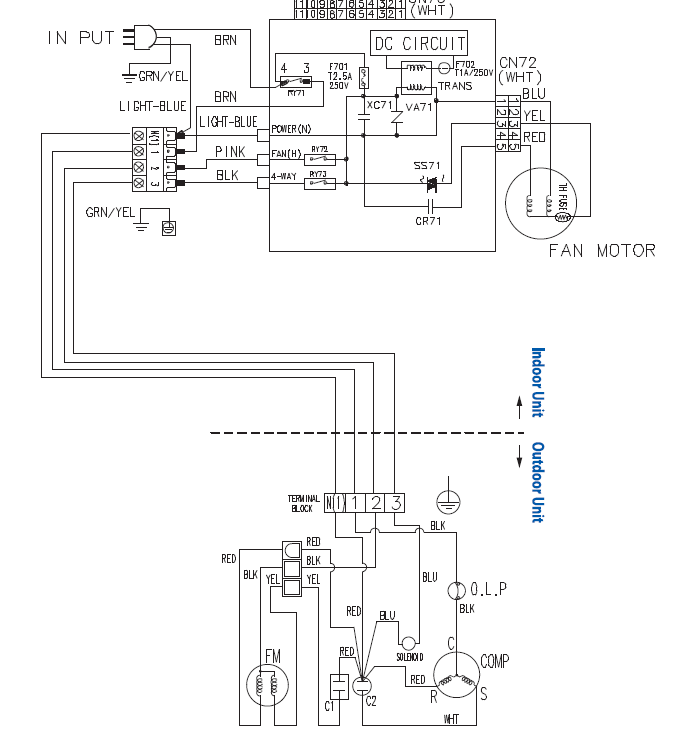

Что такое электрическая схема сплит-системы

Электрическая схема кондиционера — это документ, в котором отображено расположение электронных компонентов, их подключение, а также информация для инженеров сервисных центров. Всех, кто занимается больше интересует электрическая схема подключения кондиционера, которая включает в себя расположение основных устройств испарительного и конденсаторного блока, клеммы для соединения блоков между собой и подключения электропитания.

Основными элементами здесь являются:

  • Компрессор, с выводами CSR. Стрелкой показана защита, установленная на обмотку компрессора
  • Compressorcapacitor – конденсатор, двумя выводами подключен к обмоткам компрессорного агрегата. Третий вывод конденсатора подключен к его пусковой обмотке.
  • Кроме этого, на схеме обозначен мотор вентилятора и конденсатор, через который подключены две обмотки электродвигателя.
  • На схеме обозначен электромагнит, управляющий работой четырехходового клапана.

Обозначения клемм в клеммной колодке:

1(N) – ноль.

2 – Напряжение на компрессор с модуля управления.

3 – Подача электропитания на мотор вентилятора при работе его на малых оборотах.

4 – Электропитание на мотор вентилятора при его работе на повышенных оборотах.

Отдельная клемма – земля. Основные модули и блоки:

  • Фильтр питания, через который подается напряжение на управляющую плату.
  • Control board – блок управления к которому подключены все модули устройства.
  • К CN 12 подключено силовое реле питания компрессора.
  • К CN6 подключается дренажный насос.
  • Клеммник CN 5 отвечает за управление вентилятором сплит-системы.
  • К выводам CN 10 подключается шаговый мотор управления жалюзийной решеткой.
  • Выводы CN 7 отвечают за подключение термодатчика температуры теплообменника.
  • К выводам 1 и 2 клеммника CN15 подключается термодатчик комнатной температуры.
  • К вывода м 1 и 3 клеммника CN15 подключается сенсор уровня воды в поддоне.
  • Клеммник CN 13 управляющего блока отвечает за подключение блока индикации устройства.

Клеммник (на плате обозначен Terminal) для соединения кабелем испарительного и конденсаторного блоков. Клеммы L и N — питание кондиционера от линии эл. передач. Следует знать, что существует с подключение кондиционера к электросети через внешний блок.

При таком подключении, необходимо руководствоваться инструкцией. Если подключается климатическая техника мощностью до 4 ,5 кВт, то использоваться должен четырехжильный медный кабель с сечением 2,5 мм2. При отдельной ветке питания на щиток обязательно устанавливается автомат мощностью 20 А.

Подключение кондиционера

После их необходимо соединить между собой четырехжильным медным кабелем с площадью сечения жилы не менее 2,5 мм2. Инструкцией по подключению служит принципиальная схема, которая была достаточно подробно рассмотрена выше. Соединительный кабель может прокладывается вместе с фреоновой магистралью, а может в отдельном пластиковом коробе.

При прокладке в одной штробе вместе с медными трубками, используйте для изоляции кабеля гофрированную пластиковую трубку.

После межблочного электрического соединения следует подключать внутренний блок к электропитанию. Схема подключение кондиционера к электросети предполагает получение питания, как от ближайшей розетки, так и от отдельной линии.

Идеальным вариантом подключения достаточно мощной климатической техники является отдельная линия питания. Такой вариант не будет нагружать уже существующие линии квартирной электросистемы и позволит подвести питание непосредственно к внутреннему блоку сплит-системы. Прокладка кабеля электропитания от щитка до внутреннего блока может производиться по штробленой канавке в материале стены или в специальном пластиковом коробе.

Щиток, с которого будет тянуться отдельная линия питания должен быть заземлен. Подсоединение кабеля питания к клеммнику щитка должно проводиться только через автомат, мощность которого следует рассчитать по формуле: мощность аппарата деленная на напряжение. К полученному значению следует добавить 30% запаса.

Следует понимать, что к розетке можно подвести кабель питания климатической техники только в том случае если:

  • Климатическая техника имеет небольшую мощность.
  • Внутридомовая электросеть проложена медным кабелем с сечением не менее 2, 5 мм2.
  • На одной ветке с кондиционером нет энергоемких потребителей.
  • Предполагается временный .
  • Данная ветка электроснабжения оборудована автоматом с УЗО не менее 20 А.

Варианты подключения кондиционера к существующей электролинии

Этот вопрос можно было бы не рассматривать, ввиду присутствия розеток в помещении. Но, некоторые владельцы маломощной климатической техники недовольны тянущимся проводом от розетки до потребителя, часто через всю стену.

Если розетка находится достаточно далеко от кондиционера, то существует вариант подключения кондиционера к электросети через выключатель. Предупреждаем сразу: этот вариант подходит только для маломощной климатической техники и вот почему: клеммы обычного выключателя могут попросту не выдержать тока, проходящего через них. В итоге нагрев, искрение, выход из строя выключателя (в лучшем случае) или пожар.

Лучше от действующей розетки проштробить канавку в стене и проложить по ней кабель питания в гофротрубе до блока сплит-системы, а потом вмонтировать в стену специальную розетку с декоративной накладкой. Розетка должна выдерживать определенный ток: если мощностью 1 кВт, то розетка должна выдерживать 9-10 А; от 1 до 3 кВт – 16-18 А; от 3 до 4,6 кВт – 20 А; от 4,6 до 5,5 – не менее 25 А. Правильный выбор лучше всего доверить квалифицированному электрику.

Если вы решили подключить кондиционер своими руками, то делайте это с соблюдением всех правил техники безопасности, а чтобы полностью быть уверенным, что процесс подключения прошел правильно и безопасно для климатической техники и обитателей жилища, лучше всего обратитесь за помощью к профессионалам.

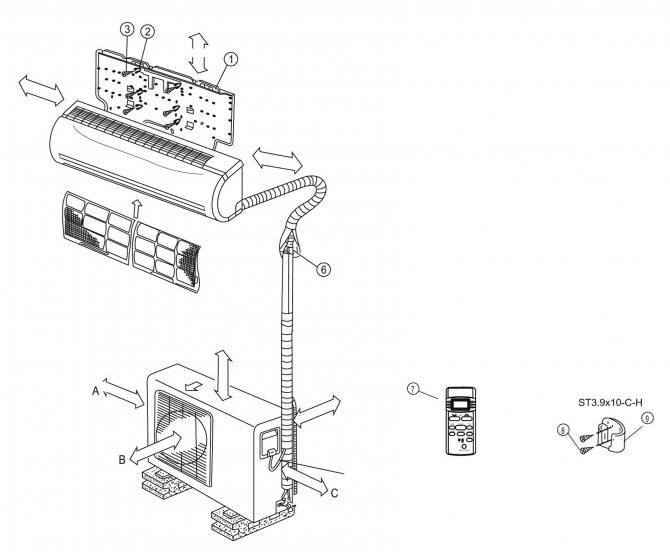

Схемы стандартной установки кондиционера настенного типа

Ниже представлены стандартные схемы установки настенных кондиционеров сплит-систем. Если у вас первый этаж, то для монтажа не потребуется спец. техника (авто вышка, альпинист.). Для других этажей может потребоваться авто вышка, в зависимости от выбранной схемы.

Если ваши пожелания по расположению внутреннего и внешнего блоков отличается от представленных ниже, тогда вам стоит вызвать замерщика для определения стоимости монтажа.


Схема установки кондиционера №1

Это наиболее распространенная Схема установки кондиционера. Створка, под которой расположен уличный блок кондиционера, должна обязательно открываться и иметь в ширину не менее 40см. Поверхность фасада чистая и ровная. Под окном не должно быть спутниковых тарелок, газовых труб, лепнины и т.п.

Схема установки кондиционера №2

Этот вариант подходит для установки кондиционеров в помещениях 1-го этажа. В противном случае может потребоваться промышленный альпинист. Обратите внимание на расстояние между окнами. Оно должно быть достаточно для размещения блока снаружи.

Схема установки кондиционера №3

Балкон должен быть не застеклен. Если остекление все таки присутствует, створка с торца (там, где висит уличный блок) должна обязательно открываться.

Схема установки кондиционера №4

Если балкон имеет остекление — створка со стороны установки уличного блока должна открываться. Парапет балкона (та часть, где расположен уличный блок) должен быть выполнен из капитального материала (кирпич, бетон). Поверхность снаружи чистая и ровная.

Схема установки кондиционера №5

Створка со стороны установки уличного блока должна открываться. Парапет балкона (та часть, что под остеклением) должен быть выполнен из капитального материала (кирпич, бетон). Поверхность снаружи чистая и ровная. Часть межблочных коммуникаций пройдет по балкону. Если балкон еще не декорирован коммуникации можно проложить в открытом виде. Если балкон уже чем-то обшит (покрашен и т.п.) – коммуникации желательно закрыть декоративными коробами.

Схема установки кондиционера №6

Также одна из наиболее распространенных схем монтажа кондиционера в квартире. Створка, под которой расположен уличный блок кондиционера, должна обязательно открываться и иметь в ширину не менее 40см. Поверхность фасада чистая и ровная. Под окном не должно быть спутниковых тарелок, газовых труб, лепнины и т. п. Расстояние от комнатного блока до наружной стены будет не менее 35-40см. (если помещение не на стадии ремонта, т.е. жилое) Это обусловлено спецификой размещения труб со штуцерами внутри блока.

Схема установки кондиционера №7

Т.к. штуцера на наружном блоке кондиционера при данной схеме монтажа оказываются в дальней от балкона части, чаще уличный блок приходится сдвигать под окно соседней комнаты.

Схема установки кондиционера №8

Обратите внимание на расстояние между окнами. Оно должно быть достаточно для размещения блока в комнате. Если край блока «выглядывает» в одно  из окон это смотрится не очень эстетично. Поверхность фасада в месте размещения уличного блока должна быть чистая и ровная. Под окном не должно быть спутниковых тарелок, газовых труб, лепнины и т.п.

Схема установки кондиционера №9

Т.н. расположение «спина к спине». Этот вариант подходит для установки кондиционеров в помещениях 1-го этажа. В противном случае может потребоваться промышленный альпинист. Обратите внимание на расстояние между окнами. Оно должно быть достаточно для размещения блока снаружи.

Схемы монтажа — ЭкоCфера

Монтаж бытового настенного кондиционера (Сплит-системы)

Функционально бытовой настенный кондиционер сплит-система предназначен для охлаждения, нагрева, а также фильтрации воздуха внутри кондиционируемых помещений. Нагрев воздуха могут осуществлять кондиционеры, оснащенные функцией теплового насоса. Некоторые модели настенных кондиционеров также могут выполнять дополнительные функции, например ионизацию воздуха.

Конструктивно бытовые настенные кондиционеры относятся к кондиционерам с разделенной структурой и состоят из двух агрегатов – внутреннего и наружного блоков, соединенных между собой с помощью межблочных фреоновых коммуникаций. Внутренний блок предназначен для установки внутри кондиционируемого помещения, в то время как наружный блок предназначен для установки снаружи здания.

На рисунке №1 представлена схема работы бытового настенного кондиционера сплит-системы.

Принцип работы такого кондиционера основан на удалении тепла из кондиционируемого помещения, и переносе его на улицу. Данную функцию выполняет холодильный контур бытового настенного кондиционера.

Рисунок №1 Схема работы бытового настенного кондиционера (Сплит-системы)

Монтаж бытового кассетного кондиционера (Сплит-системы)

Внутренний блок кассетного кондиционера может быть смонтирован в стандартном подвесном потолке или подвесном потолке типа армстронг.

Рисунок №2 Схема работы бытового кассетного кондиционера (Сплит-системы)

Монтаж бытового напольно-потолочного кондиционера (Сплит-системы)

Внутренний блок напольно-потолочного кондиционера может быть смонтирован на потолке, хоть основном, хоть подвесном с креплением к основному или на стене в непосредственной близости от пола или потолка кондиционируемого помещения.

Рисунок №3 Схема работы бытового напольно-потолочного кондиционера (Сплит-системы)


Монтаж колонного кондиционера (Сплит-системы)

Внутренний блок колонного кондиционера устанавливается на полу.

Рисунок №4 Схема работы бытового колонного кондиционера (Сплит-системы)

Монтаж колонного кондиционера (Сплит-системы)

Внутренний блок канального кондиционера может быть смонтирован за подвесным потолком, или в другом соседнем помещении, при этом в кондиционируемом помещении видны только декоративные решётки для забора воздуха и раздачи его охлаждённм или нагретым.

Рисунок №5 Схема работы бытового канального кондиционера (Сплит-системы)

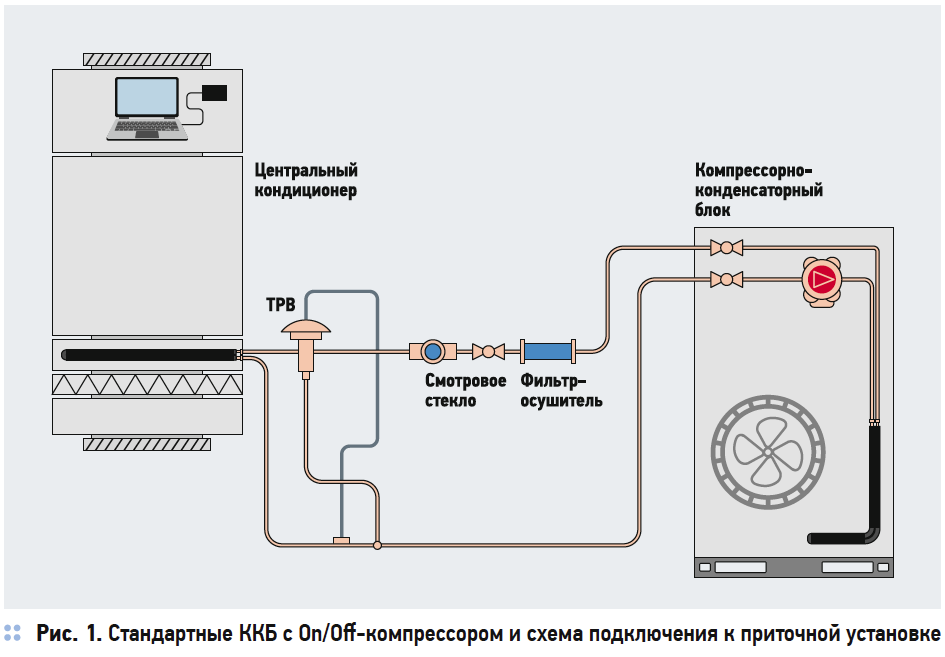

Монтаж центрального кондиционера

Как видно из названия модульный центральный кондиционер состоит из нескольких модулей –секций, основной задачей которых является комплексная обработка наружного воздуха (Подаваемого из улицы) непосредственно в рабочие зоны помещений.

В зависимости климатических условий региона, в котором расположено здание, а также требований к качеству и параметрам воздуха внутри рабочих зон кондиционируемых помещений, модульные центральные кондиционеры могут комплектоваться различными секциями.

Воздух, поступающий с улицы последовательно проходит через секции центрального кондиционера, в которых происходит его обработка: фильтрация, охлаждение, осушение, нагрев, увлажнение. В результате, на выходе центрального кондиционера получается воздух с требуемыми параметрами.

Рисунок №6 Внешний вид модульного центрального кондиционера

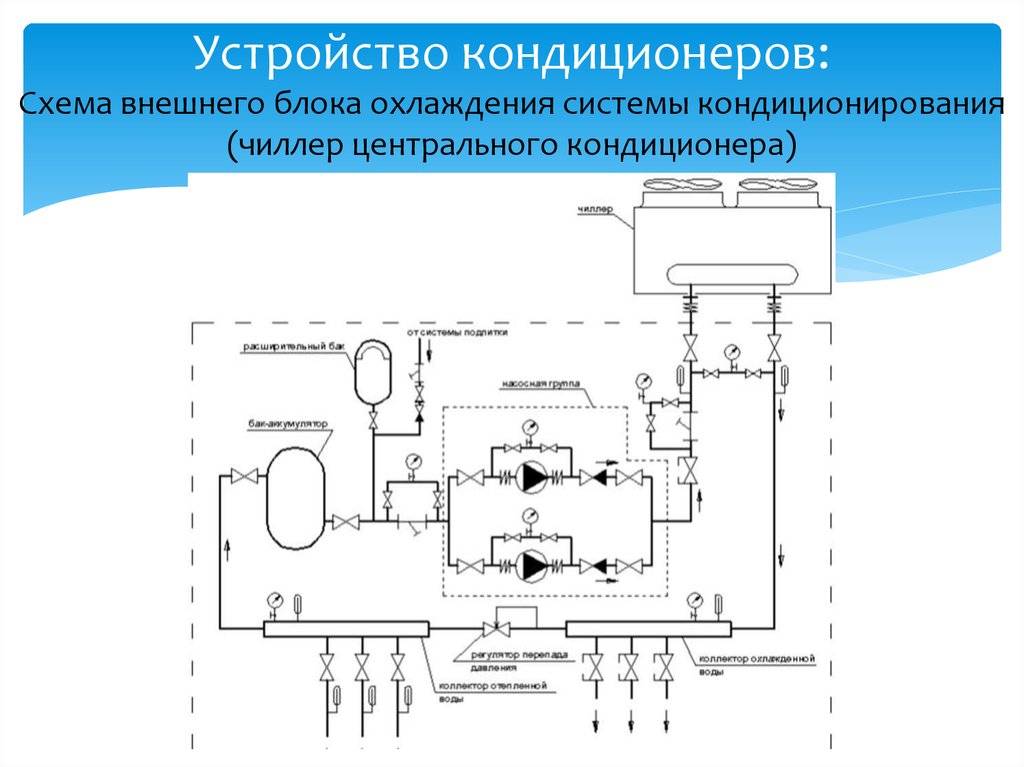

Рисунок №7 Схема центрального кондиционера




На рисунке № 7 представлена схема центрального кондиционера, включающая водяной теплообменник воздухоохладителя, подключенный к гидравлическому контуру холодоснабжения, по которому циркулирует охлажденная чиллером вода.

Контроль температуры воздуха на выходе теплообменника испарителя осуществляет контроллер системы автоматизированного управления центрального кондиционера. Контроллер получает сигнал от датчика температуры воздуха, установленного в приточном воздуховоде В зависимости от требуемой температуры контроллер формирует управляющее воздействие на закрытие или открытие привода трех-ходового клапана регулирования производительности. Очень часто в центральных кондиционерах используются трех-ходовые клапана ступенчатого регулирования (Открыто/закрыто). Но также могут использоваться трех-ходовые клапана с плавным регулированием производительности.

Мультизональный кондиционер предназначен для обслуживания зданий и сооружений значительной площади со многими помещениями. К одному наружному блоку могут подключаться несколько десятков внутренних различного типа исполнения, а совокупная длина трубопроводов одной ситемы может достигать длины в километр.

Рисунок №8 Упрощенная схема мультизонального кондиционера

Мультизональный кондиционер может быть укомплектован внутренними блоками различного конструктивного исполнения, например:

Внутренний блок кассетного исполнения с односторонней раздачей воздуха предназначен для монтажа в подвесном потолке

Внутренний блок канального исполнения для установки за подвесным потолком

Внутренний блок подвесного исполнения предназначены для установки под потолком

Внутренний блок настенного исполнения предназначен для установки на стене кондиционируемого помещения

Внутренний блок напольно-потолочного исполнения для установки на стене, в непосредственной близости от пола или потолка

Система ротации и резервирования кондиционеров в серверной

Блок управления кондиционерами БУРР работает в комплекте с исполнительными модулями БИС, которые устанавливаются по одному на каждый кондиционер, их может быть до 15. Блок БУРР оснащен собственным датчиком температуры, на основании данных которого и происходит диагностика работы климатической техники. Принцип его работы заключается во включение или выключение определенной группы устройств охлаждения. Команды, включающие или отключающие оборудование, с базового блока передаются на исполнительные по радиоканалу. Расстояние между исполнительными блоками может достигать 50 м, но возникает возможность некорректной работы из-за наложения помех от стороннего радиоэлектронного оборудования, поэтому рекомендовано сократить расстояние до минимально возможного, с целью получения стабильного сигнала. Эти блоки передают сигналы на кондиционер, посредством ИК канала. Программирование действий ИК излучателей на включение или выключение определенных климатических приборов осуществляется с помощью базового модуля. Перед первым запуском «базы», с помощью панели ввода данных устанавливаются предельные величины температуры в помещении.

Согласователь работы кондиционеров позволяет мгновенно ввести в эксплуатацию резервную климатическую технику. В случае отказа основного кондиционера или нарушение его нормальной работы происходит резкое повышение температуры в серверной. Именно это и служит сигналом для базового блока, и он выдает команду на подключение резерва. Также подключение дополнительной группы климатической техники происходит, при недостатке производительности основной. Блок управления эффективно перераспределяет нагрузку между нескольких групп кондиционеров, для обеспечения выработки ими одинакового моторесурса. Продолжительность наработки до переключения между группами определяется пользователем самостоятельно. Применение приборов БУРР и БИС позволяет автоматически отключать сплит-системы, и передавать в общую сеть команды «Авария» или «Пожар».

Как работают схемы управления кондиционером | Ремонт кондиционеров Bradenton, обслуживание кондиционеров, электрики и ОВКВ

Вы понимаете, как работает схема управления вашим кондиционером? Вы можете подумать, что это не важно, но правда в том, что эти знания помогут вам лучше ухаживать за вашим кондиционером. Все мы знаем, что правильное техническое обслуживание является ключом к увеличению срока службы вашей системы. Это поможет вам сэкономить деньги и даже сделает его энергоэффективным.

Как и в любой системе, работающей от электричества, существует последовательность действий, обеспечивающая ее правильную работу. Вам нужно понять элементы управления, чтобы вы могли следить за тем, как работает последовательность. Это поможет вам определить важные детали, которые в наибольшей степени могут нарушить функциональность вашего кондиционера.

Итак, что вы должны знать о цепи управления вашего домашнего кондиционера? Что происходит, когда вы включаете термостат?

Два важных аспекта схемы управления

Трансформатор

Начнем с трансформатора.В блоке переменного тока трансформатор снижает уровень напряжения, поступающего от источника электроэнергии. Например, большинству блоков переменного тока для работы требуется всего 24 вольта. Но напряжение, поступающее из электрических розеток, обычно составляет 120 В или 240 В. Без трансформатора ваш кондиционер сгорит сразу после того, как вы его включите. Трансформатор гарантирует, что в систему будет поступать только правильное напряжение. Убедитесь, что вы знаете номинальную мощность управляющих трансформаторов в ВА, чтобы убедиться, что они могут обеспечить правильное напряжение вашего устройства.

Теперь реле (также известное как нагрузка), которое находится в системе управления, имеет номинал ВА. Убедитесь, что сумма этих номиналов ВА не превышает номинала ВА, указанного на трансформаторе. Если это произойдет, это повлияет на цепь управления блока переменного тока. Это не сработает, и трансформатор выйдет из строя. Вы также должны убедиться, что встроенный предохранитель расположен на горячей стороне 24 В трансформатора вашего устройства. Это защитит трансформатор от перегорания в случае короткого замыкания в цепи управления.

Реле и контактор

Мы упомянули реле. Что именно это? Реле и подрядчики, которые используются в цепях управления вашим блоком переменного тока, отвечают за включение и выключение различных частей. К ним относятся двигатель вентилятора, компрессор или двигатель вентилятора конденсатора. Различные части питаются от 24 вольт (обычно). Сетевое напряжение передается на эти компрессоры или двигатели, чтобы заставить их работать.

Важно убедиться, что на катушки и контакты реле и контакторов поступает нужное количество напряжения (катушка) или номинального тока (контакт).В противном случае высоковольтная нагрузка выбьет катушку или контакты. Напряжение 120 В приведет к перегоранию катушки 24 В, а напряжение 10 ампер сожжет контакт с номиналом 5 ампер.

В этом случае реле или контактор придется заменить. Если это так, убедитесь, что вы заменили его на то же напряжение или номинальный ток.

Как это работает вместе

Теперь, когда вы понимаете, что такое трансформатор и реле или подрядчик, давайте обсудим, как все это заставляет работать ваш кондиционер.

Реле или подрядчик отвечает за включение и выключение блока переменного тока. Это переключатель, который запускает двигатель или компрессор. Он является частью цепи управления 24 В. В зависимости от конкретных компонентов вашего кондиционера, возможно, что некоторые из ваших реле управляются другими реле. Это влияет на общую систему и последовательность операций.

При включении блока переменного тока через термостат напряжение от источника энергии будет проходить через трансформатор.Трансформатор гарантирует, что в цепь будет поступать только нужное количество напряжения. От трансформатора напряжение будет поступать на нейтральную ветвь 24 В, а затем на сторону катушки, которая к нему прикреплена. Когда термостат включен, это означает, что он закрывает горячую ветвь 24 В, чтобы замкнуть цепь. Катушка находится под напряжением и, по сути, замыкает контакты и включает двигатель вентилятора. Это позволит запустить кондиционер.

Кондиционер – Energy Education

Рисунок 1: Наружный компонент системы кондиционирования воздуха. [1]

Кондиционер — это система, которая используется для охлаждения помещения путем отвода тепла из помещения и перемещения его в какую-либо внешнюю область. Затем холодный воздух может перемещаться по всему зданию через вентиляцию. Кондиционеры требуют некоторой работы для работы, иначе энтропия уменьшится естественным образом, что запрещено вторым законом термодинамики. Кондиционеры действуют аналогично тепловому насосу, но вместо этого следуют циклу охлаждения. Этот цикл охлаждения можно увидеть на рисунке 2.Для охлаждения вещество, известное как хладагент , обрабатывается в следующие этапы: [2]

  • Холодный жидкий хладагент поглощает тепло из более горячего помещения в испарителе, охлаждая помещение.
  • Затем хладагент переходит в газообразное состояние и пропускается через компрессор для повышения его температуры.
  • Затем хладагент проходит через змеевики конденсатора, передавая тепло от хладагента наружному воздуху.
  • Хладагент расширяется, чтобы уменьшить свое давление и охладиться до температуры ниже комнатной, чтобы повторить цикл снова.

Кондиционер является ключевым компонентом системы HVAC, которая фокусируется на контроле температуры в доме, чтобы максимизировать комфорт и пригодность для жизни в помещении.

Рисунок 2: Цикл кондиционера должен использовать работу, обеспечиваемую электричеством, чтобы функционировать. [3]

Кондиционеры называются «сплит-системами», потому что в них есть наружный блок (конденсатор) и внутренний блок (испаритель). [4] Эти две системы работают вместе, чтобы выполнить задачу по охлаждению внутреннего пространства, а также осушению его.Это осушение происходит, когда теплый воздух изнутри проходит через холодный испаритель, где теплый воздух конденсируется и теряет влагу, как это происходит с теплым воздухом на стакане холодного лимонада. [4]

Сплит-система представляет собой кондиционер с отдельными внутренними и внешними компонентами. Существует также другой тип кондиционера, который объединяет эти компоненты в одну наружную систему, известную как «комплектная» система.

Для дальнейшего чтения

Каталожные номера

  1. ↑ Wikimedia Commons[Online], доступно: http://commons. wikimedia.org/wiki/Файл:Air_conditioner_armaflex_insulation.jpg
  2. ↑ Р. А. Хинрихс и М. Клейнбах, «Экономия энергии в домашних условиях и управление теплопередачей», в Energy: its Use and the Environment , 4th ed. Торонто, Онтарио. Канада: Thomson Brooks/Cole, 2006, ch.5, sec.G, pp.149-153.
  3. Рисунок, созданный внутри компании членом группы Energy Education.
  4. 4.0 4.1 Центр потребления энергии, Системы центрального отопления, вентиляции и кондиционирования воздуха (HVAC) [Онлайн], Доступно: http://www.Consumerenergycenter.org/ Residential/heating_cooling/heating_cooling.html

Установка оборудования для кондиционирования воздуха — журнал IAEI

Недавно, проводя занятие по электроснабжению жилых помещений, я предложил участникам самим решить, какую тему мы будем обсуждать. Один из соображающих участников выкрикнул: «Можем ли мы взглянуть на электрические требования к оборудованию для кондиционирования воздуха?» Не теряя ни секунды, я ответил: «Конечно, найдите табличку на оборудовании и соблюдайте информацию… следующая тема!» Хотя это не так просто, паспортная табличка оборудования для отопления, вентиляции и кондиционирования воздуха (HVAC) может содержать огромное количество информации, касающейся электрических потребностей такого оборудования.

Понимание информации на паспортных табличках оборудования необходимо для правильной оценки оборудования для кондиционирования воздуха или тепловых насосов. Это понимание упрощает выбор правильного размера проводника ответвленной цепи, типа и номинала устройства защиты от перегрузки по току, а также размера средств отключения. Чтобы найти большую часть необходимой информации, посмотрите на паспортную табличку устройства.

Оборудование для кондиционирования воздуха и тепловые насосы обычно имеют герметичный мотор-компрессор и не обрабатываются так же, как обычный электродвигатель.Герметичный двигатель работает в среде хладагента и не имеет мощности или номинального тока при полной нагрузке, как стандартный двигатель. Специальные термины используются для предоставления необходимой информации для правильной установки проводки для данного оборудования.

Один из терминов, указанных на типичной табличке HVAC, — это Compressor R.L.A. . Это номинальная нагрузка в амперах или номинальный ток нагрузки для мотор-компрессора. Производитель устанавливает это значение для данной нагрузки, номинального напряжения и номинальной частоты обслуживаемого им оборудования.Для расчета минимальной допустимой нагрузки цепи и номиналов устройств защиты от сверхтоков, указанных на паспортной табличке, используется номинальный ток нагрузки. Примером RLA компрессора может быть 18,0 ампер ( см. рис. 1 ).

Другой термин, указанный на типовой паспортной табличке HVAC, — Compressor L.R.A.,  , который обозначает ток заблокированного ротора или ток заблокированного ротора, а также максимальный ток, подаваемый на двигатель, когда он заблокирован или не вращается. Это значение гарантирует, что средства отключения кондиционера и контроллер имеют надлежащую отключающую способность.В примере, приведенном на рисунке 1, LRA для компрессора составляет 96 ампер.

Другим термином, который можно найти на заводской табличке, является «Минимальная мощность цепи питания». Это значение необходимо для выбора минимального размера проводника ответвленной цепи и номинальных характеристик переключателя для блока HVAC. Чтобы определить минимальную мощность цепи питания, указанную на паспортной табличке, производитель использует формулу ( RLA x 1,25) + другие нагрузки. RLA основан на нагрузке компрессора, в то время как «другие нагрузки» могут включать такие вещи, как нагрузки двигателя вентилятора и т. д.

Максимальный размер предохранителя или автоматического выключателя указывает максимальный размер предохранителя или автоматического выключателя, разрешенный для защиты оборудования. Изготовитель выбирает это значение на основе номинального значения, позволяющего запустить двигатель и обеспечивающего защиту от перегрузки по току при наименьшем номинальном значении для пуска двигателя. На некоторых паспортных табличках также указан рейтинг Minium Fuse или Circit Breaker . Эти минимальные характеристики являются необязательными и указаны не на всех заводских табличках.

Для расчета максимально допустимой защиты от перегрузки по току производитель использовал номинальный ток нагрузки (RLA). Далее в этой статье мы будем использовать информацию из примера с паспортной таблички на рис. 1, чтобы выполнить примерный расчет максимального устройства перегрузки по току для блока HVAC. Иногда оборудование имеет ток выбора ответвленной цепи (BCSC). Это значение используется ( в амперах ) вместо номинального тока нагрузки для определения номинальных характеристик проводников ответвленной цепи двигателя, средств отключения, контроллеров и устройств защиты ответвленной цепи от короткого замыкания и замыкания на землю всякий раз, когда работает защита от перегрузки. Устройство допускает постоянный ток, превышающий номинальный ток нагрузки.Ток выбора ответвления больше или равен указанному номинальному току нагрузки. При необходимости оба текущих значения будут указаны на паспортной табличке. Поскольку пример данных с паспортной таблички кондиционера в этой статье не включает схему выбора ответвленной цепи, для расчетов используется номинальный ток нагрузки (RLA). См. NEC 440.2 и 440.4(C) для определения тока выбора ответвленной цепи и требований к нему.

В настоящее время автоматические выключатели, специально предназначенные для оборудования HVAC, не должны иметь рейтинг «HACR», что указывает на то, что автоматический выключатель подходит для использования с групповыми установками двигателей, которые обычно используются в системах отопления, кондиционирования воздуха и холодильном оборудовании.Это требование маркировки HACR не было частью кода с момента издания NEC 2005 года. Перечисленные автоматические выключатели с обратнозависимой выдержкой времени разработаны и считаются подходящими для использования с таким оборудованием HVAC без каких-либо дополнительных испытаний; поэтому маркировка HACR больше не требуется на оборудовании для кондиционирования воздуха и холодильном оборудовании или на автоматических выключателях для использования в этих приложениях. Код требует соблюдения маркировки на паспортной табличке. Если на паспортной табличке указаны только предохранители, замена указанного автоматического выключателя является нарушением NEC 110.3(B) и гарантии производителя. Производитель обычно предлагает на выбор либо предохранители, либо автоматические выключатели. Всегда проверяйте информацию на паспортной табличке, чтобы убедиться, что это правда.

Требования к ответвлению цепи

Значение номинального тока нагрузки или минимальной емкости цепи является отправной точкой для расчета требуемой силы тока проводников параллельных цепей и номинала электрооборудования для герметичного холодильного мотор-компрессора. Номинальный ток нагрузки определяется производителем и указывается на заводской табличке агрегата.Это значение необходимо для определения номинала или допустимой нагрузки разъединяющих устройств, проводников параллельных цепей, контроллера, защиты параллельных цепей от короткого замыкания и замыкания на землю, а также отдельной защиты двигателя от перегрузки [NEC 440. 4(B), 440.35]. .

Размер проводника отводной цепи для оборудования кондиционирования воздуха

Типовой блок кондиционирования воздуха или наружный блок теплового насоса с мотор-компрессором и дополнительной нагрузкой, такой как двигатель вентилятора, должен иметь проводники с допустимой нагрузкой не менее 125% от номинальной нагрузки или отвода. — ток выбора цепи, в зависимости от того, что больше, плюс ток полной нагрузки двигателя вентилятора.Для расчета значения мы будем использовать образец шильдика на рисунке 1.

Это значение, округленное до 24 ампер, представляет собой Минимальную силу тока цепи питания , указанную на паспортной табличке, и представляет собой требуемую минимальную силу тока проводников ответвленной цепи, выбранную из таблицы 310.15(B)(16) стандарта NEC . Поскольку это значение указано на паспортной табличке оборудования, установщику или инспектору нет необходимости выполнять этот расчет. Допустимая сила тока медного проводника 12 AWG типа TW, THW или THWN составляет 25 ампер при эксплуатации при температуре окружающей среды не выше 86°F. При установке при температурах выше 86°F необходимо применять поправочные коэффициенты на ток, указанные в таблицах допустимых токов проводников из NEC , таблица 310.15(B)(2)(a).

Код обычно ограничивает защиту от перегрузки по току проводника 12 AWG до 20 ампер, если не указано иное. NEC 240.4(G) и таблица 240.4(G) разрешают защищать проводники цепей кондиционирования воздуха в соответствии с частями III и VI статьи 440. NEC 440.21 конкретно указывает, что положения Части III добавляют или изменяют общие требования к перегрузке по току в Статье 240. Например, маркировка на заводской табличке кондиционера указывает максимальный размер предохранителя или автоматического выключателя 40 ампер. Минимальная сила тока цепи питания составляет 24 ампера. Следовательно, если не требуется регулировка температуры окружающей среды выше 86 °F, все проводники 12 AWG с допустимой силой тока 25 ампер приемлемы в качестве проводников ответвленной цепи, питающих данное устройство. Это правило распространяется на медные проводники 12 AWG, которые являются частью кабельной сборки, например, типа NM или UF, которые имеют допустимую силу тока 25 ампер при 60⁰C.

Разрешено использование устройства защиты от перегрузки по току на 40 ампер для медных проводников 12 AWG с силой тока 25 ампер, поскольку плавкий предохранитель или автоматический выключатель на 40 ампер в начале цепи защищает проводники от короткого замыкания или замыкания на землю . Короткое замыкание или межфазное замыкание — это когда незаземленные (горячие) проводники замыкаются вместе.Замыкание на землю — это замыкание незаземленного (горячего) проводника (проводников) на заземляющий проводник оборудования или заземленное оборудование. Проводники защищены от перегрузок бегущим устройством максимальной токовой защиты. Устройство защиты от перегрузки может быть отдельным устройством от устройства защиты от перегрузки по току. Термоэлемент, встроенный в контроллер двигателя, является одним из видов перегрузки. Датчик перегрузки для герметичного мотор-компрессора обычно содержится в корпусе двигателя и напрямую измеряет температуру двигателя.Комбинация этих двух элементов обеспечивает защиту от перегрузки по току, необходимую для безопасной и правильной работы оборудования с электроприводом.

Максимальный рейтинг защиты ответвленной цепи от перегрузки по току

Код требует, чтобы максимальная токовая защита ответвленной цепи могла выдерживать пусковой ток двигателя. Максимальный номинал составляет 175 % от номинального тока нагрузки двигателя герметичного компрессора хладагента. Если этого значения недостаточно для пуска двигателя, номинал или уставка могут быть увеличены, чтобы разрешить его пуск, но не более 225 % от номинального тока нагрузки [см. NEC 440.22(А)].

Типичный блок переменного тока или тепловой насос содержит герметичный двигатель компрессора хладагента, а также один или несколько двигателей вентиляторов. Устройство защиты параллельных цепей обеспечивает защиту этих двигателей от короткого замыкания и замыкания на землю. Номинальный ток(ы) нагрузки для этих двигателей добавляется к отрегулированному значению для герметичного двигателя-компрессора хладагента RLA, чтобы определить максимальный номинал или настройку устройства защиты ответвленной цепи. При использовании значения RLA для всех двигателей, перечисленных на заводской табличке на рис. 1, максимальный номинал или уставка предохранителя или автоматического выключателя основывается на следующем:

Если это расчетное значение не является стандартным номинальным током [см. NEC Таблица 240.6(A)] устройства защиты от перегрузки по току, код требует использования следующего более низкого стандартного номинала. В этом примере следующее более низкое стандартное устройство составляет 40 ампер, как указано на типовой табличке на рисунке 1. Нет необходимости выполнять этот расчет в полевых условиях. Производители блока переменного тока или теплового насоса рассчитывают значение и определяют максимальный рейтинг. Этот рейтинг указан на паспортной табличке устройства. Допускается защитное устройство с более низким номиналом, если предохранитель или автоматический выключатель способен выдержать пусковой ток устройства.

Если на паспортной табличке указано « Минимальный размер предохранителя или автоматического выключателя », то код также требует соответствия этой маркировке в дополнение к маркировке «Максимальный размер предохранителя или автоматического выключателя». Предохранитель или автоматический выключатель с номиналом ниже минимального значения, указанного на заводской табличке, не сможет выдержать пусковой ток агрегата, определенный изготовителем.

Оценка средств разъединения

Если компрессорная установка кондиционирования воздуха или теплового насоса состоит из герметичного мотор-компрессора с хладагентом в сочетании с другими нагрузками, такими как двигатель вентилятора, номинальная мощность отключающих устройств основана на суммировании всех токов при состояние номинальной нагрузки и состояние заблокированного ротора.

Используя информацию на паспортной табличке с рис. 1, 18,0-амперный RLA двигателя компрессора добавляется к 1,3-амперному FLA двигателя вентилятора. Таким образом, общий ток 19,3 ампера считается эквивалентным током при полной нагрузке для комбинированной нагрузки. Согласно NEC , таблица 430.248, номинальный ток при полной нагрузке 230-вольтового однофазного двигателя мощностью 3 л.с. составляет 17 ампер, а ток полной нагрузки 230-вольтового однофазного двигателя мощностью 5 л. двигатель 28 ампер. Следовательно, поскольку эквивалентный ток полной нагрузки блока переменного тока в примере равен 19.3 ампера, мы должны использовать следующий более высокий номинал, а разъединитель должен иметь номинал не менее 5 лошадиных сил, 230 вольт, однофазный.

Положения NEC 440.12(A)(1), как правило, требуют, чтобы номинальная сила тока разъединяющих средств также составляла не менее 115% от суммы всех токов при номинальной нагрузке. Тогда этот минимальный номинал будет равен 115% x 19,2 ампера = 22,3 ампера. Если средства отключения включают в себя или служат в качестве защиты от перегрузки по току ответвленной цепи для устройства, определяющим фактором при выборе средства отключения будет номинал, требуемый для устройства максимального тока, а не этот минимальный номинал.Выключатель с плавким предохранителем, содержащий максимальные или минимальные размеры предохранителей, указанные на паспортной табличке, превысит это минимальное требование 115%. Однако, если в качестве разъединяющего средства используется разъединитель без предохранителя, то большее из двух значений, полученных при расчете 115% и эквивалентной номинальной мощности, будет определять минимальную номинальную мощность переключателя.

Существует еще одно соображение при определении правильного размера разъединяющих средств, обслуживающих блок кондиционирования воздуха.Номинальные параметры средств отключения также должны быть основаны на токах при заторможенном роторе в соответствии с 440.12 (B). Это требует ссылки на таблицу 430. 251 (A) или таблицу 430.251 (B) стандарта NEC , в которой перечислены различные значения токов заторможенного ротора и эквивалентные номинальные мощности.

В нашем примере на рис.1 на шильдике указано, что мотор-компрессор LRA 96 ампер. На паспортной табличке не указан LRA для двигателя вентилятора. Типичное предположение для двигателей переменного тока состоит в том, что LRA в шесть раз превышает FLA.Для двигателя вентилятора в примере это дает приблизительное значение LRC 6 x 1,3 ампера = 7,8 ампера. Добавляя это к LRA мотор-компрессора в 96 ампер, мы получаем эквивалент LRA для комбинированной нагрузки 103,8 ампер. Ссылаясь на таблицу 430.251(A) NEC , мы находим, что для однофазного 230-вольтового двигателя с током двигателя с заторможенным ротором 103,8 ампер эквивалентная номинальная мощность составляет от 3 до 5 лошадиных сил. Выключатель на 3 лошадиных силы был бы немного меньшего размера.Средства отключения агрегата должны быть рассчитаны на номинальную мощность в 5 лошадиных сил, которая была определена с использованием номинального тока при полной нагрузке.

Расположение средств разъединения для оборудования кондиционирования воздуха

Средства отключения должны быть расположены «в пределах видимости и легкодоступны» для оборудования кондиционирования воздуха. Поэтому следующие два определения должны быть ясно поняты.

In Sight From (В пределах видимости, в пределах видимости) : «Если код указывает, что одно оборудование должно находиться «в поле зрения», «в пределах видимости» или «в пределах видимости» и т. д. в-четвертых, другое оборудование, указанное оборудование должно быть видно и находиться на расстоянии не более 15 м (50 футов) от другого.

Доступный, готовый (Readly Accessible): «С возможностью быстрого доступа для эксплуатации, обновления или осмотра, не требуя от тех, кому необходим свободный доступ, таких действий, как использование инструментов (кроме ключей), для перелезать через или под, чтобы устранять препятствия или прибегать к переносным лестницам и т. д. ».

Это средство отключения может быть установлено на самом оборудовании для кондиционирования воздуха или внутри него. Средства разъединения, устанавливаемые непосредственно на оборудовании в полевых условиях, должны быть установлены таким образом, чтобы не ограничивать доступ через панели, предназначенные для обслуживания и ремонта, а также доступ к компонентам внутри устройства.Кроме того, это средство отключения, устанавливаемое в полевых условиях, не должно закрывать паспортную табличку (таблички) оборудования. Как правило, компрессор кондиционера или теплового насоса располагается на бетонной площадке снаружи жилого помещения или строения. Он также может быть расположен под зданием в должным образом вентилируемом подвальном помещении или довольно часто оборудование ОВКВ монтируется на крыше. Важно помнить, что определения в поле зрения и в пределах видимости имеют важное значение в этих приложениях.

Нередко средства разъединения располагаются рядом с блоком кондиционирования воздуха и поэтому считаются легкодоступными ( с надлежащими рабочими зазорами ). Доступ к средствам отключения может быть ограничен, если они расположены над или позади устройства. Если средства разъединения, вероятно, потребуют осмотра, регулировки, обслуживания или технического обслуживания, когда они находятся под напряжением ( и ), должно быть обеспечено достаточное рабочее пространство. Надлежащее расположение средств отключения определяется решением NEC 110.26(A) и решение компетентного органа (AHJ).

Требуемые средства отключения предназначены для предоставления готовых и видимых средств отключения для лица, которое будет обслуживать или ремонтировать оборудование. Как правило, средства отключения с замком, расположенные вне поля зрения агрегата, не являются приемлемой альтернативой требуемым средствам отключения для оборудования кондиционирования воздуха. Положения о правильном расположении средств отключения HVAC можно найти в NEC 440.14. Комбинация штепсельной вилки и розетки считается приемлемым средством отключения для большинства устройств, подключаемых шнуром и вилкой, таких как комнатные кондиционеры.

Фото 3. Средство отключения переменного тока со встроенной розеткой GFCI. Предоставлено Eaton Cutler-Hammer

Рабочее пространство

Рабочее пространство вокруг электрического оборудования с номинальным напряжением 1000 вольт или менее, такого как устройство отключения блока переменного тока, которое может «требовать осмотра, регулировки, обслуживания или технического обслуживания под напряжением», должно быть обеспечено в соответствии с NEC Таблица 110.26(А). Рабочий зазор должен располагаться в направлении доступа к оборудованию или той части оборудования, с которой, вероятно, будут работать, пока есть открытые части под напряжением. Обслуживающий персонал обычно проверяет или тестирует оборудование ОВКВ, когда оно находится под напряжением. Должен быть обеспечен безопасный доступ к управляющему оборудованию внутри агрегата. Минимальные размеры этого рабочего пространства составляют 762 мм (30 дюймов) в ширину и 900 мм (36 дюймов) в глубину. Соблюдение этого правила рабочего пространства требует обеспечения безопасного доступа во время установки оборудования.Также должно быть обеспечено достаточное рабочее пространство перед съемными панелями, обеспечивающими доступ к токоведущим частям оборудования переменного тока, которое обычно требуется для проверки или осмотра; это пространство должно быть доступным, не требуя от работника растягиваться или лежать на самом блоке переменного тока для проведения этого осмотра.





Требуется розетка

В дополнение к соответствующему рабочему пространству обслуживающему персоналу часто требуется питание для портативных электрических инструментов и оборудования, связанного с обслуживанием оборудования для кондиционирования воздуха.Признавая эту необходимость, код предусматривает, что розетки на 125 В, 15 и 20 ампер для обслуживания кондиционеров и холодильного оборудования должны располагаться не менее чем в 7,5 м (25 футов) и на том же уровне. как и само оборудование. Розетка должна находиться в легкодоступном для оборудования месте и должна быть защищена от замыканий на землю, что применимо к розеткам вне помещений в жилых помещениях ( NEC 210.63).

Некоторые производители электрооборудования объединили необходимые средства отключения и сервисную розетку в одном изделии.Требуются отдельные контуры для розетки и компрессорного агрегата. Розетка для обслуживания должна быть атмосферостойким устройством с защитой от замыканий на землю, а крышка устройства, рассчитанная на дополнительные нагрузки, должна соответствовать требованиям NEC 406.9(B)(1) для использования во влажных местах. Согласно спецификациям производителя, для этого продукта обычно предусмотрена минимальная высота установки, чтобы предотвратить попадание снега или воды в отверстие в нижней части откидной крышки.

Внутреннее тепловое насосное оборудование

Тепловой насос переносит тепловую энергию из одного места, обычно называемого «источником», которое имеет более низкую температуру, в другое место, называемое «поглотителем» или «поглотителем тепла», которое имеет более высокую температуру. Тепловой насос всегда перемещает тепловую энергию в направлении, противоположном температуре, но тепловой насос, который поддерживает термически кондиционированное пространство, может использоваться для обеспечения либо обогрева, либо охлаждения, в зависимости от того, холоднее или теплее окружающая среда, чем кондиционируемое пространство.

В режиме нагрева наружный змеевик становится испарителем , а внутренний змеевик становится конденсатором , который поглощает тепло от хладагента и рассеивает его в проходящем через него воздухе.

В режиме охлаждения наружный змеевик теперь является конденсатором . Внутренний змеевик, теперь испаритель , будет поглощать тепло изнутри замкнутого пространства и передавать его в конденсатор, который выбрасывает тепло в наружный воздух.

В сплит-системах с тепловым насосом устанавливается внутренний блок кондиционирования воздуха. Линии хладагента проходят от наружного блока к внутреннему блоку, который обычно находится в подвальном помещении, на чердаке, в кладовой или комнате. Внутренний блок включает в себя вентилятор для циркуляции воздуха в помещении, а также охлаждающий змеевик. Иногда к внутреннему блоку добавляются нагревательные элементы сопротивления, которые служат в качестве резервного источника тепла в случае отказа компрессора, обеспечивают дополнительную теплопроизводительность и способствуют более быстрому восстановлению тепла.

К внутренним блокам применяются многие из тех же правил, что и к электрическим печам. Средства отключения, рассчитанные на обслуживаемую нагрузку, должны находиться в пределах видимости внутреннего блока. В некоторых случаях это средство отключения состоит из одного или нескольких автоматических выключателей, находящихся в блоке и работающих снаружи блока.Минимальный размер ответвленной цепи к внутреннему блоку должен быть не менее 125 % сопротивления теплового сопротивления и нагрузки двигателя.

Комнатные кондиционеры

Комнатный кондиционер – это прибор переменного тока, в состав которого входит герметичный мотор-компрессор. Комнатный кондиционер может быть оконным, отдельно стоящим консольным или встраиваемым в стену. Следующие требования относятся к однофазному оборудованию с номинальным напряжением не более 250 вольт; такое оборудование может быть подключено с помощью шнура и штепсельной вилки.

При определении требований к ответвленной цепи для комнатного кондиционера блок, подключаемый через шнур и вилку, рассматривается как блок с одним двигателем, если номинал не превышает 40 ампер, 250 вольт, однофазный. Кроме того, общий номинальный ток нагрузки указан на паспортной табличке кондиционера, а номинал устройства защиты ответвленной цепи не может превышать допустимую нагрузку проводников ответвленной цепи или номинал розетки, в зависимости от того, что меньше.

Суммарная номинальная мощность комнатного кондиционера, подключаемого через шнур и вилку, не должна превышать 80% от номинальных характеристик ответвленной цепи, если не подключены другие нагрузки.Если ответвленная цепь также питает осветительные приборы или другие приборы, номинал устройства не может превышать 50% от номинала ответвленной цепи, как указано в NEC 440. 62.

Вилка и штепсельная вилка соответствующего номинала или разъем шнура могут использоваться в качестве необходимых средств отключения для однофазного комнатного кондиционера воздуха с номинальным напряжением 250 вольт или менее, если органы ручного управления комнатного кондиционера легко доступны и расположены в пределах 1,8 м. (6 футов) от пола, или в легкодоступном месте, которое находится в пределах видимости от комнатного кондиционера, установлено одобренное ручное разъединяющее устройство ( NEC 440.63)

Если для питания комнатного кондиционера используется гибкий шнур, длина шнура не может превышать 1,3 м (10 футов) для блока с номинальным напряжением 120 В или не более 1,8 м (6 футов) для блок с номинальным напряжением 208 или 240 вольт по адресу NEC 440.64.

Однофазные комнатные кондиционеры воздуха со шнуром и вилкой должны быть оснащены одним из следующих заводских устройств:

(1) Детектор-прерыватель тока утечки (LCDI)

(2) Размыкание цепи дугового замыкания (AFCI)

(3) Прерыватель цепи обнаружения тепла (HDCI)

Защитное устройство должно быть неотъемлемой частью вилки или быть расположено в шнуре питания в пределах 300 мм (12 дюймов от) соединительной вилки.

Однофазные комнатные кондиционеры теперь должны быть оснащены одним из трех установленных на заводе защитных устройств: (1) детектор-прерыватель тока утечки (LCDI), (2) защита от дугового замыкания-прерывания цепи (AFCI), или (3) защита прерывателя цепи обнаружения тепла (HDCI). Эти защитные устройства необходимы только для устройств, подключаемых через шнур и вилку. Эти защитные устройства должны быть установлены на заводе-изготовителе и либо являться составной частью соединительной вилки, либо располагаться в шнуре питания на расстоянии не более 300 мм (12 дюймов.) соединительной вилки. Эти меры по защите комнатных кондиционеров описаны в документе NEC 440.65. Это требование защиты предназначено для защиты от опасностей, вызванных поврежденной или поврежденной изоляцией шнура. Сезонное использование комнатных кондиционеров способствует повреждению шнура, если устройство не хранится должным образом.

Для комнатных кондиционеров на паспортной табличке указаны тип и максимальная токовая защита, разрешенная для устройства. Предыдущие комментарии об использовании предохранителей или автоматических выключателей HACR относятся к комнатным или оконным блокам, а также к центральным кондиционерам и тепловым насосам.Если комнатный кондиционер добавляется к существующему жилому помещению и питается от существующего щита или центра нагрузки, важно убедиться, что устройство защиты от перегрузки по току ответвленной цепи для цепи, питающей кондиционер, соответствует типу и размеру защиты от перегрузки по току, указанной на заводская табличка агрегата.

Информация о стандарте безопасности для требований к защите от перегрузки по току для оборудования кондиционирования воздуха

Код требует, чтобы перечисленное или маркированное оборудование устанавливалось, использовалось или и то, и другое в соответствии с любыми инструкциями, включенными в перечень или маркировку [см. NEC 110.3(Б)]. Квалифицированные лаборатории обычно перечисляют оборудование для кондиционирования воздуха и отопления в соответствии со следующими стандартами:

UL 1995, Отопительное и охлаждающее оборудование

Этот стандарт распространяется на стационарное оборудование для использования в невзрывоопасных зонах с номинальным напряжением 7200 вольт или менее, однофазное или трехфазное, а также устройства дистанционного управления таким оборудованием, как центральное отопление, центральное кондиционирование воздуха и тепловые насосы. Настоящий стандарт не распространяется на панельное или кабельное оборудование лучистого отопления, электрические котлы, плинтусные нагреватели, воздухонагреватели, канальные нагреватели и воздухоохладители для целей охлаждения.

UL 484, Комнатные кондиционеры

Настоящий стандарт распространяется на комнатные кондиционеры с номинальным напряжением переменного тока не более 600 вольт (ac) и предназначенные для установки в соответствии с NEC . Для целей настоящего стандарта к комнатным кондиционерам относятся блочные конечные кондиционеры, кондиционеры специального назначения и кондиционеры для транспортных средств для отдыха. Они представляют собой корпусные агрегаты заводского изготовления, предназначенные как единое целое, прежде всего, для обеспечения свободной подачи кондиционированного воздуха в закрытое помещение, комнату или зону.Данное оборудование предназначено для установки в окно, сквозь стену или в виде консоли, расположенной внутри или рядом с кондиционируемым помещением, зоной или пространством. Настоящий стандарт не распространяется на оборудование, предназначенное для подключения к системам воздуховодов с целью обеспечения центрального охлаждения, отопления или того и другого.

Эти стандарты безопасности продукта подробно описывают необходимые испытания безопасности и определяют требуемую заводскую табличку

UL 484, Комнатные кондиционеры

Настоящий стандарт распространяется на комнатные кондиционеры с номинальным напряжением переменного тока не более 600 вольт (ac) и предназначенные для установки в соответствии с NEC .Для целей настоящего стандарта к комнатным кондиционерам относятся блочные конечные кондиционеры, кондиционеры специального назначения и кондиционеры для транспортных средств для отдыха. Они представляют собой корпусные агрегаты заводского изготовления, предназначенные как единое целое, прежде всего, для обеспечения свободной подачи кондиционированного воздуха в закрытое помещение, комнату или зону. Данное оборудование предназначено для установки в окно, сквозь стену или в виде консоли, расположенной внутри или рядом с кондиционируемым помещением, зоной или пространством. Настоящий стандарт не распространяется на оборудование, предназначенное для подключения к системам воздуховодов с целью обеспечения центрального охлаждения, отопления или того и другого.

Эти стандарты безопасности продукции подробно описывают необходимые тесты на безопасность и определяют требуемую маркировку заводских табличек и инструкции, прилагаемые производителем оборудования. Например, код требует, чтобы устройство защиты от перегрузки по току ответвленной цепи соответствовало типу и размеру, указанным на паспортной табличке кондиционера.

Требования стандарта безопасности продукции

Дополнительные указания по правильной установке, эксплуатации и использованию электрооборудования, описанного в этой статье, см. в следующих карточках с инструкциями по безопасности электрических изделий и стандартами безопасности изделий.Четырехбуквенный код в скобках относится к категории продукта в спецификации продукта UL (Белая книга) Underwriters Laboratories.

  • Электрическое оборудование для использования в обычных местах (AALZ)
  • Оборудование для обогрева и охлаждения: кондиционеры, центральное охлаждение (LZFE)
  • Кондиционеры, комплектный терминал (ACKZ)
  • Кондиционеры комнатные (ACOT)
  • Отопительное и охлаждающее оборудование: тепловые насосы (LZFE)

Основные электрические элементы управления кондиционерами

Большинство бытовых систем кондиционирования воздуха поставляются с минимальным количеством электрических элементов управления, чтобы снизить стоимость на уровне OEM.Типичный конденсаторный блок «строительной модели» для системы с трубчатой ​​крышкой будет иметь однополюсный контактор и рабочий конденсатор, возможно, фиксированную настройку автоматического сброса контроля давления напора и то, что OEM называет «контроль потери заряда», фиксированную настройку автоматического сброса. контроль низкого давления. Многие агрегаты не имеют нагревателей картера, но используют тепло «вне цикла» за счет использования рабочего конденсатора для поддержания тока, протекающего в пусковой обмотке компрессора во время выключенного цикла. Это сохраняет пусковую обмотку теплой и, следовательно, сохраняет тепло масла.Размер конденсатора тщательно подобран, поэтому пропускаемый ток недостаточен для работы компрессора. В этих случаях вы увидите, что использовался однополюсный контактор или перегорел двухполюсный контактор. См. рис. 1.





При замене рабочих конденсаторов всегда используйте конденсатор с тем же номиналом MFD, что и заменяемый. Рейтинг MFD рабочего конденсатора имеет решающее значение. Более высокий рейтинг MFD заставит компрессор работать быстрее, а низкий рейтинг приведет либо к отсутствию запуска, либо к увеличению потребления тока, что приведет к перегоранию.



Типичный переключатель «потеря заряда» может нанести вред системе. Большинство систем не теряют заряд сразу. Небольшие утечки встречаются гораздо чаще, чем катастрофические отказы, приводящие к сбросу заряда хладагента. Поскольку заряд медленно теряется, компрессор в конечном итоге снизит давление всасывания ниже значения, установленного регулятором низкого давления. Когда компрессор выключается, давление всасывания немедленно возрастает. Если регулятор низкого давления относится к типу автоматического сброса, регулятор низкого давления закроется и перезапустит компрессор.Опять же, давление всасывания упадет, и цикл компрессора будет продолжаться и выключаться. Это будет продолжаться до тех пор, пока не исчезнет потребность в охлаждении (что маловероятно, так как охлаждение не происходит) или пока не будет потеряно достаточное количество заряда, чтобы поддерживать контроль низкого давления ниже уставки включения (в зависимости от размера утечка, давно). Компрессор перегреется из-за короткого цикла и сработает из-за внутренней перегрузки, что является наиболее вероятным сценарием. К тому времени, когда сработает внутренняя перегрузка, обмотки двигателя компрессора будут повреждены, что значительно сократит срок его службы.Если короткое циклирование не будет замечено и компрессор будет работать в коротком цикле из-за внутренней перегрузки, он сгорит.



Регуляторы низкого давления с автоматическим сбросом при потере заряда следует изменить на тип ручного сброса. Это также должно быть сделано для регуляторов высокого давления. Выключатель высокого давления должен быть сброшен вручную. Некоторые подрядчики меняют ручной сброс на автоматический, чтобы избежать «назойливого звонка просто для того, чтобы нажать кнопку». Помните, что эти элементы управления являются устройствами безопасности.Они работают только в случае возникновения ненормального состояния и предотвращают продолжение работы чего-либо еще, обычно компрессора, в ненормальном состоянии и, следовательно, его выход из строя. Управление ручным сбросом требует чьего-то внимания и является сигналом того, что что-то еще не так. Устраните причину чрезмерного давления напора.



Временные задержки должны быть установлены на всех кондиционерах для предотвращения коротких циклов. Они предотвратят короткие циклы и в сценарии «потеря контроля над зарядом» помогут предотвратить выгорание. Можно использовать две схемы задержки. Это «задержка при включении» или «задержка при перерыве». Любая схема может быть установлена ​​в течение как минимум пяти минут. Одним из преимуществ «задержки при перерыве» является то, что время задержки начинается после отключения компрессора. Многие люди прислушиваются к запуску агрегата, когда выключают термостат. Если на устройстве есть «задержка включения», они могут подумать, что что-то не так, когда устройство не запускается сразу. (Большинство колпачковых трубок выравниваются в течение пятиминутного периода задержки.



Многие подрядчики обнаружили, что установка полупроводникового устройства помощи при запуске на каждом установленном ими агрегате может предотвратить обратный вызов. В жаркую погоду, когда все работают со своими кондиционерами, напряжение может упасть, что приведет к проблемам с запуском. Твердотельные устройства помощи при запуске могут быть дополнительным усилителем, необходимым для запуска компрессора в условиях низкого напряжения. Эти пусковые устройства подключаются к клеммам рабочего конденсатора параллельно. См. рис. 2.





Устройство помощи при запуске представляет собой резистивное тепловое устройство (RTD) с положительным температурным коэффициентом (PTC).Когда контактор замыкается при запросе на охлаждение, PTC находится ниже температуры переключения. Он имеет низкий уровень сопротивления и позволяет большому току протекать через пусковые обмотки. Поток тока создает тепло в PTC. Вскоре достигается температура (обычно примерно за секунду), так что сопротивление становится в тысячу раз больше, чем сопротивление холодного пуска. Поток тока падает до нескольких миллиампер, поэтому PTC саморегулируется, пропуская ток, достаточный только для поддержания его температуры на высоком уровне, а значит, и высокого сопротивления.Он будет оставаться в этом состоянии до тех пор, пока напряжение не будет прервано. Затем он остывает, и его сопротивление падает. PTC чувствителен к температуре окружающей среды. Время его охлаждения может составлять пять минут и более. Если его не охладить примерно до 150°F или ниже перед следующим запуском, он может быть не полностью эффективным. Вот почему они не используются в коммерческих холодильных системах, которые могут преднамеренно укорачивать циклы. Один дополнительный PTC может быть размещен параллельно первому для повышения производительности.



Если требуется более двух PTC, лучше всего установить систему «жесткого запуска».Хотя PTC часто называют «жесткими пусками», они не являются настоящими жесткими пусками. Это стартовые ассисты. Настоящая система жесткого пуска состоит из дополнительного пускового конденсатора и реле. См. рис. 3.





            Компоненты жесткого пуска для конкретного компрессора необходимо выбирать из информации производителя. Каждый производитель двигателя компрессора указывает правильный пусковой конденсатор и потенциальное реле. Только он знает электрические характеристики своего двигателя, а любой другой конденсатор или реле может привести к серьезному повреждению двигателя. В аварийной ситуации можно заменить пусковой конденсатор с номиналом на 10 % больше или на 10 % меньше рекомендуемого номинала MFD, но никогда не заменять реле напряжения с другими номиналами. Реле напряжения предназначены для удаления из цепи пускового конденсатора примерно при 85% номинальной скорости. Это делает переменное напряжение через катушку потенциального реле; затем магнитное поле катушки раздвигает набор контактов. Калибровка реле напряжения касается номинальных значений напряжения срабатывания, отпускания и постоянного напряжения катушки.Любые отклонения от рекомендуемых характеристик реле приведут в лучшем случае к вздутию конденсатора и сварке реле, а в худшем — к сгоревшему компрессору.



Несколько слов о конденсаторах. . . Конденсаторы имеют два интересующих номинала: номинал в микрофарадах (MFD или UF) и номинал по напряжению (VAC). Номинальное напряжение конденсатора — это максимальное напряжение, которое конденсатор может выдержать без пробоя и короткого замыкания. Поэтому при выборе конденсатора, запуска или запуска всегда можно использовать номинальное напряжение выше указанного.Номинал MFD рабочего конденсатора не должен отличаться от указанного. Допустимое отклонение пускового конденсатора может варьироваться в пределах плюс-минус 10 % от указанного номинала MFD без неблагоприятных результатов. Никогда не превышайте 10%. Допуск 20 % приемлем для номиналов пускового конденсатора менее 200 MFD. Обратите внимание, что на большинстве пусковых конденсаторов указан диапазон значений микрофарад, например, от 108 до 130 MFD.



Вполне допустимо добиться правильного номинала MFD путем параллельного соединения конденсаторов.Конденсаторы с параллельным подключением суммируют номинальное значение MFD каждого конденсатора, а номинальное напряжение будет номинальным значением конденсатора с самым низким номинальным напряжением. Последовательное соединение конденсаторов практически не используется. См. рис. 4.





Некоторые производители пришли к выводу, что использование элементов управления с автоматическим сбросом и последующей установкой схемы блокировки было менее затратным, столь же эффективным и более удобным, чем использование элементов управления с ручным сбросом. См. рис. 5.



Катушка реле блокировки или сброса (R1) подключена параллельно цепи через закрытый контакт реле сброса (1R1) и любых других перегрузок, таких как отключение по высокому давлению, отключение по низкому давлению и т. д.Когда стат охлаждения закрывается, ток течет через катушку контактора и свободно проходит через другие перегрузки. Катушка (R1) реле блокировки имеет высокий импеданс, и в этой цепи протекает недостаточный ток для срабатывания реле. В случае срабатывания защиты от перегрузки единственный путь прохождения тока теперь проходит через катушку реле блокировки, активируя ее и вызывая размыкание ее контактов (1R1). Даже если перегрузка снова замыкается, ток продолжает течь через R1, оставляя 1R1 открытым. Единственный способ сбросить реле — отключить питание в цепи.Для этого поверните термостат вверх, пока он не разомкнет свой контакт. Это обесточит R1, а 1R1 замкнет цепь. (Эта схема известна как «схема Скотта-Уиллетта»). Перегрузки должны быть автоматически сброшены, так как цепь не может быть восстановлена, пока их контакты не замкнуты. Поскольку реле сброса или блокировки имеет специальную катушку, не заменяйте какое-либо старое реле с таким же напряжением катушки для реле блокировки.



Поскольку его можно сбросить дистанционно, это популярная схема в крышных блоках, но проблема с этой схемой заключается в том, что ее слишком легко сбросить.Повторная необходимость сброса должна подсказать владельцу, что что-то не так и требует исправления. Кроме того, он не определяет открывающуюся перегрузку.



Некоторые новые и более дорогие жилые блоки будут иметь регулятор скорости вращения вентилятора конденсатора. Обычно это контроль температуры окружающего воздуха, который переключает скорость вращения вентилятора конденсатора с низкой на высокую по мере повышения температуры окружающей среды, обычно от 85° до 90°F, когда требуется большая мощность.



Бытовые блоки не имеют блокировки при низкой температуре окружающей среды, хотя может быть хорошей идеей добавить ее для предотвращения случайного включения блока зимой.



Коммерческие кондиционеры обычно имеют больше электрических элементов управления, чем бытовые. Количество и сложность этих устройств будут варьироваться в зависимости от тоннажа и использования устройства. Включение вентиляторов, электромагнитные клапаны, управление разгрузчиком, блокировка при низкой температуре окружающей среды, управление при низкой температуре окружающей среды и т. д. могут быть включены или могут быть добавлены к блокам в соответствии с потребностями каждой конкретной установки.



Конденсаторно-конденсаторные агрегаты с воздушным охлаждением для кондиционеров не должны работать при температуре окружающего воздуха ниже 60°F, если только они не оборудованы какой-либо системой контроля низкой температуры окружающей среды.Как упоминалось ранее, блокировка при низкой температуре окружающей среды может предотвратить случайное включение устройства при низкой температуре окружающей среды. A19ABC-74 — это эффективная и недорогая блокировка при низких температурах окружающей среды.



Коммерческие кондиционеры с более чем одним вентилятором конденсатора обычно оснащены регуляторами цикличности вентиляторов. Это могут быть регуляторы температуры или давления. Преобладают регуляторы давления, такие как P70AA-118. Агрегаты, оснащенные циклическим режимом работы вентилятора, могут работать при температуре окружающей среды от +20° до +30°F при соблюдении определенных мер предосторожности.



Выключение вентилятора конденсатора останавливает поток воздуха через конденсатор, но конденсатор по-прежнему остается полностью эффективным теплообменником. Если через конденсатор дует ветер, он может работать так же эффективно, как если бы работал вентилятор. Циклическая работа вентилятора также вызывает внезапные большие изменения давления напора, что оказывает неблагоприятное воздействие на ТРВ. Цикличность работы вентилятора является наиболее распространенным методом регулирования напора, поскольку он является самым дешевым. Наилучший метод контроля низкого напора окружающего воздуха — заполнение конденсатора жидким хладагентом. Это единственный метод, который эффективно отключает конденсатор.



(Затопленные системы будут обсуждаться позже в Info-Tec, так как они представляют собой системы с контролем давления, а не с электрическим управлением.)



Контакторы и пускатели имеются на всех конденсаторных агрегатах. Пускатели представляют собой контакторы с добавленными перегрузками. Контакторы обычно используются на агрегатах мощностью до 7 1/2 л.с. Блоки 10 л.с. и выше должны иметь пускатели, хотя многие OEM-производители будут предоставлять только контакторы независимо от размера.Дополнительная защита стартера от перегрузок оправдывает затраты на защиту дорогого компрессора, даже если есть другие устройства защиты от перегрузки. Перегорание компрессора — это катастрофический отказ любой холодильной системы, и для его предотвращения необходимо принять все меры предосторожности!



Силовые полюса контактора должны быть рассчитаны как минимум на 50 % больше, чем номинал FLA (полная нагрузка) компрессора, предпочтительно на 100 %.



Опять же, из-за стоимости OEM будет стремиться подобрать контактор почти к нагрузке.Например, компрессор с номиналом 18 FLA может иметь контактор с индуктивной нагрузкой 20 AMP в качестве оригинального оборудования. Когда контактор нуждается в замене (вероятно, очень скоро после ввода агрегата в эксплуатацию), его следует заменить на контактор с номиналом не менее 30 А; 40 ампер еще лучше. На уровне оптовых цен существует минимальная разница в цене между контакторами на 20 и 30 AMP. Иногда физический размер будет учитываться и не позволит установить контактор с более высокими характеристиками, но следует приложить усилия, чтобы установить контактор с разумными характеристиками.



Еще один электрический контроллер, используемый в коммерческих конденсаторах, обычно на 7 1/2 л.с. и вверху — датчик отказа масла. Этот элемент управления определяет чистое давление масла в компрессоре и останавливает его, если давление масла остается ниже минимальной уставки в течение заданного периода времени. Они представляют собой комбинацию временной задержки и контроля перепада давления. Функция временной задержки дает компрессору некоторое время для создания рабочего давления масла после запуска. Если по какой-либо причине давление масла не достигнет давления масла, указанного производителем компрессора, за указанное время, переключатель выключит компрессор.Если во время работы давление масла падает, начинается период задержки, и если давление масла вовремя не восстанавливается, компрессор выключается. Контроль отказа масла сбрасывается вручную.



Хотя нагреватели картера не являются электрическими элементами управления, они являются электрическими компонентами большинства коммерческих и некоторых жилых помещений. Существует широко распространенное мнение, что нагреватели картера необходимы только для компрессоров наружной установки при низких температурах окружающей среды. Это не правильно! На самом деле, чем жарче, тем больше нужен подогреватель картера! Нагреватели картера должны быть на всех компрессорах, чтобы предотвратить избыток хладагента в масле. В масле всегда есть хладагент. Это желательно до тех пор, пока весовой процент остается ниже 10%. Выше этого уровня масло теряет свои смазывающие свойства, и при запуске происходит чрезмерный износ.



Прохладным весенним утром при температуре около 50°F в компрессоре без нагревателя картера, в уравнительной системе с использованием R-22 в масле будет около 29-30% хладагента по весу. В день с температурой 75°F эта цифра составит около 35%, а в день с температурой 90°F у нас будет более 60% хладагента в масле! Повышая температуру масла на 25–45 °F, мы снижаем количество хладагента в масле до приемлемого уровня.Хорошей практикой является использование нагревателей картера на всех компрессорах, как в помещении, так и на открытом воздухе, в холодных или жарких условиях.



Разгрузочные устройства и органы управления разгрузочными устройствами имеются только в крупных коммерческих компрессорно-конденсаторных агрегатах, оснащенных компрессорами с возможностью разгрузки.



Все системы рассчитаны на максимальную ожидаемую нагрузку. Исследования показывают, что большинство систем работают при максимальной нагрузке только около 15% времени работы. Слишком долгая работа в условиях низкой нагрузки может привести к повреждению компрессора и, в конечном итоге, к отказу.Электрическая система, используемая в больших системах для облегчения этих проблем, связанных с низкой нагрузкой, представляет собой разгрузку цилиндра с помощью регуляторов давления и электромагнитных клапанов. (Есть системы с регулированием по давлению, но в этом выпуске Info-Tec мы обсуждаем электрические элементы управления.)



Когда соленоиды разгрузчика обесточены, компрессор нагружен. Чтобы разгрузить компрессор, соленоиды должны быть запитаны. Регуляторы давления всасывания, которые «срабатывают при падении давления», управляют соленоидами разгрузчика.Когда давление всасывания падает из-за низкой нагрузки, система управления включает соленоид разгрузчика, который разгружает компрессор. (P70CA-1 закрывает низко, открывает высоко.) В зависимости от размера компрессор может быть оснащен более чем одним разгрузочным устройством. Каждому разгрузочному устройству требуется собственное управление разгрузочным устройством, поэтому разгрузку можно выполнять по мере необходимости, устанавливая органы управления на различные настройки давления.



Следуйте спецификациям производителя, чтобы настроить реле давления, если таковые имеются.Если нет, на рис. 6 на следующей странице показан типичный пример системы кондиционирования воздуха на R-22 при стандартных условиях: температура испарителя 45°F и температура конденсации 105°F.





Существует два типа R4795. R4795A подлежит переработке, а R4795D не подлежит переработке. (Honeywell сообщила нам, что R4795D больше не будет выпускаться примерно к концу 1995 г. (Примечание: R4795A по-прежнему доступны с 05:05:00). серия RM7895 является последним обновлением.

Вас могут спросить, сколько времени должно быть время очистки для съемной карты очистки. Продувки должны быть достаточно продолжительными, чтобы сделать четыре смены воздуха перед тем, как зажечь горелку. Если бы вы знали показатель CFM воздуходувки и объем воздуха в котле и дымоходе, вы могли бы рассчитать время продувки, необходимое для четырехкратной загрузки воздуха. Поскольку большинство карт R4795 будут заменены, используйте то же время, что и для существующей карты.

Низковольтные контроллеры нельзя использовать с R4795.Клеммы T и T на RA890 теперь 6 и 7, куда подключен переключатель воздушного потока.

Отсчет времени продувки не начинается, пока переключатель воздушного потока не замкнет эти контакты. По истечении времени продувки последовательность световых сигналов такая же, как у RA890. Цепь усилителя находится под напряжением во время продувки, поэтому у нас есть проверка безопасного запуска. Если во время продувки происходит имитация пламени, на катушку реле пламени 2K подается питание, предотвращая воспламенение, но двигатель горелки продолжает работать. Это обеспечит непрерывную очистку, «безопасное» состояние отказа. Реле не будет «запираться». Если состояние имитации пламени или реальное пламя погаснет, запуск продолжится. Если карта продувки выходит из строя или установлена ​​неправильно, двигатель горелки при запросе на нагрев будет работать, но предварительная продувка не может быть завершена, поэтому воспламенение не может произойти, что приводит к непрерывной продувке.

Если переключатель воздушного потока не замыкается или размыкается во время предварительной продувки, продувка не может быть завершена, и снова двигатель горелки будет работать, но розжиг невозможен.

Если переключатель расхода воздуха размыкается во время работы, клеммы 3, 4 и 5 обесточиваются, отключая главный клапан, пилотный клапан и зажигание. Клемма 8 останется под напряжением, поэтому двигатель горелки продолжит работать. Если переключатель воздушного потока замкнется, начнется отсчет времени продувки, и последовательность запуска начнется снова. Обратите внимание, что блокировок, которые нужно было бы сбрасывать вручную, не произошло. Блокировка, требующая ручного сброса, происходит, когда после продувки не обнаруживается пламя. Реле пламени, 2K, не сработает, а предохранительный выключатель нагреется и заблокирует управление примерно через 15 секунд.В случае пропадания пламени во время работы клеммы 3, 4 и 5 обесточиваются; пилот, зажигание и главный клапан. Если поток воздуха все еще сохраняется, R4795A начнет отсчет времени продувки и попытается повторно зажечь. Это сделает только одну попытку. R4795D не подлежит переработке. R4795D блокируется при исчезновении пламени во время работы.

R4795D отличается от серии A проверкой безопасного запуска. Если во время предварительной продувки обнаруживается пламя (реле 2K срабатывает), продувка останавливается и происходит защитная блокировка примерно через 15 секунд — время, необходимое защитному выключателю для нагрева.Эти две вещи являются единственными различиями между R4795A и D.

.

Следующим обновлением R4795 стала серия R7795. В серии R7795 использовалась более твердотельная технология. В R7795 по-прежнему используются сменные таймеры продувки ST795A, но усилитель не является сменным или взаимозаменяемым. Поэтому необходимо выбрать R7795 с правильным усилителем, соответствующим сканеру. R7795A используются с УФ-детекторами, а B — с пламенным ректификатором. A и B — это прерывистые пилотные модели. R7795C и D представляют собой пилотные модели с прерыванием, C для УФ-детекторов, D с детекторами выпрямления пламени.Для R7795 требуется подбаза Q795. Их работа такая же, как у R4795.

В связи с выпуском серии RM7800 не следует обновлять клиента с R4795 до R7795. Всегда обновляйтесь до серии 7800. Honeywell держит в наличии только R7795 из-за OEM. требование. Для производителя оригинального оборудования R7795 дешевле, чем серия 7800, а OEM-производители очень и очень внимательно относятся к цене. С исчезновением серии R4795, серия 7800 станет предпочтительным средством управления в сфере услуг.

Чтобы выбрать систему RM7895 для замены системы R4795, необходимо принять некоторые решения.Все R4795 были прерывистыми пилотными. Теперь мы можем выбрать прерывистый пилотный сигнал, RM7895A или B, или прерывистый пилотный сигнал, RM7895C или D. Прерывистый пилотный сигнал означает, что пилотный сигнал включен в течение периода работы. Прерванный пилот означает, что пилот отключен в течение периода работы. Все RM7895 имеют последовательность запуска, которая длится не менее 10 секунд при первоначальном включении реле. В течение этих десяти секунд реле проверяет, находится ли линейное напряжение в пределах 132 В переменного тока и 102 В переменного тока, а частота сети находится в пределах плюс-минус 10%, или 66 Гц и 54 Гц.Если какой-либо из этих допусков не соблюдается, 10-секундная последовательность запуска переходит в состояние удержания до тех пор, пока допуски не будут выполнены, а если они не выполняются, RM7895 блокируется через четыре минуты. Если в любой момент в течение этого периода удержания допуски соблюдены, 10-секундная последовательность запуска снова запустит проверку напряжения и частоты.

После прохождения последовательности запуска реле переходит в режим ожидания. Время ожидания может быть любым. Режим ожидания просто означает, что система управления ожидает запроса на нагрев.При запросе на тепло подается питание на клемму 4; двигатель вентилятора и начинается предварительная продувка. Время предварительной очистки зависит от выбранной съемной платы ST7800A, от 2 секунд до 30 минут. Реле расхода воздуха (AFS), установленное между клеммами 6 и 7, должно замыкаться в течение времени для карт продувки с коротким временем, 2, 7 или 10 секунд, или в течение 10 секунд для карт продувки с более длинным временем. Отсчет времени продувки не начинается, пока не закроется AFS. Если AFS не закроется в течение указанного времени или 10 секунд, в зависимости от того, что короче, управление перезапустится или заблокируется, в зависимости от того, не повреждена ли перемычка 3; перерабатывать или резать; блокировка.

Все RM7895 имеют три конфигурационных перемычки. Перемычка номер 3 — это перемычка, которая определяет, что произойдет в случае сбоя AFS. Если AFS открывается в любое время после того, как это было сделано, то есть во время предварительной продувки, испытаний зажигания или во время работы, RM7895 перезапустится, если перемычка № 3 останется нетронутой или если перемычка срезана, управление блокируется. .

Все модели RM7895 имеют три перемычки, которые можно отрезать или оставить. Они обозначены JR1, JR2 и JR3. Разрезание перемычки повышает уровень безопасности.Срезание перемычки никогда не делает блок управления неработоспособным! Перемычка номер 1 настраивает PFEP (период установления пилотного пламени). Оставленная нетронутой, клемма 10 будет получать питание в течение 10 секунд, клемма, к которой подключен запальный трансформатор. Если эта перемычка снята, на клемму 10 подается питание только на 4 секунды. Перемычка номер 2 настраивает управление на повторное использование или блокировку. Если оставить его нетронутым, то при исчезновении пламени произойдет повторное срабатывание блока управления. В случае обрезания управление блокируется при исчезновении пламени. Так же, как и в RM7890, эту перемычку необходимо разрезать, если используется усилитель с 3-секундным временем отклика на пламя.Перемычка номер 3 обсуждалась.

RM7895B и D имеют функцию, которой нет в сериях A и C; проверка переключателя потока воздуха. Это означает, что при запросе на нагрев или в режиме ожидания система управления проверяет наличие замкнутой цепи между клеммами 6 и 7. Если эта цепь замкнута, RM7895B или D отключится через 2 минуты. Помните это: в «старые времена», чтобы проверить ложные отключения R4795, мы часто отключали AFS на некоторое время, чтобы посмотреть, не вызывают ли проблему дребезг контактов в AFS.Очевидно, что при работе с RM7895B или D.

этого делать нельзя.

Блок-схема, рис. 6 на стр. 11 формы Honeywell 65-0086 для RM7895, имеет ошибку. «Блокировка воздушного потока» показана как замкнутая цепь. Это должно быть показано как разомкнутая цепь. Еще одна ошибка находится вверху страницы 4.  Для RM7895B в разделе «Период установления пламени» «основной» указано «да». Это должно быть «нет». Под «AFSC» написано «нет». Это должно быть «да».

Прилагается диаграмма Гордона Пиатта, показывающая результаты перехода с системы таймеров T3 или T4 на R4795

Как работают кондиционеры

Кондиционеры бывают разных форм и размеров, но все они работают на одном основном принципе.Кондиционер обеспечивает холодный воздух в вашем доме или закрытом помещении, фактически удаляя тепло и влажность из воздуха в помещении. Он возвращает охлажденный воздух в помещение, а нежелательное тепло и влажность выводит наружу. Стандартный кондиционер или система охлаждения использует специальный химикат, называемый хладагентом, и состоит из трех основных механических компонентов: компрессора, змеевика конденсатора и змеевика испарителя. Эти компоненты работают вместе, чтобы быстро преобразовать хладагент из газа в жидкость и обратно.Компрессор повышает давление и температуру газообразного хладагента и направляет его в змеевик конденсатора, где он преобразуется в жидкость. Затем хладагент возвращается в помещение и попадает в змеевик испарителя. Здесь жидкий хладагент испаряется и охлаждает внутренний змеевик. Вентилятор продувает воздух из помещения через холодный змеевик испарителя, где тепло внутри дома поглощается хладагентом. Охлажденный воздух затем циркулирует по всему дому, а нагретый испаренный газ направляется обратно в компрессор.Затем тепло выделяется в наружный воздух, когда хладагент возвращается в жидкое состояние. Этот цикл продолжается до тех пор, пока в вашем доме не будет достигнута желаемая температура.

Этот чертеж, результат новаторского проекта Уиллиса Кэрриера, был представлен Sackett & Wilhelms 17 июля 1902 года и послужил основой для изобретения, которое изменит мир, — первой современной системы кондиционирования воздуха.

Процесс кондиционирования воздуха

Во многих домах в Северной Америке установлены сплит-системы кондиционирования воздуха, часто называемые «центральными кондиционерами». Системы кондиционирования воздуха включают в себя ряд компонентов и делают больше, чем просто охлаждают воздух внутри. Они также могут контролировать влажность, качество воздуха и воздушный поток в вашем доме. Поэтому, прежде чем мы ответим на вопрос о том, как работают кондиционеры, будет полезно узнать, из чего состоит типичная система.

Что такое Централ Эйр?

Типичная система кондиционирования воздуха, часто называемая «система кондиционирования воздуха» или «сплит-система кондиционирования воздуха», обычно включает следующее:

  • термостат, контролирующий работу системы
  • наружный блок с вентилятором, змеевиком конденсатора и компрессором
  • внутренний блок (обычно либо печь, либо фанкойл), в котором находится змеевик испарителя и вентилятор для циркуляции охлажденного воздуха
  • Медная трубка
  • , позволяющая хладагенту течь между внутренним и наружным блоками
  • расширительный клапан регулирует количество хладагента, поступающего в змеевик испарителя
  • воздуховод, который позволяет воздуху циркулировать из внутреннего блока в различные жилые помещения и обратно во внутренний блок

Источник: У. S. Министерство энергетики – Энергосбережение 101 Инфографика

В самом простом описании процесс кондиционирования воздуха включает в себя два действия, которые происходят одновременно, одно внутри дома и одно вне дома.

  1. Внутри дома (иногда называемого «холодной стороной» системы) теплый воздух в помещении охлаждается, проходя через холодный охлаждающий змеевик, наполненный хладагентом. Тепло от воздуха в помещении поглощается хладагентом, когда хладагент превращается из жидкости в газ.Охлажденный воздух подается обратно в дом.
  2. Вне дома (иногда называемом «горячей стороной» системы) газообразный хладагент сжимается перед поступлением в большой змеевик наружного блока. Тепло высвобождается наружу, когда хладагент снова превращается в жидкость, а большой вентилятор прогоняет наружный воздух через наружный змеевик, отбрасывая тепло, поглощаемое из дома.

Результатом является непрерывный цикл: тепло и влажность удаляются из воздуха в помещении, холодный воздух возвращается в дом, а тепло и влажность выходят из дома.

Как работает система кондиционирования — более подробно

Теперь, когда у вас есть общее представление о том, как работают кондиционеры, давайте копнем немного глубже и опишем весь процесс работы.

Термостат, который обычно монтируется на стене в центре дома, отслеживает и регулирует температуру воздуха в помещении. Процесс охлаждения начинается, когда термостат определяет, что температура воздуха должна быть снижена, и посылает сигналы компонентам системы кондиционирования воздуха как внутри, так и снаружи дома, чтобы они начали работать.Вентилятор внутреннего блока вытягивает горячий воздух из помещения через воздуховоды рециркуляции. Этот воздух проходит через фильтры, в которых собираются пыль, пух и другие взвешенные частицы. Затем отфильтрованный теплый воздух помещения проходит через холодный змеевик испарителя. Когда жидкий хладагент внутри змеевика испарителя превращается в газ, тепло из воздуха в помещении поглощается хладагентом, таким образом охлаждая воздух, проходящий через змеевик. Затем вентилятор внутреннего блока нагнетает охлажденный воздух обратно через воздуховоды дома в различные жилые помещения.

Газообразный хладагент выходит из дома по медной трубке и проходит в компрессор в блоке кондиционера снаружи. Думайте о компрессоре как о большом электрическом насосе. Компрессор сжимает газообразный хладагент и направляет хладагент в змеевик конденсатора наружного блока. Большой вентилятор прогоняет наружный воздух через змеевик конденсатора, позволяя воздуху поглощать тепловую энергию из дома и высвобождать ее наружу. В ходе этого процесса хладагент снова превращается в жидкость.Затем он проходит по медной трубке обратно во внутренний блок, где проходит через расширительное устройство, которое регулирует поток хладагента в змеевик испарителя. Затем холодный хладагент поглощает больше тепла из воздуха в помещении, и цикл продолжается.

Типы кондиционеров

Как видите, вопрос «как работают кондиционеры» может привести к очень простому или очень сложному объяснению. То же самое и с описанием типов кондиционеров. А поскольку внутренние жилые помещения бывают самых разных форм и размеров, от сегодняшних новых крошечных домов до поместий площадью 30 000 квадратных футов, системы кондиционирования воздуха для жилых помещений также доступны в различных стилях и конфигурациях.Существует три основных типа кондиционеров: сплит-системы, компактные кондиционеры и бесканальные кондиционеры. Каждый из них имеет свое собственное специализированное применение, но все они, по сути, делают одно и то же — делают его прохладным в вашем доме. Тип системы охлаждения, который лучше всего подходит для вас, зависит от вашего географического положения, размера и физических ограничений вашего дома, а также от того, как вы его используете.

Кондиционер сплит-системы

Сплит-системы предлагают самый распространенный ответ на вопрос «что такое система кондиционирования?» Эти системы включают в себя как внутренний блок, так и внешний блок.Внутренний блок, обычно печь или фанкойл, включает в себя змеевик испарителя и нагнетательный вентилятор (обработчик воздуха), который циркулирует воздух по всему дому. Наружный блок содержит компрессор и змеевик конденсатора.

Кондиционеры со сплит-системой

предлагают множество опций, включая базовые одноступенчатые системы, более тихие и эффективные двухступенчатые системы и самые тихие и энергосберегающие многоступенчатые системы. Кондиционер сплит-системы обеспечивает постоянный и надежный контроль температуры во всем доме.А поскольку в системе обработки воздуха в помещении используются фильтры, она может очищать воздух во время его охлаждения.

Упакованный кондиционер

Комплексные системы — это комплексные решения, которые также отвечают на вопрос «что такое система кондиционирования?» Комплектные системы содержат змеевик испарителя, вентилятор, компрессор и змеевик конденсации в одном блоке. Они хорошо работают, когда на чердаке или в чулане не хватает места для внутреннего блока кондиционера сплит-системы. Они также являются хорошим выбором в местах, где предпочтительна установка на крыше.Как и сплит-системы, блочные системы вытягивают теплый воздух из дома через возвратные воздуховоды в секцию змеевика испарителя. Воздух проходит через змеевик испарителя, а более холодный воздух возвращается обратно в дом через приточные воздуховоды. И, как и в сплит-системе, нежелательное тепло выбрасывается наружу через змеевик конденсатора.

Комплектные системы

также предлагают множество опций для повышения энергоэффективности. Они доступны в двухступенчатых системах и одноступенчатых системах.Модели с более высоким КПД включают многоскоростные вентиляторы. В США блочные системы наиболее распространены в южных и юго-западных районах страны.

Бесканальный кондиционер

Бесканальные системы не считаются системами кондиционирования воздуха, поскольку они обеспечивают охлаждение в определенных целевых зонах дома. Они требуют менее инвазивной установки, потому что, как следует из их названия, они не полагаются на воздуховоды для распределения охлажденного воздуха. Как и сплит-системы, бесканальные системы включают наружный блок и как минимум один внутренний блок, соединенные медными трубками для хладагента. В бесканальной системе каждый внутренний блок предназначен для подачи холодного воздуха только в помещение, в котором он установлен. Внутренний блок можно установить на стене, на потолке или на полу. Некоторые бесканальные системы могут включать несколько внутренних блоков, подключенных к одному наружному блоку. Независимо от количества внутренних блоков принцип работы аналогичен сплит-системе. Внутренний блок содержит змеевик испарителя и нагнетательный вентилятор, который вытягивает теплый воздух из помещения через холодный змеевик испарителя, а затем возвращает более холодный воздух обратно в помещение.Хладагент проходит по медным трубкам к наружному блоку, где расположены компрессор и змеевик конденсатора. Тепло изнутри высвобождается через наружный змеевик конденсатора. Хладагент возвращается во внутренний блок, и цикл продолжается.

Эти гибкие системы обеспечивают максимальный комфорт в помещениях, где расположены внутренние блоки. Они также действуют как система зонирования, предлагая индивидуальный контроль температуры в каждой отдельной комнате. Например, если вы хотите, чтобы в домашнем офисе было прохладнее, а в спальне было теплее, установите по воздуховоду в каждой комнате.Теперь вы можете установить разные температуры в каждой области в зависимости от ваших потребностей в комфорте.

Независимо от того, какой тип системы подходит для вашего дома или участка, зная ответ на вопрос «Как работают кондиционеры?» может помочь вам выбрать наиболее подходящую систему. Кроме того, это позволит вам лучше понять варианты, которые предлагает ваш подрядчик по ОВКВ.

Как работают центральные системы кондиционирования воздуха

Лучший кондиционер тот, о котором не нужно думать. Он включается в тот момент, когда температура в помещении, установленная на термостате, требует производительности охлаждения, а затем работает тихо и эффективно, когда это необходимо.Но когда приходит время выполнять плановое техническое обслуживание, ремонтировать или заменять вашу систему, полезно понять, как работает система кондиционирования воздуха.


Цикл охлаждения



  1. Используя электричество в качестве источника энергии, хладагент течет по замкнутой системе линий охлаждения между внутренним и внешним блоками.
  2. Теплый воздух из вашего дома втягивается в воздуховод моторизованным вентилятором.
  3. Хладагент перекачивается из внешнего змеевика компрессора во внутренний змеевик испарителя, где он поглощает тепло из воздуха.
  4. Этот охлажденный воздух затем проталкивается через соединительные воздуховоды к вентиляционным отверстиям по всему дому, снижая внутреннюю температуру.
  5. Цикл охлаждения продолжается снова, обеспечивая постоянный метод охлаждения.


Части центральной системы кондиционирования воздуха

Чтобы лучше понять, как охлаждается ваш воздух, полезно немного узнать о частях, из которых состоит система кондиционирования воздуха.Типичная центральная система кондиционирования воздуха представляет собой двухкомпонентную или сплит-систему, которая включает:
  • Наружный блок состоит из змеевика конденсатора, компрессора, электрических компонентов и вентилятора.
  • Змеевик испарителя, который обычно устанавливается над газовой печью внутри дома.
  • Ряд труб или линий охлаждения, соединяющих внутреннее и внешнее оборудование.
  • Хладагент, вещество в линиях охлаждения, которое циркулирует через внутренний и наружный блоки.
  • Воздуховоды, которые служат воздушными туннелями для различных пространств внутри вашего дома.
  • Термостат или система управления для установки желаемой температуры.


Преимущества



  • Комфорт в помещении в теплую погоду – центральная система кондиционирования помогает поддерживать прохладу в доме и снижает уровень влажности.
  • Более чистый воздух. Поскольку ваша центральная система кондиционирования воздуха вытягивает воздух из различных комнат дома через возвратные воздуховоды, воздух проходит через воздушный фильтр, который удаляет содержащиеся в воздухе частицы, такие как пыль и пух. Сложные фильтры также могут удалять микроскопические загрязнители. Затем отфильтрованный воздух направляется в воздуховоды подачи воздуха, которые доставляют его обратно в помещения.
  • Более тихая работа – поскольку компрессорно-подшипниковый агрегат расположен вне дома, уровень шума в помещении от его работы намного ниже, чем у отдельно стоящего кондиционера

Лучшее руководство по покупке центрального кондиционера

Размер
Синоним холодопроизводительности кондиционера, размер измеряется в британских тепловых единицах в час (БТЕ/ч.) или в «тоннах». Одна тонна охлаждения равняется 12 000 БТЕ/ч. Рекомендации по размеру см. на веб-сайте Energy Star.

Эффективность
Описывает, сколько охлаждения обеспечивает блок на каждый ватт электроэнергии. Эффективность выражается как сезонный рейтинг энергоэффективности или SEER. Минимальный SEER для центрального кондиционера сплит-системы, разрешенный сегодня, составляет 14, поэтому ищите устройства с рейтингом SEER 15 или выше. Чем выше SEER, тем больше вы можете снизить свои затраты на энергию.

Техническое обслуживание
Центральные системы кондиционирования нуждаются в регулярном обслуживании для оптимальной работы. Когда вы договариваетесь о своей установке, стоит договориться о плане обслуживания, который сочетает в себе регулярные осмотры со скидками на ремонт и гарантию на работу в общей цене. Цены на такую ​​услугу могут сильно различаться.

Программируемые термостаты
Установка интеллектуального или программируемого термостата на правильную температуру может снизить затраты на охлаждение примерно на 10 процентов.Правильная температура зависит от вашего уровня комфорта, но начните с установки на 78 ° F и экспериментируйте, пока не найдете золотую середину. По данным Министерства энергетики, вы сэкономите около 3 процентов на счетах за коммунальные услуги на каждый градус повышения установленной температуры для вашей системы кондиционирования. И имейте в виду, что при использовании коробчатого или потолочного вентилятора, запуск которого не требует больших затрат, вы можете почувствовать себя на 3–4 °F прохладнее.

Модернизация существующей системы
Если вы модернизируете систему кондиционирования, не думайте, что вам следует покупать систему того же размера.Любые изменения, внесенные вами для повышения энергоэффективности вашего дома, такие как модернизация окон или добавление изоляции, могут снизить ваши потребности в охлаждении. С другой стороны, если вы добавили комнаты, вам может потребоваться больше охлаждения.

Попросите вашего подрядчика выполнить расчет нагрузки на основе общепризнанного метода, такого как метод, описанный в Руководстве J ACCA. Оценка подрядчика должна включать в себя необходимость изменения размеров ваших воздуховодов, герметизации и изоляции или их замены. Помните, что змеевик внутреннего испарителя и наружный конденсатор должны быть согласованными комплектами одной и той же марки, иначе производительность, эффективность и мощность могут не соответствовать ожиданиям.

Новые системы на 20–40 % эффективнее моделей с минимальной эффективностью, выпущенных даже 10 лет назад.

Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
