Чаще всего, на протяжении многих лет пользуясь таким благом, как современная централизованная отопительная система, мы абсолютно не интересуемся тем, каким образом она устроена и как работает. Точнее, не интересуемся мы этим до тех пор, пока ее работа нас устраивает. Но вот представьте ситуацию – практически всех жильцов вашего дома не устраивает система отопления, и все готовы подключать в своих квартирах отдельные автономные системы. В таком случае и возникает вопрос – а как все работало до этого, и смогут ли квартиры отапливаться независимо друг от друга. Конечно, в таком случае потребуется расчет отопления в многоквартирном доме, составление проекта – все это делают специальные службы.

расчет отопления в многоквартирном доме

Отопление в многоквартирном доме

На самом деле, при строительстве любого дома, вне зависимости от количества этажей в последние несколько лет (а то и десятилетий) использовалась одна и та же достаточно простая схема отопления здания. То есть, и в трехэтажном, и в двенадцатиэтажном доме применяются одинаковые схемы создания отопительной системы. Конечно, возможно наличие незначительных отличий, которые подразумевает проект системы отопления многоквартирного дома, но в большинстве случае – идентичность полная.

Что являет собой схема отопительной системы многоэтажного дома?

На определенном этапе строительства в доме монтируется специальная тепловая трасса. На ней монтируется некоторое количество тепловых задвижек, от которых в дальнейшем и происходит процесс запитывания теплоузлов. Количество задвижек (и узлов, соответственно) напрямую зависит от количества этажей (стояков) и квартир в доме. Следующим после вводной задвижки элементом располагается грязевик. Нередки случаи, когда устанавливается сразу два данных элемента системы. Если проектом дома предусмотрена схема отопления хрущевки открытого типа, это требует после грязевика установки задвижки на ГВС, которая необходима для аварийного удаления теплоносителя из системы. Данные задвижки устанавливаются посредством врезки. Есть два варианта монтажа – на трубу подачи теплоносителя, или же на трубу обрата.

схемы отопления многоэтажных домов

Схема отопления 9-этажного дома

Некоторая сложность и обилие элементов системы централизованного отопления вызваны тем, что в ней в качестве теплоносителя используется сильно нагретая вода. По сути, только повышенное давление в трубах системы, по которой она перемещается, не дает жидкости превратиться в пар.

В случае если подаваемая вода имеет сильно повышенную температуру, возникает необходимость задействования ГВС из обрата. Это обусловлено тем, что на участках, которые производят отток отработанного теплоносителя, давление значительно ниже, чем на подающих. После того, как температура теплоносителя падает до нормального уровня, жидкость вновь с подачки попадает в систему.

Рекомендуем к прочтению:

Следует отметить, что чаще всего теплоузел делается в небольшом замкнутом помещении, входить в которое могут только представители коммунальной компании, обслуживающей данную отопительную систему. Это обусловлено требованиями безопасности и применимо практически во всех современных многоэтажных домах.

teplouzel

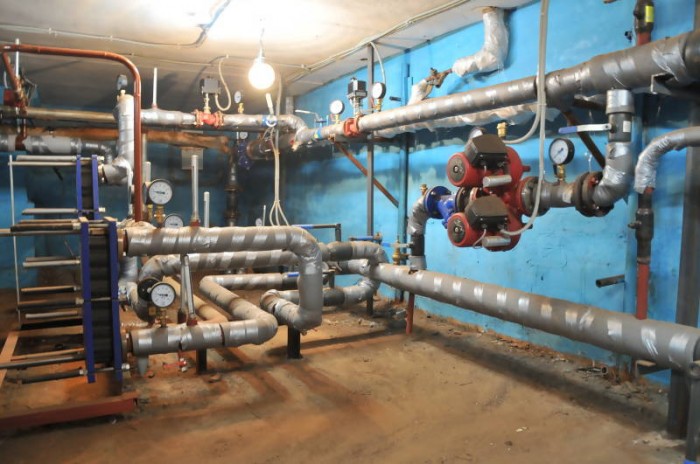

Тепловой узел многоквартирного дома

Конечно, невольно возникает вопрос – если нередко температура теплоносителя в системе достигает критической точки, то почему же батареи в квартирах, в основном, – чуть теплые? На самом деле, все довольно банально.

Только схемой работы системы предусмотрено определенное количество элементов, которые защитят систему при повышенной температуре теплоносителя.

Однако довольно часто коммунальные компании попросту экономят топливо, нагревая теплоноситель до уровня, который крайне далек от реально требуемого. Кроме того, весьма часто при монтаже системы из-за халатности работников допускаются грубые ошибки, которые в дальнейшем являются причиной сильной теплопотери.

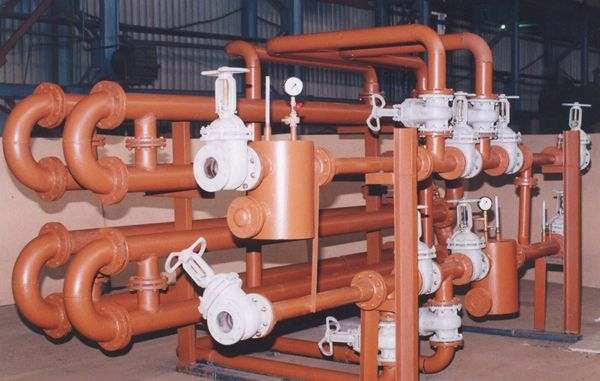

Элеваторный узел централизованной отопительной системы

Конечно, мало кто раньше слышал термин «элеваторный узел». Его смело можно назвать инжектором, который включает схема отопления девятиэтажного панельного дома или дома с меньшим количеством этажей. Ведь именно в него сквозь специальное сопло поступает разогретый практически до предела теплоноситель. Здесь же происходит нагнетание воды обрата, после чего жидкость начинает активно циркулировать в системе отопления. Собственно говоря, после того, как теплоноситель и обрат поступили в систему сквозь элеваторный узел, они получают ту температуру, которую мы ощущаем, прикасаясь к батарее.

Рекомендуем к прочтению:

схема отопления многоэтажного дома

Элеваторный узел централизованной отопительной системы

Нередко, в зависимости от плана, который подразумевает проект отопления многоквартирного дома, на тепловом узле могут устанавливаться задвижки различных типов. Во многом их вид зависит от того, какое количество помещений следует отапливать, задействован ли данный узел в отоплении одного стояка (подъезда) или всего дома. Кроме того, иногда, помимо задвижек, устанавливается и дополнительный коллектор, на котором, в свою очередь, закреплены запорные элементы. Нередко отдельный участок вводной системы служит для установки счетчиков. Чаще всего применяется один прибор учета для одного подъезда.

Принцип построения отопительной системы

Говоря о принципе работы схемы отопления многоэтажных домов, следует несколько слов сказать и о ее построении. На самом деле она довольно проста. В большинстве современных домов используется однотрубная централизованная схема отопления пятиэтажного дома или дома с меньшим/большим числом этажей. То есть, схема отопления 5 этажного дома являет собой единый (для одного подъезда) стояк, в котором подача теплоносителя может происходить как снизу, так и сверху.

При этом есть два варианта расположения подающего элемента – на чердаке или в подвале. Трубы обрата всегда прокладываются в подвальном помещении.

В соответствии с расположением подающего элемента, различается и два вида направленности теплоносителя. Так, при условии, что трубы подачи расположены в подвале, идет встречное движение теплоносителя. А если подающий элемент на чердаке – то попутное направление.

проект системы отопления многоквартирного дома

Схема разводки труб отопления в многоэтажке

Многие интересуются, каким образом производится определение площади радиатора для той или иной комнаты. На самом деле, все довольно просто – необходимо лишь учитывать скорость остывания используемого теплоносителя (воды).

Большинство из нас ошибочно полагают, что, чем выше дом – тем сложнее и запутаннее является схема отопления многоэтажного дома. Но это неправильное мнение. На самом деле, в основном, на расчет отопления в многоквартирном доме влияет количество квартир, которые необходимо отапливать.

видео-инструкция по монтажу своими руками, особенности отопительных систем многоэтажных зданий, цена, фото

Значительная часть жилых и подсобных помещений обогревается централизованно, несмотря на разнообразие других вариантов. В первую очередь схемы отопления многоэтажных домов актуальны при возведении целых микрорайонов и небольших населенных пунктов. Одна котельная способна обеспечивать теплом большое количество объектов.

На фото представлен многоквартирный дом с централизованным отоплением.

На фото представлен многоквартирный дом с централизованным отоплением.

Преимущества централизованных сетей

Отличительным признаком подобных систем является нахождение котельного оборудования в отдельном строении. Доставка теплоносителя осуществляется посредством трубопроводов, которые прокладываются непосредственно по улице до каждого объекта.

Подобные сети не устраиваются своими руками, так как объем проводимых работ очень велик.

  • Любая схема отопления многоэтажного дома грамотно продумана специалистами, поэтому серьезные сбои случаются редко.
  • Функционирование подобных систем осуществляется обычно на топливе, цена которого невысока.
  • Централизованная сеть обогрева, как правило, обслуживается специальными службами, а значит, отпадает необходимость в контроле работоспособности.
  • При таком варианте не требуется размещать котел в пределах жилища, благодаря чему экономится место.
Пример расположения основных элементов.

Пример расположения основных элементов.

Примечание!
Что касается минусов, то к ним можно отнести функционирование системы по определенному графику и невозможность осуществить индивидуальную настройку температурного режима.

Примерная структура системы

Централизованное отопление в плане устройства практически не отличается от автономных систем. Однако сечение трубопроводов в данном случае гораздо больше, а оборудование, устанавливаемое в котельной, гораздо сложнее.

Далее приводятся основные элементы.

Демонстрируется оборудование в котельной.

Демонстрируется оборудование в котельной.

  • В качестве источника нагрева выступают большие и малые котельные, а также специальные ТЭЦ. В первом случае теплоноситель приобретает заданную температуру непосредственно при сгорании топлива. При другом варианте обеспечение теплом происходит за счет пара. Кроме того, тепловые энергетические централи способны вырабатывать электричество.
  • С помощью сети трубопроводов осуществляется транспортировка теплоносителя до объектов. Диаметр входных и выходных элементов обычно достигает 1000 мм. Что касается прокладки, то она может производиться как наземным, так подземным способом.
  • Отопительное оборудование предоставляет возможность передать тепло помещениям. В качестве основных приборов выступают радиаторы и конвекторы отопления. Они устанавливаются в обогреваемых помещениях.
Тепловая трасса находится над землей.

Тепловая трасса находится над землей.

Справка!
Одна тепловая энергетическая централь (ТЭЦ) позволяет заменить несколько небольших котельных, в связи с этим уменьшаются расходы на возведение.
К тому же освобождается немалая площадь.

Базовые способы классификации

Любая схема системы отопления многоэтажного дома может относиться к той либо иной категории. Классификация централизованных систем может осуществляться по нескольким признакам. Подробнее ознакомиться с ними можно, прочитав информацию ниже.

В зависимости от типа теплоносителя

  • Жидкостные сети получили наибольшее распространение при обогреве многоэтажных зданий. Они позволяют доставлять теплоноситель на значительные расстояния без резкого ухудшения качественных характеристик.
  • Паровые системы используются гораздо реже, но все же встречаются. Они позволяют производить укладку труб отопления с меньшим диаметром. Такой вариант в основном применяется, где требуется водяной пар.
Пример парового котла для обогрева домов.

Пример парового котла для обогрева домов.

Исходя из способа подключения

  • Независимые сети предполагают нагревание теплоносителя в специальном теплообменнике.
  • Зависимые системы подразумевают обеспечение теплом непосредственно по веткам трубопроводов.

Подробнее об устройстве

Чтобы обогреть многоквартирный дом централизованно, его необходимо подключить к тепловой трассе, которая проходит от ТЭЦ или котельной. Для этого в магистральном трубопроводе делаются входные задвижки для тепловых узлов.

Простая схема элеваторного пункта.

Простая схема элеваторного пункта.

Сразу после запорных элементов инсталлируются грязевики, которые необходимы для осаждения солей и окислов металлов. Благодаря этим приспособлениям можно продлить эксплуатационный период.

Непосредственно в домовом контуре делаются врезки для горячей воды. После них должен располагаться основной узел – элеватор отопления.

Разводка системы

Обычно схема отопления в многоквартирном доме предполагает наличие одной подающей трубы с нижним или верхним розливом. Она может расходиться на определенное количество веток, которые направляются в здание из подвала или чердака.

При нижней разводке пары стояков совмещаются при помощи специальных перемычек, располагающихся на чердаке или последнем этаже. В верхней точке обязательно устанавливается отводчик воздуха.

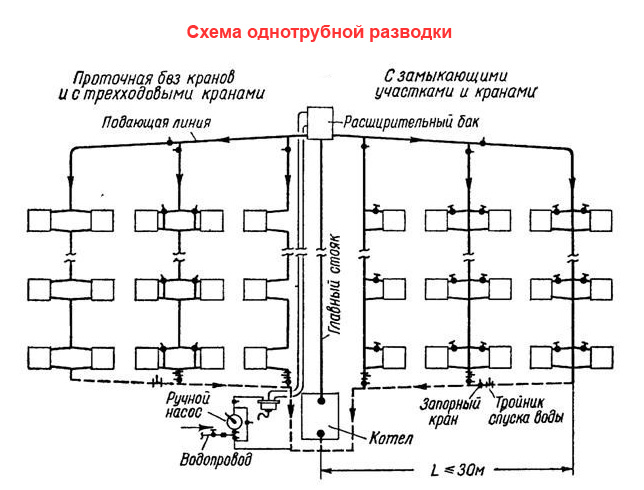

Показан план однотрубной разводки.

Показан план однотрубной разводки.

Система обогрева с верхним розливом подразумевает инсталляцию на техническом этаже расширительного бака с отводчиком воздуха. Вентили служат для отсечения каждого стояка от общей сети.

Правильный уклон при монтаже трубопроводов дает возможность при открытии воздушных отводчиков обеспечить слив теплоносителя.

Ветка с верхним розливом имеет некоторые особенности.

  • Температура приборов отопления снижается с продвижением теплоносителя вниз, поэтому на нижних этажах она будет ниже. Компенсировать тепловые потери можно путем установки дополнительных секций радиаторов.
  • Запуск системы достаточно прост, ведь для нормального функционирования нужно лишь открыть специальные задвижки, а также отводчики воздуха на определенное время.
  • Слив теплоносителя из стояков несколько сложен, так как приходится сначала осуществить перекрытие на техническом этаже. Только после этого открывается сброс.

Важно!
Настройка отопительной системы многоэтажных домов производится путем изменения диаметра элеваторного сопла.
То есть при изменении его размеров уровень нагрева увеличивается либо снижается.

Процесс оптимизации

При доставке теплоносителя от источника до приборов обогрева происходят достаточно большие тепловые потери, поэтому должны приниматься определенные меры, позволяющие сохранить температурный режим.

На самом деле существует всего два выхода из сложившейся ситуации.

Так устроена теплоизоляция трубопроводов отопления.

Так устроена теплоизоляция трубопроводов отопления.

  • Инсталляция оборудования с более высоким КПД позволяет улучшить функционирование системы.
  • Дополнительная теплоизоляция трубопроводов может в значительной степени сократить потери тепла.

Об основных минусах

  1. Любая централизованная система работает по определенному графику, поэтому при эксплуатации приходится подстраиваться под него. Кроме того, осуществлять настройку температурного режима самостоятельно невозможно.
  2. Стоимость котельного оборудования и трубопроводов является довольно высокой, а значит, при некачественном проведении работ можно потратить огромные денежные средства.
  3. Работы по устройству централизованного отопления очень трудоемки, поэтому в случае аварийной ситуации потребуется не так мало времени на полное или частичное восстановление системы.
  4. Периодические перепады давления в централизованной сети способны в некоторой степени снизить эффективность обогрева.

В качестве заключения

Выше была представлена инструкция, рассматривающая устройство обогревательных систем в многоэтажных домах, чтобы владельцы квартир смогли оценить масштабы централизованной сети и ее эффективность. В случае необходимости всегда может быть создана автономная ветка, которая будет поддерживать нужную температуру в жилом помещении. Дополнительные сведения по данной теме можно найти, просмотрев специальное видео.

Система отопления многоквартирного дома — схема

Какие бывают системы отопления многоквартирного дома – схемы 1Системы отопления большинства многоэтажных домов в нашей стране, как правило, подключены к ТЭЦ или центральной котельной, то есть являются централизованными. В зависимости от того, каким образом смонтированы водяные контуры в системе отопления многоквартирного дома, она может быть как однотрубной, так и двухтрубной.

Рассмотрим подробнее, какие существуют системы отопления многоэтажных домов, и каковы их преимущества и недостатки.

Централизованные системы отопления

Прежде всего, стоит упомянуть о местной или автономной системе отопления. Плюс этой системы в том, что она функционирует от котельной, расположенной внутри самого многоквартирного дома, либо рядом с ним. Это позволяет самостоятельно регулировать температуру теплоносителя.

К минусам автономии относится ее высокая цена, из-за которой она крайне редко используется в многоэтажных строениях (в основном, такую систему выбирают владельцы частных домов).

Намного чаще строят ТЭЦ или устраивают одну мощную котельную для отопления целого жилого района. В этом случае, теплоноситель по магистральным трубам поступает из центра в тепловые пункты, а уже оттуда – в квартиры. Такой принцип подачи называется независимым, поскольку позволяет дополнительно регулировать подачу теплоносителя с помощью циркуляционных насосов.

Какие бывают системы отопления многоквартирного дома – схемы 2В зависимой системе отопления жилого многоквартирного дома теплоноситель подается в квартирные радиаторы напрямую с ТЭЦ или котельной. Однако существенной разницы между этими двумя системами нет, так как тепловые пункты выполняют здесь функцию, сравнимую с той, которую выполняют дополнительные циркуляционные насосы в автономной системе отопления, и на температуру самого теплоносителя не влияют.

Также системы отопления многоквартирного дома разделяются на закрытые и открытые (с вариантами схем Вы можете ознакомиться в интернете).

В закрытой системе теплоноситель с ТЭЦ или котельной поступает в пункт распределения, откуда по отдельности подается на горячее водоснабжение и в квартирные радиаторы.

В открытой системе подобное распределение не предусматривается, то есть она не позволяет обеспечивать жильцов дома горячей водой вне отопительного сезона.

Какие бывают системы отопления многоквартирного дома – схемы 3Виды подключений

Как уже говорилось выше, по типу подключения системы многоквартирного дома бывают однотрубными и двухтрубными.

Система отопления однотрубная многоквартирного дома имеет огромное количество недостатков, наиболее существенным из которых принято считать большую теплопотерю по ходу следования. В такой системе отопления многоквартирного дома, схема которой отличается простотой, подача теплоносителя осуществляется снизу вверх. Попадая в квартирные радиаторы нижних этажей, и отдавая тепло, вода возвращается в ту же трубу и, будучи изрядно остывшей, продолжает свой путь наверх. Отсюда и частые жалобы жильцов верхних этажей на то, что радиаторы в их квартирах плохо прогреваются.

Двухтрубная система отопления в квартире (схему можно посмотреть в сети интернет) получила наибольшее распространение в строительстве. Основной отличительной особенностью такой системы является наличие двух магистралей: подающей и обратной.

По одной трубе (подающей) теплоноситель транспортируется от котла отопления к нагревательным приборам. Вторая магистраль (обратная) необходима для вывода уже охлажденной воды и ее возврата обратно в котельную.

Главный плюс двухтрубной системы отопления многоквартирного дома заключается в том, что теплоноситель подается во все обогревательные приборы равномерно с одинаковой температурой, независимо от того, на первом этаже расположена квартира или на шестнадцатом.

Немаловажен и тот факт, что наличие двух труб значительно упрощает процесс промывки систем отопления многоквартирного дома.

Существует два способа расположения труб, объединенных в единую отопительную сеть: горизонтальный и вертикальный.

Горизонтальную сеть отопления, подразумевающую постоянную циркуляцию теплоносителя, обычно монтируют в малоэтажных строениях, имеющих большую протяженность (к примеру, в производственных цехах или на складах), а также в панельно-каркасных домах.

Вертикальную двухтрубную систему отопления многоквартирного дома используют в многоэтажных зданиях, где каждый этаж подсоединяется отдельно. Неоспоримым преимуществом такой сети является то, что в ней практически не образуются воздушные пробки.

Какие бывают системы отопления многоквартирного дома – схемы 4

Двухтрубная сеть отопления и виды разводки

Обе схемы расположения труб (и вертикальная, и горизонтальная) позволяют использовать два вида разводки – нижнюю и верхнюю. При этом в отопительных системах многоэтажных зданий, где трубы расположены по вертикальной схеме, обычно используется нижняя разводка.

Чем же отличается нижняя разводка от верхней?

При монтаже нижней разводки подающую магистраль прокладывают в цокольном этаже или подвале, а обратную магистраль (так называемую «обратку») – еще ниже.

Для отвода лишнего воздуха при использовании нижней разводки требуется устройство верхней воздушной линии. Для равномерного распределения теплоносителя по системе, котел рекомендуется располагать как можно ниже относительно радиаторов отопления.

Верхнюю разводку делают чаще всего по чердаку, который должен быть хорошо утеплен. При таком способе разводки в наивысшей точке отопительной системы устанавливается расширительный бачок. Главным плюсом верхней разводки является большое давление в подающих магистралях.

Какие бывают системы отопления многоквартирного дома – схемы 5

схема подключения и разводки в многоэтажных и частных домах


Название системы «двухтрубная» говорит само за себя. Для работы требуется две трубы: одна подаёт подогретый до требуемого градуса теплоноситель, а вторая – возвращает его к котлу для восполнения потерянной температуры.

Такое решение позволяет реализовать как схему с естественной циркуляцией, так и с принудительной, а для нагрева теплоносителя использовать котлы на любом топливе. Двухтрубная система отопления популярна и в индивидуальном, и в масштабном строительстве.

подключение отоплениеподключение отоплениеПодключение радиатора к системе с двумя трубами Вернуться к оглавлению

Содержание материала

Две трубы лучше, чем одна?

Основным отличием систем отопления друг от друга является то, как организовано движение теплоносителя. В случае с двумя трубами, требуется вдвое больше времени и материалов на прокладку трубопроводов. По сравнению с однотрубным вариантом это минус.

виды отоплениявиды отопленияДва варианта устройства отопления

Но если труба одна, то она должна иметь больший диаметр, и экономия получается не такой уж большой.

Зато при использовании системы с двумя трубами есть возможность обеспечить обогреваемым помещениям постоянную температуру.

При однотрубной схеме она неравномерна, а установить на радиаторы терморегулирующие головки невозможно.

Улучшить ситуацию здесь можно разве что путём установки байпаса с многоходовым краном, но это дополнительные денежные и трудовые затраты, которые съедают и без того призрачную выгоду.

Примечание: недостатком основанной на 2-х трубах системы, является необходимость полной остановки работы для осуществления ремонта.

Но и этот минус прекрасно нивелируется путём установки на входе и выходе каждой батареи шарового крана.

схема трубопроводасхема трубопроводаНа входе и выходе каждой батареи должен стоять вентиль

При наличии двух магистралей, горячая вода одной температуры поступает от котла сразу ко всем точкам потребления. При условии установки перед ними кранов, регулирующих интенсивность потока, она равномерно распределяется по всей трассе трубопровода.

В двухтрубной системе нет такого, что дом, расположенный далеко от котельной, или же квартира, максимально удалённая от первого этажа, обогреваются хуже.

разница температурыразница температурыРазница температур на подаче и обратке

Две трубы создают минимум сложностей для организации самотечного отопления, а при использовании циркуляционных насосов бывает достаточно оборудования минимальной мощности.

Есть ли различия в структуре

Двухтрубные системы могут быть исполнены в горизонтальном варианте, когда дом одноэтажный, и в вертикальном, когда этажей два и больше. Экономия тепла – их главное достоинство.

Устанавливаемые на приборах отопления термостаты автоматически отключают прибор из цепи, если датчик зафиксировал перегрев.

варианты трубопроводаварианты трубопроводаВарианты: схемы двухтрубной системы для отопления многоквартирного дома

При этом теплоноситель уходит в следующий прибор, и только когда помещения стабильно прогреты, оставшийся минимум поступает в нерегулируемые стояки. К ним обычно относятся коридоры между квартирами, холлы перед лифтами, лестничные площадки, где тоже установлены радиаторы.

Важно: термостат так же играет роль дросселя, не позволяя системе терять необходимое давление.

Чтобы это было возможно, дросселирующее отверстие в приборе имеет диаметр, сравнимый с булавочным. Из-за малого размера отверстие легко засоряется, поэтому важным этапом в двухтрубной системе является фильтрация теплоносителя.

Выбор термостатов тоже влияет на комфортную эксплуатацию контура. Важно обращать внимание на шумность при потере давления.

Принимайте во внимание и то количество настроек, которое фиксировано может обеспечить термостат – чем их больше, тем по радиаторам точнее распределяется теплоноситель.

Варианты разводки

Системы, монтируемые в вертикальном варианте, чаще проектируют с нижней разводкой, потому что разница в температурах на подаче и обратке провоцирует гравитационное давление, которое в зависимости от этажности дома может достигнуть 10 кПа.

Чем выше расположена квартира, тем больше в отопительных приборах давление.

Именно оно в такой системе используется для преодоления теплоносителем трассы уходящего вверх трубопровода. В итоге достигается наибольшая стабильность работы контура.

Однако когда спроектировать систему с нижней разводкой не представляется возможным, подающий трубопровод располагают сверху вниз. Вторую трубу (обратку) при этом разводят снизу, иначе в нижней части трубопровода из-за шлама постоянно будут возникать засоры.

схема отоплениясхема отопленияСистема с верхним расположением подающей трубы

Чтобы сбалансировать разницу давлений и обеспечить их перепад, в основании стояка предусматривают установку БК (балансировочного клапана).

Он похож на обычный вентиль, только предназначен не для перекрытия системы, а для регуляции. Хотя, бывают и модели, способные выполнять обе функции.

пример клапанапример клапанаКлапан для балансировки системы

В двухтрубной схеме регулятор гидравлически увязывает стояки, обеспечивая им постоянство эксплуатационных условий при том или ином режиме работы.

Однако ставят такой клапан не везде, а только в системах, разводка которых теряет до 20 кПа напора.

Если потери незначительны, то и особого эффекта от такого регулирования ждать не приходится. Потеря давления в 3-4 кПа практически не оказывает особого влияния на работу системы.

Чтобы получить такие небольшие потери и обходиться без дорогостоящей балансировки, часто проектируют посекционные системы тупикового типа.

Уменьшить пределы вертикальных разрегулировок давления проще всего за счёт уменьшения количества этажей. Речь идёт не о традиционных пяти- или девятиэтажках, а о высотных домах (проекты многоэтажных жилых домов смотрите по ссылке).

Чтобы упростить проектирование отопительной системы, специалисты рекомендуют ограничиться 20-ю этажами.

В высоких домах (например, 25 этажей) разница температур теплоносителя между первым и последним этажами составляет до 15 градусов. Поэтому при проектировании приходится учитывать ещё и дополнительные схемы подачи тепла наверх, что удорожает систему в целом.

Вернуться к оглавлению

Естественная или принудительная циркуляция воды: что лучше для многоэтажки?

Системы, в которых теплоноситель циркулирует по законам гравитации, по большей части ограничены частными домами (о схеме отопления частного дома с естественной циркуляцией рассказано в статье), отдельными малоэтажными зданиями, располагаемыми за пределами города — либо их проектируют там, где нет постоянного снабжения электроэнергией.

жилой домжилой домВ таких зданиях чаще предусмотрены системы с естественной циркуляцией

Главное достоинство такой системы состоит в том, что при условии централизованной подачи воды она не зависит от электричества (об электроснабжении многоквартирных жилых домов читайте в статье).

Есть и другие плюсы, но и недостатки тоже имеются:

ДостоинстваНедостатки
  1. Несложное устройство и максимальная простота в эксплуатации.
  2. Отсутствие вибрации и другого шума, так как теплоноситель движется с небольшой скоростью.
  3. Длительный срок (до 40 лет) службы без капремонта.
  1. Невысокое давление в сети ограничивает радиус циркуляции.
  2. Необходимость увеличения диаметра труб до 7% повышает себестоимость системы.
  3. Из-за большой теплоёмкости воды, циркулирующей с малым напором, система медленно включается в работу.
  4. По этой же причине в трубах, проходящих через неотапливаемое помещение, может замёрзнуть вода.

Учитывая, что в однотрубной системе происходит интенсивное ослабление напора, и движение теплоносителя замедляется, не прогревая до нужной температуры помещения невысокого здания, предусматривая естественную циркуляцию, лучше проектировать двухтрубную систему.

Обратите внимание: для многоэтажек с гравитационной циркуляцией тепла, больше подходит система однотрубная.

Вариант с подачей и обраткой (двухтрубный) применяется только когда предусмотрено принудительное движение теплоносителя, обеспечиваемое насосом.

узел распределенияузел распределенияИндивидуальный узел распределения тепла в многоэтажном доме с принудительной циркуляцией

Примечание: чтобы в двухтрубной системе с гравитационным движением теплоносителя создать нормальное давление, приходится увеличивать расстояние от теплообменника до нижних отопительных приборов. Как минимум оно должно составлять 3 м.

Рекомендуем прочесть: автономное отопление многоквартирных домов.

Особенности отопления высотных зданий

Высотными называют здания, имеющие свыше 25 этажей. Такая этажность вызывает определённые трудности как в подаче воды наверх, так и в обустройстве системы отопления.

Чтобы это вообще было возможно, такие здания зонируют на секции определённой высоты, между которыми располагаются технические этажи, как показано на фото.

схема зданиясхема зданияСтрелками показаны места нахождения технических этажей

Такое количество технических этажей требуется для того, чтобы располагать оборудование, обеспечивающее работу инженерных коммуникаций – в том числе и отопления.

В высотных зданиях зона обслуживания не может превышать определённую высоту.

Параметры технических этажей определяются, исходя из значения гидростатического давления теплоносителя в отопительных приборах нижнего уровня. Их высота должна соответствовать габаритам размещаемого в них оборудования: воздуховодов, котлов, насосов, теплообменников.

Если гидростатическое давление в отопительных приборах варьируется в пределах 0,6-1,0 Мпа, высота зон обслуживания обычно не превышает 55 метров (17-18 этажей).

В каждой из них обустроена своя система отопления, подключаемая к наружному теплопроводу, но изолированная от других систем, есть свой теплообменник, расширительный бак, подпиточный и циркуляционный насос.

В высотных зданиях обычно оборудуются индивидуальные отопительные пункты (ИТП), которые располагают в подвальных этажах, где находится основное насосное оборудование и теплообменники. Почти всегда они рассчитаны на максимальное давление в 1,6 Мпа, при котором гидравлически изолированная система имеет предел 160 метров.

разводка трубразводка трубОборудование технического этажа

В здании с такой высотой устраивают или две зоны по 80 м, или три по 55-50 м – каждую со своим контуром. Причём, водо-водяное отопление может быть только в двух первых зонах — в третьей и выше (если этажей больше) проектируется пароводяное или комбинированное.

На заметку: пар вместо воды используется потому, что он не даёт большого гидростатического давления.

Его подают на технический этаж, предшествующий верхней зоне, на котором оборудован свой ИТП с полным набором оборудования – в том числе, и регулирующего. В зданиях, высота которых превышает 250 м, могут прибегать к устройству электро-водяного отопления.

Системы отопления высотных зданий нередко разделяются по фасадам (сторонам горизонта), и в каждом отделе имеется своя автоматизированная система, регулирующая температуру теплоносителя.

Вернуться к оглавлению

Опрессовка системы

Нельзя ввести систему отопления в эксплуатацию, не произведя её опрессовку – проверку на прочность трубопроводов и узлов их присоединения к оборудованию, производимую гидравлическим или пневматическим способом.

проверка системыпроверка системыПодготовка системы к опрессовке

Кроме испытаний, которые проводятся перед сдачей здания в эксплуатацию, опрессовка осуществляется:

  1. Перед наступлением каждого отопительного сезона. Цель – выявить ослабленные или разгерметизированные участки, продавить трубы с целью освобождения от шлама, снижающего проходимость.
  2. После ремонта, в процессе которого менялись участки трубопровода, арматура, прокладки.
  3. Послемонтажную опрессовку проводят дважды: сначала выявляют наличие негерметичных соединений, а второй раз — чтобы убедиться в работоспособности системы.

Такое обслуживание помогает постоянно поддерживать контур в рабочем состоянии, что обеспечивает обогрев здания зимой.

Последовательность

Действия по испытанию греющих трубопроводов производятся только вне отопительного сезона, при полном удалении из системы теплоносителя. Так как при опрессовке задействуются повышенные нагрузки, приходится следить за давлением по приборам.

Порядок действий может варьироваться в зависимости от состояния отопительных контуров.

прибор для опрессовкиприбор для опрессовкиОборудование для опрессовки

Принимается во внимание:

  • материал труб и толщина стенок;
  • характеристики арматуры;
  • количество этажей, обслуживаемых системой;
  • вариант разводки подающего трубопровода.

Процесс состоит из нескольких этапов:

  1. Подготовки.
  2. Воздействия на контур водой или сжатым воздухом под давлением, вполовину превышающим РД (рабочее давление).
  3. Занесения данных в учётный журнал и составления акта.
  4. Предпусковой промывки.

При выявлении проблем производятся ремонтные работы, после чего контур должен подвергнуться испытанию ещё раз.

После окончания проверки давление не снижают ещё 30 минут, в течение которых становится понятно, есть ли утечки.

Видео: опрессовка системы отопления

Вернуться к оглавлению

Заключение

Проверка работоспособности систем отопления в многоквартирных домах осуществляется организацией, оказывающей населению подобные услуги либо работники ЖКУ. В зданиях производственного или административного назначения этим занимаются внутренние технические службы, работники которых должны иметь соответствующую аттестацию и специальное оборудование.

многоквартирном доме и зданиях, система и схема

Большая часть жилищного фонда отапливается за счет централизованных сетей. Центральное отопление остается востребованным и эффективным, несмотря на активное внедрение и использование альтернативных источников обогрева дома. Централизованные сети чаще всего применяются в многоквартирных домах. Бесперебойная работа и эффективность централизованного обогрева дома зависит от качественной сборки и исправности всех составляющих элементов.

Структурные элементы систем центрального отопления

Главное отличие централизованного отопления в том, что выработка тепла происходит за пределами отапливаемых построек. Доставка теплоносителя осуществляется по магистральным трубопроводам. Это сложная разветвленная инженерная система, которая обеспечивает тепловой энергией множество объектов и рассредоточена на большой площади.

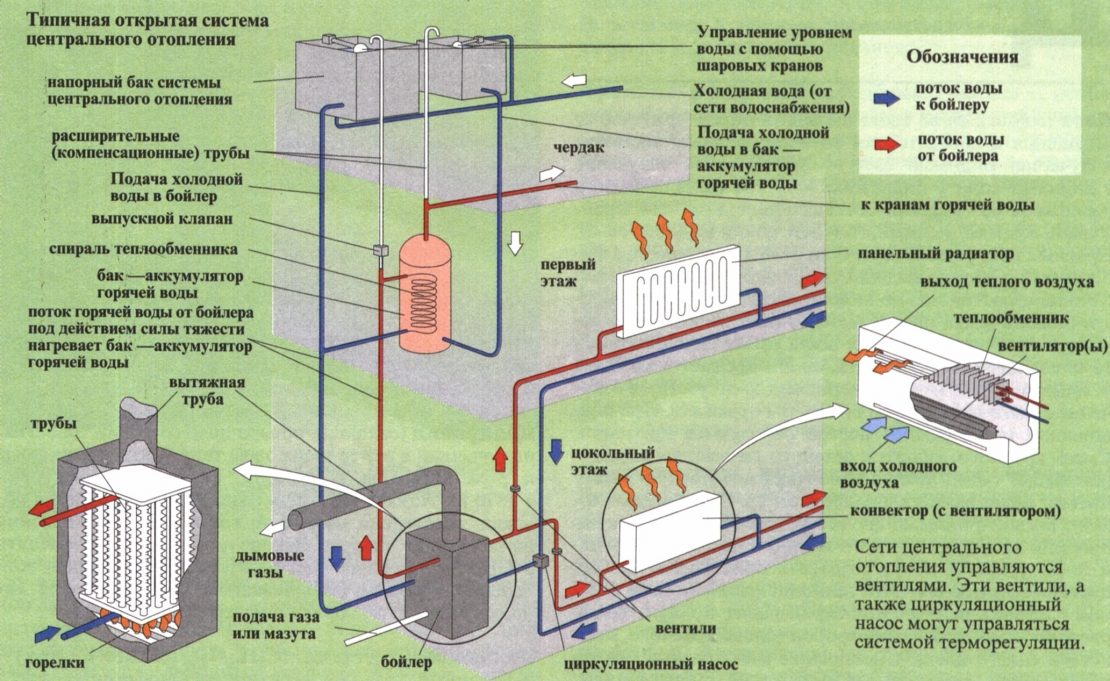

центральное отопление

Главными элементами системы являются:

  1. Источником теплоэнергии выступают теплоэнергоцентрали или крупные котельные. Здесь теплоноситель подогревается за счет использования определенного источника энергии. В котельных сразу нагревается вода, которая и является теплоносителем. А в ТЭЦ вода разогревается до парообразного состояния. Потом этот пар подается в турбины для выработки электроэнергии, и только после этого отработанный пар подогревает теплоноситель.

Важно! Одна ТЭЦ стоит нескольких котельных. Таким образом, можно освободить больше площади, уменьшить строительные расходы и улучшить экологию.

  1. Разветвленная система трубопроводов называется теплосетями. Они предназначены для транспортировки теплоносителя на объект. Теплосети состоят из двух трубопроводов – подачи и обратки. Тепловые магистрали делают из труб диаметром 1-1,4 м, которые хорошо утепляются и прокладываются под землей или над ней. Для обеспечения маневренности и надежности работы теплосетей может использоваться несколько источников теплоэнергии, соединенных резервными магистралями.
  2. Потребителем тепла является отопительное оборудование (радиаторы), которое установлено внутри отапливаемого дома.

Классификация централизованного отопления

Существует множество схем отопления многоквартирного дома, централизованное отопление в свою очередь классифицируется по нескольким признакам.

В зависимости от особенностей потребления теплоэнергии

По типу потребления теплоэнергии сети делятся на такие разновидности:

  • круглогодичные, они обеспечиваются теплом постоянно;
  • сезонные, они функционируют только в холодное время года.

По типу теплоносителя

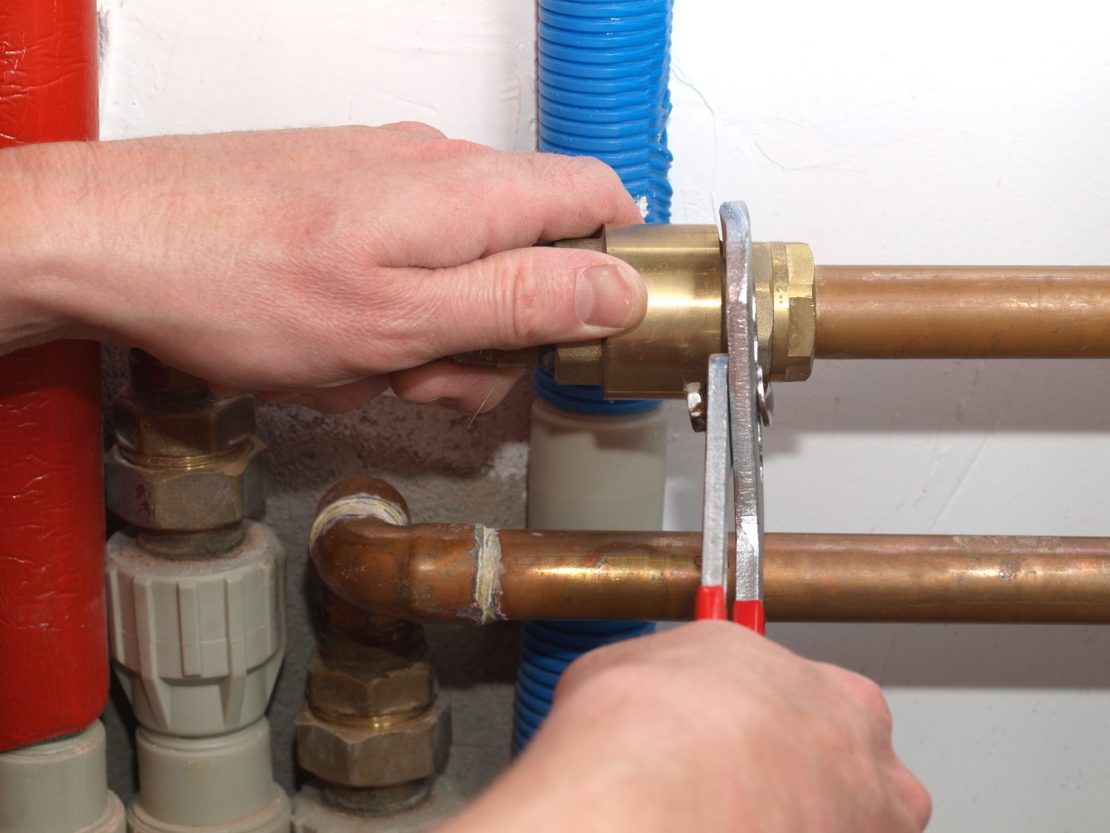

водяное отопление

В качестве теплоносителя в системах централизованного обогрева построек могут использовать:

  • Воду. Этот вариант применяется чаще всего. Водяное отопление в квартире отличается простотой эксплуатации. Жидкий теплоноситель можно транспортировать на дальние расстояния с сохранением всех его характеристик. Кроме этого, температуру воды можно регулировать в котельной или ТЭЦ. Преимуществом являются и высокие санитарно-гигиенические качества жидкости.
  • Воздух. С использованием воздушных систем здание можно не только отапливать, но и вентилировать. Главный недостаток воздушной схемы в ее высокой стоимости, поэтому она не пользуется популярностью.
  • Пар. Эта разновидность самая экономичная, потому что реализуется с использованием труб малого диаметра. Эксплуатировать такие сети намного проще из-за низкого гидростатического давления. Паровые схемы чаще используются на промышленных предприятиях.

По способу подключения к системе теплоснабжения

Также существуют различные виды систем отопления многоквартирного дома в зависимости от способа их подсоединения к теплоснабжающей магистрали.

Рекомендуем к прочтению:

Они бывают двух видов:

  1. Зависимые. В таких сетях подогретый тепловой носитель поставляется по сетям непосредственно к потребителям тепловой энергии.
  2. В независимых схемах вода или водяной пар, который циркулирует по сетям, подогревает в теплообменнике тепловой носитель, который в свою очередь поставляется потребителю.

В зависимости от особенностей присоединения горячего водоснабжения

Кроме этого, отопление в многоквартирном доме классифицируется по типу подключения сетей горячего водоснабжения. Оно бывает открытого и закрытого типа. В первом случае горячая вода поступает в водопровод непосредственно из тепловой сети. При закрытой схеме забор воды происходит из общего водопровода. После этого она подогревается в сетевом теплообменнике ТЭЦ.

Устройство и принцип работы централизованного отопления многоквартирного дома

принцип работы централизованного отопления

Теперь разберемся в устройстве отопления в многоквартирном доме. Поскольку каждое здание подключается к общей теплосети, на трубопроводах подачи в дом устанавливаются задвижки. От одной подающей трубы может питаться 1-2 тепловых узла. После задвижек следуют грязевики. В них оседают различные примеси и соли металлов, образующиеся в трубопроводе при контакте с нагретой водой. Грязевики продлевают срок службы отопительных сетей.

После них идет врезка труб горячего водоснабжения. Одна труба установлена на подающем трубопроводе, а другая – на трубе с обраткой. Поскольку температура теплоносителя в трубах подачи может доходить до 130°С, в холодное время года горячая вода берется из обратки, где теплоноситель не горячее 70 градусов. В теплый сезон ГВС переключается на забор с труб подачи.

После врезки ГВС следует главный элемент системы – элеваторный узел. Здесь перегретый теплоноситель охлаждается до требуемой температуры. Узел состоит из стального корпуса с соплом внутри, которое предназначено для подачи воды, идущей с ТЭЦ, с меньшим давлением, но более высокой скоростью. Это способствует подсосу теплоносителя из обратки. За счет смешивания горячей и охлажденной воды достигается оптимальная температура жидкости.

Важно! Для регулировки температуры теплоносителя и степени нагрева батарей изменяют диаметр элеваторного сопла.

После элеватора следуют задвижки, которые отвечают за отключение отдельных подъездов или всей постройки от системы отопления. Летом эти задвижки закрыты, а в отопительный сезон их открывают. За задвижками устанавливаются спускные краны. Они предназначены для слива теплоносителя из сетей дома или для их заполнения водой после ремонта. Иногда этот вентиль соединяется с сетями холодного водоснабжения. На входе в дом или отдельные подъезды обязательно устанавливается тепловой счетчик.

Розливы и стояки

В многоквартирных домах чаще используется однотрубная разводка с верхней или нижней подачей теплоносителя в отопительные приборы. Трубопроводы подачи и обратки могут разводиться в подвале либо подающие трубы монтируют на чердаке (техэтаже), а обратка прокладывается в подвале.

Рекомендуем к прочтению:

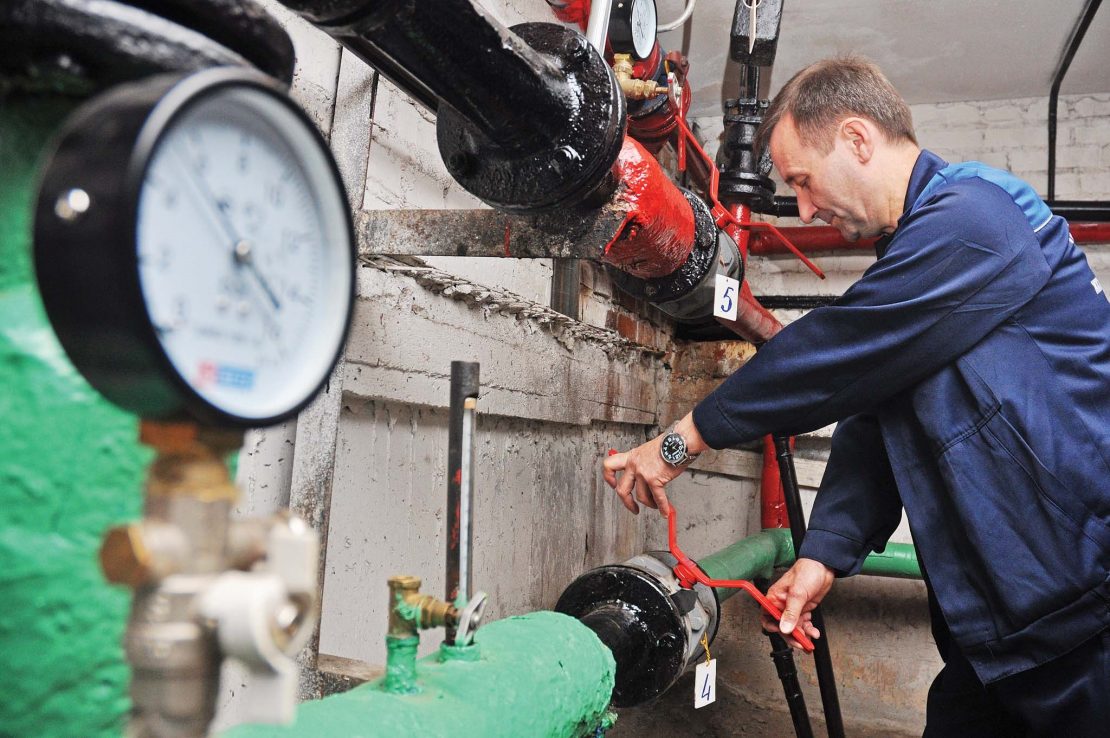

 однотрубная разводка

Вертикальные стояки бывают следующих типов:

  • с встречным движением теплового носителя снизу вверх;
  • с попутным током теплоносителя;
  • вода движется сверху вниз.

При реализации схемы с нижней подачей пары стояков соединяются перемычками. Эти перемычки устанавливаются в квартирах на верхнем этаже или на чердаке. В самой верхней точке соединяющей перемычки устанавливается воздухоотводчик, например, кран Маевского. Главный минус такого варианта в завоздушивании системы после каждого слива носителя. Поэтому приходится спускать воздух на каждой перемычке.

При верхней подаче на техэтаже дома монтируется расширительный бак с воздухоотводчиком, а также вентили для отключения каждого стояка. Если при прокладке разводки обеспечить правильный уклон, то теплоноситель можно быстро сливать.

Однако такая схема имеет насколько нюансов:

  1. Когда вода движется вниз, температура отдельных приборов постепенно уменьшается. Для компенсации теплопотерь увеличивают количество секций на нижних этажах либо применяют конвекторы большей площади.
  2. При запуске системы нужно на короткое время открывать воздухоотводчик на расширительном баке.
  3. Для слива теплоносителя с определенного стояка нужно перекрыть этот стояк на техэтаже, а потом перекрыть соответствующий вентиль в подвальном помещении. Только после этого можно сливать воду.

Плюсы и минусы централизованного отопления

Централизованная система отопления многоквартирного дома имеет следующие преимущества:

  • Можно использовать недорогие виды топлива для подогрева теплового носителя.
  • Контролирующие службы постоянно проверяют техническое состояние и работоспособность сетей, чем обеспечивают их надежность и долговечность.
  • Простая эксплуатация и использование оборудования, которое не вредит экологии.

Недостаток централизованного отопления заключается в том, что оно работает строго по расписанию, поэтому включать и отключать обогрев дом по своему усмотрению не получится. Температуру нагрева отопительных приборов нельзя регулировать в каждой квартире отдельно.

Перепады давления и гидроудары также являются недостатком централизованного обогрева дома. В процессе транспортировки теплоносителя по магистральным сетям и разводке в доме происходят значительные теплопотери. Существенные расходы на покупку оборудования и его установку также считаются недостатками.

Система отопления многоквартирного дома: техническое устройство

Простейшая климатическая сеть частного дома состоит из отопительного котла, радиаторов и труб, соединяющих эти элементы в замкнутое кольцо, по которому циркулирует теплоноситель. Однако системы отопления многоэтажных домов устроены совершенно по-другому, что необходимо учитывать при ремонте или модернизации его составляющей, находящейся в квартире. В противном случае проблем с соседями и ЖКХ не избежать.

Схемы расположения отопления с центральным потоком охлаждающей жидкости

дома распределительного узла

Система отопления в многоквартирном доме начинается с запорным клапаном, который установлен на трубе, соединяющей трубопроводы в подвале с потоком и отводящие тепловые магистрали (инструкция к СНиП 41-01-2003).

Примечание! Этот момент очень важен для работников ЖКХ и организации, поставляющей тепло. Именно через этот клапан их полномочия разделяются: организация, оказывающая отопительные услуги, отвечает за безопасность и работоспособность внешних коммуникаций, жилищный департамент или кондоминиум должны заботиться о внутреннем здоровье.

После крана имеется различное оборудование, необходимое для циркуляции теплоносителя и горячей воды по квартирам, расположенным на всех этажах дома. Его перечень и описание приведены в таблице.

Деталь распределительного узла Описание
Подача горячей воды Сразу после клапана, перекрывающего поток теплоносителя, монтируются форсунки для подключения к трубам горячей воды. Врезок может быть одна или две (соответственно для однотрубной или двухтрубной схемы).В последнем случае форсунки соединяются между собой перемычкой, за счет чего обеспечивается постоянный напор и циркуляция воды в трубах горячего водоснабжения и полотенцесушителях, установленных в ванных комнатах.
Лифтовое отопление Это основной элемент климатической сети, без которого не может существовать система отопления многоэтажного дома с централизованной подачей теплоносителя. Он состоит из сопла и патрубка, которые создают повышенное давление. Благодаря ему жидкость доходит до верхней разводки труб отопления (на чердаке).Кроме того, возможна утечка, связанная с повторным циклом охлаждающей жидкости, поступающей из возвратной линии.
Задвижки Применяются для отключения отопительного контура квартир от общей системы трубопроводов. Зимой по понятным причинам они в открытом состоянии, летом заблокированы.
Сливная арматура Устанавливается в нижних частях трубопровода и служит для отвода теплоносителя в летний период или, при необходимости, для ремонта элементов тепловой сети, находящихся в доме.
Соединительная трубы с запорной арматурой В нижней части отопительной системы, труба установлена ​​подключение системы отопления к трубам подачи холодной воды. Заливать радиаторы отопления необходимо летом, чтобы не допустить образования коррозионных поражений в батареях.

Система отопления многоквартирного дома регулируется изменением диаметра патрубка элеватора отопления. Закрывая и открывая соответствующий вентиль, коммунальщик ускоряет или замедляет циркуляцию теплоносителя в системе отопления, тем самым изменяя температуру в радиаторах.

Подающие и отводящие трубопроводы

Следующим важным элементом системы отопления многоквартирных домов являются стояки, по которым вода подается на каждый этаж дома и отводится остывший теплоноситель, протекающий через батареи, установленные в жилых домах.

Есть две основные схемы:

  1. Теплоноситель подается по одной трубе, а отводится по другой . Эти основные стояки, расположенные на разных концах дома, на каждом этаже соединены перемычками, по которым течет жидкость, попадая во все батареи.Так устроена система отопления 5-ти этажного многоэтажного старого дома.

От такой схемы впоследствии отказались, так как она затрудняет полный слив теплоносителя. При проветривании труб или радиаторов отопления в определенной квартире очень сложно удалить всю воду с горизонтальных участков трубопроводов.

  1. Вода течет по вертикальной трубе на чердак, а затем идет вниз, стекая от батареи к батарее, с верхнего этажа вниз..

Примечание! Обе эти схемы водопровода имеют один существенный недостаток — перемычка, расположенная на чердаке или техническом этаже. Он необходим для отвода воздуха через воздушный клапан, но приводит к довольно значительным потерям тепла, что снижает эффективность климатической системы в целом.

Учитывая, что технические уровни многоквартирных домов (чердаки и подвалы) не отапливаются, существует опасность замерзания теплоносителя при аварии системы отопления.

Чтобы этого избежать, предусмотрены следующие конструктивные особенности стояков отопления:

  1. Наклон горизонтальных перемычек. При должном соблюдении предусмотренного СНиП перепада высоты трубопроводов при спуске теплоносителя вся жидкость из их труб уходит и образование льда, способного разорвать трубы и радиаторы, полностью исключено.
  2. Отопление технических полов. Хотя радиаторы отопления на чердаке и в подвале не предусмотрены, сами трубы, несмотря на покрывающую их стекловату или минеральное волокно, все же нагревают воздух, поэтому теплоноситель не сразу остывает после аварийной остановки отопления.
  3. Большая инерция. Верхняя и нижняя перемычки стояков представляют собой трубы довольно большого диаметра
.Схема

Better Energy Homes

Схема Better Energy Homes предоставляет домовладельцам субсидии на улучшение энергоснабжения. эффективность в своих домах. Арендодатели и владельцы более одного объекта недвижимости могут также подайте заявку на получение гранта по схеме. Если вы ранее пользовались грант по схеме, вы можете повторно подать заявку, чтобы получить дополнительную работу. Лучшее Схема Energy Homes находится в ведении Управления устойчивой энергетики Ирландия (SEAI).

Правила

Вы можете получить грант или следующие энергосберегающие и возобновляемые источники энергии. решений:

  • Изоляция мансарды
  • Изоляция стен — включая пустотелую стену, внутреннюю сухую облицовку и внешнюю изоляция
  • Модернизация системы управления отоплением
  • Гелиотермические решения
  • Системы тепловых насосов
  • Рейтинг энергопотребления здания (BER) после проведения энергосберегающих работ (вы должны получить этот BER, чтобы претендовать на грант)

Посмотреть заявку Руководство (pdf) для технических спецификаций, а также информацию о страхование, контракты, проверки, лимиты грантов и способы подачи заявки.Ваш подрядчик (-ы) должны выполнять работы в соответствии со стандартами, изложенными в подрядчик Свод правил и технические характеристики (pdf).

SEAI публикует подробную информацию о схеме Better Energy Homes.

Как пройти

Перед покупкой материалов или началом любых грантовая работа. Если вы уже начали работу, вы не будете иметь права на грант. После утверждения у вас будет 6 месяцев на выполнение работ и подачу претензии. грант.

Чтобы претендовать на грант, вы должны:

  • Быть собственником дома, построенного до 2006 года для утепления и отопления. системы управления
  • Быть владельцем дома, построенного до 2011 года для теплового насоса и солнечной энергии. тепловые гранты
  • Используйте подрядчика из SEAI’s зарегистрированный список
  • Использовать новые материалы и изделия
  • Выполнять работы в соответствии с требуемыми стандартами
  • Выполнить BER после работы завершены
  • Используйте оценщик BER от Национальный регистр SEAI

Вы не можете получить грант, если:

  • Мероприятия не соответствуют требуемым стандартам
  • Соответствующая мера (работа по дому) уже стимулирована по другой грантовой программе

Как узнать, выиграет ли ваш дом от энергосберегающих работ

Вы можете получить рейтинг энергопотребления здания (BER) до начала любых работ. Оценщик BER оценит энергопотребление вашего дома и даст вам совет. отчет, который поможет определить области, которые можно улучшить, чтобы увеличить энергоэффективность вашего дома.

Разрешение на строительство

В общем, планирование не требуется разрешение на большинство работ, выполняемых по этой схеме, хотя вы можете требуется для наружного утепления стен. Это зависит от того, повлияет на внешний вид здания или будет ли оно охраняемая конструкция.Свяжитесь с вашим местным право проверить, нужно ли вам разрешение на строительство.

Выбор подрядчика

Перед выбором подрядчика из числа зарегистрированных список, SEAI рекомендует вам:

  • Спросите друзей, семью и соседей, которые недавно строили работы, за советом и рекомендациями по подрядчикам
  • Получите количество предложений и сравните предложения
  • Запрос и проверка рекомендаций исполнителя
  • Оформить отношения с выбранным вами подрядчиком, составив договор с указанием необходимых работ, цен, сроков, условий оплаты и гарантии

Безопасное выполнение работы

В соответствии с Правилами, регулирующими безопасность, здоровье и благополучие на работе, домовладельцы должны убедиться, что строительные работы в их доме выполняются грамотные люди.Подробнее, включая руководство для домовладельцев (pdf) и некоторых Часто Задаваемые вопросы на веб-сайте Управления здравоохранения и безопасности.

Оценки

Гранты выплачиваются после того, как работа будет завершена и вы оплатите свой подрядчик.

Заявки получены от конкретных оффшорные острова имеют право на дополнительную грантовую поддержку в размере 50%.

Если стоимость работ (с учетом НДС) меньше чем максимальная сумма гранта, вы получите грант на фактическую стоимость работай.

Бонусов: Бонус в размере 300 евро выплачивается при наличии выполнены 3 квалификационных мероприятия, и еще 100 евро оплачиваются по завершении 4-го такта. Учитывается полная история грантов вашего дома при расчете срока выплаты бонуса. BER не считается мерой, когда расчет права на получение бонуса.

В следующей таблице показаны максимальные уровни гранта и бонусов. оплачивается за дополнительные меры.

Измерение Максимальная сумма гранта
Изоляция чердака 400 €
Изоляция стены полости 400 €
Изоляция стен — внутренняя сухая облицовка
— Жилой дом (любой) или дом с террасой
— Смежный дом или торцевой дом с террасой
— Частный дом

€ 1600
€ 2200
€ 2400
Изоляция стен — внешняя
— Жилой дом (любой) или дом с средней террасой
— Смежный дом или дом с террасой
— Частный дом

€ 2,750
€ 4,500
€ 6,000
Системы с тепловыми насосами (доступны с 16 апреля 2018 г.)
— Воздух в воду
— Из грунтовых источников в воду
— Отработанный воздух в воду
— Вода в воду
— Воздух в воздух

€ 3500
€ 3500
€ 3500
€ 3500
€ 600
Модернизация регуляторов отопления 700 €
Солнечный водонагреватель 1200 €
Бонусная выплата после 3-го такта 300 €
Бонусная выплата после 4-го такта € 100
Оценка BER после завершения работ (максимум 1 грант на дом) € 50

Как подать заявку

Вы можете подать заявку онлайн или по почте.Если вы подаете заявку по почте, вам следует связаться с SEAI, чтобы получить форму заявки или скачайте заявку форму и отправьте ее обратно в SEAI — см. «Где подать заявку» ниже. Тебе нужно номер MPRN из вашего счета за электроэнергию и имя зарегистрированного в SEAI подрядчик.

Онлайн-приложения получают немедленный ответ. Почтовые заявки должны получите ответ в течении 5 рабочих дней.

SEAI издает подробное руководство чтобы помочь с вашим приложением (pdf).

,

ПОТРЕБЛЕНИЕ ТЕПЛОВОЙ ЭНЕРГИИ И ВОДЫ В КВАРТИРАХ

Энергоаудит в Финляндии

Energy audit in Finland Энергоаудит в Финляндии NorTech Oulu Lauri Mikkonen Энергоаудит в Финляндии Энергоаудит показывает эффективность использования энергии и общее потребление энергии в здании, включая все потребленное отопление,

Дополнительная информация

Отопление и вентиляция

Heating and Ventilation Балтийский экологический форум Латвия Antonijas iela 3-8 LV-1010 Рига, Латвия www.bef.lv Baltic Environmental Froum Deutschland e. V. Osterstraße 58 20259 Гамбург, Германия www. bef-de.org Отопление и вентиляция

Дополнительная информация

Налоговое управление Норвегии — Осло Норвегия

Norwegian Tax Authority - Oslo Norway 1. ВВЕДЕНИЕ Налоговое управление Норвегии — Осло Норвегия РЕЗЮМЕ ПРОЕКТА Год постройки — 1980 Энергетических реконструкций ранее не было. ОСОБЕННОСТИ Основные темы ремонта: Сборные конструкции с высокой изоляцией

Дополнительная информация

Шнепс, Лейла; Колмез, Корали.Математика на суде: как числа используются и злоупотребляют в зале суда. Нью-Йорк, штат Нью-Йорк, США: Basic Books, 2013. стр. I.

Schneps, Leila; Colmez, Coralie. Math on Trial : How Numbers Get Used and Abused in the Courtroom. New York, NY, USA: Basic Books, 2013. p i. Нью-Йорк, штат Нью-Йорк, США: Basic Books, 2013. стр. I. http://site.ebrary.com/lib/mcgill/doc?id=10665296&ppg=2 Нью-Йорк, Нью-Йорк, США: Basic Books, 2013. стр. II. http://site.ebrary.com/lib/mcgill/doc?id=10665296&ppg=3 Новый

Дополнительная информация

Адъютантти, Финляндия. Пример 95

Adjutantti, Finland. Case Study 95 Дополнительная информация Skanska AB www.skanska.com Свяжитесь с Ноэлем Моррином, старшим вице-президентом по устойчивому развитию и экологической поддержке [email protected] Adjutantti, Финляндия Пример из практики 95 Аспектов устойчивости Этот проект выделяет

Дополнительная информация

КПД конденсационного котла

Condensing Boiler Efficiency КПД конденсационного котла Дата: 17 июля 2012 г. ПРЕДВАРИТЕЛЬНЫЙ РЕДАКТОР DO N L E O NA RDI LE O N A RD I I NC. HV AC T RAI N I N G&C ON SU LT IN G Концепции 1 Текущее состояние развития конструкции котлов 2

Дополнительная информация

Työpaja Aidot hankkeet nzeb: iin

Työpaja Aidot hankkeet nzeb:iin нзеб — ФИН, 22.8.2013 Työpaja Aidot hankkeet nzeb: iin Jarek Kurnitski Полный профессор Таллиннского технологического университета Адъюнкт-профессор, вице-президент Университета Аалто REHVA [email protected] www.nzeb.ee

Дополнительная информация

ЭНЕРГЕТИЧЕСКИЙ АУДИТ В ЗДАНИИ KACST

ENERGY AUDIT IN THE KACST BUILDING ЭНЕРГЕТИЧЕСКИЙ АУДИТ В ЗДАНИИ KACST С. М. Хаснаин, С. Х. Алаваджи, А. М. Аль-Ибрагим и С. М. Смиай Институт энергетических исследований (ERI) Город науки и технологий имени короля Абдулазиза (KACST) П.О. Box 6086, Эр-Рияд

Дополнительная информация

Школа в Шваненштадте, Австрия

School in Schwanenstadt, Austria Школа в Шваненштадте, Австрия 1. ВВЕДЕНИЕ РЕЗЮМЕ ПРОЕКТА — период строительства 1960-х — многочисленные расширения ОСОБЕННОСТИ — Ремонт в соответствии со стандартом пассивного дома — децентрализованная система вентиляции

Дополнительная информация

Создание эффективных систем HVAC

Creating Efficient HVAC Systems Создание эффективных систем HVAC Основы отопления и охлаждения для коммерческих зданий На системы отопления, вентиляции и кондиционирования (HVAC) приходится почти половина энергии, используемой в типичном

. Дополнительная информация

ИЗБИРАТЕЛЬНОЕ ОСТЕКЛЕНИЕ ДЛЯ КОНТРОЛЯ СОЛНЦА

SELECTIVE GLAZING FOR SUN CONTROL СОЛНЦЕЗАЩИТНОЕ ОСТЕКЛЕНИЕ ИЗБИРАТЕЛЬНОЕ ОСТЕКЛЕНИЕ ДЛЯ КОНТРОЛЯ СОЛНЦА Sun Factor Эффективность 1-го уровня для прямой солнечной энергии Контроль солнечной энергии Солнечное покрытие Только если стекло подвергается воздействию солнечных лучей! 2 уровень

Дополнительная информация

Сектор инфраструктуры и городов

Infrastructure & Cities Sector Техническая статья Сектор инфраструктуры и городов Подразделение строительных технологий Цуг (Швейцария), 18 октября 2011 г. Экономия энергии в центре обработки данных — прыжок веры? Новые рекомендации ASHRAE (American

Дополнительная информация

D5.3 Отчет по энергоаудиту

D5.3 Energy audit report Акроним проекта: EPLACE Название проекта: Эко-общественная платформа для умных экологических лабораторий CityzEn Идентификатор звонка: CIP-ICT-PSP Звонок 6 Тема 1: ИКТ для УМНЫХ ГОРОДОВ Цель 1.1: Цифровые услуги умного города

Дополнительная информация

Процессы HVAC. Лекция 7.

HVAC Processes. Lecture 7 Процессы HVAC Лекция 7 Цели лекции Общее понимание систем HVAC: Типовые процессы HVAC Вентиляционные установки, фанкойлы, вытяжные вентиляторы Типовые водопроводные системы Перекачивающие насосы, отстойник

Дополнительная информация

Модуль 2.2. Механизмы теплопередачи

Module 2.2. Heat transfer mechanisms Модуль 2.2. Механизмы теплопередачи. Результаты обучения. Успешно завершив этот модуль, слушатели смогут: — Описывать 1-й и 2-й законы термодинамики. — Опишите механизмы теплопередачи.

Дополнительная информация

Сбор дождевой воды

Rainwater Harvesting Сбор дождевой воды Поскольку изменение климата стало реальностью, а не предполагаемой возможностью, спрос на водные ресурсы вырос, в то время как количество воды, доступной для снабжения, уменьшилось.Форт

Дополнительная информация ,

счетов за электроэнергию — является ли ваш дом частью системы централизованного теплоснабжения? — Который? Разговор

Схемы централизованного теплоснабжения могут быть низкоуглеродным решением для энергоснабжения, но потребители не защищены законодательством о защите прав потребителей. Вы являетесь участником общей схемы отопления?

At Which ?, мы считаем, что для того, чтобы энергетический рынок был действительно конкурентоспособным, людям должно быть намного проще сравнивать цены разных поставщиков и переходить на самый дешевый для них.

Но для примерно 200 000 домашних хозяйств, которые получают энергию по схеме централизованного теплоснабжения, а не по проводам и трубам Национальной энергосистемы, выбора поставщика нет.Итак, имея большой интерес в увеличении количества домов, подключенных к централизованному теплоснабжению, также известному как тепловая сеть, как мы можем гарантировать этим людям выгодную сделку?

Что такое схемы централизованного теплоснабжения?

Если вы никогда не слышали о схемах централизованного теплоснабжения, они снабжают дома и предприятия теплом через сеть труб, по которым горячая вода или пар поступают от электростанции (по сути, огромного котла) к отдельным объектам.

Схемы

могут работать от разнообразных источников топлива, включая низкоуглеродные и возобновляемые источники энергии.Типичные используемые технологии включают энергию от сжигания отходов, топливо из биомассы и теплоэлектроцентрали (ТЭЦ).

ТЭЦ — это эффективное использование топлива. Вырабатывается электричество, а тепло, создаваемое в процессе (обычно это просто отработанное тепло), используется для другой цели, например, для нагрева воды, которую затем можно перекачивать по трубам для обогрева домов. ТЭЦ может работать на газе или на биомассе. Таким образом, централизованное теплоснабжение потенциально является более гибким и экологически безопасным способом обогрева большего числа домов, поскольку оно не зависит только от одного вида топлива.

Повышение эффективности, но отказ от выбора

Обратной стороной является то, что прямое подключение домов к определенному источнику энергии означает, что практически невозможно предоставить людям выбор поставщика. Домохозяйства практически не имеют контроля над тем, кто поставляет им тепло, а цена, которую они платят, не зависит от давления конкуренции, которое наблюдается на рынке, где компаниям приходится конкурировать за привлечение и удержание клиентов.

Домохозяйства, подключенные к электросети и газу, также защищены правилами, установленными Ofgem, которые поставщики должны соблюдать в качестве условия своей лицензии на поставку энергии.То же самое не относится к людям, использующим централизованное теплоснабжение. В настоящее время нет положений о защите прав потребителей и, следовательно, нет стандартов обслуживания для этого сектора.

Вы сейчас подключены к тепловым сетям? Как вы думаете, вы платите справедливую цену за свою энергию?

Если вы не подключены к тепловой сети, как бы вы относились к жизни в месте, подключенном к ней? Нужно ли Ofgem вмешиваться, чтобы защищать потребителей, или может быть достаточно саморегулирования отрасли, чтобы потребители получали выгоду от хорошего обслуживания и справедливых цен?

,
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
