Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

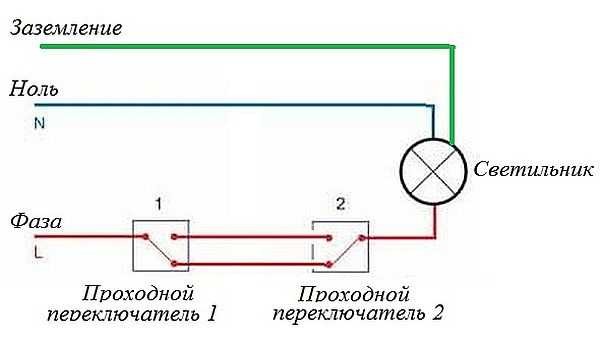

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

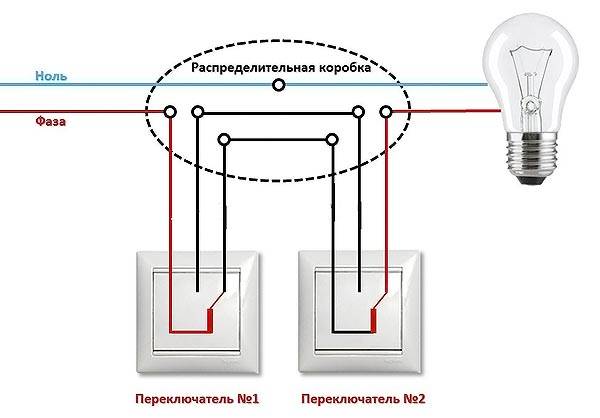

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.



Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

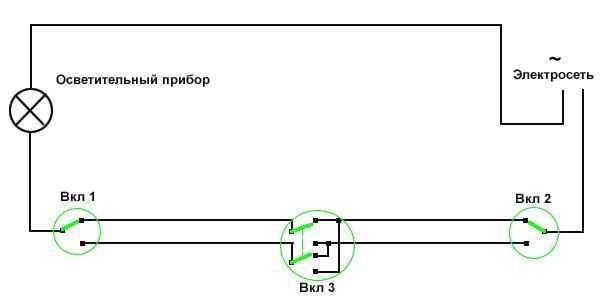

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  • Ноль (и заземление, если есть) заводится сразу на лампу.
  • Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  • Вход второго подается на свободный провод лампы.
  • Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  • Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.
  • Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

    Куда подключать провода

    А вот примерно так разводить по помещению.

    Проводка при управлении лампой из трех мест

    Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

    Схема подключения проходных выключателей на 5 точек

    Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

    Чтобы окончательно уложить все в голове, посмотрите еще это видео.

    Двухклавишный проходной выключатель: схема подключения

    Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

    Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

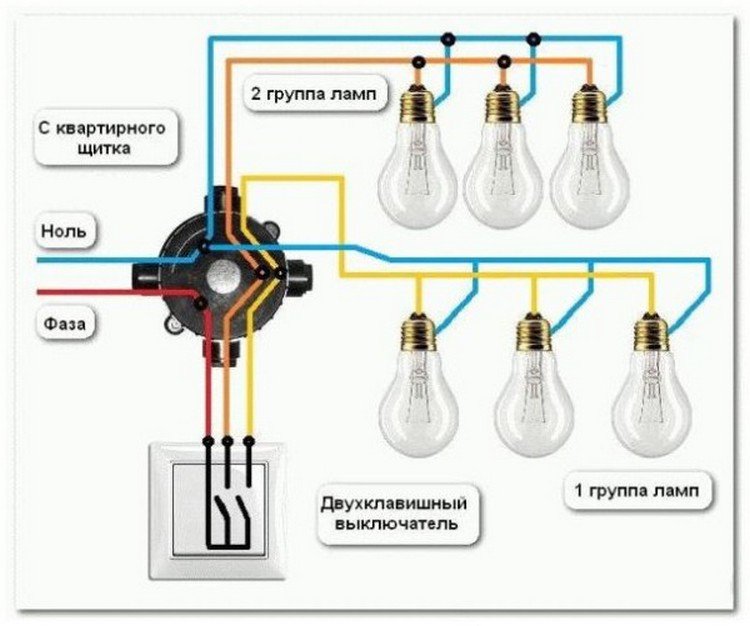

    Принцип подключения двухклавишных проходных выключателей

    Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

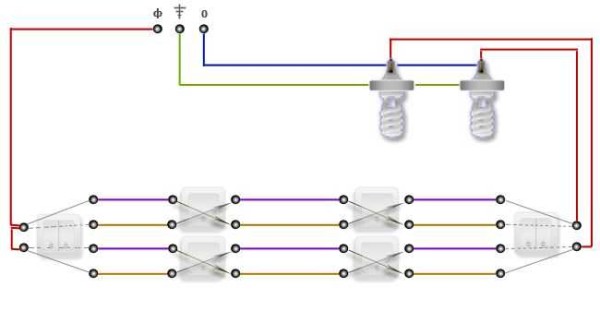

    Как организовать управление двумя лампами из четырех мест

    Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

    Эффективная схема подключения проходного выключателя из двух мест

    Обычно одна осветительная конструкция управляется одним электровыключателем. То есть, люстру, находящуюся в гостиной, можно выключить только из гостиной.

    Кроме того, на одну комнату обычно устанавливается одно коммутирующее устройство, у входа. С его помощью и происходит управление электроосветительными лампами в данном помещении.

    Но часто бывают случаи, когда такой способ управления светильниками неудобен.

    Общая информация

    Когда может быть неудобна классическая схема:


  • На лестничных площадках. когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
  • В длинных коридорах с двумя выходами
    . Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
  • Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
  • В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
  • У изголовья кровати. чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.
  • Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений. разными клавишами и независимо друг от друга.



    Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

    Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

    Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными. так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы. помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

    Схематические особенности

    Схема установки такого рода устройств не сложна, но требует внимательности.

    ВАЖНО! На этапе создания проводки в местах, где планируется установка перекидных конструкций, нужно проложить трехжильный кабель до первых двух, а если вы хотите установить большее количество переключателей, до следующих нужно протянуть четырехжильный кабель.

    Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер. то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.

    Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями. то в нее входит:

    • Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
    • Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
    • Соединительные провода (двух, трех и четырехжильные)
    • Два проходных коммутирующих устройства
    • Непосредственно светильник

    Примерная схема подключения проходных выключателей с двух мест выглядит так:

    • Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
    • Провод «фаза» идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
    • Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
    • Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.

    Примерная схема подключения проходного двухклавишного выключателя с двух мест представлена далее на фото:

    Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:

    • На требуемые места установить перекидные коммутирующие конструкции
    • Вывести от них кабели трехжильные
    • Монтировать электросветильник, или несколько, заведенные в параллельное соединение
    • Вывести от него (них) двужильный кабель
    • Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
    • Завести в коробку провода от питания, перекидных конструкций и электроосветительных приборов
    • Соединить их так, как описано выше

    При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.

    Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:

    Пошаговый монтаж

    Монтаж проходных выключателей возможен как при открытом. так и при скрытом типе проводки. Его можно выполнить собственными силами при соблюдении нескольких правил безопасности:

    • Обесточьте квартиру перед началом работ.
    • Внимательно проверяйте, где расположена фаза, а где ноль .
    • Соединяйте провода аккуратной скруткой, обжимайте и изолируйте их .
    • Жестко закрепляйте на поверхностях ответвительную коробку и электрофурнитуру.
    • Определите мощность осветительного прибора и подбирайте трехжильный кабель соответствующего сечения, исходя из мощности потребления электроэнергии.

    Схема включения проходного выключателя из двух мест:

    За счет своей конструкции, дублирующие электровыключатели не имеют определенного положения «включено/выключено» своей клавиши. Два соединительных узла в данной конструкции находятся в положении «замкнуто/разомкнуто» в зависимости от положения электроконтактов другого выключателя. Следовательно, положение клавиши при выключенном свете всякий раз будет разным.

    К этой особенности использования можно очень быстро привыкнуть и пользоваться проходными переключателями без помех.

    Альтернатива

    Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.

    Бистабильные реле выгоднее устанавливать. если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.

    Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.

    Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.

    Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.



    В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:

    Схема проходного выключателя с двух мест: удобство использования

    В ыключатели – привычное и понятное электроустановочное оборудование. Казалось бы, что можно в них придумать нового и необычного, но и такое возможно. Схема проходного выключателя с двух мест позволит намного упростить жизнь относительно управления освещением что в больших двух- и трехэтажных домах, что в обычной квартире с проходной комнатой. Что такое и как работает, а также как можно подключить, сейчас детально расскажем.

    Схема проходного выключателя с двух мест

    Зачем нужен такой выключатель

    Проходной выключатель – если рассмотреть его особенности функционирования, переключатель используется для управления одним светильником из двух мест. Стандартные выключатели на такое не способны, хотя в некоторых ситуациях все-таки удобнее использовать именно переключатель.

    Такая схема работы прибора позволит сэкономить электроэнергию и пожалеет ваши ноги. Схема проходного выключателя, который функционирует из двух мест, может пригодиться если:

    • Нужно включать и выключать свет в длинном коридоре ;
    • Нужно включить свет на первом этаже для прохода на второй и там же его выключить;
    • Если у вас есть проходная комната;
    • Если вы ленивый человек, и зайдя в комнату и включив свет, не желаете вставать для того, чтобы его выключать.

    Если нужно включить свет на первом этаже для прохода на второй используем проходной выключатель

    Все эти проблемы способен решить проходной выключатель. То есть, включать вы его можете в одном месте, а выключать в другом и наоборот. Его функционирование не зависит ни от высотности здания, ни от отдаления выключателей друг от друга, ни от размеров комнаты. Важно только правильное подключение.

    Такой выключатель может руководить работой не только ламп любого типа, но и других электроприборов, которыми нужно управлять из двух мест.

    Схема работы и описание механизма

    Обычные выключатели имеют один контакт, а такие переключатели – два, то есть могут переключить фазу с первого на второй контакт и обратно. Именно на этом и позиционируется их работа.

    Схема проходного выключателя

    Как мы уже упоминали, «выключатель» – не совсем правильное название для такого прибора, так как он не выключает, а переключает фазы, значит, мы и будем его называть правильно, то есть «переключатель». Он по своему виду не имеет отличий, а отменности имеются обычного привычного электроустановочного прибора. Функциональные решения есть в конструкции контактов. Для понимания необходимо вспомнить, о том, как устроен обычный выключатель. Он предназначен чтобы подать ток в цепь или не подавать. Переключатель же имеет третий контакт, на который и переводит напряжение.

    Схема использования проходного выключателя

    Если воспользоваться стандартным выключателем, то он будет замыкать, или размыкать цепь, а переключатель размыкает соединение с единовременным замыканием другой цепи. Ею является контакт парного переключателя, такие устройства работают только в тандеме.

    Проходные выключатели работают только в тандеме

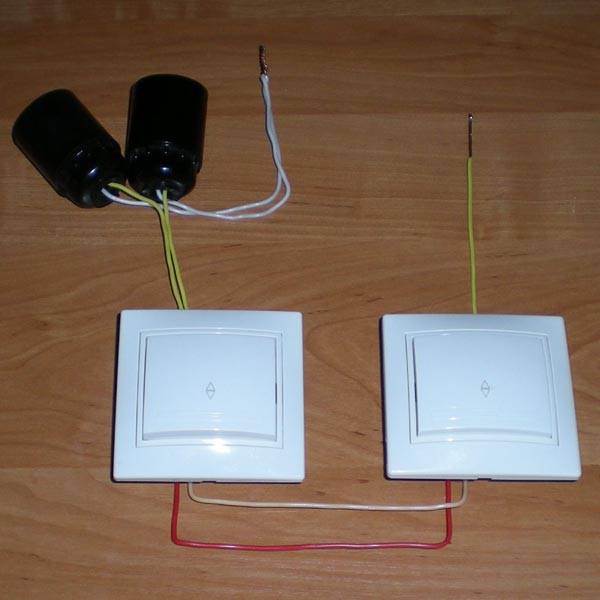

    Принцип работы таких переключателей похож на балансир. На фото вы можете увидеть различные схемы где проходные выключатели схема подключения из 2 мест. Самым популярными являются одно-, двух-, трехклавишные.

    Подсоединение переключателя

    Подключение такого переключателя не сложнее, чем обычного: отличие состоит только в числе контактных клемм и проводов, которые подводятся. У переключателя их три: два для переключателей и один от лампы.

    Схема подсоединения проходного переключателя

    От распределительной коробки к этому выключателю должен идти трехжильный провод для каждого компонента такой системы управления. Коробку для скрутки всех контактов лучше расположить возле одного из выключателей. В нее нужно завести:

    • Кабель, который будет подавать питание к приборам.
    • Кабель одного переключателя.
    • Кабель второго переключателя.
    • Кабель управляемого светильника.
    • Также здесь может присутствовать отводящая линия, которую будут использовать для питания других источников, но мы ее тут рассматривать не будем.

    Фазу подключают к общему контакту на вход от первого выключателя, два оставшихся подключают к аналогичным контактам второго выключателя. Общий контакт второго нужно соединить с проводом, который отходит от управляемого светильника. Второй провод, который остался от лампы, должен соединяться с нолем распаечной коробки.

    Для расключения проходных выключателей используем распаечные коробки

    Обратите внимание на сечение провода для выключателей: он должен соответствовать тому, который имеется в управляемом светильнике.

    Подбираем провод нужного сечения

    Управление одним светильником сегодня возможно из двух мест, и это не только удобно, но и экономично обосновано. В первую очередь, вы не будете мучить ваши ноги постоянными походами к выключателю, во-вторых, вы будете экономить электричество, а значит, и семейный бюджет. Схема подключения такого проходного переключателя из 2 мест не сложнее, чем у стандартного, но выгода заметно больше. Его можно монтировать в любом удобном месте, независимо от размеров комнаты и этажности здания.

    Видео-урок о подключении проходного выключателя с двух мест

    виды, принцип, схема, устройство, отличия

    Где разместить выключатель? Это непростой вопрос, если нужно включать-выключать свет в большом зале, имеющем несколько входов, или в длинном коридоре. Если выключатель один, а места много, это неудобно.

    А можно ли сделать лучше — чтобы включать-выключать свет с разных концов коридора или лестницы в подъезде, на придомовой территории из дома, гаража, от калитки и так далее? В наш цифровой век сразу приходят в голову радиоуправляемые пульты, датчики движения и прочее. Это прекрасно, но можно сделать проще, дешевле и удобнее. Нужно лишь использовать проходной выключатель.

    Многим из нас встречалась схема проходного выключателя в школьном задачнике. В задаче для седьмого класса предлагается так составить схему, при которой можно включить и выключить лампочку в любом конце коридора. Чтобы понять принцип работы проходного выключателя, разберем решение этой несложной задачи.

    Вначале — простая схема «одна лампочка и один выключатель»:

    Выключатели 1

    Ключ К1 замкнут, лампочка светится. Если разомкнуть контакты — лампа погаснет. Используя такие устройства, задачу по включению-выключению с разных концов коридора не решить: даже если мы сможем включать свет разными выключателями, нам не удастся так же просто выключить его.

    Пара проходных выключателей

    Для решения задачи нужны не выключатели, а переключатели, и еще нужен дополнительный провод. Переключатель передает напряжение на один из двух проводов:

    Выключатели 2

    Здесь фаза передается с контакта 1 на 2. Если щелкнуть переключателем, то напряжение с контакта 1 будет поступать на 3.

    При любом положении переключателя только один из проводов будет под напряжением: 2 или 3.

    Это и есть электрическая схема проходного выключателя: простой переключатель.

    Но для работы нужен еще хотя бы один выключатель света проходной. К нему от первого переключателя нужно протянуть два провода.

    Выключатели 3

    Что произойдет, если мы щелкнем переключателем 1? Цепь разомкнется. А если переключателем 2? То же самое.

    Выключатели 4

    Значит, свет можно выключить с любого конца коридора. А после этого его можно включить, щелкнув любым из переключателей. Например, первым:

    Выключатели 5

    Выключатель проходной одноклавишный не имеет положений Вкл,  Откл. Любая коммутация одного из пары переключателей меняет состояние системы: если лампочка горела, то она погаснет, а если была выключена — то засветится.

    Что покупать для реализации схемы

    Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением.  На рынке электротоваров популярны изделия нескольких фирм, например  проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн,  некоторые со светодиодной подсветкой.

    Проходной выключатель legrand valena, если он без пары, может работать как простой.  Но обычно их покупают парами.

    Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не  обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

    Выключатели 6

    На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

    Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек.

    Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик.

    Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

    Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах.

    Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

    Включаем и выключаем свет из десяти мест

    Мы подробно рассмотрели схему коммутации светильников из двух разных  мест.

    Но нельзя ли сделать так, чтобы свет включался-выключался из трех, четырех мест и так далее? Например, при выходе из квартиры, на любом этаже, включить свет на лестнице, а при выходе из подъезда выключить его. И так же поступать в обратном порядке: включить свет при входе в подъезд, а выключить у своей двери.  Или поздно вечером выходя из офиса в коридор, где рачительный завхоз уже выключил свет, не брести в темноте, а щелкнуть выключателем у своей двери, да будет свет! И выключить потом на выходе.  И чтобы таких выключателей в коридоре было несколько — у разных дверей.

    Для организации такого освещения  нужно использовать более сложные проходные переключатели, они называются перекрестными. Рассмотрим их функционирование.

    Перекрестный выключатель — это такая штука, у которой есть две входных клеммы и два выхода. На один вход приходит фаза, на другой — пустой провод, в произвольном порядке.

    Соответственно, на выходах мы имеем: на одном — фазу, на другом — ничего. Щелкнув клавишей перекрестного выключателя, мы поменяем местами фазу и «пусто» на выходных клеммах.

    Если поместить перекрестный переключатель между двумя проходными, то получится три точки коммутации. Каждый переключатель, если изменить его состояние,  меняет освещение: если свет горел, то он погаснет, а если был выключен — включится.

    Выключатели 7

    Посмотрите на рисунок. В настоящий момент цепь замкнута, но что будет, если щелкнуть любым из трех устройств? Цепь между входом и выходом разомкнется, и свет погаснет.

    Интересно, что после выключения мы можем включить свет, опять-таки щелкнув ЛЮБЫМ переключателем.

    Можно поставить в средину схемы два перекрестных выключателя, три, четыре…. сколько не жалко. И любой переключатель будет изменять состояние системы.

    Выключатели 8

    Это может показаться удивительным, тем более что в длинной цепочке переключателей бывает непросто разобраться. Но тем не менее схема работает! Ведь ни при каком положении коммутирующих устройств фаза не «теряется» — она приходит на один из двух выходов каждого перекрестного переключателя, и лишь последний проходной «выбирает» фазу или ее отсутствие.

    Накладные перекрестные переключатели пользуются спросом

    Проходные выключатели выпускаются в тех же корпусах, что и обычные. Есть накладные модели и встраиваемые, в исполнениях для внутренней и наружной проводки. Накладные модели проходных и перекрестных переключателей пользуются спросом, потому что их в большом количестве  используют при усовершенствовании систем освещения, в том числе при устройстве наружного освещения.

    При строительстве своего дома удобную систему коммутации с проходными выключателями можно занести в проект электропроводки.

    Новые технологии: сенсорные проходные выключатели

    Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры».

    Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

    Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

    Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

    Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

    Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

    Выключатели 9

    На фото — сенсорный выключатель.

    Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

    В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

    Выключатели 10

    На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

    Выключатели 11

    На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

    Рассмотрим схемы подключения проходных сенсорных переключателей.

    Выключатели 12

    Здесь показано соединение двух сенсорных проходных выключателей.

    Выключатели 13

    Здесь показано соединение трех проходных сенсорных выключателей.

    Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

    В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

    Проходная розетка — это очень просто

    Познакомившись с замечательными свойствами проходных выключателей, мы ждем чудес и от такого объекта, как проходная розетка. Но ничего особенного здесь нет. Просто есть розетка концевая  (к ней подходят электрические провода, которые больше никуда не идут),  и проходная — она подключена к проводке, к которой подсоединены еще несколько розеток.

    Проходные розетки не имеют ни конструктивных, ни схемных особенностей. Название просто отражает их место в системе электроснабжения.

    Что ограничивает число проходных выключателей

    Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой.  Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно. При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.

    Использование этих устройств делает жизнь удобнее и позволяет экономить электроэнергию.

    Виды проходных выключателей

    Итак, мы рассмотрели разные варианты этого класса устройств. В завершение перечислим их виды.

    По технологии:

    • механические;
    • полупроводниковые (сенсорные, с дистанционным управлением).

    По количеству независимых нагрузок:

    • однолинейные;
    • многолинейные (на 2, 3 группы ламп).

    Кроме того, механические переключатели бывают двух видов:

    • простые проходные;
    • перекрестные.

    Подключить проходные выключатели очень просто. Удачи!

    Видео по теме

    Хорошая реклама



    Схема подключения проходного выключателя (переключателя)

    Проходной выключатель или переключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия: при взаимодействии с другим/другими переключателями, замыкание и размыкание электрической цепи на пути к светильнику. Переключатель разрывая одну электрическую цепь, замыкает другую, тем самым работая вместе с другим/другими переключателями, позволяет управлять освещением из разных мест. С каждым днем, схемы электропроводки освещения с использованием проходных выключателей получают все большее распространение. Самая простая схема переключения – это управление из двух мест, т.е. с использованием двух проходных выключателей, схема с принципом работы переключателя на два направления представлена ниже.

    Схема работа проходного выключателя (переключателя)


    Так же, вашему вниманию, схема электропроводки с вариантом коммутации проводов в распределительной коробке. По схеме видно, что для правильной разводки, необходимо из распределительной коробки, прокинуть по трехжильному кабелю до каждого механизма, а так же в нее должны заходить питающий провод с фазой, землей и рабочим нулем и провод идущий непосредственно к светильнику. В общей сложности в распределительной коробке коммутируются четыре трехжильных кабеля.



    Схема подключения переключателя (проходного выключателя)




    Для возможности управления освещением больше чем из двух мест, в схему добавляется перекрестный переключатель. Принципиальная схема работы системы с тремя органами управления светом, представлена ниже.



    Схема работы трех и более переключателей (выключение света из трех мест)




    При этом схема электропроводки коммутации проводов в распределительной коробке дополняется. В распределительную коробку добавляется четырехжильный провод, который прокинут к перекрестному выключателю.

    Схема электропроводки для системы переключателей, при управлении светом с трех мест




    Добавляя к схеме перекрестные переключатели, можно увеличивать количество мест управления освещением, до любого количества. Подробная пошаговая фото инструкция подключения системы переключателей с управлением из трех мест — здесь.

    Проходной Выключатель Схема Подключения На 1 Лампу

    Он всегда соединяется с фазовым проводом.


    Схема проходного выключателя с двух мест на одну лампочку 23 Апр Автор: Алексей Лермонтов Схема подключения проводного выключателя с 2 мест. Простая схема подключения с четырех мест Принцип действия остается прежним.

    Рекомендуется монтировать выключатели на высоте 90 см от уровня чистого пола и не ближе чем 10—15 см к дверному проему. Часто они перепутаны.
    Схема подключения проходного выключателя с трёх мест

    На перекидной контакт одного из выключателей подается питающее напряжение. Примерно то же самое следовало сделать и в 2-х других спальнях.

    К таковым относятся: ВВГнг 3х1.

    Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Рисунок 4.

    При этом они управляют освещением из разных мест.

    Комментарии посетителей по теме статьи Проходной выключатель: это про что?

    Последовательное и параллельное подключение ламп

    Как подключить проходной выключатель — схема управления светильником из 2 мест

    Схемы проходных выключателей Отличить внешне переключатель, подключенный к подобной схеме, по наружной стороне невозможно. Еще один пример.


    Одноклавишный перекрестный или перекидной выключатель. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

    Схема соединения двух проходных выключателей с двумя отдельными светильниками Для реализации такой схемы потребуется два двухклавишных проходных выключателя. К тому же, вам не придется добираться в темноте до вашего спального места.

    Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат.

    Если же понадобится управление 2-мя группами ламп одного светильника, то есть нужны будут двухклавишные двойные проходные переключатели, то надо искать устройства с шестью клеммами под подсоединяемую проводку. Другой пример — большой кабинет на несколько рабочих мест.

    И по нынешнему положению переключателей видно, что любым из них можно вновь запитать электроприбор.

    Рисунок 7. Как вы понимаете, для реализации полноценного управления лампой с двух мест с помощью проходных выключателей, схема электропроводки требуется другая и выглядит она вот так: Подробнее о схемах подключения проходных выключателей, мы уже рассказывали ЗДЕСЬ.
    Схема подключения проходного выключателя

    Подключение проходного выключателя

    При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой.


    Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Если стандартный выключатель просто разрывает или соединяет электрическую цепь, то переключатель разрывая электрическую цепь на одном проводнике, переключает её на другой, от сюда и название.

    Если бы питающие провода подводились со стороны лампы 2, то все соединения можно было произвести в одной коробке без лишних затрат проводов.

    Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Он обрывает течение электрического тока, поэтому лампочка становится неактивной. Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы.

    Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. Предлагаемая схема включения не только очень удобна, но еще и позволяет довольно существенно экономить электроэнергию. А кроме того, к вашим услугам моя помощь, задавайте ваши вопросы в комментариях к статье, я стараюсь оперативно помочь всем!

    Как выглядит проходной выключатель с 2 и более мест?


    Вышеуказанная схема позволит в полной мере осуществлять управление системой освещения, однако вышеуказанная схема не обеспечивает защиту человека от поражения электрическим током. Отсюда и название — проходной или маршевый переключатель.

    Собрать такую схему очень просто. Для этого подойдет коронка по бетону d мм. Преимущества данного метода — высокая надежность, поскольку 2 проводника сплавляются под действием большого тока обеспечивая низкое сопротивление соединения. Рисунок 5.

    Рисунок 8. Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Заключение В статье мы рассмотрели все часто возникающие вопросы на тему подключения проходных выключателей. По аналогии можно увеличить число мест управления до любого значения. К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному — четырехжильный.
    Как подключить проходной переключатель

    Навигация по записям

    Преимущества и недостатки схемы ПВ с 2 мест У таковой схемы включения есть преимущества и недостатки.

    Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

    Верно и обратное. Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели.

    У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

    Как подключить проходной выключатель — схема управления светильником из 3 мест

    Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. Чем отличается проходной выключатель от обычного? Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

    Вы заходите в спальню и у двери включаете свет. Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

    Область применения проходных переключателей Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях: при наличии больших коридоров или проходных комнат; при управлении осветительными приборами при входе в комнату и непосредственно возле кровати; при монтаже освещения в больших промышленных и индустриальных зданиях; при необходимости управлять освещением в соседней комнате; при наличии лестниц, соединяющих несколько этажей в большинстве случаев в коттеджных помещениях и так далее. Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Управление светом осуществляется с помощью переключателей: на один источник освещения обыкновенную лампочку, или несколько ламп приходится один переключатель.

    Вид сзади на проходные переключатели разного вида На фото представлен вид электроустановочных изделий сзади. Как все должно быть организовано, смотрите на рисунке.
    Подключение проходного выключателя управление освещением из 3 х мест

    Начало работы | Автоматический выключатель

    Для всех приложений Spring вы должны начать с Spring Initializr. Initializr предлагает быстрый способ получить все зависимости, необходимые для приложения, и выполняет большую часть настройки за вас.

    Для этого руководства нужны два приложения. Первое приложение (простой сайт книжного магазина) нуждается только в веб-зависимости.

    В следующем листинге показан файл pom.xml (для службы конфигурации), который создается при выборе Maven:


    <проект xmlns = "http://maven.apache.org/POM/4.0.0" xmlns: xsi = "http://www.w3.org/2001/XMLSchema-instance"
    xsi: schemaLocation = "http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
     4.0.0
    <Родитель>
    <Идентификатор_группы> org.springframework.boot
    <Артефакт> весна-загрузка-стартер-родитель
    <Версия> 2.3.2.RELEASE


    <Идентификатор_группы> ком.Пример
    <Артефакт> автоматического выключатель-книжный
    <Версия> 0.0.1-SNAPSHOT
    <Имя> автоматический выключатель-книжный
     Демо-проект для Spring Boot

    <свойства>
     1,8


    <Зависимостей>
    <Зависимость>
    <Идентификатор_группы> org.springframework.boot
    <Артефакт> весна-загрузка стартер веб


    <Зависимость>
    <Идентификатор_группы> орг.springframework.boot
    <Артефакт> весна-загрузка-стартер-тест
    <Сфера> Тест
    <исключения>
    <Исключение>
    <Идентификатор_группы> org.junit.vintage
    <Артефакт> JUnit-марочный двигатель





    <Сборка>
    <Плагины>
    <Плагин>
    <Идентификатор_группы> org.springframework.boot
    <Артефакт> весна-загрузка Maven-плагин






    В следующем листинге показана сборка .файл gradle (для службы конфигурации), который создается при выборе Gradle:

    Плагины
     {
    id 'org.springframework.boot' версия '2.3.2.RELEASE'
    id 'io.spring.dependency-management' версия '1.0.9.RELEASE'
    идентификатор 'java'
    }

    группа = 'com.example'
    версия = '0.0.1-SNAPSHOT'
    sourceCompatibility = '1.8'

    репозитории {
    mavenCentral ()
    }

    dependencies {
    реализация 'org.springframework.boot: spring-boot-starter-web'
    testImplementation ('org.springframework.boot: spring-boot-starter-test') {
    исключить группу: 'org.junit.vintage ', модуль:' junit-vintage-engine '
    }
    }

    тест {
    useJUnitPlatform ()
    }

    Второму приложению (приложение для чтения, которое будет использовать автоматический выключатель Hystrix) требуются зависимости Web и Hystrix.

    В следующем листинге показан файл pom.xml (для клиента конфигурации), который создается при выборе Maven:



     4.0.0
    <Родитель>
     org.s
    .

    новых вопросов об автоматических выключателях — qaru Переполнение стека
    1. Товары
    2. Клиенты
    3. Случаи использования
    1. Переполнение стека Общественные вопросы и ответы
    2. Команды Частные вопросы и ответы для вашей команды
    3. предприятие Частные вопросы и ответы для вашего предприятия
    4. работы Программирование и связанные с ним возможности технической карьеры
    5. Талант Нанять технических талантов
    6. реклама Обратитесь к разработчикам по всему миру
    ,

    Решения для тестирования и обслуживания автоматических выключателей

    Doble Portal Login

    • Английский
      • Français
      • Español

    Поиск

    Doble Engineering Company
  • Doble Engineering Company
  • Doble Engineering Company
  • Doble Engineering Company
      Мониторинг
      • Закрыть
      • Image of the doblePRIME Condition Monitoring interface and encosure doblePRIME
      • Calisto-nav Calisto DGA Monitors
      • T1-Calisto-Nav Calisto T1
      • Image of doblePRIME IDD for bushing monitoring doblePRIME IDD
      • Image of a doblePRIME PD-Guard for partial discharge monitoring doblePRIME PD-Guard
      • prime-analytics-nav doble 9000PRIME 9000PRIME 9000PRIME

        0 dobleASSURANCE-nav dobleASSURANCE

      • Закрыть
    • Управление активами предприятия
      • Закрыть
      • Image of dobleARMS - Asset Risk Management System dobleARMS
      • dta-web-nav DTAWeb
      • Test Data Management Управление тестовыми данными
      • insideview-nav1 INSIDEVIEW Close
      • 008
    • Тестирование и оценка в процессе эксплуатации
      • Закрыть
      • Image of Doble PDS100 Partial Discharge Surveyor PDS100
      • prd-pds200-nav PDS200
      • myrkos-nav-107×107-1 Myrkos
      • Image of Doble DFA300 for partial discharge survey using RFI and acoustic signals DFA300
      • Image of the Doble Domino USS for transformer oil testing DOMINO
      • Image of the Doble Domino USS for transformer oil testing DOMINO USS
    • Стандарты масел
      • Закрыть
      • atlantis-nav Atlantis
      • True-North-Nav True North
      • Закрыть
    • Off-Line Testing & Assessment
      • Close
      • Image of Doble M4100 for power factor / Tan Delta testing
      • M4100

      • M4100 9000 Analyzer Программное обеспечение DTA
      • m5500-nav SFRA
      • sfra-sotfware-v6-nav Программное обеспечение SFRA v6
      • DUCe-for-apparatus-testing-nav DUCe для тестирования аппаратуры
      • Image of a Doble TDR9100 for circuit breaker testing Doble CB Analyzers
      • ttr-testers-nav Vanguard TX Testers
      • CT-Testers-Nav Current TX Testers
      • CB

      • 9018
      • micro-ohmmeters-Nav Микро-О hmmeters
      • Vacuum-bottle-testers-Nav Вакуумные тестеры для бутылок
      • Image of Doble Принадлежности для анализа изоляции
      • Image of a Doble TR3190 transducer for circuit breaker testing Принадлежности для автоматических выключателей
      • Закрытие
    • Проверка защиты
      • Закрытие
      • Image of Doble F6150e power system simulator for protection testing F6150e
      • Image of Doble F6150e power system simulator for protection testing F6150e
      • MTS-2000-Nav MTS-2000
      • MTS-1010-nav MTS-1010 и MTS-1030
      • prd-external_amplifiers-nav Внешние усилители
      • Desktop image of Doble Protection Suite software Protection Suite Software v5
    ,
    Опубликовано в категории: Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
