Схема подключения магнитного пускателя с тепловым реле: Подключение теплового. Изучение магнитного пускателя с тепловым реле

Подключение теплового. Изучение магнитного пускателя с тепловым реле

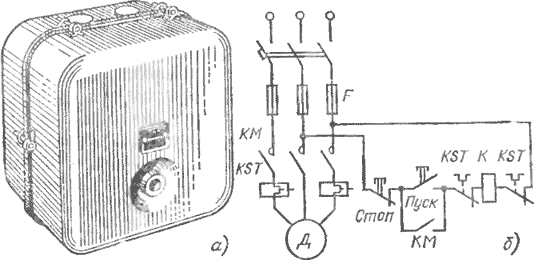

Схема подключения магнитного пускателя и теплового реле

Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта.

Проведение подготовительных работ

Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка.

Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке.

Важно! Величина рабочего напряжения катушки может быть 220 или 380 Вольт. При наличии первого показателя необходимо знать, что на ее контакты осуществляется подача фазы и ноля. Во втором случае это обозначает о наличии двух разноименных фаз.

Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства.

Для подключения данного оборудования необходимо использовать две кнопки:

Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты.

Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится.

Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Внимание. Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Важно. При этом необходимо к кнопке Пуск подключить провод, который идет с контакта катушки. С него также делают перемычку, которая идет к замкнутому контакту кнопки Стоп.

Включение работы магнитного пускателя производится с помощью Пуск, которая смыкает цепь, а отключение – с помощью кнопки Стоп, которая производит расцепл

Как подключить магнитный пускатель и тепловое реле

Проведение подготовительных работ

Для подключения данного оборудования необходимо использовать две кнопки:

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок-контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Включение работы магнитного пускателя производится с помощью кнопки Пуск, которая смыкает цепь, а отключение – с помощью кнопки Стоп, которая производит расцепление цепи.

Особенности подключения теплового реле

Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходимо соединить последовательно с катушкой пускателя.

Тепловое реле характеризуется наличием специальных нагревателей, через которые может проходить электрический ток определенной величины. При возникновении опасных ситуаций (возрастание тока выше указанных пределов), благодаря наличию биметаллических контактов, производится разрыв цепи и впоследствии отключения пускателя. Для того чтобы запустить работу механизма, необходимо включить биметаллические контакты с помощью кнопки.

Внимание. При подключении теплового реле, необходимо учитывать наличие на нем регулятора тока, который срабатывает в небольших пределах.

Подключение электромагнитного пускателя и теплового реле производится достаточно просто. Для этого необходимо всего лишь придерживаться схемы.

Как подключить тепловое реле к магнитному пускателю

Схема подключения магнитного пускателя и теплового реле

Проведение подготовительных работ

Для подключения данного оборудования необходимо использовать две кнопки:

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок-контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Особенности подключения теплового реле

Как самостоятельно подключить тепловое реле — обзор схем

Что важно знать?

Чтобы не повторятся, и не нагромождать лишний текст, кратко изложу смысл. Токовое реле является обязательным атрибутом системы управления электроприводом. Данное устройство реагирует на ток, который проходит через него на двигатель. Оно не защищает электродвигатель от короткого замыкания, а только оберегает от работы с повышенным током, возникающим при перегрузке или нештатной работе механизма (например, клин, заедание, затирание и прочие непредвиденные моменты).

При выборе теплового реле руководствуются паспортными данными электродвигателя, которые можно взять с таблички на его корпусе, как на фото ниже:

Как видно на бирке, номинальный ток электродвигателя 13.6 / 7.8 Ампера, для напряжений 220 и 380 Вольт. Согласно правилам эксплуатации, тепловое реле необходимо выбирать на 10-20 % больше номинального параметра. От правильного выбора данного критерия зависит способность теплушки вовремя сработать и не допустить порчу электропривода. При расчете тока установки для приведенного на бирке номинала на 7.8 А, у нас получился результат 9.4 Ампера для токовой уставки аппарата.

При выборе в каталоге продукции нужно учесть, что данный номинал не был крайним на шкале регулировки уставки, поэтому желательно подобрать значение ближе к центру регулируемых параметров. К примеру, как на реле РТИ-1314:

Особенности монтажа

Как правило, установку теплового реле производят совместно с магнитным пускателем, который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ. Все зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».

Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так: Или так с РТТ:

Реле снабжены двумя группами контактов нормально замкнутой и нормально открытой группой, которые подписаны на корпусе 96-95, 97-98. На картинке ниже структурная схема обозначения по ГОСТу:Давайте разберемся каким образом собрать схему управления которая бы отключала двигатель от сети при возникновении аварийной ситуации перегрузки или обрыва фазы. Из нашей статьи про подключение двигателя через магнитный пускатель, вы уже узнали некоторые нюансы. Если еще не успели ознакомится то просто перейдите по ссылке.

Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.

Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).

Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).

То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения. Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.

Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.

Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос системы водополива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.

Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается процесс подключения теплового реле к магнитному пускателю для защиты электродвигателя:

Вот и все, что вы должны знать о подключении теплового реле своими руками. Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!

Будет интересно прочитать:

Магнитный пускатель с тепловым реле и кнопками управления, схема, принцип действия

Магнитный пускатель наиболее часто используется для управления электродвигателями. Хотя есть у него и другие сферы применения: управление освещением, отоплением, коммутация мощных нагрузок. Их включение и отключение может выполняться как вручную, при помощи кнопок управления, так и с применением систем автоматики. О подключении кнопок управления к магнитному пускателю мы и поговорим.

Кнопки управления пускателей

В общем случае потребуется две кнопки: одна для включения и одна для отключения. Обратите внимание, что у них для управления пускателем используются разные по назначению контакты. У кнопки «Стоп» они нормально замкнуты, то есть, если кнопка не нажата, группа контактов замкнута, и размыкается при активации кнопки. У кнопки «Пуск» все наоборот.

Эти устройства могут содержать или только конкретный, нужный для работы элемент, либо быть универсальными, включая в себя и по одному замкнутому и разомкнутому контакту. В этом случае необходимо выбрать правильный.

Производители обычно снабжают свою продукцию символьными обозначениями, позволяющими определить назначение той или оной контактной группы. Стоповую кнопку обычно окрашивают в красный цвет. Цвет пусковой традиционно черный, то приветствуется зеленый, который соответствует сигналу «Включено» или «Включить». Такие кнопки используются, в основном, на дверях шкафов и панелях управления двигателями станков.

Для дистанционного управления используются кнопочные станции, содержащие две кнопки в одном корпусе. Станция соединяется с местом установки пускателя с помощью контрольного кабеля. В нем должно быть не менее трех жил, сечение которых может быть небольшим. Простейшая рабочая схема пускателя с тепловым реле

Магнитный пускатель

Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением. Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.

Интересное видео о работе магнитного пускателя смотрите ниже:

Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.

При любых других значениях напряжения, наличии знака постоянного тока или букв DC подключить изделие к сети не получится. Оно предназначено для других цепей.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).

Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.

Силовые контакты предназначены для подключения нагрузки, которой они и управляют.

У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.

Схема управления пускателем на 220 В

Один мудрец сказал: есть 44 схемы подключения кнопок к магнитному пускателю, из которых 3 работают, а остальные – нет. Но правильная – только одна. Про нее и поговорим (смотри схему ниже). Подключение силовых цепей лучше оставить на потом. Так будет проще доступ к винтам катушки, которые всегда перекрываются проводами основной цепи. Для питания цепей управления используем один из фазных контактов, от которой проводник отправляем на один из выводов кнопки «Стоп».

Это может быть или проводник, или жила кабеля.

От кнопки стоп пойдут уже два провода: один к кнопке «Пуск», второй – на блок-контакт пускателя.

Для этого между кнопками ставится перемычка, а к одной из них в месте ее подключения добавляется жила кабеля к пускателю. Со второго вывода кнопки «Пуск» тоже идут два провода: один на второй вывод блок-контакта, второй – к выводу «А1» катушки управления.

При подключении кнопок кабелем перемычка ставится уже на пускателе, к ней подключается третья жила. Второй вывод от катушки (А2) подключается к нулевой клемме. В принципе нет разницы, в каком порядке подключать вывода кнопок и блок-контакта. Желательно только именно вывод «А2» катушки управления соединить с нулевым проводником. Любой электрик ожидает, что нулевой потенциал будет только там.

Теперь можно подключить провода или кабели силовой цепи, не позабыв о том, что рядом с одним из них на входе присутствует провод на схему управления. И только с этой стороны на пускатель подается питание (традиционно – сверху). Попытка подключить кнопки на выход пускателя ни к чему не приведет.

Схема управления пускателем на 380 В

Все то же самое, но для того, чтобы катушка заработала, проводник от вывода «А2» надо подключить не к нулевой шинке, а к любой другой фазе, не использующейся до этого. Вся схема будет работать от двух фаз.

Подключение теплового реле в схему пускателя

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

Ток проходит по греющим элементам, если его величина превысит заданную – отгибается биметаллическая пластинка и переключает контактики.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

В описанном выше случае для этого потребуется от вывода «А2» отправить провод на контакт теплового реле, а от второго его контакта – уже туда, где до этого был подключен проводник. В случае с управлением от 220 В это – нулевая шинка, с 380 В – фаза на пускателе. Срабатывание теплового реле у большинства моделей никак не заметно.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Ещё одно интересное видео о работе магнитного пускателя:

Проверка работоспособности схемы

Для того, чтобы понять, правильно собрана схема или нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от лишних проблем. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.

Само собой разумеется, пока идет монтаж, он должен быть отключен. А также любым доступным способом предотвращено случайное его включение посторонними лицами. Если после подачи напряжения пускатель не включился самостоятельно – уже хорошо.

Нажимаем на кнопку «Пуск», пускатель должен включиться. Если нет – проверяем замкнутое положение контактов кнопки «Стоп» и состояние теплового реле.

При диагностике неисправности помогает однополюсный указатель напряжения, которым можно легко проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – неправильно подключены блок-контакты.

Проверьте – они должны подключиться параллельно этой кнопке. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода.

Теперь проверяем работу теплового реле. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. Пускатель должен отпасть.

{SOURCE}

Схема подключения теплового реле для электродвигателя

Техника, которая оснащается двигателями нуждается в защите. Для этих целей в нее устанавливается система принудительного охлаждения, чтобы обмотки не превышали допустимую температуру. Иногда ее бывает недостаточно, поэтому дополнительно может быть смонтировано тепловое реле. В самоделках его приходится монтировать своими руками. Поэтому важно знать схему подключения теплового реле.

Принцип работы теплового реле

В некоторых случаях тепловое реле может быть встроено в обмотки двигателя. Но чаще всего оно применяется в паре с магнитным пускателем. Это дает возможность продлить срок службы теплового реле. Вся нагрузка по запуску ложится на контактор. В таком случае тепловой модуль имеет медные контакты, которые подключаются непосредственно к силовым входам пускателя. Проводники от двигателя подводятся к тепловому реле. Если говорить просто, то оно является промежуточным звеном, которое анализирует проходящий через него ток от пускателя к двигателю.

В основе теплового модуля лежат биметаллические пластины. Это означает, что они изготавливаются из двух различных металлов. Каждый из них имеет свой коэффициент расширения при воздействии температуры. Пластины через переходник воздействуют на подвижный механизм, который подключен к контактам, уходящим к электродвигателю. При этом контакты могут находиться в двух положениях:

нормально замкнутом;
нормально разомкнутом.

Первый вид подходит для управления пускателем двигателя, а второй используется для систем сигнализации. Тепловое реле построено на принципе тепловой деформации биметаллических пластин. Как только через них начинает протекать ток, их температура начинает повышаться. Чем с большей силой протекает ток, тем выше поднимается температура пластин теплового модуля. При этом происходит смещение пластин теплового модуля в сторону металла с меньшим коэффициентом теплового расширения. При этом происходит замыкание или размыкание контактов и остановка двигателя.

Важно понимать, что пластины теплового реле рассчитаны на определенный номинальный ток. Это означает, что нагрев до некоторой температуры, не будет вызывать деформации пластин. Если из-за увеличения нагрузки на двигатель произошло срабатывания теплового модуля и отключение, то по истечении определенного промежутка времени, пластины возвращаются в свое естественное положение и контакты снова замыкаются или размыкаются, подавая сигнал на пускатель или другой прибор. В некоторых видах реле доступна регулировка силы тока, которая должна протекать через него. Для этого выносится отдельный рычаг, которым можно выбрать значение по шкале.

Кроме регулятора силы тока, на поверхности может также находиться кнопка с надписью Test. Она позволяет проверить тепловое реле на работоспособность. Ее необходимо нажат при работающем двигателе. Если при этом произошел останов, тогда все подключено и функционирует правильно. Под небольшой пластинкой из оргстекла скрывается индикатор состояния теплового реле. Если это механический вариант, то в нем можно увидеть полоску двух цветов в зависимости от происходящих процессов. На корпусе рядом с регулятором силы тока располагается кнопка Stop. Она в отличие от кнопки Test отключает магнитный пускатель, но контакты 97 и 98 остаются разомкнутыми, а значит сигнализация не срабатывает.

Обратите внимание! Описание приводится для теплового реле LR2 D1314. Другие варианты имеют схожее строение и схему подключения.

Функционировать тепловое реле может в ручном и автоматическом режиме. С завода установлен второй, что важно учитывать при подключении. Для перевода на ручное управление, необходимо задействовать кнопку Reset. Ее нужно повернуть против часовой стрелки, чтобы она приподнялась над корпусом. Разница между режимами заключается в том, что в автоматическом после срабатывания защиты, реле вернется к нормальному состоянию после полного остывания контактов. В ручном режиме это можно сделать с использованием клавиши Reset. Она практически моментально возвращает контактные площадки в нормальное положение.

Тепловое реле имеет и дополнительный функционал, который оберегает двигатель не только от перегрузок по току, но и при отключении или обрыве питающей сети или фазы. Это особенно актуально для трехфазных двигателей. Бывает, что одна фаза отгорает или с ней происходят другие неполадки. В этом случае металлические пластины реле, к которым поступают другие две фазы начинают пропускать через себя больший ток, что приводит к перегреву и отключению. Это необходимо для защиты двух оставшихся фаз, а также двигателя. При худшем раскладе такой сценарий может привести к выходу из строя двигателя, а также подводящих проводов.

Обратите внимание! Тепловое реле не предназначено для защиты двигателя от короткого замыкания. Это связано с высокой скоростью пробоя. Пластины просто не успевают отреагировать. Для этих целей необходимо предусматривать специальные автоматические выключатели, которые также включаются в цепь питания.

Характеристики реле

При выборе ТР необходимо ориентироваться в его характеристиках. Среди заявленных могут быть:

номинальный ток;
разброс регулировки тока срабатывания;
напряжение сети;
вид и количество контактов;
расчетная мощность подключаемого прибора;
минимальный порог срабатывания;
класс прибора;
реакция на перекос фаз.

Номинальный ток ТР должен соответствовать тому, который указан на двигателе, к которому будет происходить подключение. Узнать значение для двигателя можно на шильдике, который находится на крышке или на корпусе. Напряжение сети должно строго соответствовать той, где будет применяться. Это может быть 220 или 380/400 вольт. Количество и тип контактов также имеют значение, т. к. различные контакторы имеют различное подключение. ТР должно выдерживать мощность двигателя, чтобы не происходило ложного срабатывания. Для трехфазных двигателей лучше брать ТР, которые обеспечивают дополнительную защиту при перекосе фаз.

Процесс подключения

Ниже приведена схема подключения ТР с обозначениями. На ней можно найти сокращение КК1.1. Оно обозначает контакт, который в нормальном состоянии является замкнутым. Силовые контакты, через которые ток поступает на двигатель обозначены сокращением KK1. Автоматический выключатель, который находится в ТР обозначен как QF1. При его задействовании происходит подача питания по фазам. Фаза 1 управляется отдельной клавишей, которая обозначена маркировкой SB1. Она выполняет аварийную ручную остановку в случае возникновения непредвиденной ситуации. От нее контакту уходит на клавишу, которая обеспечивает пуск и обозначена сокращением SB2. Дополнительный контакт, который отходит от клавиши пуска, находится в дежурном состоянии. Когда выполняется запуск, тогда ток от фазы через контакт поступает на магнитный пускатель через катушку, которая обозначается KM1. Происходит срабатывание пускателя. При этом те контакты, которые в нормальном положении являются разомкнутыми замыкаются и наоборот.

Когда замыкаются контакты, которые на схеме находятся под сокращением KM1, тогда происходит включение трех фаз, которые пускают ток через тепловое реле на обмотки двигателя, который включается в работу. Если сила тока будет расти, тогда из-за воздействия контактных площадок ТР под сокращением KK1 произойдет размыкание трех фаз и пускатель обесточивается, а соответственно останавливается и двигатель. Обычная остановка потребителя в принудительном режиме происходит посредством воздействия на клавишу SB1. Она разрывает первую фазу, которая прекратит подачу напряжения на пускатель и его контакты разомкнутся. Ниже на фото можно увидеть импровизированную схему подключения.

Есть еще одна возможная схема подключения этого ТР. Разница заключается в том, что контакт реле, который в нормальном состоянии является замкнутым при срабатывании разрывает не фазу, а ноль, который уходит на пускатель. Ее применяют чаще всего в силу экономичности при выполнении монтажных работ. В процессе нулевой контакт подводится к ТР, а с другого контакта монтируется перемычка на катушку, которая запускает контактор. При срабатывании защиты происходит размыкание нулевого провода, что приводит к отключению контактора и двигателя.

Реле может быть смонтировано в схему, где предусмотрено реверсивное движение двигателя. От схемы, которая была приведена выше различие заключается в том, что присутствует НЗ контакт, в реле, которое обозначено KK1.1.

Если реле срабатывает, тогда происходит разрыв нулевого провода контактами под обозначением KK1.1. Пускатель обесточивается и прекращает питания двигателя. В экстренной ситуации кнопка SB1 поможет быстро разорвать цепь питания, чтобы остановить двигатель. Видео о подключении ТР можно посмотреть ниже.

Резюме

Схемы, на которых будет изображаться принцип подключения реле к контактору, могут иметь другие буквенные или цифровые обозначения. Чаще всего их расшифровка приводится внизу, но принцип всегда остается одинаковым. Можно немного попрактиковаться, собрав всю схему с потребителем в виде лампочки или небольшого двигателя. С помощью тестовой клавиши можно будет отработать нестандартную ситуацию. Клавиши запуска и остановки позволят проверить работоспособность всей схемы. При этом стоит обязательно учитывать тип пускателя и то, в каком нормальном состоянии находятся его контакты. Если есть определенные сомнения, тогда лучше посоветоваться с электромонтажником, который имеет опыт в сборке таких схем.

Отправить комментарий

Подключение теплового реле к магнитному пускателю. Магнитный пускатель с тепловым реле и кнопками управления, схема, принцип действия. Как выбрать реле по характеристикам

Схема подключения магнитного пускателя на первый взгляд кажется сложной, однако справиться с таким устройством не составит труда, если придерживаться правил и рекомендаций по установке.
По своей сути, магнитный пускатель (кнопочный или бесконтактный) – это аппарат, который можно отнести к типу электромагнитных контактов, позволяющий справляться с нагрузками тока.

Он работает во время постоянных включений и выключений цепей.

С подключением магнитного пускателя становится реальным дистанционно управлять пуском, остановкой и общей работой трехфазного электродвигателя.

Однако подобное реле настолько неприхотливое, что позволяет управлять и другими механизмами: освещением, компрессорами, насосами, кранами, тепловым обогревателем или печью, кондиционерами.

Покупая подобный механизм, обращайте внимание: ведь кнопочный магнитный пускатель мало чем отличается от современного контактора.

Функции у них практически одинаковые, так что особых трудностей при подключении возникнуть не должно.

Принцип работы схемы довольно прост. Напряжение подается на катушку пускателя, после чего в ней возникает магнитное поле.

Именно за счет него внутрь катушки как бы втягивается сердечник из металла.

К сердечнику мы прикрепляет силовые контакты, при активации замыкающиеся, что позволяет току свободно протекать через провода.

Схема магнитного пускателя содержит пост, где установлены кнопки, активирующие пусковые и остановочные механизмы.

Как устроен механизм пускателя?

Прежде чем заниматься подключением магнитного пускателя, нужно понимать его схему комплектации: в нее входит сам прибор и пост (блок) с важнейшими контактами.

Хотя он не входит в основную часть схемы реле, при работе в схеме с дополнительными проводными элементами, например, с реверсом электродвигателя, нужно обеспечить разветвление проводов.

Здесь и необходим блок, который еще называют приставкой контактного типа к схеме.

Внутри такой приставки подключена контактная схема, которая плотно соединена с обычной контактной системой магнитного пускателя.

Такой механизм для трехфазного двигателя, например, состоит из двух пар замкнутых и двух пар разомкнутых контактов.

Чтобы снять блокирующую составляющую (при ремонте или подключении) достаточно отодвинуть специальные полозья, удерживающие крышку.

Схема состоит из двух частей: верхней и нижней. Кнопочный механизм для трехфазного двигателя легко различать по цвету. Например, кнопка «Стоп» имеет красный цвет.

В ней подключен размыкающий контакт, через который пройдет напряжение в схему. Кнопку, которая будет отвечать за запускание, окрашивают в зеленый.

В ней применяется замыкающий контакт, который при подключении проводит через схему электрический ток.

Схема подключения реверсивного магнитного пускателя имеет обычно защиту от случайных нажатий.

Для этого устанавливают дополнительные боковые контакты, где при срабатывании одного — второй будет блокироваться.

Монтажная схема выполняется в пару действий, зато на практике получается удобный кнопочный механизм.

Схема подключения устройства

Перед тем, как схема магнитного пускателя будет подключена, необходимо:

Обеспечить обесточивание на всем фронте нашей работы (обесточивание двигателя, части проводки). Проверить отсутствие напряжения можно специальными индикаторными инструментами, самое простое из них – отвертка, продается в любом строительном магазине;
Выяснить рабочее напряжение, особенно это актуально для элемента катушки. Оно пишется не на самой упаковке пускателя, а непосредственно на устройстве. Варианта тут только два: 380в или 220 вольт. Когда выбираем 220 вольт,а не 380в, то при подключении фотореле на катушку подаются фаза и ноль. Если речь идет о 380в, а не о 229, то используем две разноименные фазы. Если не разобраться между 220 и 380 вольтовыми реле, то схема просто может перегореть от разности напряжений;
Подбираем подходящие кнопки соответствующих цветов;
Для реле все нули, которые являются приходящими и отходящими, а также элементы, позволяющие достигнуть заземления, соединяются в схеме на клеммнике через устройство, не задевая его. Для катушки в 220 вольт берется ноль во время подсоединения, чего не следует делать для 380 вольт.

Последовательность подключения состоит из таких частей:

трех пар силовых элементов, которые будут отвечать за подачу электропитания, будь это схема электродвигателя или любого прибора;
схемы управления, включающей катушку, дополнительные провода и кнопки.

Самым простым считается процесс подключения реверсивного магнитного пускателя в количестве одной единицы. Это самая простая схема (на 220 или 380 вольт), чаще всего ее используют в работе двигателя.

Для фотореле нам понадобиться трехжильный , который мы подключим к кнопкам, а также пара разомкнутых контактов.

Рассмотрим типичную схему подключения на 220 вольт. Если же Вы выбрали схему подключения на 380 вольт, то вместо синего ноля важно подключить другую разноименную фазу.

Пост контакта фотореле – это четвертая свободная фаза. На силовые контакты через схему идут три фазы.

Чтобы их можно было нормально подключить, на катушку подаем 220 вольт (или 380, а зависимости от выбора реле). Цепь замкнется — и мы сможем управлять работой электродвигателя.

Подключаем тепловое реле

Между магнитным пускателем и устройством двигателя можно пустить тепловое реле, которое может понадобиться для безопасной подачи тока к устройству двигателя.

Для чего нужно подключать тепловое реле? Неважно, какое напряжение идет в нашей схеме, 220 или 380 вольт: при скачках любой мотор может сгореть. Именно поэтому стоит поставить пост для защиты.

Фотореле позволяет схеме работать, даже если перегорела одна из фаз.

Подключают фотореле у выхода магнитного пускателя на устройство двигателя. Тогда ток напряжением 220 или 380 вольт проходит через пост с нагревателя фотореле и попадает внутрь двигателя.

На самом фотореле можно найти контакты, которые следует подключать к катушке.

Нагреватели теплового реле (фотореле) не вечны и имеют свой предел работы.

Так, пост такого магнитного пускателя сможет пропустить через себя только определенный показатель тока, который может иметь максимальный предел.

В противном случае последствия работы фотореле для двигателя будут плачевными – несмотря на защитный пост, он сгорит.

Если возникает неприятная ситуация, когда через пост пропускается ток выше заданных пределов, то нагреватели начинают воздействовать на контакты, нарушая общую цепь в приборе.

Как итог, пускатель выключается.

Выбирая фотореле для двигателя, обращайте внимание на его характеристики. Ток механизма должен подходить мощности двигателя (быть рассчитанным на 220 или 380 вольт).

Ста

Как подключить магнитный пускатель через кнопку с тепловым реле?

Кнопки управления пускателей

Эти устройства могут содержать или только конкретный, нужный для работы элемент, либо быть универсальными, включая в себя и по одному замкнутому и разомкнутому контакту. В этом случае необходимо выбрать правильный.

Для дистанционного управления используются кнопочные станции, содержащие две кнопки в одном корпусе. Станция соединяется с местом установки пускателя с помощью контрольного кабеля. В нем должно быть не менее трех жил, сечение которых может быть небольшим. Простейшая рабочая схема пускателя с тепловым реле

Магнитный пускатель

Интересное видео о работе магнитного пускателя смотрите ниже:

При любых других значениях напряжения, наличии знака постоянного тока или букв DC подключить изделие к сети не получится. Оно предназначено для других цепей.

Силовые контакты предназначены для подключения нагрузки, которой они и управляют.

Схема управления пускателем на 220 В

Это может быть или проводник, или жила кабеля.

От кнопки стоп пойдут уже два провода: один к кнопке «Пуск», второй – на блок-контакт пускателя.

Схема управления пускателем на 380 В

Подключение теплового реле в схему пускателя

Ток проходит по греющим элементам, если его величина превысит заданную – отгибается биметаллическая пластинка и переключает контактики.

В описанном выше случае для этого потребуется от вывода «А2» отправить провод на контакт теплового реле, а от второго его контакта – уже туда, где до этого был подключен проводник. В случае с управлением от 220 В это – нулевая шинка, с 380 В – фаза на пускателе. Срабатывание теплового реле у большинства моделей никак не заметно.

Ещё одно интересное видео о работе магнитного пускателя:

Проверка работоспособности схемы

Нажимаем на кнопку «Пуск», пускатель должен включиться. Если нет – проверяем замкнутое положение контактов кнопки «Стоп» и состояние теплового реле.

Как подключить магнитный пускатель

Для подачи питания на двигатели или любые другие устройства используют контакторы или магнитные пускатели. Устройства, предназначенные для частого включения и выключения питания. Схема подключения магнитного пускателя для однофазной и трехфазной сети и будет рассмотрена дальше.

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В. На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

Устройство магнитного пускателя

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное. Важно чтобы его параметры не были больше заявленных производителем.

Так выглядит в разобранном виде

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз (чаще всего фаза С как менее нагруженная), второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Схема подключения трехфазного двигателя через пускатель на 220 В

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все тир фазы.

Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой пускателей изображены контакты KM1 и KM2. Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Магнитный пускатель с установленной на нем контактной приставкой

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

СХЕМА ПОДКЛЮЧЕНИЯ МАГНИТНОГО ПУСКАТЕЛЯ

Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп » и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск », «Вперёд », «Назад ».

Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Советы и хитрости установки

Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика. который легко можно сделать самому.

Подключение магнитного пускателя с тепловым реле

Магнитный пускатель это, по сути, мощное реле специального назначения. Оно сконструировано для коммутации в электрических цепях с обмотками асинхронных двигателей. Это устройство не требует особых знаний для того, чтобы самостоятельно подключить его и пользоваться им. Тепловое реле это ещё одна специальная конструкция электромеханического устройства. Оно в паре с магнитным пускателем выполняет коммутации в электрических цепях, которые содержат обмотки асинхронных двигателей.

Особенности монтажа

Но при этом тепловое реле срабатывает в отличие от магнитного пускателя не по воле человека, а от перегрузки по току асинхронного двигателя. Его также можно без особых проблем задействовать своими руками в схеме управления асинхронным движком. В связи с этим не будет лишним напомнить умельцам о том, что любые работы по присоединению электрических цепей к сети должны начинаться с гарантированного отключения напряжения в месте подключения с последующим контролем этого индикаторной отвёрткой или тестером.

Чтобы правильно подключить магнитный пускатель и тепловое реле надо вначале определить величину напряжения, на которое они рассчитаны. Его значение указывается как в техническом паспорте, так и на шильдике, расположенном на корпусе устройства.
Если указано напряжение 220 В устройство необходимо подключать к фазному напряжению, то есть к фазному и нулевому проводам. Если указано напряжение 380 В для подключения используется линейное напряжение, то есть к фазным проводам двух любых фаз.
Если напряжение не будет соответствовать паспортным данным устройства, возможна, либо его порча от перегрева, либо неправильная работа по причине недостаточно сильного магнитного поля в катушке управления.

Особенностью работы магнитного пускателя является его контакт, который, замыкаясь, шунтирует кнопку включения его управляющей катушки. Это позволяет выполнять коммутацию электрических цепей кратковременным нажатием кнопки «пуск», что удобно и легко для пользователя. При подключении пускателя надо будет присоединять нормально разомкнутый контакт и нормально замкнутый контакт. Их вид в самом устройстве и на электрической схеме показан на изображении. Они используются для управления катушкой пускателя и располагаются в управляющем блоке пускателя. Он называется «кнопочный пост». В нём установлены две кнопки. Каждая из них приводит в действие: одна нормально замкнутый контакт и одна нормально разомкнутый контакт. Кнопки окрашены обычно в чёрный цвет (используется для пуска или реверса), и в красный цвет (используется для остановки двигателя отключением катушки пускателя).

Схема с фазным напряжением (220 В)

Напряжение для питания цепи управления катушки КМ1 магнитного пускателя поступает от фазы L3 и нейтрали N. Контакты кнопок для управления работой катушки соединяются последовательно. Это даёт возможность контакту SB2 приводимому в действие кнопкой «пуск» замкнуть электрическую цепь. Катушка приведёт в действие контакты КМ1 и они замкнут цепи с обмотками двигателя. На обмотках двигателя появится напряжение, и его вал начнёт вращение. Остановка двигателя возможна либо при срабатывании теплового реле, либо при нажатии на кнопку «стоп», которая разомкнёт цепь катушки КМ1.

Контакт Р теплового реле размыкается из-за нагрева специального элемента, расположенного в нём. При увеличении тока усиливается и нагрев этого элемента. Тепловое реле пропускает через каждую пару своих клемм ток одной из фаз движка. При этом с каждой парой клемм связан соответствующий нагревающийся элемент. При достижении заданной температуры, которая соответствует заданной электрической мощности, от механического воздействия нагретого элемента срабатыванием контакта Р катушка КМ1 обесточивается. Температурная деформация элементов достигается применением биметаллических материалов.

Контакты КМ1 размыкают электрические цепи с обмотками асинхронного двигателя который после этого останавливается. Конструктивно разные модели тепловых реле могут отличаться друг от друга конструкцией основных шести клемм, устройством нагревающихся элементов, контактов и дополнительных регуляторов. Поэтому при инсталляции тепловых реле необходимо подключать и настраивать их в соответствии с техническим паспортом и сопроводительной документацией.

Схема с линейным напряжением (380 В)

Как видно из схемы напряжение для электрической цепи катушки КМ1 получается от двух фазных проводов L2 и L3. Напряжение между ними для трёхфазной электрической сети составляет 380 В. Других отличий, как в соединениях элементов схемы, так и в её работе в сравнении со схемой с фазным напряжением, нет.

Источники:

Пме 211 Схема Подключения — tokzamer.ru

Достаточно простым и распространенным устройством является электромагнит.

Например если электродвигатель на 1,5 кВт. Двигатель остановился.

Контакты коммутирующего прибора необходимо разделять на силовые и управляющие.
Перебираем ПМЕ 211 и ПМА 5,

После этого один из реверсивных пускателей сработает. Тепловые реле имеют специальную регулировку тока срабатывания.

Корпус пускателя изготавливают из карболита, данный материал не проводит электрического тока и является наиболее удобным. Достаточно простым и распространенным устройством является электромагнит.

В том случае, если необходимо включение электродвигателя в разных направлениях, то устанавливают реверсивный пуск.

Тепловое реле обезопасит электрический двигатель от неисправностей и аварийных ситуаций, которые могут возникнуть при пропадании одной из фаз Подключают реле к выводу с магнитным пускателем. Чем на большее по величине напряжение рассчитана катушка, тем выше количество витков и активное сопротивление ее провода.

Некоторые характеристики магнитных пускателей можно посмотреть в таблице Отличия магнитного контактора от пускателя весьма условны. Теперь потребуется врезать найденные контакты в схему управления.

Как подключить магнитный пускатель ПМЕ — 071 — 380 вольт — How to connect a magnetic starter

Виды пускателей и технические характеристики

Сверху расположены силовые контакты, которые соединены с подвижным сердечником и при срабатывании катушки втягиваются, при этом замыкая силовые контакты. Это значит, что напряжение сети управления тоже должно быть В. Например приставка ПКИ. Оно просто дает сигнал к отключению.

Да простят меня боги электрики расскажу и покажу как знаю.

Схема: подключение нереверсивного пускателя При подключении реверсивного контактора к асинхронному двигателю нужно действовать осторожно, так как подключении одновременно двух пускателей схемы приведет к короткому замыканию. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

При этом блокировка может быть как механической, так и посредством блокировочных контактов.

После выполнения вышеуказанных действий электродвигатель будет отключён и готов к последующего пуска с кнопочного поста.

Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов.

В чём причина и как её устранить. Сердечник, как описывалось выше, состоит из пластинок из электротехнической стали, изолированных друг от друга, чтобы избежать возникновения вихревых токов.
подключение реверсивного магнитного пускателя

Основные критерии при выборе магнитного пускателя

Интересное видео о работе магнитного пускателя смотрите ниже: Если же это В АС того же переменного тока , то управлять пускателем будут две фазы.

Только в данной схеме нагрузка однофазная. Хотя принцип работы у них одинаков, но конструктивно они различаются.

Данный вид пускателя постепенно начинает заменяться на более дешевые и простые в обслуживании контакторы как отечественного, так и иностранного производства.

Тепловое реле обезопасит электрический двигатель от неисправностей и аварийных ситуаций, которые могут возникнуть при пропадании одной из фаз Подключают реле к выводу с магнитным пускателем. При подаче переменного напряжения на катушку в ней начинает протекать переменный электрический ток, который, в свою очередь, создает магнитный поток в сердечнике и якоре, преодолевая сопротивление воздушного зазора. Поделиться с друзьями: Вам также может быть интересно.

Трехфазную нагрузку подключают к T1, T2, T3. Которая размещена на сердечнике, большая мощность нужна для преодоления усилия пружины. Кроме того, само устройство более массивное за счет дугогасящих камер.

За счёт этого магнитный пускатель может размещаться в силовых шкафах рядом с силовым устройством, которые он подключает, а все его управляющие элементы в виде кнопок и кнопочных постов на включение могут размещаться в рабочих зонах пользователя. В таких схемах запуска всегда должна быть защита от одновременного включения кнопок «вперед» и «назад». Делают это для того, чтобы, когда двигатель окажется в опасности из-за перегрева, реле смогло бы отключить пускатель. Контакты Схемы подключения магнитного пускателя Подключения магнитного пускателя и малогабаритных его вариантов, для опытных электриков не представляет никакой сложности, но для новичков может оказаться задачей над которой пройдется задуматься.

Следующим важным параметром будет ток сработки. Это может быть кран балка в цеху, где необходимо вращение электродвигателя в обе стороны. Когда питание появляется, в катушке наводится магнитное поле, и верхний сердечник притягивается к нижнему. Оно привлекает мобильную часть магнитопровода посредством сжатия пружины.

Контакторы оснащаются камерой для гашения дуги. И так у каждого производителя.
схема подключения двигателя по реверсивной схеме

Выбор и схема подключения магнитного пускателя

Электромагнит в виде катушки с большим числом витков рассчитан на напряжение 24 — В. Также контакторы предназначены для стационарного подключения и отключения однофазного и трехфазного оборудования.

На схеме пускатель и контактор обозначаются таким схематичным знаком: где A1-A2 катушка электромагнита пускателя; L1-T1 L2-T2 L3-T3 силовые контакты, к которым подключается силовое трехфазное напряжение L1-L2-L3 и нагрузка T1-T2-T3 , в нашем случае электродвигатель; контакты, блокирующие пусковую кнопку управления двигателем. Контакторы оснащаются камерой для гашения дуги. Ввод в схему теплового реле В промежутке между магнитным пускателем и асинхронным электродвигателем последовательно подсоединяют тепловое реле.

Двигатель остановился.

В случае перегрузки тепловой датчик Р сработает и разорвет контакт Р, машина остановится. Вывод из рабочего состояния происходит только после срабатывания пускателя. После выполнения вышеуказанных действий электродвигатель будет отключён и готов к последующего пуска с кнопочного поста. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле.

Еще по теме: Глубина прокладки электрических кабелей в земле

Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. На контакторы с контактами нормально разомкнутыми подается питание исключительно во время работы пускателя.

Чаще всего она зеленого цвета, хотя может быть и черного. В случае с управлением от В это — нулевая шинка, с В — фаза на пускателе.

Пускатель магнитный

Последняя предназначена для быстрого рассоединения контактов, от скорости которого зависит величина электрической дуги. Подвижные детали должны перемещаться от руки. При этой схеме блокирующие контакты защищают от одновременного срабатывания магнитных пускателей, что может вывести из строя двигатель. Ток проходит по греющим элементам, если его величина превысит заданную — отгибается биметаллическая пластинка и переключает контактики. Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке.

Также сюда относится пускатель с катушкой В. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления. Тепловые реле имеют специальную регулировку тока срабатывания. В каждой из пар есть как мобильные, так и неподвижные контакты, соединенные с клеммами, находящимися на корпусе, посредством металлических пластин.
Как подключить магнитный пускатель. Схема подключения.

Использование управления двигателем звезда-треугольник (с принципиальной схемой)

Как работает управление двигателем звезда-треугольник

Наиболее распространенным методом управления двигателем для снижения индукционного тока, необходимого для запуска двигателя в любом промышленном применении, является соединение звезда-треугольник. Соединение двигателя звезда-треугольник обычно включает магнитные контакторы, таймер и тепловое реле перегрузки.

Из-за низкой стоимости и высокой доступности этих электромеханических устройств, метод соединения звезда-треугольник до сих пор остается наиболее широко используемым электрическим управлением в промышленных приложениях для снижения пускового тока трехфазных асинхронных двигателей.

Типичная электрическая схема цепи управления звезда-треугольник на приведенном ниже чертеже САПР поможет вам следовать объяснениям.

Схема управления звезда-треугольник, проиллюстрированная выше, приводит в действие магнитные контакторы, которые взаимозаменяемо обеспечивают соединение двигателя звезда-треугольник. Нажатие переключателя ON приводит к запуску двигателя от соединения звездой к соединению треугольником.

Клемма электропроводки двигателя изначально подключена по схеме звезды. Замыкание кнопочного переключателя ВКЛ приводит в действие главный магнитный контактор, контактор звезды и таймер, оставляя только контактор треугольника открытым или деактивированным до тех пор, пока таймер не достигнет заданного времени.

Обратите на это особое внимание: как только вы уберете палец с кнопочного переключателя ВКЛ, блокирующий контакт главного контактора (который подключен параллельно кнопочному переключателю ВКЛ) возьмет на себя роль переключателя ВКЛ. в обеспечении замкнутого контакта и поддержании полной цепи.

По достижении указанного заданного периода времени таймер заставит соответствующие контакты таймера в цепи изменить состояние на противоположное их нормальному состоянию.Нормально замкнутый контакт таймера изменится с замкнутого на разомкнутый, освобождая катушку контактора звезды, в то время как нормально разомкнутый контакт таймера замкнется, активируя катушку контактора треугольником. Это изменение обеспечивает полное напряжение двигателя для достижения требуемой полной мощности для нагрузки.

Показано на схеме звезда-треугольник выше, трехфазное линейное напряжение L1, L2, L3 подается от главного автоматического выключателя до главного магнитного контактора и, наконец, на три первичных вывода катушек двигателя U1, V1, W1.Между тем, замыкание контактора звезды закорачивает другие три вторичные клеммы клемм двигателя U2, V2, W2.

Схема управления контроллера двигателя звезда-треугольник специально сконфигурирована для создания рабочей последовательности переключения, которая переключает клемму двигателя с соединения звезды на соединение треугольником.

Главный магнитный контактор остается под напряжением, пока двигатель работает, переключая активацию только между контактором звезды и контактором треугольника.Как только таймер достигает заданного времени, он активирует контактор треугольником, чтобы замкнуть его контакт, одновременно отключая контактор звезды. Эта вторая последовательность в конечном счете разрывает клеммы двигателя от их предыдущего состояния соединения звезды и перестраивают их в соединение треугольника, соединяющей L1 опорного напряжения к U1 клемм двигателя и V2, опорное напряжение L2 к клеммам двигателя V1 и W2, и опорный L3 напряжения к клеммам двигателя W1 и U2.

Защитные выключатели блокировки

Внимательно обратите внимание на схему цепи управления на наличие блокирующих контактов, размещенных перед катушками как контактора звезды, так и контактора треугольника.Эти выключатели блокировки служат в качестве средств безопасности, поэтому один контактор не может сработать, если другой не будет отключен. Одновременное включение контакторов звезды и треугольника может привести к выходу двигателя из строя. Контактор треугольника не сработает, пока контактор звезды не будет деактивирован, и, наоборот, контактор звезды не сработает, пока контактор треугольника не деактивирован.

В любой момент, когда двигатель работает, цепь управления двигателем можно легко отключить, нажав кнопку выключения.Это деактивирует все три блока магнитных контакторов, немедленно обесточивая двигатель. Двигатель будет замедляться до тех пор, пока его инерция вращения не истечет и он не остановится полностью.

Еще один отключающий контакт, включенный в цепь управления, — это тепловое реле перегрузки. Этот автоматический контакт отключит цепь при обнаружении перегрузки двигателя. Это означает, что когда нагрузка на двигатель превышает его номинальную мощность, высокий ток в двигателе нагревает металлические пластины в тепловом реле перегрузки, которое механически размыкает его контакт, чтобы размыкать цепь управления двигателем.

.
Компоненты цепи управления стартером
Магнитные переключатели
⚡ стартеру требуется большой ток (до 300 ампер) для создания крутящего момента, необходимого для вращения двигателя. Проводники, используемые для передачи такого количества тока (кабели батареи), должны быть достаточно большими, чтобы выдерживать ток с очень небольшим падением напряжения. Было бы нецелесообразно помещать провод такого размера в жгут проводов к замку зажигания. Чтобы обеспечить управление сильным током, все пусковые системы содержат магнитный переключатель определенного типа.Используются два основных типа магнитных переключателей: соленоид и реле.

РИСУНОК. Пускатель с электромагнитным управлением имеет соленоид, установленный непосредственно на верхней части двигателя.
Стартерные соленоиды. Соленоид — это электромагнитное устройство, которое использует движение плунжера для создания тянущего или удерживающего усилия. В системе стартера с электромагнитным приводом соленоид установлен непосредственно на ⚡ стартере ⚡. Электромагнитный переключатель стартера выполняет две функции: замыкает цепь между аккумулятором и стартером.Затем он переводит ведущую шестерню стартера в зацепление с зубчатым венцом. Это достигается за счет соединения между плунжером соленоида и рычагом переключения передач на стартере. Раньше наиболее распространенным способом подачи питания на соленоид был непосредственно от аккумулятора через замок зажигания. Однако в большинстве современных автомобилей используется реле стартера вместе с соленоидом. Реле используется для уменьшения силы тока, протекающего через переключатель зажигания, и обычно управляется модулем управления трансмиссией (PCM).Эта система будет рассмотрена позже в этой главе.
Когда цепь замкнута и ток течет к соленоиду, ток от батареи направляется на втягивающую и удерживающую обмотки. Поскольку для создания магнитной силы, достаточной для втягивания плунжера, может потребоваться до 50 ампер, на обе обмотки подается питание, чтобы создать комбинированное магнитное поле, которое притягивает плунжер. Как только плунжер перемещается, ток, необходимый для удержания плунжера, уменьшается. Это позволяет использовать ток, который использовался для втягивания плунжера, для вращения стартера.

РИСУНОК. В соленоиде используются две обмотки. Оба получают питание для втягивания плунжера, тогда только удерживающая обмотка используется для удержания плунжера на месте.
Когда ключ зажигания находится в положении START, напряжение подается на клемму S соленоида. Удерживающая обмотка имеет собственное заземление на корпус соленоида. Земля втягивающей обмотки проходит через стартер. Ток будет течь через обе обмотки, создавая сильное магнитное поле.Когда плунжер приводится в контакт с клеммами основного аккумулятора и двигателя, втягивающая обмотка обесточивается. Втягивающая обмотка не находится под напряжением, поскольку контакт подает напряжение батареи на обе стороны катушки. Ток, который был направлен через втягивающую обмотку, теперь подается на двигатель.
Поскольку контактный диск не замыкает цепь от батареи к стартеру, пока плунжер не переместит рычаг переключения передач, ведущая шестерня находится в полном зацеплении с маховиком до того, как якорь начнет вращаться.

РИСУНОК. Схема цепи стартера с электромагнитным управлением.

РИСУНОК. Как только контактный диск замыкает клеммы, только удерживающая обмотка находится под напряжением.
После запуска двигателя отпускание ключа в положение РАБОТА размыкает цепь управления. Напряжение больше не подается на удерживающие обмотки, и возвратная пружина заставляет плунжер возвращаться в нейтральное положение.
На рисунках показан вывод R. Эта клемма подает ток в цепь байпаса зажигания, которая используется для подачи полного напряжения аккумулятора на катушку зажигания во время запуска двигателя. Эта схема шунтирует балластный резистор. Байпасная цепь сегодня не используется в большинстве систем зажигания.
Обычная проблема со схемой управления состоит в том, что низкое напряжение в системе или обрыв удерживающих обмоток вызывают колебательное действие. Комбинации втягивающей обмотки и удерживающей обмотки достаточно для перемещения плунжера.Однако, как только контакты замыкаются, магнитной силы недостаточно, чтобы удерживать плунжер на месте. Это состояние можно определить по серии щелчков, когда ключ зажигания повернут в положение START. Перед заменой соленоида проверьте состояние аккумулятора; низкий заряд батареи вызывает тот же симптом.
Примечание: Некоторые производители используют реле стартера в сочетании с соленоидным реле. Реле используется для уменьшения силы тока, протекающего через переключатель зажигания.
Выносные соленоиды. Некоторые производители используют соленоид стартера, который устанавливается рядом с аккумулятором на крыле или опоре радиатора. В отличие от соленоида, установленного на стартере, удаленный соленоид не перемещает ведущую шестерню в зацепление с зубчатым венцом маховика.

РИСУНОК. Соленоид дистанционного стартера, часто называемый реле стартера.
Когда ключ зажигания переводится в положение START, ток через выключатель подается на обмотки соленоида.Обмотки создают магнитное поле, которое приводит подвижный сердечник в контакт с внутренними контактами аккумулятора и клеммами стартера. При замкнутых контактах на стартер подается полный ток аккумуляторной батареи.

РИСУНОК. Ток, протекающий при включении соленоида дистанционного стартера.
Вторичная функция реле стартера заключается в обеспечении альтернативного пути прохождения тока к катушке зажигания во время запуска двигателя. Это осуществляется внутренним соединением, которое возбуждается сердечником реле, когда он замыкает цепь между батареей и стартером.
Управление реле стартера
В большинстве современных автомобилей для управления работой стартера используется реле стартера в сочетании с соленоидом, установленным на стартерном двигателе. Реле можно управлять с помощью переключателя зажигания или модуля управления трансмиссией (PCM).

РИСУНОК. Схема управления стартером с использованием изолированного бокового реле для управления током, подаваемым на соленоид стартера.
В системе, которая использует выключатель зажигания для управления реле, выключатель обычно устанавливается на изолированной стороне цепи управления реле.Когда ключ зажигания переводится в положение START, на катушку реле подается напряжение аккумуляторной батареи. Поскольку катушка реле заземлена, катушка находится под напряжением и замыкает контакты. При замкнутых контактах напряжение аккумулятора подается на управляющую сторону соленоида стартера. Соленоид работает так же, как обсуждалось ранее.
В системах этого типа очень маленький провод можно провести через рулевую колонку к замку зажигания. Это уменьшает размер жгута проводов.

РИСУНОК. Типовая схема управления стартером ПКМ.
В системе, управляемой PCM, PCM будет контролировать положение переключателя зажигания, чтобы определить, нужно ли включить стартер. Работа системы у разных производителей различается. Однако в большинстве систем PCM будет управлять цепью заземления катушки реле стартера. Управление с помощью PCM позволяет производителю устанавливать программные команды, такие как блокировка двойного пуска, которая предотвращает включение стартера, если двигатель уже работает, и ключ охранника в PCM.
Замок зажигания

РИСУНОК. Забит замок зажигания.
Выключатель зажигания — это точка распределения энергии для большинства основных электрических систем автомобиля. Большинство переключателей зажигания имеют пять положений:
ПРИНАДЛЕЖНОСТИ: Подает ток на электрические цепи вспомогательного оборудования автомобиля. Он не будет подавать ток на цепи управления двигателем, цепь управления стартером или систему зажигания.
БЛОКИРОВКА: Механическая блокировка рулевого колеса и селектора коробки передач.Все электрические контакты в замке зажигания разомкнуты. Большинство переключателей зажигания должны находиться в этом положении, чтобы вставить или вынуть ключ из цилиндра.
ВЫКЛ: Все цепи, управляемые замком зажигания, разомкнуты. Рулевое колесо и селектор коробки передач разблокированы.
ВКЛ или РАБОТА: переключатель подает ток на зажигание, органы управления двигателем и все другие цепи, контролируемые переключателем. Некоторые системы включают звуковой сигнал или свет с помощью ключа в замке зажигания.Другие системы приводят в действие противоугонную систему, когда ключ вынут, и выключают ее, когда ключ вставлен.
ПУСК: выключатель подает ток на цепь управления стартером, систему зажигания и цепи управления двигателем.
Выключатель зажигания подпружинен в положении START. Этот моментальный контакт автоматически переводит контакты в положение РАБОТА, когда водитель отпускает ключ. Все остальные положения переключателя зажигания являются фиксированными.

РИСУНОК.Мультиплексные переключатели зажигания требуют меньше проводов, чем групповые переключатели.
Многие производители перешли от использования групповых переключателей зажигания с их многочисленными проводами к мультиплексному переключателю. Мультиплексный переключатель сокращает количество проводов, необходимых для определения положения переключателя, до двух. Затем модуль управления использует драйвер высокого напряжения, чтобы подавать другим модулям коммутируемое напряжение батареи в цепи ПУСК / ПУСК. Поскольку выключатель зажигания используется только в качестве входа, через выключатель не протекает большой ток, и размер провода можно уменьшить.
В некоторых случаях выключатель зажигания является узлом в шинной сети. В этом случае модуль переключателя зажигания сообщает положения переключателя всем другим модулям, которым требуется эта информация.
Пусковой предохранительный выключатель
Защитный выключатель нейтрали используется на автомобилях с автоматической коробкой передач. Он размыкает цепь управления стартером, когда селектор переключения передач находится в любом положении, кроме ПАРКОВОГО или НЕЙТРАЛЬНОГО. Фактическое расположение переключателя безопасности нейтрального положения зависит от типа трансмиссии и положения рычага переключения передач.Некоторые производители помещают переключатель в трансмиссию.

РИСУНОК. Выключатель безопасности нейтрали может быть объединен с выключателем заднего хода и установлен на картере коробки передач.
Транспортным средствам, оснащенным автоматической коробкой передач, требуются средства предотвращения запуска двигателя при включенной передаче. Без этой функции автомобиль после запуска будет качаться вперед или назад, что приведет к травмам или повреждению имущества.Предохранительный выключатель нормально разомкнутой нейтрали включен последовательно в цепь управления системой запуска и обычно приводится в действие рычагом переключения передач. В положении ПАРКОВКА или НЕЙТРАЛЬ переключатель замкнут, позволяя току течь в цепь стартера. Если коробка передач находится в положении передачи, переключатель разомкнут, и ток не может течь в цепь стартера.

РИСУНОК. В большинстве автомобилей с механической коробкой передач используется пусковой выключатель сцепления, чтобы двигатель не запускался, если не нажата педаль сцепления.
На многих автомобилях с механической коробкой передач используется предохранительный выключатель аналогичного типа. Выключатель блокировки стартового сцепления обычно приводится в действие движением педали сцепления. Когда педаль сцепления нажимается вниз, переключатель замыкается, и ток может течь через цепь стартера. Если педаль сцепления находится в верхнем положении, переключатель разомкнут и ток не течет. В некоторых автомобилях используется механическое соединение, которое блокирует движение цилиндра замка зажигания, если трансмиссия не находится в ПАРКЕНОМ или НЕЙТРАЛЬНОМ положении.

РИСУНОК. Механическая связь используется для предотвращения запуска двигателя при включенной передаче.
Видео: демонстрация цепи управления стартером двигателя
.
% PDF-1.4 % 717 0 объект > endobj xref 717 74 0000000016 00000 н. 0000001831 00000 н. 0000002027 00000 н. 0000002083 00000 н. 0000002256 00000 н. 0000002322 00000 н. 0000003451 00000 н. 0000003702 00000 п. 0000003733 00000 н. 0000003985 00000 н. 0000004335 00000 н. 0000004734 00000 н. 0000004845 00000 н. 0000006195 00000 п. 0000006456 00000 п. 0000006563 00000 н. 0000006675 00000 н. 0000007844 00000 н. 0000009191 00000 п. 0000009578 00000 н. 0000009601 00000 п. 0000011526 00000 п. 0000011549 00000 п. 0000013189 00000 п. 0000013212 00000 п. 0000014777 00000 п. 0000014800 00000 п. 0000016424 00000 п. 0000016446 00000 п. 0000017422 00000 п. 0000017497 00000 п. 0000017839 00000 п. 0000018941 00000 п. 0000020942 00000 п. 0000020965 00000 п. 0000022067 00000 п. 0000022090 00000 н. 0000023400 00000 п. 0000023423 00000 п. 0000025455 00000 п. 0000025570 00000 п. 0000026805 00000 п. 0000026912 00000 п. 0000027027 00000 п. 0000030368 00000 п. 0000030479 00000 п. 0000031695 00000 п. 0000031893 00000 п. 0000032339 00000 п. 0000038733 00000 п. 0000039826 00000 п. 0000040008 00000 п. 0000040222 00000 п. 0000040388 00000 п. 0000040568 00000 п. 0000040683 00000 п. 0000040759 00000 п. 0000040962 00000 п. 0000041039 00000 п. 0000041154 00000 п. 0000041231 00000 п. 0000041434 00000 п. 0000041541 00000 п. 0000041652 00000 п. 0000045005 00000 п. 0000050266 00000 п. 0000056623 00000 п. 0000056646 00000 п. 0000056827 00000 п. 0000056857 00000 п. 0000056936 00000 п. 0000057143 00000 п. 0000002363 00000 н. 0000003429 00000 н. трейлер ] >> startxref 0 %% EOF 718 0 объект > endobj 719 0 объект > endobj 720 0 объект > / Кодировка> >> / DA (/ Helv 0 Tf 0 г) >> endobj 721 0 объект > endobj 722 0 объект > endobj 789 0 объект > поток Hb«`f`c` bÁ
.
Прямой пускатель | Электротехнические примечания и статьи
Введение:
Для пуска асинхронных двигателей используются различные методы пуска, поскольку асинхронный двигатель потребляет больший пусковой ток во время пуска. Чтобы предотвратить повреждение обмоток из-за большого пускового тока, мы используем пускатели различных типов.
Самым простым стартером для асинхронного двигателя является пускатель D irect O n L In.Пускатель DOL состоит из MCCB или автоматического выключателя, контактора и реле перегрузки для защиты. Электромагнитный контактор, который может быть отключен тепловым реле перегрузки в случае неисправности.
Как правило, контактор управляется отдельными кнопками пуска и останова, а вспомогательный контакт контактора используется через кнопку пуска в качестве удерживающего контакта. Т.е. контактор замыкается электрически с фиксацией во время работы двигателя.
Принцип DOL:
Для запуска контактор замыкается, подавая полное линейное напряжение на обмотки двигателя.Двигатель будет потреблять очень высокий пусковой ток в течение очень короткого времени, магнитное поле в утюге, а затем ток будет ограничен током заторможенного ротора двигателя. Мотор развивает крутящий момент заторможенного ротора и начинает разгоняться до полной скорости.
По мере ускорения двигателя ток начнет падать, но не будет значительно падать, пока двигатель не достигнет высокой скорости, обычно около 85% от синхронной скорости. Фактическая кривая пускового тока зависит от конструкции двигателя и напряжения на клеммах и полностью не зависит от нагрузки двигателя.
Нагрузка двигателя влияет на время, необходимое двигателю для разгона до полной скорости, и, следовательно, на продолжительность высокого пускового тока, но не на величину пускового тока.
Если крутящий момент, развиваемый двигателем, превышает момент нагрузки на всех скоростях во время цикла пуска, двигатель достигает полной скорости. Если крутящий момент, создаваемый двигателем, меньше крутящего момента нагрузки на любой скорости во время цикла запуска, двигатель прекратит ускоряться. Если пусковой момент с прямым пускателем недостаточен для нагрузки, двигатель необходимо заменить на двигатель, который может развивать более высокий пусковой момент.
Ускоряющий момент — это крутящий момент, развиваемый двигателем за вычетом момента нагрузки, и он будет изменяться по мере ускорения двигателя из-за кривой крутящего момента скорости двигателя и кривой крутящего момента скорости нагрузки. Время пуска зависит от момента ускорения и инерции нагрузки.
Прямой пуск имеет максимальный пусковой ток и максимальный пусковой момент. Это может вызвать электрическую проблему с источником питания или может вызвать механическую проблему с ведомой нагрузкой. Таким образом, это будет неудобно для пользователей линии питания, всегда испытывайте падение напряжения при запуске двигателя.Но если этот мотор не большой мощности, это не сильно влияет.
Детали стартеров DOL:
(1) Контакторы и катушка.
Магнитные контакторы — это переключатели с электромагнитным управлением, которые обеспечивают безопасное и удобное средство для подключения и отключения параллельных цепей.
Контроллеры магнитных двигателей используют электромагнитную энергию для включения переключателей. Электромагнит состоит из катушки с проволокой, помещенной на железный сердечник.Когда через катушку протекает ток, железо магнита намагничивается, притягивая железный стержень, называемый якорем. Прерывание прохождения тока через катушку с проволокой вызывает выпадение якоря из-за наличия воздушного зазора в магнитной цепи.
Магнитные пускатели двигателей с линейным напряжением представляют собой электромеханические устройства, которые обеспечивают безопасные, удобные и экономичные средства запуска и остановки двигателей и имеют то преимущество, что ими можно управлять дистанционно.Подавляющая часть продаваемых контроллеров моторов относится к этому типу.
Контакторы в основном используются для управления оборудованием, в котором используются электродвигатели. Он состоит из катушки, которая подключается к источнику напряжения. Очень часто для однофазных двигателей используются катушки 230 В, а для трехфазных двигателей используются катушки 415 В. Контактор имеет три основных нормально разомкнутых контакта и контакты меньшей мощности, называемые вспомогательными контактами [NO и NC], которые используются для цепи управления. Контакт — это проводящие металлические части, замыкающие или прерывающие электрическую цепь.
NO — нормально открытый
NC-нормально закрытый
(2) Реле перегрузки (защита от перегрузки) .
Защита электродвигателя от перегрузки необходима для предотвращения выгорания и обеспечения максимального срока службы.
В любых условиях перегрузки двигатель потребляет чрезмерный ток, вызывающий перегрев. Поскольку изоляция обмотки двигателя ухудшается из-за перегрева, существуют установленные ограничения на рабочие температуры двигателя для защиты двигателя от перегрева.Реле перегрузки используются в блоке управления двигателем для ограничения потребляемого тока.
Реле перегрузки не обеспечивает защиты от короткого замыкания. Это функция защитного оборудования от перегрузки по току, такого как предохранители и автоматические выключатели, обычно расположенные в корпусе разъединителя.
Идеальный и самый простой способ защиты двигателя от перегрузки — это элемент с чувствительными к току свойствами, очень похожими на кривую нагрева двигателя, который действует для размыкания цепи двигателя при превышении тока полной нагрузки.Срабатывание защитного устройства должно быть таким, чтобы двигатель мог выдерживать безвредные перегрузки, но быстро отключался от линии, если перегрузка сохраняется слишком долго.
Обычно предохранители не предназначены для защиты от перегрузки. Предохранитель защищает от короткого замыкания (защита от перегрузки по току). Двигатели потребляют высокий пусковой ток при пуске, и обычные предохранители не могут отличить этот временный и безвредный пусковой ток от опасной перегрузки.Выбор предохранителя зависит от тока полной нагрузки двигателя, он «перегорает» каждый раз при запуске двигателя. С другой стороны, если бы предохранитель был выбран достаточно большим для пропускания пускового или пускового тока, он не защитил бы двигатель от небольших вредных перегрузок, которые могут возникнуть позже.
Реле перегрузки — это сердце защиты двигателя. Он имеет характеристики обратнозависимого времени срабатывания, что позволяет ему удерживаться в течение периода разгона (при потреблении пускового тока), но обеспечивает защиту при небольших перегрузках, превышающих ток полной нагрузки, когда двигатель работает.Реле перегрузки являются заменяемыми и могут выдерживать повторяющиеся циклы отключения и сброса без необходимости замены. Однако реле перегрузки не могут заменить устройства защиты от перегрузки по току.
Реле перегрузки состоит из блока измерения тока, подключенного к двигателю, а также механизма, приводимого в действие датчиком, который служит, прямо или косвенно, для разрыва цепи.
Реле перегрузки
можно разделить на тепловые, магнитные или электронные.
Тепловое реле : Как следует из названия, тепловые реле перегрузки полагаются на повышение температуры, вызванное током перегрузки, для отключения механизма перегрузки. Реле тепловой перегрузки можно разделить на два типа: плавильные и биметаллические.
Магнитное реле : Магнитные реле перегрузки реагируют только на превышение тока и не зависят от температуры.
Электронное реле : Электронное или твердотельное реле перегрузки обеспечивает сочетание высокоскоростного срабатывания, регулируемости и простоты установки.Они могут быть идеальными для многих точных приложений.
Электропроводка стартера DOL:
(1) Главный контакт:
Контактор
подключает напряжение питания, катушку реле и реле тепловой перегрузки.
L1 контактора подключается (NO) к фазе R через MCCB
L2 контактора подключается (NO) к фазе Y через MCCB
L3 контактора подключается (NO) к фазе B через MCCB.
НО Контакт (- || -):
(13-14 или 53-54) — нормально открытый нормально разомкнутый контакт (замыкается при срабатывании реле)
Контактная точка 53 подключается к точке кнопки запуска (94), а точка 54 контактора подключается к общему проводу кнопки запуска / остановки.
NC Контакт (- | / | -):
(95-96) — нормально замкнутый нормально замкнутый контакт (размыкается при срабатывании тепловой перегрузки, если это связано с блокировкой перегрузки)
(2) Подключение катушки реле:
A1 катушки реле подключается к любой одной фазе питания, а A2 подключается к нормально замкнутому контакту реле тепловой защиты (95).
(3) Подключение теплового реле перегрузки:
T1, T2, T3 подключаются к реле тепловой перегрузки
Реле перегрузки подключается между главным контактором и двигателем
NC-соединение (95-96) теплового реле перегрузки соединяется с кнопкой остановки и общим соединением кнопки пуска / остановки.
Схема электрических соединений стартера DOL:
Работа стартера DOL:
Основным сердцем стартера DOL является катушка реле. Обычно он получает одну фазную постоянную от входящего напряжения питания (A1). Когда катушка получает вторую фазу, катушка реле включается и магнит контактора создает электромагнитное поле, и из-за этого плунжер контактора перемещается, и главный контактор пускателя замыкается, а вспомогательный контактор изменяет свое положение NO становится NC, а NC становится (показано красной линией на схеме).
Нажатие кнопки пуска:
Когда мы нажимаем кнопку пуска, катушка реле получает вторую фазу от фазы питания — главный контактор (5) — вспомогательный контакт (53) — кнопка пуска — кнопка останова — 96-95 — к катушке реле (A2) .Теперь катушка подает питание и Магнитное поле создается движением магнита и плунжера контактора. Главный контактор замыкается, и двигатель получает питание одновременно. Вспомогательный контакт меняет положение (53-54) с NO на NC.
Отпустите кнопку пуска:
Катушка реле получает питание даже после того, как мы отпускаем кнопку «Пуск».Когда мы отпускаем кнопку запуска, катушка реле получает фазу питания от главного контактора (5) — вспомогательного контактора (53) — вспомогательного контактора (54) — кнопки останова 96-95 — катушки реле (показаны красные / синие линии на схеме).
В состоянии перегрузки двигатель будет остановлен прерыванием цепи управления в точках 96-95.
Нажатие кнопки останова:
Когда мы нажимаем кнопку «Стоп», цепь управления стартера прерывается при нажатии кнопки «Стоп» и питание катушки реле прерывается, плунжер перемещается и замыкающий контакт главного контактора становится разомкнутым, питание двигателя отключается.
Пусковые характеристики двигателя на прямом пускателе:
Доступный пусковой ток: 100%.
Пиковый пусковой ток: от 6 до 8 тока полной нагрузки.
Пиковый пусковой крутящий момент: 100%
Преимущества стартера DOL:
Самый экономичный и самый дешевый стартер
Простота установки, эксплуатации и обслуживания
Простая схема управления
Легко понять и устранить неполадки.
Обеспечивает 100% крутящий момент во время пуска.
От стартера до двигателя требуется только один комплект кабеля.
Двигатель соединен треугольником на клеммах двигателя.
Недостатки DOL Starte r:
Не снижает пусковой ток двигателя.
Высокий пусковой ток: Очень высокий пусковой ток (обычно в 6–8 раз больше FLC двигателя).
Механически жесткие: Термическая нагрузка на двигатель, сокращающая его срок службы.
Падение напряжения: В электроустановке наблюдается большой провал напряжения из-за высокого пускового тока, влияющего на других потребителей, подключенных к тем же линиям, и поэтому не подходит для двигателей с короткозамкнутым ротором большего размера
Высокий пусковой крутящий момент: Ненужный высокий пусковой крутящий момент, даже если он не требуется из-за нагрузки, что приводит к увеличению механической нагрузки на механические системы, такие как вал ротора, подшипники, редуктор, муфта, цепной привод, подключенное оборудование и т. Д.приводящие к преждевременному выходу из строя и простоям оборудования .
Особенности прямого запуска
Для трехфазных двигателей малой и средней мощности
Три линии подключения (схема: звезда или треугольник)
Высокий пусковой момент
Очень высокая механическая нагрузка
Сильноточные пики
Падения напряжения
Простые коммутационные аппараты
DOL подходит для:
Можно использовать пускатель прямого включения, если высокий пусковой ток двигателя не вызывает чрезмерного падения напряжения в цепи питания.По этой причине максимально допустимый размер двигателя для пускателя с прямым пуском от сети может быть ограничен поставщиком электроэнергии. Например, коммунальное предприятие может потребовать от сельских потребителей использовать пускатели пониженного напряжения для двигателей мощностью более 10 кВт.
Пуск
DOL иногда используется для запуска небольших водяных насосов, компрессоров, вентиляторов и конвейерных лент.
DOL не подходит для:
Пиковый пусковой ток приведет к серьезному падению напряжения в системе питания
Приводимое оборудование не выдерживает воздействия очень высоких пиковых нагрузок крутящего момента
Безопасность или комфорт тех, кто использует оборудование, могут быть снижены из-за внезапного запуска, например, при работе с эскалаторами и лифтами.
Нравится:
Нравится Загрузка …
Связанные
О компании Jignesh.Parmar (B.E, Mtech, MIE, FIE, CEng)
Джигнеш Пармар закончил M.Tech (Power System Control), B.E (Electric). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в сфере передачи, распределения, обнаружения кражи электроэнергии, технического обслуживания и электротехнических проектов (планирование-проектирование-технический обзор-координация-выполнение).В настоящее время он является сотрудником одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия. Он опубликовал ряд технических статей в журналах «Электрическое зеркало», «Электрическая Индия», «Освещение Индии», «Умная энергия», «Промышленный Электрикс» (австралийские энергетические публикации). Он является внештатным программистом Advance Excel и разрабатывает полезные базовые электрические программы Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знает английский, хинди, гуджарати, французский языки.Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновить свои знания по различным инженерным темам.
.

Подключение теплового. Изучение магнитного пускателя с тепловым реле

Проведение подготовительных работ

Особенности подключения магнитных пускателей

Как подключить магнитный пускатель и тепловое реле

Проведение подготовительных работ

Особенности подключения магнитных пускателей

Особенности подключения теплового реле

Как подключить тепловое реле к магнитному пускателю

Схема подключения магнитного пускателя и теплового реле

Проведение подготовительных работ

Особенности подключения магнитных пускателей

Особенности подключения теплового реле

Как самостоятельно подключить тепловое реле — обзор схем

Что важно знать?

Особенности монтажа

Магнитный пускатель с тепловым реле и кнопками управления, схема, принцип действия

Кнопки управления пускателей

Магнитный пускатель

Схема управления пускателем на 220 В

Схема управления пускателем на 380 В

Подключение теплового реле в схему пускателя

Проверка работоспособности схемы

Схема подключения теплового реле для электродвигателя

Принцип работы теплового реле

Характеристики реле

Процесс подключения

Резюме

Отправить комментарий

Как устроен механизм пускателя?

Схема подключения устройства

Подключаем тепловое реле

Как подключить магнитный пускатель через кнопку с тепловым реле?

Подключение теплового реле в схему пускателя

Как подключить магнитный пускатель

Контакторы и пускатели — в чем разница

Устройство и принцип работы

Схемы подключения магнитного пускателя с катушкой на 220 В

Подключение пускателя с катушкой 220 В к сети

Схема с кнопками «пуск» и «стоп»

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Реверсивная схема подключения электродвигателя через пускатели

Схема подключения магнитного пускателя на 220 В

Схема подключения магнитного пускателя на 380 В

Подключение магнитного пускателя через кнопочный пост

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Реверсивный магнитный пускатель

Советы и хитрости установки

Подключение магнитного пускателя с тепловым реле

Особенности монтажа

Схема с фазным напряжением (220 В)

Схема с линейным напряжением (380 В)

Пме 211 Схема Подключения — tokzamer.ru

Виды пускателей и технические характеристики

Основные критерии при выборе магнитного пускателя

Выбор и схема подключения магнитного пускателя

Пускатель магнитный

Использование управления двигателем звезда-треугольник (с принципиальной схемой)

Как работает управление двигателем звезда-треугольник

Защитные выключатели блокировки

Компоненты цепи управления стартером

Магнитные переключатели

Управление реле стартера

Замок зажигания

Пусковой предохранительный выключатель

Видео: демонстрация цепи управления стартером двигателя

Прямой пускатель | Электротехнические примечания и статьи

Введение:

Принцип DOL:

Детали стартеров DOL:

Электропроводка стартера DOL:

Схема электрических соединений стартера DOL:

Работа стартера DOL:

Пусковые характеристики двигателя на прямом пускателе:

Преимущества стартера DOL:

Недостатки DOL Starte r:

Особенности прямого запуска

DOL подходит для:

DOL не подходит для:

Нравится:
