Реле давления рм 5 инструкция: настройка и управление системой водоснабжения

регулировка, инструкция и схема подключения, принцип работы реле для насосной станции, фото и видео обзор

Автор Aluarius На чтение 6 мин. Просмотров 3.5k. Опубликовано

Живя в городской квартире, мы не знаем о том, как устроена водопроводная система многоквартирного дома. Наша задача открыть кран, а уж из нее точно пойдет вода под определенным напором, достаточным и удобным для пользования. В частном домостроении все обстоит иначе, потому что приходится научиться разбираться во всех коммуникационных сетях, и в водопроводе тоже. А здесь без реле давления не обойтись. Итак, тема этой статьи: реле давления РДМ 5 – регулировка, инструкция к пользованию.

Реле давления РДМ-5Реле давления РДМ-5

Почему выбрана именно марка этого прибора? Все дело в его высоких технических и эксплуатационных характеристиках. Судите сами:

  • Работает от сети напряжением 220 вольт, а это большое удобство, то есть вставил вилку в розетку, и больше ничего делать не надо.
  • Может быть использовано при температуре от 0С до +40С.
  • Диапазон давление (рабочее) от 1,0 атм. до 4,6.
  • На заводе само реле настраивают: нижний уровень 1,4 атм., верхний 2,8 атм.
  • Перепад давления составляет 1,0 атм. – это минимальный показатель.
  • Степень защиты 1P 44.
  • Внутренний размер соединяемых патрубков – ¼ дюйма. Установить своими руками прибор будет несложно.

Принцип работы

Итак, устройство РДМ 5 – это реле двухконтактное, используемое для коммутации электрической сети. Оно срабатывает только в зависимости от напора воды. Вот его принцип работы:

  • Производится регулировка прибора по нижнему и верхнему пределу. Если давление воды в насосной станции дома ниже верхнего предела, то контакты самого реле замкнуты, то есть, по его электрической схеме проходит ток. Значит, сам насос работает.
  • Как только напор воды в системе переходит верхний предел, реле срабатывает на отключение подающей сети, то есть, его контакты размыкаются.

Назначение

Как видите, принцип работы реле давления достаточно прост. Здесь главное, точно провести настройку по пределам.

Как правильно провести регулировку

Часто сталкиваешься с такой позицией установщиков, что, мол, выставленное давление реле на заводе достаточно, чтобы водопроводная система работала комфортно и удовлетворяла требования хозяина дома. Но, как показывает жизнь, переехав в свой собственный частный дом, где установлена современная насосная станция с реле давления, напор воды нас не удовлетворяет (он мал). Просить, чтобы специалист отрегулировал давление в системе, бесполезно (чаще всего), поэтому стоит самостоятельно разобраться в этом вопросе.

Итак, водопроводная система дома чаще всего состоит из:

  • Точка забора воды – это может быть труба водопровода поселка или скважина с погружным насосом.
  • Реле давления с гидроаккумулятором.
  • Водоочистка в виде системы емкостей и фильтров.
  • Потребитель.

Устройство и схема включения

Как правильно проводится регулировка реле давления. Во-первых, необходимо понять, какой напор будет необходим, чтобы его было достаточно в процессе открытия всех точек потребления, особенно это касается душа, как самого мощного потребителя. Во-вторых, необходимо знать давление в точке забора воды. Ведь как работает реле, а соответственно насос. Если давление в точке забора будет ниже 1,4 атм., то реле даже не включится, то есть, насос работать не будет. Это нередко случается в том случае, если ваш частный дом подключен к поселковой водопроводной сети, где давление чаще всего не поднимается выше 1,0 атм.

Если забор воды производится из скважины или колодца при помощи насоса, то давление в домашней сети будет зависеть от технических параметров агрегата. Во всяком случае, не ниже 2,0 атм. То есть, можно не волноваться, что реле не включится, поэтому можно смело проводить его регулировку.

Как настраивается нижний предел давления

В первую очередь необходимо отрегулировать нижний уровень напора. На корпусе реле установлены две гайки. Первая (она большего размера) регулирует именно нижний уровень, вторая разницу между нижним пределом и верхним. Нас интересует первая. С помощью этой гайки изменяется состояние фиксирующей пружины. При вращении гайки по часовой стрелке производится сжатие пружины, тем самым увеличивается нижний предел давления воды в системе. При вращении против часовой – снижение.

Давайте рассмотрим пример, где есть необходимость поднять верхний предел, скажем, до 4,0 атм., а нижний оставить в заводских пределах. Для этого нужно большую гайку крутить по часовой стрелке до необходимого показателя. Гайка меньшей величины также крутится по часовой стрелке до показателя, при котором насос будет включаться при давлении 1,4 атм.

Правда, этот способ, как показывает практика, не самый точный. Тем более в заводских настройках чаще всего пружина малой гайки практически ослаблена, так что не создает необходимой разницы давлений. Оптимальный ее показатель – это 1,0 атм., а фактически – 1,3 атм.


Регулировка

Поэтому стоит провести регулировку по-другому. К примеру, выровнять давление с помощью гидроаккумулятора (это специальные расширительные бачки для водопроводной сети, они синего цвета). Правда, этот способ достаточно сложный и длительный. В принципе, приходится подбирать давление способом «тыка». То есть, настроили реле, вставили его у системы водопровода, включили насос. Если показатели не совпали, надо провести полное отключение, слить воду из расширительного бачка (из нижней его части), стравить воздух из его верхней части. И таким образом подгонять параметры напора до необходимых. А это может занять много времени.

Внимание! Давление в воздушной части гидроаккумулятора должно быть на 10-20% меньше нижнего предела срабатывания насосной станции. Такую регулировку можно провести только на расширительном баке, который отключен от водопровода.

Есть еще один вариант, но для этого придется снять корпус реле и изготовить переходник, потому что тестирование и регулировку придется проводить не водой, а воздухом с помощью компрессора. Именно манометр компрессорной установки будет служить точным ориентиром давления в устройстве. При этом тут же на месте можно при включенном компрессоре проводить настройки реле. Это удобно и быстро, к тому же достаточно точно.

Схема подключения релеСхема подключения реле

И еще несколько полезных советов.

  • Включать реле давления можно только в розетку с заземлением.
  • Сечение подводящего электрического кабеля должно соответствовать мощности насосной установки.
  • Будет лучше, если в электрическую схему водоснабжения дома установить последовательно еще одно реле напора с чуть большими порогами давления. Потому что у прибора РДМ 5 часто залипают контакты.

Заключение по теме

Как видите, настройка (регулировка) реле напора РДМ 5 насосной установки – дело не самое простое, но достаточно серьезное. Конечно, можно оставить все заводские настройки, но они могут не обеспечить водой дом полноценно. Поэтому разбирайтесь в процессе регулировки и своими руками пробуйте провести данный процесс. И пусть наша статья будет для вас, как инструкция к применению.

Регулировка реле давления РМ-5 дается не всем. Но об этом молчат


                  Регулировка реле давления.

Реле давления — важнейшая деталь системы водоснабжения.

Его правильная регулировка гарантирует своевременное включение и выключение насоса, поддержание стабильного давления воды в доме.

В комплексе с гидроаккумулятором, реле давления воды бережёт насос от поломки.

Настройки моментов включения и выключения насоса зависят от модели и марки реле давления.

При всём богатстве выбора реле давления на рынке, регулировка имеет немного разновидностей. Рассмотрим их!

                                                   Реле FF

Например, в этом реле от «HEISSKRAFT» есть шкала, по которой хорошо видно, при каком давлении включается и выключается насос.

И независимо от способа подключения, оно прекратит подачу электропитания, хоть 220В напрямую к насосу или 12В к блоку защиты и магнитному пускателю.

Регулировать такое реле не составляет труда.

Единственное, что нужно знать, так это то, что на этом реле первым выставляется нижнее значение.

То есть, момент включения насоса потому, что зелёная стрелка этого значения находится на фиксированной планке.

Стрелка же верхнего значения, красная, подвижная и независимая. Она регулируется второй по очереди.

Реле имеет четыре контакта — Три основных и заземление.

Самое простое подключение на разрыв провода Фазы: приход на крайний правый контакт и выход к насосу с самого левого контакта.

Провод «0» соединяется колодкой или вагой, «земля» на своих контактах, внизу.



                                         Реле типа РМ-5

Реле давления РМ-5, наверное, первым появилось в России. Поэтому я взял его за прототип.

Сейчас на строительных рынках и развалах уже все реле такого типа, называют итальянскими.

Хотя половина из них аналоги РМ-5(РДМ-5). В основном, это реле от компании «Джилекс», но и многие другие не отстают.

Реле не дорогое и пользуется большой популярностью.

Не многие продавцы знают о регулировке, но покупателям очень нравится соотношение цена-качество. Ну и ладно!

Наше дело сегодня, кстати – регулировка этих и других популярных реле давления.

Итак, настройка реле давления РМ-5(РДМ_5) и им подобных.

Первым делом задаём верхнее значение. То есть момент выключения насоса. Это делается гайкой на большой пружине.

Затем гайкой на маленькой пружине устанавливаем разницу между верхним и нижним давлением (моментом включения насоса).

Нужно иметь в виду, что дельту между верхним и нижним моментом, меньше 1,5 атмосфер (бар, кг/см или чего-то ещё) вы не добьётесь. Больше можно. меньше нет. Так устроена механика этих реле.

Хотя иногда очень нужно уменьшить разницу между включением и выключением, чтобы избежать скачков давления воды в кранах.

Это компенсируется давлением воздуха в гидроаккумуляторе. Как это сделать правильно, смотрим по ссылке.


                                        Реле давления MDR.

Ещё одна марка реле давления воды, представленная в разных моделях.

Самым популярным из всего модельного ряда у профессионалов, является реле MDR 5\5.

Эта модель применяется как для трехфазных насосов, так и для бытовых монофазных.

Подключаются на разрыв контактов оба направления: от электросети и от насоса.

Заземление проводится через отдельно расположенную планку.

Диапазон шкалы давления довольно широкий и гибкий.

Это значит, что моменты включение и выключение насоса могут происходить при падении давления воды в системе всего на 0,5 bar.

Регулировка реле давления воды MDR 5/5 производится гайкой-«барашком».

Верхнее значение давления регулируется в исходном положении, а для регулировки нижнего значения нужно прижать «барашек» и поворачивать в нужную сторону.

Небольшое неудобство представляет контроль регулировки.

Если на реле давления FF, видны значения шкалы, то на реле MDR нужно регулировать, глядя на значения манометра.

Кстати, манометры встроены в реле. Это удобно!

На гайке регулировки имеются метки в виде знаков «-» и «+», которые соответственно указывают на повышение и понижение давления воды.

Поэтому, регулировка не составит особого труда.

                                                Итоги

Как вы понимаете, регулировка реле давления любой марки и модели, при необходимости, можно настроить самостоятельно.

Но я бы все равно рекомендовал советоваться с профессионалами. Ведь включение и выключение насоса, это только видимая часть системы настройки.

Чтобы оборудование работало слажено, нужно постоянно наблюдать за давлением воздуха в гидроаккумуляторе, плавностью подачи воды в разных режимах работы насоса.

Вы должны знать, сколько времени тратит насос на наполнение системы.

С годами, при постоянных и долгих нагрузках, крыльчатки центробежных насосов изнашиваются и соответственно снижается объём подачи воды в минуту.

Из-за этого увеличивается время наполнения системы и как следствие, увеличивается потребление электроэнергии.

Что приводит к увеличению финансовых расходов.

Так же не маловажную роль в настройке реле давления играет система очистки воды. Для многих из них существуют определенные требования для давления воды на входе в фильтра.

Поэтому, нужно регулярно проводить осмотр и ревизию оборудования, следить за давлением и подачей воздуха.

В такие моменты и должны привлекаться специалисты по оборудованию.

Надеюсь, что наши рекомендации помогут вам. А оборудование вас не подведёт.

Оставляйте свои отзывы и задавайте вопросы в комментариях внизу страницы.




Поделиться новостью в соцсетях



« Предыдущая запись Следующая запись »

Реле давления РМ-5

Системы водоснабжения можно контролировать и управлять по разным параметрам – по уровню воды, давлению, температуре. Наиболее часто встречается управление по давлению. Одним из самых простых и популярных элементов домашней автоматики в этом случае является реле давления – РМ-5.

Это реле предназначено для управления электрическими насосами для подачи воды в дом. При помощи реле – РМ-5 насос будет работать четко в заданном режиме давления. При минимальном давлении контакты замкнутся и насос включится, а при достижении максимального давления контакты разомкнутся и насос выключится.

Реле давления – РМ-5 выпускается разными производителями. Из-за этого такие реле могут иметь незначительные различия в типе корпуса и расположении мест подключения кабелей.

Существуют разновидности реле давления такого типа со встроенными манометрами, что упрощает их подключение к насосной станции, так как уменьшается количество резьбовых соединений. Также выпускаются реле со специальным рычагом, позволяющим вручную разомкнуть контакты если оно самостоятельно не может отключить насос.

Общий вид реле давления – РМ-5 показан на рисунке. Теперь давайте разберемся, как оно устроено.

Это двух-контактное реле для коммутации электроцепей, которое срабатывает по давлению воды в системе. Внутри его корпуса располагается электрические контакты, которые управляются мембраной.

Реле давления чаще всего подключается к насосной станции с помощью специального пятерного переходника. Кроме реле давления к переходнику подключаются труба от насоса, труба от источника водоснабжения, гидроаккумулятор и манометр.

Насос качает воду в гидроаккумулятор. По показаниям манометра можно наблюдать, как увеличивается давление воды. Реле давления автоматически управляет включением и отключением насоса.

При подключении реле к переходнику /присоединительный размер – 1/4”/, вода давит на мембрану, которая нажимает на пружины, управляющие электрическими контактами. Контакты реле включаются последовательно с электродвигателем насоса и подают на него напряжение питания.

Водоснабжение от колодца или скважины  +7-932-2000-535

Кабель к реле подключаются через специальные герметизированные контакты. Рабочее напряжение – 220 В.  На самом реле есть клеммы, обозначенные «L» /Line/, вот к ним и подключается электрический кабель, который идет от электросети. К клеммам, имеющим обозначение «М» /Motor/ подключается кабель от электродвигателя насоса. На клеммнике есть также заземляющие контакты для присоединения заземляющих жил кабелей.

При подключении реле давления воды к насосу необходимо помнить, что максимальный коммутируемый ток его контактов – 10,0 А /у отдельных моделей – 16,0 А/.

Схема подключения контактов реле

Принцип действия реле давления – РМ-5 очень простой. Если в системе давление упало ниже уровня включения /1,4 бар или предварительно настроенной величины/, то в этом случае контакты замкнутся и реле включит насос, а если в системе давление будет выше уровня выключения /2,8 бар или также предварительно настроенной величины/, мембрана давит на пружины, контакты разомкнуться и насос автоматически выключится. При падении давления ниже заданного значения процесс повторяется.

Таким образом реле давления РМ-5 применяется для того, чтобы автоматически поддерживать давление воды в системе водоснабжения в рабочем диапазоне – 1,4….2,8 бар /заводские настройки давления/ или – 15 бар /ручные настройки/.

На заводе эти реле настраивают по существующим стандартам и нормам. Настройки, как правило, менять не потребуется, потому что они наиболее оптимальные. Иногда возникает необходимость настроить реле на собственные, отличные от заводских параметры срабатывания. Добиться желаемого результата в регулировке можно путем вращения двух прижимных гаек в различные стороны.

Для этого нужно снять крышку с реле. В корпусе находятся две гайки – большая и маленькая. С помощью большой гайки можно установить давление отключения насоса. Для увеличения порога срабатывания нужно подкрутить ее по часовой стрелке и проверить давление. С помощью второй гайки можно изменить разность между давлением включения и выключения насоса как в большую, так и в меньшую сторону.

Все эти настройки нужно выполнять с использованием манометра. После регулировки реле нужно обязательно закрыть крышку.

Реле давления РМ-5 со встроенным манометром

Недостатками реле – РМ-5 заключаются в том, что у него довольно сложная регулировка порогов давления. Кроме этого давление воды в системе водоснабжения поддерживается ступенчато /реле срабатывает только по нижнему и верхнему пределу/. Если вода в колодце или скважине закончилась, то оно не сможет отключить насос. При отсутствии воды реле будет включено пока не сможет создать давления, что может привести к выходу насоса из строя. Поэтому реле давления воды – РМ-5 нужно обязательно использовать с совместно с реле протока жидкости для исключения “сухого хода” насоса и его поломки.

Отопление и водоснабжение – многогранный инженерный процесс,

требующий знаний и умений ПРОФЕССИОНАЛА.

Проясним Вашу ситуацию и ответим на вопросы бесплатно +7-932-2000-535

Сантехнические работы Тюмень

Реле давления Джилекс РДМ-5 — инструкция по регулировке на vodatyt.ru

Автор Петр Андреевич На чтение 3 мин. Просмотров 1.9k. Обновлено

Для многих частных домов, имеющих автономную систему водообеспечения, весьма актуальна проблема поддержания стабильного давления в водопроводной системе. Чрезмерное внутрисетевое давление ни к чему хорошему привести не может – это повышенный износ водозапорной арматуры, самих труб, фитингов, прочих сантехнических приборов и приспособлений. Специально для решения данной проблемы было разработано реле давления Джилекс, поступающее на прилавки под маркировкой РДМ-5.

Технические характеристики

  • Напряжение электропитания – стандартные 220В, подающиеся из общедомовой сети.
  • Диапазон рабочих температур РДМ – от нуля до +40оС.
  • Рабочее давление, на которое рассчитана эксплуатация данного прибора, составляет от 1 до 4,6 атмосферы.
  • Стандартные заводские настройки рабочего давления – от 1,5 до 2,8 атмосферы.
  • Минимальная величина перепада давления, при котором прибор будет срабатывать – порядка 1 атмосферы.
  • Размер внутреннего диаметра крепёжных патрубков – четверть дюйма.

Реле давления РДМ-5 – инструкция по регулировке

Принцип работы реле состоит в автоматическом понижении давления воды в трубопроводной системе, когда данный показатель достигает опасной величины.

В случае нормального показателя давления, внутренние контакты прибора остаются в первоначальном положении, не препятствуя свободному току воды. Но, как только данный показатель начинает зашкаливать, контактные пластины, под напором потока, размыкаются и водоподающий насос, соединённый с реле, выключается.

Реле давления Джилекс - характеристики и регулировкаРеле давления Джилекс - характеристики и регулировка

Базовая настройка датчика срабатывания производится в заводских условиях, и на рынок прибор поставляется уже в готовом для установки виде. Однако, инструкция по регулировке реле давления РДМ предусматривает самостоятельную установку показателей, в зависимости от нужд потребителя.

реле давления джилекс рдм-5 схема регулировкиреле давления джилекс рдм-5 схема регулировки реле давления джилекс рдм-5 реле давления джилекс рдм-5

Прежде всего, водопровод должен снабжаться манометром – в соответствии с его показаниями и будет осуществляться настройка. Работа по регулировке прибора производится следующим образом:

  1. Подключаем РДМ к системе, в точном соответствии с эксплуатационной инструкцией.
  2. Гидроаккумулятор к системе не подключается, а отвод, ведущий к нему, глушится.
  3. Насос включается в сеть, и производится проверка работы прибора при заводских настройках. Одновременно можно убедиться в герметичности трубопровода до места установки реле. Показания сетевого манометра следует стабилизировать на цифре 3 атмосферы.
  4. Далее вскрываем крышку РДМ, под которой располагаются две гайки с пружинами – одна больше, другая поменьше. Если вращать большую гайку по часовой стрелке, произойдёт сжатие пружины. Таким образом, верхний предел срабатывания датчика будет повышен, а при вращении в обратном направлении – этот предел понижается.
  5. При помощи вращения подпружиненной большой гайки выставляется необходимый показатель верхнего предела, допустим 2,9 атм. Нижний показатель оставляем в заводском варианте – 1 атм.
  6. Затем подключаем к внутридомовой системе гидробак и при помощи имеющегося на нём отдельного манометра проверяем давление внутри него. Средний показатель для гидроаккумуляторов составляет порядка 1,5 атмосферы.
  7. Подключаем гидробак к прибору РДМ, запускаем насос и наблюдаем, при каком показателе внутрисетевого давления датчик отключит работу насосного оборудования. Согласно выставленным настройкам (1 атм. – нижний, а 2,9 – верхний предел), рабочий диапазон давления составляет у нас 1,9 атмосферы, что на 0,4 атм. больше рабочего давления в гидробаке.

Согласно эксплуатационным инструкциям, рабочий диапазон датчика РДМ-5 должен быть выше показателя давления в гидробаке на 0,3 атм. В этом случае происходит оптимизация циклов включения/выключения насоса, что позволяет сохранить моторесурс и защитить от поломок, а также сберечь дополнительную электроэнергию.

Полезно4Бесполезно

Схема подключения реле давления рм 5

Добрый день, уважаемые читатели блога nasos-pump.ru

Реле давления PM-5G

В рубрике «Принадлежности» рассмотрим реле давления, которое управляет по заданным давлениям включения и выключения работой автоматических насосных станций, а также поверхностных самовсасывающих циркуляционных насосов, насосов для скважин или колодезных насосов, если они используются совместно с гидроаккумуляторами. С помощью реле давления можно настроить автономную систему водоснабжения, систему полива или пожаротушения под требуемые задачи. В продаже представлены реле давления РМ-5, РМ-5G, РМ-12 производства итальянской фирмы Italtecnica. Основное отличие изделия РМ-5 от РМ-5G в том, что в последнем используется накидная гайка с подсоединительным размером 1/4″. Реле РМ-5G более удобно для монтажа.

Основные характеристики РМ-5 и РМ-12 указаны в таблице 1.

Характеристики РМ-5 РМ-12
1. Рабочий диапазон давления (бар) 1-5 3-12
2. Заводские настройки давления включения и выключения (бар) 1,4-2,8 5-7
3. Минимальный перепад давления (бар) 0,6 1,5
4. Температура рабочей среды до (°С) 55 55
5. Максимальный рабочий ток (ампер) 16 (10) 16 (10)
6. Напряжение (вольт) 250 250
7. Подсоединение внутренняя резьба (дюйм) 1/4 1/4

Таблица 1

Примечание: При использовании реле давления для управления насосным оборудованием максимальный ток коммутации составляет 10 А.

В последнее время в продаже появилось изделие РМ-5G (25 А) с максимальным током коммутации  для управления насосным оборудованием составляющим 16 А.

Конструкция реле

Конструктивно реле собрано в пластиковом корпусе и закрыто крышкой. На рис.1 обозначены основные элементы. Для снятия верхней крышки с изделия необходимо при помощи  отвертки под шлиц открутить пластиковую пробку на его торце.

Устройство реле давления

1. Корпус – на нем расположены все элементы реле давления;

2. Подсоединительный фланец, используется для подсоединения автоматики к системе водоснабжения. Подсоединительный размер фланца – внутренняя резьба размером 1/4″. Во фланце находится рабочая камера и мембрана. Фланец и мембрана крепятся к корпусу реле с помощью четырех винтов;

3. Гайка регулировки разницы давлений ΔР между давлением включения и выключения. Чем сильнее мы будем сжимать пружину (закручивать гайку), тем эта разница будет больше;

4. Гайка регулировки давления отключения реле. При закручивании гайки давление отключения будет увеличиваться, а при отпускании – уменьшатся. На этом стержне также крепится верхняя крышка с помощью пластиковой пробки;

5, 6. Клеммы для подключения электрических проводов;

7. Клеммы для подключения заземляющих проводов от сети питания и двигателя;

8. Муфты для зажима кабелей, используются для жесткой фиксации кабеля сетевого питания и кабеля подключения двигателя.

Электрическая схема подключения реле давления

На Рис. 2 приведена схема электрического подключения реле РМ-5, РМ-5G, РМ-12.

Схема подключения реле давления PM-5, РМ-5G, РМ-12.

Схема подключения реле в электрическую сеть очень проста. На клеммы 5, 6 (см. Рис. 1) подключаются провода.  При чем, не имеет значения, какая пара клемм входная (подключение ~220 В.), а какая выходная (подключение к двигателю).  После подключения проводов необходим убедится в их надежном контакте с клеммами реле, при необходимости нужно подтянуть контакты.

 Эксплуатация, обслуживание и регулировка реле

Реле давления РМ-5, РМ-5G, РМ-12 очень простые и надежные устройства управления автономной системой водоснабжения. При соблюдении условий эксплуатации они работает без сбоев и отказов долго и надежно. Однако, учитывая качество нашей воды, перепады напряжения или повышенную влажность, случаются сбои в работе. Неправильная работа автоматики, как правило, приводит к выходу из строя насоса.

Рассмотрим наиболее частые случаи.

Жесткая вода. При жесткой воде или в воде с большим содержанием железа в процессе эксплуатации происходит постепенное «зарастание» прохода к рабочей камере, или зарастает сама камера. Диаметр прохода небольшой 5–5,5 мм. Может наступить такой момент, когда реле не включится или наоборот не выключится. Для устранения данного дефекта нужно прочистить проход или саму камеру, выполнив следующие шаги:

  1. Отключить изделие от сети питания.
  2. Сбросить избыточное давление, открыв водоразборный кран.
  3. Если автоматика РМ-5G, то с помощью рожкового ключа на 17 открутить накидную гайку и снять реле. Если автоматика РМ-5, то необходимо снять крышку с реле давления, открутив с помощью шлицевой отвертки пробку фиксирующую крышку, отсоединить кабели от клемм 5, 6 и заземления (рис. 1), ослабив кабельные муфты, отсоединить кабели от изделия, при помощи ключа на 17 открутить и снять реле.
  4. При помощи спички или другого тупого предмета прочистить забившийся проход. Прочищать нужно аккуратно по двум причинам: первая — из рабочей камеры может брызнуть вода и вторая причина – не повредить резиновую мембрану. Для чистки рабочей камеры необходимо открутить четыре винта, крепящих фланец к корпусу реле. Снять фланец и мембрану (не потерять при разборке специальный «пятак» — круглую металлическую пластину с двумя ушками), промыть и почистить фланец и мембрану.
  5. Сборку производить в обратной последовательности. Если автоматика РМ-5, то перед монтажом, необходимо уплотнить резьбу при помощи фум ленты или специального герметика.

Повышенная влажность. Очень часто станция или автоматика размещаются в приямке. Отсутствие нормальной вентиляции приводит к повышенной влажности, а влажность приводит к окислению и подгоранию контактов в реле давления. В таком случае автоматика начинает работать не стабильно, включается с запаздыванием, или происходит ее включение при легком постукивании по корпусу. Если при снятии крышки на поверхности изделия присутствует влага, а на металлических частях  присутствуют следы белого налета, то высока вероятность того, что контакты подгорели. Для ремонта таких дефектов необходимо обратится в ближайший сервисный центр, или вызвать сервисного мастера на место установки станции или автоматики.

К нестабильной работе реле давления приводит также колебания напряжения электрической сети и попадание в систему водоснабжения воздуха.

Регулировка давления. Для регулировки давления предназначены две регулировочные гайки и пружины (рис 1). С помощью гайки 4 и большой пружины можно регулировать давление отключения системы. Чем сильнее мы сжимаем пружину, тем при большем давлении в системе автоматика отключатся. Одна из наиболее часто встречаемых причин безостановочной работы насоса – это неправильная настройка реле давления. Прежде чем настраивать автоматику необходимо посмотреть на рабочие параметры насоса, а именно, какой максимальный напор он выдает. Например: насос выдает максимальный напор 40 метров водяного столба или 4 бара (атмосферы). Теоретически, максимальное давления настройки реле может составить 4 бара, но, учитывая колебания сетевого напряжения, постепенный износ оборудования, максимальное давление на которое мы можем настроить автоматику не более 3,4–3,5 бара. При помощи гайки 3 и малой пружины мы настраиваем разницу ΔР между давлением включения и выключения насоса. Чем сильнее сжимаем пружину, тем разница между включениями и выключениями насоса больше. Самая минимальная разница между давлением включения и отключения насоса составляет 0,6 бар для РМ-5 и 1,5 бара для реле РМ-12 – это когда маленькая пружина полностью отпущена. С одной стороны разницу между давлением включения и выключения необходимо настраивать как можно меньше, чтобы уменьшить перепады давления. С другой стороны при минимальном диапазоне, увеличивается количество включений и выключений насоса, решается эта проблема, увеличением объема гидроаккумулятора. Для оптимальной работы насосного оборудования и автономной водопроводной системы необходимо выбирать золотую серединку между давлением включения и выключения насоса и объемом гидроаккумулятора.  Дополнительно как настраивать и регулировать реле давления, можно посмотреть здесь. Если остались вопросы, просьба писать в комментариях.

Спасибо за оказанное внимание.

 P.S. Понравился пост?  Порекомендуйте его в социальных сетях своим друзьям и знакомым.

Доброго времени суток. Рассмотрим схему подключения механического реле давления PM /5 к сети и насосу. Давайте сначала посмотрим на схему.

Когда вы открутите верхнюю крышку, то увидите следующее. Во-первых, большой винт с пружиной для регулировки давления. Он обозначен бо

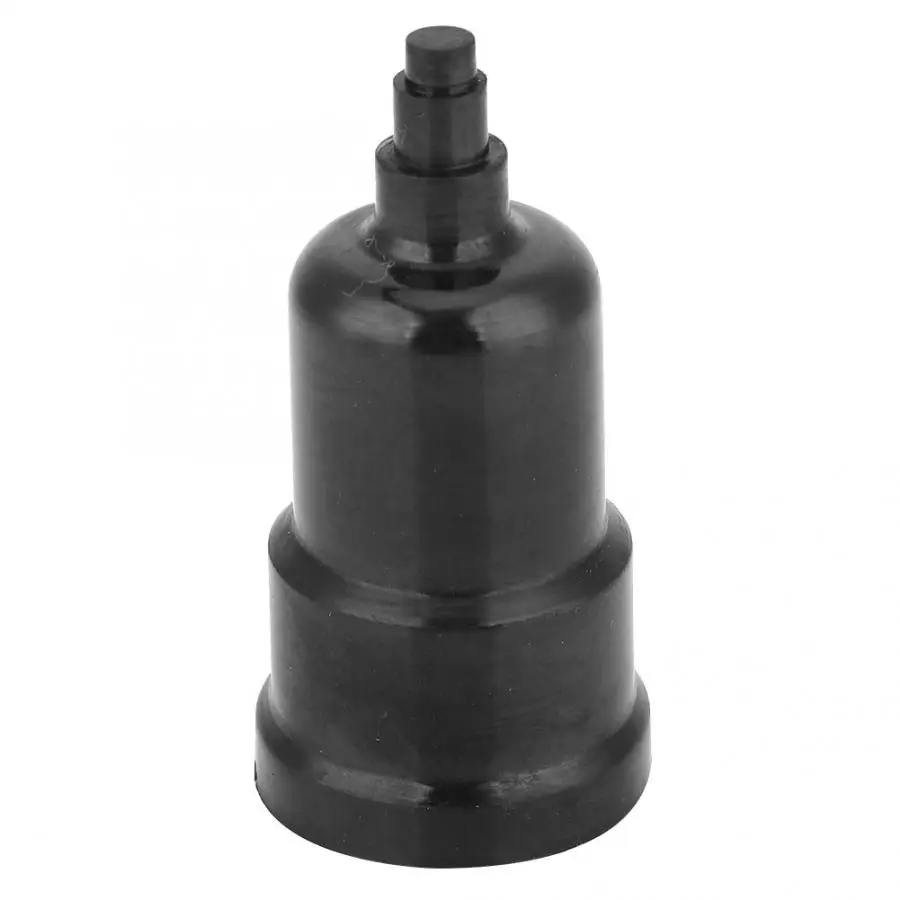

G1 / 8 дюймов Регулируемый переключатель давления воздуха AC 220V 48V AC / DC воздушный переключатель NC / NO 0,02 0,1 МПа Реле давления | |

Регулируемый переключатель давления G1 / 8in NC / NO 0,02 ~ 0,1 МПа переключатель AC220V 48VAC / DC

Характеристики:

  1. Давление приложения переключателя составляет 0,02 ~ 0,01 МПа.
  2. Широкий температурный режим, переключатель может нормально работать при температуре от -5 до 60 ℃.
  3. Переключатель имеет высокое напряжение изоляции 1500 В, более безопасный в использовании.
  4. Максимальное количество импульсов составляет 200 кругов в минуту с максимальным сроком службы 1000000 кругов.
  5. Высокий уровень защиты IP54, более прочный и надежный.


Спецификация:
Тип изделия: реле давления
Применимая среда: воздух
Диапазон рабочего давления: 0,02 ~ 0,1 МПа
Окружающая среда и температура среды: -5 ~ 60 ° C
Рабочая форма: регулируемое давление
Калибр: G1 / 8 дюймов
Рабочее напряжение: 220 В переменного тока, 48 В / переменного тока, постоянный ток
Максимальный рабочий ток: 500 мА
Максимальная мощность: 100 ВА, 24 ВА
Напряжение изоляции: 1500 В, 500 В
Максимальное количество импульсов: 200 кругов / мин
Срок службы: 1000000 кругов
Уровень защиты: IP54

Список пакетов:
1 x реле давления

picture picture picture picture picture picture picture

BBB

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только по подтвержденным адресам заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.
6. Если вы не получили посылку в течение указанного срока, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки. Наша цель — удовлетворение клиентов!
7. Из-за наличия на складе и разницы во времени мы выберем для быстрой доставки ваш товар с нашего первого доступного склада.

9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить его быстрее. Спасибо

Возврат и возврат

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Отзывы очень важны. Мы просим вас немедленно связаться с нами, ПРЕЖДЕ чем оставить нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!

,

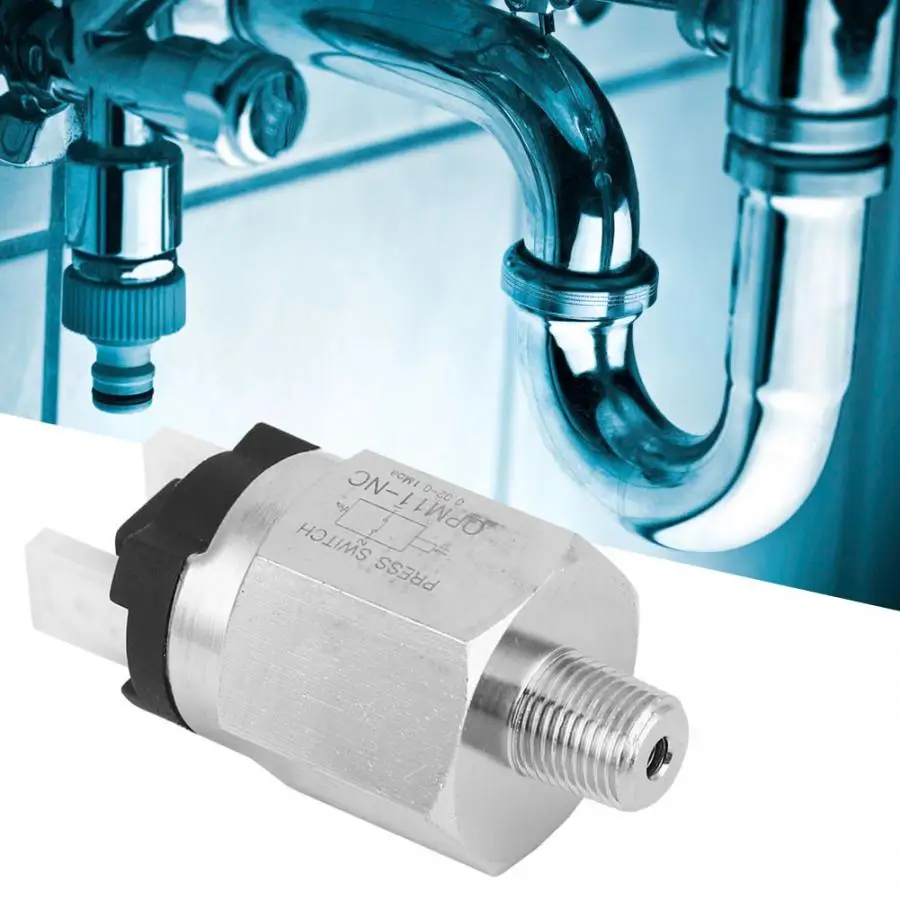

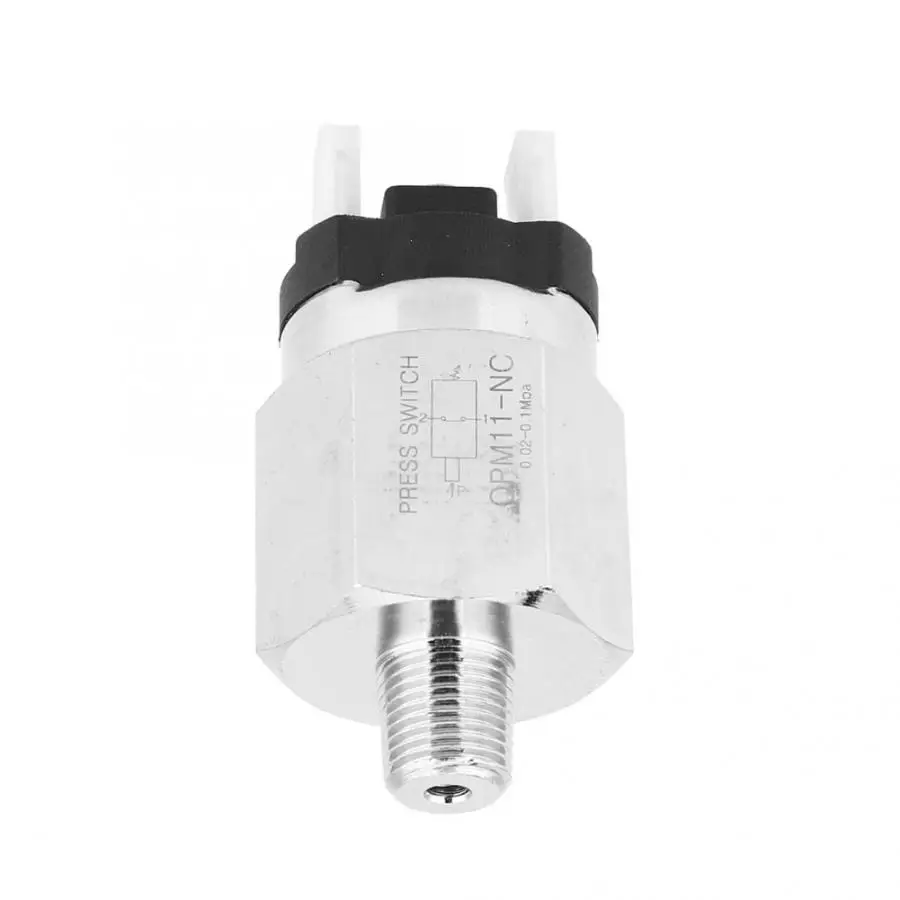

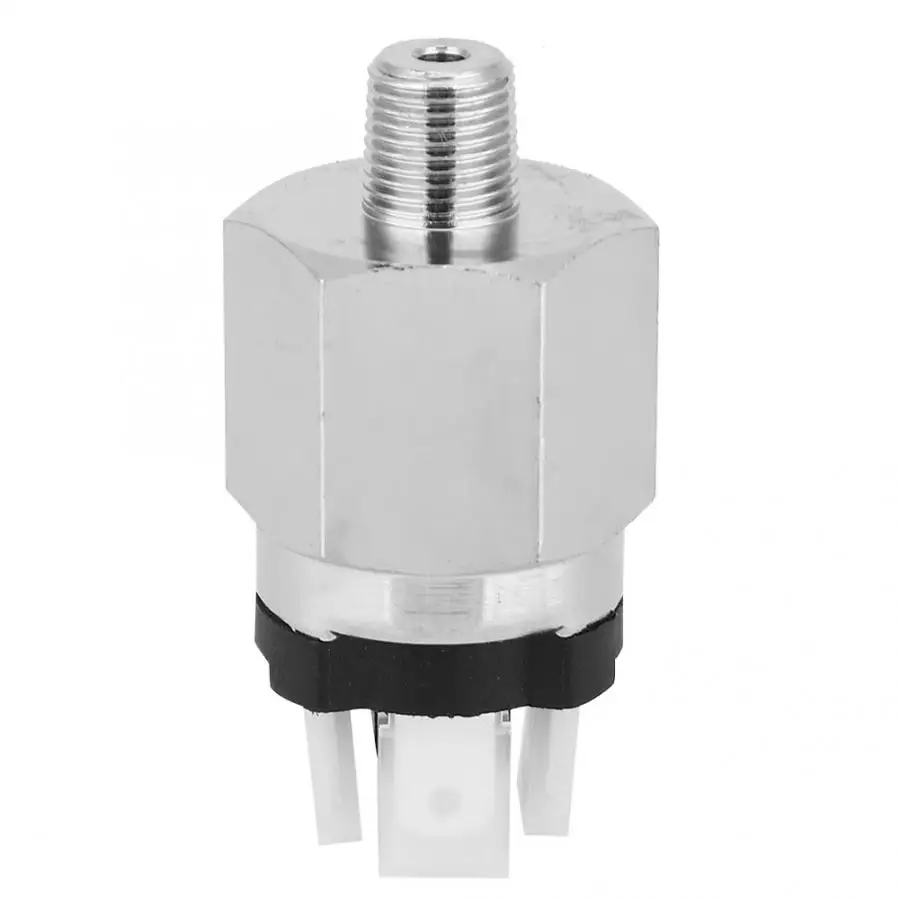

Переключатель контроля давления Регулируемый переключатель давления воздуха NC QPM11 NC Переключатель G1 / 8in AC 220V 48VAC / DC 0,02 ~ 0,1 МПа поворотный переключатель | |

Реле контроля давления Регулируемый переключатель давления воздуха NC QPM11-NC Переключатель G1 / 8in AC 220V 48VAC / DC 0,02 ~ 0,1 МПа Поворотный переключатель

Характеристики:

  1. Переключатель представляет собой микровыключатель давления, работающий при давлении между 0.02 ~ 0.1Mpa.
  2. Переключатель можно использовать при температуре окружающей среды -5 ~ 60 ℃.
  3. Нормально замкнутый переключатель имеет максимальную мощность 100 ВА и высокое изоляционное напряжение.
  4. Максимальное количество импульсов составляет 200 кругов в минуту с максимальным обслуживанием 1000000 кругов.
  5. Высокий уровень защиты IP54, более прочный и надежный.

Спецификация:
Тип товара: Реле давления
Применимая среда: воздух
Диапазон рабочего давления: 0.02 ~ 0,1 МПа
Окружающая среда и средняя температура: -5 ~ 60 ° C
Рабочая форма: регулируемое давление
Калибр: G1 / 8in
Рабочее напряжение: AC220V, 48V / AC, DC
Максимальный рабочий ток: 500 мА
Максимальная мощность: 100 ВА, 24 ВА
Напряжение изоляции: 1500 В, 500 В
Максимальное количество импульсов: 200 кругов в минуту
Срок службы: 1000000 кругов
Уровень защиты: IP54

Список пакетов:

1 х реле давления


BBB

1) Мы принимаем Alipay, West Union, TT.Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О доставке

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только на подтвержденные адреса заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.
6. Если вы не получили посылку в течение указанного срока, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки.Наша цель — удовлетворение клиентов!
7. В связи с наличием на складе и разницей во времени мы выберем для быстрой доставки ваш товар с нашего первого доступного склада.

8. Мы, продавец, не несем ответственности за импортные пошлины, покупатель несет за это ответственность. Любые споры, вызванные этим, необоснованны.

9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить их быстрее. Спасибо

Возврат и возврат

1.У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. БЕЗ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш почтовый номер.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ того, как Покупатель и Продавец отменят сделку с aliexpress.ИЛИ вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

Об обратной связи

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Отзывы очень важны. Мы просим вас немедленно связаться с нами, ПРЕЖДЕ чем оставить нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!

,

DNA регулируемый переключатель гидравлического давления, реле температуры для гидравлического масла, регулируемый переключатель гидравлического давления | реле гидравлического давления | контроллер температуры масла

u (2)

vc

53

Если на сайте нет необходимости.Пожалуйста, свяжитесь со мной. мы предоставим вам лучшую цену с лучшим качеством !!!

Whatsapp: 008613250980915

Отгрузка

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO или FPO)

2. Заказы обрабатываются своевременно после подтверждения оплаты.

3. Мы отправляем только по подтвержденным адресам заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.

4. Представленные изображения не являются фактическим товаром и предназначены только для справки.

5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки

может меняться, особенно во время курортного сезона.

6. Если вы не получили посылку в течение 30 дней с момента оплаты, свяжитесь с нами. Мы отследим посылку

и свяжемся с вами как можно скорее. Наша цель — удовлетворение клиентов !

7.Из-за наличия на складе и разницы во времени мы отправим ваш товар с нашего первого доступного склада

для быстрой доставки.

8. Гражданин Бразилии выбирает EMS, после успешной оплаты укажите номер CPF. Или напишите нам.

aeProduct.getSubject ()

Оплата

1) Мы принимаем Alipay, West Union, T / T. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW

.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку.

Платежи должны быть завершены в течение 3 дней.

4) Если платеж не прошел успешно или кредитная карта, пожалуйста, выйдите из новой платежной системы,

или

перезагрузите компьютер или свяжитесь с нами по.

aeProduct.getSubject ()

Гарантия

1. 12 месяцев Ограниченная гарантия производителя на дефектные изделия

(за исключением предметов, поврежденных и / или неправильно использованных после получения).

На аксессуары предоставляется гарантия 3 месяца.

2. Дефектные элементы ДОЛЖНЫ БЫТЬ сообщены и возвращены в течение гарантийного срока.

Вы должны сообщить нам, в чем заключается дефект, и дать нам номер вашего заказа.

3. Если вы не удовлетворены полученным товаром, верните его

в течение 14 дней для замены или возврата денег. Пожалуйста, свяжитесь со мной

, прежде чем вернуть его.

МЫ НЕ РЕМОНТИРУЕМ ИЛИ ЗАМЕНЯЕМ ИЗДЕЛИЯ С истекшим сроком гарантии.

При заказе на aliexpress вы соглашаетесь со всеми вышеперечисленными правилами!

Отзыв

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов.

. Отзывы очень важны. Мы просим вас немедленно связаться с нами

, ПРЕЖДЕ чем оставить нейтральный или отрицательный отзыв, чтобы мы

может удовлетворительно решить ваши проблемы.

Невозможно решить проблемы, если мы о них не знаем.

.

Реле низкого давления с 0 ~ 10 бар Выходной сигнал реле с испытательным диапазоном Нормальное рабочее состояние Гидравлическое реле давления | переключатель переключателя | переключатель давления переключатель низкого давления

Подключение 0 ~ 10 бар G1 / 2 Реле давления масла

Интеллектуальный цифровой дисплей Реле давления масла предназначено для измерения давления, дисплея, управляется одним из интеллектуальных инструментов управления, проста в эксплуатации, дешево, с защитой от вибрации , Контроль высокой точности, длительного срока службы.Реле давления имеет функцию управления задержкой, три блока дисплея могут переключаться вперед и назад, функция очистки сброшена.

Регулятор давления и переключатель широко используются в системах водоснабжения зданий, контроле давления в воздушных компрессорах, автоматизированном оборудовании и других областях мониторинга и управления.

Технические параметры

% выше

0

Сигнал переключения 900

2

02

Защита проводки

синий шнур питания красный, выход: черный белый

Диапазон давления

0-10 кг

Точность

3

источник питания

220VDC

Уставка аварийного сигнала

Любой диапазон

выходной сигнал

Грузоподъемность

220V 10A

рабочая температура

-20 ℃ …… 80 ℃

среда под давлением

3 Жидкость, совместимая с латунным материалом

25

Обратная полярность и версия от короткого замыкания

Разъем

G1 / 2

Определение проводки

Характеристики

1.Функция автоматической защиты от воды для предотвращения повреждения насоса;

2. Цифровой прямой дисплей;

3. Простая установка для запуска и остановки, удобная и быстрая .;

4. Сейсмичность, сильная защита от помех, быстрая реакция, стабильная работа, более длительный срок службы, без шума;

5. Ряд интеллектуальных вспомогательных функций: задержка, защита паролем, автоматический ремонт.

,
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
