| Нормы уровня освещенности N (lk) | |
|---|---|
| Освещенность жилых помещений | Жилые комнаты, гостиные, спальни | 150 |
| Кухни, кухни-столовые, кухни-ниши | 150 |
| Детские | 200 |
| Кабинеты, библиотеки | 300 |
| Внутриквартирные коридоры, холлы | 50 |
| Кладовые, подсобные | 300 |
| Гардеробные | 75 |
| Сауна, раздевалки, бассейн | 100 |
| Тренажерный зал | 150 |
| Биллиардная | 300 |
| Ванные комнаты, санузлы, душевые | 50 |
| Помещение консьержа | 150 |
| Лестницы | 20 |
| 30 | |
| Колясочные, велосипедные | 30 |
| Тепловые пункты, насосные, машинные помещения лифтов | 20 |
| Основные проходы технических этажей, подвалов, чердаков | 20 |
| Шахты лифтов | 5 |
| Освещение помещений административных зданий | |
| Кабинеты, рабочие комнаты, офисы представительства | 300 |
| Проектные залы и комнаты конструкторские, чертежные бюро | 500 |
| Машинописные бюро | 400 |
| Помещения для посетителей, помещения обслуживающего персонала | 400 |
| Читальные залы | 400 |
| Помещения записи и регистрации читателей | 300 |
| Читательские каталоги | 200 |
| Лингафонные кабинеты | 300 |
| Книгохранилища, архивы, фонды открытого доступа | 75 |
| Переплетно-брошюровочные помещения, площадью не более 30 кв. м | 300 |
| Помещения для ксерокопирования, площадью не более 30 м | 300 |
| Макетные, столярные, ремонтные мастерские | 300 |
| Помещения для работы с дисплеями и видеотерминалами | 400 |
| Конференцзалы, залы заседаний | 200 |
| Фойе и тамбуры | 150 |
| Лаборатории органической и неорганической химии | 400 |
| Аналитические лаборатории | 500 |
| Весовые, термостатные | 300 |
| Лаборатории научно-технические | 400 |
| Фотокомнаты, дистилляторные, стеклодувные | 200 |
| Архивы проб, хранение реактивов | 100 |
| Моечные | 300 |
| Освещенность образовательных учреждений | |
| Классные комнаты, кабинеты, аудитории школ | 500 |
| Аудитории, учебные кабинеты, лаборатории | 400 |
| Кабинеты информатики и вычислительной техники | 200 |
| Учебные кабинеты технического черчения и рисования | 500 |
| Лаборантские при учебных кабинетах | 400 |
| Лаборатории органической и неорганической химии | 400 |
| Мастерские по обработке металлов и древесины | 300 |
| Инструментальная, комната мастера инструктора | 300 |
| Кабинеты обслуживающих видов труда | 400 |
| Спортивные залы | 200 |
| Хозяйственные кладовые | 50 |
| Крытые бассейны | 150 |
| Актовые залы, киноаудитории | 200 |
| Эстрады актовых залов, кабинеты и комнаты преподавателей | 300 |
| Рекреации | 150 |
| Освещенность помещений гостиниц | |
| Бюро обслуживания, помещения обслуживающего персонала | 200 |
| Гостиные, номера | 150 |
Этот калькулятор поможет Вам рассчитать, какое количество светильников будет необходимо установить на Вашем объекте, для достижения необходимого уровня освещенности.
Замена классических светильников на светодиодные позволяет существенно экономить на электричестве. Благодаря эффективности приборов потребление электроэнергии снижается до 70%. При этом цена светильников оправдана быстрой окупаемостью – в большинстве случаев, затраты на закупку и установку возвращаются в течение первого же года эксплуатации. Для грамотного определения количества светильников, места их размещения необходимо верно рассчитать суммарный световой поток. Специалисты «Центра светодиодного освещения» начинают проект с подробного расчета освещенности, который помогает правильно подобрать и установить светодиодное оборудование в конкретном помещении.
Что влияет на расчет led-освещенности производственных помещений
В зависимости от типа помещения, его площади и назначения определяется индивидуальный уровень освещенности. В производственных машинных цехах, зонах, где работают люди, и торговых помещениях этот показатель отличается. Существуют установленные нормы для конкретных зданий. Они определяются исходя из параметров:
- разряд зрительных работ;
- характеристика зрительных работ;
- минимальный размер объекта различия;
- контраст объекта различия с фоном;
- характеристика фона.
Нарушение норм может привести к производственным травмам или даже летальному исходу. При расчете учитываются также условия работы – наличие влаги, пыли, концентрация взрывоопасных веществ, строительные характеристики помещения. Светодиодные светильники подходят для освещения всех типов помещений благодаря их безопасности, простоте установки, экономичности и долговечности.
Расчет освещенности светодиодными светильниками
Необходимый уровень освещенности в помещениях зависит от высоты и площади. На показатели также влияет тип освещения – основной, локальный, резервный. Государственные стандарты четко определяют уровень освещенности для помещения разной площади и назначения. Их можно узнать из отраслевых справочников или по данным калькулятора расчета светодиодного освещения на нашем сайте.
Зная рекомендуемый уровень освещенности помещения и световой поток одной лампы, легко рассчитать число необходимых светильников.
Методы расчета параметров led-освещенности на производственном объекте:
- Метод коэффициента использования светового потока. Применяют при использовании всех типов светильников для расчета равномерного освещения горизонтальной поверхности.
- Удельной мощности. С помощью метода предварительно определяют мощность установки для освещения.
- Точечный метод используют для расчета освещения при установке светильников прямого света.
Простой способ быстро рассчитать количество светильников без сложных формул –воспользоваться калькулятором на сайте «Центра светодиодного освещения». Для определения числа приборов достаточно знать размеры помещения, его тип, выбрать подходящий светильник на сайте. Система самостоятельно рассчитает нужное количество осветительных приборов, исходя из установленных норм освещенности и характеристик светильников.
Как выбрать светодиодные светильники для помещения
При самостоятельном выборе осветительных приборов нужно учитывать параметры оборудования, которые влияют на качество света. Основные характеристики светильников:
- Тип рассеивателя влияет на интенсивность и равномерность распределения света. Он может быть матовым или прозрачным. Матовый создает мягкий рассеянный свет, но снижает интенсивность. Его лучше использовать для установки на рабочих местах и в небольших комнатах. Прозрачный не задерживает световой поток и подходит для освещения больших площадей.
- Цветовая температура. Её часто обозначают маркировкой: W-белый, WW-теплый белый, CW-холодный белый. Теплый свет светодиодов используют для зон отдыха, нейтральный белый подходит для работы, холодный белый для складов, промышленных зон, ресторанов, кухонных помещений, санузлов.
- Величина светового потока зависит от количества светодиодов, их эффективности и потребляемой мощности. При использовании ламп холодного света обычно эффективность выше, чем в приборах с теплым светом.
Чтобы создать комфортное равномерное освещение в помещении, нужно продумать расположение led-светильника исходя из его светового потока. Чем выше этот показатель, тем дальше должны располагаться друг от друга приборы. Эффективный угол освещения светодиодов – около 120 градусов. Монтировать оборудование нужно таким образом, чтобы свет был равномерным и без перепадов.
Возможные неточности и погрешности при расчете освещенности
После самостоятельной замены классических светильников на светодиодные может оказаться, что света недостаточно. Качество света ухудшается, когда стены, потолок и пол в помещении окрашены в разные цвета. Темный фон уменьшает интенсивность светового потока, поэтому при расчетах светодиодного освещения нужно учитывать коэффициент отражения. Его показатели:
- 0% – черный фон;
- 10% – темный фон;
- 30% – серый фон;
- 50% – светлый фон;
- 70% – белый фон.
Существуют таблицы для определения освещенности поверхности при разном типе поверхностей. Её величина соответствует нормам и стандартам для конкретного помещения.
Расчет освещенности объекта в «Центре светодиодного освещения»
Компания помогает оснастить светильниками любые офисы и бизнес-центры, крупные торговые центры, промышленные цеха. Для этого специалист готов бесплатно выехать на объект, произвести осмотр и предварительные замеры. На их основе инженер готовит светотехнический расчет, в котором учитывается тип помещения, назначение, архитектурные особенности. После расчета освещенности определяется место размещения, вид светодиодных светильников и их количество.
Мы гарантируем эффективность выбранного оборудования и качественную установку светильников. В процессе эксплуатации осветительные приборы не теряют своих качеств, обеспечивают равномерный свет, который соответствует всем стандартам.
Этот калькулятор поможет Вам рассчитать, какое количество светильников будет необходимо установить на Вашем объекте для достижения необходимого уровня освещенности.
Для расчёта заполните поля формы следующим образом:
- Выберите нормы освещенности в соответствии с типом помещения
- Затем укажите габариты помещения
- Заполните расчётную высоту, т.е. расстояние между светильником и рабочей поверхностью
- Выберите характеристики поверхностей, которые наиболее соответствуют помещению
- Выберите тип лампы
- После нажатия кнопки «Рассчитать» Вы получите примерное количество светильников для данного помещения.
Типы помещений:
Рабочий кабинет Офис Помещение для работы с компьютерами Учебные аудитории и классы Операционный зал банка Читальный зал Проектные и конструкторские бюро Конференц-залы и залы заседаний Спортивный зал Выставочный зал Торговый зал магазина Обеденные залы и буфеты Кабинет врача Гараж Склад (зона приёма) Склад (зона хранения) Вестибюль Коридор Лестницы Чердак
Размеры и характеристики поверхностей помещенияХарактеристики поверхностей помещения:
Белый потолок, светлые стены, светлый пол — коэф.отражения 80-50-30 Белый потолок, серые стены, тёмный пол — 80-30-10 Светлый потолок, светлые стены, серый пол — 70-50-20 Серый потолок, светлые стены, тёмный пол — 50-50-10 Серый потолок, серые стены, тёмный пол — 50-30-10 Темный потолок, серые стены, тёмный пол — 30-30-10
Коэффициент запаса:
Очень чистые помещения, а так же осветительные установки с малым временем использования (k=1.25) Чистые помещения с трехгодичным циклом обслуживания (k=1.50) Наружное освещение, трехгодичный цикл обслуживания (k=1.75) Внутреннее и наружное освещение при сильном загрязнении (k=2.00)
СветильникиТип светильника:
Встраиваемые светильники Потолочные светильники Универсальные светильники Светильники для монтажа в световую линию Светильники для школьных и образовательных учреждений Встраиваемые светильники Трековые светильники Потолочные светильники Подвесные светильники Светильники для монтажа в световую линию Прожектора Подвесные светильники Потолочные светильники Переносные светильники Универсальные светильники Декоративное освещение интерьера
Результат* Результаты калькуляции носят ориентировочный характер, ведь для того, чтобы максимально точно определить освещенность помещения, нужно учитывать множество факторов, таких как архитектурные особенности помещения, количество и внешний вид расставленной мебели, запыленность помещения и др.
Светильник Econex Universal 150 D120 IP20 5000K
16800 лм / 125 Вт / косинусная
Светильник Econex Universal 150 D120 IP65 5000K
16800 лм / 125 Вт / косинусная
Светильник Econex Universal 150 D60 IP20 5000K
16800 лм / 125 Вт / глубокая
Светильник Econex Universal 150 D60 IP65 5000K
16800 лм / 125 Вт / глубокая
Светильник Econex Universal 25 D120 IP65 5000K
2800 лм / 21 Вт / косинусная
Светильник Econex Universal 25 D60 IP65 5000K
2800 лм / 21 Вт / глубокая
Светильник Econex Universal 50 D120 IP20 5000K
5600 лм / 42 Вт / косинусная
Светильник Econex Universal 50 D120 IP65 5000K
5600 лм / 42 Вт / косинусная
Светильник Econex Universal 50 D60 IP20 5000K
5600 лм / 42 Вт / глубокая
Светильник Econex Universal 50 D60 IP65 5000K
5600 лм / 42 Вт / глубокая
Светильник Econex Universal 75 D120 IP20 5000K
8400 лм / 63 Вт / косинусная
Светильник Econex Universal 75 D120 IP65 5000K
8400 лм / 63 Вт / косинусная
Светильник Econex Universal 75 D60 IP20 5000K
8400 лм / 63 Вт / глубокая
Светильник Econex Universal 75 D60 IP65 5000K
8400 лм / 63 Вт / глубокая
Алгоритм расчета освещенности помещений
В калькуляторе для расчета необходимого количества светодиодных светильников используется метод удельной мощности.
В расчетах учитывается освещенность и от светильника, и освещенность создаваемая светодиодными приборами при отражении от потолка, стен и пола. Ключевым параметром расчета является наличие “коэффициента использования светового потока”. Значение коэффициента зависит от ряда параметров, который в нашем расчете берется из табличных значений.
Алгоритм расчета:
-
Вычисление площади S = a × b
-
Расчет индекса помещения i= S / ( h — h2 ) * ( a + b ).
-
Определение коэффициента осветительной установки U по таблицам на основании индекса помещений, коэффициента отражения
-
Определение требуемого количества светильников по формуле
N = ( E * S) / ( U * Ф * Кз)
Е – требуемая освещенность горизонтальной плоскости,
Лк.
S – площадь помещения, м2
Кз– коэффициент запаса. Он учитывает снижение яркости свечения
по причине износа и/или загрязнения элементов осветительного прибора, а также загрязнения поверхностей
помещения.
U – коэффициент использования осветительной установки.
Ф – световой поток светильника, Лм.
Что нужно знать при расчете:
-
Данный расчет не является точным! Если Вам необходимо посчитать необходимое количество светильников нужно оставить заявку на светотехнический расчет. Он выполняется бесплатно нашими инженерами в профессиональной среде Dialux с учетом всех норм по СанПиН, СНиП, ГОСТ и т.д.
-
Значения коэффициента отражения, коэффициента запаса указываются по умолчанию
-
Уровень освещенности стоит по умолчанию, но рекомендуем уточнять необходимый уровень освещенности в вашем помещений у наших инженеров-проектировщиков
-
Нельзя сравнивать светильники только по цене, а также только по мощности в разрезе в Лм/Вт. Одинаковое количество светильников может по-разному освещать пространство из-за ряда причин (диаграмма свечения, расстановка, мощность светодиодов, долговечность), а также обходиться вам в разную стоимость монтажа (на LEDEL монтаж удобнее, это помогает экономить на цене монтажа и скорости)
-
Покрытие светового рассеивателя имеет специальную обработку, чтобы не светить УФ-лучами и не портить зрение
Главная » Калькуляторы
Для обеспечения комфортного времяпрепровождения в комнате или помещении вам необходимо предусмотреть достаточный уровень светового потока от ламп. В противном случае вам придется чрезмерно напрягать глаза, что приведет к повышенной раздражительности и утомляемости. Для освещения в комнате могут использоваться различные типы ламп освещения, отличающиеся как мощностью, так и получаемым от них световым потоком. При расчете внутреннего освещения в помещении важно добиваться результатов максимально приближенных к естественному источнику — солнцу.
Для подсчета освещения в комнате на практике используется такая формула:
Где,
- Фл – величина вычисляемого потока;
- Ен – нормативная величина освещенности – определяется из табличных величин, указанных в нормативных документах, в частности СНиП 23-05-95;
- S – фактическая площадь освещаемого помещения – рассчитывается из произведения ширины на длину комнаты;
- k — коэффициент запаса – определяется типом настенного покрытия в комнате и загрязненностью помещения, помимо этого он учитывает и тип используемых ламп;
- z – коэффициент на поправку – необходим в тех местах, где назначение помещения предусматривает выполнение какой-либо кропотливой или точной работы, величина коэффициента устанавливается 1,1 для люминесцентных и светодиодных ламп;
- N – число устанавливаемых точек освещения;
- η – коэффициент использования потока – вычисляется из геометрических параметров помещения, как соотношение площади комнаты к ее объему;
- n – количество используемых лампочек в одной точке освещения.
Если вам нужно рассчитать мощность ламп для получения достаточного уровня освещения в комнате, не тратьте время на длительные вычисления по формуле. Лучше воспользуйтесь услугами онлайн калькулятора – данная опция позволит вам получить все необходимые данные, указав только размеры помещения и тип ламп. А все расчеты вместо вас произведет программа.
Понравилась статья? Поделиться с друзьями:
Расчет светильников — калькулятор | Челябинск
Калькулятор расчета необходимого количества светильников
Онлайн калькулятор рассчитывает приблизительное количество светильников на основании данных о размерах помещения, характеристик светильника, нескольких уточняющих коэффициентов, а так же требуемой освещенности.
Параметры для расчета
- Длина и Ширина помещения
В зависимости от размеров помещения меняется расчетная площадь, что напрямую влияет на количество светильников, требующихся для освещения помещения.
- Высота помещения
Чем выше потолки в помещении, тем дальше располагаются светильники от расчетной высоты поверхности и, как следствие, увеличивается необходимое количество светильников.
- Коэффициенты отражения поверхностей помещения
Цвет и фактура поверхностей потолка, стен, пола так же влияют на светоотражение, а значит и на освещенность помещения.
Примеры коэффициентов: 70% — белый цвет поверхности; 50% — светлый; 30% — серый; 10% — темный; 0% — черный;
- Световой поток от одного светильника
Характеризует степень яркости светильника, измеряется в люменах. Данный параметр указан в характеристиках осветительного прибора.
| Лампа накаливания | Люминесцентная лампа | Светодиодная лампа | Световой поток |
| 20 Вт | 5-7 Вт | 2-3 Вт | Около 250 Лм |
| 40 Вт | 10-13 Вт | 4-5 Вт | Около 400 Лм |
| 60 Вт | 15-16 Вт | 8-10 Вт | Около 700 Лм |
| 75 Вт | 18-20 Вт | 10-12 Вт | Около 900 Лм |
| 100 Вт | 25-30 Вт | 12-15 Вт | Около 1200 Лм |
| 150 Вт | 40-50 Вт | 18-20 Вт | Около 1800 Лм |
| 200 Вт | 60-80 Вт | 25-30 Вт | Около 2500 Лм |
- Коэффициент запаса
Данный параметр учитывает степень загрязнения помещения, к примеру: офисное помещение — половое покрытие линолеум, стены покрашены, уровень запыленности низкий, такое помещение можно признать чистым.
- Расчетная высота поверхности
Традиционно высотой рабочей (расчетной) поверхности принято считать поверхность стола, по нормативам она равна 0,8 метра. Если требуемая освещенность должна быть на полу, то следует устанавливать значение данного параметра равным 0.
В зависимости от типа помещения устанавливается соответствующий показатель нормы освещенности на 1м2, который измеряется в люксах
| Типы офисных помещений | Норма освещенности, Лк |
| Офис общего назначения с использованием компьютеров | 300 |
| Офис, в котором осуществляются чертежные работы | 500 |
| Зал для конференций, переговорная комната | 200 |
| Эскалатор, лестница | 50-100 |
| Холл, коридор | 50-75 |
| Архив | 75 |
| Подсобные помещения, кладовая | 50 |
| Типы жилых помещений | Норма освещенности, Лк |
| Жилая комната, кухня | 150 |
| Детская комната | 200 |
| Ванная комната, санузел, душевая, квартирные коридоры и холлы | 50 |
| Гардеробная | 75 |
| Кабинет, библиотека | 300 |
| Лестница | 20 |
| Сауна, бассейн | 100 |
Скрипт калькулятора расчета светильников для сайта
Если вы хотите установить данный онлайн-калькулятор расчета светильников на свой сайт — скопируйте код, приведенный ниже, и вставьте его в нужное место страницы.
<iframe frameborder="0" scrolling="no" src="http://potolki-podvesnie.ru/iframe-calculator-svetilniki"></iframe><script src="http://potolki-podvesnie.ru/js/iframeresizer.min.js"></script>
Поделись с друзьями!
световой поток — calculator.org
Что такое световой поток?
Световой поток — это мера воспринимаемой силы света или интенсивности света. Поскольку световой поток является мерой свойства в воспринимаемом смысле, он корректируется с учетом того факта, что человеческий глаз чувствителен ко многим разным длинам волн света и по-разному. Световой поток может объяснить эту чувствительность, взвешивая мощность на каждой длине волны света с помощью функции яркости, которая представляет, как человеческий глаз реагирует на различные длины волн.Другими словами, поскольку человеческий глаз не имеет одинакового отклика на все длины волн света, мы должны взвесить наши расчеты светового потока в нашем понимании того, как глаз реагирует на разных длинах волн видимого света.
Чтобы определить общий световой поток от данного источника, мы делаем взвешенную сумму мощности для всех длин волн света в пределах полосы света, видимой человеческому глазу. Поскольку световой поток зависит только от восприятия света человеком, всеми остальными длинами волн за пределами видимой полосы можно пренебречь.Единицами СИ для светового потока являются люмены, где люмен определяется как сила света одной канделы в телесном угле одного стерадиана.

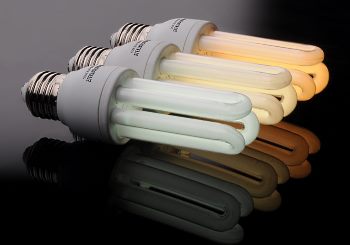

Световой поток часто используется для сравнения мощности освещения лампочек. Это особенно важно при сравнении эффективности различных технологий освещения, таких как сравнение ламп с низким энергопотреблением с лампами накаливания, которые они заменяют. Это также важно при проектировании систем освещения для офисов, общественных мест или домов.
Световой поток часто путают или связывают с лучистым потоком. Важно подчеркнуть, что хотя лучистый поток является мерой общей мощности излучаемого света, лучистый поток не регулируется с учетом чувствительности человеческого глаза через уравнение светимости и поэтому не является тем же. Однако существует концепция, известная как световая эффективность, которая представляет собой отношение общего светового потока к лучистому потоку. Кто-то может рассчитать световую эффективность, чтобы определить, производит ли какой-либо источник света нужный тип света в нужном количестве для освещения пространства.
Функция яркости, как описано выше, будет определять световой поток по отношению к данной длине волны света, основываясь на свидетельстве того, как человеческий глаз реагирует на различные длины волны света. Математически это взвешенный интеграл от спектрального распределения мощности излучения (или мощности на единицу длины волны). Весовая функция известна как функция яркости y (λ), которая безразмерна, а где λ — длина волны света. Границами интеграла являются верхний и нижний пределы видимой части спектра.
Существует также разница между фотопической и скотопической функциями светимости. Человеческий глаз реагирует на свет не только в зависимости от его длины волны, но и в зависимости от его интенсивности. При нормальных условиях освещения функция фотопической яркости лучше всего описывает реакцию человеческого глаза на свет, тогда как функция скотопии лучше работает в условиях слабого освещения. Причина этого связана с дизайном глаза, для которого выбрана природа. При слабом освещении сетчатка глаза будет переключаться с опосредованной чувствительности света с колбочками на использование палочек, а это приводит к смещению в сторону фиолетового цвета (с пиком около 507 нанометров для молодых глаз).
Добавьте эту страницу в ваш браузер, используя Ctrl и d или одну из следующих служб: (открывается в новом окне) ,|
Световой поток (Φ v ) — это энергия в единицу времени (dQ / dt), излучаемая источником на видимых длинах волн. Более конкретно, это энергия, излучаемая на длинах волн, чувствительных к человеческому глазу, от примерно 330 нм до 780 нм. Таким образом, световой поток является средневзвешенным значением лучистого потока в видимом спектре. Это средневзвешенное значение, потому что человеческий глаз не одинаково реагирует на все видимые длины волн. Чувствительность глаза достигает пика при 555 нм и падает примерно до 10 -4 при 380 и 750 нм. Это составляет диапазон чувствительности дневного света, или фотопическое зрение. Ночная чувствительность глаза, называемая скотопическим зрением, смещается в сторону синего конца видимого, достигает максимума при 507 нм и падает до 10 -4 при 340 и 670 нм. Этот весовой коэффициент, или световая эффективность (V λ ), позволяет преобразовать лучистый поток в световой поток на любой длине волны.В фотопической области пику при 555 нм назначают значение конверсии 683 люмен на ватт. Просвет является единицей светового потока и определяется в терминах канделы, базовой единицы СИ, такой как метр или секунда. 1 люмен определяется как 1/4 кандела, базовая единица СИ для силы света.Поскольку глаз не видит все длины волн одинаково хорошо, кривая эффективности является очень важным способом определения светового потока от источника. Световой поток от монохроматического источника, излучающего свет на одной длине волны, определить проще всего. Φ v = Φ * V λ * (683 лм / Вт) Например, лазерная указка мощностью 5 мВт на длине волны 680 нм дает 0,005 Вт * 0,017 * 683 лм / Вт = 0,058 лмВ то время как лазерная указка 5 мВт на 630 нм производит 0,005 Вт * 0,265 * 683 лм / Вт = 0,905 лм, значительно больший световой поток.Определение светового потока от источника, излучающего спектр, является более трудным. Необходимо определить спектральное распределение мощности для конкретного источника.Как только это будет сделано, необходимо рассчитать световой поток на каждой длине волны или с регулярными интервалами для непрерывных спектров. Сложение потока на каждой длине волны дает общий поток, создаваемый источником в видимом спектре. С некоторыми источниками сделать это проще, чем с другими. Стандартная лампа накаливания создает непрерывный спектр в видимом диапазоне, и для определения светового потока необходимо использовать различные интервалы. Однако для таких источников, как ртутная лампа, это немного проще.Меркурий излучает свет преимущественно в линейном спектре. Он излучает поток излучения на 6 основных длинах волн. Это облегчает определение светового потока этой лампы в сравнении с лампой накаливания. Как правило, нет необходимости определять световой поток для себя. Это обычно дается для лампы на основе лабораторных испытаний в процессе производства. Например, световой поток для лампы накаливания мощностью 100 Вт составляет приблизительно 1700 лм. Мы можем использовать эту информацию для экстраполяции на аналогичные лампы.Таким образом, средняя световая отдача для лампы накаливания составляет около 17 лм / Вт. Теперь мы можем использовать это как приближение для аналогичных источников накаливания при различной мощности. Часто производитель указывает «исходные люмены» в своих данных для лампы. Это световой поток для этой лампы. Это перечислено таким образом, потому что, поскольку лампа стареет, ее распределение мощности немного сдвигается и больше не излучает точно на тех длинах волн, которые она делала в то время, когда она была новой. Тем не менее, для любых целей и целей «начальные люмены» могут использоваться для светового потока для любого необходимого расчета. |
Index Концепции фотометрии Концепции видения |
люмен в люкс (лк). Перевод калькулятора
Световой поток в люменах (лм) к освещенности в люксах (лк) калькулятор и как рассчитать.
Введите световой поток в люменах, выберите тип единицы площади, введите радиус в метрах для сферического источника света или площади поверхности
квадратных метров для любого источника света и нажмите кнопку Рассчитать , чтобы получить освещенность в люксах:
Люкс в люмен калькулятор ►
люмен в люкс формула расчета
Расчет с площадью в квадратных футах
Освещенность E v в люксах (лк) равна 10.Световой поток в 76391 раз больше Φ В в люменах (лм), разделенных на площадь поверхности A в квадратных футах (футы 2 ):
E В (лк) = 10,76391 × Φ В (лм) / A (фут 2 )
Освещенность E v в люксах (люкс) равна 10,76391 кратному световому потоку Φ V в люменах (лм), разделенных в 4 раза на пи в квадрате радиуса сферы r в футах (футах):
E v (lx) = 10.76391 × Φ В (лм) / (4/ r (футы) 2 )
Расчет с площадью в квадратных метрах
Освещенность E В в люксах (лк) равна световому потоку Φ В в люменах (лм), деленная на площадь поверхности A в квадратных метрах (м 2 ):
E В (лк) = Φ В (лм) / A (м 2 )
Освещенность E v в люксах (лк) равна световой поток Φ V в люменах (лм), деленных в 4 раза на пи в квадрате радиуса сферы r в метрах (м):
E В (лк) = Φ В (лм) / (4⋅⋅⋅ r 2 (м 2 ) )
люмен в люкс расчет ►
См. Также
,Люкс в люмен (лм). Перевод калькулятора
Калькулятор освещенности в люксах (лк) и световом потоке в люменах (лм) и методика расчета.
Введите освещенность в люксах (лк), выберите тип единицы площади, введите радиус в метрах для сферического источника света или площади поверхности
квадратных метров для любого источника света и нажмите кнопку Рассчитать , чтобы получить световой поток в люменах (лм):
Люмен в люкс калькулятор ►
люкс в люменах формула расчета
Расчет с площадью в квадратных футах
Световой поток Φ В в люменах (лм) равен 0.09290304 раз освещенности E V в люкс (лк), умноженный на площадь поверхности A в квадратных футах (футы 2 ):
Φ В (лм) = 0.09290304 × E v (люкс) × A (фут 2 )
Световой поток Φ В в люменах (лм) в 0,09290304 раза больше освещенности E В в люкс (лк) умножить на 4 умножить на пи квадратный радиус сферы в футах (футах):
Φ В (лм) = 0.09290304 × E v (люкс) × 4⋅ r (фут) 2
Расчет с площадью в квадратных метрах
Световой поток Φ В в люменах (лм) равна освещенности E v в люксах (лк), умноженной на площадь поверхности A в квадратных метрах (м 2 ):
Φ В (лм) = E В (лк) × A (м 2 )
Световой поток Φ В в люменах (лм) равен освещенности E В в люкс (лк) умножить на 4 умножить на пи квадратный радиус сферы в метрах (м):
Φ В (лм) = E В (лк) × 4⋅⋅⋅ r 2 (м 2 )
Люкс в люменах расчет ►
