Содержание:
Среди современных материалов для обустройства напольного покрытия деревянные полы занимают одно из лидирующих мест. Как правило, их монтируют на лаги, которые являются элементом несущей конструкции дома. Правильная установка лаг под деревянные полы непосредственно влияет на надежность напольной поверхности и срок ее эксплуатации.
Что представляют собой лаги
Балки, продольно и поперечно расположенные на черновом основании в помещении, называют лагами. К ним крепят доски, формирующие деревянный пол. Для изготовления лаг используется сухая первосортная древесина, которую нужно просмолить, произвести ее обработку антисептическими и огнезащитными средствами, а также составами от порчи материала грызунами и насекомыми.
Лаги, изображенные на фото, выполняют следующие функции:
- создается ровная поверхность пола и правильно перераспределяется нагрузка на фундамент;
- между черновым основанием и обратной стороной напольной доски образуется воздушный зазор;
- пространство между ними можно заполнить звуко- и теплоизоляционными материалами, что приводит к снижению шумовой нагрузки и уменьшает потери тепла;
- благодаря их установке, имеется возможность быстро заменить пришедший в негодность элемент напольного покрытия.
Если расчет половых лаг и их монтаж произведен правильно, деревянный пол прослужит много лет.
Плюсы и минусы установки лаг
- В имеющееся между ними пространство можно уложить не только теплоизоляционные материалы, но и провода и трубы инженерных систем.
- Стоимость брусков невысокая, а установка лаг для пола выполняется достаточно просто, установить их при желании может каждый домашний умелец.
- Опорная конструкция из них способна выдерживать 5-тонную нагрузку на каждый «квадрат».
- Нередко при необходимости отреставрировать пол достаточно бывает произвести ремонт лаг. При этом перестилать напольное покрытие не требуется.
- Нагрузка, оказываемая на перекрытие здания, меньше, чем при обустройстве цементной стяжки, поскольку конструкция весит немного.
- Благодаря использованию брусков, можно вывести расположение плоскости пола на любую высоту.
- После того, как смонтирована конструкция, проводить дополнительные работы не потребуется. К укладке напольных изделий приступают сразу же.
Пол, смонтированный на лагах, имеет также и недостатки:
- Уменьшается высота помещения на несколько сантиметров.
- Трудоемкая технология выполнения работ. Элементы конструкции сложно разметить и установить.
Линейные размеры деревянных балок
Ширина и длина лаг для пола – это их главные параметры, которые учитывают при выборе материала для сооружения деревянного каркаса:
Определение ширины. В процессе проведения монтажных работ прямоугольной формы бруски укладывают на ребро с целью придания деревянной конструкции требуемой жесткости. При этом, когда изготавливают лаги для пола — размер бруса должен быть следующим: ширина в 2 раза меньше высоты.
Определение длины. Данный параметр напрямую зависим от площади основания. Правда, когда подбирают лаги для пола – размер определяют, учитывая технологические зазоры, поскольку расстояние между балками и стеной должно составлять около 5 сантиметров.
Зазоры необходимы для того, чтобы не допустить значительной деформации конструкции в случае температурного расширения древесины. Максимальная длина лаги без опоры в зависимости от направления монтажа пола должна соответствовать либо ширине, либо длине комнаты.
Поскольку толщина лаг для деревянного пола напрямую зависит от величины пролетов между опорами, отсюда существует прямая зависимость между шагом лаг и толщиной бруса. Это означает, что, чем толще брусок, тем шире шаг.
Расчет отдельных параметров лаг
Чтобы выполнить расчет лаг пола, учитывают их основные параметры. При этом нужно помнить, что располагаться они должны в 1,5-2 раза выше высоты монтажа настила – в противном случае забитый гвоздь не сможет удерживать половицы.
Когда осуществляют расчет лаг, то при 50 — миллиметровой толщине доски, высота брусков должна равняться 100 миллиметрам (прочитайте также: «Какая толщина половой доски подойдёт для пола»). Если черновой настил делается из фанеры или других листовых материалов толщиной 20 миллиметров, можно использовать более низкие бруски (30-40 миллиметров).
Изготавливать деревянные лаги необходимо из древесины хвойных пород, при этом влажность заготовок не может превышать 20%. Сечение лаг для пола должно иметь прямоугольную форму. Для их выпиливания берут доски, имеющие толщину 50-60 миллиметров.
Подготовленные лаги следует укладывать с шагом 40-70 сантиметров поперек светового потока, идущего из окон. Если известны размеры комнат и шаг укладки, будет несложно выполнить расчет лаг перекрытия и количество требуемых элементов. Деревянные бруски перед монтажом следует два раза обработать антисептиком, который заменить можно горячим битумом.
При выборе высоты лаг во внимание принимают толщину слоя теплоизоляции. Обычно из материалов для утепления выбирают минеральную вату, производимую в плитах, толщина которых равна 5 сантиметрам. Аналогичным должен быть такой размер лаг для деревянного пола как высота.
При укладке теплоизоляции в два слоя, потребуются 100-миллиметровая высота лаг. Шаг монтажа напрямую зависит от толщины материала, используемого для укладки чернового пола. Чем настил тоньше, тем чаще нужно устанавливать лаги. Например, если для подложки под чистовой пол задействуют 12-миллиметровую фанеру, то шаг укладки должен быть около 30 сантиметров.
Обычно черновой пол создают из шпунтованной доски – еловой, пихтовой или сосновой. Для чистового напольного покрытия их не используют, поскольку хвойная древесина мягкая – на ее поверхности оставляют след женские каблуки. Сверху монтируют пол из ламината или другого материала для финишной отделки. При шаге лаг, равном 50 сантиметрам, рекомендуемая толщина досок – не менее 35 миллиметров.
Нужно понимать, что зависит расстояние между лагами от толщины доски, это необходимо учитывать заранее. Например, при таком параметре досок как 20, 24, 30,50 миллиметров, промежуток соответственно должен составлять 300, 400, 500,1000 миллиметров.
Изготовление лаг выполняют не только из древесины. Их также производят из железобетона, металла и различных полимеров. Наиболее высокой прочностью отличаются железобетонные изделия, которые обычно задействуют при возведении загородного дома. Лаги из других материалов используют при ремонте пола.
Когда основой для обустройства пола выбраны деревянные балки, лаги крепят саморезами. Размер крепежных элементов должен быть больше, чем толщина брусков в 2 раза. Преимущество такого метода заключается в том, что для регулировки высоты расположения лаг не требуется дополнительно применять специальные подкладки.
Советы по монтажу лаг
Начинают укладку брусков от противоположных стен, отступив от них 20-30 сантиметров.
Для контроля над горизонтальностью монтажа задействуют уровень. Между брусками натягивают леску или капроновую нить. Согласно ей монтируют остальные лаги.
При проведении расчетов не следует забывать о том, что они уменьшают высоту комнат не менее, чем на 10 сантиметров.
Элементы чернового пола (листы или доски) необходимо прикреплять к каждой из лаг.
Вместо бруса с определенным размером сечения можно задействовать попарно соединенные между собой доски, которые достигают нужного параметра в поперечнике.
При наличии бетонной основы лаги к ней крепят оцинкованными металлическими уголками, для фиксации которых берут дюбеля и саморезы. Уголки иногда заменяют приспособлениями П-образной формы.
При необходимости для достижения требуемой длины лаг, деревянные бруски стыкуют между собой. Под местом, где они соединяются, монтируют надежную опору, которой может быть, например, кирпичный столб. Для его постройки выкапывают ямку 10-сантиметровой глубины, засыпают ее песком и сверху поливают водой. Поверх песчаной подушки укладывают слой полиэтилена и помещают на него цементно-песчаную смесь. После этого из красного кирпича сооружают столбики.
Расчет деревянного перекрытия онлайн калькулятор. Все что вы хотели знать про лаги для пола и технологию устройства пола по лагам
Чтобы пол был качественно уложенным, ровным и крепким, его в 9 случаях из 10 укладывают на лаги. Без лаг очень трудно выровнять и укрепить поверхность пола настолько, чтобы она не прогибалась под тяжестью мебели, не скрипела и не вибрировала при ходьбе.
Правильная укладка лаг выровняет и укрепить поверхность пола настолько, что тот не будет прогибаться под тяжестью мебели, скрипеть или вибрировать при ходьбе.
Теоретически в качестве лаг можно использовать любые материалы. Главное, чтобы они были ровными, прочными и имели маленький коэффициент деформации при нагрузках. Этим требованиям отвечают металл, железобетон, пластик и дерево. Однако на практике в подавляющем большинстве случаев для устройства лаг применяется деревянный брусок, так как он гораздо дешевле подобных изделий из пластика, не говоря уже о металле.
Размеры устанавливаемых лаг
От правильного выбора размеров лаг для пола напрямую зависит его надежность. С длиной лаг все относительно просто: она, в зависимости от направления укладки пола, должна соответствовать длине или ширине помещения. Точнее, она должна быть на 25-30 мм меньше, чтобы избежать деформации во время температурных подвижек.
Идеальный вариант установки лаг – их монтаж из целых брусков. Но иногда возникает ситуация, что длины бруска недостаточно для их установки. В этом случае пользуются сращиванием двух брусов. Сращивание выполняется вполдерева. Могут применяются оцинкованные накладки.
Такое сращивание не является особо сложным процессом, но при его выполнении нужно соблюдать 2 основных правила. Во-первых, под местом сращивания должна обязательно находиться какая-то опора – лучше опорный столбец, но подойдет и прочная подкладка. Во-вторых, если сращиваются две находящиеся рядом лаги, то их точки сращивания должны располагаться со смещением минимум в 1 м относительно друг друга. Если эти правила не соблюдать, то есть большой риск получить в этом месте недостаточную жесткость пола.
Сложнее обстоят дела с определением нужной толщины устанавливаемых лаг. Чаще всего для лаг используется брус прямоугольного сечения. Но при определенных обстоятельствах, например, обустройстве пола на втором этаже, в качестве лаг могут использоваться железные или железобетонные балки перекрытия.
Толщина (сечение) устанавливаемых лаг зависит от трех факторов: материала лаг, максимальной расчетной нагрузки на поверхность пола и размера пролета между двумя точками опоры лаг. Принято считать, что максимальная нагрузка на пол в жилом помещении не превышает 300 кг/м². При такой нагрузке на поверхность минимальная толщина лаг, в зависимости от длины пролета, должна составлять:
- 110х60 мм – при длине пролета в 2 м;
- 150х80 мм – при длине пролета в 3 м;
- 180х100 мм – при длине пролета 4 м;
- 200х150 мм – при длине пролета 5 м;
- 220х180 мм – при длине пролета 6 м.
Чтобы лаги выдержали давление, прямоугольный брус обычно ставят “на ребро”, поскольку именно при таком способе монтажа получается максимальная жесткость устанавливаемого бруса при его минимальном объеме.
При использовании в качестве лаг для полового покрытия металлических или железобетонных балок их сечение может быть вполовину меньшим. Объясняется это просто: железные и железобетонные балки гораздо устойчивее к прогибам, чем деревянные.
Но следует понимать, что это минимальная толщина для лаг и для большей надежности никто не запрещает устанавливать лаги большего сечения. Такое увеличение толщины иногда бывает даже жизненно необходимым, например, при устройстве теплоизоляции, когда толщина слоя утеплителя превышает минимальную толщину лаг.
Оптимальная величина шага лаг
Если толщина лаг зависит от длины пролета, то величина шага (расстояния между двумя соседними лагами) имеет прямую зависимость от толщины настила.
Общее правило такое: чем больше толщина настила, тем больший можно делать шаг лаг.
Объясняется это просто: чем толще доска, тем меньше она подвержена прогибу. При этом шаг устанавливаемых лаг никак не зависит от выбранного материала.
Соотношение толщины напольного покрытия к шагу будет следующим:
- при толщине доски в 20 мм максимальный шаг лаг должен находиться в пределах 30 см;
- при толщине доски в 25 мм максимальный шаг не должен превышать 40 см;
- при толщине доски в 30 мм максимальный шаг увеличивается до 50 см;
- при толщине доски в 35 мм максимальный шаг принимается в 60 см;
- при толщине доски в 40 мм величина шага не должна превышать 70 см.
Как можно заметить, с увеличением толщины половой доски на 5 мм идет увеличение шага лаг на 10 см. Это соотношение сохраняется и дальше.
Особенности выбора шага для пола из фанеры или ОСП
Эти значения относятся только к дощатому настилу. Для определения шага лаг при устройстве настила из фанеры или ОСБ они не совсем подходят, поскольку эти материалы при меньшей толщине имеют большую жесткость на прогиб. Поэтому при толщине настила в 15-18 мм максимальный шаг находится в пределах 40 см. При увеличении толщины настила до 22-24 мм он может быть увеличен до 60 см.
Если пол из фанеры будет служить в качестве чернового пола для последующей укладки паркета или ламината, то минимальная толщина листа фанеры должна быть в 12 мм, а соответствующей ей шаг лаг – не больше 30 см. Этот же размер шага остается и для ОСБ, но минимальная толщина этого покрытия будет 18 мм.
Однако при устройстве пола по лагам из фанеры или ОСБ есть еще одна особенность, которую обязательно нужно учитывать. Рассчитывая шаг, нужно помнить, что уложенные листы должны крепиться минимум к 3 лагам: посредине и по краям листа. При этом край листа, за исключением листов, уложенных вдоль стен, укладывается не на всю лагу, а только на ее половину.
Как укладывать лаги на основание?
Деревянные лаги можно прикрепить к любому основанию. Но, независимо от вида основания, есть общие правила, которые обязательно нужно соблюдать. Для их установки понадобятся следующие инструменты:
- электролобзик или ручная пила;
- уровень;
- правило;
- шуроповерт.
Кроме этих основных, в зависимости от основания могут потребоваться дополнительные инструменты. Для установки по бетону или по грунту (при условии кирпичных или блочных стен дома) дополнительно для фиксации лаг понадобится ручной перфоратор.
Сначала, соблюдая нужный шаг, раскладываются лаги, после чего их нужно выставить в одной горизонтали. Для облегчения этой задачи сначала выставляются в горизонталь две крайние лаги, затем между ними натягиваются 2 тонкие капроновые нити, по которым выставляются остальные лаги. Горизонталь выверяется уровнем и при необходимости корректируется при помощи подкладок, для которых можно использовать отрезки бруса или куски фанеры.
Изучая теорию, можно найти рекомендации, что при установке лаг допускается отступ от стен, равный выбранному шагу. Но при этом шаг рассчитывается исходя из двух точек крепления напольного покрытия. Возле стен у напольного покрытия получается только одна точка крепления к лаге.
Если конец доски имеет вторую точку опоры в виде цоколя здания, то можно следовать теории. Но на практике конец доски очень часто никакой опоры не имеет, поэтому в таком случае обычно делают отступ в 15-20 см от стены, устанавливая одну дополнительную лагу.
Схема деревянного пола по лагам.
При использовании в качестве полового покрытия листов фанеры или ОСБ лучше даже не делать этот отступ, поскольку у этих материалов есть неприятное свойство обламываться у торцов. Поэтому лаги лучше укладывать н
Расчёт Лаг Для Пола Каркасного Дома Без Калькулятора 🛠 Не про каркас
Уважаемые товарищи, а вы уверены в том, что вам интересен именно расчёт лаг для пола каркасного дома? Именно расчёт, как процесс подбора материала, ширины, высоты и длины будущей лаги перекрытия (пола). С постоянным перебором этих параметров вручную или в калькуляторе лаг пола. Уверены? А вот я совершенно не уверен в целесообразности затраты такого количества сил при возможности получения необходимого результата более простым альтернативным способом.
Всё дело в том, что при строительстве каркасного дома используется небольшая номенклатура стандартных строительных материалов. И одним из этих стандартных строительных материалов является доска размеров 200х50 (195х45) и/или 150х50 (145х45). Среди более современных материалов, являющихся аналогами доски ситуация аналогична, их размеры стандартизированы и весьма похожи на размеры доски.
Таким образом так называемый расчёт лаг каркасного дома превращается всего лишь в выбор двух параметров: материала лаги и её длины. И никаких калькуляторов!
К чему приводит неправильный расчёт лаг для пола каркасного дома
Интернет полон отзывов о том, как прогибаются, скрипят и пружинят полы в каркасных домах. Слезливых текстов и видео на эту тему полным-полно.
Вместо бруса с определенным размером сечения можно задействовать попарно соединенные между собой доски, которые достигают нужного параметра в поперечнике.
При наличии бетонной основы лаги к ней крепят оцинкованными металлическими уголками, для фиксации которых берут дюбеля и саморезы. Уголки иногда заменяют приспособлениями П-образной формы.
При необходимости для достижения требуемой длины лаг, деревянные бруски стыкуют между собой. Под местом, где они соединяются, монтируют надежную опору, которой может быть, например, кирпичный столб. Для его постройки выкапывают ямку 10-сантиметровой глубины, засыпают ее песком и сверху поливают водой. Поверх песчаной подушки укладывают слой полиэтилена и помещают на него цементно-песчаную смесь. После этого из красного кирпича сооружают столбики.
Расчет деревянного перекрытия онлайн калькулятор. Все что вы хотели знать про лаги для пола и технологию устройства пола по лагам
Чтобы пол был качественно уложенным, ровным и крепким, его в 9 случаях из 10 укладывают на лаги. Без лаг очень трудно выровнять и укрепить поверхность пола настолько, чтобы она не прогибалась под тяжестью мебели, не скрипела и не вибрировала при ходьбе.
Правильная укладка лаг выровняет и укрепить поверхность пола настолько, что тот не будет прогибаться под тяжестью мебели, скрипеть или вибрировать при ходьбе.
Теоретически в качестве лаг можно использовать любые материалы. Главное, чтобы они были ровными, прочными и имели маленький коэффициент деформации при нагрузках. Этим требованиям отвечают металл, железобетон, пластик и дерево. Однако на практике в подавляющем большинстве случаев для устройства лаг применяется деревянный брусок, так как он гораздо дешевле подобных изделий из пластика, не говоря уже о металле.
Размеры устанавливаемых лаг
От правильного выбора размеров лаг для пола напрямую зависит его надежность. С длиной лаг все относительно просто: она, в зависимости от направления укладки пола, должна соответствовать длине или ширине помещения. Точнее, она должна быть на 25-30 мм меньше, чтобы избежать деформации во время температурных подвижек.
Идеальный вариант установки лаг – их монтаж из целых брусков. Но иногда возникает ситуация, что длины бруска недостаточно для их установки. В этом случае пользуются сращиванием двух брусов. Сращивание выполняется вполдерева. Могут применяются оцинкованные накладки.
Такое сращивание не является особо сложным процессом, но при его выполнении нужно соблюдать 2 основных правила. Во-первых, под местом сращивания должна обязательно находиться какая-то опора – лучше опорный столбец, но подойдет и прочная подкладка. Во-вторых, если сращиваются две находящиеся рядом лаги, то их точки сращивания должны располагаться со смещением минимум в 1 м относительно друг друга. Если эти правила не соблюдать, то есть большой риск получить в этом месте недостаточную жесткость пола.
Сложнее обстоят дела с определением нужной толщины устанавливаемых лаг. Чаще всего для лаг используется брус прямоугольного сечения. Но при определенных обстоятельствах, например, обустройстве пола на втором этаже, в качестве лаг могут использоваться железные или железобетонные балки перекрытия.
Толщина (сечение) устанавливаемых лаг зависит от трех факторов: материала лаг, максимальной расчетной нагрузки на поверхность пола и размера пролета между двумя точками опоры лаг. Принято считать, что максимальная нагрузка на пол в жилом помещении не превышает 300 кг/м². При такой нагрузке на поверхность минимальная толщина лаг, в зависимости от длины пролета, должна составлять:
- 110х60 мм – при длине пролета в 2 м;
- 150х80 мм – при длине пролета в 3 м;
- 180х100 мм – при длине пролета 4 м;
- 200х150 мм – при длине пролета 5 м;
- 220х180 мм – при длине пролета 6 м.
Чтобы лаги выдержали давление, прямоугольный брус обычно ставят “на ребро”, поскольку именно при таком способе монтажа получается максимальная жесткость устанавливаемого бруса при его минимальном объеме.
При использовании в качестве лаг для полового покрытия металлических или железобетонных балок их сечение может быть вполовину меньшим. Объясняется это просто: железные и железобетонные балки гораздо устойчивее к прогибам, чем деревянные.
Но следует понимать, что это минимальная толщина для лаг и для большей надежности никто не запрещает устанавливать лаги большего сечения. Такое увеличение толщины иногда бывает даже жизненно необходимым, например, при устройстве теплоизоляции, когда толщина слоя утеплителя превышает минимальную толщину лаг.
Оптимальная величина шага лаг
Если толщина лаг зависит от длины пролета, то величина шага (расстояния между двумя соседними лагами) имеет прямую зависимость от толщины настила.
Общее правило такое: чем больше толщина настила, тем больший можно делать шаг лаг.
Объясняется это просто: чем толще доска, тем меньше она подвержена прогибу. При этом шаг устанавливаемых лаг никак не зависит от выбранного материала.
Соотношение толщины напольного покрытия к шагу будет следующим:
- при толщине доски в 20 мм максимальный шаг лаг должен находиться в пределах 30 см;
- при толщине доски в 25 мм максимальный шаг не должен превышать 40 см;
- при толщине доски в 30 мм максимальный шаг увеличивается до 50 см;
- при толщине доски в 35 мм максимальный шаг принимается в 60 см;
- при толщине доски в 40 мм величина шага не должна превышать 70 см.
Как можно заметить, с увеличением толщины половой доски на 5 мм идет увеличение шага лаг на 10 см. Это соотношение сохраняется и дальше.
Особенности выбора шага для пола из фанеры или ОСП
Эти значения относятся только к дощатому настилу. Для определения шага лаг при устройстве настила из фанеры или ОСБ они не совсем подходят, поскольку эти материалы при меньшей толщине имеют большую жесткость на прогиб. Поэтому при толщине настила в 15-18 мм максимальный шаг находится в пределах 40 см. При увеличении толщины настила до 22-24 мм он может быть увеличен до 60 см.
Если пол из фанеры будет служить в качестве чернового пола для последующей укладки паркета или ламината, то минимальная толщина листа фанеры должна быть в 12 мм, а соответствующей ей шаг лаг – не больше 30 см. Этот же размер шага остается и для ОСБ, но минимальная толщина этого покрытия будет 18 мм.
Однако при устройстве пола по лагам из фанеры или ОСБ есть еще одна особенность, которую обязательно нужно учитывать. Рассчитывая шаг, нужно помнить, что уложенные листы должны крепиться минимум к 3 лагам: посредине и по краям листа. При этом край листа, за исключением листов, уложенных вдоль стен, укладывается не на всю лагу, а только на ее половину.
Как укладывать лаги на основание?
Деревянные лаги можно прикрепить к любому основанию. Но, независимо от вида основания, есть общие правила, которые обязательно нужно соблюдать. Для их установки понадобятся следующие инструменты:
- электролобзик или ручная пила;
- уровень;
- правило;
- шуроповерт.
Кроме этих основных, в зависимости от основания могут потребоваться дополнительные инструменты. Для установки по бетону или по грунту (при условии кирпичных или блочных стен дома) дополнительно для фиксации лаг понадобится ручной перфоратор.
Сначала, соблюдая нужный шаг, раскладываются лаги, после чего их нужно выставить в одной горизонтали. Для облегчения этой задачи сначала выставляются в горизонталь две крайние лаги, затем между ними натягиваются 2 тонкие капроновые нити, по которым выставляются остальные лаги. Горизонталь выверяется уровнем и при необходимости корректируется при помощи подкладок, для которых можно использовать отрезки бруса или куски фанеры.
Изучая теорию, можно найти рекомендации, что при установке лаг допускается отступ от стен, равный выбранному шагу. Но при этом шаг рассчитывается исходя из двух точек крепления напольного покрытия. Возле стен у напольного покрытия получается только одна точка крепления к лаге.
Если конец доски имеет вторую точку опоры в виде цоколя здания, то можно следовать теории. Но на практике конец доски очень часто никакой опоры не имеет, поэтому в таком случае обычно делают отступ в 15-20 см от стены, устанавливая одну дополнительную лагу.
Схема деревянного пола по лагам.
При использовании в качестве полового покрытия листов фанеры или ОСБ лучше даже не делать этот отступ, поскольку у этих материалов есть неприятное свойство обламываться у торцов. Поэтому лаги лучше укладывать н
Расчёт Лаг Для Пола Каркасного Дома Без Калькулятора 🛠 Не про каркас
Уважаемые товарищи, а вы уверены в том, что вам интересен именно расчёт лаг для пола каркасного дома? Именно расчёт, как процесс подбора материала, ширины, высоты и длины будущей лаги перекрытия (пола). С постоянным перебором этих параметров вручную или в калькуляторе лаг пола. Уверены? А вот я совершенно не уверен в целесообразности затраты такого количества сил при возможности получения необходимого результата более простым альтернативным способом.
Всё дело в том, что при строительстве каркасного дома используется небольшая номенклатура стандартных строительных материалов. И одним из этих стандартных строительных материалов является доска размеров 200х50 (195х45) и/или 150х50 (145х45). Среди более современных материалов, являющихся аналогами доски ситуация аналогична, их размеры стандартизированы и весьма похожи на размеры доски.
Таким образом так называемый расчёт лаг каркасного дома превращается всего лишь в выбор двух параметров: материала лаги и её длины. И никаких калькуляторов!
К чему приводит неправильный расчёт лаг для пола каркасного дома
Интернет полон отзывов о том, как прогибаются, скрипят и пружинят полы в каркасных домах. Слезливых текстов и видео на эту тему полным-полно.
Благодаря этой профанации и популизму уже сформировалось широко распространённое мнение о том, что каркасный дом – это плохо.
Несмотря на то, что негативных отзывов много, в них нет одной важной детали – правдивого рассказа о том, что на самом деле эти каркасники построены либо бракоделами из разрекламированных компаний, либо руками проходимцев из непонятно где найденных бригад.
Как и нет понятного объяснения тому, на что обратить внимание при монтаже перекрытия каркасного дома вцелом и какие параметры лаг для пола каркасного дома важны в частности. Многие пытаются делать правильно, но…
…мне, например, не всё в этих видео нравится. Мягко говоря…
Собственно в данной статье будет показан простейший способ расчёта лаг пола и будет рассказано о главном параметре, влияющем на качество и надёжность перекрытий каркасного дома.
Важно
Следует отметить, что лаги (балки) это всего лишь одна из составляющих конструкции перекрытия каркасного дома. В качественном перекрытии должны быть использованы все элементы конструкции и все они по параметрам должны быть подобраны друг к другу.
Расчёт лаг из доски для пола каркасного дома
Самым распространённым и доступным материалом, который используется для устройства лаг перекрытия каркасного дома являются доски. Стандартные размеры досок, которые вы можете купить в любой торговой точке нашей необъятной страны:
- 200х50 (195х45)
- 150х50 (145х45)
Несколько важных примечаний к процедуре выбора параметров лаг для пола каркасного дома с помощью таблиц:
- в связи с тем, что на российском строительном рынке крайне сложно найти настоящую сухую строганную калиброванную доску, при закупке материалов следует особенное внимание уделить качеству досок для лаг (балок) перекрытий,
- я конечно надеюсь на то, что вы не будете ставить на перекрытия своих каркасных домов танки, автомобили и другую важную многотонную домашнюю утварь, но на всякий случай в таблице указаны параметры лаг для достаточно высокой нагрузки – 300-400 кг/м2.
| Размер доски | Расстояние между лагами (по центру) | Максимальная длина пролёта |
|---|---|---|
| 150х50 мм | 400 мм | 3480 мм |
| 600 мм | 2850 мм | |
| 200х50 мм | 400 мм | 4240 мм |
| 600 мм | 3460 мм |
Как вы уже заметили, главный параметр который мы подбираем – это длина пролёта. Иначе говоря, расстояние между опорами – несущими стенами каркасного дома.
Следует понимать, что ширина доски 200 (195) или 150(145) в случае использования лаг такого размера в перекрытии первого этажа напрямую влияет на толщину утепления. То есть, при использовании в качестве лаг досок, максимальное утепление перекрытия первого этажа составит 200 мм, что по нынешним временам не так уж и много. Также очевидно, что такая толщина утепления совершенно не подходит для энергоэффективных домов.
Эти выводы плавно подводит нас к необходимости использования в перекрытиях других, более современных материалов.
Расчёт лаг из двутавровой балки для пола каркасного дома
Изобретение деревянной двутавровой балки оказало огромное влияние на архитектуру и конструкцию каркасных домов. В первую очередь на архитектуру. Возможность перекрывать большие пролёты с помощью лёгкого, прочного конструкционного элемента, имеющего идентичные с доской параметры (ширина, высота) очень востребована архитекторами и конструкторами каркасных домов.
Посмотрите насколько увеличилась длина пролёта по сравнению с обычной доской.
| Размер балки | Расстояние между лагами (по центру) | Максимальная длина пролёта |
|---|---|---|
| 240х65 мм | 400 мм | 4500 мм |
| 600 мм | 3930 мм | |
| 300х65 мм | 400 мм | 5350 мм |
| 600 мм | 4700 мм |
При этом двутавровые балки:
- имеют более стабильные размеры и качество,
- имеют меньший вес, а следовательно более удобны в монтаже,
- имеют большую ширину при сохранении качества изделия, что позволяет эффективно утеплить перекрытие первого этажа.
Единственным фактором, сдерживающим повсеместное использование деревянных двутавровых балок в строительстве каркасных домов является их цена.
Ещё одним неоспоримым преимуществом двутавровых балок является то, что они позволяют размещать инженерные системы и коммуникации непосредственно в перекрытии.
Для этого в ОСП двутавровой балки вырезаются круглые или прямоугольные отверстия.
Расчёт лаг из LVL-бруса для пола
Брус LVL (Laminated Veneer Lumber) – очень прочный композитный материал, состоящий из склеенных между собой деревянных ламелей.
Он напоминает очень толстую фанеру и имеет похожий процесс производства.
С помощью этого конструкционного материала можно строить очень интересные и красивые как внешне, так и с точки зрения инженерных решений деревянные здания.
Но, в данной статье речь идёт лишь о лагах перекрытий каркасного дома. И моё мнение заключается в том, что в каркасном доме LVL-брус целесообразно применять в единичных экземплярах в качестве опорной балки для перекрытия.
Применять там, где необходимо перекрыть очень длинные проёмы. И никак по-другому. Кстати, решение на фото выше кажется мне неоправданно дорогим и ненужным.
В связи с тем, что LVL-брус является решением эксклюзивным, никаких таблиц по нему не будет. Брус LVL практически всегда изготавливается индивидуально под каждый проём и каждое перекрытие.
Калькулятор расчета толщины утепления деревянного пола
Дома, возводимые на свайном или столбчатом фундаменте, обычно имеют «висящее» над поверхностью грунта перекрытие первого этажа. Да и в зданиях, покоящихся на ленточном основании, нередко прибегают к подобной технологии. Таким образом, между полом и грунтом оставляется довольно высокое вентилируемое пространство. Это обуславливает некоторые особенности утепления подобных конструкций.
Калькулятор расчета толщины утепления деревянного полаСуществует немало вариантов термоизоляции таких полов. Но все они, в принципе, «обыгрывают» одну и ту же схему, в которой утеплитель размещается между лагами и балками перекрытия, а затем закрывается обшивкой, в роли которой сверху выступает покрытие пола первого этажа. Стало быть, еще до монтажа балок и лагов необходимо знать, какой толщины должен быть слой термоизоляции. Хотя бы для того, чтобы правильно подобрать нужные пиломатериалы и учесть эту толщину в общей схеме создаваемой каркасной конструкции. В этом вопросе может помочь предлагаемый калькулятор расчета толщины утепления деревянного пола.
Ниже будет дано несколько кратких пояснений по проведению вычислений.

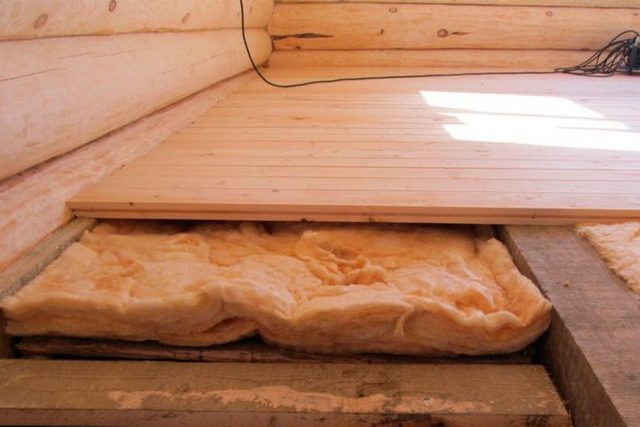

Калькулятор расчета толщины утепления деревянного пола
Перейти к расчётам
На чем основан и как проводится расчет
Если у хозяев дома есть четкое представление о конструкции будущего перекрытия первого этажа, то провести расчет – особых проблем не составит. Он базируется на том «постулате», что суммарное термическое сопротивление этого перекрытия должно быть, по крайней мере, не меньше, чем установленный для данного региона (с учетом его климатических условий) нормативный показатель.
Этот показатель установлен действующими СНиП, его несложно узнать в любой местной строительной организации. Но чтобы не искать – можете воспользоваться прилагаемой картой-схемой , охватывающей всю территорию Российской Федерации.

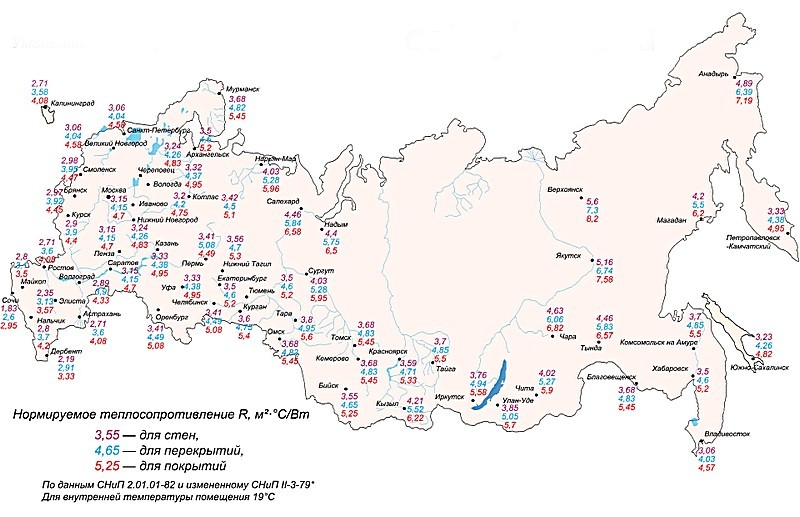

Карта-схема для определения нормированного значения сопротивления теплопередаче по регионам России.Обратите внимание – для разных строительных конструкций термическое сопротивление своё. В нашем случае берется значение для перекрытий. На карте-схеме оно указывается синими цифрами. Именно это значение и следует ввести в соответствующее поля калькулятора.
Общее значение сопротивления складывается из сопротивлений каждого из слоев, обладающего термоизоляционными качествами. Если известны все слои конструкции и материалы их изготовления, то несложно по теплотехническим формулам просчитать их сопротивление. Оставшаяся разница от нормированного значения как раз и должна перекрываться утеплительным материалом.
Какие варианты могут быть в нашем случае?

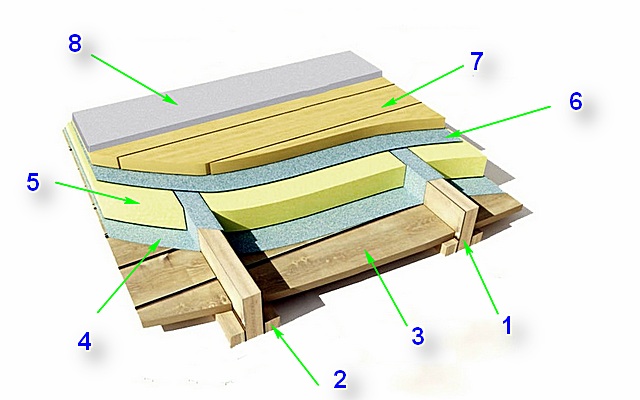

Примерная базовая схема утепления пола по деревянному перекрытию первого этажа- Черновой пол (на схеме – поз.3). Натуральная доска толщиной даже в 20 мм уже обладает неплохими термоизоляционными качествами. Это же касается, например, и листовых материалов на основе древесины – фанеры или ОСП. То есть если черновой пол выполнен сплошным, без просветов, то его можно учесть в расчетах. Если нет – то просто оставляется значение его толщины равным по умолчанию нулю.
- Покрытие пола, настилаемое поверх лагов (поз. 7). Потребуется указать материал покрытия (а здесь предлагается только два варианта – доска или фанера (ОСП)) и его толщину.
Все остальные слои, то есть мембраны поз.4 и 6 и финишное покрытие пола (поз. 8), если оно будет настилаться поверх досок или фанеры, в расчет не принимаем. Они или слишком тонкие, чтобы оказывать влияние на общие термоизоляционные качества конструкции, или их термическое сопротивление чрезвычайно мало.
- Значит, остается только выбрать утеплитель из предлагаемого списка. Указаны как наиболее часто применяемые материалы, так и в некотором смысле слова «экзотические».
После этого можно нажимать кнопку расчета – и получать результат. Несложно будет провести и сравнительный анализ – изменяя тип утеплителя, посмотреть, как при этом будет меняться и толщина необходимого слоя термоизоляции.
Результат показывается в миллиметрах и является минимально необходимой толщиной. Безусловно, его обычно приводят затем к стандартным толщинам представленных в продаже утеплительных материалов.
А как просчитать утепление пола по грунту?
Альтернативой деревянному перекрытию первого этажа может стать утепленный пол, базирующийся непосредственно на грунте. Принцип проведения вычислений особо не меняется, но имеются определенные нюансы. И для проведения расчётов на нашем портале имеется отдельный калькулятор утепления полов по грунту.
А как просчитать утепление пола по грунту?| Площадь пола: | м2 |
| Устройство лаг: | Регулируемые Обычные Без лаг |
| Материал настила: | Фанера 18 мм. Фанера 20 мм. Фанера 10 мм. ДСП 16 мм. Доска Доска шпунтованная |
| Вариант настила: | 1 слой 2 слоя |
| Тепло-шумоизоляция: | Без тепло-шумоизоляции Шумооизоляция 1 слой (50 мм.) Шумооизоляция 2 слоя (100 мм.) Звукоизоляция 1 слой (50 мм.) Звукоизоляция 2 слоя (100 мм.) |
| Демонтажные работы: | Без демонтажа С демонтажем |
| Вывоз мусора: | Без вывоза С вывозом |
| Стоимость материала: | Не учитывать Учитывать |
| |
Расчет деревянных балок перекрытия: онлайн-калькулятор и методика
Ссылка на статью успешно отправлена!
Отправим материал вам на e-mail
Расчет нагрузки на балку перекрытия – это важнейший этап в проектировании. Об этом говорит тот факт, что студентов строительных специальностей на протяжении всего периода обучения натаскивают на решение подобных задач. Допущенная ошибка может вылиться в полное обрушение здания, обвал перекрытия и абсолютную непригодность здания к дальнейшей эксплуатации. Именно поэтому расчет деревянных балок перекрытия онлайн-калькулятор выполняет с учетом всех существующих ныне норм.
Балки перекрытия
Содержание статьи
Назначение калькулятора
В частном строительстве в качестве лагов перекрытия используют деревянный брус. Дерево как строительный материал имеет больше достоинств, чем недостатков. Единственное, что настораживает при выборе – это горючесть древесины. В корне неверно считать, что бетон не горит. Он начинает трескаться при температуре 250 – 300 градусов, а при температуре 550 градусов перекрытия осыпаются. Дерево, обработанное специальными составами, загорается очень медленно, и даже обугленные брусья могут служить надежной опорой еще многие годы.
Такая надежность возможна только в том случае, если брус уложен с запасом прочности. При эксплуатации деревянные брусья работают на изгиб и должны выдерживать постоянную нагрузку. К таковым относится все, что лежит над перекрытием: пол, перегородки, мебель, техника люди и так далее. Нормы требуют нагрузки брать с запасом. Расчет деревянных балок перекрытия онлайн калькулятор осуществляет для того, чтобы найти такое сочетание длины и сечения, при которых прочность будет оптимальной.
Деревянные лаги в доме из бетонных блоков
Калькулятор расчета деревянных балок перекрытия
Формулы и элементы расчета
Калькулятор при расчетах использует следующие исходные данные:
- длина балки – это параметр, который закладывается проектом и зависит от расстояния между несущими стенами;
- сечение бруса – его ширина и высота, причем высота всегда должна быть больше для лучшего сопротивления специфическим изгибающим нагрузкам;
- порода дерева – от нее зависит пластичность и глубина прогиба балки, а соответственно, и максимально возможная нагрузка;
- предполагаемая нагрузка – берется из стандартов и зависит от типа помещения и количества жильцов.
На лаги укладывается доска, формирующая перекрытие
Кроме исходных данных в калькуляторе заложена переменная – шаг бруса. Меняя его значение, можно подобрать оптимальный вариант размещения балок. В калькуляторе заложены справочные значения, характерные для каждого из выбранных параметров:
- разрушающее усилие – это величина постоянной нагрузки на балку, при достижении которой произойдет обрушение, зависит от габаритов бруса;
- распределенное усилие – зависит от величины предполагаемой нагрузки;
- прогиб в миллиметрах – максимально допустимая величина деформации, зависит от длины балки, величина приведена для сравнения, она не должна превышать расчетный прогиб;
- расчетный прогиб в миллиметрах – зависит от породы дерева.
В итоге после введения всех данных калькулятор сообщает о том, существует ли запас по прогибу и прочности при заданных пользователем параметрам. Если запас есть, балку можно использовать, если нагрузка превышена, следует откорректировать один из параметров. Для справки в калькуляторе приведены такие величины, как крутящий момент и масса самой балки. Первый параметр интересен для общего развития, а вот вес полезно знать, так как от него зависит стоимость доставки леса на стройплощадку.
Щитовой дом с деревянным перекрытием
Допуски при расчетах
Расчет несущих деревянных балок перекрытия онлайн-калькулятор производит с целью выявления допусков. Результатом подбора являются такие определения, как запас по прочности и запас по прогибу, который выражается в кратных единицах. Иными словами, чем больше у результата запас прочности, тем лучше. Однако для рационального строительства и недопущения перерасхода следует стремиться к значению коэффициентов от 1,5 до 3.
Видео: расчет деревянных балок
Экономьте время: отборные статьи каждую неделю по почте
Скачать Расчет деревянного пола APK Full
- DRAGON BALL Z DOKKAN BATTLE
949,261
- Summoners War
2,244,587
- WGT Golf
191,456
- & Gem Matching Adventure
343,446
- Pet Rescue Saga
3,438,547
- Казино Caesars: бесплатные игровые автоматы
570,807
- Pokémon GO
13,511,027
- 000 9197000 Vever Слоты
1,108,546
- Township
7,502,590
- CSR Racing 2
4,125,547
- DRAGON BALL Z DOKKAN BATTLE
Критерии проектирования деревянной опалубки с формулами расчета для бетона
Деревянные опалубки обычно используются для строительства из-за простоты использования. Обсуждаются различные критерии проектирования деревянной опалубки и их расчет.
Опалубка — важный элемент временного строительства при возведении сооружений. Он обеспечивает необходимую поддержку до тех пор, пока бетонный элемент не достигнет необходимой прочности и не сможет выдержать собственный вес в дополнение к прилагаемым нагрузкам.
Существуют различные материалы, например сталь, алюминий, волокнистый композит и дерево, из которых могут быть изготовлены опалубки. Производители могут производить стальные, алюминиевые и волокнистые композитные опалубки, и их можно использовать напрямую на основании информации и технических характеристик, предоставленных производителем.
Однако деревянная опалубка, показанная на рисунке 1, может быть изготовлена на строительной площадке, но ее необходимо правильно спроектировать. При проектировании деревянной опалубки необходимо учитывать разные критерии.
В следующих разделах будут рассмотрены различные критерии проектирования опалубки.
Рис.1: Деревянная опалубка
Критерии проектирования деревянной опалубки для бетонных конструкций
Ниже приведены различные критерии проектирования деревянной бетонной опалубки
- Поправочный коэффициент ASD для напряжений пиломатериалов
- Коэффициент габаритного размера стержня
- Коэффициент устойчивости балки
- Коэффициент устойчивости колонны
- Коэффициент продолжительности нагрузки
- Коэффициент площади подшипника
- Фактор влажности
- Коэффициент плоского приложения
- Коэффициент надежности принадлежностей для опалубки
- Коэффициент повторяемости использования элементов
- Изделия из дерева промышленные
- Поправочный коэффициент на напряжения фанеры
Поправочный коэффициент ASD для напряжений в пиломатериалах
Национальный стандарт проектирования для деревянного строительства 2015 рекомендует различные поправочные коэффициенты для корректировки исходных расчетных значений (F) и, следовательно, для достижения допустимых расчетных значений ( F ‘) для напряжения изгиба, напряжения сдвига, напряжения опоры, напряжения сжатия и модуля упругости следующим образом :
Следует отметить, что поправочные коэффициенты в скобках используются в случае элемента фермы.Помимо факторов, указанных в скобках, поправочные коэффициенты будут объяснены в следующих разделах
.
Коэффициент габаритных размеров элемента
Этот коэффициент обозначается как ( C f ) и посредством испытаний продемонстрировано, что размер элемента, который должен быть сконструирован, влияет на напряжение, вызывающее отказ. Поэтому следует учитывать размер элемента, и это можно сделать, умножив основные значения изгиба и сжатия на размерный коэффициент.
Коэффициент устойчивости балки для конструкции деревянной опалубки
Национальная проектная спецификация содержит рекомендации относительно значения коэффициента устойчивости балки ( C L ). В случае, когда край сжатия прямоугольного изгибающегося элемента нестабилен, коэффициент устойчивости балки рассчитывается в соответствии с уравнением, приведенным в NDS 3.3.3.8.
Кроме того, национальная спецификация проекта рекомендует, чтобы значения коэффициента устойчивости балки можно было принять равным 1 для пиломатериалов в зависимости от состояния боковой опоры и глубины элемента с соотношением, указанным в таблице-1.
Таблица-1: Коэффициент устойчивости балки в зависимости от отношения глубины к ширине и условий боковой опоры
| Отношение глубины к ширине, б? Д | Состояние боковой поддержки | Коэффициент устойчивости балки ( C L ) |
| b> = d <2 | Боковая опора не нужна | 1 |
| 4> = б / д> 2 | Концы опалубки должны поддерживаться гвоздями или перемычками, сплошными блокировками на всю глубину или другими средствами | 1 |
| 5> = б / д> 4 | Сжимаемая кромка элемента должна удерживаться в положении, подходящем по всей длине, чтобы предотвратить боковое смещение, а также не допускать деформации в конечной точке опоры элемента | 1 |
| 6> = б / д> 5 | Сжимаемая кромка элемента должна удерживаться на своем месте с помощью чернового пола или других средств, следует избегать бокового смещения в конечной точке опоры, а на расстоянии 20 см должны быть предусмотрены перемычки или диагональные поперечные связи или сплошной блок на всю глубину. | 1 |
| 7> = б / д> 6 | Для предотвращения вращения необходимо поддерживать не только точку концевого подшипника, но и обе кромки сжатия элемента должны оставаться в исходном положении. | 1 |
Коэффициент устойчивости колонны для расчета деревянной опалубки
Коэффициент устойчивости колонны, обозначенный как ( C p ), определяется в соответствии с положениями национального стандарта проектирования.Значение коэффициента устойчивости колонны принимается равным 1, если боковое смещение сжимающего элемента предотвращается во всех направлениях за счет обеспечения опор по всей длине элемента.
Однако, если элементы, такие как опоры или распорки, скорее всего, выйдут из строя из-за продольного изгиба вместо раздавливания, коэффициент устойчивости колонны снижает допустимое напряжение сжатия, параллельное естественным линиям (волокнам) в древесине. Следующее уравнение используется для вычисления коэффициента устойчивости колонны.
Где:
F c *: эталонное расчетное значение сжатия, параллельное естественной линии на древесине (фактуре), умноженное на применимый поправочный коэффициент, кроме C p , см. Раздел 2.3 национальных технических требований к дизайну для деревянных конструкций
c : принимается равным 0,8 для пиломатериалов, 0,85 для столбов и слоев круглого леса и 0,90 для конструкционного клееного бруса, конструкционного композитного пиломатериала и поперечно-клееного бруса
F cE : вычисляется с применением следующих выражений
Где:
l e : эффективная длина
l e ? D : это наибольший коэффициент гибкости относительно возможной оси продольного изгиба и обычно не превышает 50, за исключением короткой нагрузки во время строительства, и в этом случае он может достигать 75.
Коэффициент продолжительности нагрузки для расчета деревянной опалубки
Испытаниями продемонстрировано, что предельная нагрузка, которую несет древесина в течение короткого периода времени, значительно превышает максимальную нагрузку, которую выдерживает древесина в течение нормальной продолжительности. Это свойство древесины регулируется с помощью коэффициента продолжительности нагрузки. Таблица 2 предоставляет коэффициент продолжительности нагрузки для определенной совокупной максимальной продолжительности нагрузки.
Следует отметить, что коэффициент продолжительности нагрузки для большинства опалубок принимается равным 1.15, но если разные части опалубки повторно используются в течение большей совокупной продолжительности, то коэффициент продолжительности нагрузки необходимо соответственно уменьшить для опалубки.
Таблица-2: Коэффициент продолжительности нагрузки, используемый для предоставленной совокупной максимальной продолжительности нагрузки
| Продолжительность загрузки | Коэффициент продолжительности нагрузки, C D |
| Продолжительность нагрузки> 10 лет | 0.9 |
| 2 месяца <продолжительность загрузки? 10 лет | 1,0 |
| 7 дней <длительность загрузки? 2 месяца | 1,15 |
| продолжительность нагрузки <7 дней | 1,25 |
| Ветер / землетрясение | 1,6 |
| Удар | 2,2 |
Коэффициент площади опоры для конструкции деревянной опалубки
Этот коэффициент используется для увеличения расчетных значений сосредоточенной нагрузки на древесину, перпендикулярную волокнам или естественным линиям древесины.В соответствии с национальными проектными требованиями для деревянных конструкций коэффициент площади опоры применяется к подшипникам любой длины на конце элемента и ко всем подшипникам длиной 6 дюймов или более в любом другом месте.
Если вышеуказанные условия достигнуты, то коэффициент вычисляется по следующей формуле, иначе он равен 1.
Где:
l b : мера длины подшипника параллельна структуре древесины.
Коэффициент влажности
Если древесина потеряет около тридцати процентов влажности, ее прочность возрастет.Основные расчетные значения установлены для древесины с влажностью девятнадцать процентов или меньше.
Однако это содержание влаги может быть увеличено, поскольку древесина может подвергаться воздействию внешних условий. В этом случае необходимо применить коэффициент влажности для корректировки расчетных значений.
Плоский коэффициент применения
Когда древесина толщиной от 50,8 до 101,6 см подвергается нагрузке на широкую поверхность, она отклоняется вокруг слабой оси. В этой ситуации напряжение, вызывающее отказ, будет немного больше.Следовательно, коэффициент использования плоской поверхности ( C fu ) используется для корректировки основных расчетных значений напряжения изгиба. В таблице 3 приведены коэффициенты плоского использования.
Таблица-3: Фактор плоского использования
| Ширина, мм | Толщина | |
| 50,8 мм и 76,2 мм | 101,6 мм | |
| 50,8 и 76,2 | 1 | – |
| 101,8 | 1.1 | 1 |
| 127 | 1,1 | 1,05 |
| 152,4 | 1,15 | 1,05 |
| 203,2 | 1,15 | 1,05 |
| 254 и шире | 1,2 | 1,1 |
Фактор безопасности для принадлежностей для опалубки
Подвески, анкеры и стяжки — это примеры принадлежностей, которые используются при опалубке.Эти аксессуары обычно изготавливаются из стали, а предельная или допустимая прочность таких инструментов указывается производителями.
Итак, если указан предел прочности, то его следует умножить на коэффициент запаса прочности, чтобы получить допустимую прочность. Минимальные коэффициенты безопасности для аксессуаров приведены в ACI 347-04 и показаны в таблице 4.
Таблица-4: Минимальный коэффициент безопасности, используемый для дополнительной опалубки
| Принадлежность | Вид конструкции | Коэффициент запаса прочности |
| Форма стяжки | Все приложения | 2 |
| Опалубка | Все приложения | 2 |
| Анкер-форма | Опалубка, поддерживающая вес формы и только давление бетона | 2 |
| Анкер-форма | Опалубка поддерживает вес, бетон, рабочую нагрузку конструкции и удары | 3 |
| Анкерные вставки для опалубки | Сборная железобетонная панель при использовании в качестве опалубки | 2 |
Коэффициент повторяемости использования элемента
Расчетные значения гибки умножаются на коэффициент многократного использования, если минимум три пиломатериала толщиной 5.От 08 см до 10,18 см используются как планки, балки, стойки, стропила, настил или другие аналогичные элементы с максимальным расстоянием 60,96 см, соединенные друг с другом элементом, способным выдерживать расчетные нагрузки.
Настил, обшивка, черновой пол — примеры элементов, которые могут выдерживать и распределять расчетную нагрузку, могут использоваться для соединения бревен. Как правило, используется коэффициент многократного использования 1,15.
Промышленные изделия из дерева
Существуют различные промышленные изделия из древесины, которые могут быть использованы при строительстве опалубки, например, клееный брус (рис. 2 и рис. 3), пиломатериалы из параллельных прядей (рис. 4 и 5), клееные пиломатериалы (рис. 6).
Рис.2: Клееный брус
Рис.3: Клееный брус, используемый для строительства опалубки
Рис.4: Пиломатериал из параллельных прядей
Рис.5: Брус с параллельными прядями, используемый в опалубке
Рис.6: Клееный брус
Поправочный коэффициент для напряжений фанеры
Существует три поправочных коэффициента, а именно: продолжительность нагрузки, влажное использование и коэффициент опыта, которые применяются к допустимым значениям напряжения, предоставленным ассоциацией Engineered Wood.Коэффициент продолжительности нагрузки такой же, как и для древесины, при этом как опыт, так и коэффициент влажного использования учитываются в допустимом напряжении фанеры.
Подробнее:
Виды опалубки (опалубки) для бетонных конструкций
Пластиковая опалубка для бетона — применение и преимущества в строительстве
Соображения при проектировании бетонной опалубки — Основа для проектирования бетонной опалубки
Расчет нагрузки и давления на бетонную опалубку
Время снятия опалубки и технические характеристики
Измерение опалубки
Опалубка (опалубка) для различных элементов конструкции — балок, перекрытий и т. Д.
Контрольный список безопасных методов опалубки
,
