Чугунный радиатор МС 140 технические характеристики и особенности монтажа

Люди старшего поколения прекрасно помнят, что в период массового жилищного строительства в 60 – 70-е годы прошлого столетия в новых домах повсеместно устанавливались исключительно чугунные радиаторы отопления. И многие из этих батарей, уже прослужив по полвека, а то и больше, вполне справляются со своей задачей по сей день. Интересно, что когда были предприняты попытки массового перевода строительной индустрии на стальные пластинчатые или панельные радиаторы, это было населением воспринято без особого энтузиазма. Хозяева новых квартир, перезимовав с такими «новинками», безжалостно их срезали и искали возможность установить «старый добрый» чугун. Случались времена, когда это вызывало даже ажиотажный спрос, чугунные батареи попадали, в разряд дефицитных товаров, и найти их было не так просто.

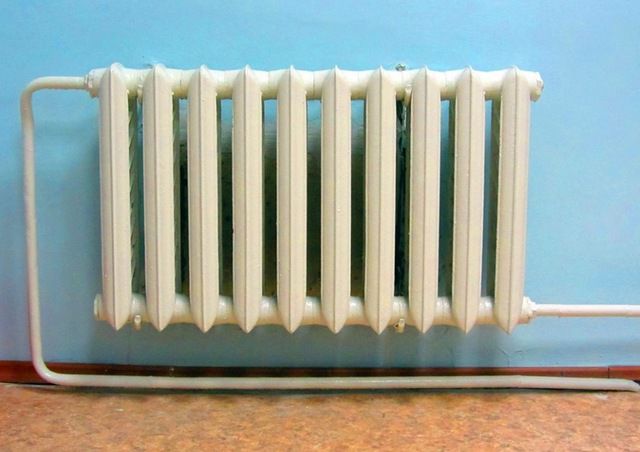

Чугунный радиатор МС 140 технические характеристики

Чем же завоевали чугунные батареи столь высокое доверие? Секрет кроется в заложенном в них эксплуатационном потенциале. Давайте рассмотрим поближе такую батарею, или, как правильно она называется — чугунный радиатор МС 140 технические характеристики, разновидности, достоинства и недостатки, основные правила монтажа. Кроме того, попробуем самостоятельно рассчитать, сколько секций потребуется для батареи, чтобы она в полной мере справилась с задачей обогрева конкретного помещения.

Основные достоинства и недостатки чугунных радиаторов МС-140

Если зайти в специализированный строительный магазин, то можно воочию убедиться в очень широком выборе современных отопительных приборов. Покупателю предлагаются стальные радиаторы различных модификаций – от панельных до трубчатых, легкие алюминиевые с очень высокой теплоотдачей, наиболее технологичные и надёжные биметаллические. Практически все они имеют весьма оригинальное исполнение, которое легко впишется в интерьер жилой комнаты.

Разнообразие современных радиаторов отопления
Чтобы не запутаться при выборе радиаторов отопления для своей квартиры или дома, рекомендуем читателям ознакомиться с информацией, изложенной в специальной публикации нашего портала.

Так почему же находится немало потребителей, которые отвергают все новые разработки и по-прежнему останавливают свой выбор именно на чугунных радиаторах?

Безусловным преимуществом чугунных батарей является их высочайшая долговечность и надежность. Производители оценивают их эксплуатационный ресурс примерно в 50 лет. Это – вовсе не преувеличение, так как практика показывает, что подобные отопительные приборы при должном уходе служат гораздо больше.

Яркий пример тому – батарея-рекордсмен, установленная в одном из дворцовых комплексов Царского Села. Она исправно служит уже более 110 лет, и пока не дает никаких оснований сомневаться в своей надёжности и производить какую-либо замену. Но это – официально подтверждённый факт, а на деле, думается, в домах старого жилого фонда можно отыскать радиаторы и с более солидным стажем.

Кстати, далеко не все знают, что история чугунных батарей, примерно в том же, дошедшем до нас виде, берет начало в середине XIX века, и именно в России. Впервые они были отлиты в Санкт-Петербурге еще в 1855 году. «Отцом» чугунного радиатора принято считать российского предпринимателя Франца Сан-Галли, владельца завода и одновременно – талантливого изобретателя в сфере водоснабжения и отопления. Первые батареи носили интересное название – «горячий ящик» (heizkörper). А технология их отливки, в принципе, не изменилась по сей день – для этого используется серый чугун и специальные глиняные формы-опоки.

«Отец» чугунного радиатора Франц Сан-Галли и памятник в честь 150-летнего юбилея этого прибора

Чтобы закончить с историческим отступлением, можно упомянуть еще один красноречивый факт. Многим ли предметам человеческого быта установлены памятники? А вот чугунный радиатор такой чести заслужил! В ознаменование полуторавекового юбилея, в 2005 году, на Самарской ГРЭС установлен памятник – барельеф. Это ли не свидетельство высочайшей надежности чугунного радиатора и его неоспоримой популярности?

Неприхотливость чугунного радиатора к любым системам отопления – одно из важнейших его достоинств. А она складывается из нескольких параметров:

— Во-первых, он способен выдерживать весьма серьезные барические нагрузки – для них вполне приемлемым давлением считается рубеж в 10 ÷ 12 атмосфер.

— Во-вторых, температурный диапазон эксплуатации – вплоть до 130 градусов, позволяет их использовать в центральных системах с высоким давлением и температурой теплоносителя.

— В-третьих, чугунные секции батарей имеют широкие внутренние полости и каналы. Это и минимальный риск образования засоров, и высокая стойкость к нередким в центральных системах отопления гидроударам.

— В-четвертых, чугунное литье практически невосприимчиво к коррозии. Это значит, что радиаторы абсолютно «не капризны» в отношении качества теплоносителя. Не секрет, что циркулирующая по трубам центральных отопительных систем вода очень далека от чистоты, и ее агрессивная среда для многих других батарей просто противопоказана. Но только не для чугунных.

Резюме – чугунные батареи подходят для любых центральных и автономных систем отопления без ограничения.

Высокая теплоемкость чугуна позволяет дольше удерживать нагрев, эффективно отапливать помещение. Мало того, именно такие батареи в максимальной степени обладают способностью, помимо конвективного обогрева воздуха, отдавать тепло еще и инфракрасным излучением, а это очень существенная подмога всей системе отопления. Вспомните «пышущие жаром» чугунные батареи – даже на расстоянии от них ощущается тепло. Ни один другой радиатор с ними в этом вопросе сравниться не может.

Чугунные батареи МС-140 представляют собой разборную конструкцию. Это позволяет устанавливать требуемое для конкретного помещения количество секций, изменять его по мере необходимости, проводить замену аварийного узла.

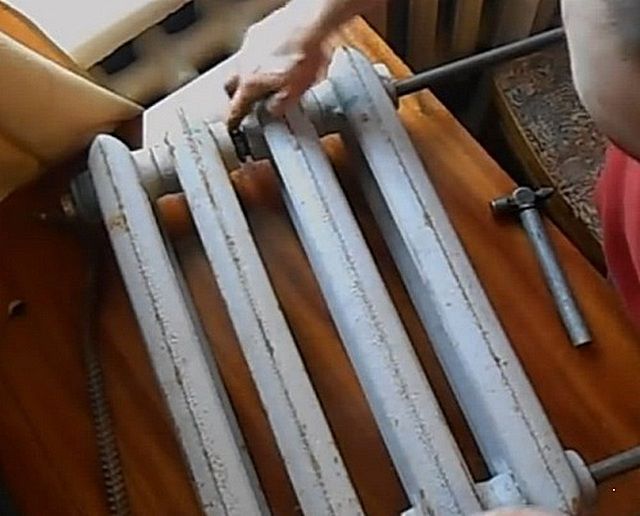

Чугунный радиатор можно разобрать для замены секции или для проведения профилактических работ

Цена на такие чугунные радиаторы – вполне доступна. Нередко хозяевами из соображений экономии приобретаются даже бывшие в употреблении батареи, которые после промывки и правильной переборки послужат еще очень долго.

Некоторые из достоинств представляют собой некую «палку о двух концах». Так, например, широкие каналы – с одной стороны, благо, но для их заполнения потребуется куда больше теплоносителя. А высокая теплоемкость чугуна предопределяет и очень существенную тепловую инертность радиаторов. Чтобы их довести до рабочего состояния потребуется намного больше энергозатрат, то есть котел на этапе запуска будет работать с большей нагрузкой, практически без пауз. Правда, это компенсируется в ходе работы – чугунные батареи дольше будут оставаться горячими даже после выключения отопления.

После изложенного выше может сложиться впечатление, что чугунные радиаторы практически лишены серьезных недостатков. Однако, это не так – есть у них и весьма значимые «минусы»:

При всех положительных качествах чугуна, это непластичных, твердый и хрупкий сплав. Он не любит акцентированных механических нагрузок – просто может расколоться. Отсутствие пластичности – это еще и большой риск повреждения при резких перепадах температур, кристаллическая решетка «не успевает» за линейным термическим расширением. Например, если в разогретую до высоких модератор батарею вдруг резко попадает холодная вода, то стенки секции могут дать трещину. Аналогично – и при отрицательных температурах: если батарея замерзла, то с очень большой долей вероятности она выйдет из строя.

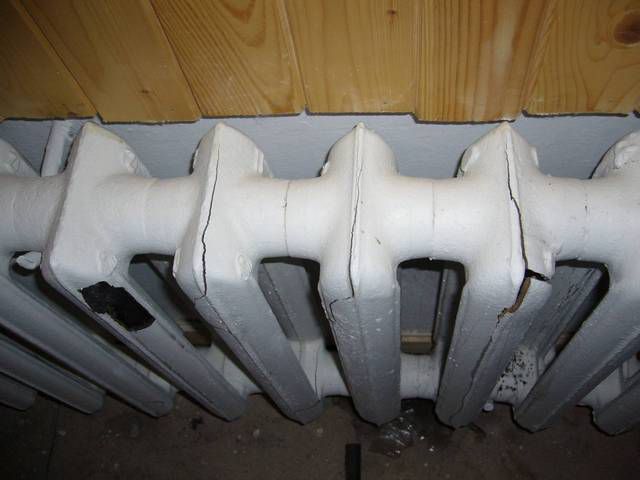

Заморозка для чугунного радиатора чаще всего становится фатальной

Второй важный недостаток – чрезмерная массивность. Даже одна секция (с межосевым расстоянием 500 мм), не заполненная теплоносителем, в зависимости от конкретной модели может весить 6 ÷ 7,5 килограмма. Плюс к этому масса соединительных ниппелей и пробок. В итоге средняя батарея, скажем, всего в семь секций, может дать нагрузку уже порядка 50 килограмм. А если добавить массу теплоносителя (а в каждой секции это – еще 1.45 кг), то суммарный вес уже перескакивает за 60 кг. И ведь это идёт разговор о сравнительно небольшой батарее! Что тогда говорить о сборке в 10 и более секций.

Кронштейны или упоры для установки тяжеловесных чугунных радиаторов

Эта особенность существенно осложняет монтажные работы – одному, без помощника, их выполнить иногда становится непосильной задачей. Кроме того, нужны мощные кронштейны или крюки. И еще одно – не всякая стеновая конструкция в состоянии выдержать подобную нагрузку.

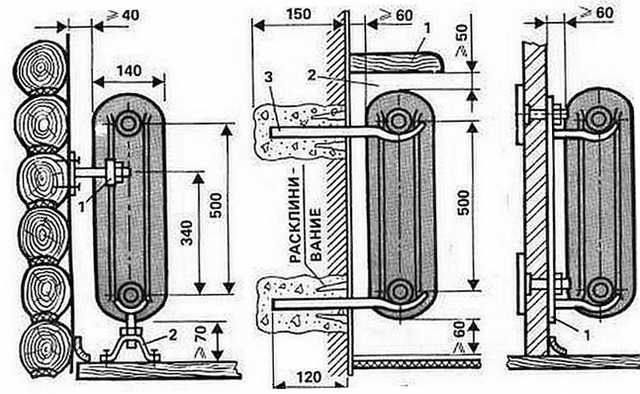

Несколько вариантов подвеса чугунных радиаторов МС-140

Приходится придумывать достаточно сложные конструкции, с упором в поверхность пола или даже с усилением с обратной стороны стены.

Правда, некоторые модели чугунных радиаторов могут оснащаться ножками-подставками, или же быть напрямую рассчитанными для установки на пол – ножки в таком случае становятся частью конструкции (например, на крайних секциях батареи).

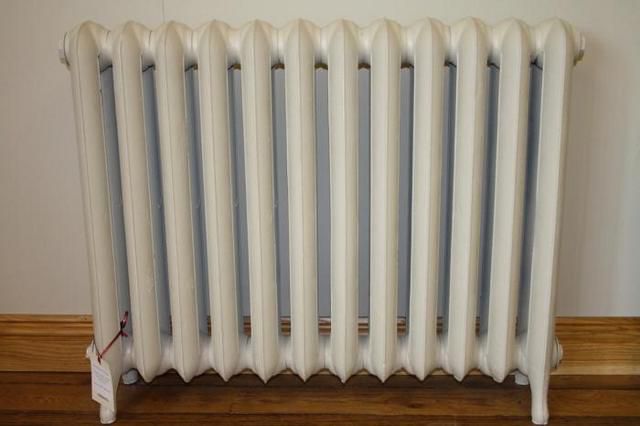

Чугунный радиатор, оснащенный подставками-ножками

Большинство поступающих с заводов радиаторов имеет только грунтовочный слой. Значит, чтобы придать батареям максимальную эстетичность, придется проводить их покраску самостоятельно, а это не так просто, как может показаться.

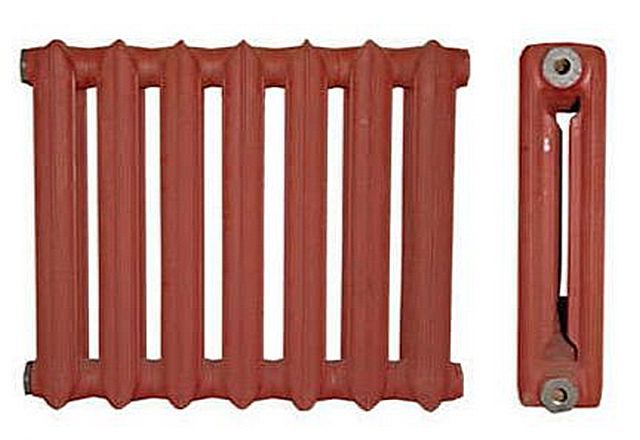

Обычно радиаторы МС-140 поступают с заводов только в прогрунтованном виде

Кроме того, подобную перекраску придется проводить регулярно, хотя бы раз в 3 – 5 лет.

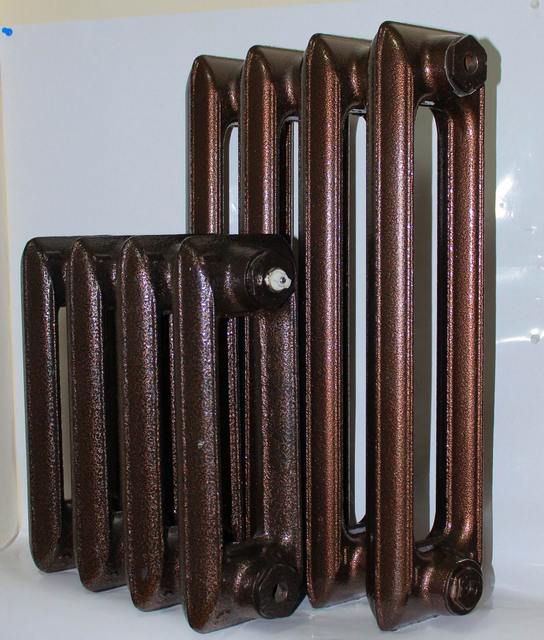

Некоторые производители поставляют батареи с внешним декоративным окрашиванием

Справедливости ради надо сказать, что некоторые производители все же идут навстречу потребителям, и их продукция поступает в продажу после цикла многослойного окрашивания стойкими полимерными красками или даже с порошковым декоративным напылением. Понятно, что такие радиаторы стоят уже существенно дороже.

Недостаток, сродни указанному выше – часто ругают чугунные радиаторы за неэстетичный, как говорится, «казарменный» внешний вид.

Честно говоря, это вопрос очень субъективный, то есть лежит в плоскости личных предпочтений. Стальные панельные радиаторы тоже могут не блистать красотой, а кому-то не нравится уж слишком современный облик биметаллических батарей, который бывает трудно вписать в некоторые стили интерьера.

В конце концов, никто не мешает прикрыть радиаторы декоративным экраном (безусловно, так, чтобы не ухудшить эффективность системы отопления).

Как правильно закрыть радиатор решеткой
Установка декоративного экрана, короба, решетки поможет справиться с проблемой неэстетичного вида батареи отопления. Как правильно выбрать декоративную решетку для радиатора, чтобы не снизить эффективность системы отопления дома – читайте в отдельной публикации нашего портала.

А некоторые производители практикуют и отливку секций с декоративным исполнением – на стенках радиатором получаются оригинальные рельефные рисунки «под старину».

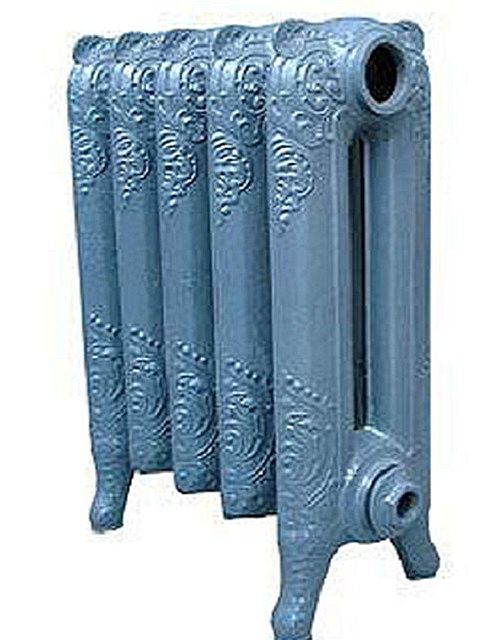

Весьма симпатичная модель с рельефным рисунком

Цены на чугунные радиаторы МС 140

~~Чугунный радиатор МС 140~~

Основные технические характеристики чугунных радиаторов МС-140

Теперь – о конкретных технических характеристиках различных моделей чугунных радиаторов серии МС-140

Что означает сама аббревиатура «МС» — на этот счет, кстати, единого мнения нет. Есть версии «модифицированный стандарт», «московский стандарт», «металлический секционный», «монтажный секционный» и другие варианты.

А вот «140» — это вполне определённое значение, конкретно указывающее на глубину (расстояние от тыльной до лицевой стороны) каждой секции – 140 мм. Обычно это наименование сопровождается и вторым числовым значением.

Например, аббревиатура МС-140—500 говорит о том, что это чугунный радиатор с глубиной секций 140 мм, и межосевым расстоянием 500 мм.

Это – самая распространенная серия, которая и применялась для установки в квартирах многоэтажек при их массовом строительстве. Средняя мощность теплоотдачи такой секции составляет около 160 Вт.

Радиаторы МС-140 могут иметь разное межосевое расстояние — 500 или 300 мм

Но к этой серии относят еще и радиаторы МС-140—300. Как понятно из классификационного наименования, отличаются они межосевым расстоянием – всего 300 мм. Таки батареи были не столь ходовыми, но в ряде случаев (например, низкое расположение подоконников), использовались именно они. Безусловно, площадь теплообмена у них существенно меньше, что отражается и на характеристике мощности теплоотдачи – всего порядка 120 Вт от одной секции.
Выпускаются МС-140—500 и еще одной разновидности. В них оба вертикальных канала секции соединены снаружи диагонально расположенными ребрами. Такое оребрение резко повышает площадь активной теплоотдачи, и мощность секции возрастает до 190 Вт.

Радиатор МС-140 с внутренним оребрением

Правда, подобные радиаторы сложны в покраске, а также требуют частых уборок. Площадь оседания пыли на плоские поверхности ребер – велика, а при сильной их запыленности говорить о 190 Вт с секции уже не приходится – потери могут составлять порядка 30 ÷ 40 Вт.

Исходным сырьем для отливки самих секций, а также очень часто — глухих или проходных пробок, является серый чугун (по классификации — СЧ-10). Соединительные муфты-ниппели производят или из ковкого чугуна (КЧ — 30—6-Ф), или из стали (08KП или 08ПC). Резьба на секциях, ниппелях и внешняя на пробках – G1 ¼ ʺ Проходные пробки имеют, кроме того, резьбовое отверстие G ¾ или ½ дюйма.

Герметичность соединительных узлов между секциями обеспечивается кольцевыми прокладками. Для их изготовления применяется особая теплостойкая резина (ПИ или TTC), или же паронит.

Производством чугунных радиаторов занимается ряд предприятий в Российской Федерации и в соседних странах. Все они придерживаются, в принципе, единых технических стандартов, хотя эксплуатационные характеристики батарей могут немного различаться.

Среди представленных в продаже чугунных батарей МС-140 чаще всего встречается продукция Новосибирского завода ООО «Декарт», Нижне-Тагильского котельно-радиаторного завода, компании ОАО «Сантехлит» из Брянской области. Пользуются хорошим спросом радиаторы Минского завода отопительного оборудования и Луганского литейно-механического.

Взглянем на них поближе.

Радиаторы ОАО «Сантехлит» (Брянская область, пос. Любохна)

Фирменный логотип компании ОАО «Сантехлит»

Обратите внимание – в таблице указаны чугунные радиаторы еще двух серий: МС-110 и МС-85. Возможно, кому-то по соображениям компактности больше подойдут они.

Максимальная температура теплоносителя для всех серий + 130 °С.
Допустимое рабочее давление:

— для серии МС-140 – 9 атмосфер;

— для серии МС-110 и МС-85 – до 12 атмосфер.

Наименование модели радиатора	Расстояние межосевое (мм)	ширина секции	глубина	высота	Мощность теплоотдачи, средняя (Вт)	Объем теплоносителя (л)	Масса секции (кг)
МС-140М-500-0.9	500	93	140	588	160	1.45	7.1
МС-140-300-0.9	300	93	140	388	120	1.11	6.1
МС-110-500-1.2	500	82	110	588	125	0.85	5.6
МС-110-300-1,2	300	82	100	381	79	0.63	4.45
МС-85-500	500	76	85	581	115	1	4.45

Чугунные радиаторы Новосибирской компании ООО «Декарт»

Логотип ООО «Декарт»

Специалисты этого предприятия занимаются как выпуском новых радиаторов, так и восстановлением старых. Причем, чугунные батареи после восстановления качеством мало уступают свежеизготовленным, а по цене – существенно ниже, поэтому часто пользуются даже более широким спросом.

Вся продукция ООО «Декарт» рассчитана на эксплуатационные условия:

Температура теплоносителя – до + 130 °С.
Предел рабочего давления – 9 атмосфер.

Наименование модели радиатора	Расстояние межосевое (мм)	Линейные размеры радиатора (мм)			Мощность теплоотдачи, средняя (Вт)	Объем теплоносителя (л)	Масса секции (кг)
		ширина секции	глубина	высота
МС-140/500	500	93	140	588	160	1.45	7.1
МС-140/300	300	93	140	388	120	1.11	6.1
МС-90/500	500	71	90	581	130	1.45	6.5

Продукция ОАО «Котельно-радиаторный завод», г. Нижний Тагил

Если встретился такой фирменный знак, то эти радиаторы — из Нижнего Танила

Продукция этого завода широко востребована далеко за пределами Уральского региона. Чугунные радиаторы отвечают всем требованиям российских и международных стандартов.

Условия эксплуатации:

Температура теплоносителя –максимальная – 125 ÷130 °С.
Предел избыточного давления в системе – 12 атмосфер.

Наименование модели радиатора	Расстояние межосевое (мм)	Линейные размеры радиатора (мм)			Мощность теплоотдачи, средняя (Вт)	Объем теплоносителя (л)	Масса секции (кг)
		ширина секции	глубина	высота
МС-140-М2-500	500	94	140	580	160	1.45	6.65
МС-140М-300	300	104	140	388	117	1.11	5.4
МС-90-500	500	90	90	580	130	1.15	5.48

Радиаторы Луганского литейно-механического завода

Пользуются спросом радиаторы Луганского литейно-механического завода

Этот производитель предлагает потребителям чугунные радиаторы не только в загрунтованном виде, но и с качественным эмалевым многослойным покрытием. Кроме того, в ассортименте предприятия – улучшенные с точки зрения декоративности модели, вполне подходящие для современных интерьеров (серия РД).

Условия эксплуатации:

Максимальная температура теплоносителя – до +130 °С;
Предел давления – 12 атмосфер.

Наименование модели радиатора	Расстояние межосевое (мм)	Линейные размеры радиатора (мм)			Мощность теплоотдачи, средняя (Вт)	Объем теплоносителя (л)	Масса секции (кг)
		ширина секции	глубина	высота
МС-140М4-500-0.9	500	102	140	588	184	1.33	6.74
МС-140 М1-300-0,9	300	102	140	388	120	1	5.5
МС-100 М1 3КП 500	500	63	100	570	135	0.7	5.4
МС-1003КП 300-1,2	300	63	100	372	95	0.55	3.23
РД- 100 500 -1,2	500	60	100	585	120	0.8	4.6

Радиаторы чугунные Завода отопительного оборудования, г. Минск

Продукцию Минского завода всегда отличает высочайшее качество

Широчайшей популярностью пользуется продукция наших белорусских соседей. Радиаторы Минского завода – это всегда высокое качество и интересные инженерные решения.

В товарном ассортименте, помимо привычных форм – радиаторы с ножками для напольного размещения – это позволяет избавиться от сложной и трудоемкой процедуры навески

Стараются уйти от поднадоевших форм и дизайнеры предприятия. Так, освоен выпуск чугунных радиаторов, конструктивно остающихся все теми же МС-140, но имеющих гладкую покрытую эмалью лицевую поверхность. Кроме того, предлагаются и варианты с художественным рельефным литьем в ретро-стиле.

Наименование модели радиатора	Расстояние межосевое (мм)	Линейные размеры радиатора (мм)			Мощность теплоотдачи, средняя (Вт)	Объем теплоносителя (л)	Масса секции (кг)
		ширина секции	глубина	высота
МС-140М	500	108	140	588	160	1.45	6.7
БЗ-140-300	300	98	140	376	120	1.27	5.4

Одним словом, несмотря на кажущееся сходство всех чугунных радиаторов, выбор у покупателя все же есть.

Основные технологические приемы монтажа чугунных батарей МС-140

При первичной установке батарею собирают из нужного количества секций. Однако, иногда обстоятельства вынуждают хозяев либо нарастить радиатор если его суммарной мощности явно не хватает, либо, наоборот, сделать его меньше. Кроме того, и в процессе эксплуатации случаются ситуации, когда требуется разобрать батарею, например, для замены пришедшей в негодность секции или для проведения профилактических работ, очистки или промывки.

Радиаторы отопления требуют ухода
Низкое качество теплоносителя может привести к постепенному зарастанию каналов внутри радиаторов. Как самостоятельно провести промывку системы отопления – читайте в специальной публикации нашего портала.

Чтобы полностью понять, как производится разборка и сборка чугунных батарей, необходимо разобраться с принципом соединения секций между собой. Внимание на схему:

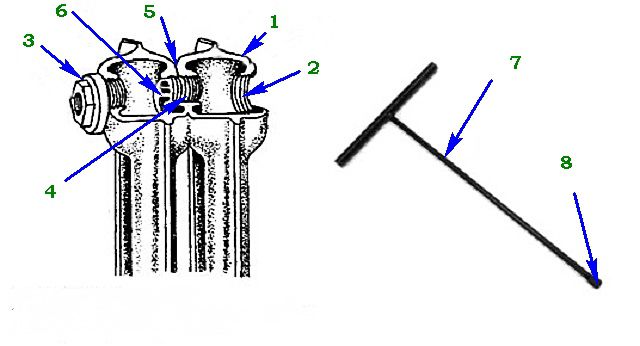

Принципиальная схема соединительного узла радиатора МС-140

Любая секция (поз. 1) имеет с каждой стороны по два резьбовых гнезда G1¼ дюйма, сверху (поз. 2) и снизу. Расстояние между их центрами и является межосевым, которое указывается в классификации изделия. Резьба с противоположных по горизонтали сторон секции противонаправлены (левая и правая), при этом верхнее и нижнее гнездо на одной стороне имеют обязательно одинаково направленную резьбу.

С торцевых сторон собранной батареи устанавливаются пробки (поз. 3). Они могут быть проходными, с резьбовым отверстием, или глухими. В зависимости от стороны установки пробок они также могут иметь правую или левую резьбу. Диаметр внутренней резьбы G ½ или ¾ дюйма, всегда только правая – сюда подключаются (запаковываются) патрубки, сгоны или фитинги для дальнейшей врезки в контур отопления, или же краны для выпуска воздуха.

Секции соединяются между собой с помощью ниппелей (поз. 4). Эта деталь представляет собой цилиндрическую муфту с двумя противонаправленными резьбовыми участками, которые сходятся в центре ниппеля. Между секциями в обязательном порядке устанавливается прокладка (поз. 5).

На внутренней поверхности цилиндрического ниппеля имеются специальные наплывы (выступы) (поз. 6), которые необходимы для сцепления со шлицами (поз. 8) монтажного ключа (поз. 7). Сам ключ может иметь приваренную Т-образную рукоятку для приложения усилия, петлю для вставки рычага, или же граненую поверхность штанги для захвата ее газовым ключом.

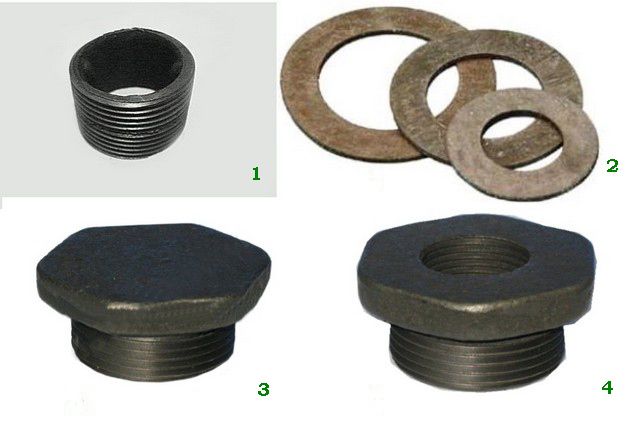

Основные запчасти для сборки чугунного радиатора МС-140

1 – ниппель (хорошо заметны выступы для ключа).

2 – кольцевидные прокладки, паронитовые (как на рисунке) или резиновые. Устанавливаются между секциями и под пробками радиатора.

3 и 4 – глухая и проходная пробки. Бывают левые и правые.

Монтаж батареи отопления из отдельных секций показан на схеме ниже:

Для монтажных работ лучше всего подготовить себе удобную площадку, например, на просторном верстаке или на полу. Поверхность рекомендуется застелить листом фанеры, чтобы не поцарапать ребристыми краями секций.

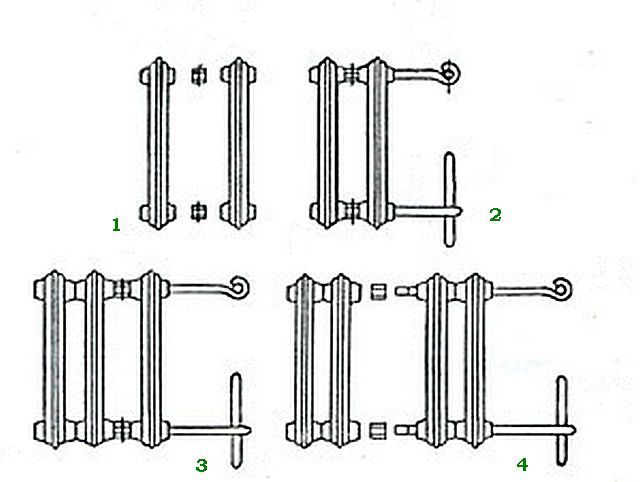

Как секции собираются в единую батарею — схематично:

1 – На ниппели одеваются прокладки, так, чтобы они встали в центре, в месте, где сходятся два резьбовых участка. Секции располагаются соосно, обязательно проверяется правильность их взаимного размещения – в месте стыка резьба в гнездах должна быть противонаправлена. Обычно производитель ставит на секциях фирменные клейма – это поможет избежать ошибки, так как эти отметки должны занять однообразное положение.

2 — Через окно секции вводится монтажный ключ, так, чтобы его рабочая головка со шлицами вошла в ниппель. Лучше всего, если в распоряжении есть два ключа – так работать будет проще, попеременно переходя от одного к другому. Собираемые воедино секции сводятся и прижимаются одна к другой. Вращением ключа проворачивается ниппель – при этом обязательно надо следить, чтобы он одновременно «наживился» на обе секции. Аналогичная операция проделывается и с противоположной стороны. Затем, попеременно, не допуская перекосов и переклинивания, ниппеля вкручиваются, одновременно поджимая секции одна к другой. Закручивание ведется до максимально плотного контакта в соединительных уздах. Опытные сантехники «на глаз» способны определить нужное усилие при сборке. Производитель в техдокументации указывает, что момент приложения силы при затяжке не должен превысить 15 кгс×м, чтобы не деформировать резьбу и выступы на внутренней поверхности ниппеля.

3 – после монтажа первых двух секций можно таким же образом присоединять третью и так далее, до полной сборки требуемой батареи.

4 – вполне возможно соединять батарею и «фрагментами» — по нескольку секций, заранее собранных в блоки. Единственное требование – чтобы хватило длины штанги монтажного ключа. Кстати, именно таким способом обычно и проводят демонтаж и замену вышедшей из строя секции, если она находится где-то в центре батареи. Нет нужды последовательно разбирать весь радиатор – демонтаж проводится только в нужной точке.

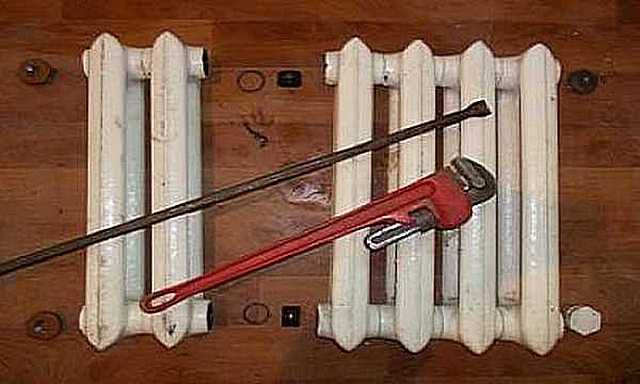

Батарея после удаления неисправной секции готова к сборке

Понятно, что демонтаж ведется в обратной последовательности. Однако, случаются ситуации, когда коррозия «съела» выступы на внутренней поверхности ниппеля, и выкрутить его не представляется возможным. Выход в данном случае один – аккуратно «болгаркой» резать по месту расположения прокладки между секциями, а потом греть оставшийся фрагменты ниппеля и выкручивать их из гнезд.

При обратном монтаже после разборки радиатора, безусловно, стоит тщательно оценить целостность и «живучесть» ниппелей – стоят они недорого, и будет разумны «сомнительные» детали заменить на новые.

Видео: пример разборки и обратного монтажа чугунного радиатора МС-140

Сколько секций радиатора МС-140 потребуется для обогрева помещения?

Остался еще один невыясненный вопрос – а какое количество секций необходимо для того, чтобы обеспечить полноценный обогрев того или иного помещения?

Бытует простое правило, что для отопления требуется 100 Вт тепловой энергии на каждый квадратный метр площади помещения. Значит, просчитать количество не составит особого труда – площадь умножается на 100 и делится на тепловую мощность одной секции выбранной модели радиатора.

Например, комната 18 м², требует, соответственно 1800 кВт тепловой энергии. Значит, если выбран типовой МС-140 с удельной мощностью на секцию в 160 Вт, потребное количество будет 11,25. Значение округляется в большую сторону до целого. Итого – 12 секций.

Расчет, действительно, прост, но весьма неточен. Дело в том, что 100 Вт/м² — весьма усредненная величина, и в разных климатических условиях, понятно, не отражает в полной мере потребности в тепловой энергии — где-то этого может и недоставать, а в южных регионах такая мощность будет попросту излишней. Кроме того, имеют немалое значение особенности здания, расположения помещения по сторонам света, размер и количество окон и их конструкция, степень утепленности стен и потолка. Даже способ врезки батарей в отопительный контур – и тот способен повлиять на отдаваемые радиаторами тепло.

Поэтому предлагаем читателю воспользоваться специальным калькулятором, в котором уже заложено большинство влияющих на требуемую мощность отопления критериев. Введите запрашиваемые значения – и сразу получите результат, в зависимости от выбранного типа чугунного радиатора:

Калькулятор расчета необходимого количества секций чугунного радиатора

Перейти к расчётам

Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Установите ползунком значение площади помещения, м²

Сколько внешних стен в помещении?

одна две три четыре

В какую сторону света смотрят внешние стены

Север, Северо-Восток, Восток Юг, Юго-Запад, Запад

Укажите степень утепленности внешних стен

Внешние стены не утеплены Средняя степень утепления Внешние стены имеют качественное утепление

Укажите среднюю температуру воздуха в регионе в самую холодную декаду года

— 35 °С и ниже от — 25 °С до — 35 °С до — 20 °С до — 15 °С не ниже — 10 °С

Укажите высоту потолка в помещении

до 2,7 м 2,8 ÷ 3,0 м 3,1 ÷ 3,5 м 3,6 ÷ 4,0 м более 4,1 м

Что располагается над помещением?

холодный чердак или неотапливаемое и не утепленное помещение утепленные чердак или иное помещение отапливаемое помещение

Укажите тип установленных окон

Обычные деревянные рамы с двойным остеклением Окна с однокамерным (2 стекла) стеклопакетом Окна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Укажите количество окон в помещении

Укажите высоту окна, м

Укажите ширину окна, м

Выберите схему подключения батарей

Укажите особенности установки радиаторов

Радиатор располжен открыто на стене или не прикрыт подоконником Радиатор полностью прикрыт сверху подоконником или полкой Радиатор установлен в стеновой нише Радиатор частично прикрыт фронтальным декоративным экраном Радиатор полностью закрыт декоративным кожухом

Итак, был подробно рассмотрен чугунный радиатор МС-140. Несмотря на более чем солидный возраст модели и, как кому-то кажется, неказистый вид, не приходится сомневаться в том, что подобные отопительные приборы нескоро уйдут квартир и домов, послужат еще не одному поколению.

Технические характеристики чугунного радиатора МС 140

Обновлено: 07 апреля 2020

1845

Традиционные радиаторы из чугуна являются одними из наиболее надежных отопительных приборов, поэтому они до сих пор не вытеснены с рынка современными аналогами. Характеристики чугунного радиатора MC 140-500 определяются требованиями ГОСТ 8690-94. Соответствующие госстандартам изделия отличаются долговечностью, прочностью, антикоррозионной стойкостью.

Назначение, достоинства и недостатки радиаторов МС 140

Технические параметры чугунных радиаторов марки MC 140 позволяют эксплуатировать их в системах парового отопления любых строений практически без ограничений: в частных домах, загородных коттеджах, квартирах многоквартирных домов, административных офисах, зданиях общественного назначения, производственных, складских, торговых помещениях. Оборудование предназначено для эксплуатации в условиях умеренного и холодного климата (УХЛ).

Плюсы радиаторов отопления МС 140

Долгий срок службы. Это один из самых долговечных видов радиаторов, срок службы которых составляет 50 лет.
Надежность. Столетняя история данного типа радиаторов на рынке отопительного оборудования подтвердила на практике его высокую надежность.
Антикоррозионная стойкость. Чугун не разрушается со временем под действием воды.
Нетребовательность к качеству теплоносителя. Чугунные радиаторы не чувствительны к качеству используемой внутри них воды. Наличие песка, грязи, повышенное содержание солей, кислот, щелочей в воде не оказывает сильного влияния на срок жизни чугунных радиаторов.
Простота систем парового отопления. Радиаторы из чугуна можно использовать в сетях с естественной циркуляцией воды, без использования насоса. Они совместимы с любыми видами котлов – твердотопливными, газовыми, пеллетными, жидкотопливными.
Тепловая инертность. Чугун долго греется, хорошо аккумулирует тепло, медленно остывает. В отопительной системе это считается большим преимуществом, так как после выключения горелки чугунный радиатор долгое время остается теплым, отдавая тепло в помещение.

Минусы радиаторов отопления МС 140

Чувствительность к гидроударам.
Склонность к зашлаковыванию внутренних поверхностей, которая со временем приводит к снижению теплоотдачи.
Радиаторы собираются из отдельных секций, стыки которых герметизируются каучуковыми прокладками. Срок жизни прокладок значительно меньше, чем чугуна. Во избежание протечек через несколько лет эксплуатации вышедшие из строя межсекционные прокладки нужно менять.
Внешний вид таких радиаторов недостаточно изысканный, поверхность требует покраски.

Технические характеристики радиаторов МС-140 — 500

Радиаторы группы MC относятся к разряду секционных – они собираются в единое целое из отдельных секций.

Секция чугунного радиатора мс 140.

Секции соединяются в радиатор с использованием межсекционных прокладок.

Межсекционная прокладка для чугунного радиатора мс 140.

Прижимается одна секция к другой при помощи ниппеля.

Ниппель чугунного радиатора мс 140.

Торцы радиатора закрываются пробками, которые могут быть запорными и проходными.

Запорная пробка радиатора мс 140.

Проходная пробка радиатора мс 140.

Отливаются секции из серого чугуна с графитовыми добавками. Отдельные параметры радиаторов МС 140 могут незначительно варьироваться в моделях разных производителей.

Основные характеристики чугунного радиатора модели MC 140:

Тип радиатора	секционный
Количество каналов для теплоносителя, шт	2
Количество секций, шт	от 2 до 10
Номинальный тепловой поток одной секции, Вт	160
Наружное покрытие корпуса	грунтовка ГФ-021/0119
Материал секций	серый чугун в соответствии с ГОСТ 1412-85
Материал межсекционных прокладок	резина по ГОСТ 1412, способная выдерживать температуру до +150ºC
Материал ниппелей	чугун или сталь. ГОСТ 1412 или 1050
Площадь нагрева одной секции, м²	0.195
Межосевое расстояние, мм	500
Размер резьбы ниппельного отверстия	G11/4
Вид теплоносителя	вода
Максимальная температура теплоносителя, ⁰С	+ 130⁰С
Рабочее избыточное давление теплоносителя, МПа (кгс/см²)	0.9

Другие технические данные:

Количество секций, шт.	Масса, кг	Длинна, мм	Номинальный тепловой поток, кВт	Ёмкость, дм³ (л)
2	12.8	227	0.32	2.50
3	18.8	331	0.48	3.75
4	24.8	435	0.64	5.00
5	30.8	539	0.80	6.25
6	36.8	643	0.96	7.50
7	42.8	747	1.12	8.75

Базовые характеристики радиатора можно определить по названию модели и маркировочным обозначениям.

Например, модель MC-140-500-0,9-7 обозначает радиатор с названием MC, глубиной 140 мм, межосевым расстоянием 500 мм, предельным давлением в системе 0,9 МПа, с количеством отдельных блоков в радиаторе, равном 7.

Технические указания

1. Монтаж отопительного оборудования следует доверять специализирующимся в сфере строительно-монтажных работ организациям, имеющим соответствующую лицензию.

2. Подключение радиаторов с количеством секций меньше 10 может вестись любым способом – нижним, верхним, диагональным. Если секций больше 10, то подключать рекомендуется диагональным способом: ввод теплоносителя верхний, выход нижний.

Диагональное подключение радиатора мс 140.

3. Перед установкой радиатора следует провести гидравлическое испытание целостности прибора, герметичности прокладок, крепости ниппельных соединений. Для этого проводят гидравлическое тестирование под давлением 1,5 МПа. При обнаружении течи из-за ослабления ниппельных соединений, их нужно подтянуть и провести тест снова.

4. При изменении (увеличении или уменьшении) количества блоков в радиаторе необходимо использовать только прокладки, которые установлены требованиями ГОСТ 1412. После сборки радиатора проверяется прочность межсекционных соединений.

Делается это стандартным способом – проводятся гидравлические испытания под большим давлением 1,5 МПа, превышающем предельно разрешенные нагрузки. В процессе испытания сборная конструкция не должна давать течи или пропускать воздушные пузырьки.

5. После завершения монтажных работ проводится опрессовка всей системы водяного отопления, на основании результатов которой составляется акт о вводе объекта в эксплуатацию.

Условия эксплуатации

Радиатор используется в системах водяного/парового отопления с котлом любого вида, теплоносителем в которых является обычная вода, без определенных требований к ее качеству.

Установка должна осуществляться только в отопительную сеть, которая спроектирована, смонтирована и эксплуатируется в соответствии с нормативной документацией, принятой государственными отраслевыми организациями.

Для России таким нормативным актом являются правила СП 60.13330.2012 или 73.13330.2012.

Правила транспортировки и хранения

Радиатор МС 140 относится к категории тонкостенного оборудования, поэтому для сохранения целостности и предотвращения появления трещин бросать и ронять изделие запрещается.

Перевозить оборудование можно любым видом транспорта при условии защиты его от механических повреждений, падений, попадания атмосферных осадков.

Хранить изделия из чугуна нужно в сухом помещении под крышей или навесом. Температурные условия помещения для хранения – от -50ºC до +50ºС. Показатели влажности воздуха при +15ºC – 80 %, при +25ºC – до 100 %.

Допустимые способы складирования радиаторов для хранения – штабелями до 1,5 м высотой или пакетами – не более двух один над другим.

Погрузка, перемещение, разгрузка штабелей или пакетов может производится механизированным способом вилочными погрузчиками или подъемными кранами. Предварительно перемещаемая партия должна быть прочно закреплена на поддоне.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Чугунные радиаторы отопления МС 140: технические характеристики

По истечении десятилетий с момента своего появления чугунные радиаторы отопления МС 140 продолжают служить в системах отопления и по сей день. Поскольку данные приборы пользуются устойчивым спросом на рынке, есть смысл рассказать об их параметрах и установке, что и будет сделано в данном материале. Давай день назначим, когда можно будет всё доделать. Когда тебе удобно?

Технические характеристики батарей МС 140

Для изготовления этого типа радиаторов в свое время был разработан целый ГОСТ 8690–94, регламентирующий все параметры изделия. В соответствии с ним производилось 5 типоразмеров батарей с межосевыми расстояниями 300, 400, 500, 600 и 800 мм. Ниже в таблице представлены чугунные радиаторы отопления с техническими характеристиками габаритов в соответствии с ГОСТ 8690.

Раньше все типоразмеры данных приборов можно было увидеть не только в квартирах, но и в производственных или административных зданиях. Проводить обзор характеристик целесообразно двух самых «ходовых» типоразмеров 300 и 500 мм, что пользуются спросом до сих пор. Остальные модификации сейчас встречаются весьма редко, а изготавливаются они только под заказ.

Основные технические характеристики чугунного радиатора МС 140 с межосевым расстоянием 300 и 500 мм отражены в следующей таблице.

Изучив все характеристики, можно сделать выводы о достоинствах и недостатках рассматриваемых отопительных приборов. Преимущества их заключаются в следующем:

Долговечность. Она составляет не менее 30 лет.
Теплоотдача. Невзирая на устаревшую конструкцию, чугунный радиатор МС 140 показывает неплохие значения тепловой мощности.
Неприхотливость. Серый чугун, из которого изготавливаются приборы, не подвержен коррозии и спокойно переносит плохой теплоноситель с большим содержанием кислорода.
Нетребовательность к обслуживанию. Промывать каналы изделия раз в 2 года не бывает лишним, но если этого не делать, то МС 140 будет благополучно работать и дальше. Только показатель теплоотдачи начнет снижаться.
Инертность. Она является как плюсом батарей, так и их минусом. Плюс в том, что после отключения отопления прибор еще долгое время отдает тепло в помещение.
Доступная стоимость.

Теперь о недостатках, коих тоже немало. Та же инертность приборов вызывает их длительный разогрев и исключает возможность регулирования с помощью термоголовок. Есть и другие:

Большая вместительность теплоносителя. Это влияет на скорость прогрева и остывания системы, а еще заставляет затрачивать массу тепловой энергии на прогрев большого объема воды.
Немалый вес изделий оказывает влияние на монтаж радиаторов. Их очень непросто закрепить на стенах из пористых легких материалов, что очень популярны в наше время.
Низкий порог рабочего давления. Это делает невозможным его установку в системах высотных зданий.
Хрупкость. Настенный чугунный радиатор МС 140 500 боится ударов, поскольку имеет тонкие стенки. Растрескивается при малейшем примерзании воды от мороза.
Непрезентабельный внешний вид по сравнению с более современными аналогами батарей из чугуна.

Заключение

Рассмотренные чугунные батареи МС 140 в силу своих достоинств и надежности, проверенной временем, находят свое применение в жилых зданиях с невысокими требованиями к интерьеру, чаще – в помещениях производственно-бытового назначения. В частных же домах их можно ставить в подсобках и разных технических помещениях либо для обогрева хозяйственных построек.

Чугунные радиаторы отопления МС 140

На данный момент в нашей стране в качестве обогревательного прибора наиболее распространен чугунный радиатор отопления МС-140. Надежность, долговечность и практичность данного устройства была проверена на практике многими десятилетиями. Технологии производства этих батарей уже устарели, однако они до сих пор отапливают десятки тысяч жилищ, административных, офисных, коммерческих, производственных и общественных зданий по всей территории России.

С этими отопительными приборами наши граждане знакомы уже очень давно.

Общие данные

Предлагаемые производителями батареи отличаются по числу секций.

Их изготавливают:

в 10-секционном виде;
в 7-секционном исполнении;
в 4-секционном виде.

Обратите внимание!
Разное количество секций позволяет ставить чугунные батареи отопления в комнатах с разной площадью.
То есть вы можете выбрать прибор, который будет оптимально подходить для того или иного помещения.

Разновидности батарей марки МС

МС-140-500 имеют плоскую поверхность и окрашены в разные цвета.

Чтобы выдерживать конкуренцию с более современными типами приборов, изготовителям чугунных обогревательных батарей пришлось расширять данную линейку изделий.

В данный момент на российском рынке представлены нижеследующие модели.

Чугунные радиаторы отопления МС-140-500 производит Республика Беларусь. Это устройство претерпело несколько усовершенствований. Теперь его поверхность, как правило, обладает плоским видом. Помимо всего прочего, изделие поставляется уже покрашенное в разные цвета.
Батарея МС-140-500 на 7 греющих элементов. Это фронтальная разновидность предыдущей модели.
Аналог МС-140-300. Данный прибор отличает промежуток между ниппелями в 300 миллиметров.
Модель МС-140-108 не нуждается в существенном уходе и не требует постоянного технического обслуживания.

Разница между разными моделями устройств.

Чугунные радиаторы отопительные марка МС-140-180 и 98 имеют промежутки между ниппелями в 108 и 98 миллиметров. Производятся устройства, как и предыдущее, Россией и Украиной.

Благодаря такому широкому выбору изделий, владельцы недвижимости могут обустроить отопление в доме оптимальным образом.

Качества и характеристики

Описываемые отопительные приборы предназначены для передачи тепловой энергии от отопительной системы помещениям общественных, жилых, производственных и пр. зданий. Рассчитаны они на температуру теплоносителя до +130 градусов и рабочее (избыточное) давление среды до 0,9 МПа. Производится продукция по ГоСТу №31311/2005, а также ТУ №4935/005/00288372/05.

Преимущества чугунных батарей

Высокая степень устойчивости к коррозии. Данное качество чугуна объясняется тем обстоятельством, что в ходе эксплуатации на его поверхности нарастает «сухая ржавчина». Она и предохраняет материал от коррозирования.
Чугун обладает хорошей износостойкостью. Грязь и мусор внутри системы ему не вредят.
Отличный уровень тепловой инерционности. Чугунные батареи, через 60 минут после отключения отопления, сохраняют около 30 процентов тепла. У стальных аналогов данный параметр составляет всего 15 процентов.
Очень продолжительный срок эксплуатации. Качественный прибор способен прослужить около 100 лет. Производители же гарантируют 15/25 лет беспроблемной службы.

На тепловом фото видно, что часть батареи забилась мусором, значит, ее надо чистить.

Большое сечение внутреннего пространства секций. Благодаря этому батареи нуждаются в очищении лишь один раз в несколько лет.

Обратите внимание!
Чугун, благодаря своей структуре, не может являться катализатором электрохимического типа коррозии.
Иначе говоря – материал не конфликтует со стальными и пластиковыми трубами отопления.

Цена таких отопительных приборов сравнительно небольшая.

Характеристики радиаторов

Теперь немного о технических свойствах данных изделий. Они у всех моделей марки МС немного отличаются. В качестве примера приведем данные по батареям МС-140-98.

Параметр	Значение
Страна-изготовитель	Россия, Украина
Температура теплоносителя, максимально	+130 градусов Цельсия
Рабочее давление, максимально	9 бар
Давление (опрессовочное)	15 бар
Тип батареи	секционный
Количество каналов в одной секции	2
Объем теплоносителя в одной секции	1.35 литра
Тепловая отдача одной секции	175 Вт
Масса одного элемента	6.2 кг
Ширина одной секции	98 мм
Сечение отверстия ниппелей	5/4 дюйма
Материал прокладок меж секциями	термостойкий тип резины
Материал пробок и секций	серый чугун СЧ/10 (по ГоСТу №1412)
Материал для ниппелей	ковкий чугун КЧ/30/6Ф (по ГоСТу №1215) либо сталь 08/КП, 08/ПС (по ГоСТу №1050)
Резьба отверстия ниппелей	G-1 на 1/4”

Обратите внимание!
Инструкция говорит о том, что вследствие тонкости толщины стенок радиаторных элементов, запрещено категорически бросать отопительные приборы.
Вследствие толчков при перевозке, у устройств может возникнуть ослабление соединений ниппелей.

Исходя из этого, перед запуском отопительной системы необходимо своими руками осуществить опрессовку (гидравлическое испытание) батарей. Если они где-либо потекут, в этих местах необходимо будет затянуть ниппеля.

Проходная заглушка.

Радиаторы всегда укомплектовываются двумя заглушками (проходными) с правой резьбой и двумя пробками (глухими) с левой резьбой, на полдюйма. По отдельному заказу комплектация может быть изменена.

Вывод

Чугунные батареи, несмотря на то, что сейчас применяются и более современные приборы, не потеряли своей актуальности и по нынешний день. Они надежны, долговечны и достаточно дешевы. Видео в статье продолжит данную тему.

Технические характеристики чугунных радиаторов МС-140/500

Модель радиатора	МС 140/500
Емкость одной секции, л	1,45
Теплоотдача секции, Вт	160
Полная высота секции, мм	588
Межосевое расстояние, мм	500
Ширина секции, мм	93
Глубина секции, мм	140
Рабочее давление, МПа	0.9
Температура теплоносителя, оС	130
Масса одной секции, кг	7,1
Диаметр подключения ,дюйм	1 1/4
Материал межсекционных прокладок	Термостойкая резина

Эффективность и надежность классического чугунного радиатора не нуждается в рекламе, они проверены десятилетиями и поколениями пользователей. Модель МС 140/500 представляет радиаторную батарею с высокой секцией – 588 мм. Высота в соединении со стандартными показателями секционной глубины и ширины секции обеспечивают действительно большую площадь поверхности для теплоотдачи.

Межосевое расстояние в 500 мм позволяет воздуху активно циркулировать, быстро распространяя тепло по помещению. При емкости секции в 1,45 л теплоотдача составляет 160 Вт. Простота конструкции позволяет использовать необходимое количество секций для обогрева помещения любого объема. Чугунный радиатор комплектуется двумя глухими и двумя проходными чугунными пробками диаметром 3/4 дюйма.

Высокая температура теплоносителя совершенно не должна превышать 130 градусов. Герметичность конструкции обеспечивают прокладки из термостойкой резины. Гарантированное рабочее давление достигает 0,9 МПа. Для расчета необходимого крепления учитывается вес секции, который составляет 7,1 кг.

Технические характеристики чугунных радиаторов МС-140-500

Чугунные радиаторы МС-140-500 до последнего времени были самыми распространенными приборами отопления, которыми комплектовались объекты промышленного и гражданского сектора.

Маркировка марки МС-140-500 расшифровывается следующим образом:

М – модернизированный;
С – стандарт;
140 – глубина (расстояние от передней до задней кромки) радиатора, мм;
500 – расстояние между осями (центрами отверстий), мм.

Иногда в маркировку добавляют значение рабочего давления радиатора. Тогда она выглядит следующим образом – МС-140-500-0,9.

Материалы и технические характеристики чугунных радиаторов МС-140-500

Секции радиатора отливаются из серого чугуна СЧ 10 ГОСТ 1412-85. Соединяются секции радиатора при помощи радиаторного ниппеля, снабженного трубной резьбой по ГОСТу 6357-81.

Для стягивания секций радиатора на ниппеле с противоположных торцов расположена левая и правая резьба. Материал, из которого производятся ниппели, – ковкий чугун марки КЧ30-6-Ф ГОСТа 1215-79, стали 08 КП или 08 ПС ГОСТа 1050-2013.

Ниппель устанавливается между секциями. Его вращение осуществляется при помощи ключа с прямым наконечником. За счет того, что на ниппеле нанесена резьба разных направлений, секции стягиваются между собой. Доступ к нему производится через открытое отверстие радиатора.

Герметизация получившегося соединения осуществляется при помощи кольцевой прокладки. Материал прокладки – теплостойкая резина IТП или ITC, соответствующая ТУ 38 105376-82, либо кольцо 9833-73 / 18829-73.

При отсутствии возможности установить резиновую прокладку допускается герметизация стыков при помощи пакли. Пропитка пакли производится суриком или олифой. Торец радиаторной батареи закрывается пробкой из серого чугунного литья СЧ 10 ГОСТ 1412-85.

**Таблица 1**. Технические характеристики радиаторов МС-140-500
Производитель / Характеристики	Минский завод отопительного оборудования	ОАО «Сантехлит», Брянская область	Нижнетагильский котельно-радиаторный завод	ООО «Декарт» Новосибирск (Россия)	Луганский литейно-механический завод (Украина)
Маркировка	МС-140-500	МС-140-500-0,9	МС-140-М2-500	МС 140/500	МС-140-М4-500-0,9
Высота, мм	588	590	580	588	588
Ширина, мм	108	98	90	93	98
Глубина, мм	140
Масса, кг	7,12	6,25	6,25	7,1	6,74
Расстояние между центрами отверстий, мм	500
Размер проходного отверстия, дюйм	5/4
Объем воды в секции, л	1,45	1,45	1,4	1,45	1,33
Число каналов в секции	2
Допустимая температура теплоносителя, град.	130
Величина теплоотдачи секции, Вт (t=70 град)	185	160	160	160	184
Площадь прогрева 1 секцией кв.м.	0,244
Допустимая кислотность теплоносителя, pH	6–9
Давление испытаний, МПа	1,5	1,5	1,8	1,5	1,6
Давление рабочее, МПа	0,9	0,9	1,2	0,9	0,9

Данные модели можно применять практически с любым типом теплоносителя, отвечающим допустимым нормам кислотности.

Преимущества чугунных радиаторов

Высокая коррозионная устойчивость и нетребовательность к качеству теплоносителя дает возможность использовать чугунные радиаторы марки МС-140-500 в зданиях любой этажности и с любой системой отопления, в том числе и самотечной.
Также этому способствует высокая прочность радиаторов, что дает им возможность легко переносить гидравлические удары, свойственные центральному отоплению. В связи с тем, что серый чугун достаточно хрупок, изделия необходимо тщательно оберегать от возможных ударов и падений.
Большой внутренний объем секций, широкие проходные сечения каналов способствует низкому гидравлическому сопротивлению и снижению вероятности появления засоров, облегчает промывку прибора отопления.
Наборная конструкция радиатора позволяет собрать отопительный прибор, точно рассчитанный на обогрев конкретного помещения. Как правило, производители устанавливают небольшой гарантийный срок на чугунные радиаторы – от 3 до 5 лет. Тем не менее, средний срок их эксплуатации составляет 40-50 лет.
Технические характеристики описанных радиаторов у разных производителей слегка различны. Несмотря на всевозможные отклонения, все их параметры находятся в пределах ГОСТа 31311-2005 и технических условий 4935-005-00288372-05. Покупатель в результате получает возможность выбрать отопительный прибор, более подходящий под его индивидуальные требования, чем другие.
Сравнение чугунных радиаторов МС-140 двух производителей Луганского литейно-механического завода и Нижнетагильского котельного-радиаторного завода.

«Луганский литейно-механический завод» — специализированное предприятие по производству отливок из серого и высокопрочного чугуна. Образовано предприятие в далеком 1933 году, и в самом начале своего развития на заводе было запущено производство чугунных радиаторов, а также чугунных труб, военной техники и другой продукции.
«Нижнетагильский котельно-радиаторный завод» — крупнейшее чугунолитейное предприятие. «НТКРЗ» является ведущим производителем чугунной локомотивной тормозной колодки и единственным в России производителем чугунных радиаторов отопления.
а теперь к радиаторам
Радиатор МС-140 500 ЛЛМЗ г. Луганск
Вес 42,28
Тип подключения боковое подключение
Рабочее давление теплоносителя, МПа 1.2
Испытательное давление, МПа 1.8
Максимальная температура теплоносителя, C 130
Емкость одной секции, л 1.33
Срок гарантии производителя, лет 3
Материал уплотнительных колец термостойкая резина
Резьба ниппельного отверстия (DN) G1 1/4
Материал корпуса чугун
Количество секций 7
Единица измерения шт
Высота секции, мм 588
Глубина секции, мм 140
Ширина секции, мм 90
Теплоотдача, Вт 155
Межцентровое расстояние 500
Радиатор МС-140 500 НКТРЗ г. Нижний Тагил

Вес 44,8
Тип подключения боковое подключение
Рабочее давление теплоносителя, МПа 1.2
Испытательное давление, МПа 1.8
Максимальная температура теплоносителя, C 130
Емкость одной секции, л 1.25
Срок гарантии производителя, лет 3
Материал уплотнительных колец термостойкая резина
Резьба ниппельного отверстия (DN) G1 1/4
Материал корпуса чугун
Количество секций 7
Единица измерения шт
Высота секции, мм 580
Глубина секции, мм 140
Ширина секции, мм 90
Теплоотдача, Вт 146
Межцентровое расстояние 500
Итак подводя итоги
Сравнивая характеристики чугунных радиаторов мс 140 по таблицам видно, что значимых отличий между радиаторами нет, есть какие то незначительная разница где то в миллиметрах, где то в килограммах. Самое главное мы все видим и знаем, что оба завода производят по настоящему качественные чугунные радиаторы. Выбор всегда за покупателем, одно понятно что установив дома чугунные батареи, в доме всегда будет тепло и уютно.
Чугунные радиаторы — правильный выбор.
перейти в каталог >>>

Экспорт российских чугунных радиаторов M140 / чугунных радиаторов для домашнего водяного отопления Mc140
Описание продукта
Изысканный и лаконичный внешний вид
Электростатическое напыление на поверхность
Внутренняя полость не содержит песка и продлевает срок службы
Применимо к большинству системы отопления
Большой и стабильный теплоотвод
Упаковка и доставка
Упаковка продукта: Картон + поддон международного стандарта
Информация о компании
Hebei chao chun Radiator Co., ООО производство стальных пластинчатых радиаторов, стальных алюминиевых оребрений трубчатых конвекционных радиаторов
, радиаторов, алюминиевых колонных стальных алюминиевых композитных колонных радиаторов
, конвекционных радиаторов с алюминиевыми ребристыми трубами, радиаторов для ванных комнат, стальных колонных радиаторов типа
, стальных плоских трубчатых радиаторов, воздушные завесы, промышленные профили, бытовые
теплообменник с ребристыми трубами теплообменник, газовый котел, чугунные радиаторы серии и т.д ..
Еще одна компания была представлена: измерение тепла в песке с полостью, с радиаторами из серого чугуна
новые продукты и запатентованная продукция компании по производству чугунных радиаторов
с эллиптической колонной типа без радиатора из песчаного чугуна.Чистая полость, гладкий внешний вид
и антикоррозийная обработка. Чугунный радиатор без использования условий,
подходит для любого теплоносителя, коррозионная стойкость, длительный срок службы, ударопрочность,
долговечность, теплоемкость, тепловая инерция, низкая цена, имеет простой, элегантный стиль
. Модель радиатора в комплекте.
.Наша компания занимается производством и продажей серого чугуна серии
, стальных, медных, алюминиевых радиаторов.Основными продуктами являются серый чугун серии
радиатор, конвекционный радиатор со стальными оребрениями, медно-алюминиевый лист, медь
и алюминий. композит, стальная закрытая струна, стальная колонна и радиатор для ванной комнаты
и другие семь серий.
FAQ
1, вы фабрика или торговая компания?
А: Завод радиаторов отопления.
2, каковы ваши условия упаковки?
A: Как правило, мы упаковываем наши товары в полиэтиленовую пленку и на деревянные поддоны. Если у вас есть юридически зарегистрированный патент
, мы можем упаковать товары в ваши фирменные коробки после получения ваших разрешительных писем
.
3, как насчет вашего времени доставки?
A: Обычно это занимает от 30 до 60 дней после получения авансового платежа.Конкретный срок доставки
зависит от позиций и количества вашего заказа.
4, можете ли вы производить по образцам?
A: Да, мы можем изготовить по вашим образцам.
5, какова ваша политика в отношении образцов?
A: Мы можем предоставить образец, если у нас есть готовые детали на складе, но заказчик должен оплатить
стоимости образца и стоимость курьера.
6, Вы проверяете все свои товары перед доставкой?
A: Да, у нас есть 100% тест перед поставкой
7, В чем преимущество чугунного радиатора по сравнению с радиаторами из других материалов?
Чугунный радиатор имеет большую площадь излучения и более высокий тепловой КПД.
Чугунный радиатор предъявляет низкие требования к качеству нагрева газа или жидкости.
.
Производители экспортируют российский чугунный радиатор / чугунный радиатор Mc140 Популярный в России Стиль
Описание продукта
Красиво оформленный, высоко декоративный
Легко чистится, охрана окружающей среды и энергосбережение
Экстремальное рассеивание тепла между колоннами
Вместимость воды, инерция при нагревании
Коррозионная стойкость, длительный срок службы
Для удовлетворения требований к бытовому измерению и контролю температуры в помещении
Упаковка и доставка
Упаковка продукта: Картон + поддон международного стандарта
Информация о компании
Hebei chao chun Radiator Co ,, ООО производство стальных пластинчатых радиаторов, конвекционных радиаторов из стальных алюминиевых оребренных труб, радиаторов, алюминиевых колонных стальных алюминиевых композитных колонных радиаторов, конвекционных радиаторов с алюминиевыми оребрениями, радиаторов для ванных комнат, стальных радиаторов с плоскими трубками, радиаторов с плоскими стальными трубами, воздушной завесы, промышленные профили, теплообменник с ребристыми трубами для бытового отопления, газовый котел, серия чугунных радиаторов и т. д.
Еще одна компания была представлена: измерение тепла в песке с полостью, с радиаторами из серого чугуна, новые продукты и запатентованные продукты, два эллиптических Компания по производству чугунных радиаторов колонного типа без радиаторов из песчаного чугуна.Чистая полость, гладкий внешний вид и антикоррозийная обработка. Чугунный радиатор без использования условий, подходит для любого теплоносителя, коррозионная стойкость, длительный срок службы, ударопрочность, долговечность, теплоемкость, тепловая инерция, низкая цена, имеет простой элегантный стиль. Модель радиатора в комплекте
.Наши Компания занимается производством и продажей серии радиаторов из серого чугуна, стальных, медных, алюминиевых радиаторов.Основными продуктами являются радиаторы серии из серого чугуна, конвекционные радиаторы со стальными оребрениями, медно-алюминиевый лист, медный и алюминиевый композит, стальная закрытая струна, стальные колонки и радиаторы для ванной и другие семь серий.
FAQ
1, вы фабрика или торговая компания?
А: Завод радиаторов отопления.
2, каковы ваши условия упаковки?
A: Как правило, мы упаковываем наши товары в полиэтиленовую пленку и деревянные поддоны. Если у вас есть юридически зарегистрированный патент, мы можем упаковать товары в ваши фирменные коробки после получения ваших разрешительных писем.
3, как насчет вашего времени доставки?
A: Обычно это занимает от 30 до 60 дней после получения авансового платежа. Конкретное время доставки зависит от товаров и количества вашего заказа.
4, можете ли вы производить по образцам?
A: Да, мы можем изготовить по вашим образцам.
5, какова ваша политика в отношении образцов?
A: Мы можем предоставить образец, если у нас есть готовые детали на складе, но заказчик должен оплатить стоимость образца и стоимость курьера.
6, Вы проверяете все свои товары перед доставкой?
A: Да, у нас есть 100% тест перед поставкой
7, В чем преимущество чугунного радиатора по сравнению с радиаторами из других материалов?
Чугунный радиатор имеет большую площадь излучения и более высокий тепловой КПД.
Чугунный радиатор предъявляет низкие требования к качеству нагрева газа или жидкости.
.
Чугунные радиаторы в традиционном стиле, Радиаторы для домашнего водяного отопления, Радиаторы для горячей воды, 500/600 Для Великобритании / Италии / России
Чугунные радиаторы в традиционном стиле, радиаторы отопления для дома, радиаторы горячей воды, 500/600 для Великобритании / Италии / России
Введение Vedio
Обзоры продуктов
BEIZHU Радиаторы водяного отопления изготавливаются вручную , декоративная, с большой теплоотдачей и без песка внутри.Китай
Beizhu Group производит запорный клапан и железный радиатор. Изготовленный на заказ котел baxi с чугунным радиатором CE Beizhu — это произведение искусства, за которое стоит платить.
Beizhu Group производит замок с открытым клапаном и железный радиатор. Изготовленный на заказ бойлер baxi с водяным нагревателем CE Beizhu серии , с преимуществами художественной ценности и изысканным производственным процессом, имеет аристократический символ.
Ручная работа
Классические водонагревательные радиаторы серии изготовлены нашими профессиональными рабочими и тщательно отполированы
рабочих. Прокачка радиатора Beizhu может дать вам лучшее ощущение искусства.
Большие ребра радиатора
Поскольку размер водяного радиатора больше, ширина шире, толщина толще и емкость воды выше, чугунный радиатор может излучать больше тепла, чем нормальный.
Внутри нет песка
Чугунный радиатор отполирован четыре раза. Передовые технологии производства делают наш чугунный радиатор
внутри без песка, без трахомы, что увеличивает срок службы.
Декоративные
Классические радиаторы водяного отопления Серия очень декоративна, а декоративные узоры
нарисованы нашими мастерами-искусственниками, что нарушает традиционный стиль одиночных радиаторов. вентиляция радиатора в основном используется на виллах и в других модных местах.
Термостатический клапан
Термостатический клапан может управлять потоком воды, чтобы регулировать температуру в помещении и заставляет людей чувствовать себя комфортно.
Ножная секция
Ножная секция и радиатор составляют единое целое, элегантно спроектированы, красивы и устойчивы.
Подробная информация о продукте
Прецизионное литье и легирование Радиатор водяного отопления Beizhu Retro серии с художественной работой и кропотливой обработкой. Он раскрывает аристократический темперамент. BEIZHU больше заботятся о деталях.
Beizhu Group производит запорный открытый клапан и железный радиатор. Котел baxi с чугунным радиатором CE Beizhu четыре года подряд получает награду за инновации в продукции национальной комиссией по радиатору, на радиаторе которого нанесен логотип Beizhu, чтобы предотвратить подделку.
Beizhu Group производит замок с открытым клапаном и железный радиатор. Изготовленный на заказ котел baxi с чугунным радиатором CE. Серия радиаторов Beizhu из чугуна спроектирована ведущими дизайнерами с помощью мастеров ручной работы, что может добавить мощный эффект украшения в вашу спальню.
Вся упаковка продукта использует пенопласт EPE с логотипом Beizhu, который отличается высокой прочностью, переработкой, защитой окружающей среды, сильным сопротивлением давлению, тонкостью и малым пространством. Пенопласт EPE преодолевает недостатки обычной пенобумаги: хрупкость, деформация, плохое восстановление, водонепроницаемость, влагостойкость, ударопрочность, звукоизоляция, влажность и хорошая пластичность.
Информация о компании
Beizhu Radiator Co., Ltd
Beizhu Group была основана в 1988 году, расположена в городе Тайюань, который является одним из крупнейших производителей систем водяного отопления. радиаторы и бетонная опалубка. Площадь покрытия Beizhu составляет около 12000 квадратных метров, в ней работает более 1500 сотрудников.
Продукция Beizhu Group экспортировалась в Великобританию, США, Россию, Украину,
Казахстан, Корею, Сингапур, Таиланд, Алжир и так далее. Сейчас у Бэйжу 2 агента в России и Казахстане.
В 2002 году компания Beizhu приняла сертификат международной системы менеджмента качества ISO9001: 2008
. Beizhu Group — предприятие высоких и новых технологий, имеющее собственный отдел исследований и разработок.
Beizhu поддерживает долгосрочное сотрудничество со всеми клиентами по всему миру.
BEIZHU GROUP ежегодно инвестирует более 8% годового объема продаж в расходы на исследования и разработки. Внедрение передовых мировых технологий и сотрудничество с высококвалифицированными профессионалами по всему миру обеспечивают долгосрочное конкурентное преимущество и устойчивое развитие BEIZHU GROUP.
Beizhu Group производит замок открытый клапан и металлический радиатор на заказ BAXI котел с CE Beizhu чугунным радиатором пользуется популярностью среди клиентов как дома, так и за рубежом.Это вызвало обеспокоенность широкой общественности, пользовалось хорошей репутацией на Кантонской ярмарке и несколько раз получало награды за инновации от Национальной комиссии по торговле радиаторами. На наш завод приезжают клиенты и агенты из разных стран.
Процесс доставки
FAQ
Q: Вы фабрика или торговая компания?
A: Завод радиаторов водяного отопления
Q: Как получить образец?
A: Мы предоставляем образцы бесплатно 3-7 рабочих дней.
Q: Какие условия оплаты вы делаете?
A: 30% TT в качестве предоплаты, остаток до отгрузки или 100% безотзывный аккредитив по предъявлении.
Q: Каково ваше MOQ?
A: 500 шт.
Q: Сколько времени занимает ваша доставка?
A: 10-15 рабочих дней
Q: Какой код HS у продукта?
A: 73221100
Q: Как упаковать продукт?
A: EPE или пузырчатая упаковка (или по требованию заказчика)
Q: Сколько количества можно загрузить для одного контейнера 20/40?
A: В зависимости от типа водонагревателя .
Q: В чем преимущество чугунного радиатора по сравнению с радиаторами из других материалов?
A: Чугунный радиатор нелегко подвергнуть эрозии, утечке и окислению, и он имеет более длительный срок службы.
Чугунный радиатор имеет большую площадь излучения и более высокий тепловой КПД.
Чугунный радиатор предъявляет низкие требования к качеству нагрева газа или жидкости.
Традиционные чугунные радиаторы, радиаторы домашнего отопления, радиаторы горячей воды, 500/600 для Великобритании / Италии / России
,
Классический радиатор отопления с чугунным материалом (660 мм)
Радиатор отопления Classic из чугуна (660 мм)
Преимущество радиатора
Арт. № Размер (мм) Расстояние по центру
BGL-661-1 660 * 180 * 75 500 мм
Вес нетто (кг) Рабочее давление Диффузия
12,2 0,8 МПа 110 Вт
Отделка окраска
:
1.чугун, устойчивый к коррозии, противоизносный, длительный срок службы
2. водное или газовое отопление, экономно и удобно, не ощущается сухим воздухом
3. красивый четкий и гладкий рисунок может очень хорошо украсить комнату
4. больше дизайн поставки, чтобы выбрать
5. цвет может быть настроен в соответствии с вашими требованиями
6. простота очистки и практичность
7. простота установки
8. обеспечить вам роскошную жизнь высокого уровня
Аксессуары для радиаторов
.,
производство в цехе
Радиатор с первичной окраской
Паллетная упаковка
Наши услуги
Поможем найти лучшего поставщика
в Китае Вам наше лучшее качество и желаемая цена
Обещаю вам то, что мы обещаем
Подарите вам уникальный дизайн и упаковку
Сохраните вашу благодарность после продажи услуг
Мы все время в одной семье!

Информация о компании
У нас более десяти лет опыта производства и экспорта на рынки Европы и Северной Америки.У нас есть дистрибьюторы в Великобритании, Франции, Нидерландах, Германии, Испании, США, Канаде. Вы увидите наши ванны в сети продаж в Интернете.
FAQ
….
,
