Кирпичная печь для бани своими руками. Простая кирпичная печь для бани :: SYL.ru

Баня является настоящим источником здоровья. Это было известно еще испокон веков. Самые популярные парилки – в русской бане, а также финской сауне.

Общие сведения

Для сауны характерен следующий температурный режим – +60-120 градусов, а также сухой пар и влажность, которая не превышает 25%. В русской бане парятся при нагреве до 50-80 градусов. При этом уровень влажности может достигать 100%. В большинстве случаев владельцы загородных дач и коттеджей принимают решение о строительстве собственной бани, а особое внимание уделяют, естественно, кирпичной печи.

Особенности обустройства

Кладка кирпичной печи в бане является очень важным процессом. Большую роль в этом деле играют используемые материалы, а также их физические свойства. Не менее важна и сама схема кирпичной печи для бани. Для сооружения используют разные материалы. В данном случае кирпич считается идеальным. Это обусловлено тем, что такой материал способен равномерно и медленно прогреваться. Благодаря этому в парилке поддерживается оптимальная температура воздуха. Также стоит отметить, что при этом перегрева помещения нет.

Необходимые требования

Вполне подойдет простая кирпичная печь для бани. Однако сооружение должно отвечать ряду определенных требований. Чертеж кирпичной печи выполняется с учетом общей площади помещения. Конструкция должна быть сложена по всем правилам. Такая печь должна вести себя одинаково и при -20, и +20 градусах. Таким образом, в течение лета первоочередно должна прогреваться кирпичная печь. Только потом наступает очередь самого помещения. Если плохо нагретые камни вступят во взаимодействие с протопленным помещением, то будет образовываться тяжелый сырой пар. Он, в свою очередь, не отличается каким-либо оздоровительным эффектом, а только вредит.

Как исправить ситуацию?

Надо отметить, что не каждому по карману кирпичная печь для русской бани. В некоторых случаях уже имеются металлические сооружения. Их прогрев происходит неравномерно. Чтобы исправить ситуацию, конструкцию обкладывают кирпичом. Что, несомненно, достаточно экономичный вариант. Однако это не самая лучшая кирпичная печь для бани. Тем не менее, сооружения подобного рода достаточно популярны. Далее разберем, как делается такая простая кирпичная печь для бани.

Некоторые нюансы сооружения

• Кладка должна быть выполнена в полкирпича. Рекомендуемое расстояние от металлической конструкции – 15 см.
• Необходимо обустроить сооружение так, чтобы была возможность подлива воды, а также регулирования прогрева помещений парной. Для этого в кирпичной кладке должны быть сделаны проемы.
• Двери для прогрева обязательно располагаются сверху и снизу (попарно). Нижние проемы обеспечивают втягивание воздуха, а верхние – его обратное поступление в парилку.

Конечно же, данный вариант не является идеальным. Однако им целесообразно воспользоваться, если другого выхода нет.

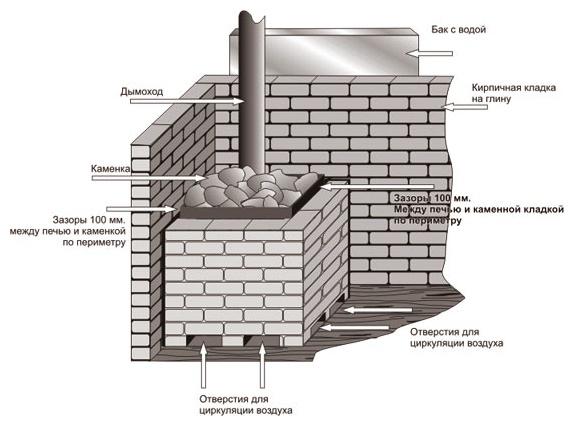

Кирпичная печь для бани своими руками: схема

Сооружение состоит из следующих элементов:

1. Топка.
2. Каменка.
3. Зольники с дымоходом.

Бывают насадные (размещаются непосредственно на печи) и коренные (автономные, примыкающие к общей конструкции) трубы.

Основные параметры

Труба обязательно должна возвышаться над поверхностью крыши. Минимальная высота – 0,5 м. Кирпичная печь для бани своими руками может быть построена с трубой. Выдра в обязательном порядке должна быть сделана там, где конструкция выходит через кровлю. Ее главной задачей является защита образованной щели от атмосферных осадков. Расширение трубы, диаметр которой равен целому кирпичу или его половине, делается там, где она проходит непосредственно через потолок. Это гарантирует защиту деревянных элементов потолка от возгорания. Сооружение трубы в пределах чердака, а также над кровлей делается с помощью цементного раствора. В первом случае, помимо всего прочего, конструкцию нужно затереть и забелить. Благодаря таким манипуляциям можно определить, насколько плотно сложена кирпичная печь для бани своими руками. Об этом будет свидетельствовать копоть на побелке.

Кирпичная печь для бани «каменка»

Это сравнительно несложное сооружение. Дымоходом в подобных отопительных конструкциях служат асбестоцементные или металлические трубы. У данных строительных материалов есть свои недостатки. В случае сильного охлаждения на асбестоцементе или металле может появиться конденсат. При этом он стекает в печь. Возникновение такой ситуации очень нежелательно. Для того чтобы этого избежать, трубу необходимо спрятать в теплоизолирующий несгораемый футляр. В данном случае также допустима обкладка конструкции кирпичом.

Главные достоинства

Кирпичная печь для бани «каменка» имеет множество преимуществ:

• Внутренние стенки трубы являются гладкими. Кроме того, они непроницаемы для дыма. У самой трубы круглое сечение.
• Может быть использован дешевый кирпич, качество которого является сравнительно низким.
• Сооружение проводится относительно легко. Дело в том, что асбестоцементная труба представляет собой своеобразную направляющую.

Особенности сооружения

Кирпичная печь для бани, своими руками собранная по такому принципу, обладает способностью отлично аккумулировать тепло. Непосредственно над топкой располагается камера. В нее складывают камни. Для того чтобы получить пар, могут быть использованы не только булыжники. Также широко применяются чугунные чушки. Они располагаются на щелистом своде топки. Дымовые газы преодолевают довольно длинный путь. Сначала они проходят через щели свода, а затем сквозь булыжники и чушки. После этого газы оказываются в отдельных боковых дымовых каналах. Только затем они выходят наружу через трубу. Специальное окно служит для того, чтобы можно было подливать воду на камни. Через него же образованный пар поступает в парилку.

Расчеты

Закладка печи подразумевает соблюдение следующих пропорций: 80% камней и 20% чушек (60 кг на 1 м³). Большим семьям лучше всего подойдет проект с баком для воды. Он размещается сбоку. У конструкций периодического действия расчет требуемой массы камней другой – на 1 м³ до 40 кг. В итоге их количество даже на маленькую площадь получается очень большим. Для печей постоянного действия столько не требуется. Для них в среднем выходит 80-200 кг. Это обусловлено тем, что в данном случае дополнительное использование дров обеспечивает постоянное поддержание тепла.

Особенности строительного процесса

Далее рассмотрим подробнее, как собирается кирпичная печь для бани своими руками. Конструкция ее включает в себя отрезок металлической трубы. Он будет использован в качестве свода. Рекомендуемые параметры: диаметр – до 400 мм, длина – до 600 мм. Согласно схеме, водогрейный бак располагается сбоку. Стальные опорные листья должны быть приварены к своду. С их помощью выполняется закладка трубы в саму конструкцию. Своду необходима герметичность. Для этого торцы тубы должны быть дополнительно обварены при помощи специального листа. При этом кладка примыкает к металлу. Также должна быть обустроена небольшая преграда для выхода горячего воздуха в дымовую трубу. Для этого к своду нужно приварить металлический лист. Данная конструкция также называется «экраном». Водогрейный бак, который соответствует этой схеме, имеет такие параметры: емкость – до 45 л. Он должен быть вмурован в боковую стену. Материалом, из которого изготовлен такой бак, является листовая сталь. Ее толщина может достигать 10 мм. Она должна быть таковой в том месте, где бак примыкает непосредственно к топке. С внутренней стороны боковой стенки конструкции необходимо установить отрезок дымовой трубы. Он должен быть оснащен заслонкой. Дымовая труба закрепляется к кирпичной кладке посредством проволочных хомутов. При этом ее нижний конец должен упираться в металлический бак.

Основа сооружения

Верхняя часть кирпичной печи закладывается камнями. Всего их может потребоваться до 200 кг. Сверху каменка закрывается крышкой. Она изготавливается из оцинкованной жести. Крышка снимается исключительно для выхода пара. Сбоку располагается отверстие, которое предназначено для подачи воды на камни. Рекомендуемые параметры: 200х250 мм. Данная конструкция подходит для режима постоянного действия. Также она может использоваться периодически. Печи, подтапливаемые в ходе банных процедур, должны быть загружены камнями (до 150 кг).

Материалы

Потребуются следующие строительные материалы:

1. Лист стали.
2. Колосниковая решетка.
3. Жесть оцинкованная.
4. Водопроводная труба.
5. Двери топки.
6. Асбестоцементная труба.
7. Двери поддувала.
8. Металлическая труба.
9. Арматурный пруток.
10. Глина.
11. Песок.
12. Обыкновенный кирпич.

Важная информация

Для кладки кирпичной печи должен быть обустроен хороший фундамент. Это обусловлено тем, что вес данной конструкции огромен. Он может достигать 1250 кг. Фундамент обустраивается еще до укладки пола. Что касается расположения будущей конструкции, то оно должно быть не ближе 50 см к стенам помещения. Требуемый размер фундамента больше самой печи приблизительно на 5 см. Его край обязательно располагается ниже уровня пола.

Дополнительные сведения

Необходимо соблюдать определенную последовательность, когда сооружается кирпичная печь для бани своими руками. Порядовка при этом необходима. Она делается для того, чтобы потом не запутаться в процессе сборки. Каждый уровень имеет свои определенные параметры. Только таким образом будет возведена эффективная и надежная конструкция. От высоты помещения зависит количество рядов. Отсчет нужно начинать с самого нижнего. Он является сплошным. Данному ряду должно быть уделено особое внимание. Диагональ фундамента вымеряется очень тщательно. Также следует уделить внимание крайним кирпичам. Они должны быть качественными и иметь ровные края. В зависимости от конструкции печи высчитывается необходимое количество сплошных рядов. В некоторых случаях достаточно только одного, а в других – двух и больше. Кладка тела печи выверяется отвесом по первому ряду. Рекомендуется выбирать одинаковые кирпичи. Мешать обычный красный с огнеупорным не нужно. В зависимости от скорости нагрева их степень расширения разнится. Если комбинация получится неудачной, то в конструкции могут появиться щели.

Небольшие советы

Кирпичные печи считаются традиционными. Топливом для них могут служить дрова, а также уголь. Для каменок лучше всего подходит береза. Такие дрова не «стреляют» и не искрят. При этом они дают достаточное количество жара. В случае если используются дрова из хвойных пород, во время топки они дымят и коптят. Однако этого можно избежать. В печь нужно добавить немного картофельных очисток или осиновых шишек. Делается это уже в конце топки.

Чем заполнить камеру?

В данном случае следует помнить о том, что существуют специальные банные камни. Они проходят специальную обработку. Также необходимо соблюдать меры предосторожности для того, чтобы не отравиться угарным газом. Требуется отделять засыпку от дымохода и топочной камеры. Лучше всего выбирать тяжелые, плотные и целые камни. Кроме того, стоит отдавать предпочтение натуральным вариантам. В данном случае исключением является только песчаник. Этот камень способен засорить паровые каналы. К тому же он очень быстро становится непригодным. Рекомендуемый диаметр камней – не меньше 10 см. После того как будет проведена первая топка, их необходимо проверить. Они не должны расширяться от воздействия температуры или потрескаться. Лучше всего, если выбранные камни будут иметь круглую форму и гладкую поверхность. Отдавать предпочтение острым вариантам не рекомендуется. Когда на них попадет вода, они могут начать «стрелять». Рекомендуется выбирать голыши, валуны или гранит.

Перед тем как уложить камни в печь, их нужно тщательно промыть. Таким образом грязь, которая скопилась на их поверхности, не окажется в парилке. Нижний слой должен состоять из более крупных камней. Соответственно, наверху остаются мелкие. Самые крепкие камни должны быть выложены с боков. В некоторых случаях требуется увеличить скорость нагрева. Для этого чугунные чушки должны быть уложены вертикально. Рекомендуемый диаметр камней, укладываемых в нижний ряд – не меньше 15 см. Они обязательно располагаются непосредственно на решетке. В случае с теплонакопительной печью кладка должна по минимуму перекрывать отверстия последней. Все элементы, которые потрескались в течение одного года использования, должны быть заменены на новые.

обзор материалов, подходящих для создания банной печи, рекомендации по строительству своими руками

Самодельная кирпичная печь для бани позволяет сделать отопление таким, как хочет сам хозяин. Разместить ее можно прямо в парилке, выведя дверцы топки и подтопочника в соседнее отделение, или поставить так, чтобы она грела сразу 2-3 помещения.

Какую печь строить в бане?

Простая печь с открытой каменкой – это самый распространенный тип отопительного прибора в русской бане. Небольшая комната часто является единственным отделением, предназначенным для мытья и парения, поэтому сложить банную печь из кирпича можно в любом удобном месте. Габариты сооружения могут быть 3,5х4 или 4х5 кирпичей в зависимости от размеров помещения. Для нагрева воды ставят бак. Разместить можно как сверху печи, так и сбоку от нее.

Для современных бань можно выбрать печь с закрытой каменкой, с одновременным обогревом нескольких помещений и т. д. Часто для обслуживания отопительного прибора строят отдельную котельную, а в парной и моечной находятся только «чистые» части. Выбор конструкции печи для бани всегда делает сам хозяин в зависимости от своих потребностей и планировки банного домика.

Основные характеристики банной печи из кирпича

Преимущества печи для бани из кирпича своими руками перед металлической конструкцией заключаются в долгом сохранении температуры в помещении. Во время протопки кирпичные стенки работают как аккумулятор тепла и отдают его в пространство больше 1 часа, постепенно отдавая его в пространство моечной или парной. В зависимости от конструкции они могут обогреть и большую площадь.

Даже нагретый кирпич не раскаляется до такой же температуры, как тонкие стальные стенки. Печь-каменка из кирпича сильно нагревается только сверху, а боковые поверхности пожаробезопасны и в деревянных постройках. Простой красный кирпич не выделяет вредных веществ в воздух и не имеет запаха. Это тоже относят к преимуществам экологически чистого материала.

Аккуратно выложенная дровяная печь из кирпича является элементом общего декора баньки. Ее можно стилизовать под старинную русскую или красиво облицевать керамической плиткой.

Топят каменную печь дровами или углем разных видов. Предпочтительнее использовать первый тип топлива: он создает в бане приятную атмосферу и ароматизирует воздух. Протопка дровами и происходит быстрее, хотя они имеют свойство быстро прогорать. Каменный уголь в печи горит долго и с большим выделением тепла, но нагрев воды и стен топки продолжается дольше, чем при использовании древесины.

Выбор кирпича для кладки печи

Основной материал для кладки банной печи из кирпича должен быть качественным. К его выбору нужно подойти наиболее ответственно, т. к. качество отразится не только на красоте сооружения, но и на долговременности его эксплуатации. Некачественный, недожженный или пережженный камень потрескается от возникающих при протопке температур.

Для работы чаще берут 2 вида материала:

• красный полнотелый или облицовочный для внешних стенок изделия;
• шамотный (огнестойкий) – для отделки топки внутри.

При использовании облицовочной разновидности построенную печку можно не штукатурить и не монтировать на нее декоративное покрытие.

Выбрать красный полнотелый и облицовочный кирпич для печи можно по следующим характеристикам:

• отсутствие видимых сколов или маленьких трещин на поверхности;
• прямые грани и ровные плоскости;
• отсутствие слюдяной пленки на поверхности;
• звонкий звук при постукивании твердым предметом (глухой свидетельствует о наличии трещин или недостаточном обжиге).

Отбирать материал нужно с запасом. Выкладывая печь для русской бани, мастер разбивает кирпич на половинки и четверти, а при раскалывании часть материала ломается.

Шамотный кирпич имеет желтый цвет и визуально состоит из крупинок, отличающихся оттенком. Основные критерии выбора – ровные грани и отсутствие трещин.

Какой раствор нужен для кладки печи?

В качестве кладочного раствора применяют глиняные составы. Как и печной камень, их разделяют на огнеупорный и простой. Огнеупор лучше всего приобрести в строительном магазине вместе с шамотным кирпичом. Сухую смесь разводят водой по инструкции.

Состав для кладки простого кирпича тоже удобнее покупать в виде сухой смеси. Если на участке или поблизости от него есть выходы глины, то можно сэкономить на покупке готовых смесей. Глину копают там, где она не содержит примесей почвы. Определить качество и пригодность для кладки можно простым способом:

• замесить немного глиняного теста мягкой консистенции;
• скатать шарик и бросить его на пол с высоты примерно 1,5 м;
• жирная глина не образует трещинок по краям и нуждается в добавке песка, а слишком тощая покроется крупными трещинами.

Нормальная и подходящая для кладки субстанция при падении на пол образует мелкие трещинки по краям расплющившегося шарика. Жирную глину можно довести до такого же качества добавкой мелкого сеяного песка, а в тощую добавляют немного жирной. Пропорции определяют экспериментальным путем.

Виды кирпичных печей для бани

Основное деление банных печей происходит по типам парообразователей. Кирпичная печь для бани с закрытой каменкой встречается чаще, чем открытая, т. к. имеет 1 важное преимущество. На нее можно лить воду прямо в процессе топки. В результате баню можно принимать дольше и большему количеству людей. Камни в такой печке лежат в огороженном ящике, который отделен от топки стальной плитой.

Печь с открытой каменкой после протопки приходится гасить, чтобы помыться и парится. Это является следствием ее конструкции: камни лежат на решетке. Они быстрее нагреваются, но если лить воду во время протопки, она попадет в топку и зальет огонь. Но после остановки протопки у моющихся и парящихся остается не слишком много времени на банные процедуры.

В остальном печи для бани из кирпича, проекты которых можно составить для своего дома, не слишком отличаются по конструкции. Для банной печки-каменки характерна простая конструкция и небольшие размеры. От отопительных приборов в доме их отличает отсутствие оборотов канала дымохода. Сложные конструкции возводят только в больших многофункциональных банных комплексах, где требуется обогрев моечной, парной, комнаты отдыха или помещения с бассейном.

Маленькая печь для бани

Наиболее востребованы конструкции 3,5х4 кирпича (89х103 см). Они подойдут для любого банного домика на даче. Такая печь с баком для воды быстро обогревает совмещенную моечно-парильную комнату. Кладка мини-печки происходит достаточно быстро, простая конструкция позволяет выполнить работу качественно даже без навыков. Определить, какой кирпич лучше для банной печи такого типа, можно общим правилам.

Простая печь для бани

Простейшая конструкция – это стандартная прямоугольная стальная печь, которую облицовывают кирпичом. При таком решении она приобретет эффектный вид и характеристики построенной полностью из камня, но ошибки при кладке не повлияют на качество. При постройке печки удастся сэкономить и на приобретении огнеупоров, т. к. облицовку производят красным кирпичом.

Последовательность возведения банной печи

Чтобы легко и быстро сложить дровяную печь из кирпича, нужно соблюдать последовательность этапов. Весь процесс строительства выглядит следующим образом:

1. Устройство фундамента. Банная печка имеет большой вес, поэтому под нее требуется подведения основания из бетона.
2. Постройка тела печки. Строят печи из кирпича на растворе из глины. Чтобы выполнить все правильно, используют порядковые схемы кладки печи, в которых указано место установки печной фурнитуры, бачка, начало возведения дымохода и пр.
3. Сушка и первые протопки. Выложенную печку просушивают 4-5 дней, а затем начинают протапливать по 15-20 минут ежедневно, давая постепенно нагреваться и остывать. В процессе этого из кирпичей выделяется оставшаяся влага.
4. Финишная отделка. Применяют оштукатуривание глиняными растворами и побелку известью, облицовку плиткой, клинкером, кафелем и пр.

Проект банной печи. Пошаговая порядовка

Порядовка банной печи позволяет быстро выложить даже самые сложные конструкции с оборотами и внутренними переходами.

Для простейшей каменки тоже применяют порядовки, которые можно найти на иллюстрациях. После выбора проекта нужно изучить схему возведения такой печи и определить, как она будет расположена внутри помещения. При необходимости можно изменить размещение дверцы и подтопочника, устанавливая их на указанном в схеме ярусе, но на другой стенке прибора. Чаще всего при этом не приходится менять остальную схему.

Фундамент

Выбрав место для устройства печки, копают яму, размеры которой на 5-7 см больше габаритов печи по всему периметру и глубиной не менее 50 см. Печной фундамент не нужно привязывать к основанию бани. В подготовленный котлован кладут подушку из песка толщиной 10-15 см и заливают бетон 1:3:4 (цемент, песок, щебень). После заливки фундамент оставляют для набора прочности на 3 недели.

Приготовление раствора

Для раствора берут готовую смесь и заливают ее водой по инструкции. После этого часто рекомендуют настоять раствор, чтобы растворились комки. Раствор можно приготовить самостоятельно:

• измельчить комки заготовленной глины;
• залить водой и перемешать до получения относительно однородной сметанообразной массы;
• если попадаются комки, оставить раствор на несколько часов, а затем снова вымешать.

Определение жирности глины проводят еще до приготовления. Когда глина настоится, в раствор добавляют заранее рассчитанное количество песка (например, 1:2) и при необходимости доливают воду.

Кладка кирпича с 1 го по 7-й ряд

На фундамент выкладывают кирпичи, располагая их длинной узкой стороной вдоль каждой стенки. При этом в углах они соединяются перпендикулярно друг другу. Первый ряд состоит из заполненного кирпичами прямоугольника 4х5 шт.

Со второго ряда начинают формирование подтопочника, располагая его посередине короткой стороны. Ширина проема равна размерам дверцы (стандартное литое изделие) плюс 0,5 см по периметру. Крепят дверцу при помощи проволоки, продетой в отверстия на рамке дверцы. Проволоку кладут между ярусами кирпича и замазывают раствором. По размеру дверцы (1 кирпич) оставляют незаполненное пространство в середине кладки (1х2,5 кирпича), остальное заполняют кладочным камнем.

Следующий ярус (третий) повторяет предыдущий. После его завершения снова вмазывают в раствор проволоку от верхних ушек дверцы.

Ряд №4 – начало формирования топки. Дно камеры выкладывают шамотным кирпичом 2 шт. в середине крайнего ряда, перпендикулярно по 2 шт. в длину вдоль колосников и еще 3 ряда по 2 шт. с перевязкой швов. Остальное формируют из красного кирпича. Над отверстием ставят колосниковые решетки.

Пятый ярус – возведение стенок топочной камеры. Шамот кладут так, как указано на схеме, немного расширяя пустое пространство в середине (на 0,5 кирпича). На шестом вставляют дверцу топки так же, как и для подтопочника, вмуровывая проволоку в раствор между кирпичами. Седьмой повторяет предыдущий.

Кладка кирпича с 8 го по 23-й ряд

Восьмой ярус идентичен 6 и 7. Следующий, № 9, завершает обкладку рамки дверцы и подъем стенок. Здесь кирпичи кладут поверх рамы, вмуровывая в стенку проволоку, удерживающую металлоизделие.

На уровне № 10 ставят бак для воды и устанавливают трубы для опоры каменки, раскладывая их поперек камеры топки. Одиннадцатый ряд служит для закрепления трубок, его выкладывают только до бачка, по 3 стенкам. Кладку делают без огнеупора.

С ряда 12 по 23 кирпичи кладут в таком же порядке, как и на 11 уровне, постепенно поднимая стенки печи облицовывая бачок. Здесь ставят дверцу для каменки. Поверх 23 ряда кирпичей кладут стальные полосы, на которые будут опираться камни перекрытия свода.

Монтаж дымоотводной трубы

Перекрыть свод на следующем ряду. Оставить отверстие для монтажа дымохода (12х12 см). Если есть желание установить тут вьюшку, то часть кирпичей по периметру этой детали стесывают, заглубляя металлическую пластину. Затем начинают кладку кирпичей вокруг отверстия, располагая их постоянно с перевязкой швов.

Оштукатуривание поверхностей

Для штукатурки применяют раствор на основе глины с песком. Чтобы смесь держалась на кирпичах, прибивают к стенкам мелкую арматурную сетку из металла. Гвозди загоняют между кирпичами. После этого наносят раствор, разравнивая его правилом. Штукатурить печь начинают только после просушки и первых протопок.

Как обеспечить безопасность?

Требования к пожаробезопасности печей в помещениях с деревянным полом заключаются в укладке асбестового листа перед топкой. Поверх него приколачивают лист жести размером 50х50 см.

Проведение дымовой трубы через перекрытия выполняют в коробах из досок. Размеры короба на 20 см по периметру больше, чем габариты трубы дымохода. Внутрь короба помещают негорючие материалы (глину, минвату и пр.).

Кирпичная печь для бани своими руками: основные моменты

Надо учитывать, что человеку без надлежащих профессиональных навыков трудно самостоятельно выполнить работы по кладке печи. Потому, если есть возможность, пригласите человека, который в этом разбирается, или сами постарайтесь присутствовать при кладке одной из печей. Причем наблюдать (лучше участвовать) нужно в кладке печи для бани. Кирпичные печи для бани встречаются все реже не только потому, что долго греют парилку (хотя вечно занятым горожанам ждать некогда), но и потому, что людей, которые могут грамотно сложить печь для бани, очень мало. Обычную печь для приготовления пищи сделать могут многие, а вот банную — единицы. Очень много тонкостей, некоторые из которых мы рассмотрим в статье.

Материалы для кладки печи

При выборе материала, главное выбрать кирпич качественный и хорошо обожженный. Кирпич должен быть с ровными гранями, без трещин и сколов. При падении он должен развалиться на несколько крупных кусков. Если получилось много мелочи — партия не подходит.

Кирпич для кладки банной печи должен быть с ровными гранями, без сколов и трещин

Для кладки надо применять керамический огнеупорный кирпич, который называют еще печным. В идеале, весь он должен быть стандартного размера — 125х250х65 мм. Но реалии таковы, что габариты отличаются не только у разных производителей, но может быть также существенная разница между партиями того же производителя. Потому приходится внимательно подбирать их по размеру. Многие печники сначала выкладывают каждый ряд без раствора, выставляют кирпичи один за одним, оставляя зазоры на швы. Так можно избежать многих ошибок.

Можно сначала выложить ряд кирпичей без раствора, подобрать подходящего размера

Есть еще специальный печной кирпич: у него обожженные только три стороны. Один ложок оставляют без обжига. И неровную необожженную сторону укладывают наружу (из топки). Но это — достаточно большая редкость. Большинство пользуется обычным красным керамическим.

Для кладки топливной зоны применяется шамотный кирпич Ш5 белого, светло розового или чуть желтоватого цвета. Он выдерживает высокие температуры. Его габариты несколько отличаются. Но особой роли это не играет — в большинстве печей топка, выкладываемая из шамота, не связана с корпусом печи, и подгонять под один уровень ряды нет необходимости. Но если, вдруг, выровнять нужно, можно подпилить, добившись требуемого соответствия.

Шамотный кирпич может быть разным. Для кладки топливной зоны банной печи используют Ш-5

Важно!  Использовать шамотный кирпич для кладки всей печи не рекомендуют. И дело не только в цене (он прилично дороже красного). Дело в том, что шамот быстро остывает. Его задача не аккумулировать тепло, а выдерживать высокие температуры.

Приготовление раствора для шамотного кирпича проводится из шамотной огнеупорной глины — белого цвета. Она продается в специализированных магазинах строительных материалов. Можно использовать готовые составы для кладки шамота. Но вот на этот раствор класть всю печь нельзя: при температуре 600-800^оС этот состав спекается в монолит. В наружной кладке таких температур просто нет, так что со временем раствор просто растаскивается и высыпается, а кладка разрушается.

Для остальной конструкции печи используют раствор из глины и кварцевого песка. Соотношение растворной смеси 1:5 (1 часть глины, 5 частей песка). Песок можно использовать карьерного или речного происхождения. Речной несколько хуже — у него песчинки обкатанные, круглые, и такой раствор имеет худшие характеристики. Чтобы печь стояла долго, лучше купите карьерного песка. Его надо просеять через сито с ячейками 2-2.5 мм, чтобы исключить попадание крупных частиц в растворе.

Кладку печи выполняют на глиняно-песчаном растворе

Глина подходит добытая из карьеров, глубиной не менее 2-х метров. К ее выбору надо относиться внимательно. Проверить качество глины можно самостоятельно. Замочить небольшое количество в воде на одни сутки (200 гр). Скатать руками колобок и оставить для просушки под навесом. Через два дня проверить его на растрескивание. Для этого надо с высоты 170 см «уронить» на плиту или каменную плитку. Если колобок рассыпался на несколько крупных кусков, значит, глина подходит для кладки печи.

Выбрав подходящую глину ее нужно приготовить: размочить в воде до пастообразного состояния и протереть через сито. Сначала с более крупными ячейками, затем через мелкую ячею.

Так же потребуется проволока диаметром 2-3 мм. Она будет применяться для крепления топочной и поддувальной дверцей.

Вот так при помощи проволок между рядами кладки закрепляют печное литье

Для установки печного литья понадобится еще асбестовый шнур — им обматывают те части литья, которые напрямую соприкасаются с кирпичом, уменьшая таким способом температуру литья и предотвращая растрескивание кладки. Внимательным нужно быть и при проходе дымовой трубы через перекрытия и конструкции крыши: обязательно проложить листовой асбест с теплоизолирующим материалом (можно использовать глиняный раствор). Подробнее о том, как провести трубу через кровлю читайте в статье «Как вывести трубу бани в стену и через кровлю»

Шамотное ядро и корпус печи выкладывают отдельно. Для увеличения температуры в шамоте иногда между ними прокладывают базальтовый картон

Инструменты для выполнения работ

Для кладки кирпичной печи для бани вам нужны:

• строительный стальной уровень — 60-90 см;
• отвес;
• строительный угольник — 60х40 см;
• молоток кирочка;
• малая кельма каменщика.

В процессе кладки печи понадобится кирпич резать. Для резки кирпича по размерам можно использовать болгарку с диском по камню. Но необходимо учитывать, что по технике безопасности надо использовать защитные очки. Нужны будут еще перчатки, но это — кто как привык.

Фундамент под кирпичную кладку печи

Для кладки любых кирпичных печей необходим бетонный, каменный, бутовый фундамент. В зависимости от несущих нагрузок надо выполнить расчет глубины заложения фундамента и его размеры.

Под печь Анатолия Заболотного рекомендовано устройство фундамента высотою 90 см и с размерами шире самой печи по 20 см в каждую сторону. Фундамент надо выполнять из бетона М200. Можно сделать раствор самостоятельно в соотношении 1:3:5 (1 часть цемента М500 (марку ниже брать не стоит), 3 части просеянного речного песка, 5 частей щебня фракции 30-50 мм).

На фундамент кладут два слоя гидроизоляции (толь, рубероид и т.д.), после чего начинают кладку

После того, как фундамент готов и отстоялся, его накрывают двумя слоями гидроизоляции, после чего начинают кладку печи согласно порядовке. Обычно начинаются печи с двух стартовых рядов кирпича, уложенных вперевязку (с перекрытием швов).

Печь для бани своими руками из кирпича

Кладка банной печи — сложная и кропотливая работа с кучей тонкостей, которые приходят с опытом. В помощь неопытным печникам есть порядовки печей — планы, на которых показан ряд за рядом процесс кладки. По таким планам вполне можно сделать кирпичную печь для бани своими руками.

О колпаковых печах Кузнецова читайте тут.

Например, вот простая небольшая печь с открытой каменкой. Ее размеры всего 102х62 см,  парилку может обогреть небольшую — до 9 м³, есть бак для нагрева воды. Он расположен отдельно — используется очень интересная система подогрева воды — открытый сифон: в бак для воды под небольшим углом вваривается труба, запаянная на конце. Ее располагают над открытым огнем в топке. В трубе вода закипает, поднимается в бак, на ее место поступает холодная.

Небольшая простая печь для бани с открытой каменкой

Порядовка банной печи с открытой каменкой

Для кладки используется только красный кирпич без шамота, потому служить долго она не будет, раз в год-два нужно будет подмазывать швы. Камни лежат на металлическом листе или чугунной плите (что поставите) и нагреваются по мере нагрева металла (чугуна). Если вам нужен недорогой, малогабаритный вариант кирпичной каменки — это он.



Небольшая простая печь для бани с открытой каменкой

Порядовка банной печи с открытой каменкой

Гораздо более сложная печь с закрытой каменкой представлена в видео. Она интересна тем, что резервуар для камней не металлический, как мы привыкли, а сложен из шамотного кирпича. Вообще, конструкция любопытная. Ее порядовка последовательно разложена, продемонстрирована и довольно подробно прокомментирована автором в видео.

Порядовка этой печи продемонстрирована в видео

После выполнения кладки необходимо оставить печь для просушки на 10 дней, не допускать сквозняка. Только после истечения этого промежутка времени можно протопить печь.

Как сделать отопительно-варочную печь читайте тут.

Некоторые тонкости кладки печей

Если с укладкой кирпичей на раствор управиться можно, то установка печного литья требует знания некоторых тонкостей. И лучше печника об этом рассказать никто не может. В расположенном ниже видео не только рассказано, но и показано, как все делать.

Каждый ряд кладки нужно проверять на вертикальность и горизонтальность, следить за вертикальностью углов, иначе вот что получится…

Еще один совет, которого стоит придерживаться: проверять каждый ряд на горизонтальность и исправлять любое отклонение. Так же строго нужно следить за вертикальностью углов: малейшие неточности и печь у вас завалится.

В кирпичных печах топливные отсеки имеют обычно большой размер — печи сами не маленькие и для прогрева приличной массы камней требуется горение приличного количества дров. При этом, чтобы приток воздуха для горения был хорошим, желательно устанавливать колосники с решеткой, направленной от дверцы внутрь. Но найти готовый фабричный колосник удается далеко не всегда. Потому приходится ставить два меньшего размера, причем поперек топки.

Если вы планируете свою печь сами, учтите, что каменка, если она располагается над топкой, должна быть на 55 см выше топки. При такой высоте топливной камеры камни будут разогреваться быстро. Опустив каменку ниже, вы не ускорите нагрев камней, а сделаете его более медленным: камни греются за счет догорания в верхней части топки пиролизных газов. Опустив топку вы не даете этому процессу проходить в полной мере, сокращаете тем самым выделение тепла и увеличиваете расход топлива на обогрев помещения.

Если печь встраивается в стену из дерева, до нее должно быть расстояние не мене 25 см, заложенное негорючими материалами. В качестве негорючего материала можно использовать все тот же кирпич: уложите между печью и стеной стенку в один кирпич. Этого должно быть достаточно для обеспечения противопожарной безопасности.

О кладке кирпичной печи для дома читайте тут.

Как построить кирпичную печь для бани своими руками вместе с каменкой

Банные печи из кирпича превосходят аналоги из металла по дизайну, а кроме того, обеспечивают так называемое мягкое тепло и насыщенный, но не обжигающий пар. Предлагаем вам исчерпывающую информацию о том, как самостоятельно сложить кирпичную печь.

«По-белому», «по-черному», «по-серому» — какой вид печи выберете вы?

Первое, что нужно сделать тому, что решил своими руками класть каменку, — это разобраться в их разновидностях. Всего есть четыре основных типа.

1. Кирпичная печь по-черному. Отсутствие дымохода – главная особенность конструкции, поэтому начать банные процедуры можно после того, как все дрова сгорят. Считается, что именно такие печи вырабатывают очень качественный пар с характерным ароматом.
2. Кирпичная печь по-серому. Имеет дымоход. Из плюсов – максимальный прогрев парилки в кратчайшие сроки, то есть такая конструкция экономит вам время и топливо. Недостаток: на камнях оседает сажа, поэтому мыться в бане можно только после того, как дрова превратятся в угли.
3. Кирпичная печь по-белому. Прогревает парилку более 12 часов, однако более экологична в сравнении с печными конструкциями для бани, отапливаемыми по-черному или по-серому. Не оставляет на камнях сажи и не пропускает дыма, так как камни нагреваются не от огня непосредственно, а от металлической плиты-перекрытия. Преимуществом является то, что она обладает самым продолжительным периодом сохранения тепла в соотношении с периодом полного прогрева.
4. Кирпичная печь с плитой. В такой печи камни и водонагревательный бачок находятся на паре чугунных плитах, которые не полностью закрываются. Это обеспечивает очень быстрый прогрев парилки.

Контрольная закупка для кладки печи

Чтобы сложить печь, понадобится обычный кирпич для обустройства дымохода, а также жаропрочный для сооружения топки.

ОБРАТИТЕ ВНИМАНИЕ: обычный строительный кирпич, как правило, имеет нестандартные размеры (отличные от 2.5*1.2*6.5 см.), что приведет к необходимости либо делать большие швы (что крайне нежелательно), либо укорачивать строительный материал (что усложняет строительство).

Приобретите все нужные металлические элементы для банной печи (колосники, заглушки, дверцы и т. д.). Если используете уже бывшие в употреблении элементы, проверьте их на наличие трещин. Любой изъян повышает риск возникновения пожара и снижает срок службы.

Для раствора необходимо купить песок и глину. Причем глина должна быть добыта с глубины от полуметра и более.

ВАЖНО! Цемент для кладки печи в бане не используется.

Мешаем, мешаем, вымешиваем: нюансы приготовление раствора

• Подберите вместительную емкость, в которой будете делать раствора.
• Просейте песок, так как любые примеси и камешки ухудшают качество раствора.
• Смешайте просеянный песок и глину (возьмите равное количество ингредиентов).
• Постепенно добавляйте воду, пока раствор не приобретет консистенцию, напоминающую жирную сметану.

ВАЖНО! Даже самая простая кладка требует времени, а эксплуатационные свойства раствора, наоборот, стремительно ухудшаются. Поэтому готовьте его частями, в несколько замесов.

Закладка фундамента

Фундамент под кирпичную печь в бане следует возводить обязательно. Печная конструкция имеет внушительную массу и без фундамента может продавить пол или привести к его проседанию.

Идеально, если печной фундамент будет сделан одновременно с бетонированием несущей конструкции самой бани. Но если вы упустили этот момент, определившись с местом, где будет стоять печь, демонтируйте напольное покрытие и выпилите лаги.

Самая популярная разновидность печного фундамента в бане – бутовый или бетонный с цементной основой. Вкратце, процесс закладки фундамента выглядит так:

• Копка котлована;
• Опалубка;
• Армирование;
• Бетонирование;
• Гидроизоляция;

Кирпичик к кирпичику

Печка-каменка складывается по алгоритму, однако самих алгоритмов достаточно много. Каждый ряд имеет определенные размеры. Строго следуйте выбранному проекту, от этого зависит долговечность и работоспособность печной конструкции.

Мы предлагаем несколько порядовок популярных проектов банных печей.

Количество рядов может быть больше или меньше, так как и высота парилки может варьироваться.

Какую бы схему вы ни выбрали, укладка кирпича начинается со сплошного нижнего ряда. Причем этот ряд, несмотря на кажущуюся простоту, является самым сложным. Принципиальное значение имеет правильно вымеренная диагональ основания. Максимально допустимая погрешность – 0.5 мм. Для этого края квадрата-основания выкладываются кирпичом с идеально ровными гранями.

После каждого ряда проверяйте себя, используя строительный отвес. Это поможет избежать перекосов.

ВАЖНО! При кладке топки нельзя использовать одновременно и огнеупорный, и обычный кирпич. Они имеют разную теплоотдачу и разную температуру нагрева, что может привести к появлению щелей и трещин.

Ряд за рядом возводим стены

Первый ряд

После укладки фундамента, настает время возводить стены. Первый ряд кладется на битумную прокладку гидроизоляции, которой накрыт фундамент. Сначала возводится стена защиты, главная функция которой – противопожарная. Ее кладут из нарезного кирпича, причем каждый кирпич перед укладкой необходимо смочить водой.
Проверьте правильность углов и «порядовку».

Будьте внимательны при замере краев порядовки. Если вы оставите даже незначительные зазоры, в баню будет проникать дым. Идеальная ширина шва кирпичных междурядий составляет 3-5 мм. Чем плотнее материал прилегает друг к другу, тем лучше.

Второй ряд

2-й ряд и последующие ряды выкладываются так, чтобы середина кирпича приходилась на стык двух нижних.

Третий ряд

При кладке 3-го ряда устанавливается дверца поддувала. Укрепляется этот элемент полосами из листа стали или оцинкованной проволокой. Для определения точного местоположения поддувала, нужны чертежи бани. Чтобы вставить крепление дверцы в стену печи, в кирпиче делается углубление.

Четвертый ряд

4-й ряд – это место монтажа колодца, где будет скапливаться зола, и колосника (решетки на воздуховод для очищения от золы отсека для дров).

Пятый ряд

Прежде чем приступить к этому ряду проведите строгий контроль ровности стен, проверьте, все ли углы прямые. Для монтажа колосника в кирпичах создаются углубления с запасом 1 см с каждой стороны на расширение решетки из-за воздействия высоких температур.

Выемку на задней стенке следует закруглить, чтобы создать минимальное сопротивление воздушному потоку при направлении в топку.

Шестой ряд

6-й ряд завершает монтаж поддувала.

Седьмой ряд

На 7-м ряду осуществляется установка топочной дверцы и колосника. Схема монтажа топочной дверцы такая же, как и при монтаже поддувальной.

Восьмой ряд

На уровне 8-го ряда делается перегородка, и здесь же начинается дымоход.

Остальные ряды

На 14-м ряду монтируются швеллеры – металлические изделия в форме буквы П. В передней части банной печи оставляется место для проема. Туда будет устанавливаться бак для подогрева воды. Емкость для воды монтируется так, чтобы она опиралась на боковые стены печной конструкции и касалась швеллеров.

15-й ряд укладывается так, чтобы половинки кирпичей находились под углом друг к другу. Это позволяет сформировать основание стены разделения.

19-й ряд – уровень, на котором закрепляется дверца, пропускающая в парилку пар. После установки дверцы монтируются металлические полоски, скрепляющие следующие 2 ряда кладки. Они нужны для дополнительного укрепления печной конструкции.

Рамка дверцы для выхода пара закрывается в 21 ряду, после чего устанавливается бак для воды и обкладывается кирпичом для плотного прилегания.

На 23-м ряду каменки устанавливается труба.

Важно! Стенка трубы должна быть не менее половины толщины кирпича. Причем для кладки снаружи используется цементный раствор.

Даже если вы планируете класть небольшую кирпичную печь для бани, обязательно проверяйте каждый свой шаг. Рекомендуем вам также посмотреть видео, если что-то в нашей статье покажется вам не совсем понятным.

Если возникли вопросы или комментарии — оставляйте пожалуйста их прямо сейчас!

Кирпичная печь для бани с закрытой каменкой, с баком

Главная страница » Печи для бани » Секреты печников: кирпичная печь для бани – варианты с закрытой каменкой, с баком для воды

В сети полно материалов, которые предлагают без какой-либо предварительной планировки, разбора элементов и их связи в системе, именуемой «банной печью», сразу приступить к ее кладке. Это говорит только о том, что люди писавшие крайне далеки от практики, а их советы содержат в себе вперемешку полезную информацию, ересь и умолчание по существенным вопросам.

Мы пойдем другим путем: не касаясь напрямую вопроса о самостоятельной кладке, расскажем то, что знают профессиональные печники о кирпичных каменках для бани.

Печь-каменка из кирпича для бани

Начнем с того, что каменку из кирпича для бани выбирают любители конкретно русской парной, потому что печь заточена под ее кондиции. На нашем сайте много материалов, которые рассказывают о том, что это за кондиции, поэтому сейчас достаточно сказать, что закрытая каменка – это одно из важных условий, работающих в связке:

• кирпичная кладка;
• закрытая со всех сторон емкость для камней, размещенная внутри печи;
• управляемая конвекция (возможность практически полного перекрытия воздушных потоков).

Однако в банях можно встретить и открытые каменки. Это не совсем «по правилам», но такой вариант не является новоделом. Скорее, это отголосок или потомок печей для бани «по-черному».

Основная проблема открытой каменки заключается в том, что она свободно отдает тепло окружающему воздуху, не позволяя регулировать этот процесс. Кроме того, верхний ряд камней никогда не нагревается до температуры получения легкого пара, поэтому «добывать» его в случаях открытых каменок приходится с помощью паровой пушки, подводящей воду к наиболее нагретым камням внизу закладки.

Мы не станем рассматривать вариант, который менее соответствует нашему понятию о русской бане, поэтому сразу перейдем к «правильной печке»:

C закрытой каменкой

Отдельного рассмотрения заслуживает кирпичная печь для бани с закрытой каменкой. Конструкции печей-каменок из кирпича довольно разнообразны, в частности, они могут наследовать у обычных обогревательных печей систему дымооборота, которая позволяет существенно снижать температуру уходящих в трубу дымохода печных газов, аккумулируя тепло в массиве печи.

Однако размещение внутри кирпичной печи-каменки каменной закладки позволяет не менее эффективно отбирать тепло у проходящих сквозь нее или обтекающих ее (в зависимости от конструкции) печных газов.

Таким образом, наиболее простой вариант реализации кирпичной печи для бани с закрытой каменкой – это прямоточная печка без дымооборота. Что не лишено плюсов, потому что избавляет владельца от необходимости более сложной, чем в данном случае, прочистки.

Печка состоит из топки, над которой находится каменная засыпка в проточной каменке, и дымохода. Плотность и масса засыпки таковы, что печные газы теряют не только тепло, но и искры, а в дымоход уходит только дым.

ВАЖНО! Рекомендуется в такую печь класть камней из расчета 15 кг на кубометр парилки, но это минимальное значение. Оптимальное – 40-50 кг. При этом не стоит беспокоиться об объеме – камни тяжелые, у них высокая плотность (1600-1800 кг/куб), поэтому места они много не занимают.

Печники рекомендуют делать верх каменки сводом – в этом случае увеличивается КПД печи.

Также не помешает футеровка. Причем желательно обложить шамотным кирпичом не только топку изнутри, но и каменку. Главное достоинство футеровки – это увеличение срока службы печи.

Другим средством для того же самого служат металлические полосы и уголки, которыми стягивается футеровка, а при желании – и сама печка снаружи.

Что касается выбора формы основания печки, то она может быть квадратной или прямоугольной. Если исходить из геометрии кирпича, то прямоугольная форма будет лучше, потому что тогда не придется резать кирпич. Впрочем, есть и квадратные схемы, где резать почти ничего не приходится.

С поддувалом или без?

Теперь про поддувало. Если возводится кирпичная печь-каменка для бани, нужно ли в ней поддувало? Поясним для начала, что такое поддувало. Это своего рода канал, который подводит воздух под колосниковую решетку, а через нее – в топку, снабжая топливо необходимым для его сгорания кислородом. Для регуляции интенсивности потока воздуха (тяги) используется дверка.

Тяга существует при наличии двух отверстий – внизу печи и наверху дымохода. Поэтому размеры их связаны между собой. Помимо этого есть определенная зависимость между объемом топки и тягой – если тяга будет слишком сильной, дрова будут сгорать быстро и при более высокой температуре.

Ставя у себя печь-каменку из кирпича для бани, вы можете отказаться от поддувала и выложить глухой под. Это не значит, что тяги у вас не будет вовсе. Она будет за счет приоткрытой топочной дверцы. В принципе, печка работать будет, однако размеры топочной дверцы достаточно велики, чтобы можно было тонко регулировать подачу воздуха. КПД печки при этом становится ниже, чем мог быть.

Но и это не единственный аргумент против глухого пода. Большим наказанием для хозяев будет опасность выпадения горящих угольков при открытой дверце, а также необходимость частой работы кочергой, потому что дрова не прогорают до конца никогда. По завершении процесса топки нужно будет еще вытаскивать головешки и тут же тушить их в ведре с водой.

Если же говорить о достаточных размерах колосника и сечения дымоходной трубы, то оба могут быть приблизительно равны площади одного стандартного кирпича. Этого достаточно для нормальной тяги.

Советам по выбору размера печи посвящена отдельная публикация.

Кстати! Тяга будет лучше, если поддувало будет расположено низко. К примеру, его можно начать выкладывать уже со второго ряда.

Печь-каменка из кирпича: как понизить теплопотери

Один из способов снижения теплопотерь при устройстве кирпичной печки заключается в закладке шанцевых каналов в самом низу печи, на уровне поддувала.

Шанцы – это глухие каналы, чье основное предназначение заключается в уменьшении контакта низа печи с полом и подвалом. Воздух внутри шанцев выступает в качестве термоизолятора.

Помимо этого с помощью шанцевых каналов можно улучшить конвекцию воздуха в проблемном месте – низе печки. Забирая часть тепла у кирпичного массива, каналы отдают его помещению. При этом не происходит лишней аккумуляции тепла в глубине печки.

На заметку! Повысить конвекцию можно не только с помощью шанцев, но и с помощью толстой чугунной трубы, проложенной внутри печки – ничем не заполненная труба будет нагреваться и греть воздух, выступая в роли калорифера. Ее концы образуют отверстия с двух сторон печи, а сама она проходит через топку.

Каменка из кирпича для бани: материалы

Понятно, что для возведения печки основными материалами будут кирпич и раствор. Однако помимо этого требуются также еще металлические детали (фурнитура), которые нужно прикупить заранее.

В частности, это будут:

• дверца топочная;
• дверца поддувала;
• дверца каменки;
• колосниковая решетка;
• розетки и душники (для шанцев и обогревательной трубы).

Печам, полностью выполненным из металла, в частности чугуна, посвящены отдельные публикации.

Стоит заметить, что в продаже вы найдете герметичные дверцы, но их обычно ставят на печки, у которых топливом – уголь.

Так как размеры стандартного кирпича известны, высота дверец может измеряться кратно высоте одного ряда с учетом шва – это 7 см. Обычная топочная дверка чаще всего делается равной четырем рядам – 28 см, а поддувальная – двум рядам – 14 см. Если поддувальная будет в полтора ряда, у вас появятся ненужные сложности, берите 14-сантиметровую.

Возвращаясь к дверцам. Лучшим материалом для них остается чугун. Дело в том, что сталь при постоянной термической нагрузке «ведет», она теряет форму, и это ведет к необходимости замены вышедших из строя деталей. Чугун в этом плане более стоек.

А вот если выбирать топочную дверцу по конструкционным особенностям, то советуем обратить внимание на модели, у которых имеется дополнительный металлический экран, приваренный с внутренней стороны дверцы – он отвечает за снижение температуры снаружи дверцы.

Дверца топки может быть и остеклена, что модно в наши дни (см. тут про печи-камины). Но в таком случае не забудьте о том, что без той или иной системы самоочистки стекла, она обрекает вас на постоянную борьбу с сажей, которая закрывает обзор. Облагородить печь возможно также с помощью портала.

Что касается водяных баков, то при самостоятельном изготовлении не рекомендуется использовать такие материалы, как черная и оцинкованная сталь. Вместо этого остановите выбор либо на луженой меди, либо на нержавеющей стали.

А что говорят печники о кирпиче? Говорят, что нет в наше время никакой альтернативы красному, полнотельному, изготовленному методом влажного прессования. Разумеется – с правильной геометрией, без изменения цвета, говорящей о неоднородном обжиге. А также звонко, как металл, звучащий при ударе по нему. Недожженность проявляется бледностью цвета, а пережженность можно увидеть только на изломе – там будут участки сине-черного цвета.

Порой можно прочитать, что морозостойкость кирпича важна только для дымоходной трубы. Вовсе нет. Для топки и для трубы нужно брать материал, у которого не менее 30 циклов, а если больше – то и лучше.

Что касается трубы, то с момента, когда она прошла кровлю, ее лучше обкладывать клинкерным кирпичом, но и его надо уметь выбрать. Причина – в повышенной морозостойкости – 70 и более циклов.

Внимание! Клинкерный не подходит для кладки самой печки, потому что у него слабая адгезия с раствором – он не берет воду.

Шамотный кирпич используется только для возведения топливного ядра, что также можно рассматривать как футеровку топки. В описанном нами случае футеровка была сделана и для каменки.



Важно! Красный кирпич кладется на обычный раствор из глины и песка, а шамотный – на смесь огнеупорной глины с шамотной крошкой. Труба выше уровня крыши – раствор без глины, цементно-песчаный или цемент, песок, известь.

На одну часть глины берется от 1 до 6 частей песка, но тут все зависит от жирности самой глины, чем больше она крошится при высыхании, тем меньше песка ей надо. Жирная глина не крошится, она трескается. Нормальный раствор не трескается, а если крошится, то только по краю. Обычно для вычисления пропорции делаются пробники с разными долями песка и подсушиваются.

Совет! Если есть возможность, берите карьерный или горный песок – он лучший.

Считают кирпичи просто: по чертежам кладки, а высота одного ряда с раствором – 7 см. При обкладке трубы количество кирпичей в ряду тоже умножается на количество рядов по высоте, плюс 50 штук на распушку (противопожарное расширение) и 70 – на оголовок и выдру. Остается только вычислить количество кубометров, но и это просто: исходим из того, что в одном кубе 420 кирпичиков. При покупке стоит добавить еще 10% сверх от полученного количества.

Кирпичные печи с каменкой и с баком

Бак не является непременным атрибутом банной печки, но для тех, у кого проблемы с горячей водой, он становится весьма актуальным дополнением.

Нужно лишь принимать во внимание следующие вещи: камни в каменке должны прогреваться градусов до 300, чтобы от них можно было получить легкий пар. А вода выше 100 градусов просто не может нагреться. Что это значит? Что если мы поставим бак бок о бок с каменкой, вода будет существенно охлаждать камни и мешать достижению нужной температуры.

И тут у нас возникает два варианта: либо сконструировать печь так, чтобы каменка и бак вовсе не соприкасались, либо позволить сначала нагреться камням, а над ними поставить бак рядом с трубой. Есть еще третий вариант: греть воду с помощью змеевика-теплообменника (печи с теплообменником рассмотрены отдельно), который располагается внутри топки, путем естественной или принудительной конвекции нагревая воду во внешнем баке.

Кирпичная каменка для бани, варианты размещения бака для воды

Понятно, что при боковом расположении бака удобнее его наполнять и опорожнять, если нет сети холодного водоснабжения, то есть вручную, однако делать это придется не раз и не два за время нагрева печи, потому что вода будет закипать быстро.

Тем, кто попытается «решить проблему» тем, что увеличит объем бака, мы должны сказать, что идея не так уж хороша – вода отнимает тепло у печки, и чем ее больше, тем сильнее вы понизите КПД печки. Более того, даже дойдя до температуры кипения, она все равно будет отнимать тепло, потому что внутри температуры куда выше.

Единственное, что можно предложить в данной ситуации – это спроектировать конструкцию печи, в которой бак будет как можно ближе к топочной дверце. Таким образом можно уменьшить немного нагрев.

Если выбирать конструкцию с баком над каменкой, то только при наличии холодного водопровода. Потому что таскать воду наверх замучаешься.

Тем не менее, она действительно хороша с точки зрения повышения КПД – вода будет отнимать тепло у трубы и у верха каменки.

На заметку! Вода может подаваться в бак под давлением, что заставляет позаботиться о двух вещах: понадобится предохранитель (подрывной клапан), который сбрасывает избыток давления, а также нужны будут стяжки внутри бака.

Но если давление возникает только в момент подачи воды в бак, то можете забыть о сказанном выше. Зато вам может понадобиться труба перелива.

Бак не стоит ставить на голый кирпич. Профи советуют взять лист асбеста или базальтового картона и вымочить его в глиняном растворе. Потом кладете вымоченный лист на кирпичи, а поверх ставите бак. Сверху бака – еще такой же лист. На него – фольга и что-нибудь из числа негорючих термоизоляторов – минвата, керамзит, пеностекло…

Кстати! Когда топливное ядро, на которое будет установлен бак, уже выложено, торопиться с его установкой не стоит. Надо подождать пару недель, которые нужны кладке, чтобы высохнуть в достаточной мере. Только после этого можно ставить бак – на асбест или картон, как говорилось выше.

+++

Если приведенной нами информации недостаточно, рекомендуем почитать книгу, написанную печником – Поляков И.С. «Печи, камины, банные каменки, барбекю». Там, помимо практических советов, вы найдете еще и данные о технологии и этапах кладки разных печей.

Также следует помнить, что кирпичные печи не относятся к недорогим решениям для бань. Поэтому, если вы ищете доступные по стоимости агрегаты для бани и сауны, то следует обратить внимание на прочие виды печей, изучение информации о которых позволит сделать вывод, какая каменка лучше.

Где купить

После выбора оптимальной модели печи, возможно приступить к покупке каменки. Приобрести агрегат возможно у сотрудников компаний, которые представлены в разделе «Где купить печи для бань».

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Pinterest

E-mail

Кирпичная печь для бани своими руками: руководство по изготовлению

Несмотря на то, что в настоящее время в свободной продаже появилось большое количество различных печей для бань, все большее количество людей предпочитает сложить печь для бани из кирпича своими руками. Традиционная кирпичная печь для бани с каменкой не только позволяет получить нужную температуру и пар, но и украшает помещение.

Кирпичная печь в бане

О печах в целом

Тип печи. Размер имел значение

Почему так происходит? Дело в том, что исконно русская баня предполагала, что там будет построена банная печь из кирпича. В определенный период времени печи для бань стали изготавливать из металла. Это было обусловлено простотой и быстротой установки подобных печей.

Немаловажную роль тут сыграли и размеры. На участке размером 6 соток можно было построить только маленькую баньку, в которой традиционная кирпичная печь для бани с каменкой, имеющая внушительные размеры, просто не помещалась. Для них идеальным решением была установка металлических, обычно кустарного изготовления, печей.

Кирпичная банная печь. Возрождение традиций

Но все меняется, современные дачные участки превращаются в небольшие загородные резиденции, главной задачей которых становится не выращивание картошки—морковки, а обеспечение комфортного отдыха всей семьи. Ну как тут обойтись без настоящей русской бани с каменкой?

Баня невозможна без печки. Сегодня мы постараемся рассмотреть вопрос, как может быть построена кирпичная печь для бани своими руками.

Замеры. Начало начал

Для того чтобы кирпичная печь для бани работала исправно и полностью выполняла свои функции, необходимо неукоснительное соблюдение правил их устройства при строительстве и эксплуатации.

С чего начать? Как это принято в любом строительстве, с замеров и составления схем с порядовками. В первую очередь необходимо замерить площадь самой бани и составить подробный чертеж расположения ее помещений (парной, предбанника и пр.). Ведь от площади помещения в конечном итоге зависит само устройство печи, размеры и общая компоновка.

Правильный выбор. Печное топливо

Важным является и вид топлива, который вы планируете применять для своей печи. Конечно, для кирпичной банной печи идеальным топливом являются дрова (см. Какие дрова лучше), но иногда бывает намного дешевле использование других видов топлива.

Дрова – лучшее топливо для бани.

Наш совет: лучше всего для топки печи использовать лиственные породы деревьев. Почти идеально подходит береза. Хвойные породы из-за смолистости приводят к быстрому засорению дымовых каналов.

Иногда встречаются случаи топки кирпичных печей углем. Это совершенно недопустимо, так как высокая температура угля приводит растрескиванию кирпичной кладки.

Наш совет: при использовании угля, придерживайтесь следующей пропорции — на два кг угля используйте целую охапку дров.

Что касаемо газа, то этот вариант мы вообще не будем рассматривать. Такое отопление кирпичной печи однозначно влетит в копеечку, что само по себе совершенно неразумно.

Типы печей

Горячее или холодное

Существуют печи «холодного» и «горячего» варианта.

К «горячему» варианту относятся печи, как правило, из металла. Они быстро прогреваются, но в дальнейшем они способны перегреть воздух в парилке. Воздух получается очень горячим и сухим, пар жестким.

«Холодным» вариантом как раз и является кирпичная печь. Стенки ее не перегреваются, ей требуется больше времени на прогрев бани, но зато она дольше удерживает тепло, жар получается равномерным, а пар мягким. Это как раз то, что нужно для настоящей русской бани.

Печные проекты. Дополнительные функции

Следующее, что следует сделать, это четко уяснить для себя, чего вы желаете получить от своей печи, помимо того, что она будет использоваться для подогрева воды и производства пара.

Вопрос совершенно непраздный. Помимо основных функций, печь может просушивать помещение. В зимнее время это является жизненно важным для всей бани целиком. При замерзании воды, образуются кристаллики льда, которые способны нанести вред всему строению, что со временем приведет к разрушению всей бани.

Из вышесказанного становится понятным, что грамотно спланированная и построенная банная печь из кирпича своими руками способна значительно продлить срок службы всей бани.

• Если строится печка из кирпича для бани своими руками, то можно воспользоваться уже готовыми проектами и порядовками, переделав их под свой размер. Здесь важно соблюсти точные пропорции.

Красиво — хорошо. Красиво и функционально — отлично

Проектируемая кирпичная печь для бани своими руками, может не только использоваться для подогрева воды, но украшать помещение.

Если у вас нет опыта в создании печей, лучше не стоит экспериментировать, это могут позволить себе профессионалы, способные правильно оценивать возможные неисправности в работе печи и способы их устранения. А новичку лучше воспользоваться готовыми проектами и порядовками.

Тут важно понимать, что печь является сложным и к тому же опасным «агрегатом», от правильной функциональности которого может зависеть не только сохранность вашего имущества, но и ваша жизнь.

Наш совет: для безопасного использования банной печи необходимо на стадии проектирования соблюсти все необходимые правила и нормы.

Емкость для воды. Важный параметр

Ну и конечно, если вы планируете, чтобы ваша печь могла нагреть требуемый объем воды, необходимо определиться с размерами емкости для воды. Как правило, 10 литров горячей воды достаточно для помывки одного человека. Исходя из этого, можно сделать нехитрый расчет.

Емкость для воды можно приобрести в специализированных магазинах. Если вы планируете самостоятельное изготовление емкости, воспользуйтесь данным советом:

Наш совет: для стенок емкости для воды можно использовать метал толщиной от 2 мм, но для изготовления днища используйте более толстый металл.

Материалы. Не просто качество, а соответствующее качество

Определившись с размерами и функциями банной печи, необходимо позаботиться о материалах.

Строительный кирпич

• В первую очередь необходимо подготовить кирпич для выполнения кладки. Многие могут подумать, что в этом нет ничего сложного, тем более в наше время с таким огромным выбором, пошел и купил.
• Вот тут может таиться главная ошибка. Надо понимать, что не всякий кирпич подойдет для кладки печи для бани из кирпича своими руками. Да знаем мы, возразят «профессионалы», кирпич для кладки печи с каменкой и топкой должен быть цельным и ни в коем случае не пустотелым.
• Правильно, но это еще не все. Приобретая кирпич, к примеру, для того чтобы сложить стену предбанника, на что обращает внимание человек в первую очередь? Правильно, на цену и на внешний вид, если, конечно, он не планирует впоследствии оштукатуривание.
• В этом есть свой резон, складывая стену из кирпича, многие пользуются строительными уровнями или натягивают бечеву для поддержания надлежащего уровня. При таком варианте кладка получается ровной.

Просчет в одном. Потеря во многом

Но что происходит со швами? А происходит то, что разница в толщине швов существенна на разных участках.

Порой разница не совсем существенна, всего в несколько миллиметров, она может быть незаметна для глаза и совершенно не портит внешнего вида.

Несущественно? Для стены да, но для печи это катастрофа.

Нестандартный кирпич

Неразумная и опасная экономия

Из-за чего это происходит? Размер стандартного кирпича 250×120×65 мм. Но на практике дешевый кирпич не всегда отвечает этому стандарту. Поэтому, для того чтобы соблюсти уровень кладки, его приходиться постоянно регулировать.

• Делается это следующим образом: к верхней пастельной части прикладывается строительный уровень, и кирпич подбивается согласно его показаниям. На первый взгляд, все ровно.
• Для нормального функционирования и долговечности печи с каменкой идеальный шов имеет толщину 3 мм. В нашем случае он может иметь перепады до 6 мм и выше.
• Для глаза это незаметно. Но при эксплуатации произойдет растрескивание швов и в помещение начнут проникать угарные газы, а это уже опасно для жизни.
• Бывают случаи, когда после посещения бани человек чувствует недомогание, головную боль. Основная масса людей ссылается на слишком высокую температуру парной, больное сердце и т. д.
• На самом деле это последствия отравления угарными газами. Вот к чему может привести беспечность в таком «простом» деле, как выбор кирпича для кладки печи с каменкой.

Кирпич. Ну очень большая разница

Повторимся, банные печи своими руками из кирпича — очень ответственная и сложная задача, и мелочей в этом деле не бывает.

Огнеупорный кирпич

Выбирая кирпич для кладки печи, следует помнить, что обычный строительный кирпич выдерживает температуру до 800° С. При этом температура сжигания дров может достигать, 900° С. Иногда продавцы выдают за печной кирпич обычный, строительный, керамический.

Наша справка — кирпич, созданный для кладки печи с топкой, выдерживает температуру в 1000° С.

Практика показывает, что все кирпичи, кроме печных, со временем разрушаются в топке. Поэтому, чтобы с топкой не было проблем, обратите самое тщательно внимание на выбор материала.

Не весь раствор — цемент

Для скрепления кирпичной кладки потребуется глина. Использование обычного цементного раствора недопустимо: он совершенно не переносит высоких температур и станет причиной проблем с печной топкой.

Печная глина

Качественные банные печи своими руками из кирпича в обязательном порядке должны складываться при помощи глины. Глину для печи можно приобрести в специализированных магазинах, а можно добыть самому.

Хорошая глина добывается с глубины не менее 0,5 метра. Ее обязательно необходимо очистить от различных примесей.

После этого глину требуется замочить на нескольких суток.

Глина. Грамотная подготовка

Очистить глину можно простым просеиванием через сито, но лучшего результата можно добиться вымыванием. Делается это следующим образом:

• Берется продолговатая емкость и устанавливается под углом 5 градусов.
• В возвышенную часть накладывается небольшое количество хорошо размоченной глины.
• В емкость наливается вода в объеме 0,5 объема находящейся в емкости глины.
• Обычной кельмой начинают наталкивать воду на глину.
• Стекая обратно, глина с водой начинает образовывать раствор.
• Операция проводится до образования раствора нужной густоты.
• После этого раствор перекладывается в отдельную емкость, а операция повторяется до получения необходимого количества раствора.
• Полученная масса процеживается через сито с ячейками 1,5×1,5 мм.

Раствора без песка не бывает

Кирпичные банные печи своими руками требуют также песка. Песок тоже необходимо хорошо очистить от мусора и просеять ситом с ячейками 3×3 мм. В противном случае в швы могут попасть мелкие частицы мусора или гальки, а ведь мы знаем, что печные идеальные швы составляют всего 3 мм.

Выполнив все данные инструкции, вы получите идеальный раствор для такого вида работы, какой является печь кирпичная для бани своими руками.

Печной раствор. Опытный путь

Чтобы сложить банные печи кирпичные своими руками, необходим правильный раствор. Пропорций данного раствора не существует. Все зависит от жирности глины. Чтобы получить правильную пропорцию из имеющейся у вас глины, поступите следующим образом:

• Возьмите небольшое количество глины и добавьте в него песка в соотношении ½.
• Делим полученный раствор на пять частей.
• Первую часть оставляем как есть, а во вторую добавляем еще четверть песка.
• В третью часть половину песка.
• В четвертую целую часть песка, а в пятую 1,5 части.
• Из полученных растворов лепятся лепешки и оставляются для просушки. Важно помнить, в какой лепешке сколько песка.
• После того как лепешки высохнут, внимательно их рассматриваем. Лепешка, которая не треснула и не деформировалась, является показателем правильной пропорции.

Мы намеренно не стали приводить, какой должна быть порядовка, по которой складывают кирпичные печи для бани своими руками, так как с порядовками нужно работать индивидуально. Проще всего, воспользоваться стандартными порядовками, но если ваша печь с кирпичной топкой имеет нестандартные размеры, то лучше обратиться к опытному печнику. Составленная мастером порядовка может быть использована для кладки.

Мы постарались осветить основные правила и принципы подготовки строительства такого сооружения, как печь для бани из кирпича своими руками, используемая для образования пара и подогрева воды. Ведь большинство основных конструкций в большом количестве вы сможете найти на других страницах и в специальной литературе.

Из всего сказанного становится понятным, что к подготовке для сооружения кирпичной печи для бани и выбору материалов необходимо подойти ответственно, точно так же, как и к самому возведению.

Удачного вам строительства и с легким паром!

простая порядовка с фото, видео и чертежами

Спецпредложение! Отопительное оборудование со скидками до 50%.
Есть в наличии весь модельный ряд Vaillant, Viessmann, Baxi, Bosch, ACV, Protherm, РУСНИТ, Buderus, Kermi и другие.
Грамотное проектирование и установка систем под ключ.
Звоните: +7 (499) 110-02-51 (Москва и область).
E-mail: [email protected]

Кирпичная печь для бани своими руками

Сердцем русской, как правило, дровяной бани является печь-каменка. От правильности ее возведения зависит оздоровительный эффект целого строения. Если при строительстве используются проверенные временем технологии, то посещение такой бани обладает оздоровительным и омолаживающим организм действием. Поэтому перед возведением конструкция, которая в будущем сможет стать сердцем русской бани по праву необходимо узнать некоторые нюансы и конструктивные особенности кирпичной печи данного вида.

Классификация кирпичных печей

Данная классификация хоть простая и незатейлива, но понятна многим специалистам строительной сферы.

Все печи, которые строятся для русских бань, можно подразделить на 4 основные вида:

1. построенная «по-белому»;
2. «по-черному»;
3. «по-серому»;
4. «с плитой».

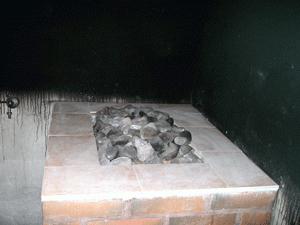

Печь для бани сложенная из кирпича «по-черному» лишена дымохода.

Это самый популярный вид печи русской бани в деревне в течение многих столетий. Среди преимуществ такого пара – его неповторимый аромат и польза для органов дыхания. Минус – время, которое необходимо пройти до полного сгорания дров или иного топлива.

Следующим этапом эволюции в строительстве печей стал вариант «по-серому». В конструкции появляется дымоход и сокращается время прогрева. Но на камне по прежнему оседает сажа как продукт выгорания топлива.

Печь, построенная «по-белому» не оставляет грязи, сажи и дыма. Она достаточно практична и долговечна, но требует долгого прогрева (в среднем 10-12 час.). Камни в такой конструкции нагреваются от металлической плиты, которая перекрывает печь.

Видео по теме, поможет продумать все нюансы перед возведением печи:

Некоторые умельцы предлагают и свой вариант конструкции печки для бани: камни и бак под воду размещаются на 2-х плитах из чугуна. Часть плиты не закрывается, так воздух прогревается гораздо быстрее.

Выбор кирпича для печки в баню

Если бюджет возведения бани имеет ограничения, свой выбор можно остановить на простом строительном кирпиче со средними параметрами качества. Но здесь есть существенный недостаток – нестандартность размеров материала (стандарт: 25 на 12 на 65 мм). Разные габариты кирпичей станут следствием появления больших швов на квадрате печи (до 10-ти мм), что абсолютно не приветствуется в печном строительстве. Чтобы избежать такой ширины швов, придется укорачивать кирпичи.

Как готовится раствор

Качество строительства во многом зависит от используемого рабочего раствора. При возведении печки необходимо применять раствор из песка и глины (исключить цемент). При этом к глине предъявляются очень высокие требования – она должна добываться не менее, чем с ½ — метровой глубины.

Далее выбирается вместительная тара для перемешивания раствора с водой. Смесь должна выстояться 1-2 дня, после чего – тщательно перемешивается. Песок, который используется в печном строительстве, должен быть предварительно просеян. Соотношения для смешивания глины и песка – 1:1. Воды необходимо добавлять до момента обретения раствором консистенции сметаны. После хорошего вымешивания можно приступать к строительным работам.

Важный совет! Раствор быстро теряет свои эксплуатационные характеристики, поэтому готовить его нужно порциями, а не на всю печь сразу. Израсходован один замес – можно приготовить другой и т.д.

Нюансы кладки печи

Порядовая схема прорисована для облегчения понимания рисунка и последовательности действий. Каменка в русскую баню складывается по определенному алгоритму. Каждый ряд имеет свои размеры.

Соблюдение строгих параметров обеспечит надежность и эффективность печной конструкции.

Пошаговая схема кладки кирпичной печи для бани

Число рядов варьирует в зависимости от высоты помещения. На каждый тип печки рассчитан свой алгоритм и объем работ. Ряды берут отсчет от сплошного, расположенного в самом низу. Первый ряд – самый сложный, необходимо тщательно вымерить диагональ основания печи (до 1-го мм). По краям квадрата выкладываются кирпичи с ровными гранями, самого высокого качества из всей партии. Разные печи требуют разного количества сплошных рядов (1, 2 или больше). Кладка самого тела печи каменки осуществляется при помощи строительного отвеса.

Схема кладки печи для бани из кирпича

К выбору материала кладки стоит подходить ответственно. Недопустимо использование обычного красного кирпича одновременно с огнеупорным. Различная температура нагрева и разная теплоотдача приведут к образованию трещин и щелей в кладке.

Строительство печи — пошагово в фотографиях

Сначала возводится фундамент печи, потом – ее стены. Первая на очереди – стена защиты, предназначение которой – противопожарная функция. Материалом для ее возведения служит нарезной кирпич, который скрепляется песчано-цементным раствором.

Подробная инструкция: Как сделать фундамент для банной печи

Кирпичи кладутся на прокладку гидроизоляции из битума, которая накладывается на печной фундамент. Необходимо смачивание каждого кирпича водой.

Далее проверяется правильность углов и т.н. «порядовка». Важность порядовки не теряет своей актуальности при строительстве печей из любых камней (не только из кирпича). Число рядов напрямую зависит от размера будущей отопительной системы, мощности ее обогреваемости. Замер краев порядовки требует внимательного исполнения, т.к. появление зазоров станет причиной попадания дыма внутрь бани. Швы кирпичных междурядий должны быть меньше 3-5 мм, стоит стремиться к максимально плотному прилеганию кирпичей. Качество раствора, приготовленного без камешков и прочих примесей, играет в этом вопросе не последнюю роль.

При укладке 2-го ряда кирпича соблюдается следующая схема: кирпич должен лечь на стык 2-х нижних кирпичей. По аналогии выкладывается третий и все последующие ряды.

Когда кладут 3-й ряд кирпича, монтируется дверца поддувала. Чтобы точнее определить место расположения этой дверцы, требуются чертежи бани. Наличие грамотных расчетов определяет этапы строительства. Укрепление дверцы выполняется оцинкованной проволокой или полосами из листа стали. Мастера делают выбор в пользу стальных полосок по причине более удобной их фиксации. Отсутствие стального листа является аргументом в пользу выбора проволоки, толщина которой должна соответствовать нормативному значению. Чтобы вставить крепление дверцы в тело печи, в кирпичах делают углубления.

Укладке 4-го ряда должен предшествовать тщательный контроль ровности стен печи, правильности прямых углов конструкции.

Данный этап имеет большое значение, потому что именно 4-й ряд является местом укладки колодца под золу и колосника. Колосником называют решетку на воздухопровод, главное предназначение которой – очищение отсека для топлива от золы. Установка колосника выполняется следующим образом: в кирпичах делаются углубления, при этом оставляется небольшой запас для расширения колосника под воздействием высоких температур.

Запас на расширение колосника составляет в среднем по 1 см с каждой стороны. На задней стенке печки выемка под решетку закругляется при помощи битого кирпича для обеспечения минимального сопротивления воздушному потоку при направлении в топку.

На 6-м ряду кладка заканчивается установкой дверцы поддувала.

На 7-м ряду устанавливаются колосник и топочная дверца. Установка дверки на топку осуществляется тем же способом, что и поддувальная.

Банные печки чаще всего кладут с чугунными дверцами, потому что данный материал считается наиболее прочным и отличается высокой огнеупорной способностью.

На 8-м ряду кладки делается перегородка, именно здесь берет начало дымоход. По этой схеме осуществляется кладка с 8-го по 14-й ряд включительно. После этого монтируются швеллеры. Швеллерами называют изделия П-образной формы из металла, очень часто используемые в строительной отрасли.

Передняя часть печки является местом для проема, куда впоследствии устанавливается емкость для подогрева воды. Расположение емкости производится определенным образом: она держится вертикально, опираясь на боковые стенки печи, и касается уложенных швеллеров.

При кладке 15-го ряда половинки кирпичей размещаются под определенным углом по отношению друг к другу. Таким образом формируется основание стены разделения. Последующие 3 ряда выкладываются по алгоритму первых, когда каждый последующий кирпич перекрывает стыки кирпичей из предыдущего ряда.

19-й ряд является местом установки дверцы для выхода пара. После монтируются металлические полоски, призванные скрепить последующие два ряда кладки. Цель данной манипуляции – укрепление конструкции, т.к. в 21-м ряду закрывается рамка дверцы (для выхода пара). После этого устанавливается емкость под воду. Установленная емкость обкладывается кирпичными обломками для более плотного прилегания к стенам бака.

На 23-м ряду кладки монтируется труба необходимой длины. Длина трубы напрямую зависит от высоты будущей бани, конструкция всей постройки должна определять размеры трубы. Стенки трубы и стенки печи не должны быть менее 0,5 толщины кирпича. Диаметр дымохода должен быть примерно того же размера. Печная труба должна выходить более чем на 0,5 м выше поверхности крыши. Использование песчано-глиняного раствора здесь не целесообразно (вымоется влагой), предпочтение стоит отдавать раствору на извести или цементе.

На фото показан крайний ряд, при необходимости увеличить объем ниши каменки повторяем ряд необходимое количество раз, далее идет кладка трубы.

Мы уже писали: Как выбрать и сделать дымоход для бани своими руками

Видео по теме: поможет сделать строительство печи более понятным

Заключение и выводы

Построение бани – ответственное предприятие, которое необходимо спланировать заранее. От грамотных схем и чертежей зависит безопасность и долговечность всей конструкции. Кладка печки в русскую баню с помощью кирпича также требует взвешенного подхода, точных расчетов.Результатом соблюдения всех этих требований будет надежная и красивая печь из кирпича для вашей бани.

---

Загрузка…

---

Хотите настоящую кирпичную печь на заднем дворе Создайте пиццу своими руками

Mattone Barile Grande — это наша уличная печь для пиццы размером с Техас, которая является идеальным вариантом для самодельных дровяных печей для пиццы! Просто поместите огнеупорные кирпичи стандартного размера между выступами на идеально изогнутой пенистой форме, а затем засыпьте строительным раствором. Это так просто! Абсолютно НУЛЕВЫХ навыков кладки не требуется! Как наша самая популярная модель духовки, пенная форма для печи для пиццы Mattone Barile Grande помогла тысячам людей во всем мире быстро и легко построить идеальную кирпичную печь для пиццы!

▶ Отлично подходит для больших собраний (20-30 человек)
▶ Отлично подходит для пиццы, хлеба, барбекю и копчения мяса
▶ Супер-простота сборки с пошаговыми инструкциями
▶ Классический дизайн ствола использовался более чем для 4000 лет
▶ Станет центром вашего заднего двора
▶ Постройте основание и печь всего за 3 выходных (или меньше)
▶ Сделайте ОТЛИЧНЫЙ проект для всей семьи

Модель духовки

● Mattone Barile GRANDE
Внутренняя глубина / ширина / Высота ● 41 дюйм / 26 дюймов / 19 дюймов
Внешняя глубина / ширина / высота ● 46 дюймов / 40 дюймов / 31.5 дюймов
Площадь поверхности для готовки ● 1050 кв. Дюймов
Тип духовки ● Firebrick
Температура духовки ● 900 ° +
Среднее количество PPH (пиццы в час) ● 30 — 35
Среднее время создания основы (1 человек) ● 18 часов (вместе)
Среднее время сборки печи (1 человек) ● 22 часа (в сумме)
Средняя стоимость создания базы ● 450 долларов США
Средняя стоимость сборки готовой печи ● 950 долларов США
долларов США (включая пенопластовую форму для печи из кирпича)

ПАКЕТ ЭТОТ МАТТОНОВОЙ БАРИЛЬНОЙ ПЕНОФОРМЫ ВКЛЮЧАЕТ ПАКЕТ —
▶ Mattone Barile GRANDE Foam Form
▶ Загружаемые инструкции по установке печи для пиццы и подставки / списки материалов
▶ БЕСПЛАТНАЯ наземная доставка FedEx!

Инструкции по установке Mattone Barile GRANDE доступны для немедленной загрузки на Etsy! Www.etsy.com/listing/681473277

Спасибо за внимание! И, пожалуйста, дайте нам знать, если у вас есть ЛЮБЫЕ вопросы относительно наших недорогих комплектов для печи для пиццы DIY!

— Дровяные печи

.

.

Духовка для пиццы Brick Oven Создайте уличную печь для пиццы для вашего

Etsy использует файлы cookie и аналогичные технологии, чтобы вам было удобнее работать, например:

• основные функции сайта
• обеспечение безопасных, безопасных транзакций
• безопасный вход в аккаунт
• запоминание учетной записи, браузера и региональных настроек
• запоминание настроек конфиденциальности и безопасности
• анализ посещаемости и использования сайта
• персонализированный поиск, контент и рекомендации
• помогает продавцам понять свою аудиторию
• , показ релевантной целевой рекламы на Etsy
и за ее пределами

Подробную информацию можно найти в Политике Etsy в отношении файлов cookie и аналогичных технологий и в нашей Политике конфиденциальности.

Всегда на связи

Необходимые файлы cookie и технологии

Некоторые из используемых нами технологий необходимы для критически важных функций, таких как безопасность и целостность сайта, аутентификация учетной записи, параметры безопасности и конфиденциальности, данные об использовании и обслуживании внутреннего сайта, а также для правильной работы сайта для просмотра и транзакций.

Выключено

Настройка сайта

Файлы cookie и аналогичные технологии используются для улучшения вашего опыта, например:

• запомнить ваш логин, общие и региональные настройки
• персонализировать контент, поиск, рекомендации и предложения

Без этих технологий такие вещи, как персональные рекомендации, настройки вашей учетной записи или локализация, могут работать неправильно.Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

Выключено

Персонализированная реклама

Эти технологии используются для таких вещей, как:

• персонализированная реклама
• , чтобы ограничить количество показов рекламы
• , чтобы понять использование через Google Analytics
• , чтобы понять, как вы попали на Etsy
• , чтобы продавцы понимали свою аудиторию и могли предоставить релевантную рекламу

Мы делаем это с партнерами по социальным сетям, маркетингу и аналитике (у которых может быть собственная собранная информация).Отказ не остановит вас от просмотра рекламы Etsy, но может сделать ее менее актуальной или более повторяющейся. Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

.

Планы печи для пиццы — Постройте итальянскую кирпичную печь

Знакомство с кирпичной печью Помпеи

Помпеи — это печь для пиццы своими руками в итальянских традициях кирпичных печей. В нашем магазине мы предлагаем бесплатный набор загружаемых схем печей для пиццы.

Скачать электронную книгу «Сделай сам» в Помпеях

Дровяная печь Помпеи построена из огнеупорных кирпичей, высокотемпературного раствора, изоляции и других материалов, которые легко найти в строительных магазинах (Home Depot, Lowe’s, B&Q и т. Д.)). Мы продаем много товаров для поддержки проектов в нашем интернет-магазине в разделе «Комплектующие для установки». Это отличная кирпичная печь и отличный проект для тех, кто хочет построить итальянскую кирпичную печь.

Как и в случае с программным обеспечением с открытым исходным кодом, планы доступны для вашего использования бесплатно. Если вам интересно, почему планы бесплатны (на самом деле), прочтите нашу страницу «Почему бесплатные». В противном случае присоединяйтесь к нашему форуму, приглашайте друга и получайте удовольствие!

Вы также можете заказать компакт-диск Forno Bravo. Это основная работа по установке и приготовлению дровяной печи, которая включает в себя электронную книгу Pompeii Oven, а также все руководства по установке Forno Bravo, спецификации, электронную книгу по приготовлению пищи на дровах, обучающие видеоролики и другие ресурсы.Это не бесплатно, но содержит огромное количество информации.

Если вы готовы построить итальянскую печь из кирпича у себя дома, обязательно загляните в наш интернет-магазин. Мы предлагаем высокотемпературный раствор, изоляцию купола, изоляцию пола и различные варианты вентиляции. Это может сэкономить вам много времени и хлопот, связанных с покупками, и даже сэкономить немного денег. Для тех, кто хочет сэкономить время и иметь высококачественную печь для пиццы, адаптированную к их дому, без необходимости начинать с нуля, мы предлагаем наши модульные комплекты духовок.

Кирпичные печи на дровах и приготовление пищи с сохранением тепла были с нами с самого начала цивилизации. Оба они были обнаружены при раскопках практически каждой древней цивилизации, при этом кирпичная печь достигла своего современного вида в Древнем Риме. Кирпичные печи, обнаруженные в древних Помпеях и Неаполе, находятся в прекрасной форме, и сегодня они могут начать выпекать домашний хлеб после небольшого ремонта — печь Помпеи названа в их честь. Когда у вас будет минутка, взгляните на наши древние фотографии духовки Помпеи.

В современной Италии базовая конструкция кирпичных печей Помпеи используется для создания печей для пиццы, которые вы видите в пиццериях, частных домах и кухнях на открытом воздухе. Дровяная печь отлично подходит для приготовления пиццы наполетана, жаркого, фокаччи и хлеба (сотни рецептов см. В нашей поваренной книге). Он быстро нагревается и эффективно поддерживает высокую температуру, необходимую для приготовления идеальной трехминутной пиццы. Кирпичная печь Помпеи также очень эффективна с древесным топливом и удерживает тепло.Если вам интересно узнать больше о теории, лежащей в основе конструкции печи Помпеи, прочтите нашу страницу «Почему круглый».

В Италии буквально миллионы печей на круглых дровах, поэтому вы составите хорошую компанию, если решите построить итальянскую кирпичную печь у себя дома. Кирпичная печь так же распространена в Италии, как и барбекю, и наша цель — сделать эти замечательные печи для пиццы популярными в Америке и за рубежом. Сегодня тысячи печей Помпеи построены в Америке, Великобритании, Мексике, Бельгии, Австралии, Новой Зеландии, Южной Африке, Бразилии, на Филиппинах, во Франции, Швеции, на Виргинских островах и в Таиланде — и каждый год строятся новые печи Помпеи. день.

Мы знаем, что существуют и другие планы печей для пиццы для создания печи для пиццы, но мы уверены, что печь Pompeii — это правильный дизайн практически для летней кухни каждого домовладельца. Черт возьми, 65 миллионов итальянцев не могли ошибаться в своих круглых кирпичных печах. Взгляните на нашу галерею печей для пиццы, чтобы вдохновиться, и увидеть больше фотографий печей Помпеи — как в процессе, так и в готовом виде.

Размер кирпичной печи

Планы печи для пиццы описывают размеры кирпичной печи 36 ″ и 42 ″ (внутренний диаметр).Щелкните, чтобы увидеть основные размеры духового шкафа и подставки для духовок двух размеров. Вы можете либо внимательно следовать этим указаниям, построив свою духовку до тех же размеров, которые мы описываем, либо вы можете внести изменения в соответствии с вашими конкретными размерами или требованиями к пространству. Мы не описываем маленькую 30-32-дюймовую печь, потому что, хотя вы можете легко построить итальянскую кирпичную печь такого размера, дополнительные затраты и усилия на постройку более крупной 36-дюймовой печи невелики. 42-дюймовая кирпичная печь достаточно велика, чтобы удовлетворить большинство требований домашней кухни, поэтому мы не будем описывать кирпичную печь большего размера.

Начало работы

Мы рекомендуем вам присоединиться к форуму Forno Bravo, прежде чем начинать свой проект. Сообщество может ответить на ваши вопросы и попытаться помочь вам понять, как построить печь для пиццы на открытом воздухе. Также, пожалуйста, свяжитесь с нами по адресу [email protected] с комментариями и рекомендациями по улучшению конструкции печи для пиццы. Одна из величайших возможностей Интернета заключается в том, что он позволяет нам быстро включать ваши рекомендации в планы, чтобы другие могли извлечь пользу из вашего опыта.Мы будем поддерживать этот сайт в актуальном состоянии.

Сделайте много фотографий печи для пиццы, и когда ваша кирпичная печь будет готова, отправьте их нам, чтобы мы разместили их на сайте. Широко поощряется использование печи для пиццы, так что расскажите об этом своим друзьям.

Опять же, вам также следует подумать о присоединении к форуму Forno Bravo и нашему яркому сообществу пиццерий с фантастическим контентом, таким как Pizza Quest с Питером Рейнхартом. Мы покрываем установку, обслуживание, использование, рецепты, питание, огонь и семью.Мы считаем, что это крупнейшее и самое яркое сообщество бесплатной пиццы на планете. А если печь для пиццы еще не входит в ваш бюджет, все равно присоединяйтесь, мечтайте и узнавайте об альтернативных методах, таких как использование камня для пиццы.

Хотя все это бесплатно для нашего сообщества, мы, конечно, хотели бы, чтобы вы поддержали нас, купив некоторые из наших замечательных продуктов в магазине Forno Bravo Store.

ВНИМАНИЕ

Пожалуйста, уделите время, чтобы прочитать все инструкции и просмотреть все фотографии, прежде чем приступить к проекту кирпичной печи в Помпеях.Это не для всех. Проект может быть сложным и требует определенного уровня навыков кладки и силы мышц. Вы можете выбрать модульную печь для пиццы, чтобы сэкономить недели и гарантировать качество вашей печи, или выбрать полностью собранную печь для пиццы из самого широкого ассортимента продукции на рынке. Эти печи будут такими же хорошими или лучше, но мы не можем отрицать удовольствия от создания собственной кирпичной печи с нуля!

Как работают онлайн-планы

Онлайн-планы Pompeii Oven содержат один текстовый столбец, описывающий процесс строительства, и второй столбец, который содержит графики, диаграммы и фотографии.

Страницы планов связаны двумя способами. Внизу каждой страницы есть интерактивная ссылка на следующую страницу. Вы можете просто пролистать весь набор планов по одной странице за раз.

Кроме того, внизу каждой страницы есть ссылка на страницу с содержанием. Если вы хотите перейти непосредственно к определенной странице, щелкните ссылку «Оглавление», а затем щелкните нужную страницу.

Мы также создали страницу со списком материалов, на которой указано, что вам нужно купить и в каком количестве, где это купить, а также инструменты, которые вам понадобятся для проекта.Мы ссылаемся на Перечень материалов на всех планах.

Удачи в реализации проекта кирпичной печи!

Для дополнительного чтения перейдите к Оглавлению.

.
