Это очень простая и эффективная антенна для приема цифрового и аналогового телевидения. Подходит для использования как дома, так и на улице. Антенна представляет собой «би-квадрат» (двойной квадрат) — это самая простая и популярная конструкция для повторения.

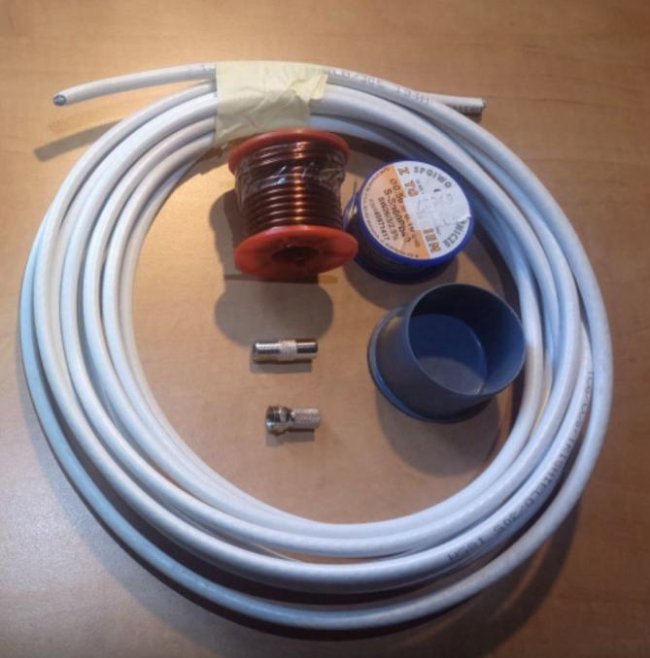

Для постройки антенны понадобиться самая малость:

• — Коаксиальный кабель.

• — Разъем телевизионный.

• — Медная проволока около метра в длину, диаметром 2 — 4 мм. Подойдет так же любая, даже стальная.

• — Флюс с припоем.

• — Пластиковая круглая распределительная коробка для корпуса. Или любая другая.

Изготовление антенны для приема цифрового телевидения (DVB-T)

Я буду делать антенну для приема каналов цифрового телевидения. Чтобы приступить к изготовлению, для начала необходимо рассчитать размеры будущей антенны. А чтобы рассчитать размеры необходимо знать середину диапазона приема цифровых каналов. Средняя частота примерно равна – 690 МГц. Если вы хотите сделать антенну под аналоговые каналы, то возьмите, скажем – 470 МГц для ДМВ и т.п. (диапазоны каналов телевидения можно глянуть ТУТ)
Далее заходим сюда – РАСЧЕТ АНТЕННЫ
Вводим частоту и нажимаем «CALCULATE» и смотрим чему равно L1. L1 – это плечо квадрата для антенны. В моем случае для частоты 690 МГц оно рано примерно 105 мм. Нужное число найдено, больше ничего не понадобиться.

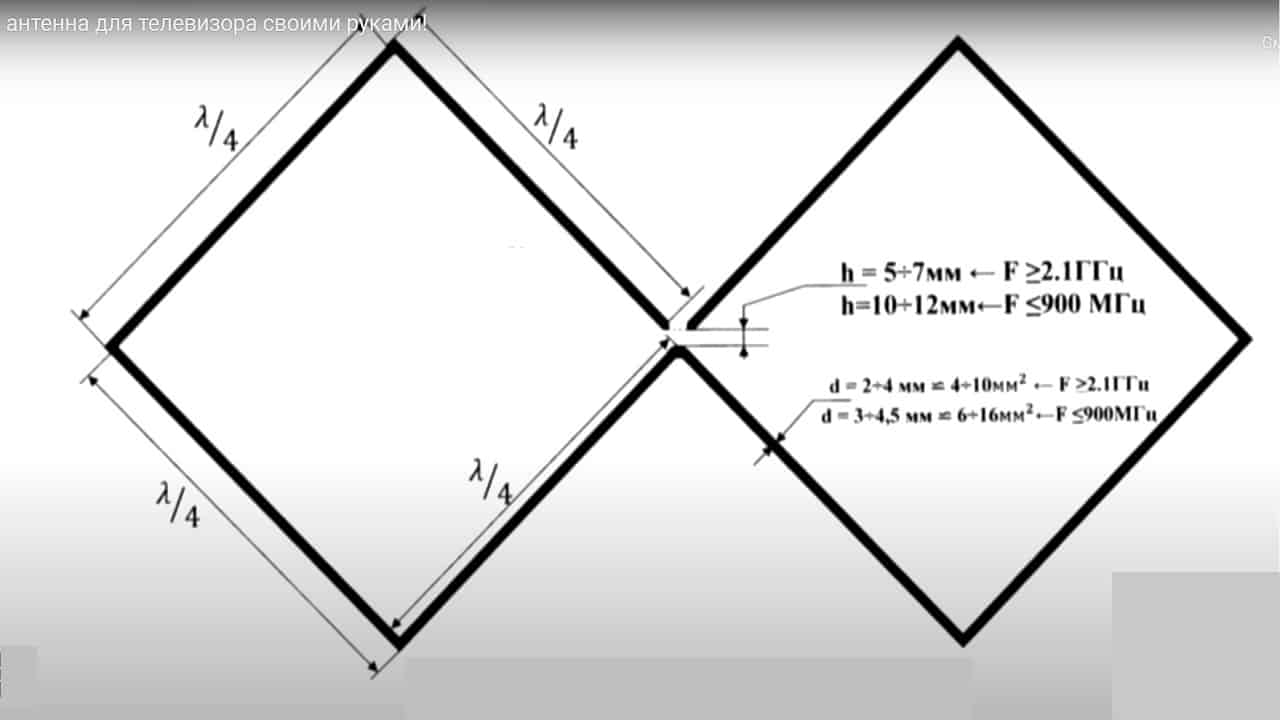

Теперь приступаем непосредственно к постройке антенны «би-квадрат». Отмеряем примерно 90 см толстого медного провода и откусываем либо кусачками, либо пассатижами.

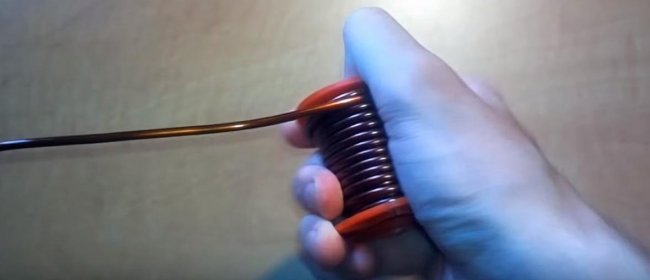

Далее выпрямляем руками провод, делая его ровным без волн, которые образовались после смотки с катушки.

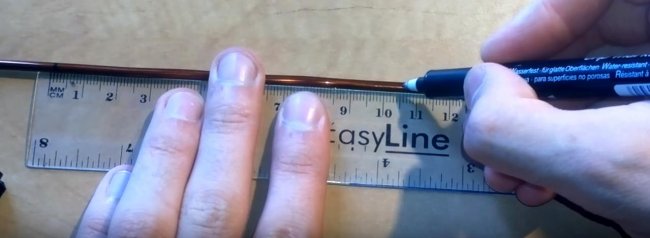

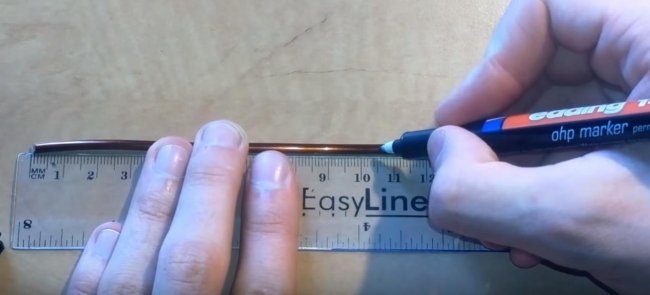

Отмеряем подряд четыре отрезка по 10,5 см на этом проводе.

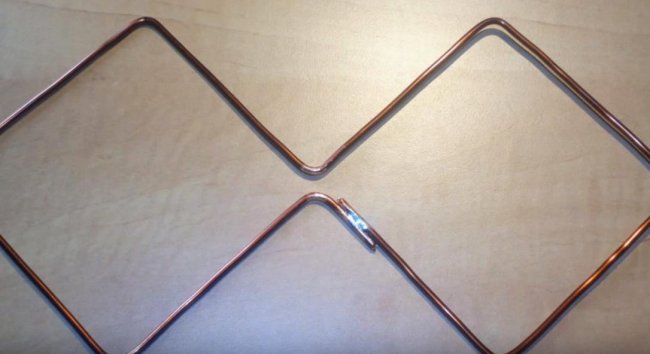

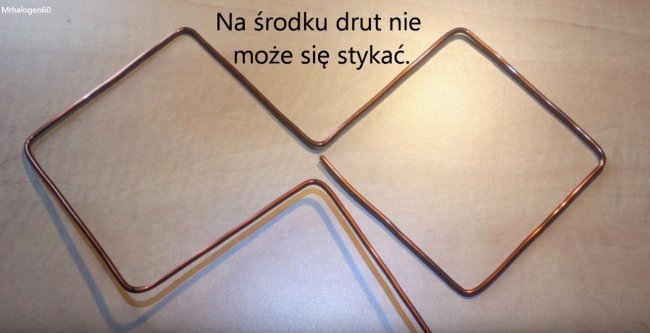

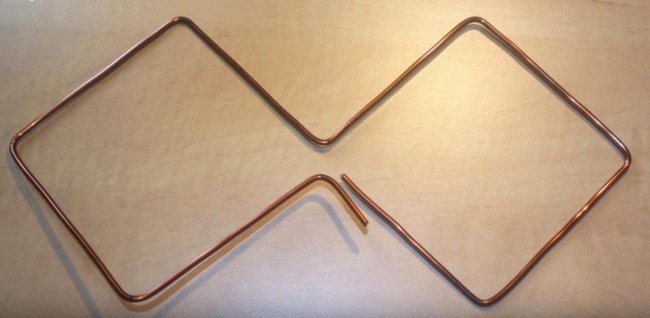

Затем сгибаем двойной квадрат. Провод толстый и гнется с трудом и это хорошо – не погнется от случайных воздействий.

Лишний провод откусываем, оставляя припуск примерно сантиметр для того чтобы спаять замкнутый контур.

Зачищаем места подключения и будущей пайки.

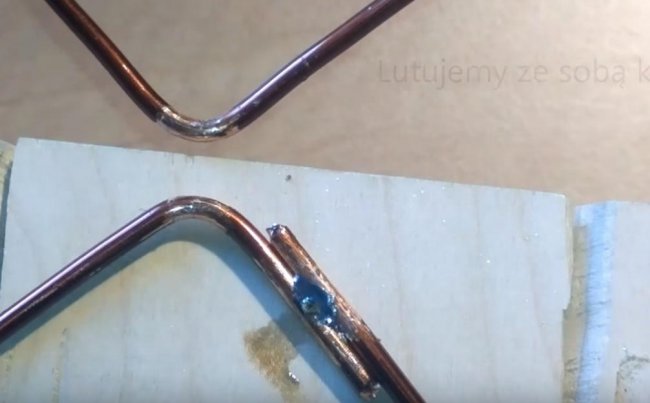

Спаиваем контур припоем с флюсом. Тут лучше использовать паяльник помощнее, так как толстый медный провод тяжело прогреть.

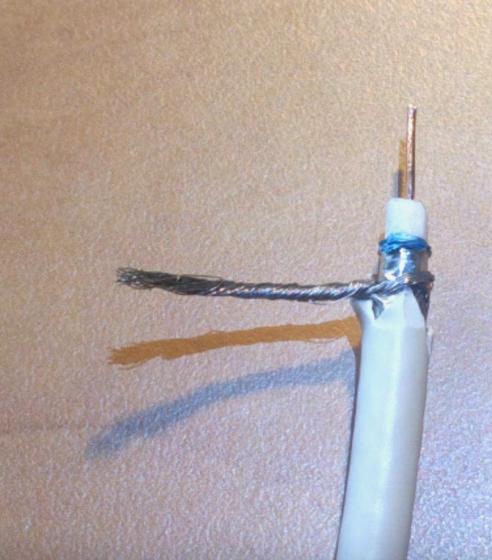

Зачищаем телевизионный кабель и припаиваем к антенне как на фото.


В принципе антенне готова к работе. Я на этом не остановлюсь и сделаю корпус для центральной части.
Вот что мне понадобится.

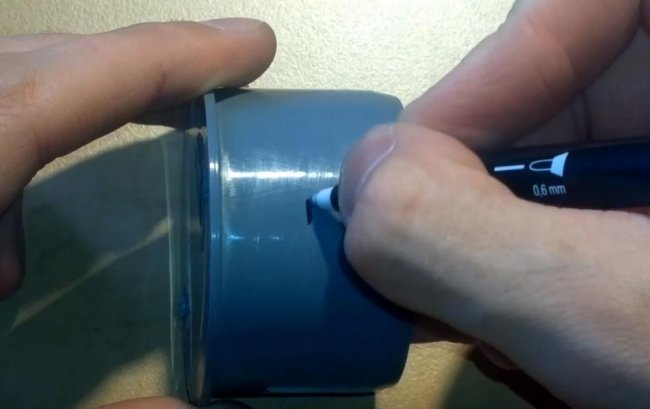

Так как круглая коробка слишком глубокая, то я отпилю ножовкой ровно половину.

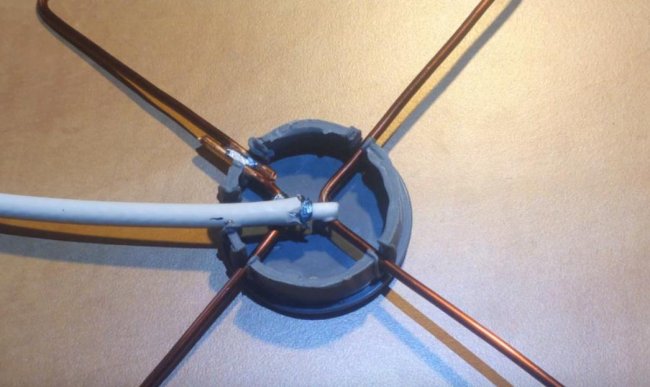

Затем проплавлю паяльником пазы под антенну. Это можно сделать той же ножовкой.

Заливаю клеем соединения проводов с корпусом и места пайки.

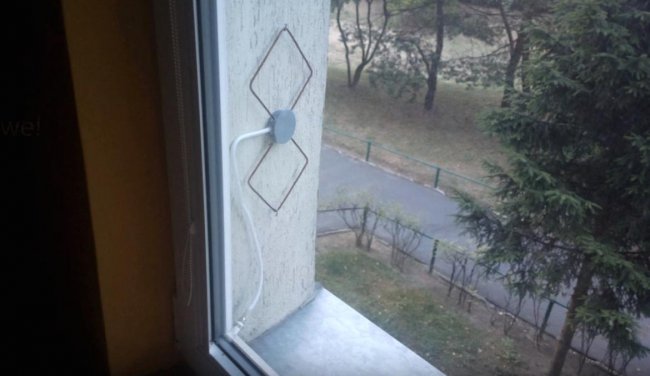

Все готово. Повешу антенну за окно на гвоздь.

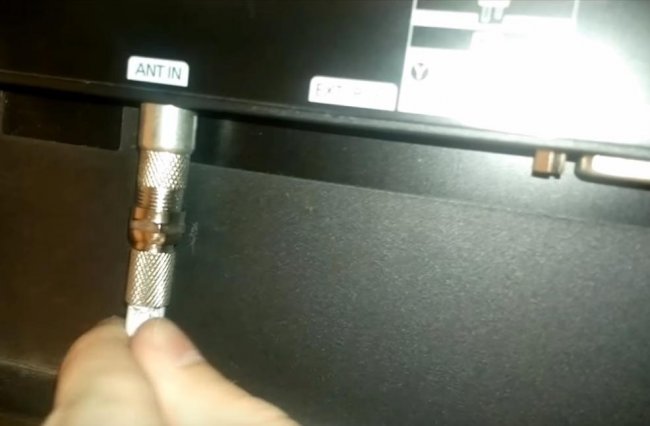

Одену на второй конец кабеля штекер для подключения и воткну в разъем телевизора. В антенное гнездо конечно.

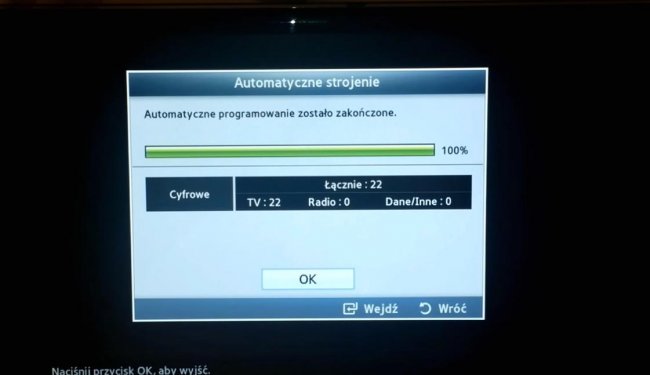

Запущу автоматический поиск каналов.

Результат не заставил себя долго ждать. Прием отличный.


Простая дешевая антенна, которую не жалко даже если её украдут. Я делал такую, когда жил в общежитии и работала он тогда просто на «ура».
Ещё огромным плюсом считаю то, что антенну можно рассчитать практически на любой диапазон, что невероятно удобно.

Сморите видео как сделать антенну для телевизора

3 самых популярных самодельных антенны из кабеля для цифрового телевидения

Очень много людей делают антенны из обычного коаксиального кабеля для нового цифрового телевидения DVB-T/T2. В основном, особой популярностью пользуются вот эти три конструкции ниже. Давайте соберем все три экземпляра и проверим, какая-же антенна из представленных самая чувствительная.

Немного расчетов, чтобы сделать как надо

Итак, первое что вам необходимо сделать, так это посетить сайт — карта.ртрс.рф.
Введите в поисковой строке свой населенный пункт. Затем ищите самую ближайшую вышку к вашему местоположению. Кликаем по этой вышке левой кнопкой и появляется табличка со значениями частот эфирных пакетов.

У нас вещают два пакета цифровых каналов: РТРС-1 и РТРС-2 по 10 каналов каждый. Смотрим на частоты и чтобы принимать эти оба пакета, нужно взять середину между этими частотами. К примеру, если первый пакет имеет частоту вещания 700 Мгц, а второй 500 Мгц, то выбираем середину — 600 Мгц. Ничего сложного.

Нужную частоту определять научились, теперь необходимо найти длину волны. Она рассчитывается по формуле:

Длина волны = Скорость света / частота.

Скорость света равна 300 Мм/с. Делим это значение на частоту:

300 / 582 = 0,52

То есть, длина волны для частоты 582 Мгц равна 0,52 метра. Вот это значение нам нужно будет для изготовления антенны. Середина моего промежутка между пакетами, вы же вычисляйте свою длину.

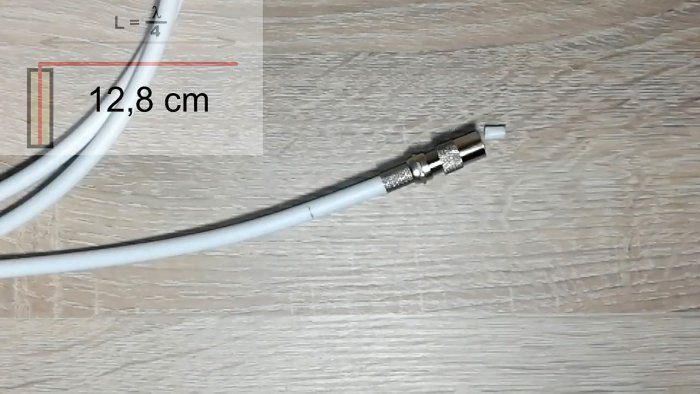

Первая антенна своими руками: штыревая

Это точно самая простая антенна. По сути это кусок провода, длиной 1/4 длины волны.
Берем кусок кабеля, защищаем его конец под штекер.

Одеваем и завинчиваем штекер.

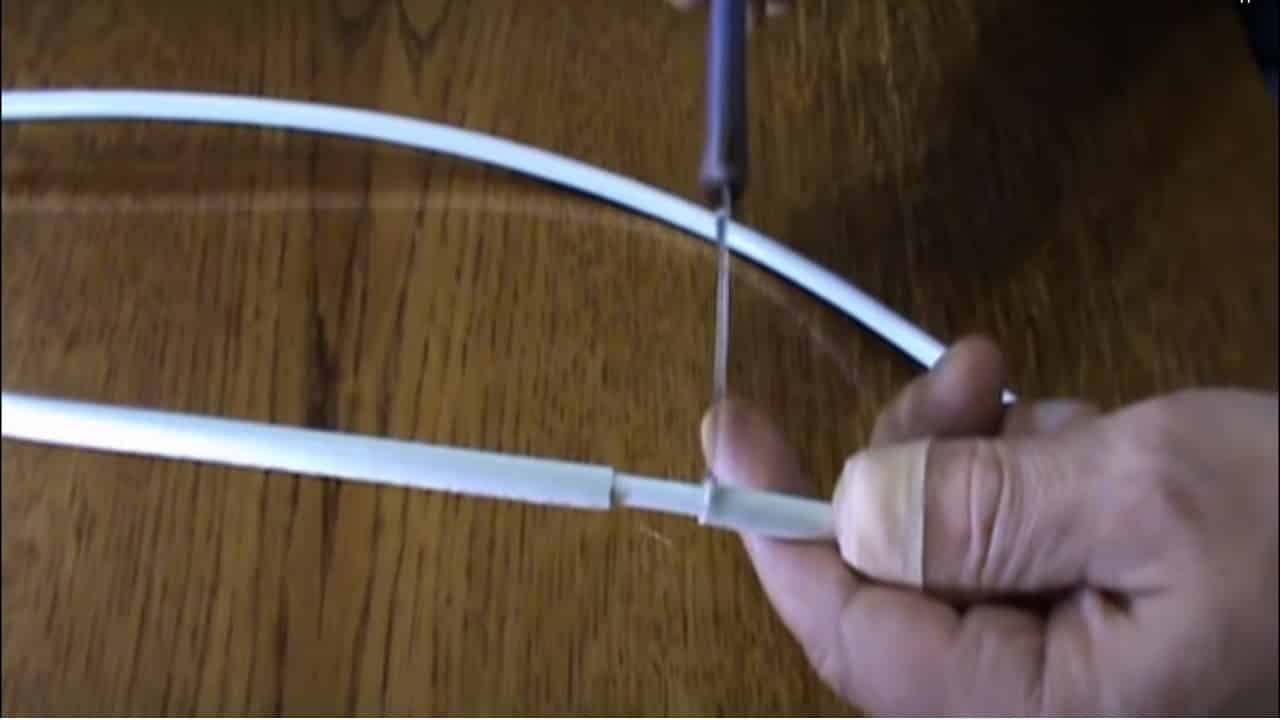

Снимаем изоляцию с куска.

Затем удаляем экранированный слой. Сгибаем до перехода и линейкой отмеряем 12,8 см (1/4 длины волны) и отрезаем лишнее.

На этом антенна готова! Можно вставлять в телевизор или приставку и пользоваться. (Еще вариант тут — https://sdelaysam-svoimirukami.ru/4764-samaja-prostaja-antenna-dlja-cifrovogo-tv.html)

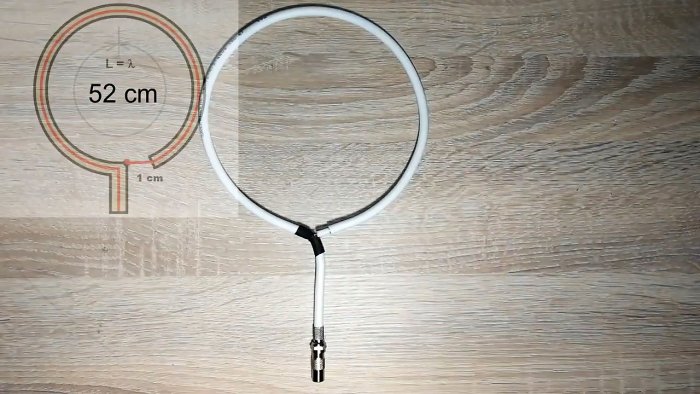

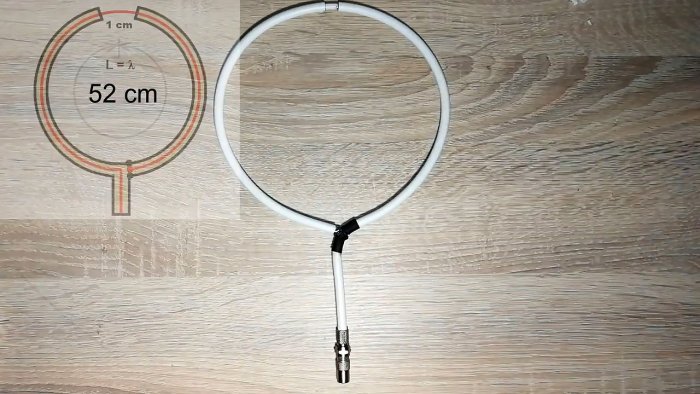

Второй вариант антенны для DVB-T/T2: Петличная

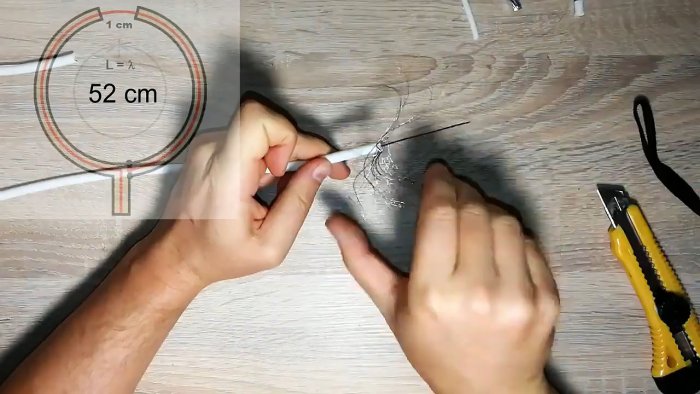

Делается тоже не сложно. Оголяем кабель с одной стороны на расстоянии примерно 5 см. Снимаем верхнюю изоляцию и изоляцию с внутренней жилы.

Соединяем-скручиваем экранированный слой с жилой.

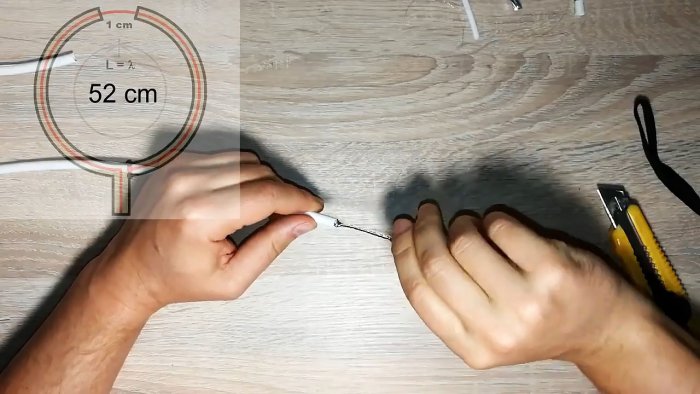

Далее от начала этого соединения отмеряем 52 см и снимаем изоляцию до экрана примерно 0,5 см (предварительно можно одеть термоусадку).

Замыкаем оголенный конец на этот разрез закручивая на него жилу.

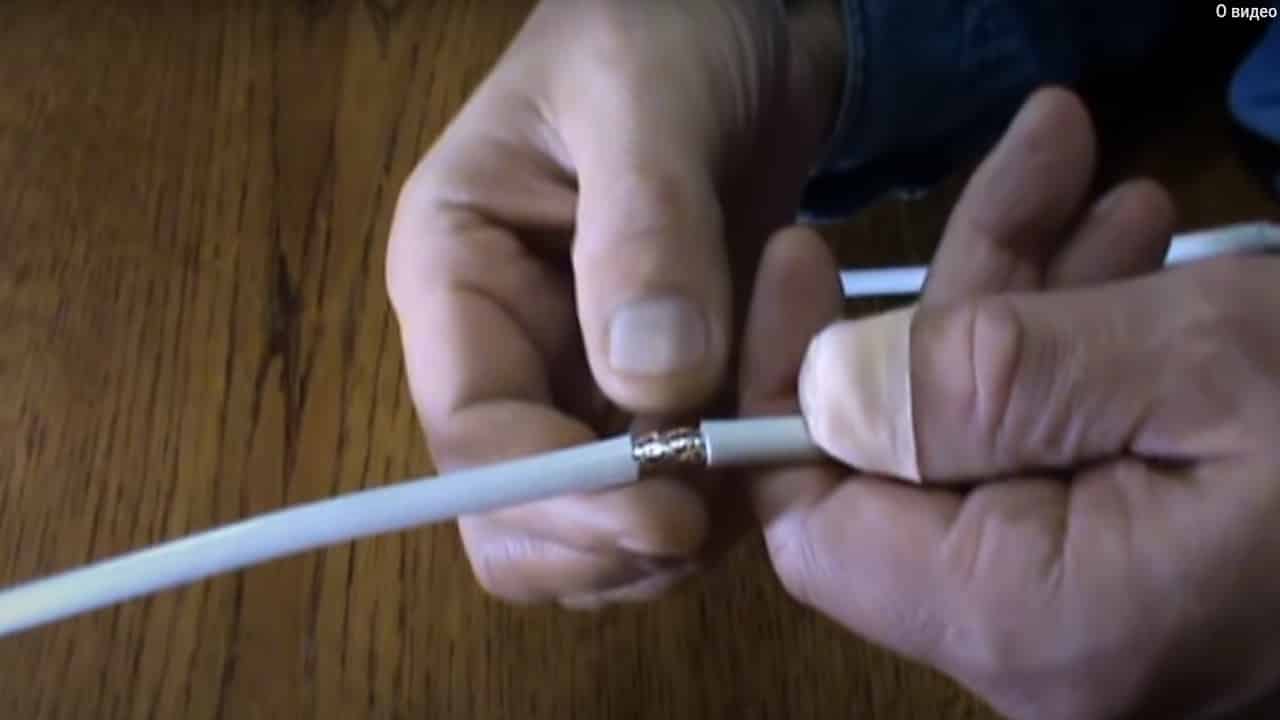

Точно в центре снимаем сантиметровый слой изоляции с экранированным слоем.

Делать это удобно канцелярским ножом. Штекер был прикручен заранее. Теперь антенной можно пользоваться (Похожий вариант тут — https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html).

Третья антенна по типу второй: петличная

Эта антенна похожа на предыдущую, за тем исключением, что в центре не делается сантиметровый вырез.

А соединение идет только центральной жилой без экрана.

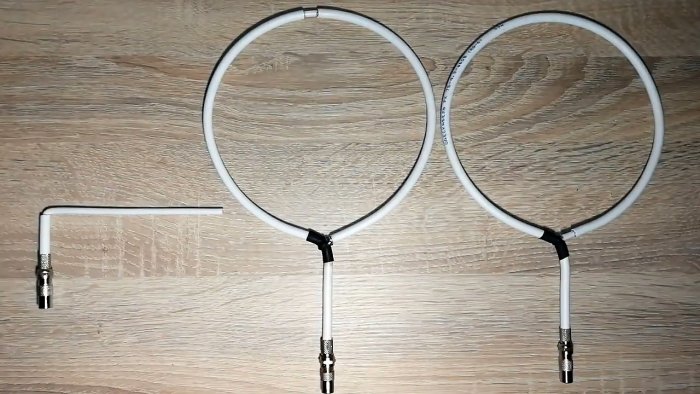

Какую же антенну выбрать для цифрового телевидения?

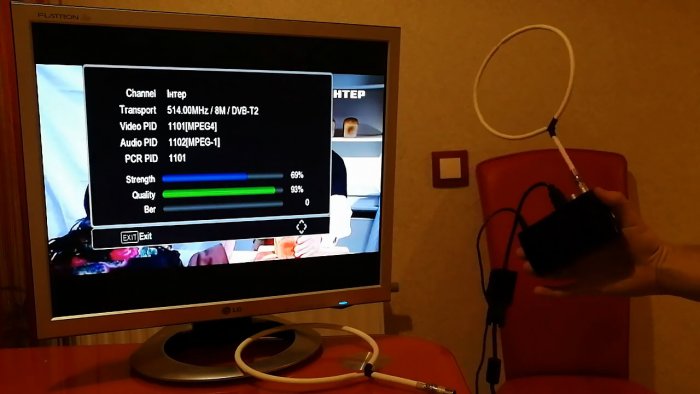

Проведем испытания и определим какая же антенна обладает лучшей чувствительностью.

В итоге вот как расположились звезды:

Итак, вывод прост: если телевизионная вышка находится в непосредственной близости к вам, то вполне сгодится простейшая штыревая антенна, которая спрячется за телевизором и не будет никому мешать.
Ну а если вышка все таки далеко, то смело делайте второй вариант. По своей чувствительности он оставляет за собой даже покупные антенны с усилителем! Не верите? Тогда прочитайте отзывы здесь — https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html#comment

Смотрите видео

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками | Лучшие самоделки

Если возникла необходимость подключить к только что купленной ТВ приставки цифрового телевидения DVB-T2 какой-нибудь простой антенны, которая бы уверенно принимала телеканалы то можно сделать буквально за 5 минут комнатную ТВ антенну из небольшого куска телевизионного кабеля и при этом она будет выглядеть достаточно пристойно. Если Вы помните у нас на сайте мы выкладывали как сделать антенну биквадрат но эта антенна даже ещё проще и делается практически из ничего.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Чтобы сделать комнатную ТВ-антенну нам понадобится:

• Телевизионный кабель 75 Ом;
• Антенный штекер;
• Белый скотч или изолента;
• Нож.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Как сделать ТВ-антенну из кабеля, пошаговая инструкция:

Шаг 1

Для создания антенны для приёмников цифрового телевидения Т2 берём обычный коаксиальный 75-омный ТВ кабель, отрезаем от него кусок длиной 50 см, этого будет достаточно для комнатной антенны.

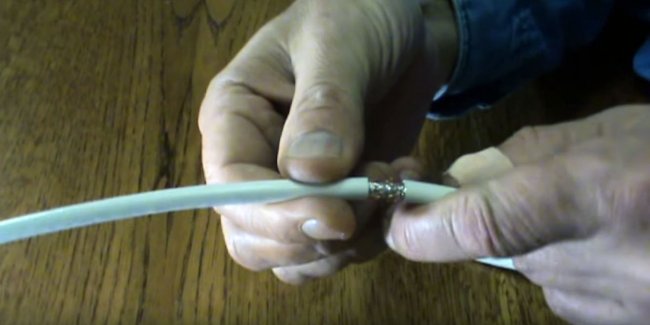

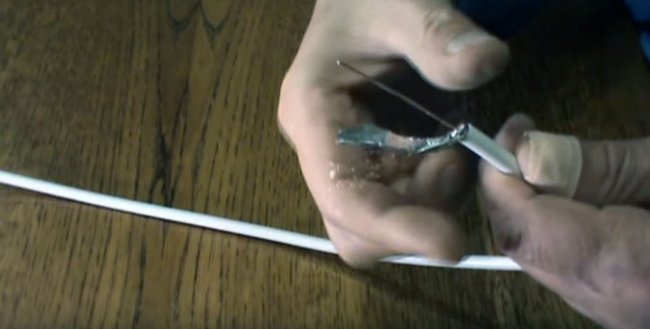

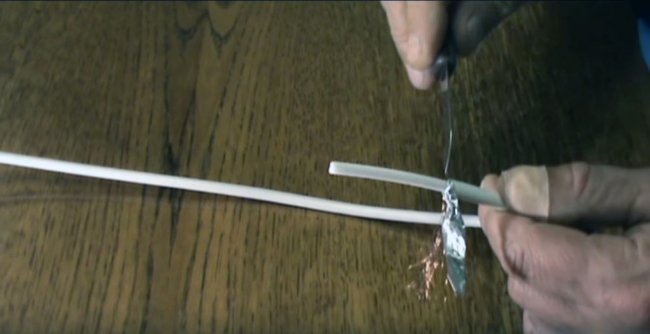

На одном из концов этого куска кабеля отмеряем 5 см, надрезаем и удаляем верхнюю пластиковую изоляцию, затем и внутреннюю межслойную изоляцию, оставив лишь оплётку и центральную жилу.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

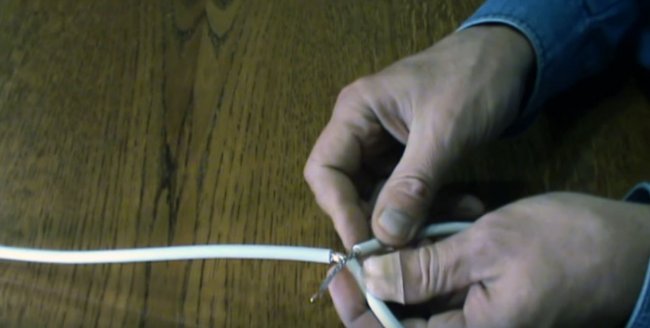

Затем скручиваем оплётку вместе с центральной жилой.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Шаг 2

Далее нужно отмерить от места скрутки 22 см, и удалим начиная от этого места участок в 2 см внешней изоляции вместе с оплёткой экрана, оставив лишь межслойный изолятор и внутреннюю жилу.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Шаг 3

Затем от этого места в другую сторону отступаем снова 22 см и на этом месте на участке кабеля в 1 см убираем только внешнюю изоляцию, обнажив экран, стараясь при этом его не повредить.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Шаг 4

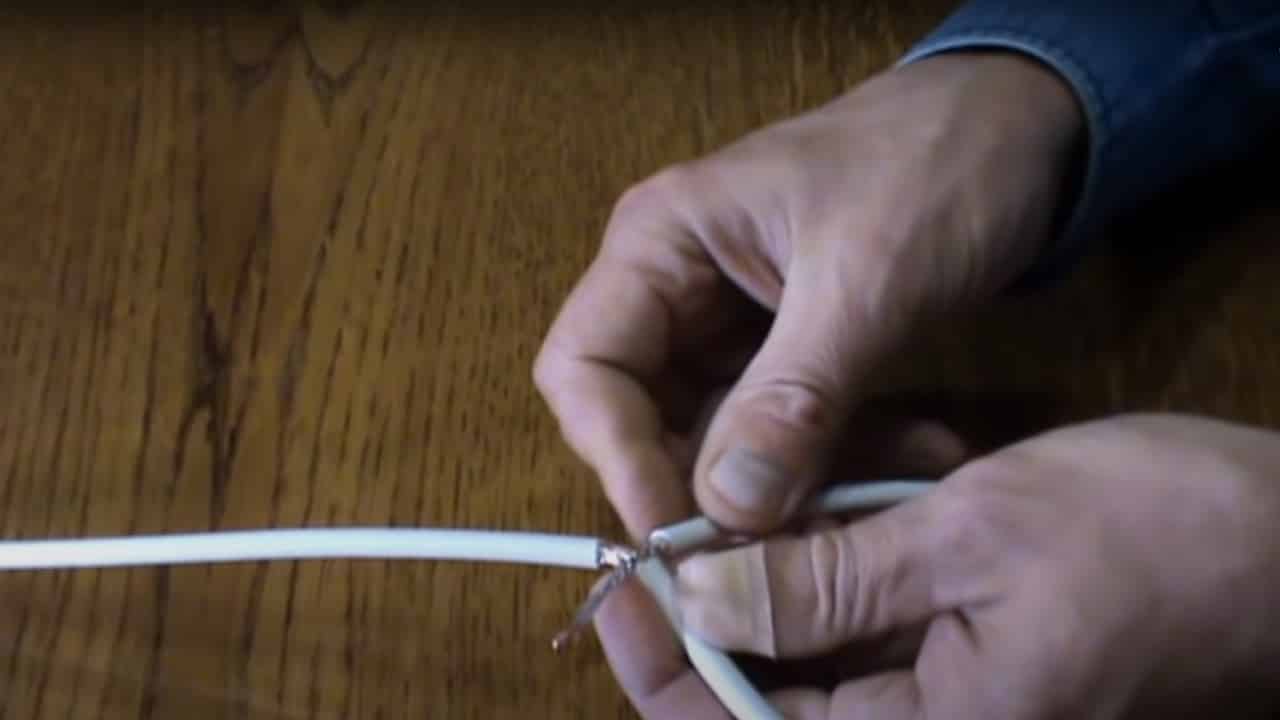

Теперь конец со скрученными жилами вместе накручиваем на оголённое место в 1 см с экранирующей оплёткой.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

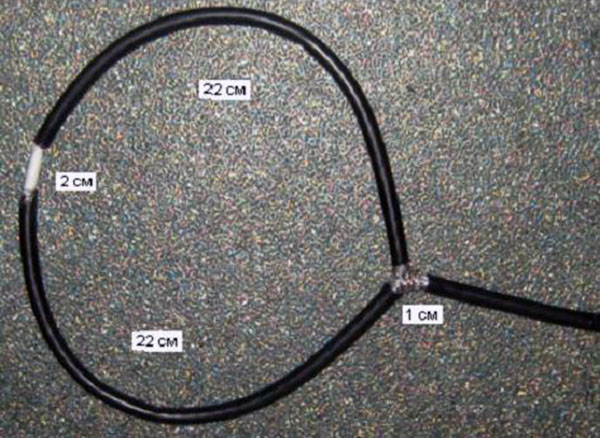

Выравниваем созданную петлю в по возможности формируя красивый и ровный круг.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Место скрутки можно для эстетики и изоляции обмотать белой изолентой, плюс она будет помогать лучше держать форму изгиба.

Шаг 5

На другой конец кабеля вкручиваем штекер для подключения к ТВ приставке или телевизору.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Всё, ТВ-антенна для цифрового телевидения DVB-T2 сделанная своими руками за 5 минут готова! Пора её подключать к ТВ приставке и включать поиск каналов.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

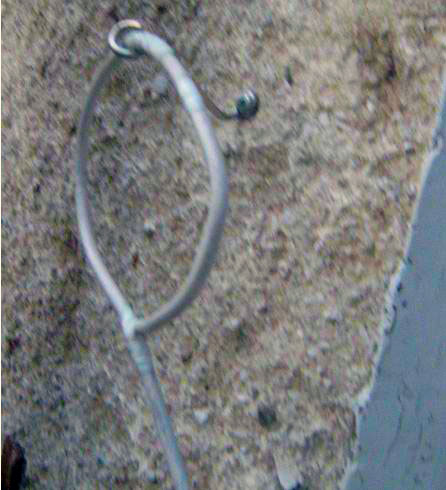

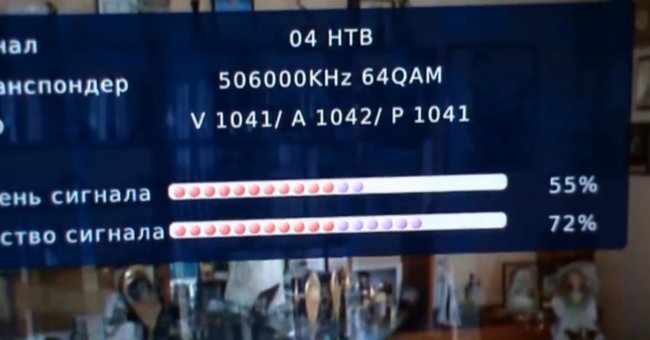

У меня на эту антенну поймались все телеканалы которые вещаются в моём городе, уровень сигнала при этом очень хороший и устойчивый. Пробовал подключать просто моток кабеля вместо антенны для сравнения, при этом ничего не поймало, даже скручивал концы вместе и был такой же результат. Друзья говорили, что цифровое ТВ можно поймать даже хоть на канцелярскую скрепку, попробовал ради интереса но это тоже не дало никакого результата. Так что считаю, что моя простая антенна сделанная из куска кабеля достаточно эффективная и качественная несмотря на простоту её изготовления и конструкции.

Телевизионная антенна для дачи своими руками: как сделать

Обустраивая дачный участок, мы стараемся сделать его максимально комфортным для отдыха. А это значит, что со временем он обрастает удобствами, к которым мы так привыкли в повседневной жизни – водоснабжением, отоплением и, конечно же, электричеством. А уж там, где есть последнее, рано или поздно обязательно появится телевидение. Но как, спросите вы, провести его на даче, если покупка антенны, которая, к слову, стоит совсем недёшево, не предусмотрена в личном бюджете? Да очень просто! Немного основ радиоэлектроники, пара-тройка железяк и минимальный паяльный набор и вот, хорошенько устав на огороде, вы располагаетесь на дачной террасе для просмотра блока вечерних новостей.

Радиоэлектроника и телеэфир: просто о сложном

Самодельная антенна из пивных банок с флюгером

Самое главное для любой антенны — её способность взаимодействовать с сигналом, распространяемым в эфире.

В настоящее время ТВ-вещание осуществляется в одном единственном диапазоне – дециметровом, а телевизионные передатчики покрывают практически всю более-менее населённую территорию. Это даёт возможность «ловить» телесигнал где угодно.

Заводская дециметровая антенна

Но для этого придётся учесть несколько несложных нюансов:

1. Коэффициенты направленного и защитного действия антенны не имеют определяющего значения, в отличие от её собственного коэффициента усиления. Это значит, что антенна, которая хорошо просматривает эфир, а не принимает лишь небольшую часть диапазона, даст некоторый запас мощности сигнала.

   КНД телевизионной антенны

2. Электрические параметры антенны должны сохранятся в естественном виде, а не приводиться к приемлемому путём инженерных ухищрений.

   Простая телеантенна с вибратором, фидером и подставкой

3. Чем более гладкой будет амлитудно-частотная характеристика антенны, тем чётче и сильнее будет сигнал.

   АЧХ телевизионной антенны



Исходя из этого, среди всего многообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие их виды, как:

1. Всеволновая (частотнонезависимая)

Высокими параметрами не обладает, зато является наиболее простой и дешёвой в изготовлении – её основу составляет металлическая рамка, а в роли приёмников выступают обычные пивные банки или другие жестяные ёмкости.

Схема универсальной всеволновой телеантенны

2. Логопериодическая диапазонная

Такую антенну можно сравнить с рыболовецкой сетью, которая при отлове сортирует добычу. Данный тип антенных систем также имеет простую конструкцию, однако обеспечивает более высокие, чем всеволновка, параметры.

Направленная логопериодическая антенна

3. Дециметровая зигзагообразная

Для дециметрового диапазона габариты и сложность конструкции такой антенны существенно упрощаются, причём работать она сможет практически в любых условиях приёма.

ДМВ зигзагообразная антенна для дачи

Тонкости изготовления телевизионных антенн

Самодельная спиральная антенна»

Элементы антенны, по которой проходят токи полезного сигнала, всегда соединяются пайкой или сваркой. Но если устройство будет размещено на открытом воздухе, например, на крыше дачного домика, такие контакты в самом скором времени разъест коррозия.

Если речь идёт о самодельной антенне для дачи, стремиться к идеальному качеству контактов не стоит – если они и заржавеют или лопнут, то во всяком случае не скоро. Но желательно, чтобы соединений в конструкции антенны было как можно меньше, что обеспечит стойкий и достаточно чистый приём.

Оплетка и центральная жила коаксиального кабеля в настоящее время выполняются из недорогих сплавов, устойчивых к воздействию коррозии. В отличии от классической меди, пайке они поддаются плохо. Поэтому нужно следить за тем, чтобы не пережечь кабель.

Коаксиальный (антенный) кабель

Для изготовления антенны и её кабельного подключения желательно использовать:

• паяльник мощностью не более 40 Вт;

  Паяльник 25 Вт

• легкоплавкий припой;

  Легкоплавкий припой d0,8

• флюс-пасту вместо канифоли.

  Флюс-паста для пайки меди



Алюминиевую проволоку для изготовления элементов антенны использовать не стоит – она очень быстро окислится и потеряет способность проводить электрический сигнал. Наилучшим образом для этого подходит медь или более дешёвая латунь.

Площадь приёма антенны должна быть максимально возможной. Для этого к экрану – рамке, которая отсеивает эфирный и электрические шум — следует симметрично присоединить несколько металлических прутьев из того же металла.

Покупка простейшего усилителя сигнала, подключаемого непосредственно к антенне, решит проблему со слабым и грязным сигналом.

Заводской антенный усилитель

В результате система обеспечит нормальную мощность приёма. Всё, что нужно для этого, – вынести антенну на крышу дачного домика и направить в сторону ближайшей телевизионной вышки.

Частотнонезависимая антенна своими руками

Всеволновая антенна из пивных банок

Простейшая всеволновка представляет собой пару металлических пластин, установленных на деревянной рейке и соединённых несколькими витками медной проволоки любого диаметра. Ширина такой антенны должна быть равна ей высоте, а угол раскрывания полотен – 90^о. Припаивать проволоку к точке нулевого потенциала всеволновки необязательно – достаточно обеспечить надёжное её закрепление.

Частотнонезависимая антенна способна принимать и метровые, и дециметровые сигналы практически с любого направления. Недостатком этого варианта является единичный коэффициент усиления и нулевой КЗД – показатель отношения принятой на главный лепесток антенны мощности сигнала к сумме мощности помех на частоте, принятой остальными элементами. Именно поэтому всеволновка не подходит для приёма телесигнала в зоне с сильными помехами или там, где эфирный сигнал слишком слаб.

Для самостоятельного изготовления частотнонезависимой антенны вам понадобятся:

• антенный кабель;
• несколько жестяных банок;
• саморезы;
• штекер;
• изолента;
• отвёртка;
• деревянная рейка;
• медная проволока.

Банки закрепляются на рейке (мачте) с помощью изоленты на расстоянии около 7 см друг от друга.

Оптимальное расположение элементов ЧНЗ-антенны

В них вкручиваются саморезы, к торчащим концам которых прикручивается зачищенные концы антенного кабеля. Последний закрепляется на рейке и прокладывается по внешним строительным конструкциям дачного домика к месту, где вы планируете поставить телевизор.

Схема простейшей всеволновой антенны

Усовершенствовать конструкцию всеволновки можно, добавив ещё несколько секций из жестяной тары. После остаётся надёжно закрепить её мачту в вертикальном положении, подключить к телевизору и настроить тюнер.

Другим вариантом всеволновой антенны, предназначенной для приёма метрового сигнала, является веерный вибратор, который в народе именуют антенной-рогаткой.

Схема веерной антенны

Изготовление логопериодической телеантенны

Логопериодиечская телеантенна

Антенна «логопедка» являет собой принимающую линию (пару металлических трубок) с перпендикулярно подключёнными к ней половинками линейных диполей – кусков проводника диаметром в четверть волны рабочего сигнала. Длина и расстояние между последними изменяется в геометрической прогрессии.

Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:

1. Начало расчёта длины диполей выполняется со второго по длине.
2. Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
3. Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.

Параметры ЛП-антенны

Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.

Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.

Самодельная ЛП-антенна

Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.

Кабель к принимающей линии нельзя закреплять снаружи, так как от этого резко падает качество приёма сигнала.

При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.

Усовершенствовать конструкцию ЛП-антенны можно, установив на неё линейные или веерные плечики метрового поля. Такая система получила название «дельта».

Схема антенны «Дельта»

Зигзагообразная антенна для дачи

Зигзагообразная антенна с рефлектором

Z-антенная система с рефлектором обеспечивает практически такие же параметры приёма телесигнала, что и ЛП-антенна. Однако главный её лепесток по горизонтали в два раза длиннее. Это даёт возможность ловить сигнал с различных направлений, что в особенности актуально для сельской местности.

Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.

Конструкция зигзагообразной антенны состоит из следующих элементов:

• штанга;
• полотно проволочное;
• металлические пластины для крепления полотна;
• поперечные рейки;
• диэлектрические пластины и прокладки;
• крепёжная плата;
• фидерная линия;
• пластина питания.

Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.

Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.

Конструктивная схема сборки z-антенны

К данному классу можно отнести и такие виды антенн, как кольцевая и рефлекторная, которые также не представляют особой сложности в изготовлении.

Варианты самостоятельного изготовления телевизионных антенн на фото

[wonderplugin_gridgallery id=»16″]

Существуют и другие типы антенн, подходящих для самостоятельного изготовления — волновые, «польские», простые рамочные и даже примитивные спутниковые. Но какой бы вариант вы не выбрали, требуется грамотный расчёт параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако куда легче и проще спросить совета у тех, кто уже имеет опыт в изготовлении подобного рода антенн.

Самостоятельное изготовление антенны для дачи на видео

Оцените статью: Поделитесь с друзьями!

Антенна для цифрового ТВ своими руками: 2 простых варианта

Современное телевещание массово отходит от аналоговых сигналов в пользу более перспективного и качественного цифрового. И если вы оказались в ситуации, когда под рукой нет антенны или имеющаяся сломалась, вам пригодятся несколько инструкций для самодельного устройства.

Однако заметьте, универсальный приемник создать не получится, при усилении принимаемого ТВ сигнала, существенно сократиться диапазон каналов, и наоборот, при расширении рабочих пределов придется пожертвовать коэффициентом усиления. Поэтому антенна для цифрового ТВ своими руками разрабатывается исходя из персональных данных, которые актуальны для вашего жилья и его местоположения в регионе.

Конструкция и расчет

Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.

Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.

На практике для этого необходимо:

• найти в интернете ближайшие мультиплексоры в регионе или городе;
• определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
• узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.

Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:

λ = 300 / f

где λ — длина волны,  f — частота трансляции.

Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.

Длина волны для каждой из них вычисляется по-отдельности:

• λ = 300/500 = 0,6 м;
• λ = 300/750 = 0,4 м.

Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.

Инструменты и материалы

Чтобы сделать антенну Харченко вам понадобится:

• Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
• Телевизионный кабель для передачи видеосигнала.
• Линейка для измерений, карандаш или маркер для нанесения отметок.
• Пассатижи или тиски с молотком для придания проволоке нужной формы.
• Отражатель из фольги или металлической сетки.
• Паяльник с припоем и канифолью.

Для кольцевой антенны вам понадобится:

• Кусок коаксиального кабеля.
• Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
• Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.

После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.

Пошаговая инструкция

Оба варианта достаточно просты, но учтите, что модель Харченко требует хороших механических усилий, в ней не стоит допускать неровностей по всей длине, так как это повлияет на длину плеча. Кольцевая антенна получится проще в изготовлении, поэтому она отлично подходит для временных решений, когда ну никак нельзя пропустить футбол или любимый сериал.

Антенна Харченко для цифрового ТВ

Схема антенны Харченко

Сначала рассмотрим, как сделать антенну Харченко своими руками, для этого: возьмите проволоку или трубку, в рассматриваемом примере мы будем использовать трубку из меди от радиатора старого холодильника. Если вы используете проволоку, то убедитесь, что на ней нет изоляции.

Total Time: 1 hour

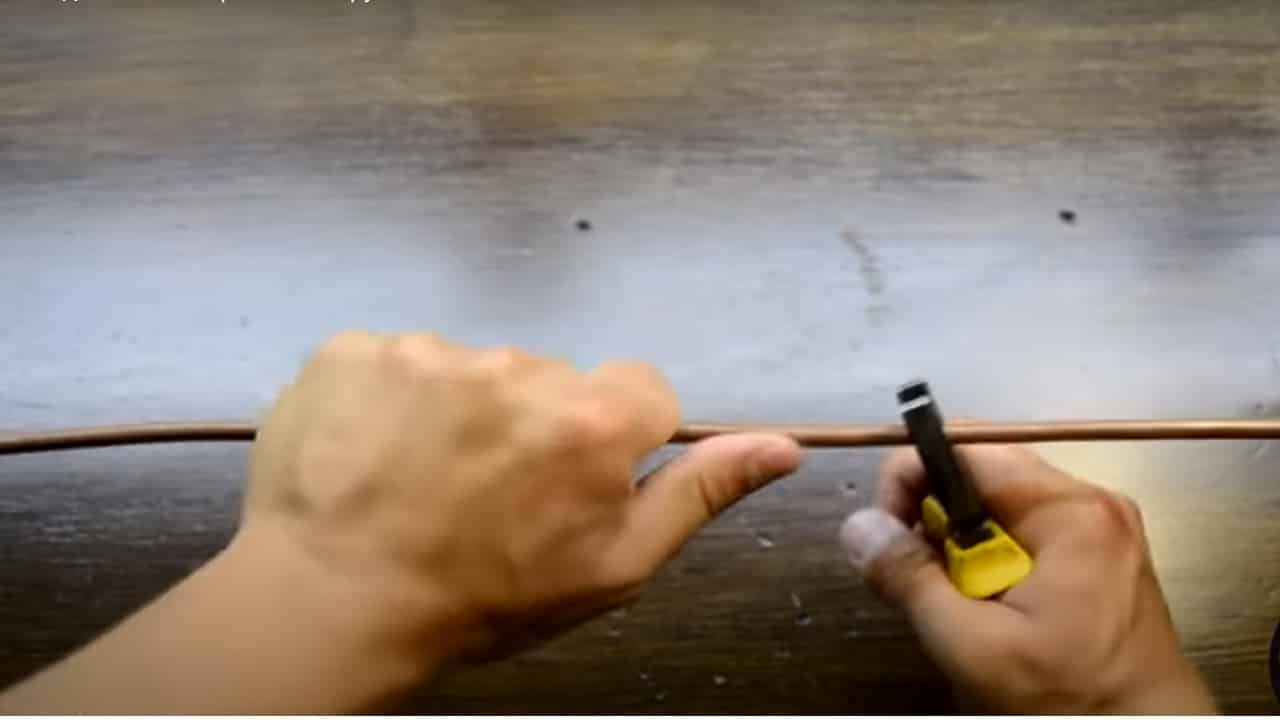

Выровняйте до получения прямого отрезка.

Если металл покрылся оксидной пленкой, ее нужно удалить для лучшего прохождения цифрового сигнала. Если такого желания нет, можете произвести эту процедуру только после получения нужной формы.

Отмерьте нужное число плеч для каждого квадрата.

Затем отмерьте нужное число плеч для каждого квадрата — всего получится 8 штук по 15 см, соответственно, общая длина составит 120 см. В соответствующих точках поставьте отметки.

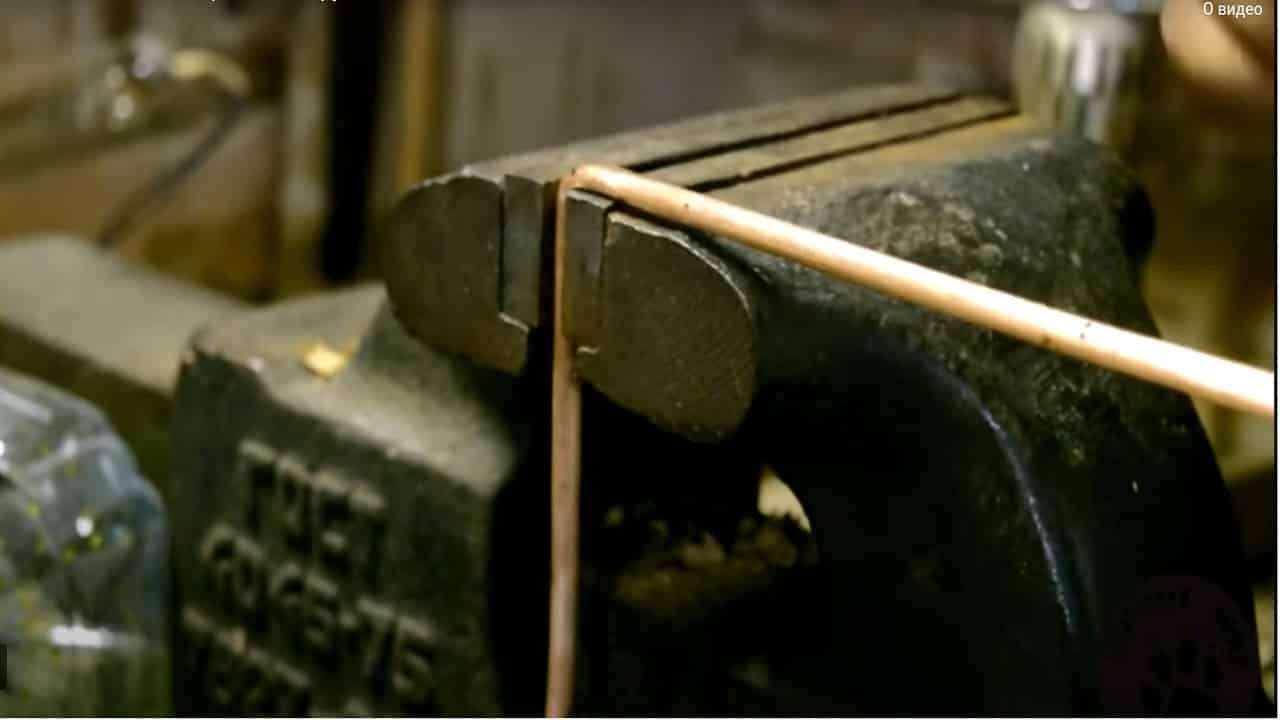

Зажмите трубку в тисках и согните по отметке.

Процедуру можно выполнять как пассатижами, так и молотком. Сгибание проводится до тех пор, пока не получится угол в 90°.

Повторите процедуру.

Повторите процедуру до тех пор, пока не получится форма биквадрата. Однако заметьте, в центре углы не касаются друг друга, между ними должен обеспечиваться диэлектрический зазор.

Закрепите полученную антенну на рефлектор.

Для этого обязательно используются вставки из изоляционного материала, в нашем случае это трубки от маркера.

Припаяйте телевизионный кабель к выводам антенны.

В нашем случае трубка имеет большое сечение, поэтому металл нужно хорошо прогреть, подключение выполняется, как показано на рисунке.

Место соединения можно обработать термоклеем или силиконом для изоляции и предотвращения окисления.

Цифровая антенна для ТВ готова, после этого ее можно устанавливать в квартире или крепить к мачте на крыше по вашему усмотрению. Уличную антенну лучше покрасить или покрыть лаком, чтобы сохранить качество приема цифрового сигнала.

Кольцевая антенна для цифрового ТВ

Для ее изготовления своими руками вам понадобится кусок коаксиального кабеля, на конце которого и получится антенна.

Чтобы проводник стал принимать цифровые сигналы, вам понадобится:

• На расстоянии 4 — 5 см от края аккуратно срезать ножом верхнюю изоляционную оболочку так, чтобы не повредить экран. Провода вместе с фольгой отведите в сторону, чтобы получить доступ к следующему слою диэлектрика.

Удалите внешнюю изоляцию, оплетку отведите в сторону

• На том же участке в 4 — 5 см удалите и внутреннюю изоляцию. Плотно скрутите центральную жилу кабеля и экранирующую оплетку.

Плотно скрутите оплетку с центральной жилой

• От края изоляции отступите 20 см и сделайте надрез изоляции шириной 2 см. Из-под верхней оболочки удалите и слой оплетки. Внутренняя изоляция должна остаться целой.

Удалите 2 см изоляции и оплетки

• Отступите от края внешней изоляции еще 20 см и удалите 1 см внешней изоляции таким образом, чтобы экран остался неповрежденным.

Удалите 1 см внешней изоляции

• Конец кабеля со скруткой оплетки и центральной жилы прикрутите к отрезку с оголенным экраном. Процедуру можно выполнить и вручную, и с помощью пассатижей, главное, чтобы обеспечивалась плотность прилегания и хороший контакт.

Конец кабеля прикрутите к отрезку с экраном

• Закрепите кольцо из кабеля для цифрового ТВ на жесткое основание, в данном примере мы используем кольцо из фанеры и изоленту.

Если антенна изготавливается не на один вечер место контакта можно пропаять паяльником. Но заметьте, этот вариант антенны для приема цифрового ТВ сигнала лучше располагать внутри помещения.

Другие видео инструкции

Простая T2 антенна из коаксиального кабеля. Антенна для цифрового ТВ. T2 антенна своими руками

Watch this video on YouTube

для DVB и аналогового сигнала – теория, типы, изготовление. Как собрать — описание, схемы

В наше время телевизор смотрят все. Ну или почти все. Спутниковые антенны есть у большинства любителей посмотреть телевизор. Купить телеантенну можно в магазине. Но иногда случается, что антенна приходит в негодность, до магазина идти далеко, а любимую передачу посмотреть хочется. В такие моменты можно прибегнуть к подручным средствам. Например, если пользователь находится на даче и не имеет возможности сходить в магазин. В этом случае можно просто сделать тв антенну для дачи своими руками. Даже спутниковую.

Комнатная антенна своими руками

Сделать простейшую антенну для телевизора из подручных средств возможно и довольно нетрудно. В интернете можно найти много интересных инструкций , которые помогут смастерить разнообразные варианты телеантенн, сделанных своими руками. Есть много вариантов того, как смастерить телевизионные антенны своими руками.

Самым популярным видом антенны, который мастерят умельцы из простого народа, однозначно считается самодельная тв антенна, сделанная из пивных банок. Делается она легко, труднодоступных материалов искать не надо, а времени на всю процедуру изготовления затрачивается совсем немного. Идеальный вариант самодельной антенны, учитывая тот факт, что и каналов будет побольше, и качество картинки будет на порядок выше.

Самым простым вариантом однозначно можно назвать вариант комнатной телеантенны, для изготовления которой понадобится лишь проволока. Конечно, количество каналов, которые можно будет созерцать при её подключении, будет весьма ограниченным, да и картинка вряд ли сильно обрадует, но эти неудобства компенсируют другие обстоятельства: чрезвычайная лёгкость в изготовлении , минимальная затрата времени и использование минимального количества материалов. Впрочем, количество каналов и качество картинок можно будет подправить, примотав второй конец проволоки к бельевым верёвкам, что поможет словить больше каналов.

Существуют и другие варианты изготовления своими руками, но популярными их назвать нельзя. Некоторые требует более сложных процедур изготовления. В других случаях можно наткнуться на крайне отрицательные отзывы от людей, которые пробовали их изготовить. Так что тратить время на описание их изготовления лучше не стоит. Ничего полезного в этом найти не получится. Некоторые инструкции по конструированию спутниковых антенн в домашних условиях просто не соответствуют действительности.

Как сделать антенну для телевизора из пивных банок

Одним из самых популярных вариантов является антенна из пустых пивных банок . Сделать её несложно, да и материалы найти совсем нетрудно. Мастера, которые имеют опыт в создании таких антенн, утверждают, что устройство можно собрать чуть ли не за десять минут, при этом каналы принимает весьма и весьма продуктивно.

Как же сделать антенну своими руками? Как сделать антенну из банок?

Для того чтобы смастерить своими руками телевизионную антенну, понадобятся следующие материалы:

• кабель
• несколько жестяных банок из-под пива (ну или других слабоалкогольных напитков)
• штекер
• саморезы
• отвёртка
• палка
• изолента
• саморезы в количестве 2 штук

Ниже прилагается инструкция , как сделать антенну своими руками.

Как сделать тв антенну: тв антенна своими руками

1. Для начала нужно примотать изолентой две пивные банки к палке, стараясь придерживаться расстояния друг от друга около 7 сантиметров. В том случае, если у банок остались кольца для открытия, то кабель можно прикрепить к ним, используя саморезы.
2. Далее в банки нужно вкрутить саморезы, зачистить оба конца кабеля и прикрепить к шурупам.
3. Для стойкости конструкции следует прикрутить кабель изолентой к палке.
4. Чтобы она работала и в минуты непогоды, следует закрыть банки большой пластиковой бутылкой, у которой должно быть отрезаны дно и горловина. После этого следует просверлить в бутылке дырку, через которую будет проведён кабель. После того как это место будет ошпарено кипятком, пластик изменит форму и герметично закроет отверстие. Это нехитрое устройство будет выполнять роль некоего усилителя. Довольно простой и неплохой усилитель.

Вот так можно сделать простую тв антенну из пивных банок для телевизора. Делается она быстро и требует минимум материалов.

Существуют ещё варианты конструирования самодельной антенны для телевизора. Ниже будет описан вариант, как сделать телевизионную антенну:

И самодельная телевизионная антенна готова. В принципе, сама конструкция довольно проста, хоть и требует приложения усилий. Ну и наличия соответствующих материалов.

Как самому сделать антенну с минимумом материалов

Есть два варианта как сделать самодельную антенну, задействуя минимальное количество материалов. Такая антенна с лёгкостью изготавливается в домашних условиях и является одной из самых простейших самодельных антенн .

Если вам во время пребывания на даче или отдыхе внезапно понадобилась телевизионная антенна, а под рукой заводской модели не оказалось, вы можете обойтись и без любимых телепрограмм, но куда интереснее и быстрее изготовить такое устройство самостоятельно. Его можно сделать для приема определенных каналов в метровом или дециметровом диапазоне. Далее мы рассмотрим, как изготавливается антенна для телевизора своими руками несколькими способами, из которых вы можете выбрать наиболее подходящий для себя.

Довольно простой вариант комнатной антенны, который легко можно реализовать в домашних условиях за короткий промежуток времени. Предназначена для приема телевизионных каналов, транслируемых в диапазоне ДМВ. Для ее изготовления вам понадобится кусок коаксиального кабеля, фанера или другой листовой материал в качестве основания, изолента для фиксации, нож и паяльник.

Рис. 1: Антенна из коаксиального кабеля

• Возьмите кусок коаксиального кабеля длиной 0,53 м и изогните его в форме кольца (1) с разомкнутыми краями и зафиксируйте в такой форме на листе фанеры;
• Из такого же кабеля отрежьте кусок длиной 0,175 м для петли (2) и подключите, как показано на рисунке.
• Подключите кабель (3), на втором конце которого установите разъем для подключения к телевизору.

Простейшая антенна готова, но ее может оказаться недостаточно для приема сигнала, поэтому вам понадобится блок активного усиления. Или изготовить более сложную модель в форме восьмерки.

Антенна “восьмерка”

Довольно простой вариант самодельной антенны, ее можно собрать в течении нескольких минут. Для этого вам понадобится любая картонная коробка, в данном случае используется из-под обуви, штекер, канцелярский нож, паяльник, скотч, фольга и клей.

Процесс изготовления заключается в поочередном выполнении таких этапов:

• Откройте коробку и очистите внутреннюю поверхность от скопившейся пыли и мусора, если они отсутствуют, можете сразу переходить к оклейке.
• Нанесите на дно коробки тонкий слой клея, важно чтобы он не менял геометрических параметров, расположенной на нем фольги. Оклейте дно фольгой – она будет выполнять роль отражателя сигнала.


Антенна из кабеля для цифрового ТВ за 5 минут

Супер простую и супер быструю в изготовлении антенну из коаксиального кабеля для приема каналов цифрового телевидения можно сделать своими руками минут за 5. Для этого вам не потребуется абсолютно ничего, кроме самого кабеля. И это главнейший плюс этой антенны.
Без телевизора сейчас никуда.

Эта конструкция вас обязательно выручит, к примеру, когда вы только-только въехали в жилище и ещё успели ни протянуть кабель, ни поставить стационарную антенну. Конечно это не единственный пример где поможет эта по истине простая петлевая антенна.
Сейчас в комментариях кто-нибудь обязательно напишет, что есть антенны ещё проще, типа штыревой. Для изготовления которой будет достаточно просто снять две изоляции с кабеля и всё будет работать. Я конечно с этим соглашусь, но петлевая антенна, которую сделаю я из коаксиального кабеля будет иметь гораздо большее усиление, ввиду своей направленности и резонансно-замкнутого контура.

Изготовление антенны из коаксиального кабеля

Так выглядит вариант сделанный из черного кабеля.

А теперь изготовление антенны по порядку. Все что нам понадобится это менее полуметра коаксиального кабеля любого цвета. Я взял белый.

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Далее снимаем изоляцию с центральной жилы.

Теперь все вместе аккуратно и плотно скручиваем.

Затем, от края со снятой изоляцией отступаем 22 см и вырезаем кусочек 2 см верхней изоляции и экранированной проволоки с фальной, не трогая при этом изоляцию центральной жилы.

Теперь от конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см только со снятием верхней изоляции. Экран кабеля не трогаем.

Далее берем конец кабеля, с которого начинали. И очень плотно приматываем его у последнему разрезу, формируя круг антенны.


На этом наша антенна готова к работе. Конечно это не обязательно, но если вешать антенну на улицу, то лучше изолентой заизолировать все оголенные места кабеля. Так же можно добавить жесткий каркас, но это по желанию.

Расположение антенны

Антенну направляем на ретранслятор или телевизионную вышку. Направление можно выбрать и опытным путем, вращая антенну.
Лучшем вариантом будет если разместить ее за окном, так как стены дома очень сильно глушат высокочастотный сигнал.

Проверка показала отличный результат работы

Смотрите видео инструкцию изготовления антенны

Если вам все же не понятно, как сделать антенну из кабеля, то посмотрите обязательно видео ниже или задайте вопросы в комментариях.

Создайте свою простую телевизионную антенну

Прием сигналов с местного на региональный

Компромиссная конструкция широкополосной антенны

Вещание телевидения в Северной Америке занимает три радиостанции. диапазоны частот: УКВ низкие от 54 до 88 (каналы 2-6), VHF high от 174 до 216 МГц (каналы 7-13), и UHF от 470 до 698 МГц (каналы 14-51, каналы 52-69 или 698-806 МГц остались в ограниченном использовании некоторыми станциями малой мощности).Диапазон от 54 до 698 МГц охватывает от три и четыре октавы. Любая общая «телевизионная антенна», даже огромная логопериодический пучок, будет компромиссом.

До перехода на цифровые технологии телеканал был просто числовое обозначение его широкого диапазона частот 6 МГц. Сигнал цифрового вещания — это поток данных, который включает метаданные, такие как номер виртуального канала или другая идентификация.

WLFI, местный телеканал, где я живу, вещает на канале UHF 18 с 1957 года до перехода к цифровым технологиям в июне 2009 года.Люди привыкли быть «18 каналом». Сейчас он вещает на частотах 198-204 МГц, физический канал 11, но он идентифицируется как канал 18. «ВЛФИ, ТВ-18»

Новая маломощная станция WPBI начал вещание в конце 2016 года, как на физическом, так и на виртуальном канале 16, на частотах 482–488 МГц.

Создание антенны для 11-го канала УКВ и канал UHF 16

Антенна Грей-Ховермана с одним отсеком определенно компромисс, размер торговли против производительность, чтобы получить небольшой размер, который можно легко использоваться в помещении или на чердаке.На нескольких веб-страницах есть планы SBGH, хорошим примером является Вот.

Это сработало так хорошо, как и можно было ожидать от такой компромисс. Я живу в каменном доме со стальной арматурой, это эффективный щит, не пропускающий радиосигналы. Раздвижная стеклянная дверь на мой балкон смотрит в сторону около 20 °, поместив оба передатчика около 90 ° справа и защищен зданием. Антенне SBGH пришлось сидеть на балконе, чтобы принимать две станции, где он в основном улавливает сигналы разбросаны из близлежащих зданий.

Затем я построил пару сложенных диполей размером две центральные частоты 201 и 485 МГц. Я использовал тот же изолированный домашний провод №12, что и раньше. для SBGH.

Одиночный свернутый диполь имеет импеданс около 300 Ом. Что касается двух из них, я надеялся, что сопротивление изменится. быть достаточно близким к 300 Ом на каждом диполе резонансная частота. Я использовал балун 300 Ом: 75 Ом в точке питания, подключение к отрезку RG-59 с F-соединителями.

Антенна Single Bay Grey Hoverman (или SBGH).

Двойная сложенная дипольная телевизионная антенна.

Я использовал 1-дюймовую трубу из ПВХ для рамы, просверливал, а затем привинчивал в небольших шурупах для листового металла, которые служат точкой питания и торцевые опоры диполя.

Длина волны в метрах делится на 300, деленную на частоту в МГц:

λ _м = 300 / f _МГц

Северная
Американская
телевидение
частоты

Диполь — это λ / 2, и я использовал 95% этого, чтобы учесть для диэлектрического эффекта воздуха плюс изоляция.Плюс ближайшая труба из ПВХ, плюс любые другие приближения может быть уместным в этом грубом дизайне. Это соответствует длине диполя 70,9 и 29,4 см. для североамериканских каналов 11 и 16.

Результат?

Мой двойной свернутый диполь превзошел Одноблочная антенна Грея-Ховермана. Учитывая полный прием цифрового ТВ-сигнала, Я не могу провести сколько-нибудь значимое сравнение. Но, сидя на том же месте на столе у ​​окна, он принимает обе станции, то есть три цифровых канала от каждого.

Я проверил импеданс в зависимости от частоты? Измеряли и сравнивали уровни принимаемого сигнала? Нет.

Пара свернутых диполей принимает обе станции, а конструкция Single-Bay Grey-Hoverman — нет.

На страницу радио KC9RG Другие технические проекты

---

Размер области просмотра: ×
Протокол: HTTP / 1.1
Крипто: TLSv1.2 / ECDHE-ECDSA-AES256-GCM-SHA384

© автор: Боб Кромвель Август 2020 г. Создано с vim и ImageMagick, размещен на FreeBSD с участием Nginx.
Связаться | Политика конфиденциальности | Пароль root

,

Как настроить телевизионную телевизионную антенну »Электроника

Телевизионные антенны должны быть точно выровнены или направлены в правильном направлении для обеспечения наилучшей производительности

---

Установка антенны Включает:
Руководство по установке антенны Установка на чердаке Юстировка антенны Высота антенны

---

Антенны обычно являются директивными, принимают больше сигналов или передают больше сигналов в одном направлении, чем в другом.

Чтобы обеспечить наилучшие характеристики, необходимо выровнять или направить антенну в правильном направлении. Такое выравнивание или ориентация антенны является ключевой частью любой установки антенны. Неправильно выровненная и направленная в неправильном направлении антенна будет работать плохо.

Независимо от того, устанавливает ли телевизионную антенну профессиональный установщик, караванщик или любитель-самоделка, необходимо иметь возможность точно выровнять или направить телевизионную антенну для обеспечения наилучшего приема.

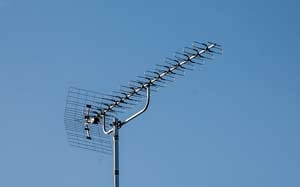

Типовая телевизионная антенна

Направленность антенны

Антенны, особенно те, которые используются для приема телевидения, имеют диаграмму направленности, и когда они установлены, их необходимо ориентировать или направлять в сторону телевизионного передатчика, чтобы обеспечить наилучший прием.

Антенны имеют диаграмму направленности или полярную диаграмму. Для большинства телевизионных антенн они имеют заметное увеличение производительности в одном направлении и снижение производительности в других.

Усиление в основном направлении позволяет принимать намного лучший телевизионный сигнал, но в других направлениях оно значительно уменьшается. Это позволяет снизить уровень любых помех на входе в телевизор.

Однако эта диаграмма направленности означает, что антенна должна быть правильно выровнена или ориентирована, в противном случае основное направление чувствительности не будет направлено на передатчик, и производительность будет снижена.

Типовая полярная диаграмма телевизионной антенны

Точная юстировка телевизионной антенны важна для достижения наилучших характеристик.Обычно чем длиннее антенна, тем выше коэффициент усиления и тем уже диаграмма направленности. Это делает точное выравнивание критически важным.

Способы юстировки антенны

Может показаться, что юстировка телевизионной антенны будет легкой задачей. Поскольку телевизионный приемник обычно расположен на значительном удалении от антенны, переместить антенну, а затем проверить ее работоспособность, непросто. Небольшие настройки могут занять много времени, если присутствует только один человек, перемещающийся между антенной и приемником.Поэтому выполнение небольших корректировок может быть затруднено. Даже когда доступны два человека, это все равно на удивление сложно.

Есть несколько методов, которые можно использовать для настройки антенны:

• Визуальная юстировка: Вероятно, это один из самых простых методов юстировки антенны. Подняв телевизионную антенну, просто направьте ее в сторону мачты телевизионного передатчика. Очевидно, для этого требовалось, чтобы мачта ТВ-передатчика была видна, но в противном случае антенну часто можно направить в том же направлении, что и другие местные антенны.В некоторых случаях это может быть удовлетворительным.
• Используйте приложение для смартфона: Существует несколько приложений для смартфона, которые помогают ориентировать антенну на телевизионный передатчик. Есть хороший выбор как для Android, так и для Apple iOS. Обычно у них есть список передающих телевизионных антенн с указанием их местоположения, а затем они используют определение местоположения и возможности ориентации смартфона, чтобы обеспечить направление или ориентацию для различных передатчиков.Обычно предоставляется список ближайших станций, поскольку ближайшая не всегда может быть лучшей.

  Этот метод может не всегда работать так хорошо, как ожидалось, если мачта телевизионного передатчика не видна напрямую, потому что, если передатчик не виден напрямую, используемый сигнал может быть отражением. Он мог отскакивать от зданий, холмов и т.п. Таким образом лучше всего убедиться, что выбраны все параметры для получения наилучшего сигнала и качества изображения.

• Измеритель мощности сигнала: Есть несколько недорогих измерителей мощности сигнала телевизионной антенны, которые можно использовать.Эти измерители уровня сигнала выравнивания антенны просты и могут обеспечить легкое выравнивание антенны фактически в точке антенны, если есть возможность доступа к кабелю для подключения к измерителю.

  Эти измерители являются очень простыми и измеряют мощность сигнала во всем телевизионном диапазоне — они представляют собой простой аналоговый измеритель мощности радиосигнала, и обычно они дают базовую индикацию мощности на наборе светодиодов. Это позволяет ориентировать антенну для получения наиболее сильного сигнала.

  Измерители мощности сигнала для юстировки телевизионных антенн обеспечивают базовую индикацию самого сильного сигнала, но, поскольку они широкополосные, они могут улавливать другие сигналы и давать ложные показания. Однако при некоторой интуиции они могут работать достаточно хорошо, хотя чувствительность ограничена.

  Размышляя о приобретении измерителя мощности сигнала для выравнивания телевизионной антенны, не забудьте проверить, используется ли он для регулировки антенны спутникового телевидения или для регулировки антенны наземного телевидения.Поскольку сигналы от этих двух разных типов передачи находятся на совершенно разных частотах, необходимы разные измерители мощности сигнала. Некоторые счетчики могут принимать как наземные, так и спутниковые сети и рекламируются как таковые.

Направление максимального усиления

Очевидно, важно знать, в каком направлении любая антенна будет иметь максимальное усиление. Большинство наземных антенн основаны на решетке Яги.

Имеет рефлектор сзади и ряд режиссеров спереди.Элемент, к которому подсоединен питатель, часто является так называемым складчатым диполем, и он несколько больше других. Отражатель находится прямо сзади, за ним следуют ведомый элемент и ряд директоров, которые постепенно становятся немного меньше.

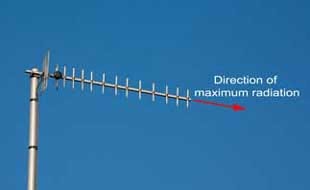

Антенна Яги Уда, показывающая направление максимального излучения

Проявив немного интуиции, можно определить направление, в котором должна указывать антенна. Затем его можно выровнять с направлением телевизионного передатчика.

Дополнительные советы по настройке ТВ-антенны

Помимо основных методов юстировки телевизионной антенны, несколько дополнительных советов могут помочь обеспечить наилучшую производительность.

• Не полагайтесь на ТВ-метр: В некоторых телевизорах есть внутренние измерители, которые помогают измерить мощность сигнала и предоставляют инструмент для юстировки антенны. Хотя это может дать представление о силе, в некоторых случаях то, как это делается, может вводить в заблуждение.Если возникнут трудности, то для более точной юстировки антенны может быть проще положиться на внешний измеритель мощности сигнала, особенно если его можно использовать на самой антенне. Это может означать, что прямая индикация может быть видна на антенне, а результаты любых изменений, внесенных в антенну, могут быть видны непосредственно.
• Используйте кабель телевизионной антенны хорошего качества: Кабели телевизионной антенны сильно различаются по качеству. В антенном кабеле всегда будут некоторые потери, но их следует минимизировать, особенно в областях, где уровень сигнала низкий, потому что передатчик находится на большом расстоянии, или из-за экранирования зданиями, холмами и т. Д.Более дешевый коаксиальный кабель почти всегда дает более высокие потери и, вероятно, более склонен к возникновению помех. Даже маленькие поводки для мух могут привести к потерям. Здесь дешевые поводки, купленные в супермаркетах, могут не иметь необходимого качества. Было отмечено, что некоторые из них имеют заметные потери даже для очень коротких отрезков. Всегда делайте все, что в ваших силах, и тогда производительность будет гарантирована.
• Размещение, а также выравнивание важно: Размещение антенны часто столь же важно, а иногда и важнее, чем точное выравнивание.Местность, деревья, здания, помехи могут сделать расположение антенны очень важным. Если антенна расположена снаружи, то выбор места может быть не слишком большим, но и производительность, вероятно, будет лучше, но помните о местных препятствиях — деревья, высокие столбы, здания и т. Д. Маскируют прямую линию до передатчик, и небольшое перемещение улучшит «радиовидимость».

  Антенны, расположенные внутри, более подвержены местным препятствиям и т. д., но также часто имеется больший выбор в месте.Убедитесь, что прямая линия к ТВ-передатчику не закрыта такими предметами, как резервуары для воды, солнечные панели на крыше и т. Д. Также прямая линия к ТВ-передатчику не всегда может быть наилучшей прямой. В случае сомнений используйте измеритель сигнала для проверьте правильность настройки и характеристики антенны.

• Проверьте поляризацию: Поляризация телевизионного сигнала важна при настройке антенны. Установите поляризацию на 90 °, и сигнала не будет.Поляризация антенны совпадает с поляризацией сигнала, который она принимает, и в целом совпадает с поляризацией элементов антенны.
  Телевизионная антенна с вертикальной поляризацией — обратите внимание, что все элементы расположены вертикально Хотя большинство телевизионных сигналов имеют горизонтальную поляризацию и элементы антенны такие же, некоторые из них поляризованы вертикально. Очень иногда некоторые самые широкие станции могут быть так называемыми наклонными или диагонально поляризованными, например 45 ° к вертикали, чтобы можно было использовать как горизонтальные антенны (часто используемые для домашнего приема), так и вертикальные антенны (в автомобилях и портативных радиоприемниках).Проверьте поляризацию — это можно сделать, обратившись к местной информации или просто посмотрев на то, что есть у всех других местных антенн — и соответствующим образом настройте поляризацию антенны.
• Держитесь подальше от антенны: Регулируя антенну, старайтесь не приближаться к ней слишком близко во время любых регулировок. Непосредственная близость людей к антенне может изменить ее работу. Поглощение, отражения, эффекты емкости приближения, которые изменяют ее резонанс, и множество других вещей могут повлиять на антенну.Определенно не подходите к антенне, вероятно, лучше всего за ней, но убедитесь, что любые ваши движения не приводят к чрезмерному изменению показаний измерителя сигнала, а затем, наконец, затяните крепления, а затем проверьте качество сигнала, когда вы находитесь на значительном расстоянии от антенна.
• Настроить на лучший сигнал: Несмотря на значительный переход к цифровой передаче телевидения, в эфире все еще есть аналоговые передатчики. Часто помехи от отражений или других источников могут вызывать формирование рисунка на этих аналоговых сигналах — иногда это называется эффектом «елочки».Антенна может быть выровнена для минимизации мешающего сигнала при сохранении приемлемого уровня полезного сигнала. Другой эффект, наблюдаемый на аналоговых сигналах, — это фантомное изображение, когда отраженный сигнал задерживается на небольшую величину, вызывая появление второго фантомного сигнала.
  Настройка телевизионной антенны для минимума помех Можно видеть, что настройка антенны на самый высокий полезный сигнал может также обеспечить высокие уровни нежелательного мешающего сигнала, такого как отражение.Незначительное смещение антенны может значительно уменьшить нежелательный сигнал, при этом оказывая лишь незначительное влияние на полезный. В очень редких случаях также может быть полезно слегка наклонить поляризацию антенны, чтобы снизить уровень мешающего сигнала.

Регулировка телевизионных антенн может оказаться более сложной задачей, чем может показаться на первый взгляд. Однако, немного попрактиковавшись, можно получить достаточно хорошие результаты со всеми вышеперечисленными методами. Это также означает, что, выполняя установку и юстировку антенны самостоятельно, вы можете получить наилучшие результаты и убедиться, что вы потратите время на оптимизацию характеристик при любых условиях.

Еще темы об антеннах и распространении:
ЭМ-волны Распространение радио Ионосферное распространение Земная волна Рассеивание метеоров Распространение тропосферы Кубический четырехугольник Диполь Discone Ферритовый стержень Логопериодическая антенна Антенна с параболическим рефлектором Вертикальные антенны Яги Заземление антенны Коаксиальный кабель Волновод КСВ MIMO
Вернуться в меню «Антенны и распространение»., ,

.

Антенны и цифровое телевидение | Федеральная комиссия связи

Поиск каналов DTV

Перед тем, как вносить какие-либо изменения в вашу текущую антенну или антенную систему, вы должны выполнить сканирование каналов, чтобы увидеть, принимает ли ваша антенна цифровые сигналы, транслируемые в вашем регионе.

Чтобы запустить сканирование каналов, найдите кнопку «настройка» или «меню» на пульте дистанционного управления, затем выберите параметр, позволяющий искать доступные каналы цифрового вещания.После завершения сканирования вы должны принимать все доступные цифровые каналы в вашем районе. Во многих случаях это все, что вам нужно сделать для просмотра трансляций DTV. Вам следует периодически выполнять повторное сканирование, чтобы проверять, стали ли доступны дополнительные цифровые каналы.

Если у вас возникли трудности при сканировании каналов, обратитесь к руководству пользователя вашего цифро-аналогового преобразователя или DTV для получения подробных инструкций.

Периодическое повторное сканирование до июля 2020 года в связи с изменением диапазона ТВ

FCC недавно выставила на аукцион спектр, который был лицензирован для вещания телевизионных станций, работающих на телеканалах 38-51 УВЧ.Результаты аукциона (завершенного в апреле 2017 года) в настоящее время влияют на доступность телеканалов на этих каналах по мере их перехода на другие каналы.

FCC установила период времени, чтобы помочь сгладить переход телеканалов на другие доступные каналы. В частности, FCC позволяет некоторым телеканалам продолжать работу на своих каналах вплоть до июля 2020 года, но в некоторых частях страны уже осуществлен переход (первый этап завершился в ноябре 2018 года), и время перехода зависит от того, где вы живете.

Вам следует периодически выполнять повторное сканирование, чтобы убедиться, что на вашем телевизоре есть текущая линейка каналов для вашего региона.

Более подробную информацию о запланированном переходе FCC можно найти по адресу: fcc.gov/TVrescan

Антенны для приема DTV

Для приема сигналов DTV от всех станций в этом районе ваша антенна должна иметь возможность принимать как каналы УКВ (каналы 2-13), так и каналы УВЧ (каналы 14-51, вскоре после завершения этого перехода будут каналы 14-36). ). Некоторые антенны обеспечивают хороший прием только каналов VHF или UHF, но не обоих одновременно.Например, комнатные «кроличьи уши» обычно необходимо дополнить дополнительной антенной типа «петля из проволоки» или «бабочка» (см. Изображения ниже) для приема сигналов на каналах УВЧ. Многие из антенн, продаваемых как «антенны HDTV», лучше всего работают при приеме сигналов УВЧ, но хуже при приеме каналов ОВЧ. Проконсультируйтесь с консультантами по розничной торговле и на веб-сайтах потребителей, чтобы убедиться, что любая выбранная вами антенна обеспечивает хороший прием как каналов УКВ, так и каналов УВЧ.

Даже если вы используете блок цифро-аналогового преобразователя, вам все равно потребуется использовать антенну для приема сигналов DTV.Коробки цифро-аналоговых преобразователей не содержат дополнительных антенн или усилителя сигнала.

Антенны для различных условий

Антенны, показанные ниже, в большинстве случаев работают с указанным уровнем сигнала, но могут работать не во всех случаях. Тип антенны, необходимой в конкретном месте, может варьироваться в зависимости от географического положения, высоты, на которой используется антенна, и других местных факторов, таких как близлежащие здания, деревья, местность или конструкция дома. Обычно наружные антенны обеспечивают лучший прием, чем комнатные, и настоятельно рекомендуются для наиболее надежного приема.

Сильный ТВ-сигнал УКВ + УВЧ или Комбинированный УКВ / УВЧ Простых комнатных антенн может быть достаточно в местах с сильным ТВ-сигналом.

Умеренные телевизионные сигналы Высококачественная комнатная антенна (отметьте галочкой поле для информации) или внешняя антенна может подойти.

Слабые телевизионные сигналы Наружная антенна подходит. См. Www.antennaweb.org для получения информации о типе внешней антенны, которая может вам понадобиться.

,

Антенны Прямые | Часто задаваемые вопросы об телевизионных антеннах высокой четкости

Q: Что такое OTA-телевидение и как оно работает? A: Эфирное телевидение — это термин, используемый для описания телевизионных сигналов, которые транслируются вашими местными телевизионными вышками (в отличие от кабельного или спутникового сигнала). С 2007 года эти сигналы передаются с использованием цифровых сигналов, в отличие от аналоговых сигналов, которые использовались до 2009 года. В настоящее время есть 3 способа поднять ваши местные станции: Первый — это цифровой ресивер OTA, который будет принимать ваши местные каналы.Эти цифровые тюнеры с выходами HD можно купить в любой сети магазинов электроники по цене от 99 до 199 долларов. Их можно добавить практически к любому телевидению, при этом ежемесячная плата не взимается. Второй — HDTV со встроенным цифровым тюнером. Все телевизоры, выпущенные после 2007 года, должны иметь уже встроенный ATSC (HDTV-тюнер). (Примечание. Если на вашем телевизоре написано «HD ready», в нем нет встроенного цифрового тюнера. «HD Ready» означает любой дисплей, способный принимать и отображать сигнал высокой четкости с разрешением 720p, 1080i или 1080p с использованием компонентный видео или цифровой вход, но не имеет встроенного тюнера с поддержкой HD.) Третий — спутниковый тюнер HD. И Dish Network, и Direct TV предлагают спутниковые приемники HDTV с эфирным тюнером, встроенным в одно устройство. Преимущество использования этого метода состоит в том, что нет необходимости использовать отдельное оборудование для приема сетей HD премиум-класса, таких как HBO HD и ShowTime HD. Кроме того, местные и спутниковые каналы могут быть интегрированы в программу передач, чтобы зритель мог легко переключаться между местным и спутниковым каналами. Вам понадобится эфирная антенна (например, те, которые мы продаем), а также антенна, подключенная к приемнику. Вернуться наверх В: Как сканировать каналы? A: Поиск каналов очень важен, когда дело касается телевизионных антенн. Каждый телевизор / конвертер отличается, поэтому вам может потребоваться обратиться к руководству пользователя, прилагаемому к вашему телевизору / конвертеру, но в целом рекомендации остаются неизменными. (Примечание. Если вам нужна дополнительная помощь или у вас больше нет руководства пользователя для вашего устройства, найдите номер модели вашего телевизора или конвертера, который обычно находится на задней панели, и введите его в Google вместе со словами «сканирование каналов. ».Вы должны найти информацию, относящуюся к вашему устройству.) Каждый раз, когда вы подключаете новую телевизионную антенну или перемещаете уже имеющуюся антенну, вы должны искать каналы. С помощью пульта ДУ вашего устройства найдите меню «Домой» или «Настройки». (Примечание: убедитесь, что тюнер установлен на «Антенна» или «Воздух», а не на «Кабель».) Инструмент сканирования каналов можно найти в разделах «Каналы», «Тюнер» или что-то подобное. Выберите «Автопоиск», «Сканирование каналов», «Поиск цифрового канала» или что-то подобное. Готово! Ваше устройство выполнит поиск всех доступных цифровых OTA-каналов всего за несколько минут, и вы сможете бесплатно смотреть телепередачи высокой четкости. Резакам для шнура следует периодически повторно сканировать каналы, поскольку провайдеры эфирного телевидения постоянно добавляют новые станции благодаря растущему числу американцев, которые больше не платят за кабельное или спутниковое телевидение. Вернуться наверх В: Могу ли я принимать бесплатные каналы высокого разрешения с помощью телевизионной антенны? A: ДА! С телевизионной антенной вы получите HDTV с высочайшим качеством изображения и звука.Эфирное вещание передается в кристально чистом формате 1080i без сжатия, что намного превосходит возможности кабельного и спутникового телевидения. Многие местные передачи транслируются в цифровом формате в формате Dolby 5.1 Surround Sound, что дает вам идеальную звуковую сцену для просмотра телепрограмм в прямом эфире из основных сетей, включая ABC, CBS, NBC, FOX, PBS, The CW и многие другие. Ни уловок, ни счетов, ни подписок. Все, что вам нужно, это ТВ-антенна! Вернуться наверх В: Как мне найти башни вещания, чтобы навести мою телевизионную антенну? A: Мы взяли на себя всю работу по наведению вашей телевизионной антенны.Просто загрузите наше бесплатное приложение Antenna Point на свой смартфон или планшет Android / iOS или перейдите на сайт www.antennapoint.com и введите свой почтовый индекс. Вы найдете карту с вашими местными вышками вещания, список ваших местных каналов и радиус покрытия вашего района. Если вам нужна дополнительная помощь, наша команда связи доступна 7 дней в неделю по телефону или в чате прямо здесь, на нашем веб-сайте. Вернуться наверх В: Могу ли я смотреть телевизор на смартфоне или планшете? A: Да! Мы сделали возможным транслировать, записывать, приостанавливать и перематывать прямую трансляцию, транслировать телепередачи на ваше интеллектуальное устройство в любом месте вашей домашней сети Wi-Fi.Ознакомьтесь с нашим ClearStream TV прямо здесь. Есть вопросы о ClearStream TV? Кликните сюда. Никаких подписок и ежемесячной платы! Вернуться наверх В: Как узнать, какие каналы доступны в моем районе? A: На нашей странице «Локатор передатчика» после ввода почтового индекса вы найдете полный список каналов, доступных в вашем регионе. В списке будет указано ваше расстояние от вышки передатчика, которая транслирует этот канал, независимо от того, является ли канал УВЧ или УКВ, а также точное направление наведения вашей антенны.Столбец Virtual Channel представляет канал, отображаемый на телевизоре. Столбец DTV Channel представляет фактическую частоту передачи. Список вещательных вышек, а также их удаленность от вашего местоположения также доступны в нашем бесплатном приложении Antenna Point . Вернуться наверх В: Все ли цифровые каналы на УВЧ? A: Нет, не все каналы работают в диапазоне УВЧ. В то время как многие станции DTV занимают широковещательные каналы УВЧ, многие станции также предоставляют широковещательные каналы УВЧ.Для получения дополнительной информации посетите www.antennapoint.com. Вернуться наверх Q: Мои телеканалы отображаются как 2.1, 5.1, 7.1 и т. Д. Мне нужна УКВ антенна, верно? A: Телеканал, например 2.1, 4.1 или 5.1, может отображаться на вашем телевизоре, но это не означает, что это частота VHF. Вы можете найти фактический частотный канал вещания на сайте www.tvfool.com. Выберите локатор ТВ-сигнала и введите свой домашний адрес. Фактический частотный канал вещания будет показан вместе с виртуальным каналом в скобках.Например, КМОВ 24 (4.1). Позывной телеканала — KMOV, частотный канал вещания — 24, виртуальный канал — 4.1. Следовательно, в этом примере телевизионная станция ведет вещание на частотном канале 24, поэтому это не частота VHF. Вернуться наверх В: В чем разница между антеннами UHF и VHF? A: Самая очевидная разница между антеннами VHF и UHF — это размер. Полуволновой диполь для канала 2 будет в 10 раз длиннее, чем для канала 28.Это означает, что можно построить гораздо более сложную УВЧ-антенну, при этом антенна не станет физически неуправляемой. При добавлении большего количества элементов к антенне УВЧ можно получить более высокое усиление и направленность. Вернуться наверх Q: Получить УКВ станции для меня проблема. У меня все остальное хорошо. A: Многие станции, которые вернулись к присвоению ОВЧ, резко сократили мощность своих передатчиков, в некоторых случаях более чем на 90%! Некоторые станции ошибочно думали, что могут сэкономить деньги, отключив электричество, и при этом охватят такое же количество зрителей.В других случаях FCC наложила пониженные ограничения мощности для станций, которые вернулись к своим старым назначениям в диапазоне ОВЧ, чтобы предотвратить помехи соседним рынкам. Некоторые владельцы станций ошибочно полагали, что, резко снижая мощность передатчиков DTV, они могут обслуживать ту же зону покрытия, что и аналоговые, и это оказалось неверным. Многие станции, которые вернулись к VHF, теперь обнаруживают, что после перехода на VHF зона покрытия значительно сократилась, а количество зрителей сократилось. Одной из потенциальных проблем при повторном использовании телеканалов с низким (2-6) и высоким (7-13) ОВЧ-диапазоном для цифрового телевидения является возможность создания помех от других сигналов в определенное время года. «Пропустить» может включать удаленные передачи на том же канале и создавать помехи. Цифровые радиовещательные передачи с низким уровнем VHF (2-6) особенно подвержены помехам, и их часто трудно надежно принимать, независимо от того, какая модель антенны используется. Примечание. Физические размеры антенн низкой и высокой УКВ намного больше, чем у антенны УВЧ. Вернуться наверх В: Как материал в моем доме влияет на прием антенны? A: При использовании внутренней телевизионной антенны строительные материалы, такие как кирпич, металлический сайдинг, излучающий барьер или штукатурка, могут значительно уменьшить входящий сигнал. Наши внутренние антенны спроектированы так, чтобы обеспечивать наилучший прием с учетом этих препятствий, поэтому на протяжении многих лет некоторые из наших антенн постоянно упоминаются во многих публикациях «Лучшие домашние телевизионные антенны». Вам также может потребоваться поднять и / или переместить антенну. Разместите антенну как можно выше или возле окна или стены, обращенной к башням вещания. Если у вас есть антенна на чердаке, попробуйте переместить антенну на улицу. На открытом воздухе убедитесь, что антенна не направлена ​​на физические препятствия, такие как крыша, здания, деревья или холм. Важно: не забывайте повторно сканировать каналы на телевизоре каждый раз, когда вы перемещаете антенну. Позвоните в нашу группу связи, доступную 7 дней в неделю, если у вас возникнут проблемы с получением сигналов. Вернуться наверх Q: Как работает прием в удаленных или «второстепенных» районах? Получу ли я нечеткое изображение? A: Когда дело доходит до цифрового телевидения, это принцип «все или ничего». После получения сигнала стабильный поток данных гарантирует, что вы получите идеальное изображение и отличный звук. Однако если этот битовый поток будет прерван, ничего не будет — просто пустой экран. В областях с большим количеством зданий или препятствий многолучевое искажение может вызвать «эффект обрыва».Исправление состоит в том, чтобы использовать антенну с большим усилением, предполагая, что многолучевость может быть устранена. Ведется работа по определению оптимальных конструкций для улучшения исправления ошибок в телевизионных приемниках. Что касается расстояния, получение надежного приема DTV в диапазоне УВЧ за пределами кривизны Земли (примерно 70 миль) затруднено. Рельеф оказывает большое влияние на прием. Лучше всего пролететь над водой, так как вода обычно плоская и оказывает положительное влияние на температуру для передачи сигнала.При этом за пределами 70 миль, если вы не можете получить прямую видимость передатчиков, неизбежны препятствия, отрицательно влияющие на прием. Вернуться наверх В: Как мне устранить разрыв канала? И / или у меня проблемы с приемом. Что я могу сделать? A: Это могло произойти по нескольким причинам. Щелкните здесь, чтобы просмотреть нашу страницу, посвященную поиску и устранению неисправностей . Позвоните нашей команде связи или поговорите с нами прямо здесь, на нашем веб-сайте, чтобы оценить ваше местоположение и / или установку или получить дополнительные советы о том, как принимать лучшие телевизионные сигналы с ваших местных вышек.Мы доступны 7 дней в неделю. Вернуться наверх В: Почему я должен смотреть передней частью своей разнонаправленной антенны в сторону вещательных вышек? A: Хотя большинство антенн Antennas Direct являются разнонаправленными и принимают телевизионные сигналы с нескольких направлений, наведение передней части антенны на самую большую группу башен является критическим шагом для приема большинства телевизионных каналов, доступных в вашем регионе, и это верно для всех телевизионных антенн.Наши антенны ClearStream и Bowtie спроектированы для приема сигналов с углом луча 60 градусов, что означает, что наши антенны лучше всего подходят для передачи телевизионных сигналов от широко разнесенных радиовещательных вышек. Даже с лучшими разнонаправленными антеннами, обращенная к передней части антенны в сторону самого большого скопления башен, оптимизирует ваши шансы на достижение наилучшей прямой видимости между вашей антенной и передающими вышками, что обеспечит получение наиболее доступного ТВ. каналы для вашего местоположения. Вернуться наверх Q: Мои местные вышки не находятся в пределах прямой видимости, что мне делать? A: Возможно, вы видели, что термин «линия прямой видимости» упоминается много раз, когда речь идет об антеннах. Это просто означает, что в идеальном сценарии существует прямая прямая линия между вашей телевизионной антенной и радиовещательными вышками, от которых она принимает сигналы. В практических приложениях цель состоит в том, чтобы обеспечить максимально свободный путь к вещательным вышкам. Возможно, вам потребуется поднять и / или переместить антенну. Убедитесь, что антенна не нацелена на физические препятствия, такие как крыша, здание или деревья. Вы также должны определить, какой тип антенны вам нужен, исходя из местности вокруг вашего дома, вашего местоположения по отношению к местным вещательным башням и того, какие каналы доступны в вашем районе. Посетите сайт www.antennapoint.com или загрузите бесплатное приложение Antenna Point на свой смартфон или планшет Android / iOS, чтобы найти местные вышки передатчиков и полный список каналов, доступных в вашем регионе.Не забывайте повторно сканировать каналы каждый раз, когда перемещаете антенну. Позвоните нашей команде связи или поговорите с нами прямо здесь, на нашем веб-сайте, если вам потребуется дополнительная помощь с установкой новой или существующей телевизионной антенны. Мы доступны 7 дней в неделю. Вернуться наверх В: Что такое антенна типа Bowtie? A: Антенна-бабочка — это еще одно название веерной дипольной антенны УВЧ. Благодаря использованию треугольных элементов вместо стержней полоса пропускания значительно увеличивается, чтобы охватить весь диапазон УВЧ.Кроме того, сетчатый отражатель бабочки более эффективен, чем стержневой отражатель. Он также легче по весу и имеет меньшее сопротивление ветру. Вернуться наверх В: Что такое Яги? A: Антенна Яги приписывается Хидэцугу Яги (хотя и не первоначальному изобретателю), японскому физику. Яги был разработан для улучшения усиления антенны, сосредоточенной в одном направлении. Направленность достигается с помощью дополнительных элементов, называемых директорами и отражателями.Yagi имеет высокое усиление, очень направленный и имеет узкую полосу пропускания. В простых однонаправленных антеннах, таких как Yagi, ширина полосы частот обратно пропорциональна усилению антенны. Один из способов увеличить полосу частот простой антенны, такой как Yagi, — это увеличить диаметр проводников антенны. Чем больше диаметр проводника, тем шире полоса с увеличенным диаметром проводника, а также имеет второе преимущество, это увеличивает физическую прочность антенн. Вернуться наверх В: Чем антенна ClearStream ™ отличается от других антенн? A: Всякий раз, когда вы разрабатываете антенну для более узкого диапазона частот, вы можете ожидать значительного улучшения характеристик.Наша серия антенн ClearStream ™ настроена специально для основных каналов DTV. Антенны ClearStream ™ также менее подвержены помехам и обеспечивают лучший прием сигнала. Вернуться наверх В: Как подключить антенну к нескольким телевизорам? A: Каждая установка отличается, поэтому мы просим вас связаться с нашей Connection Crew , чтобы предоставить вам индивидуальную поддержку. Подключить антенну к нескольким телевизорам проще, чем кажется.Подумайте об этом так: если в вашем доме когда-либо было спутниковое или кабельное телевидение, коаксиальный кабель, необходимый для распространения сигнала антенны по всему дому, уже установлен, вам просто нужно найти правильное место для установки антенны. Если у вас не было спутниковой связи и вы устанавливаете антенну впервые, вам понадобится разветвитель сигнала, какой-то коаксиальный кабель и, возможно, антенная мачта. Взгляните на нашу иллюстрацию ниже для визуального руководства. Чтобы отрезать шнур от спутниковой связи, вы можете отсоединить коаксиальный кабель от тарелки, которая стоит на крыше, и снять тарелку — выбросьте, она вам больше не понадобится! Используя монтажное оборудование антенны (все наши чердачные и наружные антенны включают универсальные монтажные приспособления), установите антенну на мачту спутника.Подключите один из коаксиальных кабелей от антенны к телевизионной антенне и не забудьте сканировать каналы. Это оно! Вы смотрите свои местные каналы в HD БЕСПЛАТНО. Если вам нужна помощь в разделении сигнала вашей антенны на несколько телевизоров, позвоните нашей команде связи или поговорите с нами прямо здесь, на нашем веб-сайте. Мы доступны 7 дней в неделю. Вернуться наверх В: Нужно ли мне использовать усилитель с моей телевизионной антенной? A: В некоторых регионах широковещательные сигналы достаточно сильны, поэтому в усилителе нет необходимости.Сначала подключите антенну к ТВ / конвертеру без усилителя. Если вы не получаете четкое изображение на некоторых каналах, установите усилитель вместе с антенной. Для внутренних антенн мы рекомендуем линейный усилитель ClearStream. Для наружных антенн или антенн на чердаке, при установке с длинными кабелями (100 футов или более) и / или при использовании разветвителей мы рекомендуем предусилитель ClearStream JUICE. Позвоните в нашу группу связи или поговорите с нами прямо здесь, на нашем веб-сайте, если вам нужна дополнительная информация об использовании усилителей, предусилителей или для оценки вашего местоположения.Доступно 7 дней в неделю. Вернуться наверх В: Можно ли установить антенну на чердаке? A: Иногда по разным причинам необходимо установить антенну на чердаке. Однако имейте в виду, что один слой битумной черепицы + кровельный фетр + фанерная кровля толщиной дюйма = минимум 50% снижения мощности сигнала. Кроме того, если у вас есть металлическая или алюминиевая изоляция в стенах или под крышей, сигнал, скорее всего, будет заблокирован.Придется снять изоляцию или установить антенну в другом месте. Кроме того, хотя антенна находится внутри, вам все равно нужно убедиться, что ваша антенна направлена ​​на местные башни телевещания. Чтобы найти ближайшие к вам вышки, посетите сайт antennanapoint.com и посетите нашу страницу Советы по установке на чердаке для получения дополнительной информации. Вернуться наверх В: Почему лучше установить антенну на улице или на чердаке? A: Для наилучшей работы мы обычно рекомендуем размещать вашу телевизионную антенну в самой высокой точке, доступной вам, и в зоне прямой видимости вещательных вышек, чтобы свести к минимуму возможность препятствий между вашей антенной и вещательными вышками. принимает сигналы от.Конечно, многие люди по-прежнему предпочитают устанавливать свою телевизионную антенну на чердаке из эстетических соображений или в соответствии с правилами района. Там, где возможна установка, наружная телевизионная антенна предоставит наилучшие возможности для приема телевизионных сигналов. Наружные телевизионные антенны традиционно устанавливаются на крыше и имеют явное преимущество перед внутренними и чердачными антеннами, так как обеспечивают лучшую прямую видимость радиовещательных вышек и меньшее количество препятствий, таких как деревья, здания, стены или кровельные материалы.Если вы живете далеко от вещательных вышек, наружная антенна дальнего действия — лучший вариант для приема доступных телевизионных сигналов. Наружные антенны также можно установить сбоку от дома, на палубе или на штативе с земли, если доступ на крышу недоступен. Вернуться наверх В: Моя ассоциация домовладельцев запрещает устанавливать антенны на крыше, что я могу сделать? A: В 1996 году Федеральная комиссия по связи США подтвердила право домовладельцев размещать антенны на территории, которой они владеют или контролируют *.Вы можете прочитать постановление FCC здесь:

.
