Программа для создания электронных схем: программа для рисования электрических схем

Программы для рисования электрических схем

Рисование электрических схем и чертежей становится более легким процессом, если это осуществлять при помощи специального софта. Программы предоставляют огромное количество инструментов и функций, которые идеально подходят для выполнения данной задачи. В этой статье мы подобрали небольшой список представителей подобного ПО. Давайте ознакомимся с ними.

Microsoft Visio

Первой рассмотрим программу Visio от известной многим компании Microsoft. Ее основная задача – рисование векторной графики, и благодаря этому нет каких-то профессиональных ограничений. Электрики свободно смогут создавать здесь схемы и чертежи с помощью встроенных инструментов.

Присутствует большое количество различных фигур и объектов. Их связка осуществляется всего одним кликом. Microsoft Visio также предоставляет множество настроек вида схемы, страницы, поддерживает вставку изображений диаграмм и дополнительных чертежей.

Пробная версия программы доступна к скачиванию бесплатно на официальном сайте. Рекомендуем ознакомиться с ней перед покупкой полной.

Скачать Microsoft Visio

Eagle

Теперь рассмотрим специализированный софт для электриков. Eagle обладает встроенными библиотеками, где присутствует большое количество различных заготовок типов схем. Новый проект также начинается с создания каталога, там будут сортироваться и храниться все использованные объекты и документы.

Редактор реализован достаточно удобно. Присутствует основной набор инструментов, помогающих вручную быстро нарисовать правильный чертеж. Во втором редакторе создаются печатные платы. Отличается он от первого наличием дополнительных функций, которые было бы неправильно помещать в редактор принципиальной схемы. Русский язык присутствует, однако переведена не вся информация, что может стать проблемой для определенных пользователей.

Скачать Eagle

Dip Trace

Dip Trace представляет собой набор нескольких редакторов и меню, в которых выполняются различные процессы с электрическими схемами. Переход в один из доступных режимов работы осуществляется через встроенный лаунчер.

В режиме работы со схемотехникой происходят основные действия с печатной платной. Здесь добавляются и редактируются компоненты. Детали выбираются из определенного меню, где по умолчанию установлено большое количество объектов, но пользователь может создать элемент вручную с помощью другого режима работы.

Скачать Dip Trace

1-2-3 Схема

«1-2-3 Схема» была разработана специально для того, чтобы подобрать подходящий корпус электрощита в соответствии с установленными компонентами и надежностью защиты. Создание новой схемы происходит через мастера, пользователю потребуется только выбирать необходимые параметры и вписывать определенные значения.

Присутствует графическое отображение схемы, ее можно отправить в печать, но нельзя редактировать. По завершении создания проекта выбирается крышка щита. На данный момент «1-2-3 Схема» не поддерживается разработчиком, обновления выходили давно и скорее всего их больше не будет вообще.

Скачать 1-2-3 Схема

sPlan

sPlan – один из самых простых инструментов в нашем списке. Он предоставляет только самые необходимые инструменты и функции, максимально упрощая процесс создания схемы. Пользователю потребуется только добавить компоненты, связать их и отправить плату в печать, предварительно настроив ее.

Кроме всего присутствует небольшой редактор компонентов, полезный тем, кто хочет добавить собственный элемент. Здесь доступно создание надписей и редактирование точек. Во время сохранения объекта нужно обратить внимание, чтобы он не заменил оригинал в библиотеке, если это не нужно.

Скачать sPlan

Компас-3D

«Компас-3D» – профессиональное программное обеспечение для построения различных схем и чертежей. Данный софт поддерживает не только работу в плоскости, но и позволяет создавать полноценные 3D-модели. Пользователь может сохранять файлы во множестве форматов и в дальнейшем использовать их в других программах.

Интерфейс реализован удобно и полностью русифицирован, даже новички должны быстро освоиться в нем.

Присутствует большое количество инструментов, обеспечивающих быстрое и правильное черчение схемы. Пробную версию «Компас-3D» вы можете загрузить на официальном сайте разработчиков совершенно бесплатно.

Скачать Компас-3D

Электрик

Заканчивает наш список «Электрик» – полезный инструмент для тех, кто часто выполняет различные электрические расчеты. Программа оснащена более чем двадцатью различными формулами и алгоритмами, с помощью чего осуществляются вычисления за максимально короткий срок. От пользователя требуется только заполнить определенные строки и отметить галочками необходимые параметры.

Скачать Электрик

Мы подобрали для вас несколько программ, позволяющих работать с электрическими схемами. Все они чем-то похожи, но и имеют свои уникальные функции, благодаря которым и становятся популярными у широкого круга пользователей.

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.
Помогла ли вам эта статья?
ДА НЕТ

Программа для создания электрических схем

Любое устройство имеет свою схему. В электрике и электронике, создание практически любого проекта начинается с создания его схемы. Схему можно начертить самостоятельно несколькими способами:

— от руки на бумаге;

— на компьютере, при помощи простых графических редакторов;

— на компьютере, при помощи специализированных программ, разработанных для создания схем.

Если планируется создания простой схемы с небольшим количеством элементов, то вполне можно обойтись и карандашом и бумагой, или же встроенными графическими редакторами. Но, это создаст большие трудности, при более серьезной схеме, или при желании сделать всё грамотно. Для этого есть соответствующий софт. Рассмотрим самую популярную программу, предназначенную для этого, под названием sPlan.

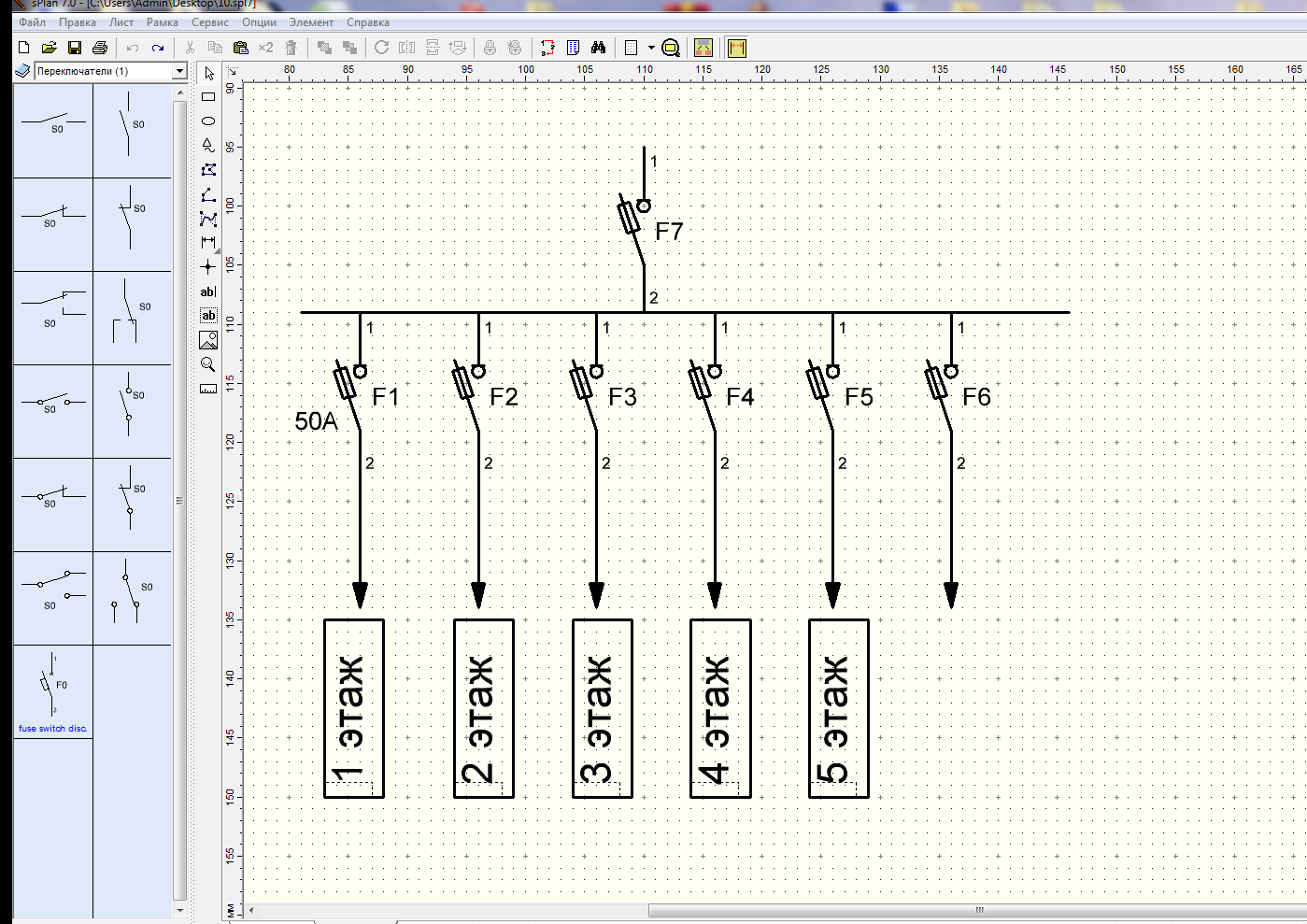

Обзор sPlan

Программа распространяется с официального сайта разработчиков на платной основе. Версия 7.0. Русскоязычная версия sPlan 7.0 доступна для скачивания на радиолюбительских форумах, с подробным описанием. Естественно, что этот вариант не подойдет для коммерческих назначений, но для любительских – самое то.

Данная программа для создания электрических схем получила широкую популярность среди радиолюбителей всего мира, ввиду своей простоты и функциональности, которой с головой хватит для выполнения любой схемы, как электронной, так и электрической.



Обзор главных панелей и функций

После скачивания архива с программой, её требуется разархивировать и запустить. Установка на компьютер не нужна. После запуска появится окно рабочего стола.



Большую часть рабочего пространства занимает окно, которое предназначено для непосредственного рисования схемы. Левая панель содержит в себе основную часть рабочего функционала.



В этом меню предлагается выбрать тип радиоэлемента и его разновидность. Стоит обратить внимание тех, кто создает схемы по отечественным ГОСТам, на то, что основные отечественные элементы присутствуют в библиотеке программы, а остальные придется создавать самостоятельно. К счастью, это не трудно. Для любительских же целей, придется использовать заграничные стандарты обозначения некоторых электронных компонентов.

Верхняя панель относительно стандартная для подобных программ и в ней легко разобраться. В основном, там содержатся данные о проекте, его редактировании, виде, функция печати и так далее.



С ними можно запросто разобраться любому пользователю. Внимание стоит обратить на функции, связанные с сеткой и шрифтами.



С сеткой сотрудничество будет связано постоянно, поэтому внимание уделяется здесь в основном размерам ячеек и маркировке линий.

Со шрифтами всё проще, так как они предназначены для введения текста в схему.



Более подробно можно ознакомиться во время работы с программой. Коротенькая подсказка по функциям представлена ниже на рисунке.



Нижняя панель содержит в себе такое полезное поле, как текущие подсказки, которые ориентируют пользователя по выбранной функции. Остальные значения используются реже и ознакомление идет с ними в процессе работы.



Создавать радиоэлементы можно, как простые, так и сложные, в виде микросхем.



Например, так выглядит создание микросхемы КР142ЕН12, на которое уходит несколько минут у начинающих. Присвоившись, такие элементы можно создавать за минуту. Далее, они сохраняются в библиотеку, откуда и используются далее.



Работа по созданию схемы начинается с выбора из библиотеки необходимых компонентов, а если их нет, то создания новых.



Размещаются все они пользователем на рабочем столе. Далее следует операция маркировки радиоэлементов и назначения им их номинальных величин.



Осталось только соединить их все между собой проводниками.



При помощи панели слева, дорабатываем схему до нужного состояния, а если потребуется – то создаем рамку или выбираем из ряда стандартных.



Всё, схема создана. Осталось только распечатать её. Стоит обратить внимание на то, что в данной версии программы присутствует возможность печати больших проектов на листах формата А4, чего ранее не было. Выглядит это так:

Моделирование схем в программе Multisim


Этой статьей начинаю освещать одну из интереснейших тем это тема компьютерного, еще говорят, схемотехнического моделирования схем различных электронных устройств.

Вообще термин моделирование электронных схем имеет много синонимов, это и эмуляция электронных схем, симуляция электронных схем и т. д. Я буду придерживаться термина «компьютерное моделирование» или моделирование схем на компьютере, не суть важно.

Итак, поехали.

На сегодняшний день существуем множество компьютерных программ, которые предназначены в первую очередь для разработки различных электронных устройств и в таких программах существует одна из важных функций – эмуляция электрических схем.

Перечислю только самые известные из них:

NI Multisim;

Proteus;

OrCAD;

Micro-Cap;

LTSpice и множестов других программ.

Сегодня я хочу вас познакомить с программой компании National Instruments – это эмулятор схем Multisim.

Бесплатную программу Multisim с ограничениями на 50 элементов в схеме можно скачать с сайта производителя по ссылке https://lumen.ni.com/nicif/confirmation.xhtml, там же на сайте можно найти версию для учебных заведений, более расширенную по сравнению с предидущей, но тоже имеющую свои ограничения https://lumen.ni.com/nicif/us/academicevalmultisim/content.xhtml

Симулятор или эмулятор Arduino?

Давайте сразу договоримся, что в статье мы будем использовать оба этих термина, хотя их значение вовсе не идентично. Симулятором называют устройство или сервис, имитирующие определенные функции другой системы, но не претендующим на создание точной копии. Это некоторая виртуальная среда, в которой мы просто моделируем другую систему. Эмулятор – это полноценный аналог, способный заменить оригинал. Например, Tinkercad симулирует работу электронных схем и контроллера, но при этом он является эмулятором ардуино, реализуя практически все базовые функции Arduino IDE – от среды редактирования и компилятора до монитора порта и подключения библиотек.

С помощью этого класса программ можно не только рисовать электронные схемы, но и виртуально подключать их к электрической цепи с помощью встроенного симулятора. В режиме реального времени можно наблюдать за поведением схемы, проверять и отлаживать ее работоспособность. Если в такой симулятор добавить виртуальнyю плату Arduino, то можно отследить поведение схемы и в ардуино-проектах. Для отладки скетчей во многих известных сервисах присутствует также возможность загрузки настоящих скетчей, которые “загружаются” в модель и заставляют вести схему с подключенными элементами так же, как и со включенной реальной платой. Таким образом, мы сможем эмулировать работу достаточно сложных проектов без физического подключения Arduino, что существенно ускоряет разработку.

Every Circuit

Поддерживает всё что мне нужно, может я и не самый лучший радиоинженер, но вот радиоэлемента увлекаюсь еще в ого. Qucs полезная программа.

И именно тут я смог Qucs скачать на русском языке!

OrCAD Самая популярная программа компании Cadence, содержащая полную среду для коммерческих проектов PCB, содержит все компоненты, необходимые для проектирования печатных плат, такие как: модуль для введения схем; редактор печатных плат с интегрированным управлением проектирования. Ответить Ответить с цитатой Цитировать Татьяна

Времени и трудозатрат по определению меньше. В данном обзоре рассмотрим 3 самых популярных симулятора электрических цепей для Андроид устройств, сравним их возможности, потенциал и удобство использования.

Tinkercad для ардуино

Тинкеркад (Tinkercad Circuits Arduino) – бесплатный, удивительно простой и одновременно мощный эмулятор Arduino, с которого можно начинать обучение электронике и робототехнике. Он предоставляет очень удобную среду для написания своих проектов. Не нужно ничего покупать, ничего качать – все доступно онлайн. Единственное, что от вас потребуется – зарегистрироваться.

Что такое Tinkercad?


Tinkercad – это онлайн сервис, который сейчас принадлежит мастодонту мира CAD-систем – компании Autodesk. Тинкеркад уже давно известен многим как простая и бесплатная среда для обучения 3D-моделированию. С ее помощью можно достаточно легко создавать свои модели и отправлять их на 3D-печать. Единственным ограничением для русскоязычного сегмента интернета долгое время являлось отсутствие русскоязычного интерфейса, сейчас эта ситуация исправляется.
Совсем недавно Тинкеркад получил возможность создания электронных схем и подключения их к симулятору виртуальной платы ардуино. Эти крайне важные и мощные инструменты способны существенно облегчить начинающим разработчикам Arduino процессы обучения, проектирования и программирования новых схем.

История создания

Tinkercad был создан в 2011 году, его авторы – Кай Бекман (Kai Backman) и Микко Мононен (Mikko Mononen). Продукт изначально позиционировался как первая Web-платформа для 3D-проектирования, в которой пользователи могли делиться друг с другом результатами. В 2013 году сервис был куплен компанией Autodesk и дополнила семейство продуктов 123D. За все это время в рамках сервиса пользователями было создано и опубликовано более 4 млн. проектов (3D-моделей).


В июне 2020 г. Autodesk решил перенести часть функционала другого своего сервиса Electroinics Lab Circuits.io, после чего Tinkercad получил крайне важные и мощные инструменты, способные существенно облегчить начинающим разработчикам Arduino процессы обучения, проектирования и программирования новых схем. Если вы уже пользовались Circuits.io, то имейте в виду, что все старые проекты Circuits.io могут быть экспортированы в Tinkercad без каких-либо проблем (о сервисе Circuits.io от Autodesk Electroinics Lab мы постараемся подробно рассказать в одной из следующих статей).

Возможности симулятора Tinkercad для разработчика Arduino

Список основного функционала и полезных фич Tinkercad Circuits:

  • Онлайн платформа, для работы не нужно ничего кроме браузера и устойчивого интернета.
  • Удобный графический редактор для визуального построения электронных схем.
  • Предустановленный набор моделей большинства популярных электронных компонентов, отсортированный по типам компонентов.
  • Симулятор электронных схем, с помощью которого можно подключить созданное виртуальное устройство к виртуальному источнику питания и проследить, как оно будет работать.
  • Симуляторы датчиков и инструментов внешнего воздействия. Вы можете менять показания датчиков, следя за тем, как на них реагирует система.
  • Встроенный редактор Arduino с монитором порта и возможностью пошаговой отладки.
  • Готовые для развертывания проекты Arduino со схемами и кодом.
  • Визуальный редактор кода Arduio.
  • Возможность интеграции с остальной функциональностью Tinkercad и быстрого создания для вашего устройства корпуса и других конструктивных элементов – отрисованная модель может быть сразу же сброшена на 3D-принтер.
  • Встроенные учебники и огромное сообщество с коллекцией готовых проектов.

Звучит фантастично, не правда ли? Не нужно скачивать Arduino IDE, не нужно искать и скачивать популярные библиотеки и скетчи, не нужно собирать схему и подключать плату – все, что нам нужно, находится сразу на одной странице. И, самое главное – это все действительно работает! Давайте уже перейдем от слов к делу и приступим к практическому знакомству.

Интерфейс программы Multisim

Начнем с изучения интерфейса программы.

Основные функциональные панели программы показаны на следующем рисунке.

Отдельный интерес представляет панель компонентов. С помощью панели компонентов осуществляется доступ к базе компонентов. При нажатии на любую из выбранных пиктограмм компонентов схем открывается окно Выбор компонента. В левой части окна осуществляется выбор необходимого компонента.

Вся база данных компонентов разделена на разделы (пассивные элементы, диоды, транзисторы, микросхемы и т. д.), а разделы на семейства (например, для диодов – это сами диоды, стабилитроны, светодиоды, тиристоры и т. д.). Надеюсь идея понятна.

Так же в окне выбора компонента можно посмотреть обозначение выбранного компонента, описание его функции, выбрать тип корпуса.

Первые шаги в Tinkercad

Регистрация онлайн

Для начала работы необходимо получить эккаунт Autocad. Регистрация в Tinkercad абсолютно бесплатная. Зайдите на сайт и выполните простые шаги.

Подтвердив эккаунт по почте, войдите в систему, указав введенные параметры. В верхнем правом углу вы увидите ссылку в личный кабинет. В режиме редактирования профиля вы сможете поменять свой псевдоним, email, описание, установить фотографию, подключить внешние сервисы (здесь мы не будем останавливаться на этой функциональности).

Tinkercad Dashboard – Начальная страница

Преодолев этап регистрации, мы попадем на главную страницу, на которой слева видим список сервисов и под ним – список проектов. Навигация очень проста, хотя некоторые ссылки выглядят не очень заметными, но разобраться, что к чему, можно легко. Выбрав элемент слева мы видим справа список соответствующих объектов. Для раздела Circuits, этими объектами будут схемы и скетчи.

Создаем и редактируем проект

Для создания проекта просто нажимаем кнопку «Создать проект», расположенную под списком проектов. Будет создан проект с названием типа Project N. Нажав на него, мы перейдем в режим просмотра списка схем, включенных в этот проект. Там же мы сможем изменить свойства проекта (включая название), нажав на соответствующий значок сразу под названием.

Добавляем новую схему Circuits

Создать новую схему в Tinkercad можно двумя способами:

  • В меню слева выбрать Circuits и справа над списком схем выбрать команду Create new Circuit (на момент написания статьи все основные интерфейсные элементы не переведены). Новая схема будет создана вне какого-либо проекта.
  • Создать схему в определенном проекте. Для этого надо сначала перейти в окно проекта, а затем нажать на кнопку «Create» сверху над списком. Появится перечень типов схем, мы выбираем Circuit. Созданная схема будет доступна в этом списке и в списке всех проектов в меню Circuits.

После выполнения команды вы сразу же перейдете в режим редактирования схемы, не вводя названия. Имя для схемы формируется автоматически.

  • Чтобы изменить название схемы и отредактировать ее свойства нужно перейти в режим просмотра списка схем, навести на область с названием схемы и нажать на иконку «Настройки». Откроется окно, в котором вы сможете отредактировать параметры.
  • Для удаления схемы надо в том же режиме выбрать в настройках команду «Удалить».
  • Для просмотра краткой информации о схеме нужно просто щелкнуть на ней
  • Для перехода в режим редактирования нужно навести курсор мышки и выбрать появившуюся команду «Изменить».

Все изменения в процессе редактирования схемы сохраняются автоматически.

Описание интерфейса Тинкеркад в режиме редактирования

Нажав на команду «Изменить» мы попадаем в режим редактирования схемы. С помощью удобного и простого графического интерфейса можно нарисовать желаемую электрическую схему. Мы можем выделять, переносить объекты, удалять их привычным всем способом с помощью мыши.

В режиме редактирования рабочее окно сервиса поделено на две половины: снизу расположена панель с закладками – это библиотека компонентов. Над ней находится область визуального редактирования схемы с панелью инструментов и пространством, на котором будет размещена схема.

На полосе инструментов в верхней части слева находятся основные команды:

  • Повернуть элемент
  • Удалить
  • Масштабировать по размерам экрана
  • Отмена
  • Повтор

Кнопки в правой части панели:

  • Отобразить панель программирования, и отладки
  • Отобразить панель библиотеки компонентов
  • Запустить симулятор схемы
  • Экспорт в Eagle .brd
  • Поделиться

В целом интерфейс достаточно прост, не перегружен лишними элементами и интуитивно понятен. Практически любые операции можно выполнить «на ощупь».

Типы анализа

Для радиолюбителей и самодельщиков есть всё в этом китайском магазине.

ПО платное, но есть бесплатная дневная ознакомительная версия. Circuit Sims : Это был один из первых вебов исходя из эмуляторов электроцепи с открытым кодом я тестировал несколько лет назад. Программа работает, начиная от Windows 98 и заканчивая Windows 7.


Можно заключить, что несмотря на свои недостатки Qucs представляет собой весьма достойную альтернативу проприетарным САПР для моделирования электронных схем.


Дополнительно данный софт имеет в своем составе множество показательных образцов. Система является достаточно стабильной и надежной, легка в освоении и работе. Некоторые из приложений платные, но у них есть демо версии с которыми можно подробно ознакомиться.


Файлы также можно экспортировать во многие форматы, включая JSON. Все полученные условными приборами информационные данные сохраняются в памяти компьютера. Программа имеет возможность создавать: разнообразные инженерные и технические рисунки; электронные схемы; составлять эффектные презентации; разрабатывать организационные схемы, маркетинговые и многие другие. Давайте перенесем щупы к лампочке и поставим измерение постоянного напряжения с пределом 20 Вольт.

Особенности симулятора электрических схем Qucs


По желанию производитель предлагает относительно недорогую конструкцию печатной платы в соответствии с созданной конструкцией. Я представляю, на сколько облегчают труд подобные программы. Существует множество бесплатных версий. Ведётся разработка системы синтеза активных фильтров для Qucs ожидается в версии 0.

Отличная анимация движения и импульсов токов, а также зарядки и разрядки конденсаторов. Я представляю, на сколько облегчают труд подобные программы. Более подробную информацию о программе вы можете найти на нашем сайте. Для управления сложными схемами включена возможность разворачивания подсхем и формирования блоков. Эх, раньше бы создали эту прогу Ответить Ответить с цитатой Цитировать владимир

Бесплатная версия программы не позволяет создавать электронные схемы в коммерческих целях. Суммарное напряжение последовательно соединенных батареек 3 вольта. Circuit Sims 2. Это измерительные щупы. Программное обеспечение Quite Universal Circuit Simulator является редактором с графическим интерфейсом с комплексом технических возможностей для конструирования схем. Как работает транзистор? Режим ТТЛ логика / Усиление. Анимационный обучающий 2d ролик. / Урок 1

Подводя итоги

В завершении этой статьи – краткого знакомства с новым интересным сервисом Tinkercad Arduino Circuits, хотелось бы еще раз подчеркнуть его ключевые возможности: визуальный редактор схем, визуальный и текстовые редакторы кода, режим отладки, режим симуляции схем, возможность экспорта полученных скетчей и электрических схем в реальные проекты. Возможно, по отдельности каждая из этих возможностей лучше реализована в других мощных инструментах, но собранные вместе, да еще и в виде удобного, простого для освоения web-сервиса, они делают Tinkercad крайне полезным для любого, особенно начинающего, ардуинщика.

Судя по всему, сервис продолжает активно развиваться (небольшие апдейты и улучшения производятся непрерывно), так что, надеюсь, мы еще вернемся к этой теме в наших статьях.

7: 123DCircuits

123D Circuits включает в себя целый перечень полезных возможностей для создания электросхем. После единоразовой регистрации на сайте (при последующих входах нужно будет вносить данные учетной записи) пользователь может выбирать между разными опциями: создание нового проекта, добавление элементов или импорт цепей из программы Eagle. Размеры плат тоже предоставляются на выбор, кроме того, поддерживается свободное размещение текста и метод шелкографии.

Основная особенность 123D Circuits – это копирование платформы Arduino, поддержка плат ввода/вывода и возможность корректировки кода программы из браузера в видимом режиме.

Моделируются электросхемы в редакторе при помощи набрасывания проводов и нужных элементов на макетную плату, после этого они подключаются к виртуальному процессору. Кроме того, в программе всегда можно проводить диагностику, анализ и интерактивную имитацию работы цепи в реальности.

Библиотека элементов сейчас совсем небольшая, доступны образцы только главных элементов: электронный элемент с 2 электродами, светоизлучающий диод, двухполюсник с малой проводимостью, индуктивность, сопротивление, транзистор, кнопка, потенциометр, DC-мотор, мультиметр и некоторые другие. При этом мощный и одновременно простой редактор позволяет добавлять новые радиокомпоненты, которые требуются в проекте.

Работа с виртуальной средой начинается сразу после внесения необходимых личных данных на сайте. В разделе Help можно найти ответы на все вопросы, которые касаются работы с этим продуктом. Бесплатная версия системы предлагает большое количество схем (т. е. доступных любому пользователю).

При ежемесячной оплате в $12 (любительский вариант) пользователю становятся доступными 5 личных схем и скидка в 5% на заказ печатных плат. Можно воспользоваться и профессиональным тарифным планом – $25 долларов в месяц, который дает скидку в 5% на заказ PCB и безлимитное количество личных схем.

Веб-приложение не предъявляет особых требований к гаджетам пользователей. Достаточно бесперебойного соединения с интернетом на высокой скорости. Несмотря на то что программа 123D Circuits рекомендована для создания электрических цепей устройств среднего и высокого уровней сложности, некоторые этапы работы (в частности создание нового проекта, симуляция и анализ) занимают длительное время.

Радиолюбительские программы — создание принципиальных схем, печатных плат, передних панелей

  RFSim99_rus.rar (453.8 KiB, 5,522 hits)

– мощная программа для моделирования ВЧ цепей

  ridus.rar (365.2 KiB, 5,432 hits)

– редактор панелей

  Schemagee.rar (3.4 MiB, 15,302 hits)

– программа, предназначенная для создания электрических принципиальных схем, удостоверяющих требованиям ГОСТ

  sPlan_5_rus. rar (1.3 MiB, 4,425 hits)

  sPlan_6.0.0.1_full_rus.rar (1.8 MiB, 3,359 hits)

  sPlan_6.0.0.2.Rus_Portable.rar (2.2 MiB, 165,657 hits)

  sPlan_7.0.0.9.rar (2.6 MiB, 21,549 hits)

  sPlan_7.0.rar (1.3 MiB, 4,996 hits)

– простой и удобный инструмент для черчения электронных и электрических схем

  sprint-layout_4_0_rus.rar (955.2 KiB, 4,436 hits)

– простая программа для создания двухсторонних и многослойных печатных плат

  Sprint Layout 5.0 Rus (13.1 MiB, 4,745 hits)

– то-же, но более новее

  Sprint Layout 6.0 Rus (12.0 MiB, 20,118 hits)

– еще более новая версия

  Sprint-Layout 6 (последняя версия на декабрь 2013 года) (23.5 MiB, 9,108 hits)

– самая последняя и лучшая версия (на декабрь 2013 года)

  Eagle 5.11.10 RUS (46.6 MiB, 33,122 hits)

– хорошая программа для создания одно-двусторонних плат с автоматической трассировкой

  Cadsoft Eagle V6. 1.0 (41.1 MiB, 14,638 hits)

– тоже самое, но более свежая версия

  tbfsetup_051a.exe (850.5 KiB, 7,435 hits)

– справочник по радиодеталям

  act-fltr.rar (4.6 KiB, 2,784 hits)

– расчет активного полосового фильтра на операционном усилителе

  coil-1.rar (3.3 KiB, 2,659 hits)

– расчет числа витков однослойной катушки произвольных размеров с оптимальным шагом

  coil-opt.rar (2.2 KiB, 2,678 hits)

– расчет оптимальной катушки

  Filter_for_acoustic_system.rar (496.7 KiB, 2,690 hits)

– программа позволяет рассчитать 6 разновидностей пассивных фильтров для акустических систем

  kondansator.zip (205.9 KiB, 4,711 hits)

– определение маркировки конденсаторов

  EWB5.12.rar (8.7 MiB, 13,345 hits)

– симулятор электронных схем + учебник на русском

  NachalaElektroniki.rar (4.4 MiB, 12,360 hits)

– Начала электроники

  FrontDesigner_3. 0_RUS (2.6 MiB, 29,565 hits)

– программа для рисования передних панелей конструкций

Симулятор электронных схем на русском языке. Список программ для проектирования электронных схем

Времена применения кульманов давно миновали, их заменили графические редакторы, это специальные программы для черчения электрических схем. Среди них есть как платные приложения, так и бесплатные (виды лицензий мы рассмотрим ниже). Уверены, что созданный нами краткий обзор поможет из разнообразия программных продуктов выбрать ПО, наиболее оптимальное для поставленной задачи. Начнем с бесплатных версий.

Бесплатные

Прежде, чем перейти к описанию программ кратко расскажем о бесплатных лицензиях, наиболее распространены из них следующие:

  • Freeware – приложение не ограничено по функциональности и может использоваться в личных целях без коммерческой составляющей.
  • Open Source – продукт с «открытым кодом», в который допускается вносить изменения подстраивая ПО под собственные задачи.
    Возможны ограничения на коммерческое использование и платное распространение внесенных модификаций.
  • GNU GPL – лицензия практически не накладывающая на пользователя никаких ограничений.
  • Public domain – практически идентична с предыдущим вариантом, на данный тип лицензии закон защиты авторских прав не распространяется.
  • Ad-supported – приложение полностью функционально, содержит в себе рекламу других продуктов разработчика или других компаний.
  • Donationware – продукт распространяется бесплатно, но разработчик предлагает внести пожертвования на добровольной основе для дальнейшего развития проекта.

Получив представление о бесплатных лицензиях можно переходить к ПО, распространяемому на таких условиях.

Microsoft Visio

Это простой в управлении, но в то же время весьма удобный редактор векторной графики, обладающий богатым функциональным набором. Несмотря на то, что основная социализация программы визуализация информации с приложений MS Office, ее вполне можно использовать для просмотра и распечатки радиосхем.

MS выпускает три платных версии, отличающихся функциональным набором и бесплатную (Viewer), которая интегрируется в браузер IE и позволяет с его помощью осуществлять просмотр файлов, созданных в редакторе. К сожалению, для редакции и создания новых схем потребуется приобрести полнофункциональный продукт. Заметим, что даже в платных версиях среди базовых шаблонов нет набора для полноценного создания радиосхем, но его несложно найти и установить.

Недостатки бесплатной версии:

  • Недоступны функции редактирования и создания схем, что существенно снижает интерес к этому продукту.
  • Программа работает только с браузером IE, что также создает массу неудобств.

Компас-Электрик

Данная ПО является приложением к САПР российского разработчика «АСКОН». Для ее работы требуется установка среды КОМПАС-3D. Поскольку это отечественный продукт, в нем полностью реализована поддержка принятых России ГОСТов, и, соответственно, нет проблем с локализацией.


Приложение предназначено для проектирования любых видов электрооборудования и создания к ним комплектов конструкторской документации.

Это платное ПО, но разработчик дает 60 дней на ознакомление с системой, в течение этого времени ограничения по функциональности отсутствуют. На официальном сайте и в сети можно найти множество видео материалов, позволяющих детально ознакомиться с программным продуктом.

В отзывах многие пользователи отмечают, что в системе имеется масса недоработок, которые разработчик не спешит устранять.

Eagle

Данное ПО представляет собой комплексную среду, в которой можно создать как принципиальную схему, так и макет печатной платы к ней. То есть, расположить на плате все необходимые элементы и выполнить трассировку. При этом, она может быть выполнена как в автоматическом, так и ручном режиме или путем комбинации этих двух способов.


В базовом наборе элементов отсутствуют модели отечественных радиокомпонентов, но их шаблоны могут быть скачены в сети. Язык приложения – Английский, но локализаторы, позволяющие установить русский язык.

Приложение является платным, но возможность его бесплатного использования со следующими функциональными ограничениями:

  • Размер монтажной платы не может превышать размера 10,0х8,0 см.
  • При разводке можно манипулировать только двумя слоями.
  • В редакторе допускается работа только с одним листом.

Dip Trace

Это не отдельное приложение, а целый программный комплекс, включающий в себя:

  • Многофункциональный редактор для разработки принципиальных схем.
  • Приложение для создания монтажных плат.
  • 3D модуль, позволяющий проектировать корпуса для созданных в системе приборов.
  • Программу для создания и редактирования компонентов.

В бесплатной версии программного комплекса, для некоммерческого использования, предусмотрены небольшие ограничения:

  • Монтажная плата не более 4-х слоев.
  • Не более одной тысячи выводов с компонентов.

В программе не предусмотрена русская локализация, но ее, а также описание всех функций программного продукта можно найти в сети. С базой компонентов также нет проблем, в изначально их около 100 тыс. На тематических форумах можно найти созданные пользователями базы компонентов, в том числе и под российские ГОСТы.

1-2-3 схема

Это полностью бесплатное приложение, позволяющее укомплектовать электрощиты Хагер (Hager) одноименным оборудованием.


Функциональные возможности программы:

  • Выбор корпуса для электрощита, отвечающего нормам по степени защиты. Выборка производится из модельного ряда Hager.
  • Комплектация защитным и коммутационным модульным оборудованием того же производителя. Заметим, что в элементной базе присутствуют только сертифицированные в России модели.
  • Формирование конструкторской документации (однолинейной схемы, спецификации, отвечающей нормам ЕСКД, отрисовка внешнего вида).
  • Создание маркеров для коммутирующих устройств электрощита.

Программа полностью локализована под русский язык, единственный ее недостаток, что в элементной базе присутствует только электрооборудование компании-разработчика.

Autocad Electrical

Приложение на базе известной САПР Autocad, созданное для проектирования электросхем и создания для них технической документации в соответствии с нормами ЕСКД.


Изначально база данных включает в себя свыше двух тысяч компонентов, при этом, их условно графические обозначения отвечают действующим российским и европейским стандартам.

Данное приложение платное, но имеется возможность в течение 30-ти дней ознакомиться с полным функционалом базовой рабочей версии.

Эльф

Данное ПО позиционируется в качестве автоматизированного рабочего места (АРМ) для проектировщиков-электриков. Приложение позволяет быстро и корректно разработать, практически, любой чертеж для электротехнических проектов с привязкой к плану помещений.

Функционал приложения включает в себя:

  • Расстановку УГО при проектировании электросетей, проложенных открыто, в трубах или специальных конструкциях.
  • Автоматический (с плана) или руной расчет силовой схемы.
  • Составление спецификации в соответствии с действующими нормами.
  • Возможность расширения базы элементов (УГО).

В бесплатной демонстрационной версии отсутствует возможность создания и редактирование проектов, их можно только просмотреть или распечатать.

Kicad

Это полностью бесплатный программный комплекс с открытым кодом (Open Source). Данное ПО позиционируется в качестве системы сквозного проектирования. То есть, можно разработать принципиальную схему, по ней создать монтажную плату и подготовить документацию, необходимую для производства.


Характерные особенности системы:

  • Для разводки платы допускается применение внешних трассировщиков.
  • В программу встроен калькулятор печатной платы, размещение на ней элементов можно выполнить автоматически или вручную.
  • По завершению трассировки система генерирует несколько технологических файлов (например, для фотоплоттера, сверлильного станка и т. д.). При желании можно добавить логотип компании на печатную плату.
  • Система может создать послойную распечатку в нескольких популярных форматах, а также сгенерировать список используемых в разработке компонентов для формирования заказа.
  • Имеется возможность экспорт чертежей и других документов в форматы pdf и dxf.

Заметим, что многие пользователи отмечают непродуманность интерфейса системы, а также тот факт, что для освоения ПО требуется хорошо изучить документацию к программе.

TinyCAD

Еще одно бесплатное приложение с открытым кодом, позволяющее создавать чертежи принципиальных схем и имеющее функции простого редактора векторной графики. В базовом наборе содержится сорок различных библиотек компонентов.


TinyCAD – простой редактор для принципиальных схем

В программе не предусмотрена трассировка печатных плат, но имеется возможность экспортировать список соединений в стороннее приложение. Экспорт производится с поддержкой распространенных расширений.

Приложение поддерживает только английский язык, но благодаря интуитивному меню проблем с освоением не возникнет.

Fritzing

Бесплатная среда разработки проектов на базе Arduino. Имеется возможность создания печатных плат (разводку необходимо делать вручную, поскольку функция автотрассировки откровенно слабая).


Следует заметить, что приложение «заточено» для быстрого создания набросков, позволяющих объяснить принцип работы проектируемого прибора. Для серьезной работы у приложения слишком мала база элементов и сильно упрощенное составление схемы.

123D Circuits

Это веб-приложение для разработки Arduino-проектов, с возможностью программирования устройства, симуляции и анализа его работы. В типовом наборе элементов присутствуют только основные радио-компоненты и модули Arduino. При необходимости пользователь может создать новые компоненты и добавить их в базу. Примечательно, что разработанную печатную плату можно заказать, непосредственно, в онлайн-сервисе.


В бесплатной версии сервиса нельзя создавать свои проекты, но можно просматривать чужие разработки, находящиеся в открытом доступе. Для полноценного доступа ко всем возможностям необходимо оформить подписку ($12 или $24 в месяц).

Заметим, что из-за бедного функционала виртуальная среда разработки вызывает интерес только у начинающих. Многие из тех, кто пользовался сервисом, обратили внимание на тот факт, что результаты симуляции расходятся с реальными показателями.

XCircuit

Бесплатное мультиплатформенное приложение (лицензия GNU GPL) для быстрого создания принципиальных схем. Функциональный набор минимальный.


Язык приложения – английский, программа не воспринимает русские символы. Также следует обратить внимание на нетипичное меню, к которому необходимо привыкнуть. Помимо этого контекстные подсказки выводятся на панель состояния. В базовый набор элементов входят УГО только основных радиодеталей (пользователь может создать свои элементы и добавить их).

CADSTAR Express

Это демонстрационная версия одноименной САПР. Функциональные ограничения коснулись лишь числа элементов, используемых в схеме разработки (до 50 шт) и количеств контактов (не более 300), что вполне достаточно для небольших радиолюбительских проектов.


Программа состоит из центрального модуля, в которых входит несколько приложений позволяющих разработать схему, создать для нее плату и подготовить пакет технической документации.

В базовый набор входит более 20 тыс. компонентов, дополнительно можно загрузить с сайта разработчика дополнительные библиотеки.

Существенным недостатком системы является отсутствие поддержки русского языка, соответственно, все техническая документация также представлена в сети на английском.

QElectroTech

Простое удобное и бесплатное (FreeWare) приложения для разработки электрических и электронных схем-чертежей. Программа является обычным редактором, никаких специальных функций в ней не реализовано.


Язык приложения – английский, но для него имеется русская локализация.

Платные приложения

В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.

sPlan

Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.


Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.

Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.

Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».

Eplan Electric

Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.


Target 3001

Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.


По умолчанию устанавливается английский язык, имеется возможность установить меню на немецком или французском, официально русской локализации нет. Соответственно, вся документация представлена только на английском, французском или немецком языке.

Стоимость самой простой базовой версии около 70 евро. За эти деньги будет доступна трассировка двух слоев на 400 выводов. Стоимость нелимитированной версии в районе 3,6 тыс. евро.

Micro-Cap

Приложение для моделирования цифровых, аналоговых и смешанных схем, а также анализа их работы. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. После это по одному клику мышки система автоматически чего произведет необходимые расчеты и выдаст результаты для изучения.


Программа позволяет установить зависимость параметров (номиналов) элементов от температурного режима, освещенности, частотных характеристик и т.д. Если в схеме присутствуют анимированные элементы, например, светодиодные индикаторы, то их состояние будут корректно отображаться, в зависимости от поступающих сигналов. Имеется возможность при моделировании «подключать» к схеме виртуальные измерительные приборы, а также отслеживать состояние различных узлов устройства.

Стоимость полнофункциональной версии около $4,5 тыс. Официальной русской локализации приложения не существует.

TurboCAD

Данная САПР платформа включает в себя множество инструментов, для проектирования различных электрических устройств. Набор специальных функций позволяет решать инженерно-конструкторские задачи любого уровня сложности.


Отличительные особенности – тонкая настройка интерфейса под пользователя. Множество справочной литературы, в том числе и на русском языке. Несмотря на отсутствие официальной поддержки русского языка, для платформы имеются русификаторы.

Для рядовых пользователей приобретение платной версии программы с целью разработки электросхем для любительских устройств, будет нерентабельно.

Designer Schematic

Приложение для создания электросхем с использованием радиоэлементов производства Digi-Key. Основная особенность данной системы заключается в том, что в редакторе для построения схем, может использовать механическое проектирование.


Базы данных компонентов можно в любой момент проверить на соответствие и при необходимости произвести обновление прямо с сайта производителя.

Система не имеет собственного трассировщика, но список соединений может быть загружен в стороннюю программу.

Имеется возможность импорта файлов из популярных САПР.

Ориентировочная стоимость приложения около $300.

Программа для электрических схем — это инструмент, используемый инженерами, для создания электронных схем с целью расчета и тестирования изделий на этапах проектирования, производства, а также эксплуатации. Точное отображение параметров производится при помощи масштаба. Каждый элемент имеет свое обозначение в виде символов, соответствующих ГОСТу.

Программа для электрических схем: зачем мне это нужно?

При помощи программы для электрических схем можно строить точные чертежи, а затем сохранять их в электронном виде или распечатывать.

ВАЖНО! Почти во всех программах для рисования схем есть готовые элементы в библиотеке, потому вручную их можно не чертить.

Такие программы бывают платными и бесплатными. Первые характеризуются большой функциональностью, их возможности значительно шире. Существуют даже целые автоматизированные системы проектирования САПР, которые успешно используются инженерами во всем мире. С применением программ для черчения схем работа не только полностью автоматизированная, а и предельно точная.

Бесплатные программы уступают по функциональным возможностям платному софту, однако с их помощью можно реализовать проекты начальной и средней сложности.

Программное обеспечение позволяет упростить работу и сделать ее более эффективной. Мы подготовили перечень популярных программ для создания схем, используемых специалистами во всем мире. Но для начала давайте разберемся, что собой представляют схемы и каких видов они бывают.

Программы: для каких схем предназначены?

Схема представляет собой конструкторский документ графического типа. На нем размещены в виде условных обозначений составляющие компоненты устройства и связи между ними.

Схемы являются частью комплекта конструкторской документации. В них содержатся данные, необходимые для проектирования, производства, сборки, регулирования, использования прибора.

Когда нужны схемы?

  1. Процесс проектирования. Они позволяют определить структуру разрабатываемого изделия.
  2. Процесс производства. Дают возможность продемонстрировать конструкцию. На их базе разрабатывается технологический процесс, способ монтажа и контроля.
  3. Процесс эксплуатации. При помощи схем можно определить причину поломки, правильный ремонт и техническое обслуживание.

Виды схем по ГОСТу:

  • кинематические;
  • газовые;
  • энергетические;
  • пневматические;
  • гидравлические;
  • электрические;
  • комбинированные;
  • оптические;
  • деления;
  • вакуумные.

В какой программе лучше работать?

Существует огромное количество платных и бесплатных программ для разработки электрических чертежей. Функционал у всех одинаковый, за исключением расширенных возможностей у платных.

Visio

QElectro Tech

sPlan

Visio

Плюсы QElectro Tech

  1. экспорт в формате png, jpg, bmp или svg;
  2. проверка работоспособности электрических цепей;
  3. легко создавать схемы электропроводки, благодаря наличию обширной библиотеки;полностью на русском языке.

Минусы QElectro Tech

  1. функционал ограниченный;
  2. создание схемы сети начальной и средней сложности.

Простой интерфейс. Коллекция фигур для сборки электрических схем располагается слева в главном окне. В правой стороне находится рабочая область.

  1. Создать новый документ.
  2. Перетащить при помощи мышки в рабочую область необходимое количество элементов для создания и симуляции желаемого результата.
  3. Соединить детали между собой. Соединения автоматически преобразуются в горизонтальные и вертикальные линии.
  4. Сохранить файл с расширением qet.

Есть функция постройки собственных элементов и сохранения в библиотеке. Фигуры можно использовать в других проектах. Софт на русском языке. Программа подходит для Linux и Windows.

sPlan

Программа для построения электронных и электрических схем, рисования плат. При переносе элементов из библиотеки их можно привязывать к сетке координат. Софт простой, но позволяет создавать чертежи и рисунки разной сложности.


Фото 3 — Процесс составления схемы в sPlan

Задача sPlan заключается в проектировании и разработке электронных принципиальных схем. Для упрощения работы разработчик предусмотрел обширную библиотеку с геометрическими заготовками обозначений электронных элементов. Есть функция создания элементов и сохранения их в библиотеке.

Этапы работы:

  1. Создать новый документ.
  2. Из библиотеки элементов перетащить необходимые. Фигуры можно группировать, поворачивать, копировать, вырезать, вставлять и удалять.
  3. Сохранить.

В настоящее время существует не так уж и много open-source САПР. Тем не менее, среди САПР для электроники (EDA) есть весьма достойные продукты. Этот пост будет посвящён моделировщику электронных схем с открытым исходным кодом . Qucs написан на С++ с использованием фреймворка Qt4. Qucs является кроссплатформенным и выпущен для ОС Linux, Windows и MacOS.

Разработку данной САПР начали в 2004 году немцы Michael Margraf и Stefan Jahn (в настоящее время не активны). Сейчас Qucs разрабатывается интернациональной командой, в которую вхожу и я. Руководителями проекта являются Frans Schreuder и Guilherme Torri. Под катом будет рассказано о ключевых возможностях нашего моделировщика схем, его преимуществах и недостатках по сравнению с аналогами.

Главное окно программы показано на скриншоте. Там смоделирован резонансный усилитель на полевом транзисторе и получены осциллограммы напряжения на входе и выходе и также АЧХ.

Как видно, интерфейс интуитивно понятен. Центральную часть окна занимает собственно моделируемая схема. Компоненты размещаются на схеме методом перетаскивания из левой части окна. Виды моделирования и уравнения также являются особыми компонентами. Более подробно принципы редактирования схем описаны в документации к программе.

Формат схемного файла Qucs основан на XML и к нему поставляется документация. Поэтому схема Qucs может быть легко сгенерирована сторонними программами. Это позволяет создавать ПО для синтеза схем, которое является расширением Qucs. Проприетарное ПО как правило использует бинарные форматы.

Перечислим основные компоненты, имеющиеся в Qucs:

  1. Пассивные RCL-компоненты
  2. Диоды
  3. Биполярные транзисторы
  4. Полевые транзисторы (JFET, MOSFET, MESFET и СВЧ-транзисторы)
  5. Идеальные ОУ
  6. Коаксиальные и микрополосковые линии
  7. Библиотечные компоненты: транзисторы, диоды и микросхемы
  8. Файловые компоненты: подсхемы, spice-подсхемы, компоненты Verilog

Библиотека компонентов использует собственный формат, основанный на XML. Но можно импортировать существующие библиотеки компонентов, основанные на Spice (приводятся в даташитах на электронные компоненты).

Поддерживаются следующие виды моделирования:

  1. Моделирование рабочей точки на постоянном токе
  2. Моделирование в частотной области на переменном токе
  3. Моделирование переходного процесса во временной области
  4. Моделирование S-параметров
  5. Параметрический анализ

Результаты моделирования можно экспортировать в Octave/Matlab и выполнить там постобработку данных.

Qucs основан на вновь разработанном движке схемотехнического моделирования. Отличительной особенностью этого движка является встроенная возможность моделирования S-параметров и КСВ, что важно для анализа ВЧ-схем. Qucs может пересчитывать S-параметры в Y- и Z-параметры.

На скриншотах показан пример моделирования S-параметров широкополосного усилителя высокой частоты.

Итак, отличительной особенностью Qucs является возможность анализа комплексных частотных характеристик (КЧХ), построение графиков на комплексной плоскости и диаграмм Смита, анализ комплексных сопротивлений и S-параметров. Эти возможности отсутствуют в проприетарных системах MicroCAP и MultiSim, и здесь Qucs даже превосходит коммерческое ПО и позволяет получить недостижимые для симуляторов электронных схем, основанных на Spice результаты.

Недостатком Qucs является малое количество библиотечных компонентов. Но этот недостаток не является препятствием к использованию, так как Qucs совместим с форматом Spice в котором приводятся модели электронных компонентов в даташитах. Также моделировщик работает медленнее, чем аналогичные Spice-совместимые моделировщики (например MicroCAP (проприетарный) или Ngspice (open-source)).

В настоящее время мы работаем над возможностью предоставления пользователю выбора движка для моделирования схемы. Можно будет использовать встроенный движок Qucs, Ngspice (spice-совместимый консольный моделировщик, похожий на PSpice) или Xyce (моделировщик с поддержкой параллельных вычислений через OpenMPI)

Теперь рассмотрим перечень нововведений в недавнем релизе Qucs 0.0. 18 перспективных направлений в разработке Qucs:

  1. Улучшена совместимость с Verilog
  2. Продолжается портирование интерфейса на Qt4
  3. Реализован список недавних открытых документов в главном меню.
  4. Реализован экспорт графиков, схем в растровые и векторные форматы: PNG, JPEG, PDF, EPS, SVG, PDF+LaTeX. Эта функция полезна при подготовке статей и отчётов, содержащих результаты моделирования
  5. Возможность открытия документа схемы из будущей версии программы.
  6. Исправлены баги, связанные с зависанием моделировщика при определённых условиях.
  7. Ведётся разработка системы синтеза активных фильтров для Qucs (ожидается в версии 0.0.19)
  8. Ведётся разработка сопряжения с прочими open-source движками для моделирования электронных схем (

Ниже представлен список наиболее популярных программ для черчения электрических схем используемые радиолюбителями.

sPlan

Эта программа позволяет быстро рисовать различные электрические схемы. Она простая и не требует большого количества времени на освоение. Главная особенность этой программы – то, что для нее существует множество дополнений, содержащих российские радиоэлементы.

TyniCad


Eagle

Это программное обеспечение имеет набор инструментов, которые позволяют чертить электрические схемы и трассировать печатные платы. Имеет три режима работы, которые включают в себя возможность разработать схему самому или использовать готовые элементы.

Target 3001

Само название этой программы говорит о том, что она выделяется на фоне остальных. Она поддерживает работу даже с большими схемами и функцию отмены или повтора действий в 50 уровней. Еще одной особенностью этой программы является то, что она поддерживает проекты, выполненные в других программах.

DipTrace

Программа DipTrace проста в освоении, поэтому в основном используется новичками и любителями для создания радиолюбительских поделок. Она включает в себя четыре модуля, которые позволяют не только создавать, но и оптимизировать расположение и размеры плат.

KiKad

В возможности этой программы входит создание профессиональных электрических схем, разработка для них печатных плат и подготовка готовых выходных данных для окончательного производства. Эта программа состоит из основных приложений и дополнительных утилит, которые расширяют стандартный функционал.

TyniCad

Несмотря на то, что TinyCAD – это простая в освоении программа, она позволяет разрабатывать даже сложные электронные схемы. Сами разработчики позиционируют TinyCAD, как рядовое приложение, созданное для черчения и редактирования схем различной сложности.

Fritzing

Эта программа имеет довольно узкую направленность – Arduino-проекты. Ее можно использовать как для создания наброска, так и для создания полноценной платы. Программа Fritzing включает в себя набор готовых элементов, которые позволяют упростить создание платы.

123D Cirtuits

Данный онлайн сервис позволяет проектировать электронные схемы и печатные платы и поддерживает платформу Arduino. Он включает в себя набор готовых схем, но его главная особенность – возможность имитировать платформу Arduino. Также эта программа поддерживает импорт данных из Eagle


XCirtuit

Эта программа классифицируется как художественно-дизайнерская, а не редактор электронных схем. В базе данных XCircuit содержатся готовые элементы схемы, что позволяет ускорить процесс создания электронной схемы. Наличие опыта позволяет создавать средние по сложности чертежи.

10 лучших бесплатных онлайн симуляторов электроцепи

Список бесплатных программ моделирования электронной цепи онлайн очень полезный для вас. Эти симуляторы электроцепи, которые я предлагаю, не нужно быть загружен в компьютере, и они могут работать непосредственно с веб-сайта.

1. EasyEDA дизайн электронной цепи, моделирование цепи и PCB дизай:
EasyEDA удивительный бесплатный онлайн симулятор электроцепи, который очень подходит для тех, кто любит электронную схему. EasyEDA команда стремится делать сложную программу дизайна на веб-платформе в течение нескольких лет, и теперь инструмент становится замечательным для пользователей. Программная среда позволяет тебя сам проектировать схему. Проверить операцию через симулятор электроцепи. Когда вы убедитесь функцию цепи хорошо, вы будете создавать печатную плату с тем же программным обеспечением. Есть более 70,000+ доступных диаграмм в их веб-базах данных вместе с 15,000+ Pspice программами библиотеки. На сайте вы можете найти и использовать множество проектов и электронных схем, сделанные другими, потому что они являются публичными и открытыми аппаратными оснащениями. Он имеет некоторые довольно впечатляющие варианты импорта (и экспорта). Например, вы можете импортировать файлы в Eagle, Kikad, LTspice и Altium проектант, и экспортировать файлы в.PNG или.SVG. Есть много примеров на сайте и полезных программ обучения, которые позволяют людей легко управлять.

2. Circuit Sims : Это был один из первых вебов исходя из эмуляторов электроцепи с открытым кодом я тестировал несколько лет назад. Разработчик не удалось повысить качество и увеличить графический интерфейс пользователя.

3. DcAcLab имеет визуальные и привлекательные графики, но ограничивается моделированием цепи. Это несомненно отличная программа для обучения, очень проста в использовании. Это делает вас видеть компоненты, как они сделаны. Это не позволит вам проектировать схему, но только позволит сделать практику.

4. EveryCircuit представляет собой электронный эмулятор онлайн с хорошими сделанными графиками. Когда вы входите в онлайн программу, и она будет просить вас создать бесплатный счет, чтобы вы можете сохранить ваши проекты и иметь ограниченную часть площади рисовать вашу схему. Чтобы использовать его без ограничений, требующих годовой взнос в размере $ 10. Он можно скачивать и использоваться на платформах Android и iTunes. Компоненты имеют ограниченную способность имитировать с небольшими минимальными параметрами. Очень просто в использовании, он имеет прекрасную систему электронного дизайна. Она позволяет вам включать (вставлять) моделирование в ваши веб-страницы.

5. DoCircuits : Хотя она оставляет людям первое впечатление от путаницы о сайте, но она дает много примеров о том, как работает программа, можно видеть себя на видео «будет начать в пять минут». Измерения параметров электронной схемы продемонстрируют с реалистичными виртуальными инструментами.

6. PartSim электронный симулятор схемы онлайн. Он был способным к моделированию. Вы можете рисовать электрические схемы и протестировать их. Он еще новый симулятор, так что есть несколько компонентов, чтобы сделать моделирования для выбора.

7. 123D Circuits Активная программа разработана AutoDesk, она позволяет вам создавать схему, можно увидеть её на макетной плате, использовать платформу Arduino, имитировать электронную схему и окончательно создать PCB. Компоненты продемонстрируются в 3D в их реальной форме. Вы можете запрограммировать Arduino непосредственно из этой программы моделирования, (она) действительно производит глубокое впечатление.

8. TinaCloud Эта программа моделирования имеет усовершенствованные возможности. Она позволяет вам моделировать, в дополнение к обычным схемам со смешанными сигналами, и микропроцессорами, VHDL, SMPS поставки электричества и радио частотных цепей. Расчеты для электронного моделирования выполняются непосредственно на сервере компании и позволяют отличную скорость моделирования

Рекомендуем также

Программы для разработки схем. Список программ для проектирования электронных схем

Программа для электрических схем — это инструмент, используемый инженерами, для создания электронных схем с целью расчета и тестирования изделий на этапах проектирования, производства, а также эксплуатации. Точное отображение параметров производится при помощи масштаба. Каждый элемент имеет свое обозначение в виде символов, соответствующих ГОСТу.

Программа для электрических схем: зачем мне это нужно?

При помощи программы для электрических схем можно строить точные чертежи, а затем сохранять их в электронном виде или распечатывать.

ВАЖНО! Почти во всех программах для рисования схем есть готовые элементы в библиотеке, потому вручную их можно не чертить.

Такие программы бывают платными и бесплатными. Первые характеризуются большой функциональностью, их возможности значительно шире. Существуют даже целые автоматизированные системы проектирования САПР, которые успешно используются инженерами во всем мире. С применением программ для черчения схем работа не только полностью автоматизированная, а и предельно точная.

Бесплатные программы уступают по функциональным возможностям платному софту, однако с их помощью можно реализовать проекты начальной и средней сложности.

Программное обеспечение позволяет упростить работу и сделать ее более эффективной. Мы подготовили перечень популярных программ для создания схем, используемых специалистами во всем мире. Но для начала давайте разберемся, что собой представляют схемы и каких видов они бывают.

Программы: для каких схем предназначены?

Схема представляет собой конструкторский документ графического типа. На нем размещены в виде условных обозначений составляющие компоненты устройства и связи между ними.

Схемы являются частью комплекта конструкторской документации. В них содержатся данные, необходимые для проектирования, производства, сборки, регулирования, использования прибора.

Когда нужны схемы?

  1. Процесс проектирования. Они позволяют определить структуру разрабатываемого изделия.
  2. Процесс производства. Дают возможность продемонстрировать конструкцию. На их базе разрабатывается технологический процесс, способ монтажа и контроля.
  3. Процесс эксплуатации. При помощи схем можно определить причину поломки, правильный ремонт и техническое обслуживание.

Виды схем по ГОСТу:

  • кинематические;
  • газовые;
  • энергетические;
  • пневматические;
  • гидравлические;
  • электрические;
  • комбинированные;
  • оптические;
  • деления;
  • вакуумные.

В какой программе лучше работать?

Существует огромное количество платных и бесплатных программ для разработки электрических чертежей. Функционал у всех одинаковый, за исключением расширенных возможностей у платных.

Visio

QElectro Tech

sPlan

Visio

Плюсы QElectro Tech

  1. экспорт в формате png, jpg, bmp или svg;
  2. проверка работоспособности электрических цепей;
  3. легко создавать схемы электропроводки, благодаря наличию обширной библиотеки;полностью на русском языке.

Минусы QElectro Tech

  1. функционал ограниченный;
  2. создание схемы сети начальной и средней сложности.

Простой интерфейс. Коллекция фигур для сборки электрических схем располагается слева в главном окне. В правой стороне находится рабочая область.

  1. Создать новый документ.
  2. Перетащить при помощи мышки в рабочую область необходимое количество элементов для создания и симуляции желаемого результата.
  3. Соединить детали между собой. Соединения автоматически преобразуются в горизонтальные и вертикальные линии.
  4. Сохранить файл с расширением qet.

Есть функция постройки собственных элементов и сохранения в библиотеке. Фигуры можно использовать в других проектах. Софт на русском языке. Программа подходит для Linux и Windows.

sPlan

Программа для построения электронных и электрических схем, рисования плат. При переносе элементов из библиотеки их можно привязывать к сетке координат. Софт простой, но позволяет создавать чертежи и рисунки разной сложности.


Фото 3 — Процесс составления схемы в sPlan

Задача sPlan заключается в проектировании и разработке электронных принципиальных схем. Для упрощения работы разработчик предусмотрел обширную библиотеку с геометрическими заготовками обозначений электронных элементов. Есть функция создания элементов и сохранения их в библиотеке.

Этапы работы:

  1. Создать новый документ.
  2. Из библиотеки элементов перетащить необходимые. Фигуры можно группировать, поворачивать, копировать, вырезать, вставлять и удалять.
  3. Сохранить.

Proteus Professional представляет собой систему схемотехнического моделирования, базирующуюся на основе моделей электронных компонентов принятых в PSpice. Отличительной чертой пакета Proteus Professional является возможность моделирования работы программируемых устройств: микроконтроллеров, микропроцессоров, DSP и прочее. Дополнительно в пакет Proteus Professional входит система проектирования печатных плат. Proteus Professional может симулировать работу следующих микроконтроллеров: 8051, ARM7, AVR, Motorola, PIC, Basic Stamp.

Electronic Lab (Three phase chains) — Программа для расчета трёхфазных электрических цепей символическим методом, имеет удобный интуитивно понятный интерфейс. Производит расчет трёхфазной электрической цепи, как с нормальным, так и с аварийными режимами работы: при соединении нагрузки звездой — короткое замыкание фазы (КЗ), обрыв линейного провода; при соединении нагрузки треугольником — обрыв фазы нагрузки, обрыв линейного провода. Electronic Lab (Three phase chains) —

Cadsoft EAGLE — отличное комплексное средство для полного цикла разработки печатной платы, начиная с создания принципиальной электрической схемы и заканчивая созданием печатной платы и её трассировкой. Pro-версия программы позволяет разрабатывать печатные платы размером до 1600×1600 мм (16 слоёв) с разрешением до 1/10000 мм. Для этого в программе реализованы три модуля: Schematic Module, Layout Editor, Autorouter. Кроме этого программа имеет довольно большую библиотеку, которая содержит большое количество стандартных и довольно распространённых компонентов, к примеру микроконтроллеры, то есть теперь нет необходимости самому отрисовывать изображение нужного компонента на принципиальной схеме и создавать футпринт для печатной платы.

С помощью этой программы вы сможете узнать подходящие к вашему телефону аксессуары, а также посмотреть новинки. Программа обновляет базы автоматически (Online) через интернет, вы всегда будете в курсе последних новинок! Программа имеет удобное русское меню с иконками, гибкое меню настроек, систему определения. Скачать — D-Navigator v 0.0.106 программа для подбора аксессуаров к сотовому телефону. D-Navigator v 0.0.106 программа для подбора аксессуаров к сотовому телефону. Пример подбора совместимых аксессуаров для Nokia 6230i.

Electronics Workbench Multisim — одна из наиболее популярных в мире программ конструирования электронных схем, характеризуется сочетанием профессиональных возможностей и простоты, расширяемостью функций от простой настольной системы до сетевой корпоративной системы. Это объясняет широкое использование этой замечательной программы как для учебных целей так и для промышленного производства сложных электронных устройств. Архив содержит Professionals версию, русские модели ОУ, транзисторов, микросхем.

Возможности Electronics Workbench Multisim v8.2.12 Electronics Workbench Multisim v8.2.12.SP1 -электронная лаборатория на компьютере у Вас под рукой! Система схемотехнического моделирования Electronics Workbench Multisim v8.2.12 предназначена для моделирования и анализа электрических схем. Программа Electronics Workbench позволяет моделировать аналоговые, цифровые и цифро-аналоговые схемы большой степени сложности. Имеющиеся в программе библиотеки включают в себя большой набор широко распространенных электронных компонентов.

Электронный справочник по биполярным транзисторам с русскими буквенными индексами (2089 шт.) и их зарубежные аналоги. Рисунки расположения выводов; сортировка по разным параметрам; сохранение в файле и печать параметров выбранного прибора; возможность редактирования и добавления в справочник новых транзисторов. При каждом запуске программы создаётся резервная копия файла базы данных, которая будет использована при потере или повреждении основного файла БД. Сжатие (дефрагментация) файла БД, размер которого может неоправданно вырасти после работ, связанных с записью/удалением данных.

Cadsoft EAGLE — это комплексное средство для разработки печатных плат, начиная с создания принципиальной электрической схемы и заканчивая созданием печатной платы и её трассировкой. Pro-версия позволяет разрабатывать печатные платы размером до 1600×1600 мм (16 слоёв) с разрешением до 1/10000 мм. Для этого в программе реализованы три модуля: Schematic Module, Layout Editor, Autorouter. Кроме этого программа EAGLE имеет довольно большую библиотеку, содержащую множество стандартных и достаточно распространённых электронных компонентов, например микроконтроллеры, таким образом, не нужно будет самому рисовать изображение компонента на схеме и создавать футпринт для печатной платы.

Скачать >>>>> Библиотека для Splan_5.0 Скачать >>>>> Библиотека для Splan_4.0 и Splan_4.0_plus Скачать >>>>> Библиотека для Splan_3.0 Скачать >>>>> Библиотека для Sprint-Layot

Обновился простой и удобный инструмент для черчения электронных и электрических схем sPlan 6.0.02. Программа позволяет легко переносить символы из библиотеки элементов на схему и привязывать их к координатной сетке. В sPlan есть много инструментов для черчения и редактирования, которые делают разработку схем удобной и эффективной, такие как автонумерация элементов, составление списков элементов и другие. sPlan содержит столько удобных и разнообразных функций, что их использование ограничено только вашими желаниями и потребностями, вы можете создавать самые различные чертежи и схемы!

Иной раз на обычные и привычные вещи можно взглянуть под иным углом зрения, и получить совершенно неожиданные результаты. Программе Проводник Windows уже пошёл второй десяток лет. Казалось бы что в ней может быть нового? Оказывается можно за пару минут сделать Проводник многократно удобнее и быстрее. Объектом нашего внимания сегодня будет программка Explorer Lista, разработанная для Windows XP/2000/2003. Скачать её можно здесь. После установки и запуска в Проводнике появляется навигационная панель.

Симулятор с дружелюбным интерфейсом для разработки и расчета электронных цепей и контуров.

Программное обеспечение Quite Universal Circuit Simulator является редактором с графическим интерфейсом с комплексом технических возможностей для конструирования схем. Для управления сложными схемами включена возможность разворачивания подсхем и формирования блоков. Софт включает встроенный текстовый редактор, приложения для расчета фильтров и согласованных цепей, калькуляторы линий и синтеза аттенюаторов. Чертеж можно оформить с обрамлением рамки и стандартного штампа.

Qucs включает широкую базу современных компонентов, разделенных на категории: дискретные (резисторы, конденсаторы и др), нелинейные (транзисторы и диоды), цифровые (базовые цифровые устройства и логические вентили) и другие (источники, измерители). Особый интерес представляют рисунки и диаграммы.

Qucs может настраиваться на множество языков, включая русский.

Программа функционирует на Mac OS, Linux и Windows XP, Vista, 7 и 8.

Бесплатно.

Симулятор “Начала электроники”

Существует очень интересная программа, которая представляет собой несложный симулятор для демонстрации работы электрических схем и работы измерительных приборов. Удобство его не только в наглядности, но и в том, что интерфейс на русском языке. Она позволяет смоделировать на макетнице очень простые принципиальные схемы. Называется программа “Начала электроники”. Ссылка на нее внизу страницы, видео канала Михаила Майорова.

Для радиолюбителей и самодельщиков есть всё в этом китайском магазине .

Программа работает, начиная от Windows 98 и заканчивая Windows 7. Интерфейс выглядит следующим образом.

Внизу располагается чертеж печатной платы, но для нас наибольший интерес представляет панелька с макетной платой. Наверху кнопки управления: загрузить схему из файла, сохранить схему, очистка макетной платы, получить мультиметр, получить осциллограф, показать параметры деталей, состояние деталей, справочник, (кратко изложены понятия об электричестве), небольшой список лабораторных работ для самостоятельного их проведения, инструкция по пользованию симулятором, информация об авторах, выход из программы.

На видео о том, как работает симулятор цепи.

Что можно собрать на симуляторе схем?

На этом простом симуляторе можно собрать довольно много интересных вещей. Для начала давайте смоделируем обычный фонарик. Для этого нам потребуется лампочка, две батарейки и, естественно, все это надо будет соединить перемычками. Ну и какой же фонарик без выключателя и лампочки?

Двойным щелчком вызываем окно параметров батарейки. На появившейся вкладке видим напряжение, внутреннее сопротивление, показывающее ее мощность, миниполярность. В данном случае батарейка вечная.

Когда схема собрана, нажимаем два раза выключатель и лампочка почему то сгорает. Почему? Суммарное напряжение последовательно соединенных батареек 3 вольта. Лампочка по умолчанию была на 2,5 вольта, поэтому и сгорела. Ставим 3-вольтовую лампочку и снова включаем. Лампочка благополучно светится.

Теперь берем вольтметр. Вот у него загораются “ладошки”. Это измерительные щупы. Давайте перенесем щупы к лампочке и поставим измерение постоянного напряжения с пределом 20 Вольт. На мониторе показывает 2,97 вольта. Теперь попробуем измерить силу тока. Для этого берем второй мультиметр. Прибор, подсоединенный в схему, показал почти 50 миллиампер.

Практически как на настоящем мультиметре, можно измерить множество параметров. Есть также в симуляторе осциллограф, у которого даже регулируется яркость луча. Кроме того, есть реостат, можно двигать движок. Есть переменный конденсатор, шунты, нагревательная печка, резисторы, предохранители и другое. К сожалению, в данном симуляторе нет транзисторов.

Симулятор электронных схем на русском — это обыкновенный SPICE-симулятор под названием TINA-TI с легкой для понимания графической оболочкой. Данная программа работает без всякого лимита на количество применяемых приборов, легко обрабатывает всесторонние работы. Прекрасно соответствует имитированию поведенческой реакции разнообразных аналоговых схем, а также импульсных блоков питания. Используя TINA-TI можно легко сконструировать схему какой угодно степени сложности, соединить раннее созданные фрагменты, исследовать и распознать показатели схемы по качеству.

Все представленные элементы, которыми располагает симулятор электронных схем на русском TINA-TI , рассредоточены распределены на шесть типов: компоненты пассивного действия, ключи переключения, полу-проводниковые приборы, устройства измерения, миниатюрные модели устройств повышенной сложности. Дополнительно данный софт имеет в своем составе множество показательных образцов.

Симулятор электронных схем составлен на русском языке, поэтому с его помощью можно легко освоить черчение и корректировку принципиальных схем. Процесс создания схемы сам по себе не сложный и после завершения этой операции начинается этап симуляции. Программа может выполнять ниже перечисленные виды исследования: оценку постоянного и переменного тока. В данный анализ входит — расчет ключевых напряжений, построение графика конечного итога, определение промежуточных параметров и тестирование температуры.

Далее идет исследование промежуточных процессов, шумовых искажений. Обусловленность от категории исследования, учебная программа формирует окончательный итог в форме графических изображений или таблиц. Прежде чем начать симуляцию, TINA-TI производит проверку схемы на наличие или отсутствие ошибок. Когда обнаруживаются какие либо отклонения, то все изъяны будут показаны в отдельном окошке в форме списка. Если кликнуть мышью на надписи с ошибкой не распознанной симулятором, то деталь или часть чертежа обозначится маркеровочными знаками.

Дополнительно TINA-TI может выполнять измерение различных сигналов и их испытание. Чтобы реализовать данный вид исследования, для этого имеются виртуальные устройства: цифровой мультиметр, осциллограф, контрольно-измерительный прибор сигналов, источник периодических сигналов и устройство записи. Все имеющиеся в программе приборы симуляции предельно возможно соответствуют по использованию фактическим измерительным устройствам. Виртуально подключать их можно в любом участке исследуемой схемы. Все полученные условными приборами информационные данные сохраняются в памяти компьютера.

Tina-TI направлена для функционирования в среде операционных системах Windows 7, Vista, между тем программа эффективно справляется с работой в ОС Linux если использовать виртуальную машины Wine. Определяющим условием должно быть согласованность языка ОС с устанавливаемой программой.

В данной статье будет представлено 20 лучших программ для проектирования электронных схем и печатных плат, включая бесплатные, коммерческие и условно бесплатные программы.

Изучение дизайна макетов или электронных диаграмм не сложно, если вы выберете правильный инструмент дизайна. Для создания списка был использован ряд критериев, таких как:

  • качество программного обеспечения;
  • удобство для пользователя;
  • сложность среды проектирования.

Бесплатное программное обеспечение для рисования электронных схем:

Ниже будет представлен список и краткое описание бесплатных программ для проектирования электронных схем.

LTspice

Это программное обеспечение для моделирования от линейных технологий до разработки электронных схем, моделирования SPICE, диаграмм сигналов и многих других функций:

  • многоязычный графический интерфейсMDI для открытия и редактирования нескольких файлов в сеансе;
  • встроенный редактор схем с базой данных 2 тыс. электронных компонентов;
  • симулятор аналоговых и смешанных схем с режимом импорта файловSPICE;
  • постпроцессор для генерации графических кривых результатов анализа и отчетов;
  • возможность персонализировать настройки режима отображения и сочетания клавиш;
  • удобные функции масштабирования окна просмотра, печати и копирования в буфер обмена;
  • интегрированная база данных схем выборкиLTSpice.ASC.

Узнать больше и скачать LTspice вы можете на нашем .

«Компас-электрик»

Замечательная графическая российская программа, которая является разновидностью программы «Компас». Используется в области электрики для создания схем электрооборудования различных механизмов. Программа имеет обширные возможности. Посредством программы «Компас-электрик» возможно начертить любую электрическую схему.

Программа «Компас-электрик» имеет три версии, различные по своему функционалу: экспресс версия, стандартная версия, профессиональная версия. Основными компонентами данной программы являются:

  • База данных, которая является фундаментом для проектирования документации;
  • Редактор схем и отчетов, в котором происходит сам процесс создания и выпуска готовой документации проектов.

DipTrace

Это программа для проектирования профессиональных печатных плат. Вполне интуитивно понятный интерфейс, огромная функциональность. Dip Trace поддерживает несколько режимов работы. В каждый пакет DipTrace входят следующие программы:

  • редактор схем;
  • программа проектирования контуров — компоновка печатной платы;
  • редактор компонентов;
  • редактор корпуса;
  • автотрассировщик;
  • 3D-визуализация;
  • функция импорта библиотек и проектов из других программ EDA.

Скачать и получить более подробную информацию с обучающей книгой вы можете на нашем .

EasyEDA

Бесплатный и доступный в облачном инструменте EDA, позволяющий создавать схемы, моделировать SPICE и дизайн печатной платы. В его базе данных уже более 70 000 готовых диаграмм и более 15 тысяч библиотек PSpice, которые позволяют быстро рисовать диаграммы в веб браузере. Проекты, подготовленные в EasyEDA, могут быть опубликованы или сохранены в облаке. Файлы также можно экспортировать во многие форматы, включая JSON.

Программное обеспечение EasyEDA совместимо с инструментами Altium, Eagle KiCad и LTspice, откуда вы можете импортировать дополнительные библиотеки. По желанию производитель предлагает относительно недорогую конструкцию печатной платы в соответствии с созданной конструкцией. Благодаря доступу к приложениям в облаке мы получаем удобство, мобильность и совместимость между устройствами.

TinyCAD

Это программа для рисования схем в Windows, доступная для бесплатной загрузки с SourceForge. Поддерживает стандартные и пользовательские библиотеки символов. TinyCAD чаще всего используется для создания:

  • однолинейных диаграмм;
  • создания блок-схем;
  • разработки технических чертежей для целей презентации.

Xcircuit

Бесплатная программа для рисования схем из Open Circuit Designs, разработанная для среды Unix / Linux, но вы можете использовать ее в Windows, если у вас есть работающий сервер или Windows API. Существует множество бесплатных версий.

Dia

Это базовый инструмент проектирования с возможностью рисования блок-диаграмм. Dia — программа для начинающих, только для людей, входящих в область рисования электронных схем. Программа имеет лицензию GPL и доступна в версиях Mac и Linux (без версии для Windows). Чаще всего используется для построения блок-схем.

Pspice — Student Version

Бесплатная версия программного обеспечения Pspice была создана для студентов. Он содержит ограниченные версии таких продуктов, как: PSpice A / D 9. 1, PSpice Schematics 9.1, Capture 9.1. Позволяет разрабатывать и моделировать аналоговые и цифровые схемы.

SmartDraw

Программные шаблоны проектирования электро схем из SmartDraw LCC, считается одним из лучших САПРОВ для рисования электронных схем, блок-схем, HVAC, и т.д.

Бесплатная версия SmartDraw представляет собой усеченный вариант платного программного обеспечения, в котором отсутствует расширенные функции.

1-2-3 схема

Это простая программа редактор для создания электро схем, которая позволит вам быстро и просто создать, и начертить любую схему любого уровня сложности. В приложении вы имеете возможность создавать электро схемы щитков для жилищных комплексов, стоит заметить, что программа на русском языке, поэтому удобна в применении.

1-2-3 схема является одним из бесплатных приложений, которое позволяет укомплектовывать электрощиты Хагер (Hager) оборудованием того же производителя. Основной особенностью программы относится такая функция, как сам по себе выбор корпуса для электрощита, который отвечает всем требованиям и нормам безопасности. Выбор производится непосредственно из ряда моделей Hager.

Более подробную информацию о программе вы можете найти на нашем .

Microsoft Visio

Основной задачей программы является разработка и создание с помощью шаблонов рисование разного рода электронных схем. Программа имеет возможность создавать:

  • разнообразные инженерные и технические рисунки;
  • электронные схемы;
  • составлять эффектные презентации;
  • разрабатывать организационные схемы, маркетинговые и многие другие.

Кроме широких возможностей, программа имеет богатый набор готовых элементов, шаблоны visio для электро схем, а также библиотеку красивых объемных рисунков. Создание различных электронных схем не является единственной задачей для MS Visio.

KiCad

Это пакет с открытым исходным кодом, который был создан французом Жан-Пьером Шаррас. Данное программное обеспечение включает в себя ряд интегрированных независимых программ, таких как:

  • kicad — приложение для управления проектами;
  • EESchema — расширенный редактор схем, с помощью которого можно создавать иерархические структуры;
  • Pcbnew — редактор для создания печатных плат на основе схемного дизайна;
  • gerbview — средство для просмотра файлов gerber и многие другие.

KiCad совместим со многими ОС, так как основан на библиотеке wxWidgets.

Более подробную информацию вы можете найти на нашем .

CadSoft Eagle

Высококачественная программа для проектирования печатных плат от немецкой компании CadSoft, входящей в состав Premier Farnell plc. EAGLE является аббревиатурой для легко применимого графического редактора макетов, что означает простой в использовании графический редактор.

CadSoft Eagle завоевала большую популярность из-за простоты и возможности использовать одну из версий — Eagle Light бесплатно. Бесплатная версия программы не позволяет создавать электронные схемы в коммерческих целях.

Программа доступна для операционных систем Windows, Linux, OS X.

Платное программное обеспечение для рисования электронных схем:

Ниже представлен список и краткое описание платных программ для проектирования электронных схем.

OrCAD

Самая популярная программа компании Cadence, содержащая полную среду для коммерческих проектов PCB, содержит все компоненты, необходимые для проектирования печатных плат, такие как:

  • модуль для введения схем;
  • редактор печатных плат с интегрированным управлением проектирования.

Чтобы повысить эффективность дизайна, программа предлагает интерактивную технологию проводки Push & Shove.

TINA-TI

Недорогое решение от DesignSoft, созданное для предприятий и фрилансеров. Он позволяет создавать:

  • схемы;
  • компоновку компонентов;
  • моделирование;
  • множество дополнительных функций.

Примечательной особенностью является также тестирование систем в режиме реального времени.

Altera

Предоставляет полный набор инструментов программирования для каждого этапа проекта, включая программные обеспечения:

  • NIOS II для проектирования встроенных систем;
  • DSP Builder для проектирования цифровых систем обработки сигналов;
  • Quartus II и ModelSim для построения логических систем.

Система Altera Max + Plus II (многоадресная матричная программируемая логическая пользовательская система) представляет собой интегрированную среду для проектирования цифровых схем в программируемых структурах. Система Max + Plus II включает 11 интегрированных прикладных программ.

Altium Designe

Комплект Altium Designer включает в себя четыре основных модуля:

  • редактор схем;
  • 3D- дизайн печатной платы;
  • разработка программируемой вентильной матрицы (FPGA) и управление данными.

Как правило, Altium Designer является дорогим ПО, но отличается способностью добиваться быстрых результатов для сложных схем.

P-Cad

Это программа для создания печатных плат и электронных схем. В пакет P-CAD входят два основных компонента:

  • P-CAD Schematic — редактор схем;
  • P-CAD pcb — редактор печатных плат.

На протяжении долгого времени данной программой пользовалось огромное количество российских разработчиков электронных схем, главной причиной этой популярности стал достаточно интуитивно понятный и удобный интерфейс. На данный момент производитель прекратил поддержку данного ПО, заместив ее программой Altium Designer.

Proteus Design Suite

Это полное программное решение для моделирования схем и проектирования печатных плат. Он содержит несколько модулей для схемного захвата, прошивки IDE и компоновки печатных плат, которые отображаются в виде вкладок внутри единого интегрированного приложения. Это обеспечивает плавный рабочий процесс AGILE для инженера проектировщика и помогает продуктам быстрее выйти на рынок.

Пробная версия приложения имеет полный функционал, но не имеет возможности сохранения файлов.

sPlan

Простой в использовании инструмент, который зарекомендовал себя в области инженерии, ремесел, образования, исследований и обучения. Он также стал полезным инструментом для многих частных пользователей.

Создавайте профессиональные планы за очень короткое время, от простой схемы до сложных планов. Особенностями данной программы являются:

  • расширяемая библиотека символов;
  • индивидуальные страницы с листами форм;
  • список компонентов;
  • автоматическая нумерация компонентов;
  • удобные инструменты рисования.

В бесплатной версии нельзя сохранять, экспортировать и печатать файлы.

Напишите в комментариях, какие программы для создания схем и дизайна электронных схем вы используете?

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Программа для моделирования электронных схем

В Delta Design 3.0 система аналогового моделирования SimOne полностью интегрирована в среду проектирования


  • Появилась возможность создания проекта аналогового моделирования SimOne
  • Реализована новая панель «Модели»
  • Перенесены библиотеки моделей из SimOne из отдельной версии
  • Обеспечена возможность создания фильтров
  • Реализовано задание сигналов через графическую оболочку.
  • Обеспечена поддержка блоков при формировании SPICE-нетлиста
  • Реализован инструмент «Щуп»
  • Обеспечен просмотр текущих значений и вывод их в текстовое окно
  • Реализована подстройка параметров («тюнер»)
  • Экспорт графиков в формат Excel, Matlab, Maple, Текст, WAV, PWL, Touchstone, Freq
  • Реализована метка измерения — инструмент, позволяющий отображать значения потенциалов узлов и номиналы токов, текущих через компоненты, после выполнения различных анализов схемы

SimOne – современная высокоэффективная система схемотехнического моделирования, использующая наряду c классическими алгоритмами  оригинальные, основанные на современных численных методах.

SimOne многократно превосходит по скорости моделирования обычные SPICE-симуляторы при той же точности расчетов.

SimOne позволяет проводить полнофункциональное SPICE-моделирование радиоэлектронных схем, предлагая пользователю такие новые возможности как расчет периодических режимов схемы и анализ устойчивости.

Расчет периодических режимов позволяет определять поведение схемы в установившемся режиме без предварительных длительных расчетов переходных процессов.

Анализ устойчивости схемы позволяет определять, устойчива схема в текущей рабочей точке или нет,  выделять компоненты схемы, влияющие на ее устойчивость, проводить исследование устойчивости при изменении температуры или параметров моделей элементов.

Библиотека моделей компонентов содержит как встроенные SPICE-модели компонентов (SPICE-примитивы), так и обширную (более 30 000 шт. ) базу готовых моделей реальных схемных компонентов. Реализована удобная работа с тестовыми SPICE-библиотеками и графическими макромоделями.

Графическое отображение результатов моделирования и постпроцессорной обработки позволяет пользователю:

  • Строить графики интересующих переменных и функций от них,
  • Использовать функции курсоров для оценки параметров кривых,
  • Производить измерения  и их пересчет при последующих запусках моделирования характеристик построенных кривых,
  • Получать  спектральные характеристики кривых на основе быстрого преобразования Фурье.

SimOne может экспортировать результаты моделирования, а также уравнения цепи в численном и символьном видах, в MATLAB, Maple и MS Excel.

1. Высокая скорость моделирования. В десятки раз быстрее классических SPICE- программ.

Высокая скорость моделирования в SimOne достигается за счет применения оригинальных программных технологий, современных численных алгоритмов и использования параллельных вычислений.

Кодовый матричный процессор представляет собой высокоэффективную программную реализацию основных матричных операций, необходимых для проведения расчетов и  применяется во всех видах моделирования схемы.

Помощник симуляции  запоминает характерные особенности моделируемой схемы во время запуска текущего вида анализа и использует эту информацию при последующих запусках. Таким образом, его применение становится особенно эффективным при проведении многовариантных видов анализа схем, например — температурного или параметрического.

2. Высокая точность.

Обусловлена применением современных численных методов высшего порядка точности, поддержкой вычислений с представлением чисел повышенной точности.

3. Многоядерность и параллельное моделирование

Параллельный запуск различных вариантов анализа схемы проводится с использованием многоядерной архитектуры процессора. Запуск любого вида расчета позволяет пользователю продолжать работу со схемой и проводить параллельное моделирование.

4. Анализ устойчивости схемы.

Эта опция является отличительной особенностью пакета: анализ устойчивости схем отсутствует у подавляющего большинства конкурирующих программ. Анализ устойчивости схемы позволяет определять, устойчива схема в текущей рабочей точке или нет,  проводить исследование устойчивости при изменении температуры или параметров моделей элементов, выделяя те компоненты и параметры схемы, которые определяют ее устойчивость.

5. Экспорт результатов моделирования.

Рассчитанные переменные, выражения и составленные уравнения схемы могут быть экспортированы в известные инженерные математические пакеты Matlab, и Maple, Excel.

Моделирование электронных схем

Загрузить бесплатную версию пакета моделирования электронных схем SimOne

В пакете SimOne доступны основные виды анализа схем, существующие в классических SPICE-программах, таких как PSpice, MicroCAP, OrCad. Кроме этого, предлагается новый вид — анализ устойчивости схемы.

При разработке модуля моделирования электронных схем особое внимание уделялось повышению скорости и точности вычислений, в сравнении с конкурентами.

Вычислительное ядро нового поколения

Для всех видов анализа электронных схем используется вычислительное ядро нового поколения Code Matrix Processor™.

Многоядерность и параллельное моделирование

Запуск любого вида расчета позволяет пользователю продолжать работу со схемой и проводить параллельное моделирование.

Новый вид анализа схем — расчет устойчивости — Stability Analysis

Позволяет оценивать надежность функционирования электронных схем на этапе проектирования.

Повышенная точность и скорость расчетов в режиме временного анализа (Transient analysis)

Оригинальный метод  интегрирования дифференциально-алгебраических уравнений.

Для интегрирования уравнений цепи пользователю предлагается оригинальный метод SimOne 4-го порядка точности. Этот метод имеет повышенную точность и устойчивость в сравнении с методами, применяемыми в обычном SPICE-моделировании и является лучшим методом для расчета больших схем.

Возможности

DC Sweep. Расчет статического режима схем по постоянному току.

AC Sweep. Частотный анализ. Расчет частотных характеристик линеаризованной цепи в рабочей точке.

Transient Analysis. Расчет переходных и установившихся временных процессов на длительных интервалах времени при воздействии сигналов произвольной формы.

Temperature Sweep. Моделирование поведения схемы при изменении рабочей температуры.

Parametric Sweep. Моделирование поведения схемы при изменении параметров сигналов, моделей схемных компонентов.

Stability Analysis. Анализ устойчивости схемы.

Серия видеороликов демонстрирует основные возможности SimOne

Справочное руководство по Delta Design SimOne доступно в разделе Документация

В SimOne доступны следующие виды анализа схем:


1. Расчет статического режима схем по постоянному току (DC Analysis)

Включает в себя расчет рабочей точки схемы, определение передаточных функций по постоянному току. Для решения нелинейных алгебраических уравнений предлагается набор методов: метод Ньютона–Рафсона, Damped Newton–Raphson, Gmin Stepping,Source Stepping.

2. Частотный анализ (AC Analysis)

Включает в себя расчет и построение частотных характеристик схемы, в том числе амплитудно-фазовой характеристики.

3. Анализ переходных процессов (Transient Analysis)

Используется оригинальный метод интегрирования дифференциально-алгебраических уравнений. Метод имеет повышенную точность и устойчивость в сравнении с методами, применяемыми в обычном SPICE-моделировании.

Вычисления в традиционных для SPICE-моделирования методах — методе Гира, трапеций, Эйлера производятся с помощью кодового матричного процессора, что позволяет  значительно сократить время расчета.

4. Анализ установившихся периодических режимов (PSS Analysis)

Расчет периодических режимов ведется с помощью пристрелочного метода Ньютона (Shooting Newton), при этом используется высокоэффективный подход — без явного формирования матрицы чувствительности (Matrix Free Approach). В качестве метода решения СЛАУ используется итерационный метод пространств Крылова — Gmres.

5. Температурный анализ (.TEMP)

Аналоговое моделирование поведения схемы при изменении рабочей температуры.

6. Параметрический анализ схемы (.PARAM)

Моделирование поведения схемы при изменении параметров сигналов, моделей схемных компонентов.

7. Анализ устойчивости схемы. (Stability Analysis)

Для анализа устойчивости схемы в окрестности рабочей точки пользователю предлагаются два независимых способа: на основе расчета собственных частот схемы и на основе критерия Михайлова. Результат анализа — вывод об устойчивости схемы, построение годографа Михайлова, вывод таблицы собственных частот схемы. Пользователь также имеет возможность построить график годографа Михайлова в заданном произвольном диапазоне и принять решение об устойчивости схемы самостоятельно.

Наши 10 лучших программ для проектирования печатных схем

Существует множество программ для проектирования печатных схем, как бесплатных, так и бесплатных, начиная с этапа прототипирования и заканчивая промышленным производством. Как выбрать между бесплатным ПО для фанатов DIY и сложным программным комплексом стоимостью в десятки тысяч долларов?
Основываясь на предпочтениях клиентов Proto-Electronics, мы составили 10 лучших программ САПР для электроники.

1. Орел

EAGLE — это программное обеспечение для проектирования печатных плат, разработанное немецкой компанией CadSoft Computer GmbH, созданной Рудольфом Хофером и Клаусом-Петером Шмидигером в 1988 году.Компания была приобретена Farnell в 2009 году и Autodesk в 2016 году, тяжеловесом программного обеспечения мирового класса с оборотом более 2 миллиардов евро. EAGLE расшифровывается как Easily Applicable Graphic Layout Editor.

Autodesk EAGLE:

Программное обеспечение доступно в 3 версиях:

  • EAGLE Free: ограниченная пробная версия для фанатов DIY
  • Стандарт EAGLE: 99 листов схем, 4 сигнальных слоя и площадь печатной платы 160 см²
  • EAGLE Premium: профессиональная версия с 999 листами диаграмм, 16 сигнальными слоями и неограниченной площадью печатной платы

Характеристики и характеристики

  • Редактор диаграмм (подключение к библиотеке, электрические правила, формирование списка взаимосвязей)
  • Аннотация изменений схемы и печатной платы
  • Иерархия схемы
  • Схема компоновки с расширенными функциями

Преимущество EAGLE в том, что он является одним из тяжеловесов программного обеспечения для проектирования печатных плат. При разумной цене в 500 долларов в год у него есть значительное сообщество, которое размещает учебные пособия в Интернете. Он также имеет обширную библиотеку компонентов и работает в среде Mac OS X или Linux.

Однако Джон Тил, эксперт по дизайну электроники из блога PredictableDesigns.com, считает графический интерфейс EAGLE сложным и неудобным для пользователя.

2. Альтиум

Основанная в 1985 году как Protel Systems в Австралии, компания сменила название на Altium в 2001 году. В настоящее время она является американским лидером в области программного обеспечения для моделирования печатных плат.Каждый год у компании появляется 6000 новых пользователей, и к 2020 году она планирует достичь оборота в 200 миллионов долларов.

Альтиум Дизайнер

На веб-сайте Altium вы можете загрузить полную бесплатную пробную версию на 15 дней, включая виртуальные семинары.

Характеристики и характеристики

  • Среда проектирования с диаграммами, компоновкой-маршрутизацией, документацией и моделированием
  • Дизайн для производства (DFM), чтобы гарантировать, что ваши конструкции печатных плат функциональны, надежны и просты в производстве
  • Простая миграция данных с помощью мощных инструментов преобразования
  • Гибко-жесткая трехмерная конструкция
  • Печатная схема
  • Дизайн схемы
  • Вывод производственного файла

При стартовой цене лицензии в 7000 долларов программный пакет Altium особенно подходит для инженеров-электронщиков, работающих в крупных промышленных группах или в Интернете вещей. Он также широко используется университетами и ведущими школами. С другой стороны, это требует длительного этапа обучения, что отпугнет поклонников печатных плат DIY.

Altium Design работает только в Windows в соответствии со спецификациями, доступными на их веб-сайте.

3. Протей

Электронное CAD-решение Proteus было разработано компанией Labcenter Electronics Ltd., основанной Джоном Джеймсоном в 1988 году в Великобритании. Широко распространенный продукт Proteus продается более чем в 50 странах

Характеристики и характеристики

В этот пакет входят две основные программы:

  • Proteus ISI: создание схемы и электрическое моделирование
  • Proteus ARES: решение для разводки печатных плат с автоматическим позиционированием компонентов

Другие доступные модули Proteus

Протеус ВСМ

  • Полный встроенный рабочий процесс
  • Дизайн схемы
  • Моделирование
  • Измерение и анализ
  • Исправление ошибки
  • Поиск и устранение неисправностей

Программное обеспечение для проектирования печатных плат Proteus

  • Конструкция печатной платы с 16 слоями меди
  • 14 миллионов компонентов в библиотеке
  • Интерактивная ручная маршрутизация

Визуальный дизайнер Proteus

В сочетании с Proteus VSM он предоставляет комплексное решение для редактирования блок-схем и аппаратной галереи для встроенной среды разработки Arduino и Raspberry Pi.

4. Кикад

KiCad – это бесплатный программный пакет для проектирования печатных схем с открытым исходным кодом. Оно было разработано Жан-Пьером Шаррасом из Grenoble IUT во Франции в 1992 году. Это программное обеспечение для проектирования включает в себя управление схемами, разводку печатных плат и возможности трехмерного моделирования для инженеров-электронщиков.

Характеристики и характеристики

  • Кикад: руководитель проекта
  • Eeschema: редактор электрических схем
  • Pcbnew: редактор печатных плат
  • Cvpcb: утилита для выбора физических отпечатков компонентов, используемых на диаграмме
  • Gerbview: просмотрщик файлов Gerber
  • Pcbcalculator: вспомогательный инструмент для расчета значений сопротивления, ширины дорожек и т. д.

Создайте бесплатную учетную запись на Proto-Electronics.com
и получите расценки на печатные платы в течение следующих 10 минут!

5.

Дизайнер печатных плат Cadence OrCAD

Созданная в 1988 году в результате слияния SDA Systems и ECAD, компания Cadence Design Systems в настоящее время является лидером на рынке программного обеспечения САПР для электроники. Основанная в Сан-Хосе в Калифорнии, она зарегистрирована на фондовой бирже NASDAQ с оборотом около 2 миллиардов долларов.

Cadence публикует Allegro PCB Designer и OrCAD.

Характеристики и характеристики

Схемы, компоновка и маршрутизация

  • Интерактивная маршрутизация в реальном времени со встроенными ограничениями
  • Автоматическое создание и обновление формы
  • Автоматическая поддержка BGA

Моделирование и анализ PSpice

  • Повышение производительности и надежности при оптимизации затрат
  • Автоматическая проверка цепи
  • Электронная схема, механическое и электрическое моделирование

Схемы OrCAD

  • Редактор символов
  • Встроенный поиск электронных компонентов
  • Встроенные проектные ограничения

6.

ДизайнСпарк

DesignSpark — это электронная программа САПР, созданная в результате сотрудничества между ведущим мировым дистрибьютором компонентов RS Components и разработчиком программного обеспечения Number One Systems.

Характеристики и характеристики

  • Запись на схеме
  • Маршрутизация и автоматическое позиционирование компонентов
  • Интерфейс проекта для организации файлов проекта
  • Средство 3D-просмотра
  • Генерация файла сверления Gerber и Excellon

7.Протел

Некоторые люди до сих пор используют Protel, прежнюю версию Altium Designer. Причины варьируются от одного пользователя к другому, и, как видно выше, оценки программного обеспечения могут быть очень субъективными:

  • Последняя версия слишком дорогая?
  • Недостаточно новых функций для обновления?
  • Неудобный и недостаточно простой в использовании?
  • Трудности, с которыми столкнулись некоторые пользователи при адаптации к новому графическому интерфейсу?

8.

Кадстар

Cadstar — еще один инструмент для проектирования от самых простых до самых сложных многослойных печатных плат.Первоначально разработанное Rascal-Redac, это программное обеспечение вошло в портфолио Zuken, японской многонациональной компании, которая впервые разработала программное обеспечение САПР для электроники, основанной в 1976 году в Иокогаме.

Cadstar — это полная среда проектирования печатных плат, от первоначального проектирования до производства продукта.

Характеристики и характеристики

  • Топология печатных плат и маршрутизация
  • Захват схемы
  • Механическая интеграция для передачи данных с помощью STEP или ACIS
  • Анализ, измерение и проверка (надежность, целостность сигнала)
  • Управление библиотекой
  • Анализ проекта для руководителей проектов

9.Спринт-Макет

Sprint-Layout — это программное обеспечение для проектирования электронных прототипов, выпущенное Abacom. Благодаря хорошей эргономике и возможностям, достойным профессионального программного обеспечения, в сочетании с очень конкурентоспособной ценой, Sprint-Layout стал неизбежным для инженеров-электронщиков.

Характеристики и характеристики

  • Автоматическая разводка печатных плат с двух сторон
  • Обширная библиотека традиционных компонентов и компонентов CMS
  • Создание нового компонента
  • Генерация файлов Gerber и Excellon
  • Сглаживание
  • Проверка правил проектирования

10.ПРОКЛАДКИ PCB

PADS — еще одна программа для рисования, разработанная CADLOG, европейским лидером в области программного обеспечения для промышленной электроники. Базируется в Италии, председателем является Филиппо д’Агата, а французская штаб-квартира находится в Каннах.

Характеристики и характеристики

  • Запись на схеме
  • Библиотеки компонентов (интеграция ParQuest, интеграция Digikey)
  • Правила проекта
  • Топология печатной платы (мощная интерактивная маршрутизация, проверки DFM и DFT, радиочастотный модуль)
  • Управление архивом

Программное обеспечение Nine Circuit Design | Бесплатное программное обеспечение с открытым исходным кодом

Программное обеспечение для проектирования схем является очень важной частью жизни инженера-электронщика.

Хороший инструмент позволяет создавать проекты и регулярно проверять наличие проблем с проектом. Также легко ориентироваться с достаточным количеством опций, доступных для оптимального проектирования схемы. Все эти и многие другие функции доступны в современных инструментах EDA, но часто эти инструменты дорого обходятся инженерам. Поэтому инженеры всегда ищут альтернативы для использования.

Если вы инженер, ищущий бесплатные альтернативы своему программному обеспечению для проектирования схем, то вы обратились по адресу.Здесь мы предлагаем вам 9 полезных программ, которые сильны в функциях и легки в кармане. Создавайте потрясающие схемы!


1. CircuitMaker

Ссылка для скачивания: нажмите здесь

Бесплатный инструмент для проектирования схем и печатных плат для сообщества Open Source Hardware.

2. Программное обеспечение для проектирования разомкнутых цепей

Ссылка для скачивания: нажмите здесь

Этот веб-сайт является хранилищем набора инструментов EDA (автоматизация электронного проектирования) с открытым исходным кодом, включая Magic, IRSIM, Netgen, PCB и XCircuit. Все эти инструменты предоставляются бесплатно под лицензией GNU Public License (GPL) или аналогичной лицензией с открытым исходным кодом.

3. KiCad ЭДА

Ссылка для скачивания: нажмите здесь

Кроссплатформенный пакет автоматизации проектирования электроники с открытым исходным кодом.

4. Программное обеспечение для проектирования цепей ADS

Ссылка для скачивания: нажмите здесь

Поддерживаемая ОС: Windows

ADS Это процесс анализа, позволяющий извлечь или проверить свойства аналоговой или цифровой системы.

5. Программное обеспечение для проектирования схем nagaEDA

Ссылка для скачивания: нажмите здесь

Поддерживаемая ОС: Windows

naga EDA предоставляет полезные инструменты электронного проектирования на C++ и особенно на Python. Текущая версия содержит naga.Verilog, парсер Verilog

.

6. Программное обеспечение для проектирования схем OpenSce

Ссылка для скачивания: нажмите здесь

Поддерживаемая ОС: Windows

OpenSce — это программное обеспечение с открытым исходным кодом с привлекательным и эффективным графическим интерфейсом, которое позволяет проектировать линейные электронные схемы и определять характеристики существующих.

7. Программное обеспечение для проектирования схем QSapecNG

Ссылка для скачивания: нажмите здесь

Поддерживаемая ОС: Windows

QSapecNG — это программа символьного анализа линейных аналоговых схем на основе Qt. Фактически он состоит из двух независимых частей: движка инфраструктуры SapecNG и графического интерфейса приложения QsapecNG.

8. Симулид

Ссылка для скачивания: нажмите здесь

Поддерживаемая ОС: Windows

simulide — это программное обеспечение для моделирования схем, которое позволяет вам тестировать ваши схемы перед созданием прототипа

.

9.гербв

gerbv — программа просмотра файлов Gerber с открытым исходным кодом только для RS-274X.

Ссылка для скачивания: нажмите здесь


Ничего из этого вам не подходит? Посмотрите другие интересные вещи.

Онлайн и офлайн программное обеспечение для проектирования схем для начинающих и профессионалов

Технологический прогресс и легкий доступ к Интернету сделали все удобным для масс, будь то рутинная деятельность или профессиональная задача. Ранее мы рассмотрели список инструментов проектирования схем и онлайн-симуляторов схем для разработчиков электроники, которые значительно облегчают выполнение электронных проектов.Кроме того, существует различное онлайн-программное обеспечение, которое может помочь инженерам при работе со схемами.

Схемы являются основной и неотъемлемой частью каждого электронного устройства, поэтому любой, кто работает в области электроники, должен ознакомиться с их проектированием и разработкой. В такой ситуации это программное обеспечение позволяет каждому изучать и проектировать схемы как для образовательных, так и для профессиональных целей.

Вот подборка некоторых онлайн и оффлайн программ для проектирования схем, которые довольно популярны среди дизайнеров и любителей.

1. Плата Zenit (СКАЧАТЬ БЕСПЛАТНО)

Zenit PCB — отличная программа для проектирования электронных схем с использованием различных компонентов. Он предназначен для использования в полупрофессиональных проектах, поскольку накладывает ограничение на использование до 800 контактов. Существует черная доска с сеткой, на которую можно добавлять компоненты, щелкнув правой кнопкой мыши. Еще один щелчок по опции частей предоставит доступ к библиотеке деталей. Кроме того, щелчок по размещенным компонентам покажет их свойства на левой боковой панели.

Проект можно сохранить в формате .ZSC, а также получить копию в виде распечатки. Кроме того, отчет о проекте можно экспортировать в формате TXT, включая название проекта, автора, количество частей, булавки и т. д. В меню справки также есть руководство пользователя в формате PDF.

2. KiCad ЭДА (СКАЧАТЬ БЕСПЛАТНО)

KiCad — это бесплатный программный пакет, предназначенный для автоматизации проектирования электроники (EDA). Это кроссплатформенное программное обеспечение для проектирования схем, совместимое со всеми операционными системами, такими как Windows, Linux и Mac OS X.Он доступен с тремя инструментами, а именно с редактором схем, компоновкой печатной платы и средством просмотра 3D, которые позволяют проектировать схему, добавляя и редактируя компоненты, определять компоновку печатной платы, а затем иметь трехмерное представление подготовленной схемы.

Компоненты, предлагаемые в программном обеспечении, включают микросхему, дисплей, аудиоустройство, память, питание, транзистор и т. д. Также можно выбрать дополнительные компоненты, такие как провод, заземление, соединение и шина. Кроме того, есть редактор посадочных мест печатной платы для добавления посадочного места на плату и еще два инструмента, а именно конвертер Bitmap2Component и калькулятор посадочных мест.

3. Fritzing (СКАЧАТЬ БЕСПЛАТНО)

Fritzing — это программное обеспечение для проектирования схем с открытым исходным кодом, предназначенное для пользователей Windows. Это инициатива, направленная на то, чтобы сделать электронику доступной для всех, и ее можно использовать для прототипирования Arduino, а также для проектирования печатных плат. Это идеальный инструмент не только для любителей, но и для тех, кто не является инженером, для обучения, проектирования и обмена знаниями о схемах.

Компоненты Fritzing: резисторы, интегральные схемы, переключатели, затворы, диоды, переходы, провода и так далее. Файл можно сохранить в формате .FZZ, и пользователи могут даже добавить примечание или повернуть печатную плату. Это также позволяет пользователю экспортировать проекты в формате PDF или изображения. Кроме того, существуют различные режимы просмотра проекта, а именно макет, схема, печатная плата и код. Наконец, есть страница справки, чтобы оказать помощь в случае, если пользователь столкнется с какими-либо трудностями при проектировании.

EasyEDA — это бесплатный веб- и облачный набор инструментов EDA, который не требует установки. Это интеграция мощного захвата схемы с моделированием схемы в смешанном режиме и компоновкой печатной платы в кросс-платформенной среде.Он может использоваться широким кругом пользователей, включая студентов, преподавателей, любителей и инженеров.

Это программное обеспечение позволяет пользователям создавать и редактировать принципиальные схемы и макеты печатных плат, моделировать аналоговые и цифровые схемы, а также производить печатные платы. Некоторые другие функции, предлагаемые программным обеспечением, включают создание спецификаций, Gerber и файлов выбора или размещения, а также документальные выходные данные в форматах PDF, PNG и SVG.

5. TinyCAD (СКАЧАТЬ БЕСПЛАТНО)

TinyCAD — еще одна бесплатная программа с открытым исходным кодом для пользователей Windows.Он предлагается с полными библиотеками символов знаков, а также с такими инструментами, как схематический ввод и макеты печатных плат. Схемы могут быть разработаны с помощью следующих компонентов, таких как логические элементы, реле, конденсатор, диоды, переключатели, источники питания и микроконтроллеры. Кроме того, есть провода, текст, символы и формы для завершения соединений схемы.

Пользователи также могут распечатать свои проекты и опубликовать их с помощью функции копирования и вставки в виде документа или сохранить их в виде растрового изображения PNG или в Интернете.После завершения дизайна файл сохраняется в формате . dsn.

Proteus — это платный инструмент для EDA, доступный для различных платформ, включая Windows, MAC и Linux. Это позволяет пользователям создавать и доставлять проекты печатных плат с высокой профессиональной привлекательностью. Утверждается, что это полный пакет программного обеспечения, предназначенный для инженеров. Программное обеспечение имеет встроенный экспорт STEP и глобальную автоматическую трассировку на основе формы в качестве стандартного средства. Более того, для моделирования доступно более 785 вариантов микроконтроллеров.

Он имеет такие модули, как схематический захват, моделирование микроконтроллера, проектирование печатных плат и трехмерная проверка. Поскольку это платное программное обеспечение, пользователи могут покупать его во многих конфигурациях, в зависимости от размера конструкции и необходимости моделирования микроконтроллера.

Цены

Стандартный набор функций можно приобрести за 487 долларов США, тогда как профессиональный набор функций предлагается за 1642 доллара США.

Это бесплатное программное обеспечение для проектирования печатных плат, которое предлагает лучшие возможности компоновки печатных плат, а также оперативную техническую поддержку.Пользователи также могут воспользоваться такими функциями, как «Многостраничная схема» и «Импорт списка соединений». Еще одна выгодная особенность заключается в том, что он содержит библиотеку компонентов с более чем 500 000 деталей. Некоторыми из этих компонентов являются EEPROM, реле, светодиоды, диоды, переключатели, конденсаторы и другие ИС. Разработанные файлы сохраняются в формате .pcb, и есть даже опция под названием «заказать сейчас» для заказа разработанных печатных плат

.

8. Circuit Maker (БЕСПЛАТНАЯ ЗАГРУЗКА ПОСЛЕ РЕГИСТРАЦИИ)

Circuit Maker — это онлайн-программа для настольных компьютеров, которая помогает проектировать схемы в Windows.Пользователи должны сначала зарегистрироваться на веб-сайте, а затем запустить приложение. Для работы этого программного обеспечения требуется подключение к Интернету, поэтому разработанная схема сохраняется в Интернете, а не на вашем устройстве.

Интересной особенностью этого инструмента является возможность совместной работы, позволяющая работать в группах. Пользователь может добавлять участников, а затем они могут совместно работать над проектом электрического проектирования. После завершения вы можете либо опубликовать дизайн для просмотра кем-либо, либо отправить его, чтобы поделиться им с членами команды.

9. Бесплатная печатная плата (БЕСПЛАТНАЯ ЗАГРУЗКА)

Это программное обеспечение для проектирования печатных плат с открытым исходным кодом, которое предназначено для использования в системе Windows и поддерживает до 16 медных слоев и размеры плат до 60X60 дюймов. Пользователи также могут применять посадочные места и использовать функцию проверки правил проектирования.

Список компонентов, доступных с этим программным обеспечением, включает резисторы, конденсаторы, разъемы, транзисторы, микросхемы, светодиоды и разъемы. В меню «Проект» есть опция «Части», которая показывает все части схемы с информацией, а затем опция «Сети» используется для просмотра всех соединений.

10. Орел (ПЛАТНЫЙ)

Eagle расшифровывается как Easy Applicable Graphical Layout Editor, и его бесплатную версию можно использовать для разработки схем в некоммерческих целях. Он совместим со всеми операционными системами, такими как Windows, Mac и Linux, и предлагает 3 модуля: редактор схем, редактор макетов и автотрассировщик.

Пользователи могут создавать схемы, используя такие компоненты, как оптопары, фильтры, компараторы, диоды, символы, источники питания, операционные блоки и т. д. Кроме того, при нажатии на каждый компонент отображаются атрибуты, такие как имя, символ, свойство и т. д.Кроме того, пользователь может щелкнуть правой кнопкой мыши устройство и применить такие функции, как поворот, удаление и копирование. Чертежи схемы Eagle и растровые файлы можно импортировать, а список цепей, список выводов и список деталей можно экспортировать.

Цены

Он имеет 5 версий: Standard (69 долларов), Premium (820 долларов), Ultimate (1640 долларов), Premium LS (575 долларов) и Ultimate LS (1145 долларов).

11. ProfiCAD (СКАЧАТЬ БЕСПЛАТНО)

Это программное обеспечение было разработано для рисования электронных схем, схем, схем управления, а также может использоваться для рисования других видов технических схем.Компоненты, найденные в этом программном обеспечении, а именно: ЖК-дисплей, измерительные устройства, автоматические выключатели, диоды, резисторы, индикаторы, реостаты, электрические устройства дома и так далее.

Сетки, доступные в рабочей области, позволяют пользователю без проблем создавать диаграммы, которые можно сохранить в формате .sxe. Можно также просмотреть и распечатать дизайн прямо из этого программного обеспечения. Он объединяет современное программирование и расширенную оптимизацию, что, в свою очередь, требует меньше места на диске, а также вписывается в ваш бюджет.

12. Logisim (СКАЧАТЬ БЕСПЛАТНО)

Logisim — это бесплатный инструмент с открытым исходным кодом для проектирования и моделирования цифровых логических схем. Это очень полезно для изучения основных концепций логических схем, поскольку предлагает простой в использовании интерфейс панели инструментов. В этом программном обеспечении можно найти следующий список компонентов:

• Логические элементы

• Цепи ввода/вывода

• Мультиплексор

• Арифметические схемы

• Вьетнамки

• Мультиплексоры

• Мощность

• Земля

Готовые проекты сохраняются в формате .circ, который можно экспортировать в файл GIF или распечатать на принтере. Существует модуль комбинированного анализа, который позволяет пользователям выполнять преобразование между схемами, таблицами истинности и булевыми выражениями.

Это некоторое программное обеспечение для проектирования схем онлайн и офлайн, которым могут воспользоваться студенты, любители и профессиональные дизайнеры, чтобы упростить процесс проектирования электронных схем. Вы также можете добавить свой собственный выбор в разделе комментариев ниже.

Вы можете прочитать наш блог и раздел статей, чтобы узнать больше об электронике, промышленности и технологиях.
Filed Under: Tech Articles




Лучшее программное обеспечение для моделирования схем для инженеров-электронщиков

Бесплатное программное обеспечение для моделирования электронных схем с открытым исходным кодом на этой странице позволяет проектировать, анализировать и тестировать схемы виртуально в браузере или на компьютер. Они моделируют поведение электронного устройства/схемы и часто используются, потому что смоделировать схему дешевле, быстрее и часто практичнее, чем физически построить ее.Приведенные ниже программы могут предоставлять либо аналоговые, либо цифровые возможности моделирования, либо и то, и другое, иметь редактор схем, средство просмотра сигналов, поддержку резисторов, конденсаторов, диодов и т. д. Simulation. Онлайн-инструменты для моделирования цепей. Здесь мы перечисляем несколько бесплатных онлайн-симуляторов схем, которые вы можете попробовать. Эти симуляторы схем не нужно загружать на ваш компьютер, и они могут работать прямо с веб-сайта.

Circuit Sims

Это было одно из первых веб-приложений для моделирования цепей с открытым исходным кодом. Это отличный инструмент как для студентов, так и для энтузиастов электроники. Его дизайн основан на цветах, которые могут обозначать, например, положительное или отрицательное напряжение, и позволяет создавать простые схемы щелчками мыши. К сожалению, разработчику не удалось сделать скачок в качестве и увеличить графический интерфейс пользователя.

DcAcLab

Имеет наглядную и привлекательную графику, но ограниченное программное обеспечение для моделирования цепей.Это определенно отличная программа для обучения, очень простая в использовании. это заставляет вас видеть компоненты по мере их изготовления. Это не позволяет вам проектировать схему, а только практиковаться. Every Circuit

Это программное обеспечение для электронного моделирования онлайн с хорошо сделанной графикой. Когда вы входите в онлайн-программу, вам будет предложено создать бесплатную учетную запись, чтобы вы могли сохранять свои проекты и иметь ограниченную часть области для рисования своей схемы. Чтобы использовать его без ограничений, требуется ежегодная плата в размере 10 долларов США.Его можно скачать и использовать на платформах Android и iTunes. Компоненты имеют ограниченную возможность моделирования с минимальными параметрами спайса. Очень прост в использовании, имеет отличную систему электронного дизайна. Это позволяет вам включать (встраивать) симуляцию на вашу веб-страницу.

DoCircuits

Это программное обеспечение для моделирования электронных схем. Хотя это оставляет у людей первое впечатление о веб-сайте в замешательстве, оно предоставляет множество примеров того, как работает программа, посмотрите сами на видео «Начните работу через пять минут.” Измерения параметров электронной схемы отображаются реалистичными виртуальными приборами.

PartSim

Программное обеспечение для моделирования электронных схем PartSim — онлайн-симулятор электронных схем. Он хорош в имитации специй. Вы можете нарисовать электрические схемы и протестировать их. Это все еще новый симулятор, так что есть несколько компонентов для моделирования выбора.

123D Circuits

Программа действий, разработанная AutoDesk, позволяющая создавать схемы, просматривать их на макетной плате, использовать платформу Arduino, моделировать электронную схему и, в конечном итоге, создавать печатную плату.Компоненты отображаются в 3D в их реальной форме. Вы можете программировать Arduino непосредственно из этой программной симуляции, (она) действительно впечатляет.

TinaCloud

Эта программа моделирования электронных схем обладает сложными возможностями. Он позволяет моделировать, в дополнение к обычным схемам со смешанными сигналами, также микропроцессоры, VHDL, источники питания SMPS и радиочастотные схемы. Расчеты для электронного моделирования выполняются непосредственно на сервере компании и обеспечивают отличную скорость моделирования.

EasyEDA проектирование электрических схем, моделирование цепей и проектирование печатных плат

EasyEDA — это удивительный бесплатный онлайн-симулятор схем, который очень подходит для всех, кто любит электронные схемы. EasyEDA приближается к LTspice IV, но с несколько более дружественным интерфейсом. Этот симулятор также очень мощный, он может проверять аналоговые, цифровые и смешанные сигнальные схемы с подсхемами и моделями spice и быстро получать результаты с облачных серверов. Программная среда позволяет проектировать схемы, проверять работу с помощью симулятора цепей.Когда вы убедитесь, что функция схемы хорошая, вы можете создать печатную плату с тем же программным обеспечением. На веб-сайте вы можете найти и использовать множество проектов и электронных схем, созданных другими, потому что они являются общедоступными и открытыми аппаратными средствами. Это бесплатно, а также позволяет вам делиться своей работой с другими.

Компьютерное программное обеспечение для моделирования цепей

Компьютерное программное обеспечение предлагает различные способы манипулирования и организации электрических схем, включая здесь возможность импортировать файлы, совместно использовать и работать со сложной электронной схемой. Далее вам будет доступна серия компьютерных программных инструментов для рисования и моделирования электронных схем и схем.

Qucsis

программа для моделирования цепей с графическим пользовательским интерфейсом. Программное обеспечение предназначено для поддержки всех типов моделирования цепей, например. Анализ постоянного и переменного тока, S-параметров, переходных процессов, шума и гармонического баланса. Также поддерживается чисто цифровое моделирование. Qucs работает практически на любых операционных системах, таких как Solaris, Apple Macintosh, Microsoft Windows, FreeBSD, NetBSD и т. д.Программа выпущена под Стандартной общественной лицензией GNU в виде исходного кода, поэтому вам нужно будет скомпилировать ее самостоятельно, прежде чем вы сможете ее запустить.

LT Spice Simulator

Программное обеспечение для моделирования электронных схем доступно от основной компании по производству аналоговых микросхем, Linear Technology, работает в Windows, OS X. Хотя оно ориентировано на использование их компонентов, оно является гибким и может использоваться с компонентами других поставщиков. .LTspice — это гораздо более быстрая симуляция импульсных регуляторов с улучшенным SPICE (по сравнению с обычными симуляторами SPICE).LTspice предоставляет доступ к более чем 200 моделям операционных усилителей, моделей транзисторов, моделей MOSFET и т. д. Большим недостатком LTspice является его проприетарная кодовая база, лицензированная Linear Technology. Если бы они сделали его открытым исходным кодом, LTspice мог бы добиться успеха в совместной разработке.

Ngspice

Это программное обеспечение для моделирования электронных схем  представляет собой механизм моделирования смешанных цепей смешанного уровня, основанный на трех пакетах программного обеспечения с открытым исходным кодом: Spice3f5, Cider1b1 и Xspice. Ngspice является частью проекта gEDA, полного набора инструментов для автоматизации проектирования электроники под лицензией GPL. Он работает в системах Linux и FreeBSD.

MultiSim National Instruments

Программное обеспечение для моделирования электронных схем Multisim основано на Berkeley SPICE и поставляется как в виде бесплатных, так и платных дополнений. MultiSim, программное обеспечение для изготовления схем, позволяет захватывать схемы, создавать макеты, анализировать схемы и моделировать. Основные функции включают в себя изучение макета в 3D перед отправкой лабораторного задания, создание печатных плат (PCB) и т. д. Моделирование макета возможно с помощью симулятора схем Multisim.Он доступен в Microsoft Windows.

Proteus

Prospice — это инструмент для моделирования электронных схем в смешанном режиме на основе Spice от LabCenter. У них есть две версии, базовая и расширенная. Базовая версия является бесплатной и поддерживает только интерактивное моделирование, в то время как расширенная версия поддерживает ряд полезных функций и функций, таких как анализ на основе графика, который включает частоту, шум, искажение, параметры Фурье и т. д. Программное обеспечение работает в операционной системе Windows.

CircuitLogix

Эта версия программного обеспечения для моделирования электроники для учащихся от CircuitLogix позволяет выполнять анализ и моделирование аналоговых, цифровых и смешанных цепей.Это программное обеспечение для моделирования SPICE предоставляет 4000 устройств в своей студенческой версии, что составляет 1/3 от профессиональной версии. Это программное обеспечение для построения схем дает доступ к переключателям, линейным ИС и цифровым ИС, полевым транзисторам, транзисторам, реле, дисплеям, генераторам сигналов, тиристорам, оптоизоляторам, фотодиодам, полупроводникам, двигателям и т. д. Оно работает в системе Windows.

XSPICE

разработан как расширение Spice 3 Технологическим институтом Джорджии. Он имеет функцию моделирования кода, которая позволяет пользователю добавлять новые модели.Его библиотека моделей кода включает функциональные блоки, такие как умножители, сумматоры, интеграторы, магнитные модели, ограничители, передаточные функции S-домена, цифровые вентили и т. д. Программа предоставляется в виде исходного кода и выпускается в общественное достояние.

10 лучших бесплатных программ для проектирования печатных плат на 2021 год

После официального рождения коммерческого EDA в 1981 году, различное программное обеспечение для проектирования было произведено в индустрии EDA. Печатные платы, также известные как печатные платы, являются основой любого аппаратного продукта.До программного обеспечения EDA инженеры обычно разрабатывали электронные схемы и интегральные схемы вручную или каким-либо другим ручным процессом.

Существует несколько программ для печатных плат, некоторые из них бесплатны, а другие платные. Выбор из нескольких десятков программ на рынке может оказаться сложной задачей. При выборе пакета дизайна для использования всегда рекомендуется использовать некоторые из новейших инструментов с доступной поддержкой и сообществом. В индустрии EDA некоторые из лучших и самых популярных инструментов в основном не бесплатны. Тем не менее, есть еще парочка мощных бесплатных. В этой статье я расскажу о некоторых из лучших бесплатных программ для проектирования печатных плат, которые вы можете найти для проектирования макета печатной платы, и, надеюсь, этот список поможет вам выбрать то, что подходит именно вам.

Autodesk Eagle

1. Autodesk Eagle

Eagle, возможно, является одним из самых известных программ для проектирования схем и печатных плат. Ранее известный как Cadsoft Eagle, но теперь называется Autodesk Eagle после его покупки у Autodesk.Autodesk EAGLE содержит редактор схем для разработки принципиальных схем и редактор компоновки печатных плат для проектирования печатных плат. Он обеспечивает размещение компонентов, разводку печатных плат, обширный библиотечный контент, активное сообщество и многое другое. Доступна бесплатная версия Autodesk EAGLE под названием EAGLE FREE . EAGLE теперь доступен только с подпиской на Fusion 360. Он включает в себя 2 листа схем, 2 сигнальных слоя и площадь платы 80 см 2 .

Eagle доступен для Windows, Linux и Mac.Более подробная информация об Eagle доступна на странице продукта.

KiCAD

2. KiCAD

KiCAD — кроссплатформенный пакет автоматизации проектирования электроники с открытым исходным кодом. Он включает в себя редактор схем для создания и редактирования проектов схем, редактор печатных плат для создания профессиональных топологий печатных плат, содержащих до 32 медных слоев, и средство трехмерного просмотра, которое можно использовать для просмотра проекта в трехмерной форме. В отличие от Eagle, KiCAD полностью бесплатен, и для использования некоторых его функций не требуется платный доступ.

KiCAD доступен для Windows, Linux и Mac.Более подробная информация о KiCAD доступна на странице продукта.

Фрицинг

3. Фрицинг

Как и KiCAD, Fritzing — это платформа с открытым исходным кодом для изучения электроники. Fritzing стал популярным благодаря своим примерам Arduino и простой в использовании платформе. Fritzing включает макетную плату, схему и вид печатной платы для разработки макета печатной платы для вашей платы. Благодаря богатому интерфейсу и растущему сообществу fritzing является хорошим выбором для любителей.

Программное обеспечение доступно для Windows, Linux и Mac.Более подробная информация доступна на странице продукта.

Плата DesignSpark

4. Плата DesignSpark

DesignSpark PCB с удобной в освоении средой, инструментами для ввода схем и компоновки печатных плат — это один из инструментов EDA, который стоит попробовать. Он бесплатный, поставляется с отличным схемным захватом, редактором печатных плат для проектирования неограниченного количества слоев печатных плат, средством создания деталей и библиотек, 3D-видами и многими другими функциями.

Плата DesignSpark

доступна только для Windows. Более подробная информация доступна на странице продукта.

EasyEDA

5. EasyEDA

EasyEDA — это бесплатный и платный инструмент EDA. EasyEDA предоставляет мощный инструмент для захвата схем, редактор печатных плат, дизайнер библиотек, инструмент управления проектами и, наконец, возможность совместной работы в команде. EasyEDA также имеет интеграцию с каталогом компонентов LCSC.com c для предоставления в режиме реального времени информации о запасах и ценах на используемые компоненты.

EasyEDA работает как в Интернете, так и на рабочем столе.Он кроссплатформенный и поддерживает Windows, Linux и Mac. Более подробная информация доступна на странице продукта.

АпВертер

6. АпВертер

Upverter — это веб-среда EDA, аналогичная EasyEDA, которая позволяет инженерам по аппаратному обеспечению проектировать, обмениваться и просматривать схемы и печатные платы (печатные платы). Он делает для разработки оборудования с открытым исходным кодом то же, что GitHub сделал для разработки программного обеспечения с открытым исходным кодом, предоставляя платформу для совместной работы. Он поставляется с захватом схем, редактором печатных плат, системным дизайнером, средством просмотра 3D, возможностью совместной работы и многим другим.Более подробная информация о платформе доступна здесь.

PCBWeb Designer

7. PCBWeb Designer

PCBWeb — это бесплатное приложение САПР для проектирования и производства электронного оборудования. Он имеет схематический захват для многолистового проектирования, многослойную поддержку макета печатной платы и встроенный каталог деталей со стрелками.

PCBWeb доступен только для Windows. Более подробная информация доступна на сайте платформы.

ExpressPCB Plus

8. ExpressPCB Plus

ExpressPCB Plus — это программное обеспечение EDA для создания и проектирования электронных схем.Он включает в себя ExpressSCH Classic для рисования схем и ExpressPCB Plus для компоновки печатной платы. ExpressPCB Plus предоставляет возможность увидеть мгновенные расценки на вашу печатную плату и даже заказать плату для изготовления из самой программы.

ExpressPCB доступен для использования в Windows, Linux и Mac. Более подробная информация доступна на странице продукта.

TinyCAD

9. TinyCAD

TinyCAD — это простая и базовая программа для разработки электронных схем и печатных плат.Это проект программного обеспечения с открытым исходным кодом. Он поддерживает стандартные и пользовательские библиотеки символов. Он поддерживает программы компоновки печатных плат с несколькими форматами списков соединений, а также может создавать списки соединений для имитации SPICE.

TinyCAD доступен только в версии для Windows. Более подробная информация доступна на странице загрузки.

Осмонд ПХБ

10. Осмонд ПХБ

Osmond PCB — это единственный инструмент EDA на базе MAC. Он поддерживает захват схем и проектирование компоновки печатных плат. Программное обеспечение предоставляет множество функций, таких как неограниченные размеры платы, несколько слоев платы и может использоваться для проектирования плат до 700 контактов.

Дополнительную информацию о программном обеспечении можно найти здесь.

CircuitMaker

11. CircuitMaker от ALTIUM

Circuitmaker — это уникальное сочетание широкого сообщества дизайнеров, бесплатного программного обеспечения для проектирования печатных плат и услуг, которые позволяют всем работать над одной и той же предпосылкой и с легкостью делиться знаниями. CircuitMaker PCB Design Editor обладает всеми возможностями, необходимыми для разработки высококачественных схем и компоновки, без искусственных ограничений на количество слоев или площадь платы.CircuitMaker дает вам свободу проектирования с 16 сигнальными слоями + 16 плоскостными слоями и без ограничений по размерам печатной платы. Вы можете поделиться своим проектом только с выбранными вами авторами или со всем сообществом. Технология Altium Native 3D означает, что когда вы находитесь в редакторе печатных плат, просто нажмите клавишу 3, и вы сразу же увидите топологию печатной платы в полном 3D. Кажется, это одно из самых полных бесплатных программ для проектирования печатных плат.

больше информации: https://www.altium.com/схемамейкер

Заключение

Не стесняйтесь поделиться своим любимым инструментом EDA или предложить то, что, по вашему мнению, может быть лучше в этом списке. Если вы заинтересованы в том, чтобы узнать, как сделать свою первую печатную плату, тогда пройдите «Изготовление вашей первой печатной платы».

Для получения большей коллекции программного обеспечения для проектирования печатных плат посетите: https://www.electronics-lab.com/downloads/pcb/

Начните работу с лучшим программным обеспечением для проектирования электронных схем

Захария Петерсон

|&nbsp Создано: 9 ноября 2020 г.

Сегодня существует множество вариантов программного обеспечения для проектирования электронных схем.Выбор лучшего программного обеспечения для проектирования электронных схем для вас, вашей команды и вашей организации может показаться сложной задачей. Ответ заключается в том, чтобы найти унифицированное программное обеспечение для проектирования электронных схем, которое удовлетворит все ваши потребности. Только Altium Designer объединяет все важные инструменты, необходимые для проектирования, моделирования, производства и многого другого, в единую платформу.

АЛЬТИУМ ДИЗАЙНЕР

Самое мощное, современное и простое в использовании приложение для проектирования печатных плат с полным набором функций проектирования.

Поскольку на рынке представлено так много различных пакетов для проектирования печатных плат, подумайте об этом, прежде чем покупать программное обеспечение по самой низкой цене. Большинство программ для проектирования не включают в себя все функции, необходимые для создания схем, моделирования и ввода на одной платформе. Вам нужны все необходимые в отрасли инструменты в одном месте; нет причин, по которым вам нужно переключаться между программами только для выполнения стандартных задач проектирования. С Altium Designer у вас есть доступ ко всем стандартным инструментам, которые вам нужны в программном обеспечении для проектирования электронных схем.Вы сможете управлять всеми своими схемами и файлами печатных плат в единой среде проектирования.

Что такое программное обеспечение для проектирования унифицированных печатных плат? Проще говоря, он дает вам все необходимое для проектирования электронных схем, моделирования и создания схем в одной программе. Ваше программное обеспечение для проектирования печатных плат должно содержать основные инструменты САПР для проектирования схем, утилиту для ввода схем и механизм моделирования. Инструменты управления библиотекой в ​​программном обеспечении для проектирования электронных схем также помогают отслеживать данные о компонентах и ​​информацию об источниках.

Механизм проектирования, лежащий в основе программного обеспечения для проектирования печатных плат, имеет решающее значение при работе с несколькими функциями проектирования. Ваше программное обеспечение должно включать стандартные правила проектирования для любой схемы или печатной платы, позволяя вам настраивать новые правила проектирования для вашего конкретного приложения. Мощный механизм проектирования, который объединяет ваши инструменты в единую платформу проектирования, является ключом к повышению производительности вашего проектирования.

Единая среда проектирования в Altium Designer.

Все, что вам нужно для проектирования электронных схем

Унифицированная среда проектирования предоставляет все необходимое в одном программном обеспечении для проектирования электронных схем. Другое онлайн-программное обеспечение для проектирования печатных плат, включая онлайн-программное обеспечение для проектирования печатных плат, не может предложить уровень интеграции, необходимый для перехода от схемы к производству. Если у вас есть правильные инструменты проектирования, вы можете создавать и моделировать все аспекты ваших схем и переходить к следующему этапу проектирования.

Несколько видов схемы и дизайн в Altium Designer

Для проектирования ультрасовременной электроники требуется программное обеспечение для проектирования печатных плат с самыми передовыми инструментами, организацией компонентов и функциями.После того, как вы закончили проектирование своих схем и моделирование их поведения, вам нужно использовать инструмент для ввода схем, чтобы перенести проекты схем в первоначальную компоновку. Когда вы работаете в унифицированной среде проектирования печатных плат Altium Designer, у вас будет доступ к инструменту ввода схем, который мгновенно берет ваши схемы и размещает компоненты в простой компоновке. Вам не придется использовать отдельную программу, все, что вы ожидаете найти в другом программном обеспечении для компоновки платы, находится в одной программе.

Altium Designer интегрирует необходимые вам расширенные инструменты проектирования

Altium Designer включает в себя все функции, необходимые для проектирования печатных плат высочайшего качества, от инструментов интерактивной трассировки до анализа сигналов и инструментов MCAD. Унифицированный механизм объединяет проверку правил проектирования со всеми этими расширенными функциями. Вы можете определить индивидуальные правила проектирования для своего конкретного приложения и убедиться, что ваша печатная плата соответствует отраслевым стандартам.

После того, как вы закончите трассировку, вам необходимо проверить компоновку печатной платы на соответствие правилам проектирования.Именно здесь платформа проектирования интегральных схем действительно проявляет себя, и Altium лидирует в создании полностью унифицированной среды проектирования. По мере создания макета инструменты разводки печатных плат в Altium Designer автоматически проверяют макет на соответствие правилам проектирования. Вы можете быстро выявить любые ошибки проектирования и исправить их перед подготовкой к производству.

Автоинтерактивная маршрутизация в Altium Designer проста.

Одним из основных недостатков пакетов программного обеспечения для проектирования печатных плат является недостаточное внимание к управлению компонентами в процессе проектирования.Эта проблема может проявляться в ограниченной библиотеке компонентов, а это означает, что необходимо потратить значительное время на поиск библиотек или их создание. Разработчики Altium знают, насколько важны ресурсы компонентов, и могут предоставить вам доступ к библиотекам компонентов напрямую от производителей.

Цикл разработки продукта включает проектирование схемы, компоновку, изготовление и тестирование вашей печатной платы. Хотя производство обычно передается на аутсорсинг, ваше программное обеспечение для проектирования электронных схем оказывает большое влияние на процессы изготовления и сборки.Лучший способ оптимизировать этот этап разработки — применить методы DFM во время проектирования. После того, как вы подготовите материалы для своего производителя, вы можете быть уверены, что ваша плата будет полностью технологична.

Единая среда в Altium Designer

Когда вы будете готовы приступить к планированию производства, вам потребуется использовать проектные данные для создания конкретных результатов для вашего производителя. Лучшее программное обеспечение для проектирования печатных плат объединяет эти функции в едином интерфейсе.Онлайн-инструменты проектирования печатных плат для спецификаций, файлов Gerber и других результатов требуют экспорта и импорта вашего проекта между программами. Это затрудняет ваш рабочий процесс и создает вероятность ошибок, а ваши инструменты могут даже не иметь возможности обмениваться данными.

Только Altium Designer прекрасно сочетает в себе все эти важные проекты печатных схем и готовые инструменты генерации в единую интуитивно понятную программную платформу. Другие инструменты заставляют вас переключаться между отдельными инструментами дизайна, несмотря на заявления об унификации. Вместо того, чтобы собирать вместе несколько программ, которые утверждают, что предлагают последовательный рабочий процесс, попробуйте работать с единственным программным обеспечением, которое дает вам доступ ко всем необходимым инструментам проектирования печатных схем на единой платформе проектирования.

Независимо от того, являетесь ли вы ветераном отрасли из крупной компании или руководите новым стартапом, Altium поможет вам на пути к успеху в проектировании печатных плат. Интуитивно понятный интерфейс Altium Designer позволяет новичкам легко начать работу над любой печатной платой, которую они хотят создать.Если вы опытный дизайнер, интерфейс будет достаточно знакомым, чтобы вы могли сразу же погрузиться в свой первый дизайн. Ни один другой поставщик программного обеспечения ECAD не инвестирует столько в ваш успех.

Пришло время инвестировать в лучшее программное обеспечение для проектирования печатных плат: попробуйте Altium Designer. Altium Designer на Altium 365 обеспечивает беспрецедентную степень интеграции в электронной промышленности, которая до сих пор относилась к миру разработки программного обеспечения, позволяя разработчикам работать из дома и достигать беспрецедентного уровня эффективности.

Мы лишь немного коснулись того, что можно сделать с помощью Altium Designer в Altium 365. Вы можете посетить страницу продукта, чтобы получить более подробное описание функций, или посетить один из вебинаров по запросу.

10 лучших инструментов проектирования схем для Linux

Итак, вы планируете новый проект по электронике и задаетесь вопросом, какие инструменты лучше? Вы также можете учиться проектировать свои собственные схемы, и ваша любимая платформа — Linux. Где находятся специфичные для Linux или кроссплатформенные инструменты и какие из них лучше всего подходят для моих нужд? Сегодня вы узнаете, что вам нужно, чтобы начать свой новый проект.В этом списке рассматриваются доступные инструменты и обсуждаются плюсы и минусы каждого из них. Вы также узнаете о том, как они специализируются.

Каковы ваши цели?

Прежде чем начать, вы можете подумать о своих текущих целях. Вы учитесь создавать хобби-проекты или уже поднимаете свою игру на более высокий уровень? Вы также можете подумать, поддерживает ли ваш любимый поставщик электроники инструмент, который вы собираетесь изготовить. Многие из этих инструментов импортируют каталоги в приложение, чтобы вы могли просматривать их во время проектирования, что делает заказ плат или компонентов очень удобным.

Каков ваш текущий уровень?

Ваши цели должны соответствовать вашим текущим навыкам. Если вы читаете основы, вам понадобится система, которая показывает больше информации о цепях. Это также должно помочь вам с задачами. Базовые системы основаны на тексте, новичок не хочет начинать с этого. К счастью, многие программы очень поучительны, и вы даже можете моделировать свои схемы.

Начнем. В списке вы найдете все уровни взаимодействия и помощь, которую можете получить прямо сейчас.Некоторые из них даже командной строки, так что вы можете использовать терминал.

Кикад

Программа KiCAD имеет множество приятных вводных функций и приятный интерфейс. Вы можете выбрать шаблон из впечатляющего списка. В список входят проекты Raspberry Pi, Arduino, а также BeagleBone. Существует активное сообщество, добавляющее новые шаблоны, библиотеки и компоненты в репозиторий GitHub. Вы можете загрузить последнюю версию или отслеживать репозиторий самостоятельно. Формат шаблона представляет собой текстовый файл, который вы также можете написать самостоятельно, хотя может потребоваться некоторое время, чтобы привыкнуть к работе со скобками.

Интерфейс понятен и удобен. Пакет разделен на множество частей, поэтому вы редактируете одну вещь за раз. В конечном итоге вы редактируете проект, плату и схему в разных окнах. Он охватывает все части процесса, включая моделирование ваших схем, чтобы убедиться, что вы не сделали никаких опасных ошибок в своем проекте.

У вас есть функции экспорта в netlist, pcb и другие форматы. Функции импорта включают список соединений файлов EAGLE и многое другое. KiCAD — это комплексный пакет со множеством функций и активным сообществом, которое готово помочь.

QUCS – СПЕЦИЯ

Qucs-S — это прежде всего симулятор, вы можете делать схемы и у вас есть некоторые компоненты, но основное внимание уделяется моделированию. Этот инструмент представляет собой приятный графический интерфейс для NGspice, XYCE или SpiceOpus, вы можете выбрать, какой из них вы хотите использовать при запуске. После запуска программного обеспечения вы можете увидеть, что основное внимание уделяется ученым. У вас есть много компонентов, и создание схемы довольно просто, но вы также можете вставлять датчики и уравнения. Есть много функций импорта и экспорта, вы также можете создавать изображения ваших схем.

Ориентация на ученых очевидна на главной странице, где есть ссылки на научные публикации пользователей, использующие Qucs-S. Этот пакет также требует, чтобы в вашей системе было установлено программное обеспечение симулятора, прежде чем вы начнете. Вы также можете увидеть, как много способов исследовать созданную вами систему. У вас также есть уравнения для управления симуляцией.

Все это означает, что вы должны использовать Qucs-S для изучения основных теорий и изучения работы компонентов и систем.у вас нет возможности ни создать печатную плату, ни заказать компоненты. Короче говоря, вам нужно больше пакетов для производства.

Фрицинг

Fritzing на самом деле некоммерческая компания, которая продает электронику и наборы для обучения. Программа понятна и хорошо сделана, в ней больше цветов и иконок для компонентов. Поскольку программное обеспечение предназначено для обучения, оно очень понятное и полезное. В стандартную установку включено множество компонентов из каталогов SparkFun. Чтобы добавить компоненты, вы выбираете их из списка сбоку и перетаскиваете в свой проект.

Интерфейс имеет интересную особенность: по умолчанию у вас есть макет схемы. Вы можете легко переключиться на вид схемы или печатной платы. Когда вы переключаетесь на вид платы, у вас есть как функции автоматической трассировки, так и возможность ручного управления. Он также обрабатывает много слоев. Переключение между представлениями упрощает планирование макетной платы, а затем переход к печатной плате. Вы также можете заказать печатную плату из раскрывающегося меню File в приложении.

Fritzing не поддерживает симуляцию, поэтому для этого вам нужно использовать другое программное обеспечение.Для этого вы экспортируете его в виде файла SPICE и импортируете в программное обеспечение симулятора. Подробнее об этом вы можете прочитать в этой статье.

PCBmodE — Inkscape

PCBmodE — это скрипт, который берет файл SVG и выводит файлы JSON для создания файлов Gerber. Рабочий процесс для этой системы немного больше основан на тексте. Вам нужно создать файл JSON вручную, позволить PCBmodE создать файл SVG, а затем отредактировать его в InkScape. Затем вы можете снова внести изменения в InkScape.

Пакет не настолько продвинут и не может имитировать или проверять маршруты.Настоящая причина использования этого пакета — когда вам нужна необычная форма вашей доски. Вы действительно должны создать и протестировать плату с другими инструментами и использовать PCBmodE для художественной точки зрения.

Xschem

Xschem — это редактор схем, для запуска которого требуются более глубокие знания. Он отлично подходит для создания схем и имеет хорошую библиотеку компонентов. Когда вы используете его, он показывает ссылки на симуляторы и другие программы, но для этого нужно, чтобы все было установлено отдельно. Это полезно в качестве внешнего интерфейса для этих других инструментов.Вы не можете использовать его для заказа компонентов. У вас есть много сочетаний клавиш, которые нужно выучить, и вам нужно установить другие программы. Когда вы это сделаете, у вас будет отличный пакет для работы.

ТКГейт

Tkgate — симулятор цифровых схем. Он ограничен цифровыми схемами, но делает это очень хорошо. Лучшей особенностью этого пакета является множество очень понятных руководств, которые запускаются в приложении. Модуль моделирования может обрабатывать множество различных сценариев, когда речь идет о логике.У него также есть способ следить за цепью по временной шкале.

Это программное обеспечение хорошо работает, если вы планируете делать только цифровые компоненты. У вас есть только стандартные компоненты, и вы не можете создавать печатные платы напрямую с помощью этого пакета.

симулид (симавр)

Программное обеспечение Simulide специально предназначено для моделирования и тестирования схем. Вы можете создавать схемы, используя перетаскивание. В состав компонентов входят вольтметры, амперметры и осциллографы. У вас также есть кнопки, потенциометр, генератор волн и часы.

Эта программа проста в использовании и может дать вам хорошее представление о том, как будет работать ваша схема. Разработчики не обещают высокой точности, вместо этого они стремятся к простоте использования. Вы не можете использовать его для изготовления печатных плат или прокладки проводов. Он находится на ранних стадиях разработки и не поддерживает экспорт в другие форматы.

гнукап (gspiceui)

Программное обеспечение gnucap полностью является командной строкой. Вы должны использовать этот пакет, чтобы узнать о файлах SPICE. На домашней странице Gnucap есть хорошие учебные пособия. Если вы следуете им, вы знаете основы формата файла. Это полезно, если не необходимо, чтобы следить за любым странным поведением во всех этих программных пакетах. Использовать его для изготовления цепей — не лучшая идея.

канеда

Caneda — это старое программное обеспечение, которое все еще работает, но не поддерживалось в течение нескольких лет. Легко делать схемы и моделировать по методу ngspice. У него есть библиотеки символов, но нет интуитивно понятного способа планирования производства печатных плат.

Заключение

Существует множество инструментов, связанных с схемой.Вам нужно решить для себя, какой из них вам нужен для вашего проекта и текущей ситуации. Некоторые инструменты могут поддерживать вас на всем пути к подножке, для некоторых вам нужно сделать много разных шагов, чтобы достичь этого. Вы можете просто хотеть небольшую часть возможностей. Все зависит от вас.

.
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
