Приветствую, камрады! Сегодня нам предстоит выяснить, какие бывают профили для гипсокартона, для каких целей они могут применяться и как монтируются. Кроме того, мы разберем пару базовых конструкций, которые являются основой практически всех видов внутренней отделки помещений с помощью ГКЛ.

Так производится профиль для монтажа ГКЛ. Нам предстоит изучить его разновидности.

Почему профиль

Как известно, для монтажа каркасов и обрешеток под ГКЛ применяют не только оцинкованные профили, но и брусок. Какой из материалов лучше?

Ответ вполне однозначный: профиль. Аргументы — к вашим услугам:

  • Оцинкованная сталь служит неограниченно долго вне зависимости от атмосферной влажности. Из всех негативных воздействий стальной профиль боится только коррозии, от которой его надежно защищает слой цинкового покрытия;

Антикоррозийные свойства цинкового покрытия позволяют использовать оцинковку в качестве кровельного материала.

  • Оцинковка не боится атак насекомых, которые за какие-то 10-15 лет вполне способны уничтожить или привести в негодность деревянный каркас;
  • Геометрия и размеры элементов стального каркаса неизменны, в то время как брусок будет удлиняться и коробиться при каждом сезонном увеличении влажности. Изменение формы каркаса предсказуемо приведет к появлению трещин между листами обшивки или даже прямо по ним.

Коробление бруска каркаса привело к закономерному итогу.

ГКЛ, однако, может крепиться на ровные деревянные стены без обрешетки, сокращая тем самым нецелевое использование полезной площади комнаты. Применяют его и для выравнивания стен из минеральных материалов на клеевых маяках. В этом случае лист наклеивается на точечно нанесенный гипсовый клей или любую выравнивающую гипсовую смесь.

Монтаж гипсокартона на клеевые маяки.

Огласите весь список

Названия

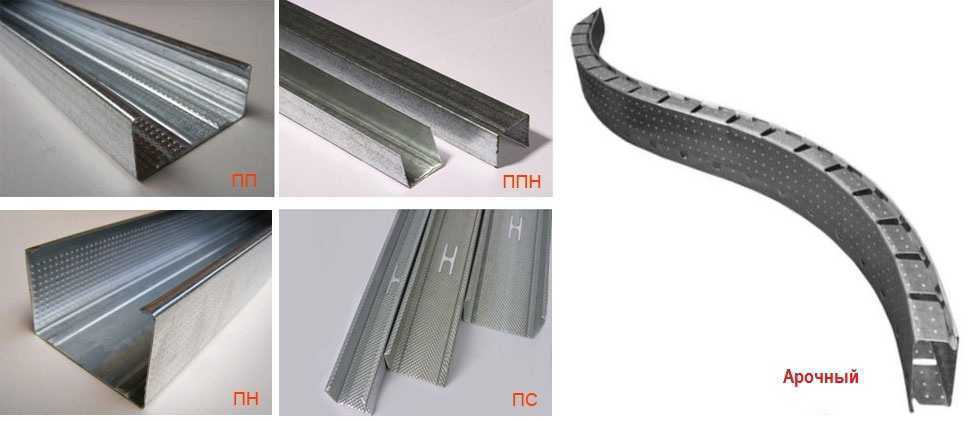

Какие разновидности профилей можно встретить в продаже?

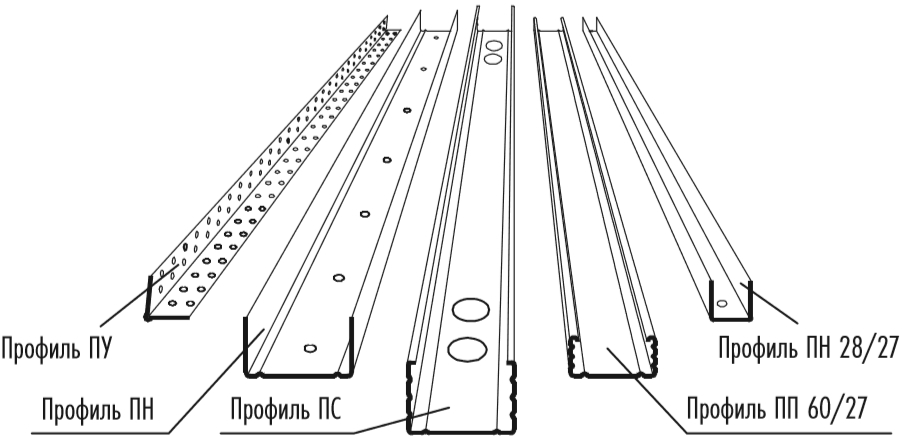

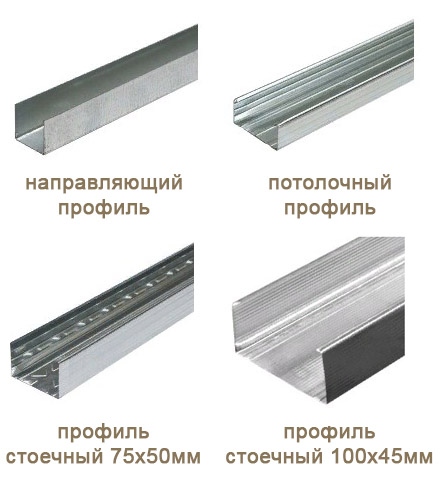

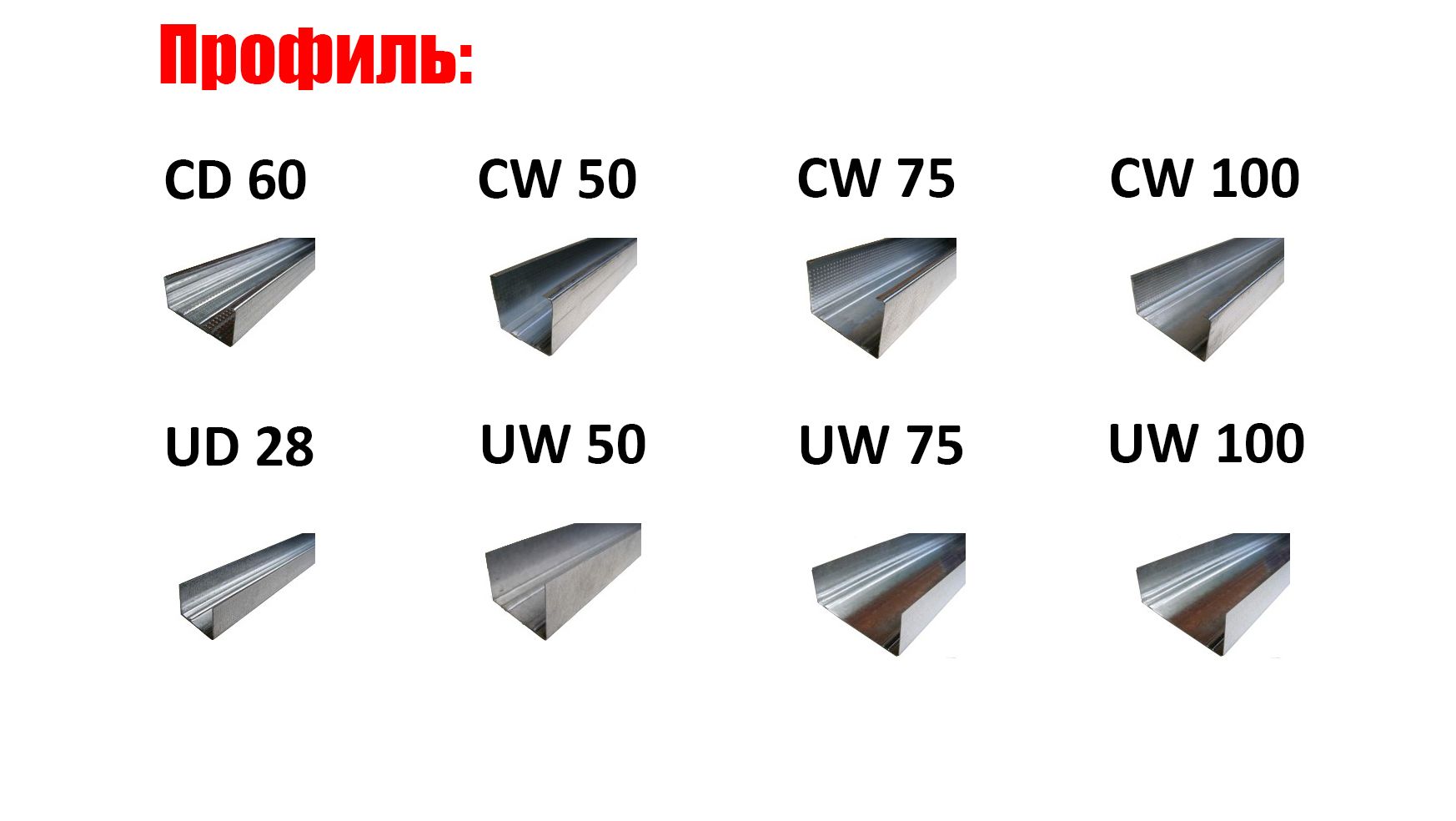

Для сборки каркасов и обрешеток применяется всего 4 их вида:

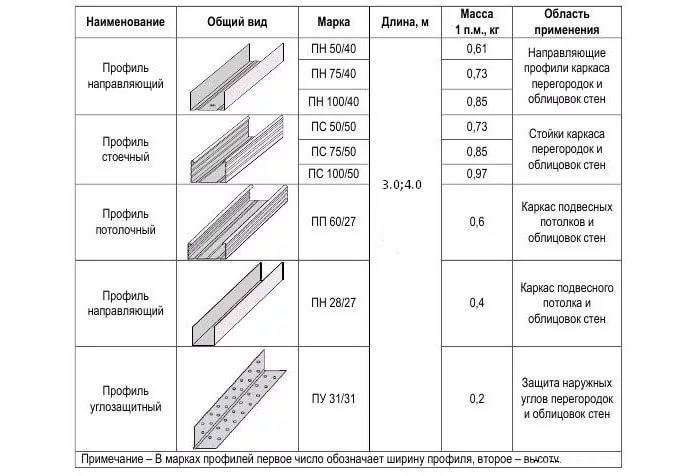

Полное название профилей Сокращенное название в отечественной системе обозначений Сокращенное название, принятое для импортной продукции
Стоечный ПС CW
Направляющий ПН UW
Потолочный ПП CD
Потолочный направляющий ПНП UD

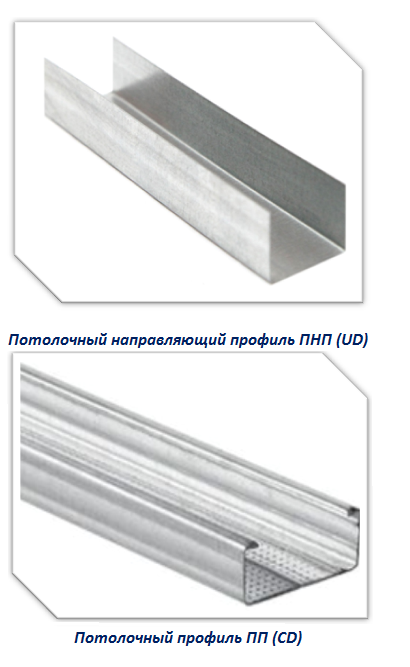

Потолочный CD и потолочный направляющий UD.

Однако при желании в строительных магазинах можно найти еще две разновидности:

  1. Арочный (гибкий). Он способен выгибаться дугой с небольшим радиусом, образуя своды арок или изгибы кромок многоуровневых потолков;

Благодаря перфорации П-образный профиль способен гнуться с небольшим радиусом.

  1. Угловой. Перфорированный оцинкованный уголок закладывается под шпатлевку для усиления наружных углов стен, дверных и оконных проемов.

Оцинкованный угловой профиль для усиления наружных углов.

Угловой профиль производится не только из оцинковки, но и из ПВХ. Пластиковые армирующие уголки нередко снабжаются армирующей сеткой.

В дальнейшем мы обратим свое внимание, прежде всего, на те типы профилей для гипсокартона, которые используются для сборки жестких каркасов и обрешеток — CW, UW, CD и UD.

Функциональность

Как соотносятся виды профиля для гипсокартона и их применение? Чтобы ответить на этот вопрос, достаточно перечитать названия.

  • Стоечный используется для монтажа вертикальных стоек при сборке каркасов стен и перегородок. Он же может применяться в качестве перемычек между стойками, усиливающих жесткость каркаса;

Основной элемент каркаса стены с нишами — стоечный UD.

  • Направляющий монтируется на капитальные конструкции (пол, смежные стены и потолок). В него вставляются края стоек;

Направляющий UW используется для крепления каркаса перегородки к стенам и потолку.

  • Потолочный и потолочный направляющий используются аналогичным образом при монтаже обрешетки подвесного потолка. С таким же успехом они могут применяться для выравнивания стен с большими (свыше 50 мм) завалами, изгибами и перепадами.

Стойки обладают достаточной жесткостью, чтобы противостоять изгибающим нагрузкам, а вот потолочный профиль благодаря небольшой высоте боковых стенок нуждается в дополнительной фиксации. Для этой цели используются подвесы — прямые и регулируемые.

Прямой подвес для монтажа ГКЛ.

При недостаточной длине ушей два прямых подвеса могут соединяться последовательно, увеличивая тем самым максимальное расстояние от капитальной конструкции до облицовки.

Размеры

Какие бывают профиля по размерам?

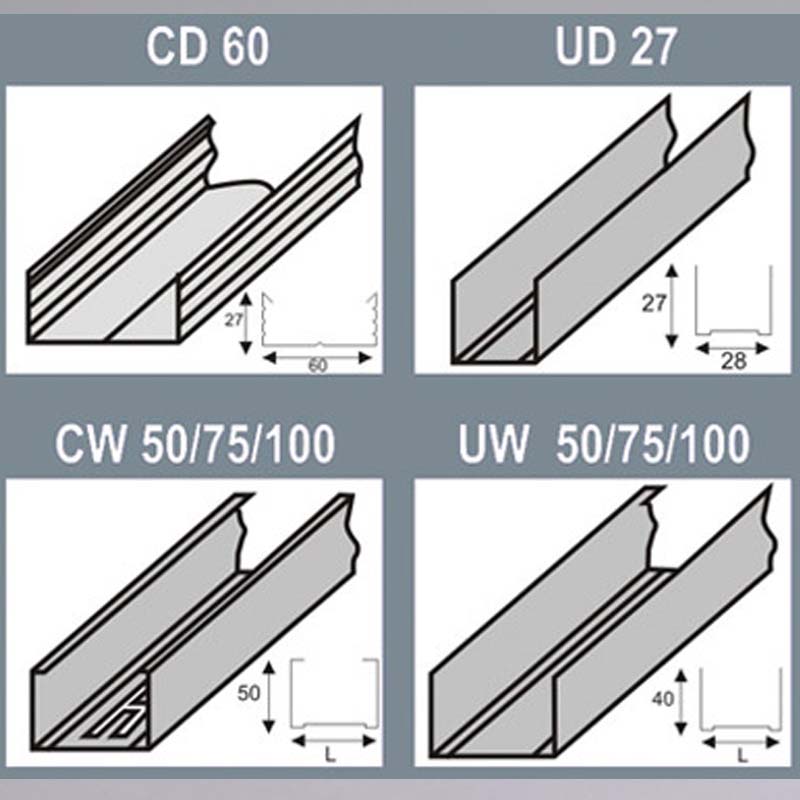

Вначале познакомимся со стандартными сечениями основных разновидностей:

  • Все потолочные профили для гипсокартона имеют одинаковый размер стенок — 60 и 27 миллиметров;

Размеры потолочного CD.

  • Направляющие потолочные совместимы с ними — 27 и 28 мм соответственно;

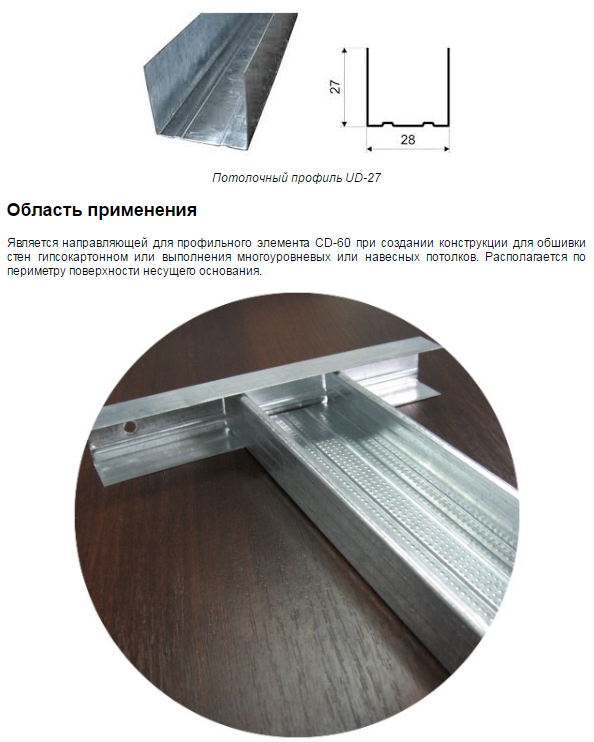

Сечение профиля UD.

  • Стоечные обладают боковыми стенками высотой 50 мм, а вот ширина (нижняя стенка) может быть равной 50, 75 или 100 мм;

Чем шире стойка, тем больше ее жесткость по отношению к изгибающей нагрузке.

  • Высота боковых стенок направляющих UW равна 40 миллиметрам, ширина направляющей соответствует ширине стоек — 50, 75 или 100 мм.

С длиной все несколько сложнее. Теоретически, согласно заверениям производителей, все разновидности производятся с длиной от 2,5 до 6 метров включительно.

Заявленный производителем ассортимент не всегда согласуется с тем, что мы видим на витрине строительных магазинов.

На практике ассортимент продукции в магазинах куда меньше:

  • Для направляющих и потолочных направляющих профилей стандартная длина — 3 метра;
  • Для стоечных и потолочных — 3 и 4 метра.

Если максимальная длина потолочного профиля недостаточна для ваших целей (то есть меньше длины комнаты или высоты стены, которую предполагается выравнивать), для сращивания изделий меньшей длины используются так называемые прямые соединители. Кроме них, в продаже можно встретить крестовые соединители — «крабы».

Прямой соединитель для потолочного CD.

Стоимость

Сколько стоят оцинкованные элементы обрешеток и каркасов? Я приведу актуальные на данный момент (ноябрь 2016 года) цены для сети магазинов Леруа Мерлен.

Изделие
Размеры
Цена
ПНП 27х28х3000 26
ПП 60х27х3000 38
ПН 40х50х3000 54
ПС 50х50х3000 68
ПС 75х50х3000 123

Фактическая стоимость зависит не только от сечения и длины профиля, но и от толщины металла, из которого он изготовлен. Изделия из оцинковки толщиной 0,55 — 0,6 мм обозначаются в прайс-листе компании словами «премиум» или «стронг» и обходятся покупателю примерно в полтора раза дороже профилей класса «эконом» (0,4 мм).

Последнее число в маркировке указывает на толщину стенок в миллиметрах.

Монтаж

Итак, классификация профилей и их назначение нами изучены. Пришло время перейти от теории к практике.

Общие правила

Вот ряд общих для всех разновидностей каркасов и обрешеток правил монтажа:

  • Для резки оцинковки можно использовать только ножницы по металлу. Абразивная резка болгаркой с кругом по металлу крайне нежелательна. Дело в том, что нагрев области реза приводит к выгоранию антикоррозионного цинкового покрытия, и край элемента каркаса остается беззащитным перед ржавчиной;

Используйте для резки профиля только ножницы по металлу.

  • Направляющие, направляющие потолочные профили и подвесы крепятся к кирпичным, каменным и бетонным поверхностям дюбель-шурупами. Размер крепежа зависит от прочности поверхности: для тяжелого бетона достаточно размера 40х4 мм, а для рыхлого газобетона или ракушняка его лучше увеличить до 80х8;
  • При креплении направляющих стена, потолок или пол бурятся перфоратором прямо через прижатый к ним профиль. Затем в пробуренное отверстие вставляется и закручивается шуруповертом дюбель-шуруп. Такая схема крепления избавит вас от проблемы совмещения отверстий в профиле и капитальной конструкции;

Отверстие в потолке бурится прямо через профиль.

  • Шаг между точками крепления направляющих должен составлять около полуметра;
  • Подвесы вдоль профиля на потолке крепятся с шагом 60 см, а на стене, где подвес испытывает минимальную нагрузку — 80;
  • Для крепления направляющих во влажных помещениях категорически запрещено использовать деревянные чопики. В атмосфере с периодическими колебаниями влажности они быстро рассыхаются и выпадают из отверстий;
  • Для соединения профилей между собой или с подвесами используют саморезы по металлу длиной 9 мм. Саморезы вкручиваются только шуруповертом: соединить два профиля своими руками, при помощи отвертки практически невозможно;

На фото — проводной шуруповерт, которым я пользуюсь для сборки гипсокартонных конструкций.

  • Стандартный шаг между стойками или элементами обрешетки составляет 60 сантиметров: это ровно половина ширины листа гипсокартона. Шаг измеряется не между кромками, а между осями элементов каркаса. В этом случае шов между смежными листами будет приходиться точно на середину профиля;

Стандартный шаг между элементами каркаса равен половине ширины листа гипсокартона.

  • Если конструкция в процессе эксплуатации будет испытывать значительные нагрузки (например, когда речь идет о стене в узкой прихожей), шаг между профилями можно уменьшить до 40 или даже 30 см. Главное — чтобы ширина ГКЛ оставалась кратной этому шагу;

Усиления каркаса перегородки можно добиться без увеличения толщины или уменьшения шага стоек — вложив в каждую из них брусок сечением 50х50 или соединив стойки попарно (вложив один CW в другой или просто закрепив их рядом друг с другом).

Жесткость каркаса можно увеличить, вложив стойки друг в друга.

Спаренные стойки позволили собрать перегородку минимальной толщины с приемлемой жесткостью.

  • Для шумоизоляции под направляющие подкладывают демпферную ленту. Она гасит акустические колебания, препятствуя их передаче от ГКЛ к капитальным конструкциям здания;
  • Дверные и оконные блоки (в том числе металлопластиковые) крепятся к боковым профилям и горизонтальным перемычкам саморезами длиной 16 — 32 мм (в зависимости от толщины коробки), вкрученными через профиль. В качестве герметизации и для усиления соединения на внешнюю поверхность блока стоит предварительно нанести полоску монтажной пены.

Дверной блок ставится на стадии сборки каркаса.

Подвесной потолок, выравнивание стены

Как монтировать профили под гипсокартон при сборке одноуровневого подвесного потолка?

Пошаговая инструкция — к вашим услугам:

  1. Разметив горизонтальную линию потолка, закрепите вдоль нее направляющую UD. Можно смело использовать доборные отрезки любой длины, главное — чтобы в местах соединения с потолочным CD направляющая была надежно закреплена;
  2. Разметьте линии, вдоль которых будут смонтированы потолочные профили, и закрепите вдоль этих линий подвесы;
  3. Подрежьте (или соедините) по длине потолочные CD и вставьте их в направляющие;
  4. Выровняв каждый CD по длинному правилу, притяните к его боковым стенкам подвесы;
  5. Загните уши подвесов по направлению к потолку.

Готовая потолочная обрешетка.

Если вы собираете обрешетку для выравнивания стены, все действия полностью идентичны описанным выше с поправкой на вертикальную ориентацию каркаса.

Обрешетка для выравнивания стены с помощью ГКЛ.

Перегородка

Как собрать каркас перегородки?

В общем случае это делается так:

  1. С помощью отвеса разметьте ось перегородки на потолке, полу и смежных стенках;
  2. Закрепите вдоль этой линии направляющие;
  3. Разметьте положение стоек на потолке и на полу, пользуясь все тем же отвесом;

Разметка должна остаться видимой и после обшивки каркаса гипсокартоном. Она поможет вам закрепить листы к скрытым обшивкой стойкам.

  1. Подрежьте стойки по длине и выставьте их по меткам;
  2. Закрепите каждую стойку к направляющим с обеих сторон.

Каркас межкомнатной перегородки готов к обшивке ГКЛ.

Особый случай — сборка шумоизолирующей перегородки. В этом случае нам нужно развязать между собой облицовку стены с обеих сторон акустически. Цель достигается сборкой двух независимых каркасов на небольшом ( в пределах сантиметра) расстоянии друг от друга.

Структура шумоизолирующей перегородки с двойным каркасом.

Заключение

Итак, мы познакомились с разновидностями оцинкованного профиля под ГКЛ и с техникой их монтажа. Как всегда, читатель может найти дополнительные материалы в видео в этой статье. Жду ваших комментариев. Успехов, камрады!

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 7 декабря 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Виды профиля для гипсокартона: размеры и цена

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Гипсокартон – это уже не просто популярный, а необходимый и незаменимый отделочный материал. Он настолько упрощает внутренние работы, что возвращаться к старым технологиям выравнивания стен просто нет смысла. Использование гипсокартона основывается на простом и доступном монтаже, для реализации которого используется металлическая фурнитура. Эти изделия обеспечивают разные способы простого и надежного крепления, поэтому виды профиля для гипсокартона: размеры и цена отражают широкий спектр возможностей применения этого материала.

На каркас из металлических профилей крепятся листы гипсокартона

Виды профиля для гипсокартона: размеры и цена основных моделей

Ассортимент профиля многочисленный, но его можно классифицировать по трем видам:

  • Поверхностно-плоскостной. Применяется для крепления ГКЛ на стены и потолки.
  • Арочный. Облегчает создание правильно закругленных форм.
  • Стеновой профиль повышенной прочности. Используется для создания перегородочных каркасных конструкций.

CD и CW — несущие профили, UD и UW — направляющие. Буквы C и U в маркировке означают форму профиля в разрезе

Поверхностно-плоскостной профиль

Оцинкованные стальные изделия, которые маркируются UD и CD. Профиль данного типа стандартной формы, но отличается размерами поперечного сечения, толщиной и длиной. Направляющие UD предназначены для монтажа контура потолков, в который вставляется CD-профиль. В результате получается решетка для крепления гипсокартона.

Характеристики профилей для гипсокартона

Параметры UD-профиля:

  • ширина – 28 мм;
  • высота – 27;
  • длина – 3 или 4 метра.

Размеры CD-профиля:

  • ширина – 60 мм;
  • высота – 27 мм;
  • длина 3 или 4 метра.

Крепление потолочного профиля с помощью прямого подвеса

Что касается жесткости, то стенки плоскостного профиля изготавливаются шириной от 0,4 до 0,6 мм. Ориентировочная стоимость UD длиной 3 метра и толщиной 0,5 мм составляет порядка 1-1,5$, для несущего профиля CD с такими же параметрами – 1,5-2$.

Полезный совет! При использовании плоскостного профиля для обшивки стен можно сэкономить на этом материале, используя планки с минимальной толщиной. Но ни в коем случае не следует применять его для обшивки потолка. Плоскостной профиль, применяемый на потолках, держит постоянную нагрузку, поэтому его толщина должна быть 0,5-0,6 мм.

Варианты монтажа каркаса из различных видов профилей

Профиль арочного типа

Конфигурация плоскостного профиля позволяет использовать его только для ровных поверхностей. Но незначительная корректировка профиля CD позволила получить новый вид изделия для крепления гипсокартона при создании арочных конструкций. Для этого в планках сделаны надрезы и отверстия, которые позволяют конфигурировать их под любым углом.

Схема обустройства арки с помощью арочного профиля

Для арочных видов профиля для гипсокартона размеры и цена аналогичны стойкам CD. Но в данном случае необходимо учитывать особенности их конфигурации.

Каркас из профиля под гипсокартон (видео)

Профили перегородочного типа

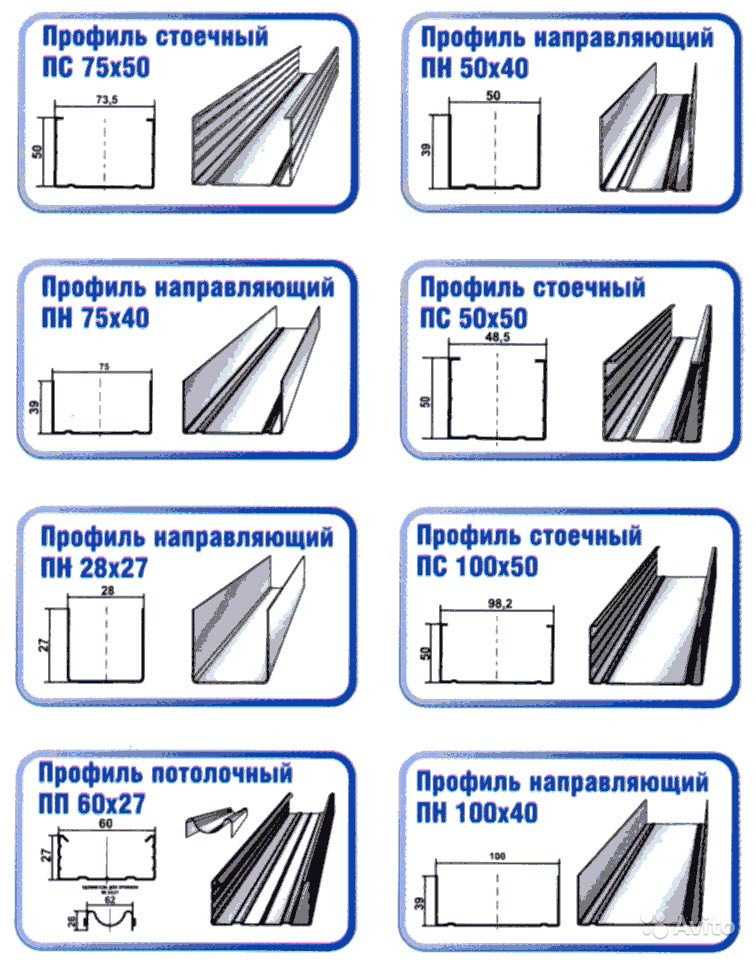

Их делят на категорию опорных (CW) и направляющих (UW). В связи с тем, что с помощью этих изделий сооружаются конструкции, не имеющие боковой поддержки стен, их структура усилена за счет ширины и высоты. По размерам профили  производятся в следующих вариантах (ширина/высота в мм):

  • UW: 50/40, 75/40, 100/40, 125/40, 150/40.
  • CW: 50/50, 75/50, 100/50, 125/50, 150/50.

Длина таких профилей может быть от 2,4 до 4 метров.

Каркас из металлических профилей на потолке

Функциональное значение опорного или несущего профиля CW для гипсокартона состоит в том, чтобы создать монтажное основание простенка для крепления на нем направляющих UW. С помощью стоечных изделий формируется основание каркаса. Они крепятся к полу и потолку. Дистанция между опорами составляет обычно 0,4 м с таким расчетом, чтобы швы гипсокартонных листов стыковались на их поверхностях.

Пример монтажа потолочного каркаса из профилей

Полезный совет! Этот вид профилей также применяется для сооружения более жестких подвесных гипсокартонных потолков.

Ориентировочные цены

На стоимость каждого вида профиля влияют их размеры и толщина. Для того чтобы иметь общее представление о ценах, можно отталкиваться от стандартных показателей.

Нарезка обычного профиля для создания дугообразной конструкции

Трехметровый профиль UW направляющий:

  • 50/40/0,4 мм – 1-1,1$;
  • 75/40/0,4 мм – 1,2-1,5$;
  • 100/40/0,4 мм – 1,5-2$.

Схема обустройства подвесного потолка с использованием металлических профилей, гипсокартона и утеплителя

Трехметровый профиль CW стоечный:

  • 50/50/0,4 мм – 1,2-1,5$;
  • 75/50/0,4 мм – 1,6-1,8$;
  • 100/50/0,4 мм – 2-2,2$.

Статья по теме:

Просекатель для металлического профиля под гипсокартон: виды и характеристики

Назначение, торговые марки, выбор инструмента. Правила эксплуатации. Просекатель для профиля своими руками.

Средняя стоимость аналогичных профильных материалов толщиной 0,6 мм будет отличаться приблизительно на 25-30%.

Монтаж профиля под гипсокартон своими руками (видео)
