Профиль для гипсокартона размеры: стеновой металлический элемент для гипсокартона, виды направляющих для ГКЛ, арочный металлопрофиль

Размеры всех видов профилей для гипсокартона

• Основные виды профилей для гипсокартона
• Крепеж и дополнительные элементы

Любой специалист, ознакомившись с проектом конструкции из гипсокартона, задается вопросом – какие материалы потребуются при изготовлении ее каркаса. Естественно, для «знающего» человека решение этой задачи не составит абсолютно никакого труда, но как быть начинающему домашнему мастеру? Мы решили помочь умельцам, которые будут собирать каркас впервые, рассмотрев в нашей статье разновидности профиля для гипсокартона и его размеры.

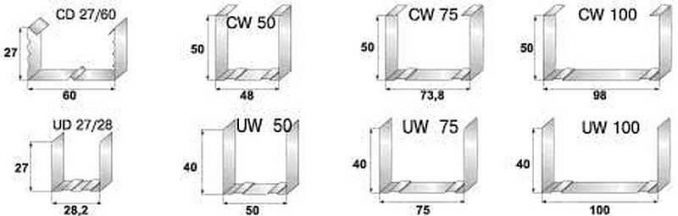

1 — UD; 2 — CD; 3 — CW; 4 — UW

Отметим, что рассказ только о видах металлопрофилей для гипсокартона, как об одном элементе конструкции, на наш взгляд, не принесет особой практической пользы. Поэтому мы решили добавить сюда описание крепежа и сопутствующих материалов, применяемых при различных способах монтажа каркаса.

Основные виды профилей для гипсокартона

Этот, без сомнения, основной элемент конструкции, имеет несколько разновидностей, четыре из которых предназначены для сборки каркаса и выполнены из тонкой стали методом холодного проката.

Направляющий – ПН (англ. UW)

Используется при создании перегородок и отделки стен, являясь направляющей, к которой крепятся стойки. Этот стеновой профиль для гипсокартона имеет следующие размеры (мм):

• длина – 3000;
• высота полки (боковой части) – 40;
• ширина спинки (основания) – 50; 65; 75; или 100.

В спинке проделаны 8 мм отверстия под дюбели.

Стоечный – ПС (CW)

Является основным элементом обрешетки стен и перегородок. Крепится в направляющей, расположенной по периметру рабочей зоны. Отличается тем, что верхние края его боковых частей имеют С-образную форму. Наиболее распространенные следующие размеры стоечного металлического профиля для гипсокартона (мм):

• длина – 3000; 3500; 4000 и 6000;
• высота полки – 50;
• ширина спинки (аналогична этому показателю у ПН) – 50; 65; 75 или 100.

Потолочный – ПП (CD)

Используется при работах по монтажу потолочных конструкций. Отличается от стоечного тем, что крепится к потолку с помощью специального крепежа. Боковины и основание («канавки») — ребра жесткости, которые придают ему дополнительную прочность. Стандартные размеры потолочного профиля (мм) такие:

• длина – 3000;
• высота полки – 27;
• ширина спинки – 60.

Направляющий потолочный – ПН (UD)

Разработан специально для создания потолочных каркасов, служит направляющим «основанием» всей конструкции. Его боковые части имеют продольные гофры, которые придают ему необходимую жесткость, а основание оборудовано отверстиями под крепежные дюбели. Направляющий потолочный профиль под гипсокартон имеет размеры (мм):

• длина – 3000;
• полка – 27;
• спинка – 28 мм.

Помимо этих разновидностей существуют особые элементы каркасной конструкции, которые могут ее усилить, обеспечить защиту, облегчить отделку или придать ей «изогнутую» форму.

Усиленный – UA

Используется в качестве стоек при монтаже дверных проемов в перегородках, изготавливается из качественной стали, обладающей повышенной стойкостью к коррозии. Стандартные размеры усиленного стоечного профиля для гипсокартона (мм):

• длина – 3000, 4000, 6000;
• высота боковых частей – 40;
• ширина основания – 50, 75, 100;
• толщина заготовки – 2.

Угловой – ПУ (защитный)

Деталь монтируется на внешних углах конструкции, являясь их защитой от возможных повреждений во время эксплуатации. Полки элемента оборудованы отверстиями, в которые проникает отделочный раствор (шпаклевка или штукатурка), обеспечивая более прочный контакт с поверхностью. Размеры угловых металлических профилей для гипсокартона (мм):

• длина – 3000;
• сечение – 25х25х0,4;
• 31х31х0,4;
• 31х31х0,5.

Угловой – ПУ (штукатурный)

Крепится на углах проемов, торцах перегородок и других поверхностей, которые будут оштукатуриваться. Так же, как и защитный, он имеет отверстия для проникновения отделочных растворов (предварительно нанесенных на угол конструкции) и выполняется из оцинкованной стали, стойкой к коррозии. Стандартные размеры штукатурного профиля для гипсокартона (мм):

• длина – 3000;
• сечение – 35х35.

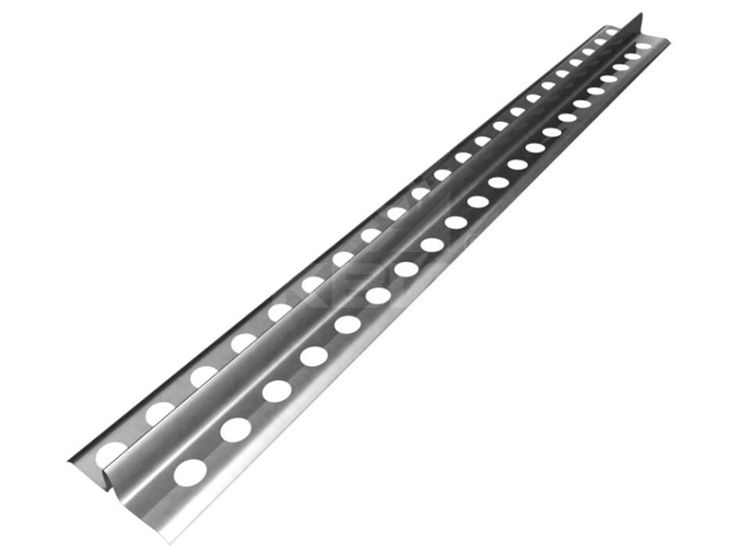

Маячковый – ПМ

Используется как опорная направляющая база в целях получения более ровной поверхности при отделочных работах по оштукатуриванию. Материал изготовления – оцинкованная сталь высокого качества, имеющая отличные антикоррозийные свойства. Среди современных специалистов по ремонту жилых и производственных помещений наиболее распространен маячковый профиль для ГКЛ следующих размеров (мм):

• длина – 3000;
• сечение – 22х6, 23х10 и 62х6,6.

Арочный – ПА

Чаще всего этот элемент изготавливают из ПП 60/27, описанного нами в одном из предыдущих разделов статьи. Он бывает двух видов и используется при монтаже каркаса для нестандартных «криволинейных» потолочных конструкций на основе ГКЛ, а также арок, колонн и куполов из этого материала. Основное отличие изделия: при необходимости его можно легко согнуть плавной дугой. Арочный профиль под гипсокартон имеет размеры (мм):

• длина «вогнутого» – 3000;
• «выпуклого» — 6000;
• радиус изгиба (мин.) «вогнутого» — 500;
• «выпуклого» — 1000.

Следует отметить, что профессиональные и опытные мастера, занимающиеся отделкой помещений с применением ГКЛ, используют в своей работе только проверенные и хорошо зарекомендовавшие себя материалы.

Одним из стандартов качества является продукция немецкой компании KNAUF, по классификации которой и был подготовлен этот обзор. Все вышеперечисленные виды и размеры металлопрофилей для гипсокартона вы без труда сможете найти под фирменным логотипом этой известной марки.

К содержанию↑

Крепеж и дополнительные элементы

Помимо описанных элементов, при монтаже каркаса и закреплении его основы к перекрытиям используются некоторые стандартные детали, которые необходимо подготовить перед выполнением работы:

• Подвес прямой – крепит потолочный (ПП) и стоечный (ПС) профиля для гипсокартона к стене и потолку (рисунок 1).
• Подвес анкерный – крепят ПП к потолку, имеют зажим и тягу, которые позволяют регулировать положение конструкции по высоте (рисунок 2).
• Удлинитель – используется при стыковке (соединении) полос металлопрофиля в различных комбинациях (рисунок 3).
• Одноуровневый соединитель «краб» — может соединять все виды металлических профилей для гипсокартона в крестообразных (строго 900) элементах конструкции. Чаще всего применяется для скрепления ПП в одном уровне при монтаже обрешетки на потолке (рисунок 4).
• Двухуровневые соединители – крепят полосы ПП перпендикулярно друг другу в разных уровнях (рисунок 5).
• Анкерные дюбеля и самонарезающие шурупы – с их помощью все элементы каркаса из металлопрофиля скрепляются между собой и надежно фиксируются к основным перекрытиям помещения (рисунок 6).

Заключение

Как видно из нашего исследования, в таком, непростом на первый взгляд, деле, как обустройство конструкции из ГКЛ, все продумано и рассчитано до мелочей. Стоит только иметь желание и запастись терпением – результат превзойдет все ожидания. Дерзайте, а если возникнут вопросы по способу монтажа каркаса, виду или размеру профилей под гипсокартон – смело обращайтесь к нам, здесь вы получите квалифицированную и грамотную помощь.

Автор статьи

47 лет

стаж внутренних отделочных работ 21 год.

Поделись статьей с друзьями:

Профиль для гипсокартона: виды, размеры, расчет каркасов

Гипсокартонные системы потому и называются системами, что их монтаж продуман до мелочей и обеспечивается всеми элементами крепления, вплоть до специальных шурупов (саморезов). Основу этих систем составляют профиля, из которых формируется каркас. В этой статье рассказывается о том, какими бывают профиля и, как их правильно выбрать.

Материалы изготовления

Основными материалами изготовления профилей для гипсокартона является сталь и алюминий. Как правило, встречаются профиля из стали, причем оцинкованные, а также обычные, хотя встречаются они достаточно редко. Что касается профилей из алюминия, то они достаточно дорогие, хотя и обладают весьма неплохими характеристиками.

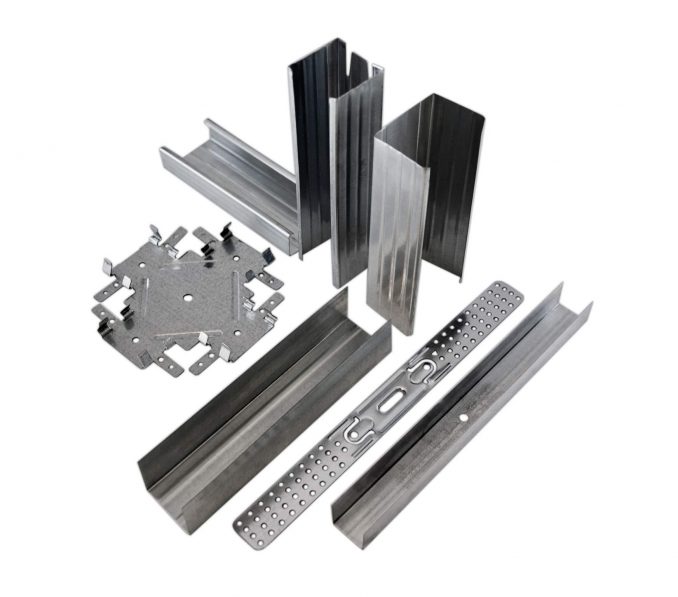

Это основные виды профилей для ГКЛ

Стальные профиля могут быть не только оцинкованными, но и обычными, которые используются в помещениях с нормальными условиями эксплуатации. Что касается помещений с повышенной влажностью, то в них лучше использовать оцинкованные профиля, хотя они несколько дороже обычных профилей из стали.

Разновидности профилей

Профиль для гипсокартона: надо знать, размеры, виды, назначение

В строительных магазинах продается не только гипсокартон, но и различные профиля, которые отличаются, как формой, так и размерами. Каждый вид профилей предназначается для определенных технологических этапов, при этом они вместе формируют определенный вид каркаса, к которому затем крепится гипсокартон.

Профиля для формирования каркаса

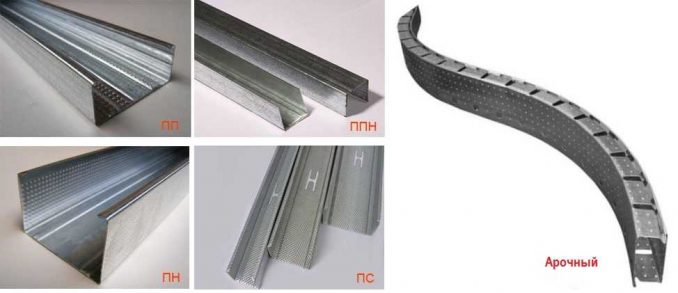

Существуют следующие разновидности профилей:

• Профиль направляющий ПН (UW) имеет П-образную форму и гладкие боковые поверхности. В этот профиль вставляются другие виды профилей. Монтируется по периметру, как вертикальных, так и горизонтальных поверхностей. Встречаются направляющие профиля с размерами 28х27 мм, 50х40 мм, 65х40 мм, 75х40 мм, 100х40 мм.

  Направляющий профиль для гипоскартона отличить можно по гладким полочкам

• Профиль стоечный ПС (CW). Этот профиль вставляется в профиль направляющий, формируя таким образом каркас. Из этого же профиля изготавливаются и крепятся перемычки. Характеризуется сложной П-образной формой. Этот профиль еще называется несущим, поэтому должен обладать повышенной жесткостью. Выпускаются подобные профиля таких размеров: 50х50 мм, 65х50 мм, 75х50 мм, 100х50 мм.

  Стоечный профиль для гипоскартона имеет дополнительные ребра жесткости и полочки

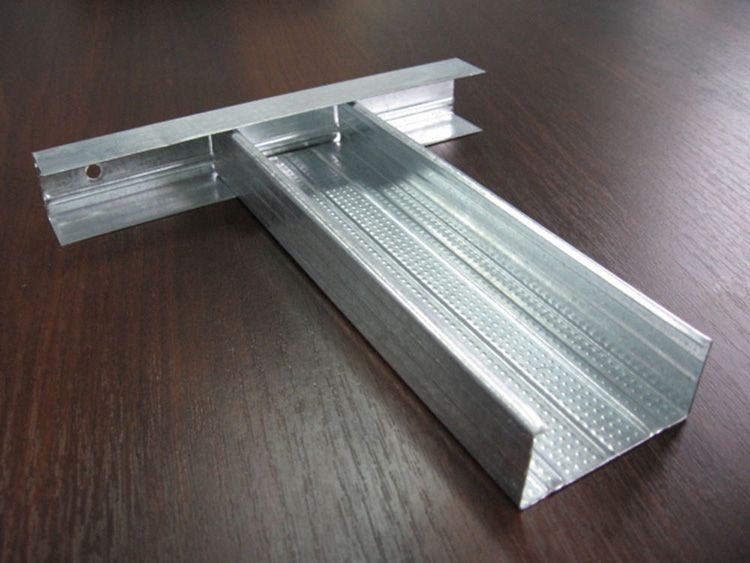

• Профиль потолочный ПП, а также ППН – соответственно направляющий ПП (UD) и несущий ПНП (CD). Эти профиля имеют форму в виде буквы «П», при этом несущий имеет более сложную конфигурацию, поскольку отличается наличием полок и ребер жесткости. Потолочный несущий профиль характеризуется меньшими размерами, по сравнению с профилем стоечным, поскольку потолочный гипсокартон имеет меньший вес и меньше нагружает всю систему. Направляющий (UD) профиль имеет размеры 28х27 мм, а потолочный несущий (CD) 60х27 мм.

  Потолочный профиль тоже бывает направляющий и несущий. Отличаются меньшими размерами (по сравнению со стеновыми)

• Профиль арочный отличается более сложной конструкцией, поскольку боковые полочки имеют надрезы, благодаря которым профиль легко изгибается, создавая различные формы монтируемых поверхностей.


Этих профилей вполне достаточно, чтобы создать каркас для крепления гипсокартона, причем разнообразной формы, если мастера имеют определенные навыки.

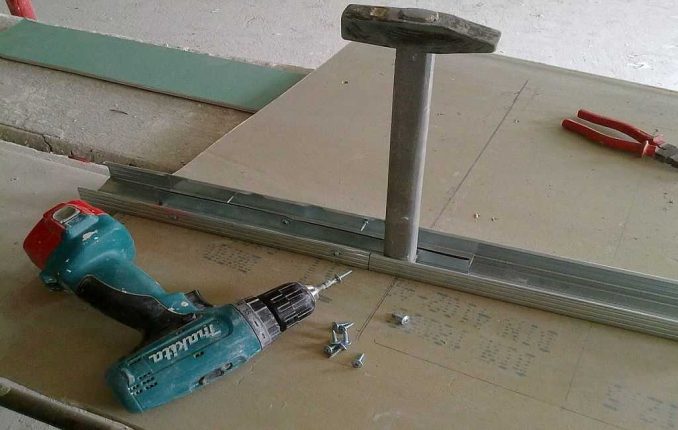

Гипсокартон своими руками. Профиль для гипсокартона. Виды профилей для гипсокартона

Watch this video on YouTube

Дополнительные элементы

Чтобы смонтировать полноценный каркас, одних профилей недостаточно. Существует еще ряд дополнительных элементов, которые позволяют собрать гипсокартонную систему, обеспечив все технологические этапы. К таким элементам следует отнести:

• Угловой профиль, который позволяет оформить угол гипсокартонной системы. В свою очередь, профиля для углов бывают:
• С перфорированием обоих полок, что позволяет надежно удерживаться уголку в слое штукатурки (шпаклевки).
• С приклеенной к полкам уголка специальной сетки, которая позволяет усилить конструкцию угла.
• На бумажной основе, когда на плотную бумагу наклеивается две металлизированные полосы. Используется в основном для оформления углов, которые не эксплуатируются при высоких нагрузках.

  Угловой профиль — для формирования и защиты углов гипсокартонных конструкций

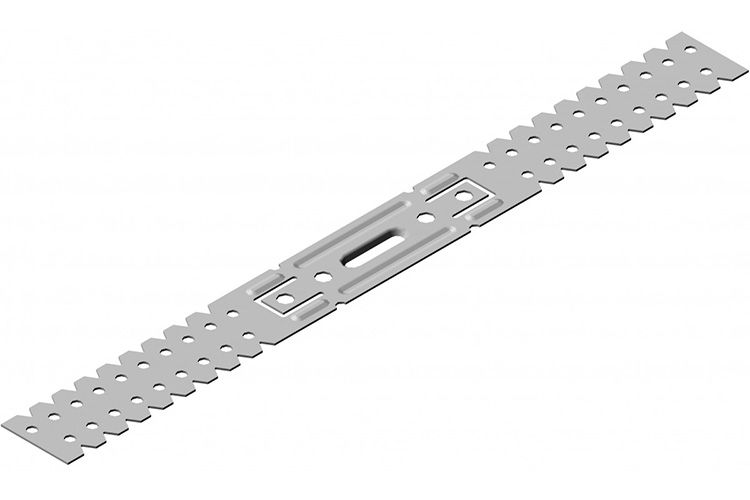

• Перфорированные подвесы, которые предназначаются для крепежа и напоминают перфорированную ленту, разделенную на 3 части. Средняя часть не имеет перфорации, но имеет отверстия для крепления этого элемента к основанию. Перфорированные боковушки отгибаются под углом в 90 градусов и служат для крепления несущих профилей.

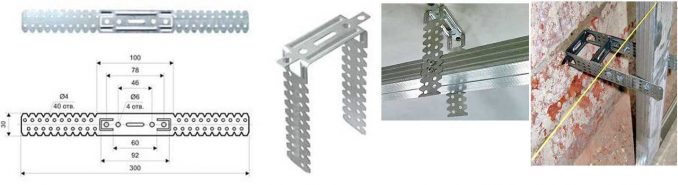

  Перфорированные подвесы и способы их использования

• Анкерные подвесы для формирования каркаса потолочных гипсокартонных систем. Часто такие подвесы называются пружинами, при этом с их помощью легко регулировать уровень потолочных гипсокартонных систем.

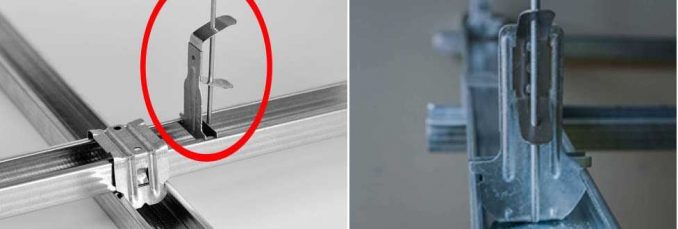

  Анкерный подвес — для простой регулировки высоты подвесного потолка

• Подвесы ПП (крабы), как одноуровневые, так и двухуровневые. Предназначаются для надежной фиксации мест, в которых профиля соединяются под углом в 90 градусов в противоположных направлениях. Применяется в подвесных гипсокартонных системах.

  Соединители — одноуровневый и двухуровневый

• Удлинители, в виде скобы, которые предназначаются для удлинения несущих профилей.

При формировании каркаса, зачастую обходятся без некоторых дополнительных элементов, таких, как «крабы» (подвесы для фиксации перекрещивающихся профилей), а также удлинителей, заменив их отрезками, например, направляющих профилей. К сожалению, это занимает массу времени и не всегда подобная экономия обоснованная.

Как соединить/нарастить профиль для гипсокартона

Как правильно удлинить профиль, Экспресс способ соединения как соединить профиль

Watch this video on YouTube

Зачастую, вместо перфорированных подвесов используют обрезки профилей, которые сгибают в виде буквы «Г». Подобный элемент является более жестким, по сравнению с «П» подвесами. Особенно это касается крепления профилей в углах или в местах, где полноценно установить естественный элемент крепежа не удается.

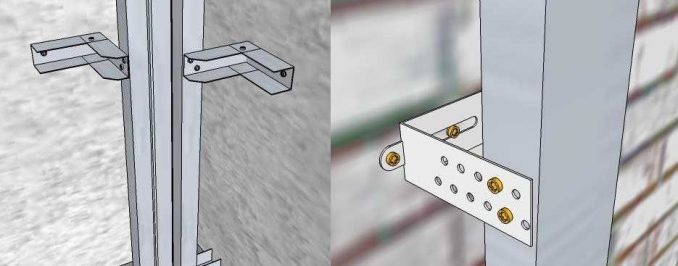

Два способа фиксации стоечных профилей к стене — при помощи перфорированного подвеса и куска профиля

Перфорированные подвесы могут быть, как для потолочных систем, так и для стеновых, при этом стеновые подвесы более мощные, по сравнению с потолочными элементами крепления.

Длина профилей

В торговых точках в основном встречаются профиля, длиной 3 и 4 метра, при этом наиболее распространенными считаются профиля, длина которых составляет 3 метра.

Профиля длиной больше 3-х метров используются в том случае, если размеры одной стороны помещения находятся в пределах от 3-х до 4-х метров. Во всех остальных случаях следует отдавать предпочтение профилям, длиной 3 метра. С ними удобнее работать во всех смыслах. Если необходимо профили наращивать, то делать это нужно в шахматном порядке, чтобы не страдала надежность всей конструкции.

Критерии выбора профилей





Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Как правило, придя в строительный магазин, можно увидеть, что имеются профиля, которые отличаются стоимостью, хотя их размеры одинаковые (стандартные). Самые дорогие – это профиля из Европы, а самые дешевые – из Китая. Среднюю цену имеют профиля отечественного производителя.

В зависимости от толщины металла

Нетрудно разобраться в разнице, если взять в руки эти элементы гипсокартонных систем. Одни, наиболее дорогие, сделаны из металла, толщиной от 0,5 мм, а другие, особенно китайские, из очень тонкого металла, так как они плохо выдерживают различные нагрузки, хотя, в некоторых конструкциях, это не имеет большого значения.

Выбор профилей зависит от того, какую строительную конструкцию из гипсокартона планируется возводить. Если это перегородка, то лучше взять эти элементы как можно толще и надежнее.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Более толстые профиля следует выбирать также в случае, если высота стен больше 2-х с половиной метров, поскольку, чем выше перегородка, тем больше нагрузки на нее действуют. Усилить конструкцию перегородки можно, если чаще установить несущие профиля. Как правило, их устанавливают с шагом в 60 см, но можно и с шагом в 40 см. Здесь главное учитывать тот момент, что ширина листа гипсокартона стандартная и составляет 1200мм. Стыки гипсокартонных листов должны располагаться на профилях. Особенно это актуально в том случае, если монтируется два слоя гипсокартона и нагрузка на каркас увеличивается в 2 раза.

В зависимости от производителя

Естественно, что известные производители, такие как фирма «Knauf», достаточно щепетильно относятся к качеству своей продукции, но и стоят качественные составляющие подобных систем соответственно. С качественной продукцией работать – это одно удовольствие, тем более что результат оказывается весьма очевидным. К сожалению, не каждый может себе позволить такую «роскошь» и многие приобретают либо дешевые (китайские), либо отечественные, которые отличаются средней ценой, хотя все абсолютно условно.

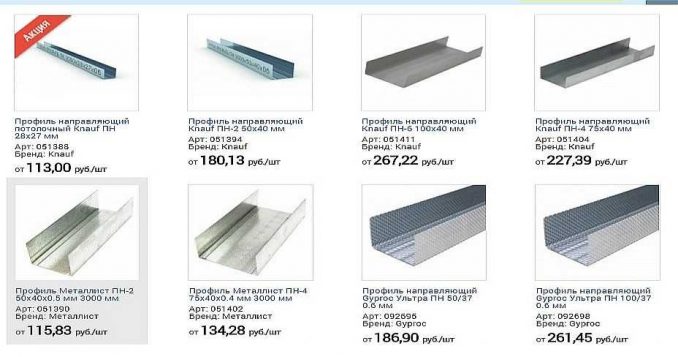

Это скриншот с цуенами на профили для гипсокартона одного из интернет-магазинов

Как правило, отечественные изделия не отвечают многим показателям качества, тем более что существует много производителей, которые особо не «зацикливаются» на своем авторитете и тупо выпускают некачественную продукцию, с которой мало кто хочет работать. Основная проблема заключается в несоответствии многих размеров, а также в низком качестве металла и покрытия, что иногда заметно невооруженным глазом. К тому же, толщина металла не соответствует заявленной величине. Другими словами, отечественные фирмы просто обманывают своего потенциального клиента. Если подсчитать эти негативные моменты, то цена далеко не соответствует той, которую выставили производители. Несмотря на это, для многих качество не является приоритетом, поскольку в приоритете находится экономия.

Отечественные производители изготавливают профиля с рифленой поверхностью, что повышает жесткость профилей, но наличие этих «пупырышек» существенно влияет на качество соединений, так как эти, хотя и незначительные выпуклости не позволяют надежно стягивать места соединений. К тому же, стоимость профилей почти на уровне «Knauf», при этом в работе они значительно сложнее. Во всяком случае, решение принимает хозяин.

Подсчет количества профилей

Перед тем, как отправиться в торговую точку за строительным материалом, необходимо правильно подсчитать численность всех профилей, тем более, если известно назначение и тип этих профилей. Хотя этот процесс и занимает часть полезного времени, но это сделать необходимо, чтобы представлять, как будет выглядеть вся конструкция. Для этого нужно взять листочек бумаги и на нем нарисовать все профиля с указанием всех размеров. В любом случае, лучше взять элементы гипсокартонных систем с некоторым запасом.

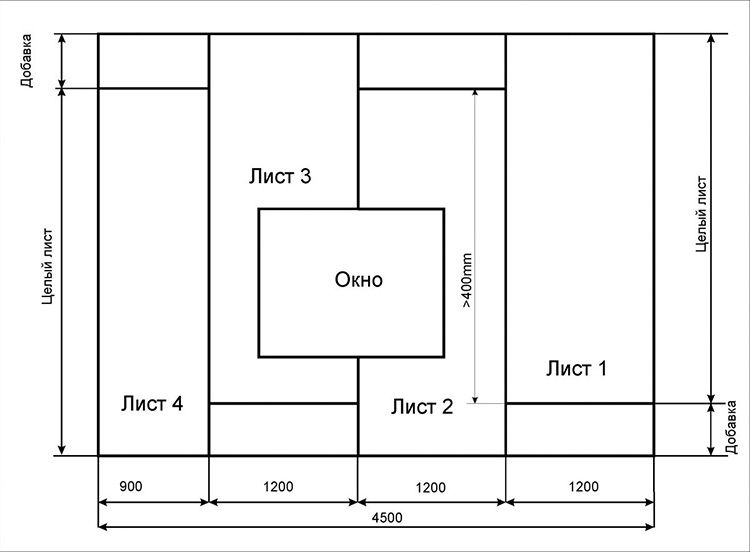

Расчеты для одной стены

Неровные стены всегда можно выровнять с помощью гипсокартона. Для этого достаточно смонтировать каркас, выставив его строго по уровню и зашив его листами гипсокартона. При этом не следует забывать, что гипсокартонные системы отбирают часть жилого помещения, что особенно критично для наших квартир, которые не отличаются большими размерами и на счету каждый сантиметр.

Расчеты осуществляются по такому принципу:

Учитывая подобную методику расчетов, количество профилей легко подсчитать для любой стены или для нескольких стен одновременно. Не следует также забывать о дополнительных элементах гипсокартонных систем, если это необходимо.

Расчет количества профилей для потолка

Методика расчета практически одинаковая, за исключением типа применяемых профилей.

Подход в расчетах, следующий:

В заключение

Достоинства гипсокартонных систем весьма очевидные, так как они достаточно технологичные, хотя и имеют некоторые недостатки, но их можно и не учитывать. Во-первых, это скорость возведения различных конструкций, причем любой конфигурации. При этом можно обойтись без специальных профилей, сделав надрезы на направляющих или несущих профилях. Ту же перегородку можно легко сделать из профилей, предназначенных для монтажа подвесных потолков, если нет проемов для окон или для дверей, так как, в таком случае понадобятся специальные профиля. Во-вторых, их монтаж не связан с высокими показателями профессионализма, хотя отделочные операции все же требуют высокой квалификации. Недостаток подобных систем заключается в том, что они отбирают часть полезной площади. Если зашивается одна стена, то это не существенно, но если ровняется 4 стены, то при подсчетах получается внушительная цифра. Порой приходится выбирать, отдавая предпочтение другим технологиям, которые не отбирают часть полезной площади.

К сожалению, встречаются мастера, которые незнакомые с технологией монтажа гипсокартонных систем и собирают каркасы так, как они представляют, использовав порой профиля не по назначению. Особенно это касается подвесных потолков из гипсокартона, где очень важно придерживаться некоторых правил. Некоторых правил нужно придерживаться и при монтаже перегородок, если они эксплуатируются при повышенных нагрузках. Это возможно в том случае, если в перегородке устанавливаются двери или окно.

потолок из гипсокартона, очередность монтажа, все секреты. Plasterboard ceiling.

Watch this video on YouTube

Профиль для гипсокартона: размеры и виды

Создание гипсокартонной конструкции начинается с возведения прочного и долговечного каркаса. В большинстве случаев при выборе материала для него предпочтение отдается оцинкованной стали. Выясним, как правильно выбрать составные элементы металлокаркаса – профиль для гипсокартона и крепеж к нему.

Типы металлопрофиля

Количество вариантов конструкций из ГКЛ огромно, что потребовало создания широкой линейки видов металлического профиля. Их можно условно разделить на несколько типов:

• В зависимости от места использования – на потолочные и стеновые.
• По выполняемой роли – на направляющие и несущие.
• По характеру возводимой конструкции – на профили для облицовки стен и потолков или конструирования перегородок.
• В зависимости от поперечного сечения – на угловые, плоские и П-образные.

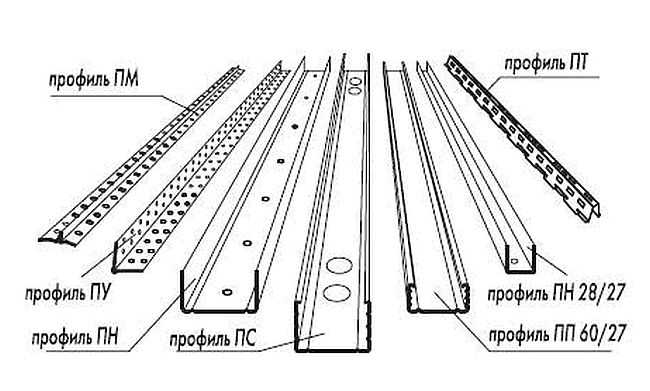

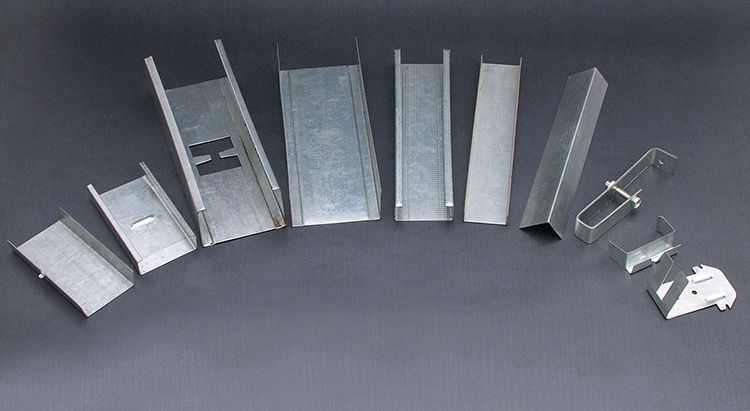

Все типы профиля показаны на представленных ниже фото.

При монтаже ГКЛ используют различные комбинации металлопрофилей в зависимости от конфигурации и назначения конструкции. Параметры и виды деталей, а также процесс их изготовления регламентируются ТУ 112000-001-12586100-2009, ТУ 1121-012-04001508-2011, ТУ 112000-002-94835001-2013. Делают их из оцинкованной стали ( ГОСТ 14918, 14918-80, 52246-04, Р 52246), листовой рулонной стали ( ГОСТ 1050-88), рулонной оцинкованной с полимерным покрытием ( ГОСТ Р 52146).

Профили для каркаса при выравнивании стены

При проведении подобных работ применяются два основных вида металлопрофиля: направляющий и стоечный.

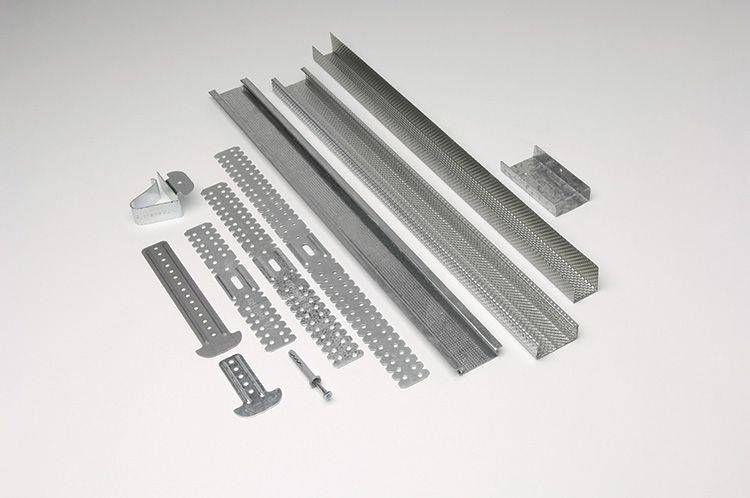

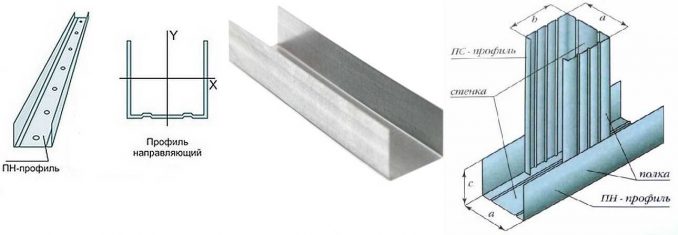

Направляющий профиль для обшивки стен

Для выравнивания оснований обычно используют направляющий металлопрофиль, маркируемый буквами ПНП или UD, который также называют стартовым. Его назначение – сформировать периметр будущей пристенной конструкции, на который будут крепиться стойки. Поэтому такой тип профиля изготавливается из толстой стали и имеет следующие габаритные размеры:

• Стандартная длина – 3 000 мм. По желанию клиентов строительные магазины готовы поставить элементы длиной до 6 метров. Впрочем, при необходимости эти детали наращиваются методом накладывания.
• Высота боковой стенки (полки) – 40 мм.
• Ширина спинки может варьироваться: в продаже имеются направляющие со спинкой 50, 65, 75 и 100 мм.

Для крепления направляющих к стене, полу, потолку в их спинке заранее просверлены отверстия диаметром 8 мм. Если шаг имеющихся отверстий не подходит, то не проблема насверлить новые, воспользовавшись обычной дрелью.

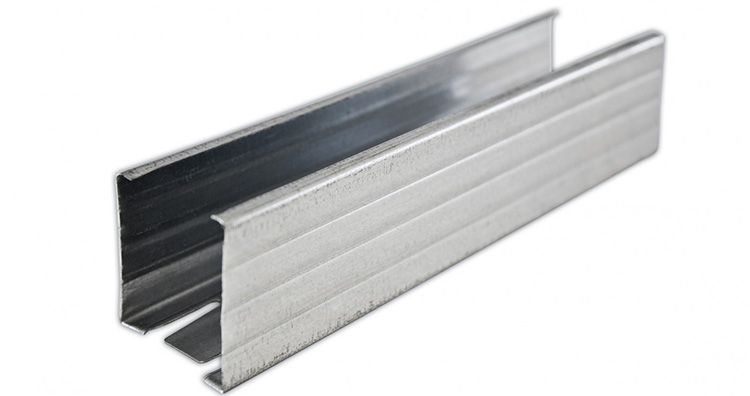

Стоечный профиль для стен

Стоечный металлопрофиль, обозначаемый ПП или CD, формирует плоскость, к которой будет крепиться гипсокартон. Отличить эту разновидность от направляющих просто: его боковые стенки загибаются внутрь, образуя в сечении букву «С». Это делает его более жестким, к нему легко крепить подвесы. Элемент имеет продольные ребра жесткости, у которых есть дополнительная функция: в них удобно центрировать саморезы.

Чтобы не запутаться, приведем все названия профилей CD. Их именуют потолочными профилями, стоечными, плоскостными, стойками.

Габариты изделий:

• Длина разнообразная: от 2 500 мм до 6 000 мм. Благодаря этому легко выбрать необходимый размер, так как сращивать такие несущие элементы нежелательно.
• Высота полки стандартная и составляет 50 мм.
• Ширина – 50, 65, 75 и 100 мм.

Стоечный профиль вставляется в направляющий, поэтому должен совпадать с ним по ширине.

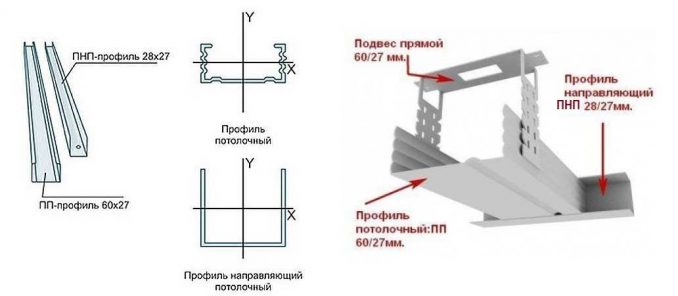

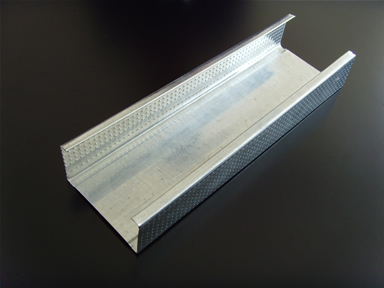

Профиль для потолочного каркаса

Для выравнивания потолков или создания на них многоуровневых конструкций используют те же профили UD и CD. Единственное отличие в выборе изделий – их размер. Для потолка обычно берут элементы с такими параметрами:

• Направляющие длиной 3 000 мм, шириной 28 мм и с высотой боковой полки в 27 мм.

• Потолочные несущие металлопрофили такой же длины, с той же высотой полки и шириной 60 мм. Наличие дополнительных ребер жесткости по длине позволяет создавать на потолке конструкции, выдерживающие солидные нагрузки.

Профили для формирования перегородок, ниш и арок

Активное применение в ремонте конструкций, возводимых из гипсокартона, повлекло за собой выпуск широкой линейки деталей для формирования каркаса. Покупатель может выбрать те, которые требуются ему для конкретного случая.

Направляющий перегородочный профиль

Направляющие металлопрофили UW (ПН) имеют различную ширину. Это объясняется тем, что толщина возводимой перегородки может быть разной. Поэтому в ассортименте магазинов можно найти UW-профили с шириной 50, 65, 75, 100 мм.

Длина таких изделий – от 2 до 4,5 метров. Высота боковых полок – 40 мм.

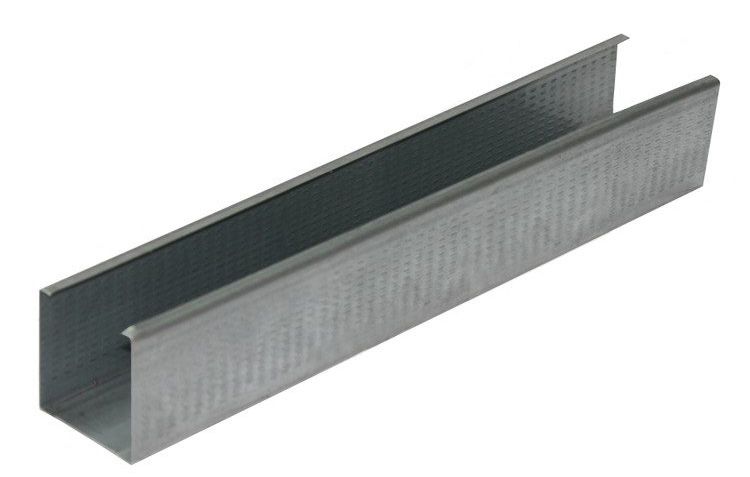

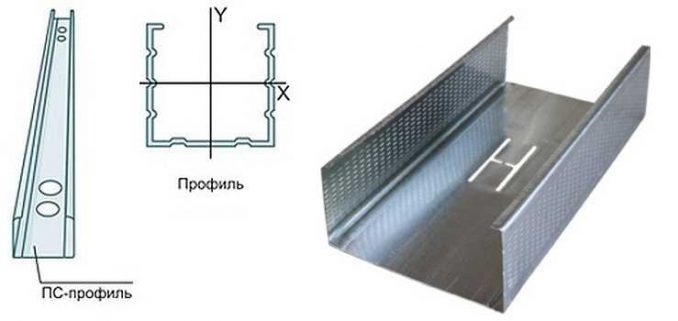

Стоечный перегородочный профиль

Стоечные профили для перегородок CW (ПС) имеют интересную особенность: монтировать гипсокартон на них можно с обеих сторон. Часто в них предусмотрены насечки для прокладки коммуникаций. По габаритам они подбираются под используемые направляющие.

Усиленный металлопрофиль

Для укрепления дверных проемов применяют усиленную разновидность профиля (UA).

Он монтируется в них в качестве стоек и имеет следующие размеры:

• Длина – 3 000, 4 000 и 6 000 мм.
• Высота боковых полок стандартная – 40 мм.
• Ширина спинки – 50, 75 и 100 мм.

Повышенную прочность обеспечивает толщина металла, достигающая 2 мм. Спинка детали снабжена перфорацией и отверстиями, облегчающими монтаж.

Угловой профиль

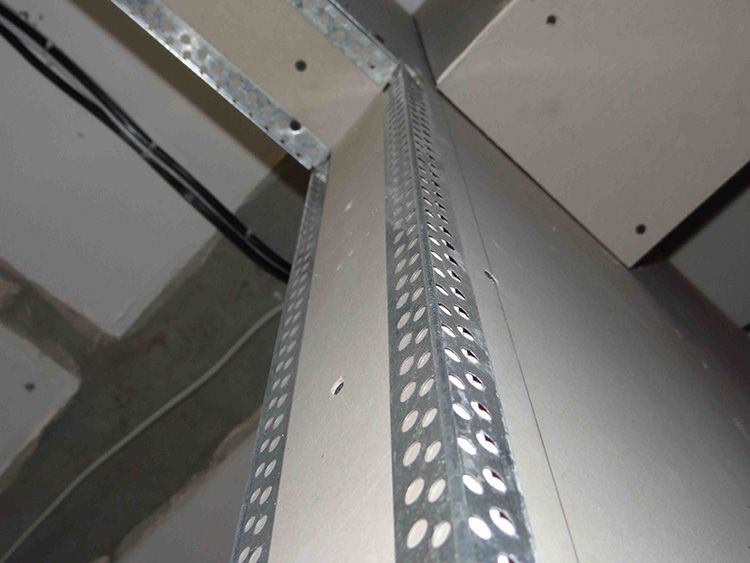

Угловой профиль предназначен для защиты от случайных повреждений углов гипсокартонных конструкций. Как правило, крепится на шпаклевку, поэтому имеет перфорацию, сквозь которую выдавливается лишний раствор. Выпускается полосами длиной 3 метра. Ширина сторон уголка – 25 или 31 мм.



При транспортировке этих деталей следует соблюдать осторожность, так как они легко деформируются.

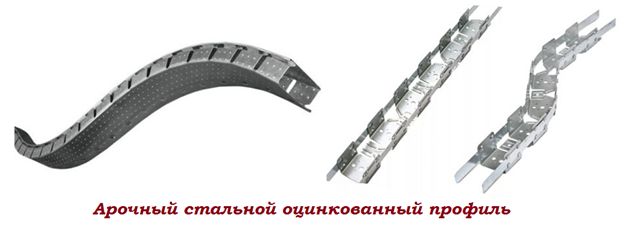

Арочный профиль

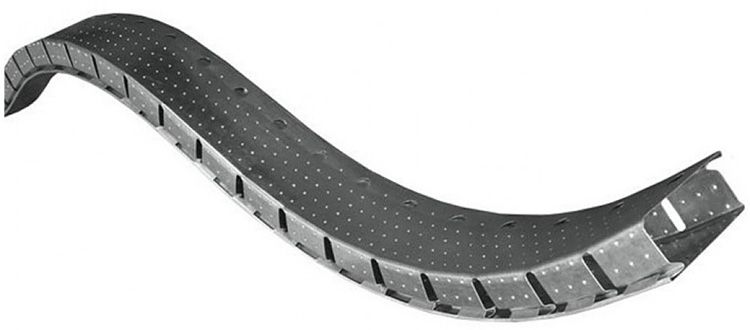

Арочный профиль отличается от других видов присутствием разрезов на боковых полках, что позволяет сгибать его, придавая нужный радиус кривизны.

Арочные элементы могут быть выпуклыми или вогнутыми. Их характеристики немного отличаются:

• Выпуклые выпускаются длиной до 6 метров и могут обеспечить минимальный радиус изгиба в 1000 мм.
• Вогнутые – длиной 3 метра, минимальный радиус – 500 мм.

Зачастую мастера при формировании криволинейных поверхностей обходятся без использования этого вида, заменяя его направляющим. В его боковых полках с определенным интервалом делаются вырезы в виде лепестков, как на фото. Чем меньше радиус изгиба, тем чаще делаются вырезы.

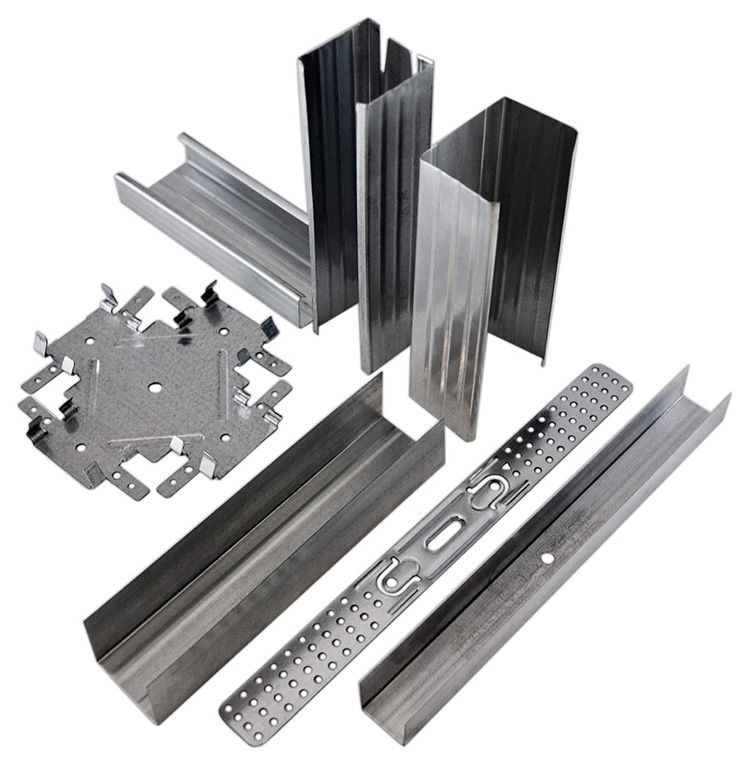

Как правильно выбрать профиль

Надежный каркас является залогом прочности конструкции их гипсокартона. Поэтому не стоит экономить на материалах, необходимых для его изготовления. Лучше выбрать профили известной фирмы, даже если цена на изделия будет выше. Зато в этом случае не придется волноваться за качество металлопрофиля.

Mr. Build рекомендует: выбирайте изделия толщиной не менее 0,5 мм. В идеале – от 0,55 мм. Жесткость профиля – наше все!

Качества, которым должен соответствовать профиль для ГКЛ:

• прочность и жесткость – обеспечиваются толщиной и правильной обработкой материала при изготовлении;
• надежность – ее определяет качество стали;
• легкость – слишком толстый материал имеет большой вес, и с ним неудобно работать.

Покупая профили, следует обратить внимание на условия их хранения. Несмотря на устойчивость к коррозии оцинкованного металла, изделия полагается складировать под навесом. На профилях не должно быть царапин и задиров. Хорошо, если детали поставляются в упакованном виде.

Лучше всего зарекомендовала себя продукция от мировых лидеров Knauf и Giprok.

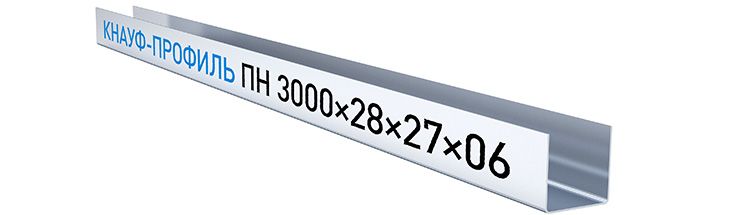

Профиль от Knauf

Особенности изделий «Кнауф»:

• оцинкованная сталь толщиной 0,6 мм;
• особая геометрия для создания плотных стыков без зазоров и деформации полок элементов;
• ребра жесткости для прочности каркаса и простого ориентирования при сборке;
• отверстия диаметром 33 мм для дюбелей, монтажа коммуникаций.

Недостаток у металлопрофилей Knauf только один – высокая цена.

Gyproc-Ультра

Преимущества профиля Gyproc-Ультра:

• холодная закалка стали по технологии UltraSteel®;
• эффект гарпуна: саморез легко вкручивается, но трудно достается;
• отверстия, закрытые язычком, который в отогнутом виде препятствует прогибанию детали при вкручивании шурупов;
• рифленая поверхность с симметричными углублениями, позволяющая саморезам легко входить в металл и не соскальзывать;

• соединение элементов методом шип-паз.

Обратите внимание! На рынке есть много подделок и имитаций профиля «Гипрок-Ультра». При покупке как следует рассмотрите деталь: рифление у оригинала идет на всю толщину, углубления четкие и симметричные.

По соотношению цена/качество «Гипрок» выигрывает у «Кнауф».

Крепеж для монтажа каркаса

Собрать каркас не получится без разнообразного крепежа. В зависимости от типа конструкции могут использоваться такие элементы:

• Прямые подвесы – для монтажа несущих профилей на потолочную плиту или стену. На поверхности они закрепляются при помощи дюбелей. Несущие фиксируются в подвесах саморезами. Для регулировки в боковых крыльях этого крепежа имеется целый ряд отверстий. После фиксации выступающие части просто отгибаются под углом 90˚, чтобы не создавать помех при креплении гипсокартона.
• Анкерные подвесы – для монтажа потолочного каркаса. Они имеют тягу, регулируя длину которой, можно установить необходимое расстояние между каркасом и потолком.
• Удлинители – для соединения профилей. Такая необходимость возникает довольно часто, а использование удлинителя позволяет получить более прочное и жесткое соединение.
• Соединители – для скрепления профилей, перпендикулярных друг другу. Бывают одно- и двухуровневые. Одноуровневый соединитель из-за формы часто называют крабом.

• Мелкие саморезы по металлу – для скрепления деталей металлического каркаса между собой. Впрочем, профессионалы советуют использовать для этих целей просекатель. Он обеспечивает гладкую поверхность в месте сопряжения, в то время как головки саморезов могут препятствовать плотному прилеганию гипсокартона к каркасу.

Уважаемые читатели! Напишите, пожалуйста, в комментариях, металлопрофиль каких марок используете вы. Если применяли для сборки каркаса китайский профиль, расскажите, что из этого вышло.

Профиль для гипсокартона размеры, виды и технические характеристики

Для создания конструкций из ГКЛ подразумевающих «сухое» выравнивание поверхности, а также выполняющих маскировочную для коммуникаций и проводки функцию, используют каркасную систему облицовки. Основой каркаса могут быть деревянные бруски, подходящей толщины, но куда более целесообразно использовать металлические профили для крепления гипсокартона.

О чем эта статья

Что такое металлопрофиль

Каркасные профили — это тонкие металлические изделия, которые делают из оцинкованного листа, раскатанного холодным методом, алюминия или пластика.

Обычно они имеют Т-, Г- или П-образную форму с полостями. Различают профили для гипсокартона:

• Угловые;
• Плоские;
• В форме швеллера.

Применяются в качестве несущих элементов для ГКЛ при:

1. Создании уровневых потолков;
2. укреплении гипсокартонных кромок;
3. формировании «скелета» криволинейных конструкций, арок;
4. монтаже перегородок;
5. обшивке стен, потолков со значительными перепадами на поверхности;
6. внутреннем настенном либо потолочном утеплении, звукоизоляции

Качество всех видов профилей для гипсокартона устанавливают нормы ГОСТа и ТУ.

Производством длинномеров занимается огромное количество фирм, в частности такие известные как — Кнауф и Гипрок.

Существует множество разновидностей металлопрофиля, в которых очень важно разбираться и правильно уметь их выбрать, в противном случае, при монтаже «из чего попало», получается неровная, непрочная поверхность либо напротив — нецелесообразно жесткая и чрезмерно дорогостоящая.

Основные виды профилей

Изделия классифицируются на следующие типы:

• Направляющие или стартовые;
• Потолочные стоечные;
• Стоечные настенные/перегородочные;
• Усиленные;
• Арочные;
• Маячковые;
• Угловые — защитные и штукатурные;
• Направляющие.

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

• Длина — 3 м
• Ширина полки — 27 мм
• Длина каждой спинки — 28 мм
• Толщина — 0,4-0,55 мм

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

• 50×40 мм
• 75×40 мм — применяется как перемычный в каркасах
• 100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Маркируются как CD.

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стоечные настенные/перегородочные

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

Стандартные размеры стоечного профиля под гипсокартон:

• Длина полки — 5 см
• Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
• Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

• Длина — 3 метра, 4 метра, 6 метров
• Высота полок — 4 см
• Ширина спинок — 5 см, 7,5 см, 10 см

Угловые

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

• защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
• штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

Арочные

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

Советы по выбору профилей

Из сказанного ранее, понятно, что для каждой части каркаса, существует различные виды профилей для гипсокартона, обладающие при этом, еще и широкой размерной линейкой. Но какой профиль выбрать из, казалось бы, совершенно одинаковых по габаритам и назначению?

1. По покрытию. Самые популярные швеллеры — оцинкованные. Если посмотреть из чего состоит покрытие в техническом паспорте производителя или выписки к изделию, можно заметить, что некоторые из них, состоят из цинка даже менее чем на 30%, хотя по-настоящему качественный профиль содержит до 99% этого вещества.
2. Окрашенные. Окрашенные длинномеры в строительстве очень популярны, Казалось бы, краска способствует усилению защиты металлического изделия, однако стоит присмотреться, для чего она предназначена на самом деле. Возможно, нанесена она для маскировки дефектов. Некачественное покрытие обычно облазит во время монтажа.
3. По толщине. Толщина металла для стандартной конструкции может быть 0,5 мм. Однако для каркасов, требующих большую прочность основания, рекомендуется выбирать большие параметры. Для этого изначально определите, какую функцию будет выполнять каркас и сколько полезной нагрузки предполагает.
4. По перфорации. Перфорированная накатка нередко выполняется недобросовестными производителями, лишь для сложности визуального определения толщины профиля.
5. По жесткости. В качественных, прочных изделиях, ребра жесткости располагаются по всей длине.

Если швеллер при сжатии в руке сгибается — лучше брать более жесткий.

Знать, как правильно выбрать составляющие каркаса — половина успеха в создании надежной, долговечной конструкции.

Профиль для гипсокартона: размеры и виды

Чтобы установить перегородку либо другую конструкцию у себя дома, необходим профиль для гипсокартона. Размеры и виды подобных изделий могут существенно отличаться. Предлагаем разобраться в их особенностях, чтобы не допустить ошибку во время покупки.

Направляющие могут быть различного вида и размера

Читайте в статье

Виды профилей для гипсокартона и их назначение: основная классификация

Производители предлагают изделия различной формы и размера. Чтобы приобрести все необходимое для установки конкретной конструкции, надо четко понимать, какие существуют виды профилей для гипсокартона и их назначение. Предлагаем познакомиться с основной классификацией.

Большой ассортимент добавляет трудностей при выборе нужного вида и размера

Поверхностно-плоскостной профиль для гипсокартона

Могут крепиться к потолку либо стене. Их конфигурация стандартизирована, но существуют различия по толщине материала, длине и поперечных размерах самого изделия. Позволяют сформировать надежный каркас для крепления гипсокартона при правильном выборе типоразмера и соблюдения технологии монтажа. При этом важно помнить, что цена профиля для гипсокартона зависит от размера и вида.

Каждый вид имеет свое назначение

Направляющий профиль из гипсокартона: отличительные признаки

Маркируется ПН (UW). Является стартовым профилем для гипсокартона. Сечение П-образное. Стенки гладкие. Выступает в качестве опоры для различных стоек и перемычек. На него в процессе монтажа надеваются остальные элементы конструкции.

Направляющий профиль для гипсокартона может иметь различную длину (до 4,5 м). Наиболее востребована 3 м. Поперечные размеры подбираются индивидуально для конкретной системы.

Направляющие крепятся к капитальным конструкциям

Стоечный профиль для гипсокартона: конструктивные особенности

Маркируется ПС (CW). Устанавливается внутрь направляющего и используется для крепления других элементов системы. Стоечный профиль для гипсокартона достаточно жесткий. Способен воспринимать значительную конструкцию. Имеет П-образное дополнительное сечение с дополнительными полками для фиксации других конструктивных элементов.

ПС 50/50: жесткость обеспечивается конструктивными особенностями

Внимание! Если основание ровное, стоечный может крепиться непосредственно к стене либо потолку.

Потолочный профиль из гипсокартона: основные виды

Может быть несущим ПП (CD) либо направляющим ППН (UD). Изделия с П-образным поперечным сечением, но с меньшими, чем у стенового, размерами для экономии пространства. Для увеличения жесткости потолочного профиля для гипсокартона предусмотрены дополнительные полки и ребра.

Конфигурация изделия позволяет уменьшить его размеры

Для фиксации элементов можно использовать специальный крепеж. Позволяет установить потолочную конструкцию любой формы и размера.

Пример соединения потолочного и потолочного направляющего

Угловой профиль для гипсокартона

Для усиления наружных углов стен гипсокартонной конструкции возможно применение перфорированного углового металлопрофиля. Для его изготовления используется металл толщиной 0,3-0,4 мм. Уголки устанавливаются на шпаклевку и сверху закрываются слоем шпаклевки.

Углы защищены от механического повреждения

Перегородочный несущий профиль для гипсокартона и фото готовых конструкций

Для изготовления перегородок из гипсокартона используется профиль UW и CW. Первый позволяет сформировать обшивку конструкции. Он используется при формировании периметра перегородки и обеспечения требуемой конфигурации.

Перегородочный профиль для гипсокартона CW позволяет обеспечить достаточную жесткость системы. Крепление листов может выполняться с обеих сторон.

Предлагаем посмотреть фото перегородок из гипсокартона, которые можно создать:

Арочный профиль из гипсокартона

Для арочного типа характерно сложное конструктивное исполнение. Для обеспечения достаточной гибкости у него имеются боковые разрезы. Дополнительная перфорация увеличивает жесткость изделия.

Позволяет сформировать конструкцию с радиальным изгибом. Изготавливается чаще всего из ПП 60/27. Стандартная длина профиля для гипсокартона 3 м. Минимальный радиус изгиба вогнутого элемента 500 мм.

Направление изгиба выбирается в процессе монтажа

Вспомогательные комплектующие каркаса профиля для гипсокартона

Для монтажа системы нужного размера и формы могут потребоваться специальные комплектующие для гипсокартона, у каждого элемента свое конкретное назначение. Вам потребуются соединительная продольная скоба, если надо соединить элементы.

Для фиксации скобы стоит воспользоваться саморезами

Также, возможно, придется приобрести профиль:

• цокольный для создания ограничения по периметру облицовки. Наружная сторона шпаклюется;
• шляпочный для монтажа листового утеплителя. Крепится к основанию. Позволяет отказаться от направляющих;
• г-образный, если надо установить в стене с открытым торцами финишную либо стартовую планку;
• z-образный, чтобы увеличить жесткость системы;
• маячковый, если предстоит выравнивание основания.

Размеры маячкового выбираются индивидуально

Крепежные элементы

Для фиксации профиля используются дюбели либо саморезы. Их забивают или закручивают в местах пересечения соседних элементов. В качестве крепежных элементов могут выступать:

• подвесы, используемые при монтаже потолков. При необходимости их всегда можно согнуть, чтобы получить пластину нужного размера;

Функциональный элемент

• крабы, имеющие характерную крестообразную конфигурацию. С их помощью можно обеспечить жесткое соединение пересекающихся планок;

Сформировать надежное соединение несложно

• двухуровневые кронштейны, актуальные при устройстве многоуровневого потолка;
• угловые скобы, устанавливаемые на торцах элементов конструкции.

Совет! При выборе крепежа обязательно учитывайте размеры металлического элемента.

Критерии выбора металлического профиля из гипсокартона

Чтобы монтируемая конструкция прослужила достаточно долго, надо правильно выбрать металлический профиль для гипсокартона. Внимание заслуживает не только его вид или размеры, но и другие важные моменты, на которые стоит обратить внимание.

При выборе важно учесть множество моментов

Покрытие профиля и толщина материала

При покупке стоит отдать предпочтение оцинкованным изделиям. При этом следует обязательно проконтролировать целостность покрытия.

Толщина изделия заслуживает особого внимания. Чем больше данный параметр, тем прочнее и жестче будет металлопрофиль и выше его стоимость. При недостаточной толщине элемента в процессе установки и под эксплуатационной нагрузкой он может изменить свою геометрию.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Для устройства перегородок оптимальными являются изделия толщиной 0,5 – 0,55 мм. Однако при наличии финансовой возможности стоит предпочесть 0,6 мм. Выбор более толстых изделий оправдан при установке высоких конструкций.

«Наличие дефектов покрытия недопустимо

Перфорация металлопрофиля для гипсокартона

При наличии выбора можно купить перфорированные изделия. Такой металлопрофиль для гипсокартона намного удобней монтировать, так как отпадает необходимость в просверливании отверстий. Дополнительные ребра жесткости обеспечивают достаточную прочность элементов, при этом они имеют меньший вес, чем гладкие цельные изделия.

Крепить перфорированные изделия намного проще

Профиль для гипсокартона: размеры и виды, предлагаемые ведущими производителями

Многие производители предлагают профиль для ГКЛ различного размера и вида. Выбрать подходящий вариант бывает достаточно сложно. Предлагаем познакомиться с продукцией ведущих производителей и ее отличительными особенностями.

Профиль для гипсокартона Кнауф пользуется повышенным спросом у специалистов. Все изделия обладают размерной и геометрической точностью. Это значительно упрощает выполнение монтажных работ. Однако их высокая стоимость заставляет обратить внимание на продукцию других производителей.

Размерная точность гарантирована

Продукция Металлиста и Giprok обойдется несколько дешевле. При покупке следует внимательно осматривать каждой изделие, чтобы убедиться в соответствии заявленным характеристикам. Гипрок предлагает изделия с рифлением, повышающим их жесткость. Однако при установке подобных элементов могут возникнуть сложности из-за не слишком плотного прилегания поверхностей при несовпадении «пупырышек». В процессе эксплуатации конструкции может слышаться характерный скрип.

Расчет нужного количества профилей

Приступая к расчету, следует в масштабе начертить будущий каркас, проставив размеры. Можно также нанести условно обозначение, показывающее каждый вид металлопрофиля. Расчет необходимого количества для стены можно выполнить следующим образом:

• направляющих. Удвоенная сумма длины и высоты каркаса. Если имеются проемы, следует также прибавить их периметр;
• стоек. Их монтируют с максимальным шагом 60 см. Чтобы определить требуемого количество надо длину каркаса разделить на 60 см, полученное значение округлить до ближайшего большего натурального и прибавить 1. Полученное значение умножаем на высоту каркаса;
• перемычек, монтируемых с шагом 0,6 – 0,8 м в местах стыковки листов. Для их изготовления используется стоечный металлопрофиль. Расчет выполняется аналогично предыдущему варианту. Полученное значение добавляется к требуемому количеству стоечного профиля.

Детальный чертеж упростит расчеты

Особенности установки стенового профиля для гипсокартона

Монтаж стенового профиля для гипсокартона выполняется с шагом 0,4 – 0,6 м. Расстояние выбирается исходя из геометрических параметров прикрепляемых листов. Так, если ширина гипсокартона 1,2 м, выбирают шаг 0,6. В этом случае металлопрофиль крепится по краям листа и посередине. Больше актуальной информации вы сможете найти в следующих видео:

Нюансы монтажа профиля для подвесных потолков

Чтобы потолочное покрытие получилось идеально ровным, необходимо строго придерживаться технологии. Предлагаем посмотреть видео, которое позволит узнать все нюансы и тонкость качественного выполнения работ:

Средние цены на профиль для гипсокартона в зависимости от вида и размера элементов

Если предстоит установка достаточно большой конструкции, важное значение имеет, сколько стоит профиль. Стоимость будет зависеть от многих факторов, включая производителя, вид, размеры, изделия, толщину металла. Очевидно, что при прочих равных параметрах цена профиля для гипсокартона 60×27 будет меньше, чем изделия 100×50.

Наибольшим спросом пользуется:

• Knauf ПП 60×27 мм. Одно изделие имеет длину 3 м. Продольные гофры обеспечивают достаточную жесткость изделия;
• Knauf ПС-2 50×50х3000 мм, имеющий С-образную форму. Позволяет сформировать достаточно плотный стык.
• Кнауф ПС-4 75×50 3м.

Необязательно приобретать продукцию Кнауф. Продукция некоторых производителей получила также положительные отзывы.

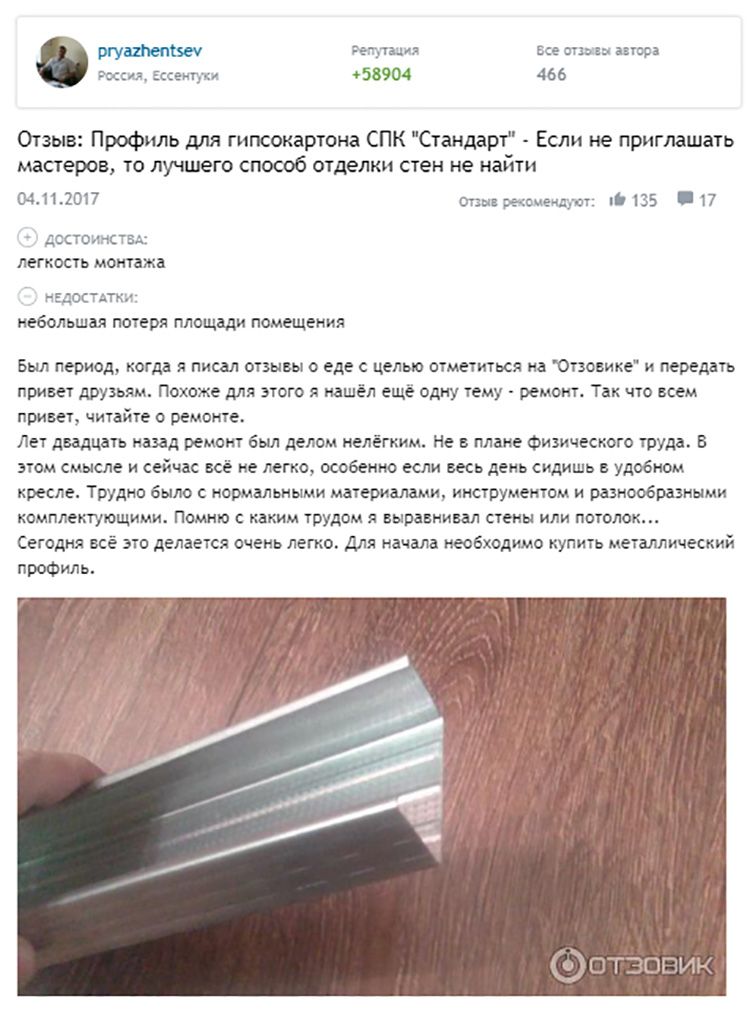

Отзыв о профиле СПК «Стандарт»:

Подробнее на Отзовик: http://otzovik.com/review_5586604.html

профиль СПК «Стандарт»

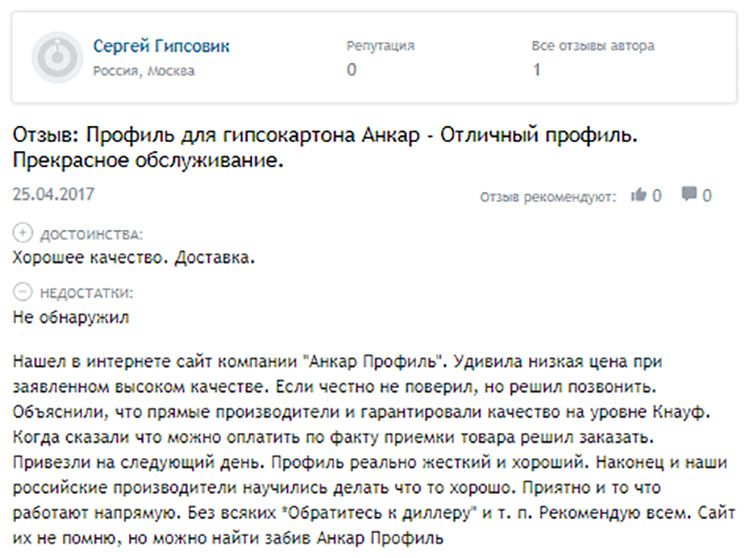

Отзыв о профили для гипсокартона «Анкар»:

Подробнее на Отзовик: https://otzovik.com/review_4827977.html

профиль для гипсокартона «Анкар»

Делитесь в комментариях, какому оцинкованному профилю с размерами и видом вы отдали предпочтение, во сколько обошелся вам каркас, продукцию какого производителя вы приобрели.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Виды и таблицы размеров профилей для гипсокартона

При строительстве или ремонте частного дома очень часто применяются конструкции из гипсокартонных листов. В зависимости от начальных условий и конечных целей они могут монтироваться к конструкциям из различных материалов, а одним из возможных и наиболее часто применяемых вариантов является каркасная конструкция из металлических профилей.

Металлические профили для гипсокартона могут применяться при монтаже различных по типу и назначению конструкций. В частном домостроении гипсокартонные профили обычно применяются для следующих целей:

• формирования каркасов для подвесных потолков;
• облицовки стен;
• возведения двухсторонних перегородок;
• обустройства ниш для купейных дверей.

На рынке строительных материалов присутствует широкая номенклатура металлического профиля различных видов и размеров, отображённая в таблице 1.

Таблица 1. Виды и обозначение металлического профиля для конструкций из гипсокартона

ПН (UW)	профиль направляющий
ПС (CW)	профиль стоечный
ПП (CD)	профиль потолочный
ПНП (UD)	профиль направляющий потолочный
ПА	профиль арочный
UA	профиль усиленный
U	У-образный профиль с отбортовками
	Упругая шина
ПУ	профиль угловой
ПМ	профиль маячковый

Металлический профиль для гипсокартона изготавливается из рулонной оцинкованной стали толщиной 0,4—0,7 мм методом проката через профилегибочный станок, который формирует рёбра жесткости и перфорирует монтажные отверстия одновременно с приданием изделию требуемой формы, а покрытие из цинка обеспечивает долговременную защиту изделия от коррозии.

ПН (UW) – профиль направляющий

Он имеет П-образную форму и используется в каркасах перегородок и облицовок в качестве направляющего элемента или устройства перемычек в паре со стоечным профилем, с соблюдением соответствующих типоразмеров (одинаковая ширина спинки).

Таблица 2. Размеры направляющего профиля

ПН (UW) – 50×40	0,4 – 0,6	50	40	2,6; 3,0; 4,0
ПН (UW) – 65×40		65
ПН (UW) – 75×40		75
ПН (UW) – 100×40		100

Для большего удобства и легкости монтажа некоторые производители могут делать спинку перфорированной под будущие точки крепления.

ПС (CW) – профиль стоечный

По форме имеет вид квадратной буквы «С» и применяется в качестве вертикальных стоек для гипсокартонных перегородок и облицовок стен. Монтируется в паре с соответствующим по типоразмеру ПН-профилем (одинаковая ширина спинки). Выбор размеров следует производить, отталкиваясь от ширины конструкции (влияет на ширину спинки) и её высоты (длина профиля от пола до потолка без соединений).

Таблица 3. Размеры стоечного профиля

ПС (CW) – 50×50	0,4 – 0,6	50	50	2,6; 3,0; 4,0
ПС (CW) – 65×50		65
ПС (CW) – 75×50		75
ПС (CW) – 100×50		100

В спинке могут быть отверстия для инженерных коммуникаций, а на полках тиснение полосками или точками для центровки саморезов при ввинчивании и метке при монтаже ГКЛ (зависит от производителя).

ПП (CD) – профиль потолочный

Применяется при монтаже каркасов подвесных потолков и облицовке стен. Полки и спинка такого профиля имеют продольные тиснения в виде трех полос для центрирования ввинчиваемых саморезов и увеличения жесткости. К опорным конструкциям крепление производится при помощи подвесов, для установки которых края потолочного профиля загнуты вовнутрь. Монтаж производится в тандеме с потолочным направляющим профилем.

Таблица 4. Размеры потолочного профиля

ПП (CD) – 60×27

0,4 – 0,6

60

27

2,6; 3,0; 4,0

ПНП (UD) – профиль направляющий потолочный

Служит в качестве направляющей и удерживающей опоры для потолочного профиля ПП как при монтаже подвесных потолков из ГКЛ, так и при облицовке стен листами гипсокартона. Монтируется в тандеме с потолочным профилем.

Таблица 5. Размеры направляющего потолочного профиля

ПНП (UD) – 28×27

0,4 – 0,6

28

27

3,0

Для удобства некоторые производители могут выпускать направляющий потолочный профиль с отверстиями в спинке под будущие монтажные точки.

ПА(CD) – профиль арочный

Используется для выполнения конструкций с радиальными изгибами. Он изготавливается на основе ПП-профиля с формированием ровных участков длиной по 150 мм на обоих концах. При самостоятельном изготовлении арочного профиля из потолочного необходимо разрезать полки изделия на сектора, а затем изогнуть в нужном направлении с требуемым радиусом.

Таблица 6. Размеры арочного профиля

ПА(CD) – 60×27 konvex (наружн.)	0,4 – 0,6	60	27	2,6; 3,0; 4,0	1000
ПА(CD) – 60×27 konkav (внутр.)					500

UA – профиль усиленный

Используются для формирования каркаса подвесных потолков усиленной прочности. Также может использоваться как часть конструкций для крепления дверных и оконных коробок, отделки стен, для размещения проводки и коммуникационных линий, а также монтажа перегородок с особенными требованиями и увеличенной высотой. Отличается увеличенной толщиной металла в изделии и увеличенной высотой полки.

Таблица 7. Размеры усиленного профиля

UA – 50×40×2	2,0	50	40	1	2,6; 3,0; 4,0
UA – 75×40×2		75		2
UA – 100×40×2		100
UA – 125×40×2		125
UA – 150×40×2		150

U-образный профиль с отбортовками

Используется для монтажа потолков, перегородок, мансард, и обшивки стен. U-образный профиль применяется в случаях когда требуется сократить до минимума монтажное расстояние при креплении листов гипсокартона.

Таблица 8. Размеры U-образного профиля

U-образный профиль с отбортовками

0,6

98

15

4,0

Упругая шина

Упругая шина используется при монтаже ГКЛ в пространстве между перекрытием и конструкцией кровли, при небольшой монтажной высоте, при устройстве облицовки по деревянным рейкам или кирпичной кладке.

Таблица 9. Размеры упругой шины

Упругая шина

0,6

60

4,0

ПУ – профиль угловой

Он предназначен для защиты наружных углов гипсокартонных перегородок и облицовок, штукатурного слоя от механических повреждений. Профиль имеет острый угол (85°) и перфорацию по всей длине каждой полки. В отверстия полок проникает шпатлевка, что обеспечивает прочное сцепление с поверхностью угла. Изготавливается из оцинкованной стали или алюминия.

Таблица 10. Размеры углового профиля

ПУ20×20	0,22 – 0,25	20	алюминий	2,5; 3,0
ПУ25×25	0,4	25	оцинкованная сталь
ПУ30×30	0,4	30
	0,5
ПУ35×35	0,5	35

ПМ – профиль маячковый

Используется как опорная направляющая при отделочных работах по выравниванию поверхностей (оштукатуриваниие, шпаклевка, заливка стяжки пола). Крепится в требуемый уровень при помощи строительных растворов.

Таблица 11. Размеры маячкового профиля

ПМ6×22	6	22	3,0; 2,5	от 0,35 до 0,55
ПМ6×22		60
ПМ6×22	10	23

---

Размеры и виды профиля для гипсокартона, и другие параметры — Все о гипсокартоне

Благодаря ГКЛ, который крепится к каркасу из металлических длинномерных изделий, потолок и стены обретают максимально ровную поверхность. Применяемый профиль для гипсокартона необходим для фиксации конструкции. Использование профиля под гипсокартон позволяет облегчить установку ГКЛ, главное – подобрать подходящие виды вспомогательных материалов.

Назначение данных элементов

Просматривая фото различных дизайнерских решений, люди прибегают к изменению интерьера собственной жилплощади с помощью ГКЛ. Профиль для перегородок из гипсокартона позволяет собрать ровную композицию любой формы. Длинномерное изделие любой марки имеет незначительный вес, благодаря чему его монтаж удобен и быстр.

Сам гипсокартон отлично впитывает влагу. Гипсовые изделия из этого материала не рассыхаются, но и чрезмерно не увлажняются. Конфигурация гипсокартона при этом остаётся неизменной. Известны и звукоизоляционные отличительные черты этого материала, а также возможность соорудить зону для встроенной мебели.

Металлический длинномер отличим от деревянных балок влагоизоляционными свойствами, и не рассыхается. В отличие от необработанных металлических изделий, данные элементы при производстве подвергают оцинковке, поэтому они не ржавеют. К тому же, благодаря гибкости некоторых профилей, можно добиться неповторимого дизайна интерьера.

Для быстрого достижения ровной поверхности потребуется купить все необходимые профили и их комплектующие (крабы, удлинители и соединители), соорудить обрешёточный каркас, обшить ГКЛ, установить угловые длинномерные элементы, а после – зашпаклевать стены. Причём такие действия не требуют услуг мастеров, ибо их можно осуществить самостоятельно, не имея особых навыков по монтажу подобных конструкций.

Виды профилей

Основные виды профилей

Все виды профилей используются для монтажа каркаса. Каждая модель имеет собственное предназначение, поэтому правильно установить их возможно только по назначению. Существуют основные виды металлопрофиля:

• стоечный;
• направляющий;
• гнутый;
• потолочный;
• угловой (монтаж такого г профиля для гипсокартона осуществляется после обшивки всего каркаса ГКЛ).

Гибкий профиль Направляющий профиль Потолочный профиль Угловой профиль

Выбирая профиль в магазине, или присматривая марку по фото с указанием размеров, можно определить, какой именно металлический длинномерный элемент для крепления ГКЛ идеально подойдёт. Все виды производятся из специального холоднокатаного металлического листа, впоследствии обрабатываясь методом оцинковки. Полученные изделия отличаются особой практичностью, крепостью, надёжностью и удобством применения. К тому же, оцинкованный металлический материал устойчив к коррозийным образованиям, а потому он долговечен.

Металлический каркас состоит из вертикальных и горизонтальных элементов. Вертикальные выполняют несущую функцию, поэтому их называют как стоечными, так и несущими. Расположенные им перпендикулярно элементы (это в горизонтальной плоскости), называют направляющими (или стартовыми). Чтобы выбрать необходимое изделие, следует разобраться в назначении каждого из видов.

Основные виды профиля	Марка Высота/ ширина	Длина, м	Вес 1 м профиля, кг	Использование
Направляющий	ПН 100/40	От 2,5 до 4,5	0,85	Требуются для установки каркаса перегородок, облицовок
	ПН 75/40		0,73
	ПН 65/40		0,68
	ПН 50/40		0,6
	ПН 28/27	От 2, 75 до 4,5	0,4	Необходим при монтаже каркаса для облицовки стен или подвесного потолка
Стоечный	ПС 100/50	2, 75 – 4,5	0,97	Для построения каркаса потолка или облицовки стен
	ПС 75/50		0,85
	ПС 65/50		0,81
	ПС 50/50		0,73
Потолочный	ПП 60/27	2,75 – 4,5	0,6	Для крепления каркаса навесных потолков, облицовки стен
Угловой	ПУ 31/31	2,75 – 4,5	0,2	Для защиты внешних перегородочных углов, облицовки стен
Гибкий (арочный)	ПП 60/27 с гибочным радиусом, не превышающим 50 см	Менее 6 см	0,6	Нужен при монтаже каркаса для арочных потолков, криволинейных конструкций, сводов

Под аббревиатурой ПС подразумевается стоечный металлический материал. Для формирования плоскостей в вертикальном положении используют стоечный стройматериал. Его применение способствует отличной фиксации гипсокартона в стеновой области. При производстве обычно стоечный длинномерный элемент выполняется способом прокатки на профилегибочном уровне. Многие производственные фирмы изготавливают данное изделие из стальной ленты, а его длина может варьироваться от 2 м 75 см до 4 м 50 см. Ширина развёртки данного изделия также может быть различной.

Применение стоечного профиля для гипсокартона

Размеры профиля для гипсокартона:

• его высота обычно составляет 50 мм;
• ширина – от 50 до 100 мм;
• длина – от 2,75 до 4 м.

При выборе длинномерного элемента стоит обратить внимание, какова толщина изделия.

Практика показывает, что данные элементы, имеющие толщину от 0,45 мм, устойчивы и долговечны. Слишком тонкие длинномерные изделия чрезмерно мягки, поэтому очень сложно добиться жёсткой фиксации саморезов. Для установки профиля под гипсокартон используют металлические материалы таких марок, как Кнауф, Гипрок или других брендов. Все производители предпочитают выпускать данные изделия таких размеров, чтобы в помещении максимально сохранялась экономия пространства. Во время установки эти элементы практически не имеют отходов.

Используемые стоечные профили для перегородок из гипсокартона способствуют улучшению качественных характеристик конструкции. Усиленный каркас профилем CW с шагом в 0,4 м, устанавливается с учётом необходимости крепления гипсокартонного листа с двух сторон. Применяются данные элементы и для конструирования каркаса для крепления ГКЛ во время обшивки стен или подвесных потолочных изделий.

Что касается перегородок – стоечный элемент маркируются CW или ПС. Ширина их подбирается к стартовым профилям. Такие изделия отличны для облегчения установки коммуникаций. Некоторые элементы имеют особое ребро жёсткости, формирующее отогнутый край. Это изделие применяют для создания каркаса во время установок перегородки.

Применение направляющего профиля

Направляющий (стартовый) металлический элемент обозначают аббревиатурой ПН. Он имеет П-образную форму, ширину в 40 мм, высоту, равную 50, 65, 75 и 100 мм, а его толщина равна 55 мм. Не зависимо от того, какая у гипсокартона толщина, его установка возможна благодаря различной ширине выпускаемого направляющего элемента.

Направляющие способствуют фиксации вертикальной области стоечного профиля, в этом заключается основная их задача. Они выполняют функцию этаких «рельсов». Также существуют направляющие металлические профили, предназначенные для установки гипсокартона в подвесном каркасе. Угловой соединитель «краб» применяют при монтаже одноуровневой конструкции.

Направляющий алюминиевый или стальной агрегат необходим для формирования каркаса стен и крепления подвесных потолков. Все детали устанавливаются по всему периметру конструкции. Бур проходит сквозь них, поэтому лучше всего выбрать перфорированные элементы, поскольку монтаж через отверстия более лёгок, чем через металлическое препятствие. Применяются и направляющие профили для создания перегородок. Их маркировка обычно обозначается UW или ПН, и они имеют широкий спектр типоразмеров.

Стоечные и направляющие профиля формируют каркас гипсокартонных изделий

Потолочный и угловой профиль

Потолочный длинномерный элемент необходим для крепления гипсокартона к потолочной конструкции. При расчёте необходимого количества материала потолочный профиль обозначают аббревиатурой ПП. Специалисты утверждают, что данный элемент является подвидом стоечного профиля. Потолочный имеет ширину в 27 мм и высоту в 60 мм. Благодаря такой малой ширине данного крепёжного элемента для гипсокартона удобнее закрепить встык составляющие внешней отделки.

Важно! Для закрепления между собой несущих деталей фальш колонн или для установки потолочных профилей лучше использовать прямые универсальные подвесы.

Применение углового г профиля для гипсокартона (ПУ) отлично для внутренней отделки конструкции. Установка такого г профиля для гипсокартона способствует отличной фиксации в угловой области. Он упрочняет конструкцию, и защищает стык от внешних негативных факторов. К тому же, использование г профиля для гипсокартона необходимо для быстрой и равномерной штукатурки в угловой области конструкции. Особенностью такого длинномерного элемента является то, что не зависимо от того, какой он: алюминиевый или стальной, перфорированная основа отлична для его крепления и оштукатуривания. Его параметры составляют обычно 31х31 мм, реже производители выпускают ПУ 25/25 мм и 35/35 мм.

Перечисленные виды – основные, их монтаж осуществляется гораздо чаще, нежели чем маячковый, арочный или любой другой для криволинейных конструкций. Любой профиль для гипсокартона способен установить даже человек, не имеющий особых навыков с подобной работой.

Применение гибкого арочного профиля

Компании-производители стали выпускать гибкий гипсокартонный элемент, что помогло решить вопрос о правильном выборе изделий для криволинейных композиций потолка и стен. Постепенно гибкий элемент приобрёл широкое распространение. Имеет гибкий профиль размеры 60х27. Производители утверждают, что постепенно арочный длинномерный элемент будет выпускаться и других размеров и типов.

В зависимости от пожеланий клиента в стеновом оформлении, он может выбрать изделие арочного вогнутого или выпуклого типа. В любом случае арочный профиль позволяет изготовить конструкцию сложной формы. Однако не всегда удаётся приобрести гибкий профиль. Поэтому арочный элемент можно заменить стоечным профилем, только при монтаже потребуется использование кусачек и других приспособлений.

Закрепление арочного профиля

Арочное металлическое изделие бывает:

• вогнутым. Его радиус варьируется от 500 до 4000 мм и более, а длина стандартного изделия достигает 5000 мм;
• у выпуклого элемента радиус и длина несколько отличаются. Минимальный радиус составляет 1001 мм, максимальный – 4001 мм. Его длина может составлять 2000 мм, 2600 мм, 3000 мм, 3100 мм, 4000 мм, 5000 мм и более.

Такой гипсокартонный длинномерный элемент позволяет добиться желаемых изгибов при ремонте, встраивании стеллажей, создании индивидуального стиля потолка или построении перегородок, формируя всевозможные арки, изгибы или узоры.

Материалы для крепления профилей

При установке профилей обычно требуется использование подвесов, соединителей и удлинителей. Поэтому перед приобретением всех изделий следует правильно рассчитать количество длинномерных элементов и их аксессуаров.

Как сделать невидимую заплату на потолке из гипсокартона | Home Guides

Любая заплатка, которую вы делаете для гипсокартона, должна быть невидимой, а поскольку гипсокартон — строительный материал щадящий, скрыть видимые нетрудно. Фактическая процедура заделки дыры зависит от ее размера. Часто можно заполнить небольшие отверстия или закрыть их лентой для гипсокартона, но вам может потребоваться вырезать и закрепить гипсокартон, чтобы заделать более крупные. После того, как заплатка готова, процедура ее сокрытия включает укладку на шов гипсокартона или грязь.Если у потолка есть текстура, вам нужно будет сопоставить эту текстуру, чтобы заплатка исчезла.

Заполните отверстия диаметром менее 1 дюйма герметизирующим составом. Смешайте измельченный состав с водой, чтобы получился густой пластырь с консистенцией арахисового масла. Затереть его в отверстии шпателем. Дайте ему застыть, а затем соскребите его по потолку.

Заделайте отверстия диаметром до 3 дюймов, а также трещины и выбоины с помощью гипсокартонной ленты и герметика.Распределите шовный герметик по периметру отверстия с помощью 4-дюймового ножа для гипсокартона, смочите ленту и наложите ее на отверстие. Соскребите ножом излишки герметика из-под ленты.

Заполните большие отверстия гипсокартоном. Используйте пилу для гипсокартона, чтобы вырезать в потолке прямоугольник, закрывающий отверстие. Отрежьте кусок фанеры толщиной 1/2 дюйма, охватывающий прямоугольник, и прикрутите его к задней части гипсокартона с помощью шурупов шириной 1 1/2 дюйма. Погрузите головки шурупов на 1/16 дюйма ниже поверхности гипсокартона.

Измерьте размеры прямоугольника рулеткой и отрежьте кусок гипсокартона по размеру. Прикрутите его к фанере с помощью шурупов для гипсокартона диаметром 1 1/2 дюйма.

Нанесите шовный раствор для гипсокартона по периметру прямоугольника с помощью 4-дюймового ножа для гипсокартона и наложите на него влажную бумажную ленту для гипсокартона. Соскребите ленту и удалите излишки грязи.

Покройте свой патч, независимо от его размера, как минимум двумя слоями грязи. Наносите каждый слой после того, как тот, что находится под ним, высохнет, и соскребите его более широким ножом, чем тот, которым вы соскребали предыдущий слой.Таким образом края пластыря будут врезаться в стену и будут невидимы.

Отшлифуйте последний слой наждачной бумагой с зернистостью 120 после его высыхания.

Текстурируйте заплатку, чтобы она соответствовала остальной части потолка. Есть много способов текстурирования, и, чтобы соответствовать существующему, вам, возможно, придется распылить грязь и соскоблить ее, нанести затиркой и соскоблить, раскатать малярным валиком или использовать другую технику. Загрунтуйте текстуру грунтовкой для гипсокартона, когда она высохнет, а затем покрасьте ее в цвет потолка.

.

Строительный гипсокартон, металлические профильные материалы

Строительный гипсокартон Металлический профиль Материалы

Использование продукта

Сопутствующие товары

Наши услуги

Информация о компании

@ Дата основания 2007

@ Пройден ISO9001-20002 и 9000 Поставка / ODM Manufacturing

@ Gold Plus Поставщик в категории потолков и стен Alibaba Group

@ В часе езды от аэропорта Гуанчжоу

PANDA & SUPER Основной продукт:

@ потолочные панели из ПВХ

@ WPC потолки, стены и Этаж

@ Минеральное волокно потолок

@ Фиброцементная плита

@ Фиброцементный сайдинг

Компания PANDA Building Product расположена в Гуанчжоу, Китай.Мы предлагаем архитектурные строительные материалы для коммерческого и жилищного строительства; Искусственный камень культуры, система стен и потолка.

В PANDA мы распространяем и поставляем своим клиентам только лучшие декоративные материалы, обслуживаем как местные, так и международные рынки. Мы постоянно улучшаем качество нашей продукции и поддерживаем их всесторонними техническими знаниями для обеспечения высокого уровня обслуживания.

Мы будем постоянно стремиться заработать лояльность наших клиентов, предоставляя высококачественные продукты и услуги.

Строительный гипсокартон Металлический профиль Материалы

,Профиль каналов металла

с легкой системой перегородки гипсокартона

Легкий стальной киль для гипсокартона, стальной киль / подвесной потолок, световой гипсокартон, металлические каналы, стальные профильные изделия ~~ WBM

Характеристики и особенности

• Высокая степень огнестойкости
• Хорошие антикоррозионные свойства

Шт.	Спецификация (мм)	Упаковка (шт. / Связка)	Вес / м
CD60	60 * 27 * 0.4 мм	10 шт.	0,38 кг / м
UD28	28 * 27 * 0,4 мм	20 шт.	0,25 кг / м

Шт.	Технические характеристики (мм)	Упаковка (шт. / Связка)	Вес / м
38 Несущий канал	38 * 12 * 0.6 мм	10 шт.	0,26 кг / м
Угол стены	25 * 25 * 0,5 мм	40 шт.	0,19 кг / м
Швеллерный канал	38 * 22 * ​​0,6 мм	20 шт.	0,51 кг / м

Артикул	Спецификация (мм)	Упаковка (шт. / Связка)	Вес / м
Металлическая шпилька	CW48 * 32 * 0.5 мм	10 шт.	0,49 кг / м
Металлическая направляющая	UW50 * 32 * 0,5 мм	10 шт.	0,43 кг / м
Металлическая шпилька	UW73 * 32 * 0,6 мм	10 шт.	0,70 кг / м
Направляющая металлическая	UW75 * 32 * 0,6 мм	10 шт.	0.64 кг / м
Металлический стержень	UW90 * 32 * 0,6 мм	10 шт.	0,78 кг / м
Металлическая направляющая	CW92 * 32 * 0,6 мм	10 шт.	0,72 кг / м
Металлический стержень	CW100 * 50 * 0,5 мм	10 шт.	0,83 кг / м
Направляющая металлическая	UW100 * 40 * 0.5 мм	10 шт.	0,70 кг / м

Толщина: 0,4 мм / 0,45 мм / 0,5 мм / 0,6 мм и т. Д. (Максимальная толщина: 1,0 мм)

(Любой размер или спецификация могут быть доступны по запросу клиентов)

ПРЕДСТАВЛЕНИЕ ИЗДЕЛИЯ, КАК НИЖЕ

65

Контактная информация

,

Гипсокартон Металлический профиль Каналы Потолки

Шпилька и направляющая для гипсокартона

[размер]

Шт.	Технические характеристики (мм)	Упаковка (шт. / Связка) 05 / м
CD60	60 * 27 * 0,4 мм	10 шт.	0.38 кг / м
UD28	28 * 27 * 0,4 мм	20 шт.	0,25 кг / м

Шт.

	Технические характеристики (мм)	Упаковка (шт. / Связка)	Вес / м
38 Несущий канал	38 * 12 * 0,6 мм	10 шт.	0.26 кг / м
Угол стены	25 * 25 * 0,5 мм	40 шт.	0,19 кг / м
Канал фурнитуры	38 * 22 * 0,6 мм	20 шт.	0,51 кг / м

Шт.	Технические характеристики (мм)	Упаковка (шт / связка)	Масса / м
Металлическая шпилька	CW48 * 32 * 0.5 мм	10 шт.	0,49 кг / м
Металлическая направляющая	UW50 * 32 * 0,5 мм	10 шт.	0,43 кг / м
Металлическая шпилька	UW73 * 32 * 0,6 мм	10 шт.	0,70 кг / м
Направляющая металлическая	UW75 * 32 * 0,6 мм	10 шт.	0.64 кг / м
Металлический стержень	UW90 * 32 * 0,6 мм	10 шт.	0,78 кг / м
Металлическая направляющая	CW92 * 32 * 0,6 мм	10 шт.	0,72 кг / м
Металлический стержень	CW100 * 50 * 0,5 мм	10 шт.	0,83 кг / м
Направляющая металлическая	UW100 * 40 * 0.5 мм	10 шт.	0,70 кг / м

Доступная толщина: от 0,4 мм (минимум) до 1,0 мм (максимум)

39

,
