Как найти скрытую проводку: 7 популярных способов

Любые ремонтные работы, связанные со сверлением и штраблением стен, требуют четкого понимания того, где проложены провода. Как же найти скрытую проводку?

Чтобы не портить дизайн интерьера неэстетичными проводами, их укладывают в штрабы и закрывают слоем гипсового раствора или алебастра, после чего выравнивают поверхность. Согласно Правилам устройства электроустановок (ПЭУ) кабель можно прокладывать только под прямыми углами. Диагонали, пересечения или другие «градусы» категорически запрещены. Но понимание того, что токопроводящая жила подведена к розетке/выключателю вертикально или горизонтально, не особенно помогает в поисках. Да и попытки определить замаскированную штрабу визуально не всегда заканчиваются успешно. Остается прибегнуть к помощи специальных приборов.

1. Индикаторная отвертка

Использование индикаторной отвертки для поиска скрытой проводки

Простой и доступный по цене инструмент, который реагирует на электромагнитные волны, идущие от кабеля под напряжением. Чтобы найти скрытую в толще стены проводку, необходимо «кнопкой» прислонить ее вплотную к стене и поводить в разные стороны. При обнаружении токопроводящей жилы загорится светодиод.

Как правило, отвертка-индикатор имеет три режима: «О» — определение фазы в питающей сети, «L» — поиск электропроводки с малой чувствительностью, и «Н» — поиск электропроводки с повышенной чувствительностью. Зона охвата устройства составляет 10-20 см.

Минус отвертки-индикатора состоит в том, что она довольно «слабая», и вряд ли обнаружит проводку, проложенную в стене более чем на 1-2 см. И, конечно же, найти обесточенные или экранированные провода ей не под силу.

2. Электромагнитный детектор проводки

Электромагнитный детектор проводки Wall Scanner 80

Это устройство «видит» электромагнитное поле провода под напряжением 1 кВт и выше. А значит, прежде чем искать электрокабель, его нужно нагрузить. То есть включить все лампочки и подключить к розеткам бытовые приборы.

Это — обязательное условие. Глубина поиска электромагнитного детектора проводки варьируется от 1 до 7,5 см.

В обращении детектор предельно прост. На его корпусе есть два светодиода — синий/зеленый и красный. Первый загорается, когда прибор находит электромагнитное поле, то есть кабель. А второй — когда расстояние до его источника сокращается до минимума.

Наиболее совершенные приборы имеют несколько режимов чувствительности. Но при этом следует учитывать, что чем чувствительнее детектор, тем больше он подвержен воздействию помех, которые могут вызывать, в частности, металлические предметы. Влажность поверхности тоже мешает поиску скрытой проводки. Так что, если стена по тем или иным причинам отсырела, исследования лучше отложить до ее полного высыхания.

Чтобы точно определить, где находится проводка, стену желательно промерить несколько раз

3. Металлодетектор

Металлодетектор ручной Garrett THD

Прибор реагирует на алюминиевую или медную жилу внутри электрокабеля, для чего детектор создает собственное электромагнитное поле, которое в свою очередь создает наведенное электромагнитное поле вокруг проводников поблизости от излучателя детектора. А уже это поле улавливается электромагнитным приемником детектора.

Металлодетектор позволяет искать не только исправную проводку под напряжением, но и оборванный кабель, и это безусловное преимущество. Минусом прибора является то, что он реагирует на любые металлические предметы — гвозди, саморезы и, конечно же, арматуру. Так что искать проводку в бетонных стенах с его помощью не стоит.

Наиболее совершенные металлодетекторы могут «понять», какой именно металл обнаружен. Это облегчает процесс поиска электропроводки

4. Универсальный детектор

Этот прибор способен находить не только скрытую проводку (как под напряжением, так и без) но также реагировать на скрытые в толще стены инородные материалы — цветные и черные металлы, дерево, пластик и т.д.

Универсальный детектор BOSCH UniversalDetect

Универсальный детектор — довольно сложный прибор, генерирующий магнитное поле и улавливающий его изменения при прохождении через различные среды. Например, железо усиливает электромагнитное поле, а алюминий — снижает. Анализируя полученные сигналы, устройство приводит довольно точные данные.

Стоит отметить, что при исследовании стены могут возникать некоторые сложности. Например, если два кабеля проложены рядом, детектор может определить их как один. Но этим «грешат» лишь бытовые модели. Профессиональные отличаются максимальной точностью. Правда, и стоят они довольно дорого. Покупать высокотехнологичный девайс для разового определения скрытой проводки нерационально.

Перед поиском скрытой проводки желательно протестировать детектор на конструкции, в которой положение электропроводки уже известно

5. Мультиметр

Цифровой мультиметр Fluke 117

Мультиметр представляет собой универсальный прибор, объединяющей вольтметр, амперметр и омметр для измерения напряжения, силы тока и сопротивления соответственно. Для поиска скрытых проводов его придется модифицировать, подключив полевой транзистор. Он имеет три вывода — затвор, исток и сток. Затвор служит антенной (поэтому его обычно удлиняют), а к истоку и стоку подсоединяют отводы мультиметра.

При поиске проводки прибор переводят в режим работы омметра, не обращая внимания на полярность. Антенну подносят к стене и проводят исследования, отслеживая текущие показания. Любое их изменение укажет на близкое расположение электрокабеля.

6. Радиоприемник

Если под рукой нет ни одного из описанных выше приборов, а определить место проводки нужно хотя бы приблизительно, делу поможет обычный радиоприемник. Его включают и настраивают на частоту 100 Гц. Вытянутую антенну используют как щуп. Если в толще стены обнаружится провод под напряжением, появятся характерные помехи — треск, усиливающийся по мере приближения к кабелю. Кстати, тот же эффект даст работающий слуховой аппарат.

7. Смартфон/планшет

Для мобильных телефонов и планшетов, работающих на ОС Android или iOS, существуют специальные приложения, которые превращают устройство в некое подобие металлодетектора. Для исследования нужно запустить программу и поднести девайс к поверхности стены.

При помощи встроенного датчика он найдет кабель… или любой другой металлический предмет. Насколько точны будут полученные данные, сказать трудно, и все же этот способ имеет право на жизнь.

Лучше всего детекторы определяют объект, лежащий близко к поверхности. Чем глубже замурован кабель, тем труднее определить его местонахождение

Схемы лучших самодельных детекторов скрытой проводки

Иногда возникает необходимость просверлить стену, забить гвоздь или дюбель, но как знать не находится ли в том месте в стене электрический провод? Согласитесь, если гвоздь или сверло перфоратора продырявит электрический провод в стене, то как минимум одна электроточка в доме работать не будет, а возможно и вовсе проедется переделывать ремонт.

Точно также при ремонте или обрыве электропровода в стене, возникает необходимость точного определения места где проложены провода.

Один из вариантов определения местонахождения провода под напряжением или без… – прибор (детектор — индикатор) для поиска скрытой проводки.

Существуют множество моделей таких специфических устройств различного ценового сегмента.

Модели таких топовых производителей как Bosсh, Stanley, Garrett, Skil и др.

Так же и более дешевые их аналоги отечественных и китайских производств.

Дешёвые приборы могут находить провода только под напряжением. Более дорогие устройства являются многофункциональными и умеют обнаруживать обесточенные провода различных металлов.

По принципу работы все «электродетекторы» можно поделить на такие виды:

• электромагнитные
• электростатические
• детектор металлов (материалов)
• комбинированные

Для начинающего электрика или просто хозяйственного человека который не желает тратить от 100 долларов и больше, на хороший профессиональный детектор скрытой проводки, я предложу два самодельных устройства которые по своей эффективности и практичности (проверенной на практике) могут сравнится с дорогими моделями.

В поисках «идеального» устройства для поиска скрытых проводов, было перепробовано много заводских детекторов дешевой ценовой категории, было спаяно и собрано много популярных в интернете схем.
В результате одна из схем оказалась достойной повторению, а другое устройство было переделкой и по большой мере модификацией которой в интернете негде не было.

Детектор скрытой проводки №1

Данный детектор может быть полезен при ремонте или например когда требуется просверлить стену, особенно в том случае когда разводка трасс проводов в доме заведомо не известна.

Устройство имеет мало количество деталей. Основой схемы служит популярная микросхема — таймер NE555

В большинстве схем этой микросхемы, ее 5й вывод не используется и часто просто соединяется на минус питания через конденсатор.

Но если подать на этот вывод небольшое напряжение то можно сдвинуть пороги срабатывания компараторов самой микросхемы.

В данной схеме величину подаваемого напряжения, на 5й вывод микросхемы, будет регулировать полевой транзистор который будет выполнять роль датчика электромагнитного поля.

Для этой цели отлично подойдет отечественный полевой транзистор КП103 так как он имеет хорошую чувствительность, но его трудно найти так как он довольно старинный и уже не производится, но ему можно найти аналог — другой p-канальный полевой транзистор (не мосфет), например 2n3329.

Между 5м выводом и плюсом питания, стоит построечный резистор, так как разные транзисторы имеют разные параметры и с помощью данного подстроечного резистора можно настроить чувствительность при поиске проводки с разной толщиной стен.

Затвор транзистора выполняет роль антенны, которой служит кусок толстого медного провода.

В роли индикации служат светодиод (любого цвета) и пэзоизлучатель, который обязательно должен быть с встроенным генератором, то есть при подаче напряжения он должен пищать и быть росчитаным на 12 вольт.

В дали от источников электромагнитного поля, детектор производит звук и мигания с одинаковым интервалом, но при приближение к токопроводящим проводам — звук (интервал) меняется и становится более частым по мере приближения.

Как настроить прибор. В непосредственной близости с кабелем или розеткой устанавливаем максимальную чувствительность то есть чтоб частота звуковых интервалов была наиболее частой.

В других случаях, например если нужно определить прохождения провода в стене с большей точностью (до 0.5 см), чувствительность можно уменьшить.

Детектор скрытой проводки №2

Данный детектор обладает более высокой чувствительностью и может находить провода на большей глубине чем предыдущее устройство.

С помощью такого детектора можно находить не только провода под напряжением, но и без напряжения, а так же искать места обрывов провода, и это становится возможным в виду того что устройство можно использовать в паре с «звуковым» генератором.

В паре эти два устройства дают возможность найти провод даже на глубине до 10-20 см в бетоне, при определенной настройке чувствительности и мощности работы генератора.

Первое устройство

— плата от обычного кассетного плеера.

Для удобства можно снять все лишнее, оставив лишь плату или можно собрать в другом небольшом корпусе (желательно металлическом)

Вместо магнитной головки плеера, его вход выведен на гнездо установленное на корпусе детектора. Через аналогичный штекер, к гнезду можно подключать различные датчики поля.

Экспериментальным путем было найдено 3 таких «датчика»:

1. Небольшой дроссель на феросердечнике с тонкого провода

2. Электромагнитный «телефон» ТК — 67

3. Красный светодиод В каждого датчика свои особенности, которые в различие материалов стены, глубины и ситуации дают возможность с большей точностью определить где находится провод. В качестве питания служит небольшая батарея от любого мобильного телефона напряжением 3.7 вольт

В качестве индикации в детекторе служит выходной каскад усилителя звука в плате плеера. На выходе стоит гнездо подключения наушников, но когда наушники не подключены звук воспроизводится встроенным в детектор малогабаритным динамиком.

В несильно шумных местах звук динамика недостаточен, тогда с помощью наушников можно достаточно точно определять неоднородность звуковой частоты. Это может быть или звук сети частотой 50 герц или звук подаваемый устройством генератора

.

Второе устройство — генератор звуковой частоты, с умощненным выходом способный выдавать мощность в нагрузке где то примерно до 5 — 10 ватт.

Устройство собрано на популярной микросхеме — таймере NE555 по стандартной схеме звукового генератора с регулировкой частоты на подстроечном резисторе. В ходе экспериментов было выявлено что с изменением частоты звука можно находить провод на большей глубине при одинаковой мощности работы генератора. На транзисторе bd139 собран выходной каскад усилителя способный выдавать большую мощность в нагрузке. Транзистор установлен на небольшой алюминиевый радиатор.

Нагрузкой служит провод который проложен в стене, он должен быть замкнутым контуром. В качестве ограничения тока применен резистор на 1 — 2 вата который для удобства замены установлен возле выходного «крокодила».

Данный генератор дает возможность с помощью приемника находить не только местонахождения трасс проводки которая под напряжением, но и обесточенных проводов, а так же искать места обрывов.

Ниже представлены несколько способов работы генератора в паре с приемником.

Поиск провода в обесточенной комнате:

Поиск обрывов провода в стене или на полу, с помощью общего (естественного) заземления: Практика показала что для нахождения провода на глубине 1-1.5 см в бетоне, достаточно тока в нагрузке в 0.15 — 0.3 ампера. Для этого резистор был подобран сопротивлением в 22 Ом. При большой протяжности трассы провода в стене — сопротивление «нагрузки» возрастает и возможно придется уменьшить ограничивающий резистор в плоть до подключения на прямую (без резистора) Работа генератора на большой мощности (с малым сопротивлением резистора) будет быстро садить аккумуляторы и не даст точно определить центр прохождения провода, поэтому резистор нужно подбирать в зависимости от ситуации.

В качестве защиты устройства генератора установлено предохранитель и супрессор который должен защитить устройство от случайного попадания сетевого напряжения на вход генератора.

Супрессор должен быть двунаправленным, на напряжение примерно 30 вольт

Напряжение питания схемы должно быть не меньше 5 вольт и не больше 12.

Как показывает многолетняя практика, совсем не обязательно покупать профессиональные детекторы скрытой проводки и трассоискатели, как и дешевые индикаторы скрытой проводки которые годятся лишь для индикации напряжения в открытом кабеле.
   Протестировав множество схем которые блуждают в интернете, а также различных способов нахождения проводов в стене были созданы вполне работоспособные, надежные и эффективные устройства которые отлично справляются как с поиском провода под напряжением, так и без, а так же определением обрывов в стене или под полом.

Детекторы скрытой проводки.

Детекторы скрытой проводки.

> Тестер «карандашного» типа S48NS

> Сигнализатор скрытой проводки Е121

> Логический пробник

Выпускаемые промышленно детекторы часто комбинированы – в них содержится несколько типов обнаружителей:
·         Электростатические. За – просты, большая дальность обнаружения.
Против – не работают на влажных стенах (показывают, что проводка везде). Требуют наличия напряжения в проводке.

·         Электромагнитные. За – просты, хорошая точность обнаружения.
Против – требуют не только напряжения в сети, но и того, чтобы провод был нагружен на мощную нагрузку, обычно порядка киловатт.

·         Металлодетекторы. Просто ищут, метал в стенах. За – можно искать без напряжения в сети.
Против – сложны, мешают посторонние металлы. Если где-то рядом забит гвоздик, то ничего хорошего не получится.

---

Индикаторы скрытой проводки

Резистор R1 нужен для защиты микросхемы К561ЛА7 от повышенного напряжения статического электричества (как показала практика, его можно и не ставить). Антенной является кусок медного провода любой толщины. Главное, чтобы он не прогибался под собственным весом, т.е. был достаточно жестким. Длина антенны определяет чувствительность устройства. Наиболее оптимальной является величина 5…15 см. При приближении антенны к электропроводке детектор издает характерный треск.



Устройством удобно определять местоположение перегоревшей лампы в елочной гирлянде — возле нее треск прекращается. Пьезоизлучатель типа ЗП-3 включен по мостовой схеме, что обеспечивает повышенную громкость.



На рис.2 изображен детектор, имеющий звуковую и световую индикацию.

Сопротивление резистора R1 должно быть не менее 50 МОм. В цепи светодиода VD1 нет токоограничивающего резистора, микросхема DD1 (К561ЛА7) с этой функцией хорошо справляется сама.















СХЕМА ИНДИКАТОРА СКРЫТОЙ ПРОВОДКИ.



Детали:
— C1…С5 — 10 мкФ;
— VT1 — KT209х или КТ361х;
— VT2 — KП103х;
— VT3 — КТ315х, КТ503х или КТ3102х;
— R1 — 50К…1,2 М;
— R2 — 150…560 Ом;
— Антенна 80…100мм.



Прибор для обнаружения скрытой проводки

Питается схема от 3 -5 В. Схема на двух батарейках от часов беспрерывно работает около 6 часов. Антенной служит катушка, намотана проводом  0.3 или 0.5 мм на каркасе 3 мм. Катушку можно использовать как на каркасе, в виде штанги, так и в бескаркасном виде.

В зависимости от толщины провода, наматывается определённое количество витков при проволоке 0.3 мм — 25 вт., 0.5 мм — 50 вт.

Настройка сводится к подбору резистора R1*, им настраивается максимальная громкость главного телефона, в зависимости от его сопротивления.

В схеме вместо полевого транзистора КП103 можно использовать КП303Д.







Прибор для обнаружения обрыва в электропроводке.

Следующий прибор можно легко поместить в маркер, антенну вытянуть через отверстие для стержня, длина антенны 5-10 См, если нужна чувствительность не более 5 — 10см, то для антенны достаточно и длины затвора полевого транзистора.

Полевой транзистор VT1 (рис.1) выполняет роль датчика «улавливающего» даже очень слабую напряженность электрического поля. Поэтому когда рядом  с фазовым проводом осветительной сети окажется полевой транзистор искателя, сопротивление его участка сток-исток уменьшится настолько, что транзисторы VT2, VT3 откроются. Вспыхнет светодиод HL1. Полевой транзистор может быть любой из серии КП103, а светодиод — из серии АЛ307. Биполярные транзисторы могут быть любые маломощные кремниевые или германиевые указанной на схеме структуры и с возможно большим коэффициентом передачи тока. Резисторы — МЛТ-0,125. Транзистор VT2 (КТ203) можно заменить на КТ361. При монтаже полевого транзистора его располагают горизонтально на плате, а вывод затвора отгибают так, чтобы он находился над корпусом транзистора. Если при работе искателя выявится его излишняя чувствительность, вывод затвора укорачивают.



Простой бесконтактный пробник.

Всего два элемента — микросхема DD1 и светодиод HL1 — составляют схему этого пробника, микросхема К176ЛП1 содержит три p и три n-канальных КМОП транзистора. Соединив выводы микросхемы таким образом, чтобы образовалась цепочка из трех инверторов, можно получить устройство, которое достаточно хорошо усиливает токи, наводимые полем переменного напряжения в фазовом проводе электросети.

Между выходом последнего инвертора — вывод 12 DD1 и плюсом источника питания пробника включен светодиод. Он загорается, когда близко от вывода 6 микросхемы расположить фазный сетевой провод.

Светодиод погаснет, если, проводя пробником вдоль подключенного к электросети неисправного провода, дойти до места разрыва.

Объединение инверторов в цепочку нужно производить, соединяя между собой следующие выводы DD1:

1.       Вариант соединения выводов микросхемы: 3, 8 и 13; 2 и 10; 4, 7 и 9;1 и 5; 11 и 14.

2.       Вариант соединения выводов микросхемы: 3,8,10 и 13; 1, 5 и 12; 2,11 и 14; 4,7 и 9.

Чувствительность пробника такова, что касаться изоляции проверяемых проводов им вовсе не обязательно. Потребляемый ток не превышает 3 мА — при напряжении элементов питания 4 -5В.

Длина проводника — «щупа» пробника, ведущего к выводу 6 микросхемы, должна быть не более 15 — 20 мм. Выключатель в пробнике необязателен, так как в нерабочем режиме схема потребляет пренебрежительно малый ток, обусловленный лишь статическим током в КМОП — транзисторах инверторов микросхемы.

Схема искателя скрытой проводки  — индикатор переменного электрического поля



Простой индикатор переменного электрического поля скрытой проводки может быть собран с использованием в качестве регулируемого внешним электрическим полем делителя напряжения — резистора R1 и канала полевого транзистора. В качестве управляемого генератора импульсов использован генератор на микросхеме К122ТЛ1. Нагрузкой генератора для индикации являются высокоомные головные телефоны типа ТОН-1 (ТОН-2)

  При наличии внешнего переменного электрического поля сигнал, наводимый на антенну, поступает на управляющий электрод полевого транзистора (затвор), что вызывает модуляцию сопротивления канала полевого транзистора. В итоге, падение напряжения на делителе изменяется, что, в свою очередь, вызывает появление генерации с изменяющейся частотой.

Индикатор скрытой проводки на микросхемах

Схема состоит из  усилителя напряжения переменного тока, основой которого служит операционный усилитель DA1, и генератора колебаний звуковой частоты, собранного на триггере Шмитта DD1. 1 (К561ТЛ1), частотозадающей цепи R7C2 и пьезоизлучателе BF1.
При расположении антенны WA1 вблизи от фазового провода электросети наводка ЭДС промышленной частоты 50 Гц усиливается микросхемой DA1, в результате чего зажигается светодиод HL1. Это же выходное напряжение операционного усилителя, пульсирующее с частотой 50 Гц, запускает генератор звуковой частоты.
Ток, потребляемый микросхемами прибора при питании их от источника напряжением 9V, не превышает 2 мА, а при включении светодиода HL1 — 6…7 мА.

Антенной WA1 служит площадка фольги на плате размером примерно 55х12 мм.

Монтажную плату размещают в корпусе из диэлектрического материала так, чтобы антенна оказалась в головной части и была максимально удалена от руки оператора. На лицевой стороне корпуса располагают выключатель питания SA1, светодиод HL1 и звукоизлучатель BF1.

Начальную чувствительность прибора устанавливают подстроечным резистором R2. Безошибочно смонтированный прибор в налаживании не нуждается.

Искатель скрытой проводки

Сигнал с антенны длиной 200 мм подается на операционный усилитель DA1 К140УД7. С выхода 6 DA1 усиленный сигнал подается на формирователь прямоугольных импульсов DD1 К561ЛА7 и затем на выходной каскад VT1, зажигая светодиод HL1. Желательно не только видеть, но и слышать этот сигнал. Подключать звуковой излучатель параллельно R5, HL1 нежелательно. Для  звука применен мультивибратор, на таймере КР1006ВИ1. Конденсаторами С1, С2 подбирается приятное звучание и его длительность, а также свечение светодиода HL2. В этом варианте частота звучания составляет 1,7 кГц.

В зависимости от изоляции и глубины залегания проводов в стене, чувствительность можно менять касанием руки общего провода через конденсатор малой емкости СЗ 27…33 пФ, не доводя прибор до самовозбуждения. При большей емкости прибор возбудится.

Питается прибор от 3-х пальчиковых батареек, соединенных последовательно, с общим напряжением 4,5 В. При пользовании прибором необходимо отключать мощные источники электрического поля: трансформаторы, телевизоры, лампы дневного света. В качестве звукоизлучателя используются пьезоизлучатель от телефонных аппаратов.

Светодиоды HL1 - зеленого, HL2 — красного свечения.

Прибор для обнаружения повреждений скрытой электропроводки

Прибор питается от автономного источника напряжением 9v и заключен в алюминиевый корпус размером 80x38x27 мм.

Принцип работы:

На один из проводов скрытой электропроводки подается переменное напряжение 12V от понижающего трансформатора. Остальные провода заземляют. Приспособление включается и перемещается параллельно поверхности стены на расстоянии 5.. .40 мм. В местах обрыва или окончания провода индикатор гаснет. Приспособление может быть также использовано для обнаружения повреждений жил в гибких переносных и шланговых кабелях.

Детектор скрытой проводки
Устройство избавит вас от возможного риска попадания сверлом в провод при сверлении отверстия в стене, позволит проследить путь провода и во многих других случаях, когда необходимо обнаружить скрытые провода.
В качестве датчика используется отрезок провода или металлический стержень диаметром около 5 мм и длинной 70…90 мм.
Принцип работы схемы.

На биполярных транзисторах VT1 и VT3 собран низкочастотный мультивибратор. Его рабочая частота определяется в основном номиналами конденсаторов, в качестве которых используют алюминиевые, ниобиевые или танталовые электролитические конденсаторы.
В исходном состоянии, когда щуп антенны прибора удален на значительное расстояние от скрытой проводки, полевой транзистор VT2 находиться в режиме отсечки. При этом на резисторе R4, который включен в цепь истока транзистора VT2 (КП103Д), падает напряжение примерно равное 3,5 вольт. При этом фиксируется потенциал базы VT3 на уровне, который удерживает VT3 в насыщенном состоянии и светодиод светится непрерывно. Транзистор VT1 в это время находиться в режиме отсечки.

Когда щуп антенны приближается к месту скрытой прокладки провода, где поддерживается переменный потенциал 220В, электрическая составляющая электромагнитного поля сетевого провода наводит на входе антенны переменный потенциал, равный сотням милливольт-единицам вольт. В этом случае соответствующие полупериоды входного сигнала открывают VT2, ток через резистор R4 увеличивается, а значит, увеличивается и падение напряжения на нем. Потенциал базы VT3 относительно эмиттера VT3 становиться низким, переводя VT3 в режим отсечки.
В результате светодиод начинает мигать, сигнализируя о наличии в этом месте скрытой проводки.
РАДІОАМАТОР 11’2001

ИСКАТЕЛЬ СКРЫТОЙ ПРОВОДКИ

При обнаружении сигнала частотой 50 Гц  cветодиод будет мигает с частотой примерно 1,56 Гц, с такой же частотой пре­рывается звуковой сигнал.

Рассмотрим схему (рис.1).

 Антенна W1 -кусок монтажного провода длиной около 25 см, расположенный по периметру узкой боко­вой части корпуса прибора. На транзисторах VT1 и VT2 сделан простой усилитель — фор­мирователь логических импульсов. Он уси­ливает наведенный в антенне сигнал и по­дает его на счетчик D1 (вход «С»). Из числа   выходов многоразрядного счетчика К561ИЕ16 аналог 4020BEY (D1) используется выход только с весовым коэффициентом «16». То есть, изменение состояния этого выхода происходит через каждые 16 входных импульсов, значит, деление частоты составляет 32. Таким образом, при приеме сигнала частотой 50 Гц здесь будет частота 1,5625 Гц. С этой частотой и будет мигать светодиод HL1, подключенный к данному выходу счетчика через промежуточный транзисторный ключ — усилитель тока (VT3), чтобы облегчить работу с прибором есть звуковой сигнализатор, сделанный на микросхеме D2. Это   схема    мультивибратора,   выдающего импульсы частотой около 2000 Гц. На элементах D2.1 и D2.2 сделан собственно мультивибратор, а элементы D2.3 и D2.4 образуют усилитель напряжения, поднимающий разность потенциалов между выводами пьезоэлектрического звукоизлучателя  BF1 в два раза, по сравнению с номинальным напряжением уровня логической единицы.

Мультивибратор     управляемый, — чтобы он  работал нужно подать напряжение логической единицы на вывод 13 элемента D2.1. Таким образом,    включение   звука происходит одновременно с включением индикаторного светодиода. Питается приборчик от 9-вольтовой батарейки  типа   «Крона». Выключатель S1  - кнопка без фиксации. Когда вы ищите проводку нужно держать его нажатым, - отпустили,  и выключился (так сделано с целью экономии батареи). Звуокоизлучатель BF1 — от прозвонки неисправного мультиметра. На  печатной  плате  он располагается  над микросхемой D2 (приклеен).

Счетчик К561ИЕ16 можно заменить практически любым двоичным КМОП-счетчиком, у которого есть выход с весовым коэффициентом «16». Это может быть К561ИЕ20, К176ИЕ1, или два включенных последовательно счетчика микросхемы К561ИЕ10. Но в любом случае потребуется переделка печатной платы.

Печатная плата показана на рисунке 2.

На плате размещены все детали кроме антенны и источника питания. Никакого налаживания не требуется.



ДВОИЧНЫЙ ИСКАТЕЛЬ СКРЫТОЙ ПРОВОДКИ

Схема пробника состоит из щупа-антенны, транзисторного усилителя-формирователя импульсов и счетчика с индикаторным светодиодом на выходе.

Антенна улавливает электромагнитное поле, и на выходе усилительного каскада на VT1 и VT2 появляются импульсы, частота которых равна частоте входного сигнала. Если это сигнал электропроводки, то, понятно, частота импульсов будет равна 50 Гц. Если радиосигнал, то и частота импульсов будет много выше.

 Далее, импульсы поступают на счетчик, который делит их частоту на 32. А на выходе счетчика включен индикаторный светодиод.

Работает пробник так:

Когда на антенну поступает электромагнитное поле, излучаемое электропроводкой, на выходе счетчика возникают импульсы частотой около 1,56 Гц, и индикаторный светодиод мигает равномерно с такой же частотой. Если же, на антенну поступает радиосигнал, частота которого значительно выше 50 Гц, — светодиод мигает значительно быстрее и это зрительно воспринимается как его постоянное свечение с несколько пониженной яркостью. Либо, он вообще не горит, так как микросхема серии К561 может и не пропустить сигнал слишком высокой частоты.

Для отстройки от слабых, но сильно мешающих радиосигналов есть переменный резистор R1, которым можно регулировать чувствительность входа пробника.

Питается прибор от «Кроны», малогабаритной батареи напряжением 9V.

Пробник сделан в виде миниатюрного устройства, размещенного в подходящем корпусе.

Антенной служит отрезок обмоточного провода диаметром около 1 мм длиной около 30 см, который виток к витку намотан на передней части корпуса и закреплен.



Переменный резистор R1 сделан из подстроечного резистора, с самодельной рукояткой (из пластмассового винта-барашка).

Налаживания практически не требуется, только если подбор размеров антенны.

ИСКАТЕЛЬ ПРОВОДКИ

Особенность этого искателя проводки в том, что он не только показывает расположение электропроводки, но и может оценить её глубину расположения, а так же, позволит обнаружить радиожучок или другое передающее или излучающее радиоволны устройство. С его помощью можно определить и то, какая часть проводки более нагружена, а какая менее.

Принципиальная схема показана на рисунке.

Антенна W1 представляет собой жестяную пластинку размерами примерно 60×60 мм. Пластинка связана со входом через переменный резистор R1, которым можно регулировать уровень чувствительности прибора. На транзисторе VT1 выполнен каскад, повышающий входное сопротивление прибора. Переменное напряжение наводок с его выхода через конденсатор С1 поступает на измеритель уровня переменного напряжения, выполненный на микросхеме DА1-AN6884  (KA2284), включенной по типовой схеме.

Уровень величины напряжения сетевых наводок индицируется на шкале из пяти светодиодов HL1-HL5 — AЛ307.

Прибор собран в корпусе неисправного пульта дистанционного управления видеоплейером «Orion-688». Батарея питания состоит из трех элементов «АА» общим напряжением 4,5V. Два элемента размещены в батарейном отсеке пульта, и еще один непосредственно в корпусе пульта. Рядом с этим элементом расположена микросхема DА1 со светодиодами. Антенная пластина расположена в передней части корпуса и изогнута по форме.

СТРОИТЕЛЬНЫЙ МЕТАЛЛОИСКАТЕЛЬ

Поможет обнаружить электропроводку, замурованные в стену трубы и даже гвоздик под обоями. Глубина действия его не велика, гвоздик он найдет, если слой обоев или штукатурки над ним не более 5 мм, водопроводную трубу на глубине до 200мм, а электропроводку на глубине до 20-30 мм.

Металлоискатель состоит из генератора высокой частоты на транзисторе VT1, работающего на частоте около 100 кГц, детектора этого ВЧ напряжения на транзисторе VT2 и схемы индикации на транзисторах VT3-VT4 и светодиоде HL1.

Катушки генератора ВЧ намотаны на ферритовом стержне (как для магнитной антенны АМ-приемника). Режим работы генератора устанавливают на краю срыва, но так, чтобы при наличии всех металлических предметов, которые входят в состав металлоискателя, он работал. При этом, транзистор VT2 под действием ВЧ напряжения, поступающего на его базу, открыт и напряжение на его коллекторе мало на столько, что транзисторы VT3 и VT4 закрыты и светодиод HL1 не горит.

При приближении к магнитной антенне металлического предмета начинается понижение амплитуды генерации ВЧ-генератора с его дальнейшим срывом. ВЧ напряжение на базе VT2 снижается или перестает поступать и транзистор VT2 закрывается. Постоянное напряжение на его коллекторе возрастает (через резистор R4) и достигает такого уровня, при котором происходит открывание транзисторов VT3 и VT4 и загорается светодиод HL1.

Таким образом,   перемещения прибора относительно металлического предмета будут индицироваться миганиями этого светодиода, и более того, малые перемещения будут так же влиять и на яркость свечения светодиода. Но, это, разумеется, будет возможно только при точной настройке прибора, которую нужно время от времени повторять (для этого есть два  подстроенных  резистора регуляторы, которых выведены на верхнюю панель пластмассового корпуса).

Катушки L1 и L2 намотаны на ферритовом стержне диаметром 8 мм и длиной около 100 мм. Они расположены рядом. L1 содержит 120 витков, a L2 — 45 витков. Провод типа ПЭВТЛ 0,35.

Питается металлоискатель от импортного аналога батареи «Крона».

Налаживание.

Расположив прибор вдали от металлических предметов (снимите часы с руки) подстраивают резисторы R3 и R5 (методом последовательного приближения) так, чтобы прибор был на грани срыва генерации (светодиод светит на пониженной яркостью и неравномерно). Затем, оставив в покое R5 продолжают подстройку R3, так чтобы светодиод погас. Далее, испытывают прибор на пятикопеечную моменту, добиваясь подстройкой R3 и R5 наибольшей чувствительности.



ИСКАТЕЛЬ СКРЫТОЙ ПРОВОДКИ БЕЗ ИСТОЧНИКА ПИТАНИЯ.
От множества аналогичных отличается тем, что не требует ни собственного источника питания, ни каких либо других приспособлений и измерительных приборов.

Схема прибора показана на рис. 1.

В качестве источника энергии выступает та самая сеть переменного тока, которую мы и опасаемся повредить гвоздём, электродрелью или перфоратором. Когда на устройство подано напряжение питания сети переменного тока 220 В, накопительный конденсатор большой ёмкости быстро заряжается до напряжения открывания стабилитрона VD1.  После зарядки конденсатора С1 устройство можно вынуть из розетки. Поиск места закладки проводки ведётся обычным способом. Когда антенна WA1 находится вблизи места пролегания электропроводки, полевой транзистор VT2 открывается с частотой сети переменного тока, светодиод HL1 начинает светиться. Чем ближе расположена электропроводка, тем ярче он светит. Транзистор VT1 работает как микромощный стабилитрон с напряжением стабилизации 6…10В. Дополнительно он выполняет функцию высокоомного разрядного резистора для перехода затвор-исток транзистора VT2. Кнопка SB1 без фиксации положения предназначена для проверки наличия достаточного заряда на обкладках конденсатора С1. С понижением напряжения на конденсаторе С1 чувствительность прибора не изменяется, но снижается яркость свечения светодиода. Сенсор Е1 предназначен для того, чтобы при необходимости можно было увеличить чувствительность прибора, для чего нужно прикоснуться к нему пальцем. Резисторы R3, R4 ограничивают импульсный ток, протекающий через диоды выпрямительного моста в момент включения устройства в сеть.  Детали: Вместо транзистора КП504А можно применить любой из серий КП501, КП502, КП504, КР1064КТ1, КР1014КТ1, ZVN2120, BSS88, BSS124.

Цоколёвка некоторых транзисторов приводится на рисунке.

Светодиод HL1 должен быть суперярким, например, «красные» L-1503SRC/F, L-1503SRC/E, L-1513SRC/F. Неплохие результаты были получены и с современными суперяркими светодиодами голубого и белого цвета свечения. Стабилитрон VD1 любой маломощный на напряжение стабилизации 18…20 В, например, 1N4747A, КС218Ж, КС520В. При   отсутствии

таких стабилитронов можно установить два, включенных последовательно Д814Б1 или 1N4739A. Вместо диодного моста VD2 можно применить любой малогабаритный из серий КЦ422, КЦ407, DB101… DB107, RB151… RB157. Конденсатор С2 плё­ночный типов К73-17, К73-24, К73-39 на рабо­чее напряжение 630 В и ёмкостью 0,1…0,25 мкФ Оксидный конденсатор С1 — самая крупная деталь устройства, автор использовал относительно малогабаритный фирмы «Philips». Этот конденсатор должен иметь как можно меньший ток утечки. Конденсаторы с большим рабочим напряжением обычно имеют меньший ток утечки среди конденсаторов одной ёмкости и фирмы. Сенсор можно изготовить из металлического корпуса неисправного транзистора, например, КТ203, МП16… МП42.



Если прибор будет работать неустойчиво, то следует к выводам затвора и истока VT2 подключить высокоомный резистор сопротивлением 100… 200 МОм. При желании устройство можно модернизировать. Например, следующим образом. Если последовательно со стабилитроном VD1 установить светодиод, (анодами вместе), то этот светодиод будет сигнализировать о полной зарядке конденсатора С1. Если последовательно со светодиодом HL1, соблюдая полярность, установить пьезокерамический излучатель звука со встроенным генератором, например, НРА17АХ, то совместно со свечением светодиода HL1 звукоизлучатель будет генерировать прерывистый тон — прибор станет информативнее. При настройке устройства не забывайте отключать его от сети.

Следующая схема содержит электростатический тип обнаружения проводки.

Схема:

На антенну наводится напряжение от проводки. Оно детектируется диодом на U1A и C5. На U1D собран генератор, управляемый напряжением, U1C и Q3 – это усилитель для пьезопищалки.

Работаем так – прислоняем к стене, где точно нет проводки, регулируем чувствительность так, чтобы детектор слегка кряхтел. Двигаем и там, где тон становится выше, там и есть наша проводка.

*Функциональные аналоги: K544УД14, КМ1401УД4, 1435УД4, LF347, TLO84

Источник: http://bsvi.ru/

---


Тестеры напряжения «карандашного» типа: S-Line GK2, MEET MS-48NS, YADITE 8848

Технические характеристики
Параметр	Значение
Измеряемые параметры	·         напряжение постоянное ·         напряжение переменное ·         прозвон цепи
Определение переменного напряжения
Контактным методом	70 … 250 В
Бесконтактным	70 … 1000 В
Тест постоянного напряжения	до 250 В
Тест полярности	1. 2 … 36 В
Испытание презвонкой	«O» = 0.5 МОм; «L» = 0…50 МОм; «H» = 0…100 МОм
Тест батарей	есть

·         Частота переменного тока 50 … 500 Гц

·         Питание: две батареи SR 1.5 В (типоразмер «AAA»)

Условные обозначения «0» — контактный тест сети переменного тока. «L» — бесконтактный тест, низкая чувствительность. «H» — бесконтактный тест, высокая чувствительность.



НАЗНАЧЕНИЕ: контактное и бесконтактное обнаружение переменного напряжения; определение фазы переменного напряжения; определение полярности постоянного напряжения; позвонка непрерывности цепи; проверка диодов, транзисторов и конденсаторов.

Устройство:



Схема прибора YADITE 8848:

Сигнализатор скрытой проводки Е121 (ДЯТЕЛ)

 Назначение:

•   проверка правильности фазировки (подключения) бытовых элект­росчетчиков без снятия пломбы и защитной крышки;

•   обнаружение скрытой проводки;

•   обнаружение фазного провода на изолированных и неизолированных токоведущих частях электрических сетей переменного тока без непосредственной связи с этими частями;

•   проверка исправности предохранителей,  плавких вставок, обрывов в проводах находящихся под напряжением;

•   индикация с поверхности земли наличия напряжения на ВЛ 10 кВ и выше;

•   индикация с поверхности земли наличия напряжения контактной сети троллей­бусов и трамваев;

•   обнаружение электромагнитных полей ПК, телевизоров и др. бытовой техники;

•   обнаружение утечек  СВЧ-печей.

Основная область применения — при обслуживании электросчетчиков, электро­установок и электрических сетей. Принцип действия сигнализатора основан на ис­пользовании электростатической индукции в переменном электрическом поле, возни­кающем вокруг токоведущего проводника.

Сигнализатор обеспечивает проверку наличия напряжения в цепях переменного тока номинальным напряжением 380 В промышленной частоты без электрического контак­та с проводником

Сигнализатор имеет четыре диапазона чувствительности к элект­рическому полю, создаваемому проводником

«1» — 0…10 ±5 мм, «2» — 0…100 ±50 мм, «3» — 0…300 ±150 мм, «4» — 0…700 ±350 мм.

Сигнализатор имеет режим самоконтро­ля. Габаритные размеры — 210x80x45 мм.    Масса прибора — 250 г.

Схема прибора аналогичного промышленному Е121.

вариант самостоятельного изготовления.


Детали:
ВЧ кабель сплошной экран и кнопки без фиксации (тип  304, 8*8mm push ON).

Полевой транзистор N-JFET типа, BF-245 затвор транзистора G подпаян к навесному монтажу,
на фото видно показанно как это сделать.

Потом, эту часть навесного монтажа полевого транзистора, экранируем, на общий провод.
Внимание, экран ВЧ кабеля на общий провод не припаивается, соблюдайте точность подключения по схеме!

Общий вид печатной платы.

Настройка схемы сводится только к подбору порога чувствительности подстроечным резистором 47 ком.



Файл печатной платы в архиве —

Plata_«D».

Схема встраивается в подходящий корпус, например от пульта ДУ телевизора.

Источник: http://radiomaster. com.ua/

Логический пробник для статических и динамических режимов



При подаче на вход пробника импульсов с частотой до 25 Гц чередование цифр «О» и «1» на индикаторе можно различить, при частотах свыше 25 Гц начинает сказываться влияние конденсатора С1. В результате яркость свечения сегмента d резко уменьшается и индицируется буква «П», что означает присутствие на входе пробника импульсов с относительно высокой частотой.

При отсутствии сигнала на входе элемента D1.1 низкий логический уровень, на входах D1.2 — D1.4 - высокий. Сегменты индикатора не светятся.

Если на вход пробника поступает уровень, соответствующий логической «1», на выходе элемента D1.1 будет логический «0», на выходе D1.2 — логическая «1», элементы D1.3 и D1.4 остаются в первоначальном состоянии.

При этом светятся сегменты b и с и индицируется цифра «1».

Когда на входе пробника будет логический «0», на выходе элементов D1.2-D1.4 появится высокий логический уровень и будут светиться сегменты а, b, с, d, e и f, т е будет индицироваться «О».



Логический пробник на NE556

Выполнен на базе микросхемы NE556 и имеет индикацию на светодиодах. При наличии логической единицы на входе устройства светодиод D2 светится ярко, если же присутствует логический ноль, то светодиод не горит. Светодиод D2 пульсирует с частотой входного сигнала

Микросхема NE555 (отечественный аналог КР1006ВИ1)
Микросхема NE556 представляет собой те же таймеры, но сдвоенные (два в одном корпусе)

Copyright ©2011 SHC Odessa.

правила монтажа, обнаружение разрывов и трасс (2008)

Если открытая проводка позволяет визуально обследовать провод или кабель и определить место и характер повреждений, то скрытая проводка многократно усложняет задачу. Казалось бы, перед неработающей розеткой или сгоревшим в канале строительной панели проводом впору бессильно опустить руки, ведь, как известно, стены наших домов не прозрачны. На первый взгляд безобидная попытка вбить гвоздь в стену или просверлить отверстие в потолке может закончиться печально: под штукатуркой может оказаться провод под напряжением. А что говорить о более серьезных переделках в процессе реконструкции квартиры.

Между тем существуют определенные правила прокладки скрытой проводки, знание которых могло бы существенно упростить ее поиск и диагностику. Эти правила регламентируются «Инструкцией по монтажу электрооборудования и электросетей жилых и общественных зданий», разработанной ОАО НИИ «Проектэлектромонтаж», и являются обязательными для всех проектных и строительных организаций.

Согласно принятым нормам, электропроводка в стене, как правило, должна быть заключена в пластмассовые трубы и коробки.

При этом провода в стеновые панели (если дом панельный) закладываются параллельно архитектурно-строительным линиям помещения (вертикально и горизонтально), а в панели перекрытий — по кратчайшим расстояниям между начальными и конечными точками. На наличие канала в строительных конструкциях указывают клемные коробки, а в многопустотных панелях перекрытий — специальные пластмассовые крышки для закрывания отверстий. Если вы обнаружили канал в стене из монолитного железобетона, имейте в виду, что в нем может находиться до 12 проводов групповых сетей квартир жилых домов.

Допускается прокладка скрытой проводки без труб, специальными проводами (например, АППВ) в бороздах стен, под штукатуркой. Провода в этом случае также должны проходить параллельно архитектурно-строительным линиям. При этом расстояние между горизонтально проложенными проводами и плитами перекрытия не должно превышать 200 мм. Это как раз тот самый тип проводки, в который легче всего угодить гвоздем, сверлом дрели (что очень опасно), или нарушить ее в процессе перепланировки квартиры, особенно, если строители «немного» пренебрегли вышеприведенными нормативами.

Не исключено, что с электропроводкой придется столкнуться в гипсокартонных перегородках. Ее выполняют в стальных или поливинилхлоридных трубах, а также кабелями и проводами, имеющими оболочки из самозатухающих материалов.

На наличие проводки внутри полых перегородок указывают стальные и пластмассовые коробки специальной конструкции, в которых осуществляется монтаж узлов ответвлений, а также устанавливаются штепсельные розетки и выключатели.

В поиске скрытой проводки не следует полагаться на пунктуальность и добросовестность строителей. А где проложены провода — не понятно! Как быть? В этом случае хорошим помощником окажется электронная отвертка-пробник 0П-2э торговой марки IEK.

Основные возможности пробника:

• Проверка наличия напряжения переменного тока частотой 50 Гц,
• Проверка наличия напряжения постоянного тока,
• Определение полярности источника постоянного тока,
• Определение целостности пассивных цепей с сопротивлением, до 100Мом,
• Индикация высокочастотного электромагнитного поля.

Очень важно, что с помощью пробника ОП-2э можно дистанционно (бесконтактно) определить место прохождения проводников линии электропитания, различить фазный и нейтральный проводники в одно- и трехфазных источниках питания, найти кабели под напряжением в соединительных коробках, найти место обрыва кабеля, отыскать испорченный выключатель в ряду других и испорченные лампы при последовательном включении, а также проверить работу автоматических выключателей.

В данном случае нас интересует диагностика цепей переменного тока. Есть два варианта — контактный и бесконтактный:

Контактный метод

Установить переключатель в положение визуального режима. Щупом пробника, не касаясь бокового электрода, прикоснуться к оголенному участку токоведущей части электроустановки.

Свечение красного светодиода будет сигнализировать о наличии напряжения переменного тока и наоборот.

Бесконтактный метод

Установить переключатель в положение аудиовизуального режима. Щуп пробника, не касаясь бокового электрода, поднести к изоляции токоведущих частей электроустановки (сетевому шнуру, проводу электропроводки, вилке, розетке, выключателю или корпусу электроприбора). Сигнализация пробника будет свидетельствовать о наличии напряжения переменного тока в тестируемом участке электроустановки.

Для поиска скрытой проводки нужно провести пробником по поверхности стены. Место прохождения проводов под напряжением определяется по сигнализации. Для полного контроля проложенных линий необходимо подать напряжение ко всем потребителям (например, включить свет, иначе линии от выключателя до, например, светильника, не будут обнаружены и при проведении работ возможно их повреждение).

Решив проблемы со скрытой проводкой, необходимо помнить, что участок открытой проводки между розеткой и потребителями тока является самым уязвимым местом. Электрический шнур, ведущий к бытовому электроприбору, со временем изнашивается, создавая возможность короткого замыкания. Также необходимо учитывать, что при возникновении короткого замыкания в длинной электрической цепи автоматы защиты могут не сработать, что приведет к возгоранию проводов.

Обнаружение скрытой проводки, обнаружение обрыва в кабеле, шнуре. Как найти обрыв провода в бетонной или кирпичной стене.

Прибор для определения скрытой проводки: сигнализатор, индикатор, детектор скрытой проводки.
Каждый раз, когда мы сверлим отверстие в стене, то всегда имеется опасность повредить внутреннюю проводку. Что нужно предпринять, что бы случайно не повредить проводку? Для этого необходимо специальным прибором проверить ее наличие на данном участке стены, отметить место кабеля и минуя ее переразметить места для сверления.
А что, если проводка имеет разрыв? Как найти место обрыва?
Прибор для поиска скрытой проводки.
  Extech DA30 — бесконтактный датчик переменного тока.
Работает в диапазоне от 200мА до 1000А, определяет наличие электромагнитного поля создаваемый переменным напряжением.
Способен работать через экранированные провода, кабель-каналы, металлические части выключателей и распределительные коробки.
Ручная установка  позволяет отрегулировать чувствительности прибора для обнаружения проводки через стены.
Имеет звуковую и визуальную индикацию.
В комплект поставки прибора нахождения скрытой проводки входит карманный зажим с четырьмя батареями таблеточного типа LR44.

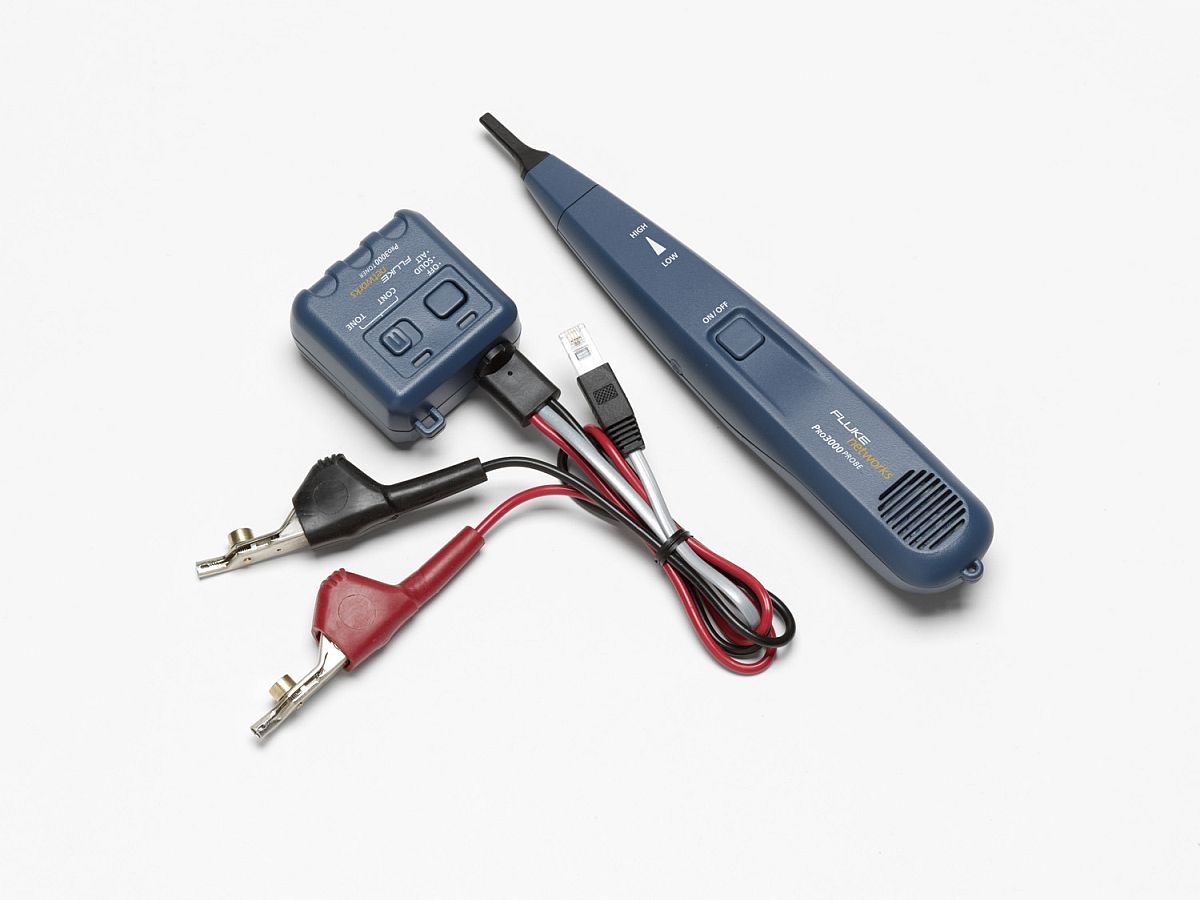

Отдельные модели приборов для поиска скрытой проводки имеют возможность определить даже когда он находится без напряжения.
Обычно порядок работы с таким прибором следующий:
1. Подключаем звуковой генератор к кабелю
а. Для кабелей с одним концевым коннектором подсоединяем красный зажим типа крокодил к проводу, а чёрный зажим к заземлению корпуса устройства.
б. Для проводов без концевого коннектора подсоедините красный зажим к одному проводу, а чёрный зажим к другому проводнику.
в. Для кабелей с модульными соединителями вставляем модули RJ11 непосредственно в соответствующий коннектор кабеля.
2. Устанавливаем переключатель звукового сигнала (Tone) в положение «Вкл.» (нажимаем кнопку).
3. На индуктивном пробнике нажимаем на копку которая находится сбоку «Вкл./Выкл.».
4. Подносим изолированный кончик пробника к нужному проводу, чтобы обнаружить сигнал, исходящий от звукового генератора.
5. Вращая регулятор чувствительности, настраиваем прибор на нужный уровень и проверяем кабель на предмет неисправности.
6. Самый громкий звуковой сигнал исходит от проводов, подключённых к звуковому генератору.
Примечание: Разъём для наушников находится на дне пробника.

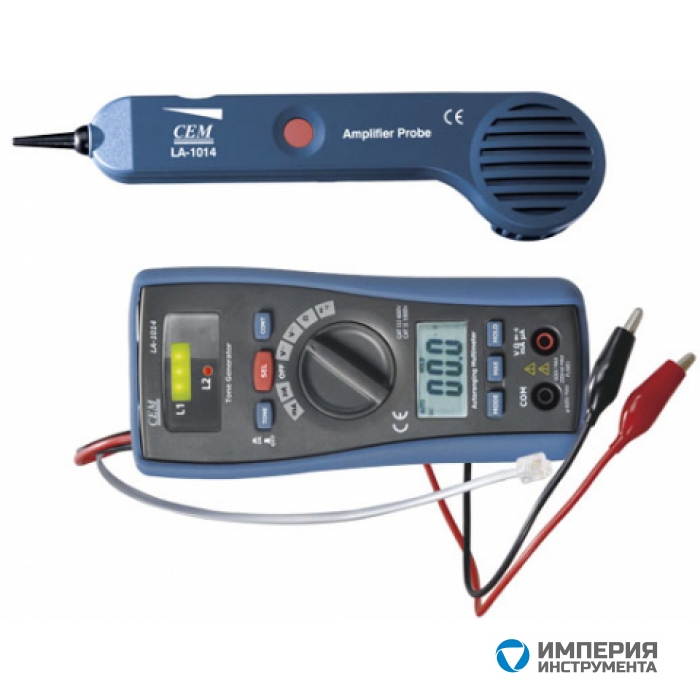

Тестер — мультиметр для поиска скрытой проводки

LA-1014 — представляет собой прибор искатель срытой проводки (называют кабель — тестером) и мультиметр, т.е. универсальный прибор содержащий два в одном.
Прибор позволяет обнаружить скрытую проводку без напряжения, проверить состояние кабельных линий в телефонной и компьютерной и силовой сетях. С помощью LA-1014 можно определять обрыв, короткое замыкание и перехлест жил. Проверка коннекторов RJ45/RJ11.
Мультиметр позволяет измерять величину постоянного и переменного напряжения, силу тока, сопротивление, прозвонку диодов.
Состав прибора для поиска скрытой проводки.
1. Модульный соединитель RJ11.
2. Измерительные щуп с зажимом типа крокодил.
3. Светодиодный дисплей для проверки кабельных линий в телефонных сетях.
4. Светодиодный индикатор низкого уровня заряда батареи звукового генератора.
5. Кнопка Cont для режима проверки на обрыв.
6. Кнопка Tone для звукового генератора (переключатель звукового сигнала).
7. Кнопка Sel для выбора типа сигнала.
16. Измерительные щуп с зажимом типа крокодил.
17. Регулятор настройки уровня громкость — чувствительность.
18. Кнопка включения питания.
19. Отсек для источников питания.
20. Гнездо для наушников.

Схема прибора для определения повреждения проводки
Кроме определения скрытой проводки, прибор позволяет определить обрыв провода шнура питания таких как, видеокамеры, галогенные прожекторы, электрические утюги, дрели, мясорубки и подобных приборов. Шнур для подключения 220В, как правило его длина 1,5 — 2 метра 2-3х жильного кабеля имеющий сетевую вилку на конце. Из-за длительного использования провод подвергается механической деформации и напряжению, которые могут привести к обрыву, или реже, внутреннему замыканию в любой точке шнура. В подобных случаях мы заменяем кабель, т.к. найти дефектное место провода довольно сложно.
В 3-жильных кабелях практически трудно определить обрыв провода, без пробных надрезов кабеля, особенно в ПВХ-оболочке. Схема самодельного прибора поможет достаточно просто и быстро обнаружить место обрыва провода в 1-жильном, 2-жильном, и 3-жильном кабеле, без физического повреждения провода. Она построена на микросхеме CD4069, которая содержит 6 инверторов стандартной КМОП логики.
На инверторах N3 и N4 собран генератор импульсов, рабочая частота которого составляет примерно 1000 Гц (диапазон звуковых частот), она определяется номиналами установленных резисторов R3, R4 и конденсатора С1. Усилитель собранный на N1 и N2 усиливает слабый сигнал поступающий с датчика, тем самым определяется наличие переменного поля вокруг сетевого провода 230в. Наличие или отсутствие напряжение на выходе 10 усилителя N2 можете разрешить или заблокировать работу генератора.
Когда датчик (зонд) находится не так близко к проводу, к которому подведено переменное напряжение, выходной потенциал на ножке 10 инвертора N2 остается низким. В результате этого открытый диод D3 шунтирует цепь генератора. Одновременно, выход 6 инвертора Н3 имеет низкий потенциал — транзистор Т1 в закрытом состоянии —   LED1 не светится. Когда датчик приближается ближе к проводнику с напряжением 230 в AC, 50 Гц, то при каждом положительном полупериоде переменного напряжения, потенциал выхода 10 инвертора N2 становится высоким, запускается генератор колебаний с частоте около 1кГц, красный светодиод (LD1) мигает. (Из-за инерционности свойств зрения, мы видим светодиод горящий непрерывно).
  В виду циклической работы уменьшается ток потребления светодиодом, напряжения 3В постоянного тока достаточно для питания схемы прибора.



Схема прибора для обнаружения скрытой проводки.
Питание схемы осуществляется от двух элементов типа AG13 LR44, или им подобные  по 1,5в R6 — AA или аккумуляторная батарея. Схема потребляет ток не более 3 мА при обнаружении сети переменного тока. Для аудио-визуальной индикации можно применить небольшой зуммер или ЖК, включаем их вместо Led 1 и резистора R5, но в таком случае потребление тока уже составит около 7 мА.
  При помощи этого прибора можно быстро обнаружить неисправную лампу в последовательно соединенной новогодней гирлянде, если питание от 230 в переменного тока.
Данную схему можно смонтировать в небольшом отрезке трубки из ПВХ. Перед  поиском обрыва проводам мультиметром или тестером проверьте на наличие напряжения, тока.
Затем подайте переменное 230в  в линию, подключив провод имеющий повреждение к фазе, нейтраль к остальным проводам. Однако, если любой из оставшихся проводов тоже имеет неисправность, то оба провода, подключите к нейтрали. Для определения обрыва порой достаточно подать фазное напряжение на проверяемый провод.
В качестве датчика используется отрезок монтажного провода длиной 5 см. Для обнаружения места обрыва, включаем прибор переключателем S1 и медленно перемещаем зонд вдоль поврежденного провода, начиная с входной точки и двигаясь к концу. Светодиод светится при наличия поля, созданным напряжением переменного тока, когда датчик будет находится над место обрыва, то светодиод гаснет.
  Во время тестирования может понадобиться изогнуть зонд, для увеличения чувствительности, так что бы при  движении зонд  был ближе к кабелю. Для исключения ложных срабатываний во время тестирования избегайте сильных электрических полей.
Техническое описание микросхемы CD4069 125 Kb

Схема простого прибора.
Прибор содержит всего 7 деталей: полевой транзистор VT1 типа КП302, КП303, делитель напряжения состоящий из двух резисторов R1 и R2, стрелочный индикатор от старого магнитофона РА1, выключатель питания SA1, элемент питания 1,5в. Датчиком WA1 является отрезок медного провода длиной несколько сантиметров. При приближении антенны WA1 к сетевому проводу находящийся под напряжением, он попадает в электромагнитное поле. Датчик подключен к затвору полевого транзистора VT1, в результате сопротивление исток — сток увеличивается. Протекающий ток через индикатор заставляет стрелку отклоняться. Чем больше ток, тем сильнее поле.
Настройка прибора сводится к подбору резистора R1, при отсутствии поля стрелка не должна отклоняться.

Если под рукой нет прибора для обнаружения скрытого провода, то его можно изготовит за короткое время, для этого необходим провод любой длины, желательно двухжильный, трансформатор малогабаритный, любой и кассетный магнитофон или плеер. Трансформатор выполнит роль датчика, припаиваем провод к трансформатор, а другой конец ко входу звукоснимателя. Скрытый провод должен быть под сетевым напряжением, т.е. включить выключатель свет в ванной и т.д. и подносим трансформатор к предполагаемому месту проводки — в динамике должен появиться фон переменного тока при приближении к скрытому проводу.
Оборвался провод – что делать? Обнаружитель электрической проводки.

Простой детектор скрытой проводки за 15 минут

Бывает сильная и срочная надобность просверлить в стене отверстие под дюбель. Как при этом не попасть в проходящую проводку? По идее нужно бежать в магазин и покупать дорогой инструмент для определения скрытой проводки. Это хорошо, если он будет в наличии, а если нет? К примеру, в провинциальном поселке его днем с огнем не сыщешь.
К счастью, такой девайс просто сделать самому обладая даже начальными азами электроники.

Понадобится

• Транзистор n-p-n структуры. Подойдет практически любой. В примере используется C945.

  На старых платах таких полно.


• Резистор на 1 кОм.


• Светодиод.

• Колодка для подключения.


• Батарейка 9 В, типа «Крона».

• Медная проволока 0,5-0,8, мм

Простой детектор скрытой проводки своими руками

Первым делом изготовим поисковую антенны. Отрезаем кусок проволоки длиной примерно 30 см.

Наматываем его на каркас 3-5 мм в диаметре. Шпажка подойдет.

Вынимаем шпажку и немного растягиваем катушку. Получилась антенна.

Схема детектора скрытой проводки:


Цоколевка транзистора такова:

Собираем все по схеме. Сначала припаиваем транзисторы друг к другу.

Эта конструкция из 5 деталей тем и хороша, что для нее не нужна плата — все собирается навесным монтажом.
Припаиваем светодиод.

Затем резистор.

Подключаем все это дело к колодке.

И в завершении припаиваем антенну.

В итоге готовый работоспособный образец.

Чтобы его включить, необходимо надеть колодку на батарейку.

Подносим к проводу:

Светодиод загорается.
Испытания в реальных условиях:

При приближении к токоведущей проводке, светодиод отчетливо загорается.

Такой прибор не требует какой-либо настройки и при исправных деталях начинает работать сразу.
Теперь можно без труда определить опасные для жизни места, где ни в коем случае нельзя сверлить.

Смотрите видео

Детекторы скрытой проводки — приборы для поиска скрытой проводки

В работе электрика необходимо применять самые разные инструменты, помогающее сделать работу быстрее и качественнее. Но ни один из них не может представить рабочий процесс без такого важного прибора, как детектор напряжения.

Особенность детектора напряжения

Основная задача детектора напряжения – определение напряжения в сети электропитания. При этом существует несколько разновидностей. Например:

• прямого контакта;
• бесконтактные.

При прямом контакте определяется фаза в электрической сети. Для этого необходимо вставить в розетку контактный конец устройства. При положительном результате загорится световой индикатор.

Но бывают случаи, в которых нужно найти проводку, скрытую в стене. Для этого применяют детекторы напряжения скрытой проводки. Чтобы найти необходимый провод, находящийся под напряжением, нужно поднести прибор к предполагаемому месту его нахождения. В случае обнаружения подастся звуковой или световой сигнал. Некоторые инструменты оснащены функцией настройки чувствительности и запоминания ее уровней.

Детектор напряжения – это простой инструмент. Но все же он имеет некоторые нюансы. Поэтому, в случае возникновения затруднений в выборе, обратитесь к специалистам магазина Electronoff. Мы поможем вам выбрать то устройство, которое выполнит все необходимые задачи.

Польза приспособления

Детектор електропроводки – важный измерительный инструмент, который помогает найти напряжение от проводов внутри объекта. Чаще всего он требуется при выполнении строительно-ремонтных работ в домах с существующей разводкой электропроводов. Для того, чтобы быстро понять, если ли фаза в штукатурке, строительной панели или в кирпичной кладке и стоит купить прибор для обнаружения скрытой проводки.

Он действует на основе инфракрасной технологии и дает понять, какой вольтаж на глубине в предметах до 10 сантиметров. Конечно, намного лучше такой детектор напряжения скрытой проводки определяет протекает ли ток в металлических объектах. Но и тут есть ограничения. Например, в меди детектор поиск скрытой проводки произведет на глубине 7-8 сантиметров, в железе – до 10 см, а в более легких металлах – до пяти сантиметров.

Другое дело в прочих материалах. Сигнал такого прибора для определения провода в стене может проникать в среднем на 3-4 сантиметра. Если стена выполнена из кирпича, камня или гипсокартона, а также строительной панели. Если же прибору для определения электропроводки стена попадется из древесины, то сигнал получится уловить не глубже, чем на 2-3 см. Это необходимо учитывать при поиске и тщательно, не спеша проводить проверку.

Ведь, если торопиться, то ваш обнаружитель скрытой электрической проводки может не найти фазного кабеля, что чревато его повреждением. А это в свою очередь сулит проблемы с током и наличием электричества, а также ставит под угрозу безопасность здоровья и жизни работника, который пробивает штробу, сверлит отверстие и т.п.

Разновидности и модели

Детектор обнаружения скрытой проводки может быть выполнен в двух основных видах в зависимости от технологии: бесконтактный датчик или штырьковый. Первый метод подразумевает сканирование предмета на фазу ультразвуковым способом, а второй – контактно, инфракрасным методом при помощи двух металлических штырьков у верхней части устройства. Штырьковый прибор для нахождения проводки в стене необходимо во время использования плотно приставлять, ведь именно его чувствительные контакты и считывают наличие напряжения. В древесине можно даже углубить их на пару миллиметров, если небольшие следы на поверхности несущественны. Поэтому, прежде чем тестер скрытой проводки купить в таком варианте, стоит понять, подходит ли для ваших целей использование данной технологии. Ведь так можно обнаружить только наличие переменного напряжения.

Прибор для определения электрической проводки по форме может быть, как в виде ручки или маркера, так и схожим на лазерную рулетку с маленьким жидкокристаллическим дисплеем. Такие различия влияют на функциональность. Первый прибор для нахождения провода в стене имеет аналоговую индикацию. На нем есть несколько световых светодиодных лампочек, установленных линейно, которые визуализируют полученный сигнал: чем больше лампочек загорается, тем ближе по глубине ток. Такой прибор для отыскания скрытой проводки не имеет дисплея, что делает его компактным карманным вариантом для профессионала и домашнего мастера. Такое приспособление – следующий шаг после индикаторной отвертки.

Где лучше приобрести?

Индикатор скрытой проводки купить в Киеве лучше всего в интернет-магазине радиооборудования и комплектующих Electronoff. Это большой онлайн-маркет, где можно найти массу качественных и надежных инструментов, радиодеталей, элементов светодиодного освещения, измерительных приборов по оптимальной стоимости. Здесь, к примеру, купить прибор для обнаружения скрытой электропроводки не составит труда – в каталоге есть масса моделей от ведущих мировых производителей с сертификатом и гарантией качества. Вся продукция тщательно проверяется на исправность перед отправкой потребителю.

За счет прямого сотрудничества с заводами-производителями на сайте прибор поиска скрытой проводки по цене будет дешевле, чем у других продавцов. Поскольку большинство из них являются не дистрибьютерами, а посредниками.

Почему в столице дешевле?

Прибор для обнаружения скрытой проводки в стене обязательно дополнит ваш арсенал необходимых современных измерительных инструментов, в числе которых должны быть мультиметр, амперметр, осциллограф, цифровой электронный термометр или пирометр, тепловизор и анемометр. Стоит обзавестись и шумомером для измерения уровня шума в помещениях.

Почему же детектор скрытой проводки купить в Киеве проще? Все объясняется тем, что в столице расположен центральный склад интернет-магазина Electronoff, в котором заказать и забрать товар с функцией самовывоза можно абсолютно бесплатно. Поэтому рекомендуем устройство поиска скрытой проводки купить именно здесь. Или оформить доставку в пределах множества регионов страны – в перечне не только Киев, но и Харьков, Одесса, Львов, словом практически вся Украина, кроме временно оккупированных территорий.

И все же есть способ купить детектор для металла скрытой проводки с доставкой бесплатно – в случае оптового заказа на сумму не менее 3 тысяч гривен. Можно оформить курьерскую службу или же воспользоваться адресной доставкой на отделение почты.

Предложения торговых марок

На сайте интернет-магазина можно детекторы скрытой проводки купить в Украине от таких известных торговых марок как APPA, BOSCH, INTERTOOL, MASTECH, Skil, Sunco, UNI-T и прочие. Все зависит от ваших возможностей. Традиционно считается у профессионалов, что лучше прибор для определения проводки стены купить от немецкого бренда BOSCH – популярного, надежного, но весьма разрекламированного. На самом деле модели других брендов этого товара практически ничем не уступают этому мировому лидеру строительных и измерительных инструментов.

Ведь у прибора для обнаружения скрытой проводки цена зависит зачастую от параметров, технологии сканирования, погрешности в миллиметрах и точности измерения. А также наличия цифровой или светозвуковой индикации. Поэтому только вам решать, стоит ли прибор для определения скрытой проводки купить исключительно из-за его известного бренда.

Целевая аудитория

Кому стоит заказать такой товар? Отчасти тем, кому нужно прибор для поиска проводки в стене купить на подарок, для профессиональной деятельности, а также домашнего использования. Ведь прибор для нахождения электропроводки в стене – это легкий, доступный, надежный и безопасный способ узнать, где протекает ток, чтобы не повредить электропитания в доме.

Что весьма актуально, когда нужно повесить полку, картинку, рамку, сделать еще одну розетку, повесить светильник, настенные шкафы на кухне и т.п. В таких случаях прибор для поиска скрытой электропроводки становится незаменимым предметом.

Функциональность и характеристики

У каждого датчика проводки есть встроенная светозвуковая сигнализации при попадании на фазу, а также индикация низкого заряда батареи. Кстати, такое устройство обнаружения проводки в стене работает от аккумуляторной батарейки типа « Крона» на 9 вольт, которой хватает на год активного использования. Этого достаточно, чтобы определитель электропроводки провел около 400-500 измерений подряд.

Находит детектор провод с погрешностью до двух миллиметров. Такой точности вполне достаточно для выполнения большинства работ с электричеством. Некоторые детекторы скрытых проводок обнаруживают при помощи разноцветной светодиодной индикации, где каждый оттенок соответствует глубине сигнала. Таким определителем проводки в стене является, например, модель WT55 от компании Wintact. Этот поисковик скрытой проводки покажет наличие металлических элементов или протекание тока, как под слоем краски, так и бетона или шпаклевки. Будет полезен строителям и электрикам.

Такой тестер проводки стен или указатель скрытой проводки оснащен кнопкой фиксации результатов измерения на ЖК-дисплеи и является цифровым. Т.е.непосредственно на экране появляется глубина, на которой расположен искомый предмет. Есть у данного определителя скрытой проводки и кнопка для переключения видов материала для исследования – металла, дерева или бетона, камня. Устройству доступно обнаружение вольтажа в пределах от 110 и до 220 В. Доступно такому детектору определения скрытой проводки и проведение анализа частоты: этот аппарат для поиска провода в стене дает сигнал при частоте 50-60 герц. Это соответствует наличию тока в месте проведения исследования.

Условия работы

Средняя рабочая температура у детектора обнаружения скрытой электропроводки – от -10 С и до плюс 50 градусов по Цельсию. Величину температурного режима можно изменить на Кельвины или Фаренгейты. Для этого у цифрового индикатора поиска проводки в стене есть также специальная кнопка на передней панели. Автоматическое отключение происходит после пяти минут бездействия прибора для нахождения скрытой проводки.

Перед работой стоит провести калибровку вашего прибора для определения скрытой электропроводки, чтобы его значения были поставлены на ноль. Некоторые модели могут делать это автоматически. После этого инструмент поиска скрытой проводки готов к использованию и покажет верное значение.

Какой лучше?

Рекомендуем купить детектор скрытой электропроводки только у проверенных реализаторов – в частности, в интернет-магазине компании Electronoff по доступной стоимости. Такой прибор для поиска проводов в стенах точно найдет свое применение в вашем доме.

А также на рабочем месте, в условиях производства. В целом купить детекторы проводки в стенах можно с чувствительностью к вольтажу от 120 и до 600 В, с возможностью записи результатов во встроенную память. Позже эти данные легко передать на компьютер и сравнить или проанализировать. Однако таких ультрасовременных устройств поиска проводов в стене еще не так много. Большинство может запоминать лишь до 5 последних измерений.

Если вам требуется искатель скрытой проводки купить для непрофессионального использования, то остановитесь на более бюджетных моделях – от торговых марок INTERTOOL или UNI-T. Ведь их возможностей вполне достаточно для мелких работ. А вот в случае необходимости расширенной функциональности от устройства поиска проводки стен, лучше заказать более высокоточное приспособление.

Так вы не будете сомневаться в качестве сканирования. Хотя и у этих двух категорий детекторов скрытой проводки цена, конечно, существенно отличается. Китайские приборы поиска скрытой проводки купить в Украине можно за несколько сотен гривен, а европейские стоят больше тысячи и выше. Конечно, что лучше – решать только вам! Однако, как бы там не было, а наличие устройства обнаружения скрытой проводки намного сокращает риски попасть в фазный кабель и перебить поступлении электроэнергии.

Видеообзор детектора скрытой проводки и металлодетектора MS8902B от MASTECH

Купить детектор напряжения (скрытой проводки) и металлодетектор можно в Интернет—магазине Electronoff в Киеве. Доставка по всей Украине.

Electronoff

Как проследить электропроводку в стене

Вы можете использовать ряд инструментов для прокладки электропроводки в стене, и некоторые из уже имеющихся у вас инструментов могут также помочь вам в вашем проекте. Одним из таких инструментов является искатель шипов, и существует несколько различных видов. Магнитный искатель стержней обнаруживает металлические гвозди в стенных стержнях, в то время как электронный искатель стержней создает небольшое электрическое поле, которое изменяется, когда оно достигает более плотной области стены — например, области над стержнем. Схема искателя шипов обнаруживает это изменение и сообщает вам об этом световым или звуковым сигналом.

Некоторые электронные искатели шипов также могут обнаруживать следовые количества электрического тока за стенами. Поисковики шпилек с этой функцией дадут вам общее представление о том, где находятся провода и куда они идут, но не скажут вам точно, сколько проводов находится в этом месте.

Детекторы напряжения пригодятся, когда вы найдете свои провода; они позволяют вам проверить, находятся ли провода под напряжением. Версия с неоновой лампой, также известная как тестер неоновой цепи, представляет собой недорогой инструмент, используемый для определения напряжения.Другим вариантом является детектор напряжения звуковой сигнализации. Они также известны как вольтовые тики или зонды. Эти детекторы издают звук, когда находят провод под напряжением.

Датчики напряжения обычно используют острые штифты, которые можно воткнуть в электрические розетки или выключатели. В другом типе используются чувствительные к цепи зажимы, которые можно размещать поверх изоляции проводки.

Детектор напряжения любого типа является важным инструментом при работе с электричеством, так как он позволяет убедиться, что цепь работает правильно, или убедиться, что она отключена, прежде чем вносить изменения в проводку.Датчики также могут быть соединены с электронным вольтметром для получения точных данных о потребляемом токе и сопротивлении.

Если у вас есть путаница проводов и вы не можете понять, какой провод куда идет, вы также можете использовать тональный генератор, чтобы определить, какой провод какой. Генератор тона состоит из двух устройств: одного, который посылает высокочастотный сигнал, и приемника, предназначенного для обнаружения того же самого сигнала. Конец генератора прижимается к определенному проводу, посылая сигнал. Затем конец приемника можно провести вдоль пучка проводов, и он издаст звуковой сигнал, когда найдет подходящий.Это представляет собой простой способ найти оба конца цепи без необходимости физически отслеживать провод через стену.

Вы также можете приобрести средства обнаружения цепей и проводов, специально предназначенные для обнаружения электропроводки за стенами и под землей, часто с использованием радиолокационного обнаружения. Однако эти инструменты, как правило, дороги, что делает их наиболее подходящими для профессионалов и людей, которые планируют выполнять много электромонтажных работ.

Универсальный комплект тонера и зонда

Универсальный комплект тонера и зонда 902-228 позволяет использовать тонер и зонд для проверки и устранения неполадок в кабелях и разъемах RJ11/RJ45, USB, F, BNC. , и разъемы RCA, а также поставляются с зажимами типа «крокодил» для работы.Тон-генератор 902-228 обнаруживает телефон и сеть Ethernet, указывает полярность и номера активных линий в голосовых цепях, а также указывает номер активной пары в цепях Ethernet. Генератор сигналов и датчик 902-228 также обеспечивают стандартные функции, такие как визуальная и звуковая индикация уровня сигнала, аналоговая тонировка/обнаружение и проверка непрерывности. Он идеально подходит для всех областей обслуживания телекоммуникаций, сетей, передачи данных, аудио/видео, кабельного телевидения, всепогодных кабелей и т. д.

Технические характеристики преобразователя
Частота тона	1 кГц
Тональный режим	ОДИН/ДВА нотный тон
Совместимые разъемы	RJ-45/RJ-11/USB/F/BNC/ Зажимы RCA/крокодил
Проверка непрерывности	<300 Ом
Разговор о напряжении батареи	6 В на 600 Ом
Выбор функции	5-позиционный поворотный переключатель
Индикация карты кабелей	8 светодиодных индикаторов
Защита по напряжению	100 В
Индикатор низкого заряда батареи	6. 5В
Тип батареи	9В (6F22), не включено
Размеры (ДхШхГ)	5,5 x 2,8 x 1,2 дюйма
Технические характеристики приемника
Частота	1 кГц
Совместимые разъемы	RJ-45/RJ-11/USB/F/BNC/RCA
Ушной домкрат	1
Индикация состояния сигнала	8 светодиодных индикаторов
Индикация карты кабелей	8 светодиодных индикаторов
Индикатор низкого заряда батареи	6.5В
Тип батареи	9В (6F22), не включено
Размеры (ДхШхГ)	9,8 x 2,0 x 1,3 дюйма

Как найти проходы Romex за гипсокартоном | Главная Руководства

Обнаружение прокладки кабеля в неметаллической оболочке за гипсокартоном или какой-либо другой готовой стеной может занять много времени и утомительно. Насколько сложно будет найти эти скрытые прокладки кабеля, зависит от многих факторов, например, от того, течет ли по ним ток или нет, и от их расстояния за гипсокартоном.

Бесконтактный тестер напряжения

Обнаружение скрытых участков кабеля с неметаллической оболочкой за гипсокартоном относительно легко, если по кабелю протекает ток; бесконтактные датчики напряжения обнаружат этот ток. Проведя датчиком по поверхности стены и медленно регулируя чувствительность датчика, вы можете определить точное местоположение кабеля с точностью до доли дюйма.

Электронный искатель стержней

Кабель в неметаллической оболочке, а также другие виды электропроводки можно обнаружить с помощью современных электронных искателей стержней.Хотя они предназначены в первую очередь для обнаружения стоек стен и потолочных стропил, многие из этих устройств имеют функции, позволяющие использовать их для обнаружения электропроводки. В отличие от бесконтактных тестеров напряжения, которые фактически обнаруживают наличие напряжения и тока, искатели шпилек просто обнаруживают сам кабель. То, насколько хорошо искатели шпилек могут обнаруживать кабель, зависит от того, насколько далеко за гипсокартоном находится кабель. Большинство искателей шипов имеют диапазон, ограниченный примерно 2 дюймами. Одним из самых больших недостатков использования искателя шпилек вместо бесконтактного тестера напряжения является то, что скрытый кабель может быть замаскирован другими объектами внутри стены, такими как водопроводные трубы.

Инспекционное зеркало и фонарь

В ситуации, когда кабель и водопровод проложены в одном и том же пространстве стены, вам придется сделать небольшой проем в стене и с помощью фонарика и ревизионного зеркала определить точное местонахождение электропроводки. . При использовании этого метода постарайтесь использовать любые отверстия, которые уже есть в стене, например, отверстия вокруг водопроводных или дренажных труб. При вырезании новых отверстий в стене старайтесь делать их в местах, где ваши заплатки будут наименее заметны, например, внутри навесных шкафов или кладовок.

Видеодатчик

Видеодатчик представляет собой портативную телевизионную систему с замкнутым контуром, в которой объектив оснащен оптоволоконным датчиком, передающим визуальное изображение на объектив камеры. Это инструменты, которые выбирают профессионалы для поиска кабеля или других объектов внутри стены, поскольку для оптического зонда требуется просверлить в стене отверстие диаметром всего 1/8 дюйма. Домовладелец может арендовать видеодатчики в большинстве пунктов проката инструментов.

Зонд Hot-Wire — обзор

4.1.2 Экспериментальные результаты

Выходная мощность E _o , как показано в уравнении. (4.10) можно увеличить, увеличив число N витков медной проволоки. Этот вывод подтверждается нашими экспериментальными результатами, как показано на рис. 4.6. На нем показано, что выходное среднеквадратичное значение напряжения и мощности варьируется, как N  =  280 или N = 560, а объемный расход на входе устанавливается на четыре различных значения. Понятно, что 560 витков дают примерно на 100% больше выходного напряжения и мощности по сравнению с 280 витками.Причина в том, что электрическое сопротивление медной катушки пропорционально ее длине, то есть R ₀ / N ≈ R _i . И это объясняет, почему E ₀  ∝ N. Обратите внимание, что измеряется площадь поперечного сечения впускного патрубка. Средняя скорость воздушного потока измеряется с помощью HWA с постоянной температурой (термоанемометрия), который помещается рядом с выпускным отверстием в боковой стенке. Зонд с горячей проволокой калибруется в аэродинамической трубе в Лаборатории гидромеханики Наньянского технологического университета.Сингапур, до того, как было реализовано измерение скорости воздушной струи. Зонд с горячей проволокой подключен к системе mini CTA 54T30 от DANTEC Dynamics. Затем он подключается к карте NI USB6008 от National Instruments для сбора данных. Если предполагается, что утечка воздуха незначительна, а объемный расход через выпускное отверстие одинаков, то можно определить расход воздушного потока.

Рис. 4.6. Сравнение измеренного напряжения и выходной мощности 80-мм комбайна с пневматическим приводом, когда N установлено равным 280 и 560 соответственно [34].(A) Среднеквадратичное выходное напряжение и (B) выходная мощность E ₀ .

Адаптировано из Д. Чжао, К. Цзи, К. Тео, С. Ли, Характеристики малогабаритных безлопастных сборщиков электромагнитной энергии, приводимых в движение водой или воздухом, Energy 74 (2014) 99–108.

Уравнение (4.11) показывает, что выходное напряжение и мощность комбайна сильно зависят от скорости изменения магнитного потока. Изменение электрической мощности 80-мм комбайна в зависимости от числа оборотов в минуту (оборотов в минуту) показано на рис. 4.7. Электрическая мощность E ₀ измеряется цифровым мультиметром Fluke.Здесь применяется следующее соотношение Выходное напряжение обозначается V ₀ , а Vrms=V0/2 обозначает среднеквадратичное значение. Из рис. 4.7 видно, что среднеквадратичное значение выходного напряжения увеличивается линейно с увеличением числа оборотов. А выходная мощность E ₀ увеличивается квадратично. Максимальная выходная электрическая мощность составляет приблизительно 0,3 Вт, так как об/мин ≈ 6300. Для измерений применяется тахометр AI3030.

Рис. 4.7. Изменение среднеквадратичного значения выходного напряжения и мощности 80-мм комбайна в зависимости от числа оборотов в минуту (об/мин) дисков [34]. (A) Выходное среднеквадратичное напряжение и (B) выходная мощность.

Адаптировано из Д. Чжао, К. Цзи, К. Тео, С. Ли, Характеристики малогабаритных безлопастных сборщиков электромагнитной энергии, приводимых в движение водой или воздухом, Energy 74 (2014) 99–108.

Изменение во времени мгновенного измерения напряжения переменного тока измеряется с помощью цифрового осциллографа Tektronix TDS1012B (100 МГц).Это показано на рис. 4.8. Видно, что на осциллограмме зарегистрированного сигнала присутствуют две разные области. Одна из них — переходная стадия из-за эффекта инерции при t  < 30 с. Другая — «стабильная стадия» при t > 30 с. Выходная мощность определяется при возникновении ЭДС насыщения.

Рис. 4.8. Изменение измеренной ЭДС от 80-мм аэродинамического комбайна энергии [34]. (A) ЭДС во времени и (B) график увеличения во время 0.3 < т < 1,0 с.

Адаптировано из Д. Чжао, К. Цзи, К. Тео, С. Ли, Характеристики малогабаритных безлопастных сборщиков электромагнитной энергии, приводимых в движение водой или воздухом, Energy 74 (2014) 99–108.

Параметрические измерения проводятся для того, чтобы пролить свет на влияние проектных параметров на эффективность сбора энергии и найти оптимальную конструкцию. Существует четыре параметра, как показано в Таблице 4.1. Ключевые параметры включают (1) диаметр диска D , (2) количество дисков N , (3) расстояние между двумя соседними дисками △ d и (4) количество отверстий J характеризующий расход выхлопных газов.Рис. 4.9 суммирует выходную электрическую мощность, изменяемую этими четырьмя основными параметрами. Видно, что по мере увеличения объемного расхода на входе увеличивается выходная электрическая мощность. Рис. 4.9A и B показывают, что при увеличении диаметра D или числа N дисков увеличивается выходная электрическая мощность. Тем не менее, максимальная выходная мощность генерируется, так как междисковое расстояние и количество отверстий в боковых стенках «оптимизированы». Оптимальные значения Δ d и J равны примерно 0.5 мм и 8 соответственно, как показано на рис. 4.9C и D, поскольку объемный расход на входе мал. Эти определенные оптимальные значения позже применяются для проектирования миниатюрных сборщиков энергии, работающих на дождевой воде.

Рис. 4.9. Изменение выходной электрической мощности в зависимости от параметров системы (A) диаметр диска D , (B) количество дисков N , (C) междисковое расстояние △ d и (D) количество выпускных отверстий J , так как объемный расход на входе устанавливается на четыре разных значения [34].

Адаптировано из Д. Чжао, К. Цзи, К. Тео, С. Ли, Характеристики малогабаритных безлопастных сборщиков электромагнитной энергии, приводимых в движение водой или воздухом, Energy 74 (2014) 99–108.

Как показано на рис. 4.5B, генерируемая мощность также может быть измерена в конфигурации с обратной связью путем подключения резистора. Если сопротивление резистора R _L математически равно сопротивлению медных проводов, то выходная электрическая мощность теоретически максимальна. Изменения измеренной выходной ЭДС и электрической мощности показаны на рис.4.10. Видно, что выход ЭДС увеличивается с сопротивлением нагрузки R _L . Однако максимальная выходная мощность получается как R _L  = 146 Ом. И соответствующий максимальный ток составляет около 40 мА. При этом сопротивление нагрузки R _L примерно равно сопротивлению медного провода.

Рис. 4.10. Измерено напряжение и мощность электрической цепи от 80-мм пневмоуборочной машины с переменным сопротивлением R _L , as N = 280 [34].(A) Выходная ЭДС и (B) выходная мощность E _c .

Адаптировано из Д. Чжао, К. Цзи, К. Тео, С. Ли, Характеристики малогабаритных безлопастных сборщиков электромагнитной энергии, приводимых в движение водой или воздухом, Energy 74 (2014) 99–108.

Практическое применение такой безлопастной системы сбора энергии оценивается с использованием дождевой воды. Его собирают и хранят в резервуаре для воды объемом 20 л. Это схематично показано на рис. 4.11А. Труба из мягкого ПВХ диаметром D 6,25 мм применяется для соединения безножевого комбайна и бака для воды, как показано на рис.4.11Б. Проведены экспериментальные испытания трех безлопастных комбайнов разного диаметра. Минимальный диаметр диска составляет 40 мм, как показано на рис. 4.11C.

Рис. 4.11. (A) схема экспериментальной установки, (B) экспериментальная установка 40-мм комбайна с приводом от дождевой воды, (C) сравнение 40-мм вращающегося диска с сингапурской монетой в 50 центов и (D) красный светодиод питается от 40 мм комбайн (см. прикрепленное видео) [34].

Адаптировано из Д. Чжао, К. Цзи, К. Тео, С. Ли, Характеристики малогабаритных безлопастных сборщиков электромагнитной энергии, приводимых в движение водой или воздухом, Energy 74 (2014) 99–108.

Когда резервуар для воды находится на высоте около 2 м над землей, создается поток воды со скоростью примерно 3,6 м/с. Его средняя скорость измеряется с помощью обычного объемного метода. Поскольку диаметр входного сопла составляет 6,0 мм, а площадь поперечного сечения известна, затем определяется время (около 9,7 с), необходимое для выпуска 1000 мл воды, и, таким образом, средняя скорость потока. Теоретически измеренная скорость также может быть определена с помощью уравнения Бернулли [32] как

(4.12)Δpρwg+ΔH=Δv22g+∑ɛiΔv22g

где ρ _w — плотность воды, g — ускорение свободного падения, Δ p ≈ 0, так как вода сбрасывается в атмосферу и вода в баке открыта для атмосфера. Δ H = 1,96 м — перепад высот между уровнем воды в баке для воды и входом в безлопастную турбину, Δ v ² — разность кинетической энергии между свободной поверхностью бака для воды и выходом из трубы. Однако, поскольку резервуар имеет большой размер по сравнению с выпускным отверстием трубы, скорость «свободной поверхности» равна нулю (предполагается, что она неподвижна в резервуаре), Δ v — скорость на выходе. ∑ɛ _i – общий коэффициент потери напора. И она состоит из потерь на входе ɛ ₁  = 0,8, потерь на входном колене ε ₂  = 0,3 и потерь на трение ε ₃ .

ɛ _i выбирается эмпирически [32]. Потери на трение ɛ ₃  = f(L/D) зависят от длины трубы L и диаметра D в соответствии с уравнением баланса энергии Дарси-Вейсбаха. Коэффициент трения трубы обозначается f, который связан с числом Рейнольдса и шероховатостью поверхности ξ для турбулентного потока как

(4.13)f=FReξD

Согласно диаграмме Муди коэффициент трения f определяется как 7,54 × 10 ^{− 3} . После определения этих значений скорость потока оценивается по уравнению. (4.12) составляет приблизительно 3,4 м/с. И соответствующее число Рейнольдса равно

(4.14)Re=ρwΔvDµw=1,9×104

Таким образом подтверждается, что поток воды на входе является турбулентным. Когда вода течет в безлопастном комбайне, вырабатывается электроэнергия. Плотность дождевой воды составляет 991,65 кг/м ³ на 23.8°C, как показано в таблице 4.2 и на рис. 4.12. Электричество, производимое комбайном, работающим на дождевой воде, можно использовать для многих целей. Однако для демонстрации безлезвийный комбайн для удобства соединен с красным светодиодом (светоизлучающим диодом), как схематично показано на рис. 4.11D. Демонстрационное приложение подтверждает, что миниатюрный безлезвийный комбайн представляет собой простую, но надежную и недорогую платформу для использования кинетической энергии дождя для производства электроэнергии, как показано на рис.4.8Б.

Таблица 4.2. Измерено отношение плотности дождевой воды ρ _w к водопроводной воде ρ _t объемным методом [34].

1.0012

Источник: D. Zhao, C. Ji, C. Teo, S. Li, производительность мелкомасштабных сборщики электромагнитной энергии, приводимые в движение водой или воздухом, Energy 74 (2014) 99–108.

Рис. 4.12. Измеренный контур температуры дождевой воды с помощью инфракрасной тепловизионной камеры [34].

Адаптировано из Д. Чжао, К. Цзи, К. Тео, С. Ли, Характеристики малогабаритных безлопастных сборщиков электромагнитной энергии, приводимых в движение водой или воздухом, Energy 74 (2014) 99–108.

Производительность комбайна можно охарактеризовать, используя общий КПД преобразования энергии η ₀ , который можно определить в конфигурации с разомкнутым контуром как (4.15) описывает, насколько эффективно вся подводимая энергия преобразуется в электричество. η ₀ в зависимости от диаметра диска D показано на рис. 4.13C. Можно видеть, что по мере увеличения диаметра диска D η ₀ уменьшается.Изменения измеренного выходного напряжения и мощности показаны на рис. 4.13A и B соответственно. Аналогичные тенденции наблюдаются. Общий КПД также известен как тепловой КПД цикла Брайтона, характеризующий обычную миниатюрную газовую турбину. Обычно она составляет около 2–3% [28], что немного меньше, чем у существующего комбайна диаметром 40 мм.

Рис. 4.13. Измеренные выходное напряжение, мощность и КПД без обратной связи η ₀ , поскольку диаметр диска в дождевальном комбайне установлен равным 40, 80 и 120 мм соответственно [34].(A) выходная ЭДС, (B) выходная мощность E _c и (C) эффективность.

Адаптировано из Д. Чжао, К. Цзи, К. Тео, С. Ли, Характеристики малогабаритных безлопастных сборщиков электромагнитной энергии, приводимых в движение водой или воздухом, Energy 74 (2014) 99–108.

Создается замкнутая электрическая цепь, так как к безлезвийному комбайну подключен известный резистор. Напряжение и ток через резистор и, таким образом, электрическая мощность могут быть измерены напрямую. На рис.4.14А и Б соответственно. Замечено, что выходное напряжение U _c увеличивается с увеличением сопротивления нагрузки R _L . Однако, когда R _L соответствует внутреннему сопротивлению комбайна, то есть R _L ≈ 146 Ом, выходная мощность E _c максимальна. Кроме того, выход U _c и E _c из 8-дискового комбайна намного выше, чем выход из 4-дискового комбайна. Что касается измеренного общего КПД η _c  = E _c /E, такая же тенденция видна на рис.4.14С. Наконец, эффективность η _c комбайна, приводимого в движение дождевой водой, сравнивается с эффективностью, приводимой в движение потоком воздуха, как показано на рис. 4.14D. Установлено, что эффективность η _c комбайна, приводимого в движение дождевой водой, намного больше из-за повышенной вязкости, т.е. μ _w  > μ _a . Как показывают уравнения (4.1) и (4.2), увеличение напряжения сдвига (вязкое сопротивление) приводит к увеличению крутящего момента. Это подтверждает важную роль вязкости в определении производительности безлезвийного комбайна.

Рис. 4.14. Измерено напряжение и мощность электрической цепи 40-мм дождевального комбайна с переменным сопротивлением R _L , as R ₀  = 146 Ом [34]. (A) среднеквадратичное значение выхода, (B) выходная мощность, (C) эффективность и (D) эффективность.

Адаптировано из Д. Чжао, К. Цзи, К. Тео, С. Ли, Характеристики малогабаритных безлопастных сборщиков электромагнитной энергии, приводимых в движение водой или воздухом, Energy 74 (2014) 99–108.

Обратите внимание, что эти миниатюрные безлопастные комбайны применяются в системах сбора осадков или в реках.Тем не менее, комбайны предназначены для использования большего количества возобновляемой энергии в Сингапуре с обильными дождями, с общей целью максимизировать забор дождевой воды из аэропорта Чанги или жилых домов.

Как найти электрические провода за гипсокартоном

Рано или поздно большинство домашних мастеров устанавливают новое окно, вырезают проем для двери или сверлят отверстия в пустотелых стенах для крепления картин, полок или поручней.В такие моменты очень важно знать о водопроводе или проводах под напряжением внутри стен. Удар пилой по проводу под гипсокартоном может привести к серьезным повреждениям или травмам. Поэтому тщательное планирование всегда является приоритетом.

Шаг 1. Сбор необходимых средств обнаружения

Проверьте настенные сканеры на Amazon.

В настоящее время существует несколько инструментов для обнаружения того, что находится за или внутри стен в доме. Они так же универсальны, как и их ценовой диапазон, от самого доступного мультисканера до менее известного настенного/полового радарного сканера.Но какой бы инструмент ни был выбран, он должен уметь обнаруживать провода под напряжением, для чего требуются специальные технологии.

Электронный мультисканер на рис. 1 должен обнаруживать электрические провода.

Комплект для трассировки цепей под напряжением, аналогичный изображенному на рис. 2, с передатчиком, который может подавать сигнал в линию, и приемником, улавливающим генерируемые тоны, что позволяет отслеживать и определять местонахождение проводов под напряжением через различные материалы, доступен в ценовой диапазон 250 долларов.

Настенный/напольный сверхширокополосный радарный сканер, который может считывать практически все, что находится за пределами поверхности стены, стоит около 1000 долларов (рис. 3).

Шаг 2. Провода через настенные панели

Если панель выключателя находится в подвале, вероятно, что проводка к любой из цепей, проходящих через эту область, будет проходить из подвала через нижнюю настенную панель.

При наличии доступа из недостроенного подвала или подвесного потолка в подвале расположение участка стены, подлежащего переделке, можно определить из подвала, глядя вверх, как показано на рис. 4.

панель находится на первом этаже, однако большая часть кабелей будет проложена через потолок на чердак, где они затем будут направлены в определенные области и спущены вниз через соответствующие стены ниже к связанной с ними выходной клеммной коробке.

В любом из этих двух случаев, если есть возможность увидеть и проследить прокладку подразумеваемых кабелей, вполне вероятно, что их можно будет отследить до панели.

Шаг 3. Поиск розеток поблизости

При отсутствии видимых вертикально проложенных кабелей стены в непосредственной близости должны быть визуально просканированы на наличие розеток и выключателей по обеим сторонам стен. кабели внутри проходят горизонтально через шпильки в стенах.

И если присутствуют выключатели света без кабелей, проложенных через верхнюю или нижнюю настенные пластины, очень вероятно, что они получают питание от распределительной коробки или ближайшей розетки.

Этап 4. Отслеживание с помощью комплекта для отслеживания цепей

При использовании комплекта для отслеживания цепей под напряжением, когда блок передатчика подключен к ближайшей к интересующей области розетке, зонд сканера перемещается вдоль стены, начиная с места, где передатчик подключен, следуя за звуковым и светодиодным индикатором уровня сигнала на датчике. Приемный зонд может иметь радиус действия в три фута и более, что упрощает прокладку воздушной проводки.

Шаг 5. Поисковые устройства 3-в-1 и 4-в-1

Можно приобрести надежный мультисканер с возможностью сканирования дерева, металла, проволоки и труб или любых трех комбинаций, включая проволоку. примерно за 65 долларов. Этот инструмент также обнаружит любой провод под напряжением, проходящий через стену, издав резкий звуковой сигнал, в то время как электрический светодиод укажет на наличие провода под напряжением (рис. 5).

Шаг 6. Калибровка мультисканера

В устройство должны быть установлены новые или только что заряженные батареи.Большинство искателей шпилек необходимо откалибровать перед использованием, поместив их на стену и удерживая кнопку питания в течение нескольких секунд, пока они не откалибруются по поверхности стены. Если в некоторых моделях инструмент начинает периодически издавать звуковой сигнал с мигающим индикатором, это происходит либо из-за ошибки калибровки, либо из-за того, что он расположен над шпилькой. Переместив искатель шипов на несколько дюймов вправо или влево, процесс необходимо повторить снова.

Шаг 7. Сканирование стены

После выполнения калибровки можно начать поиск с одной стороны очерченной области, которую нужно вырезать, или точки, которую необходимо просверлить.Нажав кнопку питания искателя стержней и постепенно перемещая ее по области, стержень, труба или провод внутри стены вызовут звуковой сигнал, который будет подтвержден миганием индикатора на рис. 6 на сканере. .

Вся область должна быть просканирована слева направо и сверху вниз, и если виден провод, его следует пометить до конца или поперек, чтобы не повредить его при резке или сверлении.

Шаг 8. Меры безопасности

Если провода должны быть под напряжением при использовании сканеров и зондов, после того, как будет установлено, что в стене есть провода, НЕОБХОДИМО ОТКЛЮЧИТЬ питание на автоматическом выключателе, прежде чем продолжить с электроинструментами, чтобы изменить саму стену. Как только лезвие электроинструмента зацепится за провод, он будет разорван, прежде чем вы это заметите, что приведет к высокому риску возгорания или травм.

Если кто-то должен перейти к следующему шагу девять, потому что есть серьезные основания полагать, что провод присутствует, автоматический выключатель снова должен быть выключен, как только это будет определено, но если невозможно найти правильный выключатель, главный выключатель электрощита должен быть выключен, оставляя работу с фонариком и беспроводными или ручными инструментами до тех пор, пока провод не будет отключен и закреплен каким-либо образом и не будет мешать.

Этап 9. Альтернативный вариант при разрезании стены

Если разрез стены находится в процессе, другой способ обойти проблему с электрическими проводами, если трассировщики или сканеры недоступны, — это использовать дрель и 3 Сверло /8” или 1/2” (9 или 12 мм). После того, как все будет готово, на стене прослеживается примерный размер проема.

С помощью дрели и одной из насадок просверлите четыре неглубоких отверстия в гипсокартоне, не проваливаясь внутрь.Лезвие большой отвертки можно вставить в каждое отверстие и перемещать как можно дальше, чтобы нащупать препятствия внутри стены, такие как электрические, водопроводные или строительные блоки.

Шаг 10. Улучшение обзора

С помощью универсального ножа можно увеличить оба верхних отверстия примерно на 6–8 дюймов, чтобы лучше чувствовать и видеть, а также убедиться, что ничего не мешает, или если с этим можно разобраться позже, ничего не отрезая и не повреждая в данный момент.При необходимости можно добавить больше отверстий. Как только стена станет безопасной для работы и процесс будет под контролем, работа может быть завершена.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Дистрибьютор пива

Delaware: я носил телеграмму, чтобы проверить сбор средств Байдена

В течение нескольких месяцев в 2011 году, по словам Тигани, его кураторы использовали его, чтобы попытаться заручиться поддержкой других людей, близких к тогдашнему вице-президенту, и даже обсуждали попытки вызвать его перед самим Байденом с помощью провода. Тигани сказал, что он записал разговоры с бывшим финансовым директором Байдена Деннисом Тонером, а также с бизнесменом, близким к Байдену, и помощником Байдена, ставшим лоббистом. Он сказал, что также стремился собрать доказательства против других игроков в политике штата Делавэр.

В конечном итоге федеральные обвинения были предъявлены только самому Тигани.

В интервью POLITICO Тигани, которому сейчас 49 лет, впервые согласился поделиться подробностями своей работы информатора, отчасти, по его словам, потому, что он чувствовал, что Байдены оставили его без внимания, когда разоблачения о его незаконном сборе средств для и Джо, и сын Бо, наряду с другими высокопоставленными чиновниками, поставили его в центр политического скандала в Делавэре десять лет назад.

Информация, которую Тигани предоставил федеральным следователям, была «недействительной», согласно конфиденциальному письму 2012 года, отправленному из прокуратуры США в Делавэре в Управление пробации США, в котором подробно описывалась его попытка сотрудничества с ФБР. После федерального расследования сбора средств Тигани для Байдена власти Делавэра провели соответствующее расследование в отношении пожертвований Тигани на кампании на уровне штата. Специальный прокурор, назначенный Генеральным прокурором Делавэра Бо Байденом, который взял самоотвод, не выдвигал обвинений против политиков или их помощников, но предупредил о «настоятельной необходимости реформировать культуру «плати за игру», из-за которой поведение, приведшее к этому расследованию может вырос.

Во время заявления Тигани о признании вины в 2011 году пресс-секретарь Джо Байдена, тогдашнего вице-президента, отрицала, что ему было известно о преступлениях Тигани. Кампания Байдена 2020 года повторила опровержение.

«Это дело было тщательно расследовано почти десять лет назад Министерством юстиции, и не было обнаружено или даже заявлено о ненадлежащем поведении со стороны кампании 2008 года», — сказал представитель Байдена Майкл Гвин. Бывший помощник прокурора США, участвовавший в расследовании, Роберт Кравец заявил, что доказательств правонарушений со стороны вице-президента не представлено. ФБР отказалось от комментариев.

Но сага о Тигани — история бизнесмена, который так стремился развивать отношения с лидерами своего маленького государства, что перешел черту преступности, — открывает окно в политический мир Делавэра, из которого вышел Байден, мир, в котором давняя семья и социальные связи часто свободно смешиваются с бизнесом и политикой.

Тигани, чей отец играл в футбол с Джо Байденом в средней школе, и который сам вырос, зная сыновей Бо и Хантера Байденов, описал отношения, в которых он собирал средства для Байденов, а затем рекламировал свою близость к семье, ориентируясь в сложных нормативных требованиях. аппарат, связанный с владением дистрибьютором спиртных напитков.

Вице-президент Джо Байден и сыновья Хантер Байден (слева) и Бо Байден идут на инаугурационном параде 20 января 2009 г. в Вашингтоне, округ Колумбия | Дэвид МакНью / Getty Images

Он описал серию встреч в октябре 2007 года, когда, по его словам, Джо, Бо и Хантер подошли к нему на вечеринке после первичных дебатов Демократической партии в Университете Дрекселя и попросили его активизировать сбор средств для своей кампании, прежде чем передать его Тонеру, который спросил его: «Сколько у вас есть людей, которым вы можете доверять?»

Он также описал встречу 2011 года с помощником Байдена, ставшим лоббистом, в рамках его попытки сотрудничества с ФБР, на которой он сказал, что записал на пленку бывшего сотрудника Сената, предположившего, что Байдены и Тонер сознательно принимали соломенные пожертвования от сборщиков, что является нарушением кампании. финансовое право.И Тигани рассказал о телефонном разговоре с Тонером, в котором он сказал, что финансовый директор кампании, похоже, знал, что его записывают, и сказал: «Я даже не знаю, кто еще слушает», прежде чем повесить трубку.

«Агенты полагали, что Тонер и Байден точно знали, что происходит в отношении комплектации», — сказал Тигани, но бюро не смогло это доказать, потому что люди были «слишком умны».

В ответ на письменные вопросы Тонер оспорил воспоминания Тигани и сказал, что не знал о незаконных возмещениях Тигани, пока Тигани не признал себя виновным перед ними в суде.

О том, что Тигани попал в тюрьму за нарушения финансирования избирательной кампании, связанные с кампанией Байдена, и о том, что он сотрудничал с федеральными следователями, известно уже много лет. Но подробности его попытки сотрудничества, в том числе тот факт, что ФБР расследовало кампанию Байдена, до сих пор остаются в секрете.

Его версия подтверждается документами, полученными POLITICO, в том числе письмом 2012 года из прокуратуры США. В нем говорится, что Тигани 17 раз делал записи разговоров с шестью разными людьми, в том числе с «высокопоставленным должностным лицом кампании Байдена на пост президента» и «бывшим сотрудником Байдена, ныне работающим лоббистом».

Сага Тигани дает представление о политической культуре, из которой появился Байден, дружеском «пути Делавэра». Для своих сторонников «Путь Делавэра» предполагает подход к политике, основанный на долгосрочных отношениях, компромиссе и вежливости. Это стиль правления, который естественным образом проявляется в небольшом государстве. «Он был тем человеком, который помог создать Делавэрский путь», — сказал недавно Тед Кауфман, бывший помощник и преемник Байдена в Сенате, Los Angeles Times, имея в виду Байдена.

Вице-президент Джо Байден беседует с сенатором Тедом Кауфманом (демократ от штата Делавэр), когда они направляются на церемонию приведения к присяге. | Том Уильямс / перекличка через Getty Images

Сам Байден рекламировал этот стиль как путь к нормальной жизни в стране. «Это путь Делавэра», — сказал тогдашний вице-президент газете своего родного города в 2016 году, выступая за возвращение к двухпартийному сотрудничеству. «Мы всегда ладили».

Но его критикам «Путь Делавэра» может показаться культурой торговли услугами и кумовства.В деле Тигани прокуратура определила это в постановлении о вынесении приговора как «форму мягкой коррупции, пересекающуюся с деловыми и политическими интересами, которая существовала в этом штате в течение многих лет».

Идея о том, что Байден практикует старомодную политику, основанную на отношениях, — это удар, который он преодолел от прогрессистов на праймериз Демократической партии. Утверждения о недобросовестности Байдена являются центральной темой кампании по переизбранию президента Дональда Трампа, который, столкнувшись с импичментом за попытки оказать давление на украинские власти, чтобы они расследовали дела Байдена и его сына Хантера, высмеял бывшего вице-президента, назвав его «Quid Pro Joe».

Отчет

Тигани раскрывает самые масштабные из известных на сегодняшний день усилий по расследованию вопроса о том, причастно ли ближайшее окружение Байдена к коррупции. В конце концов, команда федеральных агентов с конфиденциальным информатором и скрытой камерой не смогла раскрыть это дело — даже если Тигани говорит, что ушел с непоколебимым подозрением, что приветливый бывший вице-президент знает о Делавэрском пути больше, чем показывает. .

---

«Спасибо за помощь»

Утром в конце сентября 2010 года Тигани вышел из своего колониального особняка площадью 24 000 квадратных футов в Вестовер-Хиллз, недалеко от Уилмингтона — одного из лучших особняков в Делавэре — и заехал на Королевские фермы в соседнем Ньюарке, чтобы перекусить.

На обратном пути к машине его ждали двое мужчин с бейджами в руках. Они представились агентами ФБР и IRS и объяснили, что хотят поговорить с Тигани о Джо Байдене и Рут Энн Миннер, бывшем губернаторе штата Делавэр.

Федеральные агенты столкнулись с Тигани по поводу возмещения другим пожертвований на кампанию Байдена, практика, в которой, по его словам, он сразу же признался. «Я рассказал им обо всем, что сделал, — вспоминал он. «Я не пытался это скрыть. Я не думал, что это незаконно.«Практика возмещения пожертвований другим была распространенным методом обхода лимитов пожертвований на предвыборную кампанию в эпоху до принятия Верховным судом постановления Citizens United от 2010 года, которое легализовало неограниченные расходы корпораций на выборы.

Тигани и агенты оставались на заправке, разговаривая следующие четыре часа.

Было что обсудить. Связи Тигани с Байденами были глубокими. Его отец, Роберт, вместе с Джо учился в Archmere Academy, католической школе в северо-восточном углу Делавэра, где они вместе играли в футбол в конце 1950-х годов.В начале 80-х, когда Тигани был подростком, его отец и мачеха регулярно общались с Джо и Джилл Байден, и Тигани познакомился с Хантером и Бо, которые были примерно его возраста.

Их более широкие социальные круги оставались переплетенными во взрослой жизни, даже если Тигани и Байдены не были лучшими друзьями — «Я занимаюсь алкоголем, а Бо не пил», — отметил он.

Но помимо того, что он сделал его богатым, семейный бизнес Тигани, NKS Distributors, давал ему повод поддерживать связь с политиками Делавэра.Дистрибьюторы алкоголя выступают в качестве уполномоченных законом посредников между производителями и розничными магазинами в рамках регулирующей структуры, появившейся после введения сухого закона для предотвращения консолидации. Как игроки в жестко регулируемой отрасли, у дистрибьюторов есть стимул оставаться политически активными, и Тигани именно это и сделал.

Он щедро жертвовал политикам вверх и вниз по ступеням политики Делавэра, в основном демократам в этом темно-синем штате, и возглавил успешную кампанию 2003 года по легализации продажи спиртных напитков по воскресеньям.

Кандидат в Генеральные прокуроры от Демократической партии штата Делавэр Бо Байден со своей дочерью Натали приветствует Гэри Линардуччи после голосования в Уилмингтоне, штат Делавэр, 7 ноября 2006 г. | Пэт Кроу II/AP

Когда в 2005 году Бо Байден начал свою первую кампанию на пост генерального прокурора штата, Тигани занялся сбором средств. Когда два года спустя Джо Байден выдвинул свою вторую кандидатуру на пост президента, Тигани стал естественным союзником и приступил к сбору пожертвований.

В эпоху, предшествовавшую Citizens United , бандлеры — люди, которые могли использовать свои сети для получения максимально допустимого вклада от десятков контактов — играли первостепенную роль в финансировании президентских кампаний.

В случае с Тигани он объединял взносы сотрудников NKS, их супругов и других партнеров, а затем возмещал их из средств компании, что было незаконно. Тигани говорит, что он знал, что компенсация была способом обойти ограничения индивидуальных взносов, но он понятия не имел, что они были преступными. Он сказал, что понимает возмещение расходов как широко распространенную и общепринятую практику, и назвал в качестве примера другого видного руководителя из Делавэра, который, по его словам, регулярно возмещал работникам расходы на политические пожертвования.

Итак, в конце августа 2007 года Тигани провел то, что в правительственном отчете о расследовании присутствия позже назвали «фиктивным» сбором средств для Байдена, затребовав 17 чеков от своих сотрудников только для того, чтобы возместить им пожертвования из фондов компании.

Тигани оспаривает утверждение правительства о том, что он проводил фальшивые мероприятия, чтобы скрыть свои возмещения. На самом деле, по его словам, сотрудники кампании Байдена просто заходили в штаб-квартиру NKS, чтобы забрать пакеты чеков, и что компания часто раскладывала кофе и пончики для всех, кто оказался в офисе в тот день.Он сказал, что он и сотрудники Байдена в шутку назвали бы передачу без излишеств сбором средств.

Участие Тигани в кампании Байдена углубилось два месяца спустя, сказал он, когда он присутствовал на первичных дебатах Демократической партии в Университете Дрекселя в Филадельфии в качестве одного из 10 личных гостей кампании Байдена, сидя рядом с женой Бо, Халли.

После дебатов, на которых плохое выступление Хиллари Клинтон произвело большее впечатление, чем все, что сказал сенатор от штата Делавэр, команда Байдена отправилась на афтепати в Smokey Joe’s, дайв-бар в кампусе рядом с Пенсильванским университетом, который когда-то был имя проверено Джеральдом Фордом в речи на церемонии вручения дипломов Penn.

Зондовые термометры: выдержат ли они тепло? — Статья

Как только термометры с мгновенным считыванием стали стандартом в наборе инструментов любого серьезного повара, целая новая линейка термометров для мяса, называемых термометрами с непрерывным считыванием или зондовыми термометрами, начала наводнять каталоги посуды. Мы решили, что пришло время оценить их.

Зондовые термометры

состоят из тонкого металлического стержня (зонда), соединенного проводом с цифровым дисплеем. Зонд вставляется в мясо и остается там на протяжении всего процесса приготовления; блок дисплея находится снаружи духовки и издает звуковой сигнал при достижении заданной температуры.

Зондовые термометры не идеальны. Один из первых ударов по ним исходит от самих производителей, которые продвигают подход «установил и забыл», предполагая, что после того, как вы установите целевую температуру готовности, вы можете уйти, пока не прозвучит сигнал будильника. По нашему опыту, ничто не заменит проверку жареного мяса визуально, тактильно и — по мере того, как оно приближается к готовности — часто. Но настоящая ахиллесова пята этих инструментов заключается в том, что большинство из них не предназначены для запекания в духовке при температуре выше 392°F.Мы считаем, что это серьезное ограничение, поскольку многие из наших любимых методов приготовления мяса включают обжаривание при высокой температуре.

После серии испытаний четырнадцати зондовых термометров мы нашли три рекомендуемые модели (все они могут использоваться при температуре выше 400°F). И, несмотря на некоторые придирки, мы пришли к выводу, что термометры-зонды действительно помогают вам лучше готовить, показывая, как и с какой скоростью увеличивается внутренняя температура жарящихся продуктов. Ключ в том, чтобы использовать эти термометры в качестве инструментов, а не полагаться на них, чтобы делать выводы за вас.

Получение наилучших результатов от зондовых термометров

• Многие термометры-щупы поставляются с предустановленными целевыми температурами для мяса. Мы предостерегаем от слепого следования им, потому что они основаны на консервативных рекомендациях Министерства сельского хозяйства США и не соответствуют вкусу многих людей. Вместо этого обратитесь к надежной кулинарной книге для более реалистичного списка температур прожарки мяса.

• При приготовлении больших кусков мяса установите температуру на 10°F ниже фактической цели.Когда прозвучит сигнал тревоги, попробуйте зонд в нескольких разных местах, чтобы убедиться, что вы не вставили его слишком близко к кости или жировой ткани. Любой из них может отбросить чтение.

• Всегда используйте полотенце или прихватку при регулировке зонда. Металл сильно нагревается.

Предварительно запрограммированный кулинарный термометр Polder и таймер час-минута-секунда (361) $ 19,99 на Amazon.com

Этот термометр показал хорошие результаты во всех наших тестах на точность, время отклика и удобочитаемость, но больше всего нам понравились его прорезиненный шнур и прямой зонд, который может выдерживать высокие температуры в духовке (до 450°F) и даже мыть в посудомоечной машине. .Резиновый шнур менее удобен в использовании и хранении, чем плетеный металлический шнур на большинстве других зондов. Переключатель включения/выключения и автоматическое отключение, когда он не используется, экономят заряд батареи. Предустановленные настройки степени прожарки мяса можно легко сбросить, а есть категория «другое», которая позволяет их вообще игнорировать.

Недостатки: Прорезиненные кнопки приятны на ощупь, но иногда залипают. К общему управлению и программированию может потребоваться привыкание. Нет возможности отключить оповещение, поэтому термометр всегда будет звучать при достижении заданной температуры.

Цифровой кулинарный термометр и таймер CDN ProAccurate (DTP482) 29,99 долл. США на Cdnw.com

Этот компактный термометр с продуманной конструкцией подходит для обжаривания при высокой температуре (до 482°F), а также для приготовления конфет и жарки во фритюре благодаря металлическому зажиму, на котором датчик подвешивается к стенке кастрюли. Мы также ценим тот факт, что оповещение о температуре можно отключить, что позволяет использовать его как простой термометр с непрерывным считыванием без аварийной сигнализации. Эта модель очень хорошо показала себя в тестах на точность и удобочитаемость.

Недостатки: Освоение кнопок-переключателей и программируемых функций требует внимательного прочтения руководства по эксплуатации и небольшой практики. Время отклика было одним из самых медленных, с которыми мы сталкивались, но как только устройство попадает в диапазон, оно становится чрезвычайно точным и реагирует на небольшие изменения температуры. При использовании его в качестве термометра для конфет или жарки вам необходимо манипулировать одним из предварительно запрограммированных параметров мяса (например, говядина, свинина, курица), поскольку категории «другое» нет.

Польдерный термометр/таймер с двумя датчиками (894-90) 29 долларов США.95 на Surlatable.com

Помимо обеспечения точного считывания внутренней температуры продуктов, этот датчик также контролирует температуру в духовке — удобная функция, поскольку многие печи не откалиброваны должным образом. Сверхпрочный металлический шнур и зонд имеют самую высокую термостойкость среди всех термометров, которые мы пробовали: до 572 ° F. Нам также нравится отсутствие каких-либо предварительно запрограммированных настроек температуры, наличие переключателя включения / выключения и полезные краткие справочные инструкции, напечатанные на задней панели устройства.

Недостатки: У этого термометра есть существенный раздражающий фактор: при установке заданной температуры можно двигаться только вверх. Поэтому, если вы по ошибке пропустите нужную температуру, вам придется пройти весь путь до 572°F и начать заново с 86°F.

Еще два претендента

В дополнение к термометрам, описанным выше, мы протестировали одиннадцать других моделей, большинство из которых не предназначены для использования при температуре выше 392°F. Из них мы нашли два, которые нам понравились своей простотой, быстрым временем отклика и простотой использования: цифровой термометр для мяса Acu-Rite (00724) и Pyrex Professional (17019). Нам бы хотелось, чтобы модернизированные версии этих устройств выдерживали более высокие температуры, но если вы жарите мясо только при более низких температурах, любая из этих моделей будет хорошим выбором.

Как мы тестировали

Чтобы оценить зондовые термометры в этом обзоре, мы использовали их для контроля температуры ледяной ванны, кипящей воды, масла для жарки во фритюре, большого жаркого, выпечки хлеба, а также тонких отбивных и гамбургеров. Мы оставляли зонды в еде, когда она готовилась, и использовали их как термометры с мгновенным считыванием для проверки времени отклика.Мы ранжировали устройства на основе их точности, удобочитаемости, времени отклика, диапазона температур, простоты использования и общего ощущения.

Одной характеристикой, которую мы не смогли полностью протестировать, была долговечность, и для зондовых термометров это проблема. Мы слышали сообщения о выходе из строя датчиков, и, хотя некоторые производители подтверждают, что это происходит часто, они связывают это скорее с неправильным использованием (например, с использованием при слишком высокой температуре), чем с недостатками продукта.

Измеренный объем (ML)		Вес нетто (G)		Коэффициент плотности
Rainwater	Требовировка воды	Rainwater	водопроводная вода	ρ W / ρ T
400 700 1000	400 700 1000	392. 47 696.70 696.70 997.07	391.26 692.96 995.97	995.97	1.0031 1.0068 1.0012
