Что такое приточный клапан — ООО «СпецКомплектСтрой»

Особенности и типы клапанов

Приточный клапан — это вентиляционное устройство, предназначенное для подачи свежего воздуха в помещение. Воздух поступает с улицы через приточный клапан в помещение, тем самым вытесняет загрязненный воздух, уходя на улицу через вытяжку.



Главной технической особенностью клапана является наличие ручной заслонки для осуществления регулирования подачи воздуха. Когда на улице холодно, Вы можете прикрыть заслонку клапана, ограничив тем самым подачу холодного воздуха или открыть/перекрыть полностью в зависимости от индивидуальных потребностей жильца. Важно, когда приточный клапан имеет заслонку, позволяющую плавно регулировать приток воздуха.

Отличительной особенностью приточного клапана является постоянное поступление свежего воздуха в квартиру, в отличие от режима проветривания форточкой, что обеспечивает высокое  качество микроклимата в квартире в любое время суток, а не только в момент проветривания.

Другой, не менее важной характеристикой приточного клапана, сравнивая с открытым окном,  является его шумоизолирующая особенность, которая измеряется в дБ.

Если вы откроете окно, то уличный и другие шумы сразу проникнут в вашу квартиру. В случае применения приточного клапана — вы уже защищены от шума и непрошенных гостей.

Между собой приточные клапаны могут существенно отличаться по звукоизоляции. Так звукоизоляция самого простого клапана Вентек типа VT500 составляет 32 дБ, акустического клапана VT300 – 40 дБ, а для стеновых клапанов может достигать 46 дБ.

По типу приточные клапаны разделяются на стеновые и оконные, отличие клапанов в месте установки. Лучшим местом установки считается пространство над отопительным прибором. Благодаря этому можно исключить проникновение холодного воздуха с улицы. Холодный воздух с улицы смешивается с теплым воздухом от отопительного прибора, в результате чего образуется свежий воздух комфортной температуры. К таким моделям относятся все приточные клапаны для окон, в том числе модели Ventec, а также модели клапанов для стен типа «Стеновой клапан Домвент», устанавливаемый над отопительным прибором.

Важной технической особенностью клапана является его пропускная способность. Приточный клапан должен обеспечить определенный приток воздуха, согласно нормативами РФ. Приток воздуха должен составлять не менее 30 м3/ч воздуха на комнату. Если производительность клапана меньше этого значения, то нужно устанавливать несколько штук. Опыт показывает, что для организации нормативного воздухообмена для одной однокомнатной квартиры нужно устанавливать от 2 клапанов.

Из всех видов приточных клапанов наименьшей пропускной способностью обладают клапаны микропроветривания типа AIR-BOX, т.к. проходное сечение для воздуха очень мало и составляет несколько миллиметров. Расход воздуха в этом случае составляет порядка 6 м3/ч при 10 Па, что недопустимо мало для нормативной вентиляции.

Самой большой пропускной способностью обладают стеновые клапаны типа «КИВ-125», пропускная способность данного клапана может достигать 50 м3/ч при 10 Па перепада давления, что может быть чрезмерно много в зимнем режиме.

Конструкция оконного приточного клапана

Для установки данного типа клапана в окне делается проходное отверстие в виде прямоугольника размером 33 см на 1 см. Установку возможно осуществить как на заводе, так и на готовое окно с помощью дрели и электрического лобзика или же с помощью специализированного инструмента.

Конструкция стенового приточного клапана

Для установки стенового клапана в стене бурится отверстие специальным дорогостоящим оборудованием размером 10-12,5 см. Установку, как правило, осуществляют на месте способом алмазного бурения. В некоторых случаях отверстие, которое будет выходить на фасад здания, требует отдельного согласования местных органов власти.

Следует отметить, что в зимнее время приточный воздух имеет низкую температуру и должен нагреваться за счет исправно работающей системы отопления.

В соответствии со строительными нормами и правилами РФ при строительстве жилых домов система отопления рассчитывают с учетом нагрева приточного воздуха, даже если в квартире не установлены приточные клапаны.

Если у вас в квартире зимой холодно, например, ниже 20 С, то установка приточного клапана любого типа понизит эту температуру на 2-3 градуса, что может вызвать дискомфорт. В этом случае стоит обратить внимание на работу системы отопления. Плохо работающая система отопления – не повод лишать себя свежего воздуха.

Подводя итог, основная функция приточного клапана — это осуществление притока воздуха для организации нормативного обмена воздуха и исключения образования конденсата и плесени.

Как установить приточный клапан? | Aereco

Приточные устройства (клапаны) являются важными компонентами механических (MEV), гибридных и естественных систем вентиляции. Их установка должна быть выполнена идеально, чтобы гарантировать оптимальную работу.

Как установить приточное устройство в случае механической вентиляции?



Надлежащую вентиляцию обеспечивают приточные устройства, которые устанавливаются в сухих помещениях (спальня, кабинет и гостиная) и обеспечивают приток свежего воздуха снаружи, и вытяжные устройства, которые удаляют загрязненный воздух и устанавливаются в помещениях с повышенным уровнем влажности (кухня, ванная комната и туалет).

В зависимости от конфигурации жилого помещения, приточные устройства могут быть установлены на оконных рамах, рольставнях или вмонтированы в стену.

Установка приточных устройств для систем MEV может регулироваться законодательством в зависимости от страны.

Например, во Франции Статья 4 с поправками от 28 октября 1983 года устанавливает минимальные значения скорости воздушного потока, которые должны соблюдаться в случае установки гигрорегулируемых механических вентиляционных систем:

Кол-во сухих помещений	1	2	3	4	5	6	7
Минимальный расход воздуха в м3/ч	10	10	15	20	25	30	35



Таким образом, приточные устройства механической вентиляционной системы устанавливаются во всех сухих помещений в соответствии с нормами.



Установка приточных устройств на оконных рамах

Приточное устройство механической системы вентиляции состоит из клапана и наружного козырька.

Козырек защищает от попадания осадков в помещение. Наружный козырек должен крепиться таким образом, чтобы обеспечить водонепроницаемость.

Правильно сделанное технологическое отверстие обеспечивает нормативный приток воздуха. Основные моменты, касающиеся фрезеровки отверстия, приводятся ниже в настоящей статье.

Заслонки приточного устройства должны быть направлены вверх во избежание неприятных сквозняков. Если окно находится слишком близко к потолку или откосу, можно добавить проставку для горизонтального направления потока воздуха.



Фрезеровка технологического отверстия для крепления приточного клапана

Желательно, чтобы отверстие для приточного клапана, фрезеровалось оконной компанией в условиях производста. Аэродинамические и акустические характеристики приточных устройств систем вентиляции MEV зависят от размера отверстия (см.

правильные размеры в технических характеристиках устройства). Отверстие фрезеруется в верхней и центральной части рамы так, чтобы приточное устройство находилось по центру окна.



Размеры отверстия

Большинству приточных устройств Aereco для окон требуется следующее отверстие, гарантирующее заявленный поток воздуха при заданном давлении (без снижения воздушного потока из-за размера отверстия). Состоящее из двух частей, такое отверстие рекомендуется для сохранения прочности окна. Также возможны другие варианты отверстий; размеры следует уточнить в технических паспортах.

Общие рекомендации

Следите за тем, чтобы отверстие было равномерным между козырьком и приточным клапаном без уменьшения размеров, чтобы приток воздуха был одинаковым вдоль всего отверстия (без снижения расхода воздуха)	Для некоторых окон может потребоваться дополнительный канал, чтобы обеспечить непрерывность притока воздуха от козырька до приточного устройства. Aereco предлагает специальный телескопический канал (E-TFR)
Соблюдайте размеры отверстия, указанные в инструкции по установке приточного устройства, чтобы гарантировать расчетный приток воздуха	Рекомендуется информировать пользователей о том, что для обеспечения достаточной вентиляции не следует блокировать приточные клапаны даже в холодное время года



Типы окон

Приточные устройства Aereco могут быть установлены на оконные профили из ПВХ, дерева или алюминия. Большинство профилей совместимы с приточными устройствами Aereco. В целом, приточное устройство для окон из ПВХ ничем не отличается от устройства для окон из дерева или алюминия.



Размещение приточного клапана

Расположение технологических отверстий должно быть выбрано так, чтобы не подвергать риску прочность конструкции окна. За исключением случаев, когда это невозможно, приточное устройство всегда следует располагать в верхней части окна, по нескольким причинам:

• Воздух с улицы, холодный в зимнее время года, будет поступать постепенно и нагреваться в зоне потолка, что предотвратит дискомфорт находящихся в помещении людей.
• Чувствительность гигрорегулируемого датчика к влажности в этом месте является оптимальной.
• Воздух в помещении будет обновляться эффективнее, так как переток зачастую циркулирует по низу, через подрезы межкомнатных дверей.
• Верхнее положение предотвращает попадание воды даже в случае сильного дождя.



Фрезеровка технологического отверстия

Процесс фрезеровки отверстий для крепления приточного клапана зависит от типа работы: во время процесса изготовления окна (на производстве) или на уже установленном окне.

• В процессе производства окна:

Если окно изготавливается на производстве, то на этом этапе отверстие сделать легче с помощью профессионального станка, например, того, что изображен сбоку:



• а уже установленных окнах:

Если окно, в котором должно быть размещено приточное устройство, уже установлено, отверстие не всегда возможно сделать с помощью фрезы. По возможности рекомендуется использовать станок, аналогичный тому, что применяется на заводе (см. предыдущий пункт). Когда использовать такую машину невозможно или она недоступна, для отверстий можно использовать другие инструменты.

Ниже представлены некоторые из возможных вариантов:



Процесс фрезеровки отверстия и установки приточного клапана и козырька на уже установленное окно:

1. Просверлите отверстие в самой верхней части окна, соблюдая размеры, указанные в инструкции по установке устройства. В зависимости от типа окна отверстие может быть просверлено в створке или в раме.
2. Закрепите основание с помощью винтов (некоторые приточные клапаны крепятся непосредственно на окне, без использования основания).
3. Зафиксируйте корпус приточного устройства на основании. Убедитесь, что приточное устройство хорошо прилегает к окну, без ненужных зазоров во избежание шумов и снижения притока воздуха.
4. Закрепите козырек на окне (наружной стороне) с помощью винтов. В зависимости от типа окна отверстие может быть профрезеровано на открывающейся створке или в раме.





Виды стандартных отверстий, выполненных на открывающейся створке (приточное устройство) и на фиксированной части (козырек) окна из ПВХ:



Примеры отверстий на различных оконных профилях:

Деревянный профиль: Приточное устройство (слева) и козырек (справа) установлены на открывающейся створке.	Профиль из ПВХ: Приточное устройство (слева) установлено на открывающейся створке. Козырек (справа) установлен на фиксированной части.





Установка приточных устройств механической системы вентиляции на рольставни

При установке приточных устройств на рольставни козырек не требуется. Наличие отверстий в рольставнях позволяет обеспечивать приток свежего воздуха.

Отверстие должно быть сделано профессионалом на внутренней вертикальной поверхности рольставней (размеры отверстия указаны в технических характеристиках EAH²).  Просверленное отверстие должно проходить через изоляцию с выходом на корпус рольставней. Предлагается дополнительное приспособление для защиты от боковой утечки воздуха через секции корпуса рольставней.



Настенный монтаж приточного устройства механической системы вентиляции

Стеновое приточное устройство EHT состоит из корпуса приточного устройства, воздуховода и наружного козырька.

Данное устройство крепится в верхней части стены во избежание сквозняков, доставляющих дискомфорт, и с целью обеспечения правильной циркуляции воздуха в помещении.

В стене просверливается круглое отверстие. Приточное устройство крепится на воздуховод диаметром 100 мм. Существует также модель для отверстий диаметром 125 мм. Козырек крепится снаружи.



Рекомендация

После установки необходимо убедиться, что дверное полотно подрезано (зазор внизу двери высотой 2 см), чтобы поток воздуха мог поступать из жилых помещений в подсобные (кухня, ванная, туалет).



Техническое обслуживание

Для поддержания высокого качества воздуха и обеспечения его притока рекомендуется проводить регулярное техническое обслуживание (удаление пыли). Нерегулярное удаление пыли может привести к загрязнению приточных и вытяжных устройств и впоследствии оказать влияние на эффективность работы механической системы вентиляции.

Установка приточного клапана на окно

Пластиковые окна стали популярны благодаря своей герметичности, они полностью исключили сквозняки и поступление воздуха с улицы. Отсутствие щелей имеет не только положительные стороны, но и минусы – нарушается вентиляция помещения и повышается влажность. Доступ свежего воздуха становится возможен только при открытом окне, но вместе с тем открывается дорога уличному шуму и холоду в зимний период. При долгом отсутствии хозяев квартира остается без проветривания, и в ней создается неприятный микроклимат.

Решить проблему с вентиляцией и влагой на окнах позволит установка приточного клапана на окно. Доступное по цене и эффективное устройство обеспечит непрерывное обновление воздуха при закрытых окнах, при этом температура в помещении не изменится, и шум не будет вас беспокоить.

Разновидности конструкций

Фальцевый

Устройства для вентиляции, устанавливаемые на пластиковые окна, бывают трех типов:

1. Фальцевые клапаны – простые и дешевые модели, пропускающие маленький объем воздуха.
2. Щелевые клапаны – устройство размещается в верхней части окна. Оно позволяет регулировать поступление воздуха и хорошо справляется с вентиляцией помещения.
3. Накладные клапаны – требуют установки до монтажа окон, несмотря на большую эффективность проветривания, редко используются в квартирах. Устройство снижает теплоизоляцию. Его применяют в промышленных помещениях.

Щелевой

Размещение

Устройства для вентиляции помещения устанавливают на окно или на стену около него. Размещение на стене создает дополнительные трудности по пробиванию прочного материала несущей конструкции, для этого потребуется специальный инструмент и значительные усилия. Поместив устройство на створ окна, вы не нарушите целостность интерьера и легко справитесь с монтажом. Современные модели клапанов приточной вентиляции рассчитаны на установку на пластиковый, алюминиевый и деревянный профиль. Его монтаж выполняется в прорезь металлопластикового профиля или между створкой и рамой. Корпус устройства изготавливается белого или коричневого цвета и его подбирают индивидуально.

Монтаж щелевого клапана

Плюсы установки оконной вентиляции:

1. Исключается появление конденсата на стеклах и плесени на откосах окна.
2. Обеспечивается непрерывная циркуляция воздуха.
3. Приточные клапаны не создают теплопотерь и сквозняков.
4. Устройство монтируется на створку, поэтому световой проем не уменьшается в размере.
5. С оконной вентиляцией не требуется частого открывания створок, благодаря этому меньше изнашивается фурнитура.
6. Клапан на пластиковое окно отличается простотой установки и эксплуатации.

Преимущества

Принцип функционирования

Устройство является частью естественной вентиляции, оно обеспечивает подачу свежего воздуха благодаря разнице между давлением снаружи помещения и внутри. Для эффективной работы клапана необходимо иметь действующую вытяжную вентиляцию. В летнее время при высокой температуре на улице потребуется включение принудительной вентиляции.

Принцип работы

Регулировка объема поступающего воздуха выполняется и по уровню влажности, для этого внутри прибора установлен гигрометр, который закрывает или открывает внешнюю заслонку клапана. Из-за неправильной регулировки заслонки при сильных морозах устройство замерзает, поэтому нельзя перекрывать клапан полностью. Чтобы избежать такой ситуации, необходимо создать пластиковый терморазрыв для металлического корпуса. Изготовители конструируют приспособление так, чтобы входящий холодный воздух не контактировал с теплым и влажным, находящимся в помещении. Уровень шума после установки вентиляционного клапана, практически, не изменяется. В помещениях с особыми требованиями звукоизоляции устанавливаются акустические вентиляционные устройства, в их конструкции используются материалы, поглощающие звук. Дорогостоящие проветриватели пропускают достаточный поток свежего воздуха и обеспечивают полную тишину.

Виды

Устройства для создания вентиляции различаются по материалу, используемому при производстве. Они бывают пластиковыми и металлическими.

Регулировка

По способу регулировки приспособления делят на автоматические и механические.

Механические (ручные) клапана оснащены веревкой, соединенной с рычагом заслонки, иначе устройство, размещенное на высоте около двух метров, не достать. Оптимальные параметры выставляются методом проб, вы сами решаете, какое количество воздуха пустить в помещение.

Могут быть механическими и автоматическими

Автоматическая конструкция осуществляет регулировку по уровню давления и влажности. Она не требует присутствия человека и в нужный момент увеличивает или уменьшает входной канал. При сильном ветре специальная шторка уменьшает количество входящего воздуха. Контроль уровня влажности возложен на гигроскопичный датчик. Он изготовлен из нейлоновых лент, которые расширяются и сжимаются при изменении степени влажности. Автоматический клапан удобный и практичный вариант для квартиры или офиса.

Новинка – клапан-ручка

Альтернативой установки оконного щелевого клапана является вентиляционное приспособление, размещенное в ручке пластикового окна. Такая конструкция рекомендуется для алюминиевого профиля. Она располагается в непосредственной близости от стеклопакета и предотвращает появление конденсата.

Обратите внимание! В конструкции клапана предусмотрен фильтр, который задерживает пыль. Его действие рассчитано на полгода, после его заменяют.

Клапан-ручка Приточная вентиляция в ручке незаметна, но эффективно поддерживает здоровый микроклимат в комнате. Для регулировки подачи свежего воздуха сбоку установлен рычаг.

Инструменты для самостоятельной установки клапана:

1. Отвертка.
2. Рулетка.
3. Строительный нож.

Установка

В комплект для установки вентиляционного приспособления входит:

• клапан;
• уплотнитель;
• крепеж.

Монтаж не требует профессиональных навыков, он прост и понятен, а компания-изготовитель прилагает подробную пошаговую инструкцию.

1. Первый шаг – разметка профиля рамы под укладку специального уплотнителя, идущего в комплекте. Он, в отличие от уже установленного, не прижимается плотно, а позволяет воздуху поступать в комнату. Работа выполняется при открытой оконной створке. Желательно поместить клапан посередине окна. Измерив длину рамы, легко вычислить, сколько сантиметров отступить от каждой стороны, чтобы приспособление в 35 см оказалось в центре.
2. Канцелярским ножом по разметке надрезают и вынимают оконный уплотнитель. На его место вставляет отрезок из комплекта.
3. Разметку с рамы необходимо точно перенести на створку. Уплотнитель на ней также вырезается и вынимается по размеру клапана, на 35 см.
4. В паз створки вставляются три маленьких кусочка уплотнителя. Их необходимо расположить около трех выступающих частей клапана, которые предназначены для фиксации саморезами на окне.
5. С корпуса клапана снимают защитную пленку двухстороннего скотча, фиксирующего приспособление на створке. Аккуратно приклеив вентиляционное устройство к створке, закрутите отверткой саморезы в специальные отверстия.
6. Между закрепленными участками укладываются два отрезка уплотнителя по 16 см каждый.

Установка завершена, теперь пластиковое окно не будет покрываться каплями влаги, а воздух в квартире будет свежим. Благодаря расположению вентиляционного отверстия, уличный воздух попадает под потолок и только смешавшись с теплым опускается вниз.

Вариант установки

Клапаны другой конструкции требуют вырезания щели в профиле окна. Это трудный процесс, требующий специального инструмента, поэтому его используют редко.

Производители

Французская компания AERECO предлагает автоматические устройства с удаленным гигрометром. Такая конструкция позволяет ориентироваться на уровень влажности непосредственно в помещении. Ее датчики изготавливаются из полиамидных лент, изменяющих размер под действием влаги. Приспособления приточной вентиляции выпускаются в различных модификациях и цветовых оформлениях корпуса.

Aereco

Установка приточного клапана REHAU выполняется на оконный створ без необходимости фрезерования щели. Он оснащается сменным фильтром и ступенчатой регулировкой потока воздуха. Автоматика приспособления работает бесшумно и эффективно, закрывая мембрану при сильном ветре и открывая при нормальном давлении.

Конструкция клапана Air-Box Standart состоит из двух частей – наружной и внутренней. Первая устанавливается в нижней части окна, а вторая располагается вверху на створке. Модель Comfort имеет цельный корпус и размещается в верхней части оконного профиля. Она отличается звукопоглощающими свойствами.

Обслуживание

Уход

Устройство не нуждается в сложном уходе, но для нормального функционирования необходимо очищать его раз в полгода. Если не убирать загрязнение, то пыль будет попадать в воздух в большом количестве. Облегчить процедуру очистки поможет использование пылесоса. Внешнюю часть корпуса приточного клапана протирают влажной тряпкой. Нельзя промывать приспособление проточной водой или использовать бытовую химию. Чтобы не сломать вентиляционный клапан, нужно аккуратно выполнять регулировку и не разбирать устройство. Если поблизости производятся ремонтные работы, необходимо защитить приспособление от грязи.

Приточный клапан — простой и эффективный способ сделать воздух своей квартиры чистым и свежим.

Фото

Шаги 1 и 2 Шаги 3 и 4 Шаги 5 и 6 Шаги 7 и 8

принцип работы, конструктивные особенности, критерии выбора и способы монтажа

Установка пластиковых окон и герметичных входных дверей привела к изменению, а точнее к ухудшению, микроклимата внутри домов. Решить проблему можно двумя способами: организовать эффективно работающую вентиляцию, что не так дешево, или провести монтаж специального приспособления, имя которого – приточный клапан в стену. Разберемся с этим устройством конкретно, чтобы понять, как он работает.

Приточный клапан в стене над батареейИсточник cvc-market.ru

Необходимость монтажа

Главное назначение приточного клапана – обеспечить поступление воздуха с улицы во внутренние помещения дома. Почему это так важно:

1. Если свежий воздух не будет поступать с улицы, то в доме начнет повышаться концентрация углекислого газа. А это приведет к ухудшению самочувствия людей, в этом доме проживающих.
2. Снижение поступления воздуха извне создает условия повышения влажности. А это причина появления колоний вредоносных микроорганизмов в виде плесени и грибков. Соответственно появляется высокая вероятность заболеть астмой или аллергией. В зоне повышенного риска дети, старики и члены семьи с низким иммунитетом.
3. Высокая влажность негативно сказывается и на конструкциях здания.
4. Если в доме уже организована вытяжная вентиляция, а приток воздуха ограничен, то неприятные запахи, вредные вещества, находящиеся в воздухе, плохо выводятся.

Конечно, можно просто иногда проводить проветривания через окна, но это временная функция, которая не обеспечивает должную концентрацию свежего приточного воздуха.

Сегодня все чаще используют оконный клапан, как средство поступления воздуха извне. Это хорошая альтернатива. И о ней расскажем тоже чуть ниже.

Приточный оконный клапанИсточник standart40.ru

Конструктивные особенности и, как работает приточный клапан

Чисто конструктивно приточный клапан – это цилиндр, в котором уложен фильтрующий материал. С двух сторон его закрывают декоративные решетки. Диаметр цилиндра от 6 до 14 см. Этот параметр влияет на производительность приспособления. То есть, чем больше, тем больше воздуха он через себя пропускает.

Сам цилиндр изготавливается из пластика. Внешняя декоративная решетка – это защита устройства от проникновения мелких животных и птиц, а также от мусора. Бюджетные варианты – пластиковые, дорогие – алюминиевые. Некоторые производители комплектуют решетки москитными сетками.

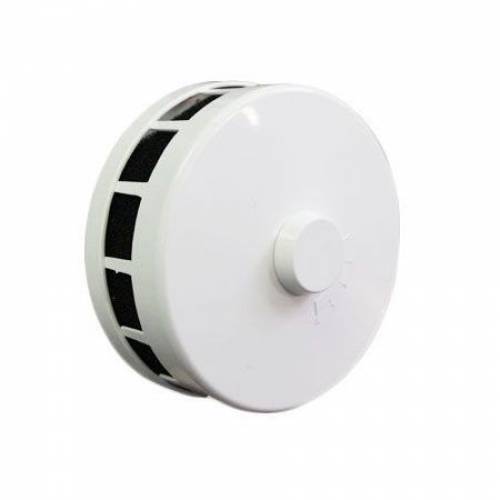

С внутренней стороны клапан закрывается оголовком. Это такая коробочка, в которую и устанавливается фильтрующий материал. Оголовок закрывается крышкой. Существует широкое разнообразие оголовков. С помощью некоторых можно снижать или увеличивать подачу поступающего воздуха. У них может быть разная форма, размеры, места расположения отверстий для прохождения воздуха.

Конструктивные особенности приточного клапанаИсточник veles24.ru

Цилиндр вставляется в просверленное отверстие в стене. Чтобы шум с улицы не проникал в дом, чтобы стены зимой не промерзали, между стеной и пластиковым цилиндром укладывается тепло- и шумоизоляционный материал. Обычно это цилиндрической формы изделие.

Как видите, конструкция очень проста, но при этом очень эффективна. Правда, надо отметить и тот факт, что вентиляционный клапан будет бесполезен, если в доме плохо работает вытяжка. Ведь суть вентиляции – это как приток воздуха, так и удаление его из помещений. Поэтому несколько советов:

• вытяжка должна быть все время в исправном состоянии, даже если это отверстие под потолком в санузле и в кухне;
• в межкомнатных дверях должны быть решетки или высота дверного полотна подбирается так, чтобы между его нижними краями и полом оставался зазор, равный 15 мм.

Вытяжка на кухне должна работать эффективноИсточник victorborisov.ru

Преимущества и недостатки

Основным достоинством клапана является то, что с его помощью можно легко увеличить эффективность вентиляционной системы. При этом вкладываются минимальные финансы. Сам прибор стоит недорого, а его установка – это всего лишь высверливание отверстия в стене, куда устройство и устанавливается.

И другие преимущества:

• Если сравнивать настенный клапан приточной вентиляции с оконными, то он в разы эффективнее и мощнее. Его производительность варьируется в пределах 60-70 м³/ч. Это серьезный показатель.
• При этом нет необходимости открывать окна. То есть увеличивается срок службы фурнитуры последних, а значит, и самих оконных конструкций.
• Воздух с улицы, проходя через фильтр, становится чище. Через клапан не пройдет пыль, а значит, комнаты будут гораздо чище, чем, если бы производилось проветривание помещений через окна.
• Всегда присутствует возможность регулировать входящий воздушный поток. То есть можно провести настройку с учетом размеров помещения и всего дома, а также с учетом сезона.
• Воздухообмен через клапан не сопровождается тепловыми потерями в сравнении с оконным проветриванием.
• Устройство работает в автономном режиме. Ему не требуется какая-то либо энергия.

Приток воздуха регулируется заслонкойИсточник pbs.twimg.com

Что касается недостатков, то они в первую очередь касаются неправильно проведенного монтажа. И хотя производители в инструкциях подробно этот процесс описывают, домашние мастера умудряются что-то сделать не так. Поэтому:

• Отверстие в стене снижает прочность несущей конструкции. Риск потери целостности незначительный.
• Если неправильно провести монтаж, то велика вероятность, что в месте установки клапана стена будет промерзать.
• В сильные морозы через прибор может просачиваться холодный воздух.
• Установленный внутрь стены цилиндр со временем забивается пылью. Ее придется периодически удалять.

Есть мнение, что клапан приточного типа является источником проникновения в комнаты холодного воздуха извне, что снижает температуру внутри дома. Если его установить в неправильное место, такое может быть. Поэтому чаще всего приспособление монтируют в стену между подоконником и радиатором отопления. То есть холодный воздух, поступая внутрь дома, тут же нагревается от тепла радиатора отопительной системы. Конечно, никто не запрещает устанавливать клапан в каком-нибудь другом месте, но под окном – идеальный участок.

Монтаж лучше провести над радиатором отопленияИсточник strojdvor.ru

Правила выбора

Прежде чем приобретать вытяжной вентиляционный клапан в стену, надо определить кубатуру дома, в котором организуется естественная вентиляция. Отталкиваясь от этого, выбирается диаметр клапана, а соответственно его производительность, а также количество устанавливаемых устройств.

Кроме производительности надо учитывать допустимый температурный режим эксплуатации, длину цилиндра, способ управления. У разных производителей все эти параметры могут быть разными. И это надо будет учитывать.

К примеру, средняя величина производительности – 40 м³/ч. Учитывая объем дома и число проживающих в нем людей, выбирается марка прибора. Некоторые производители обязательно указывают в паспорте изделия температурный диапазон эксплуатации. И если такой параметр указан, то не стоит его нарушать.

Длина цилиндра определяется толщиною стены, в которую он устанавливается. Что касается способа управления, то на рынке приточники представлены в виде устройств с ручным или автоматическим управлением. Последние – это все те же клапана, внутрь которых установлен гигростат – прибор, отслеживающий влажность воздуха внутри дома. Вам надо только на панели установить требуемую влажность, гигростат сам будет ее не только отслеживать, но и подавать команды, чтобы открывалась или закрывалась заслонка.

Производительность приточника зависит от его диаметраИсточник 4shop.ru
Конструктивные особенности вентилируемого фасада + технология сборки

Если система вентиляции в доме отсутствует

Что такое вентиляция – это система, состоящая из двух отверстий. В одну воздух извне поступает, в другую загрязненный и влажный воздух выходит. Происходит воздухообмен, который является залогом здоровья проживающих в доме людей. Если вытяжная вентиляция в доме была заложена при строительстве, то установка приточного клапана решает все проблемы.

А если такой вентиляции нет. Тогда придется ее создать. Для этого устанавливается приточный и вытяжной клапан вентиляции в стену, последний монтируют под потолком. При этом оба приспособления устанавливают на противоположных стенах, чтобы создался воздушный поток снизу вверх и по диагонали комнаты. То есть процесс естественной вентиляции проходит по законам физики, где теплый воздух поднимается к потолку, создает там давление. А снизу входит холодный воздух с улицы. Получается своеобразный сквозняк, который не ощущается.

Сегодня производители предлагают вытяжные клапана с принудительной системой вытяжки воздуха. Просто в цилиндр устанавливается небольшой вентилятор, который включается при необходимости быстро проветрить помещение. Некоторые модели снабжены реле, с помощью которого можно регулировать скорость вращения лопастей вентилятора. То есть вытяжку воздуха можно организовать в интенсивном режиме или в слабом.

Вытяжной клапан в стенуИсточник yandex.net

Монтаж приточного клапана

Установка устройства – процесс пыльный и шумный, потому что приходится сверить стену. Для этого потребуется алмазная коронка и перфоратор. Мастера пользуются специальным инструментом – установкой алмазного бурения.

Пробуренное в стене отверстие обязательно очищают от пыли, для чего используют пылесос. Затем в отверстие вставляется теплоизоляционный материал. Обычно для этого сегодня используют скорлупу из минеральной ваты или полиуретана, которая продается длиною 1 м. Ее просто подрезают под ширину стены.

Обратите внимание! Диаметр алмазной коронки выбирается под диаметр утеплителя.

Далее в скорлупу вставляется цилиндр клапана. С внешней стороны к стене саморезами на пластиковые дюбеля крепится декоративная решетка. С внутренней оголовок с фильтрующим материалом.

В видео показано, как надо правильно устанавливать приточный клапан вентиляции в стене:

Как сделать вентиляцию в бане: самые простые и действенные способы

Так как разновидностей клапанов на рынке много, то способы их установки также разняться, но принцип один и тот же. К примеру, есть приборы, в цилиндр которых устанавливается теплоизоляционная скорлупа. То есть бурят стену по диаметру пластиковой трубы. Внешняя декоративная решетка не крепится к стене, а вставляется в торчащий конец цилиндра в виде крышки. То же самое и с оголовком.

В видео специалист рассказывает о конструкции проточного клапана, о принципе его работы и способе установки:

Клапан приточный оконный

Как было обещано выше, дадим небольшую информацию о вентиляционном клапане для пластиковых окон. Начнем с того, что герметичность пластиковых окон привела к большим проблемам. Многие производители тут же откликнулись на требования потребителей. Так в оконные рамы стали вставлять различные устройства, через которые воздух стал проходить в помещения. К примеру:

• стали использоваться профили вентилируемого типа;
• устанавливались ограничители открывания рам и фрамуг;
• использовались уплотнители с частичной проницаемостью воздуха через них;
• монтировались штапики, в конструкции которых присутствовала открывающаяся задвижка.

Ограничитель открывания рам пластикового окнаИсточник www.ufa-okoshko.ru

Оконные приточные клапаны получили большую популярность среди потребителей за счет высокой эффективности воздухообмена. На рынке они представлены тремя видами:

1. Фальцевые. Это устройство врезается в раму окна. То есть установку можно провести на действующую оконную конструкцию, не меняя другие части или элементы. Есть у этой разновидности один недостаток – невысокая производительность до 5 м³/час. Но это самые дешевые клапаны.
2. Щелевые. Эти модели устанавливаются в зазор между рамой и створкой. Именно это и усложняет процесс монтажа. В остальном приборы лучше фальцевых за счет более эффективного воздухообмена – до 20 м³/ч. Размер приточников ограничен только длиною зазора.
3. Накладные. Эти приточные клапаны на пластиковые окна устанавливаются в процессе монтажа стеклопакета. И это с одной стороны минус. Другая отрицательная сторона – приспособления пропускают через себя много шума, поэтому их не рекомендуют устанавливать в домах. Но устройства обладают высокой производительностью – до 100 м³/ч. Их можно устанавливать как в глухих, так и в открывающихся окнах.

В видео рассказывается об оконном приточнике, как производится установка клапана в окно:

Кондиционер инверторный или обычный: какой лучше выбрать для собственного дома

Коротко о главном

Что собой представляет приточный вентиляционный клапан, принцип его работы, для каких целей предназначен.

Преимущества и недостатки устройства, на что необходимо обратить внимание, выбирая его.

Технология установки, нюансы монтажного процесса.

Оконный приточник: разновидности, отличительные особенности, видео – как установить простейший клапан на пластиковое окно.

Атмосфера-Уфа — это все, что необходимо для качественной вентиляционной системы: вентиляторы осевые, вентиляторы канальные приточно-вытяжные, вентиляторы центробежные, вентиляционные решетки, дверцы, система вентиляционных каналов, люк-дверцы ревизионные, анемостаты, обратный клапан, а также бытовые, полупромышленные и мобильные кондиционеры, сплит-системы.

Клапан Приточный КП

Описание

Приточный клапан (КП) предназначен для притока воздуха в помещение; Применяется как автономно, так и в составе систем вентиляции, оборудованных принудительной вытяжкой; Комплектуется системой регулирования потока воздуха, теплошумоизоляции и фильтрующим элементом.

• атмосферостойкость
• Фильтр класса G3
• регулируемый поток воздуха

Варианты комплектации

Компания «Эра» выпустила систему естественной приточной вентиляции — клапан приточный, предназначенный для обеспечения свежим воздухом жилое или нежилое помещение без малейших энергозатрат. При таком вентилировании:

• не образуется конденсат на остеклении;
• в помещение не проникают пыль, насекомые и уличный шум;
• происходит воздухообмен, необходимый для жизнедеятельности человека.

Клапан приточный создан для применения в квартирах, коттеджах, офисных зданиях. Приточный клапан организует воздухообмен таким образом, что избавляет от необходимости вентилировать помещение в режиме микропроветривания, предусмотренного ПВХ-стеклопакетами. В результате которого происходит переохлаждение помещения и образуются сквозняки. Конструкция клапана позволяет регулировать интенсивность притока воздуха в зависимости от потребности.

Регулирование притока воздуха



Комплектация клапана

Клапан приточный состоит из пластикового воздуховода длиной от 0,5 до 1м, который монтируется в наружную стену здания. С уличной стороны он закрывается уличным воздухораспределителем.

Устройство регулирования притока воздуха, находящееся в помещении, плавно регулирует подачу воздуха без потери тепла. Он изготовлен из высококачественного ABS-пластика, который позволяет изделию на протяжении долгого времени не изменять своих физических и химических свойств.

Фильтрующий элемент класса G3, задерживающий мелкие частицы пыли, легкосъемный и прост в обслуживании.

Теплошумоизолирующий элемент не позволяет промерзать стене в помещении, где установлен Клапан приточный.



Варианты исполнения

Наименование	Состав
КП	Внешняя решетка(ASA -пластик)+ Устройство регулирования притока воздуха (ABS -пластик)
КП-02	Решетка для забора воздуха с защитой от осадков+ Устройство регулирования притока воздуха (ABS -пластик)
КП-05	Внешняя решетка(металл)+ Устройство регулирования притока воздуха (ABS -пластик)

Основные преимущества:

• Равномерный приток свежего воздуха;
• Простота обслуживания;
• Атмосферостойкие материалы;
• Индивидуальная упаковка и штрих-код.

Клапан приточный имеет индивидуальную упаковку из гофрокартона, что позволяет осуществлять его доставку без потери свойств эксплуатации, реализовывать в гипермаркетах DIY и в магазинах стройматериалов. КП снабжен паспортом с подробной инструкцией по установке и обслуживанию.

Технические характеристики

При производстве уличных воздухораспределителей были учтены все возможные условия эксплуатации и температурные режимы на территории РФ, что отразилось в использовании материалов. Внешние (наружные) элементы изготавливаются из алюминия и нержавеющей стали и ASA-пластика, характеризующихся атмосферостойкостью — способностью выдерживать воздействия УФ-излучения, влаги, перепады высоких и низких температур без значительного изменения внешнего вида и эскплуатационных свойств. ООО «ЭРА» – единственная компания на российском рынке, производящая внешние элемен для определенных комплектаций приточных клапанов из ASA-пластика, который отличается высокой ударопрочностью, эластичностью, устойчивость к изменению физических и химических свойств при воздействии окружающей среды (солнце, мороз, дождь, снег).

Все элементы Клапана приточного обладают высокой химической безопасностью, не выделяют токсические вещества, опасные для потребителя и его имущества, что подтверждено экспертным заключением о соответствии продукции единым санитарно-эпидемиологическим требованиям к товарам в РФ.

Клапан естественной вентиляции Приточные установки

Конструкция любого стенового приточного клапана в целом однообразна. Чаще всего это пластиковый канал — воздуховод (труба диаметром 80, 100, 130 или 160 мм), декоративная решетка с капельниками и москитной сеткой (монтируется со стороны улицы) и диффузора или оголовка(монтируется со стороны помещения) с фильтром и, регулирующими поток воздуха, заслонками. Воздуховод, как правило, представляет собой составную (это позволяет легко подгонять его к любой толщине стены) или цельную трубу от 400 до 1000 мм длинной, устанавливаемую в заранее пробуренное отверстие. Чтобы в зимнее время не допустить промерзание стены в месте установки приточного клапана пластиковый канал утепляется внутри (модель “КИВ 125” , «Reton») или снаружи (модели серии RTL фирмы FRESH). Внутреннее утепление имеет ряд преимуществ. Основным можно назвать хорошее шумопоглащение (снижение уровня эталонного транспортного шума dL, дБА составляет до 52%). Из минусов можно отметить – сужение сечения воздуховода; трудности при обслуживание вентиляционного канала (необходим, как минимум, пылесос).

Внутренняя часть приточного клапана или попросту оголовок изготавливается из ударопрочного пластика. Регулятор подачи воздуха дополняется шнурком — удачная задумка, ведь приточный клапан устанавливается в верхней части окна, и ребенок может не дотянутся. Внутренние створки могут состоять из лепестков (клапан “КИВ”) или производится в виде диафрагмы (клапан RTL, «Reton»). Управление притоком воздуха осуществляется вручную, с помощью регулятора на оголовке или вращением диффузора (Арктос, Россия). Шведская компания «SYSTEMAIR» оснастила оголовок своего приточного устройства автоматикой, регулирующей количество поступаемого воздуха в зависимости от температуры на улице (работает в диапазоне от -5 до +10°С). При достижении температурой нижнего предела автоматика перекрывает клапан, при превышении верхнего предела – полностью открывает его. Автоматическим терморегулирующим устройством оснастила оголовок клапана RTL и фирма » FRESH».

Фирма «AERECO» снабдила свой вариант стенового прибора ЕНТ гигрорегулируемым устройством (контроль расхода воздуха в зависимости от уровня относительной влажности внутри помещения). Шумопоглощение в открытом состоянии – от 21 до 52 дБ. Так же приточный клапан ЕНТ обладает приятным дизайном, чем не могут похвастать остальные производители. К минусам можно отнести большие габаритные размеры оголовка приточного устройства, что может не позволить вам установить его рядом с окном.

Стоит отметить, что в отличии от оконных клапанов, возможности которых ограничены шириной оконных рам, варианты стеновых приточных установок многообразны. Стеновые приточные клапаны автономны, практически не ограничены в размерах, что позволяет добавлять в конструкцию всевозможные фильтры, шумо- и теплоизоляцию, автоматику. Некоторые производители рекомендуют в комплекте с приточными установками ставить вытяжные вентиляторы в помещениях санузлов и кухонь для создания искусственной тяги. Это необходимо особенно в летнее время, когда температура снаружи и внутри помещения практически уравнивается и естественная тяга слабеет. Также необходимо оставлять воздушный зазор между комнатной дверью и полом не менее 2-х см, для свободной циркуляции воздуха.

Есть мелочи на которые стоит обратить внимание при выборе клапана естественной вентиляции. К примеру круглые оголовки проще устанавливать чем квадратные, как всегда уровня под рукой не оказывается, а малейшее изменение угла портит внешний вид. В клапанах «Reton» внутри воздуховода предусмотрена перемычка, для предотвращения попадания воды в оголовок, что спасает при косом дожде или таянье наметенного снега. Но в это же время совершенно непрезентабельный вид внешней наружной декоративной решетки и отсутствие фильтра класса EU3. В клапане «КИВ 125» предусмотрена система микропроветривания, что позволяет создать циркуляцию воздуха при длительном отсутствие людей.

При выборе и установке клапана следует обратить внимание на следующие вещи:

• Приточное устройство должно быть установлено в верхней части окна.
• Для прохода воздуха должен быть только отфрезерован паз. (Размер технологического паза есть в документации на ваш клапан.) При не соответствии отверстия, Вы получите дополнительные акустические шумы, объем проходящего воздуха будет меньше.
• Проследите чтобы приточное устройство не установили вверх ногами
• Внимательно осмотрите пластиковые части на предмет трещин
• Внимательно ознакомьтесь с правилами обслуживания приточных клапанов, сроками замены фильтров и возможностью их дальнейшего приобретения

Узнать стоимость, сроки и действующие скидки можно по телефону: (812) 919-31-36

В последнее время на рынке появилось много подделок известных брендов. Официальные поставщики располагают сертифицирующей документацией и, при необходимости, могут Вас с ней ознакомить.

Цены на стеновые клапаны варьируются – от € 75 до € 165 за само устройство, плюс от € 50 до € 100 за установку (стоимость установки зависит от толщины и материала наружной стены (бурение алмазное), диаметра пробуриваемого отверстия, наличия отделки в помещении).

Анализ эффективности работы приточных клапанов системы вентиляции в условиях эксплуатации на многоквартирном жилом доме | Архив С.О.К. | 2019

На этапах проектирования и принятия технических решений по системам вентиляции в современных жилых зданиях необходимо применять новые подходы в организации воздушного режима с целью обеспечения параметров микроклимата по ряду причин.

Во-первых, современные здания, благодаря применению окон с высоким сопротивлением воздухопроницанию, не обеспечивают должный воздухообмен за счёт неорганизованного притока наружного воздуха через неплотности, как это было раньше. Во-вторых, в современных условиях, с целью минимизации расходов, строительные компании стремятся к сокращению периода между началом строительства и моментом передачи жилья собственнику, из-за чего в эксплуатацию поступают объекты с переувлажнёнными ограждающими конструкциями, что приводит к повышенной нагрузке на системы вентиляции и отопления. В-третьих, процесс заселения многоквартирных домов происходит постепенно на протяжении первых двух лет, и тепловой и воздушный режимы помещений существенно отличаются от расчётных. В-четвертых, в процессе эксплуатации жилья собственники квартир стараются экономить на расходе тепла, уменьшая или полностью отключая отопительные приборы во время своего отсутствия. Всё это приводит к нарушениям в работе традиционных систем вентиляции с естественным побуждением.

Особенностью организации воздушного режима здания с естественной вентиляцией является зависимость работы вентиляционных каналов от перепада давления между наружным и внутренним воздухом, что, в свою очередь, определяется временем года и наличием ветра. Как известно, в расчётном режиме (при температуре наружного воздуха +5 °C в безветренную погоду) при наличии открытых приточных устройств (форточек, фрамуг или поворотно-откидных створок окон, клапанов инфильтрации воздуха) система вентиляции должна обеспечить требуемый воздухообмен сообразно рассматриваемому помещению. При отклонении температуры наружного воздуха от расчётной воздухообмен будет увеличиваться (с понижением температуры наружного воздуха) либо уменьшаться вплоть до полного прекращения работы вентиляционного канала.

Требования по минимальному расходу свежего воздуха на одного человека нормируются СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01–2003». Данный нормативный документ устанавливает конкретные нормы наружного воздуха для людей, находящихся в помещении более двух часов непрерывно. Для жилого помещения при общей площади квартиры на одного человека более 20 м² расход воздуха 30 м³/ч (но не менее 0,35 воздухообмена в час, определяемого по общему объёму квартиры). Для жилого помещения при общей площади квартиры на одного человека менее 20 м² 3 м³/ч на 1 м² жилой площади (табл. 9.1 [2]).

Следует отметить, что нормы подачи наружного воздуха на одного человека едины на всей территории страны и не учитывают различную фоновую концентрацию углекислого газа, в зависимости от экологичности района строительства. Согласно проведённым расчётам, норма в 30 м³/ч на человека [1] позволяет обеспечить качественную воздушную среду только в районах с относительно «чистой» экологией. В загрязнённых районах и крупных городах рекомендуется выполнять уточняющие расчёты.

В качестве основных нарушений в работе естественной вентиляции можно выделить следующие основные моменты. Первое — вентиляция не обеспечивает нормативного воздухообмена в каждой из комнат квартиры. Второе — вытяжные вентиляционные каналы работают как приточные (явление «опрокидывания» вентиляции), что приводит к понижению температуры поверхности вентиляционного блока, являющегося частью внутренней стены. Третье — вентиляция избыточна в зимнее время (для нижних этажей многоэтажного здания) воздухообмен может в несколько раз превышать нормативное значение из-за существенного перепада давления, что ведёт к повышенным теплопотерям помещения и снижению уровня теплового комфорта.

Кроме того, наблюдается нарушение герметичности транзитных вентиляционных каналов, ввиду низкого качества строительства, и поступление в помещения удаляемого вентиляционного воздуха из вентиляционной шахты, что нарушает санитарную обстановку и комфорт в помещениях. При наличии приточных клапанов в наружных стенах, когда их размещают не над приборами отопления, наблюдается низкая температура поверхности как самого устройства, так и внутренней поверхности наружной стены, что также приводит к нарушению комфорта, переувлажнению поверхности, порче декоративного покрытия стены и образованию плесени (рис. 1).

Для выявления причин нарушения работы вентиляции лабораторией энергоаудита АлтГТУ проводятся инструментальные обследования, во время которых фиксируется действующий перепад давления и скорость воздушного потока, делаются замеры приёмных вентиляционных устройств для определения площади сечения и расчёта действительных расходов. Полученные данные позволяют рассчитать кратность воздухообмена в помещениях. Проводятся индивидуальные аэродинамические испытания вентиляционных каналов и приточных устройств, проверяется работа принудительных приточно-вытяжных систем вентиляции.

В настоящее время для обеспечения регулируемого притока воздуха в жилые помещения многоквартирных домов используют приточные клапаны КИВ-125, внешний вид которого представлен на рис. 2. На практике количество устанавливаемых клапанов в отдельно взятой квартире существенно варьируется — это один клапан на всю квартиру либо один клапан на каждое помещение квартиры, имеющее оконный проём. В конструктивном исполнении приточные клапана различаются диаметром отверстия в наружной стене под канал (на 125 и 70 мм), наличием различных фильтрующих элементов, воздухозаборных устройств (решёток, сеток и т.д.). Все эти конструктивные отличия приводят к разнице аэродинамических характеристик приточных клапанов и, в конечном итоге, к разному воздухообмену, обеспечиваемому соответствующим устройством.

Для определения расходно-напорной характеристики приточного клапана КИВ-125 была проведена серия экспериментов на строящихся многоквартирных домах. Суть эксперимента заключалась в следующем. В дверной проём входной двери квартиры монтировалась установка с вентилятором. Данный вентилятор позволяет создавать перепад давления между наружным и внутренним воздухом, а также производить измерение расхода удаляемого воздуха. Перед началом эксперимента производится герметизация канализации, вытяжных вентиляционных каналов и прочих инженерно-технических коммуникаций.

Клапан КИВ также герметизируется. После этого запускается вентилятор и создаётся разрежение в квартире, одновременно с этим осуществляется измерение расхода удаляемого воздуха, приток которого обеспечивает воздухопроницаемость ограждающих конструкций: панельные стыки, окна, стены, межэтажные перекрытия, гильзы и прочее. Измерение производится по нескольким точкам перепада давления, чтобы получить характеристику воздухопроницаемости ограждающих конструкций помещения.

Далее осуществляется разгерметизация приточного клапана, регулировочные заслонки приводятся в закрытое положение и эксперимент повторяется. Теперь уже приток воздуха в помещение обеспечивается как воздухопроницаемостью ограждающих конструкций, так и отверстиями в заслонках клапана (заглушки на заслонках сняты). Следующий эксперимент происходит при открытых заслонках клапана.

Путём арифметической разности характеристик получаем расходно-напорную характеристику приточного клапана с открытой и закрытой заслонкой (рис. 3). Следует учитывать то, что данная характеристика относится ко всей аэродинамической системе: выходной насадок, клапан, канал, фильтр приточного воздуха, приёмная решётка (вся эта система выполняет ещё и роль глушителя уличного шума). Данная характеристика может существенно отличаться для различных клапанов, несмотря на идентичность устройства регулирующих заслонок, за счёт различной конструкции остальных элементов, главным образом фильтра приточного воздуха, а также степени его загрязнённости в процессе эксплуатации.

Применение результатов эксперимента позволило определить расход приточного воздуха через клапан в условиях эксплуатации города Барнаула для холодного периода года (при температуре наружного воздуха –36 °C) и расчётного (+5 °C), рис. 4–5. В качестве исследуемого объекта рассмотрен 16-этажный жилой дом с общественно-административными помещениями на первом этаже. Сначала было рассчитано располагаемое давление для помещений со второго по 16-й этаж (для административных помещений первого этажа применена индивидуальная система вентиляции с механическим побуждением), затем, исходя из полученных экспериментальных данных, был определён расход воздуха через приточный клапан и сделано соотношение полученных данных с требуемым воздухообменом для жилых помещений здания.

Результаты расчётов показали следующее: при температуре наружного воздуха –36 °C и температуре внутреннего воздуха +21 °C требуемый воздухообмен обеспечивается в квартирах со второго по 12-й этаж, в квартирах с 13-го по 16-й этажи необходимо дополнительно приоткрывать створки окон. При повышении температуры наружного воздуха располагаемый перепад давления уменьшается, и в расчётный для вентиляции период года при температуре наружного воздуха +5 °C нормативный воздухообмен через приточный клапан уже не обеспечивается — дефицит, в зависимости от этажа, составляет 30–92 %.

Авторы другого исследования [3] — Е. Х. Китайцева (доцент МГСУ) и Е. Г. Малявина (доцент МГСУ) — дали ответ на вопрос об эффективности системы естественной вентиляции при различных погодных условиях с проветриванием помещения через окна. В квартирах с двухсторонней ориентацией естественная вентиляция может работать хорошо бóльшую часть года, если она правильно рассчитана и смонтирована. В жаркую погоду только воздействие ветра может обеспечить требуемый воздухообмен. Важным выводом их исследования является следующее: использование в современном строительстве окон с высоким сопротивлением воздухопроницанию делает необходимым применение различных устройств, обеспечивающих приток наружного воздуха в квартиры.

Ещё одним немаловажной особенностью применения приточных клапанов является место их установки.

Как показали многочисленные исследования, в районах с низкими температурами наружного воздуха приточные клапаны необходимо устанавливать непосредственно над отопительным прибором, обеспечивая интенсивный подвод тепла в область инфильтрации холодного наружного воздуха, исключая таким образом выпадение конденсата и обмерзание клапана. Установка приточного клапана на существенном удалении от прибора отопления является недопустимой, так как приводит к появлению поверхностей с температурами, значительно ниже допустимых значений, вплоть до обледенения внутри помещения.

Следует отметить и дефекты, связанные с нарушением технологии строительства. Вот наиболее распространённые из них: нарушение герметичности по стыкам сборных железобетонных каналов; нарушение герметичности в местах прохода межэтажных перекрытий сборными вентиляционными блоками; высокая воздухопроницаемость стен вентиляционных каналов в кирпичных конструкциях, особенно когда приточные и вытяжные каналы отделены друг от друга стенкой в 125 мм без расшивки швов.

Все эти нарушения приводят к существенному снижению производительности систем вентиляции.

Выводы

1. Приточные клапаны в системах естественной вентиляции многоквартирных домов в большинстве случаев не обеспечивают требуемый воздухообмен ввиду низкой пропускной способности. Для качественного проветривания помещений необходимо использовать открывающиеся поворотно-откидные створки окон.

2. Применение приточных клапанов в многоквартирных домах с высоким сопротивлением воздухопроницаемости ограждающих конструкций является необходимым для сохранения работоспособности вентиляционной системы при закрытых окнах и предотвращения «опрокидывания» вентиляционных каналов.

3. Располагать приточные кланы необходимо только над приборами отопления, исключая тем самым выпадение конденсата, обмерзание приточного устройства, намокание поверхности стены и образование плесени.

Морские и промышленные трубопроводные клапаны и фитинги || Атлантический клапан и поставка Co

• png» data-saveperformance=»off» data-title=»Atlantic Valve & Supply»>

  Ведущий в отрасли поставщик клапанов, конденсатоотводчиков,


  и регуляторов давления для военных и промышленных рынков.

Atlantic Valve гордится тем, что

является надежным партнером следующих производителей:

Mil-Spec и коммерческие медно-никелевые, латунные, бронзовые, стальные и нержавеющие трубы, клапаны, датчики и фитинги.
У нас есть все, что вам нужно, от судов до муниципальных и промышленных приложений и сред.
Atlantic Valve предлагает широкий ассортимент продукции, в том числе следующие известные бренды:

Мы предлагаем полную линейку промышленных, а также армейских задвижек, шаровых, обратных и шаровых кранов из бронзы, а также из нержавеющей, литой и кованой стали.

Мы предлагаем дисковые затворы Demco для промышленного и морского применения из алюминиевой бронзы, ковкого чугуна, углеродистой и нержавеющей стали.

Запорные, шаровые, обратные и шаровые краны для промышленных, целлюлозно-бумажных и углеводородных применений из углеродистой и нержавеющей стали, хрома и сплавов.

Производитель промышленной и специальной продукции, включая конденсатоотводчики, регулирующие клапаны, аксессуары для трубопроводов, осушители жидкости, конденсатные насосы.

Производитель качественных промышленных шаровых, дисковых и шаровых кранов, регуляторов давления, паровых изделий, средств управления и контрольно-измерительных приборов.

Robert H. Wager Company, Inc. была основана в 1933 году. Компания Wager производит обратные и вертикальные обратные клапаны, а также клапаны для выпуска воздуха из резервуаров.

Более 100 лет компания American Valve посвятила себя предоставлению надежных продуктов и услуг, отвечающих самым высоким стандартам.

Merit Brass является ведущим производителем трубных ниппелей из нержавеющей стали, латуни, хромированной латуни и алюминия в Северной Америке.

Компания

KPM была основана в 1960 году в Сан-Франциско.
KPM является сертифицированным производителем клапанов, шпигатов и палубной арматуры, сертифицированным береговой охраной.

Что мы предлагаем

У нас есть широкий выбор товаров на складе или в наличии, чтобы удовлетворить все ваши потребности в морских и промышленных трубопроводах.

Клапаны

У нас есть широкий ассортимент клапанов из бронзы, нержавеющей стали, стали и многих экзотических сплавов для морского, муниципального и промышленного использования.

См. Клапаны

Фитинги для труб

От бронзы до стали и сплава, от резьбы до сварки встык, у нас есть фитинги, которые вам нужны.

См. фитинги

Труба

Труба из меди, медно-никелевого сплава, латуни, стали, оцинкованной стали, нержавеющей стали, алюминия и сплава военного и коммерческого класса.

См. трубу

Конденсатоотводчики

Watson McDaniel с 1878 года с гордостью производит высококачественные специальные продукты для пара и жидкостей для промышленного рынка.
Watson McDaniel является производственной компанией, сертифицированной по стандарту ISO 9001 и сертифицированной ASME.

См. конденсатоотводчики

Регуляторы давления

Watson McDaniel с 1878 года с гордостью производит высококачественные специальные продукты для пара и жидкостей для промышленного рынка.
Watson McDaniel является производственной компанией, сертифицированной по стандарту ISO 9001 и сертифицированной ASME.

Читать далее

Выдающаяся служба

Когда вы звоните в Atlantic Valve, вы разговариваете не просто с сотрудником, вы разговариваете с владельцем.
С 1963 года мы поставляем качественные компоненты трубопроводов для военных, коммерческих и промышленных рынков.

Читать далее

Что вызывает отказ запорных клапанов линии подачи?

Неисправности запорного клапана (заклинивание) чаще всего вызваны старением внутренних компонентов, таких как резиновые шайбы. Многие элементы сантехники, а также бытовая техника в вашем доме требуют запорного клапана, который позволяет быстро и удобно перекрыть воду в случае аварийной ситуации с трубами.Без этих инструментов вы потратили бы бесценное время на поиски, а также перекрытие основного клапана подачи воды в жилую или коммерческую недвижимость, в то время как вода льется в ваше жилище. Хотя запорные клапаны в основном не требуют обслуживания, с возрастом они подвержены ряду отказов.

запорные клапаны с утечкой

Определение запорного клапана
Называемые запорными устройствами, эти приспособления связаны с основными водопроводными линиями, как холодными, так и горячими, которые проходят повсюду твой дом.Они обеспечивают быструю реакцию на аварийную ситуацию с трубами для подходящего компонента, который они предоставляют. Хотя его функция аналогична шлюзовому клапану, который обычно используется для обеспечения вашего водонагревателя, он не такой тяжелый.

Места общего пользования
Запорные клапаны используются для питания кухонных и ванных комнат, посудомоечных машин, компонентов и холодильников. Ванные комнаты обычно состоят из клапана горячей и холодной воды внутри туалетного столика и клапана холодной воды, расположенного сразу за унитазом.

Типичные отказы клапанов
Со временем эти зависимые устройства сказываются на них, и они могут стать подвержены отказам. Одной из самых частых поломок старого запорного клапана является его заедание. Это говорит о том, что вы, возможно, не сможете легко отключить эту жизненно важную функцию. В крайнем случае клапан настолько ржавый, что даже набор пассатижей бесполезен. Дополнительным типичным отказом является ослабление резиновых упоров или уплотнений внутри клапана и невозможность полностью ограничить поток воды.Это может оказаться неприятной ситуацией, если у вас возникла аварийная ситуация с сантехникой или когда ваша сантехника пытается установить новый прибор.

Необходимые действия
Хотя эти клапаны не требуют технического обслуживания, очень важно периодически проверять их, чтобы гарантировать их надлежащее функционирование. Если вы обнаружите заклинивший или капающий клапан подачи или клапан, который не перекрывает воду, запланируйте замену вместе с нами.

Ручные клапаны | вентильные изделия

Ручные клапаны

Наше современное оборудование предлагает широкий выбор ручных клапанов.Независимо от того, ищете ли вы конкретный клапан, производителя или материал корпуса, у Sunbelt Supply есть клапан с ручным управлением для ваших требований.

Помимо наших преданных своему делу специалистов, Sunbelt Supply обладает одним из самых полных запасов ручных клапанов в мире.

• Четвертьоборотные клапаны Изделия: шаровые, дисковые, пробковые клапаны
• Шиберные, шаровые и обратные клапаны
• Клапаны с сильфонным уплотнением
• Клапаны для коксования
• Мембранные клапаны
• Клапаны управления потоком
• Кислотные клапаны HF
• Предохранительные клапаны
• Специальная продукция (клапаны для отбора проб, донные клапаны резервуаров, клапаны из специального сплава)

Материалы корпуса В наличии

Сплав 20, алюминиевая бронза, бронза, углеродистая сталь, чугун, ковкий чугун, F5, F9, F11, F22, F91, Hastelloy C, монель/инконель, LF2, LCB, LCC, нержавеющая сталь (316, 304, 304H, 347), ВК6, ВК9, К5, К12, К12А

Специальные комплекты отделки (обычно имеются в наличии)

Нержавеющая сталь 316, сплав 20, алюминиевая бронза, бронза, монель, NACE и полный стеллит

Загрузить описание линейки продуктов

Производители

Четвертьоборотные клапаны Изделия: шаровые, дисковые, пробковые клапаны

• Термопластовые клапаны Asahi
• Чаода
• Купер
• Демко
• Флоусил
• Клапан Franklin (двойной блок DuraSeal и клапан с выпускной пробкой)
• Ггоско
• Усадьба
• Джеймсбери
• КФ Индастриз
• КТМ
• Киц
• Милуоки
• Могас
• Нибко
• Национальный клапан (морской)
• Нордстрем
• ОМБ
• ПБВ
• Квадрант
• Ред Пойнт
• Ресун
• Секурасил
• Клапан Шарпа
• Torqseal-Велан
• Трулайн
• Туфлайн
• Ванесса
• Велан
• ВКМ
• Уолворт
• Вт / Contromatics
• Уильям Э. Уильямс

Шиберные, шаровые и обратные клапаны

Sunbelt Supply предлагает задвижки из кованой и литой стали, шаровые и обратные клапаны, а также ножевые задвижки и задвижки из литой стали высокого давления.

• Термопластовые клапаны Asahi
• Чаода
• Купер
• Кран
• ДСИ
• Двойная проверка
• Хайград
• Киц
• Ладиш
• Лункенхаймер
• Милуоки
• Ньюко
• Ньюэй
• Нибко
• Национальный клапан (морской)
• ОМБ
• ПК
• Тихоокеанский
• Пима (морской)
• Пауэлл
• ProQuip (Велан)
• Ред Пойнт
• РПиК
• Смит
• СВИ
• Велан
• Фогт
• Уолворт
• Уильям Э.Уильямс
• Ханик

Литые клапаны высокого давления

• Чаода
• ДСИ
• Киц
• Ньюко
• ПК
• Тихоокеанский
• Поям
• Велан
• Уолворт
• Ханик

Кованые клапаны

• Купер
• ДСИ
• ОМБ
• РПиК
• Ред Пойнт
• SFC (морской)
• СВИ
• Смит
• Велан
• Фогт

Клапаны с сильфонным уплотнением

Для максимального контроля неорганизованных выбросов Sunbelt Supply имеет на складе полную линейку клапанов с сильфонным уплотнением.

Трубопроводная арматура API 6D и 6A / Другая продукция для трубопроводной арматуры

Шаровые краны с креплением на цапфе
Задвижки для сквозного трубопровода
Запорные клапаны для проходного трубопровода
Клапан Franklin — двойной запорный клапан DuraSeal и выпускной пробковый клапан

• Чаода
• Ред Пойнт
• Valbart (ранее Velan S.R.L.)
• ВКМ
• Клапан Franklin — двойной запорный клапан DuraSeal и клапан с выпускной пробкой

Клапаны управления потоком

• Лесли
• Кла-Вал
• Hays Fluid Control (морской)

Кислотные клапаны HF

• Тихоокеанский
• Бензин
• Туфлайн
• Фогт
• Ханик

Специальная продукция/клапаны для отбора проб, донные клапаны резервуаров

• MG Процесс — отбор проб, нижние/сливные/резервуарные клапаны
• Ред Пойнт

Запорные клапаны

: четвертьоборотные против.

Сжатие

Эта запись была опубликована 19 июля 2019 г. пользователем Korey.

Нет ничего более отягчающего, чем страдать от наводнения и повреждения водой из-за сломанных труб, не говоря уже о стоимости ремонта, которая может быть огромной в промышленных условиях. Вот почему так важно, чтобы вы знали, где находятся ваши запорные клапаны, до того, как произойдет аварийная ситуация с сантехникой. В этом посте мы рассмотрим, что такое запорные клапаны, где вы их найдете, а также различия между компрессионными клапанами и четвертьоборотными клапанами.

Что такое запорный клапан и где он находится?

Запорные клапаны — это то, что следует из названия — клапаны, перекрывающие поток в системе трубопроводов. Имеется главный запорный вентиль, а также запорная арматура возле светильников. Главный запорный клапан остановит поток воды, поступающей из водопровода. Главный запорный вентиль обычно располагается снаружи здания, на первом этаже (или в подвалах для тех зданий, где он есть), и, как правило, в кратчайшей точке от водопровода до здания.

Некоторые светильники имеют собственный запорный клапан. Их можно использовать для остановки потока воды к определенному приспособлению, а не ко всему зданию. Вы найдете запорные клапаны на приспособлениях, включая раковины, туалеты и стиральные машины.

• • • Раковины – Запорный клапан для раковин обычно находится в тумбе под раковиной. Если есть утечка в кране или трубе раковины, отключение этого клапана остановит поток воды в раковину.
    • Туалет – Эти запорные клапаны расположены на стене за туалетом.
    • Стиральная машина — За стиральной машиной есть два клапана, а иногда и рычаг в промышленных условиях, которые можно перекрыть, чтобы перекрыть поток воды.

Компрессионные и четвертьоборотные запорные клапаны

Запорные клапаны бывают двух основных типов: клапан сжатия и клапан на четверть оборота. Давайте посмотрим на оба и на то, как они работают.

Компрессионные клапаны

Компрессионные клапаны, иногда называемые многооборотными клапанами, обычно представляют собой шаровые клапаны. Вы включаете или выключаете этот клапан несколькими оборотами. Он работает с помощью компрессионной шайбы, расположенной на конце штока клапана, которая регулирует поток воды через клапан. При повороте штока шайба прижимается к внутреннему седлу и образует уплотнение.

Четвертьоборотные клапаны

Четвертьоборотные запорные клапаны появились после компрессионного клапана.Они используют конфигурацию шарового клапана. Вам нужно всего лишь повернуть его на четверть оборота, чтобы включить и выключить.

Различия между компрессионными и четвертьоборотными клапанами

Как узнать, какой запорный клапан использовать? Ответ на этот вопрос часто зависит от того, кого вы спросите. Хотя компрессионные и четвертьоборотные клапаны имеют сходство в использовании, существует ряд различий, которые следует учитывать.

• • • Стоимость – Компрессионные клапаны дешевле, чем четвертьоборотные клапаны.Как правило, четвертьоборотные клапаны стоят примерно на доллар или около того больше, чем компрессионные клапаны.
    • Ремонт – Если четвертьоборотный запорный клапан выходит из строя и начинает протекать, его необходимо заменить. С другой стороны, компрессионные запорные клапаны часто поддаются ремонту. Когда компрессионная шайба со временем изнашивается, ее можно довольно легко заменить. Кроме того, при необходимости можно заменить уплотнение в клапане, которое помогает предотвратить возникновение утечек вокруг штока. Еще проще, некоторые типы утечек можно устранить, просто затянув гайку уплотнения клапана.В то время как ремонт компрессионного клапана довольно прост, некоторые сантехники предпочитают просто заменить клапан, поскольку он недорог и гарантирует, что любые другие старые и изношенные детали не скоро выйдут из строя.
    • Долговечность – Поскольку четвертьоборотные клапаны имеют простую конструкцию и содержат меньше деталей, это делает этот тип клапана более долговечным, чем компрессионные клапаны. Однако есть и другие аспекты, в том числе качество сборки и других конструкционных материалов, которые могут снизить долговечность запорных клапанов на четверть оборота.Это означает, что если вы собираетесь их использовать, вы должны убедиться, что покупаете высококачественные. Внутренняя часть клапана должна быть металлической, а не пластиковой.
    • Простота использования – Как следует из названия, четвертьоборотным клапанам требуется всего четверть оборота для их работы. Они также легко читаются. По положению ручек вы узнаете, выключены они или включены.

Продление срока службы запорной арматуры

Тип клапана, который вы используете, является важным решением.Не забывайте выбирать клапаны высокого качества. При использовании этих запорных клапанов всегда следите за тем, чтобы они были установлены правильно, оставлялись полностью открытыми и не затягивались слишком сильно, когда это необходимо. Это обеспечит максимально долгий срок службы выбранной вами запорной арматуры.

Малатные клапаны для балансировки энергоснабжения клеток

В зеленых частях растения при освещении АТФ и НАД(Ф)Н выступают в качестве источников энергии, которые образуются в основном при фотосинтезе и дыхании, тогда как в темноте необходимую энергию генерируют гликолиз, дыхание и окислительный пентозофосфатный путь (ОПФ). формы.В незеленых частях окисление сахара при гликолизе, дыхание и OPP являются единственными средствами производства энергии. Для энергозатратных реакций доставка НАДФН, НАДН, восстановленного ферредоксина и АТФ должна происходить с требуемыми скоростями и в определенных компартментах, так как размеры пулов этих энергоносителей весьма ограничены и, как правило, не непосредственно транспортируются через биомембраны. Непрямой транспорт восстанавливающих эквивалентов может быть достигнут с помощью малатеоксалоацетатных челноков с участием малатдегидрогеназы (МДГ) для взаимопревращения.Изоферменты МДГ присутствуют в каждом клеточном компартменте. Хлоропласты содержат окислительно-восстановительный НАДФ-МДГ, который активен только на свету. Кроме того, была обнаружена пластида NAD-MDH, которая постоянно активна и присутствует во всех типах пластид. Экспорт избытка NAD(P)H через малатные клапаны позволит продолжить производство АТФ (1) при фотосинтезе и (2) при окислительном фосфорилировании. В последнем случае сопряженная продукция NADH катализируется биспецифическим NAD(P)-GAPDH (GapAB) в хлоропластах, активным с NAD даже в темноте, или специфическим пластидным NAD-GAPDH (GapCp) в незеленых ткани.Когда растения находятся в таких условиях, как яркое освещение, питание с высоким содержанием CO(2), NH(4) (+), холодовой стресс, которые требуют изменения активности ферментов малатных створок, могут быть изменены уровни экспрессии изоформ MDH. наблюдаемый. В клубеньках индукция специфичной для клубеньков пластиды NAD-MDH указывает на изменение потребности в энергоснабжении во время фиксации N(2). Кроме того, была описана индукция изоформ глюкозо-6-фосфатдегидрогеназы аммонием и ферредоксина и ферредоксин-НАДФ-редуктазы нитратом.
