Как выполнить перекрытие крыши профнастилом своими руками? — 1pokryshe.ru

Многие начинающие мастера желают выполнить перекрытие крыши профнастилом своими руками, но не все знают, как сделать это правильно.

Монтаж кровли профнастилом

Монтаж кровли профнастилом.

В последнее время профлисты используются в строительстве достаточно часто. Профнастил является жестким материалом и обладает хорошими эстетическими свойствами. Данным материалом можно покрыть кровлю частного дома на дачном участке или промышленного склада. Крыша может иметь различную форму. Материал достаточно просто монтировать — даже мастер без опыта сможет разобраться, как перекрыть крышу профнастилом своими руками.Профнастил являет собой стальные листы с волнами.

Главное отличие профлиста от других материалов — это формованный профиль, который бывает нескольких видов. Стеновой профнастил можно охарактеризовать маленькой высотой профиля и толщиной листа из металла. Его можно использовать в местах, которые не подвергаются сильным нагрузкам.

Устройство крыши из профнастила

Схема устройства крыши из профнастила.

Другой вид профлиста — кровельный. Он является прочным, высота профиля — от 20 мм. Дополнительную прочность материалу придают ребра жесткости; его можно использовать для покрытия ангаров, заборов и навесов.

Еще один вид профнастила — несущий. Данный материал имеет высокую прочность и жесткость. Выполняется из металла большой толщины, имеет высоту профиля от 45 мм и больше.

Чтобы правильно покрыть крышу профлистом, понадобится определиться с видом материала. Для кровли подходят марки Н и СН, высота профиля должна быть более 35 м.

Инструменты, которые потребуются для перекрытия крыши профнастилом:

  • ножницы по металлу;
  • насадка на дрель для резки металла;
  • шуруповерт;
  • специальные клещи;
  • рулетка;
  • насадка на шуруповерт 8х45 мм.

Все о дереве и деревообработке — 1poderevu.ru.

Нюансы, которые нужно учитывать

Технические характеристики профнастила

Технические характеристики профнастила.

Закреплять профлисты несложно, однако есть некоторые особенности, которые следует учитывать. К ним можно отнести доставку материала и подъем его на крышу дома — все действия нужно выполнять аккуратно, чтобы не повредить профнастил.

Стоит помнить и о безопасности: когда выполняются какие-либо действия с металлом, понадобится надеть защитную одежду, по крыше допускается передвижение в мягкой обуви.

Для начала нужно определить метод укладки. Далее необходимо сделать настил из досок под рейки ендовы и закрепить торцевые рейки.

Монтаж кровли следует начинать с укладки рейки карниза. После этого с торцевой части можно начинать фиксировать профилированные листы. Если профнастил устанавливается на вальмовую крышу, то начинать нужно с центральной части вальмы. Для фиксации на каждый лист будет уходить примерно 7-8 самонарезающих винтов. Некоторые стыки желательно обработать с помощью заклепок из металла.

Вернуться к оглавлению

Как фиксировать профнастил возле ендов, конька и трубок?

Дополнительные элементы для кровли из профнастила

Дополнительные элементы для кровли из профнастила.

Технология монтажа профлистов предполагает оформление листами из металла мест возле ендов, трубок и конька крыши. Самостоятельно это можно сделать таким образом:

  1. Сначала выполняется устройство ендовы небольшой длины. Для этого нужно распилить лист у нижней части разжелобка на несколько одинаковых частей. Первым делом монтируется нижний лист, после чего — донная рейка. В конце устанавливается лист кровли.
  2. Далее монтируется торцевая рейка. Длина подобной планки составляет 2 м, нахлест должен быть от 5 до 100 мм. Установку следует начинать со стороны свеса в направлении к коньку кровли. Возле конька излишки понадобится срезать, вся торцевая рейка должна накрывать минимум одну волну листа. Далее рейка закрепляется к торцевой планке. Шаг установки элементов — 1 м.
  3. На следующем этапе устанавливается коньковая планка. В данном случае можно использовать специальные гладкие детали для коньков. Под профлисты квалифицированные мастера советуют укладывать уплотнительные элементы с мелкой гофрой. Другой вариант — использование элементов, которые повторяют профиль кровли. Нахлест должен быть более 100 мм. Со стороны листа рейка закрепляется с помощью самонарезающих винтов. Шаг установки крепежных элементов — максимум 400 мм. Все фиксаторы должны находиться под обшивкой. Для защиты следует использовать коньковый уплотнитель. В случае бокового примыкания понадобится продольный уплотнительный элемент. Данную деталь можно не устанавливать на крутых скатах.

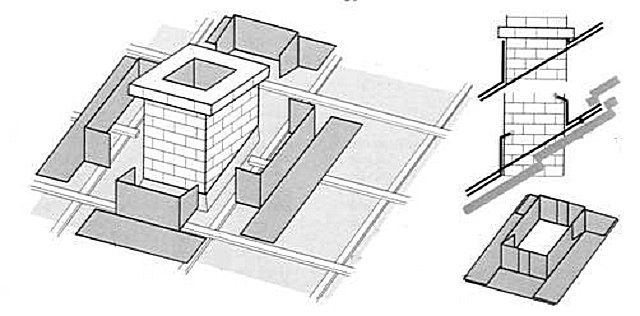

  4. Далее выполняется установка проходных деталей или выводных трубок. Все трубки состоят из двух частей. На данном этапе рекомендуется предусмотреть установку снегоупора. Диаметр трубок должен быть примерно 10 см. Трубки для вентиляции обязательно нужно утеплить.

Вернуться к оглавлению

Как выполнить перекрытие крыши профлистами?

Схема крепления профнастила

Схема крепления профнастила.

Обустраивать крышу самостоятельно можно в любое время года. Для этого требуется обыкновенный слесарный инструмент. Полотна материала можно легко разрезать и согнуть под необходимый размер и форму, при этом отходов практически не будет.

До покрытия крыши понадобится устроить надежную гидроизоляцию. На конструкцию стропил надо установить специальную мембрану. При установке утепленной кровли на гидроизоляционный материал укладывается слой утеплителя, в затем слой пароизоляции. В случае выполнения холодной кровли следует предусмотреть проветриваемое пространство.

Чем больше уклон крыши и высота профиля, тем большим может быть шаг. После того, как будет выполнен монтаж обрешетки, можно будет приступить к перекрытию крыши. Важно учитывать следующие нюансы:

  1. Укладка профнастила выполняется снизу-вверх от торцевой части кровли.
  2. Чтобы выполнить установку ровными рядами, монтаж надо производить параллельно свесу кровли.
  3. Профилированный лист прикрепляется к обрешетке специальными саморезами для кровли, которые снабжаются полимерной шайбой для уплотнения.

Вернуться к оглавлению

Как покрыть плоскую или скатную крышу самостоятельно?

Если уклон крыши меньше 12°, установка профнастила предусматривает перекрытие листов минимум на 2 волны. Дополнительно рекомендуется выполнить герметизацию стыков герметиком на основе битума или силикона.

При покрытии гофрой скатной крыши установку рекомендуется начинать с нижнего угла ската, при этом нужно выступить за карниз примерно на 20-30 см. Листы закрепляются по карнизу внизу всех волн.

Каждый последующий лист обязательно должен перекрывать предыдущий.

Расход профнастила

Таблица расхода профнастила для кровли.

Если уклон кровли составляет примерно 12-15°, то листы следует перекрыть минимум на 20 см. Если имеется крыша, угол наклона которой составляет 15-30°, то листы должны перекрывать на 15-20 см. Крыша с углом наклона больше 30° перекрывается на 10-15 см.

Фиксация листов выполняется по такой схеме: на торцевых частях кровли самонарезающие винты крепятся к крайней планке обрешетки, шаг монтажа крепежных элементов при этом должен быть равен 50 см. В середине листы прикрепляются к планкам обрешетки с одной стороны. Для оформления боковых сторон и конька надо выпустить фасонные профилированные листы.

Если выполняется реконструкция построек, то старое покрытие лучше оставить (к примеру, мягкую кровлю), профнастилом при этом нужно перекрывать по имеющимся конструкциям обрешетки и системы стропил. Листы имеют небольшой вес, в связи с чем они не будут увеличивать нагрузку на крышу.

Чтобы кровля из данного настила служила много лет, срезы и места установки самонарезающих винтов потребуется обработать специальными составами, которые способны предотвратить коррозию.

Вернуться к оглавлению

Уплотнители и саморезы для профилированных листов

Технология укладки профлистов предполагает использование специальных саморезов и уплотнительных элементов. Винты изготавливаются из прочной оцинкованной стали. Они имеют прокладку из эластомера, а их шляпки окрашиваются под цвет профлистов. Данные элементы для крепежа устойчивы к коррозии и различным повреждениям.

Достаточно часто в процессе перекрытия крыши профнастилом используются специальные прокладки, которые нужны для защиты конструкции от снега, дождя, ветра. Детали предотвращают попадание влаги под основание настила. В результате увеличивается период службы системы стропил, утеплителя и внутренней отделки здания. Для профнастила подходят уплотнители, которые имеют форму гофры.Сегодня кровля из профнастила является одним из самых популярных вариантов сооружения крыши. Чтобы правильно перекрыть крышу профлистами, нужно придерживаться технологии.

Как правильно крыть крышу профнастилом

Такой материал, как профнастил, уже давно известен всем и применяется в строительстве в самых разных «амплуа» — из него устанавливают заборы, строят гаражи и навесы, а также покрывают крыши хозяйственных построек, маленьких домиков и даже больших особняков. Профнастил производится в разнообразных расцветках, поэтому можно увидеть дома, покрытые не только листами одного цвета, но и с комбинированием оттенков. что смотрится весьма оригинально.

Как правильно крыть крышу профнастиломКак правильно крыть крышу профнастилом

Чтобы знать, как правильно крыть крышу профнастилом, необходимо внимательно изучить инструкцию, а затем приобрести качественный кровельный и расходный материал, подготовить все необходимые инструменты.

Очень важно то, что не нужно обладать особыми профессиональными навыками, чтобы произвести покрытие крыши этим материалом. Главное — соблюдать технологическую последовательность работ и не совершать ошибок, которые могут привести к протеканию крыши, что потребует доведение покрытия «до ума».

Достоинства и недостатки профнастила, как кровельного материала

Как и любой кровельный материал, профнастил имеет свои плюсы и минусы, которые необходимо знать перед тем, как его приобретать.

К положительным качествам этого материала можно отнести следующее:

  • Небольшой вес профнастила позволяет без труда поднимать его на высоту и, при необходимости, выравнивать на месте укладки.
  • Оптимальное соотношение стоимости и срока эксплуатации материала. При качественном монтаже производитель устанавливает минимальный эксплуатационный срок 12 ÷ 15 лет.
  • Простота монтажа — материал легко укладывается внахлест и прикручивается специальными саморезами.
  • Эстетичность покрытия – профнастил, благодаря разнообразию расцветок, делает внешность дома аккуратной, придает ему индивидуальность.
  • В рельефе большинства моделей листов предусмотрены специальные капиллярные канавки, которые предназначены для эффективного отвода воды при укладке полотен материала внахлест.
Капиллярная канавка для свободного стока водыКапиллярная канавка для свободного стока воды

Отрицательными качествами профнастила можно назвать:

  • Высокая теплопроводность металла. Поэтому профнастил не защитит чердачное помещение от перегрева или низких температур. Если выбрано это покрытие, потребуется хорошее утепление как самой крыши, так и чердачного перекрытия, что предполагает дополнительные затраты на термоизоляционный материал и его монтаж.
  • При ветреной погоде, когда скорость ветра составляет 15 м/с и выше, любое металлическое покрытие издает ультразвуковые колебания, отрицательно влияющую на психику человека. Поэтому в регионах с постоянной ветреной погодой лучше отдать предпочтение кровельным покрытиям, которые не вибрируют на ветру.
  • Низкая звукоизоляция. Если крыша не будет снабжена тепло— и звукоизолирующим материалом, в доме будет хорошо слышны звуки падающих на покрытие капель или градин.

Выбор профнастила для кровли

Профнастил может производиться из оцинкованных металлических листов, не имеющих цветового покрытия. Такие листы чаще всего используются для создания временных или постоянных навесов, или же для покрытия хозяйственных построек. Его также часто используют для ограждения строительных площадок. Неокрашенный профнастил имеет достаточно низкую стоимость, но мало подходит для покрытия жилых строений, так как обладает невысокими эксплуатационными характеристиками и не слишком привлекательным с точки зрения эстетики внешним видом.

Большой популярностью пользуется профнастил, который имеет декоративное защитное покрытие из полимерных составов. Этот материал более долговечен и способен выдержать достаточно серьезные нагрузки. Безусловно, это — при правильном монтаже, который во многом зависит от угла уклона скатов крыши.

Производится несколько типов профнастила, имеющих защитно-декоративное полимерное покрытие:

  • Несущий (Н) — предназначенный для покрытия крыши, перекрытий и навесов.
  • Стеновой (С) — используется для возведения забора, ангаров, гаражей.
  • Универсальный (НС) — подходит для кровли, установки ограждений, постройки гаражей, хозяйственных объектов и т.п.

Для покрытия крыши лучше использовать несущий профнастил, но в крайнем случае можно использовать любой из выше перечисленных типов.

Кроме этого, этот материал разнится по высоте и количеству волн. Высота волны (гофры) обозначается цифрой, которая ставится рядом с маркировкой типа профнастила. Для примера – несколько моделей представлено в таблице:

МаркировкаВнешний вид профнастилаПрименениеВысота гофры в ммТолщина металла в ммПолезная ширина в мм
С10С10Стеновой100,5; 0,6; 0,71100
С18С18Стеновой180,5; 0,6; 0,7; 0,81000
С21С21Стеновой210,5; 0,6; 0,7; 0,81000
НС35НС35Кровельный Стеновой350,5; 0,6; 0,7; 0,81000
С44С44Стеновой440,5; 0,6; 0,7; 0,8; 0,9; 1,01000
Н60Н60Кровельный600,7; 0,8; 0,9; 1,0845

Металлический лист профнастила может иметь одностороннее или двухстороннее покрытие, но для чего бы он ни приобретался, лучше выбирать материал, защищенный с двух сторон.

Покрытие состоит из многочисленных защитных слоев, на предлагаемой вниманию схеме хорошо видно, какие слои покрывают внешнюю и внутреннюю сторону.

Слоистая структура качественного профнастилаСлоистая структура качественного профнастила

Внешняя сторона кровельного материала:

  • Основой для профнастила является стальной лист.
  • Сталь покрывается слоем цинка.
  • Далее идет антикоррозийное покрытие.
  • На него наносится грунтовочный слой, который служит подготовкой для полимера.
  • Затем идет цветное полимерное покрытие.
  • На цветовое полимерное покрытие часто наносится защитная пленка (полиуретановая), которая сохранит его от выцветания и отслоения.
  • Для транспортировки и хранения профнастила он сверху может дополнительно покрываться пленочным покрытием, которое удаляется после монтажа.

Внутренняя сторона профнастила покрывается в той же последовательности точно такими же материалами, но на одних моделях цветная полимерная пленка изнутри отсутствует, а на других лист покрывается одинаково с двух сторон. Последние, безусловно, имеют более высокую стоимость, но и срок эксплуатации у них значительно больше.

Цветовая гамма профнастила достаточно разнообразна. По самым скромным подсчетам цветовой диапазон представлен не менее, чем 30-ю оттенками, поэтому выбрать нужный не составит труда. Цветовой слой на поверхность может быть нанесен порошковым способом или же с применением специальной технологии полимерного покрытия.

Если обобщить критерии выбора, то можно перечислить следующее:

  • Чтобы убедиться в том, что материал качественный и произведен в профессиональных условиях, следует попросить у продавца сертификат на продукцию. Если он отсутствует, то лучше обратиться в другой магазин.
  • Проверяется маркировка материала, говорящая о его назначении, толщине и высоте волны.
  • Оценивается внешний вид материала. Необходимо обратить внимание на ровность листа, отсутствие дефектов окрашивающего и защитного слоя, одинаковый оттенок всех листов, равномерность покрытия. Внешний вид может много рассказать о качестве профнастила — если при осмотре обнаружатся отслоение окрашивающего слоя или заусенцы на срезах, то от покупки лучше отказаться.
  • Еще одним критерием является проверка профнастила на сгиб — качественный материал должен быть упругим, и если его попробовать согнуть, то он стремится вернуться в прежнее положение. При этом на покрытии не должно проявиться следа сгиба.
  • Тип внешнего декоративного покрытия — полимерный или порошковый. Самыми качественными покрытиями профнастила являются матовый и обычный полиэстер и пластизоль. Данные о покрытии также должны быть указаны в сертификате на продукцию.
  • Цена материала. Нужно помнить, что не стоит выбирать самый дешевый материал — вряд ли он будет качественным. Тем более что весь профнастил имеет вполне доступную цену.

Когда материал приобретен, необходимо правильно его доставить на место стройки, а также аккуратно, без повреждений, разгрузить и поднять на высоту.

Цены на различные виды профнастила

Профнастил

Как избежать повреждений при транспортировке и монтаже материала?

Этот вопрос важно осветить потому, что повреждение профнастила при его доставке, разгрузке и монтаже значительно снизит срок эксплуатации будущей кровли.

Этот материал производится из стального листа, которому придают рельефность с помощью холодного проката в специальном оборудовании.

Изготовление профнастила прокаткой листов в специальном станкеИзготовление профнастила прокаткой листов в специальном станке

Такой материал, настеленный в качестве кровли, способен выдержать высокие ветровые и снеговые нагрузки, но при его транспортировке, погрузке и выгрузке, покрытие листов может быть подвергнуто ненужным механическим нагрузкам, что повлечет за собой его повреждения. Чтобы этого не произошло, следует соблюдать определенные правила транспортировки, хранения, переноски и поднятия листов.

  • Перевозка профнастила производится на грузовых автомобилях. Листы должны быть уложены стопками на жесткое основание кузова или же на специальную металлическую раму, которая закреплена в кузове под углом.
Транспортировка профнастила требует соблюдения определенных правилТранспортировка профнастила требует соблюдения определенных правил
  • После укладки кровельного материала в машину, его необходимо надежно закрепить стропами, чтобы избежать трения листов друг об друга при движении автомобиля, так как именно это может привести к повреждению защитного покрытия.
  • Автомобиль, перевозимый профнастил, должен двигаться со скоростью не более 80 км/ч.
  • Очень важно проследить, чтобы разгрузка кровельного покрытия проходила с максимальной осторожностью. Если разгрузка будет производиться вручную, желательно, чтобы каждый из листов снимался со стопки отдельно, переносился и укладывался на подготовленное для них место. Лучше всего – подготовить настил из досок и фанеры, застеленный сверху полиэтиленом.
  • Требуется следить за тем, чтобы ни один из листов не перегибался при переноске, так как вернуть его в первоначальное состояние не удастся, а это значит, что при покрытии, между листами образуются зазоры, которые будут нарушать ровность и цельность кровли.
  • Чтобы поднять профнастил на крышу, не причинив ему вреда, нужно тоже делать это правильно:

— для аккуратного подъема материала потребуются лаги, которые устанавливаются под наклоном к крыше — это будет своеобразные «рельсы» для удобства подъема листов;

Приспособление для подъема листов на крышуПриспособление для подъема листов на крышу

— листы поднимаются на высоту только по одной штуке;

— не рекомендовано проводить этот процесс при сильном ветре, так как это не только чревато повреждением материала, но и может привести к травмированию работников;

— сама укладка профнастила на крышу может быть выполнена двумя мастерами, а вот подъем кровельного материала на высоту лучше проводить втроем — это дополнительная страховка целостности материала и безопасности работ.

Теперь сразу несколько слов о том, как не повредить профнастил при монтаже.

Максимальный риск повреждения материала складывается в том случае, если покрывается большая площадь крыши, так как в процессе укладки и крепления придется ходить по уже уложенной кровле. Поэтому, необходимо правильно подобрать обувь для работы — она должна быть не только удобной, но и иметь мягкую эластичную подошву, которая не сможет повредить защитный слой и не будет скользить на поверхности крыши. Наступать на закрепленный кровельный материал можно только между ребер и лишь в тех местах, где проходят направляющие обрешетки, особенно если между ними большой шаг.

Инструменты для кровельных работ с профнастилом

Чтобы монтаж проходил аккуратно, без лишних повреждений кровельного материала, нужно использовать только качественные инструменты. Для работы потребуются:

Инструменты для кровельных работ с профнастиломИнструменты для кровельных работ с профнастилом
  • Шуруповерт.
  • Рулетка.
  • Ножницы для резки металла толщиной до 0,6 мм.
  • Маркер для отметок.
  • Уровень.
  • Электродрель.
  • Резиновый молоток.
  • Электролобзик или электроножницы.
  • Мягкая щетка для сметания металлической стружки.
Запрещено резать профнастил "болгаркой". Оптимальный инструмент для этого - электроножницыЗапрещено резать профнастил «болгаркой». Оптимальный инструмент для этого — электроножницы

Особенности монтажа профнастила в качестве кровли

Чтобы монтаж кровельного материала прошел успешно, необходимо учитывать некоторые особенности проведения работ.

Влияние уклона крыши на монтаж

Многое в процессе покрытия кровельным материалом зависит от уклона крыши. Очень важно правильно расположить доски или бруски обрешетки, а также соблюсти необходимую величину нахлеста листов профнастила.

Зависимость конструкции обрешетки и способа укладки листов от уклона крышиЗависимость конструкции обрешетки и способа укладки листов от уклона крыши
  • Если уклон ската составляет 5 ÷ 10 градусов, то обрешетку делают сплошной или же рейки прибиваются на расстоянии не более 5 ÷ 7 мм друг от друга.

Нахлест листов в этом случае должен составлять по горизонтали в две волны, а верхнего на нижний ряд — не менее чем на 300 мм. Причем при таком маленьком уклоне ската, щели между листами профнастила чаще всего заполнить герметиком, так как все равно остается риск затекания воды между ними, особенно в ветреную погоду.

  • При уклоне ската крыши в 10 ÷ 15 градусов расстояние между брусьями обрешетки составляет 400 ÷ 450 мм, а рядом расположенные листы укладываются внахлест на одну волну. Верхний ряд должен перекрывать нижний на 200 ÷ 220 мм.
  • При уклоне крыши более, чем в 15 градусов бруски обрешетки закрепляются на стропила на расстоянии в 550 ÷ 600 мм. Нахлест укладываемых рядом листов производится в одну волну, а верхний на нижний ряд накладывается на 170 ÷ 200 мм.

Чтобы удобно было делать разметку и крепление обрешетки, вырезается нужного размера, например, в 600 мм, который поможет намного быстрее провести монтаж каркаса под кровельное покрытие.

Порядок закрепления листов

Очень важно соблюдать последовательность укладки листов, если покрытие будет состоять из двух или более горизонтальных рядов профнастила.

  • Укладка кровельного материала начинается от карниза. Крайний лист выставляется строго по строительному уровню, так как от его ровности будет зависеть правильность укладки всех остальных элементов кровли. Кроме этого, укладываемые листы выравниваются по нижнему краю свеса — если исключить этот способ выравнивания, то нижний край кровли будет неровным.
Один из вариантов очередности крепления листов профнастилаОдин из вариантов очередности крепления листов профнастила
  • По окончании монтажа первого ряда, закрепление второго начинается с той же стороны крыши, с которой монтировался первый. Впрочем, некоторые мастера практикуют и иной подход – с последовательной укладкой нижнего, а затем верхнего листа, или с укладкой «лесенкой» — например, два листа снизу – один сверху, то есть верхний ряд постоянно «отстаёт» на 1 лист.
Оптимальный вариант - если длины листа достаточно на весь скат крышиОптимальный вариант — если длины листа достаточно на весь скат крыши
  • Если есть возможность приобрести листы, равные длине ската, то нужно отдать предпочтение именно этому варианту — это сократит время на монтаж, и крыша будет более надежно защищена от протекания, так как горизонтальных нахлестов листов попросту не будет.
Правила крепления профнастила

Крепление листов профнастила осуществляется с помощью специальных саморезов, оснащенных пресс-шайбой и резиновой прокладкой. Чтобы крыша смотрелась эстетично, саморезы обычно подбираются под цвет основного материала.

Специальные саморезы для крепления листов профнастилаСпециальные саморезы для крепления листов профнастила
  • Если крыша кроется цельными по длине ската полотнами, то первый лист временно закрепляется вверху ниже конька крыши на 50 мм и внизу, на свесе. Лист должен выступать за край свеса на 40 ÷ 50 мм. Верхнее оставленное открытым расстояние, станет вентиляционным зазором и сверху позднее накроется коньковым элементом.
  • Второй лист укладывается внахлест с первым на одну или две волны, в зависимости от уклона, выравнивается по свесу первого листа и прикручивается саморезом.
Нахлест листов на одну волну и крепление их между собой по гребню волныНахлест листов на одну волну и крепление их между собой по гребню волны
  • Последующие полотна укладываются и выравниваются также по свесу и скрепляются между собой на гребне волны. Их скрепление происходит от карниза к коньку с шагом вкручивания саморезов в 500 мм.
Саморезы, установленные по низу и по гребню волныСаморезы, установленные по низу и по гребню волны
  • Когда будет уложено 3÷5 листов профнастила, и они будут выровнены по краю свеса, осуществляется капитальное их закрепление к обрешетке. К обрешетке полотна крепятся в нижней части волны, сразу после нахлеста листов, а затем, пропуская одну волну, по низу второй.
  • Если укладывается два или более горизонтальных рядов, то в полосе их нахлеста между собой они закрепляются саморезами по низу каждой волны.

Если монтируется профнастил с полимерным покрытием, то после вкручивания саморезов рекомендовано удалять образовавшуюся металлическую стружку, во избежание повреждения ею защитного покрытия кровельного материала. Ее сметают с покрытия полностью с помощью мягкой щетки.

Нужно оговорить и то требование, что профнастил ни в коем случае нельзя закреплять на обрешетке гвоздями или заклепками, так как такой крепеж не удержит полотна при возникновении высокой ветровой нагрузки. Ветер может запросто сорвать кровельное покрытие, причем гвозди останутся в брусках обрешетки.

Монтаж доборных элементов

Кроме полотен профнастила, в конструкции кровельного покрытия присутствуют и другие элементы, которые помогают защитить строение от проникновения осадков в чердачное помещение. Нужно отметь, что наличие даже одного образовавшегося или незакрытого зазора в кровле способно серьезно испортить перекрытие, а также стены и потолок дома.

К дополнительным элементам кровли относятся конек, ендовы, облицовка проходящих через кровлю труб, карнизные доски и другие.

Крепление конька

После завершения монтажа листов профнастила, в самой высокой точке крыши его края накрываются коньком.

Установка коньковых элементовУстановка коньковых элементов

Конек закрепляется теми же саморезами, через вершину волн профнастила, с шагом в 200 ÷ 300 мм. Чтобы крепление стало надежным, необходимо при монтаже обрешетки заранее предусмотреть по двум сторонам конька две продольные доски.

Устанавливая конек, его нельзя вплотную прижимать к высшей точке кровли — между ней и внутренней поверхностью конькового элемента должен оставаться вентиляционный зазор.

Если устанавливается полукруглый тип конька, то с его торцевых сторон устанавливаются и закрепляются специальные заглушки.

Заглушки по краям конькаЗаглушки по краям конька

Так как конек собирается из отдельных элементов, их тоже укладывают внахлест. Простые коньки, имеющие форму угла, должны иметь нахлест в 120 ÷ 150 мм, а полукруглые (черепичные) —  в 100 ÷ 120 мм, с совмещением их по ребрам жесткости.

Воспользуйтесь, калькулятором расчета высоты конька стропильной системы с необходимыми пояснениями, в нашей статье.

Отделка фронтонной части кровли из профнастила

Чтобы исключить вероятность того, что профнастил будет сорван ветром с торцевой стороны, просвет между листами и обрешёткой закрывают ветровыми углами или планками, которые накладываются одной стороной на профнастил, другой — на первое стропило, выходящее на торец строения. Планка закрепляется также саморезами с шагом 400 ÷ 500 мм.

Облицовка торцевой части кровли. 1 - ветровая планка, 2 - саморезыОблицовка торцевой части кровли. 1 — ветровая планка, 2 — саморезы

Так как планки тоже составляются из отдельных элементов, они укладываются внахлест в 70 ÷ 100 мм.

Крепление карниза

Карниз устанавливается до настила основного материала кровли. Он исполняет и декоративную роль, закрывая боковые соединения стропильной системы, и функциональную, не давая брызгам при стекании воды с крыши в сток попадать на деревянные части. Кроме того, под карниз или поверх него крепятся кронштейны для укладки желоба водостока.

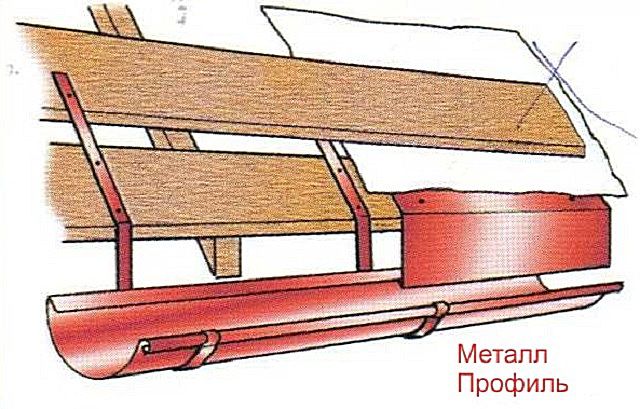

Установка карниза и кронштейнов для водосточного желобаУстановка карниза и кронштейнов для водосточного желоба
  • Чаще всего сначала к обрешетке закрепляются саморезами кронштейны водостока на расстоянии в 500 ÷ 600 мм друг от друга. Их опускают ниже обрешетки на 100 ÷ 150 мм.
  • Затем на кронштейны устанавливается желоб.
  • После этого устанавливается карнизная планка и прибивается или прикручивается к нижней доске обрешетки.
Схема взаимного расположения карнизных элементовСхема взаимного расположения карнизных элементов
  • Полотна профнастила укладываются сверху карнизной планки, и должны быть выровнены таким образом, чтобы вода, стекая с них, напрямую попадала в закрепленный желоб водостока

Установка ендовы

Установка ендовы требуется не для каждой крыши, а только там, где она имеет сложную конфигурацию с переломами профиля. Если есть сопряжение двух плоскостей, обращённое углом вниз, то без монтажа этого элемента не обойтись.

Внутренний угол на стыках плоскостей сложной крыши отделывается ендовойВнутренний угол на стыках плоскостей сложной крыши отделывается ендовой

Ендова состоит из двух частей — внутренней и наружной.

  • Внутренняя часть ендовы укладывается еще до настила кровли. Она закрепляется на стык двух плоскостей крыши и фиксируется к обрешетке кровельными саморезами с шагом в 350÷500 мм. Отдельные детали длинной ендовы укладываются, начиная от карниза и поднимаясь до конька, внахлест на 150 ÷ 200 мм.
Внутренняя часть ендовыВнутренняя часть ендовы
  • После того как листы профнастила будут настелены (со сдвигом на внутреннюю часть ендовы на 80 ÷ 100 мм), между ними и внутренней частью ендова укладывается слой пористого уплотнителя. Этот материал предотвратит протекание во время дождя. Затем профнастил через низ волн с шагом в 400 ÷ 500 мм вместе с нижней частью ендовы прикручиваются к обрешетке саморезами.
  • После этого на края полотен профнастила наносится силиконовый герметик, а на него укладывается внешняя часть ендовы.  Так же, как и внутренняя, она является составной, поэтому ее детали укладывают внахлест на 100 мм, начиная монтаж от карниза и помазывая стыки герметиком.
Схема ендовы в сбореСхема ендовы в сборе
  • После этого наружная часть ендовы прикручивается саморезами к профнастилу.

Крепление снегозадержателя

Снегозадержатель — это элемент, который не допустит резкого схода снега с крыши в весенний период, задерживая его и давая время растаять и стечь водой или испариться.

Уголковые снегозадержателиУголковые снегозадержатели

Снегозадержатели бывают двух видов — это своеобразные планки в виде уголков, прокручивающиеся в шахматном порядке, или горизонтальный трубчатые преграды, устанавливаемые в специальных кронштейнах.

Снегозадержатели в виде труб на кронштейнахСнегозадержатели в виде труб на кронштейнах

Кронштейны крепятся к поверхности профнастила на расстоянии 900 ÷ 1000 мм. Затем в имеющиеся в них отверстия вставляются специальные трубки с резьбой по краям, на которую, после их монтажа, закручиваются металлические заглушки.

И кронштейны, и планки снегозадержателей крепятся через профнастил к обрешетке. При закреплении планок, они прикручиваются через верх волны, поэтому между планкой и профнастилом образуются зазоры, через которые и будет уходить талая вода.

Узнайте, как установить снегозадержатели на крыше из металлочерепицы, а также изучите расчеты и процесс монтажа, из статьи на нашем портале.

Пристенный профиль, закрывающая стык между стеной и профнастилом

Если крыша из профнастила примыкает к стене, то стык между ними необходимо закрыть, во избежание протекания. Для этого существует специальная фигурная планка – пристенный профиль, которая монтируется на стену с помощью анкерных креплений, а на металлопрофиль — саморезами, вкручиваемыми в гребень волны.

Заделка примыкания кровли к вертикальной стенеЗаделка примыкания кровли к вертикальной стене

Для уплотнения стыка планки со стеной может применяться силиконовый герметик. Целесообразно, кроме того, в стене проделать штробу, чтобы спрятать в нее верхний изогнутый край этого профиля. После установки штробу можно заделать, к примеру, цементным раствором или плиточным клеем для наружных работ.

Уплотнители для профнастила

Уплотнители применяются в кровельных работах для закрытия зазоров на стыках покрытия со стеной, в местах «переломов» шатровых крыш и под коньком.

Уплотнитель под коньковым элементом кровлиУплотнитель под коньковым элементом кровли

Уплотнители обычно имеют с одной из сторон клеящий слой, закрытый пергаментом, который перед монтажом снимается, и материал наклеивается в нужном месте.

Различные типы уплотнителейРазличные типы уплотнителей

Оформление прохода трубы через профнастил

Если через покрытие из профнастила проходит дымоходная труба печи или камина, или вентиляционный канал, то придется поработать над герметизацией зазоров на стыках между кровельным материалом и стенами трубы. Но прежде чем проводить работы по внешней отделке стыков, необходимо установить вокруг дымохода внутренний фартук, который монтируется до укладки на обрешетку профнастила.

Облицовка прохода трубы через кровлю из профнастилаОблицовка прохода трубы через кровлю из профнастила

Вокруг трубы из отдельных металлических примыкающих профилей устанавливается фартук. На стенах дымохода с помощью маркера отмечается линия, по которой будет пробита штроба для загиба в нее верхнего края примыкающих профилей. Затем ее нужно тщательно очистить от пыли и промыть водой.

Фартук собирается из нескольких деталейФартук собирается из нескольких деталей

После этого под нижний край фартука подводится так называемый галстук — полоса металлического листа, имеющего отбортовки, которую монтируют от трубы до карниза. Галстук необходим для отвода скапливающейся за трубой воды во время дождя.

После этого нижнюю часть фартука необходимо закрепить на герметик, на обрешетку и настеленный по бокам трубы галстук, а верхний край установить в штробу, также на герметик. При установке деталей примыкающей планки нужно соблюдать нахлест их друг на друга в 150 мм.

После того как внутренние работы будут закончены, осуществляется монтаж профнастила. Когда кровельный материал будет уложен вокруг дымоходной трубы, монтируется наружные планки фартука, которые закрепляются на трубе и на гребни профнастила на крыше.

Общая последовательность покрытия крыши профнастилом

Основные узлы кровельной конструкции из профнастилаОсновные узлы кровельной конструкции из профнастила

Итак, зная, как производится монтаж всех доборных элементов и самого профнастила, можно рассмотреть последовательность работ по покрытию крыши этим кровельным материалом.

  • Первым шагом стропильная система застилается гидроизолирующей пленкой. Она настилается от карниза, по горизонтали ската внахлест на 100 ÷ 150 мм. Закрепляется пленка с помощью степлера скобами на стропильных ногах.
  • Сверху пленки к стропилам прибиваются бруски контробрешетки, которые создадут необходимый вентиляционный зазор между пленкой и кровельным материалом. Размер брусков должен составлять 400 × 500 мм, то есть вентиляционный зазор будет составлять 400 мм.
  • Перпендикулярно контробрешетке устраивается обрешетка скатов. Здесь нужно предусмотреть дополнительные коньковые доски — их располагают с двух сторон конька крыши. Также дополнительные доски или бруски монтируют вокруг дымоходной трубы и на стыках плоскостей крыши для закрепления ендовы (угол внутрь) или конькового элемента (угол наружу).
  • Далее, на фронтонных сторонах крыши закрепляются ветровые доски.
  • Затем на нижнюю доску обрешетки закрепляются кронштейны для сливного желоба, и укладывается сам желоб.
  • Прибивается к крайней доске обрешетки карнизная планка.
  • Следующим этапом идет закрепление внутренней части ендовы, если она необходима в конструкции крыши.
  • Затем можно переходить к обустройству гидроизоляции дымоходной трубы. По ее краям настилается галстук, идущий к карнизу — его крепят поверх карнизной планки. Далее, устанавливаются и герметизируются примыкающие к трубе элементы внутреннего фартука.
  • Разобравшись с внутренними доборными элементами, которые должны находиться под кровельным материалом, переходят к монтажу полотен профнастила. Для прохождения трубы в одном или двух листах вымеряется и вырезается с помощью электроножниц проем нужного размера. Края профнастила должны закрывать части фартука, закрепленного на обрешетке и вплотную подходить к трубе. Возможно оставление зазора в 50 ÷ 70 мм.
  • Далее, на стыках двух отделов крыш, закрепляется внешняя часть ендовы.
  • После этого на высшей точке крыши закрепляются металлические элементы конька.
  • Последним этапом с фронтонной стороны на профнастил и ветровую доску закрепляется ветровозащитный уголок.

Итак, как видите, ничего сверхъестественного в укладке такой кровли нет. Изучив последовательность работ и технологию их исполнения, заручившись содействием надежных помощников, приобретя необходимый материал, подготовив инструменты, можно смело начинать покрытие крыши профнастилом своими силами.

И в завершение публикации — полезное видео с тонкостями процесса устройства кровли из профнастила.

Видео: важные нюансы при укладке профнастила в качестве кровли

Как перекрыть крышу профнастилом: кровля без ошибок (видео)

В последние годы для кровельных работ, наряду с дорогими материалами, все чаще используется профилированный настил, или профнастил, который не только привлекателен и надежен, но и позволяет перекрыть крышу самостоятельно, не имея для этого специальных знаний и навыков. Профнастил выпускается с полимерным покрытием различных цветов, его стоимость намного ниже прочих аналогов, что, однако, не сказывается на качестве.

Схема устройства крыши из профнастила.

В нашей статье мы расскажем, как можно перекрыть кровлю своими руками при помощи профнастила с учетом всех особенностей этого процесса.

Транспортировка профнастила

Данный кровельный материал, несмотря на свою прочность и долговечность, нуждается в правильной и осторожной транспортировке. Если профилированный лист неправильно погрузить, то в процессе транспортировки он деформируется, а это приведет к тому, что стоимость работ увеличится.

Качественно перекрыть крышу при помощи профнастила можно, взяв материал толщиной от половины миллиметра. Это позволит сохранить все необходимые эксплуатационные характеристики, кровельное покрытие надежно защитит дом от осадков, сильного ветра, потери тепла.

Для того чтобы организовать правильную транспортировку профнастила, воспользуйтесь простыми советами:

  • загружать материал следует только на твердое и прочное основание, отлично для этого подходят обычные деревянные лаги, которые будут длиннее самих листов;
  • груз при транспортировке надо укрепить при помощи строп, чтобы не произошло трения листов при перевозке;
  • рекомендуемая скорость транспорта должна быть до восьмидесяти километров в час.

При соблюдении приведенных условий профнастил будет доставлен неповрежденным. При разгрузке также следует соблюдать осторожность. Желательно, чтобы лист несли два человека, тащить его волоком либо перегибать категорически запрещено.

Схема подъема листов профнастила

Схема подъема листов профнастила.

При покрытии крыши профнастилом важно правильно поднять его наверх. Тут также есть своя технология, заключающаяся в следующем:

  • материал нельзя поднимать при ветреной погоде, чтобы избежать его повреждения;
  • от кровли до земли протягиваются лаги, по которым листы и поднимаются наверх. Желательно, чтобы эту работу выполняли три человека;
  • подъем должен осуществляться исключительно по одному листу.

Материалы и инструменты для укладки профнастила

Перекрыть крышу профнастилом довольно просто, для этого нет необходимости приобретать дорогостоящие инструменты, множество дополнительных материалов. Нам будут нужны только ножницы по металлу, которые способны разрезать лист толщиной до 0,6 миллиметра, еще понадобятся ножовка с мелкими зубьями, электролобзик, можно использовать и электроножницы.

А вот абразивные круги и болгарки категорически запрещены, они могут стать причиной сильного повреждения металла.

Особенности укладки профнастила на крышу

Схема укладки профнастила на крышу

Схема укладки профнастила на крышу.

Технология покрытия профнастилом имеет некоторые особенности, которые мы сейчас и перечислим:

  1. Стропила крыши покрываются гидроизоляционной мембраной и теплоизоляторами, предотвращающими потерю тепла. Особенно это касается жилых мансард, в которых такие потери могут быть значительными.
  2. С внутренней стороны дома необходимо подшить слой пароизоляции и плотно герметизировать все ее стыки. Вообще при подобных работах надо следить, чтобы не оставалось никаких прорех, зазоров, дефектов. При обнаружении их следует тщательно устранить.
  3. При покрытии профнастилом очень важным является создание «холодного треугольника», то есть обеспечения движения холодного и теплого потоков воздуха.
  4. При устройстве кровли важно помнить и о необходимости создания сквозных щелей для выхода воздуха, которые делаются в карнизе.

Обрешетка под профнастил укладывается только на слой гидроизоляции. Делается она из деревянного бруса с размерами пятьдесят на пятьдесят либо из доски 32х100, все дерево обязательно обрабатывается антисептиками.

Важно! К стропилам прибивают контробрешетку из бруса, поверх которой и укладывают доски. Там, где проходят важные узлы, то есть ендовы, дымоходы, ограждения, следует делать сплошную обрешетку с шагом в пятьдесят сантиметров.

Выбираем угол наклона

Чтобы перекрыть крышу профнастилом, надо заранее точно определить угол наклона, от этого зависит, какими будут нахлест и крепление материала:

  1. Нахлест от двухсот миллиметров рекомендуется при угле, составляющем до четырнадцати градусов.
  2. Если же угол составляет до тридцати градусов, то горизонтальные и вертикальные нахлесты рекомендуют обрабатывать при помощи водонепроницаемого силиконового герметика. При углах более тридцати градусов нахлест предпочтительнее в пределах ста семидесяти градусов.
Схема подбора ула наклона для стрпил.

Схема подбора угла наклона для стропил.

Тип обрешетки также зависит от угла и высоты гофры:

  • при углах до пятнадцати градусов можно пользоваться профнастилом С21, нахлест будет идти в две волны, а обрешетка – сплошная;
  • при таком же угле и профнастиле С35 шаг обрешетки составляет триста миллиметров, нахлест идет в одну гофру;
  • иногда, при профнастиле С44 и больше, шаг обрешетки достигает пятисот миллиметров. Вообще в этом случае шаг может составлять до 650 миллиметров.

Перекрытие крыши

Процесс покрытия крыши профнастилом достаточно легок, сейчас мы расскажем об основных этапах этой работы.

Сначала следует приобрести мягкую обувь, чтобы не повредить листы профнастила. Наступать надо стараться только на прогибы волны в местах крепления к обрешетке. Понадобятся и защитные перчатки для рук, которые уберегут их от порезов во время работы.

После подготовительных работ по установке обрешетки и тепло-, гидроизоляции крыши начинаем монтировать профнастил. Используем для этого специальные саморезы с резиновыми уплотнителями, которые не дадут повредить материал.

Инструменты для работы с профнастилом

Инструменты для работы с профнастилом.

Стружка, образующаяся при закручивании саморезов, должна сразу удаляться – так она начнет быстро ржаветь, и это приведет к порче настила. Саморезы вкручиваются только в волну.

Нормой при креплении профнастила является использование шести–восьми крепежных элементов на один квадратный метр материала. Следуйте правилам монтажа профильного листа для кровель:

  • при укладке соседних листов надо обеспечить смещение крепежа для стыкуемых элементов (волн) на пять миллиметров;
  • крепление осуществляется со стороны ветровых планок в каждую отдельную обрешетку;
  • шаг крепления не должен быть больше пятисот миллиметров, чтобы кровля получилась прочной и надежной;
  • листы надо крепить к верхним и нижним доскам обрешетки в каждую трапецию (волну).

Гвоздями при монтаже пользоваться нельзя, так же как и алюминиевыми заклепками, они не могут обеспечить устойчивость кровли при сильных ветровых нагрузках. Использовать газовую либо электросварку при работе с профнастилом не рекомендуется.

Полезные советы

При перекрытии крыши профнастилом необходимо знать некоторые тонкости работы. Укладка должна осуществляться параллельно карнизу, свес при этом составляет примерно сорок миллиметров. В том случае когда лист короче, чем скат, его можно укладывать по длине крыши рядами.

Перед укладкой обрешетку кровли тщательно обрабатывают при помощи специальных средств (для защиты дерева от плесени, насекомых), после этого необходимо выполнить работы по гидро-, теплоизоляции.

Листы укладываются здесь только внахлест, все оставшиеся зазоры заполняются при помощи битумных герметиков. При креплении к обрешетке надо применять саморезы с резиновыми уплотнителями, при этом шаг обрешетки зависит от угла ската кровли в районе двадцати–сорока миллиметров. При увеличении угла должно увеличиваться и расстояние между отдельными рейками.

Важным условием является и наличие вентилируемого пространства между укладываемым профлистом и гидроизоляционным слоем кровли. Кроме того, специалисты рекомендуют после разреза листа обрабатывать срезы грунтовкой.

Вот и все секреты монтажа профнастила. Такие работы могут выполнить за пару дней два человека, которые не имеют специальных знаний. Почему бы не попробовать и вам!

монтаж, устройство и расчет крыши из профлиста

Кровля из профнастила — одна из самых распространенных ограждающих конструкций для перекрытия плоских или скатных крыш. Сочетание прочности, долговечности, декоративности и экономичности позволяют широко использовать ее в индивидуальном, гражданском и промышленном строительстве.

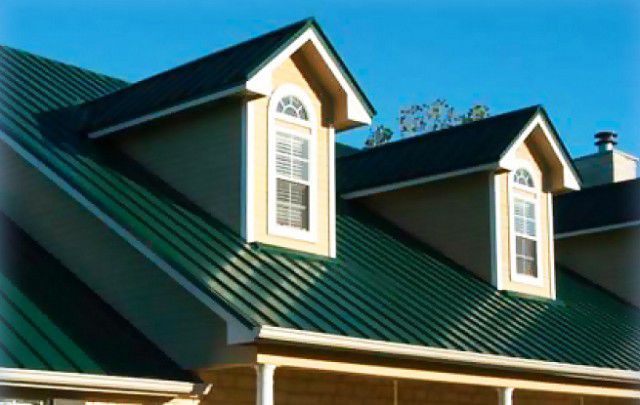

кровля из профлиста так выглядет

Первый станок для гибки металлического листа был опробован британским железнодорожником Генри Палмером в 20-е годы прошлого столетия. Тонкая гофрированная сталь благодаря продольным ребрам приобрела дополнительную жесткость. Новинку стали применять для перекрытия крыш, облицовки зданий, строительства ограждений.

Как покрыть крышу профнастилом своими руками пошаговая инструкция

Революция в химической промышленности позволила продлить жизнь стальным кровельным материалам. Полимерные или комбинированные покрытия надежно защищают тонкие листы от коррозии. Современный профилированный настил — экономически рентабельный, долговечный и простой в применении материал, который востребован в различных областях строительства.

Прежде, чем покрыть чем-то крышу ее нужно собрать и важно собрать правильно, читайте про двускатную крышу подробный обзор и про односкатную крышу, мы собрали пошаговый фотоотчеты с пояснениями от наших авторов.

Плюсы и минусы профнастила как материала для кровли

Профнастил производят из стали первой или высшей категории. Металл толщиной 0,6-1 мм с покрытием из цинка, алюмоцинка и полимеров методом холодного проката формируют в гофрированные листы. Это придает повышенную жесткость конструкции при изгибающих нагрузках. Параметры профиля регламентирует ГОСТ 24045-2016.

Преимущества, которыми обладает профнастил перед другими кровельными материалами:

  • Легкость. Масса одного квадратного метра металлического листа 3,7-6 кг в зависимости от толщины. Для сравнения этот показатель у шифера 10-18 кг; керамической черепицы — 35-40 кг. Для восприятия веса стальной кровли не требуется усиление стропильной системы, дополнительное упрочнение стен и фундаментов.
  • Простой монтаж. Профлист выпускается погонажем. Его нарезают на панели любой длины (до 12 м), соответствующей размеру ската крыши. Укладывают на специальный каркас — обрешетку — с вертикальным нахлестом на одну волну.
  • Малое количество стыков. Благодаря тому, что скаты перекрывается цельными элементами, отсутствуют горизонтальные зазоры. У атмосферной влаги меньше путей, чтобы просочиться в подкровельное пространство.
  • Декоративность. Покрытия для профнастила, помимо защиты, придают материалу нарядность. Полимерные составы — полиэстер, полиуретан, поливинилхлорид, акрил и ПВДФ — обладают механической прочностью, химической и температурной устойчивостью, различной степенью стойкости к солнечному свету.
  • Долговечность. Срок службы профилированной кровли напрямую зависит от свойств покрытия, технологии монтажа и условий эксплуатации. Гарантия составляет от 15 до 50 лет.
  • Негорючесть. Очень ценное качество для деревянных домов, где нельзя применять легко возгораемые материалы.
  • Прочность. Листы профнастила для крыши выдерживают нагрузки в 10 раз большие, чем плоские металлоконструкции такой же толщины. Это связано с наличием ребер жесткости, увеличивающих несущую способность профлиста.

Минусов у профнастила немного. С ними можно успешно бороться, применяя новые технологии:

  • Шумность. Возникает из-за резонирования тонкой металлической мембраны при падении града или капель дождя. Устраняют «эффект барабана» звукоизолирующими материалами, которые монтируют в местах крепления листа или под всей поверхностью профнастила.
  • Коррозионная нестойкость. В местах разрушения покрытия возникают очаги ржавчины. Бороться с этим помогают краски и аэрозоли, которые наносят на царапины или повреждения при их появлении. Профилактика коррозии — соблюдение технологии монтажа, правильный крепеж, аккуратная эксплуатация.
  • Высокая теплопроводность. Металл не препятствует теплопередаче между холодным и нагретым воздухом, поэтому для термоизоляции применяют утеплители — минеральную вату, пенополистирол, пенопласт.

Обладая значимым количеством достоинств и некоторыми недостатками, профнастил сегодня занимает лидирующее место среди кровельных материалов. По сравнению с близким аналогом — металлочерепицей — он значительно дешевле. Разница при покупке достигает 40-60%.

Виды профнастила по назначению и покрытию

Кровля из профнастила — не единственное применение гофрированных элементов. Это многофункциональный материал, который в различных условиях выполняет разные задачи.

маркировка профнастила

Классификация по назначению

В зависимости от толщины металла и высоты ребер жесткости профилированный лист имеет разную несущую способность. Согласно технических характеристик его применяют:

  • Для облицовки фасадов, устройства ограждений. Основное назначение — защита от осадков, декоративное оформление. На большие нагрузки конструкция не рассчитана. Маркируется буквой С — стеновой. Рядом обозначается высота волны в миллиметрах — С8…С20. Толщина листа не превышает 0,6 мм. Его крепят к вертикальным поверхностям.
  • Для кровель промышленных объектов или жилых домов. Здесь профнастил испытывает значительные нагрузки. Толщина металла варьируется в пределах 0,4-0,8 мм. Жесткость профиля увеличена за счет высоких продольных волн — 20-45 мм.
  • Для несущих конструкций, несъемной опалубки. Лист, усиленный гофрой высотой 45-160 мм и дополнительными ребрами-канавками, используют как опорный элемент для восприятия больших нагрузок. Толщина листа — 0,7-1 мм. В обозначении присутствует буква Н — несущий.

Маркировка и размеры профлиста

Наиболее популярны в качестве кровельного материала профнастилы марок НС35 или С44. Они обеспечивают конструкции необходимую прочность. Более тонкие стеновые профили применять не рекомендуется из-за повышенного риска деформации под нагрузкой. Укладка чересчур мощного материала экономически не оправдана. Это приведет к перерасходу средств при излишнем запасе прочности.

Виды покрытий

Стальные профилированные листы выпускают без покрытий, с оцинковкой или хромированием, с защитно-декоративным полимерным слоем. Используемые материалы в значительной степени определяют долговечность профнастила.

Наиболее распространенные виды покрытий:

  • цинковое или алюмоцинковое;
  • полиэстровое;
  • PVDF;
  • полиуретановое;
  • пластизолевое.

При оцинковке прокат окунают в расплав металла, при этом образуется защитный слой толщиной 25-30 мкм. Полученный материал применяют для перекрытия кровель хозяйственных или промышленных зданий, а также как заготовку для дальнейшего нанесения полимерных составов.

Цинковый профнастил

Недорогое практичное покрытие из полиэстера наносят на оцинкованную сталь слоем толщиной 25 мкм. Оно отличается цветостойкостью, устойчивостью к колебаниям температур. Повреждается при механическом воздействии, поэтому транспортировку и монтаж нужно проводить аккуратно. Срок службы такого материала достигает 25 лет.

матовый полиэстер

Состав усовершенствовали — в полиэфир добавили тефлон. Это позволило получить новую разновидность — матовый полиэстер. Толщина покрытия — 35 мкм. Поверхность слегка шершавая, с металлическим отливом. Профнастил с таким защитным слоем прослужит до 40 лет.

полиэстер

Покрытие из поливинилденфторида и акрила обозначается PVDF. Оно обладает высокой стойкостью к выцветанию, механическим повреждениям, колебаниям температуры. Глянцевая или матовая пленка толщиной 27 мкм гарантирует эксплуатацию профнастила на протяжении 40 лет.

PVDF

Полиуретановый полимер с добавками полиамида или акрила — наиболее долговечный из всех видов покрытия. Срок службы металлических профилей с защитой PURAL достигает 50-70 лет. Сочетание механической прочности и устойчивости к разного рода воздействиям предполагает его применение в местностях с очень суровым климатом, агрессивной внешней средой. Матовая или блестящая поверхность образована пленкой толщиной 50 мкм.

Кровля из профнастила с пластизолевым покрытием

Кровля из профнастила с пластизолевым покрытием очень декоративна. Тиснение создает рельеф, напоминающий текстуру кожи или дерева. ПВХ с добавкой пластификаторов наносят слоем в 200 мкм. Он надежно защищает металл от механических повреждений или агрессивной среды. Но к перепадам температуры и солнечному свету материал неустойчив.

Важно. Вид покрытия определяет технические характеристики профнастила и его стоимость. Наиболее дорогой материал с защитным слоем из полиуретана. Высокая цена полимера компенсируется надежностью и долговечностью службы.

Расчет профнастила

Перед началом работ нужно выполнить предварительный расчет кровли из профнастила. Это можно сделать вручную или с помощью программ.

Расчет заключается в определении количества листов для перекрытия скатов с учетом рабочей площади профиля, доборных элементов и расхода крепежа.

Как покрыть крышу профнастилом своими руками пошаговая инструкция

Алгоритм расчета выглядит так:

  1. Определяют площадь скатов с учетом ширины карнизных и фронтонных свесов. Если крыша сложной формы, ее разбивают на простые фигуры и рассчитывают каждую отдельно.
  2. Находят площадь листа как произведение длины элемента на рабочую ширину, указанную в маркировке. Она дана с учетом наложения волн при монтаже.
  3. Площадь скатов делят на площадь одного листа. Полученный результат — нужное количество кровельного материала.

Если профнастил укладывают в 2 ряда, принимают в расчет ширину вертикального нахлеста — 100-200 мм. Для сложной крыши расчерчивают полистовую раскладку.

Количество и длину доборных элементов определяют, зная периметр скатов, длину стыков по внутренней и внешней поверхности конструкций. Расход саморезов — 7-8 штук на один квадратный метр покрытия.

Выбор угла наклона

Для небольших кровель используют профилированный лист С18, С20, С21. В конструкциях с крупными пролетами, широким шагом стропил применяется настил НС35, Н60.

Большое влияние на выбор схемы монтажа, конструкции стропил и обрешетки имеет угол наклона кровли. Согласно СНиП II-26-76* минимальное его значение 10° — для жилых зданий, 8° — для навесов и промышленных объектов.

Как покрыть крышу профнастилом своими руками пошаговая инструкция

Оптимальный угол наклона скатов крыши рассчитывают, исходя из факторов:

  • собственный вес кровли;
  • масса снегового покрова;
  • ветровая нагрузка;
  • прочность профнастила.

Слишком малый угол наклона может стать причиной протечек покрытия, поэтому швы дополнительно герметизируют. Одновременно увеличивается действующая вертикальная нагрузка. В этом случае стропила должны быть более прочными и массивными, а обрешетка уложена с меньшим шагом. Профнастил монтируют с нахлестом в 2 волны.

Как покрыть крышу профнастилом своими руками пошаговая инструкция

Если подъем скатов слишком крутой, это приводит к увеличению боковой нагрузки от ветра. При сильных порывах высоко поднятая крыша может быть сорвана. Поэтому придерживаются «золотой середины» — принимают угол наклона кровли 15°-30°. В этом случае вода беспрепятственно стекает с поверхности. Нахлест листов профнастила можно уменьшить до одной волны.

Монтаж профнастила своими руками

Профилированный настил достаточно прост в монтаже, легко режется ручным инструментом. Небольшой вес позволяет поднимать его на высоту без применения строительной техники.

Для умельцев, которые задумались о том, как покрыть крышу профлистом своими руками, это вполне посильная задача. Потребуются навыки обращения с режущим инструментом, шуруповертом, рулеткой и хотя бы один помощник.

Как покрыть крышу профнастилом своими руками пошаговая инструкция

Монтаж кровли из профнастила включает этапы:

  • устройство гидроизоляции;
  • укладку контробрешетки и обрешетки;
  • монтаж металлопрофиля;
  • установку доборов.

Важно. Доборные элементы устанавливают до или после частичного монтажа профлиста.

Влияние уклона крыши при монтаже

При устройство кровли учитывают угол наклона скатов:

  • 10°-15° — под настил С8, С10, С20 укладывают сплошную обрешетку. Листы в ряду нахлестывают на 2 волны. Дополнительно стыки уплотняют кровельным герметиком. Между рядами соблюдают нахлест не менее 200 мм. С21, С35 и С44 монтируют по разреженной обрешетке с шагом 300-500 мм и нахлестом на 1 волну.
  • 15°-30° — обрешетку укладывают с шагом от 500 мм, нахлест в ряду на 1 волну, между рядами 150-200 мм.
  • Более 30° — уменьшают величину горизонтального нахлеста до 100-150 мм.

Более точную информацию можно получить у менеджеров специализированных торговых точек, в рекомендациях производителей.

Порядок закрепления листов

Монтаж начинают с нижнего угла ската. Кровельный материал укладывают на обрешетку следующем порядке:

Как покрыть крышу профнастилом своими руками пошаговая инструкция
  1. Первый лист выравнивают по линии карнизного и фронтонного свеса. Для марок С8, С10, С20, С21 это 50-100 мм, для остальных — 200-300 мм. Временно закрепляют саморезом.
  2. Укладывают второй лист с нахлестом, выравнивают по свесу и закрепляют так же.
  3. Начиная снизу, листы соединяют по верху волны между собой, саморезы устанавливают с шагом 400-500 мм. К обрешетке не прикручивают.
  4. Третий и четвертый элемент крепят аналогично.
  5. Блок из листов окончательно выравнивают, закрепляют саморезами к обрешетке. На 1 м² расходуют 7-8 штук, устанавливая их в нижнюю часть волны.
Как покрыть крышу профнастилом своими руками пошаговая инструкция

Следующий ряд монтируют с рекомендуемым нахлестом. Поочередно выравнивают два-три соседних листа, затем прикручивают их к каркасу.

Система вентиляции кровли

Правильно выполненная вентиляция позволит избежать на долгое время конденсата, тем самым увеличит сроки эксплуатации крыши из профнастила. Она состоит из следующих элементов:

Как покрыть крышу профнастилом своими руками пошаговая инструкция

  • Продухи – предназначены для естественного движения вохдуха, бывают карнизные и коньковые продухи. Карнизные делятся на щелевидные и точечные. Щелевидные продухи — это щели, оставленные между крыше и стеной шириной в 2,5 см. Точечные делаются в виде отверстий, если угол крыши 15 градусов и больше, ширина отверстия 10мм, если меньше 15 градусов, сечение отверстия 25мм. Коньковые продухи делают шириной в 50мм, или отдельными отверстиями через каждые 7 метров
  • Как покрыть крышу профнастилом своими руками пошаговая инструкция

  • Аэратор – предназначен для вывода паров и влаги с подкровельного пространства, делается для скатных крыш. Внешне выглядит как труба накрытая зонтиком, делятся на точечные и непрерывные.

Как покрыть крышу профнастилом своими руками пошаговая инструкция

Правила крепления профнастила

Чтобы кровельное покрытие долго служило без ремонта и радовало глаз, при монтаже соблюдают правила:

  • При транспортировке и монтаже берегут материал от царапин. Повреждения закрашивают аэрозолем или краской.
  • Для обрешетки используют обработанные антисептиками пиломатериалы.
  • Доски укладывают равномерно. Толщина их должна быть одинакова.
  • Резку осуществляют лобзиком или электроножницами. Болгарку не применяют.
  • Используют только специальный крепеж — оцинкованные саморезы с цветными головками и шайбами из эластичных полимеров.
  • К обрешетке крепят сквозь нижнюю гофру. Нижний, верхний ряд и нахлесты прикручивают в каждый прогиб, промежуточные — через волну, соблюдая шахматный порядок.
  • Нагель устанавливают перпендикулярно поверхности.
  • Крайний ряд вдоль фронтона крепят к каждой доске.

Как покрыть крышу профнастилом своими руками пошаговая инструкция

Важно. Передвигаются по крыше в мягкой обуви, наступая в нижнюю часть волны. При работе на высоте соблюдают меры безопасности.

Крепление в волну и прогиб

Из под металлической шайбы резинка должна выступать на пару миллиметров, это будет означать, что шуруп закручен правильно. Вкручивание  самореза обязательно должно происходить строго перпендикулярно в волну или прогиб профлиста. Тут два мнения, производители рекомендуют в своих инструкциях крепить в прогиб при этом соединение будет более крепким и надежным, чем если крепить в волну. Другое мнение, при крепеже в волну можно практически на 100% избежать попадания воды в пространство между кровлей и обрешеткой.

Как покрыть крышу профнастилом своими руками пошаговая инструкция

Качественные саморезы

При монтаже важно использовать специальные саморезы, именно они смогут: полностью обеспечить водонепроницаемость кровли из профнастила, надежно скрепить листы и обеспечит отсутствие коррозии.

Как покрыть крышу профнастилом своими руками пошаговая инструкция

Такие саморезы часто продают сами поставщики материала, в любом случае просматривайте уплотнительные шайбы на наличие деффектов.  В среднем будет уходить 7-8 шт на м2 , для укладки на обрешетку подойдут саморезы 4,8 на 30-35мм,  для крепления доборных элементов 4,8 на 50-60мм.

Монтаж доборных элементов

Для герметизации стыков в кровлях из профнастила используют доборы:

Как покрыть крышу профнастилом своими руками пошаговая инструкция

  • капельники;
  • нижние и верхние ендовы;
  • планки — примыкания, карнизные, торцевые, коньковые;
  • снегозадержатели;
  • парапеты.

Капельник устанавливают до монтажа профнастила. Его прикручивают к нижней части стропил саморезами или прибивают гвоздями с шагом 35-40 см.

Как покрыть крышу профнастилом своими руками пошаговая инструкция

Нижнюю, или донную, ендову монтируют по сплошной обрешетке в местах сопряжения скатов. Делают это до начала монтажа листов. На основание наносят уплотняющие мастики. Крепят временно.

Как покрыть крышу профнастилом своими руками пошаговая инструкция

Верхнюю ендову укладывают на готовое покрытие, окончательно закрепляют саморезами.

Планки примыкания устанавливают до или после частичного монтажа покрытия. Стыки герметизируют уплотнителями. При этом соблюдают принцип — вышележащая деталь должна перекрывать нижнюю. Только в этом случае осадки не будут проникать в подкровельное пространство.

Как покрыть крышу профнастилом своими руками пошаговая инструкция

Видео: проход трубы через крышу из профлиста

Как ухаживать за кровлей из профлиста

Материал хорош тем, что он достаточно простой, грязь с крыши смоет дождь и вам остается лишь 1 раз в год чистить желоба водосточной системы от листьев деревьев. Проблем со снегом тоже не должно быть, на такой крыше его задерживается немного и совсем ненадолго, если все же есть желание почистить крышу из профлиста, то делайте это пластмассовой лопатой, чтобы не поцарапать ее. Если вы все же захотите качественно помыть свою крышу, используйте моющие средство для окрашенных поверхностей и воду с давлением не более 50Бар.

Как покрыть крышу профнастилом своими руками пошаговая инструкция

Как ремонтировать кровлю из профнастила

Своевременные ремонтные работы помогут увеличить сроки эксплуатации крыши. И так, какие проблемы могут возникнуть:</p

  • Коррозия. В случае ее появления нужно почистить железной счеткой поврежденные места, вымыть и дать высохнуть. Затем специальным средством для увеличения сцепления металла и краски обработать область и закрасить водоотталкивающей краской материал.
  • Попадание влаги в места крепления. Это может возникнуть из-за рассохшейся прокладки(придется заменить крепежи), слабой фиксации крепежа(надо подзатянуть) или при не перпендикулярном вкручивании крепежа.
  • Трещины и разгерметизация. Такое тоже возможно, их можно замазать полуретановым герметиком. Еще может произойти разгерметизация швов, в местах стыка для решения проблемы используем также герметик.

Как покрыть крышу профнастилом своими руками пошаговая инструкция

технология, способ крепления, порядок монтажа, узлы

Главная » Крыша » Как покрыть крышу профлистом: пошаговая инструкция, обработка узлов

Один из самых недорогих, долговечных, практичных вариантов кровельного материала — профнастил, или, как говорят еще профлист, металлопрофиль. Это лист металла, который покрывается несколькими защитными слоями, а затем пропускается через формовочную машину, которая продавливает в нем выступы и канавки — для придания большей жесткости. Материал получается достаточно легкий, кровля из профнастила может монтироваться самостоятельно и даже «в одни руки». Технология не самая сложная, сделать своими руками вполне возможно.

При небольших затратах крыша из профнастила выглядит солидно

При небольших затратах крыша из профнастила выглядит солидно

Виды профнастила

Содержание статьи

Существуют разные виды профнастила. Есть профлист обычный — оцинкованный, есть цветной — с нанесенным поверх цинкового покрытия слоем полимера. У полимерного покрытия роль двойная — оно и защищает от внешних воздействий,  и придает материалу более декоративный внешний вид. Простой оцинкованный профнастил используют в качестве кровельного материала в основном на временных постройках, цветной имеет вполне солидный вид, его можно увидеть на крышах жилых домов и дворовых построек.

По назначению

Профнастил делают из листового металла разной толщины. Самые тонкие предназначены для оформления стен, но могут укладываться на крышу при частой обрешетке и небольших снеговых нагрузках. Маркируются листы этой группы буквой «С».

Из самого толстого металла делают материал с повышенной несущей способностью. Его маркируют буквой «Н», используют в качестве кровельного материала в местностях с повышенной ветровой или снеговой нагрузкой. Есть еще универсальный профлист — он обозначается «НС». Может применяться как для стен, так и для устройства кровли (количество снега должно быть средним).

После буквенной кодировки профлиста стоят цифры: С8, Н35, НС20. Они обозначают высоту волны в миллиметрах, которая сформирована в данном материале. В примере это 8 мм, 35 мм, 20 мм соответственно. На крышу укладывают профнастил с высотой волны не менее 20 мм.

Маркировка и размеры профлиста

Маркировка и размеры профлиста

Форма волны  у несущего металлопрофиля часто более сложная — в ней добавлены дополнительные бороздки для повышения жесткости.

По типу покрытия

При всей внешней схожести цена у профнастила одного и того же типа может существенно отличаться. Дело, чаще всего, не в наглости производителя или продавца, а в разных технологиях и материалах, которые используются при производстве. Например, защитное покрытие может быть цинковое и алюмоцинковое. Второй вид защиты появился недавно, оборудование дорогое, но долговечность металла, покрытого алюмоцинком гораздо выше.

Также на долговечность покрытия влияет способ формирования волны. Существуют две технологии — холодная прокатка и с эмульсией. При холодной прокатке лист просто продавливается катками без какой-либо подготовки. Чтобы при этом не повредилось нанесенное ранее покрытие, требуется дорогое оборудование. Соответственно, профлист холодной прокатки стоит дороже.

Цветной профнастил имеет много слоев

Цветной профнастил имеет много слоев

При формировании волны с эмульсией, поверхность металла смачивают жидкостью (маслом, водой, специальной жидкостью) и после отправляют под валки. Если после прокатки такой лист не высушить, а отправить в печь обжига — для закрепления краски, то места, которые были влажными, быстро начнут ржаветь. Увидеть данный дефект заранее невозможно, приходится надеяться на то, что технология не нарушена. Зато профлист, изготовленный по этой технологии дешевле.

Еще есть разные полимерные покрытия. Они создают пленку разной толщины и плотности, с разными свойствами.

  • Полиэстер (глянцевый и матовый). Профлист с покрытием из полиэстера имеет относительно невысокую цену (самый дешевый из цветных) и хорошие характеристики — покрытие пластично, длительное время не меняет свой цвет. Матовый полиэстер не имеет на поверхности бликов, она смотрится как бархатистая. Этого достигают другой техникой нанесения и более толстым слоем. Это покрытие — наиболее устойчивое к механическим повреждениям.
  • Пластизол. Имеет повышенную стойкость к агрессивным средам, но плохо переносит ультрафиолет. Кровля из профнастила с покрытием из пластизола быстро выцветет (два-три года).
  • Пурал — к полиуретану добавляют полиамид и акрил. Покрытие получается более однородным, срок службы без изменения цвета — от десяти лет. Недостаток — высокая цена.
  • ПВДФ — состав из поливинилфторида и акрила. Покрытие дорогое, но долго служит даже в агрессивной среде. Этот кровельный материал можно использовать на морских побережьях. Еще одно его замечательное свойство — он может самочищаться. Малейший дождик, и крыша из профнастила с ПВДФ покрытием блестит, как новая.
Разные виды покрытия обеспечивают разные характеристики

Разные виды покрытия обеспечивают разные характеристики

В обычных условиях делается кровля из профнастила с покрытием из полиэстера. По соотношению цены и качества он оптимален.

Как сделать крышу из металлочерепицы смотрите тут.

Как настилать профнастил на крышу

Кровля из профнастила укладывается на готовую обрешетку из досок, в которой фрагменты располагаются параллельно свесу кровли. Шаг установки обрешетки — до 60 см. Используют обычно обрезную доску-дюймовку, толщиной 25 мм. Листы укладываются один за другим с вертикальным перекрытием на одну волну. При укладке профлиста на крышу, обратите внимание, что крайние полочки имеют разную длину. Та, которая чуть короче, должна быть снизу, которая немного длиннее — накрывает короткую. В этом случае они примыкают одна к другой плотно, без зазора. Если перепутать, и сделать наоборот, то между двумя полочками образуется зазор в несколько миллиметров, в который будет затекать вода. Потому при монтаже будьте внимательны.

О величине горизонтального перекрытия. Если рядов профнастила на кровле больше чем один, листы укладывают с перекрытием. Величина, на которую верхний лист перекрывает нижний, зависит от угла ската кровли: чем более пологая крыша, тем больше необходим заход.

Угол наклона кровлиВеличина горизонтального перекрытия профлиста
меньше 12°200 мм + герметик
от 12° до 14°200 мм
от 15° до 30°150-200 мм
больше 30°100-150 мм

Большинство заводов, производящих профнастил, может предложить вам изготовить листы, которые будут покрывать всю вашу крышу — от конька до свеса — одним длинным листом (максимальная длина 12 метров). При монтаже это создает определенные сложности — такие листы сложно поднимать и укладывать. Особенно придется долго выставлять первый лист — его надо поставить строго вертикально, что на высоте дело сложное. Зато основной плюс такого решения — сплошное покрытие сверху-донизу, которое в разы повышает степень защиты чердачного помещения от проникновения влаги, перечеркивает все неудобства. Ведь горизонтальных стыков нет, а значит и проблем с затеканием тоже.

Как покрыть крышу гибкой черепицей смотрите тут.

Как правильно крепить профнастил на крышу

Для крепления профлиста используют специальные саморезы с резиновыми прокладками под шляпками. Они обеспечивают герметичность соединения. Такие саморезы обычно окрашены в один тон с кровельным материалом. Количество крепежа на квадратный метр — 5-7 штук (не забудьте добавить около 20% — на крепление конькового элемента, закрепление стыков и другие подобные работы).

Устанавливают саморезы в нижнюю полочку, там, где лист соприкасается с обрешеткой. Их длина 20-25 мм, зависит от толщины доски обрешетки, так как важно, чтобы острый конец винта не выступал с обратной стороны доски. Там будет находится гидроизоляционная пленка, которая может повредиться.

Как высчитать длину самореза для установки профлиста на крышу

Как высчитать длину самореза для установки профлиста на крышу

При соединении двух соседних листов, они тоже скрепляются саморезами. Но в этом случае приходится вкручивать крепеж в волну, еще и пробивать двойной слой металла. Для этих целей крепеж идет длиннее — 40 мм и больше (зависит от высоты волны) — винт должен зайти в доску обрешетки.

Чем резать

Очень редко монтаж профнастила на крышу обходится без подрезки — это просто уникальные случаи. Чем же резать профлист? Ножницами по металлу или электролобзиком. Да, это медленно, и не совсем удобно, но именно так советуют производители. Использовать УШМ (болгарку) нельзя  — при разрезе с ее помощью в месте реза лист нагревается до очень высоких температур, что приводит к испарению цинка. В результате, в этом месте, материал быстро начинает ржаветь.

Порядок монтажа

После сбора стропильной системы прибивают фронтальную доску, к ней крепят крюки для установки системы водослива, а поверх уже специальную планку — капельник, на которую затем заводят край гидроизоляционной пленки. И капельник, и пленку к нему крепят саморезами с уплотняющей резиновой шайбой.

Как сделать свес кровли из профнастила

Как сделать свес кровли из профнастила

Состав пирога материалов под профнастил зависит от того, собираетесь вы чердачное помещение делать холодным или теплым. Если чердак будет холодным, последовательность действий следующая:

  • Сверху на стропила набивается паро-гидроизоляционная мембрана. Она не пропускает пары из дома к кровельному покрытию, и не дает влаге, просочившейся под профлист, попасть на чердак. Набивается она на стропила, крепится не в натяжку, а с провисанием. Расстилать мембрану начинают снизу, продвигаясь вверх. Одно полотнище заходит на второе на 15 см, стык обязательно проклеивается скотчем. Как укладывать гидроизоляцию на крыше

    Как укладывать гидроизоляцию на крыше

  • Крепят мембрану при помощи планок, которые прибивают вдоль стропильных ног. Эти же планки создают необходимый зазор: мембрана не должна соприкасаться с кровельным материалом.
  • Перпендикулярно стропильным ногам прибивают обрешетку (доска 100*25 мм) с шагом 50-60 см. Вверху крепят две доски подряд, с двух сторон от конька — тут будут крепиться коньковые элементы. В нижней части, там где формируется свес, тоже крепятся две или даже три доски подряд — тут крепиться еще один капельник (смотрите на рисунке выше).
  • К обрешетке крепят профлист.

Если кровлю будете утеплять, порядок работ и количество требуемых материалов изменяется. Слоев будет больше:

  • Со стороны чердака к стропилам прибивается обрешетка. Они будет удерживать утеплитель.
  • К обрешетке при помощи планок (также со стороны чердака) крепится пароизоляционная мембрана, далее уже может идти отделочный материал. Примерный состав пирога для утепленной крыши из профлиста

    Примерный состав пирога для утепленной крыши из профлиста

  • Со стороны крыши пространство между стропильными ногами заполняют теплоизоляционным материалом. Чаще всего это каменная вата и лучше, если вы найдете возможность купить материал, который не боится намокания (есть и такие).
  • Поверх утеплителя, к стропильным ногам крепится гидроизоляционная пленка или мембрана. Правила ее укладки такие же, как описано выше. Но тут задача посложнее: провисание должно быть таким чтобы мембрана не соприкасалась с утеплителем. Минимальная величина провисания — 2,5 см, плюс минимальный вентиляционный зазор — 2 см. Если при рекомендованной толщине утеплителя обеспечить его не получается, к стропилам прибивается дополнительная планка, а к ней крепится гидроизоляция. Сама гидроизоляция также крепится планками.
  • Устраивается обрешетка.
  • Монтируется профлист.

Кровля из профнастила: узлы

Даже при устройстве обычной двускатной крыши есть несколько сложных участков, которые образуются обычно на стыке разных плоскостей и/или частей системы. Эти участки принято называть «узлами». Один такой узел мы рассмотрели в предыдущем пункте — оформление фронтальной доски и крепление водостоков. Но это далеко не единственный узел, где требуется подробное разъяснение.

Установка и герметизация конька

Подкровельное пространство под профнастилом должно хорошо вентилироваться. Этот материал быстро нагревается и также быстро остывает, что способствует образованию конденсата. Потому, при монтаже металлопрофиля на крышу, в верхней части листы с двух стороне не стыкуют вплотную, а оставляют зазор в несколько сантиметров — чтобы воздух мог свободно выходить, унося с собой водяные пары.



Принцип установки конька с вентиляцией

Принцип установки конька с вентиляцией

Если специальные коньки с вентиляцией (на фото), но даже если просто установить обычный коньковый элемент, между профлистом и его краем, получается большое количество отверстий — в каждой впадине гофры. Величина этого зазора зависит от высоты волны — чем выше волна, тем больше получаются зазоры. На свесе, там где прибивается фронтальная доска, также есть аналогичные отверстия. Движение воздуха обычно идет снизу-вверх — от свеса, через подкровельное пространство (для этого обязательно при монтаже кровельного материала оставляют вентиляционные зазоры, которые формируются обрешеткой), к щелям в коньке. Так и происходит вентиляция и регуляция влажности утеплителя, испаряется и уносится конденсат.

Большие зазоры хороши для вентиляции, но в них при дожде/снеге с ветром забивает осадки, а также через них на чердак попадают пыль, листья. Гораздо хуже, если отверстия забьются листьями — вентиляция сразу ухудшится. Чтобы не попасть в подобную ситуацию, ранее примерно 2/3 от высоты зазора заполняли герметиком, накладывая его слоями на кровельный материал. Ползать туда-сюда с герметиком, на верхушке крыши, дожидаясь пока немного полимеризуется предыдущий слой, не очень удобно. Также это решение неверно с точки зрения вентиляции — уменьшается зазор, ухудшается движение воздуха. Но иного решения не было. Сейчас оно есть — уплотнитель для профнастила. Его делают из вспененного полиуретана, полиэтилена или древесного композита. Структура этих материалов пористая, хорошо пропускает воздух, но не пыль, воду или листья. По форме она или повторяет форму гофры — есть под разные типы профлиста, а также есть универсальная лента, которая в нужных местах просто прижимается.

Герметизация отверстий в кровле из профнастила при помощи уплотнителя

Герметизация отверстий в кровле из профнастила при помощи уплотнителя

Уплотнитель «садиться» на герметик, двусторонний скотч, клей, есть варианты с самоклеящейся лентой. При таком уплотнении воздух проходит свободно, а осадки остаются в наружных слоях, откуда потом испаряются.

Подшивка свеса профлистом

Для того чтобы обшить свес профлистом, к фронтальной доске крепят специальный профиль. В его паз вставляется профлист, нарезанный на полосы нужной ширины. Второй край подшивки крепится к доске, прибитой к концам стропил. Стык подшивки и доски закрывается двумя капельниками — один прибивают снизу, закрывая нижнюю половину доски, а второй — сверху. На него затем укладывают край гидроизоляционной пленки.

Если крепиться будет система водостоков, то крюки для желобов прибиваются после монтажа нижнего капельника. Верхний капельник прибивается после установки всех крюков.

Как подшить свес крыши профлистом

Как подшить свес крыши профлистом

Как сделать ендову на крыше смотрите тут.

Примыкание профнастила к стене

В некоторых случаях кровля из металлопрофиля примыкает к стене какого-то сооружения. Как сделать примыкание так, чтобы не было протечек? Есть два варианта (смотрите рисунок). В обоих используется угловая планка, только она имеет разный размер и разный профиль.

Как сделать примыкание крыши из профлиста к стене

Как сделать примыкание крыши из профлиста к стене

Можно взять угловую планку с размерами полочек 150*200 мм. На стену заводят более короткую сторону, на крышу — более длинную Крепят к стене, используя крепеж в зависимости от материала, из которого  она сделана (гвозди или саморезы, если это дерево, дюбеля, если кирпич и строительные блоки). Стык планки со стеной проходят силиконовым герметиком. Со стороны кровли крепят планку в гребень волны, устанавливая специальные саморезы с резиновыми шайбами. Длина их определяется также, как и при соединении соседних листов профнастила (высота волны+20 мм для захода в доску обрешетки).

Второй вариант более трудоемок: в стене делают штробу (канавку), в которую заводят угловую планку с загнутыми под 45° полочками. Крепление в этом случае аналогичное, разница в размерах планки — она может быть 100*100 мм или около того.

Проход трубы

Много вопросов возникает при герметизации прохода трубы дымохода или вентиляции через кровлю из профнастила. Трубы в сечении круглые и прямоугольные, для каждого типа есть свое решение.

Для прохода круглых труб через кровельный материал есть специальные стальные или полимерные фартуки. Верхняя их часть выполнена в виде конуса, нижняя — юбка — из эластичного материала, который может принимать заданную формую. Фартук плотно надевается на трубу, опускается так, чтобы «юбка» легла на кровельный материал. Далее надо эластичной юбке придать форму гофры. Используют для этого молоток (обычный или резиновый — зависит от типа фартука). Чтобы под юбку не затекала вода, стык промазывают герметиком, хорошо прижимают.

После закрепления юбки фиксируют горловину. Если фартук металлический, верхушку охватывают хомутом, затягивают, стык промазывают герметиком. При использовании полимерного фартука (мастер-флеш), он с приличным усилием одевается на трубу (иногда требуется даже смазать трубу мыльным раствором), но стык, все-таки, для надежности, проходят герметиком.

С прямоугольной (кирпичной) трубой все несколько сложнее. Из листов металла вырезаются элементы, которые закрывают стык с кровельным пирогом.

Организация прямоугольной обхода трубы на крыше

Организация прямоугольной обхода трубы на крыше

Покрыть старую крышу профнастилом

Выбор кровельного материала для крыши обусловлен несколькими факторами. Важны при этом и эксплуатационные характеристики, и стоимость материала, и затраты на установку, и внешний вид. Требования к жилым домам жестче, а при возведении или хозяйственных, складских и производственных строений главной задачей становится обеспечение эксплуатационных качеств. Именно для этих зданий в первую очередь и предназначен такой материал как профнастил. Устанавливается он быстро, служит долго. Затраты на такую кровлю невелики, а внешний вид получается вполне достойный.

Основной причиной, по которой монтаж профнастила на жилые дома не рекомендован, является ее «громкость». Капли дождя, ударяясь о лист, создают значительный шум. Такие же недостатки имеет и металлочерепица, но ее часто используют в качестве кровельного материала. Можно сделать вывод, что причиной звуков становится скорее некачественный монтаж, чем качества, которыми обладает профнастил. Если ранее не приходилось заниматься подобной работой, но навыки строительных специальностей имеются, то для понимания процесса можно посмотреть видео с подробным описанием некоторых особенностей покрытия профнастилом

Эти знания пригодятся при монтаже материала на старую крышу.

Необходимые условия для установки профнастила на старую крышу

Требования, прежде всего, касаются системы крепления. Если обеспечить надежную фиксацию, то профнастил не будет громыхать при порывах ветра. Многие другие кровельные материалы при дожде и граде также издают звуки, поэтому можно считать шумность данного материала скорее предубеждением, нежели реальным недостатком. Саморезы с резиновыми прокладками смягчат звуки, и профнастил не будет радикально отличаться ни от черепицы, не от шифера, которыми покрывали старую крышу. Для удовлетворительного результата необходимо тщательно обследовать состояние кровли. Отвечать она должна следующим требованиям:

  • Ровная плоскость. Профнастил неэластичный материал. Прилегание в местах креплений должно быть плотным. Если плоскость под профнастил имеет отклонения более нескольких миллиметров, то лист плотно не ляжет. На фото виден процесс замены старого шифера на профнастил;
  • Надежный крепеж. Принято считать, чтобы профнастил был качественно лежал, необходимо сделать 8 точек фиксации на м². Соответственно лист размером 6х1,2 м должен иметь крепеж, в количестве не менее 58 саморезов. На фото — один из видов специальных крепежных элементов для профнастила;
  • Прочность. Вес профнастил имеет небольшой, но минимальные требования по сечению реек обрешетки и расстоянию между ними настоятельно рекомендуется соблюдать. В зависимости от марки кровельного материала вычисляется необходимый интервал. Так, для профнастила толщиной 0,55 мм при шаге стропил 1 м на обрешетку необходимо ставить доски 30х100 мм через каждые 300 мм. Расчет дается на угол наклона 30°. Если он составляет 45° и более, то расстояние увеличивают до 350 мм. Жесткий профнастил, выполненный из более толстого (0,75 мм) специального металла допускается стелить с интервалом обрешетки до 1  м и более. При покупке стоит уточнить минимальные требования для установки и делать крепеж согласно рекомендациям.

Важно! При установке на старое покрытие не допускается, чтобы профнастил непосредственно соприкасался и гидроизолирующими материалами, такими как мягкая кровля.

В этих местах скапливается влага, которая разрушает металл. Укладку производят только на гигроскопичную поверхность. Лучшим вариантом является дерево. Профнастил в этом случае прослужит долго.

В каких случаях можно оставлять старое кровельное покрытие

Протекающая крыша не оставляет хозяину жилья много время на раздумья и часто крыша ремонтируется в экстренном порядке. Избежать ошибок поможет следующая информация. Решение о демонтаже старого кровельного материала принимается исходя из его состояния и пригодности для укрытия профнастилом. Возможны различные варианты. Так на черепичную крышу качественно установить профнастил без демонтажа не получится. А вот мягкие кровли с хорошим основанием идеально подойдут без удаления старого материала, даже если он поврежден.

Крыша из шифера требует доработки, так как расстояние между досками обрешетки, как правило, больше требуемых значений. После удаления старого материала необходимо будет либо делать дополнительные ряды досок, либо менять конструкцию полностью.

Важно! Работая на крыше, следует соблюдать технику безопасности, особенно если кровельное покрытие старое.

Если строение хозяйственное и необходимо обновить крышу, то пренебрегать общими правилами, работая с профнастилом, все же не стоит. Выполнение требований будет зоологом долгого срока службы кровли. Это касается и используемых материалов, и технологии установки. Неправильный монтаж может привести к тому, что обитатели жилых домов поблизости забудут о тишине и покое во время ветра, профнастил будет громыхать. Нужно правильно перекрыть уже установленный лист следующим при монтаже и прочно зафиксировать. Порядок покрытия профнастила всегда снизу вверх, с перекрытием предыдущего ряда. Заканчивается работа на самой верхней точке. На фото запечатлен этот момент.

Важно! При резке и фиксации материала не использовать сварку и абразивный инструмент. В этих случаях повреждается защитный слой и профнастил в этих местах начнет ржаветь.

Монтаж профнастила на старую крышу

Лучшим способом обеспечить максимальную звукоизоляцию является утепление. Делают его до покрытия профнастилом. Убедившись, что старая крыша соответствует требованиям, можно рассмотреть варианты утепления:

  • Внутреннее. Делается со стороны чердака или мансарды. Работа возможна при отсутствии отделки или при ее демонтаже. Вместе с утепляющим материалом, чаще всего минеральной ватой, делаются гидроизоляционный и паронепроницаемый слой. На фото правильно сделанное внутреннее утепление;
  • Наружное. При невозможности изнутри дома установить утепление его делают непосредственно перед покрытием профнастилом. В каждую ячейку обрешетки вкладывают вырезанный по размерам кусок минеральной ваты или пенополистирола. Избежать промерзания утеплителя поможет гидроизоляция. Невозможность проникновения влаги в материал обеспечит его функциональность в любую погоду. Если полностью перекрыть изолятором плоскость крыши и обеспечить ее водостойкость, то прослужит такая кровля много лет.

Нюансы и порядок работы на видео

При этом расходов на ее содержание и уход не будет.

При отсутствии утеплителя снизить уровень шума помогут резиновые прокладки, которыми часто комплектуют специальные кровельные саморезы. Крепеж для работы с профнастилом лучше приобретать в специализированных магазинах. При производстве изготовитель учитывает жесткие эксплуатационные требования. Изделия проходят соответствующую сертификацию и даже предлагаются саморезы разных цветов для улучшения эстетического восприятия.

Нюансы монтажа профнастила на старую крышу

При возведении нового дома планируются и все виды отделки. Однако при ремонте старого строения приходится часто исходить из имеющихся условий и возникающих при этом трудностей. Наиболее часто встречающиеся проблемы при покрытии профнастилом старой крыши:

Поврежденные доски обрешетки. При демонтаже старого покрытия или от времени древесина может разрушаться. При осмотре следует обратить внимание на все элементы конструкции крыши. Возможно, потребуется замена некоторых деталей перед покрытием профнастилом. При очень плохом состоянии обрешетки, стропильной системы придется делать ее заново;

Сложная форма крыши. Несколько нивелируется основное преимущество, которым, несомненно, обладает профнастил — простота и скорость монтажа. Облегчит работу хороший инструмент для резки. Виброножницы или ручной аналог для резки толстого металла. Интересное приспособление на дрель «сверчок» будет отличной альтернативой привычной болгарке, которую используют повсеместно, несмотря на то, что производители кровельных материалов не рекомендуют резать профнастил абразивными дисками. На видео показано, как оно работает

Дополнительные элементы в виде стыковых элементов, коньков и карнизов укрепят конструкцию;

Трудность фиксации на металлические фермы. Иногда собственник дома не считает целесообразным делать обрешетку. Тем более, если расстояние между фермами соответствует требованиям. Однако закрутить саморез в уголок или швеллер непросто. Выйти из ситуации можно следующим образом. Подобрав сверло нужного диаметра, сверлят отверстие, в которое можно закрутить саморез. В крайнем случае можно зафиксировать профнастил скобами или проволокой. Делается два отверстия и с внутренней стороны притягивают кровельный материал к ферме. Способ трудоемкий и менее надежный, но как вариант для хозяйственного строения возможен. Важно правильно подобрать проволоку или скобу. Материал нужен с антикоррозийным покрытием. Более прочная фиксация сваркой не рекомендуется. Прогоревший защитный слой быстро покроется ржавчиной, а профнастил не прослужит заявленный срок.

Выбор подходящей для кровли марки. Профнастил выпускается в широком ассортименте, но не всегда его следует приобретать, исключительно по эстетическим соображениям. Рекомендуется на крышу укладывать профнастил с высотой профиля от 50 мм. Такой гребень не даст проникнуть воде на стыках при любом дожде. Такие риски возникают при профиле 15-20 мм, даже если применяется стыковой уплотнитель. Предпочтение следует отдать изделию с большей толщиной металла. Профнастил с дополнительными ребрами жесткости будет оптимальным вариантов в качестве покрытия на старую крышу.



Профнастил первоначально использовался исключительно как функциональное изделие и для того, чтобы покрыть крышу жилого дома применялись другие материалы. Эволюция промышленности привела к тому, что сегодня подобные крыши используются повсеместно. Полезная информация, показанная на видео, поможет избежать некоторых ошибок, а работу сделать качественно и быстро

Хорошая звукоизоляция дома сохраняет тишину в помещении. Полимерное покрытие сделало профнастил интересным с эстетической стороны. Широкий выбор цветов и формы профиля позволяют использовать его при замене кровельных материалов в старых домах. Покрывая крышу профнастилом, собственник жилья выигрывает в стоимости работ и скорости их выполнения

Кровля из профнастила своими руками: технология устройства

Качественную и прочную кровлю из профнастила достаточно легко построить самостоятельно. Важно только знать, какие материалы нужно брать, как правильно крепить листы к обрешетке и как защитить внутреннее подкровельное пространство от сырости.

И особое внимание мы уделим доборным элементами, которые обойти нужно с полным соблюдение технологии. Итак, кровля из профнастила своими руками – шаг за шагом!

Как только вы произвели точные расчеты вашей крыши, можно заказывать профилированные листы. Но, если вы приобрели профнастил, но его монтаж по каким-то причинам придется отложить (например, затянувшиеся дожди), тогда листы храните не снимая заводскую упаковку, на ровной поверхности и в закрытом помещении. Дополнительно под листы нужно подложить брусья с шагом 50 см.

Перекладывайте и перемещайте такой кровельный материал аккуратно, держа за края по длине и особенно избегая заломов и прогибов листов. Еще перемещать листы нужно осторожно, т.к. современное полимерное покрытие особо чувствительно к механическим повреждениям.

Как и резать этот материал абразивными режущими инструментами: осколки от круга поцарапают, а в месте реза возникнет значительный нагрев. Но, если вам пришлось работать именно так, тогда покройте сразу все повреждения ремонтной краской.

К счастью, технология устройства кровли из современного профнастила позволят проводить все работы в теплое время года, с апреля по сентябрь, и долго вам хранить листы не придется.

Давайте первым делом сразу разберемся со строительным терминами, чтобы вам не пришлось искать в интернете значение каждого нового слова:

Вы будете удивлены, но один и тот же (на первый взгляд) материал нужно укладывать по-разному. Все дело в производителях – каждый дает свои рекомендации по укладке, и они действительно важны. Потому что профнастил от разных фирм требователен к своим условиям, пусть различия и небольшие. Поэтому внимательно изучите прилагаемую к кровельному материалу инструкцию и не доверяйте полностью нанятым рабочим, которые «собаку съели на таких крышах» и пытаются все делать по-своему.

Вот простой пример, как отличается монтаж профнастила толщиной менее 0,7 см и более прочного:

А при работе с таким материалом деревянная подмостка уже не нужна:

Представьте, что нанятая бригада станет топтаться ногами по тонкому профнастилу, потому что перед этим они «точно такую же крышу ставили вашему соседу» и «ничего не погнулось»? А теперь погнется, и еще как, на что горе-рабочие заявят, что «так оно и было».

Но, если говорить в целом, то главный показатель качественного монтажа кровли – это герметичность. Ведь кровля как раз для того и служит, чтобы от влаги и холода были защищены все внутренние конструкции. И даже малозаметная щель может стать серьезной проблемой: сырость, подтеки, быстро портящиеся материалы и грибок. Вот почему мы сейчас подробно разберем все тонкие моменты.

Немного о технике безопасности

Сама технология кровли металлопрофилем не так сложна, как важно не повредить кровельное покрытие во время его монтажа. Ведь хотя этот материал и выглядит прочным и жестким, в работе с ним все равно необходима осторожность:

  1. По готовому настилу из металлопрофиля передвигайтесь в мягкой обуви.
  2. Старайтесь наступать только на вогнутые волны листов и лучше прямо на саморезы.
  3. Так, наступать на крыше можно только на носки.
  4. Ногу ставьте всегда параллельно скату.
  5. В одной выемке должна находиться только одна нога.

Строительство обрешетки под профнастил

Обрешетку для монтажа кровли

с использованием гофрированного кровельного материала

Гофрированный кровельный материал широко доступен и прост в использовании.

  1. Гофры должны проходить по прямой линии между самой высокой и самой низкой точками и под прямым углом к ​​прогонам (промежуточным опорам).
  2. Перекрытия (концы и стороны) зависят от уклона крыши (см. Ниже).
  3. Интервал прогона
  4. должен соответствовать концевым кругам, необходимым для размера используемого листа.
  5. Листы должны быть уложены так, чтобы боковые перекрытия были направлены в сторону от преобладающего ветра.
  6. Все прогоны должны быть в одной плоскости и параллельны друг другу. Они должны быть надлежащим образом закреплены на несущей конструкции.
  7. Концы всех листов должны поддерживаться прогонами. Свободный вылет у карниза не должен превышать 300 мм.
  8. Крючковые болты диаметром 8 мм (мин.), Шатунные или накидные винты следует вставлять в просверленные отверстия диаметром 10 мм. — НИКОГДА НЕ ПРОПУСКАТЬ — в коронку гофр.

Сначала необходимо слегка затянуть гайки или винты, а затем снова затянуть, когда уложено более дюжины листов.На промежуточных прогонах их не следует затягивать, пытаясь заставить лист опираться на прогоны.

При работе на крыше всегда следует использовать кошачью лестницу или кровельную доску для безопасности человека и во избежание повреждения кровельного материала.

Монтаж профнастила

Эти примечания предназначены для использования и установки гофрированных кровельных листов, таких как ПВХ, другие пластмассы и листы битумного волокна. Несмотря на то, что они сильно различаются по материалам и по месту их использования, они имеют сходные свойства в отношении гибкости и веса.Одним из преимуществ этих гофрированных материалов является то, что они гораздо более жесткие, чем плоский лист аналогичного типа и толщины. Это обеспечивает значительную экономию как веса, так и стоимости, а также делает лист относительно простым в обращении. Как правило, все эти типы материалов могут быть использованы в качестве кровли или вертикальной облицовки.

Большая часть этих защитных покрытий склонна к конденсации при использовании в качестве облицовки для надворных построек и т. Д. — будучи относительно тонкими, они, как правило, имеют низкие теплоизоляционные свойства.Конденсация будет уменьшена, если внутренняя часть конструкции будет хорошо вентилироваться.

Будучи тонким листовым материалом, большинство типов будут выступать в роли «барабанной обшивки» во время дождя. Листы также могут нагреваться от прямых солнечных лучей, и это отопление может излучаться в здание, что делает его очень неудобным в жаркую погоду. Подвесной потолок, подвешенный под крышей, может уменьшить обе эти проблемы: пустота между кровлей и потолком должна быть надлежащим образом вентилирована, чтобы избежать чрезмерных температур (особенно важно, когда используется пластиковая кровля) и минимизировать образование конденсата.Выбор листов светлого цвета (или, если материал позволяет это, окрашивание их в белый / серебристый цвет) уменьшит эффект внутреннего нагрева.

ПВХ

имеет диапазон рабочих температур от -20 ° C до + 60 ° C. Необходимо следить за тем, чтобы он не использовался в ситуациях, когда максимальная рабочая температура может быть превышена. Как таковой, он не рекомендуется использовать в ситуациях, когда подвесной потолок должен быть установлен ниже фонаря, так как это приведет к накоплению тепла в листе, превышающему максимальную температуру + 60 ° C, что может привести к обесцвечиванию или искажению Лист.

Хранение перед использованием

Пластиковые и битумные листы не должны храниться в стопке под прямыми солнечными лучами, так как солнечный нагрев приведет к деформации листов в центре стопки. Если листы необходимо оставить снаружи перед установкой, они должны быть полностью покрыты непрозрачным светлым брезентом.

Избегайте работы с листовыми материалами в ветреных условиях, даже при слабом ветре может потребоваться временно взвешивать листы во время работы с ними — это особенно актуально для легких пластиковых листов.

Базовая конструкция крыши

Конструкция крыши будет состоять из стропил и прогонов. Стропила берут на себя весь вес материала крыши, а также любое «загрязнение окружающей среды» (например, снег) и всех, кто работает на крыше.

Отклон крыши определяет количество необходимого перекрытия торцов. Для того, чтобы этого можно было достичь и чтобы оставался аккуратный вид, листы сначала должны быть свободно размещены на крыше. Конечные и боковые перекрытия являются «минимальными», чтобы избежать ненужной резки листов, перекрытия могут быть увеличены, чтобы скрыть любой избыток.В то же время на листах могут быть отмечены позиции крепежных винтов и любые разрезы, которые могут понадобиться.

Расстояние между прогонами должно быть организовано так, чтобы они подходили для кровли, а стропила можно расставлять соответствующим образом, чтобы учитывать общий вес. Расстояние между прогонами, концевыми и боковыми перекрытиями листов зависит от угла крыши — для большинства типов листов следующие рекомендации являются хорошими, но уточните у производителей какого-либо конкретного типа листа:

Покрытие крыши Поддержка конец перекрытия Боковое перекрытие
(см. Примечание)
1 к 12 к 1 к 6
(от 5 до 10 градусов)
Палубное или закрытое посадочное место 300мм 2
1 к 6 к 1 к 4
(от 10 до 15 градусов)
прогонов на расстоянии 450 мм 200мм 1
1 в 4 или меньше
(более 15 градусов)
прогонов на расстоянии 600 мм 170мм 1

примечание: боковое перекрытие — это число гофр

Перлин должен быть в правильных центрах и размерах для материала и уклона крыши.Положение прогонов на верхнем и нижнем концах крыши и на перекрытиях листов являются критическими точками, там должен быть прогон, где вам нужно прибить гвоздь. Определив верхний, нижний и перекрывающие прогоны, равномерно распределите оставшиеся прогоны между ними. В качестве помощи для установки прогонов, используйте деревянную распорку, чтобы держать квадраты прогонов к карнизу. Важно, чтобы максимальные центры поддержки, указанные для типа используемого гофрированного листа, не превышались между прогонами.

Укладка листов

Начать крепежные листы на нижнем краю крыши на противоположном конце от преобладающих ветров.Пошатайте листы, используя половину листа, чтобы начать второй ряд.

Крепежные гряды

Начать крепление гребней на противоположном конце крыши с преобладающими ветрами. Перекрытия должны быть около 125 мм.


Грани

(концы крыши)

Чтобы не допустить попадания воды из-за дождя, листы должны быть расположены так, чтобы выступать за край (концы крыши) примерно на одном рифлении. Не нависайте над линией более чем на 70 мм.Если используются более крупные грани или фасции, ветер будет стремиться захватить эту область, что может привести к повреждению крыши.

Границы должны быть сформированы либо путем гвоздя последнего гофра над приподнятой баржовой доской, либо с помощью ребристой части, чтобы заложить границу.

Крепежные желоба

Не нависать над лицевой панелью более чем на 70 мм. Черновики могут быть уменьшены при использовании частей наполнителя пены в канун, но не исключают всю вентиляцию.


Резка

Всегда следуйте инструкциям производителя для резки листов.Если резка ПВХ необходима, используйте ручную пилу с мелкими зубьями или циркулярную электрическую пилу — попрактикуйтесь на клочке материала, чтобы убедиться, что материал можно успешно разрезать. Смазывайте универсальным смазочным маслом для предотвращения заедания.

Гофрированный материал поставляется различной длины, поэтому часто можно избежать резки, выбрав подходящий размер (или количество размеров) на этапе планирования — вам, вероятно, придется разрезать листы с альтернативными концами по длине, чтобы вертикальные соединения были в шахматном порядке.Там, где необходимо разрезать лист, положите один лист поверх листа, который нужно разрезать, чтобы обозначить линию разреза. Если его необходимо разрезать, например, для размещения вокруг выступов, используйте тонкую зубчатую ручную пилу под небольшим углом, поддерживая лист для минимизации вибрации. Лист можно разрезать, помещая его между остальными, оставляя удаляемую часть выступающей из стека.

Некоторые пластмассы могут расколоться или расколоться, если их распиливать или сверлить в холодную погоду, поэтому оставьте листы в теплой комнате на 2 или 3 часа до пилить или сверлить.

Постарайтесь, чтобы края среза были скрыты перекрытием соседних листов.

Бурение

Как правило, лучше (хотя и более неудобно) сверлить листы in-stitu так, чтобы отверстия совпадали с прогонами и отверстиями внахлест листы выстраиваются. Чтобы приспособиться к тепловому движению, отверстия для сверления должны быть просверлены примерно на 5 мм в диаметре больше, чем крепление хвостовик для листов длиной до 2 м и дополнительно 2 мм на дополнительный метр длины листа. Крепежные элементы следует устанавливать только на кронштейне гребней, если они установлены, и их всегда следует использовать с уплотнительной шайбой, которая обычно исключает просачивание дождевой воды.Специально разработанные проставки, которые предотвращают искажение профиля, позволяют исключить случайное перетягивание.

Просверлите твердую опору, используя легкое давление, с помощью ручной дрели или низкоскоростной дрели, оснащенной подходящим сверлом. Удостоверьтесь, что сверло выполняет резку, это должно предотвратить раскол материала.

Крепление

Гвоздь сквозь коронку гофр в прогон или настил. Прибивайте каждый гофр на листе перекрытия и в верхней и нижней части склона.Ногтевые центры могут быть сведены к альтернативному гофру при непосредственном прогибе. Таким образом, вы не «потеряете» прогоны на непрозрачном листовом материале, отметьте их положение на верхней стороне каждого листа при его укладке, используйте прямой край или тугую линию, чтобы расположить крепления на листе. Не прибивайте верхний ряд или нижние боковые крепления до тех пор, пока перекрывающие листы не будут на месте.

Накладывайте листы подальше от преобладающего ветра и используйте уплотнительную ленту для предотвращения попадания пыли и грязи. Используйте мигающую стену в верхней части склона в ситуациях наклона или, в зависимости от обстоятельств, ребристую часть.Используйте пенопластовый наполнитель в нижней части склона, чтобы предотвратить сквозняки, но не забудьте обеспечить достаточную вентиляцию. Наполнители карнизов, используемые в других положениях прогона, полезны для предотвращения «болтовни крыши», что является распространенной проблемой для легких кровельных покрытий. Оболочка должна поддерживаться в максимальных центрах, как указано производителем — и крепления должны быть не менее 50 мм от концов листа.


Изгиб гофрированной кровли — случайные мысли Джона и обсуждения

Этот пост продолжает серию о создании курятника. В предыдущем посте, «Завершение структуры курятника», показано, как выглядит курятник с смолистой бумагой. Внешняя часть курятника будет покрыта гофрированной кровлей, переработанной из дома друга. Мы выбрали некоторые из лучших деталей (без отверстий или серьезных изгибов) из выбора. Есть немного ржавчины и несколько отверстий, но мы повторно использовали отверстия, когда это было возможно, и вырезали любые серьезные пятна.

Для работы с кровлей из гофрированного олова вам необходимо
лезвие дисковой пилы, предназначенное для резки металла, а также лицевой щиток. Удостоверьтесь, что вы носите длинные рукава (металлические кусочки довольно горячие и могут обжечь вас), а перчатки — хорошая идея.
К сожалению, все это оборудование не решит одну проблему, изгиб
гофрированной кровли по углам для обеспечения лучшего покрытия. Если это особенно большой кусок металла, то проблемы безопасности имеют прецедент. Вместо пилы вам понадобится токарный станок с ЧПУ, который сделает всю работу за вас.

Мы испробовали всевозможные методы, чтобы согнуть гофрированное олово. Как что-то
удается случайно согнуть материал (например, град), вне меня. Решение проблемы превращает
в одно из рычагов и осторожного ослабления области, предназначенной для изгиба
. Начните с самого длинного куска гофрированной кровли, который вы можете.

Чтобы начать процесс изгиба, мы создали зажимное приспособление, используя две стойки 8 ′ 4 X 4, которые
привинчены вместе с опорой 2 X 8.Комбинация двух тяжёлых C-образных хомутов 2 X 6 сверху
удерживает гофрированное олово на месте, как показано здесь
.

После того, как крыша из гофрированного олова закреплена, используйте кусок дерева с угловым концом
и молоток, чтобы создать сплющенную линию поперек изгиба. Вы
не сможете полностью сплющить кровлю из гофрированного олова. Все, что вам
действительно нужно, это слабое место, чтобы контролировать поворот. Причина, по которой
вы используете кол для выполнения этой задачи, состоит в том, что металл имеет тенденцию пробивать
отверстий в гофрированной жестяной кровле.Если вы не заинтересованы в выполнении работы самостоятельно. Вы можете пойти дальше и получить профессионала. Есть много кровельных фирм, о которых в состоянии закончить работу.

При наличии слабого места один человек хватает длинный конец и осторожно начинает к изгибу, в то время как другой стоит на 2 X 6, удерживая на месте гофрированную жестяную крышу.

Важно, чтобы человек, выполняющий изгиб, поддерживал равное напряжение на изгибе и не двигался слишком быстро.Не торопитесь и продолжайте двигаться к другому человеку. В конце концов, загибатель встретится с человеком, стоящим на загибе, и человек, стоящий на загибе, может сойти.

В этот момент вы можете отрезать согнутый кусок по длине. Обязательно соблюдайте надлежащие меры предосторожности при резке гофрированной кровли. Пила, безусловно, немного сломается, поэтому используйте две руки. Куски металла могут ударить вас, и они будут горячие, когда они это сделают. Носите маску для лица и длинные рукава.Если вы будете следовать этой процедуре, у вас не возникнет проблем с получением желаемых результатов от кровли из гофрированного олова, несмотря на отсутствие инструментов кровельщика. Дайте мне знать, если у вас есть какие-либо вопросы на [email protected] На следующей неделе мы рассмотрим, как прикрепить гофрированный кровельный материал к курятнику.

Нравится:

Нравится Загрузка …

Автор: Джон

Джон Мюллер — независимый автор и технический редактор. Он написал в своей крови, выпустив 99 книг и более 600 статей на сегодняшний день.Темы варьируются от сетей до искусственного интеллекта и от управления базами данных до головокружительного программирования. Некоторые из его текущих книг включают книгу по веб-безопасности, обсуждения того, как управлять большими данными с помощью науки о данных, справочник по командной строке Windows, и книгу, которая показывает, как создать свой собственный персональный компьютер. Его технические навыки редактирования помогли более чем 67 авторам усовершенствовать содержание своих рукописей. Джон предоставил услуги по техническому редактированию журналам Data Based Advisor и Coast Compute.Он также вносил статьи в журналы, такие как Software Quality Connection, DevSource, InformIT, SQL Server Professional, Visual C ++ Developer, Hard Core Visual Basic, asp.netPRO, Тестирование и производительность программного обеспечения и Visual Basic Developer. Обязательно прочитайте блог Джона по адресу http://blog.johnmuellerbooks.com/. Когда Джон не работает за компьютером, вы можете найти его на улице в саду, рубить дрова или вообще наслаждаться природой. Джон также любит делать вино и вязать. Когда он ничем не занят, он делает глицериновое мыло и свечи, которые пригодятся для подарочных корзинок.Вы можете связаться с Джоном в Интернете по адресу [email protected] Джон также создает веб-сайт по адресу http://www.johnmuellerbooks.com/. Не стесняйтесь взглянуть и внести предложения о том, как он может улучшить его. Просмотреть все сообщения от John

,
Устройство кровельного «пирога» — от А до Я | Своими руками

Сегодня загородные дома постоянного проживания чаще всего увенчаны скатной крышей, под которой расположено жилое помещение — чердак. в то время как скаты крыши становятся стенами мансарды, и поэтому должны не только защищать здание от дождя, но и обеспечивать, чтобы комнаты на верхнем этаже теплые зимой и прохладные летом. Поэтому мансардная крыша представляет собой многослойную конструкцию (также называемую «пирогом»), основным элементом которой является слой эффективной теплоизоляции.обогреватель нуждается в защите от внешней и внутренней влаги, и поэтому к «пирогу» добавляются другие «ингредиенты» — гидроизоляция, пароизоляция и вентиляционная щель как правильно приготовить этот «пирог»?


Смотрите также: Строительство и материалы для строительства крыши без крыши


ТЕПЛОИЗОЛЯЦИЯ

Именно утеплитель — виновник того, что мансардная крыша превращается в многослойную конструкцию. Дело в том, что для теплоизоляции чердака используются, как правило, материалы на основе камня или стекловолокна, которые могут эффективно выполнять свою функцию только в сухом состоянии.

При намокании такие материалы резко теряют свои теплозащитные свойства, а также они дают усадку, в результате чего конструкция крыши замерзает, на чердаке появляются сквозняки. Это приводит к увеличению затрат на отопление здания и к постепенному разрушению отделочных материалов чердачного помещения. Кроме того, из-за смачивания срок службы самого нагревателя уменьшается.

Добавим, что влага опасна не только для волокнистых материалов, но и для деревянных частей кровли: под ее воздействием они становятся плесневелыми, разлагаются и преждевременно разрушаются.Очевидно, что изоляция и деревянные конструкции должны быть защищены от влаги. Для этого предусмотрены остальные слои «пирога» — пароизоляция, гидравлическая защита и вентиляционный зазор. О них мы поговорим позже, а теперь перейдем к самой теплоизоляции.

Для утепления мансардной крыши чаще всего используют плиты (реже — маты) из камня или стекловолокна, установленные на расстоянии между стропилами. Материалы из каменного волокна продаются на рынке под торговыми марками Rockwool.Изорок, Парок, Изовол, Технониколь и другие.

Из стекла — марки KNAUF, Isover, URSA и др. Повсеместное использование волокнистых материалов обусловлено не только их высокими теплоизоляционными свойствами, но и пожаробезопасностью: они относятся к группе негорючих материалов (НГ), согласно ГОСТ 30244-94. Плиты из экструдированного полистирола и пенополиуретана встречаются реже. Они имеют лучшие показатели теплозащиты, но пенополистирол относится к группе сильно горючих материалов (G4), а пенополиуретан — к группе умеренно или слабо горючих (G2-GZ), что является причиной меньшей популярности таких теплоизоляция.

Кроме того, плиты из этих материалов достаточно жесткие, и поэтому не могут обеспечить плотную посадку на стропильные ножки (не отличаясь идеальной ровностью), то есть не могут образовывать сплошной теплоизоляционный слой. Однако сегодня эта проблема может быть успешно решена благодаря технологии механизированного напыления теплоизоляции из пенополиуретана. Однако эта технология до сих пор редко практикуется в загородном жилищном строительстве.

Какими характеристиками должен обладать утеплитель, предназначенный для мансардного окна крыши?

Прежде всего, низкий коэффициент теплопроводности составляет λ (лямбда).Обратите внимание: в технической документации на нагреватели обычно указывается несколько коэффициентов — λ 10 , λ 25 , λ и, λ b — в зависимости от условий эксплуатации, которые определяются зоной влажности (согласно СНиП 23-02-2003 «Тепловая защита зданий»).

Так, в центральной части России теплотехнический расчет выполняется с использованием λ b , и при выборе обогревателя для этой климатической зоны стоит сосредоточиться на этом значении.Например, для стеклопластиковых плит «KNAUF Insulation Ramp roof» λ b составляет 0,039 Вт / (м- * К), для каменных плит Rockwool Light Bays — 0,041 Вт / (мК).

Теплопроводность не следует рассматривать изолированно от механических характеристик изоляции. Основными из них являются упругость и возвратность освобождения от нагрузки: плиты должны надежно удерживаться в пространстве между ступнями стропила и плотно прилегать к ним, заполняя все неровности древесины (чтобы избежать замерзания конструкции крыши).И для этого плиты должны иметь хорошие параметры по эластичности и возвратности после снятия нагрузки. Кроме того, предпочтительными являются волокнистые материалы с водоотталкивающими свойствами, достигаемые гидрофобной пропиткой. Такие материалы имеют большой шанс сохранить свою структуру, если во время монтажа начался небольшой дождь. В зависимости от предпочтений монтажников и климатических условий, в которых выполняются работы, изоляция укладывается либо со стороны улицы, либо со стороны помещения.

У каждой технологии есть свои плюсы и минусы. В частности, установка обогревателя со стороны улицы позволяет изолировать некоторые сложные участки кровли с меньшими усилиями (и, скорее всего, без ошибок) (например, зона Мауэрлат). Но в то же время теплоизоляционный материал не защищен от возможных осадков во время монтажа. Напротив, укладка плит со стороны помещения предполагает, что работа уже выполнена после установки гидравлической защиты, что означает, что изоляция будет гарантированно защищена от осадков.Однако в этом случае существует риск некачественной изоляции некоторых участков кровли.


Читайте также: Обустройство мансарды своими руками — нюансы и тонкости


Для определения необходимой толщины теплоизоляционного слоя необходим теплотехнический расчет, в котором учитывается климатическая зона, в которой ведется строительство. Расчет выполнен на основании СНиП 23-02-2003 «Тепловая защита зданий».Так, в центральной полосе России толщина волокнистой теплоизоляции для мансардного окна крыши должна составлять не менее 200 мм. Соответственно, чтобы обеспечить слой теплоизоляции такой толщины, необходимо установить стропильную систему либо из балок высотой 200 мм, либо из стандартных балок высотой 150 мм, но для создания дополнительной теплоизоляционной цепи над или ниже их толщиной 50 мм.

Конструкция такой схемы предпочтительна с точки зрения теплоизоляции, поскольку она позволяет избежать замерзания кровли, практически неизбежной в случае кровли сложной формы.Дело в том, что теплоизоляционные плиты необходимо разрезать (используя строительный нож или специальную ручную ножовку) при укладке в зоне гребней, долин. места примыкания кровли к стенам и т. д. В этом случае даже опытному кровельщику сложно подрезать плиты, чтобы они плотно прилегали к стропилам. Что я могу сказать о недостаточно опытных? В результате существует риск замерзания крыши. Кроме того, через холодные мосты в какой-то степени проходят также деревянные элементы кровли. Устройство дополнительного контура утепления позволяет покрывать возможные мосты холода.

Самый простой способ — сформировать этот слой под стропилами: прикрепить к ним боковые перемычки со стороны помещения (толщина которых соответствует необходимой толщине теплоизоляции) и уложить между ними теплоизоляционные плиты.

Добавим, что основной контур утепления рекомендуется формировать в несколько слоев — так. так, чтобы пластины каждого последующего слоя перекрывали соединение плит предыдущего слоя, тем самым сводя к минимуму потери тепла через соединения.Например. 200-миллиметровый контур можно создать из плит толщиной 50 мм, уложенных в четыре слоя.

Стерилизация паром

Одной из угроз для изоляции и деревянных конструкций кровли является водяной пар, уходящий из жилых помещений здания под кровлей: в холодное время года пар, достигая низкотемпературной зоны, достигает точки росы и превращается в конденсат (вода) или иней. Кроме того, пар может проникать в конструкцию крыши двумя способами — благодаря диффузии и конвекции.В первом случае пар передается через паропроницаемые строительные материалы, а во втором — через негерметичные (воздухопроницаемые) стыки между элементами конструкции кровли. Таким образом, для защиты от пара необходимо предусмотреть две меры. Во-первых, закрыть изоляцию со стороны помещения с помощью эффективного пароизоляции, создавая барьер для диффузии пара. А во-вторых, не допускайте появления рыхлости при его установке, препятствующей конвективной передаче пара.

Для пароизоляционного устройства, как правило, используются пленки из однослойного или многослойного армированного полиэтилена или полипропилена.Они представлены на рынке торговыми марками DELTA, TYVEK, JUTA, «Isospan» и др. Должен обладать качественный фильм. Прежде всего, минимальная паропроницаемость. В России паропроницаемость оценивается с использованием показателя «сопротивление паропроницаемости» (м? -Ч-Па / мг), а в Европе — «эквивалентная толщина сопротивления диффузии водяного пара» (Sd, измеряется в метрах). , Это несопоставимые величины, поэтому сравнение степени паропроницаемости пленок западного и отечественного производства является симптоматическим.Добавим, что импортная пленка известных марок Sd составляет 100 м и более: чем выше это значение, тем меньше пара проходит пленка.

Важные для паробарьерных характеристик пленки — эластичность и прочность на разрыв. Чем они выше, тем меньше риск растяжения или разрыва пленки во время установки и во время работы (под весом нагревателя). Обратите внимание: высококачественные полиэтиленовые пленки изготавливаются, как правило, из первичного сырья и поэтому обладают высокой эластичностью и прочностью на разрыв.

Однако они относительно дороги. Более дешевые пленки изготавливаются из переработанного полиэтилена, который обладает меньшей прочностью, эластичностью и долговечностью, что не исключает их повреждения при монтаже и эксплуатации.

Особая категория пароизоляционных пленок — с пленочным покрытием или слоем напыленного алюминия. Такие пленки не только создают барьер на пути к пару, но и отражают часть лучистой тепловой энергии в здании летом, а летом предотвращают чрезмерный нагрев воздуха в нем, тем самым снижая стоимость его обогрева и кондиционирование воздуха.Пароизоляция укладывается рядом с обогревателем со стороны комнаты. Обычно он укладывается горизонтально (вдоль карниза), начиная с нижнего края рампы и двигаясь к гребню.

Пленка крепится к стропилам скобами (с помощью механического степлера — степлера) или гвоздями с широким капотом. Рулоны пленки раскатывают так, чтобы обеспечить перекрытие одного полотна с другим на величину, по меньшей мере, 100 мм. Как упомянуто выше, конвективное проникновение пара в конструкцию крыши не должно допускаться.

Для этого необходимо герметизировать места перекрытия полотна, а также примыкать пленки к внутренним и наружным стенам, дымоходам, вентиляционным шахтам, мансардным окнам, электрическим кабелям и т. Д. Специальные одно- и двухместные ленты, клеи и пасты, предлагаемые ведущими производителями пленок. Выбор материала для уплотнения зависит от многих факторов, включая температурный режим при установке пароизоляции, геометрию подложки и тип поверхности, к которой прилипает пленка — гладкая или шероховатая.Так, для материалов с шероховатой поверхностью (не строганная древесина, бетон, кирпич) пленка должна быть приклеена с использованием синтетического каучука или полиуретановых клеев или паст.

Если для этого используются одно- или двухсторонние ленты (из бутилкаучука), со временем соединение может стать протекающим. Между отделочным материалом чердака и пароизоляцией рекомендуется оставлять воздушный слой размером 20-50 мм. Это предотвратит повреждение пароизоляции при прокладке тех или иных коммуникаций, а также при установке розеток и выключателей.


Смотрите также: Ошибки в изоляции и ремонте крыши


ГИДРАВЛИЧЕСКАЯ ЗАЩИТА

Теплоизоляция и деревянные части кровли должны быть защищены от внешней влаги (дождя, снега), которая может возникнуть из-за механического повреждения кровли. Кроме того, в случае крыш из штучных материалов (керамика, цементно-песчаная черепица и т. Д.) Существует вероятность вдувания снега или капель дождя в неизбежные зазоры между элементами покрытия.

И в случае крыши, например. Из металлической плитки или металлического профилированного листа на обратной стороне покрытия также может образовываться конденсат, что также представляет опасность. Поэтому в кровельном «пироге» обязательно обеспечивают гидроветрозащиту — чаще всего в виде диффузионной (паропроницаемой) пленки (мембраны) из полимерного материала (полиэтилен, полипропилен и т. Д.). Такие мембраны предлагают те же производители, которые представляют на рынке гидроизоляционные материалы.

Мембрана выполняет несколько функций.Главное — защита от внешних утечек влаги (функция гидроизоляции). Кроме того, пленка предотвращает удаление теплого воздуха из обогревателя и тем самым помогает снизить расходы на отопление здания в холодное время года (функция защиты от ветра и воздухонепроницаемого слоя).

Диффузионная мембрана укладывается прямо на нагреватель — без воздушного зазора между ним и пленкой. Рулоны мембраны укладываются горизонтально, начиная с нижнего края рампы. Пленка крепится к стропилам сначала скрепками или гвоздями с широким капотом, а затем с помощью стержней контрщетки, прибитых к стропилам (эти стержни образуют вентиляционный канал между мембраной и крышей).

При укладке пленки накладывают один рулон на другой, его величина зависит от уклона кровли: при стандарте она составляет 100 мм, при небольшом может достигать 200 мм. Для достижения полностью герметичного слоя поверх изоляции рекомендуется приклеивать соединения пленочных рулонов специальными односторонними или двухсторонними лентами или клеями. Уплотнительные материалы также необходимы для герметизации упора мембраны на элементы, проходящие через крышу, трубы, антенны и т. Д. Кроме того, выбор уплотнительного материала зависит, как в случае паровой изоляции, от типа поверхности — гладкая или грубый.Так, к шероховатым поверхностям мембрану можно прикрепить клеем из синтетического каучука или полиуретана. И для гладко-резинового клея или одно- или двухсторонней ленты.

Endowys — наиболее опасный с точки зрения протекания кровли, поэтому здесь пленка прокатывается либо внахлест от одного склона к другому (а сверху — еще один слой мембраны), либо вдоль оси долина со сплошным слоем, без боковых стыков (при условии использования мембран с очень высокой прочностью на растяжение).На выступе карниза мембрана закреплена таким образом, чтобы она не перекрывала зазор, необходимый для входа воздуха в вентиляционный канал. Например, приклеив свой край к карнизу (капельнице), установленному под желобами.

В этом случае водосточные желоба крепятся к карнизной доске — крайней доске в плоскости ящика. На хребте пленка укладывается с перекрытием от одной рампы к другой. Часто теплоизоляция не подводится к гребню, располагаясь вдоль горизонтальной перекладины, соединяя стропила с соседних скатов (с небольшим чердаком над чердаком).Затем мембрана также укладывается внахлестку через хвостовик, но в то же время через нее прорезаются воздушные отверстия шириной около 100 мм. Такие отверстия не понадобятся, если вентиляция чердака осуществляется с помощью вентиляционных решеток, установленных на фронтонах здания.

ВЕНТИЛЯЦИЯ

Несмотря на пароизоляционный слой, часть водяного пара может проникнуть в конструкцию крыши. Поэтому еще одним обязательным элементом «пирога» является вентиляция под крышей, которая необходима для удаления пара с крыши.Приток воздуха с улицы обычно осуществляется через отверстия на карнизном свесе, выхлоп — через отверстия на гребне (или гребне).

Вентиляционный зазор, через который проходит воздух, формируется с помощью стержней контрщетки, прибитых к стропилам и диффузионной мембране (затем клеть прикрепляется к решетке, а кровельный материал — к ней). В качестве контрщетки обычно используются стержни с поперечным сечением 50 × 50 мм, поэтому зазор составляет 50 мм.

Однако в случае пологих или очень длинных скатов, может потребоваться увеличить зазор или установить элементы в крыше, чтобы увеличить вентиляцию (дефлекторы, вентиляционные турбины и т. Д.) Для полного воздухообмена. Следует отметить, что дополнительные вентиляторы с наклонным сечением предусмотрены в тех местах крыши, где затруднен приток или отвод воздуха, например, в районе долины, в широкой дымовой трубе, в мансардном окне или в комбинации таких окон.

Обратите внимание: каждый переплетающийся пропет должен вентилироваться.Чтобы обеспечить беспрепятственное движение воздуха в конструкции крыши сложной формы, часто вырезают отверстия в контрольной решетке. и тогда воздух может течь из одного межзвездного пролета в другой.

Серьезной ошибкой является отсутствие условий для воздушного потока на карнизе. Например, в случае карниза, покрытого неперфорированными прожекторами. Или выступ, в конструкции которого пленка гидротрансфера

Карнизная планка, которая висит над желобом, закреплена на фронтальной доске (так называемая конструкция с низким желобом).Такое решение оказывается, что зимой, когда в желобе образуется мороз, воздухозаборное отверстие перекрывается. Чтобы избежать этой ситуации, рекомендуется прикрепить желоба к карнизной доске (крайняя доска в плоскости ящика).

Тогда вентиляционное отверстие и гидросенсорная пленка находятся ниже желобов, и поэтому даже при заполненных льдом желобах не будет никаких препятствий для потока воздуха под крышей. Ошибка также заключается в отсутствии отверстий для рисования в области гребня (то есть невентилируемой конструкции гребня).

Также препятствием на пути воздуха являются мансардные окна (особенно их комбинация) или широкий дымоход. Решением проблемы является установка дополнительных скатных вентиляционных элементов на крыше (перед препятствием для отвода воздуха, а после него для притока). Если барьер не очень широкий, то можно ограничиться выполнением отверстий в контрольной решетке для притока и выпуска воздуха в соседние промежуточные промежутки.

КОММЕНТАРИИ СПЕЦИАЛИСТА

КОНСТАНТИН СИМОНОВ Генеральный директор SKiF:

«Чтобы избежать замерзания конструкции крыши, мы рекомендуем следующую последовательность при укладке теплоизоляции в зоне Мауэрлат — стержень, на котором опираются ноги стропила.В этом месте утеплитель должен быть проложен еще до установки гидроизоляции и кровельного материала. Если вы измените последовательность и сначала установите гидравлическую защитную пленку, то кровельщики должны будут протолкнуть пластины в зазор между Mauerlate и пленкой. В этом случае будет очень сложно качественно заполнить обогреватель всем пространством за Мауэрлатом. Кроме того, существует опасность заполнения зазора между балкой и гидравлической защитной пленкой чрезмерно большим слоем изоляции, который заблокирует вентиляционный зазор, необходимый для удаления избыточного пара из конструкции крыши.Та же последовательность выполнения работ актуальна и для теплоизоляции в фронтоне. Таким образом, сначала необходимо уложить изоляцию в тех местах, к которым будет сложно получить доступ после установки гидравлической защиты, и только после этого установить пленку. »

Комментарии экспертов

ВАЛЕРИЯ НЕСТЕРОВ Генеральный директор DORKEN:

«Сегодня на рынке представлены высококачественные материалы для тепло-, гидро- и пароизоляции скатных кровель. Технология кровельного пирога была детально разработана.Тем не менее, общий уровень кровельных и изоляционных работ все еще низок, многие важные моменты не принимаются во внимание. В частности, недостаточно внимания уделяется проблеме проникновения водяного пара в конструкцию кровли в результате ее конвекции через негерметичные стыки и опоры пароизоляции. Между тем, согласно научным исследованиям и многолетнему опыту, конвективное изображение пара переносится в гораздо больший объем, чем диффузия.

Поэтому необходимо герметизировать стыки катушек паронепроницаемой пленки и упоров пленки на стены, дымовые или вентиляционные трубы, антенны, мансардные окна, а это часто не делается.Мы рекомендуем не только герметизировать соединения и соединения, но и применять для этого подходящий материал.

Так. Для приклеивания пленки к гладкой поверхности (строганая древесина, металл, пластик) можно использовать любые уплотнительные материалы — одно- и двухсторонние ленты, клеи, пасты. Но для приклеивания к шероховатой поверхности (не строганная древесина, кирпич, бетон, штукатурка) односторонние ремни недопустимы, подходят для двусторонней посадки, но требуют дополнительной герметизации с помощью зажимных планок, а лучшим решением являются клеи и пасты. В случае сложных соединений уплотнение наилучшего качества обеспечивается пастой на основе вискозы: она наносится в два слоя, между которыми тонет армирующая сетка из нетканого полиэстера.


Ссылка по теме: Почему крыша замерзает и как с ней бороться


3 ПРЕИМУЩЕСТВА MANSARDS

1. Дополнительное жилое пространство. Утепленная кровля, под коньками которой находится жилое помещение, безусловно, является наиболее популярным решением для загородного дома постоянного проживания. Основной причиной этого являются дополнительные квадратные метры, полученные без увеличения высоты здания.

2. Выразительная внешность. Если бы утилитарная задача состояла в том, чтобы максимально расширить жилое пространство перед домовладельцами, во многих случаях можно было бы предусмотреть еще один высококачественный этаж в здании (часто достаточно, чтобы увеличить высоту стен на 80-100 см), покрытие дома мансардой с небольшим уклоном.Однако заказчики хотят сделать «пятый фасад» дома красивым, и наклонная крыша с большим уклоном полностью соответствует этому желанию.

3. Особая атмосфера в мансардных комнатах. Это достигается благодаря наклонным стенам, люкарнам («слуховым окнам») или мансардным окнам, благодаря которым можно любоваться небом и звездами.

Устройство кровельного пирога: видео

© Автор: А.Левенко

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ДОМАШНЕГО ТОВАРА ОЧЕНЬ ДЕШЕВЛЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

Ниже других записей на тему «Как сделать своими руками — домохозяин!»

  • Защита деревянных свесов крыши Что и как защитить навесы …
  • Беседка с резным убранством сделай сам — ФОТО РЕЗКИ ДЕРЕВЯННЫЙ САД СОБСТВЕННЫЕ РУКИ Помеченные …
  • Очистка снега с крыши самодельным устройством Устройство для очистки крыши от. ..
  • Шалаш из газетных трубочек своими руками Как сделать детские дома из…
  • Игрушечный домик своими руками — пошаговое описание и фото Как сделать кукольный домик своим …
  • Декоративный колодец и забор своими руками Как сделать плетеную и декоративную …
  • Устройство для складывания одежды сделай сам УДОБНОЕ УСТРОЙСТВО ДЛЯ СКЛАДЫВАНИЯ …

    Подписаться на обновления в наших группах и поделиться.

    Давайте дружить!

  • Гараж на даче своими руками (2) | Своими руками

    Летом 2013 года я построил гараж размером 6,5 х 4 м на ленточном фундаменте. Стены были сделаны из пеноблоков, двускатная крыша была покрыта волнистыми металлическими листами. К сожалению, осень всегда наступает быстро и не успела сделать ворота и входную дверь. Только отверстия фронтонов были покрыты рубероидом на зиму.

    Но зима закончилась, и мне пришлось закончить незаконченную работу.Осталось много сделать. Во-первых, построить заземляющий контур, ведь в гараже без электричества не обойтись, а техника безопасности — в первую очередь. Также необходимо было сделать распашные металлические ворота и дверь в гараж, подрезать фронтоны, залить бетонный пол в гараже, сделать вокруг него слепую зону. Я расскажу вам, как это получилось.

    Контур заземления

    Заземление

    предназначено для обеспечения безопасности при использовании электрических приборов. В случае повреждения изоляции и, как следствие, фазное напряжение подается на корпус устройства, оно отключается электрической машиной.Для контура заземления подготовлены четыре штыря армирования 020 мм и стальная полоса 50 х 5 мм. Булавки, чтобы было легче загнать их в землю, заключены в тюрьму.

    Чтобы установить контур заземления, я вырыл траншею глубиной 0,5 м. Он был поражен кувалдой с четырьмя лезвиями на одинаковом расстоянии друг от друга. Затем он приварил полоску к булавкам и отнес ее в гараж. Измерения показали, что значение сопротивления контура заземления соответствует стандартам. В будущем я планирую подключить к этой схеме заземления распределительный шкаф и электроприборы.

    Ворота гаража

    Ворота решили сделать самые простые конструкции — распашные. Для их изготовления куплены уголки 50 х 50 мм, листовой металл, мощные петли. Чтобы ворота были прочными и надежными, сначала сварите металлическую раму с размерами, соответствующими периметру проема. К нему были приварены петли ворот и элементы замков. Более того, верхняя часть рамы перекрывалась со 100-миллиметровым углом, на котором лежали стеновые блоки.

    Нижний и боковой углы рамы расположены стенками гаража с внешней и внутренней сторон. Я начал с исправления нижних углов. Для этого отпилили два угла по ширине проема, учитывая последующую сварку с вертикальными углами. Укладывая углы на подоконник, временно захватывает их сваркой с помощью поперечных полос. Затем он сломал

    болгарских и сварных четырех вертикальных углов. Все углы рамы аккуратно приварены друг к другу с помощью соединительных углов.После этого я обработал швы шлифовальным кругом.

    Само производство ворот началось с изготовления рам, обшитых листовым металлом. Дверные створки должны быть примерно одинакового размера. Я начал с левой половины ворот. Горизонтальные углы рамы были обрезаны до длины, равной половине ширины проема. Чтобы рама ворот была плоской по всему периметру, я собирал ее прямо в проеме ворот, оставляя необходимые зазоры снизу и сверху.Таким образом, легче сделать ворота — они прямые и точно по размеру.

    Все четыре части (углы) рамы закреплены в проеме с помощью клиньев и выровнены по всем плоскостям. Затем приварили раму ворот створки к углам.


    Смотрите также: Гараж на даче своими руками


    Для жесткости диагоналей рамы сварены два квадратных профиля. Готовая сварная рама была уложена горизонтально для закрепления обшивки (листового металла) и петель.Я немного улучшил купленные петли. Просверлил в верхней части петли отверстие под резьбу М14. Я перерезал нить мечником. Я взял подходящий шарик из подшипника, чтобы поместить его в петлю.

    Пересмотр петель позволил регулировать высоту дверных створок с помощью болта в небольшом диапазоне (и облегчил открывание), а также легко смазывать петли. Ушки к петлям выполнены из металла толщиной 8 мм и приварены к ним петлями в 3 мм от торцов, чтобы петли не касались угла рамы при открытии ворот.

    Стандартного листа металла было недостаточно, чтобы покрыть весь каркас листа, мне пришлось вырезать нужные куски с помощью болгарки. Сначала приварены к раме верхние части петель. Листовой металл фиксировали сваркой, предварительно вырезав вырезы под петельками петель. Нижние части петель приварены к углам рамы.

    Лист ворот был на месте. Правое крыло было выполнено аналогично левому, была выбрана только длина горизонтальных углов с учетом 8-мм зазора для раскрытия листовок.После подвешивания ворот приварен к левой створке листовой металлической планки, которая закрывает зазор между дверцами. Затем я сделал для них самодельные замки. Ворота были окрашены специальной краской от ржавчины. Важно, чтобы ворота были плотно закрыты, и не было больших щелей, через которые грызуны могли попасть внутрь гаража. Дверь в гараж со стороны участка была похожа на ворота.


    Смотрите также: Гараж-ракушка своими руками: фото и чертежи


    Фасады гаража

    Чтобы сделать фронтоны сильными, их основание было сделано из досок.Работы начались с фронтального фронтона, который ориентирован на проезжую часть.

    Во-первых, для защиты от удара о верхнюю часть ворот и попадания в гараж дождевой воды, закрепили козырек с помощью винтов из оцинкованной стали. Полость между козырьком и блоком была заполнена строительной пеной, чтобы сделать ее более прочной и не вибрирующей от ветра и дождя.

    Для обшивки переднего фронтона я решил использовать листы гофрокартона, оставшиеся от конструкции забора и беседки.Белые простыни закрывали нижнюю часть выступающих частей крыши — вполне достаточно. Металл разрезать болгаркой и прикрутить винтами. На мой взгляд, получилось довольно хорошо. Для подачи свесов крыши использовались те же оцинкованные листы металла.

    Пластиковые панели решили, что задний фронтон гармонирует с пластиковым фронтоном бани, расположенной на площадке. После установки козырька к нему прикрепили стартовую планку, с которой панели были закреплены и закреплены. Сначала короткие секции панелей ушивают снизу выступающей частью крыши, а затем — основной поверхностью фронтона.Для крепления панелей, помимо стартовой пластины, я использовал соединительную и внутреннюю угловую планку, а также внешний угол 60 х 60 мм. Панель закреплена винтами.

    Пол гаража своими руками

    После облицовки фронтонов необходимо было заполнить пол гаража бетоном. Оценив стоимость песка, щебня, цемента, решили, что выгоднее заказывать бетономешалку с готовым раствором. Перед заливкой он подготовил пол — он покрыл его песком и гравием, протаранил гидроизоляционный полиэтилен и уложил армирующую сетку.Для заполнения я заказал миксер на 3 кубометра бетона. Смеситель подъехал почти к воротам гаража и аккуратно залил бетон. В течение получаса мы с сыном выровняли бетон и погладили штангу. Через неделю бетон полностью высох, и гараж начал выглядеть вполне готовым к эксплуатации.

    Бетонная отмостка своими руками

    Оставалось сделать бетонную слепую зону по периметру гаража.

    Сначала я пометил границы слепых колышками и потянул за веревку.Затем он взял землю с лопаты штык. Он установил опалубку оставшихся досок. Я заснул с песком с обломками, все упаковано. Он заложил остатки арматуры, уголки и обрывки труб для армирования. Мы заливали бетон и сыну, используя нашу бетономешалку на 150 л. Наливается довольно быстро — вероятно, сказался предыдущий опыт заливки фундамента. После заливки бетон покрывают полиэтиленом, чтобы он не высыхал и лучше набирал прочность.

    Осталось немного — подготовить площадку для въезда в гараж, установить ворота со стороны прохода, а внутри гаража поставить светильники и силовой щит, от которого будут питаться освещение и розетки.Гараж может быть разработан и введен в эксплуатацию.


    См. Также: Гараж своими руками — 3 варианта: навес, из бревен, из пеноблоков. Фотографии и рисунки.


    Гараж на даче своими руками-фото

    1.Так выглядел как портал после завершения основного этапа строительства.

    2. Металлическая полоса контура заземления прошла через шов кладки стен и обрезалась, оставляя конец длиной около 60 мм для соединения земли с электрической панелью.

    3. После измерения ширины и высоты проема прорезали профиль.

    4. Гвоздь на внешней стороне порога установлен, обрезанные выступы угла упираются в стенки отверстия.

    5.Замкнутые и смонтированные углы, закрепленные поперечными полосами (схвачены сваркой).

    6. Сварные швы сварили шлифовальной машиной с абразивным диском для металла.

    7.Расположив стальные уголки в проеме, проверил положение рамы и закрепил ее с помощью клиньев.

    8. Неподвижная рама ворот ворот приварена по углам, а затем снята и положена на землю для закрепления кожи.

    9. Рама створки ворот усилена скобами из квадратной трубы, петли сварные.

    10. Перед сваркой стальных листов оболочки на раме створки должны быть сделаны вырезы для петель ворот в них.

    11. Верхние и нижние ушки приварены к цилиндрам петель. Сварной шов должен быть качественным.

    12. Повесив готовые створки ворот, покрасили их специальной краской на ржавчину.

    13. Навесы крыши также зашиты остатками металлического профилированного листа.

    14. Дверь в гараж с участка была сделана аналогично воротам.


    Гараж на даче своими руками — советы, отзывы и рекомендации дачников


    Удобный въезд и выезд

    Дачный гараж нужен не только для машины, машины отличные.Все зависит от отличных предпочтений и финансовых возможностей: мотоциклы, снегоходы для зимних покатушек, лодки, катера и одинаковые прогулочные велосипеды для всей семьи должны где-то надежно и надежно храниться.

    Удобная регистрация

    Для начала нужно оборудовать вход на сайт. Как правило, от проселочных дорог участки в садоводстве отделены дренажной канавой. Он не может уснуть, и обычно проблема решается с помощью трубы, которую кладут в канаву.Его диаметр должен быть не больше глубины канавы, но не менее трети его глубины: поэтому канава будет хорошо проходить через грунтовые воды, и ее удобнее чистить. Обычно они берут железобетонные безнапорные или гофрированные пластиковые трубы. Стальные трубы дороги, кроме того, что есть возможность купить бывшие в употреблении. Гофрированные пластиковые трубы сравнительно мало весят, их легче монтировать, чем другие варианты. Лучше купить двухслойные пластиковые трубы с кольцевой жесткостью SN8, особенно если ожидается тяжелый транспорт; для автомобилей будет достаточно иметь SN6 или SN4.

    Длина трубы в канаве, кстати, как и ширина ворот, зависит от ширины будущего входа.

    Ширина входа в 5-6 м достаточна для большинства автомобилей и даже для «Газели», только большой грузовик должен будет совершить два или три маневра.

    Выберите ворота

    Наиболее популярными являются распашные и раздвижные ворота. Распашные ворота представляют собой два коротких закрылка, закрепленных петлями на стойках. В раздвижных воротах лист откатывается в сторону с помощью специальных направляющих.

    Главный плюс последнего дизайна заключается в том, что при его открытии не требуется много свободного пространства для перемещения крыльев. Это особенно важно зимой, когда перед распашными воротами нужно сначала очистить снег, а только потом доехать до площадки. Однако распашные ворота намного дешевле, чем перекодировщики, а в своих дачах они устанавливаются чаще, чем переклеиватели.

    Надежные опоры

    Для столбов, удерживающих ворота, обеспечьте лучшее основание, чем для столбов забора, потому что они должны выдерживать вес забора и ветровые нагрузки и не отклоняться от вертикали под весом их закрылков.Приводы для автоматического открывания позволяют открывать / закрывать ворота, не выходя из машины. Приводы откатных ворот намного дешевле, чем приводы для распашных ворот, для которых нужно как минимум два, причем синхронно. Таким образом, если вы не приезжаете на дачу зимой и вообще редко ездите на машине на площадку, вы можете установить распашные ворота. В других случаях удобство использования раздвижных ворот перевешивает их большую стоимость.

    Парковочное место

    Гараж

    — это очень желанное здание на площадке: это мастерская, а также автомойка, защита от вторжений и атмосферных воздействий.Также в гараже есть место для других транспортных средств. Более дешевой альтернативой гаражу является навес. Это должно быть частично, но это защитит автомобиль от снега и уменьшит его нагрев на солнце. Но даже если вы сами предпочитаете экологический вид транспорта — велосипед, все же ваши гости должны иметь возможность парковаться.

    Автостоянка

    лучше сделать на участке, но не за его пределами, а, если позволяет территория, то сразу на две машины. Для этого нужно будет выделить площадь не менее 6 × 8 м, ширина каждого парковочного места должна составлять от 2,3 до 3 м, длина — 4,5-5 м.Покрытие парковки делает его долговечным. Обычно удаляют плодородный слой, укладывают геотекстиль и заполняют его гравием, чтобы уровень парковки был выше уровня основного участка. Еще более простым вариантом является укладка специального гриля из пластика или бетона.

    Аркадий ГОЛОВАНОВ, Барнаул


    Тематическое видео: как шведы строят навес для машины

    © Вадим МАРОВ, Тольятти, Самарская обл.

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ДОМАШНЕГО ТОВАРА ОЧЕНЬ ДЕШЕВЛЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

    Ниже других записей на тему «Как сделать своими руками — домохозяин!»

  • Автоматическая система гаражных ворот Проектирование и монтаж автоматических гаражей …
  • Гараж своими руками с смотровой ямой — чертежи Гаражные чертежи для строительства по …
  • Карандашный гараж для автомобилей своими руками (+ чертежи) Как сделать гараж на даче …
  • Гараж-ракушка своими руками: фото и чертежи Как сделать самодельный модульный гаражный корпус U…
  • «Измельчение» своими руками (фото) Как сделать устройство для маленьких …
  • Быстрое эстакада своими руками (фото) Как сделать собственное простое …
  • Пандус для гаража с своими руками Как я сделал вход в …

    Подпишитесь на обновления в наших группах и поделитесь.

    Давайте дружить!

  • Опубликовано в категории: Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован.
