Печь на отработанном масле своими руками: пошаговая инструкция

Содержание статьи

Плюсы и минусы печей на отработанный нефтепродуктах

Такой способ обогрева стал популярен из-за дешевого топлива. Используется не печное, а уже отработавшее свой ресурс масло — топливное, трансмиссионное, моторное, допускается применение дизтоплива.

Плюсы таких печей:

  • легкое изготовление оборудования;
  • доступная стоимость материалов;
  • дешевизна топлива сравнительно с электричеством, газом;
  • обслуживание не требует каких-либо существенных затрат;
  • надежность конструкции;
  • после небольшой доработки на печи можно готовить еду.
Печь на отработанном масле часто используется для отопления гаража, технических помещений и садовых домиков

Печь на отработанном масле часто используется для отопления гаража, технических помещений и садовых домиков

Печь для гаража длительного горения была и остается актуальной, особенно – в регионах с суровыми климатическими условиями. Сделать такую конструкцию можно даже своими руками. В

специальной статье расскажем как собрать такую печь.

Таблица 1. Показатели работы печи при использовании моторного масла МГ-10

ПоказательЗначение
Расход моторного маслаMax — 2 л/ч, nom — 500 мл/ч
КПД75%
Параметры печи
Высота и диаметр дымохода4 м, 102 мм
Высота/ширина/глубина печи700/300/500 мм

Недостатки таких печей:

  • необходимо установить дымохода без горизонтальных участков;
  • потребность тщательной очистке, по крайней мере, раз в неделю, поскольку сгоревшие нефтепродукты засоряют трубку;
  • сильный нагрев корпуса, что требует особой осторожности при обращении с аппаратом;
  • неприятный запах при сгорании отработанного масла;
  • пламя гаснет только после того, как топливо полностью выгорит;
  • при работе слышен характерный шум;
  • топливо загорается только при достижении температуры вспышки.

Внимание! Нельзя использовать такую печь, если приходится оставлять ее без присмотра. Это чревато пожаром.

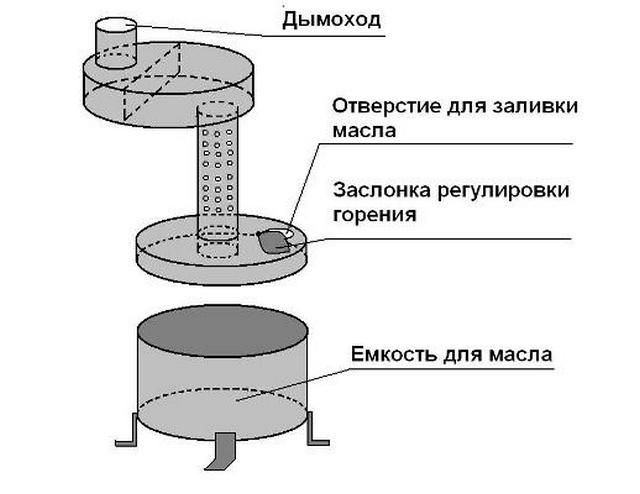

Устройство печи на отработанном масле

Устройство печи на отработанном масле

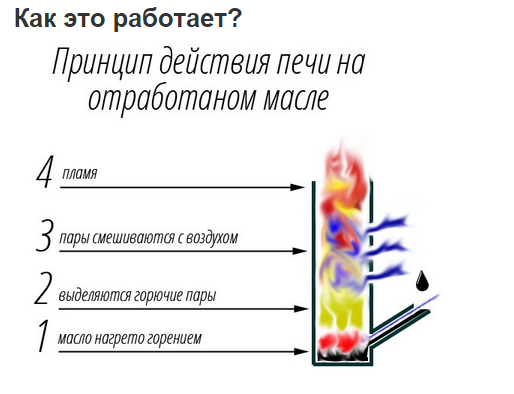

Конструкция и принцип работы отопительного устройства

В основе лежит принцип работы керогаза. Это нагревательный прибор, использующий для получения тепловой энергии пары керосина и воздуха.

Состоит отопительный прибор из следующих блоков:

  1. Нижний отсек. Сваривается из листовой стали 4 мм. Обязательно имеет круглую форму. Через заслонку внутрь идет воздух, который нужен для процесса горения. Если дверцу полностью закрыть, то горение постепенно прекратится.
  2. Крышка с отверстием.
  3. Средний отсек. Это перфорированная труба. Отверстия необходимы для неограниченного поступления воздуха. Для изготовления этой и остальных частей берут металл 5,5 мм и толще.
  4. Верхний отсек.
  5. Дымоход. Служит для отвода продуктов сгорания. Длина трубы — от 4 метров, оптимально — 5–7 метров. Допускаются наклонные участки до 45 °С, повышающие эффективность отопительного оборудования. Но чем большим будет наклон, тем больше осядет сажи. Горизонтальных участков быть не должно, верхняя часть направляется только вертикально. Для изготовления этой части печи берут несгораемые материалы — жесть, медь, нержавеющую сталь. Дымоход устанавливается в верхней части корпуса. Желательно, чтобы он отделялся — это упрощает обслуживание.

Детали сваривают между собой сплошным швом.

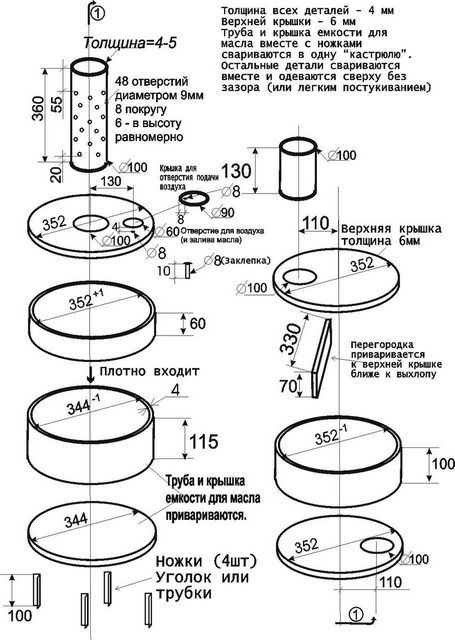

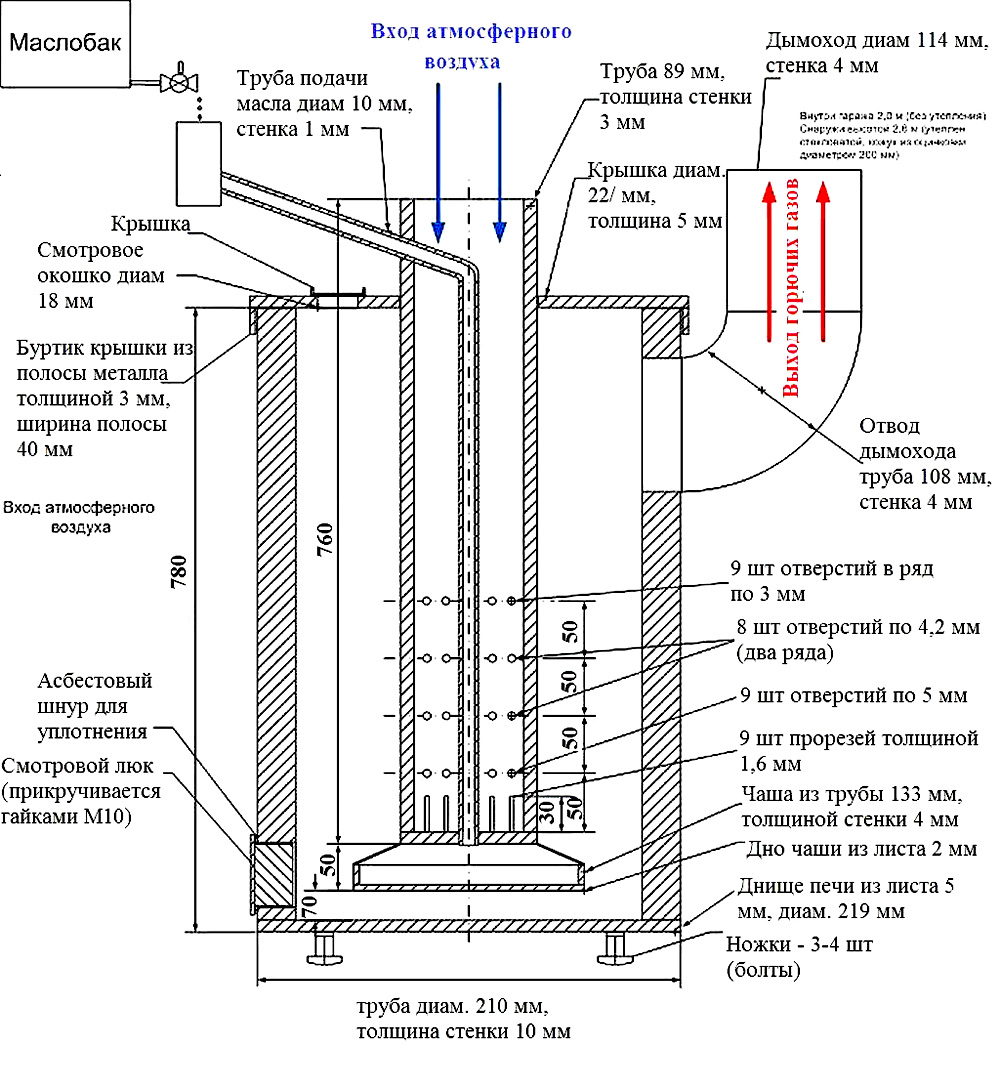

Схема печи

Схема печи

Эффективность отопления повышает система обдува. Также к верхней части трубы, соединяющей верхнюю и нижнюю камеру, приваривают мелкие трубы. При этом повышается теплоотдача, а верхняя камера нагревается меньше. Также на верхний модуль иногда наваривают вертикальные ребра.

Работает установка так. В нижний отсек заливают масло, и при помощи фитиля поджигают. После закипания верхнего слоя загорается пар. Создается турбулентность, заменяющая дроссель и закручивающая вихрем газы. Так горящие пары попадают в перфорированную, где под действие кислорода происходит окисление. В этой камера температура доходит до 800°С и более. Азот приобретает большую активность, чем кислород, возникает много ядовитых соединений азота и углерода.

Стандартная и модернизированная модель печи с наваренными ребрами и трубами

Стандартная и модернизированная модель печи с наваренными ребрами и трубами

В верхней части пиролизные остатки окончательно дожигаются. Здесь же температура резко понижается, азот теряет активность и вытесняется кислородом. Поэтому из обогревательного устройства выходит безвредный газ азот, пар, твердые соединения оксида углерода частично оседают внутри дымохода.

Видео — Принцип работы масляной печи

Как пользоваться печью?

Печь устанавливают так, чтобы заливочное отверстие и регуляторы режима горения (если такие имеются) были расположены спереди. Пол должен быть ровным, плоским.

Перед розжигом внимательно осматривают оборудование. Следят за тем, чтобы в нижней заливочной камере не оказалось воды.

Если оборудование пребывает в исправном состоянии, нижний резервуар наполняют 2-3 л масла. Емкость не надо переворачивать полностью, поскольку на иногда содержится некоторое количество воды. Сверху доливают до 100 мл керосина, дизельного топлива. Делают из бумаги или ветоши фитиль, просачивают его маслом, поджигают и кладут на дно нижней камеры. Отверстие прикрывают не до конца, оставляя проход 2 см. Следят за тем, чтобы жидкость загорелась. Регулировкой размера щели добиваются стабильного горения.

Конструкция печей может быть разной

Конструкция печей может быть разной

Внимание! Можно обойтись и без жидкостей для розжига. Но тогда берут побольше бумаги.

Масло внутрь добавляют порционно только через заливочное отверстие. Перед использованием нового топлива, сначала наполняют резервуар небольшой порцией, и проверяют реакцию.

Чистка печки

Периодически устройство необходимо очищать от продуктов сгорания. Работы проводят в таком порядке:

  1. Прекращают подачу горючего, и дожидаются, пока его в нижнем баке останется минимальное количество.
  2. Не останавливая горение, кочергой очищают горелку внутри от кокса.
  3. Когда масло полностью выгорит, собирают со дна нижней камеры кокс.

Такую очистку рекомендуют производить ежемесячно. Это обеспечит более эффективную работу устройства.

Обслуживание дымохода

Так, необходимо подготовить несколько горстей щебенки и песка, который предварительно просеивают. С наружной стороны в трубу дымохода поочередно закидывают камень и песок. Затем убирают очистительный материал из верхней камеры печки вместе с сажей.

Мелкий щебень поможет прочистить дымоход

Мелкий щебень поможет прочистить дымоход

Цены на гранитную щебень

Щебень гранитная

Простая модель печи из газового баллона

Особенность самодельного устройства в том, что нефтепродукты подаются капельными способом. Это удобно тем, что сокращается расход масла. К тому же, они отличаются безопасностью, поэтому приобрели немалую популярность. Еще одно преимущество — доступность материалов, которые при этом используются.

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Чтобы сделать такое же отопительное устройство, потребуются следующие инструменты:

  • аппарат для сварки;
  • дрель, к ней сверло по металлу;
  • УШМ, к ней — отрезной и шлифовальный круги;
  • краска, которой потом красят корпус снаружи.

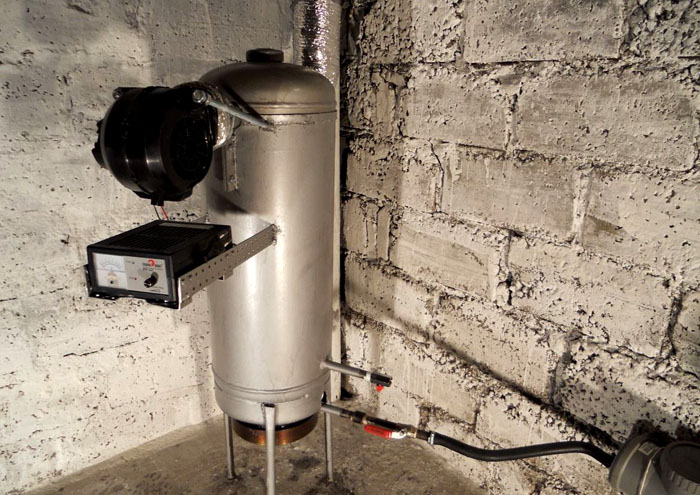

Вид готовой печи

Вид готовой печи

Для печей разработали специальные термостойкие краски. Лучше использовать продукты для t° 400-650°С. Такие краски не плавятся и не деформируются. Стойкости способствует силикон, цинк и алюминий. В их числе — Цельсит, Церта.

Термокраску можно изготовить и самостоятельно. Рецепт приготовления:

  • строительное жидкое стекло — 0,5 л;
  • серебрянка — 0,2 кг;
  • молотый мел — 0,02 кг.

Компоненты смешивают. Если краска получилась слишком жидкой, добавляют чуть больше мела.

Для покрытия внешней стороны корпуса используются термостойкие эмали

Для покрытия внешней стороны корпуса используются термостойкие эмали

Цены на термостойкие эмали

Термостойкие эмали

Для сборки самой печи берут:

  • газовый баллон 50 л — 1 шт.;
  • петли;
  • стальную трубу диаметром 10 см — 2,4 см;
  • вентиль и небольшой отрез труба 0,5 дюйма;
  • лист стальной (4 мм) — 50 см²;
  • хомут — 2 шт.;
  • стальной уголок 5 см — 1,20 м;
  • чугунный тормозной диск автомобиля, который бы свободно размещался в баллоне;
  • шланг;
  • баллон из-под фреона для топливного бака.

Внимание! Перед тем, как приступить к работе с баллоном, вентиль необходимо открыть и остановить на ночь. Это дополнительная мера безопасности, которая не допустит взрыва в случае, если газ использован не полностью.

Последовательность сборки

Таблица 2. Сборка печи

ФотоОписание
Шаг 1

Шаг 1

В днище сверлят отверстие. Сверло смазывают маслом, чтобы при контакте с металлом баллона не образовывались искры. Емкость наполняют водой, затем опорожняют, чтобы удалить хранившийся там газ. То же повторяют после разрезания емкости.
Шаг 1

Шаг 2

Вырезают два проема в корпусе баллона: в нижней части приблизительно вдвое меньший по высоте, чем в верхней.
Шаг 2

Шаг 3

Для того, чтобы соорудить дно верхней камеры, из листа стали вырезают круг, немного меньше диаметра емкости. В центре проделывают круглое отверстие 10 см.
Шаг 3

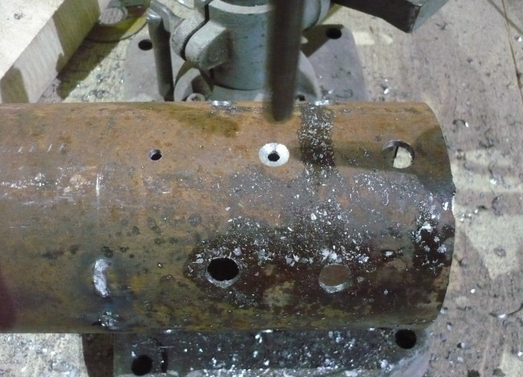

Шаг 4

От подготовленной трубы отрезают кусок 20 см и просверливают многочисленные отверстия для доступа кислорода. Внутреннюю часть трубы, которая выполняет роль горелки, хорошо шлифуют.
Шаг 4

Шаг 5

Горелку приваривают к изготовленному ранее дну верхнего отсека.
Шаг 5

Шаг 6

Устанавливают конструкцию в баллон.
Шаг 6

Шаг 7

К нижней части тормозного диска прикрепляют методом сварки дно, как показано на рисунке. Диск должен быть именно из чугуна, поскольку этот материал хорошо переносит высокие температуры.
Шаг 7

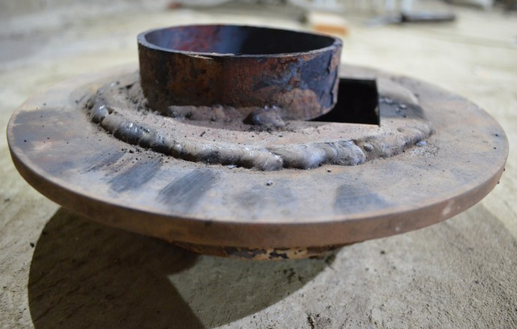

Шаг 8

Изготовляют поддон для горючего. К верхней части диска приваривают крышку. В конструкции оставляют проем — через него поступает воздух для нормальной тяги.
Шаг 8

Шаг 9

Делают муфту, которая будет соединять поддон и трубу. Для этого используют трубу чуть большего диаметра, которую сначала разрезают продольно.
Шаг 9

Шаг 10

В нижней части корпуса, где будет находиться камера для сгорания масла, просверливают отверстие диаметром 0,5 дюйма.
Шаг 10

Шаг 11

Подрезают один конец трубы косым резом, вставляют в отверстие и приваривают снаружи.
Шаг 11

Шаг 12

Трубку соединяют с вентилем, на другом конце которого установлен шланг, соединяющий печку с баком для подачи топлива.
Шаг 12

Шаг 13

С верхней части корпуса снимают вентиль и горловину. Вместо этого приваривают трубу диаметром 10 см.
Шаг 13

Шаг 14

Изготавливают теплообменник, который устанавливают между горелкой и дымоходом — на этом участке температура выше всего. Для этого внутрь приваривают металлическую пластину. Еще одна цель этой детали — более равномерное распределение пламени.
Шаг 14

Шаг 15

Из стального листа изготавливается и устанавливается завихритель.
Шаг 15

Шаг 16

С одной стороны устанавливают канальный вентилятор.

По окончании изготовления печки на отработанном масле дымоход выводят на улицу. Вывести трубу наружу можно сквозь специально проделанное отверстие в стене. Чтобы исключить риск возгорания, к стене прикрепляют металлический лист. Не лишним будет использование огнеупорного стакана при переходе дымоходной трубы. Рядом с местом установки печки стены оббивают железом, кусок пластины кладут на пол.

Вывод дымохода наружу через стену

Вывод дымохода наружу через стену

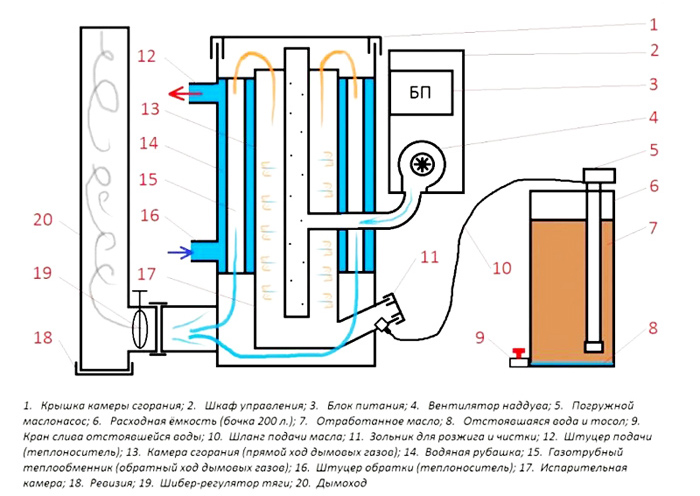

Если в помещении используется водяное отопление, то теплообменный узел, о котором идет речь выше, не нужно. Тогда через верхнюю камеру пропускают несколько параллельно подключенных змеевиков. Однако это потребует установки дополнительного оборудования — вентилятора, циркуляционного насоса.

Дверцы

Готово, приваривают дверцы. Их изготовляют из кусков металла, которые были вырезаны из корпуса. В нижней дверце вырезают щель. Это необходимо для того, чтобы воздух беспрепятственно попадал внутрь печи.

Отверстие в дверце нижней камеры

Отверстие в дверце нижней камеры

Дверной проем в верхней камере усиливают огнеупорными пластинами. Это обеспечит герметичность камеры. Как уже говорилось, на этом этапе сгорания образуются опасные вещества. Чтобы обеспечить плотное закрывание, здесь также устанавливают надежный замок — например, такой, как на фото ниже.

Замок на верхней дверце, обеспечивающий герметичность камеры

Замок на верхней дверце, обеспечивающий герметичность камеры

Изготовление бака для топлива

Бак для топлива изготавливают из баллона для фреона. Перед началом переделки необходимо убедиться, что в баллоне не осталось фреона, сама посудина не находится под давлением.

Важно! Для топлива берут баллон, в котором исправен игольчатый вентиль. Эта деталь поможет правильно контролировать объем масла, которое в него вливается.

В нижней части фреонового баллона проделывают отверстие, через которое внутрь будет заливаться отработанное масло.

Отверстие, через которое в баллон заливают отработанное масло

Отверстие, через которое в баллон заливают отработанное масло

Шланг, один конец которого подсоединен к вентилю, другим концом присоединяют к баку. В самой емкости делают отверстие, через которое потом планируется подавать масло в печь.

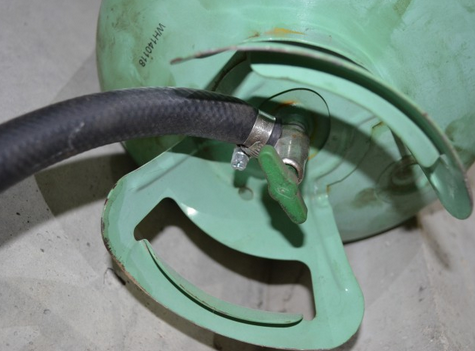

Подключение бака от фреона к шлангу

Подключение бака от фреона к шлангу

Как пользоваться печью из газового баллона?

Правила использования устройства такие же, как и для стандартных печей. В поддон наливают масло так, чтобы его слоем было покрыто днище. Затем кусок поролона пропитывают бензином и помещают на поддон, чтобы нижний конец оказался в топливе.

После этого осторожно открывают вентиль, который подключен к резервуару с маслом. Струя, поступающая в печь, должна быть очень тонкой.

Внимание! Даже когда печь начала стабильно работать, время от времени необходимо контролировать слой масла на дне.

Остановить печь тоже просто. Вентили просто перекрывают. Сначала прекращается подача масла, а потом постепенно остывает корпус устройства.

Видео — Печь на отработанном масле, изготовленная самостоятельно

Правила безопасной эксплуатации печки на отработанном масле

Ввиду особенностей работы отопительного устройства, при его эксплуатации необходимо четко соблюдать правила техники безопасности.

Поскольку такая печь является дополнительным фактором риска, то в помещении необходимо постоянно держать наготове огнетушитель.

Когда разжигают печь, поверх масла наливают легковоспламеняющуюся жидкость — бензин, растворитель.

Внимание! Нельзя легковоспламеняющиеся продукты заливать в бак вместо топлива.

Не допускается:

  • поливать раскаленный корпус печи водой, чтобы остудить его;
  • закрывать перфорацию трубки;
  • прекращать работу отопительного прибора другими средствами, кроме углекислотного огнетушителя.
При работе корпус печи сильно нагревается

При работе корпус печи сильно нагревается

Если обнаружены сбои в работе печи, подачу масла прекращают, ждут, когда пламя погаснет и устраняют неполадки.

Внимание! В используемом топливе не должно содержаться воды. В противном случае возможно масло может вытечь из резервуара и загореться.

При работе корпус прибора сильно нагревается, особенно верхний барабан и начальный участок дымохода. Это необходимо учитывать при подливе масла в работающую печь.

Требования к месту установки печи

Требования к месту установки печи

Печь на отработанном масле своими руками

Недавно сам сделал печь на отработанном масле. Времени, как и денег, ушло немного. За фото не судите – делал наспех, поэтому особо аккуратничать было некогда. Также такую печь можно топить дровами – большая камера хорошо для этого подходит.

Вот такая печка на отработкеВот такая печка на отработке ОтработкаОтработка

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенемТакже я не советовал бы вам собирать печку с открытой горелкой и пламенем

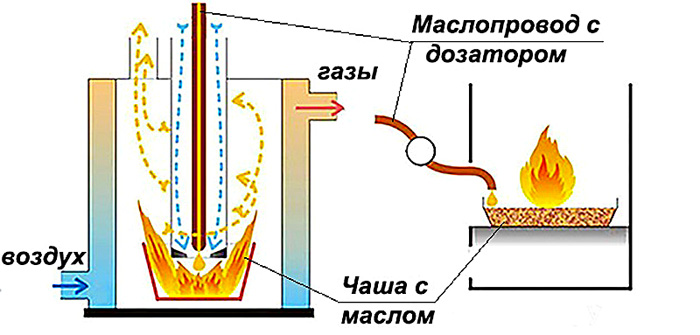

Принцип работы самодельной печки на отработке

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Принцип работы самодельной печки на отработкеПринцип работы самодельной печки на отработке

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

  • баллон от газа на 50 литров;
  • стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
  • стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
  • лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
  • тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
  • пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
  • кусок шланга для подачи топлива;
  • пару хомутов;

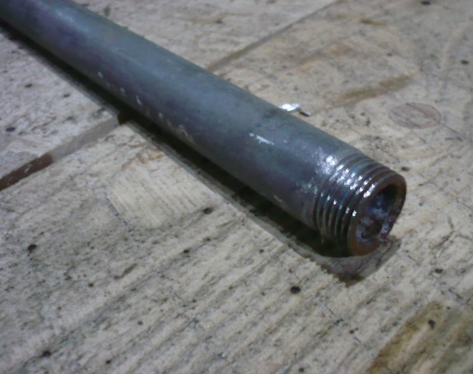

  • кусок полудюймовой трубы. По ней в печку будет подаваться масло;
  • вентиль на полдюйма;
  • петли.

Изготовление корпуса

Из этого баллона буду делать печкуИз этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

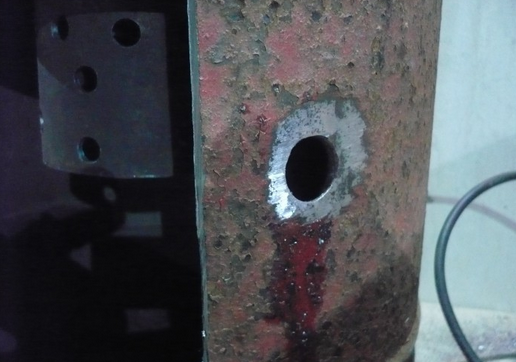

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом.

Отверстие Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллонПоказано, как режу баллон Показано, как режу баллонПоказано, как режу баллон Показано, как режу баллонПоказано, как режу баллон Показано, как режу баллонПоказано, как режу баллон В итоге вот что вышлоВ итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезалИз стали дно вырезал Примеряю дно. Все вырезано аккуратно и соединяется почти без зазоровПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоров Донце на местеДонце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелкаЭто будет горелка Сверлю отверстияСверлю отверстия ПодшлифовалПодшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

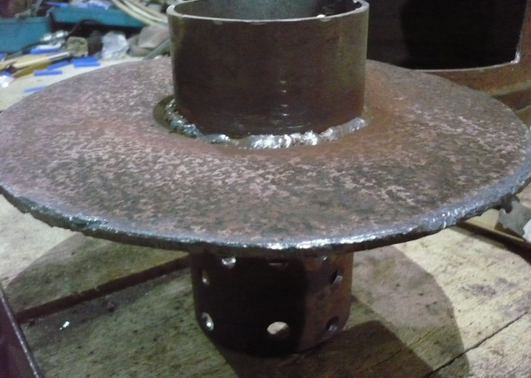

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камерыСначала я вварил горелку в днище верхней камеры Установил горелку Установил горелку

Изготовление поддона для отработки

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Вот из этого диска и буду делать поддонВот из этого диска и буду делать поддон

Внизу приварил днище.

Стальной круг - это днищеСтальной круг — это днище Приварил дноПриварил дно

Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.

Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.

Дальше сделал муфтуДальше сделал муфту МуфтаМуфта Ставлю муфту на местоСтавлю муфту на место Ставлю муфту на местоСтавлю муфту на место

Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Обеспечение подачи масла

В отверстие вставлю трубкуВ отверстие вставлю трубку Через трубку будет капать отработкаЧерез трубку будет капать отработка Трубку прихватил сваркойТрубку прихватил сваркой Подрезал трубкуПодрезал трубку

Дальше я работал над системой подачи масла. Для этого взял кусок трубы и приварил его к поддону посредством предварительно подготовленного отверстия. Трубу я заранее подрезал, чтобы струя отработки могла нормально проходить через проем в поддоне.

Это аварийный вентиль и трубка, которая ведет к бакуЭто аварийный вентиль и трубка, которая ведет к баку

Провел трубку к баку и поставил вентиль.

Обустройство дымохода

Делаю дымоходДелаю дымоход

Дымоотводящую конструкцию я сделал из 10-сантиметровой трубы. Ничего сверхъестественного – трубу просто приварил к отверстию в центре верхушки корпуса.

Дымоход вывел на улицу к крыше через стену. К стене прикрепил кусок металлического листа для противопожарной защиты. Саму трубу лучше пропускать через стену в специальном огнеупорном стакане.

Тут видно, как труба проходит через стенуТут видно, как труба проходит через стену Дымоход, вид с улицыДымоход, вид с улицы

Сборка теплообменника

Печку делал для обогрева гаража. Водяных батарей у меня в гараже нет, так что я решил, что лучше, чтобы сразу подогревался и циркулировал воздух. Если же у вас есть водяные батареи, то можете отказаться от воздушного теплообменника и просто пустить 4-5 водяных змеевиков через верхнюю камеру, подключив их параллельно. В таком случае конструкцию надо дополнить циркуляционным насосом и вентилятором. Подобное оснащение позволит обогревать печкой хоть весь дом, надо лишь комнату для установки печки выделить.

Сборка теплообменникаСборка теплообменника

Вернемся к моему теплообменнику. Его я установил между дымоотводящей трубой и горелкой печки – тут тепла больше всего. К теплообменнику приварил железную пластину. Благодаря ей будет лучше удерживаться пламя. Также она поспособствует распределению огня внутри корпуса печки.

Внутри теплообменника поставил воздушный завихритель. Каких-то инженерных изысков в таком завихрителе нет, зато со своей задачей он справляется на все сто. При работе на максимальной мощности металл корпуса раскаляется до алого цвета, а нагретый выходящий воздух пробивает даже через перчатку. Сам завихритель можете увидеть на фотографии.

Делаю завихрительДелаю завихритель Делаю завихрительДелаю завихритель Делаю завихрительДелаю завихритель Поставил завихритель Поставил завихритель

Дальше я взял канальный вентилятор и поставил его с одной стороны теплообменника. Кстати, к вентилятору можно подключить термореле для автоматизации. Это позволит самостоятельно устанавливать температуру и экономить ресурсы. Я, например, решил использовать термореле от Autonics – у меня оно просто валялось без дела. Но можно взять и какую-то бюджетную модельку, к примеру, Vemer KLIMA. Его я тоже опробовал, функционирует отлично.

Сделал наддувСделал наддув Вот что получаетсяВот что получается

Тепло концентрируется в отсеке топливника.

Бак для масла

Бак для маслаБак для масла

Для изготовления бака я взял баллон от фреона. Можете за копейки купить его на любом СТО либо в пункте приема металла. Главное, чтобы игольчатый вентиль этого баллона был в исправном состоянии. С его помощью в будущем вы сможете точно контролировать объем подаваемого топлива.

Бак для маслаБак для масла

Бак соединил с печкой с помощью шланга. Шланг подключил к вентилю. Сам бак закрепил в перевернутом положении.

Для заливки отработки вырезал в баке отверстие.

Обустройство дверец

Печка почти готова. Остаются последние штрихи. В дверке нижней камеры я вырезал проем, через который воздух может свободно поступать к поддону и горелке печки.

ЗазорЗазор

Проем в верхней дверце оснастил упорными пластинами для дополнительной герметизации.

Приклепал упорные пластиныПриклепал упорные пластины

Для верхней дверки собрал простой замок. В процессе нагревания корпус печки «ведет». Чтобы камера сгорания оставалась герметичной, верхняя дверка должна закрываться максимально надежно. Для этого я и сделал замок.

Простой замокПростой замок

К стене привинтил несколько кусков металлического уголка.

На прикрученный уголок установил печку. Это и удобно (при необходимости можно будет намного легче проводить ревизию), и функционально (потери тепла в грунт уменьшаются).

Установил печкуУстановил печку

Как разжигать и останавливать печь?

После множества экспериментов я нашел самый простой и эффективный способ розжига такой печки. Сначала я наливаю в поддон масло. Его не должно быть слишком много. Достаточно, чтобы масло перекрывало дно поддона.

Потом я беру кусок поролона и тщательно смачиваю его бензином или растворителем. Пропитанный поролон кладу в поддон так, чтобы нижняя часть куска погрузилась в масло.

Потом я поджигаю поролон. Он устойчиво горит, даже если тяга становится чересчур сильной. В результате поверхность поддона разогревается до необходимой температуры.

Затем я осторожно открываю вентиль бака с топливом так, чтобы оно начало течь очень тонкой струйкой. Регулируйте подачу отработки максимально осторожно и медленно.

Печка постепенно войдет в рабочий режим. Периодически следите за уровнем отработки в поддоне.

Чтобы остановить такую печку, достаточно попросту перекрыть вентиль на баке с маслом, а потом, когда прекратит течь масло, перекрыть и аварийный вентиль. Печь полностью потухнет в течение 3-5 минут и корпус начнет остывать.

Как чистить печь?

Первая чисткаПервая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

  • беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
  • убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
  • с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
  • достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Видео – Печь на отработанном масле своими руками

Видео — Различные печи на отработанном масле

Видео — Различные печи на отработанном масле

Видео — Различные печи на отработанном масле

Печь на отработанном масле своими руками: наглядные схемы

Любое масло, которые осталось после отработки, не обязательно утилизировать. Оно может послужить отличным топливом для печки. Конструкция не является сложной, поэтому печь на отработанном масле можно сделать самостоятельно.

Как работает печь на отработанном масле?

Принцип работы печки на отработанном масле довольно прост. Под действием розжига загораются топливные отходы, тем самым нагревая печь. Выделяется тепло, которое отапливает помещение.

Чаще всего в качестве растопки печи применяется отработанное автомобильное масло. Подойдет как дизельное, так и моторное. Но это не единственный вариант доступного топлива. Для растопки печи вполне подойдет кондитерское и растительное масла.

Можно сделать несколько видов отопительных систем на отработанном масле своими руками:

  • буржуйка;
  • капельница;
  • горелка Бабингтона.

Изготовление каждой из них имеет несколько нюансов.

Печки-буржуйки часто делают самостоятельно, так как их конструкция очень проста. Но при этом у них самый большой расход топлива – около 2 литров в час.

Печку-капельницу можно сделать как из трубы, так и из старого газового баллона. На дне устройства размещается чаша с розжигом. Постепенно подается масло. Воздух, попадающий в печку, нагревается. Такая печь может давать до 15 кВт тепла.

Горелка Бабингтона отличается от других печей тем, что подача топлива осуществляется благодаря насосу. В отличие от других печей, работающих на отработанном масле, горелка Бабингтона будет хорошо отапливать помещение даже при наличии большого количества примесей в горючем веществе.

Каждую из таких печей можно сконструировать самостоятельно.

Буржуйка

Буржуйка, или же печка прямого действия, является одной из самых простых конструкций. Она состоит из двух камер сгорания, соединяющей трубки и дымоотвода.

буржуйка на отработкеСамодельная буржуйка

Для создания буржуйки понадобятся два контейнера из металла. Можно сделать их самостоятельно при помощи сварки. Буржуйка может быть любой формы, но предпочтительней сделать овальные контейнеры, так как теплоотдача у них будет выше.

конструкция буржуйкиКонструкция буржуйки, работающей на отработанном масле

Из плотного листа стали необходимо сделать устойчивые ножки. Их следует приварить к нижнему контейнеру. Нижний бак будет использоваться для отработанного масла, поэтому стоит сделать его более крупных размеров, чем верхний. Сверху контейнера следует сделать небольшое отверстие для заливки топлива и розжига смеси. Обязательно сконструируйте заслонку, так как при использовании отработанного масла и процессе горения нижний бак должен быть полностью герметичным.

Следом на крышку нижнего контейнера размещается металлическая труба, которая будет соединять две части конструкции. В трубе должны быть проделаны небольшие отверстия для подачи воздуха. Таким образом, пары горючего будут смешиваться с кислородом. Труба должна быть расположена полностью вертикально.

После на конструкцию устанавливается контейнер для вторичного сгорания. Температура во втором баке значительно выше, так как в нем происходит горение газово-воздушной смеси. Желательно для удобства делать во втором баке съемную крышку.

Последнее, что необходимо для создания буржуйки – это присоединить дымоход к верхнему баку.

 чертеж буржуйкиСборочный чертеж буржуйки

Комбинированная буржуйка

Если немного видоизменить конструкцию классической буржуйки, можно сделать универсальную печь, которая будет работать не только на отработанном топливе, но также и от розжига твердых материалов.

Для этого необходимо сделать несколько дополнительных элементов. При розжиге дров труба должна быть герметичной, поэтому из стали нужно сделать четыре пластины, которые смогут закрывать трубу от проникания воздуха. Для этого следует сделать на трубе несколько креплений для болтов, чтобы можно было с легкостью прикрутить дополнительные элементы.

На основании нижнего бака размещается колосник или стальная решетка. Необходимо сконструировать дополнительный контейнер, который будет размещаться в нижнем баке. Необходимо сделать так, чтобы контейнер можно было с легкостью установить через съемный верх печки. Именно он будет служить резервуаром для отработанного масла.

Чем больше съемных элементов будет в буржуйке, тем легче почистить печь после использования отработанного масла. Также стоит с осторожностью обращаться с печкой. Чтобы масло сгорало равномерно, не бурлило и не шипело, необходимо учесть несколько важных моментов. Резервуар необходимо заполнять отработанным топливом не более чем на две трети. Лучше всего использовать машинное масло, при этом оно должно постоять. Масло, которое слили из машины несколько часов назад, будет плохо гореть.

Капельница из трубы

печка-капельница из трубыУстройство печки-капельницы из трубы с нижней подачей топлива

Печка-капельница, работающая на отработанном масле, расходует масло экономнее, чем буржуйка. Это связано с тем, что горючее поступает в печь постепенно. Принцип работы печки-капельницы довольно прост. За счет испарений в чаше розжига, теплый воздух циркулирует по трубе и обогревает помещение. Делать печку-капельницу необходимо пошагово, соблюдая правильные размеры:

  1. Для корпуса капельницы из трубы необходима труба диаметром в 21 сантиметр. Толщина стенки трубы должна быть не менее одного сантиметра. Высота – 78 сантиметров. Дно изготавливается из стального листа. Толщина стали должна быть от 5 миллиметров. Необходимо вырезать дно, учитывая толщину трубы, и приварить его к конструкции. На дне необходимо разместить чашу для розжига. Ножки печки можно сделать из любого материала. Например, подойдут широкие болты.
  2. В трубе необходимо проделать отверстие. Расстояние от него до дна конструкции должно составить минимум 7 сантиметров. Через это отверстие можно будет наблюдать за работой печки, а также дополнительно разжигать чашу. Отверстие должно закрываться при помощи дверцы. Для этого из листа стали или остатков трубы необходимо сделать небольшую дверцу. Чтобы она закрывалась герметично, следует по периметру прикрепить шнур из асбеста.
  3. С обратной стороны от отверстия приваривается труба. Ее диаметр – 10 сантиметров. Толщина трубы должна быть не менее 4 миллиметров. Данная труба будет служить для отвода дыма.
  4. Крышка конструкции также делается из листового металла. Для этого необходимо вырезать круг диаметром в 22, 8 сантиметров. По краю привариваются стенки шириной в 4 сантиметра. Следует сделать два отверстия. Одно сверху крышки диаметром в 9 сантиметров. Другое должно размещаться сбоку и быть не более 2 сантиметров. На второе отверстие понадобится сделать дверцу, также необходимо будет использовать асбестовый шнур для герметичности. Маленькое отверстие будет выполнять функцию смотрового окошка.
  5. Следующим шагом является создание трубы для подачи воздуха. Для этого необходима стальная труба длиной в 76 сантиметров и диаметром в 9 сантиметров. В трубе необходимо будет сделать несколько отверстий диаметром в пол сантиметра, отступив от края трубы 0,5 сантиметра. Должно получиться 9 отверстий, размещенных по окружности. Еще через пол сантиметра – 8 отверстий диаметром в 4 миллиметра. Через такой же промежуток следует сделать 9 отверстий по 3 миллиметра. При помощи болгарки вырезается 9 тонких прорезей в 3 сантиметра. На другом конце трубы делается отверстие диаметром в 1 сантиметр, через которое будет вставлять трубка для подачи топлива.
  6. Трубка для подачи топлива должна быть небольшой, диаметром всего в 1 сантиметр. Длину и изгиб следует делать таким образом, чтобы топливо из резервуара могло постепенно поступать в печь.
  7. Трубки для подачи воздуха и топлива необходимо приварить к крышке печи.
  8. Дымоход следует делать, учитывая возможности помещения. Высота трубы дымохода должна быть не менее, чем 4 метра. Дымоход должен быть прямым, без изогнутых участков.
капельница из трубы, схемаКапельница из трубы – схема сборки

Печка-капельница расходует в час всего 1-1,5 литра отработанного масла. Этого достаточно, чтобы отопить помещение объемом до 150 м3.

Горелка Бабингтона

Горелка Бабингтона отличается от других печей на отработанном топливе. В конструкцию попадает воздух под давлением, разрывая масляную пленку. Тем самым происходит распыление горючей жидкости. Воздух соединяется с топливом, и в результате сгорания горючего материала образуется тепло. На схеме хорошо виден принцип работы печи данного типа.

горелка БабингтонаУстройство горелки Бабингтона

Для изготовления горелки Бабингтона понадобятся:
• распылитель;
• баллон;
• насос;
• паяльная лампа;
• контейнер для сбора отработки;
• защита от брызг.

Горелка мало чем похожа на настоящую печь, но при этом эффективно нагревает помещение. Некоторые элементы печки необходимо будет собрать вручную. Изготовление частей горелки Бабингтона:

  1. Корпус печи делается из пустого газового баллона. Необходимо убрать воронку для залива.
  2. Далее следует сделать отверстия для труб на месте воронки. Отверстия высверливаются сверлом в виде спирали по внутренней части. Трубы необходимо присоединить к конструкции при помощи сварочного аппарата. На нижней части трубы следует сделать крепеж для присоединения распылителя.
  3. Форсунка, или же распылитель, необходима для захвата воздухом отработанного масла и облегчения процесса розжига. Распылитель лучше всего изготавливать при помощи токарного станка. Основа делается из стержня с гладким хвостовиком. При помощи форсунки можно будет закрепить шланг к подводу масла. Наполовину стержня необходимо сделать метрическую резьбу. Труба должна быть диаметром в 16 миллиметров. Необходимо высверлить отверстие по всей длине распылителя, которое будет стыковаться с поперечной деталью. Место стыковки форсунки и шланга желательно защитить от воспламенения при помощи стального экрана.
  4. Чтобы топливо смешивалось с воздухом, необходимо разместить у конца топливной трубки полусферу. Подойдет как дверная ручка, так и болт со сферичной шляпкой. По центру сферы высверливается небольшое отверстие, через которое и будет производиться контакт.
  5. Отстойник топлива следует делать со специальной трубой, по которой масло будет обратно возвращаться в основной бак с топливом.

Конструкцию можно усложнить, приделав специальный вентиль для контроля подачи топлива. Также нужно убедиться в качестве сборки печи. Чтобы масло в горелке Бабингтона не подтекало, устройство необходимо сделать полностью герметичным.

горелка БабингтонаГорелка Бабингтона в действии

Не торопитесь выбрасывать отработанное масло. При помощи нескольких простых конструкций можно сделать качественный отопительный прибор. Печку можно использовать для отопления небольших помещений, а также как источник тепла на открытом воздухе. К минусам изделия можно отнести лишь неприятный запах, ведь продуктом сгорания является отработанное топливо. Также стоит учесть, что самодельная печь на отработанном масле нуждается в постоянном контроле, так как она является пожароопасной.

Печь на отработке своими руками

Печь на отработке своими руками может быть изготовлена разными способами. Она отлично подойдет для обогрева технических помещений, таких, как мастерские или гараж. При удачном выборе модели и правильной ее сборке, этот отопительный прибор не только станет хорошим обогревателем, но и поможет согреть воду для приготовления чая, мытья рук или других технических надобностей.

Печь на отработке своими рукамиПечь на отработке своими руками

В этих рабочих помещениях далеко не всегда есть место для хранения дров или другого топлива, зато отработанные ГСМ, такие как трансмиссионное и моторное масло, обычно находятся в избытке.

Отработанные масла чаще всего отправляются на утилизацию, поэтому их всегда можно достать практически даром, сэкономив на электричестве или покупке дров. Теплоотдачу от сжигаемой отработки вполне можно назвать равноценной теплу от электрического нагревателя, а расход топлива составляет от половины до двух литров в час.

У этого способа отопления есть немало достоинств, но есть и свои недостатки. Информация о них поможет разобраться, на что нужно обратить особое внимание в процессе изготовления и эксплуатации печи.

Достоинства и недостатки печей на отработке

К достоинствам печей на отработанном масле можно отнести следующие моменты:

  • Такие печи хорошо нагревают закрытые пространства, поэтому они подходят не только для технических помещений, но и для обогрева небольших теплиц и сельскохозяйственных построек, где содержатся домашние животные и птица.
  • Правильно устроенная печь не коптит и не дает большого количества гари.
  • Подобный отопительный прибор очень прост в эксплуатации;
  • Так как отработка сама по себе не горит, а сгорают лишь ее пары, то печь можно назвать достаточно пожаробезопасной, при соблюдении правил ее эксплуатации.

К недостаткам этого способа отопления можно отнести:

  • В печи нельзя использовать отработку, имеющую посторонние примеси – это взрывоопасно. В лучшем случае, отходы от горения такого топлива будут быстро забивать фильтр и форсунки, поэтому его перед применением следует фильтровать, но можно приобрести и отфильтрованное масло.
  • Дымоход, равно, как и сама печь, довольно часто требуют очистки от продуктов горения;
  • В процессе своего интенсивного горения печь достаточно сильно гудит.

Виды печей, работающих на отработке

Печи на отработанном масле можно изготовить самостоятельно, а можно приспособить под это топливо пиролизный агрегат или печь с турбо-горелками, так как они работают по тому же принципу сжигания выделенных испарений.

Пиролизная печь вполне может быть приспособлена для работы на отработанном маслеПиролизная печь вполне может быть приспособлена для работы на отработанном масле

В этом случае в вакуумной камере печи при недостатке кислорода отработка нагревается, и происходит ее разложение. В процессе распада выделяются испарения, которые поднимаются в другую камеру, куда уже интенсивно поступает кислород. Там испарения сгорают, отдавая достаточно много тепла.

Удобство использования этого вида печей состоит в том, что интенсивность горения можно менять, увеличивая или уменьшая поступление кислорода в пиролизную камеру.

Общая схема работы такой печиОбщая схема работы такой печи

Недостатком использования в подобных пиролизных агрегатах отработки является быстрое загрязнение камер и дымохода продуктами сгорания. Кроме этого, при этом виде отопления невозможно поддерживать температуру автоматически, поэтому нужно держать печь под постоянным контролем.

Самостоятельно изготавливают подобные приборы, работающие на отработанном сырье, из газовых или кислородных баллонов большого или маленького размера, труб различного диаметра или металлических листов. Конструкция агрегата на отработке может быть с капельной топливной системой или с поддувом.

Видео: усовершенствованная печь на масляной отработке

Цены на популярные модели пиролизных печей

Пиролизная печь

Печь на отработке, изготовленная из газового баллона

Баллоны из-под кислорода или природного газа отлично подходят для того, чтобы изготовить печку на отработанном сырье. Они имеют нужную форму, а толщина металла позволит пользоваться прибором весьма длительное время.

Печка, изготовленная из баллона стандартного размера, позволит отапливать помещение в 70 ÷ 85 кв. м., а кроме этого, несколько доработав конструкцию, можно будет использовать такой прибор и для контура водяного отопления. Подобная печь не требует установки турбо-горелки для принудительной подачи кислорода. Отработка поступает в нее самотеком.

Общая принципиальная схема работы печек на отработанном маслеОбщая принципиальная схема работы печек на отработанном масле

Для того чтобы изготовить такую печь, необходимо иметь следующие материалы:

  • Газовый баллон на 50 литров со стенками толщиной не более полутора сантиметров. Если взять емкость с более толстыми стенками, пропадает эффект быстрого нагревания и своевременного испарения паров отработки. Масло закипает при 280 ÷ 300 градусах Цельсия, при этом в камере сгорания температура поднимется до 550—600 градусов.
  • Металлические листы для изготовления емкости для топлива
  • Дымоходные трубы с толщиной стенок два — три миллиметра, определенного диаметра.
  • Трубы, предназначенные для устройства горелки.
  • Стальные уголки.

Из инструментов потребуются сварочный аппарат, дрель, углошлифовальная машинка – «болгарка», рулетка, строительный уровень, другой обычный слесарный инструмент.

Общая схема-чертеж печки на отработке из газового баллонаОбщая схема-чертеж печки на отработке из газового баллона

Процесс изготовления

Процесс изготовления агрегата начинается с подготовки самого газового баллона. Это необходимо сделать, чтобы избавиться от остатков газа и одорантного запаха.

  • Из баллона сливается скопившийся конденсат, и емкость тщательно промывается водой в несколько приемов. Весь процесс необходимо проводить на улице.
  • Далее емкость устанавливается вертикально и заливается до самого верха водой. Для устойчивости баллон закапывают наполовину в грунт или же устанавливают в узкий поддон, имеющий большой вес.
  • Затем ставятся отметки для ровного среза верха баллона.
  • Верхняя часть емкости баллона надрезается болгаркой, и, естественно, из него начинает вытекать вода. Нужно дождаться пока она стечет до уровня зареза, а затем срезать верх полностью.

Срезанная часть затем станет крышкой емкости для топлива, а нижняя часть баллона будет согревать комнату. Теперь воду из баллона можно слить полностью.

  • Баллон лучше приподнять от пола, поэтому к нижней его части необходимо приварить ножки из стального уголка, они должны быть высотой около 200 ÷ 250 мм.
  • Далее обрезанный баллон устанавливается на ножки, и на расстоянии в 70 ÷ 100 мм от верха сваркой вырезается круглое отверстие для дымоотвода. Отверстие должно иметь тот же диаметр, что и подготовленный для этого патрубок длиной около 400 мм.

Этот патрубок устанавливают и вваривают в вырезанное отверстие. Сварочный шов должен быть ровным и герметичным.

  • Затем, к горизонтальной трубе приваривается вертикальный участок высотой в 3,5 — 4 метра с переходом на вертикаль с помощью отвода. Дымоходная труба затем выводится на улицу.
  • В нижней части баллона вырезается квадратное отверстие, которое будет служить поддувалом. На него устанавливается дверца, которая поможет регулировать количество подаваемого воздуха.
  • Следующим этапом нужно изготовить емкость для топлива, которая будет установлена на дно баллона. Она обычно изготавливается из куска трубы, высотой в 70 ÷ 100 мм и диаметром в 140 мм. Этот патрубок герметично заваривают снизу.
  • Крышка для полученной емкости вырезается из листа металла, и в ней сразу же сверху вырезаются два отверстия:

— одно в центре диаметром в 100 —110 мм — к нему будет привариваться труба такого же размера;

— второе – ближе к краю окружности. Его диаметр будет составлять 50 ÷ 70 мм, на нее закрепляется подвижная крышка. Через это отверстие в емкость будет добавляться топливо и регулироваться подача воздуха.

  • Затем в трубе, высотой равной высоте баллона и диаметром в 100 —110 мм, один конец заваривается круглой металлической заготовкой, по диаметру равной размеру баллона. Нижний же конец трубы вваривается в емкость для топлива. Получается конструкция, напоминающая штангу.
  • Высверливается пять рядов по семь отверстий размером в 10 мм. Они должны быть распределены на 400 мм высоты нижней части трубы получившейся «штанги».
  • Далее полученная конструкция устанавливается вовнутрь подготовленного баллона. Сверху крышка приваривается к его стенкам.
  • Теперь можно залить в нижнюю емкость топливо и провести испытание — этот процесс лучше проводить на улице. Если он пройдет успешно, можно заносить печь в помещение и выводить дымоход на улицу.

На первой схеме элементы печи на отработке расположены немного по-другому, и монтаж ее более сложный, но эффект от использования агрегата будет одинаков.

Еще один вариант печки на отработке из баллона - с водяным бакомЕще один вариант печки на отработке из баллона — с водяным баком

Еще один вариант печи на отработке, который сможет нагреть комнату, подогреть воду, а при подключении контура стать водяным отоплением, хорошо подойдет для использования в теплицах и инкубаторах.

Видео: Печка на отработке с дополнительным водяным контуром

Работы проводятся в той же последовательности, что и при изготовлении первой модели, но с некоторыми отступлениями, так как в этом случае, нужно сделать герметичную емкость для воды. Ее располагают в верхней части баллона, а через нее будет проходить нагреваемая труба, по принципу самовара, отдавая тепло воде, которая будет поступать в систему отопления или к точкам водоразбора.

Существуют и другие модели агрегатов, работающих на отработанном топливе, изготовленные с использованием газового баллона. Можно придумать и собственную конструкцию, зная принцип работы этой печи.

Печь на отработке, выполненная из листового металла

Более распространенной и популярной моделью агрегата на отработке является конструкция, изготовленная из металлических листов.  Этому есть вполне логичное объяснение: во-первых, она компактна,  во-вторых, вес ее составляет всего 25—30 кг, а в-третьих, преимуществом является наличие своеобразной варочной плиты, которая поможет не только согреть воду, но и позволит приготовить простую пищу.

Один из вариантов печки на отработке, сделанной из листового металлаОдин из вариантов печки на отработке, сделанной из листового металла

Нужно отметить, что существуют несколько типов печей, различающихся по внешнему виду, но работают они по одному принципу.

Для того, чтобы изготовить эти модели печей, необходимы те же инструменты, что и для агрегата из баллона, но материалы несколько другие:

— стальные листы, имеющие толщину четыре и шесть миллиметров;

— отрезки стальной трубы толщиной стенок 4 мм,  диаметром 352 мм – длиной 60 и 100 мм, и диаметром 344 мм, длиной 115 мм.

— труба диаметром 100 мм и толщиной стенок 4 ÷ 5 мм, длиной 500 мм.

— металлический уголок 30×30, длиной 800 ÷ 900 мм;

— стальная полоса толщиной в 3 ÷ 4 мм.

Подготовив материалы и инструменты, можно приступать к следующим этапам работы.

Общая схема печки на отработке с использованием листового металла и обрезков трубОбщая схема печки на отработке с использованием листового металла и обрезков труб

Процесс изготовления деталей и их монтажа

Первое, что нужно сделать — это составить чертеж конструкции печи. Его можно разработать самостоятельно, а можно воспользоваться готовым вариантом, внеся свои дополнения, если это будет необходимо,

Сборочный чертеж печки на отработкеСборочный чертеж печки на отработке

Далее необходимо изготовить все детали, опираясь на данные и размеры чертежа.

  • Для емкости, куда будет заливаться отработка, с помощью болгарки отрезается кусок трубы (Ø 344), в данном случае — высотой 115 мм.

— Для ее дна из металлического листа, используя сварочный аппарат, вырезают окружность.

— Из уголка нарезаются детали ножек.

— Когда все для изготовления емкости будет готово, нужно сразу же собрать этот элемент печки с помощью электросварки.

  • Далее необходимо сделать еще одну деталь — это крышка, которая покроет емкость для отработанного масла.

— Для этого используется отрезок трубы Ø 352 мм, высотой 60 мм. Для него готовится крышка. Для этого из металлического листа вырезается круг с таким же диаметром.

— В центре этой металлической крышки размечают и вырезают отверстие диаметром 100 мм – по диаметру трубы, которая будет к ней приварена позже.

— Ближе с краю нужно вырезать еще одно круглое отверстие диаметром 60 мм. Через эту горловину в емкость будет заливаться отработка, и производиться зажигание печи.

— Это отверстие закрывают подвижной крышкой. Ее также вырезают из металлического листа, устанавливают на поверхность крышки, делая подвижной – проворачивающейся на оси. Для удобства открывания и закрывания на подвижной детали приваривают небольшую ручку. Эта крышка поможет регулировать поступление воздуха вовнутрь емкости с топливом, а от этого будет зависеть интенсивность горения.

Готовая конструкция плотно надевается на ранее подготовленную емкость для отработки. Разборным этот узел делается для того, чтобы была возможность регулярной прочистки отопительного прибора.

  • Далее отрезается кусок трубы диаметром в 100 мм и высотой в 360 мм. В этой трубе высверливается шесть рядов отверстий, по восемь штук в каждом, диаметром в 10 мм. Эта труба вваривается в готовую крышку нижней емкости.
  • Следующим этапом изготавливается верхняя часть печки.

Для нее потребуются:

— Отрезок трубы Ø 352 мм, высотой в 100 мм;

— Две круглых заготовки из металлического листа того же диаметра;

— Металлическая пластина для внутренней перегородки, высотой в 70 см и длиной в 330 мм. Эта деталь устанавливается для того, чтобы тепло задерживалось внутри печки на более долгий срок, не уходя сразу в дымоходную трубу.

— В обоих круглых заготовках вырезаются отверстия Ø 100 мм, в которые будут ввариваться трубы — в одну из них труба, идущая снизу, с мелкими отверстиями, а в другую — дымоотводная. Отверстия вырезаются эксцентрично – их центр отстоит от центра заготовки на 110 мм

— К отрезку трубы – корпусу приваривается верхняя крышка. Сразу же после этого необходимо приварить перегородку – она максимально смещается в сторону дымохода и проваривается к самой крышке и к стенкам цилиндра.

— Теперь можно приварить нижнюю крышку. Ее отверстие должно расположиться диаметрально противоположно отверстию на верхней крышке.

— К верхней крышке приваривается патрубок дымохода, диаметром 100 мм и длиной 130 мм.

— Затем собранный узел стыкуется сваркой с вертикальной перфорированной трубой.

  • Последним этапом идет установка дымоотводной трубы, и, если есть необходимость, подпорки из металлической полосы для дымохода или для самой печки.
  • Все сварные соединения должны быть абсолютно герметичны.

Если нет возможности отыскать трубы большого диаметра, то верхний и нижний узел можно сделать коробчатыми, сварив их из стального листа толщиной 4 мм. Изменится немного лишь внешний вид печки, но на принцип ее конструкции и работы это ничуть не повлияет.

Размеры печек также могут существенно различатьсяРазмеры печек также могут существенно различаться

Существуют и другие модели печек на отработке. Они могут отличаться своим внешним видом, расположением нагревающих поверхностей, способами подачи топлива и объемами емкостей для него, но принцип работы агрегатов остается единым.

Меры безопасности при эксплуатации печей на отработке

При использовании печки, использующих в качестве топлива отработку, необходимо соблюдать определенные меры безопасности, так как пламя у них достаточно открыто.

Эксплуатация печек на отработке требует соблюдения особых мер предосторожностиЭксплуатация печек на отработке требует соблюдения особых мер предосторожности
  • Установка агрегата должна производиться на негорючую поверхность. Стены вокруг печи также должны быть отделаны жаростойким материалом.
  • Нельзя устанавливать отопительный прибор такой конструкции на сквозняке, так как он может перекинуть огонь на горючие предметы.
  • Категорически запрещено располагать рядом с печью легковоспламеняющиеся предметы.
  • Для топки необходимо использовать только очищенное от примесей отработанное масло.
  • Нельзя доливать топливо в процессе интенсивного горения.
  • Емкость при зажигании печи должна быть заполнена отработкой на две трети. Сверху масла добавляют немного растворителя или бензина, чтобы началось горение, нагрелось масло и пошло испарение.
  • Поджигают печку с помощью фитиля или свернутой в длинную трубку бумаги, направляя огонь в отверстие для заливки топлива.
 Видео: инструкция по эксплуатации печки на масляной отработке

Имея навыки работы со сварочным аппаратом и другими необходимыми инструментами, при желании и наличии материалов, изготовить такую печку не составит труда. В случае необходимости проведения работ в холодное время года в гараже или мастерской всегда будет возможность согреться около огня. Весной, когда погода еще неустойчива, а рассада в теплицы уже высажена, печка на дешевом топливе поможет поддержать нужную температуру в помещении. Можно найти применение этому отопительному агрегату и при других обстоятельствах, когда нужно быстро обогреть техническое или хозяйственное помещение. Поэтому, если таковое есть в наличии, то просто необходимо иметь в хозяйстве подобный обогревательный прибор.

схема, устройство, чертежи масляной печки

Количество автомобилей на наших дорогах растет из года в год. Повышается и уровень вредных выхлопных газов в атмосфере, увеличивается масса изношенных шин и запчастей на свалках. Однако, один вид автомобильных отходов все же может принести реальную пользу. Это отработка масла из двигателя и прочих узлов и агрегатов, применяющаяся многими автолюбителями и даже домовладельцами в качестве энергоносителя для обогрева гаражей и домов. Главную роль здесь играет печь на отработанном масле, чаще всего – самодельная. Цель нашей статьи – рассказать об устройстве подобных печек и способах их изготовления в домашних условиях.

Печь на отработке для гаража

В широких кругах автовладельцев этот простой агрегат хорошо известен. С его помощью можно успешно отапливать небольшие помещения, где нет высоких требований к чистоте или эстетике. Это гаражи, небольшие дачные домики, мастерские и прочие аналогичные строения.

Показанные  на рисунке самодельные печи на отработанном масле имеют следующие достоинства:

  • простота конструкции и дешевизна;
  • нетребовательность к качеству топлива;
  • хорошая теплоотдача;
  • отопитель спокойно переносит периодические растопки в зимнее время;
  • компактность и мобильность;
  • отсутствует необходимость проведения монтажных работ.

Для того чтобы простая масляная печка функционировала надежно и устойчиво, требуется только одно — дымоходная труба с хорошей тягой.

Из недостатков необходимо отметить низкий КПД самого агрегата и присутствие неприятного запаха паров масел, появляющихся на некоторых режимах работы. Также стоит отметить разные загрязнения в виде пятен на полу или одежде, неизбежно возникающие при прямом контакте с автомобильной отработкой. Впрочем, повысить эффективность работы печки вполне по силам каждому домашнему мастеру, об этом будет сказано ниже.

Устройство и принцип работы печки

Агрегат состоит из двух бачков – верхнего и нижнего, соединенных между собой перфорированной трубой. При этом верхний бачок смещен относительно поперечной оси нижнего. В идеале форма этих емкостей – цилиндрическая, но, как показывает практика, печка с прямоугольными бачками работает ничуть не хуже. Для установки на пол конструкция имеет ножки. Ниже на схеме показано устройство печи:

Аппарат работает по принципу пиролизного сжигания тяжелого топлива. Как известно, температура воспламенения машинного масла достаточно велика, поэтому в домашних условиях можно его сжечь, если только обратить в пары. Чтобы этого достичь, нижний бак заполняется отработкой через воздушное отверстие примерно наполовину, после чего производится розжиг. Тут не обойтись без легкого топлива наподобие бензина или растворителя.

Горение бензина вызывает нагрев отработанного масла и его испарение, вследствие чего пары воспламеняются и печка постепенно переходит в рабочий режим. В нижнем баке, являющимся одновременно камерой сгорания, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса регулируется заслонкой, перекрывающей поток воздуха. Расход топлива на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.

Самодельный отопитель на отработанном масле оборудован вертикальным газоходом с множеством отверстий для прохода вторичного воздуха. Попавшие в перфорированную трубу продукты горения вперемешку с масляными парами успешно дожигаются в ней, а также внутри верхнего бачка. Затем дымовые газы огибают перегородку и покидают печь через патрубок дымохода. Их температура достаточно велика, и чтобы не потерять львиную долю тепла вместе с газами, рекомендуется выполнить такие мероприятия:

  • проложить дымоходную трубу вдоль стены через все отапливаемое помещение с уклоном в сторону печи, способ проверенный, стенки трубопровода отдают много тепла в пространство комнаты;
  • сразу за патрубком газохода установить водяной контур – экономайзер, подключив к нему пару отопительных батарей и небольшой бак – аккумулятор.

 Печь на отработке с водяным контуром может работать лишь в условиях постоянного обогрева здания. В случае периодического протапливания систему придется заполнить антифризом. Зато КПД установки вырастет с безнадежных 40%, как у буржуйки, до оптимистичных 50—55%.

Как изготовить?

Любой домашний мастер, владеющий техникой и приемами сварочных работ, может спокойно и быстро изготовить этот незамысловатый агрегат. Вначале следует сделать заготовку материалов, ориентируясь на чертежи печи, работающей на отработанном масле:



Следуя столь подробному руководству, остается только взять и выполнить сборку заготовленных деталей. Для работы потребуется стандартный набор инструментов и приспособлений:

  • сварочный аппарат;
  • угловая шлифовальная машина;
  • дрель с набором сверл;
  • комплект слесарного инструмента;
  • измерительные приспособления.

По окончании сборки важно проверить обе емкости на герметичность и качество сварочных швов, поскольку масляная отработка со временем может просочиться через мельчайшие дефекты и поры. Выполнить это своими руками несложно, существует множество способов. Можно промазывать швы керосином и определять наличие дефектов визуально, либо намыливать стыки и подавать внутрь баков сжатый воздух.

Чтобы обогревать помещения средней площади, мощность масляной печи нужно увеличивать, предложенной выше простой конструкции будет недостаточно. Используя этот принцип работы, мощность нельзя наращивать бесконечно, но все же варианты есть. Например, печь с двумя камерами дожигания, отдельным топливным баком и выдвижной топкой, что представлена ниже:

Масляная печь с принудительным нагнетанием воздуха

Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

  • большая мощность;
  • высокий КПД сжигания топлива;
  • можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;
  • экономичность.

Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

Конструкция печи с наддувом

Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

Совет. Данная конструкция печи имеет одну особенность: от сильного пламени низ сосуда раскаляется докрасна. Когда нужно обогревать одно помещение, то напротив этой зоны снаружи ставят вентилятор обдува. Если же речь идет об отоплении дома, то печь снабжают водяной рубашкой.

Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

Рекомендации по изготовлению

Чтобы сделать печь на отработке с наддувом, проще всего взять старый баллон из-под пропана. В нем надо вырезать проемы для дверцы и дымохода, а также врезать трубу для подачи воздуха. Диаметр последней не имеет решающего значения, в нашем случае подойдет размер 50 мм. Отверстия в трубе надо проделать диаметром 9 мм по такой же схеме, как и в обычной печке. Кроме того, придется отрезать верх баллона и выполнить крышку с уплотнением из асбестового шнура. Для удобства не помешает приварить к ней ручки. Как это все реализовано на практике, можно посмотреть на видео:

Чтобы печь на отработке, сделанная своими руками, могла работать в разных режимах и поддавалась регулировке, ее снабжают соответствующей автоматикой. Для этого приобретают контроллер с датчиками температуры и связывают его по схеме с вентилятором. Тогда появится возможность устанавливать необходимую температуру нагрева и управлять ею, снижая при необходимости производительность нагнетателя.

Для справки. Зачастую такая конструкция изготавливается без принудительной подачи воздуха. Работа агрегата полностью зависит от силы тяги в дымоходе, а регулирование происходит вручную, заслонкой.

Заключение

Нельзя сказать, что самодельная масляная печь – это очень простое устройство и сделать его раз плюнуть. Но, с другой стороны, никаких особенных сложностей здесь нет, серьезно повозиться придется лишь с наддувной версией печи на отработке. Много времени отнимет изготовление водяной рубашки или теплообменника на дымоход, да еще монтаж и настройка автоматики.

Печка на отработке своими руками: чертежи, видео и фото

Автор aquatic На чтение 7 мин. Просмотров 8.1k.

Устройство отопления, использующее отработанное машинное масло – экономичное и простое решение проблемы отопления гаража, мастерской, теплицы и даже дома. Кроме дешевизны топлива, являющегося, по сути, отходами, эта печь отличается высоким коэффициентом полезного действия. Печка на отработке своими руками, чертежи, видео и фото которой представлены в данной статье, может быть вполне изготовлена самостоятельно.

Печка на отработке своими руками: чертежи, видеоПечка на отработке своими руками: чертежи, видеоМасляная печка может быть изготовлена из газового баллона

Достоинства и недостатки агрегата

Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.

Преимущества отопительного прибора на отработке:

  • в результате горения машинного масла не образуется копоть и гарь;
  • прибор пожаробезопасен, так как горит не само масло, а его пары;
  • сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.

Устройство масляного отопителяУстройство масляного отопителяУстройство масляного отопителя

Полезная информация! Многие автосервисы, использующие другие виды отопления, с радостью избавляются от запасов отработки, так как её сложно утилизировать.

Минусы использования отработки:

  • перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
  • отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.

Отработку после слива нужно хранить в закрытых контейнерахОтработку после слива нужно хранить в закрытых контейнерах Отработку после слива нужно хранить в закрытых контейнерах

Виды и чертежи печи на отработанном масле своими руками

Самодельные устройства на отработке бывают нескольких разновидностей:

  • конструкции из металлической трубы или газового баллона;
  • устройства с дополнительной подачей воздуха;
  • отопительные приборы с капельным поступлением масла.

Чаще всего можно встретить отопители, изготовленные из корпуса обычного баллона для газа.

Чертёж печки на отработанном масле:

Схема сборки масляной печиСхема сборки масляной печиСхема сборки масляной печи

Капельная подача масла – довольно сложный процесс, который сложно воспроизвести в кустарных условиях. Обычно такие печи изготавливаются промышленными производителями и их можно купить. Печка на отработке капельного типа капризна в плане чистоты топлива, поэтому для неё подходит только очищенное масло.

Принцип работы печи с подачей топлива капельного типаПринцип работы печи с подачей топлива капельного типаПринцип работы печи с подачей топлива капельного типа

В таких печах устанавливают специальный фильтр для очистки. Некоторые умельцы применяют для этой цели топливные автомобильные фильтры. Насос для капельной подачи тоже можно взять от авто, сделав обратку для устранения избыточного давления. Для регулировки подачи масла применяют обычную медицинскую капельницу.

Особенности эксплуатации масляных печек

Отопительный агрегат устанавливают на твёрдой ровной поверхности, закрытой металлом или керамической плиткойОтопительный агрегат устанавливают на твёрдой ровной поверхности, закрытой металлом или керамической плиткойОтопительный агрегат устанавливают на твёрдой ровной поверхности, закрытой металлом или керамической плиткой

Крышка бака для заливки масла и регулировочные инструменты должны располагаться в свободной зоне доступа. Для вывода отработанных газов потребуется установка вытяжного вентиляционного рукава. Внутренний диметр рукава должен быть не меньше десяти сантиметров. Хорошо, если вытяжная труба легко отсоединяется от печки, так будет проще проводить регулярную чистку агрегата.

Обратите внимание! Конец вентиляционного рукава должен быть абсолютно вертикальным, иначе ветер сможет задувать в трубу, и гасить пламя. Высота вертикального участка – не менее четырёх метров.

Перед запуском отопительного прибора необходимо проверить целостность вентиляции и отсутствие лишних предметов в устройстве. Для ускорения процедуры растопки в топливный отсек можно добавить немного жидкости для розжига или керосин.

Поджигают смесь фитилём из бумаги или ветошиПоджигают смесь фитилём из бумаги или ветошиПоджигают смесь фитилём из бумаги или ветоши

Через пять-десять минут печь начнёт разогреваться и топливо закипит. После запуска процесса важно контролировать печку и периодически добавлять топливо.

Обратите внимание! Зазор в отверстии топки должен быть не более полутора сантиметров, так в помещение не будет попадать сажа.

Для прекращения работы устройства достаточно просто прекратить подачу масла. Для срочного тушения применяется огнетушитель. Водой масляные печи тушить не рекомендуется.

Как правильно разжечь печь на отработке, видео:

Отопительный прибор на отработке необходимо чистить не реже одного раза в месяц. Для этой цели устройство разбирают, удаляют сажу с внутренних стенок и дымохода. После чистки все стыки промазываются герметиком.

Меры безопасности

Важно помнить, что печь на отработанном масле – прибор, который при несоблюдении мер безопасности может нанести вред имуществу и здоровью человека. Именно поэтому следует:

  • Не использовать в качестве топлива ацетон, бензин и другие легко воспламеняющиеся жидкости. Несоблюдение этого правила чревато взрывом прибора.
  • Удалить от печи все предметы мебели, текстиль. В радиусе метра от печи не должно быть ничего, что может легко загореться.
  • Нельзя использовать печку без дымохода, с закрытыми воздухозаборниками и оставлять её без присмотра на долгое время.

Не стоит доверять розжиг и долив топлива детям или людям, не умеющим пользоваться агрегатомНе стоит доверять розжиг и долив топлива детям или людям, не умеющим пользоваться агрегатомНе стоит доверять розжиг и долив топлива детям или людям, не умеющим пользоваться агрегатом

  • Не рекомендуется заливать печь водой для погашения пламени.

Полезная информация! Для самостоятельного экстренного тушения огня можно приготовить раствор из двадцати пяти литров воды, восьми килограммов соли и четырёх с половиной килограммов нашатыря. Эту смесь хранят в герметично закрытых пол-литровых бутылках. В случае аварийного возгорания бутылки с силой бросают в зону пожара, так, чтобы они разбились. Образовавшийся из смеси газ потушит огонь.

Как изготовить печку на отработке своими руками: чертежи, видео, фото

Отопительный прибор на вторичном машинном масле имеет следующие основные элементы конструкции:

  • первую камеру с отверстием для воздуха и доливания топлива;
  • вторую камеру для горения газов, имеющую многочисленные отверстия для доступа кислорода;
  • третью, верхнюю камеру для дымообразования и дожигания остатков газов.

Чертёж отопительного прибора на машинном маслеЧертёж отопительного прибора на машинном маслеЧертёж отопительного прибора на машинном масле

Печи с водяным контуром на отработанном масле

Масляную печку можно изготовить самостоятельно. Для этой цели потребуется неисправный баллон для газа с цельным корпусом.

Для работы потребуется:

  • сварочный аппарат для дуговой сварки;
  • дрель, рулетка, строительный уровень, болгарка;
  • трубы для дымохода и горелки;
  • баллон на пятьдесят литров.

Статья по теме:

Сварочный аппарат инвертор: какой лучше для дома и дачи?Сварочный аппарат инвертор: какой лучше для дома и дачи?Сварочный аппарат инвертор: какой лучше для дома и дачи? В отдельной публикации мы расскажем о правильном выборе данного устройства по своим задачам и бюджету.

Как сделать печку на отработке:

  • К баллону привариваются железные ножки высотой двадцать – тридцать сантиметров.
  • Корпус разрезается в соответствии со схемой.
  • Высверливается вход для радиатора, и устанавливаются труба.
  • Вверху трубки вырезается отверстие диаметром пять сантиметров для движения воздуха.

Печь окрашивается смесью из мела, силикатного клея и алюминиевой пудры.

Видео: печка на отработке своими руками, чертежи и процесс сборки

Чертёж отопителя на основе газовой плитыЧертёж отопителя на основе газовой плитыЧертёж отопителя на основе газовой плиты
Схема работы печи с вентиляторами для принудительной подачи воздухаСхема работы печи с вентиляторами для принудительной подачи воздухаСхема работы печи с вентиляторами для принудительной подачи воздуха

Несколько советов

  • Не стоит устанавливать печь на отработке в помещениях, где постоянно находятся люди. Агрегат выжигает кислород, что может отрицательно сказаться на самочувствии человека.
  • Для повышения коэффициента полезного действия устройства можно организовать дополнительную подачу воздуха с помощью вентилятора.
  • Верхняя часть масляной печки сильно нагревается, на ней можно греть воду или разогревать пищу.

Подача воздуха с помощью вентилятора увеличивает производительность котлаПодача воздуха с помощью вентилятора увеличивает производительность котлаПодача воздуха с помощью вентилятора увеличивает производительность котла

Тепло из отходов

Изучив чертежи и видео изготовления печки на отработке своими руками, можно с уверенностью сказать, что нет ничего невозможного. Сборка печки на масляном топливе не займёт много времени.

Самодельные отопители на отработке менее капризны к качеству топливаСамодельные отопители на отработке менее капризны к качеству топливаПечка на отработке своими руками менее капризны к качеству топлива

Такой отопительный агрегат – бесценное устройство для гаража или техсервисной станции, где отработка – бросовый материал. Важно лишь соблюдать меры безопасности, и правильно эксплуатировать прибор.

мини печка на отработке с наддувом своими руками, масляная печка, как сделать

Содержание:

Пожалуй, нет такого человека, который бы не пытался сэкономить на топливе для отопления. Это возможно, если использовать отопительные печи на отработанном масле. В них можно подавать любое масло, способное гореть: трансмиссионное, дизельное, машинное, кондитерское и растительное. И в результате, с печью не возникнет никаких проблем. Ниже мы расскажем о том, как соорудить самодельную печь на отработанном масле, используя для этого самые дешевые подручные материалы.

печь на отработке с наддувом

Как работают самодельные масляные печи

При поджоге любого отработанного масла оно будет сильно чадить и неприятно пахнуть. В связи с этим, прямое горение не применяется. Вначале летучие элементы испаряют, после чего сжигают. Такой подход ложится в основу работы печи данной конструкции.

Бывают масляные печи с двумя камерами сгорания. Нижняя камера предназначена для нагрева топлива с последующим его испарением. Горючие пары направляются вверх, насыщаясь кислородом при прохождении через трубу с отверстиями. Попадая в верхнюю часть трубы, смесь воспламеняется, а ее догорание происходит во второй камере. При этом высвобождается большее количество тепла при меньшем количестве дыма.

мини печь на отработке своими руками

Второй способ расщепления тяжелого топлива на легко воспламеняемые составляющие является эффективнее, но и более сложным в исполнении. Для получения нужного по эффективности испарения в нижней камере монтируют металлическую чашу. После ее раскаливания, отработанное масло испаряется.

Чтобы процесс горения получался предельно эффективным, масло в нижнюю камеру нужно подавать малыми порциями, тоненькой струйкой или капельным методом. Такую технологию называют капельной подачей (детальнее: «Как сделать печь на отработке капельного типа своими руками – пошаговое руководство»). Такие печи имеют несколько вариантов исполнения, некоторые из которых мы опишем далее.

Плюсы и минусы таких печей

Основным плюсом масляных печей является то, что они могут использовать в качестве топлива отработанное масло, которое было бы утилизировано. При правильной технологии изготовления печи после сгорания масла в атмосферу практически не выбрасывается вредных элементов.

Дополнительно можно отметить такие достоинства:

  • простота конструкции;
  • высокая эффективность;
  • минимальные затраты на оборудование и топливо;
  • возможность использования масел любого происхождения;
  • масло может содержать до 10 % грязных примесей.

Однако присутствуют и значительные отрицательные качества. Во-первых, если не соблюдать технологию, то топливо будет загораться частично. В результате, вредные испарения могут накапливаться в помещении, что может грозить опасными последствиями для человека. Поэтому обязательным условием является оборудование комнаты с масляным котлом системой вентиляции.

масляные печи

Стоит выделить такие дополнительные минусы:

  • для получения достаточной тяги дымоход должен быть не менее 500 см в высоту;
  • крышу и дымовую трубу следует каждый день обслуживать;
  • сложный розжиг: вначале нужно раскалить чашу, а уже после подавать топливо;
  • сложность в изготовлении котла с возможностью подогрева воды.

Ввиду описанных выше особенностей, в качестве отопления жилых домов такие печи практически не используются.

Область применения

Печи отопления на отработанном масле простых конструкций направлены на нагрев воздуха. Они еще именуются тепловыми пушками, теплогенераторами или калориферами. Они способны пересушивать воздух, поэтому для обогрева жилых помещений практически не используются. Основное их назначение – обогрев технических помещений, таких как: автомойки, СТО, гаражи, цеха, а также склады, на которых отсутствуют горючие вещества.

печь на отработке с наддувом своими руками

Если печь доработать, установив змеевик для подогрева воды, или соорудить водяную рубашку, то ее уже можно будет использовать как водяной отопительный агрегат.

Так как вы интересуетесь вопросом, как сделать масляную печь своими руками, ниже приведем подробную инструкцию этого процесса.

Печь на отработанном масле из трубы своими руками

Легче всего корпус для печи изготовить из газового или кислородного баллона, трубы или бочки с толстыми стенками (прочитайте: «Как сделать печь на отработке из газового баллона – теория и практика»). Такой агрегат будет способен выдать максимум 15 кВт тепла. Превысить этот порог не удастся, так как вследствие нарушения теплового режима котел начнет чадить, а это достаточно опасно.

Вначале нам нужно создать корпус – делается это в такой последовательности:

  1. Берем трубу сечением 21 см с толщиной стенки 1 см и высотой 78 см.
  2. Для изготовления дна берем листовую сталь толщиной более 0,5 см. После вырезания дна диаметром 21,9 см привариваем его с одной стороны.
  3. Далее к дну приваривают ножки, которые можно изготовить из болтов.
  4. Теперь нужно сделать смотровое окошко, которое располагают на расстоянии 8 см от дна. Оно необходимо для наблюдения за разгоранием чаши на старте. Размеры окошка определяют исходя из личных предпочтений. Дверцу изготавливают из отрезанного куска трубы, к которому приваривают тонкий буртик. Чтобы дверца закрывалась герметично, по ее периметру укладывается асбестовый шнур.
  1. Дымоотводящую трубу сечением 10,8 см и стенками с толщиной в 0,4 см приваривают с противоположной стороны корпуса, в 7-10 см от верха.

печка на отработке с наддувом

Изготавливаем крышку:

  1. Берем кусок металла толщиной 0,5 см и вырезаем из него круг диаметром 22,8 см.
  2. По краю круга привариваем буртик из 3 миллиметрового металла высотой 4 см.
  3. В центре крышки проделываем отверстие сечением 8,9 см, а сбоку прорезаем отверстие диаметром 1,8 см. Второе отверстие необходимо для получения дополнительного смотрового окошка. Для него необходима крышка, которая является еще и предохранительным клапаном.

Теперь, для печи на отработке с наддувом необходимо сделать трубу для транспортировки воздуха и топлива:

  1. Потребуется труба сечением 8,9 см, толщиной стенок 0,3 см и длиной 76 см.
  2. Просверливаем 9 отверстий по окружности, при этом от края нужно отступить 5 см, а их диаметр должен составлять 0,5 см.
  3. Отступив вверх 5 см, проделываем еще два ряда, по 8 штук, отверстий сечением 0,42 мм.
  4. Еще через 5 см высверливают 9 отверстий в четвертом ряду сечением 0,3 см.
  5. С той же стороны по краю делают 9 прорезей толщиной 0,16 см и высотой 3 см. Для этого можно воспользоваться болгаркой.
  6. С противоположного торца трубы, отступив от края 0,5-0,7 см, делаем отверстие сечением 1 см.
  7. В подготовленное отверстие заводим трубу подачи топлива. Толщина ее стены должна составлять 0,1 см, а сечение должно быть 1 см. Она должна быть в один уровень с трубой для подачи воздуха. Ее изгиб и длина определяются расположением емкости для топлива.
  8. Труба для подачи воздуха и топлива приваривается к крышке. Ее нужно выставить таким образом, чтобы от нее до основания корпуса оставалось 12 см.

мини печка на отработке

Пришло время для печки на отработке с наддувом сделать чашу для топлива:

  1. Сначала берем трубу сечением 13,3 см и толщиной стенок 0,4 см, отрезаем кусок длиной 3 см.
  2. Теперь из 2 миллиметровой листовой стали вырезаем круг диаметром 21,9 см.
  3. Приварив ее к куску трубы, получим чашу, в которую будем подавать топливо.

Начинаем собирать гаражную печь на отработке:

  1. Отступаем от дна корпуса 7 см и монтируем внутри него чашу.
  2. Монтируем крышку вместе с приспособлением для подачи топлива.
  3. Устанавливаем дымоход на дымовой патрубок. Дымоход должен быть расположен строго по вертикали, даже незначительные уклоны запрещены. Часть трубы, которая остается в помещении, можно не изолировать, а ту часть, которая выходят на улицу, лучше утеплить.

После того как установлена масляная форсунка для печки и маслоблок, переходят к испытаниям. Сперва в чашу закладывают некоторое количество бумаги, добавляют горючую жидкость и поджигают. К подаче масла переходят после того, как бумага практически догорит.

С учетом расхода топлива 1-1,5 литра в час, можно будет отопить до 150 квадратных метров помещения.

Самодельная мини печь на отработке

Довольно легко соорудить мини-печь на отработке своими руками. Такие печи имеют небольшие размеры и массу всего в 10 кг, при этом они потребляют около 1,5 литра топлива в час с выделением 5-6 кВт тепла. При увеличении мощности выше этих показателей печь может взорваться. Это незаменимая мини-печка на отработке для гаража (прочитайте: «Как сделать мини печь на отработке – устройство, варианты конструкции»). Она даст возможность быстро прогреть помещение при сильных морозах. Она не только компактная, но еще и очень экономична, поэтому ее еще называют гаражной.

Емкость для топлива этой печки имеет дно и верхушку в виде стандартного 50 литрового газового баллона. В итоге мы имеем очень надежные конструкции. Резервуар может быть изготовлен из другой схожей емкости с похожими размерами: диаметр 20-40 см при высоте около 35 см.

печь на отработке с водяным отоплением

Помимо емкости для топлива потребуется соорудить трубу с толщиной стенок как минимум 4 мм для смешивания топлива с воздухом. Конусы могут быть сварены из конструкционной стали толщиной 4 мм и более.

Имеющиеся в чертеже размеры печи могут быть отредактированы в ту или иную сторону, но не более чем на 2 см. Особое внимание стоит уделять свариванию швов в воронках.

Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.

Вокруг верхушки дожига в печи на отработке с водяным отоплением делают несколько витков из стальной трубки, по которой подают в воду. Чтобы снизить падение температуры газов, змеевик прячут под теплоотражающим стальным кожухом. Подающаяся снизу холодная вода после прохождения через спираль нагревается и попадает в систему. Читайте также: «Как работает печь на отработке с водяным контуром – устройство, как сделать своими руками».

Чудо печь на отработке

Такой вариант печи довольно популярен для установки на дачах и в гаражах. Она имеет маленькую удобную печку, оснащенную круглыми или квадратными зонами горения. Конструкция печи столь удачна, что существует даже промышленные варианты ее исполнения. В продаже можно встретить такую печь с названием Рица.

Заводские агрегаты с наддувом

Бывают не только сделанные своими руками печи на отработке с наддувом, но и те, что изготавливаются на предприятиях. Существуют импортные варианты и российские. Импортные котлы работают на жидком топливе. Благодаря принципу наддува, масло в них распыляется на мельчайшие капельки, которые поджигаются уже после соединения с воздухом. Печи импортного изготовления работают по тому же принципу, однако они обустроены особой горелкой, в которой топливо вначале прогревается, а уже потом распыляется.

как сделать масляную печь

В российских печах чаще всего применяется первый принцип, при котором на раскаленную чашу подается топливо, которое позже, превращаясь в газ, соединяется с воздухом и зажигается.

Такой принцип работы имеют устройства со следующими названиями:

  • Геккон. Изготавливается во Владивостоке. Бывают мощностью 15, 30, 50 и 100 КВт/час. Такие печи могут нагревать воду, поэтому их можно встраивать в водяные отопительные системы.
  • Тайфун. Реализует такие печи фирма «Беламос». Они предназначены для нагрева воздуха. Предложены две модели – Тайфун ТМ 15 и ТГМ 300, которые способны выдавать 20-30 КВт/час.
  • Елочка-Турбо. Можно приобрести печь мощностью 15 и 30 кВт. Они также предназначены для разогрева воздуха, однако присутствует возможность сделать водяную рубашку.
  • Тепламос. Бывают мощностью от 5 до 50 кВт/час. Являются тепловыми пушками. Для их запуска вначале разогревают при помощи электричества плазменную чашу, а уже после достижения определенной температуры переходят к подаче топлива и воздуха в область горения.

Чертежи и схемы

Разработано огромное количество различных чертежей для сооружения масляных печей. Рассмотрев хотя бы несколько из них более подробно, вы сможете получить представление об их конструкции, чтобы создать безопасную и эффективную печь на отработке самостоятельно.


лучших материалов для изготовления DIY маски для лица

Маски, распроданные во время вспышки коронавируса, многим людям придется обходиться тем, что некоторые ученые называют «последним средством»: маской «сделай сам».

Данные показывают, что маски DIY и домашние маски эффективны для захвата вирусов. Но если вы вынуждены делать собственную маску, какой материал лучше всего подходит для создания маски? Когда коронавирус распространился по Китаю, пользователи сети сообщили, что делают маски из папиросной бумаги, кухонных полотенец, хлопчатобумажных тканей и даже апельсинов!

Лучший материал для изготовления самодельной маски для поделок

Исследователи из Кембриджского университета протестировали широкий ассортимент бытовых материалов для самодельных масок.Чтобы измерить эффективность, они расстреляли бактерии Bacillus atrophaeus (0,93-1,25 микрон) и вирус Bacteriophage MS (размером 0,023 микрона) в различных домашних материалах.

Они измерили

.
1700 C Степенная трубчатая печь для испытаний материалов Отжиг Нагревательная обработка Лабораторные испытания Горизонтальная трубчатая печь

SG-GS1700 Трубчатая печь

Трубчатая печь SG-GS 1700 широко используется для нагрева керамики, металлургии, электроники, стекла, химии, машин и оборудования огнеупорные материалы, разработка новых материалов, специальные материалы, строительные материалы для университетских лабораторий, колледжей и научно-исследовательских подразделений при закалке, отжиге, отпускной термообработке.

Особенности продукта

Конструкция с двойным принудительным воздушным охлаждением обеспечивает низкую температуру оболочки даже при высокой температуре для обеспечения безопасного использования.

Модульная интегральная схема, двухконтурная защита (частичная защита от перегрева, защита от сверхвысоких температур, защита от сбоев, защита от перегрузки по току, функция защиты от избыточного давления).

Печная камера из глиноземного керамического волокна с высокой термостойкостью, устойчивостью к растрескиванию, охраной окружающей среды, долговечна по сравнению с печами старого типа с энергосбережением 20-40%.

Применение ведущих в отрасли приборов для контроля температуры с точностью ± 1,, настройкой программирования 30-50, автонастройкой ПИД, автоматическим нагревом и охлаждением.

Основные параметры

10030 100000

* 400/600

Модель

Макс.

Точность

Тип термопары

Нагревательный элемент

Размер камеры (D * W * Хм / дюйм)

Мощность

SG-GS170000000

1700

± 1 ℃

B тип (0-1800 ℃)

MoSi2 Стержень

40 * 200/300

220 В / 1 кВт

-GS1700

1700

± 1 ℃

B тип (0-1800 ℃)

MoSi2 Стержень

60 * 200/300/400

220V / 2

SG-GS1700

1700

± 1 ℃

B тип (0-1800 ℃)

MoSi2 Стержень

80 * 300/400/600

9 0030

220 В / 6 кВт

SG-GS1700

1700

± 1 ℃

B тип (0-1800 ℃)

380 В / 9 кВт

Другие размеры могут быть настроены по требованию.

Стандартные принадлежности:

Тигельные клещи, Перчатка, устойчивая к высоким температурам, Руководство по эксплуатации.
Дополнительная программа:

Прибор с сенсорным экраном может заранее сохранять несколько программ контроля температуры.

Интерфейс связи RS — 485 для подключения компьютеров для проектирования, контроля температуры и т. Д.

Гарантия:

один год гарантии (кроме нагревательного элемента), обслуживание в течение всего срока службы.

Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
