Отопительно варочные печи из кирпича

Отопительно-варочная печь из кирпича своими руками

На сегодняшний день существует множество приспособлений для отопления жилых и нежилых помещений. Кто-то обогревает свое жилье котлом отопления, кому-то достаточно стандартных радиаторов, а кто-то выбирает кирпичные отопительные печи. Существуют кирпичные печи. использующиеся чисто в декоративных целях, а есть полнофункциональные отопительно-варочные печи из кирпича, которые способны выполнять несколько функций. Сегодня мы расскажем о том, как своими руками построить отопительно-варочную печь из кирпича .

Отопительно-варочные печи обладают очень многими преимуществами, так как они соединяют в себе кухонную плиту и отопительную печь.

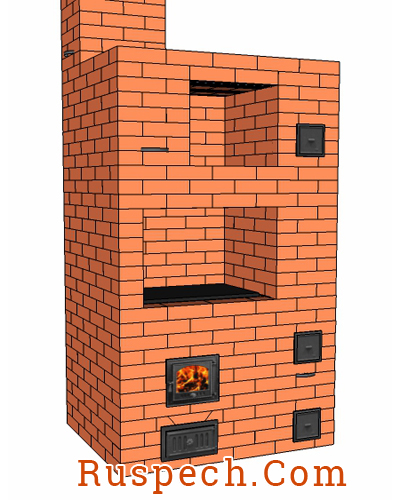

«Шведка» – самая популярная отопительно-варочная печь

Схема печи “Шведка”.

Отопительно-варочные печи из кирпича пользуются большой популярностью. Иногда печи такого типа называют «голландкой», но это неправильно. «Голландки» не предназначены для приготовления пищи, они выполняют исключительно отопительные функции и являются дополнением к русским печам, использующимся для более интенсивного прогрева изолированных помещений.

Отопительно-варочная печь – это «шведка». Если вы решаете строить печь из кирпича своими руками. лучше всего сразу сделать ее с функцией духовки. Такой вариант очень понравится хозяйкам, любящим готовить различные запеканки и печь вкусные пироги.

Варочно-отопительные печи – универсальное и удобное решение

Стандартные варочно-отопительные печи имеют духовой шкаф и регулируемую заслонку зима-лето.

Схема отопительно-варочной печи “Шведка”.

Эта функция позволяет использовать отопительно-варочные функции печи раздельно, пользуясь при этом всего одной топкой. Подобное решение позволяет использовать печку в любое время года.

Кроме чертежа и порядовки печи потребуется подготовить необходимые инструменты и материалы.

Для постройки печи из кирпича своими руками вам понадобится следующее: красный кирпич, топочная дверка, прочистные дверки, поддувальная дверка, чугунная плита с одной малой конфоркой (вырезается из обычной плиты), духовой шкаф, задвижки, колосниковая решетка, лист плоского шифера, предтопочный лист, стальная полоса.

Количество и размер приспособлений подбираются в соответствии с выбранными габаритами печи и особенностями ее конструкции. Инструменты – стандартный набор для кладки кирпича.

При возведении варочно-отопительной печи из кирпича своими руками обязательно нужно устроить фундамент и обеспечить его гидроизоляцию.

Кирпичные печи отопления: что нужно знать о кладке

Схема кладки кухонной кирпичной печки-плиты с котлом.

Кладка варочно-отопительной печи из кирпича своими руками должна быть ровной и прочной, внутренние поверхности каналов конструкции должны быть гладкими, без пустот и остатков раствора в швах. Допустимое вертикальное отклонение на всю высоту конструкции – не больше 1 см, неровности на лицевой стороне печки – не больше 0,5 см. Каждый из рядов кирпичной кладки должен быть ровным и горизонтальным, это контролируется правилом и уровнем. Толщина швов в кладке варочно-отопительной конструкции из красного печного кирпича должна быть не более 5 мм, а из шамотного (огнеупорного) – 3 мм.

Чем меньше толщина швов, тем лучше печная кладка. Швы при этом не растрескиваются и не выкрашиваются, а кладка получается максимально прочной. Перевязку швов лучше делать в полкирпича, хотя перевязка в ¼ кирпича также допускается.

Дымовые каналы должны быть постоянного сечения на всем протяжении, сужения не допускаются. Сечение и длина канала должны быть таковыми, чтобы тягой дымовой трубы обеспечивалось нормальное движение газов из топки в каналы и дальнейший отвод в атмосферу. Выход дымовых газов из топливника и прочих отверстий в пространство помещения не допускается.

Кладка отопительно-варочной печи своими руками

Кухонная плита полной заводской готовности, работающая на твердом топливе: а – общий вид, б – элементы плиты; 1-варочный настил, 2 – патрубок, 3 – ограждение, 4 – боковая поверхность, 5 – топливник, 6 -дверка, 7 – решетки, 8 – порог, 9 -зольниковая коробка, 10 – полость, 11 – термометр, 12 – окно, 13 – духовой шкаф, 14 – кран, 15 – водогрейная коробка, 16 – переключатель.

Устраивая первый ряд кирпича своими руками, нужно помнить, что он самый важный. От устройства первого ряда зависит общая конфигурация отопительно-варочной печи. Кирпичи нужно укладывать аккуратно. Обязательно проверяйте каждый из них строительным уровнем. Перед укладкой второго нужно установить дверцу поддувала, после чего можно возобновлять кладку.

Третий выкладывается в соответствии с порядовкой. За счет стесывания кирпичей обеспечивается необходимая конфигурация поддувала. Верхняя часть кладки должна совпадать с высотой дверцы. Укладка следующего начинается с правой стороны, причем лишь после того, как будет выполнена установка дверцы для чистки. Именно здесь выполняется перекрытие дверцы поддувала. За счет скалывания кирпича достигается получение квадратного отверстия над зольником.

Пятый ряд укладывается аналогично четвертому. Зольное отверстие продолжает сужаться. Следующий, как и все предыдущие, кладется в соответствии с порядовкой. В некоторых местах кладка осуществляется огнеупорным кирпичом (согласно чертежу). Чтобы обеспечить максимальное удобство укладки топлива на решетку, кромку кирпича перед ней скалывают. Решетка лежит на пятом.

Как известно, при нагреве металл расширяется. Ввиду этого между колосниковой решеткой и кирпичами шестого нужно оставить зазор в 1-1,5 см. Потом его можно заполнить золой или сухим песком.

Схема печи-голландки: 1 – заглушка для трубы, 2 – духовой шкаф, 3 – перекрывающая плита со встроенной задвижкой, 4 – каркас ниши из металла, 5 – топка, 6 – поддувало, 7 – колосники, 8 и 12 – отверстия для чистки, 9 – стальная полоса-опора, 11 – задвижка растопки, 13 – одноконфорочная плита.

В седьмом сначала нужно выполнить установку дверцы топочной камеры. Перекрытие правого канала осуществляется таким образом, что его место занимают три небольших канала. Восьмой и девятый ряды выполняются в полном соответствии седьмому. Высота кладки – на уровне дверцы топки. Кромки кирпичей, уложенных на перегородку правого канала и топки, стесываются для плавного течения дыма.

Укладка 10-го выполняется с использованием огнеупорного кирпича. Его укладка должна осуществляться с особой аккуратностью. С помощью строительного уровня контролируется горизонтальность каждого кирпича. Подобная осторожность обуславливается тем, что именно на него в дальнейшем укладывается металлическая варочная панель, поэтому перекосы здесь недопустимы. В данном ряду выполняется перекрытие дверцы топки. С правой стороны нужно оставить пару каналов с квадратным сечением.

Отопительно-варочная печь № 1—типа «шведки», малогабаритная, предназначена для отопления двух комнат площадью 25—30 м2.

Для 11-го ряда подходит обыкновенный кирпич. Осуществляется укладка варочного настила, он опускается на предыдущий. В 11-м у тех кирпичей, которые граничат с варочной плитой, необходимо стесать кромку. Если вы делаете печь из кирпича своими руками с духовым шкафом, в этом ряду нужно смонтировать раму для заслонки варочной камеры. Металлическая рамка дает возможность закрывать варочную камеру заслонкой, образуя тем самым духовой шкаф. Порядовка отопительно варочной печки, как правило, не имеет этого элемента.

В 12-м ряду нужно соединить два правых канала в один. Кладка осуществляется в соответствии с порядовкой. В следующем ряду правый канал снова перекрывается таким образом, что получается два канала. В 14-м есть очень важный момент – заслонка, которая позволяет перекрывать отводящие газы так, что во время варки не будет нагреваться вся печь. Этот элемент конструкции дает возможность готовить в летнее время, не нагревая помещение. В остальных моментах он полностью выполняется аналогично предыдущему. В следующем выполняется перекрытие заслонки.

Печь отопительно-варочная угловая.

В 16-м ряду необходимо установить дверцу. Она монтируется с правой стороны варочной камеры и выполняет функцию своеобразной вытяжки, через нее удаляются неприятные запахи и гарь, образующиеся в процессе приготовления пищи. В 17-м над варочной камерой необходимо уложить две металлические полосы. Они используются в качестве опоры при перекрывании камеры.

В данном ряду также перекрывается дверца вентиляции. В простой русской печи перекрытие делается немного по-другому, как правило, в форме купола.

В 18-м и 19-м рядах полностью перекрывается варочная камера. Стальные полосы на данном этапе будут очень кстати. В 20-м на перекрытие варочной камеры необходимо установить на ребро два кирпича. Расстояние от них до задней стенки при этом должно равняться 40 мм. Устанавливается самоварная дверца, а также дверца для чистки. Следующий выкладывается аналогично. В 22-м выполняется перекрытие всех дверец. Справа нужно оставить два канала. Каналы над варочной камерой выполняются в следующих размерах: средний – 50 мм, а крайние – 110 мм.

В 23-м ряду кирпича осуществляется перекрытие каналов, находящихся над варочной камерой. Кирпичи укладываются на ребро подобно тому, как это делалось в 20-м ряду кладки. Следующий полностью повторяет предыдущий. 25-й и 26-й укладываются аналогично 22-му ряду. В следующем три кирпича устанавливаются на ребра. Расстояние друг от друга и от стенок кирпича должно быть в точности одинаковым. Справа снова остается один канал с квадратным сечением.

В процессе укладки 28-го ряда особое внимание необходимо уделить перевязке швов. Сам же он выполняется аналогично предыдущему. В 29-м справа должен быть один канал. С передней части вплотную выполняется укладка двух кирпичей. Эти кирпичи утапливаются в кладку наполовину своей толщины. Одной стороной они опираются на ребро на кирпичи, которые были уложены в предыдущем. Данный ряд кладки полностью перекрывает тепловую камеру. Обязательно нужно установить задвижку в дымовом канале.

Два последующих ряда кирпичной кладки своими руками выполняются в соответствии со схемой порядовки. Как уже становится понятным, над тепловой камерой выполнено три ряда кирпичной кладки. За счет этого достигается хорошая пожарная безопасность и прекрасная теплоемкость печи.

Следующий этап – устройство дымохода. Обязательно следите за перевязкой кирпичей. Когда укладка кирпича дымохода будет завершена, отопительную печь с духовкой можно считать готовой. Конструкция этой печи позволяет очень хорошо отапливать помещение, готовить домашнюю пищу, выпекать хлеб и вкусные пироги, используя всего лишь одну топку.

Как, используя чертежи, сложить кирпичные печи для дома с варочной плитой своими руками

Кирпичные печи, оснащенные варочной панелью, универсальны — они позволяют обогреть дом, а также нагреть воду и приготовить еду. Конструкции печей различны. от самых простых и компактных, которые можно сложить своими руками, до сложных многофункциональных, кладку которых лучше доверить опытному печнику.

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой. Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне». А открыв крышку, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки. показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды. Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью?
В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки. топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени. Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Разновидностей отопительно-варочных печей много, каждый печник наверняка имеет в запасе несколько опробованных чертежей и схем, по которым своими руками выполняет кладку. Но, так или иначе, все они сложены на основе давно известных, которые рассмотрены ниже.

Шведская печь

«Шведка» изначально предназначалась для выполнения нескольких функций. отопления, готовки разнообразной еды, а также сушки и хранения в тепле одежды. Ее конструкция продумана для мелочей, печь оснащена и варочной поверхностью, и духовкой, и отлично прогреваемыми нишами-печурками. Кроме того, ее дымовые каналы выполняются таким образом, что тело печи прогревается равномерно снизу до верху. благодаря чему в комнате держится стабильная температура.

Отличительная особенность шведской печки, представленной на фото — духовка. И ее функция не ограничивается запеканием блюд и выпечкой. Духовка расположена рядом с топкой и отделена от нее тонким слоем кладки. Свод топки образован плитой, расположенной в нише. Сразу после начала топки варочная поверхность и стенка между топливником и духовкой хорошо прогреваются.

В зимнее время при полной загрузке печи первоначальный нагрев помещения происходит конвекционными потоками от плиты и духовки, после окончания топки — за счет нагретых стенок печи. Варочная поверхность при этом не перегревается. так как воздух постоянно циркулирует над ней.

Летом печь используется в основном для приготовления пищи. При этом интенсивной конвекции не происходит, так как нет разности температур, и для хорошего прогрева плиты достаточно малого количества топлива. Духовка также прогревается, создавая на выходе из топливника зону высокой температуры, благодаря чему дымовые газы уходят в каналы полностью прогоревшими. Тело печи при этом нагревается незначительно .

Схема и чертежи кладки печи шведского типа своими руками приведена на рисунке.

Для кладки классической «шведки» своими руками необходимы:

  • кирпич красный полнотелый марки М 150 — 580 штук;
  • смесь сухая кладочная на глиняной основе — 200 кг;
  • колосниковая решетка чугунная;
  • дверца топки;
  • дверца поддувала;
  • чугунная плита с двумя разборными конфорками;
  • духовка сварная из листового металла;
  • задвижка дымохода — 2 шт;
  • чистка — 3 штуки;
  • стальной уголок равнополочный 40 мм — 170 см;
  • полоса стальная 5х50 мм — 65 см;
  • плоский шифер толщиной 10 мм — 1 лист;
  • кровельное железо.

Фундамент под шведку делают основательный, из бетона. Под фундаментом необходимо сделать песчано-гравийную подушку толщиной 15-20 см. Высота самого фундамента — не менее 30 см, с двухслойным армированием из прутка. Фундамент до начала кладки выдерживают не менее 20 суток для набора прочности.

Выравнивают фундамент с помощью стяжки с уровнем пола. После ее высыхания необходимо выполнить теплоизоляцию печи от бетона, в противном случае он будет забирать значительную часть тепла.

  1. на фундамент кладут лист асбеста толщиной 3-4 мм с размерами, на 30 см превышающими габариты печи с боков и сзади и на 60 см — со стороны топки;
  2. на асбест укладывают теплоотражатель — фольгу или тонкую оцинковку;
  3. следом — еще один аналогичный слой асбеста с теми же размерами;
  4. лист кровельного железа с теми же отступами, что и асбест;
  5. поверх железа — технический войлок, пропитанный глиняным молоком по размеру печи.

Поверх войлока после его высыхания начинают кладку печи по схеме-порядовке :
Первые два ряда — сплошные. Они образуют основание печи. Третий и четвертый — устанавливают дверку поддувала, чистки и начинают формировать нижнюю часть дымооборота и зольник. В 5 ряду устанавливают колосник и духовку. В 6 ряду продолжают выкладывать дымовые каналы, устанавливают перегородку между духовкой и топочной камерой. В 7 ряду ставят дверцу топки, закрепляют ее в 8 и 9 рядах. продолжают выкладку каналов. 10 ряд образует опору для варочной поверхности. Чтобы правильно установить ее, необходимо сначала сложить кирпич на сухую, приложить плиту и разметить укладочные пазы.

Кирпичи для удобства кладки нумеруют, ряд разбирают и выбирают с помощью болгарки выемки для укладки плиты с таким расчетом, чтобы со всех сторон оставался зазор в 5 мм. После чего ряд собирают на кладочный раствор, а саму плиту кладут на глиноасбестовый жидкий раствор. Для его приготовления в кладочный раствор, разведенный до сметанообразной консистенции, вводят измельченный асбест. При укладке плиты обязательно проверяют ее по уровню. Если конфорки имеют разный размер, большую располагают над топкой, меньшую — над духовкой.

Правила укладки варочной плиты: видео

С 12 по 16 ряд выкладывают стенки ниши над плитой и дымовые каналы. Поверх 16 ряда кладут лист плоского шифера по размеру ниши, и в 17 и 18 рядах закладывают его кирпичом, образуя перекрытие печи. Далее кладку ведут по схеме до 30 ряда. в котором ставят задвижку, после чего приступают к кладке дымохода нужной высоты.

Малая варочная печка

На даче или на летней кухне печь может быть установлена только для одной цели — приготовления еды. В этом случае нет никакой необходимости тратить материал на дымооборот. Отличная модель варочной печи представлена на порядовке.

Эта многофункциональная дровяная плита выполняет несколько функций: на варочной поверхности можно варить и жарить, в духовке — запекать, кроме того, она оснащена встроенным баком для нагрева воды.

На эскизе фасада указаны ее элементы:

  • 1 — топка;
  • 2 — зольник и поддувало;
  • 3 — духовой шкаф;
  • 4 — водяной бак;
  • 5 — прочистная дверка.

Печь по конструкции и типу нагрева напоминает «шведку», но без дымовых каналов. Нагретый дым уходит сразу в дымоход, поэтому топят печь малым количеством топлива. Выход в дымоход расположен сзади, что позволяет своими руками вывести трубу через стену, соблюдая противопожарные нормы.

На такую печку требуется не более 250 штук кирпича. что позволяет установить ее на пол дома без возведения фундамента. Теплоизоляцию при этом делать также необходимо, но в обратной последовательности: на пол настилают войлок, пропитанный жидким глиняным раствором, а на него — лист кровельного железа. Поверх листа начинают кладку.

Первые два ряда. как и у шведки, сплошные. В 3 ряду устанавливают чистку, в 4 и 5 — дверку зольника, формируют дымооборот и выход в дымоход. В 6 ряду делают перекрытие дверки зольника, устанавливают духовку и водяной бак. В 7 ряду на дно топки кладут колосник, с 8 по 10 ряд выкладывают перегородку между топкой и духовкой, ставят топочную дверку. 11 ряд — перекрытие над дверкой топки, духовкой и баком. Также в 11 ряду делают выемку для укладки плиты.

Верх печи перекрывают варочной поверхностью из чугуна с двумя комфорками. Их подбирают так, чтобы максимально нагреваемая была расположена над топкой. Кладут плиту с зазором 5 мм на глиняный раствор с добавлением асбеста.

Печи Кузнецова

Принципиально-новая конструкция печей реализована в печах Кузнецова. В отличие от канальных, они лишены сложной системы внутренних ходов, а циркуляция газов происходит в полостях — колпаках. За эту особенность печки Кузнецова называют колпаковыми. В числе его разработок — отопительные, варочные, печи для бани и дачи.

В канальных печах горячие газы проходят по лабиринтам ходов, постепенно отдавая тепло. Это вызывает неравномерный нагрев, а порой и разрушение элементов печи. При недостаточной протяженности каналов, например, в печках для бани, газы не успевают остыть, в результате снижается эффективность, и печка греет воздух.

В колпаковых конструкциях нагретый дым поднимается в колпак — полость, сверху ограниченную перекрытием, а снизу имеющую выход. Горячий газ вверху колпака постепенно остывает, нагревая стенки печи, и постепенно опускается вниз. Циркуляция газов в колпаковых печах Кузнецова показана на рисунке.

Для полноценной теплоотдачи в печах Кузнецова делают не один, а два или три колпака, причем их размещение может быть как вертикальным — друг над другом, например, в печах для бани, так и горизонтальным — в моделях, оснащенных лежанкой. Отопительно-варочные печи, как правило, подразумевают вертикальное расположение колпаков.

Варочная поверхность располагается либо над топкой, либо образует свод нижнего колпака. Во втором случае температура на ней будет стабильнее. Порядовки для кладки своими руками, а также фото наиболее популярных конструкций печей Кузнецова представлены ниже.

Печь Кузнецова для бани

Видео: кладка отопительно-варочной печки Кузнецова

Видео: печь Кузнецова для бани

Отопительно-варочная печь — незаменимый атрибут деревенского дома, а также зоны отдыха в бане или на даче. При наличии схемы, чертежей, порядовки и подробной инструкции ее можно сложить своими руками, и она будет греть дом и радовать хозяев разнообразными вкусными и свежими блюдами.

Отопительно-варочные печи из кирпича: особенности и проекты

Отопительные печи из кирпича для дачи. при наличии минимальных навыков и необходимых материалов и инструментария под рукой, можно построить своими руками. Это не настолько тяжело, как может сперва показаться. Однако, чтобы сэкономить пространство помещения на установке плиты для приготовления блюд лучше всего остановиться на сооружении печи отопительно-варочного типа. Проект такой конструкции вы можете увидеть на фото ниже.

Как построить отопительно-варочную печь своими руками, какие виды печей такого типа существуют, мы и расскажем в данной статье. Также вы сможете взглянуть на готовые проекты отопительно-варочных печей из кирпича и взять их за основу своей работы и познакомиться с порядовками кладки кирпичей.

Классификация отопительно-варочных печей и их проекты

Отопительно-варочные печи подразделяются на такие типы конструкций, как:

  • плита с отопительным щитком – такая конструкция имеет вид кухонной плиты, ее удобно использовать. Как правило, корпус такой плиты включает в себя духовой шкаф, из него дымовые газы выводятся в дымовой канал в стене, затем они пропускаются через каналы отопительного щитка и нагревают помещение;
  • отопительно-варочная печка – включает в себя варочную нишу и дымооборот, который находится прямо над ней.

Также можно выделить следующие конструкции печей такого вида, которые можно брать за основу проекта по сооружению печи у себя дома:

  • очаг кухонный – открытая плита, которая располагается по соседству с отопительным щитком. Можно оснащать дымооборотом вертикальной формы даже в помещениях постоянного проживания;
  • печки, оснащенные сушильным шкафом – такой проект очень хорошо подходит для домов в деревне, используемых как постоянное жилище. Шкаф оснащают вытяжкой для вывода водяных паров во время сушки продуктов питания вроде фруктов или грибов. Печи с закрытой варочной нишей дополнены вытяжкой и дверцей из металла. А сама ниша при этом применяется в качестве сушильного шкафа. Если вам понравился проект такой конструкции, то порядовки включают в себя алгоритм установки дверок и их способ изготовления;
  • печь с лежанкой – лежанка при этом отапливается отдельно от топливника всей печи, также, в зависимости от типа помещения, она может находиться параллельно или перпендикулярно печи. Ее устанавливают на деревянный пол, покрытый предварительно войлоком и железом для кровли;
  • угловые печи ;
  • с двумя ярусами ;
  • печи, оснащенные дополнительными элементами для приготовления барбекю и домашнего хлеба.

Как видите, вариантов достаточно много, а проектов – еще больше. Ниже мы рассмотрим основные моменты, которые касаются возведения печи отопительно-варочного типа своими руками из кирпичей.

Из чего состоит отопительно-варочная печь

Для печи необходимо сделать отдельный фундамент из кирпичей и ни в коем случаем не перевязывать печь с фундаментом дома, поскольку они будут иметь разную усадку, соответственно, на стенах со временем начнут появляться трещины. Если речь деть о печи легче 750 килограмм. то ее можно будет устанавливать на пол из досок, если он не прогибается. Но даже этого лучше не делать, поскольку доски – вещь тоже недолговечная, а фундамент из кирпичей может стоять десятилетиями.

  • гидроизоляционный слой из рубероида;
  • выкладывается основание конструкции в виде нескольких рядов с перевязкой;
  • затем – зольник и поддувало;
  • кладка;
  • еще сверху – колосниковой решеткой;
  • потом идет топка;
  • прямо над ней или с небольшим зазором размещены духовка и варочная печь;
  • дымоход сложной формы или колпак (один или два).

Поскольку дым способен задерживаться изнутри, отопительно-варочная печь может считаться максимально эффективным решением в плане экономии топлива. Продукты сгорания способны в такой конструкции отдавать тепло дольше.

Отопительно-варочная печь из кирпичей должна быть оснащена специальной перемычкой. при помощи которой печные газы отводятся от колпака или дымохода в необходимую вам сторону, если вы летом хотите готовить так, чтобы в помещении не было слишком жарко.

На самом дымоходе есть две задвижки для отопительной функции и исключительно варочной. Также печка оснащается дверцей для очистки. каналом для подсоса кислорода и бачком для разогрева воды. Стенки печки, как правило, выходят на несколько комнат и это обеспечивает обогрев всего помещения небольшого дома.

Какие материалы нужны для сооружения отопительно-варочной печи своими руками

Итак, что же необходимо приготовить для работы своими руками:

  • полнотелые красные кирпичи;
  • огнеупорные кирпичи;
  • раствор из песка и глины и цемент;
  • чугунные дверцы, задвижки;
  • чугунный колосник;
  • плита и духовка из чугуна;
  • для теплоизоляции – лист из асбеста или шнур;
  • вязальная проволока для фиксации дверок на кладке.

Сборка отопительно-варочной печи своими руками: порядок действий

Начинается работа с возведения фундамента. Для него следует приготовить яму глубиной менее полуметра. На слабых грунтах дно следует утрамбовать и выровнять уровнем. Для отопительно-варочной печи из кирпича фундамент следует делать чуть больше, чем будет сама конструкция, зазор должен составлять как минимум 5 см.

В качестве основания фундамента применяется засыпка из кирпичной крошки или щебня, ее трамбуют и заливают жидким раствором.

Для фундамента можно использовать кирпич, но в целях экономии сделать это лучше следующим образом:

  • с лицевой стороны выложите кирпичи с перевязкой рядов;
  • изнутри фундамент заливают жидким раствором, куда кладут камни;
  • каждый каменный слой следует заливать раствором.

Вверху фундамент должен быть на 150 мм ниже уровня пола .

Печку следует класть на идеально ровную поверхность, поэтому фундамент следует проверять уровнем и, при необходимости, добавить цементного раствора. Когда поверхность стала идеально ровной, можно выкладывать и сами кирпичи. Следите за ровностью кладки, щербины, при необходимости, заполняйте раствором.

После этого следует уложить двумя слоями рубероид в качестве гидроизоляции. укладывать его следует насухую. Сверху выкладывают еще в ряд кирпичи при использовании раствора из цемента. Далее, на смесь глины и песка, можно класть и саму печь. Обратите внимание, что раствор не должен липнуть или растекаться. Если консистенция неудачная, то нужно добавить в смесь тот или иной компонент. В противном случае, при высыхании на поверхности могут появиться трещины .

Установка печного литья для отопительно-варочной конструкции

Как уже упоминалось ранее, отопительно-варочные конструкции состоят из некоторых литых элементов из чугуна: зольника, топки, духовки, заслонки и варочной печи, которые следует правильно смонтировать.

Когда вы выкладываете ряды из кирпичей, оставляйте зазор под литье, который превышает размер конструкции на 5 мм. Он способен компенсировать тепловое расширение чугуна. Выступы на дверце нужно обвязать при помощи толстой проволоки, вложенной в ряды между кирпичами.

Также можно установить печное литье и другим методом, используя для этого уголок из нержавеющей стали. Их следует заложить в кирпичные пропилы. Затем рамки дверцы должны быть проложены при помощи асбеста либо другого теплоизоляционного материала, имеющего высокую температуру. Самый элементарный материал – это асбестовый шнур, которым обматывается рамка дверцы. Им же следует обложить весь периметр конструкции при ее установке.

Соблюдение правил безопасности

Применение печи отопительно-варочного типа связано с необходимостью соблюдения следующих правил безопасности:

  • перед топочной дверцей следует уложить лист кровельного железа ;
  • в месте, где дымовая труба пересекает перекрытие, должна быть разделка в виде пространства, заполненного негорючим материалом, обладающим низкой теплопроводностью ;
  • расстояние от дыма в канале до прочих горючих конструкций должно составлять как минимум 50 сантиметров ;
  • нельзя выкладывать печи вплотную к стенам сруба, поскольку бревенчатая усадка может негативно повлиять на кладку кирпичей.

Отопительно-варочная печь независимо от своего типа – достаточно экономичное и эффективное решение для вашей дачи. И чтобы ее построить своими руками, не нужно владеть какими-то сверхъестественными строительными навыками. Достаточно определиться с проектом и дизайном, составить или найти порядовку, подготовить необходимые материалы и можно смело приступать к работе.

Шувалов Пётр Васильевич

Источники: http://1pokirpichy.ru/postrojki/otopitelno-varochnye-pechi-svoimi-rukami.html, http://gidpopechkam.ru/pechki/kirpichnye-s-varochnoj-plitoj.html, http://pechi.guru/pechi/proekty/otopitelno-varochnye-pechi-iz-kirpicha-osobennosti-i-proekty.html

Отопительные кирпичные печи и отопительно варочные печи из кирпича

С древних времен и по сей день кирпичная печь считается неотъемлемой частью нашей жизни. Пусть во многом это уже архаичный агрегат, а для отопления квартиры используются совершенно иные средства, значение печи сложно переоценить. Сегодня мало кто устанавливает каменную или кирпичную печь в квартиру, но повсеместно используются печи для отопления загородного дома, дач, бань и саун. Только такая отопительная печь на дровах подарит всему дому истинный уют и благоденствие. Тем более она не нуждается в настолько частой топке, как электрическая или чугунная.

Отопление — основная функция печей. Так, отопительные печи используют для обогрева дачи в холодный период. Некоторые отопительные печи имеют плиту с конфорками, на которой можно готовить пищу, и заменяют таким образом стандартные кухонные плиты. При этом такие печи могут различаться по разным показателям, таким как величина теплоотдачи, продолжительность топки или степень прогрева, что затрудняет возможность единой четкой классификации.

Важнейшим элементом всей кирпичной печи является материал, из которого она построена. Чаще всего используется специальный огнеупорный кирпич: он может нагреваться до 1200 градусов и не терять первоначальной целостности и прочности. Кладка печей — процесс трудоемкий, требующий знаний и опыта. Порой малейшее нарушение конструкции и принципов кладки может привести к катастрофическим последствиям, которые скажутся на процессе обогрева помещения. В зависимости от назначения отопительной печи из кирпича — просто обогрев или еще и приготовление пищи — используются устройства разных конструкций: устаревшие и современные варианты. Цена кирпичной печи меняется в зависимости от сложности конструкции и наличия или отсутствия декоративных элементов.

читать дальше

Отопительно варочные печи предназначены для обогрева помещений и приготовления пищи. Многие электрически печи данного типа имеют конструкцию, схожую внешне со стандартным камином, но в число элементов отопительно варочной печи из кирпича добавляется еще дополнительная панель. Такая варочная панель представляет собой специальную чугунную плиту в горизонтальном положении, дополненную одной или несколькими конфорками, различными по размеру. Бесполезно будет пытаться просто добавить плиту к стандартной печи. Для сооружения настоящей отопительной варочной печи необходимо внимательно изучить особенности помещения, максимально точно рассчитать потребность в производительности и тепловыработке и выбрать устраивающую вас конструкцию.

Различные методики кладки и конструкции, которые позволяют печи работать в одном из двух режимов — в зависимости от конкретного назначения. Выделяют зимний режим, направленный на выработку тепла для отопления и приготовления пищи, и летний, при котором тепла производится ровно столько, сколько необходимо для готовки.

Современные технологии позволяют сооружать достаточно компактные отопительные печи даже в небольших помещениях. Даже небольшая печь для дома может достаточно сильно прогревать помещение, при этом не требует специализированного ухода и частой растопки. Самостоятельная кладка отопительной печи — процесс трудоемкий и требующий серьезных затрат — как материальных, так и физических и эмоциональных. В большинстве случаев целесообразно доверить этот процесс грамотному и опытному печнику, который не только учтет все ваши пожелания, но и самостоятельно рассчитает все необходимые показатели.

Отопительно-варочная печь: порядовка, преимущества

Жители сел и деревень часто не могут себе позволить провести и подключить газовое отопление, и решением для них становятся порядовки отопительно-варочных печей с духовкой. Цель сооружения — отапливать помещение в зимний период и служить как устройство для приготовления пищи. Печи из кирпича для дома бывают разных видов, их схема простая, что позволяет устанавливать их своими руками.

Зачем нужна печь?

Устройство напоминает конструкцию русской печки, но только меньших габаритов, размеров 3 на 4, и выполняет похожие функции. В постройке есть потолок, который прогревает низ духовки. Здесь можно готовить еду и выпекать хлеб. На варочную часть можно устанавливать мангал. В зависимости от схемы конструкции, дровяная отопительно-варочная печь предназначается для таких функций:

  • обогрев дома;
  • приготовление пищи;
  • выпечка изделий из теста;
  • приготовление шашлыка, тушеных блюд;
  • консервирование;
  • копчение;
  • сушка грибов, овощей и фруктов.

Агрегат ОВИК 9, выполнен по чертежу Кузнецова, предназначается не только для обогревания помещения. Это печь с котлом для водяного отопления. Благодаря ее конструкции, ни одна из килокалорий не пропадает. Тепло продвигается в водяной резервуар, чем и обеспечивает обогрев всего здания. Топочные круглые печи Кузнецова называют еще «термоядерными», что означает «высокоэффективными».

Вернуться к оглавлению

Схема — проект возведения агрегата

Чтобы сложить дровяные кирпичные печи, необязательно быть печником. Описание кладки простое, инструкция понятна и простая для выполнения. Единственное, что отличает работу специалиста-печника от обывателя — скорость установки и экономия материалов. Порядовка печи начинается с простых моментов укладки первых кирпичиков. В процессе работы нужно строго следовать инструкции. Каждый ряд кладки должен быть зафиксированным, и все дополнительные материалы использовать в строгой последовательности. Если следовать шаг за шагом, то в конечном результате сборка будет иметь логическое завершение.

В таком деле важно каждый ряд материала укладывать точно по схеме.

Для строительства кирпичных печей нужно купить дополнительные материалы: арматурную сетку, заслонки, металлические листы, задвижки, дверцы, шины, уголки.

Вернуться к оглавлению

Преимущества отопительно-варочной печи

  • Если кладка отопительно-варочной печки сделана, со строгим ориентиром на чертежи, она способна обеспечить теплом все помещение. При этом хозяева значительно сэкономят, не привлекая к работе специалистов.
  • Видов печей много, но всегда можно остановиться на подходящем варианте, который оптимально подойдет к установлению.
  • Конструкция многофункционально, что позволяет экономить на материалах и деньгах. Человеку не понадобится обустраивать отдельные сооружения для определенных целей.
  • Чертежи начерчены просто, и понять их может любой человек.
  • Если используется пошаговая инструкция, то при эксплуатации печка должна работать без изъянов.
Вернуться к оглавлению

Этапы подготовки

Для формирования фундамента нужно закупить цемент.

Чтобы дровяная отопительная печь была построена своими руками, в первую очередь важно определиться с габаритами будущей конструкции и купить материалы. Кирпич покупается двух видов: огнеупорный и простой. Количество определяется путем подсчета по схеме. Цемент нужен для заливки фундамента. Кладка отопительно-варочной плиты требует раствора из глины. Кроме этого, он применяется для штукатурки.

Следующим этапом будет сборка инструментов. Для работы над возведением агрегата необходимо взять:

  • посуду для замешивания раствора: корыто или тазик;
  • уровень;
  • отвес;
  • сито для просева песка для цементного раствора;
  • молоток;
  • мастерок;
  • лопату.

Когда подготовительные этапы закончены, можно приступать к работе. Лучше к возведению печи приступать в момент строительства всего дома. Таким образом, печнику будет комфортнее работать. При этом заливка фундамента для конструкции будет происходить параллельно с фундаментом основного помещения. Впоследствии это не допустит проседания.

Вернуться к оглавлению

Кладка: пошаговая инструкция

Оцинкованный лист нужен для покрытия фундамента печи.

После заливки фундамента и стяжки, основание накрывают слоем асбеста, фольгой или оцинковкой. Затем опять покрывают асбестом или минеральной ватой. При этом нужно сделать запас на 30 см в области печи и 60 см — варочной части. После кладут железный лист и войлок, пропитанный раствором глины. Основа должна полностью высохнуть.

Огнеупорный кирпич нужно класть в местах, где будет находиться топочная камера. Его нельзя заменять на обычный, потому что в этом случае печка не будет выполнять свои функции.

Работа над проектом и простейшая схема порядовки представлена в таблице:

РядОписание работ
1Раскладка представляет собой сплошной слой кирпича, который нужно выровнять по углам с помощью специального угольника
Зкрепляется дверца поддувала
2Формируется тело плиты
3Кирпич ложится таким образом, чтобы его край совпадал с верхом двери поддувала, при этом блоки стесываются
4Установка зольника, небольшого квадрата над ним и перекрытием поддувала
5Зольник сужается
6Строительство продолжается с использованием огнеупорного кирпича
Укладка колосниковой решетки
7Установка П-образного канала, его перекрытие и фиксирование топочной двери
Свою кладку нужно постоянно проверять на ровность.

Следующие ряды повторяют предыдущие, но при этом нужно проследить, чтобы кирпич был на одном уровне с дверками. Кроме этого, создается перегородка самой топки и левого канала. При работе над печью нужно проверять насколько ровными идут края. Поскольку в 10 ряду делают перекрытие топки и устанавливают варочную поверхность. Дальше продолжается строительство двух каналов, в которых имеется квадратное сечение.

И в завершении процесса выводится дымоход, с помощью которого удаляются угарные газы и продуктов сгорания. Это один из важных элементов при строении печи, и выполнить его рекомендуется внимательно. Если дымоход сконструировать и выложить правильно, это обеспечит хорошую функциональность устройства и качественный обогрев помещения, при этом каким способом выкладывать уже решает сам мастер.

Печи кирпичные отопительно варочные: виды и особенности

Несмотря на большой выбор печей металлических и их достоинств, многие обладатели загородных домов выбирают печи кирпичные отопительно варочные. И это далеко не случайно, ведь печь из кирпича имеет некоторые достоинства, которые привлекают потребителей.

В первую очередь печь кирпичная отопительно варочная способна накапливать и постепенно отдавать свое тепло на протяжении долгого времени. Поверхность кирпичей нагревается не так сильно как металл и тепло у нее от этого намного мягче. Печь из кирпича ко всему прочему создает в помещении благоприятный климат. Не стоит забывать и о том, что нагретые кирпичи имеют целебные свойства, помогая справляться с заболеванием суставов. Недаром на печах с лежанкой спали наши прародители. Кроме этого, красивая и надежная печь послужит вашему дому как украшение. (См. также: Отопительная печь своими руками)

Виды и типы кирпичных печей

Давайте рассмотрим виды печей, чтобы Вам было проще определиться с ее выбором. Все они подразделяются по числу своих функций и назначению в целом. Просто для отапливания дома Вам подойдет одноцелевая печь, а если Вы намерены на ней готовить, то это будет отопительно-варочная двухцелевая печь. Также есть и такие, которые выполняют больше чем две функции, к примеру, нагрев воды и другие.

Классическим вариантом для дачного дома, не используемого в зимний период, считается печь Шведка отопительно-варочная. Такая конструкция не только прекрасно обогреет дом, но и позволит приготовить пищу. Настил из чугуна нагревается моментально и тепло отдает также быстро – это позволяет достаточно быстро прогреть помещение. Для постоянного проживания можно выбрать печь отопительную, ведь ей нужно время, чтобы накопить тепло, прежде чем она начнет его отдавать.

ИНТЕРЕСНО: в наше время все более популярными становятся печи каминные. Такой вид конструкции имеет большую топку, закрывающуюся стеклянной дверцей. Эта печь с открытой дверцей топится напрямую, в качестве камина, а с закрытой дверцей – газы дыма идут вверх, нагревая всю площадь конструкции. (См. также: Простая печь своими руками)

Печь варочно-отопительная

Кирпичные отопительно-варочные печи по своей конструкции состоят из нескольких частей – щита отопительного и непосредственно плиты для приготовления пищи. Щит у такой печи может быть выполнен различной формы, что необходимо для удобства размещения в помещении. Объем и размеры ее должны быть пропорциональны помещению для отапливания. Плита же у такой конструкции обычно имеет стандартные формы и размеры.

ВАЖНО: в домах постоянного проживания наиболее уместно использование плиты большого размера, к тому же в дополнение к ней обычно добавляют духовой шкаф, водяной бак или сушилку.

Одной из самых популярных для дачного дома является кирпичная отопительно-варочная печь Шведка, используемая для приготовления еды и обогрева дома. Называется она так из-за большого успеха в Швеции и к нам она попала именно со шведами, которые были взяты в плен под Полтавой при царе Петре I. (См. также: Печь из кирпича для дачи)

Такая конструкция сооружения, как это уже было сказано выше, состоит из варочной плиты, теплового щитка и духовки. Она отлично подойдет для небольших помещений с площадью не более 50 м2. Располагают ее таким образом: сторона с плитой и топкой (лицевая) направлена на кухню, а в комнату – задняя стенка, существует еще вариант с выходом на три стороны помещений.

Одно из важных преимуществ печи Шведка – это ее экономичность и небольшие размеры. Средний расчет печи составляет: ширина – 88 см, длина – 103 см и высота – 210 см. Вытяжку устраивают внутри варочной камеры, с ее помощью происходит очищение помещения от запаха пищи. В проекте Шведки сделано два дымохода: зимний и летний. В зимнем дымоходе происходит перемещение газов по печным каналам, тем самым нагревается помещение, а в летнем – газы направляются из плиты непосредственно в трубу. Рассчитано это не только на приготовление еды в летнее время, но и для розжига печи в ненастную погоду.

Обратите внимание: плита у печи Шведки должна быть чугунной, чтобы в холодные дни, протопив ее, можно было скорее согреть помещение. В ней также встраивается духовой шкаф, который используется для выпекания пирогов, хлеба и прочего. А сверху можно спроектировать небольшую нишу для сушки грибов, ягод, промокших вещей и прочего. (См. также: Печи для бани из кирпича)

Кирпичная дровяная печь отопительно варочная бывает: пяти или трехканальная, колпаковая или комбинированная. Такое оборудование пользуется спросом уже больше двух веков, правда, претерпевая некоторые модернизации.

Отличительные особенности

Определим преимущества и недостатки отопительно-варочных печей:

  1. Одним и главных условий при выборе печи является достаточная глубина топки, ведь удобнее заготавливать поленья длинные. Поэтому оптимальный размер топки 3,5 кирпича – как раз для дров длиной до 60 см. Рекомендуется не использовать такие схемы, где шамотным кирпичом выложена топка и этот же кирпич является и стеной – это в скором времени приведет к трещинам и скорой поломке печи (из-за разного линейного расширения). Чтобы этого избежать, необходимо делать футеровку топки с помощью шамотного кирпича, прокладывая его базальтовым картоном, а внешняя кладка должна быть выполнена из красного кирпича.
  2. Еще одним важным критерием является настил варочной плиты, а именно ее высота. Для удобства по высоте ее лучше делать в 12 —13 рядов кирпичей, так, плита будет высотой в 87 см, как обычная газовая или электрическая плита. К тому же в наше время стали выпускать чугунные дверки со стеклом (зарубежных и отечественных производителей) которые совершенно не следует ставить в печи деревенские со старыми стандартами. Из-за их небольшой высоты настил из чугуна достаточно быстро портится вследствие низкого расположения – в него сильно бьет огонь, а по сути, должен слегка «облизывать».
  3. (См. также: Печи отопительные своими руками)

  4. Рассчитывайте высоту ниши правильно – не ниже чем 6 рядов и больше 8 рядов кладки. Маленькая высота Вам попросту не позволит заглянуть в нишу и смотреть за приготовлением еды, а слишком высокая – попросту исключит вторую нишу для сушилки.
  5. Немаловажным моментом является и нагрев сторон печки, которые обеспечат комфортную температуру в комнатах. А общее для всех заказчиков условие – это, конечно, экономичность, надежность и простота в использовании. К таким требованиям по всем параметрам подойдет печь колпакового типа.
  6. Слабым местом в печах является духовой шкаф. Конечно, духовка быстрее всего поможет обогреть помещение, но вот длительная эксплуатация зачастую приводит к ее прогоранию из-за тонкого металла при непосредственном контакте с огнем. Продукты в ней подгорают, да еще могут иметь металлический привкус. Поэтому духовку стоит располагать вверху, а не рядом с топкой или же использовать духовой шкаф исключительно из нержавеющей стали.

Двухэтажная печь

Печи двухэтажные кладутся в тех случаях, когда необходимо протапливать сразу два этажа дома одновременно. Основой такой конструкции должен служить очень мощный фундамент абсолютно грамотно сделанный. Можно поставить две печи одна на другую, имея переход сквозь перекрытие, которое разделяет печи. Дымоход, в свою очередь, остается единым. Также можно сложить две печи отдельно на этажах, но дымоход также должен остаться единым. Чтобы выполнить этот вариант Вам понадобится достаточно прочный фундамент, перекрытия из бетона и кирпичные стены.

Печь глиняная

Глиняные печи или глинобитные строились еще в давние времена и возводились они «по-черному», то есть без трубы. Кирпичей раньше почти не было или они были достаточно дорогими. В наши дни такие печи почти забыты, но все, же они используются.

Перед возведением печи кладется фундамент:

  • В котлован выливается раствор глины, и укладываются валуны, которые также заливаются глиняным раствором.
  • Устанавливается опалубка, а кладка поднимается еще на 20 сантиметров над землей.
  • Верхняя кладка выравнивается густым раствором глины.
  • Укладывается материал для гидроизоляции: полиэтилен, рубероид и прочее.
  • Кладутся доски 25 мм толщиной. Это необходимо для равномерной нагрузки на фундамент.

Пару слов о глине

Важно знать: правильно приготовленный раствор глины является важным фактором. Он должен иметь минимальную усадку при этом, не теряя своей прочности. Готовят его из песка, глины и воды. При большом количестве песка будет меньше усадка, а прочность станет ниже. Также стоит учесть жирность глины – это важно для соотношения песка/глины. Воды же должно быть, минимум.

Постройка печи происходит утрамбовыванием слоев примерно по 10 см. А углы и перекрытия для прочности армируются прутьями железа. Избегать стоит лишь того места, где будет находиться устье.

Сушка глиняной печи

Недопустимо сушить глиняную печь искусственным образом – это может сказаться на ее качестве и долговечности. Сушка должна быть как можно медленнее – идеальным способом будет ее естественное высыхание, хоть это займет достаточно много времени. После полного высыхания сжигается внутренняя опалубка, и печь становится готовой к эксплуатации.

Для придания печи более красивого вида ее можно побелить с помощью меловой побелки на обезжиренном молоке в несколько слоев. Она не пачкается и ее можно будет раскрасить красками.

Вы можете также приобрести качественные приборы отопления в компании otopimdom.ru и заказать их монтаж. Здесь Вы найдете конвекторы для отопления водного, котлы, теплые полы и многое другое. Такие обогреватели подойдут не только для отапливания жилого помещения, но также для складского и промышленного. Компания осуществляет продажу оптом и в розницу отопительных приборов, в том числе и котлов отопления водяного, а также занимается их монтажом.

Отопительно-варочные печи из кирпича: инструкция по возведению

Если у вас есть загородный дом, то дополнить его можно отопительно-варочной печью из кирпича. Такие конструкции возводят своими руками. Они могут иметь самые разные модификации, но все выполняют две основные задачи, которые выражены в обогреве помещения и приготовлении пищи. В зависимости от того, какова площадь дома, печь может иметь разные размеры. Проект, в зависимости от расположения устройства, тоже может быть разным:

  • угловым;
  • пристенным;
  • островным;
  • встроенным.

Подготовка материалов инструментов

Отопительно-варочные печи из кирпича, проекты которых были упомянуты выше, предусматривают необходимость приобретения определённого набора стройматериалов. Для того чтобы возвести печи, вам понадобятся:

  • глина;
  • кирпич;
  • отделочные материалы;
  • фурнитура.

Следует позаботиться еще и о наличии просеянного песка, который пригодится для приготовления раствора. Состав может быть приготовлен по-разному. Но вы можете взять соотношение 1,5 к 1 или 2 к 1. Что касается кирпича, то следует приобрести красный и шамотный. Материал предстоит подготовить к работе: в течение двух суток его выдерживают в воде.

Отделочные стройматериалы можно выбрать по своему усмотрению. Но довольно часто стенки штукатурят глиной. Выбирая фурнитуру, вы должны позаботиться о наличии:

  • варочной плиты;
  • заслонок;
  • дверок.

Сюда можно отнести армирующую сетку, металлические уголки и шины. Помимо вышеперечисленных материалов, вы должны будете подготовить следующие инструменты печника:

  • отвес;
  • мастерок;
  • ведро;
  • уровень;
  • сито.

Работа над фундаментом

Отопительно-варочные печи из кирпича имеют довольно внушительный вес, поэтому требуют устройства фундамента. Он может быть монолитным. В данном случае осуществляется заливка раствора в котлован, а сама конструкция армируется сеткой и усиливается бутом.

Однако отопительно-варочные печи из кирпича, проекты которых представлены в статье, могут иметь основание из кладки, для этого в углублении располагаются железобетонные блоки или кирпичи. Если сравнивать эти варианты между собой, то первый окажется экономичнее и лучше. Но возводить на нём печь можно будет лишь через 3 недели максимум. Важно помнить еще и о том, что перевязку между фундаментом печи и дома делать не следует.

Инструкция по возведению фундамента

Отопительно-варочные печи из кирпича весят довольно много, поэтому для них обычно устраивается надежный и прочный фундамент. Действовать необходимо по определенному алгоритму. На первом этапе он предусматривает подготовку котлована. Его линейные размеры на 25 см больше самой конструкции. Заглубление должно составить 1 м или несколько меньше. На дно засыпается подушка из сухого песка, толщина такой подготовки составит 15 см.

Печь на даче устраивается по технологии, которая предусматривает укладку подготовки под фундамент. Следующим ее слоем станет щебень, его толщина должна быть равна 20 см. Материал должен иметь крупную фракцию. Для того чтобы получить экономию, щебень перемешивается с камнями и боем кирпича. Присыпать поверхность необходимо песком, а после вы должны уложить еще один слой щебня, на этот раз его толщина составит 10 см, далее следует гидроизоляция, в качестве которой наиболее часто используется рубероид.

Сооружение опалубки и заливка смеси

Когда возводится отопительно-варочная печь из кирпича, мастер должен следовать определённому алгоритму. На следующем этапе технология предусматривает сооружение опалубки. Между ней и стенками котлована необходимо оставить 10 см для последующего демонтажа конструкции.

На дно котлована печи на даче заливается бетонный раствор, толщина слоя которого составит 5 см, далее располагается армирующий каркас. Следующим шагом станет заливка небольших порций раствора по 15 см. Смесь уплотняется, чтобы удалить из неё пузырьки воздуха. Когда вы доберетесь до крайней отметки, фундамент необходимо оставить до момента застывания.

Порядовка печи

Порядовка варочно-отопительной печи из кирпича должна быть вами соблюдена. Первые два ряда укладываются сплошным слоем, швы должны быть перекрыты. Использовать для этого необходимо красный кирпич. Важно следить за горизонтальность ряда, ведь в дальнейшем могут появиться подкошенные участки. На каждом ряду необходимо проверять углы с помощью угольника.

В третьем ряду можно приступать к организации зольной камеры, вертикальных каналов и нижней камеры прогрева. С лицевой стороны нужно оставить проем для дверцы. Вся печь выкладывается из огнеупорного красного кирпича, а вот зольник и поддувало будут выстраиваться из шамотных изделий.

Когда возводится отопительно-варочная печь с духовкой из кирпича, в четвёртом ряду следует действовать так же, как и в третьем. Вертикальные каналы соединяются в единое целое. В следующем ряду нужно действовать, направляясь направо. Зольная камера на этом этапе будет завершена, ее накрывают дверцей. Последняя фиксируется проволокой. Затем нужно установить колосник. Между решеткой и кирпичом оставляется расстояние в 15 мм, которое после следует заполнить песком, ведь металл при нагревании будет расширяться.

Выполнение топочной и духовки

В шестом ряду можно приступать к топочной, на лицевой стороне для этого оставляется проём. Канал, который был сформирован ранее, следует разделить на 3 вертикальных отсека. Камеры делятся стенкой, которая формируется из шамотного кирпича. Следующие два ряда позволят сформировать топочный отсек. В девятом ряду можно начинать работы с кирпичом, которые стесываются под углом. Это необходимо для того, чтобы дым переходил в дымоход, а не задерживался около уголка.

Установка варочной плиты и укладка сушильных камер

Внутренняя часть 10 ряда выкладывается шамотным кирпичом. На этом этапе необходимо накрыть духовую дверцу. Кирпичи должны быть сточены под тот же угол, как и в предыдущем ряду. Однако перегородку между топочной и духовкой устанавливать уже не нужно. Для варочной плиты, как и в случае с колосниковой решеткой, необходимо сделать зазоры в пределах 18 мм максимум. Это позволит учесть тепловое расширение.

На лицевой стороне следует уложить металлический уголок, сторона которого может составить предел от 45 до 50 мм. Кладка печи из кирпича на следующем этапе предусматривает формирование камеры, которая будет располагаться над варочной плитой. Использовать для этого необходимо красный кирпич. При желании вы можете возвести еще одну духовку. С 12 по 15 ряды можно заниматься стенками варочной камеры, но в первом ряду следует соединить пару каналов, которые располагаются слева.

В семнадцатом ряду варочная камера накрывается кладкой. Однако при этом нужно оставить отверстие в полкирпича, через него будет удаляться пар. В 18 ряду следует уложить металлический уголок, который будет фиксировать основание сушильных камер. Оставленные ранее отверстия перекрывать не следует. В 19 и 21 рядах формируются сушильные камеры, они должны иметь дверцы и вентиляцию из варочной.

Кладка печи из кирпича предусматривает формирование двух сушилок, одна из которых будет иметь меньший размер. Перекрытие осуществляется железной пластиной. В 23-м ряду устанавливается задвижка вытяжного канала, а следующий ряд станет объединяющим для 1-го и 2-го вертикальных каналов. Сушильные камеры перекрываются в 26 ряду. Верх печи нужно накрыть в 27 ряду. При этом периметр кладки расширяется на 5 см.

Для того чтобы обеспечить удаление дыма, третий канал оставляется, в нем будут сходиться все предыдущие. 29-й ряд станет последним, в нём следует вернуться к прежнему периметру. Теперь мастеру предстоит установить задвижку, которая будет перекрывать дымоход. С помощью этого приспособления вы сможете регулировать тягу.

Работа над дымоходом

Для того чтобы выложить дымоход, сверху печи устанавливается насадная труба. Для этого необходимо соблюдать перевязку между рядами. Кирпичи располагаются таким же образом, как и во время основной кладки, но всё же следует соблюдать некоторые особенности проведения работ. Важно следить за горизонтальностью каждого ряда, проверяя ровность строительным уровнем.

Для того чтобы сделать сцепление между кирпичами прочным, в качестве раствора лучше использовать смесь из песка, цемента и глины. Соотношение первых двух ингредиентов должно выглядеть следующим образом: 2 к 5. Что касается глины, то она понадобится в объеме 1 части.

О герметизации и толщине швов

Раствор наносится на кирпич толщиной слоя в пределах до 10 мм. Если это значение увеличить, то конструкция получится не столь прочной, ведь перепады температур станут причиной растрескивания смеси. Кладка дымохода из кирпича должна вестись с обязательной герметичной заделкой всех стыков. Если этой процедурой пренебречь, то искры из дымохода будут попадать в помещение. При кладке необходимо пользоваться целыми кирпичами. Если же необходимо использовать лишь некоторую часть изделия, то слой раствора должен быть минимальным.

Выбор кирпича для дымохода

Перед приобретением кирпича необходимо поинтересоваться, является ли он огнеупорным. Минимальное значение марки – 200. Важно оценить кирпич ещё и по внешнему виду, он должен иметь ровные края и прямоугольную четкую форму. Оптимальный размер изделий для дымохода составляет 25х12х6,5 см.

Кладка дымохода из кирпича выполняется с помощью раствора, в составе которого присутствуют следующие ингредиенты:

  • глина;
  • песок;
  • вода;
  • цемент.

Если вы хотите приготовить высококачественный раствор, то следует выбирать мелкофракционный песок. В противном случае толщина слоя увеличится, а прочность дымохода снизится. Особое внимание следует уделить глине, в ней не должно быть посторонних включений, тогда как вода должна быть чистой и мягкой.

Печная кровля должна примыкать к дымоходу с помощью специального материала, который обеспечит гидроизоляцию этого участка. Для того чтобы исключить попадание внутрь помещения влаги и осадков, с внешней стороны дымохода должно быть утолщение, которое называется выдрой. Если дымоход кирпичной печи не имеет этого узла, то можно использовать материал в виде оцинковки, которая устанавливается на кровлю.

Труба не должна быть слишком маленькой, ведь в этом случае в отопительном приборе будет отсутствовать тяга. Такой дымоход не станет нормально работать, поэтому перед проведением работ нужно подумать, какого размера следует сделать дымоход для вашей печи.

Рекомендации по возведению угловой печи

Строительство такой конструкции ничем не отличается от той, которая имеет стандартную форму. В качестве отличия выступает лишь проект, который вы можете создать самостоятельно. Угловая отопительно-варочная печь из кирпича обычно занимает меньше места в помещении, а ее теплоотдача ничуть не хуже.

Работы, как и в вышеописанном случае, необходимо начинать с возведения фундамента. Он может располагаться на 50 см ниже уровня пола. После его строительства укладывается гидроизоляция, на которой и нужно будет располагать кирпичи. Первый ряд делается сплошным. Далее можно заняться формированием рядов для зольника с нишей.

После можно переходить на шамот, который позволит создать топочную зону. Кладку в этом случае необходимо осуществлять с помощью огнеупорной глины. Далее можно начинать возведение печи с топливника, на заключительном этапе следует возвести трубу. При этом нужно обеспечить сужение, которое идёт от начала трубы к ее концу.

Отопительно варочные печи – классификация и способы сооружения

Владельцы небольших загородных коттеджей давно не озабочены проблемами отопления. Существует достаточно широкий ряд отопительных агрегатов, которые не надо завязывать трубной разводкой с установкой радиаторов. Небольшие печки из разных материалов, работающие на твердом топливе, решают задачи, связанные с обогревом небольших помещений. Но дачники предъявляют этим печкам достаточно жесткие требования, где одним из них является многофункциональность агрегата. Что это значит? К примеру, отопительно варочные печи, на которых можно еще и готовить пищу. Это конструкция, если так можно сказать, два в одном.

То есть, с помощью этих отопительных установок можно решить сразу две задачи: отопление дома и приготовление пищи. И это не только удобно, это просто экономно. Представьте себе, что вам не надо растапливать еще один прибор, на котором пришлось бы готовить. А, значит, не надо будет расходовать топливо. По всем показателям отопительно варочные печи для дачи – идеальный вариант.

Печь с плитой и духовкой

Что предлагают производители

Есть два варианта, которые могут быть использованы для реализации установки: готовые металлические печи и кирпичные, которые придется сооружать по месту.

Металлический вариант – это два подвида, в основе которых лежит используемый в производстве металл. Это чугун или сталь. Обе конструкции сегодня присутствуют на рынке, обе востребованы. Не будем в этой статье разбираться, какая модель лучше другой. В настоящее время производители стараются подойти к изготовлению, используя современные технологии и материалы, учитывая новейшие разработки ученых. Поэтому, если вы уже сделали свой выбор в сторону приобретения металлической конструкции, то советуем выбирать модели, которые относятся к категории «отопительно варочные печи длительного горения».

Они не так «прожорливы», как традиционные металлические печки, поэтому являются экономными. Есть модели, в которые закладку дров производят два раза в сутки. При этом они прекрасно выделяют тепловую энергию. Есть еще несколько преимуществ у данной категории печей:

  • Компактные размеры, небольшой вес.
  • Их можно переставлять по вашему усмотрению в любое место. Главное – правильно подвести дымоходную трубу.
  • Приемлемая цена.
  • Презентабельный внешний вид.
  • С их помощью можно быстро нагреть помещение.

Кстати, о внешнем виде. В настоящее время производители дверцы топки снабжают жаропрочным стеклом, получается своеобразная печь камин с плитой. Вот одна из таких моделей на фотографии ниже. Это чугунная печка.

Чугунный агрегат

Если рассмотреть этот вариант внимательно, то вы сможете увидеть, что над камерой сгорания установлен еще один отсек, закрытый дверцей и с установленным на ней термометром. Это духовой шкаф. То есть, получается, что данная модель – это три в одном, печь камин с духовкой и варочной плитой. Для небольшой дачи это просто идеальная конструкция.

Модельная линейка

Хотелось бы несколько слов сказать о производителях и представляемых ими моделях. Вариантов на рынке немало. И, как обычно, каждая модель обязательно находит своего потребителя. Мы же хотим остановиться на некоторых из них, чтобы вы понимали, каков современный выбор.

  • Модель Alma Mons – это печь каминного типа, изготовленная из чугуна. Особенность конструкции – футеровка топки из шамотного кирпича, что обеспечивает долгую сохранность тепла внутри агрегата.
  • Бавария – это вертикальные установки из чугуна или стали, топку в которых также отделывают огнеупорным кирпичом.
  • Бренеран – некоторые называют ее канадкой. Это бочкообразная модель горизонтального типа. Небольших размеров и веса, обычно используется на не отапливаемых дачах для быстрого прогрева помещений.
  • Тайга – чем-то похожа на канадку, но у нее варочная плита – это, скорее всего, функциональное дополнение, чем одна из основных частей печки. Кстати, вот ее фотография расположена снизу.

Модель «Тайга»

Многие из металлических моделей домашние мастера изготавливают своими руками. Чертежи приборов можно найти в Интернете, используются достаточно простые и общедоступные материал. Здесь важно умение владеть навыками работы с электрическим сварочным аппаратом. Так что, если вы неплохой сварщик, то Тайгу или канадку сможете сделать сами без проблем.

Компактная конструкция

Кирпичные конструкции

Итак, мы переходим к достаточно сложной теме – отопительно варочные печи из кирпича. В чем сложность данной конструкции? Во-первых, отметим, что если вы никогда печными работами не занимались, то придется разобраться в данной теме досконально, добравшись до мелочей. Как и любая сложная работа, она требует определенных знаний. И если схему сооружения и ее внутреннюю конструкцию можно сегодня узнать быстро, то с нюансами возведения придется повозиться.

Во-вторых, надо правильно подобрать необходимые материалы. К примеру, для сооружения любой кирпичной печки потребуется красный огнеупорный кирпич, а вот топочную камеру обычно выкладывают из шамотного кирпича. В отопительно варочных приборах можно устанавливать готовую топку, изготовленную из чугуна. Это не только сокращает время проведения строительства печи, но и уменьшает ее стоимость. Шамотные кирпичи – материал дорогой.

Три в одном

Конструктивные особенности

Какие элементы являются основными в данном типе печей?

  • Топочная камера. В принципе, это обычная камера, конфигурация которой может изменяться в зависимости от используемого топлива. А так как мы говорим в этой статье о дровяных варочных печах, то выкладывать камеру надо будет с высоким потолком. Для дров необходим объем.
  • Варочная чугунная плита для печи. Обращаем ваше внимание – именно чугунная. Сталь не выдержит высоких температур, а в некоторых случаях и соприкосновение с открытым огнем. Стальной лист просто начнет изменять свои размеры и коробиться. Чугун с такими нагрузками справиться без проблем. Что касается размеров чугунной плиты для печи, то это в основном зависит от размеров самой печки и от того, как интенсивно вы будете готовить. Поэтому на рынке вы можете приобрести варочные чугунные панели с одной или двумя конфорками. Кстати, панель чаще всего устанавливается над топочной камерой, редко в специальной нише. Именно такое расположение уменьшает тепловые потери, идущие на обогрев плиты.
  • Духовка. Это готовое изделие, обычно из чугуна. Место ее установки зависит от конструкции печки. Она может быть установлена над камерой сгорания топлива или рядом по горизонтали. Чаще всего духовой шкаф используется для поддержания приготовленных блюд в горячем состоянии.

Самая простая модель

Самое важное в конструкции такого типа отопительных агрегатов – это завязать все конструктивные элементы в одну единую систему, в которой основой является эффективное распределение горячих воздушных масс. То есть, нагретый в топке воздух должен пройти по определенному контуру, чтобы оставить все свое тепло и для варки, и для подогрева, и для отопления.

Внимание! Есть одна конструктивная деталь, которая делает такую печь уникальной. Это естественная вытяжка над варочной плитой. Правда, придется при сооружении уделить особое внимание сборке дымохода.

Печка Волкова

Типы кирпичных печей с варочной панелью

Как уже было сказано выше, существует достаточно большой модельный ряд данного типа конструкций, которые друг от друга будут отличаться габаритами, функциональными дополнениями (к примеру, отопительно варочная печь с лежанкой), используемыми материалами, различной конфигурацией основных элементов. Мы просто обозначим в нашей статье некоторые из них.

  • Печь Волкова. Одна из часто встречаемых моделей с размерами 110×90х244 см, в конструкцию которой кроме всех основных элементов входит водяной контур. Этот агрегат может быть использован и в летнее время, на нем просто можно готовить пищу.
  • Печь Потапова. Здесь присутствуют две модели, отличающиеся между собой размерами. Есть большая печь, и есть малая. Кстати, вот размеры малой печки – 51 х 64 х 182 см.
  • Печь Жирнова, Стержнева, Кузнецова и так далее.

Устройство топочной камеры

Возведение печи

Итак, давайте разберемся со схемой кладки печи с плитой. Но сначала скажем вот что – возвести отопительно варочную печь своими руками – дело сложное. Печники много лет обучаются этому искусству, чтобы стать мастерами. Мы не задаемся целью научить вас этому мастерству. Мы просто хотим рассказать, как собирается такая установка, чтобы вы имели об этом процессе представление.

Итак, порядовка отопительно варочной печи:

  • В первую очередь заливается фундамент. Он должен быть отдельно стоящим и по размерам верхней       плоскости быть на 5 см больше, чем размеры самой печки.
  • Производится кладка двух первых рядов, которые должны заполнять плоскость полностью.
  • 3-5 ряды формируют зольник. В процессе этой операции можно дверцу от зольника установит сразу или оставить для нее проем. Первый вариант лучше.
  • Поверх пятого ряда возводится перекрытие.
  • Шестой укладывается с таким расчетом, чтобы была возможность нарастить стенки под колосниковую решетку.
  • Производится установка этой решетки.
  • Затем поднимаются стенки, которые будут формировать топку. Как только она будет поднята до необходимой высоты, нужно обложить ее шамотным кирпичом. Обратите внимание, что шов между шамотным кирпичом и огнеупорным должен быть достаточно большим. К тому же оба вида не скрепляются между собой.
  • Устанавливается дверца на топочную камеру.
  • Теперь над топкой устанавливаются кирпичи, срезанные по одному краю. Таким образом, создается посадочное место под чугунную варочную плиту.
  •  Производится установка варочной панели.
  • Теперь можно поднимать кирпичную кладку до необходимой высоты агрегата.

Место для дымохода

Что касается дымохода. В данной конструкции он обычно выводится сзади, поэтому под него оставляется место за варочной плитой. Если конструкция печи не очень большая, то дымоход выкладывается в полкирпича, уложенного на ребро. Вот такая простая конструкция. По сути, это порядовка так называемой отопительно варочной печи-малютки.

Если в выбранной вами конструкции предусматривается установка духового шкафа или водогрейного бака, тогда придется формировать под них ниши по типу топочной камеры. Правда, придется все это соизмерить с габаритами бака или духовки. Кстати, и о месте расположения придется позаботиться заранее.

В принципе, небольшую отопительно варочную печь-теплушку своими руками возвести будет не очень трудно. Вы сами в этом смогли убедиться. Но если перед вами стоит задача сооружения более сложного агрегата, то, наверное, перед принятием решения стоит сто раз подумать, а сможете ли вы гарантировать качество конечного результата. К примеру, двухколпаковая отопительно варочная печь – установка архи сложная, здесь необходимы не только знания схемы и технологии возведения. Здесь нужен большой опыт, знание нюансов. Так что печка печке рознь, когда дело касается ее сборки.

И еще два момента, на которых хотелось бы обратить ваше внимание.

  1. Существует достаточно большой ряд кирпичных печей, в конструкции которых могут быть установлены варочные панели. В них есть два варианта: с панелью и без таковой. Сюда можно отнести известные печки: шведку, голландку, печи-камины и прочие.
  2. В металлической категории мы уже упомянули о печах длительного горения. Никогда не путайте их с пиролизными печами, в которых топочная камера разделена на две части. В одной тлеют дрова, во второй сгорают пиролизные газы. В печах длительного горения процесс пиролиза присутствует, но в их конструкциях нет разделения топки. В одной камере сгорают и дрова, и пиролизные газы.

Печь-малютка

Заключение по теме

Мы сделали акцент в этой статье на печки с повышенной функциональностью. Их можно использовать и в качестве обогревателя, и в качестве места, на котором готовится пища. Агрегаты данной категории в настоящее время достаточно популярны. Это и понятно.

Но тут встает другой вопрос, насколько они эффективны, и какова их стоимость. Насчет эффективности можно сказать так – все зависит от сложности агрегата. Даже если проводить сравнение традиционных дровяных печей, то можно сопоставить буржуйку с печью длительного горения. Чем проще конструкция, тем она малоэффективнее.

Со стоимостью то же самое. Чем сложнее прибор, тем он дороже. Конечно, не забываем и о габаритах конструкции, о ее мощности. Это также влияет на финансовые затраты.

Отопительно варочные печи прошлого века — Своими руками — Статьи по печному делу



Содержание:



Отопительно-варочная печь «Малютка»


Для садового утепленного домика удобна небольшая компактная экономичная печь «Малютка» высотой не более 2,2 м. При желании печь можно сделать выше, добавив несколько рядов между 18-м и 19-м. В печи устроены варочная и две сушильные камеры. Благодаря небольшим размерам и смешанной (плашмя и на ребро) кладке требуется всего 250 кирпичей (до трубы).

Конструкция печи простая, и при небольших навыках построить ее несложно, однако требуется много фигурной тески кирпича.

Печь кладут на сплошной фундамент, который должен быть на 5—10 см больше ее размеров. В котлован, вырытый до твердого грунта, засыпают кирпичный бой, бутовый камень и заливают цементом в пропорции 1:5 при марке цемента М-400. Фундамент не должен доходить до уровня пола на 1—2 ряда.

Вначале кирпич подбирают в каждом ряду всухую,затем кладут на глинопесчаный раствор. Ряды считаются по правой стороне, со стороны задвижек. Ширина газоходов вдоль стенок не меньше 7,2 см. Нужно учитывать,что летний газоход в задней стенке всегда горячий. Выше его задвижки газоход делают квадратным, для чего стесывают низ 24-го ряда (см. разрез Б—Б).

Отопительная печь «Малютка-5»


Печь под любое твердое топливо . Топку при необходимости можно переставить на боковую стенку, где находятся задвижка и дверка чистки. Печь можно сложить ниже или выше. Для этого после 17-го ряда нужно убавить или добавить от одного до восьми рядов кладки. Топка футеруется (т.е. обкладывается на ребро) огнеупорным кирпичом. Если вы не будете топить углем, то можно всю кладку вести из красного кирпича. Если будете топить дровами, то колосниковую решетку нужно сделать меньшего размера, по ней выкладывается и поддувало.

На печь нужно:

кирпич красный — 370 штук,

кирпич огнеупорный — 16—21 штука,

дверка топочная 21×25 см — одна,

дверка поддувальная 14×14 см — одна,

дверка чистки 14×14 см — одна,

задвижка с отверстием 12×21 см — одна,

колосники штучные длиной 30 см — 10 штук.



Отопительно-варочная печь со щитком в торце


Самая простая печь, годная для летней кухни, по принципу которой можно сложить целый ряд подобных. Печь без поддувала. Для доступа воздуха в дверке имеются отверстия. Газы из топки идут прямо в насадную трубу-1, которую можно делать любой высоты, постепенно сужая ее. Печь можно подсоединить к газоходу в кирпичной стене или к отдельно стоящей трубе. Печь можно ставить прямо на крепкий пол. В противопожарных целях нужно снизу установить сквозные отверстия-шанцы-2, из которых будет выходить теплый воздух, выделяемый подиной печи. Плита втесывается в кирпич.

На печь нужно:

кирпич красный — 240 штук,

дверка топочная с отверстиями 21×25 см — одна,

плита чугунная 41×71 см — одна,

задвижка 12×21 см или 13×13 см — одна.





Отопительно-варочная печь без дверок и топочного отверстия


Печь годная для летней кухни,тила самовара, т.к. топливо загружается через большое отверстие в плите-1, в котором кружки можно заменить на крышку от старой кастрюли. Топить такую печь можно только дровами. Печь имеет поддувальное отверстие без дверки-2. Для лучшего горения в топке имеются колосники.из целого кирпича-3, которые устанавливаются на четвертом ряду. Газы из топки идут через перевальную стенку-4, опускаются вниз, нагревая стенки печи, и поднимаются вверх в стояк-трубу. Имеется окно чистки сажи-5, которое закладывается кирпичом на ребро. Самодельную задвижку из листового железа-6 можно установить там, где удобно хозяевам. Для задвижки в основании 27-го ряда вытесывается щель глубиной 0,3—0,5 см. Высота щели делается по толщине железной задвижки так, чтобы над задвижкой было не более 0,2 см зазора и задвижка двигалась свободно. Плита закладывается на 11-м ряду. Печь нагревается до самого пола и имеет минимум печных приборов.

На печь нужно:

кирпич красный — 260 штук,

плита чугунная 41×71 см — одна,

задвижка.

Отопительно-варочная печь с бачком


Печь под каменный уголь. Газы из топки идут через перевальную стенку-1. Попадая вниз, они нагревают воду в бачке-2. Если вам нужно не очень много горячей воды, то бачок можно установить на другое место-3, здесь вода будет дольше нагреваться, но зато будет дольше сохраняться горячей. Газы, минуя бачок, обогревая печь до низу, уходят в стояк-трубу. Для удобства и безопасности бачок лучше установить, как показано на рис. 42,6 (3). На 11-м ряду закладываются плита и железный уголок. В печи можно установить духовой шкаф (рис. 42,6).

На печь нужно:

кирпич красный — 220 штук,

кирпич огнеупорный — 20 штук,

дверка топочная 25×21 см — одна,

дверка чистки 14×14 см — одна,

дверка для поддувала 14×14 см — одна,

плита чугунная 41×71 см — одна,

колосники штучные длиной 25 см, задвижка 12×21 см — одна, бачок самодельный 15x37x28 см — один, духовой шкаф самодельный 30x37x27 см.





Отопительно-варочная печь со щитком


Топка под каменный уголь. Для отопления дровами кладка ведется из красного кирпича, в этом случае дверка опускается на один ряд ниже, а над ней кладется два ряда кладки. Если духовой шкаф снизу плохо прогревается, то нужно в девятом ряду сзади шкафа заложить отверстие куском железа.

Задвижку можно установить одну, но тогда нужно после протапливай ия печи закрывать все дверки.

На десятый ряд кладется плита и уголок. Если нет уголка, то плита втесывается в кирпич.

Для лучшего обогрева перегородки удобнее устанавливать заподлицо со щитком-1, или щиток должен выступать на 25 см.

На печь нужно:

кирпич красный — 400 штук,

кирпич огнеупорный — 17 штук,

плита 41×71 см — одна,

дверка топочная 21×25 см — одна,

дверка поддувальная 14×14 см — одна,

дверка чистки 14×14 см — четыре,

колосники штучные длина 30 см,

задвижка 12×21 см — две.









промышленная печь для обжига кирпича оптом для переработки металлолома

Магазин промышленной печи для обжига кирпича от ведущих китайских оптовиков на Alibaba. com. Промышленные печи используются для плавки металлолома и создания различных видов стали из железа. Большинство машин используются для плавки железа, алюминия и меди. Меньшие машины используются для плавки золота, серебра, платины и меди. Большие продукты могут весить до 20 тонн и потреблять от 380 В до 950 В.Их рабочая мощность составляет от 180 кВт до 2000 кВт. Большие конденсаторные батареи используются для стабилизации тока перед его направлением в промышленную печь для обжига кирпича . Эти конденсаторы хорошо изолированы, чтобы защитить их от проливания воды. В машины встроены системы безопасности. Например, у них есть автоматические выключатели, которые автоматически отключают машину в случае какой-либо неисправности.

Плавка производится в открытой или закрытой печи. Некоторым требуется два котла, один для плавления, а другой для транспортировки расплавленного металла туда, где он необходим.Большинство оптовых промышленных печей для обжига кирпича обеспечивают температуру от 2100 до 1750 градусов Цельсия, что достаточно для плавления большинства металлов. Скорость плавления может составлять от 40 до 60 минут в зависимости от типа металла и используемой машины. Плавильные котлы способны наклоняться до 95 градусов, чего достаточно, чтобы вылить из котла весь расплавленный металл. Каждая печь имеет систему водяного охлаждения, которая способствует охлаждению горячего металла. Система ПЛК используется для управления промышленной печью для обжига кирпича .

Большинство из этих промышленных печей для обжига кирпичей используют электрические индукционные системы для получения тепла плавления. Кроме того, они используют системы гидравлического давления для обеспечения силы наклона котла печи. Хотите ли вы большую или меньшую промышленную печь для обжига кирпича , вы всегда можете найти подходящие машины на Alibaba.com. Вы можете купить их по оптовым ценам у китайских оптовиков. Просмотрите сайт Alibaba.com и ознакомьтесь с ценами и доступными вариантами.

Важность огнеупорного кирпича

Дровяные печи идеально подходят для сохранения тепла для приготовления вкусной еды, но как печи выдерживают такие высокие температуры и почему это важно?

Секрет дровяных печей Alfa заключается в огнеупорных кирпичах.  Эти кирпичи изготовлены из особого типа керамики, которая без повреждений выдерживает высокие температуры. Обычный кирпич может начать разрушаться при температуре 1200 градусов по Фаренгейту (~ 649 градусов по Цельсию), но огнеупорный кирпич выдерживает температуру до 1800 градусов по Фаренгейту (~ 982 градуса по Цельсию).Это устраняет любое напряжение, которое может возникнуть при разогреве дровяной печи, и вы сможете безопасно увеличить температуру, зная, что кирпичи могут выдержать высокую температуру.

Огнеупорные кирпичи также являются энергоэффективными. Это связано с тем, что огнеупорные кирпичи имеют низкую теплопроводность, а это означает, что они быстро начинают поглощать тепло, поэтому при приготовлении пищи не остается отходов. Кирпичи в сочетании с конвекционной конструкцией, качественной нержавеющей сталью и отличной вентиляцией позволяют Alfa сохранять тепло для идеального приготовления пищи.

Огнеупорные кирпичи не только устойчивы к жаре, но и выдерживают износ при приготовлении пищи. Вам не нужно беспокоиться о деликатном прикосновении инструментов к поверхности печи с огнеупорным кирпичом. Они прочны и устойчивы к истиранию – не только долговечны, но и долговечны.

Компания Alfa не ищет легких путей при разработке огнеупорных кирпичей. Огнеупорный кирпич Alfa производится в Италии, и итальянские мастера изготавливают из него печи. Собственный дизайн не похож ни на что другое.

Огнеупорные кирпичи часто используются для облицовки стен промышленных печей и мусоросжигательных заводов, поэтому вы знаете, что они могут выдержать высокую температуру, и вы можете сосредоточиться на приготовлении идеальной пиццы или еды.
Наслаждайтесь едой и знайте, что ваш Alfa рассчитан на годы удовольствия!

Важность огнеупорного кирпича2019-05-142022-02-17https://www.alfaforni.com/wp-content/uploads/2021/12/logo-alfa-light-1.pngAlfa Fornihttps://www. alfaforni.com/wp-content/uploads/2019/05/дровяная печь-альфа.png200px200px

Использование огнеупорных кирпичей с керамическими плитами — приготовление пищи на керамическом угле Naked Whiz

Огнеупорный кирпич Советы и подсказки

Что такое огнеупорные кирпичи? — Огнеупорные кирпичи специально изготовленные высокотемпературные кирпичи для использования в каминах, циркуляционных насосах, печах, грилях для барбекю, печах и вставках. Они сделаны из керамического материала и могут выдерживать до 2000 градусов. Вот что Википедия говорит об огнеупорных кирпичах:

Огнеупорный кирпич, огнеупорный кирпич или огнеупорный кирпич — это блок огнеупорного керамического материала, используемый для футеровки печей, печей, топок и каминов.Огнеупорный кирпич изготавливается в первую очередь для того, чтобы выдерживать высокие температуры, но также обычно имеет низкую теплопроводность для большей энергоэффективности. Обычно плотные огнеупорные кирпичи используются в приложениях с экстремальными механическими, химическими или термическими нагрузками, например, внутри дровяной печи или топки, которые подвергаются истиранию от дерева, флюсу от золы или шлака и высоким температурам. В других, менее суровых условиях, таких как электрическая печь или печь, работающая на природном газе, более пористый кирпич, широко известный как «печной кирпич», является лучшим выбором.Они слабее, но намного легче, их легче формировать, и они намного лучше изолируют, чем плотные кирпичи. В любом случае огнеупорные кирпичи не должны растрескиваться, а их прочность должна хорошо выдерживать резкие перепады температур».
Поскольку большинство современных керамических плит подходят для этой температуры, очевидно, что вы можете безопасно использовать огнеупорные кирпичи в керамической плите. Кирпичи песочного цвета и несколько хрупкие. Вы можете взять два из них, измельчить их вместе и довольно легко превратить в песчано-песчаную пыль.Они не такие твердые, как традиционные кирпичи из красной глины. На фото справа так называемый «раскол». Он похож на полноразмерный огнеупорный кирпич, но только вдвое тоньше. Возможно, вы захотите купить огнеупорные кирпичи обоих размеров, так как вы столкнетесь с их различным использованием в керамической кулинарии. Кроме того, огнеупорный кирпич можно разбить на части, чтобы создать специальные разные размеры. Например, из полноразмерных огнеупорных кирпичей, разрезанных пополам, получаются красивые стойки, на которые можно поместить вторую сетку, чтобы сделать приподнятую сетку.

Зачем мне использовать огнеупорные кирпичи в керамической плите? — Ну, во-первых, вы не хотите использовать традиционные кирпичи в керамической плите.Они склонны к растрескиванию при воздействии высокой температуры, и это растрескивание может быть довольно сильным. Также ходят слухи, что мокрый кирпич может взорваться при нагревании. Мы не можем точно сказать, правда это или нет. Неофициальные опросы дают неоднозначные результаты, а поиск в Интернете не дает результатов. Мы склоняемся к тому, что они не взорвутся. Возможно, самый убедительный аргумент исходил от человека, задавшего вопрос: «Видите ли вы взрывающиеся кирпичи при пожаре в доме?» Мы также нашли в сети отчеты о взрывающихся камнях в костре, если камни попадали из реки.Но все, что мы нашли, это предостережения против использования мокрых камней. Мы не нашли фактической фактической информации по теме. В долгосрочной перспективе мы обычно придерживаемся подхода «лучше перестраховаться, чем сожалеть», поэтому, если вы собираетесь использовать кирпичи, используйте огнеупорные кирпичи. Однако нельзя сказать, что с обычным кирпичом случится что-то плохое.

Но зачем вам кирпичи? Что ж, их можно использовать для создания барьера между горячим пламенем и пищей для непрямого приготовления. Кроме того, они могут добавить керамическую массу в плиту, чтобы выровнять температуру.Наконец, они являются безопасным материалом для подпирания решеток, чтобы сделать приподнятые решетки, если вы не хотите использовать шайбы, гайки и болты из нержавеющей стали.


Где я могу получить огнеупорные кирпичи? — Вы сможете найти огнеупорный кирпич на любом хорошем кирпичном складе. Если они строят камины там, где вы живете, то где-то рядом должен быть поставщик огнеупорных кирпичей для местных каменщиков. Мы иногда находили целые огнеупорные кирпичи в Home Depot и Lowes, но только спорадически.Огнеупорные кирпичи из таких источников, как кирпичные заводы и супермаркеты товаров для дома, довольно дешевы, меньше доллара за штуку.

Если вы не можете найти их на месте, в качестве крайней меры, хотя и несколько дорогой, вы можете заказать коробку из шести сплитов. через Ace Hardware. Если рядом с вами есть магазин Ace Hardware, вы можете заказать их через Интернет и бесплатно доставить в ваш магазин. Кроме того, вы можете просто перейти к на их веб-сайте www.acehardware.com заказать их с доставкой на дом.Эти конкретные кирпичи производятся Rutland и известны как Rutland item 604. Вы можете поискать на веб-сайте ACE «огненный кирпич Rutland», и вы их найдете. Если вы пойдете в местный хозяйственный магазин Ace, вы можете попросить их найти товар Ace 4066171. Кирпичи имеют размеры 9 дюймов на 4,5 дюйма на 1,25 дюйма и весят почти 4 фунта каждый. (3 фунта, 12,5 унции, если хотите!) И цена 18,99 долларов за коробку. Мы сказали, что они были несколько дорогими, не так ли?

Еще одним источником дорогого огнеупорного кирпича в небольших количествах является компания «Северный инструмент и оборудование».


Как использовать огнеупорные кирпичи? — Первое, для чего вы можете использовать огнеупорные кирпичи в керамической плите, — это повысить уровень приготовления камня для пиццы. Если вы подумаете об этом очень долго, вы поймете, что для того, чтобы использовать кожуру для пиццы, чтобы положить пирог на камень а затем удалите его, камень должен быть на достаточно высоком уровне в плите, чтобы он очищал отверстие. Вы не можете воткните кожуру в плиту, а затем ожидайте получить пиццу.Итак, для пиццы кирпичи служат двум целям: во-первых чтобы поднять камень и, во-вторых, добавить еще один слой керамики между пиццей и огнем. Добавление большего количества керамики помогает поддерживать постоянную температуру камня для длительного приготовления нескольких пирогов. На фотографии справа вы можете видеть, как мы использовали четыре огнеупорных кирпича, чтобы создать основу для камня для пиццы. Сначала поместите сетку на огненное кольцо, а затем поместите кирпичи на сетку. Затем вы можете положить камень для пиццы на кирпичи.Вы можете использовать пять кирпичей, чтобы сделать большую основу для большего камня для пиццы, как на фотографии слева. Вы также можете положить шестой кирпич на ребро вперед, чтобы заполнить пробел, показанный на этой фотографии.


Еще одна причина использовать огнеупорные кирпичи в керамической плите — создать барьер между огнем и едой для непрямого нагрева. приготовление еды. Кроме того, мы считаем, что лучше поставить поддон на слой керамики, чтобы защитить его от огня, чтобы предотвратить пригорание сока и т. д.Итак, начиная с основания из пяти кирпичей, показанного на фотографии выше слева, вы можете добавить поддон и решетку, чтобы в итоге получить установку для непрямого приготовления пищи справа. (Опять же, вы можете добавить шестой кирпич по краю, чтобы заполнить зазор между передним кирпичом и тремя кирпичами, лежащими на нижней решетке, если ваш поддон меньше, чем мы показываем, или если вы не собираетесь использовать поддон вообще)


Последнее, что мы можем придумать, это взять целый огнеупорный кирпич (в отличие от расщепленных, показанных на фотографиях выше) и разрезать его пополам.Это приведет к коротким кускам, которые можно использовать для поддержки второй сетки, чтобы сделать низкотехнологичную приподнятую сетку. Вы можете увидеть, как это было сделано, на фотографии справа, где изображены цыплята, приготовленные на приподнятой решетке. В данном случае мы хотели готовить прямо на приподнятой решетке, поэтому не хотели делать керамический барьер. Мы просто использовали половинки кирпичей в качестве столбов, чтобы поднять вторую сетку. Вы можете сделать то же самое с расколотыми, но целые кирпичи, разрезанные пополам, обеспечивают более устойчивую опору для верхней сетки.

История печей – Безопасность воздуха – Отопление и кондиционирование воздуха

Краткое описание методов нагрева

В первые годы жители Соединенных Штатов полагались на древесину для обогрева своих домов, потому что континент был покрыт лесами, которые легко собирались и были в изобилии топливом, поэтому большинство домов отапливались дровяным камином. или печь Франклина. На самом деле, только примерно в 1885 году страна начала сжигать больше угля, чем дров.

К концу девятнадцатого века недорогой чугунный радиатор в сочетании с угольной печью со стальными заклепками принесли в американские дома вариант центрального отопления. Эти два источника тепла были основными методами отопления дома до середины 1930-х годов, когда была введена первая печь с принудительной подачей воздуха, в которой использовался уголь. Вскоре после этого появилась версия печи с принудительной подачей воздуха, работающая на жидком топливе и газе, которая избавила семьи от необходимости поддерживать огонь в подвале.

Сегодня примерно 60 процентов жилых помещений отапливаются газовыми печами, известными как FAU или агрегаты с принудительной подачей воздуха. Еще девять процентов агрегатов работают на жидком топливе. В более мягком климате принято отапливать дома с помощью FAU, в которых используется электрический тепловой насос, который обеспечивает как отопление, так и охлаждение.

Подробнее

На заре существования нации кирпичные или каменные камины, работающие на дровах, были основным источником тепла. Эти камины, как правило, были больше, чем те, которые мы используем сегодня.Фактически, они обычно доминировали над всей стеной комнаты. Помимо подачи тепла, камины также использовались для приготовления пищи и нагрева воды для стирки и купания. Поскольку многие дома в то время представляли собой отдельные комнаты, которые служили жилой и спальной зонами, этот тип отопления работал очень хорошо. Однако вентиляция, как правило, была плохой, поэтому в комнату проникало много дыма и копоти. Камины также стали менее эффективной формой тепла по мере увеличения размеров домов.

Что приводит нашу историю к изобретению печи Франклина.Он был создан отцом-основателем Беном Франклином и должен был производить меньше дыма и больше тепла, чем открытый камин. Сам камин был облицован металлом с полой перегородкой, расположенной сзади. Перегородка предназначалась для передачи большего количества тепла воздуху помещения с помощью перевернутого сифона. Заставляя тепло проходить через воздуховоды, больше тепла передавалось в комнату без копоти и дыма.

Следующим улучшением стала комбинация угольной печи со стальными заклепками и печи с принудительной подачей воздуха. Это было еще до того, как электричество стало обычным явлением во всех домах, поэтому перемещение тепла по воздуховодам из подвального помещения зависело от естественной конвекции. Недостатком этих радиаторов было то, что они сильно нагревались во время использования. Также интересно отметить, что в более теплом климате нередко просто использовались оконные блоки, которые нагревали или охлаждали воздух в доме.

Вскоре после этого резервуары, заполненные газом или маслом, избавили от необходимости хранить уголь в подвале или беспокоиться о том, что печь погаснет в холодную ночь.Кроме того, электричество и вентиляторное колесо перемещали воздух из подвала через вентиляционные отверстия в полу и устраняли необходимость в радиаторах и вскоре заменили угольную печь. Это оставалось стандартом до тех пор, пока на рынке не появились газовые и электрические агрегаты FAU. Эти блоки принудительной вентиляции используют вентиляционные отверстия, воздуховоды и камеры для распределения воздуха и отделены от системы отопления и кондиционирования воздуха. Возвратная камера подает воздух от нескольких возвратных решеток к центральному манипулятору для нагрева. Приточная камера перемещает теплый воздух в помещения, которые система предназначена для обогрева.

Тепловой насос также является системой FAU, но отличается тем, что он предназначен как для охлаждения, так и для обогрева помещений. При использовании для отопления он использует тот же тип цикла, что и система охлаждения, но работает в противоположном направлении и выделяет тепло в пространство. Как правило, тепловые насосы получают тепло из более холодного наружного воздуха или, в некоторых случаях, из земли.

Это был долгий путь от огромного камина, доминирующего в комнате, до современных сверхэффективных систем отопления, которые помогают нам комфортно жить в холодном климате.Вероятно, появятся новые технологии, которые будут использовать геотермальную и солнечную энергию, чтобы сделать отопление домов и предприятий менее дорогим и более эффективным.

Сколько длится баллон с пропаном?

Краткий ответ: это зависит от

Независимо от того, используете ли вы пропан для обогрева дома или для разжигания гриля, важно иметь достаточное количество пропана. Но как долго длится баллон с пропаном и как узнать, когда он заканчивается? Знание этих двух вещей может уберечь вас от нехватки пропана, когда он вам нужен больше всего.

Как долго служат портативные баллоны с пропаном

Небольшие переносные баллоны с пропаном, также называемые баками DOT, используются для грилей, водонагревателей и каминов. Они могут быть от 20 фунтов до 100 фунтов. Жизнь, которую вы получите от этого, зависит от размера вашего гриля и от того, как часто вы используете обогреватель или камин.

Как правило, гриль среднего размера при сильном нагреве расходует примерно два фунта топлива на один прием пищи. Следуя этому правилу, пропановый баллон на 20 фунтов обеспечит 18-20 часов приготовления на среднем гриле .Большой гриль может сжечь 20 фунтов пропана всего за 10 часов.

Срок службы непортативных баллонов с пропаном для дома

В то время как отсутствие пропана посреди барбекю на заднем дворе — это облом, отсутствие пропана, который обогревает ваш дом или воду, может быть опасным в середине зимы. Важно знать, сколько вы употребляете и как узнать, когда у вас заканчивается.

Большие баллоны с пропаном, также называемые баллонами ASME, не являются переносными и обычно используются для обогрева дома и других бытовых устройств, таких как печи и водонагреватели.

Возьмите эту гипотетическую статистику использования:
  • Печь – 85 000 БТЕ
  • Кухонная плита – 63 000 БТЕ
  • Водонагреватель – 199 000 БТЕ

При общем домашнем использовании 347 000 БТЕ. Разделите это на количество БТЕ в галлоне пропана (91 502), и вы получите примерно 3,79 галлона пропана, сжигаемого в час.

То есть  , если каждое устройство, работающее на пропане, работает на высокой мощности в течение всего часа. Однако мы не так используем наши печи, плиты или водонагреватели.Ваша печь может включиться на 10 минут в час, и вы можете потратить полчаса, используя плиту. Возможно, ваш водонагреватель включается только на 15-20 минут в час. При таком обычном использовании вы будете сжигать гораздо меньше 3,79 галлона в час.

Сколько вы на самом деле сжигаете в час, также зависит от размера вашего дома и от того, насколько усердно работает ваша печь, чтобы нагреть его. Меньшему дому требуется меньше пропана, чем большому дому.

Основная статистика использования пропана

  • Домашняя печь сжигает 500-1200 галлонов пропана в год, в зависимости от того, как часто она используется.
  • Средний домовладелец использует от 200 до 300 галлонов пропана в год для горячей воды.
  • Среднестатистический домовладелец ежегодно использует примерно 2,5 500-галлонных баллона с пропаном (всего ~1250 галлонов) для отопления и приготовления пищи.

Если вы не планируете регулярные заправки у нас, вы можете научиться читать показания датчика пропана, чтобы знать, когда вам нужно позвонить для дозаправки.

Как долго длится баллон с пропаном?

Помимо понимания того, как быстро вы используете пропан, важно знать, на сколько хватает самого баллона.

Большие стационарные баллоны с пропаном, подобные тем, которые используются для отопления домов и воды, будут визуально проверяться при каждой заправке. Мы можем отказать в заправке вашего бака и порекомендовать замену, если он в плохом состоянии.

Регулярное профилактическое обслуживание необходимо для поддержания баллона с пропаном в хорошем состоянии. Регулярное техническое обслуживание включает в себя визуальный осмотр бака, проверку на наличие утечек, контроль качества топлива и многое другое. Couch Oil Company обеспечивает плановое техническое обслуживание и мониторинг при каждой заправке.Требуется техническое обслуживание между заправками? Просто позвоните нам!

Сделайте Couch Oil Company своим выбором для пропана

С заводом по производству пропана, удобно расположенным в Старом Западном Дареме, и службой доставки в близлежащие районы мы делаем заправку вашего дома пропаном удобной. Чтобы запланировать свое первое обслуживание, заполните нашу новую заявку клиента на пропан (существующие клиенты могут сделать заказ онлайн) или позвоните нам по телефону 919-286-5408.

Характеристики использования анкерных кирпичей для нагревательной печи

Анкерный кирпич, также известный как подвесной кирпич. Анкерный кирпич с высоким содержанием алюминия является незаменимым огнеупорным кирпичом для нагревательных печей, углехимических печей и других термических печей, поэтому его также называют подвесным арочным кирпичом для нагревательных сталепрокатных печей. Анкерный кирпич в основном используется для анкеровки огнеупорных бетонных изделий. Свойства анкерных кирпичей должны соответствовать материалам, из которых изготавливаются бетонные изделия, а расширение и сжатие должны быть одинаковыми, чтобы образовать тесную комбинацию с бетонными изделиями и продлить срок службы футеровки печи.

Лучший огнеупорный анкерный кирпич в Rongsheng

Получить бесплатное предложение

Характеристики использования анкерного кирпича

Анкерный кирпич

представляет собой разновидность огнеупорного кирпича для крыши и стены печи промышленного назначения. Он закапывается в стену из огнеупорного литья и может использоваться после обжига при определенной высокой температуре. Его роль заключается в повышении общей производительности огнеупорных отливок.

Из-за области применения форма анкерного кирпича с высоким содержанием глинозема более сложная.В процессе эксплуатации он должен выдерживать воздействие высокой температуры, высокого давления, нагрузки, разбрызгивания потока горячего воздуха, атмосферы, периодического чередования холода и тепла, суровых условий окружающей среды.

Кирпич анкерный применяется в качестве реберного кирпича для кровли промышленных печей. Представляет собой колонну, состоящую из свисающих концов и анкеров. На поверхности анкера через определенные промежутки распределены бороздки. Ребро предусмотрено по меньшей мере на одной поверхности анкера в направлении длины.После установки ребер, благодаря армирующему и тянущему эффекту ребер, прочность на растяжение и прочность на изгиб анкера значительно улучшаются. Напряжение, возникающее в канавке, блокируется ребрами и не может продолжать передаваться, поэтому анкерный кирпич нелегко сломать.

Огнеупорные анкерные кирпичи

Получить бесплатное предложение

Преимущества использования анкерных кирпичей

После формования огнеупорная заливка подвешивается на анкер, а анкер навешивается на стальную обойму.Стальной зажим навешивается на стальной крюк, а крюк навешивается на малую двутавровую балку. Маленькая двутавровая балка опирается на большую двутавровую балку. Преимущества этой структуры заключаются в следующем.

① Анкеры из жаропрочной стали заменены огнеупорными анкерными кирпичами. Предотвращаются повреждения, вызванные медленным окислением жаропрочной стали, и продлевается срок службы футеровки.

②Уменьшить рабочую температуру металлических деталей. Обыкновенная сталь может быть использована для замены дорогой жаропрочной стали для снижения стоимости печи.

③ По мере увеличения длины анкерных блоков рабочая температура стального зажима в задней части анкера снижается, и предотвращается окисление стального зажима. Толщина легкого материала, покрытого верхней частью огнеупорного литья, может быть увеличена, а теплоизоляция и энергосберегающий эффект футеровки печи могут быть улучшены.

Пакет огнеупорных анкерных кирпичей

Получить бесплатное предложение

Меры предосторожности при использовании анкерных кирпичей

Многие пользователи используют подвесные кирпичи с недостаточной прочностью на растяжение, что приводит к серьезному дисбалансу напряжений и обрушению свода печи.Итак, здесь мы напоминаем всем, что мы должны тщательно выбирать производителя анкерного кирпича. Производитель огнеупорного кирпича Rongsheng предлагает высококачественные анкерные кирпичи.

Строительство анкерных кирпичей

Получить бесплатное предложение

Rongsheng Производитель огнеупорного кирпича

Rongsheng является опытным производителем огнеупорного кирпича. Изделия из огнеупорного кирпича Rongsheng продаются более чем в 60 странах и регионах по всему миру. Например, Индия, Пакистан, Кувейт, Южная Африка, Малайзия, Вьетнам, Нидерланды, Филиппины, Сингапур, Египет, Россия и т. д.Анкерные кирпичи для отопительных печей, производимые Rongsheng, включают шамотные и огнеупорные анкерные кирпичи с высоким содержанием глинозема. Покупая анкерный кирпич у Rongsheng, мы обеспечим вас не только качественной продукцией, но и лучшими ценами.

Оставьте свои пожелания по поводу нашего огнеупорного кирпича. Мы ответим вам в течение 24 часов. :

Огнеупорный кирпич | Как правильно выбрать кирпич

The Pompeii — это самодельная печь для пиццы в итальянской традиции кирпичной печи. Загрузите наши бесплатные планы, которые помогут вам приступить к созданию духовки.

Скачать электронную книгу «Помпеи своими руками»



Правильный огнеупорный кирпич

Выбор подходящего кирпича для печи для пиццы — один из первых шагов, которые вам придется сделать, когда вы начнете строить печь Помпеи. Вы будете использовать кирпич для пола для приготовления пищи, купола духовки и, возможно, для декоративной вентиляционной арки, площадки для духовки и другой декоративной отделки.

На этой странице описаны различные типы кирпичей и их компромиссы. Это должно помочь вам решить, как выбрать правильный кирпич, и это может помочь вам найти правильный кирпич в вашем местном магазине строительных материалов.Возможно, будет полезно взять эту страницу с собой, когда вы пойдете за покупками.

Вот некоторые основные типы кирпичей:

Огнеупорный кирпич средней прочности. Это кирпич, который мы рекомендуем как для кухонного пола, так и для купола кирпичной печи Помпеи. Огнеупорные кирпичи среднего режима работы состоят примерно из 35% глинозема и 50% кремнезема, быстро нагреваются, легко выдерживают температуру 900F, которую достигает ваша печь, и предназначены для быстрого нагрева и охлаждения (термоциклирования), которые испытывает ваша печь. . Огнеупорный кирпич также быстрее достигает тепла, необходимого для пиццы, чем глиняный кирпич, поскольку он более эффективно проводит тепло.

Кроме того, поскольку огнеупорный кирпич рассчитан на стойкость к температурным циклам, ваша печь прослужит дольше, хотя для большинства домашних печей это не является важной проблемой, и ваша кирпичная печь для пиццы, вероятно, переживет вас, какой бы кирпич вы ни выбрали.

При выборе огнеупорного кирпича ищите кирпич с прямыми краями для кухонного пола. Важно, чтобы кирпичи в полу плотно прилегали друг к другу, а изогнутый край приведет к зазору между кирпичами и в вашем кухонном полу.

Типичный огнеупорный кирпич имеет размеры 9″x4,5″x2,5″, весит около 8 фунтов и имеет желтый цвет. Цена огнеупорного кирпича хорошего качества в настоящее время составляет около 2,45 долларов США за штуку.

Красный глиняный кирпич. Это традиционный кирпич из красной глины, который вы найдете в магазинах Lowes, Home Depot и строительных магазинах. Глиняные кирпичи изготавливаются из глины и обжигаются в печи. Обычно они изготавливаются из местной глины, так как доставка слишком дорогая, и обжигаются при температуре от 2000 до 3000F (достаточно высокой, чтобы сплавить минералы). Вы можете использовать глиняный кирпич в куполе печи, но мы бы не рекомендовали использовать его в поде печи.Есть компромиссы, которые следует учитывать.

Использование глиняного кирпича в куполе печи имеет два недостатка. Во-первых, термическое циклирование приводит к растрескиванию глиняного кирпича, когда от него отслаиваются маленькие кусочки, и может привести к растрескиванию отдельных глиняных кирпичей. Это случилось с нами. Во-вторых, глиняный кирпич не такой хороший проводник, как огнеупорный кирпич, и поэтому нагревается дольше.

Тем не менее, вы можете найти глиняные кирпичи примерно за 0,70 доллара в Lowes, что делает их наиболее экономичным вариантом.

Мы считаем, что если стоимость не является сдерживающим фактором, мы рекомендуем огнеупорный кирпич. Например, в куполе 42-дюймовой печи примерно 180 кирпичей, поэтому разница в стоимости кирпичей должна составлять около 315 долларов. В контексте общей стоимости печи и большого количества человеческого капитала, который вы будете инвестировать в свою печь, мы считаем, что дополнительные затраты того стоят.

Если вы решили построить печь из глиняного кирпича или не построить ее вообще, мы настоятельно рекомендуем строить печь из глиняного кирпича.

Кирпич из красной глины

обычно используется для строительства декоративной арки и дополнительных сторон вокруг вентиляционного отверстия печи и вентиляционной площадки, а также может использоваться для любого декоративного элемента.

Есть три типа кирпичей, которых следует избегать.

Бетонный кирпич. Это бетонные кирпичи, которые вы видите в Lowes примерно за 0,50 доллара. Они изготовлены из стандартного бетона на основе портландцемента и высушиваются на воздухе, а не в печи. Они не выдержат жара внутри духовки.

Высокопрочный огнеупорный кирпич.Эти кирпичи имеют очень высокое содержание глинозема, очень сильно нагреваются (1500F и выше) и предназначены для постоянного использования при высоких температурах, таких как печи. Они дорогие и будут слишком горячими для некоторых видов использования в духовке, таких как выпечка хлеба и жарка. В общем, пицца нуждается в нагревании от 750F до 900F, в то время как хлеб и жаркое готовятся лучше всего при температуре от 500F до 600F. (Обратите внимание, что кирпичные печи могут готовить при более высоких температурах без обгорания из-за влажного тепла внутри печи и более короткого времени приготовления.)

Изоляционный огнеупорный кирпич. Эти легкие огнеупорные кирпичи предназначены для остановки тепла и, как таковые, имеют низкую теплопроводность и низкую теплоудерживающую способность. Они часто используются для изоляции промышленного оборудования. Типичный изолирующий огнеупорный кирпич весит около 2 фунтов по сравнению с огнеупорным кирпичом для стандартных условий эксплуатации весом 8 фунтов.

.
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
