Калькулятор толщины утеплителя для стен, потолка, пола
С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен дома и других ограждений в соответствии с регионом вашего проживания, материала и толщины стен, используемой пароизоляции, материала для подшивки и других важных параметров при утеплении. Подбирая разные материалы, можно выбрать вариант для себя максимально теплый и дешевый.
Теплотехнический калькулятор для расчета точки росы
С помощью данного калькулятора вы сможете рассчитать оптимальную толщину утеплителя для дома и жилых помещений в соответствии с регионом проживания, материала и толщины стен. Вы сможете рассчитать толщину различных утеплительных материалов. И увидеть наглядно на графике место выпадения конденсата в стене. Удобный калькулятор теплопроводности стены онлайн для расчета толщины утепления.
Калькулятор KNAUF Расчет необходимой толщины теплоизоляции
Рассчитайте необходимую толщину теплоизоляционного материала в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий», для всех типов зданий. Бесплатный онлайн сервис расчета теплоизоляции KNAUF, удобный и понятный интерфейс.
Калькулятор Rockwool расчёта толщины теплоизоляции стен
Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек очень просто.
В последнее время очень остры дискуссии по поводу утепления стен. Одни советуют утеплять, другие считают это экономически неоправданным. Рядовому застройщику, не обладающему особыми познаниями в теплофизике сложно разобраться во всем этом. С одной стороны теплые стены ассоциируются с меньшим расходом на отопление. С другой стороны «цена вопроса» – теплые стены обойдутся дороже застройщику.
Приведем пример. По расчетам выходит, что 50 мм пенопласта уменьшит теплопотери 50 см пенобетона лишь на 20%. Т.е. 80% тепла в доме будет сберегать пенобетон и лишь 20% пенопласт. Здесь действительно стоит подумать, а стоит ли утплять дом? Стоит ли овчинка выделки. С другой стороны, при утеплении 50 см кирпичной стены пенопласт уменьшит теплопотери в 1,5 раза. Кирпич будет беречь 40%, а пенопласт – 60% тепла. Разобраться с этим вопросом вам поможет расчет толщины утеплителя для стен онлайн.
Из этого делаем вывод, что в каждом отдельном случае следует считать необходимую толщину теплоизоляционного материала для стен вашего дома и рассчитать, сколько вы сэкономите на отоплении после отопления и через какое время у вас окупятся приобретенные материалы и все работы.
Создание и поддержание комфортных условий проживания в доме или квартире в любое время года зависят от множества важных факторов. И одним из основополагающих является эффективная термоизоляция строительных конструкций, и стен – в частности. Можно создать качественную систему отопления с большим запасом мощности, установить самые современные окна и двери, но если стены не становятся надежной преградой на пути утечек тепла – все будет впустую.

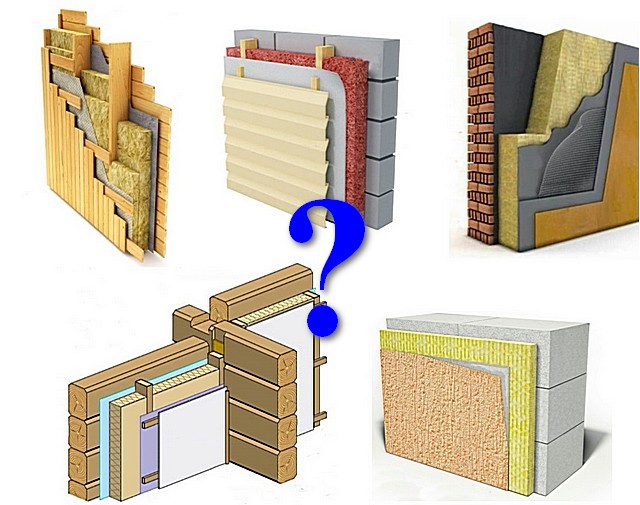

Калькулятор оценки необходимости утепления стены домаРасчет параметров утеплительной конструкции по уму должен проводиться еще на стадии проектирования дома. При этом учитываются разнообразные факторы – от климатических условий региона до специфики конструкции здания и характеристик применяемых для строительства и термоизоляции материалов. Но бывает и так, что дом или квартира достались новым владельцам, как говорится, «как есть». И не вполне понятно, является ли утепление стен жилья достаточным. Тем более, если первая «зимовка» уже показывает, что есть признаки неблагополучия в этом вопросе.
В такой ситуации может пригодиться калькулятор оценки необходимости утепления стены дома, предлагаемый вниманию. Ниже, под ним, будут даны некоторые разъяснения по проведению расчетов.
Калькулятор оценки необходимости утепления стены дома
Перейти к расчётам
Пояснения по проведению расчетов
Несколько слов о принципе проведения таких расчетов. Просто для того, чтобы даже совершенно несведущий человек все же получил определённое представление – он ему обязательно, как хозяину дома или квартиры, понадобится впредь.
Итак, что же такое термоизоляция.
Любой материал обладает определёнными качествами тепловой передачи. Одни проводят тепло очень хорошо (например, металлы), другие похуже. А те, что максимально «сопротивляются» теплопередаче, обычно как раз и используют в качестве термоизоляторов.
Это качество материала в количественном выражении определяется коэффициентом теплопроводности λ, который измеряется в Вт/(м×К), где К – это градус по шкале Кельвина.
В таблицах, которые несложно найти в интернете, можно отыскать этот коэффициент практически для любого материала, используемого в строительстве. Кроме того, очень часто это значение указывается в паспортных характеристиках многих стройматериалов, поступающих в продажу.
Чем λ меньше, тем выше утеплительные качества материала.
Зная этот коэффициент и толщину слоя материала, можно определить, какое же сопротивление теплопередаче это слой оказывает.
Rt = h / λ
Rt — сопротивление теплопередаче, или, как его еще часто называют, термическое сопротивление. Единицы измерения — м²×К/Вт
h — толщина слоя материала
λ — коэффициент его теплопроводности.
Как правило, стена состоит из нескольких слоев, например, несущей основы, внутренней и внешней обшивки, отделки, утепления. И ее суммарное термическое сопротивление складывается из соответствующих сопротивлений всех слоев. То есть если иметь информацию о конструкции стены, то несложно вычислить ее суммарное сопротивление теплопередаче.
А для чего? А для того чтобы сравнить с нормированным. Дело в том, что для всех регионов страны, с учетом их климатических условий, рассчитаны оптимальные показатели таких сопротивлений, обеспечивающие создание и поддержание в жилых помещениях комфортных условий. Причем, отдельно для стен, перекрытий, кровельных покрытий, полов и т.п.
Если суммарное значение не меньше нормированного, то строительную конструкцию можно считать полноценно утеплённой.
Если же сопротивление меньше нормированного, то этот «дефицит» как раз и должен компенсироваться слоем утеплительного материала.
Значит, если известна конструкция стены (какие слои, из какого материала и какой толщины ее составляют), и нормированное значение Rt, можно вначале найти этот самый «дефицит», а затем пересчитать его в толщину выбранного утеплителя. Именно этот алгоритм и заложен в предлагаемый калькулятор.
Порядок работы с ним такой:
- Пользователю для начала предлагается выбрать утеплительный материал. Указаны наиболее популярные, используемые именно для термоизоляции стен.
- Далее, по карте-схеме следует отыскать значение нормированного сопротивления теплопередаче для своего региона. Внимание – требуется значение «для стен» — на схеме цифры фиолетового цвета.

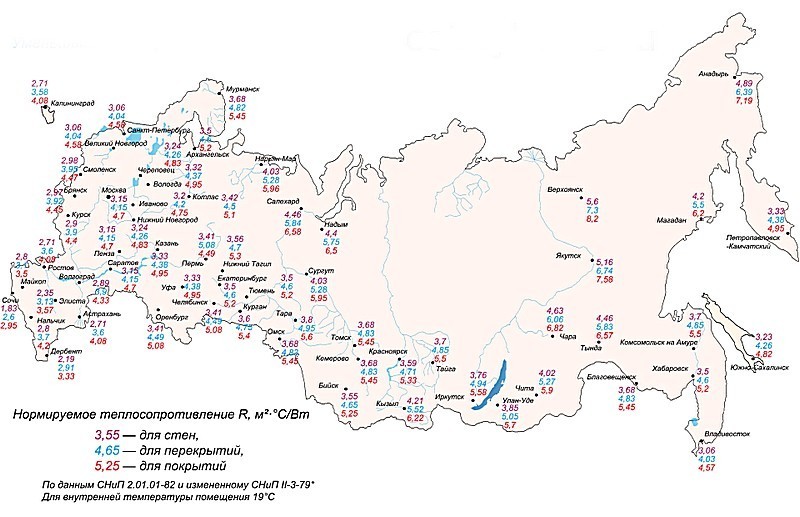

Карта с проставленными значениями нормированного сопротивления теплопередаче. При необходимости более точные значения для своего города (области) можно определить интерполяцией.- Вводятся параметры капитальной стены – ее материала и толщина.
Кстати, капитальной стены, как таковой, может и не быть – имеется в виду каркасные конструкции, в которых утеплитель размещен между слоями внешней и внутренней обшивки. В таком случае толщину стены можно указать равную нулю, и она исключится из расчета.
- Если стена уже имеет утеплительный слой, то указывается материал и толщина этого слоя.
- Далее, предлагается отдельно указать параметры внешней и внутренней обшивки (отделки) стены. Честно говоря, это не столь обязательно, так как влияние отделки на общие теплотехнические качества стены чаще всего не особо значительное. Но, как говорится, «для чистоты эксперимента» – почему бы и нет. Тем более что некоторые типы отделки все же имеют неплохие утеплительные показатели.
Если отделка будет приниматься в расчет, то при выборе этого варианта в калькуляторе автоматически откроются дополнительные поля для указания типа материала и его толщины.
- После этого останется только нажать кнопку расчёта – и получить готовый результат, выраженный в миллиметрах. Его потом уже округляют или приводят к стандартным толщинам утеплительных материалов.
Кстати, не исключен вариант, что калькулятор даст отрицательное значение. Это говорит о том, что с утеплением стены все в порядке, и дополнительных слоев не требуется. А возможные проблемы с трудностью поддержания комфортной температуры в помещениях могут быть связаны с совершенно другими причинами. Например, неправильно рассчитана или смонтирована система вентиляции. Или же стоит обратить внимание на то, что тепло массово уходит через перекрытия или некачественные окна.
Не пришл
а ли пора установить современные окна?
Даже при хорошо утеплённых стенах система отопления будет разбазаривать средства на «обогрев улицы», не справляясь со своей прямой задачей поддержания комфортной температуры, если окна в помещении не способны удерживать тепло. Значит, нужно их менять! Как выбрать качественные пластиковые окна со стеклопакетами – читайте в специальной публикации нашего портала.
а ли пора установить современные окна?Калькулятор утепления стен дома
Уютный дом – это теплый дом. Чтобы сократить потерю тепла через стены (а это, по меньшей мере, 50% всех теплопотерь), необходима грамотная теплоизоляция. Каждый, кто сталкивается с проблемой утепления дома, задается вопросами: какой теплоизоляционный материал выбрать, как определить толщину утеплителя.
Сегодня сделать необходимые расчеты, подобрать наиболее оптимальный вариант утеплителя и установить его можно:
- Обратившись в фирму, специализирующуюся на теплоизоляции.
- Самостоятельно. В этом случае рассчитать теплоизоляцию стены вам поможет либо специальная формула, либо калькулятор утепления стен.
В первом случае все понятно: заплатил деньги – получил готовый проект. Но если вы хотите сэкономить, но при этом качественно утеплить ваш дом, то стоит внимательнее изучить способы и самостоятельно произвести расчеты.
Расчет теплоизоляции по формуле
Ничего сложного здесь нет. Расчет можно произвести для любого материала. Давайте разберем на конкретном примере.
У нас есть кирпичный дом с толщиной стены в 1,5 длины кирпича. Утеплять мы его будем при помощи материала из каменной ваты. Например, при помощи теплоизоляционных плит «ЛАЙТ БАТТС СКАНДИК».
Теплосопротивление стены должно быть не менее 3,5 м2*К/Вт. Чтобы реальный показатель соответствовал норме, необходимо произвести теплоизоляцию стены.
- Сначала определяем текущее тепловое сопротивление стены. Толщина стены — примерно 38 см, коэффициент теплопроводности — 0,56. Текущее теплосопротивление: 0,38/0,56 = 0,68 м2*К/Вт.
- До должного показателя нам не хватает 2,85 м2*К/Вт.
- Теперь можно рассчитать толщину слоя минеральной ваты: 2,85*0,045, где второе значение – это коэффициент теплопроводности минеральной ваты. В итоге мы получим данные, что толщина теплоизоляционного слоя должна составлять 128 мм.
Калькулятор утепления дома Rockwool
Если вы боитесь ошибиться в расчетах, воспользуйтесь калькулятором теплоизоляции стен, который можно найти по адресу calc.rockwool.ru.
Специалисты компании Rockwool разработали специальную программу, с помощью которой вы сможете рассчитать толщину и количество теплоизоляционного материала. Пошаговая инструкция, учет специфики строительного материала и региона позволят максимально точно произвести расчет.
В процессе утепления стен минеральной ватой для утепления стен очень важно заранее рассчитать все параметры теплоизоляции. Убедиться в том, что вы все сделали правильно.
Только после расчета следует приступать непосредственно к монтажу утеплителя. Но как выполнить расчет теплоизоляции правильно и не сделать ошибку во время его осуществления?
Монтаж пенополистирольных плит на стену
Сейчас мы в этом подробно разберемся.
1 Зачем нужен расчет?
Кто-то из вас может задать закономерный вопрос, а зачем собственно рассчитывать все так дотошно?
Ведь можно просто на глаз взять, к примеру, 10 сантиметров утеплителя из пенопласта, и его наверняка хватит для полноценного утепления дома.
И действительно, при отделке тех же стен часто расчет вообще не выполняется. Но это не всегда правильно.
Если вы экономный человек и желаете расходовать свои средства правильно, то вам придется выполнить несколько простых действий.
Это необходимо для того, чтобы получить возможность использовать точное количество утеплительного материала. При этом его будет достаточно и для надежной теплоизоляции, и для размещения точки росы в правильном месте.
С теплоизоляцией все и так понятно, даже если производится утепление ангара с помощью ППУ. Если толщины утеплителя не хватит, то поверхность стен не будет защищена должным образом. Рано или поздно она промерзнет, а это значит, что температура у вас в доме упадет, и очень быстро.
Тут важно использовать формулы расчета, чтобы не прогадать с толщиной, при этом не затрачивая лишних средств на работу. Ведь лишние пару сантиметров того же пенопласта – это тоже деньги.
В особенности если вы собираетесь отделывать всю наружную поверхность стен. На таких площадях перерасход теплоизоляции может существенно отразиться на вашем кошельке.
к меню ↑
1.1 Что такое точка росы?
Второй – более неочевидный момент, заключается в необходимости смещения точки росы. Для стен, особенно наружных, важно просчитать точку росы правильно.
Точкой росы называют место отложения конденсата. Конденсат образуется из-за пара, что проходит через стену. Выходит он из помещений внутри. Это нормальный процесс. Поверхность стен постоянно подвергается воздействию пара, так как пар – это продукт жизнедеятельности человека.
Горячий, слегка увлаженный воздух довольно легко проходит через почти все конструкции. И если стена не защищена пароизоляцией, то пар будет беспрепятственно выходить наружу.

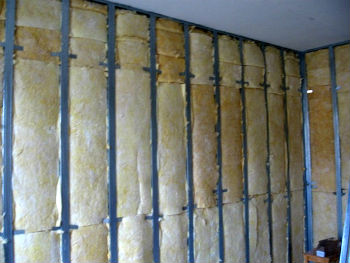

Внутреннее утепление стен минеральной ватой по каркасу
Однако выход пара может существенно затрудниться, если температура разных конструкций имеет разные показатели.
Наверняка вы видели, как на поверхности стен в сарае или на даче скапливается вода даже с утеплителем для стен снаружи. Она появляется ниоткуда и провоцирует появление на площади стен грибков, а также других подобных неприятностей.
Образуется конденсат из-за того, что неутепленные стены имеют пониженную температуру. Они промерзают, и на внешнем крае стены появляется так называемая точка росы. Положение, где температура конструкции находится на уровне примерно 10 градусов по Цельсию.
Именно в этом месте при образовании конфликта температур происходит физический процесс образования конденсата.
Если человек позаботился о монтаже утеплителя на поверхность стен, то они уже не промерзнут так, как раньше. Однако это не значит, что проблема решена. Без основательного расчета утеплитель может тоже частично промерзать. Это означает, что точка росы просто сместится на дальний край утеплителя.
Все бы ничего, да вот только большинство теплоизоляционных материалов влагу не любят, особенное ее избыточное количество. Нахождение в таких условиях может привести к различным неприятностям.
А всего этого можно избежать, если использовать калькулятор для расчета рабочей толщины теплоизоляции стен.
к меню ↑
1.2 Функции калькулятора
Выполнять расчет толщины для утепления стены можно вручную, а можно и с помощью калькулятора.
Калькулятор в привычном понимании – это специальная вычислительная машина, которая помогает проводить нам расчеты. Он часто используется даже при ручном выведении оптимальной толщины стен.
Однако в данном случае подразумевается другой калькулятор. Имеется в виду специальная программа по расчету эффективности теплоизоляции и утепления полиуретаном.
Сам по себе расчет можно изложить всего в нескольких формулах. Основные различия есть только в том, что каждый хозяин использует определенные материалы.
Так, стены могут быть выполнены из:
- Кирпича;
- Бетона;
- Легких блоков;
- Древесины и т.д.

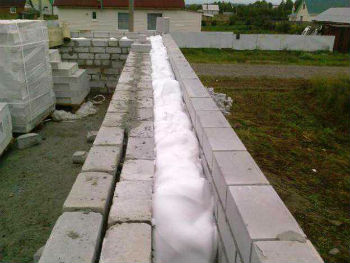

Слой утеплителя в пустотелой стене из пеноизола
При этом каждый материал имеет свою теплопроводность и влияет на конструкции. Аналогичная ситуация проходит с утеплителем для стен. Строители часто прибегают к помощи:
То есть по сути, все что от нас требуется – заранее определить нужные значения и подставить их в формулу. Этим и занимается калькулятор. Будучи прописанной по текущим стандартам программой, он содержит в себе все необходимые для работы данные.
Вам же нужно только выбрать материал, вписать его параметры и получить ответ. У того же пенопласта теплопроводность немного отличается от минваты.
Калькулятор же примет все заданные свойства и через секунду выдаст вам результат. Причем результат будет максимально точным, ведь калькулятор не может ошибаться.
Такие программы существенно упрощают жизнь людям. Даже далекому от математических формул и строительства человеку справиться с ними будет достаточно легко.
к меню ↑
2 Процедура расчета
Использовать калькулятор – это конечно хорошо. Но не будем забывать и про личные качества. Все-таки знание и понимание процесса расчета даст нам намного больше сведений, чем бездумное забивание нескольких цифр в рабочую программку.
Да и к тому же рассчитывать утеплители очень просто. Вся процедура заключается в сравнении наличных параметров и свойств, которые необходимы для качественного утепления.
Сначала рассчитывают номинальное теплосопротивление стен. То есть те их теплоизоляционные свойства, которыми они обладают изначально.
Теплосопротивление на утепление стен минеральными плитами считают по формуле:
R=p/k, где
- R – непосредственно теплосопротивление;
- P – толщина слоя;
- k – коэффициент теплопроводности.
Однако показателей сопротивления будет несколько. Ведь стена может состоять не только из одного лишь кирпича или бетона. Снаружи ее могут отделать слоем в 3-4 см штукатурки, а изнутри нанесут еще несколько сантиметров шпаклевки. Все это надо рассчитать и сложить.
В итоге вы получите общий показатель сопротивления, что есть у ваших стен на данный момент. Затем вы сравните его с номинальными показателями по температурному региону.

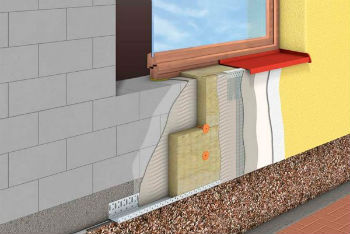

Схематическое изображение теплоизоляционного пирога
Для этого загляните в справочник строительных норм. Под каждый регион в нем указывается показатель теплосопротивления, при котором стена эффективно удерживает тепло внутри дома. В большинстве случаев полученный показатель будет ниже номинального, и это нормально.
При несоответствии вам нужно отнять от номинального сопротивления реальное. Полученный результат и будет тем теплосопротивлением, которое необходимо будет нивелировать с помощью использования утеплителя.
к меню ↑
2.1 Расчет утеплителя
Итак, недостающие показатели получены. Что же делать дальше? А все очень просто. Действуем по той же схеме. Теперь у нас уже есть понимание того, сколько примерно тепла нужно компенсировать.
Также у нас есть показатели теплопроводности самих утеплительных материалов. Например, у пенопласта он находится 0,035 Вт/м. Данные берутся с таблиц.
Мы перемножаем показатели друг на друга, чтобы получить примерную рабочую толщину утеплителя. Если, например, 50 мм пенопласта не хватит, чтобы полностью компенсировать потери теплосопротивления, то нужно просто увеличить эту толщину и пересчитать ее еще раз.
В конце концов, вы придете к нормальному значению, что будет вас устраивать. Прелесть выполнения расчета в том, что вы сможете подобрать практически идеальный слой утеплителя и сэкономить на этом существенные деньги.
Вместо того чтобы по стандарту утеплять стены десятисантиметровыми пенополистирольными плитами или жидкими утеплителями для стен, можно задействовать несколько формул и определить, что в вашем случае, например, хватит и 7 см пенопласта. Так зачем платить больше?
Собственно, все калькуляторы расчета утеплителя работают по этим же формулам. Просто там все данные уже забиты в ядро программы. Это касается как табличных параметров, так и формул, а также порядка их просчета.
Человеку больше не нужно искать формулы, подставлять в них значения и мучиться с расчетами. Программа перебирает все эти функции на себя, при этом выполняя работу намного быстрее. Любой расчет такой калькулятор способен выполнить почти мгновенно, что тоже большой плюс.
к меню ↑
2.2 Пример расчета теплоизоляционных конструкций (видео)
