Обжим кабеля utp: Обжим витой пары

Обжим витой пары

Что такое кабель витая пара


Кабель витая пара состоит из пары проводников, которые не только скручены между собой, но и закручены вокруг остальных таких же пар. Каждой паре соответствует своя цветовая гамма, например первый из них – синий, другой – бело-синий. Кроме цветового отличия, каждая пара имеет свой номер и название.
При построении сети используют два типа кабеля – экранированный (Shielded Twisted-Pair, STP) и неэкранированный (Unshielded Twisted-Pair, UTP). Кроме того, кабели на основе витой пары делятся на шесть категорий, каждая из которых имеет определенные свойства. Чем выше категория, тем лучше характеристики кабеля. Например, для организации сети со скоростью передачи данных 100 Мбит/с используется кабель пятой категории.



Обжим кабеля витая пара — что нужно для обжима кабеля

Перед тем, как обжать витую пару, необходимо иметь на руках следующие принадлежности и инструмент:

Сам кабель витая пара. Если вы планируете сделать патч-корд своими руками, то заготовьте необходимый отрезок кабеля нужной длины. Ели кабель витая пара смонтирован по стене, по плинтусу или в монтажном коробе, то позаботьтесь сделать отрезки кабеля достаточной длины для удобного обжима, а также на случай ошибки и повторного обжатия.

Кабель продается по метражу на отрез в большинстве компьютерных магазинов. Там же можно приобрести коннекторы для обжатия самого кабеля витая пара

, он называется коннектор RJ-45, возможно встретится такое название 8P8C, что является более правильной маркировкой коннектора.

Самый главный инструмент, без которого не получиться правильно обжать витую пару, это конечно же обжимные клещи для витой пары или кримпер.

Схема обжима витой пары

Существует две основные схемы обжима кабелей: T568A и T568B, но значительно чаще применяется T568B. Для соединения компьютер-коммутатор или компьютер-хаб используют прямой кабель, обжатых с обоих сторон одинаково, соединения компьютер-компьютер или коммутатор-коммутатор (хаб-хаб) используют перекрестный кабель (кроссовер, сrossover) — с одной стороны T568A, а с другой — T568B.

Обжим витой пары


Возьмем конец кабеля и аккуратно обрежем его, воспользовавшись резаком обжимного инструмента (кримпера) или обычными бокорезами. Это нужно для того, чтобы все провода в месте среза были на одном уровне, между собой и относительно внешней изоляции.
Теперь с кабеля аккуратно снимем внешнюю изоляцию длиной приблизительно 12 – 15 мм, это можно сделать обжимными клещами или канцелярским ножом. Отделив пары проводников, друг от друга, расплетем и выровняем их, вытягивая каждый по отдельности.

Расположим проводники согласно наиболее популярному стандарту EIA/TIA-568B

Если у вас получились слишком длинные проводники, то отрежьте излишек резцом обжимного инструмента. Старайтесь оставлять длину проводников равной 12-15 мм. Даже если длина в норме, подрезать проводники все равно придется, чтобы они все выровнялись по одной длине (высоте).

  • Расположите коннектор таким образом, чтобы пластмассовая защелка находилась снизу.
  • Плотно сожмите проводники двумя пальцами одной руки. Затем медленно вставьте концы проводников в окно разъема, чтобы они равномерно распределились по его ширине.
  • Проталкивая проводники внутрь коннектора, следите, чтобы они не изменили положение относительно друг друга.
  • Продвигайте проводники до тех пор, пока они не достигнут перегородки. Проследите, чтобы все они упирались в стенку. Если есть отклонение, то достаньте проводники, выровняйте их и повторите действия, описанные выше. Когда проводники плотно вставлены в коннектор, еще раз убедитесь в правильности их расположения.
  • Если все верно, вставьте коннектор в соответствующее гнездо обжимного инструмента и крепко сожмите последний.

Кабель обжат. Теперь необходимо подсоединить его к концентратору (или другому активному оборудованию, которое используется для соединения компьютеров в сеть) и компьютеру и проверить. Самый простой способ – убедиться, появился ли индикатор подключения к сети в области уведомлений. Если это произошло, то все было сделано верно, в противном случае необходимо обжать коннекторы заново.

В дополнение к вышеописанной статье, предлагаю вам посмотреть видео в котором показано – как обжать витую пару, на реальном примере.

Добавить комментарий

Схема обжима («распиновка») витой пары

Cуществует ряд взаимозаменяемых названий, употребляющихся при обжиме витой пары, таких как «распиновка», «разводка», «распайка» кабеля. Все эти слова — профессиональный жаргон, подразумевающий под собой слово «схема», где обозначается описание взаимного расположения каждого контакта разъема, или порядок расположения контактов в схеме. Процесс распиновки и обжима сетевого кабеля зависит от того, сколько витых пар в нем находится. Например, телефонный кабель обжимается коннекторами RJ-11 или RJ-12, а уже стандартный кабель «витая пара» для построения компьютеных сетей, обжимается коннекторами RJ-45.

Коннектор RJ-45 для витой пары FTP STP SSTP и коннектор RJ-45 для UTP:

Схемы обжима витой пары для разъемов RJ-45 различаются в зависимости от назначения соединительной линии, технологии и стандарта передачи данных. Может потребоваться как прямая, так и обратная (или перекрестная, т.н. кросс-линковая) обжимка патчкорда.
В локальных вычислительных сетях Ethernet, использующих кабель «витая пара» или UTP, схемы вида 568А и 568В наиболее популярные в соответствии с телекоммуникационными стандартами кабельных систем коммерческих зданий.

Схемы ставшие стандартом разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах, поэтому при конфигурировании высоконагрузочных сетей используют именно эти схемы.

 Схема обжима 4-х парного кабеля:

Схема обжима 2-х парного кабеля (цвет пар может быть разным в зависимости от производителя кабеля):

Если вы соединяете компьютеры между собой напрямую через гигабитные сетевые карты используйте схему Gigabit Crossover:

Gigabit Crossover:

Порядок действий по обжимке кабеля витая пара

  1. Расплести проводники и упорядочить их согласно выбранной схемы.
  2. Выровнять и распрямить концы проводников, а после — обрезать, оставив от оболочки кабеля примерно 12.5 мм.
  3. Защищать сами проводники не надо!
  4. Зажимая оболочку кабеля одной рукой, другой аккуратно оденьте на кабель коннектор, держа его защелкой вниз и следя, чтобы проводники зашли в коннектор до упора и не перепутались, а оболочка кабеля вошла в корпус. Вот так должен выглядеть коннектор перед завершающим этапом:
  5. Поместите коннектор с расположенными в нем проводниками в клещи, затем плавно, но сильно произведите обжим витой пары. Второй коннектор обжимается по той же схеме что и первый, однако некоторых случаях (например при соединении активного сетевого оборудования или двух компьютеров без использования свитча) Вам может потребоваться обратная или cross-over схема обжима. В этом случае для второго коннектора используйте схему T568A.

Рекомендации по обжиму кабеля

При зачистке кабеля, расплетение витых пар не должно превышать 12,5 мм, поэтому желательно использовать специальные клещи, в которых есть ножи с ограничителями. Не нужно, так же, снимать изоляцию с каждого из проводов.

При прокладке экранированной витой пары необходимо следить за целостностью экрана по всей длине кабеля. Растяжение или изгиб приводит к разрушению экрана, что влечет уменьшение сопротивляемости наводкам. Дренажный провод должен быть соединен с экраном разъема.

При прокладке витой пары должна выдерживаться заданная кривизна в местах изгиба. Превышение может привести к уменьшению сопротивляемости наводкам или к разрушению кабеля.

Витая пара: способы обжима, схема соединений

Витая пара обжим схема. Что это такое и с чем его едят?

Витая пара – это специальный кабель, состоящий из четырех пар медных жил, свитых между собою.

Благодаря такой конструкции удается ощутимо снизить воздействие всякого рода помех.

Содержание:

Кабели широко используются при создании локальной сети – данный способ передачи и получения информации заслуженно остается самым надежным, быстрым и удобным.

Обжим витой пары

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

  • неэкранированные – предназначенные для провода UTP;
  • экранированные – для кабелей FTP или STP.

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация — это важная информация, при выполнении процедуры обжима.

Поэтому обязательно запомните, как правильно определять номера контактов, это поможет правильно закрепить провод и установить соединение.

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил.

Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно! Укладку всегда начинаем с первого контакта к восьмому.

Цветовое расположение жил в схеме 568A:

  1. бело-зеленый;
  2. зеленый;
  3. бело-оранжевый;
  4. синий;
  5. бело-синий;
  6. оранжевый;
  7. бело-коричневый;
  8. коричневый.

Витая пара обжим схема 568A используется для соединения между собой компьютеров, при создании локальной сети.

Цветовое расположение жил в схеме 568В:

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. синий;
  5. бело-синий;
  6. зеленый;
  7. бело-коричневый;
  8. коричневый.

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.


к содержанию ↑

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования, используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров.

При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично.

Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две.

При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования.

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя.

Но инструкция подключения контактов остается неизменной.

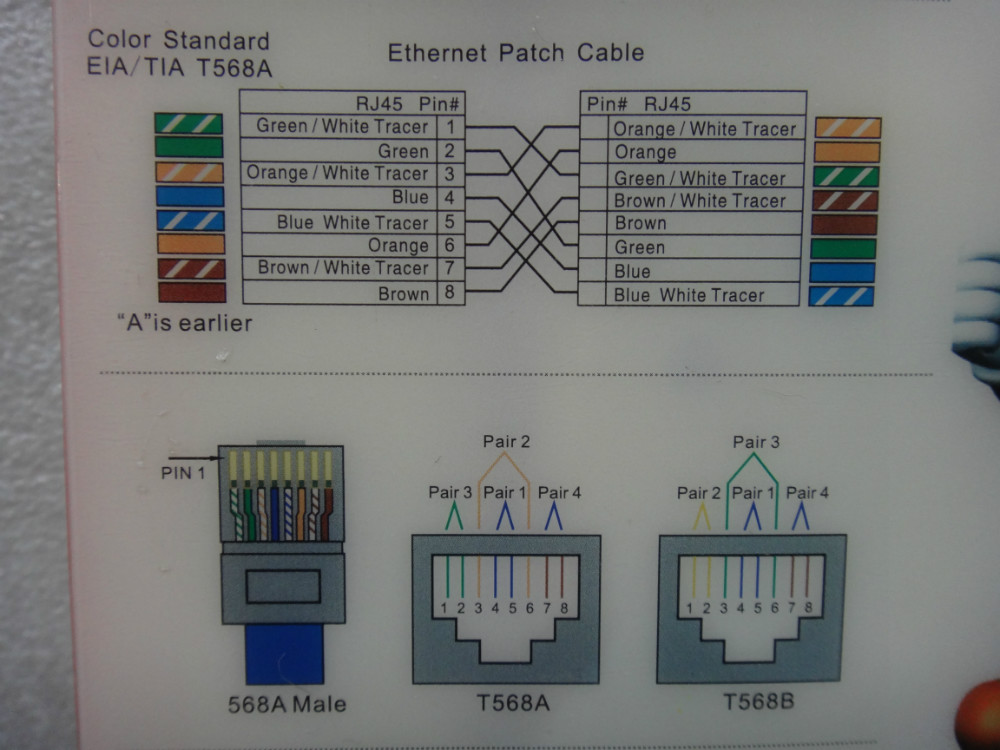

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил.

Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

  1. бело-зелёный;
  2. зелёный;
  3. бело-оранжевый;
  4. бело-коричневый;
  5. коричневый;
  6. оранжевый;
  7. синий;
  8. бело-синий.

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором.

Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

к содержанию ↑

Обжим витой пары в RJ-45

Для обжима витой пары в RJ-45 понадобиться специальный инструмент – кримпер, особый вид клещей с несколькими рабочими зонами.

обжим и правильная распиновка для различных типов соединения

На так уж важно, решили ли вы подключить свой домашний компьютер к роутеру или решили объединить все ПК в многоквартирном доме: вы будете построить компьютерную сеть, и без знаний, как и чем соединить устройства, вам не обойтись. В этой публикации будет рассказано о том, что такое «витая пара», как должен происходить правильный обжим и распиновка витой пары для различных типов устройств.

Кроме того, будет затронута тема необходимого инструмента, и как это можно сделать «на коленках» без использования специализированного инструментария.

Немного теории

Витой парой называют кабель определенного стандарта, для создания того или иного типа компьютерной сети. Он бывает экранированным (тип STP) и не экранированным (тип UTP). В зависимости от оборудования, подключаемого в сеть, и предполагаемой скорости передачи данных, используется кабель различного стандарта с 2 или 4 парами проводов.

Пропускная способность «витой пары» зависит от количества и сечения жил, а также материала, из которого они изготовлены. Проводник с четырьмя парами, в основном, используется для создания более современных сетей, со скоростью передачи данных до 1 Гбит/с.

Правильная «распиновка»

Для объединения двух устройств в одну сеть, потребуется отрезок кабеля (патч-корд), с двух сторон которого закреплены коннекторы RJ 45 (Джеки). Для построения рабочей компьютерной сети важно сделать правильную распайку или как говорят специалисты – распиновку. Применение коннекторов RJ 45 позволяет сделать патч-корд с качественным соединением проводов, не прибегая к процессу пайки.

Стандартный разъем RL45 имеет 8 контактов, к каждому из которых подходит свой проводок. Соединение проводов с разъемами делается, исходя из существующих стандартов: TIA-568A и TIA-568B.

Чаще всего, для создания 100 Мбитной сети, пользователь использует 8 жильный кабель, хотя вполне достаточно и 4 жил. Ниже будет рассмотрен обжим витой пары 8 жил.

Для объединения компьютера с коммутатором (маршрутизатором) используется прямая схема обжима витой пары, т.е. используется патч-корды, с одинаковой распиновкой на обоих концах.

На рисунке показано цветовое расположение проводов по стандарту TIA-568A

Правильное подключение 2 парного кабеля

Как уже говорилось выше, кабель, состоящий из 2 пар проводов, в подавляющем большинстве случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента, поэтому чаще всего, для этого используется прямая схема распиновки, где оба разъема подключаются по одному из приведенных выше стандартов. На рисунке показана прямая схема обжимки витой пары на 4 жилы.



Если, вам понадобится сделать патч-корд с перекрестной схемой подключения коннекторов (crossover), то следует просто при подсоединении второго разъема, поменять пары местами. Если вам требуется подготовить несколько рабочих мест, то специалисты компании «Системные технологии» могут произвести монтаж СКС под планировку вашего офиса.

Инструмент для работы

Вам понадобится:

  • Кабель необходимого стандарта.
  • Разъемы RJ45 2 шт. (если вы занимаетесь этим в первый раз, то коннекторов следует взять с запасом).
  • Специальные клещи.
  • Устройство для снятия изоляции.
  • Тестер витой пары.

Так может выглядеть необходимый инструмент

Один из вариантов тестера для проверки правильности соединения жил.

Если нет специального инструмента, а вы решили самостоятельно изготовить патч-корд из кабеля витая пара, распиновка и обжим которой будет соответствовать всем стандартам, то можете заготовить инструменты, показанные на рисунке ниже. В последнем разделе этой статьи будет рассказано, как их использовать, как говорится в народе, «на коленках».

Пошаговая инструкция по обжиму сетевого кабеля

  1. Используя устройство для снятия изоляции, зажмите в него конец кабеля так, чтобы освободить участок около 20 мм. Проверните приспособление вокруг своей оси, чтобы лезвие по кругу надрезало изоляцию.
  2. После, следует снять изоляцию, фольгу с подготовленного участка, обрезать одиночный стальной провод и разложить жилы для обжима, согласно цветовой схеме.
  3. Следующим этапом станет подрезка жил до необходимой длины. Для замера можно использовать сам разъем RJ 45. Следует к этой процедуре отнестись с особым вниманием: если оставить длинные концы, провода будут плохо закреплены в коннекторе, если слишком короткие, то жилы могут недостать до контактов разъема.
  4. Очень удобно делать обрезку приспособлением для снятия изоляции.
  5. После обрезки, следует вставить проводки в разъем до упора. Признаком правильного расположения являются четко видные торцы жил в коннекторе.
  6. После этих процедур, следует полностью вставить разъем RJ 45 в клещи для обжима, и сжать устройство до упора.
  7. После правильного обжима, контакты в коннекторе создадут надежное соединение с проводами. С обратной стороны патч-корда, нужно сделать то же самое. Правильность распиновки необходимо проверить тестером.

Обжим коннектора с помощью отвертки и других подручных средств

Если специальных инструментов у вас нет, и вам предстоит единоразовая работа, то покупать специальный инструмент не стоит. Можно попробовать выполнить подсоединение и крепление разъемов при помощи обычных бокорезов, ножа и отвертки.

  1. Подготовьте кабель. С помощи ножа снимите приблизительно 2 см. изоляции с кабеля, экран, и обрежьте стальную жилу.
  2. Бокорезами обрежьте лишнее.
  3. Разложите жилы в правильной последовательности и вставьте их до упора в коннектор.
  4. Отверткой, сильно надавите сверху на каждый нож разъема, чтобы он прорезал изоляцию провода, создав качественное соединение.

Может получиться не очень красиво, но главное, чтобы все работало. А лучше звоните нам и мы выполним работу быстро и качественно. Работаем как по Челябинску, так и по области.



Схема обжима витой пары в RJ45 коннекторе (4/8 жил)

Вы ещё не знаете как обжимать витую пару в коннекторе RJ45 для 100Mb/1Gb ethernet? Тогда вам сюда! Сейчас для кримперовки коннекторов используется стандарт EIT/TIA-568B  и он применяется очень часто. Раньше были коммутаторы которые не могли определять тип обжимаего кабеля и требовали обжатие кабеля по стандарту EIT/TIA-568B для соединения клиентов со свитчем с обоих концов.  Для соединения свитчей надо было использовать на одном из концов обжим по стандарту EIT/TIA-568A на втором EIT/TIA-568B. Сейчас все коммутаторы и сетевые карты на рынке понимают как кабели обжатые по  EIT/TIA-568B / EIT/TIA-568A так и EIT/TIA-568B / EIT/TIA-568B.

Для тех кто не хочет тратить своё дорогое время на изучение данного мануала предлагаем нашу платную помощь.

Схема обжима витой пары под 8-и жильный кабель

Для 1Gbps и 10Gbps сети необходимо использовать 8-и жильный кабель

Схема обжима витой пары под 4-ёх жильный кабель

Для работы с 100Mbps достаточно использовать и четырёх жильный кабель. Схема обжима при этом такая:



Схемы справедливы, если смотреть на контактные площадки коннектора сверху.

Обжимать можно как специальным инструментом — кримпером, так и плоской отвёрткой зажав коннектор в тиски.

Для тех у кого нет инструмента услуги обжима витой пары с выездом по Минску.

Маркировка витой пары. Как выбрать кабель для помещения?

На самом деле всё просто: Наружняя металическая оплётка защищает от электромагнитных помех и нужна если нужно проложить сеть вблизи силовых кабелей. Металическая оплётка каждой пары нужна в сетях 10Gbps, чтобы предотвратить наводки между парами. Иногда для сетей 10Gbps до 55 метров компромисным решением может быть кабель U/UTP.  Если нужно проложить кабель вдали от помех, снаружи помещения, нужно чтобы изоляция его была светостабилизированой (обычно чёрного цвета).

Категории витой пары. Как выбрать кабель по производительности?

Кате-

гория

Полоса частот,

МГц

Применение Примечания
4 20 token ring, сейчас не используется кабель состоит из 4‑х скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре.
5 100 Fast Ethernet (100BASE-TX), Gigabit Ethernet (1000BASE-T) 4-парный кабель, используется при построении локальных сетей 10BASE-T, 100BASE-TX и 1000BASE-T и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар.
5e 100

Fast Ethernet

(100BASE-TX),

Gigabit Ethernet

 (1000BASE-T)

4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
6 250

10 Gigabit Ethernet

 (10GBASE-T)

неэкранированный кабель (UTP) состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
6A 500

10 Gigabit Ethernet

(10GBASE-T)

состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2. Кабель этой категории имеет либо общий экран (F/UTP), либо экраны вокруг каждой пары (U/FTP).
7 600 10 Gigabit Ethernet (10GBASE-T) спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, но не ANSI/TIA-568-C. Скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
7A 1000

10 Gigabit Ethernet

 (10GBASE-T)

Международный стандарт ISO 11801, скорость передачи данных до 10 Гбит/с. Общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
8/8.1 1600-2000

100 Gigabit Ethernet

(40GBASE-T)

В разработке, техническая рекомендация ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для Cat. 8.1), американский стандарт ANSI/TIA-568-C.2-1 (для Cat. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Кабель этой категории имеет либо общий экран, либо экраны вокруг каждой пары (F/UTP или U/FTP).
8.2 1600-2000 100 Gigabit Ethernet (40GBASE-T) В разработке, международный стандарт ISO 11801 редакция 3. Полностью совместим с кабелем категории 7A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C либо GG45/ARJ45 и TERA. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).

4 Категории коннектора RJ-45! 568a и 568b ? ? В Чем Разница? Обжим разъема RJ45







Коннектор RJ 45 — применяют в сетевом оборудование как соединительный разъем с сетевыми кабелями.

Данный стандарт Registered Jack был разработан для унификации и упрощения используемых разъемов для подключения оконечного оборудования в 1975 г.

RJ-расшифровывается как Registered Jack — сетевой интерфейс стандартного типа. Маркировка 8p8c — 8 позиций и 8 контактов.






   Схема разводки 568a и 568b В Чем Разница?



TIA/EIA-568-B — это набор из трёх телекоммуникационных стандартов, выпущенных Ассоциацией телекоммуникационной промышленности США в 2001 году, который заменил собой устаревший стандарт TIA/EIA-568-А. Эти стандарты описывают построение телекоммуникационных структурированных кабельных систем в зданиях.

Эти стандарты наиболее известны по двум таблицам T568A и T568B, которые описывают соединение проводников кабеля типа «витая пара» (англ. twisted pair) с контактами разъёмов 8P8C (часто ошибочно называемыми RJ-45) при организации сети Ethernet.




Прямой (английский перевод straight through) кабель


При соединении оконечного оборудования Ethernet (такого как компьютер, сетевой принтер) с коммутационным оборудованием (хаб/коммутатор/маршрутизатор) оба конца кабеля обжимаются одинаково (т. н. прямой кабель). В пункте 6.2.1 стандарта, для горизонтальных соединений первой приведена таблица T568A, а также, как вариант, в случае необходимости разрешается использовать таблицу T568B. Для США федеральный закон (NCS, FTR 1090-1997) допускает коммутацию только по таблице T568A. На практике, при строительстве СКС и производстве патч-кордов, чаще используется таблица T568B (в том числе у некоторых Американских производителей, в частности, у AMP).



Перекрёстный (английский перевод crossover) кабель

Использование прямого кабеля рассчитано на то, что один (и только один) из концов кабеля присоединён к порту коммутатора, и перекрещивание сигнальных линий Rx (приём, англ. receive) и Tx (передача, англ. transmit) выполнено внутри порта. При непосредственном соединении между собой двух экземпляров сетевого оборудования (например, двух компьютеров или двух хабов) необходимо использовать специальный, т. н. перекрёстный, кабель (англ. crossover). У такого кабеля перекрещивание линий Rx и Tx выполняется при обжиме одного из концов кабеля.

Так как таблицы T568A и T568B отличаются друг от друга как раз тем, что в них переставлены местами пары 1-2 и 3-6, для изготовления перекрёстного кабеля для сети 10BASE-T и 100BASE-T достаточно обжать один конец кабеля по одной таблице, а другой конец — по другой.

Следует помнить, что устройства, поддерживающие стандарт 1000BASE-T, передают данные по всем четырём парам кабеля, причём по каждой паре сигнал передаётся сразу в обоих направлениях, и кадры промаркированы особым образом, что исключает неверную их сборку принимающим устройством. Поэтому любой конец кабеля, предназначенного для работы с любыми устройствами 1000BASE-T, будь то коммутаторы или узлы, может быть обжат по любому приведённому стандарту.



Почти все современные устройства Ethernet способны автоматически определять тип (прямой или перекрёстный) подключенного кабеля (или, что одно и то же, тип порта) и подстраиваться под него. Эта функция имеет обозначение Auto-MDIX.




Распиновка RJ45 (схема обжима витой пары rj45)


Почти все современные устройства Ethernet способны автоматически определять тип (прямой или перекрёстный) подключенного кабеля (или, что одно и то же, тип порта) и подстраиваться под него. Эта функция имеет обозначение Auto-MDIX.

Данная функция разработана HP в 1998 году.  Вопрос автооопределения типа кроссировки снят уже многие годы! Если ваше устройство поддерживает 1000BASE-T стандарт то вы можете не беспокоиться о типе подключения.

1000BASE-T
Устройства стандарта 1000BASE-T сами определяют верную раскладку кабеля благодаря технологии Auto-MDIX (её реализация обязательно входит в стандарт 1000BASE-T IEEE 802. 3ab стандарта а именно требование Раздела 28D.5 Расширения необходимые для раздела 1000BASE-T. Должен быть согласован источник синхронизации , покольку одна конечная точка должна быть ведущей, а другая конечная точка должна быть ведомой.)

Источник https://www.ieee.org/



С тех пор как подавляющее большинство структурированных кабельных сетей перешло на скорости 1000 Мбит/с (1 Гигабит) разница между схемами разводками проводников в разъемах исчезла.

В Европе и США распространена расшивка о схеме А у нас по схеме B.

В России используется разводка 568B.  У нас монтажники СКС могут смело полагаться, что первый проводник будет оранжево-белый а последний коричневый 658В.

В случае А разводки вы увидите зелено-белый проводник крайним разъемом — TIA 568A.

Можно смело утверждать (2021 год), что ваша схема разводки в странах СНГ — TIA 568B



Статья: дополнена 04 03 2021 года

Автор: Олег Буряк

Сайт: Anbik. ru







Категории коннекторов для кабелей

Разъем коннекторов — 8P8C (8 Position 8 Contact), ошибочно называемый RJ-45 (Registered Jack) — унифицированный разъём, используемый в телекоммуникации. Имеет 8 контактов и фиксато
Используется для создания ЛВС по технологиям 10BASE-T, 100BASE-TX, 1000BASE-T и IEEE 802.3bz, с использованием 4-парных кабелей типа «витая пара». Используется во многих других областях и для построения иных сетей.
Для создания полного соединения с сигнальным кабелем, проводники вводятся в разъём согласно соответствующим стандартам и обжимаются специальным обжимным инструментом (кримпером). При обжиме для сетей Ethernet используются таблицы T568A и T568B.
Разъёмы 8P8C существуют для однопроволочных жил (solid), многопроволочных жил (patch), а также универсальные. Имеют маркировку PLUG-8P8C-x, где x может иметь следующие значения: U — универсальный (многоцелевой), S — однопроволочный, P — многопроволочный. Недопустимо использовать разъём для однопроволочного кабеля совместно с многопроволочным кабелем, и наоборот, — так как это приводит к повреждению жил кабеля.

Источник Wikipedia









В случае вариантов RJ45 8P8C с ключом маркировка имеет вид RJ-49S.

Основное применение сетевого разъема RJ45 — использование как пассивный соединительный элемент структурированной кабельной сети (СКС), термированный ethernet коннектор rj45 с медными проводниками коммутационного шнура rj45. Для придания механической прочности от перегибов мест соединения коннектора RJ45 с витой парой UTP (FTP и другие типы) применяют защитный колпачок

Колпачки (Strain Relief Boots ) коннектора RJ-45

  • Для придания механической прочности от перегибов мест соединения коннектора RJ45 с витой парой UTP (FTP и другие типы) применяют защитный колпачок.
  •     Увелечение срока эксплуатации коннекторов и обеспечение правильного изгиба кабеля
  •     Колпачки изолирующие для коннекторов отличаются по цвету — для «маркировки» линий связи LAN.
  •     Диаметр проводника ~ от 1,1 — 8 мм
  •     Материал — полипропилен (PRP) термостойкий
  •     Защита пластикового хвостового зажима коннектора



Crimper RJ45(8p8c) — инструмент обжимной

Для обжима металлических клемм коннектора с проводниками витых пар применяют обжимной инструмент Crimper, данное наименование произошло от английского слова crimping — в переводе на русский язык — опрессовка (Обжим).



Статья: дополнена 20 08 2021 года

Автор: Олег Буряк

Сайт: Anbik.ru





Обжим кабеля RJ 45

Для обжима витого кабеля вам потребуются следующие

материалы и инструменты:

1

  • Витая пара — данный материал как правило применяют кабель витая пара категории 5Е и 6 (UTP -неэкранированный, FTP -экранированный) , желательно применять витой кабель с медной жилой (CU) от известных производителей(Cabeus, Hyperline, Belden и других). Дело в том, что распространенная дешевый витой кабель «омедненный» (CCA — Cooper Clad Aluminium — алюминий плакированная медь) и (CCA — Cooper Coated Aluminum — покрытый медью) с бимметаллическим алюминиевым сердечником не совсем соответствует жестким стандартам ANSI/TIA-568.2-D (дата публикации сентябрь 2018 год)  и ISO 11801 или ISO/IEC 11801 на практике. И значительная разница между CU жилы и CCA будет в стандарте EN 50173 и CELENECEN 50173

  • А именно кроме худших АЧХ и ФЧХ  CCA в отличие от CU, что отражается к примеру меньшими расстояними с заданными категориями кабеля.
  • CCA кабель в местах крепления с коннекторами (типа RJ45 и RJ11,RJ12, типа Keystone), само соединение расчитанно на контакт с медной жилой (CU) и на практике в зависимости от температуры и времени в данных контактах может произойти разрыв соединение или короткое замыкание!
  • Проще говоря — надежный контакт это контакт на основе кабеля с медной жилой CU и менее надежный контакт на основе неоднородного материала с использованием алюминия.
  • Как правило бухты (упаковка витой пары сплошным куском с обжатыми на концах разъемами RJ45) идут — 100 метров, 305 м, и 500 метров



Витая пара UTP 4 пары неэкранированная для внутреннегот размещения в помещениях Cabeus UTP-4P-Cat.5e-SOLID-GY



2

  • Коннекторы — разъемы (типы RJ45 (8P8C) и телефонный унифицированный штекер RJ11,RJ12 (6P2C/6P4C/6P6C)) для интернет кабеля (витая пара кабель) и телефонные кабели (ТРП — телефонный распределительный кабель на 2 и 4 провода)
  • Типы коннекторов — прописаны ниже в статье «Типы коннекторов RJ-45»

3

  • Колпачки для разъема RJ45 и RJ12/RJ12 — как пластиковый кожух для защиты коннекторов и перегибов кабеля

  • Колпачки для коннекторов  —  прописаны выше в статье «Колпачки (Strain Relief Boots ) коннектора RJ-45»

4

  • Обжимной инструмент — механические приспособления для термирования коннекторов с кабелем. В данной статье рассматривается классический вариант обжима разъемов монтажниками СКС , без применения отверток, ножей и других подручных средств.
  • Инструменты для обжимки коннекторов — прописаны выше в статье «Crimper RJ45(8p8c) — инструмент обжимной»

5

  • Инструмент для зачистки и разделки витой пары — так же называем стриппер для обрезки кромок внешней оплетки витой пары и изоляции пороводников используют специальный инструмент.

  • Съёмник изоляции, или стриппер (англ. wire stripper) — электромонтажный инструмент, предназначенный для удаления изоляции с концов проводов или разделки кабеля при электромонтажных работах.

Источник Wikipedia

Инструмент для зачистки кабеля и обрезки Cabeus HT-318

6

  •  Кабельный тестер, тестер витой пары — устройство, обычно состоящее из двух частей, проверяющее состояние кабеля или кабельной линии. Некоторые приборы позволяют проводить измерения характеристик кабеля или кабельной линии. На данный момент существует три класса приборов: для базовой проверки кабеля, для квалификации кабельной системы, для сертификации кабельной системы.Тестер для витой пары, коаксиального кабеля и телефонных кабелей. Обычно такие устройства делаются достаточно универсальными и позволяют проверять различные типы кабелей электрической связи.

Источник Wikipedia



  •  После обжимки кабеля RJ45 с коннектором требуется протестировать соединение. Как вариант для большинства работ вполне достаточно недорогих тестовых приборов кабельных для диагностики линий к пример ниже указанную модель от известного производителя Cabeus.



Cabeus CT-BNC-RJ45 Тестер для витой пары
  • Признанным лидером в мире диагностики СКС структурированных кабельных сетей является компания Fluke Corporation. Их методы и стандарты тестирования стали нарицательными в России, под название «Флюк тест » Fluke test.
  • Несомненно данные измерительные приборы являются необходимым тестовым прибором профессионала в работе с СКС .




CableIQ™ Qualification Tester

Статья: дополнена 08 09 2021 года

Автор: Олег Буряк

Сайт: Anbik.ru



 Этапы обжима кабеля RJ45

1        Подготавливаем рабочее место для обжима коннектора  и нам потребуется:
  • Кусок (отрезок) витой кабель с медной жилой, обычно это UTP cat 5E — 1 отрезок.
  • Коннекторы разъем розетки RJ45 — которые обычно идут по 100 шт (нам нужно 2 штуки )в пачке к примеру недорогой Коннектор RJ-45 cat 5e — его достаточно для большинства стандартных задач в построение СКС.
  • Колпачки — изолирующий кожух (2 штуки) обычные к примеру  Cabeus 8P8C — более чем достаточно для 99% задач.
  • Crimper — рабочий вариант к примеру модель Cabeus HT-L2182R ( 1 штука ).
  • Стриппер — к примеру неплохая модель Cabeus HT-S501B .
  • Lan тестер витой пары — как написано выше к пример стандартный Cabeus CT-BNC-RJ45 Тестер для витой пары
  • Выбираем схему обжима  — как сказано выше выбираем в странах СНГ схему EIA/TIA-568, применяем прямой способ обжима.
  • Удобно распологаем материалы так, чтобы «все было под рукой»
2    Подготавливаем жилы медного кабеля для обжима в в разъем RJ45

Может быть любых типов, но не размеров, по стандарту ANSI EIA TIA 568B.1 не должен превышать 5 м длины, за исключением расширения TSB-75
  • Раскручиваем 4 попарные цветные жилы по одной в линию так чтобы максимально выровнять концы жил

  • Распределяем проводники жил по цветам по схеме TIA/EIA-568-B  (ethernet распиновка rj45 8 жил — называемая в обиходе)

Таблица — схема жил по стандарту EIA/TIA-568B (straight throughс обоих сторон -прямой кабель)

1 контакт Оранжево-белый (Orange/White)
2 контакт Оранжевый (Orange)
3 контакт Зелено-белый (Green/White)
4 контакт Синий (Blue)
5 контакт Сине-белый (Blue/White)
6 контакт Зеленый (Green)
7 контакт  Коричнево-белый (Brown/White)
8 контакт Коричневый (Brown)




3    Обжимаем коннектор RJ-45 8P8C
  • Выровнив по цветам проводники держим в левой руке (далее для правшей удобнее в правой руке) коннектор так, чтобы защелка была снизу и бело-оранжевый «жб» распологался слева от вас.
  • Начинаем вводить жилы в пазы корпуса коннектора до упора. Вы должны ориентироваться на то чтобы максимально на одной линии были жилы внутри разъема.
  • И так жилы внутри — и в левой руке у вас данная сборка

  • Берем rj 45 инструмент и устанавливаем данную сборку в боковой ложемент 8P8C (бывают кримперы с 2 ложементами под rj45 и rj12/rj11 меньше размерами)

  • До упора вставляем сборку и зажимаем ручками кримпера до характерного щелчка  (не стоит бояться данная технология отработана 10 — летиями)



  • Повторяем данную процедуру и со 2 концом кабеля
  • Одетые заранее на витую пару колпачки аккуратно надеваем до упора на коннекторы
  • В итоге у вас получился патч-корд Rj45 правильно имеющий наименование коммутационный шнур
     Диагностика витой пары кабельным тестером
  • Для диагностики изготовленного методом обжима патч-корд RJ45 применяют приборы теста сети и проще говоря LAN тестер
  • Обычно Lan тестер имеет 2 модуля один передающий сигнал (Master, TX)и второй принимающий ведомый (Remote, RX )сигнал
  • Подключаем штекеры RJ45 коммутационного шнура один в передающий модуль ,а второй в принимающий тестера кабеля
  • Включаем тестер (обычный имеет светодиодную индикацию 8 линий (8P8C) )
  • Светодиоды начинают излучать зеленым цветом и перемещаться последовательно от 1 до 8 канала — ОК (Passed) и проверка земли.

  • На одном или более каналов диагностируется отличный от зеленой индикации цвет либо цвета нет! Обычно оранжевый! — есть проблема на данной линии
  • Показания считываются с пассивного блока. Если при 568B с обоих концов вы не видите последовательной индикации на обоих блоках это говорит о том, что у вас неверно кроссированны жилы.
  • В случае проблемы попробуйте переключить заново патч корд в тестер и если проблема осталась то отключаем тестер
  • Внимательно осматриваем места сопряжения жил с разъемами коннектора и необнаружив явных проблем берем кримпер и обжимаем повторно разъемы RJ45
  • Тестируем заново патч корд — ОК
  • В случае если обжим разъема не привел к решению. проблемы в 99% случаях рекомендуется обрезать в местах крепеления разъемы и повторить обжатия «переобжать» коннекторов
  • Тестируем патч-корд UTP (патч корд RJ45 RJ45 — с обеих сторон обжат коннектор разъемом rj-45 ) — ОК



Статья: дополнена 10 09 2021 года

Автор: Олег Буряк

Сайт: Anbik. ru



  Типы коннекторов RJ-45

Разъем RJ-45 8P8C — представляет из себя электротехнический соединительный конструктив который по сути имеет 2 соединения, одно неразъемное это соединение ножей с кабелем и второе разъемное соеденинее самого штекера с сетевевым, телекоммуникационным устройством ( розетка RJ-45, патч-панели, модули keystone, проходные адаптеры rj-45,  порты коммутаторов (свичей) и любые активные и пассивные устройства имеющие сетевые порты входа/выхода ethernet RJ45 8P8C)

  • Конструктивно состоит из 8 ножей (материал: бронза, медь, фосфорно-бронзовая, никеливая, медно-алюминевая и другие) с золотым напылением 3 мкм  и 8 фиксаторами с золотым напылением (для уменьшения сопротивления (R) улучшая пропускную способность и уменьшая нагрев в местах контакта и увелечения срока службы).
  • В зависимости от характеристик ламелей и конструкции корпуса достигается улучшение частотных характеристик и помехоустойчивости мест соединений разъема с кабелем коннекторы разделяют на категории скорости (от Cat 3 до Cat 7 )
  • Само понятие электрического соединение (разъем) — (Источник Wikipedia) — в электротехнике является важнейшим параметром цепи сети отказоустойчивости и наработки на отказ (MTBF — Mean time beetween failures) и определяется российским ГОСТ 27.002-89   Источник Wikipedia

Принимая тот факт что под джек разъемом RJ45 «эрджи 45 — звучит на русском языке» мы подразумеваем пластиковый неэкранированный или экранированный коннектор RJ45 8P8C так же идет отличие по типу используемого кабеля.

  • Для одножильных (SOLID- 2 prong blade) кабелей
  • Для многожильных (PATCH) кабелей
  • Универсальные (3-prong blade)- контакты(ножи разъема) подходят и к многожильным и одножильным
  • RJ45 male — в переводе с английского языка жаргонное название «папа» так как коннекторы вставляются в порты RJ45 или RJ11/12 (female — женщина)





Статья: дополнена 13 09 2021 года

Автор: Олег Буряк

Сайт: Anbik. ru







 Маркировка коннекторов стандарта RJ45/RJ11

Расшифруем маркировку на примере Cabeus 8P8C-C6:

  1. Cabeus (страна производитель Китай)- известный производитель телекоммуникационных изделий в России
  2. Разъем 8P8C — так называемый RJ45 — 8 позиций 8 контактов — основной штекер применяемы в организации ЛВС (локально вычислительных сетях)
  3. С6 — cat.6

В описание к карточкам товара всегда можнонайти полную информацию. Следует запомнить что RJ45 примерно на половину больше чем RJ11/RJ12 (6P2C/6P4C/6P6C)телефонных коннекторов. Возможно установить в порт RJ45 телефонный коннектор но не будет контакта с крайними контактами.



Раздел 47 CFR Часть 68


Раздел 47 CFR Часть 68 — это раздел Свода федеральных нормативных актов США, который регулирует прямое электрическое соединение телекоммуникационного оборудования и проводки в помещении клиента с коммутируемой телефонной сетью общего пользования , некоторыми услугами частных линий и подключением частных телефонных станций ( PBX) к определенным телекоммуникационным интерфейсам.

Источник wikipedia

RJ45 — описывает стандарт проводки, в котором используется разъем 8P8C , определенный в части 68 правил FCC (47 CFR, часть 68), регулирующих прямое подключение оконечного оборудования (TE) к коммутируемой телефонной сети общего пользования (PSTN).



TIA-568 стандарт для 8 жильного кабеля

TIA-568 — это набор телекоммуникационных стандартов от Ассоциации телекоммуникационной индустрии (TIA). Стандарты T568A и T568B представляют собой назначение пар контактов для восьмижильного кабеля 100-омной симметричной витой пары с модульными разъемами 8P8C (8-контактный, 8-контактный) .



TIA-568-C.2 стандарт общий стандарт систем и компонентов оптоволокна, витой пары и коаксиального кабеля.

  • В общем говоря, 568A и B — это спецификации оконечной нагрузки а 568C.2 охватывает системы / компоненты, топологию и спецификации среды передачи, а также тестирование оптоволокна, витой пары и коаксиального кабеля.
  • Стандарты TIA 568A и 568B определяют порядок проводов, чтобы обеспечить надлежащую сетевую связь.
  • TIA-568-C.2 «Телекоммуникационные кабели и компоненты на основе сбалансированной витой пары» был разработан Подкомитетом TIA TR-42.7 по медным кабелям и опубликован в августе 2011 года.



 Какая разница между вилкой RJ45 для CAT-5 и CAT-5E

Физических различий между данными категорииями нет. Для экранированных разъемов применяют металлические накладки в корпусе.

Разница заключается в скорости ( до 100/с и 1000 Мбит/с )передачи данных которая различается увеличенным трактом промежуточной частоты пропускания сигнала до 100 Mhz.

Следует обратить внимание что на конец 2021 года стандарт Category 5 считается морально устаревшим и следует обращать внимание на улучшенную Category 5 Enhanced  (обнародован в 1999 году)









Разница расположения 8 жил в разъемах 8P8C в коннекторах RJ45 Cat.

5,5e и CAT.67



В джеках 8p8c cat 5 и cat.5e  8 жил расположены ровно горизонтально.



 В джеках  cat 6, cat 6A, cat6eи cat.7  витой пары 8 жилы  расположены ровно зигзагообразно.





 Кроме того для удобства укладки многожильного кабеля в комплеке идет пластиковая вставка

Категории коннекторов RJ-45


  • Коннектор RJ-45 cat 5e – наиболее распространенный тип коннекторов ,передает информацию по 2 парам со скоростью 100 Мбит в секунду.
  • При передачи по 4 парам скорость составляет 1000 Мбит в секунду, частота сигнала передачи данных 125 Мгц Класс D.
  • Диаметр проводника: 24-26 AWG (0,51-0,40 мм)
  • Диамер проводников по изоляции: до 1,05 мм
  • Применяется для многожильных и одножильных кабелей
  • Материал корпуса: прозрачный поликорбонат (или ABS пластик), соответствие UL 94V-2
  • Температура эксплуатации: -30. ..+75 С
  • Недорогая цена, поставляется в упаковках по 100 штук. Обычный «расходник у монтажников слаботочных сетей»
  • Рекомендуется: применять вместе с защитным колпачком
  • Цвет: прозрачный (для удобства монтажа и диагностики)
  • Степень защиты: IP20
  • Габаритные размеры
  • Вес : ~ 2 грамма штука ( поставляется упаковками по 100 шт (Вес: ~ 0,2 кг))



Чертеж Наиболее распространенная модель — Коннектор RJ-45 Cabeus 8P8C





Данный разъем получил наибольшее распространение  на текущий момент 27.01.2021 год.

  • Коннекторы RJ-45 cat 6 — передает информацию со скоростью до 1 Гбит в секунду Fast Ethernet или Gigabit Ethernet , частота сигнала 250 Мгц Класс E.

Данный тип подходит в ЛВС, где требуется запас мощности на ближайшие годы на текущий момент 2021 год.

  • Коннектора RJ-45 cat 6a — передает информацию со скоростью до 10 Гбит(до 55 метров) в секунду Fast Ethernet или Gigabit Ethernet, частота сигнала передачи данных 500 Мгц Класс Ea.

Данный стандарт утвержден в 2008 году в феврале месяце и только спустя 10 лет можно сказать , что он начал получать распространение в ЛВС (локально вычислительных сетях).

Эти разъемы применяют где требуется повышенные требования к передачи данных в ЦОД. Для домашнего использования  избыточен но совместим на начало 2021 года.



  •  Коннектор RJ45-cat 7 — передача до 10 Гбит в секунду, тип разъема Non-RJ45 , частота 600 Мгц, используется строго экранированный разъем и витой экранированный (FTP, STFP,SSTP) кабель. Частота проходящего несущего сигнала составляет порядка 600-700 Мгц Класс F. Данный стандарт был утвержден стандартом ISO/IEC 11801 (International organization for Standardization) витые пары данного стандарта имеют экран каждой пары и общий экран и применяемый кабель с коннектором 7 категории это SFTP (S/FTP) Screened Shielded Pair.

Данный тип используется в ЦОД и учреждениях где требуется максимальная скорость передачи данных в 2021 года.

  • Коннектор RJ45 CAT 8.1 — В разработке, техническая рекомендация ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для Cat. 8.1), американский стандарт ANSI/TIA-568-C.2-1 (для Cat. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Кабель этой категории имеет либо общий экран, либо экраны вокруг каждой пары (F/UTP или U/FTP).

Источник: wikipedia

  • Стандарт 40 Gigabit Ethernet (40GBASE-Т)
  • Самозажимные и с помощью инструментов

Он подразумевает передачу данных стандарта физических уровней PHY, полнодуплексный режим работы по  оптическому волокну и по медному кабелю, в данном случае речь идет о стандарте 40GBASE-CR4 (40 — гагабитный Ethernet)





  IEEE P802.3ba Intrerim, New Orleans, La, USA, Jan 2010

*Adopted by IEEE P8-02.3ba TF at March 08 Plenary



Статья: дополнена 27 09 2021 года

Автор: Олег Буряк

Сайт: Anbik. ru



Стандарт ANSI/TIA 568.2-D отличие от TIA-568-C.2

Стандарт ANSI / TIA-568.2-D гарантирует совместимость и функциональную совместимость продуктов разных производителей, что необходимо для бесперебойной работы сетей. Поэтому важно выяснить, какие существенные изменения внесены в новый стандарт.


Последний стандарт TIA для симметричных кабельных систем с витой парой — TIA 568.2-D (новая редакция по медным кабелям и компонентам кабельных систем) — был утвержден для публикации на заседании TR-42.7 12 июня 2018 г. Он заменил TIA-568-C.2.

Самые большие изменения в новом стандарте кабелей для витой пары включают добавление модульных оконечных линий связи (MPTL) и патч-кордов калибра 28 AWG, а также перенос категории 8 в основной документ и ссылки на TSB 184A для руководства по удаленному питанию, например несимметрия сопротивления между парами для четырехпарного PoE.

  1. MTPL (Modular plug terminated link) — это конфигурация, в которой горизонтальный участок кабеля, заканчивающийся на одном конце  штекером RJ-45  непосредственно к устройству.  В настоящее время он официально признан вариантом для подключения устройств, где нецелесообразно или небезопасно использовать розетку и шнур оборудования (например, точки доступа Wi-Fi и камеры видеонаблюдения).

           568.2-D также описывает, как тестировать MPTL с помощью адаптера постоянного соединения на ближнем конце и одного адаптера патч-корда на дальнем конце.

  1. Патч-корды 28 AWG — которые стали популярными на участках с высокой плотностью коммутации из-за их меньшего диаметра, который помогает уменьшить скопление, улучшает воздушный поток и позволяет уменьшить радиус изгиба, теперь также признаны в нормативном приложении к TIA-568.2-D. В то время как стандарты TIA на кабели витой пары в прошлом признавали только проводники сечением от 24 до 26 AWG для патч-кордов, теперь TIA утвердил  патч-корды калибром 28 AWG

  2. Кабели категории 8, которые ранее были утверждены в стандарте TIA-568-C. 2-1, опубликованном в ноябре 2016 года, теперь интегрированы в основной стандарт 568.2-D. CAT8. поддерживает полосу пропускания до 2000 Мгц. Скорость этого кабеля Ethernet может достигать 25/40 Гбит/с при максимальной длине канала 30 м. Это самый быстрый медный кабель Ethernet (2021 год.), который не предназначен для офисной среды, но подходит для подключения оборудования в центрах обработки данных (ЦОД), например для подключения сервера к коммутатору.

  3. Утверждена прямая оконцовка линий разъемами. В стандарте ANSI/TIA-568-C.2 горизонтальный кабель подключают к оборудованию через розетку и коммутационный шнур (патч-корд). В новом стандарте ANSI/TIA-568-C.2  в определённых ситуациях возможно подключать напрямую без розеток. Кабель с 2 сторон оконцевывается специальными разъёмами и подключается к сетевому оборудованию сразу от патч-панели.

  4. TIA-568.2-D также включает рекомендации по поддержке подачи питания по кабелям POE с симметричной витой парой. Это дает рекомендации для кабелей витой пары, которые будут поддерживать питание постоянного тока, особенно в ответ на предстоящий стандарт IEEE 802.3bt.

  5. Добавлены методики лабораторных испытаний, включая методы для кабелей категории 8 и компонентов до 2 ГГц, а также использование безбалунных испытательных приспособлений.

Важно с при использование нового утвержденного калибра 28 AWG длина канала немного уменьшается от максимальной ранее длины 100 метров (пример 10 метровый шнур коммутационный калибра 28 AWG требуется применять с горизонтальным кабелем длиной 82.5 метра для канала 92,5 м).



Стандарт ANSI / TIA-568.2-D-1

«Дополнение 1, Требования к балуну* для тестирования категории 8», опубликованное в апреле 2019 года, и содержит текст модификации к TIA-568. 1-D, чтобы указать характеристики симметричных трансформаторов, используемых для измерения кабелей и компонентов категории 8. параметры передачи.

Балунные трансформаторы обычно используются для преобразования несимметричных измерительных возможностей анализатора цепей в симметричные клеммы кабельного интерфейса в лабораторных условиях тестирования.

*Балун (Balun) — изделие преобразуещее несбалансированный видеосигнал в сбалансированный передающейся вместо коаксиального кабеля по витому кабелю.

Источник ANSI / TIA-568.2-D-1



Статья: дополнена 13 12 2021 года

Автор: Олег Буряк

Сайт: Anbik.ru



Компания сетевого оборудования АНБИК предлагает наилучшие цены на продукцию Cabeus
  • Поставляем коннекторы rj 45 по оптовым и розничным  ценам. Особенно вам понравятся наши хорошие цены на продукт Бренда Cabeus.
  • Большое распространение получил коннектор rj-45 экранированный — имеющий дополнительный металлический кожух для улучшения помехозащищенности сигнала передающегося по витой паре , так и неэкранированные разъемы которые как правило используют в ЛВС до 100 Мбит/с где не требуется повышенная помехозащищенность сигнала идущего по витому кабелю UTP.
  • RJ45 коннектор — для удобства эксплуатации имеют обратную совместимость, последующая категория RJ45 CAT поддерживает подключение предыдущих версий.
  • Все коннектора RJ-45 — от производителя Cabeus имеют гарантию качества 5 лет с момента начала эксплуатации продукта.



Распиновка RJ-45 – цветовая схема обжима utp

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима сетевого кабеля витая пара (патч-корда) в коннектор RJ-45 для соединения компьютера с роутером, хабом, свичем или подключения двух компьютеров межу собой.

Сетевую вилку принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

На всех представленных ниже фотографиях отображен один разделанный utp кабель, предназначенный для применения в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line), с обжатыми на его концах витыми парами в вилки RJ-45.

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

Цветовая маркировка обжима lan кабеля витая пара по варианту B, самый распространенный вариант.

Цветовая маркировка обжима lan кабеля витая пара по варианту А.

Как видно на фото, в обоих вариантах концы lan кабеля обжимаются по одинаковой электрической схеме, только местами поменяны две витые пары. На место оранжевой витой пары обжата зеленая, а на место зеленой витой пары – оранжевая.

Витые пары utp кабеля, обжатые как по варианту А и по варианту В взаимно заменяемые. Так что можно обжимать по любому варианту цветовой схемы, какая больше нравится, на работоспособности lan сети это не отразится.

Цветовая схема обжима RJ-45 двух парного кабеля витая пара

В настоящее время в продаже появился сетевой кабель витая пара, в котором вместо традиционных четырех имеется только две витые пары. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется только две витые пары.

Как видите, электрическая схема соединения выводов RJ-45 не изменилась, только вместо зеленой пары обжимается синяя.

Такой кабель витых пар по варианту B обжимаются по схеме, представленным выше на фотографии. При обжатии по варианту A, пары просто меняются местами. Вместо оранжевой пары обжимается синяя, а вместо синей – оранжевая.

Цветовая схема обжима RJ-45 компьютер — компьютер

Если надо создать локальную lan сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаба, свича или роутера), например для коллективных игр, то для этого случая спецификацией EIA/TIA предусмотрена следующая разделка сетевого кабеля витых пар. Для создания сети из двух компьютеров, достаточно один такой кабель витых пар вставить в их сетевые порты.

Обратите внимание, противоположные концы lan кабеля витых пар компьютер-компьютер обжимаются по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется инструментом, который называется обжимные клещи. Если клещей под руками нет, то можно воспользоваться технологией обжима витых пар без клещей.

Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряют актуальность. Современные сетевые карты, свичи, хабы и роутеры, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю подстройку. Так что современный компьютер, при создании сети, можно подключать хоть к хабу, или другому компьютеру не задумываясь о варианте цветовой схемы распиновки кабеля витых пар.

Цветовая схема обжима RJ-45


по стандарту PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.

Вне зависимости от вариантов обжатия RJ-45, с положительного вывода источника питания напряжение подается одновременно на контакты 4 и 5 (синяя пара), а отрицательного – на 7 и 8 (коричневая пара).

Как правило распиновка кабеля витых пар по стандарту PoE IEEE 802.3af применяется при создании систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801, в котором для каждого из портов предусмотрена возможность подачи через RJ-45 постоянного напряжения 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к сети Интернет или создании локальной сети редко кто использует возможности lan кабеля витых пар полностью. Это, как правило, связано с отсутствием информации.

При передаче сигнала по витым парам кабеля категории САТ5 (скорость до 100 Мбит/с), задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует приведенная электрическая схема подключения сетевой карты компьютера кабелем витых пар разъемом RJ-45 к хабу свичу или роутеру.

Как видно из схемы, каждая из двух пар lan кабеля подключена к компьютеру и хабу свичу или роутеру по трансформаторной симметричной схеме. Достоинство трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при монтаже в кабеле витых пар.

В случае возникновения необходимости прокладки дополнительной линии или при частичном повреждении пар в сетевом кабеле витых пар, есть возможность без ухудшения скорости передачи данных, увеличить число линий вдвое или отремонтировать кабель витых пар, обжав вилки RJ-45 на ранее не используемые витые пары.

Ниже приведенные цветовые схемы обжатия кабеля витых пар RJ-45 не отличаются от вышеприведенных, но на них показаны только проводники lan кабеля витых пар, которые используются для передачи информации. Витые пары, которые не подходят вплотную к вилке RJ45 обычно обжаты, но сигнал по ним не передается и их можно задействовать для передачи дополнительной информации.

Цветовая схема обжима RJ-45 4 провода компьютер — хаб

Обжим витой пары, вариант B. Сигнал передается только по оранжевой и зеленой парам.

Обжим витой пары, вариант A. Сигнал передается тоже только по зеленой и оранжевой парам, но витые пары обжаты в вилке RJ-45 к другим контактам.

Цветовая схема обжима RJ-45 4 провода компьютер — компьютер

Обжим витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема обжима RJ-45 компьютер — хаб при ремонте

Если при проверке кабеля витых пар обнаружен обрыв или короткое замыкание в оранжевой или зеленой витой паре, а синяя и коричневая исправны, то можно обойтись без замены кабеля. Достаточно заново обжать вилкой RJ-45 кабель витых пар по одной из ниже приведенной цветовой схеме.

Обжим витой пары при ремонте варианта B. Оранжевая витая пара заменена коричневой, а зеленая – синей.

Обжим витой пары при ремонте варианта A. Оранжевая витая пара заменена синей, а зеленая – коричневой.

Как видите, любую неисправную витую пару можно заменить неиспользуемой, синей или коричневой.

Цветовая схема обжима RJ-45


для подключения двух компьютеров к хабу по одному кабелю.

Обжим витой пары RJ-45 для подключения двух компьютеров по одному кабелю можно выполнить по такой цветовой схеме.

Две левых вилки RJ-45 вставляются в сетевые карты двух компьютеров, а две правые RJ-45 в розетки активного оборудования. Или наоборот, так как кабель симметричный.

Цветовая схема обжима RJ-45 кабеля витой пары 4 провода


для подключения компьютера и телефона по одному кабелю

Иногда возникает потребность в дополнительной низковольтной проводке от входной двери в комнату. Например, от плинта в подъезде нужно протянуть пару для подключения стационарного телефона, запитать постоянным напряжением антенный усилитель, подать напряжение на Wi-Fi роутер или Switch, подключить дополнительную трубку домофона, установить дополнительный квартирный звонок, установить переговорное устройство с дистанционным открыванием входной двери, запитать низковольтным напряжением светодиодную ленту для подсветки прихожей и многое другое. В этом случае с успехом, возможно, использовать свободные пары в кабеле витых пар.

Внимание! Передавать по кабелю витых пар напряжение бытовой электросети 220 В категорически запрещено, так как кабель витых пар Интернет не рассчитан на такое напряжение. Это может вывести из строя компьютер.

Диаметр жил проводов сетевого кабеля витых пар составляет 0,51 мм (сечение 0,20 мм2), что позволяет пропускать по ним ток при постоянной нагрузке величиной до 1,5 А, а при кратковременной до 3 А. А если соединить параллельно по два провода, то допустимый ток увеличится в два раза, и составит уже 3 А. Таким образом, если соединить параллельно все восемь проводников кабеля витых пар, то станет возможным передавать по ним ток до 12 А!

В последнее время в продаже появился дешевый кабель витых пар со стальными жилами, покрытыми тонким слоем меди. При передаче высокочастотного сигнала на небольшое расстояние такой кабель применять вполне допустимо, хотя надежность сети будет снижена. При разделке кабеля витых пар со стальными жилами для передачи питающего напряжения необходимо учесть, что нагрузочная способность его на порядок ниже, чем у кабеля с жилами из чистой меди.

Для реализации такой возможности нужно обжать в вилке RJ-45 utp кабель по одному из вариантов А или В, не обжимая коричневую и синюю пары, и затем использовать эти свободные пары по своему усмотрению. Потребуется удлинение не используемых для Интернета проводников. Как правильно выполнить сращивание проводов Вы можете узнать из статьи «Удлинение кабеля витых пар».

Чем отличается патч-корда от кабеля витых пар

Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например, компьютер с хабом, свитчем или двух компьютеров между собой в случае, если устройства в процессе эксплуатации необходимо перемещать относительно друг друга.

Для изготовления патч-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45. По стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Соединение устройств с помощью патч-корда экономически целесообразно, если они в процессе эксплуатации будут часто перемещаться относительно друг друга.

Кабель

RJ45 Cat5e, как его обжать?

При прокладке сетевого соединительного кабеля через дом более экономично использовать бухтовый кабель и заделывать концы самостоятельно. Потому что это дает пользователям возможность вырезать нужную длину, будь то очень короткая или очень длинная. С другой стороны, если нужно проложить 50-футовый Ethernet-кабель наверх через потолок шкафа, гораздо проще проложить медный кабель без прикрепленных головок и сразу же обжать концы, когда он будет на месте.Таким образом, необходимо потратить несколько минут, чтобы научиться обжимать кабель Ethernet. Здесь в качестве примера используется кабель RJ45 Cat5e, чтобы показать этапы обжима кабеля.

Подготовка инструментов и материалов

Перед началом убедитесь, что необходимые обжимные инструменты и материалы подготовлены. Как видно из рисунка 1, здесь требуется:

Рисунок 1: Инструменты для обжима кабеля Cat5e.

  • Длина необжатого неэкранированного кабеля категории 5e. Вы можете купить его оптом в Интернете или, если под рукой есть несколько сетевых кабелей Cat5e с поврежденными разъемами, отрежьте их и начните заново.Цвет Cat5e представлен в широком диапазоне, чаще всего используется синий. Выберите один цвет, который вам нравится.
  • Модульные вилки UTP Cat5e RJ45
  • . Это штекеры на двух концах кабеля Cat5e. Затем убедитесь, что проволочные каналы разъемов можно соединить с внешним диаметром кабеля Cat5e (24AWG-0,95 мм, 26AWG-0,9 мм, 28AWG-0,75 мм).
  • Инструмент для снятия изоляции и обжимной инструмент. Инструмент для зачистки используется для зачистки оболочки кабеля Ethernet, а инструмент для обжима предназначен для крепления модульной вилки RJ45 к концу медного патч-кабеля.

Кроме того, вы можете подготовить кабельный тестер для проверки правильности работы кабеля Cat5e после обжима обоих концов.

Этапы обжима кабеля RJ45 Cat5e

Ниже приведены этапы обжима кабеля Cat5e.

Шаг первый: Обрежьте соединительный кабель Cat5e до необходимой длины. И используйте инструмент для зачистки, чтобы снять примерно 2,5 см оболочки на двух концах кабеля Rj45 Cat5e.

Рис. 2. Разделка кабеля.

Шаг второй: при снятии оболочки обнажаются четыре витые пары проводов.Каждая пара представлена ​​сплошным цветом и полосатым цветом, включая оранжево-белые полосатые и сплошные оранжевые, зелено-белые полосатые и сплошные зеленые, сине-белые полосатые и сплошные синие, коричнево-белые полосатые и сплошные коричневые. Разделите эти пары.

Рисунок 3: Четыре витые пары.

Шаг третий: Выберите стандарт проводки. T568A и T568B — это два цветовых кода для подключения 8-контактной модульной вилки. Как показано на следующем рисунке, единственная разница между двумя цветовыми кодами заключается в том, что оранжевая и зеленая пары меняются местами. Нет никакой разницы в подключении между двумя стандартами, так как соединительный кабель T568B может нормально работать с кабельной системой T568A, и наоборот. Обычно стандарт проводки T568B считается предпочтительным схемой проводки. Здесь мы используем стандарт T568B. После разделения четырех пар получилось 8 отдельных проводов. Расположите кабели категории 5e, сделав 8 проводов в цветовой последовательности T568B.

Рисунок 4: Стандарты проводки.

Шаг четвертый: зажмите 8 проводов между пальцами и отрежьте провода, чтобы они оставались аккуратными и выровненными.Обратите внимание, что изоляция кабеля Cat5e должна находиться внутри нижней части разъема Cat5e RJ45. Провода следует обрезать так, чтобы они ровно совпадали с верхней частью разъема RJ45.

Шаг пятый: Вставьте провода в разъем RJ45, убедившись, что каждый провод доходит до верхней части разъема RJ45. В противном случае новый обжатый разъем RJ45 может оказаться недействительным.

Шаг шестой: Используйте обжимной инструмент, чтобы обжать только что изготовленный разъем RJ45, и сильно нажмите, убедившись, что контакты разъема полностью соединены с 8 проводами. Затем подключается один конец разъема RJ45 кабеля Cat5e.

Повторите шаги с первого по шестой на другом конце соединительного кабеля Cat5e. Но обратите внимание, что при обжиме Cat5e можно сделать два типа кабелей Ethernet: прямые и перекрестные. Для прямого типа просто используйте одинаковые стандарты проводки на обоих концах кабеля. Его часто называют «соединительным кабелем», предназначенным практически для всех целей, например, для подключения компьютеров к маршрутизаторам. Для перекрестного типа используйте T568A на одном конце и T568B на другом конце.Целью этого типа кабеля является подключение одного компьютера к другому без использования маршрутизатора, коммутатора или концентратора.

Рисунок 5: Обжим кабеля RJ45 Cat5e завершен.

Последний шаг: используйте кабельный тестер для проверки обжатого кабеля Cat5e, чтобы убедиться, что он работает нормально.

Источник надежного кабеля Ethernet

Обжим кабеля RJ45 Cat5e не представляет особой сложности. Просто подготовьте инструменты для зачистки и обжима и выполните описанные выше шаги, и вы сможете это сделать.Однако для успешного выполнения этой работы лучше использовать кабели и инструменты хорошего качества. В FS вы найдете кабели Ethernet высочайшего качества и набор инструментов для наиболее важных сетей. Все кабели RJ45 Ca5e/Cat6/Cat6a/Cat7/Cat8 полностью прошли тест Fluke Channel Test, демонстрируя превосходные характеристики. Они используют конструкцию оболочки из ПВХ CM, которая обеспечивает лучшую огнестойкость, чем оболочка из ПВХ. Кроме того, в медных соединительных кабелях FS используется бескислородная медь для обеспечения высокой электропроводности и низкого затухания сигнала при передаче.FS также предоставляет набор медных сборок, таких как нож для зачистки, инструмент для пробивки и набор инструментов для установки сети. Эти инструменты имеют самый высокий контроль качества. Если у вас остались вопросы об обжиме сетевого кабеля, сотрудники отдела продаж FS всегда рады помочь по адресу [email protected] com.

Обжим Ethernet-кабелей — HCC Learning Web

Сетевые кабели используются для подключения одного сетевого устройства к другим сетевым устройствам или для подключения двух или более компьютеров для совместного использования принтера, сканера и т. д.Различные типы сетевых кабелей, такие как коаксиальный кабель, оптоволоконный кабель, кабели с витой парой, используются в зависимости от топологии сети, протокола и размера.

Кабели с витой парой — это форма проводки, в которой два проводника (прямой и обратный проводники одной цепи) скручены вместе для подавления электромагнитных помех (ЭМП) от внешних источников. Этот тип кабеля используется для домашних и корпоративных сетей Ethernet. Витая пара состоит из двух изолированных медных проводов.Кабели с витой парой бывают трех типов: экранированные, неэкранированные и фольгированные. В отличие от кабелей FTP (фольгированная витая пара) и STP (экранированная витая пара), кабель UTP (неэкранированная витая пара) не окружен каким-либо экраном.

В случае кабеля UTP (неэкранированная витая пара), который в настоящее время составляет 95% мировых корпоративных кабелей для передачи данных, четыре пары просто заключены в изолирующую оболочку.

В альтернативной экранированной конструкции, называемой F/UTP, четыре пары оборачивают металлической фольгой перед наложением пластиковой оболочки.При заземлении это обеспечивает электрический «экран», который предотвращает введение внешних помех в пары, а также предотвращает излучение кабелем собственных сигналов.

В некоторых случаях дополнительный уровень экранирования достигается за счет индивидуального покрытия четырех пар металлической фольгой в дополнение к общему экрану – это называется S/FTP.

Изготовление кабелей UTP:

1- Используйте сетевой кабель UTP (неэкранированная витая пара) как минимум категории 5 (Cat 5).Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для гигабитной (1000BaseT) работы, а Cat 6 или выше дает вам некоторую уверенность в будущем. Вы также можете использовать STP (экранированную витую пару) для дополнительной защиты от внешних помех, но я не буду рассматривать экранированные разъемы.


2- Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического сходства. Штекер представляет собой 8-контактный модульный разъем, внешне напоминающий большой телефонный штекер.Гнезда модульных разъемов бывают разных стилей, предназначенных для нескольких различных вариантов монтажа. Большинство гнезд снабжены маркировкой с цветовой маркировкой схем подключения либо для T568A, T568B, либо для обоих. Убедитесь, что вы в конечном итоге с правильным.



Вот схема подключения и распиновка (вывод штекера и разъема модульного разъема):



Контакты кабеля Ethernet:

Имеется два основных разъема кабеля Ethernet. Прямой кабель Ethernet, который используется для подключения к концентратору или коммутатору, и перекрестный кабель Ethernet, используемый для работы в одноранговой сети без концентратора/коммутатора. Как правило, вся стационарная проводка должна быть проложена как сквозная. Некоторые интерфейсы Ethernet могут автоматически пересекать и разъединять кабель по мере необходимости, что является удобной функцией.

Вот НАПРЯМУЮ:


















и далее КРОССОВЕРНЫЕ КАБЕЛИ:


















3- врезаться в пластиковую оболочку 1 дюйм от конца обрезанного кабеля.Инструмент для обжима имеет лезвие бритвы, которое поможет с практикой.


4- Раскручивайте пары — не раскручивайте их сверх того, что вы оголили, чем больше у вас раскручен кабель, тем больше проблем, с которыми вы можете столкнуться.

5- Совместите цветные провода в соответствии с приведенными выше схемами.

6- Обрежьте все провода до одинаковой длины, оставив около 1/2–3/4 дюйма открытыми от оболочки.

7- Вставьте провода в вилку RJ45 — убедитесь, что каждый провод полностью вставлен в переднюю часть вилки RJ45 и в правильном порядке.Оболочка кабеля Ethernet должна заходить в вилку примерно на 1/2 дюйма и удерживаться на месте обжимом.

8- Обожмите вилку RJ45 обжимным инструментом.













9- Проверьте кабель перед установкой.*





* http://www.groundcontrol.com/galileo/ch5-ethernet.htm

http://en.wikipedia.org/wiki/Сетевые_кабели

http://www.ertyu.org/steven_nikkel/ethernetcables.html

    Как сделать кабель Ethernet ИЛИ обжать кабель UTP на RJ-45

    Чтобы настроить сеть LAN в любом месте, мы всегда делаем измерение кабеля LAN, какая длина кабеля требуется для прохождения интернет-соединения через провод из одного места в другое место. Но очень важно правильно обжать кабель LAN в правильном порядке. В этой статье мы научимся обжимать кабель UTP с помощью разъема RJ-45, который используется для подключения компьютерного оборудования.

    Ну и перед тем, как мы начнем, материалы, которые необходимо подготовить, это кабель UTP , разъем RJ-45 и обжимные клещи , а если лучше, если у вас есть Lan тестер для проверки кабеля, если нет, можно еще использовать другой способ. чтобы проверить это.

    Инструменты, используемые для обжима кабеля UTP

    Обжимной инструмент / обжимной инструмент — это инструмент, который используется для обжима телефонных кабелей 8P8C 6P6C RJ45 RJ11.

    Кабель UTP — неэкранированная витая пара (UTP) — это широко распространенный тип медного кабеля, используемый в телефонной проводке и локальных сетях (LAN).

    Сетевой тестер — кабельный тестер — это электронное устройство, используемое для проверки электрических соединений в кабеле или другом проводном узле.

    Разъем RJ 45 — разъем RJ45 обычно используется для сетей Ethernet.

    Кабель UTP

    состоит из 2 типов, а именно прямого и перекрестного, прямой кабель используется для подключения двух разных аппаратных средств, таких как подключение ПК к коммутатору/концентратору, а кросс-кабель используется для подключения двух одинаковых аппаратных средств, как от ПК к ПК, Ноутбук к ноутбуку.

    Для создания прямого кабеля используется следующая цветовая схема:

    Последовательность цветов на наконечнике 1 = Белый Оранжевый, Оранжевый, Белый Зеленый, Синий, Белый Синий, Зеленый, Бело-коричневый, Коричневый. Цветовой букет при использовании 2 такой же, как и у 1-го конца.

    Для изготовления перекрестного кабеля используются следующие цвета: Цветовая схема на конце 1 = белый оранжевый, оранжевый, белый зеленый, синий, белый синий, зеленый, бело-коричневый, коричневый

    Цветовая схема в конце 2 = Белый Зеленый, Зеленый, Оранжевый Оранжевый, Синий, Белый Синий, Оранжевый, Бело-коричневый, Коричневый

    Как сделать кабель Ethernet ИЛИ обжать кабель UTP в RJ-45

    • Очистите кожух кабеля на 2 дюйма от конца.

    • Теперь разделите восемь проводов, как показано на соответствующем изображении.

    • Расположите провода в правильном порядке, например, T568A , и подготовьте их к обжиму

    • После того, как вы расположили провода по порядку , отрежьте лишний провод так, чтобы осталось примерно полдюйма, как на картинке.

    • Теперь вставьте провод в разъем RJ 45 в том же порядке и вставьте кабель до упора, пока все восемь проводов не коснутся конца разъема

    • Теперь используйте обжимной инструмент и вставьте разъем в обжимной паз.Как только коннектор поместится в обжимной инструмент, нажмите на инструмент, чтобы обжать коннектор.

    •  После выполнения всех шагов используйте инструмент для тестирования LAN, чтобы проверить, правильно ли обжат кабель и можно ли его использовать.

    Лучший обжимной инструмент RJ45: обзор 5 лучших инструментов для обжима Ethernet в 2022 году

    Лучшие инструменты для обжима Ethernet могут легко обрезать, зачищать и сжимать парные кабели.

    Там, где это RJ11/RJ12, RJ22 или RJ45, хорошая пара щипцов с храповым механизмом разрезает их, как мягкие спагетти.

    В то время как плохой инструмент для обжима Ethernet может пережать ваши разъемы и недообжать кабельный компенсатор натяжения.

    Итак, чтобы помочь вам отделить хорошее от мусора, мы рассмотрели 5 лучших обжимных устройств RJ45 2022 года .

    Покупайте с уверенностью, зная, что вы получаете обжимной инструмент RJ45, который может выполнить свою работу.

    Давайте сразу перейдем к обзорам.

    . .

    4
    Просмотр Продукт Основные характеристики

    Лучшие 50003

    • Обжимной инструмент с храповым механизмом обеспечивает быструю и надежную установку модульных обжимных разъемов для передачи голоса и данных
    • Обрезка, зачистка и обжим парных кабелей (круглых STP/UTP и плоских атласных телефонных кабелей) одним инструментом
    • Crimps 4, 6 и 8 позиционные модульные разъемы (RJ22, RJ11 / RJ12, и RJ45)
    Проверьте цену

    Premium Choice

    Platinum Tools 100054C Clamshell EZ-RJPRO HD Orimp Tool
    • Храповой механизм с высоким рычагом и стабильная платформа для последовательного и воспроизводимого соединения
    • Запатентованная «система обжима и обрезки» обеспечивает чистую, заподлицо обрезку удлиненных проводников для всех разъемов EZ.
    ПРОВЕРИТЬ ЦЕНУ

    Отличное соотношение цены и качества

    Ручной инструмент Maxmoral Rj45 Crimper Network, с мини-кабелем Пробивной нож для снятия изоляции — RJ11 RJ12…
    • Инструмент для обжима кабельных разъемов 3 в 1 Портативный стиль с идеальной формой. Устье пресс-клещей изготовлено из стали, которая является твердой и прочной. высокая эффективность. При использовании пресс-клещей просто вставьте модульную заглушку на место и нажмите на нее. Ethernet RJ45 голос и данные кабели Crips 4P 6P и 8P позиция модульные разъемы (RJ11 / RJ12, и RJ45)
    Gardner Bender GMC-1145D Premium Metal RG11 RJ45 модульный штекер, красный
    • Обжимной инструмент RJ11/RJ45
    • Простота использования
    • Продукт произведен в Китае
    ПРОВЕРИТЬ ЦЕНУ
    Обжимной инструмент TRENDnet, инструмент для обжима, резки и зачистки, для любого кабеля Ethernet или телефонного кабеля, встроенный.
    • Профессиональный инструмент для обжима, зачистки и обрезки кабеля для 8- и 6-позиционных модульных вилок
    • Это удобное устройство работает с любым кабелем Ethernet или телефонным кабелем
    • Компактный дизайн с удобными рукоятками
    ПРОВЕРИТЬ ЦЕНУ 903

    Топ-5 лучших инструментов для обжима Ethernet (обжимные устройства RJ45)

    Klein Tools VDV226-011-SEN Обжимной инструмент RJ45

    Компания Klein Tools разработала универсальный и мощный инструмент для обжима.Обжимной инструмент Klein VDV226-011-SEN RJ45 позволяет работать с 4-, 6- или 8-позиционными модульными разъемами для RJ22, RJ11, RJ12, а также с разъемом самого современного стандарта для подключения к телефонной линии: RS 45. Эргономичный захват этой модели обеспечивает простоту использования даже в течение долгих часов.

    Инструмент для обжима RJ45 — это очень полезная и надежная инвестиция для любого профессионала в этой области. Его легко найти в желтом корпусе, благодаря которому его гораздо проще достать из сумки, когда он вам больше всего нужен!

    Храповой механизм полного цикла снижает нагрузку на руку во время длительных работ, требующих повторения, при этом сохраняя функции безопасности, чтобы не пораниться.Настоятельно рекомендуется.

    Проверить Цена

    Преимущества

    • Три инструмента в одном
    • Отличный механизм безопасности и охраны
    • Комфортабельный Grip
    • Сделано в США
    • Долженными в
  1. Недостатки
  2. Недостатки

    • Нет Резака
    • Проблема с CAT5E провод

    Platinum Tools 100054C Обжимной инструмент RJ45

    SalePlatinum Tools 100054C Обжимной инструмент EZ-Rjpro Hd Clamshell
    • Храповой механизм с высоким рычагом и стабильная платформа для последовательного, воспроизводимого соединения удлиненные проводники для всех коннекторов EZ
    • Матричная головка из инструментальной стали обеспечивает поддержку коннектора на 360 градусов

    Обжимной инструмент Platinum Tools 100054C RJ45 — это инструмент профессионального качества, который может помочь вам во всем, от обжима до резки и зачистки. Он выполняет работу нескольких инструментов одновременно, что делает его отличным выбором для серьезных домашних мастеров или подрядчиков.

    Единственный недостаток? Он не работает со стандартными модульными разъемами AMP; однако его совместимые соединения включают вилки EZ-RJ12/11 и EZ-RJ45.

    Производитель разработал этот продукт с мыслью о конечном пользователе, поэтому он такой прочный и удобный. На него предоставляется 12-месячная гарантия, которая гарантирует, что вы сможете наслаждаться своей покупкой долгие годы!

    Сборка этого инструмента является первоклассной и доступна по цене.Вы не пожалеете, инвестировав в него сегодня.

    Проверьте цену

    Преимущества

    • 360 градусов разъема.

    Обжимной инструмент Maxmoral RJ45

    Обжимной инструмент Maxmoral Rj45 Network Ручной инструмент, с мини-кабельным ножом для снятия изоляции — RJ11 RJ12…
    • Инструмент для обжима кабельных разъемов 3 в 1 Портативный стиль с идеальной формой. Устье пресс-клещей изготовлено из стали, которая является твердой и прочной. Он не повреждает провод в оболочке и работает удобно с высокой эффективностью. .При использовании пресс-клещей просто вставьте модульную вилку на место и нажмите на нее
    • Быстрый и надежный обжимной инструмент со стальным корпусом для долговечности с эргономичными удобными ручками менее прочный простой в эксплуатации
    • Обрезает полоски и обжимает витую пару, Ethernet RJ45 кабели для передачи голоса и данных Обжим 4P Модульные разъемы с 6P и 8P положениями (RJ11/RJ12 и RJ45)

    Обжимной инструмент Maxmoral RJ45 — это фантастический инструмент для небольших работ, таких как обжим кабелей, зачистка проводов и пробивка проводов.Он легкий и имеет эргономичный дизайн, который упрощает использование и в то же время достаточно универсален для выполнения множества задач.

    Высококачественная конструкция устройства означает, что вы можете доверять ему как своей машине для обрезки/зачистки кабеля, не беспокоясь о повреждении продукта или причинении вреда себе!

    Не используйте обжимные инструменты, которые не обеспечивают надежной работы. Инвестируйте в обжимной инструмент RJ45 и избавьте себя от необходимости покупать новый каждый раз, когда вы отказываетесь от попыток сделать это правильно!

    Бюджетная цена делает этот инструмент удобным выбором для домашних мастеров, которые лишь изредка используют эти типы инструментов, но хотят получить высококачественные соединения.

    Проверьте цену

    Преимущества

    • Подробнее Цена
    • Легкий
    • Надежная производительность
    • Spot-On Выравнивание
    • SPOT-ONEMENT
    • Универсальные используются

    Недостатки 4

    SO-SO — так использование с вилками

  3. Нерегулируемые
  4. Gardner Bender Обжимной станок GMC-1145D RJ45

    Обжимной станок Gardner Bender GMC-1145D RJ 45 незаменим для всех, кто работает в этой сфере. Вы почувствуете его надежность и точность уже при первом использовании!

    Благодаря эргономичной рукоятке вы никогда не рискуете пораниться, используя этот инструмент для подключения любого сетевого кабеля. Этот набор для обжима также включает в себя встроенные функции снятия изоляции и обрезки, которые экономят время при изготовлении компонентов или фиксации кабелей на месте.

    Прочный инструмент — блестящий и высококачественный продукт. Стальная рама из термообработанной стали обеспечивает хороший баланс, а ограниченный набор совместимых вилок можно использовать с 2-, 4- или 8-позиционными разъемами для разъемов RJ11/RJ45. На него распространяется годовая гарантия от производителя, что мы очень ценим!

    Проверьте цену

    Преимущества

    • Простота в использовании
    • Multi-Functional
    • прочный стальной корпус
    • хорошая рука Чувствием
    • Высококачественная конструкция
  5. Высококачественная конструкция
  6. TRENDNET TC-CT68 RJ45 RJ45 CTR

    TRENDNET TC-CT68 RJ45 это удобный универсальный инструмент, который упрощает обжим проводов и кабелей.Он также режет и зачищает провод с помощью дополнительных инструментов, встроенных в конструкцию, что делает его более универсальным, чем другие варианты на рынке.

    Обжимной инструмент — отличное вложение. Благодаря простому дизайну и храповому механизму блокировки он прослужит вам долгие годы при надлежащем уходе, чтобы все оставалось в хорошем состоянии.

    Проверьте цену

    Преимущества

    • Бюджетный механизм
    • Универсальный механизм блокировки
    • Универсальный используемый
    • Прецизионная операция
    • 1-летняя гарантия
    • 1-летняя гарантия

    Недостатки

    • Выравнивание честного лезвия
    • Легко ник-кабели по ошибке

    Инструменты для обжима и тестирования сетевого кабеля

    В этом учебном пособии подробно описаны наиболее распространенные инструменты для тестирования и обжима сетевых кабелей с витой парой.Изучите инструменты, которые можно использовать для обжима и тестирования сетевых кабелей с витой парой.

    Кабели являются основой проводной сети. Стабильность, надежность и производительность проводной сети зависят от кабелей. Установка и обслуживание кабелей в проводной сети — сложная задача.

    Для облегчения этой задачи доступны различные инструменты для обжима и тестирования сетевых кабелей. В этом уроке мы не только обсудим некоторые из наиболее распространенных инструментов для обжима и тестирования сетевых кабелей, но и разберемся в их особенностях и функциях.

    Инструменты для обжима сетевых кабелей с витой парой (STP и UTP)

    Обжимные инструменты используются для следующих целей.

    • Отрезать сетевой кабель необходимой длины от жгута.
    • Для снятия внешней и внутренней оболочек сетевого кабеля.
    • Для крепления разъемов на обоих концах кабеля.

    Некоторые обжимные инструменты обеспечивают все функции, в то время как другие обеспечивают одну или две функции.Ниже описаны наиболее распространенные инструменты для обжима сетевого кабеля с витой парой.

    Кусачки для проводов : — Чтобы отрезать сетевой кабель необходимой длины от жгута, вы можете использовать любой стандартный кусачок или кусачки, специально разработанные для кабеля витой пары. Кусачки для витой пары обычно имеют дополнительные лезвия для зачистки провода.

    Инструмент для зачистки проводов : — Этот инструмент используется для снятия внешней и внутренней оболочек сетевого кабеля.Как правило, вам не нужно приобретать этот инструмент отдельно, так как все стандартные кусачки для витой пары оснащены инструментами для зачистки проводов.

    На следующем рисунке показаны два кусачки для витой пары, оснащенные инструментами для зачистки проводов.

    Обжимной инструмент : — Этот инструмент используется для крепления разъемов к кабелю. Как правило, этот инструмент также включает кусачки и инструмент для зачистки проводов. Поэтому, если вы покупаете обжимной инструмент, вам не нужно покупать кусачки и инструмент для зачистки проводов отдельно.

    На следующем рисунке показано обжимное устройство, оснащенное устройством для зачистки проводов и кусачками.

    Выбор инструмента зависит от ваших требований и бюджета. Например, если вы хотите установить дюжину сетевых кабелей, вы можете купить менее дорогие инструменты, такие как недорогой инструмент для зачистки проводов и дешевое обжимное устройство. Но если вы занимаетесь прокладкой сетевых кабелей или имеете сеть среднего или большого размера, вам следует купить обжимной инструмент со встроенным инструментом для зачистки проводов и кусачками.Качественный инструмент для обжима кабеля витой пары обойдется вам примерно в 100 долларов, но в долгосрочной перспективе избавит вас от многих головных болей.

    Инструменты для тестирования сетевых кабелей и устранения неполадок

    Средство тестирования и устранения неполадок сетевого кабеля используется для следующих целей.

    • Для измерения длины сегмента или сетевого кабеля.
    • Для обнаружения ослабленных разъемов.
    • Для идентификации сетевого кабеля без маркировки среди всех сетевых кабелей.
    • Найти обрыв сетевого кабеля.
    • Для сертификации монтажа кабеля.

    В следующем разделе описаны наиболее распространенные средства тестирования сетевых кабелей и устранения неполадок.

    Кабельный сертификатор

    Это устройство тщательно тестирует сетевой кабель и удостоверяет, что прокладка кабеля соответствует специальному стандарту проводки, такому как Cat 5e, Cat 6, Cat 6a и т. д. Это устройство может проверять и тестировать общую длину сегмента, перекрестные помехи, шум, схему разводки, сопротивление, импеданс и возможность передачи данных на максимальной частоте, номинальной для кабеля.

    На следующем изображении показан сертификатор сетевого кабеля.

    Поскольку это устройство выполняет полный тест и сертифицирует установку кабеля, оно будет стоить вам больше, чем все другие тестовые устройства, перечисленные в этом разделе. Если у вас сеть среднего размера или вы можете купить это устройство, вам всегда следует покупать и использовать это устройство для управления сетевыми кабелями.

    Базовый кабельный тестер

    Если вы не можете позволить себе сертификатор сетевых кабелей, вы можете купить и использовать это устройство для управления сетевыми кабелями. Помимо сертификации прокладки кабеля, это устройство обеспечивает все остальные функции сертификатора сетевого кабеля. Он может тестировать длину кабеля, перекрестные помехи и обрывы кабеля. Он также может проверить, правильно ли подключены разъемы на обоих концах сетевого кабеля.

    На следующем изображении показан базовый инструмент для проверки сетевых кабелей.

    Тон-генератор и зонд

    Это устройство используется для трассировки немаркированных сетевых кабелей. Это устройство состоит из двух частей: генератора тона и зонда.Тон-генератор генерирует тоны или сигналы и передает их по сетевому кабелю. Зонд обнаруживает эти сигналы на другом конце кабеля.

    Вы можете использовать этот инструмент для идентификации сетевых кабелей, которые проходят от центрального узла к удаленным узлам. Например, если вы работаете с патч-панелью или коммутатором и пытаетесь выяснить, какой сетевой кабель подключается обратно к конечному устройству (например, ПК), то вы можете использовать это устройство.

    Поместите тон-генератор на один конец соединения (конечное устройство) и используйте пробник на другой стороне (коммутатор или коммутационная панель), чтобы определить, к какому сетевому кабелю подключен тон-генератор.

    На следующем изображении показан пример тонального генератора и пробника.

    Рефлектометр во временной области

    Это устройство используется для измерения длины сетевого кабеля, а также обрывов кабеля. Это устройство передает сигнал на одном конце и измеряет время, за которое сигнал достигает конца кабеля. Вы также можете использовать это устройство для поиска обрывов кабеля. Например, это устройство может приблизительно сказать вам, как далеко находится обрыв в кабеле.

    На следующем изображении показан рефлектометр во временной области.

    Это все для этого урока. Если вам понравился этот урок, не забудьте поделиться им с друзьями через вашу любимую социальную сеть.

    Как обжимать разъемы RJ45 с помощью сетевого кабеля

    Сегодня мы научимся обжимать разъемы RJ45 с помощью сетевого кабеля, инженер Comnen расскажет вам о самом простом и надежном способе.

    Шаг 1

    Выберите кабель и подходящие разъемы RJ45


    Прежде всего, вы должны подтвердить, что кабель и разъемы относятся к одной и той же категории, что означает пару кабелей категории 5e с разъемами категории 5e rj45, кабель категории 6 с разъемами категории 6, кабель категории 6а с разъемами категории 6а, кабели категории 7 с категорией 7 rj45 соединители.Во-вторых, внешний диаметр проводов кабеля должен совпадать с каналом для проводов разъемов (24AWG — 0,95 мм; 26AWG — 0,9 мм; 28AWG — 0,75 мм; 30AWG — 0,6 мм; 32AWG — 0,55 мм)

    При необходимости вы также можете вставить кабель в защитный кожух RJ45, как показано на следующем рисунке, защитный кожух RJ45 защитит зажим штекера, когда кабели протягиваются через жгуты.



    Шаг 2
    Зачистите 1,8–2 см оболочки на конце кабеля

    Этап 3
    Отрезать жилу кабеля и отказаться от нее

    Шаг 4
    Выпрямите 4 пары скрученных проводов и расположите их между пальцами

    Есть 2 вида заказов: T568-A и T568-B

    Поворот проводов T568-A (зелено-белый/зеленый, оранжево-белый/синий, сине-белый/оранжевый, коричнево-белый/коричневый)
    Поворот проводов T568-B (оранжево-белый/оранжевый, зелено-белый/синий, Сине-белый/зеленый, коричнево-белый/коричневый)

    Шаг 5
    Отсечка около 0. 5 см проводов и оставьте левые провода аккуратными

    Левые провода должны быть очень аккуратными и легко подсоединяться к разъемам

    Шаг 6
    Вставьте провода в разъемы RJ45

    Будьте осторожны и следите за тем, чтобы витки проводов не сместились

    Если вы вставили кабель в разъем RJ45, после того, как вставили провод, вставьте разъем RJ45 в разъем, оставьте два выступа, чтобы вставить их в разъем.


    Шаг 7
    Обожмите разъемы RJ45 на кабеле

    С помощью обжимного инструмента и сильного нажатия убедитесь, что контакты разъемов полностью соединены с проводами

    Если вы вставили заглушку RJ45 в разъем, при обжиме разъемов RJ45 в кабель два выступа заглушки RJ45 также обжаты в разъем.

    Шаг 8
    Проверка кабеля

    Используйте кабельный тестер, чтобы убедиться, что ваш кабель работает правильно, когда оба конца обжаты.

    Являясь ведущим производителем патч-кордов Ethernet в Китае, мы обновляем продукты для сетевых кабельных систем с помощью новейших технологий. Если вам нужны сетевые соединительные кабели, обращайтесь к нам!

    Как обжать кабель Ethernet или RJ45

    Загрузите PDF-файл: Как сделать собственный кабель Cat5.

    В этом руководстве приведены пошаговые инструкции о том, как обрезать и обжать кабель Ethernet до нужной длины. Правильная прокладка и подключение сетевых кабелей может избавить вас от головной боли и устранения неполадок позже в процессе установки, поэтому правильное выполнение этого в долгосрочной перспективе сэкономит вам массу времени и денег.

    Вам понадобятся следующие предметы:

    • 1 — Коробка с кабелем Cat5/Cat6
    • 2 — Обжимной инструмент RJ45
    • 3 — Разъемы RJ45
    • 4 — Электрические ножницы или инструмент для зачистки кабеля

    Когда у вас есть все необходимое, внимательно следуйте этим простым шагам:

    Шаг 1: Измерьте кабель и отрежьте его до нужной длины, дав себе немного дополнительного провисания, и имейте в виду, что максимальное расстояние, на которое вы можете протянуть один кабель, составляет 300 футов. Всегда рекомендуется оставлять дополнительный кабель петлей над стеной перед тем, как бросить кабель к камере или настенной розетке или выйти из внешней стены. Эти петли обычно называются «сервисными петлями» и обеспечивают возможность обслуживания кабеля в будущем.

    Шаг 2: Обрежьте примерно 1,5–2 дюйма внешнего экрана, чтобы открыть витые пары. Будьте осторожны, чтобы не перерезать и не перерезать витые пары, так как это может ослабить провод и сломать кабель

    .

    Шаг 3: Раскрутите каждую витую пару и расположите кабели в правильном порядке.В данном случае мы используем формат распиновки T-568B (O/W,O,G/W,Bl,Bl/W,G,Br/W,Br).

    Шаг 4: Держите заказанные пары большим и указательным пальцами, чтобы провода располагались в правильном порядке и лежали ровно. Обрежьте провода так, чтобы они были достаточно длинными, чтобы «уходить вниз» внутри разъема, в то время как экран кабеля входит в разъем RJ45.

    Шаг 5: Повернув зажим разъема RJ45 вниз, вставьте обрезанные пары в разъем RJ45, следя за тем, чтобы каждая пара вошла в свой собственный паз

    Шаг 6: Поместите разъем RJ45 с вставленным кабелем в соответствующий слот обжимного инструмента. Сильно нажмите вниз, пока он не будет надежно закреплен. Некоторые обжимные инструменты будут щелкать, указывая на то, что разъем полностью обжат. Проверьте конец разъема. Вы должны увидеть блестящие концы каждой медной пары в каждой канавке напротив внутренней части разъема. Это хороший показатель успешного обжима. Также дважды проверьте порядок ваших пар, чтобы убедиться, что провод не попал в неправильную канавку.

    Шаг 7: Если у вас есть кабельный тестер, проверьте подключение кабеля. Если нет, подключите новый кабель к IP-камере или сетевому видеорегистратору и подождите около минуты, пока изображение с камеры не появится на мониторе.Вы сможете узнать, подается ли питание на вашу камеру, если ИК-светодиоды горят красным или индикаторы связи начинают мигать на порте камеры NVR. Тем не менее, не думайте, что ваш кабель в порядке, если вы получаете индикаторы связи. Плохой кабель может иногда вести себя нормально. Если он включается, все готово!

    .
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
