Таблица автоматов по мощности и току. Выбор автомата по сечению кабеля таблица

Друзья приветствую всех на сайте «Электрик в доме». Мне на почту часто приходят письма с просьбой разъяснить правильно ли выбран автомат. Я понял, что для вас этот вопрос актуален, поэтому в данной статье будет таблица автоматов по мощности и току, по которой Вы с легкостью сможете выбрать автоматический выключатель под свою нагрузку и сечение кабеля.

Главной функцией автомата является защита электропроводки от перегрузки, которая приводит к разрушению изоляции электрического кабеля, короткому замыканию и пожару. Для того чтобы избежать проблем с электропроводкой в обязательном порядке устанавливают автоматические выключатели.

Конструктивно такой аппарат состоит из теплового и электромагнитного механизмов отключения (расцепителей).

какой автомат выбрать для квартиры

Главной задачей электромонтажника является грамотный расчет характеристик автомата для его долговечной, стабильной работы и выполнения тех функций, которые на него возложены.

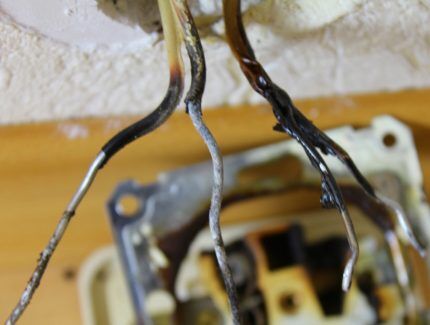

Ремонтные работы вследствие выхода из строя электропроводки – сложное и очень дорогое дело. Более того, от правильного выбора защитных устройств зависит жизнь и здоровье человека, поэтому важно подойти к этому вопросу очень ответственно.

В этой статье будет представлен правильный алгоритм выбора автоматических выключателей в зависимости от номинала и других характеристик.

Шкала номинальных токов автоматических выключателей

На корпусе автоматических выключателей производителем всегда указываются главные характеристики устройства, его модель, серийный номер и бренд.

Главной и самой важной характеристикой автомата является значение номинального тока. Она показывает максимально допустимый ток, который может долго проходить через автоматический выключатель без его нагрева и отключения. Значение тока измеряется и указывается в Амперах (А). Если номинальный ток, протекающий через устройство, будет превышен, то защитный автомат отключится и разомкнет цепь.

Модели автоматов имеют стандарт значений номинального тока и бывают 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100А. Бывают и более мощные приборы, но в быту они не используются и предназначены только для специальных задач в промышленности.

на сколько ампер нужен автомат

Согласно нормативно-технической документации номинальный ток для любого автоматического выключателя указывается для работы прибора при температуре окружающей среды +30 градусов Цельсия.

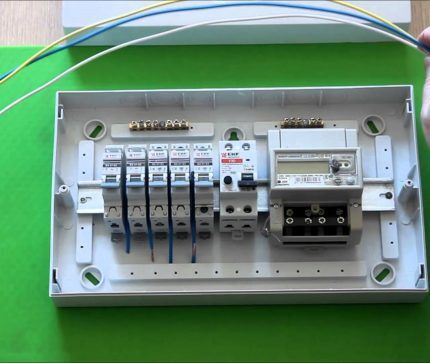

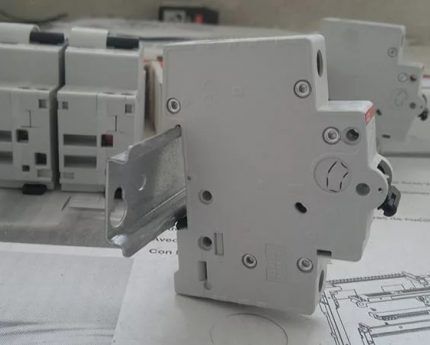

Устанавливают автоматы в электрощитах на дин-рейку по несколько штук в зависимости от количества защищаемых линий. При одновременном расположении нескольких устройств вплотную друг к другу они «подогревают» друг друга, это приводит к уменьшению значения тока, который они могут пропустить без отключения. В связи с этим в каталогах и инструкциях к приборам защиты производители часто указывают поправочные коэффициенты для размещения групп выключателей.

Важность время-токовой характеристики

Некоторые электрические приборы имеют высокий пусковой ток при включении. Его значение бывает выше номинального тока автомата, но действует он краткое время. Для электрического кабеля такой ток не представляет опасности (если его величина в разумных пределах соотносится с типом кабеля), но автомат может срабатывать при пусковом токе, воспринимая это как перегрузку.

Для того чтобы не происходило постоянных отключений из-за запуска устройств с высокими пусковыми токами, автоматы имеют разделение на типы по время-токовой характеристике.

как рассчитать ток автомата

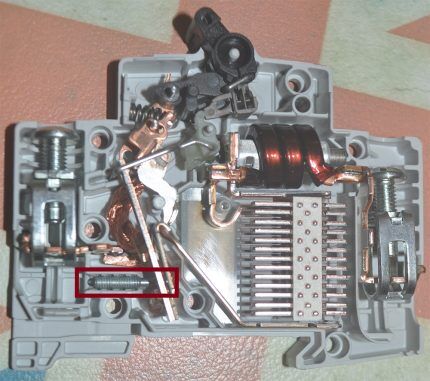

Конструктивно автоматический выключатель состоит из двух расцепителей: электромагнитного и теплового.

Электромагнитный расцепитель предназначен для отключения устройства при коротком замыкании. Для работы такого механизма отключения в автомате используется электромагнитная катушка и соленоид. При многократном превышении значения электрического тока появляется магнитное поле в катушке, та задействует соленоид и он отключает автомат.

Автоматические выключатели имеют характеристику по току короткого замыкания (предельный ток отключения), которая по номиналу бывает в 3, 4,5, 6 и 10кА. Для бытовых целей при устройстве защиты в квартире или доме чаще всего применяют автоматы с номиналом тока КЗ 6кА.

Тепловой расцепитель – это пластина, состоящая из двух различных металлов. При длительной нагрузке, превышающей номинальный ток, эта пластина нагревается, выгибается, воздействует на рычаг расцепителя и устройство отключается. Главная задача такого механизма – защищать линию от долговременных перегрузок выше номинального тока автомата.

Чтобы не думать о том, какую нагрузку включить в розетку, не рассчитывать постоянно суммарную мощность приборов и не думать о пусковых токах была придумана характеристика по времени-току.

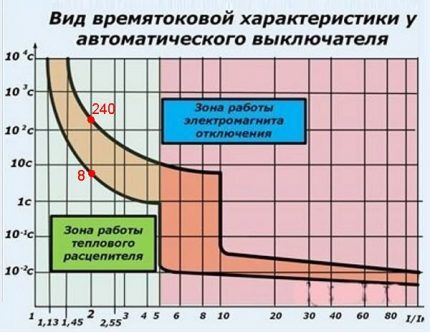

Данная характеристика показывает время и ток, которые влияют на отключение аппарата. На автоматах она указывается буквой В, С или D.

отключающие характеристики автоматов

Автоматические выключатели с одинаковыми номиналами и различной время–токовой характеристикой будут отключаться в разное время и с разным током превышения.

Такое разделение автоматов является очень удобным и позволяет уменьшить количество ложных отключений.

В соответствии с ГОСТ Р 50345-2010 существует три стандарта время-токовых характеристик:

  1. B – превышение в 3 — 5 раз от номинального тока, самые чувствительные автоматы имеют такую характеристику и применяются в сетях с приборами не имеющими больших пусковых токов.
  2. C – превышение в 5 — 10 раз от номинального тока, самая популярные автоматы с такой характеристикой, они используются в квартирах и частных домах.
  3. D – превышение в 10 — 20 раз от номинального тока, используется для защиты сетей с оборудованием имеющим высокие пусковые токи и кратковременные перегрузки.

Почему автомат С16 не отключится при токе 16 Ампер?

Теперь давайте попробуем понять, почему при сечении электрического кабеля 2,5 кв.мм, который выдерживает ток 25А (ПУЭ таблица 1.3.6) должен защищать автоматический выключатель на 16А, а не на 25А.

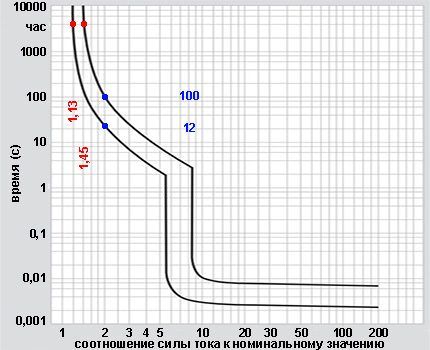

Все дело в тепловом расцепителе, который нагревается со временем при воздействии нагрузки и защищает от длительного превышения тока. Длительность этого времени может занимать и 10 минут и 1 час.

Автоматические выключатели имеют такую характеристику, как «ток неотключения», он рассчитан и составляет 1,13 от номинального тока (смотри ГОСТ Р 50345-2010 п.8.6.2). Эта характеристика означает, что автомат не отключится при этом значении тока в течение часа.

Например, автомат на 16А не отключится, при протекании через него тока в 18,08 А в течение часа, это заложено в работу теплового расцепителя устройства.

номиналы автоматов по току таблица

Еще одной характеристикой автоматов является «условный ток отключения» и он тоже стандартен для всех защитных автоматов и равен 1,45 от номинального тока. При токе, например, 36,25А автомат на 25А обязательно отключится в течение часа. Это правило действует только при условии, что изначально автоматы были холодными.

Поэтому нужно иметь в виду, что автоматические выключатели не отключаются при достижении значения тока их номинала. Они могут работать и дольше, поэтому всегда выбирают защитное устройство с номиналом ниже, чем пропускающая способность кабеля.

Номиналы автоматов по току таблица

Для того, чтобы защитить линию от перегрузки и короткого замыкания нужно тщательно и правильно выбрать номинал автомат по току. Вот, например, если вы защищаете линию с кабелем 2,5 кв.мм. автоматом на 25А и одновременно включили несколько мощных бытовых приборов, то ток может превысить номинал автомата, но при значении меньше 1,45 автомат может работать около часа.

Если тока будет 28 А, то изоляция кабеля начнет плавиться (так как допустимый ток только 25А), это приведет к выходу из строя, пожару и другим печальным последствиям.

Поэтому таблица автоматов по мощности и току выглядит следующим образом:

Сечение медных жил кабеля, кв.мм Допустимый длительный ток, А Номинальный ток автомата, А Максимальная мощность (220 В) Применение
1,5 19  10  4,1  Освещение
2,5 25 16 5,5 Розетки
4 35 25 7,7 Водонагреватели, духовки
6 42 32 9,24 Электроплиты
10 55 40 12,1 Вводы в квартиру

ВАЖНО! Обязательно следуйте значениям таблицы и указаниям нормативной электротехнической документации!

Какой автомат выбрать для кабеля 2.5 мм2?

Для потребителей, суммарная мощность которых не будет превышать 3,5 кВт рекомендуем использовать медный кабель сечением 2,5кв.мм и защищать эти линии автоматом на 16А.

Для медного кабеля сечением 2,5 кв.мм согласно таблице 1.3.6 ПУЭ длительный допустимый ток 27А. Исходя из этого, можно подумать, что к такому кабелю подойдет автомат на 25А. Но это не так. Кстати кто не знает где искать публикую данную таблицу:

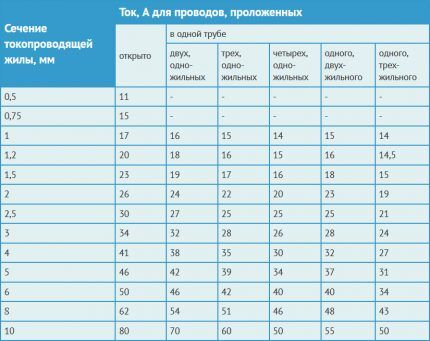

допустимый ток для кабелей

Согласно ПУЭ, п. 1.3.10 значение тока 25А разогреет кабель 2,5 кв.мм до 65 градусов Цельсия. Это достаточно высокая температура для постоянных режимов работы.

Еще важно понимать, что не все производители изготавливают кабель согласно ГОСТ и его сечение может быть ниже заявленного. Так что сечение может быть 2,0 кв.мм вместо 2,5 кв.мм. Качество меди у разных заводов тоже отличается и вы не сможете гарантировано точно сказать о том, какое качество кабеля имеете.

Поэтому очень важен запас в защите кабеля для избегания проблем в процессе эксплуатации электропроводки. Выбор автомата по сечению кабеля осуществляют следующим образом:

  • кабель 1,5 кв.мм применяю при монтаже сигнализации и освещения, ему соответствует автомат 10А;
  • кабель 2,5 кв.мм часто используется для отдельных розеток и розеточных групп, где суммарная мощность потребителей не будет превышать 3,5 кВт. Ему соответствует номиналы автоматов по току 16А;
  • кабель 4 кв.мм используют в быту для подключения духовых шкафов, стиральных и посудомоечных машин, обогревателей и водонагревателей, к нему покупают автомат номиналом 25А;
  • кабель 6 кв.мм нужен для подключения серьезных мощных потребителей: электрических плит, электрических котлов отопления. Номинал автомата 32А;
  • кабель 10 кв.мм обычно максимальное сечение используемое в быту, предназначено для ввода питания в квартиры и частные дома к электрощитам. Автомат на 40А.

выбор автомата по сечению кабеля таблица

Для расчета электрической сети у себя дома смело и строго руководствуйтесь предоставленной выше таблицей и руководством. При правильном расчете силовых линий и защитных устройств всё будет работать долговечно и не принесет вам неудобств и проблем.

Выбор автомата по сечению кабеля таблица для 220 В и 380 Вольт

Многие путают и думают, что автоматические выключатели защищают электрические приборы. Это ошибка.

Автоматический выключатель всегда защищает только силовую линию — кабель! Автомат защищает не нагрузку, не розетку, а питающий кабель и только его. Это нужно запомнить!

Задача автомата – уберечь кабель от повреждения, перегрева и последствий. Поэтому выбирать автомат нужно руководствуясь следующими советами:

1. Сначала вычисляем максимальную нагрузку на каждую линию (суммируем максимальную мощность потребителей), по закону Ома I=P/U вычисляем максимальный ток.

Например, имея на кухне чайник 1кВт, холодильник 0,5 кВт, мультиварку 0,8 кВт и микроволновую печь 1,2 кВт суммируем их максимальные мощности:

1+0,5+1,2+0,8 = 3,5 кВт;

вычисляем силу тока:

I=3500/220=15,9А

2. Исходя из мощности и тока, рассчитываем сечение кабеля или выбираем его из таблицы. Для дома обычно выбирают 1,5 – 10 кв.мм. в зависимости от нагрузки.

Для нашего примера выбираем кабель с жилами 2,5кв.мм.

таблица автоматов по мощности и току

3. Далее выбираем номинал автоматического выключателя, опять же по таблице в соответствии с выбранным сечение кабеля. Автомат должен отключаться раньше, чем перегреется кабель. В нашем случае это автомат номиналом 16А.

4. Подключаем все в правильной последовательности и пользуемся.

Если электрическую проводку вы будете использовать старую, то учитывайте состояние кабеля и его сечение и подбирайте автомат под него, но номиналом не более 16А! Лучшим решением при ремонте является полная замена всей проводки и защитных устройств.

таблица выбора автоматов по сечению кабеля

Автоматические выключатели лучше всего выбирать известных производителей, тогда вы будете уверены в надежности и долговечности их работы.

Самыми распространенными и качественными импортными устройствами на данный момент считают: ABB, Legrand, Shneider Electric, hager.

Единственный их минус – высокая цена, но, конечно, она соответствует качеству продукции. Отечественные приборы фирм IEK и КЭАЗ уступают по качеству, но имеют доступную цену. Желательно покупать автоматические выключатели в электрический щиток одного производителя, чтобы система работала однородно и не было несоответствий в характеристиках защитных устройств.

Важно! Выбирайте электрические компоненты и защитные устройства в специализированных магазинах и проверяйте сертификаты на продукцию!

Монтаж и разводка электропроводки в доме – это сложный и ответственный процесс, в котором важны все тонкости и нюансы, и которые требуют правильного расчета всех составляющих. Именно поэтому если вы не уверены в том, что вам такая работу будет по плечу, то лучше наймите профессионального электрика.

На этом все друзья, надеюсь данная статья помогла вам с решением такой проблемы как выбрать автомат по сечению кабеля, если остались вопросы задавайте в их в комментариях.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Выбор автомата по мощности нагрузки и сечению провода

Содержание статьи

Выбор автомата по мощности нагрузки

Для выбора автомата по мощности нагрузки необходимо рассчитать ток нагрузки, и подобрать номинал автоматического выключателя больше или равному полученному значению. Значение тока, выраженное в амперах в однофазной сети 220 В., обычно превышает значение мощности нагрузки, выраженное в киловаттах в 5 раз, т.е. если мощность электроприемника (стиральной машины, лампочки, холодильника) равна 1,2 кВт., то ток, который будет протекать в проводе или кабеле равен 6,0 А(1,2 кВт*5=6,0 А). В расчете на 380 В., в трехфазных сетях, все аналогично, только величина тока превышает мощность нагрузки в 2 раза.

Можно посчитать точнее и посчитать ток по закону ома I=P/U —  I=1200 Вт/220В =5,45А. Для трех фаз напряжение будет 380В.

Можно посчитать еще точнее и учесть cos φ — I=P/U*cos φ.



Коэффициент мощности

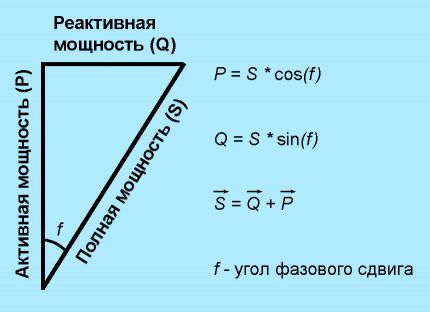

это безразмерная физическая величина, характеризующая потребителя переменного электрического тока с точки зрения наличия в нагрузке реактивной составляющей. Коэффициент мощности показывает, насколько сдвигается по фазе переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения.
Численно коэффициент мощности равен косинусу этого фазового сдвига или cos φ

Косинус фи возьмем из таблицы 6.12 нормативного документа СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий»

Таблица 1. Значение Cos φ в зависимости от типа электроприемника

Тип электроприемникаcos φ
Холодильное  оборудование
предприятий торговли и
общественного питания,
насосов, вентиляторов и
кондиционеров воздуха
при мощности
электродвигателей, кВт:
до 10,65
от 1 до 40,75
свыше 40,85
Лифты и другое
подъемное оборудование
0,65
Вычислительные машины
(без технологического
кондиционирования воздуха)
0,65
Коэффициенты мощности
для расчета сетей освещения
следует принимать с лампами:
люминесцентными0,92
накаливания1,0
ДРЛ и ДРИ с компенсированными ПРА0,85
то же, с некомпенсированными ПРА0,3-0,5
газосветных рекламных установок0,35-0,4

Примем наш электроприемник мощностью 1,2 кВт. как бытовой однофазный холодильник на 220В, cos φ примем из таблицы 0,75 как двигатель от 1 до 4 кВт.
Рассчитаем ток I=1200 Вт / 220В * 0,75 = 4,09 А.

Теперь самый правильный способ определения тока электроприемника — взять величину тока с шильдика, паспорта или инструкции по эксплуатации. Шильдик с характеристиками есть почти на всех электроприборах.

Автоматы EKF Автоматические выключатели EKF

Общий ток в линии(к примеру розеточной сети) определяется суммированием тока всех электроприемников. По рассчитанному току выбираем ближайший  номинал автоматического автомата в большую сторону. В нашем примере для тока 4,09А это будет автомат на 6А.





ВАЖНО!

Очень важно отметить, что выбирать автоматический выключатель только по мощности нагрузки является грубым нарушением требований пожарной безопасности и может привести к возгоранию изоляции кабеля или провода и как следствие к возникновению пожара. Необходимо при выборе учитывать еще и сечение провода или кабеля.

По мощности нагрузки более правильно выбирать сечение проводника. Требования по выбору изложены в основном нормативном документе для электриков под названием ПУЭ (Правила Устройства Электроустановок), а точнее в главе 1.3. В нашем случае, для домашней электросети, достаточно рассчитать ток нагрузки, как указано выше, и в таблице ниже выбрать сечение проводника, при условии что полученное значение ниже длительно допустимого тока соответствующего его сечению.

Выбор автомата по сечению кабеля

Рассмотрим проблему выбора автоматических выключателей для домашней электропроводки более подробно с учетом требований пожарной безопасности.Необходимые требования изложены главе 3.1 «Защита электрических сетей до 1 кВ.», так как напряжение сети в частных домах, квартирах, дачах равно 220 или 380В.

Сечение жил кабеля и провода Расчет сечения жил кабеля и провода



Напряжение 220В.

– однофазная сеть используется в основном для розеток и освещения.
380В. – это в основном сети распределительные – линии электропередач проходящие по улицам, от которых ответвлением подключаются дома.

Согласно требованиям вышеуказанной главы, внутренние сети жилых и общественных зданий должны быть защищены от токов КЗ и перегрузки. Для выполнения этих требований и были изобретены аппараты защиты под названием автоматические выключатели(автоматы).



Автоматический выключатель «автомат»

это механический коммутационный аппарат, способный включать, проводить токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания и перегрузки.



Короткое замыкание (КЗ)

э- лектрическое соединение двух точек электрической цепи с различными значениями потенциала, не предусмотренное конструкцией устройства и нарушающее его нормальную работу. Короткое замыкание может возникать в результате нарушения изоляции токоведущих элементов или механического соприкосновения неизолированных элементов. Также, коротким замыканием называют состояние, когда сопротивление нагрузки меньше внутреннего сопротивления источника питания.



Ток перегрузки

– превышающий нормированное значение длительно допустимого тока и вызывающий перегрев проводника.Защита от токов КЗ и перегрева необходима для пожарной безопасности, для предотвращения возгорания проводов и кабелей, и как следствие пожара в доме.



Длительно допустимый ток кабеля или провода

– величина тока, постоянно протекающего по проводнику, и не вызывающего чрезмерного нагрева.

Кабели ВВГнг с медными жилами Кабели ВВГнг с медными жилами

Величина длительно допустимого тока для проводников разного сечения и материала представлена ниже.Таблица представляет собой совмещенный и упрощенный вариант применимый для бытовых сетей электроснабжения, таблиц № 1.3.6 и 1.3.7 ПУЭ.

Сечение
токо-
проводящей
жилы, мм
Длительно допустимый
ток, А, для проводов
и кабелей с медными жилами.
Длительно допустимый
ток, А, для проводов
и кабелей с алюминиевыми жилами.
1,519
2,52519
43527
64232
105542
167560
259575
3512090
50145110

Выбор автомата по току короткого замыкания КЗ

Выбор автоматического выключателя для защиты от КЗ (короткого замыкания) осуществляется на основании расчетного значения тока КЗ в конце линии. Расчет относительно сложен, величина зависит от мощности трансформаторной подстанции, сечении проводника и длинны проводника и т.п.

Маркировка автомата с характеристикой С

Из опыта проведения расчетов и проектирования электрических сетей, наиболее влияющим параметром является длинна линии, в нашем случае длинна кабеля от щитка до розетки или люстры.

Т.к. в квартирах и частных домах эта длинна минимальна, то такими расчетами обычно пренебрегают и выбирают автоматические выключатели с характеристикой «C», можно конечно использовать «В», но только для освещения внутри квартиры или дома, т.к. такие маломощные светильники не вызывают высокого значения пускового тока, а уже в сети для кухонной техники имеющей электродвигатели, использование автоматов с характеристикой В не рекомендуется, т.к. возможно срабатывание автомата при включении холодильника или блендера из-за скача пускового тока.

Выбор автомата по длительно допустимому току(ДДТ) проводника

Выбор автоматического выключателя для защиты от перегрузки или от перегрева проводника осуществляется на основании величины ДДТ для защищаемого участка провода или кабеля. Номинал автомата должен быть меньше или равен величине ДДТ проводника, указанного в таблице выше. Этим обеспечивается автоматическое отключение автомата при превышении ДДТ в сети, т.е. часть проводки от автомата до последнего электроприемника защищена от перегрева, и как следствие от возникновения пожара.

Провода ПУГНП и ШВВП Провода ПУГНП и ШВВП

Пример выбора автоматического выключателя

Имеем группу от щитка к которой планируется подключить посудомоечную машину -1,6 кВт, кофеварку – 0,6 кВт и электрочайник – 2,0 кВт.

Считаем общую нагрузку и вычисляем ток.

Нагрузка = 0,6+1,6+2,0=4,2 кВт. Ток = 4,2*5=21А.

Смотрим таблицу выше, под рассчитанный нами ток подходят все сечения проводников кроме 1,5мм2 для меди и 1,5 и 2,5 по алюминию.

Выбираем медный кабель с жилами сечением 2,5мм2, т.к. покупать кабель большего сечения по меди не имеет смысла, а алюминиевые проводники не рекомендуются к применению, а может и уже запрещены.

Смотрим шкалу номиналов выпускаемых автоматов — 0.5; 1.6; 2.5; 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63.

Автоматические выключатели Schneider Electric

Автоматический выключатель для нашей сети подойдет на 25А, так как на 16А не подходит потому что рассчитанный ток (21А.) превышает номинал автомата 16А, что вызовет его срабатывание, при включении всех трех электроприемников сразу. Автомат на 32А не подойдет потому что превышает ДДТ выбранного нами кабеля 25А., что может вызвать, перегрев проводника и как следствие пожар.

Сводная таблица для выбора автоматического выключателя для однофазной сети 220 В.

Номинальный ток автоматического выключателя, А.Мощность, кВт.Ток,1 фаза, 220В.Сечение жил кабеля, мм2.
160-2,80-15,01,5
252,9-4,515,5-24,12,5
324,6-5,824,6-31,04
405,9-7,331,6-39,06
507,4-9,139,6-48,710
639,2-11,449,2-61,016
8011,5-14,661,5-78,125
10014,7-18,078,6-96,335
12518,1-22,596,8-120,350
16022,6-28,5120,9-152,470
20028,6-35,1152,9-187,795
25036,1-45,1193,0-241,2120
31546,1-55,1246,5-294,7185

Сводная таблица для выбора автоматического выключателя для трехфазной сети 380 В.

Номинальный ток
автоматического
выключателя, А.
Мощность, кВт.Ток, 1 фаза 220В.Сечение жил
кабеля, мм2.
160-7,90-151,5
258,3-12,715,8-24,12,5
3213,1-16,324,9-31,04
4016,7-20,331,8-38,66
5020,7-25,539,4-48,510
6325,9-32,349,2-61,416
8032,7-40,362,2-76,625
10040,7-50,377,4-95,635
12550,7-64,796,4-123,050
16065,1-81,1123,8-124,270
20081,5-102,7155,0-195,395
250103,1-127,9196,0-243,2120
315128,3-163,1244,0-310,1185
400163,5-207,1310,9-393,82х95*
500207,5-259,1394,5-492,72х120*
630260,1-327,1494,6-622,02х185*
800328,1-416,1623,9-791,23х150*

* — сдвоенный кабель, два кабеля соединенных паралельно, к примеру 2 кабеля ВВГнг 5х120

Провода ПВ-3

Итоги

При выборе автомата необходимо учитывать не только мощность нагрузки, но и сечение и материал проводника.

Для сетей с небольшими защищаемыми участками от токов КЗ, можно применять автоматические выключатели с характеристикой «С»

Номинал автомата должен быть меньше или равен длительно допустимому току проводника.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

по току, нагрузке, сечению провода

Собирая электрощиток или подключая новую крупную бытовую технику, домашний мастер обязательно столкнется с такой проблемой как необходимость подбора автоматических выключателей. Они обеспечивают электро и пожарную безопасность, потому правильный выбор автомата — залог безопасности вас, семьи и имущества.

Для чего служит автомат

Содержание статьи

В цепи электропитания автомат ставят для предупреждения перегрева проводки. Любая проводка рассчитана на прохождение какого-то определенного тока. Если пропускаемый ток превышает это значение, проводник начинает слишком сильно греться. Если такая ситуация сохраняется достаточный промежуток времени, начинает плавиться проводка, что приводит к короткому замыканию. Автомат защиты ставят чтобы предотвратить эту ситуацию.

Пакетник или автомат защиты необходим для предотвращения перегрева проводников и отключения в случае КЗ

Пакетник или автомат защиты необходим для предотвращения перегрева проводников и отключения в случае КЗ

Вторая задача автомата защиты — при возникновении тока короткого замыкания (КЗ) отключить питание. При замыкании токи в цепи возрастают многократно и могут достигать тысяч ампер. Чтобы они не разрушили проводку и не повредили аппаратуру, включенную в линию, автомат защиты должен отключить питание как можно быстрее — как только ток превысит определенный предел.

Чтобы защитный автоматический выключатель исправно выполнял свои функции, необходимо правильно сделать выбор автомата по всем параметрам. Их не так много — всего три, но с каждой надо разбираться.

Какие бывают автоматы защиты

Для защиты проводников однофазной сети 220 В есть отключающие устройства однополюсные и двухполюсные. К однополюсным подключается только один проводник — фазный, к двухполюсным и фаза и ноль. Однополюсные автоматы ставят на цепи 220 В внутреннего освещения, на розеточные группы в помещениях с нормальными условиями эксплуатации. Их также ставят на некоторые виды нагрузки в трехфазных сетях, подключая одну из фаз.

Для трехфазных сетей (380 В) есть трех и четырех полюсные. Вот эти автоматы защиты (правильное название автоматический выключатель) ставят на трехфазную нагрузку (духовки, варочные панели и другое оборудование которое работает от сети 380 В).

В помещениях с повышенной влажностью (ванная комната, баня, бассейн и т.д.) ставят двухполюсные автоматические выключатели. Их также рекомендуют устанавливать на мощную технику — на стиральные и посудомоечные машины, бойлеры, духовые шкафы и т.д.

Просто в аварийных ситуациях — при коротком замыкании или пробое изоляции — на нулевой провод может попасть фазное напряжение. Если на линии питания установлен однополюсный аппарат, он отключит фазный провод, а ноль с опасным напряжением так и останется подключенным. А значит, остается вероятность поражения током при прикосновении. То есть, выбор автомата прост — на часть линий ставятся однополюсные выключатели, на часть — двухполюсные. Конкретное количество зависит от состояния сети.

Автоматы для однофазной сети

Автоматы для однофазной сети

Для трехфазной сети существуют трехполюсные автоматические выключатели. Такой автомат ставится на входе и на потребителях, к которым подводятся все три фазы — электроплита, трехфазная варочная панель, духовой шкаф и т.д. На остальных потребителей ставят двухполюсные автоматы защиты. Они в обязательном порядке должны отключать и фазу и нейтраль.

Пример разводки трехфазной сети - типы автоматов защиты

Пример разводки трехфазной сети — типы автоматов защиты

Выбор номинала автомата защиты от количества подключаемых к нему проводов не зависит.

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

  • Рассчитываете сечение проводки для конкретного участка.
  • Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
  • Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводовДопустимый длительный ток нагрузкиМаксимальная мощность нагрузки для однофазной сети 220 ВНоминальный ток защитного автоматаПредельный ток защитного автоматаПримерная нагрузка для однофазной цепи
1,5 кв. мм19 А4,1 кВт10 А16 Аосвещение и сигнализация
2,5 кв. мм27 А5,9 кВт16 А25 Арозеточные группы и электрический теплый пол
4 кв.мм38 А8,3 кВт25 А32 Акондиционеры и водонагреватели
6 кв.мм46 А10,1 кВт32 А40 Аэлектрические плиты и духовые шкафы
10 кв. мм70 А15,4 кВт50 А63 Авводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников. Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным.

Выбираем отключающую способность

Выше описан выбор пакетника по максимально допустимому току нагрузки. Но автомат защиты сети также должен отключаться при возникновении с сети КЗ (короткого замыкания). Эту характеристику называют отключающей способностью. Она отображается в тысячах ампер — именного такого порядка могут достигать токи при коротком замыкании. Выбор автомата по отключающей способности не очень сложен.

Эта характеристика показывает, при каком максимальном значении тока КЗ автомат сохраняет свою работоспособность, то есть, он сможет не только отключится, но и будет работать после повторного включения. Эта характеристика зависит от многих факторов и для точного подбора необходимо определять токи КЗ. Но для проводки в доме или квартире такие расчеты делают очень редко, а ориентируются на удаленность от трансформаторной подстанции.

Отключающая способность автоматических защитных выключателей

Отключающая способность автоматических защитных выключателей

Если подстанция находится недалеко от ввода в ваш дом/квартиру, берут автомат с отключающей способностью 10 000 А, для всех остальных городских квартир достаточно 6 000 А. Если же дом находится в сельской местности иди вы выбираете автомат защиты электросети для дачи, вполне может хватить и отключающей способности в 4 500 А. Сети тут обычно старые и токи КЗ большими не бывают. А так как с возрастанием отключающей способности цена возрастает значительно, можно применить принцип разумной экономии.

Можно ли в городских квартирах ставить пакетики с более низкой отключающей способностью. В принципе, можно, но никто не гарантирует, что после первого же КЗ вам не придется его менять. Он может успеть отключить сеть, но окажется при этом неработоспособным. В худшем варианте контакты расплавятся и отключиться автомат не успеет. Тогда проводка расплавится и может возникнуть пожар.

Тип электромагнитного расцепителя

Автомат должен срабатывать при повышении тока выше определенной отметки. Но в сети периодически возникают кратковременные перегрузки. Обычно они связаны с пусковыми токами. Например, такие перегрузки могут наблюдаться при включении компрессора холодильника, мотора стиральной машины и т.д. Автоматический выключатель при таких временных и краткосрочных перегрузках отключаться не должен, потому у них есть определенная задержка на срабатывание.

Но если ток возрос не из-за перегрузки а из-за КЗ, то за время, которое «выжидает» автоматический выключатель, контакты его расплавятся. Вот для этого и существует электромагнитный автоматический расцепитель. Он срабатывает при определенной величине тока, которая уже не может быть перегрузкой. Этот показатель называют еще током отсечки, так как в этом случае автоматический выключатель отсекает линию от электропитания. Величина тока срабатывания может быть разной и отображается буквами, которые стоят перед цифрами, обозначающими номинал автомата.

Есть три самых ходовых типа:

  • B — срабатывает при превышении номинального тока в 3-5 раз;
  • C — если он превышен в 5-10 раз;
  • D — если больше в  10-20 раз. Класс автомата или тока отсечки

    Класс автомата или тока отсечки

С какой же характеристикой выбрать пакетник? В данном случае выбор автомата защиты также основывается на отдаленности вашего домовладения от подстанции и состояния электросетей выбор автомата защиты проводят ползуясь простыми правилами:

  • С буквой «B» на корпусе подходят для дач, домов селах и поселках, которые получают электропитание через воздушки. Также их можно ставить в квартиры старых домов, в которых реконструкция внутридомовой электросети не производилась. Эти защитные автоматы далеко не всегда есть в продаже, стоят немного дороже категории С, но могут доставляться под заказ.
  • Пакетники с «C» на корпусе — это наиболее широко распространенный вариант. Они ставятся в сетях с нормальным состоянием, подходят для квартир в новостройках или после капремонта, в частных домах недалеко от подстанции.
  • Класс D ставят на предприятиях, в мастерских с оборудованием, имеющим высокие пусковые токи.

То есть по сути выбор автомата защиты в этом случае прост — для большинства случаев подходит тип C. Он и есть в магазинах в большом ассортименте.

Каким производителям стоит доверять

И напоследок уделим внимание производителям. Выбор автомата нельзя считать завершенным, если вы не подумали о том, какой фирмы автоматические выключатели вы будете покупать. Точно не стоит брать неизвестные фирмы — электрика не та область, где можно ставить эксперименты. Подробно о выборе производителя в видео.

Номиналы автоматических выключателей по току для грамотного подбора

Устройства для отключения электричества при перегрузках и коротких замыканиях устанавливают на входе в любую домашнюю сеть. Необходимо правильно рассчитать номиналы автоматических выключателей по току, иначе их работа будет неэффективной. Согласны?

Мы расскажем, как производится расчет параметров автомата, согласно которым подбирают это защитное устройство. Из предложенной нами статьи вы узнаете, как выбрать прибор, требующийся для защиты электросети. С учетом наших советов вы приобретете вариант, четко срабатывающий в опасный для проводки момент.

Содержание статьи:

Параметры автоматических выключателей

Для обеспечения правильного выбора номинала устройств отключения необходимо понимание принципов их работы, условий и времени срабатывания.

Рабочие параметры автоматических выключателей стандартизированы российскими и международными нормативными документами.

Основные элементы и маркировка

В конструкцию выключателя входят два элемента, которые реагируют на превышение силой тока установленного диапазона значений:

  • Биметаллическая пластина под воздействием проходящего тока нагревается и, изгибаясь, надавливает на толкатель, который разъединяет контакты. Это “тепловая защита” от перегрузки.
  • Соленоид под воздействием сильного тока в обмотке генерирует магнитное поле, которое давит сердечник, а тот уже воздействует на толкатель. Это “токовая защита” от короткого замыкания, которая реагирует на такое событие значительно быстрее, чем пластина.

Типы устройств электрической защиты обладают маркировкой, по которой можно определить их основные параметры.

Маркировка автоматического выключателяМаркировка автоматического выключателя

На каждом автоматическом выключателе обозначены его основные характеристики. Это позволяет не перепутать устройства, когда они установлены в щитке

Тип времятоковой характеристики зависит от диапазона уставки (величины силы тока при которой происходит срабатывание) соленоида. Для защиты проводки и приборов в квартирах, домах и офисах используют выключатели типа “C” или, значительно менее распространенные – “B”. Особенной разницы между ними при бытовом применении нет.

Тип “D” используют в подсобных помещениях или столярках при наличии оборудования с электродвигателями, которые имеют большие показатели пусковой мощности.

Существует два стандарта для устройств отключения: жилой (EN 60898-1 или ГОСТ Р 50345) и более строгий промышленный (EN 60947-2 или ГОСТ Р 50030.2). Они отличаются незначительно и автоматы обоих стандартов можно использовать для жилых помещений.

По номинальному току стандартный ряд автоматов для использования в бытовых условиях содержит приборы со следующими значениями: 6, 8, 10, 13 (редко встречается), 16, 20, 25, 32, 40, 50 и 63 A.

Время-токовые характеристики срабатывания

Для того чтобы определить быстроту срабатывания автомата при перегрузке существуют специальные таблицы зависимости времени отключения от коэффициента превышения номинала, который равен отношению существующей силы тока к номинальной:

K = I / In.

Резкий обрыв вниз графика при достижении значения коэффициента диапазона от 5 до 10 единиц, обусловлен срабатыванием электромагнитного расцепителя. Для выключателей типа “B” это происходит при значении от 3 до 5 единиц, а для типа “D” – от 10 до 20.

График время-токовых характеристикГрафик время-токовых характеристик

График показывает зависимость диапазона времени срабатывания автоматов типа “C” от отношения силы тока к значению, которое установлено для этого выключателя

При K = 1,13 автомат гарантированно не отключит линию в течение 1 часа, а при K = 1,45 – гарантированно отключит за это же время. Эти величины утверждены в п. 8.6.2. ГОСТ Р 50345-2010.

Чтобы понять, за какое время сработает защита, например, при K = 2, необходимо провести вертикальную линию от этого значения. В результате получим, что согласно приведенному графику, отключение произойдет в диапазоне от 12 до 100 секунд.

Столь большой разброс времени обусловлен тем, что нагрев пластины зависит не только от мощности проходящего через нее тока, но и параметров внешней среды. Чем выше температура, тем быстрее срабатывает автомат.

Правила выбора номинала

Геометрия внутриквартирных и домовых электрических сетей индивидуальна, поэтому типовых решений по установке выключателей определенного номинала не существует. Общие правила расчета допустимых параметров автоматов достаточно сложны и зависят от многих факторов. Необходимо учесть их все, иначе возможно создание аварийной ситуации.

Принцип устройства внутриквартирной разводки

Внутренние электрические сети имеют разветвленную структуру в виде “дерева” – графа без циклов. Соблюдение такого принципа построения называется , согласно которой оснащаются защитными устройствами все виды электрических цепей.

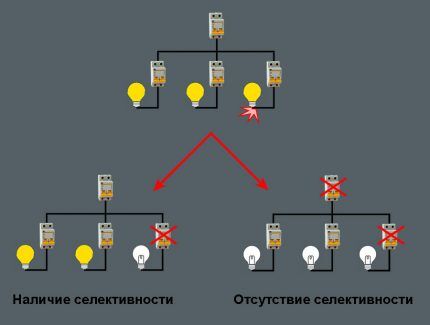

Это улучшает устойчивость системы при возникновении аварийной ситуации и упрощает работы по ее устранению. Также гораздо легче происходит распределение нагрузки, подключение энергоемких приборов и изменение конфигурации проводки.

Пример разводки электричества по квартиреПример разводки электричества по квартире

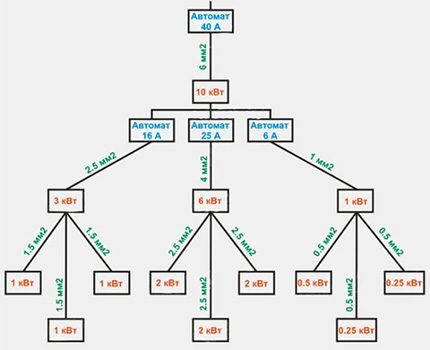

У основания графа находится вводной автомат, а сразу после разветвления для каждой отдельной электрической цепи размещают групповые выключатели. Это проверенная годами стандартная схема

В функции вводного автомата входит контроль общей перегрузки – недопущение превышения силой тока разрешенного значения для объекта. Если это произойдет, то существует риск повреждения наружной проводки. Кроме того, вероятно срабатывание защитных устройств за пределами квартиры, которые уже относится к общедомовой собственности или принадлежит местным энергосетям.

В функции групповых автоматов входит контроль силы тока по отдельным линиям. Они защищают от перегрузки кабель на выделенном участке и подключенную к нему группу потребителей электроэнергии. Если при коротком замыкании такое устройство не срабатывает, то его страхует вводной автомат.

Даже для квартир с небольшим количеством электропотребителей желательно выполнить отдельную линию на освещение. При отключении автомата другой цепи, свет не погаснет, что позволит в более комфортных условиях устранить возникшую проблему. Практически в каждом щитке значение номинала вводного автомата меньше чем сумма на групповых.

Суммарная мощность электроприборов

Максимальная нагрузка на цепь возникает при одновременном включении всех электроприборов. Поэтому обычно, суммарную мощность вычисляют простым сложением. Однако в ряде случаев этот показатель будет меньше.

Для некоторых линий, одновременная работа всех подключенных к ней электроприборов маловероятна, а порой и невозможна. В домах иногда специально устанавливают ограничения на работу мощных устройств. Для этого нужно помнить о недопущении их одновременного включения или использовать ограниченное число розеток.

Офисное помещение с электроприборамиОфисное помещение с электроприборами

Вероятность одновременной работы всей офисной оргтехники, освещения и вспомогательного оборудования (чайники, холодильники, вентиляторы, обогреватели и т.д.) очень низка, поэтому при расчете максимальной мощности используют поправочный коэффициент

При электрификации офисных зданий для расчетов часто используют эмпирический коэффициент одновременности, значение которого берут в диапазоне от 0,6 до 0,8. Максимальная нагрузка вычисляется умножением суммы мощностей всех электроприборов на коэффициент.

В расчетах существует одна тонкость – необходимо учитывать разницу между номинальной (полной) мощностью и потребляемой (активной), которые связаны коэффициентом (cos (f)).

Это означает, что для работы устройства необходим ток мощности равной потребляемой деленной на этот коэффициент:

Ip = I / cos (f)

Где:

  • Ip – сила номинального тока, которую применяют в расчетах нагрузки;
  • I – сила потребляемого прибором тока;
  • cos (f) <= 1.

Обычно номинальный ток сразу или через указание величины cos (f) указывают в техническом паспорте электрического прибора.

Так, например, значение коэффициента для люминесцентных источников света равно 0,9; для LED-ламп – около 0,6; для обыкновенных ламп накаливания – 1. Если документация утеряна, но известна потребляемая мощность бытовых устройств, то для гарантии берут cos (f) = 0,75.

Таблица для определения коэффициента мощностиТаблица для определения коэффициента мощности

Указанные в таблице рекомендуемые значения коэффициента мощности можно использовать при расчете электрических нагрузок, когда отсутствуют данные о номинальном токе

О том, как подобрать автоматический выключатель по мощности нагрузки, написано в , с содержанием которой мы советуем ознакомиться.

Выбор сечения жил

Прежде чем прокладывать силовой кабель от распределительного щитка к группе потребителей, необходимо вычислить мощность электроприборов при их одновременной работе. Сечение любой ветви выбирают по таблицам расчета в зависимости от типа металла проводки: меди или алюминия.

Производители проводов сопровождают выпускаемую продукцию подобными справочными материалами. Если они отсутствуют, то ориентируются на данные из справочника “Правила устройства электрооборудования” или производят .

Однако часто потребители перестраховываются и выбирают не минимально допустимое сечение, а на шаг большее. Так, например, при покупке медного кабеля для линии 5 кВт, выбирают сечение жил 6 мм2, когда по таблице достаточно значения 4 мм2.

Таблица для выбора сечения медных жилТаблица для выбора сечения медных жил

Справочная таблица, представленная в ПУЭ, позволяет выбрать необходимое сечение из стандартного ряда для различных условий эксплуатации медного кабеля

Это бывает оправдано по следующим причинам:

  • Более длительная эксплуатация толстого кабеля, который редко подвергается предельно допустимой для его сечения нагрузке. Заново выполнять прокладку электропроводки – непростая и дорогостоящая работа, особенно если в помещении сделан ремонт.
  • Запас пропускной способности позволяет беспроблемно подключать к ветви сети новые электроприборы. Так, в кухню можно добавить дополнительную морозильную камеру или переместить туда стиральную машину из ванной комнаты.
  • Начало работы устройств, содержащих электродвигатели, дает сильные стартовые токи. В этом случае наблюдается просадка напряжения, которая выражается не только в мигании ламп освещения, но и может привести к поломке электронной части компьютера, кондиционера или стиральной машины. Чем толще кабель, тем меньше будет скачок напряжения.

К сожалению, на рынке много кабелей, выполненных не по ГОСТу, а согласно требованиям различных ТУ.

Часто сечение их жил не соответствует требованиям или они выполнены из токопроводящего материала с большим сопротивлением, чем положено. Поэтому реальная предельная мощность, при которой происходит допустимый нагрев кабеля, бывает меньше чем в нормативных таблицах.

Отличие кабелей, выполненных по ГОСТ и ТУОтличие кабелей, выполненных по ГОСТ и ТУ

Эта фотография показывает отличия между кабелями, выполненными по ГОСТ (слева) и согласно ТУ (справа). Очевидна разница в сечении жил и плотности прилегания изоляционного материала

Расчет номинала выключателя для защиты кабеля

Устанавливаемый в щитке автомат должен обеспечить отключение линии при выходе мощности тока за пределы диапазона, разрешенного для электрического кабеля. Поэтому для выключателя необходимо провести расчет максимально допустимого номинала.

По ПУЭ допустимую длительную нагрузку проложенных в коробах или по воздуху (например, над натяжным потолком) медных кабелей, берут из приведенной выше таблицы. Эти значения предназначены для аварийных случаев, когда идет перегрузка по мощности.

Некоторые проблемы начинаются при соотнесении номинальной мощности выключателя длительному допустимому току, если это делать в соответствии с действующим ГОСТ Р 50571.4.43-2012.

фрагмент п. 433.1 ГОСТ Р 50571.4.43-2012.фрагмент п. 433.1 ГОСТ Р 50571.4.43-2012.

Приведен фрагмент п. 433.1 ГОСТ Р 50571.4.43-2012. В формуле “2” допущена неточность, а для правильного понимания определения переменной In нужно учесть Приложение “1”

Во-первых, в заблуждение вводит расшифровка переменной In, как номинальной мощности, если не обратить внимания на Приложение “1” к этому пункту ГОСТа. Во-вторых, в формуле “2” существует опечатка: коэффициент 1,45 добавлен неправильно и этот факт констатируют многие специалисты.

Согласно п. 8.6.2.1. ГОСТ Р 50345-2010 для бытовых выключателей с номиналом до 63 A условное время равно 1 часу. Установленный ток расцепления равен значению номинала, умноженного на коэффициент 1,45.

Таким образом, согласно и первой и измененной второй формулам номинальная сила тока выключателя должна рассчитываться по следующей формуле:

In <= IZ / 1,45

Где:

  • In – номинальный ток автомата;
  • IZ – длительный допустимый ток кабеля.

Проведем расчет номиналов выключателей для стандартных сечений кабелей при однофазном подключении с двумя медными жилами (220 В). Для этого разделим длительный допустимый ток (при прокладке по воздуху) на коэффициент расцепления 1,45.

Выберем автомат таким образом, чтобы его номинал был меньше этого значения:

  • Сечение 1,5 мм2: 19 / 1,45 = 13,1. Номинал: 13 A;
  • Сечение 2,5 мм2: 27 / 1,45 = 18,6. Номинал: 16 A;
  • Сечение 4,0 мм2: 38 / 1,45 = 26,2. Номинал: 25 A;
  • Сечение 6,0 мм2: 50 / 1,45 = 34,5. Номинал: 32 A;
  • Сечение 10,0 мм2: 70 / 1,45 = 48,3. Номинал: 40 A;
  • Сечение 16,0 мм2: 90 / 1,45 = 62,1. Номинал: 50 A;
  • Сечение 25,0 мм2: 115 / 1,45 = 79,3. Номинал: 63 A.

Автоматические выключатели на 13A в продаже бывают редко, поэтому вместо них чаще используют устройства с номинальной мощностью 10A.

Таблица для выбора сечения алюминиевых жилТаблица для выбора сечения алюминиевых жил

Кабели на основе алюминиевых жил сейчас редко используют при монтаже внутренней проводки. Для них тоже есть таблица, позволяющая выбрать сечение по нагрузке

Подобным способом для алюминиевых кабелей рассчитаем номиналы автоматов:

  • Сечение 2,5 мм2: 21 / 1,45 = 14,5. Номинал: 10 или 13 A;
  • Сечение 4,0 мм2: 29 / 1,45 = 20,0. Номинал: 16 или 20 A;
  • Сечение 6,0 мм2: 38 / 1,45 = 26,2. Номинал: 25 A;
  • Сечение 10,0 мм2: 55 / 1,45 = 37,9. Номинал: 32 A;
  • Сечение 16,0 мм2: 70 / 1,45 = 48,3. Номинал: 40 A;
  • Сечение 25,0 мм2: 90 / 1,45 = 62,1. Номинал: 50 A.
  • Сечение 35,0 мм2: 105 / 1,45 = 72,4. Номинал: 63 A.

Если производитель силовых кабелей заявляет иную зависимость допустимой мощности от площади сечения, то необходимо пересчитать значение для выключателей.

Формулы зависимости силы тока от мощностиФормулы зависимости силы тока от мощности

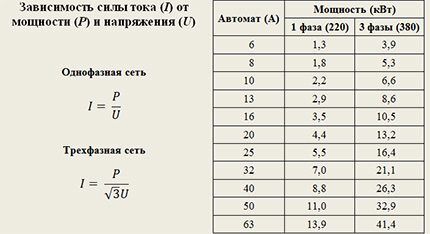

Формулы зависимости силы тока от мощности для однофазной и трехфазной сети отличаются. Многие люди, которые имеют приборы, рассчитанные на напряжения 380 Вольт, на этом этапе допускают ошибку

Как определить технические параметры автоматического выключателя по маркировке, подробно . Рекомендуем ознакомиться с познавательным материалом.

Предупреждение перегрузки от работы потребителей

Иногда на линию устанавливают автомат с номинальной мощностью значительно более низкой, чем необходимо для гарантированного сохранения работоспособности электрического кабеля.

Снижать номинал выключателя целесообразно, если суммарная мощность всех устройств в цепи значительно меньше, чем способен выдержать кабель. Это происходит, если исходя из соображений безопасности, когда уже после монтажа проводки часть приборов была удалена с линии.

Тогда уменьшение номинальной мощности автомата оправдано с позиции его более быстрого реагирования на возникающие перегрузки.

Например, при заклинивании подшипника электродвигателя, ток в обмотке резко увеличивается, но не до значений короткого замыкания. Если автомат среагирует быстро, то обмотка не успеет оплавиться, что спасет двигатель от дорогостоящей процедуры перемотки.

Также используют номинал меньше расчетного по причинам жестких ограничений на каждую цепь. Например, для однофазной сети на входе в квартиру с электроплитой установлен выключатель 32 A, что дает 32 * 1,13 * 220 = 8,0 кВт допустимой мощности. Пусть при выполнении разводки по квартире были организованы 3 линии с установкой групповых автоматов номинала 25 A.

Распределительный щит с большим числом автоматовРаспределительный щит с большим числом автоматов

Если количество установленных в распределительный щит групповых автоматов велико, то их необходимо подписать и пронумеровать. Иначе можно запутаться

Допустим, что на одной из линий происходит медленное возрастание нагрузки. Когда потребляемая мощность достигнет значения равного гарантированному расцеплению группового выключателя, на остальные два участка останется только (32 – 25) * 1,45 * 220 = 2,2 кВт.

Это очень мало относительно общего потребления. При такой схеме распределительного щитка входной автомат будет чаще отключаться, чем устройства на линиях.

Поэтому чтобы сохранить принцип селективности, нужно поставить на участки выключатели номиналом в 20 или 16 ампер. Тогда при таком же перекосе потребляемой мощности на другие два звена будет приходиться суммарно 3,8 или 5,1 кВт, что приемлемо.

Рассмотрим возможность с номиналом 20A на примере выделенной для кухни отдельной линии.

К ней подсоединены и могут быть одновременно включены следующие электроприборы:

  • Холодильник, номинальной мощностью 400 Вт и стартовым током в 1,2 кВт;
  • Две морозильные камеры, мощностью 200 Вт;
  • Духовка, мощностью 3,5 кВт;
  • При работе электрической духовки разрешено дополнительно включить только один прибор, самые мощный из которых – электрочайник, потребляющий 2,0 кВт.

Двадцатиамперный автомат позволяет более часа пропускать ток с мощностью 20 * 220 * 1,13 = 5,0 кВт. Гарантированное отключение меньше чем за один час произойдет при пропуске тока в 20 * 220 * 1,45 = 6,4 кВт.

Розетки на кухнеРозетки на кухне

На кухне постоянное подключение к электричеству должно быть у холодильного оборудования и плиты. Если существует риск превышения силы тока, то одновременную работу остальных устройств можно исключить, выделив для них всего две розетки

При одновременном включении духовки и электрочайника суммарная мощность составит 5,5 кВт или 1,25 части от номинала автомата. Так как чайник работает недолго, то отключения не произойдет. Если в этот момент включатся в работу холодильник и обе морозильные камеры, то мощность составит уже 6,3 кВт или 1,43 части номинала.

Это значение уже близко к параметру гарантированного расцепления. Однако вероятность возникновения такой ситуации крайне мала и длительность периода будет незначительна, так как время работы моторов и чайника невелико.

Возникающего при запуске холодильника стартового тока, даже в сумме со всеми работающими устройствами, будет недостаточно для срабатывания электромагнитного расцепителя. Таким образом, в заданных условиях можно использовать автомат на 20 A.

Единственный нюанс заключается в возможности увеличения напряжения до 230 В, что разрешено нормативными документами. В частности ГОСТ 29322-2014 (IEC 60038:2009) определяет стандартное напряжение равным 230 В с возможностью использования 220 В.

Сейчас в большинство сетей электричество подают напряжение 220 В. Если же параметр тока приведен к международному стандарту 230 В, то можно пересчитать номиналы в соответствии с этим значением.

Выводы и полезное видео по теме

Устройство выключателя. Выбор вводного автомата в зависимости от подключаемой мощности. Правила распределения питания:

Выбор выключателя по пропускной способности кабеля:

Расчет номинального тока выключателя – сложная задача, для решения которой необходимо учесть множество условий. От установленного автомата зависит удобство обслуживания и безопасность работы локальной электросети.

В случае возникновения сомнений в возможности сделать правильный выбор необходимо обратиться к опытным электрикам.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Расскажите о собственном опыте в подборе автоматических выключателей. Поделитесь полезной информацией и фото по теме статьи, задавайте вопросы.

ток отключения и виды расцепителей

На вводе в любую квартиру в обязательном порядке устанавливается устройство для защиты от перегрузки и токов короткого замыкания. Как правило, эти задачи выполняют автоматические выключатели. Для правильной их установки необходимо уметь отличать номиналы автоматических выключателей.

Где и как применяются автоматические выключатели

Автоматические выключатели предназначены для защиты электрических сетей от перегрузок и токов короткого замыкания. За счет надежности и простоты подключения они получили широкое распространение в бытовых электросетях.

Автоматы для защиты электросетиАвтоматы для защиты электросетиАвтоматы для защиты электросети

Автоматы присутствуют практически в каждом квартирном электрощите. Не реже они встречаются в щитах защиты промышленного оборудования, электрических двигателей и различных передвижных установках.

к содержанию ↑

Номинальный ток автомата

У разных электроприборов потребляемая мощность способна отличаться в тысячи раз. Соответственно неодинаков и рабочий ток. К примеру, обычная квартира в жилом доме потребляет до 16-32 А. Поэтому автомат защиты квартирной сети подбирается на аналогичный номинал. Мощные промышленные печи способны потреблять от энергосистемы сотни ампер. Соответственно автомат для них требуется на больший номинал.

Номиналы автоматических выключателейНоминалы автоматических выключателейНоминалы автоматических выключателей к содержанию ↑

Маркировка автомата

Согласно ПУЭ каждый аппарат защиты должен иметь надпись, указывающую значение номинального тока. Чтобы узнать номинал автомата, достаточно посмотреть на его корпус. На данных устройствах защиты используется стандартная маркировка, состоящая из одной буквы (B, C или D) и числа.

Буква указывает на временную характеристику. Ее еще называют временем срабатывания. Об этом параметре речь пойдет ниже. Число обозначает номинальный ток прибора. Например:

  • C25 — временная характеристика C, номинальный ток 25 А;
  • B32 — характеристика B, 32 А.

Расшифровка маркировки автомата ABBРасшифровка маркировки автомата ABB

В быту обычно применяют выключатели с временными характеристиками B и C. В промышленности встречаются защитные устройства из ряда L, Z и K.

Дополнительная информация. В маркировке скрыта и другая информация об устройстве. Например, номер серии, номинальное рабочее напряжение, отключающая способность и количество полюсов.

к содержанию ↑

Временная характеристика автоматических выключателей

В автоматических выключателях используется 2 вида расцепителей:

  1. Электромагнитный. Обладает мгновенным срабатыванием. При превышении тока электромагнитного расцепителя устройство защиты отключается без каких-либо временных задержек. Этот узел приводит к срабатыванию автомата при КЗ.
  2. Тепловой расцепитель. Срабатывает через некоторое время. Применяется для защиты от перегрузок. Причем, чем сильнее превышена допустимая мощность потребителя, тем быстрее сработает защита.

Устройство автоматических выключателей Устройство автоматических выключателей

В некоторых автоматах применяется 1 расцепитель, в других оба. Различные комбинации этих узлов наделяют выключатель одной из вышеописанных характеристик B, C или D.

Ниже приведена таблица с временными характеристиками автоматов, их током отключения и сферой применения. In — номинальный ток, который указан на корпусе после буквы (16, 25, 32).

Временная характеристика При каком токе произойдет отключение Где применяются автоматы с данными характеристиками
B 3-5 In Сети освещения и линии с большой длиной
C 5-10 In Розетки и потребители с малыми пусковыми токами
D 10-20 In Потребители с большими пусковыми токами (двигатели, трансформаторы)
L, Z, K свыше 8-12 In Промышленность, редко
к содержанию ↑

Примеры использования автоматов

Если заглянуть в квартирный электрощит, там наиболее вероятно будут установлены автоматы C16 или C25. В старых домах предусмотрена отдельная линия питания мощной электроплиты на кухне. Для нее предусмотрен автомат на 25 А.

Автоматы C16 в щитеАвтоматы C16 в щите

к содержанию ↑

Разновидности модульных устройств защиты

Помимо обычных автоматов в быту и промышленности часто встречаются и другие, родственные устройства. Они обладают определенными достоинствами перед простыми автоматическими выключателями.

Мини модели

Линейка устройств защиты широкого потребления. Устанавливаются в квартирные электрощиты. Данные приборы рассчитаны на малые номиналы 25-32 А. Обладают минимальным функционалом. Стоят дешево и не имеют возможности ручной подстройки тока срабатывания. При некорректной работе их целесообразней заменить новыми, нежели перенастроить.

Мини-автомат TPN-32Мини-автомат TPN-32

Дополнительная информация. В дорогих моделях предусмотрен регулятор для корректировки тока срабатывания. Данная процедура проводится в электротехнических лабораториях. Автомат подключается к специальному стенду. Затем ток плавно повышается. Это необходимо, чтобы выяснить при каком значении тока отключается каждое конкретное устройство защиты. А далее, внести корректировки в электромагнитный расцепитель.

к содержанию ↑

Воздушные (силовые или открытые) автоматы

Главные особенности этих устройств — большие размеры, открытое негерметичное исполнение и повышенная номинальная мощность в сравнении с мини моделями. Силовые автоматы широко используются не только для защиты электрических сетей и агрегатов, но и для их включения и выключения.

Воздушный выключатель-разъединительВоздушный выключатель-разъединительВоздушный выключатель-разъединитель

Такие выключатели устанавливаются на промышленных распределительных щитах для питания мощных установок на десятки киловатт. Их номиналы достигают значений в 400 А и выше.

к содержанию ↑

Закрытые выключатели

Рассчитаны на повышенную мощность. Применяются для защиты силовых потребителей. Приборы данного класса обладают закрытым герметичным исполнением и сравнительно малыми габаритами. Пригодны в сетях до 3,2 кА и отключаются при КЗ до 35 кА.

Герметичный автоматГерметичный автомат

Достоинство закрытых устройств защиты заключается в их герметичности. Это свойство допускает их применение в экстремальных условиях тропического климата.

к содержанию ↑

Устройства защитного отключения

В большинстве случаев встречаются в бытовых электросетях. Используются для защиты квартирной проводки от повреждения изоляции, а жильцов от опасного прикосновения к токоведущим частям.

УЗО не предназначено для защиты кабелей от коротких замыканий. Вместо этого оно сравнивает токи, протекающие в фазном и нулевом проводах. Если разница превышает определенное значение, значит, где-то нарушена изоляция или человек коснулся фазного провода. В таком случае электропитание квартиры аварийно отключается.

Конструкция автомата защитыКонструкция автомата защиты

к содержанию ↑

Дифференциальный автоматический выключатель

Гибридное устройство, обладающее свойствами обычного автомата и полноценного УЗО. Диф автомат одновременно используется для защиты проводки от токов утечки и перегрузок. Такие функциональные возможности позволяют установить в щит вместо двух отдельных устройств защиты одно общее. В результате проводка упрощается и занимает меньше пространства.

Трехфазный дифавтоматТрехфазный дифавтоматТрехфазный дифавтомат к содержанию ↑

Количество полюсов

Бытовым электроприборам для работы необходимо однофазное питание. Достаточно фазного и нулевого провода. Мощные промышленные потребители (станки, печи) работают от трехфазной электросети. Им необходимы 4 провода: 3 фазы и 1 нулевой.

По этой причине и автоматические выключатели производятся в различном форм-факторе. Модели на 1 полюс устанавливают для защиты отдельных однофазных линий. На 2 применяются в качестве вводного устройства защиты квартирных электрощитов. Трехполюсные используются как силовые выключатели в трехфазных сетях. А четырехполюсные — это те же автоматы на 3 полюса, но они имеют дополнительный (4-й) модуль для нулевого провода.

Четырехполюсный выключатель IEKЧетырехполюсный выключатель IEK

Дополнительная информация. Если под рукой нет двухполюсного автомата, допустимо собрать его из 2 однополюсных. Устройства должны обладать одинаковыми временными и нагрузочными характеристиками. Аналогичным способом собираются выключатели на 3 и 4 полюса.

к содержанию ↑

Выбор провода и автомата по току

Главный критерий выбора проводки и выключателя для защиты — это максимальный допустимый ток в линии. Он определяется поперечным сечением жилы питающего кабеля.

Для медного провода сечением 6 кв. мм длительный допустимый ток равен 46 А. Автоматический выключатель для защиты такой линии выбирается на меньший номинал. Например, 32 или 40 А. Если установить автомат на больший ток, то скорее сгорят провода, чем сработает защита. Поэтому устройство защиты подбирается на меньший ампераж, чем способна выдержать линия.

Другие распространенные номиналы автоматических выключателей по току указаны в таблице.

Сечение провода, кв. мм Наибольший допустимый ток, А Ток автоматического выключателя, А
1,5 19 10-16
2,5 27 16-20
4 38 25-32
6 46 32-40
10 70 50-63

Номинал автомата защиты — это самое важное, что учитывается при его подборе. Если поставить устройство на слишком малый ток, то оно будет постоянно выключаться без перегрузок проводки. Если на слишком большой, то отключится уже после того, как на проводах обгорит изоляция.

Номинал выключателя указан в его маркировке (C25). Его значение подбирается из расчета на 1-2 порядка меньше, чем предельный допустимый ампераж в линии. Это правило свойственно и для других защитных устройств (УЗО, дифференциальный автомат).

Номиналы автоматических выключателей: ток отключения и виды расцепителей

Блог :: Cколько автоматов ставить в электрощите: правила расчета

Проектируя электропроводку дома, выполняя ее замену или ремонт, основное внимание уделяют безопасности. От правильно произведенных работ зависит сохранность имущества и жизнь людей. Для обеспечения защиты электропроводки используют автоматический выключатель. В этой статье мы расскажем, как произвести расчет количества автоматов в щитке для квартиры и частного дома.

Содержание:

  • Общие сведения
  • Расчет номинала автоматов защиты
  • Расчет количества автоматов
  • Заключение

Общие сведения

Автоматический выключатель имеет два вида защиты:

  1. Обеспечивает защиту проводки от короткого замыкания. В результате чего токи в линии резко возраста\ют, происходит перегрев проводников с оплавлением, а если токи воздействуют длительное время, то и с возгоранием. Это приводит к пожару, утрате материальных ценностей и создается угроза жизни.
  2. Защищает линию от длительного воздействия токов выше номинальных (защита от перегрузки). Как следствие провода нагреваются выше допустимого значения, более +65 0С. Изоляция начинает плавиться, происходит короткое замыкание с вытекающими последствиями.

Автомат способен обеспечить надежную защиту электропроводки, оборудования, имущества, способен сохранить здоровье и жизнь человека. Но он не может обеспечить защиту человека от поражения электрическим током. Для этого применяются УЗО.

Однако, чтобы автоматический выключатель надежно обеспечивал защиту линии, необходимо правильно выполнить расчет. Промышленностью выпускаются автоматы различного исполнения, однополюсные, двухполюсные, трехполюсные и четырех полюсные.

На рисунке представлены однополюсные, двухполюсные и трехполюсные АВ.

Однополюсные, двухполюсные и трехполюсные автоматы

Расчет номинала автоматов защиты

При расчете руководствуются установленной нагрузкой. Из этих соображений производится подбор сечения проводов и устройства, который будет защищать линию.

Например, выполним вычисления линии для 3 розеток. Предполагается подключить электрические приборы, стиральная машина мощностью 2 кВт, СВЧ 1,5 кВт и электрочайник 0,8 кВт. Суммарная мощность равна 4,3 кВт(4300 Вт).

По формуле вычисляем ток:

I=P/U,

I= 4300/220=19,54А

(Эта формула справедлива для активной нагрузки и применяется при проектировании электроснабжения в квартире.)

По справочным таблицам выбираем подходящее сечение провода. При этом учитывается способ прокладки и материал проводника. Выбираем проводку с медными проводами.

Из нижеприведенной таблицы выбираем ближайшее значение. Берем большее сечение медного проводника 2,5 мм2. Мы возьмем значения для «проложенных в трубе», потому что предполагается скрытая электропроводка.

Таблица выбора сечения кабеля

Следующим этапом подбираем автомат, который будет устанавливаться в электрощитке. По справочной таблице выполняем подбор необходимого автоматического выключателя.

На практике для розеток используют кабель сечением в 2.5 мм². Хотя в таблице указано, что при открытой прокладке нам подойдет и 1.5 мм². Это больше того, что рассчитали мы выше, и обусловлено тем, тем, что кабель прокладывают в стене, а не на открытом воздухе, а также особенностями работы автоматических выключателей — они способы длительно пропускать токи на 13% выше номинального. То есть АВ на 16А будет длительно проводить ток до 18А, на 25А – до 28А и т.д.

Ниже приведена часть таблицы, с рядом номиналов выпускаемых промышленностью автоматов:

Ряд номиналов автоматических выключателей

Выбираем автоматический выключатель на 16А. По расчетам следует установить прибор на 19,54 А. Но промышленность такие приборы не выпускает, поэтому выбираем значение ниже расчетного. К тому же розетки рассчитаны на ток в 16А, поэтому большего номинала автоматы нельзя ставить независимо от их числа.

Он будет надежно предохранять электропроводку от перегрузки и токов короткого замыкания в квартире или в загородном доме. Аналогичным образом производится расчет при замене старой электропроводки в доме.

В других случаях, когда подключение производится не через розетку, а напрямую, как электроплита, например, автоматический выключатель выбирают по мощности электроплиты. При этом кабель выбирают такой, чтобы через него мог длительно протекать ток номинальный ток с учетом потерь на линии. Важно отметить, что допустимый длительный ток кабеля рассчитанного сечения должен быть выше на 13% (и более) чем номинал автоматического выключателя на этой линии, по обозначенным выше причинам.

Расчет количества автоматов

Как рассчитать автомат на одну линию, было рассмотрено выше. Произведем расчет автоматических выключателей на 1 комнатную квартиру.

На ниже приведенном рисунке представлена типовая схема защиты электропроводки однокомнатной квартиры:

Схема электрощита

Из нее следует, что используется индивидуальная защита линий, которые питают конечных потребителей:

  • Установлены два АВ, которые защищают линии освещения в коридоре и комнате, а второе обеспечивает отключение освещения в туалете, ванной и на кухне при аварийной ситуации.
  • Розетки защищены не только АВ, но и дополнительной защитой на УЗО. Она предохраняет человека от случайного прикосновения к токоведущим частям электропроводки.
  • Аналогично построена защита розеток и стиральной машины.
  • Выделен отдельный автомат для отключения для электрической плиты.

Все приборы смонтированы в электрощите. Часто его монтируют в прихожей, а на площадке устанавливается электросчетчик и вводной АВ.

На 2 комнатную квартиру требуется большее количество автоматов. Что видно из схемы, которая приведена ниже.

В щите монтируются шесть автоматов, обеспечивающих отключения линий при коротком замыкании или перегрузках:

  • один АВ предохраняет линию освещения коридора и обеих комнат;
  • второй установлен на освещение кухни, туалета и ванной;
  • отдельно защищается линия, которая питает бойлер;
  • следующий автомат обеспечивает защиту розеток коридора, комнаты 1, комнаты 2, туалета и кухни.

Таким образом, если произойдет неисправность на одной из линий, ее легко можно будет локализовать и произвести ремонт.

Схема проводки в двухкомнатной квартире

Аналогичным образом производится расчет количества автоматов защиты на 3-х комнатную квартиру или на 4 комнаты. При этом следует подбирать электрощит, учитывая количество модулей в боксе.

Автоматы в квартирном электрощите

На рисунке вверху приведен монтаж автоматов защиты в электрощите современной квартиры.

Перед автоматами защиты монтируется вводной автомат. Он предохраняет электропроводку всего дома. Как правило, номинал вводного автомата указан в договоре на электроснабжение и менять на больший номинал без соответствующего разрешения нельзя (в любом случае он опломбирован). Вводной автоматический выключатель должен монтироваться до счетчика, т.е. защищать не только электропроводку всего дома или квартиры, но и прибор учета.

Пример показан на нижеприведенном рисунке:

Электрощит с электросчетчиком

Проектируя электропроводку на двухэтажный дом, предполагают установку щитков на каждом этаже. При этом по ПУЭ (глава 1.2. п. 1.2. 11) рекомендуется устанавливать резервные защитные АВ и закладывать возможность развития энергосистем.

Однако, количество резервных автоматов или автоматов в электрощите в целом никаким документом не регламентируется. Но при проектировании рекомендуется устанавливать дополнительные автоматы в количестве 10%.

Также, если в щите по норме установлено менее 10 автоматов, то монтируется дополнительно один резервный.

Заключение

Не сложно произвести расчет количества автоматов для дома или квартиры самостоятельно. Следует только придерживаться определенных правил:

  1. Зная ток нагрузки, сечение провода выбирается в большую сторону, а автоматы подбираются по меньшему току.
  2. Вводной АВ рассчитывается ограничивается выделенной на ваш объект мощностью.
  3. Количество автоматов рассчитывается по количеству линий электропроводки и потребителей.

Расчет количества автоматических выключателей должен быть произведен тщательно. От этого зависит не только сохранность материальных ценностей, но и жизнь и здоровье человека. Поэтому расчет рекомендуется поручить квалифицированным специалистам.

Источник

Выбор автомата по мощности нагрузки, сечению кабеля и по току: как рассчитать автоматический выключатель

Для организации безотказно действующего внутридомового электроснабжения необходимо выделить отдельные ветки.  Каждую линию нужно оснастить собственным прибором защиты, оберегающим изоляцию кабеля от оплавления. Однако не все знают, какое устройство приобрести. Согласны?

Все про выбор автоматов по мощности нагрузки вы узнаете из представленной нами статьи. Мы расскажем, как определить номинал для поиска выключателя необходимого класса. Учет наших рекомендаций гарантирует покупку требующихся устройств, способных исключить угрожающие ситуации при эксплуатации проводки.

Содержание статьи:

Автоматические выключатели для бытовых сетей

Электроснабжающие организации осуществляют подключение домов и квартир, выполняя работы по подведению кабеля к распредщиту. Все мероприятия по монтажу разводки в помещении выполняют его владельцы, либо нанятые специалисты.

Чтобы подобрать автомат для защиты каждой отдельной цепи необходимо знать его номинал, класс и некоторые другие характеристики.

Основные параметры и классификация

Бытовые автоматы устанавливают на входе в низковольтную электрическую цепь и предназначены они для решения следующих задач:

  • ручное или электронное включение или обесточивание электрической цепи;
  • защита цепи: отключение тока при незначительной длительной перегрузке;
  • защита цепи: мгновенное отключение тока при коротком замыкании.

Каждый выключатель имеет характеристику, выраженную в амперах, которую называют (In) или “номинал”.

Суть этого значения проще понять, используя коэффициент превышения номинала:

K = I / In,

где I – реальная сила тока.

  • K < 1.13: отключение (расцепление) не произойдет в течение 1 часа;
  • K > 1.45: отключение произойдет в течение 1 часа.

Эти параметры зафиксированы в п. 8.6.2. ГОСТ Р 50345-2010. Чтобы узнать за какое время произойдет отключение при K>1.45 нужно воспользоваться графиком, отражающим времятоковую характеристику конкретной модели автомата.

Времятоковая характеристика автомата класса "C" Времятоковая характеристика автомата класса "C"

При длительном превышении током значения номинала выключателя в 2 раза, размыкание произойдет за период от 8 секунд до 4-х минут. Скорость срабатывания зависит от настройки модели и температуры среды

Также у каждого типа автоматического выключателя определен диапазон тока (Ia), при котором срабатывает механизм мгновенного расцепления:

  • класс “B”: Ia = (3 * In .. 5 * In];
  • класс “C”: Ia = (5 * In .. 10 * In];
  • класс “D”: Ia = (10 * In .. 20 * In].

Устройства типа “B” применяют в основном для линий, которые имеют значительную длину. В жилых и офисных помещениях используют автоматы класса “С”, а приборы с маркировкой “D” защищают цепи, где есть оборудование с большим пусковым коэффициентом тока.

Стандартная линейка бытовых автоматов включает в себя устройства с номиналами в 6, 8, 10, 16, 20, 25, 32, 40, 50 и 63 A.

Конструктивное устройство расцепителей

В современном присутствуют два вида расцепителей: тепловой и электромагнитный.

Биметаллический расцепитель имеет форму пластины, созданной из двух токопроводящих металлов с различным тепловым расширением. Такая конструкция при длительном превышении номинала приводит к нагреву детали, ее изгибу и срабатыванию механизма размыкания цепи.

У некоторых автоматов с помощью регулировочного винта можно изменить параметры тока, при котором происходит отключение. Раньше этот прием часто применяли для “точной” настройки устройства, однако эта процедура требует углубленных специализированных знаний и проведения нескольких тестов.

Положение регулировочного винтаПоложение регулировочного винта

Вращением регулировочного винта (выделен красным прямоугольником) против часовой стрелки можно добиться большего времени срабатывания теплового расцепителя

Сейчас на рынке можно найти множество моделей стандартных номиналов от разных производителей, у которых времятоковые характеристики немного отличаются (но при этом соответствуют нормативным требованиям). Поэтому есть возможность подобрать автомат с нужными “заводскими” настройками, что исключает риск неправильной калибровки.

Электромагнитный расцепитель предотвращает перегрев линии в результате короткого замыкания. Он реагирует практически мгновенно, но при этом значение силы тока должно в разы превышать номинал. Конструктивно эта деталь представляет собой соленоид. Сверхток генерирует магнитное поле, которое сдвигает сердечник, размыкающий цепь.

Соблюдение принципов селективности

При наличии разветвленной электрической цепи можно организовать защиту таким образом, чтобы при коротком замыкании произошло отключение только той ветви, на которой возникла аварийная ситуация. Для этого применяют принцип селективности выключателей.

Схема срабатывания группы автоматовСхема срабатывания группы автоматов

Наглядная схема, показывающая принцип работы системы автоматических выключателей с реализованной функцией селективности (выборочности) срабатывания при возникновении короткого замыкания

Для обеспечения выборочного отключения на нижних ступенях устанавливают автоматы с мгновенной отсечкой, размыкающие цепь за 0.02 – 0.2 секунды. Выключатель, размещенный на вышестоящей ступени, или имеет выдержку по срабатыванию в 0.25 – 0.6 с или выполнен по специальной “селективной” схеме в соответствии со стандартом DIN VDE 0641-21.

Для гарантированного обеспечения лучше использовать автоматы от одного производителя. Для выключателей единого модельного ряда существуют таблицы селективности, которые указывают возможные комбинации.

Простейшие правила установки

Участок цепи, который необходимо защитить выключателем может быть одно- или трехфазным, иметь нейтраль, а также провод PE (“земля”). Поэтому автоматы имеют от 1 до 4 полюсов, к которым подводят токопроводящую жилу. При создании условий для расцепления происходит одновременное отключение всех контактов.

Крепление автомата к DIN-рейкеКрепление автомата к DIN-рейке

Автоматы в щитке крепят на специально отведенную для этого DIN-рейку. Она обеспечивает компактность и безопасность подключения, а также удобный доступ к выключателю

Автоматы устанавливают следующим образом:

  • однополюсные на фазу;
  • двухполюсные на фазу и нейтраль;
  • трехполюсные на 3 фазы;
  • четырехполюсные на 3 фазы и нейтраль.

При этом запрещено делать следующее:

  • устанавливать однополюсные автоматы на нейтраль;
  • заводить в автомат провод PE;
  • устанавливать вместо одного трехполюсного автомата три однополюсных, если в цепь подключен хотя бы один трехфазный потребитель.

Все эти требования прописаны в ПУЭ и их необходимо соблюдать.

В каждом доме или помещении, к которому подведено электричество, устанавливают вводной автомат. Его номинал определяет поставщик и это значение прописано в договоре на подключение электроэнергии. Предназначение такого выключателя – защита участка от трансформатора до потребителя.

После вводного автомата к линии подключают счетчик (одно- или трехфазный) и , функции которого отличаются от работы автоматического и дифференциального выключателя.

Если в помещении выполнена разводка на несколько контуров, то каждый из них защищают отдельным автоматом, мощность которого . Их номиналы и классы определяет владелец помещения с учетом существующей проводки или мощности подключаемых приборов.

Распределительный электрощит с автоматами и счетчикомРаспределительный электрощит с автоматами и счетчиком

Счетчик электроэнергии и автоматические выключатели устанавливают в распределительном щите, который отвечает всем требованиям безопасности и легко может быть вписан в интерьер помещения

При выборе места для размещения необходимо помнить, что на свойства теплового расцепителя влияет температура воздуха. Поэтому желательно располагать рейку с автоматами внутри самого помещения.

Расчет необходимого номинала

Основная защитная функция автоматического выключателя распространяется на проводку, поэтому подбор номинала осуществляют по сечению кабеля. При этом вся цепь должна обеспечить штатную работу подключенных к ней приборов. Расчет параметров системы несложен, но надо учесть много нюансов, чтобы избежать ошибок и возникновения проблем.

Определение суммарной мощности потребителей

Один из главных параметров электрического контура – максимально возможная мощность подключенных к ней потребителей электроэнергии. При расчете этого показателя нельзя просто суммировать паспортные данные устройств.

Активная и номинальная компонента

Для любого прибора, работающего от электричества, производитель обязан указать активную мощность (P). Эта величина определяет количество энергии, которая будет безвозвратно преобразована в результате работы аппарата и за которую пользователь будет платить по счетчику.

Но для приборов с наличием конденсаторов или катушки индуктивности есть еще одна мощность с ненулевым значением, которую называют реактивной (Q). Она доходит до устройства и практически мгновенно возвращается обратно.

Реактивная компонента не участвует при подсчете использованной электроэнергии, но совместно с активной формирует так называемую “полную” или “номинальную” мощность (S), которая дает нагрузку на цепь.

Классический треугольник мощностейКлассический треугольник мощностей

cos(f) – параметр, с помощью которого можно определить полную (номинальную мощность) по активной (потребляемой). Если он не равен единице, то его указывают в технической документации к электроприбору

Считать вклад отдельного устройства в общую нагрузку на токопроводящие жилы и автомат необходимо по его полной мощности: S = P / cos(f).

Повышенные стартовые токи

Следующей особенностью некоторых типов бытовой техники является наличие трансформаторов, электродвигателей или компрессоров. Такие устройства при начале работы потребляют пусковой (стартовый) ток.

Его значение может в несколько раз превышать стандартные показатели, но время работы на повышенной мощности невелико и обычно составляет от 0.1 до 3 секунд. Такой кратковременный всплеск не приведет к срабатыванию теплового расцепителя, но вот электромагнитный компонент выключателя, отвечающий за сверхток КЗ, может среагировать.

Особенно эта ситуация актуальна для выделенных линий, к которым подключают оборудование типа деревообрабатывающих станков. В этом случае нужно посчитать ампераж и, возможно, имеет смысл использовать автомат класса “D”.

Учет коэффициента спроса

Для цепей, к которым подключено большое количество оборудования и отсутствует устройство, которое потребляет наибольшую часть тока, используют коэффициент спроса (ks). Смысл его применения заключается в том, что все приборы не будут работать одновременно, поэтому суммирование номинальных мощностей приведет к завышенному показателю.

Расчет тока с учетом коэффициента спросаРасчет тока с учетом коэффициента спроса

Коэффициент спроса на группы электропотребителей установлен в п. 7 СП 256.1325800.2016. На эти показатели можно опираться и при самостоятельном расчете максимальной мощности

Этот коэффициент может принимать значение равное или меньшее единице. Вычисления расчетной мощности (Pr) каждого прибора происходит по формуле:

Pr = ks * S

Суммарную расчетную мощность всех приборов применяют для вычисления параметров цепи. Использование коэффициента спроса целесообразно для офисных и небольших торговых помещений с большим числом компьютеров, оргтехники и другой аппаратуры, запитанной от одного контура.

Для линий с незначительным количеством потребителей этот коэффициент не применяют в чистом виде. Из подсчета мощности убирают те устройства, чье включение одновременно с более энергозатратными приборами маловероятно.

Так, например, мало шансов на единовременную работу в жилой комнате с утюгом и пылесосом. А для мастерских с небольшим числом персонала в расчет берут только 2-4 наиболее мощных электроинструмента.

Вычисление силы тока

Выбор автомата производят по максимальному значению силы тока, допустимому на участке цепи. Необходимо получить этот показатель, зная суммарную мощность электропотребителей и напряжение в сети.

Согласно ГОСТ 29322-2014 с октября 2015 года значение напряжения должно быть равным 230 В для обыкновенной сети и 400 В – для трехфазной. Однако в большинстве случаев, до сих пор действуют старые параметры: 220 и 380 В соответственно. Поэтому для точности расчетов необходимо провести замеры с применением вольтметра.

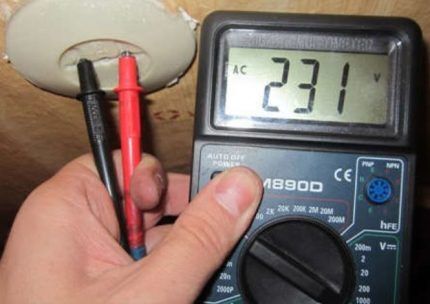

Измерение напряжения мультиметромИзмерение напряжения мультиметром

Измерить напряжение в домашней сети можно с помощью вольтметра или мультиметра. Для этого достаточно воткнуть его контакты в розетку

Еще одной проблемой, особенно актуальной для , является предоставление электроснабжения с недостаточным напряжением. Замеры на таких проблемных объектах могут показывать значения, выходящие за определенный ГОСТом диапазон.

Более того, в зависимости от уровня потребления соседями электричества, значение напряжения может сильно меняться в течение короткого времени.

Это создает проблему не только для функционирования приборов, но и для . При падении напряжения некоторые устройства просто теряют в мощности, а некоторые, у которых присутствует входной стабилизатор, увеличивают потребление электричества.

Качественно провести расчеты необходимых параметров цепи в таких условиях сложно. Поэтому либо придется прокладывать кабели с заведомо большим сечением (что дорого), либо решать проблему через установку входного стабилизатора или подключение дома к другой линии.

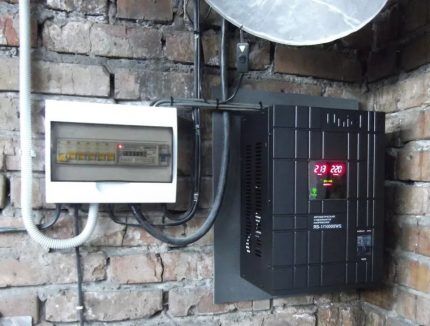

Размещение входного стабилизатора напряженияРазмещение входного стабилизатора напряжения

Стабилизатор устанавливают рядом с распределительным щитом. Часто бывает, что это единственный способ получить нормативные значения напряжения в доме

После того как была найдена общая мощность электроприборов (S) и выяснено значение напряжения (U), расчет силы тока (I) проводят по формулам, являющихся следствием закона Ома:

If = S / Uдля однофазной сети

Il = S / (1.73 * Ul) для трехфазной сети

Здесь индекс “f” означает фазные параметры, а “l” – линейные.

Большинство трехфазных устройств используют тип подключения “звезда”, а также именно по этой схеме функционирует трансформатор, выдающий ток для потребителя. При симметричной нагрузке линейная и фазная сила будут идентичны (Il = If), а напряжение рассчитывают по формуле:

Ul = 1.73 * Uf

Нюансы подбора сечения кабеля

Качество и параметры проводов и кабелей регулирует ГОСТ 31996-2012. По этому документу для выпускаемой продукции разрабатывают ТУ, где допускается некоторый диапазон значений базовых характеристик. Изготовитель обязан предоставить таблицу соответствия сечения жил и максимальной безопасной силы тока.

Зависимость допустимого тока от сечения жилЗависимость допустимого тока от сечения жил

Максимально допустимая сила тока зависит от сечения жил проводов и способа монтажа. Они могут быть проложены скрытым (в стене) или открытым (в трубе или коробе) способом

Выбирать кабель необходимо так, чтобы обеспечить безопасное протекание тока, соответствующего расчетной суммарной мощности электроприборов. Согласно ПУЭ (правила устройства электроустановок) минимальное , используемых в жилых помещениях, должно быть не менее 1,5 мм2.

Стандартные размеры имеют следующие значения: 1,5; 2,5; 4; 6 и 10 мм2.

Иногда есть резон использовать провода с сечением на шаг больше, чем минимально допустимое. В этом случае существует возможность подключения дополнительных приборов или замена уже существующих на более мощные без дорогостоящих и длительных работ по прокладке новых кабелей.

Расчет параметров автомата

Для любой цепи должно быть выполнено следующее неравенство:

In <= Ip / 1.45

Здесь In – номинальный ток автомата, а Ip – допустимый ток для проводки. Это правило обеспечивает гарантированное расцепление при длительном превышении допустимой нагрузки.

Сгоревший фрагмент электропроводкиСгоревший фрагмент электропроводки

Неравенство “In <= Ip / 1.45” является основным условием при комплектовании пары “автомат – кабель”. Пренебрежение этим правилом может привести к возгоранию проводки

Рассчитать номинал автомата можно как по суммарной нагрузке, так и по сечению жил уже проложенной проводки. Допустим, что существует схема подключения электроприборов, но проводка еще не проложена.

В этом случае последовательность действий следующая:

  1. Вычисление суммарной силы тока подключенных к сети электроприборов.
  2. Выбор автомата с номиналом не меньше, чем вычисленная величина.
  3. Подбор сечения кабеля по номиналу автомата.

Пример:

  1. S = 4 кВт; I = 4000 / 220 = 18 A;
  2. In = 20 A;
  3. Ip >= In * 1.45 = 29 A; D = 4 мм2.

Если проводка уже проложена, то последовательность действий другая:

  1. Определение допустимого тока при известном сечении и способе прокладки проводки по предоставленной производителем таблице.
  2. Подбор автоматического выключателя.
  3. Вычисление мощности подключаемых устройств. Комплектование группы приборов таким образом, чтобы суммарная нагрузка на цепь была меньше номинала.

Пример. Пусть проложены два одножильных кабеля открытым способом, D = 6 мм2, тогда:

  1. Ip = 46 A;
  2. In <= Ip / 1.45 = 32 A;
  3. S = In * 220 = 7.0 кВт.

В пункте 2 последнего примера есть незначительное допустимое приближение. Точное значение In = Ip / 1.45 = 31.7 A округлено до значения 32 A.

Выбор между несколькими номиналами

Иногда возникает ситуация, когда можно выбрать несколько автоматов с разными номиналами для защиты контура. Например, при суммарной мощности электроприборов 4 кВт (18 A) была с запасом выбрана проводка с сечением медных жил 4 мм2. Для такой комбинации можно поставить выключатели на 20 и 25 A.

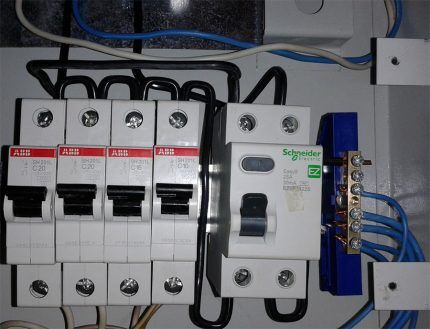

Автоматы: вводной и нижнего уровняАвтоматы: вводной и нижнего уровня

Если схема разводки электрики предполагает наличие многоярусной защиты, то нужно выбирать автоматы так, чтобы значение номинала вышестоящего (на рисунке он справа – 25 A) было больше, чем у выключателей более низких уровней

Плюсом выбора выключателя с наивысшим номиналом является возможность подключения дополнительных приборов без изменения элементов контура. Чаще всего так и поступают.

В пользу выбора автомата с меньшим номиналом говорит тот факт, что его тепловой расцепитель быстрее среагирует на повышенный показатель силы тока. Дело в том, что у некоторых приборов может возникнуть неисправность, которая приведет к росту потребления энергии, но не до значения короткого замыкания.

Например, поломка подшипника двигателя стиральной машины приведет к резкому увеличению тока в обмотке. Если автомат быстро среагирует на превышение разрешенных показателей и произведет отключение, то мотор не сгорит.

Выводы и полезное видео по теме

Конструкция автоматического выключателя и его классификация. Понятие времятоковой характеристики и подбор номинала по сечению кабеля:

Расчет мощности приборов и выбор автомата с использованием положений ПУЭ:

К выбору автоматического выключателя нужно отнестись ответственно, так как от этого зависит безопасность работы электросистемы дома. При всем множестве входных параметров и нюансов расчета необходимо помнить, что основная защитная функция автомата распространяется на проводку.

Пишите, пожалуйста, комментарии, задавайте вопросы, размещайте фото по теме статьи в расположенном ниже блоке. Делитесь полезной информацией, которая может пригодиться посетителям сайта. Расскажите о собственном опыте в выборе автоматических выключателей для защиты дачной или домашней электропроводки.

90000 current rating — definition — English 90001 90002 Example sentences with «current rating», translation memory 90003 90004 90004 patents-wipoThe amperage of the fast acting fuse (26) is selected for the larger of the continuous current rating for a predetermined current factor times the operational current rating and the overload current rating for the inrush current rating. 90004 90004 patents-wipoA magnetic ballast fault isolation system and method, with a fault isolation system including a magnetic ballast (22) having a current input (24), the magnetic ballast (22) having an operational current rating and an inrush current rating; and a fast acting fuse (26) operably connected in series with the current input (24), the fast acting fuse (26) having a continuous current rating and an overload current rating.90004 90004 patents-wipoWhen the sum of the error (649) between the current rate and the desired rate indicates that the (660) current rate is less than the desired rate, packets are allowed to flow (647) and when the sum of the error indicates that the current rate is greater than the desired rate, packets are not allowed to flow. 90004 90004 patents-wipoThe programmer may also generate a current rate response curve and a current target rate histogram, and display the current rate response curve and current target rate histogram via the user interface.90012 90012 Giga-frenNew Tariff Item 5903.90.a Tariff New Tariff Description Treatment —- Fabric, consisting of 3 layers, of nylon or nylon and Current rate polyester filaments, coated, covered or laminated with a polyamide or polytetrafluoroethylene, weighing 190 g / m2 or more but not exceeding 235 g / m2 —- Fabric, consisting of 3 layers, solely of aramid staple fibres, Current rate coated, covered or laminated with a polytetrafluoroethylene, weighing 190 g / m2 or more but not exceeding 240 g / m2 —- Woven fabric, containing 93% or more by weight of Current rate aramid staple fibres and containing 1% or more by weight of carbon and not containing any other fibre, coated, covered or laminated with a polytetrafluoroethylene, weighing 200 g / m2 or more but not exceeding 240 g / m2 90012 90012 Giga-fren (average content) Currently in Tax rate of 2.00 effect HUF / kg ($ 0.01 CAD / kg) Currently in Tax rate of 37.3 effect IEP / kL ($ 68.64 CAD / kL) Currently in Tax rate of 224,2 effect LIT / L ($ 0.17 CAD / L) Currently in Tax rate of 747.5 effect LIT / L ($ 0.60 CAD / L) Currently in Tax rate of 32.1 effect JPY / litre ($ 0.43 CAD / litre) Currently in Tax rate of 0.21 effect LFR / L ($ 0.008 CAD / L) Currently in Tax rate of 0.75 effect LFR / L ($ 0.027 CAD / L) All revenues are allocated to prefectural governments ‘expenses for construction and maintenance of roads For fuel fulfilling the Hungarian standard but with more than 2% sulphur content.90004 90004 patents-wipoAn electric device for changing a demand response (DR) control level includes a memory unit to store a plurality of DR control levels classified according to power rates, a communication unit to receive a current power rate and a current power rate level related to the current power rate from a power provider in real time, a user interface which, upon receiving a request for changing a DR control level from a user, displays a list of pre-stored DR control levels and receives a DR control level to be changed from the user, and a controller to compare the current power rate level with the changed DR control level, and determine whether to perform a power saving operation.90012 90012 Giga-frenCurrent Rate Reduced Rate Current Rate Reduced Rate Supplies made in a non-participating province 2.5% 2.2% 0% (and 2.1% credit) 0% (and 2.5% credit) Supplies made in a participating province 9.3% 9% 5% 4.7% * In order to use the rates in Table 1, the cost (including GST / HST) of goods (other than basic groceries and other goods for which you did not pay tax) purchased in the previous fiscal year for resale, or used in goods produced or manufactured for resale, must be at least 40% of total annual taxable supplies (including GST / HST) for that fiscal year.90012 90012 Giga-frenCurrent rate Reduced rate Current rate Reduced rate Supplies made in a non-participating province 2.2% 1.8% 0% (and 2.5% credit) 0% (and 2.8% credit) Supplies made in a participating province 9% 8.8% 4.7% 4.4% * In order to use the rates in Table 1, the cost (including GST / HST) of goods (other than basic groceries and other goods for which you did not pay tax) purchased in the previous fiscal year for resale, or used in goods produced or manufactured for resale, must be at least 40% of total annual taxable supplies (including GST / HST) for that fiscal year.90012 90012 Giga-frenPermanent Establishment in: Current Rate New Rate Current Rate New Rate 90012 90012 Giga-frenCurrent Rate Reduced Rate Current Rate Reduced Rate Supplies made in a non-participating province 5% 4.3% 3.2% 2.6 Supplies made in a participating province 11.6 % 11% 10% 9.4% 35. 90012 90012 Giga-frenCurrent rate Reduced rate Current rate Reduced rate Supplies made in a non-participating province 4.3% 3.6% 2.6% 1.8% Supplies made in a participating province 11% 10.5% 9.4% 8.8 % 36.90012 90012 Giga-frenCurrent Rate New Rate Current Rate New Rate 90012 90012 Giga-frenCurrent Rate New Rate Supplies Made in Non-Participating Provinces Current Rate New Rate 90012 90012 Giga-frenGeneral Information (a) a general information section which includes introduction (i) an introduction to the database, who’s who (ii) the mailing address and a list of the officers and their specialties in the Excise Taxes and Special Levies Division; current rates (iii) a quick reference to the current rates of excise taxes by commodity; historical rates (iv) an historical listing of the rates of excise taxes to the current date; list of forms (v) a list of excise taxes and special levies forms, such as the tax returns, remittance forms and applications, by number and title.90012 90012 Giga-frenElectronic components for firing sets (switching devices and pulse discharge capacitors): a. switching devices: 1. cold-cathode tubes (including gas krytron tubes and vacuum sprytron tubes), whether gas filled or not, operating similarly to a spark gap, containing three or more electrodes, and having all of the following characteristics: a. anode peak voltage rating of 2,500 V or more; b. anode peak current rating of 100 A or more; and c) anode delay time of 10 μs or less; 2.triggered spark-gaps having an anode delay time of 15 μs or less and rated for a peak current of 500 A or more; and 3. modules or assemblies with a fast switching function having all of the following characteristics: a. anode peak voltage rating greater than 2,000 V; b. anode peak current rating of 500 A or more; and c) turn-on time of 1 μs or less; and b. 90004 90004 patents-wipoA combination of current ratings of the plurality of fuses is greater than a load current of a load connected to the plurality of transistors and the plurality of fuses, and a current rating of each separate fuse of the plurality of fuses is less than the load current.90012 90012 Giga-frenIf the employee’s current rate of pay is less than or equal to the job rate for the new position, then the appointment will be treated as a transfer and the employee will be assimilated within the range at the appropriate rate. If the employee’s current rate of pay is above the job rate for the new position, the employee’s salary will be frozen on appointment until it is matched or exceeded by the range maximum applicable to the level of the position (salary maintenance). In a salary maintenance situation, future salary increases will be made as biweekly lump sum payments equivalent to the percentage increase to the job rate of the employee’s new level and applicable only for the duration of the period covered by the increase.90012 90012 Giga-frenExcellent Good Fair Poor Unsure Ease of use 129 95 15 4 1 Current rate structure 91 109 25 5 11 Current delivery Standards 77 126 24 7 5 Speed ​​of the service (timeliness) 66 116 41 11 6 Weight and size Restrictions 49 115 48 8 14 Material restrictions (books only) 16 31 33 86 45 The summary chart shows that in general the library community is satisfied with the «ease of use» and the «current rate structure». 90004 90004 patents-wipoThe lower current rated semiconductor device experience the same short circuit current as the higher current rated semiconductor device.90004 90004 patents-wipoThus, when the instantaneous current is temporarily above the current rating of the fuse, the circuit works to estimate the heating of the fuse element and limit the current to a root mean squared value that is less than the current rating of the fuse (109). 90004 90004 patents-wipoAccording to the present invention, a non-aqueous electrolyte secondary battery which exhibits high discharge capacity maintenance rate at a high current rate compared to a conventional lithium secondary battery can be obtained, and thus the secondary battery is very useful especially for applications where high discharge capacity maintenance rate at a high current rate is required, that is, non-aqueous electrolyte secondary batteries for automobiles or for power tools such as electric tools.90012 90012 Giga-fren (1) An employee who, pursuant to section 9, is being paid at a holding rate of pay on both the commencement and expiry dates of the current rates of pay applicable to his or her position shall receive a lump sum payment on the expiry date equal to 100 per cent of the range increase attributed to the position on the commencement date of the current rates. 90050 90050 UN-2In addition, non-conference servicing requirements — which include travel of experts and cost of consultants for the substantive servicing of the organizational session and the three substantive sessions of the proposed group of governmental experts — have been estimated at $ 146,300 at current rates for 2009 and $ 461,300 at current rates for 2010 року.90052 90052 Common crawlThe fair values ​​of the Company’s long-term debt are estimated based on quoted market prices for the same or similar issues or on the current rates offered to the Company for debt of the same maturity as well as the use of discounted future cash flows using current rates for similar financial instruments subject to similar risks and maturities. 90054 Showing page 1. Found 31040 sentences matching phrase «current rating» .Found in 46 ms. Translation memories are created by human, but computer aligned, which might cause mistakes.They come from many sources and are not checked. Be warned. 90055.90000 What is Current Rating of Cable? Definition & Classifications of Current Rating of Cable 90001 90002 90003 Definition: 90004 The current rating of the cable is defined as the maximum current carrying capacity of the power cable under normal operating condition. The current rating of power cable decided the upper limit of power transfer by a cable. It mostly depends on the insulation temperature and electrical resistance of the conductor. The cable rating is classified under three headings.These are 90005 90006 90007 Normal maximum continuous current rating. 90008 90007 Over-current rating 90008 90007 Short- Circuit rating 90008 90013 90014 Classifications of Current Rating of Cable 90015 90002 The different types of current rating of cables are explained below in details. 90005 90018 Normal or Safe Current Carrying Capacity 90019 90002 The normal or safe current carrying capacity depends on some factors. Some of the important factor are: the minimum conductor operating temperature, heat dissipating properties of the cables and condition of installation.90005 90002 For calculating the current-carrying capacity of the cable, the thermal resistivities of the sheath and cable are neglected. The heat generated in the cable is due to various losses is conducted to the air or ground through various paths. These paths offer various resistance to the flow of heat. 90005 90002 In the three phase cable, all the three conductors are at the same temperature. The heat produced flows outwards through the dielectric in three parallel paths from the conductor to the sheaths.The thermal resistances between the core and the sheath may be assumed to be g 90025 c1 90026, g 90025 c2 90026, and g 90025 c3 90026. It then passes through the bedding of resistance g 90025 b 90026, metallic armouring serving of resistance g ‘90025 s 90026. Finally, it passes into surrounding air or ground depending upon the method of installation of cable. 90005 90002 90037 Let the thermal resistance of the external heat flow path be ge, i.e., g 90025 e 90026 is the thermal resistance between the outer surface of the cable and ambient.The thermal resistance of metallic portion namely screens, sheath, and armouring are negligible. Heat is generated due to the loss in the core. 90005 90002 90042 Where θ = temperature difference between maximum permissible temperature and ambient and 90005 90002 90045 The maximum current rating is, therefore, given by, 90005 90002 90048 where R 90025 θ 90026 = AC resistance per unit length of the conductor at the maximum operating temperature including allowance for skin and proximity effects.90051 n = number of loaded conductor in the cable 90051 g 90025 d 90026 = thermal resistance of the dielectric 90051 g 90025 b 90026 = thermal resistance of the bedding between sheath and armouring 90051 g ‘90025 s 90026 = thermal resistance of serving 90051 g 90025 e 90026 = thermal resistance between the outer surface of the cable and ambient 90051 λ = sheath loss factor, ie, the fractional increment in ac the resistance of the conductor to allow for sheath loss 90005 90018 Over Current Rating 90019 90002 The over current rating rating rating depends on the thermal conditions of the cable.The value of maximum continuous current ratings of cables is supplied by manufacturers.The rating valid for the specified conditions of installation (depth of laying, ground temperature, air temperature, etc.) 90005 90018 Short Circuit Rating 90019 90002 In short circuit conditions, the current flows through the cables are many times the full load value of the current. The heat produced in the conductor is proportional to the square of the current. The duration of a short circuit is very small.The temperature gain under short circuit conditions is greater than the maximum permissible temperature for continuous rating. 90005 90002 The short circuit rating of the cable depends on upon the maximum current attained by the cable under short circuit condition. The safe value of limiting temperature is usually taken as 120 ° C, for a maximum continuous operating conductor temperature of 80ºC and the permissible temperature rise of 50ºC. The short current is measured by the formula 90005 90002 90077 I 90025 sc 90026 = short-circuit RMS current 90051 A = cross — sectional area of ​​conductor 90051 t = duration of short circuit current 90051 k = a constant 90051 The value of current depends on the rise of temperature 90005 .90000 current rate — definition — English 90001 90002 Example sentences with «current rate», translation memory 90003 90004 90004 patents-wipoThe amperage of the fast acting fuse (26) is selected for the larger of the continuous current rating for a predetermined current factor times the operational current rating and the overload current rating for the inrush current rating. 90004 90004 patents-wipoA magnetic ballast fault isolation system and method, with a fault isolation system including a magnetic ballast (22) having a current input (24), the magnetic ballast (22) having an operational current rating and an inrush current rating; and a fast acting fuse (26) operably connected in series with the current input (24), the fast acting fuse (26) having a continuous current rating and an overload current rating.90004 90004 patents-wipoWhen the sum of the error (649) between the current rate and the desired rate indicates that the (660) current rate is less than the desired rate, packets are allowed to flow (647) and when the sum of the error indicates that the current rate is greater than the desired rate, packets are not allowed to flow. 90004 90004 patents-wipoThe programmer may also generate a current rate response curve and a current target rate histogram, and display the current rate response curve and current target rate histogram via the user interface.90012 90012 Giga-frenNew Tariff Item 5903.90.a Tariff New Tariff Description Treatment —- Fabric, consisting of 3 layers, of nylon or nylon and Current rate polyester filaments, coated, covered or laminated with a polyamide or polytetrafluoroethylene, weighing 190 g / m2 or more but not exceeding 235 g / m2 —- Fabric, consisting of 3 layers, solely of aramid staple fibres, Current rate coated, covered or laminated with a polytetrafluoroethylene, weighing 190 g / m2 or more but not exceeding 240 g / m2 —- Woven fabric, containing 93% or more by weight of Current rate aramid staple fibres and containing 1% or more by weight of carbon and not containing any other fibre, coated, covered or laminated with a polytetrafluoroethylene, weighing 200 g / m2 or more but not exceeding 240 g / m2 90012 90012 Giga-fren (average content) Currently in Tax rate of 2.00 effect HUF / kg ($ 0.01 CAD / kg) Currently in Tax rate of 37.3 effect IEP / kL ($ 68.64 CAD / kL) Currently in Tax rate of 224,2 effect LIT / L ($ 0.17 CAD / L) Currently in Tax rate of 747.5 effect LIT / L ($ 0.60 CAD / L) Currently in Tax rate of 32.1 effect JPY / litre ($ 0.43 CAD / litre) Currently in Tax rate of 0.21 effect LFR / L ($ 0.008 CAD / L) Currently in Tax rate of 0.75 effect LFR / L ($ 0.027 CAD / L) All revenues are allocated to prefectural governments ‘expenses for construction and maintenance of roads For fuel fulfilling the Hungarian standard but with more than 2% sulphur content.90004 90004 patents-wipoAn electric device for changing a demand response (DR) control level includes a memory unit to store a plurality of DR control levels classified according to power rates, a communication unit to receive a current power rate and a current power rate level related to the current power rate from a power provider in real time, a user interface which, upon receiving a request for changing a DR control level from a user, displays a list of pre-stored DR control levels and receives a DR control level to be changed from the user, and a controller to compare the current power rate level with the changed DR control level, and determine whether to perform a power saving operation.90012 90012 Giga-frenCurrent Rate Reduced Rate Current Rate Reduced Rate Supplies made in a non-participating province 2.5% 2.2% 0% (and 2.1% credit) 0% (and 2.5% credit) Supplies made in a participating province 9.3% 9% 5% 4.7% * In order to use the rates in Table 1, the cost (including GST / HST) of goods (other than basic groceries and other goods for which you did not pay tax) purchased in the previous fiscal year for resale, or used in goods produced or manufactured for resale, must be at least 40% of total annual taxable supplies (including GST / HST) for that fiscal year.90012 90012 Giga-frenCurrent rate Reduced rate Current rate Reduced rate Supplies made in a non-participating province 2.2% 1.8% 0% (and 2.5% credit) 0% (and 2.8% credit) Supplies made in a participating province 9% 8.8% 4.7% 4.4% * In order to use the rates in Table 1, the cost (including GST / HST) of goods (other than basic groceries and other goods for which you did not pay tax) purchased in the previous fiscal year for resale, or used in goods produced or manufactured for resale, must be at least 40% of total annual taxable supplies (including GST / HST) for that fiscal year.90012 90012 Giga-frenPermanent Establishment in: Current Rate New Rate Current Rate New Rate 90012 90012 Giga-frenCurrent Rate Reduced Rate Current Rate Reduced Rate Supplies made in a non-participating province 5% 4.3% 3.2% 2.6 Supplies made in a participating province 11.6 % 11% 10% 9.4% 35. 90012 90012 Giga-frenCurrent rate Reduced rate Current rate Reduced rate Supplies made in a non-participating province 4.3% 3.6% 2.6% 1.8% Supplies made in a participating province 11% 10.5% 9.4% 8.8 % 36.90012 90012 Giga-frenCurrent Rate New Rate Current Rate New Rate 90012 90012 Giga-frenCurrent Rate New Rate Supplies Made in Non-Participating Provinces Current Rate New Rate 90012 90012 Giga-frenGeneral Information (a) a general information section which includes introduction (i) an introduction to the database, who’s who (ii) the mailing address and a list of the officers and their specialties in the Excise Taxes and Special Levies Division; current rates (iii) a quick reference to the current rates of excise taxes by commodity; historical rates (iv) an historical listing of the rates of excise taxes to the current date; list of forms (v) a list of excise taxes and special levies forms, such as the tax returns, remittance forms and applications, by number and title.90012 90012 Giga-frenElectronic components for firing sets (switching devices and pulse discharge capacitors): a. switching devices: 1. cold-cathode tubes (including gas krytron tubes and vacuum sprytron tubes), whether gas filled or not, operating similarly to a spark gap, containing three or more electrodes, and having all of the following characteristics: a. anode peak voltage rating of 2,500 V or more; b. anode peak current rating of 100 A or more; and c) anode delay time of 10 μs or less; 2.triggered spark-gaps having an anode delay time of 15 μs or less and rated for a peak current of 500 A or more; and 3. modules or assemblies with a fast switching function having all of the following characteristics: a. anode peak voltage rating greater than 2,000 V; b. anode peak current rating of 500 A or more; and c) turn-on time of 1 μs or less; and b. 90004 90004 patents-wipoA combination of current ratings of the plurality of fuses is greater than a load current of a load connected to the plurality of transistors and the plurality of fuses, and a current rating of each separate fuse of the plurality of fuses is less than the load current.90012 90012 Giga-frenIf the employee’s current rate of pay is less than or equal to the job rate for the new position, then the appointment will be treated as a transfer and the employee will be assimilated within the range at the appropriate rate. If the employee’s current rate of pay is above the job rate for the new position, the employee’s salary will be frozen on appointment until it is matched or exceeded by the range maximum applicable to the level of the position (salary maintenance). In a salary maintenance situation, future salary increases will be made as biweekly lump sum payments equivalent to the percentage increase to the job rate of the employee’s new level and applicable only for the duration of the period covered by the increase.90012 90012 Giga-frenExcellent Good Fair Poor Unsure Ease of use 129 95 15 4 1 Current rate structure 91 109 25 5 11 Current delivery Standards 77 126 24 7 5 Speed ​​of the service (timeliness) 66 116 41 11 6 Weight and size Restrictions 49 115 48 8 14 Material restrictions (books only) 16 31 33 86 45 The summary chart shows that in general the library community is satisfied with the «ease of use» and the «current rate structure». 90004 90004 patents-wipoThe lower current rated semiconductor device experience the same short circuit current as the higher current rated semiconductor device.90004 90004 patents-wipoThus, when the instantaneous current is temporarily above the current rating of the fuse, the circuit works to estimate the heating of the fuse element and limit the current to a root mean squared value that is less than the current rating of the fuse (109). 90004 90004 patents-wipoAccording to the present invention, a non-aqueous electrolyte secondary battery which exhibits high discharge capacity maintenance rate at a high current rate compared to a conventional lithium secondary battery can be obtained, and thus the secondary battery is very useful especially for applications where high discharge capacity maintenance rate at a high current rate is required, that is, non-aqueous electrolyte secondary batteries for automobiles or for power tools such as electric tools.90012 90012 Giga-fren (1) An employee who, pursuant to section 9, is being paid at a holding rate of pay on both the commencement and expiry dates of the current rates of pay applicable to his or her position shall receive a lump sum payment on the expiry date equal to 100 per cent of the range increase attributed to the position on the commencement date of the current rates. 90050 90050 UN-2In addition, non-conference servicing requirements — which include travel of experts and cost of consultants for the substantive servicing of the organizational session and the three substantive sessions of the proposed group of governmental experts — have been estimated at $ 146,300 at current rates for 2009 and $ 461,300 at current rates for 2010 року.90052 90052 Common crawlThe fair values ​​of the Company’s long-term debt are estimated based on quoted market prices for the same or similar issues or on the current rates offered to the Company for debt of the same maturity as well as the use of discounted future cash flows using current rates for similar financial instruments subject to similar risks and maturities. 90054 Showing page 1. Found 31040 sentences matching phrase «current rate» .Found in 43 ms. Translation memories are created by human, but computer aligned, which might cause mistakes.They come from many sources and are not checked. Be warned. 90055.90000 current rate — English-French Dictionary 90001 90002 90003 en 90004 The amperage of the fast acting fuse (26) is selected for the larger of the continuous current rating for a predetermined current factor times the operational current rating and the overload current rating for the inrush current rating. 90005 90006 90006 patents-wipo 90003 fr 90004 J ‘ai pénétré par effraction dedans et j’ ai regardé, et ils ont disparu 90002 90003 en 90004 A magnetic ballast fault isolation system and method, with a fault isolation system including a magnetic ballast (22 ) having a current input (24), the magnetic ballast (22) having an operational current rating and an inrush current rating; and a fast acting fuse (26) operably connected in series with the current input (24), the fast acting fuse (26) having a continuous current rating and an overload current rating.90005 90006 90006 patents-wipo 90003 fr 90004 L’appréciation du marché de la transformation (niveau #) et l’analyse du marché du verre flotté brut (niveau #) indiquent toutes deux que ces deux marchés ont suivi une évolution similaire pendant la période de référence # — # avec un taux de croissance supérieur au taux de croissance moyen du marché de la transformation 90002 90003 en 90004 When the sum of the error (649) between the current rate and the desired rate indicates that the (660) current rate is less than the desired rate, packets are allowed to flow (647) and when the sum of the error indicates that the current rate is greater than the desired rate, packets are not allowed to flow.90005 90006 90006 patents-wipo 90003 fr 90004 Ils ne peuvent prétendre à des fonctions supérieures 90002 90003 en 90004 The programmer may also generate a current rate response curve and a current target rate histogram, and display the current rate response curve and current target rate histogram via the user interface. 90005 90006 90006 patents-wipo 90003 fr 90004 Toutefois, le point b) ne s’applique pas si l’État membre a supprimé ladite limite quantitative 90002 90003 en 90004 New Tariff Item 5903.90.a Tariff New Tariff Description Treatment —- Fabric, consisting of 3 layers, of nylon or nylon and Current rate polyester filaments, coated, covered or laminated with a polyamide or polytetrafluoroethylene, weighing 190 g / m2 or more but not exceeding 235 g / m2 —- Fabric, consisting of 3 layers, solely of aramid staple fibres, Current rate coated, covered or laminated with a polytetrafluoroethylene, weighing 190 g / m2 or more but not exceeding 240 g / m2 —- Woven fabric, containing 93% or more by weight of Current rate aramid staple fibres and containing 1% or more by weight of carbon and not containing any other fibre, coated, covered or laminated with a polytetrafluoroethylene, weighing 200 g / m2 or more but not exceeding 240 g / m2 90005 90038 90038 Giga-fren 90003 fr 90004 On peut pas prendre la voiture! 90002 90003 en 90004 (average content) Currently in Tax rate of 2.00 effect HUF / kg ($ 0.01 CAD / kg) Currently in Tax rate of 37.3 effect IEP / kL ($ 68.64 CAD / kL) Currently in Tax rate of 224,2 effect LIT / L ($ 0.17 CAD / L) Currently in Tax rate of 747.5 effect LIT / L ($ 0.60 CAD / L) Currently in Tax rate of 32.1 effect JPY / litre ($ 0.43 CAD / litre) Currently in Tax rate of 0.21 effect LFR / L ($ 0.008 CAD / L) Currently in Tax rate of 0.75 effect LFR / L ($ 0.027 CAD / L) All revenues are allocated to prefectural governments ‘expenses for construction and maintenance of roads For fuel fulfilling the Hungarian standard but with more than 2% sulphur content.90005 90038 90038 Giga-fren 90003 fr 90004 les importations de viandes hachées restent interdites 90002 90003 en 90004 An electric device for changing a demand response (DR) control level includes a memory unit to store a plurality of DR control levels classified according to power rates , a communication unit to receive a current power rate and a current power rate level related to the current power rate from a power provider in real time, a user interface which, upon receiving a request for changing a DR control level from a user, displays a list of pre-stored DR control levels and receives a DR control level to be changed from the user, and a controller to compare the current power rate level with the changed DR control level, and determine whether to perform a power saving operation.90005 90006 90006 patents-wipo 90003 fr 90004 tous les coûts encourus par les autorités compétentes (évaluation, approbation des évaluations, approbation du plan, audit et déclaration de conformité) devraient être couverts par des financements publics nationaux ou communautaires 90002 90003 en 90004 Current Rate Reduced Rate Current Rate Reduced Rate Supplies made in a non-participating province 2.5% 2.2% 0% (and 2.1% credit) 0% (and 2.5% credit) Supplies made in a participating province 9.3% 9% 5% 4.7% * In order to use the rates in Table 1, the cost (including GST / HST) of goods (other than basic groceries and other goods for which you did not pay tax) purchased in the previous fiscal year for resale, or used in goods produced or manufactured for resale, must be at least 40% of total annual taxable supplies (including GST / HST) for that fiscal year. 90005 90038 90038 Giga-fren 90003 fr 90004 Quand tu pries, tu pries pour quoi? 90002 90003 en 90004 Current rate Reduced rate Current rate Reduced rate Supplies made in a non-participating province 2.2% 1.8% 0% (and 2.5% credit) 0% (and 2.8% credit) Supplies made in a participating province 9% 8.8% 4.7% 4.4% * In order to use the rates in Table 1, the cost (including GST / HST) of goods (other than basic groceries and other goods for which you did not pay tax) purchased in the previous fiscal year for resale, or used in goods produced or manufactured for resale, must be at least 40% of total annual taxable supplies (including GST / HST) for that fiscal year. 90005 90038 90038 Giga-fren 90003 fr 90004 File- moi plutôt un verre, ma puce.Avec un peu de ça 90002 90003 en 90004 Permanent Establishment in: Current Rate New Rate Current Rate New Rate 90005 90038 90038 Giga-fren 90003 fr 90004 C ‘est ça ton problème 90002 90003 en 90004 Current Rate Reduced Rate Current Rate Reduced Rate Supplies made in a non-participating province 5% 4.3% 3.2% 2.6 Supplies made in a participating province 11.6% 11% 10% 9.4% 35. 90005 90038 90038 Giga-fren 90003 fr 90004 Régime pécuniaire des membres de la Cour des comptes, et notamment ses articles # et 90002 90003 en 90004 Current rate Reduced rate Current rate Reduced rate Supplies made in a non-participating province 4.3% 3.6% 2.6% 1.8% Supplies made in a participating province 11% 10.5% 9.4% 8.8% 36. 90005 90038 90038 Giga-fren 90003 fr 90004 • Conclusion générale 90002 90003 en 90004 Current Rate New Rate Current Rate New Rate 90005 90038 90038 Giga-fren 90003 fr 90004 d’une part, sans l’aide, FagorBrandt sortirait du marché et, d’autre part, les concurrents de FagorBrandt sont essentiellement européens 90002 90003 en 90004 Current Rate New Rate Supplies Made in Non-Participating Provinces Current Rate New Rate 90005 90038 90038 Giga-fren 90003 fr 90004 De plus, ledit rapport financier souligne la capacité du groupe à se développer sur des marchés ouverts en France et en Europe 90002 90003 en 90004 General Information (a) a general information section which includes introduction (i) an introduction to the database, who’s who (ii) the mailing address and a list of the officers and their specialties in the Excise Taxes and Special Levies Division; current rates (iii) a quick reference to the current rates of excise taxes by commodity; historical rates (iv) an historical listing of the rates of excise taxes to the current date; list of forms (v) a list of excise taxes and special levies forms, such as the tax returns, remittance forms and applications, by number and title.90005 90038 90038 Giga-fren 90003 fr 90004 Une application anticipée est encouragée 90002 90003 en 90004 Electronic components for firing sets (switching devices and pulse discharge capacitors): a. switching devices: 1. cold-cathode tubes (including gas krytron tubes and vacuum sprytron tubes), whether gas filled or not, operating similarly to a spark gap, containing three or more electrodes, and having all of the following characteristics: a. anode peak voltage rating of 2,500 V or more; b.anode peak current rating of 100 A or more; and c) anode delay time of 10 μs or less; 2. triggered spark-gaps having an anode delay time of 15 μs or less and rated for a peak current of 500 A or more; and 3. modules or assemblies with a fast switching function having all of the following characteristics: a. anode peak voltage rating greater than 2,000 V; b. anode peak current rating of 500 A or more; and c) turn-on time of 1 μs or less; and b. 90005 90038 90038 Giga-fren 90003 fr 90004 Oui, tout à fait 90002 90003 en 90004 A combination of current ratings of the plurality of fuses is greater than a load current of a load connected to the plurality of transistors and the plurality of fuses, and a current rating of each separate fuse of the plurality of fuses is less than the load current.90005 90006 90006 patents-wipo 90003 fr 90004 Triple espresso, s ‘il te plaît 90002 90003 en 90004 If the employee’s current rate of pay is less than or equal to the job rate for the new position, then the appointment will be treated as a transfer and the employee will be assimilated within the range at the appropriate rate. If the employee’s current rate of pay is above the job rate for the new position, the employee’s salary will be frozen on appointment until it is matched or exceeded by the range maximum applicable to the level of the position (salary maintenance).In a salary maintenance situation, future salary increases will be made as biweekly lump sum payments equivalent to the percentage increase to the job rate of the employee’s new level and applicable only for the duration of the period covered by the increase. 90005 90038 90038 Giga-fren 90003 fr 90004 Ça veut dire quoi presque? 90002 90003 en 90004 Excellent Good Fair Poor Unsure Ease of use 129 95 15 4 1 Current rate structure 91 109 25 5 11 Current delivery Standards 77 126 24 7 5 Speed ​​of the service (timeliness) 66 116 41 11 6 Weight and size Restrictions 49 115 48 8 14 Material restrictions (books only) 16 31 33 86 45 The summary chart shows that in general the library community is satisfied with the «ease of use» and the «current rate structure».90005 90038 90038 Giga-fren 90003 fr 90004 Je pense que toi et moi, nous pouvons apprendre à nous aimer 90002 90003 en 90004 The lower current rated semiconductor device experience the same short circuit current as the higher current rated semiconductor device. 90005 90006 90006 patents-wipo 90003 fr 90004 Et si c ‘est ce qu’ on réalise finalement? 90002 90003 en 90004 Thus, when the instantaneous current is temporarily above the current rating of the fuse, the circuit works to estimate the heating of the fuse element and limit the current to a root mean squared value that is less than the current rating of the fuse (109).90005 90006 90006 patents-wipo 90003 fr 90004 Les parties contractantes confirment que le génocide, qu’il soit commis en temps de paix ou en temps de guerre, est un crime du droit des gens, qu’elles s’engagent à prévenir et à punir 90002 90003 en 90004 According to the present invention, a non-aqueous electrolyte secondary battery which exhibits high discharge capacity maintenance rate at a high current rate compared to a conventional lithium secondary battery can be obtained, and thus the secondary battery is very useful especially for applications where high discharge capacity maintenance rate at a high current rate is required, that is, non-aqueous electrolyte secondary batteries for automobiles or for power tools such as electric tools.90005 90006 90006 patents-wipo 90003 fr 90004 C ‘est fragile! 90002 90003 en 90004 (1) An employee who, pursuant to section 9, is being paid at a holding rate of pay on both the commencement and expiry dates of the current rates of pay applicable to his or her position shall receive a lump sum payment on the expiry date equal to 100 per cent of the range increase attributed to the position on the commencement date of the current rates. 90005 90038 90038 Giga-fren 90003 fr 90004 J ‘ai compris 90002 90003 en 90004 In addition, non-conference servicing requirements — which include travel of experts and cost of consultants for the substantive servicing of the organizational session and the three substantive sessions of the proposed group of governmental experts — have been estimated at $ 146,300 at current rates for 2009 and $ 461,300 at current rates for 2010 року.90005 90190 90190 UN-2 90003 fr 90004 J ‘ai vraiment cru mourir d’ ennui 90002 90003 en 90004 The fair values ​​of the Company’s long-term debt are estimated based on quoted market prices for the same or similar issues or on the current rates offered to the Company for debt of the same maturity as well as the use of discounted future cash flows using current rates for similar financial instruments subject to similar risks and maturities. 90005 90198 90198 Common crawl 90003 fr 90004 Ah, tu dors ici? .
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
