Минимальная толщина стяжки цементной: Минимальная толщина цементно песчаной стяжки СНиП

Минимальная толщина цементно песчаной стяжки СНиП

Дата: 21 октября 2018

Просмотров: 5467

Коментариев: 0

Слой цементно-песчаной стяжки – основа для окончательного покрытия, представляющая собой верхнюю часть основания пола. Стяжка должна обеспечивать идеальную ровную поверхность для чистового покрытия. Качество стяжки определяет срок эксплуатации пола помещения, прочность, а толщина имеет принципиальное значение. Уменьшенный слой не будет обладать необходимой прочностью, а утолщенный вызовет перерасход смеси. Именно поэтому СНИП регламентирует требования к проектированию, эксплуатации, восстановлению полов, описывает структуру, требования к элементам, в том числе и к стяжке.

Структура документа

Строительные нормы и правила содержат требования к проектированию полов, предназначенных для общественных помещений, административных объектов, производственных предприятий, частных домов. Структура документа содержит:

• общие требования к особенностям конструкции пола и ее разработке;
• классификацию покрытий в зависимости от прочности, толщины материала;

Сегодня существует множество способов выполнения работ, связанных с выравниванием основания пола под дальнейшую укладку напольных покрытий

• требования к прослойке;
• перечень мероприятий по защите от проникновения воды;
• рекомендации по области применения и толщине стяжки;
• характеристики подстилки;
• требования к основаниям, на которых устанавливаются полы.

Основные термины

В правилах применяется терминология, согласно которой пол делится на ярусы, составные части, имеющие конкретные названия:

• Внешнее покрытие – наружный слой поверхности пола, воспринимающий нагрузку при эксплуатации.
• Промежуточная прослойка – элемент пола, обеспечивающий упругость и расположенный под верхним слоем.
• Контур гидроизоляции – слой, который затрудняет доступ грунтовых или сточных вод, жидкостей через поверхность пола.
• Стяжка – выравнивающий слой, служащий основанием для установки пола, который обеспечивает плоскостность основанию, распределяет нагрузки, укрывает различные коммуникации.
• Подстилка – нижний слой, который равномерно распределяет усилия от пола и вес стяжки на поверхность основания.

Все работы, связанные с выравниванием пола цементными растворами, даже если они выполняются своими руками, должны соответствовать определенным требованиям

Выбор решения

Определяясь с устройством покрытия, принимайте экономически обоснованное, технически грамотное решение, учитывая указанные в нормах моменты:

• срок эксплуатации и прочность конструкции;
• рациональное использование материалов с учетом характеристик;
• возможность механизации работ, уменьшение трудозатрат;
• влияние отрицательных моментов, способность нарушать целостность настила;
• гигиеничность и устойчивость к возгоранию.

При проектировании полов нормы обязывают учитывать степень механического воздействия, указанную в таблице, а также уровень влияния жидкости на поверхность. При обильном увлажнении правила требуют выполнять пол с уклоном от 0,5 до 2%, что обеспечивается заливкой слоя меняющегося сечения.

Основной, прослоечный и изолирующий слои покрытия: виды и требования

Выбор покрытия для определенных видов помещений производится согласно рекомендациям таблиц, прилагаемых к нормам. Они регламентируют степень воздействия механических, тепловых и жидкостных факторов. В частности, цементно-песчаная поверхность производственного помещения должна выдерживать удельный вес 50 кгс/см², температуру нагрева не более 100 градусов Цельсия и воздействие щелочных сред концентрацией до 8%.

Толщина цементно песчаного состава, согласно СНиП, в жилых помещениях не должна быть меньше 30 мм

Согласно рекомендациям СНИП, распространенными видами покрытий, предназначенными для бытовых помещений, административных зданий, общественных объектов являются:

• Линолеум.
• Древесина.
• Плитка из поливинилхлорида.
• ДВП.
• Паркет.
• Цементно-бетонное основание.

Минимальная толщина, прочностные характеристики применяемого для покрытия материала приведены в таблице документа. При использовании в качестве покрытия распространенного цементно-песчаного раствора, его минимальная толщина при слабой интенсивности воздействия составляет 20 мм, а при умеренной – 30 мм. При этом прочность используемого материала должна составлять 200-300 кг/см².

В качестве прослойки используется битумная мастика, бетон с мелкой зернистостью, а также цементно-песчаные растворы, минимальная толщина которых – 10 мм.

При высоком уровне нагрузок на покрытие, нормы обязывают выполнять гидроизоляцию, защищающую пол от воздействия жидкостей: обычной воды, масел, кислот, эмульсий, щелочей. В качестве материала, используемого для изоляции от влаги, применяются бетон или полимерные составы. Согласно требованиям норм, должно наноситься 1-2 защитных слоя в зависимости от возможности проникновения жидкости в материал.

Минимальный слой напрямую зависит от применяемой смеси

Рекомендации по выполнению стяжки

Все мероприятия, связанные с обеспечением плоскостности пола с помощью цементно-песчаных составов, должны выполняться в соответствии с требованиями, регламентированным строительными нормами и правилами.

В СНИП указаны основные параметры, которыми должны обладать цементные стяжки покрытия:

• минимально допустимая толщина;
• прочностные характеристики;
• потребность выполнения гидроизоляции;
• размер слоя, закрывающего коммуникации;
• необходимость укрепления арматурой;
• требования к расположению деформационных швов.

В зависимости от применяемого для ее выполнения состава, толщина изменяется. Минимальная толщина состава на основе песка и цемента, согласно требованиям СНИП, для жилых помещений составляет не менее 20 мм. Для цементных смесей с добавлением полимерных волокон допуск уменьшен до 15 мм. Правила регламентируют, что при обеспечении наклона поверхности, наименьшая толщина стяжки на участках, расположенных рядом с лотками, трапами, должна быть не меньше 20 миллиметров. Отклонение от плоскостности не должно превышать 4 мм.

При заливке цементной стяжки своими руками, домашние мастера редко обращают внимание на требования, изложенные в СНиП

Прочность поверхности стяжки обеспечивается путем соблюдения рецептуры используемых для приготовления раствора компонентов, технологической очередности выполнения строительных мероприятий.

Барьер для гидроизоляции необходим в ситуациях, указанных СНИП, когда существует возможность переувлажнения слоя.

Если коммуникации, трубы находятся под стяжкой, то независимо от применяемого состава значение минимального слоя должно на 4,5 см превышать диаметр магистрали.

При толщине стяжки более 5 сантиметров, она подлежит армированию. Это требование прописано строительными нормами и правилами для жилых помещений, в которых на поверхность пола действуют небольшие и средние усилия. Благодаря армированию основание пола приобретает дополнительную прочность, не растрескивается. При меньшей толщине не требуется обязательное армирование. При необходимости устанавливаются стальные прутки, например, если полы эксплуатируются в условиях перепадов температуры. Черновые цементные покрытия не усиливают арматурой, так как основные усилия воспринимает находящийся сверху слой.

Деформационные швы указываются на технологической карте покрытия, учитывающей все параметры. Документ необходим при обустройстве больших площадей. Он является проектом, содержащим сведения об очередности выполнения операций, свойствах применяемых материалов, расположении швов и расстоянии между ними, которое не должно превышать 6 метров.

Нормы предусматривают выполнение стяжки, если требуется:

• Спланировать поверхность основания.
• Зацементировать магистрали.
• Равномерно распределить усилия по слоям.
• Выполнить расположение пола под уклоном.
• Обеспечить теплоизоляцию пола в соответствии с нормами.

Создаваемая строителями поверхность обязательно должна соответствовать требованиям СНИП как по конструктивным особенностям, так и по эксплуатационным характеристикам и воспринимаемым усилиям. Технические требования к подстилающим прослойкам и грунтам, воспринимающим нагрузки, регламентированы разделами строительных правил.

В таблицах, прилагаемых к строительным нормам, указаны данные для выбора покрытия, необходимого для конкретного помещения, и обеспечения его прочности.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Минимальная толщина стяжки пола: цементно-песчаные и самовыравнивающиеся составы

Стяжка является одним из самых эффективных способов выравнивания полового покрытия. К тому же она помогает создать дополнительный слой звуко- и теплоизоляции. Ввиду того что это покрытие выступает в качестве основы для последующей укладки декоративного материала, возникает множество вопросов. Например, какую минимальную толщину стяжки можно сделать? Правильный ответ позволяет не только грамотно произвести все работы, но и рассчитать количество необходимого материала.

Что нужно знать о стяжке пола

Стяжка – важное звено при проведении ремонтных и строительных работ, точное определение минимальной или оптимальной толщины может оказать существенное влияние на конечный результат. Поэтому необходимо учитывать функции, которое выполняет покрытие:

1. В большинстве случаев такой слой создается в многоквартирных домах между перекрытиями. Ввиду того что в качестве основы выступает бетонная плита, которая служит одновременно потолком и полом, важно получить надежный и функциональный настил, скрывающий все недостатки и неровности. Для таких конструкций стяжка выполняется в два этапа: первоначально создается черновая поверхность, а потом заливается чистовой слой.
2. Равномерное распределение нагрузки, которая возникает из-за воздействия предметов интерьера. Также важно учитывать, что стяжка самостоятельно оказывает давление на основу, это ограничивает ее возможную толщину.
3. Создание дополнительной звукоизоляции и теплоизоляции. Действительно, такой слой помогает добиться хорошего эффекта, но только при использовании дополнительных материалов.

Устройство стяжки пола по плитам перекрытия

Таким образом, существуют определенные условия, которые влияют на возможную толщину стяжки.

Материалы для стяжки

В качестве материала для стяжки выступают составы, обладающие различными характеристиками. Наиболее популярным вариантом для черновой отделки является смесь на основе цемента и песка, в которую дополнительно добавляются различные компоненты. Особенностью такого раствора является долгий срок окончательного высыхания, который составляет до 9 недель в зависимости от толщины слоя.

Сейчас на строительном рынке появились более современные составы, они позволяют создавать покрытие толщиной от 3 мм. Их используют для оформления финишного настила и окончательного выравнивания поверхности. Такие материалы подходят для создания слоя до 6–9 см, но это крайне неэкономично: на поверхность площадью 2 м2 для слоя толщиной в 1 см потребуется не менее 50 кг сухого вещества.

Современная смесь для выравнивания пола, с помощью которой можно залить стяжку минимальной толщины (от 3 мм)

Минимальная толщина

Минимальная толщина стяжки пола – параметр, к которому необходимо подходить со всей ответственностью. Многие мастера справедливо замечают, что использовать тонкий слой можно лишь в исключительных ситуациях, выполнять такую заливку раствора с целью экономии недопустимо. Итог может быть совершенно непредсказуем. Неправильно подобранный размер приведет к тому, что покрытие растрескается и не будет выполнять свои функции. Поэтому существуют определенные рекомендации, которыми следует руководствоваться при устройстве различных видов стяжки.

Использование смесей на основе цемента

Минимальная толщина цементно-песчаной стяжки составляет 30 мм. Ориентируясь на этот показатель, необходимо учитывать некоторые нюансы:

1. Ввиду того что покрытие зачастую выступает в качестве чернового, нужно правильно определить высшую и низшую точки искривления поверхности. Именно они будут отправными показателями для подсчета оптимальной толщины заливаемого слоя.
2. Раствор на основе цемента дает сильную усадку, поэтому для получения толщины 30 мм целесообразно создавать настил в 50 мм. То есть практически 2 см осядут после испарения воды.
3. Если выполнять более тонкий слой, то поверхность при высыхании покроется трещинами. Такая ситуация может произойти по прошествии некоторого времени, что приведет к деформации облицовочного декоративного материала.
4. Для усиления показателей раствора при минимальной толщине следует предусмотреть применение специальных добавок, которые улучшают характеристики смеси и препятствуют ее разрушению. Нельзя исключать из процесса и армирование, выполняемое при помощи сетки или фиброволокна.

При минимальной толщине цементной стяжки требуется дополнительное армирование

На заметку! При сильных перепадах для выравнивания следует использовать состав из пескобетона. Этот материал отличается меньшей плотностью, что снижает нагрузку на всю конструкцию. Его минимальная толщина составляет 80 мм. При неровностях больше 150–200 мм целесообразно предварительно укладывать керамзитобетон.

Самовыравнивающиеся составы

Такие смеси используются при минимальных перепадах полового покрытия, они отлично зарекомендовали себя в качестве чистового или финишного варианта. В большинстве случаев эти составы имеют различную основу, которая влияет на их характеристики. Для точного определения наименьшей возможной толщины необходимо ознакомиться с рекомендациями производителя на этикетке.

Выделяют следующие параметры, влияющие на размер слоя стяжки:

• при минимальных отклонениях покрытие наносится толщиной, не превышающей 3 мм;
• когда требуется устроить слой гидроизоляции, минимальный размер стяжки должен составлять не менее 30 мм;
• если половое покрытие в квартире имеет многочисленные дефекты, обязательно выполнять армирование при помощи сетки из стекловолокна, оптимальная толщина стяжки при этом будет от 10 до 15 мм.

При многочисленных дефектах пола заливка минимального слоя самовыравнивающейся стяжки производится по армирующей сетке из стекловолокна

Конечно, крупные деформации предполагают заливку более толстым слоем. Для таких работ самовыравнивающиеся смеси используют редко, но при их применении минимальный размер должен составлять 50 мм.

Устройство теплого пола и заливка стяжки

В настоящее время все большей популярностью пользуются теплые полы, которые служат для создания комфортного теплового режима в помещении. Существуют две основные разновидности: изделия с теплоносителем из воды и электрические модели.

Устройство теплых полов предполагает прокладку коммуникаций на поверхности полового покрытия. Мастера отмечают, что для заливки стяжки при монтаже такого рода конструкций наиболее эффективно использовать смесь на основе гипса. Этот материал отлично проводит тепло, что обеспечивает нужный режим.

Показатели толщины укладываемого слоя:

1. Минимальный размер заливаемой стяжки при укладке системы водного обогрева составляет 30 мм. Необходимо учитывать, что технологические особенности теплого пола предполагают поднятие поверхности более чем на 70 мм.

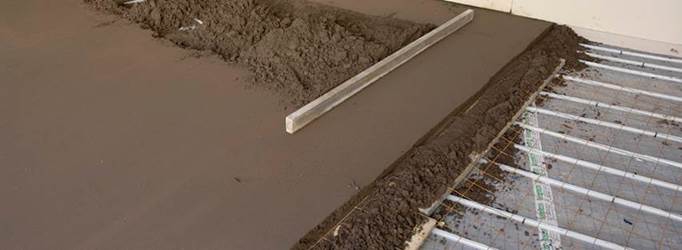

   Схема укладки водяного теплого пола в стяжку, минимальная толщина заливки

2. Электрическая система, состоящая из специальных матов, требует использования стяжки с минимальной толщиной, равной также 30 мм.
3. Инфракрасные полы не нуждаются в стяжке, их устраивают непосредственно под декоративным материалом.

На заметку! Специалисты отмечают, что минимальная толщина слоя стяжки при устройстве теплых полов должна составлять 50 мм, это обеспечит наиболее комфортные показатели. Конечно, лучше ориентироваться на рекомендации производителей смесей.

Влияние толщины на процесс высыхания

Размер стяжки оказывает влияние на множество параметров, среди которых особенно выделяется время высыхания. Целесообразно ориентироваться на следующие показатели:

• Цементно-песчаные растворы считаются довольно популярными, но при минимальном размере слоя в 40 мм они требуют около 3–4 недель на окончательное просыхание. Необходимо учитывать, что временной показатель может существенно отличаться при различных условиях.
• Увеличение толщины на один сантиметр, которое обусловлено значительными недостатками основы, продлевает время просыхания на 4–5 дней.
• Самовыравнивающиеся растворы нуждаются в меньшем времени просыхания. Так, при минимальном показателе в 5 мм необходимо выждать около 5 дней.

Таким образом, минимальная толщина при устройстве стяжки пола является весьма важным параметром, который существенно влияет на конечный результат. Если пренебречь рекомендациями и уменьшить размеры слоя, итог может оказаться совершенно непредсказуемым.

советы и рекомендации / Блог / myremontnow.ru

Из этой статьи вы узнаете:

• Какие функции выполняет стяжка на полу
• Как определить минимальную толщину напольной стяжки
• Какие максимальные значения толщины стяжки для пола уместны
• Как правильно выбрать толщину стяжки для теплых полов под плитку

Не всем известно, что такое стяжка. Тем не менее она играет важную роль в выравнивании пола и в подготовке его к финишной отделке декоративным напольным покрытием. Это обязательный этап современного ремонта любой квартиры, как в новостройках, так и в старых домах. Правильная толщина стяжки пола под плитку не только сэкономит вам деньги, но и гарантирует безупречный внешний вид чистового пола и продолжительный срок его службы.

Стяжка для пола: основные функции и виды

При ремонте квартиры прежде всего приступают к укладке черновой поверхности. Стяжка – это основа надежности и всего внешнего вида помещения. Поэтому необходимо как можно качественнее проводить работы, чтобы добиться крепкого и ровного основания. Ведь именно от этого зависит долговечность и функциональность финишного покрытия, а также облегчается процесс укладки плитки.

Заливка выполняет следующие полезные функции:

1. Это черновая отделка перед проведением декоративных работ по укладке напольного покрытия, например ламината, плитки, паркета, линолеума.
2. Сглаживание всех неровностей, перепадов и дефектов бетонного, деревянного и другого базового основания дома, тем самым обеспечивается большой срок эксплуатации пола.
3. Защита перекрытий от износа, поскольку большая часть нагрузок приходится на стяжку, кроме того, происходит перераспределение нагрузки, ее выравнивание.
4. Облегчает работу по созданию технологических уклонов, предусмотренных в некоторых помещениях, таких как в ванной, чтобы вода быстрее уходила в слив и не выходила за пределы комнаты.
5. При установке определенных видов чернового покрытия образуется дополнительная звуко- и теплоизоляция.
6. Под стяжкой устанавливают систему напольного отопления и скрывают коммуникации.

На выбор того или иного вида покрытия влияют несколько факторов, такие как тип назначения и вид строения помещения (гараж, квартира, частный дом, из кирпича, дерева и т. д.) и количество слоев в покрытии пола.

Состав для стяжки продается в мешках и представляет собой сухую смесь. Покрытия бывают черновые и чистовые, для них используют свои составы. Первым слоем укладывается черновое покрытие, порошок разводится водой и наносится согласно инструкции. После его высыхания тонким слоем заливается чистовое покрытие. В порошке для стяжки пола используются разные добавки в виде пластификатора и присадок, которые улучшают прочность стяжки и ускоряют процесс высыхания.

Покупные смеси бывают двух видов: гипсовые и цементные. Покрытия на основе гипса безвредны для окружающей среды и являются воздухопроницаемыми, но подходят только для комнат с пониженной влажностью. В то время как цементные покрытия могут применяться как в сухих, так и во влажных помещениях.

Какую бы технологию стяжки вы ни использовали, надо под одно- или многослойной заливкой сделать слой гидроизоляции. Для этого наносят битумные мастики или специальные составы, укладывают рубероид.

В случае если гидроизоляция не будет использоваться, а покрытие укладывается непосредственно на основание, то получается стяжка, называемая связанной. Она износостойкая и прочная, но существует вероятность, что ее усадка при застывании окажется неравномерной. Кроме того, при повышенной влажности (если под помещением находится подвал) пары будут постепенно разрушать прочность конструкции.

Часто все же между заливкой и базовым основанием дома имеется гидроизоляционная прокладка, это обычно полиэтиленовая пленка или битумная бумага. А также может использоваться древесноволокнистая плита, стеклянная вата или полистирол. Такие подложки препятствуют образованию влаги и обладают звуко- и теплоизоляционными свойствами.

По своим физическим параметрам черновые покрытия под плитку разделяются на несколько видов:

• Жидкая стяжка

Она получается путем смешивания воды с бетонной или цементно-песчаной смесью. Дополнительно в смесь добавляют разные фракции керамзита. Поверхность заливают и выравнивают с помощью правила. Для того чтобы усилить гладкость покрытия, после высыхания стяжки укладывают самовыравнивающийся пол. Такая стяжка используется в случае, если существуют большие неровности и перепады в базовом основании. Она сглаживает все изъяны и образует ровную поверхность под плитку.

• Полусухая стяжка

Это та же смесь, что используется при жидкой стяжке, только замешивают ее очень густо и смеси используют намного меньше. Это довольно трудоемкий вариант выкладывания и разравнивания, но полусухая стяжка не требует дополнительной гидроизоляции, и можно сэкономить на этом.

В последнее время это довольно распространенный вариант выравнивания полов. Заполнителем является керамзит или вермикулит. Сверху укладывают гипсоволокнистые листы, соединяют и проклеивают специальным клеем. Такой вариант достаточно экономичный, покрытие получается теплоизолирующим и прочным благодаря керамзиту, который берет на себя всю нагрузку на пол. Однако толщина сухой стяжки довольно большая.

Нужно иметь в виду, что от толщины стяжки под плитку на полу зависит многое. В случае, если толщина недостаточна, то стяжка будет непрочной, а слишком большая толщина требует необоснованных затрат на материалы.

Стандартную толщину заливки установить невозможно, в разных ситуациях требуются разные параметры. Толщина слоя может зависеть от следующего:

• в каком состоянии находится базовое основание, на которое требуется укладка, и из какого оно материала;
• какие материалы используются для заливки;
• для чего предназначено помещение;
• какой материал (плитка, ламинат, линолеум) будет укладываться поверх чернового пола.

Если вы ошибетесь в толщине чернового слоя, то впоследствии могут возникнуть серьезные проблемы, например образование изъянов в верхнем покрытии (деформация плитки), образование трещин на черновом покрытии, холодные полы, требующие длительного времени для нагрева.

Читайте также: Сухая стяжка пола в квартире

Минимальная толщина стяжки пола под плитку

Важно добиться оптимальной толщины заливки пола под плитку. Чем меньше толщина, тем больше денег вы экономите на устройстве покрытия и на ремонте в целом. Ниже приведены еще некоторые доводы за уменьшение размеров чернового пола:

1. Чем более толстый слой, тем меньше высота комнаты.
2. Выйдя за пределы нормы по толщине, вы рискуете попасть в аварийную ситуацию из-за больших нагрузок на перекрытия.
3. От толщины покрытия зависит скорость его высыхания.
4. При толстом слое заливки происходит давление на стены, что может привести к их деформации.

Важно: вдоль стен установите демпферную ленту, которая служит барьером при температурном расширении стяжки.

Нет стандартов, по которым возможно определить оптимальную высоту слоя чернового покрытия. Но от того, насколько правильно вы выберете толщину, будет зависеть срок эксплуатации всех слоев пола в помещении, в том числе и для плитки. Толщину выбирают в зависимости от предназначения помещения, вида грунта, степени нагрузок.

Важно знать, что высота стяжки при применении самовыравнивающихся смесей делается от 2 см. Но чем больше толщина, тем больше нагрузок на пол. Поэтому при заливке стяжки более 4 см толщиной необходимо использовать армирование, если предполагается, что пол будет испытывать высокие нагрузки. Если же таковых не планируется, то можно делать толщину слоя до 7 см и без армирования.

Рекомендуемые статьи по данной теме:

Однако становится совершенно бессмысленным укладывать слой высотой менее 2 см, поскольку такое покрытие будет ломаться и деформироваться при малейших нагрузках. Заливка толщиной в 2 см предусматривается, например, в жилых комнатах, в то время как на кухне, в ванной и в прихожей требуется более толстый слой.

В зависимости от использования дополнительных прокладок для подавления звука и влагонепроницаемости определяется требуемая толщина чернового пола.

Также слой заливки зависит от того, делается она непосредственно по плитам перекрытия или используются влагонепроницаемые и шумоподавляющие прослойки. По правилам СНиП, при укладке раствора непосредственно на бетонное основание нужно выдерживать минимальный слой заливки в 20 мм. При использовании изолирующих материалов толщина слоя будет не менее 40 мм.

Читайте также: Расчет пескобетона для стяжки: покупная и самостоятельная смесь

Максимальное значение толщины стяжки пола под плитку

Максимальная толщина стяжки под плитку определяется размером выделенного для этого бюджета. Чем больше денег вы готовы потратить на черновое покрытие, тем толще его можно сделать. Единственное условие, при высоте заливки более 10 см необходимо армированное укрепление сеткой или фиброй.

Однако не следует делать чересчур толстый слой чернового пола. Это лишь будет для вас бесполезной тратой денег. Необходимости в излишней толщине укладки нет. Тем более под воздействием слишком большого веса заливки возникает риск деформации перекрытия между этажами. Это приведет к аварийной ситуации.

Стяжки называют тонкими, если их толщина от 2 до 7 см, а от 7 и до 15 см – это уже толстые.

Если слой заливки меньше 20 мм, то это называется наливной пол. В случае если слой более 150 мм, то это уже армированные перекрытия из бетона.

В помещениях, где существует большая нагрузка на поверхность пола, чаще всего используются толстые стяжки, армированные стальными прутьями. Основной функцией такого пола будет прочность и способность выдерживать вес тяжелого оборудования, а не ровная поверхность. Естественно, для такой черновой поверхности используется бетонная смесь, а не гипсовые растворы, которые не выдерживают большого давления.

Обычно бетонные полы заливаются в подсобках, котельных внутри домов, гаражах, банях и т. д.

Однако работы и процесс высыхания и затвердения толстой стяжки занимают немало времени. Тем более для большей выносливости такая заливка требует дополнительного армирования, в отсутствии которого поверхность деформируется и потрескается при застывании, и придется переделывать работу.

Читайте также: Армирование стяжки пола сеткой: особенности исполнения

Оптимальная толщина стяжки для теплого пола под плитку

Стяжка под теплый пол предназначена не только для выравнивания поверхности, но и для лучшего распределения тепла по всей площади. Под качественной заливкой полностью скрываются все нагревательные элементы, трубы, кабели, пленочный обогрев.

В случае выбора водяного теплого пола, при использовании труб стандартного размера в 25 мм, толщина стяжки должна быть от 50 мм.

Минимальная толщина стяжки теплого пола под плитку – около 30 мм. Однако не следует брать минимальные показатели, потому что при чрезмерно маленьком слое заливки существует риск неравномерного распределения тепла на полу.

Также не стоит делать слой и слишком толстым, больше 50 мм, так как тепло будет уходить преимущественно в бетон, не доходя до поверхности.

Стандартная толщина стяжки теплого водяного пола под плитку – примерно 40 мм. В то время как 30-миллиметровая стяжка характерна для электрического теплого пола.

Заливка с монтажом теплого пола происходит в несколько этапов: Сначала прокладывают слой гидроизоляции. Затем – слой теплоизоляции. Потом устанавливают стальные прутья или другие виды арматуры. Следом – непосредственно систему теплого пола. В конце проводят заливку.

Иногда поверх базового основания проводят выравнивание пола, залив тонкий слой раствора, не толще 20 мм. Также возможно первый слой стяжки уложить поверх утеплителя. Для полного застывания чернового покрытия отводится не менее 1 месяца. И лишь по прошествии данного времени можно начинать работы по установке теплого пола и последующего, более толстого, слоя стяжки, в который прячутся трубы.

Толщина стяжки для электрического теплого пола под плитку небольшая, тем более если используется обогрев пленочного типа. В случае если намечается покрытие пола плиткой, то стоит выбрать кабель обогрева, тогда слой заливки будет значительно меньше, чем при установке теплого водяного пола.

Читайте также: Какой теплый пол выбрать под плитку: от классики до новинок рынка

Технология заливки стяжки пола под плитку

Перед тем как приступить к работам по подготовке пола для последующей укладки плитки, требуется произвести несколько подготовительных действий по следующим рекомендациям:

1. При наличии старого покрытия оно убирается.
2. Зачищается весь мусор и остатки старого покрытия.
3. Пылесосом проводится очистка всего периметра помещения.
4. Замазываются все щели, неровности и пустоты на поверхности, чтобы избежать перерасхода заливочного материала.
5. Производится легкая влажная уборка помещения. После этого требуется полная просушка поверхности.
6. Проводятся грунтовочные работы для того, чтобы улучшить сцепление заливочной смеси с базовым основанием и повысить степень влагонепрорницаемости.
7. При помощи маяков (лазерных уровней) определяется, в каких местах существуют перепады поверхности.
8. Перед началом работ по укладке чернового слоя помещение хорошо проветривается, а после закрываются все двери и окна, предотвращая появление сквозняков и охлаждение комнаты ниже 5 градусов по Цельсию.

1. Сухая стяжка

Сухая заливка является самым бюджетным вариантом по сравнению с другими видами заливки. А также с ней легче и быстрее работать. Ниже приведена инструкция по выполнению работ:

• Сначала идет покрытие базового основания полиэтиленом толщиной около 50 мкм методом внахлест (от 20 см). Все стыки фиксируются клейкой лентой.
• Устанавливается демпферная лента вдоль стен вокруг помещения.
• Далее маячками определяют высоту заливки. В качестве маячковых профилей могут служить перевернутые кромками вверх алюминиевые п-образные профили, выставленные по уровню. Они более устойчивые.
• Далее проводится засыпание материала для сухого способа. Это может быть керамзит, песок или пенополистирол. Затем наполнитель утрамбовывается и выравнивается по маякам. Более подробно об этом читайте в статье о заливке стяжки с керамзитом.
• Сверху укладывается чистовой слой в виде фанерных листов, древесно-стружечных, древесноволокнистых или гипсоволоконных плит.
• В конце производят фиксацию стыков шурупами на расстоянии примерно в 20 см и проклейку их специальным клеем. В итоге получается прочное основание для укладки плитки.

2. Цементно-песчаная стяжка

Это самый стандартный способ заливки под плитку. Толщина стяжки должна быть от 30 мм. Недопустимо делать слой толще этого показателя во избежание продавливания стяжки и деформации уложенной плитки. Процесс укладки происходит в несколько этапов:

• Подготавливается базовое основание к отделке.
• Выставляются и закрепляются к профилям маячки.
• Заливается цементно-песчаная смесь (3 части цемента, 1 часть песка), начиная с противоположного по диагонали угла помещения. Пропорции воды и цемента примерно литр на кг, но это приблизительно, стоит больше полагаться на консистенцию раствора, похожую на густую сметану.
• Используя правило, раствор выравнивается по уровню, отмеченному маяками. Работать правилом следует зигзагообразно, убирая лишний раствор. Таким образом, убираются лишние пустоты в заливке.
• Во избежание растрескиваний, уложенную стяжку накрывают полиэтиленом, который сохраняет влагу внутри заливки.
• Увлажнение покрытия проводится через 24 часа.
• В течение недели покрытие периодически проверяют и при необходимости увлажняют.
• После полного высыхания убираются маячки, и образовавшиеся пустоты заливаются тем же цементным раствором.
• Приступают к покрытию поверхности плиткой.

3. Самовыравнивающиеся смеси

Этот метод является самым затратным, но в то же время самым легким из всех известных способов заливки. По-другому, этот вид покрытия называется «наливной пол», так как, из-за своего жидкого состояния, он точно по горизонтали самостоятельно растекается по поверхности ровным слоем. Самовыравнивающиеся смеси имеют вид сухого порошка, который необходимо разбавить водой. Здесь не требуются направляющие, а используется шпатель для выравнивания и игольчатый валик для удаления воздуха.

Минимальная толщина стяжки пола: оптимальные размеры

Стяжка выполняет функцию равномерного распределения вибраций и нагрузок, возникающих в процессе эксплуатации. Ровная поверхность имеет большое эстетическое и функциональное значение при укладке финишного покрытия.

При выполнении ремонтных работ нужно правильно рассчитать габариты основания, в частности, минимальная толщина стяжки пола должна быть более 2 см, а максимальная – не должна превышать 7 см. Рассмотрим, по какому принципу рассчитывается толщина цементно-песчаной стяжки, ее функции и монтаж своими руками.

Что нужно учитывать при расчете толщины слоя

Важно найти золотую середину и сделать стяжку не тонкой и не толстой

Высота стяжки влияет на эксплуатационные характеристики пола. Слишком маленькая толщина слоя не обеспечит достаточной шумоизоляции, теплосбережения и прочности.

Излишняя толщина создаст дополнительную нагрузку на плиту, что может привести к аварийному состоянию. Для долговечности покрытия и рационального расхода материалов должна быть правильно рассчитана оптимальная толщина бетонной стяжки.

На что нужно обратить внимание при расчете:

1. Функциональное назначение помещения.
2. Материалы, применяемые для монтажа основания пола. Если бетонное основание заливается на теплоизоляционный слой, его толщина должна быть не менее 4 см.
3. Состояние плиты. Если располагается под уклоном или имеет перепады по высоте, то придется делать более толстый слой. В случае, если перепады высоты небольшие, стяжка должна быть не менее 2 см, причем заливается с использованием армированной сетки для предотвращения растрескивания основания.
4. Финишное покрытие, которое будет укладываться после устройства стяжки.
5. Если будет монтироваться теплый пол, в этом случае толщина зависит от вида применяемых обогревательных элементов.

При заливке цементной стяжки не нужно руководствоваться принципом «чем толще, тем лучше». Если стяжка монтируется на деревянном основании или грунте, ее толщина должна быть 4—5 см.

Если заливается теплый пол с водяным отоплением, то стяжка заливается выше труб на 3 см.

Недостатки основания большой толщины

В ходе выполнения работ следует учитывать, что слишком толстый слой имеет недостатки:

• большой расход материалов;
• увеличение толщины пола приводит к уменьшению высоты помещения и росту дополнительной нагрузки на плиту;
• длительное высыхание стяжки для пола.

Чем толще слой бетона, тем больший у него коэффициент расширения при воздействии высоких температур. Если не предусмотреть правильную толщину компенсационного шва, бетонное основание при расширении будет давить на стены, что со временем приведет к их деформации. При устройстве стяжки без использования армированных элементов толщина бетона должна быть от 4 до 7 см.

Функциональное назначение стяжки

Бетон не только станет покрытием, но и заполнит изъяны плиты основания

Стяжка монтируется для компенсации перепадов по высоте, усиливает бетонное основание и скрывает его дефекты.

Назначение чернового пола:

• когда заливаем бетон, он заполняет поры и микротрещины в плите, тем самым повышает ее крепость и срок эксплуатации;
• более толстый слой в пределах допустимых значений способствует сохранению тепла и является преградой проникновению шума;
• ровная поверхность способствует легкому монтажу финишного настила, предохраняет его от повреждения при эксплуатации на неровном основании;
• при заливке пола можно предусмотреть технологический уклон на кухне и в ванной.

Финишное покрытие, уложенное на ровное основание, прослужит дольше и будет смотреться гораздо красивее. Если уложить линолеум на неровное основание, настил со временем растрескается, замки соединения на ламинате будут расходиться, доски будут скрипеть и трескаться.

Виды стяжки

Вид стяжки выбирается в зависимости от факторов, описанных выше. Чтобы определиться с выбором, рассмотрим характеристики всех видов чернового пола.

Виды и характеристики стяжки в таблице:

№	Вид стяжки	Характеристики
1	Бетонная	Применяется для выравнивания плиты, заливается раствором из цемента 1 часть и песка 3 части. Сухие компоненты добавляем в воду, хорошо перемешивается. Высыхает 28—30 дней.
2	С применением самовыравнивающейся смеси	Применяются при перепадах по высоте до 3 см, преимуществом является легкость монтажа и высыхания основания в течение 3—5 суток.
3	Плавающее основание	Называется так, потому что бетонный слой укладывается на теплоизоляционный материал через прослойку из полиэтиленовой пленки, не имеет сцепления с плитой. Теплоизоляция укладывается на ровное основание, во избежание растрескивания теплоизолятора.
4	Сухая стяжка	Применяется при перепадах по высоте на 3-5 см, если плиту нельзя нагружать, выполняет функцию теплоизоляции, монтируется с применением керамзита, на который укладываем выравнивающие материалы.
5	Бетонная стяжка, залитая на слой керамзита	Значительно увеличивает сохранение тепла, снижает нагрузку на плиту.

При монтаже любого вида основания по всему периметру комнаты по стене нужно наклеить демпферную лету, которая выполняет функцию компенсационного шва при расширении/сужении стяжки.

Толщина ленты должна быть равна толщине основания от плиты до финишного покрытия.

Монтаж бетонной стяжки своими руками

При устройстве любого вида основания первым этапом производится подготовка основания и рассчитывается его толщина.

Подготавливаем плиту

Крупные трещины расширяют, зачищают края и заливают их бетоном

Подготовка основания является обязательной при монтаже стяжки. Данная процедура включает в себя несколько этапов:

1. Снимаем с перекрытия все отслаивающиеся строительные материалы, проводим осмотр на наличие дефектов.
2. Трещины шириной более 1 мм расширяем с помощью болгарки, зачищаем их края от отслоившегося бетона, убираем пыль, обильно смачиваем, заливаем цементно-песчаным раствором.
3. После высыхания цемента убираем с покрытия строительную пыль при помощи мощного пылесоса (наличие пыли значительно снижает адгезию материалов).
4. Покрываем поверхность двумя слоями грунтовки с промежутком нанесения 4 часа.
5. По периметру комнаты на стены приклеиваем демпферную ленту, которая служит температурным швом при расширении цементного раствора во время высыхания и защитит соседей снизу от протечки воды во время монтажных работ.

В частных домах и на первых этажах многоэтажек для защиты от влаги покрываем плиту двумя слоями мастики на основе битума или укладываем полиэтиленовую пленку.

Устанавливаем маяки для определения уровня стяжки

Маяки расставляются параллельно стене

Для обозначения границы пола расставляем маяки параллельно стене на расстоянии от 150—200 мм. Шаг укладки направляющих профилей должен быть немного меньше, чем длина правила, которым распределяем бетонный раствор.

В качестве направляющих применяем профили с ровной поверхностью и выставляем их в горизонтальный уровень. Для установки на нужную высоту применяем бруски из устойчивых к воздействию влаги материалов или фиксируем маяки на гипсовый (цементный) раствор.

По окончании разметки проверяем с помощью лазерного или пузырькового уровня правильность установки маяков.

Подготавливаем раствор

Добивайтесь однородности раствора

Готовим цементно-песчаный раствор, для этого хорошо перемешиваем между собой сухие компоненты. Затем доливаем воду примерно 400-500 мл воды на 1 кг цемента.

Раствор должен получиться однородной консистенции и выглядеть, как густая сметана. Для пластичности поверхности и устойчивости к перепадам температур в раствор добавляем специальные присадочные составы.

Выбираем марку цемента согласно классификации в таблице

Марка бетона	Применение	Расход цемента в кг на 1 куб бетона
М 100	Имеет небольшую прочность, подходит для бетонирования бордюров, ограждений, не имеющих несущей способности	165
М 200	Наиболее часто используется при устройстве основания пола, подходит для монтажа фундаментов	240
М 300	Обладает достаточной прочностью для устройства фундаментов, перекрытий и др.	320
М 400	Обладает наибольшими прочностными характеристиками, применяется при строительстве несущих сооружений.	417

Заливаем стяжку

Чтобы стяжка не растрескивалась ее укрепляют арматурой

Начинаем монтаж от дальнего угла помещения. В ходе выполнения работ нужно рассчитать работы так, чтобы выполнять заливку пола без перерывов.

Для предохранения от растрескивания и увеличения прочности основания усиливаем конструкцию тонкой металлической сеткой. Допустимая толщина стяжки на полу от 2 см на ровной поверхности и 4 см на утеплителе. Толщина более 7 см может привести к нарушению конструкции плиты.

Последовательность выполнения работ:

1. Приготовленный цементный раствор выливаем между маяками и растягиваем правилом. Разравниванием состав так, чтобы раствор утрамбовывался, и из него вышли воздушные пузырьки. Следим, чтобы не образовалось пустот, которые снижают плотность основания.
2. Когда раствор хорошо схватился, но еще не высох, вынимаем направляющие, заливаем пустоты бетоном, после чего разравниваем. Подробнее о заливке стяжки по маякам:

Стяжка высыхает около месяца в зависимости от ее толщины, температуры и влажности в помещении. Аккуратно ходить по основанию можно через 4-5 дней после окончания монтажа.

Чтобы в стяжке не образовались трещины, нужно ее раз в день увлажнять, опрыскивая из пульверизатора и накрывая полиэтиленом до полного высыхания.

Устройство пола самовыравнивающейся смесью

Самовыравнивающие смеси применяют при перепадах высот не более 3 см

Самовыравнивающиеся смеси продаются в мешках, легко разводятся водой и перемешиваются без образования комков. При перепадах по высоте менее 3 см можно выполнить быстрый и легкий монтаж своими руками. Такой пол высохнет в течение недели.

Согласно инструкции на упаковке разводим смесь, хорошо перемешивая все составляющие. Заливаем на подготовленную поверхность от дальнего угла, разравниваем игольчатым валиком по направлению к входу. Следим, чтобы не оставалось пузырьков воздуха.

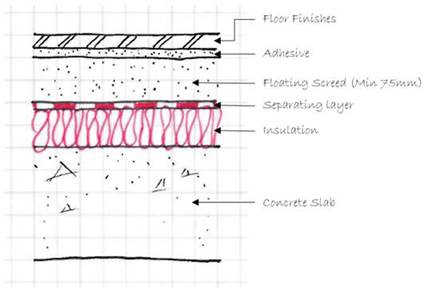

Монтаж плавающего основания

Придерживаясь рекомендаций, можно выполнить монтаж плавающей стяжки самостоятельно. Подробную инструкцию по заливке плавающего основания смотрите в этом видео:

Последовательность монтажа плавающего основания пола:

1. По периметру клеим демпферную ленту на толщину стяжки.
2. Укладываем теплоизоляционный материал только на ровную поверхность, оптимальным сырьем являются плиты из пенополистирола.
3. В качестве защиты теплоизоляции от проникновения в нее бетона застилаем толстую полиэтиленовую пленку, полосы укладываем внахлест, стыки изолируем скотчем.
4. Устанавливаем маяки.
5. Монтируем стяжку, при этом минимальный слой бетона должен быть не менее 2 см.

После высыхания основания укладываем финишный настил.

Устройство сухой стяжки

Керамзит плотно утрамбовывают

Монтаж любого вида стяжки требует подготовки поверхности плиты и выполнения разметки уровня пола.

Последовательность работ:

1. Монтируем маяки на расстоянии 150 см, в качестве опор для указателя высоты используем подкладки из плотного материала.
2. До верхушки маяков насыпаем слой керамзита, хорошо его утрамбовываем, чтобы не было пустот.
3. Следующим этапом укладываем листовой выравнивающий материал, в качестве которого могут выступать: пенополистирол, ДСП, ДВП, фанера, гипсоволокнистые или гипсовые листы. Для лучшего соприкосновения со стеной и предотвращения перепадов высоты на листах, которые стыкуются со стеной, отрезаем фальцевые соединения. Остальные листы стыкуем между собой, промазывая фальцевую сторону клеем, и в завершении дополнительно фиксируем шурупами.
4. Направляющие вынимаем постепенно по мере укладки плит.

До окончания работ ходить по плитам нельзя, для передвижения используем обрезки материала.

Стяжка под теплый пол

Водяной контур должен быть покрыт на 30 см

Какой толщины потребуется половой слой стяжки зависит от вида обогревательных элементов.

Для монтажа основания под теплый пол продаются специальные составы, которые способны хорошо удерживать и сохранять тепло, поскольку обычный цементный раствор может трескаться от нагревания.

При монтаже водяного пола раствор должен покрыть трубы на 30 мм, а при устройстве кабельной нагревательной системы – на 20 мм. Подробные инструкции по стяжке теплого пола смотрите в этом видео:

Теплый пол включается после полного высыхания стяжки. Если на полиэтиленовой пленке, которой накрывается покрытие, перестал образовываться конденсат, значит, пол готов к эксплуатации.

Мы рассмотрели, какая должна быть стяжка по толщине и характеристикам в зависимости от используемых материалов. При правильном расчете оптимальной толщины стяжки основание будет служить несколько десятков лет без потери качества.

Пользуясь описанными правилами, можно легко выполнить монтаж любого вида основания своими руками. Срок эксплуатации финишного напольного покрытия в значительной мере зависит от того, насколько под ним ровная поверхность.

Минимальная толщина цементной стяжки

Стяжкой называют самую верхнюю часть пола, на которую впоследствии монтируют покрытие. Роль стяжки является одной из главных для комфортной эксплуатации помещения. Ведь она призвана создать ровную и прочную поверхность, обеспечить в помещении звукоизоляцию и стать идеальной базой для укладки ламината, паркета или плитки.

Стяжка происходит с участием таких материалов, как гипс, цемент или наливной раствор. Выбор материала для работы зависит от того, какое покрытие будет применяться для пола.

Какой бывает стяжка?

• Гипс. Этот материал обеспечивает хорошую теплоизоляцию, создаёт абсолютно гладкую поверхность и достаточно быстро застывает.
• Цементно-песчаная смесь. Пожалуй, самый применяемый тип стяжки: прочный, экологически чистый и весьма доступный по цене.
• Самовыравнивающийся раствор. Застывает при заливке очень быстро, создаёт идеально ровную поверхность, но достаточно дорого стоит.

От чего зависит минимальная толщина цементной стяжки?

На минимальную толщину цементной стяжки влияют некоторые факторы, в зависимости от которых она может изменяться:

• тип окончательного покрытия;
• качество прежней поверхности, так как расход раствора увеличится в зависимости от количества неровностей;
• вид основы – изоляция или плита перекрытия. К примеру, если стяжка выполняется на сыпучем слое, то для армирования применяется металлическая сетка или каркас из полипропилена. Толщину слой должен иметь не меньше 4 см. Аналогичная ситуация возникает во время работ, которые проводятся в ванной комнате или кухне, где на основании производится гидроизоляция.

Технические требования к стяжке и ее толщина

• отсутствие сколов и царапин на поверхности;
• уклон не должен превышать показатель в 0,2 %;
• равная плотность по всем направлениям;
• показатель плотности на сжатие от 15 Мпа и выше.

Толщина цементной стяжки

Показатель толщины готовой стяжки не должен быть выше максимальных значений, иначе это может создать аварийную ситуацию. К примеру, если на балконе будет уложен излишне толстый слой цементной смеси, то это способно привести к его разрушению. Стандартный слой, который способен выдерживать все необходимые нагрузки, размером 4-5 см. Меньшие же показатели размеров основы не способны гарантировать надёжность. Чтобы улучшить данную ситуацию, можно прибегнуть к технологии «слоёный пирог». Она заключается в том, что песчано-цементная смесь наносится на заранее нанесённый клеевой состав. Если же, перепад в уровнях плит достаточно велик, то есть свыше 60 мм, то стяжка делается из бетонной смеси с содержанием крупнозернистого песка. В таком случае размер её может доходить до уровня в 150 мм.

Если поверхность ровная и нет высоких требований к стяжке, то она выполняется один раз плиточным клеем слоем в 1 см толщиной. Поверхность при этом необходимо пропитать в достаточном количестве акриловым грунтом.

Минимальная толщина стяжки > %



Вопрос минимально возможной толщины выравнивающей цементной стяжки пола волнует многих. Ведь если начать делать стяжку  с самой высокой точки помещения  толщиной  слоя 2-3 мм (это не опечатка  2-3  мм) можно сэкономить значительные средства на этом виде работ.

Вся сложность – как это выполнить технически, и будет ли такая конструкция надежной для устройства последующих покрытий.

Первый вопрос – из чего делать маяки в этом случае?  Применение металлических маяков не оправдано. Минимально возможная высота стяжки по таким маякам больше сантиметра. И второе негативное  следствие использования таких маяков – это невозможность сделать по ним ровную плоскость.



Маяки для стяжки толщиной один сантиметр



Единственной альтернативой этому могут быть маяки, изготовляемые по забивным дюбелям с помощью специальных  смесей.  Высота  таких маяков может начинаться практически от одного миллиметра. При перепаде высотных отметок в помещении более 3 сантиметра, такие маяки могут по мере надобности заменяться металлическими профилями CD или UD  для гипсокартона.

Второй вопрос, как сделать стяжку толщиной 2-3 мм. Вернее, из каких материалов  можно это делать.

Общепринято делать цементную стяжку  от 4- 5 см. Это связано с тем, что такая  толщина слоя позволит выдерживать большие нагрузки даже в случае последующего  отслоения от нижележащей основы. Такое случается часто.

Хотя строительные нормы Германии это проблемой не считают и называют этот случай “стяжка на разделительном слое” .

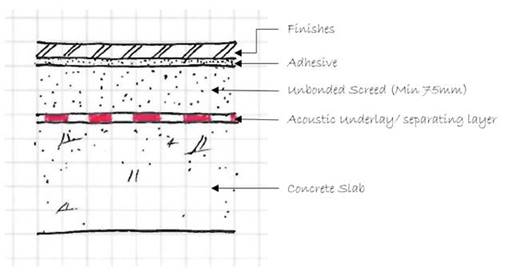

Стяжка на разделительном слое



Аналогичное мнение и у специалистов фирмы “CERESITE”:



Какой должна быть толщина стяжки по слою гидроизоляции?





Выровнять поверхность пола слоем 2-5 мм можно только клеем для плитки или специальной ремонтной смесью для пола, предварительно обильно  пропитав поверхность акриловым грунтом. Клей для такого случая можно  взять  самый дешевый, и толщина такого покрытия возможна в пределах одного сантиметра. Эту величину рекомендуют  производители клеевых смесей, как предельную для однократного нанесения. Но, кроме того, из соображения экономии, большую толщину выравнивающего  слоя  из клея  делать не стоит.

Как сделать тогда, стяжку  толщиной 2-3 сантиметра? Если такой слой отслоится, то он  не сможет быть надежной основой для плитки.

Здесь может выручить только принцип “слоеного пирога” – в основании клей,   а выше цементно – песчаный раствор, соответствующей марки.

Более наглядно процесс укладки такой стяжки можно увидеть бесплатно  в видеоролике на странице.

Если вас интересуют все нюансы устройства такой стяжки – от изготовления маяков до нанесения смеси – ПИШИТЕ.



Выравнивающая стяжка толщиной один сантиметр





Вопросы из писем и консультаций в скайпе:



1. Какая минимальная уклонообразующая стяжка под плитку?

Обычно  гарантированный уклон для стока воды считается 3%/

Но не  всегда есть возможность сделать уклон таким.  Поэтому, превышение в один сантиметр  на каждый  метр стяжки можно считать достаточным. чтобы вода не стояла на месте. Но при этом важно, чтобы такая плоскость (стяжка) была без ям. Иначе в таких углублениях будут стоять  лужи.

Какая должна быть минимальная толщина стяжки пола

Стяжка представляет собой верхнюю часть конструкции основания полов, на которую, собственно, и укладывают финишное покрытие. Сегодня, при реализации ремонтных работ, без нее практически не обойтись. Причем это касается как старого жилья, поскольку советские постройки не отличались высоким качеством и функциональностью, так и новых домов.

Интересно, что некоторые, в целях экономии, делают стяжку самостоятельно, поэтому на данный момент, наверняка, для многих актуальны такие вопросы, как «какие необходимы материалы?», «какова технология ее устройства?», «какая должна быть минимальная толщина стяжки пола?» и т.д.

Начнем с того, для чего, в принципе, необходима стяжка. Она предназначена

• Для создания максимально ровной поверхности перед монтажом чистового пола
• Для обеспечения динамической и статической прочности конструкции
• Для равномерного распределения нагрузки на нижние слои
• Для создания уклонов пола

Поэтому нужно, чтобы стяжка:

• Была очень прочной и выдерживала нагрузки на сжатие не меньше 15 МПа
• Характеризовалась одинаковой плотностью по высоте (толщине)
• Не имела сколов и трещин
• Имела в жилом помещении ровную и горизонтальную поверхность, уклон которой не может превышать 0,2%

Какие материалы должны быть для минимальной стяжки пола?

Для устройства основы применяют цементно-песчаный раствор и бетоны (легкий и ячеистый), готовые сухие и выравнивающие смеси. Выбирают тот или иной материал, в зависимости от необходимого качества поверхности, которое, в свою очередь, определяется видом напольного покрытия.

Бетонную или цементно-песчаную стяжки часто дополнительно выравнивают специальной смесью, например, это делают при укладке паркета. Под облицовку плиткой, напротив, такой слой не нужен.

Весьма распространенным материалом считаются готовые сухие смеси. Такие цементно-песчаные составы расфасовывают в мешки по 25, 30 и 50 кг. Чем больше объем – тем дешевле вам обойдется покупка. При этом старайтесь покупать смесь, предназначенную именно для устройства стяжки и, к тому же, произведенную известной, успевшей зарекомендовать себя фирмой, так как, к сожалению, некачественная продукция сегодня попадается весьма часто.

Использовать также можно кладочную или же универсальную смеси. Обращайте внимание на цвет состава и его срок годности, это тоже важно. Цементно-песчаная смесь в сухом виде имеет серый цвет без какого-либо рыже-коричневатого оттенка, который скорее всего говорит о чрезмерном содержании глины либо песка. Чтобы получилась качественная смесь, готовая к употреблению, в нее достаточно просто добавить требуемое количество воды.

Что касается цементно-песчаного раствора, его легко приготовить, соответственно, из цемента, марка которого не ниже 400, и кварцевого песка, в соотношении 1:2,8 или же 1:3 по массе. Чтобы получить однородный раствор, сначала их перемешивают всухую, потом уже добавляют воду. Если вы станете точно следовать методике, то данная масса будет иметь марку 150-200. Больше воды – естественно, ниже марка.

Теперь поговорим о бетонах. Для устройства стяжки весьма часто берут пенобетоны (начиная с класса В3) с плотностью 600-1000 кг/м³, или монолитные, или в виде плит, перлитобетон либо керамзитобетон (то есть легкие бетоны) класса минимально 5,0 и плотностью вплоть до 1300 кг/м³. Такие основы для пола из легких и ячеистых бетонов с пористым строением обладают неплохими теплоизолирующими свойствами. Однако поверхность в данной ситуации требует дополнительного выравнивания.

Получше результат дает пенобетон, у него средняя плотность и теплопроводность ниже, а вот поверхность ровнее. Но из-за высокой трещиноватости, на него советуют укладывать другой слой цементно-песчаного раствора.

Минимальная толщина стяжки для пола

Именно этот показатель волнует многих из тех, кто собирается делать заливку пола своими руками, так как превысив в некоторых случаях существующие нормы, можно даже создать аварийную ситуацию. Например, утепляя пол на балконе, не стоит слишком усердствовать, стараясь сделать полы выше комнатных, так как подобную массу состава не выдержит ни одно основание.

Итак, минимальную толщину стяжки определяют в каждом отдельном случае индивидуально, в зависимости от конкретных условий: кладут ли ее на плиту перекрытия, на слой изоляции; из каких материалов ее выполняют, под какое покрытие? Ведь стяжку укладывают и по бетонному перекрытию, и на теплозвукоизоляционный слой, созданный из сыпучих материалов или твердых теплоизоляционных изделий. Что касается последних двух случаев, то стяжка здесь не может быть менее 4 сантиметров. Причем, она армируется металлической сеткой или «Фибрином» из полипропиленовых волокон. Таким же образом поступают, когда ее устраивают на гидроизоляционном слое в кухне или ванной комнате.

Толщина стяжки будет зависеть от того, ровное ли ваше основание и насколько. Понятно, чем оно хуже – тем больше толщина раствора, поскольку практически для всех видов напольных покрытий, за исключением ковролина, необходима идеально ровная поверхность.

Чтобы определить неровность полов, одно зрение вам не поможет. С первого взгляда плоскость может казаться ровной, но это все-таки следует проверить в обязательном порядке с помощью ровного бруска (его можно легко сделать самостоятельно) либо специального уровня.

Что же касается бруска, его размер должен составлять примерно около 1-1,5 метра. В принципе, достаточно лишь пройтись вдоль пола с этими инструментами и определить, нет ли между полом и уровнем дыр. Если же они все-таки имеются или наблюдаются незначительные вмятины, стоит выравнивать пол и естественно укладывать стяжку. Обычно ее толщина в квартирах, где непосредственно осуществляется замена старого покрытия на новое, варьируется от 3 до 5 см. Нужно сразу отметить, что многие ошибочно полагают: чем основа толще, тем лучше. Это совсем не так! Назначение стяжки – выровнять пол, а не поднять его вверх на полметра.

К тому же, если вы выполните стяжку, просто залив поверхность толстым слоем определенного состава, она не сделает ровным основание. Помимо этого, при неправильно выбранной единице толщины поверхность может сохнуть очень долго, чем создаст для вас дополнительные неудобства. Да и основное покрытие можно укладывать лишь после абсолютного высыхания базы. Как определить, что этот момент уже настал? В принципе, достаточно просто посмотреть – стал ли пол светлым, другими словами, приобрел ли он светло-серый оттенок.

Цементно-песчаная стяжка используется, когда требуется скомпенсировать неровность поверхности более чем на 20 мм. А так как подавляющее большинство цементно-песчаных растворов содержит пластификатор, то она по рекомендациям профессионалов должна иметь толщину, как минимум, 30 мм. В случае, если стяжка все-таки будет тоньше, в ней обязательно появятся трещины. Иначе говоря, предпочтительнее, чтобы во всех местах толщина цементно-песчаной основы с пластификатором была минимально 30 мм. Хотя, чтобы вода из раствора не уходила слишком быстро в результате испарения, специалисты настаивают на толщине в 50 мм.

Встречаются случаи, когда плиты укладываются кое-как, в результате чего перепады уровней могут превышать 60 мм. Тогда целесообразнее выполнить стяжку из пескобетона, в состав которого включается крупнозернистый, а не обычный песок. Вот ее толщина иногда достигает 100-150 мм. В катастрофической ситуации, когда перепады и уклоны достигают просто нереальных значений – 150-170 мм, необходимо укладывать в нижний слой стяжки керамзитобетон, в противном случае и масса, и стоимость будут просто «зашкаливать».

При незначительных шероховатостях и перепадах, то есть меньше 20 мм, предпочтение обычно отдают выравнивающим смесям. И сам термин «стяжка» тогда заменяют на слова «подготовка», «прослойка». Что касается допустимой максимальной толщины, также как и минимальной, тут решение для каждого отдельного состава остается за производителем.

Есть и несколько другие рекомендации, касающиеся минимальной толщины прослойки, согласно которым:

• При работах по плитам перекрытия данная величина должна составлять приблизительно 20 мм, а если работы осуществляются по изоляционному слою – 40 мм. При необходимости сокрытия трубопровода, рекомендованная толщина стяжки – как минимум 10 мм.
• Когда стяжка заливается на изоляционный слой, следует оставлять небольшую пустоту между ней и стеной, где-то в 20-40 мм. Указанную полость заполняют изоляционным наполнителем. Специалисты советуют отделять монолитные стяжки от стен специальными гидроизоляционными пленками.

Итак, мы выяснили, что толщина стяжки может варьироваться в зависимости от конкретных условий в том или ином случае, а также от требований СНиП. Что касается теплых полов, то тут тоже есть свои особенности.

Толщина стяжки теплых полов





При устройстве теплых полов нужно понимать, что в системе с водяным обогревом бетонная стяжка является тепло-распределительным материалом. Ввиду этого, чтобы получить качественный результат, следует использовать самовыравнивающуюся смесь, обладающую свойством ускоренного затвердения (продается в расфасованном виде) либо обычный раствор цементно-песчаный.

Минимальная допустимая толщина стяжки водяных тёплых полов – 30 мм над поверхностью трубы. При необходимости допускается толщина свыше 150 мм, но в этом случае нужно производить особые расчеты теплового режима для отапливаемой площади и учитывать специфичные поправочные коэффициенты. Но за оптимальный показатель принимается толщина в 7-10 сантиметров. Что же касается электрического пола, здесь норма составляет 3-5 сантиметров.

Если говорить о стяжке пола, важно еще учитывать время отвердевания и сушки поверхности. В нормальных условиях оно определяется, исходя из используемых материалов, толщины стяжки и обязательно с учетом типа напольного покрытия.

В случае с цементно-песчаным раствором под паркет этот временной промежуток должен составлять минимум 25-30 дней. Такие сроки складываются из следующих расчетов: неделя на каждый сантиметр сделанной стяжки до 4 см плюс полторы-две недели на каждый следующий сантиметр.

Керамическая плитка может укладываться на базу цементно-песчаную приблизительно через 7-10 суток. Наливные и выравнивающие смеси твердеют по-разному: от суток вплоть до 3-4 недель. Здесь все зависит от вида полимерных добавок, используемых при изготовлении составов. Таким образом, когда вы выбираете подходящий материал, учитывайте не только возможную толщину стяжки, но также время, которое нужно выждать перед тем, как укладывать финишное покрытие.

A Руководство BSBG по стяжкам пола

Ведущий архитектор-технолог BSBG Ричард Гриффитс (CIAT) представляет это удобное руководство по стяжкам полов для архитекторов и технологов.

Стяжка пола, как правило, представляет собой цементный материал, состоящий из цемента с острым песком в соотношении 1: 3 или 1: 4,5. Его часто наносят на твердую плиту первого этажа из монолитного бетона или на сборную железобетонную плиту пола. На рынке представлено множество запатентованных стяжек, информацию о которых можно получить у производителя.

Определения стяжки

Есть определенные определения, касающиеся определения стяжек. В этой статье мы использовали определения из BS 8204 и BS EN 13318:

.

• Выравнивающая стяжка — стяжка, обработанная соответствующим образом для достижения определенного уровня и укладки окончательного пола. Это не влияет на структурные характеристики пола.
• Износостойкая стяжка — стяжка, служащая настилом.Этот термин ранее назывался бетонным покрытием высокой прочности. Он также используется для обозначения структурных покрытий, а также поверхностей износа.
• Bonded — стяжка, уложенная на механически подготовленную основу с целью максимального увеличения сцепления.
• Несвязанная — стяжка намеренно отделена от основания с помощью мембраны.
• Плавающая — стяжка, уложенная на звуко- или теплоизоляцию. Это разновидность несвязанной стяжки.
• Цементно-песчаная стяжка — стяжка, состоящая из материала стяжки, содержащего песок с максимальным размером заполнителя до 4 мм.
• Мелкая бетонная стяжка — бетонная стяжка с максимальным размером заполнителя 10 мм.
• Самовыравнивающаяся стяжка с перекачкой — стяжка, смешанная до жидкой консистенции, которую можно перекачивать насосом к месту укладки и которая будет течь в достаточной степени (с перемешиванием влажного материала или без него) для обеспечивают требуемую точность уровня и ровность поверхности.
• Скручивание — деформация краев стяжки вверх из-за дифференциальной усадки

Следует отметить, что накачиваемые самовыравнивающиеся стяжки более известны как «самовыравнивающиеся стяжки».

Устройство стяжки

Стяжку можно приклеивать непосредственно к основанию или укладывать несвязанной на подходящую влагонепроницаемую мембрану, которую кладут поверх плиты. В качестве альтернативы он может быть нанесен как плавающий финиш поверх слоя жесткого изоляционного материала.Это приложение подходит для использования с водопроводными трубами для теплого пола. Если требуется армирование, оно может быть либо в виде мелкой металлической сетки, волокон, которые обычно представляют собой полипропилен, либо в виде мелкой стеклянной сетки.

Стяжку можно оставить как законченную, либо выровнять, чтобы получить гладкую поверхность для укладки указанного напольного покрытия или отделки. Готовые смеси из песка и цемента, которые смешиваются на заводе и затем доставляются на строительную площадку, обеспечивают дополнительную гарантию качества по сравнению со стяжками, смешанными на месте, и обеспечивают более однородную смесь стяжки.Некоторые производители предлагают перекачиваемые стяжки, позволяющие добиться очень ровной отделки.

Какой тип стяжки?

Традиционные цементно-песчаные стяжки

Это традиционные стяжки, подходящие для всех областей применения, если они указаны правильно. Самый большой недостаток — время высыхания; BS 8203 оценивает время высыхания песчано-цементной стяжки как один день на каждый миллиметр стяжки толщиной до 50 мм.

Самовыравнивающиеся стяжки на основе сульфата кальция, перекачиваемые насосом

Эти стяжки можно укладывать приклеенными или несвязанными. Их можно укладывать на гораздо больших площадях, чем цементно-песчаные стяжки, около 2 000 м ² в день. Однако их нельзя использовать с арматурой, поскольку сульфат кальция вызывает коррозию стали во влажных условиях. Эти стяжки также обычно не подходят для использования во влажных условиях или там, где может произойти намокание. Все эти стяжки являются запатентованной продукцией и поэтому варьируются от одного поставщика к другому.

Толщина выравнивающей стяжки

Выравнивающая стяжка может быть выбрана по разным причинам. Это может быть для обеспечения более гладкой и плоской поверхности, чем можно получить с помощью конструкционной плиты. Выравнивающие стяжки также используются для обеспечения водопадов или для создания зоны отделки, в которой могут быть размещены различные типы полов. В наши дни обычное применение — выравнивающая стяжка для подогрева / охлаждения полов.

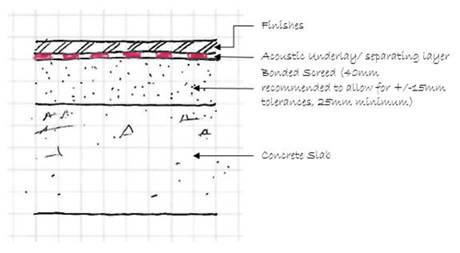

Стяжка цементно-песчаная

Рекомендации по выравниванию стяжки приведены в BS 8204, часть 1, в которой рекомендуется, чтобы минимальная толщина приклеиваемой выравнивающей стяжки составляла 25 мм.Чтобы учесть возможные отклонения в готовых уровнях конструкционного бетона, указанная толщина обычно должна составлять 40 мм (с допуском ± 15 мм), что обеспечивает минимальную толщину стяжки 25 мм.

Однако в отчете 184 CIRIA рекомендуется принять допуск ± 10 мм при номинальной глубине 35 мм. Это сводит к минимуму риск отслаивания, но следует отметить, что допуски, указанные для верхней поверхности основного бетона, должны быть совместимыми.Если стяжка должна быть больше 40 мм, доступны следующие варианты для снижения риска отслаивания:

• Используйте модифицированную стяжку или добавки для уменьшения возможности усадки.
• Используйте тонкую бетонную стяжку, которая снижает возможность усадки, она успешно использовалась до 75 мм.

Самовыравнивающаяся стяжка на основе сульфата кальция, накачиваемая насосом

Рекомендации по накачиваемым самовыравнивающимся стяжкам приведены в BS 8204, часть 7, в которой рекомендуется, чтобы минимальная толщина стяжки со стяжкой составляла 25 мм.Производители указывают максимальную толщину до 80 мм, поэтому ограничения на общую толщину меньше. Номинальная глубина 40 мм с допуском ± 15 мм может быть удобно указана. Рекомендации по износостойким стяжкам приведены в BS 8204, часть 2, где рекомендуется, чтобы минимальная толщина склеиваемой изнашиваемой стяжки должна составлять 20 мм (в отличие от 25 мм, указанных для выравнивающей стяжки в части 1).

Для компенсации возможных отклонений в готовых уровнях конструкционного бетона рекомендуемая толщина составляет 40 мм.Однако руководство в отчете CIRIA 1843 рекомендует принять допуск ± 10 мм при номинальной глубине 30 мм. Технические характеристики базовой бетонной поверхности должны быть совместимы. В некоторых случаях расчетную толщину необходимо увеличить до более 40 мм, но следует отметить, что существует повышенный риск отслоения. Для блоков с полым сердечником, которые часто имеют изгиб вверх, особенно для более длинных пролетов, следует указывать номинальную толщину 75 мм, а не 40 мм.

Риск отслоения снижается, поскольку обычно используется бетон класса C25 / 30 или выше и арматура.Использование бетона вместо песчано-цементной стяжки снижает вероятность усадки, а арматура, в частности, контролирует усадку при высыхании. Это должно обеспечить достаточную глубину в середине пролета (т. Е. В точке максимального развала), чтобы обеспечить притирку арматуры, сохраняя при этом покрытие обеих поверхностей. Даже в этом случае могут потребоваться свободные стержни или сетчатая арматура с «летающими концами», чтобы обеспечить притирку арматуры около точки максимального прогиба.

Несвязанная цементно-песчаная стяжка

Толщина стяжки должна быть не менее 50 мм; поэтому, чтобы учесть отклонения в готовых уровнях, указанная расчетная толщина должна быть минимум 75 мм.Однако в стандарте BS 8204-1 подчеркивается, что существует высокий риск скручивания стяжки при использовании несвязанных и плавающих выравнивающих стяжек. Чтобы свести это к минимуму, стяжку следует либо укрепить по стыкам, либо сделать толщиной 100 мм или более.

Самовыравнивающаяся стяжка без связующего с сульфатом кальция, перекачиваемая насосом

Толщина стяжки должна быть не менее 30 мм; поэтому, чтобы учесть отклонения в готовых уровнях, указанная расчетная толщина должна быть минимум 45 мм с допуском ± 15 мм.Толщина стяжки (структурного покрытия) должна быть не менее 100 мм, чтобы свести к минимуму риск скручивания, следует рассмотреть возможность увеличения глубины до 150 мм для дальнейшего снижения этого риска / дефекта.

Несвязанная / плавающая стяжка

При укладке на сжимаемый слой, такой как звукоизолирующее одеяло, толщина стяжки в любой точке должна быть не менее 75 мм, за исключением бытовых и аналогичных применений, где ожидается небольшая нагрузка, для которых толщина не менее должно использоваться более 75 мм.Из-за отклонения базовых уровней заданная расчетная толщина может составлять 100 мм и 90 мм соответственно или больше для сохранения минимальной толщины.

Минимальная толщина в любой точке выравнивающих стяжек, уложенных на теплоизоляционные плиты, которые обеспечивают более прочную опору для уплотнения стяжки, должна составлять не менее 65 мм, в зависимости от ожидаемого движения и нагрузки. Выравнивающая стяжка желательно из мелкого бетона. Изоляционная плита должна быть такой, чтобы выдерживать прилагаемые нагрузки, и она должна быть достаточно жесткой, чтобы стяжка могла быть должным образом уплотнена.

Прочие критерии проектирования стяжек

Основные принципы выбора стяжки сосредоточены на выборе правильной толщины стяжки. Однако это будет зависеть от требований / обстоятельств проекта, другие критерии могут повлиять на дизайн, например:

• Сопротивление скольжению, истиранию и ударам
• Тип движения по этажу
• Уровни и плоскостность
• Внешний вид и обслуживание
• Тип используемого или применяемого напольного покрытия
• Высыхание влаги в стяжке
• Расположение деформационных швов

Для получения дополнительной информации по вышеизложенному см. BS 8204, части 1,2,3 и отчет 184 CIRIA для более подробного руководства.

Ссылки / дополнительная литература

• Британский институт стандартов, BS 8204: Стяжки, основания и внутренние полы. Часть 1: Бетонные основания и выравнивающие стяжки из цементного песка для укладки полов. BSI, 2003.
• Британский институт стандартов, BS 8204: Стяжки, основы и настилы полов. Часть 2: Бетонные изнашиваемые поверхности Свод правил, BSI, 2003 г.
• Британский институт стандартов, BS 8204: Стяжки, основания и настилы полов. Часть 7: Самовыравнивающиеся стяжки, набираемые насосом. Свод правил, BSI, 2003 г.
• Британский институт стандартов, BS 8203: Свод правил по установке упругих напольных покрытий, BSI, 2001
• Gatfield, M J.Отчет 184: Стяжки, полы и отделочные покрытия — выбор, строительство и обслуживание, CIRIA, 1998
• Лист данных 22 Ассоциации производителей строительных растворов: Стяжки
• http://www.concretecentre.com/Building-Elements/Floors/Floor-Screeds.aspx
• http://www.cscscreeding.co.uk/screed-systems/screed-constructions/
• http://www.mapei.com/public/AE/ Lineocument/QT_MASSETTI%20GB.pdf
• http://www.screedscientist.com/floor-screeding/
• Бетонирование в жаркую погоду следует проводить в соответствии с BS 8110-1: 1997, 6.2,5 для бетона в соответствии с BS EN 206-1: 2000, 5.2.8 .

,

Минимальная толщина бетонной плиты, балки, колонны, фундамента

Минимальная толщина бетонной плиты, балки, колонны, фундамента и других конструктивных элементов выбирается для удовлетворения проектных требований в соответствии со стандартными правилами. Приведена минимальная толщина бетонных конструктивных элементов согласно ACI 318-14, IRC 2009, IS 456 2000 и UBC 1997.

Процесс проектирования включает в себя правильное предположение о размерах структурных элементов и затем проверку предложенных размеров, чтобы убедиться, что они соответствуют требованиям проекта.

Если не предполагается надлежащий размер конструкции, то проектирование займет много времени и потребует значительных усилий, так как до тех пор, пока не будут определены удовлетворительные размеры, потребуются значительные испытания.

Поэтому в большинстве кодов указаны минимальные размеры и, в частности, толщины практически для всех элементов конструкции.

1. Минимальная толщина плит

1,1 Минимальная толщина односторонней плиты

ACI 318-14 обеспечивает рекомендуемую минимальную толщину односторонней сплошной плиты, как указано в таблице 1, если не рассчитаны прогибы.

Таблица 1 минимальная толщина односторонней цельной плиты, если прогиб не рассчитан

Минимальная толщина, h
Простая поддержка	Один конец непрерывный	Оба конца непрерывные	Консоль
Стержни, не поддерживающие или не прикрепленные к перегородкам или другой конструкции, которые могут быть повреждены из-за больших прогибов
л / 20	л / 24	л / 28	л / 10

Примечания: Приведенные значения должны использоваться непосредственно для элементов из бетона нормального веса и арматуры класса 420.Для других условий значения должны быть изменены следующим образом:

a) Для легкого бетона, имеющего равновесную плотность ( wc) в диапазоне от 1440 до 1840 кг / м3, значения следует умножить на (1,65 — 0,0003 wc ) , но не менее 1,09.

b) Для fy , кроме 420 МПа, значения должны быть умножены на (0,4 + fy /700) .

Рис.1: толщина односторонней плиты

1.2 Минимальная толщина Ребристая плита

ACI 318-14 рекомендует такое же значение для ненагруженных балок, как указано в таблице 2. Минимальная толщина ребристой плиты, указанная в Едином строительном кодексе (UBC), должна составлять 1/12 расстояния между ребрами или 51 мм.

Рис.2: Ребристая односторонняя плита

Толщина перекрытия с заделанными трубами и трубами

• UBC рекомендует минимальную толщину плит с заделанными трубами и трубами на 25 мм больше, чем общая общая глубина каналов или труб.
• ACI 318-14 указывает, что трубопроводы и трубы не должны быть больше по внешнему размеру, чем 1/3 общей толщины плиты, стены или балки, в которые они заделаны.

1,3 Минимальная толщина Плита на земле

UBC рекомендует, чтобы минимальная толщина бетонных плит перекрытия, опирающихся непосредственно на землю, составляла 89 мм, тогда как BCGBC4010A — Примените структурные принципы к жилым малоэтажным зданиям, определив минимальную толщину 100 мм.

Рис.3: плита на земле

1,4 Минимальная толщина Мембраны

UBC рекомендует бетонную плиту и композитную перекрывающую плиту, служащие структурной диафрагмой, используемой для передачи сил землетрясения, до 50 мм.

1,5 Минимальная толщина Двусторонняя плита

ACI 318-14 предоставил рекомендации по определению минимальной толщины плит (включая плиты с балками, плоские плиты, плоские плиты), которые можно найти здесь.

Рис.4: Двусторонняя плита

1,6 Минимальная толщина Откидная панель

иногда опускаются панели, используемые в верхней части колонн для повышения прочности плит на сдвиг. Минимальная толщина откидных панелей должна составлять четверть толщины плиты за пределами отрыва.

2. Минимальная толщина балок

• ACI 318-14 обеспечивает рекомендуемую минимальную толщину для ненагруженных балок, как указано в таблице 2, если прогиб не рассчитан.
• Канадская ассоциация стандартов CSA предоставляет аналогичную таблицу, за исключением одного непрерывного конца, который составляет 1/18.

Таблица 2 Минимальная толщина ненагруженных балок, если прогиб не рассчитан

Минимальная толщина, h
Простая поддержка	Один конец непрерывный	Оба конца непрерывные	Консоль
Стержни, не поддерживающие или не прикрепленные к перегородкам или другой конструкции, которые могут быть повреждены из-за больших прогибов
л / 16	л / 18.5	л / 21	л / 8

Примечания: Приведенные значения должны использоваться непосредственно для элементов из бетона нормального веса и арматуры класса 420. Для других условий значения должны быть изменены следующим образом:

a) Для легкого бетона, имеющего равновесную плотность ( wc) в диапазоне от 1440 до 1840 кг / м3, значения должны быть умножены на (1,65 — 0,0003 wc ) , но не менее 1.09.

b) Для fy , кроме 420 МПа, значения должны быть умножены на (0,4 + fy /700) .

Глубину балки также можно оценить на основе отношения пролета к глубине. IS 456 2000 обеспечивает соотношение пролета к глубине для контроля прогиба балки, как указано в таблице 3.

Таблица 3: Отношение пролета к глубине в зависимости от пролета и типа балок, IS 456 2000

Пролет балки	Тип балки	Отношение пролет / глубина
до 10 м	Просто поддерживается	20
	Консоль	7
	непрерывный	26
Более 10 м	Просто поддерживается	20 * 10 / пролет
	Консоль	–
	непрерывный	26 * 10 / пролет

Фиг.4: Толщина железобетонной балки, h

3. Минимальная толщина колонн

Размеры колонн основаны на требованиях дизайна, и для колонн можно выбрать несколько форм, таких как квадратные, прямоугольные, трапециевидные, цилиндрические и другие.

Рис.5: Размеры колонны

4. Минимальная толщина стенок

4.1 Несущие стенки

UBC рекомендует минимальную толщину несущей стены до 1/25 поддерживаемой высоты или длины, в зависимости от того, что меньше или не менее 102 мм.

4.2 Наружная стена подвала и стена фундамента

• UBC определил минимальную толщину внешней стены подвала и фундаментной стены 191 мм.
• Это же значение рекомендуется Международным жилищным кодексом (IRC 2009) для фундаментной стены.

  Рис.6: толщина стенки

5. Минимальная толщина опор

Опора на грунт

Рекомендуемая минимальная глубина для установки на почву составляет 150 мм.

Опора на свай

Рекомендуемая минимальная глубина для установки на сваю — 300 мм

Стойка бетонная однотонная

Минимальная толщина простой бетонной структурной опоры предложена ACI 318-14 и установлена ​​равной 200 мм, и такое же значение предлагается UBC. Следует знать, что плоское основание конструкции не подходит для использования в качестве верхушки свай.

Плотный фундамент

Минимальная толщина плотного фундамента 300 мм.

Рис.7: Толщина опоры

6. Минимальная толщина других бетонных элементов

Таблица 4: минимальная толщина других элементов конструкции

Конструктивный элемент	Толщина, мм
Заглушка	600 мм
Выравнивание бетона под жидкими подпорными конструкциями	100 мм
Выравнивающий бетон для других оснований ПКК	75 мм
Стены и плита подземного котлована / резервуара (ниже уровня грунтовых вод)	200 мм
Стены и плита подземного котлована (над уровнем грунтовых вод)	200 мм
Парапет стенка	100 мм
Чайджа	100 мм
Стены траншеи для кабелей / труб и фундаментная плита	125 мм
Сборное покрытие траншеи	125 мм
Вставная пластина	12 мм
Угловой	6 мм

,

Минимальная толщина двухсторонней плиты согласно ACI 318-11 для прогиба

Минимальная толщина двухсторонней конструкции плиты, разработанной в соответствии с методами, предусмотренными Кодексом ACI 318-11, а именно, методом прямого проектирования и методом эквивалентной рамы. Минимальная толщина плиты указана в ACI 318-11, раздел 9.5.3.

Прогиб двухсторонней плиты можно рассчитать, используя доступные методы, чтобы убедиться, что прогиб не будет проблематичным и не превысит ограничения по эксплуатации.

Минимальная толщина двусторонней плиты согласно ACI 318-11 для контроля прогиба

Прогиб двусторонней плиты зависит от ряда параметров, например, жесткости плиты на изгиб, которая является функцией толщины плиты. Жесткость плиты на изгиб увеличивается с увеличением толщины плиты; в результате прогиб двухсторонней плиты уменьшается.

Чтобы предотвратить чрезмерные прогибы и избежать расчета двухстороннего прогиба плиты, который является сложной процедурой, ACI 318-11 ограничивает минимальную толщину двухсторонней плиты, применяя три эмпирических ограничения.Если эти ограничения соблюдены, нет необходимости выполнять расчет прогиба.

Наконец, можно использовать толщину плиты меньше, чем полученная из эмпирических ограничений, если расчет прогиба находится в определенных пределах, которые определены Кодексом. Ограничения Кодекса ACI для минимальной толщины двухсторонней плиты обсуждаются в следующих разделах.

1. Для a _fm больше 0,2, но не больше 2, толщина плиты не должна быть меньше значений уравнения-1:

Где:

h : Минимальная толщина плиты

l _n : пролет в свету, измеренный в продольном направлении лицом к лицу колонны или лицом к лицу балки для перекрытий с балками

: отношение свободного пролета в более длинном направлении к свободному пролету в более коротком направлении

a _fm : Среднее значение ( a _f ) для всех балок по сторонам панели

a _f : отношение жесткости на изгиб секции балки к жесткости на изгиб плиты, ограниченной сбоку осевой линией панели с каждой стороны балки.Расчет производится согласно следующему уравнению:

Где:

E _cb и E _cs : модуль упругости бетона балки и плиты соответственно, который обычно одинаков

I _b и I _s : момент инерции балки и плиты соответственно.

На рисунках 1 и 2 показано, как найти момент инерции для краевой балки, внутренней балки, внутренних и краевых плит соответственно:

Рисунок-1: Часть плит, которая должна быть включена для расчета момента инерции, краевая балка (левая сторона) и внутренняя балка (правая сторона)

Рисунок 2: Размеры внутренней и внешней плиты для расчета момента инерции

2.Для ( a _fm ) больше 2, толщина плиты не должна быть меньше значения уравнения-2:

3. Для ( a _fm ) равной или меньшей 0,2 минимальная толщина двусторонней плиты указана в Таблице-1.

Таблица-1: Минимальная толщина перекрытий без внутренних балок

Кроме того, минимальная толщина любой двухсторонней плиты без внутренних балок не должна быть меньше следующей:

• Для плит без откидной панели 125 мм.
• Для плит с откидной панелью 100 мм.

Кроме того, оба ( a _fm ) и ( a _f ) будут равны нулю, когда лучи не используются, как в случае плоских пластин. Наконец, уравнения Кодекса ACI, применяемые для расчета толщины плиты, учитывают форму панели, влияние длины пролета, жесткость балок на изгиб и предел текучести стальной арматуры.

Уравнение-3 будет управлять толщиной плиты, если используется существенно жесткая балка, поскольку уравнение-1 дает меньшую толщину.Если балки не используются, например, в случае плоских плит и плоских плит, минимальная толщина плиты может быть взята из таблицы-1.

Подробнее: двухстороннее проектирование перекрытий методом прямого проектирования согласно ACI 318-11

,

Подготовка прочной цементной стяжки пола

СВЯЗАННЫЕ МАТЕРИАЛЫ

ADIPLAST Полимерный латекс для многократных улучшений строительных растворов

I. ХАРАКТЕР ПРОБЛЕМЫ — ТРЕБОВАНИЯ

Полы складов, гаражей и т.п. подвержены чрезмерному механическому износу, особенно трению.

Следовательно, полы в этих местах требуют как прочного сцепления с подстилающей поверхностью, чтобы они не отклеивались, так и значительного абразивного сопротивления (трения), чтобы не образовывать пыль.

II. РЕШЕНИЕ

Формирование поверхности пола со значительной прочностью и абразивной стойкостью может быть достигнуто формованием цементного раствора с добавлением полимерного латекса ADIPLAST.

Цементная стяжка, полученная в результате добавления ADIPLAST, демонстрирует повышенное сцепление, эластичность, сопротивление трению и т. Д., Обеспечивая поверхность, которая не образует пыли.

Эффективность сцепления этого раствора с основанием обеспечивается нанесением связующего слоя, в который добавлен ADIPLAST (цемент + песок + ADIPLAST).

III. ЗАЯВКА

Подготовка основания

1. Поверхность должна быть тщательно очищена от незакрепленных частиц, жира, масла и любых остатков штукатурки.

2. Затем его следует тщательно смочить, не оставляя луж.

Приложение

1. Адгезия цементной стяжки к основанию усиливается нанесением связующего слоя , а именно:
   Раствор из цементно-песчаной смеси толщиной 2 мм: ADIPLAST: вода = 1: 1: 0,5: 0, 5 (части по объему ) наносится щеткой на очищенный пол.
   Это следует сделать перед нанесением цементного раствора на пол, чтобы связующий слой был еще свежим. Если площадь обширная, связующий слой наносится по частям, а также стяжка укладывается во избежание высыхания связующего слоя в результате задержки нанесения цементного раствора. При необходимости высохшие участки и образовавшиеся швы покрывают заново.
   ADIPLAST расход: прибл. 0,25 кг / м ² / мм.

2. Подготовка цементной стяжки с добавлением ADIPLAST в пропорциях (по объему):

Сухой раствор: цемент к песку = от 1: 2 до 1: 4
Жидкость для смешивания: ADIPLAST с водой = от 1: 2 до 1: 4
Смешивание жидкости с сухим строительным раствором = от 1: 4 до 1: 4,5

Чем толще цементная стяжка, тем меньше пропорции цемента и ADIPLAST в смеси.
ADIPLAST следует добавить в воду для замеса в бетономешалке.
Приготовленную смесь разложить на полу еще свежим клеевым слоем с помощью направляющих толщиной 1–3 см, затем разровнять и разровнять.
Расход ADIPLAST: 0,5-1,0 кг / м ² / см.

,
