Производители выключателей с подсветкой не всегда указывают, что применение этих устройств рекомендовано в электрических цепях с преимущественно резистивной нагрузкой. То есть, источником света должны быть лампы накаливания.
Еще чаще технический паспорт изделия отправляется в мусорное ведро непрочитанным, вместе с упаковкой. Последствия такого технического нигилизма проявляются сразу после того, как вместо ламп накаливания начинают использовать люминесцентные или светодиодные. Даже обесточенные (казалось бы) они почему-то мерцают в темноте.
Это явление не только вызывает психологический дискомфорт, но и приводит к их преждевременному выходу из строя.
Почему так происходит
Чтобы понять физическую сущность этого явления,
Принцип работы подстветительного устройства
Для устройства подстветки в схему выключателя добавляют цепь, которая параллельна коммутируемым контактам. Ее основным элементом является светодиод или неонка. Сопротивление этой дополнительной цепи значительно выше, чем у замкнутых накоротко контактов.
Когда коммутатор находится в положение «включено», электричество через него не проходит. А в положении «выключено» оно,
Если она резистивная, то его силы недостаточно для того, чтобы нить нагрелась до свечения.
Если же используются люминесцентные или светодиодные светотехнические приборы, то нагрузка носит характер реактивной, поскольку для обеспечения работы этих источников света используется схема, состоящая из конденсаторов, катушек и полупроводниковых приборов. Она может работать и со слабым током.
Что включает свет
И светодиодные, и люминесцентные источники света работают не от переменного сетевого напряжения, а постоянного. Для этого в их цоколях размещают устройство (драйвер)
Схемы всех драйверов имеют два общих элемента. Первый – так называемый диодный мост, который обрезает синусоиду переменного напряжения и преобразует его в череду импульсов одного знака. Второй – параллельный ему электролитический конденсатор. В тот момент, когда напряжение падает до нуля, конденсатор разряжается и сглаживает провал между пиками импульсов. Вот именно этот элемент и является причиной несанкционированного срабатывания светильника.
Слабый ток от цепи подсветки все так же выпрямляется, но процесс зарядки конденсатора идет очень медленно. В конце концов, он наполняется электричеством до краев и разряжается в момент очередного падения выпрямленного напряжения до нуля. Этого достаточно для кратковременного возникновения дугового разряда в газовой среде или обеспечения работы цепочки последовательно соединенных светодиодов.
Для люминесцентных такой режим вреден по той причине, что их моторесурс определяется числом запусков. За несколько минут мигания он может быть выработан полностью. Светодиоды к работе в прерывистом режиме относятся более толерантно.
Как исправить проблему
Выключатель с подсветкой – это очень практичное устройство, облегчающее жизнь. Отказываться от него ради использования современных источников света не стоит. Чтобы не мигали лампочки из-за выключателя с подсветкой, можно воспользоваться одним из двух способов:
- Увеличить балластное сопротивление дополнительной цепи;
- Использовать резистивный или ёмкостный шунт.
В дополнительной схеме выключателя сопротивление (резистор) уже есть. Он установлен последовательно с неонкой или светодиодом. Если увеличить номинал резистора, то протекающий по ней ток будет еще слабее. Тогда конденсатор после выпрямительного моста драйвера не будет заряжаться полностью из-за естественных потерь.
Недостатком этого способа является сложность подбора номинала балластного сопротивления – если он будет слишком большим, то подсветка работать перестанет. Кроме того, это достаточно сложно технически. Надо иметь действительно золотые руки.Простейшим резистивным шунтом является лампа накаливания мощностью в 40 Вт. Сопротивление ее холодной нити не более 100 Ом. Это меньше, чем входное сопротивление драйвера. Весь ток от подсветки пойдет через нее. Однако разные источники света в люстре – это очень некрасиво. Зато процесс шунтирования чрезвычайно прост.
Её может заменить резистор с номиналом 100 Ом для цепей с напряжением 250–400 вольт. Его устанавливают между фазным и нулевым проводом в клеммной коробке, от которой проложен кабель к коммутатору.
Если до нее никак не добраться (например, она заклеена обоями), то резистор-шунт можно припаять к входным проводам люстры.
Недостатком способа является то, что шунтирующий резистор может нагреваться.
Ёмкостный шунт отнимает электричество у конденсатора, который является причиной мигания источников света. Только использовать надо не электролитический (имеющий полярность выводов) элемент, а масляно-бумажный, маркированный знаком ≈ и рассчитанный на напряжение 250–400 вольт. Его емкость не должна превышать 1 мкФ. Монтируется он точно так же, как резистивный шунт – между фазным и нулевым проводом.
К свечению обесточенных ламп приводит и неправильный монтаж. Например, если коммутируется нулевой провод, а не фазный. Кроме того,
При подключении энергосберегающих или светодиодных ламп к выключателю с подсветкой лампы полностью не гаснут или мигают. В видео-обзоре предлагаем вам посмотреть варианты решения данной проблемы:
Моргает светодиод в выключателе
Автор На чтение 13 мин. Опубликовано
Выключатель с подсветкой – удобное и красивое решение. Она нужна для того чтобы ночью не искать рукой где включается свет, беспорядочно хлопая по стене. Но с переходом на энергосберегающие, а затем и на светодиодные лампы многие столкнулись с проблемой, что лампочка мигает или тускло светится с таким выключателем. Подсветка и вызывает этот эффект. В этой статье мы расскажем почему светодиодные лампочки мигают, когда свет не горит.
Виды подсветки выключателей и принцип действия
В выключателях устанавливают подсветку одного из двух возможных видов:
Световая индикация на неоновой лампочке, как и на светодиодах потребляет малый ток (единицы миллиампер). Неоновый индикатор зажигается, когда выключатель переведён в положение «ОТКЛ», то есть когда его контакты разомкнуты. Когда вы нажимаете на клавишу, замыкая его контакты – лампа включается, а индикация выключается.
Логика работы элементарна. Но как работает подсветка выключателя?
Независимо от типа подсветки, чтобы она горела нужно чтобы через лампочку протекал ток. Ранее, для домашнего освещения, мы использовали лампы накаливания или галогеновые лампы, в любом случае свет излучался металлической спиралью.
Так вот ток светодиода или неонки протекал по цепи:
Это наглядно проиллюстрировано на рисунке ниже.
Ознакомьтесь со схематическим изображением этой цепи.
Схема светодиодной подсветки изображена ниже.
Почему мерцают светодиодные и энергосберегающие лампы
Но спираль лампы накаливания представляет собой замкнутый участок цепи, пусть и с большим сопротивлением. Так мы плавно подошли к основному вопросу статьи – причине мигания светодиодных ламп от выключателя с индикатором.
Через светодиоды или компактную люминесцентную лампу (энергосберегайка) ток подсветки протекать не может потому, что они не запитаны напрямую от сети 220В, и не представляют собой аналог спирали. Оба типа экономных лампочек питаются от специального устройства, для люминесцентных ламп называется оно электронный пускорегулирующий аппарат, а для светодиодных – драйвер.
В общем виде оба источника питания представляют собой импульсный преобразователь. Когда вы включаете такую лампу в цепь где есть выключатель с подсветкой – её ток начинает заряжать сглаживающий конденсатор, до тех пор, пока на нём не окажется энергии в количестве достаточном для кратковременного запуска лампы.
Это и есть причина мигания светильника при отключенном выключателе. В зависимости от мощности лампы и схемотехники цепей питания – лампа может мерцать, тускло гореть или вовсе не реагировать на такие выключатели. Подсветка в свою очередь может работать, а может и не работать совсем.
Как устранить проблему
Всё очень просто, чтобы свет не мигал нужно убрать светодиод или неонку из выключателя. Для этого снимают декоративную клавишу выключателя, извлекают его из стены и убрать неонку или светодиод, она может быть либо в виде такого модуля как изображен ниже, либо просто установлена между контактами. В любом случае нужно убрать лампочку-индикатор.
В этом видео наглядно продемонстрирован этот процесс.
Если вы не хотите убирать подсветку – сформируйте альтернативный путь для протекания тока. Для этого параллельно лампе устанавливают резистор высокого сопротивления – 50-510 кОм 2 Вт. Его можно рассчитать по току индикатора, а можно подобрать опытным путем.
Но многие электрики ругают этот способ из-за того, что резистор может греться. Вы можете использовать реактивное сопротивление конденсатора в этих же целях. Ёмкость конденсатора должна быть порядка долей микрофарада (0.1-0.5мкФ), а рабочее напряжение не меньше 400В.
Заключение
Устранить мигание отключенной лампы от выключателя с подсветкой не составляет труда. Мы привели три варианта решения этой проблемы. У каждого есть свои преимущества и недостатки. Какой из них выбрать – решать вам. Также стоит отметить и то, что сейчас многие светодиодные лампы не мигают от подсветки выключателя.
Подписка на рассылку
Выключатели с индикатором (с подсветкой)– это удобные устройства, которые позволяют быстро найти выключатель в темной комнате. Подсветка осуществляется при помощи неоновой лампы, установленной в корпусе выключателя.
С их появлением функциональность выключателей возросла, но и проблем не уменьшилось. Ведь каждый механизм имеет свои особенности.
Как устроен выключатель?
Фаза, приходящая к данному выключателю, подключается на L – входящий контакт (рис.2), а с выходящих контактов уходит на освещающие лампы. Подвижные контакты при этом замыкаются между собой.
Устанавливается цепь подсветки, которая включает резистор и «неонку» – неоновую лампочку, и припаиваются к контактам L1 и L. Таким образом, когда контакты L и L1 разомкнуты, неоновая лампочка горит, а при включении света данные контакты замыкаются подвижным контактом, что исключает из схемы цепь подсветки.
На что обратить внимание?
При выборе выключателя с индикатором необходимо оперировать мощностью потребления всех осветительных приборов, подключаемых к выключателю. На внутренней стороне выключателя указывается маркировка и номинальный ток (максимально допустимый) ток. В основном выключатели производятся на ток 10 и 16 А и соответственно максимальная мощность подключения для них составляет 2,2 и 3,5 кВт.
Так же необходимо отметить, что не стоит использовать выключатели с подсветкой для работы с энергосберегающими (люминесцентными) лампами. Потому как в выключенном состоянии мерцает энергосберегающая лампа, а такое «поведение» лампы вряд ли кого-то обрадует.
В настоящее время есть специальные виды осветительных приборов – лампа мерцающая свеча, которые имитируют трепетание пламени на ветру.
Почему мигает лампа при установке выключателя с подсветкой?
У многих пользователей возникают проблемы с энергосберегающими лампами, при установке выключателя с индикатором, и возникает вопрос о том, почему мигает энергосберегающая лампа. Дело в том, что когда выключатель находится в отключеном состоянии, ток, проходя через цепь сигнальной неоновой или светодиодной лампочки, заряжает конденсатор ЭПРА, который находится внутри лампы. Это является распространенной причиной, почему мерцают энергосберегающие лампы – напряжение достигает величины срабатывания и лампа вспыхивает, после чего конденсатор разряжается и процесс повторяется снова, по мере заряда.
Если выключенная лампа мигает, можно убрать подсветку из выключателя или параллельно лампе поставить резистор, либо другой конденсатор.
В настоящее время некоторые производители осветительных приборов учли проблему, когда после выключения лампа мигает, и решили её посредством шунтирования ламп либо увеличения времени задержки включения – плавный пуск.
У многих пользователей возникают проблемы с энергосберегающими лампами, при установке выключателя с индикатором, и возникает вопрос о том, почему мигает энергосберегающая лампа.
Данный вариант решения проблемы, когда мигает светодиодная лампа, является оптимальным. На набор мощности данных ламп технологически отводится 1-2 секунды, однако к недостаткам данных ламп можно отнести набор полной яркости только через 1-1,5 минуты.
Еще одной причиной, почему мерцают лампы, может быть неправильное подключение, когда через выключатель идет ноль, а не фаза. Таким образом, если светодиодные лампы мерцают, можно произвести переподключение выключателя самостоятельно или вызвать для этого специалиста. Кроме того, если мигает люминесцентная лампа, это может не зависеть от качества самой лампы. В таком случае нужно попробовать отключить индикатор.
Таким образом, приобретая выключатель с индикатором, лучше всего подобрать лампы с плавным включением, а при установке тщательно проверить правильность подключения проводов, в таком случае проблемы, когда энергосберегающая лампа мигает после выключения, будут не страшны.
Выключатель с подсветкой весьма практичен. В темноте его не придется искать наугад, чтобы включать свет. Однако на практике такое устройство порой создает большое неудобство – моргание лед- или энергосберегающих ламп в выключенном состоянии. Поэтому рассмотрим, как своими руками отключить в выключателе светодиод, из каких основных частей он состоит и в чем заключается принцип его работы, а также из каких основных этапов состоит процедура обесточивания индикатора.
Как устроен выключатель
Выключатель с подсветкой устроен достаточно просто: помимо главного элемента – клавиши, чтобы можно было включить или отключить питание светильника, в его состав входят светодиод или неон с резистором. Последний соединяется с клеммами устройства в обход разъединительной кнопки. Благодаря такой схеме вся электроцепь находится в замкнутом состоянии.
Однако сопротивление дополнительного освещения существенно ниже основного источника, поэтому в идеале последний не работает в выключенном состоянии, а работает только светодиод. Когда выключатель замыкает основную ветку (на люстру) ток переходит на основное сопротивление (лампочку) и лэд-элемент отключается.
Обратите внимание! В силу различных причин на практике случается, что даже в выключенном состоянии лампа в светильнике мерцает. Основной причиной этого является выключатель со светодиодном. Поэтому его нужно либо модифицировать, либо совсем убрать или временно отключить.
Выключатель со светодиодной подсветкой как причина мигания ламп
Нередко основанием того, почему моргает лампа освещения в выключенном состоянии является выключатель со светодиодом. Устройство его таково, что цепь находится в постоянно замкнутом состоянии и ток проходит, в том числе через светильник. Такая проблема характерна только для энергосберегающих светоисточников, особенно для лэд-элементов. У обычных ламп накала сопротивление спирали слишком большое, чтобы мерцать при такой небольшой подпитке, которую обеспечивает резистор подсветки выключателя.
Отключаем подсветку в выключателе
Если иных способов избавиться от мерцания лампы светильника не предвидится, потребуется полностью отключить светодиодную или неоновую подсветку на выключателе. Рассмотрим, как это сделать своими руками и из каких главных этапов состоит эта процедура.
Подготовительный этап
Для тех, кто никогда не устанавливал выключателей и не занимался электромонтажными работами, рекомендуется тщательно продумать свои действия. Предварительно необходимо:
- Отключить общее питание в квартире/доме от рубильника электрощитка (проверив его отсутствие электрощупом или индикаторной отверткой).
- Подготовить набор необходимого инструмента (преимущественно отвертку с плоским наконечником).
Совет! Выключатель со светодиодом находится под напряжением в 220 В. Поэтому перед началом работ нужно обесточить сеть. Во многих схемах еще остались предохранители «пробки». Отключить их можно, выкрутив из щитка.
Принцип работы подстветительного устройства
Для создания подсветки в схему выключателя параллельно главным контактам внедряется светодиод или неоновая лампочка. Отключенная основанная цепь люстры обеспечивает достижение электрического тока в систему освещения переключателя. Включенная – наоборот приводит к разъединению его питания. Механизм действия основан на разнице сопротивления между светильником и дополнительным светоисточником.
Ток проходящий через светодиод выключателя явно недостаточен, чтобы нагреть нить лампочки накаливания. Однако если в люстре стоит энергосберегающий светильник или лед-элемент, то применяется драйверная система, способна работать и на слабом токе. По причине последнего полупроводниковый кристалл может начать мигать из-за постепенного накопления потенциала в резисторе и его периодической отдаче.
Что включает свет
Все светодиоды и люминесцентные лампы работают от постоянного тока. Поэтому в начале их корпуса устанавливается специальный драйвер, который включает два обязательных элемента:
- Диодный мост – преобразователь переменного тока в постоянный.
- Электролитный конденсатор – сглаживатель провалов импульсов напряжения.
Последний и является главным виновником самопроизвольного включения света. Дело в том, что, хотя и слабый, но ток через систему подсветки проходит – его отключить невозможно (только если совсем удалить эту параллельную схему) – и этого вполне достаточно, чтобы конденсатор копил заряд. Когда его потенциал достигает заданного значения, происходит разряд – лампочка вспыхивает. Хотя такое событие и происходит фрагментарно, тем не менее это ухудшает ресурс светильника, особенно газоразрядного. Кроме того, это уменьшает комфорт пребывания человека в таком помещении.
Пошаговая инструкция по отключению
Инструкция, как отключить светодиод в бытовом выключателе, состоит из следующих шагов:
- Демонтировать выключатель или снять верхнюю панель с клавишами.
- Разобравшись в схеме, найти светодиод и проводники, подведенные к контактам.
- Отключить индикатор от клемм, при необходимости воспользовавшись кусачками.
- Убедившись в исправности главных проводников и мест контактов, собрать в обратной последовательности выключатель.
Альтернативные методы устранения проблемы мерцания светодиодной лампы
Чтобы не выключать светодиод в выключателе совсем, так как она весьма полезна в темноте, можно применить альтернативные варианты решения проблемы устранения мерцания лампочки. Применяются два способа:
- Увеличение сопротивления дополнительной цепи.
- Добавление в схему емкостного шунта.
Увеличение сопротивления подсветки
Действуя по первому методу, необходимо найти резистор в системе освещения выключателя, который и служит основным сопротивлением для диода или лэд-элемента. Его и нужно заменить на аналог с большим номиналом. В результате протекающий ток станет еще слабее, что позволит отключить драйвер лампочки в люстре по естественной причине.
Вся сложность этого способа заключается в техническом неудобстве и необходимости точного подбора резистора. Например, в стандартном выключателе применяют неон с 150 кОм сопротивлением модуль. Чтобы устранить мигание светодиода, его нужно заменить на 220 кОм и диод 1 N 4007. Последний применяется в качестве диодного моста. Такие устройства моно поснимать, к примеру, с энергосберегающих ламп на 220 вольт. Эти элементы просто устанавливаются в схему переключателя вместо штатного резистора на 150 кОм.
Если в качестве индикатора будет применяться диод на три миллиметра, резистор должен иметь номинал в 650-700 кОм. Проблема в том, что светодиод в выключателе должен соответствовать сопротивлению в резисторе. В противном случае это может просто отключить подсветку.
Емкостный шунт
Второй метод, более простой, заключается в использовании резистивного шунта. Таким устройством может оказаться обычная лампа накала мощностью в сорок ватт. Сопротивление ее нерабочей спирали равняется ста Ом, что вполне достаточно, чтобы отключить драйвер светодиода в люстре. Однако в этом случае придется устанавливать разные источники света в один светильник или грамотно развести их по разным углам комнаты в рамках одной схемы.
Важно! К самопроизвольному свечению светодиодов и энергосберегающих лампочек может приводить также неправильное подведение проводников. Через выключатель должна проходить только фаза, а не ноль. Кроме того, некачественные светильники могут также постоянно мерцать независимо от коммутатора.
Основные выводы
Выключатель со светодиодной или неоновой подсветкой состоит из двух параллельных схем – основной и дополнительной, включающей диод с резистором. Когда электроцепь замкнута и люстра горит, светодиод не работает, когда разомкнута через него проходит слабый ток, тем не менее достаточный для свечения небольшой лампочки. Весь механизм действия заключается в разнице сопротивления между основным и добавочным светоисточником.
Из-за этого схема полностью никогда не размыкается, что часто является причиной мерцания светодиодной или люминесцентной лампы в отключенном состоянии. Устранить ее можно либо полностью убрав систему подсветки (отключить цепь), либо поставив в нее меньшее сопротивление, чем в драйвере светильника.
Процедура удаления светодиода подсветки или замены резистора состоит из следующих шагов:
- Необходимо отключить сеть, проверив электрощупом, например, в розетке, и подготовить набор инструмента.
- Демонтировать сам выключатель, снять верхнюю панель с клавишами.
- В соответствии с инструкцией и схемой найти светодиод с резистором и либо отключить его, либо заменить на другой.
- Собрать выключатель и проверить его исправность.
Как вариант, чтобы не отключать полезный на практике светодиод выключателя, можно заменить его на предварительно подобранный диод и резистор. К соотношению параметром последних предъявляются строгие требования. Потому что, хотя и лампа перестанет самопроизвольно мерцать, подсветка также может перестать работать. Самый простой вариант избавиться от моргания лэд-элемента – установить в схему лампочку накала на 40 ватт. Ее сопротивления в холодном виде будет достаточно для деактивации драйвера энергосберегающего светоисточника. Однако в таком случае возникнет задача грамотного совмещения в одной люстре двух разных лампочек.
Распространённая ситуация — купили экономичную светодиодную лампочку, подобрали и мощность, и цветовую температуру, работает отлично. Но появилась другая проблема — при отключении питания она мигает. Разобраться, почему моргает led-лампа при выключенном свете, довольно просто.
Из чего состоит светодиодная лампочка
Светодиод — полупроводниковый элемент, который преобразует электрический ток в видимое световое излучение. Отличается односторонней проводимостью, поэтому для подключения к бытовой сети переменного тока требует отдельного блока питания или встроенного в светодиодную лампу драйвера, играющего роль преобразователя.
Стандартная конструкция светодиодной лампочки выглядит следующим образом:
Конструкция светодиодной лампыПричины и способы их устранения
Причины мерцания светодиодных лампочек и как их устранить.
Причина 1
Если установлены недорогие светодиодные лампы, в первую очередь ищите проблему в ней. Такие изделия, особенно неизвестного происхождения, сделаны с применением некачественных комплектующих. По этой причине возможно накопление заряда и мерцание даже при отключённом питании.
Чтобы убедиться, что проблема кроется в невысоком качестве лампы, то попробуйте поменяйте её. В 25% случаев мигание прекращается. Но меняйте не на такую же, купленную из одной партии, а попробуйте поставить лампу другого производителя.
Причина 2
Если замена лампы не помогла, проверьте правильность подключения к сети выключателя, особенно если электромонтаж был выполнен самостоятельно, а не профессиональным электриком.
Стандартная схема подключения предполагает, что фазный провод идёт на выключатель и разрывается им. Когда фаза подключена непосредственно к светодиодной лампе, то она в половине случаев будет мигать при выключенном питании.
Для устранения проблемы возьмите обычный пробник для определения фазы, который напоминает обычную отвёртку с металлическим колпачком на рукоятке. Прикоснитесь рабочей частью индикатора к контакту выключателя и пальцем коснитесь колпачка. Если провод фазный, то внутри пробника загорится индикаторная лампочка. При необходимости переключите провода, так чтобы на включение света шла фаза, то есть выключатель должен разрывать фазу.
Правильное подключение выключателяОбращаем внимание — при использовании пробника-индикатора беритесь только за рукоятку, касание к рабочей части станет причиной удара током.
Причина 3
Если первые два способа не помогли устранить проблему, проверьте расположенную рядом проводку. В отдельных случаях она становится причиной появления устойчивого электрического поля, которое даёт наводку на часть цепи, идущей к светодиодной лампе. В результате этого и происходит периодическое вспыхивание отключённого осветительного прибора. Такой же эффект может быть и при нахождении рядом источник излучения, например, плохо экранированной микроволновой печи.
Для устранения проблемы уберите от лампы возможные источники электрического или электромагнитного поля. Поочерёдно отключите участки проводки в распределительной коробке. Если найден участок, при отсоединении которого светодиодная лампа перестала мигать, задумайтесь о замене провода в этой зоне квартирной сети.
Причина 4
Подобное мерцание может возникнуть и при плохом контакте в патроне или разъёме, при помощи которого подключена светодиодная лампа. Выкрутите её, проверьте состояние этой детали. При наличии окислов создаются условия для появления утечек тока, которые и становятся причиной кратковременного включения. Обычная зачистка контактов в большинстве случаев позволяет решить проблему.
Обращаем внимание — такие работы необходимо выполнять только при выкрученных пробках или отключённом автомате.
Основная причина 5
Но в основном с проблемой моргания светодиодной лампочки сталкиваются тогда, когда она подключается через выключатель с подсветкой. Причина заключается в следующем:
- Для сглаживания пульсации электрического тока после выпрямления на диодном мосте в драйверах применяется конденсатор. Отказаться от него нельзя, так как это вызовет увеличение показателя пульсации самого светодиода, что и встречается в дешёвых моделях led-лампочек.
- Установленная в выключателе подсветка обеспечивает наличие постоянного, хоть и минимального тока в цепи.
- В результате зарядившийся конденсатор активирует процесс включения светодиода, но его энергии хватает только для краткосрочной подачи необходимого напряжения на лампу.
Именно это и становится причиной периодического мигания светодиодной лампы. Причём такая проблема характерна и для люминесцентных экономок. Периодичность кратковременного включения лампочки зависит именно от ёмкости конденсатора драйвера.
Проблему можно решить несколькими способами. Но обращаем внимание — работы должен выполнять электрик. Самостоятельная реализация любого решения без опыта электромонтажных может стать причиной короткого замыкания.
Установка шунтирующего резистора
Принцип этого решения заключается в установке сопротивления, через которое будет замыкаться основная цепь. В результате это предотвратит зарядку конденсатора драйвера и предотвратит подачу напряжения на светодиод.
Установка шунтирующего резистораЕдинственный минус такого способа — шунтирующий резистор будет постоянно находиться под нагрузкой, то есть, возрастёт расход электроэнергии. Пусть он будет и минимальным, но часть экономии он просто съест. Кроме того, определённую опасность представляет и то, что резистор будет греться. Поэтому особое внимание требуется уделять подбору номинала этой детали. Подойдут резисторы на 1 МОм, мощностью не менее 0,5–2 Вт.
Существует два лёгких способа подключения:
Обращаем внимание — повысить безопасность применения шунтирующего резистора можно, заизолировав его при помощи термоусадки или простого кембрика, подходящего по диаметру.
Применение дополнительного конденсатора
По своей сути конденсатор является реактивным сопротивлением. Поэтому его применение позволит получить результат, аналогичный установке шунтирующего резистора. С той лишь разницей, что конденсатор не потребляет активную энергию, поэтому никакой реакции электросчётчика на такое решение не последует.
Устанавливают ёмкость по тому же принципу, что и резисторы — в распредкоробку или перед патроном. Но при выборе элемента следует обратить внимание на его параметры:
- Предельно допустимое напряжение должно быть не менее двукратного значения в сети, то есть — 440 В. Для этих целей подходят конденсаторы на 630 В.
- Если такого не удалось найти, подойдёт и ёмкость на 400 В, но её следует включать по схеме с одним последовательным и дополнительным шунтирующим сопротивлением в соответствии со следующей схемой.
Схема подключения конденсатора с сопротивлениямиОбращаем внимание — хватит ёмкости на 0,33 мкФ, но используйте не электролитические конденсаторы, а керамические или бумажные элементы. Электролиты могут потечь или даже взорваться при неправильном подборе и аварийных режимах работы.
Подключение отдельного нулевого провода
Если к выключателю подведены и нулевой, и фазный провода, то проблем решается ещё проще. Потребуется подключить подсветку к обоим этим проводам. При такой жёсткой схеме подсоединения индикатор будет гореть постоянно, но основная светодиодная лампа моргать перестанет.
Схема с подключением отдельного нулевого проводаКомбинация светодиодных и простых ламп накаливания
Когда речь идёт о мигании ламп в люстре, то проблему можно устранить ещё проще. Для этого в один патрон вкручивают обычную лампочку накаливания. В этом случае она будет играть роль шунта и мерцание светодиодного источника света прекратится.
Следует понимать, что в этом случае экономия электроэнергии будет меньше, что связано с расходом на обычную лампу.
Применение проходного выключателя
Этот способ применяется крайне редко. Если собрались менять выключатель, то сразу ставьте обычный без галогенной или светодиодной подсветки, проблема гарантированно будет устранена. Но если наличие подсветки важно и в кладовой нашёлся проходной выключатель, то устранить мерцание лампы можно с его помощью.
Для этого подключите выключатель проходного типа по следующей схеме:
Подключение светодиодной лампы через проходной выключательА самым кардинальным способом считается демонтаж лампочки, отвечающей за подсветку, из выключателя. Её просто выкусывают бокорезами или выпаивают.
Если говорить об общем алгоритме определения причин моргания лампочки, то электрики рекомендуют следующую схему действий:
- Если светодиодная лампа подключена через выключатель с подсветкой, сразу выбирайте один из описанных способов.
- Когда подключение сделано через выключатель без подсветки, двигайтесь от простых способов к сложным. То есть, в первую очередь поменяйте лампу или прочистите контакты, не стоит сразу браться за поиск электромагнитного излучения, которое создаёт наводку.
А лучше вызвать квалифицированного электрика, который найдёт причину и быстро устранит мерцание светодиодной лампы.
Выключатель с подсветкой мигает лампочка
Производители выключателей с подсветкой не всегда указывают, что применение этих устройств рекомендовано в электрических цепях с преимущественно резистивной нагрузкой. То есть, источником света должны быть лампы накаливания.
Еще чаще технический паспорт изделия отправляется в мусорное ведро непрочитанным, вместе с упаковкой. Последствия такого технического нигилизма проявляются сразу после того, как вместо ламп накаливания начинают использовать люминесцентные или светодиодные. Даже обесточенные (казалось бы) они почему-то мерцают в темноте.
Это явление не только вызывает психологический дискомфорт, но и приводит к их преждевременному выходу из строя.
Почему так происходит
Чтобы понять физическую сущность этого явления, надо заглянуть внутрь как самого выключателя, так и источника света. Давайте попытаемся разобраться, почему моргает светодиодная лампа, и может ли выключатель с подсветкой быть этому причиной.
Принцип работы подстветительного устройства
Для устройства подстветки в схему выключателя добавляют цепь, которая параллельна коммутируемым контактам. Ее основным элементом является светодиод или неонка. Сопротивление этой дополнительной цепи значительно выше, чем у замкнутых накоротко контактов.
Когда коммутатор находится в положение «включено», электричество через него не проходит. А в положении «выключено» оно, в обход разомкнутых основных контактов, достигает нагрузки.
Если она резистивная, то его силы недостаточно для того, чтобы нить нагрелась до свечения.
Если же используются люминесцентные или светодиодные светотехнические приборы, то нагрузка носит характер реактивной, поскольку для обеспечения работы этих источников света используется схема, состоящая из конденсаторов, катушек и полупроводниковых приборов. Она может работать и со слабым током.
Что включает свет
И светодиодные, и люминесцентные источники света работают не от переменного сетевого напряжения, а постоянного. Для этого в их цоколях размещают устройство (драйвер), которое выпрямляет ток и производит некоторые другие действия. Например, конечным каскадом схемы управления люминесцентной лампой является высоковольтный трансформатор, обеспечивающий возникновение дугового разряда в газовой среде.
Схема драйвера светодиодной лампы несколько проще. Она состоит из конденсаторов и балластных сопротивлений, обеспечивающих защиту полупроводниковых приборов, которые соединены последовательно, за счет чего питающее напряжение делится между ними.
Схемы всех драйверов имеют два общих элемента. Первый – так называемый диодный мост, который обрезает синусоиду переменного напряжения и преобразует его в череду импульсов одного знака. Второй – параллельный ему электролитический конденсатор. В тот момент, когда напряжение падает до нуля, конденсатор разряжается и сглаживает провал между пиками импульсов. Вот именно этот элемент и является причиной несанкционированного срабатывания светильника.
Слабый ток от цепи подсветки все так же выпрямляется, но процесс зарядки конденсатора идет очень медленно. В конце концов, он наполняется электричеством до краев и разряжается в момент очередного падения выпрямленного напряжения до нуля. Этого достаточно для кратковременного возникновения дугового разряда в газовой среде или обеспечения работы цепочки последовательно соединенных светодиодов.
Для люминесцентных такой режим вреден по той причине, что их моторесурс определяется числом запусков. За несколько минут мигания он может быть выработан полностью. Светодиоды к работе в прерывистом режиме относятся более толерантно.
Как исправить проблему
Выключатель с подсветкой – это очень практичное устройство, облегчающее жизнь. Отказываться от него ради использования современных источников света не стоит. Чтобы не мигали лампочки из-за выключателя с подсветкой, можно воспользоваться одним из двух способов:
- Увеличить балластное сопротивление дополнительной цепи;
- Использовать резистивный или ёмкостный шунт.
В дополнительной схеме выключателя сопротивление (резистор) уже есть. Он установлен последовательно с неонкой или светодиодом. Если увеличить номинал резистора, то протекающий по ней ток будет еще слабее. Тогда конденсатор после выпрямительного моста драйвера не будет заряжаться полностью из-за естественных потерь.
Недостатком этого способа является сложность подбора номинала балластного сопротивления – если он будет слишком большим, то подсветка работать перестанет. Кроме того, это достаточно сложно технически. Надо иметь действительно золотые руки.
Простейшим резистивным шунтом является лампа накаливания мощностью в 40 Вт. Сопротивление ее холодной нити не более 100 Ом. Это меньше, чем входное сопротивление драйвера. Весь ток от подсветки пойдет через нее. Однако разные источники света в люстре – это очень некрасиво. Зато процесс шунтирования чрезвычайно прост.
Её может заменить резистор с номиналом 100 Ом для цепей с напряжением 250–400 вольт. Его устанавливают между фазным и нулевым проводом в клеммной коробке, от которой проложен кабель к коммутатору.
Если до нее никак не добраться (например, она заклеена обоями), то резистор-шунт можно припаять к входным проводам люстры.
Недостатком способа является то, что шунтирующий резистор может нагреваться.
Ёмкостный шунт отнимает электричество у конденсатора, который является причиной мигания источников света. Только использовать надо не электролитический (имеющий полярность выводов) элемент, а масляно-бумажный, маркированный знаком ≈ и рассчитанный на напряжение 250–400 вольт. Его емкость не должна превышать 1 мкФ. Монтируется он точно так же, как резистивный шунт – между фазным и нулевым проводом.
К свечению обесточенных ламп приводит и неправильный монтаж. Например, если коммутируется нулевой провод, а не фазный. Кроме того, на интенсивность мерцания люминесцентных «экономок» влияет качество их изготовления. Лучше всего провести работы по шунтированию отключателя еще при его монтаже.
При подключении энергосберегающих или светодиодных ламп к выключателю с подсветкой лампы полностью не гаснут или мигают. В видео-обзоре предлагаем вам посмотреть варианты решения данной проблемы:
Чаще всего с вопросом почему мигает светодиодная лампа вы можете столкнуться после ремонта или замены обычных лампочек на энергосберегающие. Решить эту проблему можно 6 разными способами. Но чтобы узнать в чем причина такого странного поведения ламп для начала покопаемся в теории.
Вот одна из типовых схем энергосберегающей лампы.
Напряжение 220В поступает на диодный мост. В итоге получается постоянное напряжение определенной пульсации. Чтобы выровнять эти пульсации используется конденсатор С4. Вот как раз этот конденсатор и является всему виновником.
Подсветка выключателя
Самой главной причиной моргания выключенных светодиодных и энергосберегающих лампочек является наличие подсветки в выключателе. При выключенном выключателе маленький ток все равно продолжает течь по цепи подсветки заряжая фильтрующий конденсатор. Зарядившись, конденсатор пытается запустить схему питания лампы, однако «силы» не хватает и он тут же разряжается, а лампочка кратковременно вспыхивает. Затем все это повторяется снова и снова.
Распространены 6 основных методов избавления мигания выключенных энергосберегающих ламп:
- шунтирование резистором
- шунтирование конденсатором
- подключение подсветки отдельным проводом
- использование проходного выключателя
- демонтаж подсветки внутри выключателя
- включение параллельно светодиодной обычной лампочки
Шунтирование резистором
Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт.
Для безопасности лучше заизолировать его термоусадкой.
Лучшее место подключения для резистора — это распределительная коробка. Подключаете его между нулевым и фазным проводами лампочки (параллельно энергосберегайке). Особенно удобно подключать этот резистор через зажимы Wago.
После этого ваша лампа перестанет моргать.
Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.
Метод имеет большой минус.
Сопротивление будет греться, а при неправильном подборе мощности и вовсе может привести к пожару.
Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».
Устраняем мигание светодиодной лампы с помощью конденсатора
Если у вас нет резистора, то вместо него можно воспользоваться конденсатором емкостью от 0,01 до 1мкФ и напряжением с двухкратным запасом от импульсных помех 2*220=440В. Но надежнее всего брать минимум 630В.
Когда нет конденсатора на 630В, а есть на 400В, то при помощи паяльника можно собрать вот такую схемку.
Здесь один резистор служит для защиты конденсатора от импульсных помех, а второй для разряда конденсатора.
В цепи переменного тока, конденсатор это по сути реактивное сопротивление, которое не учитывается эл.счетчиком и в отличии от резистора конденсатор не греется.
Поэтому установка конденсатор более предпочтительнее и безопаснее. Устанавливайте его в те же места, что и вышеописанные с использованием сопротивления (распредкоробка, клеммник люстры).
Где найти такой конденсатор? Чтобы не бегать по радиомагазинам можно просто разобрать уже сгоревшую энергосберегающую лампу и вытащить оттуда или взять из обычного стартера для люминисцентных ламп. Правда есть одно НО. Применять лучше бумажный или керамический, т.к. электролитический при скачках напряжения может не безопасно взорваться. Так что если вы взяли именно его в качестве шунта, обязательно берите с большим запасом по напряжению.
Отдельный нулевой провод
Если у вас выключатель находится в одном блоке с розеткой или к выключателю подведен еще и нулевой провод, то подсветку можно жестко подключить к фазе и нулю. Она будет гореть постоянно, но лампочка моргать уже не будет. Метод связан с прокладкой дополнительных проводов и не очень удобен.
Проходной выключатель
Также можно воспользоваться проходным выключателем вместо обычного. В этом случае в одном положении будет гореть лампочка, а во втором подсветка. Лампочка также моргать не будет.
Это достигается за счет прямой подачи в отключенном положении на лампу только нулевых проводников.
И уже никакие наводки не заставят ее засветиться. Правда здесь также нужно заводить нулевой проводник на выключатель. Зато данный способ позволяет избавиться от мигания, даже когда подсветка не является этому причиной! (об этом сказано ниже).
Если вас не сильно напрягают дополнительные затраты связанные с покупкой проходного переключателя, и залезать в дебри с выбором подходящих резисторов и конденсаторов у вас нет желания, то этот метод наиболее оптимальный.
Подключение простой лампочки
А когда в люстре имеется несколько рожков, то можно вместо одной энергосберегающей лампочки параллельно поставить лампу накаливания. Мигания также должны прекратиться.
Метод работает только при наличии нескольких патронов в одной лампе и наверное самый мало затратный.
Здесь есть плюсы и минусы. Минус — вы лишаетесь преимущества экономии электроэнергии, ради которой скорее всего и переходили на энергосберегайки.
Плюс — освещение становится приятнее для глаз. В некоторых ювелирных мастерских применяют именно такой свет.
Демонтаж подсветки
Ну а наконец самый радикальный метод, когда уже сдают нервы — просто выдерните ненавистную подсветку из выключателя. Правда возникает вопрос для чего вы тогда покупали такой выключатель?
Моргает даже без выключателя с подсветкой
А что делать если ваш выключатель без подсветки, а лампа все равно моргает? При отключенном выключателе длинный питающий провод лампы может выступать своеобразной антенной. И если рядом с ним в одной штробе проложены много параллельных проводов под напряжением, то в отключенном проводе лампочки, они начнут наводить свое электрическое поле.
В результате чего образуется потенциал, который может заряжать фильтрующий конденсатор в схеме питания люминесцентной лампы.
Что с этим делать? Все также шунтировать лампу относительно маленьким сопротивлением, конденсатором или применять методы описанные выше.
Чаще всего с вопросом почему мигает светодиодная лампа вы можете столкнуться после ремонта или замены обычных лампочек на энергосберегающие. Решить эту проблему можно 6 разными способами. Но чтобы узнать в чем причина такого странного поведения ламп для начала покопаемся в теории.
Вот одна из типовых схем энергосберегающей лампы.
Напряжение 220В поступает на диодный мост. В итоге получается постоянное напряжение определенной пульсации. Чтобы выровнять эти пульсации используется конденсатор С4. Вот как раз этот конденсатор и является всему виновником.
Подсветка выключателя
Самой главной причиной моргания выключенных светодиодных и энергосберегающих лампочек является наличие подсветки в выключателе. При выключенном выключателе маленький ток все равно продолжает течь по цепи подсветки заряжая фильтрующий конденсатор. Зарядившись, конденсатор пытается запустить схему питания лампы, однако «силы» не хватает и он тут же разряжается, а лампочка кратковременно вспыхивает. Затем все это повторяется снова и снова.
Распространены 6 основных методов избавления мигания выключенных энергосберегающих ламп:
- шунтирование резистором
- шунтирование конденсатором
- подключение подсветки отдельным проводом
- использование проходного выключателя
- демонтаж подсветки внутри выключателя
- включение параллельно светодиодной обычной лампочки
Шунтирование резистором
Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт.
Для безопасности лучше заизолировать его термоусадкой.
Лучшее место подключения для резистора — это распределительная коробка. Подключаете его между нулевым и фазным проводами лампочки (параллельно энергосберегайке). Особенно удобно подключать этот резистор через зажимы Wago.
После этого ваша лампа перестанет моргать.
Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.
Метод имеет большой минус.
Сопротивление будет греться, а при неправильном подборе мощности и вовсе может привести к пожару.
Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».
Устраняем мигание светодиодной лампы с помощью конденсатора
Если у вас нет резистора, то вместо него можно воспользоваться конденсатором емкостью от 0,01 до 1мкФ и напряжением с двухкратным запасом от импульсных помех 2*220=440В. Но надежнее всего брать минимум 630В.
Когда нет конденсатора на 630В, а есть на 400В, то при помощи паяльника можно собрать вот такую схемку.
Здесь один резистор служит для защиты конденсатора от импульсных помех, а второй для разряда конденсатора.
В цепи переменного тока, конденсатор это по сути реактивное сопротивление, которое не учитывается эл.счетчиком и в отличии от резистора конденсатор не греется.
Поэтому установка конденсатор более предпочтительнее и безопаснее. Устанавливайте его в те же места, что и вышеописанные с использованием сопротивления (распредкоробка, клеммник люстры).
Где найти такой конденсатор? Чтобы не бегать по радиомагазинам можно просто разобрать уже сгоревшую энергосберегающую лампу и вытащить оттуда или взять из обычного стартера для люминисцентных ламп.
Правда есть одно НО. Применять лучше бумажный или керамический, т.к. электролитический при скачках напряжения может не безопасно взорваться. Так что если вы взяли именно его в качестве шунта, обязательно берите с большим запасом по напряжению.
Отдельный нулевой провод
Если у вас выключатель находится в одном блоке с розеткой или к выключателю подведен еще и нулевой провод, то подсветку можно жестко подключить к фазе и нулю. Она будет гореть постоянно, но лампочка моргать уже не будет. Метод связан с прокладкой дополнительных проводов и не очень удобен.
Проходной выключатель
Также можно воспользоваться проходным выключателем вместо обычного. В этом случае в одном положении будет гореть лампочка, а во втором подсветка. Лампочка также моргать не будет.
И уже никакие наводки не заставят ее засветиться. Правда здесь также нужно заводить нулевой проводник на выключатель. Зато данный способ позволяет избавиться от мигания, даже когда подсветка не является этому причиной! (об этом сказано ниже).Это достигается за счет прямой подачи в отключенном положении на лампу только нулевых проводников.
Если вас не сильно напрягают дополнительные затраты связанные с покупкой проходного переключателя, и залезать в дебри с выбором подходящих резисторов и конденсаторов у вас нет желания, то этот метод наиболее оптимальный.
Подключение простой лампочки
А когда в люстре имеется несколько рожков, то можно вместо одной энергосберегающей лампочки параллельно поставить лампу накаливания. Мигания также должны прекратиться.
Метод работает только при наличии нескольких патронов в одной лампе и наверное самый мало затратный.
Здесь есть плюсы и минусы. Минус — вы лишаетесь преимущества экономии электроэнергии, ради которой скорее всего и переходили на энергосберегайки.
Плюс — освещение становится приятнее для глаз. В некоторых ювелирных мастерских применяют именно такой свет.
Демонтаж подсветки
Ну а наконец самый радикальный метод, когда уже сдают нервы — просто выдерните ненавистную подсветку из выключателя. Правда возникает вопрос для чего вы тогда покупали такой выключатель?
Моргает даже без выключателя с подсветкой
А что делать если ваш выключатель без подсветки, а лампа все равно моргает? При отключенном выключателе длинный питающий провод лампы может выступать своеобразной антенной. И если рядом с ним в одной штробе проложены много параллельных проводов под напряжением, то в отключенном проводе лампочки, они начнут наводить свое электрическое поле.
В результате чего образуется потенциал, который может заряжать фильтрующий конденсатор в схеме питания люминесцентной лампы.
Что с этим делать? Все также шунтировать лампу относительно маленьким сопротивлением, конденсатором или применять методы описанные выше.
Статьи по теме
В виду того что последнее время мы наблюдаем постепенное повышение тарифов на ЖКХ, народ стремиться к экономии и переходит на энергосберегающие источники освещения.
По сравнению с обычными лампами накаливания энергосберегающие и светодиодные лампы обладают огромным количеством преимуществ. И один из больших плюсов это малое потребление электроэнергии. Но встречается также один недостаток. Человек купил в магазине светодиодную лампочку пришел домой вкрутил ее вместо лампочки Ильича и наблюдает необычный эффект который до этого не видел. Выключатель отключен, а лампочка начинает мигать.
Многие грешным делом думают, что лампа неисправна или бракована, относят их обратно в магазин с требованием заменить или вернуть деньги. Однако не стоит паниковать, так как проблема кроется не в лампе. И сегодня мы рассмотрим, почему так происходит и как можно эту проблему решить.
Мигание светодиодных ламп как избавиться от проблемы
Приветствую всех посетителей на сайте «Электрик в доме». Сегодня хочу рассмотреть вопрос почему моргает светодиодная лампа в выключенном состоянии и как избавиться от проблемы, который как оказалось тревожит многих пользователей. Вопрос, казалось бы, простой, но почему то у многих возникают трудности с решением. Эта статья будет дополнением ранее опубликованной на эту же тему. Если помните, то в прошлой статье мы рассматривали причину мигания энергосберегающих ламп. Для решения проблемы использовали резистор. Подключался он параллельно лампе, что в свою очередь решало проблему с миганием энергосберегайки.
На моем видео канале Ютуб есть даже видео как устранить проблему. Но комментариев приходит очень много. Видно, что людям не понятно как избавиться от проблемы. Одним понравился способ решения с помощью резистора, другим нет. Многие ищут решение в демонтаже подсветки на выключателе. Некоторые советуют поставить параллельно светодиодной лампе обычную лампу накаливания. Это конечно решит проблему мигания, но не всем такой вариант подойдет.
На сегодняшний день энергосберегающие лампы вытесняются светодиодными аналогами. Но проблема остается, при отключении выключателя возникает эффект мигание светодиодных ламп как избавиться от этой проблемы рассмотрим в данной статье.
Сразу хочу сказать что эффект мигание лампы в выключенном состоянии наблюдается не зависимо от того энергосберегающая лампа или светодиодная. Поэтому данный способ решения можно применять к любым видам ламп.
Более качественные светодиодные лампы не мигают, но такие экземпляры стоят соответственно дороже. Не каждый может позволить себе купить лампочку за 10 долларов. А если учесть что таких лампочек требуется 5-6 штук на квартиру, то цена вообще получается непосильной для семейного бюджета.
Светодиодная лампа моргает после выключения – решение проблемы
Как вы помните, причина мигания энергосберегающих и светодиодных ламп при подключении их через выключатель с подсветкой кроется в электронной схеме лампы. А точнее в сглаживающем конденсаторе. Когда лампа подключается через выключатель с подсветкой, через диодный индикатор подсветки в отключенном состоянии выключателя протекает ток. Этот ток небольшой, сотые части ампера, но его хватает для подзарядки сглаживающего конденсатора в схеме лампы.
Как только этот конденсатор набирает достаточное количество заряда, он пытается запустить схему питания, но заряда хватает лишь на короткий импульс, лампа вспыхивает и гаснет. По мере заряда конденсатора процесс повторяется, в результате чего мы и наблюдаем мигающую лампу.
Здесь я приведу наиболее распространенные варианты, которые приводят к миганию ламп и способы их решения.
1) Одноклавишный выключатель с подсветкой
Самая простая схема подключения — один выключатель с подсветкой одна светодиодная лампочка. Лампочек может быть и больше (например трех- или пяти- рожковая люстра) главное, чтобы они все подключались через одноклавишный выключатель.
Итак, мигание светодиодных ламп как избавиться от проблемы при такой схеме? Как я уже упомянул выше, в прошлой статье способом решения проблемы мигания энергосберегающих ламп был резистор мощностью 2 Вт сопротивлением 50 кОм. Сегодня рассмотрим другой способ, как можно решить данную проблему с помощью конденсатора.
Я применяю конденсаторы на напряжение 630 В и емкостью 0.1 мкФ. Многие советуют применять конденсаторы на 220 Вольт. Я считаю это не совсем правильно, так как такой конденсатор может не выдержать напряжения сети и в один прекрасный момент выйдет из строя. Не обязательно, что это случится сразу после подключения, возможно пройдет некоторый промежуток времени (все зависит от качества).
Почему я так думаю? Все знают, что напряжение в сети равно 220 Вольт. А какое это напряжение? Правильно действующее! А чему равно действующее напряжение. Максимальное значение напряжения (амплитудное) разделенное на корень из двух. А амплитудное значение напряжения в свою очередь равно: корень из двух умножить на 220 В. То есть при нормальной работе в сети 220 Вольт амплитудное значение напряжения равно 311 Вольт. И конденсатор который рассчитан на напряжение 220 В может попросту лопнуть при таком значении амплитудного напряжения.
Итак, если у Вас мигает светодиодная лампа одним из способов решением проблемы, может стать керамический конденсатор 630 Вольт, 0.1 мкФ.
Подключаем конденсатор параллельно лампе. Для удобства можно напаять провода к ножкам. Полярности конденсатор не имеет, поэтому без разницы как его подключать (фаза — ноль), главное чтобы он был подключен параллельно с лампой.
Сделать это можно непосредственно на плафоне если это точечный светильник, если это люстра то под декоративной тарелкой люстры, в распределительной коробке и т.п. То есть основная задача скрыть его от глаз, а как вы это будете делать это уже без разницы.
Для наглядности я решил показать как можно подключить конденсатор в распределительной коробке и непосредственно в плафоне (люстре). Первый вариант размещение конденсатора в распредкоробке.
Когда выключатель включен, лампа работает без замечаний, конденсатор не греется — все нормально.
Второй вариант, подключение конденсатора непосредственно в плафоне:
Проверяем работоспособность всей схемы, все работает:
2) Двухклавишный выключатель с подсветкой
Следующим вариантом рассмотрим схему подключения, когда освещение разделено на несколько групп. Например, когда светодиодные точечные светильники разделены на две группы и управляются через двухклавишный выключатель. Или просто двойным выключателем управляется освещение в двух разных комнатах.
Большинство пользователей решают проблему подключением конденсатора к одной лампе (группе) забывая о том, что подсветки две. Потом удивляются, почему моргает светодиодная лампа в выключенном состоянии, я же конденсатор установил?
Если при такой схеме подключения в каждую группу вкрутить по светодиодной лампочке, то они начнут мигать, не зависимо друг от друга. Это происходит, потому что на каждую лампочку (каждую группу) воздействует свой индикатор подсветки в выключателе.
Выключатель двухклавишный, поэтому как вы понимаете световых индикаций тоже две. Соответственно нужно устанавливать не один конденсатор, а два, каждый на свою группу.
| Кстати, Вы наверное заметили что у выключателя фирмы Lezard клавиши расположены наоборот. Включение происходит не вверх, а вниз. |
3) Неправильная схема подключения
Еще одной причиной, почему моргает светодиодная лампа в выключенном состоянии, может стать неправильная схема подключения. Причем такая проблема может возникнуть, даже если выключатель будет без подсветки. Что я имею в виду под выражением неправильная схема.
Все мы знаем, что при расключении проводов в распределительной коробке схема собирается таким образом, чтобы на выключатель шла фаза. Ноль напрямую подключается к лампочке (люстре). Это делается в целях безопасности. Если подключение выполнено наоборот, таким образом, что именно фазный провод подключается к светильнику напрямую, может возникнуть эффект мигания при отключенном выключателе.
За счет того что цоколь лампы всегда находится под потенциалом, конденсатор постоянно заряжается и при отключенном выключателе мы наблюдаем тот же эффект что и с выключателем с подсветкой.
Бывает так, что человек намеренно ставит выключатели без подсветки, чтобы избавиться от мигания светодиодных ламп, а после установки получает противоположный эффект. Многих это вводит в ступор, почему так происходит. Это часто можно наблюдать особенно в домах со старой электропроводкой. Раньше при сборке распределительных коробок на этот счет не очень переживали.
| Есть спецы, у которых установлен выключатель с подсветкой, и чтобы уйти от проблемы мигания светодиодных ламп они специально меняют местами фазу и ноль. Но это как вы поняли, не поможет, и лампа будет мигать в обоих случаях. |
4) Наведенное напряжение в электропроводке
И еще один вариант, который может привести к миганию светодиодных ламп – наведенное напряжение в электропроводке.
Когда в штробе проложено несколько магистралей электропроводки, да и еще с хорошей нагрузкой на отключенных участках проводки может возникнуть наведенное напряжение. Его значения может вполне хватить для того чтобы лампа начала мигать. Причем такое может возникнуть, даже если выключатель будет без подсветки и схема подключения будет правильной.
Или как бывает, некоторые умельцы чтобы сэкономить на кабеле прокладывают один четырех или пяти- жильный кабель и подключают две жилы (фазу и ноль) к одному потребителю, а остальные жилы к другому. Получается, что одним кабелем питается два потребителя. В этом случае если один из потребителей будет работать, а другой будет отключен, на его контактах может возникнуть наведенное напряжение.
А на сегодня все, думаю я рассмотрел все варианты, при которых может возникнуть мигание светодиодных ламп как избавиться от данной проблемы, тоже надеюсь понятно. Уверен, что данная статья поможет Вам или уже помогла решить этот вопрос.
Понравилась статья — поделись с друзьями!
Иногда даже обесточенные лампы мерцают в темноте, что приводит к их преждевременному износу. Чтобы понять, с чем связано такое явление и как исправить ситуацию самостоятельно, нужно знать устройство выключателя и принцип его работы.
Особенности работы выключателя с подсветкой и схема подключения
Для того чтобы подсветка работала, в схему выключателя нужно добавить цепь, параллельную коммутируемым контактам. Главный элемент этой цепи – это светодиод или неоновая лампа. У дополнительной цепи сопротивление намного выше, чем у контактов, которые замкнуты накоротко.
Если коммутатор включен, через него не проходит электричество, а если выключен – оно достигает нагрузки. Когда она резистивная, силы электричества не хватит для нагрева нити и свечения.
Нагрузка реактивная, если используются люминесцентные светильники, и чтобы обеспечить работу этих источников, нужны схемы из катушек, конденсаторов и полупроводниковых приборов. Ее работа возможна и со слабым током.
В данном случае источники света работают от постоянного напряжения. Для этого используется драйвер.
У схем всех драйверов есть 2 одинаковых элемента: диодный мост и конденсатор. Когда напряжение падает, последний разряжается и сглаживает пробелы между пиками импульсов.
Слабый ток от цепи продолжает выпрямляться, но конденсатор заряжается медленно. Он максимально заполняется электричеством, а после разряжается в момент падения выпрямленного напряжения. Этого хватает, чтобы обеспечить работу цепочки.
Так откуда берется мигание?
Несмотря на то, что у спирали лампы большое сопротивление, это замкнутый участок цепи. Ток подсветки не может проникать через компактную энергосберегающую лампу, так как нет прямого питания от сети в 220 В, а люминесцентный светильник не является аналогом спирали.
Экономные лампочки питаются от драйвера у светодиодных, или от пускорегулирующего аппарата – у люминесцентных.
И тот, и другой источники питания – это импульсивные преобразователи. Если включить такой светильник туда, где есть выключатель с подсветкой, произойдет следующее:
- ток зарядит сглаживающий конденсатор;
- на нем будет достаточно энергии для запуска светильника.
Это и является причиной мигания. В зависимости от схемы цепи и мощности лампы, последняя может мигать, гореть неярко или вообще не реагировать на выключатели. Подсветка либо будет работать, либо не будет совсем.
Как решить проблему?
Проблему с миганием достаточно просто решить самостоятельно, с помощью установки дополнительных элементов.
Подключение резистора
Установка резистора подойдет тем, кто не хочет убирать подсветку. Резистор поможет сформировать альтернативный путь протекания тока. Что нужно сделать:
- выбрать резистор высокого сопротивления (50-510 кОМ 2 ВТ), рассчитать можно по току индикатора;
- заизолировать его термоусадкой в целях безопасности;
- установить его параллельно лампе – между фазным и нулевым проводом;
- если получить доступ к распределительной коробке нельзя (например, она находится за обоями), в которой находятся эти провода, можно припаять резистор к входным проводам люстры.
Метод имеет существенный недостаток: резистор будет нагреваться, поэтому напряжение не должно быть меньше 400 В.
Добавление простой лампочки
Метод подойдет, если в люстре несколько рожков. В один из них нужно установить лампу накаливания. Это поможет справиться с миганием. Однако способ сработает, только если в одной лампе есть несколько патронов.
Недостаток такого подключения – экономить электроэнергию, ради которой и были куплены энергосберегающие лампы, не получится. Положительные стороны:
- улучшение освещения;
- простота установки;
- минимальные затраты.
Использование проходного выключателя
Можно установить проходной выключатель вместо обычного. Это поможет устранить мигание за счет подачи нулевых проводников. Но такой проводник нужно будет заводить и на выключатель.
Покупка переходного выключателя может быть затратной, но мигания не будет, даже если подсветка – не причина проблемы. Преимущество метода – отсутствие необходимости выбирать подходящий резистор и конденсатор.
Решение проблемы мигания может быть не всегда экономично и легко. Однако вышеперечисленные способы ее решения помогут стабилизировать работу выключателя с подсветкой.
Hottest !! Супер яркая сверхсветовая подсветка,
переключатель со светодиодной подсветкой
1.Применение:
1. реклама — Обложка печати с логотипом и дизайном на подсветке.
2. магазин ювелирных изделий, косметики, мобильных телефонов — световая панель позади товаров, она позволит им выглядеть привлекательно.
3. Осветительные приборы — нет тепла, высокая яркость, мягкий свет.
4. Приборная панель в автомобиле
2. Стандартный размер:
1. Стандартные размеры: A0, A1, A2, A3, A4, A5, A6
EL Products Стандартный размер | ||||||||||||||||||||||||
размер | длина (см) | ширина (см) | ||||||||||||||||||||||
A0 | 118.9 | 84.1 | 84.1 | 59,4 | ||||||||||||||||||||
A2 | 59.4 | 42.0 | ||||||||||||||||||||||
A3 | 42.0 | 9.7000 | 9.7000 | 9.700 1 | 21,0 | |||||||||||||||||||
A5 | 21,0 | 14,8 | ||||||||||||||||||||||
A6 | 14.8 | 10.5 | ||||||||||||||||||||||
2. Индивидуальный размер: любой размер
3.Максимальный размер: 100cmX200cm, больший размер можно сделать, подключив
Пример: 100cmX800cm, для соединения 4шт. 100cmX200cm
3. Технические характеристики:
1. Толщина: 0,3-0,5 мм |
2. Высокая яркость: 85-120 кд |
3.Долгий срок службы: 20000 часов |
4. Форма: стандартная или неправильная форма |
4. Функция: Постоянное освещение / ВСПЫШКА / ВЫКЛ. При необходимости необходимо пометить функцию вспышки |
5 5 Напряжение: площадь освещения меньше 1250 см² — DC12V + адаптер, площадь освещения больше 1250 см² — AC90-240V |
6. Цвет: белое освещение / розовый выключен, белое освещение / белый выключен, синее освещение, желтое освещение, оно может покрыть любую красочную печать на нем. |
4.Особенности:
1. Гибкое и легкое,
2. Среднее освещение,
3.UV Защищено
4. Низкое энергопотребление
5. Зеленый продукт, без опасности, Экологически чистый
5. О продуктах:
Информация о компании
1.Поставщик золота аутентифицирован ALIBABA.
2.Безопасно и легко купить у нас.
3.Профессиональное производство и опыт работы
5. Профессионал в области электроники более 10 лет
Наши услуги
Справочная служба: ответит в течение 24 часов после получения вашего сообщения; постараюсь ответить, как только мы получим массаж.
Образец сервиса: для нестандартных конструкций потребуется 5-7 дней, чтобы создать собственный дизайн; образец заряда вернется, когда количество достигнет нашего MOQ.
Служба оптовых заказов : подтвердите все детали, прежде чем производить товары; обновить состояние производства; отправить фотографии и видео перед отправкой; доставить товар после завершения производства.
Упаковка и доставка
Доставка:
International Express:
Товары могут быть доставлены экспресс, DHL, FedEx, UPS, Aramex и т. Д. Как ваши требования. Мы постараемся доставить товар максимально безопасным и быстрым способом.
По морю:
Мы доставляем товары морем в соответствии с вашими требованиями. Мы предлагаем FOB или CIF стоимость доставки в соответствии с требованиями заказчика.
По воздуху:
Мы можем доставить товар по вашему требованию, время доставки составляет 3-7 дней.
FAQ
Q 1. Вы предлагаете гарантию на продукцию?
A: Да, мы предлагаем 12 месяцев гарантии на нашу продукцию.
Q 2 . Можно ли заказать образец для светодиодного освещения?
A: Да, мы приветствуем заказ образца для тестирования и проверки качества. Смешанные образцы являются приемлемыми.
Q 3. Как вы отправляете товар и сколько времени занимает прибытие?
A: Мы обычно отправляем по DHL, UPS, FedEx или TNT. Обычно это занимает 5-8 дней, чтобы прибыть. Авиаперевозки и морские перевозки также необязательно.
Q 4. Можно ли печатать мой логотип на светодиодах?
A: Да. Пожалуйста, сообщите нам официально перед нашим производством и подтвердите дизайн в первую очередь на основе нашего образца.
Q5.Какой у вас срок оплаты?
A: T / T, Western Union, Paypal.
Q6. Можете ли вы предоставить образцы?
A: Образцы могут быть предоставлены, если вы оплатите сбор образцов и стоимость образца будет возвращена после того, как окончательный заказ достигнет 100 шт.
Большое спасибо
Приглашаем посетить наш сайт: WWW.asia-el.com или просто пообщайтесь со мной по trademanager. Большое спасибо!
Контактное лицо: Innes
WhatsApp: + 86-1 91 4646 9546
Skype: ecodisales 0 8
Тел .: + 86-075589950627
wechat: Q1141926899
Адрес: 3-й этаж промышленного здания, 59-й Чжэнлун, Шэньчжэньский производственный центр, 59-й Тенгл Китай
Добро пожаловать в Zemismart Aliexpress! Фирменный магазин! Если у вас возникли вопросы, сообщите нам
Управляйте пультом дистанционного управления:
На пульте дистанционного управления кнопка 1, кнопка 2, кнопка 3 используются для дистанционного переключателя 1 банды, 2 банды и 3 банды.
Функция касания и функция диммера (может свободно регулировать яркость ламп.)
- Передняя панель из высококачественного хрусталя, устойчива к царапинам и влаге, никогда не выцветает
- Доступны различные цветные и дизайнерские панели.
- Благодаря светодиодному индикатору можно легко найти положение переключателя в темноте.
- E-start, без искрящихся контактов.
- Более гуманизированный дизайн: лампа выключается при поступлении электричества снова.
- Нет голоса, когда вы включаете / выключаете свет, молчите дома или в офисе.
- Управление одним проводом под напряжением, простота установки, замена старого выключателя напрямую.
- Все новые импортные микросхемы с превосходными характеристиками и более чувствительным прикосновением.

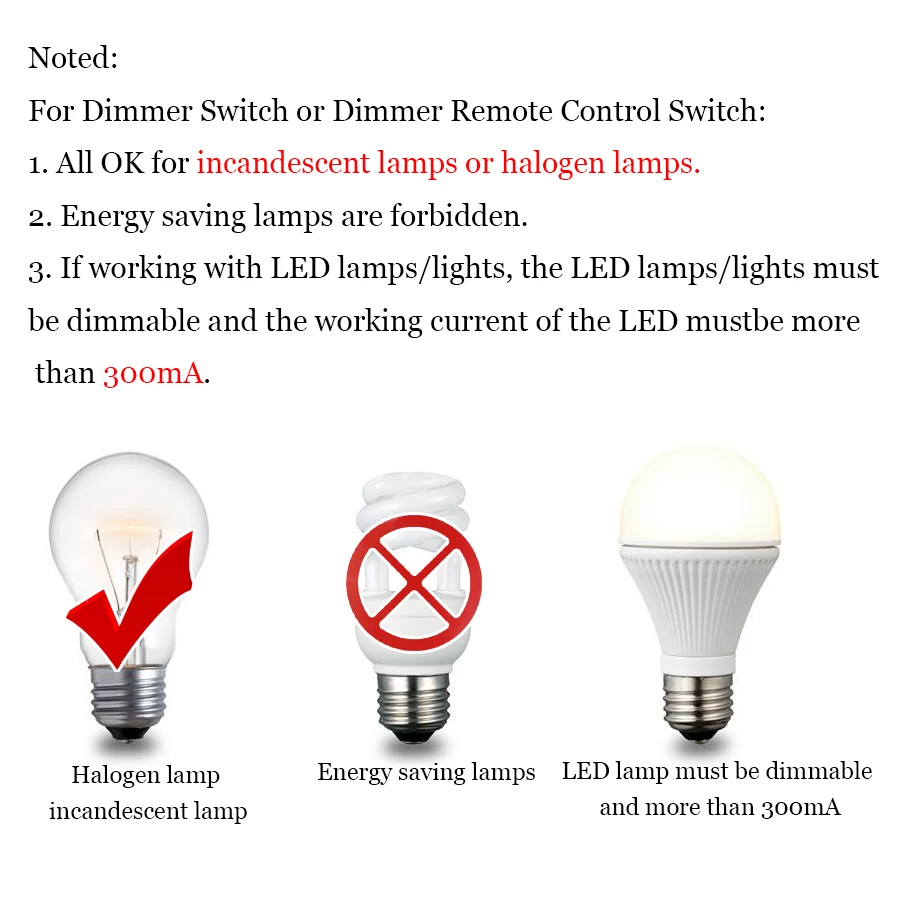

Для диммерного или диммерного переключателя:
1. Все в порядке для ламп накаливания или галогенных ламп.
2. Энергосберегающие лампы запрещены.
3.При работе со светодиодными лампами / лампочками светодиодные лампы / лампочки должны быть регулируемыми, а рабочий ток светодиода должен быть
более 300 мА.
Технические параметры:
- Размер: 120 * 72 * 42 мм
- Рабочее напряжение: AC110 В-240 В / 50 Гц ~ 60 Гц.
- Номинальная нагрузка: 5-300 Вт / Gang
- Потребляемая мощность: менее 1 мА
- Рабочая среда: -10 ~ 50 ° C, относительная влажность менее 95%
- Срок службы:> 100 000 раз
- Технические характеристики:
- Частота: 433 МГц
- Расстояние контроля: 10-20 м
- Тип батареи: 12В, 23АЕ
Facebook:
- Умный дом
- Hue и SmartThings
- https: // www.facebook.com/groups/1672765789708512/
ИНСТРУКЦИЯ ПО ВЫКЛЮЧАТЕЛЯМ ZEMISMART
1. Выполните сброс настроек на заводе, удерживая кнопки затемнения и затемнения на переключателе в течение 10 секунд (все кнопки будут мигать вместе, подтверждая, что он был сброшен)
2. При выключенном переключателе Нажмите одновременно кнопки затемнения и затемнения на переключателе в течение 5 секунд, чтобы перевести его в режим сопряжения (потолочный светильник будет мигать, чтобы убедиться, что он сейчас находится в режиме сопряжения)
3.Нажмите кнопку 1 на пульте дистанционного управления, чтобы настроить выключатель (подсветка кнопки включения будет мигать, подтверждая, что она готова к следующей команде)
4. Нажмите кнопку 2 на пульте дистанционного управления, чтобы настроить выключатель (подсветка кнопки затемнения переключателя будет мигать, подтверждая, что теперь он готов к обучению затемнению)
5. Нажмите кнопку затемнения на пульте дистанционного управления, чтобы ввести команду уменьшения яркости (подсветка кнопки выключателя затемнения мигает, подтверждая, что теперь она готова к обучению затемнению)
6.Нажмите кнопку затемнения на пульте дистанционного управления, чтобы научить командира затемнения
Позиция Введение
1. Это сенсорный выключатель нового поколения с интегрированной конструкцией, обладающий водонепроницаемой, пожаробезопасной функцией и функцией предотвращения поражения электрическим током.
2. Вы можете работать с мокрой рукой. Он имеет роскошную и простую форму, переключатель хорошо вписывается в разные стили номеров и улучшит внешний вид комнаты.
3. Сенсорный выключатель выводит из дома все самое лучшее без необходимости вскрывать банк и подходит для использования во всех комнатах вашего дома, офиса и учреждения. Все продукты производятся в соответствии с высокими стандартами и сертифицированы ЕС для использования в Великобритании и других странах ЕС.
Характеристика товара
1. Панель из закаленного хрусталя, без выцветания, элегантный и стильный внешний вид
2. мощность нагрузки для ламп, которые касаются переключателя управления: 3W-1000W
2.Интегрированный дизайн панели, водонепроницаемый и анти-пламя, безопасное использование
3. Сенсорное управление может гарантировать, что этот тип сенсорных переключателей имеет более длительный срок службы, чем другие механические переключатели
4. Новый импортный процессор IC для хорошей чувствительности и стабильной работы
5. Humanized Конструкция: Выключатель может быть автоматически отключен при отключении электричества, и он будет находиться на станции ВЫКЛ, когда электричество вернется
Пакет
-1x 1 группа 2-контактный сенсорный переключатель
-1x предотвращает мигание детали
-2x Винт
-1x Руководство пользователя
вес упаковки: 0.22 кг
Размер коробки: 11см * 11см * 5см
Теплое извещение
1. Это своего рода выключатель с одним проводным выключателем под напряжением, нет необходимости подключать нулевую линию для переключения при установке.
2. Это также двухсторонний сенсорный выключатель (два выключателя в двух разных местах могут управлять одной лампой)
3. Когда лампа начнет мигать, пожалуйста, подключите, чтобы предотвратить мигание части между L Line и N Line вашего патрона, PLS не подключайте его к выключателю.
4. Когда питание включено, вы увидите, что индикатор задней подсветки горит красным (особенно ночью)
При отключении питания вы увидите, что индикатор задней подсветки горит зеленым (особенно ночью).
,
