АВБШв (алюминевый бронированный)

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.

Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.

Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год

Для одиночной прокладки в кабельных сооружениях и производственных помещениях.

Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту

Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

Допускается применение кабелей для прокладки в земле (траншеях)

АВБбШв 4х16

ВБШвнг (медный бронированный) — предпочтительнее но дороже

Условиями/местами прокладки медного кабеля ВБбШв ГОСТ 31996-2012 в различных вариантах исполнения могут выступать земля, открытый воздух, помещения, туннели, каналы и шахты (за исключением блоков). При размещении изделий того или иного используемого диаметра, веса и т. д. важно исключить воздействие на них значительных растягивающих усилий, а также резких изгибов, заломов и перекручиваний при стравливании с барабана. Представленные решения позволяют обустраивать надежные и безопасные вертикальные, наклонные и горизонтальные трассы. Поддерживаемый климат: умеренный, холодный и тропический.

Наиболее востребованные сечения провода ВБШвнг

Мы — команда Электро ОМ знаем какие сечения наиболее популярны и поэтому стараемся всегда поддерживать запас на нашем складе, что бы сэкономить ваше время.

ВБШвнг (А)-LS 4х70 мс (N) ГОСТ

ВБШвнг (А)-LS 4х6 ок (N) ГОСТ

ВБШвнг (А) 4х10 ок (N) ГОСТ

Прокладка кабеля в траншее — марки кабеля, обзор бронированных марок, особенности прокладки кабеля в земле
Прокладка кабеля в траншее
Среди существующих способов монтажа силовых линий прокладка кабеля в траншее считается одним из наиболее экономически оправданных и надежных методов. В данной статье мы проанализируем основные типы и марки кабелей, которые пригодны для укладки под землей.

Кабель для прокладки в траншеях

Проведение земельных работ и монтаж кабеля требуют четкого соблюдения норм, установленных правилами ПУЭ и ПТЭЭП.

Критерии, по которым осуществляется подбор кабеля для прокладки в траншеях следующие:

  • тип грунтов. Данный критерий важен для оценки степени промерзаемости и естественных деформаций различных участков кабельной трассы;
  • коррозионная активность грунта, которая характеризуется показателям влажности и кислотности;
  • условия эксплуатации, в том числе близость фундаментов и зеленых насаждений, авто- и железных дорог, нефте/газо/теплопроводов, ЛЭП и электрифицированного транспорта.

Подземным способом может быть проложена кабельная продукция как защищенная броней, так и не имеющая специальных защитных покровов. Классификация типов кабелей для прокладки в земле (траншеях) также производится по материалу изоляции, которая может быть изготовлена:

Прокладка кабеля в траншее

Минимальная глубина подземного монтажа кабельной продукции регламентирована нормативной документацией и зависит от рабочих параметров силовой линии и типа грунта. Например, глубина траншеи для кабелей до 20 кВ должна составлять не меньше 0.7-0.8 м, до 35 кВ – 1 м.

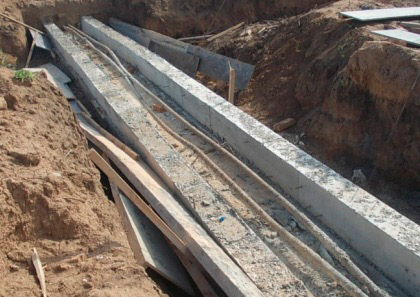

Бронированные марки обычно не нуждаются в дополнительной защите при подземной прокладке. При монтаже силовых линий из небронированных марок, а также при необходимости пересечения бронированными кабелями авто- или железных дорог, возможно использование нескольких видов защитных конструкций:

  • бетонные плиты, которые накладываются поверху слоя из мягкого грунта или песка не менее 0.1 м. Для защиты силовых линий от 35 кВ используются плиты толщиной не меньше 50 мм;
  • кирпичная кладка, которая монтируется аналогично плитам из бетона;
  • асбестоцементные или бетонные, стальные, керамические или пластмассовые трубы (гофрошланги) из полиэтилена низкого давления (ПНД) или ПВХ.

Сигнальная лента обычного или защитного типа (ЛС или ЛЗС) является элементом дополнительной защиты силовых линий от механического ущерба.

Марки бронированных кабелей для прокладки в земле

Выбор марок бронированных кабелей для прокладки в земле является оптимальным решением, позволяющим обеспечить надежность работы подземных силовых линий.

Прокладка бронированного кабеля в грунте обычно не требует дополнительных средств защиты. Изделия этого типа обладают отличной устойчивостью к механическим повреждениям, влаге, грызунам и другим внешним воздействиям. Рассмотрим наиболее популярные марки, используемые при прокладке бронированного кабеля под землей в таблице 1.

Таблица 1.

Количество жил 1-5 2-5 1-5 3.4 1,3,4 3
Сечение жил, мм2 2,5-625 1,5-240 2,5-240
16-240
16-800 25-240
Изоляция ПВХ ПВХ СПЭ СПЭ бумага бумага
Экран нет нет нет нет электро-проводящая бумага электро-проводящая бумага
Броня 2 стальные ленты 2 стальные ленты 2 стальные ленты круглые стальные оцинк. проволоки 2 стальные ленты круглые стальные оцинк. проволоки
Наружная оболочка ПВХ-шланг нет ПВХ-шланг ПЭТ-шланг волокнистые материалы волокнистые материалы
Напряжение, кВ до 6 до 1 до 6 до 1 до 10 до 10
Предельная длительная температура нагрева жилы, °С 70 70 90 90 80 80
Особенности прокладки в земле В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Можно прокладывать в горизонтальных и наклонных трассах В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Значительные растягивающие нагрузки не допускаются. Возможен монтаж во влажной среде. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Нельзя прокладывать в пучинистых и просадочных грунтах. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтых с высокой вероятностью деформации (оползневые, мерзлые грунты). Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтах с повышенной влажностью, насыпных, болотистых, пучинистых, мерзлых. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках

Какой кабель можно прокладывать под землей?

Довольно часто от наших клиентов поступают вопросы о возможности прокладывать ту или иную марку под землей (в траншеях). Мы отобрали наиболее частые из них, чтобы в рамках данной статьи компетентно ответить на них.

?Можно ли прокладывать кабель ВВГнг в земле?

Кабель марки ВВГнг не рекомендован для использования при прокладке подземных силовых линий без дополнительной защиты от механического воздействия. Однако, прокладка ВВГнг в ПНД-трубе в земле допустима.

?Можно ли кабель ВВГ прокладывать в земле?

Аналогично марке ВВГнг, данный кабель не имеет защитных покровов, поэтому без дополнительной защиты его прокладка в подземных траншеях не рекомендована. Допустим монтаж в трубе.

?Можно ли кабель СИП прокладывать в земле?

Данная марка относится к группе самонесущих кабелей, которые используются в процессе монтажа воздушных силовых линий. Согласно ПУЭ-6 п. 2.1.48 «Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)».

?Можно ли кабель КГ прокладывать в земле?

Кабель КГ предназначен для подключения подвижных механизмов. Его прокладка в земле открытым способом недопустима согласно ПУЭ-6 п. 2.1.48.

?В каких трубах прокладывают кабель в земле?

Для защиты небронированных марок, которые используются для монтажа силовых линий в земле, чаще всего применяются двустенные гофрированные трубы и технические полиэтиленовые трубы. Стальные трубы не допустимы для прокладки вне помещений (согласно ПУЭ-6 п.2.1.78)

Какой кабель выбрать для прокладки на улице (по воздуху и в земле)

Чтобы подключить электропитание от дома к бане или гаражу нужно провести линию по улице. Узнайте о том, какой кабель можно использовать для прокладки на улице.


Зачастую люди сталкиваются с необходимостью провести электропитание от дома до бани, или от дома до хозблока, или же смонтировать провод для освещения приусадебного участка. Задача на первый взгляд не сложная, однако, существует множество нюансов для такого вида работ. И самый главный из них – определить какой кабель можно использовать на улице. В этой статье мы рассмотрим марки кабеля для улицы и какой именно вариант подходит в тех или иных условиях. Содержание:

Негативные факторы для уличной проводки

На кабельные линии, проложенные на открытом воздухе, действуют несколько негативных факторов:

  1. Ультрафиолетовые лучи. Солнечный свет пагубно влияет на некоторые виды изоляции проводников. Процесс этот длительный и трудно контролируемый. Поэтому следует выбирать изделия с изоляцией из материалов, не разрушающихся под воздействием УФ-лучей.
  2. Температура окружающего воздуха. Низкая может привести к растрескиванию изоляции. Поэтому при выборе кабелей и проводов следует выяснить их диапазон рабочих температур. Так же следует учитывать температуру монтажа. Обычно она составляет не ниже 20 градусов мороза.
  3. Ветер. Сильный ветер способен повредить как оболочку кабельной линии, так и жилы внутри. Если кабель будет проложен по улице, следует учитывать климатический район монтажа.
  4. Гололед. Если наружная сеть проводится в районах, где зимой бывает повышенное образование гололеда, стоит учесть этот фактор. Проводник, покрытый ледяной коркой, может стать тяжелее в несколько раз и при длинных пролетах порваться под своим весом.

Прокладывать кабель на улице можно тремя способами и у каждого из них есть свои достоинства и недостатки:

  1. По воздуху. Самый быстрый для монтажа способ. Недостатки этого метода: требует надежного крепления тросов, подверженность линий негативным влияниям погодных условий.

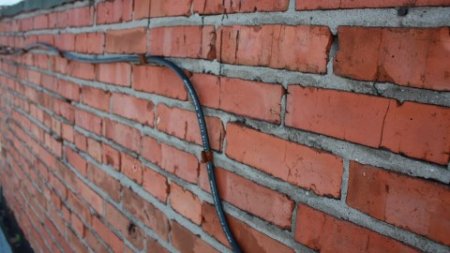

  2. По стенам зданий. Для такого метода гораздо проще подобрать материал проводника. Недостатки: трудозатратный монтаж, нарушение внешнего вида зданий, негативное влияние на проводник температуры окружающего воздуха и солнечного света.
  3. В земле. Такой метод позволяет решить множество проблем. Погодные условия и солнечный свет не оказывают никакого влияния. Внешний вид зданий и прилегающей территории не нарушается. Недостатком является трудозатратность электромонтажа, в некоторых случаях с необходимостью привлечения строительной техники для раскопки траншеи.

Обзор подходящих марок кабеля

Для прокладки на открытом воздухе в сетях на 220 В или 380 В используются провода СИП и ПВС, и кабели ВВГ и ВБбШв, а также их разновидности.

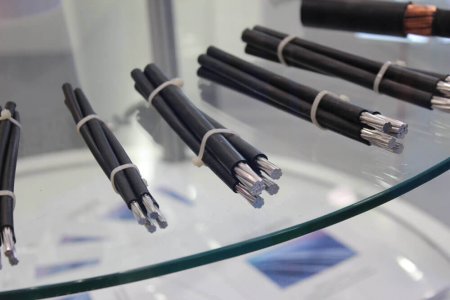

СИП – самонесущий изолированный провод. Материал жилы – алюминий, есть варианты со стальной жилой внутри алюминия. Так же существуют виды СИП с голой несущей нейтралью. Применяется для воздушных линий электропередач. Изоляция провода выполнена из сшитого полиэтилена. Она прочна и устойчива к УФ-лучам, поэтому применяется на улице без гофр. От опоры линии электропередач, СИП протягивается по воздуху к дому.

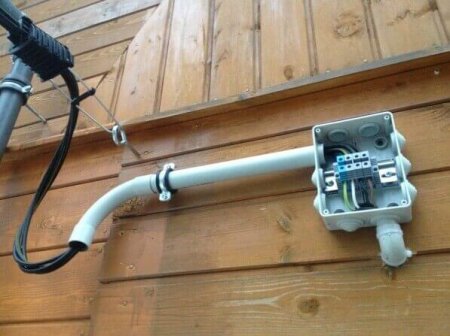

Для монтажа самонесущего провода применяются различная фурнитура: прокалывающие зажимы, растяжки, изолирующие коробки. Для надежного электроснабжения требуется применение всех этих приспособлений. Соединение СИП с медным вводом в дом следует выполнять через клеммники или болтовое соединение с прокладкой металлической шайбы. Провод СИП можно использовать для прокладки на улице по стене. В этом случае его обязательно следует поместить в гофротрубу для защиты от протирания и механических повреждений.

Достоинства:

  • стойкость к УФ-лучам;
  • высокая прочность изоляции;
  • не требует дополнительных тросов для подвески.

Недостатки:

  • требует дополнительной защиты при прокладке по стене.

ПВС – провод с виниловой изоляцией, соединительный. Жила – медная, многопроволочная. Количество жил – от 2 до 5, различного сечения. Основное назначение данного провода – удлинители, подключение садовой и огородной техники, электроинструмента для ухода за домом. Благодаря своей конструкции провод очень гибкий и отлично подойдет для подключения, например, газонокосилки на даче. Срок службы данного провода – 6 лет, поэтому ПВС не предназначен для монтажа проводок или подключения различных объектов.

Достоинства:

  • гибкость;
  • стойкость к истиранию;
  • толстая изоляция;

Недостатки:

  • малый срок службы;
  • ограниченная сфера применения.

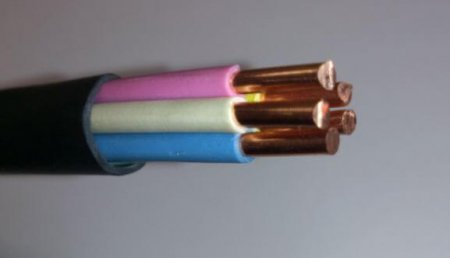

Кабель ВВГ. Является самым универсальным проводником для монтажа на улице, в том числе и на открытом воздухе. Марка расшифровывается как:

  • В – виниловая изоляция жил;
  • В – виниловая оболочка;
  • Г – отсутствие брони (голый).

Жилы выполнены из монолитной меди. Если вначале марке стоит буква «А» (АВВГ), то материал жилы – алюминий. Количество жил от 2 до 5. В данный момент существует множество вариантов таких изделий с улучшенными характеристиками по безопасности:

  • ВВГнг – не поддерживающий горения;
  • ВВГнг-LS – не поддерживающий горения, с низким выделением дыма;
  • ВВГнг-LT– не поддерживающий горения, с низкой токсичностью дыма;

ВВГ можно прокладывать по стенам зданий, сооружений, подвешивать на тросе, прокладывать в земле. Но во всех этих случаях кабель должен быть дополнительно защищен. При монтаже на улице, по стенам и другими способами проводник помещается в полиамидную гофротрубу, лотки, металлорукав.

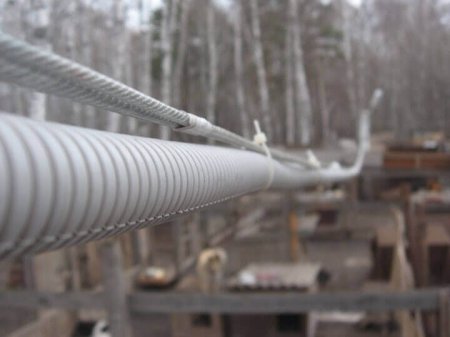

При подвешивании на тросе – в гофротрубе, использовать серую ПВХ-гофру не стоит, поскольку она зачастую не устойчива к УФ-излучению (есть и устойчивая, уточняйте у производителя или на упаковке). Лучше использовать черную или синюю ПНД-гофру, из полиамида, или металлорукав (при прокладке по сгораемой поверхности, например, по фасаду).

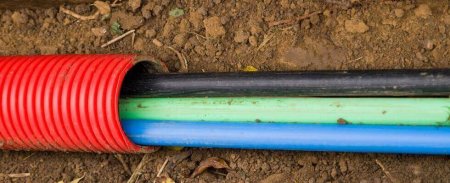

Для монтажа кабеля в земле проводник также помещается гофру, но не в такую, как изображена выше, а в жесткую гофрированную ПНД-трубу. Это нужно для защиты от механических повреждений.

Достоинства:

  • универсальность;
  • большой срок службы.

Недостатки:

  • требует дополнительной защиты при открытой прокладке.

У ВВГ есть модификация ВВСГ. Буква «С» обозначает наличие стального троса. Этот трос является самонесущим. Применяется такой кабель для подключения объектов по воздуху внутри помещений, ангаров и т.д.

Какой кабель выбрать для прокладки на улице (по воздуху и в земле)
Изоляция данного проводника осталась из ПВХ, поэтому солнечный свет ее будет разрушать. Применять такие проводники для подвески на улице не следует.

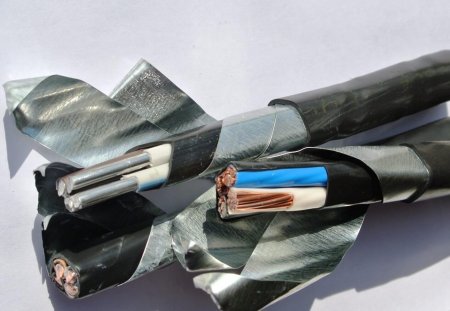

ВБбШв. Материал жил – медь, есть алюминиевые аналоги с буквой «А» в начале марки (АВБбШв). Производители выпускают данные кабели с количеством жил от 1 до 5. Расшифровывается марка как:

  • В – виниловая изоляция жил;
  • Бб – броня без подушки;
  • Шв – шланг из винила.

Данный кабель предназначен для прокладки на улице в земле без дополнительной защиты. Допускается его монтаж в лотках по стенам зданий, однако ввиду малой гибкости, большого веса и габаритов делать это затруднительно. Заводить проводник в трубу рекомендуется только при проходе его под дорогой, для уменьшения давления грунта.

Какой кабель выбрать для прокладки на улице (по воздуху и в земле)

Достоинства:

  • высокая стойкость к механическим повреждениям;
  • не требует дополнительной защиты.

Недостатки:

  • большой вес;
  • неудобны в монтаже;
  • требуется заземление брони.

Отдельно хотелось бы рассказать про телефонные кабели. Технология монтажа телефонных проводников схожа с прокладкой электрических. Прокладывать их можно по воздуху на тросу, по стенам зданий, по заборам. При монтаже в земле стоит поместить телефонный кабель в трубу или использовать бронированные проводники.

При протягивании по воздуху применяется кабель ПРППМт. У такого проводника в конструкции существует трос для подвешивания.

Заключение

Подведем итоги, кратко обозначив, как прокладывать кабель на улице и какая марка подходит для разных случаев:

  1. Если у вас ВВГ и его модификации — на улице его нужно прокладывать в гофре, стойкой к УФ-излучению, или в металлорукаве.
  2. По воздуху ВВГ прокладывают только на тросе и в гофре. Трос нужен чтобы снять нагрузку с жил, гофра для защиты от УФ-лучей.
  3. Без троса можно прокладывать СИП.
  4. Если вы хотите прокладывать кабель на улице в земле, то ВВГ прокладывают в трубе (гофрированной из ПНД, или металлической), а без трубы можно прокладывать бронированные кабели типа ВБбШв
  5. ПВС, ШВВП и другие провода используют для удлинителей, переносок и прочего, для проводки они не подходят.

Теперь вы знаете, как выбрать кабель для улицы и что дополнительно нужно предусмотреть. Надеемся, предоставленная информация была для Вас полезной и интересной!

Материалы по теме:

  • Уличное освещение на солнечных батареях
  • Защита кабеля от механических повреждений
  • Как провести электропроводку на даче
Опубликовано: 09.07.2019 Обновлено: 09.07.2019 нет комментариев
Марки силовых кабелей, используемых для прокладки в земле. Прокладка кабеля. Прокладка кабеля в земле. Прокладка кабеля в траншее — ЗАО «СИ» Тел.: 84992359878 89055749848 [email protected]

Марки силовых кабелей, используемых для прокладки в земле. Прокладка кабеля

Прокладка кабеля в земле

Прокладка кабеля в траншее

Прокладка кабеля в земле и в траншее — один из самых используемых способов прокладки кабеля. Рекомендуем осуществлять прокладку кабеля в траншее и земле с использованием специализированного оборудования для прокладки кабеля и специально-обученный персонал с большим опытом работы.

При осуществлении монтажа кабеля до 20 кВ и меньше (исключая кабели, относящиеся к горэлектросети) в земле на глубине не ниже 1 м, допустимо не защищать кабели от всевозможных повреждений.

При проведении прокладки кабеля до 1 кВ, мероприятия по их защите производятся только в местах с высокой возможностью их выхода из строя, например, на участках, где часто проводятся раскопки. Асфальтовое покрытие к такого рода участкам не относится.

Для защиты кабеля до 20 кВ, смонтированного в траншее и  (кабели свыше 1 кВ под это правило не попадают) запитывающего электроприемники I категории, возможно использование сигнальных лент, которые монтируются на отдалении 0,25 м от кабеля, но только в том случае, если в траншее находится не более двух КЛ.

В случае, когда осуществляется параллельная прокладка кабелей в земле, между ними соблюдаются установленные правилами и нормативными документами расстояния.

Правила прокладки кабеля

  • Силовые кабели до 10 кВ – от десяти сантиметров. Прокладка силовых кабелей.
  • Силовые и контрольные кабели, смонтированные рядом – свыше 10 см. Прокладка силовых и контрольных кабелей.
  • Кабели 20-35 кВ – от двадцати пяти сантиметров. Прокладка кабелей 20-35 кВ.
  • Кабели до 25-30 кВ и находящиеся рядом другие кабели – свыше 25 см. Прокладка кабелей с соседствующими кабелями требует особого внимания.
  • Кабели, имеющими различных потребителей – как минимум 50 см.
  • Силовыми кабелями и кабели, используемые для монтажа линий связи связи – как минимум 50 см.
  • Между кабелями, наполненными маинеральным маслом, 110-220 кВ и иными кабелями – свыше 50 см. Линии, проложенные с помощью кабелей, наполненных маслом, которое находится под низким давлением, давлением разделяются поставленными на ребро плитами, изготовленными из железобетона. А рассчитатывается электромагнитное влияния, оказываемое на кабель связи.

Прокладка кабеля в грунте. Электромонтаж кабеля в грунте, представляющем опасность для сохранности кабеля, а также на участках с блуждающими токами повышенных значений, должна осуществляться с использованием катодной защиты, а также электродренажей или протекторов.  Стоит учитывать, что в подобного рода местах не рекомендуется использовать для прокладки кабели в оболочке из алюминия и с пластмассовой изоляцией.

Прокладка кабеля в земле. Какой кабель подходит для прокладки в земле

Все работы, проводимые при осуществлении электромонтажа кабеля в земле строго регламентируются ПУЭ и ПТЭЭП

Прокладка кабеля в земле в частном доме

Для осуществления электромонтажных работ на участке рационально выбирать бронированный кабель ВБШв, а также ВБШнг, для прокладки в земле, цена которого выше по сравнению с другими типами кабелей, однако преимуществ также больше – он защищен от повреждений извне, а также от атак грызунами. Дополнительно применять трубы в качестве защиты данного типа кабеля не обязательно.

Требования, предъявляемые к электромонтажу кабеля в земле:

  • Перед началом осуществления работ по электромонтажу кабеля выбирается подходящее место для прокладки КЛ. Прокладываемый кабель располагают на отдалении как минимум метра от деревьев, а также от стоянки личного автотранспорта. Если планируется прокладка не одной кабельной линии или если рядом находится КЛ, проложенная ранее, трасса рассчитывается таким образом, чтобы эти кабельные линии не пересеклись. Обязательно стоит учитывать тот факт, что КЛ и другие инженерные сети пересекаться не должны. В случае прохождения кабельной линии неподалеку от фундамента жилого дома, располагать траншею с кабелем нужно на расстоянии как минимум 0, 6 м. Электромонтаж кабеля под домом запрещен.
  • После определения места пролегания кабельной линии, роется траншея. Глубина траншеи для прокладки кабеля в земле не может быть меньше 80 см, в случае прохождения кабеля под стоянкой личного автотранспорта или проведения ее через дорогу, глубина траншеи увеличивается до 1, 25 м.
  • Траншею перед электромонтажом необходимо очистить от камней, а также мелкого мусора, способных вывести кабель из рабочего состояния.
  • На дно траншеи до начала монтажных работ засыпается десятисантиметровый слой песка.
  • Выбор кабеля для прокладки в земле зависит от мощности, которая потребляется на данном объекте.

Марки бронированного кабеля для прокладки в земле:

  • если мощность потребителя 11 кВт, то рекомендован кабель ВБШв 4х6;
  • если мощность потребителя 15 кВт, то – кабель ВБШв 4х10 используют для прокладки в земле;
  • если мощность потребителя 21 кВт, то – ВБШв 4х16.

Если необходим электромонтаж нескольких кабелей, то лучше выбрать марки:

  • если мощность потребителей в сумме 11 кВт, то – ВБШвнг (А) 4х6;
  • кабель ВБШвнг (А) 4х10 используют для прокладки под землей, если мощность потребителей в сумме 15 кВт;
  • если мощность потребителей в сумме 21 Квт, то – ВБШвнг (А) 4х16.

Если в местах кабельной линии встречаются места с увеличенной нагрузкой на грунт, то должна быть использована труба ПНД для прокладки кабеля в земле, заранее одетая на кабель и используемая для его защиты.

Особенности прокладки кабеля

  • Кабель при электромонтаже в траншее необходимо укладывать «змейкой», не натягивая. Рационально проводить укладку кабеля исключительно целыми длинами, а при расположении в одной траншее ряда кабелей, выдерживать между ними расстояние свыше 10 см.
  • После осуществления работ составляется план, на котором обязательно должно быть обозначение места, где был проложен кабель, а также повороты КЛ, расстояния до выхода линии из здания и места, где кабель выходит на землю.
  • По завершении всех работ производится засыпка кабеля «подушкой» из песка, слоем свыше 10 сантиметров.
  • Следующим этапом производится засыпка «подушки» песком или очищенной землей 15-ти сантиметров толщиной и последующее тщательное уплотнение слоя.
  • Важным этапом в проведении мероприятий при электромонтаже кабеля в земле становится монтаж сигнальной ленты, предупреждающей о наличии вблизи кабельной линии. Установка сигнальной ленты происходит так, чтобы ее середина располагалась над прокладываемым кабелем, а предупреждающая надпись находилась сверху.
  • После монтажа сигнальной ленты необходимо окончательно засыпать вырытую траншею. Стоит помнить о том, что грунт имеет свойство через некоторое время просаживаться, поэтому земли лучше насыпать с излишком.
  • Завершающим измеряется сопротивления кабеля, располагающегося в земле на целостность и отсутствие короткого замыкания. Также важно выполнить заземление кабеля.

Прокладка кабеля до 10 кВ в земле

Электромонтаж кабельных линий 6-10 кВ

Предлагаем оборудование и комплектующие для прокладки кабеля (кабельные лебедки, домкраты кабельные гидравлические, механические, ролики кабельные, трос-лидер для протяжки кабеля). Наша компания осуществляет работы по прокладке кабеля и электромонтажу кабельных линий как в черте города, так и за его пределами. Способов электромонтажа кабеля существует множество, но самым простым и надежным является прокладка кабеля в земле, поскольку кабели, находящиеся под землей, не подвергаются воздействию негативных факторов природы, таких как ливни, мороз, порывы ветра и т.п. КЛ, в отличии от ВЛ, меньше подвергаются электромагнитным воздействиям, которые могут возникать в различных цепях, ЛЭП, а  также в результате влияния атмосферного перенапряжения вследствие грозы.

Прокладка кабеля в земле гарантирует надежность передачи электроэнергии, бесперебойность подачи, долговечность кабельной линии, а также относительную простоту в обслуживании и ремонте. Минус может считаться то, что проложить кабельную линию оказывается более затратно, нежели линию, протянутую по воздуху.

Бронированный кабель считается универсальным для использования при электромонтаже в земле, он более долговечен и лучше противостоит различным внешним воздействиям. Если производится прокладка иного типа кабеля, то для того, чтобы его защитить, используют трубы, изготовленные из асбестоцемента или ПВХ. Однако прокладка бронированного кабеля в отдельных случаях не является гарантом того, что линия не повредится. Например, в случае перехода кабельной линией железной или автодорого, а также трамвайных путей и проезжих частей, других коммуникаций под землей, выполняется прокладка бронированного кабеля в земле в трубах, выходящих на метр за пределы участков пересечения, а также в случае введения кабеля в здание.

Кабели также подлежат дополнительной защите в случае их электромонтажа в каменистом грунте на глубине 50 см, в садах и на дачных участках, при электромонтаже в одной траншее от 10 и более различных кабелей, а также при электромонтаже в траншее на глубине менее метра силовых кабелей свыше 1 кВ. В перечисленных случаях необходимо закрыть кабель плитами из бетона или кирпичом красного цвета в один слой.

Прокладка кабеля в земле требует особого подхода

Этапы и особенности электромонтажа кабеля в земле

Прокладка силового кабеля под землей происходит в несколько шагов, происходящих в определенном порядке, который нельзя нарушать:

  1. определение участка для создания кабельной линии и его утверждение местной администрацией;
  2. разметка трассы будущей линии;
  3. рытье траншеи для прокладки кабеля;
  4. засыполнение траншеи из песком или очищенной землей;
  5. в случае необходимости, укладка труб для защиты кабеля;
  6. проверка готовности кабеля к электромонтажу;
  7. электромонтаж кабеля, при необходимости – прокладка кабеля в трубах с предварительной протяжкой кабеля;
  8. размещение соединительных муфт;
  9. присыпка кабеля песком или мелко просеянной землей, без примесей мусора;
  10. проведение работ по защите кабеля посредством укладки асбестоцементных плит или красного кирпича;
  11. протяжка сигнальной ленты, если это необходимо по условиям проекта;
  12. оформление акты на скрытые работы;
  13. тестирование кабельной линии на работоспособность и возможную утечку тока, в случае положительного результата, окончательная засыпка траншеи.

Выбор места прокладки кабеля (в земле, в траншее, прочее). Согласование прокладки кабеля

Подбор места для построения кабельной линии и его согласование с администрацией местах

Правильный выбор места нахождения будущей кабельной линии крайне важен, ведь именно от него зависит насколько будет долгим срок службы КЛ, ее бесперебойная работа и надежность при эксплуатации. При выборе трассы КЛ следует учитывать, что рационально выбирать для этих целей наиболее безопасный, короткий маршрут, с учетом того, чтобы обслуживать КЛ и осуществлять ремонтные работы было максимально удобно.

Не допускается начала работ на объекте без согласования действий с администрацией на местах, поскольку есть опасность повредить уже существующие сети и коммуникации. Все необходимые документы оформляются заказчиком и передаются подрядчику.

Подрядчик в свою очередь, на основании выданного разрешения на проведение земляных работ, оформляет ордер на выполнение работ по электромонтажу кабеля. В оформленном ордере указываются:

  • Ф.И.О. и должностное положение лица, ответственного за выполнение электромонтажа;
  • срок проведения работ, согласно представленному проекту;
  • перечень организаций, которые по завершении электромонтажа будут восстанавливать разрушенные асфальтовые покрытия, пересадку деревьев и кустарников, а также сроки исполнения этих работ;
  • перечень организаций, представители которых обязаны посетить объект до начала проведения на нем работ.

Документация и разрешения на прокладку кабеля

Вся документация, необходимая для проведения работ, ордер, а также копия письменного извещения всегда находятся на объекте.

Если электромонтаж кабеля происходит с пересечением иных кабельных линий, различных сооружений и дорог, необходимо письменно согласовывать свои действия с ответственными за состояние этих мест лицами. Все эти нюансы должны быть отражены  в проекте. За 3 дня до начала работ на таких участках, необходимо письменно уведомлять ответственных лиц о скором начале работ на объекте, а за день до начала электромонтажа приглашают на объект представителей организаций, чьи сооружения и коммуникации располагаются рядом с будущей КЛ и согласовать с ними трассу прокладки кабеля для того, чтобы исключить любые нештатные ситуации и аварии. До того как на место объекта прибудут вызванные лица, производить какие-либо работы запрещено.

Перед тем как начать работы по созданию траншеи, производится внимательный осмотр объекта на наличие в грунте опасных для кабеля примесей и мусора. Если обойти такие места невозможно, то кабель защищается трубами, которые дополнительно герметизируются. Перед проведением работ по засыпке кабеля. Траншею предварительно углубляют на 30-40 см и расширяют с двух сторон на 50-60 см.

Прокладка кабеля под землей, также как и в канализации для прокладки кабеля, в населенных пунктах рационально выполняется по улицам.

Прокладка кабеля в траншее, трубах, блоках, земле

Электромонтаж кабеля в земле в траншее в городах осуществляется под тротуарами, по дворам и местам, где находится минимальное количество иных сооружений и коммуникаций, расположенных под землей, и так, чтобы не мешать движению по улице во время осуществления работ, а также в период функционирования КЛ. При электромонтаже кабельной линии в местах размещения большого количества различных коммуникаций, необходимо дополнительно защитить кабель и проложить его в туннеле и коллекторе. Если при электромонтаже КЛ пересекает улицы с большим трафиком транспортных средств или современными покрытиями, то рационально осуществить прокладку кабеля в блоках или трубах.

Перед осуществлением работ в местах массового скопления различных коммуникаций, ответственный за работы на объекте под расписку инструктирует специалистов, которые будут производить работы, показывает им места расположения коммуникаций в живую и на чертежах, а также обозначает границы, в пределах которых запрещается использовать механизмы, предназначенные для рытья земли, а также в процессе своей работы производящие удары.

Необходимо произвести предварительную разведку для того, чтобы выяснить точное расположение всех подземных коммуникаций, которые будут пересекаться с кабельной линией или трубопроводом кабельной канализации. Для этого осуществляется рытье отверстий длиной не менее метра по пути следования кабельной линии, если другие коммуникации будут идти параллельно с будущей КЛ, то отверстия роются под углом девяносто градусов через каждые двадцать метров. Длина этих отверстий должна быть больше кабельной траншеи не меньше чем на 30 см с каждой стороны.

В случае, когда при создании стандартных шурфов коммуникации не обнаруживаются, следует заглублять отверстия на 20 см больше, чем глубина траншеи. Данные действия необходимо производить при наблюдении представителей организации, отвечающих за подземные коммуникации.

Все подземные сооружения, вскрываемые во время разведки и рытье траншей, защищаются специальными коробами, которые подвешиваются способом, указанным в проекте.

Если в процессе выполнения работ находятся сооружения и коммуникации, не нашедшие отражения в чертежах, то работы прекращаются до выяснения подробностей о назначении сооружений, а также их владельце.

Если электромонтаж кабеля выполняется параллельно иным кабелям, работающим на соседних линиях, или различным коммуникациям, находящимися неподалеку от зданий, соблюдаются следующие промежутки:

  • кабели до 10 кВ – длиннее 10 сантиметров;
  • параллельно размещенные кабели до 10 кВ – как минимум 10 см;
  • кабелей 35 кВ – как минимум 25 см;
  • кабели связи и кабели иных предприятий – свыше 50 см;
  • до лесных насаждений – свыше 3 м;
  • до стволов деревьев –как минимум 2 м;
  • до кустарников – свыше 75 см;
  • до основания зданий и сооружений — как минимум 60 см;
  • до систем водоснабжения, канализации, трубопровода, по которому совершает движение газ, находящийся под воздействием невысокого давления, дренажных сооружений – как минимум 1 м;
  • до газопровода, в котором газ находится под высоким давлением, и теплопровода – как минимум 2 м;
  • до железной дороги, по которой совершает движение электротранспорт–как минимум 10,76 м;
  • до трамвайных путей – свыше 2,76 м;
  • до края автодороги – не менее 1 м;
  • до бордюров – как минимум 1,6 м;
  • до провода ЛЭП 110 кВ, находящегося с краю – как минимум 10 м;
  • до опоры ЛЭП 1 кВ – как минимум 1 м.

Если условия на объекте не позволяют выдерживать эти расстояния, возможно их сокращение, но только после согласования работ и занесения изменений в проект, а также при наличии защиты кабеля – электромонтаж кабеля в трубах или блоках.

Прокладка кабеля при пересечении кабельных линий и коммуникаций

Если КЛ пересекает другие линии и инженерные коммуникации, то предписано соблюдать определенные расстояния:

  • до кабелей до 10 кВ – как минимум 25 см;
  • до систем снабжения водой, теплом и газом – как минимум 50 см;
  • до трамвайных и ж/д путей и автодороги – как минимум 60 см.

Если при электромонтаже кабеля случайно происходит повреждение сооружений, находящихся под землей, все производимые работы прекращаются и принимаются меры по защите рабочих на объекте. Ответственный на участке сообщает о случившемся руководителю, а также аварийной службе, которой принадлежит поврежденное сооружение.

В случае обнаружения в выкопанной траншее следов газа, необходимо срочно принять меры по эвакуации людей из опасной зоны, работы, соответственно, приостанавливаются и продолжаются только после устранения неполадок.

Повреждения при прокладке кабеля

Повреждения, которые происходят на местности при электромонтаже кабельной линии подлежат обязательному восстановлению.

Плодородные земли после произведенных работ восстанавливаются до первоначального состояния в соответствии с условиями, оговоренными в проекте.

Прокладка сигнальных кабелей

Электромонтаж сигнальных кабелей в земле допустим в одной траншее с силовыми кабелями до 500 В с отсутствием каких-либо ограничений.

Если при электромонтаже сигнальные кабели будут пересекаться с силовыми или различными сооружениями, находящимися в земле, то расстояние между ними должно быть как минимум 50 см. В случае, когда характеристики объекта не допускают соблюдение этих ограничений, то не запрещено сокращение расстояния до 30 сантиметров, но при условии создания еще одного варианта защиты сигнального кабеля в месте его перекрещивания с силовым с помощью протяжки кабеля в трубу. Если сигнальные кабели пересекаются, то между ними следует выдерживать расстояние, минимальное значение которого равно 10 см.

Конечная цена прокладки кабеля и полная стоимость работ может быть определена только опытными специалистами.

Мы выпускаем полную линейку оборудования, на котором можно совершить прокладку кабеля в земле, прокладку кабеля в заранее приготовленных траншеях, прокладку кабеля в трубах, прокладку силовых кабелей. При работе с нашим оборудованием, вы можете не волноваться за тем, сколько метров кабеля нужно проложить, т.к. кабельная кабестановая лебедка для протяжки кабеля имеет в своем запасе трос-лидер длиной до 1500 метров. Прокладка оптических кабелей может быть выполнена на специальных кабельных лебедках для волоконно-оптических кабелей ВОЛС серии ЛСИ.НМ. Также бывают случаи, когда необходимо прокладывать кабель в гофре.  Для прокладки кабелей в лотках мы разработали специальную серию кабельных роликов, которые могут быть надежно закреплены в кабельных лотках болтами. Для прокладки кабелей в помещении мы разработали серию кабельных роликов для закрытых зон. При наружной прокладке кабеля следует учитывать, что кабель запрещено прокладывать при отрицательных температурах, а мы же для этого случая придумали систему обогрева кабельных барабанов. Наши кабельные чулки для группы кабелей позволяют осуществлять групповую прокладку кабеля.

Смотрите также и другие наши материалы про прокладку кабеля, либо пользуйтесь поиском по сайту.

© 2019 — 2020, wpadmincheg963. Все права защищены.

Прокладка в земле бронированного кабеля. Что лучше использовать

Бронированный кабельСтроительство любого частного дома требует подвода электричества. В строительный вагончик или домик на огороде достаточно будет воздушной подводки. Но если дом представляет собой основательное сооружение, то тут без прокладки проводов в земле не обойтись. Закопанный кабель удобен тем, что применение его очень удобно в самых разнообразных случаях: от снабжения дома и пристроек до освещения территории. К тому же он не подвергается внешним погодным воздействиям и не портит ландшафтный дизайн.

Бронированный кабель для прокладки в земле

Кабельная продукция довольно разнообразна и использовать можно любой силовой провод. Кабельные провода могут быть как бронированными, так и без брони. В одном случае достаточно просто уложить в траншею и закопать, в другом — предварительно надо просунуть его через ПВХ трубы. В нашем случае нужен будет провод в металлической оплётке.

Особые требования к прокладываемой кабельной продукции

КабельТребования, предъявляемые к прокладыванию подземных электрических коммуникаций, складываются из правильного поэтапного выполнения работ. Прокладка осуществляется после того как выполнен ряд условий:

  1. Естественно, что кабельные коммуникации будут проходить по максимально короткой дистанции. Однако такое не всегда удаётся и поэтому приходится обходить препятствия. Провода должны лежать на дне траншеи и ни в коем случае не иметь искривлений. То есть либо убираются препятствия в виде корней деревьев, либо огибают непроходимые участки так чтобы не получилось изломов.
  2. Глубина траншеи должна быть не меньше 75 сантиметров, а то и метра. Делается такая глубина с расчётом на создание дренажа из песка или специального волокна. Дренажная подушка должна быть из негорючих материалов.
  3. Само собой, что бронированный кабель должен быть заземлён.
  4. Если рядом пролегают два и более электропровода, расстояние между ними должно составлять от 11 сантиметров.
  5. Подключение бронепроводов к ВЛЭП осуществляется с помощью концевых муфт.
  6. Лучше всего использовать провода с медными жилами.

Прокладка бронированного кабеля в земле

  1. Прокладка кабеляПрежде чем начать работы по протягиванию силовых электрических коммуникаций, следует посмотреть план и выяснить нет ли на пути препятствий. Сначала на плане, а потом на местности обозначается будущая трасса. Это будет первым пунктом электротехнических работ.
  2. На следующем этапе роется траншея. С учётом песчаной подушки, глубина траншеи под газоном будет не менее 90 сантиметров, под автомобильной дорогой — не меньше 125 сантиметров. Толщина подушки составит 15 сантиметров.
  3. Прокладка в земле уже подразумевает, что силовой кабель будет бронированный. К тому же медная проводка устойчивее к механическим воздействиям. Поперёк проложенных проводов можно положить кирпичи или бетонные плиты. Так мы защитим коммуникации от возможного механического воздействия на них. Когда прокладывание закончено и сооружена защита, необходимо сделать замеры сопротивления изоляции. Отсутствие отклонений от нормы означает исправность. После этого траншея засыпается полностью и при необходимости трамбуется.

Марка кабеля для прокладки в земле

Для прокладывания в земле используются силовые бронированные кабели определённой маркировки. Маркировка полностью зависит от грунта и условий эксплуатации. Например, грунт с высокой степенью коррозии потребует от используемого провода дополнительной прочности. Поэтому бронированным проводам не нужна дополнительная защита и они полностью подходят для использования их в любых условиях.

Обычно прокладывают бронированный медный кабель ВББШВ. По новому ГОСТу Р 53769-2010 его марка будет ВБШВ. Данные провода допускаются к использованию в траншее и по воздуху. Воздушная прокладка применяется в случаях сильной влажности грунта или других особых условиях.

Если нет в наличии медного провода, можно прокладывать алюминиевый аналог АВБбШв. Независимо от того, из какого материала изготовлены электрические провода обязательно заземляется броня.

Буквы в маркированных кабельных продуктах отображают заключённую в них информацию:

  • материал, из которого сделаны жилы;
  • какого вида изоляция применена;
  • сечение провода;
  • допустимое напряжение сети;
  • номинальная сила тока.

Рассмотрим медный продукт типа ВББШВ:

  • первая буква обозначает изоляцию жил — поливинилхлорид;
  • следующая буква подразумевает, что провода бронированные;
  • вторая буква «Б» — это слой битума;
  • две последние буквы говорят о том, что внешний шланг сделан из поливинилхлорида.

Состав силовых токопроводящих проводов

Прокладка кабеля в землюПрокладываемый в земле силовой кабель может содержать несколько жил с разноцветной изоляцией. Жилы бывают медные или из алюминия. Если это одножильный продукт, то сечение будет в пределах 2,5-625 квадратных миллиметров (квадратов). В многожильных сечение колеблется от 2,5 до 240 квадратов.

В ПВХ изоляции цвета могут изменяться:

  • белый на жёлтый;
  • красный на малиновый;
  • синий на зелёный;
  • коричневый на чёрный или жёлто-зелёный.

Если сечение будет больше 70 квадратов, то дополнительно жилы маркируются цифрами.

Следующим элементом будет поясная ПВХ изоляция, выполненная из лент. После ПВХ изоляции следует бронированный ленточный слой. Ленты брони выполняются из оцинкованной стали.

В силовых кабельных продуктах с сечением от 6 квадратных миллиметров используется битум, обмотанный полиэтилентерефталатной пленкой.

Последний составной элемент кабельного продукта — шланг ПВХ.

Преимущества проводки электрокоммуникаций в земле

Существует три вида подвода электропроводов: воздушный, подземный и комбинированный. Отличаются они не только этим, но и ценой, и степенью сложности монтажа.

  1. Самый простой это воздушный тип, когда провод по воздуху подводится от ближайшей ЛЭП.
  2. Прокладывание в грунте гораздо сложнее по исполнению. Обслуживание в случае аварий также отличается трудоёмким процессом.
  3. Самый сложный по исполнению — комбинированный. Часть участков укладывается в траншеях, а часть по воздуху. Такая прокладка самая трудоёмкая и зависит от рельефа и расположения ЛЭП.

В чём же преимущества траншейного типа проводки? Преимущества можно пересчитать по пальцам, но они стоят того, чтобы о них упомянули:

  • цена такой линии на самом деле может быть ниже воздушной;
  • правильная технология укладки, позволит избежать ремонта длительное время;
  • провод выбирается нужной длины с минимальным запасом, так как не надо учитывать провисание;
  • кабельная линия защищена от внешнего воздействия и погодных факторов;
  • эстетическая составляющая.
Какой кабель нужен для прокладки в земле? — ЗАО «СИ» Тел.: 84992359878 89055749848 [email protected]

Какой кабель нужен для прокладки в земле?

Для электромонтажа в земле можно использовать как кабель с токоведущими жилами из меди, так и из алюминия. Не стоит соединять вместе кабели с жилами из разных материалов, поскольку это приведет к излишнему нагреву кабельной линии. Марки медных и алюминиевых кабелей, рекомендованных к использованию для прокладки в земле, можно посмотреть в нормативных документах.

При электромонтаже кабеля в земле, а также иного скрытого способа создания кабельной линии, рекомендовано, согласно ПУЭ, использовать кабели с токопроводящими жилами из алюминия.

Как правильно выбрать сечение  кабеля для прокладки в земле

В ПУЭ подробно описано, каким способом рассчитать необходимую величину сечения кабеля и их количество, но есть ряд общих правил, которыми необходимо руководствоваться при выборе кабеля для прокладки в своём доме:

  • сечение медных жил должно быть не меньше 12 мм²;
  • сечение алюминиевых жил — не меньше 17 мм².

В случае, если при расчете по формулам получилось значение, превышающее средние показатели, необходимое руководствоваться именно полученным результатом.

Однако специалисты советуют выбирать кабели, в которых сечение жил превышает 20 мм², поскольку такие кабели лучше выдерживают смещение грунта во время перемены времен года, служат около 40 лет, а также такой выбор кабеля в итоге может помочь передать больше мощности, но при этом тариф на электроэнергию останется прежним.

На рынке представлен большой ассортимент кабеля, используемого для прокладки в земле. При осуществлении выбора, необходимо не только подробно изучить информацию о производителе и продавце, но и определиться с конструкцией кабеля. Хорошим ориентиром для покупки станут кабели по строению идентичные кабелям АВБбШв или ВБбШв, аббревиатура которых расшифровывается следующим образом:

  • «А» означает, что токоведущие жилы изготовлены из алюминия, если этой буквы в начале нет, значит жилы медные;
  • «В» означает, что у кабеля ПВХ изоляция;
  • «Бб» означает, что кабель бронирован двумя лентами из стали;
  • «Шв» означает, что в качестве защиты используется ПВХ шланг.

Количество жил в данных кабелях может быть разнообразным:

  • от 1 до 3 для проводки с одной фазой и заземляющим устройством;
  • 3 фазы + нейтраль с меньшим сечением — для сетей, имеющих три фазы и заземленную нейтраль;
  • 4 или 5 — для сетей, в которых нейтраль изолирована.

Токоведущие жилы могут быть: круглыми, секторными, цельными с сечением 2,5 — 626 мм², а также витыми с сечением 2,5-240 мм².

Кабель для прокладки в земле АВБбШв или ВБбШв применяется при монтаже КЛ в обычном грунте, сохраняя возможность выполнять свое предназначение при температуре от +50°С до -50°С.

Кабели ПвБбШв и ПвБбПг для прокладки в земле

Аббревиатура данных кабелей расшифровывается следующим образом:

  • «Пв» означает, что токоведущие жилы изготовлены из сшитого полиэтилена;
  • «Бб» означает, что кабель имеет броню, состоящую из двух стальных лент;
  • «Шп» означает, что в качестве защиты использован полиэтиленовый шланг;
  • «Пг» означает, что в качестве защиты использован шланг из полиэтилена, усиленный герметизацией с применением лент, не пропускающих внутрь воду.

Кабели ПвБбШп и ПвБбПг применяются для прокладки в неблагоприятных условиях, а также допустимо их использование при прокладке в водоемах с твердым дном. Для прокладке в болотистых местностях данные кабели не используются, за исключением случаев, если осуществляется прокладка кабеля над землей по опорным конструкциям.

Допустима прокладка кабелей без проведения мер по дополнительной защите на участках, где существуют блуждающие токи. При осуществлении прокладки КЛ допустим уклон не более 40° на участке не более 30 м и 30° на участке не более 100 м. Кабели сохраняют свою работоспособность при температуре от +50°С до -50°С.  Максимальный нагрев кабелей не должен быть больше 120°С за 6 часов.

При проведении работ запрещено подвергать кабели сильному растяжению, в связи с этим при протяжке частей кабеля длиной более 30 м, используют промежуточные чулки. Прокладка кабелей в каналах рядом с кабелями иных организаций возможна только после согласования работ с органами на местах и  владельцами соседних кабельных линий. В заплывшие каналы прокладка кабеля запрещена.

Данные типы кабелей предназначаются исключительно для трехфазных  сетей и имеют в составе 3+1, 4 или 5 токоведущих жил из меди. У четырехжильного однопроволочного кабеля сечение равно 50 мм², у витого — 16-240 мм².

В состав кабелей ПвБбШп и ПвБбПг входят следующие элементы:

  • токоведущие жилы;
  • изоляция токоведущих жил;
  • несущий стеклопластиковый сердечник;
  • обмотка, выполненная в виде спирали;
  • изоляция, расположенная поверх всех жил;
  • броня;
  • защитный шланг.

Существуют также кабели в оболочке из свинца, имеющие срок службы больше века, однако их стоимость довольно высока.

Тип жил, используемых в кабеле, имеет большое значение, поскольку в зависимости от них меняются и характеристики кабеля.  Например, кабель, в составе которого находятся витые токоведущие жилы рекомендуется использовать при прокладке в подвижном, но легком грунте, таком как песок, суглинок и т.п.

При прокладке кабеля необходимо помнить о том что все жилы маркируются цветом, однако если в работе используются кабели, произведенные за границей, маркировки могут не совпадать, за исключением PE и N. В связи с этим, мастера советую при прокладке строго соблюдать цветовые обозначения заземления (провод жёлтого цвета с зелёной полосой, идущей вдоль) и нейтрали (синего или голубого цвета), а оставшиеся провода подключать к уже имеющимся.

Также стоит опасаться  блуждающих в земле электротоков, которые наносят непоправимый вред кабелю, разрушая его оболочки, а на отключенный кабель подать опасное напряжение. Блуждающие токи чаще всего образовываются на участках, рядом с которыми проходят электрифицированные железные дороги, трамвайные пути, металлургические заводы, а также различное электрооборудование, оснащенное заземлителями, и водопроводы. Защитить кабель от блуждающих токов можно несколькими способами, но самым популярным и недорогим является прокладка кабеля в  шланге из пластика, уложенном в изолирующий канал.

Допустима прокладка небронированного кабеля в земле, однако при этом выполняется ряд мероприятий по дополнительной защите кабеля:

  • использовать пластиковые трубы для прокладки кабеля в земле, которые предотвратят его повреждение грызунами или в случае проведения земляных работ с применением лопаты
  • внешнюю оболочку необходимо выбирать такую, которая смогла бы противостоять атакам грызунов, а также вредным химическим воздействиям;
  • прокладка кабеля на своем участке под землей осуществляется в месте, где не проводится никаких земляных работ, а также стоит зарисовать или сфотографировать схему расположения кабельной линии;
  • за пределами участка проложенный кабель необходимо дополнительно защитить, а также проложить сигнальную ленту шириной, превышающей стандартное значение

Марки небронированного кабеля для прокладки в земле

  • NYY-J с толстой резиновой или пластиковой внешней оболочкой и его аналоги надежно защитят кабель от влаги и атак грызунов.
  • ПвПг надежно защищен от влаги, однако не так стоек к атакам грызунов, поэтому рекомендуется прокладывать его в металлическом рукаве или гофре.
  • Также хорошо себя зарекомендовали кабели с маркировкой «нг» , отличающиеся стойкостью при возникновении возгорания.

При этом следует помнить, что прокладка небронированного кабеля типа ПУНП, ПУГНП, КГ, ВВГ, АВВГ, ПВС, ПВП, ПБПП, NYM и т.п. в земле запрещено.

© 2019, wpadmincheg963. Все права защищены.

Прокладка кабеля в земле: способы, глубина, нормы

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Какие кабели использовать

Содержание статьи

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или  ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ,  ААБл, АПсВГ, АСБ,  ААПл, АПвВГ, АПВГ, АСПл и т.д.

Бронированный кабель имеет три оболочки, обычный - одну

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам —  ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

  • Прохождения вблизи больших деревьев. Желательно прокладывать трассу на расстоянии не менее метра от крупных деревьев. Если дерево стоит прямо на трассе, его желательно обойти по дуге или близкой к ней траектории. В принцип Оптимальное расстояние — 1,5 м. Если такая дуга не вписывается в участок, можно выкопать с двух сторон от дерева небольшие траншеи, загнать в грунт между ними металлическую трубу, а кабель протянуть в нее. Если есть больше растения, их надо обходить

    Если есть больше растения, их надо обходить

  • Очень желательно обходить места с повышенной нагрузкой: парковочные площадки, места для подъезда ассенизационной машины, пешеходные дорожки и т.д.  Такие зоны можно обойти по периметру.
  • Если места с повышенной нагрузкой обойти не удается, используют футляры для улучшения защиты. Нужны футляры и при пересечении с водоотводящими лотками, в местах пересечения трасс водопровода, газопровода и других коммуникаций. Если есть где-то участки трассы с глубиной канавы менее 50 см или в  местах, где не удалось убрать твердые предметы (старый фундамент, большие камни и т.п.) — везде стоит уложить защитный футляр.
  • Если трасса подземной прокладки кабеля проходит вдоль фундамента, от него она должна находиться на расстоянии не менее 60 см. Прокладка кабеля в земле ближе к фундаменту запрещена — подвижки грунта или здания могут повредить линию электропитания.
  • Желательно избегать пересечения с другими кабелями. При невозможности обойти пересечение, оба кабеля должны быть в футляре. Они должны выступать за пределы пересечения не менее чем на 1 метр в обе стороны, а кабели находится на расстоянии не менее 15 см один выше другого.

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

  • Удалить все твердые и острые предметы, корни, камни и т.д. Они могут повредить изоляцию и могут стать причиной выхода линии из строя.
  • Выровнять дно и немного его утрамбовать. В уровень выводить не требуется, но резких перепадов быть не должно.
  • Насыпать слой песка в 10 см, разровнять его. Песок можно использовать дешевый, карьерный, но его необходимо просеивать — чтобы не попали посторонние предметы — камни, куски стекла и т.п. Песок тоже утрамбовать. Можно просто примять ногами. Явных горбов и впадин быть не должно.
  • Проверить целостность изоляции, если где-то есть повреждения, отремонтировать. На кабель предварительно надевают футляры (куски труб), перетаскивают их в места повышенной нагрузки.
  • Дальше и начинается собственно прокладка кабеля в земле — его укладывают в траншею с песком. Натягивать его нельзя — должен лежать легкими волнами. В нужных местах трассы размещают футляры. Кабель в траншею укладывают волнами, на песчаной подушке

    Волны позволят линии не порваться при морозном пучении или при других подвижках грунтов

  • Уложенный кабель желательно проверить — при укладке могут быть повреждения. Если есть мегометр — отлично, проверяете с его помощью целостность оболочки. Если такого прибора нет, можно прозвонить жилы на обрыв обычным мультиметром или тестером. Также необходимо проверить их на «землю». Если где-то «землит» — повредили изоляцию. Необходимо искать повреждение и устранять его.
  • Если все параметры в норме, зарисовываете план прохождения трассы, желательно в масштабе, с привязкой к ориентирам. Проставляете расстояния от надежных объектов до трассы (от угла дома, края участка и т.п.). Прокладка кабеля в земле неудобна еще тем, что при необходимости ремонта сложно получить доступ. При наличии плана с размерами все будет значительно проще.
  • После этого засыпаете уложенный кабель песком. Его тоже просеивают и слой насыпают — около 10 см, уплотняют. Сильно трамбовать не надо, можно уплотнить ногами.
  • Далее засыпают слой в 15-20 см ранее вынутой земли. При засыпке удаляйте камни и другие посторонние предметы. Слой тоже разравнивают, уплотняют.
  • Укладывают сигнальную ленту. Это яркая полимерная лента с надписью «осторожно кабель!». При земельных работах она может спасти уложенную под землей электропроводку от повреждения. Сигнальная лента предупредит при возможных земельных работах

    Сигнальная лента предупредит при возможных земельных работах

  • После продолжают засыпку канавы грунтом, насыпая немного выше уровня земли, так как через некоторое время порода уплотнится и осядет.

И последний этап — проверка электрических параметров перед подключением к нагрузке. На этом прокладка кабеля в земле завершена. Еще раз весь порядок работ можно посмотреть в видео.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю через несколько лет

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

Так выглядит нормально сделанная муфта

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземого силового кабеля через фундамент

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие
Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие
В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель
В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Размеры силовых кабелей для фидеров, управляемых выключателем (часть 2) Sizing of power cables for circuit breaker controlled feeders (part 2) Sizing of power cables for circuit breaker controlled feeders (part 2) Размеры силовых кабелей для фидеров, управляемых выключателем (часть 2)

Продолжение статьи Артикул силовых кабелей для фидеров, управляемых автоматическим выключателем (часть 1)


2. Критерии-2 Емкость постоянного тока (Ampacity)

Этот критерий применяется для того, чтобы поперечное сечение кабеля могло непрерывно пропускать необходимый ток нагрузки при проектной температуре окружающей среды и условиях прокладки.Амплитуда определяется как ток в амперах, которые проводник может постоянно нести в условиях окружающей среды, в которой установлены кабели. Исследование амплитуды — это расчет повышения температуры проводника в кабельной системе в стационарных условиях.

Емкость кабеля, если требуется рассчитать, чем она рассчитывается согласно следующему уравнению, приведенному в IEEE -399, раздел 13.

Formula - Criteria-2 Continuous current capacity Formula - Criteria-2 Continuous current capacity

Это уравнение основано на методе Нехера-МакГрата, где

  • Tc ’ — допустимая температура проводника (ºC)
  • Та ’ — температура окружающей среды (почвы или воздуха) (ºC)
  • ∆Td — повышение температуры проводника из-за диэлектрического нагрева (ºC)
  • ∆Tint — повышение температуры проводника из-за интерференционного нагрева от соседних кабелей (ºC)
  • Rac — электрическое сопротивление переменного тока проводника, включая скин-эффект, влияние близости и температуры (мкО / фут)
  • R’ca — эффективное суммарное тепловое сопротивление пути между проводником и окружающей средой, включающее в себя влияние коэффициента нагрузки, потерь экрана / оболочки, потерь в металлическом кабелепроводе, влияния нескольких проводников в одном и том же воздуховоде и т. Д. (Термический Ωft, ºC -cm / Вт).
Из приведенного выше уравнения ясно, что номинальная токонесущая способность проводника зависит от следующих факторов:
  1. Температура окружающей среды (воздух или земля)
  2. Группировка и близость к другим загруженным кабелям, источникам тепла и т. Д.
  3. Способ установки (надземный или подземный)
  4. Теплопроводность среды, в которой установлен кабель
  5. Теплопроводность кабельных составляющих

Однако учтите, что при определении размера кабеля питания мы никогда не рассчитываем мощность.Приведенное выше уравнение используется для анализа амплитуды кабеля уникальных установок. Таблицы стандартной амплитуды доступны для различных типов кабелей и методов прокладки кабелей и могут использоваться для определения текущей пропускной способности кабеля для конкретного применения.

Эти стандарты предоставляют табличные данные о емкости в каталоге производителей для кабелей, установленных в воздухе, в канале воздуховода, непосредственно закопанных или в лотках для определенного четко определенного набора условий.

Именно по этой причине нам нужно дать ссылку на каталог производителей, откуда взяты значения амплитуды.

Теперь когда-то текущая пропускная способность кабеля находится из стандартного каталога; мы конвертируем эту номинальную мощность (Ampacity) в фактическое состояние укладки. Стандартные значения тока для кабелей изменяются путем применения подходящих коэффициентов умножения для учета фактических условий монтажа. Следовательно, мы определяем еще один термин, называемый коэффициентом снижения амплитуды.

Коэффициент продолжительности амплитуды определяется как произведение различных факторов, которые учитывают уменьшение доли в амплитуде проводника.Эти факторы и физическое состояние, определяющее их, следующие:

  1. K1 = Изменение температуры окружающего воздуха для кабелей, проложенных по температуре воздуха / земли для кабелей, проложенных под землей.
  2. K2 = Устройство прокладки кабеля.
  3. K3 = Глубина прокладки для кабелей, проложенных прямо в земле.
  4. K4 = Изменение теплового сопротивления почвы.
Коэффициент снижения амплитуды = произведение применимых множителей от 1 до 4, перечисленных выше.

K = K1 x K2 x K3 x K4

Теперь, откуда мы берем эти множители, чтобы найти общий коэффициент снижения мощности? Мы снова получаем эти значения из каталога производителей, потому что производитель кабеля находится в лучшем положении для проведения практических экспериментов и испытаний на кабелях, а также для определения процентного / дробного снижения токонесущей способности кабеля в различных условиях.

Для лучшего понимания коэффициента снижения мощности приведено ниже графическое представление.

Таблица для коэффициента снижения мощности наряду с графическим представлением представлена ​​ниже.

Однако читатели должны заметить, что приведенная в этой статье таблица коэффициентов снижения мощности приведена в каталоге производителей, который предназначен для использования в проекте.


Рейтинг факторов для изменения температуры окружающего воздуха:

Температура воздуха — ° C 20 25 30 35 40 45 50 55
Рейтинг
Факторы
Проводник
Темп.90 ° C
1,81 1,41 1,10 1,05 1,00 0,95 0,89 0,84

Рейтинг факторов для изменения температуры грунта:

Температура земли — ° C 20 25 30 35 40 45 50
Рейтинг
Факторы
Проводник
Темп.90 ° C
1,12 1,08 1,04 0,96 0,91 0,87 0,82

Номинальные коэффициенты для многожильных кабелей, проложенных на открытых стойках в воздухе:

Rating factors for multicore cables Rating factors for multicore cables

пород
Количество кабелей в стойке
1 2 3 6 9
1 1.00 0,98 0,96 0,93 0,92
2 1,00 0,95 0,93 0,90 0,89
3 1,00 0,94 0,92 0,89 0,88
6 1,00 0,93 0,90 0,87 0,86
Rating factors multicore cables 2 Rating factors multicore cables 2

горных пород
Количество кабелей в стойке
1 2 3 6 9
1 1,00 0,84 0,80 0,75 0,73
2 1,00 0,80 0,76 0,71 0,69
3 1,00 0,78 0,74 0.70 0,68
6 1,00 0,76 0,72 0,68 0,66

Номинальные коэффициенты для одножильного кабеля в цепях трилистника, проложенных на открытых стойках в воздухе:

Rating factors for single core cable in trefoil circuits laid on open racks in air Rating factors for single core cable in trefoil circuits laid on open racks in air

пород
Количество цепей на стойку
1 2 3
1 1.00 0,98 0,96
2 1,00 0,95 0,93
3 1,00 0,94 0,92
6 1,00 0,93 0,90

Номинальные коэффициенты для групп многожильных кабелей, проложенных непосредственно в земле, в горизонтальном направлении:

Интервал Rating factors for groups of multicore cables Rating factors for groups of multicore cables №кабелей в группе
2 3 4 6 8
Кабели соприкасающиеся 0,79 0,69 0,62 0,54 0,50
15 см 0,82 0,75 0,69 0,61 0,57
30 см 0,87 0,79 0,74 0.69 0,66
45 см 0,90 0,83 0,79 0,75 0,72
60 см 0,91 0,86 0,82 0,78 0,76

Рейтинговые коэффициенты для группировки многожильных кабелей, проложенных прямо в земле при формировании яруса:

Интервал Количество кабелей
4 6 8
Кабели трогательные 0.60 0,51 0,45
15 см 0,67 0,57 0,51
30 см 0,73 0,63 0,57
45 см 0,76 0,67 0,59
60 см 0,78 0,69 0,61

Номинальные коэффициенты для группировки одножильного кабеля, проложенного в цепях трилистника, проложенных непосредственно в земле в горизонтальной формации:

Интервал
Rating factors for grouping of single core cable Rating factors for grouping of single core cable
№цепей в группе
2 3 4 6 8
Кабели соприкасающиеся 0,78 0,68 0,61 0,53 0,48
15 см 0,81 0,71 0,65 0,58 0,54
30 см 0,85 0,77 0,72 0.66 0,62
45 см 0,88 0,81 0,76 0,71 0,67
60 см 0,90 0,83 0,79 0,76 0,72

Расчетные коэффициенты для глубины прокладки для кабелей, проложенных прямо в земле:

* Напряжение Глубина укладки 75 90 105 120 150 180 и выше
1.1 кВ Номинальный коэффициент до 25 кв. Мм. 1,00 0,99 0,98 0,97 0,96 0,95
Номинальный коэффициент выше 25 кв. Мм и
до 300 кв. Мм
1,00 0,98 0,97 0,96 0,94 0,93
Номинальный коэффициент выше 300 кв. Мм. 1,00 0,97 0,96 0,95 0.92 0,91

Рейтинг факторов для изменения термического удельного сопротивления почвы:

(многожильные кабели проложены прямо в земле)

Номинальная площадь проводника
в кв. Мм
Рейтинговые коэффициенты для значения термического удельного сопротивления почвы в ° C см / Вт
100 120 150 200 250 300
25 1.14 1,08 1,00 0,91 0,84 0,78
35 1,15 1,08 1,00 0,91 0,84 0,77
50 1,15 1,08 1,00 0,91 0,84 0,77
70 1,15 1,08 1,00 0,90 0.83 0,76

Номинальные коэффициенты для изменения теплового удельного сопротивления грунта, трех одножильных кабелей, проложенных прямо в земле:

(три кабеля в трогательном соприкосновении)

Номинальная площадь проводника
в кв. Мм
Рейтинговые коэффициенты для значения термического удельного сопротивления почвы в ° C см / Вт
100 120 150 200 250 300
25 1.19 1,09 1,00 0,88 0,80 0,74
35 1,20 1,09 1,00 0,88 0,80 0,74
50 1,20 1,09 1,00 0,88 0,80 0,74

Теперь давайте применим критерии амплитуды для определения размера кабеля двигателя.Минимальный необходимый размер согласно критериям-1 уже определен в части-1 данной статьи.

Требуется ввод Источник ввода
1 Номинальная кВт нагрузки (здесь мы предполагаем, что это двигатель мощностью 160 кВт) Механическая нагрузка / список технологических нагрузок
2 Данные двигателя (PF и КПД, здесь мы рассматриваем PF 0,85 и КПД двигателя 95%) Из спецификации двигателя, предоставленной производителем
3 Тип используемого кабеля (Здесь мы рассматриваем Алюминий, XLPE, 3-жильный кабель) Техническая спецификация проекта (Для материала изоляции и проводника)
4 Электрическая расчетная температура окружающей среды (Рассматривается электрическая расчетная температура окружающей среды 50C) Техническая спецификация проекта
5 Условие укладки Из схемы прокладки электрического кабеля
6 Коэффициенты пропускной способности и деформации кабеля Из каталога производителей известных кабелей

Номинальный ток нагрузки для двигателя 160 кВт = 160 x 1000 / (1.732 x 415 x 0,85 x КПД двигателя)
Номинальный ток нагрузки для двигателя = 275,66 Ампер

Теперь при условии, что кабель проложен в открытых стойках в воздухе, применимый коэффициент снижения амплитуды будет:

K = K1 X K2 (К3 и K4 в этом случае не будут применяться) быть 6 и кабели проложены касаясь друг друга)

К = 0.89 х 0,70 = 0,623

Теперь K x Амплитуда кабеля должна быть больше или равна требуемому току нагрузки.
Алюминий, XLPE, 3C x 300 кв. Мм, имеет пропускную способность в воздухе = 461 Ампер (из каталога производителей)

Применение коэффициента снижения амплитуды = 461 * 0,623 = 287,203 Ампер , что превышает требуемый ток нагрузки 275,6 Ампер.

Таким образом, размер кабеля, выбранный на основе требований постоянного тока, составляет один проход 3C x 300 кв. Мм, алюминий, XLPE.


Вывод:

Для двигателя мощностью 160 кВт, управляемого воздушным автоматическим выключателем, питаемым от основного PCC с номиналом повреждения 50 кА и подключенным через кабель из алюминиевого сшитого полиэтилена, требуется кабель сечением не менее 3C x 240 кв. 3c x 300 кв. Мм.

Третий и последний критерий падения напряжения будет обсуждаться в части 3 этой статьи.

,

Как найти подходящий размер кабеля и провода?

Как определить правильный размер провода и кабеля для монтажа электропроводки?

Падение напряжения в кабелях

Мы знаем, что все проводники и кабели (кроме сверхпроводника) имеют некоторое сопротивление.

Это сопротивление прямо пропорционально длине и обратно пропорционально диаметру проводника, т.е. в этом проводнике происходит падение напряжения.Как правило, падение напряжения может пренебречь для проводников небольшой длины, но в случае проводников меньшего диаметра и проводников большой длины мы должны учитывать значительные падения напряжения для правильной установки электропроводки и будущего управления нагрузкой.

Согласно правилу IEEE B-23 , в любой точке между клеммой источника питания и установкой, падение напряжения не должно превышать 2,5% от предоставленного (питающего) напряжения .

How to Find The Suitable Size of Cable & Wire for Electrical Wiring Installation (Solved Examples in British and SI System) How to Find The Suitable Size of Cable & Wire for Electrical Wiring Installation (Solved Examples in British and SI System)

Пример:

, если напряжение питания 220 В переменного тока, то значение допустимого падения напряжения должно быть;

  • Допустимое падение напряжения = 220 x (2.5/100) = 5,5 В

В цепях электропроводки также могут возникать падения напряжения от распределительной платы к различным вспомогательным цепям и конечным вспомогательным цепям, но для вспомогательных цепей и конечных вспомогательных цепей значение падения напряжения должно быть половиной этого допустимого падения напряжения (т. е. 2,75 В при 5,5 В, как рассчитано выше) Каково будет падение напряжения в однометровом кабеле, по которому проходит один ток Ампера?

Существует два метода определения падения напряжения в кабеле , которые мы обсудим ниже.

В SI ( Международная система и метрическая система ) падение напряжения описывается ампер на метр (А / м) .

В FPS (система фунт-фут) падение напряжения описывается на основе длины, которая составляет 100 футов.

  • Обновление : теперь вы также можете использовать следующие электрические калькуляторы, чтобы найти падение напряжения и размер провода в американской системе измерения проволоки .
  1. Калькулятор размеров электрических проводов и кабелей (медь и алюминий)
  2. Калькулятор размеров проводов и кабелей в AWG
  3. Калькулятор падения напряжения в проводе и кабеле

Таблицы и диаграммы для правильного кабеля и провода Размеры

Ниже приведены важные таблицы, которые вы должны соблюдать для определения правильного размера кабеля для монтажа электропроводки.

Нажмите, чтобы увеличить
Table-1-current-rating-of-Copper-cables-at-86F-or-30C Table-1-current-rating-of-Copper-cables-at-86F-or-30C

Нажмите, чтобы увеличить

Table-Chart-current-rating-of-flexible-cords-Copper-cables-at-86F-30C Table-Chart-current-rating-of-flexible-cords-Copper-cables-at-86F-30C Нажмите, чтобы увеличить

How to Find The Suitable Size of Cable & Wire for Electrical Wiring Installation (Solved Examples in British and SI System) How to Find The Suitable Size of Cable & Wire for Electrical Wiring Installation (Solved Examples in British and SI System)

Нажмите, чтобы увеличить

How to Find The Suitable Size of Cable & Wire How to Find The Suitable Size of Cable & Wire Нажмите, чтобы увеличить

Table-Cable-Size-Current-Rating-with-voltage-drop-Metric-Decimal-SI-System Table-Cable-Size-Current-Rating-with-voltage-drop-Metric-Decimal-SI-System

Как найти падение напряжения в кабеле?

Чтобы найти падение напряжения в кабеле, выполните простые шаги, приведенные ниже.

  • Прежде всего, найдите максимально допустимое падение напряжения
  • Теперь, найдите ток нагрузки
  • Теперь, в соответствии с током нагрузки, выберите подходящий кабель (какой ток должен быть ближайшим к расчетному току нагрузки) из таблицы 1.
  • Из таблицы 1 найдите падение напряжения в метрах или 100 футах (какую систему вы предпочитаете) в соответствии с ее номинальным током

(будьте спокойны :), мы будем использовать как методы, так и систему для обнаружения падений напряжения (в метрах и 100 футах). ) в нашем решенном примере на всю электропроводку проводки).

  • Теперь вычислите падение напряжения для фактической длины проводной цепи в соответствии с ее номинальным током с помощью , следуя формулам .

(Фактическая длина цепи x падение напряжения на 1 м) / 100 ->, чтобы найти падение напряжения на метр.
(фактическая длина цепи x падение напряжения на 100 футов) / 100—> чтобы найти падение напряжения на 100 футов.

  • Теперь умножьте это расчетное значение падения напряжения на коэффициент нагрузки где;

Коэффициент нагрузки = ток нагрузки, принимаемый кабелем / номинальный ток кабеля, указанный в таблице.

  • Это значение падения напряжения в кабелях при прохождении через него тока нагрузки.
  • Если рассчитанное значение падения напряжения меньше, чем значение, рассчитанное на шаге (1) (Максимально допустимое падение напряжения), то размер выбранного кабеля является правильным
  • Если рассчитанное значение падения напряжения превышает рассчитанное значение на этапе (1) (Максимально допустимое падение напряжения), затем рассчитайте падение напряжения для следующего (большего по размеру) кабеля и т. д. до тех пор, пока расчетное значение падения напряжения не станет меньше максимально допустимого падения напряжения, рассчитанного на этапе (1).

Похожие сообщения:

Как определить правильный размер кабеля и провода для данной нагрузки?

Ниже приведены примеры, показывающие, как найти правильный размер кабеля для данной нагрузки.

Для данной нагрузки, размер кабеля может быть найден с помощью различных таблиц, но мы должны помнить и следовать правилам падения напряжения.

Определяя размер кабеля для данной нагрузки, примите во внимание следующие правила.

Для данной нагрузки, кроме известного значения тока, должен быть дополнительный объем тока на 20% для дополнительных, будущих или аварийных нужд.

От счетчика электроэнергии до распределительной платы падение напряжения должно составлять , 1,25%, , а для конечной подсхемы падение напряжения не должно превышать , 2,5%, от напряжения питания.

Учитывайте изменение температуры, при необходимости используйте температурный коэффициент (Таблица 3)

Также учитывайте коэффициент нагрузки при определении размера кабеля

При определении размера кабеля учитывайте систему проводки, т. Е. В открытой системе проводки, температура будет низкой, но в кабелепроводе температура повышается из-за отсутствия воздуха.

Похожие сообщения:

Решенные примеры правильного размера провода и кабеля

Ниже приведены примеры определения правильного размера кабелей для монтажа электропроводки, которые помогут легко понять метод «как определить правильный размер кабеля для данной нагрузки ».

Пример 1 ……. (британская / английская система)

Для монтажа электропроводки в здании общая нагрузка составляет 4.5 кВт и общая длина кабеля от счетчика электроэнергии до распределительной платы подсхемы составляет 35 футов. Напряжения питания 220 В и температура 40 ° C (104 ° F). Найдите наиболее подходящий размер кабеля от счетчика электроэнергии до подсхемы, если проводка установлена ​​в кабелепроводах.

Решение: —

  • Общая нагрузка = 4,5 кВт = 4,5 х 1000 Вт = 4500 Вт
  • Дополнительная нагрузка 20% = 4500 х (20/100) = 900 Вт
  • Общая нагрузка = 4500 Вт + 900 Вт = 5400 Вт
  • Общий ток = I = P / V = ​​5400 Вт / 220 В = 24.5A

Теперь выберите размер кабеля для тока нагрузки 24,5A (из таблицы 1), который равен 7 / 0,036 (28 ампер), это означает, что мы можем использовать кабель 7 / 0,036 в соответствии с таблицей 1.

Теперь проверьте выбранный (7 / 0,036) кабель с температурным коэффициентом в таблице 3, поэтому температурный коэффициент составляет 0,94 (в таблице 3) при 40 ° C (104 ° F), а токоподъемность (7 / 0,036) составляет 28А, поэтому пропускная способность этого кабеля при 40 ° C (104 ° F) будет равна;

Номинальный ток при 40 ° C (104 ° F) = 28 x 0.94 = 26,32 амп.

Так как расчетное значение ( 26,32 Ампер ) при 40 ° C ( 104 ° F ) меньше, чем токонесущая способность (7 / 0,036) кабеля, которая составляет 28A , поэтому этот размер кабеля ( 7 / 0,036 ) также подходит по температуре.

Теперь найдите падение напряжения на 100 футов для этого (7 / 0,036) кабеля из Таблица 4 , что составляет 7 В , но в нашем случае длина кабеля составляет 35 футов.Следовательно, падение напряжения на 35-футовом кабеле будет;

Фактическое падение напряжения на 35 футов = (7 x 35/100) x (24,5 / 28) = 2,1 В

А Допустимое падение напряжения = (2,5 х 220) / 100 = 5,5 В

Здесь Фактическое падение напряжения (2,1 В) меньше, чем максимально допустимое падение напряжения 5,5 В. Следовательно, подходящий и наиболее подходящий размер кабеля (7 / 0,036) для данной заданной нагрузки для монтажа электропроводки.

Пример 2 ……. (СИ / Метрическая / Десятичная система)

Какой тип и размер кабеля подходит для данной ситуации

Нагрузка = 5.8 кВт

В = 230 В AV

Длина цепи = 35 метров

Температура = 35 ° C (95 ° F)

Решение: —

Нагрузка = 5,8 кВт = 5800 Вт

Напряжение = 230 В

Ток = I = P / V = ​​5800/230 = 25.2A

20% дополнительный ток нагрузки = (20/100) x 5.2A = 5A

Общий ток нагрузки = 25.2A + 5A = 30.2A

Теперь выберите размер кабеля для тока нагрузки 30.2A (из Таблицы 1), который равен 7 / 1,04 (31 Ампер), это означает, что мы можем использовать кабель 7 / 0,036 в соответствии с таблицей , таблица 1 .

Теперь проверьте выбранный (7 / 1,04) кабель с температурным коэффициентом в Таблице 3, поэтому температурный коэффициент составляет 0,97 (в таблице 3) при 35 ° C (95 ° F), а допустимая нагрузка по току (7 / 1,04) составляет 31A, следовательно, токонесущая способность этого кабеля при 40 ° C (104 ° F) будет;

Номинальный ток при 35 ° C (95 ° F) = 31 х 0,97 = 30 ампер.

Так как расчетное значение (30 А) при 35 ° C (95 ° F) меньше значения допустимой нагрузки по току (7/1).04) кабель, который является 31A, поэтому этот размер кабеля (7 / 1,04) также подходит по температуре.

Теперь найдите падение напряжения на амперметр для этого (7 / 1,04) кабеля из (Таблица 5), которое составляет 7 мВ, но в нашем случае длина кабеля составляет 35 метров. Следовательно, падение напряжения для 35-метрового кабеля будет:

Фактическое падение напряжения для 35-метрового =

= мВ x I x L

(7/1000) x 30 × 35 = 7,6 В

А Допустимое падение напряжения = (2.5 x 230) / 100 = 5,75 В

Здесь фактическое падение напряжения (7,35 В) больше, чем максимально допустимое падение напряжения в 5,75 В. Следовательно, этот размер кабеля не подходит для данной нагрузки. Поэтому мы выберем следующий размер выбранного кабеля (7 / 1,04), который равен 7 / 1,35, и снова найдем падение напряжения. В соответствии с таблицей (5) номинальный ток 7 / 1,35 составляет 40 ампер, а падение напряжения на амперметр составляет 4,1 мВ (см. Таблицу (5)). Таким образом, фактическое падение напряжения для 35-метрового кабеля будет;

Фактическое падение напряжения на 35 м =

= мВ х I х L

(4.1/1000) x 40 × 35 = 7,35 В = 5,74 В

Это падение меньше, чем максимально допустимое падение напряжения. Так что это наиболее подходящий и подходящий кабель или провод размером .

Пример 3

В здании подключены следующие нагрузки: —

Подсистема 1

  • 2 лампы каждая на 1000 Вт и
  • 4 вентилятора каждая 80 Вт
  • 2 ТВ каждая мощностью 120 Вт

Подсистема 2

  • 6 Лампы каждая по 80 Вт и
  • 5 розеток каждая по 100 Вт
  • 4 лампы каждая по 800 Вт

Если напряжение питания 230 В переменного тока, то рассчитывают ток цепи и Размер кабеля для каждой подсхемы ?

Решение: —

Общая нагрузка подсхемы 1

= (2 x 1000) + (4 x 80) + (2 × 120)

= 2000 Вт + 320 Вт + 240 Вт = 2560 Вт

Ток для подсхемы 1 = I = P / V = ​​2560/230 = 11.1A

Общая нагрузка подсхемы 2

= (6 x 80) + (5 x 100) + (4 x 800)

= 480 Вт + 500 Вт + 3200 Вт = 4180 Вт

Ток для подчиненного блока -Схема 2 = I = P / V = ​​4180/230 = 18.1A

Следовательно, Рекомендуется кабель для подсхемы 1 = 3 / .029 ”( 13 Amp ) или 1 / 1,38 мм ( 13 Amp )

Рекомендуемый кабель для подсхемы 2 = 7 /.029 ”( 21 Ампер ) или 7 / 0,85 мм (24 Ампер)

Суммарный ток, потребляемый обоими подсхемами = 11,1A + 18,1A = 29,27 A

Таким образом, кабель рекомендуется для основного -Circuit = 7 / .044 ”(34 Amp) или 7 / 1.04 мм (31 Amp )

Пример 4

A 10H.P (7,46 кВт) трехфазный короткозамкнутый асинхронный двигатель с короткозамкнутым ротором Непрерывная номинальная мощность при пуске Star-Delta подключается через питание 400 В тремя одножильными ПВХ-кабелями, проложенными в кабелепроводе от 250 футов (76.2м) от платы предохранителей многоходового распределения. Его ток полной нагрузки составляет 19А. Средняя летняя температура в электропроводке составляет 35 ° C (95 ° F). Рассчитать размер кабеля для двигателя?

Решение: —

  • Нагрузка двигателя = 10H.P = 10 x 746 = 7460W * (1H.P = 746W)
  • Напряжение питания = 400 В (3-фазный)
  • Длина кабеля = 250 футов (76,2 м)
  • Ток полной нагрузки двигателя = 19A
  • Температурный коэффициент для 35 ° C (95 ° F) = 0.97 (из таблицы 3)

Теперь выберите размер кабеля для тока двигателя при полной нагрузке 19 А (из таблицы 4), который составляет 7 / 0,36 ”(23 Ампер) * (помните, что это трехфазная система, т.е. 3 кабель) и падение напряжения составляет 5,3 В на 100 футов. Это означает, что мы можем использовать кабель 7 / 0.036 в соответствии с таблицей (4).

Теперь проверьте выбранный (7 / 0,036) кабель с температурным коэффициентом в таблице (3), поэтому температурный коэффициент составляет 0,97 (в таблице 3) при 35 ° C (95 ° F) и допустимая нагрузка по току (7 / 0,036). ”) Составляет 23 А, следовательно, токоподъемность этого кабеля при 40 ° C (104 ° F) будет:

Номинальный ток при 40 ° C (104 ° F) = 23 x 0.97 = 22,31 Амп.

Так как расчетное значение (22,31 А) при 35 ° C (95 ° F) меньше значения пропускной способности по току (7 / 0,036) кабеля, который составляет 23 А, следовательно, этот размер кабеля (7 / 0,036) также подходит в отношении температуры.

Коэффициент нагрузки = 19/23 = 0,826

Теперь найдите падение напряжения на 100 футов для этого (7 / 0,036) кабеля из таблицы (4), которое составляет 5,3 В, но в нашем случае длина кабеля составляет 250 ноги. Таким образом, падение напряжения на 250 футов кабеля будет;

Фактическое падение напряжения для 250 футов = (5.3 x 250/100) x 0,826 = 10,94 В

А максимально Допустимое падение напряжения = (2,5 / 100) x 400 В = 10 В

Здесь фактическое падение напряжения (10,94 В) больше, чем у максимально допустимое падение напряжения 10В. Следовательно, этот размер кабеля не подходит для данной нагрузки. Поэтому мы выберем следующий размер выбранного кабеля (7 / 0,036), который равен 7 / 0,044, и снова найдем падение напряжения. В соответствии с таблицей (4) текущий рейтинг 7 / 0,044 составляет 28 ампер, а падение напряжения на 100 футов составляет 4.1 В (см. Таблицу 4). Следовательно, фактическое падение напряжения на 250-футовом кабеле будет;

Фактическое падение напряжения на 250 футов =

= Вольт на 100 футов x длина кабеля x коэффициент нагрузки

(4,1 / 100) x 250 x 0,826 = 8,46 В

А Максимально допустимое падение напряжения = (2,5 / 100) x 400 В = 10 В

Фактическое падение напряжения меньше, чем максимально допустимое падение напряжения. Так что это наиболее подходящий и подходящий размер кабеля для монтажа электропроводки в данной ситуации.

Похожие сообщения:

.
Медный Xlpe Изолированный Подземный Кабель Передачи Силы 70mm2 Изолированный Медный Кабель Силовой Кабель

Описание продукта

Наименование: Медь подземная изоляция из сшитого полиэтилена 70 мм2 Подвод электропередач Кабель с медной изоляцией Кабель силовой .

Спецификация силового кабеля

Опыт производства 1,60 лет;
2. Чистое сырьеaa99,99% T2
3. Бесплатный образец

4. ISO, ISO, CCC, ROHS, сертификат
5.Стандарт IEC (CB)
6. Ответ в течение 12 часов
7. Бесплатный образец.

Тип Имя

Применение

Cu

проводника

Аль

Дирижер

YJV

YJY

YJLV

YJLV

XLPE Силовой кабель с изоляцией из ПВХ или PE S Для прокладки в дверях, туннелях, каналах и под землей.Невозможно выдержать внешнюю механическую силу, но выдерживает тяговое усилие при укладке

YJV 22

YJV 23

YJLV 22

YJLV 23

XLPE с изоляцией, стальная лента армированная, для кабелей ПВХ или полиэтилена с оболочкой 93900

Силовая оболочка из ПВХ, ПВХ или полиэтилена в оболочке прокладка в туннелях в дверях, туннелях, каналах и под землей. Способна выдерживать внешнюю механическую силу, но не способна выдерживать большую тяговую силу.

YJV 32

YJV 33

YJLV 32

YJLV 33

с изоляцией из сшитого полиэтилена, изоляция из высокопрочной стальной проволоки, армированная ПВХ, кабелем ПВХ или оболочкой из ПВХ 9303

с защитой от ПВХ Для укладки в шахту с большим перепадом уровней. Способен выдерживать внешнюю механическую силу и умеренную тяговую силу.

YJV 42

YJV 43

XLPE Изолированный, толстый стальной провод, армированный, с оболочкой из ПВХ или ПЭ, силовой кабель

Способен выдерживать положительное давление и тяговое усилие

Медная изоляция из сшитого полиэтилена под землей 70 мм2 Передача электроэнергии Силовой кабель с медной изоляцией Кабель силовой Применение:
Силовые кабели для силовых сетей, подземных, наружных и кабельных каналов.
Стандарты: BS6622
Проводник: жила из медного провода класса 2 в соответствии с BS EN 60228: 2005 (ранее BS6360)
Экран проводника: полупроводящий материал
Изоляция: XLPE (сшитый полиэтилен) Тип GP8 — BS7655 Экран изоляции
: полу материал
Металлический экран: индивидуальный и общий медный ленточный экран по BS6622
Наполнитель: ПЭТФ (полиэтилентерефталат) волокна
Сепаратор: Обвязочная лента
Подкладка: ПВХ (поливинилхлорид) Тип TM1 до BS7655
Броня: Одноядерный: алюминиевая проволока бронированная (AWA)

Многожильный: Бронированная стальная проволока (SWA)
Оболочка: ПВХ (поливинилхлорид) Тип TM1 — BS7655
Цвет: Красный или черный
Номинальное напряжение: 19000/33000 В
Номинальная температура: 0 ° C до +90 ° C

9013 9012

1-й класс

0.6/1

1,8 / 3

3,6 / 6

6/10

8,7 / 15

12/20

18/30

21 / 35

2-й класс

1/1

3/3

6/6

8.7 / 10

12/15

18 / 20

26/35

1 Ядро

Сечение

площадь (мм2)

1.5-800

25-800

25-800

25-800

35-800

50-800

50-800

50 -800

2 Ядро

Сечение

Площадь (мм2)

1,5-185

/

/

9993

/

/

/

3 Ядро

Сечение

площадь (мм2)

1.5-400

25-400

25-400

25-400

35-400

50-400

50-400

50 -400

4 Ядро

Сечение

Площадь (мм2)

2.5-400

25-400

/

/

/

/

/

5 Ядро

Сечение

площадь (мм2)

2.5-400

25-400

/

/

/

/

/

/

низкое напряжение 9372 9 силовой кабель
Низкое напряжение (0,6 / 1 кВ)
одножильный или многожильный
медный или алюминиевый проводник
пвх для ввода
стальная лента бронированная или оцинкованная стальная проволока бронированная или небронированная наружная оболочка
пвх силовой кабель
.Кабель питания среднего напряжения
2.2 Кабель
Класс напряжения до 35 кВ, площадь поперечного сечения
может быть до 1000 кв. Мм (медный или алюминиевый проводник).
Продолжительная рабочая температура проводника составляет 90 градусов.
При коротком замыкании максимальная температура проводника должна быть не более 250 градусов.
1 кВ-35 кВ
многоядерных кабелей
медный или алюминиевый проводник
изоляция из сшитого полиэтилена
медная лента или экран из медной проволоки
оцинкованная стальная проволока бронированная
ПВХ или оболочка
силовой кабель
2.3 высоковольтный кабель силовой кабель
Высоковольтный (35 кВ ~ 220 кВ)
медный или алюминиевый проводник
изоляция из ПВХ
металлическая оболочка (свинец или рифленый алюминий)
силовой кабель с наружной оболочкой из ПВХ или ПВХ.
Условия укладки: для лежания под землей с большой разной высотой, иметь возможность выдерживать внешнюю механическую силу и умеренную силу тяги.

Упаковка и отгрузка

Подземный медный провод с изоляцией из сшитого полиэтилена 70 мм2 Передача электроэнергии Кабельный медный кабель с изоляцией Силовая кабельная упаковка.
1) Длина упаковки: от 100 до 1000 м, намотанная в картонный барабан или в соответствии с требованиями клиентов.
2.Стандартный деревянный барабан или рулон.
3. Размер барабана: 1100мм * 1100мм * 1100мм.
или как ваш запрос.

Наши услуги

Медь подземная изоляция из сшитого полиэтилена 70 мм2 Подземная передача электроэнергии Кабель с медной изоляцией Силовой кабель.

Усовершенствованные соединительные и сборочные кабели, машины и испытательное оборудование.
Большая производственная мощность, короткие сроки поставки.
Строгий контроль качества перед доставкой.
OEM / ODM сервис доступен, поможет вам при проектировании.
Оперативная цитата для вашего запроса.
Более 10 лет опыта в области кабелей и проводов.
Профессиональный производитель разъемов и кабелей, с хорошим качеством и конкурентоспособной ценой.
бесплатных образцов доступны для дальнейшей оценки, и вы всегда можете посетить наш завод в любое время!

Информация о компании

Henan Huadong Cable Co., Ltd является акционерным предприятием, интегрирующим производство, исследования и разработки, а также внутреннюю и международную торговлю.

Год основания: 1988

Общий актив: 32 миллиона долларов США

Площадь завода: 30000 м2

Количество сотрудников: 380

Инженер: 20

Лабораторный инспектор: 18

Производственная линия: 18

Испытательная машина: 25

Производственная мощность каждый год: 320000 км.

Силовой кабель Стандарт:

Наша продукция производится в соответствии со стандартами GB, IEC, BS, DIN, ASTM, JIS, NF, AS / NZS, CSA и так далее.Между тем мы можем производить на основе требований и спецификаций клиентов.

Силовой кабель Сертификат:

Компания прошла сертификацию качества ISO, Обязательную сертификацию CCC Китая, Национальная сертификация безопасности электротехнической продукции, Государственное строительство и ProjectCommitee.

FAQ

1. каков наш срок оплаты?

Наш срок оплаты обычно составляет 30% авансом / авансом, остаток до получения товара или аккредитив на месте.

2. что такое время?

Время выполнения заказа обычно составляет 10-30 рабочих дней.

3.Какова упаковка?

Упаковка обычно представляет собой деревянный барабан или стальной деревянный барабан или катушку. Также по желанию клиента.

4. Можем ли мы предоставить бесплатный образец для клиента?

Конечно, мы предоставляем бесплатный образец для проверки клиентов.

,
Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
