Таблица расчета веса балки двутавровой
Теоретический вес, вес метра погонного балки двутавровой с уклоном внутренних граней полок (ГОСТ 8239-89)
Номер двутавра | Размеры, мм | Вес 1 мп, кг | Метров в тонне | |||
h | b | s | t | |||
10 | 100 | 55 | 4,5 | 7,2 | 9,46 | 105,7 |
12 | 120 | 64 | 4,8 | 11,5 | 86,96 | |
14 | 140 | 73 | 4,9 | 7,5 | 13,7 | 72,99 |
16 | 160 | 81 | 5 | 7,8 | 15,9 | 62,89 |
18 | 180 | 90 | 5,1 | 8,1 | 18,4 | 54,35 |
20 | 100 | 5,2 | 8,4 | 21 | 47,62 | |
22 | 220 | 110 | 5,4 | 8,7 | 24 | 41,67 |
24 | 240 | 115 | 5,6 | 9,5 | 27,3 | 36,63 |
27 | 270 | 125 | 6 | 9,8 | 31,75 | |
30 | 300 | 135 | 6,5 | 10,2 | 36,5 | 27,4 |
33 | 330 | 140 | 7 | 11,2 | 42,2 | 23,7 |
36 | 360 | 145 | 7,5 | 12,3 | 48,6 | 20,58 |
400 | 155 | 8,3 | 13 | 57 | 17,54 | |
45 | 450 | 160 | 9 | 14,2 | 66,5 | 15,04 |
50 | 500 | 170 | 10 | 15,2 | 78,5 | 12,74 |
55 | 550 | 180 | 16,5 | 92,6 | 10,8 | |
60 | 600 | 190 | 12 | 17,8 | 108 | 9,26 |

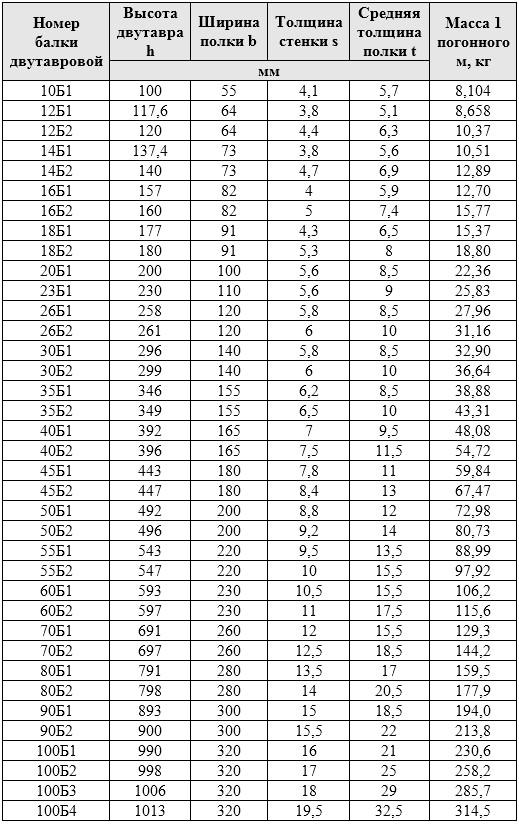

Теоретический вес, вес метра погонного балки нормальной с параллельными гранями полок (ГОСТ 26020-83)
Номер двутавра | Размеры, мм | Вес 1 мп, кг | Метров в тонне | |||
b | s | t | ||||
10Б1 | 117,6 | 64 | 3,8 | 5,1 | 8,7 | 114,9 |
12Б1 | 120 | 64 | 4,4 | 6,3 | 10,4 | 96,2 |
14Б1 | 137,4 | 73 | 3,8 | 5,6 | 10,5 | |
14Б2 | 140 | 73 | 4,7 | 6,9 | 12,9 | 77,5 |
16Б1 | 157 | 82 | 4 | 5,9 | 12,7 | 78,7 |
16Б2 | 160 | 82 | 5 | 7,4 | 15,8 | 63,3 |
18Б1 | 177 | 91 | 4,3 | 6,5 | 15,4 | 64,9 |
18Б2 | 180 | 91 | 5,3 | 8 | 18,8 | 53,2 |
20Б1 | 200 | 100 | 5,6 | 8,5 | 22,4 | 44,6 |
23Б1 | 230 | 110 | 5,6 | 9 | 25,8 | 38,8 |
26Б1 | 258 | 120 | 5,8 | 8,5 | 28 | 35,7 |
26Б2 | 261 | 120 | 6 | 10 | 31,2 | 32,1 |
30Б1 | 296 | 140 | 5,8 | 8,5 | 32,9 | 30,4 |
30Б2 | 299 | 140 | 6 | 10 | 36,6 | 27,3 |
35Б1 | 346 | 155 | 6,2 | 8,5 | 38,9 | 25,7 |
35Б2 | 349 | 155 | 6,5 | 10 | 43,3 | 23,1 |
40Б1 | 392 | 165 | 7 | 9,5 | 48,1 | 20,8 |
40Б2 | 396 | 165 | 7,5 | 11,5 | 54,7 | 18,3 |
45Б1 | 443 | 180 | 7,8 | 11 | 59,8 | 16,7 |
45Б2 | 447 | 180 | 8,4 | 13 | 67,5 | 14,8 |
50Б1 | 492 | 200 | 8,8 | 12 | 73 | 13,7 |
50Б2 | 496 | 200 | 9,2 | 14 | 80,7 | 12,4 |
55Б1 | 543 | 220 | 9,5 | 13,5 | 89 | 11,2 |
55Б2 | 547 | 220 | 10 | 15,5 | 97,9 | 10,2 |
60Б1 | 593 | 230 | 10,5 | 15,5 | 106,2 | 9,4 |
60Б2 | 597 | 230 | 11 | 17,5 | 115,6 | 8,7 |
70Б1 | 691 | 260 | 12 | 15,5 | 129,3 | 7,7 |
70Б2 | 697 | 260 | 12,5 | 18,5 | 144,2 | 6,9 |
80Б1 | 791 | 280 | 13,5 | 17 | 159,5 | 6,3 |
80Б2 | 798 | 280 | 14 | 20,5 | 177,9 | 5,6 |
90Б1 | 893 | 300 | 15 | 18,5 | 194 | 5,2 |
90Б2 | 900 | 300 | 15,5 | 22 | 213,8 | 4,7 |
100Б1 | 990 | 320 | 16 | 21 | 230,6 | 4,3 |
100Б2 | 998 | 320 | 17 | 25 | 258,2 | 3,9 |
100Б3 | 1006 | 320 | 18 | 29 | 285,7 | 3,5 |
100Б4 | 1013 | 320 | 19,5 | 32,5 | 314,5 | 3,2 |
Теоретический вес, вес метра погонного балки широкополочной с параллельными гранями полок (ГОСТ 26020-83)
Номер двутавра | Размеры, мм | Вес 1 мп, кг | Метров в тонне | |||
h | b | s | t | |||
20Ш1 | 193 | 150 | 6 | 9 | 30,6 | 32,7 |
23Ш1 | 226 | 155 | 6,5 | 10 | 36,2 | 27,6 |
26Ш1 | 251 | 180 | 7 | 10 | 42,7 | 23,4 |
26Ш2 | 255 | 180 | 7,5 | 12 | 49,2 | 20,3 |
30Ш1 | 291 | 200 | 8 | 11 | 53,6 | 18,7 |
30Ш2 | 295 | 200 | 8,5 | 13 | 61 | 16,4 |
30Ш3 | 299 | 200 | 9 | 15 | 68,3 | 14,6 |
35Ш1 | 338 | 250 | 9,5 | 12,5 | 75,1 | 13,3 |
35Ш2 | 341 | 250 | 10 | 14 | 82,2 | 12,2 |
35Ш3 | 345 | 250 | 10,5 | 16 | 91,3 | 11 |
40Ш1 | 388 | 300 | 9,5 | 14 | 96,1 | 10,4 |
40Ш2 | 392 | 300 | 11,5 | 16 | 111,1 | 9 |
40Ш3 | 396 | 300 | 12,5 | 18 | 123,4 | 8,1 |
50Ш1 | 484 | 300 | 11 | 15 | 114,4 | 8,7 |
50Ш2 | 489 | 300 | 14,5 | 17,5 | 138,7 | 7,2 |
50Ш3 | 495 | 300 | 15,5 | 20,5 | 156,4 | 6,4 |
50Ш4 | 501 | 300 | 16,5 | 23,5 | 174,1 | 5,7 |
60Ш1 | 580 | 320 | 12 | 17 | 142,1 | 7 |
60Ш2 | 587 | 320 | 16 | 20,5 | 176,9 | 5,7 |
60Ш3 | 595 | 320 | 18 | 24,5 | 205,5 | 4,9 |
60Ш4 | 603 | 320 | 20 | 28,5 | 234,2 | 4,3 |
70Ш1 | 683 | 320 | 13,5 | 19 | 169,9 | 5,9 |
70Ш2 | 691 | 320 | 15 | 23 | 197,6 | 5,1 |
70Ш3 | 700 | 320 | 18 | 27,5 | 235,4 | 4,2 |
70Ш4 | 708 | 320 | 20,5 | 31,5 | 268,1 | 3,7 |
70Ш5 | 718 | 320 | 23 | 36,5 | 305,9 | 3,3 |
Теоретический вес, вес метра погонного балки колонной с параллельными гранями полок (ГОСТ 26020-83)
Номер двутавра | Размеры, мм | Вес 1 мп, кг | Метров в тонне | |||
h | b | s | t | |||
20К1 | 195 | 200 | 6,5 | 10 | 41,5 | 24,1 |
20К2 | 198 | 200 | 7 | 11,5 | 46,9 | 21,3 |
23К1 | 227 | 240 | 7 | 10,5 | 52,2 | 19,2 |
23К2 | 230 | 240 | 8 | 12 | 59,5 | 16,8 |
26К1 | 255 | 260 | 8 | 12 | 65,2 | 15,3 |
26К2 | 258 | 260 | 9 | 13,5 | 73,2 | 13,7 |
26К3 | 262 | 260 | 10 | 15,5 | 83,1 | 12 |
30К1 | 296 | 300 | 9 | 13,5 | 84,8 | 11,8 |
30К2 | 300 | 300 | 10 | 15,5 | 96,3 | 10,4 |
30К3 | 304 | 300 | 11,5 | 17,5 | 108,9 | 9,2 |
35К1 | 343 | 350 | 10 | 15 | 109,7 | 9,1 |
35К2 | 348 | 350 | 11 | 17,5 | 125,9 | 7,9 |
35К3 | 353 | 350 | 13 | 20 | 144,5 | 6,9 |
40К1 | 393 | 400 | 11 | 16,5 | 138 | 7,2 |
40К2 | 400 | 400 | 13 | 20 | 165,6 | 6 |
40К3 | 409 | 400 | 16 | 24,5 | 202,3 | 4,9 |
40К4 | 419 | 400 | 19 | 29,5 | 242,2 | 4,1 |
40К5 | 431 | 400 | 23 | 35,5 | 291,2 | 3,4 |
Вес балки нормальной (СТО АСЧМ 20-93)
Номер профиля | Размеры, мм | Вес 1 мп, кг | Метров в тонне | |||
h | b | s | t | |||
20Б1 | 200 | 100 | 5,5 | 8 | 21,3 | 46,9 |
25Б1 | 248 | 124 | 5 | 8 | 25,7 | 38,9 |
25Б2 | 250 | 125 | 6 | 9 | 29,6 | 33,8 |
30Б1 | 298 | 149 | 5,5 | 8 | 32 | 31,3 |
30Б2 | 300 | 150 | 6,5 | 9 | 36,7 | 27,2 |
35Б1 | 346 | 174 | 6 | 9 | 41,4 | 24,2 |
35Б2 | 350 | 175 | 7 | 11 | 49,6 | 20,2 |
40Б1 | 396 | 199 | 7 | 11 | 56,6 | 17,7 |
40Б2 | 400 | 200 | 8 | 13 | 66 | 15,2 |
45Б1 | 446 | 199 | 8 | 12 | 66,2 | 15,1 |
45Б2 | 450 | 200 | 9 | 14 | 76 | 13,2 |
50Б1 | 492 | 199 | 8,8 | 12 | 72,5 | 13,8 |
50Б2 | 496 | 199 | 9 | 14 | 79,5 | 12,6 |
55Б1 | 543 | 220 | 9,5 | 13,5 | 89 | 11,2 |
55Б2 | 547 | 220 | 10 | 15,5 | 97,9 | 10,2 |
60Б1 | 596 | 199 | 10 | 15 | 94,6 | 10,6 |
60Б2 | 600 | 200 | 11 | 17 | 105,5 | 9,5 |
Вес балки широкополочной (СТО АСЧМ 20-93)
Номер профиля | Размеры, мм | Вес 1 мп, кг | Метров в тонне | |||
h | b | s | t | |||
20Ш1 | 194 | 150 | 6 | 9 | 30,6 | 32,7 |
25Ш1 | 244 | 175 | 7 | 11 | 44,1 | 22,7 |
30Ш1 | 294 | 200 | 8 | 12 | 56,8 | 17,6 |
30Ш2 | 300 | 201 | 9 | 15 | 68,6 | 14,6 |
35Ш1 | 334 | 249 | 8 | 11 | 65,3 | 15,3 |
35Ш2 | 340 | 250 | 9 | 14 | 79,7 | 12,5 |
40Ш1 | 383 | 299 | 9,5 | 12,5 | 88,6 | 11,3 |
40Ш2 | 390 | 300 | 10 | 16 | 106,7 | 9,4 |
45Ш1 | 440 | 300 | 11 | 18 | 123,5 | 8,1 |
50Ш1 | 482 | 300 | 11 | 15 | 114,2 | 8,8 |
50Ш2 | 487 | 300 | 14,5 | 17,5 | 138,4 | 7,2 |
50Ш3 | 493 | 300 | 15,5 | 20,5 | 156,1 | 6,4 |
50Ш4 | 499 | 300 | 16,5 | 23,5 | 173,4 | 5,8 |
Вес балки колонной (СТО АСЧМ 20-93)
Номер профиля | Размеры, мм | Вес 1 мп, кг | Метров в тонне | |||
h | b | s | t | |||
20К1 | 196 | 199 | 6,5 | 10 | 41,4 | 24,2 |
20К2 | 200 | 200 | 8 | 12 | 49,9 | 20 |
25К1 | 246 | 249 | 8 | 12 | 62,6 | 16 |
25К2 | 250 | 250 | 9 | 14 | 72,4 | 13,8 |
25К3 | 253 | 251 | 10 | 15,5 | 80,2 | 12,5 |
30К1 | 298 | 299 | 9 | 14 | 87 | 11,5 |
30К2 | 300 | 300 | 10 | 15 | 94 | 10,6 |
30К3 | 300 | 305 | 15 | 15 | 105,8 | 9,5 |
30К4 | 304 | 301 | 11 | 17 | 105,8 | 9,5 |
35К1 | 342 | 348 | 10 | 15 | 109,1 | 9,2 |
35К2 | 350 | 350 | 12 | 19 | 136,5 | 7,3 |
40К1 | 394 | 398 | 11 | 18 | 146,6 | 6,8 |
40К2 | 400 | 400 | 13 | 21 | 171,7 | 5,8 |
40К3 | 406 | 403 | 16 | 24 | 200,1 | 5 |
40К4 | 414 | 405 | 18 | 28 | 231,9 | 4,3 |
40К5 | 429 | 400 | 23 | 35,5 | 290,8 | 3,4 |
Смотрите также: Online-калькулятор расчета веса и длинны стального двутавра в зависимости от его вида, номера и размеров.
Сколько весит стальная двутавровая балка? Как рассчитать вес двутавра? Как перевести метры погонные в килограммы и тонны? Ответы на эти вопросы вы найдете в приведенной выше таблице расчета веса двутавра в зависимости от размера: высоты и ширины балки. Вес двутавра, теоретический вес 1 метра погонного двутавровой балки, количество метров металлической балки в 1 тонне.
На сайте металлобазы «Аксвил» вы можете купить двутавр, балку двутавровую стальной в Минске оптом и в розницу.
Смотрите также: Металлопрокат по размерам и типам.
Параметры балки | Длина | Вес метра |
Масса двутавра, балки ГОСТ 8239-93 | ||
Балка 10 | 11.7м,12м | 9,46 кг/м |
Балка 12 | 11.7м,12м | 11,5 кг/м |
Балка 14 | 11.7м,12м | 13,7 кг/м |
Балка 16 | 11.7м,12м | 15,9 кг/м |
Балка 18 | 11.7м,12м | 18,4 кг/м |
Балка 20 | 11.7м,12м | 21 кг/м |
Балка 27 | 11.7м,12м | 31,5 кг/м |
Балка 30 | 11.7м,12м | 36,5 кг/м |
Балка 36 | 11.7м,12м | 48,6 кг/м |
Балка 45 | 11.7м,12м | 57 кг/м |
Вес балки ГОСТ 19425-74 | ||
Балка 24М | 11.7м,12м | 31,5 кг/м |
Балка 30М | 11.7м,12м | 52,2 кг/м |
Балка 36М | 11.7м,12м | 57,9 кг/м |
Балка 45М | 11.7м,12м | 77,6 кг/м |
Масса двутавра, балки АСЧМ 20-93 | ||
Балка 12Б1 | 11.7м,12м | 8,7 кг/м |
Балка 14Б1 | 11.7м,12м | 10,5 кг/м |
Балка 16Б1 | 11.7м,12м | 12,7 кг/м |
Балка 16Б2 | 11.7м,12м | 15,8 кг/м |
Балка 20Б1 | 11.7м,12м | 21,3 кг/м |
Балка 25Б1 | 11.7м,12м | 25,7 кг/м |
Балка 25Б2 | 11.7м,12м | 29,6 кг/м |
Балка 30Б1 | 11.7м,12м | 32 кг/м |
Балка 30Б2 | 11.7м,12м | 46,78 кг/м |
Балка 35Б1 | 11.7м,12м | 41,4 кг/м |
Балка 35Б2 | 11.7м,12м | 49,6 кг/м |
Балка 40Б1 | 11.7м,12м | 56,6 кг/м |
Балка 40Б2 | 11.7м,12м | 66 кг/м |
Балка 45Б1 | 11.7м,12м | 66,2 кг/м |
Балка 45Б2 | 11.7м,12м | 76 кг/м |
Балка 50Б1 | 11.7м,12м | 72,5 кг/м |
Балка 50 Б2 | 11.7м,12м | 83,8 кг/м |
Балка 55Б1 | 11.7м,12м | 89 кг/м |
Балка 55Б2 | 11.7м,12м | 98,3 кг/м |
Балка 60Б1 | 11.7м,12м | 94,6 кг/м |
Балка 60 Б2 | 11.7м,12м | 116 кг/м |
Балка 20Ш1 | 11.7м,12м | 30,6 кг/м |
Балка 20К1 | 11.7м,12м | 41,4 кг/м |
Балка 25Ш1 | 11.7м,12м | 44,1 кг/м |
Балка 25К1 | 11.7м,12м | 62,6 кг/м |
Балка 30Ш1 | 11.7м,12м | 56,8 кг/м |
Балка 30К1 | 11.7м,12м | 87 кг/м |
Балка 35К1 | 11.7м,12м | 109,1 кг/м |
Балка 35Ш1 | 11.7м,12м | 109,1 кг/м |
Балка 40 К1 | 11.7м,12м | 153 кг/м |
Балка 40Ш1 | 11.7м,12м | 88,6 кг/м |
Балка 40Ш2 | 11.7м,12м | 106,7 кг/м |
Балка 45 Ш1 | 11.7м,12м | 125 кг/м |
Балка 50 Ш1 | 11.7м,12м | 116 кг/м |
Балка 50 Ш2 | 11.7м,12м | 140 кг/м |
Балка 60 Ш1 | 11.7м,12м | 139 кг/м |
Балка 60 Ш2 | 11.7м,12м | 173 кг/м |
Балка 70 Ш1 | 11.7м,12м | 168 кг/м |
Балка 70 Ш2 | 11.7м,12м | 192 кг/м |
Размеры и вес балок (двутавров)
Двутавр – профиль который наиболее часто используется в строительстве благодаря разумному соотношению прочностных характеристик и веса. Каждая часть Н-образного профиля расположена под прямым углом, поэтому он хорошо сопротивляется изгибу при этом получается простая и легкая конструкция во всех направлениях. Чаще всего используется как горизонтальный конструктивный элемент – ригели, балки, фермы, перекрытия и т.д.
Характеристики балки двутавровой (Общие пределы, Классификация по точности, Маркировка и тд)
Двутавр состоит из двух горизонтальных плоскостей, известных как полки, соединенных одним вертикальным компонентом или стенкой. Форма полок и стенки образуют поперечное сечение в виде буквы «H». Балки имеют различную массу, толщину профиля, ширину полки, высоту стенки и другие характеристики. Сортамент балок маркируется согласно соотношения формы и размера профиля и высоте двутавра. Например, номер профиля 14Б2 означает, что это нормальный двутавр высотой 14 мм, толщина стенки и остальные параметры описаны в ГОСТ 26020-83.
Основными техническими документами, содержащими таблицы типоразмеров двутавровых балок различного назначения, являются:
- Для проката с параллельными полками: ГОСТ 26020-83.
- Для проката с уклоном полок: ГОСТ 8239-89, ГОСТ 19425-74.
- Для сварных балок: ТУ У 01412851.001-95.
Стальные двутавры в зависимости от соотношения размера полок к стенке разделяются на следующие виды: широкополочные (Ш), узкополочные (У), среднеполочные (Д), нормальные (Н), колонные (К). По способу производства различают горячекатаные и сварные (С) изделия.
Двутавры выпускаются кратной, мерной и немерной длинны в диапазоне от 4 до 15м.
Виды балок
Двутавр реализуется в зависимости от массы изделия, как и прочий стальной прокат. Поэтому при заказе продукции часто возникает потребность рассчитать вес 1 метра балки. Так как профиль имеет радиусные углы, а некоторые модели еще и уклон полок, вычислить площадь его сечения самостоятельно достаточно проблематично. Проще воспользоваться таблицей весов двутавров.
С уклоном полок
Вес 1 метра двутавровой балки по ГОСТ 8239-89 приведен в нижеследующей таблице:
Номер проката | Вес 1 м.п., кг | Кол-во метров в тонне, м | Высота профиля, мм | Толщина стенки, мм | Ширина полки, мм | Толщина полки (средняя), мм | Площадь сечения, мм2 |
10 | 9,46 | 105,7 | 100 | 4,5 | 55 | 7,2 | 12,0 |
12 | 11,50 | 87,0 | 120 | 4,8 | 64 | 7,3 | 14,7 |
14 | 13,70 | 73,0 | 140 | 4,9 | 73 | 7,5 | 17,4 |
16 | 15,90 | 62,9 | 160 | 5,0 | 81 | 7,8 | 20,2 |
18 | 18,40 | 54,3 | 180 | 5,1 | 90 | 8,1 | 23,4 |
20 | 21,00 | 47,6 | 200 | 5,2 | 100 | 8,4 | 26,8 |
22 | 24,00 | 41,7 | 220 | 5,4 | 110 | 8,7 | 30,6 |
24 | 27,30 | 36,6 | 240 | 5,6 | 115 | 9,5 | 34,8 |
27 | 31,50 | 31,7 | 270 | 6,0 | 125 | 9,8 | 40,2 |
30 | 36,50 | 27,4 | 300 | 6,5 | 135 | 10,2 | 46,5 |
33 | 42,20 | 23,7 | 330 | 7,0 | 140 | 11,2 | 53,8 |
36 | 48,60 | 20,6 | 360 | 7,5 | 145 | 12,3 | 61,9 |
40 | 57,00 | 17,5 | 400 | 8,3 | 155 | 13,0 | 72,6 |
45 | 66,50 | 15,0 | 450 | 9,0 | 160 | 14,2 | 84,7 |
50 | 78,50 | 12,7 | 500 | 10,0 | 170 | 15,2 | 100,0 |
55 | 92,60 | 10,8 | 550 | 11,0 | 180 | 16,5 | 118,0 |
60 | 108,0 | 9,3 | 600 | 12,0 | 190 | 17,8 | 138,0 |
Специальный двутавр с уклоном полок производится по ГОСТ 19425-74. Он используется в автомобильной промышленности, для армирования шахт и устройства подвесных путей. Таблица определения веса специальных двутавровых балок приведена ниже:
Номер проката | Вес 1 м.п., кг | Кол-во метров в тонне, м | Высота профиля, мм | Толщина стенки, мм | Ширина полки, мм | Толщина полки (средняя), мм | Площадь сечения, мм2 |
14С | 16,9 |
| 140 | 5,5 | 80 | 9,1 | 21,5 |
20С | 27,9 |
| 200 | 7,0 | 100 | 11,4 | 35,6 |
20Са | 31,1 |
| 200 | 9,0 | 102 | 11,4 | 39,6 |
22С | 33,1 |
| 220 | 7,5 | 110 | 12,3 | 42,1 |
27С | 42,8 |
| 270 | 8,5 | 122 | 13,7 | 54,5 |
27Са | 47,0 |
| 270 | 10,5 | 124 | 13,7 | 59,9 |
36С | 71,3 |
| 360 | 14,0 | 140 | 15,8 | 90,9 |
18М | 25,8 |
| 180 | 7,0 | 90 | 12,0 | 32,9 |
24М | 38,3 |
| 240 | 8,2 | 110 | 14,0 | 48,7 |
30М | 50,2 |
| 300 | 9,0 | 130 | 15,0 | 64,0 |
36М | 57,9 |
| 360 | 9,5 | 130 | 16,0 | 73,8 |
45М | 77,6 |
| 450 | 10,5 | 150 | 18,0 | 98,8 |
ВНИМАНИЕ! Здесь и далее вес балки рассчитан для стали плотностью 7,85 г/см3. Вы можете самостоятельно вычислить вес проката из другого сплава, используя площадь поперечного сечения и данные о плотности материала.
Стандартные
Нормальные, или стандартные, двутавровые балки производятся с параллельными стенке полками (без уклона). Они выпускаются согласно ГОСТ 26020-83. Нижеследующая таблица поможет определить сколько весит погонный метр нормальной двутавровой балки:
Номер проката | Вес 1 м.п., кг | Кол-во метров в тонне, м | Высота профиля, мм | Толщина стенки, мм | Ширина полки, мм | Толщина полки, мм | Площадь сечения, мм2 |
10Б1 | 8,1 | 123,5 | 100 | 4,1 | 55 | 5,7 | 10,32 |
12Б1 12Б2 | 8,7 10,4 | 114,9 96,2 | 117,6 120 | 3,8 4,4 | 64 64 | 5,1 6,3 | 11,03 13,21 |
14Б1 14Б2 | 10,5 12,9 | 95,2 77,5 | 137,4 140 | 3,8 4,7 | 73 73 | 5,6 6,9 | 13,39 16,43 |
16Б1 16Б2 | 12,7 15,8 | 78,7 63,3 | 157 160 | 4,0 5,0 | 82 82 | 5,9 7,4 | 16,18 20,09 |
18Б1 18Б2 | 15,4 18,8 | 64,9 53,2 | 177 180 | 4,3 5,3 | 91 91 | 6,5 8,0 | 19,58 23,96 |
20Б1 | 22,4 | 44,6 | 200 | 5,6 | 100 | 8,5 | 28,49 |
23Б1 | 25,8 | 38,8 | 230 | 5,6 | 110 | 9,0 | 32,91 |
26Б1 26Б2 | 28,0 31,2 | 35,7 32,1 | 258 261 | 5,8 6,0 | 120 120 | 8,5 100 | 35,62 39,70 |
30Б1 30Б2 | 32,9 36,6 | 30,4 27,3 | 295 299 | 5,8 6,0 | 140 140 | 8,5 10,0 | 41,92 46,67 |
35Б1 35Б2 | 38,9 43,3 | 25,7 23,1 | 346 349 | 6,2 6,5 | 155 155 | 8,5 10,0 | 49,53 55,17 |
40Б1 40Б2 | 48,1 54,7 | 20,8 18,3 | 392 396 | 7,0 7,5 | 165 165 | 9,5 11,5 | 61,25 69,72 |
45Б1 45Б2 | 59,8 67,5 | 16,7 14,8 | 443 447 | 7,8 8,4 | 180 180 | 11,0 13,0 | 76,23 85,96 |
50Б1 50Б2 | 73,0 80,7 | 13,7 12,4 | 492 496 | 8,8 9,2 | 203 200 | 12,0 14,0 | 92,98 102,80 |
55Б1 55Б2 | 89,0 97,9 | 11,2 10,2 | 543 547 | 9,5 10,0 | 220 220 | 13,5 15,5 | 113,37 124,75 |
60Б1 60Б2 | 106,2 115,6 | 9,4 8,7 | 593 597 | 10,5 11,0 | 230 230 | 15,5 17,5 | 135,26 147,30 |
70Б1 70Б2 | 129,3 144,2 | 7,7 6,9 | 631 697 | 12,0 12,5 | 260 260 | 15,5 18,5 | 164,70 183,60 |
80Б1 80Б2 | 159,5 177,9 | 6,3 5,6 | 791 798 | 13,5 14,0 | 280 230 | 17,0 20,5 | 203,20 226,60 |
90Б1 90Б2 | 194,0 213,8 | 5,2 4,7 | 893 900 | 15,0 15,5 | 300 300 | 18,5 22,0 | 247,10 272,40 |
100Б1 100Б2 100Б3 100Б4 | 230,6 258,2 285,7 314,5 | 4,3 3,9 3,5 3,2 | 990 998 1006 1013 | 16,0 17,0 18,0 19,5 | 320 320 320 320 | 21,0 25,0 29,0 32,5 | 293,82 328,90 364,00 400,60 |
Широкополочные
У широкополочного проката полка шире высоты стенки. Нижеследующая таблица поможет рассчитать вес широкополочных двутавровых балок:
Номер проката | Вес 1 м.п., кг | Кол-во метров в тонне, м | Высота профиля, мм | Толщина стенки, мм | Ширина полки, мм | Толщина полки, мм | Площадь сечения, мм2 |
20Ш1 | 30,6 | 32,7 | 193 | 6,0 | 150 | 9,0 | 38,95 |
23Ш1 | 36,2 | 27,6 | 226 | 6,5 | 155 | 10,0 | 46,08 |
26Ш1 26Ш2 | 42,7 49,2 | 23,4 20,3 | 251 255 | 7,0 7,5 | 180 180 | 10,0 12,0 | 54,37 62,73 |
30Ш1 30Ш2 30Ш3 | 53,6 61,0 68,3 | 18,7 16,4 14,6 | 291 295 299 | 8,0 8,5 9,0 | 200 200 200 | 11,0 13,0 15,0 | 68,31 77,65 87,00 |
35O1 35Ш2 35Ш3 | 75,1 82,2 91,30 | 13,3 12,2 11,0 | 338 341 345 | 9,5 10,0 10,5 | 250 250 250 | 12,5 14,0 16,0 | 96,67 104,74 116,30 |
40Ш1 40Ш2 40Ш3 | 96,1 11,1,1 123,4 | 10,4 9,0 8,1 | 388 392 396 | 9,5 11,5 12,5 | 300 300 300 | 14,0 16,0 18,0 | 122,40 141,60 157,20 |
50Ш1 50Ш2 50Ш3 50Ш4 | 114, 138,7 156,4 174,1 | 8,8 7,2 6,4 5,7 | 484 489 495 501 | 11,0 14,5 15,5 16,5 | 300 300 300 300 | 15,0 17,5 20,5 23,5 | 145,70 176,60 199,20 221,70 |
60Ш1 60Ш2 60ШЗ 60Д14 | 142,1 176,9 205 234,2 | 7,0 5,7 4,9 4,3 | 580 587 595 603 | 12,0 16,0 18,0 20,0 | 320 320 320 320 | 17,0 20,5 24,5 28,5 | 181,10 225,30 261,80 298,34 |
70Ш1 70Ш2 70ШЗ 70Ш4 70Ш5 | 169,9 197,6 235,4 261 305,9 | 5,9 5,1 4,2 3,8 3,3 | 683 691 700 708 718 | 13,5 15,0 18,0 20,5 23,0 | 320 320 320 320 320 | 19,0 23,0 27,5 31,5 36,5 | 216,40 251,70 299,80 341,60 389,7 |
Узкополочные
Узкополочные, или колонные, двутавры имеют более высокую стенку по сравнению с полкой. Для расчета веса метра погонного узкополочной балки воспользуйтесь следующей таблицей:
Номер проката | Вес 1 м.п., кг | Кол-во метров в тонне, м | Высота профиля, мм | Толщина стенки, мм | Ширина полки, мм | Толщина полки, мм | Площадь сечения, мм2 |
20K1 20K2 | 41,5 46,9 | 24,1 21,3 | 195 198 | 6,5 7,0 | 200 200 | 10,0 11,5 | 52,82 59,70 |
23K1 23K2 | 52,2 59,5 | 19,2 16,8 | 227 230 | 7,0 8,0 | 240 240 | 10,5 12,0 | 66,51 75,77 |
26K1 26K2 26K3 | 65,2 73,2 83,1 | 15,3 13,7 12,0 | 255 258 262 | 8,0 9,0 10,0 | 260 260 260 | 12,0 13,5 15,5 | 83,08 93,19 105,90 |
30K1 30K2 30К3 | 84,8 96,3 108,9 | 11,8 10,4 9,2 | 296 300 304 | 9,0 10,0 11,5 | 300 300 300 | 13,5 15,5 17,5 | 108,00 122,70 138,72 |
35К1 35К2 3SK3 | 109,7 125,9 144,5 | 9,1 7,9 6,9 | 343 348 353 | 10,0 11,0 13,0 | 350 350 350 | 15,0 17,5 20,0 | 139,70 160,40 184,10 |
40К1 40К2 40K3 40К4 40К5 | 138,0 165,6 202,3 242,2 291,2 | 7,2 6,0 4,9 4,1 3,4 | 393 400 409 419 431 | 11,0 13,0 16,0 19,0 23,0 | 400 400 400 400 400 | 16,5 20,0 24,5 29,5 35,5 | 175,80 210,96 257,30 308,60 371,00 |
Применение
Двутавровые балки — это наиболее часто встречающиеся и широко используемые балки. Конструкции с жесткой рамой из двутавровой балки является одной из самых прочных и устойчивых форм стальных строительных конструкций. Это делает возможность возводить высокие многопролетные здания.
Помимо несущих элементов в промышленном и жилом строительстве, двутавр используется для прокладки троллейбусных и железнодорожных, эстакад, мостов и прочих дорожных сооружений. Широкополочные балки чаще всего применяются в жилищном строительстве. Часть проката реализуется на нужды машиностроительной отрасли.
Наша продукция
Двутавр. Сортаменты и таблицы всех двутавров
Двутавр – основной балочный профиль – имеют наибольшее разнообразие по типам, которые соответствуют определенным областям применения. Двутавровые профили могут быть использованы для любых видов строительных конструкций таких, как
- Балок
- Колонн
- Рам
- Ограждения котлованов при сооружнии фундаментов
- Сварные ростверки под металлические башни (временные опоры)
- Элементов ферм
- Элементов вертикальных и горизонтальных связей), а также для зданий и сооружений любого уровня ответственности.
Чем тоньше стенка, тем выгоднее сечение балки при работе ее на изгиб. Однако по условиям технологии прокатки у большинства двутавров стенки получаются значительно толще, чем это требуется по условию их устойчивости.
Благодаря сосредоточению материала в полках двутавры имеют большую жесткость относительно оси x, но небольшая ширина полок делает их малоустойчивыми относительно оси y. Двутавры применяются в изгибаемых элементах (балках), а также в ветвях решетчатых колонн и различных опор, где для их устойчивости применяются составные сечения
Двутавры- stroyone
Классификация двутавров
№ п/п | Наименование двутавров | Описание |
1 | 2 | 3 |
1 | Балочные нормальные двутавры | Двутавровые профили для элементов строительных конструкций, которые работают преимущественно на изгиб; высота профиля нормального двутавра по значению больше, чем ширина полок |
2 | Двутавры балочные с уклоном внутренних граней полок | Балки двутавровые обыкновенные (ГОСТ 8239-89) как и швеллеры, имеют уклон внутренних граней полок и обозначаются номером, соответствующим их высоте в см. В сортамент входят профили от № 10 до № 60. Стенки у крупных двутавров имеют минимальную толщину и по условиям устойчивости достигают 1/55 высоты двутавра. |
3 | Балочные широкополочные двутавры | Двутавровые профили для элементов строительных конструкций, которые работают преимущественно на изгиб; высота профиля широкополочного двутавра равна или близка по значению ширине полок |
4 | Колонные двутавры | Двутавровые профили для элементов строительных конструкций, которые работают на растяжение, сжатие и сжатие с изгибом; как правило, высота профиля колонного двутавра равна или близка по значению ширине полок. |
5 | Свайные двутавры | Двутавровые профили со значительной несущей способностью для элементов строительных конструкций, которые работают на растяжение, сжатие и сжатие с изгибом; как правило, высота таких профилей равна или близка по размеру ширине полок, а толщина стенки и полок равны или близки по значению. |
6 | Дополнительные балочные, колонные, широполочные (Дб,Дк,Дш) | Двутавры дополнительной серии |
Примеры применения двутавров в строительстве
Реконструкция зданий
Кружала с двутавра
Колонна с двутавра
Двутавр в строительстве
Применение двутавра в строительстве мостов
Применение двутавра в строительстве мостов
Двутавр для для надвижки пролетного строения
Двутавр сварной
Двутавр для опирания временных опор
Двутавр — stroyone
Сортамент двутавров
- Сортамент двутавров стальных по ГОСТ 26020-83
- Сортамент двутавров по ГОСТ 8239-89
- Сортамент двутавров по ГОСТ Р 57837-2017
- ТУ двутавры стальные сварные
- Замена СТО АСЧМ 20-93 на ГОСТ Р 57837-2017
Двутавры по ГОСТ Р 57837-2017
Двутавы по ГОСТ Р 57837 — 2017 — stroyone
Двутавры балочные по ГОСТ Р57837-2017
- Двутавры балочные по ГОСТ Р 57837-2017, высотой (h) профиля от 100 до 710 мм, шириной полки (b) от 55 до 262 мм .
- Стенка балочного профиля (s) толщиной от 3,8 до 17 мм.
- Полка двутавра (t) толщиной от 5,1 до 25 мм, при этом площадь сечения F (см²) балки варьируется от 10,32 до 248,14 (см²).
- Вес двутавров M (кг/м) находится в диапазоне от 8,1 до 194,8 (кг за погонный метр),
- Допустимая нагрузка на сечение балки варьируется от 16,512 до 397,024 тонн.
- Момент сапротивления Wx (см³) находится в диапазоне от 34,2 до 5625 (см³)
Двутавр балочный ГОСТ Р 57837 — 2017 — stroyone
Основные размеры двутавра балочного по ГОСТ Р 57837-2017 | ||||||||
№ двутавра | h | b | s | t | r | F | M | P |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
10Б1 | 100 | 55 | 4,1 | 5,7 | 7 | 10,32 | 8,1 | 16,512 |
12Б1 | 117,6 | 64 | 3,8 | 5,1 | 7 | 11,03 | 8,7 | 17,648 |
12Б2 | 120 | 64 | 4,4 | 6,3 | 7 | 13,21 | 10,4 | 21,136 |
14Б1 | 137,4 | 73 | 3,8 | 5,6 | 7 | 13,39 | 10,5 | 21,424 |
14Б2 | 140 | 73 | 4,7 | 6,9 | 7 | 16,43 | 12,9 | 26,288 |
16Б1 | 157 | 82 | 4 | 5,9 | 9 | 16,18 | 12,7 | 25,888 |
16Б2 | 160 | 82 | 5 | 7,4 | 9 | 20,09 | 15,8 | 32,144 |
18Б1 | 177 | 91 | 4,3 | 6,5 | 9 | 19,58 | 15,4 | 31,328 |
18Б2 | 180 | 91 | 5,3 | 8 | 9 | 23,95 | 18,8 | 38,32 |
20Б0 | 198 | 99 | 4,5 | 7 | 11 | 23,18 | 18,2 | 37,088 |
20Б1 | 200 | 100 | 5,5 | 8 | 11 | 27,16 | 21,3 | 43,456 |
20Б2 | 203 | 101 | 6,5 | 9,5 | 11 | 32,19 | 25,3 | 51,504 |
20Б3 | 208 | 102 | 8 | 12 | 11 | 40,24 | 31,6 | 64,384 |
25Б1 | 248 | 124 | 5 | 8 | 12 | 32,68 | 25,7 | 52,288 |
25Б2 | 250 | 125 | 6 | 9 | 12 | 37,66 | 29,6 | 60,256 |
25Б3 | 255 | 126 | 7,5 | 11,5 | 12 | 47,62 | 37,4 | 76,192 |
25Б4 | 260 | 127 | 9 | 14 | 12 | 57,68 | 45,3 | 92,288 |
30Б1 | 298 | 149 | 5,5 | 8 | 13 | 40,8 | 32 | 65,28 |
30Б2 | 300 | 150 | 6,5 | 9 | 13 | 46,78 | 36,7 | 74,848 |
30Б3 | 305 | 151 | 8 | 11,5 | 13 | 58,74 | 46,1 | 93,984 |
30Б4 | 310 | 152 | 9,5 | 14 | 13 | 70,8 | 55,6 | 113,28 |
35Б1 | 346 | 174 | 6 | 9 | 14 | 52,68 | 41,4 | 84,288 |
35Б2 | 350 | 175 | 7 | 11 | 14 | 63,14 | 49,6 | 101,024 |
35Б3 | 355 | 176 | 8,5 | 13,5 | 14 | 77,08 | 60,5 | 123,328 |
35Б4 | 361 | 177 | 10 | 16,5 | 14 | 92,89 | 72,9 | 148,624 |
40Б1 | 396 | 199 | 7 | 11 | 16 | 72,16 | 56,6 | 115,456 |
40Б2 | 400 | 200 | 8 | 13 | 16 | 84,12 | 66 | 134,592 |
40Б3 | 406 | 201 | 9,5 | 16 | 16 | 102,05 | 80,1 | 163,28 |
40Б4 | 412 | 202 | 11 | 19 | 16 | 120,1 | 94,3 | 192,16 |
45Б1 | 446 | 199 | 8 | 12 | 18 | 84,3 | 66,2 | 134,88 |
45Б2 | 450 | 200 | 9 | 14 | 18 | 96,76 | 76 | 154,816 |
45Б3 | 456 | 201 | 10,5 | 17 | 18 | 115,43 | 90,6 | 184,688 |
45Б4 | 462 | 202 | 12 | 20 | 18 | 134,22 | 105,4 | 214,752 |
50Б1 | 492 | 199 | 8,8 | 12 | 20 | 92,38 | 72,5 | 147,808 |
50Б2 | 496 | 199 | 9 | 14 | 20 | 101,27 | 79,5 | 162,032 |
50Б3 | 500 | 200 | 10 | 16 | 20 | 114,23 | 89,7 | 182,768 |
50Б4 | 508 | 201 | 12 | 20 | 20 | 139,99 | 109,9 | 223,984 |
50Б5 | 516 | 202 | 15 | 24 | 20 | 170,59 | 133,9 | 272,944 |
55Б1 | 543 | 220 | 9,5 | 13,5 | 24 | 113,36 | 89 | 181,376 |
55Б2 | 547 | 220 | 10 | 15,5 | 24 | 124,74 | 97,9 | 199,584 |
55Б3 | 553 | 221 | 12 | 18,5 | 24 | 148,63 | 116,7 | 237,808 |
55Б4 | 560 | 222 | 14 | 22 | 24 | 174,86 | 137,3 | 279,776 |
60Б1 | 596 | 199 | 10 | 15 | 22 | 120,45 | 94,6 | 192,72 |
60Б2 | 600 | 200 | 11 | 17 | 22 | 134,41 | 105,5 | 215,056 |
60Б3 | 604 | 201 | 12,5 | 19 | 22 | 151,28 | 118,8 | 242,048 |
60Б4 | 612 | 202 | 15 | 23 | 22 | 181,97 | 142,8 | 291,152 |
70Б1 | 691 | 260 | 12 | 15,5 | 24 | 164,74 | 129,3 | 263,584 |
70Б2 | 697 | 260 | 13 | 18,5 | 24 | 186,94 | 146,7 | 299,104 |
70Б3 | 702 | 261 | 14,5 | 21 | 24 | 210,26 | 165,1 | 336,416 |
70Б4 | 710 | 262 | 17 | 25 | 24 | 248,14 | 194,8 | 397,024 |
Двутавры широкополочные по ГОСТ Р57837-2017
- Двутавры широкополочные по ГОСТ Р 57837-2017, высотой (h) профиля от 190 до 780 мм, шириной полки (b) от 149 до 319 мм
- Стенка балочного профиля (s) толщиной от 5 до 38 мм.
- Полка двутавра (t) толщиной от 7 до 64 мм, при этом площадь сечения F (см²) балки варьируется от 31,11 до 660,25 (см²)
- Вес двутавров M (кг/м) находится в диапазоне от 24,4 до 518,3 (кг за погонный метр).
- Допустимая нагрузка на сечение балки варьируется от 49,776 до 1056,4 тонн.
- Момент сапротивления Wx (см³) находится в диапазоне от 218,9 до 15797,1 (см³)
Двутавр широкополочный по ГОСТ Р57837-2017
Основные размеры двутавра широполочного по ГОСТ Р 57837-2017 | ||||||||
№ двутавра | h | b | s | t | r | F | M | P |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
20Ш0 | 190 | 149 | 5 | 7 | 13 | 31,11 | 24,4 | 49,776 |
20Ш1 | 194 | 150 | 6 | 9 | 13 | 39,01 | 30,6 | 62,416 |
20Ш2 | 199 | 151 | 7,5 | 11,5 | 13 | 49,38 | 38,8 | 79,008 |
20Ш3 | 204 | 152 | 9 | 14 | 13 | 59,85 | 47 | 95,76 |
20Ш4 | 211 | 155 | 11 | 17,5 | 13 | 75,06 | 58,9 | 120,096 |
20Ш5 | 218 | 157 | 13 | 21 | 13 | 90,27 | 70,9 | 144,432 |
20Ш6 | 228 | 159 | 16 | 26 | 13 | 112,29 | 88,1 | 179,664 |
25Ш0 | 240 | 174 | 6 | 9 | 16 | 46,84 | 36,8 | 74,944 |
25Ш1 | 244 | 175 | 7 | 11 | 16 | 56,24 | 44,1 | 89,984 |
25Ш2 | 249 | 176 | 8,5 | 13,5 | 16 | 68,59 | 53,8 | 109,744 |
25Ш3 | 256 | 177 | 10,5 | 17 | 16 | 85,69 | 67,3 | 137,104 |
25Ш4 | 264 | 182 | 13 | 21 | 16 | 107,5 | 84,4 | 172 |
25Ш5 | 274 | 184 | 16 | 26 | 16 | 133,4 | 104,7 | 213,44 |
25Ш6 | 286 | 186 | 19 | 32 | 16 | 163,42 | 128,3 | 261,472 |
30Ш0 | 290 | 199 | 7 | 10 | 18 | 61,48 | 48,3 | 98,368 |
30Ш1 | 294 | 200 | 8 | 12 | 18 | 72,38 | 56,8 | 115,808 |
30Ш2 | 300 | 201 | 9 | 15 | 18 | 87,38 | 68,6 | 139,808 |
30Ш3 | 306 | 203 | 11 | 18 | 18 | 105,56 | 82,9 | 168,896 |
30Ш4 | 314 | 206 | 13 | 22 | 18 | 128,52 | 100,9 | 205,632 |
30Ш5 | 326 | 208 | 16 | 28 | 18 | 162,46 | 127,5 | 259,936 |
30Ш6 | 342 | 210 | 20 | 36 | 18 | 207,98 | 163,3 | 332,768 |
35Ш1 | 334 | 249 | 8 | 11 | 20 | 83,17 | 65,3 | 133,072 |
35Ш2 | 340 | 250 | 9 | 14 | 20 | 101,51 | 79,7 | 162,416 |
35Ш3 | 347 | 252 | 11 | 17,5 | 20 | 125,95 | 98,9 | 201,52 |
35Ш4 | 354 | 254 | 13 | 21 | 20 | 150,67 | 118,3 | 241,072 |
35Ш5 | 364 | 258 | 16 | 26 | 20 | 187,51 | 147,2 | 300,016 |
35Ш6 | 376 | 260 | 19 | 32 | 20 | 229,11 | 179,9 | 366,576 |
35Ш7 | 392 | 262 | 23 | 40 | 20 | 284,79 | 223,6 | 455,664 |
40Ш1 | 383 | 299 | 9,5 | 12,5 | 22 | 112,91 | 88,6 | 180,656 |
40Ш2 | 390 | 300 | 10 | 16 | 22 | 135,95 | 106,7 | 217,52 |
40Ш3 | 397 | 302 | 12 | 19,5 | 22 | 164,89 | 129,4 | 263,824 |
40Ш4 | 406 | 304 | 14,5 | 24 | 22 | 201,98 | 158,6 | 323,168 |
40Ш5 | 418 | 309 | 17,5 | 30 | 22 | 252,2 | 198 | 403,52 |
40Ш6 | 430 | 311 | 21 | 36 | 22 | 303,25 | 238,1 | 485,2 |
40Ш7 | 446 | 313 | 25 | 44 | 22 | 369,09 | 289,7 | 590,544 |
45Ш0 | 434 | 299 | 10 | 15 | 24 | 135,04 | 106 | 216,064 |
45Ш1 | 440 | 300 | 11 | 18 | 24 | 157,38 | 123,5 | 251,808 |
45Ш2 | 446 | 302 | 13 | 21 | 24 | 184,3 | 144,7 | 294,88 |
45Ш3 | 452 | 304 | 15 | 24 | 24 | 211,46 | 166 | 338,336 |
45Ш4 | 464 | 308 | 18 | 30 | 24 | 262,46 | 206 | 419,936 |
45Ш5 | 476 | 310 | 21 | 36 | 24 | 312,98 | 245,7 | 500,768 |
45Ш6 | 492 | 312 | 25 | 44 | 24 | 380,5 | 298,7 | 608,8 |
50Ш1 | 482 | 300 | 11 | 15 | 26 | 145,52 | 114,2 | 232,832 |
50Ш2 | 487 | 300 | 14,5 | 17,5 | 26 | 176,34 | 138,4 | 282,144 |
50Ш3 | 493 | 300 | 15,5 | 20,5 | 26 | 198,86 | 156,1 | 318,176 |
50Ш4 | 499 | 300 | 16,5 | 23,5 | 26 | 221,38 | 173,8 | 354,208 |
50Ш5 | 508 | 302 | 19 | 28 | 26 | 260,8 | 204,7 | 417,28 |
50Ш6 | 518 | 310 | 22 | 33 | 26 | 309,84 | 243,2 | 495,744 |
50Ш7 | 532 | 312 | 26 | 40 | 26 | 372,92 | 292,7 | 596,672 |
50Ш8 | 548 | 314 | 30 | 48 | 26 | 442,84 | 347,6 | 708,544 |
60Ш1 | 582 | 300 | 12 | 17 | 28 | 174,49 | 137 | 279,184 |
60Ш2 | 589 | 300 | 16 | 20,5 | 28 | 217,41 | 170,7 | 347,856 |
60Ш3 | 597 | 300 | 18 | 24,5 | 28 | 252,37 | 198,1 | 403,792 |
60Ш4 | 605 | 300 | 20 | 28,5 | 28 | 287,33 | 225,6 | 459,728 |
60Ш5 | 616 | 302 | 23 | 34 | 28 | 338,13 | 265,4 | 541,008 |
60Ш6 | 630 | 315 | 27 | 41 | 28 | 412,99 | 324,2 | 660,784 |
60Ш7 | 644 | 317 | 31 | 48 | 28 | 480,93 | 377,5 | 769,488 |
60Ш8 | 664 | 319 | 36 | 58 | 28 | 574,05 | 450,6 | 918,48 |
70Ш1 | 692 | 300 | 13 | 20 | 28 | 211,49 | 166 | 338,384 |
70Ш2 | 698 | 300 | 15 | 23 | 28 | 242,53 | 190,4 | 388,048 |
70Ш3 | 707 | 300 | 18 | 27,5 | 28 | 289,09 | 226,9 | 462,544 |
70Ш4 | 715 | 300 | 20,5 | 31,5 | 28 | 329,39 | 258,6 | 527,024 |
70Ш5 | 725 | 300 | 23 | 36,5 | 28 | 375,69 | 294,9 | 601,104 |
70Ш6 | 740 | 313 | 27 | 44 |
Номер двутавра | h — высота, мм | b — ширина полки, мм | s — толщина стенки, мм | t — толщина полки, мм | Масса 1 м, кг |
Балка размер 10 | h=100 | b=55 | s=4,5 мм | 7,2 мм | 9.46 кг |
Балка размер 10 Б1 | h=100 | b=55 | s=4,1 мм | 5,7 мм | 8.1 кг |
Балка размер 12 | h=120 | b=64 | s=4,8 мм | 7,3 мм | 11.5 кг |
Балка размер 12 Б1 | h=117,6 | b=64 | s=3,8 мм | 5,1 мм | 8.7 кг |
Балка размер 12 Б2 | h=120 | b=64 | s=4,4 мм | 6,3 мм | 10.4 кг |
Балка размер 14 | h=140 | b=73 | s=4,9 мм | 7,5 мм | 13.7 кг |
Балка размер 14 Б1 | h=137,4 | b=73 | s=3,8 мм | 5,6 мм | 10.5 кг |
Балка размер 14 Б2 | h=140 | b=73 | s=4,7 мм | 6,9 мм | 12.9 кг |
Балка размер 14 С | h=140 | b=80 | s=5,5 мм | 9,1 мм | 16.9 кг |
Балка размер 16 | h=160 | b=81 | s=5,0 мм | 7,8 мм | 15.9 кг |
Балка размер 16 Б1 | h=157 | b=82 | s=4,0 мм | 5,9 мм | 12.7 кг |
Балка размер 16 Б2 | h=160 | b=82 | s=5,0 мм | 7,4 мм | 15.8 кг |
Балка размер 18 | h=180 | b=90 | s=5,1 мм | 8,1 мм | 18.4 кг |
Балка размер 18 Б1 | h=177 | b=91 | s=4,3 мм | 6,5 мм | 15.4 кг |
Балка размер 18 Б2 | h=180 | b=91 | s=5,3 мм | 8,0 мм | 18.8 кг |
Балка размер 18 М | h=180 мм | b=90 | s=7,0 мм | 12 мм | 25.8 кг |
Балка размер 20 | h=200 | b=100 | s=5,2 мм | 8,4 мм | 21 кг |
Балка размер 20 Б1 | h=200 | b=100 | s=5,5 мм | 8,0 мм | 21.3 кг |
Балка размер 20 Ш1 | h=194 | b=150 | s=6,0 мм | 9,0 мм | 30.6 кг |
Балка размер 20 К1 | h=196 | b=199 | s=6,5 мм | 10 мм | 41.4 кг |
Балка размер 22 | h=220 | b=110 | s=5,4 мм | 8,7 мм | 24 кг |
Балка размер 24 | h=240 | b=115 | s=5,6 мм | 9,5 мм | 27.3 кг |
Балка размер 24 М | h=240 | b=110 | s=8,2 мм | 14 мм | 38.3 кг |
Балка размер 25 Б1 | h=248 | b=124 | s=5,0 мм | 8,0 мм | 25.7 кг |
Балка размер 25 Б2 | h=250 | b=125 | s=6,0 мм | 9,0 мм | 29.6 кг |
Балка размер 25 Ш1 | h=244 | b=175 | s=7,0 мм | 11 мм | 44.1 кг |
Балка размер 25 К1 | h=246 | b=249 | s=8,0 мм | 12 мм | 62.6 кг |
Балка размер 25 К2 | h=250 | b=250 | s=9,0 мм | 14 мм | 72.4 кг |
Балка размер 25 К3 | h=253 | b=251 | s=10 мм | 15,5 мм | 80.2 кг |
Балка размер 27 | h=270 | b=125 | s=6 мм | 9,8 мм | 31.5 кг |
Балка размер 30 | h=300 | b=135 | s=6,5 мм | 10,2 мм | 36.5 кг |
Балка размер 30 Б1 | h=298 | b=149 | s=5,5 мм | 8,0 мм | 32 кг |
Балка размер 30 Б2 | h=300 | b=150 | s=6,5 мм | 9,0 мм | 36.7 кг |
Балка размер 30 Ш1 | h=294 | b=200 | s=8 мм | 12 мм | 56.8 кг |
Балка размер 30 Ш2 | h=300 | b=201 | s=9 мм | 15 мм | 68.6 кг |
Балка размер 30 К1 | h=298 | b=299 | s=9 мм | 14 мм | 87 кг |
Балка размер 30 К2 | h=300 | b=300 | s=10 мм | 15 мм | 94 кг |
Балка размер 30 Ш2 | h=300 | b=201 | s=9 мм | 15 мм | 68.6 кг |
Балка размер 30 К1 | h=298 | b=299 | s=9 мм | 14 мм | 87 кг |
Балка размер 30 К2 | h=300 | b=300 | s=10 мм | 15 мм | 94 кг |
Балка размер 30 К3 | h=300 | b=305 | s=15 мм | 15 мм | 105.8 кг |
Балка размер 30 К4 | h=304 | b=301 | s=11 мм | 17 мм | 105.8 кг |
Балка размер 30 М | h=300 мм | b=130 | s=9,0 мм | 15 мм | 50.2 кг |
Балка размер 33 | h=330 | b=140 | s=7 мм | 11.2 мм | 42.2 кг |
Балка размер 35 Б1 | h=346 | b=174 | s=6,0 мм | 9.0 мм | 41.4 кг |
Балка размер 35 Б2 | h=350 | b=175 | s=7 мм | 11 мм | 49.6 кг |
Балка размер 36 | h=360 | b=145 | s=7,5 мм | 12,3 мм | 48.6 кг |
Балка размер 36 М | h=360 | b=130 | s=9,5 мм | 16 мм | 57.9 кг |
Балка размер 40 | h=400 | b=155 | s=8,3 мм | 13,0 мм | 57 кг |
Балка размер 40 Б1 | h=396 | b=199 | s=7 мм | 11 мм | 56.6 кг |
Балка размер 40 Б2 | h=400 | b=200 | s=8 мм | 13 мм | 66 кг |
Балка размер 40 Ш1 | h=383 | b=299 | s=9,5 мм | 12,5 мм | 88.6 кг |
Балка размер 40 Ш2 | h=390 | b=300 | s=10 мм | 16 мм | 106.7 кг |
Балка размер 40 К1 | h=394 | b=398 | s=11 мм | 18 мм | 146.6 кг |
Балка размер 40 К2 | h=400 | b=400 | s=13 мм | 21 мм | 171.7 кг |
Балка размер 40 К3 | h=406 | b=403 | s=16 мм | 24 мм | 200.1 кг |
Балка размер 40 К4 | h=414 | b=405 | s=18 мм | 28 мм | 231.9 кг |
Балка размер 40 К5 | h=429 | b=400 | s=23 мм | 35,5 мм | 290.8 кг |
Балка размер 45 | h=450 | b=160 | s=9 мм | 14,2 мм | 66.5 кг |
Балка размер 45 Б1 | h=446 | b=199 | s=8 мм | 12 мм | 66.2 кг |
Балка размер 45 Б2 | h=450 | b=200 | s=9 мм | 14 мм | 76 кг |
Балка размер 45 Ш1 | h=440 | b=300 | s=11 мм | 18 мм | 123.5 кг |
Балка размер 45 М | h=450 | b=150 | s=10,5 мм | 18 мм | 77.6 кг |
Балка размер 50 | h=500 | b=170 | s=10 мм | 15,2 мм | 78.5 кг |
Балка размер 50 Б1 | h=492 | b=199 | s=8,8 мм | 12 мм | 72.5 кг |
Балка размер 50 Б2 | h=496 | b=199 | s=9 мм | 14 мм | 79.5 кг |
Балка размер 50 Б3 | h=500 | b=200 | s=10 мм | 16 мм | 89.7 кг |
Балка размер 50 Ш1 | h=482 | b=300 | s=11 мм | 15 мм | 114.2 кг |
Балка размер 50 Ш2 | h=487 | b=300 | s=14,5 мм | 17,5 мм | 138.4 кг |
Балка размер 50 Ш3 | h=493 | b=300 | s=15,5 мм | 20,5 мм | 156.1 кг |
Балка размер 50 Ш4 | h=499 | b=300 | s=16,5 мм | 23,5 мм | 173.8 кг |
Балка размер 55 | h=550 | b=180 | s=11 мм | 16,5 мм | 92.6 кг |
Балка размер 55 Б1 | h=543 | b=220 | s=9,5 мм | 13,5 мм | 89 кг |
Балка размер 55 Б2 | h=547 | b=220 | s=10 мм | 15,5 мм | 97.9 кг |
Балка размер 60 | h=600 | b=190 | s=12 мм | 17,8 мм | 108 кг |
Балка размер 60 Б1 | h=596 | b=199 | s=10 мм | 15 мм | 94.6 кг |
Балка размер 60 Б2 | h=600 | b=200 | s=11 мм | 17 мм | 105.5 кг |
Балка размер 60 Ш1 | h=582 | b=300 | s=12 мм | 17 мм | 137 кг |
Балка размер 60 Ш2 | h=589 | b=300 | s=16 мм | 20,5 мм | 170.7 кг |
Балка размер 60 Ш3 | h=597 | b=300 | s=18 мм | 24,5 мм | 198.1 кг |
Балка размер 60 Ш4 | h=605 | b=300 | s=20 мм | 28,5 мм | 225.6 кг |
Балка размер 70 Б0 | h=693 | b=230 | s=11,8 мм | 15,2 мм | 120.1 кг |
Балка размер 70 Б1 | h=691 | b=260 | s=12 мм | 15,5 мм | 129.3 кг |
Балка размер 70 Б2 | h=697 | b=260 | s=12,5 мм | 18,5 мм | 144.2 кг |
Балка размер 70 Ш1 | h=692 | b=300 | s=13 мм | 20 мм | 166 кг |
Балка размер 70 Ш2 | h=698 | b=300 | s=15 мм | 23 мм | 190.4 кг |
Балка размер 70 Ш3 | h=707 | b=300 | s=18 мм | 27,5 мм | 226.9 кг |
Балка размер 70 Ш4 | h=715 | b=300 | s=20,5 мм | 31,5 мм | 258.6 кг |
Балка размер 70 Ш5 | h=725 | b=300 | s=23 мм | 36,5 мм | 294.9 кг |
Балка размер 80 Ш1 | h=782 | b=300 | s=13,5 мм | 17 мм | 164.6 кг |
Балка размер 80 Ш2 | h=792 | b=300 | s=14 мм | 22 мм | 191.1 кг |
Балка размер 90 Ш1 | h=881 | b=299 | s=15 мм | 18,5 мм | 191.5 кг |
Балка размер 90 Ш2 | h=890 | b=299 | s=15 мм | 23 мм | 212.6 кг |
Балка размер 100 Ш1 | h=990 | b=320 | s=16 мм | 21 мм | 230.6 кг |
Балка размер 100 Ш2 | h=998 | b=320 | s=17 мм | 25 мм | 258.2 кг |
Балка размер 100 Ш3 | h=1006 | b=320 | s=18 мм | 29 мм | 285.7 кг |
Балка размер 100 Ш4 | h=1013 | b=320 | s=19,5 мм | 32,5 мм | 314.5 кг |
Вес балки двутавровой + таблица
Двутавровая балка представляет собой металлическое изделие Т-образной формы на нижнем и верхнем конце. Такой вид арматуры предназначен для равномерного распределения нагрузок по горизонтали и вертикали. Балки двуглавые применяются для укрепления мостов, многоэтажных зданий, перекрытий в шахтах.
Достоинства двутавров:
- Прочность и надежность.
- Удобство при хранении и транспортировке.
- Относительно небольшой вес.
- Долговечность.
Способ изготовления и виды
Двуглавые балки производят на металлургических предприятиях с помощью горячего проката. Сырьем служит низколегированная сталь разных типов. Двутавры бывают с уклоном нижних полок и с параллельными гранями. Имеют следующую классификацию:
Балки ГОСТ 19425-74 с нижним уклоном полок обозначаются: буквой «М» для подвесных путей с коэффициентом уклона до 12% и буквой «С» — для перекрытия в шахтах (коэффициент уклона до 16%.
Металлические двутавровые балки ГОСТ 26020-83 с параллельными гранями обозначаются буквами:
- «Б» – обычная балка;
- «У» – с узкими полками;
- «Д» – со средними полками;
- «Ш» – с широкими полками;
- «К» – колонная;
- «С» – сварная.
Двутавровые балки бывают от 4 до 15 метров, от длины зависит один погонный метр веса двутавра.
Рисунок 1: Двутавр (ГОСТ 8239-89)
Таблица 1: Теоретический вес 1 погонного метра балки двутавровой (ГОСТ 8239-89).
Рисунок 2:Двутавр (ГОСТ 19425-74)
Таблица 2: Теоретический вес 1 погонного метра двутавровых балок с уклоном нижних полок (ГОСТ 19425-74)
Рисунок 3: Двутавр (ГОСТ 26020-83)
Таблица 3: Теоретический вес 1 погонного метра «нормальных» двутавровых балок (ГОСТ 26020-83).
Таблица 4: Теоретический вес 1 погонного метра «среднеполочных» двутавровых балок (ГОСТ 26020-83).
Таблица 5: Теоретический вес 1 погонного метра «широкополочных» двутавровых балок (ГОСТ 26020-83).
Таблица 6: Теоретический вес 1 погонного метра «колонных» двутавровых балок (ГОСТ 26020-83).
Таблица 7: Теоретический вес 1 погонного метра двутавровых балок (СТО АСЧМ 20-93).

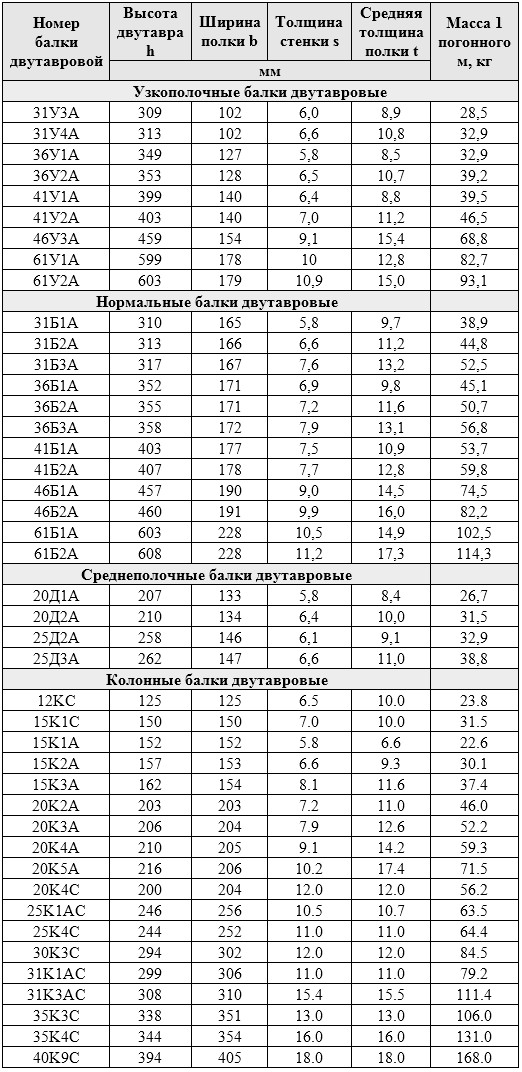

Таблица 8: Теоретический вес 1 погонного метра нестандартных двутавровых балок.
|
|
|
|
|
