Сегодня мы расскажем о популярных решениях устройства мансардных крыш, их возможностях. Ознакомившись с иллюстрациями, схемами стропильной системы, Вы получите чёткое представление об их устройстве. А изучив основы расчета сможете оптимизировать расходы на пиломатериал. Получите информацию о важных моментах планировки пространства. Узнаете в какой последовательности монтируется стропильная система мансардной крыши.

Мансардная крыша это сложная конструкция, и требует тщательных расчетовИсточник stroyland.su

Чертежи стропильной системы

Любое упоминание о мансарде ассоциируется с объёмной «пятиугольной» крышей, в которой можно жить, но существуют и другие варианты.

Односкатная

Предельно простая, надёжная односкатная мансардная крыша. Благодаря прямолинейным формам выглядит скромно, но элегантно. Особой респектабельности добавляют большие панорамные окна «в пол», ведь такая конструкция не просто позволяет, а провоцирует их установку.

Дом с односкатной крышей, с окнами почти на всю стенуИсточник drevogid.com

Стропильная система очень проста: прямые стропила единственного ската опираются на мауэрлат противоположных стен разной высоты, а если необходимо на промежуточные опоры. Пропорции стен подбираются под уклон в 35-45 градусов, что гарантирует устойчивость ветровым нагрузкам и нормальный сход снега.

Схема односкатной крыши для мансардыИсточник dvorakdesign.ru

Объём задействуется эффективно – при желании, это дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.

Двускатная

Относительно несложная широко распространённая крыша. Выглядит незатейливо, но внушает доверие, так как поддерживает традиции характерные русскому стилю. Как следствие, специально под мансарду проектируется редко, чаще адаптируется в готовом виде.

Двускатная крыша – традиционная, и чаще всего выбор падает на нееИсточник dekoriko.ru

Конструктивно проста – технические характеристики и стропильная система как у обычной двускатной крыши. Прямые стропила опираются на мауэрлат, под углом сведены в конёк. Фронтоны треугольной формы, прямые, отвесные, практически всегда остеклённые, часто с выходом на балкон.

Чаще всего применяют подобную схему для обустройства мансарды в небольшом доме с двускатной крышейИсточник csgoshik.ru

Полностью задействовать объём проблематично, но можно, даже нужно. Полезная площадь сравнительно невелика, потолок обычно «ломаный». Однако, умелой компоновкой мебели, смелыми дизайнерскими решениями недостатки можно обратить в достоинства.

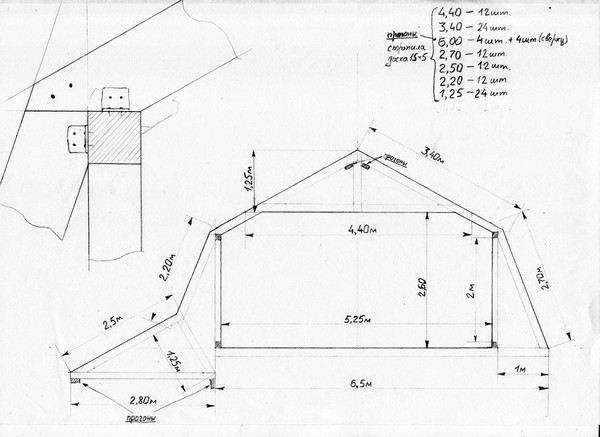

Ломаная

Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.

Чтобы добавить пространства на мансардном этаже предпочтение отдают ломаной крышеИсточник lbuilding.ru

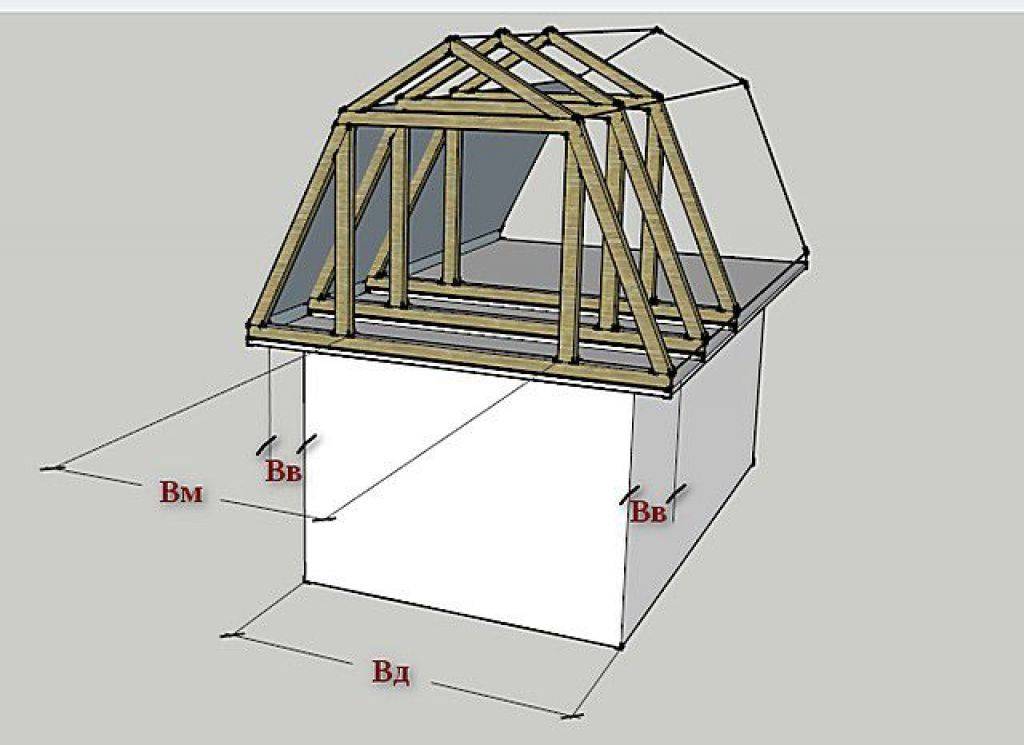

Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.

Схема более сложная, но дает больше пространстваИсточник moiton.ru

Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.

Основы расчета

Цель расчётов — найти компромисс эстетики, надёжности и стоимости.

Эстетическая сторона. Для начала проектируется общий эскиз крыши. Определяются пропорции, сопоставляются с размерами дома.

Разница между ломаной крышей и двускатной существеннаяИсточник homemyhome.ru

После чего ведётся конструктивный расчёт, где учитываются факторы:

  • Собственный вес конструктивных элементов крыши. Нагрузка от него действует на каждый элемент стропильной системы.
  • Ветровые нагрузки. Являются переменными, действуют на все элементы.
  • Снеговая нагрузка. Действует неравномерно, передаётся с участков, где мансардная кровля с уклоном меньше 30°, на более крутых участках снег не задерживается. При этом нагрузка может быть неравномерно распределена по левому и правому скатам. Действует на балки и верхние стропила.
  • Вес людей, элементов интерьера и мебели. Нагружает только перекрытие.

Факторы обрабатываются, суммируются. На основе результатов делаются выводы о размерах конструктивных элементов. Для гарантированной прочности они, округляются в большую сторону. Но технологичной сборке мешают индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ – невыгодно. Поэтому элементы объединяются в группы стандартных размеров пиломатериала. А стандартные решения значительно удешевляют проект – ведь на заказ всегда дороже.

Важно расчитать и угол наклона крышиИсточник pinterest.com

Если проект индивидуальный и нестандартный, лучше заказать точные расчёты. Принимая во внимание количество факторов, их специфику воздействия на стропильную систему напрашивается вывод – точный расчёт, это дело специалистов. Самостоятельно заниматься расчётами смысла нет – велика вероятность ошибки. Для стандартных и типовых решений можно адаптировать готовый действующий проект.

Кроме основных моментов пригодятся и несколько практических рекомендаций:

  • Шаг стропил соответствует размерам утеплителя.
  • Ширина стропил соответствует толщине утепления.

Ремонт крыши частного дома: этапы работ – от осмотра до восстановления кровли

Планировка

Лестница – ключевой момент. Её положение нужно увязать с будущими балками перекрытия. Если позволяет шаг стропил – просто ориентируем её между балками. В противном случае проектируем на мансарду надёжный удобный вход.

На стадии планирования полезно продумать интерьер. На этом этапе принимаются решения о перегородках и дополнительном естественном освещении – мансардных окнах. Конечно, о декорировании думать рано, но инженерная часть должна проясниться – какой функционал будет реализован.

На мансарде можно обустроить кабинет с уголком для занятий музыкойИсточник pinterest.co.uk

Ведь особенности таких помещений: ломаные-наклонные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.

Поэтому необходима конкретная планировка помещений, а в них, правильно распределение – зонирование пространства:

  • Для основной жизнедеятельности, отводятся
    светлые и хорошо проветриваемые
    помещения.
  • Некомфортные участки оборудуются под места хранения.
  • «Необычные условия» отдать в распоряжение детей.

Дизайн интерьера и окончательный уют создаются умелым использованием потенциала отделочных материалов, мебели и аксессуаров.

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата. Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев.

Стропильная конструкция мансардной крышиИсточник kryshagid.ru

Для монтажа стропильной системы практикуется два варианта: элементы стропильной системы на земле собираются в фермы, поднимаются и устанавливаются готовыми.

Или всё по отдельности собирается наверху – «по месту», соблюдая порядок действий:

  • Укладываются балки перекрытия. При этом учитывается шаг стропильной системы и возможность для устройства лестницы.
  • Сразу настилается черновой потолок, или временный настил для безопасной работы.
  • Монтируются стойки. Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.
  • Поверх прогонов укладываются затяжки.
  • Монтируются нижние стропила.
  • Временные раскосы меняются на постоянные ветровые связи в продольном положении.
  • Устанавливаются верхние стропила.
  • Выставляется каркас для фронтона, с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.
  • Далее по стропилам укладывается кровельная мембрана, и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.
  • На контробрешётку набивается обрешётка, с соответствующим кровельному покрытию шагом.
  • Монтируется кровельное покрытие, его доборные элементы: ветровые доски, конёк.
Один и тот же дом может выглядеть по-разному и иметь разную полезную площадьИсточник 1dom.kz

Об особенностях расчета мансардной крыши в видео:

Рекомендации, которые лучше знать в начале пути

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.


Все виды крыш частных домов и их особенности, выбор материала для кровли, фото проектов

Заключение

Мансардная крыша – это отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения затрат на его возведение. Решений для возведения мансардного этажа существует достаточно много – они могут быть как типовые, так и разработанные для определенного дома. Но в любом случае, монтаж мансарды требует профильных знаний и эту работу должны выполнять профессионалы.

Мансарда — Что это такое в доме — Мансардный этаж

Мансарда представляет собой помещение, в котором стены и потолок являются крышей здания. Это комната чердачного типа, поэтому потолок достаточно невысокий и расположен под углом.

Немного истории

Впервые термин «мансарда» использовали во времена правления французского короля Людовика XIV, который разрешил архитектору Франсуа Мансару надстраивать чердаки в домах. Мансарда стала жильем для небогатых людей в период урбанизации и индустриализации.

Особенности

Обычно мансарда обустроена так, что занимает весь верхний этаж полностью, но иногда можно встретить мансарды, которые расположены только на части чердачного пространства. Окна в чердачном помещении находятся на потолке, являющимся частью крыши. Они небольшие по размеру, но благодаря своему расположению пропускают в несколько раз больше света, чем обычные окна в комнатах.

Потолки в мансарде расположены достаточно низко, поэтому проживание может создать неудобства, особенно людям с высоким ростом. Очень часто мансардные помещения отводят под детские комнаты, детям по душе необычный интерьер и расположение.

Плюсы и минусы мансарды

Преимущества:

  • Хорошо выглядит. Дом с мансардой выглядит намного эстетичнее, сложная крыша с различными по форме плоскостями выглядит намного привлекательнее со стороны. Обычно дом с полноценным верхним этажом лишен этого преимущества. Если планируется строительство мансарды только из-за внешнего вида, то стоит обратить внимание на проекты домов полным верхним этажом и многоуровневой крышей.
  • Красивый интерьер. Возможность создания необычного интерьера — окна пропускают намного больше света и великолепно разнообразят дизайн. Раскосы, стропила и балки создают простор для фантазии дизайнера, можно создать комнату в стиле лофт (от англ. Loft — чердак).
  • Место для кабинета. Мансарда — идеальное место для мастерской или рабочего кабинета.
  • Крыша мансарды обеспечивает дополнительное сохранение тепла в доме, если соблюдены строительные нормы.
  • Строение в целом становится более гармоничным и уютным внешне.

Недостатки:

  • Меньше полезной площади. Из-за низких потолков существенно уменьшается полезная площадь, хотя по метражу дом совершенно не будет отличаться от здания с полным верхним этажом.
  • Нужны специальные окна. Потребуется приобрести специальные окна, стоимость которых намного выше обычных.
  • Требуется теплоизоляция. Необходимы качественные тепло- и гидроизоляционные материалы, чтобы проживание в мансарде было комфортным.
  • Нужна правильная кровля. Для монтажа крыши необходимо выбирать кровельные материалы, которые хорошо выдерживают холод и зной, а также хорошо изолирующие звуки дождя (например, ондулин).
  • По мнению психологов, длительное пребывание в мансардном помещении привносит в состояние человека дискомфорт и тревожность. По этой причине не рекомендуется обустраивать этаж под детскую.

Что такое мансарда?

Мансарда – это пространство на чердаке, которое эксплуатируется как жилое или нежилое помещение. Может занимать весь этаж или его часть, располагается как в частном доме, так и в многоквартирном. Используется для проживания или как место хранения старых вещей.

Конструкция мансарды предполагает наличие двух основных элементов:

  • вертикальной части, которая состоит из материала, используемого для строительства основного сооружения и его нижних этажей, и имеет с ними одну основу;
  • наклонной составляющей. Обычно ее каркасом служит стропильная система крыши.

Мансарда обладает определенными особенностями. Например, ее полезная площадь меньше, чем у этажа с той же длиной и шириной – из-за наклонных поверхностей. По этой же причине сложнее использовать пространство при расстановке мебели: потребуется или ее изготовление на заказ, или размещение в нехарактерных местах. Высота потолков не одинакова, что может создавать определенные неудобства при перемещении.

Повышенного внимания требует внутренняя отделка. Чтобы уменьшить теплопотери и предупредить просачивание влаги, необходимо утепление и прокладка дополнительного гидроизоляционного слоя.

Не каждое чердачное помещение может использоваться в качестве жилой мансарды. Для удобного проживания должны выполняться такие условия:

  • максимальная высота кровли составляет более 2,5 м;
  • конструкция стропильных балок не препятствует свободному перемещению;
  • перекрытие в состоянии выдержать вес мансарды со всем содержимым: жильцами, мебелью, техникой и пр. Кровельные балки также достаточно прочные для нагрузки при утеплении и отделке.

Типы мансардных крыш

Мансарды могут быть разных типов исходя из формы крыши. Познакомимся поближе с каждым из них и рассмотрим особенности видов.

  1. Односкатная. У этого вида мансард одна стена вертикальная, другая наклонная, причем угол наклона должен быть около 45°. Вследствие этого на крыше мансарды не накапливается снег, а значит, не создается дополнительная нагрузка на кровлю и не требуется установка дополнительных балок. Для установки окон и балконного проема доступна любая стена помещения.

  1. Двускатная. Наиболее популярный тип, который удовлетворяет многие запросы владельцев и строится с приемлемыми затратами. В конструкции наклонными являются обе стены, это уменьшает полезную площадь и затрудняет расстановку мебели. Однако часто в этих зонах размещают кладовые или шкафы, тем самым решая этот вопрос. Расположение скатов может быть симметричным или асимметричным. Образовавшееся помещение приобретает трапециевидную или квадратную форму.

  1. Ломаная, или многощипцовая.  Состоит из множества двускатных составляющих с разными уклонами. Ее стропильная система сложнее и может выходить за пределы стен. Такая мансарда может строиться как самостоятельное сооружение. Ломаная крыша является преимуществом при разработке дизайна интерьера, создает нестандартные формы помещения. Ею можно воспользоваться для зонирования пространства или обустройства нескольких комнат. Многочисленные углы кровли служат ребрами жесткости, позволяя конструкции выдерживать большие нагрузки.

Ее строительство закладывается при проектировании и требует легких материалов.

  1. Четырехскатная. Для такой привлекательной устойчивой к ветру мансарды необходим отдельный чертеж и дополнительные расходы на утепление. Размеры полезной площади уменьшаются по всем четырем сторонам. Увеличить площадь поможет кукушка – дополнительная конструкция в виде выступа на мансарде. Она улучшит природное освещение, увеличит высоту потолка и полезность площади. Кроме этого, приятно разнообразит внешний вид здания.

  1. С балконом. На месте оконного проема в несущей стене отлично смотрится балкон. Если он размещен над входом, к проекту отлично подойдут колонны:  они поддержат вес балкона и украсят крыльцо.

Отделка мансарды

Мансарда обычно возводится из простых материалов, а вот отделка должна быть качественной по технологии и выбранным материалам. К последним предъявляется ряд требований, чтобы для жильцов был обеспечен комфорт и уют. Материалы должны обладать такими характеристиками:

  • защищать поверхности от излишней влаги;
  • выполнять функции теплоизоляции;
  • быть устойчивыми к возгоранию;
  • иметь небольшой вес.

В роли отделочных материалов используют вагонку, фанеру, ДСП, гипсокартон, панели ПВХ, имитацию бруса.

Наиболее важными моментами при обустройстве мансардного помещения являются тепло- и гидроизоляция. Именно они регулируют влажность в доме и температурный режим. При выборе материала для этого следует учитывать коэффициент теплопроводности, экологичность, удобство при монтаже и стоимость материалов. Давайте познакомимся с наиболее распространенными материалами, обладающими этими параметрами.

Пенопласт

Пожалуй, самый популярный по качеству и стоимости материал. К недостаткам относится не пропускающая пар структура, что может привести к накоплению сырости в помещении. Для этого требуется установка дополнительной вентиляции. К тому же в условиях повышенной влажности этот утеплитель быстро теряет свои свойства. Не стоит забывать о его токсичности и легком воспламенении.

Пенополистирол

Экономически выгодный и простой процесс монтажа займет мало времени, а результат не даст большой нагрузки на стены. Специалисты рекомендуют применять пенополистирол плотностью 16-25 кг/м3: он лучше сохраняет тепло и более прост в монтаже, так как сохраняет целостность. Материал отлично защищает здание от окружающей среды, не уменьшает пространство помещения.

Пенополиуретан

Удобен для помещений со сложными конструкциями, так как наносится методом распыления. Застывает в любом положении, сохраняя эксплуатационные характеристики. Высокий коэффициент теплопроводности обеспечивает высокий результат даже при минимальной толщине слоя. Не подвержен гниению, не деформируется, устойчив к грибку, пожаробезопасен и экологичен.

Минеральная вата

Обладает способностью накапливать в себе влагу, экологически безопасная и с хорошей звукоизоляцией. На сегодняшний день очень распространенный утеплитель. Состоит из синтетических волокон, в которые добавлена каменная крошка. К недостаткам материала относится его высокая цена.

Эковата

Утеплитель позволяет сделать бесшовную изоляцию, закрывая соединения основных конструкций. Это позволяет предотвратить проникновение холода в помещение. Процесс нанесения прост, монтаж может быть завершен в течение одного дня. Однако следует помнить, что в упаковке материал занимает намного меньше места, чем при использовании.

Обеспечение гидро-, шумо- и пароизоляции

Для защиты от влаги важно обеспечить чердачному помещению гидроизоляцию. Для этого используются двух- и трехслойные диффузные пленки. Начиная от карнизной части, полосы укладываются поперек стропил. Их необходимо прижимать рейками, чтобы обеспечить вентиляционный зазор.

Шумоизоляция должна защищать помещение от излишних шумов, ударных, структурных или воздушных. Особенно важной она становится при металлической кровле. Для шумоизоляции используются теплоизоляционные материалы. При их выборе обращайте внимание на индекс звукопоглощения, плотность, упругость. В зависимости от места прокладывания шумоизоляции можно остановиться на таких материалах, как минеральная вата, пенопласт, вспененный полимер и пр.

Утепление пола

Утеплитель пола в мансарде выбирают с учетом того, какой материал использовался при строительстве дома и перекрытий. Обычно останавливаются на минвате, керамзите, пенопласте или пеноплексе.

Утепляем стены

Мансарда максимально подвержена влиянию окружающей среды. Поэтому для комфортного проживания в ней в любое время года необходимо утепление стен. В данном случае подходят те же минвата, пенопласт, экструдированный пенополистирол.

Фото мансардных комнат

Предлагаем вам подборку фото мансардных комнат для вдохновения.

Надеемся, что один из этих вариантов поможет вам соорудить мансарду своей мечты.

Мансардная крыша своими руками — чертежи, техника сооружения

В этой статье рассмотрим, как возводится мансардная крыша своими руками – чертежи, виды мансард, а также все этапы ее строительства.

Виды мансард по их расположению

Мансарда фактически является помещением, ограниченным внизу междуэтажным перекрытием, а вверху и с боковых сторон — скатными плоскостями самой кровли. В зависимости от формы скатных поверхностей мансарды бывают:

Стропиловочные системы для мансардных кровель

Определяют какую форму получит мансардная крыша своими руками — чертежи, позволяющие увидеть вид будущей кровли и выяснить: какие будут установлены стропилины висячие или наслонные.

Если у мансарды нет внутренней опорной стенки, или расстояние от такой стенки до края самой мансарды больше 7 м, устанавливаются стропилины висячего типа. Они образуются верхней частью кровельного ската, ограниченного балками потолка самой мансарды.

Вторые представляют собой треугольник с прямым углом, образованный стенкой и нижней стороной кровельного ската. Такой монтаж стропилин возможно выполнить, если есть опорная стенка домостроения, находящаяся внутри самого мансардного помещения.

Установка стропиловочной конструкции — это первоначальный этап обустройства мансарды. Поэтому прежде, чем начинать ее возведение, необходимо выполнить все расчеты, учесть все нюансы этого монтажа. Например, возможность возведения крыши дома с мансардой вместо существующего на строении чердака, будет напрямую зависеть от качественных характеристик поверхностей стенок и перекрытий, разновидности фундамента и несущих его характеристик, и от общего техсостояния всего строения.

Мансардная стропиловочная система представлена следующими конструктивными элементами: обрешеточной конструкции, стропилин, лежней, различных стоек, коньков, подкосов, основания-мауэрлата, соединительных деталей, тепло- и гидроизоляторов, кровельного покрытия, крепежных деталей.

Основные правила возведения стропильной системы

Правила возведения стропильной системы для мансардной крыши

Начиная обустройство стропиловочной системы, нужно учесть:

  1. Сечение брусьев или балок, из которых изготавливаются стропилины и другие каркасные детали, должно быть не менее 10х10 см.
  2. Обязательно используются гидроизоляторы, даже такие простые как рубероид или толь.
  3. Крепеж главных несущих узлов стропиловочной системы выполняется при помощи очень прочных скоб, продублированных обвязкой, выполняемой из толстой стальной проволоки.
  4. Влажность древесины, используемой для монтажных работ на мансарде, не может быть больше 10-16 %.
  5. Все деревянные детали обязательно обрабатываются спецантисептиками и противопожарными пропитывающими составами.
  6. Лучшим видом древесины для производства деталей стропиловочной системы считаются пиломатериалы хвойных разновидностей деревьев, потому что они наиболее устойчивы к действию отрицательных природных условий.

Важно: составляемые для постройки мансардной крыши своими руками чертежи позволяют, на основе изображенной на них информации, выполнить все необходимые подсчеты и осуществить последующее самостоятельное обустройство мансардного помещения.

Возведение стропиловочного каркаса мансардной кровли

Процесс установки мансардной крыши всегда начинается с установки стропиловочного каркаса. Первоначально монтируется верхний брусок, сечение которого составляет 10х10 см, но предпочтительнее 15х15 см. К стойкам такой брус прикрепляется саморезами, железными скобами, спецгвоздями. Этот брус является подстропильной рамой.

После чего выполняется укладка мауэрлата. Именно он являет собой основу-фундамент всей кровли, не дает опрокинуть крышу порывам мощного ветра, а также перераспределяет нагрузку с конструкции мансарды на несущие стенки строения. Для создания мауэрлата используются толстые доски, не меньше, чем 5 см, и бруски с сечением не менее 10х15 см.

Бруски размещаются по всему периметру строения и крыши, и прикрепляется к стенкам стальными скобками либо очень длинными саморезами (лучше всего использовать оба типа крепежа). Еще один способ прикрепления основания-мауэрлата кровли к стенкам – при помощи стальной проволоки, предварительно вмурованной в верхнюю часть кладки стенки.

Важно: чем прочнее будут связаны мауэрлат и стенки, тем вся мансардная конструкция будет устойчивее. Под мауэрлатные брусья обязательно подкладывается гидроизолирующий слой, а сами деревянные мауэрлатные бруски или доски обрабатывают гидроизолирующим составом и антисептиком.

Далее выполняется установка стропилин, они покупаются чаще всего уже изготовленными под определенные размеры, но могут быть легко произведены и самостоятельно. Перед началом монтажа стропилин на мауэрлате наносятся метки, указывающие места прикрепления стропилин (обычный шаг между ногами составляет около 15 см). Нанесение таких меток ускоряет и упрощает выполнение монтажных работ со стропилинами.

Затем укладываются крайние к фронтону стропилины. Стоит обратить внимание, что край фронтона и верхняя часть стропилины обязательно составляют одну линию. Кроме этого, обращают внимание на качество древесины, используемой для стропилин: она не должна быть бракованной (нормальным считается наличие не больше 3 дефектов на метр длины), толщина – не меньше 4 см, ширина – не меньше 15 см. После размещения крайних стропилин, их соединяют веревкой-уровнем, по которому выполняют монтаж и крепление остальных стропилин системы.

Значительно облегчат возведение мансардной крыши своими руками чертежи, составленные предварительно, еще на этапе планирования такого строительства.

Монтаж стропилин

Затем стропилины объединяются воедино. Это делается в верхних точках всех стропилин при помощи специальной детали — прогона. Потом монтируется коньковая балка — не являющаяся обязательной для установки деталью каркаса (ее монтируют тогда, когда протяженность крыши больше 7 м).

Важно: в ходе установки стропиловочной системы закладываются места для размещения оконных рам.

Когда высота кровли будет меньше 7 метров, то к верхним краям стропилин закрепляются растяжки, выполняющие две важные функции: они служат одновременно потолочными балками этого помещения и делают жёстче всю кровельную систему мансардного типа, укрепляя весь каркас мансардной кровли.

На этом установку стропиловочной системы завершают. Остается только выполнить монтаж обрешеточной конструкции, прикрепить стройматериал для создания гидробарьера, разместить теплоизолирующий слой утеплителя, а также смонтировать покрытие кровли. Мансардная кровля закончена, и далее начинают внутренние работы.

Теплоизолирование мансардных кровель

Создание качественного и надежного теплоизолирующего слоя критически важно для любого варианта кровли мансардного типа. Это продиктовано тем, что стенки мансардного помещения являются одновременно и плоскостями мансардной кровли, либо, очень часто, расположены максимально близко к этим плоскостям. Поэтому в холодный период мансардное подкровельное пространство быстрее охлаждается и промерзает, а в теплый период — сильно нагревается.

Процесс утепления мансардной крыши при помощи минеральной ваты

Так как чаще всего мансардное помещение эксплуатируется круглогодично — как жилые комнаты, то в нем теплоизолируют все поверхности и плоскости, контактирующие с окружающей мансарду внешней средой. Теплоизолирование делают в несколько слоев, включающим, тепло-, паро- и гидроизолирование.

Для уменьшения расходов на строительство и в бюджетных вариантах теплоизолирования используют минвату. Ее укладывают в пространство между стропилинами, поэтому их размер подбирают в соответствии с его параметрами, а при необходимости выполняется обрезка приобретенного теплоизолятора под существующие размеры проемов между стропилинами.

Размещаются листы теплоизоляционного стройматериала на предварительно смонтированный пароизоляционный слой, а сверху минваты прикрепляется гидроизоляция. В подобной слоеной системе формируются воздухозазоры, которые располагаются между пароизоляцией и минватой, и слоем минваты – с гидроизолятором. Такие воздухоканалы обеспечивают вентилирование и проветривание всей кровельной системы. Это значительно улучшает теплоизолирующие характеристики мансардной кровельной конструкции.

Важно: при утеплении конструкции мансардной кровли важно выполнить его как можно качественнее, так как от качества теплоизолирования и обустройства вентилирования подкровельного пространства зависит микроклимат будущего мансардного пространства и комфортные условия для последующего использования такого помещения.

Чертежи мансарды: переделка чердака

Многие владельцы частных домов стремятся превратить чердачное помещение в мансарду. Ее закладывают изначально в проектные чертежи дома, а если дом покупают старый и с обычным чердаком, то ищут возможность перестроить его.

Мансарда позволит вам получить дополнительную жилую площадь в доме, не прибегая к строительству нового этажа.

Мансарда популярна не только из-за того, что увеличивает жилое пространство, но и потому, что обычно комнаты в них получаются удивительно уютными.

На что обратить внимание при покупке дома для перестройки?

Чердачный этаж не так сложно перестроить в полноценную мансарду. Самое главное – это определить, выдержит ли фундамент дома дополнительную нагрузку. В доме, который вы строите с нуля и предполагаете делать мансарду, эта нагрузка уже заложена в расчеты. Если дом вы купили и перестраиваете и у вас возникли хоть малейшие сомнения в том, что такая нагрузка фундаменту дома под силу, то нужно его усилить и только потом начинать строительство мансарды. В некоторых случаях, например, если дом очень старый, построенный из самана, рекомендуют даже построить дополнительные опоры из кирпича или камня, благодаря которым фундамент и стены перенесут дополнительную нагрузку без разрушений. Как вариант нагрузку от мансардной надстройки можно перенести на отдельное основание-фундамент.

Следующее, на что нужно обращать внимание, принимаясь за перестройку, – тип крыши у дома. Чем больше угол наклона скатов, тем меньшее помещение у вас получится, так как угол наклона забирает площадь у вашей мансарды. Поэтому, покупая дом, в котором позже вы хотите сделать мансарду, обращайте внимание на его крышу, иначе переделка чердака может превратиться в полноценное строительство.

Что необходимо отобразить на чертеже?

Перед переделкой чердака нужно сделать чертежи. Правильный подробный чертеж не только поможет составить смету на строительство, но и покажет заранее, с какими трудностями придется столкнуться. После получения чертежа, возможно, вы решите отказаться от своих планов.

Если вы хотите все сделать по правилам и быть уверенным в надежности своей мансарды, то начать нужно с инженерных расчетов новой конструкции стропил. Строительные нормы четко регламентируют, какой должен использоваться брус при заданном шаге и длине стропил. Поэтому с инженерными расчетами не должно возникнуть больших сложностей.

Чертеж мансардной ломаной крыши.

Наиболее подходящей для мансарды считается двускатная ломаная кровля. И хотя нагрузка на стены в этом случае больше (такая крыша предусматривает использование наслонных стропил), чем при односкатной крыше, помещение получается более функциональным. Двускатная ломаная стропильная конструкция должна иметь достаточное количество несущих опор, которые располагают на внутренних несущих стенах здания, иначе она будет недостаточно надежной.

Постройка мансарды в старом доме также требует сооружения мауэрлата, желательно у основания кровли по периметру всего дома. В этом случае замкнутая конструкция облегчит нагрузку на стены. Особенно это важно, если вы используете систему висячих стропил. Если вы применяете такую конструкцию, то следите, чтобы стропила упирались ногами не только в поперечную балку и образовывали систему треугольников, но и на мауэрлат. Его можно установить заподлицо с внутренней поверхностью стен фасада.

Чертеж должен иллюстрировать все эти изменения в конструкции стропильной системы. Так же на нем или на другом отдельном чертеже должна отображаться система вентиляции мансарды. Утепленный чердак с вентиляцией имеет совершенно отличное от мансарды устройство. Нужно очень четко продумать, каким образом воздух будет циркулировать по комнатам в мансарде, что предпринять для такой циркуляции воздуха, иначе вы рискуете вместо уютного теплого помещения получить душную или, наоборот, продуваемую всеми ветрами комнату.

Освещение – важная часть всего проекта, если вы не являетесь любителем полумрака, то в каждом помещении вашей мансарды должно быть минимум одно окно. Лучше всего, если это будут мансардные, а не вертикальные окна типа «скворечник». Дело в том, что мансардное окно дает на 40% больше света, чем обычное, а «скворечник» служит, скорее, декоративным элементом, освещая пространство очень ограниченно. Высота мансардного окна может зависеть от вашей задумки, но нижний его край должен находиться на уровне в 90 см от пола, это обязательно должен отражать ваш чертеж. Также хорошо изобразить на чертежах лестницу, по которой вы будете подниматься на мансарду.

Чем большее количество качественных чертежей вы подготовите до начала строительства, тем лучше вы будете представлять, что получите в итоге. Сможете заранее спланировать пространство таким образом, чтобы сохранить максимум полезной высоты в мансардных помещениях. И, самое главное, убережете себя от непредвиденных случайностей, когда в разгар строительства оказывается, что стены или фундамент не выдерживают дополнительной нагрузки.

Строительство мансарды своими руками

Мансардой называется жилое помещение чердачного типа, которое образуется на последнем этаже здания, имеющего мансардную крышу. Популярной такая архитектура дома стала благодаря французу Франсуа Мансару, который в середине 17 века работал в Париже. Он еще в 1630 году начал использовать чердачное пространство для хозяйственных и жилых целей. И теперь, с того самого времени, чердачный этаж, который расположен под крутой изломанной крышей, стал называться, по имени архитектора, мансардой. Начиная с 19 века, из-за урбанизации и индустриализации, в мансардах чаще всего проживали бедные люди.

Сейчас в современном строительстве мансарды используются все чаще и чаще. Согласно СНиП 2.08.01-89, данная часть здания определяется так: «Мансарда (мансардный этаж) — это этаж в чердачном пространстве, у которого фасад частично или полностью образуется поверхностями (поверхностью) ломаной или наклонной крыши таким образом, чтобы линия пересечения фасада и плоскости крыши от уровня пола мансарды находилась не выше 1,5 метров».

Преимущества и недостатки мансарды

Преимущества:

  • возможность использования инфраструктуры старого здания;
  • благодаря использованию чердачного помещения, увеличивается жилая площадь;
  • отсутствие проблемы уплотнительной застройки;
  • внешний облик здания становится лучше, у здания появляется завершенный вид;
  • мансарда может быть установлена в один или даже в два уровня;
  • существенное снижение энергопотребления и сокращение теплопотерь в зимний период;
  • для сооружения мансарды не нужно выселять жильцов и использовать тяжелую технику.

Недостатки:

  • теряется полезная площадь помещения;
  • наличие скошенных потолков, уменьшающих высоту стен;
  • довольно требовательная и сложная технология гидро- и теплоизоляции;
  • использование мансардных окон, стоимость которых гораздо выше;
  • на мансардных окнах может скапливаться снег, что препятствует попаданию в помещение солнца.

Технология строительства

Во время проектирования и последующего сооружения мансардной крыши очень часто проектировщики и строители выполняют свою работу не качественно, допуская ошибки в стропильной конструкции, системе вентиляции и изоляции. Результатом этих действий может стать мансардная крыша, которая спустя какое-то время становится непригодной для последующего использования, на ней появляется плесень и грибок, а сама кровля начинает разрушаться или протекать. Все это возникает из-за того, что нарушается технология строительства.

Из-за того, что мансардная крыша расположена довольно близко от стен внутреннего помещения, а добиться отличных показателей теплообмена в данной ситуации достаточно сложно, необходимо чтобы вся конструкция крыши мансарды имела отличную вентиляцию и теплоизоляцию, а стропильная система была возведена правильно, с использованием древесины, которая обязательно должна быть обработана специальными средствами огнебиозащиты.

Для того, чтобы мансардная крыша получилась долговечной и надежной, следует выполнить строительство мансарды своими руками исходя из некоторых правилах:

  • стропила должны быть толщиной не менее 15 см, для этих целей можно применять клееный брус;
  • минеральная вата, пенопласт, вспененное стекло и вспененный полистирол могут использоваться в качестве теплоизоляции;
  • между слоем теплоизоляции и самой кровлей необходимо сделать полноценную вентиляцию с вытяжками и продухами, чтобы воздух по ней мог циркулировать под всей крышей;
  • по поверхности теплоизоляции с внутренней стороны следует проложить пароизоляционный слой;
  • под кровлю с внешней стороны стропил обязательно нужно уложить слой гидроизоляции и, сели вам потребуется, слой звукоизоляции.

Данные требования определяются различными физическими и природными явлениями.

Поэтому:

  • большая толщина стропил необходима для того, чтобы была возможность укладывать между ними теплоизоляцию толщиной примерно 15-25 см, что ведет к утяжелению всей конструкции крыши, которая держится на стропилах;
  • согласно требованиям СНиП, вся древесина, из которой будет сооружаться данная конструкция, должна обязательно обрабатываться специальными защитными средствами от микроорганизмов и огня, что поможет сохранить ее и увеличить срок эксплуатации;
  • летом в наших широтах очень жарко, а зимой холодно, поэтому слой теплоизоляции должен быть не менее 20 см. Конструкция мансарды такова, что она теряет довольно много тепла зимой и очень быстро прогревается летом, а большой слой теплоизоляции сможет защитить мансарду от проникновения тепла внутрь и потере его во вне. Вторая цель, которую преследует теплоизоляция — это сохранность кровли. Тепло, которой зимой выходит из помещения, нагревает кровлю и лежащий на ней снег, являющийся природным утеплителем, немного подтаивает. При минусовой температуре потаивший снег превращается в лед, а он в свою очередь не обладает теплоизоляционными свойствами, утяжеляет кровлю и даже может ее разрушить. В день циклов оттаивания и замерзания может быть очень много, что может очень быстро вывести из строя кровлю. Летом же в мансарде будет очень быстро становиться душно и жарко, потребуется установка кондиционера. Всего этого можно избежать, если грамотно обустроить толстый слой теплоизоляции;
  • еще одним очень важным аспектом является правильная вентиляция крыши, которая поможет избавиться от избыточной влажности, а также охладить крышу как зимой, так и летом. Благодаря этому проживание в мансарде будет комфортным. Помимо этого в помещении мансарды не будет гнили, грибков и пелесени;
  • что касается гидро-, звуко- и пароизоляции, то здесь и так все понятно. Пароизоляция необходимо для того, чтобы избыточная влага проходила через нее со стороны помещения, а извне не попадала туда, а гидроизоляция призвана защищать помещение и его теплоизоляцию от попадания влаги. С помощью звукоизоляции можно снизить уровень шума от ветра, града и дождя.

Самостоятельное строительство мансарды

Теперь можно более подробно рассмотреть строительство мансарды своими руками. В наше время довольно легко можно найти всю необходимую информацию, после чего вам потребуется тщательно все обдумать, приложить все свои усилия и построить мансарду.

Данное строительство вполне могут осуществить два человека, а количество времени будет зависеть от того, сколько времени они будут проводить на стройке. Построить мансарду можно из разных материалов, но чаще всего для этих целей используется дерево. После того, как будет получена вся необходимая информация, можно будет разбить весь процесс строительства на несколько этапов.

Начало строительства

Для начала следует сделать подробный чертеж дома. На данном этапе создание масштабированной схемы является обязательным условием, чтобы была возможность рассчитать все так, чтобы сам дом и построенная мансарда гармонично сочетались друг с другом как по наклону крыши, так и по высоте конструкции. И только после составления схемы можно будет достаточно точно рассчитать длину конструкций из дерева для строительства мансарды.

Из инструментов вам потребуются шурупы, гвозди, молоток, шуруповерт, лобзик, бензопила и дисковая пила.

Для строительства мансарды своими руками можно использовать доски из сосны или ели с сечением 50х150 мм и длиной около 6 метров. Но перед тем, как использовать пиломатериалы, их обязательно нужно обработать специальным огнезащитным составом. В настоящее время в продаже можно найти составы разных расцветок, расфасовок и производителей.

Установка стоек и обвязка стен

Перед тем как приступать к увязке стен, следует сначала уложить по контуру стены обвязочный брус, но как его правильно прикрепить к имеющимся стенам?

При самостоятельном строительстве мансарды обвязку стен брусом необходимо производить по внутренней части стены, для чего вам потребуется применять доски в два слоя. На стены заранее нужно приклеить с помощью мастики рубероид, который также должен клеиться в два слоя. После этого нужно дрелью просверлить отверстия в кирпичной стене и в первом слое бруса, а затем закрепить брус к стенам при помощи дюбелей с шагом 50-60 см.

До того, как вы начнете крепить второй слой бруса, необходимо установить его таким образом, чтобы осталось немного места для последующего крепления вертикальных стоек, которые должны располагаться через каждые 49 или 59 см, но не забывайте при этом оставлять место для будущих окон. Когда второй слой бруса будет закреплен, можно приступать к подготовке вертикальных стоек, чья длина должна составлять 150 см, а шипы иметь размер 50х50 мм. Далее с помощью лобзика нужно вырезать отверстия на втором слое бруса так, чтобы туда могли плотно войти вертикальные стойки.

Крепить второй слой бруса к первому необходимо с помощью саморезов, которые обязательно должны быть оцинкованными. После того, как шипы вертикальных стоек войдут в предназначенные для них отверстия, их нужно будет забить туда поплотнее кувалдой. Еще один ряд досок, которые прикручиваются саморезами к вертикальным стойкам, нужно будет проложить сверху, чтобы образовалась верхняя обвязка.

В процессе работы необходимо постоянно контролировать с помощью уровня горизонтальность. Чтобы конструкция получилась прочной, следует применять при строительстве наклонные стойки, но перед их установкой нужно на внешний край стены уложить два слоя обвязки из досок и прибить ее дюбелями. После этого необходимо определить угол наклона стоек и затем их следует прикрутить при помощи металлических уголков к основанию. Наклонные стойки крепятся к вертикальным при помощи саморезов. В итоге у вас должна получиться достаточно крепкая и прочная конструкция.

Установка столбов, стропил и конька

В том случае, если вы хотите построить мансарду своими руками в двух уровнях, то нужно помнить, что начало деревянных конструкций будет идти сразу от пола. По центральной линии обязательно нужно будет устанавливать столбы, используя для этой цели просушенный брус, который должен устанавливаться на деревянную основу в шип.

Затем на центральные столбы необходимо наложить конек и прикрутить его с помощью металлической пластины. Помните, что к коньку заранее нужно прикрутить направляющие планки, на которые затем будут установлены стропила. В качестве ригелей будут использоваться потолочные балки, которые нужно будет прикрутить к стропилам.

После этого к стропилам следует прибить обрешетку, а поверх нее уложить слой гидроизоляции с небольшим нахлестом (около 10 см). И только потом укладывается кровельный материал.

При наличии определенных навыков, строительство мансарды не вызовет никаких сложностей и практически каждый сможет выполнить его самостоятельно.

Утепление мансарды

Необходимо точно знать из чего состоит утепленная крыша.

Вот ее основные составные части:

  1. В качестве основного покрытия крыши можно использовать сайдинг, битумную черепицу, ондулин, металлочерепицу, черепицу или шифер. Утепление крыши от этого абсолютно не зависит, так как основное покрытие должно не пропускать воду внутрь дома.
  2. Гидроизоляция представляет собой слой специальной пленки или рубероида, который должен задерживать воду, пропуская при этом пары воды. Гидроизоляция предназначена для того, чтобы защищать лежащий ниже слой утеплителя от влаги (конденсат, который оседает на внутренней стороне, дождь, попавший под стык покрытия в ветреную погоду), но при этом она должна пропускать пары влаги наружу. Укладывать гидроизоляцию нужно так, чтобы вода стекала по ней наружу.
  3. В качестве теплоизоляции чаще всего используется слой пористого материала (стекловаты или пенопласта), который необходим для обеспечения основной защиты от холодов.
  4. Слой пароизоляции представляет собой пленку, которая защищает теплоизоляцию не только от воды, но и от ее паров. В помещении, где есть люди, воздух всегда немного влажный, по этой причине пароизоляция, как и вентиляция, нужна обязательно, чтобы эта влага могла удаляться из помещения.
  5. В качестве отделки помещения можно использовать фанеры, ДСП или листы гипсокартона, которые образуют потолок мансарды. Данный материал можно крепить непосредственно к самим стропилам или же к заранее изготовленному металлическому каркасу, который немного уменьшает объем помещения.

Внутреннее утепление мансарды

Главное отличие внутреннего утепления мансарды заключается в том, что при этом необходимо создавать довольно сложный по конфигурации гидроизолирующий слой, который должен обходить все стропильные балки и выводиться под крышу. Сложность заключается еще и в том, что чаще всего в мансардном помещении есть балки, образующие в будущем утепленные стены и потолок, то есть горизонтальные и вертикальные элементы, которые крепятся на наклонных стропилах. Также необходимо чтобы гидроизоляционный слой был герметичным, для чего нужно уплотнить с помощью скотча места обхода горизонтальных и вертикальных элементов, места креплений и стыки.

В процессе укладки гидроизоляции между стропилами ее можно крепить к обрешетке при помощи степлера, но лучше использовать для этого деревянные реечки, которые нужно прибивать вертикально. Благодаря этим реечкам гидроизолирующая пленка будет аккуратнее держаться, а ее поверхность получит меньше повреждений. Данный этап внутреннего утепления является подготовительным, после него начинается создание теплоизоляционного слоя.

Утепление мансардной крыши

Часть мансардной крыши является еще и крышей дома. К данной части относится наклонная часть стропил, куда крепится утеплитель после укладки гидроизоляции. Гидроизоляция должна обязательно проходить по всей крыше дома вдоль стропил до самого конька, при этом на теплоизоляции можно сэкономить и уложить ее не на всю высоту, а только до того места, где начинается потолок. В этом случае утеплитель мансардной крыши необходимо укладывать как можно плотнее между потолочными балками, подшивая его снизу пароизоляцией и закрепляя реечками, направленными поперек потолочных балок. Лучшим утеплителем для мансардной крыши считается минеральная вата.

Утепление мансардного пола

Пол мансарды утепляется точно так же, как и пол в деревянном доме. По этой причине в данной статье обсуждению данного вопроса не будет уделяться много времени. Стоит лишь заметить, что для утепления пола следует использовать пенополистирольные плиты или маты из минеральной ваты.

Утепление мансардных стен

Мансардные стены можно не утеплять в том случае, если до самого низа утепляется крыша дома. Но если вы заранее утеплили пол мансарды, то стоит утеплить и стены. Для этих целей на задней стороне стоек, которые будут в будущем опорами стен, необходимо набить деревянные рейки с шагом 30-40 см, а уже на них уложить теплоизоляцию. Заранее нарезанные листы теплоизоляции нужно плотно уложить между опорами, а поверх них на всю поверхность стены уложить пароизоляцию, а затем, как и на потолке, подшить реечками. Пароизоляция потолка и стен должна быть герметичной, для чего все имеющиеся стыки нужно проклеить скотчем. При довольно большом разнообразии материалов для утепления, предпочтение чаще всего отдают минеральной вате или пенополистиролу.

Утепление мансарды пенопластом

Утеплять мансарду пенопластом не так хорошо, как минеральной ватой, так как пенопласт хоть и удерживает хорошо тепло, но не является защитой от мышей. Но все равно использовать пенопласт вполне допустимо. Укладывать листы пенопласта желательно в два слоя, то есть приобретать листы толщиной 50, а не 100 мм. При этом укладывать между стропилами их нужно так, чтобы стыки разных слоев не совпадали.

Утепление мансарды минеральной ватой

При желании утеплить мансарду минеральной ватой, лучше всего применять маты из минваты, а не рулонный материал, так как они со временем не оседают и лучше держат форму. Минеральная вата, как и пенопласт, укладывается в два слоя.

Обустройство мансарды

После того, как вы решили обустроить на мансарде жилую комнату, вам останется только определиться с ее предназначением. Чаще всего мансарды используются в виде рабочих уголков или небольших спален, так как наклонные потолки и небольшая площадь мешают разгуляться фантазии хозяев. Но на самом деле это не так, ведь обустройство мансарды может быть творческим и очень увлекательным процессом, который в результате может привести к девяти полнофункциональным помещениям. Далее будет более подробно рассмотрены варианты обустройства мансарды.

Варианты обустройства мансарды

В том случае, если у вас есть деревянный загородный домик или уютная дача, вас наверняка посещали идеи по обустройству мансарды, так как это довольно простой способ по увеличению полезной площади. Не беда, если вы не закладывали в проект своего дома просторный чердак, ведь вы можете построить мансарду при желании в любое время. Далее будут рассмотрены некоторые интересные варианты по обустройству мансарды.

Мансардная спальня

Трудно представить комфортный сон без прохладного, свежего воздуха. Именно по этой причине в деревянном доме нужно начинать обустраивать мансарду под спальню с надежной теплоизоляции, которая не даст ей сильно нагреваться летом и быстро остывать зимой. Помимо этого, нужно обязательно устанавливать хорошие мансардные окна, чтобы комнату можно было проветривать. Располагать кровать следует таким образом, чтобы нависающий потолок не давил на вас, а вставать с нее было удобно.

Детская комната

Обустраивая на мансарде спальню, можно сделать ее не только взрослой, но и детской, соорудив там своему ребенку уютное гнездышко. А можно поселить на мансарде сразу двух детей, но в этом случае вам потребуется установить двухъярусную кровать или грамотно разграничить жилое помещение.

Рабочий кабинет

Чердачные помещения отличаются уединенностью и тишиной, поэтому очень хорошим вариантом будет размещение на чердаке удобного рабочего уголка. Кабинету не требуется много места, но в итоге вы сможете получить удивительный результат. У окна можно установить стол, а около стен обустроить удобные полочки для документов и книг.

Туалет и ванная

Дополнительный санузел не будет лишним никогда. Обустроить его можно даже под крышей, что будет довольно удобным решением, так как там достаточно места и для ванны, и для душевой кабинки. Правда при этом вам придется подводить туда все необходимые коммуникации, но результат того стоит.

Творческая мастерская или студия

Если вы чем-то сильно увлекаетесь и мечтаете творить в тишине и уединении, то можно обустроить на мансарде студию или творческую мастерскую, где вам никто не будет мешать. И не важно чем вы занимаетесь — пишете романы, ваяете скульптуры, рукодельничаете или музицируете, в любом случае вам будет очень комфортно предаваться своему любимому делу под крышей дома.

Клуб или уютная гостиная

Даже в том случае, если ваша комната под крышей имеет небольшие размеры, из нее все равно можно сделать небольшой дискуссионный клуб или уютную гостиную, где вы сможете встречать гостей, поить их чаем и вести интересные беседы.

Домашний кинозал

Очень многие люди любят в свое свободное время просматривать интересные и захватывающие кинофильмы. А если это так, то почему бы для этой цели не обустроить отдельное помещение? В плане акустики это будет просто отличным вариантом, так как многослойный пирог утепления и гидроизоляции мансардного этажа способен обеспечить внутри комнаты превосходный акустический эффект.

Бильярдная комната

Еще одним очень распространенным видом досуга является игра на бильярде. Те, кто очень любит данное развлечение, мечтают иметь у себя дома бильярдный стол. В принципе, это вполне реально, к тому же сейчас можно приобрести уменьшенные бильярдные столы, которые предназначены специально для домашнего использования. Мансарда является отличным местом для установки бильярдного стола.

Гардеробная

Практически всегда и всем не хватает места для хранения вещей. Люди покупают обновки, а старую одежу, хоть и ненужную, выбрасывать жалко, поэтому требуется место для ее хранения. К тому же женщинам необходимо где-то примерять свои обновки! Обустроив на мансарде гардеробную с примерочной, вы решите все эти проблемы одним махом.

Редкий рисунок XVIII века художника рококо Тьеполо, обнаруженный на чердаке английского поместья | Умные новости

Ожидается, что картина Джованни Баттиста Тьеполо «Большая группа пунчинелли» будет продана на аукционе более чем за 200 000 долларов. Предоставлено Dreweatts

Может показаться странным, что кто-то потерял произведение искусства стоимостью более 100 000 британских фунтов. Но после того, как член богатой семьи Ситуэлл купил причудливый итальянский рисунок 18-го века в 1936 году, произведение искусства было спрятано и забыто в одной из многочисленных комнат Уэстон-холла, большого семейного поместья в Нортгемптоншире.

«Похоже, никто не знал, где находится [рисунок], и даже не задумывался над ним», — отмечает Генриетта Ситуэлл, потомок известной английской литературной семьи, в заявлении Dreweatts, которое намерено продать картину. содержание Weston Hall в следующем месяце.

В начале этого года наследники Ситуэлл решили продать с аукциона семейный инвентарь прекрасных товаров. Прочесывая девять чердаков зала, сообщает Нил Джонстон для London Times , Генриетта наткнулась на сюрприз: маленькое произведение искусства, завернутое в пузырчатую пленку и прислоненное к стене.

В Уэстон-холле на протяжении 300 лет проживали члены семьи Ситуэлл. В прошлом году потомок Уильяма Ситуэлла выставил поместье на продажу более чем за 4 миллиона фунтов стерлингов. Предоставлено Dreweatts

«Когда я развернула упаковку, я сразу же узнала в ней что-то особенное, — говорит Генриетта, изучавшая историю искусств в колледже.

В конце концов эксперты идентифицировали рисунок как рисунок итальянского художника Джованни Баттиста Тьеполо (1696–1770), чьи крупномасштабные фрески «олицетворяют» экстравагантный итальянский стиль рококо, согласно Британской энциклопедии.На маленьком рисунке тушью под названием A Large Group of Punchinelli , изображена шумная группа большеносых горбатых клоунов, празднующих и поедающих клецки.

Рисунок, который десятилетиями собирал пыль, станет звездным лотом на аукционе Дрюиттса 16 и 17 ноября. Другие представленные на распродаже предметы включают в себя искусно выполненную кровать с балдахином и вышитыми драпировками, подборку эксцентричного гардероба и коллекции ювелирных украшений поэтессы Эдит Ситуэлл, а также меч и ножны XIX века, возможно, подаренные Георгом IV.

Члены семьи Ситуэлл обгоняли Уэстон Холл на протяжении почти трех столетий. Но в прошлом году внучатый племянник Эдит Уильям Ситуэлл выставил недвижимость на продажу более чем за 4 миллиона фунтов стерлингов. Как написал в колонке для Telegraph обозреватель кулинарии и время от времени критик MasterChef, содержание поместья стало просто слишком дорогим . Далее он описал дом, который может похвастаться «50 с лишним комнатами», ни «слишком большим», ни «слишком маленьким».

Писатель Осберт Ситуэлл приобрел рисунок Тьеполо на распродаже Christie’s в 1936 году. Сейчас, по самым скромным оценкам, на аукционе она может быть продана более чем за 200 000 долларов, сообщает BBC News.

Продается еще одна работа из поместья Ситуэлл: кровать с балдахином и декоративными драпировками эпохи Георга III. Предоставлено Dreweatts

Вновь обнаруженное произведение искусства может быть продано еще дороже: Брэндон Линдберг, глава отдела британских и европейских картин в Dreweatts, сообщил Artnet News’ Саре Касконе, что «наиболее сопоставимый образец, выставленный на продажу, был продан в Нью-Йорке в 2013 году за 542 500 долларов». .

В 18 веке Тьеполо сделал успешную карьеру венецианского художника и гравера. Он был особенно востребован как декоратор интерьеров, создав большие фрески на стенах Вюрцбургской резиденции в Германии, а затем украсив тронный зал Королевского дворца в Мадриде.

По сравнению с его сложными потолочными фресками на такие пьянящие темы, как Слава Испании и Апофеоз испанской монархии , Тьеполо, вероятно, создал этот небольшой рисунок клоунов на вечеринках для собственного удовольствия.Как объясняет Линдберг в видео Dreweatts: «Здесь мы видим, что [художник] действительно веселится».

Автопортрет Тьеполо 1750–1753 годов с потолочной фрески в Вюрцбургской резиденции в Германии. Общественное достояние через Wikimedia Commons

Короткие фигуры Тьеополо в шляпе были основаны на комедийном образе Пунчинелло, стандартного персонажа, уходящего корнями в commedia dell’arte , ранней формы профессионального театра, популярного в Европе между 16 и 18 веками.Художник также черпал вдохновение в Venerdì Gnocolar  («Пятница с клецками» на английском языке), многовековом празднике в Вероне, во время которого толпы пировали полентой, вином и клецками на протяжении всей ночи. Как сообщила Вики Халлетт для NPR в 2019 году, традиция продолжается в современной форме и по сей день.

«Тьеполо известен своими декоративными схемами в церквях и палаццо, но он был очарован Пунчинелло и рисовал его на протяжении всей своей карьеры», — рассказывает Линдберг Artnet News .«Это один из самых больших и сложных рисунков, которые он создал».

Изобразительное искусство История искусства Британская история Классные находки Рисунок Англия Италия

Рекомендуемые видео

«Мы нашли это в пузырчатой ​​пленке»: рисунок Тьеполо XVII века был заново обнаружен на чердаке исторического здания U.

К. Усадьба

Редкая работа Джованни Баттиста Тьеполо на бумаге была вновь обнаружена на чердаке Уэстон-Холла, исторического дома в Великобритании.

Рисунок, выполненный пером и тушью, под названием Большая группа Пунчинелли , как ожидается, станет одним из основных моментов предстоящей распродажи «Уэстон Холл и Ситуэллы: семейное наследие» в аукционном доме Dreweatts в Доннингтонском монастыре, Ньюбери, примерно в часе езды от Лондона, сообщает BBC.Двухдневный аукцион пройдет с 16 по 17 ноября.

«Подобные продажи домов очень редки на сегодняшнем рынке», — сказал Джо Робинсон, глава отдела продаж домов и частных коллекций Dreweatts, в электронном письме Artnet News. «Коллекция имеет происхождение, которое насчитывает 300 лет, и ее никогда не покупали и не продавали. Все предметы на распродаже достались Уэстону по наследству, они остались там и редко появлялись на публике — это как открывать капсулу времени в первый раз».

Семья вела переговоры с Древиттсом почти 20 лет, так что они хорошо представляли ценность различных сокровищ, накопленных за последние три столетия, но никто не знал о Тьеполо, который десятилетиями оставался забытым.

Джованни Баттиста Тьеполо,  Большая группа Пунчинелли  (оценка 150 000–200 000 фунтов стерлингов). Фото предоставлено Dreweatts.

«Рисунок был куплен моим двоюродным дедушкой Осбертом Ситуэллом на большой распродаже Генри Оппенгеймера на Christie’s в 1936 году. много чердаков Уэстона», — сказала Генриетта Ситуэлл Artnet News по электронной почте. «Мы нашли его завернутым в пузырчатую пленку, прислоненным к стене.

Бывший студент, изучавший историю искусств, Ситуэлл сразу же осознал важность произведения. На рисунке изображена группа Пунчинелли, стандартных персонажей неаполитанского кукольного театра, ставшего популярным в 17 веке. (Позже Пунчинелло превратился в англизированный британский «Панч Панч и Джуди».) Несмотря на то, что рисунок не датирован, он отличается тонким чувством линии и даже размытыми чернилами, что является отличительной чертой зрелого стиля Тьеполо.

«Тьеполо известен своими декоративными схемами в церквях и палаццо, но он был очарован Пунчинелло и рисовал эту тему на протяжении всей своей карьеры», — сказал Artnet News по электронной почте Брэндон Линдберг, глава отдела британской и европейской живописи. «Это один из самых больших и сложных рисунков, которые он создал. Самый сравнимый экземпляр, выставленный на продажу, был продан в Нью-Йорке в 2013 году за 542 500 долларов».

Хотя аукционный дом не ожидал, что такой важный рисунок появится в Уэстон-холле, семья, в которую входят журналист и судья «МастерШеф» Уильям Ситуэлл и знаменитая поэтесса Эдит Ситуэлл в своем роду, известна своим коллективом. страсть к коллекционированию, письму и творчеству.

«Осберт был дальновидным коллекционером и впервые выставил многих современных мастеров, таких как Модильяни, в Лондоне», — отметил Линдберг.«Прогулка по чердакам была похожа на обнаружение египетской гробницы, из слоев пыли которой появлялись удивительные вещи», — добавил Робинсон.

Другие значимые работы на аукционе включают портреты Томаса Лоуренса, фотографии Сесила Битона, первые издания 18-го века таких авторов, как Джон Мильтон, и одну из всего лишь 10 сохранившихся копий Османского атласа, первого в мире большого фолианта. атлас, напечатанный на Ближнем Востоке в 1803–1804 гг.

Но даже среди множества произведений искусства и мебели, накопленных на участке за долгие годы, такая находка, как Тьеполо, выделялась.

Уэстон Холл. Фото предоставлено Dreweatts.

«Было волнующе думать, что такое захватывающее и важное произведение искусства столь почитаемого Старого Мастера просто лежало здесь, собирая пыль годами, — сказал Ситуэлл.

«Уэстон-холл и Ситуэллы: семейное наследие» будет представлен Друиттсу в монастыре Доннингтон с 10 по 15 ноября 2021 г.


Следите за новостями Artnet на Facebook:

Хотите быть впереди мира искусства? Подпишитесь на нашу рассылку, чтобы получать последние новости, поучительные интервью и острые критические выводы, которые способствуют развитию беседы.

рисунков Рембрандта найдены на шотландском чердаке | Rembrandt

Рисунок Рембрандта с изображением слепого нищего был найден на шотландском чердаке, к изумлению домовладельца, который даже не подозревал, что он там находится.

Эскиз был обнаружен после того, как владелец нашел его в шкафу и связался с Christie’s. Даже по первоначальным фотографиям их эксперты были уверены, что это голландский мастер XVII века.

«Мы всегда мечтаем найти новые рисунки великих художников, но в наши дни это случается очень редко», — сказал Бенджамин Перонне, глава отдела рисунков старых мастеров Christie’s.«Это сделало это открытие еще более захватывающим».

Слепой нищий с мальчиком и собакой — это этюд черным мелом размером 13 см на 8,5 см (около 5 дюймов на 3,3 дюйма). Она не имеет отношения к известной картине, но композиция перекликается с рисунком в Kupferstichkabinett, обширной коллекции гравюр и рисунков в берлинском государственном музее.

Перонне сказал: «Когда мы начали наше исследование, мы были удивлены, обнаружив почти идентичный рисунок нищего в Берлине — обычно это плохая новость, когда вы находите … похожий рисунок в музее, потому что это может означать, что [открытие]… всего лишь копия.

Ссылаясь на берлинскую версию, Перонне добавил: «Она была опубликована как Рембрандт, хотя некоторые ученые выразили сомнения по этому поводу. Всем, кто видел [находку], очень быстро стало ясно, что это действительно работа Рембрандта, а рисунок в Берлине — копия». задние ноги, связь между рукой нищего и шляпой, которую он держит, и очертания туловища мальчика.

Кристиан Лием, архивариус берлинской коллекции, подтвердил, что Хольм Беверс, ее эксперт по Рембрандту, считает, что берлинская работа теперь должна быть занесена в каталог как «круг Рембрандта».

Рембрандт Christie’s был одним из шести ранее не публиковавшихся рисунков, найденных на чердаке. Перонне сказал: «[Владелец] нашел кучу рисунков, гравюр и прочего… Он прислал нам фотографии всего… Мы, конечно, заволновались».

Другие рисунки были приписаны ученикам Рембрандта и дают редкое представление о его студийной практике и о том, как его ученики пытались подражать его стилю рисования, прежде чем «освободиться от груза Рембрандта», сказал Перонне. Среди этих учеников есть известные художники, такие как Фердинанд Бол, чье изображение Иакова и Рахили отражает сильное влияние мастера.

Рисунок имеет особенно человеческий оттенок, испорчен коричневым кругом, похожим на пятно от кофейной чашки. По сути, это клеймо студийной чернильницы. Тема острая, потому что художник умер в нищете. Его дом, картины и другое имущество были распроданы.

Рисунки будут проданы на аукционе Christie’s 3 июля. Стоимость одного только Рембрандта оценивается примерно в 80 000 фунтов стерлингов.

[Библиотека Конгресса (Вашингтон, округ Колумбия). Чердак. Кирпичная кладка. Планы, разрезы и фасады. Рабочий чертеж] / Пауль Ф. Пельц, архитектор. — цифровой файл из оригинала

Подробнее об авторских правах и других ограничениях

Для получения рекомендаций по составлению полных ссылок см. Ссылаясь на первоисточники.

  • Консультант по правам : Нет известных ограничений на публикацию.
  • Репродукция номер : —
  • Телефонный номер : АДЭ — ЕДИНИЦА 2043, №. 373 (размер E) [P&P]
  • Информация о доступе : Оригинальные материалы подаются только по предварительной записи.

Получение копий

Если отображается изображение, вы можете загрузить его самостоятельно.(Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса из соображений прав, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги тиражирования Библиотеки Конгресса.

  1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность. Если поле «Репродукционный номер» выше включает репродукционный номер, начинающийся с LC-DIG…, то есть цифровое изображение, которое было сделано непосредственно с оригинала и имеет достаточное разрешение для большинства целей публикации.
  2. Если есть информация, указанная в поле Номер репродукции выше: Вы можете использовать репродукционный номер для покупки копии в Duplication Services. Это будет сделано из источника, указанного в скобках после номера.

    Если в списке указаны только черно-белые («ч/б») источники и вам нужна копия, показывающая цвета или оттенка (при условии, что они есть у оригинала), обычно можно приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, включая каталог запись («Об этом элементе») с вашим запросом.

  3. Если в поле Номер репродукции выше нет информации: Как правило, вы можете приобрести качественную копию через Duplication Services. Назовите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонке в разделе «Распечатки». и читальный зал фотографий, чтобы просмотреть исходные предметы. В некоторых случаях используется суррогатное изображение (замещающее изображение). доступны, часто в виде цифрового изображения, копии или микрофильма.

  1. Элемент оцифрован? (Эскиз (маленькое) изображение будет видно слева.)

    • Да, элемент оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть просматривать в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленьких) изображений, когда вы находитесь вне Библиотеки Конгресс, потому что права на предмет ограничены или не были оценены на предмет прав ограничения.
      В качестве меры по сохранению мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал просто слишком хрупок, чтобы служить. Например, стекло и пленочные фотонегативы особенно подвержены повреждениям. Их также легче увидеть онлайн, где они представлены в виде положительных изображений.)
    • Нет, элемент не оцифрован. Перейдите к #2.
  2. Указывают ли вышеприведенные поля Access Advisory или Call Number, что существует нецифровой суррогат, например, микрофильмы или копии?

    • Да, другой суррогат существует. Справочный персонал может направить вас к этому суррогат.
    • Нет, другого суррогата не существует. Перейдите к #3.
  3. Если вы не видите уменьшенное изображение или ссылку на другой суррогат, пожалуйста, заполните бланк вызова в читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют назначения на более позднее время в тот же день или в будущем. Справочный персонал может проконсультировать вас как по заполнению бланка заказа, так и по срокам подачи товара.

Чтобы связаться со справочным персоналом в читальном зале эстампов и фотографий, воспользуйтесь нашим Спросите библиотекаря или позвоните в читальный зал между 8:30 и 5:00 по номеру 202-707-6394 и нажмите 3.

Картина старых мастеров стоимостью в сотни тысяч фунтов стерлингов найдена на чердаке семейного дома судьи MasterChef

Картина старых мастеров стоимостью сотни тысяч фунтов стерлингов была обнаружена на чердаке дома семьи судьи MasterChef.

Работа венецианского художника 18-го века Джованни Баттиста Тьеполо оценивается в сумму от 150 000 до 250 000 фунтов стерлингов, но ожидается, что она достигнет более высоких цифр из-за популярности серии Тьеполо «Пунчинелло» и поклонников итальянской музы по всему миру.

Рисунок был найден потомками писательницы и поэтессы Дамы Эдит Ситуэлл, чей брат, Осберт Ситуэлл, приобрел картину на распродаже Генри Оппенгеймера в аукционном доме Christie’s в 1936 году. Ситуэлл, и был найден, когда они расчищали чердак своего семейного дома почти 300 лет назад.

Работа венецианского художника 18-го века Джованни Баттиста Тьеполо, и ожидается, что ее стоимость превысит ее стоимость примерно от 150 000 до 250 000 фунтов стерлингов из-за глобальных поклонников итальянской музы

Теперь рисунок должен уйти с молотка как часть двухдневного аукциона имущества особняка Уэстон-Холл, внесенного в список памятников архитектуры II степени, в Нортгемптоншире.

Генриетта Ситуэлл, сестра Уильяма, сказала: «Рисунок был куплен моим двоюродным дедушкой Осбертом Ситуэллом на большой распродаже Генри Оппенгеймера на Christie’s в 1936 году.

‘Кажется, никто не знал, где он находится, и даже не задумывался о нем до одного дня в прошлом году, когда мы перебирали многочисленные чердаки Уэстона. Мы нашли его завернутым в пузырчатую пленку, прислоненным к стене.

‘Когда я развернул упаковку, я сразу понял, что это нечто особенное, ведь я изучал историю искусства в университете.

Критик MasterChef Уильям Ситуэлл, на фото слева с коллегами-критиками Джеем Рейнером (в центре) и Трейси Маклауд, связан с покойной дамой Эдит Ситуэлл, писательницей и поэтессой, чей брат Осберт Ситуэлл купил картину Тьеполо

«Этот рисунок Тьеполо» является одним из многих захватывающих открытий, сделанных на чердаках Уэстон-Холла, и было волнующе думать, что такое очаровательное и важное произведение искусства столь почитаемого Старого Мастера годами просто лежало там, собирая пыль.’

В произведении фигурировали горбатые клоуны с крючковатым носом, которые были одной из выдающихся фигур в комедии дель арте, которая была ранней формой профессионального театра, разыгрывавшегося в 16 веке до того, как он стал популярным в Европе.

Забавные существа, известные как «Пунчинелло», очаровали Тьеполо, который всю свою карьеру иллюстрировал их пьянство и обморок от опьянения после жадного обжорства.

Картина 18-го века была найдена на чердаке поместья Уэстон-Холл в Нортгемптоншире, внесенного в список памятников архитектуры II степени, семейной резиденции Ситуэллов на протяжении 300 лет. последняя пятница карнавала, когда тарелки с клецками, вином и полентой раздавали толпе на главной площади «Папа дель Гноко».

Озорные изображения Пунчинелло, сделанные художником, стали источником вдохновения для Панча, половины британского кукольного комедийного дуэта Панч и Джуди.

Dreweatts был назначен продавать содержимое Weston Hall после того, как его нынешний владелец, известный кулинарный критик и судья MasterChef Уильям Ситуэлл, решил выставить на продажу дом высшего общества.

В комплекте с теннисным кортом, бассейном и 49 акрами роскошных садов и лесов, все это является частью семейного дома, который выставлен на продажу за 3 фунта стерлингов. 25 миллионов.

Организаторы распродажи надеются, что событие освещает историю выдающейся семьи уважаемых писателей, чудаков, первооткрывателей и творческих людей на протяжении веков.

Выступая в прошлом году, когда дом его предков был выставлен на продажу, 52-летний Уильям сказал: «Учитывая мою личную привязанность к Уэстон-Холлу и связь моей семьи с этой собственностью с 1714 года, прощаться ужасно грустно и мучительно, но кем бы ни был будущий владелец, он обнаружит, что он прекрасен во многих отношениях.

Уэстон-холл принадлежит семье Ситуэлл с 1714 года и был выставлен на продажу в прошлом году за 3,25 миллиона фунтов стерлингов через агентов по недвижимости Knight Frank. Он включает в себя 49 акров сада и леса. , пять ванных комнат, семь приемных, теннисный корт, бассейн и конюшни

Писатель и критик MasterChef Ситуэлл сказал о продаже своего любимого дома: «Покупателю предлагаются не только четыре стены из кирпича и раствора, в этом месте царит также прекрасный дух и атмосфера, которые, я уверен, понравятся будущему владельцу.

Уэстон-холл включает в себя множество комнат, отражающих социальную историю Англии, в том числе библиотеку 18-го века, Зал правосудия 17-го века и яркую столовую, окрашенную в фиолетовый цвет матерью Уильяма

‘Это идеальный дом, потому что он не слишком большой и не слишком маленький, с прекрасным садом, и до Лондона можно добраться немногим более чем за час, несмотря на его отдаленное и сельское расположение.

«Покупателю предлагаются не только четыре стены из кирпича и известкового раствора, но и прекрасный дух и атмосфера этого места, которые, я уверен, понравятся будущему владельцу.

‘Уэстон-Холл является не только сокровищницей английской социальной истории, но и удивительным местным сообществом, а всего в 30 секундах отсюда находится паб. Если бы не наше финансовое положение, я бы остался в Уэстон-холле навсегда, потому что это рай».

Джо Робинсон, глава отдела продаж и частных коллекций в Dreweatts, сказал: «Повторное открытие работы Тьеполо, вероятно, стало самой важной находкой аукциона, и мы рады впервые выставить ее на продажу. раз за более чем 80 лет.

‘Прогулка по чердакам была похожа на раскопки египетской гробницы, из слоев пыли которой появлялись удивительные вещи.

Кто такой критик MasterChef Уильям Ситуэлл?

Уильям Ситуэлл на пятой ежегодной премии Fortnum & Mason Food and Drink Awards 11 мая 2017 года в Лондоне — племянник поэтессы-авангардиста Эдит Ситуэлл.

Четыре года назад Уильям развелся со своей первой женой, светской девицей Лаурой МакКоркодейл, от которой у него было двое детей, в пользу Эмили Лопес, дочери покойного девонширского заводчика скаковых лошадей 3-го лорда Роборо.

Они поженились в 2017 году и назвали Уэстон-холл своим домом.

Двоюродный брат Эмили, Гарри Лопес, женат на Лоре Паркер Боулз, дочери герцогини Корнуольской.

Брат Уильяма Джордж жил в Вестоне с Мартой де Бланк, дочерью покойного гастронома Джастина де Бланка, после женитьбы на ней в 2007 году, но Марта ушла пять лет спустя.

Ситуэллы когда-то были одной из самых знаменитых семей британского общества, а их любимая усадьба в Нортгемптоншире оказалась идеальным местом для проведения гламурных вечеринок.

В период расцвета семьи в двадцатые и тридцатые годы в Брайдсхеде часто останавливались писательница Эвелин Во, английский драматург Ноэль Кауард и светский фотограф Сесил Битон.

‘Коллекция с такой историей и размахом редко появляется на рынке, и я чувствую себя привилегированным участвовать в открытии настоящего кусочка забытой истории.’

На девяти чердаках Уэстон-Холла были обнаружены новые нерассказанные истории и захватывающие находки — семья также нашла одежду и драгоценности своего предка Дамы Эдит Ситуэлл.

Покойная великая Ситуэлл была известна тем, что шокировала общество своим эксцентричным поведением и чувством моды в печально известную эпоху Бохо «Ярких молодых штучек» в 1920-х годах.

Некоторые части поместья остались нетронутыми, превратив здание в сокровищницу открытий, иллюстрирующих богатое наследие Уэстон-холла на протяжении веков.

Уэстон-холл, описанный Древиттсом как «настоящая капсула времени британской истории», имеет библиотеку восемнадцатого века, Зал правосудия, построенный в девятнадцатом веке, и викторианскую оранжерею.

Уильям Ситуэлл продолжает семейное наследие грамотности, работая писателем и ресторанным критиком, и отметил, что продажа привела его в удивительное путешествие, в котором он исследовал комнаты, в которые он раньше не ходил.

Г-н Ситуэлл сказал: «Эта распродажа дает бесчисленному количеству частных лиц и коллекционеров возможность стать обладателями предметов и коллекций, которые являются частью ткани английской истории.

‘Он необычайно разнообразен и отражает интересы и опыт моей семьи и наших предков.

Уильям Ситуэлл (слева) на фото со звездой Мишлен шеф-поваром Мишелем Ру-младшим на Уимблдонском теннисном чемпионате этим летом, где они устроили обед мебель, которая, как и многие близкие друзья меня и моей семьи, найдет новый дом и станет частью новых замечательных коллекций.’

Мистер Робинсон из Dreweatts Auctioneers размышлял о гигантской задаче каталогизации семейных сокровищ Ситуэллов.

«Уэстон-холл был увлекательным воплощением не только семейной истории Ситуэллов, но и социальной истории Британии за последние несколько столетий, — сказал он.

‘Учитывая, что обширная коллекция работ так долго хранилась в доме, было очень волнующе отправиться в путешествие вместе с семьей, чтобы обнаружить так много спрятанных сокровищ с таким прекрасным происхождением.

«Истории, лежащие в основе работ, действительно обогащают произведения, и когда вы покупаете работу на этой распродаже, вы знаете, что покупаете настоящую часть истории».

Продажа рисунка Тьеполо будет включена в преддверии двухдневной распродажи под названием Уэстон-холл и Ситуэллы: семейное наследие, которая пройдет в Дрюиттсе 16 и 17 ноября.

Рисунок чердачная стена вручную

Информация в этой статье относится к:

ВОПРОС

У меня есть зазор между моей палубой/верандой , балкой и двускатной крышей над ней.Как заполнить щель ручной мансардной стеной?


ОТВЕЧАТЬ

Легко создать чердачные стены вручную, чтобы заполнить промежутки, и это может быть полезно в тех случаях, когда программа не может определить, где они нужны, или если настройка автоматического создания чердачных стен отключена.

Добавление фронтона вручную

  1. Запустите Главный Архитектор и Откройте план, на котором вам нужно вручную нарисовать фронтонную стену.

    В приведенном ниже примере мы хотим заполнить зазор между балкой над перилами настила и нижней стороной плоскостей двускатной крыши.

  2. На двухмерном плане этажа найдите стену или перила, для которых вы хотите создать чердачную стену.

    В приведенном ниже примере фокусируется на передних перилах.

  3. Затем выберите Tools > Floor/Reference Display > Up One Floor из меню.
  4. Выберите Tools > Floor/Reference Display > Reference Display , чтобы отобразить красный контур стены/перила внизу.

    На эталонном дисплее отображается контент, размещенный на другом этаже. Дополнительные сведения об использовании справочного дисплея см. в разделе «Похожие статьи» ниже.


  5. Затем перейдите к Build> Wall> Straight Exterior Wall , затем щелкните и перетащите стену той же длины, что и стена/перила под ней, убедившись, что она привязана к красной контрольной линии.

    Если на чердачном уровне (A) рисуется стена, и вы получаете предупреждающее сообщение о том, что на этом этаже есть объекты, нажмите OK , чтобы продолжить.

  6. После создания используйте инструмент Select Objects , чтобы выбрать стену, затем нажмите кнопку редактирования Open Object .
  7. На панели «Общие» диалогового окна « Спецификация стены » установите флажок « Стена чердака », затем нажмите «ОК », чтобы подтвердить изменение.

  8. Наконец, создайте представление камеры , чтобы увидеть результаты.


О чердачной вентиляции | Об ENERGY STAR

Естественная вентиляция чердака

Сначала может показаться странным добавить изоляцию для тепла, а затем намеренно позволить холодному воздуху проникать на чердак через вентиляционные отверстия, но эта комбинация является ключом к долговечному и энергоэффективному дому.И вот почему: зимой вентиляция чердака естественным потоком наружного воздуха помогает сохранить его холодным, что снижает вероятность образования ледяных заторов (снег, который тает с крыши чердака, который слишком теплый, а затем снова замерзает при водосточные желоба, вызывая ледяную запруду, которая может повредить крышу). Надлежащая изоляция и герметизация также сохраняют чердаки холодными зимой, блокируя проникновение тепла и влажного воздуха снизу. Летом естественный поток воздуха на хорошо проветриваемом чердаке выводит перегретый воздух с чердака, защищая кровельную черепицу и удаляя влагу.Изоляция будет препятствовать передаче тепла в дом.

Самая распространенная ошибка домовладельцев при укладке утеплителя – блокировать поток воздуха на карнизе. НИКОГДА НЕ НАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ НА ЧЕРДНОМ ПОЛОСЕ ИЗОЛЯЦИЕЙ — используйте вентиляционные отверстия для стропил и потолочного перекрытия для поддержания потока воздуха.

Чердачный вентилятор

Чердачные вентиляторы предназначены для охлаждения горячих чердаков за счет всасывания более холодного наружного воздуха из чердачных вентиляционных отверстий (потолка и фронтона) и выталкивания горячего воздуха наружу. Однако, если ваш чердак заблокирован вентиляционными отверстиями софита и плохо изолирован от остальной части дома, чердачные вентиляторы будут вытягивать прохладный кондиционированный воздух из дома на чердак. Это будет потреблять больше энергии и заставит ваш кондиционер работать интенсивнее, что увеличит ваши летние счета за коммунальные услуги.

Вы не хотите, чтобы ваш недостроенный чердак охлаждался кондиционером. Чтобы предотвратить это, следуйте стратегиям герметизации и изоляции воздуха, описанным в этом руководстве, и убедитесь, что чердак хорошо проветривается с помощью пассивных вентиляционных отверстий и естественного потока воздуха.

Выполнение работы

Укладка рулонов стекловолокна проще всего для самостоятельной работы. Если между стропилами есть какая-либо изоляция, уложите второй слой поверх и перпендикулярно первому (опять же, второй слой рулонной изоляции должен быть без облицовки — без пароизоляции).Это поможет закрыть верхние части балок и уменьшит потери тепла через раму. Также при укладке дополнительной изоляции работайте от периметра к чердачному проему. Никогда не укладывайте изоляцию на встраиваемые светильники или вентиляционные отверстия в потолке. Держите всю изоляцию на расстоянии не менее 3 дюймов от «баночных» ламп, если только они не имеют рейтинг IC (изолированный потолок). Если вы используете насыпную изоляцию, используйте листовой металл, чтобы создать барьеры вокруг отверстий. При использовании стекловолокна для создания барьера можно использовать проволочную сетку.

Для получения дополнительной информации и изображений загрузите Руководство по уплотнению и изоляции своими руками (PDF, 12,8 МБ).

Установка вентиляционных отверстий для стропил

Чтобы полностью покрыть чердачный этаж изоляцией до карниза, вам необходимо установить вентиляционные отверстия для стропил (также называемые изоляционными перегородками). Полное покрытие мансардного этажа вместе с герметизацией утечек воздуха обеспечит вам максимальную производительность вашей изоляции. Вентиляционные отверстия на стропилах обеспечивают чистоту вентиляционных отверстий в потолке и наличие канала для наружного воздуха, который поступает на чердак через софиты и выходит через вентиляционные отверстия на фронтоне или коньке. Для установки стропильных вентиляционных отверстий прикрепите их скобами непосредственно к настилу крыши. Вентиляционные отверстия для стропил бывают длиной 4 фута и шириной 14-1/2 и 22-1/2 дюйма для различных расстояний между стропилами. Вентиляционные отверстия для стропил должны быть размещены в мансардном потолке между стропилами в точке, где мансардный потолок встречается с мансардным этажом.

После того, как они будут на месте, вы можете положить войлок или одеяла, или продуть изоляцию, прямо до самого края мансардного этажа. Примечание. Взорванная изоляция может потребовать дополнительного блока, чтобы изоляция не попала в софит.Для этого очень хорошо подходит кусок жесткой пенопластовой плиты, помещенный на внешний край верхней пластины.

РАЗМЕЩЕНИЕ СТРИЛО ВЕНТС


Поместите вентиляционные отверстия между стропилами, где потолок соприкасается с полом.
Фото предоставлено Дугом Андерсоном

ДОБАВИТЬ ИЗОЛЯЦИЮ

Добавьте теплоизоляцию вокруг вентиляционного отверстия стропил и до края мансардного этажа.

Опубликовано в категории: Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
