Винтовая лестница своими руками

Винтовые лестницы на видео.

Перед тем как сделать деревянную винтовую лестницу или возвести конструкцию из другого материала, необходимо выполнить расчет. Лишь вычислив правильные размеры ступеней и их количество, можно выполнять чертеж, а затем приступать к работе. При изготовлении винтовых лестниц не забывайте, что полнооборотная конструкция в обязательном порядке требует достаточной высоты потолка.

Винтовые деревянные лестницы широко используются в домах как с небольшой площадью, так и для украшения интерьера больших загородных коттеджей. Винтовая лестница в пределах одного этажа может иметь угол поворота 270-360°. Не всегда возможно выполнить проект лестницы с полным оборотом. Сложность может возникнуть из-за того, что начало и конец движения по вертикали будут совпадать и, следовательно, не в каждом помещений можно найти достаточное пространство для расположения сооружения такой конструкции.

В помещениях с низкими потолками возведение винтовой лестницы довольно проблематично, так как требуется наличие пространства по вертикали (1900-2000 мм) между начальными ступенями и нижней плоскостью верхней этажной площадки.

В этой статье вы узнаете, как рассчитать винтовую лестницу на второй этаж и как возвести конструкцию.

Типы винтовых лестниц из дерева в частном доме, изготавливаемых своими руками (с фото)

Среди винтовых лестниц, различают правые и левые. Чаще всего возводят правые лестницы, так как, согласно исследованиям, большинство людей первой ставят на ступень правую ногу, как при подъеме, так и при спуске. Поэтому закручивание винтовых лестниц происходит против часовой стрелки.

Правые и левые винтовые лестницы, возводимые своими руками, показаны на этих фото:

Ступени винтовой лестницы имеют клиновидную форму и являются забежными. Один конец ступени узкий, другой, наоборот, широкий. Существуют определенные строительные нормы, согласно которым узкий конец ступени должен быть шириной не менее 100 мм, а другой составлять в ширину не более 400 мм (на практике широкая часть забежной ступени обычно равна 410—500 мм).

Перед тем как сделать винтовую лестницу на второй этаж, особое внимание следует уделить ширине проступи по оси ходовой полосы, так как в подобных конструкциях она отличается от средней линии марша и расположена ближе к широкой (внешней) стороне ступеней — на расстоянии 2/3 от центральной оси.

Винтовая лестница может быть как основной, так и вспомогательной. В первом случае проступь должна быть длиной не менее 900 мм, а диаметр проема в перекрытии должен составлять не менее 2000 мм. Такие габариты необходимы для того, чтобы в проем поместилась не только лестница, но и ограждение с поручнем. Чтобы сделать винтовую лестницу своими руками, уменьшить диаметр проема возможно только путем сокращения расстояния между поручнем и кромкой проема. Желательно сделать его не более 100 мм. Но из-за этого могут возникнуть сложности при эксплуатации лестницы, так как рука при опирании на поручень будет постоянно подвержена риску травмы.

Длина ступеней, которые были бы наиболее удобны для хождения, окажется меньше, чем 1/2 диаметра, указанного в плане. Например, возьмем за основу проект лестницы диаметром 2000 мм, тогда, разделив эту величину на 2, мы должны получить ступень длиной 1000 мм. Но необходимо учитывать, что определенная часть проступи пропадет с одной стороны из-за центральной опоры, с другой стороны ее «отнимет» ограждение (стойки перил). Поэтому реальная длина проступи будет составлять только 800-900 мм.

Чтобы построить винтовую лестницу так, как предполагает правильная технология, учитывайте, что в данной конструкции все ступени являются забежными, и монтаж их происходит веерообразно, т. е. проступи, расположенные ближе к стойке, будут нависать друг над другом и превратят еще примерно третью часть проступи в неиспользуемую зону. Таким образом, активно могут задействоваться приблизительно 500-600 мм проступи. По такой лестнице сможет подняться только один человек, для двух уже не будет хватать места.

Если вы своими руками возводите в доме винтовую лестницу и знаете, что она будет использоваться нечасто (например, конструкция, ведущая на мансарду или в подвал), то диаметр проема может достигать 1400 мм, а длину проступи можно увеличить до 550-600 мм.

Перед тем как сделать проект винтовой лестницы, необходимо узнать размеры проема в перекрытии. Это важно для определения длины проступи. При расчете количества ступеней следует выяснить, каково расстояние между этажами.

Не менее важен и угол закручивания лестницы. Пройдя по ней полный круг, можно оказаться в той же точке, с которой начиналось движение. Это не так важно, если винтовая лестница располагается посередине помещения, поскольку вход на нее и выход с нее можно ориентировать в любую сторону. Другое дело, если предполагается возвести сооружение у стены или в углу, так как в этом случае направление движения и место входа и выхода имеют значение. Не исключено, что за основу конструкции такого сооружения должен быть взят угол, отличный от 360°. Также при возведении лестницы необходимо учитывать расстояние до перекрытия, если она делается в доме с мансардой. Это нужно для того, чтобы при эксплуатации сооружения не ударяться о перекрытия головой.

Следующий раздел статьи посвящен тому, как рассчитать размеры винтовой лестницы.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Если остановить свой выбор на 15 подъемах, то следует заложить 14 ступеней (пятнадцатая одновременно будет выполнять роль лестничной площадки).

[1]

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм. Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Размеры других ступеней винтовой лестницы в частном доме должны быть одинаковыми по ширине и высоте. Если все-таки проступь винтовой лестницы получится чуть шире, то никаких неприятных последствий для всей конструкции ожидать не следует, просто нижняя ступень окажется немного более углубленной под верхнюю.
[2]

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени. Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Для того чтобы определить ширину проступи в широкой части ступени винтовой лестницы, изготавливаемой своими руками, первоначально необходимо, используя формулу L = 2ɷR, вычислить длину окружности: 2 X 3,14 х 1000 мм = 6280 мм. При 16 ступенях ширина проступи в широкой части будет составлять 6280 мм : 16 = 393 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Для правильного определения размера верхней ступени, служащей в качестве лестничной площадки, важно решить, каким образом лестница будет расположена в пространстве.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Как сделать винтовую деревянную лестницу на второй этаж своими руками: пошаговая инструкция с видео

Отдельно стоит рассмотреть, как своими руками сделать проем винтовой лестницы в перекрытии верхнего этажа. Проем обычно обозначен в проекте дома и во время строительства не должен ничем перекрываться. Если лестница будет строиться позднее, то его можно будет выпилить в уже законченном перекрытии.

Отверстие необходимо просверлить снизу вверх, затем нужно подняться на верхний этаж и, ориентируясь на него, как на центр, начертить круг подходящего диаметра. С помощью лобзика следует выпилить проем по контуру на полу и вынуть доски. При этом перекрытия должны остаться нетронутыми.

Так как проем оформляется гнутыми деталями, необходимо правильно загнуть пиломатериалы. Существует множество вариантов, но начинающим мастерам будет проще всего сделать это, используя холодноклеевой метод. Перед загибанием пиломатериалов требуется провести подготовительную работу. Большую ровную поверхность (желательно стол) следует обить оцинкованным железом. Это нужно для того, чтобы к ней не приклеивались соединяемые элементы. Затем необходимо прикрепить к столу металлические или деревянные кружала подходящего диаметра. После этого, сделав от кружал отступ, который должен составлять чуть больше толщины загибаемого элемента, следует установить деревянные или металлические упоры.

Этапы работы по возведению винтовой лестницы из дерева своими руками: показаны на этих фото:

Для склеивания древесного шпона необходимо его полосы смазать клеем, вставить в кондуктор и обжать клиньями. При этом первая и последняя полосы должны быть достаточно длинными, чтобы образовать кольцо. Расположенные между ними полосы могут быть разной длины. Следует обратить внимание, что для последующей обработки (строгания и шлифовки) полосы шпона должны быть на 5-10 мм шире, чем необходимо.

В зависимости от толщины изготавливаемой детали ее можно гнуть как за один раз, так и в несколько приемов. Качество продукции будет лучше, если в кондуктор последовательно добавлять по одному слою шпона и, перед тем как положить следующий, тщательно обжимать первый и просушивать. На это требуется дополнительное время, но качество обжима будет превосходным.

Когда гнутая деталь будет полностью готова, можно приступать к ее установке в лестничный проем. Для этого сначала необходимо выпилить несущие балки, вставить и закрепить обрамление.

Чтобы построить винтовую лестницу на второй этаж как можно более прочной, в качестве крепежа лучше всего применять угловые накладки или стальные зубчатые пластины. Для того чтобы проем обрел полностью законченный вид, рекомендуется сделать на кондукторе два гнутых плинтуса, которые должны быть шире и значительно ниже балки. Их следует прикрутить с помощью шурупов вверху и внизу проема.

Что касается ступеней для винтовой лестницы, то их толщина зависит от диаметра лестничной конструкции. Таким образом, полностью готовая ступень для лестницы диаметром 2000 мм должна быть толщиной более 50 мм, а для лестницы диаметром 3000 мм — толщиной 60 мм. Рассмотрим подробнее методику изготовления ступеней для винтовой лестницы.

При создании ступеней лестницы не рекомендуется применять пиломатериалы, не прошедшие предварительной обработки. Если просто подобрать доску нужной ширины и выпилить из нее ступень, то когда последняя будет установлена, условия сушки и увлажнения будут неравномерными.

Перед тем как сделать винтовую лестницу из дерева, необходимо подобрать строганые бруски, скомпоновать их в пакет таким образом, чтобы годовые кольца были расположены в разных направлениях. Затем следует промазать боковые стороны брусков клеем, соединить их и зажать струбцинами. Когда клей высохнет, щиты будут готовы к разметке и раскройке ступеней.

Так как параметры ступеней будут уже рассчитаны, то по ним можно сделать выкройку из картона или фанеры, положить ее на щит, обвести, оставив со всех сторон припуски, а затем выпилить и обработать вручную или с использованием шлифовальной машинки. Чтобы сэкономить материал, необходимо максимально правильно разложить выкройку. Нужно следить за тем, чтобы широкая часть и отверстие под стойку были полностью идентичными. Это не означает, что ширина узкой и средней частей не учитываются, просто их влияние на сборку лестницы не столь велико. После осуществления раскройки всех ступеней необходимо собрать их в пакет и одновременно во всех заготовках сделать отверстия, используя специальную фрезу. Благодаря пакетному методу увеличивается точность сверления, что значительно упрощает сборку лестницы.

После того как ступени винтовой лестницы в частном доме, возводимой своими руками, будут подготовлены, следует разметить и произвести запил, необходимый для монтажа стоек ограждения. Для этого рекомендуется применять брусок сечением не менее 50 х 50 мм.

Крайние стойки перил необходимо одновременно соединить по 2 ступени, благодаря этому конструкция станет более жесткой, а ступени не будут проворачиваться на оси центральной стойки. Разметку запила под стойки рекомендуется проводить в несколько этапов. Сначала необходимо подготовить шаблон для разметки радиусов и от центра отверстия обозначить их на ступенях. На радиусах следует отмерить ширину бруска стойки, а от найденной точки построить прямой угол.

Таким образом, получится вырез под стойку. Его глубина определяется сечением бруска, а врезка обеспечивает зацеп, который равен половине сечения бруска. После этого нужно выпилить его, а затем в соответствии с уклоном лестницы отпилить верх стоек.

Верхняя ступень необходима для перехода по ней на верхний этаж и одновременно она является лестничной площадкой. Поэтому верхняя ступень должна быть длиннее, чем другие. Благодаря увеличению лестничного проема для размещения поручня перил можно настолько же нарастить радиус верхней ступени. Его рекомендуется выполнить таким образом, чтобы широким концом ступень расположилась на конструкции перекрытия, что придаст всей лестнице дополнительную жесткость и прочность. С целью повышения эксплуатационных характеристик сооружения верхнюю ступень можно и расширить. Это возможно сделать, если расстояние между нижними ступенями и нижней стороной площадки будет около 2000 мм.

Обычно первая балясина нижним концом упирается в пол, таким образом, она обеспечивает дополнительную фиксацию свободного конца ступени и всей лестницы. Но можно использовать и другой вариант — опустить все балясины до пола.

В таком случае лестница окажется как бы замкнутой в трубу из стоек ограждения.

Верхнюю ступень необходимо изготавливать отдельно. Сначала также нужно собрать под нее щит, затем положить на него шаблон основной ступени, продлить линию длины до необходимого размера лестничной площадки, нарисовать дугу, прибавив к радиусу примерно 100-150 мм.

После этого ширину площадки следует разметить по длине дуги, занимаемой несколькими ступенями. Чтобы облегчить задачу, можно просто поворачивать шаблон рядовой ступени относительно отверстия под опору. Далее необходимо просверлить отверстие под стойки ограждения.

Здесь вы можете посмотреть видео «Винтовая лестница своими руками», чтобы лучше представить, как возводится подобная конструкция:

Как своими руками построить винтовую лестницу на второй этаж: подготовка стойки и монтаж

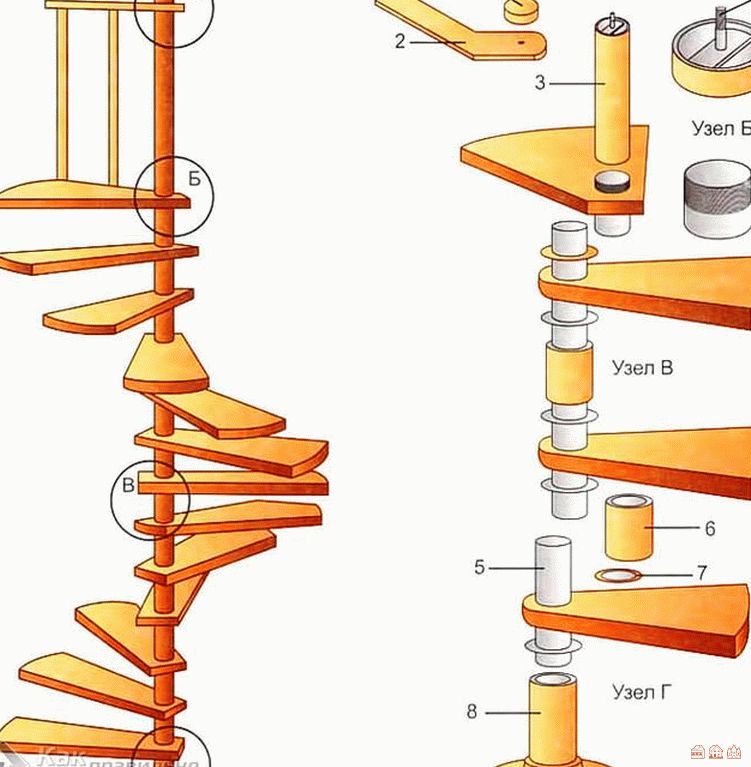

Перед тем как перейти непосредственно к сборке винтовой лестницы, следует подготовить для нее центральную стойку. Лучше всего использовать для конструкции стальную толстостенную бесшовную трубу диаметром не менее 50 мм. Особенно тщательно нужно произвести крепление стойки к полу, так как на это место будут направлены сжимающие и изгибающие нагрузки, возникающие как от веса самой лестницы, так и веса людей, передвигающихся по ней.

Чтобы построить винтовую лестницу своими руками, для крепления центральной стойки рекомендуется использовать конструкцию пяты, которая имеет вид крестовины и заглубляется в пол.

Благодаря такой конструкции узел будет воспринимать, изгибающие нагрузки, а длинные опоры не позволят опрокинуть лестницу. Узел можно без труда закрепить на перекрытии любого типа. К железобетонным плитам перекрытия его можно крепить с помощью дюбелей. При монолитном бетонном перекрытии его разрешено встраивать непосредственно на этапе производства данной конструкции. При деревянных перекрытиях консоли узла способствуют распределению веса лестницы между несколькими балками. Для изготовления крестовины рекомендуется применять швеллер или уголки.

Длина консолей должна составлять не менее половины радиуса лестницы, а узел верхнего крепления необходимо сделать максимально надежным. Узел опирания разрешено выполнить в виде круглого или прямоугольного стального листа.

Опорный узел следует монтировать строго вертикально и точно в центр проема. Проверить перпендикулярность опорного узла к полу можно двумя способами.

Во-вторых, следует произвести проверку вертикальности обсадной трубы. Для этого нужно вставить ее в опорный узел и выставить всю конструкцию, после чего приложить к трубе строительный уровень.

Размер обсадной трубы зависит от высоты этажа и того, насколько глубоко она опустится в опорный узел. Необходимо, чтобы на верхнем конце обсадной трубы была резьба, на которую после монтажа лестницы следует накрутить муфту. Такое обжатие ступеней обеспечит им статическую устойчивость.

Начало резьбы должно располагаться под нижней плоскостью лестничной площадки, а ее конец — выше верхней плоскости примерно на 10-15 витков.

Если есть возможность использования сварки, то резьбу желательно не нарезать, а приварить. Для этого дополнительно понадобится сгон (кусок трубы с готовой резьбой). С трубы и сгона нужно обязательно снять фаску.

В противном случае сварной шов останется без обработки, с наплывами, из-за чего в дальнейшем возникнут проблемы при нанизывании ступеней — придется надевать их с противоположного конца трубы. Затем необходимо сварить обе детали.

Лестница будет считаться законченной, когда она достигнет верхнего этажа и будет установлена стойка ограждения. Место под стойку должно совпадать с центральной опорой. Для этого вместо муфты на резьбу нужно накрутить еще одну трубу (обжимную), одновременно выполняющую роль муфты и стойки ограждения. Кроме того, если нижний опорный узел не такой прочный, то эта труба станет элементом верхнего узла крепления всей конструкции.

Для соединения верхней части лестницы с ограждением проема к трубе нужно прикрепить деревянную пластину, которая будет не только выполнять функцию ограждения (поручня), но и станет связующим звеном для верхнего узла крепления лестницы.

На нижнем конце обжимной трубы должна располагаться внутренняя резьба. В этом случае она может быть изготовлена из той же трубы, что и гильзы. Внешняя резьба выполняется при использовании трубы, аналогичной обсадной. Тогда соединение делают с помощью сантехнической муфты.

Кроме стальной обсадной и обжимной труб, у винтовой лестницы имеются и другие металлические детали — опорные гильзы. Они должны быть определенной высоты, которая зависит от того, погружен ли узел в конструкцию пола или же он располагается на поверхности.

Лучше всего, если гильзы будут соответствующей высоты. Ошибка в расчете допускается в сторону уменьшения. Если гильза будет ниже, чем необходимо, то высоту, равную подъему ступеней, можно компенсировать, используя шайбы. В том случае, если гильза, наоборот, получится выше, чем нужно, то скорректировать вертикальный шаг ступеней будет невозможно. Общая высота гильз и шайб должна быть на 1—2 мм больше высоты вертикального шага ступеней, чтобы при обжиме лестницы шайбы слегка сминали древесину, углубившись в нее. Благодаря этому соединение будет более плотным и, следовательно, повысится прочность ступеней и лестницы в целом.

Диаметр гильз должен быть таким, чтобы обсадная труба входила в нее без зазора. Хорошим примером является совмещение толстостенной трубы с внешним диаметром 50 мм и трубы диаметром 57 мм и толщиной стенок 3-3,5 мм.

Практически все гильзы должны быть одинаковыми. Только нижняя может отличаться, ее размер зависит от особенностей места крепления опоры к полу и высоты, на которой будет установлена нижняя ступень.

Перед тем как приступить к монтажу лестницы, гильзы рекомендуется обработать — хромировать или окрасить.

Регулировочные шайбы лучше всего выточить на токарном станке, но также их можно заменить на сантехнические фланцы.

После того как все подготовительные работы будут завершены, можно приступать к монтажу винтовой лестницы. С целью выявления погрешностей и недочетов и дальнейшего их исправления рекомендуется провести предварительную сборку. Она должна осуществляться в следующем порядке.

Сначала нужно установить нижний опорный узел, вставить в него центральную опору, надеть на стойку гильзы, шайбы и ступени. Затем следует приступить к расположению ступеней по кругу. Нужно примерить стойки ограждения, разметить отверстия под болты для последующего крепления балясин и просверлить их.

Когда будет видно, удалось ли избежать ошибок при проектировании винтовой лестницы своими руками и изготовлении ее деталей, можно разобрать полученную конструкцию и подготовить ее к отделке. Нужно отшлифовать деревянные детали, окрасить или залакировать их. Стоит помнить, что металлические детали также могут нуждаться в специальной обработке.

Как самому сделать винтовую лестницу из дерева: заключительный этап

Заключительным этапом является сборка лестницы и установка поручня. Чтобы не тратить времени, рекомендуется приобрести готовый поручень из поливинилхлорида и придать ему желаемую форму с помощью строительного фена. Наверное, самым креативным решением будет изготовление гнутого деревянного поручня. Не стоит переживать о возможных трудностях при его создании, так как уже имеется определенный опыт, полученный при конструировании обрамления для круглого лестничного проема. Но нужно следить за тем, чтобы поручень был изогнут не только в горизонтальной плоскости. Он должен иметь уклон, характерный для лестницы.

Склеивать полосы шпона и изгибать поручень необходимо непосредственно на лестнице, накрыв ее полиэтиленовой пленкой, чтобы не испачкать клеем. Порядок выполнения работ следующий. Сначала требуется промазать шпон клеем, скомпоновать заготовки в пакет и уложить на ступени. Затем необходимо притянуть будущий поручень струбцинами к стойкам, стараясь не пропустить ни одну из них. На участках между струбцинами поручень следует стянуть шпагатом и оставить до высыхания. После этого можно снять струбцины и шпагат.

Чтобы самому сделать винтовую лестницу как можно более прочной, необходимо соблюдать следующие условия. Работать нужно быстро и аккуратно, чтобы не допустить высыхания клея, в противном случае полосы шпона будут изгибаться неравномерно и могут вовсе сдвинуться. Чтобы не повредить древесину, под зажимы струбцин рекомендуется подкладывать, например, фанеру. Во избежание необходимости отделывать поручень можно придать ему прямоугольное сечение с заоваленными ребрами.

Установку поручня удобнее всего начинать с верхней балясины, притянув его двумя шурупами. Далее можно постепенно переходить к следующим стойкам. Так нужно двигаться до тех пор, пока не будет прикручен весь поручень. После этого рекомендуется обработать его наждачной шкуркой и произвести отделку так же, как и других деревянных деталей лестницы.

Заключительным штрихом будет установка балюстрады. Ее можно оформить поручнем, прикрепив его к верху обжимной трубы. Благодаря этому появится дополнительный крепежный узел лестницы.

Если нет возможности самостоятельно сконструировать гнутые детали для винтовой лестницы, можно изменить форму проема, сделав его прямоугольным. В таком случае поручень также будет иметь вид прямоугольных сегментов, опиленных под определенным углом. При этом края ступеней не нужно закруглять, лучше их выполнить по хордам.

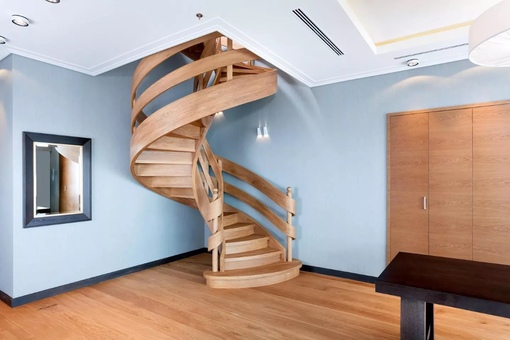

На этих фото показаны винтовые лестницы в доме, возведенные своими руками:

Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.

Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.

Винтовая лестница своими руками

Плюсы винтовых лестниц

Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.

Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц.

В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.

В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.
Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.
Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.
Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.
При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.
Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.
Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.
Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

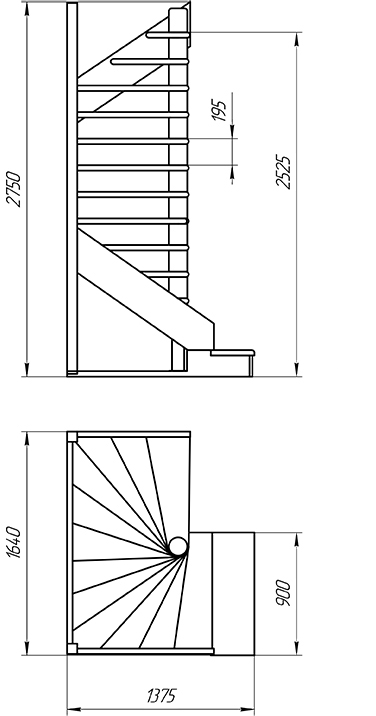

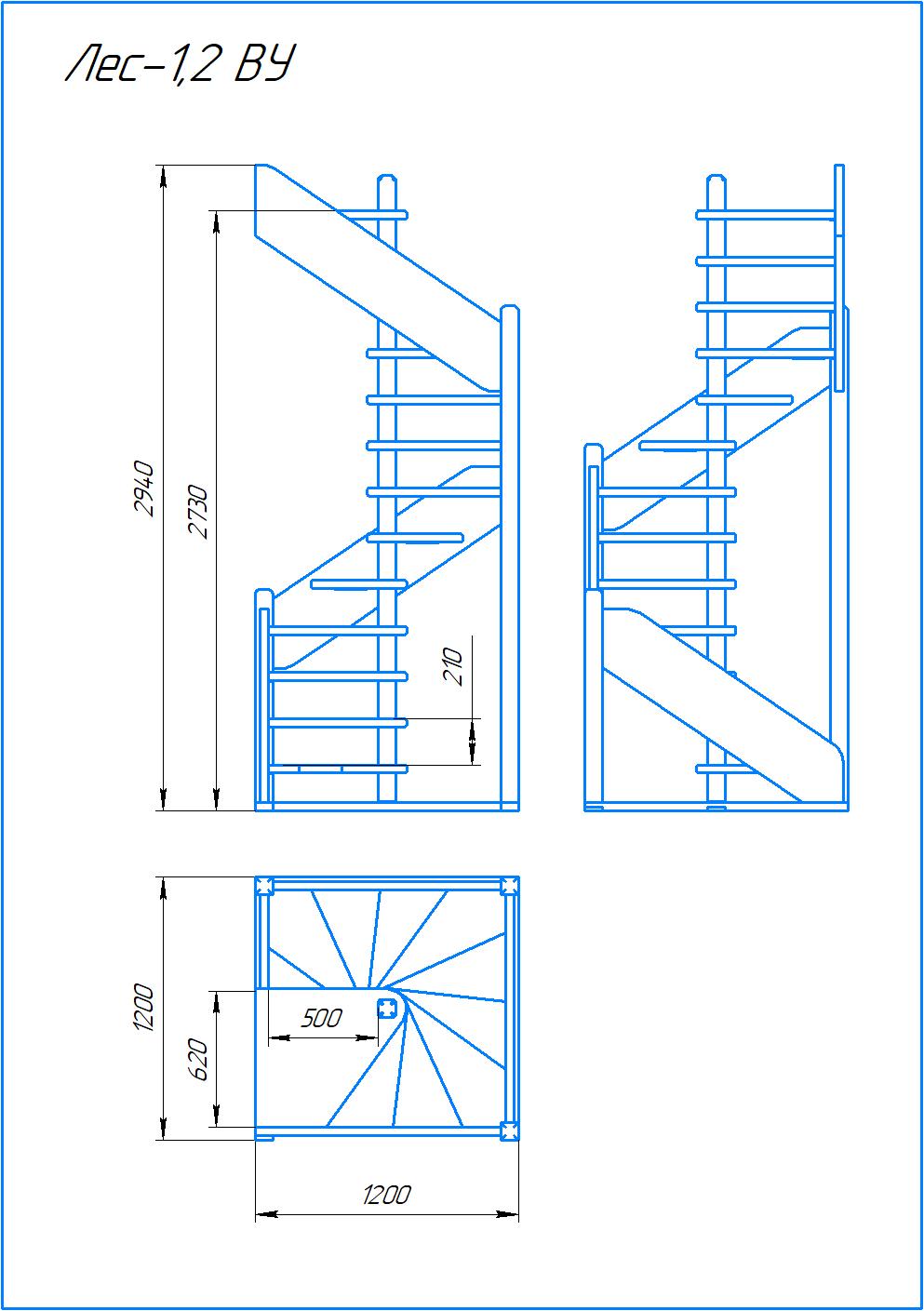

Расчет винтовой лестницы – чертежи и схемы

Видео удалено.

Видео (кликните для воспроизведения).

Типы винтовой лестницы – схемаРасчет винтовой лестницы – чертеж и схемаКонструкция (узлы) винтовой лестницы на обсадной трубеУстройство винтовой лестницы в круглом и квадратном лестничном проемеКонструкция винтовой лестницы — чертеж и схемаМонтаж деревянной винтовой лестницы — чертеж и схемаМногоугольная винтовая лестница – чертеж и схема

Винтовая лестница своими руками – видео инструкция по сборке

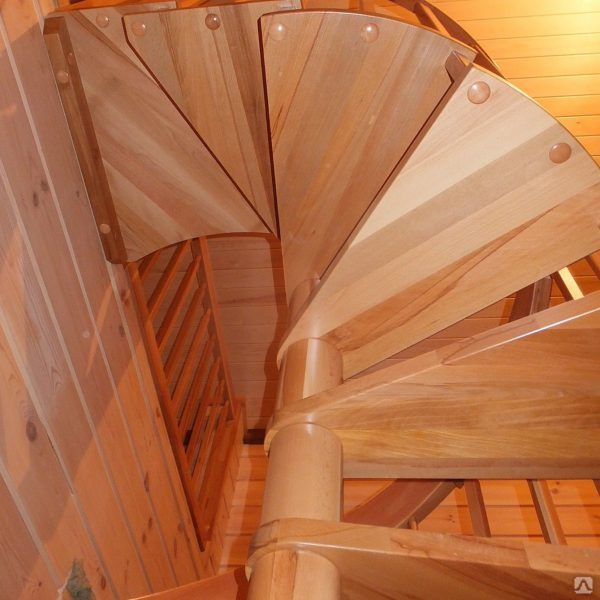

Деревянные винтовые лестницы — фото

Как сделать винтовую лестницу своими рукамиДеревянная винтовая лестница со сплошным ограждениемМеталлическая винтовая лестница со сплошным ограждениемДеревянная винтовая лестница с подступенкомОригинальная спиральная лестница из дереваПлощадка с ограждением для винтовой лестницыПролет винтовой лестницы квадратной формыДеревянная винтовая лестница в домеВинтовая лестница с площадкой в гостинойВинтовая лестница с металлическим ограждениемВинтовая лестница с горкой

Метки: Лестница Винтовая лестница

Винтовые лестницы, произведенные из металла, уже давно используются не только для выполнения своих функций, но и для украшения помещений. А для небольших площадей установка такой конструкции с целью перемещения между этажами позволит сэкономить место. Помимо оригинального вида, металлический каркас отличается долговечностью и надежностью.

Особенности винтовой лестницы

Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.

У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.

Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.

В данном видео вы узнаете, как сделать винтовую лестницу:

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

высоту;
диаметр;
количество ступеней;
ширину проступи;
высоту подступенка.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 — 242,2 = 17,8).

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Используемые материалы и инструменты

Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

сваркой;
ковкой;
литьем.

[/stextbox]

Заготовка деталей

Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:

две или три трубы разного диаметра;
готовые ступени из металла или уголок под облицовку.

Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой. Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.

Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.

Монтаж конструкции

Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.

В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.

Гильзы должны плотно облегать опору, для этого можно использовать уплотнительные кольца изнутри, которые ввариваются в зазор между двумя трубами.

Окончательная отделка

После завершения сварочных работ все швы тщательно зачищают и шлифуют, особенно если не предусмотрена дальнейшая отделка другими материалами, а задумано выполнить покраску или грунтовку металлических элементов. Каркас внутренней лестницы можно в дальнейшем обшить панелями, установить деревянные ступени, оригинальные поручни и перила из массива, алюминия или ПВХ.

Часть конструкции можно обшить

Как построить винтовую лестницу своими руками

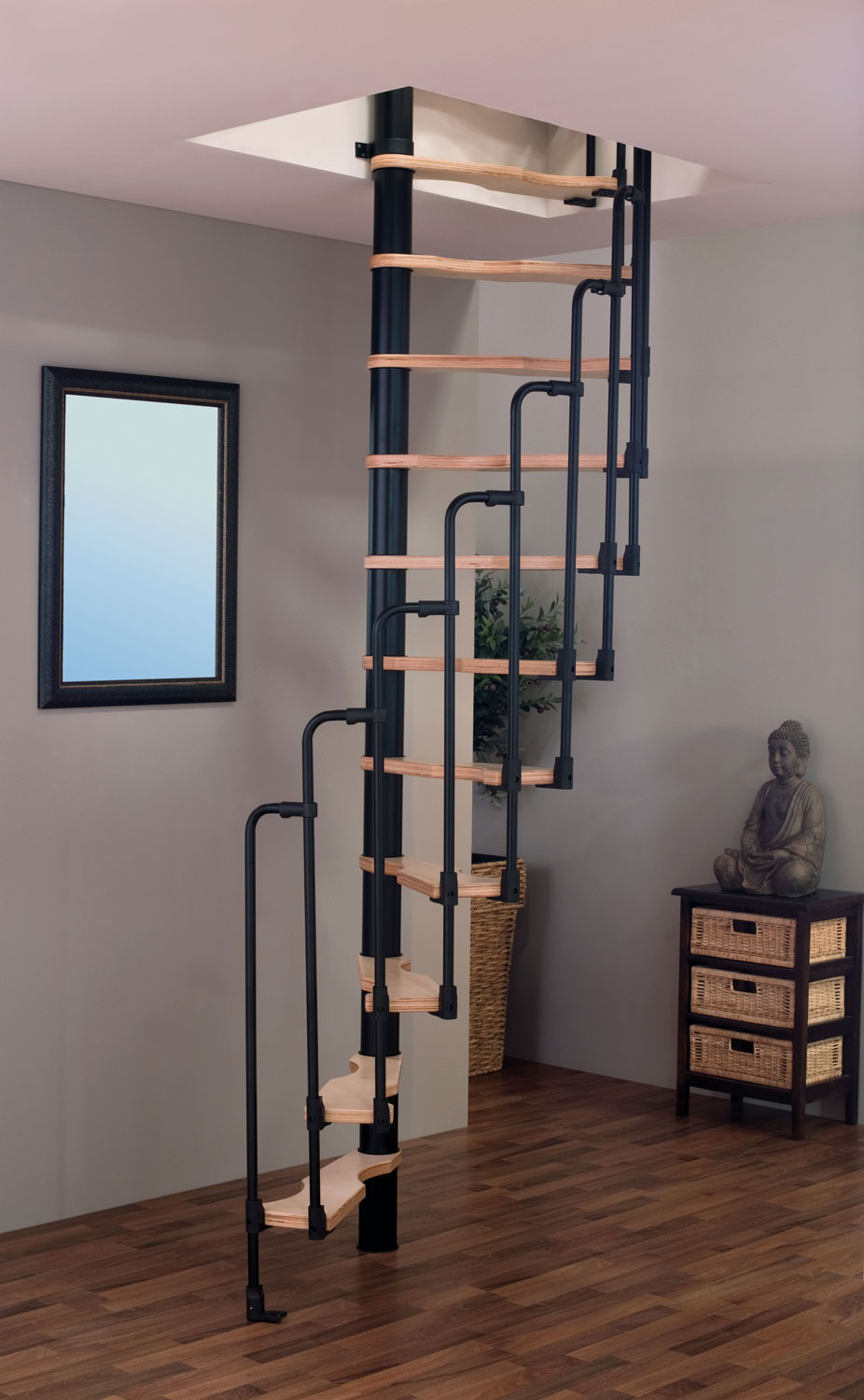

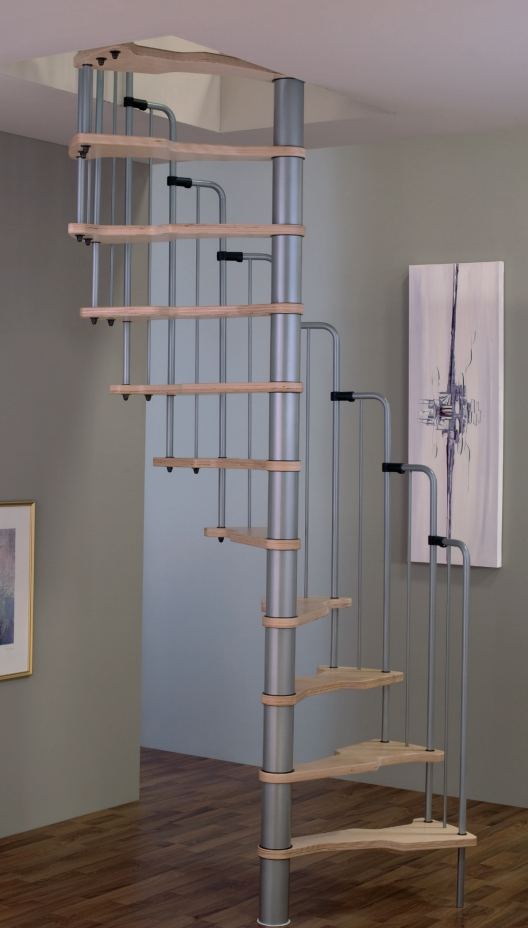

Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.

Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.

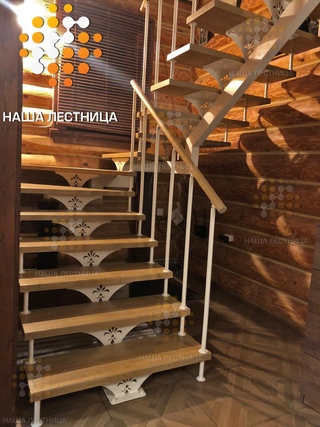

Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.

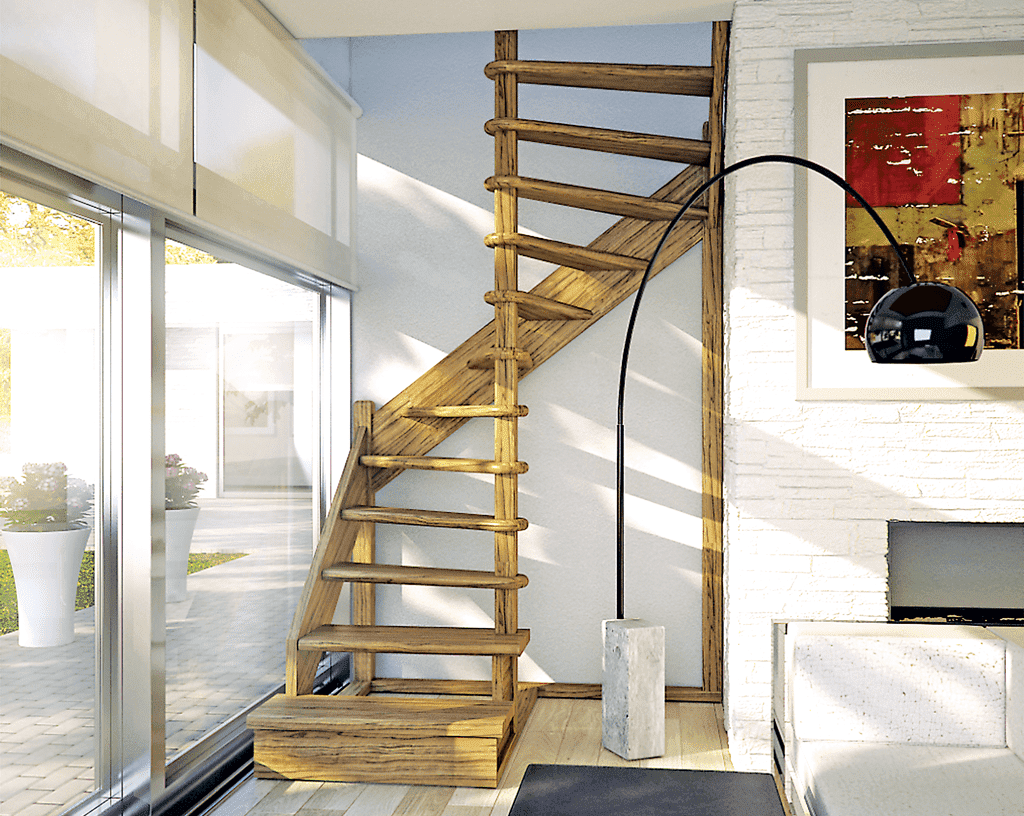

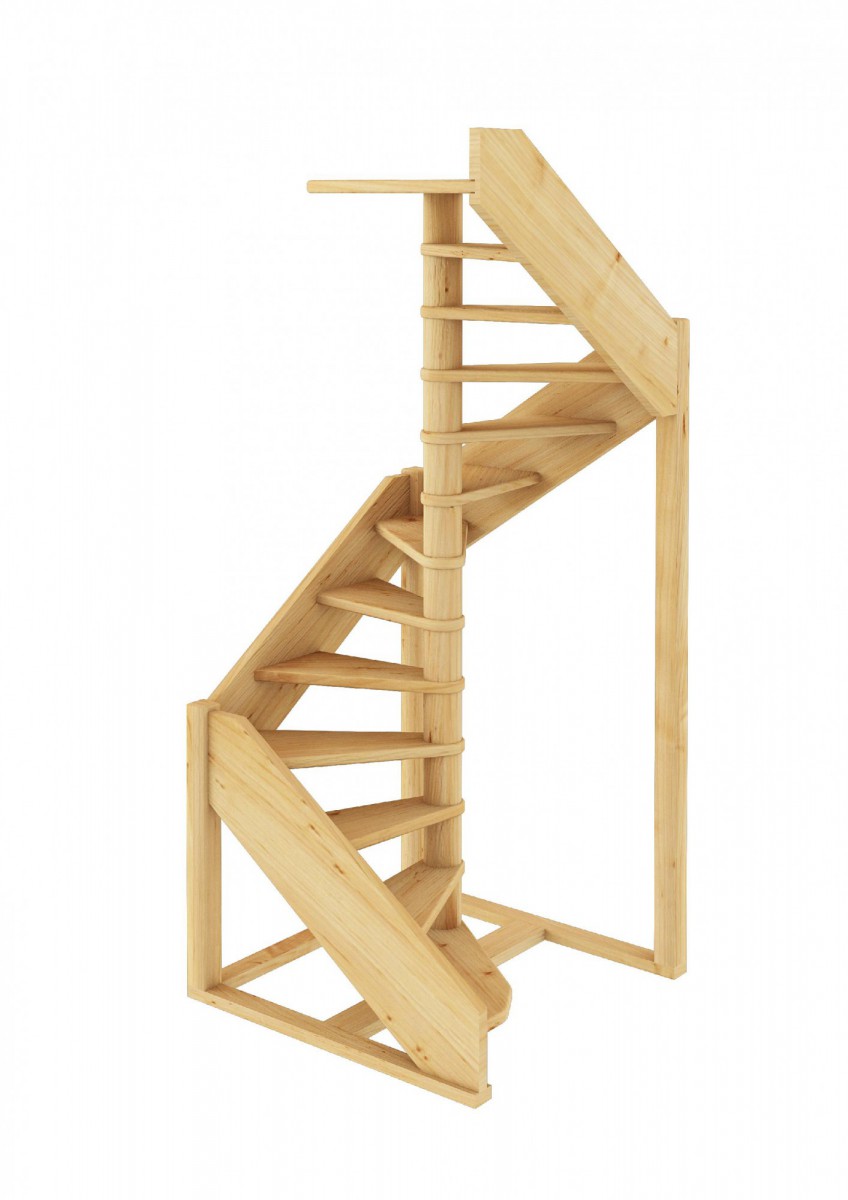

Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.

Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.

В заключение

Винтовые лестницы из металла отличаются надежностью конструкции. Простые в монтаже, но от этого не менее привлекательные в дизайне, их можно использовать в современном интерьере.

Возведение спиралеобразной конструкции для перемещения между этажами дома или квартиры собственными руками под силу даже неопытным строителям.

Главная задача при установке винтовой лестницы – правильно выполненные расчеты.
