Лдс схема включения: Схемы подключения люминесцентных ламп: обзор популярных методов

Люминесцентная лампа (ЛЛ) представляет собой источник света, создаваемый электрическим разрядом в среде паров ртути и инертного газа. При этом возникает невидимое ультрафиолетовое свечение, действующее на слой люминофора, нанесенный изнутри на стеклянную колбу. Типовая схема включения люминесцентной лампы представляет собой пускорегулирующее устройство с электромагнитным балластом (ЭмПРА).

Устройство и описание ЛЛ

Колба большинства ламп всегда имела цилиндрическую форму, но сейчас она может быть в виде сложной фигуры. На торцах в нее вмонтированы электроды, конструктивно похожие на некоторые спирали ламп накаливания, изготовленные из вольфрама. Они подпаяны к расположенным снаружи штырькам, на которые подается напряжение.

Газовая электропроводная среда внутри ЛЛ имеет отрицательное сопротивление. Оно проявляется в снижении напряжения между противоположными электродами при росте тока, который необходимо ограничивать. Схема включения люминесцентной лампы содержит балластник (дроссель), основное назначение которого — создание большого импульса напряжения для ее зажигания. Кроме него в ЭмПРА входит стартер — лампа тлеющего разряда с размещенными внутри нее двумя электродами в среде инертного газа. Один из них изготовлен из биметаллической пластины. В исходном состоянии электроды разомкнуты.

Принцип работы ЛЛ

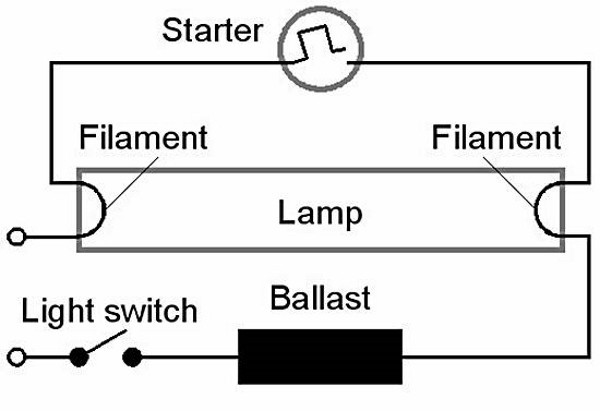

Стартерная схема включения люминесцентных ламп работает следующим образом.

1. На схему подается напряжение, но сначала через ЛЛ ток не идет из-за большого сопротивления среды. По спиралям катодов ток проходит и разогревает их. Кроме того, он поступает также на стартер, для которого подаваемого напряжения достаточно, чтобы внутри возник тлеющий разряд.
2. При разогреве контактов пускателя от проходящего тока биметаллическая пластина замыкается. После этого проводником становится металл, и разряд прекращается.
3. Биметаллический электрод остывает и размыкает контакт. При этом дроссель выдает импульс высокого напряжения из-за самоиндукции, и ЛЛ зажигается.
4. Через лампу идет ток, который затем в 2 раза уменьшается, поскольку напряжение на дросселе падает. Его недостаточно для повторного запуска стартера, контакты которого остаются разомкнутыми при горении ЛЛ.

Схема включения двух ламп люминесцентных, установленных в одном светильнике, предусматривает использование для них одного общего дросселя. Они подключаются последовательно, но на каждой лампе установлено по одному параллельному стартеру.

Недостатком светильника является отключение второй лампы, если одна из них вышла из строя.

Важно! С люминесцентными лампами необходимо использовать специальные выключатели. У бюджетных устройств стартовые токи большие, и контакты могут залипать.

Бездроссельное включение люминесцентных ламп: схемы

Несмотря на дешевизну, электромагнитные балласты имеют недостатки. Они и явились причиной создания электронных схем зажигания (ЭПРА).

Как запускается ЛЛ с ЭПРА

Бездроссельное включение люминесцентных ламп производится через электронный блок, в котором формируется последовательное изменение напряжения при их зажигании.

Достоинства электронной схемы запуска:

• возможность пуска с любой временной задержкой;
• не нужны массивный электромагнитный дроссель и стартер;
• отсутствие гудения и моргания ламп;
• высокая светоотдача;
• легкость и компактность устройства;
• больший срок эксплуатации.

Современные электронные балласты обладают компактными размерами и низким потреблением энергии. Их называют драйверами, помещая в цоколь малогабаритной лампы. Бездроссельное включение люминесцентных ламп позволяет использовать обычные стандартные патроны.

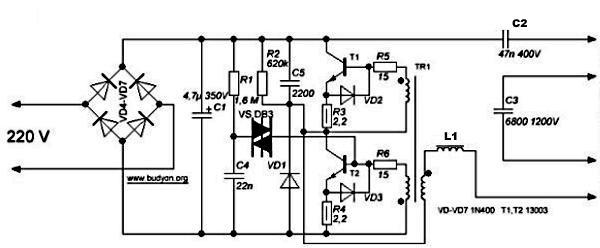

Система ЭПРА преобразует сетевое переменное напряжение 220 В в высокочастотное. Сначала разогреваются электроды ЛЛ, а затем подается высокое напряжение. При высокой частоте повышается КПД и полностью исключается мерцание. Схема включения люминесцентной лампы может обеспечивать холодный запуск или с плавным увеличением яркости. В первом случае срок эксплуатации электродов существенно сокращается.

Повышенное напряжение в электронной схеме создается через колебательный контур, приводящий к резонансу и зажиганию лампы. Запуск совершается намного легче, чем в классической схеме с электромагнитным дросселем. Затем также снижается напряжение до необходимого значения удерживания разряда.

Выпрямление напряжения осуществляется диодным мостом, после чего оно сглаживается параллельно подключенным конденсатором С₁. После подключения к сети сразу заряжается конденсатор С₄ и пробивается динистор. Запускается полумостовой генератор на трансформаторе TR₁ и транзисторах Т₁ и Т₂. При достижении частоты 45-50 кГц создается резонанс c помощью последовательного контура С₂, С₃, L₁, подключенного к электродам, и лампа зажигается. В этой схеме также есть дроссель, но с очень малыми габаритами, позволяющими поместить его в цоколь лампы.

ЭПРА имеет автоматическую подстройку под ЛЛ по мере изменения характеристик. Через некоторое время для изношенной лампы требуется повышение напряжения для зажигания. В схеме ЭмПРА она просто не запустится, а электронный балласт подстраивается под изменение характеристик и тем самым позволяет эксплуатировать устройство в благоприятных режимах.

Преимущества современных ЭПРА следующие:

• плавное включение;
• экономичность работы;
• сохранение электродов;
• исключение мерцания;
• работоспособность при низкой температуре;
• компактность;
• долговечность.

Недостатками являются более высокая стоимость и сложная схема зажигания.

Применение умножителей напряжения

Способ дает возможность включать ЛЛ без электромагнитного балласта, но применяется преимущественно для продления жизни лампам. Схема включения сгоревших люминесцентных ламп позволяет им проработать еще некоторое время, если мощность не превышает 20-40 Вт. При этом нити накала могут быть как целыми, так и перегоревшими. В обоих случаях выводы каждой нити накала нужно закоротить.

После выпрямления напряжение удваивается, и лампа загорается моментально. Конденсаторы С₁, С₂ выбираются под рабочее напряжение 600 В. Их недостаток заключается в больших габаритах. Конденсаторы С₃, С₄ устанавливают слюдяные на 1000 В.

ЛЛ не предназначена для питания постоянным током. Со временем ртуть скапливается около одного из электродов, и свечение ослабевает. Для его восстановления изменяют полярность, перевернув лампу. Можно установить переключатель, чтобы ее не снимать.

Бесстартерная схема включения люминесцентных ламп

Схема со стартером требует долгого разогрева лампы. Кроме того, его иногда приходится менять. В связи с этим существует другая схема с подогревом электродов через вторичные обмотки трансформатора, который также выполняет функцию балласта.

Когда производится включение люминесцентных ламп без стартера, на них должно быть обозначение RS (быстрый старт). Светильник со стартерным запуском здесь не подойдет, поскольку его электроды дольше разогреваются, и спирали быстро перегорят.

Как включить сгоревшую лампу?

Если спирали вышли из строя, ЛЛ можно зажечь без умножителя напряжения, используя обычную схему ЭмПРА. Схема включения перегоревшей люминесцентной лампы незначительно изменяется по сравнению с обычной. Для этого к стартеру последовательно подключают конденсатор, а штырьки электродов замыкают накоротко. После такой небольшой переделки лампа проработает еще какое-то время.

Заключение

Конструкция и схема включения люминесцентной лампы постоянно совершенствуется в сторону экономичности, уменьшения размеров и повышения срока службы. Важно правильно ее эксплуатировать, разбираться во всем многообразии выпускаемых типов и знать эффективные способы подключения.

ПИТАНИЕ ЛДС

ПИТАНИЕ ЛДС

     Лампы дневного света всё ещё находят применение в осветительных приборах и данный преобразователь как раз и служит для питания экономичных ЛДС цокольного типа. Лампы дневного света на настоящее время признаны наиболее эффективным источником света. Обыкновенная лампа накаливания имеет эффективность около 10 Люмен/Ватт, в то время как эффективность ЛДС достигает 100 Люмен/Ватт. ЛДС потребляет почти в 7 раз меньше электроэнергии, чем обыкновенная лампа накаливания, и к тому-же имеет в 12 раз большее время работы. Конечно с каждым годом всё большее распространение получают сверхъяркие светодиоды, даже под ЛДС их уже стали делать,

     Но их окончательное превосходство ещё будет не скоро. Тем более, что за хорошие яркие светодиоды надо платить денюжку, а всяких ламп дневного света у многих, и у меня в том числе, валяется достаточно. Собрав эту схему мы получим автономное, яркое и экономичное освещение дома, гаража, салона автомобиля или походного фонарика.

     Тех, кто ожидал увидеть в этой схеме микроконтроллеры с фазоимпульсным управлением и ШИМ-модуляцией, вынужден огорчить — это обычный вульгарный блокинг-генератор. Почему? Потому, что повторялся сотни раз разными людьми и отлично работает. И нечего всё усложнять. Помните, краткость — сестра таланта. Схема преобразователя для ЛДС не требует дорогостоящих деталей, к тому-же позволяет использовать неисправные лампы. На транзисторе Т1 КТ817, собран блокинг-генератор. Резистор на 3 кОм задает ток и режим работы транзистора. В результате работы генератора на верхней обмотке появляется импульсное высокое напряжение, поступающее на ЛДС.

     Базовая обмотка трансформатора, намотанного на ферритовом сердечнике содержит 20 витков ПЭВ-2 0,5мм, коллекторная 40 витков того-же провода, а высоковольтная около 500.

     Радиатор нужен, т.к. продолжительная работа вызывает ощутимый нагрев транзистора. В качестве него используем кусок алюминия со спичечный коробок. Нити накала лампы шунтированы перемычкой и выполняют функцию электрода, на который подают напряжение, необходимое для включения лампы. Происходит холодное зажигание с помощью резкого повышения напряжения на ЛДС при пуске, без предварительного подогрева электродов ЛДС.

     Другой вариант преобразователя для ЛДС немного сложнее, но и стабильнее. Схема срисована с китайского походного фонаря.

     Питается от 6 — 12В и потребляет ток до 0.5А. Транзистор лучше заменить на КТ805 — для надёжности. Настройка заключается в подборе тока и частоты, для получения максимальной яркости свечения ЛДС. Внимание, на выходе схемы высокое напряжение и оно может серьезно ударить! Будьте внимательны при сборке схемы. Представляется интересным использование в качестве трансформатора строчный трансформатор от телевизоров ТВС, как это реализовано тут.

     Ценные рекомендации Александра: Из недостатков вышеуказанных схем стоит отметить отсутствие плавного прогрева нитей лампы, что уменьшит срок службы, хоть и могут применяться в таких схемах лампы с перегоревшей нитью но света от них значительно меньше чем от новой лампы, в таких схемах довольно быстро выгорает люминофор, низкое КПД, много энергии уходит просто в нагрев транзистора. При перегорании ЛДС или просто если при работе преобразователя отошел контакт лампы произойдёт работа на холостом ходу, без нагрузки, что может привести к перегреву транзистора и выходу его из строя, либо что еще хуже — к пробою высоковольтной обмотки трансформатора. Напряжение на высоковольтной обмотке на холостом ходу может достигать 1200 В, под нагрузкой примерно 80-120 В, зависит от мощности самой ЛДС. Для подобия плавного запуска ЛДС, ее надо подключить не сразу к высоковольтной обмотке,а через конденсатор (его емкость подбирают экспериментально). Конденсатор ставится только на провод фазы, а не на нулевой! Не перепутайте! После этого ЛДС начнет запускаться более плавно! При этом у нее несколько упадет яркость свечения. Но это все поправимо подбором резистора.

     Что можно предпринять для предотвращения выхода из строя генератора?
1 — Сделать обратную связь.
2 — Самое простое: подключить параллельно самой ЛДС неоновую лампу или стартер через резистор на 1 мОм, (можно чуть меньше). На работе самой ЛДС неонка не отразиться, зато при внештатных ситуациях она вполне может сыграть роль нагрузки и тем самым спасти сам блокинг-генератор.

     Можно применить в данных схемах готовый трансформатор. В 1-м варианте можно применить трансформатор из дежурной марки EEL-19 (или подобный) из компьютерного БП. Возможно так-же применение трансформатора ТВС от черно-белых ламповых телевизоров. Для второй схемы вполне подходят сетевые трансформаторы от лазерных принтеров и сетевые трансформаторы от ЖК мониторов. В этих случаях трансформаторы можно применять как есть без перемотки.

     Расчёт тока потребления преобразователя можно вести по такой приближённой методике: Например лампе ЛБ-20 нужно 1,66 А, следовательно — 20 Ватт/12 в=1,66 А. Умножаем на кпд 90% — получится должен потреблять около 1.8 А.

     Ещё одно: первый вариант схемы блокинг- генератора допускает применение радиатора меньшего размера — будет меньший нагрев транзистора, чем второй вариант схемы питания ЛДС. В первом варианте желательно поставить конденсатор на 0,01 мкф — 0,022 мкф, меду базой и эмиттером, тем самым уменьшив нагрев транзистора. Самая оптимальная мощность для таких схем 9-11 W! Но не более 20W. Нежелательно применять резисторы менее 0.5-1W. Применять в схеме КТ817 не рекомендую, так как он не предназначен для таких рабочих токов, соответственно в этой схеме с невысоким КПД, он еще больше упадет. Диод на входе я бы советовал поставить обязательно, так как даже при случайном кратковременном перепутывании полярности питания, произойдёт сгорание транзистора!

     Вопросы по схеме на ФОРУМ

Вторая жизнь светильников с ЛДС — Конструкции простой сложности — Схемы для начинающих Люминесцентные лампы, называемые лампами дневного света (далее ЛДС), сегодня активно используются в различных областях промышленности и в быту. Отрицательным моментом при эксплуатации светильников с ЛДС считается периодическое перегорание спирали люминесцентных ламп. В каждой лампе дневного света присутствуют две спирали (с разных концов), необходимые для зажигания люминофора внутри лампы в момент включения. Причем, если хоть одна из спиралей лампы перегорит, включить ЛДС с помощью классической схемы запуска (содержащей дроссель, конденсатор и стартер) уже невозможно. В такой ситуации многие покупают новую лампу. Однако когда в помещении установлены несколько светильников (например, в производственных цехах, многоквартирных домах на лестничных клетках и в других сходных случаях), очевидно, что за годы эксплуатации выходит из строя и скапливается без дела множество люминесцентных ламп с перегоревшими спиралями. Сегодня это очень популярная проблема. ЛДС с перегоревшими спиралями, как правило, складируют, надеясь в скором будущем запустить их с помощью какой-нибудь «волшебной» схемы очередного Кулибина, а когда лампы скапливается уже несчетное количество, их просто с сожалением выбрасывают. Происходит расходование средств и неоправданное захламление складских помещений. Эту ситуацию можно изменить. Для оптимизации расходов и полезного места предлагаю простую электрическую схему устройства, запускающего люминесцентные лампы даже с перегоревшими спиралями. Причем в отличие от множества опубликованных и популярных конструкций, предлагаемая ниже схема содержит всего несколько деталей. Благодаря применению выпрямителя, собранного по мостовой схеме, нет необходимости в гасящем ток и напряжение резисторе большой мощности (как это принято в известных схемах). На рис. 1 представлена проверенная электрическая схема для запуска и питания светильников с ЛДС мощностью от 20 до 80 Вт.

Причем, как видно их электрической схемы, спирали лампы (с ее торцов) «закорочены», то есть, соединены, поэтому не имеет значения, какие применяются лампы — новые или б/у, с нормальными спиралями или с перегоревшими. Эта схема отличается от опубликованных многочисленных схем электронных устройств в сторону простоты и надежности. Главное, чтобы мощность ЛДС не превышала 80 Вт, потому что для более мощных ламп требуется применение соответствующих диодов (входящих в выпрямительный мост VD1). В данной схеме допустимо применение диодов с обратным напряжением не менее 300 В, например, КД105Б — КД105Г, Д112-16, КД2996В, КД2997, КД243Г, КД202Е и аналогичных. При мощности ЛДС 80 Вт рекомендую применять диоды типа Д231, Д242 и установить их на теплоотводы с площадью охлаждения не менее 50 см2 каждый. Устройство прошло технические испытания в течение десяти суток непрерывной работы с ЛДС Philips мощностью 40 Вт. Дроссель L1 штатный для светильников с ЛДС мощностью до 80 Вт, то есть любой из типового ряда ВТА. Если предполагается применять ЛДС с меньшей мощностью, например, до 40 Вт, допустимо использовать другой дроссель, соответственно с обозначением на его корпусе ВТА 36 W 220 V. Неполярный конденсатор СЗ служит для купирования помех по питанию. Его тип может быть любым, например, К73-24 (или зарубежный аналог KWC) на рабочее напряжение не ниже 300 В. Неполярные конденсаторы С1, С2 — однотипные, например, из серии K22-У или аналогичные, на рабочее напряжение 160 В и более. Они придают устройству большую надежность и долговечность, препятствуя помехам в моменты поджига люминофора в ЛДС, однако эти два элемента можно без последствий из схемы исключить. В качестве ЛДС применяются отечественные или изготовленные за рубежом лампы (например, фирмы Philips) соответствующего размера и мощностью от 20 до 80 Вт. Предлагаемая схема рассчитана на включение одной из таких ламп, ее нельзя применять для включения нескольких ламп. Таким образом, если стоит конкретная задача — например, запустить освещение на производственном участке большой площади с использованием нескольких ЛДС, для каждой из них требуется собрать отдельную схему. Включать в рекомендуемой схеме ЛДС параллельно нельзя.

Практическое применение (переделка) промышленных светильников с ЛДС

Еще один аспект применения ЛДС в том, что часто радиолюбитель — конструктор пытается переделать уже готовый промышленный светильник под свои нужды. Например, если требуется оставить включенной только одну ЛДС в светильнике, где конструктивно предусмотрены две однотипные ЛДС. На практике часто требуется реконструировать светильник с ЛДС для аквариума. Дело в том, что для отдельно взятого аквариума с водорослями требуется строго регламентированное количество освещение (сила света) в течение дня. Если установлен светильник с ЛДС большой мощности (более 20 Вт на аквариум объемом до 100 л), вода в аквариуме мутнеет и «цветет». Большой радости аквариумисту и радиолюбителю такое положение вещей доставить не может. Предлагаемые сегодня в магазинах и на рынках светильники с ЛДС для аквариумов (рассчитаны на мощность 10…30 Вт), как правило, одни и те же. А объем аквариумов и их насыщенность «цветущими травами» у разных аквариумистов разнятся, поэтому часто требуется вносить коррективы в штатную схему подключения ЛДС. Так, например, в этой связи встает вопрос — как эффективно подключить одну ЛДС вместо двух, предусмотренных в штатном варианте? Это не сложно и под силу даже начинающему радиолюбителю. На рис. 2 представлена классическая электрическая схема включения ЛДС с двумя лампами для аквариума.

Как известно, ЛДС включаются не параллельно друг другу, как принято, например, включать в осветительную сеть 220 В лампы накаливания, а для каждой ЛДС предусмотрен отдельный запускающий элемент — стартер. Сопротивление одной спирали ЛДС мощностью 20 Вт составляет 4 Ома. Если исключить одну лампу, чтобы уменьшить насыщенность освещения, решить проблему обыкновенным шунтированием (резистором сопротивлением 3…5 Ом) спирали второй лампы с последующим изъятием ЛДС из светильника не удается. Оставшаяся в светильнике лампа начинает моргать, чем выводит пользователя из состояния душевного равновесия. Чтобы включить в таком светильнике одну ЛДС вместо двух предусмотренных, применяют электрическую схему, показанную на рис. 3.

Все электрические параметры элементов и рекомендации относительно эффективного использования устройства аналогичны описаниям в предыдущих разделах.

Почему «моргает» ЛДС?

Исправная лампа дневного света после подачи напряжения на схему запуска один-два раза мигнет (внутри лампы происходит поджиг люминофора) и начинает светиться ровным бело-молочным светом (поэтому такие лампы и прозвали лампами «дневного» света). Если лампа после включения продолжает моргать (мигает) — такое может случиться как сразу после подачи питания на схему, так и в рабочем режиме свечения (после ровного света вдруг начинаются мигания, продолжающиеся, как правило, до тех пор, пока не выключат питание) — зто указывает на неисправность стартера, схемы преобразователя переменного напряжения для ЛДС или говорит об изменении сопротивления нагрузки (мощности ЛДС). Об этом ниже. Съемные элементы конструкции светильников (находящиеся в колодках), такие как стартер и сама лампа легко заменяются новыми (другими). Неполярный конденсатор включен в схеме в сеть 220 В и препятствует как появлению помех от других устройств, включенных в осветительную сеть в данном контуре, так и для локализации электрических помех, производимых устройством запуска ЛДС. Сглаживающий электрические помехи конденсатор редко выходит из строя, и его неисправность, как правило, выражается лишь в потере емкости в небольших пределах. Назвать потерю емкости конденсатора на 10…20% относительно номинальной серьезной неисправностью нельзя, поэтому такой конденсатор может пригодиться радиолюбителю в дальнейших экспериментах. Рассмотрим другие элементы, конструктивно входящие в классическую схему запуска ЛДС и их типичные неисправности.

Дроссель

Дроссель, находящийся в устройстве запуска ЛДС, как правило, не выходит из строя при правильной эксплуатации светильника. Его типичные неисправности могут проявить себя в «обрыве» (легко определяется прозвонкой омметром) — тогда ЛДС вообще не зажжется, или в межвитковом замыкании — тогда дроссель будет нагреваться, оплавлять лакокрасочное покрытие и «гудеть». Таким образом, установить неисправный элемент в схеме запуска ЛДС даже без применения паяльника не составит труда.

Стартер

Стартер представляет собой электровакуумный разрядник, нормально замкнутые контакты, которого размыкаются под воздействием протекающего через них переменного тока определенной силы. Стартеры рассчитаны на определенный ток в цепи и соответственно мощность ЛДС (этот параметр мощности ЛДС указан на корпусе — бочонке стартера, как и параметр напряжения — 220 В) Поэтому применять стартеры, рассчитанные на работу с ЛДС мощностью 25 Вт нельзя (неэффективно) с более мощной ЛДС, например, 80 Вт — такое устройство нормально работать не будет. Вот почему ЛДС в светильник мигают при замене штатных ламп на другие ЛДС с меньшей или больше мощностью. В первый момент времени контакты стартера замкнуты и в цепи течет ток, заставляя разогреваться внутренние спирали ЛДС. После того как ток стабилизировался (это происходит после поджига люминофора внутри лампы), между контактам стартера возникает большое сопротивление, и также течет ток, только меньшей силы. Внутри бочонка стартера параллельно контактам электровакуумного выключателя установлен неполярный конденсатор емкость 0,01 мкФ. Он защищает включатель от перегрузки и искрения в моменты коммутации в цепи. Если использовать данный включатель (стартер) в качестве неонового индикатора, этот конденсатор удаляют. Неоновый газ в разряднике при приложении переменного напряжения (когда сопротивление между контактами велико) светится розовым светом. Этот эффект свечения можно использовать в других радиолюбительских конструкциях. Электровакуумный включатель стартера может выполнять роль неоновой индикаторной лампы, если его включить в осветительную сеть 220 В последовательно с ограничивающим ток резистором сопротивлением 0,1…1 мОм.

Лампа

Классическая ЛДС имеет две спирали, расположенные с торцов лампы, к которым в момент включения подводится напряжение для запуска. После прогрева спиралей (как правило, 1 …2 сек) в лампе поджигается люминофор и ЛДС светится. После стабилизации тока (зажигания люминофора) напряжение, приложенное к спиралям лампы, уменьшается, обеспечивая небольшое потребление мощности в совокупности с хорошими показателями освещенности. Если одна или обе спирали ЛДС перегорят, такая лампа работает не стабильно (мигает или не светится), полноценного поджига люминофора не происходит.

Радиолюбитель №4 2007г стр. 15

Схема включения люминесцентных ламп » Полезные самоделки

Принципиальная схема сетевого питания ламп дневного света с перегоревшими нитями накала дана на рис. 1, а в таблице приведены сведения об элементах схемы, параметры которых определяет мощность используемой лампы.

Элементы схемы сетевого питания ламп дневного света с перегоревшими нитями накала:

Мощность лампы, Вт С1 и С2, мкФ С3 и С4, пФ VD1…VD4 R1, Ом

30 4 3300 Д226Б 60
40 10 6800 Д226Б 60

80 20 6800 Д205 30
100 20 6800 Д231 30

Диоды VD1 и VD2 с конденсаторами С1 и С2 составляют двухполупериодный выпрямитель с удвоением на-пряжения, причём ёмкости конденсаторов С1 и С2 определяют значение напряжения, поступающего на электроды лампы HL1 (чем больше ёмкость, тем выше напряжение). В момент включения питания импульс напряжения на вы-ходе этого выпрямителя достигает 600 В.

Я воришка спер этот текст с чужого сайта не читая. Похвалите меня

Диоды VD3 и VD4 в сочетании с конденсаторами С3 и С4 дополнительно повышают напряжение зажигания на электродах лампы HL1 примерно до 900 В. (Кроме того, конденсаторы С3 и С4 гасят радиопомехи, возникающие при ионизационном разряде внутри лампы). Столь высокое напряжение и обеспечивает надёжность зажигания лампы независимо от наличия нитей накала.

После зажигания лампы сопротивление её уменьшается, что приводит к уменьшению напряжения на электродах лампы и обеспечивает нормальную её работу при напряжении около 220 В (рабочее напряжение определяется номиналом резистора R1).

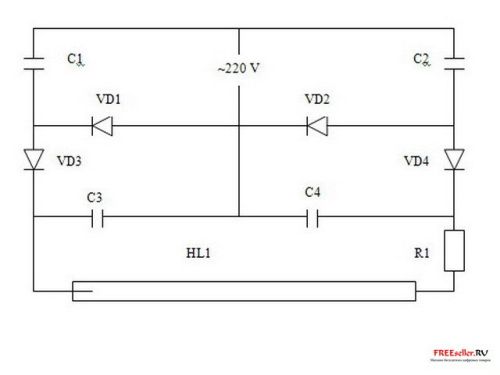

Рис.1. Принципиальная схема питания лампа дневного света с перегоревшими нитями накала.

Устройство сохраняет работоспособность даже при отсутствии диодов VD3 и VD4, а так же конденсаторов С3 и С4, но при этом снижается надёжность зажигания лампы.

В схеме используются следующие радиодетали. Конденсаторы С1 и С2 — бумажные или металлобумажные типа МБГ, КБГ, КБЛП, МБГО или МБГП на напряжение 600 В; конденсаторы С3 и С4 типа КСГ, КСО, СГМ или СГО (со слюдяным диэлектриком) на рабочее напряжение не меньше 600 В. Резистор R1 проволочный, мощность которого соответствует мощности применяемой лампы. Подойдут резисторы типа ПЭ, ПЭВ, ПЭВР. Диоды Д205 и Д231 для ламп мощностью 80 и 100 Вт устанавливают на радиаторах (для теплоотвода).

Как видите, данная схема включения люминесцентных ламп не имеет ни громоздкого дросселя, ни ненадёжного пускателя, обеспечивая бесшумную работу ламп, включение ламп без задержки и их работу без неприятного мигания, характерного для ламп питание которых осуществляется с помощью дроссельных схем с пускателем. Применение подобной «бездроссельной» схемы позволяет не только существенно увеличить срок службы новых люминесцентных ламп, но и, как говорилось, использовать лампы с оборванной (перегоревшей) нитью накала.
