Крепление желоба: Как закрепить водостоки на крыше: инструкция, схемы, пошаговый монтаж

правила выбора и установки кронштейнов

Держатели — это базовые детали наружного водостока, обеспечивающие фиксацию его водосборной части. С помощью этих крюкообразных кронштейнов производится монтаж желобов, формируется конфигурация горизонтального водоприемного контура. Мастерам, желающим грамотно собрать и собственноручно установить водосточную систему, стоит ознакомиться со спецификой указанных элементов.

Для безупречного результата работы надо знать, как грамотно подобрать держатели для водостоков, где и каким образом их следует крепить. В этой статье мы как раз разберемся во всех данных нюансах.

Держатели для монтажа водосточных систем выпускаются в обширном ассортименте, который предоставляет возможность обустроить водоприемными устройствами крышу любой структуры и конфигурации.

Их производят для установки пластиковых и металлических желобов, с округлым или прямоугольным сечением, с защитно-декоративным покрытием и без него.

В изготовлении держателей используют полимерное соединение или стальной сплав. Цвет пластиковых изделий обычно в точности соответствует колеру желоба, если у владельцев дома не было тяги к контрастам в экстерьерной картине. Металлические крюки под желоба представлены оцинкованными вариантами с полимерным защитно-декоративным покрытием или без него.

Особых конструктивных отличий у кронштейнов, выпускаемых для традиционных типов кровель нет. В их числе три основные разновидности, это:

• Длинные. Представляют собой элементы в виде крюков с длинной монтажной планкой. Устанавливаются перед укладкой покрытия. Крепятся к стропильным ногам, сплошной обрешетке или ее разреженному аналогу, усиленному вдоль линии фиксации карнизной доской.
• Короткие. Крюкообразные детали с монтажным основанием, совмещенным с их тыльной стороной. Устанавливаются преимущественно после укладки покрытия, но могут монтироваться и до означенного этапа. Крепятся к лобовой доске, прибитой к торцам стропильных ног. В редких случаях просто к торцам стропилин.
• Универсальные. Являются сборно-разборной конструкцией из короткого держателя и съемной монтажной планки. Могут использоваться в качестве длинных или коротких кронштейнов в зависимости от этапа работ.

При проведении установки до этапа укладки кровли универсальные кронштейны применяются в комплектации с монтажной планкой, устанавливаются в соответствии с правилами монтажа длинных держателей. Если фиксация производится после укладки покрытия, крепятся как обычные короткие крюки.

Кроме традиционных видов на рынке представлены короткие кронштейны с устройством регулировки уклона монтажного основания и держатели для кровель из полимерного поликарбоната. Первая разновидность предназначена для фиксации на верхнем венце бревенчатого сруба или на наклонно расположенной ветровой доске. В качестве примера подобного основания — скошенная внутрь лобовая обшивка крыши веранды или террасы.

Второй нетрадиционный тип – крюки водостоков для поликарбонатных крыш. Выпускают их с монтажным устройством в виде своеобразной «прищепки» — скобы. При обустройстве крыш с сотовым поликарбонатом одну часть скобы заводят между внешней и внутренней стороной полого пластикового листа. Крепят в двух плоскостях: к лобовой доске и к краю покрытия.

Эта же разновидность используется при обустройстве кровельных конструкций с однослойным пластиковым шифером. Подобный кронштейн решает сразу три важные задачи: обеспечивает надежное крепление к стропильной системе, усиление края кровли и выравнивание в двух измерениях. Причем регулировку положения можно произвести после фиксации кронштейна.

Грамотный подбор

Кронштейн для водосточного желоба: виды, монтаж

Наличие системы водоотвода – обязательное условие для всех типов зданий, как жилых, так и промышленных, коммерческих или государственных. Производственные компании предлагают застройщикам огромный выбор водоотводов, имеющих свои конструкционные различия. Но они состоят в основном из незначительных изменений линейных параметров, геометрии и внешнего вида, функциональные задачи остаются неизменными.

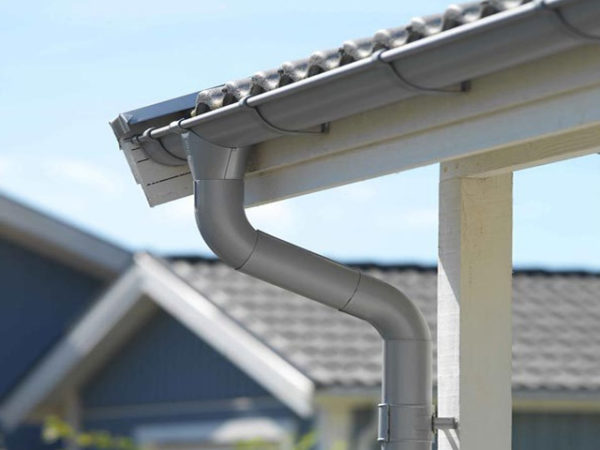

Водоотводящая система должна устанавливаться на всех типах зданий

Это касается всех элементов водостоков, кроме кронштейнов. Различные их виды имеют кардинальные отличия и требуют совершенно иных методов фиксации. Кстати, тип кронштейнов оказывает влияние и на технологию монтажа кровель. Есть кронштейны, которые обязательно крепить до начала установки кровельных покрытий, а существуют и такие, монтаж которых возможен в любое время, как до, так и после установки кровли.

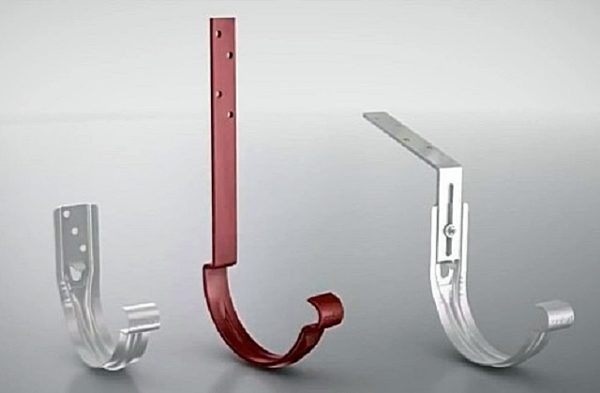

Кронштейн для водосточного желоба

Содержание статьи

Функциональные задачи кронштейнов

Держатели одновременно выполняют несколько задач, каждая из которых оказывает большое влияние на работоспособность, безопасность и длительность эксплуатации водосливной системы. Какие функции выполняют кронштейны?

1. Обеспечивают нужный уклон желоба, благодаря чему вода направляется к определенным приемникам. При этом учитывается общий дебет воды и размеры скатов.

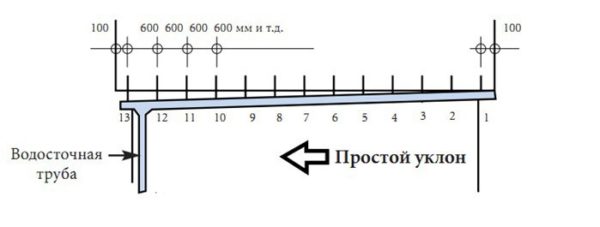

   Кронштейны обеспечивают необходимый уклон желоба для стока воды

2. Предупреждают засорение желобов. Кронштейны дают возможность регулировать пространственное положение желобов таким способом, что полностью исключается появление застойных зон. В них не накапливается грязь, не произрастают мхи, не возникает проблем с нормальным отводом воды.

   С помощью кронштейнов легко отрегулировать положение желоба, чтобы избежать скопления воды и мусора

3. Гарантируют механическую прочность конструкции. В зимний период времени на желоба могут воздействовать значительные нагрузки от сползающего с кровли снега. Если кронштейны не имеют достаточной прочности, то водосток может получать критические механическое повреждения, полностью нарушающие его функциональность.

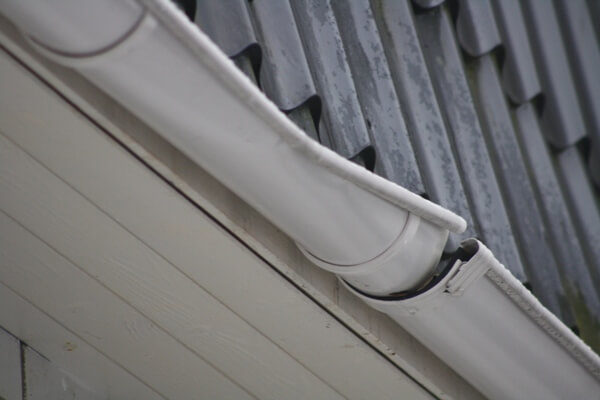

   Если держатели подобраны или установлены неправильно, возможны поломки водосточной системы в результате повышенных нагрузок на желоба

Как правильно устанавливать кронштейны, чтобы водосливная система работала исправно длительное время, мы расскажем немного ниже. Вначале следует ознакомиться с существующими типами держателей желобов.

Виды кронштейнов

Эти элементы должны сохранять свои первоначальные характеристики весь гарантийный срок эксплуатации. Во время разработки специалисты уделяют внимание нескольким важным характеристикам кронштейнов. Они общие для всех типов изделий.

1. Инженерные конструктивные особенности. Рассчитывается прочность деталей, предусматриваются регулировки положения желобов. Одновременно учитывается ремонтопригодность и возможность замены на однотипные кронштейны других производителей.

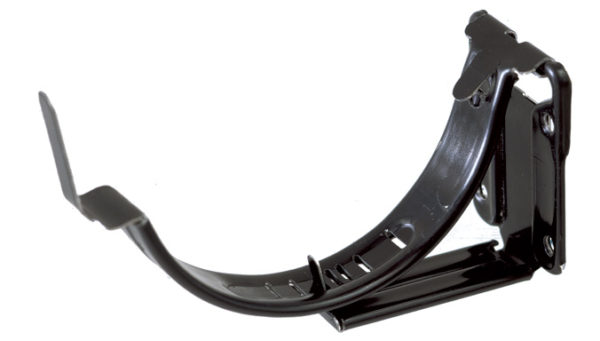

   Регулируемый кронштейн для водосточного желоба

2. Внешний вид. Держатели должны гармонировать с системой, улучшать ее дизайнерские характеристики. В некоторых случаях наоборот, кронштейны должны быть малозаметными и не бросаться в глаза.

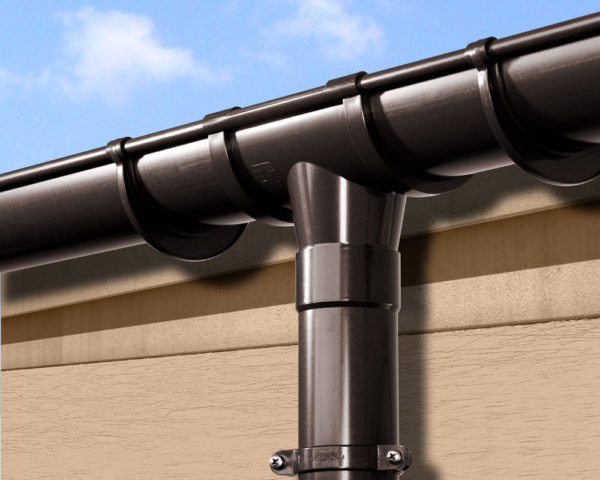

   Кронштейны должны соответствовать водосточной системе по всем параметрам, в том числе и по дизайну

Держатели делают из конструкционной стали или полимеров. Ответственные производители применяют конструкционные листовые стали толщиной не менее 1,5 мм, но на рынке есть и продукция очень низкого качества. В них толщина листа не превышает одного миллиметра, а металл – низкокачественная низкоуглеродистая сталь.

Такое же положение и с пластиковыми держателями. Они должны прессоваться только из первичного материала с инновационными добавками, повышающими устойчивость материала к негативному жесткому ультрафиолетовому излучению. Но не все компании поступают ответственно, некоторые в целях увеличения прибыли для изготовления кронштейнов применяют материал, получаемый после переработки старых изделий (вторичный пластик). Соответственно, ни о каком высоком качестве таких держателей говорить не приходится.

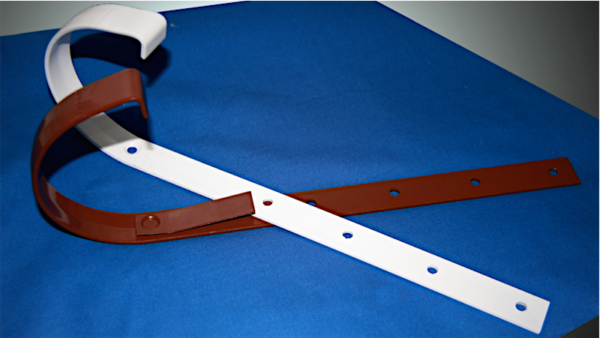

От качества держателей зависит долговечность водосточной системы

Таблица. Типы кронштейнов.

Тип держателя	Особенности и краткие эксплуатационные характеристики
Длинные металлические крюки	Имеют специальные монтажные планки, которые дают возможность крепить элементы к обрешетке или стропильным ногам. Такая фиксация значительно увеличивает прочность водоотвода. Конструктивная особенность повлияла на технологию кровельных работ — крюки обязательно устанавливаются до монтажа кровельных покрытий. В некоторых случаях их следует фиксировать и до начала изготовления обрешетки. Конкретное решение принимает мастер-кровельщик в зависимости от типа крыши и особенностей покрытий.
Короткие кронштейны	Прибиваются к лобовой доске, могут устанавливаться как до начала установки кровельных покрытий, так и после выполнения этих работ. По материалу изготовления могут быть пластиковыми или металлическими, простыми и сложными. Сложные кронштейны имеют несколько регулировок, что позволяет быстро и очень точно выставлять положение желоба и обеспечивать максимальную функциональность системы.
Универсальные (с удлинителями)	Относительно недавно инженеры разработали новое конструктивное решение коротких кронштейнов. Они имеют специальные пазы, в которые вставляются металлические удлинители. Кронштейны по способу монтажа напоминают крюки и фиксируются к обрешетке или стропильным ногам. Правда, не все строители понимают, зачем нужны эти удлинители, кроме повышения стоимости системы, они никакого положительного эффекта не имеют. Реальные эксплуатационные характеристики кронштейнов с удлинителями по всем показателям ниже, чем у обыкновенных дешевых крюков. Единственная ситуация, оправдывающая использования универсальных кронштейнов с удлинителями – крыша настолько сложная, что для крепления желобов обязательно нужно использовать оба типа элементов. Но такие случаи встречаются крайне редко.

Абсолютное большинство водоотводящих систем можно фиксировать как на длинные металлические крюки, так и на короткие пластиковые кронштейны.

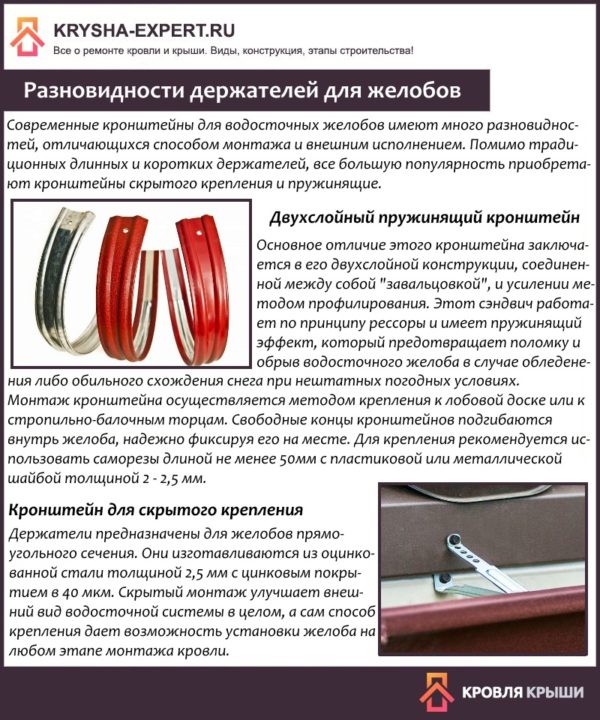

Разновидности держателей для желобов

Цены на различные виды кронштейнов для желоба

Кронштейн для желоба

Общие правила монтажа

Для фиксации элементов понадобится рулетка, шуруповерт или отвертка, бечевка, пузырчатый уровень, строительный маркер и саморезы соответствующего размера. Какие общие правила фиксации кронштейнов следует выполнять, вне зависимости от особенностей элементов?

1. Никогда не пользоваться метизами с потайными головками. Они имеют конусную форму и во время прижатия расширяют монтажное отверстие. При достижении критических нагрузок пластик может дать трещину или отверстие расширится до такой степени, что головка провалится в него. Результаты таких последствий – нарушение устойчивости желоба и необходимость выполнения срочных ремонтных работ.
2. По возможности пользоваться шайбами для увеличения площади контакта. За счет такого простого приема повышается надежность крепления. Шайбы рекомендуется подбирать по размерам и только из нержавеющих сплавов.

   Крепление кронштейнов осуществляется обычными саморезами с использованием шайб

3. Не фиксировать элементы черными саморезами, они со временем трескаются из-за физической усталости. Такие метизы заслуженно считаются очень некачественными.
4. Всегда соблюдать рекомендованное расстояние меду кронштейнами, в большинстве случаев оно не превышает 60 см.

   Оптимальное расстояние между кронштейнами составляет 60 см

5. Высота расположения кронштейна должна быть такой, чтобы соблюдалось рекомендованное расстояние между проекцией кровли и верхней кромкой желоба.
6. Выставлять элементы под уклоном 3-5 мм на погонный метр. Это важное условие нормальной работы водоотводящей системы.

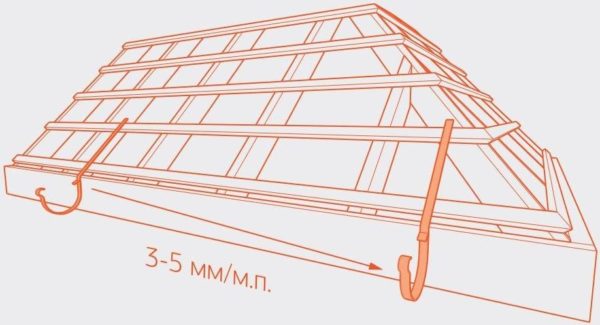

   Уклон водосточного желоба должен равняться 3-5 мм на погонный метр

Если выполнять общие правила, то можно быть уверенным, что система водоотвода всегда будет справляться с поставленными задачами.

Цены на популярные модели шуруповертов

Шуруповерты

Пошаговая инструкция фиксации пластиковых держателей

Перед началом работ нужно определиться с количеством элементов и расстоянием между ними. При этом всегда надо учитывать место расположения приемных воронок и соединительных муфт. Дело в том, что здесь приходится крепить дополнительные крюки вне зависимости от расстояния. Работы можно делать после полной установки кровли и крепления лобовой доски. Если предусматривается ее обшивка декоративными материалами, то надо сделать и эти работы, а только потом заниматься фиксацией кронштейнов.

Шаг 1. Высверлите в отделочном материале посадочные отверстия под резиновые шайбы. Они нужны для компенсации тепловых расширений пластика.

Намечают и высверливают отверстия под крепежи

Шаг 2. Саморезами прикрепите крайние кронштейны к доске. При этом учитывайте вышеизложенные рекомендации по наклону для стока воды и удалению от проекции кровли для предупреждения механических поломок сходящим снегом.

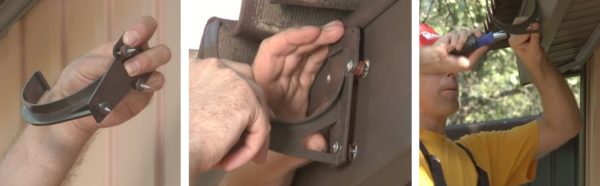

Прикручивают крайние кронштейны к доске

Шаг 3. При помощи пузырчатого уровня отметьте положение воронки, не забывайте соблюдать рекомендованный производителями уклон. Закрепите элементы.

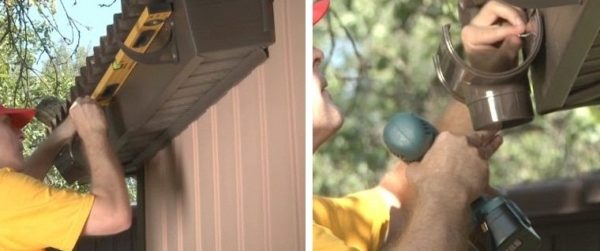

По уровню намечают точки крепления воронки, прикручивают элемент

Практический совет. Если длина ската большая, то между крайними кронштейнами надо натягивать веревку и по ней выставлять все оставшиеся элементы.

Пластиковые кронштейны нельзя очень сильно затягивать саморезами, контролируйте свои усилия. Далее установка элементов выполняется таким же способом.

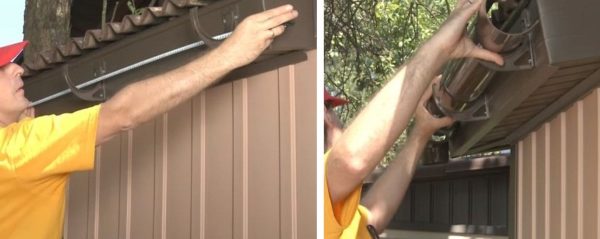

Согласно замерам обрезают желоб и закрепляют его на кронштейнах

Пошаговая инструкция крепления длинных крюков

Устанавливаются под кровельными покрытиями с максимальным шагом не более 60 см, около воронок нужно фиксировать дополнительные элементы. Для таких креплений надо сгибать длинную часть детали, за счет этого обеспечивается наклон желоба. Сгибание делается в такой последовательности.

1. Подсчитайте общее количество кронштейнов на одном скате. Учитывайте водостоки и соединительные муфты, они увеличивают число точек крепления.

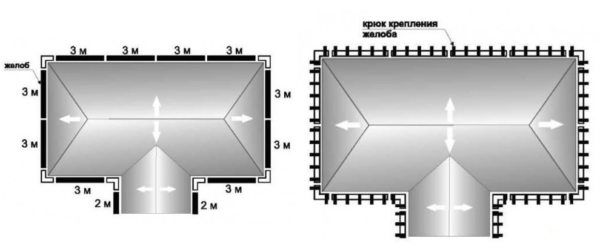

   Чтобы правильно рассчитать количество кронштейнов, нужно составить схему водостока кровли

2. Сложите все элементы рядом на ровной площадке. Проведите диагональную линию с учетом требуемого уклона. К примеру, если наклон в пределах 3 мм на метр, а длина ската 9 м, то расстояние по вертикали между первым и последним кронштейном должно быть 9×3=27 мм. Это значение можно округлить до трех сантиметров.

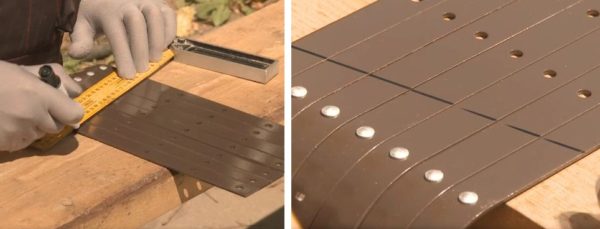

   Намечают на кронштейнах линию сгиба

3. Специальной гибочной машиной согните кронштейны по отмеченным линиям. Важно знать не только место, но и угол загиба. Он равняется углу между плоскостью ската и горизонталью. Не путайте с углом наклона скатов, этот параметр определяется положением ската к горизонтальной линии. К примеру, если угол наклона скатов равняется 25°, то кронштейны надо загибать под 115°. Это значение определяется просто, надо к углу наклона ската прибавить 90°.

   С помощью инструмента держатели сгибают

4. На скате крыши отметьте места крепления держателей, после чего прикручивайте кронштейны, контролируя их положение уровнем.

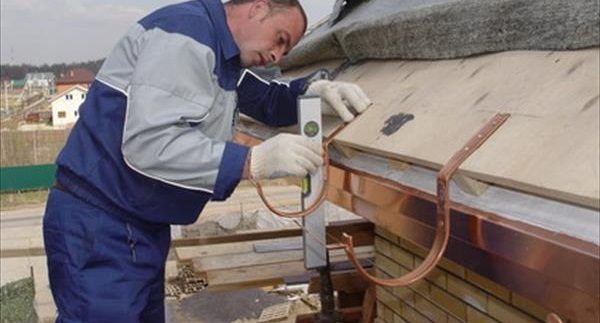

   Крепят кронштейны к основанию

   Монтаж желобов и воронок осуществляется так же, как и на короткие кронштейны, но проводят его только после укладки кровельного покрытия.

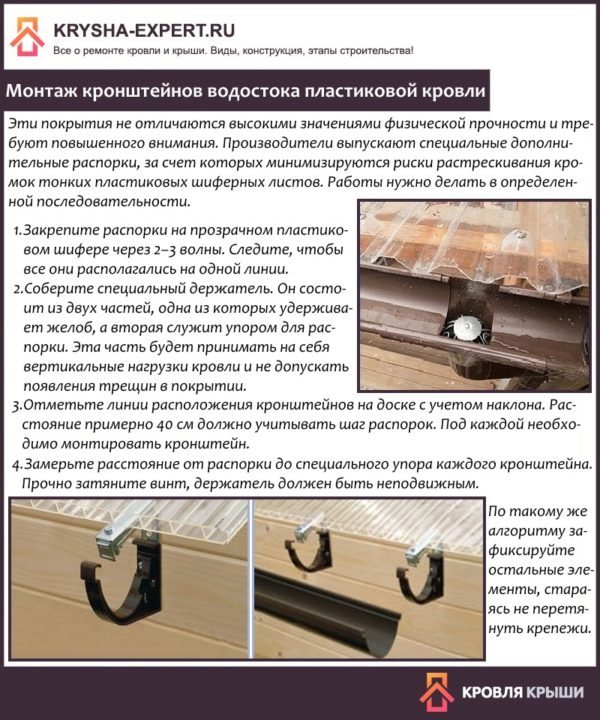

Монтаж кронштейнов водостока пластиковой кровли

Цены на водостоки

Водостоки

Заключение

Большинство производителей водосточных систем реализует кронштейны в комплекте, и можно сразу подобрать оптимальный вариант. Крепление может осуществляться металлическими крюками к доскам обрешетки или стропильным ногам. При выборе конкретного варианта нужно знать, что идеального решения не бывает. У каждого типа свои сильные и слабые стороны.

Длинные кронштейны

Имеют высокие значения прочности, не боятся УФ-лучей, не меняют свои свойства длительный период времени. Это достоинства. Недостатки – сложность монтажа и определенные нюансы во время установки кровельных покрытий. Чем прочнее листовая сталь, тем труднее ее изгибать под нужными углами.

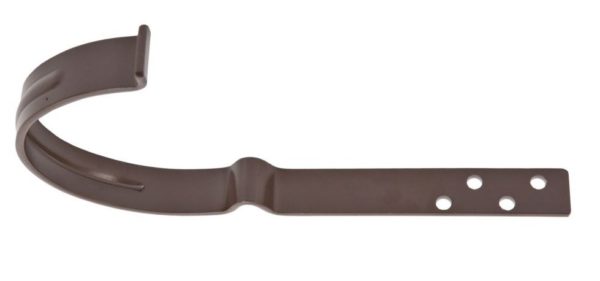

Длинные металлические держатели отличаются повышенной прочностью и долговечностью

Короткие кронштейны

Чаще всего изготавливаются из пластика. Их намного проще устанавливать, некоторые конструкции имеют возможность точной регулировки положения желоба. Это позволяет быстро исправлять допущенные во время монтажа ошибки, поправлять положение желобов. Недостатки – в природе пока не существует пластиков, не боящихся жестких ультрафиолетовых лучей. Срок службы элементов не отвечает пожеланиям требовательных застройщиков.

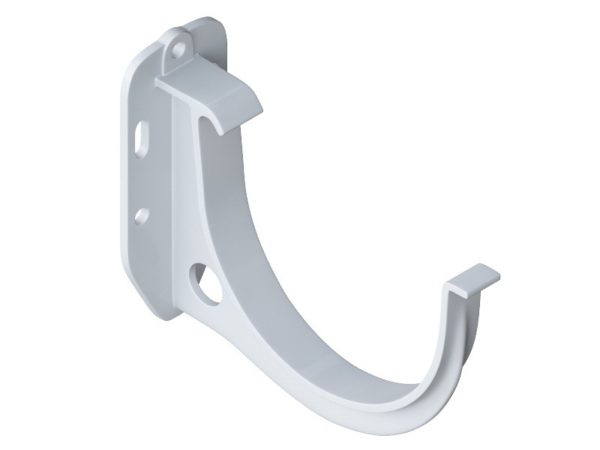

Кронштейны из пластика проще в монтаже

Видео — Монтаж кронштейнов для водостока

Правильность выбора и монтажа кронштейнов для водосточных желобов имеет большое значение для всей водосливной системы. Но на функционирование водостока влияют и другие факторы, которые нужно учитывать при его установке. О том, как грамотно смонтировать водосливную систему для кровли, можно прочитать на нашем сайте.

Как крепить водосточный желоб. Правильный монтаж водосточной системы: инструкция.

Если вы не обладаете знаниями, как правильно крепить водосточный желоб, то для начала подробно изучите технологию процесса от начала до конца. Идеально, конечно, устанавливать систему водостока при строительстве дома. Но достроенный дом не должен вас пугать, потому как монтаж желобов водосточной системы лишь немного отойдёт от основной технологии, а именно:

1. Установка креплений является началом монтажа всей системы водоотвода, а потому так важно правильно подобрать крепёж, коими являются кронштейны.

Сейчас на строительном рынке можно найти комплекты желобов с подобранными креплениями. Если такой товар отсутствует, то имейте в виду, что диаметр кронштейнов должен соответствовать диаметру водосточного желоба.

Рекомендуется сначала рассчитать количество данных деталей, исходя из материла водоотводящих элементов конструкции. Так, для крепления металлических элементов, желательно соблюдать расстояние между кронштейнами в 0.5-0.6 м, а для пластиковых желобов требуется 3 крепления на 1 м. Добавьте сюда сложные наружные и внутренние повороты, и получите нужное количество крепёжных деталей.

2. Теперь надо определиться с одним из способов крепления водосточных желобов, например:

• Крепление водосточного желоба к лобовой доске. Этот способ предполагает использование пластиковых элементов водостока при полностью достроенной крыше. Выбор металлических желобов потребует установки коротких специальных крюков.

Учтите, что такой вариант применим в тех местах, где минимален крупный сход снега с крыш, иначе система водоотвода может рухнуть.

• Стропильные ноги подойдут в качестве основы для крепления водосточного желоба. Этот вариант очень надёжен на крышах большой площади, но недостаток этого метода состоит в том, что ним можно воспользоваться до укладки кровли. К тому же, шаг стропил не должен превышать 60 см.
• Можно сделать крепление водосточного желоба к профлисту, тем более, что срок службы данной кровли доходит до 30 лет.
• Крепление водосточного желоба к карнизу подходит в случае с металлочерепичной или ондулиновой крышей. Соблюдение шага стропил в 0.6 м остаётся здесь также актуальным.
• Крепление водосточного желоба к стене проводят тогда, когда нет в наличии лобовой доски, стропил и т. д. Тогда в стену вбивают металлические костыли, специально предназначенные для установки желобов с помощью шпилек.
• Крепление водосточного желоба к сэндвич панелям относится к наиболее сложным способам монтажа системы водоотведения, а также, имеет более дорогую стоимость. Для крепления водосточного желоба к такого вида кровле следует надрезать утепляющий материал под верхней обшивкой панели. Затем надо просунуть планку и прикрепить к панели, находящейся ниже. На саму планку устанавливаются крюки, куда в последствии вкладываются желоба водосточной системы.

Люди с небольшим достатком всегда интересуются тем, как правильно установить водосточные желоба на шиферной крыше.

В этом случае поможет способ крепления водосточного желоба к лобовой доске. При этом не забывайте соблюдать уклон водосточного желоба на 1 м, следуя установленным правилам СНИП.

Есть и более оригинальный способ, но для этого надо изучить инструкцию, как правильно установить водосточные желоба из оцинкованной стали, тем более, что для удешевления работ можно изготовить самим желоба из оцинкованных листов. Всё, что нам надо сделать, это нарезать полоски шириной по 0.2-0.3 м необходимой длины. Затем молотком придать П-образную форму желобам и установить их под шифер. Желательно постараться создать уклон водосточного желоба так, чтобы он был на 1 погонный метр в 5 мм. В местах слива по японскому методу можно установить цепи, по которым будет стекать вода, не разбрызгиваясь и не разливаясь. А если цепи ещё и задекорировать, то получится система водоотведения оригинальной во всех отношениях.

Водосточная система должна выбираться еще на этапе проектирования дома. Это позволит просчитать все нюансы и грамотно подобрать нужную конструкцию. Основная ее роль — защита фундамента дома от дождя. Поэтому так важно правильно определиться с материалом, из которого изготовлен водосток. В среднем срок службы водосточной системы составляет от 5 до 100 лет. Но при неправильном монтаже, она может выйти из строя гораздо быстрее. Рассмотрим, как правильно установить водосток для крыши своими руками.

Задачи проектирования водостоков

• В первую очередь рассчитывается общая площадь будущей крыши и каждого ее ската в отдельности. Благодаря полученным данным, определяется необходимая пропускная способность системы водостока с крыши, диаметр водосточных труб и размер желоба.
• Следующим шагом будет составление предварительного плана размещения элементов водостока, что позволит определить последовательность работ, рассчитать количество составляющих и их примерное месторасположение. Для большего удобства, это делается на копии чертежа крыши.
• Также важно правильно подобрать материал, из которого сделаны водостоки для крыши. Из-за большого разнообразия вариантов, сделать выбор не так-то просто. В большей степени он зависит от общего облика дома и эстетических представлений его владельца. По сроку службы недорогие пластиковые водостоки практически не уступают металлическим. Но вряд ли они будут гармонично смотреться с настоящей черепицей или медной кровлей.

Составляющие водосточной системы

Кронштейны

С их помощью крепится желоб водосточной системы к кровле. Они выпускаются разных форм и из разных материалов, но по цвету полностью совпадают со всей системой водостока.

В зависимости от формы их можно крепить несколькими способами:

• наиболее простой и часто применяемый способ — крепление кронштейна к лобовой доске кровли. Таким образом, водосток легко устанавливается на уже готовую крышу. В основном такими кронштейнами комплектуются ПВХ системы. Благодаря сильно развитым вертикальным ребрам, они способны выдерживать большие нагрузки. В конструкциях из металла кронштейны, для данного вида крепления, изготавливаются короткими. При отсутствии лобовой доски подойдут комбинированные кронштейны. Они имеют стальные удлинители, с помощью которых крепятся непосредственно на стропильную ногу. Когда доступ к стропилам невозможен, в стену монтируются специальные костыли из металла, и уже на них, с помощью шпилек, крепится водосточный желоб.
• При втором способе монтаже, водосток монтируется до укладки кровельного материала. Желоб крепится на стропильную ногу. Такой способ рационален для крыш с большой площадью, на которых используются тяжелые кровельные покрытия. Для надежности крепления, шаг между стропилами не должен превышать 600 мм.

• Третий вариант оптимален для кровли, где расстояние между стропилами превышает 600 мм. В большинстве случаев это кровли с покрытием из металлочерепицы или ондулина. Данный способ предполагает использование комбинированных кронштейнов или длинных крюков, которые крепятся на первую планку обрешетки или на нижний край настила (если используется битумная черепица). Только соблюдение правил и порядка установки крюков обеспечит надежность и долговечность конструкции.

Водосточные желоба

Они так же выпускаются разных форм. Существует круглое, полукруглое, прямоугольное, овальное или комбинированное сечение. Важно, чтобы желоба и крюки имели одинаковую форму и были из одной системы.

Универсальным считается желоб симметричной формы, к которому не составит труда под

Крепление водосточных желобов: правильно и надёжно

Представьте себе крышу вашего дома или коттеджа без водосточной системы. Это значит, что после таяния зимнего снега и во время каждого дождя периметр дома будет похож на водопад. Также возникает угроза надлежащему состоянию стен и фундамента дома.
Так что система отвода дождевой воды с крыши нужна обязательно. И то, как проведено крепление желоба водостока, определит надёжность всей системы.

Как установить водостоки если крыша уже покрыта?

Хорошая водосточная система прослужит долго и не доставит хлопот при эксплуатации. Разумеется, если ставить пластиковые конструкции, надеяться на них придётся не так долго, как на систему из металла с полимерным покрытием. Тут уже главным становится вопрос финансовых возможностей на текущий момент.

В любом случае только качественный монтаж позволит водостоку проработать всё то время, на которое он рассчитан. Поэтому, для устройства системы домовладельцы часто обращаются в профессиональные фирмы. Однако выполнить все работы можно и самостоятельно.

Если у вас нет никакого представления о креплении желобов водостока и прочих элементов системы отвода воды с крыши, сначала внимательно изучите весь процесс их установки.

Когда приступать?

Идеально, если крепление водосточных желобов будет произведено в строящемся доме на этапе возведения крыши, до того, как будет выполнено её покрытие. Это обеспечивает удобство монтажа и упрощает некоторые работы. Но, если вы имеете дело с полностью построенным домом, это не значит, что монтаж водосточной системы невозможен. Вам просто придётся подыскать подходящие варианты.

Обратите внимание: именно с устройства креплений и монтажа желоба начинается работа по общему монтажу системы сбора и отвода дождевой воды с крыши.

Выбор крепежа

Здесь особых тонкостей нет. Кронштейны должны соответствовать диаметру выбранных вами водосточных желобов. Убедитесь в надлежащем качестве металла.

Некоторые водосливные системы известных производителей (металлические с покрытием из полимеров) поставляются в комплекте со всеми необходимыми крепёжными элементами.

Расчёт креплений

Сколько кронштейнов потребуется для устройства желобов – зависит от материала водосточной системы. Для металлических конструкций достаточно шага в 0,5-0,6 метра. Пластиковые желоба для отвода воды желательно крепить чаще – по три кронштейна на метр. Если кровля сложная, с поворотами, внешними и внутренними углами, это необходимо учесть. Ведь для каждой стороны может потребоваться «свой» кронштейн.

Обратите внимание: расстояние от водозаборной воронки до ближайших креплений должно составить не меньше 0,15 м.

Куда крепить?

Существует несколько способов устройства креплений для укладки желобов:

1. Крепление водостока к лобовой доске. Выбор такого способа чаще всего диктуется двумя обстоятельствами. Во-первых, монтаж системы сбора и отвода воды ведётся при полностью готовой крыше. Во-вторых, вы планируете устанавливать пластиковую систему водостока. Однако и металлические конструкции системы отвода воды не запрещается крепить подобным образом, при этом желательно использовать специальные короткие крюки.
2. Следующий способ – использование в качестве основы стропильных ног. Это возможно, если шаг стропил – не более 0,6 м. Такой метод очень надёжен и отлично подходит для крыш большой площади. Но применить его возможно только до укладки покрытия кровли.
3. Длинные крюки или комбинированные кронштейны можно крепить к обрешётке крыши, к её первой планке. Этот способ оптимален, если стропила устроены с шагом более 0,6 метра (если планируется ондулиновая или металлочерепичная кровля).
4. Последний способ разработан на случай, когда предыдущие три недоступны. Например: как крепить водосток когда лобовая доска кровли отсутствует, как и доступ к стропилам и обрешётке. Тогда в стену необходимо вмонтировать специальные костыли (металлические), и крепить к ним жёлоб с помощью шпилек.

Есть очень важный вопрос: какой должна быть толщина лобовой доски для крепления водостока? Кто-то использует обычную «двадцатку». Есть и те, кто для надёжности покупает доску толщиной 4 см. Однако умельцы-строители считают оптимальными 25-30 мм толщины.

Внимание: уклон

Никакой системы отвода воды не получится, если установка водостока на крыше не будет предусматривать правильного уклона водосточного желоба. Он делается в направлении от самой высокой точки слива к водозаборной воронке.

Здесь есть свои практически обоснованные пределы:

1. При недостаточном уклоне дождевая и талая вода будет застаиваться в желобах, возможен даже перелив через края.
2. Если смонтировать желоба с избыточным уклоном, может возникнуть слишком сильный поток воды, с которым не справится воронка.
3. Оптимальный уклон водосточного желоба на 1 метр горизонтального стока должен быть выдержан в пределах 0,2 – 0,7 мм.

Как выдержать уклон водостока

Чтобы понижение стока было равномерным, важно правильно устроить первое и последнее крепления жёлоба водостока.

Первый кронштейн желоба крепится в самой высокой точке стока. В зависимости от итоговой длины жёлоба нужно рассчитать уклон водостока и вычислить нижнюю точку. В ней крепится последний кронштейн. Затем, между ними необходимо натянуть тонкую верёвку или шнур. Все промежуточные крепления делать, ориентируясь на полученную линию.

Что делать дальше

После того, как установлены все кронштейны, можно начинать укладку желобов. Здесь есть свой специфический момент: это соединение стыков. В первую очередь оно зависит от материала и конструкции водосточной системы. При любом способе можно найти и недостатки, и преимущества:

• клеевые соединения получаются крепкими, но создают проблемы при демонтаже и ремонте водостока;
• резиновые уплотнители обеспечат герметичность, но при резких перепадах температур могут деформироваться;
• метод холодной сварки требует, чтобы система водостока была защищена от серьёзных механических воздействий.

Крепление каждого желоба водостока – дело ответственное и серьёзное. Знания о процессе монтажа всей системы очень полезны и важны. При желании и необходимости вы сможете самостоятельно обустроить сток воды с крыши или просто внимательно проконтролировать работу приглашённых специалистов.

Металлические водостоки для крыши: монтаж своими руками

Выполненные из металла водосточные системы привлекают неоспоримой прочностью и долговечностью, обусловленной авторитетными характеристиками исходных материалов. Немалое число владельцев загородных домов отдают им безоговорочное предпочтение, невзирая на легковесность и экономическую доступность полимерных конкурентов.

Плюс провести монтаж металлических водостоков для крыши своими руками совсем несложно. Однако для успешного результата надо знать все тонкости технологического процесса.

Предком и прототипом обширного ряда металлических водосточных систем был простой деревянный желоб, выполняющий работу по сбору и отводу воды от входа в дом. Четыре столетия назад люди догадались вложить внутрь желоба согнутую углом жестяную полосу, чтобы защитить древесину от атмосферной агрессии.

Спустя всего полвека, деревянная составляющая была вовсе упразднена. Остался лишь функциональный и стойкий к нападкам природы металлический вкладыш. Конструкция дорабатывалась и совершенствовалась, в производство внедрялись «равнодушные» к климатическим воздействиям материалы.

Какой метал применяется в производстве?

Благодаря многовековым разработкам, дополненным нововведениями, рынок изобилует металлическими водосточными предложениями. В числе представленных покупателю вариантов сейчас фигурируют многочисленные системы, в изготовлении которых использовались:

• Кровельная сталь. Срок эксплуатации 7 – 10 лет. В числе плюсов бюджетная стоимость. Список минусов включает внушительный вес, склонность к коррозии, «шумность» при контакте с каплями дождя.
• Кровельная сталь с антикоррозионной оболочкой. Производители гарантируют 10 и более лет беспроблемной эксплуатации. Плюсы позиции кроятся в повышенной звукоизоляции и в эстетических показателях. Минус в возможности повредить полимерное покрытие во время установки и в том, что действительно надежным будет довольно дорогой водосток.
• Медь. Служить будет 150 – 200 лет. С эстетическими качествами и износостойкостью сложно поспорить. Существенным минусом считается солидная цена, уязвимость по причине электрохимической коррозии. Последнее качество заметно ограничивает сферу применения из-за невозможности контакта с алюминием и оцинкованной сталью.
• Цинк-титан. Прослужит не менее 100 лет, по уверению изготовителей. Материал устойчив к атмосферному негативу, если не контактирует с медью и сталью без оцинковки. Непрост в уходе, склонен расширяться при нагревании.
• Алюминий. Эксплуатационная гарантия выдается на 25 – 50 лет. К веским достоинствам относят индифферентность к погодным условиям и легковесность. В перечне минусов безжалостный ценник и рекомендации использовать исключительно в паре с алюминиевой кровлей.

Выбор системы отвода воды с крыши чаще всего ориентируют на равенство сроков эксплуатации водосточного контура и покрытия. Ведь замену кровли логичней проводить одновременно с установкой нового водостока. Поэтому крыши с металлочерепицей, защищенной от атмосферных атак прочной полимерной оболочкой, оснащают системами, выполненными из аналогичных материалов.

Элитарными медными и цинк-титановыми контурами оснащают конструкции, покрытые керамической черепицей или сланцевой плиткой. Нет смысла сочетать их с мягкими покрытиями, т.к. при замене последних недешевые системы могут пострадать.

Крыши с оцинкованным профнастилом, кровельной жестью или ондулином оборудуют с

монтаж и установка своими руками

Самую серьезную на сегодняшний день конкуренцию металлическим или оцинкованным водостокам составили современные пластиковые. Они замечательно показали себя в сложных климатических условиях: им не страшны ни российские морозы, ни экваторская жара, ни внушающие снегопады. А их формы, цвет и дизайн приходится по душе даже самому требовательному покупателю! Такими доборными элементами легко подчеркнуть стилевое решение любого дома, если только разобраться в технологии их монтажа.

Поэтому мы предлагаем вам самую свежую информацию, как установить пластиковые водостоки для крыши своими руками – начиная от выбора крюков и заканчивая сооружения системы необычной конструкции. Причем всего за 5 шагов!

Вот хороший обзор современных пластиковых водостоков:

Современные водосточные системы должны отвечать целому ряду требований, среди которых не только механическая прочность, но и стойкость к коррозии и максимальная герметичность. Вот почему сегодня самыми практичными считаются именно пластиковые водостоки.

Их главное преимущество в том, что их легко подобрать не только к покрытию крыши, но и к фасаду, а цветовая гамма – самая богатая среди других материалов. И не только! Но важно также знать и о определенных минусах, которые способны свести на «нет» весь ваш труд.

Преимущества и конкурентные свойства

В современные водосточные системы из пластика входят горизонтальные желоба, вертикальные трубы, колена, муфты для труб, внешние и внутренние углы, воронки, стыковочные элементы, кронштейны, хомуты и заглушки для желобов. Также у разных производителей пластиковые водостоки дополнены своими деталями, как например, улавливатель для мусора.

Пластиковая водосточная система хороша также тем, что ее можно приобрести на резиновых уплотнителях. А это позволяет легко исправить любые ошибки монтажа, особенно если вы взялись за водосток впервые – в отличие от клеевой системы:

Кроме того, пластиковая водосточная система не корродирует и не царапается. И, если водосток все-таки сорвало, то деформированный пластиковый желоб или трубу можно просто поставить на место, тогда когда металлический придется полностью заменять.

И, наконец, также ценное преимущество – в небольшом весе таких водостоков. Чаще всего промышленные желоба имеет длину 50 или 100 сантиметров. В водосточных системах используют желоба высотой от 7,5 до 15 см и шириной в 10 см.

Досадные недостатки и вопросы качества

Из минусов отметим то, что пластик, в виду особенности своей структуры, способен легко выгибаться и деформироваться в период температурных колебаний. А в особо жаркую погоду пластиковые желоба даже немного провисают между крюками, если крепление было поставлено неправильно и слишком далеко друг от друга.

Хотя, как утверждают современные производители, эти минусы незначительны по сравнению с плюсами пластиковых водостоков. Но когда придет время приобретать такие доборные элементы, вы столкнетесь с такими моментами на рынке: плохой пластик, которые легко лопается на морозе или зацветает, некачественное соединение труб с желобами и непродуманные детали. И может возникнуть ошибочное мнение, что пластмассовые водостоки как были некачественными, так и есть, и нет ничего лучше родной оцинковки.

На самом деле именно из-за этих особенностей в состав пластика для производства таких изделий сегодня добавляются специальные химические элементы, которые позволяют водостоку приобретать иммунитет к ультрафиолету. Например, среди современной продукции на российском рынке появилась водосточная система Ruflex из Дании, которая была разработана конкретно для климата нашей страны, подобные ей ПВХ-водостоки польской фирмы Gamrat, английской Hunter, голландской Galeco, российской Ruplast и датской Aс

Как крепить водосток к крыше — расчет площади и уклона (фото, видео)

Установка водосточной системы является заключительным этапом кровельных работ, главная задача которого – сбор воды, стекающей со ската кровли во время интенсивного таяния снега или дождя. Выполнять расчет, крепление водостока к кровле должен уметь каждый домовладелец, ведь только таким образом можно уберечь отделку стен, отмостку фундамента от влаги. Готовые комплекты, готовые к сборке, которые продаются в строительных магазинах значительно облегчают процесс монтажа, поэтому с ним справится даже человек без опыта или каких-либо строительных навыков. В этой статье мы расскажем, как крепить водосток к кровле, чтобы он прослужил долгие годы.

Содержание статьи

Устройство и функции

Водосток кровли представляет собой конструкцию, состоящую из водосточного желоба, сливов, а также водоприёмных воронок, которые герметично соединены между собой. Он устанавливается вдоль свесов крыши, чтобы выполнять сбор и транспортировку дождевой и талой воды в специально оборудованное место (ливневую канализацию, канаву или емкость). Чтобы определить количество и размеры элементов водоотведения, выполняют несложный расчет, учитывающий уклон и площади скатов кровли и климатические условия в регионе строительства. Грамотно рассчитанный и установленный водосток выполняет следующие функции:

1. Обеспечивает организованный отвод талой и дождевой воды с поверхности ската. Жидкость, стекая с крыши попадает в водосточные желоба и сливы, транспортирующие ее в специально отведенные места. Если дом оборудовать системой водоотведения, во время дождя вода с крыши не обольет случайных прохожих.
2. Оберегает отмостку и фундамент от разрушения. Крепление водостока не дает воде, падающей с высоты кровли, проникнуть в бетон отмостки и фундамента. При контакте с водой в сновании дома со временем образуются микротрещины, чтобы устранить эти дефекты, понадобятся большие вложения денег и труда.
3. Сохраняет отделку внешних стен. Организованный водосток предотвращает попадание талой или дождевой воды на поверхность фасада дома. Если расчет выполняли правильно, то жидкость не покидает пределы желоба, за счет чего стены сохраняют эстетичный внешний и целостность дольше.

Устройство системы водоотведения

Обратите внимание! Профессиональные кровельщики утверждают, что все скатные крыши нужно обязательно оборудовать системой водоотведения. Исключение можно сделать, если кровельные свесы дома превышают 80-90 см и выходят за пределы бетонной отмостки фундамента. Водосток должен быть установлен при любой площади и уклоне скатов.

Выбор и расчет

Перед тем, как осуществить крепление водостока к кровельному свесу, нужно выбрать модель, которая лучше всего подойдет для конкретных условий. Производители предлагают обширный ассортимент комплектующих для сборки систем водоотведения из пластика, меди, оцинкованной стали, они выпускают модели с круглым и прямоугольным сечением. Чтобы водосток работал максимально эффективно, при выборе нужно обращать внимание на следующие аспекты:

• Диаметр. Чтобы определить диаметр желоба и трубы, которые подойдут для конкретной крыши, нужно выполнить расчет площади скатов. Чем больше кровля, тем больше должен быть, в разумных пределах, размер элементов водоотведения. Выполняя расчет, необходимо учитывать количество осадков, выпадающих в регионе.

  Площадь водосбора труб и желобов разных диаметров

• Материал. Оцинкованные модели монтируют на кровли из металлочерепицы и профнастила, водосточные желоба и трубы из пластика лучше «работают» с рулонными материалами, а медные устанавливают, если покрытие крыши выполняется из этого же металла.
• Рабочая температура. Пластиковые модели эксплуатируют при температуре от -40 до +50 градусов, а металлические от -50 до +150. Поэтому водостоки из металла считаются универсальными: они выдерживают суровый климат крайнего севера и жару экваториальных стран.
• Срок эксплуатации. Срок службы элементов водоотведения из пластика составляет 25-30 лет, оцинкованные водостоки служат всего 10-15 лет, а медные сохраняют эксплуатационные качества более 100-150 лет.

Сравнение разных систем водоотведения

Важно! Материал и размер элементов водостока влияют на цену изделий. Самыми дешевыми считаются пластиковые модели, следующее место по стоимости занимают оцинкованные желоба. Стоимость увеличивается также за счет дополнительных функций: окрашивания, покрытия полимерными пленками, обогрев, установки фильтров. Диаметр или количество элементов, которые понадобятся для монтажа, определяет расчет.

Монтаж

После покупки водостоков, необходимо выполнить крепление элементов к крыше дома. Оно производится во время кровельных работ. Порядок монтажа зависит от конструкции водостока, он подробно описывается в инструкции, предоставляемой производителем. Чтобы водосточная система прослужила долго, не сломалась в самый неподходящий момент, крепление осуществляют следующим образом:

1. Сначала выполняют проектные работы. Обмеряют длину свесов крыши, выполняют расчет необходимого количества желобов, сливов, воронок, заглушек, а также кронштейнов.
2. Осуществляют разметку. Сначала определяют места установки водоприемных воронок, они располагаются посредине или по краям свеса кровли. От этих точек к противоположному углу дома протягивают трассировочный шнур, учитывая, что уклон водостока должен составлять 3-5 градусов. Расчет необходимого количества сливов определяют по числу внешних углов дома.

   Правила разметки водостока

3. На расстоянии 15 см от места крепления воронок на концы стропильных с помощью саморезов фиксируют кронштейны. После монтажа первого держателя их закрепляют каждые 50-60 см. Чем тяжелее водосток, тем меньше шаг между кронштейнами. Если элементы водостока металлические, то между ними и стропилами прокладывают гидроизоляционный слой.

   Способы крепления кронштейнов

4. После установки на кровлю кронштейнов устанавливают водоприемные воронки и начинают сборку водосточного желоба. Крепление между элементами из пластика делают с помощью компенсаторов, которые нивелируют линейные изменения размеров желоба при температурных колебаниях. Конец водосточного желоба, который находится напротив воронки, закрывают заглушкой.

   Схема установки водосточного желоба



   Схема сборки водосточных труб

5. К водосточным воронкам присоединяют сливы такой длины, чтобы расстояние от оголовка трубы до грунта не превышало 40-50 см. Трубы вставляют в кронштейны, а затем прикрепляют к стене дома. На конец слива надевают закругленный наконечник, который называют капельник.

Обратите внимание! После завершения монтажа водосток проверяют на герметичность соединений, соблюдение уклона. Для этого на скат крыши выливают бутылку воды, а затем наблюдают, как она передвигается. Если вся вода достигла ливневой канализации, водосточная система кровли работает правильно. Если часть воды осталась в желобе или протекла через соединительные швы, нужно поработать над устранением дефектов.

Видео-инструкция

% PDF-1.5 % 515 0 объектов > endobj Xref 515 91 0000000016 00000 n 0000003441 00000 n 0000003555 00000 n 0000004752 00000 n 0000005089 00000 n 0000005601 00000 n 0000006126 00000 n 0000006584 00000 n 0000006621 00000 n 0000007039 00000 n 0000007153 00000 n 0000007279 00000 n 0000007626 00000 n 0000007719 00000 n 0000008444 00000 n 0000009115 00000 n 0000009747 00000 n 0000009875 00000 n 0000010474 00000 n 0000011281 00000 n 0000011813 00000 n 0000012264 00000 n 0000012764 00000 n 0000012890 00000 n 0000013727 00000 n 0000014513 00000 n 0000015250 00000 n 0000015376 00000 n 0000016176 00000 n 0000016950 00000 n 0000017318 00000 n 0000017825 00000 n 0000021228 00000 n 0000023877 00000 n 0000029090 00000 n 0000029165 00000 n 0000031401 00000 n 0000031550 00000 n 0000031647 00000 n 0000034741 00000 n 0000034816 00000 n 0000034932 00000 n 0000035081 00000 n 0000035156 00000 n 0000035235 00000 n 0000035352 00000 n 0000035501 00000 n 0000035888 00000 n 0000036115 00000 n 0000036231 00000 n 0000036377 00000 n 0000036452 00000 n 0000036565 00000 n 0000036640 00000 n 0000036954 00000 n 0000037009 00000 n 0000037125 00000 n 0000037249 00000 n 0000037324 00000 n 0000037399 00000 n 0000037711 00000 n 0000037766 00000 n 0000037882 00000 n 0000037957 00000 n 0000038267 00000 n 0000038549 00000 n 0000038624 00000 n 0000038935 00000 n 0000039010 00000 n 0000039379 00000 n 0000039454 00000 n 0000040971 00000 n 0000041046 00000 n 0000041121 00000 n 0000041438 00000 n 0000041493 00000 n 0000041609 00000 n 0000041684 00000 n 0000042051 00000 n 0000042332 00000 n 0000050509 00000 n 0000121742 00000 n 0000124250 00000 n 0000126758 00000 n 0000135039 00000 n 0000151354 00000 n 0000154128 00000 n 0000156902 00000 n 0000163548 00000 n 0000174472 00000 n 0000002116 00000 n прицеп ] / Пред. 3258668 >> startxref 0 %% EOF 605 0 объектов > поток ч ޜ U [ле> utfX ٹ Z * т «((ч \ Y`R ص vJw] * XI} е> $ A $ BB4, у kDO2 / г |!.ZBW (е ג F9} хо \ ZT W + xNjE2̹ | wyǏzn7R4UB УО $ R «WK =; w2: 4ͱ #} ܰ * WOrusZ1s @ X ؃ ӝjD) DaeĜi {

.

архитектурных деталей: водосточные желоба и водосточные трубы

Описание: Подвесные медные желоба, как правило, опираются на латунные или медные кронштейны или вешалки, расположенные на расстоянии не более 30 ° C в снежных зонах или 36 «O.C. в не заснеженных районах. Латунные или медные ремни, используемые в сочетании с латунным стержнем для жесткости желоба, рекомендуются для водосточных желобов шириной более 6 дюймов или там, где существуют сильные ледовые или снежные условия. Подтяжки для жесткости желоба изготавливаются из 20 унций.меди.

Альтернативный метод поддержки использует латунные ремни, закрепленные до 32 унций. медные скобки, с интервалом не более 30 «O. C. В желобе желоба требуется латунный стержень жесткости. Этот метод не требует использования скоб.

Независимо от метода опоры, водосточные желоба должны быть подвешены, чтобы перехватить поток воды с крыши. Обычно это означает, что поверхность, к которой прикреплен желоб, является вертикальной.

Особые условия: Представленные детали основаны на желобах прямоугольной формы.Также доступны полукруглые желоба, но обычно они поддерживаются ремнями с пружинными зажимами или специальными кронштейнами.

10,1А. Кронштейны желоба

Кронштейны крепятся к наружной стене с интервалом 30 «, чтобы обеспечить необходимую опору для желоба. Они крепятся двумя латунными винтами в свинцовых гильзах или двумя латунными шурупами, если имеется деревянная облицовка. Кронштейны формируются в различные формы для установите профиль желоба. В местах с сильным ветром кронштейны должны быть прикреплены к поверхности желоба.

Скачать файл CAD

10,1B. Ремни желоба

Если ширина водосточного желоба превышает 6 «или в районах с сильными ледовыми или снежными условиями, ремни используются вместе со скобами для обеспечения дополнительной поддержки.

Скачать файл CAD Ремни для водосточных желобов

должны быть разнесены на 30 «и вытянуты на 6» на крышу. Латунные винты используются для крепления ремней на обшивке крыши. Конец ремешка крепится к желобу у борта. Непрерывный латунный стержень жесткости 3/4 «x 3/16» вставляется в желобные желоба, чтобы укрепить край желоба и обеспечить лучшее крепление ремня.

При использовании медной кровли участки вокруг шурупов и лент должны быть спаяны для обеспечения водонепроницаемости.

Латунные водосточные желоба

также можно использовать в сочетании с тяжелыми (32 унции) медными скобами для поддержки желоба. (см. типичное описание выше)

10,1С. Желоб Brace

Брекеты

сделаны из 20 унций. холоднокатаная медь. Скобы желоба припаяны, приклепаны или прикреплены болтами к верхнему краю желоба, чтобы предотвратить распространение.

Скачать файл CAD

Если скобки используются в качестве вешалок для поддержки желоба, они должны быть сделаны из 32 унций.холоднокатаная медь.

10.1D. Водосточная прокладка

Проставки желоба, изготовленные из плоской меди размером не менее 1 x 1/16 дюйма, установлены в желобах для обеспечения дополнительной прочности. Распорки желоба крепятся к задней части желоба на верхнем краю и к передней части желоба на буртике.

Скачать файл CAD

Для дополнительной информации:

,

архитектурных деталей: водосточные желоба и водосточные трубы

Описание: Подвесные желоба изготавливаются из листов длиной от 8 до 10 футов по 20 унций. холоднокатаная медь. Смежные листы соединены 1 «наложенными, заклепанными и спаянными швами.

Расстояние между компенсаторами зависит от конфигурации желоба и толщины материала, см. Таблицу 10B. На внутренних или внешних углах компенсаторы должны быть расположены на расстоянии не более 24 ‘от угла.

Как показано в деталях, существует множество конфигураций для сборок желобов.Несколько основных принципов обычно применяются. Для большинства климатических условий опорные кронштейны или ремни не должны быть расположены на расстоянии более 30 «. Крыша (верхний) край желоба складывается. Непрерывный медный фартук, кромка или шип, который простирается на обшивку крыши минимум 4 «, запирается в эту складку, образуя капельницу.

Если используются ремни, требуется усиливающий стержень в желобе желоба. Ремни крепятся через эту арматуру. Арматурные стержни или опорные кронштейны изготовлены из меди, латуни или бронзы.

Особые условия: В районах, где существуют тяжелые ледовые или снежные условия, должны быть предприняты особые меры для учета воздействия дублирования воды и веса льда или снега. Цельная конструкция желоба и фартука, как показано в детали 10.2B, помогает уменьшить вероятность утечки из-за капиллярного воздействия, когда лед и снег предотвращают положительный дренаж. Для этих климатических условий требуется дополнительная поддержка, также описанная в деталях 10.2B.

10,2А. Ремень Хунг Формованный Желоб

Это типичная деталь водосточного желоба, подвешенного на ремнях.Ремни приклепаны или прикреплены болтами к внешнему краю на желобе и прикреплены к крыше двумя латунными винтами. Ремни должны выступать на крышу минимум на 6 дюймов.

Скачать файл CAD

Водосточный желоб опирается на кронштейны, расположенные на расстоянии 30 ° С. Верхний край желоба складывается на 3/4 дюйма, чтобы включить мигание фартука. Отдельный фартук мигает на крыше не менее чем на 4 дюйма. Его верхний край пригвожден на 3 дюйма, а его нижний конец зацепляется за фиксатор желоба.

Двухсекционный медный желоб и фартук не подходят для районов с сильными ледовыми и снежными условиями или сильными ветрами.В таких условиях см. Составной фартук и желоб в деталях 10.2B.

10,2В. Кронштейн подвесной желоб с медной крышей

Подробно показан рекомендуемый метод для использования в районах с сильным льдом и снегом, а также в других условиях. В этом примере показано использование с медной крышей.

Скачать файл CAD

Цельный медный желоб и фартук поддерживаются кронштейнами при температуре 30 «О. Верхний край желоба простирается не менее чем на 6» на крышу и складывается и удерживается шипами при температуре 12 «О.C. Непрерывная запирающая планка припаивается к фартуку как минимум на 4 дюйма ниже его верхнего края. Нижний край медной кровли зацепляется за запирающую планку.

20 унций медные скобки на 30 «O.C. помещены в серединах между скобками.

Если ширина водосточного желоба превышает 6 дюймов или в местах со льдом и снегом, следует также использовать ремни. Они должны простираться не менее чем на 6 дюймов на крышу. Если используется медная крыша, область вокруг винтов и ремешка должна быть спаяна для обеспечения водонепроницаемости.Кронштейны, ремни и скобы расположены поочередно.

10,2С. Подвесной желоб с медной лицевой панелью

Эта деталь иллюстрирует способ использования подвесного медного желоба в сочетании со сборной кровлей с медной лицевой панелью и гравийным упором.

Скачать файл CAD

Водосточный желоб крепится к деревянной лицевой панели с помощью шипов на верхнем крае и поддерживается с помощью кронштейнов с шагом 30 «. Кронштейны крепятся к деревянной лицевой панели двумя латунными винтами. Установите медные скобки на 20 унций в серединах между кронштейнами ,

Сплошная медная полоса фартука простирается на крышу максимум на 4 дюйма. Медный гравийный упор крепится к крыше гвоздями, расположенными на расстоянии 3 дюйма в шахматном порядке, через кромочную полосу.

Также показана дополнительная медная накладка софита. Он прикреплен к деревянной панели под кронштейнами желоба.

10.2D. Кронштейн подвесной литой желоб

Эта деталь иллюстрирует водосточный желоб, поддерживаемый кронштейнами на асфальтовой крыше с гравийным упором. Кронштейны и распорки, расположенные поочередно, используются для поддержки и жесткости желоба.

Скачать файл CAD

Для отвода капель асфальта верхний слой кровельного войлока выдвигается через задний край желоба.

10.2E. Ремень Хунг Формованный Желоб

Эта деталь показывает медный гравийный упор и медный желоб, поддерживаемые ремнями и кронштейнами. Они свободно соединены друг с другом, что позволяет желобу расширяться и сжиматься независимо от остановки гравия. Гравийный упор крепится к крыше на его заднем крае гвоздями 3 «O.C. Эта деталь не рекомендуется для районов с сильными снегопадом и ледовыми условиями.В таких местах используйте встроенный желоб и фартук. Смотрите подробности 10.2B.

Скачать файл CAD

10.2F. Ремешок Хунг Водосточный на наклонной крыше

Эта деталь иллюстрирует альтернативный способ крепления медных желобов на наклонных крышах. Непрерывная медная полоса фартука крепится к желобу с помощью единственного фиксирующего шва и прибивается к крыше медными гвоздями 12 «OC. Медные скобы из 32 унций меди. Поочередно располагаются с медными кронштейнами при 30» O.C. Ремни, простирающиеся как минимум на 6 дюймов на крышу, крепятся к этим скобам и привинчиваются к крыше двумя латунными винтами.Герметик следует наносить между ремешками и медным фартуком на креплениях. Для жесткости требуется наружная кромка желоба.

Скачать файл CAD

Эта деталь не рекомендуется для областей со льдом и снегом.

10,2G. Расширительные швы

Компенсаторы должны быть предусмотрены на желобах, чтобы обеспечить движение, вызванное тепловыми изменениями. На длинных прямых участках суставы должны находиться на расстоянии не более 48 футов друг от друга. Они также должны быть предоставлены не более 24 ‘с любого угла.См. Пример расчета расширения в таблице 10.2A.

Загрузить файл CAD

---

Загрузить файл CAD

Эта деталь иллюстрирует два типа компенсаторов. Для стыкового расширительного соединения желоба концы желоба фланцевые, затем клепаные и припаяны к концам соединяемых секций желоба. Затем на расширительный шов помещают крышку для улучшения внешнего вида желоба. Установка крышки не должна ограничивать движение секций желоба.

Крышка компенсатора расположена сверху, над фланцами желоба и крышкой.

Для расширительного шва желобового типа конец желоба углубляется минимум на 2-1 / 2 «в желоб на одной секции желоба и устанавливается заподлицо на другой. Концы желоба фланцевые, затем клепаные и припаяны к участкам желоба Промывочный конец секции желоба затем вставляется в утопленный конец следующей секции. Затем колпачок компенсатора устанавливается сверху, аналогично изготовлению стыковых компенсаторов желобного типа.

Таблица 10.2А. Пример расчета расширения желоба

60-футовый медный водосточный желоб устанавливается при температуре 65 градусов в местности, где максимальный температурный диапазон составляет от 0 до 100 градусов по Фаренгейту. Концы закреплены, потому что они содержат водосточные трубы. Один конец на углу, другой на другой стене.

Компенсаторы должны находиться на расстоянии не более 48 футов по прямой, но не более 24 футов от угла. Соответствие этим пределам приводит к двум секциям желоба, 36 ‘и 24’.Расчеты должны основываться на размерах более длинного сечения.

мин. расчетная температура = 0 градусов по Фаренгейту
Макс. расчетная температура = 100 + 50 (перегрев) градусов F.

Разность температур сжатия = dTc = 65 — 0 = 65
Разница температур расширения = dTe = 150 — 65 = 85

Общая формула для расчета изменения длины (см. Таблицу 4.1.3 для получения дополнительной информации):

дл = длина х расширительный коэффициент. x Изменение температуры
дл = L x 0.0000098 х ДТ

Для более длинной секции:

Сумма сокращения,
dLc = 36 x .0000098 x 65 = .0229 ‘= .28 «скажем 1/4»

Объем расширения,
дл = 36 х .0000098 х 85 = .0300 ‘= .36 «скажем 3/8»

Для обеих секций вместе:

Общее сокращение = dLc x 2 = 1/4 «x 2 = 1/2»
Общее расширение = dLe x 2 = 3/8 «x 2 = 3/4»
Общее относительное движение = dLc + dLe = 1/2 «+ 3/4» = 1 1/4 «

Допускается зазор 1/4 «с расширенными головками
Мин.C = 1/4 «,

Клиренс при установке,
С = Мин. Клиренс + Общее расширение
C = 1/4 «+ 3/4» = 1 «

Клиренс при заключении контракта,
Макс. C = C при установке + полное сжатие
Макс. C = 1 «+ 1/2» = 1 1/2 «

Объем движения в длинном сечении,
дл = дл + дл = 1/4 + 3/8 = 5/8 «

Допуск 1/4 «кругов (размер E) с колпачком под верхними углами при расширении и 1/8» зазоров (размер D) при сокращении,

Нога каждого верхнего угла,
B = D + E + dL = 1/4 «+ 1/8» + 5/8 «= 1»
Откидная крышка, также = 1 «

Общая ширина крышки,
A = Макс.C + 2 x B + 2 x D
= 1 1/2 «+ 2 x 1» + 2 x 1/8 «
= 3 3/4″

,

крепление — όγγλοελληνικό Λεξικό WordReference.com

ςρόσφατες αναζητήσεις:

WordReference Английский-Греческий словарь © 2020: Κύριες μεταφράσεις крепление n существительное : Относится к человеку, месту, вещи, качеству и т. Д. (закрытие: застежка, застежка-молния, кнопка) пробежка пробежка пробежка : пробуждение, уговоры, пожертвования, пожертвования, пожертвования. κλείσιμο ουσ ουδ ουσιαστικό ουδέτερο : ,ναφέρεται σε πρόσωπο, ζώο ή πρςγτου. от чел. чел. : ,ναφέρεται σε πρόσωπο, ζώοή πράγμαορ. Майк сделал крепления на передней части куртки. WordReference Английский-Греческий словарь © 2020: Κύριες μεταφράσεις fasten [sth] ⇒ vtr переходный глагол : глагол, берущий прямой объект — например, « Скажи что-то». «Она нашла кота». (обеспечить безопасность) στερεώνω, ασφαλίζω, σφραγίζω ρ μ ρήμα μεταβατικό : Συνδυάζεται πάντα με αντικεπο.χ. θέλω ήνα μήλο , αγαπάω τα παιδιά μου κλπ. ( мкс, σπάγκο κ.λπ. ) дольв ρ мк ρήμα μεταβατικό : Συνδυάζεται πάνταμ εν ταν. θέλω ήνα μήλο , αγαπάω τα παιδιά μου κλπ. Дженна закрыла упаковочный чемодан и закрепила его шнурами. Η Τζέννα έκλεισε τη βαλίτσα και την έδεσε με σπάγγο. прикрепить [sth] к [sth] vtr + prep (прикрепить надежно) στερεώνω ρ μ ρήμα μεταβατικό : Συνδυάζεται πάντεμα θέλω ήνα μήλο , αγαπάω τα παιδιά μου κλπ. Алан прикрепил чемоданы к багажнику на крышу. Ο Άλαν στερέωσε τις βαλίτσες στη σχάρα του αυτοκινήτου. fasten [sth] vtr переходный глагол : глагол, берущий прямой объект — например, « Скажи что-то». «Она нашла кота». (одежда: до) 9009 ρ μ 900 900 θέλω ήνα μήλο , αγαπάω τα παιδιά μου κλπ. ( κουμπιά ) κουμπώνω ρ μ ρήμα μεταβατικό : Συνδυάζεται πάντα με αντικείμενο,.χ. θέλω ήνα μήλο , αγαπάω τα παιδιά μου κλπ. Адам застегнул пуговицы своей рубашки. Ο Άνταμ κούμπωσε τα κουμπιά του πουκαμίσου του. fasten [sth] vtr переходный глагол : глагол, берущий прямой объект — например, « Скажи что-то». «Она нашла кота». (закрыть надежно, заблокировать) ασφαλίζω, ασφαλίζω ρ μ ρήμα μεταβατικό : Συνδυάζεται πάντα με αντικείμενο, π.χ. θέλω ήνα μήλο , αγαπάω τα παιδιά μου κλπ. Фермер закрепил за собой ворота. γ αγρότισσα ασφάλισε την πόρτα πίσω της. μπιπλέον μεταφράσεις fasten⇒ vi непереходный глагол : глагол не берет прямой объект — например, «Она шутит .«Он прибыл ». (не более) 9009 Патриция не смогла застегнуть застежку. закрепить на [sth] vi + Prep (захват) подробнее ραμ χ. , διψάω, πεινκω κλπ. закрепить на [sth] vi + prep переносное (овладеть) изготовить ρ αμ , διψάω, πεινκω κλπ. δίνω προσοχή σε κάτι περίφρ περίφραση : Συνδυασμός λέξεων που αποδίδει το νόημα του μεταφραζόμενου όρου, ο οποίος στον λόγο μπορεί να τροποποιηθεί κατάλληλα, π.χ. από την Αθήνα, που ακολουθεί κλπ. Как только его разум увлекся этой идеей, он не мог думать ни о чем другом. fasten [sth] ⇒ vtr переходный глагол : глагол, берущий прямой объект — например, « Скажи что-то». «Она нашла кота». (ремень безопасности) ( 900νη ) δένω ρ μ ρήμα μεταβατικό : Συνδυάζεται πάντα με αντικείμενο, π.χ. θέλω ήνα μήλο , αγαπάω τα παιδιά μου κλπ. φοράω, βάζω ρ μ ρήμα μεταβατικό : Συνδυάζεται πάντα με αντικείμενο, π.χ. θέλω ήνα μήλο , αγαπάω τα παιδιά μου κλπ. Кейт пристегнула ремень безопасности и завела машину. 900 ςρος ‘ крепление ‘ βρέθηκε επίσης στις εγγραφές: Στην αγγλική περιγραφή:
