Котлы в печь: варианты своими руками, необходимость применения

варианты своими руками, необходимость применения

Содержание статьи:

Для автономной теплотрассы частного дома или бани применяется стационарная печка. За счет высокой теплоотдачи и КПД быстро нагнетается комфортная температура. Чтобы сократить затраты на обустройство системы, котел в печь отопления можно изготовить самостоятельно.

Необходимость котельного оборудования в отопительной печи

Чтобы экономить топливо, использовать горячий воздух, можно соорудить теплообменник для печи

При сгорании топлива в печи полезное тепло направляется в воздух или утекает через дымоход. Маломощного отопительного агрегата в ряде случаев не хватает для эффективного прогревания теплоносителя. Печные котлы оправданы по нескольким причинам:

  • полноценный прогрев дальних помещений – не нужно подключать дополнительные электрические приборы;
  • создание тепловой завесы – окна не потеют, дом не подвергается процессам гниения;
  • улучшение циркуляции внутри системы отопления – сохраняется разность температур на различных участках теплоносителя;
  • устранение коррозии на металлических частях печи.

Совместить печной обогрев с радиаторной разводкой в доме можно при помощи встроенного в отопительную или варочную поверхность котла.

Изготовление теплообменника своими руками

Сварить плоский теплообменник можно из листов стали или нержавейки

Собственноручно допускается встраивать плоские, воздушные и трубчатые теплообменники. При сооружении устройства необходимо принимать во внимание трудозатраты и себестоимость проекта.

Простое приспособление

Плоский теплообменник повышает КПД печки, устанавливается в котел вертикально или горизонтально. С элемента легко снимать сажу и копоть, а за счет большого объема его можно адаптировать под нужды ГВС.

Пластинчатый рекуператор выглядит как труба большого диаметра, внутри которой находится меньшая. По ней двигается вода в нагретом состоянии, процесс охлаждения происходит в большом патрубке.

Своими руками конструкция изготавливается из медных трубок. Одна должна быть больше другой на 4 мм в диаметре. Работы выполняются так:

  1. Крепление сваркой бокового тройника на две стороны трубки снаружи.
  2. Установка меньшего по диаметру патрубка.
  3. Приваривание элемента к торцам большой трубки в предварительно зафиксированном положении.
  4. Монтаж коротких трубок на выходе к тройникам. Они нужны для движения теплоносителя.
  5. Соединение деталей отрезками с поочередным привариванием тройников на боковые части в виде змейки.

Стальные трубки должны быть больше медных, сборка осуществляется поблоково.

Сложный рекуператор

Более сложные типы обменников из труб и плоских стальных листов

Котел теплообменного типа для печного отопления выглядит как емкость с патрубками и нагревателем. Он состоит из двух секторов с взаимным нагревом. Теплоноситель циркулирует, попадая в замкнутый контур бака, греется до 180 градусов. Вода направляется в основную магистраль после прохождения по маленьким трубкам.

Чтобы сварить теплообменник самостоятельно, потребуются такие материалы:

  • готовый резервуар вместимостью от 90 до 110 л;
  • листовая сталь толщиной 2,5-3 мм, если бак делается своими руками;
  • анод;
  • 2 трубы из меди длиной до 4 м для ТЭНа;
  • устройство, регулирующее мощность нагрева.

Установка теплообменника в печь – цифрами помечены входные и выходные патрубки

Перед началом работ необходимо сделать чертеж готового изделия, а затем приступать к сборке:

  1. Установить резервуар на высоте 1 м от пола и на 3 м от печи.
  2. Сделать два отверстия справа со стороны печки и наверху слева.
  3. Подвести отвод для водогрейных приборов снизу, наклонив его на 2-3 градуса.
  4. Подключить верхний отвод в обратном направлении с наклоном в 20 градусов.
  5. Врезать в нижний отвод выходной 2 сливных крана – для емкости и для системы.
  6. Герметично запаять отверстия для равномерного прогрева комнат.
  7. Выгнуть медную трубку в виде спирали.
  8. Готовый змеевик установить в бак, вывести концы наружу и зафиксировать их.
  9. Прикрепить на конце змеевика резьбовые фитинги.
  10. Подсоединить к трубе готовый регулятор мощности.
  11. Подкинуть на термостат клеммы для запитки, а потом – провода.
  12. Установить анод, предотвращающий износ резервуара от воздействия колебаний температуры.
  13. Загерметизировать швы и все детали специальным средством.

Готовый теплообменник наполняется водой и проверяется на предмет протечек. Если все в порядке, котел для печки можно вводить в эксплуатацию.

Создание схемы разводки отопления

Совмещать печь с водонагревательным котлом и подключать контур к отопительной системе можно по двум схемам.

Открытая система

При открытой системе расширительный бак находится в верхней точке – на чердаке, можно включить в схему насос

Теплоноситель движется гравитационным способом, поэтому требуется установка циркуляционного насоса. Он ставится на байпас, снижает температурную разницу обратки и подачи, увеличивает скорость движения воды и качество теплоотдачи. Без электричества линия будет работать по принципу самотека.

Для его организации понадобится увеличить линию и горизонтальные наклонные в диаметре. Открытую систему оснащают разводящим коллектором на 32 мм с наклоном от 3до 5 мм на каждый погонный метр. Расширительная емкость находится вверху, в нее поступает воздух из коммуникаций.

Закрытая система

Радиаторная сеть предусматривает принудительное движение воды. Тягу в данном случае создает насос. Он же нагнетает давление от 1 Бар для холодного теплоносителя. Резервуар мембранного типа, находится снизу. Для его соединения с магистралью применяется отсекающий кран. Устройства безопасности (воздухоотводчик, манометр, спускной клапан) ставятся обязательно.

Автономный котел в кирпичную печь лучше подключать по самотечному способу.

Мнение экспертов о самодельном теплообменнике в печь отопления

Печь с водяным контуром начиняется дровами 1 раз в сутки

Профессионалы делают несколько замечаний по поводу монтажа котла в отопительную установку:

  • Эффективность результата комбинированной системы без переплат.
  • Возможность использования любого вида топлива. Подойдут опилки, уголь, паллеты и дрова, хранящиеся в сухом месте.
  • Печной агрегат, у которого есть водный котел, не нужно топить постоянно. Топливо закладывается 1 раз в 12-24 часа.
  • Система, где реализован длительный тип сгорания, позволяет качественно прогреть постройку и обеспечить ГВС.
  • При отсутствии навыков сварки и понимания процесса изготовления стоит избегать самодельных отопительных приборов. В порядке исключения рассматривается монтаж на даче или в населенных пунктах с перебоями электричества.
  • Оптимальный тип дымохода для печки с котельным резервуаром – колпаковый. Теплообменник в виде регистра из труб с большим сечением ставится внутрь.
  • Чтобы не тратиться на медную арматуру, можно работать с бесшовными трубами. Они не растрескиваются при нагревании.

Самодельный твердотопливный агрегат с контуром водяного типа допускается применять в зимнее время. Он быстро и качественно обогреет большое жилье, обеспечит бесперебойность подачи горячей воды. Перед началом работ нужно выбрать качественный материал для теплообменника, который не будет греться от поверхности печного сооружения.

печной котел в кирпичную печь для отопления дома

Содержание:

Видео

Кирпичная печь с котлом водяного отопления – отличное решение для организации обогрева в загородном доме. Ниже мы подробно опишем, как организовать такую конструкцию своими руками.

Целесообразность установки печи с котлом

Отопление помещений печным способом занимает следующее место по экономичности после газового. Реальность такова, что газовые магистрали проходят не везде, поэтому приходится отапливаться дровами. Обычная дровяная печь обладает одним серьезным недостатком: эффективность обогрева достигается лишь в ближайшем помещении, и то, не совсем равномерно.

котел в печь для отопления своими руками

Можно выделить такие нюансы пользования дровяной печью:

  • Комнаты, расположенные вдалеке, либо остаются холодными, либо их приходится дополнительно обогревать электричеством. Помимо этого, зачастую, мощные электрообогреватели попросту не от чего запитать. Так как на одну розетку приходится максимум в 3,5 кВт, а мощность устройства превышает 7 кВт, требуется и вовсе трехфазное питание.
  • За отсутствием тепловой завесы окна постоянно потеют, покрываясь изморозью.

Решением данной проблемы будет разводка теплосети от печи по помещениям, и установка под окнами радиаторов для водяного отопления. Потребуется проделать минимум работы: соединить печь с котлом водяного отопления, и сделать соответствующую качественную разводку.

Делаем разводку для системы водяного отопления

Самой простой схемой отопления будет однотрубная, с естественной циркуляцией теплоносителя. Ее по другому еще называют гравитационной системой – в ней жидкость в зависимости от температуры, увеличиваясь и уменьшаясь в объеме, циркулирует по системе.

кирпичная печь с котлом водяного отопления

Более детально схема печного котла выглядит так:

  • От теплообменника контур поднимается вверх – таким образом создается разгонный коллектор. В его конце устанавливают расширительный бачок открытого типа. Он необходим для сбора лишнего теплоносителя вследствие расширения, там же в него попадают излишки воздуха из отопительной системы.
  • Далее основной контур по всему дому идет обратно от расширительного бака к теплообменнику, отдавая при этом все тепло радиаторам.

Чтобы в печи с котлом для отопления дома циркулирующая вода всегда могла двигаться по контуру, по всей его длине должен быть небольшой уклон. Для достижения наилучшей в нем циркуляции, конечная часть контура должна быть как можно ниже.

печной котел

При врезке котла в печь для отопления своими руками контур делают из трубы как минимум в 32 мм, поскольку уменьшение внутреннего диаметра увеличивает давление в системе. Радиаторы устанавливают параллельно ей и оборудуются дросселем на подающей нитке, отсекающим вентилем на обратной пробке и воздушником на одной из верхних пробок. Тип подключения используется нижний или диагональный.

Изготовление теплообменника для печного котла своими руками

Простой способ

Допустим, имеется готовая кирпичная печь (отопительная, отопительно-варочная или обычный камин).

От нас требуется сделать разводку по дому и затратить при этом минимум средств. Легче всего в процессе встраивания котла в кирпичную печь сделать и разместить в топке обычный змеевик. Как правило, печь с теплообменником более эффективна и экономична. Стоит отметить, что можно использовать любую форму теплообменника.

печь с котлом для отопления дома

Стоит учитывать такие три нюанса:

  1. Предельную разницу высот на входе и выходе.
  2. Максимальную площадь поверхности.
  3. Теплообменник не должен мешать процессу горения и подаче топлива.

Желательно, чтобы теплообменник был сделан из жаропрочной нержавеющей стали. Хотя такой материал обойдется вам значительно дороже в сравнении со сталью, которая со временем поддается ржавлению, одно он прослужит намного дольше.

Более сложный и эффективный способ

В тех случаях, когда печь только возводится, можно добиться того, чтобы водяной котел в кирпичной печи работал максимально эффективно.

Чтобы этого добиться, потребуется выполнить такие условия:

  • Продукты горения должны выходить из дымоотводящей трубы с предельно возможной температурой. Коэффициент полезного действия такой печи будет тем выше, чем больший объем тепла будет отдан внутри печи.
  • Идеально, если теплообменник будет установлен за пределами топливника. Такой подход объясняется тем, что пламя, являясь летучим веществом, легко отдает свое тепло и охлаждается, в результате чего мы имеем частичное сжигание топлива, КПД печи ухудшается. Хотя, казалось бы, в топке присутствует самая высокая температура.
  • Схема должна быть таковой, чтобы вода в теплообменнике перемещалась навстречу тепловому потоку. Иными словами, охлажденный теплоноситель должен встречаться с самыми холодными печными газами, а разогретый – с газами, имеющими более высокую температуру.

котел в кирпичную печь

Таким образом, получится удерживать большую постоянную температуру между двумя участками, и можно будет добиться более эффективного отопления. Помимо всего прочего, на теплообменнике будет скапливаться намного меньше конденсата, который провоцирует ржавление обычной стали.

Данный способ обустройства печки с котлом водяного отопления очень прост – он подразумевает установку колпакового дымохода с размещенным внутри теплообменником, способным удерживать большое количество теплоносителя. Лучше всего в качестве теплообменника в данном случае использовать регистр, сваренный воедино из нескольких труб большого сечения.

водяной котел в кирпичную печь

Устанавливая котел в печку своими руками по такой схеме, получим следующие результаты:

  1. Печные газы будут дольше оставаться в колпаке – самые горячие будут скапливаться в его верхней части, а их выход за пределы колпака будет происходить после того, как продукты горения остынут и опустятся вниз.
  2. Отсутствуют какие-либо препятствия для горения в топливнике. Сгорание топлива будет происходить максимально эффективно.
  3. Естественное движение потоков в находящемся в колпаке теплообменнике осуществляется снизу вверх. Самые холодные отработанные газы контактируют с теплоносителем, только что попавшим в теплообменник.

Если все условия по соединению котла для кирпичной печи с водяным отоплением будут полностью соблюдены, готовая отопительная система, созданная своими руками, получится максимально эффективной. Однако какой вариант теплообменника лучше всего подойдет именно для вас, решать только вам.


Печь с котлом водяного отопления своими руками: конструктивные особенности

Отличный вариант организации автономной системы отопления в частном доме или бане – стационарная печь с котлом водяного отопления.

Подобное устройство отличается практичностью и экономичностью, высокой теплоотдачей и КПД, что позволяет эффективно отапливать помещения различной площади в короткий промежуток времени.

Подобную систему достаточно просто организовать собственноручно, не привлекая дорогостоящих специалистов.

Содержание статьи

Конструктивные особенности печи с контуром

Печка с отопительным контуром обеспечивает равномерный и быстрый нагрев помещения благодаря теплоносителю (вода или другая жидкость), который находится внутри системы. Тепловая энергия, выделяемая при топке, используется для обогрева помещения и нагрева воды в системе.

Отопительное оборудование такого типа оснащается металлическим нагревательным контуром. Он представляет собой резервуар со штуцерами и подведенными к ним трубами.

Современные печи с контуром для отопления выполняются из металла или огнеупорного кирпича, с различным размещением каменки, а также с водяной емкостью.

Конструктивно печной котел представлен двумя видами:

  • Котел в дымоходе. Подобное устройство отличается высокими эксплуатационными характеристиками, продолжительным сроком службы и простотой использования. Единственный недостаток конструкции – невозможность обогреть большие помещения.
  • Котел в топке. Он предназначается для обогрева больших площадей, отличается доступностью и долговечностью. К недостаткам можно отнести близкий контакт с открытым огнем, что приводит к сильному перегреву и разрушению металлических элементов конструкции. Кроме того, высокая температура отопительного контура приводит к быстрому образованию сажи и снижению КПД устройства.

Разновидности теплообменников для печи

При создании автономной системы отопления используется два типа теплообменников: плоские и трубчатые.

Теплообменник плоского типа

Печные котлы с теплообменником плоской конфигурации – практичный вариант для загородных домов, частных дач и бань. Их легко изготавливать, устанавливать и обслуживать.

Такие устройства монтируются вертикально и горизонтально, имеют высокий коэффициент полезного действия. Плоская конструкция котла отличается большим объемом камеры, что обеспечивает быстрый нагрев воды, необходимой для отопления и проведения водных процедур.

Существенным недостатком оборудования является снижение тепловой отдачи от стеновых конструкций печи. Теплообменник представлен в П-образной форме, монтируется по всему периметру топки. Это приводит к снижению температуры нагрева внешних стен печи и увеличению времени на обогрев помещения. Это проблематично только в тех случаях, когда отопительная печь установлена внутри жилых помещений, где процесс топки осуществляется постоянно.

Увеличить скорость нагрева плоского котла можно несколькими способами: удлинить каменку и расположить ее над топкой или использовать дымоход из металла, предварительно увеличив его длину.

Теплообменник трубчатого типа

Трубчатый котел в печку отличается типом и размерами конструкции, способом монтажа. При необходимости ремонта или замены теплообменник можно легко демонтировать из печи.

Чтобы изготовить трубчатый регистр для печи из кирпича, используются бесшовные водяные трубы, поэтому он считается самым надежным, безопасным и долговечным.

При выборе или изготовлении теплообменника нужно помнить, что его конструкция и габариты должны полностью соответствовать форме топки, что позволит нагревать максимальное количество воды. Качественно выполненный регистр обеспечивает большую площадь теплового обмена.

Основные эксплуатационные характеристики печей

Обустроенная печь с котлом водяного отопления своими руками предназначена для выполнения двух важных функций: обогрева помещений и нагрева воды. К тому же она может быть оборудована варочной поверхностью и духовкой, что позволит использовать ее для приготовления еды.

Отопительное оборудование обладает рядом преимуществ:

  • Традиционная печь за 1 час работы выделяет до 7 тысяч Ккал тепловой энергии, которой достаточно для обогрева дачного домика. Котел отопления имеет более высокий КПД, что позволяет обогреть большой жилой дом и баню. При этом низкий расход топлива приводит к существенной экономии.
  • Комбинированная система отопления, состоящая из печи и котла, обеспечивает максимальную производительность при минимальных расходах.
  • Основным топливом является древесный уголь, дрова или пеллеты. Подобные материалы доступны в цене, удобны в транспортировке и хранении.
  • Печи, оснащенные водяным контуром, не требуют беспрерывной топки. Достаточно одной закладки топливного материала в сутки, чтобы обеспечить быстрый прогрев помещений и горячее водоснабжение.
  • КПД комбинированных устройств по сравнению с традиционными печами достигает 85 %.
  • Организовать автономную систему отопления, комбинированную, с водяным контуром, под силу любому домовладельцу, подготовив необходимые инструменты и материалы.

Правила безопасности эксплуатации печей с водяным контуром

Чтобы обеспечить исправную работу печи с котлом, рекомендуется соблюдать важные правила безопасности, а также рекомендации по уходу за оборудованием:

  • Устройства с водяным отоплением должны эксплуатироваться под надзором человека. Это относится к закладке топлива и регулярной чистке камеры от сажи и золы.
  • Безопасная работа печи предусматривает контроль над дымоотводными каналами. Перед началом топки необходимо проверять техническое состояние каналов и положение задвижек. В момент разведения огня задвижки должны быть полностью открытыми.
  • Подобная система рекомендована к использованию в зимний период, когда требуется обеспечить быстрый нагрев помещений и горячее водоснабжение. Использование печи с водяным контуром летом только для приготовления пищи и подогрева воды нерационально. В этом случае рекомендуется выбрать более экономные тепловые источники.
  • Открытый огонь приводит к чрезмерному нагреву печной конструкции, что может стать основной причиной поломки теплообменника.
  • При использовании самодельной системы отопления можно установить насосную установку для нагнетания жидкости и приборы для контроля над уровнем давления.

Возведение кирпичной печи с отопительным котлом

Строительные работы начинаются после подготовки типового проекта и изготовления теплообменника, по габаритам которого выполняется кирпичная кладка печи.

Печь с водяным контуром может размещаться в удобном для эксплуатации и обслуживания месте.

После строительства фундамента готовится порядовка печи с учетом водяного контура – план расположения поддувальной и топливной камеры, дымоотвода и варочной поверхности (если она присутствует).

Для возведения печи с котлом используется жаростойкий кирпич без сколов, трещин и повреждений.

Возведение печи проводится поэтапно:

  1. Подготовка печного раствора из глины, песка и воды. Можно приобрести готовую смесь, но опытные мастера замешивают раствор для кирпичной кладки собственноручно.
  2. На фундамент укладывается слой гидроизоляции из рубероида или пленки.
  3. На гидроизоляцию равномерно наносится печной раствор и укладывается начальный кирпичный ряд. Далее согласно схеме выполняются последующие ряды, а в топку монтируется теплообменник.
  4. Обустраивается зольник и топочное отделение. Правильность кладки проверяется строительным уровнем.
  5. Фиксируется дверка в топочное отделение, выкладывается печной свод и дымоотвод. Для обкладки внутренних стен топки и дымоотвода применяются скругленные кирпичи.
  6. После завершения кладки выполняется монтаж водяного контура. К теплообменнику подводятся водяные трубы, соединенные с радиатором отопления. Монтируется расширительный резервуар, а готовая система наполняется водой или другой жидкостью.

Завершающий этап – декоративная отделка печи штукатурным составом или изразцами, а также тестовая топка, чтобы выявить и устранить недостатки конструкции.

Экономичную печь с отопительным контуром можно возвести собственноручно. Такая конструкция безопасна, практична и долговечна, с высоким КПД, к тому же независима от централизованных источников энергии.

Кирпичные котлы | Печи и камины своими руками

Некоторые мои заказчики хотят установить в кирпичную печь теплообменник для водяного отопления. В основном это делается в таких случаях:

1. Когда нужно обогреть больше 2-х комнат, а расположить печь так, чтобы поверхности печи выходили во все комнаты нет возможности. Вторую печь делать не хочется.

2.Печь хотят небольшого размера, чтобы занимала меньше площадь, а обогреть нужно весь дом.

3.Котел для резервного отопления (когда отключают электроэнергию).

Во всех котлах, которые я делал теплообменник установлен в топке.

Когда меня спрашивают какой котел лучше поставить в печь я обычно рекомендую такой

Изготавливает такие котлы, а также трубчатые  в Иркутске компания Теплотен.

Часто бывает, что заказчик привозит готовый котел, и просит установить его в печь.

Некоторые из таких котлов я и хочу здесь продемонстрировать:

А вот этот теплообменник в момент его обкладки кирпичем

Кстати проект этого котла здесь

Это тоже П-образный теплообменник, к нему в верхней части добавлены еще трубы, соединяющие противоположные щеки.  Этот теплообменник сильно охлаждает топку и дрова в нем плохо горят

Это фото кладки котла

А это уже трубчатые теплообменники

Если такой теплообменник монтировать в печь с варочной плитой, то плита плохо греет. Чтобы плита грела лучше в верхней части теплообмениика не должно быть труб, загораживающих плиту. Например так

Вот трубчатый теплообменник, установленный вдоль одной стенки топливника

Здесь снята варочная плита для ремонта топки

Приходилось устанавливать и такой теплообменник

Параллельно теплообменнику подключен электрокотел

Эту печь с камином я делал 6 лет назад. Она почти не работала. Дом использовали как дачу и жили только летом.  В этом году у дома поменялись хозяева. Новые хозяева решили делать перепланировку. На месте кухни должна быть ванная комната. От печи решили избавиться, оставили только камин.

Самый большой недостаток котлов с теплообменником, установленным в топке, это то, что не получается добиться оптимальной температуры для сжигания дров. Теплообменник сильно охлаждает топку и получается не полное сгорание топлива и сильное образование сажи в дымоходе.

Кирпичная печь с котлом водяного отопления дома, камин

Печное отопление в качестве главного источника тепла человечество использует с самых давних времен. Обычно такой тип отопительной системы использовали в деревенских домах. Такое отопление было достаточным для обогрева дома с небольшой площадью. На сегодняшний день многие отстраивают себе частные дома с большой площадью и не всегда печное отопление способно обеспечить эффективный обогрев всего дома. Для домов с большой площадью хорошим решением будет установка таких устройств, как печь с котлом водяного отопления. Такая система является эффективной, а красивый камин с котлом водяного отопления послужит еще и для эстетических целей.

печь с котлом водяного отопления

Печь с котлом водяного отопления

Преимущества совмещенной системы и недостатки

Печка с котлом отопления каменка традиционного типа состоит из таких компонентов, как колосники, дымоотводный канал, зольник и камера для топки. Эти атрибуты классической деревенской печи знакомы любому жителю деревни. Что касается современных печек, то визуально они почти полностью идентичны, однако они обладают несколько иными характеристиками:

  • Простая деревенская печь за час работы выделяет не более 6500 Ккал тепла. Этого количества тепла хватит на обогрев дома с небольшой площадью. Данный метод отопления идеально подойдет для дачного домика.
  • Если печное отопление скомбинировать с водяным, то производительность повысится в несколько раз. Также можно будет обогреть и большую площадь дома. При этом будет сжигаться то же самое количество твердого топлива. Кроме этого, в атмосферу будет выбрасываться не так много отработанных газов, что позволит повысить экономичность системы.
  • Для того чтобы добиться еще более высокой эффективности, можно совместить  такие две отопительные системы, как конвекционную и водяную. Во время одновременной работы двух систем будет суммироваться их производительность. За один час работы такой тандем будет вырабатывать до 21000 Ккал. Такого количества тепла хватит для обогрева дома с площадью до 300 кв. метров.
  • Важным преимуществом такой отопительной системы можно назвать доступность топлива. Обычно для работы такой отопительной системы применяются дрова или дрова и уголь. Такое топливо является наиболее доступным и стоит относительно недорого.
печные котлы отопления

Дрова являются самым доступными топливом для отопления

  • Печь с котлом водяного отопления не нуждается в постоянной топке. Чтобы такая система функционировала, потребуется закладывать топливо всего 2 раза в день. Независимо от того, какая температура на улице, в доме можно будет создать наиболее оптимальный для вас микроклимат.
  • КПД обычной деревенской печи достигает максимальной отметки в 50%. В случае если скомбинировать две отопительные системы, то этот показатель повысится до отметки в 85%. С учетом того, что для организации отопительной системы используется печь на дровах, то такой показатель является идеальным.

Есть у печного отопления и свои недостатки. Такая печь-котел для отопления дома может быть монтирована не только в дачном или деревенском доме, иногда ее устанавливают в загородных домах, относящихся к элитной категории. Иногда такие печные котлы отопления могут выполнять не только роль источника тепла, но и декоративную задачу.

Печь может быть прекрасным украшением дома

Нормы безопасности

Эксплуатация дровяных печей требует соблюдения некоторых правил и норм безопасности:

Рекомендуем к прочтению:

  • Печи с котлом водяного отопления должны постоянно контролироваться человеком. Для нормальной работы системы потребуется не только добавлять дрова или уголь в печь, но также периодически производить очистку зольной камеры.
  • Следует уделить внимание и таким компонентам печи с водяным котлом отопления, как задвижки дымоходного канала. Их нужно поставить в открытое положение до того момента, как будет разжигаться очаг.
печь котел для отопления дома

Заслонки в печи с водяным контуром

Такую отопительную систему можно  использовать только в холодное время года. В летнее время использовать такую печь для приготовления пищи будет не слишком целесообразным. Если необходимо готовить пищу, то следует поискать другой тип отопительной системы.

Иногда для организации системы отопления используют дровяные кирпичные печи с котлом отопления, созданные народными умельцами или любителями.

Не всегда такие печи обладают хорошим качеством. Любой перегрев или другая внештатная ситуация может привести к тому, что потребуется ремонт печи, иногда достаточно серьезный. Так как пламя огня обладает высокой температурой, оно постепенно нарушит целостность печных стенок. Поэтому в любом случае наступит такой момент, когда потребуется поменять теплообменник. Для того чтобы осуществить замену данного компонента, придется разобрать часть кладки.

печи с котлом водяного отопления

Самодельная печь

Если вы установили систему отопления самодельного типа, то ее можно дополнить насосом, который обеспечит принудительную циркуляцию, или снабдить систему устройствами, которые будут контролировать уровень давления.

Монтаж котла

Во время подготовки и реализации проекта по комбинированию двух отопительных систем необходимо обратить внимание на некоторые нюансы. Печной котел отопления может различаться по таким параметрам, как материал изготовления, тип главного компонента и другим.

Рекомендуем к прочтению:

Если не обращать внимание на наиболее важные строительные и технические требования, то можно получить бракованную систему. Теплообменник должен полностью находиться в топке. Котел в печь для отопления обычно имеет П-образную форму, а изготавливается он из железа листового типа.

камин с котлом водяного отопления

Теплообменник водяного контура печи

Особого внимания требуют такие моменты:

  • Размер котла. Некоторые думают, что для обогрева дома с большой площадью потребуется и массивный самодельный котел отопления в печь. Однако котел обладает довольно скромными размерами. Обычно котел имеет такие габариты, как 75х50х30. Поверхности такого котла хватит для обогрева дома с площадью до 200 кв. метров. Чтобы увеличить в полтора раза производительность такого котла, можно снабдить его насосом принудительной циркуляции.
  • Форма котла. От формы котла зависит, насколько большую площадь он сможет обогреть. Лучше всего котел установить в центр очага горения. Если его расположить таким образом, то можно добиться наибольшей эффективности системы отопления.

Котлы которые устанавливаются в печь имеют разную форму

  • Особенности. Нужно оставить маленький зазор между поверхностью котла и стенками печи. Наиболее идеальным будет расстояние в 0,5 см.

Кладка и кирпич

Печники всегда пользовались большим спросом. Все специалисты и мастера в данной области должны соблюдать некоторые важные правила:

  • Для изготовления топочной камеры необходимо использовать только те материалы, которые обладают высокой огнеупорностью. Открытый огонь может нанести вред даже такому материалу, как камень или кирпич. Это может заметно снизить устойчивость и прочность всей конструкции.
  • Не стоит экономить на кладке стенки из кирпича.
  • Особое внимание необходимо уделить герметичности швов. Даже небольшая щель опасна для здоровья людей, так как через нее может проходить угарный газ.

Можно обустроить две камеры, одну предназначенную для обогрева, а другую для приготовления пищи. Такая хитрость позволит использовать кирпичный котел отопления и в летнее время.

Разница между котлом и печью

Slant / Fin Presents: The Boiler vs. the Furnace

Какая система отопления лучше для вас и вашего дома? Чтобы сделать лучший выбор, важно понимать разницу между котлом и печью.

Самый простой способ запомнить разницу — это понять, что в топке используется воздух, а в бойлере вода используется для распределения тепла по всему дому.

Они оба действуют по-разному.Печь нагревает воздух, который распределяется по дому через двигатель вентилятора и систему воздуховодов в доме. Котел использует горячую воду для обогрева вашего дома. Водогрейные котлы распределяют тепло через небольшие трубы для горячей воды с помощью насоса для обогрева плинтуса, чугунных радиаторов или систем излучающих полов. Паровой котел распределяет пар по сети труб для обогрева радиаторов в доме. Котлы, также известные как системы водяного отопления, могут работать на газе, масле, электричестве или альтернативных видах топлива, таких как древесные гранулы.

Взвешивание плюсов и минусов каждой системы может повлиять на ваше решение о том, как обогреть ваш дом. В печах используется теплый воздух, который создает сквозняк, потому что воздух дует вокруг. Летом при охлаждении движение воздуха хорошо, но при нагревании неудобно. Лучистое или конвекционное тепло, такое как плинтус или чугунные радиаторы, обеспечит устойчивое тепло с хорошей температурной стабильностью. Системы водяного отопления не распространяют пыль и аллергены по дому и не сушат воздух, как системы принудительного вентилирования.Хотя система котла для отопления и центрального кондиционирования воздуха для охлаждения немного дороже, чем использование воздуховодов для отопления с добавлением печи, при оценке комфорта, нагрев горячей воды стоит дополнительных затрат. Хотите нежного и комфортного тепла или сквозняков и пыльного тепла?

Еще одно различие между этими системами — это тип требуемого обслуживания. Поскольку воздух продувается через весь дом, некоторые подрядчики предлагают менять воздушный фильтр печи от одного раза в месяц до одного раза в квартал для достижения оптимального качества воздуха.У котлов совершенно другое обслуживание. Высокоэффективные котлы и котлы на жидком топливе (например, топки с теплым воздухом) обычно требуют ежегодного обслуживания, но чугунный газовый котел может работать годами при минимальном обслуживании.

Когда дело доходит до котла или печи, какой из них имеет больше смысла, зависит от ваших потребностей и вашего бюджета. Slant / Fin — ведущий производитель систем отопления для плинтусов в Америке и один из ведущих производителей газовых и масляных котлов. Будь то высокоэффективные котлы, бытовые котлы, коммерческие котлы, газовые, масляные или электрические котлы, Slant / Fin найдет для вас подходящий вариант!

Slant / Fin ежедневно создает доверие и комфорт, поэтому это единственное название, которое вы хотите для обогрева дома.

.

Дымотрубный котел | Котлы с внутренней печью Описание, типы и продукция

Перейти к содержанию

Главное меню

  • Домой
  • О нас Переключить меню
    • Обращение генерального директора
    • Видение
    • Наш путь
    • Наши ценности
    • Политика качества
    • 9005
      • Галерея продукции
      • Технологические котлыMenu Toggle
        • Газовые и нефтегазовые котлы
        • Котлы в корпусе
        • Котлы с верхней загрузкой с внутренней топкой
        • Комбинированные котлы
        • Котлы Combitherm Ultra | Комбинированный котел (модель Ultra)
        • Однопроходный котел
        • Электродные котлы
        • Водотрубные змеевиковые котлы
      • Сопутствующие товары Переключатель меню
        • Сосуды под давлением Переключатель меню
          • Резервуары деаэратора
          • 000 Резервуары для пара
          • 000
          • Подогреватели
          • PCRM
          • Вентиляторы и нагнетатели
          • Промышленная дымовая труба
          • PRS
          • Сборка конденсатоотводчика
          • Мокрый скруббер
        • Котел на биомассе
        • Instatherm
        • Instatherm
        • 9000te000
        • 9000te000 УслугиMenu Toggle
          • Project Work Solution
          • Найм консультанта по котлам
        • ClientsMenu Toggle
          • Industries We Serve
        • Tools & InfoMenu Toggle
          • Калькуляторы
          • Технические данные
          • 9005 og
          • ContactMenu Toggle
            • Карьера
            • Регистрация партнера
            • FAQ
          • Запасные части котла
          • Запрос

            Запрос
          Главная »Блог котла» Паровой котел »Котел с дымогарной трубой | Котлы дымогарные внутренние печи Котел, промышленный котел, котел паровой.Дровяная печь с центральным котлом

          — цены и обзоры 2020

          Этот обзор дровяных котлов с центральным котлом включает информацию о моделях жилых домов, сертифицированных Агентством по охране окружающей среды. Характеристики и стоимость центрального котла включены.

          Если вы только начинаете изучение дровяных печей и котлов, то наше Руководство по дровяным котлам и печам станет отличным местом для начала. Подробное руководство включает в себя общую информацию о том, как эти системы работают с жидкостными / бойлерными и внутренними системами с принудительной подачей воздуха и как они могут удовлетворить потребности вашего дома в горячей воде.Включены характеристики, производительность и данные о стоимости.

          Как и конкурент Heatmor, Central Boiler является компанией из Миннесоты. Она началась в 1984 году и сегодня признана одной из лучших марок уличных дровяных печей. Котлы производятся на современном производственном предприятии Central Boiler площадью 300 000 квадратных футов.

          Сертифицированные EPA котлы для жилых помещений

          Central Boiler производит две серии, сертифицированные Агентством по охране окружающей среды для наружного применения, самые продаваемые печи Classic Edge Titanium HD Series и печи E-Classic .

          Обе они называются печами, и это может сбивать с толку. Термин «топка» используется как для подобных котлов, так и для агрегатов, сжигающих дрова для создания горячего воздуха для внутренней системы приточного воздуха.

          Этот обзор посвящен Classic Edge и E-Classic. Ниже мы кратко упоминаем нежилые котельные на древесине, угле и биомассе.

          Уличная печь с центральным котлом Характеристики

          Это полнофункциональные устройства, которые обеспечивают универсальное отопление для вашего дома, хозяйственных построек, водоснабжения, бассейна, спа и т. Д.

          Отопление горячей водой для бытовых нужд

          Ваш дровяной котел может легко удовлетворить потребности вашего дома в горячей воде. Вода из бойлера не смешивает воду в ваших трубах.

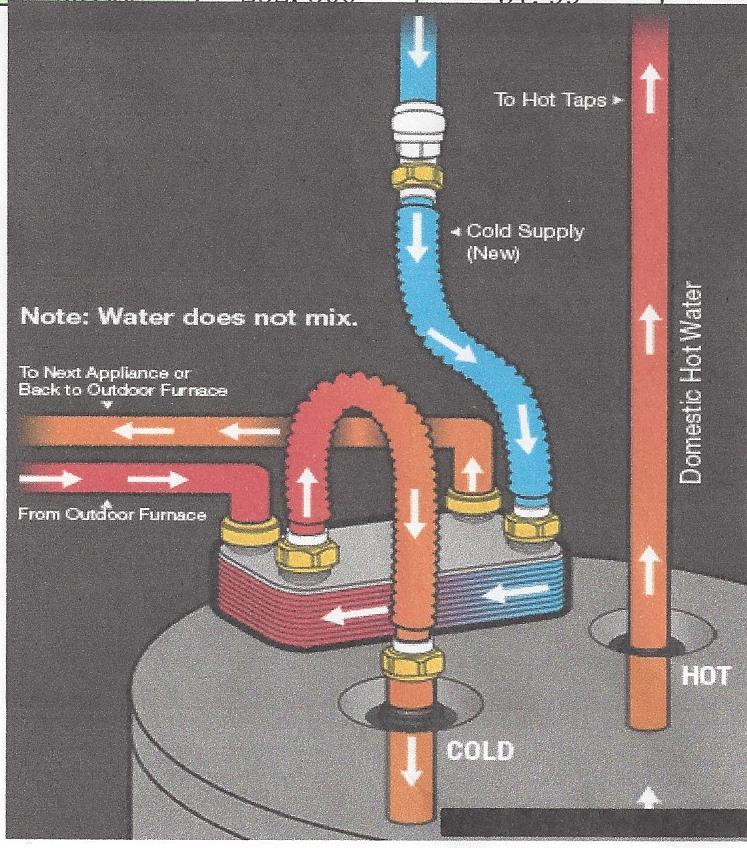

          При установке водо-водяного теплообменника, такого как пластинчатый теплообменник, тепло от дровяного котла (OWB) на открытом воздухе передается воде, циркулирующей через водонагреватель и внутренние трубы.

          Газификация

          Газификация — это процесс сжигания паров дыма, которые выделяются при горении древесины.Дым — это топливо, содержащее много тепла, которое иначе было бы потрачено впустую. Газификацию также называют вторичным сжиганием.

          Все модели центральных котлов для бытового использования являются газификаторами. Технология позволяет им гореть достаточно эффективно, чтобы пройти сертификацию EPA.

          Процесс газификации полностью объяснен в нашем Руководстве по покупке дровяных печей и в этом видео с сайта Central Boiler.

          Дровяные котлы с газификацией потребляют на 50% меньше древесины, чем дровяные печи, не одобренные EPA.

          Топка из нержавеющей стали

          В топках серии Classic Edge используется нержавеющая сталь для предотвращения коррозии. Это необходимо, потому что высококоррозионная углекислота является побочным продуктом горения древесины. Нержавеющая сталь усилена титаном для повышения прочности.

          Варианты размеров

          Диапазоны БТЕ от 170 до 245 К, но диапазон водной емкости больше — от 150 до 410. Это означает, что вы сможете подогнать печь под свои нужды. Потребность в количестве воды возрастает с увеличением расстояния до вашего дома, обогрева более чем одного места (дом, гараж, второй дом, хозяйственные постройки, бассейн, гидромассажная ванна) и нагрева горячей воды для бытового потребления.

          Опция газового розжига

          Серия E-Classic предлагает дополнительный комплект газового розжига на дровах, который избавляет от хлопот вручную запускать печь.

          Уретан, наносимый распылением Изоляция

          Распылительная изоляция имеет несколько преимуществ. Он воздухонепроницаем, водонепроницаем и сохраняет свои изоляционные свойства (R-value) с течением времени. Стекловолокно этими свойствами не обладает.

          Wi-Fi

          Контроллер горения FireStar центрального котла «контролирует все функции печи и автоматически оптимизирует процесс газификации.«FireStar поддерживает Wi-Fi для мониторинга и управления печью с любого компьютера или мобильного устройства.

          Варианты цвета

          Центральный котел имеет четыре двухцветных варианта окраски, в том числе один с использованием камуфляжа REALTREE.

          25-летняя гарантия

          Обе серии имеют 25-летнюю гарантию на топку и водяную рубашку. Гарантия должна быть зарегистрирована во время установки, чтобы вы могли получить полное покрытие.

          Где найти центральные котельные печи

          Central Boiler имеет одну из крупнейших сетей дистрибьюторов любого бренда.Вот поиск дилеров компании.

          Анализ модели

          В следующей таблице приведены модели центрального бойлера Classic Edge и E-Classic, их мощность и другие характеристики.

          куб. футов
          Модель Classic Edge 350 Classic Edge 550 Classic Edge 750 E-Classic 1450 E-Classic 3250
          Вес 1,350 фунтов фунтов 2,018 фунтов 2,110 фунтов 3,240 фунтов
          BTU Мощность 170K 178K 240K 200K 245K
          Площадь обогревафутов) 2000 кв. футов 2200 кв. футов 3500 кв. футов 2500 кв. футов 3500 кв. футов
          Объем воды 150G 205G 330G 200G 410G
          Топливо Только дерево Только дерево Только дерево Только дерево Только дерево
          Размер топки 14 куб.футов 24 куб. футов 15 куб. футов 32 куб. футов
          Длина топки 28 дюймов 33 дюйма 37 дюймов 32 дюйма 40 дюймов
          Качество изготовления 25 лет 25 лет 25 лет 25 лет 25 лет
          Коррозия 25 лет 25 лет 25 лет 25 лет 25 лет

          Мы составили таблицы для каждой из основных марок дровяных котлов, и они сделать сравнение брендов очень простым.

          Обзор и руководство по покупке 7 лучших уличных дровяных печей

          Heatmor

          Crown Royal

          HeatMaster

          Другие центральные котельные печи

          Central Boiler производит агрегаты, которые сжигают кукурузу / пеллеты или не соответствуют требованиям EPA. Их называют нежилыми и коммерческими печами.

          Maxim M255 PE печь для кукурузы и древесных гранул: Эта установка, также называемая печью на биомассе, имеет емкость 90G. Бункер на 11 бушелей и 600 фунтов питает печь.Это хороший выбор там, где много кукурузы или древесных гранул.

          Дровяные печи Classic Titanium Series : Доступны 4 модели от 140G до 764G. Это традиционные дровяные горелки, но они недостаточно эффективны для сертификации EPA.

          Forge Уличные угольные печи: модели 150G / 150,000 BTU и 210G / 350,000 BTU доступны для использования в угольных странах. В некоторых штатах разрешено сжигание дров в угольных печах. Перед сжиганием дров в угольной печи ознакомьтесь с государственными правилами.

          Цены на центральную котельную печь

          Цены варьируются от одного дилера к другому, поэтому покупайте по возможности. Кроме того, стоимость жизни там, где вы живете, повлияет на расходы.

          550 тепло, тепло и горячая вода, несколько домов — и какие теплообменники нужны.

          Также компания Central Boiler выпустила серию Classic Edge, в которой нет топки из титана / нержавеющей стали. Хотя они не производятся, многие из них все еще доступны у местных дилеров по цене на 1500-2200 долларов меньше, чем модели серии Titanium.

          Скидки

          Дровяные печи, сертифицированные Агентством по охране окружающей среды, считаются высокоэффективными отопительными приборами, а древесина — возобновляемым ресурсом.

          В результате вы можете получить скидки и скидки от вашего штата. Ваш местный продавец дровяных печей должен знать о скидках.Вы также можете позвонить в управление энергетики своего штата или выполнить поиск в базе данных государственных стимулов для возобновляемых источников энергии и повышения эффективности (DSire).

          Получите лучшую цену на центральную котельную печь

          Есть несколько способов снизить ваши затраты. Государственные скидки — хорошее начало.

          Дилеры часто снижают цены на 10–25% для расчистки запасов весной и летом.

          Присмотритесь к лучшим ценам, но цены вполне конкурентоспособны. Во-первых, большинство производителей устанавливают рекомендованную производителем розничную цену, на которой большинство дилеров остаются на уровне или ниже.Во-вторых, дилеры знают, что вы могли бы рассмотреть и обычную печь для дома, и ее стоимость намного ниже.

          Не рекомендуется экономить на установке. Вы не хотите, чтобы установщик срезал углы или меры безопасности, чтобы снизить цену и при этом получить прибыль. Найдите опытного установщика, который правильно выполнит работу. Это сэкономит вам деньги на ремонте в будущем.

          Выполняя часть работы самостоятельно, вы можете сэкономить деньги. Для вашей печи потребуется бетонная подушка подходящего размера и толщиной от 4 до 8 дюймов.Смешивание мешков с бетоном на месте и выравнивание площадки с помощью 2 × 4 может быть легким. Доступны обучающие материалы, подобные этому видео.

          Вы также можете выкопать траншею для подземных трубопроводов подачи и возврата вручную.

          Опытные энтузиасты DIY могут сэкономить все трудозатраты на установку, установив печь. У большинства производителей дровяных котлов есть руководства по установке и обучающие видеоролики, которым вы можете следовать.

          Присоединяйтесь к разговору! Если у вас есть дровяной котел, сообщите нам его марку и модель и оставьте свой отзыв.

          Если вы купите устройство, наши читатели будут благодарны за информацию о бренде / модели / стоимости и ваш отзыв.

          .
          Опубликовано в категории: Разное

          Добавить комментарий

          Ваш адрес email не будет опубликован. Обязательные поля помечены *

          2019 © Все права защищены. Карта сайта
          Модель Только печь Расходные материалы и установка Общая стоимость установки
          Classic Edge 350 8 200–8750 долларов 600–2000 долларов США 600–2000 долларов 600–2000 долларов США 600–2000 долларов США 9 950–10 700 долл. США 750–2 250 долл. США 10 700–12 950 долл. США
          Classic Edge 750 11 800–12 600 долл. США 800–2 400 долл. США долл. США 10750 долл. США 700–2200 долл. США 11100–12950 долл. США
          E-Classic 3250 15875–16 200 долл. 900–2 700 долл. США Стоимость установки составляет 16,775–18 900 долл. США
